Daikin ERLQ004-006-008CA, EHVZ04S18CB, EHVZ08S18CB Installer reference guide [fi]

Download

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

ERLQ004-006-008CA EHVZ04S18CB EHVZ08S18CB

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

Suomi

Sisällysluettelo

1 Yleiset varotoimet 3

1.1 Tietoja asiakirjasta..................................................................... 3

1.1.1 Varoitusten ja symbolien merkitys .............................. 3

1.2 Asentajalle................................................................................. 4

1.2.1 Yleistä ......................................................................... 4

1.2.2 Asennuspaikka............................................................ 4

1.2.3 Kylmäaine ................................................................... 4

1.2.4 Suolalious ................................................................... 5

1.2.5 Vesi............................................................................. 5

1.2.6 Sähköinen................................................................... 5

2 Tietoja asiakirjasta 6

2.1 Tietoa tästä asiakirjasta............................................................. 6

2.2 Asentajan viiteoppaan yleiskuvaus ........................................... 6

3 Tietoja pakkauksesta 7

3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 7

3.2 Ulkoyksikkö ............................................................................... 7

3.2.1 Ulkoyksikön purkaminen pakkauksesta...................... 7

3.2.2 Varusteiden poistaminen ulkoyksiköstä...................... 7

3.3 Sisäyksikkö................................................................................ 8

3.3.1 Sisäyksikön purkaminen pakkauksesta ...................... 8

3.3.2 Varusteiden poistaminen sisäyksiköstä ...................... 8

4 Tietoja yksiköistä ja lisävarusteista 8

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 8

4.2 Tunnistaminen........................................................................... 9

4.2.1 Tunnistetietotarra: ulkoyksikkö.................................... 9

4.2.2 Tunnistetietotarra: Sisäyksikkö ................................... 9

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen ..................... 9

4.3.1 Mahdollisia lisävarusteita ulkoyksikölle....................... 9

4.3.2 Mahdollisia lisävarusteita sisäyksikölle....................... 9

4.3.3 Sisä- ja ulkoyksikön mahdolliset yhdistelmät.............. 10

5 Käyttökohdeohjeita 11

5.1 Yleiskuvaus: Käyttökohdeohjeita............................................... 11

5.2 Tilanlämmitysjärjestelmän asettaminen .................................... 11

5.2.1 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta 11

5.3 Kuumavesivaraajan asettaminen .............................................. 12

5.3.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja ... 12

5.3.2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan

asettaminen ................................................................ 12

5.3.3 Asennus ja kokoonpano –Kuumavesivaraaja............ 13

5.3.4 Kuumavesipumppu välitöntä kuumaa vettä varten ..... 13

5.3.5 Kuumavesipumppu desinfiointia varten ...................... 13

5.4 Energiamittauksen asettaminen ................................................ 13

5.4.1 Tuotettu lämpö............................................................ 13

5.4.2 Kulutettu energia......................................................... 13

5.4.3 Normaalin kWh-taksan virransyöttö............................ 14

5.4.4 Toivotun kWh-taksan virransyöttö............................... 14

5.5 Virrankulutuksen hallinnan asettaminen.................................... 14

5.5.1 Pysyvä tehon rajoitus.................................................. 14

5.5.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla ........... 15

5.5.3 Tehon rajoitustoimenpide............................................ 15

5.6 Ulkoisen lämpötila-anturin asettaminen .................................... 15

6 Valmistelu 16

6.1 Yleiskuvaus: Valmistelu............................................................. 16

6.2 Asennuspaikan valmistelu......................................................... 16

6.2.1 Ulkoyksikön asennuspaikan vaatimukset ................... 16

6.2.2 Ulkoyksikön asennuspaikan lisävaatimukset

kylmissä ympäristöissä ............................................... 17

6.2.3 Sisäyksikön asennuspaikan vaatimukset.................... 17

6.3 Kylmäaineputkiston valmistelu .................................................. 18

6.3.1 Kylmäaineputkiston vaatimukset................................. 18

6.3.2 Jäähdytysputkiston eristys.......................................... 18

6.4 Vesiputkiston valmistelu ............................................................. 18

6.4.1 Vesipiirin vaatimukset .................................................. 18

6.4.2 Kaava paisunta-astian esipaineen laskemiseen.......... 19

6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen............ 19

6.4.4 Paisunta-astian esipaineen muuttaminen.................... 20

6.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä ............. 21

6.5 Sähköjohdotuksen valmistelu..................................................... 21

6.5.1 Tietoja sähköjohdotuksen valmistelusta ...................... 21

6.5.2 Tietoja toivotun kWh-taksan virransyötöstä ................. 21

6.5.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita

lukuun ottamatta .......................................................... 21

6.5.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen

yleiskuvaus .................................................................. 21

7 Asennus 22

7.1 Yleiskuvaus: Asennus ................................................................ 22

7.2 Yksiköiden avaaminen ............................................................... 22

7.2.1 Tietoja yksiköiden avaamisesta ................................... 22

7.2.2 Ulkoyksikön avaaminen ............................................... 22

7.2.3 Sisäyksikön avaaminen ............................................... 23

7.2.4 Sisäyksikön kytkinrasian kannen avaaminen............... 23

7.3 Ulkoyksikön kiinnitys .................................................................. 23

7.3.1 Tietoja ulkoyksikön asentamisesta .............................. 23

7.3.2 Ulkoyksikön asentamisessa huomioitavaa .................. 23

7.3.3 Asennusrakenteen tarjoaminen ................................... 23

7.3.4 Ulkoyksikön asentaminen ............................................ 24

7.3.5 Tyhjennyksestä huolehtiminen..................................... 25

7.3.6 Ulkoyksikön kaatumisen estäminen............................. 25

7.4 Sisäyksikön kiinnitys................................................................... 26

7.4.1 Tietoja sisäyksikön kiinnityksestä ................................ 26

7.4.2 Varotoimet kun sisäyksikköä kiinnitetään .................... 26

7.4.3 Sisäyksikön asennus ................................................... 26

7.5 Kylmäaineputkiston liitännät....................................................... 26

7.5.1 Tietoja kylmäaineputkiston liittämisestä....................... 26

7.5.2 Kylmäaineputkiston liittämisessä huomioitavaa........... 26

7.5.3 Kylmäaineputkiston liittämisohjeita .............................. 27

7.5.4 Putken taivutusohjeet................................................... 27

7.5.5 Putken pään laipoitus................................................... 27

7.5.6 Putken pään juottaminen ............................................. 27

7.5.7 Sulkuventtiilin ja huoltoportin käyttäminen................... 28

7.5.8 Kylmäaineputkiston liittäminen ulkoyksikköön ............. 28

7.5.9 Kylmäaineputkiston liittäminen sisäyksikköön ............. 29

7.6 Kylmäaineputkiston liitäntöjen tarkistaminen.............................. 29

7.6.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta . 29

7.6.2 Kylmäaineputkiston tarkistamisessa huomioitavaa...... 29

7.6.3 Vuotojen tarkistaminen ................................................ 29

7.6.4 Tyhjiökuivauksen suorittaminen................................... 29

7.7 Kylmäaineen täyttö..................................................................... 30

7.7.1 Tietoja kylmäaineen lisäämisestä ................................ 30

7.7.2 Kylmäaineputkiston lisäämisessä huomioitavaa.......... 30

7.7.3 Lisäkylmäaineen määrän määrittäminen ..................... 30

7.7.4 Täyden täyttömäärän määrittäminen ........................... 30

7.7.5 Kylmäaineen lisääminen.............................................. 30

7.7.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen

kiinnittäminen ............................................................... 31

7.8 Vesiputkiston liittäminen............................................................. 31

7.8.1 Tietoja vesiputkiston liittämisestä................................. 31

7.8.2 Varotoimet, kun vesiputkistoa liitetään......................... 31

7.8.3 Vesiputkiston liittäminen .............................................. 31

7.8.4 Kiertoputkiston liittäminen............................................ 32

7.8.5 Paineenalennusventtiilin liittäminen tyhjennykseen..... 32

7.8.6 Vesipiirin täyttö............................................................. 32

7.8.7 Kuumavesivaraajan täyttäminen.................................. 32

7.8.8 Vesiputkiston eristäminen............................................ 33

7.9 Sähköjohtojen kytkentä .............................................................. 33

7.9.1 Tietoja sähköjohtojen liittämisestä ............................... 33

7.9.2 Tietoja sähkömääräysten täyttämisestä....................... 33

7.9.3 Varotoimet sähköjohtoja kytkettäessä ......................... 33

7.9.4 Ohjeet sähköjohtojen kytkemiseen .............................. 33

7.9.5 Ulkoyksikön sähköjohtojen liittäminen ......................... 33

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

1 Yleiset varotoimet

7.9.6 Sisäyksikön sähköjohtojen liittäminen......................... 34

7.9.7 Päävirransyötön liittäminen......................................... 35

7.9.8 Varalämmittimen virransyötön kytkeminen ................. 35

7.9.9 Käyttöliittymän liittäminen ........................................... 35

7.9.10 Sulkuventtiilin liittäminen............................................. 36

7.9.11 Sähkömittarien liittäminen........................................... 36

7.9.12 Kuumavesipumpun kytkeminen .................................. 37

7.9.13 Hälytyslähdön kytkeminen .......................................... 37

7.9.14 Virrankulutuksen digitaalisten tulojen kytkeminen ...... 37

7.9.15 Turvatermostaatin liittäminen (yleensä suljettu

kontakti) ...................................................................... 37

7.10 Ulkoyksikön asennuksen viimeistely ......................................... 38

7.10.1 Ulkoyksikön asennuksen viimeistely........................... 38

7.10.2 Ulkoyksikön sulkeminen.............................................. 38

7.11 Sisäyksikön asennuksen viimeistely ......................................... 38

7.11.1 Kaukosäätimen kannen kiinnittäminen sisäyksikköön 38

7.11.2 Sisäyksikön sulkeminen.............................................. 38

8 Configuration 38

8.1 Yleiskuvaus: Määritykset........................................................... 38

8.1.1 PC-kaapelin liittäminen kytkinrasiaan ......................... 39

8.1.2 Yleisimpien kommenttien käyttö ................................. 39

8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä

kaukosäätimestä toiseen ............................................ 40

8.1.4 Kieliasetuksen kopioiminen ensimmäisestä

kaukosäätimestä toiseen ............................................ 40

8.1.5 Apuohjelma: Aseta järjestelmän kaavio ensimmäisen

käynnistyksen jälkeen ................................................. 40

8.2 Perusmääritykset....................................................................... 41

8.2.1 Apuohjelma: Kieli / päivämäärä ja aika....................... 41

8.2.2 Apuohjelma: Vakio...................................................... 41

8.2.3 Apuohjelma: Asetukset ............................................... 42

8.2.4 Apuohjelma: Kapasiteetit (energiamittaus) ................. 44

8.2.5 Tilanlämmityksen hallinta............................................ 44

8.2.6 Kuuman veden hallinta ............................................... 47

8.2.7 Yhteystiedot/tuen numero........................................... 47

8.3 Edistynyt määritys/optimointi..................................................... 47

8.3.1 Tilanlämmitystoiminto: edistynyt ................................. 47

8.3.2 Kuuman veden hallinta: edistynyt ............................... 50

8.3.3 Lämmönlähteen asetukset.......................................... 53

8.3.4 Järjestelmäasetukset .................................................. 54

8.4 Valikkorakenne: Käyttäjän asetusten yleiskuvaus..................... 58

8.5 Valikkorakenne: Asentajan asetusten yleiskuvaus.................... 59

9 Käyttöönotto 60

9.1 Yleiskuvaus: Käyttöönotto ......................................................... 60

9.2 Käyttöönottoa koskevia varotoimenpiteitä................................. 60

9.3 Tarkistuslista ennen käyttöönottoa............................................ 60

9.4 Tarkistuslista käyttöönoton aikana ............................................ 60

9.4.1 Virtauksen miniminopeuden tarkistaminen ................. 61

9.4.2 Ilmanpoistotoiminto..................................................... 61

9.4.3 Koekäytön suorittaminen ............................................ 62

9.4.4 Toimilaitteen koekäytön suorittaminen........................ 62

9.4.5 Lattialämmityksen tasoitekuivaus ............................... 62

10 Luovutus käyttäjälle 64

11 Kunnossapito ja huolto 64

11.1 Yleiskuvaus: Kunnossapito ja huolto ......................................... 64

11.2 Kunnossapidon varotoimet ........................................................ 64

11.2.1 Sisäyksikön avaaminen .............................................. 64

11.3 Ulkoyksikön vuosittaisen kunnossapidon tarkistuslista ............. 64

11.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista ............. 64

11.4.1 Kuumavesivaraajan tyhjentäminen ............................. 65

12 Vianetsintä 66

12.1 Yleiskuvaus: Vianmääritys ........................................................ 66

12.2 Vianmäärityksessä huomioitavaa .............................................. 66

12.3 Ongelmien selvittäminen oireiden perusteella........................... 66

12.3.1 Oire: Yksikkö EI lämmitä odotetusti ............................ 66

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai

kuuman veden lämmitys) ............................................. 66

12.3.3 Oire: Pumppu pitää ääntä (kavitaatio) ......................... 67

12.3.4 Oire: Veden paineenalennusventtiili avautuu............... 67

12.3.5 Oire: Veden paineenalennusventtiili vuotaa................. 67

12.3.6 Oire: Tila EI lämpene riittävästi alhaisissa

ulkolämpötiloissa.......................................................... 67

12.3.7 Oire: Käyttöpisteen paine on väliaikaisesti

epätavallisen korkea .................................................... 68

12.3.8 Oire: Paisunut tankki työntää koristepaneeleja............ 68

12.3.9 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu

oikein (AH-virhe) .......................................................... 68

12.4 Ongelmien selvittäminen virhekoodien perusteella .................... 68

12.4.1 Virhekoodit: Yleiskuvaus.............................................. 68

13 Hävittäminen 71

13.1 Yleiskuvaus: Hävittäminen ......................................................... 71

13.2 Poispumppaus............................................................................ 71

13.3 Pakotetun jäähdytyksen aloittaminen ja pysäyttäminen ............. 71

14 Tekniset tiedot 72

14.1 Putkikaavio: Ulkoyksikkö ............................................................ 72

14.2 Putkikaavio: Sisäyksikkö ............................................................ 73

14.3 Johtokaavio: Ulkoyksikkö ........................................................... 74

14.4 Johtokaavio: Sisäyksikkö ........................................................... 74

14.5 ESP-käyrä: sisäyksikkö .............................................................. 77

15 Sanasto 79

16 Kenttäasetukset-taulukko 80

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet tulee suorittaa valtuutetun asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

1 Yleiset varotoimet

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

1.2 Asentajalle

1.2.1 Yleistä

Jos et ole varma kuinka laite asennetaan tai kuinka sitä käytetään, ota yhteyttä jälleenmyyjääsi.

HUOMIOITAVAA

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun asennat, suoritat kunnossapitoa tai huollat järjestelmää.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä niiden kanssa. Mahdollinen vaara: tukehtuminen.

VAARA: PALAMISEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen

sisäosiin käytön aikana tai heti käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan. Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

HUOMIOITAVAA

Ulkoyksikköön tehtävät työt on paras tehdä kuivassa säässä vedeltä suojautumista varten.

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien tulokset, valmiustilajaksot...

Vähintään seuraavat tiedot on merkittävä tuotteen helposti käytettävään paikkaan:

▪ Ohjeet järjestelmän sammuttamiseksi hätätilanteessa

▪ Palolaitoksen, poliisin ja sairaalan yhteystiedot

▪ Huoltopalvelun nimi, osoite ja puhelinnumero virka-aikana sekä

päivystysnumero

Euroopassa EN378-standardissa on tarvittavat ohjeet huoltokirjaa varten.

1.2.2 Asennuspaikka

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen vuotamisen.

1.2.3 Kylmäaine

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset. Euroopassa sovellettava standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin (yksikön nimikilven mukainen) suurin sallittu paine.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

1 Yleiset varotoimet

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

alasajotoimintoa, joka kerää kaiken kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

VAROITUS

Ota kylmäaine aina talteen. ÄLÄ vapauta niitä suoraan ympäristöön. Tyhjiöi laitteisto tyhjiöpumpun avulla.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Jotta kompressori ei rikkoutuisi, ÄLÄ lisää kylmäainetta

enempää kuin määritetty määrä.

▪ Kun kylmäainejärjestelmä avataan, kylmäainetta tulee

käsitellä lakisääteisten määräysten mukaisesti.

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin ja tyhjiökuivauksen suorittamisen jälkeen.

▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.

Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien

kooista ja pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille

tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Jos Niin

Juoksutusputki on käytettävissä

(ts. sylinterissä on merkintä ”Liquid filling siphon attached”)

Lisää sylinteri pystyasennossa.

▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen

lisääminen kaasumaisessa muodossa voi estää normaalin toiminnan.

HUOMIO

Kun kylmäaineen lisääminen on valmis tai keskeytetään, sulje kylmäainesäiliön venttiili heti. Jos venttiiliä ei suljeta heti, jäljellä oleva paine voi lisätä enemmän kylmäainetta.

Mahdollinen seuraus: Virheellinen kylmäaineen määrä.

1.2.4 Suolalious

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

VAROITUS

Suolaliuoksen valinta ON tehtävä paikallisen lainsäädännön mukaisesti.

VAROITUS

Huolehdi riittävistä varotoimista suolaliuoksen vuodon varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja ota yhteyttä jälleenmyyjään.

VAROITUS

Yksikön sisäisen ympäristön lämpötila voi olla paljon korkeampi kuin huonelämpötila, esim. 70°C. Jos suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat voivat aiheuttaa vaarallisen tilanteen.

VAROITUS

Sovelluksen käytön ja asennuksen ON noudatettava sovellettavassa lainsäädännössä määritettyjä turva- ja ympäristövarotoimia.

1.2.5 Vesi

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.

1.2.6 Sähköinen

VAARA: SÄHKÖISKUN VAARA

▪ KATKAISE kaikki virransyötöt ennen kytkinrasian

kannen irrottamista, sähköjohtojen kytkemistä tai sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa

jännite päävirtapiirin kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen ON oltava alle 50VDC ennen kuin voit koskea sähköosiin. Katso liittimien sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.

▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on

irrotettu.

Juoksutusputkea ei ole käytettävissä

▪ Avaa kylmäainesylinterit hitaasti.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Lisää sylinteri ylösalaisin.

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen TÄYTYY asentaa kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokanIII ehtojen täyttyessä.

Asentajan viiteopas

2 Tietoja asiakirjasta

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus on tehtävä tuotteen mukana toimitetun

kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne eivät pääse koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi tarpeettomasti.

HUOMIOITAVAA

Virtajohtojen kiinnittämiseen liittyvät varotoimet:

▪ Älä kytke eri paksuisia johtoja virran kytkentärimaan

(löysät sähköjohdot voivat aiheuttaa liiallista kuumenemista).

▪ Kun samanpaksuisia johtoja kytketään, tee se

seuraavan kuvan mukaisesti.

▪ Käytä johdotukseen siihen tarkoitettua virtajohtoa,

kiinnitä johdot lujasti ja tue ne sitten niin, ettei kytkentälevyyn kohdistu ulkoista painetta.

▪ Käytä liitinruuvien kiristämiseen sopivaa ruuvimeisseliä.

Pienipäinen ruuvimeisseli vahingoittaa päätä ja tekee kiristyksen mahdottomaksi.

▪ Ruuvien liikakiristys voi rikkoa ruuvit.

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin etäisyys ei välttämättä riitä.

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Kohdeyleisö

Valtuutetut asentajat

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Sisäyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Ulkoyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (ulkoyksikön pakkauksessa)

▪ Asentajan viiteopas:

▪ Asennuksen valmistelu, hyvät menettelytavat, viitetiedot jne.

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Oheislaitteiden liitekirja:

▪ Lisätietoja oheislaitteiden asentamisesta

▪ Muoto: Paperi (sisäyksikön pakkauksessa) + Digitaaliset

tiedostot osoitteessa http://www.daikineurope.com/support-and-

manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

2.2 Asentajan viiteoppaan yleiskuvaus

Luku Kuvaus

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava

ennen asennusta Tietoja asiakirjasta Asentajalle olevat asiakirjat Tietoja pakkauksesta Yksiköiden purkaminen pakkauksista ja

varusteiden irrottaminen

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

3 Tietoja pakkauksesta

Luku Kuvaus

Tietoja yksiköistä ja lisävarusteista

Käyttökohdeohjeita Järjestelmän eri asennuskokoonpanot Valmistelu Mitä on tehtävä ja tiedettävä ennen

Asennus Mitä on tehtävä ja tiedettävä

Määritykset Mitä on tehtävä ja tiedettävä

Käyttöönotto Mitä on tehtävä ja tiedettävä

Luovutus käyttäjälle Mitä antaa ja selittää käyttäjälle Kunnossapito ja huolto Kuinka pitää yksiköitä kunnossa ja

Vianetsintä Mitä tehdä ongelmatilanteessa Hävittäminen Järjestelmän hävittäminen Tekniset tiedot Järjestelmän tekniset tiedot Sanasto Termien määritelmä Kenttäasetukset-taulukko Asentajan on täytettävä taulukko ja se

▪ Yksiköiden tunnistaminen

▪ Yksiköiden ja lisävarusteiden

mahdolliset yhdistelmät

paikan päälle menemistä

järjestelmän asentamista varten

järjestelmän määrittämistä varten asennuksen jälkeen

järjestelmän käyttöönottoa varten määrittämisen jälkeen

huoltaa niitä

on säilytettävä tulevaa tarvetta varten

Huomautus: Myös käyttäjän viiteoppaassa on asentajan asetustaulukko. Asentajan on täytettävä tämä taulukko ja se on annettava käyttäjälle.

3.2 Ulkoyksikkö

3.2.1 Ulkoyksikön purkaminen pakkauksesta

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta

Tämä luku kuvaa, mitä on tehtävä kun ulko- ja sisäyksikön paketit on toimitettu paikan päälle.

Se sisältää tietoja seuraavista asioista:

▪ Yksiköiden purkaminen pakkauksesta ja käsittely

▪ Lisävarusteiden poistaminen yksiköistä

Pidä seuraavat seikat mielessä:

▪ Yksikkö täytyy tarkastaa heti saapumisen yhteydessä vaurioiden

varalta. Mahdolliset vauriot on ilmoitettava välittömästi liikennöitsijän korvausten käsittelijälle.

▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista

sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.

3.2.2 Varusteiden poistaminen ulkoyksiköstä

1 Nosta ulkoyksikköä.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

4 Tietoja yksiköistä ja lisävarusteista

57kg

a db c

1× 1× 1× 2×

a~e+i

f+g

4×

2×

1×

1× 1× 1× 1×

2× 1×4×

a b c d

2×

g h ie

HUOMIO

Käsittele ulkoyksikköä seuraavasti:

2 Poista varusteet pakkauksen pohjalta.

4 Paina etulevyn pohjassa olevaa painiketta.

5 Irrota etulevy.

VAROITUS: Terävät reunat

Ota kiinni etulevyn yläosasta äläkä alaosasta. Varo sormiasi, koska etulevyn alalaidassa on teräviä reunoja.

a Ulkoyksikön asennusopas b Fluorattuja kasvihuonekaasuja koskeva tunnus c Monikielinen fluorattuja kasvihuonekaasuja koskeva tunnus d Yksikön kiinnityslevy

3.3 Sisäyksikkö

3.3.1 Sisäyksikön purkaminen pakkauksesta

6 Poista varusteet.

a Yleiset varotoimet b Oheislaitteiden liitekirja c Sisäyksikön asennusopas d Käyttöopas e Sulkuventtiilin tiivisterengas

f Sulkuventtiili tyhjennys-/täyttöpisteellä g Sulkuventtiili h Käyttöliittymän kansi

i 2 ruuvia käyttöliittymän kiinnittämiseen.

7 Asenna yläpaneeli ja etulevy takaisin.

4 Tietoja yksiköistä ja

lisävarusteista

3.3.2 Varusteiden poistaminen sisäyksiköstä

1 Irrota ruuvit yksikön päältä.

2 Irrota yläpaneeli.

3 Irrota ruuvit yksikön edestä.

Asentajan viiteopas

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista

Tämä luku sisältää tietoja seuraavista asioista:

▪ Ulkoyksikön tunnistaminen

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

4 Tietoja yksiköistä ja lisävarusteista

▪ Sisäyksikön tunnistaminen

▪ Ulko- ja sisäyksiköiden yhdistäminen

▪ Ulkoyksikön yhdistäminen lisävarusteiden kanssa

▪ Sisäyksikön yhdistäminen lisävarusteiden kanssa

4.2 Tunnistaminen

HUOMIOITAVAA

Kun asennat tai huollat useita yksiköitä samanaikaisesti, varmista, että ET vaihda eri mallien huoltopaneeleita keskenään.

4.2.1 Tunnistetietotarra: ulkoyksikkö

Sijainti

Koodi Kuvaus

Z Kahden alueen malli 04 Kapasiteettiluokka S Sisäisen säiliön materiaali: ruostumaton teräs 18 Integroidun säiliön tilavuus CB Mallisarja 3V Varalämmitinmalli

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen

4.3.1 Mahdollisia lisävarusteita ulkoyksikölle

Tippavesiallas (EKDP008CA)

Tippavesiallas vaaditaan keräämään ulkoyksiköstä tippuvaa vettä. Tippavesialtaaseen kuuluvat:

▪ Tippavesiallas

▪ Asennuskiinnikkeet

Katso ohjeita asennukseen tippavesialtaan asennusoppaasta.

Tippavesialtaan lämmitin (EKDPH008CA)

Tippavesialtaan lämmitin estää tippavesialtaan jäätymistä.

Tämän lisävarusteen asentamista suositellaan kylmillä alueilla, joilla voi olla alhainen ympäristön lämpötila tai paljon lumisadetta.

Katso ohjeita asennukseen tippavesialtaan lämmittimen asennusoppaasta.

Mallin tunnistus Esimerkki: ERLQ006CAV3

Koodi Selitys

ER Eurooppalainen jaettu lämpöpumppujen ulkopari L Lähtöveden lämpötila –ulkoalue: −10~−20°C Q Kylmäaine R410A 006 Kapasiteettiluokka CA Mallisarja V3 Virransyöttö

4.2.2 Tunnistetietotarra: Sisäyksikkö

Sijainti

Mallin tunnistus Esimerkki: EHVZ04S18CB3V

Koodi Kuvaus

E Eurooppalainen malli HV Lattialle asennettava sisäyksikkö, jossa on

integroitu säiliö

TIETOJA

Jos tippavesiallasta käytetään, ulkoyksikön huoltopiirilevyn oikosulkupala JP_DP TÄYTYY leikata.

Oikosulkupalan leikkaamisen jälkeen ulkoyksikkö TÄYTYY nollata tämän toiminnon aktivoimista varten.

U-palkit (EKFT008CA)

U-palkit ovat asennuskiinnikkeitä, joiden päälle ulkoyksikkö voidaan asentaa.

Tämän lisävarusteen asentamista suositellaan kylmillä alueilla, joilla voi olla alhainen ympäristön lämpötila tai paljon lumisadetta.

Katso ohjeita asennukseen ulkoyksikön asennusoppaasta.

4.3.2 Mahdollisia lisävarusteita sisäyksikölle

Kaukosäädin (EKRUCBL*)

Kaukosäädin ja mahdollinen lisäkaukosäädin ovat saatavilla lisävarusteina.

Lisäkaukosäädin voidaan yhdistää:

▪ Molempien käyttö:

▪ ohjaus sisäyksikön lähellä,

▪ huonetermostaattitoiminto tärkeimmässä lämmitettävässä

tilassa.

▪ Muita kieliä sisältävä kaukosäädin.

Seuraavat kaukosäätimet ovat saatavilla:

▪ EKRUCBL1 sisältää seuraavat kielet: saksa, ranska, hollanti,

italia.

▪ EKRUCBL2 sisältää seuraavat kielet: englanti, ruotsi, norja,

suomi.

▪ EKRUCBL3 sisältää seuraavat kielet: englanti, espanja, kreikka,

portugali.

▪ EKRUCBL4 sisältää seuraavat kielet: englanti, turkki, puola,

romania.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

4 Tietoja yksiköistä ja lisävarusteista

▪ EKRUCBL5 sisältää seuraavat kielet: saksa, tšekki, sloveeni,

slovakki.

▪ EKRUCBL6 sisältää seuraavat kielet: englanti, kroatia, unkari,

viro.

▪ EKRUCBL7 sisältää seuraavat kielet: englanti, saksa, venäjä,

tanska.

Kaukosäätimen kieliä voi myös lähettää tietokoneohjelmiston avulla tai kopioida kaukosäätimestä toiseen.

Katso asennusohjeita kohdasta "7.9.9 Käyttöliittymän

liittäminen"sivulla35.

Yksinkertainen käyttöliittymä (EKRUCBS)

▪ Yksinkertaista käyttöliittymää voidaan käyttää vain yhdessä

pääkäyttöliittymän kanssa.

▪ Yksinkertainen käyttöliittymä toimii huonetermostaattina ja se on

asennettava huoneeseen, jota haluat sen ohjaavan.

Katso ohjeita asennukseen huonetermostaatin asennus- ja käyttöoppaasta.

Huonetermostaatti (EKRTWA, EKRTR1, RTRNETA)

Voit yhdistää valinnaisen huonetermostaatin sisäyksikköön. Tämä termostaatti voi olla joko langallinen (EKRTWA) tai langaton (EKRTR1 ja RTRNETA). Termostaattia RTRNETA voidaan käyttää vain “vain lämmitys” -järjestelmissä.

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Langattoman termostaatin etäanturi (EKRTETS)

Voit käyttää langatonta huonelämpötilan anturia (EKRTETS) vain yhdessä langattoman termostaatin kanssa (EKRTR1).

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Digitaalinen I/O-piirilevy (EKRP1HB)

Digitaalinen I/O-piirilevy vaaditaan seuraavia signaaleita varten:

▪ Hälytyslähtö

▪ Tilanlämmityksen päällä/pois-lähtö

▪ Vaihto ulkoiseen lämmönlähteeseen

Katso asennusohjeita digitaalisen I/O-piirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Tarvepiirilevy (EKRP1AHTA)

Tarvepiirilevy on asennettava, jos virrankulutuksen hallintaa halutaan käyttää digitaalisten tulojen kautta.

Katso asennusohjeita tarvepiirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Etäsisäanturi (KRCS01-1)

Sisäistä kaukosäätimen anturia käytetään oletuksena huonelämpötilan anturina.

Etäsisäanturi voidaan asentaa lisävarusteena mittaamaan huonelämpötilaa toisessa sijainnissa.

Katso asennusohjeita etäsisäanturin asennusoppaasta ja oheislaitteen liitekirjasta.

TIETOJA

▪ Etäsisäanturia voidaan käyttää vain silloin, kun

kaukosäätimen on määritetty huonetermostaattitoiminto.

▪ Voit kytkeä vain joko etäsisäanturin tai etäulkoanturin.

Etäulkoanturi (EKRSCA1)

Ulkoyksikön sisällä olevaa anturia käytetään oletuksena ulkolämpötilan mittaamiseen.

Etäulkoanturi voidaan asentaa lisävarusteena mittaamaan ulkolämpötilaa toisessa sijainnissa (esim. suoran auringon auringonvalon välttämiseksi) järjestelmän parempaa toimintaa varten.

Katso ohjeita asennukseen etäulkoanturin asennusoppaasta.

TIETOJA

Voit kytkeä vain joko etäsisäanturin tai etäulkoanturin.

PC-määritysohjelma (EKPCCAB)

PC-kaapelin avulla voidaan luoda yhteys sisäyksikön kytkinrasian ja tietokoneen välille. Sen avulla käyttöliittymään voidaan ladata eri kielitiedostoja ja sisäyksikköön voidaan ladata sisämuuttujia. Kysy paikalliselta jälleenmyyjältä, mitä kielitiedostoja on saatavilla.

Ohjelmisto ja siihen liittyvät käyttöohjeet on saatavilla osoitteesta

http://www.daikineurope.com/support-and-manuals/softwaredownloads/.

Katso ohjeita asennukseen PC-kaapelin asennusoppaasta ja kohdasta "8Configuration"sivulla38.

Lämpöpumpun konvektori (FWXV)

Tilanlämmitystä varten on mahdollista käyttää lämpöpumppukonvektoreja (FWXV).

Katso asennusohjeita lämpöpumppukonvektorin asennusoppaasta ja oheislaitteen liitekirjasta.

Lähiverkkosovitin älypuhelinhallintaan + Smart Grid sovelluksiin (BRP069A61)

Voit asentaa tämän lähiverkkosovittimen ja käyttää sitä seuraaviin toimintoihin:

▪ Hallitse järjestelmää älypuhelinsovelluksella.

▪ Käytä järjestelmää erilaisissa Smart Grid -sovelluksissa.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

Lähiverkkosovitin älypuhelinhallintaan (BRP069A62)

Voit asentaa tämän lähiverkkosovittimen hallitaksesi järjestelmää älypuhelinsovelluksella.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

4.3.3 Sisä- ja ulkoyksikön mahdolliset yhdistelmät

Sisäyksikkö Ulkoyksikkö

ERLQ004CAV3 ERLQ006CAV3 ERLQ008CAV3

EHVZ04S18CB3V O — — EHVZ08S18CB3V — O O

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

5 Käyttökohdeohjeita

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

a b c

g hf

d e

5 Käyttökohdeohjeita

5.1 Yleiskuvaus: Käyttökohdeohjeita

Käyttökohdeohjeiden tarkoitus on antaa kuva Daikinlämpöpumppujärjestelmän mahdollisuuksista.

HUOMIOITAVAA

▪ Käyttökohdeohjeiden kuvat on tarkoitettu vain viitteiksi,

ja niitä EI tule käyttää tarkkoina hydrauliikkakaavioina. Tarkkoja hydrauliikkamittoja ja tasapainoa EI näytetä, vaan ne ovat asentajan vastuulla.

▪ Voit katsoa luvusta "8 Configuration" sivulla 38

lisätietoja kokoonpanon asetuksista, joilla voit optimoida lämpöpumpun toiminnan.

Tämä luku sisältää käyttökohdeohjeita seuraaviin tilanteisiin:

▪ Tilanlämmitysjärjestelmän asettaminen

▪ Kuumavesivaraajan asettaminen

▪ Energiamittauksen asettaminen

▪ Virrankulutuksen asettaminen

▪ Ulkoisen lämpötila-anturin asettaminen

5.2 Tilanlämmitysjärjestelmän asettaminen

Daikin-lämpöpumppujärjestelmä antaa lähtövettä yhdessä tai useammassa huoneessa oleviin lämmönluovuttajiin.

Koska järjestelmä tarjoaa paljon joustavuutta jokaisen huoneen lämpötilan hallintaan, sinun on ensin vastattava seuraaviin kysymyksiin:

▪ Kuinka monta huonetta Daikin-lämpöpumppujärjestelmä

lämmittää?

▪ Mitä lämmönluovuttajan tyyppejä kussakin huoneessa käytetään

ja mikä niiden suunniteltu lähtöveden lämpötila?

Kun tilanlämmityksen tarpeet ovat selkeät, Daikin suosittelee seuraavien asetusohjeiden noudattamista.

HUOMIOITAVAA

Jos ulkoista huonetermostaattia käytetään, ulkoinen huonetermostaatti hallitsee huoneen jäätymissuojaa. Huoneen jäätymissuoja on mahdollinen kuitenkin vain silloin, kun yksikön käyttöliittymän lähtöveden lämpötilan hallinta on kytketty PÄÄLLE.

TIETOJA

Jos ulkoista huonetermostaattia käytetään ja huoneen jäätymissuoja on taattava kaikissa olosuhteissa, automaattinen hätäkäyttö [A.6.C] on asetettava tilaan 1.

5.2.1 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta

Tämä yksikkö on suunniteltu tarjoamaan vettä 2 eri lämpötilassa. Tyypillinen asennus koostuu alhaisen lämpötilan lattialämmityksestä ja korkeamman lämpötilan lämpöpattereista.

Tässä asiakirjassa:

▪ Pääalue = Alue, jossa on alhaisin suunniteltu lämpötila

▪ Lisäalue = Alue, jossa on korkein suunniteltu lämpötila

Tyypillinen esimerkki:

Olohuone (pääalue) Lattialämmitys: 35°C

Huone (alue) Lämmönluovuttajat:

suunniteltu lämpötila

Huone (alue) Lämmönluovuttajat:

Makuuhuoneet (lisäalue) Lämpöpumpun konvektorit: 45°C

Asennus

A Lähtöveden lämpötilan lisäalue B Huone 1 C Huone 2 D Päälähtöveden lämpötila-alue E Huone 3

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Varalämmitin e Moottoroitu 3-tieventtiili (pääalueen sekoittaminen)

f Lisäpumppu g Pääpumppu h Sulkuventtiili

i Kollektori (ei sisälly toimitukseen)

j Lämpöpumpun konvektorien kaukosäädin (ei sisälly

toimitukseen)

k Käyttöliittymä (ei sisälly toimitukseen)

HPC1...3 Lämpöpumpun konvektorit (eivät sisälly toimitukseen)

FHL1...3 Lattialämmityssilmukat (eivät sisälly toimitukseen)

▪ Pääalue: Huonelämpötilaa hallitaan käyttöliittymästä, jota

käytetään huonetermostaattina.

▪ Lisäalue:

▪ Ulkoinen termostaatti on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila on asetettu ulkoisella termostaatilla ja

kunkin huoneen termostaattiventtiilillä.

▪ Kunkin ulkoisen termostaatin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/1a ja X2M/4). Sisäyksikkö antaa halutun lisälähtöveden vain silloin, kun sille on todellista tarvetta.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

suunniteltu lämpötila

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

Huomautus:

▪ Päähuone = kaukosäädintä

käytetään huonetermostaattina

▪ Muut huoneet = ulkoinen

huonetermostaattitoiminto

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

5 Käyttökohdeohjeita

a b c d ge h ii

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

Asetus Arvo

Veden lämpötila-alueiden määrä:

1 (2 lvl-aluetta): Pää + lisä

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Lämpöpumpun konvektorit:

Lisäalueen ulkoinen huonetermostaatti:

▪ #: [A.2.2.5]

▪ Koodi: [C-06]

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Sulkuventtiilin lähtö Aseta noudattamaan pääalueen

lämpötarvetta.

Edut

▪ Mukava. Älykäs huonetermostaattitoiminto voi vähentää tai lisätä

haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio).

▪ Tehokas.

▪ Tarpeesta riippuen sisäyksikkö antaa erilämpöistä lähtövettä,

joka vastaa eri lämmönluovuttajien suunniteltua lämpötilaa.

▪ Lattialämmityksen suorituskyky on paras, kun käytössä on

Altherma LT.

5.3 Kuumavesivaraajan asettaminen

5.3.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja

5.3.2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan asettaminen

Ihmiset kokevat veden kuumana, kun sen lämpötila on 40°C. Sen vuoksi kuuman veden kulutus ilmaistaan vastaavana kuuman veden tilavuutena lämpötilassa 40°C. Voit kuitenkin asettaa kuumavesivaraajan lämpötilan korkeammaksi (esimerkiksi 53°C), joka sitten sekoitetaan kylmään veteen (esimerkiksi 15°C).

Kuumavesivaraajan halutun lämpötilan asettaminen: 1 Kuuman veden kulutuksen määrittäminen (vastaava kuuman

veden tilavuus lämpötilassa 40°C).

2 Kuumavesivaraajan halutun lämpötilan määrittäminen.

Energiansäästövinkkejä

▪ Jos kuuman veden kulutus vaihtelee päivittäin, voit ohjelmoida

viikoittaisen ajastimen ja asettaa erilaiset halutut kuumavesivaraajan lämpötilat kullekin päivälle.

▪ Mitä alhaisempi kuumavesivaraajan lämpötila on, sitä

kustannustehokkaampi se on. Valitsemalla suuremman kuumavesivaraajan voit alentaa haluttua kuumavesivaraajan lämpötilaa.

▪ Lämpöpumppu voi itsessään tuottaa korkeintaan kuumaa vettä,

jonka lämpötila on 55°C (50°C jos ulkolämpötila on alhainen). Lämpöpumppuun integroitu sähkövastus voi lisätä tätä lämpötilaa. Se kuitenkin kuluttaa enemmän energiaa. Daikin suosittelee halutun kuumavesivaraajan lämpötilan asettamista lämpötilaa 55°C alhaisemmaksi, jotta voit välttyä varalämmittimen käytöltä.

▪ Mitä suurempi ulkolämpötila on, sitä parempi lämpöpumpun

suorituskyky on.

▪ Jos energian hinta on sama päivisin ja öisin, Daikin suosittelee

kuumavesivaraajan lämmittämistä päivisin.

▪ Jos energian hinta on alhaisempi öisin, Daikin suosittelee

kuumavesivaraajan lämmittämistä öisin.

▪ Kun lämpöpumppu tuottaa kuumaa vettä, se ei voi lämmittää tilaa.

Kun tarvitset samaan aikaan kuumaa vettä ja tilanlämmitystä, Daikin suosittelee tuottamaan kuuman veden öisin, jolloin tilanlämmityksen tarve on alhaisempi.

Kuuman veden kulutuksen määrittäminen

Vastaa seuraaviin kysymyksiin ja laske kuuman veden kulutus (vastaava kuuman veden tilavuus lämpötilassa 40°C) käyttämällä tyypillisiä veden tilavuuksia:

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Varalämmitin e Moottoroitu 3-tieventtiili (vaihtaa tilanlämmityksen ja

kuuman veden välillä)

f Moottoroitu 3‑tieventtiili (pääalueen sekoittaminen) g Pääpumppu h Lisäpumppu

i Sulkuventtiili j Kollektori (ei sisälly toimitukseen)

k Kuumavesivaraaja

FHL1...3 Lattialämmityssilmukat (eivät sisälly toimitukseen)

HPC1...3 Lämpöpumpun konvektorit (eivät sisälly toimitukseen)

UI Käyttöliittymä (ei sisälly toimitukseen)

Asentajan viiteopas

Kysymys Tyypillinen veden tilavuus

Kuinka monta suihkua tarvitaan päivittäin?

Kuinka monta kylpyä tarvitaan

1suihku = 10min × 10l/min = 100l

1 kylpy = 150 l

päivittäin? Kuinka paljon vettä tarvitaan

1lavuaari = 2min × 5l/min = 10l

keittiön lavuaarissa päivittäin? Onko muita kuuman veden

—

tarpeita?

Esimerkki: Jos perheen (4 henkeä) kuuman veden päivittäinen käyttö on seuraavanlainen:

▪ 3 suihkua

▪ 1 kylpy

▪ 3 lavuaarillista

Silloin kuuman veden kulutus = (3×100 l) + (1×150 l) + (3×10l) = 480l

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

5 Käyttökohdeohjeita

c f

a b

c a b

d f

e g

Kuumavesivaraajan tilavuuden ja halutun lämpötilan määrittäminen

Kaava Esimerkki

V1=V2+V2×(T2−40)/(40−T1) Jos:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Silloin V1= 280l

V1Kuuman veden kulutus (vastaava kuuman veden tilavuus

lämpötilassa 40°C)

V2Vaadittu kuuman veden tilavuus vain kerran

lämmitettäessä T2Kuumavesivaraajan lämpötila T1Kylmän veden lämpötila

5.3.3 Asennus ja kokoonpano – Kuumavesivaraaja

▪ Suurta kuuman veden kulutusta varten kuumavesivaraajaa voi

lämmittää useita kertoja päivässä.

▪ Voit lämmittää kuumavesivaraajan haluttuun kuumavesivaraajan

lämpötilaan seuraavilla energialähteillä:

▪ Lämpöpumpun termodynaaminen jakso

▪ Sähköinen varalämmitin

▪ Jos haluat tietoja energiankulutuksen optimoinnista kuuman

veden tuottamista varten, katso "8Configuration"sivulla38.

5.3.4 Kuumavesipumppu välitöntä kuumaa vettä varten

Asennus

e Takaiskuventtiili (erikseen hankittava)

f Suihku (ei sisälly toimitukseen) g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä

▪ Kuumavesipumppu on hankittava erikseen ja sen asennus on

asentajan vastuulla.

▪ Kuumavesivaraajan lämpötila voidaan asettaa korkeintaan

lämpötilaan 60°C. Jos sovellettava lainsäädäntö vaatii korkeamman lämpötilan desinfiointiin, voit liittää kuumavesipumpun ja lämmitinelementin edellä osoitetulla tavalla.

▪ Jos sovellettava lainsäädäntö vaatii vesiputkien desinfioinnin

hanaan saakka, voit liittää kuumavesipumpun ja lämmitinelementin (tarvittaessa) edellä osoitetulla tavalla.

▪ Täydellisen desinfioinnin varmistamiseksi hana on avattava.

VAROITUS

Kun avaat hanan, veden lämpötila voi olla jopa 55°C.

Configuration

Sisäyksikkö voi ohjata kuumavesipumpun toimintaa. Katso lisätietoja kohdasta "8Configuration"sivulla38.

5.4 Energiamittauksen asettaminen

▪ Voit lukea seuraavat energiatiedot kaukosäätimen kautta:

▪ Tuotettu lämpö

▪ Kulutettu energia

▪ Voit lukea energiatiedot:

▪ Tilanlämmitystä varten

▪ Kuuman veden tuotantoa varten

▪ Voit lukea energiatiedot:

▪ Kuukautta kohden

▪ Vuotta kohden

a Sisäyksikkö

b Kuumavesivaraaja

c Kuumavesipumppu (ei sisälly toimitukseen)

f Suihku (ei sisälly toimitukseen) g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä

▪ Kun kuumavesipumppu liitetään, hanasta saa välittömästi kuumaa

vettä.

▪ Kuumavesipumppu ja asennus eivät sisälly toimitukseen ja ne

ovat asentajan vastuulla.

▪ Lisätietoja kiertoliitännän liittämisestä: katso

"7Asennus"sivulla22.

Configuration

▪ Katso lisätietoja kohdasta "8Configuration"sivulla38.

▪ Voit ohjelmoida ajastimen kuumavesipumpun hallintaan

kaukosäätimestä. Voit katsoa lisätietoja käyttäjän viiteoppaasta.

5.3.5 Kuumavesipumppu desinfiointia varten

Asennus

a Sisäyksikkö

b Kuumavesivaraaja

c Kuumavesipumppu (ei sisälly toimitukseen)

d Lämmitinelementti (ei sisälly toimitukseen)

TIETOJA

Laskettu tuotettu lämpö ja kulutettu energia ovat arvioita eikä niiden tarkkuutta voida taata.

5.4.1 Tuotettu lämpö

TIETOJA

Tuotetun lämmön laskemiseen käytettävät anturit kalibroidaan automaattisesti.

▪ Tuotettu lämpö lasketaan sisäisesti ja sen perustana ovat:

▪ Lähtö- ja tuloveden lämpötila

▪ Virtausnopeus

▪ Asennus ja kokoonpano: lisävarusteita ei tarvita.

5.4.2 Kulutettu energia

Voit käyttää seuraavia tapoja määrittämään kulutetun energian:

▪ Laskeminen

▪ Mittaaminen

TIETOJA

Et voi yhdistää kulutetun energian laskemista (esimerkiksi varalämmitin) ja kulutetun energian mittaamista (esimerkiksi ulkoyksikkö). Jos teet niin, energiatiedot eivät ole kelvollisia.

Kulutetun energian laskeminen

▪ Koskee vain mallia EHVZ04+08.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

5 Käyttökohdeohjeita

c c

fed

A B

gfe

A B

c d



▪ Kulutettu energia lasketaan sisäisesti ja sen perustana ovat:

▪ Ulkoyksikön todellinen virtatulo

▪ Varalämmittimen asetettu kapasiteetti

▪ Jännite

▪ Asennus ja määritykset: Tarkkoja energiatietoja varten mittaa

kapasiteetti (resistanssimittaus) ja aseta käyttöliittymällä kapasiteetti varalämmittimelle (vaihe1).

Kulutetun energian mittaaminen

▪ Soveltuu kaikkiin malleihin.

▪ Suositeltu tapa suuremman tarkkuuden vuoksi.

▪ Vaatii ulkoisia virtamittareita.

▪ Asennus ja määritykset: Jos käytät sähköisiä virtamittareita, aseta

pulssien määrä/kWh kullekin mittarille kaukosäätimestä. Kulutetun energian tiedot mallille EHVZ16 ovat saatavilla vain, jos tämä asetus on määritetty.

TIETOJA

Kun mittaat sähköistä virrankulutusta, varmista, että sähköiset virtamittarit kattavat järjestelmän KOKO virtatulon.

5.4.3 Normaalin kWh-taksan virransyöttö

Yleinen sääntö

Yksi koko järjestelmän kattava virtamittari riittää.

Asennus

Liitä virtamittari kohtiin X5M/7 ja X5M/8.

Virtamittarin tyyppi

Jos käytössä on… Ota käyttöön… virtamittari

▪ Yksivaiheinen ulkoyksikkö

▪ Varalämmitin, joka saa virran

yksivaiheisesta verkosta

Kolmivaiheinen ulkoyksikkö Kolmivaiheinen

Esimerkki

Yksivaiheinen virtamittari Kolmivaiheinen virtamittari

Yksivaiheinen

Poikkeus

▪ Voit käyttää toista virtamittaria jos:

▪ Yhden mittarin virtaa-ala ei riitä.

▪ Sähkömittaria ei voi asentaa helposti sähkökaappiin.

▪ 230 V:n ja 400 V:n kolmivaiheiset verkot on yhdistetty (erittäin

harvinaista), jolloin useampaa virtamittaria on käytettävä teknisten rajoitusten takia.

▪ Liittäminen ja asennus:

▪ Liitä toinen virtamittari kohtiin X5M/9 ja X5M/10.

▪ Molempien mittarien virrankulutustiedot lisätään ohjelmistossa,

joten sinun EI tarvitse asettaa, minkä virrankulutuksen mikäkin mittari kattaa. Sinun tarvitsee vain asettaa molempien mittarien pulssien määrä.

▪ Katso luvusta "5.4.4Toivotun kWh-taksan virransyöttö" sivulla14

esimerkki kahdesta virtamittarista.

5.4.4 Toivotun kWh-taksan virransyöttö

Yleinen sääntö

▪ Virtamittari1: Mittaa ulkoyksikköä.

▪ Virtamittari2: Mittaa loppuja (eli sisäyksikkö ja varalämmitin).

Asennus

▪ Liitä virtamittari1 kohtiin X5M/7 ja X5M/8.

▪ Liitä virtamittari2 kohtiin X5M/9 ja X5M/10.

Virtamittarin tyypit

▪ Virtamittari 1: Yksi- tai kolmivaiheinen virtamittari ulkoyksikön

virransyötön mukaan.

▪ Virtamittari2: Käytä yksivaiheista virtamittaria.

5.5 Virrankulutuksen hallinnan asettaminen

▪ Virrankulutuksen hallinta:

▪ Koskee vain mallia EHVZ04+08.

▪ Mahdollistaa koko järjestelmän virrankulutuksen hallinnan

(ulkoyksikön, sisäyksikön ja varalämmittimen summa).

▪ Kokoonpano: Aseta kaukosäätimestä tehon rajoitustaso ja

kuinka se on saavutettava.

▪ Tehon rajoitustaso voidaan ilmaista jommallakummalla

seuraavista tavoista:

▪ Suurin virrantarve (A)

▪ Suurin ottoteho (kW)

▪ Tehon rajoitustaso voidaan aktivoida jommallakummalla

seuraavista tavoista:

▪ Pysyvästi

▪ Digitaalisten tulojen kautta

A Ulkoyksikkö

B Sisäyksikkö

a Sähkökaappi (L1/N)

b Virtamittari (L1/N)

c Sulake (L1/N)

d Ulkoyksikkö (L1/N)

e Sisäyksikkö (L1/N)

f Varalämmitin (L1/N)

Asentajan viiteopas

A Ulkoyksikkö

B Sisäyksikkö

a Sähkökaappi (L1/L2/L3/N)

b Virtamittari (L1/L2/L3/N)

c Sulake (L1/L2/L3/N)

d Sulake (L1/N)

e Ulkoyksikkö (L1/L2/L3/N)

f Sisäyksikkö (L1/L2/L3/N)

g Varalämmitin (L1/N)

5.5.1 Pysyvä tehon rajoitus

Pysyvä tehon rajoitus on hyödyllinen varmistamaan järjestelmän suurin teho- tai virtatulo. Joissakin maissa lainsäädäntö rajoittaa tilanlämmityksen ja kuuman veden tuoton suurinta virrankulutusta.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

5 Käyttökohdeohjeita

A B

A8P

DI4

DI3

DI1

A B

PiOttoteho

t Aika

DI Digitaalinen tulo (tehon rajoitustaso)

a Tehon rajoitus aktiivinen

b Todellinen ottoteho

Asennus ja määritykset

▪ Lisävarusteita ei tarvita.

▪ Aseta virrankulutuksen hallinnan asetukset kaukosäätimellä

kohdassa [A.6.3.1] (katso kaikkien asetusten kuvaus luvusta

"8Configuration"sivulla38):

▪ Valitse jatkuva rajoitustila

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina)

▪ Aseta haluttu tehon rajoitustaso

HUOMIOITAVAA

Huomioi seuraavat ohjeet, kun valitset haluttua tehon rajoitustasoa:

▪ Aseta virrankulutukseksi vähintään ±3,6 kW

jäänpoistotoiminnan varmistamiseksi. Muuten, jos jäänpoisto keskeytetään useita kertoja, lämmönvaihdin jäätyy.

▪ Aseta virrankulutukseksi vähintään ±3 kW

tilanlämmityksen ja kuuman veden tuotannon varmistamiseksi ja salli varalämmittimen vaihe1.

5.5.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla

Tehon rajoitus on hyödyllistä myös yhdessä energianhallintajärjestelmän kanssa.

Koko Daikin-järjestelmän tehoa tai virtaa rajoitetaan dynaamisesti digitaalisten tulojen avulla (enintään neljä vaihetta). Kukin tehon rajoitustaso asetetaan kaukosäätimellä rajoittamalla jompaakumpaa seuraavista:

▪ Virta (A)

▪ Ottoteho (kW)

Energianhallintajärjestelmä (ei sisälly toimitukseen) päättää tietyn tehon rajoitustason aktivoinnista. Esimerkki: Koko talon suurimman tehon rajoittaminen (valaistus, kodinkoneet, tilanlämmitys…).

Asennus

▪ Tarvepiirilevy (lisävaruste EKRP1AHTA) vaaditaan.

▪ Korkeintaan neljää digitaalista tuloa käytetään vastaavan tehon

rajoitustason aktivoimiseen:

▪ DI1 = heikoin rajoitus (suurin energiankulutus)

▪ DI4 = voimakkain rajoitus (alhaisin energiankulutus)

▪ Katso johdotuskaaviosta digitaalisten tulojen tekniset tiedot ja

mihin ne tulisi liittää.

Configuration

Aseta virrankulutuksen hallinnan asetukset kaukosäätimellä kohdassa [A.6.3.1] (katso kaikkien asetusten kuvaus luvusta

"8Configuration"sivulla38):

▪ Valitse aktivointi digitaalisilla tuloilla.

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina).

▪ Aseta haluttu tehon rajoitustaso vastaamaan kutakin digitaalista

tuloa.

TIETOJA

Jos useampi kuin 1 digitaalinen tulo on suljettu (samanaikaisesti), digitaalisen tulon ensisijaisuus on kiinteä: DI4 ensisijainen>…>DI1.

5.5.3 Tehon rajoitustoimenpide

Ulkoyksikön tehokkuus on parempi kuin sähköisen lämmittimen. Sen vuoksi sähköistä lämmitintä rajoitetaan ja se sammutetaan ensin. Järjestelmä rajoittaa virrankulutusta seuraavassa järjestyksessä:

1 Sammuttaa varalämmittimen. 2 Rajoittaa ulkoyksikköä. 3 Sammuttaa ulkoyksikön.

Esimerkki

Jos määritys on seuraava: tehon rajoitustila EI salli varalämmittimen toimintaa (vaihe1).

Silloin virrankulutusta rajoitetaan seuraavasti:

A Ulkoyksikkö B Sisäyksikkö C Energianhallintajärjestelmä

a Tehon rajoituksen aktivointi (4 digitaalista tuloa)

b Varalämmitin

PiOttoteho

t Aika

DI Digitaaliset tulot (tehon rajoitustasot)

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

a Tehon rajoitus aktiivinen

b Todellinen ottoteho

PhTuotettu lämpö CeKulutettu energia

A Ulkoyksikkö B Varalämmitin

a Rajoitettu ulkoyksikön toiminta b Täysi ulkoyksikön toiminta c Varalämmittimen vaihe 1 kytketty päälle

5.6 Ulkoisen lämpötila-anturin asettaminen

Voit liittää yhden ulkoisen lämpötila-anturin. Se voi mitata sisä- tai ulkolämpötilaa. Daikin suosittelee ulkoista lämpötila-anturia seuraavissa tilanteissa:

Asentajan viiteopas

6 Valmistelu

≤1200

>250

>350

(mm)(mm)

Sisälämpötila

▪ Huonetermostaatin hallinnassa kaukosäädintä käytetään

huonetermostaattina ja se mittaa sisälämpötilan. Sen vuoksi kaukosäädin on asennettava sijaintiin:

▪ Jossa huoneen keskilämpötilaa voidaan seurata

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Joka ei ole lämmönlähteen lähellä

▪ Jossa ulkoilma tai veto esimerkiksi oven avaamisen/sulkemisen

takia ei vaikuta siihen

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäsisäanturin

liittämistä (lisävaruste KRCS01-1).

▪ Asennus: Katso ohjeita asennukseen etäsisäanturin

asennusoppaasta.

▪ Määritys: Valitse huoneanturi [A.2.2.B].

Ulkolämpötila

▪ Ulkolämpötila mitataan ulkoyksikössä. Sen vuoksi ulkoyksikkö on

asennettava sijaintiin:

▪ Joka on talon pohjoispuolella tai talon sillä puolella, jossa suurin

osa lämmönluovuttajista sijaitsee

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäulkoanturin

liittämistä (lisävaruste EKRSCA1).

▪ Asennus: Katso ohjeita asennukseen etäulkoanturin

asennusoppaasta.

▪ Määritys: Valitse ulkoanturi [A.2.2.B].

▪ Pysäytettynä (katso "8 Configuration" sivulla 38) ulkoyksikkö

toimintaa vähennetään valmiustilan energiankulutuksen vähentämiseksi. Sen seurauksena ulkolämpötilaa EI näytetä.

▪ Jos haluttu lähtöveden lämpötila riippuu säästä, jatkuva

ulkolämpötilan mittaaminen on tärkeää. Tämä on toinen syy valinnaisen ulkolämpötila-anturin asentamiselle.

TIETOJA

Ulkoisen etäanturin tietoja (keskiarvo tai välitön) käytetään säästä riippuviin hallintakäyriin. Ulkoyksikön suojaamista varten käytetään aina ulkoyksikön sisäistä anturia.

6 Valmistelu

6.1 Yleiskuvaus: Valmistelu

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää ennen asennuspaikalle menemistä.

Se sisältää tietoja seuraavista asioista:

▪ Asennuspaikan valmistelu

▪ Kylmäaineputkiston valmistelu

▪ Vesiputkiston valmistelu

▪ Sähköjohtojen valmistelu

HUOMIOITAVAA

Tämä laite on suunniteltu toimintaan 2 lämpötila-alueella:

▪ pääalueen lattialämmitys (veden lämpötila 35°C), tämä

alue on veden alhaisimman lämpötilan alue,

▪ lisäalueen patterit (veden lämpötila 45°C), tämä alue

on veden korkeimman lämpötilan alue.

6.2.1 Ulkoyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös seuraavat vaatimukset:

▪ Yleiset asennuspaikan vaatimukset. Katso lukua

“Yleiset varotoimet”.

▪ Kylmäaineputken vaatimukset (pituus, korkeusero).

Katso lisätietoja tästä kappaleesta “Valmistelu”.

Huomioi seuraavat etäisyyden ohjeet:

a Ilman ulostulo b Tuloilma

HUOMIOITAVAA

▪ ÄLÄ pinoa yksiköitä toistensa päälle.

▪ ÄLÄ ripusta yksikköä kattoon.

Voimakkaat tuulet (≥18 km/h), jotka puhaltavat ulkoyksikön ilman ulostuloaukkoon aiheuttavat oikosulun (poistoilman imun). Seurauksena voi olla:

▪ käyttökapasiteetin heikentyminen,

▪ säännöllinen jäätymisen kiihtyminen lämmitystoiminnossa,

▪ käytön häiriintyminen alhaisen tai korkean paineen takia,

▪ hajonnut tuuletin (jos voimakas tuuli puhaltaa jatkuvasti

tuulettimeen, se saattaa alkaa pyöriä erittäin nopeasti, kunnes hajoaa).

On suositeltavaa asentaa suojalevy, kun ilman ulostuloaukko on alttiina tuulelle.

On suositeltavaa asentaa ulkoyksikkö niin, että ilman ulostuloaukko on seinää päin EIKÄ suoraan alttiina tuulelle.

6.2 Asennuspaikan valmistelu

ÄLÄ asenna yksikköä usein työntekoon käytettäviin paikkoihin. Yksikkö täytyy peittää sellaisten rakennustöiden (esim. hionnan) ajaksi, joissa syntyy paljon pölyä.

Valitse asennuspaikka, jossa on riittävästi tilaa yksikön kantamiseen paikalle ja sieltä pois.

Asentajan viiteopas

a Suojalevy b Vallitseva tuulen suunta c Poistoilma

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

>500

>10>10

(mm)

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia. Huomautus: Jos ääni mitataan todellisissa asennusolosuhteissa, mitattu arvo voi olla korkeampi kuin tietokirjan kohdassa Äänen spektri mainittu äänenpainetaso ympäristön melun ja äänten heijastumisen takia.

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

EI ole suositeltavaa asentaa yksikköä seuraavanlaisiin paikkoihin, koska se voi lyhentää yksikön käyttöikää:

▪ Paikat, joissa jännite vaihtelee paljon

▪ Ajoneuvot tai laivat

▪ Tilat, joissa on happamia tai emäksisiä höyryjä

Asennus merenrannalle. Varmista, että ulkoyksikkö EI ole suoraan alttiina merituulille. Näin estetään suoran korkeiden suolapitoisuuksien aiheuttama korroosio, joka voi lyhentää yksikön käyttöikää.

Asenna ulkoyksikkö suojaan suorilta merituulilta.

Esimerkki: rakennuksen taakse.

6 Valmistelu

a Lumisuoja tai vaja b Jalusta c Vallitseva tuulen suunta d Poistoilma

▪ Joka tapauksessa jätä vähintään 300 mm vapaata tilaa yksikön

alle. Varmista lisäksi, että yksikkö on vähintään 100 mm korkeimman odotetun lumenkorkeuden yläpuolelle. Katso tarkempia tietoja kohdasta "7.3Ulkoyksikön kiinnitys"sivulla23.

Runsaslumisilla seuduilla on tärkeää valita asennuspaikka, jossa lumi ei pääse haittaamaan yksikön toimintaa. Jos lunta voi sataa sivusuunnassa, varmista, ettei lumi pääse vaikuttamaan lämmönvaihtimen kierukkaan. Asenna tarvittaessa lumisuojus tai suoja ja jalusta.

Jos ulkoyksikkö on alttiina suorille merituulille, asenna tuulisuoja.

▪ Tuulisuojan korkeus ≥1,5 × ulkoyksikön korkeus

▪ Ota huoltotilavaatimukset huomioon, kun asennat tuulisuojaa.

a Merituuli

b Rakennus

c Ulkoyksikkö

d Tuulisuoja

Ulkoyksikkö on suunniteltu vain ulkoasennusta varten ja lämpötiloihin 10~43°C jäähdytystilassa ja lämpötiloihin –25~25°C lämmitystilassa.

6.2.2 Ulkoyksikön asennuspaikan lisävaatimukset kylmissä ympäristöissä

Suojaa ulkoyksikköä suoralta lumisateelta ja varmista, että ulkoyksikkö EI voi jäädä lumen alle.

6.2.3 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Huomioi seuraavat mittaohjeet:

Suurin kylmäaineputkiston pituus sisä- ja ulkoyksikön välillä

Pienin kylmäaineputkiston pituus sisä- ja ulkoyksikön välillä

Suurin korkeusero sisä- ja ulkoyksikön välillä 20m

▪ Huomioi seuraavat tilan asennusohjeet:

30 m

3 m

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

Asentajan viiteopas

6 Valmistelu

ØiØ

ØpØ

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia.

▪ Pohjan on oltava riittävän kova kestämään yksikön painon. Ota

täynnä vettä olevan kuumavesivaraajan paino huomioon. Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa eikä ympäristöä.

▪ Paikat, joissa on korkea ilmankosteus (enintään RH=85%),

esimerkiksi kylpyhuone.

▪ Paikat, jotka voivat jäätyä. Sisäyksikön ympäristön lämpötilan tulisi

olla >5°C.

▪ Sisäyksikkö on suunniteltu vain sisäasennusta varten ja

lämpötiloihin 5~35°C.

6.3 Kylmäaineputkiston valmistelu

6.3.1 Kylmäaineputkiston vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.

▪ Putkiston halkaisija:

Nesteputkisto Ø6,4mm (1/4") Kaasuputkisto Ø15,9mm (5/8")

▪ Putkiston temperointiaste ja paksuus:

Ulkohalkaisija

(Ø)

6,4 mm (1/4") Hehkutettu (O) ≥0,8mm 15,9 mm (5/8") Hehkutettu (O) ≥1,0 mm

(a) Sovellettavan lainsäädännön ja yksikön suurimman

Kovuus Paksuus (t)

käyttöpaineen mukaan (katso PS High yksikön nimikilvessä) voidaan tarvita paksumpia putkia.

(a)

6.3.2 Jäähdytysputkiston eristys

▪ Käytä polyeteenivaahtoa eristysmateriaalina:

▪ lämmönsiirtonopeus 0,041–0,052W/mK (0,035–0,045kcal/mh

°C)

▪ lämmönkesto vähintään 120°C

▪ Erityksen paksuus

Putken

ulkohalkaisija (Øp)

6,4 mm (1/4") 8~10mm 10mm 15,9 mm (5/8") 16~20mm 13mm

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%, eristemateriaalin tulee olla vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

Erityksen

sisähalkaisija (Øi)

Eristyksen paksuus

(t)

6.4 Vesiputkiston valmistelu

6.4.1 Vesipiirin vaatimukset

HUOMIOITAVAA

Varmista muoviputkia käytettäessä, että ne kestävät hapen diffuusion DIN 4726 -luokituksen mukaisesti. Hapen leviäminen putkistoon voi johtaa ylimääräiseen korroosioon.

▪ Putkien liittäminen – Lainsäädäntö. Varmista, että kaikki tulo- ja

poistoveden putkien liitännät tehdään sovellettavan lainsäädännön ja “Asennus”-luvun mukaisesti.

▪ Putkien liittäminen – Voima. ÄLÄ käytä liikaa voimaa tehdessäsi

putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

▪ Putkien liittäminen – Työkalut. Käytä vain soveltuvia työkaluja

messingin käsittelyyn, sillä se on pehmeä materiaalia. Jos näin EI toimita, putket voivat vahingoittua.

▪ Putkien liittämine – Ilma, kosteus, pöly. Piiriin päässyt ilma,

kosteus tai pöly voi aiheuttaa ongelmia. Voit estää tämän seuraavasti:

▪ Käytä vain puhtaita putkia

▪ Pidä putken suuta alaspäin poistaessasi purseita.

▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi

pölyn ja/tai epäpuhtauksien pääsyn putkeen.

▪ Käytä hyvää kierretiivistettä liitäntöjen tiivistämiseen.

▪ Suljettu piiri. Käytä sisäyksikköä VAIN suljetussa

vesijärjestelmässä. Järjestelmän käyttäminen avoimessa vesijärjestelmässä johtaa liialliseen syöpymiseen.

▪ Glykoli. Turvallisuussyistä EI ole sallittua lisätä minkäänlaista

glykolia vesipiiriin.

▪ Putken pituus. On suositeltavaa välttää pitkiä putkia

kuumavesivaraajan ja kuuman veden loppupisteen (suihku, kylpy, ...) välillä ja välttää päättyviä putkia.

▪ Putkiston halkaisija. Valitse vesiputkiston läpimitta tarvittavan

veden virtauksen ja pumpun käytettävissä olevan ulkoisen staattisen paineen mukaan. Katso sisäyksikön ulkoisen staattisen paineen käyrät luvusta "14Tekniset tiedot"sivulla72.

▪ Veden virtaus. Voit katsoa sisäyksikön toiminnan vaatiman veden

vähimmäisvirtauksen seuraavasta taulukosta. Tämä virtaus on taattava kaikissa olosuhteissa. Kun virtaus on alhaisempi, sisäyksikön toiminta lakkaa ja se näyttää virheen 7H.

Vaadittu minimivirtausnopeus sulatus-/varalämmitintoimintaan

04+08-mallit 12l/min 16-mallit 15l/min

▪ Erikseen hankittavat osat – Vesi. Käytä vain materiaaleja, jotka

ovat yhteensopivia järjestelmässä käytettävän veden ja sisäyksikössä käytettyjen materiaalien kanssa.

▪ Erikseen hankittavat osat – Vedenpaine ja lämpötila. Huolehdi

siitä, että putkiston komponentit kestävät veden paineen ja lämpötilan.

▪ Vedenpaine. Veden enimmäispaine on 4 baaria. Huolehdi

riittävistä turvatoimista vesipiireistä varmistaaksesi, että maksimipainetta EI ylitetä.

▪ Veden lämpötila. Kaikkien asennettujen putkien ja putkien

varusteiden (venttiili, liitännät,...) ON kestettävä seuraavia lämpötiloja:

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

89°C

75°C

a b c d ge h ii

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

a Ulkoyksikkö

c d

a b

b Sisäyksikkö

c Lämmönvaihdin

d Varalämmitin

e Moottoroitu 3-tieventtiili (vaihtaa tilanlämmityksen ja

kuuman veden välillä)

f Moottoroitu 3‑tieventtiili (pääalueen sekoittaminen) g Pääpumppu h Lisäpumppu

i Sulkuventtiili j Kollektori (ei sisälly toimitukseen)

k Kuumavesivaraaja

HPC1...3 Lämpöpumpun konvektori (ei sisälly toimitukseen)

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

▪ Tyhjennys – Alimmat kohdat. Huolehdi siitä, että järjestelmän

alimmissa kohdissa on tyhjennyshanat vesipiirin täydellistä tyhjentämistä varten.

▪ Tyhjennys – Paineenalennusventtiili. Varmista

paineenalennusventtiilin asianmukainen tyhjennys, jotta vettä ei tipu yksiköstä. Katso "7.8.5 Paineenalennusventtiilin liittäminen

tyhjennykseen"sivulla32.

▪ Ilmaventtiilit. Huolehdi, että järjestelmän korkeimmissa kohdissa

on ilmaventtiilit, jotka ovat helposti saatavilla huoltoa varten. Sisäyksikössä on automaattinen ilmanpoistoventtiili. Tarkasta, että tätä ilmanpoistoventtiiliä EI kiristetä liikaa, jotta vesipiirin automaattinen ilmanpoisto on mahdollinen.

▪ Zn-pinnoitetut osat. Älä koskaan käytä Zn-pinnoitettuja osia

vesipiirissä. Koska yksikön sisäinen vesipiiri käyttää kupariputkistoa, seurauksena voi olla liiallista syöpymistä.

▪ Muut metalliset putket kuin messinkiputket. Jos käytetään

muita kuin messinkiputkia, eristä messinki ja muu materiaali oikein, jotta ne EIVÄT kosketa toisiaan. Tämä estää galvaanisen syöpymisen.

▪ Venttiili – Vaihtoaika. Jos vesipiirissä käytetään 3- tai 2-

tieventtiiliä, venttiilin enimmäisvaihtoajan tulee olla 60 sekuntia.

▪ Suodatin. Suosittelemme asentamaan lisäsuodattimen molempiin

lämmitysvesipiireihin. Metallihiukkasten poistamiseksi likaisesta lämmitysputkistosta suosittelemme käyttämään magneettista tai syklonisuodatinta, joka voi suodattaa pienhiukkasia. Pienhiukkaset voivat vahingoittaa yksikköä ja ne EIVÄT suodatu tavallisella lämpöpumppujärjestelmän suodattimella.

▪ Kuumavesivaraajan säiliö – Kapasiteetti. Veden seisomisen

välttämiseksi on tärkeää, että kuumavesivaraajan säiliön kapasiteetti vastaa päivittäistä kuuman veden kulutusta.

▪ Kuumavesivaraajan säiliö – Asennuksen jälkeen. Heti

asennuksen jälkeen kuumavesivaraajan säiliö on huuhdeltava puhtaalla vedellä. Tämä toimenpide on toistettava vähintään kerran päivässä 5 peräkkäisen asennusta seuraavan päivän ajan.

6 Valmistelu

▪ Kuumavesivaraajan säiliö – Seisonta. Tilanteissa, joissa

kuumaa vettä ei kuluteta pitkään aikaan, laitteisto ON huuhdeltava uudella vedellä ennen käyttöä.

▪ Kuumavesivaraajan säiliö – Desinfiointi. Katso tietoja

kuumavesivaraajan desinfiointitoiminnosta kohdasta

"8.3.2Kuuman veden hallinta: edistynyt"sivulla50.

▪ Termostaattisekoitusventtiilit. Sovellettava lainsäädäntö voi

vaatia termostaattisekoitusventtiilien asentamisen.

▪ Hygienia. Asennus on tehtävä sovellettavan lainsäädännön ja se

saattaa vaatia ylimääräisiä hygieniaan liittyviä asennustoimenpiteitä.

▪ Kiertopumppu. Sovellettava lainsäädäntö voi vaatia, että

kiertopumppu liitetään kuuman veden loppupisteen ja kuumavesivaraajan kiertoliitännän välille.

a Kiertoliitäntä b Kuumavesiliitäntä c Suihku d Kiertopumppu

6.4.2 Kaava paisunta-astian esipaineen laskemiseen

Astian esipaine (Pg) riippuu asennuksen korkeuserosta (H):

Pg=0,3+(H/10) (bar)

6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen

Sisäyksikössä on 10 litran paisunta-astia, joka on tehtaalla asetettu 1 baarin esipaineeseen.

Varmista, että laite toimii oikein:

▪ Tarkista vähimmäis- ja enimmäisvesimäärä.

▪ Paisunta-astian esipainetta voi olla tarpeen säätää.

Veden vähimmäismäärä

Tarkista, että asennuksen kokonaisvesimäärä ILMAN sisäyksikön sisäisen veden määrää on vähintään 10litraa mallille EHVZ04+08 ja 20litraa mallille EHVZ16. ÄLÄ jaa veden minimimäärää 2 lämpötilaalueelle.

On riittävää huomioida veden minimimäärä pääalueella. Jos käytössä on lattialämmitys, tämän voi tehdä helposti 1 lattialämmityspiirillä, jota ei koskaan suljeta (etä) ohjatulla venttiilillä.

Veden minimimäärää EI tarvitse huomioida lisäalueella.

TIETOJA

Kriittisissä prosesseissa tai huoneissa, joissa on suuri lämpökuorma, vettä voidaan kuitenkin tarvita enemmän.

HUOMIOITAVAA

Jos jokaisen tilan lämmitys-/jäähdytyssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä vähimmäisvesimäärä säilyy, vaikka kaikki venttiilit olisi suljettu.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

6 Valmistelu

T2M2T3

FHL1

FHL2

FHL3

M2 M3

T2 T3

HPC1 HPC2 HPC3

a b c

g hf

d e

0.3

0.5

1.5

2.5

100500

150 200 250 300 350 400 450

180 l

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Varalämmitin e Moottoroitu 3‑tieventtiili (pääalueen sekoittaminen)

f Lisäpumppu g Pääpumppu h Sulkuventtiili

i Kollektori (ei sisälly toimitukseen) j Ohivirtausventtiili (ei sisälly toimitukseen)

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

HPC1...3 Lämpöpumpun konvektori (ei sisälly toimitukseen)

T1...3 Erillinen huonetermostaatti (lisävaruste)

M1...3 Erillinen moottoroitu venttiili ohjaussilmukkaan FHL1...3 ja

HPC1...3 (ei sisälly toimitukseen)

Veden enimmäismäärä

Käytä seuraavaa kaaviota määrittämään veden enimmäismäärä laskettua esipainetta varten.

Asennuskork

euden ero

(a)

≤280l >280l

>7m Toimi seuraavasti:

▪ Lisää esipainetta

vaaditun asennuskorkeuseron mukaan. Esipainetta tulisi lisätä 0,1 baaria jokaista yli 7 metrin

Veden määrä

Sisäyksikön paisuntaastia on liian pieni laitteistoa varten. Tässä tilanteessa on suositeltavaa asentaa ylimääräinen astia yksikön ulkopuolelle.

olevaa metriä kohden.

▪ Tarkista, että veden

määrä EI ylitä suurinta sallittua veden määrää.

(a) Tämä on korkeusero (m) vesipiirin ja sisäyksikön

korkeimpien kohtien välillä. Jos sisäyksikkö on asennuksen korkeimmassa kohdassa, asennuskorkeus on 0 m.

Minimivirtausnopeus

Tarkista, että asennuksen minimivirtausnopeus (vaaditaan sulatus-/ varalämmitintoiminnassa) voidaan taata kaikissa olosuhteissa jokaisella alueella erikseen.

HUOMIOITAVAA

Jos jokaisen tai tietyn tilan lämmityssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä minimivirtausnopeus säilyy, vaikka kaikki venttiilit olisi suljettu. Jos minimivirtausnopeutta ei voida saavuttaa, virtausvirhe 7H näytetään (ei lämmitystä/toimintaa).

Vaadittu minimivirtausnopeus sulatus-/varalämmitintoimintaan

04+08-mallit 12l/min 16-mallit 15l/min

a Esipaine (bar) b Veden enimmäistilavuus (l)

Esimerkki: Veden enimmäistilavuus ja paisunta-astian esipaine

Asennuskork

euden ero

(a)

≤280l >280l

≤7m Esipaineen säätö ei ole

tarpeen.

Veden määrä

Toimi seuraavasti:

▪ Vähennä esipainetta

vaaditun asennuskorkeuseron mukaan. Esipainetta tulisi laskea 0,1 baaria jokaista alle 7 metrin olevaa metriä kohden.

▪ Tarkista, että veden

määrä EI ylitä suurinta sallittua veden määrää.

Katso suositellut toimenpiteet kohdassa "9.4 Tarkistuslista

käyttöönoton aikana"sivulla60.

6.4.4 Paisunta-astian esipaineen muuttaminen

HUOMIOITAVAA

Vain valtuutettu asentaja saa säätää paisunta-astian esipainetta.

Kun paisunta-astian esipainetta (1 bar) on muutettava, huomioi seuraavat ohjeet:

▪ Käytä vain kuivatyppeä paisunta-astian esipaineen asettamiseen.

▪ Paisunta-astian esipaineen väärä asetus johtaa järjestelmän

toimintahäiriöön.

Paisunta-astian esipainetta tulisi muuttaa vain vapauttamalla tai lisäämällä typen painetta paisunta-astian Schrader-venttiilin kautta.

a Schrader-venttiili

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

6 Valmistelu

0 1

5 3

0 1

6.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä

Esimerkki 1

Sisäyksikkö on asennettu 5 m vesipiirin korkeimman kohdan alapuolelle. Vesipiirin kokonaisvesimäärä on 100 l.

Toimintoja tai säätöjä ei vaadita.

Esimerkki 2

Sisäyksikkö on asennettu vesipiirin korkeimpaan kohtaan. Vesipiirin kokonaisvesimäärä on 350 l.

Toimet:

▪ Koska veden kokonaismäärä (350 l) on enemmän kuin veden

oletusmäärä (280l), esipainetta on nostettava.

▪ Vaadittu esipaine on:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Vastaava veden enimmäismäärä 0,3 baarissa on 410 l. (Katso

edellä olevan luvun kaaviota.)

▪ Koska 350 l on vähemmän kuin 410 l, paisunta-astia kelpaa

asennukseen.

6.5 Sähköjohdotuksen valmistelu

6.5.1 Tietoja sähköjohdotuksen valmistelusta

6.5.2 Tietoja toivotun kWh-taksan virransyötöstä

Sähköyhtiöt ympäri maailmaa työskentelevät ankarasti tarjotakseen luotettavaa sähköpalvelua kilpailukykyisillä hinnoilla, ja ne voivat usein laskuttaa asiakkaita edullisilla taksoilla. Esim. yösähkötaksa, vuodenajasta riippuva taksa, Wärmepumpentarif Saksassa ja Itävallassa...

Tämä laite sallii yhteyden tällaisiin toivotun kWh-taksan virransyöttöjärjestelmiin.

Kysy laitteiston asennuspaikalla toimivalta sähköyhtiöltä, voidaanko laitteisto liittää johonkin toivotun kWh-taksan virransyöttöjärjestelmään, jos sellaisia on.

Kun laitteisto on liitetty tällaiseen toivotun kWh-taksan virransyöttöön, sähköyhtiö voi:

▪ keskeyttää virransyötön laitteistoon tietyiksi ajoiksi,

▪ edellyttää, että laitteisto kuluttaa vain rajoitetun määrän sähköä

tiettyinä aikoina.

Sisäyksikkö on suunniteltu vastaanottamaan tulosignaalin, joka siirtää yksikön pakotettu pois -tilaan. Tuolloin ulkoyksikön kompressori ei toimi.

Riippuen siitä keskeytyykö virransyöttö vai ei, yksikön johdotus on erilainen.

6.5.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita lukuun ottamatta

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

Tavallinen

virransyöttö

Toivotun kWh-taksan virransyöttö

Virransyöttö EI

keskeydy

Virransyöttö

keskeytyy

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen

nollajohdin, laitteisto voi rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä

vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.

▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT

ole yhteydessä teräviin reunoihin tai putkistoon, etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,

jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä

yksikössä on invertteri. Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset ja niiden on täytettävä sovellettava lainsäädäntö.

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien käytettyjen osien ja sähkötöiden on täytettävä

sovellettava lainsäädäntö.

VAROITUS

Varalämmittimellä ON oltava erillinen virransyöttö ja sen

Kun toivotun kWhtaksan virransyöttö aktivoidaan, virransyöttöä EI keskeytetä. Ohjain sammuttaa ulkoyksikön.

Huomaa:

Sähköyhtiön on sallittava sisäyksikön virrankulutus aina.

a Tavallinen virransyöttö b Toivotun kWh-taksan virransyöttö 1 Ulkoyksikön virransyöttö 2 Sisäyksikön virransyöttö ja yhteiskytkentäjohto 3 Varalämmittimen virransyöttö 4 Toivotun kWh-taksan virransyöttö (jännitteetön kosketin) 5 Tavallisen kWh-taksan virransyöttö (sisäyksikön piirilevyn

virtaa varten tilanteessa, jossa toivotun kWh-taksan virransyöttö katkeaa)

Kun toivotun kWhtaksan virransyöttö aktivoidaan, sähköyhtiö keskeyttää virransyötön heti tai hetken kuluttua. Tässä tapauksessa sisäyksikön on saatava virtaa erillisestä tavallisesta virransyötöstä.

ON oltava suojattu lain vaatimilla turvalaitteilla.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

6.5.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen yleiskuvaus

Seuraava kuva näyttää tarvittavan kenttäjohdotuksen.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

7 Asennus

22 19

17 18

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

a Sisäyksikkö

Nimike Kuvaus Johdot Suurin

virrantarve

Ulkoyksikön ja sisäyksikön virransyöttö

1 Ulkoyksikön

virransyöttö

2 Sisäyksikön

2+GND tai 3+GND

(a)

(c)

virransyöttö ja yhteiskytkentäjohto

3 Varalämmittimen

virransyöttö

4 Toivotun kWh-taksan

Katso seuraavaa taulukkoa.

—

(d)

virransyöttö (jännitteetön kosketin)

5 Normaalin kWh-taksan

2 6,3A

virransyöttö

Käyttöliittymä

6 Käyttöliittymä 2

(e)

Oheistuotteet

11 Alalevyn lämmittimen

(b)

virransyöttö 12 Huonetermostaatti 2 tai 3 100mA 13 Ulkolämpötila-anturi 2 14 Sisälämpötila-anturi 2 15 Lämpöpumpun

2 100mA

(b)

konvektori

Erikseen hankittavat komponentit

16 Sulkuventtiili 2 100mA 17 Sähkömittari 2 (per mittari) 18 Kuumavesipumppu 2 19 Hälytyslähtö 2 20 Vaihto ulkoiseen

(b)

lämmönlähteen

ohjaukseen 21 Tilanlämmityksen

(b)

toiminnan hallinta 22 Virrankulutuksen

digitaaliset tulot 23 Pääalueen

2 (per tulosignaali)

(b)

turvatermostaatti 24 Lisäalueen

(d)

turvatermostaatti

(a) Katso ulkoyksikön nimikilpi. (b) Kaapelin poikkipinta-ala vähintään 0,75mm². (c) Kaapelin poikkipinta-ala 2,5mm². (d) Kaapelin poikkipinta-ala 0,75mm² –1,25mm²,

enimmäispituus: 50m. Jännitteetön kosketin varmistaa minimikuormituksen 15V DC, 10mA.

Asentajan viiteopas

(e) Kaapelin poikkileikkaus 0,75 mm² –1,25mm²,

enimmäispituus: 500m. Soveltuu sekä yhden käyttöliittymän että kahden käyttöliittymän liittämiseen.

HUOMIOITAVAA

Lisätietoja eri liitäntöjen teknisistä tiedoista on sisäyksikön sisäpuolella.

HUOMIOITAVAA

Turvatermostaatti (yleensä suljettu kontakti) ON asennettava pääalueelle. Katso "7.9.15 Turvatermostaatin

liittäminen (yleensä suljettu kontakti)"sivulla37.

Varalämmittime

Virransyöttö Tarvittava johdinmäärä

n tyyppi

*3V 1×230V 2+GND

7 Asennus

7.1 Yleiskuvaus: Asennus

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää asennuspaikalla järjestelmän asennusta varten.

Tyypillinen työnkulku

Asennus koostuu yleensä seuraavista vaiheista: 1 Ulkoyksikön kiinnitys. 2 Sisäyksikön kiinnitys. 3 Kylmäaineputkiston liitännät. 4 Kylmäaineputkiston liitäntöjen tarkistaminen. 5 Kylmäaineen täyttö. 6 Vesiputkiston liittäminen. 7 Sähköjohtojen liittäminen. 8 Ulkoyksikön asennuksen viimeistely. 9 Sisäyksikön asennuksen viimeistely.

(b)

TIETOJA

Yksiköistä ja/tai asennusolosuhteista riippuen voi olla tarpeen liittää sähköjohdot ennen kuin kylmäaine täytetään.

7.2 Yksiköiden avaaminen

7.2.1 Tietoja yksiköiden avaamisesta

Yksikkö on avattava tietyissä tilanteissa. Esimerkki:

▪ Kylmäaineputkistoa liitettäessä

▪ Kun sähköjohdot kytketään

▪ Kun yksikköä pidetään kunnossa tai huolletaan

VAARA: SÄHKÖISKUN VAARA

ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.

7.2.2 Ulkoyksikön avaaminen

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

1×

7.2.3 Sisäyksikön avaaminen

4×

2×

4×

1 Löysää ja irrota ruuvit yksikön pohjasta.

2 Paina etulevyn pohjassa olevaa painiketta.

VAROITUS: Terävät reunat

Ota kiinni etulevyn yläosasta äläkä alaosasta. Varo sormiasi, koska etulevyn alalaidassa on teräviä reunoja.

3 Liu'uta yksikön etupaneelia alaspäin ja irrota se.

HUOMIO

Etupaneeli on painava. Ole varovainen, että ET jätä sormiasi väliin, kun avaat tai suljet yksikön.

4 Löysää ja irrota 4 ruuvia, jotka pitävät yläpaneelia kiinni.

5 Irrota yläpaneeli yksiköstä.

7 Asennus

7.2.4 Sisäyksikön kytkinrasian kannen avaaminen

7.3 Ulkoyksikön kiinnitys

7.3.1 Tietoja ulkoyksikön asentamisesta

Milloin

Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Ulkoyksikön asennus koostuu tyypillisesti seuraavista vaiheista: 1 Asennusrakenteesta huolehtiminen. 2 Ulkoyksikön asennus. 3 Tyhjennyksestä huolehtiminen. 4 Yksikön suojaaminen lumelta ja tuulelta asentamalla lumisuoja

ja suojalevyt. Katso Asennuspaikan valmisteleminen kohdassa

"6Valmistelu"sivulla16.

7.3.2 Ulkoyksikön asentamisessa huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.3.3 Asennusrakenteen tarjoaminen

Tarkista asennuspaikan maan kestävyys ja tasaisuus, jotta yksikkö ei aiheuta toimintavärinää tai -melua.

Kiinnitä yksikkö turvallisesti kiinnityspulteilla perustan piirroksen mukaisesti.

Jos yksikkö on asennettu suoraan lattialle, ota valmiiksi 4 sarjaa M8tai M10-kiinnityspultteja, muttereita ja aluslaattoja (erikseen hankittava) seuraavasti:

TIETOJA

Ylempien ulostyöntyvien pulttien maksimikorkeus on 15mm.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

7 Asennus

283

580

<100

(mm)

<100

>300

283

580

<150

(mm)

>300

100

>250

>300

>250

(mm)

Joka tapauksessa jätä vähintään 300mm vapaata tilaa yksikön alle. Varmista lisäksi, että yksikkö on vähintään 100 mm korkeimman odotetun lumenkorkeuden yläpuolelle. Tässä tapauksessa on suositeltavaa rakentaa jalusta ja asentaa tälle jalustalle EKFT008CA

-lisävarustesarja.

a Lumen maksimikorkeus

b EKFT008CA-lisävarustesarja

Jos yksikkö on asennettu seinäkiinnikkeisiin, on suositeltavaa käyttää EKFT008CA-lisävarustesarjaa ja asentaa yksikkö seuraavasti:

a Lumen maksimikorkeus b EKFT008CA-lisävarustesarja

Asentajan viiteopas

7.3.4 Ulkoyksikön asentaminen

HUOMIO

ÄLÄ poista suojapahvia ennen kuin yksikkö on asennettu oikein.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

1 Nosta ulkoyksikkö luvun "3.2.2 Varusteiden poistaminen

2×

a a

283 mm

580 mm

ulkoyksiköstä"sivulla7 mukaisesti.

2 Asenna ulkoyksikkö seuraavasti:

a Poistoilma

HUOMIOITAVAA

Jalustan ON oltava U-palkin taustan mukaisesti.

3 Poista suojapahvi ja ohjetarra.

7 Asennus

a Valutusastia b U-palkit

a Suojapahvi

b Ohjetarra

7.3.5 Tyhjennyksestä huolehtiminen

▪ Vältä asentamista paikkaan, jossa tukkiutuneen tippavesialtaan

takia yksiköstä vuotava vesi voi vahingoittaa sijaintia.

▪ Varmista, että tiivistyvä vesi voidaan tyhjentää oikein.

▪ Asenna yksikkö alustalle, jolta vedenpoisto voidaan toteuttaa

asianmukaisesti, jotta vältetään jään kertyminen.

▪ Valmista perustuksen ympärille vedenpoistokanava johtamaan

yksiköstä poistuva jätevesi.

▪ Estä kondenssiveden tulviminen jalankulkutielle, jotta se ei tulisi

liukkaaksi ulkolämpötilan ollessa pakkasen puolella.

▪ Jos asennat yksikön kehikkoon, asenna vedenpitävä levy

150 mm:n etäisyydelle yksikön alapuolelle, jotta vesi ei pääse yksikköön ja jotta kondenssivesi ei vuoda (katso seuraava kuva).

HUOMIOITAVAA

Jos ulkoyksikön poistoaukot on tukittu, jätä vähintään 300mm tilaa ulkoyksikön alle.

Ylimääräistä tippavesiallasta (EKDP008CA) voidaan käyttää kondenssiveden keräämiseen. Tippavesialtaaseen kuuluvat:

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

7.3.6 Ulkoyksikön kaatumisen estäminen

Jos yksikkö on asennettu paikkaan, jossa voimakkaat tuulet voivat kallistaa yksikköä, suorita seuraavat toimet:

1 Valmistele 2 kaapelia seuraavan kuvan mukaisesti (eivät sisälly

toimitukseen).

2 Aseta 2 kaapelia ulkoyksikön päälle.

3 Aseta kumilevy kaapelien ja ulkoyksikön väliin, jotta kaapeli ei

naarmuta maalia (ei sisälly toimitukseen).

4 Kiinnitä kaapelin päät. Kiristä päät.

Asentajan viiteopas

7 Asennus

135 kg

4×

≤1°

0°

1°1°

7.4 Sisäyksikön kiinnitys

HUOMIOITAVAA

Älä kallista yksikköä taaksepäin.

7.4.1 Tietoja sisäyksikön kiinnityksestä

Milloin

Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Sisäyksikön kiinnittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Sisäyksikön asennus.

7.4.2 Varotoimet kun sisäyksikköä kiinnitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.4.3 Sisäyksikön asennus

1 Nosta sisäyksikkö kuormalavalta ja aseta se lattialle.

7.5 Kylmäaineputkiston liitännät

7.5.1 Tietoja kylmäaineputkiston liittämisestä

Ennen kylmäaineputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Kylmäaineputkiston liitäntöihin kuuluvat:

▪ Kylmäaineputkiston liittäminen ulkoyksikköön

▪ Kylmäaineputkiston liittäminen sisäyksikköön

▪ Kylmäaineputkiston eristäminen

▪ Pidä mielessä seuraavat ohjeet:

▪ Putken taivutus

▪ Putken päiden laipoitus

▪ Juotos

▪ Sulkuventtiilien käyttö

7.5.2 Kylmäaineputkiston liittämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: PALAMISEN VAARA

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä karkaistuun osaan.

2 Liu'uta sisäyksikkö paikalleen.

3 Säädä nostojalkojen korkeus niin, että yksikkö on

vaakatasossa. Suurin sallittu poikkeama on 1°.

Asentajan viiteopas

▪ ÄLÄ käytä aiempien asennusten putkia.

▪ ÄLÄ koskaan asenna kuivaajaa tähän R410A-

yksikköön, jotta sen käyttöikä voitaisiin taata. Kuivuva materiaali saattaa liueta ja vahingoittaa järjestelmää.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

7 Asennus

a b

R=0.4~0.8

45°

±2

90°

±2

a b

HUOMIOITAVAA

Ota seuraavat kylmäaineputkistoon liittyvät varotoimenpiteet huomioon:

▪ Vältä kaiken muun kuin määritetyn kylmäaineen

sekoittumista kylmäainekiertoon (esim. ilman).

▪ Käytä vain R410A:ta, kun lisäät kylmäainetta.

▪ Käytä vain R410A-kylmäaineelle tarkoitettuja

asennustyökaluja (esim. paineensäätömittari), jotka kestävät painetta ja joiden avulla estetään epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden) sekoittuminen järjestelmään.

▪ Asenna putkisto niin, että laippa EI ole alttiina

mekaaniselle stressille

▪ Suojaa putket seuraavan taulukon mukaisesti

estääksesi lian, nesteen tai pölyn joutumista putkistoon.

▪ Ole varovainen, kun vedät kupariputket seinien läpi

(katso seuraava kuva).

Yksikkö Asennuksen kesto Suojausmenetelmä

Ulkoyksikkö >1kk Litistä putki

<1kk Litistä tai teippaa

Sisäyksikkö Kestosta riippumatta

putki

Putkien koko

(mm)

Kiristysmomen

tti (N•m)

Laipan mitat

(A) (mm)

Laipan muoto

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.5.4 Putken taivutusohjeet

Käytä putkentaivutinta taivuttamiseen. Putkien taivutusten tulisi olla mahdollisimman loivia (taivutussäteen tulisi olla 30~40 mm tai enemmän).

7.5.5 Putken pään laipoitus

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun

vuodon.

▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja

estämään kylmäainekaasun vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita.

Muiden laippamutterien käyttö voi aiheuttaa kylmäkaasun vuotoja.

1 Leikkaa putken pää putkenkatkaisimella.

2 Poista purseet niin, että leikattu pinta on alaspäin, jotta palat

eivät pääse putkeen.

TIETOJA

ÄLÄ avaa kylmäaineen sulkuventtiiliä ennen kylmäaineputkiston tarkistamista. Kun kylmäainetta on lisättävä, on suositeltavaa avata kylmäaineen sulkuventtiili täytön jälkeen.

7.5.3 Kylmäaineputkiston liittämisohjeita

Huomioi seuraavat ohjeet putkia liitettäessä:

▪ Voitele laipan sisäpinta eetteri- tai esteriöljyllä, kun kiinnität

laippamutteria. Kiristä käsin 3 tai 4 kierrosta ennen lopullista kiristystä.

▪ Käytä aina kahta kiintoavainta laippamutterin avaamiseen.

▪ Käytä aina sekä kiinto- että momenttiavainta laippamutterin

kiristämiseen, kun liität putkia. Tämä ehkäisee mutterin murtumista ja vuotoja.

a Momenttiavain

b Kiintoavain

c Putkiliitos

d Laippamutteri

a Leikkaa tarkasti suoriin kulmiin. b Poista purseet.

3 Poista laippamutteri sulkuventtiilistä ja aseta laippamutteri

putkeen.

4 Laipoita putki. Aseta tarkasti seuraavan kuvan näyttämään

asentoon.

Laipoitustyökalu

R410A:lle

(kytkintyyppi)

Perinteinen laipoitustyökalu

Kytkintyyppi

(Ridgid-tyyppi)

Siipimutterityyppi

(Imperial-tyyppi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Tarkista, että laipoitus on tehty oikein.

a Laipan sisäpinnan on oltava virheetön. b Putken pään on oltava tasaisesti laipoitettu täydelliseksi

ympyräksi.

c Varmista, että laippamutteri on asennettu.

7.5.6 Putken pään juottaminen

Sisäyksikössä ja ulkoyksikössä on laippaliitännät. Yhdistä molemmat päät ilman juottamista. Jos juottamista tarvitaan, huomioi seuraavat asiat:

▪ Puhalla juotettaessa läpi typpikaasua estääksesi suuren

hapettuneiden kalvojen määrän syntymisen putkien sisälle. Tämä kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden toimintaa ja estää asianmukaisen käytön.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

7 Asennus

a b c d e

c d

▪ Aseta typpikaasun paineeksi paineenalennusventtiilillä 20 kPa

(0,2bar) (ts. vain sen verran, että se tuntuu iholla).

a Kylmäaineputkisto

b Juotettava osa

c Teippaus

d Käsiventtiili

e Paineenalennusventtiili

f Typpi

▪ ÄLÄ käytä hapettumisen estoaineita juottaessasi putkien saumoja.

Sen jäännös voi tukkia putkia ja rikkoa laitteita.

▪ ÄLÄ käytä juoksutinta juottaessasi kupari-kuparikylmäaineputkia.

Käytä juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi juoksutinta. Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi käytetään klooripohjaista juoksutinta, se syövyttää putkia, ja jos juoksuttimessa on fluoria, se vahingoittaa kylmäaineöljyä.

7.5.7 Sulkuventtiilin ja huoltoportin käyttäminen

Sulkuventtiilin käsittely

Huomioi seuraavat ohjeet:

▪ Sulkuventtiili on tehdasasetuksena kiinni.

▪ Seuraava kuva näyttää venttiilin käsittelyyn vaadittavat osat.

Sulkuventtiilin avaaminen/sulkeminen

1 Irrota venttiilin kansi

2 Aseta kuusioavain (nestepuoli: 4 mm/kaasupuoli: 6 mm)

venttiiliin karaan ja kierrä venttiilin karaa:

Avaa vastapäivään. Sulje myötäpäivään.

3 Kun venttiilin kara ei enää kierry, lopeta kiertäminen. Venttiili on

nyt auki/kiinni.

Karan kannen käsittely

▪ Karan kansi on tiivistetty nuolen osoittamasta kohdasta. ÄLÄ

vahingoita sitä.

▪ Kiristä karan kansi ja tarkista kylmäainevuotojen varalta

sulkuventtiilin käsittelemisen jälkeen.

Nimike Kiristysmomentti (N∙m)

Karan hattu, nestepuoli 13,5~16,5 Karan kansi, kaasupuoli 22,5~27,5

a Huoltoportti ja huoltoportin kansi

b Venttiilin kara

c Kenttäputkistoliitäntä

d Karan kansi

▪ Pidä molemmat sulkuventtiilit auki käytön aikana.

▪ ÄLÄ käytä liikaa voimaa venttiilin karaan. Muuten venttiilin runko

voi rikkoutua.

▪ Kiristä sulkuventtiili aina kiintoavaimella ja löysennä tai kiristä

laippamutteri sitten momenttiavaimella. ÄLÄ aseta kiintoavainta karan kannen päälle, koska se voi aiheuttaa kylmäainevuodon.

a Kiintoavain

b Momenttiavain

▪ Kun on oletettavissa, että käyttöpaine on matala (esim. kun

jäähdytystä suoritetaan ulkoilman lämpötilan ollessa matala), tiivistä kaasulinjassa olevan sulkuventtiilin laippamutteria riittävästi silikonitiivisteellä jäätymisen estämiseksi.

Huoltokannen käsittely

▪ Käytä aina täyttöletkua, jossa on venttiilin painotappi, koska

huoltoportti on Schrader-tyyppinen venttiili.

▪ Kiristä huoltoportin kansi ja tarkista kylmäainevuotojen varalta

huoltoportin käsittelemisen jälkeen.

Nimike Kiristysmomentti (N∙m)

Huoltoportin kansi 11,5~13,9

7.5.8 Kylmäaineputkiston liittäminen ulkoyksikköön

1 Yhdistä nestemäisen kylmäaineen liitäntä sisäyksiköstä

ulkoyksikön nestesulkuventtiiliin.

Silikonitiiviste, varmista, että aukkoja ei ole.

Asentajan viiteopas

a Nestesulkuventtiili b Kaasusulkuventtiili c Huoltoportti

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

7 Asennus

b a

a d

g h i

2 Yhdistä kaasumaisen kylmäaineen liitäntä sisäyksiköstä

ulkoyksikön kaasusulkuventtiiliin.

HUOMIOITAVAA

On suositeltavaa, että sisäyksikön ja ulkoyksikön välinen kylmäaineputkisto asennetaan kanavaan tai että kylmäaineputkisto on kiedottu suojateippiin.

7.5.9 Kylmäaineputkiston liittäminen sisäyksikköön

1 Yhdistä nestesulkuventtiili ulkoyksiköstä sisäyksikön

nestemäisen kylmäaineen liittimeen.

HUOMIOITAVAA

Käytä 2-vaiheista takaiskuventtiilillä varustettua tyhjiöpumppua, joka voi tyhjentää manometripaineeseen

−⁠100,7kPa (−⁠1,007bar) (5absoluuttista torria). Varmista, ettei öljy valu pumpusta vastakkaiseen suuntaan järjestelmään, kun pumppu ei ole käynnissä.

HUOMIOITAVAA

Käytä tyhjiöpumppua vain R410A:ta varten. Saman pumpun käyttäminen muiden kylmäaineiden kanssa saattaa rikkoa pumpun ja yksikön.

HUOMIOITAVAA

▪ Kytke tyhjiöpumppu kaasusulkuventtiilin huoltoporttiin.

▪ Varmista, että kaasusulkuventtiili ja nestesulkuventtiili

ovat hyvin kiinni, ennen kuin suoritat vuototestin tai tyhjiökuivauksen.

7.6.3 Vuotojen tarkistaminen

HUOMIOITAVAA

ÄLÄ ylitä yksikön maksimityöpainetta (katso “PS High” yksikön nimikilvestä).

a Nestemäisen kylmäaineen liitin

b Kaasumaisen kylmäaineen liitin

2 Yhdistä kaasusulkuventtiili ulkoyksiköstä sisäyksikön

kaasumaisen kylmäaineen liittimeen.

HUOMIOITAVAA

On suositeltavaa, että sisäyksikön ja ulkoyksikön välinen kylmäaineputkisto asennetaan kanavaan tai että kylmäaineputkisto on kiedottu suojateippiin.

7.6 Kylmäaineputkiston liitäntöjen tarkistaminen

7.6.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta

Ulkoyksikön sisäinen kylmäaineputkisto on testattu tehtaalla vuotojen varalta. Sinun täytyy tarkistaa vain ulkoyksikön ulkoinen kylmäaineputkisto.

Ennen kylmäaineputkiston tarkistamista

Varmista, että kylmäaineputkisto on liitetty ulko- ja sisäyksikön väliin.

Tyypillinen työnkulku

Kylmäaineputkiston tarkistus koostuu tyypillisesti seuraavista vaiheista:

1 Kylmäaineputkien tarkistus vuotojen varalta. 2 Tyhjiökuivauksen suorittaminen kaiken kosteuden, ilman tai

typen poistamiseksi kylmäaineputkistosta.

Jos on olemassa mahdollisuus, että putkistossa on kosteutta (esimerkiksi vettä on voinut päästä putkistoon), suorita ensin tyhjiökuivaus alla kuvatun menetelmän mukaisesti, kunnes kaikki kosteus on poistettu.

7.6.2 Kylmäaineputkiston tarkistamisessa huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

HUOMIOITAVAA

Käytä edustajasi suosittelemaa kuplatestiliuosta. Älä käytä saippuavettä, koska se voi aiheuttaa laippamutteriin halkeamia (saippuavedessä saattaa olla suolaa, joka imee kosteutta, joka jäätyy putkiston kylmetessä) ja korroosiota (saippuavesi saattaa sisältää ammoniumia, joka aiheuttaa korroosioilmiön messinkisen laippamutterin ja kuparilaipan välillä).

1 Täytä järjestelmä typpikaasulla, kunnes mittarin paine on

vähintään 200 kPa (2 bar). On suositeltavaa paineistaa 3000kPa:han (30bar) pienten vuotojen löytämiseksi.

2 Tarkista järjestelmän kaikki putkiliitännät vuotojen varalta

kuplatestiliuoksella.

3 Poista kaikki typpikaasu.

7.6.4 Tyhjiökuivauksen suorittaminen

Liitä tyhjiöpumppu ja mittari seuraavasti:

a Painemittari b Mittariputki c Matalapaineventtiili (Lo) d Korkeapaineventtiili (Hi) e Täyttöletkut

f Alipainepumppu g Huoltoportti h Venttiilikannet

i Kaasusulkuventtiili

j Nestesulkuventtiili

1 Alipaineista järjestelmää, kunnes mittarin paine osoittaa

−0,1MPa (−1bar).

2 Jätä sellaiseksi 4-5minuutiksi ja tarkista paine:

Asentajan viiteopas

7 Asennus

Jos paine… Silloin…

Ei muutu Järjestelmässä ei ole

kosteutta. Tämä toimenpide on valmis.

Kasvaa Järjestelmässä on kosteutta.

Siirry seuraavaan vaiheeseen.

3 Tyhjiöi vähintään 2 tunnin ajan −0,1 MPa:n (−1 bar)

paineeseen.

4 Kun olet kytkenyt pumpun pois päältä, tarkkaile painetta

vähintään 1tunnin ajan.

5 Jos järjestelmä EI saavuta kohdetyhjiötä tai pysty pitämään

tyhjiötä 1tunnin ajan, toimi seuraavasti:

▪ Tarkista vuodot uudelleen. ▪ Suorita tyhjiökuivaus uudelleen.

HUOMIOITAVAA

Varmista, että kaasusulkuventtiili avataan putkiston asennuksen ja tyhjiöinnin jälkeen. Järjestelmän käyttäminen venttiili kiinni voi rikkoa kompressorin.

TIETOJA

Sulkuventtiilin avaamisen jälkeen on mahdollista, että kylmäaineputkiston paine EI nouse. Tämä voi johtua esimerkiksi ulkoyksikköpiirin paisuntaventtiilin sulkutilasta, mutta se EI haittaa yksikön toimintaa.

7.7 Kylmäaineen täyttö

7.7.1 Tietoja kylmäaineen lisäämisestä

Ulkoyksikkö on täytetty kylmäaineella tehtaalla, mutta eräissä tapauksissa seuraava saattaa olla tarpeen:

HUOMIOITAVAA

Ennen täyttä täydennystä suorita tyhjiökuivaus myös ulkoyksikön sisäiselle kylmäaineputkistolle.

Tyypillinen työnkulku – Kylmäaineen uudelleentäyttö koostuu tyypillisesti seuraavista vaiheista:

1 Määritetään, paljonko kylmäainetta lisätään. 2 Kylmäaineen täyttö. 3 Täytetään fluorattuja kasvihuonekaasuja koskeva tarra, ja

kiinnitetään se ulkoyksikön sisäpuolelle.

7.7.2 Kylmäaineputkiston lisäämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.7.3 Lisäkylmäaineen määrän määrittäminen

Jos nesteputkiston

kokonaispituus on...

≤10m ÄLÄ lisää kylmäainetta. >10m R=(nesteputkiston kokonaispituus (m) – 10

m)×0,020

R=lisälataus (kg) (pyöristetään 0,1 kg:n tarkkuudella)

TIETOJA

Putkiston pituus on nesteputkiston yksisuuntainen pituus.

Silloin...

Mitä Milloin

Kylmäaineen lisääminen Kun nesteputkiston

kokonaispituus on määritystä suurempi (katso alla).

Kylmäaineen uudelleentäyttö Esimerkki:

▪ Kun järjestelmää siirretään.

▪ Vuodon jälkeen.

Kylmäaineen lisääminen

Varmista ennen kylmäaineen lisäämistä, että ulkoyksikön ulkoinen kylmäaineputkisto on tarkistettu (vuototesti ja tyhjiökuivaus).

TIETOJA

Yksiköistä ja/tai asennusolosuhteista riippuen voi olla tarpeen liittää sähköjohdot ennen kuin kylmäaine täytetään.

Tyypillinen työnkulku – Kylmäaineen lisäys koostuu tyypillisesti seuraavista vaiheista:

1 Määritetään, täytyykö kylmäainetta lisätä ja kuinka paljon. 2 Lisätään kylmäainetta tarvittaessa. 3 Täytetään fluorattuja kasvihuonekaasuja koskeva tarra, ja

kiinnitetään se ulkoyksikön sisäpuolelle.

Kylmäaineen uudelleentäyttö

Varmista ennen kylmäaineen uudelleentäyttöä, että seuraavat asiat on tehty:

1 Kaikki kylmäaine on otettu talteen järjestelmästä. 2 Ulkoyksikön ulkoinen kylmäaineputkisto on tarkistettu

(vuototesti ja tyhjiökuivaus).

3 Ulkoyksikön sisäinen kylmäaineputkisto on tyhjiökuivattu.

7.7.4 Täyden täyttömäärän määrittäminen

TIETOJA

Jos täysi täyttö vaaditaan, kylmäaineen täysi täyttömäärä on: tehtaan kylmäainetäyttö (katso yksikön nimikilpeä) + määritetty lisämäärä.

7.7.5 Kylmäaineen lisääminen

VAROITUS

▪ Käytä vain R410A-kylmäainetta. Muut aineet voivat

aiheuttaa räjähdyksiä ja onnettomuuksia.

▪ R410A sisältää fluorattuja kasvihuonekaasuja. Sen

ilmaston lämpenemispotentiaalin (GWP) arvo on 2087,5. ÄLÄ päästä näitä kaasuja ilmakehään.

▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja

suojalaseja.

HUOMIO

Jotta kompressori ei rikkoutuisi, ÄLÄ lisää kylmäainetta enempää kuin määritetty määrä.

Edellytys: Varmista ennen kylmäaineen täyttöä, että kylmäaineputkisto on liitetty ja tarkistettu (vuototesti ja tyhjiökuivaus).

1 Liitä kylmäainesylinteri huoltoporttiin.

2 Täytä lisämäärä kylmäainetta.

3 Avaa kaasusulkuventtiili.

Jos poispumppaus vaaditaan järjestelmän purkamista tai siirtämistä varten, katso lisätietoja kohdasta "13.2Poispumppaus"sivulla71.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

7 Asennus

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

fac e d b

7.7.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen

1 Kiinnitä tunnus seuraavasti:

a Jos yksikön mukana on toimitettu monikielinen fluorattujen

kasvihuonekaasuja koskeva tunnus (katso lisävarusteet), irrota sopiva kieli ja liimaa se kohtaan a.

b Tehtaan kylmäainetäyttö: katso yksikön nimikilpeä

c Kylmäaineen lisätty määrä

d Kylmäaineen kokonaismäärä järjestelmässä

e Kylmäaineen kasvihuonepäästöt ilmoitetaan tonneina

CO2-ekv

f GWP = ilmaston lämpenemispotentiaali

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

2 Kiinnitä tunnus ulkoyksikön sisäpuolelle lähelle kaasu- ja

nestesulkuventtiileitä.

HUOMIOITAVAA

Tämä laite on suunniteltu toimintaan 2 lämpötila-alueella:

▪ pääalueen lattialämmitys (veden lämpötila 35°C), tämä

alue on veden alhaisimman lämpötilan alue,

▪ lisäalueen patterit (veden lämpötila 45°C), tämä alue

on veden korkeimman lämpötilan alue.

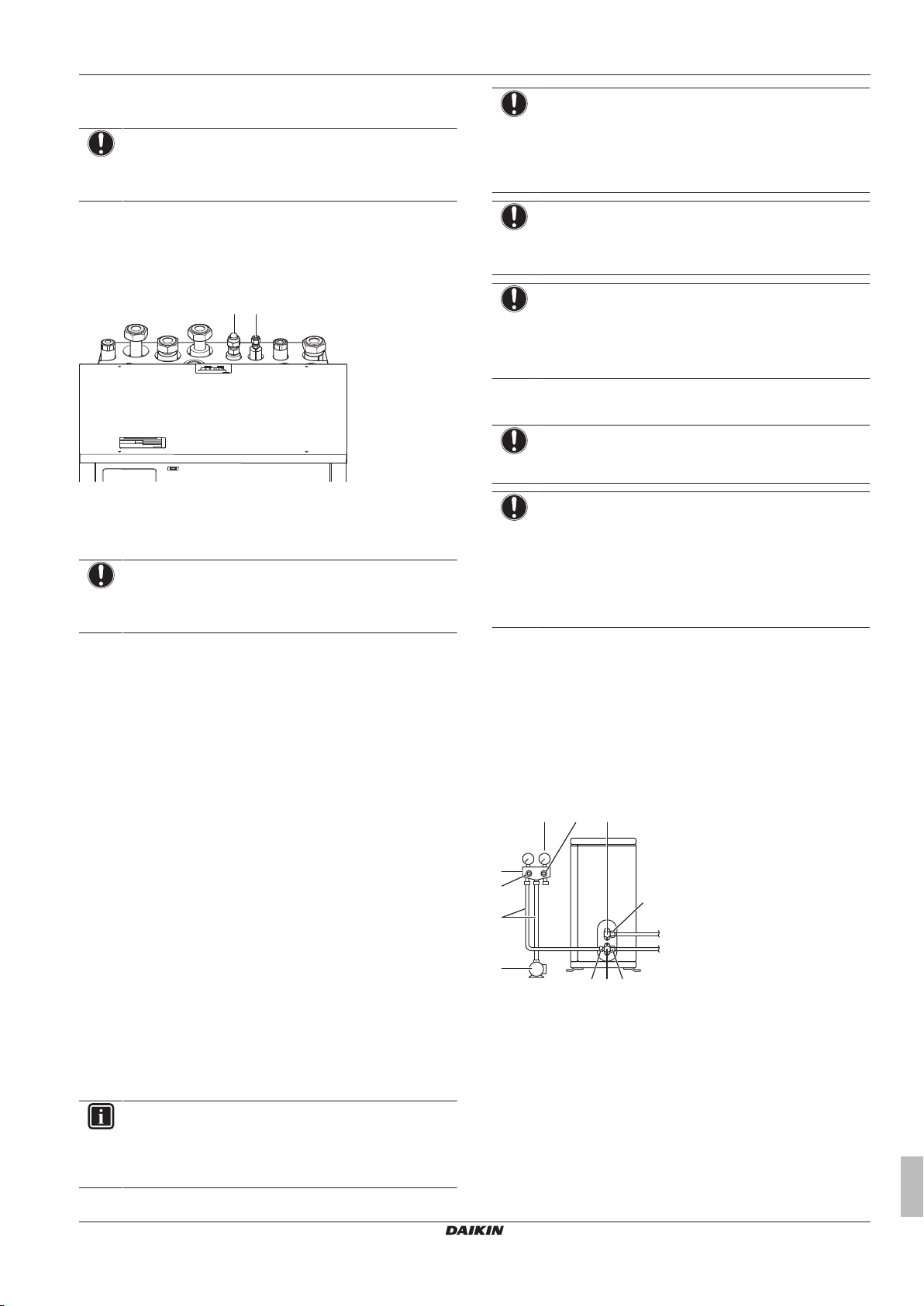

1 Asenna sulkuventtiilit tilanlämmityksen vesiputkiin.

a Tilanlämmityksen lisäalueen lähtövesi b Tilanlämmityksen lisäalueen tulovesi c Kuuma lähtövesi d Kylmä tulovesi (kylmän veden syöttö) e Tilanlämmityksen pääalueen lähtövesi

f Tilanlämmityksen pääalueen tulovesi

HUOMIOITAVAA

On suositeltavaa asentaa sulkuventtiili kylmän veden tuloliitäntään ja kuuman veden lähtöliitäntään. Nämä sulkuventtiilit eivät sisälly toimitukseen.

7.8 Vesiputkiston liittäminen

7.8.1 Tietoja vesiputkiston liittämisestä

Ennen vesiputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Vesiputkiston liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Vesiputkiston liittäminen sisäyksikköön. 2 Kiertoputkiston liittäminen. 3 Paineenalennusventtiilin liittäminen tyhjennykseen. 4 Vesipiirin täyttö. 5 Kuumavesivaraajan täyttö. 6 Vesiputkien eristäminen.

7.8.2 Varotoimet, kun vesiputkistoa liitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.8.3 Vesiputkiston liittäminen

HUOMIOITAVAA

ÄLÄ käytä liikaa voimaa tehdessäsi putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

Huollon ja kunnossapidon helpottamiseksi tuotteessa on 4 sulkuventtiiliä. Kiinnitä nämä venttiilit tilanlämmitysveden tulo- ja lähtöliitäntöihin. Huomioi niiden sijainnit. Integroitujen tyhjennys- ja täyttöventtiilien suunta on tärkeä huoltoa varten.

HUOMIOITAVAA

On suositeltavaa sulkea kylmän veden tulon sulkuventtiilit, jos olet pitkään poissa, jotta ympäristö välttyisi vahingoilta putken mahdollisen vuodon aikana.

2 Kiinnitä sisäyksikön mutterit sulkuventtiileihin.

3 Liitä kuuman veden tulo- ja lähtöputket sisäyksikköön.

HUOMIOITAVAA

Asenna ilmanpoistoventtiilit kaikkiin paikallisiin korkeimpiin kohtiin.

HUOMIOITAVAA

▪ Tyhjennyslaite ja paineenalennuslaite tulee asentaa

kuumavesisylinterin kylmän veden tuloliitäntään.

▪ Veden takaisintulon välttämiseksi on suositeltavaa

asentaa takaiskuventtiili kuumavesivaraajan tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kylmän veden tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ Paisunta-astia tulee asentaa kylmän veden tuloputkelle

sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kuumavesivaraajan ylälaitaa korkeampaan sijaintiin. Kuumavesivaraajan lämmitys laajentaa vettä. Ilman paineenalennusventtiiliä säiliön sisäinen vedenpaine voi nosta yli säiliön suunnitellun paineen. Myös säiliöön liitetyt laitteet (putkisto, hanat jne.) ovat alttiina tälle paineelle. Tämän estämiseksi on asennettava paineenalennusventtiili. Ylipaineen estäminen riippuu paikan päällä asennetun paineenalennusventtiilin oikeasta toiminnasta. Jos se EI toimi oikein, ylipaine säiliö taipuu ja vettä voi vuotaa. Oikean toiminnan varmistamiseksi vaaditaan säännöllistä kunnossapitoa.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

7 Asennus

4×

7.8.4 Kiertoputkiston liittäminen

Edellytys: Vaaditaan vain, jos tarvitset kierron järjestelmääsi.

1 Löysää ja irrota 4 ruuvia, jotka pitävät yläpaneelia kiinni.

2 Irrota yläpaneeli yksiköstä.

3 Irrota ja poista yläeristeen paisunta-astia.

4 Irrota yläeriste.

5 Leikkaa osa (c) yläeristeen vasemmalta tai oikealta puolelta.

Säiliön kapasiteetti Leikkauskohta

180l Vasen TAI oikea

a Paineenalennuksen ulospuhallus

Ulospuhallus tulee liittää sopivaan tyhjennykseen sovellettavan lainsäädännön mukaisesti. On suositeltavaa käyttää välisenkkaa.

7.8.6 Vesipiirin täyttö

1 Liitä veden syöttöletku täyttöventtiiliin.

6 Liitä kiertoputkisto kiertoputkiston liitäntään (b) ja vie putkisto

yksikön takana olevasta aukosta (a).

TIETOJA

Täytä vesi liitännästä a TAI b. Molemmat piirit (pää- ja lisä-) täytetään.

2 Avaa täyttöventtiili.

3 Varmista, että automaattinen ilmanpoistoventtiili on auki

(vähintään 2 kierrosta).

4 Lisää piiriin vettä, kunnes painemittari osoittaa ±2,0 baarin

painetta.

5 Poista mahdollisimman paljon ilmaa vesipiiristä.

6 Sulje täyttöventtiili.

7 Irrota veden syöttöletku täyttöventtiilistä.

a Putken ilmanottoaukko

b Kiertoliitäntä

c Leikkauskohta

7 Kiinnitä takaisin yläeristys, paisunta-astia ja kotelo.

7.8.5 Paineenalennusventtiilin liittäminen

HUOMIOITAVAA

Painemittarin osoittama vedenpaine vaihtelee veden lämpötilan mukaan (korkeampi paine, kun veden lämpötila on korkeampi).

Vedenpaineen täytyy kuitenkin aina olla yli 1 bar, jotta piiriin ei pääse ilmaa.

tyhjennykseen

Paineenalennusventtiilin ulospuhallus tulee yksikön takaa.

7.8.7 Kuumavesivaraajan täyttäminen

1 Avaa kaikki kuumavesihanat, jotta ilma poistuu järjestelmän

putkistosta.

2 Avaa kylmän veden tuloventtiili.

3 Sulje kaikki vesihanat, kun kaikki ilma on poistunut.

4 Tarkista vesivuodot.

5 Käytä asennuspaikalla asennettua paineenalennusventtiiliä

varmistamaan, että vesi virtaa vapaasti poistoputken läpi.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

7 Asennus

b a

AA´

A´

c b ba c

2×

a b

7.8.8 Vesiputkiston eristäminen

Koko vesipiirin putket ON eristettävä vesihöyryn tiivistymisen estämiseksi sulatustoiminnan aikana ja lämmityskapasiteetin alenemisen estämiseksi.

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%, eristemateriaalin tulee olla vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

7.9 Sähköjohtojen kytkentä

7.9.1 Tietoja sähköjohtojen liittämisestä

Ennen sähköjohtojen liittämistä

Varmista:

▪ Kylmäaineputki on liitetty ja tarkistettu

▪ Vesiputki on liitetty

Tyypillinen työnkulku

Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Sen varmistaminen, että virtalähdejärjestelmä vastaa

lämpöpumpun sähkömäärityksiä. 2 Ulkoyksikön sähköjohtojen liittäminen. 3 Sähköjohtojen liittäminen sisäyksikköön. 4 Päävirransyötön liittäminen. 5 Kytke varalämmittimen virransyöttö. 6 Käyttöliittymän liittäminen. 7 Sulkuventtiilien liittäminen. 8 Sähkömittarien liittäminen. 9 Kuumavesipumpun liittäminen. 10 Hälytyslähdön liittäminen. 11 Ulkoiseen lämmönlähteeseen vaihdon liittäminen. 12 Virrankulutuksen digitaalitulojen liittäminen. 13 Turvatermostaatin liittäminen.

b Pyöreä poimutettu liitin

▪ Käytä seuraavia tapoja johtojen asentamiseen:

Johdon tyyppi Asennustapa

Yksilankainen johto

a Käyristetty yksilankainen johto

b Ruuvi

c Litteä aluslaatta

Kerrattu johdin pyöreällä poimutetulla liittimellä

a Liitin

b Ruuvi

c Litteä aluslaatta

Kiristysmomentit

Nimike Kiristysmomentti (N•m)

M4 (X1M) 1,2~1,5 M4 (maadoitus)

7.9.5 Ulkoyksikön sähköjohtojen liittäminen

1 Irrota 2 kytkinrasian kannen ruuvia.

2 Irrota kytkinrasian kansi.

7.9.2 Tietoja sähkömääräysten täyttämisestä

Vain sisäyksiköt

Katso "7.9.8Varalämmittimen virransyötön kytkeminen"sivulla35.

7.9.3 Varotoimet sähköjohtoja kytkettäessä

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

7.9.4 Ohjeet sähköjohtojen kytkemiseen

Pidä seuraava mielessä:

▪ Jos kerrattua johdinta käytetään, asenna pyöreä poimutettu liitin

sen päähän. Aseta pyöreä poimutettu liitin johdon peitettyyn osaan saakka ja kiinnitä liitin sopivalla työkalulla.

3 Kuori eriste (20mm) johdosta.

a Kuori johto tähän pisteeseen asti b Liiallinen kuoriminen voi aiheuttaa sähköiskun tai vuodon.

4 Avaa johtopidike.

5 Liitä yhteiskytkentäjohto ja virransyöttö seuraavasti:

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

a Kerrattu johdin

Asentajan viiteopas

7 Asennus

3×

1 2 3

a b+c

b+c

6 Asenna kytkinrasian kansi.

7.9.6 Sisäyksikön sähköjohtojen liittäminen

1 Katso tietoja sisäyksikön avaamisesta kohdasta

"7.2.3Sisäyksikön avaaminen" sivulla 23 ja "7.2.4 Sisäyksikön kytkinrasian kannen avaaminen"sivulla23.

2 Johtojen tulisi mennä yksikköön ylhäältä:

3 Johdot tulisi reitittää yksikön sisällä seuraavasti:

4 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin

varmistaaksesi vedonpoiston ja sen, että kaapeli EI pääse koskettamaan putkia ja teräviä reunoja.

TIETOJA

Kuuman veden lämpötila-anturin käyttöä varten kytkinrasiaa voidaan kallistaa. Kytkinrasiaa EI tule irrottaa yksiköstä.

Reititys Mahdolliset johdot (riippuen yksikön tyypistä ja asennetuista varusteista)

Matalajännite

Korkeajännitevirransyöttö

Korkeajänniteohjaussignaa li

▪ Toivotun virransyötön kosketin

▪ Käyttöliittymä

▪ Digitaalisten tulojen virrankulutus (ei sisälly toimitukseen)

▪ Ulkolämpötila-anturi (lisävaruste)

▪ Sisäilman lämpötila-anturi (lisävaruste)

▪ Sähkömittarit (ei sisälly toimitukseen)

▪ Pääalueen turvatermostaatti (ei sisälly toimitukseen)

▪ Lisäalueen turvatermostaatti (ei sisälly toimitukseen) ▪ Yhteiskytkentäjohto

▪ Normaalin kWh-taksan virransyöttö

▪ Toivotun kWh-taksan virransyöttö

▪ Varalämmittimen virransyöttö

▪ Alalevyn lämmittimen virransyöttö (lisävaruste) ▪ Lämpöpumpun konvektori (lisävaruste)

▪ Huonetermostaatti (lisävaruste)

▪ Sulkuventtiili (ei sisälly toimitukseen)

▪ Kuumavesipumppu (ei sisälly toimitukseen)

▪ Hälytyslähtö

▪ Vaihto ulkoiseen lämmönlähteen ohjaukseen

▪ Tilanlämmityksen toiminnan hallinta

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

7 Asennus

X2M

X5M

A5P

X1M

K3M

K2M

1 2 3

X6YB

X6YA

X6Y

3031

X1A

X6YA

X19A

X2M

X5M

A5P

X1M

K3M

K2M

1 2 3

X6YB

X6Y

X1A

L N

30 31

S1S

3 4

X19A

abc

X2M

F1B

X1M

L NL N

HUOMIO

ÄLÄ työnnä tai jätä tarpeettoman pitkiä kaapeleita yksikköön.

7.9.7 Päävirransyötön liittäminen

1 Liitä päävirransyöttö.

Normaalin kWh-taksan virransyöttö

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) lisäalueen turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI lisäalueen turvatermostaatti.

7.9.8 Varalämmittimen virransyötön kytkeminen

HUOMIO

Jotta laite on täysin maadoitettu, kytke aina varalämmittimen virtalähde ja maadoitusjohto.

Varmista, että virransyöttö täyttää varalämmittimen kapasiteetin seuraavan taulukon mukaisesti.

Varalämmitti

men tyyppi

*3V 3kW 1~230V 13A —

1 Kytke varalämmittimen virransyöttö. Kaksinapaista sulaketta

kohtaan F1B.

Varalämmittimen tyyppi Varalämmittimen virransyötön

3kW 1~ 230V (*3V)

Varalämmi

ttimen

kapasiteett

VirransyöttöSuurin

virrantarve

kytkennät

(Ω)

max

Selitys: katso seuraava kuva.

Toivotun kWh-taksan virransyöttö

Yhdistä X6Y kohtaan X6YB.

a Yhteiskytkentäkaapeli (=päävirransyöttö)

b Normaalin kWh-taksan virransyöttö

c Toivotun virransyötön kosketin

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

Jos käytössä on toivotun kWh-taksan virransyöttö, yhdistä X6Y kohtaan X6YB. Normaalin kWh-taksan virransyötön erottamisen tarve sisäyksikölle (b) X2M30/31 riippuu toivotun kWh-taksan virransyötöstä.

Erillinen liitäntä sisäyksikölle vaaditaan:

▪ jos toivotun kWh-taksan virransyöttö keskeytyy

aktiivisena, TAI

▪ jos sisäyksikön virrankulutusta ei sallita toivotun kWh-

taksan virransyötössä sen ollessa aktiivisena.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.9 Käyttöliittymän liittäminen

▪ Jos käytät 1 käyttöliittymää, voit asentaa sen sisäyksikköön

(sisäyksikön läheltä hallitsemiseksi) tai huoneeseen (huonetermostaattina käytettäessä).

▪ Jos käytät 2 käyttöliittymää, voit asentaa 1 käyttöliittymän

sisäyksikköön (sisäyksikön läheltä hallitsemiseksi) ja 1 käyttöliittymän huoneeseen (huonetermostaattina käytettäväksi).

TIETOJA

Käyttöliittymää voidaan käyttää vain pääalueen huonetermostaattina.

Toimenpide poikkeaa hieman riippuen siitä, mihin käyttöliittymä asennetaan.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

7 Asennus

X5M

A5P

A2P A2P

a b

1 2

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X2M

X1M

K3M

K2M

X2M

X1M

K3M

K2M

5 6 7

M2S

5 6 7

M2S

NO NC

# Sisäyksikkö Huone

1 Liitä käyttöliittymän kaapeli sisäyksikköön.

Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

a Pääkäyttöliittymä

(a)

b Valinnainen käyttöliittymä

2 Aseta ruuvimeisseli käyttöliittymän alla oleviin koloihin ja

irrota etulevy varovasti seinälevystä.

Piirilevy on kiinnitetty käyttöliittymän etulevyyn. Varo vahingoittamasta sitä.

4A Takaa

4C Yläpuolelta

a Tee tähän osaan lovi johtoja varten pihdeillä tms. b Kiinnitä johdot kotelon etupaneeliin johtopidikkeen ja

pidikkeen avulla.

4B Vasemmalta

4D Yläkeskeltä

7.9.10 Sulkuventtiilin liittäminen

1 Liitä venttiilien ohjauskaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

HUOMIOITAVAA

Johdotus on erilainen NC-venttiilille (yleensä suljettu) ja NO-venttiilille (yleensä avoin).

3 Kiinnitä käyttöliittymän seinälevy

yksikön metallilevyyn lisävarustepussin 2 ruuvilla.

ÄLÄ kiristä kiinnitysruuveja liikaa, jottei käyttöliittymän takaosa väänny.

4 Yhdistä kuvan 4A mukaisesti. Yhdistä kuvan 4A,

5 Asenna etulevy takaisin seinälevyyn.

ÄLÄ litistä johtoja, kun kiinnität yksikön etupaneelia.

(a) Pääkäyttöliittymä vaaditaan toimintaan, mutta se on

tilattava erikseen (pakollinen lisävaruste).

Kiinnitä käyttöliittymän seinälevy seinään.

4B, 4C tai 4D

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

mukaisesti.

7.9.11 Sähkömittarien liittäminen

TIETOJA

Jos käytössä on sähkömittari, jossa on transistorilähtö, tarkista napaisuus. Positiivinen napa ON kytkettävä liittimiin X5M/7 ja X5M/9; negatiivinen napa liittimiin X5M/8 ja X5M/10.

1 Liitä sähkömittarien kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

X5M

A5P

78 910

S2S S3S

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

X2M

X1M

K3M

K2M

3534

M2P

X2M

X5M

A5P

X1M

A4P

K3M

K2M

X1M

YC Y1 Y2 Y3 Y4

X5M

A5P

A8P

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X5M

A5P

1211

7.9.12 Kuumavesipumpun kytkeminen

1 Liitä kuumavesipumpun kaapeli oikeisiin liittimiin seuraavan

kuvan mukaisesti.

7 Asennus

7.9.14 Virrankulutuksen digitaalisten tulojen kytkeminen

1 Liitä virrankulutuksen digitaalisten tulojen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

a EKRP1AHTA on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.9.13 Hälytyslähdön kytkeminen

1 Liitä hälytyslähdön kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

7.9.15 Turvatermostaatin liittäminen (yleensä suljettu kontakti)

Pääalue

1 Liitä turvatermostaatin (yleensä suljettu) kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

Turvatermostaatin (ei sisälly toimitukseen) asennus pääalueelle vaaditaan, yksikkö EI toimi muuten.

HUOMIOITAVAA

Turvatermostaatti ON asennettava pääalueeseen, jotta tämän alueen vesi ei lämpene liikaa. Turvatermostaatti on tyypillisesti termostaatin ohjaama venttiili, jonka kontakti on

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

yleensä suljettu. Kun pääalueen vesilämpötila on liian korkea, kontakti aukeaa ja käyttöliittymä näyttää 8H-02virheen. VAIN pääpumppu pysähtyy.

Lisäalue

3 Liitä turvatermostaatin (yleensä suljettu) kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

Asentajan viiteopas

8 Configuration

3 4

X5M

4 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

HUOMIOITAVAA

Varmista, että lisäalueen turvatermostaatti valitaan ja asennetaan sovellettavan lainsäädännön mukaisesti.

Joka tapauksessa turvatermostaatin turhan laukeamisen välttämiseksi on suositeltavaa, että…

▪ … turvatermostaatti on automaattisesti nollattavissa.

▪ … turvatermostaatin enimmäislämpötilan

vaihtelunopeus 2°C/min.

▪ … turvatermostaatin ja 3‑tieventtiilin välimatka on

vähintään 2metriä.

TIETOJA

ÄLÄ unohda määrittää lisäalueen turvatermostaattia asennuksen jälkeen. Ilman määritystä sisäyksikkö ei huomioi turvatermostaatin liitintä.

TIETOJA

HUOMIOITAVAA

Kun suljet ulkoyksikön kantta, varmista, että kiristysmomentti EI ylitä arvoa 4,1N•m.

7.11 Sisäyksikön asennuksen viimeistely

7.11.1 Kaukosäätimen kannen kiinnittäminen sisäyksikköön

1 Varmista, että etupaneeli on irrotettu sisäyksiköstä. Katso

"7.2.3Sisäyksikön avaaminen"sivulla23.

2 Aseta käyttöliittymän kansi saranoihin.

3 Kiinnitä etupaneeli sisäyksikköön.

7.11.2 Sisäyksikön sulkeminen

1 Sulje kytkinrasian kansi.

2 Asenna ylälevy takaisin.

3 Asenna etupaneeli takaisin.

HUOMIOITAVAA

Kun suljet sisäyksikön kantta, varmista, että kiristysmomentti EI ylitä arvoa 4,1N•m.

7.10 Ulkoyksikön asennuksen viimeistely

7.10.1 Ulkoyksikön asennuksen viimeistely

1 Eristä ja kiinnitä kylmäaineputki ja yhteiskytkentäjohto

seuraavasti:

a Kaasuputki

b Kaasuputken eristys

c Yhteiskytkentäjohto

d Nesteputki

2 Asenna huoltokansi.

e Nesteputken eristys

f Eristysnauha

7.10.2 Ulkoyksikön sulkeminen

1 Sulje kytkinrasian kansi.

2 Sulje huoltokansi.

Asentajan viiteopas

8 Configuration

8.1 Yleiskuvaus: Määritykset

Tämä luku kuvaa, mitä järjestelmän määrittämistä varten on tiedettävä ja tehtävä asennuksen jälkeen.

Miksi

Jos ET määritä järjestelmää oikein, se EI välttämättä toimi odotetusti. Määritykset vaikuttavat seuraaviin asioihin:

▪ Ohjelmiston laskut

▪ Se, mitä voit nähdä ja tehdä käyttöliittymällä

Miten

Voit käyttää määrittää järjestelmän kahdella eri tavalla.

Tapa Kuvaus

Määrittäminen käyttöliittymän kautta

Ensimmäinen kerta – apuohjelma. Kun kytket käyttöliittymän PÄÄLLE ensimmäistä kertaa (sisäyksikön kautta), apuohjelma auttaa sinua määrittämään järjestelmän.

Jälkeenpäin. Voit tarvittaessa tehdä muutoksia määrityksiin myöhemmin.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

A1P

X10A

345

H JS T

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista Säädä Selaa

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista

Säädä

Selaa

Tapa Kuvaus

Määrittäminen PCmääritysohjelman kautta

TIETOJA

Kun asentajan asetuksia muutetaan, käyttöliittymä pyytää vahvistusta. Kun vahvistus on suoritettu, näyttö SAMMUU hetken kuluttua ja varattu-ilmoitus näkyy usean sekunnin ajan.

Asetusten käyttäminen – taulukoiden selite

Voit käyttää asentajan asetuksia kahdella eri tavalla. Kuitenkaan kaikki asetukset EIVÄT ole käytettävissä molemmilla tavoilla. Tällöin vastaavat taulukon sarakkeet ovat merkitty tässä taulukossa merkinnällä Ei saatavilla.

Asetusten käyttäminen navigointikohteiden kautta valikkorakenteessa.

Asetusten käyttäminen koodin kautta asetusten yleiskuvauksessa.

Katso myös:

▪ "Asentajan asetusten käyttö"sivulla39

▪ "8.5Valikkorakenne: Asentajan asetusten yleiskuvaus"sivulla59

Voit valmistella määritykset tietokoneella ennen asennuspaikalle menoa ja ladata määritykset järjestelmään PCmääritysohjelmalla myöhemmin.

Katso myös "8.1.1PC-kaapelin liittäminen

kytkinrasiaan"sivulla39.

Tapa Taulukon sarake

Koodi

8.1.1 PC-kaapelin liittäminen kytkinrasiaan

Edellytys: EKPCCAB -sarja vaaditaan.

1 Liitä kaapeli tietokoneen USB-liitäntään.

2 Kytke kaapelin liitin sisäyksikön kytkinrasian liitäntään X10A

kohdassa A1P.

8.1.2 Yleisimpien kommenttien käyttö

Asentajan asetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [A]:

Yleisasetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [A.8]:

Yleisasetukset.

Käyttäjän lupatason asettaminen tasolle Asentaja

1 Aseta käyttäjän lupatasoksi Edis. loppukäy..

2 Mene kohtaan [6.4]:

3 Paina painiketta

Tulos:

4 Jos ET paina mitään painiketta yli 1 tuntiin tai painat

painiketta uudelleen yli 4 sekunnin ajan, asentajan lupatasoksi tulee uudelleen Loppukäyttäjä.

Käyttäjän lupatason asettaminen tasolle Edistynyt loppukäyttäjä

1 Siirry päävalikkoon tai mihin tahansa alivalikkoon:

2 Paina painiketta

Tulos: Käyttäjän lupatasoksi tulee Edis. loppukäy.. Lisätietoja

näytetään ja valikon nimeen lisätään “+”. Käyttäjän lupatasona pysyy Edis. loppukäy., kunnes toisin asetetaan.

Käyttäjän lupatason asettaminen tasolle Loppukäyttäjä

1 Paina painiketta

Tulos: Käyttäjän lupatasoksi tulee Loppukäyttäjä. Käyttöliittymä

palaa oletusaloitusnäyttöön.

Yleiskuvausasetusten mukauttaminen Esimerkki: Muuta [1‑01] asetuksesta 15 asetukseen 20.

1 Mene kohtaan [A.8]:

Yleisasetukset.

2 Siirry asetuksen ensimmäisen osan vastaavaan näyttöön

painamalla painikkeita

Kotisivuilla näkyy.

> Asentajan asetukset.

> Asentajan asetukset >

> Tiedot > Käyttäjän lupataso.

yli 4sekunnin ajan.

> Asentajan asetukset >

ja .

3 Kiinnitä erityisesti huomiota liittimen asentoon!

HUOMIOITAVAA

Toinen kaapeli on jo liitetty kohtaan X10A. Jotta voit liittää PC-kaapelin kohtaan X10A, irrota väliaikaisesti toinen kaapeli. ÄLÄ unohda liittää sitä takaisin jälkikäteen.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

TIETOJA

Ylimääräinen 0-numero lisätään asetuksen ensimmäiseen osaan, kun käytät koodia yleiskuvausasetuksissa.

Esimerkki: [1‑01]: “1” muuttuu muotoon hydropiirilevyn yläpuolella “01”.

3 Siirry asetuksen vastaavaan toiseen osaan painamalla

painikkeita ja .

Tulos: Mukautettu arvo on nyt korostettu.

4 Muokkaa arvoa painamalla painikkeita

ja .

Asentajan viiteopas

8 Configuration

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista

Säädä

Selaa

Asentajan asetukset

Järjestelmä käynnistyy uudelleen.

Vahvista Säädä

Peruuta

15:10

U5: Autom. os.

Paina 4 s jatkaaksesi

Synkronisointi

Eroavia tietoja havaittu. Valitse toiminto:

Lähetä tiedot

Vahvista

Säädä

Aloita kopiointi

Haluatko varmasti aloittaa kopiointitoiminnon?

Peruuta

Vahvista Säädä

Kieli

Haluttu kieli

Vahvista Säädä

1 2013

Tam

Vahvista Säädä Selaa

Päivämäärä

Mikä päivämäärä on?

00 : 00

Mikä kellonaika on?

Aika

Vahvista

Säädä

Selaa

5 Toista edelliset vaiheet, jos muita asetuksia on muokattava.

6 Paina vahvistaaksesi parametrin muokkaus.

7 Vahvista asetukset painamalla asentajan asetusvalikossa .

Tulos: Järjestelmä käynnistyy uudelleen.

8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä kaukosäätimestä toiseen

Jos toinen kaukosäädin on liitetty, asentajan on ensin suoritettava seuraavat ohjeet 2 kaukosäätimen oikeaa määritystä varten.

Tämä toimenpide tarjoaa myös mahdollisuuden kopioida kieliasetukset yhdestä kaukosäätimestä toiseen, esimerkiksi kaukosäätimestä EKRUCBL2 kaukosäätimeen EKRUCBL1.

1 Kun virta kytketään päälle ensimmäistä kertaa, molemmissa

kaukosäätimissä näkyy:

2 Paina -painiketta 4 sekunnin ajan siinä kaukosäätimessä,

jossa haluat suorittaa apuohjelman. Tämä kaukosäädin on nyt pääkaukosäädin.

TIETOJA

Apuohjelman aikana toisessa kaukosäätimessä näkyy Varattu EIKÄ sitä voi käyttää.

3 Apuohjelma neuvoo sinua.

4 Järjestelmän oikeaa käyttöä varten molempien kaukosäätimien

paikallisten tietojen on oltava samat. Jos näin EI ole, molemmissa kaukosäätimissä näkyy:

7 Vahvista valinta näytöllä painamalla , jolloin kaikki tiedot

(kielet, ajastimet jne.) synkronoidaan valitusta kaukosäätimestä toiseen.

TIETOJA

▪ Kopioinnin aikana kumpikaan kaukosäädin EI ole

käytettävissä.

▪ Kopioinnissa voi kestää jopa 90 minuuttia.

▪ On suositeltavaa vaihtaa asentajan asetuksia tai

yksikön kokoonpanoa pääkaukosäätimestä. Jos ei, voi kestää jopa 5 minuuttia ennen kuin nämä muutokset näkyvät valikkorakenteessa.

8 Järjestelmä on nyt valmis käytettäväksi 2 kaukosäätimellä.

8.1.4 Kieliasetuksen kopioiminen ensimmäisestä kaukosäätimestä toiseen

Katso "8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä

kaukosäätimestä toiseen"sivulla40.

8.1.5 Apuohjelma: Aseta järjestelmän kaavio ensimmäisen käynnistyksen jälkeen

Kun järjestelmä kytketään ensimmäistä kertaa päälle, kaukosäädin opastaa tekemään alkuasetukset:

▪ kieli,

▪ päivämäärä,

▪ aika,

▪ järjestelmän kaavio.

Kun vahvistat järjestelmän kaavion, voit jatkaa järjestelmän asennusta ja käyttöönottoa.

1 Kun virta kytketään päälle, apuohjelma käynnistyy kielen

asetukseen, jos järjestelmän kaaviota EI ole vielä vahvistettu.

2 Aseta nykyinen päivämäärä ja aika.

5 Valitse haluttu toiminto:

▪ Lähetä tiedot: käyttämäsi kaukosäädin sisältää oikeat tiedot

ja toisen kaukosäätimen tiedot korvataan.

▪ Vast. tiedot: käyttämäsi kaukosäädin EI sisällä oikeita tietoja

ja ne korvataan toisen kaukosäätimen tiedoilla.

6 Kaukosäädin pyytää vahvistusta, että haluat varmasti jatkaa.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

A.2 1

Selaa

Valitse

Järjestelmän kaavio

Vakio

Lisävarusteet Kapasiteetit Vahvista kaavio

Vahvista kaavio

Vahvista järjestelmän kaavio. Järjestelmä käynnistyy uudelleen ja on valmis alkuasetuksia varten.

Peruuta

Vahvista

Säädä

FHL1 FHL2 FHL3

HPC1 HPC2 HPC3

3 Aseta järjestelmän kaavioasetukset: Vakio, Lisävarusteet,

Kapasiteetit. Katso lisätietoja kohdasta

"8.2Perusmääritykset"sivulla41.

4 Valitse määrityksen jälkeen Vahvista kaavio ja paina .

5 Kaukosäädin valmistelee itsensä uudelleen ja voit jatkaa

asennusta asettamalla muut tarvittavat asetukset ja ottaa järjestelmän käyttöön.

Kun asentajan asetuksia muutetaan, järjestelmä pyytää vahvistusta. Kun vahvistus on suoritettu, näyttö sammuu hetken kuluttua ja varattu-ilmoitus näkyy usean sekunnin ajan.

# Koodi Kuvaus

[A.2.1.7] [C-07] Yks. ohjaus:

▪ 0 (Lvl:n ohjaus): Yksikön toiminta

pohjautuu lähtöveden lämpötilaan riippumatta todellisesta huonelämpötilasta ja/tai huoneen lämmitys- tai jäähdytystarpeesta. Tämä soveltuu molempiin lämpötilaalueisiin.

▪ 1 (Ulk. hl:n ohj.): Yksikön toiminta

päätetään ulkoisella termostaatilla tai vastaavalla (esim. lämpöpumpun konvektorilla). Tämä soveltuu molempiin lämpötila-alueisiin.

▪ 2 (Hl:n ohjaus): Yksikön toiminta

päälämpötila-alueella päätetään käyttöliittymän ympäristön lämpötilan perusteella. Lisälämpötila-aluetta ohjataan ulkoisella termostaatilla.

[A.2.1.B] Ei

saatavilla

Vain kun käytössä on 2kaukosäädintä (1 asennettu huoneeseen, 1 asennettu sisäyksikköön):

8.2 Perusmääritykset

8.2.1 Apuohjelma: Kieli / päivämäärä ja aika

# Koodi Kuvaus

[A.1] Ei saatavilla Kieli [1] Ei saatavilla Päivämäärä ja aika

8.2.2 Apuohjelma: Vakio

Varalämmittimen määritykset (vain *9W-malli)

*9W-mallin varalämmitin soveltuu liitettäväksi useimpiin eurooppalaisiin sähköverkkoihin. Laitteistokokoonpanon lisäksi verkkotyyppi ja releasetus on asetettava kaukosäätimestä.

# Koodi Kuvaus

[A.2.1.5] [5-0D] Varaläm. tyyppi:

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*9W)

▪ 3 (3P,(1/1+2)): 6kW 3~230V (*9W)

▪ 4 (3PN,(1/2)): 6kW 3N~400V (*9W)

▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Releasetus

Releasetus Varalämmittimen toiminta

Jos varalämmittimen vaihe 1 on aktiivinen:

1/1+2 Rele 1 päällä Releet 1+2 päällä 1/2 Rele 1 päällä Rele 2 päällä

Jos varalämmittimen vaihe 2 on aktiivinen:

▪ a: Yksikössä

▪ b: Huoneessa huonetermostaattina

▪ c: Lämpöpumpun konvektorien

kaukosäädin

Ohjaimen sijainti:

▪ Yksikössä: toinen kaukosäädin

asetetaan automaattisesti tilaan Huoneessa ja jos hl:n ohjaus on asetettu toimimaan huonetermostaattina.

▪ Huoneessa (oletus): toinen

kaukosäädin asetetaan automaattisesti tilaan Yksikössä ja jos hl:n ohjaus on asetettu toimimaan huonetermostaattina. Pääalueen hallinta.

Tilanlämmityksen asetukset

Järjestelmä voi lämmittää tilaa. Sovellustyypistä riippuen tilanlämmityksen asetukset on tehtävä vastaavasti.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

8 Configuration

FHL1 FHL2 FHL3

HPC1 HPC2 HPC3

b c

a b

g b

b c

# Koodi Kuvaus

[A.2.1.8] [7-02] Järjestelmä voi antaa lähtöveden

korkeintaan 2 vesilämpötila-alueelle. Määrityksen aikana on asetettava vesialueiden määrä.

Lvl-alueiden määrä: Tämä yksikkö on suunniteltu toimintaan 2 lähtöveden lämpötila-alueella. ÄLÄ muuta tätä asetusta.

▪ 0 (1 lvl-alue): Ei saatavilla.

▪ 1 (2 lvl-aluetta) (oletus): 2 lähtöveden

lämpötila-aluetta. Aluetta, jossa on alhaisin lähtöveden lämpötila, kutsutaan päälähtöveden lämpötilaalueeksi. Aluetta, jossa on korkein lähtöveden lämpötila, kutsutaan lisälähtöveden lämpötila-alueeksi. Käytännössä lähtöveden päälämpötila-alue koostuu lattialämmityksestä ja veden lisälämpötila-alue koostuu lämpöpattereista ja lämpöpumpun konvektoreista.

# Koodi Kuvaus

[A.2.1.9] [F-0D] << jatkoa

▪ 1 (Otos): Pumppu on päällä, kun on

tilanlämmitystarve ja lähtöveden lämpötila EI ole vielä saavuttanut haluttua lämpötilaa. Kun termostaatti on pois päältä, pumppu toimii 5 minuutin välein tarkistaakseen veden lämpötilan ja vaatii tarvittaessa lämmitystä. Huomautus: Näyte EI ole saatavilla ulkoisen huonetermostaatin hallinnassa tai huonetermostaatin hallinnassa.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Lähtöveden lämpötila

▪ e: Todellinen

▪ f: Haluttu

▪ g: Pumpun toiminta

jatkuu >>

[A.2.1.9] [F-0D] Kun tilanlämmityksen hallinta on kytketty

Asentajan viiteopas

▪ a: Lisä-LVL-alue

▪ b: Pää-LVL-alue

# Koodi Kuvaus

pois päältä kaukosäätimestä, pumppu on aina pois päältä. Kun tilanlämmityksen hallinta on päällä, voit valita halutun pumpun käyttötilan (soveltuu vain tilanlämmityksen aikana). Tämä soveltuu molempiin lämpötila-alueisiin.

Pumpun käyttötila:

▪ 0 (Jatkuva): Jatkuva pumpun toiminta,

riippumatta siitä, onko termostaatti PÄÄLLÄ vai POIS päältä. Huomautus: jatkuva pumpun toiminta vaatii enemmän energiaa kuin pumpun näyte- tai pyyntökäyttö.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Pumpun toiminta

# Koodi Kuvaus

[A.2.1.9] [F-0D] << jatkoa

▪ 2 (Pyyntö) (oletus): Pumpun toiminta

perustuu pyyntöön. Esimerkki: Huonetermostaatin käyttö luo termostaatin PÄÄLLÄ/POIS-tilan. Kun sellaista tarvetta ei ole, pumppu on POIS PÄÄLTÄ. Huomautus: Pyyntö EI ole saatavilla lähtöveden lämpötilan hallinnassa.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Lämmitystarve (ulkoisesta HT:sta

tai HT:sta)

▪ e: Pumpun toiminta

8.2.3 Apuohjelma: Asetukset

Kuuman veden asetukset

Seuraavat asetukset on tehtävä vastaavasti.

jatkuu >>

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

# Koodi Kuvaus

c f

d f

e g

[A.2.2.1] [E-05] Kuumavesikäyttö:

Voiko järjestelmä valmistaa kuumaa vettä?

▪ 0 (Ei): EI asennettu.

▪ 1 (Kyllä) (oletus): Asennettu.

Huomautus: Kuumavesivaraaja on asennettu oletuksena. ÄLÄ muuta tätä asetusta.

[A.2.2.A] [D-02] Sisäyksikköön on mahdollista liittää

erikseen hankittava kuumavesipumppu (päällä/pois-tyyppinen). Kaukosäätimen asennuksesta ja määrityksistä riippuen sen toiminta erotetaan.

Kuumavesipumppu:

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Toiss. paluu): Asennettu välitöntä

hanasta tulevaa kuumaa vettä varten. Loppukäyttäjä asettaa käyttöajan (viikoittainen ajastin), jolloin kuumavesipumpun tulisi toimia. Tämän pumpun hallinta on mahdollista sisäyksikön avulla.

▪ 2 (Desinf. shuntti): Asennettu

desinfiointia varten. Se on käynnissä, kun kuumavesivaraajan desinfiointitoiminto on käynnissä. Lisäasetuksia ei tarvita.

Katso seuraavia kuvia.

Kuumavesipumpun asennustarkoitus…

Välitön kuuma vesi Desinfiointi

a Sisäyksikkö

b Säiliö

c Kuumavesipumppu (ei sisälly toimitukseen)

d Lämmitinelementti (ei sisälly toimitukseen)

e Takaiskuventtiili (erikseen hankittava)

f Suihku (ei sisälly toimitukseen)

g Kylmä vesi

Termostaatit ja ulkoiset anturit

Seuraavat yhdistelmät ovat mahdollisia yksikön ohjaamiseen (ei sovellu kun [C-07]=0):

Kun [C‑07]=2 (Hl:n ohjaus)

Sisäyksikön

käyttöliittymä

(1)

Pääalueen

huonetermostaatti

Lisäalueen ulkoinen

(2)

huonetermostaatti

8 Configuration

HUOMIOITAVAA

Katso "5Käyttökohdeohjeita"sivulla11.

# Koodi Kuvaus

[A.2.2.4] [C-05] Kontaktityyppi, pää

Ulkoisen huonetermostaatin hallinnassa on asetettava valinnaisen huonetermostaatin tai lämpöpumpun konvektorin kontaktityyppi päälähtöveden lämpötila-alueelle. Katso

"5Käyttökohdeohjeita"sivulla11.

▪ 1 (Termos. ON/OFF): Liitetty ulkoinen

huonetermostaatti tai lämpöpumpun konvektori lähettää lämmitystarpeen sisäyksikköön (X2M/1). Valitse tämä arvo liitettäessä lämpöpumpun konvektoriin (FWXV).

▪ 2 (L/J-pyyntö) (oletus): Liitetty ulkoinen

huonetermostaatti lähettää lämmitystarpeen ja on liitetty digitaaliseen tuloon (varattu päälähtöveden lämpötila-alueelle) sisäyksikössä (X2M/1). Valitse tämä arvo liitettäessä langalliseen (EKRTWA) tai langattomaan (EKRTR1) huonetermostaattiin.

[A.2.2.5] [C-06] Kontaktityyppi, lisä

Kun ulkoisen huonetermostaatin hallinnassa on 2 lähtöveden lämpötilaaluetta, lisälähtöveden lämpötila-alueen valinnaisen huonetermostaatin tyyppi on asetettava. Katso

"5Käyttökohdeohjeita"sivulla11.

▪ 1 (Termos. ON/OFF): Katso

Kontaktityyppi, pää. Liitetty sisäyksikköön (X2M/1a).

▪ 2 (Kontaktityyppi, pää) (oletus): Katso

L/J-pyyntö. Liitetty sisäyksikköön (X2M/1a).

Kun [C‑07]=1 (Ulk. hl:n ohj.)

Sisäyksikön

käyttöliittymä

(1)Ei pakollinen. (2)Kun sisäyksikköön ei ole asennettu käyttöliittymää, pääalueen käyttöliittymä toimii huonetermostaattina ja käyttöliittymänä.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Pääalueen ulkoinen

huonetermostaatti

Lisäalueen ulkoinen

huonetermostaatti

Asentajan viiteopas

8 Configuration

# Koodi Kuvaus

[A.2.2.B] [C-08] Ulkoinen anturi

Kun valinnainen ulkolämpötila-anturi on liitetty, anturin tyyppi on asetettava. Katso "5Käyttökohdeohjeita"sivulla11.

▪ 0 (Ei) (oletus): EI asennettu.

Kaukosäätimen ja sisäyksikön termistoreja käytetään mittaukseen.

▪ 1 (Ulkoanturi): Asennettu. Ulkoista

ulkoanturia käytetään ulkolämpötilan mittaamiseen. Huomautus: Joitakin toimintoja varten käytetään ulkoyksikön lämpötila-anturia.

▪ 2 (Huoneanturi): Asennettu.

Kaukosäätimen lämpötila-anturia EI käytetä enää. Huomautus: Tällä arvolla on merkitys vain huonetermostaatin hallinnassa.

Digitaalinen I/O-piirilevy

Näiden asetusten muuttamista tarvitaan vain silloin, kun valinnainen digitaalinen I/O-piirilevy on asennettu. Digitaalisessa I/O-piirilevyssä on useita toimintoja, jotka on määritettävä. Katso

"5Käyttökohdeohjeita"sivulla11.

# Koodi Kuvaus

[A.2.2.6.1] [C-02] Ei käytettävissä. [A.2.2.6.2] [D-07] Ei sovellettavissa (vain luku). [A.2.2.6.3] [C-09] Hälytyslähtö

Osoittaa hälytyslähdön logiikan digitaalisessa I/O-piirilevyssä toimintahäiriön aikana.

▪ 0 (Tav. auki): Hälytyslähtöön

kytketään virta, kun hälytys tapahtuu. Asettamalla tämä arvo voidaan tehdä ero hälytyksen tunnistuksen ja virtakatkon tunnistuksen välillä.

▪ 1 (Tav. kiinni): Hälytyslähtöön EI

kytketä virtaa, kun hälytys tapahtuu.

Katso seuraavaa taulukkoa (hälytyslähtölogiikka).

[A.2.2.6.4] [F-04] Alalevyn lämmitin

Koskee vain mallia EHVZ16. Osoittaa, onko ulkoyksikköön asennettu valinnainen alalevyn lämmitin. Tässä tapauksessa alalevyn lämmittimeen tulee virta sisäyksiköstä.

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Kyllä): Asennettu. Huomautus: Jos

tämä arvo asetetaan, digitaalisen I/Opiirilevyn lähtöä ei voida käyttää tilanlämmityksen lähtönä. Katso

"5Käyttökohdeohjeita"sivulla11.

Hälytyslähtölogiikka

[C-09] Hälytys Ei hälytystä Ei

virransyöttöä

yksikköön

0 (oletus) Suljettu lähtö Avoin lähtö Avoin lähtö 1 Avoin lähtö Suljettu lähtö

Tarvepiirilevy

Tarvepiirilevyn avulla otetaan käyttöön virrankulutuksen hallinta digitaalisilla tuloilla. Katso "5Käyttökohdeohjeita"sivulla11.

# Koodi Kuvaus

[A.2.2.7] [D-04] Tarvepiirilevy

Koskee vain mallia EHVZ04+08. Osoittaa onko valinnainen tarvepiirilevy asennettu.

▪ 0 (Ei) (oletus)

▪ 1 (Virranhallinta)

Energiamittaus

Kun energiamittaus suoritetaan ulkoisilla virtamittareilla, määritä asetukset seuraavasti. Valitse kunkin virtamittarin pulssitaajuuslähtö virtamittarien teknisten ominaisuuksien mukaan. On mahdollista liittää virtamittareita, joissa on eri pulssitaajuudet (korkeintaan 2). Kun käytössä on vain 1 virtamittari tai ei yhtään virtamittaria, valitse Ei osoittamaan, että vastaavaa pulssituloa EI käytetä.

# Koodi Kuvaus

[A.2.2.8] [D‑08] Valinnainen ulkoinen kWh-mittari1:

▪ 0 (Ei): EI asennettu

▪ 1: Asennettu (0,1pulssi/kWh)

▪ 2: Asennettu (1pulssi/kWh)

▪ 3: Asennettu (10pulssi/kWh)

▪ 4: Asennettu (100pulssi/kWh)

▪ 5: Asennettu (1000pulssi/kWh)

[A.2.2.9] [D-09] Valinnainen ulkoinen kWh-mittari2:

▪ 0 (Ei): EI asennettu

▪ 1: Asennettu (0,1pulssi/kWh)

▪ 2: Asennettu (1pulssi/kWh)

▪ 3: Asennettu (10pulssi/kWh)

▪ 4: Asennettu (100pulssi/kWh)

▪ 5: Asennettu (1000pulssi/kWh)

8.2.4 Apuohjelma: Kapasiteetit (energiamittaus)

Kaikkien sähkölämmittimien kapasiteetit on asetettava energiamittausta ja/tai virrankulutuksen hallintaa varten oikeaa toimintaa varten. Kun kunkin lämmittimen resistanssiarvoa mitataan, voit asettaa tarkan lämmitinkapasiteetin, jolloin energiatiedoista saadaan tarkemmat.

# Koodi Kuvaus

[A.2.3.2] [6-03] Varaläm.: vaihe 1: Varalämmittimen

ensimmäisen vaiheen teho nimellisjännitteellä. Nimellisarvo 3kW. Oletus: 3kW.

Alue: 0~10kW (porrastus 0,2kW)

[A.2.3.6] [6-07] Alalevyn lämmitin: Koskee vain

valinnaista alalevyn lämmitintä (EKBPHTH16A). Valinnaisen alalevyn lämmittimen kapasiteetti nimellisjännitteellä. Oletus: 0W.

Alue: 0~200W (porrastus 10W)

8.2.5 Tilanlämmityksen hallinta

Tässä luvussa kuvataan perusasetukset, jotka vaaditaan järjestelmän tilanlämmityksen määrittämiseen. Säästä riippuvat asentajan asetukset määrittävät yksikön säästä riippuvan toiminnan parametrit. Kun säästä riippuva toiminta on käytössä, veden lämpötila määritetään automaattisesti ulkolämpötilan mukaan. Alhaiset ulkolämpötilat johtavat lämpimämpään veteen ja päinvastoin. Säästä riippuvan käytön aikana käyttäjä voi nostaa tai laskea veden tavoitelämpötilaa korkeintaan 5°C.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

[1-03]

[1-02]

[1-00] [1-01]

Katso käyttäjän viiteoppaasta ja/tai käyttöoppaasta lisätietoja tästä toiminnosta.

Lähtöveden lämpötila: Pääalue

# Koodi Kuvaus

[A.3.1.1.1] Ei

saatavilla

Lvl:n ap-tila:

▪ Absoluuttinen (oletus)

Haluttu lähtöveden lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Säästä riippuva: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

jatkuu >>

# Koodi Kuvaus

[A.3.1.1.1] Ei

saatavilla

<< jatkoa

▪ Abs. + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot koostuvat joko esiasetetuista tai mukautetuista halutuista muutostoiminnoista.

Huomautus: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

▪ Sää + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastimen

toiminnot koostuvat joko esiasetetuista tai mukautetuista halutun lähtöveden lämpötiloista.

Huomautus: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

# Koodi Kuvaus

[7.7.1.1] [1-00]

Aseta säästä riippuva lämmitys:

[1-01]

[1-02]

[1-03]

▪ Tt: Lähtöveden kohdelämpötila (pää)

▪ Ta: Ulkolämpötila

jatkuu >>

# Koodi Kuvaus

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< jatkoa

▪ [1-00]: Alhainen ulkolämpötila.–

40°C~+5°C (default: –10°C)

▪ [1-01]: Korkea ulkolämpötila.

10°C~25°C (oletus: 15°C)

▪ [1-02]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. [9‑01]°C~[9‑00]°C (oletus: 35°C). Huomautus: Tämän arvon tulee suurempi kuin [1-03], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [1-03]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. [9‑01]°C~min(45, [9‑00])°C (oletus: 25°C). Huomautus: Tämän arvon tulee pienempi kuin [1-02], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lähtöveden lämpötila: Lisäalue

Soveltuu vain, kun 2 lähtöveden lämpötila-aluetta on käytössä.

# Koodi Kuvaus

[A.3.1.2.1] Ei

saatavilla

Lvl:n ap-tila:

▪ Absoluuttinen (oletus): Haluttu

lähtöveden lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Säästä riippuva: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Abs. + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot ovat päällä tai pois.

Huomautus: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

▪ Sää + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot ovat päällä tai pois.

Huomautus: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

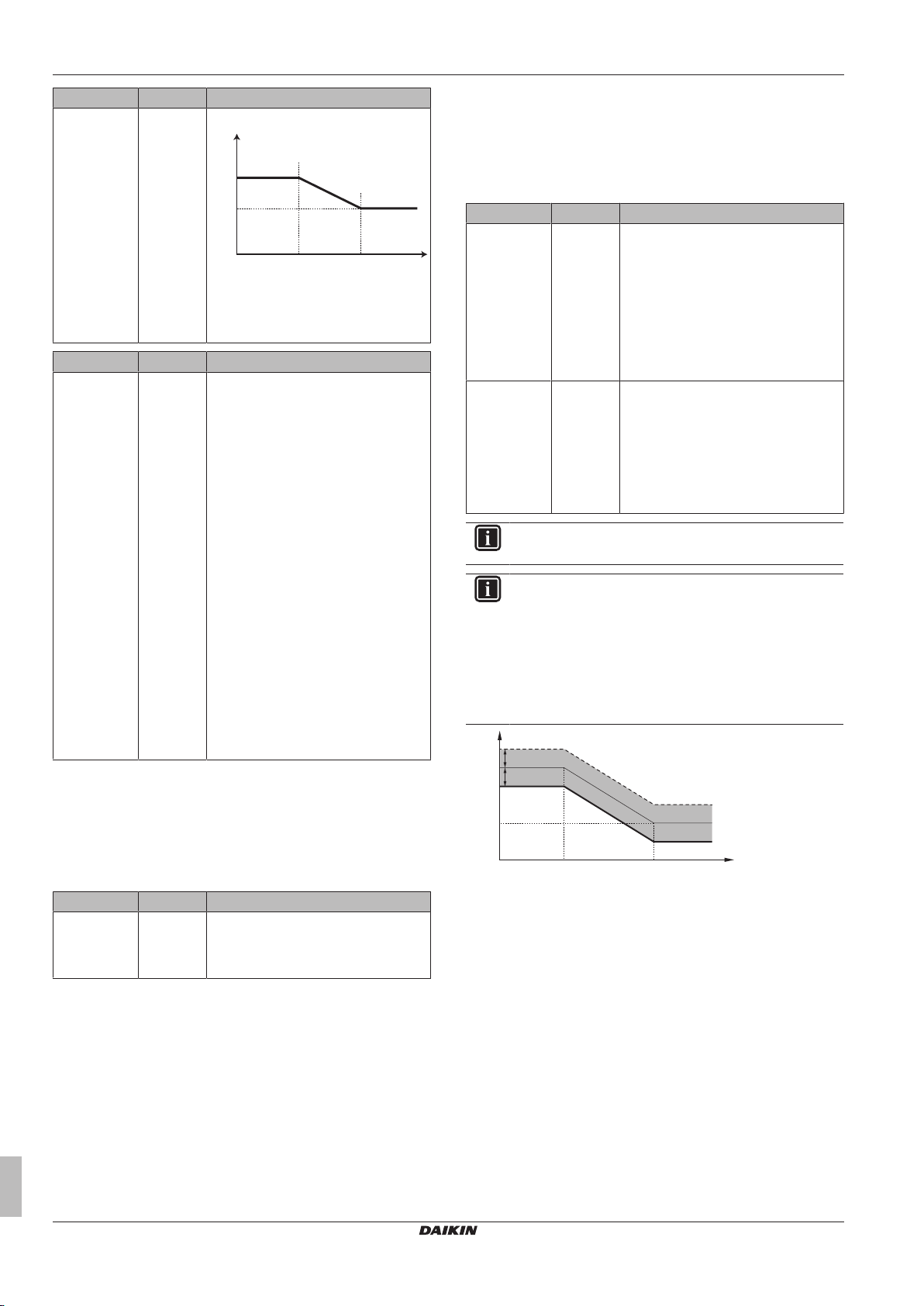

8 Configuration

[0-00]

[0-01]

[0-03] [0-02]

+[8-06]

−[8-06]

# Koodi Kuvaus

[7.7.2.1] [0-00]

Aseta säästä riippuva lämmitys:

[0-01]

[0-02]

[0-03]

▪ Tt: Lähtöveden kohdelämpötila (lisä)

▪ Ta: Ulkolämpötila

# Koodi Kuvaus

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< jatkoa

▪ [0-03]: Alhainen ulkolämpötila. –

40°C~+5°C (oletus: –10°C)

▪ [0-02]: Korkea ulkolämpötila.

10°C~25°C (oletus: 15°C)

▪ [0-01]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. [9‑05]°C~[9‑06]°C (oletus: 45°C). Huomautus: Tämän arvon tulee suurempi kuin [0-00], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [0-00]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. [9‑05]°C~min(45, [9‑06])°C (oletus: 35°C). Huomautus: Tämän arvon tulee pienempi kuin [0-01], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

jatkuu >>

▪ vakaa huonelämpötila, joka vastaa tarkalleen haluttua lämpötilaa

(mukavampi)

▪ vähemmän päälle/pois-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ mahdollisimman alhainen veden lämpötila, joka vastaa haluttua

lämpötilaa (tehokkaampi)

# Koodi Kuvaus

[A.3.1.1.5] [8-05] Moduloitu lvl:

▪ Ei (oletus): pois käytöstä.

Huomautus: Haluttu lähtöveden lämpötila on asetettava käyttöliittymästä.

▪ Kyllä: käytössä.

Huomautus: Haluttu lähtöveden lämpötila voidaan lukea vain käyttöliittymästä

Ei saatavilla [8-06] Lähtöveden lämpötilan

enimmäismodulaatio:

0°C~10°C (oletus: 3°C)

Vaatii modulaation olevan käytössä.

Tämä on arvo, jonka mukaan haluttua lähtöveden lämpötilaa nostetaan tai lasketaan.

TIETOJA

Pätee vain pääalueelle.

TIETOJA

Kun lähtöveden lämpötilan modulaatio on käytössä, säästä riippuva käyrä on asetettava korkeammaksi kuin [8-06] ja lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan huoneen mukavan asetuspisteen vakauden saavuttamiseen. Tehokkuuden lisäämiseksi modulaatio voi laskea lähtöveden asetuspistettä. Asettamalla säästä riippuvan käyrän korkeampaan sijaintiin, se ei voi laskea asetetun minimiasetuspisteen alle. Katso seuraava kuva.

Lähtöveden lämpötila: Lähteen delta-T

Kun molemmilla lämpötila-alueilla on lämmitystarve, molemmat pumput toimivat täydellä nopeudella. Kun vain 1 lämpötila-alueella on lämmitystarve, vain 1 pumppu toimii ja virtausta ohjataan toteuttamaan tulevan ja lähtevän veden lämpötilaero [9-09] kyseisellä alueella. Vain 1 lämpötilaero [9-09] voidaan valita, ja tämä pätee molempiin lämpötila-alueisiin.

# Koodi Kuvaus

[A.3.1.3.1] [9-09] Lämmitys: Vaadittu lämpötilaerotus

tulevan ja lähtevän veden välillä. Alue: 3°C~10°C (porrastus 1°C; oletusarvo: 5°C).

Lähtöveden lämpötila: Modulaatio

Soveltuu vain huonetermostaatin hallinnan kanssa. Kun huonetermostaattitoimintoa käytetään, asiakkaan on asetettava haluttu huonelämpötila. Yksikkö antaa kuumaa vettä lämmönluovuttajiin ja huone lämpenee. Lisäksi haluttu lähtöveden lämpötila on määritettävä. Kun modulaatio kytketään päälle, yksikkö laskee automaattisesti halutun lähtöveden lämpötilan (esiasetettujen lämpötilojen perusteella; jos säästä riippuva -asetus on valittu, modulaatio suoritetaan haluttujen säästä riippuvien lämpötilojen pohjalta). Kun modulaatio kytketään pois päältä, voit asettaa halutun lähtöveden lämpötilan käyttöliittymästä. Lisäksi kun modulaatio on kytketty päälle, haluttua lähtöveden lämpötilaa lasketaan tai nostetaan halutun huonelämpötilan ja todellisen ja halutun huonelämpötilan erotuksen funktiona. Seurauksena on:

Asentajan viiteopas

a Säästä riippuva käyrä b Lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan

huoneen mukavan asetuspisteen vakauden saavuttamiseen.

Lähtöveden lämpötila: Lauhdutintyyppi

Tämä asetus pätee vain pääalueeseen. Soveltuu vain huonetermostaatin hallinnan kanssa. Järjestelmän veden määrä ja lämmönluovuttajien tyyppi vaikuttavat tilanlämmityksen kestoon. Tällä asetuksella voidaan kompensoida hidasta tai nopeaa lämmitysjärjestelmää lämmityksen aikana.

Huomautus: Lauhdutintyypin asetus vaikuttaa halutun lähtöveden lämpötilan maksimimodulaatioon.

Asetus on tärkeää asettaa oikein.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

# Koodi Kuvaus

[A.3.1.1.7] [9-0B] Lauhdutintyyppi:

Aseta päälämpötila-alueelle.

Järjestelmän reaktioaika:

▪ Nopea Esimerkki: Pieni vesimäärä

ja puhallinkonvektorit.

▪ Hidas Esimerkki: Suuri vesimäärä ja

lattialämmityssilmukat.

8.2.6 Kuuman veden hallinta

Halutun säiliön lämpötilan määrittäminen

Kuumaa vettä voidaan tuottaa 3 eri tavalla. Ne eroavat toisistaan siinä, miten haluttu säiliön lämpötila asetetaan ja kuinka yksikkö toteuttaa sen.

# Koodi Kuvaus

[A.4.1] [6-0D] Lämmin vesi Asetuspistetila:

▪ 0 (Vain uud.läm.): Vain

uudelleenlämmitys on sallittua.

▪ 1 (Uud.läm+ajast): Kuumavesivaraaja

lämmitetään ajastimen mukaan ja ajastettujen lämmityskiertojen välillä sallitaan uudelleenlämmitystoiminto.

▪ 2 (Vain ajastus): Kuumavesivaraaja

voidaan lämmittää VAIN ajastetusti.

Katso tarkempia tietoja kohdasta "8.3.2 Kuuman veden hallinta:

edistynyt"sivulla50.

TIETOJA

Tilanlämmityksen kapasiteettipuutteen/ mukavuusongelmien vaara on merkittävä (jos kuumaa vettä käytetään usein, tilanlämmitys keskeytyy usein ja pitkäksi aikaa), kun valitaan [6‑0D]=0 ([A.4.1] Kuuma vesi Asetuspistetila=Vain uud.läm.).

Kuuman vedenenimmäislämpötilan asetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötiloja.

TIETOJA

Kuumavesivaraajan desinfioinnin aikana kuuman veden lämpötila voi ylittää tämän enimmäislämpötilan.

8.3 Edistynyt määritys/optimointi

8.3.1 Tilanlämmitystoiminto: edistynyt

Esiasetettu lähtöveden lämpötila

Voit määrittää esiasetetun lähtöveden lämpötilat:

▪ taloudellinen (osoittaa haluttua lähtöveden lämpötilaa, joka johtaa

alhaisimpaan energiankulutukseen)

▪ mukava (osoittaa haluttua lähtöveden lämpötilaa, joka johtaa

korkeimpaan energiankulutukseen).

Esiasetettujen arvojen avulla on helppo käyttää samaa arvoa ajastimessa tai säätää haluttua lähtöveden lämpötilaa huonelämpötilan perusteella (katso modulaatio). Jos haluat myöhemmin vaihtaa arvoa, se tarvitsee tehdä VAIN yhdessä paikassa. Riippuen siitä, onko haluttu lähtöveden lämpötila säästä riippuva vai EI, haluttu muutosarvo tai absoluuttinen haluttu lähtöveden lämpötila tulisi määrittää.

HUOMIOITAVAA

Esiasetettu lähtöveden lämpötila soveltuu VAIN pääalueille, koska lisäalueiden ajastin koostuu päälle/poistoiminnoista.

HUOMIOITAVAA

Valitse esiasetetut lähtöveden lämpötilat suunnitelman ja valittujen lämmönvaihtimien mukaisesti varmistaaksesi tasapainon halutun huoneen ja lähtöveden lämpötilan välillä.

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen esiasetettu lähtöveden lämpötila silloin, kun se EI ole säästä riippuva

[7.4.2.1] [8-09] Mukava (lämmitys)

[9‑01]°C~[9‑00]°C (oletus: 35°C)

[7.4.2.2] [8-0A] Eko (lämmitys)

[9‑01]°C~[9‑00]°C (oletus: 33°C)

Päälähtöveden lämpötila-alueen esiasetettu lähtöveden lämpötila (muutosarvo) silloin, kun se on säästä riippuva

[7.4.2.5] Ei

saatavilla

[7.4.2.6] Ei

saatavilla

Mukava (lämmitys)

–10°C~+10°C (oletus: 0°C) Eko (lämmitys)

–10°C~+10°C (oletus: –2°C)

TIETOJA

Rajoita kuuman veden enimmäislämpötilaa sovellettavan lainsäädännön mukaisesti.

# Koodi Kuvaus

[A.4.5] [6-0E] Maksimiasetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötilaa. Alue: 40°C~60°C (oletus: 60°C).

Enimmäislämpötilaa EI sovelleta desinfiointitoiminnon aikana. Katso desinfiointitoiminto.

8.2.7 Yhteystiedot/tuen numero

# Koodi Kuvaus

[6.3.2] Ei saatavilla Numero, johon käyttäjät voivat soittaa

ongelmatilanteissa.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Lämpötila-alat (lähtöveden lämpötilat)

Tämän asetuksen tarkoituksena on estää valitsemasta väärää (ts. liian kylmää tai kuumaa) lähtevän veden lämpötilaa. Sen avulla voidaan määrittää saatavilla olevat haluttu lämmityksen lämpötilaala.

HUOMIOITAVAA

Jos kyseessä on lattialämmityssovellus, on tärkeää rajoittaa lähtevän veden enimmäislämpötilaa lämmityskäytössä lattialämmityslaitteiston teknisten tietojen mukaan.

Asentajan viiteopas

8 Configuration

0°C

a b

HUOMIOITAVAA

▪ Kun lähtöveden lämpötila-aloja säädetään, kaikkia

haluttuja lähtöveden lämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

▪ Tasapainota haluttu lähtöveden lämpötila aina halutun

huonelämpötilan ja/tai kapasiteetin perusteella (suunnittelun ja lämmönluovuttajien valikoiman mukaan). Haluttu lähtöveden lämpötila on useiden asetusten tulos (esiasetetut arvot, muutosarvot, säästä riippuvat käyrät, modulaatio). Tämän vuoksi seurauksena voi olla liian korkea tai liian alhainen lähtöveden lämpötila, mikä johtaa liian korkeaan lämpötilaan tai kapasiteetin puutteeseen. Rajoittamalla lähtöveden lämpötila-alan riittäviin arvoihin (lämmönluovuttajan mukaan) tällaisilta tilanteilta voidaan välttyä.

Esimerkki: Aseta lähtöveden vähimmäislämpötilaksi 28°C, jotta vältyt siltä, että ET pystyisi lämmittämään huonetta. Lähtöveden lämpötilan ON oltava riittävästi huonelämpötilaa lämpimämpi (lämmityksessä).

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on alhaisin lähtöveden lämpötila) lähtöveden lämpötila-ala

[A.3.1.1.2.2] [9-00] Maks.lämpö (lämmitys)

37°C~55°C (oletus: 55°C)

[A.3.1.1.2.1] [9-01] Min.lämpö (lämmitys)

15°C~37°C (oletus: 25°C)

Lisälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on korkein lähtöveden lämpötila) lähtöveden lämpötila-ala

[A.3.1.2.2.2] [9-06] Maks.lämpö (lämmitys)

37°C~55°C (oletus: 55°C)

[A.3.1.2.2.1] [9-05] Min.lämpö (lämmitys)

15°C~37°C (oletus: 25°C)

Lähtöveden lämpötilan yliasetuslämpötila

Tämä toiminto määrittää, kuinka paljon veden lämpötila voi nousta halutun lähtöveden lämpötilan yläpuolelle ennen kuin kompressori pysähtyy. Kompressori käynnistyy uudelleen, kun lähtöveden lämpötila laskee halutun lähtöveden lämpötilan alle.

# Koodi Kuvaus

Ei saatavilla [9-04] 1°C~4°C (oletus: 1°C)

Lähtöveden lämpötilan kompensaatio lämpötilan 0°C tienoilla

Lämmitystoiminnan aikana haluttua lähtöveden lämpötilaa nostetaan paikallisesti, kun ulkolämpötila on noin 0°C. Tämä kompensaatio voidaan valita, kun käytetään absoluuttista tai säästä riippuvaa haluttua lämpötilaa (katso seuraava kuva). Käytä tätä asetusta kompensoimaan mahdollisia rakennuksen lämpöhäviöitä sulavan jään tai lumen haihtumisesta (esimerkiksi kylmien alueiden maassa).

a Absoluuttinen haluttu lähtöveden lämpötila b Säästä riippuva haluttu lähtöveden lämpötila

TAUlkolämpötila (°C)

TtHaluttu lähtöveden lämpötila

# Koodi Kuvaus

Ei saatavilla [D-03] ▪ 0 (pois käytöstä) (oletus)

▪ 1 (käytössä) L=2°C,

R=4°C (–2°C<TA<2°C)

▪ 2 (käytössä) L=4°C,

R=4°C (–2°C<TA<2°C)

▪ 3 (käytössä) L=2°C,

R=8°C (–4°C<TA<4°C)

▪ 4 (käytössä) L=4°C,

R=8°C (–4°C<TA<4°C)

Lähtöveden lämpötilan enimmäismodulaatio

Soveltuu VAIN huonetermostaatin hallinnassa, kun modulaatio on käytössä. Halutun lähtöveden lämpötilan enimmäismodulaatio (=poikkeama) päätetään todellisen ja halutun huonelämpötilan erotuksen perusteella, esim. 3°C:n modulaatio tarkoittaa, että haluttua lähtöveden lämpötilaa voidaan suurentaa tai pienentää 3°C:lla. Modulaation lisäämisestä seuraa parempi suorituskyky (harvemmin päälle/pois, nopeampi lämpeneminen), mutta huomaa, että halutun lähtöveden lämpötilan ja halutun huonelämpötilan välillä ON AINA oltava tasapaino (katso suunnittelua ja lämmönluovuttajien valikoimaa).

# Koodi Kuvaus

Ei saatavilla [8-06] 0°C~10°C (oletus: 3°C)

Lämpötila-alat (huonelämpötila)

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Jotta säästäisit energiaa estämällä huoneen ylilämmityksen, voit rajoittaa huonelämpötila-alaa lämmityksessä.

HUOMIOITAVAA

Kun huonelämpötila-aloja säädetään, kaikkia haluttuja huonelämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

# Koodi Kuvaus

Huonelämpötila-ala [A.3.2.1.2] [3-06] Maks.lämpö (lämmitys)

18°C~30°C (oletus: 30°C)

[A.3.2.1.1] [3-07] Min.lämpö (lämmitys)

12°C~18°C (oletus: 12°C)

Huonelämpötilan porrastus

Soveltuu VAIN huonetermostaatin hallinnassa, kun lämpötila näytetään yksiköllä°C.

# Koodi Kuvaus

[A.3.2.4] Ei

saatavilla

Huonelämpötilan vaihe

▪ 1°C (oletus). Haluttu huonelämpötila

voidaan asettaa kaukosäätimestä 1°C:n välein.

▪ 0,5°C. Haluttu huonelämpötila voidaan

asettaa kaukosäätimestä 0,5°C:n välein. Todellinen huonelämpötila näytetään 0,1°C:n tarkkuudella.

Asentajan viiteopas

Huonelämpötilahystereesi

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Hystereesikaista voidaan asettaa halutun huonelämpötilan ympärille. On suositeltavaa, että huonelämpötilan hystereesiä EI muuteta, koska se on asetettu järjestelmän ihanteellista käyttöä varten.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

[

9-0C

]

a Huonelämpötila

b Todellinen huonelämpötila

c Haluttu huonelämpötila

d Aika

# Koodi Kuvaus

Ei saatavilla [9-0C] 1°C~6°C (oletus: 1°C)

Huonelämpötilan poikkeama

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Voit kalibroida (ulkoisen) huonelämpötila-anturin. Kaukosäätimen tai ulkoisen huoneanturin mittaamalle huonetermistorin arvolle on mahdollista antaa siirtymä. Asetuksilla voidaan kompensoida tilanteita, joissa kaukosäädintä tai ulkoista huoneanturia EI voida asentaa ihanteelliseen asennuspaikkaan (katso asennusopasta ja/tai asentajan viiteopasta).

# Koodi Kuvaus

Huonelämmön poikkeama: Kaukosäätimen anturin mittaama siirtymä todellisesta huonelämpötilasta.

[A.3.2.2] [2-0A] –5°C~+5°C, porrastus 0,5°C (oletus:

0°C)

Ulk. huoneanturin poik.: Soveltuu VAIN, kun ulkoinen huoneanturi on asennettu lisävarusteena ja määritetty (katso [C-08])

[A.3.2.3] [2-09] –5°C~+5°C, porrastus 0,5°C (oletus:

0°C)

Huoneen jäätymissuoja

Huoneen jäätymissuoja estää huonetta kylmenemästä liikaa. Tämä asetus toimii eri tavalla riippuen asetetusta yksikön ohjaustavasta ([C‑07]). Suorita toimet seuraavan taulukon mukaisesti:

Yksikön ohjaustapa ([C‑07]) Huoneen jäätymissuoja

Huonetermostaatin ohjaus ([C‑07]=2)

Anna huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Aseta [2‑06] tilaan “1”

▪ Aseta huoneen jäätymissuojan

lämpötila ([2‑05]).

Ulkoinen huonetermostaatin ohjaus ([C‑07]=1)

Anna ulkoisen huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Kytke päälle lähtöveden

lämpötilan kotisivu.

Lähtöveden lämpötilan ohjaus ([C‑07]=0)

Huoneen jäätymissuojaa EI taata.

HUOMIOITAVAA

Jos järjestelmä EI sisällä varalämmitintä, ÄLÄ muuta huoneen jäätymissuojan oletuslämpötilaa.

TIETOJA

Jos U4-virhe tapahtuu, huoneen jäätymissuojaa EI taata.

Katso seuraavista osioista tarkempia tietoja huoneen jäätymissuojasta suhteessa sovellettavaan yksikön ohjaustapaan.

[C‑07]=2: huonetermostaatin ohjaus

Huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan, vaikka huoneen lämpötilan kotisivu on pois päältä käyttöliittymässä. Kun huoneen jäätymissuoja ([2‑06]) on päällä ja todellinen huonelämpötila laskee huoneen jäätymislämpötilan alle ([2‑05]), yksikkö tuo lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten.

8 Configuration

# Koodi Kuvaus

Ei saatavilla [2-06] Huoneen jäätymissuoja

▪ 0: pois käytöstä

▪ 1: käytössä (oletus)

Ei saatavilla [2-05] Huoneen jäätymissuojalämpötila

4°C~16°C (oletus: 12°C)

TIETOJA

Jos U5-virhe tapahtuu:

▪ kun 1 käyttöliittymä on liitetty, huoneen jäätymissuojaa

EI taata,

▪ kun 2 käyttöliittymää on liitetty ja toinen

huonelämpötilan hallintaan käytetty käyttöliittymä on kytketty irti (virheellisen johdotuksen, kaapelin vahingoittumisen takia), huoneen jäätymissuojaa EI taata.

HUOMIOITAVAA

Jos Manuaalinen on asetettu tilaan Hätä ([A.6.C]=0) ja yksikön hätätoiminnan aloitus aktivoidaan, käyttöliittymä kysyy vahvistusta ennen aloittamista. Huoneen jäätymissuoja on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

[C‑07]=1: ulkoisen huonetermostaatin ohjaus

Ulkoisen huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan ulkoisella huonetermostaatilla, jos lähtöveden lämpötilan kotisivu on päällä käyttöliittymässä ja automaattinen hätäkäyttöasetus ([A.6.C]) on asetettu tilaan "1".

Lisäksi yksikön rajallinen jäätymissuoja on mahdollinen, jos:

Jos käytössä on… …seuraava pätee:

Kaksi lähtöveden lämpötilaaluetta

[C‑07]=0: lähtöveden lämpötilan ohjaus

Lähtöveden lämpötilan ohjauksen alaisena huoneen jäätymissuojaa EI taata. Kuitenkin, jos [2‑06] on asetettu tilaan “1”, yksikön rajallinen jäätymissuoja on mahdollinen:

▪ Kun lähtöveden lämpötilan kotisivu on pois päältä ja ulkolämpötila

putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan kotisivu on päällä, yksikkö vie

lähtövettä lämmönluovuttajille huoneen lämmittämistä varten normaalin logiikan mukaisesti.

Sulkuventtiili

Seuraava soveltuu vain, kun käytössä on 2 lähtöveden lämpötilaaluetta. Jos käytössä on vain 1 lähtöveden lämpötila-alue, kytke sulkuventtiili lämmityslähtöön.

▪ Kun lähtöveden lämpötilan

kotisivu on pois päältä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

8 Configuration

Päälähtöveden lämpötila-alueen sulkuventtiilin lähtö on määritettävissä.

TIETOJA

Sulatuskäytön aikana sulkuventtiili on AINA auki.

Termos. päällä/pois: venttiili sulkeutuu asetuksen [F-0B] mukaan, kun pääalueella ei ole lämmitystarvetta.

# Koodi Kuvaus

[A.3.1.1.6.1] [F-0B] Sulkuventtiili:

▪ 0 (Ei)(oletus): lämmityksen tarve EI

vaikuta.

▪ 1 (Kyllä): sulkeutuu, kun

lämmitystarvetta EI ole.

TIETOJA

Asetus [F-0B] pätee vain, kun termostaatilla tai ulkoisella huonetermostaatilla on pyyntöasetus (EI lähtöveden lämpötila-asetuksella).

Käyttöala

Yksikön käyttö tilanlämmityksessä on estetty riippuen keskimääräisestä ulkolämpötilasta.

Tilanläm. OFF-lämpö: Kun keskimääräinen ulkolämpötila on tätä arvoa korkeampi, tilanlämmitys kytketään pois päältä ylikuumenemisen välttämiseksi.

# Koodi Kuvaus

[A.3.3.1] [4-02] ▪ EHVZ04+08: 14°C~35°C (oletus:

25°C)

▪ EHVZ16: 14°C~35°C (oletus: 35°C)

8.3.2 Kuuman veden hallinta: edistynyt

Esiasetut säiliön lämpötilat

Soveltuu vain, kun kuuman veden tuottaminen on ajastettu tai ajastettu + uudelleenlämmitys.

Voit määrittää esiasetetut säiliön lämpötilat:

▪ säilytys, eko

▪ säilytys, mukava

▪ uudelleenlämmitys

▪ uudelleenlämmityksen hystereesi

Esiasetettujen arvojen avulla on helppo käyttää samaa arvoa ajastimessa. Jos haluat myöhemmin muuttaa arvoa, se tarvitsee tehdä vain 1 paikassa (katso myös käyttöopasta ja/tai käyttäjän viiteopasta).

Säilytys, mukava

Kun ajastinta ohjelmoidaan, voit käyttää säiliön lämpötiloja esiasetettuina arvoina. Säiliö lämpenee, kunnes nämä asetuspistelämpötilat on saavutettu. Lisäksi säilytyksen pysäytys voidaan ohjelmoida. Tämä toiminto pysäyttää säiliön lämmityksen vaikka asetuspistettä EI ole saavutettu. Ohjelmoi säilytyksen pysäytys vain silloin, kun säiliön lämmitystä ei missään nimessä haluta.

# Koodi Kuvaus

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (oletus: 60°C)

# Koodi Kuvaus

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (oletus: 45°C)

Uudelleenlämmitys

Haluttua säiliön uudelleenlämmityksen lämpötilaa käytetään:

▪ uudelleenlämmitystilassa tai ajastettu + uudelleenlämmitys: Taattu

säiliön vähimmäislämpötila asetetaan asetuksella T mikä on joko [6‑0C] tai säästä riippuva asetuspiste, miinus uudelleenlämmityksen hystereesi. Jos säiliön lämpötila putoaa tämän arvon alle, säiliö lämmitetään.

▪ mukava-tilan säilytyksen aikana pitämässä kuuman veden

tuottamista ensisijaisena. Kun säiliön lämpötila kohoaa tämän arvon yläpuolelle, kuuman veden tuotto ja tilanlämmitys suoritetaan vuoron perään.

# Koodi Kuvaus

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (oletus: 45°C)

Uudelleenlämmityksen hystereesi

Soveltuu vain, kun kuuman veden tuottaminen on ajastettu + uudelleenlämmitys.

# Koodi Kuvaus

Ei saatavilla [6-08] 2°C~20°C (oletus: 10°C)

Säästä riippuva

Säästä riippuvat asentajan asetukset määrittävät yksikön säästä riippuvan toiminnan parametrit. Kun säästä riippuva toiminta on aktiivinen, säiliön lämpötila määritetään automaattisesti keskimääräisen ulkolämpötilan mukaan: alhaisessa ulkolämpötilassa haluttu säiliön lämpötila on korkeampi, koska kylmä hanavesi on kylmempää, ja päinvastoin. Jos kuuman veden tuotto on ajastettu tai ajastettu+uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen), eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia. Jos kuuman veden tuottamiseen käytetään vain uudelleenlämmitystä, haluttu säiliön lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen). Säästä riippuvan toiminnan aikana loppukäyttäjä ei voi säätää haluttua säiliön lämpötilaa kaukosäätimestä.

# Koodi Kuvaus

[A.4.6] Ei

saatavilla

Säästä riippuva haluttu säiliön lämpötila on:

▪ Absoluuttinen (oletus): pois käytöstä.

Mikään haluttu säiliön lämpötila EI ole säästä riippuva.

▪ Säästä riippuva: käytössä. Jos tilana

on ajastettu tai ajastettu +uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva. Eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia. Uudelleenlämmitys-tilassa haluttu säiliön lämpötila on säästä riippuva. Huomautus: Kun näkyvä säiliön lämpötila on säästä riippuva, sitä ei voida säätää kaukosäätimestä.

HP OFF

–[6‑08],

Säilytys, eko

Eko-tilan säilytyslämpötila osoittaa alempaa haluttua säiliön lämpötilaa. Se on haluttu lämpötila, kun eko-tilan säilytystoiminto on ajastettu (suositus päivän aikana).

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

# Koodi Kuvaus

[A.4.7] [0-0E]

Säästä riippuva käyrä

[0-0D]

[0-0C]

[0-0B]

▪ T

: Haluttu säiliön lämpötila.

DHW

▪ Ta: Ulkolämpötila (keskiarvo)

▪ [0-0E]: alhainen ulkolämpötila: –

40°C~5°C (oletus: –10°C)

▪ [0-0D]: korkea ulkolämpötila:

10°C~25°C (oletus: 15°C)

▪ [0-0C]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila: 45°C~[6‑0E]°C (oletus: 60°C)

▪ [0-0B]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila: 35°C~[6‑0E]°C (oletus: 55°C)

Lämpöpumpun toiminnan rajoitukset

Kuuman veden lämmityksessä seuraavat hystereesiarvot voidaan asettaa lämpöpumpun toiminnalle:

# Koodi Kuvaus

Ei saatavilla [6-00] Lämpötilaero, joka määrää

lämpöpumpun PÄÄLLÄ-lämpötilan.

Alue: 2°C~20°C (oletus: 2°C)

Ei saatavilla [6-01] Lämpötilaero, joka määrää

lämpöpumpun POIS-lämpötilan.

Alue: 0°C~10°C (oletus: 2°C)

Esimerkki: asetuspiste (TU)>lämpöpumpun enimmäislämpötila– [6‑01] (T

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

–[6‑01])

HP MAX

BUH Varalämmitin

HP Lämpöpumppu. Jos lämmitys lämpöpumpulla kestää liian

kauan, varalämmitin voi auttaa lämmityksessä Varalämmittimen POIS-lämpötila (TU)

BUH OFF

Lämpöpumpun korkein lämpötila kuumavesivaraajan

HP MAX

anturilla

Lämpöpumpun POIS-lämpötila (T

HP OFF

Lämpöpumpun PÄÄLLÄ-lämpötila (T

HP ON

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspisteen lämpötila (käyttöliittymästä

asetettu)

t Aika

HP MAX

–[6-01])

HP OFF

–[6-00])

Esimerkki: asetuspiste (TU)≤lämpöpumpun enimmäislämpötila– [6‑01] (T

–[6‑01])

HP MAX

HP Lämpöpumppu. Jos lämmitys lämpöpumpulla kestää liian

kauan, lisälämmitin voi auttaa lämmityksessä

Lämpöpumpun korkein lämpötila kuumavesivaraajan

HP MAX

anturilla

Lämpöpumpun POIS-lämpötila (T

HP OFF

Lämpöpumpun PÄÄLLÄ-lämpötila (T

HP ON

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspisteen lämpötila (käyttöliittymästä

asetettu)

t Aika

HP MAX

–[6-01])

HP OFF

–[6-00])

TIETOJA

Lämpöpumpun enimmäislämpötila riippuu ulkolämpötilasta. Katso lisätietoja käyttöalasta.

Ajastimet samanaikaiselle tilan ja kuuman veden lämmityksen pyynnölle

# Koodi Kuvaus

Ei saatavilla [8-00] Älä muuta. (oletus: 1) Ei saatavilla [8-01] Kuuman veden lämmityksen

enimmäiskäyttöaika. Kuuman veden lämmitys pysähtyy, vaikka kuuman veden kohdelämpötilaa EI ole saavutettu. Todellinen enimmäiskäyttöaika riippuu myös asetuksesta [8-04].

▪ Kun järjestelmän kaavio =

huonetermostaatin hallinta: Tämä esiasetettu arvo otetaan huomioon vain silloin, kun tilanlämmitystä pyydetään. Jos tilanlämmitykselle EI ole pyyntöä, säiliötä lämmitetään kunnes asetuspiste saavutetaan.

▪ Kun järjestelmän kaavio ≠

huonetermostaatin hallinta: Tämä esiasetettu arvo otetaan aina huomioon.

Alue: 5~95 minuuttia (oletus: 30)

Ei saatavilla [8-02] Kierrätyksen estoaika.

Kahden kuuman veden jakson välinen vähimmäisaika. Todellinen kierrätyksen estoaika riippuu myös asetuksesta [8-04].

Alue: 0~10 tuntia (oletus: 0,5) (porrastus: 0,5 tuntia).

Huomautus: Minimiaika on 1/2 tuntia, vaikka valittu arvo on 0.

Ei saatavilla [8-04] Enimmäiskäyttöajan lisäkäyttöaika

riippuen ulkolämpötilasta [4-02].

Alue: 0~95 minuuttia (oletus: 95).

[8-02]: Kierrätyksen estoaika

Asentajan viiteopas

8 Configuration

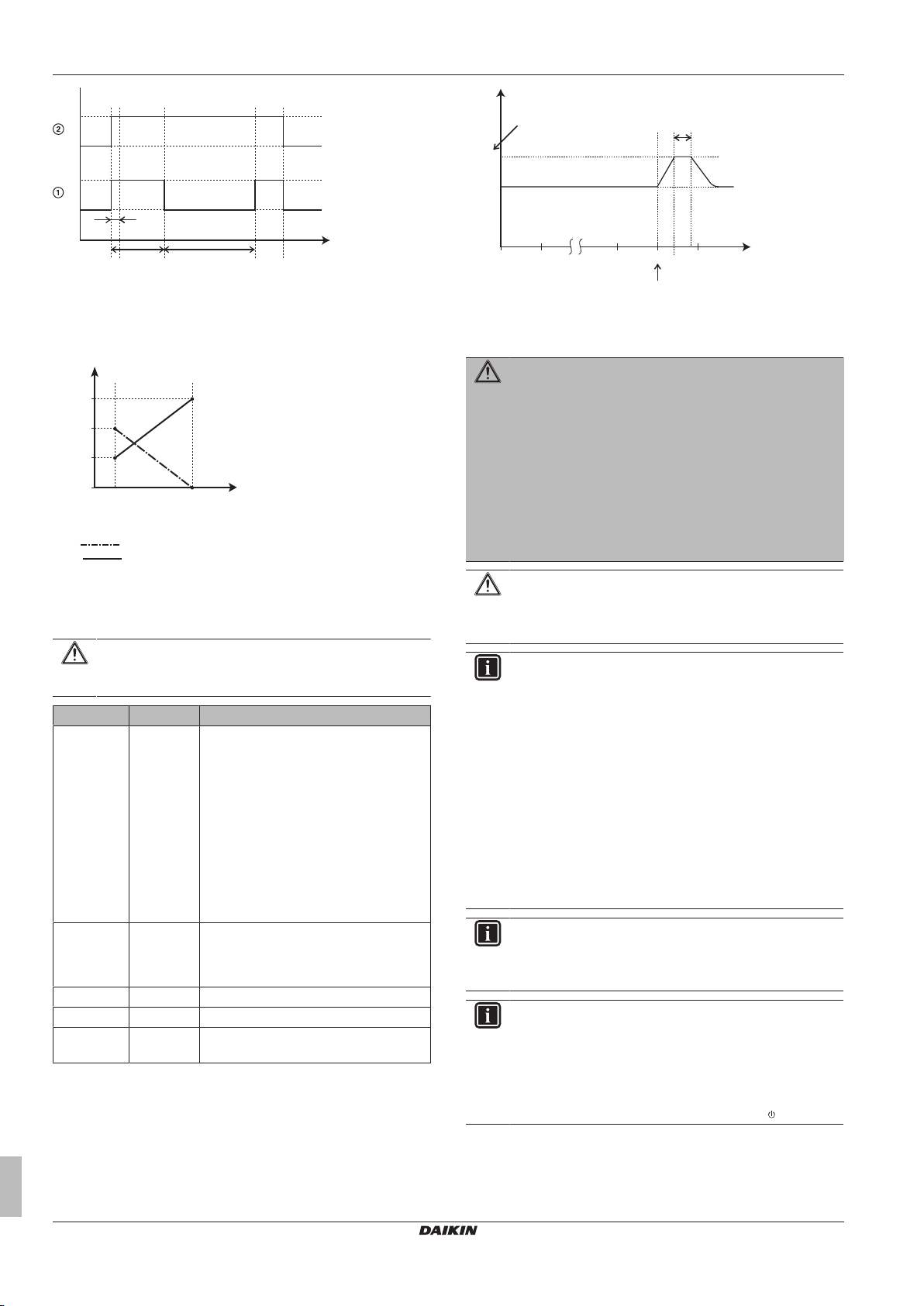

[8-01] [8-02]

[8-00]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

1 Lämpöpumpun kuuman veden lämmitystila (1=aktiivinen,

0=ei aktiivinen)

2 Kuuman veden pyyntö lämpöpumpulle (1=pyyntö, 0=ei

pyyntöä)

t Aika

[8-04]: Lisäkäyttöaika kohdassa [4-02]/[F-01]

TAYmpäristön (ulko)lämpötila

t Aika

Kierrätyksen estoaika Kuuman veden lämmityksen enimmäiskäyttöaika

Desinfiointi

Desinfiointitoiminto desinfioi kuumavesivaraajan lämmittämällä säännöllisesti kuuman veden määrättyyn lämpötilaan.

HUOMIO

Asentajan TÄYTYY määrittää desinfiointitoiminnon asetukset sovellettavan lainsäädännön perusteella.

# Koodi Kuvaus

[A.4.4.2] [2‑00] Käyttöpäivä:

▪ 0: Joka päivä

▪ 1: Maanantai

▪ 2: Tiistai

▪ 3: Keskiviikko

▪ 4: Torstai

▪ 5: Perjantai

▪ 6: Lauantai

▪ 7: Sunnuntai

[A.4.4.1] [2‑01] Desinfiointi

▪ 0: Ei

▪ 1: Kyllä [A.4.4.3] [2‑02] Alkuaika: 00~23:00, porrastus: 1:00. [A.4.4.4] [2‑03] Kohdelämpötila: 60°C (kiinteä). [A.4.4.5] [2‑04] Kesto: 40~60 minuuttia, oletus: 40

Asentajan viiteopas

minuuttia.

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspistelämpötila THKorkean asetuspisteen lämpötila [2-03]

t Aika

VAROITUS

Huomaa, että kuuman veden lämpötila kuumavesihanassa on sama kuin kenttäasetuksessa [2-03] valittu arvo desinfioinnin jälkeen.

Jos tämä korkea kuuman veden lämpötila voi olla mahdollinen henkilövahinkoriski, kuumavesivaraajan kuuman veden lähtöliitäntään täytyy asentaa sekoitusventtiili (ei sisälly toimitukseen). Sekoitusventtiilin avulla varmistetaan, että kuumavesihanan kuuman veden lämpötila ei koskaan ylitä asetettua enimmäisarvoa. Kuuman veden korkein sallittu lämpötila tulee valita soveltuvan lainsäädännön mukaan.

HUOMIO

Varmista, että desinfiointitoiminnon alkuaika [A.4.4.3] ja määritetty kesto [A.4.4.5] EIVÄT keskeydy mahdollisen kuumavesitarpeen vuoksi.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

tai Uud.läm+ajast on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

TIETOJA

Desinfiointitoiminto alkaa uudelleen, jos kuuman veden lämpötila laskee 5°C alle desinfioinnin kohdelämpötilan sen keston aikana.

TIETOJA

AH-virhe tapahtuu, jos jokin seuraavista toiminnoista tehdään desinfioinnin aikana:

▪ Aseta käyttäjän lupatasoksi Asentaja.

▪ Mene kuumavesivaraajanlämpötilan kotisivulle (Säiliö).

▪ Keskeytä desinfiointi painamalla painiketta

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

[F-02]

[F-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

8.3.3 Lämmönlähteen asetukset

Varalämmitin

Varalämmittimen käyttötila: Määrittää, milloin varalämmittimen toiminta on pois käytöstä tai sallittu vain kuuman veden lämmityksen aikana. Tämä asetus voidaan ohittaa vain silloin, kun varalämmitystä vaaditaan jäänpoiston aikana tai ulkoyksikön toimintahäiriön aikana (kun [A.6.C] on käytössä).

# Koodi Kuvaus

[A.5.1.1] [4‑00] Varalämmittimen toiminta:

▪ 0: Pois käytöstä

▪ 1 (oletus): Käytössä

Ei saatavilla [5-00] Onko varalämmittimen toiminta sallittua

tasapainolämpötilan yläpuolella tilanlämmityskäytössä?

▪ 1: EI sallittu (oletus)

▪ 0: Sallittu

[A.5.1.4] [5‑01] Tasapainolämpötila.

Ulkolämpötila, jonka alapuolella varalämmittimen toiminta on sallittu.

Alue: –15°C~35°C (oletus: 0°C) (porrastus: 1°C)

TIETOJA

Jos varalämmittimen toimintaa on rajoitettava tilanlämmityksen aikana mutta voidaan sallia kuuman veden käytön aikana, aseta [4‑00] tilaan 1, [5‑00] tilaan 1 ja [5‑01] tilaan –15°C.

▪ [F-02] Alalevyn lämmittimen Päällä-lämpötila: Määrittää

ulkolämpötilan, jonka alapuolella sisäyksikkö aktivoi alalevyn lämmittimen, jotta ulkoyksikön alalevyyn ei pääse kertymään jäätä alhaisissa ulkolämpötiloissa.

▪ [F-03] Alalevyn lämmittimen hystereesi: Määrittää lämpötilaeron

alalevyn lämmittimen Päällä-lämpötilan ja sen Pois-lämpötilan välillä.

Alalevyn lämmitin

TAUlkolämpötila

a Päällä b POIS PÄÄLTÄ

HUOMIO

EKRP1HB ohjaa alalevyn lämmitintä.

# Koodi Kuvaus

Ei saatavilla [F-02] Alalevyn lämmittimen PÄÄLLÄ-lämpötila:

3°C~10°C (oletus: 3°C)

Ei saatavilla [F-03] Hystereesi: 2°C~5°C (oletus: 5°C)

TIETOJA

Asetuksesta [F-04] riippuen kosketin Y2, joka sijaitsee I/O piirilevyssä (EKRP1HB), ohjaa valinnaisen alalevyn lämmitintä. Katso tämän koskettimen sijainti kaaviossa seuraavasta kuvasta. Katso johdotuskaaviosta johdotuksen suorittaminen.

Automaattinen hätäkäyttö

Kun lämpöpumpun toiminta häiriintyy, varalämmitin voi toimia hätälämmittimenä ja ottaa lämpökuorman haltuunsa automaattisesti tai epäautomaattisesti.

▪ Kun automaattinen hätäkäyttö on tilassa Autom. ja lämpöpumpun

toiminta häiriintyy, varalämmitin aloittaa lämmityksen automaattisesti.

▪ Kun automaattinen hätätoiminta on tilassa Manuaalinen ja

lämpöpumpun toiminta häiriintyy, kuuman veden ja tilan lämmitystoiminnot pysähtyvät ja ne on palautettava manuaalisesti. Käyttöliittymä pyytää vahvistamaan, voiko varalämmitin ottaa lämpökuorman haltuunsa vai ei.

Kun lämpöpumpun toiminta häiriintyy,

tulee näkyviin käyttöliittymään. Jos taloa ei valvota pitkään aikaan, suosittelemme, että asetus [A.6.C] Hätä asetetaan tilaan Autom..

# Koodi Kuvaus

[A.6.C] Ei

saatavilla

Hätä:

▪ 0: Manuaalinen (oletus)

▪ 1: Autom.

TIETOJA

Automaattinen hätäasetus voidaan asettaa vain käyttöliittymän valikkorakenteesta.

TIETOJA

Jos lämpöpumpun virhe tapahtuu ja [A.6.C] on asetettu tilaan Manuaalinen, huoneen jäätymissuojatoiminto, lattialämmityksen tasoitekuivaustoiminto ja vesiputkien jäätymissuojatoiminto pysyvät aktiivisina, vaikka käyttäjä EI vahvistaisi hätätoimintoa.

Alalevyn lämmitin

Koskee vain asennusta, jossa on ERHQ-ulkoyksikkö ja jos alalevyn lämmitinsarja on asennettu lisävarusteena.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

8 Configuration

8.3.4 Järjestelmäasetukset

Ensisijaisuudet

# Koodi Kuvaus

Ei saatavilla [5‑02] Tilanlämmityksen ensisijaisuus.

Määrittää, auttaako varalämmitin lämpöpumppua kuuman veden lämmityksessä.

Seuraus: Lyhyempi säiliön lämmitysaika ja lyhyempi keskeytys tilanlämmitysjaksoon.

Tämän asetuksen ON aina oltava 1.

[5-01] Tasapainolämpötila ja [5-03] Tilanlämmityksen ensisijaisuuslämpötila liittyvät varalämmittimeen. [5-03] on siis asetettava samaksi tai muutama aste korkeammaksi kuin [5-01].

Jos varalämmittimen toiminta on rajoitettu ([4-00]=0) ja ulkolämpötilan asetus on alhaisempi kuin asetus [5-03], varalämmitin ei lämmitä kuumaa vettä.

Ei saatavilla [5-03] Tilanlämmityksen ensisijaisuuden

lämpötila.

Määrittää ulkolämpötilan, jonka alapuolella varalämmitin auttaa kuuman veden lämmityksessä.

Automaattinen uudelleenkäynnistys

Kun virta palaa virtakatkon jälkeen, automaattinen uudelleenkäynnistys ottaa uudelleen käyttöön kaukosäätimen asetukset, jotka olivat käytössä ennen virtakatkoa. Sen vuoksi on suositeltavaa, että toiminto on aina käytössä.

Jos toivotun kWh-taksan virransyöttö on katkeavaa tyyppiä, salli aina automaattinen uudelleenkäynnistystoiminto. Jatkuvan sisäyksikön ohjauksen voi varmistaa riippumatta toivotun kWh-taksan virransyötön tilasta liittämällä sisäyksikön tavallisen kWh-taksan virransyöttöön.

# Koodi Kuvaus

[A.6.1] [3‑00] Onko yksikön automaattinen

uudelleenkäynnistystoiminto sallittu?

▪ 0: Ei

▪ 1 (oletus): Kyllä

Toivotun kWh-taksan virransyöttö

TIETOJA

# Koodi Kuvaus

[A.2.1.6] [D‑01] Liitäntä toivotun kWh-taksan

virransyöttöön:

▪ 0 (oletus): Ulkoyksikkö on liitetty

tavalliseen virransyöttöön.

▪ 1: Ulkoyksikkö on liitetty toivotun kWh-

taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWh-taksan signaalin, kosketin avautuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin sulkeutuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

▪ 2: Ulkoyksikkö on liitetty toivotun kWh-

taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWh-taksan signaalin, kosketin sulkeutuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin avautuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

Huomautus: 3 liittyy turvatermostaattiin.

[A.6.2.1] [D‑00] Minkä lämmittimien käyttö sallitaan

toivotun kWh-taksan virransyötön aikana?

▪ 0 (oletus): Ei mitään

▪ 1: Ei saatavilla

▪ 2: Vain varalämmitin

▪ 3: Ei saatavilla

Katso seuraavaa taulukkoa.

Asetus 2 vaikuttaa vain, jos toivotun kWh-taksan virransyöttö on tyyppiä1 tai sisäyksikkö on liitetty tavallisen kWhtaksan virransyöttöön (X2M/30-31) ja varalämmitintä EI ole liitetty toivotun kWh-taksan virransyöttöön.

ÄLÄ käytä arvoa 1 tai 3.

[D‑00] Varalämmitin Kompressori

0 (oletus) Pakotettu POIS Pakotettu POIS 2 Sallittu

Lisäalueen turvatermostaatti

Seuraava asetus liittyy lisäalueen turvatermostaattiin. Lisätietoja pääalueen turvatermostaatin käytöstä voit katsoa kohdasta

"7.9.15 Turvatermostaatin liittäminen (yleensä suljettu kontakti)"sivulla37.

Asentajan viiteopas

# Koodi Kuvaus

[A.2.1.6] [D‑01] Liitäntä turvatermostaatin

jännitteettömään koskettimeen:

▪ 0 (oletus): Ei turvatermostaattia.

▪ 3: Turvatermostaatin yleensä suljettu

kosketin.

Huomautus: 1+2 liittyvät toivotun kWhtaksan virransyöttöön.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8 Configuration

3×

1 2 3

TIETOJA

Virransäästötoiminto

TIETOJA

Koskee vain mallia ERLQ004~008CAV3.

Määrittää, voidaanko ulkoyksikön virransyöttö keskeyttää (sisäisesti sisäyksikön hallinnalla) seisonnan aikana (ei tilanlämmitystä eikä kuuman veden tarvetta). Lopullinen päätös ulkoyksikön virransyötön keskeytyksestä seisonnan aikana riippuu ulkolämpötilasta, kompressorin tilasta ja sisäisistä vähimmäisajastimista.

Virransäästötoiminnon asetuksen käyttöönottoa varten [E-08] on otettava käyttöön kaukosäätimestä yhdessä ulkoyksikön virransäästöliittimen poiston kanssa.

HUOMIOITAVAA

Ulkoyksikön virransäästöliitin tulee irrottaa vain, kun sovelluksen päävirransyöttö on kytketty pois päältä.

Jos käytössä on ERLQ004~008CAV3

# Koodi Kuvaus

Ei saatavilla [E‑08] Ulkoyksikön virransäästötoiminto:

▪ 0: Pois käytöstä

▪ 1 (oletus): Käytössä

Jos käytössä on ERHQ011~016BAV3, ERHQ011~016BAW1, ERLQ011~016CAV3 ja ERLQ011~016CAW1

ÄLÄ muuta oletusasetusta.

# Koodi Kuvaus

Ei saatavilla [E-08] Ulkoyksikön virransäästötoiminto:

▪ 0 (oletus): Pois käytöstä

▪ 1: Käytössä

Virrankulutuksen hallinta

Koskee vain mallia EHVZ04+08. Katso kohdasta

"5Käyttökohdeohjeita"sivulla11 lisätietoja tästä toiminnosta.

Virrankulutuksen hallinta

# Koodi Kuvaus

[A.6.3.1] [4-08] Tila:

▪ 0 (Ei rajoitusta) (oletus): Pois

käytöstä.

▪ 1 (Jatkuva): Käytössä: Voit asettaa

yhden tehon rajoitusarvon (A tai kW), jonka perusteella yksikön virrankulutusta rajoitetaan aina.

▪ 2 (Digit. tulot): Käytössä: Voit asettaa

korkeintaan neljä erilaista tehon rajoitusarvoa (A tai kW), joiden perusteella yksikön virrankulutusta rajoitetaan, kun vastaava digitaalinen tulo pyytää sitä.

[A.6.3.2] [4-09] Tyyppi:

▪ 0 (Virta): Rajoitusarvot asetetaan

yksiköllä A.

▪ 1 (Teho) (oletus): Rajoitusarvot

asetetaan yksiköllä kW.

[A.6.3.3] [5-05] Arvo: Koskee vain tilanteita, joissa

tehon rajoitus on jatkuva.

0A~50A, porrastus: 1A (oletus: 50A)

[A.6.3.4] [5-09] Arvo: Koskee vain tilanteita, joissa

tehon rajoitus on jatkuva.

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

Digitaalitulon amp-rajat: Koskee vain tilanteita, joissa tehon rajoitustila pohjautuu digitaalisiin tuloihin ja virta-arvoihin.

[A.6.3.5.1] [5-05] Dt1-raja

0A~50A, porrastus: 1A (oletus: 50A)

[A.6.3.5.2] [5-06] Dt2-raja

0A~50A, porrastus: 1A (oletus: 50A)

[A.6.3.5.3] [5-07] Dt3-raja

0A~50A, porrastus: 1A (oletus: 50A)

[A.6.3.5.4] [5-08] Dt4-raja

0A~50A, porrastus: 1A (oletus: 50A)

Digitaalitulon kW-rajat: Koskee vain tilanteita, joissa tehon rajoitustila pohjautuu digitaalisiin tuloihin ja tehoarvoihin.

[A.6.3.6.1] [5-09] Dt1-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

[A.6.3.6.2] [5-0A] Dt2-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

[A.6.3.6.3] [5-0B] Dt3-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

[A.6.3.6.4] [5-0C] Dt4-raja

0kW~20kW, porrastus: 0,5kW (oletus: 20kW)

[A.6.3.7] [4-01] Ensisijaisuus: Ei sovellettavissa.

Keskiarvoajastin

Keskiarvoajastin korjaa ulkolämpötilan vaihtelun vaikutusta. Säästä riippuvan asetuspisteen laskeminen tehdään ulkolämpötilan keskiarvosta.

Ulkolämpötilan keskiarvo lasketaan valitulta ajanjaksolta.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

8 Configuration

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

# Koodi Kuvaus

[A.6.4] [1-0A] Ulkokeskiarvoajastin:

▪ 0: Ei keskiarvoa (oletus)

▪ 1: 12tuntia

▪ 2: 24tuntia

▪ 3: 48tuntia

▪ 4: 72tuntia

TIETOJA

Jos virransäästötoiminto on aktivoitu (katso [E-08]), keskimääräisen ulkolämpötilan laskeminen onnistuu vain, kun ulkoista ulkolämpötilan anturia käytetään. Katso

"5.6Ulkoisen lämpötila-anturin asettaminen"sivulla15.

Ulkoisen lämpötila-anturin poikkeamalämpötila

Koskee vain tilanteita, joissa ulkoinen ulkolämpötila-anturi on asennettu ja määritetty.

Voit kalibroida ulkoisen ulkolämpötila-anturin. Termistoriarvolle on mahdollista asettaa siirtymä. Asetusta voidaan käyttää kompensaatioon tilanteissa, joissa ulkoista ulkolämpötila-anturia ei voida asentaa ihanteelliseen asennuspaikkaan (katso asennus).

# Koodi Kuvaus

[A.6.5] [2‑0B] –5°C~5°C, porrastus: 0,5°C (oletus: 0°C)

Pakotettu sulatus

Voit aloittaa sulatustoiminnon manuaalisesti.

Ulkoyksikkö tekee päätöksen manuaalisesta sulatustoiminnosta ja se riippuu ulkolämpötilan ja lämmönvaihtimen olosuhteista. Kun ulkoyksikkö hyväksyy pakotetun sulatustoiminnon,

näkyy kaukosäätimessä. Jos EI näy 6 minuutin kuluessa pakotetun sulatustoiminnon käyttöönotosta, ulkoyksikkö hylkäsi pakotetun sulatuspyynnön.

# Koodi Kuvaus

[A.6.6] Ei saatavilla Haluatko aloittaa sulatustoiminnon?

Pumpun toiminta

Kun pumpun käyttötoiminto on poistettu käytöstä, pumppu pysähtyy, jos ulkolämpötila on korkeampi kuin asetuksella [4-02] asetettu arvo. Kun pumpun toiminta on käytössä, pumpun toiminta on mahdollista kaikissa ulkolämpötiloissa.

# Koodi Kuvaus

Ei saatavilla [F‑00] Pumpun toiminta:

▪ 0 (oletus): Ei käytössä, jos

ulkolämpötila on korkeampi kuin [4‑02].

▪ 1: Mahdollinen kaikissa

ulkolämpötiloissa.

# Koodi Kuvaus

Ei saatavilla [F‑09] Pumppu jatkaa toimintaa

poikkeuksellisen virtauksen aikana:

▪ 0 (oletus): Pumppu poistetaan

käytöstä.

▪ 1: Pumppu käynnistyy, kun Ta<4°C

(10 minuuttia päällä – 10 minuuttia pois)

Pumpun nopeusrajoitus

Pumpun nopeusrajoitus pääalueella [9‑0E] ja pumpun nopeusrajoitus lisäalueella [9‑0D] määrittävät pumpun enimmäisnopeuden. Tavallisissa olosuhteissa oletusasetusta EI tule muokata. Pumpun nopeusrajoitus ohitetaan, kun virtausnopeus on minimivirtauksen alueella (virhe 7H).

# Koodi Kuvaus

Ei saatavilla [9‑0E] Pumpun nopeusrajoitus pääalue

▪ 0: Ei rajoitusta.

▪ 1~4: Yleinen rajoitus. Kaikissa

olosuhteissa on rajoitus. Vaadittavaa delta-T-hallintaa ja mukavuutta EI taata.

▪ 5~8 (oletus: 6): Rajoitus, kun

toimilaitteita ei ole. Kun lämmityslähtöä ei ole, pumpun nopeusrajoitus pätee. Kun lämmityslähtö on, pumpun nopeus määritetään vain delta-T:llä suhteessa vaadittuun kapasiteettiin. Tällä rajoitusalueella delta-T on mahdollinen ja mukavuus taataan.

Ei saatavilla [9‑0D] Pumpun nopeusrajoitus lisäalue

▪ 0: Ei rajoitusta.

▪ 1~4: Yleinen rajoitus. Kaikissa

olosuhteissa on rajoitus. Vaadittavaa delta-T-hallintaa ja mukavuutta EI taata.

▪ 5~8 (oletus: 6): Rajoitus, kun

Enimmäisarvot riippuvat yksikkötyypistä:

Pumpun toiminta poikkeuksellisen virtauksen aikana [F-09] määrittää, pysähtyykö pumppu poikkeuksellisen virtauksen aikana vai sallitaanko toiminta poikkeuksellisen virtauksen aikana. Tämä toiminto soveltuu vain tietyissä olosuhteissa, joissa on parempi pitää pumppu aktiivisena, kun Ta<4°C (pumppu on käynnistyy 10 minuutiksi ja sammuu 10 minuutin kuluttua). Daikin EI ole missään vastuussa tämän toiminnon aiheuttamista vahingoista.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

a Ulkoinen staattinen paine b Veden virtausnopeus

8 Configuration

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

8 Configuration

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

Aseta päivämäärä/aika

Päivämäärä Aika Kesäaika Kellotyyppi

Loma

Lomatila

Kotona

Poissa

Alkaen

Loppuen

Alkaen

Käytä päiväajastusta

Käyttötila Lämmitys

Hiljainen tila

Valitse ajastimet

Huone lämpötila Lähtöveden lämpö, pää Lähtöveden lämpö, lisä Säiliön lämpötila

Tiedot

Anturin tiedot Energiamittaus Virheenkäsittely Käyttäjän lupataso Toimilaitteet Käyttötilat

Käyttötunnit Versio

Energiamittaus

Käytetty sähkö

Tuotettu energia

Virhetiedot

Virhehistoria Yhteystiedot/tuen numero

Versio

Kaukosäädin Sisäyksikkö Ulkoyksikkö

Käyttäjäasetukset

Näyttö Lämpötilalukko

Aseta ajastimet Esiasetut arvot Mittayksikkö

Näyttö

Kontrasti

Taustavalaistu LCD-aika Käyttäjäprofiili Käytettävissä olevat kotisivut

Aseta ajastimet

Huonelämpötila Lähtöveden lämpö, pää Lähtöveden lämpö, lisä Veden lämpötila Hiljainen tila

Kuumavesipumppu

Esiasetut arvot

Huone lämpötila Lähtöveden lämpö, pää Säiliön lämpötila Hiljainen taso

Kuuman veden lämpötila

Aseta säästä riippuva

Varoitushistoria

[7.7]

Aseta säästä riippuva

Pää Lisä

[7.7.1]

Pää

Aseta säästä riippuva lämmitys

[7.7.2]

Lisä

Aseta säästä riippuva lämmitys

8.4 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

8.5 Valikkorakenne: Asentajan asetusten yleiskuvaus

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.6]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Asentajan asetukset

Kieli Järjestelmän kaavio Tilankäyttö Kuuman veden lämpötila (DHW) Lämmönlähteet Järjestelmäkäyttö Käyttöönotto Yleisasetukset

Järjestelmän kaavio

Vakio Lisävarusteet Kapasiteetit Vahvista kaavio

Tilankäyttö

Lvl:n asetukset Huonetermostaatti Käyttöala

Kuuma vesi

Asetuspistetila Desinfiointi Maksimiasetuspiste Säil. mukava SP-tila Säästä riippuva käyrä

Lämmönlähteet

Varalämmitin

Järjestelmäkäyttö

Autom. uudelleenkäynnistys Toivottu kWh-taksa Virrankulutuksen hallinta Keskiarvoaika Ulkoanturin poikkeama

Käyttöönotto

Koekäyttö Lattialämm. tasoitekuivaus Ilmanpoisto Toimilaitteen koekäyttö

Vakio

Yksikkötyyp.

Kompressorityyppi Sisäohjelmistotyyppi

Varaläm. tyyppi

Varalämmittimen vaiheet

Pakotettu kontakti Yks. ohjaus Lvl-alueiden määrä Pumpun käyttötila

Virransäästö mahd.

Ohjaimen sijainti

Lisävarusteet

Kuumavesikäyttö Kuumavesis. läm Kontaktityyppi, pää Kontaktityyppi, lisä Digit. I/O-piirilevy Tarvepiirilevy Ulkoinen kWh-mittari

Ulkoinen kWh-mittari

Kuumavesipumppu Ulkoinen anturi

Lähtövesi

Pää

Lisä

Lähteen delta-T

Huonetermostaatti

Huonelämpötila-ala Huonelämmön poikkeama

Käyttöala

Tilanläm. OFF-lämpö

Desinfiointi

Desinfiointi Käyttöpäivä Alkuaika Kohdelämpötila Kesto

Varalämmitin

Käyttötila

Käytä varal. vaihetta 2

Toiv. kWh-taksa, vl.

Sallittu lämmitin

Pakotettu pumppu pois

Virranhallinta

Tila Tyyppi

Amp-arvo

kW-arvo

Digitaalitulon amp-rajat

Digit. I/O-piirilevy

Ulk. vläm.läh. Aurinkosarja Hälytyslähtö Alalevyn lämmitin

Pää

Lvl:n ap-tila

Lämpötila-ala Moduloitu lvl Sulkuventtiili

Lauhdutintyyppi

[A.3.1.2]

Lisä

Lvl:n ap-tila Lämpötila-ala

Ulk. huoneanturin poik.

[A.3.1.3]

Lähteen delta-T

Lämmitys

Pakotettu sulatus

Huonelämpötilan vaihe

Digitaalitulon kW-rajat Ensisijaisuus

Hätä

Tasapainolämpötila

LAN adapteri

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

8 Configuration

Asentajan viiteopas

9 Käyttöönotto

9.1 Yleiskuvaus: Käyttöönotto

Tämä luku kuvaa, mitä järjestelmän käyttöönottoa varten on tiedettävä ja tehtävä määrittämisen jälkeen.

Tyypillinen työnkulku

Käyttöönotto koostuu yleensä seuraavista vaiheista: 1 “Tarkistuslista ennen käyttöönottoa” -asiakirjan tarkistaminen. 2 Ilmanpoiston suorittaminen. 3 Järjestelmän koekäytön suorittaminen. 4 Tarpeen vaatiessa yhden tai useamman toimilaitteen koekäytön

suorittaminen.

5 Tarpeen vaatiessa lattialämmityksen tasoitekuivauksen

suorittaminen.

9.2 Käyttöönottoa koskevia varotoimenpiteitä

TIETOJA

Yksikön ensimmäisen käyttöjakson aikana kone voi käyttää sähkövirtaa enemmän kuin yksikön nimikilpi osoittaa. Tämän ilmiön aiheuttaa kompressori, joka vaatii 50 tunnin jatkuvan käyttöajan ennen kuin se saavuttaa sulavan toiminnan ja vakaan virrankulutuksen.

Sulakkeet tai paikallisesti asennetut suojalaitteet ovat asennettu tämän asiakirjan mukaisesti eikä niitä ole ohitettu.

Virransyötön jännitteen vastaa yksikön tunnustietotarran jännitearvoja.

Kytkinrasiassa EI ole löysiä liitoksia tai vaurioituneita sähköisiä komponentteja.

Sisä- ja ulkoyksikön sisällä EI ole vaurioituneita

komponentteja tai puristuneita putkia. Varalämmittimen virtakatkaisin F1B on kytketty

PÄÄLLE.

Kylmäainevuotoja EI ole.

Kylmäaineen putket (kaasu ja neste) on lämpöeristetty.

Asennuksessa on oikea putkikoko ja putket on oikein eristetty.

Sisäyksikön sisällä EI ole vesivuotoa.

Sulkuventtiilit on asennettu oikein ja ne ovat kokonaan auki.

Ulkoyksikön sulkuventtiilit (kaasu ja neste) ovat kokonaan auki.

Ilmanpoistoventtiili on auki (vähintään 2 kierrosta).

Paineenalennusventtiili poistaa veden, kun se avataan.

HUOMIOITAVAA

Ennen kuin järjestelmä käynnistetään, yksikössä ON oltava virta vähintään 2 tunnin ajan. Kampikammion lämmittimen on lämmitettävä kompressorin öljy, jotta öljyä on riittävästi ja kompressori ei hajoa käynnistyksen aikana.

HUOMIOITAVAA

ÄLÄ KOSKAAN käytä laitetta ilman termistoria ja/tai paineantureita/-kytkimiä. Muuten seurauksena voi olla kompressorin palaminen.

HUOMIOITAVAA

ÄLÄ käytä yksikköä ennen kuin kylmäaineputkisto on valmis (koska niin käytettäessä kompressori hajoaisi).

9.3 Tarkistuslista ennen käyttöönottoa

ÄLÄ käytä järjestelmää ennen kuin seuraavat kohdat on tarkistettu:

Olet lukenut koko asennusohjeet asentajan viiteoppaan

mukaisesti. Sisäyksikkö on kiinnitetty oikein.

Ulkoyksikkö on kiinnitetty oikein.

Seuraava kenttäjohdotus on suoritettu tämän asiakirjan ja sovellettavien lakisääteisten määräysten mukaisesti:

▪ Paikallisen virtalähteen paneelin ja ulkoyksikön välillä

▪ Sisäyksikön ja ulkoyksikön välillä

▪ Paikallisen virtalähteen paneelin ja sisäyksikön välillä

▪ Sisäyksikön ja venttiilien välillä (jos sovellettavissa)

▪ Sisäyksikön ja huonetermostaatin välillä (jos

sovellettavissa)

Järjestelmä on oikein maadoitettu ja maadoitusliittimet on kiristetty.

Veden minimimäärä taataan kaikissa olosuhteissa. Katso “Veden tilavuuden tarkistaminen” kohdasta

"6.4Vesiputkiston valmistelu"sivulla18.

Turvatermostaatti on yhdistetty.

TIETOJA

Ohjelmisto on varustettu asentaja paikalla -tilalla ([4-0E]), joka kytkee yksikön automaattisen toiminnan pois päältä. Ensimmäisellä asennuksella asetus [4‑0E] on oletuksena “1”, mikä tarkoittaa, että automaattinen toiminta on pois käytöstä. Kaikki suojatoiminnot ovat silloin pois käytöstä. Jos käyttöliittymän kotisivut ovat pois päältä, yksikkö EI toimi automaattisesti. Voit ottaa automaattisen toiminnan ja suojatoiminnot käyttöön asettamalla asetuksen [4‑0E] arvoon “0”.

36 tuntia ensimmäisen käynnistyksen jälkeen yksikkö asettaa asetukset [4-0E] automaattisesti tilaan "0", mikä lopettaa asentaja paikalla -tilan ja ottaa käyttöön suojatoiminnot. Jos – ensimmäisen asennuksen jälkeen – asentaja palaa paikalle, asentajan on asetettava asetus [4‑0E] tilaan “1” manuaalisesti.

9.4 Tarkistuslista käyttöönoton aikana

Minimivirtausnopeus varalämmitin-/sulatustoiminnan

aikana voidaan taata kaikissa olosuhteissa. Katso “Vesimäärän ja virtausnopeuden tarkistaminen” kohdasta

"6.4Vesiputkiston valmistelu"sivulla18.

Ilmanpoiston suorittaminen.

Koekäytön suorittaminen.

Toimilaitteen koekäytön suorittaminen.

Lattialämmityksen tasoitekuivaustoiminto

Lattialämmityksen tasoitekuivaustoiminto on käynnistetty (jos tarpeen).

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

9 Käyttöönotto

01:18

Ilmanpoisto

l/min Alhainen Tilan l/j

0.5

Virtausnopeus Nopea Piiri

Pysäytys

Säädä

Selaa

9.4.1 Virtauksen miniminopeuden tarkistaminen

Suositeltu toimenpide lisäalueelle

1 Vahvista hydraulisen kokoonpanon perusteella, mitkä

tilanlämmityspiirit voidaan sulkea mekaanisilla, elektronisilla tai muilla venttiileillä.

2 Sulje kaikki tilanlämmityspiirit, jotka voidaan sulkea (katso

edellinen vaihe).

3 Käynnistä pumpun testikäyttötoiminto (katso

"9.4.4Toimilaitteen koekäytön suorittaminen"sivulla62).

4 Siirry kohtaan [6.1.8]: > Tiedot > Anturin tiedot >

Virtausnopeus tarkistaaksesi virtausnopeuden. Pumpun koekäyttötoiminnan aikana yksikkö voi toimia tämän minimivirtausnopeuden alapuolella sulatus-/ varalämmitintoiminnan aikana.

Ohitusventtiili valmiina?

Kyllä Ei

Muokkaa ohitusventtiilin asetusta saavuttaaksesi vaadittu minimivirtausnopeus + 2l/min

Suositeltu toimenpide pääalueelle

5 Vahvista hydraulisen kokoonpanon perusteella, mitkä

tilanlämmityspiirit voidaan sulkea mekaanisilla, elektronisilla tai muilla venttiileillä.

6 Sulje kaikki tilanlämmityspiirit, jotka voidaan sulkea (katso

edellinen vaihe).

7 Luo termostaattivaatimus vain pääalueelle.

8 Odota 1 minuutti, kunnes yksikkö on vakaantunut.

9 Jos lisäpumppu avustaa yhä (oikeanpuoleisen pumpun vihreä

LED palaa), lisää virtausta kunnes lisäpumppu EI enää avusta (LED ei pala).

10 Siirry kohtaan [6.1.8]: > Tiedot > Anturin tiedot >

Virtausnopeus tarkistaaksesi virtausnopeuden.

Ohitusventtiili valmiina?

Kyllä Ei

Muokkaa ohitusventtiilin asetusta saavuttaaksesi vaadittu minimivirtausnopeus + 2l/min

Vaadittu minimivirtausnopeus sulatus-/varalämmitintoimintaan

04+08-mallit 12l/min 16-mallit 15l/min

Jos todellinen virtausnopeus on alle minimivirtausnopeuden (joka vaaditaan sulatus-/ varalämmitintoiminnassa), hydraulinen kokoonpano vaatii muuttamista. Lisää tilanlämmityspiirejä, joita EI voida sulkea, tai asenna painehallittu ohitusventtiili.

HUOMIOITAVAA

Avaa turvaventtiili ennen ilmanpoiston aloittamista ja tarkista, onko piirissä riittävästi vettä. Ilmanpoistotoimenpiteen voi aloittaa vain, jos vettä poistuu venttiilistä sen avaamisen jälkeen.

Ilmastukseen on 2 tilaa:

▪ Manuaalinen: Yksikkö toimii mukautetulla pumpun nopeudella ja

mukautetulla 3-tieventtiilin asennolla (tilanlämmitys/kuuma vesi). 3-tieventtiilin mukautettu asento on hyödyllinen toiminto, kun kaikki ilma poistetaan vesipiiristä tilan tai veden lämmitystilassa. Pumpun toimintanopeus (hidas tai nopea) voidaan myös asettaa.

▪ Automaattinen: yksikkö muuttaa pumpun nopeutta ja 3-tieventtiilin

asentoa (tilanlämmitys/kuuma vesi) automaattisesti tilan ja veden lämmitystilan välillä.

TIETOJA

Sekä manuaalisessa että automaattisessa ilmanpoistossa 1 lämpötila-alueen ilma poistetaan kullakin ilmanpoiston käynnistyksellä. Muiden alueiden ilman poistamista varten ilmanpoistotoiminto on käynnistettävä uudelleen. Kun ilmanpoisto suoritetaan ensimmäistä kertaa, päälämpötilaalueen ilma poistetaan.

Tyypillinen työnkulku

Järjestelmän ilmanpoistoon tulisi kuulua: 1 Manuaalisen ilmanpoiston suorittaminen molemmilla alueilla 2 Automaattisen ilmanpoiston suorittaminen molemmilla alueilla

TIETOJA

Aloita suorittamalla manuaalinen ilmanpoisto molemmilla alueilla. Kun lähes kaikki ilma on poistettu, suorita automaattinen ilmanpoisto molemmilla alueilla. Toista tarvittaessa automaattista ilmanpoistoa uudelleen, kunnes olet varma, että kaikki ilma on poistettu järjestelmästä. Ilmanpoistotoiminnon aikana pumpun nopeusrajoitus [9‑0D] EI ole käytössä.

Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

Manuaalisen ilmanpoiston suorittaminen

TIETOJA

Kun pääaluetta tyhjennetään, varmista että pääalueen asetuspiste on vähintään 5°C korkeampi kuin veden todellinen lämpötila yksikön sisällä.

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla39.

2 Aseta ilmanpoistotila: mene kohtaan [A.7.3.1] > Asentajan

asetukset > Käyttöönotto > Ilmanpoisto > Tyyppi.

3 Valitse Manuaalinen ja paina -painiketta.

4 Mene kohtaan [A.7.3.4] > Asentajan asetukset >

Käyttöönotto > Ilmanpoisto > Aloita ilmanpoisto ja käynnistä ilmanpoistotoiminto painamalla .

Tulos: Käsikäyttöinen ilmanpoisto käynnistyy ja seuraava näyttö tulee näkyviin.

9.4.2 Ilmanpoistotoiminto

Yksikön asennuksen ja käyttöönoton aikana on erittäin tärkeää poistaa kaikki ilma vesipiiristä. Kun ilmanpoistotoiminto on käytössä, pumput toimivat ilman yksikön oikeaa käyttöä ja ilmanpoisto vesipiiristä alkaa.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

9 Käyttöönotto

01:18

Ilmanpoisto

l/min Alhainen Tilan l/j

0.5

Virtausnopeus Nopea Piiri

Pysäytys

Säädä

Selaa

5 Vieritä painikkeilla ja kohtaan Nopea.

6 Valitse haluttu pumpun nopeus painikkeilla ja .

Tulos: Alhainen Tulos: Korkea

7 Jos sovellettavissa, aseta 3-tieventtiilin haluttu asento

(tilanlämmitys/kuuma vesi). Vieritä painikkeilla ja kohtaan Piiri.

8 Jos sovellettavissa, aseta 3-tieventtiilin haluttu asento

(tilanlämmitys/kuuma vesi) painikkeilla ja .

Tulos: Tilan l/j Tulos: Säiliö

Automaattisen ilmanpoiston suorittaminen

TIETOJA

Kun pääaluetta tyhjennetään, varmista että pääalueen asetuspiste on vähintään 5°C korkeampi kuin veden todellinen lämpötila yksikön sisällä.

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla39.

2 Aseta ilmanpoistotila: mene kohtaan [A.7.3.1] > Asentajan

asetukset > Käyttöönotto > Ilmanpoisto > Tyyppi.

3 Valitse Autom. ja paina -painiketta.

4 Mene kohtaan [A.7.3.4] > Asentajan asetukset >

Käyttöönotto > Ilmanpoisto > Aloita ilmanpoisto ja käynnistä ilmanpoistotoiminto painamalla .

Tulos: Ilmanpoisto aloitetaan ja seuraava näyttö tulee näkyviin.

TIETOJA

Jos käytössä on 2 kaukosäädintä, voit käynnistää koekäytön kummasta tahansa kaukosäätimestä.

▪ Koekäytön aloittamiseen käytetty käyttöliittymä näyttää

tilanäytön.

▪ Et voi käyttää käyttöliittymää, kun “varattu”-näyttö on

näkyvissä. Et voi käyttää kaukosäädintä, kun “varattu”näyttö on näkyvissä.

Jos yksikön asennus on tehty oikein, yksikkö käynnistyy koekäytön aikana. Koetilan aikana yksikön oikea toiminta voidaan tarkistaa valvomalla lähtöveden lämpötilaa (lämmitystila) ja säiliön lämpötilaa (kuuma vesi -tila).

Voit valvoa lämpötilaa menemällä kohtaan [A.6] ja valitsemalla tiedot, jotka haluat tarkistaa.

9.4.4 Toimilaitteen koekäytön suorittaminen

Toimilaitteen koekäytön tarkoitus on vahvistaa eri toimilaitteiden toiminta (esim. kun valitset pumpun toiminnan, pumpun koekäyttö aloitetaan).

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla39.

2 Varmista, että huoneen lämpötilan hallinta, lähtöveden

lämpötilan hallinta ja kuuman veden hallinta ovat kytketty POIS PÄÄLTÄ käyttöliittymästä.

3 Mene kohtaan [A.7.4]: > Asentajan asetukset > Käyttöönotto

> Toimilaitteen koekäyttö.

4 Valitse toimilaite ja paina -painiketta. Esimerkki: Pumpe.

5 Valitse OK ja paina -painiketta.

Tulos: Toimilaitteen koekäyttö alkaa. Käyttö pysähtyy

automaattisesti, kun se on valmis. Voit pysäyttää sen manuaalisesti painamalla -painiketta, valitsemalla OK ja painamalla painiketta.

Automaattinen ilmanpoistotoiminto pysähtyy automaattisesti 30 minuutin kuluttua, minkä jälkeen asentajan on käynnistettävä automaattinen ilmanpoistotoiminto toisella lämpötila-alueelle. Myös tämä toiminto pysähtyy automaattisesti 30minuutin kuluttua.

Ilmanpoiston keskeyttäminen

1 Paina -painiketta ja vahvista ilmanpoistotoiminnon keskeytys

painamalla -painiketta. Kun käynnistät ilmanpoistotoiminnon uudelleen, toisen alueen ilma poistetaan.

9.4.3 Koekäytön suorittaminen

TIETOJA

Koekäyttö pätee vain lisälämpötila-alueeseen.

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla39.

2 Mene kohtaan [A.7.1]: > Asentajan asetukset > Käyttöönotto

> Koekäyttö.

3 Valitse koe ja paina -painiketta. Esimerkki: Lämmitys.

4 Valitse OK ja paina -painiketta.

Tulos: Koekäyttö alkaa. Kun se on valmis (±30 min), toiminto

pysähtyy automaattisesti. Voit pysäyttää sen manuaalisesti painamalla -painiketta, valitsemalla OK ja painamalla painiketta.

Asentajan viiteopas

Mahdolliset toimilaitteiden koekäytöt

▪ Varalämmittimen (vaihe 1) koe

▪ Pumpputesti (vain lisälämpötila-alueen pumppu)

TIETOJA

Varmista, että kaikki ilma poistetaan ennen koekäyttöä. Vältä häiriöitä vesipiiriin koekäytön aikana.

▪ 2-tieventtiilin koe

▪ 3-tieventtiilin koe (3-tieventtiili tilanlämmityksen ja säiliön

lämmityksen välillä vaihtamiseen)

▪ Alalevyn lämmittimen koe

▪ Bivalenttisen signaalin koe

▪ Hälytyslähdön koe

▪ Lämmityssignaalin koe

▪ Nopea lämmityskoe

▪ Kiertovesipumpun koe

9.4.5 Lattialämmityksen tasoitekuivaus

Tätä toimintoa käytetään kuivaamaan lattialämmitysjärjestelmän tasoitetta hyvin hitaasti talon rakentamisen aikana. Asentaja voi ohjelmoida ja suorittaa ohjelman.

Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

Tämä toiminto voidaan suorittaa viimeistelemättä ulkoasennusta.

25°C (1) 35°C (2)

24h (1) 36h (2)

15:10

1 14d 12h 25°C

Tasoitekuivaus

Nykyinen vaihe Jäljellä Haluttu lvl

Pysäytys

Tässä tilanteessa varalämmitin suorittaa tasoitekuivauksen ja antaa lähtöveden ilman lämpöpumpun toimintaa.

Kun ulkoyksikköä ei ole vielä asennettu, kytke päävirtakaapeli sisäyksikköön liittimillä X2M/30 ja X2M/31. Katso

"7.9.7Päävirransyötön liittäminen"sivulla35.

TIETOJA

▪ Jos Manuaalinen on asetettu tilaan Hätä ([A.6.C]=0) ja

yksikön hätätoiminnan aloitus aktivoidaan, käyttöliittymä kysyy vahvistusta ennen aloittamista. Lattialämmityksen tasoitekuivaustoiminto on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

▪ Lattialämmityksen tasoitekuivauksen aikana pumpun

nopeusrajoitus [9‑0D] EI ole käytössä.

HUOMIOITAVAA

Asentajan vastuulla on:

▪ ottaa yhteyttä tasoitteen valmistajaan alkulämmityksen

ohjeita varten, jotta tasoite ei lohkeile

▪ ohjelmoida lattialämmityksen tasoitekuivauksen ajastin

tasoitevalmistajan ohjeiden mukaisesti

▪ tarkistaa asennuksen oikea toiminta säännöllisesti

▪ valita oikea ohjelma, joka sopii lattiassa käytetylle

tasoitteelle.

HUOMIOITAVAA

Jotta voit suorittaa lattialämmityksen tasoitekuivauksen, huoneen jäätymissuoja on kytkettävä pois päältä ([2‑06]=0). Oletuksena se on käytössä ([2‑06]=1). Asentaja paikalla -tilan takia (katso "Tarkistuslista ennen käyttöönottoa") huoneen jäätymissuoja poistetaan automaattisesti käytöstä 36 tunniksi ensimmäisen käynnistyksen jälkeen.

Jos tasoitekuivaus on suoritettava vielä ensimmäisen 36 tunnin jälkeen käynnistyksestä, kytke huoneen jäätymissuoja manuaalisesti pois päältä asettamalla [2‑06] tilaan "0", ja PITÄMÄLLÄ se pois päältä, kunnes tasoitekuivaus on valmis. Jos tätä ilmoitusta ei oteta huomioon, tasoite voi murtua.

HUOMIOITAVAA

Jotta lattialämmityksen tasoitekuivaus voi käynnistyä, varmista että seuraavat asetukset ovat käytössä:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Asentaja voi ohjelmoida enintään 20 vaihetta. Jokaiselle vaiheelle on asetettava:

1 kesto tunteina, enintään 72tuntia,

2 haluttu lähtöveden lämpötila.

Esimerkki:

9 Käyttöönotto

T Haluttu lähtöveden lämpötila (15~55°C)

t Kesto (1~72h) (1) Toimintovaihe 1 (2) Toimintovaihe 2

Lattialämmityksen tasoitekuivauksen ajastimen ohjelmoiminen

1 Aseta käyttäjän lupatasoksi Asentaja. Katso "Käyttäjän

lupatason asettaminen tasolle Asentaja"sivulla39.

2 Mene kohtaan [A.7.2]:

> Lattialämm. tasoitekuivaus > Aseta kuivausajastin.

3 Käytä painikkeita

▪ Käytä painikkeita ▪ Säädä valintaa painikkeilla

Jos aika on valittu, voit asettaa keston 1 ja 72tunnin väliltä. Jos lämpötila on valittu, voit asettaa halutun lähtöveden lämpötilan 15°C ja 55°C:een väliltä.

4 Voit lisätä uuden vaiheen valitsemalla “–h” tai “–” tyhjältä riviltä

ja painamalla painikkeita

5 Voit poistaa vaiheen asettamalla kestoksi “–” painikkeilla

6 Tallenna ajastin painamalla painiketta

On tärkeää, että ohjelmassa ei ole tyhjää vaihetta. Ajastin pysähtyy, kun tyhjä vaihe on ohjelmoitu TAI kun 20 peräkkäistä vaihetta on suoritettu.

Lattialämmityksen tasoitekuivauksen suorittaminen

TIETOJA

Toivotun kWh-taksan virransyöttöä ei voida käyttää yhdessä lattialämmityksen tasoitekuivausohjelman kanssa.

Edellytys: Varmista, että järjestelmään on liitetty VAIN 1 käyttöliittymä, kun suoritat lattialämmityksen tasoitekuivauksen.

Edellytys: Varmista, että poistoveden lämpötilan, huonelämpötilan ja kuuman veden kotisivut ovat POIS PÄÄLTÄ.

1 Mene kohtaan [A.7.2]:

> Lattialämm. tasoitekuivaus.

2 Aseta kuivausohjelma.

3 Valitse Aloita kuivaus ja paina

4 Valitse OK ja paina

Tulos: Lattialämmityksen tasoitekuivaus käynnistyy ja seuraava

näyttö tulee näkyviin. Kun toiminto on valmis, se pysähtyy automaattisesti. Voit pysäyttää sen manuaalisesti painamalla painiketta, valitsemalla OK ja painamalla -painiketta.

> Asentajan asetukset > Käyttöönotto

, , ja ajastimen ohjelmoimiseen.

ja ajastimen selaamiseen.

ja .

> Asentajan asetukset > Käyttöönotto

-painiketta.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

10 Luovutus käyttäjälle

Lattialämmityksen tasoitekuivauksen tilan lukeminen

1 Paina painiketta .

2 Ohjelman nykyinen vaihe, yhteensä jäljellä oleva aika ja

nykyinen haluttu lähtöveden lämpötila näytetään.

TIETOJA

Valikkorakenteeseen on rajoitettu pääsy. Vain seuraavia valikoita voidaan käyttää:

▪ Tiedot.

▪ Asentajan asetukset > Käyttöönotto > Lattialämm.

tasoitekuivaus.

Lattialämmityksen tasoitekuivauksen keskeyttäminen

Kun ohjelma pysähtyy virheeseen, sammutukseen tai virtakatkokseen, kaukosäätimessä näkyy virhekoodina U3. Tietoja vikakoodien selvittämisestä on kohdassa "12.4 Ongelmien

selvittäminen virhekoodien perusteella" sivulla 68. U3-virheen

nollaamista varten Käyttäjän lupataso -asetuksen on oltava Asentaja.

1 Mene lattialämmityksen tasoitekuivaus -näyttöön.

2 Paina painiketta .

3 Keskeytä ohjelma painamalla painiketta .

4 Valitse OK ja paina -painiketta.

Tulos: Lattialämmityksen tasoitekuivauksen ohjelma pysäytetään.

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

11.1 Yleiskuvaus: Kunnossapito ja huolto

Tämä luku sisältää tietoja seuraavista:

▪ Ulkoyksikön vuosittainen kunnossapito

▪ Sisäyksikön vuosittainen kunnossapito

11.2 Kunnossapidon varotoimet

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

HUOMIOITAVAA: Sähköstaattisen purkauksen vaara

Ennen kuin suoritat kunnossapito- tai huoltotöitä, kosketa yksikön metalliosaa staattisen sähkön poistamiseksi ja piirilevyn suojaamiseksi.

11.2.1 Sisäyksikön avaaminen

Kun ohjelma pysähtyy virheeseen, sammutukseen tai virtakatkokseen, voit lukea lattialämmityksen tasoitekuivauksen tilan.

5 Mene kohtaan [A.7.2]: > Asentajan asetukset > Käyttöönotto

> Lattialämm. tasoitekuivaus > Kuivauksen tila > Pysäytetty ja valitse viimeksi suoritettu vaihe.

6 Muokkaa ohjelmaa ja käynnistä se uudelleen.

10 Luovutus käyttäjälle

Kun koekäyttö on suoritettu ja yksikkö toimii oikein, varmista, että käyttäjä ymmärtää seuraavat asiat selkeästi:

▪ Täytä asentajan asetukset -taulukko (käyttöoppaassa) todellisilla

asetuksilla.

▪ Varmista, että käyttäjällä on tulostetut asiakirjat ja pyydä häntä

säilyttämään ne tulevaa tarvetta varten. Kerro käyttäjälle, että täydet asiakirjat löytyvät aiemmin tässä oppaassa ilmoitetusta verkko-osoitteesta.

▪ Selitä käyttäjälle, kuinka järjestelmää käytetään oikein ja mitä

ongelmatilanteissa voi tehdä.

▪ Näytä käyttäjälle mitä toimia hänen on tehtävä yksikön

kunnossapitoa varten.

▪ Selitä käyttäjälle käyttöoppaassa kuvatut energiansäästövinkit.

11 Kunnossapito ja huolto

HUOMIOITAVAA

Kunnossapito on jätettävä valtuutetun asentajan tai huoltajan suoritettavaksi.

Suosittelemme, että kunnossapito suoritetaan vähintään kerran vuodessa. Sovellettava lainsäädäntö saattaa kuitenkin vaatia lyhyempiä kunnossapitovälejä.

HUOMIO

Etupaneeli on painava. Ole varovainen, että ET jätä sormiasi väliin, kun avaat tai suljet yksikön.

Sinun on vain irrotettava yksikön etupaneeli, jotta pääset suurimpaan osaan kunnossapidettäviä osia. Harvoissa tapauksissa voi olla tarpeen irrottaa myös kytkinrasia.

11.3 Ulkoyksikön vuosittaisen kunnossapidon tarkistuslista

Tarkista seuraavat vähintään kerran vuodessa:

▪ Ulkoyksikön lämmönvaihdin.

Ulkoyksikön lämmönvaihdin voi tukkiutua pölyn, lian, lehtien jne. takia. On suositeltavaa, että lämmönvaihdin puhdistetaan vuosittain. Tukkiutunut lämmönvaihdin voi johtaa liian alhaiseen paineeseen tai liian korkeaan paineeseen, joka huonontaa suoritustehoa.

11.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista

Tarkista seuraavat vähintään kerran vuodessa:

▪ Vedenpaine

▪ Vedensuodattimet

▪ Vedenpaineenalennusventtiili

▪ Paineenalennusventtiilin letku

▪ Kuumavesivaraajan paineenalennusventtiili

▪ Kytkinrasia

▪ Kalkin poisto

▪ Kemiallinen desinfiointi

▪ Anodi

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

11 Kunnossapito ja huolto

1 3

Vedenpaine

Tarkista, että vedenpaine on yli 1 baari. Jos se on alhaisempi, lisää vettä.

Vedensuodattimet

Puhdista vedensuodattimet.

HUOMIOITAVAA

Käsittele vedensuodattimia huolellisesti. ÄLÄ käytä liikaa voimaa, kun asetat vedensuodattimet takaisin, jotta vedensuodattimien sihti EI vahingoitu.

Vedenpaineenalennusventtiili Avaa venttiili ja tarkista toimiiko se oikein. Vesi voi olla erittäin

kuumaa!

Tarkistettavat kohdat:

▪ Paineenalennusventtiilistä tuleva veden virtaus on riittävän suuri,

venttiilissä tai putkien välissä ei oletettavasti ole tukkeumaa.

▪ Alennusventtiilistä tulee likaista vettä:

▪ avaa venttiiliä, kunnes vesi EI enää sisällä likaa

▪ huuhtele järjestelmä ja asenna lisävedensuodatin (magneettista

syklonisuodatinta suositellaan).

Voit varmistaa, että vesi tulee säiliöstä, kun teet tarkistuksen säiliön lämmityksen jälkeen.

On suositeltavaa tehdä tämä kunnossapitotoimi useammin.

Paineenalennusventtiilin letku

Tarkista, onko paineenalennusventtiilin letku on sijoitettu asianmukaisesti vedenpoistoa varten. Katso

"7.8.5Paineenalennusventtiilin liittäminen tyhjennykseen"sivulla32.

Kuumavesivaraajan paineenalennusventtiili (erikseen hankittava)

Avaa venttiili ja tarkista sen oikea toiminta. Vesi voi olla erittäin kuumaa!

Tarkistettavat kohdat:

▪ Paineenalennusventtiilistä tuleva veden virtaus on riittävän suuri,

venttiilissä tai putkien välissä ei oletettavasti ole tukkeumaa.

▪ Alennusventtiilistä tulee likaista vettä:

▪ avaa venttiiliä, kunnes vesi ei enää sisällä likaa

▪ huuhtele ja puhdista koko säiliö, mukaan lukien

paineenalennusventtiilin ja kylmän veden tulon väliset putket.

Voit varmistaa, että vesi tulee säiliöstä, kun teet tarkistuksen säiliön lämmityksen jälkeen.

On suositeltavaa tehdä tämä kunnossapitotoimi useammin.

Kytkinrasia

▪ Suorita perusteellinen silmämääräinen kytkinrasian tarkastus ja

hae selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.

▪ Tarkista vastusmittarilla, että koskettimet K1M, K2M ja K3M

toimivat oikein. Kaikkien näiden koskettimien on oltava aukiasennossa, kun virta on kytketty pois päältä.

VAROITUS

Jos sisäinen johdotus on vaurioitunut, se täytyy antaa valmistajan, sen huoltoedustajan tai vastaavaan pätevän henkilön vaihdettavaksi.

Kalkin poisto

Vedenlaadun ja asetetun lämpötilan mukaan kalkkia saattaa muodostua kuumavesivaraajan lämmönvaihtimen sisälle ja se voi rajoittaa lämmönsiirtoa. Tämän vuoksi lämmönvaihtimen kalkinpoistoa saatetaan vaatia tietyin väliajoin.

Kemiallinen desinfiointi

Jos sovellettava lainsäädäntö vaatii kemiallisen desinfioinnin tietyissä tilanteissa, joihin liittyy kuumavesivaraaja, huomioi, että kuumavesivaraaja on ruostumaton terässylinteri, joka sisältää alumiinianodin. Suosittelemme muuta kuin kloridipohjaista desinfiointiainetta, joka on hyväksytty käytettäväksi ihmisten kulutettavaksi tarkoitetun veden kanssa.

HUOMIOITAVAA

Kalkinpoistossa tai kemiallisessa desinfioinnissa on varmistettava, että vedenlaatu täyttää EU-direktiivin 98/83/ EY vaatimukset.

Anodi

Kunnossapitoa tai vaihtoa ei tarvita.

11.4.1 Kuumavesivaraajan tyhjentäminen

Edellytys: Katkaise virransyöttö. Edellytys: Sulje kylmän veden tulo.

1 Avaa etupaneeli.

2 Irrota 2 ruuvia, avaa koukut ja aseta kytkinrasia sivuun.

3 Tyhjennysletku on yksikön oikealla puolella. Leikkaa nippusiteet

tai teipit ja tuo joustava tyhjennysletku eteen.

a Tyhjennysletku

TIETOJA

Säiliön tyhjentämistä varten kaikki kuuman veden hanat on avattavat, jotta ilmaa voi virrata järjestelmään.

4 Avaa tyhjennysventtiili.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

12 Vianetsintä

12.1 Yleiskuvaus: Vianmääritys

Tämä luku kuvaa mitä on tehtävä ja tiedettävä ongelmatilanteissa.

Se sisältää tietoja seuraavista:

▪ Ongelmien selvittäminen oireiden perusteella

▪ Ongelmien selvittäminen virhekoodien perusteella

Ennen vianmääritystä

Suorita yksikön perusteellinen silmämääräinen tarkastus ja etsi selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.

12.2 Vianmäärityksessä huomioitavaa

VAROITUS

▪ Kun suoritat yksikön kytkinrasian tarkastusta, tarkista

aina, että yksikkö on irrotettu verkkovirrasta. Kytke vastaava virtakatkaisin pois päältä.

▪ Kun jokin turvalaite laukeaa, pysäytä yksikkö ja selvitä

syy turvalaitteen laukeamiseen, ennen kuin palautat yksikön alkutilanteeseen. ÄLÄ KOSKAAN siltaa turvalaitteita tai muuta niiden arvoja muiksi kuin tehtaan oletusarvoiksi. Jos et vieläkään saa selville vian syytä, soita jälleenmyyjällesi.

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Jotta voisit välttää vaaroja vahingossa tapahtuvan lämpösuojan nollaamisen varalta, tätä laitetta EI saa käyttää ulkoisen kytkinlaitteen, kuten ajastimen, kautta eikä sitä saa kytkeä virtapiiriin, joka kytkeytyy säännöllisesti päälle ja pois.

VAARA: PALAMISEN VAARA

Mahdolliset syyt Korjaustoimenpide

Veden virtaus on liian pieni Tarkista ja varmista, että:

▪ Kaikki vesipiirin

katkaisuventtiilit ovat täysin auki.

▪ Vedensuodattimet ovat

puhtaita. Puhdista tarvittaessa.

▪ Järjestelmässä ei ole ilmaa.

Poista ilma tarvittaessa. Voit poistaa ilman manuaalisesti (katso "Manuaalisen

ilmanpoiston suorittaminen" sivulla 61) tai

käyttää automaattista ilmanpoistotoimintoa (katso

"Automaattisen ilmanpoiston suorittaminen"sivulla62).

▪ Vedenpaine on >1 bar.

▪ Paisunta-astia EI ole rikki.

▪ Vesipiirin vastus EI ole liian

korkealla pumppua varten (katso ESP-käyrä luvusta "Tekniset tiedot").

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi. Joissakin tapauksissa on tavallista, että yksikkö päättää käyttää pientä veden virtausta.

Laitteiston vesimäärä on liian pieni

Tarkista, että laitteiston vesimäärä ylittää pienimmän vaaditun arvon (katso

"6.4.3Vesimäärän ja virtausnopeuden tarkistaminen"sivulla19).

12.3 Ongelmien selvittäminen oireiden perusteella

12.3.1 Oire: Yksikkö EI lämmitä odotetusti

Mahdolliset syyt Korjaustoimenpide

Lämpötilan asetus EI ole oikea Tarkista lämpötila-asetus

kaukosäätimestä. Katso tarkempia tietoja käyttöoppaasta.

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai kuuman veden lämmitys)

Mahdolliset syyt Korjaustoimenpide

Yksikön täytyy käynnistyä käyttöalueensa ulkopuolelle (veden lämpötila on liian alhainen)

Toivotun kWh-taksan virransyöttöasetukset ja sähköliitännät EIVÄT vastaa toisiaan

Jos veden lämpötila on liian alhainen, yksikkö käyttää varalämmitintä saavuttamaan ensin veden minimilämpötilan (15°C).

Tarkista ja varmista, että:

▪ Varalämmittimen virtalähde on

kytketty oikein.

▪ Varalämmittimen

ylikuumenemissuojaa EI ole aktivoitunut.

▪ Varalämmittimen kontaktori EI

ole rikki.

Jos ongelma jatkuu kaikkien edellä olevien tarkistusten jälkeenkin, ota yhteyttä jälleenmyyjääsi.

Tämän tulisi vastata kohdissa

"6.5Sähköjohdotuksen valmistelu"sivulla21 ja "7.9.7Päävirransyötön liittäminen"sivulla35 selitettyjä

liitäntöjä.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

12 Vianetsintä

Mahdolliset syyt Korjaustoimenpide

Sähköyhtiö lähetti toivotun kWhtaksan signaalin

Odota, että sähköt palaavat (korkeintaan 2 tuntia).

12.3.3 Oire: Pumppu pitää ääntä (kavitaatio)

Mahdolliset syyt Korjaustoimenpide

Järjestelmässä on ilmaa Poista ilma manuaalisesti

molemmilta alueilta (katso

"Manuaalisen ilmanpoiston suorittaminen"sivulla61) tai

käyttää automaattista ilmanpoistotoimintoa molemmille alueille (katso "Automaattisen

ilmanpoiston suorittaminen"sivulla62).

Vedenpaine pumpun tulossa on liian pieni

Tarkista ja varmista, että:

▪ Vedenpaine on >1bar.

▪ Painemittari ei ole rikki.

▪ Paisunta-astia EI ole rikki.

▪ Paisunta-astian esipaineen

asetus on oikea (katso

"6.4.4 Paisunta-astian esipaineen muuttaminen"sivulla20).

12.3.4 Oire: Veden paineenalennusventtiili avautuu

Mahdolliset syyt Korjaustoimenpide

Paisunta-astia on rikki Vaihda paisunta-astia. Laitteiston vesimäärä on liian

suuri

Vesipiirin korkeusero on liian suuri

Tarkista, että laitteiston vesimäärä alittaa suurimman sallitun arvon (katso

"6.4.3Vesimäärän ja virtausnopeuden tarkistaminen"sivulla19 ja "6.4.4Paisunta-astian esipaineen muuttaminen"sivulla20).

Vesipiirin korkeusero on sisäyksikön korkeuden ja vesipiirin korkeimman kohdan välinen ero. Jos sisäyksikkö sijaitsee asennuksen korkeimmassa kohdassa, asennuskorkeuden katsotaan olevan 0 m. Vesipiirin suurin mahdollinen korkeusero on 10 m.

Tarkista asennuksen vaatimukset.

12.3.5 Oire: Veden paineenalennusventtiili vuotaa

Mahdolliset syyt Korjaustoimenpide

Lika on tukkinut veden paineenalennusventtiilin aukon

Tarkista toimiiko paineenalennusventtiili oikein kääntämällä venttiilin punaista nuppia vastapäivään:

▪ Jos naksuntaa EI kuulu, ota

yhteys jälleenmyyjään.

▪ Jos yksiköstä juoksee vettä,

sulje ensin veden tulon ja lähdön sulkuventtiilit ja ota sitten yhteys jälleenmyyjään.

12.3.6 Oire: Tila EI lämpene riittävästi alhaisissa ulkolämpötiloissa

Mahdolliset syyt Korjaustoimenpide

Varalämmittimen toimintaa ei ole aktivoitu

Varalämmittimen tasapainolämpötilaa ei ole määritetty oikein

Järjestelmässä on ilmaa. Poista ilma manuaalisesti tai

Tarkista ja varmista, että:

▪ Varalämmittimen käyttötila on

päällä. Mene kohtaan:

▪ [A.5.1.1] > Asentajan

asetukset > Lämmönlähteet > Varalämmitin > Käyttötila [4‑00]

▪ Varalämmittimen

ylivirtasulaketta ei ole kytketty pois päältä. Jos on, tarkista sulake ja kytke se takaisin päälle.

▪ Varalämmittimen

ylikuumenemissuojaa ei ole aktivoitu. Jos on, tarkista seuraava ja paina sitten kytkinrasian nollauspainiketta:

▪ Vedenpaine

▪ Onko järjestelmässä on

ilmaa

▪ Ilmanpoistotoiminto

Lisää tasapainolämpötilaasetusta aktivoidaksesi varalämmittimen toiminnan korkeammassa ulkolämpötilassa. Mene kohtaan:

▪ [A.5.1.4] > Asentajan

asetukset > Lämmönlähteet > Varalämmitin > Tasapainolämpötila TAI

▪ [A.8] > Asentajan asetukset >

Yleisasetukset [5‑01]

automaattisesti. Katso ilmanpoistotoiminto luvusta "Käyttöönotto".

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

12 Vianetsintä

Mahdolliset syyt Korjaustoimenpide

Liika lämpöpumpun kapasiteetti käytetään kuuman veden lämmittämiseen

Tarkista ja varmista, että "tilanlämmityksen ensisijaisuus" asetus on määritetty oikein:

▪ Varmista, että

tilanlämmityksen ensisijaisuustila on käytössä. Mene kohtaan [A.8] > Yleisasetukset > Asentajan asetukset [5‑02]

▪ Lisää tilanlämmityksen

ensisijaisuuslämpötila asetusta aktivoidaksesi varalämmittimen toiminnan korkeammassa ulkolämpötilassa. Mene kohtaan [A.8] > Yleisasetukset > Asentajan asetukset [5‑03]

12.3.7 Oire: Käyttöpisteen paine on väliaikaisesti epätavallisen korkea

Mahdolliset syyt Korjaustoimenpide

Paineenalennusventtiili ei toimi tai on tukossa.

▪ Huuhtele ja puhdista koko

säiliö, mukaan lukien paineenalennusventtiilin ja kylmän veden tulon väliset putket.

▪ Vaihda

paineenalennusventtiili.

12.3.8 Oire: Paisunut tankki työntää koristepaneeleja

Mahdolliset syyt Korjaustoimenpide

Paineenalennusventtiili ei toimi tai on tukossa.

Ota yhteys jälleenmyyjään.

12.3.9 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu oikein (AH-virhe)

Mahdolliset syyt Korjaustoimenpide

Desinfiointitoiminto keskeytyi kuuman veden käytön vuoksi

Kuumaa vettä käytettiin paljon hieman ennen ohjelmoidun desinfiointitoiminnon käynnistymistä

Ohjelmoi desinfiointitoiminnon käynnistys silloin, kun seuraavina 4 tuntina EI oleteta tarvetta kuuman veden käytölle.

Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys tai Uud.läm +ajast on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4 tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

Kun Kuuma vesi > Asetuspistetila > Vain ajastus on valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

Mahdolliset syyt Korjaustoimenpide

Desinfiointitoimenpide pysäytettiin manuaalisesti: kun käyttöliittymä näytti kuuman veden kotisivun ja sen käyttäjän lupatasoksi oli asetettu Asentaja,

-painiketta painettiin

desinfiointitoimenpiteen aikana.

ÄLÄ paina -painiketta, kun desinfiointitoimenpide on aktiivinen.

12.4 Ongelmien selvittäminen virhekoodien perusteella

Ongelmatilanteessa kaukosäätimeen tulee näkyviin virhekoodi. On tärkeää ymmärtää ongelma ja korjata se ennen virhekoodin nollaamista. Tämä tulisi jättää ammattitaitoiselle asentajalle tai paikalliselle jälleenmyyjälle.

Tässä kappaleessa selitetään kaikki virhekoodit ja virhekoodien sisältö niin kuin se näkyy kaukosäätimessä.

Lisätietoja kunkin virheen vianmäärityksestä on huolto-oppaassa.

12.4.1 Virhekoodit: Yleiskuvaus

Ulkoyksikön virhekoodit

Virhekoodi Tarkka

virhekoodi

A5 00 U.yks: Ongelma k-painejäähd./

E1 00 U.yks: Piirilevyvika.

E3 00 U.yks: korkeapainekytkimen

E5 00 U.yks: Invertterin kompressorin

E6 00 U.yks: Kompres. käynnistysvika

E7 00 U.yks: Ulkoyksikön

E8 00 U.yks: Virtatulon ylijännite.

EA 00 U.yks: Jäähdytyksen/

H0 00 U.yks: Jännite-/virta-anturin

H3 00 U.yks: Korkeapainekytkimen

Kuvaus

huippuleik./jäätymissuojassa.

Ota yhteyttä jälleenmyyjään.

Virran nollaus vaaditaan.

Ota yhteyttä jälleenmyyjään.

toiminta (kpk).

Ota yhteyttä jälleenmyyjään.

moottori ylikuumentunut.

Ota yhteyttä jälleenmyyjään.

tuuletinmoottorin vika.

Ota yhteyttä jälleenmyyjään.

lämmityksen

vaihdoksen ongelma.

Ota yhteyttä jälleenmyyjään.

ongelma.

Ota yhteyttä jälleenmyyjään.

(kpk) vika.

Ota yhteyttä jälleenmyyjään.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

12 Vianetsintä

Virhekoodi Tarkka

Kuvaus

virhekoodi

H6 00 U.yks: Sijaintianturin

vika.

Ota yhteyttä jälleenmyyjään.

H8 00 U.yks: Vika kompressoritulo

(kt) -järjestelmässä.

Ota yhteyttä jälleenmyyjään.

H9 00 U.yks: Ulkoilmatermistorin

vika.

Ota yhteyttä jälleenmyyjään.

F3 00 U.yks: Poistoputken lämpötilan

vika.

Ota yhteyttä jälleenmyyjään.

F6 00 U.yks: Epätavallisen korkea

paine jäähdytyksessä.

Ota yhteyttä jälleenmyyjään.

FA 00 U.yks: Epätavallisen korkea

paine, kpk:n toiminta.

Ota yhteyttä jälleenmyyjään.

JA 00 U.yks: Korkeapaineanturin

vika.

Ota yhteyttä jälleenmyyjään.

J3 00 U.yks: Poistoputken termistorin

vika.

Ota yhteyttä jälleenmyyjään.

J6 00 U.yks: Lämmönvaihtimen

termistorin vika.

Ota yhteyttä jälleenmyyjään.

L3 00 U.yks: Sähkörasian lämpötilan

kohoamisongelma.

Ota yhteyttä jälleenmyyjään.

L4 00 U.yks: Invert. lauhdutinrivan

lämpötilan kohoamisvika.

Ota yhteyttä jälleenmyyjään.

L5 00 U.yks: Invertterin välitön

ylivirta (DC).

Ota yhteyttä jälleenmyyjään.

P4 00 U.yks: Lauhdutinrivan

lämpötila-anturin vika.

Ota yhteyttä jälleenmyyjään.

U0 00 U.yks: Kylmäaine vähissä.

Ota yhteyttä jälleenmyyjään.

Virhekoodi Tarkka

Kuvaus

virhekoodi

U7 00 U.yks: Tiedonsiirtohäiriö

pää-CPU: ja INV CPU:n välillä

Ota yhteyttä jälleenmyyjään.

UA 00 U.yks: Sisä- ja ulkoyksikön

yhdistämisvirhe.

Virran nollaus vaaditaan.

Sisäyksikön virhekoodit

Virhekoodi Tarkka

virhekoodi

7H 01 Veden virtausongelma.

7H 04 Veden virtausongelma kuuma

7H 05 Veden virtausongelma

7H 06 Veden virtausongelma

80 00 Paluuveden lämpötilaongelma.

81 01 Sekoitetun veden termistorin

81 00 Lähtöveden lämpötila-

89 01 Lämmönvaihtimen jäätyminen.

89 02 Lämmönvaihtimen jäätyminen.

89 03 Lämmönvaihtimen jäätyminen.

Kuvaus

Automaattinen uudelleenkäynnistys.

veden tuotannon aikana.

Manuaalinen nollaus.

Tarkista kuumavesipiiri.

lämmityksen/näytekäytön aikana.

Manuaalinen nollaus.

Tarkista tilanlämmityspiiri.

sulatuksen aikana.

Manuaalinen nollaus.

Tarkista termostaatin levylämmönvaihdin.

Ota yhteyttä jälleenmyyjään.

toimintahäiriö.

Automaattinen nollaus.

anturin ongelma.

Ota yhteyttä jälleenmyyjään.

U2 00 U.yks: Virtalähteen jännitteen

vika.

Ota yhteyttä jälleenmyyjään.

(1)

Käyttöliittymän kotinäytössä näytetään seuraavat tiedot:

Kaksialuesarjan poikkeus

havaittu.

Katso kaksialuesarjan ohjetta.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

8F 00 Epätavallinen lisäys lähtöveden

lämpötilassa. (kuuma vesi)

Asentajan viiteopas

12 Vianetsintä

Virhekoodi Tarkka

Kuvaus

virhekoodi

8H 00 Epätavallinen lisäys lähtöveden

lämpötilassa.

8H 01 Sekoitetun vesipiirin

ylikuumeneminen.

Automaattinen nollaus.

8H 02 Sekoitetun vesipiirin

ylikuumeneminen (termostaatti).

Automaattinen nollaus.

8H 03

(termostaatti)

A1 00 Nollaleikkauksen tunnistusong.

Virran nollaus vaaditaan.

Ota yhteyttä jälleenmyyjään.

A1 01 EEPROM-lukuvirhe.

AA 01 Varalämmitin ylikuumentunut.

Virran nollaus vaaditaan.

Ota yhteyttä jälleenmyyjään.

AH 00 Säiliön desinfiointitoimintoa

ei suoritettu oikein.

Virhekoodi Tarkka

Kuvaus

virhekoodi

U3 00 Lattialämmityksen

tasoitekuivaustoimintoa

ei suoritettu oikein.

U4 00 Sisä-/ulkoyksikön

tiedonsiirto-ongelma.

U5 00 Kaukosäätimen

tiedonsiirto-ongelma.

U8 01 Yhteys adapteriin menetetty

Ota yhteyttä jälleenmyyjään.

UA 00 Sisäyksikön, ulkoyksikön

sovitusongelma.

Virran nollaus vaaditaan.

UA 16 Laajennus/hydro

tiedonsiirto-ongelma.

UA 17 Säiliötyypin ongelma

UA 21 Laajennus/hydro

yhteensopivuusongelma

AJ 03 Liian pitkä kuuman veden

lämmitys vaaditaan.

C0 00 Virtausanturin vika.

Manuaalinen nollaus.

C4 00 Lämmönvaihtimen lämpötila-

anturin ongelma.

Ota yhteyttä jälleenmyyjään.

CJ 02 Ongelma huonelämpötilan

anturissa.

Ota yhteyttä jälleenmyyjään.

EC 00 Epätavallinen lisäys säiliön

lämpötilassa.

H1 00 Ongelma ulkoisen lämpötilan

anturissa.

Ota yhteyttä jälleenmyyjään.

HC 00 Ongelma säiliön

lämpötila-anturissa.

Ota yhteyttä jälleenmyyjään.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

HUOMIOITAVAA

Kun veden virtauksen minimi on alhaisempi kuin alla olevassa taulukossa on kuvattu, yksikkö pysäyttää toiminnan väliaikaisesti ja käyttöliittymässä näkyy virhe 7H-01. Jonkin ajan kuluttua tämä virhe nollataan automaattisesti ja yksikkö jatkaa toimintaa.

Vaadittu minimivirtaus lämpöpumpun toiminnan aikana

04-mallit 6l/min 08-mallit 6l/min 16-mallit 10l/min

(1)

Asentajan viiteopas

Käyttöliittymän kotinäytössä näytetään seuraavat tiedot:

Kaksialuesarjan poikkeus

havaittu.

Katso kaksialuesarjan ohjetta.

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

13 Hävittäminen

Vaadittu minimivirtaus sulatustoiminnan aikana

04+08-mallit 12l/min 16-mallit 15l/min

Vaadittu minimivirtaus varalämmitintoiminnan aikana

Kaikki mallit 12l/min

Jos 7H-01-virhe jatkuu, yksikkö pysäyttää toiminnan ja käyttöliittymässä näkyy virhekoodi, joka on nollattava manuaalisesti. Virhekoodi on erilainen ongelmasta riippuen:

Virhekoodi Tarkka

virhekoodi

7H 04 Veden virtausongelmat

7H 05 Veden virtausongelmat

7H 06 Veden virtausongelmat

TIETOJA

Virhe AJ-03 nollataan automaattisesti heti, kun säiliö lämpenee normaalisti.

Kuvaus

tapahtuvat pääosin kuuman veden toiminnan aikana. Tarkista kuumavesipiiri.

tapahtuvat pääosin tilanlämmitystoiminnan aikana. Tarkista tilanlämmityspiiri.

tapahtuvat pääosin sulatustoiminnan aikana. Tarkista tilanlämmityspiiri.

Lisäksi tämä virhekoodi saattaa osoittaa pakkasen aiheuttamia vahinkoja levylämmönvaihtimessa. Ota tässä tapauksessa yhteyttä paikalliseen jälleenmyyjään.

13.2 Poispumppaus

Esimerkki: Ympäristön suojelemiseksi tyhjennä yksikö, kun siirrät

tai hävität sitä.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

HUOMIOITAVAA

Pysäytä poispumppaustoiminnon aikana kompressori ennen kuin poistat kylmäaineputkia. Jos kompressori on yhä käynnissä ja pysäytysventtiili on auki poispumppauksen aikana, ilmaa imetään järjestelmään. Epänormaali paine kylmäainejakson aikana voi aiheuttaa kompressorin rikkoutumisen ja loukkaantumisia.

Poispumppaustoiminto vie kaiken kylmäaineen järjestelmästä ulkoyksikköön.

1 Irrota nestesulkuventtiilin ja kaasusulkuventtiilin kannet.

2 Suorita pakotettu jäähdytystoiminto.

3 5-10 minuutin kuluttua (vain 1-2 minuutin kuluttua, jos

ulkolämpötila on erittäin matala (alle –10°C)), sulje nestesulkuventtiili kuusiokoloavaimella.

4 Tarkista onko tyhjiö saavutettu.

5 Sulje 2-3 minuutin jälkeen kaasusulkuventtiili ja pysäytä

pakotettu jäähdytystoiminto.

TIETOJA

Jos yksikkö tunnistaa virtauksen vaikka pumppu ei ole käynnissä, ulkoinen laite saattaa aiheuttaa virtauksen tai virtauksen mittauslaitteissa saattaa olla jotakin vikaa (virtausanturissa).

▪ Jos virtausanturi tunnistaa virtauksen kun pumppu ei

ole käynnissä, yksikkö lopettaa toiminnan ja käyttöliittymä näyttää virheen C0-00. Tämä virhe on nollattava manuaalisesti, jotta yksikkö voi jatkaa toimintaa.

13 Hävittäminen

HUOMIOITAVAA

Älä yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden osien käsittelyssä on noudatettava soveltuvaa lainsäädäntöä. Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

13.1 Yleiskuvaus: Hävittäminen

Tyypillinen työnkulku

Järjestelmän hävittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Järjestelmän tyhjentäminen. 2 Järjestelmän vieminen erikoistuneeseen käsittelylaitokseen.

a Kaasusulkuventtiili b Sulkemissuunta c Kuusiokoloavain d Venttiilikansi e Nestesulkuventtiili

13.3 Pakotetun jäähdytyksen aloittaminen ja pysäyttäminen

Varmista, että DIP-kytkin SW2 on VIILEÄ-tilassa.

1 Paina pakkojäähdytyksen käyttökytkintä SW1 pakotetun

jäähdytyksen aloittamista varten.

2 Paina pakkojäähdytyksen käyttökytkintä SW1 pakotetun

jäähdytyksen lopettamista varten.

TIETOJA

Katso lisätietoja huolto-oppaasta.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

14 Tekniset tiedot

SW1

HEAT

COOL

SW2

(6,4 CuT)

(15,9 CuT)

7,9 CuT

12,7 CuT

7,9 CuT

6,4 CuT

12,7 CuT

6,4 CuT

7,9 CuT

4,0 CuT

7,9 CuT

6,4 CuT 6,4 CuT

P >

6,4 CuT

3TW60815-1

ULKOYKSIKKÖ

ULKOLÄMPÖTILAN TERMISTORI

LÄMMÖNVAIHDIN

LÄMMÖNVAIHTIMEN TERMISTORI

KAPILLAARIPUTKI 1

KAPILLAARIPUTKI 2 KAPILLAARIPUTKI 3

KAPILLAARIPUTKI 4

KYLMÄAINEVIRTAUS

JÄÄHDYTYS

LÄMMITYS

KENTTÄPUTKISTO

NESTESULKU-

VENTTIILI

KAASUSULKUVENTTIILI

JA HUOLTOPORTTI

SUODATIN

MOOTTORIKÄYTTÖINEN VENTTIILI

VAIMENNIN

JA SUODATIN

PROPELLITUULETIN

PAINEANTURI

VAIMENNIN

JA SUODATIN

KORKEAPAINEKYTKIN

VAIMENNIN

POISTOPUTKEN

TERMISTORI

KOMPRESSORI

AKKUMULAATTORI

HUOMIOITAVAA

Varmista pakotetun jäähdytystoiminnon aikana, että veden lämpötila on koko ajan yli 5°C (katso lämpötilalukema sisäyksiköstä). Voit saavuttaa tämän esimerkiksi aktivoimalla kaikki puhallinkonvektoriyksikön tuulettimet.

14 Tekniset tiedot

Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla). Uusimpien teknisten tietojen koko joukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla).

14.1 Putkikaavio: Ulkoyksikkö

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

ERLQ004~008CA + EHVZ04+08S18CB

4P401676-1B – 2017.04

14.2 Putkikaavio: Sisäyksikkö

Asennuspaikalla asennettu

3D096028-1A

R1T

R4T

R3T

R2T

R5T

R7T

Kylmäainetulo

Kylmäainelähtö

Kylmäainepuoli

Vesipuoli

Asennuspaikalla asennettu

14 Tekniset tiedot

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

1 Tilanlämmitys – veden lähtö (lisäalue/suora alue) 2 Tilanlämmitys – veden tulo (lisäalue/suora alue) 3 Tilanlämmitys – veden lähtö (pääalue/sekoitettu alue) 4 Tilanlämmitys – veden tulo (pääalue/sekoitettu alue) 5 Kuuma vesi: kuuman veden lähtö 6 Kuuma vesi: kylmän veden tulo 7 Sulkuventtiili tyhjennys-/täyttöventtiilillä 8 Sulkuventtiili

9 Virtausanturi 10 3-tieventtiili (tilanlämmitys/kuuma vesi) 11 3-tieventtiili (pääalueen/sekoitetun alueen sekoitusventtiili) 12 Vedensuodatin (lisäalue/suora alue) 13 Vedensuodatin (pääalue/sekoitettu alue) 14 Pumppu (lisäalue/suora alue) 15 Pumppu (pääalue/sekoitettu alue) 16 Varalämmitin 17 Turvaventtiili 18 Levylämmönvaihdin 19 R1T – Lähtöveden lämmönvaihtimen termistori 20 R2T – Lähtöveden varalämmittimen termistori 21 R3T – Termistori (lämmönvaihdin, nesteputki) 22 R4T – Tuloveden termistori 23 R5T – Säiliön termistori 24 R7T – Veden lähtötermistori (pääalue/sekoitettu alue) 26 Paisunta-astia 27 Ilmanpoisto 28 Tarkistusventtiili 29 Kapillaariputki

Ruuviliitäntä Laippaliitäntä

Pikaliitäntä Juotettu liitäntä

Asentajan viiteopas

14 Tekniset tiedot

/12.2

14.3 Johtokaavio: Ulkoyksikkö

Katso yksikön mukana toimitettu kytkentäkaavio (yläkannen sisäpuolella). Seuraavassa selostetaan siinä käytetyt lyhenteet.

C110~C112 Kondensaattori DB1, DB2, DB401 Tasasuuntaajan silta DC_N1, DC_N2 Liitin DC_P1, DC_P2 Liitin DCP1, DCP2, Liitin DCM1, DCM2 Liitin DP1, DP2 Liitin E1, E2 Liitin E1H Tippavesialtaan lämmitin FU1~FU5 Sulake HL1, HL2, HL402 Liitin HN1, HN2, HN402 Liitin IPM1 Älykäs virtamoduuli L Live LED 1~LED 4 Merkkivalot LED A, LED B Merkkilamppu M1C Kompressorin moottori M1F Tuuletinmoottori MR30, MR306,

MR307, MR4 MRM10, MRM20 Magneettirele MR30_A, MR30_B Liitin N Nollajohdin PCB1 Piirilevy (pää) PCB2 Piirilevy (invertteri) PCB3 Piirilevy (huolto) Q1DI Maavuotosuojakatkaisija Q1L Ylikuormasuoja R1T Termistori (poisto) R2T Termistori (lämmönvaihdin) R3T Termistori (ilma)

Magneettirele

S1NPH Paineanturi S1PH Korkeapainekytkin S2~S503 Liitin SA1 Ylijännitesuoja SHEET METAL Kiinteän levyn kytkentärima SW1, SW3 Painikkeet SW2, SW5 DIP-kytkimet U Liitin V Liitin V2, V3, V401 Varistori W Liitin X11A, X12A Liitin X1M, X2M Kytkentärima Y1E Elektronisen paisuntaventtiilin kierukka Y1R Käänteinen magneettiventtiilin kierukka Z1C~Z4C Ferriittisydän

Kenttäjohdotus Kytkentärima Liitin Riviliitin Suojamaadoitus

BLK Musta BLU Sininen BRN Ruskea GRN Vihreä ORG Oranssi PPL Purppura RED Punainen WHT Valkoinen YLW Keltainen

14.4 Johtokaavio: Sisäyksikkö

Katso yksikön mukana toimitettu kytkentäkaavio (sisäyksikön kytkinrasian kannen sisäpuolella). Seuraavassa selostetaan siinä käytetyt lyhenteet.

Muistettavaa ennen yksikön käynnistystä

Englanti Käännös

Notes to go through before starting the unit

X1M Pääliitin X2M Vaihtovirran kenttäjohdotusliitin X5M Tasavirran kenttäjohdotusliitin

Asentajan viiteopas

Muistettavaa ennen yksikön käynnistystä

Maadoitus Johtonumero 15

Erikseen hankittava Kytkentä ** jatkuu sivun 12

sarakkeessa 2 Useita johdotusmahdollisuuksia

Vaihtoehto

Ei kiinnitetty kytkinrasiaan

Johdotus mallin mukaan

User installed options Käyttäjän asennettavissa olevat

Domestic hot water tank Kuumavesivaraaja Remote user interface Etäkäyttöliittymä Ext. indoor thermistor Ulkoinen sisätermistori Ext outdoor thermistor Ulkoinen ulkotermistori Digital I/O PCB Digitaalinen I/O-piirilevy Demand PCB Tarvepiirilevy Bottom plate heater Alalevyn lämmitin

Main LWT Päälähtöveden lämpötila

On/OFF thermostat (wired) Päällä/POIS-termostaatti

On/OFF thermostat (wireless) Päällä/POIS-termostaatti

Englanti Käännös

Piirilevy

lisävarusteet

(langallinen)

(langaton)

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

14 Tekniset tiedot

Englanti Käännös

Ext. thermistor Ulkoinen termistori Heat pump convector Lämpöpumpun konvektori Safety thermostat Turvatermostaatti

Add LWT Lisälähtöveden lämpötila

On/OFF thermostat (wired) Päällä/POIS-termostaatti

(langallinen)

On/OFF thermostat (wireless) Päällä/POIS-termostaatti

(langaton) Ext. thermistor Ulkoinen termistori Heat pump convector Lämpöpumpun konvektori

Sijainti kytkinrasiassa

Englanti Käännös

Position in switch box Sijainti kytkinrasiassa

Selitys

A1P Pääpiirilevy A2P Käyttöliittymän piirilevy A3P * Päällä/POIS-termostaatti (VP=virtapiiri) A3P * Lämpöpumpun konvektori A4P * Digitaalinen I/O-piirilevy A4P * Vastaanottimen piirilevy (langaton päällä/

POIS-termostaatti) A5P Kahden alueen piirilevy A6P Virtapiirin piirilevy A7P Anodiohjaimen piirilevy A8P * Tarvepiirilevy B1L Virtausanturi DS1 (A5P) DIP-kytkin DS1 (A8P) DIP-kytkin E1A Sähköanodi E3H Varalämmittimen elementti (3kW) F1B Varalämmittimen ylivirtasulake F1T Varalämmittimen lämpösulake F1U (A4P) * Sulake 5A, 250V digitaalista I/O-piirilevyä

varten F2U (A4P) * Sulake 5A, 250V digitaalista I/O-piirilevyä

varten F1U (A5P) Sulake T 2A 250V piirilevyä varten F2U (A5P) Sulake T 2A 250V piirilevyä varten FU1 (A1P) Sulake T 6,3A 250V piirilevyä varten K1M Varalämmittimen kontaktori K2M Releen 3-tieventtiilin ohitus K3M Releen 3-tieventtiilin virtaus K*R (A1P, A4P) Piirilevyn rele M1P Lisäalueen pumppu M2P # Kuumavesipumppu M3P Pääalueen pumppu M1S Sekoituksen 3-tieventtiili M2S # 2-tieventtiili jäähdytystilaa varten M3S 3-tieventtiili tilanlämmitystä/kuumaa vettä

varten PC (A4P) Virtapiiri PHC1 (A4P) * Optoeristimen tulopiiri Q*DI # Maavuotosuojakatkaisija Q1L Varalämmittimen lämpösuoja

Q3L # Turvatermostaatti R1H (A3P) * Kosteusanturi R1T (A1P) Lähtöveden lämmönvaihtimen termistori R1T (A2P) Käyttöliittymän ulkoanturi R1T (A3P) * Päällä/POIS-termostaatin ulkoanturi R2T (A1P) Lähdön varalämmittimen termistori R2T (A3P) * Ulkoinen anturi (lattia tai ilma) R3T Kylmäaineen nestepuolen termistori R4T Tuloveden termistori R5T Kuuman veden termistori R6T * Ulkoinen sisä- tai ulkoilman termistori R7T Sekoitetun lähtöveden termistori S1S # Toivotun kWh-taksan virransyöttö S2S # Sähkömittarin pulssitulo 1 S3S # Sähkömittarin pulssitulo 2 S4S # Turvatermostaatti S6S~S9S # Digitaaliset tehonrajoitustulot SS1 (A4P) * Valintakytkin TR1 Virransyötön muuntaja CN1-2, X*A

X*H, X*Y X*M Kytkentärima

Johdotuskaavion tekstikäännös

Englanti Käännös

3 wire type SPST 3-johtiminen tyyppi SPST Add. LWT zone Lähtöveden lämpötilan lisäalue Alarm output Hälytyslähtö Anode Anodi Continuous Jatkuva virta Demand PCB Tarvepiirilevy DHW pump Kuumavesipumppu DHW pump output Kuumavesipumpun lähtö Digital I/O PCB Digitaalinen I/O-piirilevy Electric pulse meter inputs: 12 V

DC pulse detection (voltage supplied by PCB)

Ext. ambient sensor option (indoor or outdoor)

Ext. heat source Ulkoinen lämmönlähde For preferential kWh rate power

supply For safety thermostat Turvatermostaattiin Heat pump convector Lämpöpumpun konvektori Indoor unit supplied from outdoor Sisäyksikköön toimitus

Inrush Syöksyvirta Main LWT zone Päälähtöveden lämpötila-alue Max. load Enimmäiskuorma Min. load Vähimmäiskuorma NC valve Tavallinen suljettu venttiili NO valve Tavallinen avoin venttiili Normal kWh rate power supply Normaalin kWh-taksan

Liitin

* = Valinnainen

# = Erikseen hankittava

Sähköpulssimittarin tulot: 12VDC -pulssitunnistus (jännite piirilevyltä)

Ulkoinen lämpötilan anturivaruste (sisä tai ulko)

Toivotun kWh-taksan virransyöttöä varten

ulkoyksiköstä

virransyöttö

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

14 Tekniset tiedot

Englanti Käännös

Only for *** Vain mallille *** Only for demand PCB option Vain tarvepiirilevyä varten Only for digital I/O PCB option Vain digitaalista I/O-piirilevyä

varten

Only for ext. sensor (floor or ambient)

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Only if no *** Vain, jos käytössä ei ole *** Options: boiler output, alarm

output Options: bottom plate heater OR

On/OFF output Outdoor unit Ulkoyksikkö

Vain ulkoista anturia varten (lattia tai ilma)

Vain normaalille virransyötölle (vakio)

Vain toivotun kWh-taksan virransyötölle (ulko)

Vain langallista Päällä/poistermostaattia varten

Vain langatonta Päällä/poistermostaattia varten

Lisävarusteita: kuumavesilähtö, hälytyslähtö

Lisävarusteet: alalevyn lämmitin TAI päällä/pois-lähtö

Englanti Käännös

Power limitation digital inputs: 12 V DC / 12 mA detection (voltage supplied by PCB)

Preferential kWh rate power supply contact: 16 V DC detection (voltage supplied by PCB)

Remote user interface Etäkäyttöliittymä Safety thermostat Turvatermostaatti Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Sulkuventtiili Space C/H On/OFF output Tilanjäähdytyksen/-lämmityksen

Switch box Kytkinrasia To bottom plate heater Pohjalevyn lämmittimeen Use normal kWh rate power

supply for indoor unit User interface Käyttöliittymä

Virranrajoituksen digitaaliset tulot: 12VDC / 12mA -tunnistus (jännite piirilevyltä)

Toivotun kWh-taksan virransyötön kontakti: 16VDC tunnistus (jännite piirilevyltä)

Turvatermostaatin kontakti: 16VDC -tunnistus (jännite piirilevyltä)

PÄÄLLÄ/POIS-lähtö

Käytä normaalin kWh-taksan virransyöttöä sisäyksikölle

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

Sähköinen liitäntäkaavio

Vain *KRP1HB*

Erikseen hankittava

tiedonsiirto

Ulkoinen anturi (lattia tai ilma)

ulkoinen termistori (sisä tai ulko)

Vain KRCS01-1 tai EKRSCA1

2-tieventtiili

Alalevyn lämmitin

Vain *KBPHT*:lle ja mallista riippuen

X1M: L1-L2-L3-N-maadoitus tai L-N-maadoitus

2-ytiminen

3-ytiminen

Sisäyksikkö

Huomautuksia:

- Signaalikaapelin kanssa: minimietäisyys virtakaapeleihin > 5 cm

Ulkoyksikkö

Jäähdytys/lämmitys Päällä/pois-lähtö

Sähkömittarin pulssitulo 2

Sähkömittarin pulssitulo 1

Kuumavesivaraajan kiertopumppu

M2S (*KHBX-yksiköt) jäähdytystilaa varten

Ulkoinen lämmönlähde (esim. kattila)

hälytysilmoitus

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

Vain *KRTW (langallinen huonetermostaatti)

Ulkoinen huonetermostaatti / lämpöpumpun konvektori (pää- ja/tai lisäalue)

Valinnainen osa

Vain *KRTR (langaton huonetermostaatti)

Vain *KRTETS

2-ytiminen (3 m mukana)

signaali

2-ytiminen

4-ytiminen vain L-toimintaan

5-ytiminen J/L-toimintaan

2-ytiminen vain L-toimintaan

3-ytiminen J/L-toimintaan

Vain mallille (lämpöpumpun konvektori)

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

signaali

2-ytiminen

Virranrajoituksen tarvetulo 4

Virranrajoituksen tarvetulo 3

Virranrajoituksen tarvetulo 2

Virranrajoituksen tarvetulo 1

Erikseen hankittava

Vakio-osa

Valinnainen osa

A2P: P1-P2-käyttöliittymä

Vain *KRUCBL*

tiedonsiirto

2-ytiminen

pää: X2M: 1-4

lisä: X2M: 1a-4

pää: X2M: 1-2-3-4

lisä: X2M: 1a-2a-3-4

pää: X2M: 1-2-4

lisä: X2M: 1a-2a-4

NO-venttiili: X2M: 6-7 NC-venttiili: X2M: 5-7

Jäähdytys/lämmitys

Päällä/pois-lähtö

Vaihto ulkoiseen

lämmönlähteeseen

Hälytyslähtö

Vain *KRP1AHTA

F1B: L-N + maadoitus

2-ytiminen

signaali

Turvatermostaatti

Erikseen hankittava

3-ytiminen

varalämmittimen virransyöttö (3 kW): 230 V + maadoitus

Turvatermostaatti

normaalin kWh-taksan virransyöttö sisäyksikölle: 230 V

yksikön toivotun kWh-taksan virransyöttö: 400 V tai 230 V + maadoitus

Vain toivotun kWh-taksan virransyötön asennukseen

5- tai 3-ytiminen

2x0,75

2-ytiminen

5- tai 3-ytiminen

yksikön virransyöttö: 400 V tai 230 V + maadoitus

Vain normaalin virransyötön asennukseen

Vakio-osa

Virransyöttö

Katso lisätietoja yksikön johdotuksesta.

14 Tekniset tiedot

14.5 ESP-käyrä: sisäyksikkö

Huomautus: Virtausvirhe tapahtuu, kun veden virtauksen

vähimmäisnopeutta ei saavuteta.

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

14 Tekniset tiedot

0 5 10 15 20 25 30

4D097420-1

0 5 10 15 20 25 35

4D097420-1

EHVZ04S18CB

EHVZ08S18CB

A Ulkoinen staattinen paine (kPa) B Veden virtausnopeus (l/min) C Käyttöala

Lisäalue/suora alue Pääalue/sekoitettu alue

Käyttöalue laajennetaan alhaisempiin virtausnopeuksiin vain, jos yksikköä käytetään vain lämpöpumpulla. (Ei käynnistyksessä, ei varalämmittimen toiminnassa, ei jäähdytystoiminnassa.)

ESP=Ulkoinen staattinen paine [kPa] tilanlämmityspiirissä.

Virtaus=Veden virtaus yksikön tilanlämmityspiirissä.

Huomautuksia:

▪ Virtauksen valitseminen toiminta-alueen ulkopuolelta voi

vahingoittaa yksikköä tai aiheuttaa toimintahäiriöitä. Katso myös pienin ja suurin sallittu veden virtausala teknisistä tiedoista.

▪ Vedenlaadun on oltava EN-direktiivin 98/83 EY mukainen.

Asentajan viiteopas

ERLQ004~008CA + EHVZ04+08S18CB

Daikin Altherma - Matalan lämpötilan Split

4P401676-1B – 2017.04

15 Sanasto

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait, säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuotetta tai laitetta käytetään.

Huolto-ohjeet

Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää (tarvittaessa) tuotteen tai sovelluksen asennuksen, määrityksen, käytön ja/tai huollon.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen mukana ja jotka on asennettava mukana toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

15 Sanasto

ERLQ004~008CA + EHVZ04+08S18CB Daikin Altherma - Matalan lämpötilan Split 4P401676-1B – 2017.04

Asentajan viiteopas

1/8

Kenttäasetustaulukko [6.8.2] = .... ID66F2

Sovellettavat yksiköt

*HVZ04S18CB3V *HVZ08S18CB3V *HVZ16S18CB3V

Huomautuksia

(*5) *04/08* (*6) *16*

4P401673-1A - 2017.04

2/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Käyttäjäasetukset

└─ Esiasetut arvot

└─ Huone lämpötila

7.4.1.1 R/W [3-07]~[3-06], vaihe: A.3.2.4

21°C

7.4.1.2 R/W [3-07]~[3-06], vaihe: A.3.2.4

19°C

└─ Lähtöveden lämpö, pää

7.4.2.1 [8-09] R/W [9-01]~[9-00], vaihe: 1°C

35°C

7.4.2.2 [8-0A] R/W [9-01]~[9-00], vaihe: 1°C

33°C

7.4.2.5 R/W -10~10°C, vaihe: 1°C

0°C

7.4.2.6 R/W -10~10°C, vaihe: 1°C

-2°C

└─ Säiliön lämpötila

7.4.3.1 [6-0A] R/W 30~[6-0E]°C, vaihe: 1°C

60°C

7.4.3.2 [6-0B] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

7.4.3.3 [6-0C] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

└─ Hiljainen taso

7.4.4 R/W

0: Taso 1 (*6) 1: Taso 2 (*5)

2: Taso 3

└─ Sähkön hinta

7.4.5.1 [C-0C] [D-0C]

R/W 0,00~990/kWh

0/kWh

7.4.5.2 [C-0D] [D-0D]

R/W 0,00~990/kWh

0/kWh

7.4.5.3 [C-0E] [D-0E]

R/W 0,00~990/kWh

0/kWh

└─ Polttoaineen hinta

7.4.6 R/W 0,00~990/kWh

0,00~290/MBtu

8,0/kWh

└─ Aseta säästä riippuva

└─ Pää

└────────────────── Aseta säästä riippuva lämmitys

7.7.1.1 [1-00] Aseta säästä riippuva lämmitys Alhainen ympäristön lämpötila lähtöveden

päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W -40~5°C, vaihe: 1°C

-10°C

7.7.1.1 [1-01] Aseta säästä riippuva lämmitys Korkea ympäristön lämpötila lähtöveden

päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W 10~25°C, vaihe: 1°C

15°C

7.7.1.1 [1-02] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena

lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

R/W

[9-01]~[9-00]°C, vaihe: 1°C

35°C

7.7.1.1 [1-03] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena

lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

R/W [9-01]~min(45, [9-00])°C , vaihe: 1°C

25°C

└─ Lisä

└────────────────── Aseta säästä riippuva lämmitys

7.7.2.1 [0-00] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena

lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

R/W [9-05]~min(45,[9-06])°C, vaihe: 1°C

35°C

7.7.2.1 [0-01] Aseta säästä riippuva lämmitys Lähtöveden lämpötila-arvo, kohteena

lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

R/W [9-05]~[9-06]°C, vaihe: 1°C

45°C

7.7.2.1 [0-02] Aseta säästä riippuva lämmitys Korkea ympäristön lämpötila lähtöveden

lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W 10~25°C, vaihe: 1°C

15°C

7.7.2.1 [0-03] Aseta säästä riippuva lämmitys Alhainen ympäristön lämpötila lähtöveden

lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

R/W -40~5°C, vaihe: 1°C

-10°C

Asentajan asetukset

└─ Järjestelmän kaavio

└─ Vakio

A.2.1.1 [E-00] R/O 0~5

0: Alh. lämmön

jako

A.2.1.2 [E-01] R/O

0: 8 (*5) 1: 16

(*6)

A.2.1.3 [E-02] R/O

1: T

yypp

i 2

A.2.1.4 [E-03] R/O

1: 1 vaihe

A.2.1.5 [5-0D] R/O

1: 1P,

(

1/1+2

)

A.2.1.6 [D-01] R/W

0: Ei

1: Avoin tariffi 2: Suljettu tarif. 3: Termostaatti

A.2.1.7 [C-07] R/W 0: Lvl:n ohjaus

1: Ulk. hl:n ohj.

2: Hl:n oh

jaus

A.2.1.8 [7-02] R/W 0: 1 lvl-alue

1: 2 lvl-aluett

A.2.1.9 [F-0D] R/W 0: Jatkuva

1: Otos

2: P

ntö

A.2.1.A [E-04] R/O

0: Ei (*6) 1: K

llä (*5

)

A.2.1.B R/W 0: Yksikössä

1: Huoneess

└─ Lisävarusteet

A.2.2.1 [E-05] R/W

0: Ei

1: K

A.2.2.3 [E-07] R/O 0~6

1: T

yypp

i 2

A.2.2.4 [C-05] R/W 1: Termos. ON/OFF

2: L/J-

pyyntö

Pakotettu kontakti

Ohjaimen sijainti

Kuumavesikäyttö

Kuumavesis. läm

Kontaktityyppi, pää

Sisäohjelmistotyyppi Varalämmittimen vaiheet Varaläm. tyyppi

Yks. ohjaus

Lvl-alueiden määrä

Pumpun käyttötila

Virransäästö mahd.

Korkea

Keskitaso

Alhainen

Yksikkötyyp.

Kenttäasetustaulukko

Uudelleenlämmitys

Asentajan asetus, joka poikkeaa oletusarvosta

Mukava (lämmitys)

Eko (lämmitys)

Mukava (lämmitys)

Eko (lämmitys)

Kompressorityyppi

Mukava (lämmitys)

Eko (lämmitys)

Säilytys, mukava

Säilytys, eko

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

3/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

A.2.2.5 [C-06] R/W 1: Termos. ON/OFF

2: L/J-

pyyntö

A.2.2.6.1 [C-02] Digit. I/O-piirilevy Ulk. vläm.läh. R/W

0~3

0: Ei

1: Bivalent.

A.2.2.6.2 [D-07] Digit. I/O-piirilevy Aurinkosarja R/O

0~1

0: Ei

A.2.2.6.3 [C-09] Digit. I/O-piirilevy Hälytyslähtö R/W

0: Tav. auki

1: Tav. kiinni

A.2.2.6.4 [F-04] Digit. I/O-piirilevy Alalevyn lämmitin R/W

0: Ei

1: K

A.2.2.7 [D-04] R/W

0: Ei

1: Virranhallinta

A.2.2.8 [D-08] R/W

0: Ei

1: 0,1 pulssi/kWh 2: 1 pulssi/kWh 3: 10 pulssi/kWh 4: 100 pulssi/kWh 5: 1000

ulssi/kWh

A.2.2.9 [D-09] R/W

0: Ei

1: 0,1 pulssi/kWh 2: 1 pulssi/kWh 3: 10 pulssi/kWh 4: 100 pulssi/kWh 5: 1000

ulssi/kWh

A.2.2.A [D-02] R/W

0~4

0: Ei

1: Toiss. paluu 2: Desinf. shuntti

A.2.2.B [C-08] R/W

0: Ei

1: Ulkoanturi 2: Huoneanturi

└─ Kapasiteetit

A.2.3.2 [6-03] R/W 0~10 kW, asetusväli: 0,2 kW

3 kW

A.2.3.6 [6-07] R/W 0~200 W, asetusväli: 10 W

0 W

└─ Tilankäyttö

└─ Lvl:n asetukset

└────────────────── Pää

A.3.1.1.1 R/W 0: Absoluuttinen

1: Säästä riippuva

2: Abs. + ajastin 3: Sää + a

astin

A.3.1.1.2.1 [9-01] Lämpötila-ala Min.lämpö (lämmitys) R/W 15~37°C, vaihe: 1°C

25°C

A.3.1.1.2.2 [9-00] Lämpötila-ala Maks.lämpö (lämmitys) R/W 37~55, vaihe: 1°C

55°C

A.3.1.1.5 [8-05] R/W

0: Ei

1: K

A.3.1.1.6.1 [F-0B] Sulkuventtiili Termos. päällä/pois R/W

0: Ei

1: K

A.3.1.1.7 [9-0B] R/W 0: Nopea

1: Hidas

└────────────────── Lisä

A.3.1.2.1 R/W 0: Absoluuttinen

1: Säästä riippuva

2: Abs. + ajastin 3: Sää + a

astin

A.3.1.2.2.1 [9-05] Lämpötila-ala Min.lämpö (lämmitys) R/W 15~37°C, vaihe: 1°C

25°C

A.3.1.2.2.2 [9-06] Lämpötila-ala Maks.lämpö (lämmitys) R/W 37~55, vaihe: 1°C

55°C

└────────────────── Lähteen delta-T

A.3.1.3.1 [9-09] R/W 3~10°C, vaihe: 1°C

5°C

└─ Huonetermostaatti

A.3.2.1.1 [3-07] Huonelämpötila-ala Min.lämpö (lämmitys) R/W 12~18°C, vaihe: A.3.2.4

12°C

A.3.2.1.2 [3-06] Huonelämpötila-ala Maks.lämpö (lämmitys) R/W 18~30°C, vaihe: A.3.2.4

30°C

A.3.2.2 [2-0A] R/W -5~5°C, vaihe: 0,5°C

0°C

A.3.2.3 [2-09] R/W -5~5°C, vaihe: 0,5°C

0°C

A.3.2.4 R/W 0: 0,5 °C

1: 1 °C

└─ Käyttöala

14~35°C, vaihe: 1°C

25°C

(*5)

14~35°C, vaihe: 1°C

35°C

(*6)

└─ Kuuman veden lämpötila (DHW)

└─ Tyyppi

A.4.1 [6-0D] R/W 0: Vain uud.läm.

1: Uud.läm+ajast

2: Vain a

astus

└─ Desinfiointi

A.4.4.1 [2-01] R/W 0: Ei

1: K

A.4.4.2 [2-00] R/W 0: Joka päivä

1: Maanantai 2: Tiistai 3: Keskiviikko 4: Torstai

5: Perjantai

6: Lauantai 7: Sunnuntai

A.4.4.3 [2-02] R/W 0~23 tuntia, asetusväli: 1 tunti

A.4.4.4 [2-03] R/W

60°C

A.4.4.5 [2-04] R/W 40~60 min, asetusväli: 5 min

40 min

└─ Maksimiasetuspiste

Desinfiointi

Käyttöpäivä

Ulk. huoneanturin poik.

Huonelämpötilan vaihe

A.3.3.1 [4-02] Tilanläm. OFF-lämpö

Alkuaika

Kohdelämpötila Kesto

Lvl:n asetustila

Moduloitu lvl

Lauhdutintyyppi

Lvl:n asetustila

Lämmit.

Huonelämmön poikkeama

R/W

Ulkoinen kWh-mittari 2

Kuumavesipumppu

Ulkoinen anturi

Varaläm.: vaihe 1

Alalevyn lämmitin

Kontaktityyppi, lisä

Tarvepiirilevy

Ulkoinen kWh-mittari 1

(*5) *04/08*_ (*6) *16*

4P401673-1A - 2017.04

4/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

A.4.5 [6-0E] R/W 40~60°C, vaihe: 1°C

60°C

└─ Säil. mukava SP-tila

A.4.6 R/W

0: Absoluuttinen

1: Säästä rii

uva

└─ Säästä riippuva käyrä

A.4.7 [0-0B] Säästä riippuva käyrä Lähtöveden lämpötila-arvo, kohteena kuuman

veden säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

R/W 35~[6-0E]°C, vaihe: 1°C

55°C

A.4.7 [0-0C] Säästä riippuva käyrä Lähtöveden lämpötila-arvo, kohteena kuuman

veden säästä riippuva käyrä alhaisessa ympäristön lämpötilassa.

R/W 45~[6-0E]°C, vaihe: 1°C

60°C

A.4.7 [0-0D] Säästä riippuva käyrä Korkea ympäristön lämpötila kuuman veden

säästä riippuvalle käyrälle.

R/W 10~25°C, vaihe: 1°C

15°C

A.4.7 [0-0E] Säästä riippuva käyrä Alhainen ympäristön lämpötila kuuman veden

säästä riippuvalle käyrälle.

R/W -40~5°C, vaihe: 1°C

-10°C

└─ Lämmönlähteet

└─ Varalämmitin

A.5.1.1 [4-00] R/W 0~2

0: Pois käytöstä

1: Kä

töss

A.5.1.4 [5-01] R/W -15~35°C, vaihe: 1°C

0°C

└─ Järjestelmäkäyttö

└─ Autom. uudelleenkäynnistys

A.6.1 [3-00] R/W 0: Ei

1: K

└─ Toivottu kWh-taksa

A.6.2.1 [D-00] R/W

0~3

0: Ei mitään

2: Vain varal.

A.6.2.2 [D-05] R/W 0: Pakotettu pois

1: Tavallisesti

└─ Virrankulutuksen hallinta

A.6.3.1 [4-08] R/W

0: Ei rajoitusta

1: Jatkuva 2: Di

it. tulot

A.6.3.2 [4-09] R/W 0: Virta

1: Teho

A.6.3.3 [5-05] R/W 0~50 A, asetusväli: 1 A

A.6.3.4 [5-09] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.5.1 [5-05] Digit. tulon amp-raja Dt1-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.5.2 [5-06] Digit. tulon amp-raja Dt2-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.5.3 [5-07] Digit. tulon amp-raja Dt3-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.5.4 [5-08] Digit. tulon amp-raja Dt4-raja R/W 0~50 A, asetusväli: 1 A

A.6.3.6.1 [5-09] Dt:n kW-rajat Dt1-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.6.2 [5-0A] Dt:n kW-rajat Dt2-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.6.3 [5-0B] Dt:n kW-rajat Dt3-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.6.4 [5-0C] Dt:n kW-rajat Dt4-raja R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.6.3.7 [4-01] R/W

0~2

0: Ei mitään

2: Varaläm.

└─ Keskiarvoaika

A.6.4 [1-0A] R/W

0: Ei keskiarvoa

1: 12 tuntia 2: 24 tuntia 3: 48 tuntia 4: 72 tuntia

└─ Ulkoanturin poikkeama

A.6.5 [2-0B] R/W -5~5°C, vaihe: 0,5°C

0°C

└─ boilerin tehokkuus

A.6.A [7-05] R/W

0: Korkea

1: Korkea 2: Keskitaso 3: Alhainen 4: Alhainen

└─ Hätä

A.6.C R/W

0: Manuaalinen

1: Autom.

└─ Yleisasetukset

A.8 [0-00] R/W [9-05]~min(45,[9-06])°C, vaihe: 1°C

35°C

A.8 [0-01] R/W [9-05]~[9-06]°C, vaihe: 1°C

45°C

A.8 [0-02] R/W 10~25°C, vaihe: 1°C

15°C

A.8 [0-03] R/W -40~5°C, vaihe: 1°C

-10°C

A.8 [0-04] R/W

A.8 [0-05] R/W

A.8 [0-06] R/W

A.8 [0-07] R/W

A.8 [0-0B] R/W 35~[6-0E]°C, vaihe: 1°C

55°C

A.8 [0-0C] R/W 45~[6-0E]°C, vaihe: 1°C

60°C

A.8 [0-0D] R/W 10~25°C, vaihe: 1°C

15°C

A.8 [0-0E] R/W -40~5°C, vaihe: 1°C

-10°C

A.8 [1-00] R/W -40~5°C, vaihe: 1°C

-10°C

A.8 [1-01] R/W 10~25°C, vaihe: 1°C

15°C

Lähtöveden lämpötila-arvo, kohteena kuuman veden säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Korkea ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

Alhainen ympäristön lämpötila kuuman veden säästä riippuvalle käyrälle.

lhainen ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä

riippuvalle käyrälle.

Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Korkea ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle. Alhainen ympäristön lämpötila lähtöveden lisälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

-Lähtöveden lämpötila-arvo, kohteena kuuman veden säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Sallittu lämmitin

Pakotettu pumppu pois

Käyttötila

Korkea ympäristön lämpötila lähtöveden päälämpötila-alueen lämmityksen säästä riippuvalle käyrälle.

Ensisijaisuus

Lähtöveden lämpötila-arvo, kohteena lähtöveden lisälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Amp-arvo

kW-arvo

Tasapainolämpötila

Tila

Tyyppi

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

5/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

A.8 [1-02] R/W

[9-01]~[9-00], vaihe: 1°C

35°C

A.8 [1-03] R/W [9-01]~min(45, [9-00])°C , vaihe: 1°C

25°C

A.8 [1-04] R/W

A.8 [1-05] R/W

A.8 [1-06] R/W

A.8 [1-07] R/W

A.8 [1-08] R/W

A.8 [1-09] R/W

A.8 [1-0A] R/W

0: Ei keskiarvoa

1: 12 tuntia 2: 24 tuntia 3: 48 tuntia 4: 72 tuntia

A.8 [2-00] R/W 0: Joka päivä

1: Maanantai 2: Tiistai 3: Keskiviikko 4: Torstai

5: Perjantai

6: Lauantai 7: Sunnuntai

A.8 [2-01] R/W 0: Ei

1: K

A.8 [2-02] R/W 0~23 tuntia, asetusväli: 1 tunti

A.8 [2-03] R/W

60°C

A.8 [2-04] R/W 40~60 min, asetusväli: 5 min

40 min

A.8 [2-05] R/W 4~16°C, vaihe: 1°C

12°C

A.8 [2-06] R/W 0: Pois käytöstä

1: Kä

töss

A.8 [2-09] R/W -5~5°C, vaihe: 0,5°C

0°C

A.8 [2-0A] R/W -5~5°C, vaihe: 0,5°C

0°C

A.8 [2-0B] R/W -5~5°C, vaihe: 0,5°C

0°C

A.8 [3-00] R/W 0: Ei

1: K

A.8 [3-01]

A.8 [3-02]

A.8 [3-03]

A.8 [3-04]

A.8 [3-05]

A.8 [3-06] R/W 18~30°C, vaihe: A.3.2.4

30°C

A.8 [3-07] R/W 12~18°C, vaihe: A.3.2.4

12°C

A.8 [3-08] R/W

35°C

A.8 [3-09] R/W

15°C

A.8 [4-00] R/W 0: Pois käytöstä

1: Käytössä

2: Vain kuuma vesi

A.8 [4-01] R/W

0~2

0: Ei mitään

2: Varaläm. 14~35°C, vaihe: 1°C

25°C

(*5)

14~35°C, vaihe: 1°C

35°C

(*6)

A.8 [4-03] R/W

A.8 [4-04]

A.8 [4-05]

A.8 [4-06]

0/1

A.8 [4-07] R/W

A.8 [4-08] R/W

0: Ei rajoitusta

1: Jatkuva 2: Di

it. tulot

A.8 [4-09] R/W 0: Virta

1: Teho

A.8 [4-0A]

A.8 [4-0B] R/W

A.8 [4-0D] R/W

A.8 [4-0E] Onko asentaja paikan päällä? R/W

0: Ei

1: Kyl

A.8 [5-00] R/W 0: Sallittu

1: Ei sallittu

A.8 [5-01] R/W -15~35°C, vaihe: 1°C

0°C

A.8 [5-02] R/W 0: Pois käytöstä

1: Kä

töss

A.8 [5-03] R/W -15~35°C, vaihe: 1°C

0°C

A.8 [5-04] R/W 0~20°C, vaihe: 1°C

10°C

A.8 [5-05] R/W 0~50 A, asetusväli: 1 A

A.8 [5-06] R/W 0~50 A, asetusväli: 1 A

A.8 [5-07] R/W 0~50 A, asetusväli: 1 A

A.8 [5-08] R/W 0~50 A, asetusväli: 1 A

A.8 [5-09] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0A] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0B] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

A.8 [5-0C] R/W 0~20 kW, asetusväli: 0,5 kW

20 kW

Mikä on pyydetty raja dt3:lle?

Mikä on pyydetty raja dt4:lle?

Mikä on pyydetty raja dt1:lle?

Mikä on pyydetty raja dt2:lle?

Mikä on pyydetty raja dt3:lle?

Mikä on pyydetty raja dt4:lle?

Sallitaanko varalämmittimen toiminta tasapainolämpötilan yläpuolella tilanlämmityskäytössä? Mikä on rakennuksen tasapainolämpötila?

Tilanlämmityksen ensisijaisuus.

Tilanlämmityksen ensisijaisuuslämpötila.

Asetuspisteen korjaus kuumalle vedelle.

Mikä on pyydetty raja dt1:lle?

Mikä on pyydetty raja dt2:lle?

-- (Älä muuta tätä arvoa)

-Minkä virranrajoitustilan järjestelmä vaatii?

Mikä virtarajoitustyyppi vaaditaan?

-Mikä on varalämmittimen käyttötila?

Millä sähkölämmittimellä on ensisijaisuus?

A.8 [4-02] Minkä ulkolämmön alapuolella sallitaan lämmitys? R/W

Mikä on vaadittu poikkeama mitatussa ulkolämpötilassa?

Saako yksikkö käynnistyä uudelleen automaattisesti?

-Mikä on haluttu huonelämmön maksimi lämmityksessä?

Mikä on haluttu huonelämmön minimi lämmityksessä?

Milloin desinfiointitoiminto pitäisi suorittaa?

Pitäisikö desinfiointitoiminto suorittaa?

Milloin desinfiointitoiminto pitäisi aloittaa?

Mikä on desinfioinnin kohdelämpötila? Kuinka kauan säiliön lämpötila tulee säilyttää?

Huoneen jäätymissuojalämpötila

Säädetäänkö mitatun huonelämpötilan poikkeamaa?

Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä alhaisessa ympäristön lämpötilassa. Lähtöveden lämpötila-arvo, kohteena lähtöveden päälämpötila-alueen lämmityksen säästä riippuva käyrä korkeassa ympäristön lämpötilassa.

Huoneen jäätymissuoja

Säädetäänkö mitatun huonelämpötilan poikkeamaa?

-Mikä on ulkolämpötilan keskiarvoaika?

(*5) *04/08*_ (*6) *16*

4P401673-1A - 2017.04

6/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

A.8 [5-0D] R/O 0~5

1: 1P,

(

1/1+2

)

A.8 [5-0E]

A.8 [6-00] R/W 2~20°C, vaihe: 1°C

2°C

A.8 [6-01] R/W 0~10°C, vaihe: 1°C

2°C

A.8 [6-02] R/W

A.8 [6-03] R/W 0~10 kW, asetusväli: 0,2 kW

3 kW

A.8 [6-04] R/W

A.8 [6-05]

A.8 [6-06]

A.8 [6-07] R/W 0~200 W, asetusväli: 10 W

0 W

A.8 [6-08] R/W

2~20°C, vaihe: 1°C 10°C

A.8 [6-09]

A.8 [6-0A] R/W 30~[6-0E]°C, vaihe: 1°C

60°C

A.8 [6-0B] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

A.8 [6-0C] R/W 30~min(50, [6-0E])°C, vaihe: 1°C

45°C

A.8 [6-0D] R/W 0: Vain uud.läm.

1: Uud.läm+ajast

2: Vain a

astus

A.8 [6-0E] R/W 40~60°C, vaihe: 1°C

60°C

A.8 [7-00] R/W

A.8 [7-01] R/W

A.8 [7-02] R/W 0: 1 lvl-alue

1: 2 lvl-aluett

A.8 [7-03]

2,5

A.8 [7-04]

A.8 [7-05] R/W

0: Korkea

1: Korkea 2: Keskitaso 3: Alhainen 4: Alhainen

A.8 [8-00]

1 min

A.8 [8-01] R/W 5~95 min, asetusväli: 5 min

30 min

A.8 [8-02] R/W 0~10 tuntia, asetusväli: 0,5 tunti

0,5 tunti

A.8 [8-03] R/W

A.8 [8-04] R/W 0~95 min, asetusväli: 5 min

95 min

A.8 [8-05] R/W

0: Ei

1: K

A.8 [8-06] R/W 0~10°C, vaihe: 1°C

3°C

A.8 [8-07] R/W

A.8 [8-08] R/W

A.8 [8-09] R/W [9-01]~[9-00], vaihe: 1°C

35°C

A.8 [8-0A] R/W [9-01]~[9-00], vaihe: 1°C

33°C

A.8 [8-0B]

A.8 [8-0C]

A.8 [8-0D]

A.8 [9-00] R/W 37~55, vaihe: 1°C

55°C

A.8 [9-01] R/W 15~37°C, vaihe: 1°C

25°C

A.8 [9-02] R/W

A.8 [9-03] R/W

A.8 [9-04] R/W 1~4°C, vaihe: 1°C

1°C

A.8 [9-05] R/W 15~37°C, vaihe: 1°C

25°C

A.8 [9-06] R/W 37~55, vaihe: 1°C

55°C

A.8 [9-07] R/W

A.8 [9-08] R/W

A.8 [9-09] R/W 3~10°C, vaihe: 1°C

5°C

A.8 [9-0A] R/W

A.8 [9-0B] R/W 0: Nopea

1: Hidas

A.8 [9-0C] R/W 1~6°C, vaihe: 0,5°C

1 °C

A.8 [9-0D] R/W 0~8, vaihe:1

0 : 100% 1~4 : 80~50% 5~8 : 80~50%

A.8 [9-0E]

A.8 [A-00]

A.8 [A-01]

0 (*5) 3

(*6)

A.8 [A-02]

0 (*5) 1

(*6)

A.8 [A-03]

A.8 [A-04]

A.8 [B-00]

A.8 [B-01]

A.8 [B-02]

A.8 [B-03]

A.8 [B-04]

A.8 [C-00] R/O 0~1

1: Läm

pöpump

un ensisijaisuu

A.8 [C-01]

-Kuuman veden ensisijaisuus.

Mikä lauhdutintyyppi on liitetty pää-lvl-alueeseen?

Huonelämpötilan hystereesi.

Pumpun nopeuden rajoitus

-Lähtöveden lämpötilan yliasetuslämpötila.

Mikä on haluttu minimi-lvl lisäalueelle lämmityksessä?

Mikä on haluttu maksimi-lvl lisäalueelle lämmityksessä?

-Mikä on haluttu delta-T lämmityksessä?

-Mikä on haluttu mukava-tilan päälähtöveden lämpö lämmit.?

Mikä on haluttu eko-tilan päälähtöveden lämpö lämmit.?

-Mikä on haluttu maksimi-lvl pääalueelle lämmityksessä?

Mikä on haluttu minimi-lvl pääalueelle lämmityksessä?

-boilerin tehokkuus

-Kuumavesikäytön enimmäiskäyttöaika.

Kierrätyksen estoaika.

-Enimmäiskäyttöajan lisäkäyttöaika.

Salli lähtöveden lämpötilan modulaation ohjaavan huonetta?

Lähtöveden lämpötilan enimmäismodulaatio.

Mikä on haluttu mukava-tilan säilytyslämpötila?

Mikä on haluttu eko-tilan säilytyslämpötila?

Mikä on haluttu uudelleenlämmityksen lämpötila?

Mikä on haluttu asetuspistetila kuumalle vedelle?

Mikä on lämpötilan maksimiasetuspiste?

-Kuinka monta lähtöveden lämpötila-aluetta on?

Lämpötilaero, joka määrittää lämpöpumpun POIS-lämpötilan.

-Mikä on varalämmittimen vaiheen 1 kapasiteetti?

-Mikä on pohjalevyn lämmittimen kapasiteetti?

Mitä hystereesiä käytetään uudelleenlämmitystilassa?

Minkä tyyppistä varalämmittimen asennusta käytetään?

-Lämpötilaero, joka määrittää lämpöpumpun PÄÄLLÄ-lämpötilan.

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

7/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

A.8 [C-02] R/W

0~3

0: Ei

1: Bivalent.

A.8 [C-03] R/W -25~25°C, vaihe: 1°C

0°C

A.8 [C-04] R/W 2~10°C, vaihe: 1°C

3°C

A.8 [C-05] R/W 1: Termos. ON/OFF

2: L/J-

pyyntö

A.8 [C-06] R/W 0: -

1: Termos. ON/OFF

2: L/J-

pyyntö

A.8 [C-07] R/W 0: Lvl:n ohjaus

1: Ulk. hl:n ohj.

2: Hl:n oh

jaus

A.8 [C-08] R/W

0: Ei

1: Ulkoanturi 2: Huoneanturi

A.8 [C-09] R/W

0: Tav. auki

1: Tav. kiinni

A.8 [C-0A]

A.8 [C-0C] R/W 0~7

A.8 [C-0D] R/W 0~7

A.8 [C-0E] R/W 0~7

A.8 [D-00] R/W

0~3

0: Ei mitään

2: Vain varal.

A.8 [D-01] R/W

0: Ei

1: Avoin tariffi 2: Suljettu tarif. 3: Termostaatti

A.8 [D-02] R/W

0~4

0: Ei

1: Toiss. paluu 2: Desinf. shuntti

A.8 [D-03] R/W

0: Pois käytöstä

1: Käytössä, muutos 2°C (-2 – 2°C) 2: Käytössä, muutos 4°C (-2 – 2°C) 3: Käytössä, muutos 2°C (-4 – 4°C) 4: Kä

tössä, muutos 4°C (-4 – 4°C

)

A.8 [D-04] R/W

0: Ei

1: Virranhallinta

A.8 [D-05] R/W 0: Pakotettu pois

1: Tavallisesti

A.8 [D-07] R/O

A.8 [D-08] R/W

0: Ei

1: 0,1 pulssi/kWh 2: 1 pulssi/kWh 3: 10 pulssi/kWh 4: 100 pulssi/kWh 5: 1000

ulssi/kWh

A.8 [D-09] R/W

0: Ei

1: 0,1 pulssi/kWh 2: 1 pulssi/kWh 3: 10 pulssi/kWh 4: 100 pulssi/kWh 5: 1000

ulssi/kWh

A.8 [D-0A]

A.8 [D-0B]

A.8 [D-0C] R/W 0~49

A.8 [D-0D] R/W 0~49

A.8 [D-0E] R/W 0~49

A.8 [E-00] R/O

0~5

0: Alh. lämmön

jako

A.8 [E-01] R/O

0: 8 (*5) 1: 16

(*6)

A.8 [E-02] R/O 0~1

1: T

yypp

i 2

A.8 [E-03] R/O 0~2

1: 1 vaihe

A.8 [E-04] R/O

0: Ei (*6) 1: K

llä (*5

)

A.8 [E-05] R/W

0: Ei

1: K

A.8 [E-06] R/O 0: Ei

1: K

A.8 [E-07] R/O 0~6

1: T

yypp

i 2

A.8 [E-08] R/W

0: Pois käytöstä (*6) 1: Kä

tössä (*5

)

A.8 [E-09]

A.8 [E-0A]

A.8 [E-0B] R/O

0~1

1: K

A.8 [E-0C]

A.8 [E-0D]

A.8 [F-00] R/W

0: Pois käytöstä

1: Kä

tössä

A.8 [F-01] R/W

A.8 [F-02] R/W 3~10°C, vaihe: 1°C

3°C

A.8 [F-03] R/W 2~5°C, vaihe: 1°C

5°C

A.8 [F-04] R/W

0: Ei

1: K

A.8 [F-05]

A.8 [F-06]

A.8 [F-09] R/W

0: Pois käytöstä

1: Kä

tössä

Pakotettu kontakti tyyppi

Pohjalevyn lämmittimen PÄÄLLÄ-lämpötila.

Pohjalevyn lämmittimen hystereesi.

Onko alalevyn lämmitin liitetty?

-Pumpun toiminta virtauksen poikkeavuuden aikana.

-Onko kaksialuesarja asennettu

-Pumpun toiminta sallittu alueen ulkopuolella.

Minkä tyyppinen kompressori on asennettu?

Mikä on sisäyksikön ohjelmistotyyppi?

Mikä on varalämmittimen vaiheiden määrä?

Onko virransäästötoiminto käytettävissä ulkoyksikössä?

Voiko järjestelmä valmistaa kuumaa vettä?

Onko kuumavesisäiliö asennettu järjestelmään?

Minkä tyyppinen kuumavesisäiliö on asennettu?

Ulkoyksikön virransäästötoiminto.

-Käytetäänkö virtamittaukseen ulkoista kWh-mittaria?

Käytetäänkö virtamittaukseen ulkoista kWh-mittaria?

-Mikä on korkea sähkön hinta (älä käytä)

Mikä on keskitason sähkön hinta (älä käytä)

Mikä on alhainen sähkön hinta (älä käytä)

Minkä tyyppinen yksikkö on asennettu?

Mitkä lämmittimet sallitaan jos toiv. kWh-taksan vl katkeaa?

Minkä tyyp. kuumavesisäiliön pumppu on asennettu?

Lähtöveden lämpötilan kompensointi lämpötilan 0°C tienoilla.

Onko tarvepiirilevy liitetty?

Onko pumppu sallittu jos toiv. kWh-taksan vl katkeaa?

-Korkea sähkön hinta, kymmenys (älä käytä)

Keskitason sähkön hinta, kymmenys (älä käytä)

Alhainen sähkön hinta, kymmenys (älä käytä)

Onko ulkoinen varalämmönlähde liitetty?

Bivalenttinen aktivointi.

Bivalenttinen hystereesi.

Mikä on pääalueen termos.pyynnön kontaktityyppi?

Mikä on lisäalueen termos.pyynnön kontaktityyppi?

Mikä on yksikön ohjaustapa tilakäytössä?

Minkä tyyppinen ulkoinen anturi on asennettu?

Mikä on vaadittu hälytyslähdön kontaktityyppi?

(*5) *04/08*_ (*6) *16*

4P401673-1A - 2017.04

8/8

NavigointiohjeKenttäkoodi Asetuksen nimi Ala, asetusväli

Oletusarvo

Päivämäärä Arvo

Kenttäasetustaulukko

Asentajan asetus, joka poikkeaa oletusarvosta

A.8 [F-0A]

A.8 [F-0B] R/W

0: Ei

1: K

A.8 [F-0C] R/W

A.8 [F-0D] R/W 0: Jatkuva

1: Otos

2: P

ntö

-Suljetaanko sulkuventtiili kun termos. on pois?

-Mikä on pumpun käyttötila?

4P401673-1A - 2017.04

(*5) *04/08*_

(*6) *16*

4P401676-1B 2017.04

Daikin ERLQ004-006-008CA, EHVZ04S18CB, EHVZ08S18CB Installer reference guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

1.1.1 Varoitusten ja symbolien merkitys

1.2 Asentajalle

1.2.1 Yleistä

1.2.2 Asennuspaikka

1.2.3 Kylmäaine

1.2.4 Suolalious

1.2.5 Vesi

1.2.6 Sähköinen

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

2.2 Asentajan viiteoppaan yleiskuvaus

3 Tietoja pakkauksesta

3.2 Ulkoyksikkö

3.2.1 Ulkoyksikön purkaminen pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta
