Referenzhandbuch für den Benutzer

Daikin Altherma 3 R F

EHVZ04S18E*6V

EHVZ08S18E*6V EHVZ08S23E*6V EHVZ08S18E*9W EHVZ08S23E*9W

Inhaltsverzeichnis

1 Allgemeine Sicherheitsvorkehrungen 4

1.1 Über die Dokumentation ................................................................................................................................................ 4

1.1.1 Bedeutung der Warnhinweise und Symbole ................................................................................................. 4

1.2 Für den Benutzer ............................................................................................................................................................ 5

2 Informationen zu diesem Dokument 7

3 Über das System 9

3.1 Komponenten in einem typischen Systemlayout........................................................................................................... 9

4 Betrieb 10

4.1 Bedieneinheit: Überblick ................................................................................................................................................ 10

4.2 Mögliche Bildschirme: Überblick.................................................................................................................................... 11

4.2.1 Startbildschirm ............................................................................................................................................... 12

4.2.2 Hauptmenübildschirm.................................................................................................................................... 14

4.2.3 Sollwert-Bildschirm......................................................................................................................................... 15

4.2.4 Detaillierter Bildschirm mit Werten ............................................................................................................... 16

4.3 Ein-/Ausschalten des Betriebs ........................................................................................................................................ 17

4.3.1 Visuelle Anzeige .............................................................................................................................................. 17

4.3.2 So schalten Sie es EIN oder AUS..................................................................................................................... 18

4.4 Regelung der Raumheizung............................................................................................................................................ 19

4.4.1 Über die Regelung der Raumheizung ............................................................................................................ 19

4.4.2 Einstellung des Betriebsmodus ...................................................................................................................... 19

4.4.3 Ermitteln, welche Temperaturregelung Sie verwenden ............................................................................... 19

4.4.4 So ändern Sie die Soll-Raumtemperatur........................................................................................................ 20

4.4.5 So ändern Sie die Soll-Vorlauftemperatur ..................................................................................................... 20

4.5 Brauchwasserregelung ................................................................................................................................................... 22

4.5.1 Über die Brauchwasserregelung .................................................................................................................... 22

4.5.2 Warmhaltebetrieb .......................................................................................................................................... 23

4.5.3 Programmbetrieb ........................................................................................................................................... 23

4.5.4 Programmbetrieb + Warmhaltebetrieb......................................................................................................... 24

4.5.5 So ändern Sie die Brauchwasser-Temperatur ............................................................................................... 24

4.5.6 Verwendung des Brauchwasser-Hochleistungsbetriebs ............................................................................... 25

4.6 Erweiterte Nutzung......................................................................................................................................................... 25

4.6.1 Verwenden des geräuscharmen Betriebs...................................................................................................... 26

4.6.2 Verwenden des Ferienbetriebs ...................................................................................................................... 27

4.6.3 Auslesen von Informationen .......................................................................................................................... 28

4.6.4 So konfigurieren Sie Zeit und Datum ............................................................................................................. 29

4.7 Voreinstellwerte und Programme.................................................................................................................................. 29

4.7.1 Verwenden von Voreinstellwerten ................................................................................................................ 29

4.7.2 Einstellen der Energiepreise........................................................................................................................... 30

4.7.3 Verwenden und programmieren von Programmen ...................................................................................... 32

4.7.4 Programmbildschirm: Beispiel ....................................................................................................................... 35

4.8 Witterungsgeführte Kurve.............................................................................................................................................. 39

4.8.1 Was ist eine witterungsgeführte Kurve?........................................................................................................ 39

4.8.2 2-Punkte-Kurve ............................................................................................................................................... 40

4.8.3 Steilheit-Korrektur-Kurve ............................................................................................................................... 41

4.8.4 Verwenden der witterungsgeführten Kurven................................................................................................ 42

4.9 Menüstruktur: Übersicht über die Benutzereinstellungen............................................................................................ 45

4.10 Monteureinstellungen: Vom Monteur auszufüllende Tabellen .................................................................................... 46

4.10.1 Konfigurationsassistent .................................................................................................................................. 46

4.10.2 Menü "Einstellungen"..................................................................................................................................... 46

Referenzhandbuch für den Benutzer

5 Tipps zum Energiesparen 48

6 Instandhaltung und Wartung 49

6.1 Übersicht: Instandhaltung und Wartung........................................................................................................................ 49

6.2 So ermitteln Sie die Kontakt/Helpdesk-Nr. .................................................................................................................... 50

7 Fehlerdiagnose und -beseitigung 51

7.1 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion.............................................................................. 51

7.2 Überprüfen des Fehlfunktionsverlaufs........................................................................................................................... 51

7.3 Symptom: Ihnen ist in Ihrem Wohnzimmer zu kalt (warm)........................................................................................... 52

7.4 Symptom: Das Wasser am Wasserhahn ist zu kalt ........................................................................................................ 53

7.5 Symptom: Wärmepumpenausfall................................................................................................................................... 53

7.6 Symptom: Das Gerät macht nach der Inbetriebnahme gurgelnde Geräusche............................................................. 54

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Inhaltsverzeichnis

8 Standortwechsel 55

8.1 Übersicht: Standortwechsel ........................................................................................................................................... 55

9 Entsorgung 56

10 Glossar 57

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

1 | Allgemeine Sicherheitsvorkehrungen

1 Allgemeine Sicherheitsvorkehrungen

1.1 Über die Dokumentation

▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in

anderen Sprachen handelt es sich um Übersetzungen des Originals.

▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige

Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch.

▪ Alle Systeminstallationen und alle Arbeiten, die in der Installationsanleitung und

in der Referenz für Installateure beschrieben sind, MÜSSEN durch einen autorisierten Installateur durchgeführt werden.

1.1.1 Bedeutung der Warnhinweise und Symbole

GEFAHR

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

GEFAHR: STROMSCHLAGGEFAHR

Weist auf eine Situation hin, die zu einem Stromschlag führen kann.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu Verbrennungen / Verbrühungen führen kann.

GEFAHR: EXPLOSIONSGEFAHR

Weist auf eine Situation hin, die zu einer Explosion führen kann.

WARNUNG

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.

WARNUNG: ENTFLAMMBARES MATERIAL

ACHTUNG

Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann.

Referenzhandbuch für den Benutzer

HINWEIS

Weist auf eine Situation hin, die zu Sachschäden führen kann.

INFORMATION

Weist auf nützliche Tipps oder zusätzliche Informationen hin.

Symbole auf der Einheit:

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

1 | Allgemeine Sicherheitsvorkehrungen

Symbol Erklärung

Lesen Sie vor der Installation erst die Installations- und Betriebsanleitung sowie die Verkabelungsinstruktionen.

Lesen Sie vor der Durchführung von Wartungs- und Servicearbeiten erst das Wartungshandbuch.

Weitere Informationen finden Sie in der Referenz für Installateure und Benutzer.

In der Einheit gibt es sich drehende Teile. Vorsicht bei Wartung und Prüfung der Einheit.

In der Dokumentation benutzte Symbole:

Symbol Erklärung

Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in

Kapitel 1".

Angabe einer Tabellenüberschrift oder einer Referenz darauf.

Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1".

1.2 Für den Benutzer

WARNUNG

Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur.

WARNUNG

Kinder ab dem Alter von 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen dürfen dieses Gerät nur benutzen, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden sind, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist.

Kinder dürfen das Gerät NICHT als Spielzeug benutzen. Kinder dürfen NUR unter Aufsicht Reinigungs- oder

Pflegearbeiten durchführen.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

1 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

So vermeiden Sie Stromschlag oder Feuer:

▪ Das Gerät NICHT abspülen. ▪ Das Gerät NICHT mit feuchten oder nassen Händen

bedienen.

▪ Oben auf dem Gerät KEINE Gegenstände, die

Flüssigkeiten enthalten, ablegen.

ACHTUNG

▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände

ablegen.

▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder

stehen.

▪ Einheiten sind mit folgendem Symbol gekennzeichnet:

Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem autorisierten Monteur in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten müssen bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen. Für weitere Informationen wenden Sie sich bitte an Ihren Installateur oder an die zuständige Behörde vor Ort.

▪ Batterien sind mit folgendem Symbol gekennzeichnet:

Das bedeutet, dass Batterien NICHT mit unsortiertem Hausmüll entsorgt werden darf. Wenn unter dem Symbol ein chemisches Symbol abgedruckt ist, weist dieses darauf hin, dass die Batterie ein Schwermetall enthält, dessen Konzentration einen bestimmten Wert übersteigt. Mögliche Symbole für Chemikalien: Pb: Blei (>0,004%). Verbrauchte Batterien müssen bei einer Einrichtung entsorgt werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie verbrauchte Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

2 | Informationen zu diesem Dokument

2 Informationen zu diesem Dokument

Vielen Dank, dass Sie sich für den Kauf dieses Produkts entschieden haben. Zu beachten:

▪ Lesen Sie die Dokumentation aufmerksam durch, bevor Sie die

Benutzerschnittstelle verwenden, um die bestmögliche Leistung zu gewährleisten.

▪ Bitten Sie den Monteur, Sie über die Einstellungen zu informieren, die er für die

Konfiguration Ihres Systems verwendet hat. Überprüfen Sie, ob er die Tabellen mit den Monteureinstellungen ausgefüllt hat. Falls nicht, bitten Sie ihn, diese Tabellen auszufüllen.

▪ Bewahren Sie die Dokumentation zu Referenzzwecken sorgfältig auf.

Zielgruppe

Endbenutzer

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitsvorkehrungen:

- Sicherheitsanweisungen, die Sie vor der Inbetriebnahme Ihres Systems lesen

müssen

- Format: Papier (im Lieferumfang des Innengeräts enthalten)

▪ Bedienungsanleitung:

- Kurzanleitung mit Hinweisen zur grundlegenden Nutzung

- Format: Papier (im Lieferumfang des Innengeräts enthalten)

▪ Referenzhandbuch für den Benutzer:

- Detaillierte schrittweise Anleitungen und Hintergrundinformationen für die

grundlegende und erweiterte Nutzung

- Format: Digitale Dateien unter http://www.daikineurope.com/support-and-

manuals/product-information/

Neueste Ausgaben der mitgelieferten Dokumentation gibt es gegebenenfalls auf der regionalen Daikin-Webseite oder bei Ihrem Installateur.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Brotkrumen

Brotkrumen (Beispiel: [4.3]) helfen Ihnen dabei zu ermitteln, wo Sie sich gerade in der Menüstruktur der Bedieneinheit befinden.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

1 So aktivieren Sie die Brotkrumen: Drücken Sie im

Startbildschirm oder Hauptmenübildschirm die Hilfe-Taste. Die Brotkrumen werden oben links im Bildschirm angezeigt.

2 So deaktivieren Sie die Brotkrumen: Drücken Sie erneut die

Hilfe-Taste.

In diesem Dokument sind diese Brotkrumen ebenfalls erwähnt. Beispiel:

1 Gehen Sie zu [4.3]: Raumheizung/-kühlung >

Betriebsbereich.

Referenzhandbuch für den Benutzer

2 | Informationen zu diesem Dokument

Raumheizung/-kühlung

Betriebsbereich

4.3

Das bedeutet:

1 Drehen Sie ausgehend vom Startbildschirm den linken Regler

und rufen Sie Raumheizung/-kühlung auf.

2 Drücken Sie den linken Regler, um das Untermenü aufzurufen.

3 Drehen Sie den linken Regler, um Betriebsbereich

aufzurufen.

4 Drücken Sie den linken Regler, um das Untermenü aufzurufen.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

3 Über das System

Abhängig vom Systemlayout kann das System:

▪ einen Raum erwärmen ▪ einen Raum abkühlen (wenn eine Wärmepumpe zum Heizen/Kühlen installiert

ist)

▪ Brauchwasser erzeugen (wenn ein Brauchwasserspeicher installiert ist)

3.1 Komponenten in einem typischen Systemlayout

3 | Über das System

A Hauptzone. Beispiel: Wohnzimmer. B Zusätzliche Zone. Beispiel: Schlafzimmer.

C Nutzfläche. Beispiel: Garage. a Wärmepumpe des Außengeräts

b Wärmepumpe des Innengeräts

c Brauchwasserspeicher (BW-Speicher)

d Bedieneinheit am Innengerät

e Bedieneinheit verwendet als Raumthermostat

f Unterbodenheizung

g Radiatoren, Wärmepumpen-KonvektorenoderVentilator-Konvektoren

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

4 | Betrieb

b c

a b c d e

4 Betrieb

4.1 Bedieneinheit: Überblick

Die Bedieneinheit hat die folgenden Komponenten:

a Statusanzeige b LCD-Bildschirm c Regler und Tasten

Statusanzeige

Die LEDs der Statusanzeige leuchten oder blinken und zeigen so den Betriebsmodus des Geräts.

LED Modus Beschreibung

Blinkt blau Standby Das Gerät ist nicht in Betrieb.

Leuchtet blau Betrieb Das Gerät ist in Betrieb.

Blinkt rot Fehler Es ist ein Fehler aufgetreten.

Weitere Einzelheiten dazu siehe

"7.1Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion"[451].

LCD-Bildschirm

Der LCD-Bildschirm verfügt über eine Ruhemodusfunktion. Nach 15Minuten ohne Interaktion mit dem Raumbedienmodul verdunkelt sich der Bildschirm. Durch das Betätigen einer Taste oder das Drehen eines Reglers wird der Bildschirm reaktiviert.

Regler und Tasten

Sie verwenden die Regler und Tasten:

▪ Zur Navigation durch die Bildschirme, Menüs und Einstellungen des LCD-

Bildschirms

Referenzhandbuch für den Benutzer

▪ Zum Festlegen von Werten

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4 | Betrieb

–

Posten Beschreibung

a Linker Regler Das LCD zeigt einen Bogen auf der linken Seite des Displays,

wenn Sie den linken Regler verwenden können.

▪ : Drehen und dann den linken Regler drücken. Durch

die Menüstruktur navigieren.

▪ : Linken Regler drehen. Menüelement auswählen. ▪ : Linken Regler drücken. Auswahl bestätigen oder ein

Untermenü aufrufen.

b Zurück-Taste : Drücken, um 1 Schritt in der Menüstruktur

zurückzugehen.

c Startbildschir

: Drücken, um zum Startbildschirm zurückzukehren.

m-Taste

d Hilfe-Taste : Drücken, um einen Hilfetext in Bezug auf die aktuelle Seite

anzuzeigen (wenn verfügbar).

e Rechter

Regler

Das LCD zeigt einen Bogen auf der rechten Seite des Displays, wenn Sie den rechten Regler verwenden können.

▪ : Drehen und dann den rechten Regler drücken.

Einen Wert oder eine Einstellung ändern, die auf der rechten Seite des Bildschirms angezeigt werden.

▪ : Rechten Regler drehen. Durch die möglichen Werte

und Einstellungen navigieren.

▪ : Rechten Regler drücken. Auswahl bestätigen und

zum nächsten Menüelement wechseln.

4.2 Mögliche Bildschirme: Überblick

Dies sind die gängigsten Bildschirme:

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

a Startbildschirm

Referenzhandbuch für den Benutzer

4 | Betrieb

1.6

bar

26 Feb 2019

22:19

k2 k3

i2 i3 i4 h2i1

a2a1e3 b c

4.2.1 Startbildschirm

b Hauptmenübildschirm c Bildschirme der unteren Ebene:

c1: Sollwert-Bildschirm c2: Detaillierter Bildschirm mit Werten c3: Detaillierter Bildschirm mit der witterungsgeführten Kurve c4: Bildschirm mit Programm

Drücken Sie die Taste , um zum Startbildschirm zurückzukehren. Sie sehen einen Überblick der Gerätekonfiguration, den Raum und die Sollwert-Temperaturen. Nur Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar.

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste des Hauptmenüs.

Gehen Sie zum Hauptmenübildschirm.

Aktivieren/deaktivieren Sie Brotkrumen.

Posten Beschreibung

a Brauchwasser

a1 Brauchwasser

Gemessene Speichertemperatur

b Desinfektion/Leistungsstark

Desinfektionsmodus aktiv

Hochleistungs-Betriebsart aktiv

c Notfall

Wärmepumpen-Ausfall und System läuft im NotbetriebModus oder die Wärmepumpe wird erzwungenermaßen ausgeschaltet.

d Aktuelles Datum und Uhrzeit

(a)

Referenzhandbuch für den Benutzer

e Smart Energy

e1 Smart Energy ist über Solarpanele oder Smart Grid verfügbar.

e2 Smart Energy wird derzeit für die Raumheizung verwendet.

e3 Smart Energy wird derzeit für Brauchwasser verwendet.

f Betriebsmodus

Heizen

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Posten Beschreibung

g Außen / geräuscharmer Betrieb

Gemessene Außentemperatur

(a)

g2 Geräuscharmer Betrieb aktiv

g3 Außengerät

h Innengerät/Brauchwasserspeicher

h1 Innengerät für Aufstellung auf dem Boden mit integriertem

Speicher

Wandmontiertes Innengerät

Wandmontiertes Innengerät mit separatem Speicher

h2 Wasserdruck

i Hauptzone

i1 Installierter Raumthermostattyp:

4 | Betrieb

Der Gerätebetrieb wird basierend auf der von der speziellen Komfort-Benutzerschnittstelle (BRC1HHDA, verwendet als Raumthermostat) bestimmten Umgebungstemperatur bestimmt.

Der Gerätebetrieb wird durch den externen Raumthermostat (kabelgebunden oder drahtlos) gesteuert.

— Kein Raumthermostat installiert oder eingestellt. Der Betrieb

des Geräts wird abhängig von der Vorlauftemperatur und unabhängig von der aktuellen Raumtemperatur und/oder vom Heizbedarf im Raum geregelt.

i2 Installierter Heizverteilsystem-Typ:

Fußbodenheizung

Ventilator-Konvektor

Heizkörper

Gemessene Raumtemperatur

Vorlauftemperatur-Sollwert

j Urlaubsmodus

Urlaubsmodus aktiv

(a)

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

4 | Betrieb

Hauptzone

Zusatzzone

Raum

Fehler

Raumheizung/-kühlung

Posten Beschreibung

k Zusatzzone

k1 Installierter Raumthermostattyp:

Der Gerätebetrieb wird durch den externen Raumthermostat (kabelgebunden oder drahtlos) gesteuert.

— Kein Raumthermostat installiert oder eingestellt. Der Betrieb

des Geräts wird abhängig von der Vorlauftemperatur und unabhängig von der aktuellen Raumtemperatur und/oder vom Heizbedarf im Raum geregelt.

k2 Installierter Heizverteilsystem-Typ:

Fußbodenheizung

Ventilator-Konvektor

Heizkörper

Vorlauftemperatur-Sollwert

l Fehler

Es ist ein Fehler aufgetreten.

(a)

4.2.2 Hauptmenübildschirm

Beginnen Sie auf dem Startbildschirm und drücken ( ) oder drehen Sie ( ) den linken Regler, um den Hauptmenübildschirm zu öffnen. Über das Hauptmenü können Sie auf die verschiedenen Sollwertbildschirme und Untermenüs zugreifen.

Weitere Einzelheiten dazu siehe "7.1Zum Anzeigen von

Hilfeinformationen im Falle einer Fehlfunktion"[451].

Wenn der entsprechende Betrieb (z.B. die Raumheizung) nicht aktiv ist, ist der Kreis ausgegraut.

a Ausgewähltes Untermenü

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste. Rufen Sie das Untermenü auf. Aktivieren/deaktivieren Sie Brotkrumen.

Referenzhandbuch für den Benutzer

[0]

Untermenü Beschreibung

oder Fehler

Einschränkung: Wird nur angezeigt, wenn es zu einem Fehler kommt.

Weitere Einzelheiten dazu siehe "7.1Zum

Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion"[451].

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Untermenü Beschreibung

4 | Betrieb

[1]

Raum

Einschränkung: Wird nur angezeigt, wenn eine spezielle Komfort-Benutzerschnittstelle (BRC1HHDA, verwendet als Raumthermostat) das Innengerät steuert.

Legen Sie die Raumtemperatur fest.

[2]

Hauptzone

Zeigt das zutreffende Symbol für Ihren Hauptzonen-Emittertyp an.

Legen Sie die Vorlauftemperatur für die Hauptzone fest.

[3] Zusatzzone Einschränkung: Wird nur angezeigt, wenn es

zwei Vorlauftemperaturzonen gibt. Zeigt das zutreffende Symbol für Ihren ZusatzzonenEmittertyp an.

Legen Sie die Vorlauftemperatur für die Zusatzzone fest (falls vorhanden).

[4]

Raumheizung/-

kühlung

Zeigt das zutreffende Symbol Ihres Geräts an. Versetzen Sie das Gerät in den Heizen-Modus

oder den Kühlen-Modus. Sie können den Modus bei Nur-Heizen-Modellen nicht ändern.

[5]

Speicher

Legen Sie die BrauchwasserspeicherTemperatur fest.

[7]

Benutzereinstellunge n

[8]

Information

Bietet Zugriff auf die Benutzereinstellungen, wie den Urlaubsmodus und den geräuscharmen Betrieb.

Zeigt Daten und Informationen zum Innengerät an.

[9]

Monteureinstellungen

Einschränkung: Nur für den Monteur. Bietet Zugriff auf die erweiterten

Einstellungen.

[A]

Inbetriebnahme

Einschränkung: Nur für den Monteur. Führt Tests und die Wartung durch.

[B]

[C]

Benutzerprofil

Betrieb

Ändern Sie das aktive Benutzerprofil.

Schalten Sie die Heizen-/Kühlen-Funktionalität und die Brauchwasserproduktion ein oder aus.

[D] Drahtlos-Gateway Einschränkung: Wird nur angezeigt, wenn ein

WLAN installiert ist. Enthält Einstellungen, die erforderlich sind,

wenn die Daikin Residential Controller-App konfiguriert wird.

4.2.3 Sollwert-Bildschirm

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Der Sollwert-Bildschirm wird für Bildschirme angezeigt, die Systemkomponenten beschreiben, die einen Sollwert benötigen.

Referenzhandbuch für den Benutzer

4 | Betrieb

–

21°C

Raum

–

35°C

Hauptzone

–

45°C

Zusatzzone

–

50°C

Speicher

–

a bc

7.2.1

Zeit/Datum

Stunden

Minuten

Beispiele

[1] Raumtemperatur-Bildschirm

[3] Zusatzzone-Bildschirm

Erläuterung

Mögliche Aktionen in diesem Bildschirm

[2] Hauptzone-Bildschirm

[5] Speichertemperatur-Bildschirm

Durchlaufen Sie die Liste des Untermenüs.

Gehen Sie zum Untermenü.

Passen Sie die Soll-Temperatur an und übernehmen Sie sie automatisch.

Posten Beschreibung

Minimale Temperaturgrenze a1 Durch das Gerät festgelegt

Maximale Temperaturgrenze b1 Durch das Gerät festgelegt

Aktuelle Temperatur c Durch das Gerät gemessen

Soll-Temperatur d Drehen Sie zum Erhöhen/

Untermenü e Drehen oder drücken Sie den

4.2.4 Detaillierter Bildschirm mit Werten

a2 Durch den Monteur beschränkt

b2 Durch den Monteur beschränkt

Verringern den rechten Regler.

linken Regler, um das Untermenü aufzurufen.

Referenzhandbuch für den Benutzer

Beispiel:

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

a Einstellungen

1.6

bar

1.6 bar

b Werte

c Ausgewählte Einstellung und Wert

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste des Einstellungen.

Ändern Sie den Wert.

Gehen Sie zur nächsten Einstellung.

Bestätigen Sie die Änderungen und fahren Sie fort.

4.3 Ein-/Ausschalten des Betriebs

4.3.1 Visuelle Anzeige

Bestimmte Funktionen des Geräts können separat aktiviert oder deaktiviert werden. Wenn eine Funktion deaktiviert ist, ist das entsprechende Temperatursymbol auf dem Startbildschirm ausgegraut.

4 | Betrieb

Raumtemperaturregelung

a Raumtemperaturregelung EIN b Raumtemperaturregelung AUS

Raumheizungs-/-kühlungsbetrieb

c Raumheizungs-/-kühlbetrieb EIN d Raumheizungs-/-kühlbetrieb AUS

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

4 | Betrieb

1.6 bar

Betrieb

Raum

Raumheizung/-kühlung

Ein

C.1

Betrieb

Raumheizung/-kühlung

Speicher

Aus

Ein

Raum

C.2

4.3.2 So schalten Sie es EIN oder AUS

Speicherheizbetrieb

e Speicherheizbetrieb EIN

f Speicherheizbetrieb AUS

Raumtemperaturregelung

1 Gehen Sie zu [C.1]: Betrieb > Raum.

2 Setzen Sie den Betrieb auf Ein oder Aus.

Raumheizungs-/-kühlungsbetrieb

HINWEIS

Frostschutz Raum. Auch wenn Sie den Raumheiz-/-kühlbetrieb ausschalten ([C.2]:

Betrieb > Raumheizung/-kühlung), bleibt der Frostschutz Raum aktiv, wenn er aktiviert wurde.

HINWEIS

Wasserrohr-Frostschutz. Auch wenn Sie den Raumheiz-/-kühlbetrieb ausschalten

([C.2]: Betrieb > Raumheizung/-kühlung), bleibt der Wasserrohr-Frostschutz aktiv, wenn er aktiviert wurde.

1 Gehen Sie zu [C.2]: Betrieb > Raumheizung/-kühlung.

2 Setzen Sie den Betrieb auf Ein oder Aus.

Referenzhandbuch für den Benutzer

Speicherheizbetrieb

HINWEIS

Desinfektionsmodus. Auch wenn Sie den Heizbetrieb ausschalten ([C.3]: Betrieb >

Speicher), bleibt der Desinfektionsmodus. aktiv. Wenn Sie aber die Desinfektion während der Ausführung ausschalten, kommt es zu einem AH-Fehler.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

1 Gehen Sie zu [C.3]: Betrieb > Speicher.

Betrieb

Speicher

Aus

Ein

Raumheizung/-kühlung

C.3

1.6

bar

22:19

18 Feb 2018

2 Setzen Sie den Betrieb auf Ein oder Aus.

4.4 Regelung der Raumheizung

4.4.1 Über die Regelung der Raumheizung

Die Regelung der Raumheizung umfasst üblicherweise die folgenden Schritte:

1 Einstellung des Betriebsmodus 2 Regelung der Temperatur

Abhängig von Ihrem Systemlayout und der vom Monteur vorgenommenen Konfiguration verwenden Sie eine unterschiedliche Temperaturregelung:

4 | Betrieb

▪ Raumthermostatregelung ▪ Vorlauftemperatur-Regelung ▪ Regelung durch externen Raumthermostat

4.4.2 Einstellung des Betriebsmodus

Über die Betriebsmodi

Das Gerät ist ein nur für den Heizbetrieb konzipiertes Modell. kann das System einen Raum heizen, aber NICHT kühlen.

4.4.3 Ermitteln, welche Temperaturregelung Sie verwenden

So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode1)

Überprüfen Sie die vom Monteur ausgefüllte Tabelle der Monteureinstellungen.

So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode 2)

Sie können auf dem Startbildschirm sehen, welche Temperatursteuerung Sie verwenden.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

a1 Heizverteilsystem der Hauptzone (in diesem Beispiel Fußbodenheizung) a2 Heizverteilsystem der Zusatzzone (in diesem Beispiel Heizkörper). Wenn kein Symbol angezeigt wird, gibt

es keine Zusatzzone.

b Raumthermostattyp für die Hauptzone:

Referenzhandbuch für den Benutzer

4 | Betrieb

Raum

–

21°C

a b

Raum

Wenn b=… dann ist die Temperaturregelung…

Hauptzone Zusatz-Zone (falls

vorhanden)

Raumthermostatregelung Regelung durch externen

Regelung durch externen

Raumthermostat

Kein Symbol Vorlauftemperatur-

4.4.4 So ändern Sie die Soll-Raumtemperatur

Während der Raumtemperatursteuerung können Sie den RaumtemperaturSollwert-Bildschirm verwenden, um die Soll-Raumtemperatur abzulesen und anzupassen.

1 Gehen Sie zu [1]: Raum.

2 Ändern Sie die Soll-Raumtemperatur.

Regelung

VorlauftemperaturRegelung

a Ist-Raumtemperatur b Soll-Raumtemperatur

Wenn das Programm nach der Änderung der Soll-Raumtemperatur aktiv ist

▪ Die Temperatur bleibt gleich, solange es keine programmierte Aktion gibt. ▪ Die Soll-Raumtemperatur wird auf den programmierten Wert zurückgesetzt,

wenn eine programmierte Aktion auftritt.

Sie können das programmierte Verhalten vermeiden, indem Sie das Programm (vorübergehend) deaktivieren.

So schalten Sie das Raumtemperaturprogramm aus

1 Gehen Sie zu [1.1]: Raum > Zeitprogramm.

2 Wählen Sie Nein.

4.4.5 So ändern Sie die Soll-Vorlauftemperatur

INFORMATION

Mit Vorlauf wird das Wasser bezeichnet, das zu den Wärme-Emittenten strömt. Die Soll-Vorlauftemperatur wird vom Monteur abhängig vom Typ des Heizverteilersystem eingestellt. Passen Sie die Vorlauftemperatureinstellungen nur

Referenzhandbuch für den Benutzer

bei Auftreten von Problemen an.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4 | Betrieb

Hauptzone

Zusatzzone

–

35°C

a b

Hauptzone

–

45°C

a b

Zusatzzone

Sie können den Vorlauftemperatur-Sollwert-Bildschirm verwenden, um die SollVorlauftemperatur abzulesen und anzupassen.

1 Gehen Sie zu [2]: Hauptzone oder [3]: Zusatzzone.

2 Passen Sie die Soll-Vorlauftemperatur an.

a Aktuelle Vorlauftemperatur b Soll-Vorlauftemperatur

Wenn das Programm nach der Änderung der Soll-Vorlauftemperatur aktiv ist

▪ Die Temperatur bleibt gleich, solange es keine programmierte Aktion gibt. ▪ Die Soll-Vorlauftemperatur wird auf den programmierten Wert zurückgesetzt,

wenn eine programmierte Aktion auftritt.

Sie können das programmierte Verhalten vermeiden, indem Sie das Programm (vorübergehend) deaktivieren.

So schalten Sie das Vorlauftemperatur-Programm aus

1 Gehen Sie zu einer der folgenden Einstellungen:

▪ [2.1]: Hauptzone > Zeitprogramm ▪ [3.1]: Zusatzzone > Zeitprogramm

2 Wählen Sie Nein.

So aktivieren Sie den witterungsgeführten Betrieb für die Vorlauftemperatur

Siehe "4.8.4Verwenden der witterungsgeführten Kurven"[442].

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

4 | Betrieb

[5.1] [5.2] [5.3] [5.4] [5.5]

Eco-Sollwert

Zeitprogramm

Warmhalte-Sollwert

Komfort-Sollwert

Hochleistungsbetrieb

4.5 Brauchwasserregelung

4.5.1 Über die Brauchwasserregelung

Die genutzte Brauchwasserregelung variiert abhängig vom Brauchwasserspeichermodus (Monteureinstellung):

▪ Nur Warmhalten ▪ Programm + Warmhalten ▪ Nur Programm

ACHTUNG

Das Zusatzheizungs-Aktivierungsprogramm wird verwendet, um den Betrieb der Zusatzheizung basierend auf einem wöchentlichen Programm einzuschränken oder zu ermöglichen. Ratschlag: Um eine erfolglose Ausführung der Desinfektionsfunktion zu vermeiden, aktivieren Sie zumindest die Zusatzheizung (über das wöchentliche Programm) für mindestens 4 Stunden ab dem programmierten Beginn der Desinfektion. Wenn der Betrieb der Zusatzheizung während der Desinfektion eingeschränkt ist, wird diese Funktion NICHT erfolgreich ausgeführt, und die entsprechende Warnung AH wird ausgegeben.

INFORMATION

Bei Anzeige des Fehlercodes AH und nicht erfolgter Unterbrechung der Desinfektionsfunktion aufgrund der Brauchwassernutzung, sollte folgendes Verfahren durchgeführt werden:

▪ Wenn der Modus Nur Warmhalten oder Programm + Warmhalten

ausgewählt ist, wird empfohlen, den Start der Desinfektionsfunktion mindestens 4 Stunden später als die letzte erwartete große Brauchwasserentnahme zu programmieren. Dieser Start kann über die Monteureinstellungen (Desinfektionsfunktion) konfiguriert werden.

▪ Wenn der Modus Nur Programm ausgewählt ist, wird empfohlen, eine Eco-

Aktion 3 Stunden vor dem programmierten Start der Desinfektionsfunktion zu programmieren, um den Speicher vorzuheizen.

So ermitteln Sie, welchen Brauchwassermodus Sie verwenden (Methode 1)

Überprüfen Sie die vom Monteur ausgefüllte Tabelle der Monteureinstellungen.

So ermitteln Sie, welchen Brauchwassermodus Sie verwenden (Methode 2)

1 Gehen Sie zu [5]: Speicher.

2 Überprüfen Sie, welche Symbole angezeigt werden:

Referenzhandbuch für den Benutzer

Wenn… angezeigt wird Dann ist der Brauchwasserspeichermodus=…

Nur [5.1]

Nur Warmhalten

Hochleistungsbetrieb

Alle Elemente außer [5.4]

Nur Programm

Warmhalte-Sollwert

werden angezeigt.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4 | Betrieb

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Wenn… angezeigt wird Dann ist der Brauchwasserspeichermodus=…

Alle Elemente einschließlich [5.4] Warmhalte-Sollwert werden angezeigt.

4.5.2 Warmhaltebetrieb

Im Warmhalten-Modus wird das Wasser im Brauchwasserspeicher kontinuierlich bis zu der auf dem Startbildschirm angezeigten Temperatur aufgeheizt (Beispiel: 50°C), wenn die Temperatur unter einen bestimmten Wert fällt.

Programm + Warmhalten

TtBrauchwasserspeichertemperatur

t Zeit

INFORMATION

Wenn der Brauchwasserspeichermodus auf “Warmhalten” eingestellt ist, ist die Gefahr von Leistungsengpässen bzw. der Beeinträchtigung des Komforts beträchtlich. Bei einem häufigen Warmhaltebetrieb wird die Raumheizfunktion regelmäßig unterbrochen.

4.5.3 Programmbetrieb

Im Programm-Modus erzeugt der Brauchwasserspeicher Warmwasser gemäß einem Programm. Die beste Zeit für eine Warmwasserbereitung des Brauchwasserspeichers ist nachts, weil dann der Raumheizungsbedarf niedriger ist.

Beispiel:

TtBrauchwasserspeichertemperatur

t Zeit

▪ Anfänglich ist die Brauchwasserspeichertemperatur identisch mit der

Temperatur des Brauchwassers, das in den Brauchwasserspeicherfließt (Beispiel:

15°C).

▪ Der Brauchwasserspeicher ist so programmiert, dass um 00:00 Uhr das Wasser

bis auf einen Voreinstellwert aufheizt (Beispiel: Komfort = 60°C).

▪ Morgens verbrauchen Sie Warmwasser, und die

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Brauchwasserspeichertemperaturnimmt ab.

Referenzhandbuch für den Benutzer

4 | Betrieb

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Speicher

–

50°C

a b

Speicher

4.5.4 Programmbetrieb + Warmhaltebetrieb

▪ Der Brauchwasserspeicher ist so programmiert, dass um 14:00 Uhr das Wasser

bis auf einen Voreinstellwert aufheizt (Beispiel: Eco = 50°C). Es ist wieder Warmwasser verfügbar.

▪ Nachmittags und Abends verbrauchen Sie erneut Warmwasser, und die

Brauchwasserspeichertemperatursinkt erneut.

▪ Um 00:00 Uhr wiederholt sich der Zyklus.

Im Programm-Modus + Warmhalten-Betrieb ist die Brauchwasserregelung identisch mit dem Programm-Modus. Wenn die Brauchwasserspeichertemperatur jedoch unter einen Voreinstellwert fällt (=Warmhalte-Speichertemperatur Hysteresewert; Beispiel: 35°C), dann heizt der Brauchwasserspeicher das Wasser, bis es den Sollwert erreicht (Beispiel: 45°C). Dies gewährleistet, dass jederzeit eine minimale Warmwassermenge verfügbar ist.

Beispiel:

TtBrauchwassertank-Temperatur

t Zeit

4.5.5 So ändern Sie die Brauchwasser-Temperatur

Im Modus Nur Warmhalten können Sie den Speichertemperatur-SollwertBildschirm verwenden, um die Brauchwasser-Temperatur abzulesen und anzupassen.

1 Gehen Sie zu [5]: Speicher.

2 Passen Sie die Brauchwassertemperatur an.

Referenzhandbuch für den Benutzer

a Ist-Brauchwassertemperatur b Soll-Brauchwassertemperatur

In anderen Modi können Sie den Sollwertbildschirm nur anzeigen, ihn aber nicht ändern. Stattdessen können Sie die Einstellungen für Komfort-Sollwert [5.2], Eco-Sollwert [5.3] und Warmhalte-Sollwert [5.4] anpassen.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4.5.6 Verwendung des Brauchwasser-Hochleistungsbetriebs

Informationen zum Hochleistungsbetrieb

Hochleistungsbetrieb ermöglicht das Erhitzen des Brauchwassers durch die Reserveheizung oder Zusatzheizung. Verwenden Sie diesen Modus an Tagen, wenn mehr heißes Wasser als üblich verwendet wird.

So überprüfen Sie, ob der Hochleistungsbetrieb aktiv ist

Wenn im Startbildschirm angezeigt wird, ist der Hochleistungsbetrieb aktiv. Aktivieren oder deaktivieren Sie Hochleistungsbetrieb wie folgt:

1 Gehen Sie zu [5.1]: Speicher > Hochleistungsbetrieb.

2 Schalten Sie den Hochleistungsbetrieb auf Aus oder Ein.

Nutzungsbeispiel: Sie benötigen sofort mehr Warmwasser

Sie befinden sich in folgender Situation:

▪ Sie haben fast das gesamte Brauchwasser verbraucht. ▪ Sie können nicht bis zur nächsten programmierten Aktion warten, um den

Brauchwasserspeicher aufzuheizen.

4 | Betrieb

Dann können Sie den Hochleistungsbetrieb aktivieren. Der Brauchwasserspeicher beginnt mit dem Aufheizen des Wassers auf die Komfort-Temperatur.

4.6 Erweiterte Nutzung

Die Menge der Informationen, die Sie in der Menüstruktur auslesen und bearbeiten können, variiert abhängig von Ihrer Zugriffserlaubnisstufe:

▪ Benutzer: Standardmodus ▪ Erweiterter Endbenutzer: Sie können mehr Informationen auslesen und

bearbeiten.

So ändern Sie die Zugriffserlaubnisstufe

Sie können die Zugriffserlaubnisstufe wie folgt ändern:

INFORMATION

Bei aktiviertem Hochleistungsbetrieb besteht ein beträchtliches Risiko auf Komfortund Leistungsprobleme für die Raumheizung. Bei regelmäßiger Brauchwasserbereitung können wiederholte und längere Unterbrechung der Raumheizung auftreten.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

4 | Betrieb

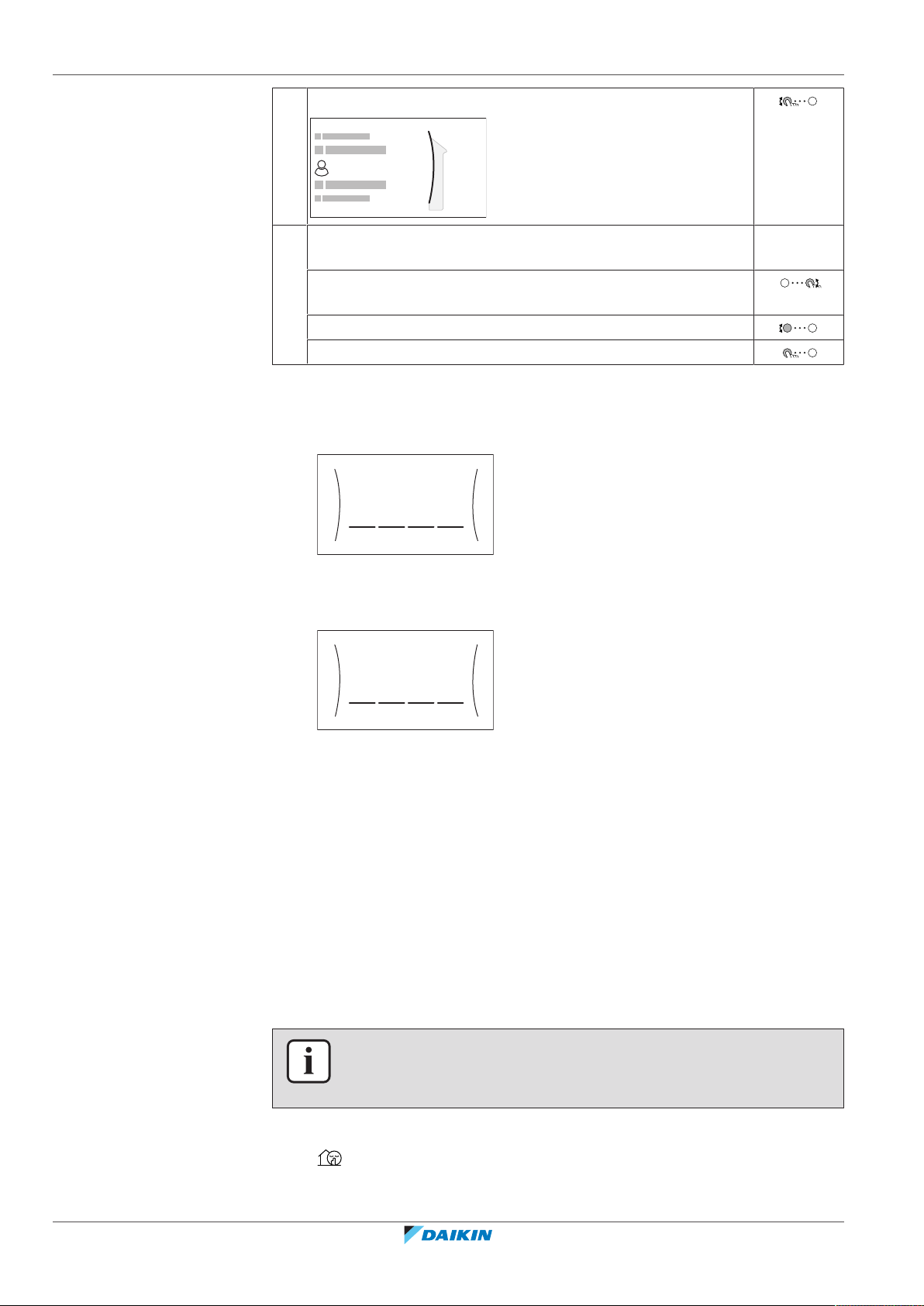

Benutzerprofil

1234

Erweiterter Endbenutzer

0000

Benutzer

1 Gehen Sie zu [B]: Benutzerprofil.

2 Geben Sie den gültigen PIN-Code für die Zugriffserlaubnisstufe

ein.

▪ Blättern Sie durch die Liste der Ziffern und ändern Sie die

ausgewählte Ziffer.

▪ Bewegen Sie den Cursor von links nach rechts. ▪ Bestätigen Sie den PIN-Code und fahren Sie fort.

Pincode Erweiterter Endbenutzer

Der Erweiterter Endbenutzer-Pincode ist 1234. Nun sind zusätzliche Menüelemente für den Benutzer sichtbar.

Benutzer-Pincode

Der Benutzer-Pincode ist 0000.

—

Referenzhandbuch für den Benutzer

4.6.1 Verwenden des geräuscharmen Betriebs

Über den geräuscharmen Betrieb

Sie können den geräuscharmen Betrieb nutzen, um die Betriebsgeräusche des Außengeräts zu verringern. Hierdurch wird jedoch auch die Heiz-/Kühlleistung des Systems verringert. Es gibt mehrere Stufen des geräuscharmen Betriebs.

Sie können:

▪ Den geräuscharmen Betrieb komplett deaktivieren ▪ Bis zur nächsten programmierten Aktion eine Stufe des geräuscharmen Betriebs

manuell aktivieren

▪ Ein Programm für den geräuscharmen Betrieb verwenden bzw. programmieren

INFORMATION

Wenn die Außentemperatur unter Null liegt, empfehlen wir, NICHT die niedrigste Stufe geräuscharmer Betrieb zu verwenden.

So überprüfen Sie, ob der geräuscharme Betrieb aktiv ist

Wenn im Startbildschirm angezeigt wird, ist Geräuscharm aktiv.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4 | Betrieb

So verwenden Sie den geräuscharmen Betrieb

1 Gehen Sie zu [7.4.1]: Benutzereinstellungen > Leise >

Aktivierung.

2 Führen Sie eine der folgenden Aktionen aus: —

Wenn Sie folgende Aktion

dann…

ausführen möchten…

Den geräuscharmen Betrieb

Wählen Sie Aus.

komplett deaktivieren

Eine Stufe des geräuscharmen Betriebs manuell aktivieren

Wählen Sie den anwendbaren Geräuscharm-Pegel. Beispiel: Am leisesten.

Ein Programm für den geräuscharmen Betrieb verwenden bzw. programmieren

Wählen Sie Automatisch.

Gehen Sie zu [7.4.2] Zeitprogramm und programmieren Sie das Programm. Ausführliche Informationen zur Programmierung finden Sie unter

"4.7.4Programmbildschirm: Beispiel"[435].

Nutzungsbeispiel: Das Baby schläft nachmittags

Sie befinden sich in folgender Situation:

▪ Sie haben ein Programm für den geräuscharmen Betrieb programmiert:

- Während der Nacht: Am leisesten.

- Tagsüber: Aus um die Heiz-/Kühlleistung des Systems zu gewährleisten.

▪ Nachmittags schläft jedoch Ihr Baby, und Sie möchten, dass das System

geräuscharm betrieben wird.

Sie können folgendermaßen vorgehen:

1 Gehen Sie zu [7.4.1]: Benutzereinstellungen > Leise >

Aktivierung.

2 Wählen Sie Am leisesten.

Vorteil: Das Außengerät läuft auf der geräuschärmsten Stufe.

4.6.2 Verwenden des Ferienbetriebs

Über den Ferienbetrieb

Während Ihrer Ferien können Sie den Ferienbetrieb verwenden, um die normalen Programme zu umgehen, ohne sie ändern zu müssen. Während der Urlaubsbetrieb aktiv ist, werden der Raumheizung-/Kühlenbetrieb und der Brauchwasserbetrieb ausgeschaltet. Der Frostschutz Raum und der Anti-Legionellen-Betrieb bleiben aktiv.

Typischer Ablauf

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Die Verwendung des Ferienbetriebs umfasst normalerweise die folgenden Schritte:

1 Einstellen des Startdatums und Enddatums des Urlaubs. 2 Aktivieren des Ferienbetriebs.

Referenzhandbuch für den Benutzer

4 | Betrieb

Aktivierung

Bis

7.3.1

Von

So überprüfen Sie, ob der Ferienbetrieb aktiviert ist und/oder ausgeführt wird

Wenn auf dem Startbildschirm angezeigt wird, ist der Urlaubsmodus aktiv.

So konfigurieren Sie den Urlaub

1 Aktivieren Sie den Ferienbetrieb. —

▪ Gehen Sie zu [7.3.1]: Benutzereinstellungen > Ferien

> Aktivierung.

▪ Wählen Sie Ein.

2 Legen Sie den ersten Tag Ihres Urlaubs fest. —

▪ Gehen Sie zu [7.3.2]: Von.

▪ Wählen Sie ein Datum aus.

▪ Bestätigen Sie die Änderungen.

3 Legen Sie den letzten Tag Ihres Urlaubs fest. —

▪ Gehen Sie zu [7.3.3]: Bis.

▪ Wählen Sie ein Datum aus.

▪ Bestätigen Sie die Änderungen.

4.6.3 Auslesen von Informationen

So lesen Sie Informationen aus

1 Gehen Sie zu [8]: Information.

Mögliche auslesbare Informationen

[8.1] Energiedaten Wärme erzeugt, Stromverbrauch und

[8.2] Fehlerübersicht Fehler-Liste

[8.3] Händlerinformation Kontakt/Helpdesk-Nr.

Im Menü… können Sie Folgendes auslesen…

Gasverbrauch

Referenzhandbuch für den Benutzer

[8.4] Sensoren Raum-, Speicher- oder Brauchwasser-,

Außen- und Vorlauftemperatur (wenn zutreffend)

[8.5] Aktoren Status/Modus jedes Aktors

Beispiel: Brauchwasserpumpe EIN/AUS

[8.6] Betriebsarten Aktuelle Betriebsart

Beispiel: Abtau-/Ölrückführungsmodus

[8.7] Info Versionsinformationen über das System

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Im Menü… können Sie Folgendes auslesen…

[8.8] Verbindungsstatus Informationen zum Verbindungsstatus

[8.9] Betriebsstunden Betriebsstunden bestimmter

4.6.4 So konfigurieren Sie Zeit und Datum

1 Gehen Sie zu [7.2]: Benutzereinstellungen > Zeit/

Datum.

4.7 Voreinstellwerte und Programme

4.7.1 Verwenden von Voreinstellwerten

Über Voreinstellwerte

4 | Betrieb

des Geräts, des Raumthermostats und des LAN-Adapters.

Systemkomponenten

Bei einigen Einstellungen im System können Sie voreingestellte Werte definieren. Sie müssen diese Werte nur einmal festlegen und können die Werte dann in anderen Bildschirm wiederverwenden, zum Beispiel im Programmbildschirm. Wenn Sie einen Voreinstellwert zu einem späteren Zeitpunkt ändern möchten, müssen Sie diesen Vorgang nur an einer Stelle durchführen.

Mögliche Voreinstellwerte

Sie können die folgenden benutzerdefinierten Voreinstellwerte einstellen:

Voreinstellwert Wo verwendet?

Speichertemperatu r unter [5]

Speicher

Einschränkung:

Gilt nur, wenn ein Brauchwasserspeic her vorhanden ist.

[5.2] Komfort-

Sollwert

[5.3] EcoSollwert

Sie können diese Voreinstellwerte in [5.5] Zeitprogramm verwenden (Wochenprogrammbildschirm für den Brauchwasserspeicher), wenn der Brauchwasserspeicher-Modus einer der folgenden ist:

▪ Nur Programm ▪ Programm + Warmhalten

[5.4] WarmhalteSollwert

Die Software verwendet diesen Voreinstellwert, wenn der Brauchwasserspeicher-Modus wie folgt ist:

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Programm + Warmhalten.

Referenzhandbuch für den Benutzer

4 | Betrieb

Voreinstellwert Wo verwendet?

Strompreise unter [7.5]

Benutzereinste llungen > Strompreis

Einschränkung:

Nur zutreffend, wenn Bivalent durch den Monteur aktiviert wurde.

Zusätzlich zu den benutzerdefinierten Voreinstellwerten enthält das System auch einige systemdefinierte Voreinstellwerte, die Sie beim Programmieren von Programmen verwenden können.

Beispiel: Unter [7.4.2] Benutzereinstellungen > Leise > Zeitprogramm (Wochenprogramm für die Zeiten, wann das Gerät welche Stufe des geräuscharmen Betriebs verwenden soll) können Sie die folgenden systemdefinierten Voreinstellwerte verwenden: Leise/Leiser/Am leisesten.

4.7.2 Einstellen der Energiepreise

[7.5.1] Hoch Sie können diese Voreinstellwerte in

[7.5.2] Mittel

[7.5.3] Niedrig

[7.5.4] Zeitprogramm verwenden (Wochenprogrammbildschirm für die Strompreise).

Siehe "4.7.2Einstellen der

Energiepreise"[430].

Im System können Sie die folgenden Energiepreise festlegen:

▪ einen festgelegten Gastarif ▪ 3 Stromtarifstufen ▪ einen Wochentimer für Stromtarife.

Beispiel: So stellen Sie Energiepreise an der Bedieneinheit ein

Preis Wert in "Brotkrumen"

Heizöl: 5,3Eurocent/kWh [7.6]=5,3

Strom: 12Eurocent/kWh [7.5.1]=12

Gastarif einstellen

1 Gehen Sie zu [7.6]: Benutzereinstellungen > Gaspreis.

2 Wählen Sie den richtigen Gaspreis.

3 Bestätigen Sie die Änderungen.

INFORMATION

Preisspanne von 0,00~990Währungseinheit/kWh (mit 2 Kommastellen).

Stromtarif einstellen

Referenzhandbuch für den Benutzer

1 Gehen Sie zu [7.5.1]/[7.5.2]/[7.5.3]:

Benutzereinstellungen > Strompreis > Hoch/Mittel/ Niedrig.

2 Wählen Sie den richtigen Strompreis.

3 Bestätigen Sie die Änderungen.

4 Wiederholen Sie dies für alle drei Strompreise. —

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

INFORMATION

Preisspanne von 0,00~990Währungseinheit/kWh (mit 2 Kommastellen).

INFORMATION

Wurde kein Programm eingestellt, dann wird Strompreis für Hoch berücksichtigt.

Programm-Timer für Stromtarif einstellen

1 Gehen Sie zu [7.5.4]: Benutzereinstellungen >

Strompreis > Zeitprogramm.

4 | Betrieb

2 Programmieren Sie die Auswahl über den Programm-

Bildschirm. Sie können die Strompreise Hoch, Mittel und Niedrig entsprechend Ihrem Stromanbieter festlegen.

3 Bestätigen Sie die Änderungen.

INFORMATION

Die Werte für Hoch, Mittel und Niedrig entsprechen den vorher eingestellten Stromtarifwerten. Wurde kein Programm eingestellt, dann wird der Stromtarif für Hoch herangezogen.

Über Energiepreise im Fall einer Prämie je kWh erneuerbarer Energie

Beim Einstellen der Strompreise kann eine Prämie in Betracht gezogen werden. Obwohl die laufenden Kosten steigen können, werden die Gesamtbetriebskosten unter Berücksichtigung der Rückerstattung optimiert.

HINWEIS

Stellen Sie sicher, dass die Strompreiseinstellungen nach Ablauf des Prämienzeitraums wieder geändert werden.

Ermittlung des Gaspreises im Fall einer Prämie je kWh erneuerbarer Energie

Berechnen Sie den Wert für den Gaspreis mit der folgenden Formel:

—

Beispiel

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

▪ Tatsächlicher Gaspreis + (Prämie/kWh×0,9)

Informationen zum Festlegen des Gaspreises finden Sie unter "Gastarif

einstellen"[430].

Ermittlung des Strompreises im Fall einer Prämie je kWh erneuerbarer Energie

Berechnen Sie den Wert für den Strompreis mit der folgenden Formel:

▪ Tatsächlicher Strompreis+Prämie/kWh

Informationen zum Festlegen des Strompreises finden Sie unter "Stromtarif

einstellen"[430].

Dies ist ein Beispiel, und die in diesem Beispiel verwendeten Preise und/oder Werte entsprechen NICHT den realen Preisen und/oder Werten.

Daten Preis/kWh

Gaspreis 4,08

Strompreis 12,49

Prämie für erneuerbare Energie je kWh 5

Referenzhandbuch für den Benutzer

4 | Betrieb

4.7.3 Verwenden und programmieren von Programmen

Berechnung des Gaspreises

Gaspreis=Tatsächlicher Gaspreis + (Prämie/kWh×0,9) Gaspreis=4,08+(5×0,9) Gaspreis=8,58

Berechnung des Strompreises

Strompreis=Tatsächlicher Strompreis + Prämie/kWh Strompreis=12,49+5 Strompreis=17,49

Preis Wert in "Brotkrumen"

Gas: 4,08/kWh [7.6]=8,6

Strom: 12,49/kWh [7.5.1]=17

Über Programme

Abhängig von Ihrem Systemlayout und der vom Monteur vorgenommenen Konfiguration sind Programme für verschiedene Regelungen verfügbar.

Sie können… Siehe…

Festlegen, ob eine bestimmte Steuerung nach einem Programm agieren soll.

"Aktivierungsbildschirm" unter

"Verwenden und programmieren von Programmen"[433]

Wählen Sie aus, welches Programm Sie aktuell für eine bestimmte Steuerung verwenden möchten. Das System enthält einige vordefinierte Programme. Sie können:

Prüfen, welches Programm derzeit ausgewählt ist.

"Programm/Steuerung" unter

"Verwenden und programmieren von Programmen"[433]

Bei Bedarf ein anderes Programm auswählen.

Ihre eigenen Programme programmieren, wenn die vordefinierten Programme nicht Ihren Anforderungen entsprechen. Die programmierbaren Aktionen sind von der jeweiligen Regelung abhängig.

"Verwenden und programmieren von Programmen"[432]

▪ "Mögliche Aktionen" unter

"Verwenden und programmieren von Programmen"[433]

▪ "4.7.4 Programmbildschirm:

Beispiel"[435]

So wählen Sie, welches Programm Sie aktuell verwenden möchten

Referenzhandbuch für den Benutzer

1 Rufen Sie das Programm für die jeweilige Steuerung auf.

Siehe "Programm/Steuerung" unter "Verwenden und

programmieren von Programmen"[433].

Beispiel: Für das Programm für die gewünschte Raumtemperatur im Heizmodus gehen Sie zu [1.2] Raum > Heizprogramm.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4 | Betrieb

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Umbenennen

Wählen

2 Wählen Sie den Namen des aktuellen Programms.

3 Wählen Sie Wählen.

4 Wählen Sie das Programm aus, das Sie aktuell verwenden

möchten.

Mögliche Programme

Diese Tabelle umfasst die folgenden Informationen:

▪ Programm/Steuerung: Diese Spalte zeigt Ihnen, wo Sie das aktuell ausgewählte

Programm für die jeweilige Steuerung finden. Bei Bedarf haben Sie die folgenden Optionen:

- Wählen Sie ein anderes Programm aus. Siehe "Verwenden und programmieren

von Programmen"[432].

- Programmieren Sie ein eigenes Programm. Siehe "4.7.4 Programmbildschirm:

Beispiel"[435].

▪ Vordefinierte Programme: Die Anzahl der verfügbaren vordefinierten

Programme im System für die jeweilige Steuerung. Bei Bedarf können Sie Ihr eigenes Programm programmieren.

▪ Aktivierungsbildschirm: Bei den meisten Steuerungen ist ein Programm nur

wirksam, wenn es über den entsprechenden Aktivierungsbildschirm aktiviert wurde. Dieser Eintrag zeigt, wo Sie es aktivieren können.

▪ Mögliche Aktionen: Aktionen, die Sie bei der Programmierung eines Programms

verwenden können. Bei den meisten Programmen können Sie bis zu 6 Aktionen pro Tag programmieren.

Programm/Steuerung Beschreibung

[1.2] Raum > Heizprogramm Programm für die gewünschte

Raumtemperatur im Heizmodus.

[2.2] Hauptzone >

Heizprogramm

Programm für die Soll-

Vordefinierte Programme: 3 Aktivierungsbildschirm: [1.1] Zeitprogramm Mögliche Aktionen: Temperaturen innerhalb

des Bereichs.

Vordefinierte Programme: 3 Aktivierungsbildschirm: [2.1] Zeitprogramm Mögliche Aktionen:

Vorlauftemperatur für die Hauptzone im Heizmodus.

▪ Im Fall einer witterungsgeführten Option:

Verschiebung der Temperaturen innerhalb des Bereichs.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

▪ Andernfalls: Temperaturen innerhalb des

Bereichs

Referenzhandbuch für den Benutzer

4 | Betrieb

Programm/Steuerung Beschreibung

[3.2] Zusatzzone > Heizprogramm

Programm für die Zeiten, zu denen das System die Zusatzzone im Heizmodus aufheizen darf.

[5.5] Speicher >

Zeitprogramm

Programm für die BrauchwasserspeicherTemperatur für Ihren normalen Brauchwasserbedarf.

Vordefinierte Programme: 1 Aktivierungsbildschirm: [3.1] Zeitprogramm Mögliche Aktionen:

▪ Aus: Wenn das System die Zusatzzone NICHT

aufheizen darf.

▪ Ein: Wenn das System die Zusatzzone

aufheizen darf.

Vordefinierte Programme: 1 Aktivierungsbildschirm: Nicht zutreffend.

Dieses Programm wird automatisch aktiviert, wenn der Brauchwassermodus einer der folgenden ist:

▪ Nur Programm ▪ Programm + Warmhalten

Mögliche Aktionen:

▪ Komfort: Wann begonnen werden soll, den

Speicher auf den benutzerdefinierten Voreinstellwert [5.2] Komfort-Sollwert aufzuheizen.

[7.4.2]

Benutzereinstellungen > Leise > Zeitprogramm

Programm für die Zeiten, zu denen das Gerät welche Stufe des geräuscharmen Betriebs zu verwenden hat.

▪ Eco: Wann begonnen werden soll, den

Speicher auf den benutzerdefinierten Voreinstellwert [5.3] Eco-Sollwert aufzuheizen.

▪ Stop: Wann das Aufheizen des Speichers

gestoppt werden soll, auch wenn die gewünschte Speichertemperatur noch nicht erreicht wurde.

Hinweis: Im Modus Programm + Warmhalten berücksichtigt das System auch

den benutzerdefinierten Voreinstellwert [5.4] Warmhalte-Sollwert.

Vordefinierte Programme: 1 Aktivierungsbildschirm: [7.4.1] Aktivierung

(nur für Monteure verfügbar). Mögliche Aktionen: Sie können die folgenden

vom System definierten Voreinstellwerte verwenden:

▪ Leise ▪ Leiser

Referenzhandbuch für den Benutzer

▪ Am leisesten

Siehe "Über den geräuscharmen Betrieb"[426].

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Programm/Steuerung Beschreibung

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

4 | Betrieb

[7.5.4]

Benutzereinstellungen > Strompreis > Zeitprogramm

Programm für die Zeiten, zu denen ein bestimmter Strompreis gültig ist.

4.7.4 Programmbildschirm: Beispiel

Dieses Beispiel zeigt, wie ein Raumtemperatur-Programm im Heizen-Modus für die Hauptzone festgelegt wird.

INFORMATION

Die Vorgehensweisen zur Programmierung anderer Programme sind identisch.

So programmieren Sie das Programm: Überblick

Vordefinierte Programme: 1 Aktivierungsbildschirm: Nicht zutreffend Mögliche Aktionen: Sie können die folgenden

vom System definierten Voreinstellwerte verwenden:

▪ Hoch ▪ Mittel ▪ Niedrig

Siehe "4.7.2Einstellen der Energiepreise"[430].

Beispiel: Sie möchten das folgende Programm programmieren:

Voraussetzung: Das Raumtemperatur-Programm ist nur verfügbar, wenn die

Raumthermostat-Steuerung aktiv ist. Wenn die Vorlauftemperatur-Steuerung aktiv ist, können Sie stattdessen das Hauptzonen-Programm programmieren.

1 Rufen Sie das Programm auf. 2 (optional) Löschen Sie den Inhalt des Programms für die gesamte Woche oder

den Inhalt eines ausgewählten Tagesprogramms.

3 Programmieren Sie das Programm für Montag. 4 Kopieren Sie das Programm für die anderen Wochentage. 5 Programmieren Sie das Programm für Samstag und kopieren Sie es für

Sonntag.

6 Geben Sie dem Programm einen Namen.

So rufen Sie das Programm auf

1 Gehen Sie zu [1.1]: Raum > Zeitprogramm.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

2 Setzen Sie die Programmierung auf Ja.

3 Gehen Sie zu [1.2]: Raum > Heizprogramm.

Referenzhandbuch für den Benutzer

4 | Betrieb

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Umbenennen

Wählen

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

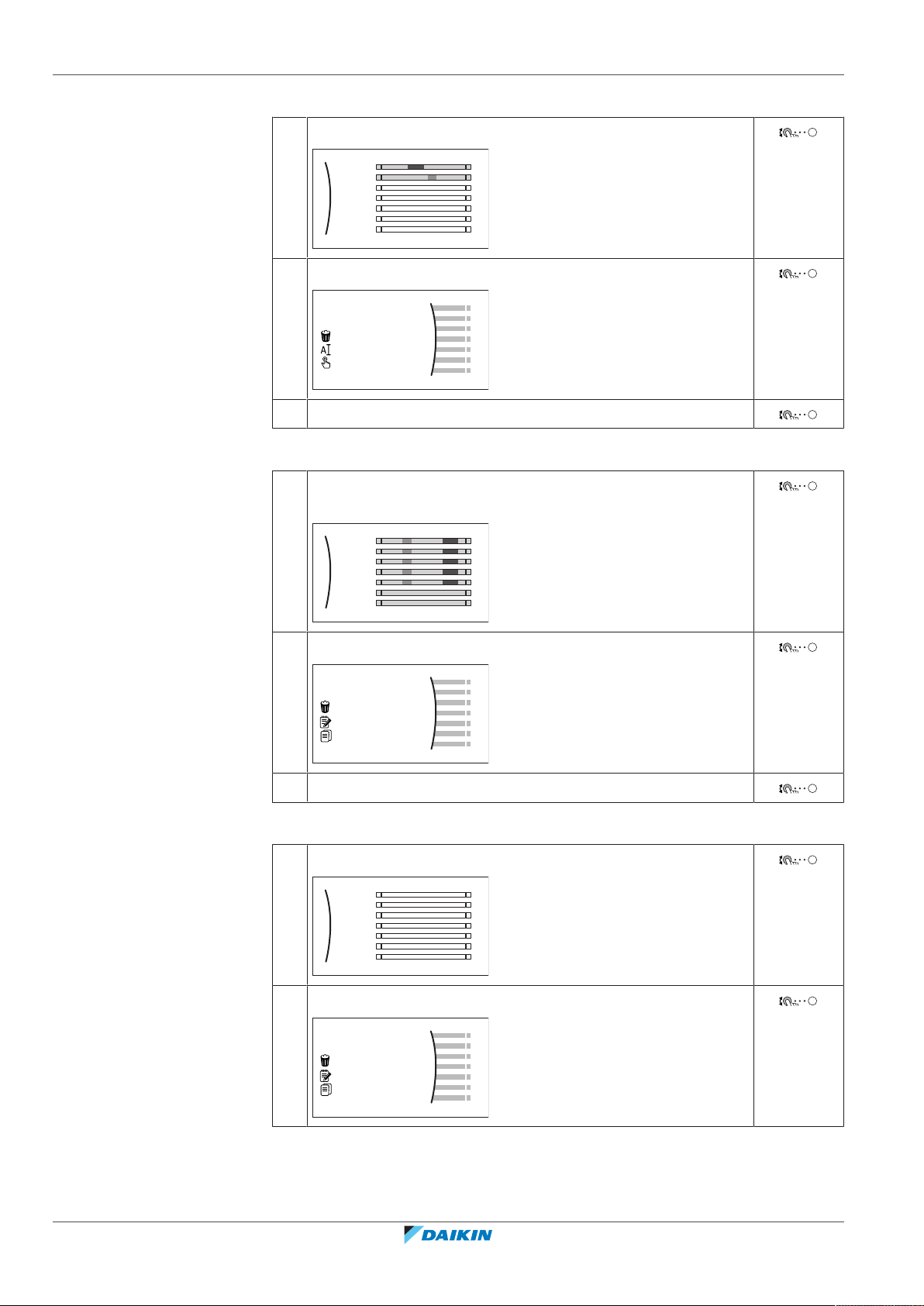

So löschen Sie den Inhalt des Programms für die Woche

1 Wählen Sie den Namen des aktuellen Programms.

2 Wählen Sie Löschen.

3 Wählen Sie zur Bestätigung OK.

So löschen Sie den Inhalt des Tagesprogramms

1 Wählen Sie den Tag aus, für den Sie den Inhalt löschen

möchten. Zum Beispiel Freitag

2 Wählen Sie Löschen.

3 Wählen Sie zur Bestätigung OK.

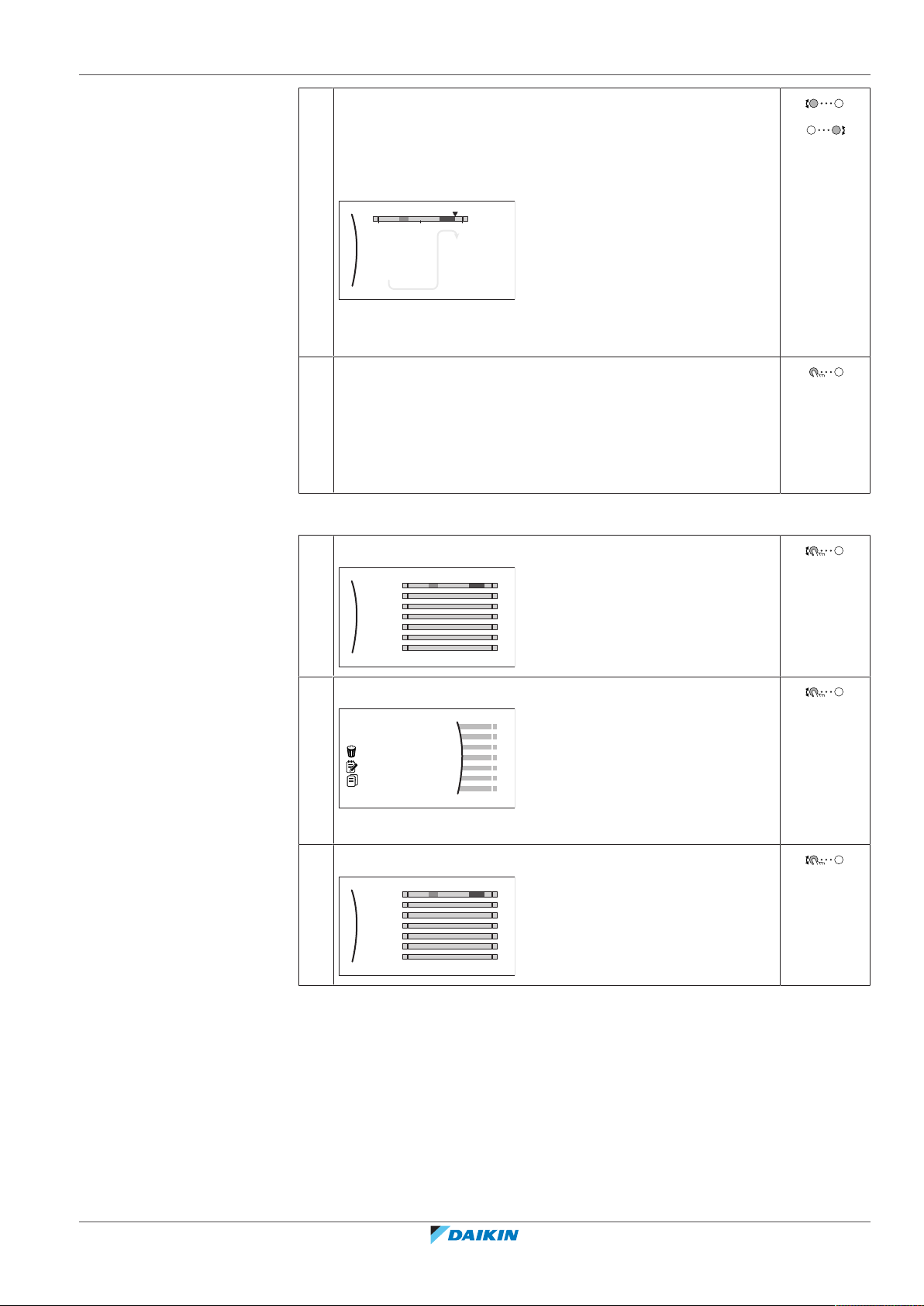

So programmieren Sie das Programm für Montag

1 Wählen Sie Montag.

2 Wählen Sie Bearbeiten.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

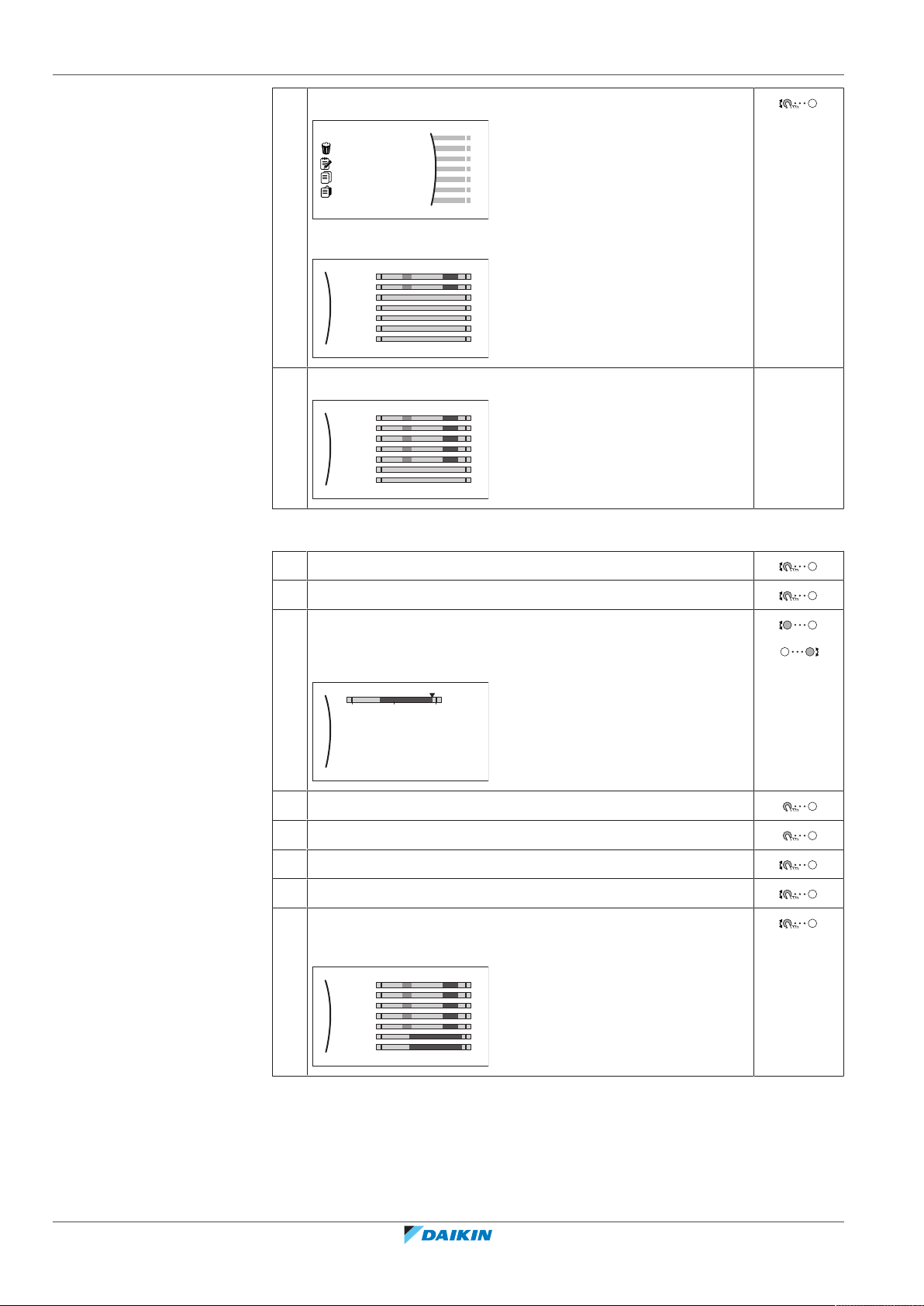

3 Verwenden Sie den linken Regler, um einen Eintrag

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

auszuwählen, und bearbeiten Sie den Eintrag mit dem rechten Regler. Sie können bis zu 6 Aktionen pro Tag programmieren. In der Leiste hat eine hohe Temperatur eine dunklere Farbe als eine niedrige Temperatur.

Hinweis: Um eine Aktion zu löschen, legen Sie ihre Zeit als Zeit der vorherigen Aktion fest.

4 Bestätigen Sie die Änderungen.

Ergebnis: Das Ergebnis für Montag ist definiert. Der Wert der

letzten Aktion ist bis zur nächsten programmierten Aktion gültig. In diesem Fall ist Montag der erste Tag, den Sie programmiert haben. Daher ist die letzte programmierte Aktion bis zur ersten Aktion am nächsten Montag gültig.

4 | Betrieb

So kopieren Sie das Programm für die anderen Wochentage

1 Wählen Sie Montag.

2 Wählen Sie Kopieren.

Ergebnis: Neben dem kopierten Tag wird "C" angezeigt.

3 Wählen Sie Dienstag.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

4 | Betrieb

Löschen

Bearbeiten

Kopieren

Einfügen

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

8:00

23:00

--:--

21°C

18°C

12 24

Sam

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

4 Wählen Sie Einfügen.

Ergebnis:

5 Wiederholen Sie diese Aktion für alle anderen Wochentage.

—

So programmieren Sie das Programm für Samstag und kopieren es für Sonntag

1 Wählen Sie Samstag.

2 Wählen Sie Bearbeiten.

3 Verwenden Sie den linken Regler, um einen Eintrag

auszuwählen, und bearbeiten Sie den Eintrag mit dem rechten Regler.

4 Bestätigen Sie die Änderungen.

Referenzhandbuch für den Benutzer

5 Wählen Sie Samstag.

6 Wählen Sie Kopieren.

7 Wählen Sie Sonntag.

8 Wählen Sie Einfügen.

Ergebnis:

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

So benennen Sie das Programm um

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Umbenennen

Wählen

1 Wählen Sie den Namen des aktuellen Programms.

2 Wählen Sie Umbenennen.

3 (optional) Um den aktuellen Programmnamen zu löschen,

blättern Sie durch die Zeichenliste, bis ← angezeigt wird, und drücken Sie dann darauf, um das vorherige Zeichen zu löschen. Wiederholen Sie dies für jedes Zeichen des Programmnamens.

4 Um das aktuelle Programm zu benennen, blättern Sie durch die

Zeichenliste und bestätigen Sie das ausgewählte Zeichen. Der Programmname kann bis zu 15Zeichen enthalten.

4 | Betrieb

5 Bestätigen Sie den neuen Namen.

INFORMATION

Nicht alle Programm können umbenannt werden.

Nutzungsbeispiel: Sie arbeiten in einem 3-Schicht-System

Wenn Sie in einem 3-Schicht-System arbeiten, können Sie wie folgt vorgehen:

1 Programmieren Sie 3 Raumtemperatur-Programme und weisen Sie ihnen

entsprechende Namen zu. Beispiel: Frühschicht, Spätschicht und Nachtschicht

2 Wählen Sie das Programm aus, das Sie aktuell verwenden möchten.

4.8 Witterungsgeführte Kurve

4.8.1 Was ist eine witterungsgeführte Kurve?

Witterungsgeführter Betrieb

Das Gerät läuft "witterungsgeführt", wenn die Soll-Vorlauftemperatur oder die Speichertemperatur automatisch anhand der Außentemperatur bestimmt wird. Daher ist es mit einem Temperaturfühler an der Nordwand des Gebäudes verbunden. Wenn die Außentemperatur sinkt oder steigt, gleicht das Gerät dies unmittelbar aus. So muss das Gerät nicht auf die Rückmeldung vom Thermostat warten, um die Vorlaufwassertemperatur oder Speichertemperatur zu erhöhen oder zu senken. Da es schneller reagiert, werden ein starker Anstieg oder Abfall der Innentemperatur und der Wassertemperatur an den Entnahmestellen verhindert.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Vorteil

Der witterungsgeführte Betrieb reduziert den Energieverbrauch.

Referenzhandbuch für den Benutzer

4 | Betrieb

X1 X2

Witterungsgeführte Kurve

Um die Temperaturunterschiede kompensieren zu können, ist das Gerät auf die witterungsgeführte Kurve angewiesen. Diese Kurve definiert, wie hoch die Speicher- oder Vorlaufwassertemperatur bei den verschiedenen Außentemperaturen sein muss. Da der Abfall der Kurve von den lokalen Umständen, wie Klima und Isolierung des Hauses, abhängt, kann die Kurve durch einen Monteur oder den Benutzer angepasst werden.

Arten der witterungsgeführten Kurve

Es gibt 2 Arten der witterungsgeführten Kurven:

▪ 2-Punkte-Kurve ▪ Steilheit-Korrektur-Kurve

Welche Kurvenart Sie verwenden, um Anpassungen vorzunehmen, hängt von Ihren persönlichen Vorlieben ab. Siehe "4.8.4 Verwenden der witterungsgeführten

Kurven"[442].

Verfügbarkeit

Die witterungsgeführte Kurve ist verfügbar für:

▪ Hauptzone – Heizung

4.8.2 2-Punkte-Kurve

▪ Hauptzone – Kühlen ▪ Zusatzzone – Heizung ▪ Zusatzzone – Kühlen ▪ Speicher (nur für Monteure verfügbar)

INFORMATION

Für einen witterungsgeführten Betrieb müssen Sie den Sollwert der Hauptzone, Zusatzzone bzw. des Speichers korrekt konfigurieren. Siehe "4.8.4 Verwenden der

witterungsgeführten Kurven"[442].

Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten:

▪ Sollwert (X1, Y2) ▪ Sollwert (X2, Y1)

Beispiel

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Posten Beschreibung

X1 X2

a b

a Ausgewählte witterungsgeführte Zone:

▪ : Heizen Hauptzone oder Zusatzzone ▪ : Kühlen Hauptzone oder Zusatzzone

▪ : Brauchwasser

X1, X2 Beispiel für die Außenumgebungstemperatur Y1, Y2 Beispiele für die Soll-Speichertemperatur oder Soll-

Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für

diese Zone:

▪ : Fußbodenheizung

▪ : Ventilator-Konvektor

▪ : Radiator

▪ : Brauchwasserspeicher

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Temperaturen. Ändern Sie die Temperatur. Fahren Sie mit der nächsten Temperatur fort. Bestätigen Sie die Änderungen und fahren Sie fort.

4 | Betrieb

4.8.3 Steilheit-Korrektur-Kurve

Steilheit und Korrektur

Definieren Sie die witterungsgeführte Kurve anhand der Steilheit und Korrektur:

▪ Ändern Sie die Steilheit, um die Vorlauftemperatur für unterschiedliche

Umgebungstemperaturen unterschiedlich zu erhöhen oder zu senken. Wenn zum Beispiel die Vorlauftemperatur im Allgemeinen in Ordnung ist, sie aber bei niedrigen Umgebungstemperaturen zu kalt ist, erhöhen Sie die Steilheit, sodass die Vorlauftemperatur entsprechend stärker aufgeheizt wird, je stärker die Umgebungstemperaturen fallen.

▪ Ändern Sie die Korrektur, um die Vorlauftemperatur für unterschiedliche

Umgebungstemperaturen gleichmäßig zu erhöhen oder zu senken. Wenn zum Beispiel die Vorlauftemperatur bei unterschiedlichen Umgebungstemperaturen immer ein wenig zu kalt ist, verschieben Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen.

Beispiele

Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist:

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

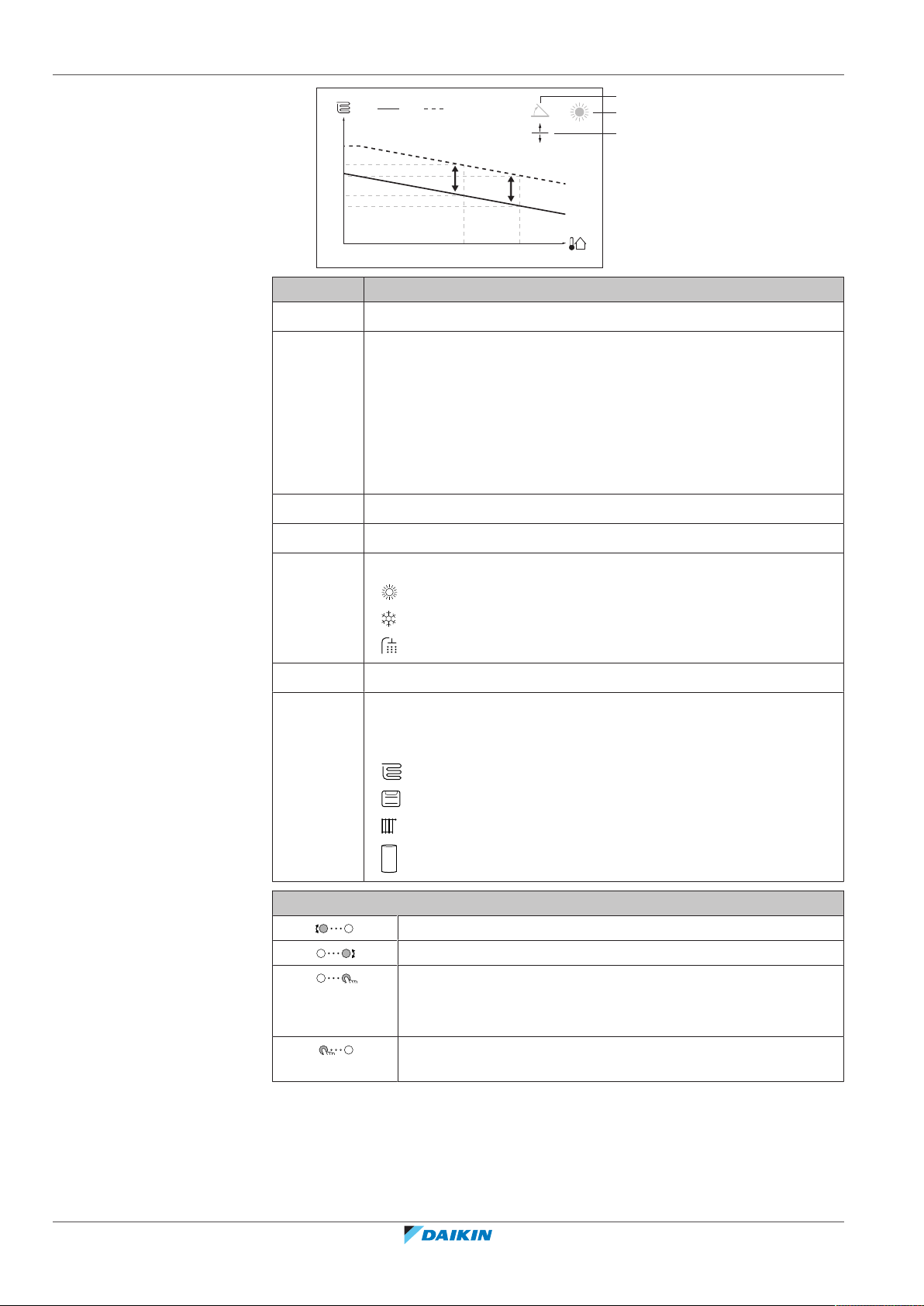

Witterungsgeführte Kurve, wenn die Korrektur ausgewählt ist:

Referenzhandbuch für den Benutzer

4 | Betrieb

X1 X2

a b

Posten Beschreibung

a Witterungsgeführte Kurve vor den Änderungen.

b Witterungsgeführte Kurve nach den Änderungen (als Beispiel):

▪ Wenn die Steilheit geändert wird, ist die neue bevorzugte

Temperatur an X1 ungleich höher als die bevorzugte Temperatur an X2.

▪ Wenn die Korrektur geändert wird, sind die neue bevorzugte

Temperatur an X1 und die bevorzugte Temperatur an X2 gleichermaßen höher.

c Steilheit

d Korrektur

e Ausgewählte witterungsgeführte Zone:

▪ : Heizen Hauptzone oder Zusatzzone ▪ : Kühlen Hauptzone oder Zusatzzone ▪ : Brauchwasser

X1, X2 Beispiel für die Außenumgebungstemperatur

Y1, Y2, Y3,Y4Beispiele für die Soll-Speichertemperatur oder Soll-

Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für diese Zone:

▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Radiator

▪ : Brauchwasserspeicher

Mögliche Aktionen in diesem Bildschirm

Wählen Sie die Steilheit oder die Korrektur. Erhöhen oder verringern Sie die Steilheit/Korrektur. Wenn die Steilheit ausgewählt ist: Legen Sie die Steilheit fest

und wechseln Sie zur Korrektur.

4.8.4 Verwenden der witterungsgeführten Kurven

Referenzhandbuch für den Benutzer

Wenn die Korrektur ausgewählt ist: Legen Sie die Korrektur fest. Überprüfen Sie die Änderungen und kehren Sie zum Untermenü

zurück.

Konfigurieren Sie die witterungsgeführten Kurven wie folgt:

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

4 | Betrieb

So definieren Sie den Sollwertmodus

Um die witterungsgeführte Kurve zu verwenden, müssen Sie den richtigen Sollwertmodus definieren:

Rufen Sie den Sollwertmodus auf … Stellen Sie den Sollwertmodus ein …

Hauptzone – Heizung

[2.4] Hauptzone > Sollwertmodus Witterungsgeführtes Heizen,

Absolutes Kühlen ODER Witterungsgeführt

Hauptzone – Kühlen

[2.4] Hauptzone > Sollwertmodus Witterungsgeführt

Zusatzzone – Heizung

[3.4] Zusatzzone > Sollwertmodus Witterungsgeführtes Heizen,

Absolutes Kühlen ODER Witterungsgeführt

Zusatzzone – Kühlen

[3.4] Zusatzzone > Sollwertmodus Witterungsgeführt

Speicher

[5.B] Speicher > Sollwertmodus Einschränkung: Nur für Monteure

verfügbar.

Witterungsgeführt

So ändern Sie die Art der witterungsgeführten Kurve

Um die Art für alle Zonen (Haupt + Zusatz) und für den Speicher zu ändern, gehen Sie zu [2.E] Hauptzone > Typ witterungsgeführte Kurve.

Sie können auch über folgende Optionen anzeigen, welche Art ausgewählt ist:

▪ [3.C] Zusatzzone > Typ witterungsgeführte Kurve ▪ [5.E] Speicher > Typ witterungsgeführte Kurve

Einschränkung: Nur für Monteure verfügbar.

So ändern Sie die witterungsgeführte Kurve

Zone Gehen Sie zu …

Hauptzone – Heizung [2.5] Hauptzone >

Witterungsgeführte Heizkurve

Hauptzone – Kühlen [2.6] Hauptzone >

Witterungsgeführte Kühlkurve

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Zusatzzone – Heizung [3.5] Zusatzzone >

Witterungsgeführte Heizkurve

Zusatzzone – Kühlen [3.6] Zusatzzone >

Witterungsgeführte Kühlkurve

Speicher Einschränkung: Nur für Monteure

verfügbar. [5.C] Speicher >

Witterungsgeführte Kurve

Referenzhandbuch für den Benutzer

4 | Betrieb

INFORMATION

Maximale und minimale Sollwerte

Sie können die Kurve nicht mit Temperaturen konfigurieren, die über oder unter den festgelegten maximalen und minimalen Sollwerten für diese Zone bzw. für den Speicher liegen. Wenn der maximale oder minimale Sollwert erreicht ist, verflacht die Kurve.

So stimmen Sie die witterungsgeführte Kurve fein ab: Steilheit-Korrektur-Kurve

Die folgende Tabelle beschreibt, wie Sie die witterungsgeführte Kurve einer Zone oder des Speichers fein abstimmen:

Gefühl … Feineinstellung mit Steilheit

und Korrektur:

Bei regulären

Außentemperaturen …

Bei kalten

Außentemperaturen …

Steilheit Korrektur

OK Kalt ↑ —

OK Warm ↓ —

Kalt OK ↓ ↑

Kalt Kalt — ↑

Kalt Warm ↓ ↑

Warm OK ↑ ↓

Warm Kalt ↑ ↓

Warm Warm — ↓

So stimmen Sie die witterungsgeführte Kurve fein ab: 2-Punkt-Kurve

Die folgende Tabelle beschreibt, wie Sie die witterungsgeführte Kurve einer Zone oder des Speichers fein abstimmen:

Gefühl … Feinabstimmung mit

Sollwerten:

Bei regulären

Außentemperaturen …

Bei kalten

Außentemperaturen …

(a)

OK Kalt ↑ — ↑ —

OK Warm ↓ — ↓ —

Kalt OK — ↑ — ↑

Kalt Kalt ↑ ↑ ↑ ↑

Kalt Warm ↓ ↑ ↓ ↑

Warm OK — ↓ — ↓

Referenzhandbuch für den Benutzer

Warm Kalt ↑ ↓ ↑ ↓

Warm Warm ↓ ↓ ↓ ↓

(a)

Siehe "4.8.22-Punkte-Kurve"[440].

EHVZ04+08S18+23EA6V+9W

4P629094-1 – 2020.08

Daikin Altherma 3 R F

[2]

Hauptzone

Zeitprogramm Heizprogramm

Sollwertmodus

Kühlprogramm

Witterungsgeführte Heizkurve Witterungsgeführte Kühlkurve Typ witterungsgeführte Kurve

[3]

Zusatzzone

Zeitprogramm Heizprogramm

Sollwertmodus

Kühlprogramm

Witterungsgeführte Heizkurve Witterungsgeführte Kühlkurve Typ witterungsgeführte Kurve

[4]

Raumheizung/-kühlung

Betriebsart Betriebsart Programm

[7]

Benutzereinstellungen

Sprache Zeit/Datum Ferien Leise Strompreis Gaspreis

[8]

Information

Energiedaten

Fehlerübersicht Händlerinformation Sensoren Aktoren Betriebsarten Info Verbindungsstatus Betriebsstunden

[B]

Benutzerprofil

[C]

Betrieb

Raum

Raumheizung/-kühlung Speicher

[1.4]

Frostschutz

Aktivierung Raumtemperatur-Sollwert

[1.5]

Sollwertgrenzen

Heizen Minimum Heizen Maximum Kühlen Minimum Kühlen Maximum

[7.2]

Zeit/Datum

Stunden Minuten Jahr Monat Tag Sommerzeit Format

[7.3]

Ferien

Aktivierung Von Bis

[7.4]

Leise

Aktivierung Zeitprogramm

Stufe

[7.5]

Strompreis

Hoch Mittel Niedrig Zeitprogramm

[8.1]

Energiedaten

Stromzufuhr Erzeugte Wärme

(**)

[5]

Speicher

Hochleistungsbetrieb Komfort-Sollwert Eco-Sollwert Warmhalte-Sollwert Zeitprogramm Witterungsgeführte Kurve Typ witterungsgeführte Kurve

(*) (*)

(*)

[D]

Drahtlos-Gateway

Modus

WPS Neu starten Geräteinformationen

(***)

[1.9]

Komfort-Sollwert Raum

Komfort-Sollwert Heizen Komfort-Sollwert Kühlen

(*)

[1]

Raum

Abweichung Raumfühler

Sollwertgrenzen

Frostschutz

Kühlprogramm

Heizprogramm

Zeitprogramm

(*)

Komfort-Sollwert Raum

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

4.9 Menüstruktur: Übersicht über die Benutzereinstellungen

Sollwert-Bildschirm

(*) Nur zutreffend, wenn EKHVCONV2 installiert ist

(**) Nur für den Monteur zugänglich

(***) Nur zutreffend, wenn der WLAN-Adapter installiert wurde

INFORMATION

Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet.

Referenzhandbuch für den Benutzer

4 | Betrieb

4.10 Monteureinstellungen: Vom Monteur auszufüllende Tabellen

4.10.1 Konfigurationsassistent

Einstellung Eingabe …

System

Innengerätetyp (nur Lesen)

Reserveheizungstyp [9.3.1]

Brauchwasser [9.2.1]

Notbetrieb [9.5]

Anzahl der Zonen [4.4]

Reserveheizung

Spannung [9.3.2]

Erweiterte-Funktion [9.3.3]

Leistung Schritt 1 [9.3.4]

Zusätzliche Leistung Schritt 2 [9.3.5] (falls zutreffend)

Hauptzone

Typ Wärmeerzeuger [2.7]

Steuerung [2.9]

Sollwertmodus [2.4]

Zeitprogramm [2.1]

Zusatzzone (nur wenn [4.4] = 1)

Typ Wärmeerzeuger [3.7]

Steuerung (nur Lesen) [3.9]

Sollwertmodus [3.4]

Zeitprogramm [3.1]

Speicher

Betriebsart Heizen [5.6]

Komfort-Sollwert [5.2]

Eco-Sollwert [5.3]

4.10.2 Menü "Einstellungen"

Referenzhandbuch für den Benutzer

Warmhalte-Sollwert [5.4]

Einstellung Eingabe …

Hauptzone

Thermostattyp [2.A]

Zusatzzone (falls zutreffend)

Thermostattyp [3.A]

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

Einstellung Eingabe …

Information

Händlerinformation [8.3]

4 | Betrieb

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

5 | Tipps zum Energiesparen

5 Tipps zum Energiesparen

Tipps zur Raumtemperatur

▪ Stellen Sie sicher, dass die gewünschte Raumtemperatur NIEMALS zu hoch (im

Heizmodus) oder zu niedrig (im Kühlmodus), sondern IMMER gemäß Ihren aktuellen Anforderungen eingestellt ist. Jedes eingesparte Grad kann bis zu 6% der Heiz-/Kühlkosten einsparen.

▪ Erhöhen/verringern Sie NICHT die Soll-Raumtemperatur, um die Raumheizung/-

kühlung zu beschleunigen. Der Raum wird NICHT schneller warm/abgekühlt.

▪ Wenn Ihr Systemlayout langsame Wärme-Emitter umfasst (Beispiel:

Fußbodenheizung), vermeiden Sie hohe Schwankungen der Soll-Raumtemperatur und lassen Sie die Raumtemperatur NICHT zu weit fallen/zu stark ansteigen. Andernfalls ist mehr Zeit und Energie erforderlich, um den Raum wieder zu erwärmen/abzukühlen.

▪ Verwenden Sie ein Wochenprogramm für Ihre normalen Heiz- oder

Kühlanforderungen. Bei Bedarf können Sie das Programm ganz einfach umgehen:

- Für kürzere Zeiträume: Sie können die programmierte Raumtemperatur bis zur

nächsten Programm-Aktion umgehen. Beispiel: Dies ist beispielsweise der Fall, wenn Sie feiern möchten oder das Haus für ein paar Stunden verlassen.

- Bei längeren Zeiträumen: Sie können den Ferienbetrieb verwenden.

Tipps zur Vorlauftemperatur

▪ Im Heizmodus führt eine niedrigere Soll-Vorlauftemperatur zu einem niedrigeren

Stromverbrauch und zu einer besseren Leistung. Im Kühlmodus ist es genau umgekehrt.

▪ Stellen Sie die Soll-Vorlauftemperatur abhängig vom Wärme-Emittertyp ein.

Beispiel: Eine Unterbodenheizung ist für niedrigere Vorlauftemperaturen

ausgelegt als Radiatoren und Wärmepumpen-Konvektoren.

Tipps zur Brauchwasserspeichertemperatur

▪ Verwenden Sie ein Wochenprogramm für Ihren normalen Brauchwasserbedarf

(nur im Programm-Modus).

- Erstellen Sie das Programm so, dass der Brauchwasserspeicher nachts auf

einen Voreinstellwert (Komfort = höher als die Brauchwasserspeichertemperatur) erwärmt wird, da dann der Raumheizungsbedarf niedriger ist.

- Wenn die Erwärmung des Brauchwasserspeichers einmal pro Nacht nicht

ausreichend ist, programmieren Sie eine zusätzliche Erwärmung des Brauchwasserspeichers am Tag bis auf einen Voreinstellwert (Eco = niedrige Brauchwasserspeichertemperatur).

Referenzhandbuch für den Benutzer

▪ Stellen Sie sicher, dass die Brauchwasserspeicher-Solltemperatur NICHT zu hoch

ist. Beispiel: Senken Sie nach der Installation die Brauchwasserspeichertemperatur täglich um 1°C und überprüfen Sie, ob weiterhin ausreichend Warmwasser verfügbar ist.

▪ Erstellen Sie das Programm so, dass die Brauchwasserpumpe nur zu den

Tageszeiten eingeschaltet ist, an denen sofort Warmwasser bereitstehen muss. Beispiel: Dies ist etwa morgens und abends der Fall.

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

6 Instandhaltung und Wartung

6.1 Übersicht: Instandhaltung und Wartung

Der Monteur muss jährlich eine Wartung durchführen. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden.

1 Gehen Sie zu [8.3]: Information > Händlerinformation.

Als Endbenutzer müssen Sie:

▪ den Bereich um das Gerät herum sauber halten. ▪ die Bedieneinheit mit einem weichen, feuchten Tuch sauber halten. Verwenden

Sie KEINE Reinigungsmittel.

▪ Prüfen Sie regelmäßig, ob der Wasserdruck über 1bar liegt.

Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die Atmosphäre frei.

6 | Instandhaltung und Wartung

Kältemitteltyp: R32 Erderwärmungspotenzial (GWP = global warming potential): 675

HINWEIS

Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.

Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des

Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000

Weitere Informationen erhalten Sie bei Ihrem Installateur.

WARNUNG: ENTFLAMMBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des

Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

6 | Instandhaltung und Wartung

6.2 So ermitteln Sie die Kontakt/Helpdesk-Nr.

1 Vælg [8.3]: Information > Händlerinformation.

WARNUNG

Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

7 | Fehlerdiagnose und -beseitigung

7 Fehlerdiagnose und -beseitigung

Kontakt

Versuchen Sie bei Auftreten der nachfolgend aufgeführten Symptome, das Problem selbst zu lösen. Wenden Sie sich bei allen anderen Problemen an Ihren Monteur. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden.

1 Gehen Sie zu [8.3]: Information > Händlerinformation.

7.1 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion

Bei einer Fehlfunktion wird je nach Schweregrad Folgendes auf dem Startbildschirm angezeigt:

▪ : Fehler ▪ : Fehlfunktion

Kurze und lange Beschreibungen der Fehlfunktion können wie folgt abgerufen werden:

1 Linken Einsteller drücken, um das Hauptmenü zu öffnen und zu

Fehler zu navigieren. Ergebnis: Eine kurze Beschreibung des Fehlers und der

Fehlercode werden auf dem Bildschirm angezeigt.

2 auf dem Fehlerbildschirm drücken.

Ergebnis: Eine lange Beschreibung des Fehlers wird auf dem

Bildschirm angezeigt.

7.2 Überprüfen des Fehlfunktionsverlaufs

Bedingungen: Die Zugriffserlaubnisstufe ist auf Erweiterter Endbenutzer gesetzt.

1 Gehen Sie zu [8.2]: Information > Fehlerübersicht.

Sie sehen eine Liste der letzten Fehler.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

7 | Fehlerdiagnose und -beseitigung

7.3 Symptom: Ihnen ist in Ihrem Wohnzimmer zu kalt (warm)

Mögliche Ursache Abhilfe

Die Soll-Raumtemperatur ist zu niedrig (hoch).

Die Soll-Raumtemperatur kann nicht erreicht werden.

Erhöhen (verringern) Sie die SollRaumtemperatur. Siehe "4.4.4So

ändern Sie die SollRaumtemperatur"[420].

Wenn das Problem täglich wiederkehrt, gehen Sie wie folgt vor:

▪ Erhöhen (verringern) Sie den

Raumtemperatur-Voreinstellwert. Siehe "4.7.1 Verwenden von

Voreinstellwerten"[429].

▪ Passen Sie das Raumtemperatur-

Programm an. Siehe

"4.7.3 Verwenden und programmieren von Programmen" [4 32] und "4.7.4 Programmbildschirm: Beispiel"[435].

Erhöhen Sie die Soll-Vorlauftemperatur abhängig vom Heizverteilsystem-Typ. Siehe "4.4.5So ändern Sie die Soll-

Vorlauftemperatur"[420].

Die witterungsgeführte Kurve ist falsch festgelegt.

Passen Sie die witterungsgeführte Kurve an. Siehe "4.8Witterungsgeführte

Kurve"[439].

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

7 | Fehlerdiagnose und -beseitigung

7.4 Symptom: Das Wasser am Wasserhahn ist zu kalt

Mögliche Ursache Abhilfe

Aufgrund eines ungewöhnlich hohen Verbrauchs steht kein Brauchwasser mehr bereit.

Die SollBrauchwasserspeichertemperatur ist zu niedrig.

Wenn Sie sofort Brauchwasser benötigen, aktivieren Sie Hochleistungsbetrieb für den Brauchwasserspeicher. Dies verbraucht jedoch zusätzliche Energie. Siehe

"4.5.6Verwendung des BrauchwasserHochleistungsbetriebs"[425].

Wenn das Problem täglich wiederkehrt, gehen Sie wie folgt vor:

▪ Erhöhen Sie die den

BrauchwasserspeichertemperaturVoreinstellwert. Siehe

"4.7.1 Verwenden von Voreinstellwerten"[429].

▪ Passen Sie das

BrauchwasserspeichertemperaturProgramm an. Beispiel: Programmieren Sie eine zusätzliche Erwärmung des Brauchwasserspeichers tagsüber auf einen Voreinstellwert (Eco- Sollwert=niedrigere Speichertemperatur). Siehe

"4.7.3 Verwenden und programmieren von Programmen" [4 32] und "4.7.4 Programmbildschirm: Beispiel"[435].

7.5 Symptom: Wärmepumpenausfall

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Wenn die Wärmepumpe nicht läuft, kann die Reserveheizung als Notfallheizung dienen. Sie übernimmt dann entweder automatisch oder durch manuellen Eingriff die Heizlast.

▪ Wenn Notbetrieb auf Automatisch gestellt ist und die Wärmepumpe

ausfällt, übernimmt die Reserveheizung automatisch die Brauchwasserproduktion und die Raumheizung.

▪ Wenn Notbetrieb auf Manuell gestellt ist und die Wärmepumpe ausfällt,

stoppen die Brauchwasserproduktion und die Raumheizung. Um eine manuelle Wiederherstellung über die Bedieneinheit vorzunehmen, rufen Sie den Fehler-Hauptmenübildschirm auf und prüfen Sie, ob die Reserveheizung den gesamten Heizbedarf übernehmen kann.

Referenzhandbuch für den Benutzer

7 | Fehlerdiagnose und -beseitigung

▪ Alternativ, wenn Notbetrieb wie folgt eingestellt ist:

- Auto-SH reduziert/Brauchwasser ein: Die Raumheizung ist reduziert,

aber Brauchwasser ist noch verfügbar.

- Auto-SH reduziert/Brauchwasser aus: Die Raumheizung ist reduziert

und Brauchwasser ist NICHT verfügbar.

- Auto-SH normal/Brauchwasser aus: Die Raumheizung läuft normal,

aber Brauchwasser ist NICHT verfügbar. Ähnlich wie im Manuell-Modus kann das Gerät die vollständige Last mit der Reserveheizung bewältigen, wenn der Benutzer dies über den FehlerHauptmenübildschirm aktiviert.

Bei einem Ausfall der Wärmepumpe erscheint auf der Bedieneinheit das Symbol oder .

Mögliche Ursache Abhilfe

Wärmepumpe ist beschädigt. Siehe "7.1Zum Anzeigen von

INFORMATION

Bei einer Übernahme der Heizleistung durch die Reserveheizung oder die Zusatzheizung steigt der Stromverbrauch beträchtlich an.

Hilfeinformationen im Falle einer Fehlfunktion"[451].

7.6 Symptom: Das Gerät macht nach der Inbetriebnahme gurgelnde Geräusche

Mögliche Ursache Abhilfe

Es befindet sich Luft im System. Entlüften Sie das System.

Verschieden Fehlfunktionen.

Überprüfen Sie, ob oder auf der Startseite der Bedieneinheit angezeigt wird. Weitere Informationen zur Fehlfunktion siehe "7.1Zum Anzeigen

von Hilfeinformationen im Falle einer Fehlfunktion"[451].

(a)

Wir empfehlen, eine Entlüftung über die Entlüftungsfunktion des Geräts durchzuführen (vom Monteur durchzuführen). Wenn Sie das Heizverteilsystem oder die Kollektoren entlüften, beachten Sie Folgendes:

WARNUNG

Entlüftung der Heizverteilsysteme oder Kollektoren. Bevor Sie die

Heizverteilsysteme oder Kollektoren entlüften, überprüfen Sie, ob oder auf der Startseite der Bedieneinheit angezeigt wird.

▪ Ist dies nicht der Fall, können Sie sie sofort entlüften. ▪ Ist dies der Fall, stellen Sie sicher, dass der Raum, in dem Sie die Entlüftung

durchführen möchten, ausreichend belüftet ist. Grund: Kältemittel kann durch eine Undichtigkeit in den Wasserkreislauf und nachfolgend in den Raum gelangen, wenn Sie die Heizverteilsysteme oder Kollektoren entlüften.

(a)

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

8 Standortwechsel

8.1 Übersicht: Standortwechsel

Wenn Sie Teile des Systems umstellen möchten, wenden Sie sich an den Monteur. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden.

1 Gehen Sie zu [8.3]: Information > Händlerinformation.

8 | Standortwechsel

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

9 | Entsorgung

9 Entsorgung

HINWEIS

Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23EA6V+9W

Daikin Altherma 3 R F

4P629094-1 – 2020.08

10 Glossar

10 | Glossar

BW = Brauchwasser

Warmwasser, das in irgendeinem Gebäudetyp für häusliche Zwecke verwendet wird.

LWT = Vorlauftemperatur (Leaving Water Temperature)

Wassertemperatur beim Wasserauslass der Einheit.

Händler

Vertriebsunternehmen für das Produkt.

Autorisierter Monteur

Technisch ausgebildete Person, die für die Installation des Produkts qualifiziert ist.

Benutzer

Eigentümer und/oder Betreiber des Produkts.

Gültige Gesetzgebung

Alle internationalen, europäischen, nationalen und lokalen Richtlinien, Gesetze, Vorschriften und/oder Verordnungen, die für ein bestimmtes Produkt oder einen bestimmten Bereich relevant und anwendbar sind.

Serviceunternehmen

Qualifiziertes Unternehmen, das die erforderlichen Serviceleistungen am Produkt durchführen oder koordinieren kann.

Installationsanleitung

Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene Anweisungen, die erläutern, wie das Produkt installiert, konfiguriert und gewartet wird.

Betriebsanleitung

Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene Anweisungen, die erläutern, wie das Produkt bedient wird.

Zubehör

Beschriftungen, Handbücher, Informationsblätter und Ausrüstungen, die im Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen.

Optionale Ausstattung

Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

Bauseitig zu liefern

Von Daikin NICHT hergestellte Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

EHVZ04+08S18+23EA6V+9W Daikin Altherma 3 R F 4P629094-1 – 2020.08

Referenzhandbuch für den Benutzer

Verantwortung für Energie und Umwelt

4P629094-1 2020.08

Daikin EHVZ04S18E*6V, EHVZ08S18E*6V, EHVZ08S23E*6V, EHVZ08S18E*9W, EHVZ08S23E*9W User reference guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

1 Allgemeine Sicherheitsvorkehrungen

1.1 Über die Dokumentation

1.1.1 Bedeutung der Warnhinweise und Symbole

1.2 Für den Benutzer

2 Informationen zu diesem Dokument

3 Über das System

3.1 Komponenten in einem typischen Systemlayout

4 Betrieb

4.1 Bedieneinheit: Überblick

4.2 Mögliche Bildschirme: Überblick

4.2.1 Startbildschirm

4.2.2 Hauptmenübildschirm

4.2.3 Sollwert-Bildschirm

4.2.4 Detaillierter Bildschirm mit Werten

4.3 Ein-/Ausschalten des Betriebs

4.3.1 Visuelle Anzeige

4.3.2 So schalten Sie es EIN oder AUS

4.4 Regelung der Raumheizung

4.4.1 Über die Regelung der Raumheizung

4.4.2 Einstellung des Betriebsmodus

4.4.3 Ermitteln, welche Temperaturregelung Sie verwenden

So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode 2)

4.4.4 So ändern Sie die Soll-Raumtemperatur

4.4.5 So ändern Sie die Soll-Vorlauftemperatur

4.5 Brauchwasserregelung

4.5.1 Über die Brauchwasserregelung

4.5.2 Warmhaltebetrieb

4.5.3 Programmbetrieb

4.5.4 Programmbetrieb + Warmhaltebetrieb

4.5.5 So ändern Sie die Brauchwasser-Temperatur

4.5.6 Verwendung des Brauchwasser-Hochleistungsbetriebs

4.6 Erweiterte Nutzung

So ändern Sie die Zugriffserlaubnisstufe

Pincode Erweiterter Endbenutzer

Benutzer-Pincode

4.6.1 Verwenden des geräuscharmen Betriebs

Über den geräuscharmen Betrieb

So überprüfen Sie, ob der geräuscharme Betrieb aktiv ist

So verwenden Sie den geräuscharmen Betrieb

Nutzungsbeispiel: Das Baby schläft nachmittags

4.6.2 Verwenden des Ferienbetriebs

Über den Ferienbetrieb

So überprüfen Sie, ob der Ferienbetrieb aktiviert ist und/oder ausgeführt wird

So konfigurieren Sie den Urlaub

4.6.3 Auslesen von Informationen

So lesen Sie Informationen aus

Mögliche auslesbare Informationen

4.6.4 So konfigurieren Sie Zeit und Datum

4.7 Voreinstellwerte und Programme

4.7.1 Verwenden von Voreinstellwerten

4.7.2 Einstellen der Energiepreise

Gastarif einstellen

Stromtarif einstellen

Programm-Timer für Stromtarif einstellen

Über Energiepreise im Fall einer Prämie je kWh erneuerbarer Energie

Ermittlung des Gaspreises im Fall einer Prämie je kWh erneuerbarer Energie

Beispiel

Ermittlung des Strompreises im Fall einer Prämie je kWh erneuerbarer Energie

4.7.3 Verwenden und programmieren von Programmen

4.7.4 Programmbildschirm: Beispiel

Nutzungsbeispiel: Sie arbeiten in einem 3-Schicht-System

4.8 Witterungsgeführte Kurve

4.8.1 Was ist eine witterungsgeführte Kurve?

4.8.2 2-Punkte-Kurve

4.8.3 Steilheit-Korrektur-Kurve

4.8.4 Verwenden der witterungsgeführten Kurven

4.9 Menüstruktur: Übersicht über die Benutzereinstellungen

4.10 Monteureinstellungen: Vom Monteur auszufüllende Tabellen

4.10.1 Konfigurationsassistent

4.10.2 Menü "Einstellungen"

5 Tipps zum Energiesparen

6 Instandhaltung und Wartung

6.1 Übersicht: Instandhaltung und Wartung

6.2 So ermitteln Sie die Kontakt/Helpdesk-Nr.

7 Fehlerdiagnose und -beseitigung

Daikin EHVZ04S18E6V, EHVZ08S18E6V, EHVZ08S23E6V, EHVZ08S18E9W, EHVZ08S23E*9W User reference guide [de]
