Εγχειρίδιο εγκατάστασης και

λειτουργίας

Daikin Altherma 3 R ECH₂O

EHSX(B)04P30D3 EHSX(B)04P50D3 EHSH(B)04P30D3

EHSX(B)08P30D3 EHSX(B)08P50D3 EHSH(B)08P30D3 EHSH(B)08P50D3

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma 3 R ECH₂O

Ελληνικά

Περιεχόμενα

1 Γενικές προφυλάξεις ασφαλείας 3

1.1 Ειδικές οδηγίες ασφαλείας......................................................... 3

1.1.1 Τήρηση οδηγιών ......................................................... 4

1.1.2 Σημασία των προειδοποιητικών ενδείξεων και των

συμβόλων ................................................................... 4

1.2 Οδηγίες ασφαλείας για τη συναρμολόγηση και τη λειτουργία ... 5

1.2.1 Γενικά.......................................................................... 5

1.2.2 Προβλεπόμενη χρήση................................................. 5

1.2.3 Χώρος τοποθέτησης συσκευής................................... 6

1.2.4 Ηλεκτρική εγκατάσταση .............................................. 6

1.2.5 Απαιτήσεις για το νερό θέρμανσης και μπόιλερ.......... 6

1.2.6 Σύνδεση εγκατάστασης θέρμανσης και νερού

χρήσης ........................................................................ 7

1.2.7 Λειτουργία ................................................................... 7

1.3 Συντήρηση, αντιμετώπιση σφαλμάτων και τερματισμός

λειτουργίας ................................................................................ 7

1.4 Όροι εγγύησης........................................................................... 7

2 Περιγραφή προϊόντος 8

2.1 Δομή και στοιχεία ...................................................................... 8

2.2 Λειτουργία των τριόδων βαλβίδων εναλλαγής .......................... 10

3 Τοποθέτηση και εγκατάσταση 11

3.1 Διαστάσεις και διαστάσεις σύνδεσης......................................... 11

3.2 Μεταφορά και παράδοση .......................................................... 12

3.3 Τοποθέτηση αντλίας θερμότητας .............................................. 13

3.3.1 Επιλογή σημείου τοποθέτησης ................................... 13

3.3.2 Τοποθέτηση συσκευής................................................ 13

3.4 Προετοιμασία συσκευής για εγκατάσταση................................. 14

3.4.1 Αφαίρεση υαλοπίνακα................................................. 14

3.4.2 Αφαίρεση καλύμματος ................................................ 15

3.4.3 Μετατόπιση περιβλήματος του συστήματος ελέγχου

στη θέση σέρβις .......................................................... 15

3.4.4 Άνοιγμα περιβλήματος συστήματος ρύθμισης............ 15

3.4.5 Αφαίρεση θερμομόνωσης ........................................... 16

3.4.6 Άνοιγμα βαλβίδας εξαερισμού .................................... 16

3.4.7 Ευθυγράμμιση συνδέσεων προσαγωγής και

επιστροφής θέρμανσης............................................... 17

3.4.8 Δημιουργία ανοίγματος στο περίβλημα....................... 18

3.4.9 Συνδέστε το περιστροφικό πλήκτρο στο σύστημα

ελέγχου ....................................................................... 18

3.4.10 Ασφάλιση καλύμματος ................................................ 18

3.5 Εγκατάσταση προαιρετικού εξοπλισμού ................................... 19

3.5.1 Τοποθέτηση ηλεκτρικού εφεδρικού θερμαντήρα

(EKBUxx) .................................................................... 19

3.5.2 Τοποθέτηση του σετ σύνδεσης εξωτερικού καυστήρα

(EKBUHSWB) ............................................................. 19

3.5.3 Τοποθέτηση κιτ σύνδεσης DB..................................... 19

3.5.4 Τοποθέτηση κιτ σύνδεσης P ....................................... 19

3.6 Σύνδεση νερού .......................................................................... 20

3.6.1 Ελάχιστος όγκος νερού............................................... 20

3.6.2 Σύνδεση υδραυλικών αγωγών .................................... 20

3.6.3 Σύνδεση εκροής.......................................................... 21

3.7 Ηλεκτρική σύνδεση.................................................................... 22

3.7.1 Γενικό διάγραμμα συνδέσεων..................................... 23

3.7.2 Θέση των πλακετών κυκλώματος και των πλακετών

ακροδεκτών................................................................. 24

3.7.3 Σύνδεση ηλεκτρικού δικτύου....................................... 24

3.7.4 Γενικές πληροφορίες σχετικά με την ηλεκτρική

σύνδεση ...................................................................... 24

3.7.5 Σύνδεση εξωτερικής μονάδας αντλίας θερμότητας..... 24

3.7.6 Σύνδεση αισθητήρα εξωτερικής θερμοκρασίας

(προαιρετικά) .............................................................. 25

3.7.7 Εξωτερική επαφή μεταγωγής...................................... 25

3.7.8 Εξωτερική απαίτηση ανάγκης (EBA)........................... 25

3.7.9 Σύνδεση εξωτερικού καυστήρα................................... 26

3.7.10 Σύνδεση θερμοστάτη χώρου....................................... 27

3.7.11 Σύνδεση προαιρετικών στοιχείων συστήματος ............ 27

3.7.12 Σύνδεση HP convector................................................. 27

3.7.13 Σύνδεση επαφών μεταγωγής (έξοδοι AUX) ................. 28

3.7.14 Σύνδεση χαμηλής χρέωσης ηλεκτρικού δικτύου (HT/

NT) ............................................................................... 28

3.7.15 Σύνδεση έξυπνου ρυθμιστή (Smart Grid - SG) ............ 29

3.8 Σύνδεση ψυκτικού ...................................................................... 29

3.8.1 Δρομολόγηση αγωγών ψυκτικού ................................. 29

3.8.2 Πλήρωση δοκιμής πίεσης και κυκλώματος ψυκτικού... 29

3.9 Πλήρωση εγκατάστασης............................................................. 30

3.9.1 Έλεγχος ποιότητας νερού και ρύθμιση μανόμετρου .... 30

3.9.2 Πλήρωση του θερμικού μεταλλάκτη ζεστού νερού....... 30

3.9.3 Πλήρωση δοχείου μπόιλερ .......................................... 30

3.9.4 Πλήρωση εγκατάστασης θέρμανσης............................ 31

4 Ρύθμιση παραμέτρων 31

5 Έναρξη λειτουργίας 32

5.1 Προϋποθέσεις ............................................................................ 32

5.2 Θέση σε λειτουργία σε χαμηλές θερμοκρασίες περιβάλλοντος .. 32

5.3 Εξαέρωση υδραυλικού συστήματος ........................................... 32

5.4 Έλεγχος ελάχιστης ροής ............................................................ 33

5.5 Εκκίνηση στεγνώματος δαπέδου (μόνο εάν χρειάζεται)............. 33

5.6 Λίστα ελέγχου αρχικής εκκίνησης............................................... 34

5.7 Παράδοση στον χρήστη ............................................................. 34

6 Τεχνικά στοιχεία 35

6.1 Στοιχεία στην πινακίδα τύπου .................................................... 35

6.2 Χαρακτηριστικές καμπύλες......................................................... 35

6.2.1 Χαρακτηριστικές καμπύλες αισθητήρων ...................... 35

6.2.2 Χαρακτηριστικές καμπύλες αντλιών............................. 36

6.3 Ροπές σύσφιξης ......................................................................... 36

6.4 Ελάχιστη επιφάνεια δαπέδου και ανοίγματα εξαερισμού ........... 36

6.5 Διάγραμμα ηλεκτρικών συνδέσεων ............................................ 38

6.6 Σχέδιο σωληνώσεων κυκλώματος ψυκτικού μέσου ................... 40

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

1 Γενικές προφυλάξεις

ασφαλείας

1.1 Ειδικές οδηγίες ασφαλείας

1 Γενικές προφυλάξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι συσκευές που δεν ρυθμίζονται και δεν εγκαθίστανται σωστά μπορούν να επηρεάσουν τη λειτουργία της συσκευής ή/και να προκαλέσουν σοβαρό ή θανατηφόρο τραυματισμό στο χρήστη.

▪ Οι εργασίες στην εσωτερική μονάδα

(π.χ. η εγκατάσταση, η επιθεώρηση, η σύνδεση και η πρώτη θέση σε λειτουργία) επιτρέπεται να εκτελούνται μόνο από άτομα που είναι εξουσιοδοτημένα και τα οποία έχουν ολοκληρώσει επιτυχώς την

ανάλογη τεχνική ή πρακτική εκπαίδευση για τις εκάστοτε

εργασίες και έχουν ολοκληρώσει σχετικό εκπαιδευτικό πρόγραμμα σε επίσημα αναγνωρισμένο οργανισμό. Εδώ εντάσσονται κυρίως οι τεχνικοί

εγκαταστάσεων θέρμανσης-ψύξηςκλιματισμού και ηλεκτρολόγοι, με τεχνική εκπαίδευση και γνώσεις

και εμπειρία στη σωστή εγκατάσταση και συντήρηση συστημάτων θέρμανσης-ψύξης-κλιματισμού, καθώς και μπόιλερ ζεστού νερού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η μη συμμόρφωση με τις παρακάτω οδηγίες ασφάλειας μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

▪ Αυτή η συσκευή επιτρέπεται να

χρησιμοποιείται από παιδιά ηλικίας από 8ετών και άνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητικές ή πνευματικές δυνατότητες ή έλλειψη εμπειρίας και/ή γνώσεων, μόνον εφόσον υπάρχει ανάλογη εποπτεία από έναν υπεύθυνο για την ασφάλειά τους ή αν έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και έχουν γίνει κατανοητοί οι σχετικοί κίνδυνοι. Τα

παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να διενεργούνται από παιδιά χωρίς εποπτεία.

▪ Η σύνδεση ηλεκτρικού δικτύου

πρέπει να δημιουργείται σύμφωνα με το IEC60335-1 μέσω μιας διάταξης αποσύνδεσης, η οποία διαθέτει μια αποσύνδεση για κάθε πόλο με ένα πλάτος ανοίγματος της επαφής ανάλογα με τις προϋποθέσεις της κατηγορίας υπέρτασης III για την πλήρη αποσύνδεση.

▪ Όλες οι ηλεκτροτεχνικές εργασίες

πρέπει να πραγματοποιούνται μόνο από ηλεκτροτεχνικά καταρτισμένο τεχνικό προσωπικό και σύμφωνα με τους τοπικούς και εθνικούς κανονισμούς, καθώς και τις οδηγίες του παρόντος εγχειριδίου. Βεβαιωθείτε ότι χρησιμοποιείται ένα κατάλληλο ηλεκτρικό κύκλωμα. Η ανεπαρκής φέρουσα ικανότητα του ηλεκτρικού κυκλώματος ή η δημιουργία συνδέσεων με εσφαλμένο τρόπο μπορούν να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά.

▪ Εργοστασιακά πρέπει να έχει

εγκατασταθεί μια διάταξη αποφόρτισης πίεσης με μια τιμή υπερπίεσης μικρότερη από 1,0 MPa (10bar). Ο συνδεδεμένος σωλήνας αποστράγγισης πρέπει να έχει εγκατασταθεί με σταθερή κλίση και ελεύθερη εκροή σε περιβάλλον χωρίς κίνδυνο παγετού (βλέπε

"3.3Τοποθέτηση αντλίας θερμότητας"[413]).

▪ Από τον σωλήνα αποστράγγισης της

διάταξης αποφόρτισης πίεσης είναι δυνατή η εκροή σταγόνων νερού. Το στόμιο του σωλήνα αποστράγγισης πρέπει να παραμένει ανοικτό.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

1 Γενικές προφυλάξεις ασφαλείας

▪ Η διάταξη αποφόρτισης πίεσης

πρέπει να χρησιμοποιείται τακτικά για την αφαίρεση των εναποθέσεων αλάτων και για να είστε σίγουροι ότι δεν είναι φραγμένη.

▪ Μπορείτε να εκκενώσετε το δοχείο

μπόιλερ και το κύκλωμα ζεστού νερού. Πρέπει να τηρούνται οι οδηγίες στο "Προσωρινή ακινητοποίηση" στο εγχειρίδιο αναφοράς για τον τεχνικό συναρμολόγησης.

1.1.1 Τήρηση οδηγιών

▪ Η πρωτότυπη τεκμηρίωση συντάχθηκε στη γερμανική γλώσσα.

Όλες οι άλλες γλώσσες είναι μεταφράσεις.

▪ Διαβάστε αυτό το εγχειρίδιο προσεκτικά προτού ξεκινήσετε την

εγκατάσταση ή πριν από οποιαδήποτε παρέμβαση στην εγκατάσταση θέρμανσης.

▪ Τα μέτρα προφύλαξης που περιγράφονται στο παρόν έγγραφο

καλύπτουν πολύ σημαντικά θέματα. Φυλάξτε το προσεκτικά.

▪ Η εγκατάσταση του συστήματος και όλες οι εργασίες που

περιγράφονται σε αυτό το εγχειρίδιο και στις συνοδευτικές τεκμηριώσεις για τον εγκαταστάτη πρέπει να εκτελούνται από εγκεκριμένο εγκαταστάτη.

Σύνολο τεκμηρίωσης

To παρόν έγγραφο αποτελεί τμήμα ενός συνόλου τεκμηρίωσης από παράλληλα ισχύοντα έγγραφα. Το πλήρες σύνολο αποτελείται από:

▪ Οδηγίες εγκατάστασης της εσωτερικής μονάδας (μορφή: έντυπη -

περιλαμβάνεται στον εξοπλισμό παράδοσης της εσωτερικής μονάδας)

▪ Οδηγίες λειτουργίας της εσωτερικής μονάδας (μορφή: έντυπη -

περιλαμβάνεται στον εξοπλισμό παράδοσης της εσωτερικής μονάδας)

▪ Εγχειρίδιο χρήσης της αντλίας θερμότητας (μορφή: έντυπη -

περιλαμβάνεται στον εξοπλισμό παράδοσης της εσωτερικής μονάδας)

▪ Οδηγίες εγκατάστασης της εξωτερικής μονάδας (μορφή: έντυπη -

περιλαμβάνεται στον εξοπλισμό παράδοσης της εξωτερικής μονάδας)

▪ Οδηγίες εγκατάστασης των προαιρετικών στοιχείων (μορφή:

έντυπη - περιλαμβάνεται στον εξοπλισμό παράδοσης των εκάστοτε στοιχείων)

▪ Εγχειρίδιο αναφοράς για τον τεχνικό εγκατάστασης της

εσωτερικής μονάδας (μορφή: ψηφιακή)

▪ Εγχειρίδιο αναφοράς για τον τεχνικό εγκατάστασης της εξωτερικής

μονάδας (μορφή: ψηφιακή)

Το εγχειρίδια αναφοράς περιλαμβάνουν το πλήρες σύνολο των τεχνικών στοιχείων, τη λεπτομερή περιγραφή των βέλτιστων πρακτικών, όπως και πληροφορίες σχετικά με τη συντήρηση, την αντιμετώπιση σφαλμάτων και τον τερματισμό λειτουργίας.

Τα ψηφιακά έγγραφα, όπως και οι πιο πρόσφατες εκδόσεις της συνοδευτικής τεκμηρίωσης, είναι διαθέσιμα στην τοπική ιστοσελίδα της Daikin ή κατόπιν αιτήματος μέσω του αντιπροσώπου με τον οποίον συνεργάζεστε. Μπορείτε να αποκτήσετε εύκολα πρόσβαση στην ιστοσελίδα της Daikin στη συσκευή σας μέσω του κωδικού QR.

1.1.2 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

Στο παρόν εγχειρίδιο έχουν συστηματοποιηθεί οι υποδείξεις προειδοποίησης σχετικά με το μέγεθος του κινδύνου και την πιθανότητα εμφάνισης.

ΚΙΝΔΥΝΟΣ

Υποδεικνύει άμεσο κίνδυνο.

Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια ενδεχόμενη επικίνδυνη κατάσταση.

Η παράβλεψη της προειδοποίησης μπορεί να συνεπάγεται σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Υποδεικνύει μια ενδεχόμενη επιβλαβή κατάσταση.

Η παράβλεψη της προειδοποίησης μπορεί να συνεπάγεται υλικές και περιβαλλοντικές ζημίες και ελαφριούς τραυματισμούς.

Αυτό το σύμβολο υποδεικνύει συμβουλές προς τον χρήστη και συγκεκριμένα χρήσιμες πληροφορίες, δεν αποτελεί ωστόσο προειδοποίηση για κίνδυνο.

Ειδικά προειδοποιητικά σύμβολα

Ορισμένοι τύποι κινδύνων υποδεικνύονται με συγκεκριμένα σύμβολα.

Ηλεκτρικό ρεύμα

Κίνδυνος έκρηξης

Κίνδυνος εγκαύματος

Κίνδυνος δηλητηρίασης

Εγκυρότητα

Ορισμένες πληροφορίες σε αυτό το εγχειρίδιο έχουν περιορισμένη ισχύ. Η ισχύς υποδηλώνεται με ένα σύμβολο.

Εξωτερική μονάδα αντλίας θερμότητας

Εσωτερική μονάδα αντλίας θερμότητας

FWXV-ATV3

Τηρείτε την προδιαγραφόμενη ροπή σύσφιγξης

Ισχύει μόνο για συσκευές με σύνδεση ηλιακού συστήματος χωρίς πίεση (DrainBack).

Ισχύει μόνο για συσκευές με δυαδική σύνδεση ηλιακού συστήματος (Biv).

Ισχύει μόνο για εσωτερικές μονάδες με λειτουργία ψύξης

Οδηγίες χειρισμού

1 Οι οδηγίες χειρισμού περιγράφονται ως λίστα. Οι χειρισμοί, των

οποίων η σειρά πρέπει να τηρείται αυστηρά, εμφανίζονται αριθμημένοι.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

1 Γενικές προφυλάξεις ασφαλείας

1.2 Οδηγίες ασφαλείας για τη συναρμολόγηση και τη λειτουργία

1.2.1 Γενικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Οι εργασίες στην εσωτερική μονάδα

ανάλογη τεχνική ή πρακτική εκπαίδευση για τις εκάστοτε

εγκαταστάσεων θέρμανσης-ψύξηςκλιματισμού και ηλεκτρολόγοι, με τεχνική εκπαίδευση και γνώσεις

▪ Σε όλες τις εργασίες στην εσωτερική

μονάδα φροντίστε να έχετε κλείσει τον εξωτερικό κεντρικό διακόπτη και βεβαιωθείτε ότι δεν υπάρχει κίνδυνος να ενεργοποιηθεί κατά λάθος.

▪ Μην αφήνετε κανένα εργαλείο ή

κάποιο άλλο αντικείμενο κάτω από το κάλυμμα της μονάδας, αφότου ολοκληρώσετε τις εργασίες εγκατάστασης ή συντήρησης.

Αποφυγή κινδύνων

Η εσωτερική μονάδα κατασκευάζεται σύμφωνα με την τελευταία λέξη της τεχνολογίας και με τις αναγνωρισμένες τεχνικές προδιαγραφές. Σε περίπτωση ακατάλληλης χρήσης, ωστόσο, μπορεί να ενέχει σοβαρούς ή και θανάσιμους κινδύνους όπως και τον κίνδυνο υλικών ζημιών. Για την αποφυγή κινδύνων, μόνο εγκαθιστάτε και θέτετε τη συσκευή σε λειτουργία:

▪ σύμφωνα με τις οδηγίες και σε άριστη κατάσταση,

▪ σύμφωνα με τους κανόνες ασφάλειας και προφύλαξης από

κινδύνους.

Για να τηρηθούν οι παραπάνω συνθήκες θα πρέπει να έχετε διαβάσει και να εφαρμόσετε το περιεχόμενο αυτού του εγχειριδίου, τις προδιαγραφές πρόληψης ατυχημάτων, καθώς και τους αναγνωρισμένους κανόνες τεχνικής ασφάλειας και υγιεινής.

Πριν από εργασίες στο υδραυλικό σύστημα

▪ Όλες οι εργασίες στην εγκατάσταση (όπως π.χ. η τοποθέτηση, η

σύνδεση και η πρώτη θέση σε λειτουργία) πρέπει να εκτελούνται μόνο από εξουσιοδοτημένα άτομα, που διαθέτουν τεχνική ή πρακτική εκπαίδευση για τις εκάστοτε απαιτούμενες εργασίες και έχουν ολοκληρώσει ένα σχετικό εκπαιδευτικό πρόγραμμα.

▪ Όταν εκτελείτε εργασίες στην εγκατάσταση, φροντίστε να έχετε

κλείσει τον κεντρικό διακόπτη και βεβαιωθείτε ότι δεν υπάρχει κίνδυνος να ενεργοποιηθεί κατά λάθος.

▪ Οι στεγανώσεις δεν πρέπει να υφίστανται ζημιές ή να

αφαιρούνται.

▪ Βεβαιωθείτε ότι οι βαλβίδες ασφαλείας στη σύνδεση από την

πλευρά θέρμανσης ικανοποιούν τις απαιτήσεις του προτύπου EN 12828 και στη σύνδεση από την πλευρά νερού χρήσης τις απαιτήσεις του προτύπου EN12897.

1.2.2 Προβλεπόμενη χρήση

Η εσωτερική μονάδα πρέπει να χρησιμοποιείται αποκλειστικά για θέρμανση του νερού, ως σύστημα θέρμανσης χώρου και, ανάλογα με τον τύπο της συσκευής, ως σύστημα ψύξης χώρου.

Η τοποθέτηση, σύνδεση και λειτουργία της εσωτερικής μονάδας επιτρέπεται να γίνεται μόνο σύμφωνα με τις οδηγίες αυτού του εγχειριδίου.

Πρέπει να χρησιμοποιείται μόνο μια κατάλληλη και εγκεκριμένη από τον κατασκευαστή εξωτερική μονάδα.

 1‒1 Επιτρεπόμενοι συνδυασμοί

EHSX04P30DA3

EHSX04P50DA3

EHSXB04P30DA3

EHSXB04P50DA3

EHSH04P30DA3

EHSHB04P30DA3

ERGA04DAV3

ERGA04EAV3

ERGA06DAV3

ERGA06EAV3

ERGA08DAV3

ERGA08EAV3

ERGA04DAV3A

ERGA04EAV3A

ERGA06DAV3A

ERGA06EAV3A

ERGA08DAV3A

ERGA08EAV3A

ERGA04DAV37

ERGA04EAV37

Οποιαδήποτε άλλη χρήση ή μη συμμόρφωση θεωρείται ότι αντιβαίνει στις οδηγίες χρήσης. Την ευθύνη για τυχόν προκύπτουσες βλάβες/φθορές αναλαμβάνει ο φορέας εκμετάλλευσης.

EHSX08P30DA3

EHSX08P50DA3

EHSXB08P30DA3

EHSXB08P50DA3

EHSH08P30DA3

EHSH08P50DA3

EHSHB08P30DA3

EHSHB08P50DA3

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

1 Γενικές προφυλάξεις ασφαλείας

Στη χρήση σύμφωνα με τις οδηγίες περιλαμβάνεται επίσης η συμμόρφωση με τις προδιαγραφές συντήρησης και ελέγχου. Τα ανταλλακτικά πρέπει να ανταποκρίνονται τουλάχιστον στις τεχνικές προδιαγραφές που έχει ορίσει ο κατασκευαστής. Αυτό σημαίνει, για παράδειγμα, ότι πρέπει να χρησιμοποιούνται γνήσια ανταλλακτικά.

1.2.3 Χώρος τοποθέτησης συσκευής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το πλαστικό τοίχωμα του μπόιλερ της εσωτερικής μονάδας μπορεί να λιώσει από την επίδραση εξωτερικής θερμότητας (>80°C) και, σε εξαιρετικές περιπτώσεις, να πάρει φωτιά.

▪ Η εσωτερική μονάδα πρέπει να

τοποθετείται μόνο σε ελάχιστη απόσταση 1m από άλλες πηγές θερμότητας (>80°C) (π.χ. ηλεκτρική θερμάστρα, σόμπα υγραερίου, καπνοδόχοι) και από εύφλεκτα υλικά.

ΠΡΟΣΟΧΗ

▪ Εγκαθιστάτε την εσωτερική μονάδα

μόνο όταν διασφαλίζεται η ύπαρξη δαπέδου επαρκούς φέρουσας ικανότητας 1050kg/m2 μαζί με περιθώριο ασφαλείας. Το δάπεδο πρέπει να είναι επίπεδο, οριζόντιο και ομαλό.

▪ Δεν επιτρέπεται η εγκατάσταση σε

εξωτερικό χώρο.

▪ Δεν επιτρέπεται η εγκατάσταση σε

εκρήξιμα περιβάλλοντα.

▪ Το ηλεκτρονικό σύστημα ρύθμισης

δεν επιτρέπεται να εκτίθεται ποτέ σε καιρικά φαινόμενα, όπως για παράδειγμα βροχή ή χιόνι.

▪ Το δοχείο μπόιλερ δεν επιτρέπεται να

εγκαθίσταται σε σημείο που δέχεται διαρκώς άμεση ηλιακή ακτινοβολία, καθώς η υπεριώδης ακτινοβολία και τα καιρικά φαινόμενα καταστρέφουν το πλαστικό.

▪ Η εσωτερική μονάδα πρέπει να

τοποθετείται σε σημείο προστατευμένο από τον παγετό.

▪ Βεβαιωθείτε ότι η εταιρεία ύδρευσης

δεν παρέχει διαβρωτικό πόσιμο νερό. Σε κάποιες περιπτώσεις πιθανόν να χρειαστεί κατάλληλη επεξεργασία του νερού.

▪ Τηρείτε οπωσδήποτε τις ελάχιστες αποστάσεις από τους τοίχους

και άλλα αντικείμενα ("3.1 Διαστάσεις και διαστάσεις

σύνδεσης"[411]).

▪ Τηρείτε τις ειδικές απαιτήσεις εγκατάστασης του ψυκτικού R32

(βλέπε "3.3.1Επιλογή σημείου τοποθέτησης"[413]).

ΠΡΟΣΟΧΗ

▪ Εάν είναι συνδεδεμένο ένα

σύστημα ηλιακής θέρμανσης DrainBack: Εγκαταστήστε την εσωτερική μονάδα αρκετά μακριά κάτω από τους ηλιακούς συλλέκτες, για να είναι δυνατή η πλήρης εκκένωση του συστήματος ηλιακής θέρμανσης. (Τηρείτε τις οδηγίες στο εγχειρίδιο για το σύστημα ηλιακής θέρμανσης DrainBack.) Η ανεπαρκής διαφορά ύψους μπορεί να οδηγήσει σε καταστροφή του συστήματος ηλιακής θέρμανσης DrainBack.

▪ Δεν επιτρέπεται ο χειρισμός της

εσωτερικής μονάδας σε χώρους με θερμοκρασίες περιβάλλοντος που ξεπερνούν τους 40°C.

1.2.4 Ηλεκτρική εγκατάσταση

▪ Η ηλεκτρική εγκατάσταση επιτρέπεται να εκτελείται μόνο από

ηλεκτροτεχνικά καταρτισμένο ειδικό προσωπικό και τηρώντας τις ισχύουσες ηλεκτροτεχνικές οδηγίες, καθώς και τις προδιαγραφές της αρμόδιας επιχείρησης παροχής ηλεκτρισμού.

▪ Πριν από τη σύνδεση δικτύου, συγκρίνετε την τάση δικτύου που

αναφέρεται στην πινακίδα τύπου με την τάση τροφοδοσίας.

▪ Πριν από εργασίες σε ηλεκτροφόρα τμήματα, αποσυνδέστε τα

από την τροφοδοσία ρεύματος (απενεργοποίηση ασφάλειας, κεντρικού διακόπτη) και ασφαλίστε τα από ακούσια επανενεργοποίηση.

▪ Τα καλύμματα των συσκευών και τα καλύμματα συντήρησης

πρέπει να τοποθετούνται ξανά αμέσως μετά το τέλος των εργασιών.

1.2.5 Απαιτήσεις για το νερό θέρμανσης και μπόιλερ

Αποφυγή ζημιών εξαιτίας εναποθέσεων ιζημάτων και διάβρωσης: Για την αποφυγή προϊόντων διάβρωσης και εναποθέσεων ιζημάτων, λάβετε υπόψη σας τους σχετικούς τεχνικούς κανονισμούς.

Ελάχιστες απαιτήσεις για την ποιότητα του νερού πλήρωσης και συμπλήρωσης:

▪ Σκληρότητα νερού (ασβέστιο και μαγνήσιο, υπολογισμένα ως

ανθρακικό ασβέστιο): ≤3mmol/l

▪ Αγωγιμότητα: ≤1500 (ιδανικά ≤100) μS/cm

▪ Χλωριούχο άλας: ≤250mg/l

▪ Θειική ένωση: ≤250mg/l

▪ Τιμή pH: 6,5 - 8,5

Αν το νερό πλήρωσης και αναπλήρωσης έχει υψηλή τιμή σκληρότητας (>3 mmol/l - σύνολο συγκεντρώσεων ασβεστίου και μαγνησίου, υπολογίζεται ως ανθρακικό ασβέστιο), πρέπει να λάβετε μέτρα για αφαλάτωση, αποσκλήρυνση ή για σταθεροποίηση της

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

1 Γενικές προφυλάξεις ασφαλείας

σκληρότητας. Συνιστούμε το αντιδιαβρωτικό και καθαριστικό ασβεστούχων αλάτων Fernox KSK. Για αποκλίνουσες ιδιότητες από τις ελάχιστες απαιτήσεις, απαιτούνται κατάλληλα μέτρα καθορισμού για να διατηρήσετε την απαιτούμενη ποιότητα νερού.

Η χρήση νερού πλήρωσης και επαναπλήρωσης που δεν ανταποκρίνεται στις προδιαγραφόμενες απαιτήσεις ποιότητας, μπορεί να μειώσει σημαντικά τη διάρκεια ζωής της συσκευής. Την ευθύνη για αυτό φέρει αποκλειστικά ο χρήστης.

ΠΛΗΡΟΦΟΡΙΕΣ

Εφόσον είναι συνδεδεμένος ένας προαιρετικός εξωτερικός καυστήρας, αυτές οι ελάχιστες απαιτήσεις ισχύουν και για το νερό πλήρωσης και επαναπλήρωσης αυτού του κυκλώματος θέρμανσης.

1.2.6 Σύνδεση εγκατάστασης θέρμανσης και νερού χρήσης

▪ Η εγκατάσταση θέρμανσης πρέπει να ανταποκρίνεται στις

απαιτήσεις τεχνικής ασφάλειας του προτύπου EN12828.

▪ Η σύνδεση νερού χρήσης πρέπει να πληροί τις απαιτήσεις του

EN12897. Πρέπει, επίσης, να τηρείτε και τις απαιτήσεις των

▪ EN 1717 – Προστασία του πόσιμου νερού από ρύπους στις

εγκαταστάσεις πόσιμου νερού και γενικές απαιτήσεις για τις διατάξεις ασφαλείας για την προληπτική προστασία από ρύπους στο πόσιμο νερό εξαιτίας αναρροής (Protection against pollution of potable water installations and general requirements of devices to prevent pollution by backflow)

▪ EN 61770 – Ηλεκτρικές συσκευές για σύνδεση στις

εγκαταστάσεις παροχής νερού – Αποφυγή επαναρρόφησης και εμπλοκής σετ εύκαμπτων σωλήνων (Electric appliances connected to the water mains – Avoidance of backsiphonage and failure of hose-sets)

▪ EN 806 – Τεχνικοί κανόνες για εγκαταστάσεις πόσιμου νερού

(Specifications for installations inside buildings conveying water for human consumption)

▪ επίσης, την ισχύουσα νομοθεσία κάθε χώρας.

Κατά τη λειτουργία της εσωτερικής μονάδας με βοηθητικές πηγές θερμότητας, κυρίως κατά τη χρήση ηλιακής ενέργειας, μπορεί η θερμοκρασία μπόιλερ να υπερβεί τους 65°C.

▪ Κατά την τοποθέτηση της εγκατάστασης, τοποθετείτε επομένως

προστασία από εγκαύματα (διάταξη ανάμιξης ζεστού νερού, π.χ.

VTA32).

ΠΛΗΡΟΦΟΡΙΕΣ

Η ποιότητα του πόσιμου νερού πρέπει να αντιστοιχεί στην οδηγία της ΕΕ 98/83 ΕΚ και στις ισχύουσες προδιαγραφές κάθε χώρας.

Εάν η εσωτερική μονάδα έχει συνδεθεί σε σύστημα θέρμανσης, στο οποίο υπάρχουν τοποθετημένες σωληνώσεις ή θερμαντικά σώματα από χάλυβαή μη αδιαπερατοί σωλήνες ενδοδαπέδιας θέρμανσης, ενδέχεται να εισέλθει λάσπη ή ρινίσματα στο μπόιλερ ζεστού νερού και να προκληθούν εμφράξεις, τοπικές υπερθερμάνσεις ή βλάβες από διάβρωση.

▪ Για αποφυγή ενδεχόμενων ζημιών, τοποθετήστε φίλτρο ρύπων ή

συλλέκτη λάσπης στην επιστροφή θέρμανσης της εγκατάστασης. (SAS 1 ή SAS 2).

▪ Το φίλτρο ρύπων πρέπει να καθαρίζεται σε τακτικά χρονικά

διαστήματα.

1.2.7 Λειτουργία

Η εσωτερική μονάδα:

▪ επιτρέπεται να λειτουργεί μόνο μετά την ολοκλήρωση όλων των

εργασιών εγκατάστασης και σύνδεσης,

▪ επιτρέπεται να λειτουργεί μόνο με πλήρη πλήρωση του μπόιλερ

(έλεγχος ένδειξης στάθμης πλήρωσης) και του κυκλώματος θέρμανσης.

▪ επιτρέπεται να λειτουργεί μόνο με μέγιστη πίεση εγκατάστασης

3bar,

▪ πρέπει να συνδέεται μόνο με μειωτήρα πίεσης στην εξωτερική

παροχή νερού (αγωγός παροχής),

▪ επιτρέπεται να λειτουργεί μόνο με εγκατεστημένο κάλυμμα.

Τηρείτε τα προδιαγραφόμενα διαστήματα συντήρησης και εκτελείτε τις εργασίες τεχνικού ελέγχου.

1.3 Συντήρηση, αντιμετώπιση σφαλμάτων και τερματισμός λειτουργίας

Δεν επιτρέπεται η εκτέλεση εργασιών συντήρησης, αποκατάστασης σφαλμάτων και τερματισμού λειτουργίας χωρίς γνώση των σχετικών προφυλάξεων ασφαλείας και, στην περίπτωση της απόρριψης, των οδηγιών που ισχύουν για την εκάστοτε χώρα. Για τον σκοπό αυτό λαμβάνετε υπόψη τις αντίστοιχες πληροφορίες που περιλαμβάνονται στο εγχειρίδιο αναφοράς για τον τεχνικό εγκατάστασης.

Υποδείξεις για την απόρριψη

Έχουμε κατασκευάσει την εσωτερική μονάδα με τρόπο φιλικό προς το περιβάλλον. Από την απόρριψη της συσκευής προκύπτουν μόνο απορρίμματα που προσφέρονται είτε για ανακύκλωση είτε για θερμική αξιοποίηση. Τα χρησιμοποιούμενα υλικά που είναι κατάλληλα για ανακύκλωση, μπορούν να διαχωριστούν ανάλογα με το είδος τους.

Έχουμε δημιουργήσει τις προϋποθέσεις για απόρριψη με σεβασμό προς το περιβάλλον, καθώς η εσωτερική μονάδα κατασκευάζεται με οικολογικές προδιαγραφές. Η σωστή απόρριψη σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα χρήσης της συσκευής, αποτελεί ευθύνη του χρήστη.

Η σήμανση του προϊόντος υποδεικνύει ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Η σωστή απόρριψη σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα χρήσης της συσκευής, αποτελεί ευθύνη του χρήστη.

▪ Η αποσυναρμολόγηση του συστήματος και ο χειρισμός του

ψυκτικού, του λαδιού και των άλλων υλικών και εξαρτημάτων πρέπει να γίνεται μόνο από εξουσιοδοτημένο τεχνικό.

▪ Η απόρριψη πρέπει να γίνεται μόνο από εταιρεία ειδικευμένη

στην επαναχρησιμοποίηση, την ανακύκλωση και την ανάκτηση.

Για περισσότερες πληροφορίες, απευθυνθείτε στην εταιρεία εγκατάστασης ή στην τοπική αρμόδια υπηρεσία.

1.4 Όροι εγγύησης

Γενικά ισχύουν οι νόμιμοι όροι εγγύησης. Οι λεπτομερείς όροι εγγύησης υπάρχουν στο διαδίκτυο. Ρωτήστε σχετικά τον προμηθευτή σας.

Η εσφαλμένη εγκατάσταση, θέση σε λειτουργία και συντήρηση άρει την εγγύηση. Εάν έχετε ερωτήσεις, επικοινωνήστε με την εξυπηρέτηση πελατών.

Αξίωση για την εγγύηση υφίσταται μόνο όταν εκτελούνται αποδεδειγμένα σωστά οι ετήσιες εργασίες συντήρησης σύμφωνα με τις πληροφορίες του εγχειριδίου αναφοράς για τον τεχνικό εγκατάστασης.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

2 Περιγραφή προϊόντος

2.1 Δομή και στοιχεία

Εξωτερική πλευρά συσκευής

Άνω πλευρά συσκευής

 2‒1 Δομή και στοιχεία - Εξωτερική πλευρά συσκευής

a Ένδειξη κατάστασης b Κάλυμμα c Υποδοχή για χειρολαβή d Σύνδεση πλήρωσης και εκκένωσης ή σύνδεση

επιστροφής ηλιακού συστήματος

e Πινακίδα τύπου

Εγχειρίδιο εγκατάστασης και λειτουργίας

 2‒2 Δομή και στοιχεία - Άνω πλευρά συσκευής

a Ηλιακό σύστημα - Παροχή

b Σύνδεση κρύου νερού

c Ζεστό νερό

d Προσαγωγή θέρμανσης

e Επιστροφή θέρμανσης

f Κυκλοφορητής g Βαλβίδα υπερπίεσης h Αυτόματος εξαεριστήρας

i Σύνδεση για προαιρετικό ηλεκτρικό εφεδρικό θερμαντήρα

EKBUxx

j Ένδειξη στάθμης πλήρωσης (νερό μπόιλερ) k Πλακοειδής εναλλάκτης θερμότητας

l Σύνδεση αγωγού υγρού για ψυκτικό

m Σύνδεση αγωγού αερίου για ψυκτικό

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

2 Περιγραφή προϊόντος

n Σφαιρική στρόφιγγα (κύκλωμα θέρμανσης) o Στρόφιγγα KFE (κύκλωμα θέρμανσης) p Αισθητήρας θερμοκρασίας μπόιλερ q Σύνδεση δοχείου διαστολής μεμβράνης

r Περίβλημα συστήματος ρύθμισης

s, t Χειροκίνητες βαλβίδες εξαερισμού

3UVB1 Τρίοδη βαλβίδα εναλλαγής (εσωτερικό κύκλωμα

καυστήρα)

3UV DHW Τρίοδη βάνα εναλλαγής (ζεστό νερό/θέρμανση)

DS Αισθητήρας πίεσης

FLS Αισθητήρας ροής

tRΑισθητήρας θερμοκρασίας επιστροφής

Αισθητήρας θερμοκρασίας προσαγωγής εφεδρικού

V,BH

θερμαντήρα

Εσωτερική δομή …04P30D…/…08P30D…

f Κυκλοφορητής g Βαλβίδα υπερπίεσης h Δοχείο μπόιλερ (διπλό τοίχωμα από πολυπροπυλένιο με

θερμομόνωση αφρώδους υλικού PUR)

i Σύνδεση πλήρωσης και εκκένωσης ή σύνδεση

επιστροφής ηλιακού συστήματος

j Υποδοχή για σύστημα ρύθμισης ηλιακής εγκατάστασης ή

λαβή

k Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για ζεστό

νερό χρήσης

l Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για

πλήρωση μπόιλερ ή/και υποστήριξη συστήματος θέρμανσης

m Εναλλάκτης θερμότητας Biv (ανοξείδωτος χάλυβας) για

πλήρωση μπόιλερ με εξωτ. θερμαντήρα (π.χ. ηλιακό σύστημα με πίεση)

n Σύνδεση για προαιρετικό ηλεκτρικό εφεδρικό θερμαντήρα

EKBUxx

o Ένδειξη στάθμης πλήρωσης (νερό μπόιλερ) p Προαιρετικά: Ηλεκτρικός εφεδρικός θερμαντήρας

(EKBUxx)

q Περίβλημα βύθισης αισθητήρα για αισθητήρα

θερμοκρασίας μπόιλερ t

r Νερό μπόιλερ χωρίς πίεση

DHW1

και t

DHW2

s Ζώνη ηλιακού συστήματος

t Ζώνη ζεστού νερού u Σύνδεση υπερχείλισης ασφαλείας v Υποδοχή για χειρολαβή

w Κάλυμμα

x Ηλιακό σύστημα - Επιστροφή y Προσαγωγή Biv

z Επιστροφή Biv

aa Πλακοειδής εναλλάκτης θερμότητας

ab Σύνδεση αγωγού υγρού για ψυκτικό

ac Σύνδεση αγωγού αερίου για ψυκτικό

ad Προαιρετικά: Μονάδα συστήματος ελέγχου και αντλίας

ηλιακού συστήματος

ae Φρένα κυκλοφορίας (πρόσθετος εξοπλισμός)

3UVB1 Τρίοδη βαλβίδα εναλλαγής (εσωτερικό κύκλωμα

καυστήρα)

3UV DHW Τρίοδη βάνα εναλλαγής (ζεστό νερό/θέρμανση)

DS Αισθητήρας πίεσης

FLS Αισθητήρας ροής

MAG Δοχείο διαστολής μεμβράνης (εργοστασιακά)

, t

DHW1

Αισθητήρας θερμοκρασίας μπόιλερ

DHW2

tRΑισθητήρας θερμοκρασίας επιστροφής

Αισθητήρας θερμοκρασίας προσαγωγής εφεδρικού

V,BH

θερμαντήρα

 2‒3 Δομή και στοιχεία – Εσωτερική

δομή ...04P30D…/...08P30D… (Biv)

a Ηλιακό σύστημα - Παροχή b Σύνδεση κρύου νερού c Ζεστό νερό d Προσαγωγή θέρμανσης e Επιστροφή θέρμανσης

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

2 Περιγραφή προϊόντος

Εσωτερική δομή …04P50D…/…08P50D…

m Εναλλάκτης θερμότητας Biv (ανοξείδωτος χάλυβας) για

πλήρωση μπόιλερ με εξωτ. θερμαντήρα (π.χ. ηλιακό σύστημα με πίεση)

n Σύνδεση για προαιρετικό ηλεκτρικό εφεδρικό θερμαντήρα

EKBUxx

o Ένδειξη στάθμης πλήρωσης (νερό μπόιλερ) p Προαιρετικά: Ηλεκτρικός εφεδρικός θερμαντήρας

(EKBUxx)

q Περίβλημα βύθισης αισθητήρα για αισθητήρα

θερμοκρασίας μπόιλερ t

r Νερό μπόιλερ χωρίς πίεση

s Ζώνη ηλιακού συστήματος

t Ζώνη ζεστού νερού u Σύνδεση υπερχείλισης ασφαλείας v Υποδοχή για χειρολαβή

w Κάλυμμα

x Ηλιακό σύστημα - Επιστροφή y Προσαγωγή Biv

z Επιστροφή Biv aa Πλακοειδής εναλλάκτης θερμότητας ab Σύνδεση αγωγού υγρού για ψυκτικό ac Σύνδεση αγωγού αερίου για ψυκτικό ad Προαιρετικά: Μονάδα συστήματος ελέγχου και αντλίας

ηλιακού συστήματος

ae Φρένα κυκλοφορίας (πρόσθετος εξοπλισμός)

af Ηλιακό σύστημα - Στρωματοποιημένος σωλήνας

παροχής

3UVB1 Τρίοδη βαλβίδα εναλλαγής (εσωτερικό κύκλωμα

3UV DHW Τρίοδη βάνα εναλλαγής (ζεστό νερό/θέρμανση)

DHW1

καυστήρα)

DS Αισθητήρας πίεσης

FLS Αισθητήρας ροής

MAG Δοχείο διαστολής μεμβράνης (εργοστασιακά)

, t

Αισθητήρας θερμοκρασίας μπόιλερ

DHW2

tRΑισθητήρας θερμοκρασίας επιστροφής

Αισθητήρας θερμοκρασίας προσαγωγής εφεδρικού

V,BH

θερμαντήρα

DHW1

και t

DHW2

 2‒4 Δομή και στοιχεία – Εσωτερική

δομή ...04P50D…/...08P50D… (Biv)

a Ηλιακό σύστημα - Παροχή b Σύνδεση κρύου νερού c Ζεστό νερό d Προσαγωγή θέρμανσης e Επιστροφή θέρμανσης

f Κυκλοφορητής g Βαλβίδα υπερπίεσης h Δοχείο μπόιλερ (διπλό τοίχωμα από πολυπροπυλένιο με

θερμομόνωση αφρώδους υλικού PUR)

i Σύνδεση πλήρωσης και εκκένωσης ή σύνδεση

επιστροφής ηλιακού συστήματος

j Υποδοχή για σύστημα ρύθμισης ηλιακής εγκατάστασης ή

λαβή

k Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για ζεστό

νερό χρήσης

l Εναλλάκτης θερμότητας (ανοξείδωτος χάλυβας) για

πλήρωση μπόιλερ ή/και υποστήριξη συστήματος θέρμανσης

2.2 Λειτουργία των τριόδων βαλβίδων εναλλαγής

 2‒5 Λειτουργία τρίοδης βαλβίδας μεταγωγής

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ακατάλληλη τοποθέτηση και εγκατάσταση των συστημάτων ψύξης (αντλίες θερμότητας), κλιματισμού και θέρμανσης μπορεί να θέσει σε κίνδυνο τη ζωή και τη σωματική ακεραιότητα ατόμων και να επηρεάσει τη λειτουργία των συστημάτων.

▪ Όλες οι εργασίες στην εσωτερική μονάδα (όπως π.χ. η

τοποθέτηση, η επισκευή, η σύνδεση και η αρχική εκκίνηση) πρέπει να εκτελούνται μόνο από εξουσιοδοτημένα άτομα, που διαθέτουν ανάλογη τεχνική ή πρακτική εκπαίδευση για τις εκάστοτε απαιτούμενες εργασίες και έχουν ολοκληρώσει ένα σχετικό εκπαιδευτικό πρόγραμμα σε έναν επίσημα αναγνωρισμένο οργανισμό. Εδώ εντάσσονται κυρίως οι τεχνικοί εγκαταστάσεων θέρμανσης-ψύξης-κλιματισμού και ηλεκτρολόγοι, με τεχνική εκπαίδευση και γνώσεις και εμπειρία στη σωστή εγκατάσταση και συντήρηση συστημάτων θέρμανσης-ψύξης-κλιματισμού, καθώς και αντλιών θερμότητας.

Η ακατάλληλη τοποθέτηση και εγκατάσταση οδηγεί σε ακύρωση της εγγύησης του κατασκευαστή για τη συσκευή. Αν έχετε απορίες επικοινωνήστε με τη δική μας τεχνική υπηρεσία εξυπηρέτησης πελατών.

3.1

Διαστάσεις …04P30D…/…08P30D…

Διαστάσεις και διαστάσεις σύνδεσης

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

 3‒1 Διαστάσεις …04P30D…/…08P30D…

a Ηλιακό σύστημα - Παροχή b Κρύο νερό c Ζεστό νερό d Προσαγωγή θέρμανσης e Επιστροφή θέρμανσης

f Σύνδεση αγωγού αερίου για ψυκτικό g Σύνδεση αγωγού υγρού για ψυκτικό h Προσαγωγή Biv (μόνο τύπος …Biv)

i Επιστροφή Biv (μόνο τύπος …Biv) A Μπροστά B Πίσω

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

Διαστάσεις …04P50D…/…08P50D…

3.2 Μεταφορά και παράδοση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εσωτερική μονάδα είναι σε κενή κατάσταση εξαιρετικά βαριά στο επάνω μέρος και μπορεί να ανατραπεί κατά τη μεταφορά. Ενδέχεται επομένως να τεθούν σε κίνδυνο άτομα ή να υποστεί ζημιά η συσκευή.

▪ Ασφαλίστε καλά και μεταφέρετε προσεκτικά την

εσωτερική μονάδα, χρησιμοποιώντας τις χειρολαβές.

Η εσωτερική μονάδα παραδίδεται σε παλέτα. Όλα τα αυτοκινούμενα μεταφορικά οχήματα, όπως ανυψωτικά οχήματα και περονοφόρα, είναι κατάλληλα για τη μεταφορά.

Παραδοτέος εξοπλισμός

▪ Εσωτερική μονάδα (προσυναρμολογημένη),

▪ Συσκευασία πρόσθετου εξοπλισμού,

▪ Πακέτο τεκμηριώσεων.

 3‒2 Διαστάσεις …04P50D…/…08P50D…

a Ηλιακό σύστημα - Παροχή b Κρύο νερό c Ζεστό νερό d Προσαγωγή θέρμανσης e Επιστροφή θέρμανσης

f Σύνδεση αγωγού αερίου για ψυκτικό g Σύνδεση αγωγού υγρού για ψυκτικό h Προσαγωγή Biv (μόνο τύπος …Biv)

i Επιστροφή Biv (μόνο τύπος …Biv)

A Μπροστά B Πίσω

 3‒3 Παραδοτέος εξοπλισμός

a Χειρολαβές (απαιτούνται μόνο για τη μεταφορά) b Πλάκα κάλυψης c Τεμάχιο σύνδεσης εύκαμπτου σωλήνα για υπερχείλιση

ασφαλείας

d Κλειδί συναρμολόγησης e Σφαιρική στρόφιγγα

f Επίπεδο παρέμβυσμα g Στεγανωτικός δακτύλιος h Δεματικά καλωδίων

i Σφιγκτήρας

j Εύκαμπτος σωλήνας εξαερισμού k Εύκαμπτος σωλήνας εκροής συμπυκνώματος

l Περιστροφικό πλήκτρο ρύθμισης

m Βίδες για το κάλυμμα

n Πακέτο τεκμηριώσεων

Για περαιτέρω πρόσθετο εξοπλισμό για την εσωτερική μονάδα βλέπε λίστα τιμών.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

3.3 Τοποθέτηση αντλίας θερμότητας

3.3.1 Επιλογή σημείου τοποθέτησης

ΠΡΟΣΟΧΗ

Εάν η συνολική πλήρωση ψυκτικού στο σύστημα είναι ≥1,84kg, πρέπει να τηρείτε πρόσθετες απαιτήσεις για την ελάχιστη επιφάνεια τοποθέτησης και τα ελάχιστα ανοίγματα εξαερισμού. Τηρείτε την "6.4 Ελάχιστη

επιφάνεια δαπέδου και ανοίγματα εξαερισμού"[436].

Στοιχεία για τη συνολική πλήρωση ψυκτικού, ανατρέξτε στην πινακίδα τύπου της εξωτερικής μονάδας. Λάβετε υπόψη οπωσδήποτε τις σχετικές οδηγίες εγκατάστασης.

Το σημείο τοποθέτησης της εσωτερικής μονάδας πρέπει να πληροί τις εξής ελάχιστες απαιτήσεις (βλέπε επίσης "1.2.3 Χώρος

τοποθέτησης συσκευής"[46]).

Επιφάνεια τοποθέτησης

▪ Το δάπεδο πρέπει να είναι επίπεδο και ομαλό, ενώ πρέπει να

υπάρχει και μια επαρκής φέρουσα ικανότητα του δαπέδου 1050 kg/m² μαζί με περιθώριο ασφαλείας. Ενδεχομένως εγκαταστήστε μια υποδοχή.

▪ Τηρείτε τις διαστάσεις τοποθέτησης (βλέπε "3.1 Διαστάσεις και

διαστάσεις σύνδεσης"[411]).

Ελάχιστη απόσταση

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

▪ Η εσωτερική μονάδα πρέπει να τοποθετείται μόνο σε

ελάχιστη απόσταση 1 m από άλλες πηγές θερμότητας (>80°C) (π.χ. ηλεκτρική θερμάστρα, σόμπα υγραερίου, καπνοδόχοι) και από εύφλεκτα υλικά.

3.3.2 Τοποθέτηση συσκευής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Ασφαλίστε καλά και μεταφέρετε προσεκτικά την

εσωτερική μονάδα, χρησιμοποιώντας τις χειρολαβές.

Προϋπόθεση

▪ Το σημείο τοποθέτησης συμμορφώνεται με τους κανονισμούς της

εκάστοτε χώρας καθώς και με τις ελάχιστες απαιτήσεις που περιγράφονται στο "3.3.1Επιλογή σημείου τοποθέτησης"[413].

Τοποθέτηση

1 Αφαιρέστε τη συσκευασία και απορρίψτε την οικολογικά.

2 Στο δοχείο μπόιλερ αφαιρέστε τις πλάκες κάλυψης (θέση b) και

ξεβιδώστε τα τεμάχια σπειρώματος (θέσηc) από τα ανοίγματα, στα οποία πρέπει να συναρμολογηθούν οι χειρολαβές.

3 Βιδώστε τις χειρολαβές (θέση a) στα ελεύθερα ανοίγματα

σπειρώματος.

4 Μεταφέρετε προσεκτικά την εσωτερική μονάδα στο σημείο

τοποθέτησης, χρησιμοποιώντας τις χειρολαβές.

ΠΡΟΣΟΧΗ

Εάν η εσωτερική μονάδα δεν τοποθετηθεί σε επαρκή απόσταση κάτω από τους ηλιακούς επίπεδους συλλέκτες (η άνω ακμή του μπόιλερ είναι πιο ψηλά από την κάτω ακμή του συλλέκτη), η εκκένωση του ηλιακού συστήματος χωρίς πίεση στον εξωτερικό χώρο μπορεί να μην είναι πλήρης.

▪ Σε περίπτωση ηλιακής σύνδεσης, τοποθετήστε την

εσωτερική μονάδα επαρκώς χαμηλά σε σχέση με τους επίπεδους συλλέκτες (λάβετε υπόψη σας την ελάχιστη κλίση των ηλιακών αγωγών σύνδεσης).

Συνιστώµενες ελάχιστες αποστάσεις:

Από τον τοίχο: (πίσω πλευρά) ≥100mm, (πλάι) ≥500mm

Προς την οροφή: ≥1200mm, τουλάχιστον 480mm.

Αποστάσεις από την εξωτερική μονάδα:

Κατά την επιλογή του σημείου τοποθέτησης πρέπει να λαμβάνονται υπόψη τα στοιχεία από τον πίνακα "  3‒1 "[413].

 3‒1

Μέγιστο μήκος αγωγών ψυκτικού μεταξύ εσωτερικής και εξωτερικής μονάδας

Ελάχιστο μήκος αγωγών ψυκτικού μεταξύ εσωτερικής και εξωτερικής μονάδας

Μέγιστη διαφορά ύψους μεταξύ εσωτερικής και εξωτερικής μονάδας

30m

3m

20m

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

3.4 Προετοιμασία συσκευής για εγκατάσταση

3.4.1 Αφαίρεση υαλοπίνακα

1 Ξεβιδώστε τις βίδες (1.).

2 Πιέστε προς τα επάνω τους πλευρικούς κόμβους συγκράτησης

με τα δάχτυλα (2.), κρατώντας αντίσταση από επάνω με τους αντίχειρες.

3 Αφαιρέστε τον υαλοπίνακα προς τα εμπρός (3.).

 3‒4 Συναρμολόγηση χειρολαβών

a Χειρολαβή b Πλάκα κάλυψης c Τεμάχιο σπειρώματος d Κλειδί συναρμολόγησης

5 Τοποθετήστε την εσωτερική μονάδα στο σημείο τοποθέτησης.

▪ Για τοποθέτηση σε ντουλάπια, μικρές αποθήκες ή άλλες

συνθήκες στενού χώρου, θα πρέπει να εξασφαλίζεται επαρκής αερισμός (π.χ. με πλέγμα αερισμού). Εάν η συνολική πλήρωση ψυκτικού στο σύστημα είναι ≥1,84 kg, πρέπει να τηρείτε πρόσθετες απαιτήσεις για τα ανοίγματα εξαερισμού (βλέπε

"6.4 Ελάχιστη επιφάνεια δαπέδου και ανοίγματα εξαερισμού"[436]).

Εγχειρίδιο εγκατάστασης και λειτουργίας

 3‒5 Αφαίρεση υαλοπίνακα

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

3.4.2 Αφαίρεση καλύμματος

1 Απαγκιστρώστε το κάλυμμα από τους πίσω κόμποι

συγκράτησης (1.), σηκώστε το πίσω (2.) και αφαιρέστε το προς τα εμπρός. (3.).

1 Αφαιρέστε τις βίδες (a) της βάσης στήριξης του περιβλήματος

του συστήματος ελέγχου.

 3‒8 Μετατόπιση περιβλήματος του συστήματος ελέγχου στη

θέση σέρβις

2 Αφαιρέστε το περίβλημα του συστήματος ελέγχου προς τα

εμπρός και τοποθετήστε το στη βάση στήριξης με τα άγκιστρα στους πίσω αναβολείς.

 3‒6 Αφαίρεση καλύμματος

 3‒7 Χωρίς κάλυμμα

3.4.3 Μετατόπιση περιβλήματος του συστήματος ελέγχου στη θέση σέρβις

Για ευκολότερη εργασία στο υδραυλικό σύστημα της εσωτερικής μονάδας, το περίβλημα του συστήματος ελέγχου μπορεί να τεθεί στη θέση σέρβις.

 3‒9 Περίβλημα του συστήματος ελέγχου στη θέση σέρβις

3.4.4 Άνοιγμα περιβλήματος συστήματος ρύθμισης

Για να δημιουργήσετε τις ηλεκτρικές συνδέσεις, πρέπει να ανοίξετε το ίδιο το περίβλημα του συστήματος ελέγχου. Αυτό μπορεί να πραγματοποιηθεί τόσο στην κανονική όσο και στη θέση σέρβις.

1 Ξεβιδώστε την μπροστινή βίδα.

2 Σύρετε το κάλυμμα προς τα επάνω και αφαιρέστε το τραβώντας

προς τα εμπρός.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

 3‒10 Άνοιγμα περιβλήματος συστήματος ρύθμισης

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

3 Αγκιστρώστε το κάλυμμα με τα πλευρικά άγκιστρα στο

περίβλημα του συστήματος ελέγχου.

 3‒11 Τοποθετήστε το καπάκι

3.4.5 Αφαίρεση θερμομόνωσης

ΠΡΟΣΟΧΗ

Η θερμομόνωση αποτελείται από χυτευμένα μέρη EPP με ευαισθησία στην πίεση, τα οποία μπορεί να υποστούν ελαφριά ζημιά σε περίπτωση λάθους χειρισμού.

▪ Πραγματοποιήστε την αφαίρεση της θερμομόνωσης

μόνο με την παρακάτω αναφερόμενη σειρά και τις εκάστοτε αναφερόμενες οδηγίες.

▪ Μην χρησιμοποιείτε δύναμη.

▪ Μην χρησιμοποιείτε εργαλεία.

1 Αφαιρέστε την επάνω θερμομόνωση με την εξής σειρά:

▪ Αφαιρέστε το πλευρικό στοιχείο μόνωσης (θέσηa) οριζόντια.

▪ Αφαιρέστε το πίσω στοιχείο μόνωσης (θέσηb) οριζόντια.

▪ Αφαιρέστε το μπροστινό στοιχείο μόνωσης (θέσηc) οριζόντια.

 3‒13 Αφαίρεση κάτω θερμομόνωσης

a Πλευρικό στοιχείο μόνωσης b Πίσω στοιχείο μόνωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Η συναρμολόγηση της θερμομόνωσης πραγματοποιείται με την αντίστροφή σειρά.

3.4.6 Άνοιγμα βαλβίδας εξαερισμού

1 Αφαιρέστε τη θερμομόνωση (βλέπε "3.4.5 Αφαίρεση

θερμομόνωσης"[416]).

2 Ανοίξτε τη βαλβίδα εξαερισμού στην αντλία κατά μία

περιστροφή.

 3‒12 Αφαίρεση επάνω θερμομόνωσης

a Πλευρικό στοιχείο μόνωσης b Πίσω στοιχείο μόνωσης c Μπροστινό στοιχείο μόνωσης

2 Σε περίπτωση ανάγκης: Αφαιρέστε την κάτω θερμομόνωση

με την εξής σειρά:

▪ Αφαιρέστε το πλευρικό στοιχείο μόνωσης (θέσηa) κατακόρυφα.

▪ Αφαιρέστε το πίσω στοιχείο μόνωσης (θέσηb) κατακόρυφα.

Εγχειρίδιο εγκατάστασης και λειτουργίας

 3‒14 Άνοιγμα βαλβίδας εξαερισμού

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

3.4.7 Ευθυγράμμιση συνδέσεων προσαγωγής και επιστροφής θέρμανσης

ΠΡΟΣΟΧΗ

Κατά τις εργασίες στο υδραυλικό σύστημα προσέξτε τη θέση συναρμολόγησης των στεγανοποιητικών δακτυλίων για να αποφύγετε ζημιές τους και επακόλουθες διαρροές.

▪ Τοποθετείτε πάντα τους δακτυλίους O μετά την

αποσυναρμολόγηση ή/και πριν από τη συναρμολόγηση μιας σύνδεσης βύσματος στο μέρος που πρέπει να γίνει η σύνδεση (βλέπε "  3‒15 Συνδέσεις βύσματος

υδραυλικού συστήματος"[417]).

▪ Η σύνδεση των καλωδίων θέρμανσης πρέπει να

πραγματοποιηθεί μέσω των συνδέσεων βύσματος χωρίς τάση. Ιδιαίτερα κατά τη σύνδεση σε εύκαμπτους αγωγούς δημιουργήστε (όχι με ανοικτή διάχυση!) μια κατάλληλη ανακούφιση τάσεων (βλέπε "  3‒28

Στήριξη υδραυλικών αγωγών με κατεύθυνση προς τα πίσω"[421]).

Η συσκευή παραδίδεται κανονικά με τις συνδέσεις ευθυγραμμισμένες προς τα πάνω. Για να οδηγήσετε τις συνδέσεις πίσω από τη συσκευή, απαιτούνται τα εξής βήματα μετασκευής:

1 Αφαίρεση καλυμμάτων και επάνω θερμομόνωσης (βλέπε

"3.4.2 Αφαίρεση καλύμματος" [4 15], "3.4.5 Αφαίρεση θερμομόνωσης"[416]).

2 Αφαιρέστε και τις δύο κουμπωτές φουρκέτες της σύζευξης

σύνδεσης (θέσηc).

3 Αφαιρέστε και τις δύο συζεύξεις σύνδεσης (θέσηb).

4 Αφαιρέστε την πλάκα στήριξης (θέσηa).

5 Αφαιρέστε την κουμπωτή φουρκέτα της τάπας σφράγισης

(θέσηd).

6 Αφαιρέστε την τάπα σφράγισης (θέσηe).

7 Περιστρέψτε το τεμάχιο γωνίας (θέση h) κατά 90° προς τα

πίσω.

8 Αφαιρέστε την κουμπωτή φουρκέτα του καμπυλωτού σωλήνα

(θέσηg).

 3‒15 Συνδέσεις βύσματος υδραυλικού συστήματος

ΠΡΟΣΟΧΗ

Αν δεν έχουν συνδεθεί σωστά οι κουμπωτές φουρκέτες, οι συζεύξεις μπορεί να λύσουν από τις υποδοχές τους, κάτι που μπορεί να προκαλέσει μια πολύ ισχυρή ή/και αδιάκοπτη εκροή υγρού.

▪ Πριν από τη σύνδεση της κουμπωτής φουρκέτας

βεβαιωθείτε ότι η κουμπωτή φουρκέτα έχει στερεωθεί στην εγκοπή της σύζευξης. Για να το κάνετε αυτό, συνδέστε τη σύζευξη στην υποδοχή ώσπου να είναι ορατή η εγκοπή από την υποδοχή της κουμπωτής φουρκέτας.

▪ Τοποθετήστε την κουμπωτή φουρκέτα μέχρι τέρμα.

Οι συνδέσεις της προσαγωγής και επιστροφής θέρμανσης μπορούν να οδηγηθούν προς τα πάνω ή προς τα πίσω από τη συσκευή για τη βέλτιστη προσαρμογή της στα κατασκευαστικά χαρακτηριστικά του σημείου τοποθέτησης.

 3‒16 Παραλλαγές για την ευθυγράμμιση της προσαγωγής και

επιστροφής θέρμανσης

 3‒17 Συνδέσεις προσαγωγής και επιστροφής θέρμανσης

ευθυγραμμισμένες προς τα πάνω

a Πλάκα στήριξης b Σύζευξη σύνδεσης c Κουμπωτή φουρκέτα της σύζευξης σύνδεσης d Κουμπωτή φουρκέτα της τάπας σφράγισης e Τάπα σφράγισης

f Καμπυλωτός σωλήνας g Κουμπωτή φουρκέτα του καμπυλωτού σωλήνα h Τεμάχιο γωνίας

9 Τραβήξτε τον καμπυλωτό σωλήνα (θέση h) από την οριζόντια

υποδοχή του προσεκτικά προς τα πίσω, ώσπου η πλάκα στήριξης να μπορεί ("  3‒18 Συνδέσεις προσαγωγής και

επιστροφής θέρμανσης ευθυγραμμισμένες προς τα πίσω"[418], θέσηa) να εισαχθεί ενδιάμεσα κατακόρυφα.

10 Ωθήστε την πλάκα στήριξης ανάμεσα στον καμπυλωτό σωλήνα

και την οριζόντια υποδοχή του και συνδέστε τον καμπυλωτό σωλήνα (θέση f) ξανά στην υποδοχή του μέσω της κεντρικής οπής της πλάκας στήριξης.

11 Ασφαλίστε τον καμπυλωτό σωλήνα με κουμπωτή φουρκέτα

(θέσηg) ξανά στην υποδοχή του.

12 Συνδέστε και τις δύο συζεύξεις σύνδεσης (θέση b) μέσω της

πλάκας στήριξης στις πλευρικές υποδοχές.

13 Ασφαλίστε και τις δύο συζεύξεις σύνδεσης με κουμπωτές

φουρκέτες (θέσηc) στις υποδοχές τους.

14 Συνδέστε τις τάπες σφράγισης (θέσηe) στις επάνω υποδοχές.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

15 Ασφαλίστε τις τάπες σφράγισης με κουμπωτή φουρκέτα

(θέσηd).

 3‒18 Συνδέσεις προσαγωγής και επιστροφής θέρμανσης

ευθυγραμμισμένες προς τα πίσω

f Καμπυλωτός σωλήνας g Κουμπωτή φουρκέτα του καμπυλωτού σωλήνα h Τεμάχιο γωνίας

16 Κόψτε την πλευρική δίοδο της θερμομόνωσης (θέση a) με ένα

κατάλληλο εργαλείο.

 3‒20 Δημιουργία ανοίγματος στο περίβλημα

3.4.9 Συνδέστε το περιστροφικό πλήκτρο στο σύστημα ελέγχου

1 Ρυθμίστε και πατήστε το περιστροφικό πλήκτρο στην υποδοχή

του RoCon+HP1.

 3‒19 Κοπή θερμομόνωσης

a Πλευρική δίοδος της θερμομόνωσης

3.4.8 Δημιουργία ανοίγματος στο περίβλημα

1 Κατά την προσαγωγή και επιστροφή θέρμανσης με

ευθυγράμμιση προς τα πάνω: Κόψτε το περίβλημα κατά μήκος της διάτρησης με ένα κατάλληλο εργαλείο.

 3‒21 Τοποθέτηση περιστροφικού πλήκτρου

3.4.10 Ασφάλιση καλύμματος

Μετά την πλήρη ολοκλήρωση της εγκατάστασης:

1 Τοποθετήστε τις βίδες για τη στερέωση του καλύμματος

(συσκευασία πρόσθετου εξοπλισμού).

2 Τοποθετήστε τον υαλοπίνακα ακριβώς επάνω από το

περιστροφικό κουμπί στο RoCon+ HP1. Πιέστε προς τα πάνω και προς τα κάτω μέχρι να ασφαλιστεί ξανά ο υαλοπίνακας.

Εγχειρίδιο εγκατάστασης και λειτουργίας

 3‒22 Ασφάλιση καλύμματος

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

3.5 Εγκατάσταση προαιρετικού εξοπλισμού

3.5.1 Τοποθέτηση ηλεκτρικού εφεδρικού θερμαντήρα (EKBUxx)

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν το ύψος της οροφής είναι χαμηλό, το δοχείο μπόιλερ πρέπει να είναι κεκλιμένο για την τοποθέτηση του άδειου εφεδρικού θερμαντήρα. Αυτό πρέπει να γίνει πριν από οποιαδήποτε περαιτέρω βήματα εγκατάστασης.

Η εσωτερική μονάδα προσφέρει τη δυνατότητα τοποθέτησης ενός πρόσθετου θερμαστή (εφεδρικός θερμαντήρας EKBUxx). Με αυτόν τον τρόπο μπορεί π. χ. το αναγεννώμενο ρεύμα που παράγεται να χρησιμοποιηθεί ως πρόσθετη πηγή θέρμανσης.

ΠΛΗΡΟΦΟΡΙΕΣ

Για αυτά τα εξαρτήματα υπάρχουν ξεχωριστές οδηγίες, μ.ά. υποδείξεις για την τοποθέτηση και για τη λειτουργία.

3.5.2 Τοποθέτηση του σετ σύνδεσης εξωτερικού καυστήρα (EKBUHSWB)

Για τον έλεγχο ενός ηλεκτρικού εφεδρικού θερμαντήρα ή άλλου εξωτερικού καυστήρα, πρέπει να εγκατασταθεί το σετ σύνδεσης του εξωτερικού καυστήρα.

1 Ανοίξτε το περίβλημα. Για να το κάνετε αυτό, αφαιρέστε τη βίδα.

2 Αφαιρέστε επιπρόσθετα εξαρτήματα από το περίβλημα (κλιπ

ανακούφισης καταπόνησης, δεματικό καλωδίων, δακτύλιος στερέωσης).

3 Τοποθετήστε το σετ σύνδεσης στο περίβλημα του συστήματος

ελέγχου της εσωτερικής μονάδας. Για να το κάνετε αυτό, τοποθετήστε τα άγκιστρα (θέση a) του σετ σύνδεσης στις υποδοχές του περιβλήματος του συστήματος ελέγχου (θέση b). Στη συνέχεια, πατήστε το σετ σύνδεσης που έχει ρυθμιστεί προς τα κάτω.

5 Τοποθετήστε το πριτσίνι στερέωσης (θέσηb).

 3‒24 Διέλευση καλωδίων

a Δακτύλιος στερέωσης b Πριτσίνι στερέωσης

6 Οδηγήστε το καλώδιο της πλακέτας κυκλώματος EHS Ultra

μέσα από τους δακτυλίους στερέωσης και συνδέστε το στο RoCon BM2C (βλέπε "  3‒38 Σύνδεση στην πλακέτα

κυκλώματος RTX-EHS"[426]).

7 Αφού ολοκληρώσετε την εγκατάσταση και τις ηλεκτρικές

συνδέσεις (βλέπε "3.6 Σύνδεση νερού" [4 20] και

"3.7 Ηλεκτρική σύνδεση"[4 22]) επανατοποθετήστε το καπάκι

και σφραγίστε το με τη βίδα.

3.5.3 Τοποθέτηση κιτ σύνδεσης DB

Το προαιρετικό κιτ σύνδεσης DB επιτρέπει καλύτερη προσβασιμότητα στη σύνδεση του αγωγού DrainBack (προσαγωγή ηλιακής ενέργειας).

 3‒23 Τοποθέτηση σετ σύνδεσης

a Άγκιστρο b Υποδοχή

4 Τοποθετήστε τον δακτύλιο στερέωσης (θέση a) στον αγωγό

μεταξύ του σετ σύνδεσης και του περιβλήματος του συστήματος ελέγχου.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

 3‒25 Κιτ σύνδεσης DB

a Σύνδεση αγωγού DB (προσαγωγή ηλιακής ενέργειας) b Flowsensor (δεν αποτελεί μέρος του κιτ σύνδεσης DB,

αλλά περιλαμβάνεται στο EKSRPS4)

c Περιοριστής ροής (FlowGuard) d

Σύνδεση προσαγωγής ηλιακής ενέργειας στο δοχείο μπόιλερ

3.5.4 Τοποθέτηση κιτ σύνδεσης P

Το προαιρετικό κιτ σύνδεσης P για τύπους μονάδων Biv επιτρέπει καλύτερη προσβασιμότητα στη σύνδεση του αγωγού προσαγωγής και επιστροφής μιας εγκατάστασης ηλιακού συστήματος πίεσης ή ενός άλλου εξωτερικού καυστήρα στο δοχείο μπόιλερ. Το κιτ περιλαμβάνει δύο θερμομονωτικούς κυματοειδείς σωλήνες, οι οποίοι συνδέονται με ένα περικόχλιο-ρακόρ στις συνδέσεις του δοχείου μπόιλερ. Στο άλλο άκρο των κυματοειδών σωλήνων υπάρχει ένας εκάστοτε προσαρμογέας για διαφορετικά μεγέθη σύνδεσης του αγωγού προσαγωγής και επιστροφής.

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

 3‒26 Κιτ σύνδεσης P για τύπους μονάδων Biv

a Σύνδεση για προσαγωγή (κόκκινο) b Σύνδεση για επιστροφή (μπλε)

3.6 Σύνδεση νερού

Σημαντικές υποδείξεις

ΠΡΟΣΟΧΗ

▪ Ξεπλύνετε τους αγωγούς πριν από την πλήρωση της

συσκευής.

▪ Ξεπλύνετε το δίκτυο διανομής θερμότητας (σε υπάρχον

σύστημα θέρμανσης).

▪ Τοποθετήστε το φίλτρο ρύπων ή τον συλλέκτη λάσπης

στην επιστροφή θέρμανσης (βλέπε "1.2.6 Σύνδεση

εγκατάστασης θέρμανσης και νερού χρήσης"[47]).

ΠΡΟΣΟΧΗ

Αν η εσωτερική μονάδα συνδεθεί σε αγωγό παροχής κρύου νερού, στον οποίο χρησιμοποιούνται σωληνώσεις από χάλυβα, μπορεί να εισέλθουν ρινίσματα στον εναλλάκτη θερμότητας με σερπαντίνα ανοξείδωτου χάλυβα και να παραμείνουν εκεί. Κάτι τέτοιο οδηγεί σε ζημιές διάβρωσης από επαφή και επομένως σε διαρροές.

▪ Ξεπλύνετε τους αγωγούς πριν την πλήρωση του

εναλλάκτη θερμότητας.

▪ Τοποθετήστε το φίλτρο ρύπων στην εισαγωγή κρύου

νερού (π.χ. SAS1 ή SAS2).

ΠΡΟΣΟΧΗ: Μόνο BIV

Εάν στον εναλλάκτη θερμότητας για πλήρωση μπόιλερ ηλιακού συστήματος με πίεση (βλέπε "3.1 Διαστάσεις

και διαστάσεις σύνδεσης" [4 11], θέσεις h + i) είναι

συνδεδεμένος ένας εξωτερικός θερμαντήρας (π.χ. λέβητας ξύλου), η εσωτερική μονάδα μπορεί να υποστεί βλάβη ή να καταστραφεί από μια πολύ υψηλή θερμοκρασία εξερχόμενου νερού σε αυτές τις συνδέσεις.

▪ Περιορίστε τη θερμοκρασία εξερχόμενου νερού του

εξωτερικού θερμαντήρα μέχρι τους95°C.

ΠΡΟΣΟΧΗ

Η διείσδυση αέρα στο δίκτυο νερού θέρμανσης και μια ποιότητα νερού θέρμανσης, η οποία δεν συμμορφώνεται με τις απαιτήσεις σύμφωνα με το "1.2.5 Απαιτήσεις για το

νερό θέρμανσης και μπόιλερ" [4 6], μπορεί να

προκαλέσουν διάβρωση. Τα υπάρχοντα προϊόντα διάβρωσης (σωματίδια) μπορεί να επιβαρύνουν τις αντλίες και τις βαλβίδες και να οδηγήσουν σε λειτουργικές βλάβες.

▪ Οι συσκευές δεν επιτρέπεται να συνδέονται σε

εύκαμπτους αγωγούς ανοικτής διάχυσης.

ΠΛΗΡΟΦΟΡΙΕΣ

Τυχόν διαρρέων ατμός ή νερό θέρμανσης από τη βάνα ασφαλείας πρέπει να μπορεί να καθοδηγηθεί σε κατάλληλο αγωγό εκκένωσης με σταθερή κλίση και αντοχή στον παγετό, χωρίς κινδύνους και με συνεχή επιτήρηση.

Στο Daikin Altherma3 R ECH2O πρέπει να συνδεθεί ένα δοχείο διαστολής μεμβράνης επαρκώς διαστασιοποιημένο και προρυθμισμένο για την εγκατάσταση θέρμανσης. Δεν επιτρέπεται να υπάρχει κανένα υδραυλικό φράγμα ανάμεσα στον καυστήρα και στο δοχείο διαστολής μεμβράνης.

Συνιστούμε την τοποθέτηση ενός μηχανικού μανόμετρου για την πλήρωση της εγκατάστασης θέρμανσης.

▪ Για αγωγούς πόσιμου νερού, τηρείτε τους κανονισμούς του

EN806, του DIN1988, και το ισχύον εθνικό νομικό πλαίσιο για τις εγκαταστάσεις πόσιμου νερού.

▪ Για να μπορέσει να αποφευχθεί ένας αγωγός κυκλοφορίας,

εγκαταστήστε την εσωτερική μονάδα κοντά στο σημείο τροφοδότησης. Εάν ένας αγωγός κυκλοφορίας είναι οπωσδήποτε απαραίτητος σύμφωνα με τις τοπικές προδιαγραφές, τότε πρέπει να εγκατασταθεί σύμφωνα με τα σχεδιαγράμματα στο "Υδραυλική σύνδεση συστήματος" στο εγχειρίδιο αναφοράς για τον τεχνικό εγκατάστασης.

3.6.1 Ελάχιστος όγκος νερού

Στο κύκλωμα θέρμανσης πρέπει να διασφαλίζεται όγκος νερού τουλάχιστον 5 λίτρων. Ο εσωτερικός όγκος νερού της εσωτερικής μονάδας αντλίας θερμότητας δεν συνυπολογίζεται σε αυτό.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε κρίσιμες εφαρμογές ή σε χώρους με υψηλό φορτίο θέρμανσης μπορεί να απαιτείται πρόσθετος όγκος νερού.

ΠΡΟΣΟΧΗ

Εάν είναι συνδεδεμένα περισσότερα κυκλώματα θερμότητας στην εσωτερική μονάδα αντλίας θερμότητας, τότε είναι σημαντικό να διασφαλίζεται και ο ελάχιστος όγκος νερού, όταν είναι ανοιχτό μόνο ένα κύκλωμα θέρμανσης.

3.6.2 Σύνδεση υδραυλικών αγωγών

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Σε θερμοκρασίες ζεστού νερού που υπερβαίνουν τους 65°C υπάρχει κίνδυνος εγκαύματος. Αυτό είναι πιθανό στη χρήση ηλιακής ενέργειας σε συνδεδεμένο εξωτερικό θερμαντήρα, όταν η προστασία κατά της λεγεωνέλλας είναι ενεργή ή η προδιαγραφόμενη θερμοκρασία ζεστού νερού έχει ρυθμιστεί να είναι μεγαλύτερη από 65°C ή σε περίπτωση που είναι ενεργοποιημένη η λειτουργία Smart Grid.

▪ Τοποθετήστε προστασία από εγκαύματα (αυτόματη

διάταξη ανάμιξης ζεστού νερού (π.χ. VTA32).

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

ΠΛΗΡΟΦΟΡΙΕΣ

Η εσωτερική μονάδα διαθέτει αισθητήρα πίεσης. Η πίεση της εγκατάστασης παρακολουθείται ηλεκτρονικά και μπορεί να εμφανιστεί σε ενεργοποιημένη συσκευή.

Ωστόσο, συνιστούμε την εγκατάσταση ενός μηχανικού μανομέτρου, π.χ. ανάμεσα στην εσωτερική μονάδα και στο δοχείο διαστολής μεμβράνης.

▪ Συναρμολογήστε το μανόμετρο με τέτοιον τρόπο ώστε

να είναι καλά ορατό κατά την πλήρωση.

Προϋπόθεση: Ο προαιρετικός πρόσθετος εξοπλισμός (π. χ. ηλιακό σύστημα, εφεδρικός θερμαντήρας) πρέπει να συναρμολογηθεί σύμφωνα με τις προδιαγραφές των παρεχόμενων οδηγιών στο Daikin Altherma3R ECH2O.

1 Ελέγξτε την πίεση σύνδεσης κρύου νερού (έως 10bar).

▪ Για υψηλότερες πιέσεις στον αγωγό νερού χρήσης,

τοποθετήστε έναν μειωτήρα πίεσης.

2 Στερεώστε το υδραυλικό μπλοκ με ένα κατσαβίδι.

4 Συνδέστε τον αγωγό εκκένωσης στη βαλβίδα υπερπίεσης

ασφαλείας και στο δοχείο διαστολής μεμβράνης σύμφωνα με το EN12828.

▪ Τυχόν διαρρέων ατμός ή νερό θα πρέπει να μπορεί να

καθοδηγηθεί σε κατάλληλο αγωγό εκκένωσης με σταθερή κλίση και αντοχή στον παγετό, χωρίς κινδύνους και με συνεχή επιτήρηση.

▪ Δρομολογείτε τον αγωγό έτσι ώστε μετά τη συναρμολόγηση το

κάλυμμα να μπορεί να τοποθετηθεί χωρίς προβλήματα.

▪ Ελέγξτε την έδραση του εύκαμπτου σωλήνα εκροής στη

βαλβίδα υπερπίεσης ασφαλείας. Αν χρειαστεί, συνδέστε και τοποθετήστε έναν δικό σας εύκαμπτο σωλήνα.

5 Συνδέστε το δοχείο διαστολής μεμβράνης.

▪ Συνδέστε ένα δοχείο διαστολής μεμβράνης επαρκώς

διαστασιοποιημένο και προρυθμισμένο για την εγκατάσταση θέρμανσης. Δεν επιτρέπεται να υπάρχει κανένα υδραυλικό φράγμα ανάμεσα στον καυστήρα και τη βαλβίδα ασφαλείας.

▪ Τοποθετήστε το δοχείο διαστολής μεμβράνης σε ελεύθερο

σημείο (συντήρηση, αντικατάσταση μερών).

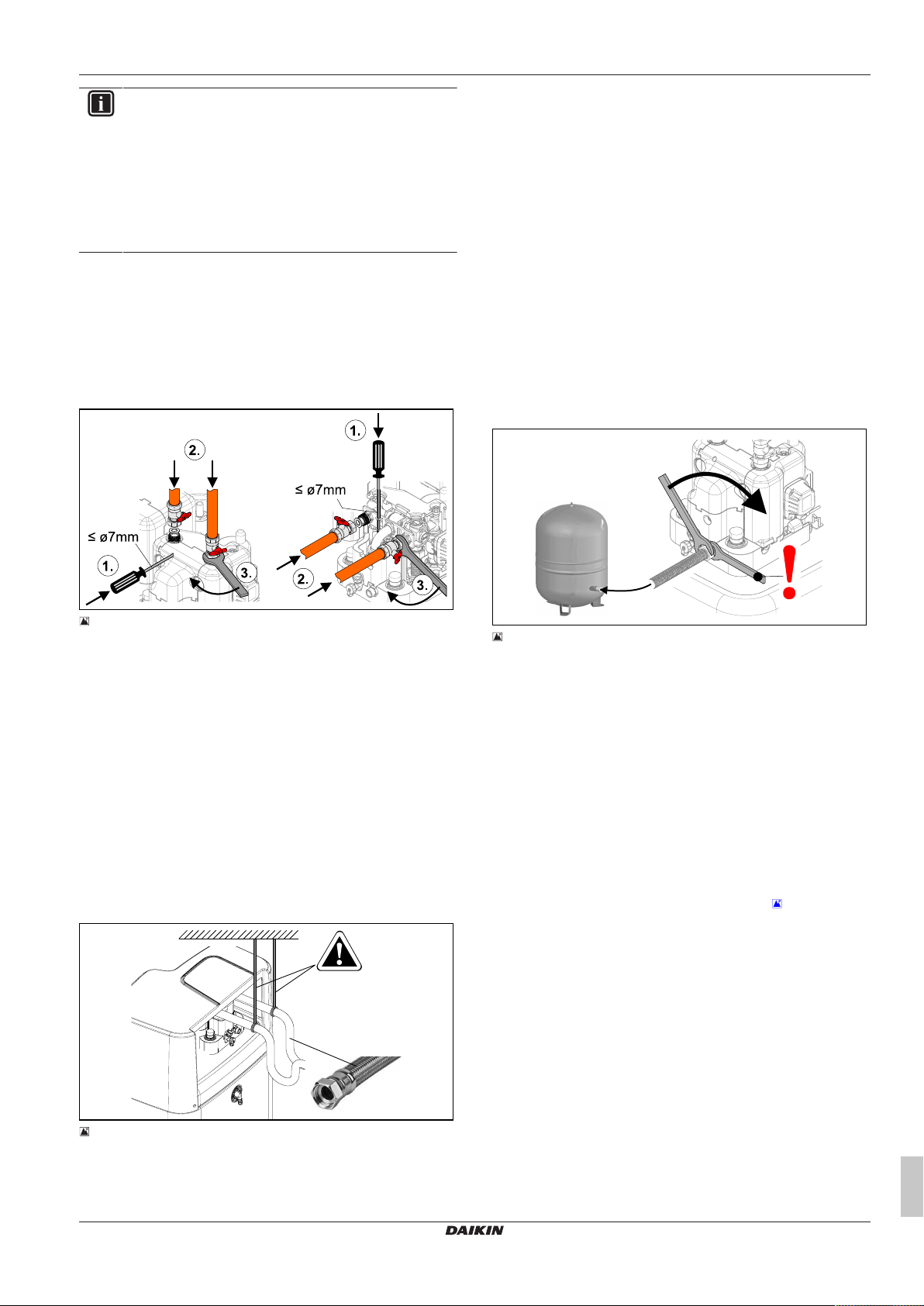

 3‒27 Στερεώστε το υδραυλικό μπλοκ κατά τη σύνδεση προς τα

επάνω (αριστερά) ή τη σύνδεση προς τα πίσω (δεξιά)

3 Δημιουργήστε υδραυλικές συνδέσεις στην εσωτερική μονάδα.

▪ Λάβετε τη θέση και τη διάσταση των συνδέσεων θέρμανσης

από "3.1Διαστάσεις και διαστάσεις σύνδεσης"[411].

▪ Τηρείτε την προδιαγραφόμενη ροπή σύσφιξης (βλέπε

"6.3Ροπές σύσφιξης"[436]).

▪ Δρομολογείτε τον αγωγό έτσι ώστε μετά τη συναρμολόγηση το

ηχομονωτικό κάλυμμα να μπορεί να τοποθετηθεί χωρίς προβλήματα.

▪ Πραγματοποιήστε τη σύνδεση νερού για πλήρωση και

συμπλήρωση σύμφωνα με το EN 1717/EN 61770, για να παρεμποδιστεί σίγουρα τυχόν ακαθαρσίες στο πόσιμο νερό μέσω επιστροφής.

▪ Σε υποδοχές ευθυγραμμισμένες προς τα πίσω: Υποστηρίξτε

κατάλληλα τους υδραυλικούς αγωγούς σύμφωνα με τις χωρικές συνθήκες.

 3‒29 Συναρμολόγηση του δοχείου διαστολής μεμβράνης

6 Μονώστε τις σωληνώσεις προσεκτικά για την αποφυγή

απωλειών θερμότητας και σχηματισμού συμπυκνώματος (πάχος μόνωσης τουλάχιστον 20mm).

▪ Ασφάλεια έλλειψης νερού: Η παρακολούθηση της πίεσης και

της θερμοκρασίας του συστήματος ρύθμισης απενεργοποιεί με ασφάλεια την εσωτερική μονάδα, όταν δεν υπάρχει νερό και το ασφαλίζει. Κατασκευαστικά δεν απαιτείται επιπλέον ασφάλεια έλλειψης νερού.

▪ Αποφυγή ζημιών από εναποθέσεις ιζημάτων και διάβρωση:

βλέπε "1.2.5Απαιτήσεις για το νερό θέρμανσης και μπόιλερ"[46]

3.6.3 Σύνδεση εκροής

1 Βιδώστε το τεμάχιο σύνδεσης εύκαμπτου σωλήνα για

υπερχείλιση ασφαλείας (στοιχείο, συσκευασία πρόσθετου εξοπλισμού) στην προβλεπόμενη σύνδεση ("  2‒3 Δομή και

στοιχεία – Εσωτερική δομή ...04P30D…/...08P30D… (Biv)"[49],

θέσηu) και συνδέστε στον εύκαμπτο σωλήνα εκροής.

▪ Χρησιμοποιήστε διαφανή εύκαμπτο σωλήνα εκροής (το νερό που

εκρέει πρέπει να είναι ορατό).

▪ Συνδέστε τον εύκαμπτο σωλήνα εκροής σε εγκατάσταση

αποχέτευσης με κατάλληλες διαστάσεις.

▪ Ο εύκαμπτος σωλήνας εκροής δεν θα πρέπει να διαθέτει

μηχανισμό διακοπής ροής.

2 Τοποθετήστε τον εύκαμπτο σωλήνα εκροής συμπυκνώματος

(στοιχείο, συσκευασία πρόσθετου εξοπλισμού) στη σύνδεσή του στο καπάκι.

 3‒28 Στήριξη υδραυλικών αγωγών με κατεύθυνση προς τα πίσω

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

 3‒30 Σύνδεση του εύκαμπτου σωλήνα εκροής

a Τεμάχιο σύνδεσης εύκαμπτου σωλήνα για υπερχείλιση

ασφαλείας

b Εύκαμπτος σωλήνας εκροής συμπυκνώματος

3.7 Ηλεκτρική σύνδεση

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Κίνδυνος ηλεκτροπληξίας και θανάσιμων τραυματισμών και εγκαυμάτων κατά το άγγιγμα των ηλεκτρικών μερών.

▪ Πριν από τις εργασίες σε ηλεκτροφόρα εξαρτήματα,

αποσυνδέετε όλα τα ηλεκτρικά κυκλώματα της εγκατάστασης από την τροφοδοσία (απενεργοποίηση εξωτερικού κεντρικού διακόπτη, αποσύνδεση ασφάλειας) και ασφαλίστε τα από ακούσια επανενεργοποίηση.

▪ Η δημιουργία της ηλεκτρικής σύνδεσης και οι εργασίες

σε ηλεκτρικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από εξειδικευμένο προσωπικό με ηλεκτροτεχνική εκπαίδευση τηρώντας παράλληλα τα ισχύοντα πρότυπα και τις οδηγίες, καθώς και τους κανονισμούς της επιχείρησης ηλεκτρισμού και τις οδηγίες του παρόντος εγχειριδίου.

▪ Η εγκατάσταση προστατευτικών διατάξεων γείωσης

(FI) είναι οπωσδήποτε απαραίτητη, όπως απεικονίζεται στις εικόνες αυτού του εγγράφου.

▪ Μην προβαίνετε ποτέ σε τροποποιήσεις των βυσμάτων

ή λοιπών ηλεκτροτεχνικών εξαρτημάτων εξοπλισμού.

▪ Τα καλύμματα των συσκευών και τα καλύμματα

συντήρησης πρέπει να τοποθετούνται ξανά αμέσως μετά το τέλος των εργασιών.

ΠΡΟΣΟΧΗ

Στο περίβλημα του συστήματος ελέγχου της εσωτερικής μονάδας μπορεί να προκύψουν υψηλές θερμοκρασίες κατά τη λειτουργία. Αυτό μπορεί να προκαλέσει την αύξηση της θερμοκρασίας στα ηλεκτροφόρα σύρματα λόγω της αυτόματης θέρμανσής τους κατά τη λειτουργία. Αυτοί οι αγωγοί πρέπει λοιπόν να έχουν θερμοκρασία συνεχόμενης χρήσης 90°C.

▪ Για τις ακόλουθες συνδέσεις, χρησιμοποιήστε μόνο

καλώδια με θερμοκρασία συνεχόμενης χρήσης ≥90°C: Εξωτερική μονάδα αντλίας θερμότητας και προαιρετικός εξοπλισμός: Ηλεκτρικός εφεδρικός θερμαντήρας (EKBUxx)

ΠΡΟΣΟΧΗ

Αν υποστεί ζημιά το καλώδιο σύνδεσης με το ηλεκτρικό δίκτυο της εσωτερικής μονάδας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή ή από τμήμα εξυπηρέτησης πελατών του ή από κάποιο άτομο με αντίστοιχα προσόντα, για την αποφυγή κινδύνων.

Όλες οι ηλεκτρολογικές ρυθμιστικές διατάξεις και διατάξεις ασφαλείας της εσωτερικής μονάδας έχουν συνδεθεί, ελεγχθεί και είναι έτοιμες για λειτουργία. Μη εξουσιοδοτημένες αλλαγές στο είναι επικίνδυνες και δεν επιτρέπονται. Την ευθύνη για τυχόν προκύπτουσες βλάβες/φθορές αναλαμβάνει ο φορέας εκμετάλλευσης.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3.7.1 Γενικό διάγραμμα συνδέσεων

3 Τοποθέτηση και εγκατάσταση

 3‒31 Γενικό διάγραμμα συνδέσεων - για ηλεκτρική σύνδεση κατά την εγκατάσταση της συσκευής (λεζάντες και αντιστοίχιση συνδέσεων της

πλακέτας κυκλώματος, βλέπε "6.5Διάγραμμα ηλεκτρικών συνδέσεων"[438])

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

3.7.2 Θέση των πλακετών κυκλώματος και των πλακετών ακροδεκτών

 3‒32 Θέση των πλακετών κυκλώματος και των πλακετών

ακροδεκτών

a Περίβλημα συστήματος ρύθμισης b Καπάκι περιβλήματος συστήματος ελέγχου

A1P Πλακέτα κυκλώματος (βασικό σύστημα ρύθμισης της

RoCon+B1 Πεδίο χειρισμού συστήματος ρύθμισης

RoConBM2C Πλακέτα κυκλώματος (σύστημα ρύθμισης βασικής

RTX-EHS Πλακέτα κυκλώματος (εφεδρικός θερμαντήρας)

αντλίας θερμότητας)

μονάδας)

X1 Πλακέτα ακροδεκτών για σύνδεση με το ηλεκτρικό δίκτυο

εφεδρικού θερμαντήρα

XAG1 Σύνδεση βύσματος εξωτερικής μονάδας αντλίας

θερμότητας

XTA1 Πλακέτα ακροδεκτών αισθητήρα εξωτερικής

θερμοκρασίας T

3.7.3 Σύνδεση ηλεκτρικού δικτύου

Στο εσωτερικό της συσκευής είναι συνδεδεμένο ένα εύκαμπτο καλώδιο για τη σύνδεση με το ηλεκτρικό δίκτυο.

1 Ελέγξτε την τάση τροφοδοσίας (~230V, 50Hz).

2 Διακόψτε την παροχή ρεύματος στα συγκεκριμένα κουτιά

διακλάδωσης της ηλεκτρικής εγκατάστασης της κατοικίας.

3 Συνδέστε το καλώδιο σύνδεσης ηλεκτρικού δικτύου της

εσωτερικής μονάδας στο κουτί διακλάδωσης της ηλεκτρικής εγκατάστασης της κατοικίας μέσω ενός κεντρικού διακόπτη (δεν παρέχεται) για ολοπολική αποσύνδεση από το ηλεκτρικό δίκτυο (διάταξη αποσύνδεσης σύμφωνα με το EN 60335-1). Βεβαιωθείτε ότι η πολικότητα είναι σωστή.

 3‒33 Διέλευση καλωδίων

6 Δημιουργήστε ηλεκτρικές συνδέσεις σύμφωνα με το

"3.7.1 Γενικό διάγραμμα συνδέσεων" [4 23] και τις ακόλουθες

ενότητες.

7 Για όλα τα καλώδια που είναι συνδεδεμένα στην εσωτερική

μονάδα θα πρέπει εξωτερικά στο περίβλημα του συστήματος ρύθμισης να εξασφαλιστεί αποτελεσματική ανακούφιση καταπόνησης με τη χρήση δεματικών καλωδίων και να ελεγχθεί η ισχύς συγκράτησης.

3.7.4 Γενικές πληροφορίες σχετικά με την ηλεκτρική σύνδεση

1 Ελέγξτε την τάση τροφοδοσίας.

2 Θέστε τον διακόπτη ισχύος σε "Απενεργοποίηση".

3 Διακόψτε την παροχή ρεύματος στους σχετικούς αυτόματους

μηχανισμούς ασφαλείας στα κουτιά διακλάδωσης της ηλεκτρικής εγκατάστασης της κατοικίας.

4 Ανοίξτε το περίβλημα του συστήματος ρύθμισης (βλέπε

"3.4.4Άνοιγμα περιβλήματος συστήματος ρύθμισης"[415]).

5 Τοποθετήστε το καλώδιο μέσω μίας από τις διελεύσεις

καλωδίων στο εσωτερικό του περιβλήματος του συστήματος ελέγχου. Κατά την κοπή και την τοποθέτηση καλωδίων που πρέπει να συνδεθούν, προσέχετε ώστε το περίβλημα του συστήματος ελέγχου να μπορεί να τεθεί στη λειτουργία σέρβις χωρίς τάση.

Εγχειρίδιο εγκατάστασης και λειτουργίας

 3‒34 Τοποθέτηση και έλεγχος ανακουφιστικού καταπόνησης

8 Μετά την ολοκλήρωση της εγκατάστασης: Κλείστε ξανά το

περίβλημα του συστήματος ελέγχου και θέστε το ξανά στην κανονική θέση, εάν είναι απαραίτητο.

3.7.5 Σύνδεση εξωτερικής μονάδας αντλίας θερμότητας

ΠΛΗΡΟΦΟΡΙΕΣ

1 Ακολουθήστε τα βήματα εγκατάστασης στο "3.7.4 Γενικές

πληροφορίες σχετικά με την ηλεκτρική σύνδεση"[424].

2 Συνδέστε την εξωτερική μονάδα αντλίας θερμότητας στην

πλακέτα ακροδεκτών XAG1.

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

 3‒35 Σύνδεση εξωτερικής μονάδας αντλίας θερμότητας

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την απενεργοποίηση της εξωτερικής μονάδας αντλίας θερμότητας μέσω διακόπτη με βάση τις προδιαγραφές της επιχείρησης ηλεκτρισμού (EVU), η εσωτερική μονάδα δεν απενεργοποιείται.

3 Τοποθέτηση και εγκατάσταση

Μέσω της τιμής αντίστασης που αλλάζει, αλλάζει και ο τρέχων τρόπος λειτουργίας ("  3‒2 Τιμές αντίστασης για την αξιολόγηση

του σήματος EXT" [4 25]). Η αλλαγή του τρόπου λειτουργίας

λειτουργεί μόνο εφόσον είναι κλειστή η εξωτερική επαφή μεταγωγής.

Ο τρόπος λειτουργίας επενεργεί στο άμεσο κύκλωμα της εσωτερικής μονάδας, αλλά και σε όλα τα επιπλέον κυκλώματα θέρμανσης που συνδέονται προαιρετικά σε αυτήν τη συσκευή.

Αν έχουν ενεργοποιηθεί ειδικές λειτουργίες, όπως π.χ. "Manual operation", η είσοδος δεν αξιολογείται.

 3‒36 Σύνδεση επαφής μεταγωγής EXT

3.7.6 Σύνδεση αισθητήρα εξωτερικής θερμοκρασίας (προαιρετικά)

Η εξωτερική μονάδα αντλίας θερμότητας διαθέτει έναν ενσωματωμένο αισθητήρα εξωτερικής θερμοκρασίας, ο οποίος χρησιμοποιείται στο σύστημα ρύθμισης θερμοκρασίας προσαγωγής σύμφωνα με τις καιρικές συνθήκες με λειτουργία προστασίας από παγετό. Με τον προαιρετικό αισθητήρα εξωτερικής θερμοκρασίας, το σύστημα ρύθμισης θερμοκρασίας προσαγωγής σύμφωνα με τις καιρικές συνθήκες μπορεί να βελτιστοποιηθεί περαιτέρω.

▪ Επιλέξτε ένα σημείο τοποθέτησης με περίπου το ένα τρίτο του

ύψους του κτιρίου (ελάχιστη απόσταση από το δάπεδο: 2m) στην πιο κρύα πλευρά του κτιρίου (Βόρεια ή Βορειοανατολικά). Συγχρόνως, αποφεύγετε τη γειτνίαση με πηγές τρίτες θερμότητας (καμινάδες, αεραγωγοί), καθώς και την άμεση ηλιακή ακτινοβολία.

▪ Τοποθετείτε τον αισθητήρα εξωτερικής θερμοκρασίας έτσι που η

έξοδος καλωδίου να έχει φορά προς τα κάτω (εμποδίζεται η είσοδος υγρασίας).

ΠΡΟΣΟΧΗ

Η παράλληλη τοποθέτηση των καλωδίων αισθητήρα και δικτύου εντός ενός αγωγού εγκατάστασης μπορεί να προκαλέσει σημαντικές βλάβες στην κανονική λειτουργία της εσωτερικής μονάδας.

▪ Τοποθετείτε το καλώδιο αισθητήρα πάντα ξεχωριστά.

1 Συνδέστε τον αισθητήρα εξωτερικής θερμοκρασίας σε δίκλωνο

καλώδιο αισθητήρα (ελάχιστη διατομή 1mm2).

2 Τοποθετήστε το καλώδιο αισθητήρα στην εσωτερική μονάδα.

3 Ακολουθήστε τα βήματα εγκατάστασης στο "3.7.4 Γενικές

πληροφορίες σχετικά με την ηλεκτρική σύνδεση"[424].

4 Συνδέστε το καλώδιο αισθητήρα στην πλακέτα ακροδεκτών

XTA1 (βλέπε "3.7.2Θέση των πλακετών κυκλώματος και των

πλακετών ακροδεκτών"[424]).

5 Στο σύστημα ρύθμισης RoCon+ HP1 θέστε την παράμετρο

[Outside temperature sensor] στο "On" [→ Main menu →Configuration →Sensors].

 3‒2 Τιμές αντίστασης για την αξιολόγηση του σήματος EXT

Τρόπος λειτουργίας Αντίσταση R

Standby <680Ω ±5%

Heating 1200Ω

Reduce 1800Ω

Summer 2700Ω

Automatic 1 4700Ω

Automatic 2 8200Ω

ΠΛΗΡΟΦΟΡΙΕΣ

Σε τιμές αντίστασης μεγαλύτερες της τιμής για το "Automatic 2", δεν λαμβάνεται υπόψη η είσοδος.

ΠΛΗΡΟΦΟΡΙΕΣ

Λόγω της ενσωματωμένης στο σύστημα ρύθμισης RoCon +HP1 λειτουργίας [Heating support (HZU)] (βλέπε οδηγίες λειτουργίας του συστήματος ρύθμισης), δεν είναι απαραίτητη η ένωση της σύνδεσης EXT με τη σύνδεση της επαφής διακοπής καυστήρα της ηλιακής εγκατάστασης.

Ανοχή

3.7.8 Εξωτερική απαίτηση ανάγκης (EBA)

Μέσω της σύνδεσης της επαφής μεταγωγής EBA στην εσωτερική μονάδα ("  3‒37 Σύνδεση επαφής μεταγωγής ΕΒΑ" [4 26]) και της αντίστοιχης παραμετροποίησης στο σύστημα ρύθμισης RoCon + HP1, μπορεί να δημιουργηθεί μια απαίτηση για θερμότητα μέσω εξωτερικής επαφής μεταγωγής. Εάν η επαφή μεταγωγής κλείσει, τότε η εσωτερική μονάδα τίθεται στη λειτουργία θέρμανσης. Η θερμοκρασία προσαγωγής ρυθμίζεται στη θερμοκρασία, που είναι ρυθμισμένη στην παράμετρο [Feed temperature, heating mode] [→Main menu →Configuration →Heating].

Η επαφή μεταγωγής EBA έχει προτεραιότητα σε σχέση με μια απαίτηση από τον θερμοστάτη χώρου.

Στη λειτουργία ψύξης, στη λειτουργία Stand-by, στη χειροκίνητη λειτουργία και στη θερινή λειτουργία, η επαφή μεταγωγής δεν αξιολογείται. Επιπλέον δεν λαμβάνονται υπόψη τα όρια θέρμανσης.

3.7.7 Εξωτερική επαφή μεταγωγής

Με τη σύνδεση μιας εξωτερικής επαφής μεταγωγής ("  3‒36

Σύνδεση επαφής μεταγωγής EXT" [4 25]) μπορεί να αλλάξει ο

τρόπος λειτουργίας της εσωτερικής μονάδας.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

 3‒37 Σύνδεση επαφής μεταγωγής ΕΒΑ

3.7.9 Σύνδεση εξωτερικού καυστήρα

ΠΛΗΡΟΦΟΡΙΕΣ

Για να συνδέσετε έναν εξωτερικό καυστήρα, είναι απαραίτητο να εγκαταστήσετε το σετ σύνδεσης για εξωτερικούς καυστήρες (βλέπε "3.5 Εγκατάσταση

προαιρετικού εξοπλισμού"[419]).

Για την υποστήριξη της θέρμανσης ή ως εναλλακτική ενός ηλεκτρικού εφεδρικού θερμαντήρα, μπορεί να συνδεθεί ένας εξωτερικός καυστήρας (π.χ. λέβητας υγραερίου ή πετρελαίου) στην εσωτερική μονάδα. Για να συνδέσετε έναν εξωτερικό καυστήρα, είναι απαραίτητο να εγκαταστήσετε το σετ σύνδεσης για εξωτερικούς καυστήρες (βλέπε "3.5 Εγκατάσταση προαιρετικού

εξοπλισμού"[419]).

Η θερμότητα που μεταφέρεται από τον εξωτερικό καυστήρα πρέπει να τροφοδοτηθεί στο νερό χωρίς πίεση στο μπόιλερ της εσωτερικής μονάδας.

Πραγματοποιήστε την υδραυλική σύνδεση σύμφωνα με μία από τις δύο παρακάτω δυνατότητες σύνδεσης:

▪ χωρίς πίεση μέσω των συνδέσεων (προσαγωγή και

επιστροφή ηλιακού συστήματος) του μπόιλερ ζεστού νερού

▪ σε τύπους μονάδων εσωτερικής μονάδας …Biv, μέσω του

ενσωματωμένου εναλλάκτη θερμότητας ηλιακού συστήματος με πίεση.

▪ Τηρείτε τις υποδείξεις για υδραυλικές συνδέσεις (βλέπε

"1.2 Οδηγίες ασφαλείας για τη συναρμολόγηση και τη λειτουργία"[45])

▪ Παραδείγματα υδραυλικής σύνδεσης (βλ. "Υδραυλική σύνδεση"

στο εγχειρίδιο αναφοράς για τον τεχνικό εγκατάστασης).

Η απαίτηση του εξωτερικού καυστήρα ενεργοποιείται μέσω ρελέ στην πλακέτα κυκλώματος RTX-EHS (βλέπε "  3‒38 Σύνδεση

στην πλακέτα κυκλώματος RTX-EHS"[4 26]). Η ηλεκτρική σύνδεση

στην εσωτερική μονάδα είναι δυνατή ως εξής:

▪ Ο εξωτερικός καυστήρας διαθέτει μια σύνδεση επαφής μεταγωγής

χωρίς δυναμικό για την απαίτηση για θερμότητα:

▪ Σύνδεση στο K3, όταν ο εξωτερικός καυστήρας αναλαμβάνει τη

θέρμανση νερού και την υποστήριξη θέρμανσης (ρύθμιση παραμέτρου [Config. ext. heat source]=DHW + heating support [→Main menu →Settings →Ext. source])

▪ Σύνδεση στο K1 και στο K3, όταν χρησιμοποιούνται δύο

εξωτερικοί καυστήρες (ρύθμιση παραμέτρου [Config. ext. heat source]=Two external heat generators [→ Main menu → Settings → Ext. source]). Με αυτόν τον τρόπο, το K1 ενεργοποιεί τον εξωτερικό καυστήρα (π.χ. λέβητα υγραερίου ή πετρελαίου) για την υποστήριξη της θέρμανσης και το K3 τον εξωτερικό καυστήρα (EKBUxx) για τη θέρμανση νερού.

▪ Σύνδεση στη σύνδεση AUX A (βλέπε "3.7.13Σύνδεση επαφών

μεταγωγής (έξοδοι AUX)"[428])

▪ Ο εξωτερικός καυστήρας μπορεί να ενεργοποιηθεί μόνο μέσω της

τάσης δικτύου: σύνδεση (~230 V, μέγιστο φορτίο 3000 W) σε K1 και K3.

ΠΡΟΣΟΧΗ

Κίνδυνος δημιουργίας σπινθηρισμών τάσης.

▪ Οι συνδέσεις της πλακέτας κυκλώματος RTX-EHS δεν

επιτρέπεται να χρησιμοποιούνται ταυτόχρονα με την ενεργοποίηση της τάσης δικτύου (~230 V) και της χαμηλής τάσης ασφαλείας (SELV="Safety Extra Low Voltage").

 3‒38 Σύνδεση στην πλακέτα κυκλώματος RTX-EHS

1 Η κατάλληλη ηλεκτρική σύνδεση περιλαμβάνεται στις

αντίστοιχες οδηγίες εγκατάστασης του εξωτερικού καυστήρα.

2 Τοποθετήστε το σετ σύνδεσης για εξωτερικό καυστήρα

EKBUHSWB (βλέπε "3.5 Εγκατάσταση προαιρετικού

εξοπλισμού"[419]).

3 Δημιουργήστε κατάλληλες συνδέσεις στην πλακέτα κυκλώματος

RTX-EHS του σετ σύνδεσης (βλέπε "  3‒38 Σύνδεση στην

πλακέτα κυκλώματος RTX-EHS"[426]).

4 Στερεώστε στο σετ σύνδεσης τα καλώδια που κατευθύνονται

από έξω μέσα στο σετ σύνδεσης με τη βοήθεια των παρεχόμενων κλιπ ανακούφισης καταπόνησης και δεματικών καλωδίων (βλέπε βήματα 7 και 8 στο "3.7.4 Γενικές

πληροφορίες σχετικά με την ηλεκτρική σύνδεση"[424]).

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

3.7.10 Σύνδεση θερμοστάτη χώρου

ΠΛΗΡΟΦΟΡΙΕΣ

 3‒39 Σύνδεση με ενσύρματο θερμοστάτη χώρου (RT=Daikin

EKRTW)

Να προσέχετε την ξεχωριστή εγκατάσταση των αγωγών δικτύου, αισθητήρων και διαύλου δεδομένων. Χρησιμοποιείτε μόνο κανάλια καλωδίων με διαχωριστικά στελέχη ή ξεχωριστά κανάλια καλωδίων με απόσταση τουλάχιστον 2 cm. Επιτρέπονται οι διασταυρώσεις καλωδίων.

Σε ολόκληρο το σύστημα RoCon μπορούν να συνδεθούν έως 16 συσκευές με συνολικό μήκος καλωδίων έως 800m.

Ρυθμιστής χώρου EHS157034

Για την απομακρυσμένη ρύθμιση των τρόπων λειτουργίας και των ονομαστικών θερμοκρασιών χώρου από έναν άλλον χώρο μπορεί να συνδεθεί για κάθε κύκλωμα θερμότητας ένας ξεχωριστός ρυθμιστής χώρου EHS157034.

ΠΛΗΡΟΦΟΡΙΕΣ

Αυτό το εξάρτημα διαθέτει ξεχωριστές οδηγίες εγκατάστασης. Υποδείξεις ρύθμισης και χειρισμού, βλέπε σχετικές οδηγίες συστήματος ρύθμισης.

Μονάδα μείκτη EHS157068

Στην εσωτερική μονάδα μπορεί να συνδεθεί η μονάδα μείκτη EHS157068 (βύσμα πλακέτας J13), που ρυθμίζεται μέσω του ηλεκτρονικού συστήματος ρύθμισης.

ΠΛΗΡΟΦΟΡΙΕΣ

Πύλη διαδικτύου EHS157056

Μέσω της προαιρετικής πύλης EHS157056,το σύστημα ρύθμισης μπορεί να συνδεθεί στο διαδίκτυο. Με αυτόν τον τρόπο είναι δυνατός ο τηλεχειρισμός της εσωτερικής μονάδας με κινητό τηλέφωνο (μέσω εφαρμογής).

 3‒40 Σύνδεση με ασύρματο θερμοστάτη χώρου (RT‑E=Daikin

EKRTR)

3.7.11 Σύνδεση προαιρετικών στοιχείων συστήματος

Οι προαιρετικές συσκευές RoCon πρέπει να είναι συνδεδεμένες στην εσωτερική μονάδα μέσω ενός 4κλωνου καλωδίου διαύλου CAN (σύνδεση J13).

Για αυτόν το λόγο, συνιστούμε θωρακισμένα καλώδια με τις εξής ιδιότητες:

▪ Τυποποίηση σύμφωνα με το ISO 11898, UL/CSA τύπος CMX

(UL444)

▪ Εξωτερικός μανδύας από PVC με αντοχή στη φωτιά σύμφωνα με

το IEC60332-1-2

▪ Έως 40 m ελάχιστη διάμετρος 0,75mm2. Με αυξανόμενο μήκος

απαιτείται μεγαλύτερη διάμετρος καλωδίου.

Για τη σύνδεση καλωδίων διαύλου CAN πολλών συσκευών RoCon μπορούν να χρησιμοποιηθούν κουτιά διακλάδωσης του εμπορίου.

ΠΛΗΡΟΦΟΡΙΕΣ

3.7.12 Σύνδεση HP convector

ΠΛΗΡΟΦΟΡΙΕΣ

Μόνο οι ρυθμιστές θερμαντήρων EKRTCTRL1 και EKWHCTRL(0/1) μπορούν να συνδεθούν στην εσωτερική μονάδα.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση αλλαγής του τρόπου λειτουργίας (Heating/ Cooling) σε έναν θερμαντήρα, πρέπει να αλλάξουν και όλοι οι υπόλοιποι θερμαντήρες ή να απενεργοποιηθούν.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

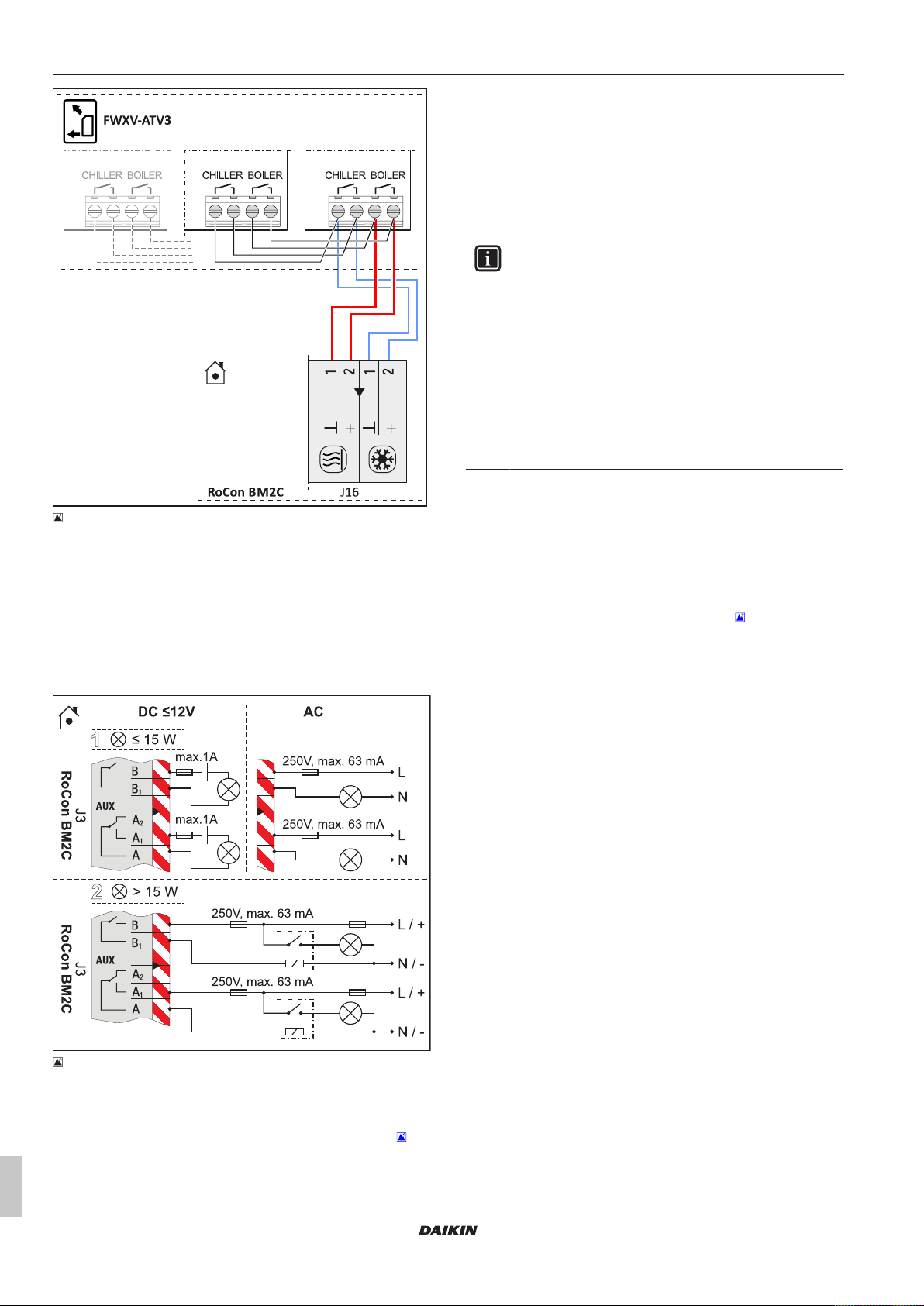

 3‒41 Σύνδεση FWX(V/M)-AATV3

3.7.13 Σύνδεση επαφών μεταγωγής (έξοδοι AUX)

Οι επαφές μεταγωγής (έξοδοι AUX) μπορούν να χρησιμοποιηθούν για διάφορες παραμετροποιήσιμες λειτουργίες.

Η επαφή δύο θέσεων A-A1-A2 ενεργοποιείται υπό τις συνθήκες που έχουν ρυθμιστεί στην παράμετρο [AUX switching function] [→Main menu → Settings →Inputs/Outputs] (βλέπε οδηγίες λειτουργίας του συστήματος ρύθμισης).

 3‒42 Σύνδεση επαφής μεταγωγής (έξοδος AUX)

Σε αυτές τις συσκευές οι ακροδέκτες σύνδεσης B+B1 δεν είναι κατειλημμένοι ή προορίζονται για πρόσθετες λειτουργίες.

Οι επαφές στην παραλλαγή 1 (ενεργοποιημένη ισχύς ≤15 W) μπορούν να συνδεθούν απευθείας, όπως απεικονίζεται στη "  3‒

42 Σύνδεση επαφής μεταγωγής (έξοδος AUX)"[428].

Τα ρελέ που θα χρησιμοποιηθούν σύμφωνα με την παραλλαγή 2 (ενεργοποιημένη ισχύς >15 W) πρέπει να είναι κατάλληλα για διάρκεια ενεργοποίησης 100%.

Η επαφή δύο θέσεων A-A1-A2 μπορεί να χρησιμοποιηθεί π.χ. για τον έλεγχο του καυστήρα σε δυαδικές εγκαταστάσεις θέρμανσης από την εσωτερική μονάδα και λέβητες πετρελαίου ή υγραερίου. Παραδείγματα για την υδραυλική σύνδεση συστήματος περιγράφονται στο "Υδραυλική σύνδεση" στο εγχειρίδιο αναφοράς για τον τεχνικό συναρμολόγησης.

ΠΛΗΡΟΦΟΡΙΕΣ

Με συνδεδεμένο αεριολέβητα συμπύκνωσης A2 F ή G‑plus, η παράμετρος [AUX switching function] και η παράμετρος [AUX wait time] πρέπει να ρυθμιστούν σύμφωνα με την επιθυμητή λειτουργία [→ Main menu →Settings →Inputs/Outputs].

Βλέπε οδηγίες λειτουργίας → Κεφάλαιο Ρυθμίσεις παραμέτρων.

Ακριβείς πληροφορίες σχετικά με την ηλεκτρική σύνδεση και τις συναφείς ρυθμίσεις παραμέτρων για τέτοιες δυαδικές εγκαταστάσεις θέρμανσης μπορείτε να βρείτε στο διαδίκτυο (www.daikin.com) ή από το κέντρο εξυπηρέτησης.

3.7.14 Σύνδεση χαμηλής χρέωσης ηλεκτρικού δικτύου (HT/NT)

Εάν η εξωτερική μονάδα είναι συνδεδεμένη σε μια σύνδεση ηλεκτρικού δικτύου χαμηλής χρέωσης, η επαφή ενεργοποίησης S2S χωρίς δυναμικό του δέκτη, η οποία αξιολογεί το σήμα εισόδου χαμηλής χρέωσης που εκπέμπεται από την επιχείρηση ηλεκτρισμού (EVU), πρέπει να συνδεθεί στο βύσμα J8, σύνδεση EVU στην πλακέτα κυκλώματος RoCon BM2C (βλέπε "  3‒43 Σύνδεση

επαφής ενεργοποίησης HT/NT"[429]).

Κατά τη ρύθμιση της παραμέτρου [HT/NT function]>0 [→Main menu → Settings → Inputs/Outputs] απενεργοποιούνται σε ώρες υψηλής χρέωσης συγκεκριμένα στοιχεία συστήματος (βλέπε οδηγίες λειτουργίας του συστήματος ρύθμισης).

Συνηθίζονται οι εξής τύποι σύνδεσης χαμηλής χρέωσης ηλεκτρικού δικτύου:

▪ Τύπος 1: Με αυτό τον τρόπο σύνδεσης χαμηλής χρέωσης

ηλεκτρικού δικτύου, η τροφοδοσία ρεύματος προς την εξωτερική μονάδα αντλίας θερμότητας δεν διακόπτεται.

▪ Τύπος 2: Με αυτό τον τρόπο σύνδεσης χαμηλής χρέωσης

ηλεκτρικού δικτύου, η τροφοδοσία ρεύματος προς την εξωτερική μονάδα αντλίας θερμότητας διακόπτεται μετά από ορισμένο χρονικό διάστημα.

▪ Τύπος 3: Με αυτό τον τρόπο σύνδεσης χαμηλής χρέωσης

ηλεκτρικού δικτύου, η τροφοδοσία ρεύματος προς την εξωτερική μονάδα αντλίας θερμότητας διακόπτεται αμέσως.

Η επαφή μεταγωγής χωρίς δυναμικό S2S μπορεί να εκτελεστεί ως επαφή μεταγωγής ανοίγματος ή κλεισίματος.

▪ Στην έκδοση ως επαφή μεταγωγής ανοίγματος πρέπει να

ρυθμιστεί η παράμετρος [HT/NT contact]=1 [→ Main menu → Settings → Inputs/Outputs]. Όταν η EVU εκπέμπει σήμα χαμηλής χρέωσης, η επαφή μεταγωγής S2S ανοίγει. Η εγκατάσταση τίθεται σε "αναγκαστική απενεργοποίηση". Αν το σήμα σταλεί ξανά, η επαφή μεταγωγής χωρίς δυναμικό S2S κλείνει και η εγκατάσταση τίθεται ξανά σε λειτουργία.

▪ Στην έκδοση ως επαφή μεταγωγής κλεισίματος πρέπει να

ρυθμιστεί η παράμετρος [HT/NT contact]=0 [→ Main menu → Settings → Inputs/Outputs]. Όταν η EVU εκπέμπει σήμα χαμηλής χρέωσης, η επαφή μεταγωγής S2S κλείνει. Η εγκατάσταση τίθεται σε "αναγκαστική απενεργοποίηση". Αν το σήμα σταλεί ξανά, η επαφή μεταγωγής χωρίς δυναμικό S2S ανοίγει και η εγκατάσταση τίθεται ξανά σε λειτουργία.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3 Τοποθέτηση και εγκατάσταση

[HT/NT contact]=1 [HT/NT contact]=0

3.8 Σύνδεση ψυκτικού

ΠΛΗΡΟΦΟΡΙΕΣ

Λάβετε υπόψη τις οδηγίες εγκατάστασης της εξωτερικής μονάδας!

3.8.1 Δρομολόγηση αγωγών ψυκτικού

ΠΡΟΣΟΧΗ

Η χρήση σωληνώσεων ψυκτικού που χρησιμοποιούνται ήδη μπορεί να προκαλέσει βλάβη στη μονάδα.

▪ Μην χρησιμοποιείτε αγωγούς ψυκτικού που έχουν

χρησιμοποιηθεί με άλλο ψυκτικό. Αντικαταστήστε τον αγωγό ψυκτικού ή καθαρίστε τον προσεκτικά.

▪ Δρομολογήστε τους αγωγούς με μηχανισμό κύρτωσης και σε

ικανοποιητική απόσταση από τα ηλεκτρικά καλώδια.

▪ Η συγκόλληση στους αγωγούς πρέπει να γίνεται μόνο με μικρή

ροή αζώτου (επιτρέπεται μόνο η σκληρή συγκόλληση).

▪ Η θερμομόνωση στα σημεία σύνδεσης πρέπει να τοποθετείται

μόνο μετά από την έναρξη λειτουργίας (για εντοπισμό τυχόν διαρροών).

▪ Δημιουργήστε συνδέσεις με αναδιπλωμένο χείλος και συνδέστε τις

στις συσκευές (προσέξτε τη ροπή σύσφιξης, βλέπε "6.3 Ροπές

σύσφιξης"[436]).

3.8.2 Πλήρωση δοκιμής πίεσης και κυκλώματος ψυκτικού

 3‒43 Σύνδεση επαφής ενεργοποίησης HT/NT

1 Πίνακες συνδέσεων δικτύου για σύνδεση χαμηλής

χρέωσης ηλεκτρικού δικτύου

2 Δέκτης για αξιολόγηση του σήματος ελέγχου HT/NT 3 Τροφοδοσία εξωτερικής μονάδας αντλίας θερμότητας

(για εξωτερική μονάδα αντλίας θερμότητας, βλέπε σχετικές οδηγίες εγκατάστασης)

4 Επαφή μεταγωγής χωρίς δυναμικό για εσωτερική μονάδα

αντλίας θερμότητας

3.7.15

Μόλις αυτή η λειτουργία ενεργοποιηθεί μέσω της παραμέτρου [Smart grid]=1 [→Main menu → Settings →Inputs/Outputs] (βλέπε οδηγίες λειτουργίας του συστήματος ρύθμισης), η αντλία θερμότητας ρυθμίζεται σε λειτουργία αναμονής, κανονική λειτουργία ή λειτουργία με υψηλότερες θερμοκρασίες, ανάλογα με το σήμα της επιχείρησης ηλεκτρισμού.

Για αυτό, οι επαφές ενεργοποίησης χωρίς δυναμικό SG1/SG2 του έξυπνου ρυθμιστή στο βύσμα J8, συνδέσεις Smart Grid και EVU, πρέπει να συνδεθούν στην πλακέτα κυκλώματος RoCon BM2C (βλέπε "  3‒44 Σύνδεση Smart Grid"[429]).

Όταν ενεργοποιηθεί η λειτουργία Smart Grid, η λειτουργία HT/NT απενεργοποιείται αυτόματα. Η λειτουργία της αντλίας θερμότητας ποικίλει ανάλογα με την τιμή της παραμέτρου [Smart grid mode] [→ Main menu → Settings → Inputs/Outputs] (βλέπε οδηγίες λειτουργίας του συστήματος ρύθμισης).

 3‒44 Σύνδεση Smart Grid

Σύνδεση έξυπνου ρυθμιστή (Smart Grid - SG)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το συνολικό σύστημα αντλιών θερμότητας περιέχει ψυκτικό μέσο με φθοριούχα αέρια θερμοκηπίου, τα οποία αν εκλυθούν μπορεί να βλάψουν το περιβάλλον.

Τύπος ψυκτικού: R32

Τιμή GWP*: 675

*GWP=Global Warming Potential (φαινόμενο θερμοκηπίου)

▪ Εισαγάγετε τη συνολική ποσότητα πλήρωσης του

ψυκτικού στην παρεχόμενη ετικέτα στην εξωτερική μονάδα αντλίας θερμότητας (για υποδείξεις, βλ. τις οδηγίες εγκατάστασης για την εξωτερική μονάδα αντλίας θερμότητας).

▪ Ποτέ μην αφήνετε να διαφεύγει ψυκτικό μέσο στην

ατμόσφαιρα – εκτελείτε πάντα αναρρόφηση και ανακύκλωση με κατάλληλη συσκευή ανακύκλωσης.

1 Εκτελέστε τη δοκιμή πίεσης με άζωτο.

▪ Χρησιμοποιήστε άζωτο 4.0 ή με υψηλότερη τιμή.

▪ Το μέγιστο μέχρι 40bar.

2 Όταν ο εντοπισμός διαρροών ολοκληρωθεί, αδειάστε εντελώς

όλο το άζωτο.

3 Εκκενώστε τους αγωγούς.

▪ Πρέπει να επιτευχθεί απόλυτη πίεση 1mbar.

▪ Χρόνος: Τουλάχιστον 1ώρα

4 Ελέγξτε αν απαιτείται πρόσθετο ψυκτικό για τη βασική

πλήρωση, ενδεχομένως προσθέστε ψυκτικό.

5 Ανοίξτε τελείως τις βαλβίδες φραγής στην εξωτερική μονάδα και

σφίξτε τις ελαφρά.

6 Τοποθετήστε ξανά τα καπάκια των βαλβίδων.

7 Ελέγξτε εάν ο αισθητήρας θερμοκρασίας μπόιλερ t

και t

60cm έχουν τοποθετηθεί βαθιά.

DHW2

DHW1

80 cm

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

3 Τοποθέτηση και εγκατάσταση

3.9 Πλήρωση εγκατάστασης

Πληρώνετε την εσωτερική μονάδα μόνο μετά την ολοκλήρωση όλων των εργασιών εγκατάστασης στην παρακάτω προδιαγραφόμενη σειρά.

3.9.1 Έλεγχος ποιότητας νερού και ρύθμιση μανόμετρου

1 Τηρείτε τις υποδείξεις σχετικά με τη σύνδεση νερού (βλ.

"3.6Σύνδεση νερού"[420]) και την ποιότητα νερού.

2 Ρυθμίστε το μηχανικό μανόμετρο (εγκατεστημένο επιτόπου

σύμφωνα με το "3.6.2 Σύνδεση υδραυλικών αγωγών" [4 20] ή τοποθετήστε το προσωρινά με εύκαμπτο αγωγό πλήρωσης): Στρέψτε το ρολόι του μανομέτρου έτσι ώστε η σήμανση ελάχιστης πίεσης να αντιστοιχεί στο ύψος της εγκατάστασης

+2m (η στήλη ύδατος 1m αντιστοιχεί σε 0,1bar).

3.9.2 Πλήρωση του θερμικού μεταλλάκτη ζεστού νερού

1 Ανοίξτε τη βαλβίδα διακοπής του αγωγού παροχής κρύου

νερού.

2 Ανοίξτε τους κυκλοφορητές λήψης για το ζεστό νερό ώστε να

μπορεί να ρυθμιστεί η μέγιστη δυνατή ποσότητα λήψης.

3 Μετά την έξοδο του νερού από τους κυκλοφορητές, μην

διακόψετε ακόμα την παροχή κρύου νερού ώστε ο θερμικός μεταλλάκτης να εξαερωθεί πλήρως και να απομακρυνθούν τυχόν ακαθαρσίες ή κατάλοιπα.

3.9.3 Πλήρωση δοχείου μπόιλερ

Χωρίς εγκαταστημένο ηλιακό σύστημα

1 Συνδέστε τον εύκαμπτο σωλήνα πλήρωσης με βαλβίδα

αντεπιστροφής (1/2") στη σύνδεση "Ηλιακό σύστημα παροχή" (θέση a).

2 Το δοχείο μπόιλερ της εσωτερικής μονάδας πρέπει να

πληρωθεί μέχρι να εκρέει νερό στη σύνδεση υπερχείλισης

(θέσηb) .

3 Αφαιρέστε ξανά τον εύκαμπτο σωλήνα πλήρωσης με βαλβίδα

αντεπιστροφής (1/2").

Με εγκατεστημένο ηλιακό σύστημα

1 Τοποθετήστε τη σύνδεση πλήρωσης με στρόφιγγα KFE

(πρόσθετος εξοπλισμός: KFE BA) στη μονάδα συστήματος ελέγχου και αντλίας ηλιακού συστήματος (EKSRPS4).

2 Συνδέστε τον εύκαμπτο σωλήνα πλήρωσης στη βαλβίδα

αντεπιστροφής (1/2") στη στρόφιγγα KFE που έχει εγκατασταθεί προηγουμένως.

3 Το δοχείο μπόιλερ της εσωτερικής μονάδας πρέπει να

πληρωθεί μέχρι να εκρέει νερό στη σύνδεση υπερχείλισης

(θέσηb) .

4 Αφαιρέστε ξανά τον εύκαμπτο σωλήνα πλήρωσης με βαλβίδα

αντεπιστροφής (1/2").

 3‒45 Πλήρωση μπόιλερ αποθήκευσης - Χωρίς συνδεδεμένο

ηλιακό σύστημα DrainBack

Ηλιακό σύστημα-Παροχή

b Υπερχείλιση ασφαλείας

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

3.9.4 Πλήρωση εγκατάστασης θέρμανσης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Κατά τη διαδικασία πλήρωσης μπορεί να εμφανιστεί ενδεχομένως νερό από μη στεγανά σημεία, το οποίο σε περίπτωση επαφής με ηλεκτροφόρα μέρη μπορεί να οδηγήσει σε ηλεκτροπληξία.

▪ Πριν από τη διαδικασία πλήρωσης, διακόψτε την

παροχή ρεύματος στην εσωτερική μονάδα.

▪ Μετά την πρώτη πλήρωση, ελέγξτε πριν από την

ενεργοποίηση της εσωτερικής μονάδας στον διακόπτη ισχύος, αν όλα τα ηλεκτρικά εξαρτήματα και τα σημεία σύνδεσης είναι στεγνά.

ΠΛΗΡΟΦΟΡΙΕΣ

Τηρείτε τις υποδείξεις σχετικά με τη σύνδεση νερού (βλέπε

"3.6 Σύνδεση νερού" [4 20]) και την ποιότητα νερού

(βλέπε"1.2.6Σύνδεση εγκατάστασης θέρμανσης και νερού

χρήσης"[47]).

1 Συνδέστε τον εύκαμπτο σωλήνα πλήρωσης (θέση a) στη

βαλβίδα αντεπιστροφής (1/2") και ένα εξωτερικό μανόμετρο (επί τόπου) στη στρόφιγγα KFE (θέση b) και ασφαλίστε τα από ολίσθηση με ένα κολάρο σωλήνα.

2 Συνδέστε τον εύκαμπτο σωλήνα εκροής στη βαλβίδα

εξαερισμού και απομακρύνετέ τον από τη συσκευή. Ανοίξτε τη βαλβίδα εξαερισμού με συνδεδεμένο εύκαμπτο σωλήνα, ελέγξτε την άλλη βαλβίδα εξαερισμού αν είναι κλειστή.

3 Ανοίξτε τη στρόφιγγα νερού (θέση d) του αγωγού παροχής.

4 Ανοίξτε τη στρόφιγγα KFE (θέση b) και παρατηρήστε το

μανόμετρο.

5 Πληρώστε την εγκατάσταση με νερό μέχρι να επιτευχθεί στο

εξωτερικό μανόμετρο η ονομαστική πίεση εγκατάστασης (ύψος εγκατάστασης +2 m, αντιστοιχεί ταυτόχρονα σε στήλη ύδατος 1 m=0,1 bar). Η βαλβίδα υπερπίεσης δεν επιτρέπεται να ενεργοποιηθεί!

6 Κλείστε τη χειροκίνητη βαλβίδα εξαερισμού, μέχρι το νερό να

αρχίσει να εκρέει χωρίς φυσαλίδες.

7 Κλείστε τη στρόφιγγα νερού (θέσηd). Η στρόφιγγα KFE πρέπει

να παραμένει ανοιχτή για να μπορεί να διαβάζει την πίεση νερού στο εξωτερικό μανόμετρο.

8 Ενεργοποιήστε την παροχή ρεύματος της εσωτερικής μονάδας.

9 Στο σύστημα ρύθμισης RoCon+ HP1 στο μενού "Operating

mode" επιλέξτε τον τρόπο λειτουργίας "Heating" [→Main menu →Operating mode].

▪ Μετά τη φάση εκκίνησης, η εσωτερική μονάδα ρυθμίζεται στη

λειτουργία θέρμανσης νερού.

10 Κατά τη λειτουργία θέρμανσης νερού θα πρέπει να ελέγχετε

συνεχώς την πίεση νερού στο εξωτερικό μανόμετρο και ενδεχομένως να συμπληρώνετε νερό μέσω της στρόφιγγας KFE (θέσηb).

11 Εξαερώστε ολόκληρη την εγκατάσταση θέρμανσης, όπως

περιγράφεται στο "5.3 Εξαέρωση υδραυλικού

συστήματος" [4 32] (Ανοίξτε τις ρυθμιστικές βαλβίδες της

εγκατάστασης. Ταυτόχρονα, μέσω του διανομέα δαπέδου, είναι δυνατή η πλήρωση και η πλύση του συστήματος ενδοδαπέδιας θέρμανσης.).

12 Ελέγξτε ξανά την πίεση νερού στο εξωτερικό μανόμετρο και

ενδεχομένως συμπληρώστε νερό μέσω της στρόφιγγας KFE (θέσηb).

13 Αφαιρέστε τον εύκαμπτο σωλήνα πλήρωσης (θέση a) με τη

βαλβίδα αντεπιστροφής από τη στρόφιγγα KFE (θέσηb).

4 Ρύθμιση παραμέτρων

 3‒46 Πλήρωση κυκλώματος θέρμανσης

a Εύκαμπτος σωλήνας πλήρωσης με βαλβίδα

αντεπιστροφής (και μανόμετρο

b Βαλβίδα πλήρωσης/αποστράγγισης c Σφαιροειδής βαλβίδα θέρμανσης – Προσαγωγή

d Σφαιροειδής βαλβίδα θέρμανσης – Επιστροφή e.1 Μηχανισμός κίνησης βαλβίδας e.2 Κουμπί απασφάλισης του μηχανισμού κίνησης

f Βρύση g Αυτόματος εξαεριστήρας h Μανόμετρο

3UV DHW 3οδη βαλβίδα (βαλβίδα διανομής, ζεστό νερό/θέρμανση/

υποστήριξη συστήματος θέρμανσης)

3UVB1 3‑οδική βαλβίδα (βαλβίδα ανάμιξης)

MAG Δοχείο διαστολής μεμβράνης (εργοστασιακά)

(1)

)

4 Ρύθμιση παραμέτρων

Εάν δεν γίνει κατάλληλη ρύθμιση παραμέτρων στο σύστημα, ενδεχομένως να μην λειτουργήσει όπως αναμένεται.

Η ρύθμιση των παραμέτρων του συστήματος πραγματοποιείται μέσω του πεδίου χειρισμού του συστήματος ρύθμισης. Για αυτό τηρείτε τις οδηγίες λειτουργίας.

Εάν χρειάζεται, πραγματοποιήστε τη ρύθμιση παραμέτρων των προαιρετικών στοιχείων, όπως π.χ. του θερμοστάτη χώρου ή της ηλιακής εγκατάστασης, σύμφωνα με τις εκάστοτε οδηγίες.

(1)

Εφόσον δεν έχει ήδη εγκατασταθεί στην εγκατάσταση θέρμανσης

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

5 Έναρξη λειτουργίας

ΠΛΗΡΟΦΟΡΙΕΣ

Πριν από την εκτέλεση των βημάτων εργασίας που περιγράφονται εδώ, διαβάστε προσεκτικά το κεφάλαιο "Γενικές προφυλάξεις ασφαλείας".

ΠΛΗΡΟΦΟΡΙΕΣ

Αν η εξωτερική μονάδα παρέμεινε για αρκετά μεγάλο χρονικό διάστημα αποσυνδεδεμένη από το ηλεκτρικό ρεύμα ή αν η εσωτερική μονάδα τέθηκε σε λειτουργία αρκετά πριν από την εξωτερική μονάδα, απαιτείται επανεκκίνηση της εσωτερικής μονάδας, για να δημιουργηθεί επικοινωνία μεταξύ των δύο μονάδων. Χωρίς επικοινωνία η εξωτερική μονάδα δεν χρησιμοποιείται για τη δημιουργία θερμότητας.

5.1 Προϋποθέσεις

▪ Η εσωτερική μονάδα είναι πλήρως συνδεδεμένη.

▪ Το κύκλωμα ψυκτικού έχει αφυγρανθεί και έχει γεμίσει με την

προδιαγραφόμενη ποσότητα ψυκτικού.

▪ Οι εγκαταστάσεις θέρμανσης και ζεστού νερού έχουν πληρωθεί

και τροφοδοτούνται με τη σωστή πίεση (βλέπε "3.9.4 Πλήρωση

εγκατάστασης θέρμανσης"[431]).

▪ Το δοχείο μπόιλερ έχει πληρωθεί μέχρι την υπερχείλιση (βλέπε

"3.9.3Πλήρωση δοχείου μπόιλερ"[430]).

▪ Ο προαιρετικός πρόσθετος εξοπλισμός έχει τοποθετηθεί και

συνδεθεί.

▪ Οι ρυθμιστικές βαλβίδες της εγκατάστασης θέρμανσης είναι

ανοικτές.

5.3 Εξαέρωση υδραυλικού συστήματος

1 Βεβαιωθείτε ότι το πώμα του αυτόματου εξαεριστήρα (θέση A)

είναι ανοικτό.

 5‒1 Αυτόματος εξαεριστήρας

a Πώμα αυτόματου εξαεριστήρα

2 Εφοδιάστε τη χειροκίνητη βάνα εξαέρωσης (θέση a) με

εύκαμπτο σωλήνα και απομακρύνετέ τη από τη συσκευή. Ανοίξτε τη βαλβίδα μέχρι να μην διαφεύγει πλέον αέρας.

3 Εφοδιάστε τη δεύτερη χειροκίνητη βάνα εξαέρωσης (θέσηb) με

εύκαμπτο σωλήνα και ανοίξτε τη μέχρι να μην διαφεύγει πλέον αέρας.

5.2 Θέση σε λειτουργία σε χαμηλές θερμοκρασίες περιβάλλοντος

Σε χαμηλές θερμοκρασίες περιβάλλοντος, οι ρυθμίσεις ασφαλείας της εσωτερικής μονάδας ενδεχομένως να εμποδίζουν τη λειτουργία της αντλίας θερμότητας. Σε τέτοιες περιπτώσεις απαιτείται εξωτερικός θερμαντήρας, για προσωρινή αύξηση της θερμοκρασίας μπόιλερ και της θερμοκρασίας επιστροφής του οικιακού δικτύου.

Ελάχιστες θερμοκρασίες μπόιλερ για λειτουργία αντλίας θερμότητας:

Θερμοκρασία περιβάλλοντος <–2°C: 30°C

Θερμοκρασία περιβάλλοντος <12°C: 23°C

Πρέπει να εκτελεστούν τα παρακάτω βήματα:

Με ηλεκτρικό εφεδρικό θερμαντήρα:

1 Παράμετρος [Heating support (HZU)]: Επιλογή "On" [→ Main

menu →Settings →ISM]

2 Παράμετρος [Config. ext. heat source]: Επιλογή "Backup heater

BUH" [→Main menu →Settings →Ext. source]

3 Παράμετρος [External power hot water]: Επιλογή μέγιστης

ισχύος του εφεδρικού θερμαντήρα [→ Main menu →Settings →Ext. source]

4 Παράμετρος [1 x hot water]: Επιλογή "On" [→ Main menu

→User →1x load]

Χωρίς ηλεκτρικό εφεδρικό θερμαντήρα:

1 Παράμετρος [Heating support (HZU)]: Επιλογή "On" [→ Main

menu →Settings →ISM]

2 Το νερό μπόιλερ πρέπει να θερμανθεί στην ελάχιστη

απαιτούμενη θερμοκρασία με έναν εξωτερικό θερμαντήρα.

 5‒2 Χειροκίνητες βαλβίδες εξαερισμού

a Χειροκίνητη βαλβίδα εξαερισμού b Δεύτερη χειροκίνητη βάνα εξαέρωσης

4 Ενεργοποιήστε τη λειτουργία εξαέρωσης (βλέπε οδηγίες

λειτουργίας RoCon+HP1).

Με την ενεργοποίηση της λειτουργίας εξαέρωσης το σύστημα ρύθμισης RoCon+ HP1 εκκινεί ένα σταθερά καθορισμένο πρόγραμμα απορροής με λειτουργία Start-Stop του ενσωματωμένου κυκλοφορητή θέρμανσης και διαφόρων θέσεων των ενσωματωμένων στην εσωτερική μονάδα τρίοδων βανών εναλλαγής.

Ο αέρας που υπάρχει στο υδραυλικό σύστημα και στα συνδεδεμένα κυκλώματα θέρμανσης μπορεί να διαφύγει κατά τη διάρκεια της λειτουργίας εξαέρωσης μέσω της αυτόματης βαλβίδας εξαέρωσης.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

5 Έναρξη λειτουργίας

ΠΛΗΡΟΦΟΡΙΕΣ

Η ενεργοποίηση αυτής της λειτουργίας δεν αντικαθιστά το σωστό εξαερισμό του κυκλώματος θέρμανσης.

Πριν από την ενεργοποίηση αυτής της λειτουργίας το κύκλωμα θέρμανσης πρέπει να έχει πληρωθεί εντελώς.

5 Ελέγξτε την πίεση νερού και ενδεχ. συμπληρώστε νερό (βλέπε

"3.9.4Πλήρωση εγκατάστασης θέρμανσης"[431]).

6 Επαναλάβετε τη διαδικασία εξαερισμού, ελέγχου και

συμπλήρωσης μέχρι:

▪ να έχει εξαερωθεί πλήρως.

▪ να δημιουργηθεί επαρκής πίεση νερού.

5.4 Έλεγχος ελάχιστης ροής

Η ελάχιστη ροή πρέπει να ελέγχεται σε κλειστό κύκλωμα θέρμανσης.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν η ελάχιστη ροή είναι πολύ χαμηλή, μπορεί να προκύψει ένα μήνυμα σφάλματος και απενεργοποίηση της εγκατάστασης θέρμανσης.

Εάν η ελάχιστη ροή δεν επαρκεί, μπορεί να υπάρχει αέρας στον κυκλοφορητή ή ο μηχανισμός κίνησης των τριόδων βαλβίδων εναλλαγής (3UVB1/3UV DHW) είναι ελαττωματικός.

▪ Εξαερώστε τον κυκλοφορητή.

▪ Ελέγξτε τη λειτουργία των μηχανισμών κίνησης των

βαλβίδων, ενδεχ. αντικαταστήστε το μηχανισμό κίνησης.

1 Κλείστε τις βαλβίδες και τους ενεργοποιητές όλων των

συνδεδεμένων κυκλωμάτων κατανομής θερμότητας.

2 Ρυθμίστε τον τρόπο λειτουργίας "Heating" στο σύστημα

ρύθμισης της εσωτερικής μονάδας [→Main menu →Operating mode].

3 Διαβάστε την παράμετρο πληροφορίας [Volume flow] [→ Main

menu →Information →Values].

▪ Η ροή πρέπει να είναι τουλάχιστον 480 l/h (βλέπε οδηγίες

λειτουργίας του συστήματος ρύθμισης).

ΠΛΗΡΟΦΟΡΙΕΣ

Το σύστημα ρύθμισης της εσωτερικής μονάδας επιτηρεί συνεχώς τη ροή του εσωτερικού κυκλώματος του καυστήρα. Ανάλογα με τον ενεργό τρόπο λειτουργίας απαιτούνται διαφορετικές ελάχιστες τιμές ροής:

Τρόπος λειτουργίας "Heating": 480l/h

Τρόπος λειτουργίας "Cooling": 660l/h

Αυτόματη λειτουργία απόψυξης (Defrost) ενεργή: 780l/h

Σε περίπτωση που σε ροή άνω των 480 l/h εμφανιστεί μήνυμα σφάλματος σχετικά με μη επαρκή ελάχιστη ροή, ελέγξτε την πραγματική ροή στον ενεργό τρόπο λειτουργίας και αποκαταστήστε πιθανές αιτίες σφάλματος.

5.5 Εκκίνηση στεγνώματος δαπέδου (μόνο εάν χρειάζεται)

Στο πρόγραμμα δαπέδου ρυθμίζεται η θερμοκρασία προσαγωγής ύστερα από ένα προρυθμισμένο προφίλ διακυμάνσεων θερμοκρασίας.

Για περισσότερες πληροφορίες σχετικά με το πρόγραμμα δαπέδου, την ενεργοποίησή του και την εκτέλεσή του ανατρέξτε στις οδηγίες λειτουργίας του συστήματος ρύθμισης.

Μετά το πέρας του προγράμματος δαπέδου το σύστημα ρύθμισης RoCon+ HP1 συνεχίζει να λειτουργεί στον προηγουμένως ρυθμισμένο τρόπο λειτουργίας.

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

5 Έναρξη λειτουργίας

5.6 Λίστα ελέγχου αρχικής εκκίνησης

Λίστα ελέγχου έναρξης λειτουργίας/Επιλέξτε τα μέτρα που έχουν εκτελεστεί

1. Τροφοδότηση με τάση της εσωτερικής μονάδας και της εξωτερικής μονάδας (αν υπάρχει)

2. Καταχώριση "κωδικού τεχνικού" RoCon+HP1 4.5.1

3. Ρύθμιση παραμέτρων λειτουργίας

[→Configuration Wizard →Setting parameters]

[Hot water temperature target 1]

▪ Μην ορίζετε κάτω των 40°C κατά τη θέση σε λειτουργία.

▪ Μην θέτετε ποτέ κάτω των 35°C μετά τη θέση σε λειτουργία!

4. Ενεργοποίηση λειτουργίας εξαερισμού RoCon+HP1 4.5.7

▪ Έλεγχος πίεσης νερού Παρούσες οδηγίες "5.3Εξαέρωση

▪ Έλεγχος ελάχιστης ροής "5.4Έλεγχος

5. Ενεργοποίηση τρόπου λειτουργίας "Heating"

Τήρηση χρόνου αναμονής (έως και 5min)

Σε χαμηλές θερμοκρασίες λαμβάνετε υπόψη το "5.2Θέση σε λειτουργία σε

χαμηλές θερμοκρασίες περιβάλλοντος"[432].

6. Η αρχική εκκίνηση ολοκληρώνεται όταν εμφανίζεται στην οθόνη η θερμοκρασία

WW άνω των 40°C.

7. [Screed drying] (όταν απαιτείται)

Στέγνωμα δαπέδου μόνο μετά την ολοκλήρωση της θέσης σε λειτουργία. Ενεργοποίηση μόλις το μπόιλερ έχει θερμοκρασία τουλάχιστον 40°C (δυνατό και χωρίς εξωτερική μονάδα).

Παρούσες οδηγίες "3.7Ηλεκτρική

RoCon+HP1 5.2

RoCon+HP1 4.1

RoCon+HP1 4.5.7

Κεφάλαιο

σύνδεση"[422]

υδραυλικού συστήματος"[432]

ελάχιστης ροής"[433]

5.7 Παράδοση στον χρήστη

Αφού ολοκληρωθεί η δοκιμαστική λειτουργία και η μονάδα λειτουργεί σωστά, βεβαιωθείτε ότι οι χρήστες έχουν κατανοήσει τα παρακάτω:

▪ Συμπληρώστε τις πραγματικές ρυθμίσεις στον πίνακα ρυθμίσεων

εγκαταστάτη (στο εγχειρίδιο λειτουργίας).

▪ Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του το CD/DVD και

μια έντυπη έκδοση της τεκμηρίωσης και ζητήστε να τα φυλάξει για μελλοντική αναφορά.

▪ Εξηγήστε στο χρήστη τον τρόπο σωστής λειτουργίας του

συστήματος και το τι πρέπει να κάνει σε περίπτωση προβλημάτων.

▪ Δείξτε στο χρήστη ποιες εργασίες πρέπει να κάνει για τη

συντήρηση της μονάδας.

▪ Εξηγήστε στο χρήστη τις υποδείξεις εξοικονόμησης ενέργειας που

αναφέρονται στο εγχειρίδιο λειτουργίας.

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

6 Τεχνικά στοιχεία

Ένα τμήμα των τρεχόντων τεχνικών στοιχείων είναι διαθέσιμο στην περιφερειακή ιστοσελίδα Daikin (προσβάσιμη δημόσια). Τα πλήρη τεχνικά στοιχεία είναι διαθέσιμα μέσω του Business Portal της Daikin (απαιτείται επαλήθευση ταυτότητας).

6.1 Στοιχεία στην πινακίδα τύπου

 6‒1 Πινακίδα τύπου

6.2 Χαρακτηριστικές καμπύλες

a Τύπος συσκευής b Βάρος, κενό c Συνολικό βάρος, πλήρες d Μέγ. επιτρεπόμενη πίεση λειτουργίας PMS (θέρμανση) e Συνολική χωρητικότητα μπόιλερ

f Μέγ. επιτρεπόμενη θερμοκρασία λειτουργίας T

g Απαίτηση θερμότητας σε κατάσταση αναμονής σε 24

ώρες στους 60°C (δοχείο μπόιλερ) Q

h Πίεση λειτουργίας νερού μπόιλερ pH2O

i Ονομαστική χωρητικότητα πόσιμου νερού j Μέγ. πίεση λειτουργίας PMW (νερό χρήσης)

k Ονομαστική τάση U

l Τύπος προστασίας

m Ηλεκτρ. κατανάλωση ισχύος elmax

n Εφεδρικός θερμαντήρας (προαιρετικά) o Τύπος προστασίας εφεδρικού θερμαντήρα (προαιρετικά) p Ασφάλεια εφεδρικού θερμαντήρα (προαιρετικά) q Ισχύς/τροφοδοσία τάσης εφεδρικού θερμαντήρα

(προαιρετικά) Προς επιλογή. 0kW: καμία/εξωτερική πηγή θερμότητας

r Κύκλωμα ψυκτικού

s Μέγ. πίεση λειτουργίας (κύκλωμα ψυκτικού)

t Συνολική ποσότητα πλήρωσης του ψυκτικού (για

υποδείξεις, βλέπε τις οδηγίες εγκατάστασης για την εξωτερική μονάδα αντλίας θερμότητας)

u Προσοχή: εύφλεκτο ψυκτικό v Περισσότερες πληροφορίες για το ψυκτικό: βλέπε οδηγίες

w Αριθμός κατασκευαστή (για αναφορά προβλημάτων και

ερωτήσεων)

x Ημερομηνία παραγωγής

max

6.2.1 Χαρακτηριστικές καμπύλες αισθητήρων

 6‒1 Αισθητήρας θερμοκρασίας

Θερμοκρασία μέτρησης σε °C

-20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120

Αντίσταση αισθητήρα σε kOhm σύμφωνα με το πρότυπο και/ή τις προδιαγραφές του κατασκευαστή

DHW1, tV,BH

tR, tV, t

DHW2

, t

 6‒2 Χαρακτηριστική καμπύλη του αισθητήρα θερμοκρασίας

, t

DHW1

V,BH

DHW1

V,BH

NTC 98,66 56,25 33,21 20,24 12,71 8,20 5,42 3,66 2,53 1,78 1,28 0,93 0,69 0,52 0,36

NTC - - 65,61 39,9 25 16,09 10,62 7,176 4,96 3,497 2,512 1,838 1,369 - -

RSΑντίσταση αισθητήρα (NTC)

t Θερμοκρασία

Αισθητήρας θερμοκρασίας μπόιλερ Αισθητήρας θερμοκρασίας προσαγωγής εφεδρικού

θερμαντήρα

 6‒3 Χαρακτηριστική καμπύλη του αισθητήρα θερμοκρασίας tR, tV,

, t

DHW2

RSΑντίσταση αισθητήρα (NTC)

t Θερμοκρασία

tDCΑγωγός υγρού αισθητήρα θερμοκρασίας (ψυκτικό)

Αισθητήρας θερμοκρασίας μπόιλερ 2

DHW2

tRΑισθητήρας θερμοκρασίας επιστροφής tVΑισθητήρας θερμοκρασίας προσαγωγής

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

6 Τεχνικά στοιχεία

 6‒4 Χαρακτηριστική καμπύλη του αισθητήρα πίεσης (DS)

p Πίεση νερού

U Τάση

6.2.2 Χαρακτηριστικές καμπύλες αντλιών

 6‒5 Πλεονάζον ύψος παροχής του εσωτερικού κυκλοφορητή

θέρμανσης

ΔpRΠλεονάζον ύψος παροχής του εσωτερικού κυκλοφορητή

θέρμανση

mHΡοή εγκατάστασης θέρμανσης

6.3 Ροπές σύσφιξης

 6‒2 Ροπές σύσφιξης

Εξάρτημα Μέγεθος

σπειρώματος

Αισθητήρας θερμοκρασίας Όλα Μέγ. 10

Υδραυλικές συνδέσεις αγωγών

1" 25 – 30

(νερό)

Συνδέσεις αγωγού αερίου

5/8" 63 – 75

(ψυκτικό)

Συνδέσεις αγωγού

1/4" 15 – 17

υγρού(ψυκτικό)

Συνδέσεις αγωγού

3/8" 33 – 40

υγρού(ψυκτικό)

Εφεδρικός θερμαντήρας 1,5" Μέγ. 10 (με το

Ροπή

σύσφιξης σε

χέρι)

6.4 Ελάχιστη επιφάνεια δαπέδου και ανοίγματα εξαερισμού

ΠΡΟΣΟΧΗ

Η χρήση αγωγών ψυκτικού που χρησιμοποιούνται ήδη μπορεί να προκαλέσει βλάβη στη μονάδα.

▪ Μην χρησιμοποιείτε αγωγούς ψυκτικού που έχουν

χρησιμοποιηθεί με άλλο ψυκτικό. Αντικαταστήστε τον αγωγό ψυκτικού ή καθαρίστε τον προσεκτικά.

▪ Εάν η συνολική πλήρωση ψυκτικού στο σύστημα είναι <1,84kg,

δεν υπάρχουν άλλες απαιτήσεις.

▪ Εάν η συνολική πλήρωση ψυκτικού στο σύστημα είναι ≥1,84 kg,

πρέπει να τηρείτε πρόσθετες απαιτήσεις για την ελάχιστη επιφάνεια δαπέδου:

1 Συγκρίνετε τη συνολική πλήρωση ψυκτικού στο σύστημα (mc)

με τη μέγιστη πλήρωση ψυκτικού (m για τον χώρο εγκατάστασης (A

πλήρωση ψυκτικού που επιτρέπεται σε ένα χώρο"[437]).

▪ Εάν mc≤m

: Η μονάδα μπορεί να εγκατασταθεί σε αυτόν το

max

χώρο χωρίς περαιτέρω απαιτήσεις.

▪ Εάν mc>m

: Συνεχίστε με τα παρακάτω βήματα.

max

2 Συγκρίνετε την ελάχιστη επιφάνεια δαπέδου (A

επιφάνεια δαπέδου του χώρου εγκατάστασης (A παρακείμενου χώρου (A

) (βλέπε "  6‒4 Ελάχιστη

room2

επιφάνεια δαπέδου εσωτερικής μονάδας"[437]).

▪ Εάν A

min≤Aroom+Aroom2

▪ Εάν A

min>Aroom+Aroom2

: Συνεχίστε με τα παρακάτω βήματα.

: Επικοινωνήστε με τον τοπικό

αντιπρόσωπο.

3 Υπολογίστε την ποσότητα ψυκτικού (dm): dm=1,9–m

από "  6‒3 Μέγιστη πλήρωση ψυκτικού που επιτρέπεται σε

ένα χώρο" [4 37] για το υπάρχον μέγεθος του χώρου

εγκατάστασης A

room

)

4 Για το υπολογισμένο dm λάβετε την ελάχιστη επιφάνεια του

ανοίγματος εξαερισμού (VA

) για έναν φυσικό εξαερισμό

min

μεταξύ του χώρου εγκατάστασης και του παρακείμενου χώρου από την ενότητα "  6‒5 Ελάχιστη επιφάνεια ανοίγματος

εξαερισμού"[437].

5 Η μονάδα μπορεί να εγκατασταθεί εάν:

▪ Υπάρχουν 2 ανοίγματα εξαερισμού μεταξύ του χώρου

εγκατάστασης και του γειτονικού χώρου (1 στο επάνω και 1 στο κάτω μέρος)

▪ Κάτω άνοιγμα: Το κάτω άνοιγμα πρέπει να πληροί τις απαιτήσεις

για την ελάχιστη επιφάνεια του ανοίγματος εξαερισμού (VA Πρέπει να είναι όσο το δυνατόν πιο κοντά στο έδαφος. Εάν το άνοιγμα εξαερισμού ξεκινά στο δάπεδο, το ύψος πρέπει να είναι ≥20mm. Η κάτω πλευρά του ανοίγματος πρέπει να είναι ≤100mm πάνω από το δάπεδο. Τουλάχιστον το 50% της απαιτούμενης ελάχιστης επιφάνειας του ανοίγματος εξαερισμού (VA να βρίσκεται <200mm από το έδαφος. Ολόκληρη η επιφάνεια του ανοίγματος πρέπει να είναι <300mm από το δάπεδο.

▪ Επάνω άνοιγμα: Η περιοχή του επάνω ανοίγματος πρέπει να είναι

μεγαλύτερη ή να έχει ακριβώς το ίδιο μέγεθος με το κάτω άνοιγμα. Η κάτω πλευρά του επάνω ανοίγματος πρέπει να είναι τουλάχιστον 1,5m πάνω από την άνω άκρη του κάτω ανοίγματος.

▪ Τα ανοίγματα εξαερισμού προς τα έξω δεν θεωρούνται κατάλληλα

ανοίγματα εξαερισμού.

), η οποία επιτρέπεται

max

) (βλέπε "  6‒3 Μέγιστη

room

) με την

min

) και του

room

max (mmax

) πρέπει

min

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

6 Τεχνικά στοιχεία

 6‒3 Μέγιστη πλήρωση ψυκτικού που επιτρέπεται σε ένα χώρο

(m2) Μέγιστη πλήρωση ψυκτικού σε ένα χώρο

room

max

) (kg)

1 0,14*

2 0,28*

3 0,41*

4 0,55*

5 0,69*

6 0,83*

7 0,90*

8 0,97*

9 1,02*

10 1,08*

11 1,13*

12 1,18*

13 1,23*

14 1,28*

15 1,32*

16 1,37*

17 1,41*

18 1,45*

19 1,49*

20 1,53*

21 1,56*

22 1,60*

23 1,64*

24 1,67*

25 1,71*

26 1,74*

27 1,77*

28 1,81*

29 1,84

30 1,87

31 1,90

▪ * Οι τιμές απαιτούνται μόνο για το βήμα 3 (υπολογισμός dm).

 6‒4 Ελάχιστη επιφάνεια δαπέδου εσωτερικής μονάδας

mc (kg) Ελάχιστη επιφάνεια δαπέδου A

min

(m2)

1,84 28,81

1,86 29,44

1,88 30,08

1,90 30,72

 6‒5 Ελάχιστη επιφάνεια ανοίγματος εξαερισμού

dm (kg) Ελάχιστη επιφάνεια ανοίγματος εξαερισμού

(VA

) (cm2)

min

1,76 716

1,63 662

1,49 605

1,35 549

1,21 493

1,07 437

1,00 419

0,93 406

0,88 392

0,82 377

0,77 362

0,72 345

0,67 328

0,62 312

0,58 294

0,53 276

0,49 258

0,45 241

0,41 223

0,37 204

0,34 186

0,30 168

0,26 149

0,23 131

0,19 112

0,16 93

0,13 75

0,09 56

0,06 38

0,03 19

Παράδειγμα: Συνολική πλήρωση ψυκτικού 1,84kg, χώρος εγκατάστασης 15m²

6 Από "  6‒3 Μέγιστη πλήρωση ψυκτικού που επιτρέπεται σε

ένα χώρο"[437]: mc=1,84kg, A

=29m²

min

Αποτέλεσμα: Η απαίτηση για ελάχ. μέγεθος χώρου ΔΕΝ ικανοποιείται, απαιτείται άνοιγμα εξαερισμού

7 Έλεγχος με "  6‒4 Ελάχιστη επιφάνεια δαπέδου εσωτερικής

μονάδας" [4 37]: A

εγκατάστασης)+A

 (περιορισμένος χώρος) ≥A

room2

 (χώρος

room

? Εάν ναι,

min

συνεχίστε:

8 Από "  6‒3 Μέγιστη πλήρωση ψυκτικού που επιτρέπεται σε

ένα χώρο"[437]: A

=15m² →m

room

=1,32kg

max

9 dm=1,9kg–1,32kg=0,58kg

10 από "  6‒5 Ελάχιστη επιφάνεια ανοίγματος

εξαερισμού"[437]: dm=0,58kg →VA

=294cm²

min

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

6 Τεχνικά στοιχεία

6.5 Διάγραμμα ηλεκτρικών συνδέσεων

 6‒6 Διάγραμμα ηλεκτρικών συνδέσεων

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

6 Τεχνικά στοιχεία

 6‒6 Υπόμνημα για τα διαγράμματα συνδέσεων και εγκατάστασης

Θέση Περιγραφή Θέση Περιγραφή

Εξωτερική μονάδα αντλίας θερμότητας J2 Σύνδεση βύσματος 3UVB1

Εσωτερική μονάδα αντλίας θερμότητας J3 Σύνδεση βύσματος επαφών μεταγωγής AUX και cooling

output εξόδου κατάστασης

3UVB1 Τρίοδη βαλβίδα εναλλαγής (εσωτερικό κύκλωμα

καυστήρα)

3UV DHW Τρίοδη βάνα εναλλαγής (ζεστό νερό/θέρμανση) J6 Σύνδεση βύσματος τάσης δικτύου

a Περίβλημα συστήματος ρύθμισης J8 Σύνδεση βύσματος EXT

A1P Πλακέτα κυκλώματος (βασικό σύστημα ρύθμισης της

αντλίας θερμότητας)

AUX Έξοδοι επαφών μεταγωγής (A-A1-A2) + (B-B1) Σύνδεση βύσματος Smart Grid επαφών μεταγωγής EVU

b Καπάκι περιβλήματος συστήματος ελέγχου Σύνδεση βύσματος αισθητήρα θερμοκρασίας

cooling output Κατάσταση εξόδου για τον τρόπο λειτουργίας "Ψύξη"

(σύνδεση συστήματος ρύθμισης θέρμανσης δαπέδου cooling output)

DS Αισθητήρας πίεσης Σύνδεση βύσματος HT/NT επαφής μεταγωγής EVU

EBA Επαφές μεταγωγής για εξωτερική απαίτηση ανάγκης J10 Σύνδεση βύσματος εσωτερικής καλωδίωσης X1A

EHS157034 Μονάδα χώρου J11 Σύνδεση βύσματος εσωτερικής καλωδίωσης για X18A

EHS157068 Μονάδα μείκτη J12 Σύνδεση βύσματος 3UV DHW

EKBUxx Εφεδρικός θερμαντήρας J13 Σύνδεση βύσματος συστήματος διαύλου (π.χ. μονάδα

EXT Επαφή μεταγωγής για εξωτερική εναλλαγή τρόπου

λειτουργίας

F1 Ασφάλεια 250V T 2A (RoConBM2C) J15 Σύνδεση βύσματος διακόπτη ισχύος

FLS Αισθητήρας ροής J16 Σύνδεση βύσματος θερμοστάτη χώρου (EKRTR/

HT/NT Επαφή μεταγωγής για σύνδεση χαμηλής χρέωσης

ηλεκτρικού δικτύου

P Κυκλοφορητή θέρμανσης (στο εσωτερικό της μονάδας) K2 Ρελέ 2 για εφεδρικό θερμαντήρα

Κυκλοφορητής K3 Ρελέ 3 για εφεδρικό θερμαντήρα

PWM Σύνδεση αντλίας (σήμα PWM) X1 Πλακέτα ακροδεκτών για σύνδεση με το ηλεκτρικό δίκτυο

RJ45 CAN Σύνδεση βύσματος (RoConBM2C) εσωτερικής

καλωδίωσης (για RoCon+B1)

RoConBM2C Πλακέτα κυκλώματος (σύστημα ρύθμισης βασικής

μονάδας)

RoCon+B1 Πεδίο χειρισμού συστήματος ρύθμισης X3A Σύνδεση βύσματος εσωτερικής καλωδίωσης (βύσμα

RT EKRTW Θερμοστάτης χώρου () X4A Σύνδεση βύσματος αισθητήρα ροής FLS και t

RT-E Δέκτης για ασύρματο θερμοστάτη χώρου (EKRTR) X5A Σύνδεση βύσματος αισθητήρα θερμοκρασίας

RTX-EHS Πλακέτα κυκλώματος (εφεδρικός θερμαντήρας) X7A Σύνδεση βύσματος αισθητήρα θερμοκρασίας (υγρό

SG Επαφή μεταγωγής για Smart Grid (έξυπνη σύνδεση με

το ηλεκτρικό δίκτυο)

Αισθητήρας εξωτερικής θερμοκρασίας X16A Σύνδεση βύσματος κυκλοφορητή θέρμανσης

TRA1 Μετασχηματιστής X18A Σύνδεση βύσματος για J11 του RoConBM2C

DHW1

DHW2

V,BH

Αισθητήρας θερμοκρασίας μπόιλερ 1 (RoConBM2C) X19A Σύνδεση βύσματος σε XAG1

Αισθητήρας θερμοκρασίας μπόιλερ 2 (A1P) X21A Σύνδεση βύσματος εσωτερικής καλωδίωσης (βύσμα

Αισθητήρας θερμοκρασίας επιστροφής (A1P) X22A Σύνδεση βύσματος σε XTA1

Αισθητήρας θερμοκρασίας προσαγωγής (A1P) X26A Σύνδεση βύσματος για TRA1 (230V)

Αισθητήρας θερμοκρασίας προσαγωγής εφεδρικού θερμαντήρα

J5 Σύνδεση βύσματος αισθητήρα πίεσης

Σύνδεση βύσματος EBA

προσαγωγής εφεδρικού θερμαντήρα t

V,BH

Σύνδεση βύσματος αισθητήρα θερμοκρασίας μπόιλερ t

DHW1

(A1P)

χώρου)

J14 Σύνδεση βύσματος βαλβίδας κυκλοφορίας P

EKRTW)

K1 Ρελέ 1 για εφεδρικό θερμαντήρα

εφεδρικού θερμαντήρα

X3 Σύνδεση βύσματος εσωτερικής καλωδίωσης για J17

(RoConBM2C)

X1A Σύνδεση βύσματος για J10 του RoConBM2C

καλωδίωσης)

DHW2

προσαγωγής t

ψυκτικού) t

X8A Σύνδεση βύσματος αισθητήρα θερμοκρασίας επιστροφής

καλωδίωσης)

X31A Σύνδεση βύσματος για TRA1 (12V)

X2M6 Ακροδέκτης καλωδίου σύνδεσης HPc-VK-1

X2M7 Ακροδέκτης καλωδίου σύνδεσης HPc-VK-1

Daikin Altherma EHS(X/H)(B)-D Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Εγχειρίδιο εγκατάστασης και λειτουργίας

6 Τεχνικά στοιχεία

Θέση Περιγραφή Θέση Περιγραφή

X11M Πλακέτα ακροδεκτών στο FWXV-ATV3

XAG1 Σύνδεση βύσματος εξωτερικής μονάδας αντλίας

θερμότητας

XBUH1 Σύνδεση βύσματος εφεδρικού θερμαντήρα (EKBUxx)

XAG1

XTA1

Σύνδεση βύσματος εξωτερικής μονάδας αντλίας θερμότητας

Πλακέτα ακροδεκτών αισθητήρα εξωτερικής θερμοκρασίας T

6.6 Σχέδιο σωληνώσεων κυκλώματος ψυκτικού μέσου

 6‒7 Εξαρτήματα κυκλώματος αντλίας θερμότητας

a Σωληνώσεις τρίτων (υγρό: Ø6,4mm σύνδεση χείλους) b Σωληνώσεις τρίτων (αέριο: Ø15,9mm σύνδεση χείλους) c Βάνα διακοπής (υγρό) d Βάνα διακοπής με θυρίδα συντήρησης (αέριο) e Φίλτρο

f Διάφραγμα με φίλτρο g Τριχοειδής σωλήνας h Εναλλάκτης θερμότητας

i Συσσωρευτής

j Διαχωριστής συμπιεστή k Διάφραγμα

M1C Συμπιεστής M1F Ανεμιστήρας

PWT Πλακοειδής εναλλάκτης θερμότητας

R1T Αισθητήρας (εξωτερικός αέρας) R2T Αισθητήρας (εναλλάκτης θερμότητας) R3T Αισθητήρας (εκκένωση συμπιεστή)

S1PH Πρεσσοστάτης υψηλής πίεσης (αυτόματη επαναφορά)

Y1E Ηλεκτρονική εκτονωτική βαλβίδα Y1S Ηλεκτρομαγνητική βαλβίδα (4οδη βάνα)(ON: ψύξη)

Θέρμανση Ψύξη

Εγχειρίδιο εγκατάστασης και λειτουργίας

Daikin Altherma EHS(X/H)(B)-D

Daikin Altherma 3 R ECH₂O

008.1451099_01 – 09/2020

Verantwortung für Energie und Umwelt

008.1451099_01 09/2020

Daikin EHSX04P30D3, EHSX04P50D3, EHSH04P30D3, EHSX08P30D3, EHSX08P50D3 Operation manuals [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

Περιεχόμενα

1.1 Ειδικές οδηγίες ασφαλείας

1 Γενικές προφυλάξεις ασφαλείας

1.1.1 Τήρηση οδηγιών

1.1.2 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

1.2 Οδηγίες ασφαλείας για τη συναρμολόγηση και τη λειτουργία

1.2.1 Γενικά

1.2.2 Προβλεπόμενη χρήση

1.2.3 Χώρος τοποθέτησης συσκευής

1.2.4 Ηλεκτρική εγκατάσταση

1.2.5 Απαιτήσεις για το νερό θέρμανσης και μπόιλερ

1.2.6 Σύνδεση εγκατάστασης θέρμανσης και νερού χρήσης

1.2.7 Λειτουργία

1.3 Συντήρηση, αντιμετώπιση σφαλμάτων και τερματισμός λειτουργίας

1.4 Όροι εγγύησης

2 Περιγραφή προϊόντος

2.1 Δομή και στοιχεία
