Daikin EHS04P30A, EHSB04P30A, EHS08P30A, EHSB08P30A, EHS08P50A Operation manuals [nl]

...

Page 1

Bedieningshandleiding

Binnentoestel voor lucht-water-warmtepompen

Daikin Altherma integrated solar unit

Daikin Altherma EHS(X/H)04P30A EHS(X/H)B04P30A EHS(X/H)08P30A EHS(X/H)B08P30A EHS(X/H)08P50A EHS(X/H)B08P50A EHS(X/H)16P50A EHS(X/H)B16P50A

Bedieningshandleiding

Daikin Altherma integrated solar unit

Nederlands

Page 2

Inhoudsopgave

1 Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.1 Houdt u aan de installatie- en 

gebruiksaanwijzing. . . . . . . . . . . . . . . . . . . . . . . 3

1.2 Veiligheidsaanduidingen en verklaring 

van symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2.1 Betekenis van de veiligheidsaanwijzingen . . . . . . .3

1.2.2 Geldigheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1.2.3 Taakoverzichten . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1.3 Gevaren voorkomen . . . . . . . . . . . . . . . . . . . . . 3

1.4 Doelmatig gebruik . . . . . . . . . . . . . . . . . . . . . . . 4

1.5 Veiligheidsaanwijzingen. . . . . . . . . . . . . . . . . . . 4

2 Productbeschrijving . . . . . . . . . . . . . . . . . . 5

2.1 Beknopte beschrijving . . . . . . . . . . . . . . . . . . . . 5

2.1.1 Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.1.2 Ondersteuning met behulp van zonne-energie. . . .6

2.1.3 Veiligheidsmanagement . . . . . . . . . . . . . . . . . . . . .6

2.1.4 Elektronische regeling. . . . . . . . . . . . . . . . . . . . . . .6

2.2 Opbouw en onderdelen . . . . . . . . . . . . . . . . . . . 6

2.2.1 Systeemoverzicht . . . . . . . . . . . . . . . . . . . . . . . . . .6

2.2.2 Buitenzijde van het apparaat en binnenopbouw 

Daikin Altherma EHS(X/H)...P30A . . . . . . . . . . . . .7

2.2.3 Buitenzijde van het apparaat en binnenopbouw 

Daikin Altherma EHS(X/H)B...P30A . . . . . . . . . . . .8

2.2.4 Buitenzijde van het apparaat en binnenopbouw 

Daikin Altherma EHS(X/H)...P50A . . . . . . . . . . . . .9

2.2.5 Buitenzijde van het apparaat en binnenopbouw 

Daikin Altherma EHS(X/H)B...P50A . . . . . . . . . . .10

3 Bediening . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.1 Algemeen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

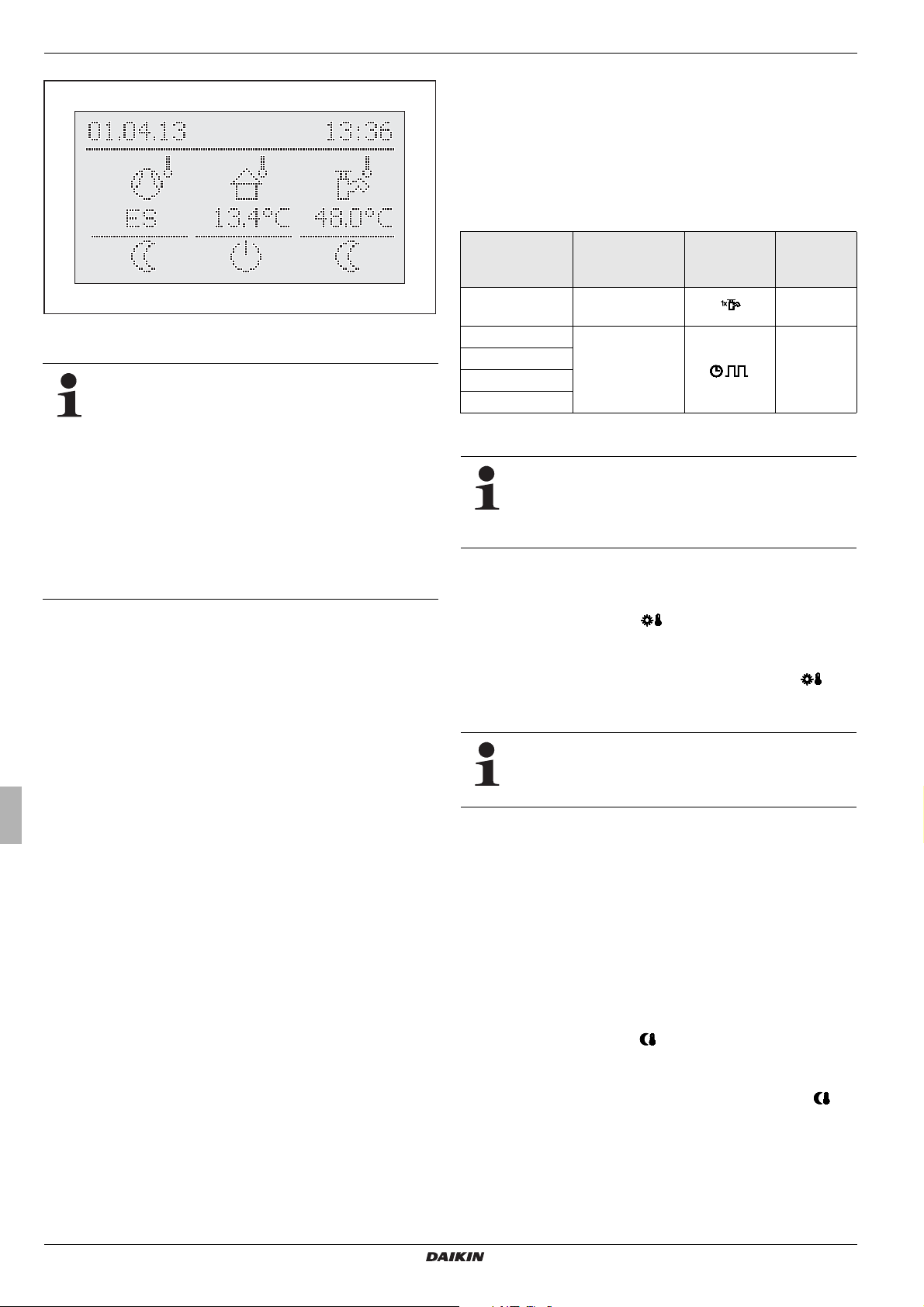

3.2.1 Schermweergave . . . . . . . . . . . . . . . . . . . . . . . . .12

3.2.2 Bedieningselementen . . . . . . . . . . . . . . . . . . . . . .13

3.3 Bedieningsconcept. . . . . . . . . . . . . . . . . . . . . . 14

3.4 Basisfuncties en bedrijfsmodi . . . . . . . . . . . . . 15

3.4.1 Informatie van de installatie (Info). . . . . . . . . . . . .15

3.4.2 Bedrijfsmodus instellen. . . . . . . . . . . . . . . . . . . . .17

3.4.3 Temperatuurinstelling kamertemperatuur 

overdag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

3.4.4 Temperatuurinstelling lagetemperatuurwerking . .18

3.4.5 Temperatuurinstelling warmwaterbereiding . . . . .19

3.4.6 Buitengewone warmwaterbereiding . . . . . . . . . . .19

3.4.7 Schakeltijdprogramma's . . . . . . . . . . . . . . . . . . . .19

3.4.8 Installatie-instellingen . . . . . . . . . . . . . . . . . . . . . .21

3.4.9 Terminalfunctie . . . . . . . . . . . . . . . . . . . . . . . . . . .21

3.4.10 Stille modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

3.5 Speciale functies . . . . . . . . . . . . . . . . . . . . . . . 22

3.5.1 Manueel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

3.6 Speciale installatie-instellingen . . . . . . . . . . . . 23

3.6.1 Toegangsrechten (Vakmancode) . . . . . . . . . . . . .23

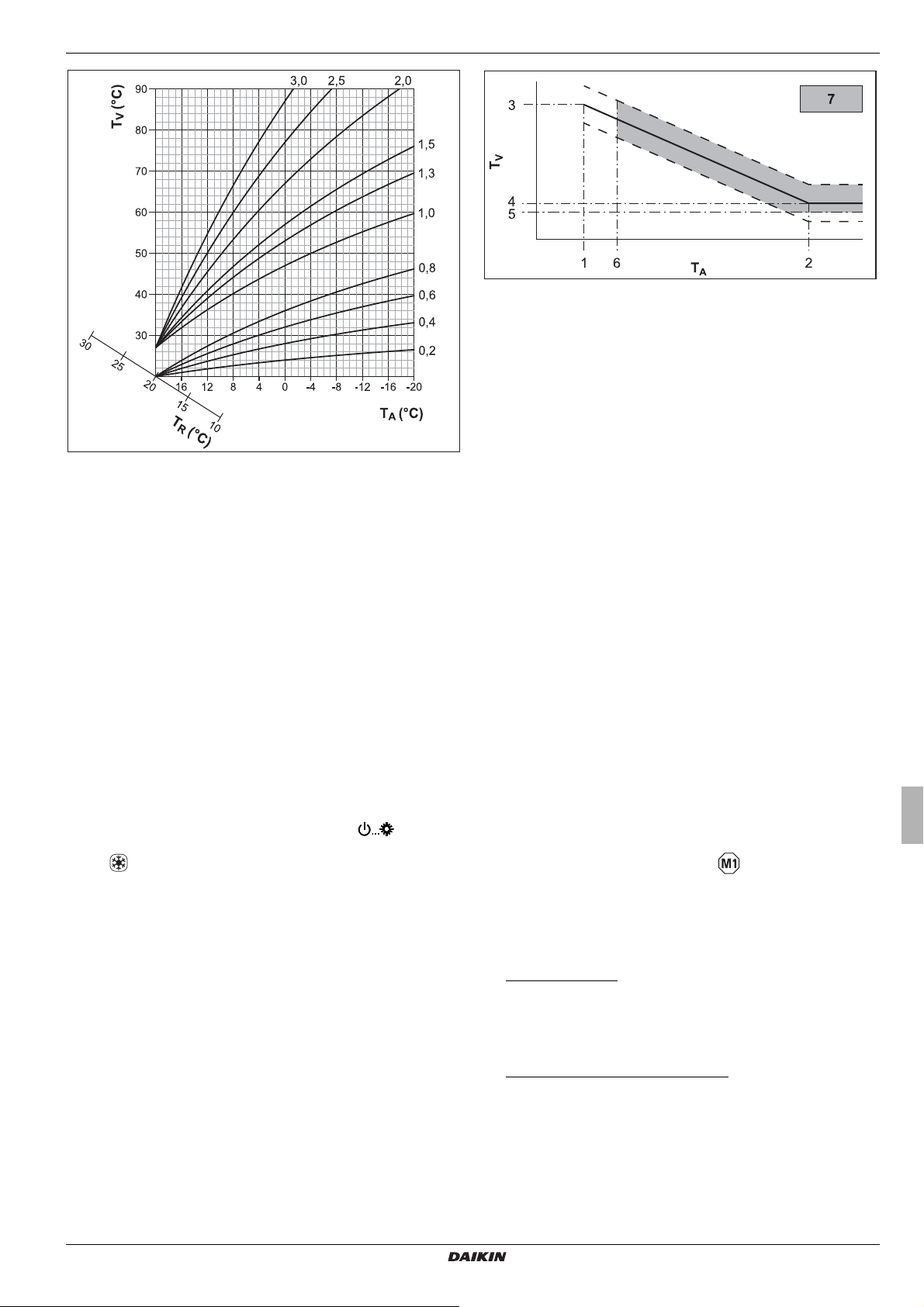

3.6.2 Verwarmingscurve . . . . . . . . . . . . . . . . . . . . . . . .24

3.6.3 Koelcurve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

3.6.4 Weersgestuurde aanvoertemperatuurregeling . . .25

3.6.5 Vorstbeschermingsfunctie. . . . . . . . . . . . . . . . . . .26

3.6.6 Legionellabescherming. . . . . . . . . . . . . . . . . . . . .26

3.6.7 Resetten op de fabrieksinstellingen (Reset) . . . . .27

3.6.8 Instellingen voor optionele circulatiepomp . . . . . .27

3.6.9 Afstandsbediening via het internet . . . . . . . . . . . .27

5 Buitenbedrijfstellen . . . . . . . . . . . . . . . . . . .29

5.1 Tijdelijk stilleggen . . . . . . . . . . . . . . . . . . . . . . 29

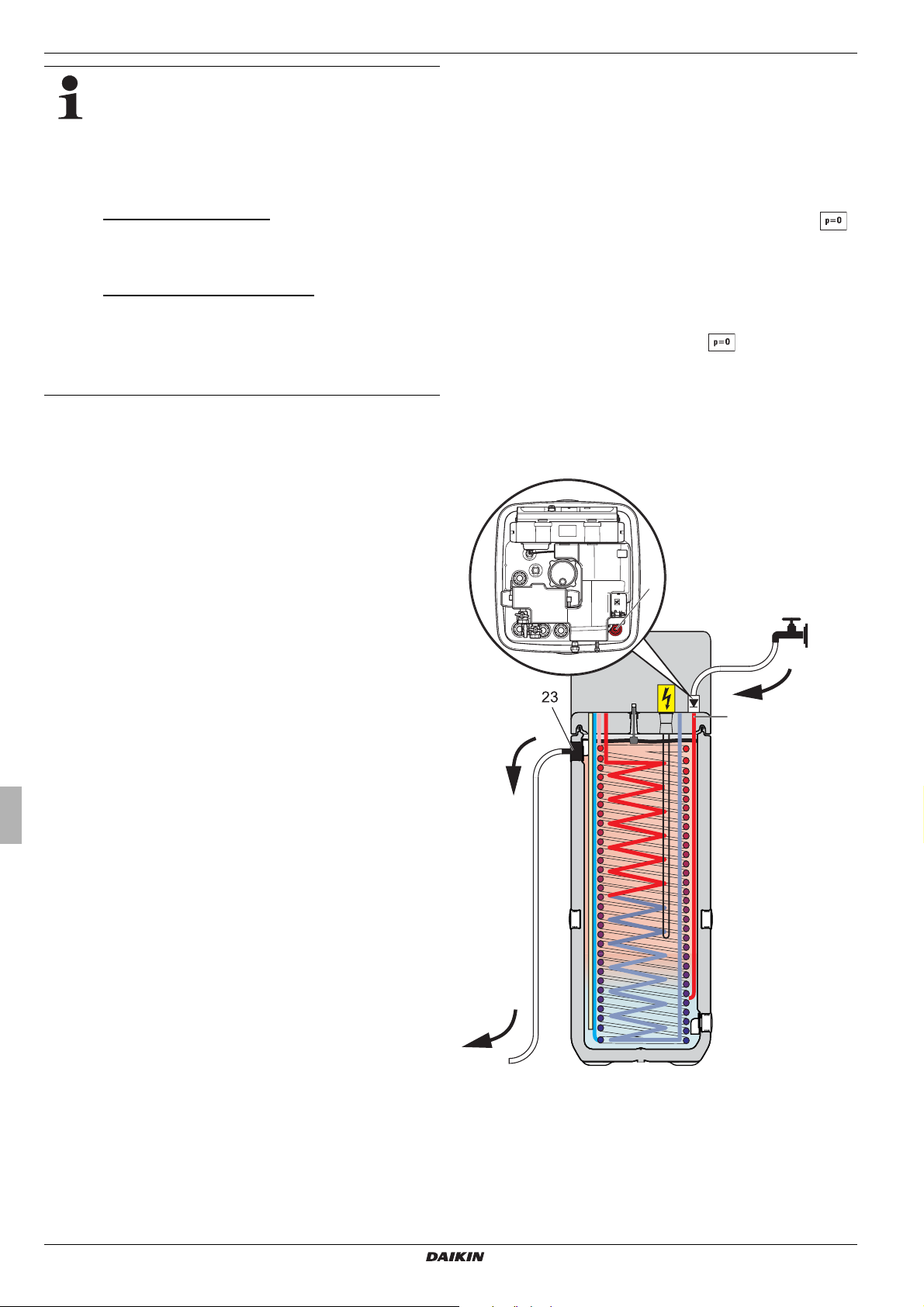

5.1.1 Aftappen van het voorraadvat . . . . . . . . . . . . . . . 29

5.1.2 Leegmaken van het verwarming- en

warmwatercircuit . . . . . . . . . . . . . . . . . . . . . . . . . 30

5.2 Definitieve stillegging . . . . . . . . . . . . . . . . . . . 31

6 Parameterinstellingen . . . . . . . . . . . . . . . . .32

6.1 Verklaring van de parametertabellen . . . . . . . 32

6.2 Draaischakelaarstand: Configuratie . . . . . . . . 32

6.2.1 Niveau "Inbedrijfneming". . . . . . . . . . . . . . . . . . . 32

6.2.2 Niveau "Systeemconfiguratie". . . . . . . . . . . . . . . 32

6.2.3 Niveau "Config. verwarming". . . . . . . . . . . . . . . . 33

6.2.4 Niveau "Config. WW" . . . . . . . . . . . . . . . . . . . . . 34

6.3 Draaischakelaarstand: DHW Install . . . . . . . . 34

6.4 Draaischakelaarstand: Modus . . . . . . . . . . . . 34

6.5 Draaischakelaarstand: Temp setpunt Dag . . . 35

6.6 Draaischakelaarstand: Temp setpunt Nacht . 35

6.7 Draaischakelaarstand: Temp setpunt WW . . . 35

6.8 Draaischakelaarstand: Tijdprogramma . . . . . 36

6.9 Draaischakelaarstand: prog op afstand . . . . . 36

6.10 Draaischakelaarstand: Info . . . . . . . . . . . . . . 37

6.11 Exit-toets: Sonderfunktion . . . . . . . . . . . . . . . . 37

6.12 Parameterniveaus voor mengermodule

EHS157068. . . . . . . . . . . . . . . . . . . . . . . . . . . 38

6.12.1 Draaischakelaarstand: Configuratie, 

niveau "Inbedrijfneming" . . . . . . . . . . . . . . . . . . . 38

6.12.2 Draaischakelaarstand: Configuratie, 

niveau "Mixer Config" . . . . . . . . . . . . . . . . . . . . . 38

7 Inspectie en onderhoud . . . . . . . . . . . . . . .40

7.1 Algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

7.2 Afdekkap verwijderen . . . . . . . . . . . . . . . . . . . 40

7.3 Jaarlijks uit te voeren activiteiten . . . . . . . . . . 40

7.4 Buffervat vullen of bijvullen . . . . . . . . . . . . . . . 41

7.5 Verwarmingsinstallatie vullen of bijvullen . . . . 43

8 Fouten, storingen en meldingen . . . . . . . .44

8.1 Fout signaleren, storing verhelpen, 

meldingen wissen . . . . . . . . . . . . . . . . . . . . . . 44

8.1.1 Actuele storingsmeldingen . . . . . . . . . . . . . . . . . 44

8.1.2 Protocol uitlezen . . . . . . . . . . . . . . . . . . . . . . . . . 44

8.1.3 Storing verhelpen . . . . . . . . . . . . . . . . . . . . . . . . 44

8.2 Storingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

8.3 Foutcodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

8.4 Noodbedrijf . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

9 Trefwoordenlijst. . . . . . . . . . . . . . . . . . . . . .49

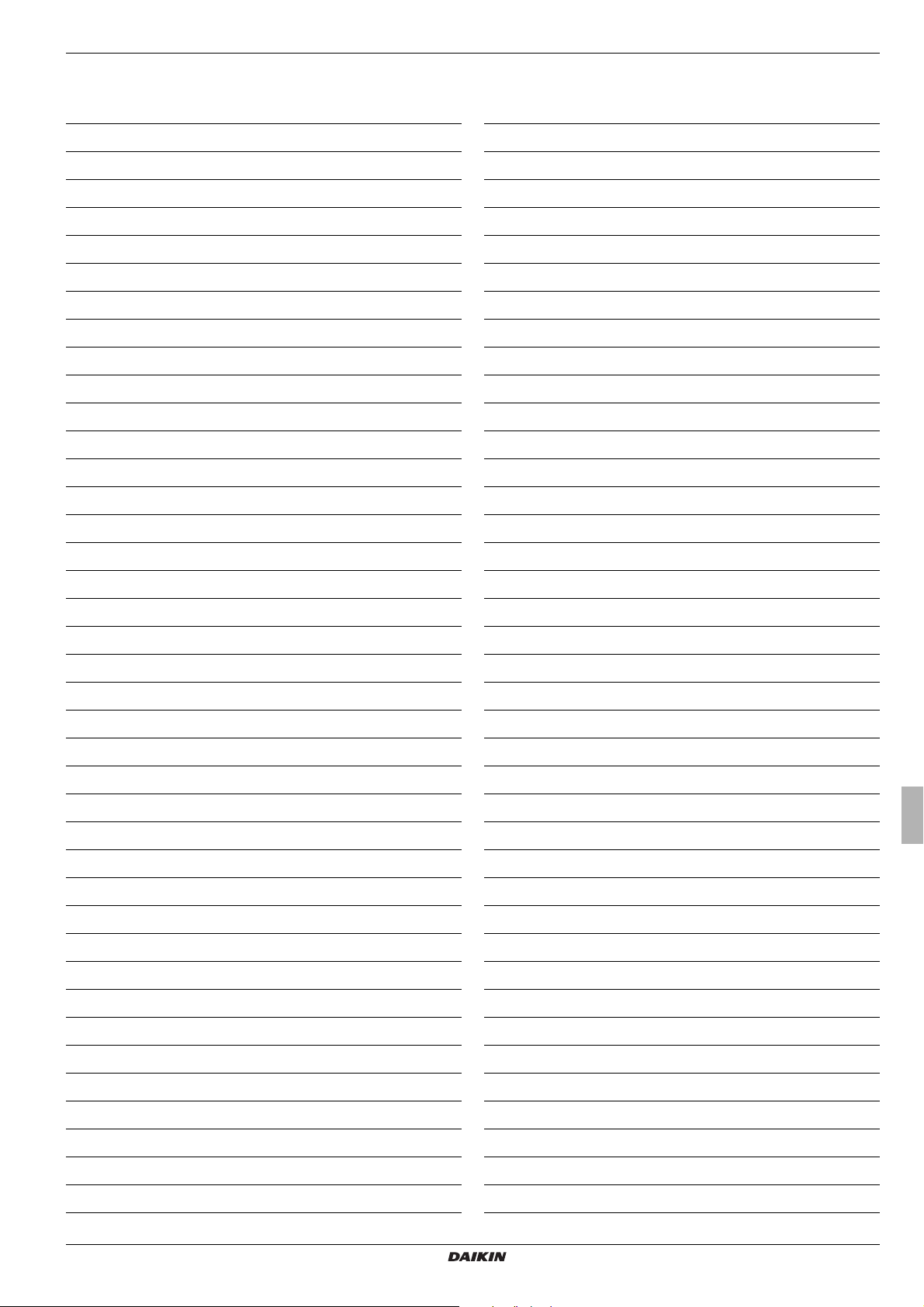

10 Notities . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

10.1 Gebruikersspecifieke instellingen . . . . . . . . . . 51

10.1.1 Schakeltijdprogramma's . . . . . . . . . . . . . . . . . . . 51

10.2 Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

10.2.1 Databusadressen . . . . . . . . . . . . . . . . . . . . . . . . 52

10.3 Andere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

4 Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . 28

4.1 Eerste inbedrijfstelling . . . . . . . . . . . . . . . . . . . 28

4.2 Opnieuw in bedrijf stellen . . . . . . . . . . . . . . . . . 28

4.2.1 Voorwaarden. . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

4.2.2 Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Bedieningshandleiding

11 Trefwoordenlijst. . . . . . . . . . . . . . . . . . . . . .55

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 3

1Veiligheid

1 x Veiligheid

1.1 Houdt u aan de installatie- en gebruiksaanwijzing

Deze handleiding is een vertaling van de >> Originele versie <<

naar het Nederlands.

Alle noodzakelijke handelingen voor de bediening, voor de instelling van parameters staan in deze handleiding beschreven. Alle parameters, welke een comfortabel gebruik garanderen, zijn al in de fabriek ingesteld.

● Lees deze handleiding aandachtig door voordat u de verwar-

minginstallatie gaat gebruiken of instellen.

● Noteer de voo

lingen van de toestellen wijzigt.

● De geva

● Installatie en alle niet in deze handleiding beschreven om-

/instellingen van het apparaat mogen uitsluitend door gekwalificeerde en geautoriseerde verwarmingstechnici worden uitgevo

Documenten die eveneens van toepassing zijn

– Daikin Altherma EHS(X/H):

– Installatie- en onderhoudshandleiding – Gebruiksaanwijzingen van de regeling RoCon HP – Buitentoestel voor Daikin Altherma EHS(X/H); 

de bijhorende installatie- en bedieningshandleiding. – Bij aansluiting van een Daikin-zonne-energiesysteem; 

de bijhorende installatie- en bedieningshandleiding. – Bij aansluiting van een Daikin FWXV(15/20)AVEB; 

de bijhorende installatie- en bedieningshandleiding. – Bij aansluiting van een als accessoire aangeboden regelings-

component (kamerthermostaat, me

de bijhorende installatie- en bedieningshandleiding.

raf ingestelde waarden voordat u de instel-

reninstructies absoluut in acht nemen.

erd.

ngermodule enz.); 

Dit symbool wijst op een tip en erg nuttige informatie voor de gebruiker. Het is dus geen waarschuwing en wijst dus niet op mogelijke gevaren.

Speciale waarschuwingssymbolen

Sommige gevaren worden door speciale symbolen aangegeven.

Elektrische stroom

Gevaar voor brandwonden

Gevaar voor schade aan het milieu

1.2.2 Geldigheid

Sommige informatie in deze handleiding heeft een beperkte geldigheid. De geldigheid wordt aan de hand van een symbool aangegeven.

Aleen geldig voor Daikin Altherma EHS(X/H) met koelfunctie

Voorgeschreven draaimoment respecteren (zie installatie- en onderhoudshandleiding)

Geldt alleen voor het drukloze zonne-energiesysteem (Drain Back).

Geldt alleen voor het zonne-energiedruksysteem.

Alleen geldig/beschikbaar bij aangesloten kamerthermostaat

Alleen geldig/beschikbaar bij aangesloten mengermodule

De handleidingen zijn met de desbetreffende toestellen meegeleverd.

1.2 Veiligheidsaanduidingen en verklaring van

symbolen

1.2.1 Betekenis van de veiligheidsaanwijzingen

In deze installatie- en gebruiksaanwijzing worden de veiligheidsaanduidingen ingedeeld op basis van de ernst van het gevaar en

e kans dat het zich voordoet.

GEVAAR!

Wijst op een onmiddellijk dreigend gevaar.

Wanneer u deze waarschuwing negeert, loopt u g

evaar op een zwaar en mogelijk dodelijk letsel.

WAARSCHUWING!

Wijst op een mogelijk gevaarlijke situatie.

Wanneer u deze waarschuwing negeert, loopt u g

evaar op een zwaar en mogelijk dodelijk letsel.

LET OP!

Wijst op een mogelijk schadelijke situatie.

Wanneer u deze waarschuwing negeert, loopt het milieu gevaar of kan er zich materiële schade voordoen.

1.2.3 Taakoverzichten

● Taakoverzichten worden in een lijst weergegeven. Wanneer taken in een bepaalde volgorde moeten worden uitgevoerd, worden ze genummerd.

Resultaten van een handeling worden met een pijl aan-



geduid.

Toegang tot een instelproces

Uitgang van een instelproces

1.3 Gevaren voorkomen

De Daikin Altherma EHS(X/H) is volgens de laatste stand van de techniek en de erkende technische regels gebouwd. Bij ondeskundig gebruik kan echter lichamelijk letsel en materiële schade ontstaan.

Ter voorkoming van gevaren, de Daikin Altherma EHS(X/H)

een bedienen:

all – wanneer ze reglementair worden gebruikt, – en wanneer ze in onberispelijke staat verkeren.

Hiervoor is kennis en toepassing van de inhoud dezer handleiding noodzakelijk.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 4

1 x Veiligheid

WAARSCHUWING!

Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geeste

lijke vermogens of gebrek aan ervaring en / of kennis, tenzij ze worden begeleid door een persoon die verantwoordelijk is voor hun veiligheid of van deze instructie kregen in het gebruik van

t toestel.

1.4 Doelmatig gebruik

De Daikin Altherma EHS(X/H) mag uitsluitend worden gebruikt voor de warmwaterbereiding, als ruimteverwarmingssysteem en afhankelijk van de uitvoering ook als ruimtekoelsysteem.

Binnentoestel Buiteninstallatie

Verwarmen en

koelen (X)

EHSX04P30A EHSH04P30A

EHSXB04P30A EHSHB04P30A

EHSX0

8P30A EHSH08P30A

EHSXB08P30A EHSHB08P30A

EHSX08P50A EHSH08P50A

EHSXB08

P50A EHSHB08P50A

EHSX16P50A EHSH16P50A ERLQ011CAW1

EHSXB16

P50A

Alleen verwarmen (H)

EHSHB16P5

ERLQ004CAV3

ERLQ006CAV3

ERLQ008CAV3

ERLQ014CAW1

ERLQ016CAW1

Voor werkzaamheden aan plaatsgebonden koelinstallaties (warmtepompen) en airconditioning-installaties is voor Europa de goedkeuring van een deskundige conform de F-gassenbepaling (EG) nr. 303/2008

odzakelijk.

– Totale vulhoeveelheid koelmiddel tot 3 kg: 

Deskundigheidsbewijs van categorie II

– Totale vulhoeveelheid koelmiddel vanaf 3 kg:

Deskund

igheidsbewijs van categorie I

Ter vermijding van corrosieproducten en afzettingen, de desbetreffende regels van de techniek in acht nemen.

Minimumvereisten voor de kwaliteit van vul- en aanvulwater: – Waterhardheid (calcium en magnesium, berekend als cal-

ciumcarbonaat): ≤ 3 mmol/l – Geleidingsvermogen: ≤ 2700 μS/cm – Chloride: ≤ 250 mg/l – Sulfaat: ≤ 250 mg/l – pH-waarde (verwarmingswater): 6,5 - 8,5

Het gebruik van vul- en aanvulwater dat niet aan de vermelde

aliteitsvereisten voldoet, kan een duidelijk verkorte levensduur

kw van het apparaat veroorzaken. Alleen de exploitant is hiervoor verantwoordelijk.

B - Extra warmtewissel

Tab. 1-1 Toelaatbare combinaties van Daikin

warmepompbuitentoestellen en Daikin Altherma EHS(X/H) binnentoestellen

aar voor de bivalente aansluiting

Ieder ander gebruik geldt als niet-reglementair. In dat geval is de gebruiker zelf aansprakelijk voor eventuele schade.

Het beoogde gebruik veronderstelt ook het naleven van de vereisten ten aanzien van onderhoud en inspectie. Reserveonderdelen moeten aan de minimale technische vereisten van de fabrikant beantwoorden. Dit is he

t geval bij originele reserve-onder-

delen.

1.5 Veiligheidsaanwijzingen

● Werkzaamheden aan de Daikin Altherma EHS(X/H) (zoals bijv. het plaatsen, het aansluiten en de eerste inbedrijfname)

lleen door personen laten uitvoeren, die geautoriseerd zijn

a en voor de betreffende handelingen een bevoegdheidstechnische of bedrijfsmatige opleiding hebben genoten, evenals

an een door een verantwoordelijke instantie erkende

a vervolgopleiding hebben deelgenomen. Hiertoe worden in het bijzonder verwarmingsmonteurs en koel- en klimaattechnici gerekend, die door hun opleiding of vakkennis

rvaring hebben opgedaan met het op deskundige wijze

e installeren en onderhouden van verwarming-, koel- en klimaatinstallaties evenals van warmtepompen.

e elektrische installatie mag uitsluitend worden aangelegd

● D door opgeleide elektriciens onder inachtneming van de toepasselijke elektrotechnische richtlijnen en de voorschriften van de distributiemaatschappij voor elektrische energie.

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 5

2 Productbeschrijving

2 x Productbeschrijving

2.1 Beknopte beschrijving

Het lucht-water-warmtepompsysteem maakt gebruik van het natuurkundige effect van de verdampingswarmte en maakt het mogelijk om, naar behoefte, gebouwen te verwarmen of te koelen.

et warmtepompenbinnentoestel Daikin Altherma EHS(X/H) (Al-

H therma integrated solar unit) is het centrale component van een uiterst efficiënt werkend verwarming- en koelsysteem voor huishoudelijk gebruik.

In het warmtepompbuitentoestel (ERRLQ) bevinden zich de koelmiddelcompressor en een lamellenwarmtewisselaar, die tijdens

et verwarmen werkt als verdamper en die warmte onttrekt aan

h de omgevingslucht.

Bij het koelen werkt hij als condensator en geeft hij warmte af

aan de omgeving (Koelkastprincipe).

De buitenwarmtepomp is via een gesloten circuit aangesloten op de binnenwarmtepomp in het gebouw. Door het circulerende koelmiddel, dat afwisselend de aggregatietoestanden vloeibaar en gasvormig aanneemt, wordt warmte tussen het warmtepompbuitentoestel en het warmtepompbi

In het warmtepompbinnentoestel bevinden zich de regeltechnische voorzieningen, een platenwarmtewisselaar en een geïntegreerd voorraadvat. In de warmtewisselaar wordt de warmte overgedragen aan het water van de verwarmingscircuit, resp. aan het ingebouwde voorraadvat (verwarmen/warmwatertoebereiding) of wordt de warmte onttrokken aan de verwarmingscircuit (koelen).

Het voorraadvat der Daikin Altherma EHS(X/H) is zodanig geconstrueerd, dat u het warmtepompsysteem kunt combineren

t een zonne-energiesysteem van het type Daikin Solaris

me zonder extra warmwatervoorraadvat.

Bij een optionele verwarming d.m.v. zonne kelijk van de warmte-opbrengst van de zon, de gehele boiler worden opgewarmd. De opgeslagen warmte wordt zowel voor het opwarmen van het water als voor bijverwarming gebruikt. Door de hoge totale opslagcapaciteit is tevens een gedeeltelijke overbrugging zonder zonneschijn mogelijk. De uiterst goede warmte-isolatie van het ingebouwde voorraadvat zorgt daarbij voor minimale warmteverliezen. Daardoor is een efficiënte en energiebesparende verwarming van het water alsmede bijverwarming mogelijk.

Als het verwarmingsvermogen van de Altherma EHS(X/H) niet

ldoende is, kan de optionele aanjaagverwarmer (BUH) extra

vo verwarmingsvermogen leveren voor de verwarming van het verwarmingscircuit en het warem water.

In plaats van elektrische bijverwarmers kan ook de gas-warmwaterbron ROTEX G-plus op de Altherma EHS(X/H) worden aangesloten.

Om de Daikin Altherma EHS(X/H) nog voordeliger te kunnen gebruiken, is het mogelijk hem aan een netaansluiting voor spaarstroom (HT/NT) of een intelligente re te sluiten. Daarbij wordt het energiebedrijf (EVU) de mogelijkheid geboden uw netbelasting te regelen door een verandering van die bedrijfsmodus van de warmtepompen. Opmerkingen over de voorwaarden en aansluitmogelijkheden vindt u in de bijgaande installatiehandleiding.

nnentoestel overgedragen.

-energie kan, afhan-

gelaar (SMART GRID) aan

2.1.1 Werking

Bij het verwarmen van ruimten condenseert het in de koelmiddelcompressor van de buitenwarmtepomp gecomprimeerde

middel in de platenwarmtewisselaar van de binnenwarm-

koel tepomp. De bij het vloeibaar worden van het koelmiddel vrijkomende warmte wordt in de platenwarmtewisselaar overgedragen

het verwarmingswater. De verwarmingscirculatiepomp zorgt

aan voor de benodigde doorstroming van het verwarminswater in het interne warmtegeneratorcircuit.

Hoe lager de benodigde temperatuur in de verwarmingskring, hoe effectiever de warmtepomp werkt.

Vooral bij vloerverwarmingen kunnen zeer lage aanvoertemperaturen worden bereikt, omdat het warmteoverdragingsoppervlak heel groot is. Bovendien moet

en uiterst goede warmte-isolatie van het te verwarmen

e gebouw worden nagestreefd, om bij een geringe warmtebehoefte een lage voorlooptemperatuur van de

armtedrager aan te kunnen houden.

De warmwaterzone van het in de binnenwarmtepomp ingebouwde voorraadvat wordt opgewarmd door de warmtepomp of door een andere externe warmteopwekker (Solaris-zonne-energiesysteem, aanjaagverwarmer). Het tijdens het tappen van warm water in het ingebouwde voorraadvat maximaal af.

Het tapwater wordt indirect via het drukloze, in het ingebouwde voorraadvat opgeslagen water opgewarmd met behulp van een warmtewisselaar, die geconstrueerd is uit corrosiebestendig roestvaststalen ribbelpijp. Daarbij neemt het op de weg naar boven continu de warmte van het boilerwater op.

De stromingsrichting bij het tegenstroomprincipe en de spiraalvormige warmtewisselaar zorgt voor een uitgesproken temperatuurgelaagdheid in de boiler. Omdat de hoge temperaturen zeer

g in het bovenste deel van de boiler behouden blijven, wordt

lan zelfs bij het langdurig aftappen een grote warmtecapaciteit bereikt.

Bij het koelen van ruimten schakelt de in het binnenwarmtepomptoestel ingebouwde 3-wegs omschakelklep (3UVB1 + 3UV DH de verwarming) af. De verwarmingscirculatiepomp van het warmtepompbinnentoestel werkt nu uitsluitend op de verwarmingskring.

Het koelproces wordt bereikt door omkeren van het warmtepompproces in het warmtepompbuitentoestel. Daardoor werkt de

tenwarmtewisselaar van het warmtepompbinnentoestel als

pla verdamper en onttrekt hij de warmte aan het doorstromende verwarmingswater. Daardoor wordt de verwarmingskring gekoeld.

stromende koude water kolet de onderste zone van

W) de stroming naar het voorraadvat/ondersteuning van

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 6

2 x Productbeschrijving

2.1.2 Ondersteuning met behulp van zonne-energie

De Daikin Altherma EHS(X/H) is voorbereid op integratie in een Daikin-zonne-installatie.

Hiervoor kan het drukloze Daikin-zonne-energiesysteem (Drain Back) en bij de typen Daikin Altherma EHS(X/H)B-BIV ook het Daikin zonne-energiedruksysteem worden gebruikt.

De vlakplaatcollectoren met groot vermogen zetten zonnestralen zeer effectief om in warmte, die via het zonne-energiecircuit in het geïntegreerde voorraadvat van de Daikin Altherma EHS(X/H) wordt gebracht.

De opgeslagen warmte wordt afgedragen aan het warmwatercircuit. Bij voldoende hoge temperaturen in de boiler wordt de

newarmte ook gebruikt als verwarmingsondersteuning. De

zon regeling RoCon HP regelt deze warmteverdeling volledig automatisch.

2.1.3 Veiligheidsmanagement

Het volledige veiligheidsbeheer van het Daikin-waterpompsysteem wordt verzorgd door de in de Daikin Altherma EHS(X/H) ingebouwde elektronische regelaar. Zo wordt bij het onderschrijden van de minimale doorstroming, verlies van koelmiddel

edefinieerde bedrijfssituaties een veiligheid-uitschakel-

of ong proces ingeleid. Een desbetreffen nicus vervolgens alle nodige informatie om de storing te verhelpen.

de foutmelding geeft de tech-

2.2 Opbouw en onderdelen

2.2.1 Systeemoverzicht

2.1.4 Elektronische regeling

De elektronische, digitale regeling RoCon HP regelt, afhankelijk van de verwarming, automatisch alle verwarmings-, koel- en warmwaterfuncties voor een directe verwarmingskring, een boilervulkring en via optioneel aansluitbare mengermodule ook

dere verwarmingskringen.

Alle functieinstellingen voor de Daikin Altherma EHS(X/H) en de via de databus aangesloten optionele apparaten (terminalfunctie) worden met de bedieningselementen van de in de regeling opgenomen bedieningsmodule RoCon B1uitgevoerd en op een beeldscherm met gekleurde achtergrond aangegeven.

De weergave en bediening van een aangesloten Daikin-zonne-

stallatie verloopt via de telkens bijhorende regeling van deze

in componenten (bijv. regelings- en pompunit EKSRPS3B).

1 Warmtepompbuitentoestel (ERLQ) 2 Daikin Altherma integrated solar unit (Altherma EHS(X/H))

Daikin 3 Regel- en pompmodule zonne-energiesysteem 4 Zonnecollectoren

Afb. 2-1 Componenten van het warmtepompsysteem met binnentoe-

Zonne-installatie (optioneel):

stel Daikin Altherma EHS(X/H) en optioneel Daikin ne-energiesysteem

zon-

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 7

2 x Productbeschrijving

2.2.2 Buitenzijde van het apparaat en binnenopbouw Daikin Altherma EHS(X/H)...P30A

Afb. 2-2 Opbouw en onderdelen Daikin Altherma EHS(X/H)...P30A (buitenaanzicht en binnenopbouw)

Legendaomschrijvingen zie tab. 2-1

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014



Bedieningshandleiding

Page 8

2 x Productbeschrijving

2.2.3 Buitenzijde van het apparaat en binnenopbouw Daikin Altherma EHS(X/H)B...P30A

Afb. 2-3 Opbouw en onderdelen Daikin Altherma EHS(X/H)B...P30A (buitenaanzicht en binnenopbouw)

Legendaomschrijvingen zie tab. 2-1

Bedieningshandleiding



Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 9

2 x Productbeschrijving

2.2.4

Buitenzijde van het apparaat en binnenopbouw Daikin Altherma EHS(X/H)...P50A

Afb. 2-4 Opbouw en onderdelen Daikin Altherma EHS(X/H)...P50A (buitenaanzicht en binnenopbouw)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Legendaomschrijvingen zie tab. 2-1



Bedieningshandleiding

Page 10

2 x Productbeschrijving

2.2.5 Buitenzijde van het apparaat en binnenopbouw Daikin Altherma EHS(X/H)B...P50A

Afb. 2-5 Opbouw en onderdelen Daikin Altherma EHS(X/H)B...P50A (buitenaanzicht en binnenopbouw)

Legendaomschrijvingen zie tab. 2-1

Bedieningshandleiding



Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 11

2 x Productbeschrijving

1 Zonne-energie - aanvoer of aanslui-

ting voor verdere warmtebron (1" IG) 2 Koudwateraansluiting (1" AG) 3 Warmwaterleiding (1" AG) 4 Verwarming-voedingleiding (1" AG)* 5 Verwarming-retourleiding (1" AG)* 6 Circulatiepomp 7a Aanbevolen accessoires:



Circulatieremmen (2 stuks) 9 Boiler (dubbelwandige mantel van poly-

propyleen met PUR-hardschuim warmte-

isolatie) 10 Vul- en ledigingsaansluiting of



zonne-energie - retouraansluiting

11 Opname voor R3-regeling zonne-ener-

gie-installatie / handgreep 12 Roestvrijstalen warmtewisselaar voor de

rming van drinkwater

verwa 13 Roestvrijstalen warmtewisselaar voor de

rlading resp. verwarmingondersteu-

buffe

ning 14 Warmtewisselaar (roestvrij staal) voor

rming van boilerwater via onder

verwa

druk staand zonne-energiesysteem 15 Aansluiting voor opt

ionele elektrische

aanjaagverwarmer (R 1½" IG) 16 Zonne-energiesysteem - aanvoer

gelaagde buis 17 Vulniveau-indicatie (boilerwarmte) 18 Optie: Elektrische aanjaagverwarmer

KBUxx)

19 Sensordompelhuls voor boilertemperatuur-

DHW1

en t

DHW2

sensor t 20 Drukloos boilerwater 21 Zonne-energiezone 22 Warmwaterzone 23 Aansluiting van de veiligheidsoverloop 24 Opname voor handgreep 25 Typeplaatje 26 Afdekkap 27 28

Zonne-energiesysteem - retour Zonne-energiesysteem - aanvoer

(3/4" IG)



(alleen type Daikin Altherma EHS(X/H)B) 29

Zonne-energiesysteem - retour (3/4" IG)

(alleen type Daikin Altherma EHS(X/H)B) 30 Platenwarmtewisselaar 31 Aansluiting koelmiddel vloeistofleiding

Daikin Altherma EHS(X/H)

...04P30A/08PxxA:

Cu Ø 6,4 mm (1/4"),

Daikin Altherma EHS(X/H)...16P50A:



Cu Ø 9,5 mm (3/8") 32 Aansluiting koelmiddel gasleiding



Cu Ø 15,9 mm (5/8")

3UVB1

3-wegs-omschakelventiel



(intern warmtegeneratorcircuit) 3UV DHW

3-wegs-omschakelventiel



(warm water/verwarming)

DS Druksensor FLS (t

/ V1)

Retourtemperatuur- en debietsensor

, t

DHW1

DHW2

Buffertemperatuursensoren Retourtemperatuursensor

tV1, t

Voedingtemperatuursensoren

V, BH

Aanvoertemperatuursensor aanjaagverwarmer

RoCon B1



Bedieningsdeel Daikin Altherma EHS(X/H) regeling

EKSRPS3B



Optie:

Daikin Solar R3 regel- en

pompeenheid

Veiligheidsvoorzieningen

Draaimoment respecteren! AG Buitendraad (Außengewinde) IG Binnendraad (Innengewinde) * Kogelkraan (1" IG) wordt meegeleverd

Tab. 2-1 Legende bij afb. 2-2 tot afb. 2-5

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 12

3 x Bediening

3 Bediening

3.1 Algemeen

GEVAAR!

Door contact van water met elektrische onderdelen kan er een stroomschok ontstaan en kan men zich levensgevaarlijk verwonden en verbranden.

● De indicatorpanelen en de desbetreffende toetsen van de Regeling tegen vocht beschermen.

● Voor het re katoenen doek gebruiken. Het gebruik van aggressieve reinigingsmiddelen en andere vloeistoffen kan tot apparatuurschade of stroomstoten leiden.

Maximale energiebenutting

Het meest effectieve energiegebruik bereikt de Daikin Altherma EHS(X/H) bij zo laag mogelijke terugstroomen warmwaterstreeftemperaturen.

Als bij aanvoerstreeftemperaturen hoger dan 50 °C

n externe warmtegenerator (bv. de optionele aan-

ee jaagverwarmer) wordt toegevoegd, kan (afhankelijk van de buitentemperatuur) het rendement (COP) van de Daikin Altherma EHS(X/H) worden verminderd.

inigen van de Regeling een droge

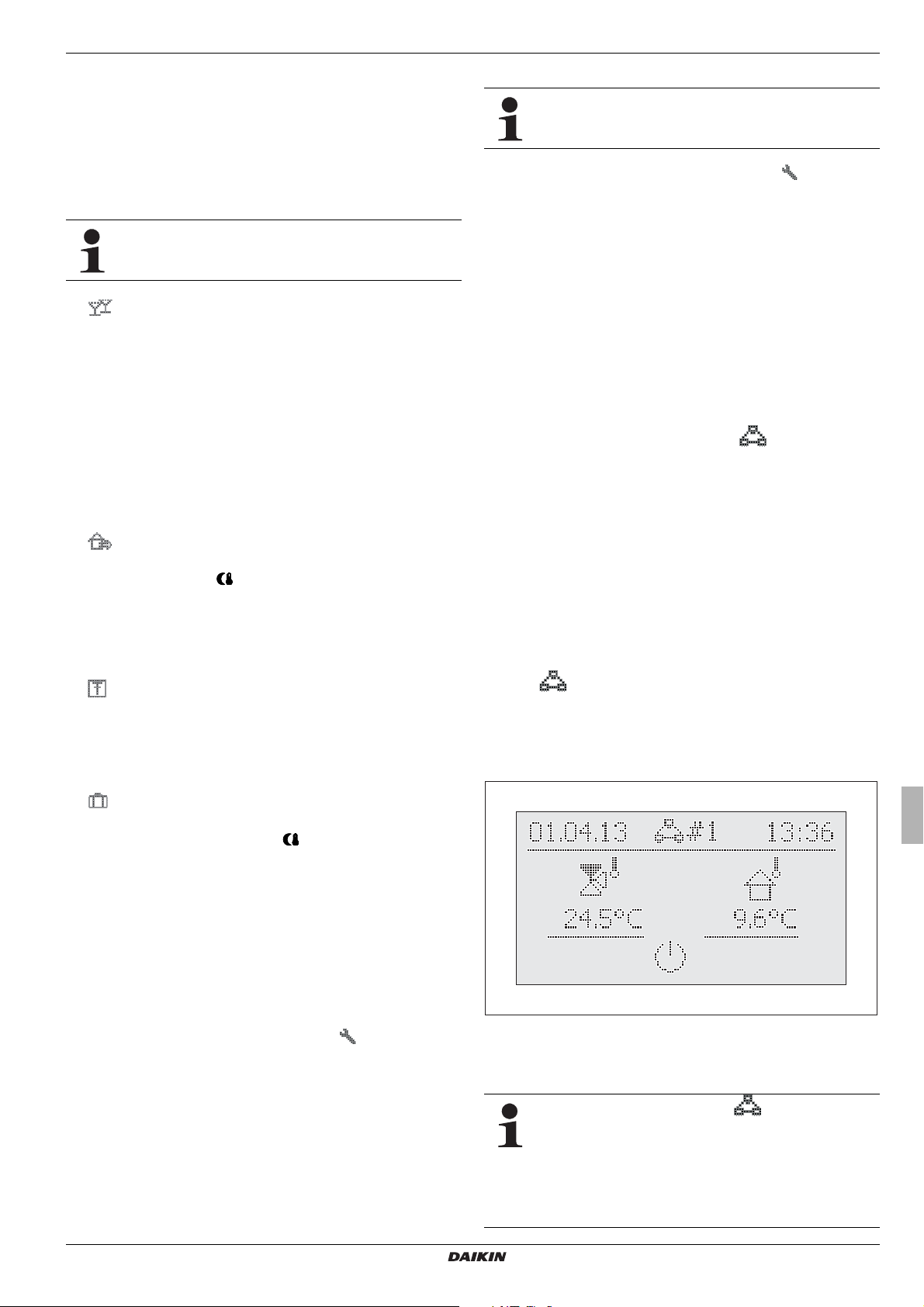

3.2.1 Schermweergave

Alle bedieningsstappen worden door daarmee overeenkomstige indicaties op een plattetekstdisplay met achtergrondverlichting ondersteund.

Het menu kan in 7 talen worden weergegeven

ie paragraaf 3.4.8).

Storingen worden over het algemeen met een foutcode en een plattetekstfoutmelding op het display getoond.

Voor aanwijzingen over de opheffing van storingen, zie hoofdstuk 8.

De kleur van de achtergrondverlichting duidt op de bedrijfsstatus en de bedieningsmodus:

Wit: Standaard belichting, normale bedrijfsweergave.

Rood: Foutstatus, afhankelijk van het soort fout functio-

neert de Daikin Altherma EHS(X/H) met beperkingen verder.

Groen: Bedieningsmodus met gebruikersmachtiging.

Blauw: Bedieningsmodus met vakmanmachtiging.

3.2 Weergave- en bedieningselementen

1 Plattetekstscherm 2 Stelling: Configuratie 3 Stelling: prog op afstand 4 Draaischakelaar 5 Stelling: Info 6 Stelling: Modus

Afb. 3-1 Ordening weergave- en bedieningselementen

7 Stelling: Temp setpunt Dag 8 Stelling: Temp setpunt Nacht 9 Stelling: Temp setpunt WW 10 Regelknoppen 11 Stelling: DHW Install 12 Stelling: Tijdprogramma 13 Exit-toets

1 Weergave datum 2 Status koelmiddelpomp 3 Statusweergave (Bijv. Toe-

gangsrechten vakman actief') 4 Weergave tijd 5 Actuele aanvoertemperatuur 6 Status verwarmingskring

Afb. 3-2 Display van de Regeling - Standaardweergave

7 Huidige buitentemperatuur 8 Actieve bedrijfsmodus 9 Status warmwaterbereiding 10 Huidige boilertemperatuur

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 13

Verklaring van symbolen

Stand

afb. 3-2

2 / 3

2 / 3 Terminalfunctie actief (zie paragraaf 3.4.9)

2 / 3

2 / 3 Tijdelijk tijdsprogramma "Feest" actief

2 / 3

2 / 3 Tijdelijk tijdsprogramma "Feestdag" actief

2 / 3 Tijdelijk tijdsprogramma "Verlof" actief

2 / 3

Symbool Uitleg

Knipperend: Warmtepompvraag actief

Permanent aan: Koelmiddelcompressor werkt

2 Geen verbinding met buitenwaterpomp

Toegangsrechten Installateur actief (zie paragraaf 3.6.1)

Air Purge actief (kan alleen door verwarmingsvakman worden geactiveerd)

Vorstbeschermingsfunctie actief (zie paragraaf 3.6.5)

(zie paragraaf 3.4.7)

Tijdelijk tijdsprogramma "Afwezig" actief (zie paragraaf 3.4.7)

(zie paragraaf 3.4.7)

Screed Program actief (kan alleen door verwarmingsvakman worden geactiveerd)

5 Directe-verwarmingcircuit

– Bij een normale werking wordt daar-

onder de huidige aanvoertemperatuur

weergegeven.

V, BH

– Zonder aanvraag van de warmte-

pomp wordt, in plaats van de huidige aanvoertemperatuur, de afkorting "ES" weergegeven.

 De regeling is in de energiebe-

sparingsmodus

(zie paragraaf 3.4.2) geschakeld. Niet noodzakelijke elektronische

rdelen zijn uitgeschakeld.

onde

5 Mengcircuit

Daaronder wordt de huidige aanvoertemperatuur van de toegewezen verwarmingskring weergegeven.

6 Status verwarmingskring

Kamerthermometer

Daaronder wordt de huidige kamertemperatuur weergegeven.

– Verwarmingskring actief (ruimtever-

warmingsfunctie)

3 x Bediening

Stand

afb. 3-2

Tab. 3-1 Uitleg displaysymbolen

3.2.2 Bedieningselementen

Als er voor bepaalde functies speciale toetsencombinaties nodig zijn of als toetsen ingedrukt moeten worden gehouden, wordt in de betreffende paragraaf van deze handleiding speciaal daarop gewezen.

Draaiknop

Met de draaischakelaar kunnen frequent gebruikte functies en instelmogelijkheden snel en direct worden gekozen (hoofdfunctieniveaus).

Symbool Uitleg

8 Huidige bedrijfsmodus

(zie paragraaf 3.4.2)

Standby actief

Nachtverlaging actief

Verwarmen actief

koelen actief

Zomer actief

Automatisch 1 actief

Automatisch 2 actief

Warmwaterbereiding actief

Warmwaterbereiding niet actief

Status warmwaterverwarmingskring

Daaronder wordt de huidige boilertemperatuur t

weergegeven.

DHW1

LET OP!

Bedien de bedieningselementen van de regelaars nooit met een hard, puntig voorwerp. Dit kan tot beschadiging en foutieve werking van de regeling leiden.

Onafhankelijk van de stand van de draaiknop werkt de Daikin Altherma EHS(X/H) volgens de bedrijfsmodus,

die in de schakelstand "Modus"

ingesteld of

door een speciaal programma geactiveerd werd.

Actie Resultaat

Draaien

Directe selectie van de hoofdfunctieniveaus van deze schakelaarspositie.

– Verwarmingskring actief (ruimtekoel-

functie)

– Verwarmingskring niet actief

(momenteel geen warmtetransport in de verwarmingskring)

7 Buitenthermometer

Daaronder wordt de huidige huidige buitentemperatuur weergegeven.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Tab. 3-2 Functie van de draaischakelaar

Bedieningshandleiding

Page 14

3 x Bediening

Regelknop

Door middel van de draaischakelaar kan naar de verschillende niveaus worden genavigeerd, worden ingestelde waarden geselecteerd, gewijzigd en met een korte druk op de knop worden

ze wijzigingen overgenomen

Actie Resultaat

Draaien

Naar rechts (+): Hogere instelling

Naar links (–): Lagere instelling

Aantikken

Selectie bevestigen, overnemen, functie uitvoeren.

Tab. 3-3 Functies van de draaiknop

Exit-toets

Met deze toets kunt u in een menupunt naar het vorige scherm teruggaan of kunt u een functie/invoeropdracht afbreken.

Met deze toets kunnen ook de speciale niveaus (zie paragraaf 3.5) worden opgeroepen.

Actie Resultaat

Kort aantikken.

Langer dan 5 s

ndrukken.

Tab. 3-4 Functies van de Exit-toets

– Terug naar het vorige scherm of het

vorige niveau of

– Een speciale functie of een actief tijdelijk

sprogramma afbreken.

tijd

– Speciaal niveau wordt opgeroepen.

3.3 Bedieningsconcept

Het bedieningsconcept van de regeling RoCon HP is zodanig opgebouwd dat vaak benodigde instelmogelijkheden snel en direct in het Hoofdfunctieniveau (selectie met draaischakelaar) toegankelijk zijn en minder benodigde instelmogelijkheden in een

erliggend parameterniveau zijn ondergebracht.

diep

1 Modus (paragraaf 3.4.2) 2 Temp setpunt Dag (paragraaf 3.4.3) 3 Temp setpunt Nacht (paragraaf 3.4.4) 4 Temp setpunt WW (paragraaf 3.4.5) 5 DHW Install (paragraaf 3.4.6) 6 Tijdprogramma (paragraaf 3.4.7) 7 Configuratie (paragraaf 3.4.8) 8 prog op afstand (paragraaf 3.4.9) 9 Info (paragraaf 3.4.1)

Afb. 3-3 Weergave hoofdfunctieniveaus (d

Bepaalde functies en parameters hebben beperkte toegangsrechten en kunnen alleen door vakmannen worden ingesteld

ie paragraaf 3.6.1).

In normale werking moet de draaischakelaar op de positie staan.

Na inschakelen en initialiseren wordt bij draaischakelaarpositie automatisch de standaardweergave weergegeven op het scherm.

Bij de eerste inbedrijfstelling verschijnt vervolgens de taalinstelling.

● Taal kiezen met de draaiknop.

● Wijziging bevestigen met een korte druk op de draaiknop.

Aanpassingen aan de speciale installatieconfiguratie

worden uitgevoerd in de draaischakelaarpositie "Con- figuratie" (zie paragraaf 3.4.8).

raaischakelaarpositie)

Bedieningshandleiding

Als de installatie wordt ingeschakeld, regelt deze, aan de hand

n de waarden die in de Regeling RoCon HP zijn ingesteld,

va volautomatische de werkingsmodus van de – kamerverwarming, kamerkoeling en de – warmwaterbereiding voor het sanitair.

Onafhankelijk van de stand van de draaiknop werkt de Daikin Altherma EHS(X/H) volgens de bedrijfsmodus,

die in de schakelstand "Modus"

ingesteld of

door een speciaal programma geactiveerd werd.

Stelt de gebruiker manueel een waarde in, blijft deze instelling net zo lang actief tot de gebruiker ze wijzigt of het schakeltijdprogramma prioritair een andere bedrijfsmodus instelt.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 15

3 x Bediening

Keylock Function

Aan

Keylock Function

Uit

De bedrijfsmodi kunnen door extra functies worden beïnvloed, zoals: – Weersgestuurde aanvoertemperatuurregeling – Schakeltijdprogramma's – Instelling van gewenste temperatuur – Instelling aan kamerstation – EXT-signaal (externe be

drijfsmodusomschakeling) – Stille modus – Interlink fct – SMART GRID - Signaal – EVU (laag tarief) - signaal – Vloerfunctie –Air Purge – Manueel

Toetsenblokkering

Het bedieningspaneel van de RoCon HP kan tegen onopzettelijke bediening worden geblokkeerd (zie afb. 3-4).

De vrijgave gebeurt op dezelfde manier.

Voorwaarde voor deze functie is dat in het niveau "Inbedrijf- neming" de parameter [Keylock Function] op "Aan" is ingesteld (zie hoofdstuk 6.2.1, tab. 6-1).

3.4 Basisfuncties en bedrijfsmodi

Als de boilertemperatuur onder bepaalde minimumwaarden zakt, dan verhinderen de veiligheidsinstellingen van de Daikin Altherma EHS(X/H) de werking van de warmtepomp bij lage buitentemperaturen: – Buiten

– Buiten

Zonder aanjaagverwarmer: Het boilerwater moet door een externe bijverwarmer tot de vereiste minimale boilertemperatuur worden verwarmd.

Met aanjaagverwarmer (EKBUxx): Bij een buitentemperatuur < 12 °C en een boilertemperatuur < 35 °C wordt de aanjaagverwar automatisch ingeschakeld om het boilerwater tot minstens 35 °C te verwarmen.

Automatische ontdooifunctie

Bij lage buitentemperaturen en daarmee overeenkomstige luchtvochtigheid kan de buitenwarmtepomp bevriezen. Deze bevriezing verhindert het efficiënte gebruik. Het systeem herkent deze toestand automatisch en start de ontdooifunctie.

Als de ontdooifunctie actief is, wordt er warmte van de warmwaterboiler ontnomen en wordt evt. de aanjaagverwarmer ingeschakeld. Afhankelijk van de warmteb functie kan de verwarming van de directe verwarmingskring tijdens het ontdooien korte tijd worden onderbroken.

Na maximaal 8 minuten schakelt het systeem terug naar de normale bedrijfsmodus.

temperatuur < -2 °C, 

minimale boilertemperatuur = 30 °C

temperatuur < 12 °C, 

minimale boilertemperatuur = 23 °C.

mer (EKBUxx)

ehoefte voor de ontdooi-

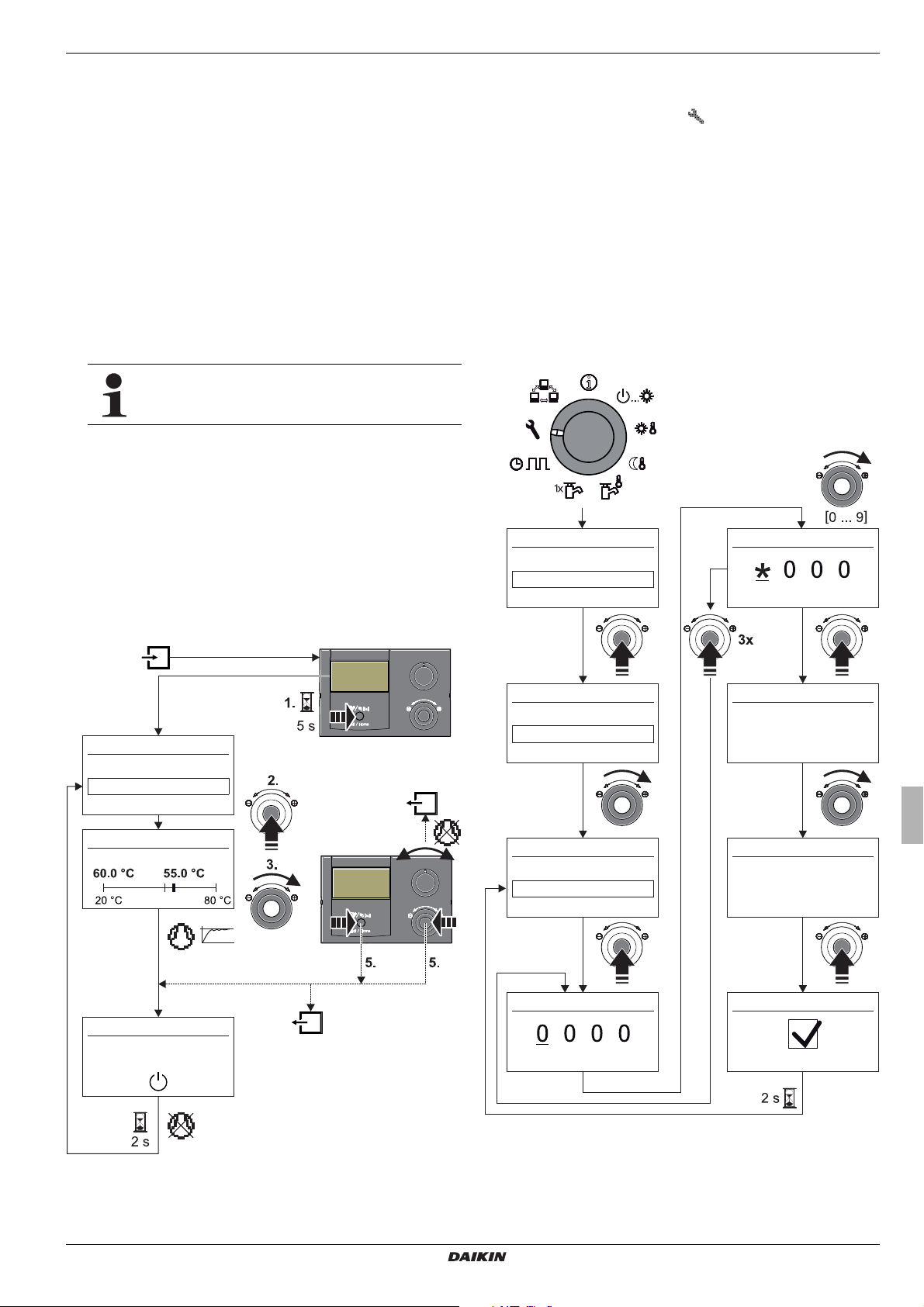

Afb. 3-4 Toetsenblokkering activeren en deactiveren

3.4.1 Informatie van de installatie (Info)

In deze draaiknopstand kunnen met behulp van draaiknoppen alle installatietemperaturen, het soort Daikin Altherma EHS(X/H), diverse softwareinformatie alsook de bedrijfsstatussen van alle installatiecomponenten na elkaar worden opgevraagd. Het aantal weergegeven parameters is afhankelijk van de aangesloten componenten.

Deze waarden kunnen niet worden ingesteld.

● Draa

ischakelaar in de stand "Info" zetten.

 Standaardweergave wordt getoond (zie afb. 3-2).

● Draa

iknop kort indrukken.

 Parameteroverzicht wordt weergegeven.

● Met

● Selectie bevestigen met een korte druk op de draaiknop.

de draaiknop het gewenste informatieniveau selecteren.

 Waarde wordt weergegeven (voorbeeld zie afb. 3-6).

● Met

Meer gedetailleerde uitleg en mogelijke schermwaarden voor deze draaischakelaarpositie vindt u in hoofdstuk 6.10.

de draaiknop de afzonderlijke informatie selecteren.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 16

3 x Bediening

Info

Overzicht

Waterdruk

Uit

Overzicht bedrijfsgegevens weergeven

In het informatieniveau "Overzicht" worden op de display van de Regeling RoCon HP de huidige bedrijfsgegevens van de Daikin Altherma EHS(X/H) weergegeven.

De weergave van de bedrijfsgegevens is verdeeld over diverse

eldschermpagina's. Door het draaien aan de draaiknop wordt

be tussen geschakeld tussen de beeldschermpagina's.

Beknopte

omschrijving

Modus Huidige modus van de warmtepomp:

Ext Huidige energiemodus van de warmtepomp:

RT Parameter [Room thermostat] / [Interlink fct] 

Pagina 1

Pomp Huidige capaciteit van de interne verwarmings-

EHS Huidige capaciteit van de aanjaagverwarmer in

BPV Huidige stand van de mengklep 3UVB1

TV Huidige aanvoertemperatuur volgens de plaat-

TVBH Huidige temperatuur verwarming aanvoer evt.

TR Huidige temperatuur verwarming retour (t

Tdhw Huidige temperatuur in warmwaterboiler (t

Pagina 2

TA Huidige buitentemperatuur (gemeten van de op-

V Huidige volumestroom (debiet) in de verwar-

Toelichting van de indicatiewaarde

: Verwarmen : koelen : Warmwaterbereiding : Automatische ontdooifunctie actief

LT: EVU-functie actief en laag tarief. HT: EVU-functie actief en hoog tarief. SGN: SMART GRID - Functie actief, normale werking. SG1: SMART GRID - Functie actief, uitworp: Geen werking van de warmtepomp, geen vorstbeschermingsfunctie. SG2: SMART GRID - Functie actief, inschakelaanbeveling, bedrijf met hogere streeftemperaturen, laag stroomtarief. SG3: SMART GRID - Functie actief, inschakelbevel en vulling van de boiler op 70 °C, laag stroomtarief.

- - -: Geen externe modus actief, warmtepomp functioneert bij normale werking.

= Uit: - - -

Parameter [Room thermostat] = Aan: – : Verwarmings- of koelingsverzoek – : Geen vraag naar verwarming

Parameter [Interlink fct] = Aan (prioriteit) – - - -: Alleen vorstbescherming – IL1: Normale aanvoerstreefte –IL2:

mperatuur

– In verwarmingsmodus verhoogde aan-

voerstreeftemperatuur

– In koelmodus verlaagde aanvoerstreef-

temperatuur

circulatiepomp in %

(100 % = A, 0 % = B)

warmtewisselaar (tV1)

lgens verwarmingsondersteunende warmte-

wisselaar (t

V, BH

)

DHW1

tionele temperatuursensor RoCon OT1)

mingsinstallatie

Beknopte

Toelichting van de indicatiewaarde

omschrijving

TVBH2 = TVBH

TR2 Huidige temperatuur verwarming retour

daire sensor (t

)

Tdhw2 Huidige temperatuur in warmwaterboiler, secun-

daire voeler (t

DHW2

)

Tliq2 Huidige koelmiddeltemperatuur (tL2)

Pagina 3

TA2 Huidige buitentemperatuur (g

temperatuursensor van de warmtepompbuiteneenheid)

quiet Toont de status van de fluistermodus aan

Tab. 3-5 Verklaring van de als overzicht weergegeven

bedrijfsgegevens

Afb. 3-5 Overzicht bedrijfsgegevens weergeven

)

, secun-

emeten van de

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 17

3 x Bediening

Info

Overzicht

Waterdruk

T-WG

Waterdruk

Modus

Standby

Nachtverlaging

Modus

Verwarmen

koelen

Zomer

Modus

Zomer

Automatisch 1

Automatisch 2

Modus

Zomer

Automatisch 1

Automatisch 2

Waterdruk weergeven

Aan de Regeling RoCon HP kan in ingeschakelde toestand de installatiedruk (waterdruk) van de interne kring (directe verwarmingskring) worden weergegeven. De waterdruk is al eerste info-

arameter beschikbaar (zie afb. 3-6).

Het toegestane bereik van de waterdruk tijdens de werking is afhankelijk van de Daikin Altherma EHS(X/H) en de verwarmingsinstallatie. De nagestreefde wa mogen alleen door verwarmingsvaklui worden ingesteld. Mocht de waterdruk onder de minimumwaarde (ingestelde parameterwaarde) dalen, dan kan hij worden verhoogd door de installatie

ij te vullen (zie hoofdstuk "Inspectie en onderhoud").

arden en de grenswaarden

3.4.2 Bedrijfsmodus instellen

De selectie van de bedrijfsmodus, waarin de Daikin Altherma EHS(X/H) moet functioneren, vindt plaats op de draaiknop in de

stand "Modus"

De gekozen bedrijfsmodus wordt door een korte druk op de draaiknop geactiveerd.

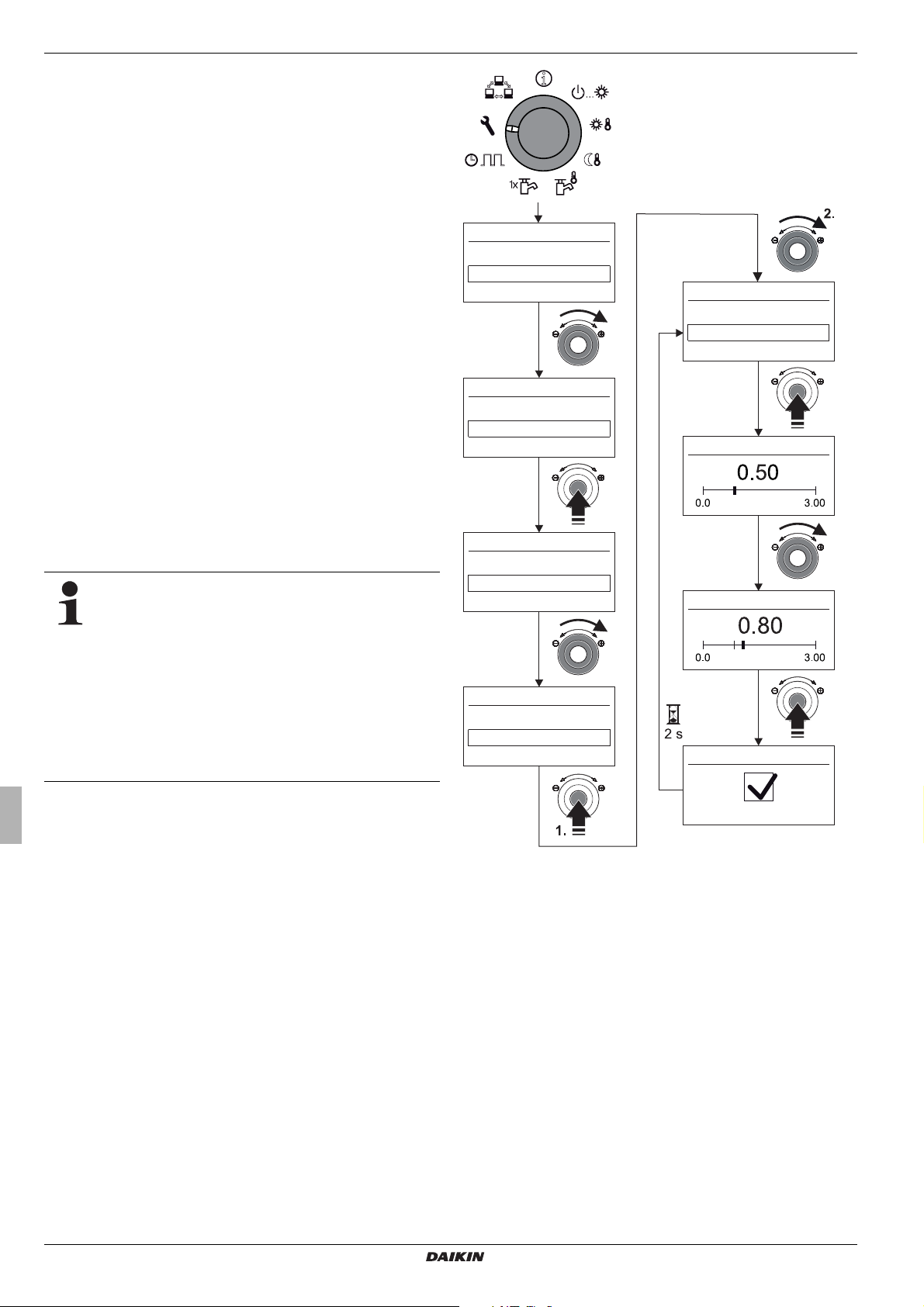

Afb. 3-6 Info-waarden weergeven (voorbeeld installatiedruk)

Afb. 3-7 Bedrijfsmodus veranderen

(Bijv.: Van "Standby" naar "Automatisch 1")



● Draaischakelaar in de stand "Modus" zetten.

 Overzicht wordt weergegeven.

● Met de draaiknop de gewenste bedrijfsmodus selecteren.

● Sele

ctie bevestigen met een korte druk op de draaiknop.

 Daikin Altherma EHS(X/H) werkt in de ingestelde bedrijfs-

modus.

 De huidige bedrijfsmodus wordt door een daarmee over-

eenkomstig symbool in de standaardweergave aangegeven.

Bedrijfsmodus Standby (Stand-by)

LET OP!

Een verwarmingsinstallatie zonder vorstbeveiliging kan bij

vorst invriezen en beschadigd geraken.

● Laat het water uit de verwarmingsinstallatie lopen bij gevaar voor vorst.

nneer de verwarmingsinstallatie niet is

● Wa geleegd, moet bij gevaar voor vorst de stroomtoevoer gegarandeerd zijn en de externe hoofdschakelaar ingeschakeld blijven.

In deze bedrijfsmodus wordt de Daikin Altherma EHS(X/H) in de

ndby-modus gezet. De vorstbeschermingsfunctie

sta (zie paragraaf 3.6.5) blijft daarbij behouden. Om deze functie te behouden mag de installatie niet van het ele losgekoppeld!

Alle in het RoCon-systeem via de CAN-bus geïntegreerde regelaars worden bovengeschikt eveneens in de bedrijfsmodus "Standb

y" geschakeld.

ktriciteitsnet worden

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 18

3 x Bediening

Bedrijfsmodus Automatisch 2 (tijdsprogramma)

Automatische verwarmings- en lagetemperatuurwerking volgens de permanente tijdsprogramma's (zie paragraaf 3.4.7): – [CV-kring progr 2] – [WW progr. 2]

Naast deze bedrijfsmodi staan er n lijke verwarmingsprogramma's (zie tab. 3-6) ter beschikking, die na activering voorrang krijgen.

og verschillende andere tijde-

Afb. 3-8 Standaardweergave in de bedrijfsmodus "Standby"

(boven de vorstbeschermingsgrens)



In de bedrijfsmodus "Standby" wordt de warmtepomp en de evt. optioneel aangesloten aanjaagverwarmer van de voeding gescheiden (energiebesparings- modus), als a

an de volgende voorwaarden is voldaan:

– De buitentemperatuursensor (RoCon OT1) is aan-

gesloten en correct geparametreerd in de installa-

tieconfiguratie, – De buitentemperatuur is hoger dan 8 °C, – Er is geen vraag naar verwarming, – In geen enkele aangesloten verwarmingskring is de

anti-vorstfun

ctie actief en

– Daikin Altherma EHS(X/H) is al minstens 5 minuten

ingeschakeld.

Bedrijfsmodus Nachtverlaging

Verminderde verwarming (lagere nagestreefde kamertemperatuur) volgens de in parameter [T-nacht] ingestelde aanvoerstreeftemperatuur voor lagetemperatuurmodus

ie paragraaf 3.4.4).

Warmwaterbereiding volgens de ingestelde warmwaterstreeftemperaturen en schakelcycli in het warmwatertijdsprogramma [WW progr. 1] (zie paragraaf 3.4.5).

Bedrijfsmodi Verwarmen, koelen

Verwarmings-, koelmodus volgens de in parameter [T-ruimte gew 1] ingestelde kamerstreeftemperatuur (zie paragraaf 3.4.3).

Een aangesloten buitentemperatuursensor (weersgestuurde aanvoertemperatuurregeling) of een aangesloten kamerstation beïnvloeden ook de aanvoerstreeftemperatuur (Voorwaarde:  Parameter [HC Function] = Aan).

Warmwaterbereiding volgens de ingestelde warmwaterstreeftemperaturen en schakelcycli in h

et warmwatertijdsprogramma

[WW progr. 1] (zie paragraaf 3.4.5).

Bedrijfsmodus Zomer

Warmwaterprogramma volgens de ingestelde warmwaterstreeftemperaturen en schakelcycli in het warmwatertijdprogramma [WW progr. 1] (zie paragraaf 3.4.5).

Alle in het RoCon-systeem via de CAN-bus geïntegreerde regelaars worden bovengeschikt eveneens in de bedrijfsmodus

Zomer" geschakeld.

Bedrijfsmodus Automatisch 1 (tijdsprogramma)

Automatische verwarmings- en lagetemperatuurwerking volgens de permanente tijdsprogramma's (zie paragraaf 3.4.7): – [CV-kring progr 1] – [WW progr. 1]

Tijdelijk

tijdsprogramma

Instelling /

activering in het

Draaischa-

kelaarstand

Aanwijzing

niveau

DHW Install DHW Install

Feest

Afwezig

Feestdag

Tijdprogramma



Paragraaf

3.4.6

Paragraaf

3.4.7

Verlof

Tab. 3-6 Overzicht tijdelijke tijdsprogramma's

Als een tijdelijk verwarmingsprogramma (DHW Install, Feest, Afwezig, Feestdag, Verlof) tijdens de gekozen bedrijfsmodus wordt gestart, zal het systeem prioritair werken volgens de instellingen van dit verwarmingsprogramma.

3.4.3 Temperatuurinstelling kamertemperatuur overdag

In de draaischakelaarpositie worden de nagestreefde kamertemperaturen overdag voor de kamerverwarming vastgelegd.

● Draaischakelaar in de stand "Temp setpunt Dag"

zetten.

 Overzicht wordt weergegeven.

De eindcijfers van de parameteraanduidingen (1 - 3) in deze draaischakelaarstand duiden daarbij op de overeenkomst met de betreffende cyclus uit het tijdprogramma.

● Met de draaiknop het in te stellen temperatuursblok selec-

teren.

lectie bevestigen met een korte druk op de draaiknop.

● Se

 Instellingen worden weergegeven.

● Temperatuur instellen.

ijziging bevestigen met een korte druk op de draaiknop.

● W

 Wijziging werd aanvaard. Terug naar het vorige scherm.

Meer gedetailleerde uitleg en mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in hoofdstuk 6.5.

3.4.4 Temperatuurinstelling lagetemperatuurwerking

In de draaischakelaarpositie worden de nagestreefde kamertemperaturen in de lagetemperatuurmodus voor de kamerverwarming vastgelegd.

● Draaischakelaar in de stand "Temp setpunt Nacht"

zetten.

 Overzicht wordt weergegeven.

● Met de draa

iknop de in te stellen parameters selecteren.

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 19

3 x Bediening

● Selectie bevestigen met een korte druk op de draaiknop. – [T-nacht]: Instelwaarde voor bedrijfsmodus "Nachtverla-

ging" of verlaging door permanent tijdsprogramma.

– [T-afwezig]: Instelwaarde voor tijdelijke verwarmings-

/koelprogramma's ("Afwezig" en "Verlof").

 Instellingen worden weergegeven.

● Temp

● Wijziging bevestigen met een korte druk op de draaiknop.

eratuur instellen.

 Wijziging werd aanvaard. Terug naar het vorige scherm.

Meer gedetailleerde uitleg en mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in hoofdstuk 6.6.

3.4.5 Temperatuurinstelling warmwaterbereiding

In de draaischakelaarpositie worden de nagestreefde warmwatertemperaturen voor de warmwaterbereiding van het betreffende tijdprogramma vastgelegd.

● Draai

schakelaar in de stand "Temp setpunt WW" zetten.

De eindcijfers van de parameteraanduidingen (1 - 3) in deze draaischakelaarstand duiden daarbij op de overeenkomst met de betreffende cyclus uit het tijdprogramma.

t de draaiknop het in te stellen temperatuursblok selec-

● Me teren.

● Selectie bevestigen met een korte druk op de draaiknop.

 Instellingen worden weergegeven.

● Temp

● Wijziging bevestigen met een korte druk op de draaiknop.

eratuur instellen.

 Wijziging werd aanvaard. Terug naar het vorige scherm.

Meer gedetailleerde uitleg en mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in hoofdstuk 6.7.

3.4.6 Buitengewone warmwaterbereiding

In de draaischakelaarpositie kan buiten een warmwatertijdprogramma het warme water manueel tot de in parameter [T-WW gew 1] vooraf ingestelde streeftemperatuur worden opgewarmd. De verwarming heeft voorrang op en is onafhankelijk van andere verwarmingsprogramma's.

● Draai

schakelaar in de stand "DHW Install" zetten.

 Overzicht wordt weergegeven.

t de draaiknop de in te stellen parameters selecteren.

● Me – [1x warmwater]: Activering van een eenmalige warmwa-

terbereiding.

● Selectie be

vestigen met een korte druk op de draaiknop.

● Parameter instellen.

● Wijziging bevestigen met een korte druk op de draaiknop.

 Buitengewone warmwaterbereiding begint.

Na afloop van deze tijdelijke functie, springt de Regeling automatisch terug naar de eerder actieve werkingsmodus. De draaischakel

vering van de functie weer in de positie "Info"

worden gebracht.

De functie is onderhevig aan beperkingen in de tijd.

Hij wordt ten laatste conform de door de vakman ingestelde maximale laadtijd afgebroken en kan op zijn vroegst na afloop van de door de vakman ingestelde blokkeertijd opnieuw worden gestart.

Mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in hoofdstuk 6.3.

aar moet daarom na acti-

3.4.7 Schakeltijdprogramma's

Voor een comfortabele en individuele regeling van de kamer- en warmwatertemperatuur staan daarbij verschillende in de fabriek ingestelde, maar vrij te bepalen tijdprogramma's ter beschikking.

De schakeltijdprogramma's regelen de betreffende verwarmingskring, de boilerkring en een optioneel aangesloten circulatiepomp

ens de op voorhand ingevoerde schakeltijden.

volg

Instelling

In de draaischakelaarpositie gebeurt de instelling van de tijdsintervallen voor de verwarmingskring, de geïntegreerde warmwaterbereiding en de optionele circulatiepomp.

● Draaischakelaar in de stand "Tijdprogramma"

zetten.

 Overzicht wordt weergegeven.

● Met de draa

● Selectie bevestigen met een korte druk op de draaiknop.

iknop het in te stellen tijdsprogramma selecteren.

 Instellingen worden weergegeven.

● Met de draaiknop de te verstellen waarde selecteren en wijzigen.

jziging bevestigen met een korte druk op de draaiknop.

● Wi

Meer gedetailleerde uitleg en mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in de hoofdstuk 6.8 "Draaischakelaarstand: Tijdprogramma".

Permanente tijdsprogramma's

Voor de aangesloten verwarmingskringen en boileraanvoerkring regelen tijdsprogramma's de verwarmingskringtemperaturen en de bedrijfstijden van de circulatiepomp volgens de ingestelde schakelcycli. De schakelcycli zijn in tijdsblokken opgeslagen, waarvoor verschillende gewenste temperaturen kunnen worden ingesteld.

In de schakelcycli wordt de ver volgens de dag- en nachtmodus geregeld.

De kamerstreeftemperaturen voor deze tijdsprogramma's

worden in de draaischakelaarstanden "Temp setpunt Dag" "Temp setpunt Nacht" en "Temp setpunt WW" inge-

steld.

De volgende schakeltijdprogramma's zijn beschikbaar: – 2 tijd

sprogramma's voor de verwarmingskring met telkens 3 mogelijke schakelcycli – [CV-kring progr 1] – [CV-kring progr 2]

Dit kan voor iedere afzonderlijke weekdag of in blokken van "maandag tot vrijdag", "zaterdag tot zondag" en "maandag tot zondag" worden ingevoerd.

Programma Tijdsruimte Schakelcyclus

CV-kring progr 1

CV-kring progr 2 Zie CV-kring progr 1

Afzonderlijke weekdag (maandag, dinsdag ...)

(maandag tot vrijdag)

(zaterdag tot zondag)

(maandag tot zondag)

warmingsinstallatie afwisselend

06:00 -> 22:00

--:-- -> --:--

Werkweek

Weekend

Hele week

06:00 -> 22:00

--:-- -> --:--

07:00 -> 23:00

--:-- -> --:--

06:00 -> 22:00

--:-- -> --:--

CV-

Zie

kring progr 1

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Tab. 3-7 Menustructuur tijdsprogramma verwarmingskring

Bedieningshandleiding

Page 20

3 x Bediening

Tijdsinstellingen voor een schakelcyclus in een weekdag- of blokprogramma worden ook voor andere tijdsruimtes overgenomen, voor zover deze dezelfde weekdagen betreffen. Voorbeelden voor tab. 3-7:

a) Voor de afzonderlijke weekdag 'maandag' wordt de

gintijd in het eerste Schakelcyclus veranderd van

be 06:00 naar 05:00 uur.

 In de tijdsruimte "werkweek" en "hele week"

wordt automatisch het eerste Schakelcyclus mee veranderd van 06:00 naar 05:00 uur.

b) Voor de tijdsruimte "weekend" wordt de begintijd in

het eerste Schakelcyclus veranderd van 07:00 naar 08:00 uur.

 Op de afzonderlijke weekdagen "zaterdag" en

"zondag" wordt automatisch het eerste Schakelcyclus mee veranderd van 07:00 naar 08:00 uur.

c) Voor de tijdsruimte "hele week" wordt de eindtijd in

het eerste Schakelcyclus veranderd van 22:00 naar 21:30 uur.

 In alle weekdag- of blokprogramma's wordt

automatisch de 1e schakelcyclus van 22:00 naar 21:30 u. mee veranderd.

– 2 tijdsprogramm's voor de warmwaterkring met telkens 3

mogelijke schakelcycli – [WW progr. 1] – [WW progr. 2]

De instelling en de invoerstructuur van de tijdsprogramma's zijn identiek aan die voor het tijdsprogramma van de verwarmingskring (zie ook tab. 3-7).

– 1 tijdsprogramma voor een optioneel aangeslotencircu-

latiepomp

met telkens 3 mogelijke schakelcycli

[Programma circpomp]

De instelling en de invoerstructuur van het tijdsprogramma zijn identiek aan die voor het tijdsprogramma van de verwarmingskring (zie ook tab. 3-7).

Verdere aanwijzingen over instellingen voor een optionele circulatiepomp, zie paragraaf 3.6.8.

Opgeslagen schakeltijdprogramma's kunnen altijd worden veranderd. Voor een beter overzicht wordt aangeraden de geprogrammeerde schakelcycli te noteren en goed op te bergen

ie hoofdstuk 10.1.1).

De permanente tijdprogramma's zijn volgens tab. 3-8 op voorhand ingesteld.

Schakelcyclus 1 Schakelcyclus 2 Schakelcyclus 3

Tijdsruimte Aan Uit Aan Uit Aan Uit

Kamerverwarming / Kamerkoeling

Temperatuurinstelling

[T-ruimte gew 1]: 20 °C [T-ruimte gew 2]: 20 °C [T-ruimte gew 3]: 20 °C

[T-nacht]: 10 °C

"CV-kring progr 1"

Maandag - Vrijdag 06:00 22:00 - - : - - - - : - - - - : - - - - : - -

Zaterdag, Zondag 07:00 23:00 - - : - - - - : - - - - : - - - - : - -

"CV-kring progr 2"

Maandag - Vrijdag 06:00 08:00 - - : - - - - : - - - - : - - - - : - -

Zaterdag, Zondag 07:00 23:00 - - : - - - - : - - - - : - - - - : - -

Warmwaterbereiding

Temperatuurinstelling [T-WW gew 1]: 48 °C [T-WW gew 2]: 48 °C [T-WW gew 3]: 48 °C

"WW progr. 1"

Maandag - Zondag 00:00 24:00 - - : - - - - : - - - - : - - - - : - -

"WW progr. 2"

Maandag - Vrijdag 05:00 21:00 - - : - - - - : - - - - : - - - - : - -

Zaterdag, Zondag 06:00 22:00 - - : - - - - : - - - - : - - - - : - -

"Programma circpomp"

Maandag - Vrijdag 05:00 21:00 - - : - - - - : - - - - : - - - - : - -

Zaterdag, Zondag 06:00 22:00 - - : - - - - : - - - - : - - - - : - -

Tab. 3-8 Fabrieksinstelling van de permanente schakeltijdprogramma's

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 21

3 x Bediening

Tijdelijke tijdprogramma's

Voor bijzondere situaties staan er 4 tijdelijke tijdprogramma's ter beschikking, die de permanente tijdprogramma's of de op dat moment ingestelde werkingsmodus gedurende hun geldigheid op

Het symbool van het tijdelijke tijdsprogramma wordt, zolang het programma actief is, in de kopregel van de standaardschermweergave weergegeven.

4. [Verlof]: Eenmalige kalendergestuurde verlaging.

heffen.

De volgende tijdelijke tijdprogramma's kunnen te allen tijde door het manueel wijzigen van de bedrijfsmodus worden afgebroken.

[Feest]: Onmiddellijke eenmalige verlenging van de

kamerverwarming

a) Is een automatisch programma

geactiveerd, dan wordt altijd de laatst geldige schakelcyclus verlengd. In de tijd voor schakelcyclus 1 wordt aan de hand van de in parameter [T-ruimte gew 1] ingestelde kamerstreeftemperatuur geregeld.

b) In alle andere bedrijfsmodi wordt aan de hand van de in

arameter [T-ruimte gew 1] ingestelde

p kamerstreeftemperatuur geregeld.

– De warmwaterbereiding wordt niet beïnvloed. – Het tijdprogramma loopt vanaf de activering over de inge-

stelde tijdsperiode.

[Afwezig]: Onmiddellijke eenmalige verlaging tot 6 u.

– Er wordt volgens de in de draaischakelaarpositie "Temp

unt Nacht" in de parameter [T-afwezig] inge-

setp

stelde kamerstreeftemperatuur in lagetemperatuurmodus geregeld.

– De warmwaterbereiding wordt niet beïnvloed. – Het tijdprogramma loopt vanaf de activering over de inge-

stelde tijdsperiode.

[Feestdag]: Eenmalige kalendergestuurde

aanwezigheid. – Er wordt uitsluitend volgens de instellingen voor "zondag"

in [CV-kri

ng progr 1] geregeld.

– NLBE: De warmwaterbereiding wordt uitsluitend volgens

stellingen voor "zondag" in [WW progr. 1] geregeld.

de in

– Er wordt uitsluitend volgens de in de draaischakelaarposi-

mp setpunt Nacht" in de parameter [T-afwe-

tie "Te

zig] ingestelde kamerstreefte

mperatuur in lagetempera-

tuurmodus geregeld.

– Warmwaterbereiding volgens de ingestelde streeftempe-

raturen en schakelcycli in het warmwater-tijdsprogramma [WW prog

– Het kalendergestuurde programma [Verlof] wordt nie

r. 1] (zie paragraaf 3.4.5).

gestart, als op de ingestelde begindatum de bedrijfsmo-

dus "Standby" of "Manueel" actief is.

Taal, Datum, Tijd instellen

Een interne voorgeprogrammeerde kalender verzorgt de automatische tijdsaanpassing bij de jaarlijks terug kerende zomer-/wintertijd-wisseling.

● Draaischakelaar in de stand "Configuratie" zetten.

 Overzicht wordt weergegeven.

● Met de draaiknop het niveau "Inbedrijfneming" selecteren.

 Overzicht wordt weergegeven.

● Met d

● Binnen ieder scherm de te verstellen waarde selecteren en

● Wi

e draaiknop de parameters [Taal], [Datum] of [Tijd]

selecteren en bevestigen.

veranderen met de draaiknop.

jziging bevestigen met een korte druk op de draaiknop.

 Wijziging werd aanvaard. Terug naar het vorige scherm.

Meer gedetailleerde uitleg en mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in paragraaf 3.6 en in hoofdstuk 6.2.

3.4.9 Terminalfunctie

In de draaiknopstand "prog op afstand" kunnen bij geacti-

veerde terminalmodus ook CAN-bus geïntegreerde regelaars worden geparametriseerd.

Na activering van de "Bus - Scan" verschijnt op het scherm een keuzelijst met herkende apparaten (externe apparaten en lokaal apparaat).

Na een extern apparaat te hebben gekozen en na te hebben bevestigd, wordt het in de lokale Regeling weergeven. Het plaatselijke bedieningsgedeelte werkt als afstand terne apparaat. Daarbij worden alle bedieningsfuncties 1:1, zoals op het externe apparaat uitgevoerd en opgeslagen.

Tijdens deze terminalfunctie wordt in de kopregel van het scherm als extra indicatie van het afstandsbediende apparaat het symbool

#X getoond, waarbij "X" de ingestelde busidentifi-

catie van het afstandsbediende apparaat is.

De weergegeven waarden en symbolen worden altijd door het geselecteerde apparaat overgenomen (bv. aanvoertemperatuur van de mengerkring van de mengermodule EHS157068).

andere, in het RoCon-systeem via de

sbediening voor het ex-

3.4.8 Installatie-instellingen

In de draaischakelaarpositie "Configuratie" vinden zowel de

basisinstelling van de Regeling RoCon HP alsook de installatieconfiguratie voor de installatieomge EHS(X/H), de directe verwarmingskring, de warmwaterbereiding en de evt. optioneel aangesloten componenten plaats.

Afhankelijk van de toegangsmachtiging (operator of vakman) zijn verschillende parameters beschikbaar. Enkele parameters zijn alleen toegankelijk voor de verwarmingsvakman.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

ving van de Daikin Altherma

Afb. 3-9 Voorbeeldweergaven voor afstandsbediende mengermodule

Om het plaatselijke apparaat te bedienen moet dit weer geactiveerd worden in de selectielijst (parameter [Geen selectie]).

Als in de draaischakelaarstand de melding "n.v.t." wordt weergegeven, werd er tot nu toe geen geldig terminaladres aan de bedieningseenheid toegewezen.

Als de melding "n.v.t." nog steeds wordt weergegeven, kan het nodig zijn om de apparaatsoftware te updaten, om de terminalfunctie te kunnen gebruiken. Wend u hiervoor tot het Daikin-serviceteam.

Bedieningshandleiding

Page 22

3 x Bediening

prog op afstand

Bus - Scan

Geen selectie

Terminalwerking activeren / deactiveren

Voorwaarden: Aan het bedieningsgedeelte RoCon B1 van de Daikin Altherma EHS(X/H) of van het kamerstation EHS157034 werd een geldig terminaladres toegewezen.

De instelling van de terminaladressen kan men enkel met vakmancode wijzigen. Contacteer hiervoor uw verwarmingstechnicus.

aaischakelaar in de

● Dr

stand "prog op afstand"

zetten.

 Niveau "prog op

afstand" wordt weer-

gegeven.

t de draaiknop de

● Me parameter [Bus - Scan] selecteren.

lectie bevestigen met

● Se een korte druk op de draaiknop.

 Contextmenu wordt

weergegeven.

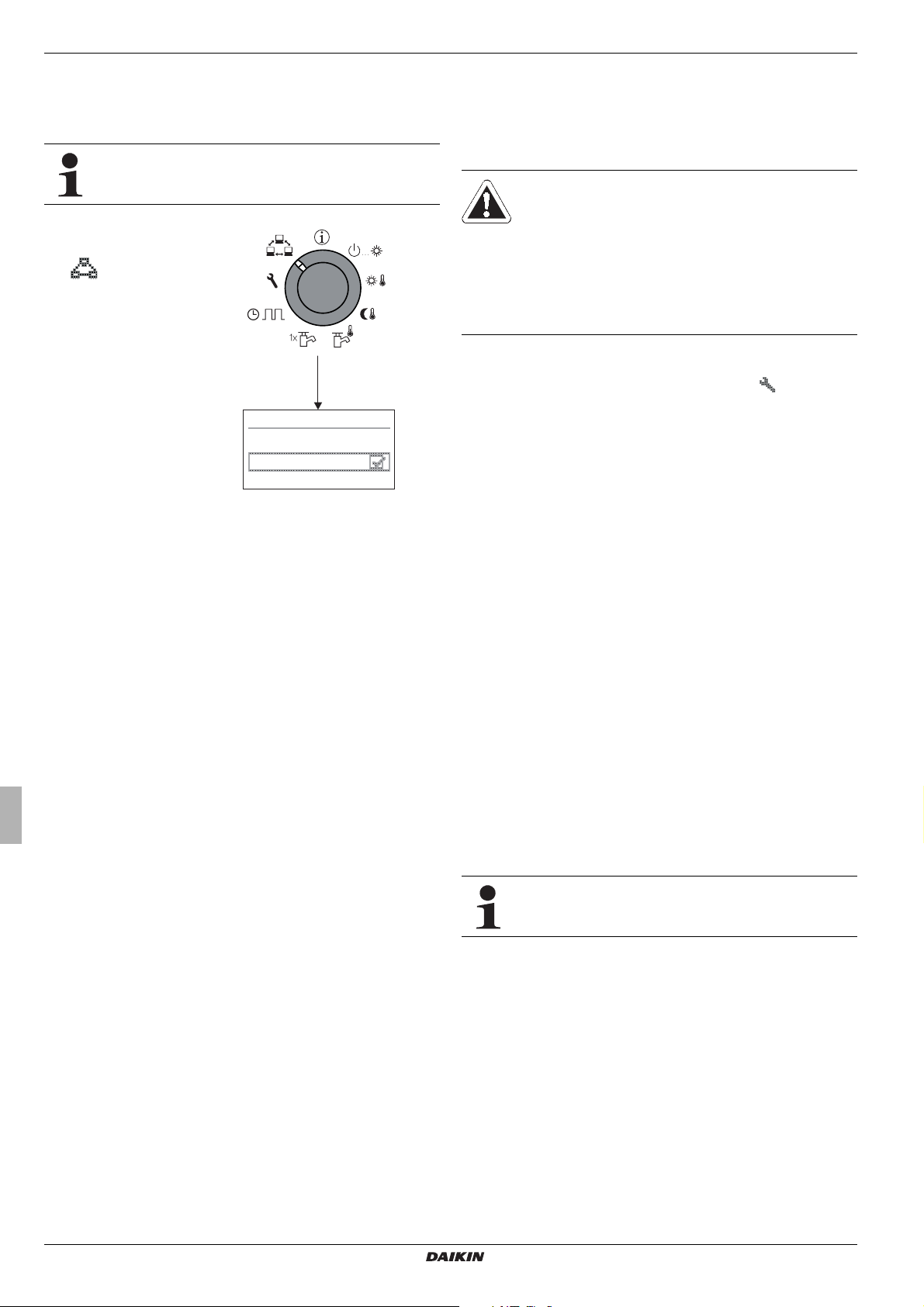

Afb. 3-10 Weergave van het ni-

veau "prog op afstand" bij inbedrijfstelling of tussentijdse scheiding van het net

● Met de draaiknop de parameter [New scan?] selecteren en bevestigen met "Ja".

 Bus - Scan wordt uitgevoerd.  Overzicht van alle gevonden apparaten wordt weergege-

ven.

t de draaischakelaar het apparaat selecteren waarvoor de

● Me terminalfunctie moet worden uitgevoerd.

lectie bevestigen met een korte druk op de draaiknop.

● Se

 Het plaatselijke bedieningsgedeelte werkt als afstandsbe-

diening voor het externe apparaat.

Om de termin deelte weer om te schakelen naar de bediening van het toegekende apparaat, moet op het n rameter [Geen selectie] ges (zie afb. 3-10).

almodus te beëindigen en het bedieningsge-

iveau "prog op afstand" van pa-

electeerd en bevestigd worden

3.4.10 Stille modus

Stille modus betekent, dat het warmtepompbuiteneenheid met verminderde capaciteit functioneert. Daardoor worden de bedrijfsgeluiden, die door de

buitenwaterpomp worden gegene-

reerd, gereduceerd.

LET OP!

Bij actieve Stille modus neemt de capaciteit van de kamerverwarming of -koeling zodanig af, dat evt. vooraf ingestelde temperatuurstreefwaarden niet meer kunnen worden bereikt.

● Bij buitentemperaturen onder het vriespunt bestaat gevaar voor schade aan de installatie door de inwerking van vorst.

De Stille modus wordt als volgt aan-, uitgezet:

● Draai

schakelaar in de stand "Configuratie" zetten.

 Overzicht wordt weergegeven.

● Met de

draaiknop het niveau "Systeemconfiguratie" selec-

teren.

 Overzicht wordt weergegeven.

● Met de

● Selectie bevestigen met een korte druk op de draaiknop.

draaiknop de parameter [Stille modus] selecteren.

 Instelling van de parameter wordt weergegeven.

● Parameter instellen. – Parameter [Stille modus] = 0: Uitgeschakeld – Parameter [Stille modus] = 1:

Permanent geactiveerd

– Parameter [Stille modus] = 2: Alleen 's nachts geactiveerd

ziging bevestigen met een korte druk op de draaiknop.

● Wij

 Wijziging werd aanvaard. Terug naar het vorige scherm.

Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie vindt u in hoofdstuk 6.2.2.

3.5 Speciale functies

In de "Speciale modus" kunnen verschillende, vooral bij verwar-

mingsmonteurs bekende, functies worden doorgevoerd.

De volgende speciale functies zijn mogelijk: – Manuele werking (zie paragraaf 3.5.1) – Meldingen weergeven (zie hoofdstuk 8) – Resetten tot fabrieksinstellingen (zie paragraaf 3.6.7)

Meer gedetailleerde uitleg over deze functies vindt u in hoofdstuk 6.11.

Bedieningshandleiding

De oproep van speciale functies is niet afhankelijk van de stand van de draaischakelaar.

● Exit-toets minimaal 5 s. indrukken.

 Menu "Speciale modus" wordt weergegeven.

● Met de draaiknop het programma selecteren dat u wilt starten.

● Sele

ctie bevestigen met een korte druk op de draaiknop.

 Het gekozen programma start.

● Afbreken en terugspringen door: – Opnieuw op de Exit-toets te drukken of – Aantikken van de draaiknop of – Een ander menu kiezen met de draaiknop

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 23

3 x Bediening

Manueel

Speciale modus

Attention!

Actuele Modus

Speciale modus

Manueel

FA failure

Gewenst

Ist

Configuratie

Inbedrijfneming

Systeemconfiguratie

Toegangsrechten

Gebruiker

Toegangsrechten

Installateur

Inbedrijfneming

Taal

Datum

Inbedrijfneming

Keylock Function

Toegangsrechten

Type Buitentoestel

Toegangsrechten Toegangsrechten

Toegangsrechten

3.5.1 Manueel

Manueel dient ervoor om de Daikin Altherma EHS(X/H) manueel op een bepaalde aanvoertemperatuur te brengen. De manuele modus moet uitsluitend worden gebruikt voor diagnoses.

Bij hydraulisch geactiveerde voorrangwerking voor de warmwaterbereiding moet men erop letten dat de in manuele modus ingestelde aanvoerstreeftemperatuur voldoende hoog is om de

stgelegde warmwaterstreeftemperatuur (parameter [T-WW

va gew 1]) te bereiken.

t-toets minimaal 5 s. indrukken.

● Exi

 Menu "Speciale modus" wordt weergegeven.

t de draaiknop het programma "Manueel" kiezen.

● Me

● Selectie bevestigen met een korte druk op de draaiknop.

 "Manueel" is actief.

t de draaiknop de aanvoerstreeftemperatuur instellen.

● Me

De instelling niet met de draaiknop bevestigen, omdat het programma anders beëindigd wordt.

 Wanneer de manuele modus actief is, wordt de opslag-

temperatuur langdurig op de parameterwaarde van de eerste warmwaterstreeftemperatuur ([T-WW gew 1]) geregeld.

reken en terugspringen door:

● Afb – Opnieuw op de Exit-toets te drukken of – Aantikken van de draaiknop of – Een ander menu kiezen met de draaiknop

 Als de manuele modus wordt beëindigd, dan schakelt de

Regeling RoCon HP automatisch naar de bedrijfsmodus "Standby".

3.6 Speciale installatie-instellingen

De aanpassing gebeurt door de instelling van parameters in de

draaiknoppositie "Configuratie" .

Door te navigeren met de draaiknop komt men, afhankelijk van de positie van de draaischakelaar, uit op het volgende niveau of rechtstreeks op de overeenkomstige parameter.

3.6.1 Toegangsrechten (Vakmancode)

Bepaalde instellingen in de Regeling zijn beperkt door toegangsrechten. Om toegang tot deze instelwaarden (parameters) te krijgen, moet in dit menu de "Inbedrijfneming" -vakmancode worden ingegeven.

De afb. 3-12 toont het basisproces voor het ingeven van de toegangscode. De vakmancode wordt in een afzonderlijke brief naar het vakbed

rijf verzonden.

Afb. 3-11 Symbolische korte handleiding voor de manuele modus

Afb. 3-12 Invoeren van de toegangscode

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 24

3 x Bediening

Configuratie

Inbedrijfneming

Systeemconfiguratie

Configuratie

Systeemconfiguratie

Config. verwarming

Config. WW

Config. verwarming

HC Function

T-vorstbev

Verwarmen

Stookgrens N

Stooklijn

Ruimte-invloed

Stooklijn

Config. verwarming

Isolatie

Verwarmen

koelen

3.6.2 Verwarmingscurve

Met behulp van de verwarmingscurve wordt de aanvoerstreeftemperatuur afhankelijk van de be aangepast aan de eigenschappen van het gebouw (weersgestuurde aanvoertemperatuurregeling zie paragraaf 3.6.4). De helling van de verwarmingscurve beschrijft in het algemeen het

drag van de veranderingen in de aanvoertemperatuur ten op-

ge zichte van de schommelingen van de buitentemperatuur.

De verwarmingscurve ligt binnen de grenzen van de minimale en maximale temperatuur die voor de betreffende verwarmingskring werden ingesteld. Tussen de gemeten kamertemperatuur in de leefruimte en de gewenste kamertemperatuur kunnen afwijkingen optreden, die kunnen worden geminimaliseerd door een kamerstation

of een kamerthermostaat te installeren.

De Regeling is in de fabriek zo ingesteld, dat de verwarmings- curve zi

De a

ch bij gebruik niet zelf aanpast.

utomatische verwarmingscurveaanpassing kan alleen

door de verwarmingsvakman worden geactiveerd.

Startvoorwaarden voor de automatische verwarmingscurveaanpassing: – Buitentemperatuur < 8 °C – Bedrijfsmodus is automatisch (I – Duur van de lagetemperatuurfase minstens 6 h

treffende buitentemperatuur

of II)

en automatische verwarmingscurveaanpassing geac-

Is er ge tiveerd, kan de verwarmingscurve ma van de parameter [Stooklijn]) worden ingesteld.

Verwarmingscurve manueel aanpassen

Voer correcties op de ingestelde waarden pas na 1-2 dagen uit en telkens maar in kleine stappen.

● Externe warmtebronnen deactiveren (bijv. open haard, directe zonnestralen, geopend venster).

● Aanwezige thermostaatkleppen van verwarmingselementen of actuators openen.

drijfsmodus "Verwarmen" activeren.

● Be Aan te houden waarden voor de instelling zijn: – Verwarmingselement: 1,4 tot 1,6. – Vloerverwarming: 0,5 tot 0,9.

nueel, door het verstellen

Afb. 3-13 Manuele instelling van de verwarmingscurve (weergave met

toegangsmachtiging "Gebruiker")

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 25

3 x Bediening

TABuitentemperatuur

Voorgeschreven waarde

kamertemperatuur

Afb. 3-14 Verwarmingscurven

Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie vindt u in hoofdstuk

6.2.



Voedingtemperatuur

3.6.3 Koelcurve

Met behulp van de verwarmingscurve wordt de aanvoerstreeftemperatuur afhankelijk van de betreffende buitentemperatuur aangepast aan de eigenschappen van het gebouw (weersgestuurde aanvoertemperatuurre Warmere buitentemperaturen leiden tot een koudere aanvoerstreeftemperatuur en omgekeerd.

Voorwaarden voor de koelmodus: – Buitentemperatuur > instelwaarde van de kamerstreeftempe-

ratuur

– Buitentemperatuur > instelwaarde van de parameter [Start. T-

ext. koel

– Modus "koe

en]

len" geactiveerd.

a) via draaischakelaar in positie "Modus" of

b) via kamerthermostaatfunctie (schakel

gesloten)

– Geen warmteaanvraag in de verwarmingsinstallatie actief.

De koelcurve wordt door de volgende vier parameters vastgelegd:

1. [Start. T-ext. koelen]

2. [Max. T-ext. koelen]

3. [Start T-vertr koelen]

4. [Max. T-vertr koelen]

Tijdens de weersafhankelijke aanvoe de gebruiker de aanvoerstreeftemperatuur door de parameter [Corr. setpunt koelen] maximaal 5 °C naar boven of benenden

anpassen. Naar beneden is de temperatuur door de parameter

a [Min. T-vertr koelen] beperkt.

geling zie paragraaf 3.6.4).

contacten Koelen

rtemperatuurregeling kan

1 Parameter [Start. T-ext. koelen] 2 Parameter [Max. T-ext. koelen] 3 Parameter [Start T-vertr koelen] 4 Parameter [Max. T-vertr koelen] 5 Parameter [Min. T-vertr koelen] 6 Kamerstreeftemperatuur 7 Koelmodus mogelijk

Afb. 3-15 Parameterafhankelijkheid koelcurve

Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie vindt u in hoofdstuk 6.2.3.

Buitentemperatuur

Voedingtemperatuur

― Koelcurve

--- Mogelijke parallelverschuiving van de koelcurve

3.6.4 Weersgestuurde aanvoertemperatuurregeling

Als de weersgestuurde aanvoertemperatuurregeling actief is, wordt de aanvoerstreeftemperatuur (zie Info-parameter [T-WG gewenst], hoofdstuk 6.10) automatisch, afhankelijk van de buitentemperatuur bepaald volgens de ing

estelde verwarmings-

/koelcurve.

In uitlevertoestand is deze functie geactiveerd. Hij kan alleen met de technicuscode worden gedeactiveerd (Sie kann nur mit Fachmanncode deaktiviert (Vastewaarderegeling) of opnieuw geactiveerd. Contacteer hiervoor uw verwarmingstechnicus.

Met de optionele buitentemperatuursensor RoC

on OT1, die aan de noordelijke zijde van het gebouw wordt geïnstalleerd, kan de weersgestuurde aanvoertemperatuurregeling nog worden geoptimaliseerd Als er geen RoCon OT1

is geïnstalleerd, gebruikt de Regeling RoCon HP de waarde van de buitentemperatuur, die op de buitenwarmtepomp wordt gemeten.

Als het kamerstation ook (EHS157034) op de Daikin Altherma EHS(X/H) aangesloten is, worden de aanvoerstreeftemperaturen geregeld op basis van het weer en de kamertemperatuur (zie tab. 6-3 / tab. 6-15, parameter [Ruimte-

invloed]).

Bij aangesloten mengermodule

De instelling van de verwarming-/koelcurve voor het toegekende verwarmingscircuit wordt op dezelfde manier als hierboven beschreven uitgevoerd.

Er bestaat de mogelijkheid om de te gebruiken als

Mengeruitbreiding 

De mengermodule wordt de buitentemperatuur van de op de Daikin Altherma EHS(X/H) aangesloten buitentemperatuursensor via de CAN-bus overgedragen.

of als

Mengeruitbreiding met zoneregeling 

Op de mengermodule moet een afzonderlijke buitentemperatuursensor (RoCon OT1) worde zen verwarmingskring wordt geregeld volgens de voor deze zon

e relevante buitentemperatuur.

Met geactiveerde terminalfunctie kan de mengermodule via de

eling RoCon HP van de Daikin Altherma EHS(X/H) worden

Reg bediend en kunnen de instellingen voor de toegekende verwarmingskring worden uitgevoerd.

toegewezen verwarmingskring

n aangesloten. De toegewe-

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 26

3 x Bediening

In combinatie met het kamerstation EHS157034 kan de mengermodule de toegekende verwarmingskring ook volledig zelfstandig en onafhankelijk van de Daikin Altherma EHS(X/H) regelen.

Als in de draaischakelaarstand de melding "n.v.t." wordt weergegeven, werd er tot nu toe geen geldig terminaladres aan de bedieningseenheid toegewezen.

Als de melding "n.v.t." nog steeds wordt weergegeven, kan het nodig zijn om de apparaatsoftware te updaten, om de terminalfunctie te kunnen gebruiken. Wend u hiervoor tot het Daikin-serviceteam.

Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie vindt u in hoofdstuk 6.2.3 en 6.12.2.

3.6.5 Vorstbeschermingsfunctie

Bij een buitentemperatuur onder de parameterwaarde [T-vorstbev], wordt de geïntegreerde verwarmingscirculatiepompingeschakeld om te voorkomen dat de verwarmingsinstallatie bevriest.

Bovendien worden ook de aanvoer-, boiler- en aangesloten kamertemperatuursensoren permanent ge van deze sensoren de gemeten temperatuur onder 7 °C daalt (bij

n kamertemperatuur onder 5 °C), dan wordt de vorstbescher-

ee mingsfunctie ook geactiveerd.

Als de vorstbeschermingsfunctie actief is, wordt op de display van de Regeling RoCon HP in de standaardweergave het symbool

naast de tijd weergegeven.

Als de temperatuur verwarming aanvoer onder 7 °C daalt, dan verwarm

t de Daikin Altherma EHS(X/H) zo lang totdat de tempe-

ratuur verwarming aanvoer minstens 12 °C bereikt.

De functie wordt beëindigd als de b gestelde parameterwaarde [T-vorstbev] + 1 K stijgt en er ook geen andere activeringsvoorwaarde is.

controleerd. Als bij een

uitentemperatuur boven de in-

3.6.6 Legionellabescherming

Deze functie dient om bacteriële verkieming in de warmwaterboiler te voorkomen. De precieze regelingen voor de drinkwaterhygiëne staan vermeld in de nationale voorschriften.

De legionellabescherming is bij de Daikin Altherma EHS(X/H) in de fabriek uitgeschakeld, daar het gevaar voor verkieming omwille van de volgende redenen zeer klein is:

– Klein volume van de warmtewisselaar (roestvrij

staal) voor de opwarming van drinkwater. – Vaker volledige waterverversing "first-in-first-out". – Geen doodwatergebieden in het opgeslagen drink-

water.

Als de legionellabescherming geactivee gionella Dag]) wordt de aangesloten warmwaterboiler 1x per dag of 1x per week opgewarmd tot de ontsmettingstemperatuur. De legionellabescherming is een uur lang actief.

De verwarming van het warm water tot de ontsmettingstemperatuur gebeurt onafhankelijk van de voorgeschreven streefwaarden voor warm water die de gebruiker of de verwarmingstechnicus heeft ingesteld.

Een aangesloten circulatiepomp wordt tijdens de thermische desinfectie automatisch ingeschakeld.

De instelling van de parameters voor de legionellabescherming

urt in de draaischakelaarstand "Configuratie" op het

gebe niveau "Config

. WW".

Met de fabrieksinstellingen wordt de boiler om 03:30 uur opgewarmd, als op dit tijdstip de warmwatertemperatuur onder de 65 °C ligt.

Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie vindt u in hoofdstuk 6.2.4.

rd is (parameter [Anti-Le-

Als spaartarieffuncties zijn geactiveerd, kan bij bepaalde technicus-instellingen de werking van de warmtepomp door het energiebedrijf

voor een korte periode volledig worden uitgeschakeld. In deze gevallen kan ook als de vochtbescherming is ingeschakeld niet worden bijverwarmd en de verwarmingscirculatiepomp in het apparaat wordt niet ingeschakeld.

Deze situaties zijn te herke

nnen als in het informatieniveau "Overzicht" (zie paragraaf 3.4.1) bij het bedrijfsgegevensveld: "Ext" de waarde "HT" of "SG1" wordt weergegeven.

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 27

3 x Bediening

3.6.7 Resetten op de fabrieksinstellingen (Reset)

Als de Daikin Altherma EHS(X/H) niet meer naar behoren functioneert en geen andere oorzaak kan worden gevonden voor de

g, kan het nodig zijn, alle regelingsinstellingen terug te

storin zetten naar de fabrieksstatus. Daarvoor zijn er 3 instelmogelijkheden:

Mogelijkheid 1

Met gebruikerstoegangsrechten kunnen in de "Speciale modus" de schakeltijdprogramma's op de fabrieksinstellingen, zoals tab. 3-8, worden gereset.

1. Exit-toets minimaal 5 s. indrukken.

 Menu "Speciale modus" wordt weergegeven.

2. Met de draaiknop het programma "Timeprog Reset" kiezen.

3. Programma uitvoeren door korte druk op de draaiknop.

 De betreffende waarden worden gereset tot de fabrieksin-

stellingen.

4. Met de draaiknop "Terug" selecteren.

5. Selectie bevestigen met een korte druk op de draaiknop.

Mogelijkheid 2

Met vakmantoegangsrechten kunnen in de "Speciale modus" alle klantspecifieke parameterinstellingen op de fabrieksinstellingen, zoals tab. 6-1 tot tab. 6-11 worden gereset.

Mogelijkheid 3

Mochten fundamentele wijzingen van de Daikin Altherma EHS(X/H) voor het functioneren binnen het RoCon-systeem nodig zijn, dan kan de Basisconfiguratie met vakmantoe- gangsrechten op de u nieuw worden gedefinieerd.

itlevertoestand worden teruggezet of op-

Schakeltijdprogramma voor circulatiepomp vastleggen

● Draaischakelaar in de stand "Configuratie" zetten.

 Overzicht wordt weergegeven.

● Met

● Selectie bevestigen met een korte druk op de draaiknop.

de draaiknop het niveau "Config. WW" selecteren.

 Overzicht wordt weergegeven.

● Met de draaiknop de in te stellen parameters selecteren. – [Circpomp warmwater]: Instelling die bepaalt of de circu-

latiepomp door het actieve warmwater-schake gramma wordt aangestuurd [AAN] of door een apart schakeltijdprogramma [UIT].

– [Interval circ. pomp]: Instelling van de intervalsturing voor

ptionele circulatiepompen.

● Sele

● Parameter instellen.

● Wijziging bevestigen met een korte druk op de draaiknop.

ctie bevestigen met een korte druk op de draaiknop.

ltijdpro-

 De circulatiepomp wordt volgens de aangebrachte instel-

lingen door de Regeling RoCon HP aangestuurd.

Mogelijke instelwaarden voor deze draaischakelaarpositie vindt u in hoofdstuk 6.2.4.

3.6.9 Afstandsbediening via het internet

Via een optionele gateway (EHS157056) kan de Regeling RoCon HP met het internet worden verbonden. Zo is een afstandssturing van de Daikin Altherma EHS(X/H) via mobiele telefoon (met een App) mogelijk.

Na een reset op de fabrieksinstellingen via mogelijkheid 2 of 3 moet de installatie door de verwarmingstechnicus weer worden aangepast aan de omgeving en moeten alle klantspecifieke parameters opnieuw worden ingesteld.

3.6.8 Instellingen voor optionele circulatiepomp

Voor meer comfort bij de warmwateropname kan met de Regeling RoCon HP een optionele circulatiepomp worden ingeschakeld.

Daarvoor zijn er 2 instelmogelijkheden:

a) Afzonderlijk schakeltijdprogramma (zie paragraaf 3.4.7). De

circulatiepomp werkt daarbij volgens een zelfstandig schakeltijdprogramma.

b) Samen met een schakeltijdprogramma voor warmwatervoor-

ziening. De circulatiepomp wordt daarbij parallel met de

rijfstijden van een warmwater-schakeltijdprogramma aan-

bed gestuurd.

Onafhankelijk van het ingestelde schakeltijdprogramma kan het e

nergieverbruik van de circulatiepomp worden geminimaliseerd, door deze in fasen te gebruiken. Met de parameter [Interval circ. pomp] wordt ingesteld hoe lang de circulatiepomp binnen een interval van 15 minuten wordt aangedreven.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 28

4 x Inbedrijfstelling

4 Inbedrijfstelling

WAARSCHUWING!

● Een op ondeskundige wijze in bedrijf gestelde Daikin Altherma EHS(X/H) kan het leven en de gezondheid in gevaar brengen en slecht functioneren.

LET OP!

Door een ondeskundig in bedrijf gestelde Daikin  Altherma EHS(X/H) kan materiële en milieuschade ontstaan.

● Minimumvereisten voor de kwaliteit van vul- en aanvulwater: – Waterhardheid (calcium en magnesium, bere-

kend als calciumcarbonaat): ≤ 3 mmol/l – Geleidingsvermogen: ≤ 2700 μS/cm – Chloride: ≤ 250 mg/l – Sulfaat: ≤ 250 mg/l – pH-waarde (verwarmingswater): 6,5 - 8,5.

s de hierboven genoemde minimumvereisten

● Al voor de waterkwaliteit van plaatselijke waterleidingbedrijven niet kunnen worden gegarandeerd, moeten geschikte voorzorgsmaatregelen worden genomen voor de watervoorbereiding.

anneer de installatie in werking is, moet met

● W regelmatige intervallen de waterdruk worden gecontroleerd. Eventueel d.m.v. bijvullen aanpassen.

4.1 Eerste inbedrijfstelling

De eerste inbedrijfstelling van de Daikin Altherma EHS(X/H) mag uitsluitend door geautoriseerde en geschoolde verwarmingstechnici worden uitgevoerd.

4.2.2 Inbedrijfstelling

Als de boilertemperatuur onder bepaalde minimumwaarden zakt, dan verhinderen de veiligheidsinstellingen van de Daikin Altherma EHS(X/H) de werking

de warmtepomp bij lage buitentemperaturen:

van – Buitentemperatuur < -2 °C, minimale 

boilertemperatuur = 30 °C

uitentemperatuur < 12 °C, minimale 

– B

boilertemperatuur = 23 °C.

Zonder aanjaagverwarmer: Het boilerwater moet door een externe bijverwarmer tot de vereiste minimale boilertemperatuur worden verwarmd.

Met aanjaagverwarmer (EKBUxx): Bij een buitentemperatuur < 12 °C en een boilertemperatuur < 35 °C wordt de aanjaagverwarmer (EKBUxx)

tomatisch ingeschakeld om het boilerwater tot min-

au stens 35 °C te verwarmen.

1. Koudwateraansluiting controleren en warmtewisselaar voor drinkwater vullen.

2. Stroomtoevoer naar de Daikin Altherma EHS(X/H) inschakelen.

3. Startfase afwachten.

4. Na afsluiting van de startfase in verwarmingsbedrijf, de

verwarmingsinstallatie ontluchten, installatiedruk controleren en evt. instellen (max. 3 bar).

Air Purge

(Mag alleen door verwarmingstechnicus worden

tgevoerd.)

4.2 Opnieuw in bedrijf stellen

4.2.1 Voorwaarden

LET OP!

Inbedrijfstelling tijdens vriestemperaturen kan tot schade aan het volledige systeem leiden.

edrijfstelling bij temperaturen onder 0 °C alleen

● Inb bij verzekering van een watertemperatuur van minstens 5 °C in de verwarmingsinstallatie en in de boiler.

Daikin raadt aan om het systee in bedrijf te stellen.

– De Daikin Altherma EHS(X/H) is volledig aangesloten. – Het koelmiddelsysteem is ontvoc

schreven hoeveelheid koelmiddel gevuld.

– De verwarmings- en warmwaterinstallatie is gevuld en staat

onder de juiste druk (zie hoofdstuk 7.5).

– De boiler is tot aan de overloop gevuld (zie hoofdstuk 7.4).

m bij extreme vorst niet

htigd en met de voorge-

5. Visuel

6. Draaischakelaar op de regeling instellen op de gewenste

7. Bij aangesloten Daikin zonne-installatie, deze in bedrijf

e inspectie op lekkage bij alle verbindingsdelen in het

huis uitvoeren. Maak eventuele lekken vakkundig dicht.

werkingsmodus.

stellen volgens de meegeleverde handleiding. Na de uitschake

ling van de zonne-energie-installatie van Daikin

opnieuw het peil in het bufferreservoir controleren.

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 29

5 Buitenbedrijfstellen

5 x Buitenbedrijfstellen

WAARSCHUWING!

Bij het openen van de zonnecollectorterugstroomaansluiting en de verwarmings- en warmwateraansluitingen ontstaat ge

vaar op verbranding en over-

stroming door uitstromend heet water.

● Boilerreservoir resp. verwarmingsinstallatie pas ledigen – na voldoende afkoeling, – met geschikte uitrusting voor het afleiden resp.

gen van uitstromend water,

opvan

– wanneer u geschikte veiligheidskledij draagt.

5.1 Tijdelijk stilleggen

LET OP!

Een buiten bedrijf gestelde verwarminginstallatie kan bi

j vorst bevriezen en beschadigd raken.

● De stilgelegde verwarmingsinstallatie bij gevaar voor vorst aan de waterzijde legen.

anneer de verwarmingsinstallatie niet is

● W geleegd, moet bij gevaar voor vorst de stroomtoevoer gegarandeerd zijn en de externe hoofdschakelaar ingeschakeld blijven.

5.1.1 Aftappen van het voorraadvat

● Daikin Altherma EHS(X/H) van de stroomvoorziening afhalen.

● Afvo

erslang aansluiten op de KFE-vulaansluiting (acces- soire KFE BA) (afb. 5-1, pos. A) en naar een recipiënt op vloerniveau laten lopen.

Als KFE-vulaansluiting niet beschikbaar is, kan het aansluitstuk (afb. 5-1, pos. C) van de veiligheidsoverloop (afb. 5-1, pos. B) worden gedemonteerd en gebruikt.

Deze moet na het ledigen terug worden gemonteerd alvorens de verwarmingsinstallatie opnieuw in

edrijf kan worden gesteld.

Als de Daikin Altherma EHS(X/H) gedurende langere tijd niet

rdt gebruikt, dan kunt u die tijdelijk stilleggen.

Daikin adviseert echter de installatie niet van de voeding los te koppelen, maar slechts in de "Stand-bymodus" te zetten (Gebruiksaanwijzing van de besturing).

De verwarmingsinstallatie is dan tegen bevriezing beschermd en pompen- en kleppenbescherming zijn actief.

Als bij gevaar voor vorst de stroomvoorziening niet is gegarandeerd, dan moet – u de Daikin Altherma EHS(X/H) langs de waterzijde volledig

egen of

– moeten de nodige maatregelen wo

rden genomen voor vorstbeveiliging van de aangesloten CV-installatie en de warmwaterboiler (bijv. ledigen).

Als het vorstgevaar bij onzekere elektrische voeding slechts enkele dagen bestaat, dan hoeft u de Daikin  Altherma EHS(X/H) vanwege de goede warmte-isolatie

de wateraansluiting niet af te tappen, mits u de boi-

van lertemperatuur regelmatig inspecteert en die temperatuur niet tot onder de +3 °C daalt.

Hierdoor is het aangesloten warmteverdeelsysteem uiteraard niet tegen vorst beschermd.

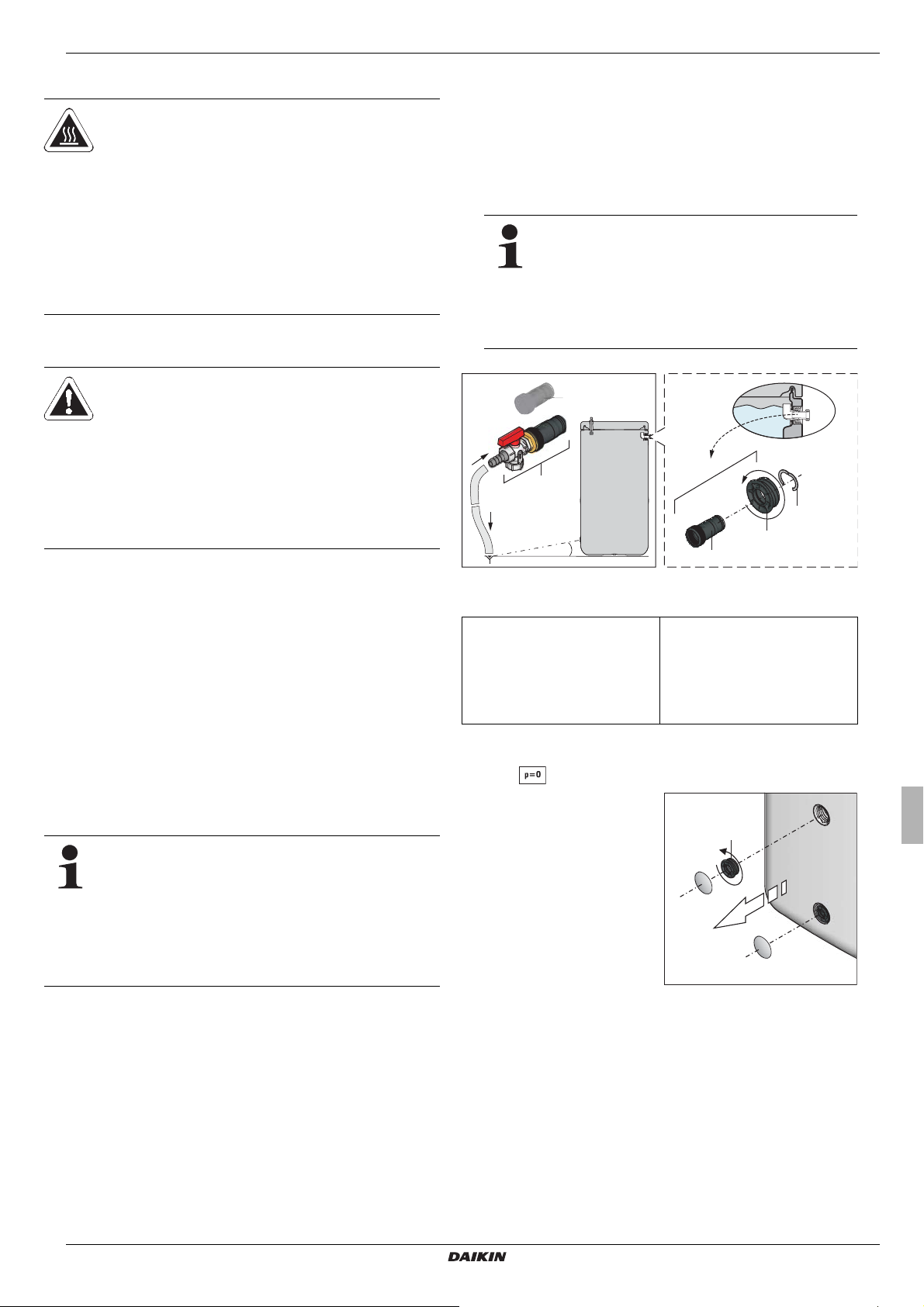

Afb. 5-1 Afvoerslang monteren Optie: Aansluitstuk van veilig-

heidsoverloop demonteren

A KFE-vulaansluiting (acces-

soire KFE BA) B Veiligheidsoverloop C Aansluitstuk voor veilig-

heidsoverloop DKlemstuk

Tab. 5-1 Legende bij afb. 5-1 tot afb. 5-6

E Draadstuk F Afsluitdop G Aansluithoek X Klepinzet

Zonder zonne-installatie

● Afdekplaat van vul- en

ledigingsaansluiting verwijderen.

● Bij ge

bruik van KFEvulaansluiting (accessoire KFE BA):

Afdekplaat aan de handgreep wegnemen en het

dstuk (afb. 5-2,

draa pos. E) uit het boilerreservoir schroeven.

Afb. 5-2 Draadstuk uitschroeven

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 30

5 x Buitenbedrijfstellen

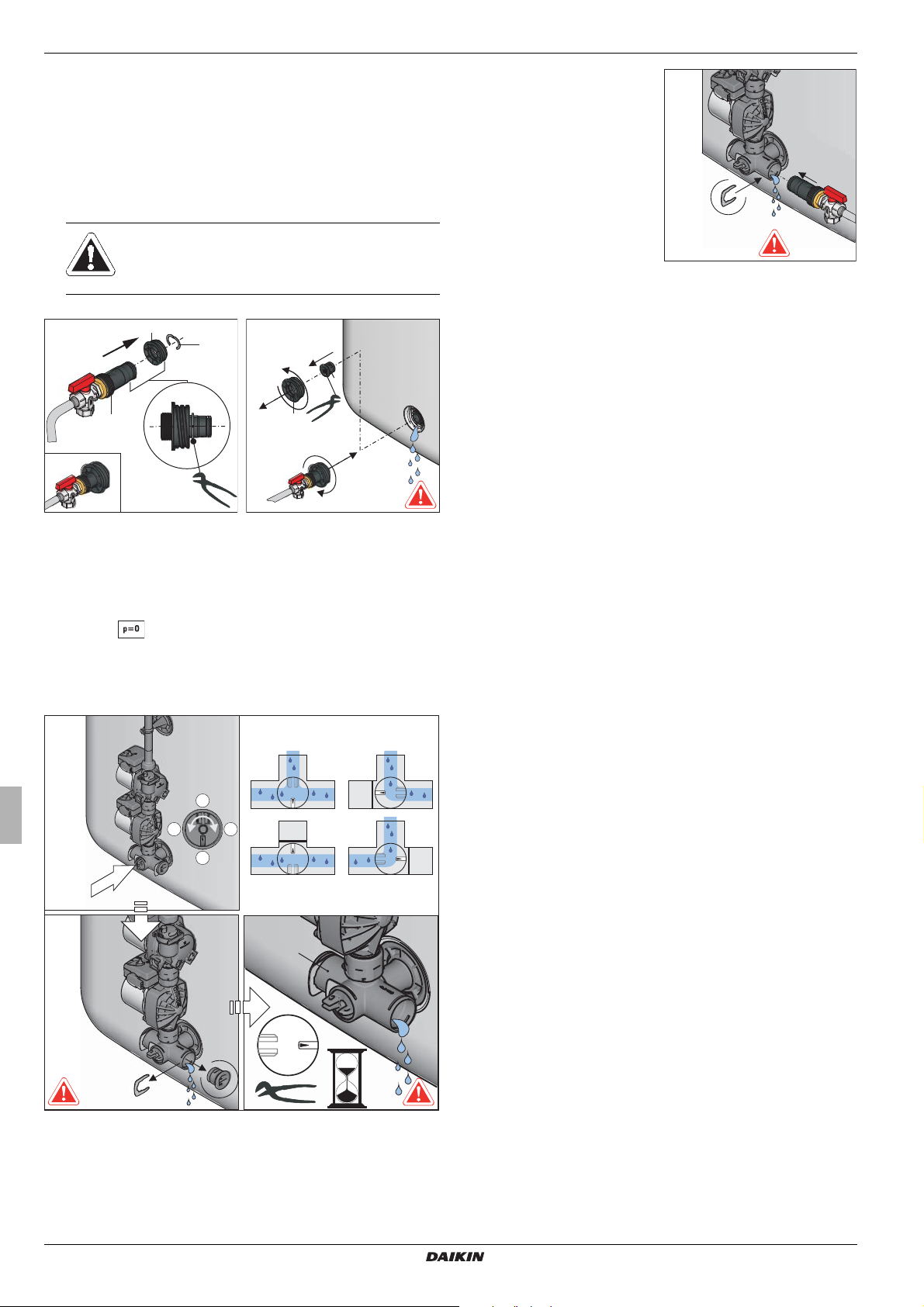

A (C)

A (D)

● KFE-vulaansluiting in draadstuk (afb. 5-3, pos. E) plaatsen en met het klemstuk (afb. 5-3, pos. D) bevestigen.

● Geschi

kt recipiënt onder de vul- en ledigingsaansluiting

plaatsen.

n de vul- en ledigingsaansluiting het draadstuk (afb. 5-4,

● Aa pos. E) losdraaien en de sluitdop (afb. 5-4, pos. F) verwijderen en meteen het vooraf gemonteerde draadinzetstuk met KFE-vulaansluiting in de vul- en ledigingsaansluiting (afb. 5-4) weer va

stschroeven.

LET OP!

Na verwijdering van de afsluitdop zal het boilerwater krachtig naar buiten stromen.

Afb. 5-3 KFE-vulaansluiting aan-

vullen

Afb. 5-4 KFE-vulaansluiting in de

vul- en ledigingsaansluiting schroeven

● KFE-kraan aan de KFE-vulaansluiting openen en  de waterinhoud uit het boilerreservoir laten lopen.

Alleen bij zonne-energie-installatie

● De klepinzet aan de aansluithoek zo instellen dat de weg naar de blindplug is geblokkeerd (afb. 5-5).

e blindplug uit de aansluithoek nemen (afb. 5-5), en een

● D geschikt recipiënt voorzien.

● KFE-vulaansluiting in de aansluithoek plaatsen en met klemmen vastzetten

afb. 5-6).

(

Afb. 5-6 KFE-vulaansluiting in de

aansluithoek monteren

● KFE-kraan aan KFE-vulaansluiting opendraaien.

● Klep

inzet aan de aansluithoek zo instellen dat de weg naar de afvoerslag vrij is (zie ook afb. 5-5) en de waterinhoud uit het boilerreservoir laten lopen.

5.1.2 Leegmaken van het verwarming- en warmwatercircuit

● Afvoerslag aan de KFE-kraan van de Daikin Altherma

EHS(X/H) aansluiten.

● Open de vul-/aftapkraan op de Daikin Altherma EHS(X/H).

● Verwarmin

● Isoleer de voedings- en terugstroomleiding van de

verwarming evenals de koudwatertoevoer- en warmwaterafvoerleiding op de Daikin Altherma EHS(X/H).

● Slui

stroomleiding van de verwarming alsook de koudwatertoevoerleiding en warmwaterterugstroomleiding aan, dat de slan

● Laat de afzonderlijke warmtewisselaars na elkaar volgens het

hevelprincipe leeglopen.

gs- en warmwatercircuit laten leeglopen.

t de afvoerslang zo op de toevoerleiding resp. terug-

gopening zich dicht boven de grond bevindt.

Afb. 5-5 Klepinzet blokkeren, blindplug uit de aansluithoek nemen

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 31

5 x Buitenbedrijfstellen

5.2 Definitieve stillegging

WAARSCHUWING!

Ondeskundig gedemonteerde koelinstallaties (warmtepompen), klimaatregelende installaties en verwarmingtoestellen kunnen het leven en de gezondheid van personen in gevaar brengen en bij opnieuw inbedrijfstellen qua werking zijn ingeperkt.

● Laat werkzaamh EHS(X/H) (zoals bijv. demontage van constructiedelen, tijdelijke of definitieve stillegging van de installatie) uitsluitend uitvoeren door personen die daartoe zijn geautoriseerd en voor de betreffende handelingen een bevoegdheidstechnische of bedrijfsmatige opleiding hebben genoten, evenals aan een door een verantwoordelijke instantie erkende vervolgopleiding hebben deelgenomen. Hiertoe behoren met name ve

monteurs, elektriciens en koude-installatiemonteurs, die op grond van hun technische opleiding en hun kennis, ervaring met de

deskundige installatie van verwarming- en koelinstallaties en klimaatinstallaties, evenals met

pompen hebben opgedaan.

warmte

● Waa

rschuwingen en veiligheidsinstructies in

de installatiehandleiding voor het werken aan het koelmiddelsysteem moet u absoluut inacht- nemen.

Een definitieve bedrijfsonderbreking kan noodzakelijk zijn, indien – De installatie defect is, gedemontee – Onderdelen van de installatie defect zijn, gedemonteerd en

vervange

n worden.

– De installatie resp. delen van de installatie worden gedemon-

teerd en op een andere locatie weer worden opgebouwd.

De Daikin Altherma EHS(X/H) is zo montage- en milieuvriendelijk

econstrueerd, dat bovengenoemde handelingen doelmatig en

g milieuvriendelijk zijn uit te voeren.

Bij een locatiewissel of vervanging van onderdelen van de

elmiddelinstallatie in het pijpleidingstelsel:

● Koelmid

del in het warmtepompbuitentoestel terugpompen (zie installatie- en bedieningshandleiding van het betreffende warmtepomptoestel).

Bij het afvoeren van de installatie van het koelmiddelsysteem:

● Koelmiddel uit de installatie afzuigen en recycleren (zie installatie- en bedieningshandleiding van het betreffende warmtepompbuitentoestel).

eden aan de Daikin Altherma

rwarming-

rd en afgevoerd wordt.

of vervanging van onderdelen

LET OP!

Uit de installatie gelekt koelmiddel schaadt het milieu.

Door vermenging van diverse koelmiddelsoorten kunnen gevaarlijke toxische gasmengsels ontstaan. Het mengen met olie kan bij koelmiddellekkage tot besmetting van de grond leiden.

● Koelmiddel nooit in de atmosfeer laten ontsnappen

- altijd met een daarvoor recyclageapparaat afzuigen en recycleren.

● Koel

middel altijd recycleren en zodoende

scheiden van olie en andere additieven.

● Koel

middel alleen per soort in geschikte drukreser-

voirs opslaan.

● Koel

middel, olie en additieven volgens voorschrift en overeenkomstig de nationale bepalingen in het land van gebruik afvoeren.

● Daikin Altherma EHS(X/H) buitenbedrijfnemen (zie hoofdstuk 5.1).

kin Altherma EHS(X/H) isoleren van alle elektrische

● Dai aansluitingen, koelmiddel- en wateraansluitingen.

kin Altherma EHS(X/H) c.q. relevante onderdelen volgens

● Dai de installatiehandleiding in omgekeerde volgorde demonteren.

kin Altherma EHS(X/H) op de juiste wijze afvoeren.

● Dai

Aanwijzingen voor het afvoeren

De Daikin Altherma EHS(X/H) is milieuvriendelijk geconstrueerd. Bij het verwijderen, blijft uitsluitend afval over dat herbruikbaar is of kan worden verbrand. De gebruikte materialen, welke geschikt zijn voor hergebruik, kunnen naar soort worden gescheiden.

Daikin heeft - dankzij de milieuvriendelijke constructie van de Daikin Altherma EHS(X/H) - de voorwaarden gecreëerd voor een milieuvriendelijke verwijdering. Het is de verantwoordelijkheid van de gebruiker om de verwijdering op de juiste wijze en overeenkomstig de in

jn/haar land geldende regels te laten plaatsvinden.

Het kenmerk op het product geeft aan dat elektrische en elektronische producten niet bij het ongesorteerde huishoudelijk afval horen.

Het is de verantwoordelijkheid van de gebruiker om de

rwijdering op de juiste wijze en overeenkomstig de in

ve zijn/haar land geldende regels te laten plaatsvinden.

– Uitsluitend een gekwalificeerde monteur mag

het systee en andere onderdelen hanteren.

– Voer uitsluitend af naar een inrichting die is

gesp

Voor meer informatie kunt u terecht bij uw installatiebedrijf of de daarvoor verantwoordelijke lokale overheden.

m demonteren en koelmiddelen, olie

ecialiseerd in hergebruik.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 32

6 x Parameterinstellingen

6 Parameterinstellingen

6.1 Verklaring van de parametertabellen

De in de paragrafen 6.2 tot 6.11 opgegeven parametertabellen bevatten compacte informatie over alle parameters, die in de betreffende draaischakelaarposities op de regelaar (1e menuniveau, 2e menuniveau) beschikbaar zijn.

Naast de parameteraanduidingen bevatten de tabellen ook informatie over instelbereiken, fabrieksinstel

lingen, instelopties of

verstelstapgroottes en korte verklaringen van de functie.

Bovendien geven ze uitsluitsel over de toegangsmachtigingen

BE Toegangsmachtiging voor de eigenaar

HF Toegangsmachtiging met vakmancode

Status:

N Niet zichtbaar

E Zichtbaar en instelbaar

S Zichtbaar

voor de bediening van de regelaar. Voor de daarmee overeenkomende kenmerking worden de volgende korte begrippen gebruikt:

6.2 Draaischakelaarstand: Configuratie

6.2.1 Niveau "Inbedrijfneming"

Parameter Beschrijving Toegang Instelbereik

Sub-

niveau

Taal Nationale taal van de tekst op de bedieningseenheid E E Duits

Datum Huidige datum in dag/maand/jaar-notatie. De actuele weekdag wordt aan de hand van

Tijd Uur in de notatie uren/minuten. E E

Keylock Function Vrijschakeling van de functie toetsenblokkering:

Toegangsrechten Invoer toegangscode. Instelling cijferwijze zoals c

e datum automatisch berekend.

Uit: Toetsenblokkering kan niet worden geactiveerd. Aan: Toetsenblokkering kan met draaiknop geactiveerd worden (zie hoofdstuk 3.3).

ijferslot (zie hoofdstuk 3.6.1). E E 0 - 9 0000 1

Tab. 6-1 Parameter in draaischakelaarstand "Configuratie", niveau "Inbedrijfneming"

BE HF

E E

E E Uit

Min / Max

Engels

Frans

Nederlands

Italiaans

Spaans

Portugees

Aan

Fabrieksin-

stelling

Duits 1

Uit -

Resolutie

6.2.2 Niveau "Systeemconfiguratie"

Parameter Beschrijving Toegang Instelbereik

BE HF

Bivalentietemp. Alleen als parameter [Equilibrium Func.] = Aan (In uitlevertoestand is deze functie geactiveerd.

Stille modus Modus voor geluidsarme werking bij ver

it kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Buitentemperatuur vanaf dewelke de optionele bijverwarmer ter ondersteuning van de kamerverwarming wordt geactiveerd. De bivalente temp optionele extra verwarming op basis van een back-up-aanvraag (ruimteverwarmingsmodus). Hiervoor wordt de temperatuur van de in de buitenwarmtepomp geïntegreerde temperatuursensor (infowaarde TA2) gebruikt. De getoonde infowaarde TA2 kan afwijken van de waarde in de standaardweergave.

0: Uitgeschakeld 1: Ingeschakeld 2: Wordt uitsluitend 's nachts tussen 22:00

minderd vermogen (zie hoofdstuk 3.4.10).

eratuur is relevant voor het gebruik van de

en 6:00 uur in de fluistermodus gebruikt.

Tab. 6-2 Parameter in draaischakelaarstand "Configuratie", niveau "Systeemconfiguratie"

Afhankelijk van de softwareversie kunnen in dit niveau afzonderlijke informatieparameters worden weergegeven die niet in tab. 6-2 staan beschreven. Zie daartoe tab. 6-12.

E E -15 tot +35 °C 0 °C 1 °C

E E 0 - 2 0 -

Min / Max

Fabrieksin-

stelling

Resolutie

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 33

6.2.3 Niveau "Config. verwarming"

6 x Parameterinstellingen

Parameter Beschrijving Toegang Instelbereik

sub-

niveau

T-vorstbev Uit: Geen vorstbescherming van de verwarmingskring

Isolatie Instelling van de gebouwisolatienorm. Daardoor worden de gemiddelde buitentempera-

Verwarmen

Stookgrens D Instelling van de automatische zomeruitscha

Stookgrens N Instelling van de verwarmingsgrens ter 'uitsc

Stooklijn Alleen als parameter [HC Function] = 0 (In uit

Ruimte-invloed Alleen bij aangesloten en aan de verwarmi

Aanpassing kamertemp

Vertrektemp. Dag Alleen als parameter [HC Function] = 1 (In uit

Vertrektemp. Nacht Alleen als parameter [HC Function] = 1 (In uit

koelen (

Uitsluitend gebruiken als de toegekende warmtegenerator een koelfunctie heeft.)

Start. T-ext. koelen Alleen als parameter [HC Function] = 0 (In uit

Max. T-ext. koelen Alleen als parameter [HC Function] = 0 (In uit

Start T-vertr koelen Alleen als parameter [HC Function] = 0 (In uit

Max. T-vertr koelen Alleen als parameter [HC Function] = 0 (In uit

T-voorl koel Alleen als parameter [HC Function] = 1 (In uit

Corr. setpunt koelen Parallelverschuiving van de kenlijn voor

Anders: Als de buitentemperatuur onder de geprogrammeerde waarde daalt, schakelt de

stallatie zichzelf in vorstbeschermingsmodus (inschakelen van de pompen). De functie

in wordt beëindigd wanneer de buitentemperatuur boven de ingestelde waarde + 1 K ligt.

tuur en de automatische aanpassingen van de verwarmingscurve en de verwarmingstijden beïnvloed.

gemiddelde buitentemperatuur die de regelaar meet de ingestelde waarde met meer dan 1 K overschrijdt, wordt de verwarmingskring uitgeschakeld. De verwarming wordt weer vrijgegeven als de buitentemperatuur onder de ingestelde grens daalt.

temperatuurwerking (werkwijze zoals p

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de verwarmingscurve. De verwarmingscurve toont in welke mate de aanvoerstreeftemperatuur van de verwarmingskring (zie hoofdstuk 3.6.2).

De instelling van welke invloed de afwijking van de door EHS157034 gemeten kamertemperatuur ten opzichte van de huidige streefwaarde (zie hoofdstuk 3.4.3 en 3.4.4) heeft op de aanvoerstreeftemperatuur.. Uit: Enkel weersgestuurde aanvoertemperatuurregeling 0: Enkel weersgestuurde aanvoertemperatuurregel loopt volgens een warmte-aanvraag tijdens de afkoeltijd verder tot de volgende verwarmingscyclus. 1-20: Zorg voor een correctie van de aanvoerstreeftemperatuur (parallelverschuiving

verwarmingscurve) met de ingestelde factor.

van de

Voorbeeld: Als de gemeten temperatuur 2 K onder de streefwaarde ligt, wordt de aanvoerstreeftemperatuur met 2 keer de ingestelde waarde verhoogd..

Alleen bij aangesloten en aan de verwarmi Individuele aanpassing van de voor de regeling relevante kamertemperatuur. Als er een systematische afwijking van de doo ten opzichte van de in het oponthoudsbereik van deze kamer daadwerkelijke temperatuur wordt vastgesteld, dan kan de meetwaarde worden gecorrigeerd met de ingestelde

rde.

waa

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur voor de verwarmingskring tijdens de verwarmingstijd bij bedrijfsmodus: "Automatisch 1", "Automatisch 2", "Verwarmen".

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur voor de verwarmingskring in lagetemperatuurwerking bij bedrijfsmodus: "Automatisch 1", "Automatisch 2", "Nachtverlaging".

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling vanaf welke buitentemperatuur de koe temperatuur om te koelen [Start T-vertr koelen] "koelen").

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling bij welke buitentemperatuur de laagste steefte vertr koelen] wordt aangegeven (instelvoorwaarde: bedrijfsmodus "koelen").

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur om te dus (buitentemperatuur = parameter [Start. T-ext. koelen])

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de minimale aanvoerstreeftemperatuur om te koelen. Deze wordt vanaf de

itentemperatuur (parameter [Max. T-ext. koelen]) constant gehouden.

Dit kan allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur om te

keling van de verwarmingswerking. Als de

hakeling' van de verwarmingskring in lage-

arameter [Stookgrens D]).

levertoestand is deze functie geactiveerd.

afhankelijk is van de buitentemperatuur

ngskring toegewezen kamerstation :

ing, maar interne verwarmingspomp

ngskring toegewezen kamerstation :

r EHS157034 gemeten kamertemperatuur

levertoestand is deze functie geactiveerd.

lmodus met de hoogste aanvoerstreef-

start (instelvoorwaarde: bedrijfsmodus

levertoestand is deze functie geactiveerd.

mperatuur om te koelen [Max. T-

levertoestand is deze functie geactiveerd.

koelen bij het starten van de koelmo-

levertoestand is deze functie geactiveerd.

koelen bij actieve koelwerking.

het koelen met de ingestelde waarde. E E -5,0 tot +5,0 K 0,0 K 1 K

Tab. 6-3 Parameter in draaischakelaarstand "Configuratie", niveau "Config. verwarming"

BE HF

E E Uit,

E E Uit

E E Uit, 10 - 40 °C 19 °C 0,5 °C

E E Uit, 10 - 40 °C 10 °C 0,5 °C

E E 0,0 - 3,0 0,5 0,1

E E Uit, 0 - 20 Uit 1

E E -5,0 tot +5,0 K 0,0 K 1 K

E E 20 - 90 °C 40 °C 1 °C

E E 10 - 90 °C 10 °C 1 °C

E E 15 - 45 °C 24 °C 1 °C

E E 20 - 45 °C 35 °C 1 °C

E E 5 - 25 °C 18 °C 1 °C

E E 5 - 25 °C 8 °C 1 °C

E E 8 - 30 °C 18 °C 1 °C

Min / Max

-15 tot +5 °C

laag

Normaal

Goed

Uitstekend

Fabrieksin-

stelling

Resolutie

0 °C 1 °C

laag -

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 34

6 x Parameterinstellingen

6.2.4 Niveau "Config. WW"

Parameter Beschrijving Toegang Instelbereik

BE HF

Circpomp warmwater

Interval circ. pomp Instelling van de intervalsturing voor

Anti-Legionella Dag Instelling van de dag voor thermische desin

Instelling voor de aansturing van een circulatiepomp. Uit: Optionele circulatiepomp wordt volgens het aangestuurd. Aan: De aansturing van de optionele circulatiepo ma voor warmwaterbereiding verloopt synchroon.

Uit: Uitgeschakeld. De circulatiepomp loopt tijdens de vrijgavetijden van het toegewezen schakeltijdprogramma (parameter [Circpomp warmwater]) permanent door. Anders: Draait de circulatiepomp in fasen (faseverhouding: pomplooptijd = instelwaarde per 15 min).

Uit: Geen thermische desinfectie Maandag - zondag: Dag van de thermische desinfectie Ma - Zo: Dagelijkse thermische desinfectie

optionele circulatiepompen.

schakeltijdprogramma [Programma circpomp]

mp en die van het actieve schakeltijdprogram-

fectie van de warmwaterboiler.

E E Uit

E E Uit,

Tab. 6-4 Parameter in draaischakelaarstand "Configuratie", niveau "Config. WW"

6.3 Draaischakelaarstand: DHW Install

Parameter Omschrijving Toegang Instelbereik

BE HF

1x warmwater Start van de eenmalige opwarming van het warm water op de ingestelde nagestreefde waarde

Hyst. WP WW Schakeldrempel warmwaterverwarming

Wachttijd BOH Vertragingstijd vanaf wanneer de extra warmtegenerator de warmtepomp bij een warmwater-

[T-WW gew 1], ona

Instelling van het temperatuurverschil waarmee de zichte van de momenteel geldige warmwaterstreeftemperatuur [T-WW setpunt] mag dalen

oraleer de warmtepomp voor de warmwaterbijvulling moet worden uitgeschakeld.

bijvulling mag ondersteunen (zie hoofdstuk).

fhankelijk van de verwarmingsprogramma's.

temperatuur in de warmwaterboiler ten op-

Tab. 6-5 Parameter in draaischakelaarstand "DHW Install"

E E Uit

E E 2 - 20 K 5 K 1 K

E E 20 - 95 min 50 min 1 min

Min / Max

Aan

1 - 15 min

Maandag

... Zondag, Ma – Zo

Min / Max

Aan

Fabrieksin-

stelling

Uit -

Uit 1 min

Uit -

Fabrieksin-

stelling

Uit -

Resolutie

6.4 Draaischakelaarstand: Modus

Parameter Omschrijving Toegang Instelbereik

BE HF

Standby In deze bedrijfsmodus zijn alle interne functies uit

Nachtverlaging De interne verwarmingskring werkt permanent (24 h per dag) op de ingestelde verlaagde tem-

Verwarmen De interne verwarmingskring werkt permanent (24 h per dag) aan de ingestelde nagestreefde

koelen De interne verwarmingskring werkt permanent (24 h per dag) aan de ingestelde nagestreefde

Zomer De interne verwarmingskring is uitgeschakeld. Vo

Automatisch 1 De interne verwarmingskring regelt volgens het ingestelde tijdsprogramma [CV-kring progr 1]

Automatisch 2 De interne verwarmingskring regelt volgens het ingestelde tijdsprogramma [CV-kring progr 2]

dend actief en een blokkeerbescherming van de pomp blijft gegarandeerd. Alle in het RoCon-systeem via de CAN-bus geïntegreerde regelaars worden als deze instelling

ordt gekozen bovengeschikt eveneens in de bedrijfsmodus geschakeld.

Uitgangen zijn niet continu spanningsvrij.

peratuur. De warmwaterbereiding vindt plaats na [WW progr. 1].

mertemperatuur voor overdag (verwarmen). De warmwaterbereiding vindt plaats na 

[WW progr. 1].

mertemperatuur voor overdag (koelen). De warmwaterbereiding vindt plaats na  [WW progr. 1]. Vorstbescherming is aanhoudend actief en een blokkeerbescherming van de pomp blijft gegarandeerd.

blokkeerbescherming van de pomp blijft gegarandeerd. De warmwaterbereiding vindt plaats na [WW progr. 1]. Alle in het RoCon-systeem via de CAN-bus geïntegreerde regelaars worden als deze instelling

ordt gekozen bovengeschikt eveneens in de bedrijfsmodus geschakeld.

met de be [WW progr. 1].

met de be [WW progr. 2].

treffende kamerstreeftemperaturen. De warmwaterbereiding vindt plaats na

geschakeld. Vorstbescherming is aanhou-

rstbescherming is aanhoudend actief en een

Tab. 6-6 Parameter in draaischakelaarstand "Modus"

E E

E E -

E E

Min / Max

Fabrieksin-

stelling

Resolutie

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 35

6.5 Draaischakelaarstand: Temp setpunt Dag

6 x Parameterinstellingen

Parameter Omschrijving Toegang Instelbereik

BE HF

T-ruimte gew 1 Kamerstreeftemperatuur voor de 1e schakeltijdcyclus va

T-ruimte gew 2 Kamerstreeftemperatuur voor de 2e schakeltijdcyclus va

T-ruimte gew 3 Kamerstreeftemperatuur voor de 3e schakeltijdcyclus va

en [Automatisch 2].

n het tijdsprogramma [Automatisch 1]

E E 5 - 40 °C 20 °C 0,5 °C

Tab. 6-7 Parameter in draaischakelaarstand "Temp setpunt Dag"

6.6 Draaischakelaarstand: Temp setpunt Nacht

Parameter Omschrijving Toegang Instelbereik

BE HF

T-nacht Kamerstreeftemperatuur voor de daaltijden van het permanente tijdsprogramma

T-afwezig Kamerstreeftemperatuur voor de daaltijden van het tijdelijke tijdsprogramma [Afwezig] + 

[

Automatisch 1] en [Automatisch 2] geldt.

[Verlof].

E E 5 - 40 °C 15 °C 0,5 °C

Tab. 6-8 Parameter in draaischakelaarstand "Temp setpunt Nacht"

6.7 Draaischakelaarstand: Temp setpunt WW

Parameter Omschrijving Toegang Instelbereik

BE HF

T-WW gew 1 Warmwaterstreeftemperatuur voor de 1e scha

T-WW gew 2 Warmwaterstreeftemperatuur voor de 2e scha

T-WW gew 3 Warmwaterstreeftemperatuur voor de 3e scha

[Automatisch 1] en [Automatisch 2].

Tab. 6-9 Parameter in draaischakelaarstand "Temp setpunt WW"

keltijdcyclus van het tijdsprogramma

E E 10 - 70 °C 48 °C 1 °C

Min / Max

Fabrieksin-

stelling

Fabrieksin-

stelling

Fabrieksin-

stelling

Resolutie

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 36

6 x Parameterinstellingen

6.8 Draaischakelaarstand: Tijdprogramma

Parameter Omschrijving Toegang Instelbereik

BE HF

Feest De verwarmingskring wordt voor de ingestelde tijdsduur op de in parameter [T-ruimte gew 1]

Afwezig De verwarmingskring wordt voor de ingestelde tijdsduur op de in parameter [T-afwezig] inge-

Verlof De verwarmingskring wordt permanent (24 uur per dag) op de in parameter [T-afwezig] inge-

Feestdag Via een kalenderfunctie kan een tijdsruimte voor de aanwezigheid worden ingegeven.

CV-kring progr 1 In dit menu kan het 1e tijdsprogramma voor de verwarmingskring worden ingevoerd. Er kun-

CV-kring progr 2 In dit menu kan het 2e tijdsprogramma voor de verwarmingskring worden ingevoerd. Er kun-

WW progr. 1 In dit menu kan het 1e tijdsprogramma voor de warmwatervoorziening worden ingevoerd. Er

WW progr. 2 In dit menu kan het 2e tijdsprogramma voor de warmwatervoorziening worden ingevoerd. Er

Programma circpomp

ingest

elde kamerstreeftemperatuur geregeld. Als de tijdsprogramma's [Automatisch 1] of  [Automatisch 2] actief zijn, dan wordt de verwa (Kamerstreeftemperatuur zie hoofdstuk 3.4.7). De warmwaterbereiding wordt niet beïnvloed.

stelde kamerstreeftemperatuur geregeld. De warmwaterbereiding wordt niet beïnvloed.

stelde kamerstreeftemperatuur geregeld. Via een kalenderfunctie kan een tijdsruimte voor de afwezigheid worden ingegeven.

In deze periode wordt uitsluitend volgens de instellingen voor "Zondag" in [CV-kring progr 1]

WW progr. 1] geregeld.

en [

nen 3 schakelcycli met een oplossing van 15 minuten worde dere afzonderlijke weekdag mogelijk. Formaat: (Aan) hh:mm - hh:mm (Uit) Ook de cycli van maandag tot vrijdag, zaterdag tot zondag en maandag tot zondag kunnen

ametriseerd worden.

gepar

nnen 3 schakelcycli met een oplossing van 15 minuten worden ingesteld. De invoer is voor

ku iedere afzonderlijke weekdag mogelijk. Formaat: (Aan) hh:mm - hh:mm (Uit) Ook de cycli van maandag tot vrijdag, zaterdag tot zondag en maandag tot zondag kunnen  geparametriseerd worden.

nnen 3 schakelcycli met een oplossing van 15 minuten worden ingesteld. De invoer is voor

ku iedere afzonderlijke weekdag mogelijk. Formaat: (Aan) hh:mm - hh:mm (Uit) Ook de cycli van maandag tot vrijdag, zaterdag tot zondag en maandag tot zondag kunnen  geparametriseerd worden.

In dit menu kan een tijdsprogramma voor de circulatiepomp worden ingevoerd. Er kunnen 3 schakelcycli met een oplossing van 15 minuten worden ingesteld. De invoer is voor iedere afzonderlijke weekdag mogelijk. Formaat: (Aan) hh:mm - hh:mm (Uit) Ook de cycli van maandag tot vrijdag, zaterdag tot zondag en maandag tot zondag kunnen  geparametriseerd worden.

rmingscyclus verlengd of voortijdig gestart. 

n ingesteld. De invoer is voor ie-

E E 00:00 - 06:00 00:00 1 h

E E Datum 1e dag

Datum laatste

E E Datum 1e dag

Datum laatste

E E Zie

oofdstuk 3.4.7

hoofdstuk 3.4.7

oofdstuk 3.4.7

hoofdstuk 3.4.7

Tab. 6-10 Parameter in draaischakelaarstand "Tijdprogramma"

Min / Max

ofdstuk3.4.7

Fabrieksin-

stelling

- 1 Dag

Zie

tab. 3-8

Zie

tab. 3-8

Zie

tab. 3-8

Zie

tab. 3-8

Zie

tab. 3-8

Resolutie

15 min

6.9 Draaischakelaarstand: prog op afstand

Parameter Beschrijving Toegang Instelbereik

BE HF

Bus - Scan Uit: Geen werking

Geen selectie Activering schakelt op plaatselijk apparaat. E E

Contr BM1/BE1 #X Activering schakelt op de Daikin Altherma EHS(X/H) met de buscode X. E E

Mengkraan #X Activering schakelt op de mengermodule met de buscode X. E E

Aan: Regeling controleert, welke RoCon-apparaten aangesloten. Herkende apparaten worden met type en databusadres weergegeven (voorbeeld: MM#8 = mengermodule met databusadres 8). De selectie en activering van een apparaat met de draaiknop schakelt de werking van de bedieningseenheid over op die van het gesel

via CAN-busleidingen in het systeem zijn

ecteerde apparaat (zie hoofdstuk 3.4.9).

Tab. 6-11 Parameter in draaischakelaarstand "prog op afstand"

E E Uit

Min / Max

Aan

Fabrieksin-

stelling

Uit -

Resolutie

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 37

6.10 Draaischakelaarstand: Info

6 x Parameterinstellingen

Parameter Beschrijving Toegang Instelbereik

BE HF

Overzicht Weergave verschillende actuele bedrijfsgegevens (zie hoofdstuk 3.4.1). S S - - -

Waterdruk De actuele waterdruk in bar wordt weergegeven. S S 0 - 4 bar - 0,1 bar

T-WG De actuele aanvoertemperatuur (TVBH) van de warmtegenerator wordt aangegeven in °C. S S 0 - 100 °C - 1 °C

T-WG gewenst De actuele aanvoerstreeftemperatuur van de warmtegenerator wordt aangegeven in °C

T-buiten De actuele buitentemperatuur wordt getoond in °C. S S -39 tot +50 °C 0,1 °C

T-WW De actuele temperatuur van het warmwaterreservoir wordt aangegeven in °C. Als er geen

T-WW setpunt De actuele warmwaterstreeftemperatuur wordt aangegeven in °C. Als er geen warmwaterfunc-

T-retour De actuele retourtemperatuur van de warmtegenerator wordt aangegeven in °C. Als er geen

Volumestroom De gefilterde waarde van het actuele debiet wordt weergegeven in liter per uur. S S 0 - 5100 l/h - l/h

T-CV kring De aanvoertemperatuur van de directe verwarmingskring wordt aangegeven in °C. S S 0 - 100 °C - 0,1 °C

T-CV setpunt De aanvoerstreeftemperatuur van de directe verwarmingskring wordt aangegeven in °C. S S 0 - 90 °C - 0,1 °C

status WP pomp De huidige status van de interne verwarmingscirculatiepomp van de Daikin Altherma

Arbeidstijd compr.

Arbeidstijd pomp De looptijd van de interne verwarmingscirculatiepomp wordt weergegeven in u. S S - - h

Stand mengkraan De huidige positie van het 3-wegs-omschakelventiel 3UV DHW wordt aangegeven.

Qboh De warmtehoeveelheid van de extra warmtegenerat

Qchhp De warmtehoeveelheid van de extra warmtegenerat

Qsc De warmtehoeveelheid van de warmtepomp voor d

Qch De warmtehoeveelheid van de warmtepomp voor de

QWP De totale warmtehoeveelheid van de warmtepomp wordt weergegeven in kWh. S S - - kWh

Qdhw De warmtehoeveelheid voor de warmwatervoorziening wordt weergegeven in kWh. S S - - kWh

WG type Het herkende verwarmingstype wordt aangegeven Daikin Altherma EHS(X/H). S S - - -

Sw Nr B1/U1 Software en de versie van het bedieningsgedeelte RoCon B1 worden weergegeven. S S - - -

SW Nr Controller Het softwarenummer en de versie van de schakelplaat RoCon BM1 worden weergegeven. S S - - -

SW Nr RTX RT Het softwarenummer en de versie van de schakelpl

ie hoofdstuk 3.6.4).

mwaterfunctie is geactiveerd, wordt "- - -" weergegeven.

war

tie is geactiveerd, wordt "- - -" weergegeven. tuur voor directe verwarmingskring wordt aangegeven in °C.

vereenkomende sensor is aangesloten op de warmtegenerator, wordt "- - -" weergegeven.

HS(X/H) wordt weergegeven.

De looptijd van de koelmiddelcompressor wordt in u. aangegeven. S S - - h

0 %: Pos. A (kamerverwarming) 100 %: Pos. B (warmwaterbereiding)

gegeven in kWh.

kWh.

in kWh.

De actuele voorgeschreven (aanvoer)tempera-

or voor de warmwaterbereiding wordt aan-

or voor de verwarmingswerking wordt aan-

e koelingswerking wordt weergegeven in

verwarmingswerking wordt weergegeven

aat RTX-AL4 worden weergegeven. S S - - -

S S 0 - 90 °C - 0,1 °C

S S 0 - 100 °C - 0,1 °C

S S 10 - 70 °C - 0,1 °C

S S 0 - 100 °C - 0,1 °C

S S Uit

S S 0 - 100 % - 1 %

S S - - kWh

Min / Max

Aan

Fabrieksin-

stelling

- -

Resolutie

Tab. 6-12 Parameter in draaischakelaarstand "Info"

6.11 Exit-toets: Sonderfunktion

Parameter Beschrijving Toegang Instelbereik

BE HF

Manueel De directe verwarmingskring en de warmwaterstreeftemperatuur worden op de in deze para-

FA failure Weergave van een actuele warmtepompfout van de Daikin Altherma EHS(X/H). 

Protocol Weergave van het protocol (fout- en informatiemeldingen). Hier worden de opgeslagen fout-

Delete message Door het aanpassen van deze parameter naar "Aa

Timeprog Reset Zet alle permanente tijdprogramma's terug naar de fabrieksinstelling (zie tab. 3-8). E E Uit

Terug Deze parameter dient uitsluitend om de speciale niveaus te verlaten. E E

meter ingestelde temperatuur geregeld (zie hoofdstuk 3.5.1).

Wordt "- - - -" weergegeven, dan is er geen sprake van een fout (zie hoofdstuk 8).

meldingen van de Daikin Altherma EHS(X/H) en de aangesloten databus-apparaten met datum en code elk als menu-invoer weergegeven. Door ee overeenkomstig alle verdere informatie over de gekozen storing weergegeven:

- Datum en tijd van de storing

- Codenummer (Informatie voor de verwarmingstechnicus)

- Plaatsvermelding (apparaat), van waar de storing afkomstig is

- Busidentificatie (apparaat), van waar de storing afkomstig is

worden alle invoeren van het protocol, incl. de fout van aangesloten databus-apparaten, gewist.

n item te kiezen via de draaiknop wordt

n" en het kort indrukken van de draaiknop

E E 20 - 80 °C 50 °C 1 °C

E E - - -

E E Uit

Tab. 6-13 Parameter op het niveau "Sonderfunktion"

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

MIN/MAX

Aan

Fabrieksin-

stelling

Uit -

Bedieningshandleiding

Resolutie

Page 38

6 x Parameterinstellingen

6.12 Parameterniveaus voor mengermodule EHS157068

De parameterniveaus, parameterbetekenissen, instelbereiken en daaraan verbonden functies zijn in principe dezelfde als die, die in de vorige paragrafen werden beschreven.

In afzonderlijke niveaus staan er voor een deel slechts een be-

Draaischakelaarstand: Modus

Zie paragraaf 6.4.

Draaischakelaarstand: Temp setpunt Dag

Zie paragraaf 6.5.

perkt aantal parameters ter beschikking.

In het volgends stuk wordt alleen naar de dienovereenkomstige paragrafen verwezen. Markante verschillen worden duidelijker beschreven.

Draaischakelaarstand: Info

Zie paragraaf 6.10.

Bij de instelling van de toegewezen bedieningseenheid op "Mengkraan #X", hebben de weergegeven waarden betrekking op de toegewezen verwarmingskring en de aan de EHS157068 aangesloten componenten. (Pompen, mengerklep ...)

Bij de instelling van de toegewezen bedieningseenheid op "Living

om", is de parameter [T-Ruimte aanpassing] beschikbaar. Met

Ro de draaitoets kan de nagestreefde kamertemperatuur in het bereik -5 K tot +5 K worden gewijzigd. Deze functie is niet be-

Draaischakelaarstand: Temp setpunt Nacht

Zie paragraaf 6.6.

Draaischakelaarstand: Temp setpunt WW

Geen werking.

Draaischakelaarstand: DHW Install

Geen werking.

Draaischakelaarstand: Tijdprogramma

Zie paragraaf 6.8.

Draaischakelaarstand: Configuratie

Zie paragraaf 6.12.1 en 6.12.2.

Draaischakelaarstand: prog op afstand

Zie paragraaf 6.9.

schikbaar als de bedieningseenheid als afstandsbediening wordt

bruikt in terminalmodus.

6.12.1 Draaischakelaarstand: Configuratie , niveau "Inbedrijfneming"

Parameter Beschrijving Toegang Instelbereik

sub-

niveau

Taal Nationale taal van de tekst op de bedieningseenheid E E Duits

Datum Huidige datum in dag/maand/jaar-notatie. De actuele weekdag wordt aan de hand van

Tijd Uur in de notatie uren/minuten. E E

Keylock Function Vrijschakeling van de functie toetsenblokkering:

Toegangsrechten Invoer toegangscode. Instelling cijferwijze zoals c

Tab. 6-14 Parameter in draaischakelaarstand "Configuratie", niveau "Inbedrijfneming"

e datum automatisch berekend.

Uit: Toetsenblokkering kan niet worden geactiveerd. Aan: Toetsenblokkering kan met draaiknop geactiveerd worden (zie hoofdstuk 3.1).

ijferslot (zie hoofdstuk 3.6.1). E E 0 - 9 0000 1

BE HF

E E

E E Uit

Min / Max

Engels

Frans

Nederlands

Italiaans

Spaans

Portugees

Aan

Fabrieksin-

stelling

Duits 1

Uit -

Resolutie

6.12.2 Draaischakelaarstand: Configuratie , niveau "Mixer Config"

Parameter Beschrijving Toegang Instelbereik

BE HF

Stookgrens D Alleen als parameter [Pomp aan ] = 1 (In uitleve

Stookgrens N Alleen als parameter [Pomp aan] = 1 (In uitleverto

Stooklijn Alleen als parameter [HC Function] = 0 (In uitlevert

Bedieningshandleiding

allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de automatische zomeruitschakeling delde buitentemperatuur die de regelaar meet de ingestelde waarde met meer dan 1 K overschrijdt, wordt de verwarmingskri de buitentemperatuur onder de ingestelde grens daalt.

allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de verwarmingsgrens ter uitschakel ratuurwerking (werkwijze zoals

allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de verwarmingscurve. De verwarmingscurve toont in welke mate de aanvoerstreeftemperatuur van de verwarmingskring afhan (zie hoofdstuk 3.6.2).

ng uitgeschakeld. De verwarming wordt weer vrijgegeven als

parameter [Stookgrens D]).

rtoestand is deze functie geactiveerd. Dit kan

van de verwarmingswerking. Als de gemid-

estand is deze functie geactiveerd. Dit kan

ing van de verwarmingskring in lagetempe-

oestand is deze functie geactiveerd. Dit kan

kelijk is van de buitentemperatuur

E E Uit, 10 - 40 °C 19 °C 0,5 °C

E E Uit, 10 - 40 °C 10 °C 0,5 °C

E E 0,0 - 3,0 0,5 0,1

Min / Max

Fabrieksin-

stelling

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Resolutie

Page 39

6 x Parameterinstellingen

Parameter Beschrijving Toegang Instelbereik

BE HF

Ruimte-invloed Alleen bij aangesloten en aan de verwarmingskring toegewezen kamerstation :

Aanpassing kamertemp

Vertrektemp. Dag Alleen als parameter [HC Function] = 1 (In uitleve

Vertrektemp. Nacht Alleen als parameter [HC Function] = 1 (In uitleve

T-vorstbev Uit: Geen vorstbescherming van de verwarmingskring

Isolatie Instelling van de gebouwisolatienorm. Daardoor worden de gemiddelde buitentemperatuur en

Start. T-ext. koelen Uitsluitend gebruiken als de toegekende verwarming een koelfunctie heeft

Max. T-ext. koelen Uitsluitend gebruiken als de toegekende verwarming een koelfunctie heeft

Start T-vertr koelen Uitsluitend gebruiken als de toegekende verwarming een koelfunctie heeft

Max. T-vertr koelen Uitsluitend gebruiken als de toegekende verwarming een koelfunctie heeft

T-voorl koel Uitsluitend gebruiken als de toegekende verwarming een koelfunctie heeft

ens een warmte-aanvraag tijdens de afkoeltijd verder tot de volgende verwarmingscyclus.

volg 1-20: Zorg voor een correctie van de aanvoerstreeftemperatuur (parallelverschuiving van de

warmingscurve) met de ingestelde factor.

ver

Voorbeeld: Als de gemeten temperatuur 2 K onder de streefwaarde ligt, wordt de aanvoerstreeftemperatuur met 2 keer de ingestelde waarde verhoogd.

Alleen bij aangesloten en aan de verwarmingskring toegewezen kamerstation Individuele aanpassing van de voor de regeling relevante kamertemperatuur. Als er een systematische afwijking van de door EHS157034 gemeten kamertemperatuur ten

pzichte van de in het oponthoudsbereik van deze kamer daadwerkelijke temperatuur wordt

o vastgesteld, dan kan de meetwaarde worden gecorrigeerd met de ingestelde waarde.

allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur voor d tijd bij bedrijfsmodus: "Automatisch 1", "Automatisch 2", "Verwarmen".

allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur voor de king bij bedrijfsmodus: "Automatisch 1", "Automatisch 2", "Nachtverlaging".

Anders: Als de buitentemperatuur onder de geprogrammeerde waarde daalt, schakelt de installatie zichzelf in vorstbeschermingsmodus (inschakelen van de pompen). De functie wordt

eëindigd wanneer de buitentemperatuur boven de ingestelde waarde + 1 K ligt.

e automatische aanpassingen van de verwarmingscurve en de verwarmingstijden beïnvloed.

Alleen als parameter [HC Function] = 0 (In uitleve allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling vanaf welke buitentemperatuur de koelmodus met de hoogste aanvoerstreeftemperatuur om te koelen [Start T-vertr koelen] st

Alleen als parameter [HC Function] = 0 (In uitleve allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling bij welke buitentemperatuur de laagste steeftemperatuur om te koelen [Max. T-vertr

len] wordt aangegeven (instelvoorwaarde: bedrijfsmodus "koelen").

koe

Alleen als parameter [HC Function] = 0 (In uitleve allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur om te koelen tentemperatuur = parameter [Start. T-ext. koelen])

Alleen als parameter [HC Function] = 0 (In uitleve allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de minimale aanvoerstreeftemperatuu tentemperatuur (parameter [Max. T-ext

Alleen als parameter [HC Function] = 1 (In uitleve allen met de technicuscode worden veranderd. Contacteer hiervoor uw verwarmingstechnicus. Instelling van de aanvoerstreeftemperatuur om te koele

rtoestand is deze functie geactiveerd. Dit kan

e verwarmingskring tijdens de verwarmings-

rtoestand is deze functie geactiveerd. Dit kan

verwarmingskring in lagetemperatuurwer-

rtoestand is deze functie geactiveerd. Dit kan

art (instelvoorwaarde: bedrijfsmodus "koelen").

rtoestand is deze functie geactiveerd. Dit kan

bij het starten van de koelmodus (bui-

rtoestand is deze functie geactiveerd. Dit kan

. koelen]) constant gehouden.

r om te koelen. Deze wordt vanaf de bui-

rtoestand is deze functie geactiveerd. Dit kan

n bij actieve koelwerking.

E E Uit, 0 - 20 Uit 1

E E -5,0 tot +5,0 K 0,0 K 1 K

E E 20 - 90 °C 40 °C 1 °C

E E 10 - 90 °C 10 °C 1 °C

E E Uit,

E E Uit

E E 20 - 45 °C 24 °C 1 °C

E E 20 - 45 °C 35 °C 1 °C

E E 5 - 25 °C 18 °C 1 °C

E E 8 - 30 °C 18 °C 1 °C

Tab. 6-15 Parameter in draaischakelaarstand "Configuratie", niveau "Mixer Config"

Min / Max

-5 tot +5 °C

Gering

Normaal

Goed

Zeer goed

Fabrieksin-

stelling

0 °C 1 °C

Normaal -

Resolutie

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 40

7 x Inspectie en onderhoud

7 Inspectie en onderhoud

7.1 Algemeen

Regelmatige inspectie en onderhoud van de Altherma EHS(X/H) vermindert het energieverbruik en garandeert een lange levensduur en storingvrije werking.

GEVAAR VOOR MILIEUSCHADE!

Belangrijke informatie met betrekking tot het gebruikte koelmiddel.

Het volledige systeem van de warmtepomp bevat koelmiddel met fluor broeikasgassen die in de Kyotonorm zijn opgevoerd en die bij vrijgave het milieu schaden.

Koelmiddeltype: R410A GWP*-Waarde: 1975

* GWP = Broeikaspotentieel

● Werkzaamheden aan plaatsgebonden koelinstallaties (warmtepompen) en klimaatinstallaties

lleen door personen die beschikken over een

a bewijs van deskundigheid voor het Europese gebied overeenkomstig de F-gassenbepaling (EG) nr. 303/2008 kunnen overleggen.

● Bij een

totale vulhoeveelheid van de installatie met koelmiddel van 3 kg – 30 kg of vanaf 6 kg in hermetische installaties en vanaf 01-01-2017 bij een totale vulhoeveelheid van 5-50 t CO

-equivalent of vanaf 10 t CO2-equivalent in

hermetische installaties:

 Controles door gecertificeerd personeel met tussenpo-

zen van maximum 1 doorgevoerde werkzaamheden in overeenstemming met de geldende verordening. Deze documentatie moet minstens gedurende 5 jaar worden bewaard.

Gecertificeerd zijn alle personen die voor werkzaamheden aan ter plaatse geïnstalleerde koude-installaties (warmtepompen) en airconditioninginstallaties een deskundigheidsbewijs voor Europa volgens de F-gasverordening conform (EG) nr. 303/2008 bezitten.

– Totale vulhoeveelheid koelmiddel tot 3 kg: 

deskundigheidsbewijs van categorie

– Totale vulhoeveelheid koelmiddel vanaf 3 kg:

deskun

2 maanden en documentatie van de

digheidsbewijs van categorie I

7.2 Afdekkap verwijderen

Inspectie en onderhoud moeten eenmaal per jaar, het liefst voor het stookseizoen, door bevoegde en geschoolde verwarming- en koeltechnici te worden uitgevoerd. Op deze wijze kunnen storingen tijdens de

okperiode worden uitgesloten.

sto

Om het regelmatig inspecteren en onderhouden te garanderen, adviseert Daikin een inspectie- en onderhoudsovereenkomst af te sluiten.

Wettelijke bepalingen

Conform de F-gasverordening nr. 842/2006 artikel 3, op 01-012015 opgevolgd door (EG) nr. 517/2014 artikel 3 en 4 moeten gebruikers (of eigenaars) hun op lo stallaties regelmatig onderhouden, eventuele lekkages onmiddellijk laten verhelpen.

Alle installatie-, onderhouds- en herstellingswerkzaamheden aan he

t koudecircuit moeten bijvoorbeeld in het bedrijfshandboek

worden gedocumenteerd.

Voor Daikin

warmtepompsystemen gelden voor de gebruiker

de volgende plichten:

De Europese wettelijke controletermijn geldt voor warmtepompen vanaf een totale vulhoeveelheid van de instalaltie met koelmiddel van 3 kg of vanaf 01-01-2017 vanaf een totale vulhoeveelheid van 5 t CO (bij R410A vanaf 2,4 kg).

Daikin adviseert evenwel om een onderhoudscontract af te sluiten, inclusief de documentatie van de doorgevoerde werkzaamheden in het bedrijfshandboek, om de garantieaanspraak te behouden, ook voor installaties waarvoor er geen wettelijke plicht op een dichtheidscontrole bestaat.

catie geïnstalleerde koude-in-

op dichtheid controleren en

-equivalent

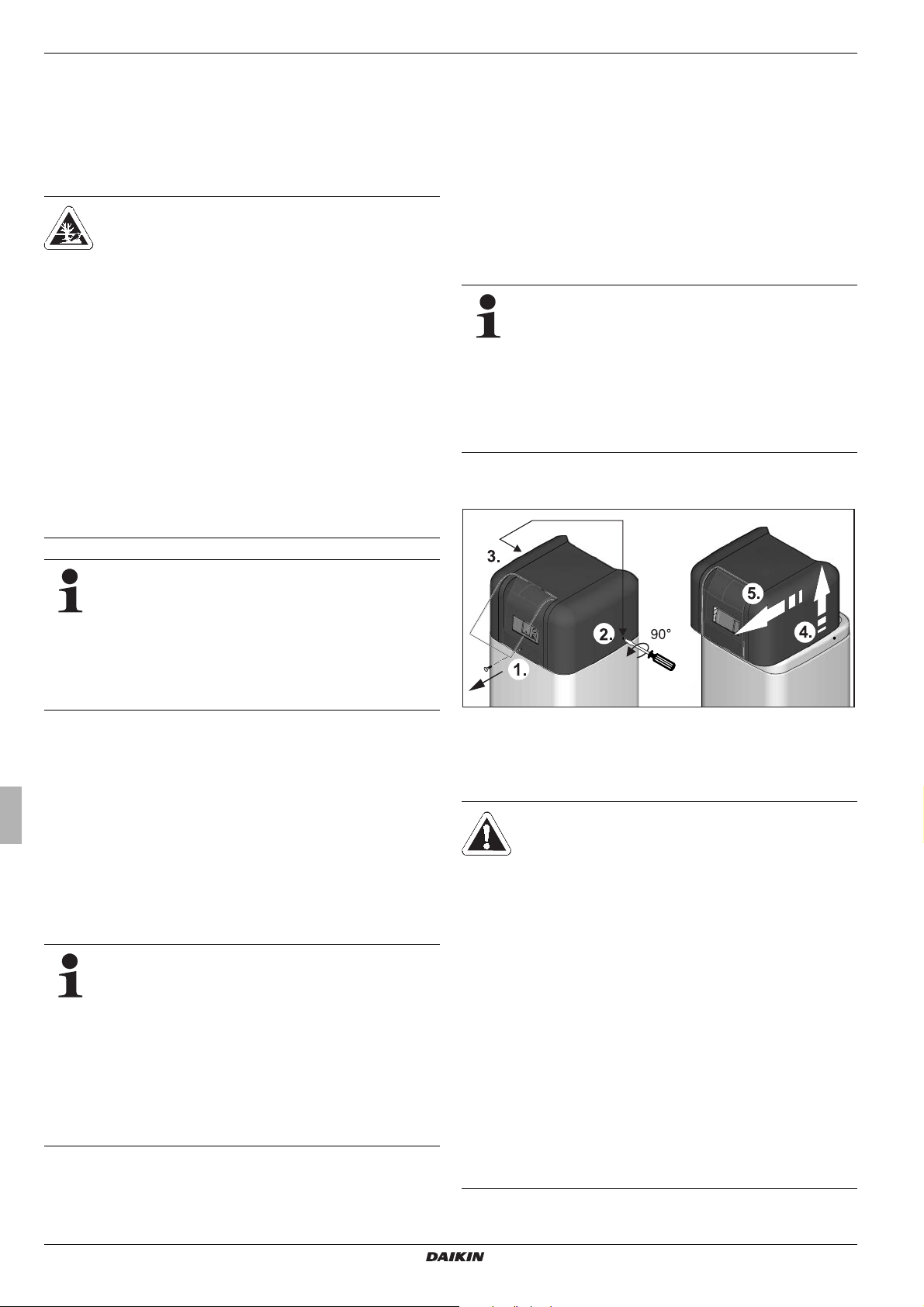

Afb. 7-1 Schroeven uitdraaien/losdraaien, afdekkap achteraan optillen

en naar voren en naar boven afnemen.

7.3 Jaarlijks uit te voeren activiteiten

WAARSCHUWING!

Ondeskundig uitgevoerde werkzaamheden aan de

Altherma EHS(X/H) en als optie aangesloten

Daikin componenten kan het leven en de gezondheid van personen in gevaar brengen en de werking van deze componenten negatief beïnvloeden.

t werkzaamheden aan de Daikin Altherma

● Laa EHS(X/H) (zoals bijv. onderhoud of reparatie) uitsluitend uitvoeren door personen, die daartoe geautoriseerd zijn en voor de betreffende handelingen een b matige opleiding hebben genoten, evenals aan een door een verantwoordelijke instantie erkende vervolgopleiding hebben deelgenomen. Hiertoe behoren met name verwarmingmonteurs, elektriciens en koude-installatiemonteurs, die op grond van hun technische opleiding en hun kennis, ervaring met de deskundige installatie van verwarming- en koelinstallaties en klimaatinstallaties, evenals met warmtepompen hebben

edaan.

opg

evoegdheidstechnische of bedrijfs-

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 41

7 x Inspectie en onderhoud

WAARSCHUWING!

Onder de afdekkap van de Daikin Altherma EHS(X/H) kunnen bij lopend bedrijf temperaturen van max. 90 °C optred

en. Tijdens het gebruik ont-

staan warmwatertemperaturen > 60 °C.

– Als u tijdens de werking componenten aanraakt

bestaat gevaar voor brandwonden.

– Lekkend water tijdens onderhouds- en reparatie-

werkzaamheden kan bij contact met de huid

randwonden veroorzaken.

● Laat - alvorens onderhoud of inspectie uit te voeren - de Daikin Altherma EHS(X/H) voldoende lang afkoelen.

● Draag

dus veiligheidshandschoenen.

WAARSCHUWING!

Stroomgeleidende onderdelen kunnen bij aanraking tot een elektrische schok leiden en zo levensgevaarlijk letsel en brandwonden veroorzaken.

● Voor werken aan onder stroom staande onderdelen, alle stroomkringen van de installatie v

an de

stroomvoeding scheiden (externe hoofdscha-

kelaar uitschakelen, zekering scheiden) en tegen onbedoeld opnieuw inschakelen beveiligen.

● Het o

pnieuw aansluiten op de elektriciteit en werkzaamheden aan elektrische componenten mogen alleen door elektrotechnisch gekwalifi- ceerde elektriciens

worden uitgevoerd met inachtneming van de van kracht zijnde normen en richtlijnen, zowel als van de instructies van het energiebedrijf.

● De to

estelbekleding en onderhoudsroosters na

beëindiging van de werkzaamheden onmiddellijk

weer aanbrengen.

1. Afdekkap verwijderen (zie paragraaf 7.2).

2. Inspecteer de werking van de Daikin Altherma EHS(X/H),

evenals alle geïnstalleerde accessoires (aanjaagverwarmer, zonne-energiesysteem) door de temperatuuruitlezingen en de schakelstanden in de afzonderlijk bedrijfsmodi te controleren.

er een zonne-energie-installatie van Daikin van het type

3. Als DrainBack

is aangesloten en in werking is, deze

uitschakelen en de collectoren ledigen.

4. Bij werking

van de Daikin Altherma EHS(X/H) in een bivalentalternatief systeem; alle warmtegeneratoren uitschakelen en de bivalantieregeling deactiveren.

5. Visuel

e inspectie van de algemene staat van de Daikin

Altherma EHS(X/H).

6. Visuele inspectie van het niveau in het reservoir.

 Evt. water bijvullen (zie paragraaf 7.4), alsmede de oor-

zaak voor een gebrekkig vulpeil vaststellen en oplossen.

De Daikin Altherma EHS(X/H) is door zijn constructie heel onderhoudsvrij. Corrosiewerende voorzieningen (bijv. opofferingsanodes) zijn ni werkzaamheden, zoals het vervangen van beschermingsanodes of het reinigen van de binnenkant van het reservoir, vervallen daardoor.

et nodig. Onderhouds-

7. Aansluiting veiligheidsoverloop en -afvoerslang op lekkage, vrije doorgang en hellingshoek controleren.

 Maak zo nodig de veiligheidoverloop en -afvoerslang

schoon en leg die opnieuw, vervang beschadigde onderdelen.

8. Visue

le inspectie van alle aansluitingen, leidingen en de veiligheidoverdrukklep. Bepaal de oorzaak in geval van schade.

 Beschadigde onderdelen door verwarmingstechnicus

laten vervangen.

9. Alle elektrische onderdelen, verbindingen en leidingen controleren.

 Beschadigde onderdelen door verwarmingstechnicus

laten herstellen of vervangen.

10. Controleer de waterdruk van de koudwatertoevoer (< 6 bar)

 Evt. een drukregelaar inbouwen of deze instellen.

11. Con

trole van de systeemwaterdruk aan de regeling

RoCon HP van de RoCon HP der Daikin Altherma EHS(X/H).

 Eventueel water in de verwarmingsinstallatie bijvullen tot

de drukweergave zich in het toegelaten bereik bevindt (zie paragraaf 7.5).

12. Maak kunststo

foppervlakken van de Daikin Altherma EHS(X/H) schoon met zachte doeken en een milde oplossing van schoonmaakmiddel Geen reinigingsmiddelen met agressieve oplosmiddelen gebruiken (beschadigen de kunststofoppervlakken.

ekkap terugplaatsen (zie paragraaf 7.2).

13. Afd

7.4 Buffervat vullen of bijvullen

LET OP!

Het vullen van het buffervat met te hoge waterdruk of te hoog debiet kan leiden tot schade aan Daikin Altherma EHS(X/H).

● Vullen met een waterdruk van < 6 bar en een debiet van < 15 l/min.

CAUTION!

If filling or topping up the storage tank is done by

UK only!

means o filling loop must be used with the appropriate backflow prevention device in accordance with clause G24.2, Guidance to the Water Supply (Water Fittings) Regulations 1999.

f the boiler filling and drain valve, a temporary

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 42

7 x Inspectie en onderhoud

Als de boilertemperatuur onder bepaalde minimumwaarden zakt, dan verhinderen de veiligheidsinstellingen van de Daikin Altherma EHS(X/H) de werking

warmtepomp bij lage buitentemperaturen:

van de – Buitentemperatuur < -2 °C, minimale 

boilertemperatuur = 30 °C

itentemperatuur < 12 °C, minimale 

– Bu

boilertemperatuur = 23 °C.

Zonder aanjaagverwarmer: Het boilerwater moet door een externe bijverwarmer tot de vereiste minimale boilertemperatuur worden verwarmd.

Met aanjaagverwarmer (EKBUxx): Bij een buitentemperatuur < 12 °C en een boilertemperatuur < 35 °C wordt de aanjaagverwarmer (EKBUxx) automatisch in

geschakeld om het boilerwater tot min-

stens 35 °C te verwarmen.

Zonder geïnstalleerd zonne-energiesysteem

● Vulslang met anti-retourklep (1/2") op de aansluiting "DrainBack Solar - aanvoer" (zie afb. 7-2, pos

. 1)

aansluiten.

● Voorraadvat van de Daikin Altherma EHS(X/H) vullen tot water aan de aansluiting (afb. 7-2, pos

. 23) uitstroomt, die

als veiligheidsoverloop werd aangesloten.

● Vulslang met antiretourklep (1/2") weer verwijderen.

Met KFE-vulaansluiting of met een geïnstalleerd zonne-energiesysteem (zie ook hoofdstuk 5.1)

● Zonder zonne-energiesysteem: KFE-vulaansluiting (accessoire KFE BA) aan de vul- en ledigingsaansluiting van de

Daikin Altherma EHS(X/H) (afb. 2-2 tot afb. 2-5, pos. 10) of Met zonne-energiesysteem: KFE-vu soire KFE BA) aan de hoek van de regelings- en pompeenheid (EKSRPS3B) monteren.

lslang met antiretourklep (1/2") op de voorheen geïnstal-

● Vu

leerde KFE-Hahn aansluiten.

● Voorraa

dvat van de Daikin Altherma EHS(X/H) vullen tot

water aan de aansluiting (afb. 7-2, pos. 23) uitstroomt, die als veiligheidsoverloop werd aangesloten.

● Vulsla

ng met antiretourklep (1/2") weer verwijderen.

laansluiting (acces-

Bedieningshandleiding

Afb. 7-2 Vulling boiler - zonder zonne-energiesysteem

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 43

7 x Inspectie en onderhoud

3UV DHW

7.5 Verwarmingsinstallatie vullen of bijvullen

GEVAAR!

Tijdens het vulproces kan water uit eventuele leks stromen, dat bij contact met de stroomgeleidende onderdelen een elektrische schok kan veroorzaken.

● Voor het vullen, de Daikin Altherma EHS(X/H) stroomloos maken.

● Na de ee de stroomvoeding voor de Daikin Altherma EHS(X/H), controleren of alle elektrische delen en verbindingsplaatsen droog zijn.

WAARSCHUWING!

Verontreiniging van drinkwater is schadelijk voor de g

ezondheid.

● Uitsluiten dat verwarmingswater in de drinkwaterleiding kan terugstromen bij het vullen van de verwarming

1. Alleen vereist bij eerste inbedrijfstelling en nieuwe inbedrijfstelling na volledig lediging!

entielaandrijving van het 3-wegs-omschakelventiel

De v 3UVB1 + 3UV DHW (zie afb. 7-3) aftrekken. Daartoe op de

ontgrendelingsknop (zie afb. 7-3, pos. 5.2) op de ventielaandrijving drukken en de draai tegen de klok in draaien (bajonetsluiting).

rste vulling en voor de inschakeling van

sinstallatie.

ventielaandrijving met 1/8

11. Alleen vereist bij eerste inbedrijfstelling en nieuwe inbedrijfstelling na volledig lediging!

ventielaandrijvingen van de 3-wegs-omschakelven-

● De

UVB1 + 3UV DHW opnieuw opsteken.

tielen 3

● Air Purge starten.

Air Purge

(Mag alleen door verwarmingstechnicus worden

uitgevoerd.)

12. Wa

terdruk op de externe manometer opnieuw controleren en

eventueel water bijvullen via de KFE-kraan (afb. 7-3, pos. 2).

13. Waterkraan (afb. 7-3, pos. 4) van de toevoerleiding sluiten.

14. Vulsl

ang (afb. 7-3, pos. 1) met antiretourklep van de KFE-

kraan (afb. 7-3, pos. 2) verwijderen.

Bij afgetrokken ventielaandrijving is de weg AB-B geopend.

2. Vulslang (afb. 7-3, pos. 1) met anti-retourklep (1/2") en  een externe manometer (meegeleverd) op de KFE-kraan (afb. 7-3, pos. 2) aansluiten en borgen tegen afschuiven met een slangklem.

3. Waterkraan (afb. 7-3, pos. 4) van de toevoerleiding openen.

4. KFE-kraan (afb. 7-3, pos. 2) openen en manometer in het

oog houden.

stallatie met water vullen tot de streefdruk van de installatie

5. In (installatiehoogte +2 m, waarbij 1 m waterkolom overeenstemt met 0,1 bar) op de externe manometer wordt bereikt.

De overdrukklep mag niet worden geactiveerd!

6. KFE-kraan (afb. 7-3, pos. 2) sluiten.

7. Stroomvoeding van de Altherma EHS(X/H) inschakelen.

8. Draaischakelaar op "verwarmen" zetten.

 Daikin Altherma EHS(X/H) werkt na de startfase in de ver-

warmingsmodus voor warm water.

9. Tijdens het verwarmen van water, constant de waterdruk op de manometer controleren en eventueel water bijvullen via de KFE-kraan (afb. 7-3, pos. 2).

10. Volledige verwarmingsinstallatie ontluchten (regelventiel van de installatie openen. Gelijktijdig kan via de vloerverdeler het vloerverwarmingssysteem mee gevuld en gespoeld worden).

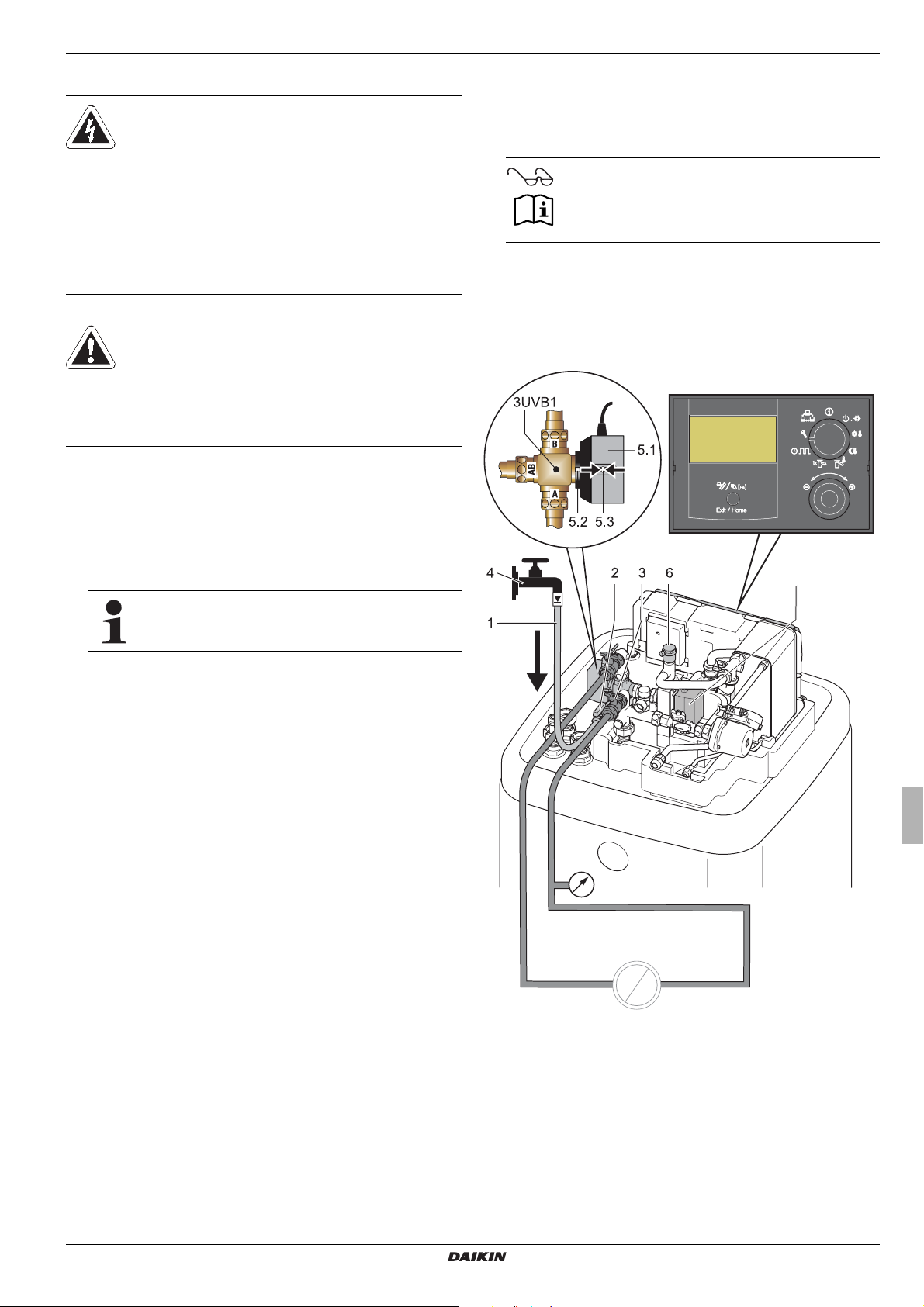

1 Vulslang 2 KFE-kra 3 Kogelkr 4 W

5.1 Ventielaan

Afb. 7-3 Verwarmingscircuit vullen

aan

aterkraan

drijving

5.2 Ontgre

5.3 Han 6 Automatische ontluchter 3UVB1, 3U

ndelknop voor de

aandrijvingsblokkering

dschakelaar

V DHW

3-wegs-omschakelventiel

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 44

8 x Fouten, storingen en meldingen

2 3

E 75

In aparaat:

Adres:

Ketel 0

1 2

3 4

In aparaat:

Adres:

verwarme module

E 9001/80

Stor. retour.sensor

Speciale modus

Manueel

FA failure

Protocol

Speciale modus

FA failure

Protocol

Delete message

In aparaat:

Adres:

Ketel

Read Protocol

8 Fouten, storingen en meldingen

8.1 Fout signaleren, storing verhelpen, meldingen wissen

De elektronische regeling van de Daikin Altherma EHS(X/H): – Geeft een fout aan met een rode achtergrondverlichting van

het display en geeft een foutcode in het display weer (zie Installatie- en onderhoudhandleiding).

– Toont informatiemeldingen over de bedrijfstoestand die niet

oor een rode achtergrondverlichting worden gesignaleerd.

Een geïntegreerd Protocol bewaart tot 15 fout- of andere informatiemeldingen over de bedrijfsto

estand die het laatst zijn opge-

treden.

Naargelang de bedieningsmodus worden de meldingen ook naar de aangesloten kamerthermostaat gestuurd.

8.1.1 Actuele storingsmeldingen

1 Storingsmelding als code (zie tab. 8-2) 2 Plaatsindicatie (apparaat) van de herkende storing 3 Databusadres van het apparaat dat de storing veroorzaakt

Afb. 8-1 Weergave van een actuele storingsmelding (regelingsfout)

1 Storingsmelding als code (zie tab. 8-2) 2 Storingsmelding als gewone tekst (zie tab. 8-2) 3 Plaatsindicatie (apparaat) van de herkende storing 4 Databusadres van het apparaat dat de storing veroorzaakt

Afb. 8-2 Weergave van een huidige foutmelding (warmtepompfout)

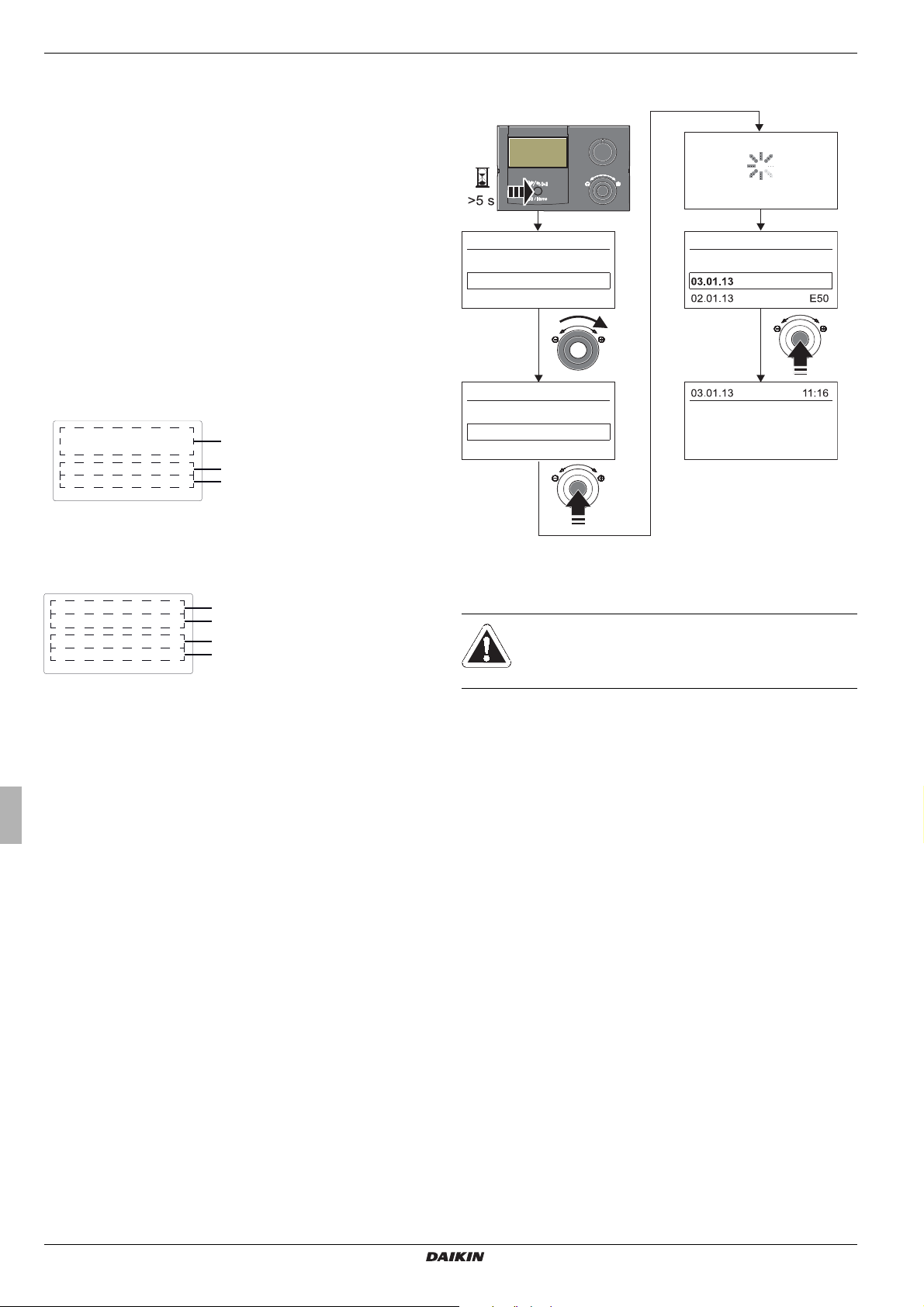

8.1.2 Protocol uitlezen

Het Protocol kan in de "Speciale modus" worden uitgelezen (zie afb. 8-3).

De meest recente (meest actuele) melding staat daarbij op de eerste plaats. Alle andere voorafgaande meldingen worden bij een nieuwe invoer een positie naar achter geschoven. De 15e melding wordt bij het opslaan van een nieuwe melding gewist.

E75

Afb. 8-3 Uitlezen van het protocol

E75

8.1.3 Storing verhelpen

Storingen aan de elektronica, het koelmiddel- of hydraulicasysteem van de Daikin Altherma EHS(X/H) mogen uitsluitend door geautoriseerde en geschoolde verwarmingstechnici worden uitgevoerd.

In paragraaf 8.2 worden mogelijke storingen en hun mogelijke oorzaken genoemd. Bovendien worden tips gegeven voor het

rhelpen.

Informatiemeldingen die zonder rode achtergrondverlichting worden weergegeven, leiden over het algemeen niet tot langdurige beperkingen voor het bedrijf van de Daikin Altherma

HS(X/H).

Meldingen die met een foutcode E.... en rode achtergrondver-

lichting word

en weergegeven, moeten worden verholpen door

een geautoriseerde en opgeleide verwarmingsvakman.

Zie paragraaf 8.3 voor informatie over waarschuwingsmeldingen.

 Zodra de oorzaak is weggenomen, werkt de installatie

weer normaal.

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 45

8.2 Storingen

Storing Mogelijke oorzaak Mogelijke oplossing

Installatie buiten bedrijf (Geen displayweergave)

Schakeltijdprogramma's werken

niet of geprogrammeerde schakeltijden worden op het verkeerde tijdstip

itgevoerd.

Regeling reageert niet op invoeren

Bedrijfsgegevens worden niet geactualiseerd

Geen netspanning

Datum en tijdstip zijn niet correct ingesteld.

Foutieve bedrijfsmodus ingesteld.

Tijdens een schakeltijd heeft de gebruiker een

dmatige instelling uitgevoerd (bijv. een

han

estelde temperatuur of de bedrijfsmodus

ing gewijzigd).

Besturingsysteem van de regeling gecrasht.

8 x Fouten, storingen en meldingen

● Externe hoofdschakelaar van de installatie inschakelen.

● De zekering(en) van de installatie inschakelen.

e zekering(en) van de installatie vervangen.

● D

● Datum instellen.

● Tijdstip instellen.

● Indeling weekdag-schakeltijden controleren.

● Bedrijfsmodus "Automatisch 1" of "Automatisch 2"

instellen.

1. Draaischakelaar in de stand "I

2. Draaischakelaar in de stand "M

3. De juiste bedrijfsmodus selecteren.

ESET van de regeling uitvoeren. Daartoe de instal-

● R latie gedurende minstens 10 seconden van de stroomvoeding scheiden en vervolgens opnieuw inschakelen.

ESET van de regeling uitvoeren. Daartoe de instal-

● R latie gedurende minstens 10 seconden van de stroomvoeding scheiden en vervolgens opnieuw inschakelen.

rwarmingsinstallatie laten controleren door een

● Ve Daikin-verwarmingstechnicus.

nfo" zetten.

odus" zetten.

Verwarming warmt niet op

Vraag om verwarmingsbedrijf uitgeschakeld (vb. scha

keltijdprogramma bevindt zich in de verlagingsfase, buitentemperatuur te hoog, parameters voor optionele aanjaagverwarmer (EKBUxx) foutief ingesteld, vraag voor warm water actief)

De koelmiddelcompressor werkt niet.

De installatie staat in de bedrijfsmodus

"koelen".

Instellingen dalurentarief-netaansluiting en de

ktrische aansluitingen passen niet samen.

ele

Het elektriciteitsbedrijf heeft het piekurensignaal verstuurd.

● Ingestelde bedrijfsmodus controleren

● Opvraagparameters controleren.

● Instell

ingen van datum, tijdstip en schakeltijdpro-

gramma aan de regeling controleren.

● Verwarmingsinstallatie laten controleren door een Daikin-verwarmingstechnicus.

● Mod

● Ve

us wijzigen in "Verwarmen".

rwarmingsinstallatie laten controleren door een

Daikin-verwarmingstechnicus.

● Opn

ieuw op een dalurensignaal wachten, waarmee de

voeding weer wordt ingeschakeld.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 46

8 x Fouten, storingen en meldingen

Storing Mogelijke oorzaak Mogelijke oplossing

De waterdoorstroming is te laag.

● Inspecteer of alle afsluitkranen van de watercirculatie volledig zijn geopend.

● Verwa

rmingsinstallatie en circulatiepomp in het

apparaat volledig ontluchten.

● Aan de regeling (draaischakelaarpositie "Info" )

controleren of er voldoende waterdruk (> 0,5 bar)

nwezig is en eventueel verwarmingswater bijvullen.

● Verwarmingsinstallatie laten controleren door een Daikin-verwarmingstechnicus.

De verwarming warmt niet voldoende op

De ingestelde bereiken zijn te laag.

Weersgestuurde aanvoe

rtemperatuurrege-

ling actief.

Optionele Back-upverwarming (EKBUxx) of alternatieve extra verwarming niet ingeschakeld.

Waterhoeveelheid in de verwarmingsinstallatie te klein

De warmwatertoebereiding vraagt teveel vermogen van de warmtepomp.

DIP-schakelaar foutief geconfigureerd

Warmwaterbereiding uitgeschakeld (vb. schakeltijdprogramma bevindt zich in de verlagingsfase, parameters voor warmwaterbereiding foutief ingesteld).

De oplaadtemperatuur van het voorraadvat is te laag.

● Para

meter [Stooklijn] verhogen.

● Verwarmingsinstallatie laten controleren door een Daikin-verwarmingstechnicus.

● Instellingen van het niveau "Config. verwarming" van de parameters [Stookgrens D], [Stooklijn] en de instellingen in de draaischakelaarpositie "T

emp setpunt

Dag" controleren.

● Verwarmingsinstallatie laten controleren door een Daikin-verwarmingstechnicus.

rdruk in het expansievat en de waterdruk contro-

● Voo leren en eventueel verwarmingswater bijvullen en voordruk opnieuw instellen (zie hoofdstuk 7.5).

● Verwarmingsinstallatie laten controleren door een Daikin-verwarmingstechnicus.

● Verwa

rmingsinstallatie laten controleren door een

Daikin-verwarmingstechnicus.

● Inge

stelde bedrijfsmodus controleren

● Opvraagparameters controleren.

● De nominale temperatuur van het warme water

verhogen

Water wordt niet warm

Bedieningshandleiding

Debiet te hoog.

Het vermogen van de warmtepomp is te laag.

Waterhoeveelheid in de verwarmingsinstallatie te klein.

Optionele Back-upverwarming (EKBUxx) of alternatieve extra verwarming niet ingeschakeld.

tapsnelheid verkleinen, de doorstroming

● De begrenzen.

schakeltijden voor ruimteverwarming en de

● De warmwatertoebereiding op overlappingen controleren.

● Voordruk in het expansievat en de waterdruk controleren en eventueel verwarmingswater bijvullen en

rdruk opnieuw instellen (zie hoofdstuk 7.5).

voo

● Verwarmingsinstallatie laten controleren door een Daikin-verwarmingstechnicus.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 47

Storing Mogelijke oorzaak Mogelijke oplossing

Ruimtekoeling koelt

niet

De waterdoorstroming is te laag.

"koelen" uitgeschakeld (bijv. kamerthermostaat vraag om "koelen", maar het schakeltijdprogramme bevindt zich in de verlagingsfase,

tentemperatuur is te laag).

bui

De koelmiddelcompressor werkt niet.

8 x Fouten, storingen en meldingen

● Inspecteer of alle afsluitkranen van de watercirculatie

volledig zijn geopend.

● Verw

● Aan de regeling (draaischakelaarpositie "Info" )

● Verwarmingsinstallatie laten controleren door een

● In

● Opvraagparameters controleren.

● Instell

● Verwarmingsinstallatie laten controleren door een

armingsinstallatie en circulatiepomp in het

apparaat volledig ontluchten.

controleren of er voldoende waterdruk (> 0,5 bar)

anwezig is en eventueel verwarmingswater bijvullen.

Daikin-verwarmingstechnicus.

gestelde bedrijfsmodus controleren

ingen van datum, tijdstip en schakeltijdpro-

gramma aan de regeling controleren.

Daikin-verwarmingstechnicus.

Koelvermogen bij

ruimtekoeling te laag

Installatie staat in de modus "Verwarmen". ● Mod

De warmtepomp is automatisch naar de bedrijfsmodus

Buitentemperatuur < 4 °C

"Verwa van de buitentemperatuur de vorstbescherming te kunnen verzekeren. Geen ruimtekoeling mogelijk.

● Insp

volledig zijn geopend.

● Verw

apparaat volledig ontluchten.

De waterdoorstroming is te laag.

● Aan de regeling (draaischakelaarpositie "Info" )

controleren of er voldoende waterdruk (> 0,5 bar)

anwezig is en eventueel verwarmingswater bijvullen

● Verwarmingsinstallatie laten controleren door een

Daikin-verwarmingstechnicus.

Waterhoeveelheid in de verwarmingsinstallatie te laag

Koelmiddelhoeveelheid in de verwarmingsinstallatie te klein of te groot.

Lucht in de watercirculatie.

● Vo

leren en eventueel verwarmingswater bijvullen en voordruk opnieuw instellen (zie hoofdstuk 7.5).

● Ko

mingstechnicus laten controleren.

● Verw

apparaat volledig ontluchten.

us wijzigen in "koelen".

rmen" overgeschakeld om bij een verdere daling

ecteer of alle afsluitkranen van de watercirculatie

armingsinstallatie en circulatiepomp in het

ordruk in het expansievat en de waterdruk contro-

elmiddelhoeveelheid door een Daikin-verwar-

armingsinstallatie en circulatiepomp in het

Circulatiepomp in het apparaat maakt overmatig sterke bedrijfsgeluiden

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Geluidsontwikkeling door trillingen.

Lagerschade aan de circulatiepomp in het app

araat

De waterdruk op de pompaanvoer is te laag.

therma EHS(X/H), en componenten hiervan, alsook

● Al

de afdekkingen, op correcte bevestiging controleren.

rwarmingsinstallatie laten controleren door een

● Ve

Daikin-verwarmingstechnicus.

n de regeling (draaischakelaarpositie "Info" )

● Aa

controleren, of er voldoende waterdruk (> 0,5 bar) aanwezig is.

ontroleren of de manometer goed werkt (aansluiting

● C

van een externe manometer).

ordruk in het expansievat en de waterdruk contro-

● Vo

leren en eventueel verwarmingswater bijvullen en voordruk opnieuw instellen (zie hoofdstuk 7.5).

rwarmingsinstallatie laten controleren door een

● Ve

Daikin-verwarmingstechnicus.

Bedieningshandleiding

Page 48

8 x Fouten, storingen en meldingen

Storing Mogelijke oorzaak Mogelijke oplossing

Het expansievat is defect.

● Het expansievat door een Daikin servicetechnicus laten controleren.

De veiligheidoverdrukklep lekt of staat permanent open

Waterdruk in de verwarming hoog.

De veiligheidoverdrukklep klemt.

Tab. 8-1 Mogelijke storingen aan de Altherma EHS(X/H)

8.3 Foutcodes

Code Storing /

Scherm Intern

W8006 —

Waarschuwing dr

Waterdruk in de

W8007 —

verwarmingsinstallatie te hoog

Foutmelding

ukverlies

Module / Aanduiding Oorzaken en mogelijke foutverhelping

Druksensor DS

sinstallatie is te

Waarschuwingsmelding: Maximaal toege schreden.

Te weinig water in de verwarmingsinstallatie.

● Verwarmin

Waarschuwingsmelding: Waterdruk heeft de toegelaten maximale waarde overschreden.

– Water aflaten (zie hoofdstuk 7.5).

● Aan de regeling (draaischakelaarpositie "Info" )

controleren of de waterdruk onder de aangegeven maximumdruk ligt. Eventueel water aflaten tot de druk zich in het middelste toegelaten bereik bevindt.

● Verwa

rmingsinstallatie laten controleren door een

Daikin-verwarmingstechnicus.

laten drukverlies over-

gsinstallatie op lekkage controleren, water

bijvullen.

 Zodra de oorzaak is weggenomen, werkt de verwarmings-

installatie weer normaal.

 Als de oorzaak niet wordt gevonden, contact opnemen met

Daikin-verwarmingstechnicus.

Tab. 8-2 Foutcodes op de regeling van de Altherma EHS(X/H)

8.4 Noodbedrijf

Bij foutieve instellingen van de elektronische regeling kan een verwarming in noodbedrijf worden gehandhaafd door aan de regeling de speciale functie "Manueel" te activeren (zie hoofdstuk 3.5.1).

Bij intacte 3-wegs-omschakelventiel therma EHS(X/H) naar ver

warmingsbedrijf. De benodigde aan-

voertemperatuur kan met de draaischakelaar worden ingesteld:

lling van de boiler kunt u als volgt met de speciale functie

Een vu "Manueel" bereiken,

● De ventielaandrijving van het 3-wegs-omschakelventiel 3UV DHW (zie B) aftrekken. Daartoe op de ontgrende-

lingsknop (zie afb. 7-3, pos. 5.2) op de ventielaandrijving drukken en de ventielaandrijving met 1/8 draai tegen de klok

n draaien (bajonetsluiting).

Bij afgetrokken ventielaandrijving is de weg AB-B geopend.

Als de ventielaandrijving van het 3-wegs-omschakelventiel 3UVB1 defect is, kan er een parallelwerking worden afgedwongen. Daartoe:

ntielaandrijving van beide 3-wegs-omschakelventielen

● Ve 3UVB1 + 3UV DHW aftrekken.

 De aanvoertemperatuur worden beïnvloed door de warm-

teafname in de warmtewisselaar naar de opgeslagen lading (serieschakeling).

en schakelt de Daikin Al-

Om een storing op grond van een te lage doorstroming te vermijden, moet er bij een afgetrokken ventielaandrijving van het 3-wegs-omschakelventiel 3UVB1 een toereikende warmteafname in de verwarmingsinstallatie

rden verzekerd.

● Servoaandrijving in het warmtedistributienet openen.

nvoertemperatuur zo laag mogelijk instellen.

● Aa

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 49

9 x Trefwoordenlijst

9 Trefwoordenlijst

Aanjaagverwarmer Optionele elektrische extra verwarming voor de algemene ondersteuning van de Daikin Wärmeerzeuger

bij de warmteopwekking.

Back-upaanvraag Bedrijfssituatie waarbij de gevraagde aanvoertemperatuur via het warmtepompproces niet of niet effi-

ciënt kan worden bereikt. Daarom wordt ter ondersteuning van de Daikin Wärmeerzeuger bij de warmteopwekking een bijverwarmer (bv. aanjaagverwarmer) geïntegreerd.

Bedrijfsmodus Door de gebruiker of Altherma EHS(X/H) aangevraagde functie van de warmtegenerator (bv. kamerver-

warming, warmwaterbereiding, stand-by enz.)

Bijverwarmer Extra warmtegenerator (z. B. aanjaagverwarmer of externe verwarmingsketel) die in de verwarmingsin-

stallatie wordt geïntegreerd om bij een ontoereikend of inefficiënt warmtepompproces de gevraagde aanvoerstreeftemperatuur te bereiken.

Boilercircuit De waterkring die het water in de boiler verwarmt (niet te verwarren met de warmwaterkring).

Circulatiecircuit Is een optionele hulpkring van de warmwaterkring, die dient om onmiddellijk na het openen van de tap-

kraan op het afnamepunt water uit te laten stromen. In deze kring circuleert het warme water met behulp van een circulatiepomp tussen de boiler en de kranen.

Circulatiepomp Optionele circulatiepomp die het warm water in de circulatiekring (terugvoeren van het afnamepunt naar

de warmwaterboiler) doet circuleren en zo op ieder afnamepunt onmiddellijk bereidstelt. Circulatie is bij zonder praktisch bij breedvertakte leidingnetten. In warmwaterdistributienetten zonder circulatie komt eerst het in de afnameleiding afgekoelde water uit de kraan, tot de afnameleiding door het nastromende warme water voldoende werd opgewarmd.

Direct circuit Is de waterkring die zonder extra temperatuurregeling rechtstreeks door de verwarming wordt verwarmd.

Koelmiddel Een stof die dient voor het overdragen van warmte in een warmtepompproces. Bij lage temperatuur en

lage druk wordt warmte opgenomen en bij een hogere temperatuur en hogere druk afgegeven.

Legionellabescherming Periodieke verwarming van het boilerwater tot > 60 °C ter preventie van ziekteveroorzakende bacteriën

(zogenaamde legionella) in de warmwaterkring.

Mengcircuit Is een verwarmingskring waarin door geregelde bijmenging van retour deze verwarmingskring een van

de directe kring afwijkende verwarmingstemperatuur wordt ingesteld.

Modulatie Automatische en traploze aanpassing van de verwarmingscapaciteit/pompcapaciteit op de betreffende

verwarmingsbehoefte, zonder dat diverse verwarmings-/pompniveaus of -impulsen moeten worden ge schakeld.

Netaansluiting voor  spaarstroom (HT/NT)

Nominaal vermogen Maximale verwarmingscapaciteit, die de warmtegenerator onder testvoorwaarden bij bepaalde bedrijfs-

Parameter Een waarde die de uitvoering van programma's of procedures beïnvloedt of bepaalde toestanden defi-

Regeling Apparatuurelektronica, waarmee de procedures voor de opwekking en verdeling van warmte voor de ver-

Retourleiding Het deel van het vloeistofcircuit, dat het afgekoelde water via het leidingstelsel van de verwarmende op-

Schakeltijdprogramma Instellingen van weekdagen en tijden op de Altherma EHS(X/H), om regelmatige verwarmings-, koel-,

SMART GRID (SG) Intelligent energiegebruik voor prijsgunstige verwarming. Door gebruik van een speciale elektriciteits-

Veiligheid in geval van  watertekort / oververhittingbeveiliging

Verwarmingskarakteristiek Rekenkundige samenhang tussen de buitentemperatuur en ingestelde voedingtemperatuur (synoniem =

Voedingleiding Deel van de hydraulische kring, die het verwarmde water van de verwarming naar de vloeren leidt.

Warmtepompproces In een gesloten koelmiddelcircuit neemt het koelmiddel de warmte van de circulatielucht op. Door ver-

Een speciale aansluiting op het elektriciteitsdistributiebedrijf, dat verschillende aantrekkelijke tarieven in de zogenaamde daluren voor elektriciteit aanbiedt (dagtarief, nachttarief, weekendtarief en dergelijke).

temperaturen afgeeft.

nieert.

warmingsinstallatie kan worden geregeld. De Altherma EHS(X/H) bestaat uit diverse elektronische componenten. De voor de gebruiker belangrijkste component is het bediendeel in het frontgedeelte van de warmtegenerator, die beschikt over bedieningselementen (draaischakelaars, draaiknoppen, exit-toets) en display.

pervlakken terugvoert naar de warmteopwekker.

afkoelings- en warmwatercycli vast te leggen.

meter is het mogelijk een "SMART GRID - signaal" van het energiebedrijf te ontvangen.

Afhankelijk van het signaal wordt de warmtepomp uitgeschakeld, normaal of op hogere temperaturen gebruikt.

Veiligheidsvoorziening, die de warmtegenerator bij een tekort aan water automatisch uitschakelt, om oververhitting te voorkomen.

verwarmingskromme), om bij elke buitentemperatuur de gewenste ruimtetemperatuur te kunnen be

reiken.

dichting bereikt het koelmiddel een hogere temperatuur, die aan de verwarmingsinstallatie wordt overgedragen (thermodynamisch kringproces).

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 50

9 x Trefwoordenlijst

Warmtewisselaar Een constructiedeel dat thermische energie overdraagt van het ene circuit naar het andere. Beide circuits

zijn hydraulisch door middel van een wand in de warmtewisselaar gescheiden.

Warmwaterbereiding Bedrijfsstatus van de verwarming, waarin warmte met verhoogde temperaturen wordt geproduceerd en

aan de warmwaterkring wordt toegevoerd, bijv. vullen van de warmwaterboiler.

Warmwatercircuit De waterkring waarin koud water wordt opgewarmd en naar de warmwaterkranen wordt geleid.

Weersgestuurde aanvoertemperatuurregeling

Aanvoerstreeftemperatuur bepaald aan de hand van de gemeten waarde voor de buitentemperatuur en een gedefinieerde verwarmingscurve voor te temperatuurregeling in het verwarmingssysteem.

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 51

10 Notities

10.1 Gebruikersspecifieke instellingen

10.1.1 Schakeltijdprogramma's

10 x Notities

De fabrieksinstellingen van de schakeltijdprogramma's zijn in paragraaf 3.4.7, tab. 3-8 aangegeven.

Schakelcyclus 1 Schakelcyclus 2 Schakelcyclus 3

Temperatuurin-

stelling

Tijdsruimte Aan Uit Aan Uit Aan Uit

Maandag

Dinsdag

Woensdag

Donderdag

Vrijdag

Zaterdag

CV-kring progr 1

Zondag

Maandag

Dinsdag

Woensdag

Donderdag

Vrijdag

Zaterdag

CV-kring progr 2

Zondag

[T-ruimte gew 1]: ____ °C [T-ruimte gew 2]: ____ °C [T-ruimte gew 3]: ____ °C

● Noteer in onderstaande tabel de door u gemaakte schakeltijdinstellingen.

Tab. 10-1 Afzonderlijke instellingen van de schakeltijdprogr

Schakelcyclus 1 Schakelcyclus 2 Schakelcyclus 3

Temperatuurin-

stelling

Tijdsruimte Aan Uit Aan Uit Aan Uit

Maandag

Dinsdag

Woensdag

Donderdag

Vrijdag

WW progr. 1

Zaterdag

Zondag

Maandag

Dinsdag

Woensdag

Donderdag

Vrijdag

WW progr. 2

Zaterdag

Zondag

[T-WW gew 1]: ____ °C [T-WW gew 2]: ____ °C [T-WW gew 3]: ____ °C

amma's voor verwarming

Tab. 10-2 Afzonderlijke instellingen van de

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

schakeltijdprogramma's voor warm water

Bedieningshandleiding

Page 52

10 x Notities

Tijdsruimte Aan Uit Aan Uit Aan Uit

Maandag

Dinsdag

Woensdag

Donderdag

Vrijdag

Zaterdag

Programma circpomp

Zondag

Schakelcyclus 1 Schakelcyclus 2 Schakelcyclus 3

Tab. 10-3 Individuele instellingen van he

t schakeltijdenprogramma van de circulatiepomp

10.2 Parameter

● Noteer in onderstaande tabel de door u gemaakte parameterwijzigingen.

Draaischake-

laarstand

Parameter-niveau /

Parameter

Oude

waarde

Nieuwe waarde

Datum Opmerkingen

Tab. 10-4 Individuele parameterwijzigingen

10.2.1 Databusadressen

RoCon-apparaat Databusadres Opmerkingen

Tab. 10-5 Databusadressen in het RoCon-systeem

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 53

10.3 Andere

10 x Notities

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 54

10 x Notities

Bedieningshandleiding

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Page 55

11 Trefwoordenlijst

11 x Trefwoordenlijst

Numerics

3-wegs-omschakelventiel . . . . . . . . 43

Aanjaagverwarmer . . . . . . 15, 28, 42

Functiebeschrijving

Parameter . . . . . . . . . . . . . . . . . . . 34

Plaats van inbouw . . . . . . . . . . . . . 11

Toelichting

Aanvoerstreeftemperatuur . . . . . . . 18

Bij koelmodus . . . . . . . . . . . . . . . . 25

Bij verwarming

Bij weersgestuurde regeling . . . . . 25

Aanvullingswater . . . . . . . . . . . . . . . . 4

Afstandsbediening via het internet

Afvoer . . . . . . . . . . . . . . . . . . . . . . .31

. . . . . . . . . . . . . . . . . . 49

. . . . . . . . . . . . . 5

. . . . . . . . . . . . . . .24

.27

Back-upaanvraag . . . . . . . . . . . . . . 49

Basisfuncties

Automatisch ontdooien

Installatie in-, uitschakelen . . . . . . 17

Taal, datum, tijd instellen . . . . . . . 21

Tonen van de informatie over  de installatie

Waterdrukweergave . . . . . . . . . . . 17

Bedieningselementen

Draaiknop . . . . . . . . . . . . . . . . . . .13

Exit-toets . . . . . . . . . . . . . . . . . . . . 14

Regelknop

Bedienorganen . . . . . . . . . . . . . . . . . 6

Bedrijfsmodi

Automatisch 1

Automatisch 2 . . . . . . . . . . . . . . . . 18

Koelen . . . . . . . . . . . . . . . . . . . . . . 18

Paraatheid (Standby)

Verlagen . . . . . . . . . . . . . . . . . . . . 18

Verwarmen . . . . . . . . . . . . . . . . . . 18

Zomer

Bedrijfsonderbreking

Definitief Tijdelijk

Bedrijfsveiligheid . . . . . . . . . . . . . . . . 4

Buitenbedrijfstellen

. . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . .14

. . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . . 31

. . . . . . . . . . . . . . . . . . . . . 29

. . . . . . . . . 15

. . . . . . . .12, 14

. . . . . . . . . . 17

. . . . . . . . . . . . . 29

Circulatiepomp . . . . . . . . . . . . .20, 27

Circulatierem . . . . . . . . . . . . . . . . . . 11

Dagbedrijf . . . . . . . . . . . . . . . . . . . . 18

Databusadres . . . . . . . . . . . . . .36, 52

Datum instellen

Debiet . . . . . . . . . . . . . . . . . . . . . . . 46

Documenten die eveneens  van toepassing zijn

Doelmatig gebruik . . . . . . . . . . . . . . . 4

Draaischakelaarpositie . . . . . . . . . . 14

. . . . . . . . . . . . . . . . 21

. . . . . . . . . . . . . . 3

Eerste inbedrijfstelling . . . . . . . . . . . 28

Elektriciteitsaansluiting tegen  dalurentarief

Functiebeschrijving . . . . . . . . . . . . . 5

Energiebesparingsmodus Externe 

bedrijfsmodusomschakeling . . . . . . 15

EXT-signaal

. . . . . . . . . . . . . . . . . . 49

. . . . . . . . 18

. . . . . . . . . . . . . . .15, 16

Fabrieksinstelling . . . . . . . . . . . . . . 32

Fluistermodus Fouten en storingen

Foutcodes . . . . . . . . . . . . . . . . . . . 48

Storingen

Foutmeldingen . . . . . . . . . . . . . . . . 37

. . . . . . . . . . . . . .22, 32

. . . . . . . . . . . . . . . . . . . 45

G-plus . . . . . . . . . . . . . . . . . . . . . . . . 5

Handmatige modus . . . . . . . . . . . . . 22

Hydraulische aansluiting

Belangrijke opmerkingen

. . . . . . . . 4

Inbedrijfstelling . . . . . . . . . . . . . . . .28

Indicatie . . . . . . . . . . . . . . . . . . . . . . 12

Informatiemeldingen . . . . . . . . . . . . 37

Installatietemperaturen

Instellen van de tijd . . . . . . . . . . . . . 21

Instelw. keteltemp. . . . . . . 18, 19, 23

. . . . . . . . . . 15

KFE-vulaansluiting . . . . . . . . . .29, 42

Koelmodus

. . . . . . . . . . . . . . . .18, 25

Legionellabescherming . . . . . . .26, 49

Meldingen . . . . . . . . . . . . . . . . . . . . 44

Mengermodule . . . . . . . . . . . . . . . .25

Nagestreefde kamertemperatuur . . 18

Noodbedrijf . . . . . . . . . . . . . . . . . . .48

Onderhoud . . . . . . . . . . . . . . . . . . .40

Ontdooifunctie

Ontluchtingsfunctie . . . . . . . . . .28, 43

Opbouw en onderdelen Opnieuw in bedrijf stellen

Opwarming warm water . . . . . . . . .19

. . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . 6

. . . . . . . . 28

Parameter . . . . . . . . . . . . . . . . . . . .49

Protocol . . . . . . . . . . . . . . . . . . . . . .22

Reiniging . . . . . . . . . . . . . . . . . . . . . 12

RESET . . . . . . . . . . . . . . . . . . . . . . 27

SMART GRID . . . . . . . . . . . . . . . . .49

Software-informatie . . . . . . . . . . . . . 15

Solaris-installatie

Functiebeschrijving

Speciale niveaus . . . . . . . . . . . . . . . 22

Storingen

Systeembeschrijving . . . . . . . . . . . . .5

. . . . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . . . . . 5

Taal instellen . . . . . . . . . . . . . . . . . .21

Temperatuurinstelling

Dagbedrijf

Verlaagd bedrijf . . . . . . . . . . . . . . . 18

Warmwaterbedrijf . . . . . . . . . . . . . 19

Terminaladres

Terminalfunctie . . . . . . . . . . . . . . . . 21

Terminalmodus . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . .26

Tijdschakelprogramma's . . . . . . . . .19

Instelling . . . . . . . . . . . . . . . . . . . .19

Permanente programma's

Persoonlijke instellingen . . . . . . . . 51

Tijdelijke programma's . . . . . . . . .21

Tijdsprogramma's (tijdelijk)

Feestdag

Vakantie . . . . . . . . . . . . . . . . . . . .21

Tijdsprogramma’s (tijdelijk)

Afwezig

Party . . . . . . . . . . . . . . . . . . . . . . .21

Toetsenblokkering

Trefwoordenlijst . . . . . . . . . . . . . . . .49

. . . . . . . . . . . . . . . . . . . .21

. . . . . . . . . . . . . . . . . . . . .21

. . . . . . . . . . . . . .15

. . . . . . .19

Vakmancode . . . . . . . . . . . . . . 23, 32

Veiligheidsuitschakeling . . . . . . . . . .6

Ventielaandrijving

Verklaring van de pictogrammen 3, 13

Verlaagd bedrijf . . . . . . . . . . . . . . . .18

Verwarmingscurve

Verwarmingscyclus . . . . . . . . . . . . .19

Vloerverwarming . . . . . . . . . . . . . . . .5

Vorstbeschermende functie

Vorstgevaar . . . . . . . . . . . . . . . . . . .29

Vulaansluiting . . . . . . . . . . . . . . . . .29

Vulprocedure

Verwarmingsinstallatie

Voorraadvat . . . . . . . . . . . . . . . . .41

Vulwater

. . . . . . . . . . . . . . . . . . . . . .4

. . . . . . . . . . . . . .43

. . . . . . . . . . . . . .24

. . . 13, 26

. . . . . . . . .43

Warmtepompbuitentoestel

Toelaatbare combinaties . . . . . . . . .4

Warmwaterbereiding . . . . . . . . . . . .19

Waterdruk Werkwijze

Elektronische regeling . . . . . . . . . . . 6

Veiligheidsmanagement

. . . . . . . . . . . . . . . . . . . .17

. . . . . . . . .6

Zoneregeling . . . . . . . . . . . . . . . . . .25

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420932 – 05/2014

Bedieningshandleiding

Page 56

008.1420932_08

05/2014
