Page 1

Installations- und

Wartungsanleitung

Innengerät für Luft-Wasser-Wärmepumpen

Daikin Altherma integrated solar unit

Daikin Altherma EHS(X/H)04P30A EHS(X/H)B04P30A EHS(X/H)08P30A EHS(X/H)B08P30A EHS(X/H)08P50A EHS(X/H)B08P50A EHS(X/H)16P50A EHS(X/H)B16P50A

Installations- und Wartungsanleitung Daikin Altherma integrated solar unit

Deutsch

Page 2

Inhaltsverzeichnis

1 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.1 Anleitung beachten . . . . . . . . . . . . . . . . . . . . . . 3

1.2 Warnhinweise und Symbolerklärung . . . . . . . . . 3

1.2.1 Bedeutung der Warnhinweise. . . . . . . . . . . . . . . . .3

1.2.2 Gültigkeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1.2.3 Handlungsanweisungen . . . . . . . . . . . . . . . . . . . . .3

1.3 Gefahren vermeiden . . . . . . . . . . . . . . . . . . . . . 4

1.4 Bestimmungsgemäße Verwendung. . . . . . . . . . 4

1.5 Hinweise zur Betriebssicherheit. . . . . . . . . . . . . 4

1.5.1 Vor dem Arbeiten am hydraulischen System . . . . .4

1.5.2 Elektrische Installation . . . . . . . . . . . . . . . . . . . . . .4

1.5.3 Arbeiten an Kälteanlagen (Wärmepumpe) . . . . . . .4

1.5.4 Geräteinstallationsort . . . . . . . . . . . . . . . . . . . . . . .5

1.5.5 Heizungsanlage und sanitärseitiger Anschluss. . . .5

1.5.6 Anforderungen an das Heizungswasser . . . . . . . . .5

1.5.7 Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.5.8 Betreiber einweisen. . . . . . . . . . . . . . . . . . . . . . . . .5

2 Produktbeschreibung . . . . . . . . . . . . . . . . . 6

2.1 Aufbau und Bestandteile . . . . . . . . . . . . . . . . . 6

2.1.1 Geräteoberseite . . . . . . . . . . . . . . . . . . . . . . . . . . .6

2.1.2 Geräteaußenseite und Innenaufbau

Daikin Altherma EHS(X/H)...P30A . . . . . . . . . . . . .7

2.1.3 Geräteaußenseite und Innenaufbau

Daikin Altherma EHS(X/H)B...P30A . . . . . . . . . . . .8

2.1.4 Geräteaußenseite und Innenaufbau

Daikin Altherma EHS(X/H)...P50A . . . . . . . . . . . . .9

2.1.5 Geräteaußenseite und Innenaufbau

Daikin Altherma EHS(X/H)B...P50A . . . . . . . . . . .10

3.5 Kältemittelleitungen verlegen . . . . . . . . . . . . . 26

3.6 Druckprobe und Kältemittelkreis befüllen . . . . 27

3.7 Anlage wasserseitig befüllen. . . . . . . . . . . . . . 27

3.7.1 Wasserqualität prüfen und Manometer justieren. 27

3.7.2 Warmwasserwärmetauscher befüllen . . . . . . . . . 27

3.7.3 Speicherbehälter befüllen . . . . . . . . . . . . . . . . . . 27

3.7.4 Heizungsanlage befüllen. . . . . . . . . . . . . . . . . . . 27

4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . .28

4.1 Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . 28

4.1.1 Voraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . 28

4.1.2 Gerätestart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

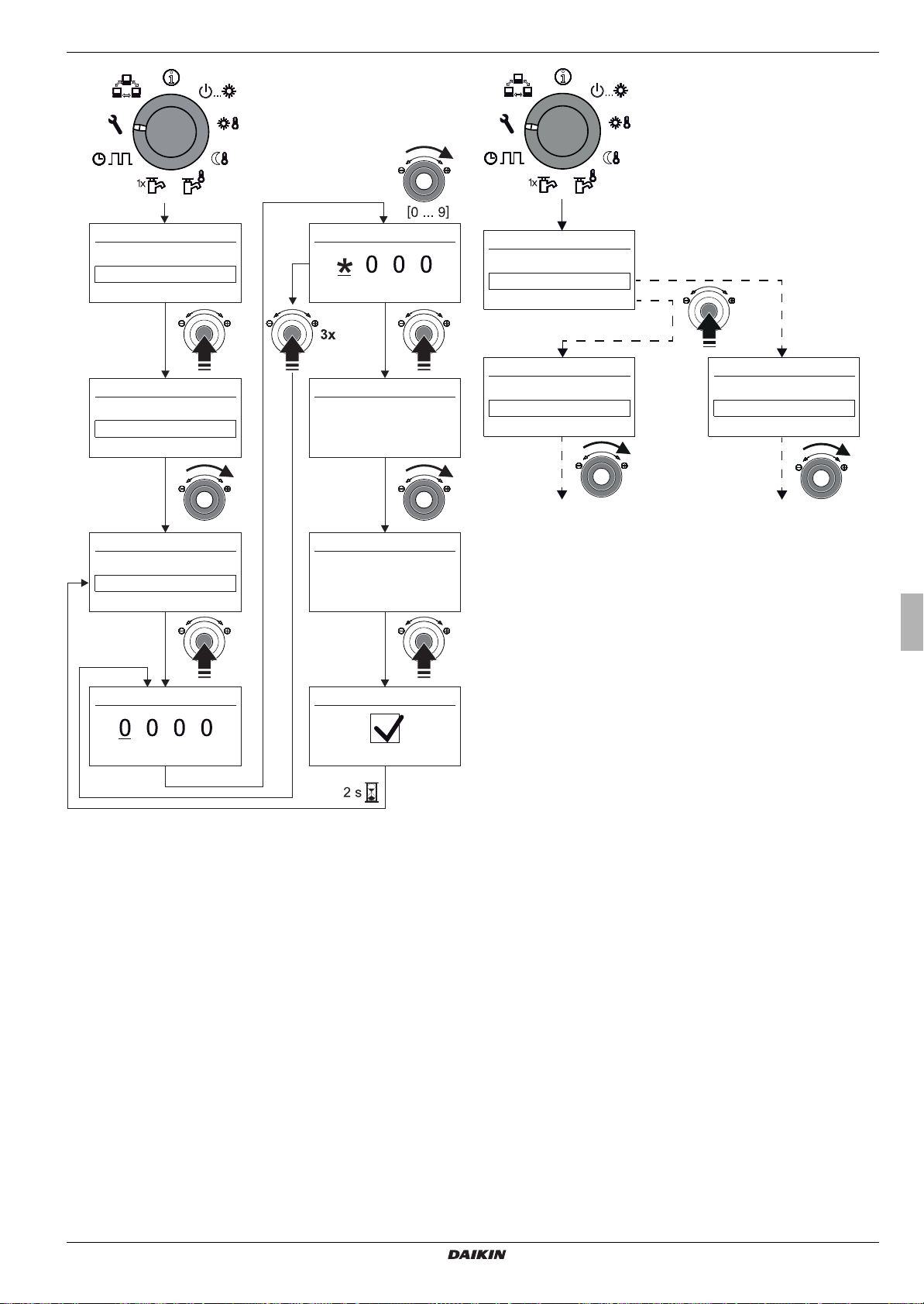

4.1.3 Inbetriebnahmeparameter einstellen. . . . . . . . . . 28

4.1.4 Interne Heizungsumwälzpumpe entlüften . . . . . . 30

4.1.5 Aktivierung des Parameters

[Entlüftungsfunktion] . . . . . . . . . . . . . . . . . . . . . . 30

4.1.6 Mindestdurchfluss überprüfen. . . . . . . . . . . . . . . 30

4.1.7 Parameter Estrichprogramm einstellen

(nur bei Bedarf) . . . . . . . . . . . . . . . . . . . . . . . . . . 30

4.2 Wiederinbetriebnahme . . . . . . . . . . . . . . . . . . 31

4.2.1 Voraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . 31

4.2.2 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . 31

5 Außerbetriebnahme. . . . . . . . . . . . . . . . . . .32

5.1 Vorübergehende Stilllegung . . . . . . . . . . . . . . 32

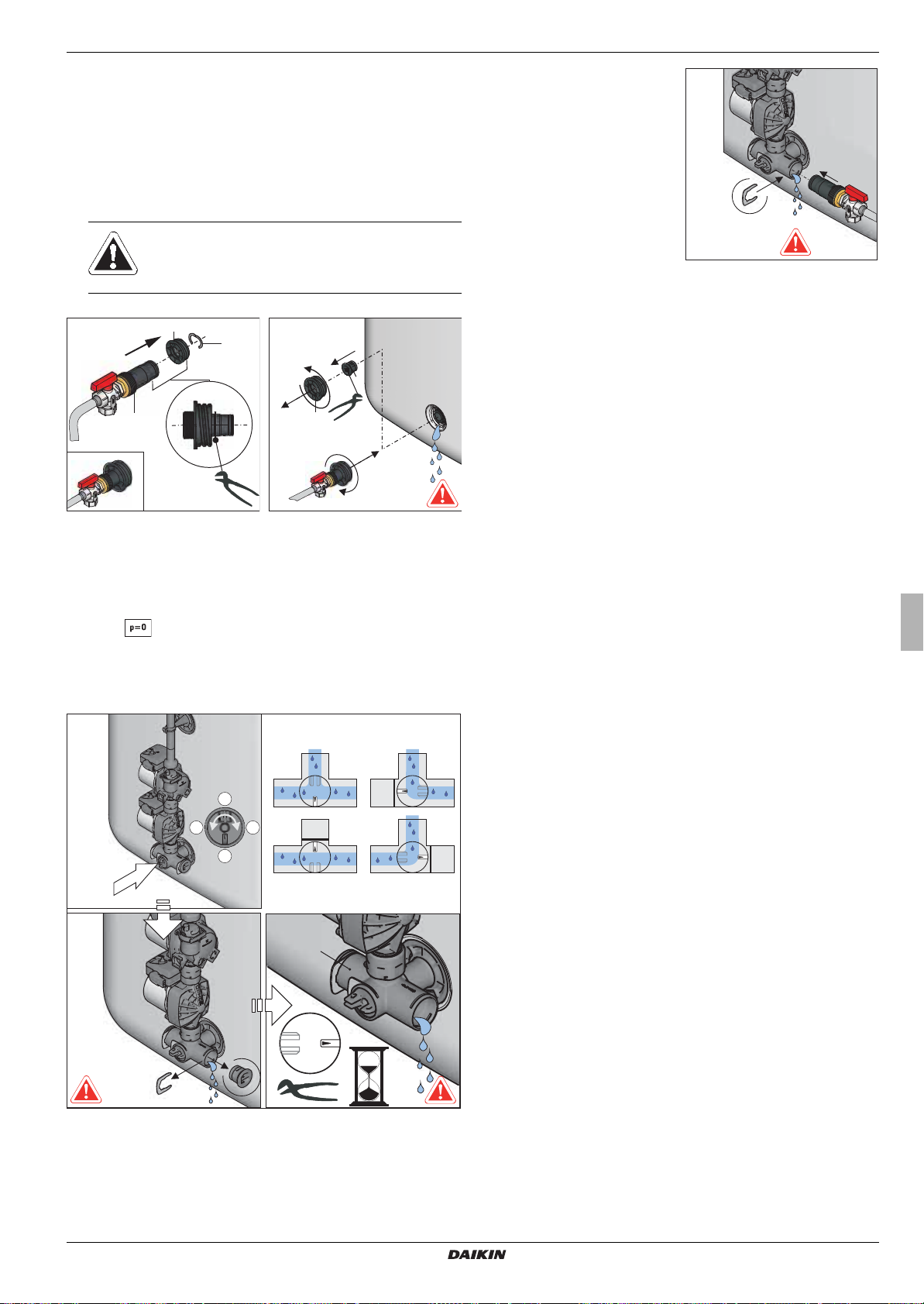

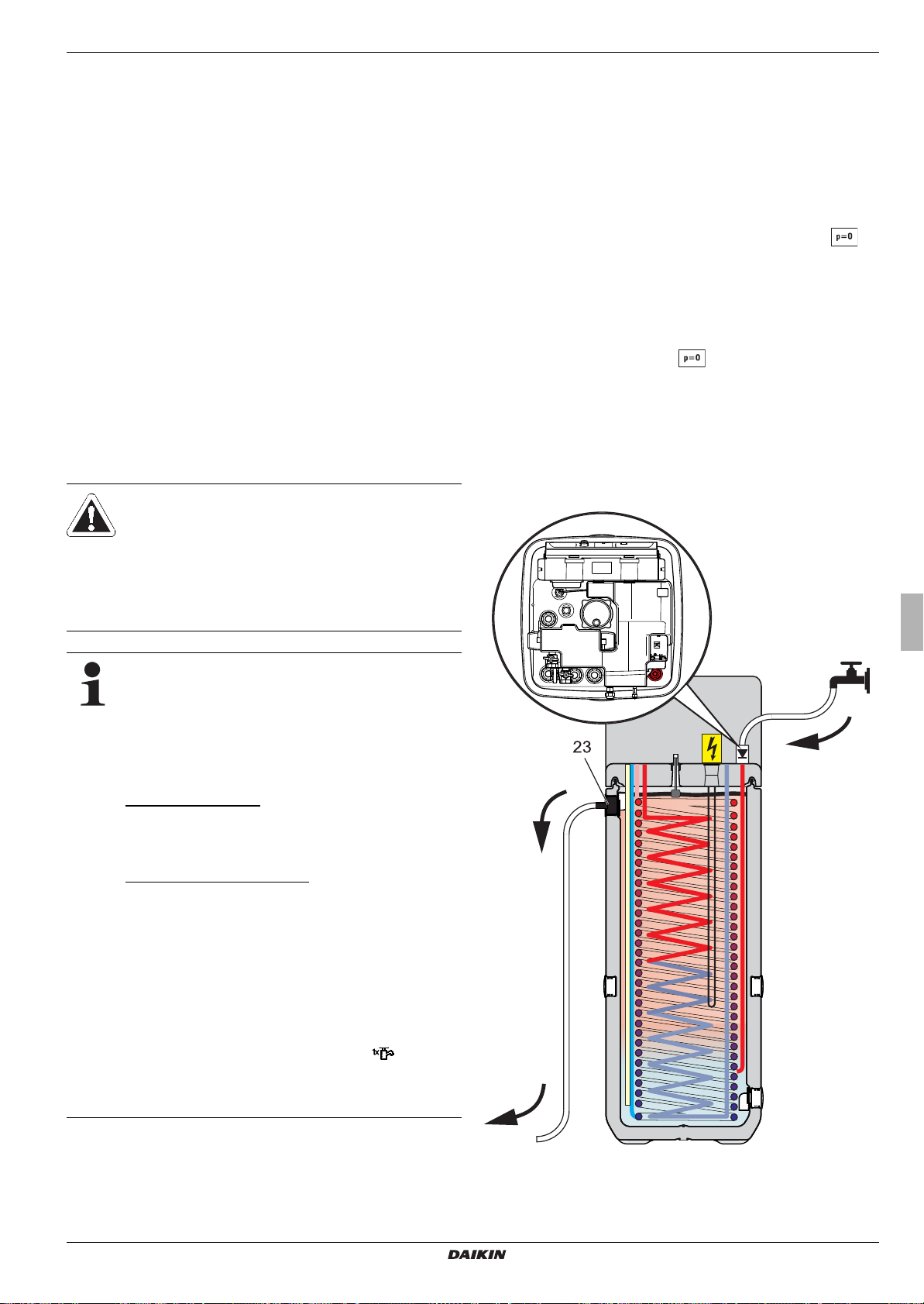

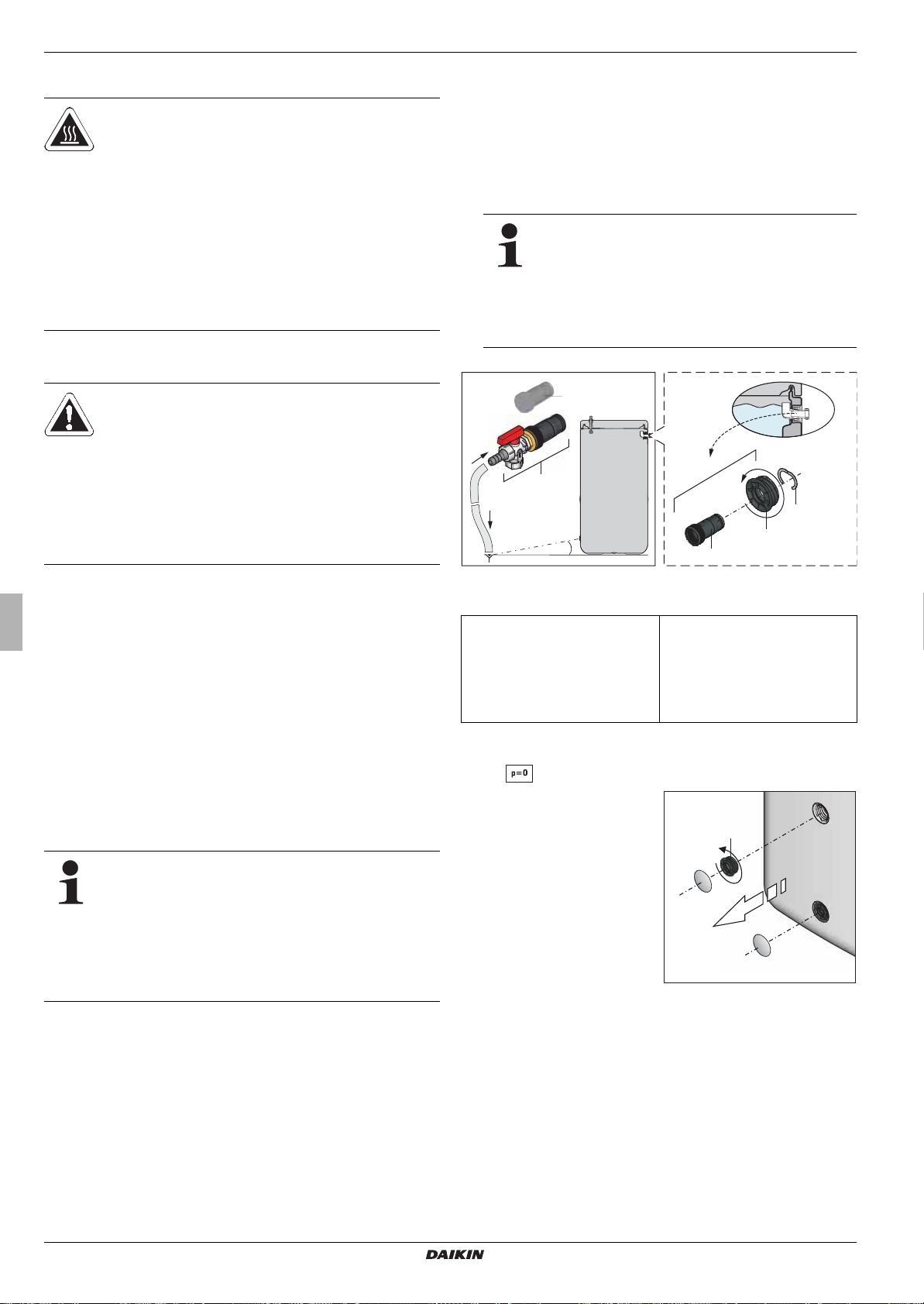

5.1.1 Speicherbehälter entleeren . . . . . . . . . . . . . . . . . 32

5.1.2 Heizkreis- und Warmwasserkreis entleeren . . . . 33

5.2 Endgültige Stilllegung . . . . . . . . . . . . . . . . . . . 34

3 Aufstellung und Installation . . . . . . . . . . . 12

3.1 Abmessungen und Anschlüsse . . . . . . . . . . . . 12

3.1.1 Daikin Altherma EHS(X/H)...P30A . . . . . . . . . . . .12

3.1.2 Daikin Altherma EHS(X/H)...P50A . . . . . . . . . . . .13

3.1.3 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

3.2 Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.3 Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . 15

3.3.1 Hydraulische Leitungen anschließen . . . . . . . . . .16

3.4 Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . 16

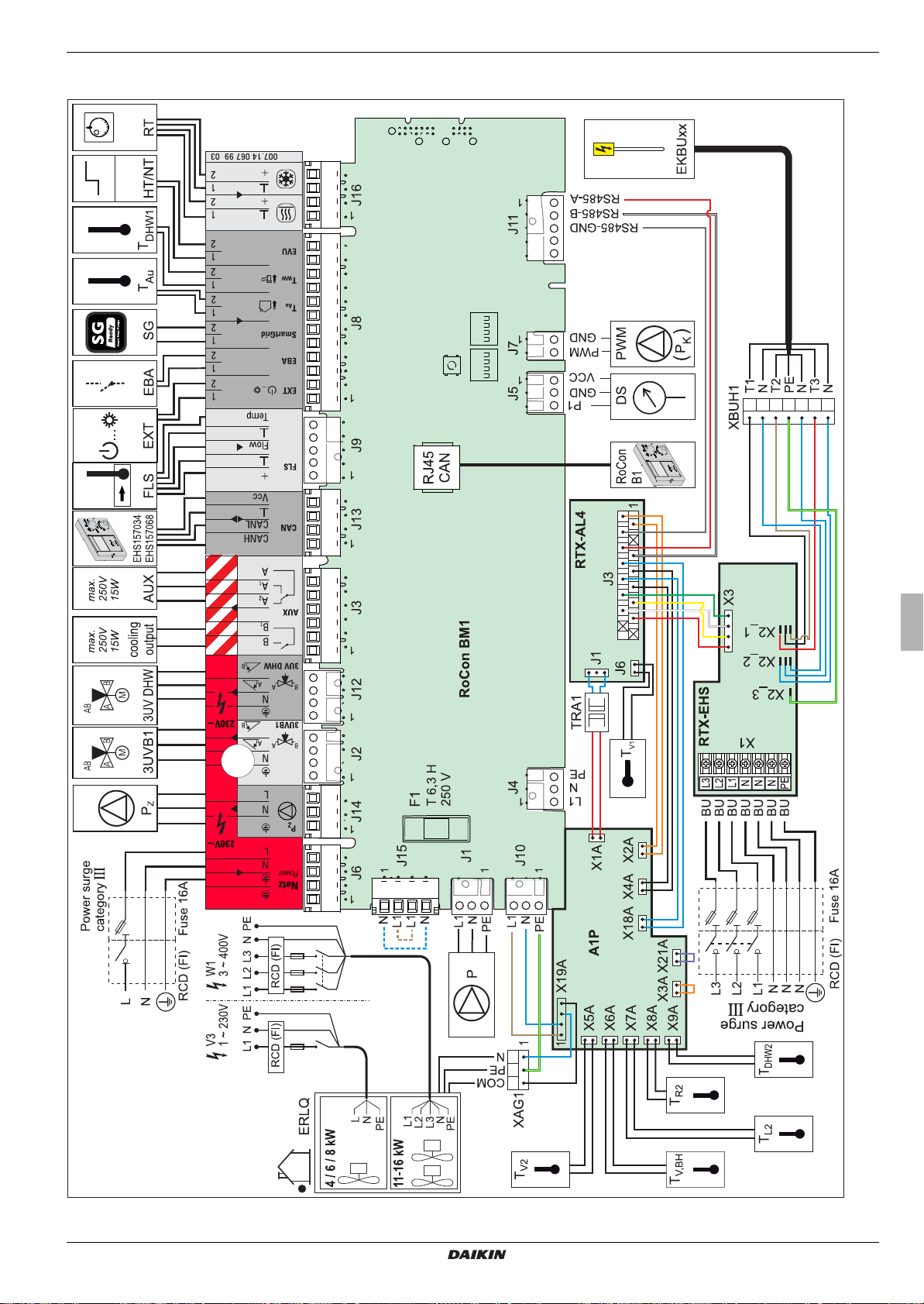

3.4.1 Gesamtanschlussplan Daikin Altherma

EHS(X/H) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

3.4.2 Lage der Schaltplatinen . . . . . . . . . . . . . . . . . . . .18

3.4.3 Anschlussbelegung Schaltplatine A1P . . . . . . . . .18

3.4.4 Anschlussbelegung Schaltplatine RTX-AL4 . . . . .18

3.4.5 Anschlussbelegung Schaltplatine RTX-EHS. . . . .18

3.4.6 Anschlussbelegung Schaltplatine RoCon BM1. . .19

3.4.7 Netzanschluss Daikin Altherma EHS(X/H) . . . . . .19

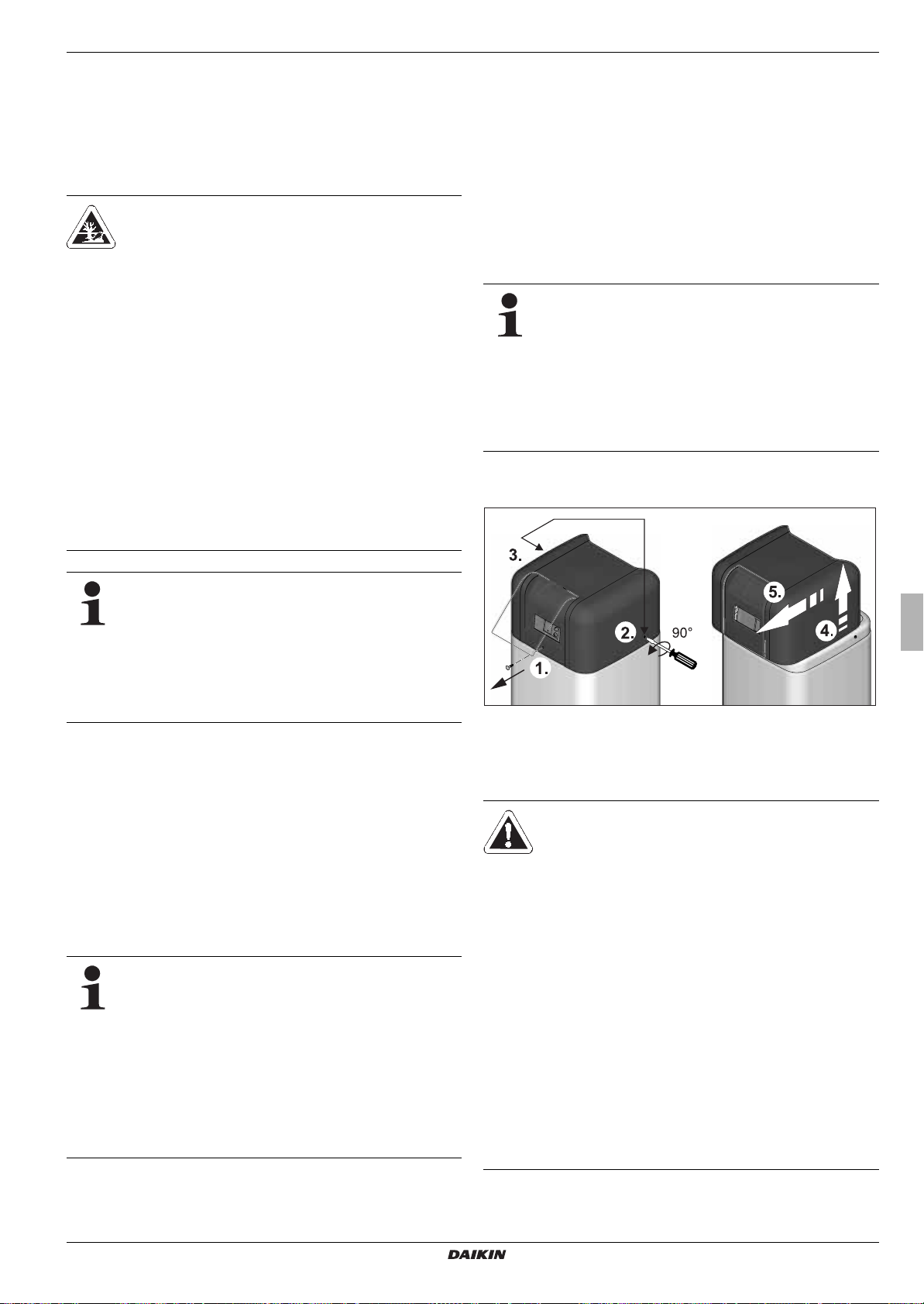

3.4.8 Abdeckhaube abbauen . . . . . . . . . . . . . . . . . . . . .19

3.4.9 Regelungsgehäuse öffnen und elektrische

Anschlüsse herstellen . . . . . . . . . . . . . . . . . . . . . .20

3.4.10 Anschluss Wärmepumpenaußengerät ERLQ . . . .20

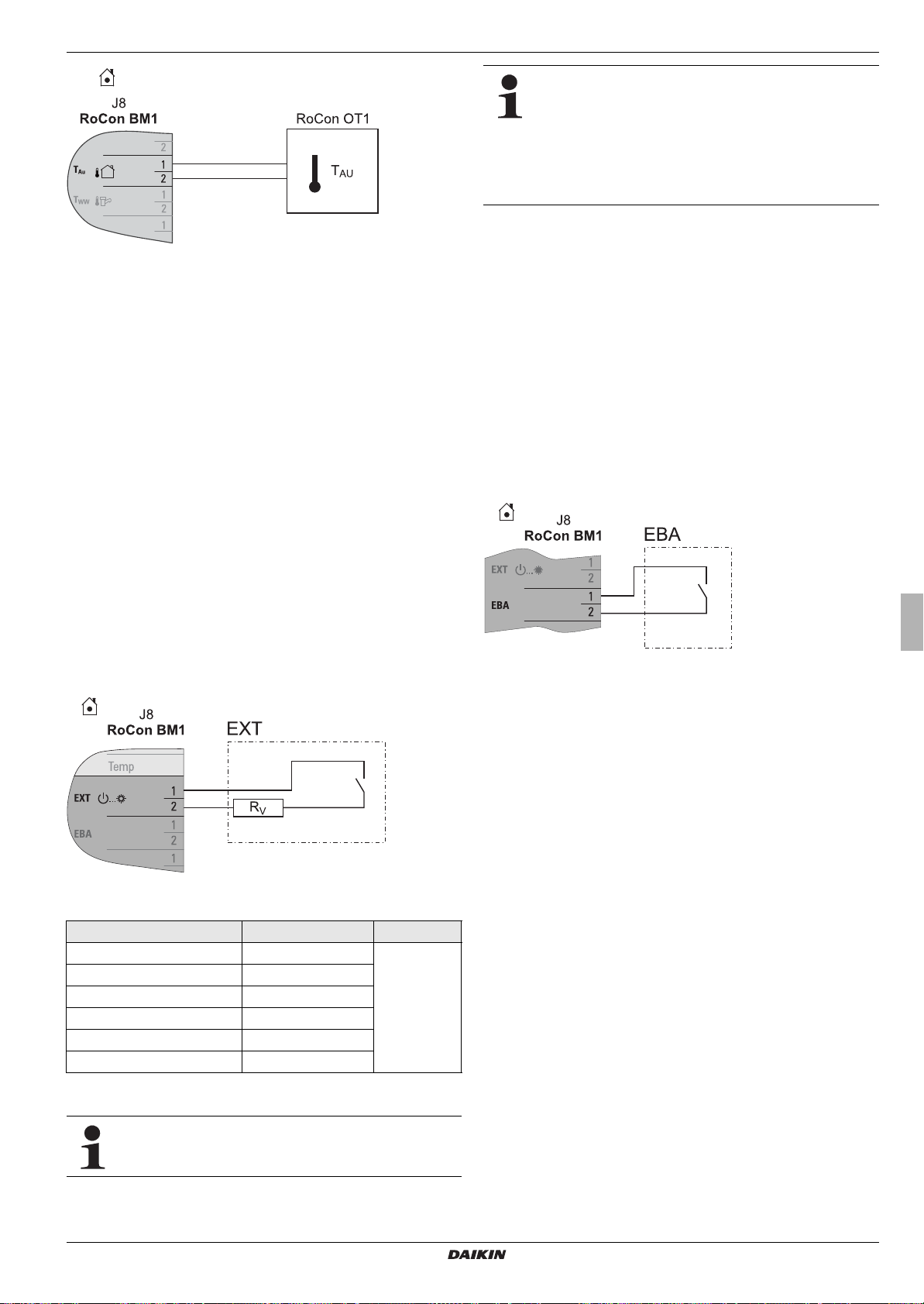

3.4.11 Anschluss Außentemperaturfühler RoCon OT1 . .20

3.4.12 Anschluss externer Schaltkontakt. . . . . . . . . . . . .21

3.4.13 Externe Bedarfsanforderung (EBA) . . . . . . . . . . .21

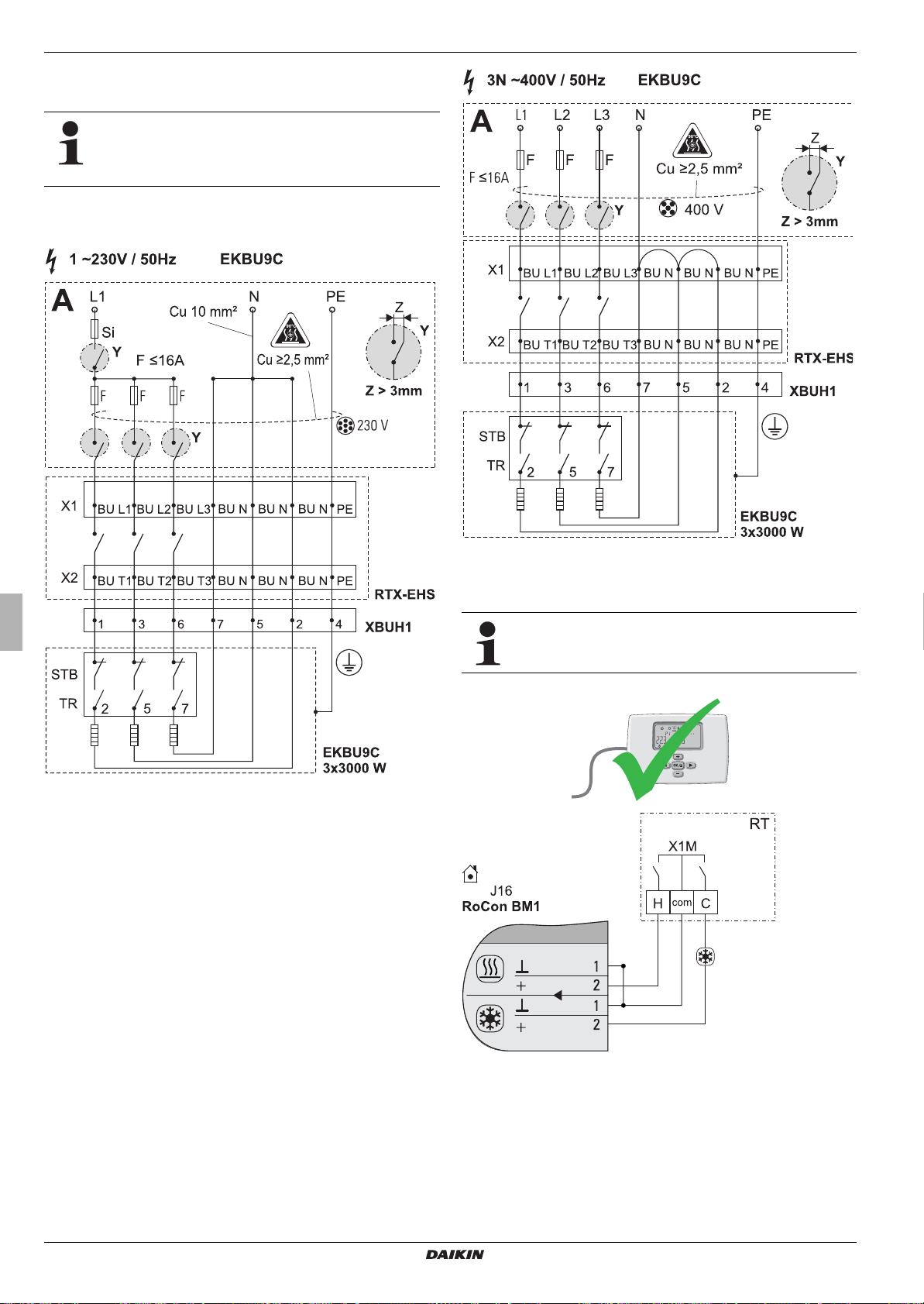

3.4.14 Anschluss elektrischer Daikin Backup-Heater

(EKBUxx) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

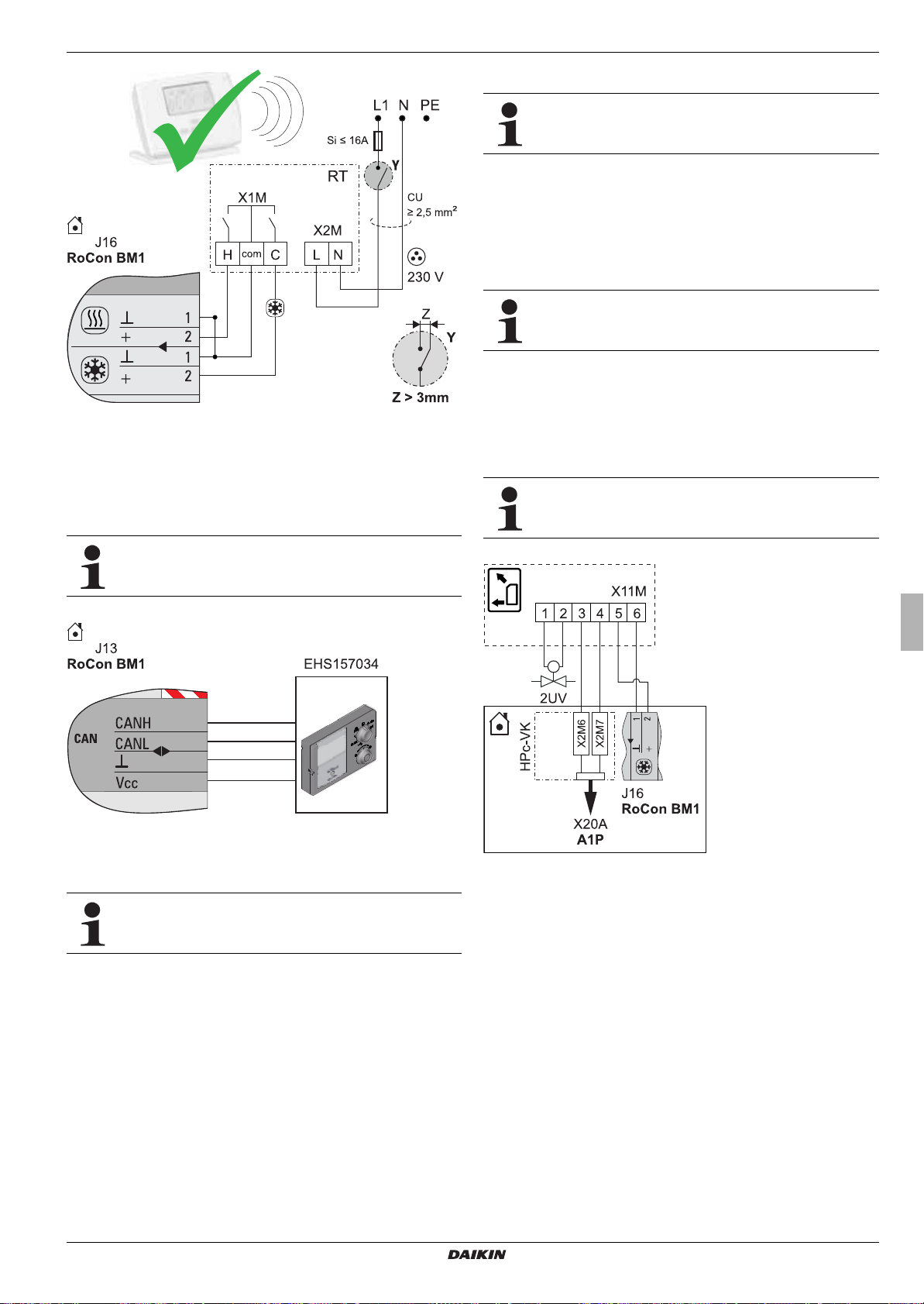

3.4.15 Anschluss Daikin Raumthermostat . . . . . . . . . . . .22

3.4.16 Anschluss Daikin Raumregler EHS157034. . . . . .23

3.4.17 Anschluss Daikin Mischermodul EHS157068 . . . .23

3.4.18 Internet-Gateway Daikin EHS157056 . . . . . . . . . .23

3.4.19 Anschluss Daikin FWXV(15/20)AVEB . . . . . . . . .23

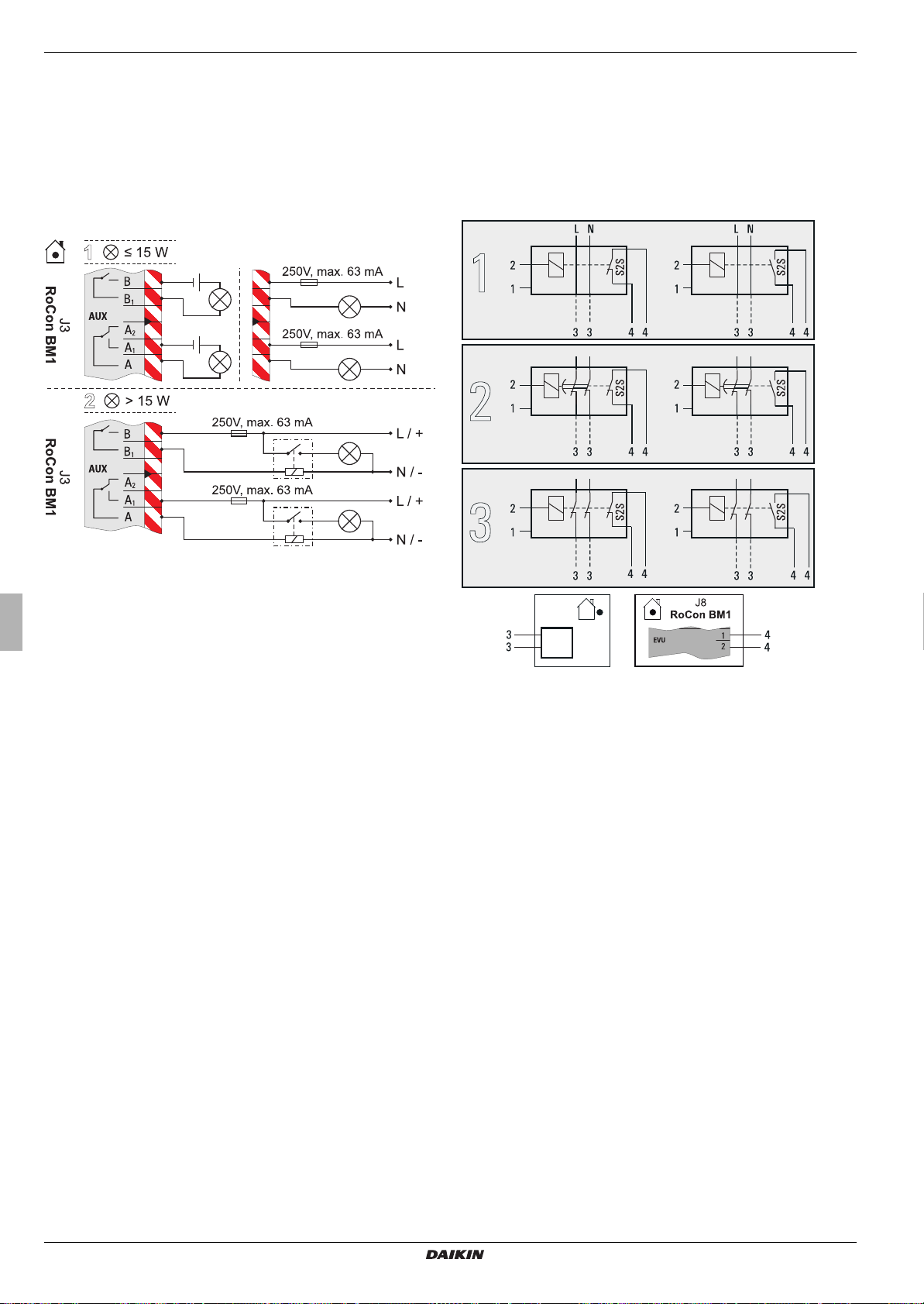

3.4.20 Anschluss Schaltkontakt (AUX-Ausgang) . . . . . . .24

3.4.21 Niedertarif-Netzanschluss (HT/NT) . . . . . . . . . . . .24

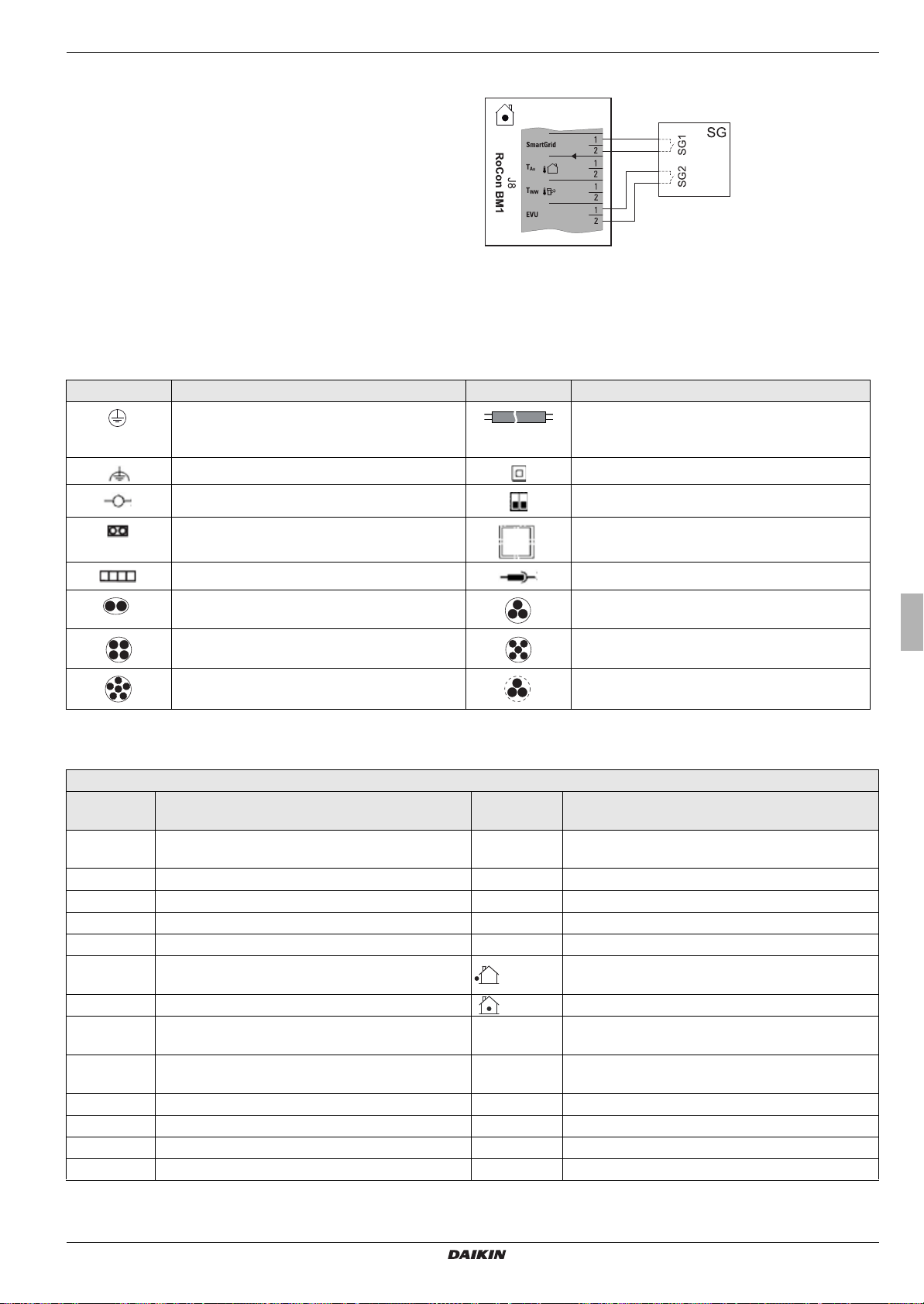

3.4.22 Anschluss intelligenter Regler (Smart Grid - SG) .25

3.4.23 Symbole und Legendenbezeichnungen zu

Anschluss- und Schaltplänen . . . . . . . . . . . . . . . .25

6 Inspektion und Wartung . . . . . . . . . . . . . . .35

6.1 Allgemeines. . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.2 Abdeckhaube abbauen . . . . . . . . . . . . . . . . . . 35

6.3 Jährlich durchzuführende Tätigkeiten . . . . . . . 35

6.4 Speicherbehälter befüllen, nachfüllen . . . . . . . 37

6.5 Heizungsanlage befüllen, nachfüllen . . . . . . . 38

7 Fehler, Störungen und Meldungen . . . . . .39

7.1 Fehler erkennen, Störung beheben,

Meldungen löschen . . . . . . . . . . . . . . . . . . . . . 39

7.1.1 Aktuelle Fehleranzeige . . . . . . . . . . . . . . . . . . . . 39

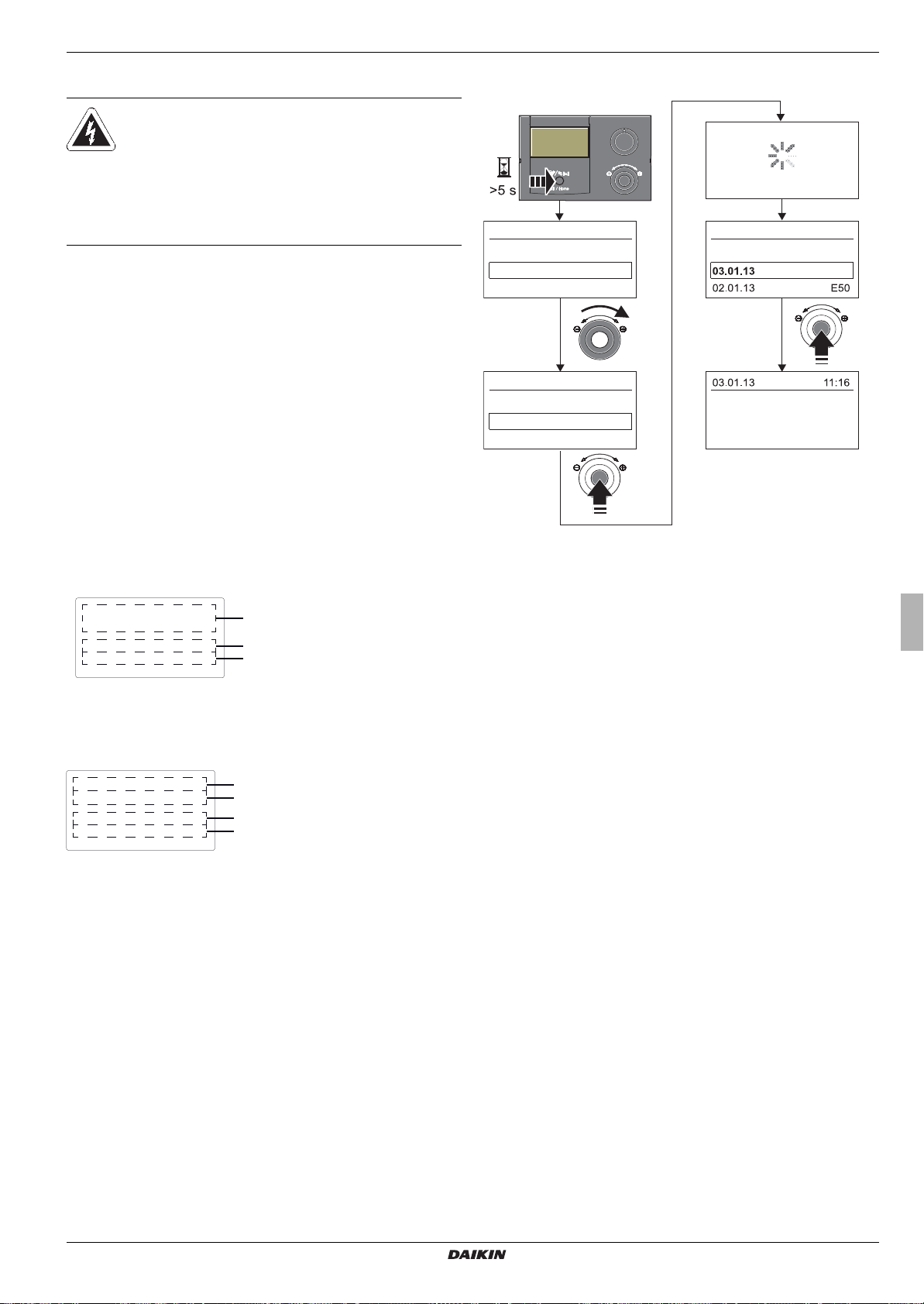

7.1.2 Protokoll auslesen. . . . . . . . . . . . . . . . . . . . . . . . 39

7.1.3 Störung beheben. . . . . . . . . . . . . . . . . . . . . . . . . 39

7.2 Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

7.3 Fehlercodes . . . . . . . . . . . . . . . . . . . . . . . . . . 44

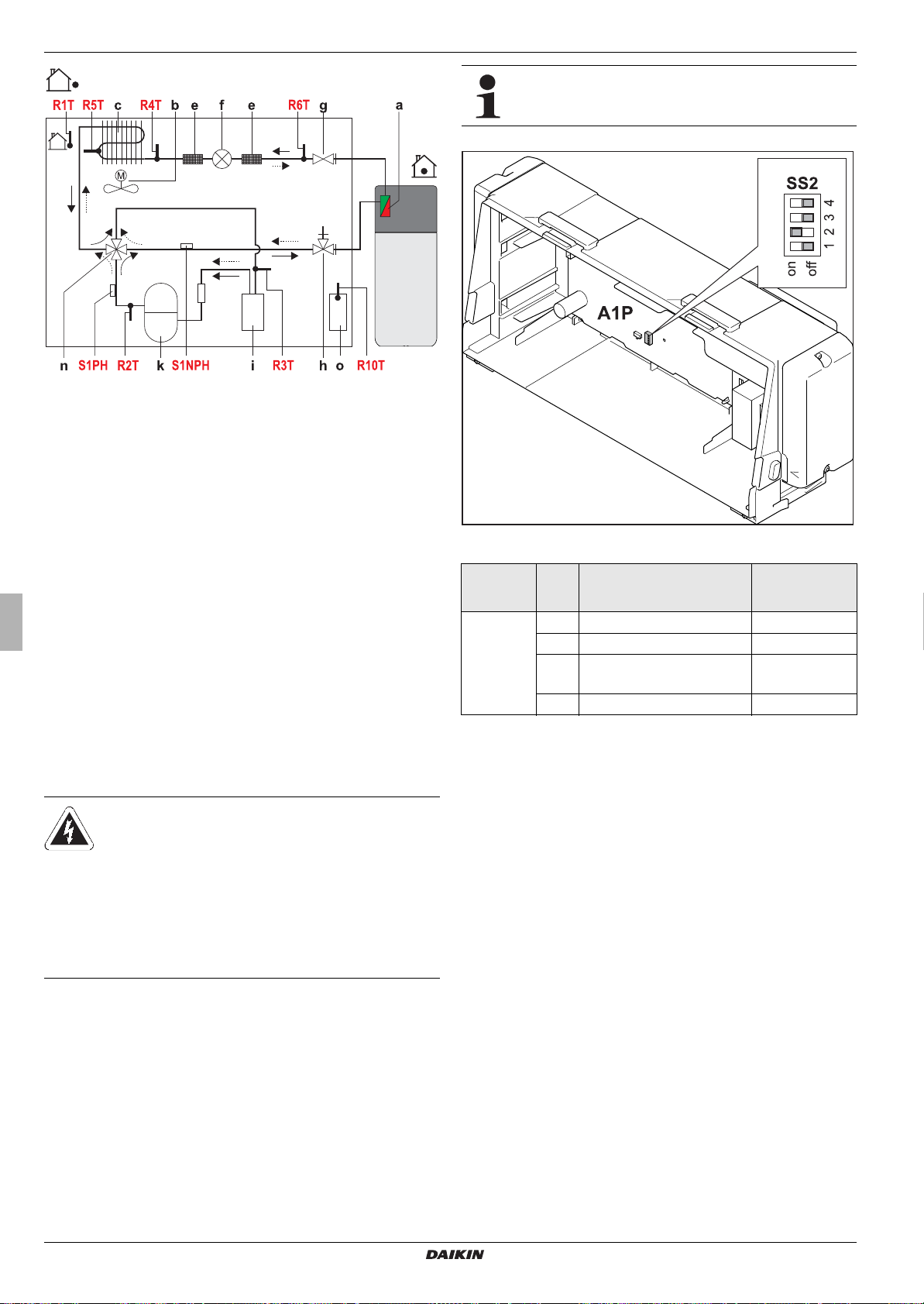

7.4 Kontrolle und Konfiguration DIP-Schalter . . . . 50

7.5 Notbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

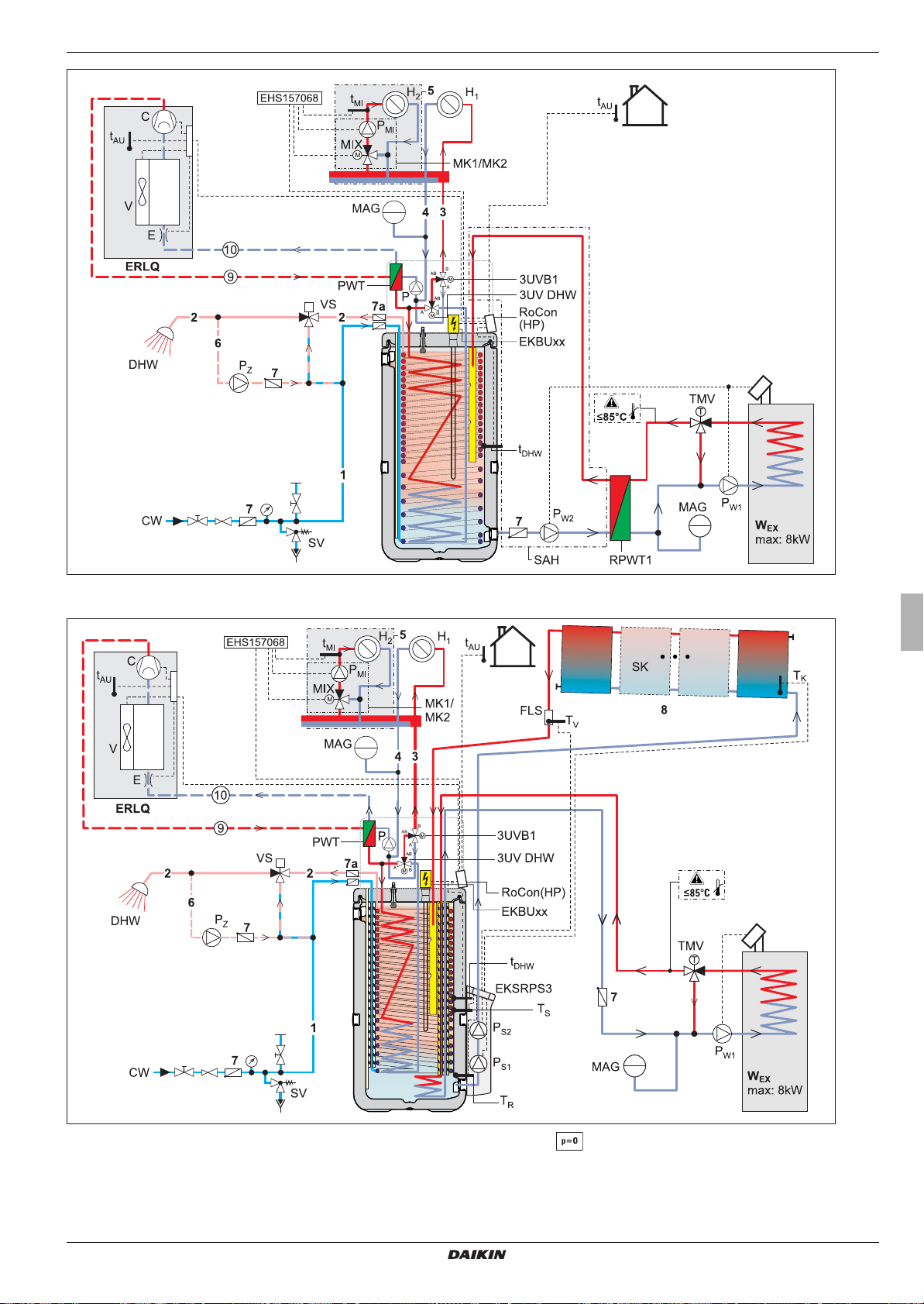

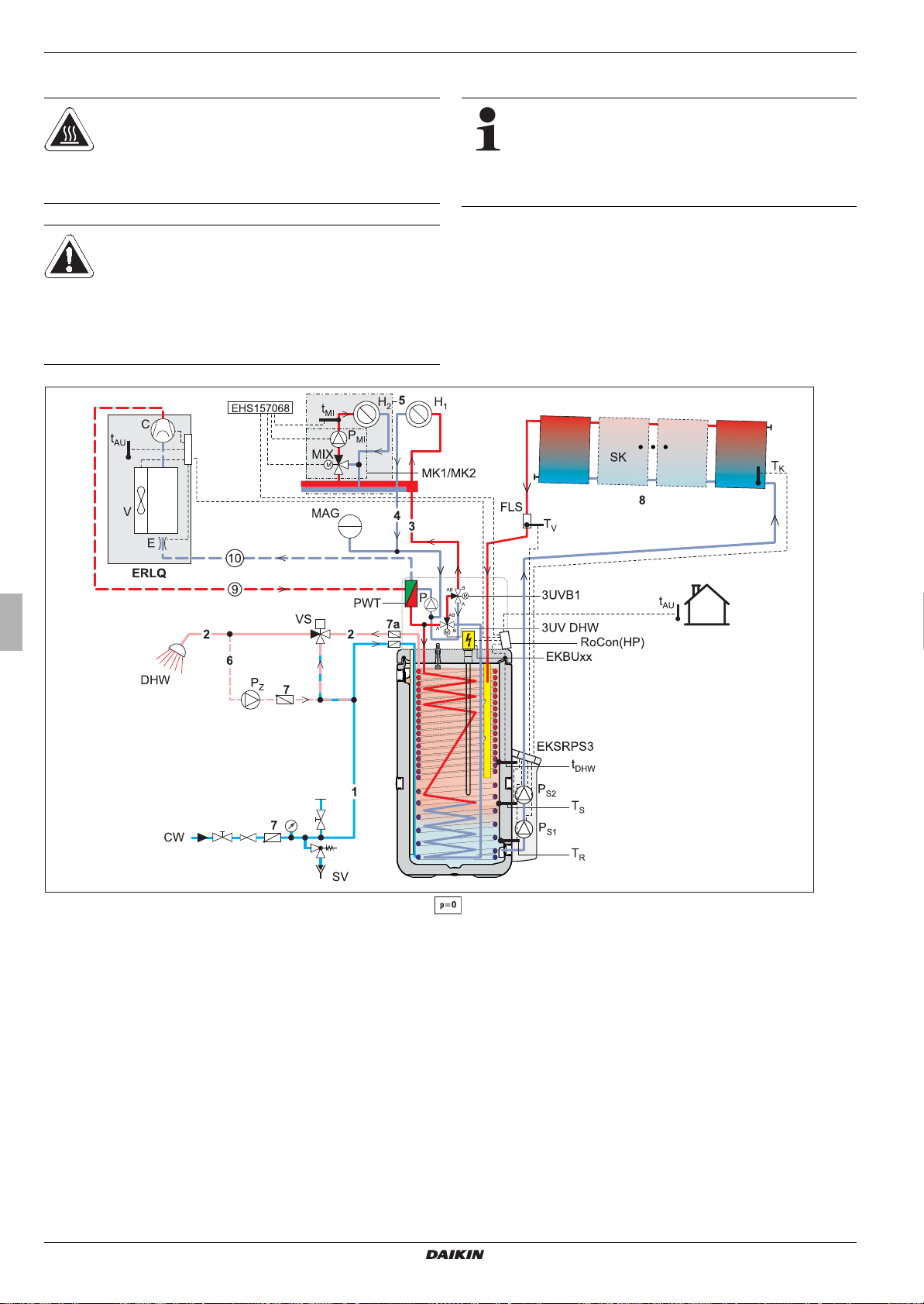

8 Hydraulische Systemeinbindung. . . . . . . .52

9 Technische Daten . . . . . . . . . . . . . . . . . . . .55

9.1 Gerätedaten . . . . . . . . . . . . . . . . . . . . . . . . . . 55

9.1.1 Daikin Altherma EHS(X/H)...P30A . . . . . . . . . . . 55

9.1.2 Daikin Altherma EHS(X/H)...P50A . . . . . . . . . . . 57

9.2 Kennlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

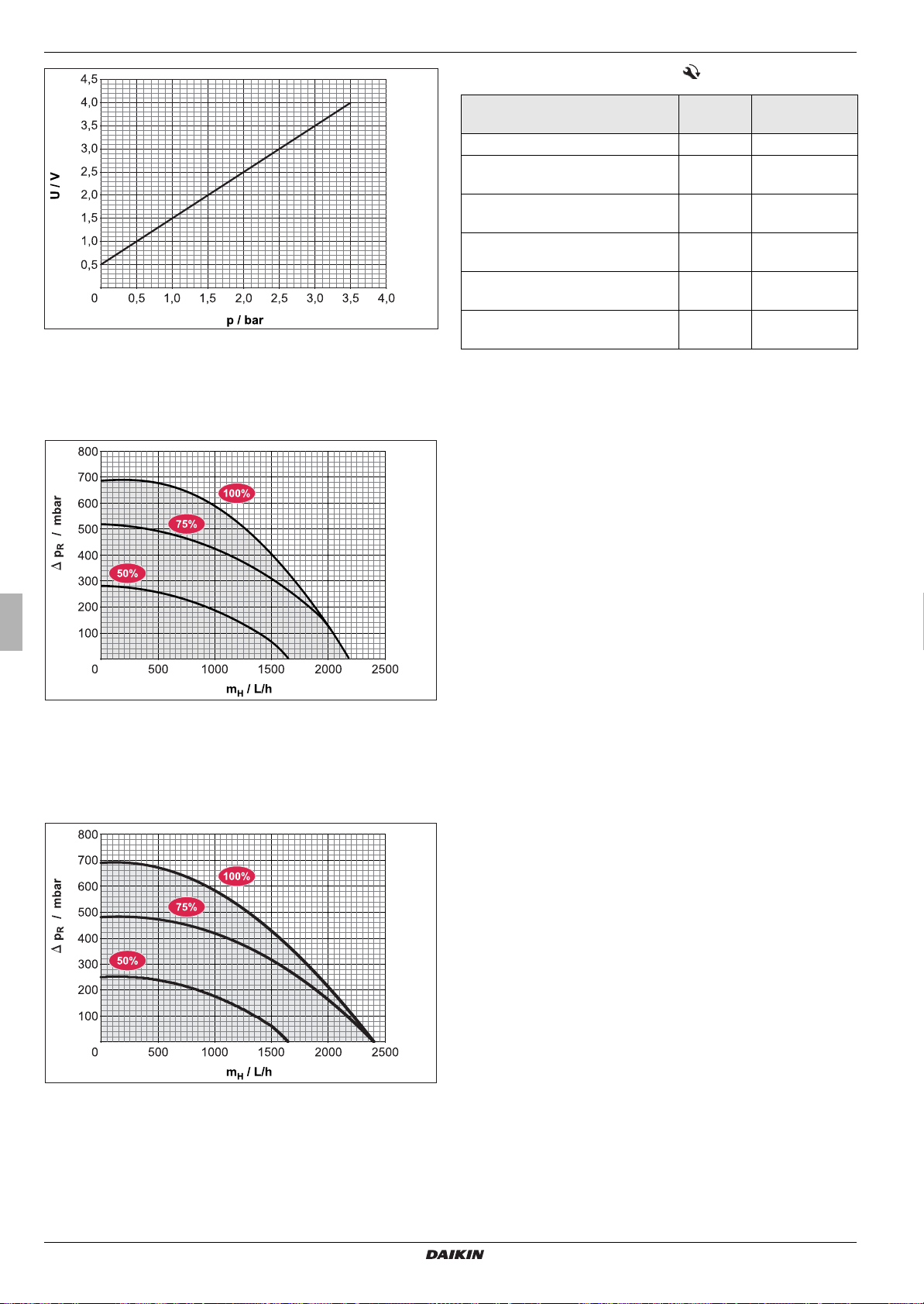

9.2.1 Fühlerkennlinien . . . . . . . . . . . . . . . . . . . . . . . . . 58

9.2.2 Pumpenkennlinien. . . . . . . . . . . . . . . . . . . . . . . . 60

9.3 Anzugsdrehmomente . . . . . . . . . . . . . . . . . . . 60

9.4 Schaltplan Daikin Altherma EHS(X/H) . . . . . . 61

10 Stichwortverzeichnis. . . . . . . . . . . . . . . . . .62

11 Notizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 3

1Sicherheit

1 x Sicherheit

1.1 Anleitung beachten

Bei dieser Anleitung handelt es sich um die

Originalversion << in Ihrer Sprache.

Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie mit der Installation beginnen oder Eingriffe in der Heizungsanlage vornehmen.

Diese Anleitung richtet sich an Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungs veranstaltung teilgenommen haben. Hierzu zählen insbesondere Heizungsfachkräfte und Kälte-Klima-Fachkräfte, die aufgrund Ihrer fachlichen Ausbildung und Ihrer Sachkenntnis, Erfahrungen mit der fachgerechten Installation und Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben.

Alle erforderlichen Tätigkeiten zur Installation, Inbetriebnahme und Wartung sowie Basisinformationen zur Bedienung und Einstellung sind in dieser Anleitung beschrieben. Die für einen komfortablen Betrieb erforderlichen Parameter sind bereits ab Werk eingestellt. Für detaillierte Informationen zur Bedienung und Re gelung beachten Sie bitte die mitgeltenden Dokumente.

Mitgeltende Dokumente – Daikin Altherma EHS(X/H):

– Betriebsanleitung für den Betreiber

– Inbetriebnahme-Checkliste – Betriebsanleitung der Regelung RoCon HP – Außengerät für Daikin Altherma EHS(X/H); die dazugehörige

Installations- und Betriebsanleitung. – Bei Anschluss einer Daikin Solaranlage; die dazugehörige

Installations- und Betriebsanleitung. – Bei Anschluss eines Daikin FWXV(15/20)AVEB; die dazuge-

hörige Installations- und Betriebsanleitung. – Bei Anschluss einer als Zubehör angebotenen Regelungs-

komponente (Raumregler, Mischermodul etc.); die dazuge-

hörige Installations- und Betriebsanleitung.

Die Anleitungen sind im Lieferumfang der jeweiligen Geräte enthalten.

VORSICHT!

Weist auf eine möglicherweise schädliche Situation hin.

Die Missachtung des Warnhinweises kann zu Sachund Umweltschäden führen.

Dieses Symbol kennzeichnet Anwendertipps und besonders nützliche Informationen, jedoch keine War-

nungen vor Gefährdungen.

Spezielle Warnsymbole

Einige Gefahrenarten werden durch spezielle Symbole dargestellt.

Elektrischer Strom

Verbrennungsgefahr oder Verbrühungsgefahr

Gefahr von Umweltschäden

Gefahr von lokalen Erfrierungen

Gesundheitsschädliche oder reizende Stoffe

Vorgeschriebene Dauergebrauchstemperatur

Explosionsgefahr

1.2.2 Gültigkeit

Einige Informationen in dieser Anleitung haben eine eingeschränkte Gültigkeit. Die Gültigkeit ist durch ein Symbol hervorgehoben.

1.2 Warnhinweise und Symbolerklärung

1.2.1 Bedeutung der Warnhinweise

In dieser Anleitung sind die Warnhinweise entsprechend der Schwere der Gefahr und der Wahrscheinlichkeit ihres Auftretens systematisiert.

GEFAHR!

Weist auf eine unmittelbar drohende Gefahr hin.

Die Missachtung des Warnhinweises führt zu schwerer Körperverletzung oder Tod.

WARNUNG!

Weist auf eine möglicherweise gefährliche Situation hin.

Die Missachtung des Warnhinweises kann zu schwerer Körperverletzung oder Tod führen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Wärmepumpenaußengerät ERLQ

Wärmepumpeninnengerät EHS(X/H)

FWXV(15/20)AVEB Nur gültig für Daikin Altherma EHS(X/H) mit Kühlfunktion

(siehe auch Abschnitt 1.4) Vorgeschriebenes Anzugsdrehmoment beachten (siehe

Kapitel 9.3 „Anzugsdrehmomente“) Gilt nur für das drucklose System (Drain Back).

Gilt nur für das Drucksystem.

1.2.3 Handlungsanweisungen

● Handlungsanweisungen werden als Liste dargestellt. Handlungen, bei denen zwingend die Reihenfolge einzuhalten ist, werden nummeriert dargestellt.

 Resultate von Handlungen werden mit einem Pfeil

gekennzeichnet. Einstieg in einen Einstellvorgang

Ausstieg aus einem Einstellvorgang

Installations- und Wartungsanleitung

Page 4

1 x Sicherheit

1.3 Gefahren vermeiden

Die Daikin Altherma EHS(X/H) ist nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben von Personen sowie Sachbeschädigungen entstehen.

Zur Vermeidung von Gefahren, die Daikin Altherma EHS(X/H) nur installieren und betreiben: – bestimmungsgemäß und in einwandfreiem Zustand, – sicherheits- und gefahrenbewusst.

Dies setzt die Kenntnis und Anwendung des Inhalts dieser Anleitung, der einschlägigen Unfallverhütungsvorschriften sowie der anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln voraus.

WARNUNG!

Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder), mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder er

hielten von ihr Anweisungen wie das Gerät zu benutzen ist.

1.4 Bestimmungsgemäße Verwendung

Die Daikin Altherma EHS(X/H) darf ausschließlich zur Warmwasserbereitung, als Raum-Heizsystem und je nach Ausführung als Raum-Kühlsystem verwendet werden. Die Daikin Altherma EHS(X/H) darf nur gemäß den Angaben dieser Anleitung aufge stellt, angeschlossen und betrieben werden.

Es ist nur die Verwendung eines von Daikin zugelassenen, dafür passenden Außengeräts zulässig. Folgende Kombinationen sind dabei zulässig:

Innengerät Außengerät

Heizen und

Kühlen (X)

EHSX04P30A EHSH04P30A

EHSXB04P30A EHSHB04P30A

EHSX08P30A EHSH08P30A

EHSXB08P30A EHSHB08P30A

EHSX08P50A EHSH08P50A

EHSXB08P50A EHSHB08P50A

EHSX16P50A EHSH16P50A ERLQ011CAW1

EHSXB16P50A

B - Zusätzlicher Wärmetauscher für den bivalenten Anschluss

Tab. 1-1 Zulässige Kombinationen von Daikin

Wärmepumpenaußengeräten und Daikin Altherma EHS(X/H) Innengeräten

Nur Heizen (H)

EHSHB16P50A

ERLQ004CAV3

ERLQ006CAV3

ERLQ008CAV3

ERLQ014CAW1

ERLQ016CAW1

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Wartungs- und Inspektionsbedingungen. Ersatzteile müssen mindestens den vom Hersteller festgelegten techni schen Anforderungen entsprechen. Dies ist z. B. durch OriginalErsatzteile gegeben.

1.5 Hinweise zur Betriebssicherheit

1.5.1 Vor dem Arbeiten am hydraulischen System

● Arbeiten an der Daikin Altherma EHS(X/H) (wie z. B. die Aufstellung, der Anschluss und die erste Inbetriebnahme) nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsver anstaltung teilgenommen haben. Hierzu zählen insbesondere Heizungsfachkräfte und Kälte-Klima-Fachkräfte, die aufgrund Ihrer fachlichen Ausbildung und Ihrer Sachkenntnis, Erfahrungen mit der fachgerechten Installation und Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärme pumpen haben.

● Bei allen Arbeiten an der Daikin Altherma EHS(X/H) den externen Hauptschalter ausschalten und gegen unbeabsichtigtes Einschalten sichern.

● Verplombungen dürfen nicht beschädigt oder entfernt werden.

● Bei heizungsseitigem Anschluss müssen die Sicherheitsventile den Anforderungen der EN 12828 und bei trinkwasserseitigem Anschluss den Anforderungen der EN 12897 entsprechen.

● Es dürfen nur original Daikin Ersatzteile verwendet werden.

1.5.2 Elektrische Installation

● Elektrische Installation, nur durch elektrotechnisch qualifiziertes Fachpersonal und unter Beachtung der gültigen elektrotechnischen Richtlinien, sowie der Vorschriften des zuständigen Energieversorgungsunternehmens (EVU).

● Vor dem Netzanschluss die auf dem Typenschild angegebene Netzspannung (~230 V, 50 Hz bzw. ~400 V, 50 Hz) mit der Versorgungsspannung vergleichen.

● Vor Arbeiten an Strom führenden Teilen, alle Stromkreise der Anlage von der Stromversorgung trennen (externen Hauptschalter ausschalten, Sicherung trennen) und gegen unbeabsichtigtes Wiedereinschalten sichern.

● Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder anbauen.

1.5.3 Arbeiten an Kälteanlagen (Wärmepumpe)

Für Arbeiten an ortsfesten Kälteanlagen (Wärmepumpen) und Klimaanlagen ist für den europäischen Raum ein Sachkundenachweis nach der F-Gase-Verordnung (EG) Nr. 303/2008 erforderlich.

–Bis 3 kg Kältemittelgesamtfüllmenge: Sachkun-

denachweis der Kategorie II

–Ab 3 kg Kältemittelgesamtfüllmenge: Sachkun-

denachweis der Kategorie I

Jede andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden trägt das Risiko allein der Betreiber.

Installations- und Wartungsanleitung

● Stets Schutzbrille und Schutzhandschuhe tragen.

● Bei Arbeiten am Kältemittelkreislauf für eine gute Belüftung

des Arbeitsplatzes sorgen.

● Arbeiten am Kältemittelkreislauf niemals in geschlossenen Räumen oder Arbeitsgruben durchführen.

● Kältemittel nicht mit offenem Feuer, Glut oder heißen Gegenständen in Berührung bringen.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 5

1 x Sicherheit

● Kältemittel niemals in die Atmosphäre entweichen lassen (hoher Druck an der Austrittsstelle).

● Beim Abnehmen der Serviceschläuche von den Befüllanschlüssen die Anschlüsse nie in Richtung des Körpers halten. Es können noch Kältemittelreste austreten.

● Bauteile und Ersatzteile müssen mindestens den, vom Hersteller festgelegten, technischen Anforderungen entsprechen.

1.5.4 Geräteinstallationsort

Für den sicheren und störungsfreien Betrieb ist es notwendig, dass der Installationsort für die Daikin Altherma EHS(X/H) be

stimmte Kriterien erfüllt. Informationen hierzu befinden sich in Kapitel 3.2.

Hinweise zum Installationsort anderer Komponenten sind den dazugehörigen, mitgelieferten Dokumentationen zu entnehmen.

1.5.5 Heizungsanlage und sanitärseitiger Anschluss

● Erstellen Sie die Heizungsanlage nach den sicherheitstechni-

schen Anforderungen der EN 12828.

● Bei sanitärseitigem Anschluss sind die;

– EN 1717 - Schutz des Trinkwassers vor Verunreinigun-

gen in Trinkwasser-Installationen und allgemeine Anforderungen an Sicherheitseinrichtungen zur Verhütung von Trinkwasserverunreinigungen durch Rückfließen

– EN 806 - Technische Regeln für Trinkwasserinstallatio-

nen (TRWI)

– und ergänzend, die länderspezifischen Gesetzgebungen

zu beachten.

1.5.7 Betrieb

Die Daikin Altherma EHS(X/H):

● erst nach Abschluss aller Installations- und Anschlussarbeiten betreiben.

● nur mit vollständig befülltem Speicherbehälter (Füllstandsanzeige) und Heizkreislauf betreiben.

● mit maximal 3 bar Anlagendruck betreiben.

● nur mit Druckminderer an die externe Wasserversorgung

(Zuleitung) anschließen.

● nur mit vorgeschriebener Kältemittelmenge und Kältemitteltyp betreiben.

● nur mit montierter Abdeckhaube betreiben.

Vorgeschriebene Wartungsintervalle sind einzuhalten und Inspektionsarbeiten durchzuführen.

1.5.8 Betreiber einweisen

● Bevor Sie die Daikin Altherma EHS(X/H) übergeben, erklären Sie dem Betreiber, wie er die Anlage bedienen und kontrol lieren kann.

● Übergeben Sie dem Betreiber die technischen Unterlagen (diese Unterlage und alle mitgeltenden) und weisen Sie ihn darauf hin, dass diese Dokumente, jederzeit verfügbar und in unmittelbarer Nähe des Geräts aufbewahrt werden sollten.

Durch Anschluss einer Solaranlage, eines Elektroheizstabes oder eines alternativen Wärmeerzeugers, kann die Speichertemperatur 60 °C überschreiten.

● Bei der Installation deshalb einen Verbrühschutz (z. B.

VTA32 + Verschraubungsset 1") einbauen.

Wird die Daikin Altherma EHS(X/H) an ein Heizsystem angeschlossen, in dem Rohrleitungen oder Heizkörper aus Stahl oder nicht diffusionsdichte Fußbodenheizungsrohre eingesetzt sind, können Schlamm und Späne in den Warmwasserspeicher gelangen und zu Verstopfungen, lokalen Überhitzungen oder Korrosionsschäden führen.

● Zur Vermeidung möglicher Schäden ist ein Schmutzfilter oder Schlammabscheider in den Heizungsrücklauf der Anlage einzubauen. – SAS 1

1.5.6 Anforderungen an das Heizungswasser

Zur Vermeidung von Korrosionsprodukten und Ablagerungen die einschlägigen Regeln der Technik (VDI 2035, BDH/ZVSHK Fachinformation „Steinbildung“) beachten.

Mindestanforderungen an die Qualität von Befüll- und Ergänzungswasser: – Wasserhärte (Kalzium- und Magnesium, berechnet als

Kalziumkarbonat): ≤ 3 mmol/l – Leitfähigkeit: ≤ 2700 μS/cm – Chlorid: ≤ 250 mg/l – Sulfat: ≤ 250 mg/l – pH-Wert (Heizungswasser): 6,5 - 8,5

Die Verwendung von Befüll- und Ergänzungswasser, welches den genannten Qualitätsanforderungen nicht genügt, kann eine deutlich verkürzte Lebensdauer des Geräts verursachen. Die Verantwortung dafür trägt allein der Betreiber.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 6

2 x Produktbeschreibung

2 Produktbeschreibung

2.1 Aufbau und Bestandteile

2.1.1 Geräteoberseite

1 Solar - Vorlauf (1" IG) 2 Kaltwasseranschluss (1“ AG) 3 Warmwasser (1" AG) 4 Heizung Vorlauf (1“ AG)* 5 Heizung Rücklauf (1“ AG)* 6 Umwälzpumpe 7 Sicherheits-Überdruckventil (Heizkreislauf) 8 Automatikentlüfter 17 Füllstandsanzeige (Speicherwasser) 18 Anschluss elektrischer Daikin Backup-Heater (R 1½“ IG)

(Zubehör) 30 Plattenwärmetauscher (PWT) 31 Anschluss Kältemittel Flüssigkeitsleitung

Daikin Altherma EHS(X/H) 04P30A/08PxxA: Cu Ø 6,4 mm (1/4"),

Daikin Altherma EHS(X/H) 16P50A: Cu Ø 9,5 mm (3/8") 32 Anschluss Kältemittel Gasleitung

Cu Ø 15,9 mm (5/8") 34 Kugelhahn (Heizkreislauf) 35 KFE-Hahn (Heizkreislauf) 37 Speichertemperaturfühler t 38 Anschluss Membranausdehnungsgefäß 39 Regelungsgehäuse mit elektr. Anschlussleiste

DHW1

und t

DHW2

3UVB1

3-Wege-Umschaltventil (interner Wärmeerzeugerkreis) 3UV DHW

DS Drucksensor FLS (t

tR2Rücklauftemperatursensor t

V, BH

AG Außengewinde IG Innengewinde * Kugelhahn (1" IG) wird mitgeliefert.

Bild 2-1 Aufbau und Bestandteile Daikin Altherma EHS(X/H)

3-Wege-Umschaltventil (Warmwasser / Heizen)

/ V1)

Rücklauftemperatur- und Durchflusssensor

, t

Vorlauftemperatursensoren

Vorlauftemperatursensor Backup-Heater

Sicherheitseinrichtungen

Anzugsdrehmoment beachten!

(Geräteoberseite)

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 7

2.1.2 Geräteaußenseite und Innenaufbau Daikin Altherma EHS(X/H)...P30A

2 x Produktbeschreibung

Bild 2-2 Aufbau und Bestandteile Daikin Altherma EHS(X/H)...P30A (Außenansicht und Innenaufbau)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Legendenbezeichnungen siehe Tab. 2-1

Installations- und Wartungsanleitung

Page 8

2 x Produktbeschreibung

2.1.3 Geräteaußenseite und Innenaufbau Daikin Altherma EHS(X/H)B...P30A

Bild 2-3 Aufbau und Bestandteile Daikin Altherma EHS(X/H)B...P30A (Außenansicht und Innenaufbau)

Legendenbezeichnungen siehe Tab. 2-1

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 9

2.1.4 Geräteaußenseite und Innenaufbau Daikin Altherma EHS(X/H)...P50A

2 x Produktbeschreibung

Bild 2-4 Aufbau und Bestandteile Daikin Altherma EHS(X/H)...P50A (Außenansicht und Innenaufbau)

Legendenbezeichnungen siehe Tab. 2-1

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 10

2 x Produktbeschreibung

2.1.5 Geräteaußenseite und Innenaufbau Daikin Altherma EHS(X/H)B...P50A

Bild 2-5 Aufbau und Bestandteile Daikin Altherma EHS(X/H)B...P50A (Außenansicht und Innenaufbau)

Legendenbezeichnungen siehe Tab. 2-1

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 11

2 x Produktbeschreibung

1 Solar - Vorlauf oder Anschluss für wei-

tere Wärmequelle (1" IG) 2 Kaltwasseranschluss (1“ AG) 3 Warmwasser (1" AG) 4 Heizung Vorlauf (1“ AG)* 5 Heizung Rücklauf (1“ AG)* 6 Umwälzpumpe 7a Empfohlenes Zubehör:

Zirkulationsbremsen (2 Stk.) 9 Speicherbehälter (doppelwandige Hülle

aus Polypropylen mit PUR-Hartschaum-

Wärmedämmung) 10 Füll- und Entleeranschluss oder

Solar - Rücklaufanschluss

11 Aufnahme für Solar R3-Regelung oder

Handgriff 12 Wärmetauscher (Edelstahl) zur Trinkwas-

sererwärmung 13 Wärmetauscher (Edelstahl) zur Speicher-

ladung bzw. Heizungsunterstützung 14 Wärmetauscher (Edelstahl) zur Druckso-

lar-Speicherladung 15 Anschluss für optionalen elektrischen

Backup-Heater (R

1½“ IG) 16 Solar - Vorlauf Schichtungsrohr 17 Füllstandsanzeige (Speicherwasser) 18 Optional: Elektrischer Backup-Heater

(BUxx)

19 Fühlertauchhülse für Speichertemperatur-

fühler t

20 Druckloses Speicherwasser

DHW1

und t

DHW2

21 Solarzone 22 Warmwasserzone 23 Anschluss Sicherheitsüberlauf 24 Aufnahme für Handgriff 25 Typenschild 26 Abdeckhaube 27 Solar - Rücklauf 28 Solar - Vorlauf (3/4" IG)

(nur Typ Daikin Altherma EHS(X/H)B)

29 Solar - Rücklauf (3/4" IG)

(nur Typ Daikin Altherma EHS(X/H)B) 30 Plattenwärmetauscher 31 Anschluss Kältemittel Flüssigkeitsleitung

Daikin Altherma EHS(X/H)

...04P30A/08PxxA:

Cu Ø 6,4 mm (1/4"),

Daikin Altherma EHS(X/H)...16P50A:

Cu Ø 9,5 mm (3/8") 32 Anschluss Kältemittel Gasleitung

Cu Ø 15,9 mm (5/8")

3UVB1

3-Wege-Umschaltventil (interner Wär-

meerzeugerkreis) 3UV DHW

3-Wege-Umschaltventil (Warmwasser /

Heizen)

DS Drucksensor FLS (t

/ V1)

Rücklauftemperatur- und Durchflusssensor

, t

DHW1

DHW2

Speichertemperatursensor tR2Rücklauftemperatursensor t

, t

Vorlauftemperatursensoren t

V, BH

Vorlauftemperatursensor Backup-Heater

RoCon B1

Bedienteil Daikin Altherma EHS(X/H) Re-

gelung EKSRPS3B

Optional: Daikin Solar R3 Regelungs-

und Pumpeneinheit

Sicherheitseinrichtungen

Anzugsdrehmoment beachten! AG Außengewinde IG Innengewinde * Kugelhahn (1" IG) wird mitgeliefert.

Tab. 2-1 Legende zu Bild 2-2 bis Bild 2-5

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 12

3 x Aufstellung und Installation

3 Aufstellung und Installation

WARNUNG

Unsachgemäß aufgestellte und installierte Kälteanlagen (Wärmepumpen), Klimaanlagen und Heizgeräte können Leben und Gesundheit von Personen gefährden und in ihrer Funktion beeinträchtigt sein.

● Arbeiten an der Daikin Altherma EHS(X/H) (wie z. B. Aufstellung, Instandsetzung, Anschluss und erste Inbetriebnahme)

nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerk- liche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltung teilgenommen haben. Hierzu zählen insbesondere Heizungsfachkräfte, Elektrofachkräfte und Kälte-Klima-Fachkräfte, die aufgrund Ihrer fachlichen Ausbildung und Ihrer Sachkenntnis, Erfahrungen mit der fachgerechten Installation und Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben.

3.1 Abmessungen und Anschlüsse

3.1.1 Daikin Altherma EHS(X/H)...P30A

1 Solar - Vorlauf 2 Kaltwasser 3 Warmwasser 4 Heizung Vorlauf 5 Heizung Rücklauf 6 Anschluss Kältemittel Gasleitung

Bild 3-1 Anschlüsse und Abmessungen Daikin Altherma EHS(X/H)...P30A (allgemein)

Installations- und Wartungsanleitung

7 Anschluss Kältemittel Flüssigkeitsleitung 8 Solar - Vorlauf (nur Typ Daikin Altherma EHS(X/H)B) 9 Solar - Rücklauf (nur Typ Daikin Altherma EHS(X/H)B)

AVorn BHinten

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 13

3.1.2 Daikin Altherma EHS(X/H)...P50A

3 x Aufstellung und Installation

1 Solar - Vorlauf 2 Kaltwasser 3 Warmwasser 4 Heizung Vorlauf 5 Heizung Rücklauf 6 Anschluss Kältemittel Gasleitung

Bild 3-2 Anschlüsse und Abmessungen Daikin Altherma EHS(X/H)...P50A (allgemein)

7 Anschluss Kältemittel Flüssigkeitsleitung 8 Solar - Vorlauf (nur Typ Daikin Altherma EHS(X/H)B) 9 Solar - Rücklauf (nur Typ Daikin Altherma EHS(X/H)B)

AVorn BHinten

3.1.3 Lieferumfang

– Daikin Altherma EHS(X/H) – Zubehörbeutel (siehe Bild 3-3)

A Handgriffe (nur für Transport

notwendig)

B Abdeckblende

Bild 3-3 Inhalt Zubehörbeutel

C Anschlussstück für Sicher-

heitsüberlauf D Klemmstück E Montageschlüssel

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 14

3 x Aufstellung und Installation

3.2 Aufstellung

VORSICHT!

● Die Daikin Altherma EHS(X/H) nur aufstellen,

wenn eine ausreichende Tragfähigkeit des Untergrundes, von 1050 heitszuschlag, sichergestellt ist. Der Untergrund muss eben und glatt sein.

● Die Aufstellung im Freien ist nicht zulässig.

● Die elektronische Regelung darf unter keinen

Umständen Witterungseinflüssen ausgesetzt werden.

● Der Speicherbehälter darf nicht dauerhaft direkter Sonneneinstrahlung ausgesetzt

werden, da die UV-Strahlung und die Witterungs einflüsse den Kunststoff schädigen.

● Die Daikin Altherma EHS(X/H) muss frostgeschützt aufgestellt werden.

● Sicherstellen, dass vom Versorgungsunternehmen kein aggressives Trinkwasser geliefert wird. – Gegebenenfalls ist eine geeignete Wasserauf-

bereitung erforderlich.

kg/m² zuzüglich Sicher-

WARNUNG!

Die Kunststoffspeicherwand der Daikin Altherma EHS(X/H) kann bei äußerer Wärmeeinwirkung

°C) schmelzen und im Extremfall Feuer fangen.

(>80

● Die Daikin Altherma EHS(X/H) nur mit einem Mindestabstand von 1 m zu anderen Wärmequellen (>80 °C) (z. B. elektrisches Heizgerät, Gasheizer, Schornstein) und zu brennbarem Material aufstellen.

VORSICHT!

Wird die Daikin Altherma EHS(X/H) nicht ausreichend weit unterhalb der Solar-Flachkollektoren auf-

gestellt (Speicheroberkante liegt höher als Kollektorunterkante), kann das drucklose Solarsystem im Außenbereich nicht vollständig leerlaufen.

● Die Daikin Altherma EHS(X/H) bei DrainBackSolaranschluss ausreichend tief zu den Flachkollektoren aufstellen (Mindestgefälle der SolarVerbindungsleitungen beachten).

● Verpackung entfernen und umweltgerecht entsorgen.

● Am Speicherbehälter die Abdeckblenden (Bild 3-4, Pos. B)

abziehen und die Gewindestücke (Bild 3-4, Pos. F) aus den Öffnungen herausdrehen, an welchen die Handgriffe montiert werden sollen (Bild 2-2 bis Bild 2-5, Pos.24).

● Handgriffe (Bild 3-4, Pos. A) in die frei gewordenen Gewindeöffnungen einschrauben.

A Handgriff B Abdeckblende

Bild 3-4 Handgriffe montieren

F Gewindestück

● Die Daikin Altherma EHS(X/H) am Aufstellort aufstellen. – Empfohlene Abstände (Bild 3-5):

Zur Wand (s1): ≥200 mm. Zur Decke (X): ≥1200 mm.

– Die Daikin Altherma EHS(X/H) vorsichtig befördern,

Handgriffe nutzen.

– Bei Aufstellung in Schränken, hinter Verschlägen oder

unter sonstigen beengten Verhältnissen ist eine ausrei chende Belüftung (z. B. durch Belüftungsgitter) sicherzustellen.

● Falls benötigt, optionalen Backup-Heater (EKBUxx) in die Daikin Altherma EHS(X/H) einbauen (Bild 3-5). Dem Zubehör beiliegende Montage- und Betriebsanleitung beachten (

Anzugsdrehmoment siehe Kapitel 9.3).

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 15

3 x Aufstellung und Installation

3.3 Wasseranschluss

VORSICHT!

Wird die Daikin Altherma EHS(X/H) an ein Heizsystem angeschlossen, in dem Rohrleitungen oder Heiz- körper aus Stahl oder nicht diffusionsdichte Fußbodenheizungsrohre eingesetzt sind, können Schlamm und Späne in den Warmwasserspeicher gelangen und zu Verstopfungen, lokalen Überhitzungen oder Kor rosionsschäden führen.

● Zuleitungen vor Befüllen des Wärmetauschers spülen.

● Wärmeverteilungsnetz spülen (bei bestehendem Heizsystem).

● Schmutzfilter oder Schlammabscheider in den Heizungsrücklauf einbauen (siehe Kapitel 1.5.5).

VORSICHT!

Wird die Daikin Altherma EHS(X/H) an eine Kaltwasserzuleitung angeschlossen, in der Rohrleitungen aus Stahl eingesetzt sind, können Späne in den Edel stahl-Wellrohr-Wärmetauscher gelangen und darin liegen bleiben. Dies führt zu Kontakt-Korrosions schäden und damit zur Undichtheit.

● Zuleitungen vor Befüllen des Wärmetauschers spülen.

● Schmutzfilter in den Kaltwasserzulauf einbauen (siehe Kapitel

1.5.5).

Bild 3-5 Aufstellung (dargestellt an Daikin Altherma EHS(X/H)...P50A

mit Einbau des optionalen Backup-Heaters)

NUR DAIKIN ALTHERMA EHS(X/H)B

VORSICHT!

Wird am Wärmetauscher zur Drucksolar-Speicher- ladung (Bild 3-1 / Bild 3-2, Pos.8+9) ein externes Heizgerät (z. B. Holzkessel) angeschlossen, kann durch eine zu hohe Vorlauftemperatur an diesen Anschlüssen die Daikin Altherma EHS(X/H)B beschädigt oder zerstört werden.

● Die Vorlauftemperatur des externen Heizgeräts auf max. 95

°C begrenzen.

Nach EN 12828 muss ein Sicherheitsventil am oder in unmittelbarer Nähe des Wärmeerzeugers montiert wer den, mit dem der maximal zulässige Betriebsdruck in der Heizungsanlage begrenzt werden kann. Zwischen Wärmeerzeuger und Sicherheitsventil darf sich keine hydraulische Absperrung befinden.

Eventuell ausströmender Dampf oder Heizungswasser müssen über eine geeignete, mit stetigem Gefälle ausgeführte Abblaseleitung frostsicher gefahrlos und beobachtbar abgeleitet werden können.

An die Daikin Altherma EHS(X/H) muss ein ausreichend dimensioniertes und für die Heizungsanlage voreingestelltes Membranausdehnungsgefäß angeschlossen werden. Zwischen Wärmeerzeuger und Membranausdehnungsgefäß darf sich keine hydrauli sche Absperrung befinden.

Daikin empfiehlt, für die Befüllung der Heizungsanlage ein mechanisches Manometer einzubauen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 16

3 x Aufstellung und Installation

● Für Trinkwasserleitungen die Bestimmungen der EN 806 und der DIN 1988 beachten.

● Damit auf eine Zirkulationsleitung verzichtet werden kann, die Daikin Altherma EHS(X/H) nahe der Entnahmestelle instal

lieren. Ist eine Zirkulationsleitung zwingend erforderlich, dann ist sie entsprechend den Schemadarstellungen in Kapitel 8 „Hydraulische Systemeinbindung“ zu installieren.

3.3.1 Hydraulische Leitungen anschließen

Voraussetzung: Optionales Zubehör (z. B. Solar, BackupHeater) ist nach Vorgabe der mitgelieferten Anleitungen an der Daikin Altherma EHS(X/H) montiert.

● Kaltwasseranschlussdruck prüfen (maximal 6 bar). – Bei höheren Drücken in der Trinkwasserleitung ist ein

Druckminderer einzubauen.

● Hydraulische Anschlüsse an der Daikin Altherma EHS(X/H) herstellen. – Position der Heizungsanschlüsse Bild 3-1 / Bild 3-2,

Dimension aus Tab. 2-1 entnehmen.

– Vorgeschriebenes Anzugsdrehmoment beachten

(siehe Kapitel 9.3 „Anzugsdrehmomente“).

– Leitungsführung so ausführen, dass nach Montage die

Schalldämmhaube problemlos aufgesetzt werden kann.

– Wasseranschluss zum Befüllen oder Nachfüllen des

Heizsystems gemäß EN unreinigung des Trinkwassers durch Rückfluss sicher verhindert wird.

● Abblaseleitung am Sicherheitsüberdruckventil und Membranausdehnungsgefäß gemäß EN 12828 anschließen.

● Rohrleitungen sorgfältig gegen Wärmeverluste und zur Vermeidung von Kondensatbildung dämmen (Dämmstärke mindestens 20

mm).

– Wassermangelsicherung: Die Druck- und Temperaturüber-

wachung der Regelung schaltet die Daikin Altherma EHS(X/H) bei Wassermangel sicher ab. Bauseitig ist keine zusätzliche Wassermangelsicherung notwendig.

– Schäden durch Ablagerungen und Korrosion vermeiden:

Zur Vermeidung von Korrosionsprodukten und Ablagerungen die einschlägigen Regeln der Technik (VDI 2035, BDH/ZVSHK Fachinformation „Steinbildung“) beachten. Mindestanforderungen an die Qualität von Befüll- und Ergänzungswasser: – Wasserhärte (Kalzium- und Magnesium, berechnet als

Kalziumkarbonat): ≤ 3 mmol/l – Leitfähigkeit: ≤ 2700 μS/cm –Chlorid: ≤ 250 mg/l – Sulfat: ≤ 250 mg/l – pH-Wert (Heizungswasser): 6,5 - 8,5

Bei Befüll- und Ergänzungswasser mit hoher Gesamthärte oder anderen von den Mindestanforderungen abweichenden Eigenschaften, sind Maßnahmen zur Entsalzung, Enthärtung, Härtestabilisierung oder andere geeignete Konditionierungsmaßnahmen notwendig, um die geforderte Wasserqualität einzuhalten.

WARNUNG!

Bei Warmwassertemperaturen über 60 °C besteht Verbrühungsgefahr. Dies ist möglich bei Solarenergienutzung, bei angeschlossenem externen Heizgerät, wenn der Legionellenschutz aktiviert oder die Warmwasser-Solltemperatur größer 60 °C eingestellt ist. Speicherbehälter bzw. Heizungsanlage nur entleeren,

● Verbrühschutz (Warmwasser-Mischeinrichtung B. VTA32) einbauen.

(z.

1717 ausführen, damit eine Ver-

● Ablaufschlauch mit dem Anschlussstück für Sicherheitsüberlauf (Bild 2-2 bis Bild 2-5, Pos. 23) verbinden. – Transparenten Ablaufschlauch verwenden (austretendes

Wasser muss sichtbar sein).

– Ablaufschlauch an eine ausreichend dimensionierte

Abwasserinstallation anschließen.

– Ablauf darf nicht verschließbar sein.

Bild 3-6 Montage Ablaufschlauch am Sicherheitsüberlauf

3.4 Elektrischer Anschluss

WARNUNG!

Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen und Verbrennungen verursachen.

● Vor Arbeiten an Strom führenden Teilen, alle

Stromkreise der Anlage von der Stromver sorgung trennen (externen Hauptschalter ausschalten, Sicherung trennen) und gegen unbeabsichtigtes Wiedereinschalten sichern.

● Herstellung des elektrischen Anschlusses und Arbeiten an elektrischen Bauteilen nur durch

elektrotechnisch qualifiziertes Fachpersonal

unter Beachtung der gültigen Normen und Richt linien sowie der Vorgaben des Energieversorgungsunternehmens.

● Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder

anbauen.

VORSICHT!

Im Steuerungsgehäuse der Daikin Altherma EHS(X/H) können bei laufendem Betrieb erhöhte

Temperaturen auftreten. Dies kann dazu führen, dass Strom führende Adern durch Eigenerwärmung im Betrieb höhere Temperaturen erreichen können. Diese Leitungen müssen daher eine Dauergebrauch stemperatur von 90 °C aufweisen.

● Für folgende Anschlüsse nur Verkabelungen mit einer Dauergebrauchstemperatur ≥90 verwenden: – Wärmepumpenaußengerät – Optional: Elektrischer Backup-Heater

(EKBUxx)

°C

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 17

3.4.1 Gesamtanschlussplan Daikin Altherma EHS(X/H)

3 x Aufstellung und Installation

Bild 3-7 Gesamtanschlussplan - für den elektrischen Anschluss bei der Geräteinstallation

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 18

3 x Aufstellung und Installation

3.4.2 Lage der Schaltplatinen

1 Regelungsgehäuse 2 Regelungsblende 3 Bedieneinheit der Regelung

Bild 3-8 Übersicht Schaltplatinen (Gehäuseinnenseite)

Weitere Legendenbezeichnungen siehe Tab. 3-3

3.4.3 Anschlussbelegung Schaltplatine A1P

Die Schaltplatine A1P ist bereits fertig im Gerät angeschlossen. Es sind keine Montage- und Anschlussarbeiten an der Schaltplatine A1P notwendig!

3.4.4 Anschlussbelegung Schaltplatine RTX-AL4

Bild 3-10 Schaltplatine RTX-AL4 (Schnittstelle)

3.4.5 Anschlussbelegung Schaltplatine RTX-EHS

Bild 3-9 Schaltplatine A1P (Basisregelung Wärmepumpe)

Installations- und Wartungsanleitung

Bild 3-11 Schaltplatine RTX-EHS (Backup-Heater)

Daikin Altherma integrated solar unit

Daikin Altherma EHS(X/H)

008.1420749 – 08/2014

Page 19

3.4.6 Anschlussbelegung Schaltplatine RoCon BM1

3 x Aufstellung und Installation

Bild 3-12 Schaltplatine RoCon BM1 (Basismodul Regelung)

3.4.7 Netzanschluss Daikin Altherma EHS(X/H)

Ein flexibles Kabel für den Netzanschluss ist bereits geräteintern angeklemmt.

● Versorgungsspannung prüfen (~230 V, 50 Hz).

● Betreffenden Verteilerkasten der Hausinstallation stromlos

schalten.

● Kabel für Netzanschluss der Daikin Altherma EHS(X/H) über einen bauseits zu installierenden, allpolig trennenden Hauptschalter am Verteilerkasten der Hausinstallation (Trennvorrichtung nach EN 60335-1) anschließen. Auf richtige Polung achten.

Das Außengerät und optionales Zubehör müssen gesondert an die Regelung der Daikin Altherma EHS(X/H) angeschlossen werden. Dazu muss die Abdeckhaube der Daikin Altherma EHS(X/H) abgebaut (siehe Abschnitt lungsgehäuse geöffnet werden (siehe Abschnitt 3.4.9).

3.4.8) und ggf. das Rege-

Netzspannung 230 V, 50 Hz (Anschlussplan in dieser Anleitung)

3.4.8 Abdeckhaube abbauen

Bild 3-13 Schrauben herausdrehen/lösen, Abdeckhaube hinten anhe-

ben und nach vorn abnehmen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 20

3 x Aufstellung und Installation

3.4.9 Regelungsgehäuse öffnen und elektrische Anschlüsse herstellen

Bild 3-21 Verkabelung auf dem Speicherbehälter befestigen.

Bild 3-14 Rechten Gehäusede-

ckel abbauen.

Bild 3-16 Frontblende öffnen und

in Montageposition brin gen.

Bild 3-15 Frontblende entriegeln.

Bild 3-17 Verkabelung in die Re-

gelung verlegen und elektrische Anschlüsse herstellen.

3.4.10 Anschluss Wärmepumpenaußengerät ERLQ

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält.

● Abdeckhaube abbauen (siehe Abschnitt 3.4.8).

● Wärmepumpenaußengerät an die Klemmleiste XAG1 (siehe

Bild 3-20, Bild 3-22) anschließen.

Bild 3-22 Anschluss Wärmepumpenaußengerät

Bei Abschaltung des Wärmepumpenaußengeräts über eine vom Energieversorgungsunternehmen (EVU) vorgeschriebene Schaltung wird das Innengerät Daikin Altherma EHS(X/H) nicht abgeschaltet (siehe Abschnitt

3.4.21).

Bild 3-18 Verkabelung im rechten

Bild 3-20 Elektrische Anschlüsse Gehäuserückseite (siehe

Gehäusedeckel verle gen.

Abschnitt

3.4.1) herstellen.

Bild 3-19 Rechten Gehäusede-

1 XAG1 Klemmleiste Außenge-

2 XBUH1 Klemmleiste Backup-

ckel anbauen.

rät

Heater

3.4.11 Anschluss Außentemperaturfühler RoCon OT1

Das Wärmepumpenaußengerät der Daikin Altherma EHS(X/H) besitzt einen integrierten Außentemperaturfühler, welcher zur witterungsgeführten Vorlauftemperaturregelung mit Frostschutzfunktion genutzt wird.

Anstelle des im Wärmepumpenaußengerät integrierten Außentemperaturfühlers, kann auch der optional erhältliche Außentemperaturfühler RoCon OT1 zur witterungsgeführten Vorlauftemperaturregelung mit Frostschutzfunktion eingesetzt werden.

Wird die Daikin Altherma EHS(X/H) in einem CANBussystem als Master verwendet ("Terminalfunktion" zur Fernbedienung anderer Datenbusgeräte), muss der Außentemperaturfühler RoCon OT1 direkt an der Regelung RoCon HP des Masters und nicht am fern bedienten Gerät (Mischerkreismodul EHS157068 bzw. anderen Wärmeerzeuger) angeschlossen wer den.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 21

3 x Aufstellung und Installation

HINWEIS ZUM ANSCHLUSS EINER DAIKIN SOLARANLAGE

Durch die in der Regelung RoCon HP integrierten Funktion [HZ Unterstützung] (siehe Betriebsanleitung der Regelung) ist es nicht erforderlich, den EXTAnschluss mit dem Anschluss des Brennersperrkon takts der Daikin Solaranlage zu verbinden.

3.4.13 Externe Bedarfsanforderung (EBA)

Bild 3-23 Anschluss Außentemperaturfühler RoCon OT1an Daikin Alt-

herma EHS(X/H) (Betrieb als Einzel-Lösung bzw. als Master in einem Datenbus)

Nach Anschluss des Außentemperaturfühlers RoCon OT1 an der Regelung RoCon HP der Daikin Altherma EHS(X/H), muss der Parameter [SKonfig T-Aussen] auf "Ein" gestellt werden.

3.4.12 Anschluss externer Schaltkontakt

Durch Anschluss eines externen Schaltkontakts (Bild 3-24) kann die Betriebsart der Daikin Altherma EHS(X/H) umgeschaltet werden.

Durch einen sich ändernden Widerstandswert wird die aktuelle Betriebsart umgestellt (Tab. 3-1). Die Umstellung der Betriebsart wirkt nur so lange, wie der externe Schaltkontakt geschlossen ist.

Die Betriebsart wirkt auf den Direktkreis der Daikin Altherma EHS(X/H), sowie auf alle weiteren Heizkreise, welche optional an dieses Gerät angeschlossen sind.

Die Anzeige der Betriebsart an der Regelung RoCon HP der Daikin Altherma EHS(X/H) kann dabei von der Anzeige der Betriebsart bei der Betriebsartenwahl (Parameter) abweichen.

Sind Sonderfunktionen wie z B. "Handbetrieb" aktiviert, wird der Eingang nicht ausgewertet.

Durch Anschluss des EBA-Kontakts an die Daikin Altherma EHS(X/H) (Bild 3-25) und entsprechender Parametrierung in deren Regelung RoCon HP, kann über einen externen Schaltkontakt eine Wärmeanforderung erzeugt werden. Wird der Schaltkontakt geschlossen, so schaltet die Daikin Altherma EHSX in den Heizbetrieb. Die Vorlauftemperatur wird auf die Temperatur, welche im Parameter [T-Vorlauf Tag] eingestellt ist, geregelt.

Der EBA-Schaltkontakt hat Vorrang vor einer Anforderung durch das Raumthermostat.

Im Kühlbetrieb, Stand-by, Hand- und Sommerbetrieb wird der Schaltkontakt nicht ausgewertet. Außerdem werden die Heiz

grenzen nicht beachtet.

Bild 3-25 Anschluss EBA-Kontakt

Bild 3-24 Anschluss EXT-Schaltkontakt

Betriebsart Widerstand R

Toleranz

Bereitschaft < 680 Ω

Heizen 1200 Ω

Absenken 1800 Ω

Sommer 2700 Ω Automatik 1 4700 Ω Automatik 2 8200 Ω

Tab. 3-1 Widerstandswerte zur Auswertung des EXT-Signals

Bei Widerstandswerten größer dem Wert für „Automatik 2“, wird der Eingang nicht berücksichtigt.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

± 5 %

Installations- und Wartungsanleitung

Page 22

3 x Aufstellung und Installation

3.4.14 Anschluss elektrischer Daikin Backup-Heater (EKBUxx)

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält. Dies gilt auch für andere Backup-Heater-Typen.

● Backup-Heater (EKBUxx) an die Klemmleiste RTX-EHS

(Bild 3-11) der Daikin Altherma EHS(X/H) anschließen.

A Bauseitige Verkabelung (Länderspezifische Anschlussbedingun-

gen beachten - Anfrage bei zuständigem Energieversorgungsun-

ternehmen (EVU))! Y Schaltschütz Z Mindestabstand Kontakt (>3 mm - Überspannungskategorie III)

Bild 3-26 1-phasiger Anschluss Backup-Heater (EKBU9C)

Bild 3-27 3-phasiger Anschluss Backup-Heater (EKBU9C)

3.4.15 Anschluss Daikin Raumthermostat

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält.

Installations- und Wartungsanleitung

Bild 3-28 Anschluss mit kabelgebundenem RT - Daikin EKRTW

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 23

Bild 3-29 Anschluss mit RT - Daikin EKRTR

3.4.16 Anschluss Daikin Raumregler EHS157034

Zur Ferneinstellung von Betriebsarten und Raum-Solltemperaturen von einem anderen Raum aus, kann für jeden Heizkreis ein separater Raumregler EHS157034 angeschlossen werden.

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält.

3 x Aufstellung und Installation

3.4.18 Internet-Gateway Daikin EHS157056

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält.

Über das optionale Gateway EHS157056 kann die Regelung mit dem Internet verbunden werden. Damit ist eine Fernsteuerung der Daikin Altherma EHS(X/H) über Mobiltelefone (per App) möglich.

3.4.19 Anschluss Daikin FWXV(15/20)AVEB

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält.

– Original Daikin Verbindungskabel (HPc-VK) – Ansteuerung 2-Wege-Ventil (2UV) zum Absperren des Daikin

FWXV(15/20)AVEB wenn keine Anforderung dieses Geräts vorliegt.

– DIP-Schaltereinstellung SS2-3 auf der Schaltplatine A1P =

AUS (siehe auch

Die Umstellung der Betriebsart (Heizen/Kühlen) kann nur an der Daikin Altherma EHS(X/H) vorgenommen werden.

Tab. 7-3, Seite 50).

Bild 3-30 Anschluss Raumregler EHS157034

3.4.17 Anschluss Daikin Mischermodul EHS157068

Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb enthält.

An die Daikin Altherma EHS(X/H) kann das Mischermodul EHS157068 angeschlossen werden, welches über die elektronische Regelung RoCon HP bedient wird.

Der Anschluss der CAN-Datenbusleitungen ist identisch dem Bild 3-30 am Anschluss J13 der Daikin Altherma EHS(X/H).

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Bild 3-31 Anschluss Daikin FWXV(15/20)AVEB an Daikin Altherma

EHS(X/H)

Installations- und Wartungsanleitung

Page 24

3 x Aufstellung und Installation

[HT/NT Anschluss] = 1 [HT/NT Anschluss] = 0

3.4.20 Anschluss Schaltkontakt (AUX-Ausgang)

Der Schaltkontakt (AUX-Ausgang) kann für verschiedene parametrierbare Funktionen genutzt werden.

Wenn sich die Daikin Altherma EHS(X/H) in der Betriebsart [Kühlen] befindet schließt der Schaltkontakt B-B1.

Der Umschaltkontakt A-A1-A2 schaltet unter den im Parameter [Sonderfkt Schaltk] eingestellten Bedingungen (siehe Betriebsanleitung der Regelung).

b) Bei Ausführung als Schließer-Schaltkontakt muss der

Parameter [HT/NT Anschluss] = 0 eingestellt werden.

Wenn das EVU das Niedertarifsignal aussendet, wird der Schaltkontakt S2S geschlossen. Die Anlage schaltet auf "Zwangs-AUS". Wird das Signal erneut gesendet, so öffnet der spannungsfreie Schaltkontakt S2S und die Anlage nimmt ihren Betrieb wieder auf.

Bild 3-32 Anschluss Schaltkontakt (AUX-Ausgang)

3.4.21 Niedertarif-Netzanschluss (HT/NT)

Wird das Außengerät an einen Niedertarif-Netzanschluss angeschlossen, muss der spannungsfreie Schaltkontakt S2S des Empfängers, welcher das vom Elektrizitätsversorgungsunternehmen (EVU) ausgegebene Niedertarif-Eingangssignal auswertet, an den Stecker J8, Schaltkontakt EVU auf der Schalt- platine RoCon BM1 angeschlossen werden (siehe Bild 3-33).

Bei Einstellung des Parameters [HT/NT Funktion] > 0 werden in Hochtarifzeiten bestimmte Systemkomponenten abgeschaltet (siehe Betriebsanleitung der Regelung).

Folgende Typen eines Niedertarif-Netzanschlusses sind gebräuchlich:

– Typ 1: Bei dieser Art des Niedertarif-Netzanschlusses

wird die Stromversorgung zum Wärmepumpenaußengerät nicht unterbrochen.

– Typ 2: Bei dieser Art des Niedertarif-Netzanschlusses

wird die Stromversorgung zum Wärmepumpenaußengerät nach einer bestimmten Zeitspanne unterbrochen.

– Typ 3: Bei dieser Art des Niedertarif-Netzanschlusses

wird die Stromversorgung zum Wärmepumpenaußengerät sofort unterbrochen.

Der spannungsfreie Schaltkontakt S2S kann als Öffner- oder

Schließer-Schaltkontakt ausgeführt sein.

a) Bei Ausführung als Öffner-Schaltkontakt muss der Para-

meter [HT/NT Anschluss] = 1 eingestellt werden.

Wenn das EVU das Niedertarifsignal aussendet, wird der Schaltkontakt S2S geöffnet. Die Anlage schaltet auf "Zwangs-AUS". Wird das Signal erneut gesendet, so schließt der spannungsfreie Schaltkontakt S2S und die Anlage nimmt ihren Betrieb wieder auf.

1 Netzanschlusskasten für Niedertarif-Netzanschluss 2 Empfänger zur Auswertung des HT/NT-Steuersignals 3 Stromversorgung Wärmepumpenaußengerät (siehe zum Wärme-

pumpenaußengerät dazugehörige Installationsanleitung)

4 Spannungsfreier Schaltkontakt für Wärmepumpeninnengerät

Bild 3-33 Anschluss HT/NT-Kontakt

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 25

3 x Aufstellung und Installation

3.4.22 Anschluss intelligenter Regler (Smart Grid - SG)

Sobald die Funktion durch den Parameter [SMART GRID] = 1 aktiviert ist (siehe Betriebsanleitung der Regelung), wird abhängig vom Signal des Energieversorgungsunternehmens die Wärmepumpe in Stand-by, Normal oder einen Betrieb mit höheren Temperaturen versetzt.

Dazu müssen die spannungsfreien Kontakte SG1/SG2 des intelligenten Reglers an den Stecker J8, Schaltkontakt Smart Grid und Schaltkontakt EVU, auf der Schaltplatine RoCon BM1 angeschlossen werden (siehe Bild 3-34).

Sobald die Funktion Smart Grid aktiv ist, wird automatisch die HT/NT Funktion deaktiviert. Abhängig von dem Wert des Para meters [Modus SG] wird die Wärmepumpe unterschiedlich betrieben (siehe Betriebsanleitung der Regelung).

3.4.23 Symbole und Legendenbezeichnungen zu Anschluss- und Schaltplänen

Symbole Erklärung Symbole Erklärung

Sicherheitserdung

Fremdspannungsarme Erdung Taster

Bild 3-34 Anschluss Smart Grid

Externe Verkabelung (Anzahl der Einzeladern und die Netzspannung sind teilweise mit ange geben.)

Anschlussklemme DIP-Schalter

Steckeranschluss Optionales Bauteil

Klemmenleiste Stecker-Buchse Verbindung

2-adrige Verkabelung (nicht abgeschirmt) 3-adrige Verkabelung (nicht abgeschirmt)

4-adrige Verkabelung (nicht abgeschirmt) 5-adrige Verkabelung (nicht abgeschirmt)

6-adrige Verkabelung (nicht abgeschirmt) Verkabelung abgeschirmt (Bsp. 3-adrig)

Tab. 3-2 Symbolerklärungen für Anschluss- und Schaltpläne

Legendenbezeichnungen

Kurzbe-

zeichnung

3UVB1

3-Wege-Umschaltventil (interner Wärmeerzeugerkreis)

Erklärung Kurzbe-

zeichnung

EHS157068 Mischermodul

Erklärung

3UV DHW 3-Wege-Umschaltventil (Warmwasser / Heizen) EHS157034 Raumregler A1P Schaltplatine (Basisregelung Wärmepumpe) RT Raumthermostat (EKRTR / EKRTW) AUX Schaltkontakt - Ausgang RTX-AL4 Schaltplatine (Schnittstelle) EKBUxx Backup-Heater RTX-EHS Schaltplatine (Backup-Heater) cooling out-

put

Status-Ausgang für Betriebsart "Kühlen"

ERLQ

Wärmepumpenaußengerät

DS Drucksensor EHS(X/H) Wärmepumpeninnengerät

EBA Schaltkontakt für externe Bedarfsanforderung SG

EXT

F1 Sicherung 250 V T 2 A (RoCon BM1) t FU1 Sicherung 250 V T 3,15 A (A1P) t FLS Durchflusssensor (tR1/ V1) t HT/NT Schaltkontakt für Niedertarif-Netzanschluss t

Schaltkontakt für externe Betriebsartenumschaltung

TRA1 Transformator

DHW1

DHW2

Schaltkontakt für Smart Grid (intelligenter Netzanschluss)

Außentemperaturfühler (RoCon OT1) Speichertemperatursensor 1 (RoCon BM1) Speichertemperatursensor 2 (A1P) Rücklauftemperatursensor 1 (FLS - RoCon BM1)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 26

3 x Aufstellung und Installation

Legendenbezeichnungen

Kurzbe-

zeichnung

J1 Steckeranschluss Heizungsumwälzpumpe P t J2 Steckeranschluss 3UVB1 t J3 Steckeranschluss AUX-Kontakt t J4 Steckeranschluss - Nicht belegt t J5 Steckeranschluss Drucksensor V1 Durchflusssensor (FLS - RoCon BM1) J6 Steckeranschluss Netzspannung XAG1 Steckeranschluss Wärmepumpenaußengerät

Steckeranschluss PWM - Signal für Heizungsumwälzpumpe P

Steckeranschluss EXT Steckeranschluss EBA X2A Steckeranschluss zu J3 von RTX AL4 Steckeranschluss SmartGrid Schaltkontakt EVU X4A Steckeranschluss zu J3 von RTX-AL4

Steckeranschluss Außentemperaturfühler t Steckeranschluss Speichertemperaturfühler t

+ t

DHW2

RoCon BM1

Steckeranschluss HT/NT Schaltkontakt EVU X7A

J9 Steckeranschluss FLS (tR1/ V1) X8A Steckeranschluss Rücklauftemperatursensor t

J10

J11

Steckeranschluss Interne Verkabelung (zu A1P)

Steckeranschluss Interne Verkabelung

(zu RTX-AL4) J12 Steckeranschluss 3UV DHW X19A Steckeranschluss zu XAG1 + J10 von RoCon BM1 J13 Steckeranschluss System-Bus (z. B. Raumregler) X2M6 Klemme Verbindungskabel HPc-VK J14 Steckeranschluss Zirkulationspumpe P

J15

J16

Steckeranschluss Interne Verkabelung (Brücken-

stecker)

Steckeranschluss Raumthermostat (EKRTR /

EKRTW) J1 Steckeranschluss zu TRA1 K2 Relais 2 für Backup-Heater

RTX-AL4

Steckeranschluss Vorlauftemperatursensor

P Heizungsumwälzpumpe (geräteintern) X1 Klemmleiste für Netzanschluss Backup-Heater P

Zirkulationspumpe X2_1

PWM Pumpenanschluss (PWM-Signal) X2_2

RJ45 CAN

Steckeranschluss (Rocon BM1) interne Verkabe-

lung (zu RoCon B1)

RoCon B1 Bedieneinheit der Regelung X3

RoCon BM1 Schaltplatine (Basismodul Regelung)

Tab. 3-3 Legendenbezeichnungen für Anschluss- und Schaltpläne

Erklärung Kurzbe-

zeichnung

V, BH

XBUH1 Steckeranschluss Backup-Heater (EKBUxx)

X1A Steckeranschluss zu TRA1

DHW1

X5A Steckeranschluss Vorlauftemperatursensor t

X6A

A1P

X9A

X18A Steckeranschluss zu J3 von RTX-AL4

X2M7 Klemme Verbindungskabel HPc-VK

X11M Klemmleiste in FWXV(15/20)AVEB

K1 Relais 1 für Backup-Heater

K3 Relais 3 für Backup-Heater

RTX-EHS

X2_3

Erklärung

Rücklauftemperatursensor 2 (A1P) Vorlauftemperatursensor 1 (RTX-AL4) Vorlauftemperatursensor 2 (A1P) Vorlauftemperatursensor Backup-Heater (A1P)

Steckeranschluss Vorlauftemperatursensor t

V, BH

Steckeranschluss Temperaturfühler (Flüssigseite Kältemittel) t

Steckeranschluss Speichertemperatursensor t

DHW2

Interne Verkabelung

Steckeranschluss interne Verkabelung zu J3 (RTX-AL4)

3.5 Kältemittelleitungen verlegen

● Prüfen ob Ölfangbogen notwendig. – Erforderlich, wenn Daikin Altherma EHS(X/H) nicht eben-

erdig zum Wärmepumpenaußengerät installiert wird (Bild 3-35, HO ≥ 10 m).

– Mindestens ein Ölfangbogen muss für alle 10 m Höhen-

unterschied installiert werden (Bild 3-35, H = Abstand von Ölfangbogen zu Ölfangbogen).

– Ölfangbogen nur in Gasleitung erforderlich.

● Leitungen mit Biegegerät und ausreichendem Abstand zu elektrischen Leitungen verlegen.

● Löten an Leitungen nur unter leichtem Stickstoffdurchfluss (nur Hartlöten erlaubt).

Installations- und Wartungsanleitung

● Wärmedämmung an Verbindungsstellen erst nach Inbetriebnahme anbringen (wegen Lecksuche).

● Bördelverbindungen herstellen und an den Geräten anschließen ( Anzugsdrehmoment beachten, siehe Kapitel 9.3 „Anzugsdrehmomente“).

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 27

3 x Aufstellung und Installation

● Leitungen vakuumieren.

– Zu erreichender Druck 1 mbar absolut. – Zeit: mindestens 1 h

● Prüfen, ob zusätzlich Kältemittel zur Grundfüllung notwendig

ist und ggf. einfüllen.

● Absperrventile am Außengerät komplett bis zum Anschlag

öffnen und leicht festziehen.

● Ventilkappen wieder montieren.

● Prüfen ob die Speichertemperaturfühler t

cm tief eingebracht sind.

3.7 Anlage wasserseitig befüllen

Daikin Altherma EHS(X/H) erst nach Abschluss aller Installationsarbeiten in der nachfolgend aufgeführten Reihenfolge befüllen.

3.7.1 Wasserqualität prüfen und Manometer justieren

● Hinweise zum Wasseranschluss und zur Wasserqualität

entsprechend Abschnitt

Vor dem Erstbefüllen der Anlage muss die korrekte Minimaldruckmarkierung am bauseitig installierten Manometer eingestellt werden:

● Manometerglas so verdrehen, dass die Minimaldruckmar-

kierung der Anlagenhöhe +2 m entspricht (1 m Wassersäule = 0,1 bar).

3.3 beachten.

DHW1

und t

DHW2

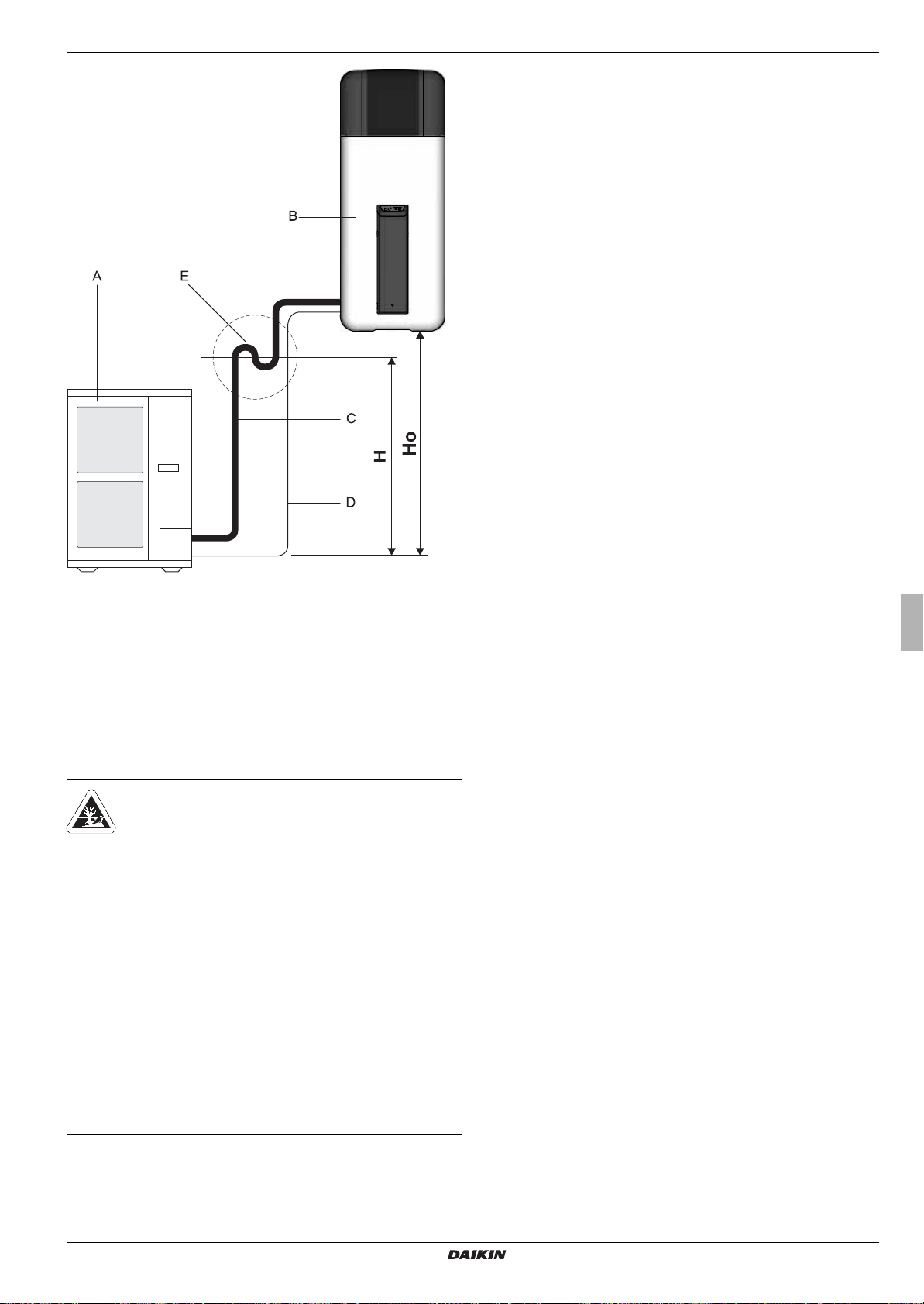

A Wärmepumpenaußengerät (ERLQ) B Daikin Altherma EHS(X/H) C Gasleitung D Flüssigkeitsleitung E Ölfangbogen H Höhe bis zum 1. Ölfang (max. 10 m) HOHöhenunterschied zwischen Wärmepumpenaußengerät und Wär-

mepumpeninnengerät.

Bild 3-35 Ölfangbogen Kältemittelleitung

3.6 Druckprobe und Kältemittelkreis befüllen

GEFAHR VON UMWELTSCHÄDEN!

Wichtige Informationen bezüglich des verwendeten Kältemittels.

Das Wärmepumpen-Gesamtsystem enthält Kältemittel mit fluorierten Treibhausgasen, welche im Kyoto-Protokoll aufgeführt sind und bei Freisetzung die Umwelt schädigen.

Kältemitteltyp: R410A GWP*-Wert: 1975

* GWP = Treibhauspotenzial

● Gesamtfüllmenge des Kältemittels auf dem mitgelieferten Etikett am Wärmepumpenaußengerät eintragen (Hinweise siehe Installationsanleitung Wärmepumpenaußengerät).

● Kältemittel nie in die Atmosphäre entweichen lassen - immer mit einem dafür geeigneten Recyc linggerät absaugen und recyceln.

3.7.2 Warmwasserwärmetauscher befüllen

● Absperrarmatur der Kaltwasserzuleitung öffnen.

● Entnahmezapfstellen für Warmwasser öffnen, damit eine

möglichst große Zapfmenge eingestellt werden kann.

● Nach Wasseraustritt aus den Zapfstellen, den Kaltwasserzufluss noch nicht unterbrechen, damit der Wärmetauscher vollständig entlüftet wird und evtl. Verunreinigungen oder Rückstände ausgetragen werden.

3.7.3 Speicherbehälter befüllen

Siehe Kapitel 6.4.

3.7.4 Heizungsanlage befüllen

Siehe Kapitel 6.5.

● Druckprobe mit Stickstoff durchführen. – Stickstoff 4.0 oder höher verwenden. – Maximal 40 bar.

● Nach erfolgreicher Lecksuche Stickstoff restlos ablassen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 28

4 x Inbetriebnahme

4 Inbetriebnahme

WARNUNG!

Eine unsachgemäß in Betrieb genommene Daikin Altherma EHS(X/H) kann Leben und Gesundheit von Personen gefährden und in ihrer Funktion beeinträchtigt sein.

● Inbetriebnahme der Daikin Altherma EHS(X/H) nur durch autorisierte und geschulte Heizungsfachkräfte.

VORSICHT!

Eine unsachgemäß in Betrieb genommene Daikin Altherma EHS(X/H) kann zu Sach- und Umweltschäden führen.

● Zur Vermeidung von Korrosionsprodukten und Ablagerungen die einschlägigen Regeln der Technik (VDI 2035, BDH/ZVSHK Fachinformation „Steinbildung“) beachten. Mindestanforderungen an die Qualität von Befüllund Ergänzungswasser: – Wasserhärte (Kalzium- und Magnesium,

berechnet als Kalziumkarbonat): ≤ 3 mmol/l – Leitfähigkeit: ≤ 2700 μS/cm –Chlorid: ≤ 250 mg/l – Sulfat: ≤ 250 mg/l – pH-Wert (Heizungswasser): 6,5 - 8,5.

● Während des Anlagenbetriebes muss in regelmäßigen Abständen der Wasserdruck kontrolliert werden. Nachregelung gegebenenfalls durch Nachfüllen

4.1.2 Gerätestart

● Stromversorgung zur Daikin Altherma EHS(X/H) einschalten.

 Nach der Startphase wird die Auswahl für die Bedienspra-

che angezeigt.

● Mit dem Drehtaster die gewünschte Sprache anwählen.

Die Bediensprache kann jederzeit erneut geändert werden.

● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

 Grundkonfiguration der Daikin Altherma EHS(X/H) wird

geladen.

 Meldung "Gerätestart" wird angezeigt.  Meldung "Initialisierung" wird angezeigt.  Standardanzeige der aktuellen Drehschalterstellung wird

dargestellt.

4.1.3 Inbetriebnahmeparameter einstellen

Zur Einstellung der Inbetriebnahmeparameter muss der Heizungsfachmann in der Regelung eingeloggt sein.

● Fachmann-Login

4.1 Erste Inbetriebnahme

Nachdem die Daikin Altherma EHS(X/H) aufgestellt und vollständig angeschlossen wurde, muss sie von fachkundigem Personal einmalig an die Installationsumgebung angepasst werden (Konfiguration).

Nach Abschluss dieser Konfiguration ist die Anlage betriebsbereit und der Betreiber kann weitere persönliche Einstellungen an Ihr vornehmen.

Der Heizungsfachmann muss den Betreiber einweisen, das Inbetriebnahmeprotokoll erstellen und das Betriebshandbuch ausfüllen.

Die Einstellungen optionaler Komponenten wie Raumthermostat oder Daikin Solaranlage, müssen an den jeweiligen Komponenten vorgenommen werden.

4.1.1 Voraussetzungen

– Die Daikin Altherma EHS(X/H) ist vollständig angeschlossen. – Das Kältemittelsystem ist entfeuchtet und mit der vorge-

schriebenen Menge Kältemittel befüllt. – Die Heizungsanlage und der Speicherbehälter sind befüllt. – Optionales Zubehör ist angebaut und angeschlossen. – Die Regelventile der Heizungsanlage sind geöffnet.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 29

4 x Inbetriebnahme

Konfiguration

Installation

Anlagenkonfiguration

Zugriffsrechte

Benutzer

Zugriffsrechte

Fachmann

Installation

Sprache

Datum

Installation

Funkt Tastensperre

Zugriffsrechte

Aussengerät

Zugriffsrechte Zugriffsrechte

Zugriffsrechte

Konfiguration

Installation

Anlagenkonfiguration

Leistung WW

Leistung EHS Stufe 1

Installation

Sprache

Datum

Bild 4-1 Fachmanncode eingeben

● Erforderliche Inbetriebnahmeparameter einstellen. Dabei ist die mitgelieferte "Inbetriebnahme-Checkliste" zu beachten und auszufüllen. – Erklärung der Betriebsparameter, siehe Betriebsanlei-

– Einstellwerte in die entsprechenden Tabellen im Kapitel

● Legionellenschutz (Parameter [Antileg Tag]) aktivieren, falls erforderlich.

● Weitere Inbetriebnahmeparameter je nach Anlagenanforderung an der Regelung der Daikin Altherma EHS(X/H) einstellen.

tung der Regelung.

"Notizen" der Betriebsanleitung der Regelung eintragen.

Bild 4-2 Einstellung der Inbetriebnahmeparameter

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 30

4 x Inbetriebnahme

4.1.4 Interne Heizungsumwälzpumpe entlüften

Wenn die Speichertemperatur bestimmte Minimalwerte unterschreitet, verhindern die Sicherheitseinstellungen der Daikin Altherma EHS(X/H) den Wärmepumpenbe trieb bei niedrigen Außentemperaturen: – Außentemperatur < -2 °C, minimale Speicher-

temperatur = 30 °C

– Außentemperatur < 12 °C, minimale Speicher-

temperatur = 23 °C.

Ohne Backup-Heater: Das Speicherwasser muss durch einen externen Zuheizer auf die erforderliche minimale Speichertemperatur aufgeheizt werden.

Mit Backup-Heater (EKBUxx): Bei einer Außentemperatur < 12 °C und einer Speichertemperatur < 35 °C wird automatisch der BackupHeater (EKBUxx) eingeschaltet, um das Speicher wasser auf mindestens 35 °C aufzuheizen.

● Um den Aufheizvorgang mit Backup-Heater zu beschleunigen, vorübergehend die

– Parameter [Funktion EHS] = "1" und – Parameter [Leistung WW] auf Maximalwert

des Backup-Heaters stellen.

– Drehschalter auf die Betriebsart stellen

und Parameter [1x Warmwasser] auf "Ein" stellen. Nach erfolgter Aufheizung den Parameter wieder auf "Aus" stellen.

● Interne Heizungsumwälzpumpe wie folgt entlüften:

– Entlüftungsfunktion aktivieren (siehe Abschnitt 4.1.5). – Entlüftungsschraube an Heizungsumwälzpumpe öffnen. – Pumpenrad laufen lassen bis Wasser blasenfrei aus der

Entlüftungsschraube austritt.

– Entlüftungsschraube an Heizungsumwälzpumpe wieder

schließen.

4.1.5 Aktivierung des Parameters [Entlüftungsfunktion]

Durch Aktivieren der Entlüftungsfunktion startet die RoCon HP Regelung ein fest definiertes Ablaufprogramm mit Start-StoppBetrieb der integrierten Heizungsumwälzpumpe sowie verschiedenen Stellungen, der in der Daikin Altherma EHS(X/H) integrierten 3-Wege-Umschaltventile.

Vorhandene Luft kann während der Entlüftungsfunktion über das automatische Entlüftungsventil austreten und der an der Daikin Altherma EHS(X/H) angeschlossene Hydraulikkreislauf wird evakuiert.

● Entlüftungsfunktion ausführen (siehe Betriebsanleitung der

Regelung).

Die Aktivierung dieser Funktion ersetzt nicht das korrekte Entlüften des Heizkreislaufs.

Vor Aktivierung dieser Funktion muss der Heizkreislauf vollständig befüllt sein.

4.1.6 Mindestdurchfluss überprüfen

Der Mindestdurchfluss muss bei geschlossenem Heizkreis geprüft werden.

Bei zu niedrigem Mindestdurchfluss kann es zu einer

Fehlermeldung und einer Abschaltung der Heizungs anlage kommen.

Ist der Mindestdurchfluss nicht ausreichend, kann: – sich Luft in der Umwäzlpumpe befinden.

 Umwälzpumpe entlüften.

– der Ventilantrieb der 3-Wege-Umschaltventile

(3UVB1 / 3UV DHW) defekt sein.

 Funktion der Ventilantriebe prüfen, ggf. Ventil-

antrieb erneuern.

● Ventile und Stellantriebe aller geschlossenen Wärmeverteilkreise schließen.

● Betriebsart "Heizen" an der Regelung der Daikin Altherma EHS(X/H) einstellen.

● Info-Parameter [Durchfluss] auslesen.

 Der Durchfluss muss mindestens 900 l/h betragen (siehe

Betriebsanleitung der Regelung).

4.1.7 Parameter Estrichprogramm einstellen

(nur bei Bedarf)

Beim Estrichprogramm wird die Vorlauftemperatur nach einem voreingestellten Temperaturprofil geregelt.

Weitere Informationen zum Estrichprogramm, dessen Aktivierung und Ablauf siehe Betriebsanleitung der Regelung.

Nach Ablauf des Estrichprogramms arbeitet die Regelung RoCon HP in der zuvor eingestellten Betriebsart weiter. Sofern nicht vorab konfiguriert, sind anschließend noch folgende Nach arbeiten notwendig.

a) Bei Anschluss ohne Raumregler:

● Heizkennlinie bzw. gewünschte Vorlauftemperatur einstellen.

b) Bei Anschluss mit Raumregler:

● Raumregler aktivieren.

● Heizkennlinie bzw. gewünschte Vorlauftemperatur einstellen.

Ggf. Parameter [Raumeinfluss] aktivieren und Raumsolltem peratur einstellen.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 31

4 x Inbetriebnahme

4.2 Wiederinbetriebnahme

4.2.1 Voraussetzungen

VORSICHT!

Inbetriebnahme bei Frost kann zu Schäden an der gesamten Heizungsanlage führen.

● Inbetriebnahme bei Temperaturen unter 0 °C nur bei Gewährleistung einer Wassertemperatur von mindestens 5 °C in der Heizungsanlage und im Speicherbehälter.

Daikin empfiehlt, die Anlage nicht bei extremem Frost in Betrieb zu nehmen.

– Die Daikin Altherma EHS(X/H) ist vollständig angeschlossen. – Das Kältemittelsystem ist entfeuchtet und mit der vorge-

schriebenen Menge Kältemittel befüllt.

– Die Heizungs- und die Warmwasseranlage sind befüllt und

mit dem richtigen Druck beaufschlagt (siehe Kapitel

– Der Speicherbehälter ist bis zum Überlauf befüllt (siehe

Kapitel

6.4).

4.2.2 Inbetriebnahme

Wenn die Speichertemperatur bestimmte Minimalwerte unterschreitet, verhindern die Sicherheitseinstellungen der Daikin Altherma EHS(X/H) den Wärmepumpenbetrieb bei niedrigen Außentemperaturen: – Außentemperatur < -2 °C, minimale Speicher-

temperatur = 30 °C

– Außentemperatur < 12 °C, minimale Speicher-

temperatur = 23 °C.

Ohne Backup-Heater: Das Speicherwasser muss durch einen externen Zuheizer auf die erforderliche minimale Speichertemperatur aufgeheizt werden.

● Um den Aufheizvorgang mit Backup-Heater zu beschleunigen, vorübergehend die

– Parameter [Funktion EHS] = "1" und – Parameter [Leistung WW] auf Maximalwert

des Backup-Heaters stellen.

– Drehschalter auf die Betriebsart stellen

und Parameter [1x Warmwasser] auf "Ein" stellen. Nach erfolgter Aufheizung den Parameter wieder auf "Aus" stellen.

6.5).

5. Dichtigkeits-Sichtkontrolle an allen Verbindungsstellen im

Haus durchführen. Dabei auftretende Leckagen fachgerecht abdichten.

6. Drehschalter an der Regelung auf die gewünschte

Betriebsart stellen.

7. Bei angeschlossener Daikin Solaranlage, diese nach

mitgelieferter Anleitung in Betrieb nehmen. Nach Abschalten der Daikin

Solaranlage, erneut den Füllstand im

Pufferspeicher kontrollieren.

1. Kaltwasseranschluss prüfen und ggf. Trinkwasser-

Wärmetauscher befüllen.

2. Stromversorgung zur Daikin Altherma EHS(X/H) einschalten.

3. Startphase abwarten.

4. Nach Abschluss der Startphase im Heizbetrieb die

Heizungsanlage entlüften, Anlagendruck prüfen und ggf. einstellen (max. 3 bar).

Entlüftungsfunktion

(Siehe Betriebsanleitung der Regelung)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 32

5 x Außerbetriebnahme

5 Außerbetriebnahme

WARNUNG!

Beim Öffnen des Solar-Rücklaufanschlusses, sowie der Heizungs- und Warmwasseranschlüsse besteht Verbrühungs- und Überflutungsgefahr durch aus tretendes heißes Wasser.

● Speicherbehälter bzw. Heizungsanlage nur entleeren, – wenn diese ausreichend lang abgekühlt sind, – mit einer geeigneten Vorrichtung zum sicheren

Ableiten bzw. Auffangen des austretenden Wassers,

– mit geeigneter Schutzbekleidung.

5.1 Vorübergehende Stilllegung

VORSICHT!

Eine stillgelegte Heizungsanlage kann bei Frost einfrieren und dadurch beschädigt werden.

● Die stillgelegte Heizungsanlage bei Frostgefahr wasserseitig entleeren.

● Bei nicht entleerter Heizungsanlage muss bei Frostgefahr die Stromversorgung sichergestellt und der externe Hauptschalter eingeschaltet bleiben.

5.1.1 Speicherbehälter entleeren

● Daikin Altherma EHS(X/H) von der Stromversorgung trennen.

● Ablaufschlauch an den KFE-Befüllanschluss(Zubehör

BA)(Bild 5-1, Pos.A) anschließen und zu einer

KFE

mindestens bodentiefen Ablaufstelle verlegen.

Ist kein KFE-Befüllanschluss verfügbar, kann alternativ das Anschlussstück (Bild 5-1, Pos.C) vom Sicherheitsüberlauf (Bild 5-1, Pos.B) demontiert und verwendet werden.

Dieser muss nach dem Entleervorgang zurückmontiert werden, bevor die Heizungsanlage wieder in Betrieb genommen wird.

Wenn die Daikin Altherma EHS(X/H) für längere Zeit nicht benötigt wird, kann sie vorübergehend stillgelegt werden.

Daikin empfiehlt jedoch, die Anlage nicht von der Stromversorgung zu trennen, sondern lediglich in den "Stand-By-Betrieb" zu versetzen (siehe Betriebsanleitung der Regelung).

Die Anlage ist dann frostgeschützt, die Pumpen- und Ventilschutzfunktionen sind aktiv.

Wenn bei Frostgefahr die Stromversorgung nicht gewährleistet werden kann, muss – die Daikin Altherma EHS(X/H) wasserseitig, vollständig ent-

leert werden oder

– geeignete Frostschutzmaßnahmen für die angeschlossene

Heizungsanlage und den Warmwasserspeicher getroffen werden (z. B. Entleerung).

Besteht die Frostgefahr bei unsicherer Stromversorgung für nur wenige Tage, kann aufgrund der sehr guten Wärmedämmung auf das wasserseitige Entleeren der Daikin Altherma EHS(X/H) verzichtet werden, wenn die Speichertemperatur regelmäßig beobachtet wird und nicht unter +3 °C sinkt.

Ein Frostschutz für das angeschlossene Wärmeverteilungssystem besteht dadurch allerdings nicht!

Bild 5-1 Ablaufschlauch montie-

ren

A KFE-Befüllanschluss (Zube-

hör KFE BA) B Sicherheitsüberlauf C Anschlussstück für Sicher-

heitsüberlauf D Klemmstück

Tab. 5-1 Legende zu Bild 5-1 bis Bild 5-6

Optional: Anschlussstück vom Sicherheitsüberlauf demontieren

E Gewindestück F Verschlussstopfen G Anschlusswinkel X Ventileinsatz

Ohne Solaranlage

● Abdeckblende am Füll-

und Entleeranschluss abbauen.

● Bei Verwendung von

KFE-Befüllanschluss (Zubehör KFE

Abdeckblende am Handgriff abbauen und Gewindestück (Bild 5-2, Pos.E) aus Speicherbehälter herausschrauben.

BA):

Bild 5-2 Gewindestück heraus-

schrauben

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 33

5 x Außerbetriebnahme

A (C)

A (D)

● KFE-Befüllanschlussin Gewindestück (Bild 5-3, Pos.E)

einstecken und mit Klemmstück (Bild 5-3, Pos.D) sichern.

● Geeignete Auffangwanne unter Füll- und Entleeranschluss stellen.

● Am Füll- und Entleeranschluss das Gewindestück (Bild 5-4, Pos.E) herausdrehen, sowie den Verschlussstopfen (Bild 54, Pos.F) entfernen und sofort den vormontierten Gewindeeinsatz mit KFE-Befüllanschluss in den Füll- und Entleeran- schluss (Bild 5-4) wieder einschrauben.

VORSICHT!

Nach Entfernen des Verschlussstopfens tritt schwallartig Speicherwasser aus.

Bild 5-3 KFE-Befüllanschluss

komplettieren

Bild 5-4 KFE-Befüllanschluss in

Füll- und Entleeran schluss einschrauben

● KFE-Hahn am KFE-Befüllanschluss öffnen und Wasserinhalt des Speicherbehälters ablassen.

Nur bei Solaranlage

● Ventileinsatz am Anschlusswinkel so einstellen, dass der Weg zum Blindstopfen abgesperrt ist (Bild 5-5).

● Blindstopfen vom Anschlusswinkel entfernen (Bild 5-5) und geeignete Auffangwanne unterstellen.

● KFE-Befüllanschluss in

den Anschlusswinkel einstecken und mit Halte

klammer sichern (Bild 5-

6).

Bild 5-6 KFE-Befüllanschluss in

Anschlusswinkel mon tieren

● KFE-Hahn am KFE-Befüllanschluss öffnen.

● Ventileinsatz am Anschlusswinkel so einstellen, dass der

Weg zum Ablaufschlauch geöffnet wird (siehe auch Bild 5-5) und Wasserinhalt des Speicherbehälters ablassen.

5.1.2 Heizkreis- und Warmwasserkreis entleeren

● Ablaufschlauch an den KFE-Hahn der Daikin Altherma EHS(X/H) anschließen.

● KFE-Hahn an der Daikin Altherma EHS(X/H) öffnen.

● Heiz- und Warmwasserkreislauf leer laufen lassen.

● Heizungsvor- und Heizungsrücklauf sowie Kaltwasserzu- und

Warmwasserauslauf von der Daikin Altherma EHS(X/H) trennen.

● Ablassschlauch, jeweils an Heizungsvor- und Heizungsrücklauf sowie Kaltwasserzu- und Warmwasserauslauf so anschließen, dass sich die Schlauchöffnung dicht über dem Boden befindet.

● Die einzelnen Wärmetauscher nacheinander nach dem Saugheberprinzip leer laufen lassen.

Bild 5-5 Ventileinsatz absperren, Blindstopfen vom Anschlusswinkel

entfernen

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 34

5 x Außerbetriebnahme

5.2 Endgültige Stilllegung

WARNUNG!

Unsachgemäß demontierte Kälteanlagen (Wärmepumpen), Klimaanlagen und Heizgeräte können Leben und Gesundheit von Personen gefährden und bei Wiederinbetriebnahme in ihrer Funktion beein trächtigt sein.

● Arbeiten an der Daikin Altherma EHS(X/H) (wie z. B. Demontage von Bauteilen, vorübergehende oder endgültige Stilllegung der Anlage) nur durch Personen, die autorisiert sind und zu der jewei ligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absol viert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltung teilgenommen haben. Hierzu zählen insbesondere

Heizungsfachkräfte, Elektrofachkräfte und Kälte-Klima-Fachkräfte, die aufgrund Ihrer fachlichen Ausbildung und Ihrer Sachkenntnis,

Erfahrungen mit der fachgerechten Installation und Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben.

● Warn- und Sicherheitshinweise in der Installationsanleitung zu Arbeiten am Kältemittelsystem sind zwingend zu beachten.

Eine endgültige Stilllegung kann notwendig sein, wenn – die Anlage defekt ist, abgebaut und entsorgt wird. – Bauteile der Anlage defekt sind, demontiert und ausgetauscht

werden.

– die Anlage, bzw. Teile der Anlage abgebaut und einem ande-

ren Standort wieder aufgebaut werden.

Die Daikin Altherma EHS(X/H) ist so montage- und umweltfreundlich konstruiert, dass oben aufgeführte Tätigkeiten effizient und umweltschonend durchgeführt werden können.

Bei Standortverlegung oder Austausch von Bauteilen der Kältemittelanlage im Rohrleitungssystem:

● Kältemittel in das Wärmepumpenaußengerät zurückpumpen (siehe Installations- und Betriebsanleitung des jeweiligen Wärmepumpenaußengeräts).

VORSICHT!

Aus der Anlage austretendes Kältemittel schädigt die Umwelt nachhaltig.

Durch Vermischung verschiedener Kältemittelsorten können gefährliche toxische Gasgemische entstehen. Die Vermischung mit Ölen kann bei austretendem Käl temittel zur Verseuchung von Erdreich führen.

● Kältemittel nie in die Atmosphäre entweichen lassen - immer mit einem dafür geeigneten Recyclinggerät absaugen und recyceln.

● Kältemittel immer recyceln und dadurch von Ölen oder anderen Zusatzstoffen trennen.

● Kältemittel nur sortenrein in geeigneten Druckbehältern aufbewahren.

● Kältemittel, Öle und Zusatzstoffe fachgerecht und den jeweiligen nationalen Bestimmungen des Einsatzlandes entsprechend entsorgen.

● Daikin Altherma EHS(X/H) außer Betrieb nehmen (siehe Abschnitt

5.1).

● Daikin Altherma EHS(X/H) von allen elektrischen Anschlüssen, Kältemittel- und Wasseranschlüssen trennen.

● Daikin Altherma EHS(X/H) bzw. betreffende Bauteile entsprechend der Installationsanleitung in umgekehrter Reihenfolge demontieren.

● Daikin Altherma EHS(X/H) fachgerecht entsorgen.

Hinweise zur Entsorgung

Die Daikin Altherma EHS(X/H) ist umweltfreundlich aufgebaut. Bei der Entsorgung fallen nur Abfälle an, die entweder der stofflichen Wiederverwertung oder der thermischen Verwertung zugeführt werden können. Die verwendeten Materialien, die zur stofflichen Wiederverwertung geeignet sind, können sortenrein getrennt werden.

Daikin hat durch den umweltfreundlichen Aufbau der Daikin Altherma EHS(X/H) die Voraussetzungen für eine umweltgerechte Entsorgung geschaffen. Die fach gerechte und den jeweiligen nationalen Bestimmungen des Einsatzlandes entsprechende Entsorgung liegt in der Verantwortung des Betreibers.

Bei Entsorgung der Anlage oder Austausch von Bauteilen des Kältemittelsystems:

● Kältemittel aus der Anlage absaugen und recyceln (siehe Installations- und Betriebsanleitung des jeweiligen Wärmepumpenaußengeräts).

Installations- und Wartungsanleitung

Die Kennzeichnung des Produktes bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll entsorgt werden dürfen.

Die fachgerechte und den jeweiligen nationalen Bestimmungen des Einsatzlandes entsprechende Entsorgung liegt in der Verantwortung des Betreibers.

– Demontage des Systems, Handhabung von

Kältemittel, Öl und weiteren Teilen darf nur von einem qualifizierten Monteur erfolgen.

– Entsorgung nur bei einer Einrichtung, die auf

Wiederverwendung, Recycling und Wiederver wertung spezialisiert ist.

Weitere Informationen sind bei der Installationsfirma oder der zuständigen örtlichen Behörde erhältlich.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 35

6 Inspektion und Wartung

6 x Inspektion und Wartung

6.1 Allgemeines

Die regelmäßige Inspektion und Wartung der Altherma EHS(X/H) senkt den Energieverbrauch und garantiert eine lange Lebens dauer sowie den störungsfreien Betrieb.

GEFAHR VON UMWELTSCHÄDEN!

Wichtige Informationen bezüglich des verwendeten Kältemittels.

Das Wärmepumpen-Gesamtsystem enthält Kältemittel mit fluorierten Treibhausgasen, welche im Kyoto-Protokoll aufgeführt sind und bei Freisetzung die Umwelt schädigen.

Kältemitteltyp: R410A GWP*-Wert: 1975

* GWP = Treibhauspotenzial

● Gesamtfüllmenge des Kältemittels auf dem mitgelieferten Etikett am Wärmepumpenaußengerät eintragen (Hinweise siehe Installationsanleitung Wärmepumpenaußengerät).

● Kältemittel nie in die Atmosphäre entweichen lassen - immer mit einem dafür geeigneten Recyc linggerät absaugen und recyceln.

● Bei einer Gesamtfüllmenge der Anlage mit Kältemittel von 3 kg – 30 kg bzw. ab 6 kg in hermetischen Anlagen und ab

01.01.2017 bei einer Gesamtfüllmenge von 5-50 t CO2Äquivalent bzw. ab 10

t CO2-Äquivalent in hermetischen

Anlagen:

 Kontrollen durch zertifiziertes Personal in Abständen von

höchstens 12 Monaten und Dokumentation der durchgeführten Arbeiten gemäß der gültigen Verordnung. Diese Dokumentation ist mindestens 5 Jahre lang aufzubewah ren.

Zertifiziert sind Personen, welche für Arbeiten an ortsfesten Kälteanlagen (Wärmepumpen) und Klimaanlagen einen Sachkundenachweis für den europäischen Raum nach der F-Gase-Verordnung gemäß (EG) Nr. 303/2008 besitzen.

–Bis 3 kg Kältemittelgesamtfüllmenge: Sachkun-

denachweis der Kategorie II

–Ab 3 kg Kältemittelgesamtfüllmenge: Sachkun-

denachweis der Kategorie I

6.2 Abdeckhaube abbauen

Die Inspektion und Wartung durch autorisierte und geschulte Heizungs- und Kälte-Klima-Fachkräfte einmal jährlich und möglichst vor der Heizperiode durchführen. Somit können Störungen während der Heizperiode verhindert werden.

Zur Gewährleistung der regelmäßigen Inspektion und Wartung empfiehlt Daikin, einen Inspektions- und Wartungsvertrag abzuschließen.

Gesetzliche Bestimmungen

Nach der F-Gase-Verordnung (EG) Nr. 842/2006 Artikel 3, abgelöst am 01.01.2015 durch (EG) Nr. 517/2014 Artikel 3 und 4, müssen Betreiber (bzw. Eigentümer) ihre ortsfesten Kältean lagen regelmäßig warten, auf Dichtheit überprüfen und eventuelle Undichtigkeiten umgehend beseitigen lassen.

Alle Installations-, Wartungs- und Reparaturarbeiten am Kältekreislauf müssen z. B. im Betriebshandbuch dokumentiert werden.

Für Daikin Wärmepumpensysteme ergeben sich für den Be- treiber folgende Pflichten:

Die europäische gesetzliche Überprüfungsfrist gilt für Wärmepumpen ab einer Gesamtfüllmenge der Anlage mit Kältemittel von 3

kg bzw. ab 01.01.2017 ab einer Gesamtfüllmenge von 5 t CO2-Äquivalent (bei R410A ab 2,4 kg).

Daikin empfiehlt dennoch den Abschluss eines Wartungsvertrags inklusive Dokumentation der durchgeführten Arbeiten im Betriebshandbuch zur Wahrung der Garantieansprüche, auch für Anlagen, bei welchen keine gesetzliche Pflicht auf Dichtheitskontrolle besteht.

Bild 6-1 Schrauben herausdrehen/lösen, Abdeckhaube hinten anhe-

ben und nach vorn abnehmen.

6.3 Jährlich durchzuführende Tätigkeiten

WARNUNG!

Unsachgemäß durchgeführte Arbeiten der Daikin Altherma EHS(X/H) und an ihren optional angeschlossenen Komponenten kann Leben und Gesundheit von Personen gefährden und die Funktion dieser Bauteile beeinträchtigen.

● Arbeiten an der Daikin Altherma EHS(X/H) (wie z. B. Wartung oder Instandsetzung) nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltung teilgenommen haben. Hierzu zählen insbesondere

Heizungsfachkräfte, Elektrofachkräfte und Kälte-Klima-Fachkräfte, die aufgrund Ihrer fachlichen Ausbildung und Ihrer Sachkenntnis,

Erfahrungen mit der fachgerechten Installation und Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 36

6 x Inspektion und Wartung

WARNUNG!

Das gasförmige Kältemittel ist schwerer als Luft. Es kann sich in Gruben oder schlecht belüfteten Räu

men in hohen Konzentrationen ansammeln. Das Einatmen hoher Konzentrationen gasförmigen Kältemittels führt zu Schwindel- und Erstickungsgefühlen. Bei Kontakt von gasförmigem Kältemittel mit offenem Feuer oder heißen Gegenständen kön- nen tödliche Gase entstehen.

● Bei Arbeiten am Kältemittelkreislauf für eine gute

Belüftung des Arbeitsplatzes sorgen.

● Falls notwendig, vor Beginn der Arbeiten, das

Kältemittelsystem vollständig evakuieren.

● Arbeiten am Kältemittelkreislauf niemals in

geschlossenen Räumen oder Arbeitsgruben durchführen.

● Kältemittel nicht mit offenem Feuer, Glut oder

heißen Gegenständen in Berührung bringen.

● Kältemittel niemals in die Atmosphäre entweichen

lassen (Bildung hoher Konzentrationen).

● Nach dem Abnehmen der Serviceschläuche von

den Befüllanschlüssen, am Kältesystem eine Dichtheitsprüfung durchführen. Durch undichte Stellen kann Kältemittel austreten.

WARNUNG!

Bei normalem Atmosphärendruck und Umgebungstemperaturen verdampft flüssiges Kältemittel so plötzlich, dass es bei Kontakt mit der Haut oder den Augen zu Erfrierungen des Gewebes kommen kann (Erblindungsgefahr).

● Stets Schutzbrille und Schutzhandschuhe tragen.

● Kältemittel niemals in die Atmosphäre entweichen

lassen (hoher Druck an der Austrittsstelle).

● Beim Abnehmen der Serviceschläuche von den

Befüllanschlüssen, die Anschlüsse nie in Richtung des Körpers halten. Es können noch Kältemittel

reste austreten.

WARNUNG!

Unter der Abdeckhaube der Daikin Altherma EHS(X/H) können bei laufendem Betrieb Temperaturen von bis zu 90 °C auftreten. Während des Be-

triebs entstehen Warmwassertemperaturen >60 °C.

– Bei Berührung von Bauteilen während oder nach

dem Betrieb besteht Verbrennungsgefahr.

– Durch austretendes Wasser bei Wartungs- und

Instandsetzungsarbeiten kann es bei Hautkontakt zu Verbrühungen kommen.

● Vor den Wartungs- und Inspektionsarbeiten die

Daikin Altherma EHS(X/H) ausreichend lang abkühlen lassen.

● Schutzhandschuhe tragen.

WARNUNG!

Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verlet

zungen und Verbrennungen verursachen.

● Vor Arbeiten an Strom führenden Teilen, alle

Stromkreise der Anlage von der Stromver- sorgung trennen (externen Hauptschalter ausschalten, Sicherung trennen) und gegen unbeabsichtigtes Wiedereinschalten sichern.

● Herstellung des elektrischen Anschlusses und Arbeiten an elektrischen Bauteilen nur durch

elektrotechnisch qualifiziertes Fachpersonal

unter Beachtung der gültigen Normen und Richt

linien sowie der Vorgaben des Energieversorgungsunternehmens.

● Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder

anbauen.

1. Abdeckhaube abbauen (siehe Abschnitt 6.2).

2. Funktionskontrolle der Daikin Altherma EHS(X/H), sowie aller

installierten Zubehörkomponenten (Backup-Heater, Solaranlage) durch Überprüfen der Temperaturanzeige und der Schaltzustände in den einzelnen Betriebsarten durchführen.

3. Falls eine Daikin Solaranlage des Typs DrainBack

angeschlossen und in Betrieb ist, diese abschalten und Kollektoren entleeren.

4. Bei Betrieb der Daikin Altherma EHS(X/H) in einem bivalent-

alternativen System; alle Wärmeerzeuger ausschalten und die Bivalenz-Regelung deaktivieren.

5. Sichtprüfung allgemeiner Zustand der Daikin Altherma

EHS(X/H).

6. Sichtkontrolle Behälterfüllstand Speicherwasser

(Füllstandsanzeige).

 Ggf. Wasser nachfüllen (siehe Abschnitt 6.4), sowie Ursa-

che für mangelnden Füllstand ermitteln und abstellen.

Die Daikin Altherma EHS(X/H) ist konstruktionsbedingt sehr wartungsarm. Korrosionsschutzeinrichtungen

B. Opferanoden) sind nicht notwendig. Wartungsar-

(z. beiten, wie das Wechseln von Schutzanoden oder das Reinigen des Speichers von innen, entfallen dadurch.

7. Anschluss Sicherheitsüberlauf und -ablaufschlauch auf

Dichtheit, freien Ablauf und Gefälle prüfen.

 Ggf. Sicherheitsüberlauf und Ablaufschlauch reinigen und

neu verlegen, schadhafte Teile austauschen.

8. Sichtprüfung von Anschlüssen, Leitungen sowie des

Sicherheits-Überdruckventils. Bei Schäden die Ursache ermitteln.

 Schadhafte Teile austauschen.

9. Prüfung aller elektrischen Bauteile, Verbindungen und

Leitungen.

 Schadhafte Teile instand setzen bzw. austauschen.

Installations- und Wartungsanleitung

Sollte das Anschlusskabel des optionalen BackupHeaters eine Beschädigung aufweisen, ist der komplette Backup-Heater zu ersetzen.

Das Anschlusskabel kann nicht separat ausgetauscht werden.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 37

6 x Inspektion und Wartung

10. Kontrolle des Wasserdrucks der Kaltwasserversorgung

(<6 bar)

 Ggf. Einbau bzw. Einstellung Druckminderer.

11. Kontrolle des Systemwasserdrucks an der Regelung RoCon

HP der Daikin Altherma EHS(X/H).

 Ggf. Wasser in der Heizungsanlage nachfüllen, bis sich

die Druckanzeige im zulässigen Bereich befindet (siehe Abschnitt

6.5).

12. Kunststoffoberfläche der Daikin Altherma EHS(X/H) mit weichen Tüchern und milder Reinigungslösung reinigen.

Keine Reiniger mit aggressiven Lösungsmitteln verwenden (Beschädigung der Kunststoffoberfläche).

13. Abdeckhaube wieder anbauen (siehe Abschnitt 6.2).

14. Wartung des Außengeräts und anderer an die Daikin

Altherma EHS(X/H) angeschlossenen Heizungskomponenten nach den jeweiligen dazugehörigen Installations- und Betriebsanleitungen durchführen.

15. Wartungsnachweis im Betriebshandbuch der Daikin Altherma EHS(X/H) ausfüllen.

6.4 Speicherbehälter befüllen, nachfüllen

VORSICHT!

Befüllen des Speicherbehälters mit zu hohem Wasserdruck oder zu hoher Zuflussgeschwindigkeit kann zu Beschädigungen an der Daikin Altherma EHS(X/H) führen.

● Befüllung nur mit einem Wasserdruck <6 bar und einer Zuflussgeschwindigkeit <15 l/min.

Ohne installiertem Solar-System

● Füllschlauch mit Rückflussverhinderer (1/2") an den Anschluss "DrainBack Solar - Vorlauf" (siehe Bild 6-2, Pos. 1) anschließen.

● Speicherbehälter der Daikin Altherma EHS(X/H) befüllen bis Wasser an dem Anschluss (Bild 6-2, Pos. 23) austritt, welcher als Sicherheitsüberlauf angeschlossen wurde.

● Füllschlauch mit Rückflussverhinderer (1/2") wieder entfernen.

Mit KFE-Befüllanschluss oder mit installiertem Solarsystem (siehe auch Kapitel 5.1)

● Ohne Solarsystem: KFE-Befüllanschluss (Zubehör

BA) an den Füll- und Entleeranschluss der Daikin

KFE

Altherma EHS(X/H) (Bild 2-2 bis Bild 2-5, Pos. 10) bzw. Mit Solarsystem: KFE-Befüllanschluss (Zubehör KFE BA)an den Winkel der Regelungs- und Pumpeneinheit (EKSRPS3B) montieren.

● Füllschlauch mit Rückflussverhinderer (1/2") an den vorher installierten KFE-Hahn anschließen.

● Speicherbehälter der Daikin Altherma EHS(X/H) befüllen bis Wasser an dem Anschluss ( welcher als Sicherheitsüberlauf angeschlossen wurde.

● Füllschlauch mit Rückflussverhinderer (1/2") wieder entfernen.

Bild 6-2, Pos. 23) austritt,

temperatur = 30 °C

– Außentemperatur < 12 °C, minimale Speicher-

temperatur = 23 °C.

Ohne Backup-Heater: Das Speicherwasser muss durch einen externen Zuheizer auf die erforderliche minimale Speichertemperatur aufgeheizt werden.

Mit Backup-Heater (EKBUxx): Bei einer Außentemperatur < 12 °C und einer Speichertemperatur < 35 °C wird automatisch der BackupHeater (EKBUxx) eingeschaltet, um das Speicher

wasser auf mindestens 35 °C aufzuheizen.

● Um den Aufheizvorgang mit Backup-Heater zu beschleunigen, vorübergehend die

– Parameter [Funktion EHS] = "1" und – Parameter [Leistung WW] auf Maximalwert

des Backup-Heaters stellen.

– Drehschalter auf die Betriebsart stellen

und Parameter [1x Warmwasser] auf "Ein" stellen. Nach erfolgter Aufheizung den Parameter wieder auf "Aus" stellen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Bild 6-2 Befüllung Pufferspeicher - ohne Solarsystem

Installations- und Wartungsanleitung

Page 38

6 x Inspektion und Wartung

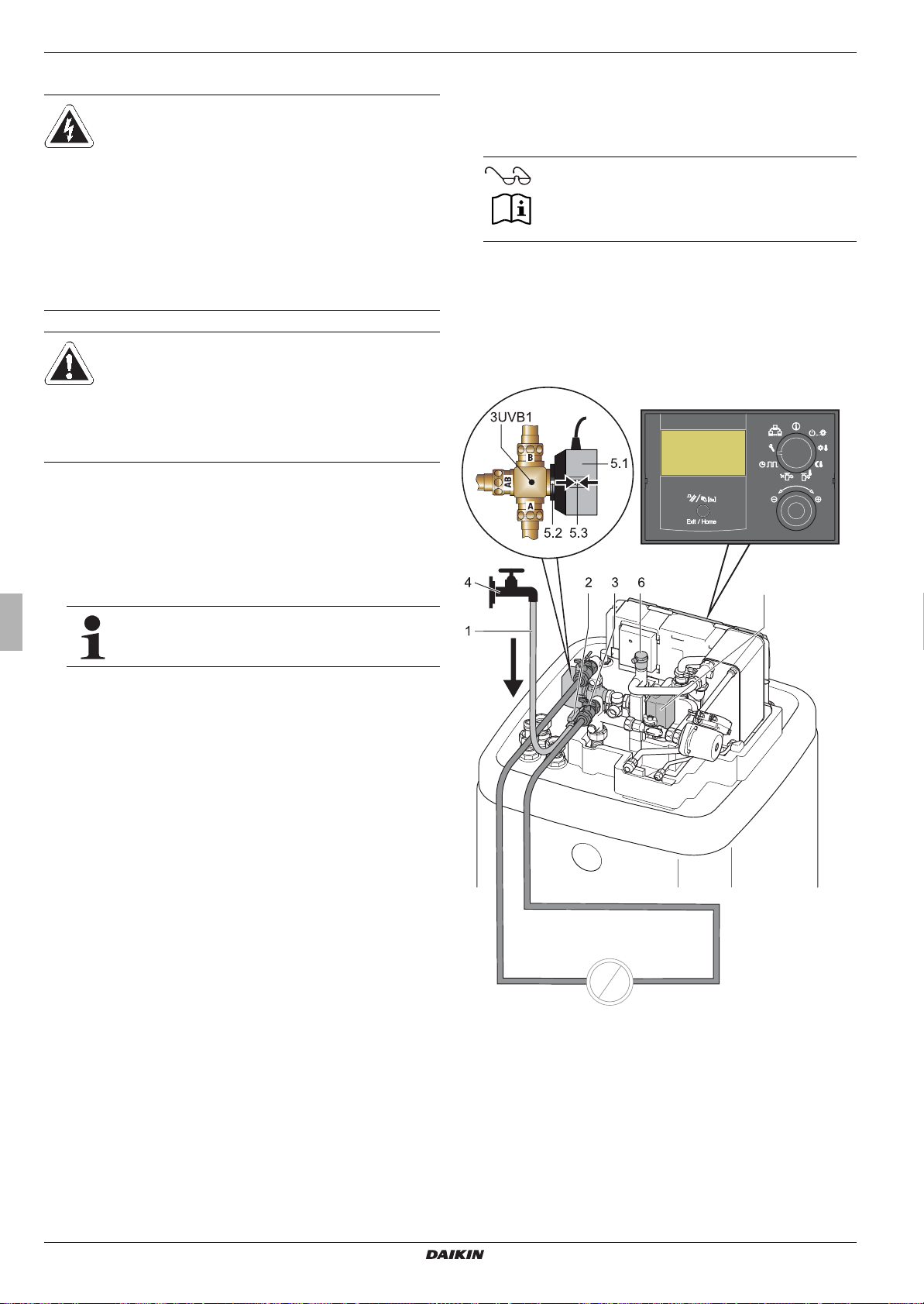

6.5 Heizungsanlage befüllen, nachfüllen

GEFAHR!

Während des Befüllvorgangs kann Wasser aus eventuell undichten Stellen austreten, welches bei Kontakt mit Strom führenden Teilen zu einem Stromschlag führen kann.

● Vor dem Befüllvorgang, die Daikin Altherma EHS(X/H) stromlos schalten.

● Nach der Erstbefüllung, vor dem Einschalten der Stromversorgung für die Daikin Altherma EHS(X/H), prüfen, ob alle elektrischen Teile und Verbindungsstellen trocken sind.

WARNUNG!

Verschmutzung von Trinkwasser gefährdet die Gesundheit.

● Beim Befüllen der Heizungsanlage das Zurückströmen von Heizungswasser in die Trinkwasserleitung ausschließen.

1. Nur erforderlich bei erster Inbetriebnahme und Wiederinbetriebnahme nach vollständiger Entleerung! Die Ventilantriebe der 3-Wege-Umschaltventil 3UVB1 + 3UV DHW (siehe Bild 6-3) abziehen. Dazu am Ventilantrieb

die Entriegelungstaste (siehe Bild 6-3, Pos. 5.2) drücken und den Ventilantrieb 1/8-Umdrehung gegen den Uhrzeigersinn drehen (Bajonettverschluss).

Bei abgezogenem Ventilantrieb ist der Weg AB-B geöffnet.

11. Nur erforderlich bei erster Inbetriebnahme und Wiederinbetriebnahme nach vollständiger Entleerung!

● Die Ventilantriebe der 3-Wege-Umschaltventile 3UVB1

+ 3UV DHW wieder aufstecken.

● Entlüftungsfunktion starten.

Entlüftungsfunktion

(Siehe Betriebsanleitung der Regelung)

12. Wasserdruck am externen Manometer erneut prüfen und

gegebenenfalls Wasser über den KFE-Hahn (

Bild 6-3,

Pos. 2) nachfüllen.

13. Wasserhahn (Bild 6-3, Pos. 4) der Zuleitung schließen.

14. Füllschlauch (Bild 6-3, Pos. 1) mit Rückflussverhinderer vom

KFE-Hahn (Bild 6-3, Pos. 2) entfernen.

3UV DHW

2. Füllschlauch (Bild 6-3, Pos. 1) mit Rückflussverhinderer

(1/2") und einem externen Manometer (bauseitig) an den KFE-Hahn (

Bild 6-3, Pos. 2) anschließen und gegen

Abrutschen mit einer Schlauchschelle sichern.

3. Wasserhahn (Bild 6-3, Pos. 4) der Zuleitung öffnen.

4. KFE-Hahn (Bild 6-3, Pos. 2) öffnen und Manometer

beobachten.

5. Anlage mit Wasser befüllen, bis am externen Manometer Anlagen-Solldruck (Anlagenhöhe +2 m, dabei entspricht 1 m Wassersäule = 0,1 bar) erreicht ist.

Das Überdruckventil darf nicht auslösen!

6. KFE-Hahn (Bild 6-3, Pos. 2) schließen.

7. Stromversorgung der Altherma EHS(X/H) einschalten.

8. Drehschalter auf Betriebsart "Heizen" stellen.

 Daikin Altherma EHS(X/H) läuft nach Startphase im

Warmwasserheizbetrieb.

9. Während des Warmwasserheizbetriebs, ständig den Wasserdruck am externen Manometer prüfen und gegebenenfalls Wasser über den KFE-Hahn ( Pos. 2) nachfüllen.

10. Gesamte Heizungsanlage entlüften (Regelventile der Anlage öffnen. Gleichzeitig kann über den Fußbodenverteiler das Fußbodenheizungssystem mit befüllt und gespült werden.).

Bild 6-3,

1 Füllschlauch 2 KFE-Hahn 3 Kugelhahn 4 Wasserhahn

5.1 Ventilantrieb

Bild 6-3 Heizungskreislauf befüllen

5.2 Entriegelungstaste der An-

triebsarretierung

5.3 Handhebel 6 Automatikentlüfter 3UVB1, 3UV DHW

3-Wege-Umschaltventile

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 39

7 Fehler, Störungen und Meldungen

Im Gerät::

Adresse::

Kessel 0

Im Gerät::

Adresse::

Heizmodul 0

E 9001

Fehler Rücklauffühler

Sonderebene

Handbetrieb

FA Fehler

Protokoll

Sonderebene

FA Fehler

Protokoll

Meldungen löschen

Im Gerät::

Adresse::

Kessel 0

Lese Protokoll

VORSICHT!

Elektrostatische Aufladungen können zu Spannungsüberschlägen führen, die elektronische Bauteile zerstören können.

● Vor Berühren der Schaltfeldplatine, Potenzialausgleich sicherstellen (z. B. durch Anfassen der Schaltfeldhalterung).

7 x Fehler, Störungen und Meldungen

7.1 Fehler erkennen, Störung beheben,

Die elektronische Regelung der Daikin Altherma EHS(X/H): – signalisiert einen Fehler durch eine rote Hintergrundbeleuch-

– zeigt Informationsmeldungen zum Betriebszustand an, wel-

Ein integriertes Protokoll speichert bis zu 15 Fehler- oder sonstige Informationsmeldungen zum Betriebszustand, welche zuletzt aufgetreten sind.

Je nach Bedienmodus werden Meldungen auch an angeschlossene Raumregler oder Raumthermostate weitergeleitet.

7.1.1 Aktuelle Fehleranzeige

1 Fehlermeldung als Code (siehe Tab. 7-2) 2 Ortsangabe (Gerät) des erkannten Fehlers 3 Datenbusadresse des Fehler verursachenden Geräts

Bild 7-1 Anzeige einer aktuellen Fehlermeldung (Regelungsfehler)

1 Fehlermeldung als Code (siehe Tab. 7-2) 2 Fehlermeldung als Klartext (siehe Tab. 7-2) 3 Ortsangabe (Gerät) des erkannten Fehlers 4 Datenbusadresse des Fehler verursachenden Geräts

Bild 7-2 Anzeige einer aktuellen Fehlermeldung (Wärmepumpenfeh-

7.1.2 Protokoll auslesen

Das Protokoll kann in der "Sonderebene" ausgelesen werden (siehe Bild 7-3).

Die zuletzt eingegangene (aktuellste) Meldung steht dabei an erster Stelle. Alle anderen vorangegangenen Meldungen werden bei jedem neuen Eintrag in der Position nach hinten geschoben. Die 16. Meldung wird bei Eintreffen einer neuen Meldung ge löscht.

Meldungen löschen

tung des Displays und zeigt einen Fehlercode im Display an (siehe Tab. 7-2).

che nicht durch eine rote Hintergrundbeleuchtung signalisiert werden.

E 75

ler)

2 3

1 2

3 4

E75

Bild 7-3 Auslesen des Protokolls

E75

7.1.3 Störung beheben

● Ursache für die Störung ermitteln und beheben. – Schaltschutz ausgelöst:

Keine Anzeige auf dem Display der Regelung. Ursache für das Auslösen des Schaltschutzes feststellen und Störung beseitigen. Anlage erneut starten.

 Ist die Ursache beseitigt arbeitet die Anlage normal wei-

ter.

– Schaltschutz nicht ausgelöst:

a) Es werden keine Fehlercodes angezeigt, aber die Anlage

arbeitet nicht ordnungsgemäß. Ursachen suchen und beseitigen (siehe Abschnitt 7.2).

 Wurde die Ursache beseitigt, arbeitet die Anlage normal

weiter.

b) Fehlercodes werden angezeigt, solange die

Störungsbedingungen vorliegen. Ursachen suchen und beseitigen (siehe Abschnitt

7.3). Sollte die Störmeldung nach Behebung der Störungsursache weiterhin angezeigt werden, muss die Anlage für mindestens 10 s von der Stromversorgung getrennt werden, um sie zu entriegeln.

 Wurde die Ursache beseitigt, arbeitet die Anlage normal

weiter.

E75

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 40

7 x Fehler, Störungen und Meldungen

7.2 Störungen

Störung Mögliche Ursache Mögliche Behebung

Anlage außer Funktion (Keine Displayanzeige, Betriebs-LED auf

BM1 aus)

RoCon

Schaltzeitprogramme arbeiten nicht oder pro grammierte Schaltzeiten werden zur falschen Zeit ausgeführt.

Keine Netzspannung

Datum und Uhrzeit sind nicht korrekt eingestellt.

Falsche Betriebsart eingestellt.

Während einer Schaltzeit wurde durch den Benutzer eine manuelle Einstellung durchgeführt (z. B. Änderung einer Solltemperatur, Änderung der Betriebsart)

● Externen Hauptschalter der Anlage einschalten.

● Sicherung(en) der Anlage einschalten.

● Sicherung(en) der Anlage erneuern.

● Datum einstellen.

● Uhrzeit einstellen.

● Zuordnung Wochentag-Schaltzeiten prüfen.

● Betriebsart "Automatik 1" oder "Automatik 2"

einstellen.

1. Drehschalter in Stellung "Info" stellen.

2. Drehschalter in Stellung "Betriebsart" stellen.

3. Richtige Betriebsart auswählen.

Regelung reagiert nicht auf Eingaben

Betriebsdaten werden nicht aktualisiert

Heizung wird nicht warm

Betriebssystem der Regelung abgestürzt.

Anforderung Heizbetrieb abgeschaltet (z. B. Schaltzeitprogramm befindet sich in der Absenkphase, Außentemperatur zu hoch, Parameter für optionalen Backup-Heater (EKBUxx) falsch eingestellt, Anforderung für Warmwasser aktiv)

Kältemittelverdichter arbeitet nicht.

Anlage befindet sich in der Betriebsart "Kühlen".

Einstellungen Niedertarif-Netzanschluss und die elektrischen Anschlüsse passen nicht zusammen.

● RESET der Regelung durchführen. Dazu Anlage für mindestens 10 s von der Stromversorgung trennen und danach wieder einschalten.

● RESET der Regelung durchführen. Dazu Anlage für mindestens 10

s von der Stromversorgung trennen

und danach wieder einschalten.

● Betriebsarteinstellung prüfen.

● Anforderungsparameter prüfen.

● Einstellungen von Datum, Uhrzeit und Schaltzeitpro-

gramm an der Regelung prüfen.

● Bei installiertem Backup-Heater (EKBUxx): Prüfen, ob der Backup-Heater die Rücklauftemperatur auf mindestens 15 °C aufheizt (Bei einer niedrigen Rücklauftemperatur, verwendet das System zuerst den Backup-Heater, um diese Mindest-Rücklauftem peratur zu erreichen.). Ggf. Stromversorgung, Thermoschutz und Überhitzungssicherung des Backup-Heaters prüfen.

● Betriebsart auf "Heizen" umstellen.

● HT/NT Funktion ist aktiv und der Parameter [HT/NT

Anschluss] ist falsch gesetzt. Es sind auch andere Konfigurationen möglich, jedoch müssen diese der Art des am Installationsort vorhandenen Niedertarif-Netzanschlusses entsprechen.

● Der Parameter [SMART GRID] ist aktiv und die Anschlüsse sind falsch gesetzt.

Installations- und Wartungsanleitung

Das Elektrizitätsversorgungsunternehmen hat das Hochtarifsignal ausgesendet.

● Auf erneutes Niedertarifsignal warten, welches die Stromversorgung wieder zuschaltet.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 41

7 x Fehler, Störungen und Meldungen

Störung Mögliche Ursache Mögliche Behebung

● Prüfen, ob alle Absperrventile des Wasserkreislaufs

vollständig geöffnet sind.

● Prüfen, ob der Wasserfilter verschmutzt ist.

● Prüfen, ob das Ausdehnungsgefäß defekt ist.

● Heizungsanlage und geräteinterne Umwälzpumpe

Wasserdurchfluss zu niedrig.

Sollwertbereiche zu niedrig.

vollständig entlüften.

● An der Regelung (Drehschalterstellung "Info" )

prüfen, ob ausreichend Wasserdruck (>0,5 bar) vorhanden ist, ggf. Heizungswasser nachfüllen.

● Prüfen, ob der Widerstand im Wasserkreislauf nicht zu

hoch für die Pumpe ist (siehe "Technische Daten").

● Parameter [Heizkurve] erhöhen.

● Parameter [Max Temp Heizung] erhöhen.

● Parameter [Max T-Vorlauf] erhöhen.

Heizung wird nicht ausreichend warm

Witterungsgeführte Vorlauftemperaturregelung aktiv.

Optional: Backup-Heater (EKBUxx) nicht zugeschaltet.

Wassermenge in Heizungsanlage zu gering

Warmwasserbereitung beansprucht zu viel Leistung der Wärmepumpe.

● Einstellungen der Ebene "HZK Konfig" der Parameter

[Heizgrenze Tag], [Heizkurve] und die Einstellungen in Drehschalterstellung "Raumsoll Tag"

prüfen.

● Netzversorgung des Backup-Heaters (EKBUxx)

prüfen.

● Thermoschutzschalter des Backup-Heaters (EKBUxx)

hat ausgelöst. Entriegeln.

● Überhitzungssicherung des Backup-Heaters

(EKBUxx) defekt. Ersetzen.

● Parameter [Funktion EHS] und [Leistung EHS Stufe 1]

und [Leistung EHS Stufe 2] überprüfen.

● Vordruck im Ausdehnungsgefäß und Wasserdruck

prüfen, ggf. Heizungswasser nachfüllen und Vordruck neu einstellen (siehe Kapitel 6.5).

● Einstellungen des Parameters [Funktion EHS] in

Ebene "Konfiguration", Unterebene "Installation" prüfen.

● Einstellungen des Parameters [Leistung WW] in

Ebene "Konfiguration", Unterebene "Anlagenkonfigu

ration" prüfen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 42

7 x Fehler, Störungen und Meldungen

Störung Mögliche Ursache Mögliche Behebung

DIP-Schalter falsch konfiguriert

● DIP-Schalterstellung auf der Schaltplatine A1P kontrollieren (siehe Abschnitt

7.4).

Warmwasser wird nicht warm

Warmwasserbereitung abgeschaltet (z. B. Schaltzeitprogramm befindet sich in der

● Betriebsarteinstellung prüfen.

● Anforderungsparameter prüfen.

Absenkphase, Parameter für Warmwasserbereitung falsch eingestellt).

Speicherladetemperatur zu niedrig. ● Warmwasser-Solltemperatur erhöhen.

Zapfrate zu hoch. ● Zapfrate reduzieren, Durchfluss begrenzen.

Leistung der Wärmepumpe zu gering.

● Überprüfung der Schaltzeiten für Raumheizung und Warmwasserbereitung auf Überschneidungen.

● Vordruck im Ausdehnungsgefäß und Wasserdruck

Wassermenge in Heizungsanlage zu gering.

prüfen, ggf. Heizungswasser nachfüllen und Vordruck neu einstellen (siehe Kapitel 6.5).

● Netzversorgung des Backup-Heaters (EKBUxx) prüfen.

● Thermoschutzschalter des Backup-Heaters (EKBUxx)

Optional: Backup-Heater (EKBUxx) nicht zugeschaltet.

hat ausgelöst. Entriegeln.

● Überhitzungssicherung des Backup-Heaters (EKBUxx) defekt. Ersetzen.

● Parameter [Funktion EHS] und [Leistung EHS Stufe 1] und [Leistung EHS Stufe 2] überprüfen.

● Prüfen, ob alle Absperrventile des Wasserkreislaufs vollständig geöffnet sind.

● Prüfen, ob der Wasserfilter verschmutzt ist.

● Prüfen, ob das Ausdehnungsgefäß defekt ist.

● Heizungsanlage und geräteinterne Umwälzpumpe

Wasserdurchfluss zu niedrig.

vollständig entlüften.

● An der Regelung (Drehschalterstellung "Info" ) prüfen, ob ausreichend Wasserdruck (>0,5 bar) vorhanden ist, ggf. Heizungswasser nachfüllen.

● Prüfen, ob der Widerstand im Wasserkreislauf nicht zu hoch für die Pumpe ist (siehe "Technische Daten").

Raumkühlung kühlt nicht

"Kühlen" abgeschaltet (z. B. Schaltzeitprogramm befindet sich in der Absenkphase, Außentemperatur zu niedrig).

Kältemittelverdichter arbeitet nicht.

Anlage befindet sich in der Betriebsart "Heizen".

Außentemperatur < 4 °C

● Betriebsarteinstellung prüfen.

● Anforderungsparameter prüfen.

● Einstellungen von Datum, Uhrzeit und Schaltzeitpro-

gramm an der Regelung prüfen.

● Bei installiertem Backup-Heater (EKBUxx): Prüfen, ob der Backup-Heater die Rücklauftemperatur auf mindestens 15

°C aufheizt (Bei einer niedrigen Rücklauftemperatur, verwendet die Wärmepumpe zuerst den Backup-Heater, um diese MindestRücklauftemperatur zu erreichen.). Ggf. Stromver

sorgung, Thermoschutz und Überhitzungssicherung des Backup-Heaters prüfen.

● Betriebsart auf "Kühlen" umstellen.

Die Wärmepumpe hat automatisch in die Betriebsart "Heizen" umgeschaltet, um bei weiterem Abfall der Außentemperatur Frostschutz gewährleisten zu können. Keine Raumkühlung möglich.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 43

Störung Mögliche Ursache Mögliche Behebung

Kühlleistung bei Raumkühlung zu gering

7 x Fehler, Störungen und Meldungen

Wasserdurchfluss zu niedrig.

Wassermenge im Heizungsanlage zu gering

● Prüfen, ob alle Absperrventile des Wasserkreislaufs

vollständig geöffnet sind.

● Prüfen, ob der Wasserfilter verschmutzt ist.

● Prüfen, ob das Ausdehnungsgefäß defekt ist.

● Heizungsanlage und geräteinterne Umwälzpumpe

vollständig entlüften.

● An der Regelung (Drehschalterstellung "Info" )

prüfen, ob ausreichend Wasserdruck (>0,5 bar) vorhanden ist, ggf. Heizungswasser nachfüllen

● Prüfen, ob der Widerstand im Wasserkreislauf nicht zu

hoch für die Pumpe ist (siehe "Technische Daten").

● Vordruck im Ausdehnungsgefäß und Wasserdruck

prüfen, ggf. Heizungswasser nachfüllen und Vordruck neu einstellen (siehe Kapitel

6.5).

Geräteinterne Umwälzpumpe erzeugt übermäßig starke Betriebsgeräusche

Sicherheits-Überdruckventil ist undicht oder ständig geöffnet

Kältemittelmenge im Heizungsanlage zu niedrig oder zu hoch.

Luft im Wasserkreislauf.

Geräuschbildung durch Vibrationen.

Lagerschaden der geräteinternen Umwälzpumpe

Wasserdruck am Pumpeneinlass zu gering.

Ausdehnungsgefäß ist defekt.

Wasserdruck im Heizungsanlage ist zu hoch.

Sicherheits-Überdruckventil klemmt.

● Kältemittelmenge durch einen Daikin Heizungs-

fachmann überprüfen lassen. Dabei die Heizungsanlage auf Dichtheit prüfen.

● Heizungsanlage und geräteinterne Umwälzpumpe

vollständig entlüften.

● Altherma EHS(X/H), deren Bauteile sowie

Abdeckungen auf korrekte Befestigung prüfen.

● Pumpendrehzahl reduzieren (Parameter [Min

Leistung Pumpe] und [Max Leistung Pumpe]).

● Geräteinterne Umwälzpumpe erneuern.

● An der Regelung (Drehschalterstellung "Info" )

prüfen, ob ausreichend Wasserdruck (>0,5 bar) vorhanden ist.

● Prüfen, ob das Manometer ordnungsgemäß funktio-

niert (Anschluss eines externen Manometers).

● Vordruck im Ausdehnungsgefäß und Wasserdruck

prüfen, ggf. Heizungswasser nachfüllen und Vordruck neu einstellen (siehe Kapitel

6.5).

● Ausdehnungsgefäß erneuern.

● An der Regelung (Drehschalterstellung "Info" )

prüfen, ob Wasserdruck unter dem angegebenen Maximaldruck liegt. Ggf. so viel Wasser ablassen, bis der Druck sich im mittleren zulässigen Bereich befindet.

● Sicherheits-Überdruckventil prüfen und ggf. erneuern.

– Roten Knopf am Sicherheits-Überdruckventil

gegen den Uhrzeigersinn drehen. Sollte ein klapperndes Geräusch zu hören sein, muss das Sicherheits-Überdruckventil erneuert werden.

Tab. 7-1 Mögliche Störungen an der Altherma EHS(X/H)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 44

7 x Fehler, Störungen und Meldungen

7.3 Fehlercodes

Bei allen Störungen / Fehlermeldungen auf Grund möglicherweise defekter Fühler / Sensoren, grundsätzlich vor Austausch, alle dazugehörigen Anschlusskabel, Verbindungsstellen (korrekter Sitz der Steckkontakte) und Schaltplatinen prüfen.

Bauteilzuordnung: siehe Bild 2-1 bis Bild 2-5 und Bild 7-4

Code Störung / Fehler-

Display Intern

E9001 80

E9002 81

E9003 89

Fehler Rücklauffühler

Fehler Vorlauffühler

Fehler Frostschutzfunktion

meldung

Bauteil/Bezeichnung Ursachen und mögliche Fehlerbehebung

Rücklauftemperatursensor t

Vorlauftemperatursensor t

oder t

V, BH

Plattenwärmetauscher (PWT)

E9004 7H Fehler Durchfluss Durchflusssensor FLS

Sensor bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

Sensor bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

Messwert t

<0 °C

– Ausfall der Frostschutzfunktion für den Plattenwärmetauscher

aufgrund von niedrigem Wasserdurchfluss. Siehe Fehlercode E9004 / 7H.

– Ausfall der Frostschutzfunktion für den Plattenwärmetauscher

aufgrund fehlenden Kältemittels in der Anlage. Siehe Fehlercode E9015 / E4.

Wasserdurchfluss ist zu niedrig oder überhaupt nicht vorhanden, erforderlicher Mindestwasserdurchfluss: 900 l/h.

Folgende Punkte prüfen:

● Alle Absperrventile des Wasserkreislaufs müssen vollständig geöffnet sein.

● Optionale Wasserfilter dürfen nicht verschmutzt sein.

● Heizungsanlage muss innerhalb ihres Betriebsbereiches

laufen.

● Heizungsanlage und geräteinterne Umwälzpumpe müssen vollständig entlüftet sein.

● An der Regelung (Drehschalterstellung "Info" ) prüfen, ob ausreichend Wasserdruck (>0,5 bar) vorhanden ist.

● Funktion des 3-Wege-Umschaltventils 3UVB1 überprüfen (Tatsächliche Stellung von 3UVB1 mit angezeigter Stellung BPV im Parameter [Übersicht] vergleichen).

● Tritt dieser Fehler bei Abtaubetrieb in der Betriebsart Raumheizung oder Warmwasserbereitung auf? Bei optionalem Backup-Heater: dessen Stromversorgung und Sicherungen prüfen.

● Sicherungen im Regelungsgehäuse der Daikin Altherma EHS(X/H) prüfen (Pumpensicherung (FU1) auf Schaltplatine A1P und Leiterplattensicherung

(F1) auf Schaltplatine RoCon

BM1).

● Durchflusssensor FLS auf Verschmutzung und Funktion prüfen, ggf. reinigen, erneuern.

E9005 8F

E9006 8H

Vorlauftemperatur t

>75 °C

V, BH

Vorlauftemperatur t

>65 °C

V, BH

Vorlauftemperatursensor t

V, BH

Vorlauftemperatursensor t

V, BH

E9007 A1 Platine IG defekt Schaltplatine A1P

Installations- und Wartungsanleitung

Vorlauftemperatur Backup-Heater (t

) ist zu hoch.

V, BH

– Vorlauftemperatursensor liefert falsche Werte. Temperatur-

sensor bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

– Kontaktproblem A1P-Brücke auf X3A. Kommunikation zwischen Wärmepumpenaußengerät und Wär-

mepumpeninnengerät gestört.

– Elektromagnetische Einflüsse.

● Reset durchführen.

– Schaltplatine A1P defekt.

● Schaltplatine A1P erneuern.

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 45

7 x Fehler, Störungen und Meldungen

Code Störung / Fehler-

Display Intern

meldung

Bauteil/Bezeichnung Ursachen und mögliche Fehlerbehebung

Kältemitteltempe-

E9008 A5

ratur außerhalb des gültigen

Temperaturfühler (Flüssigseite Kältemittel) t

Bereichs

E9009 AA

Optional: STB BackupHeater (EKBUxx)

STB-Fehler

E9010 AC Brücke auf Platine A1P

E9011 C0 Fehler Flowsensor Durchflusssensor FLS

E9012 C4

Fehler Vorlauffühler

E9013 E1 Platine AG defekt

Vorlauftemperatursensor

oder t

V, BH

Hauptplatine Wärmepumpenaußengerät

Keine Wärmeabnahme am Plattenwärmetauscher.

● Durchfluss überprüfen.

● Wenn Durchfluss in Ordnung ist, dann Kältemitteltemperatur-

fühler erneuern.

STB im Backup-Heater (EKBUxx) ausgelöst.

● Backup-Heater (EKBUxx) erneuern.

Brücke der Anschlussbuchse "X21A" auf der Platine A1P fehlt.

● Brückenstecker aufstecken.

Durchflusssensor FLS defekt.

● Durchflusssensor FLS erneuern.

Messwert außerhalb des zulässigen Wertebereichs. Sensor bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

– Hauptplatine im Wärmepumpenaußengerät defekt. – Ventilatormotor defekt.

● Prüfen, erneuern.

E9014 E3 P-Kältemittel hoch

E9015 E4

E9016 E5

P-Kältemittel niedrig

Lastschutz Verdichter

Hochdruckschalter S1PH im Kältemittelsystem

Drucksensor S1NPH im Wärmepumpenaußenge rät

Elektronischer Überlastschutz im Kältemittelverdichter

Druck im Kältemittelsystem zu hoch.

– Hochdruckschalter S1PH oder Ventilatormotor defekt.

● Prüfen, erneuern. – Schlechter Kontakt der Verkabelung. – Durchfluss in der Heizungsanlage zu gering. – Eingefüllte Kältemittelmenge zu hoch.

● Prüfen, erneuern. – Serviceventile im Wärmepumpenaußengerät nicht geöffnet.

● Serviceventile öffnen.

Druck im Kältemittelsystem zu niedrig.

– Kältemittelmenge zu gering.

● Prüfen, Ursache beseitigen, Kältemittel nachfüllen. – Drucksensor S1NPH im Wärmepumpenaußengerät defekt. – Temperatursensor Lammellen-Wärmetauscher R4T im Wär-

mepumpenaußengerät defekt.

– Magnetventil im Wärmepumpenaußengerät öffnet nicht. – Hauptplatine im Wärmepumpenaußengerät defekt.

● Prüfen, erneuern.

Überlastschutz Kältemittelverdichter hat ausgelöst. Zu hohe Druckdifferenz im Kältemittelkreislauf zwischen Hoch- und Niederdruckseite (>26 bar).

– Kältemittelverdichter defekt. – Inverterplatine im Wärmepumpenaußengerät defekt. – Verkabelung Kältemittelverdichter / Inverterplatine, schlechter

Kontakt.

– Eingefüllte Kältemittelmenge zu hoch.

● Prüfen, erneuern.

– Serviceventile im Wärmepumpenaußengerät nicht geöffnet.

● Serviceventile öffnen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 46

7 x Fehler, Störungen und Meldungen

Code Störung / Fehler-

Display Intern

meldung

E9017 E7 Ventilator blockiert

E9018 E9 Expansionsventil

E9019 EC

E9020 F3

Warmwassertemperatur >85 °C

T-Verdampfer hoch

Bauteil/Bezeichnung Ursachen und mögliche Fehlerbehebung

– Ein Ventilator im Wärmepumpenaußengerät ist blockiert.

● Ventilator auf Schmutzeinwirkung oder Blockaden prüfen, ggf. reinigen und gängig machen.

– Ventilatormotor defekt. Ventilatormotor im Wärmepumpenaußengerät

– Verkabelung Ventilatormotor, schlechter Kontakt.

– Überspannung am Ventilatormotor.

– Sicherung im Wärmepumpenaußengerät defekt.

– Inverterplatine im Wärmepumpenaußengerät defekt.

● Prüfen, erneuern.

Elektronisches Expansionsventil

Das elektronische Expansionsventil im Wärmepumpenaußengerät ist defekt, erneuern.

Der Speichertemperatursensor t

liefert einen Temperatur-

DHW2

wert >85 °C. Speichertemperatursensor t

DHW2

Sensor bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

Auslasstemperatursensor (Heißgasfühler) R2T am Kältemittelverdichter des Wärmepumpenaußenge

– Auslasstemperatursensor R2T am Kältemittelverdichter bzw.

Verbindungskabel defekt.

– Kältemittelverdichter defekt.

● Prüfen, erneuern.

räts zu hoch

E9021 H3 HPS-System

E9022 H9 Fehler AT-Fühler

E9023 HC Fehler WW-Fühler

E9024 J1 Drucksensor

E9025 J3

E9026 J5

E9027 J6

E9028 J7

E9029 J8

Fehler Rücklauffühler

Fehler Ansaugrohrfühler

Aircoil-Fühler Defrost

Aircoil-Fühler Temp

Fehler Kältefühler AG

Hochdruckschalter S1PH im Wärmepumpenaußengerät

Außentemperatursensor R1T im Wärmepumpenau ßengerät

Speichertemperatursensor t

DHW2

Drucksensor S1NPH im Wärmepumpenaußengerät

Auslasstemperatursensor R2T im Wärmepumpenaußengerät

Ansaugtemperatursensor R3T im Wärmepumpenaußengerät

Temperatursensor Lammellen-Wärmetauscher R5T im Wärmepumpenau ßengerät

Temperatursensor Lammellen-Wärmetauscher R4T im Wärmepumpenaußengerät

(nur bei 11-16 kW Anlage) Temperatursensor Flüs-

sigkeitsseite R6T im Wärmepumpenaußengerät

– Hochdruckschalter S1PH defekt. – Hauptplatine im Wärmepumpenaußengerät defekt. – Verkabelung, schlechter Kontakt.

● Prüfen, erneuern.

Sensor bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 47

7 x Fehler, Störungen und Meldungen

Code Störung / Fehler-

Display Intern

E9030 L4

E9031 L5

E9032 L8

Defekt elektrisch

meldung

Bauteil/Bezeichnung Ursachen und mögliche Fehlerbehebung

Übertemperatur im Wärmepumpenaußengerät

– Sehr hohe Außentemperatur.

Temperatursensor R10T auf Inverterplatine im Wär mepumpenaußengerät

(nur bei 11-16 kW Anlage)

– Unzureichende Kühlung der Inverterplatine. – Luftansaugung verschmutzt / blockiert.

– Inverterplatine im Wärmepumpenaußengerät defekt.

– Temperatursensor auf Inverterplatine defekt, Steckverbin-

dung X111A nicht korrekt.

● Prüfen, Ursache beseitigen, Erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

– Aktuelle Netzüberspannung. – Kältemittelverdichter blockiert oder defekt.

– Inverterplatine im Wärmepumpenaußengerät defekt. Elektrische Komponenten Überspannungsfehler

– Verkabelung, schlechter Kontakt.

– Serviceventile im Wärmepumpenaußengerät nicht geöffnet.

● Prüfen, Ursache beseitigen, Erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

– Kältemittelverdichter defekt.

– Inverterplatine im Wärmepumpenaußengerät defekt.

● Prüfen, erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

E9033 L9

E9034 LC

E9035 P1 Platine AG defekt

E9036 P4 Defekt elektrisch

Elektrische Komponenten

Inverterplatine im Wärmepumpenaußengerät

Temperatursensor R10T auf Inverterplatine im Wär mepumpenaußengerät

(nur bei 11-16 kW Anlage)

– Kältemittelverdichter blockiert oder defekt.

– Vor Start des Kältemittelverdichters, zu hohe Druckdifferenz

zwischen Hoch- und Niederdruckseite.

– Serviceventile im Wärmepumpenaußengerät nicht geöffnet.

● Prüfen, Ursache beseitigen, Erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

Kommunikationsfehler - Interne Kommunikation im Wärmepumpenaußengerät gestört

– Elektromagnetische Einflüsse.

● Reset durchführen. – Hauptplatine im Wärmepumpenaußengerät defekt. – Inverterplatine im Wärmepumpenaußengerät defekt. – Ventilatormotor defekt. – Verkabelung, schlechter Kontakt.

● Prüfen, Ursache beseitigen, Erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

– Keine Versorgungsspannung vom Netzanschluss. – Inverterplatine im Wärmepumpenaußengerät defekt.

● Prüfen, Ursache beseitigen, Erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

Übertemperatur im Wärmepumpenaußengerät

– Inverterplatine im Wärmepumpenaußengerät defekt. – Temperatursensor auf Inverterplatine defekt, Steckverbin-

dung X111A nicht korrekt.

● Prüfen, Ursache beseitigen, Erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

E9037 PJ

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Einstellung Leistung

Leistungsseinstellung für Wärmepumpenaußengerät falsch

● Daikin Servicefachmann kontaktieren.

Installations- und Wartungsanleitung

Page 48

7 x Fehler, Störungen und Meldungen

Code Störung / Fehler-

Display Intern

meldung

E9038 U0 Kältemittel Leck

E9039 U2

Unter/Überspannung

E9041 U4

E9042 U5

Übertragungsfehler

E9043 U7

Bauteil/Bezeichnung Ursachen und mögliche Fehlerbehebung

Kältemittelverlust.

Sensoren und Parametereinstellungen im Wärmepumpenaußengerät

– Kältemittelmenge zu gering. Siehe Fehlercode E9015 / E4. – Verstopfung oder Undichtigkeit in Kältemittelleitung.

● Prüfen, Ursache beseitigen, Kältemittel nachfüllen.

Netzspannung außerhalb des zulässigen Bereichs

– Sporadischer Fehler kurz nach einem Stromausfall.

● Keine Fehlerbehebung notwendig.

– Inverterplatine im Wärmepumpenaußengerät defekt.

● Prüfen, erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

Kommunikation zwischen Wärmepumpenaußengerät und Wärmepumpeninnengerät gestört.

– Verkabelung oder Anschlüsse, schlechter Kontakt. – Kein Wärmepumpenaußengerät angeschlossen. – Schaltplatine A1P defekt. – Hauptplatine im Wärmepumpenaußengerät defekt.

● Prüfen, erneuern.

Kommunikation zwischen Schaltplatine A1P und RoCon BM1 gestört.

● Siehe Fehlercode E200.

Elektrische Komponenten

Kommunikation zwischen Hauptplatine und Inverterplatine im Wärmepumpenaußengerät gestört.

– Hauptplatine im Wärmepumpenaußengerät defekt. – Inverterplatine im Wärmepumpenaußengerät defekt. – Verkabelung, schlechter Kontakt.

● Prüfen, Ursache beseitigen, Erneuern.

E9044 UA

E75 —

E76 —

E81 —

Fehler Außentemperaturfühler

Fehler Speichertemperatursensor

Außentemperaturfühler

(RoCon OT1)

Speichertemperatursensor t

DHW1

Schaltplatine RoCon BM1

Kommunikations-

E88 — Schaltplatine RoCon BM1

E91 —

E128 —

fehler

Fehler Rücklauftemperatursensor

Angeschlossene CANModule

Rücklauftemperatursensor t

Konfiguration der Schaltplatine A1P passt nicht zum Wärmepumpenaußengerät

● Schaltplatine A1P erneuern.

● Ggf. Daikin Servicefachmann kontaktieren.

Optionaler Außentemperaturfühler RoCon OT1 defekt oder nicht angeschlossen.

● Wenn kein Außentemperaturfühler angeschlossen ist, Einstellung des Parameters [SKonfig T-Aussen] prüfen.

Speichertemperatursensor t

bzw. Verbindungskabel defekt

DHW1

oder nicht angeschlossen.

● Prüfen, erneuern.

● Einstellung [SKonfig T-WW] prüfen.

Parameterablage im EEPROM gestört.

● Daikin Servicefachmann kontaktieren.

Parameterablage im externen Flashspeicher gestört.

● Daikin Servicefachmann kontaktieren.

Buskennung eines CAN-Moduls doppelt vorhanden, eindeutige Datenbusadresse einstellen.

Rücklauftemperatursensor tR1 im Durchflusssensor FLS bzw. Verbindungskabel defekt.

● Prüfen, erneuern.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 49

7 x Fehler, Störungen und Meldungen

Code Störung / Fehler-

Display Intern

E129 —

Fehler Drucksensor

Durchflussmes-

E198 —

sung nicht plausibel

E200 —

Kommunikationsfehler

meldung

Bauteil/Bezeichnung Ursachen und mögliche Fehlerbehebung

Drucksensor DS defekt.

Drucksensor DS

● Prüfen, erneuern.

Fehler tritt auf, wenn 3-Wege-Umschaltventil 3UVB1 in Stellung Bypass ist, die geräteinterne Umwälzpumpe läuft, aber ein zu geringer Volumenstrom gemessen wird (< 900 l/h).

– Luft im Heizungsanlage

● Entlüften.

Durchflusssensor FLS,

3-Wege-Umschaltventil 3UVB1

– Geräteinterne Umwälzpumpe läuft nicht.

● Elektrischen Anschluss und Regelungseinstellungen prüfen. Bei defekter Umwälzpumpe, diese erneuern.

– Durchflusssensor FLS verschmutzt, verstopft.

● Prüfen, reinigen.

– Durchflusssensor FLS defekt. – Ventilantrieb 3-Wege-Umschaltventil 3UVB1 defekt.

● Prüfen, erneuern.

Modbus-Kommunikation zwischen RoCon BM1 und Schaltplatine A1P ist gestört.

Elektrische Komponenten

– RTX-AL4 Schaltplatine überprüfen. – Verkabelung oder Anschlüsse, schlechter Kontakt.

● Prüfen, erneuern

Wasserdruck in

E8005 —

Heizungsanlage

Drucksensor DS

zu gering

E8100 — Kommunikation Elektrische Komponenten

E9000 —

W8006 —

Interne vorübergehende Meldung

Warnung Druckverlust

—

Drucksensor DS

Wasserdruck in

W8007 —

Heizungsanlage zu hoch

Wasserdruck hat zulässigen Minimalwert unterschritten.

– Zu wenig Wasser in der Heizungsanlage.

● Heizungsanlage auf Leckage prüfen, Wasser nachfüllen.

– Drucksensor DS defekt.

● Prüfen, erneuern.

Modbus-Initialisierung nach Wärmepumpenstart fehlgeschlagen.

Schaltplatine A1P defekt.

● Prüfen, erneuern.

Für bestimmungsgemäßen Anlagenbetrieb nicht relevant.

Warnmeldung: Maximal zulässiger Druckverlust überschritten.

Zu wenig Wasser in der Heizungsanlage.

● Heizungsanlage auf Leckage prüfen, Wasser nachfüllen. Warnmeldung: Wasserdruck hat zulässigen Maximalwert über-

schritten.

– Membranausdehnungsgefäß defekt oder falscher Vordruck

eingestellt.

● Prüfen, erneuern.

– Einstellung des Parameters [Max Druck] zu niedrig.

● Ggf. Parameter einstellen. Falls Einstellung korrekt, Wasser ablassen, Druck senken.

Tab. 7-2 Fehlercodes an der Regelung der Altherma EHS(X/H)

Maximales Anzugdrehmoment der Temperaturfühler beachten (siehe Kapitel 9.3 „Anzugsdrehmomente“).

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 50

7 x Fehler, Störungen und Meldungen

a Platten-Wärmetauscher (Kondensator) b Ventilatormotor c Lammellen-Wärmetauscher (Verdampfer) eFilter f Elektronisches Expansionsventil g Serviceventil (Flüssigkeitsleitung) h Serviceventil mit Wartungsanschluss (Gasleitung) i Akkumulator k Kältemittelverdichter n 4-Wege-Umschaltventil (—> Heizen, ····> Kühlen) o Inverterplatine

DIP-Schaltereinstellungen werden erst nach einer kurzen Unterbrechung der Spannungsversorgung er kannt.

Bild 7-5 Einstellung DIP-Schalter SS2

R1T Außentemperatursensor R2T Auslasstemperatursensor (Kältemittelverdichter) R3T* Ansaugtemperatursensor (Kältemittelverdichter) R4T* Temperatursensor Lammellen-Wärmetauscher-Eingang R5T Temperatursensor Lammellen-Wärmetauscher-Mitte R6T* Temperatursensor Flüssigkeitsleitung (tL2) R10T* Temperatursensor auf Inverterplatine S1PH Hochdruckschalter S1NPH Drucksensor DS * Nur bei 11-16 kW Wärmepumpenaußengeräten.

Bild 7-4 Bauteile im Wärmepumpenkreislauf (vereinfachtes Schema)

7.4 Kontrolle und Konfiguration DIP-Schalter

WARNUNG!

Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen und Verbrennungen verursachen.

● Vor Arbeiten an Strom führenden Teilen, alle

Stromkreise der Anlage von der Stromver sorgung trennen (externen Hauptschalter ausschalten, Sicherung trennen) und gegen unbeabsichtigtes Wiedereinschalten sichern.

● Anlage spannungsfrei schalten.

● Regelungsgehäuse öffnen und Schaltplatine RoCon BM1

herausnehmen.

● DIP-Schaltereinstellung auf der Schaltplatine A1P der Daikin Altherma EHS(X/H) prüfen und ggf. einstellen (siehe Tab. 7-

3).

Die werksseitige Einstellung darf nur verändert werden, wenn z. B. optionales Zubehör angeschlossen wurde.

● Schaltplatine RoCon BM1 wieder einsetzen, Regelungsgehäuse schließen und Spannungsversorgung wieder herstellen.

DIP-

Nr. Bezeichnung Werksein-

Schalter

1 Nicht verändern. Aus 2 Warmwasserbereitung Ein

SS2

Tab. 7-3 DIP-Schaltereinstellungen

Raumthermostat / Pum-

pendauerlauf

4 Nicht verändern. Aus

stellung

Aus

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 51

7.5 Notbetrieb

Bei Fehleinstellungen der elektronischen Regelung kann ein Heizungsnotbetrieb aufrechterhalten werden, indem an der Regelung die Sonderfunktion "Handbetrieb" aktiviert wird (siehe Betriebsanleitung der Regelung).

Bei intakten 3-Wege-Ventilen schaltet die Daikin Altherma EHS(X/H) auf Heizbetrieb. Die benötigte Vorlauftemperatur kann mit dem Drehtaster eingestellt werden:

Eine Speicherladung lässt sich in der Sonderfunktion "Handbetrieb" erreichen,

● Den Ventilantrieb des 3-Wege-Umschaltventils 3UV DHW

Bild 6-3) abziehen. Dazu am Ventilantrieb die Entrie-

(siehe gelungstaste (siehe Bild 6-3, Pos. 5.2) drücken und den Ventilantrieb 1/8-Umdrehung gegen den Uhrzeigersinn drehen (Bajonettverschluss).

Bei abgezogenem Ventilantrieb ist der Weg AB-B geöffnet.

Sollte der Ventilantrieb des 3-Wege-Umschaltventils 3UVB1 defekt sein, kann ein Parallelbetrieb erzwungen werden. Dazu:

● Ventilantriebe von beiden 3-Wege-Umschaltventilen 3UVB1

+ 3UV DHW abziehen.

 Die Vorlauftemperatur wird durch die Wärmeabnahme im

Wärmetauscher zur Speicherladung beeinflusst (Reihenschaltung).

7 x Fehler, Störungen und Meldungen

Um eine Störung auf Grund von zu geringem Durchfluss zu verhindern, muss bei abgezogenem Ventilantrieb des 3-Wege-Umschaltventil 3UVB1 eine ausreichende Wärmeabnahme in der Heizungsanlage sichergestellt werden.

● Stellantriebe im Wärmeverteilnetz öffnen.

● Vorlauftemperatur so niedrig wie möglich einstellen.

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 52

8 x Hydraulische Systemeinbindung

8 Hydraulische Systemeinbindung

WARNUNG!

Im Solarspeicher können hohe Temperaturen auftreten. Bei der Warmwasser-Installation ist auf einen ausreichenden Verbrühschutz (z. B. automatische Warmwasser-Mischeinrichtung) zu achten.

VORSICHT!

Optional können die Daikin-Geräte mit Schwerkraftbremsen aus Kunststoff ausgerüstet werden. Diese sind für Betriebstemperaturen von maximal 95

°C geeignet. Soll ein Wärmetauscher mit mehr als 95 °C betrieben werden, ist bauseits eine andere Schwerkraftbremse zu installieren.

Nachfolgend ist eine Auswahl der am häufigsten installierten Anlagenschemata zusammengestellt. Die gezeigten Anlagenschemata sind beispielhaft und ersetzen keinesfalls die sorgfältige Anlagenplanung. Weitere Schemata entnehmen sie bitte der Daikin Homepage.

Bild 8-1 Daikin Altherma EHS(X/H) (alle Typen) mit DrainBack-Solar (Legende siehe Tab. 8-1)

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 53

8 x Hydraulische Systemeinbindung

Bild 8-2 Daikin Altherma EHS(X/H)..P50A mit Holzkessel <8kW ohne Solar-Unterstützung (Legende siehe Tab. 8-1)

Bild 8-3 Daikin Altherma EHS(X/H)B..P50A mit Holzkessel <8kW und DrainBack-Solar (Legende siehe Tab. 8-1)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 54

8 x Hydraulische Systemeinbindung

Kurz-Bez. Bedeutung

1 Kaltwasserverteilnetz 2 Warmwasserverteilnetz 3 Heizung Vorlauf 4 Heizung Rücklauf 5 Mischerkreis (optional) 6 Zirkulation (optional) 7 Rückschlagklappe, Rückflussverhinderer 7a Zirkulationsbremsen 8 Solarkreis 9 Gasleitung (Kältemittel) 10 Flüssigkeitsleitung (Kältemittel)

3UVB1

3-Wege-Umschaltventil (interner Wärmeerzeu-

gerkreis) 3UV DHW 3-Wege-Umschaltventil (Warmwasser / Heizen) EKBUxx Backup-Heater C Kältemittelverdichter CW Kaltwasser DHW Warmwasser E Expansionsventil

FLS

FlowSensor - Solar Durchfluss- und Vorlauftem-

peraturmessung H1,H2 ... HmHeizkreise MAG Membranausdehnungsgefäß MIX 3-Wege-Mischer mit Antriebsmotor MK1 Mischergruppe mit Hocheffizienzpumpe

MK2

Mischergruppe mit Hocheffizienzpumpe (PWM-

geregelt)

Mischerkreispumpe

Solar-Betriebspumpe

Solar-Druckerhöhungspumpe

Primärkreispumpe W

Sekundärkreispumpe W

Zirkulationspumpe PWT Plattenwärmetauscher (Kondensator) RoCon HP Regelung für Daikin Altherma EHS(X/H) EHS157068 Regelung Mischerkreis EKSRPS3B Solar Regelungs- und Pumpeneinheit ERLQ Wärmepumpenaußengerät RT Raumthermostat SAH Speicheranbindung (Holzkessel) SK Solar Kollektorfeld SV Sicherheitsüberdruckventil

DHW

TMV

Außentemperaturfühler

RoCon OT1 (siehe Kapitel 3.4.11)

Speichertemperaturfühler (Wärmeerzeuger)

Vorlauftemperaturfühler Mischerkreis

Solar Kollektortemperaturfühler

Solar Rücklauftemperaturfühler

Solar Speichertemperaturfühler

Solar Vorlauftemperaturfühler

Thermostatisches 3-Wegeventil zur Rücklauf-

temperaturanhebung

Kurz-Bez. Bedeutung

V Ventilator (Verdampfer) VS Verbrühschutz VTA32 W

Tab. 8-1 Kurzbezeichnungen in Hydraulikplänen

Externer Wärmeerzeuger

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 55

9 x Technische Daten

9 Technische Daten

9.1 Gerätedaten

9.1.1 Daikin Altherma EHS(X/H)...P30A

Typ Daikin Altherma EHS(X/H)

04P30A 08P30A B04P30A B08P30A

ERLQ004CAV3ERLQ006CA

Verwendbar mit Wärmepumpenaußengerät

V3 /

ERLQ008CA

Abmessungen und Gewichte Einheit

Abmessungen (H x B x T) cm 195 x 61,5 x 59,5 Leergewicht kg 87 92

Hauptkomponenten

Typ — Grundfos UPM2 15-70 CES87 Drehzahlstufen — stufenlos (PWM)

Wasser-Heizungsumwälzpumpe

Spannung V 230 Frequenz Hz 50 Schutzart — IP 42 Nennleistung maximal W 45

Wärmetauscher (Wasser/Kältemittel)

Typ — Edelstahl Plattenwärmetauscher Wärmedämmung — EPP

Speicherbehälter

Speicherinhalt gesamt Liter 300 Maximal zulässige Speicherwassertemperatur °C 85 Bereitschaftswärmeaufwand bei 60 °C kWh/24h 1,3

Wasserinhalt Wärmetauscher Liter 27,8

Trinkwasser-Wärmetauscher (Edelstahl 1.4404)

Speicherlade-Wärmetauscher (Edelstahl 1.4404)

Drucksolar-Wärmetauscher (Edelstahl

1.4404)

Maximaler Betriebsdruck bar 6 Oberfläche Trinkwasserwärmetau-

scher

Wasserinhalt Wärmetauscher Liter 13,2

Wärmetauscherfläche m

Wasserinhalt Wärmetauscher Liter — 4,2

Wärmetauscherfläche m

Warmwassermenge ohne Nachheizen bei Zapfrate 8 l/min (12 l/min)

— 0,8

Liter 184 (153)

(TS=50 °C)

Wärmetechnische Leistungsdaten

Warmwassermenge ohne Nachheizen bei Zapfrate 8 l/min (TS=60 °C)

Warmwassermenge ohne Nachheizen bei Zapfrate 8 l/min (12 l/min)

Liter 282 (252)

Liter 352 (321)

(TS=65 °C) Wiederaufheizzeit bei einer Zapf-

menge von: 140 l = 5820 Wh (Ø Badewanne) 90 45 90 45

min

90 l = 3660 Wh (Ø Duschzapfmenge) 55 30 55 30 Kalt- und Warmwasser Zoll 1" AG

Rohrleitungsanschlüsse

Heizung Vor- und Rücklauf Zoll 1" IG Anschlüsse Solar Zoll 1" IG

ERLQ004CAV3ERLQ006CA

5,8

2,7

V3 /

ERLQ008CA

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 56

9 x Technische Daten

Typ Daikin Altherma EHS(X/H)

04P30A 08P30A B04P30A B08P30A

Kältemittelkreislauf

Anzahl Kreisläufe — 1

Anzahl — 2

Rohrleitungsanschlüsse

Betriebsdaten

Betriebsbereich

Schallpegel

Elektrische Daten

Spannungsversorgung

Netzanschluss

Flüssigkeitsleitung

Gasleitung

Vorlauftemperatur für Raumheiz-, Raumkühlfunktion

Warmwasserbereitung (mit EKBUxx)

Schallleistung dBA 42 Schalldruck

Phasen — 1 Spannung V 230 Spannungsbereich V Spannung ±10% Frequenz Hz 50 Wärmepumpenaußengerät zu Alt-

herma EHS(X/H) Wärmepumpenaußengerät — 3G Optionale Zusatz-

heizung

Typ — Bördelverbindung

Außen-Ø Zoll 1/4" AG

Typ — Bördelverbindung

Außen-Ø Zoll 5/8" AG

Heizen

°C

(min/max)

Kühlen

(min/max)

Heizen

(min/max)

°C 5 bis 22

°C 25 bis 80

dBA 28

— 4G

Backup-Heater (EKBUxx)

— 3G (1 phasig) / 5G (3 phasig)

15 bis 55

1) TCWKaltwasser-Eintrittstemperatur = 10 °C T

Warmwasser-Zapftemperatur = 40 °C

DHW

TSSpeicher-Solltemperatur (Ladezustand vor

Zapfbeginn)

Tab. 9-1 Grunddaten Daikin Altherma EHS(X/H)...P30A

2) Bei einem Bezugsabstand von 1 m.

3) Anzahl der Einzelleitungen im Anschlusskabel inklusive Schutzleiter. Der Querschnitt der Einzelleitungen ist abhängig von der Strombelastung, der Länge des Anschlusskabels und den jeweiligen gesetzlichen Bestimmun gen.

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 57

9 x Technische Daten

9.1.2 Daikin Altherma EHS(X/H)...P50A

Typ Daikin Altherma EHS(X/H)

08P50A 16P50A B08P50A B16P50A

ERLQ006CA

Verwendbar mit Wärmepumpenaußengerät

V3 /

ERLQ008CA

Abmessungen und Gewichte Einheit

Abmessungen (H x B x T) cm 195 x 79 x 79 Leergewicht kg 114 116 119 121

Hauptkomponenten

Typ — Grundfos UPM2 15-70 CES87 Drehzahlstufen — stufenlos (PWM)

Wasser-Heizungsumwälzpume

Spannung V 230 Frequenz Hz 50 Schutzart — IP 42 Nennleistung maximal W 45

Wärmetauscher (Wasser/Kältemittel)

Typ — Edelstahl Plattenwärmetauscher Wärmedämmung — EPP

Speicherbehälter

Speicherinhalt gesamt Liter 500 Maximal zulässige Speicherwassertemperatur °C 85 Bereitschaftswärmeaufwand bei 60 °C kWh/24h 1,4

Wasserinhalt Wärmetauscher Liter 29

Trinkwasser-Wärmetauscher (Edelstahl 1.4404)

Speicherlade-Wärmetauscher (Edelstahl 1.4404)

Drucksolar-Wärmetauscher (Edelstahl

1.4404)

Maximaler Betriebsdruck bar 6 Oberfläche Trinkwasserwärmetau-

scher

Wasserinhalt Wärmetauscher Liter 12,1 17,4 12,1 17,4

Wärmetauscherfläche m

2,5 3,5 2,5 3,5

Wasserinhalt Wärmetauscher Liter — 12,5 — 12,5

Liter

— 1,7 — 1,7

Wärmetauscherfläche m

Warmwassermenge ohne Nachheizen bei Zapfrate 8 l/min (12 l/min) (TS=50 °C)

Wärmetechnische Leistungsdaten

Warmwassermenge ohne Nachheizen bei Zapfrate 8 l/min (TS=60 °C)

Warmwassermenge ohne Nachheizen bei Zapfrate 8 l/min (12 l/min)

Liter 540 (494) 492 (444)

Liter 612 (564) 560 (516)

(TS=65 °C) Wiederaufheizzeit bei einer Zapf-

menge von: 140 l = 5820 Wh (Ø Badewanne) 45 25 45 25

min

90 l = 3660 Wh (Ø Duschzapfmenge) 30 17 30 17 Kalt- und Warmwasser Zoll 1" AG

Rohrleitungsanschlüsse

Heizung Vor- und Rücklauf Zoll 1" IG Anschlüsse Solar Zoll 1" IG

364 (318)

328

ERLQ011CA / ERLQ014CA /

ERLQ016CA

(276

)

ERLQ006CA

V3 /

ERLQ008CA

6,0

324 (282)

288

ERLQ011CA / ERLQ014CA /

ERLQ016CA

(240 4))

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 58

9 x Technische Daten

Typ Daikin Altherma EHS(X/H)

08P50A 16P50A B08P50A B16P50A

Kältemittelkreislauf

Anzahl Kreisläufe — 1

Anzahl — 2

Rohrleitungsanschlüsse

Betriebsdaten

Betriebsbereich

Schallpegel

Elektrische Daten

Spannungsversorgung

Netzanschluss

Flüssigkeitsleitung

Gasleitung

Vorlauftemperatur für Raumheiz-, Raumkühlfunktion

Warmwasserbereitung (mit EKBUxx)

Schallleistung dBA 42 46 42 46 Schalldruck

Phasen — 1 Spannung V 230 Spannungsbereich V Spannung ±10% Frequenz Hz 50 Wärmepumpenaußengerät zu Alt-

herma EHS(X/H) Wärmepumpenaußengerät — 3G 5G 3G 5G Optionale Zusatz-

heizung

Typ — Bördelverbindung

Außen-Ø Zoll 1/4" AG 3/8" AG 1/4" AG 3/8" AG

Typ — Bördelverbindung

Außen-Ø Zoll 5/8" AG

Heizen

(min/max)

Kühlen

(min/max)

Heizen

(min/max)

°C

15 bis 55

°C 5 bis 22

°C 25 bis 80

dBA 28 32 28 32

Backup-Heater (EKBUxx)

—

— 3G (1 phasig) / 5G (3 phasig)

1) TCWKaltwasser-Eintrittstemperatur = 10 °C T

Warmwasser-Zapftemperatur = 40 °C

DHW

TSSpeicher-Solltemperatur (Ladezustand vor

Zapfbeginn)

2) Bei einem Bezugsabstand von 1 m.

Tab. 9-2 Grunddaten Daikin Altherma EHS(X/H)...P50A

9.2 Kennlinien

9.2.1 Fühlerkennlinien

Temperaturfühler

Messtemperatur in °C

-20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120

Sensorwiderstand in kOhm nach Norm bzw. Herstellerangaben

DHW2

tAu (RoCon OT1), t

DHW1

(R1T) NTC

tV1, tV2, t t

V, BH

NTC

— — 811,5 480,6 293,2 183,8 118,2 77,7 52,3 35,8 25,1 17,8 12,9 9,5 7,1

98,66 56,25 33,21 20,24 12,71 8,20 5,42 3,66 2,53 1,78 1,28 0,93 0,69 0,52 0,36

197,8 112,0 65,8 40,0 25,0 16,1 10,6 7,2 5,0 3,5 2,5

197,80 120,00 65,84 39,91 24,95 16,04 10,58 7,14 4,77 3,19 2,36 1,74 1,33 1,07 0,84

4) Warmwasserspeicher nur mit Wärmepumpe ohne Backup-Heater beladen.

— — — —

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 59

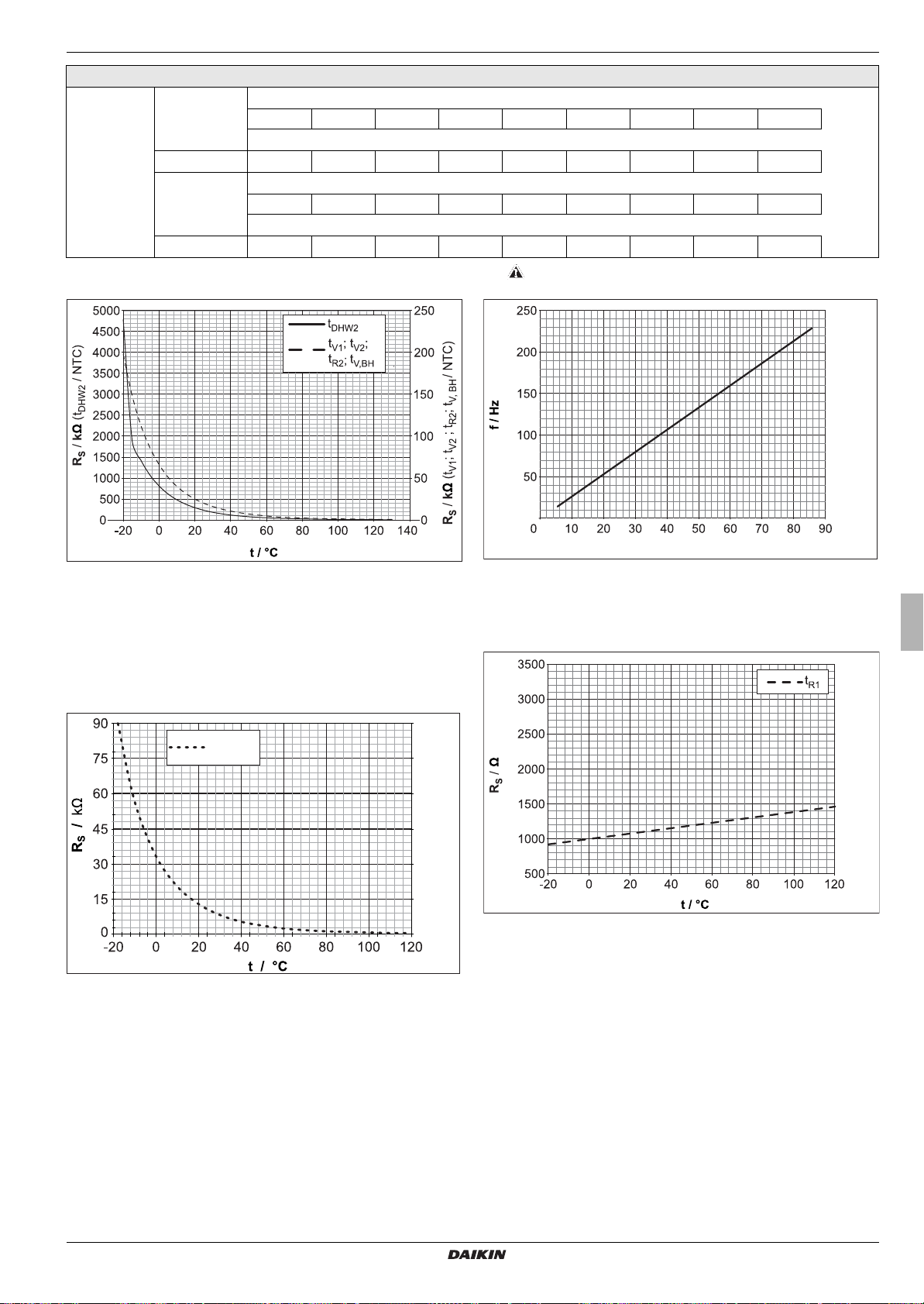

FLS-Sensor (Durchfluss/Temperatur)

Messdurchfluss in l/min

10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 —

FLS

(14 - 229 Hz)

(tR1 / V1)

(Pt 1000)

Tab. 9-3 Fühlertabelle Daikin Altherma EHS(X/H)

Sensor-Ausgangsfrequenz in Hz

28 54 81 108 135 162 188 215 —

Messtemperatur in °C

10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0

Sensor-Widerstand in Ohm

1039 1077 1116 1155 1194 1232 1270 1308 1347

9 x Technische Daten

Maximales Anzugsmoment der Fühler =10 Nm.

t Temperatur t

DHW2

, t

V, BH

Sensorwiderstand (NTC)

Speichertemperatursensor Rücklauftemperatursensor Vorlauftemperatursensoren

Vorlauftemperatursensor Backup-Heater

Bild 9-1 Kennlinien der NTC-Temperaturfühler Daikin Altherma

EHS(X/H) - Teil 1

DHW1

t Temperatur t

DHW1

Sensorwiderstand (NTC)

Außentemperatursensor RoCon OT1 Speichertemperatursensor

Bild 9-2 Kennlinie der NTC-Temperaturfühler Daikin Altherma

EHS(X/H) - Teil 2

m / l/min

f Frequenz m Durchfluss

Bild 9-3 Kennlinie des Durchflusssensors FLS (V1) Daikin Altherma

R t Temperatur t

Bild 9-4 Kennlinie des Rücklauftemperatursensors im Durchflusssen-

EHS(X/H)

Sensorwiderstand (NTC)

Rücklauftemperatursensor im Durchflussmesser

sor FLS (tR1) Daikin Altherma EHS(X/H)

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 60

9 x Technische Daten

9.3 Anzugsdrehmomente

p Wasserdruck U Spannung

Bild 9-5 Kennlinie des Drucksensors (DS) Daikin Altherma EHS(X/H)

9.2.2 Pumpenkennlinien

Bauteil Gewinde-

größe

Anzugsdreh-

moment

Temperaturfühler alle max. 10 Nm Hydraulische Leitungsanschlüsse

1" 25 bis 30 Nm

(Wasser) Anschlüsse Gasleitung

5/8" 63 bis 75 Nm

(Kältemittel) Anschlüsse Flüssigkeitsleitung

1/4" 15 bis 17 Nm

(Kältemittel) Anschlüsse Flüssigkeitsleitung

3/8" 33 bis 40 Nm

(Kältemittel) Backup-Heater 1,5" max. 10 Nm

(handfest)

Tab. 9-4 Anzugsdrehmomente

∆P

Bild 9-6 Restförderhöhe der internen Heizungsumwälzpumpe Daikin

∆P

Bild 9-7 Restförderhöhe der interne Heizungsumwälzpumpe Daikin

Restförderhöhe interne Heizungsumwälzpumpe Durchfluss Heizungsanlage

Altherma EHS(X/H)...P30A und Daikin Altherma EHS(X/H)(B)08P50A mit Heizungsunterstützungswärmetau scher

Restförderhöhe interne Heizungsumwälzpumpe Durchfluss Heizungsanlage

Altherma EHS(X/H)(B)16P50A mit Heizungsunterstützungs wärmetauscher

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 61

9.4 Schaltplan Daikin Altherma EHS(X/H)

9 x Technische Daten

Bild 9-8 Schaltplan Daikin Altherma EHS(X/H) - Legende siehe Tab. 3-3

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 62

10 x Stichwortverzeichnis

10 Stichwortverzeichnis

Numerics

3-Wege-Umschaltventile . . . . . . . . . 38

Anzugsdrehmomente . . . . . . . . . 6, 60

Aufbau und Bestandteile . . . . . . . . . . 6

Aufstellung . . . . . . . . . . . . . . . . . . . 14

Außerbetriebnahme . . . . . . . . . . . . 32

Backup-Heater . . . . . 6, 16, 30, 31, 37

Einbauort . . . . . . . . . . . . . . . . . . . 11

Elektrischer Anschluss . . . . . . . . . 22

Befüllanschluss . . . . . . . . . . . . . . . . 32

Befüllvorgang

Heizungsanlage . . . . . . . . . . . 27, 38

Speicherbehälter . . . . . . . . . . 27, 37

Befüllwasser . . . . . . . . . . . . . . . . 5, 16

Bestimmungsgemäße Verwendung . 4

Betriebssicherheit . . . . . . . . . . . . . . . 4

Dauergebrauchstemperatur . . . . . . 16

DIP-Schalter . . . . . . . . . . . . . . . . . . 50

Druckprobe und Vakuum . . . . . . . . 27

EBA (Externe Bedarfsanforderung) 21

Elektrischer Anschluss . . . . . . . . . . 16

Anschlusspläne . . . . . . . . . . . . . . 17

Backup-Heater . . . . . . . . . . . . . . . 22

Gebläse-Convector . . . . . . . . . . . . 23

Mischermodul . . . . . . . . . . . . . . . . 23

Niedertarifanschluss . . . . . . . . . . . 24

Raumregler . . . . . . . . . . . . . . . . . . 23

Raumthermostat . . . . . . . . . . . . . . 22

Schaltkontakt (AUX-Ausgang) . . . 24

Symbole, Abkürzungen . . . . . . . . 25

Wärmepumpenaußengerät . . . . . . 20

Wichtige Hinweise . . . . . . . . . . . . . 4

Entlüftungsfunktion . . . . . . . . . . 31, 38

Entsorgung . . . . . . . . . . . . . . . . . . . 34

Ergänzungswasser . . . . . . . . . . . 5, 16

Erste Inbetriebnahme . . . . . . . . . . . 28

Fachmanncode . . . . . . . . . . . . . . . . 29

Fachmann-Login . . . . . . . . . . . . . . . 28

Fehler und Störungen

Fehlercodes . . . . . . . . . . . . . . . . . 44

Störungen . . . . . . . . . . . . . . . . . . . 40

Frostgefahr . . . . . . . . . . . . . . . . . . . 32

Fühlerkennlinien . . . . . . . . . . . . . . . 58

Geräteaufstellraum . . . . . . . . . . . . . . 5

Hydraulischer Anschluss

Anschlussbeispiele . . . . . . . . . . . . 52

Anschlüsse . . . . . . . . . . . . . 6, 12, 13

Installation . . . . . . . . . . . . . . . . . . 15

Wichtige Hinweise . . . . . . . . . . . . . 5

Kältemittelleitungen verlegen . . . . . 26

KFE-Befüllanschluss . . . . . . . . . 32, 37

Meldungen . . . . . . . . . . . . . . . . . . . 39

Mindestdurchfluss . . . . . . . . . . . . . . 30

Mischermodul . . . . . . . . . . . . . . . . . 23

Mitgeltende Dokumente . . . . . . . . . . 3

Niedertarif-Netzanschluss (HT/NT) . 24

Notbetrieb . . . . . . . . . . . . . . . . . . . . 51

Ölfangbogen . . . . . . . . . . . . . . . . . . 26

Pumpenkennlinien . . . . . . . . . . . . . 60

Raumregler . . . . . . . . . . . . . . . . . . . 23

Raumthermostat . . . . . . . . . . . . . . . 22

Sanitärseitiger Anschluss . . . . . . . . . 5

Schaltplan . . . . . . . . . . . . . . . . . . . . 61

Schaltplatinen . . . . . . . . . . . . . . . . . 18

Schmutzfilter . . . . . . . . . . . . . . . . . . 15

Sicherheitseinrichtungen . . . . . . . . . . 6

Smart Grid - SG . . . . . . . . . . . . . . . 25

Stilllegung

Endgültig . . . . . . . . . . . . . . . . . . . . 34

Vorübergehend . . . . . . . . . . . . . . . 32

Störungen . . . . . . . . . . . . . . . . . . . . 39

Symbolerklärung . . . . . . . . . . . . . . . . 3

Technische Daten . . . . . . . . . . . . . . 55

Fühlerkennlinien . . . . . . . . . . . . . . 58

Grunddaten . . . . . . . . . . . . . . . . . . 55

Pumpenkennlinien . . . . . . . . . . . . 60

Umwälzpumpe

Entlüften . . . . . . . . . . . . . . . . . . . . 30

Mindestdurchfluss . . . . . . . . . . . . . 30

Ventilantrieb . . . . . . . . . . . . . . . . . . 38

Wärmepumpenaußengerät . . . . . . . 16

Elektrischer Anschluss . . . . . . . . . 20

Zulässige Kombinationen . . . . . . . . 4

Wartung . . . . . . . . . . . . . . . . . . . . . 35

Wasserhärte . . . . . . . . . . . . . . . . . . 16

Wassermangelsicherung . . . . . . . . 16

Wiederinbetriebnahme . . . . . . . . . . 31

Zapfrate . . . . . . . . . . . . . . . . . . . . . . 42

Zirkulationsbremse . . . . . . . . . . . . . 11

Inbetriebnahme . . . . . . . . . . . . . . . . 28

Estrichfunktion . . . . . . . . . . . . . . . 30

Regelung . . . . . . . . . . . . . . . . . . . 28

Installations- und Wartungsanleitung

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Page 63

11 Notizen

11 x Notizen

Daikin Altherma EHS(X/H) Daikin Altherma integrated solar unit

008.1420749 – 08/2014

Installations- und Wartungsanleitung

Page 64

008.1420749_09

08/2014
