Montaj kılavuzu

Hava su tipi ısı pompa sistemi ünitesi

EDHQ011BA6V3 EDHQ014BA6V3 EDHQ016BA6V3

EDHQ011BA6W1 EDHQ014BA6W1 EDHQ016BA6W1

EDLQ011BA6V3 EDLQ014BA6V3 EDLQ016BA6V3

EDLQ011BA6W1 EDLQ014BA6W1 EDLQ016BA6W1

EBHQ011BA6V3 EBHQ014BA6V3 EBHQ016BA6V3

EBHQ011BA6W1 EBHQ014BA6W1 EBHQ016BA6W1

EBLQ011BA6V3 EBLQ014BA6V3 EBLQ016BA6V3

EBLQ011BA6W1 EBLQ014BA6W1 EBLQ016BA6W1

D2D2

B1B1B1

D1D1D1

B2B2B2

D2D2

D1D1D1

W1V3

DCACDCAC

EDHQ011~016BA6V3 EDHQ011~016BA6W1 EDLQ011~016BA6V3 EDLQ011~016BA6W1 EBHQ011~016BA6V3 EBHQ011~016BA6W1 EBLQ011~016BA6V3 EBLQ011~016BA6W1

Hava su tipi ısı pompa sistemi ünitesi

Montaj kılavuzu

İçindekiler

Sayfa

Giriş ...................................................................................................1

Genel bilgiler .............................................................................................. 1

Bu kılavuzun kapsamı................................................................................ 2

Model tanımlaması..................................................................................... 2

Aksesuarlar........................................................................................3

Ünite ile verilen aksesuarlar.......................................................................3

Güvenlik koşulları ..............................................................................3

Montaj öncesinde ..............................................................................4

Kullanılan soğutucuya ilişkin önemli bilgiler....................................... 4

Montaj sahasının seçilmesi ...............................................................5

Soğuk iklimlerde yer seçimi .......................................................................5

Montaj önlemleri ................................................................................6

Devrilmenin önlenmesi için montaj yöntemi...............................................6

Montaj servis açıklığı .................................................................................6

Tipik uygulama örnekleri.................................................................... 7

Uygulama 1................................................................................................ 7

Uygulama 2................................................................................................ 8

Uygulama 3................................................................................................ 8

Uygulama 4................................................................................................ 9

Uygulama 5................................................................................................ 9

Uygulama 6.............................................................................................. 11

Üniteye genel bakış.........................................................................12

Ünitenin açılması .....................................................................................12

Ana elemanlar.......................................................................................... 13

Su boruları ...............................................................................................14

Su doldurulması ....................................................................................... 17

Boruların yalıtımı...................................................................................... 18

Saha kablo bağlantıları ............................................................................18

Dijital kumandanın montajı....................................................................... 25

İlk çalıştırma ve konfigürasyon ........................................................26

DIP anahtar ayarlarına genel bakış..........................................................26

Oda termostatı montaj konfigürasyonu .................................................... 26

Pompa işletim konfigürasyonu ................................................................. 26

Kullanım sıcak suyu deposu kurulum konfigürasyonu ............................. 27

Düşük dış hava sıcaklıklarında ilk çalıştırma ...........................................27

Çalıştırma öncesi kontroller .....................................................................27

Üniteye enerji verilmesi............................................................................28

Pompa hızının ayarlanması .....................................................................28

Saha ayarları............................................................................................ 28

Saha ayarları tablosu ............................................................................... 38

Test çalıştırması ve son kontrol .......................................................40

Otomatik test çalıştırması ........................................................................40

Test çalıştırma işletimi (manüel)............................................................... 40

Bakım ve servis........................................................................................ 41

Bakım ve servis ...............................................................................41

Sorun giderme.................................................................................42

Genel esaslar........................................................................................... 42

Genel belirtiler.......................................................................................... 42

Hata kodları.............................................................................................. 43

Teknik özellikler ...............................................................................44

Genel .......................................................................................................44

Elektrik özellikleri .....................................................................................44

MONTAJDAN ÖNCE BU KILAVUZU DİKKATLE OKUYUN. BU KILAVUZU, İLERİDE BAŞVURMAK ÜZERE KOLAY BULUNABİLECEK BİR YERDE SAKLAYIN.

EKİPMANIN VEYA AKSESUARLARIN HATALI MONTAJI VEYA BAĞLANMASI ELEKTRİK ÇARPMASINA, KISA DEVREYE, SIZMAYA, YANGINA VEYA EKİPMANIN BAŞKA ŞEKİLDE HASAR GÖRMESİNE NEDEN OLABİLİR. SADECE EKİPMANLA KULLANILMAK İÇİN ÖZEL OLARAK TASARLANMIŞ, DAIKIN TARAFINDAN ÜRETİLEN AKSESUARLAR KULLANIN VE BUNLARIN MONTAJINI BİR YETKİLİYE YAPTIRIN.

BU KILAVUZDA TANIMLANAN TÜM FAALİYETLER LİSANSLI BİR TEKNİSYEN TARAFINDAN GERÇEKLEŞTİRİLECEKTİR.

ÜNİTENİN MONTAJINI, BAKIMINI VEYA SERVİSİNİ GERÇEKLEŞTİRİRKEN, YETERLİ KİŞİSEL KORUMA EKİPMANI KUŞANDIĞINIZDAN EMİN OLUN (KORUYUCU ELDİVEN, KORUMA GÖZLÜĞÜ, ...).

MONTAJ PROSEDÜRLERİ VEYA KULLANIM HAKKINDA TEREDDÜTLERİNİZ VARSA, BİLGİ VE TAVSİYE İÇİN DAİMA DAIKIN BAYİNİZLE İRTİBAT KURUN.

BU KILAVUZDA AÇIKLANAN ÜNİTE DIŞ MEKAN MONTAJI İÇİN TASARLANMIŞTIR.

İngilizce metin asıl talimattır. Diğer diller asıl talimatların çevirileridir.

Giriş

Genel bilgiler

Bu üniteler hem ısıtma hem de soğutma uygulamaları için kullanılır. Bu üniteler Daikin fan koil üniteleri, zeminden ısıtma uygulamaları, düşük sıcaklık radyatörleri, kullanım sıcak su deposu (opsiyonel) ve güneş enerji kiti (opsiyonel) ile birlikte kullanılabilir.

Kurulumunuzu kontrol etmek üzere üniteyle birlikte uzaktan kumanda standart olarak verilir.

Isıtma/soğutma üniteleri ve yalnız ısıtma üniteleri

Monoblok ünite yelpazesi iki ana versiyondan oluşur: ısıtma/soğutma (EB) versiyonu ve yalnız ısıtma (ED) versiyonu.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

■

Her iki versiyon da soğuk dış hava sıcaklıklarında ilave ısıtma kapasitesi için entegre bir yardımcı ısıtıcı ile birlikte verilir. Yardımcı ısıtıcı aynı zamanda, ünitenin arıza yapması durumunda yedek görevi ve kış aylarında dışarıdaki su borularını donmaya karşı koruma görevini görür. Yardımcı ısıtıcının fabrika ayarı 6 kW'dır, ancak montaja bağlı olarak montajcı yardımcı ısıtıcı kapasitesini 3 kW/2 kW ile sınırlandırabilir. Yardımcı ısıtıcı kapasite kararı denge sıcaklığına dayalı bir moddur, aşağıdaki grafiğe bakın.

Isı pompası kapasitesi Gerekli ısıtma kapasitesi (sahaya bağımlı) Yardımcı ısıtıcının sağladığı ilave ısıtma kapasitesi Denge sıcaklığı (kullanıcı arabirimi üzerinden ayarlanabilir, bkz.

"Saha ayarları" sayfa 28)

Ortam (dış) sıcaklığı

Isıtma kapasitesi

Kullanım sıcak su deposu (opsiyonel)

Entegre 3 kW elektrik buster ısıtıcısı olan isteğe bağlı bir EKHW* kullanım sıcak suyu deposu iç üniteye bağlanabilir. Kullanım sıcak su deposunun üç ebadı vardır: 150, 200 ve 300 litre. Daha fazla ayrıntı için kullanım sıcak suyu deposu montaj kılavuzuna bakın.

Kullanım sıcak su deposu için güneş enerji kiti (opsiyonel)

EKSOLHW güneş enerji sistemi adaptasyon kiti hakkında bilgi için, kitin montaj kılavuzuna bakın.

Dijital I/O PCB kiti (opsiyonel)

Opsiyonel bir EKRP1HB dijital I/O PCB iç üniteye bağlanabilir ve şunları sağlar:

uzaktan alarm çıkışı ısıtma/soğutma AÇMA/KAPAMA çıkışı ikisi birden çalışma (yardımcı kazan için izin sinyali)

Daha fazla bilgi için iç ünitenin kullanma kılavuzuna ve dijital I/O PCB montaj kılavuzuna bakın.

Bu PCB'nin üniteye bağlanması için kablo şemasına veya bağlantı şemasına bakın.

Alt plaka ısıtıcı EKBPHTH16A (opsiyonel) Uzaktan termostat kiti (opsiyonel)

İsteğe bağlı bir EKRTW, EKRTWA veya EKRTR oda termostatı iç üniteye bağlanabilir. Daha ayrıntılı bilgi için oda termostatının kumandanın montaj kılavuzuna bakın.

Bu opsiyonel kitlerle ilgili daha fazla bilgi edinmek için lütfen kitlerin kendilerine özgü montaj kılavuzlarına bakın.

Çalışma sahası

Isıtma modu Soğutma modu

°C DB

–15 –20 –25

Dış sıcaklık

Çıkış suyu sıcaklığı Isı pompası işletimi olmayan yalnız yardımcı ısıtıcı

(V3 ve W1 modelleri) Isı pompası işletimi olmayan yalnız yardımcı ısıtıcı

(yalnız V3 modelleri için) İşletim yapılabilir ancak kapasite garantisi yoktur (yalnız W1 modelleri

için)

(*) - E(D/B)L* üniteler, yüksek nem koşulları ile birlikte ortam

sıcaklıklarının düşük olabileceği bölgelerde yeterli çalışmayı garantilemek için özel donanımlara (yalıtım, ısıtma levhası, ...) sahiptir. Bu tür koşullarda E(D/B)H* üniteler, hava soğutmalı serpantin üzerinde şiddetli buz birikimi ile sorunlar yaşayabilir. Bu tür koşulların beklendiği durumlarda, bunun yerine E(D/B)L* üniteler monte edilmelidir.

- Hem E(D/B)L* hem de E(D/B)H* ünitelerde, tüm koşullarda su sitemini donmaya karşı güvenli tutmak için pompa ve yardımcı ısıtıcıyı kullanan donma koruma işlevi vardır. Tesadüfi veya isteyerek yapılan enerji kesilmesi ihtimali varsa, glikol kullanılmasını öneririz.

(**) Yalnız E(D/B)L* üniteler için

(*)

(**)

°C51525 40 55

°C DB

°C5 22

İndirimli elektrik tarifesi güç kaynağına bağlantı

Bu ekipman indirimli elektrik tarifesi güç kaynağı dağıtım sistemlerine bağlanabilir. Ünite üzerindeki denetimin tam olarak sürdürülmesi sadece güç beslemesinin kesintiye uğramayan türde indirimli elektrik tarifesi güç kaynağı olması halinde mümkündür. Daha fazla ayrıntı için bkz. "İndirimli elektrik tarifesi güç kaynağına bağlantı" sayfa 23.

Bu kılavuzun kapsamı

Bu montaj kılavuzu, tüm EDH, EBH, EDL ve EBL dış ünite modellerinin montaj ve bağlantılarının yapılmasına ilişkin prosedürleri tarif eder.

Model tanımlaması

ED H Q 011 BA 6 V3

Güç beslemesi: V3 = 1~, 230 V, 50 Hz W1 = 3N~, 400 V, 50 Hz

Yardımcı ısıtıcı kapasitesi (kW)

Model değişiklikleri

Isıtma kapasitesinin gösterimi (kW)

Soğutucu R410A

H = Düşük su sıcaklığı - ortam bölgesi 3 L = Düşük su sıcaklığı - ortam bölgesi 2

ED = Monoblok dış yalnız ısıtma EB = Monoblok dış ısı pompası

(a) Tam değerler için, bkz. "Teknik özellikler" sayfa 44.

(a)

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

■

Aksesuarlar

Ünite ile verilen aksesuarlar

12 3 4

1x 1x 2x 1x

Montaj kılavuzu Kullanım kılavuzu Kablo bağlantı şema etiketi (ünite dış kapakları 1 ve 2 içinde) Kullanıcı arabirim kiti

(dijital uzaktan kumanda, 4 tespit vidası ve 2 fiş)

Güvenlik koşulları

Burada sıralanan önlemler, aşağıdaki dört türe ayrılır. Bunların hepsi de çok önemli konuları kapsar, o nedenle mutlaka dikkatle takip edilmelidir.

TEHLİKE , UYARI , İKAZ ve NOT sembollerinin anlamları.

TEHLİKE

Önüne geçilmezse ölüm veya yaralanma ile sonuçlanan bariz tehlikeli bir durumu gösterir.

UYARI

Önüne geçilmezse ölüm veya yaralanma ile sonuçlanabilecek olası tehlikeli bir durumu gösterir.

İKAZ

Önüne geçilmezse hafif veya orta derecede yaralanma ile sonuçlanabilecek olası tehlikeli bir durumu gösterir. Aynı zamanda güvenli olmayan uygulamalara karşı uyarmak için de kullanılabilir.

NOT

Sadece ekipmanda hasar veya maddi hasar oluşturan kazalarla sonuçlanabilecek durumları gösterir.

Tehlike

Elektrik terminal parçalarına dokunmadan önce güç anahtarını kapatın.

Servis panelleri çıkarıldığında, kazara canlı parçalara dokunma olasılığı yüksektir.

Montaj veya servis sırasında servis paneli söküldüğünde üniteyi hiçbir zaman gözetimsiz bırakmayın.

Borular sıcak olabileceği için çalıştırma sırasında ve hemen sonrasında su borularına dokunmayın. Eliniz yanabilir. Yaralanmanın önüne geçmek için boruların normal sıcaklığa dönmesini bekleyin ya da uygun eldiven takmayı ihmal etmeyin.

Islak parmaklarla hiçbir anahtara dokunmayın. Islak parmaklarla bir anahtara dokunulması elektrik çarpmasına neden olabilir.

Elektrikli parçalara dokunmadan önce, ilgili güç kaynaklarının tamamını kapatın.

Uyarı

Çocukların plastik ambalaj torbalarıyla oynamamaları için bunları yırtıp parçalayın ve çöpe atın.

Plastik torbalarla oynayan çocuklar boğularak ölme tehlikesiyle karşı karşıya kalırlar.

Ambalaj malzemelerini güvenli bir şekilde bertaraf edin. Çiviler ve diğer metal veya ahşap parçalar gibi ambalaj malzemeleri batmaya veya başka türlü yaralanmalara neden olabilir.

Satıcınızdan veya yetkili personelden, montaj işini gerçekleştirmesini isteyin

Yanlış montaj su sızıntısına, elektrik çarpmasına veya yangına neden olabilir.

■

Montaj işlemini bu montaj kılavuzuna göre gerçekleştirin. Yanlış montaj su sızıntısına, elektrik çarpmasına veya yangına

yol açabilir.

■

Montaj işi için sadece belirlenmiş aksesuar ve parçaları kullandığınızdan emin olun.

Belirlenmiş parçaların kullanılmaması su sızıntısına, elektrik çarpmasına, yangına veya ünitenin düşmesine neden olabilir.

■

Üniteyi, ağırlığını çekebilecek bir alt yapı üzerine monte edin.

■

Yetersiz mukavemet ekipmanın düşmesine neden olarak yaralanmalara yol açabilir.

■

Belirlenen montaj işlemini gerçekleştirirken güçlü rüzgarları, kasırgaları veya depremleri dikkate alın.

Yanlış montaj işlemi ekipmanın düşmesi yüzünden kazalara neden olabilir.

■

Bütün elektrik işinin ayrı bir devre kullanarak yetkili personel tarafından yerel yasa ve düzenlemelerle bu montaj kılavuzuna uygun olarak gerçekleştirildiğinden emin olun.

Güç besleme devre kapasitesinin yetersiz olması veya uygun olmayan elektrik tesisatı, elektrik çarpmalarına veya yangına yol açabilir.

Kesinlikle yasa ve yönetmeliklere uygun olarak toprak kaçağı detektörü takın.

Toprak kaçağı detektörünün takılmaması elektrik çarpmalarına ve yangına neden olabilir.

Belirlenen kabloların kullanılmasını ve terminal bağlantıları veya kablolar üzerinde dış kuvvetlerin etki göstermemesini temin ederek tüm kablo bağlantılarının güvenli olduğundan emin olun.

Kusurlu bağlantı veya sabitleme yangına sebep olabilir. Güç kaynağı kablo bağlantısını yaparken, kabloları ön taraf

panelinin emniyetli bir şekilde tespit edileceği tarzda düzenleyin. Ön taraftaki panel yerinde olmazsa, terminallerin aşırı

ısınmasına, elektrik çarpmalarına veya bir yangına yol açılabilir. Montaj işlemi tamamlandıktan sonra, soğutucu gaz kaçağı

olmadığını garantilemek için kontrol edin. Kazaen sızan soğutucuya hiçbir zaman dokunmayın. Bu, soğuk

ısırmasının yol açtığı ciddi yaralara sebep olabilir. Soğutucu boruları, kompresör ve diğer soğutucu çevrim

parçalarından akan soğutucunun durumuna bağlı olarak borular sıcak veya soğuk olabileceği için çalıştırma sırasında ve hemen sonrasında soğutucu borularına dokunmayın. Soğutucu borularına dokunursanız elleriniz yanma ya da soğuk ısırmasından zarar görebilir. Yaralanmanın önüne geçmek için boruların normal sıcaklığa dönmesini bekleyin ya da dokunmak zorundaysanız uygun eldiven takmayı ihmal etmeyin.

Çalışma sırasında ve hemen sonrasında iç parçalara (pompa, yardımcı ısıtıcı, vs.) dokunmayın.

İç parçalara dokunduğunuzda elleriniz yanabilir. Yaralanmanın önüne geçmek için iç parçaların normal sıcaklığa dönmesini bekleyin ya da dokunmak zorundaysanız uygun eldiven takmayı ihmal etmeyin.

. Üniteyi kendi başınıza monte etmeyin.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

■

İkaz

Ünitelerin sıcaklık alarm ayarlamalı uygulamalarda kullanılması için, alarm sıcaklığının aşılması durumunda sinyal için 10 dakikalık bir gecikmenin öngörülmesi tavsiye edilir. Normal işletim sırasında, "ünitenin buzunu çözmek" için veya "termostat-durdurma" işletimindeyken ünite birkaç dakika durabilir.

Üniteyi topraklayın. Toprak direnci yerel yasa ve yönetmeliklere uygun olmalıdır Toprak kablosunu gaz veya su borularına, paratoner

iletkenine veya telefon toprak teline bağlamayın. Kusurlu topraklama, elektrik çarpmasına neden

olabilir.

Gaz borusu. Gaz kaçağı halinde ateşleme veya patlama olabilir.

Su borusu. Sert vinil borular etkin topraklama sağlamaz.

Paratoner iletkeni veya telefon toprak teli. Kıvılcım düştüğünde elektrik potansiyeli anormal derecede yükselebilir.

Görüntü paraziti veya gürültüyü önlemek için güç kablosunu televizyon veya radyolardan en az 1 metre uzaktan geçirin.

(Radyo dalgalarına bağlı olarak, 1 metre gürültüyü yok etmek için yeterli bir mesafe olmayabilir.)

Üniteyi yıkamayın. Bu, elektrik çarpmalarına veya yangına sebep olabilir.

Üniteyi aşağıdaki gibi yerlere kurmayın:

Mineral yağ buğusu, yağ spreyi ya da buharı bulunan yerler. Plastik parçalar bozulabilir ve düşmelerine veya su sızıntısına neden olabilir.

■

Örneğin sülfürik asit gazı gibi, aşındırıcı gazın üretildiği yerler. Bakır boruların veya lehimli parçaların korozyonu, soğutucunun sızmasına neden olabilir.

■

Elektromanyetik dalgalar yayan sistemlerin bulunduğu yerler. Elektromanyetik dalgalar kontrol sistemini karıştırabilir ve ekipmanın arızalı çalışmasına neden olur.

■

Yanıcı gaz sızıntısının olabileceği yerler, havada karbon lifi veya yanıcı toz süspansiyonlarının bulunduğu yerler veya örneğin tiner ya da benzin gibi uçucu yanıcı maddelerin işlem gördüğü yerler. Bu tür gazlar bir yangına neden olabilir.

■

Okyanus yakınındaki gibi havanın yüksek seviyede tuz içerdiği yerler.

■

Fabrikalardaki gibi voltaj dalgalanmalarının yüksek olduğu yerler.

■

Araçlarda veya gemilerde.

■

Asitli veya alkalik buhar bulunan yerler.

Montaj öncesinde

Montaj

Plakaları takarken/çıkarırken hataları önlemek için dış (ön) plakaların model adı ve seri numarasını doğruladığınızdan emin olun.

Servis panellerini kapatırken, sıkma torkunun 4,1 N•m'yi aşmamasına dikkat edin.

Model

EDL ve EBL üniteler, yüksek nem koşulları ile birlikte ortam sıcaklığının düşük olabileceği bölgelerde yeterli çalışmayı garantilemek için özel donanımlara (yalıtım, ısıtma levhası,...) sahiptir. Bu tür koşullarda EDH ve EBH modelleri, hava soğutmalı serpantin üzerinde şiddetli buz birikimi ile sorunlar yaşayabilir. Bu tür koşulların beklendiği durumlarda, bunun yerine EDL veya EBL monte edilmelidir. Bu modeller buzlanmanın önüne geçmek için karşı önlemlere (yalıtım, ısıtma levhası,...) sahiptir.

Olası seçenekler

Isıtma levhası Drenaj soketi

EDLQ, EBLQ Standart Kullanımı yasaktır EDHQ, EBHQ Opsiyonel kit

(a) Her iki seçeneğin birden kullanımı yasaklanmıştır.

(a)

Opsiyonel kit

(a)

Taşıma

Nispeten büyük boyutlara ve ağırlığa sahip olması nedeniyle ünitenin taşınması sadece sapanlarla birlikte kaldırma araçları vasıtasıyla yapılmalıdır. Bu sapanlar taban kaidesi üzerindeki bu amaç için özel olarak öngörülen halkalara takılabilir.

Yaralanmaktan kaçınmak için ünitenin hava girişine veya alüminyum kanatlarına dokunmayın.

Hasar vermemek için fan ızgaralarındaki tutamakları kullanmayın.

Ünitenin ağırlığı üsttedir! Taşıma sırasında eğiklik nedeniyle ünitenin

devrilmesine mani olun. Ağırlık merkezi ünitenin üzerinde gösterilmiştir.

Kullanılan soğutucuya ilişkin önemli bilgiler

Montaj kılavuzu

Bu ürün Kyoto Protokolü tarafından kapsanan florlu sera gazları içerir. Gazları atmosfere boşaltmayın.

Soğutucu tipi: R410A

(1)

GWP

değeri: 1975

(1)

GWP = küresel ısınma potansiyeli

Soğutucu miktarı ünitenin isim plakasında belirtilmiştir

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

■

Montaj sahasının seçilmesi

■ Dış ünitenin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için yeterli önlemleri aldığınızdan emin olun.

■ Küçük hayvanlar elektrik parçalarına temas ettiğinde arıza, duman veya yangına neden olabilir. Lütfen müşteriye ünitenin etrafındaki alanı temiz tutması gerektiğini bildirin.

Aşağıdaki koşulların sağlandığı ve müşterinizin onayladığı bir montaj yeri seçin.

- İyi havalandırılan yerler.

- Ünitenin bitişik komşuları rahatsız etmeyeceği yerler.

- Ünitenin ağırlığını ve titreşimini çekebilecek ve ünitenin düz bir şekilde monte edilebileceği güvenli yerler.

-Yanıcı gaz veya ürün sızıntı ihtimali olmayan yerler.

- Cihaz patlama ihtimali bulunan bir atmosferde kullanıma yönelik değildir.

- Servis alanının tam olarak karşılanabileceği yerler.

- Ünitenin boru ve kablo uzunluklarının izin verilebilir sınırlar dahilinde kalacağı yerler.

- Üniteden dışarıya sızan suyun zarar veremeyeceği yerler (örn. tıkalı bir drenaj borusu olması halinde).

-Yağmurdan mümkün olabildiğince korunmuş yerler.

- Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere kurmayın. Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması halinde ünitenin üzeri örtülmelidir.

- Ünitenin (üst plaka) üstünde hiçbir cisim veya ekipman bırakmayın

- Ünitenin üstüne çıkmayın, oturmayın ya da basmayın.

- Soğutucu kaçağı olması halinde yerel yasalar ve düzenlemeler doğrultusunda yeterli önlemlerin alındığından emin olun.

Üniteyi kuvvetli rüzgara maruz bir yere kurarken aşağıdakilere özellikle dikkat edin.

Ünitenin hava çıkışına karşı esen 5 m/sn veya daha fazla hızdaki kuvvetli rüzgarlar kısa devreye (tahliye havasının emilmesi) neden olur ve bunun sonucunda aşağıdakiler olabilir:

- İşletim kapasitesinin azalması.

- Isıtma işletiminde sık buzlanma çabuklaşması.

- Yüksek basıncın artmasından dolayı işletimde aksama.

- Kuvvetli bir rüzgar üniteye karşı cepheden sürekli olarak estiğinde, fan dağılıncaya kadar çok hızlı dönmeye başlayabilir.

Bu ünitenin rüzgar yönünün tahmin edilebileceği bir yere montajı için şekillere bakın.

Hava çıkış tarafını binanın duvarına, tahta perdeye veya sipere doğru çevirin.

Çıkış tarafını rüzgar yönüne dik olarak yerleştirin.

Kuvvetli rüzgar

Üflenen hava Kuvvetli rüzgar

Ünitenin etrafından atık suyu boşaltmak için kaide etrafında bir su drenaj kanalı hazırlayın.

Ünitenin su drenajı kolaylıkla yapılamıyorsa, lütfen üniteyi beton blok, vs. (alt yapının yüksekliği maksimum 150 mm olmalıdır) alt yapı üzerine kurun.

Ünite bir çerçeve üzerine kurulduğunda, alçak yönden su basmasına mani olmak için ünitenin altından 150 mm mesafe içerisinde lütfen su geçirmez bir plaka monte edin.

Üniteyi sıkça kara maruz kalan bir yere kurarken, kaidenin mümkün olduğu kadar yükseltilmesine özellikle dikkat edin.

7 Ünite bir yapı iskeleti üzerine kurul-

duğunda, drenaj suyunun damlamasını önlemek için su geçirmeyen bir plaka (sahadan temin edilir) monte edin (ünitenin altında 150 mm içinde). (Şekle bakın).

Soğuk iklimlerde yer seçimi

Bkz. "Taşıma" sayfa 4.

NOT

■ Rüzgara maruz kalmanın önlenmesi için, üniteyi emme tarafı duvara bakacak şekilde monte edin.

■ Üniteyi, emiş tarafı doğrudan rüzgara maruz kalabilecek bir yere kesinlikle monte etmeyin.

■ Rüzgara maruz kalmayı önlemek için, ünitenin hava çıkış tarafına bir deflektör plakası yerleştirin.

■ Çok kar yağışı alan bölgelerde, karın üniteyi etkilemeyeceği bir montaj yer seçilmesi çok önemlidir. Kar yağışının yandan gelmesi olası ise, ısı eşanjör serpantininin kar yağışından etkilenmemesini sağlayın (gerekirse yan tarafta bir korugan düzenleyin).

Ünite düşük dış hava sıcaklığında çalıştırılırken aşağıda verilen talimatlar mutlaka izlenmelidir.

Montajı yapmak için yeterince yer bulunduğundan emin olun

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

1 Geniş bir saçak inşa edin. 2 Bir kaide inşa edin.

Kara gömülmemesi için üniteyi yerden yeterince yüksekte kurun.

Montaj kılavuzu

Montaj önlemleri

Montaj servis açıklığı

■ Kurulumdan sonra ünitenin işletim titreşimine veya gürültüsüne neden olmaması için montaj zemininin mukavemetini ve düzlüğünü kontrol edin.

■ Şekildeki alt yapı çizimine uygun olarak, kaide cıvataları vasıtasıyla üniteyi sıkıca tespit edin. (Hepsi de piyasada bulunabilen dört takım M12 kaide cıvatası, somunu ve pulu hazırlayın.)

■ Kaide yüzeyi üzerinde 20 mm uzunluk kalana kadar kaide cıvatalarının sıkılması en iyisidir.

AC C

240 955 240

A Tahliye tarafı B Alttan görünüş mm C Drenaj deliği

Drenaj işlemi

Drenaj işlemine izin verilip verilmediğini "Olası seçenekler" sayfa 4 konusundaki kombinasyon tablosundan kontrol edin. Üniteniz üzerinde drenaj işlemine izin verilmesi ve montaj mahallinin drenaj işlemini gerektirmesi halinde, aşağıdaki yönergeleri izleyin.

■ Suyun akıtılması için drenaj kitleri opsiyonel olarak temin edilebilir.

■ Üniteden drenaj işlemi sorun yaratırsa (örneğin, drenaj suyu insanların üzerine sıçrarsa), drenaj tesisatını bir drenaj soketi (opsiyonel) kullanarak sağlayın.

■ Drenajın düzgün çalışmasına dikkat edin.

NOT

Ünitenin drenaj delikleri montaj tablası veya zemin yüzeyi ile kapanıyorsa, ünitenin altında 100 mm'den fazla bir boş alan oluşturmak için üniteyi yükseltin.

Devrilmenin önlenmesi için montaj yöntemi

Ünitenin devrilmesini engellemek gerekirse, şekilde gösterildiği gibi monte edin.

■ 4 adet telin hepsini de şekilde gösterildiği gibi hazırlayın

■ A ve B ile gösterilen 4 konumda üst plakanın vidalarını çözün

■ vidaları ilmiklerden geçirin ve yerlerine sıkıca vidalayın

1435

100 mm

345

380

Şekillerde kullanılan sayısal değerler mm olarak ölçüleri gösterir.

(Bkz. "Montaj önlemleri" sayfa 6)

Önlem

(A) İstiflenmemiş montaj yapılması halinde (Bkz. şekil 1)

Emme tarafı engeli

Tahliye tarafı engeli

Sol taraf engeli

Sağ taraf engeli

NOT

Üst taraf engeli

şekil 1 'deki minimum mesafe B1, ünitenin düzgün

Engel mevcut

✓

Bu durumlarda, tahliye

edilen havanın baypas edilmesini önlemek için montaj çerçevesinin altını kapatın.

Bu durumlarda, yalnız

2 ünite kurulabilir.

Bu duruma izin verilmez

çalışması için gerekli olan açıklığı ifade eder. Bununla birlikte servis için gerekli olan açıklık 300 mm'dir.

(B) İstiflenmiş montaj yapılması halinde

1. Çıkış tarafının önünde engellerin olması halinde.

≥100

≥1000

2. Hava girişinin önünde engellerin olması halinde.

≥100

≥300

Bir üniteden fazla istifleme yapmayın.

Üst ünitenin drenaj borusunu döşemek için ölçü olarak yaklaşık 100 mm gereklidir. Çıkıştan gelen havanın baypas yapmaması için A kısmını sızdırmaz hale getirin.

A Ünitenin ön tarafındaki 2 sabitleme deliğinin konumu B Ünitenin arka tarafındaki 2 sabitleme deliğinin konumu C Teller: sahadan temin edilir

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

1. Her sırada bir ünite monte edilmesi halinde.

≥100

≥2000

≥200

≥1000

2. Her sırada yanlamasına bağlantılı birden fazla (2 ünite veya

daha çok) ünite monte edilmesi halinde.

Tipik uygulama örnekleri

Aşağıda verilen uygulama örnekleri sadece açıklama amacına yönelik olarak verilmiştir.

Uygulama 1

Üniteye bağlı bir oda termostatı ile yalnız hacim ısıtma uygulaması.

4321

≥3000

≥600

≥1500

H, A ve L ölçüleri arasındaki ilişki aşağıdaki tabloda gösterilmiştir.

L A

L≤H

H<L Montaja müsaade edilmez

0<L≤1/2H 250 1/2H<L 300

FHL1

FHL2

FHL3

1 Ünite FHL1..3 Zeminden ısıtma devresi 2 Isı eşanjörü 3 Pompa T Oda termostatı 4 Kesme vanası 5 Kolektör (sahadan

temin edilir)

(sahadan temin edilir)

(opsiyonel)

I Kullanıcı arabirimi

Ünite işletimi ve hacim ısıtma

Üniteye bir oda termostatı (T) bağlı olduğunda ve oda termostatından ısıtma talebi geldiğinde, kullanıcı arabiriminde ayarlanan hedef çıkış suyu sıcaklığına erişmek için ünite çalışmaya başlar.

Oda sıcaklığı termostat ayar noktasının üstüne çıktığında, ünite çalışmayı durdurur.

Termostat kablolarını doğru terminallere bağladığınızdan (bkz. "Termostat kablosunun bağlanması" sayfa 23) ve DIP anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.

"Oda termostatı montaj konfigürasyonu" sayfa 26) emin

olun.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

Uygulama 2

Üniteye bağlı oda termostatı olmayan yalnız hacim ısıtma uygulaması. Odaların sıcaklığı her bir su devresinde bulunan bir vana vasıtasıyla kontrol edilir. Kullanım sıcak suyu, üniteye bağlı olan kullanım sıcak suyu deposu üzerinden sağlanır.

Kullanım suyu ısıtma

Kullanım sıcak suyu ısıtma modu etkin olduğu zaman (kullanıcı tarafından manüel olarak veya bir program zamanlayıcıyı aracılığıyla), hedef kullanım sıcak suyu sıcaklığına ısı eşanjör serpantini ile elektrikli buster ısıtıcının kombinasyonu ile erişilecektir.

Kullanım sıcak suyunun sıcaklığı kullanıcının düzenlediği ayar noktasının altına düştüğünde, kullanım sıcak suyu 3 yollu vana çalıştırılarak ısı pompası vasıtasıyla ısıtılacaktır. Kullanım sıcak suyu ihtiyacının büyük veya sıcaklık ayarının yüksek olması halinde, buster ısıtıcı (8) destek verebilir.

43 721

1 Ünite 9 Isı eşanjör serpantini 2 Isı eşanjörü 10 Kullanım sıcak su 3 Pompa 4 Kesme vanası FHL1..3 Zeminden ısıtma devresi 5 Kolektör (sahadan

temin edilir) T1..3 Ayrı oda termostatı

6 Motorlu 3 yollu vana

(opsiyonel) M1..3 FLH1 devresini kontrol

7 Baypas vanası

(sahadan temin edilir)

8 Buster ısıtıcı

FHL1

deposu (opsiyonel)

(sahadan temin edilir)

etmek için ayrı motorlu vana (sahadan temin edilir)

I Kullanıcı arabirimi

M2T2M3

FHL2

FHL3

Pompa işletimi

Üniteye (1) termostat bağlı değilken pompa (3), ünite devrede olduğu sürece ya da istenen su sıcaklığına erişilene kadar çalışmak üzere düzenlenebilir.

2 damarlı ya da 3 damarlı kabloya sahip bir 3 yollu vana (6) bağlanması mümkündür. 3 yollu vananın doğru takılması temin edilmelidir. Daha fazla ayrıntı için, bkz. "3 yollu

vananın kablo bağlantıları" sayfa 23.

NOT

Ünite, düşük dış sıcaklıklarda kullanım suyunun sadece buster ısıtıcı tarafından ısıtılabileceği şekilde ayarlanabilir. Bunun yapılması, ısı pompasını tam kapasitesinin hacim ısıtma için kullanılmasını sağlar.

Düşük dış sıcaklıklar için kullanım sıcak suyu depo konfigürasyonu ile ilgili detaylar "Saha ayarları"

sayfa 28 konusunda, saha ayarları [5-02] ile [5-04]

arasında bulunabilir.

Uygulama 3

Üniteye bağlı ısıtma/soğutma geçişi için elverişli bir oda termostatı ile hacim soğutma ve ısıtma uygulaması. Isıtma,

zeminden ısıtma devreleri ve fan koil üniteleri vasıtasıyla sağlanır. Soğutma sadece fan koil üniteleri vasıtasıyla sağlanır. Kullanım sıcak suyu, üniteye bağlı olan kullanım sıcak suyu deposu üzerinden sağlanır.

4321

6 11

FCU1

FCU2

FCU3

NOT

Pompa konfigürasyon ayrıntıları, "Pompa işletim

konfigürasyonu" sayfa 26 konusunda bulunabilir.

Hacim ısıtma

Ünite(1), kullanıcı arabirimi üzerinde ayarlanan hedef çıkış suyu sıcaklığına erişmek için çalışacaktır.

Her bir hacim ısıtma çevrimindeki (FHL1..3) sirkülasyon uzaktan kumandalı vanalarla (M1..3) kontrol edildiğinde, akış anahtarlı güvenlik aygıtının devreye girmesini önlemek için bir baypas vanasının (7) olması önemlidir.

Baypas vanası, "Su boruları" sayfa 14 konusunda belirtilen minimum su akışının her zaman garanti edileceği şekilde seçilmelidir.

Baypas vanası tarafından kontrol edilen bir basınç farkı seçilmesi önerilir.

Montaj kılavuzu

FHL1

FHL2

FHL3

1 Ünite 10 Kullanım sıcak su deposu 2 Isı eşanjörü 11 Motorlu 2 yollu vana 3 Pompa 4 Kesme vanası FCU1..3 Fan koil ünitesi (sahadan 5 Kolektör (sahadan

temin edilir) FHL1..3 Zeminden ısıtma devresi

6 Motorlu 3 yollu vana

(opsiyonel) T Isıtma/soğutma anahtarı ile 8 Buster ısıtıcı 9 Isı eşanjör serpantini I Kullanıcı arabirimi

(sahadan temin edilir)

temin edilir)

(sahadan temin edilir)

oda termostatı (opsiyonel)

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Pompa işletimi ve hacim ısıtma ve soğutma

Mevsime bağlı olarak, müşteri oda termostatında(T) soğutma veya ısıtma seçecektir. Bu seçim kullanıcı arabirimi işlemiyle yapılamaz.

Oda termostatından (T) hacim ısıtma/soğutma talebi geldiğinde, pompa çalışmaya başlayacak ve ünite (1) "ısıtma moduna"/"soğutma moduna" geçiş yapacaktır. Ünite (1), çıkışı hedeflenen soğuk/sıcak su sıcaklığına erişmek için çalışmaya başlayacaktır.

Soğutma modunda, motorlu 2 yollu vana (11) soğuk suyun zeminden ısıtma devrelerinden (FHL) geçişini kesmek için kapanacaktır.

Termostat kablolarını doğru terminallere bağladığınızdan (bkz. "Termostat kablosunun bağlanması" sayfa 23) ve DIP anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.

"Oda termostatı montaj konfigürasyonu" sayfa 26) emin

olun.

2 yollu vana (11) kablo bağlantıları, NC (normalde kapalı) ve NO (normalde açık) vana için farklıdır! Kablo bağlantı şemasındaki ayrıntılara uygun olarak doğru terminal numaralarına bağladığınızdan emin olun.

Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı oda termostatı tarafından yapılır ve kullanıcı arabirimi üzerinden gerçekleştirilemez.

Kullanım suyu ısıtma

Kullanım suyu ısıtma, "Uygulama 2" sayfa 8 konusunda açıklanmıştır.

Uygulama 4

Pompa işletimi

Üniteye (1) termostat bağlı değilken pompa (3), ünite devrede olduğu sürece ya da istenen su sıcaklığına erişilene kadar çalışmak üzere düzenlenebilir.

NOT

Pompa konfigürasyon ayrıntıları, "Pompa işletim

konfigürasyonu" sayfa 26 konusunda bulunabilir.

Hacim ısıtma ve soğutma

Mevsime bağlı olarak, müşteri kullanıcı arabirimi üzerinden soğutma veya ısıtma seçecektir.

Ünite (1), çıkışı hedeflenen su sıcaklığına erişmek için soğutma modunda veya ısıtma modunda çalışacaktır.

Ünite ısıtma modundayken 2 yollu vana (11) açıktır. Sıcak su hem fan koil ünitelerine hem de zeminden ısıtma devrelerine verilir.

Ünite soğutma modunda olduğunda, soğuk suyun zeminden ısıtma devrelerinden (FHL) geçişini kesmek için motorlu 2 yollu vana (11) kapatılır.

Uzaktan kumandalı vanalarla birkaç devre kapatılırken, akış anahtarlı güvenlik aygıtının devreye girmesini önlemek için bir baypas vanasının (7) takılması gerekebilir. Aynı zamanda bkz. "Uygulama 2" sayfa 8.

Üniteye bağlı oda termostatı olmayan, ancak zeminden ısıtmayı kontrol eden yalnız ısıtma oda termostatı ve fan koil üniteleri kontrol eden ısıtma/soğutma termostatı bulunan hacim ısıtma ve soğutma uygulaması. Isıtma, zeminden ısıtma devreleri ve fan koil üniteleri vasıtasıyla sağlanır. Soğutma sadece fan koil üniteleri vasıtasıyla sağlanır.

T4 T5 T6

4321 12

1 Ünite 12 Oda termostatını 2 Isı eşanjörü 3 Pompa 4 Kesme vanası FCU1..3 Termostatlı fan koil 5 Kolektör (sahadan

temin edilir)

7 Baypas vanası

(sahadan temin edilir)

11 Soğutma işletimi

sırasında zeminden ısıtma devrelerini kapatan 2 yollu motorlu vana (sahadan temin edilir)

FCU1

FHL1..3 Zeminden ısıtma devresi

T Yalnız ısıtma oda

T4..6 Fan koil ile

I Kullanıcı arabirimi

FCU2

FHL1

harekete geçirmek için motorlu 2 yollu vana (sahadan temin edilir)

ünitesi (sahadan temin edilir)

(sahadan temin edilir)

termostatı (opsiyonel)

ısıtılan/soğutulan oda için ayrı oda termostatı (opsiyonel)

FCU3

FHL2

FHL3

Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı kullanıcı arabirimi vasıtasıyla yapılır.

Uygulama 5

Yardımcı kazan ile hacim ısıtma (alternatif işletim)

Daikin ünite ile veya sistem içinde bağlı olan bir yardımcı ısıtıcı ile hacim ısıtma uygulaması. E(D/B)* ünitenin mi yoksa kazanın mı çalışacağına karar verilmesi yardımcı bir kontak veya bir E(D/B)* içerden kontrollü kontak vasıtasıyla gerçekleştirilebilir.

Yardımcı kontak, örn. bir sıcaklık termostatı, bir elektrik tarifesi kontağı, manüel olarak çalıştırılan bir kontak, vs. olabilir. Bkz. "Saha

kabloları konfigürasyon A" sayfa 10.

E(D/B)* ünite kontrollü kontak (aynı zamanda "yardımcı kazan için izin sinyali" olarak da adlandırılır) dış sıcaklık (dış ünitede yer alan termistör) tarafından belirlenir. Bkz. "Saha kabloları konfigürasyon B"

sayfa 10.

İkisi birden çalışma, kullanım suyu ısıtma işletiminde değil yalnız hacim ısıtma işletiminde mümkündür. Bu tür uygulamada kullanım sıcak suyu daima Daikin ünitesine bağlı olan kullanım sıcak su deposu tarafından sağlanır.

Yardımcı kazan aşağıdaki resimlere uygun olarak boru sistemine ve saha kablo bağlantılarına entegre edilmelidir.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

İKAZ

■ Kazanın ve sistem içine entegrasyonunun ilgili yerel yasa ve yönetmeliklere uygun olması temin edilmelidir.

■ Kullanım sıcak su deposu kurulu olmasa bile, her zaman 3 yollu bir takın. Bunun amacı kazan devrede olduğunda donma koruma fonksiyonunun (bkz.

"[4-04] Donma koruma fonksiyonu" sayfa 31)

çalışabilmesidir.

FHL1 FHL2 FHL3

1 Motorlu 3 yollu vana 2 Kazan

■ Kazan sistemindeki hatalı veya güvenli olmayan durumlardan Daikin sorumlu tutulamaz.

6 18

4321

FHL1

517

FHL2

FHL3

Saha kabloları konfigürasyon A

Com

E(D/B)*/auto

Boiler

/ Boiler

K1A

K2A

Kazan termostat girişi

K1A

E(D/B)*

X2M

123 4

Boiler

thermostat input

K2A

thermostat input A Yardımcı kontak (normalde kapalı) H Isıtma ihtiyacı oda termostatı (opsiyonel) K1A E(D/B)* ünitesinin çalıştırılması için yardımcı röle

(sahadan temin edilir)

K2A Kazanın çalıştırılması için yardımcı röle (sahadan

temin edilir)

Saha kabloları konfigürasyon B

E(D/B)*

X2M

3 4

K1A

Com

EKRTW*

Boiler thermostat input

C Soğutma ihtiyacı oda termostatı (opsiyonel) H Isıtma ihtiyacı oda termostatı (opsiyonel) Com Ortak oda termostatı (opsiyonel) K1A Kazan ünitesinin çalıştırılması için yardımcı röle

KCR Yardımcı kazan için izin sinyali

EKRP1HB

KCR

X1 X2

K1A

X Y

Boiler

thermostat input

Kazan termostat girişi

(sahadan temin edilir)

İşletim

■ Konfigürasyon A

Oda termostatı ısıtma talebinde bulunduğunda, yardımcı kontağın (A) konumuna bağlı olarak ya E(D/B)* ünitesi yada kazan çalışmaya başlar.

■ Konfigürasyon B

Oda termostatı ısıtma talebinde bulunduğunda, dış sıcaklığa ("yardımcı kazan için izin sinyali" durumu) bağlı olarak ya E(D/B)* ünitesi yada kazan çalışmaya başlar.

Kazan tarafına izin verildiğinde, E(D/B)* ünitesi tarafından gerçekleştirilen hacim ısıtma işletimi otomatik olarak kapatılır.

Daha fazla ayrıntı için bkz. saha ayarı [C-02~C-04].

1 Dış ünite 12 Kullanım sıcak su 2 Isı eşanjörü

deposu (opsiyonel)

3 Pompa 15 Kazan (sahadan temin 4 Kesme vanası 5 Kolektör (sahadan temin

edilir)

6 Motorlu 3 yollu vana

(kullanım sıcak su deposu ile birlikte verilir)

edilir)

16 Su sıcaklık regülatörü

(sahadan temin edilir)

17 Kesme vanası

(sahadan temin edilir)

10 Buster ısıtıcı 18 Çek valf (sahadan 11 Isı eşanjör serpantini

temin edilir)

FHL1...3 Zeminden ısıtma

devresi (sahadan temin edilir)

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

NOT

■ Konfigürasyon A

E(D/B)* ünitesi ile kazan arasında sık sık geçiş yapılmasının önlenmesi için yardımcı kontağın (A) yeterli farka veya zaman gecikmesine sahip olması temin edilmelidir. Yardımcı kontak (A) bir dış sıcaklık termostatı ise, güneş tarafından etkilenmemesi ya da AÇILIP/KAPATILMAMASI için termostat gölge bir yere yerleştirilmelidir.

Konfigürasyon B

E(D/B)* ünitesi ile kazan arasında sık sık geçiş yapılmasının önlenmesi için, ikisi birden çalışma tepki gecikmesinin [C-04] yeterli farka sahip olması temin edilmelidir. Dış sıcaklık dış ünitenin hava termistörü aracılığıyla ölçüldüğünden, güneşten etkilenmemesi için dış ünite gölgeye kurulmalıdır.

Sık anahtarlama kazanda erken safhada korozyona neden olabilir. Kazanın imalatçısına danışın.

■ E(D/B)* ünitesinin ısıtma işletimi sırasında, ünite kullanıcı arabiriminde ayarlanan hedef çıkış suyu sıcaklığına ulaşmak için çalışacaktır. Hava durumuna bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı olarak otomatikman belirlenir.

Kazanın ısıtma işletimi sırasında, kazan denetleyicisinde ayarlanan hedef çıkış suyu sıcaklığına ulaşmak için kazan çalışacaktır.

Kazan üzerindeki hedef çıkış suyu sıcaklık ayar noktasını hiçbir zaman 55°C üzerine ayarlamayın.

■ Su devresinde sadece 1 adet genleşme kabı olmalıdır. Daikin ünitenin içinde önceden bağlanmış bir genleşme kabı zaten mevcuttur.

Uygulama 6

Oda termostatı uygulaması ile zeminden ısıtma devreleri ve fan koil üniteleri vasıtasıyla hacim ısıtma. Zeminden ısıtma devreleri ve fan koil üniteleri farklı işletme su sıcaklıklarını gerektirir.

Zeminden ısıtma devreleri fan koil ünitelere göre daha düşük bir su sıcaklığı gerektirir. Bu iki ayar noktasını gerçekleştirmek amacıyla, su sıcaklığını zeminden ısıtma devrelerinin gereksinimlerine göre uyarlamak için bir karıştırma istasyonu kullanılır. Fan koil üniteler ünitenin su devresine doğrudan bağlıdır, zeminden ısıtma devreleri ise karıştırma istasyonundan sonra bağlıdır. Bu karıştırma istasyonunun kontrolü ünite tarafından yapılmaz.

Sahadaki su devresinin çalışması ve konfigürasyonu montajı yapan kişinin sorumluluğundadır.

Daikin sadece ikili ayar noktası olan kontrol fonksiyonunu sağlamıştır. Bu fonksiyon ile iki ayar noktası oluşturulabilir. İstenilen su sıcaklığına bağlı olarak (zeminden ısıtma devreleri ve/veya fan koil üniteler gerektiği zaman) birinci ayar noktası ya da ikinci ayar noktası devreye sokulabilir.

4321

FCU1

FCU2

FCU3

NOT

E(D/B)* anahtar kutusunun PCB'si üzerindeki SS2-3 DIP anahtarını doğru yapılandırdığınızdan emin olun. Bkz. "Oda termostatı montaj konfigürasyonu" sayfa 26.

Konfigürasyon B için: [C-02, C-03 ve C-04] saha ayarlarını doğru yapılandırdığınızdan emin olun. Bkz.

"İkisi birden çalışma" sayfa 35.

İKAZ

E(D/B)* ısı eşanjörüne gelen dönüş suyunun hiçbir zaman 55°C üzerine çıkmadığından emin olun.

Bunun için, kazan denetleyicisindeki hedef çıkış suyu sıcaklık ayar noktasını hiçbir zaman 55°C üzerine getirmeyin ve E(D/B)* ünitesinin dönüş suyu akışına bir su

(a)

sıcaklık

regülatörü takın.

Çek valfların (sahadan temin edilir) sisteme doğru bir şekilde takıldığından emin olun.

Oda termostatının (th) sık sık AÇMA/KAPAMA yapmadığından emin olun.

Bu kurala uyulmaması sonucunda doğabilecek hasarlardan Daikin sorumlu olmayacaktır.

(a) Su sıcaklık regülatörü 55°C için ayarlanmalıdır ve ölçülen sıcaklık 55°C'yi

aştığında üniteye gelen dönüş suyu akışını kesmek üzere çalışmalıdır. Sıcaklık daha alt bir seviyeye düştüğünde, su sıcaklık regülatörü E(D/B)* ünitesine gelen dönüş suyu akışını tekrar açmak üzere çalışmalıdır.

Kazan üzerinde E(D/B)* unite tarafına gelen manuel izin. Hacim ısıtma modunda yalnız E(D/B)* ünitesinin çalışması

gerektiğinde, [C-02] ayarı aracılığıyla ikisi birden çalışmayı etkisiz kılın.

Hacim ısıtma modunda yalnız kazanın çalışması gerektiğinde, ikisi birden çalışmanın AÇMA sıcaklığı [C-03]'ü 25°C'ye yükseltin.

1 Dış ünite 7 Karıştırma istasyonu 2 Isı eşanjörü 3 Pompa T1 Bölge A için oda termostatı 4 Kesme vanası 5 Kolektör bölge A

(sahadan temin edilir)

6 Kolektör bölge B

(sahadan temin edilir)

T2 Bölge B için oda termostatı

FCU1..3 Fan koil ünitesi (opsiyonel)

FHL1...3 Zeminden ısıtma devresi

FHL1

FHL2

FHL3

(sahadan temin edilir)

(opsiyonel)

(sahadan temin edilir)

İkili ayar noktalı kontrolün avantajı, sadece zeminden ısıtma istenildiğinde su pompasının gereken en düşük çıkış suyu sıcaklığında çalışabilmesidir. Daha yüksek çıkış suyu sıcaklıkları yalnızca fan koil ünitelerin çalışması durumunda gereklidir. Bu durum ısı pompasının daha iyi performansla çalışması sonucunu doğurur.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

Pompa işletimi ve hacim ısıtma

Zeminden ısıtma devresinin oda termostatı (T1) ile fan koil ünitelerinin oda termostatı (T2) iç üniteye bağlandığında, (4) T1 ve/veya T2 ısıtma talebi üzerine pompa çalışacaktır. Dış ünite, çıkışı hedeflenen su sıcaklığına erişmek için çalışmaya başlayacaktır. Çıkışı hedeflenen su sıcaklığı hangi oda termostatının ısıtma talebinde bulunduğuna bağlıdır.

Ayar noktası

Bölge A Birinci UI AÇIK Bölge B İkinci [7-03] Sonuçta oluşan su sıcaklığı UI [7-03] [7-03] — Sonuçtaki pompa işletimi AÇIK AÇIK AÇIK

Her iki bölgenin oda sıcaklığı termostat ayar noktasının üstüne çıktığında dış ünite ve pompa çalışmayı durdurur.

NOT

■ Termostat kablolarını doğru terminallere

■ [7-02], [7-03] ve [7-04] saha ayarlarını doğru

■ E(D/B)* anahtar kutusunun PCB'si üzerindeki

Saha ayarı Termo statüsü

KAPALI

AÇIK

KAPALI

AÇIK AÇIK

bağladığınızdan emin olun (bkz. "Üniteye genel

bakış" sayfa 12).

yapılandırdığınızdan emin olun. Bkz. "İkili ayar

noktası kontrolü" sayfa 33.

SS2-3 DIP anahtarını doğru yapılandırdığınızdan emin olun. Bkz. "Oda termostatı montaj

konfigürasyonu" sayfa 26.

KAPALI

Üniteye genel bakış

Ünitenin açılması

Kapı 1 kompresör bölümüne ve elektrik aksamına erişim sağlar Kapı 2 hidrolik bölümün elektrik aksamına erişim sağlar Kapı 3 hidrolik bölümüne erişim sağlar

Kapılar 1 ve 2 çıkarılmadan önce tüm güç kaynaklarını kesin — örn. ünite güç kaynağı ve yardımcı ısıtıcı ile kullanım sıcak suyu deposu güç kaynağı (uygulanabilir olduğunda).

Ünitenin içindeki parçalar sıcak olabilir.

NOT

■ Hacim ısıtma için talep sinyalleri iki farklı yolla gerçekleştirilebilir (montajcının seçimi):

- Harici oda termostatından gelen termo

AÇMA/KAPAMA sinyali

- Karıştırma istasyonundan gelen durum sinyali

(devrede/devrede değil)

■ İstenmeyen durumların meydana gelmemesinin temin edilmesi montajcının sorumluluğudur (örn. zeminde ısıtma devrelerine yönelen yüksek sıcaklıktaki su, vs.)

■ Daikin hiçbir tip karıştırma istasyonu sağlamaz. İkili ayar noktası kontrolü, iki ayar noktası kullanma imkanını sağlar.

■ Sadece Bölge A ısıtma talebinde bulunduğunda, bölge B birinci ayar noktasına eşit sıcaklıktaki suyla beslenecektir. Bu durum B bölgesinde istenmeyen ısıtmaya yol açabilir.

■ Sadece Bölge B ısıtma talebinde bulunduğunda, karıştırma istasyonu ikinci ayar noktasına eşit sıcaklıktaki suyla beslenecektir. Karıştırma istasyonundaki kontrol durumuna bağlı olarak, zeminden ısıtma devresine yine de karıştırma istasyonunun ayar noktasına eşit sıcaklıktaki su gelebilir.

Zeminden ısıtma devrelerinden akan gerçek su sıcaklığının kontrol durumuna ve karıştırma istasyonunun ayarına bağlı olduğuna dikkat edin.

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Ana elemanlar

t >

Hidrolik bölümü (kapı 3)

18 13

17 16

15. Pompa

Pompa su devresindeki suyu dolaştırır.

16. Yardımcı ısıtıcı termal koruyucu

Yardımcı ısıtıcı bir termal koruyucuya sahiptir. Termal koruyucu sıcaklık fazla yükseldiğinde devreye girer.

17. Yardımcı ısıtıcı termal sigortası

Yardımcı ısıtıcı bir termal sigortaya sahiptir. Sıcaklık fazla yükseldiğinde (yardımcı ısıtıcı termal koruyucu sıcaklığından daha yüksek) termal sigorta yanar.

18. Basınç boşaltma valfı

Basınç boşaltma valfı, 3 bar basınçta açılıp bir miktar suyu boşaltarak su devresindeki aşırı su basıncını önler.

Hidrolik bölümünün fonksiyonel şeması (kapı 3)

12 6 7

34 5

3PW55762-1

9 8

1. Hava alma vanası

Hava alma vanası aracılığıyla su devresinde kalan hava otomatik olarak alınacaktır.

2. Yardımcı ısıtıcı

Yardımcı ısıtıcı, düşük dış hava sıcaklıklarından dolayı ünitenin ısıtma kapasitesi yetersiz kaldığında su devresine ilave ısıtma kapasitesi sağlayacak olan elektrikli bir ısıtma elemanından ibarettir, aynı zamanda soğuk dönemlerde dış su borularını da donmaya karşı korur.

3. Sıcaklık sensörleri

Dört adet sıcaklık sensörü, su devresinin farklı noktalarında su ve soğutucu sıcaklığını belirler.

4. Isı eşanjörü

5. Genleşme kabı (10 l)

6. Soğutucu sıvı bağlantısı

7. Soğutucu gaz bağlantısı

8. Kesme vanaları

Su giriş bağlantısı ile su çıkış bağlantısı üzerinde bulunan kesme vanaları, ünite su devresi tarafının mesken içi su devresi tarafından izole edilmesini sağlar. Bu sayede ünitenin boşaltılması ve filtre değişimi yapılır.

9. Su giriş bağlantısı

10. Su çıkış bağlantısı

11. Drenaj ve doldurma vanası

12. Su filtresi

Su filtresi, pompanın zarar görmesini veya evaporatörün tıkanmasını önlemek için sudaki kiri temizler. Su filtresi düzenli aralıklarla temizlenmelidir. Bkz. "Bakım ve servis" sayfa 41.

13. Manometre

Manometre su devresindeki su basıncının okunmasına imkan tanır.

14. Akış anahtarı

Akış anahtarı su devresindeki akışı kontrol eder ve ısı eşanjörünü dona karşı ve pompayı hasara karşı korur.

7 6 3

R13

1289 1011

1 Genleşme kabı 8 Isı eşanjörü 2 Manometre 9 Akış anahtarı 3 Hava alma vanası 10 Drenaj/doldurma vanası 4 Basınç boşaltma valfı 11 Filtre 5 Yardımcı ısıtıcıyla

beraber yardımcı ısıtıcı kazanı

6 Pompa R11T 7 Kesme vanası su çıkışı

12 Drenaj vanalı kesme vanası

su girişi

R12T

Sıcaklık sensörleri

R13T R14T

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

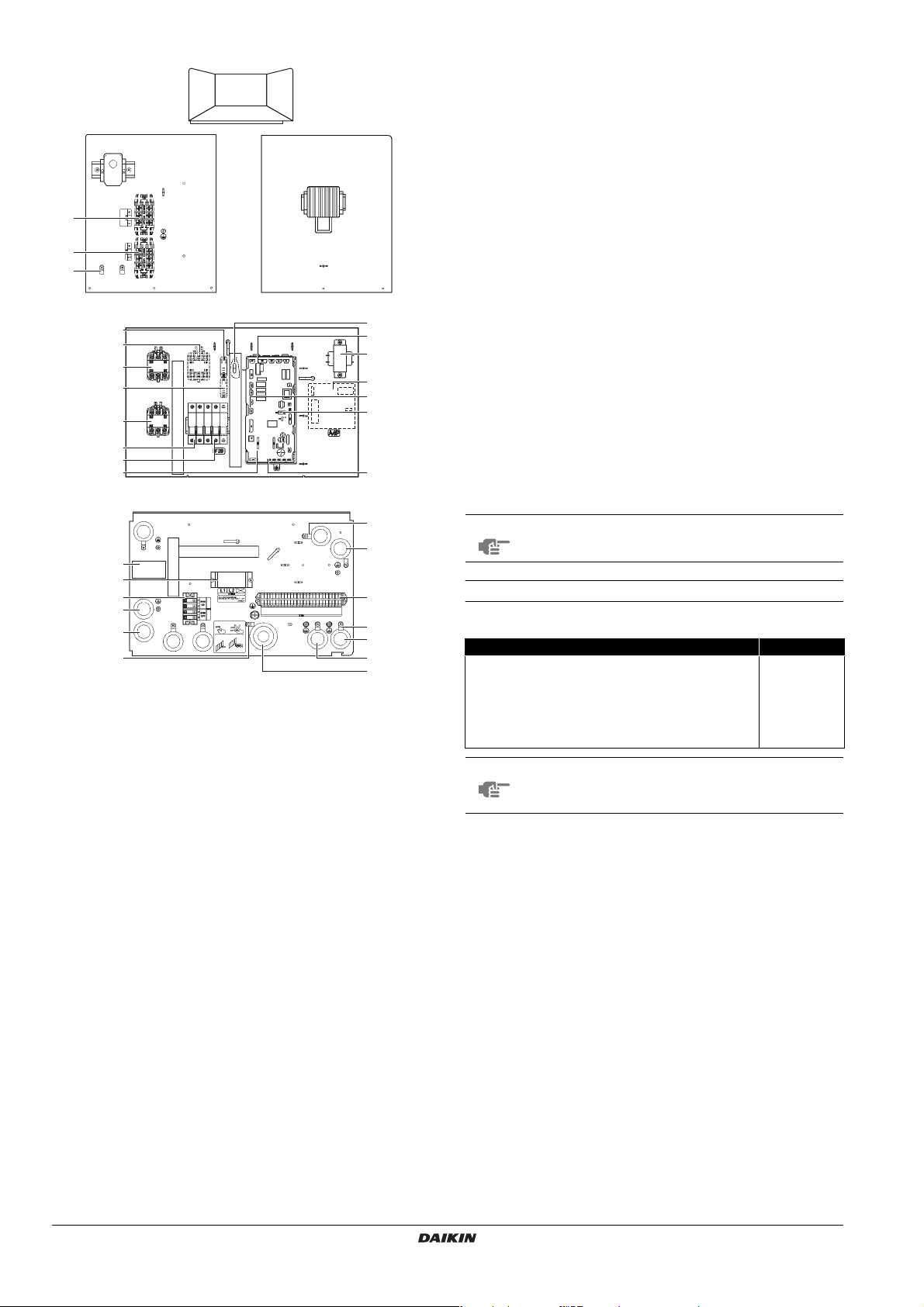

Anahtar kutusu ana elemanları (kapı 2)

ABDC

14 FU2 10 FU1

17 12 11

X13A

SS2

5 4 2

13 X9A

1. Yardımcı ısıtıcı kontaktörleri K1M ve K5M

2. Ana PCB

Ana PCB (Baskı Devre Kartı) ünitenin işleyişini kontrol eder.

3. Buster ısıtıcı kontaktörü K3M (sadece kullanım sıcak suyu

deposu olan montajlar için)

4. Buster ısıtıcı devre kesici F2B (sadece kullanım sıcak suyu

deposu olan montajlar için) Devre kesici, kullanım sıcak suyu deposundaki buster ısıtıcıyı

aşırı yük veya kısa devreye karşı korur.

5. Yardımcı ısıtıcı devre kesici F1B

Devre kesici, yardımcı ısıtıcı elektrik devresini aşırı yük veya kısa devreye karşı korur.

6. Terminal blokları

Terminal blokları saha kablolarının kolaylıkla bağlanmasını sağlar.

7. Yardımcı ısıtıcı kapasite sınırlaması için terminal bloğu.

8. Kablo bağı tespitleri

Kablo bağı tespitleri, gerginliğin alınmasını temin etmek için saha kablolarının kablo bağları ile anahtar kutusuna sabitlenmesine imkan tanır.

9. Terminal blokları X3M, X4M (sadece kullanım sıcak suyu

deposu olan montajlar için)

10. PCB sigortası FU1

11. DIP anahtarı SS2

DIP anahtarı SS2'de bazı kurulum parametrelerini düzenlemek için 4 adet geçiş anahtarı mevcuttur. Bkz. "DIP anahtar

ayarlarına genel bakış" sayfa 26.

12. X13A soketi

X13A soketi K3M konektörünü alır (sadece kullanım sıcak suyu deposu olan montajlar için).

8 21

20 22

13. X9A soketi

X9A soketi termistör konektörünü alır (sadece kullanım sıcak suyu deposu olan montajlar için).

14. Pompa sigortası FU2 (hat içi sigorta)

15. Pompa rölesi K4M

16. PCB güç kaynağı için trafo TR1

17. A4P dijital I/O PCB (yalnız güneş enerji kitine veya dijital I/O

PCB'ye sahip montajlar için)

18. Buster ısıtıcı güç besleme kablosunu geçirmek için kablo borusu

deliği.

19. Buster ısıtıcı güç besleme kablosunu ve termal koruma

kablosunu geçirmek için kablo borusu deliği.

20. Oda termostatı kablosunu ve 2-yollu vana ile 3 yollu vana

control kablolarını geçirmek için kablo borusu deliği.

21. Termistör kablosunu ve kullanıcı arabirim kablosunu (ve indirimli

elektrik tarife kablosunu) geçirmek için kablo borusu deliği.

22. Yedek ısıtıcı güç besleme kablosunu geçirmek için kablo borusu

deliği.

23. İsteğe bağlı I/O PCB bağlantı kablolarını geçirmek için kablo

borusu deliği.

24. Güneş enerjisi pompası için K7A rölesi (opsiyonel)

Bu röle ve X2M üzerindeki çıkışı, A4P üzerindeki güneş enerji girişi etkin hale geldiğinde etkinleştirilebilir.

25. Genleşme kabı ısıtıcısı için terminal ve yalnız EDL ve EBL

üniteler için, Plakalı ısı eşanjör ısıtıcısı ve anahtar kutusu ısıtıcısı.

NOT

Elektrik kablo bağlantıları şeması anahtar kutusu kapağının iç tarafında bulunabilir.

Su boruları

Bütün boru uzunlukları ve mesafeler dikkate alınmış olmalıdır.

Gereklilik Değer

Kullanım sıcak suyu deposu ile ünite arasında izin verilen maksimum uzaklık (sadece kullanım sıcak suyu deposu olan montajlar için). Kullanım sıcak suyu deposu ile verilen termistör kablosu 12 m uzunluktadır. Verimliliği optimize etmek için Daikin 3 yollu vana ile kullanım sıcak su deposunun üniteye olabildiğince yakın monte edilmesini önerir.

NOT

Kurulumda kullanım sıcak suyu deposu (opsiyonel) varsa, kullanım sıcak su deposu montaj kılavuzuna bakın.

10 m

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Su devresinin kontrol edilmesi

Ünitelerde, su devresine bağlantı için bir su girişi ile su çıkışı vardır. Bu devre lisanslı bir teknisyen tarafından yapılmalı ve yerel yasa ve yönetmeliklere uygun olmalıdır.

Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir su devresinde uygulama yapılması su borularında aşırı korozyona yol açabilir.

NOT

Her bir hacim ısıtma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol edildiğinde, bu minimum su hacminin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir.

Örnek

Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat edilmelidir:

■ Maksimum su basıncı = 3 bar + pompanın statik basıncı.

■ Güvenlik aygıtının ayarına göre maksimum su sıcaklığı 65°C'dir.

■ Her zaman sistem içinde kullanılan suyla ve ünitede kullanılan

malzemelerle uyumlu malzemeler kullanın.

■ Saha boru sistemine takılan elemanların suyun basıncına ve sıcaklığına dayanabilmesine dikkat edin.

■ Bakım sırasında devrede tam drenaj sağlanması için sistemin tüm alçak noktalarında drenaj tapaları kullanılmalıdır.

Ünitenin su sisteminden suyun boşaltılması için ünite içinde bir drenaj vanası vardır.

■ Sistemin tüm yüksek noktalarında hava alma çıkışları bulunmalıdır. Hava alma çıkışları servis için kolaylıkla erişilebilen noktalara yerleştirilmelidir. Ünite içinde otomatik bir hava alma vanası vardır. Su devresindeki havanın otomatik olarak tahliye edilebilmesi için, bu hava tahliye vanasının fazla sıkılmış olmadığını kontrol edin.

■ Boru çapını gerekli su akışına ve eldeki pompanın ESP'sine göre seçin.

■ Ünite çalışması için gerekli minimum su debisi 16 l/dak'dır. Su debisi bu minimum değerden düşük olduğunda, akış hatası 7H görüntülenir ve iç ünitenin çalışması durdurulur.

Su hacminin ve genleşme tankı ön basıncının kontrol edilmesi

Ünitede fabrika çıkış ön basıncı 1 bar olan 10 litrelik bir genleşme kabı vardır.

Ünitenin gereği gibi çalışmasını garantilemek için genleşme kabı ön basıncının ayarlanması gerekebilir ve minimum ve maksimum su hacmi kontrol edilmelidir.

1 Ünitenin dahili su hacmi dışında tesisattaki toplam su hacminin

minimum 20 l olduğunu kontrol edin. Ünitenin dahili su hacmini öğrenmek için bkz. "Teknik özellikler" sayfa 44.

Çoğu uygulamada bu minimum su hacmi yeterli bir sonuç verecektir.

Ancak kritik proseslerde ya da yüksek ısı yüküne sahip odalarda daha fazla su hacmi gerekebilir.

321 5

1 Ünite FHL1..3 Zeminden ısıtma 2 Isı eşanjörü

3 Pompa T1..3 Ayrı oda termostatı 4 Kesme vanası 5 Kolektör (sahadan

temin edilir)

6 Baypas vanası

(sahadan temin edilir)

M2T2M3

FHL1

devresi (sahadan temin edilir)

(opsiyonel)

M1..3 FLH1 devresini

kontrol etmek için ayrı motorlu vana (sahadan temin edilir)

I Kullanıcı arabirimi

FHL2

FHL3

2 Aşağıdaki tabloyu kullanarak genleşme kabı ön basıncının ayar

gerektirip gerektirmediğini belirleyin.

3 Aşağıdaki tabloyu ve bilgileri kullanarak tesisattaki toplam su

hacminin izin verilen maksimum su hacminden az olup olmadığını belirleyin.

Montaj yükseklik farkı

≤7 m

>7 m

Su hacmi

(a)

≤280 l

Ön basınç ayarı gerekli değildir.

Gerekli işlemler:

• ön basınç yükseltilmelidir,

"Genleşme kabı ön yükleme basıncının hesaplanması" ile verilen

şekilde hesaplayın.

• su hacminin izin verilen maksimum su hacminden az olup olmadığını kontrol edin (aşağıdaki grafiği kullanın)

(a) Montaj yükseklik farkı: su devresinin en yüksek noktası ile ünite arasındaki

yükseklik farkı (ft)(m). Ünite tesisatın en yüksek noktasına yerleştirilmişse montaj yüksekliği 0 m kabul edilir.

>280 l

Gerekli işlemler:

• ön basınç düşürülmelidir, "Genleşme

kabı ön yükleme basıncının hesaplanması" ile verilen şekilde

hesaplayın.

• su hacminin izin verilen maksimum su hacminden az olup olmadığını kontrol edin (aşağıdaki grafiği kullanın)

Ünitenin genleşme kabı tesisat için çok küçük.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Genleşme kabı ön yükleme basıncının hesaplanması

Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H) bağlıdır ve aşağıda verilen şekilde hesaplanır:

=(H

(bar)

/10+0,3) bar

(m)

Montaj kılavuzu

İzin verilen maksimum su hacminin kontrol edilmesi

Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi için aşağıdakileri yapın:

1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık

gelen maksimum su hacmini belirleyin.

2 Su devresinin tamamındaki toplam su hacminin bu değerden az

olduğunu kontrol edin:

Eğer böyle değilse, ünite içindeki genleşme kabı montaj için çok küçüktür.

[bar]

2.5

1.5

pre-pressure

0.5

0.3

(Bkz. "İkaz: "Glikol kullanımı"" sayfa 17)

şekil "İzin verilen maksimum su hacmi"

B A

100500 20 150 200 250 300 350 400 450

maximum water volume

= ön basınç = maksimum su hacmi

A = Glikol olmayan sistem B =% 25 propilen glikol olan sistem

[l]

Örnek 1

Ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur. Su devresindeki toplam su hacmi 100 litredir.

Bu örnekte, hiçbir işlem ya da ayarlama gerekli değildir.

Örnek 2

Ünite su devresindeki en yüksek noktaya kurulmuştur. Su devresindeki toplam su hacmi 350 litredir.

Sonuç:

■ 350 l büyüktür 280 l olduğuna göre, ön basınç düşürülmelidir (yukarıdaki tabloya bakın).

■ Gerekli ön basınç değeri:

= (H

(bar)

/10+0,3) bar = (0/10+0,3) bar = 0,3 bar

(m)

■ Buna karşılık gelen maksimum su hacmi grafikten okunabilir: yaklaşık 410 l.

■ Toplam su hacmi (350 l) maksimum su hacminden (410 l) düşük olduğu için, genleşme kabı montaj için yeterlidir.

Genleşme kabı ön yükleme basıncının ayarlanması

Genleşme kabının fabrika ayar ön basıncının (1 bar) değiştirilmesi gerektiğinde aşağıdaki esaslar göz önünde bulundurulmalıdır:

■ Genleşme kabı ön basıncını ayarlamak için yalnız kuru azot kullanın.

■ Genleşme kabı ön basıncının hatalı ayarlanması sistemin arızalanmasına yol açacaktır. Bu nedenle ön basınç yalnız ehliyetli bir tesisatçı tarafından ayarlanmalıdır.

Su devresinin bağlanması

Su bağlantıları, su giriş ve çıkışlarına uyularak yerel düzenlemelere ve ünite ile birlikte verilen genel görünüm şemasına göre yapılmalıdır.

Boru bağlantılarını yaparken aşırı kuvvet uygulayarak ünite borularını deforme etmemeye dikkat edin. Borulardaki deformasyon ünitenin arıza yapmasına yol açabilir.

Su devresine hava, nem veya toz girerse sorunlar çıkabilir. Bu nedenle, su devresini bağlarken aşağıdakileri daima dikkat edin:

■ Yalnız temiz borular kullanın.

■ Çapakları alırken borunun ucunu aşağı doğru tutun.

■ Duvar içinden geçirirken toz ve pislik girmemesi için borunun

ucunu kapatın.

■ Bağlantıların sızdırmazlığı için güvenilir bir diş sızdırmazlık malzemesi kullanın. Conta sistemin basınçlarına ve sıcaklıklarına dayanabilmelidir.

■ Pirinç dışında metal boru kullanıldığında, galvanik korozyona mani olmak için mutlaka her iki malzemeyi birbirinden yalıtın.

■ Pirinç yumuşak bir malzeme olduğundan su devresi bağlantılarını yaparken uygun aletler kullanın. Uygun olmayan aletler borularda hasara neden olacaktır.

NOT

■ Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir su devresinde uygulama yapılması su borularında aşırı korozyona yol açabilir.

■ Su devresinde Zn ile kaplanmış parçalar kullanmayın. Ünitenin dahili su devrelerinde bakır borular kullanıldığından bu parçalarda aşırı korozyon oluşabilir.

■ Su devresinde 3 yollu bir vana kullanıldığında. Kullanım sıcak suyu ile zeminden ısıtma devresi

arasında tam ayırmayı garantilemek için tercihen küresel tip 3 yollu vana seçin.

■ Su devresinde 3 yollu bir vana ya da 2 yollu bir vana kullanıldığında.

Vananın maksimum konum değiştirme süresinin 60 saniyeden az olması önerilir.

Su devresinin dondan korunması

Don su sistemine zarar verebilir. Bu ünite dış mekana monte edildiğinden dolayı su sistemi donma sıcaklıklarına maruz kalır, sistemin donmaması için önlem alınması gerekir.

Isı kaybını azaltmak için suyla ilgili tüm parçalar yalıtılmıştır. Saha borularında yalıtım öngörülmelidir.

Donmayı önlemek için ünitede bazı özellikler zaten mevcuttur.

■ Tüm sistemi donmaya karşı korumak için yazılım pompa ve yardımcı ısıtıcıyı kullanan özel fonksiyonları kapsar.

Bu fonksiyon sadece ünite kapalı olduğunda etkin olur.

■ Yalnız EDL ve EBL üniteler için: Ekstra güvenlik olarak, ünitenin içindeki su sistemin çok önemli parçalarını korumak için boruların etrafına ısıtma bandı sarılmıştır.

Bu ısıtma bandı sadece pompayla ilgili anormal bir durum olduğunda faaliyete geçecek ve yalnız ünitenin iç parçalarını koruyacaktır. Ünite dışında kalan sahada monte edilmiş parçaları koruyamaz.

Saha ısıtma bandı montajcı tarafından öngörülmelidir.

Bununla birlikte enerji kesilmesi durumunda, yukarıda bahsedilen özellikler üniteyi donmaya karşı koruyamaz.

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Ünitenin gözetimsiz olduğu zamanlarda enerji kesilmesi olabilecekse, Daikin su sistemine glikol ilave edilmesini önerir. Bkz.

İkaz: "Glikol kullanımı" sayfa 17.

Bkz. "[4-04] Donma koruma fonksiyonu" sayfa 31.

Beklenen en düşük dış sıcaklığa bağlı olarak, su sisteminin aşağıdaki tabloda verilen glikol ağırlık konsantrasyonu ile doldurulmasını sağlayın.

Minimum dış sıcaklık Glikol

–5°C 10% –10°C 15% –15°C 20% –20°C 25% –25°C 30%

(a)(b)(c)

UYARI

(a)

ETİLEN GLİKOL ZEHİRLİDİR

(b)

Yukarıdaki tabloda bahsi geçen konsantrasyonlar ortamın donmasını önlemez, sadece su sisteminin patlamasının önüne geçer.

(c)

İzin verilen maksimum su hacmi bu durumda şekil "İzin

verilen maksimum su hacmi" sayfa 16 değerine

düşürülür.

İkaz: "Glikol kullanımı"

İkaz: Glikol kullanımı

■ Kullanım sıcak su deposu bulunan montajlar için, gerekli inhibitörler dahil propilen glikol kullanımına sadece, ulusal düzenlemeler doğrultusunda EN1717 veya eşdeğerine göre Kategori 3 olarak sınıflandırılırsa izin verilir.

■ Glikol kullanıldığında aşırı basınç durumunda glikol geri kazanımı için emniyet valfının bir drenaj tavasıyla bağlantısının sağlanması gerekir.

Bu amaçla ünitenin arka plakasında, emniyet valfına drenaj borusu bağlanmasını sağlayan bir montaj deliği öngörülmüştür.

Glikol kullanılmıyorsa drenaj borusu bağlanması gerekli değildir. Bu durumda boşaltılan suyun drenajı ünitenin alt tarafından yapılır.

NOT

Glikolün nem çekici özelliğine dikkat edilmelidir: çevresindeki nemi soğurur:

Glikol kabının kapağı açık bırakılırsa su konsantrasyonu artar. Bu durumda glikol konsantrasyonu sanılandan daha azdır. Bundan dolayı sonuçta donma meydana gelebilir.

Glikolün havaya asgari düzeyde maruz kalması için önleyici tedbirler alınmalıdır.

Aynı zamanda bkz. "İlk çalıştırmadan önceki kontroller" sayfa 27.

Su doldurulması

1 Su girişini bir tahliye ve doldurma vanasına bağlayın (bkz. "Ana

elemanlar" sayfa 13).

2 Otomatik hava tahliye vanasının açık (en az 2 tur) olduğundan

emin olun.

3 Manometre yaklaşık 2,0 bar basınç gösterene kadar suyla

doldurun. Hava alma vanalarını kullanarak devredeki havayı mümkün mertebe çıkarın. Su devresinde kalan hava yardımcı ısıtıcının arızalı çalışmasına yol açabilir.

4 Basınç boşaltma valfını açarak yardımcı ısıtıcı kazanın suyla

dolu olduğunu kontrol edin. Vanadan su çıkmalıdır.

NOT

■ Doldurma sırasında sistemdeki tüm havanın çıkarılması mümkün olmayabilir. Kalan hava, sistemin ilk çalışma saatleri esnasında otomatik hava alma vanalarından çıkarılacaktır. Daha sonra su ilave edilmesi gerekebilir.

■ Manometre üzerinde gösterilen su basıncı, su sıcaklığına bağlı olarak değişecektir (daha yüksek su sıcaklığında daha yüksek basınç).

Bununla birlikte, devreye hava girmesinin önlenmesi için su basıncı her zaman 1 bar üzerinde kalmalıdır.

■ Sistem, basınç tahliye valfı üzerinden bir miktar fazla suyu atabilir.

■ Su kalitesi EN direktifi 98/83 EC'ye uygun olmalıdır.

Glikol bulunmasından ötürü sistemdeki korozyon

Serbest glikol oksijenin etkisi altında asidik hale gelecektir. Bu süreç bakırın bulunduğu ortamda ve yüksek sıcaklıklarda hızlandırılır. Asidik serbest glikol metal yüzeyleri aşındırarak sistemde ciddi hasara yol açan galvanik korozyon hücreleri oluşturur.

O nedenle aşağıdakilerin yapılması son derece önemlidir:

■ su arıtmanın kalifiye bir su uzmanı tarafından doğru olarak yerine getirilmesi;

■ glikollerin oksidasyonuyla oluşan asitleri etkisiz hale getirmek amacıyla korozyon inhibitörlerine sahip bir glikol seçilmesi;

■ kullanım sıcak su deposu bulunan bir montaj durumunda, gerekli inhibitörler dahil propilen glikol kullanımına sadece, ulusal düzenlemeler doğrultusunda EN1717 veya eşdeğerine göre Kategori 3 olarak sınıflandırılırsa izin veriliyor olması. Diğer tesisatlarda da etilen glikol kullanımına izin verilir;

■ korozyon inhibitörlerinin ömrü sınırlı olduğu ve sistemi kirletebilecek veya tıkayabilecek silikatlar içerdiğinden otomotiv glikolü kullanılmaması;

■ glikolün korozyon inhibitörü içindeki bazı bileşenlerin çökelmesine yol açabileceğinden dolayı glikollü sistemlerde galvanizli boru kullanılmaması;

■ glikolün sistemde kullanılan malzemelerle uyumlu olmasının garantiye alınması zorunluluğu.

Sistemde glikol yoksa güç beslemesinde bir kesilme ya da pompanın çalışmasında bir arıza durumunda sistem boşaltılmalıdır (aşağıdaki şekilde önerildiği gibi).

Sistem içerisindeki suyun durağan olması durumunda, donma meydana gelmesi ve bu sırada sistemin zarar görmesi ihtimali çok yüksektir.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

Boruların yalıtımı

Soğutma işletimi sırasında yoğuşmanın ve soğutma, ısıtma kapasitesindeki düşüşün önlenmesinin yanı sıra kış aylarında dışarıdaki su borularının donmasının önlenmesi için komple su devresi, tüm borular dahil yalıtılmalıdır. Dışarıdaki su borularında donmanın önlenmesi için yalıtım malzemelerinin kalınlığı 0,039 W/mK değerinde en az 13 mm olmalıdır.

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, bu durumda yalıtım üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20 mm olmalıdır.

Elektrik kablo tesisatında dikkat edilecekler

■ Kabloları, borularla temas etmeyecek şekilde tespit edin (özellikle yüksek basınç tarafında).

■ Elektrik kablolarını, şekil 2'de gösterildiği gibi özellikle yüksek basınç tarafında borularla temas etmeyecek şekilde kablo bağları ile sabitleyin.

■ Terminal konektörlerine dış baskı uygulanmadığından emin olun.

■ Toprak kaçak detektörü monte edilirken, gereksiz yere açılmasına engel olmak için inverter ile uyumlu (yüksek frekans elektrik gürültüsüne dirençli) olduğundan emin olun.

Saha kablo bağlantıları

UYARI

■ Döşenen kablo tesisatında ilgili yerel yasa ve yönetmeliklere uygun olarak tüm kutuplarda kontak ayırmasına sahip bir ana şalter veya ayırma için başka bir yöntem kapsanmalıdır.

■ Bağlantı yapmadan önce güç girişini kesin.

■ Yalnız bakır kablolar kullanın.

■ W1 için

Güç besleme kablolarını normal fazda bağladığınızdan emin olun. Ters fazda bağlanırsa, iç ünitenin uzaktan kumandası " çalışamaz. Fazı düzeltmek için, üç adet güç besleme kablosundan (L1, L2, L3) herhangi ikisini değiştirin.

■ Hiçbir zaman kabloları tomar halinde sıkıştırmayın ve borular ve keskin kenarlarla temas etmediğinden emin olun.

Terminal bağlantılarına dış baskı uygulanmadığından emin olun.

■ Sahadaki tüm kablo ve komponent tesisat işlemleri lisanslı bir elektrikçi tarafından yapılmalı ve ilgili yerel yasa ve yönetmeliklere uygun olmalıdır.

■ Sahada yapılan kablo işlemleri üniteyle birlikte verilen kablo şemalarına ve aşağıda verilen talimatlara uygun olarak yapılmalıdır.

■ Mutlaka özel olarak ayrılmış bir güç beslemesi kullanın. Hiçbir zaman başka bir cihazla paylaşılan güç beslemesi kullanmayın.

■ Kesinlikle bir toprak bağlantısı tesis edin. Üniteyi bir tesisat borusu, gerilim darbesi sönümleyici veya telefon toprak kablosuna topraklamayın. Kusurlu topraklama, elektrik çarpmasına neden olabilir.

■

■ Gereken sigorta veya devre kesicileri mutlaka takın.

TEHLİKE

İlgili yerel ve ulusal düzenlemelere uygun olarak mutlaka bir toprak kaçağı devre kesicisi takın. Bunun yapılmaması elektrik çarpmasına neden olabilir.

" gösterir ve ekipman

NOT

Toprak kaçak detektörü, 30 mA (<0,1 s) değerinde yüksek hız tipi bir kesici olmalıdır.

■ Bu ünitede bir inverter bulunduğundan, faz ilerletme kapasitörü takılması güç faktörü iyileştirme etkisini bozmakla kalmaz aynı zamanda yüksek frekanslı dalgalardan dolayı kapasitörün anormal ısınması kazasına da yol açabilir. Bu nedenle, hiçbir zaman faz ilerletme kapasitörü takmayın.

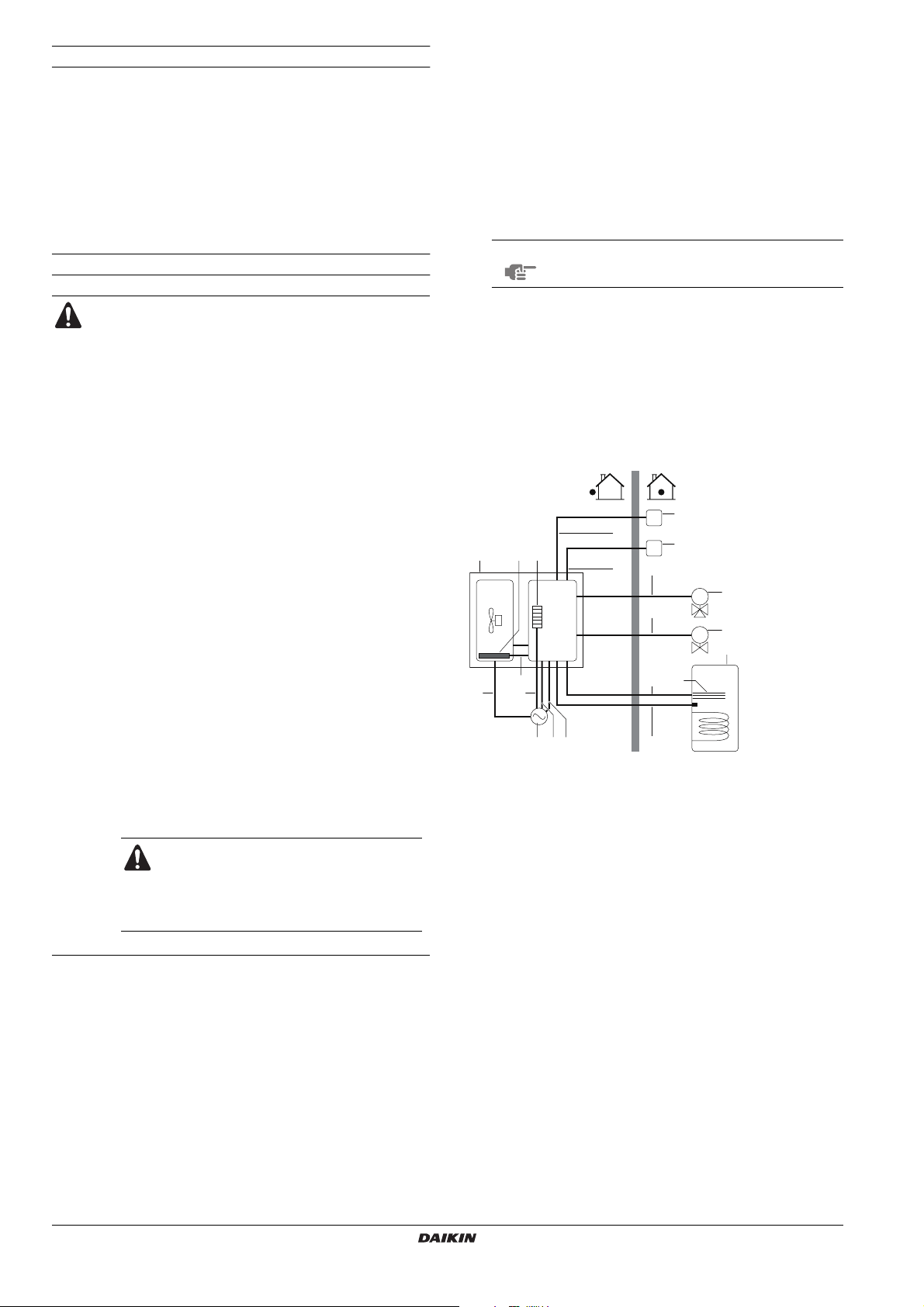

Genel bakış

Aşağıdaki resim, tesisatın çeşitli kısımları arasında gerekli olan saha kablo bağlantılarının genel bir özetini vermektedir. Aynı zamanda bkz. "Tipik uygulama örnekleri" sayfa 7.

C D

A1011

A Ünite, yardımcı ısıtıcı ve

buster ısıtıcı için tek güç beslemesi

B Ünite H Soğutma modu için 2 yollu C Alt plaka ısıtıcı

D Yardımcı ısıtıcı J Kullanım sıcak su deposu

E Kullanıcı arabirimi F Oda termostatı

(a) Alt plaka ısıtıcı yalnız ERLQ ile birlikte veya opsiyonel EKBPHT kiti olması

durumunda uygulanabilir.

(a)

EKBPHT

(sahadan temin edilir, isteğe bağlıdır)

G Kullanım sıcak suyu deposu

için 3 yollu vana (sahadan temin edilir, isteğe bağlıdır)

vana (sahadan temin edilir, isteğe bağlıdır)

(opsiyonel)

K Buster ısıtıcı (opsiyonel)

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Gerekli iletken

AC/

sayısı

Öğe Tanım

1 Ünite için güç besleme kablosu AC 2+GND 2 Yardımcı ısıtıcı için güç

besleme kablosu

3 Alt plaka ısıtıcı için güç kablosu AC 2 4 Oda termostatı kablosu AC 3 veya 4 100 mA 5 Kullanıcı arabirimi kablosu DC 2 100 mA 6 3-yollu vana kontrol kablosu AC 2+GND 100 mA 7 2-yollu vana kontrol kablosu AC 2+GND 100 mA 8 Buster ısıtıcı güç besleme ve

termal koruma kablosu

9 Termistör kablosu DC 2

10 Buster ısıtıcı güç besleme

kablosu

11 İndirimli elektrik tarifesi güç

kaynağı kablosu (gerilimsiz kontak)

(a) Dış ünite üzerindeki isim plakasına bakın (b) "Yardımcı ısıtıcı güç beslemesinin bağlanması" sayfa 22 konusundaki tabloya

bakın. (c) Minimum kablo kesiti 1,5 mm (d) Minimum kablo kesiti 0,75 mm (e) Kablo kesiti 0,75 mm2 ile 1,25 mm2 arasında, maksimum uzunluk: 500 m. (f) Termistör ve bağlantı kablosu (12 m) kullanım sıcak suyu deposu ile verilir. (g) Kablo kesiti 0,75 ile 1,25 mm2 arasında, maksimum uzunluk: 500 m. Gerilimsiz

kontak minimum 15 V DC, 10 mA uygulama yükü sağlamalıdır.

AC 2+GND

AC 4+GND

AC 2+GND 13 A

DC 2 100 mA

1 Koruyucu kapak 2 Güç kablolarının girişi 3 Düşük gerilim kabloları için

giriş (<30 V)

1 3

İKAZ

Tüm kabloları ve kablo ebatlarını ilgili yerel yasa ve yönetmeliklere göre seçin.

UYARI

Elektrik işi tamamlandıktan sonra, her bir elektrik parçasının ve elektrik aksam kutusu içindeki terminalin sıkıca bağlandığını doğrulayın.

Maksimum çalışma akımı

(a)

(b)

(c)

(b)

(f)

İç kablo tesisatı – Parça listesi

Üniteyle birlikte verilen iç kablo tesisat şemasına bakın (anahtar kutusu kapağının iç tarafında). Kullanılan kısaltmalar aşağıda listelenmiştir.

Kapı 1 kompresör bölümü ve elektrik aksamı

A1P ..................Ana PCB

(d)

(e)

(d)

(g)

A2P ..................İnverter PCB

A3P ..................Gürültü filtre PCB'si

A4P ..................PCB (yalnız V3 modelleri için)

BS1~BS4 .........Butonlu anahtar

C1~C4..............Kapasitör

DS1..................Dip anahtarı

E1H..................Alt plaka ısıtıcı

E1HC ...............Karter ısıtıcı

F1U,F2U ..........Sigorta (31,5 A/250 V) (yalnız W1 modelleri için)

F1U,F3U,F4U...Sigorta (T 6,3 A/250 V) (yalnız V3 modelleri için)

F3U~F6U .........Sigorta (T 6,3 A/250 V) (yalnız W1 modelleri için)

F6U ..................Sigorta (T 5,0 A/250 V) (yalnız V3 modelleri için)

F7U ..................Sigorta (T 5,0 A/250 V) (yalnız W1 modelleri için)

F7U,F8U ..........Sigorta (F 1,0 A/250 V) (yalnız V3 modelleri için)

F8U,F9U ..........Sigorta (F 1,0 A/250 V) (yalnız W1 modelleri için)

H1P~H7P.........Turuncu LED servis monitörü

(A1P yalnız W1 modelleri için, A2P yalnız V3 modelleri için) H2P: hazırlık, test = hızlı yanıp söner

H2P: arıza tespiti = yanar

HAP (A1P) .......Yeşil LED servis monitörü

HAP (A2P) .......Yeşil LED servis monitörü (yalnız W1 modelleri için)

K1M,K2M .........Manyetik kontaktör (yalnız W1 modelleri için)

K1R..................Manyetik röle (Y1S) (yalnız V3 modelleri için)

K1R (A1P)........Manyetik röle (Y1S) (yalnız W1 modelleri için)

K1R (A2P)........Manyetik röle (yalnız W1 modelleri için)

K2R (A1P)........Manyetik röle (Y2S) (yalnız W1 modelleri için)

K3R (A1P)........Manyetik röle (E1HC) (yalnız W1 modelleri için)

K4R..................Manyetik röle (E1HC) (yalnız V3 modelleri için)

K10R,K11R......Manyetik röle (yalnız V3 modelleri için)

L1R ..................Reaktör (yalnız V3 modelleri için)

L1R~L3R..........Reaktör (yalnız W1 modelleri için)

L4R ..................Reaktör (dış fan motoru) (yalnız W1 modelleri için)

M1C .................Motor (kompresör)

M1F..................Motor (üst fan)

M2F..................Motor (alt fan)

PS ....................Anahtarlamalı güç besleme

Q1DI.................Saha toprak arızası kesicisi

R1,R2...............Direnç (yalnız V3 modelleri için)

R1~R4..............Direnç (yalnız W1 modelleri için)

R1T ..................Termistör (hava)

R2T ..................Termistör (tahliye)

R3T ..................Termistör (emme)

R4T ..................Termistör (ısı eşanjörü)

R5T ..................Termistör (ısı eşanjörü orta)

R6T ..................Termistör (sıvı)

R7T ..................Termistör (kanatçık) (yalnız W1 modelleri için)

R10T ................Termistör (kanatçık) (yalnız V3 modelleri için)

RC....................Sinyal alıcı devresi (yalnız V3 modelleri için)

S1NPH.............Basınç sensörü

S1PH................Yüksek basınç anahtarı

TC ....................Sinyal iletim devresi (yalnız V3 modelleri için)

V1R..................Güç modülü

V2R..................Güç modülü (yalnız W1 modelleri için)

V2R,V3R..........Diyot modülü (yalnız V3 modelleri için)

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

V3R .................Diyot modülü (yalnız W1 modelleri için)

V1T.................. IGBT (yalnız V3 modelleri için)

X1M................. Güç besleme irtibat bloğu

Y1E ................. Elektronik genleşme valfı

Y1S ................. Solenoit valf (4 yollu valf)

Y3S ................. Solenoit valf (yalnız W1 modelleri için)

Z1C~Z3C......... Gürültü filtresi (ferrit nüve) (yalnız V3 modelleri için)

Z1C~Z9C......... Gürültü filtresi (ferrit nüve) (yalnız W1 modelleri için)

Z1F~Z4F ......... Gürültü filtresi

İSTEĞE BAĞLI KONEKTÖR

X1Y ................. Konektör

X6A,X77A........ Konektör (yalnız W1 modelleri için)

NOTLAR

BU KABLO BAĞLANTI ŞEMASI YALNIZ KOMPRESÖR MODÜLÜ

ANAHTAR KUTUSU İÇİN UYGULANIR L: CANLI

N: : NÖTR

: SAHA KABLOLARI

UYGULANAMAZ

S1PH KORUMA CİHAZINI KISA DEVRE YAPARAK ÜNİTEYİ

ÇALIŞTIRMAYIN RENKLER:

BLK : SİYAH ORG : TURUNCU BLU : MAVİ RED : KIRMIZI BRN : KAHVERENGİ WHT : BEYAZ GRN : YEŞİL YLW : SARI SEÇİCİ ANAHTARLARIN (DS1) AYAR YÖNTEMİNİ SERVİS

KILAVUZUNDAN TEYİT EDİN. TÜM ANAHTARLARIN FABRİKA AYARI: "KAPALI".

: İRTİBAT BLOĞU : KONEKTÖR : BAĞLANTI : KORUYUCU TOPRAKLAMA (VİDASI) : KONEKTÖR : GÜRÜLTÜSÜZ TOPRAK : TERMİNAL

9. : OPSİYON

: KABLO BAĞLANTILARI MODELE BAĞLIDIR

POWER SUPPLY UNIT GÜÇ BESLEME ÜNİTESİ TO HYDROMODULE

SWITCHBOX COMPRESSOR

MODULE SWITCHBOX COMPRESSOR

TERMINAL POSITION REACTOR BOX REAKTÖR KUTUSU WIRE ENTRANCE KABLO GİRİŞİ

SU SİSTEMİ MODÜLÜ ANAHTAR KUTUSUNA

KOMPRESÖR MODÜLÜ ANAHTAR KUTUSU

KOMPRESÖR TERMİNAL KONUMU

Kapı 2 hidrolik bölümünün elektrik aksamı

A11P................ Ana PCB

A12P................ Kullanıcı arabirim PCB'si (uzaktan kumanda)

A3P.................. Termostat (EKRTW*, EKRTR*)(PC=Güç Devresi)

A3P.................. Güneş enerjisi pompa istasyonu PCB'si (EKSR3PA)

A4P.................. Dijital I/O PCB (EKRP1HB)

A4P.................. Alıcı PCB'si (EKRTR*)

E11H,E12H......Yardımcı ısıtıcı elemanı 1, 2

E13H................Yardımcı ısıtıcı elemanı 3 (yalnız W1 modelleri için)

E4H..................Buster ısıtıcı

E5H..................Anahtar kutusu ısıtıcısı

E6H..................Genleşme kabı ısıtıcısı

E7H..................Plakalı ısı eşanjör ısıtıcı

F1B..................Sigorta yardımcı ısıtıcı

F1T .................. Termik sigorta yardımcı ısıtıcı

F2B..................Sigorta buster ısıtıcı

FU1.................. Sigorta 3,15 A T 250 V, PCB için

FU2.................. Sigorta 5 A T 250 V

FuS,FuR .......... Sigorta 5 A 250 V dijital I/O PCB için

K1M ................. Kontaktör yardımcı ısıtıcı kademesi

K3M ................. Kontaktör buster ısıtıcı

K4M ................. Pompa rölesi

K5M ................. Yardımcı ısıtıcı için tüm kutupları ayıran kontaktör

M1P ................. Pompa

M2S ................. Soğutma modu için 2 yollu vana

M3S ................. 3 yollu vana: zeminden ısıtma/kullanım sıcak suyu

PHC1...............Optokuplör giriş devresi

Q1DI,Q2DI....... toprak kaçak detektörü

Q1L.................. Termik koruyucu yardımcı ısıtıcı

Q2L.................. Termik koruyucu 1 buster ısıtıcı

Q3L.................. Termik koruyucu 2 buster ısıtıcı

(yalnız W1 modelleri için)

R1H .................Nem sensörü (EKRTR*)

R1T.................. Ortam sensörü (EKRTW*, EKRTR*)

R2T.................. Harici sensör (zemin veya ortam) (EKRTETS)

R5T.................. Kullanım sıcak suyu termistörü (EKHW*)

R11T................ Çıkış suyu ısı eşanjör termistörü

R12T................ Çıkış suyu yardımcı ısıtıcı termistörü

R13T................ Soğutucu sıvı tarafı termistörü

R14T................ Giriş suyu termistörü

S1L .................. Akış anahtarı

S1S.................. Güneş enerjisi pompa istasyon rölesi

S1T..................Termostat anahtar kutusu ısıtıcısı

S2S.................. İndirimli elektrik tarifesi güç kaynağının kontağı

S2T..................Termostat genleşme kabı ısıtıcısı

S3S.................. İkili ayar noktası 2 kontağı

S3T..................Termostat plakalı ısı eşanjörü

S4S.................. İkili ayar noktası 1 kontağı

SS1.................. DIP anahtarı

TR1.................. Trafo 24 V PCB için, röle ve valflara ait

V1S,V2S..........Şerare önleyici 1, 2

X1M~X11M...... İrtibat blokları

X2Y~X5Y.........Konektör

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

NOTLAR

BU KABLO BAĞLANTI ŞEMASI YALNIZ SU SİSTEMİ MODÜLÜ

ANAHTAR KUTUSU İÇİN UYGULANIR YARDIMCI ISITICI VE BUSTER ISITICI İÇİN ÖZEL OLARAK

AYRILMIŞ BİR GÜÇ DEVRESİ KULLANIN. HİÇBİR ZAMAN BAŞKA BİR GEREÇLE PAYLAŞILAN GÜÇ DEVRESİ KULLANMAYIN.

NO/NC : NORMALDE AÇIK/NORMALDE KAPALI SPST : TEK KUTUPLU TEK ATIMLI

HİÇBİR KORUMA CİHAZINI KISA DEVRE YAPARAK ÜNİTEYİ

ÇALIŞTIRMAYIN RENKLER:

BLK : SİYAH PNK : PEMBE BLU : MAVİ RED : KIRMIZI BRN : KAHVERENGİ VIO : MOR GRN : YEŞİL WHT : BEYAZ GRY : GRİ YLW : SARI ORG : TURUNCU *KHWSU*V3 İÇİN, OPSİYON KILAVUZUNA BAKIN

*KSOLHWAV1 İÇİN, OPSİYON KILAVUZUNA BAKIN

MAKSİMUM YÜK: 0,3 A - 250 VAC MİNİMUM YÜK: 20 mA - 5 VDC

230 VAC ÇIKIŞ MAKSİMUM YÜK: 0,3 A

10.

YARDIMCI ISITICI KW İNDİRİMİ. MONTAJ KILAVUZUNA BAKIN

11.

İNDİRİMLİ ELEKTRİK TARİFESİ KURULUMU İÇİN MONTAJ

12.

KILAVUZUNA BAKIN

POWER SUPPLY GÜÇ BESLEMESİ Only for benefit kWh rate

power supply installation: use normal kWh rate power supply for E5H, E6H, E7H.

FROM COMPRESSOR MODULE SWITCHBOX

To bottom plate heater Alt plaka ısıtıcıya E5H, E6H, E7H, internally

powered (Standard) POSITION OF PARTS PARÇALARIN KONUMU HYDROMODULE

SWITCHBOX domestic hot water tank kullanım sıcak su deposu change-over to boiler

output Solar pump connection Güneş enerjisi pompa bağlantısı Alarm output Alarm çıkışı cooling/heating on/off

output Solar input Güneş enerjisi girişi Standard 6 kW Standart 6 kW Reduced 3 kW İndirimli 3 kW Dual setpoint application

(refer to installation manual)

3 wire type (SPST) 3 telli tip (SPST) NO valve NO (normalde açık) valf NC valve NC (normalde kapalı) valf user interface kullanıcı arabirimi OUTSIDE UNIT DIŞ ÜNİTE only for... option yalnız... opsiyonu için electric heater fuse elektrikli ısıtıcı sigortası *KHW* kit fuse *KHW* kit sigortası

: SAHA KABLOLARI

: İRTİBAT BLOĞU : KONEKTÖR : TERMİNAL : KORUYUCU TOPRAKLAMA

Yalnız indirimli elektrik tarifesi kurulumu için: E5H, E6H, E7H için normal elektrik tarifesi kullanın.

KOMPRESÖR MODÜLÜ ANAHTAR KUTUSUNDAN

E5H, E6H, E7H, içten enerjili (Standart)

SU SİSTEMİ MODÜLÜ ANAHTAR KUTUSU

kazan çıkışına geçiş

soğutma/ısıtma açma/kapama çıkışı

İkili ayar noktası uygulaması (montaj kılavuzuna bakın)

KABLO BAĞLANTILARI MODELE BAĞLIDIR

SAHA KABLOLARI OPSİYON SAHA KABLOLARI BASKI DEVRE KARTI

KABLO RENGİ

Saha kablo tesisatı esasları

■ Ünite üzerindeki saha kablo tesisat işlemlerinin çoğu anahtar kutusu içindeki terminal bloğu üzerinden yapılacaktır. Terminal bloğuna erişim için anahtar kutusu servis panelini çıkartın (kapı 2).

UYARI

Anahtar kutusu servis panelini çıkarmadan önce tüm güç kaynaklarını kesin – örn. ünite güç kaynağı ve yardımcı ısıtıcı ile kullanım sıcak su deposu güç kaynağı (uygulanabilir olduğunda).

■ Anahtar kutusunun alt kısmında kablo bağı tespitleri bulunmaktadır. Kablo bağlarını kullanarak tüm kabloları tespit edin.

■ Yardımcı ısıtıcı özel olarak ayrılmış bir güç devresi gerektirir.

■ Kullanım sıcak suyu deposuna (opsiyonel) sahip olan kurulum-

larda, buster ısıtıcı için özel olarak ayrılmış bir güç devresi gereklidir.

Kullanım sıcak suyu deposu montaj kılavuzuna bakın.

Kabloları aşağıda gösterilen sırayla tespit edin.

■ Kablo döşeme işini yaparken elektrik kablolarını ön kapak yükselmeyecek şekilde döşeyin ve ön kapağı sıkıca takın (bkz. şekil 2).

■ Elektrik tesisatı işlemleri için elektrik kablo şemasını izleyin (elektrik kablo bağlantı şemaları kapı 1 ve 2'nin arka tarafında yer alır).

■ Kapak düzgün bir şekilde oturacak şekilde kablolara biçim verin ve kapağı sıkıca sabitleyin.

Güç kaynağının kablo bağlantısında alınacak önlemler

■ Güç besleme terminal bloğuna bağlantı için yuvarlak sıkıştırma stilinde terminal kullanın. Elde olmayan nedenlerle kullanılamaması halinde mutlaka aşağıdaki yönergeye uyun.

1 Kablo pabucu 2 Kesilip çıkarılmış kesit 3 Kenarı kıvrık rondela

123

-Aynı güç besleme terminaline farklı ebatta kablolar

bağlamayın. (Bağlantıdaki gevşeklik aşırı ısınmaya neden olabilir.)

-Aynı boyuttaki kabloları bağlarken, aşağıdaki şekle göre

takın.

■ Terminal vidalarını sıkmak için uygun tornavidayı kullanın. Küçük tornavidalar vida başına zarar verebilir ve uygun sıkmaya engel olur.

■ Terminal vidalarının aşırı sıkılması vidalara zarar verebilir.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

■ Terminal vidalarının sıkma torkları için aşağıdaki tabloya bakın.

Sıkma torku

(N•m)

M4 (X1M) 1,2~1,8 M5 (X1M) 2,0~3,0 M5 (TOPRAK) 3,0~4,0

■ Güç besleme hattına bir toprak kaçak detektörü ve sigorta bağlayın.

■ Kablo tesisatında, belirtilen kabloların kullanıldığından emin olun, eksiksiz bağlantılar uygulayın ve terminallere dış kuvvetlerin etki etmemesi için kabloları sabitleyin.

Standart kablo elemanlarının spesifikasyonları

Kapı 1: kompresör bölümü ve elektrik aksamı: X1M

1~ 50 Hz

230 V

L1 L3

3N~ 50 Hz

400 V

1 Toprak kaçağı devre

kesici

2 Sigorta

L1 L3L2

X1MX1M

V3 W1

Minimum devre amperleri (MCA)

(a)

26,5 14 Önerilen saha sigortası 32 A 20 A

Kablo tipi

(b)

H05VV-U3G H05VV-U5G

Ebat Kablo ebadı uygulanabilir yerel ve

ulusal yaslara uygun olmalıdır

Üniteler arasındaki kablo tesisatının kablo tipi

(a) Belirtilen değerler maksimum değerlerdir (tam değerler için iç ünite ile birleştirme

elektrik verilerine bakın).

(b) Sadece korunmuş borularda, korunmuş borular kullanılmadığında H07RN-F

kullanın.

NOT

Toprak kaçağı devre kesici, 30 mA (<0,1 s) değerinde

H05VV-U4G2,5

yüksek hız tipi bir kesici olmalıdır.

Kablo bağlantıları şeması, ünitenin ön panelinin iç tarafında bulunabilir.

Yardımcı ısıtıcı güç beslemesinin bağlanması

Güç devresi ve kablo gereksinimleri

■ Yardımcı ısıtıcı için özel olarak ayrılmış bir güç devresi kullandığınızdan emin olun. Hiçbir zaman başka bir cihazla paylaşılan güç devresi kullanmayın.

■ Ünite, yardımcı ısıtıcı ve buster ısıtıcı (kullanım sıcak suyu deposu) için özel olarak ayrılmış aynı ve tek güç beslemesi kullanın.

Bu güç devresi yerel yasa ve yönetmeliklere göre gerekli olan güvenlik cihazlarıyla korunmalıdır.

Güç kablosunu ilgili yerel yasa ve yönetmeliklere uygun olarak seçin. Yardımcı ısıtıcının maksimum çalışma akımı için aşağıdaki tabloya bakın.

Kapı 2: hidrolik bölümünün elektrik aksamı: X10M

1~ 50 Hz

230 V

3N~ 50 Hz

L1 L3

400 V

1 Toprak kaçağı devre

kesici

2 Sigorta

L1 L3L2

X10MX10M

(1)

Model

(a) (b)

Yardımcı ısıtıcı

kapasitesi

6 kW 1x 230 V 26 A 0,29

Yardımcı ısıtıcı

nominal gerilimi

Maksimum

çalışma akımı

(Ω)

max

W1 6 kW 3x 400 V 8,7 A —

(c)

3 kW 1x 230 V 13 A —

W1 2 kW 3x 400 V 5,0 A —

(a) EN/IEC 61000-3-12 (b) Sistem empedansı Z

interfaz noktasında Z EN/IEC 61000-3-11 değerinin Z dağıtım ağı işletmeni ile istişare ederek ekipman montajcısı veya kullanıcısının sorumluluğudur.

bakın.

NOT

Toprak kaçak detektörü, 30 mA (<0,1 s) değerinde

(1)

ile uyumlu ekipman

kullanıcının beslemesi ile kamuya açık sistem arasındaki

sys

'dan küçük veya ona eşit olmak şartıyla bu ekipman

max

(2)

ile uyumludur. Ekipmanın sadece sistem empedans Z

'dan küçük veya ona eşit bir beslemeye bağlanması, gerekirse

max

sys

yüksek hız tipi bir kesici olmalıdır.

Prosedür

1 Uygun kablo kullanarak, kablo bağlantı şeması ile şekil 2'de

gösterildiği gibi güç devresini ana devre kesiciye bağlayın.

2 Toprak iletkenini (sarı/yeşil) X10M terminali yanındaki

topraklama vidasına bağlayın.

3 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile

kablo bağı tespitlerine sabitleyin. (Konumlar şekil 2'de ile işaretlenmiştir.)

Not: yalnız ilgili saha kabloları gösterilmiştir.

4 Yardımcı ısıtıcı kapasitesinin varsayılan değerden (6 kW) daha

düşük ayarlanması gerekirse, kablolar aşağıdaki şekle göre bağlanarak bu gerçekleştirilebilir. Bu durumda yardımcı ısıtıcı kapasitesi V3 modelleri için 3 kW ve W1 modelleri için 2 kW olur.

V3 W1

X5M

1 2 3 4

X5M

1 2 3 4

E12H

X5M

E12H

OFF

E12H

X5M

E12H

OFF

BLK BRN

X5M

1 2

3 4 5 6

X5M

1 2

3 4 5 6

E11H

E12H E13H

X5M

E11H

E12H

E13H

E11H

E12H E13H

X5M

E11H

E12H

E13H

BRN

BLK GRY

BRN

BLK GRY

Montaj kılavuzu

(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı

sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.

(2) ≤75 A anma akımına sahip ekipman için kamuya açık düşük akımlı

besleme sistemlerindeki voltaj değişiklikleri, voltaj dalgalanmaları ve oynamaları için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Termostat kablosunun bağlanması

Termostat kablosunun bağlantı şekli uygulamaya göre değişir. Oda termostatı ile bir arada pompa işletimi üzerine daha fazla bilgi ve

konfigürasyon seçenekleri için ayrıca bkz. "Tipik uygulama örnekleri"

sayfa 7 ve "Oda termostatı montaj konfigürasyonu" sayfa 26.

Termostat gereksinimleri

■ Güç beslemesi: 230 V AC veya pille çalışan

■ Kontak gerilimi: 230 V.

Prosedür 1 Termostat kablosunu, oda termostat kitinin kablo bağlantı

şeması ile montaj kılavuzunda gösterildiği gibi uygun terminallere bağlayın.

2 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile

kablo bağı tespitlerine sabitleyin.

3 PCB üzerindeki SS2-3 DIP anahtarını AÇIK konuma getirin.

Daha fazla bilgi için bkz. "Oda termostatı montaj

konfigürasyonu" sayfa 26.

Birinci ayar noktası ve ikinci ayar noktası kontaklarının bağlantısı

Ayar noktası kontağının bağlantısı, yalnız ikili ayar noktası kontağı etkin hale getirildiği durumda geçerlidir.

Aynı zamanda bkz. "Tipik uygulama örnekleri" sayfa 7 ve "İkili ayar

noktası kontrolü" sayfa 33.

Kontak gereksinimleri

Kontak 230 V (100 mA) sağlayan gerilimsiz bir kontak olmalıdır.

Prosedür 1 Birinci ayar noktasının ve ikinci ayar noktasının kontağını

aşağıdaki şekilde gösterildiği gibi uygun terminallere bağlayın.

X2M

123

SP1SP2

SP1 Birinci ayar noktası kontağı SP2 İkinci ayar noktası kontağı

2 Gerginliğin alınmasını sağlamak için kabloları kablo bağları ile

kablo bağı tespitlerine sabitleyin.

3 Gerekli pompa işletimine bağlı olarak SS2-3 DIP anahtarını ve

[F-00] saha ayarını ayarlayın. Bkz. "Pompa işletim

konfigürasyonu" sayfa 26 ve "[F] Opsiyon kurulumu" sayfa 37

konusundaki [F-00] saha ayarı.

Vana kontrol kablolarının bağlanması

Vana gereksinimleri

■ Güç beslemesi: 230 V AC

■ Maksimum çalışma akımı: 100 mA

2 yollu vananın kablo bağlantıları 1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği

gibi vana kontrol kablosunu X2M terminaline bağlayın.

3 yollu vananın kablo bağlantıları 1 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği

gibi vana kontrol kablosunu uygun terminallere bağlayın.

İki tip 3 yollu vana bağlanabilir. Her bir tip için kablo bağlantısı farklıdır:

■ "Yay dönüşlü 2 telli" tip, 3 yollu vana 3 yollu vana eylemsiz (aktif hale getirilmemiş)

olduğunda hacim ısıtma devresi seçilecek şekilde takılmalıdır.

■ "SPST 3 telli" tip, 3 yollu vana 3 yollu vana, terminal bağlantı noktaları 9 ve 10

elektrikli olduğunda kullanım sıcak suyu ısıtma devresi seçilecek şekilde takılmalıdır.

"Yay dönüşlü 2 telli" vana "SPST 3 telli" vana

9X2M 8

2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo

bağları ile kablo bağı tespitlerine sabitleyin.

İndirimli elektrik tarifesi güç kaynağına bağlantı

Dünyanın her yerinde elektrik şirketleri rekabetçi fiyatlarla güvenilir elektrik sunumu yapmak için uğraşmaktadır ve çoğu zaman müşterilerini indirimli tarife ile faturalandırma yetkisine sahiptir. Örn. kullanım zamanına bağlı tarifeler, mevsimlik tarifeler, Almanya ve

Avusturya'da Wärmepumpentarif, ... .

Bu ekipman bu tür indirimli elektrik tarifesi güç kaynağı dağıtım sistemlerine bağlanabilir.

Eğer varsa, ekipmanı indirimli elektrik tarifesi güç kaynağı dağıtım sistemlerinden birine bağlamanın uygun olup olmayacağını öğrenmek için bu ekipmanın montajının yapılacağı sahadaki sağlayıcı görevini gören elektrik şirketiyle görüşün.

Ekipman bu tür indirimli elektrik tarifesi güç kaynağına bağlandığında, elektrik şirketi şunları yapabilir:

■ ekipmana gelen güç beslemesini belirli zaman dilimlerinde kesintiye uğratmak;

■ belirli zaman dilimlerinde ekipmanın sadece sınırlı miktarda elektrik kullanmasını talep etmek.

Ünite zorunlu kapama moduna geçme giriş sinyalini alacak şekilde tasarlanmıştır. O anda dış ünite kompresörü çalışmaz.

NOT

Kablo bağlantıları, NC (normalde kapalı) ve NO (normalde açık) vana için farklıdır. Kablo bağlantı şemasındaki ayrıntılara ve aşağıdaki resimlere uygun olarak doğru terminal numaralarına bağladığınızdan emin olun.

Normalde kapalı (NC)

2 yollu vana

5X2M 6 7

Normalde açık (NO)

2 yollu vana

5 6X2M 7

2 Gerginliğin alınmasını sağlamak için kabloyu (kabloları) kablo

bağları ile kablo bağı tespitlerine sabitleyin.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

İKAZ aşağıda tip 1 (tüm modeller için izin verilen) olarak

gösterilene benzer bir indirimli elektrik tarifesi için

■ İndirimli elektrik tarifesi güç kaynağının güç beslemesinin kesintiye uğramadığı türden olması durumunda ısıtıcıların kontrolü hala mümkündür.

İndirimli elektrik tarifesinin devrede olduğu anlarda ısıtıcıların kontrol edilmesinde farklı olanaklar için bkz.

"[D] İndirimli elektrik tarifesi güç kaynağı/Hava durumuna bağlı yerel öteleme değeri" sayfa 36.

Eğer ısıtıcılara indirimli elektrik tarifesi güç kaynağının kapalı olduğu anlarda kumanda edilmesi gerekirse, o zaman bu ısıtıcılar ayrı bir güç kaynağına bağlanacaktır.

■ İndirimli elektrik tarifesinin devrede ve güç beslemesinin kesintisiz olduğu dönemde, hazırda bekleme güç tüketimi yapılabilir (PCB, kontrol birimi, pompa, ...).

aşağıda tip 2 veya 3 (yalnız EDL ve EBL modelleri için izin verilen) olarak gösterilene benzer bir indirimli elektrik tarifesi için

İndirimli elektrik tarifesi güç beslemesi sırasında güç kaynağı kapatılırsa, o zaman ısıtıcılar kontrol edilemez.

■ Bu güç besleme kesintisi 2 saatten uzun olmamalıdır, aksi taktirde kontrol biriminin gerçek zaman saati sıfırlanır.

■ Güç kaynağı kesintisi sırasında kontrol birimi ekranı boş kalır.

İndirimli elektrik tarifesi güç beslemesi sırasında güç kaynağı kapatılırsa, donma koruma fonksiyonu (bkz.

"[4-04] Donma koruma fonksiyonu" sayfa 31) çalışamaz.

Bu nedenle donma korumasını agrantilemek için genleşme kabı, plakalı ısı eşanjör ısıtıcı ve anahtar kutusu ısıtıcının güç beslemesinin değiştirilmesi önemlidir.

Prosedür 1 Uygun kablo kullanarak, kablo bağlantı şeması ve

aşağıdaki şekilde gösterildiği gibi güç beslemesini devre ısıtıcıya bağlayın.

Olası indirimli elektrik tarife tipleri

Olası bağlantılar ve ekipmanı bu tür güç kaynağına bağlama gereklilikleri aşağıdaki şekilde gösterilmiştir:

[D-01]=1

1 2

DHQ/*DLQ/*BHQ/*BLQ

1 İndirimli elektrik tarifesi besleme kutusu 2 Elektrik şirketinin sinyalini kontrol eden alıcı 3 Üniteye giden güç beslemesi 4 Gerilimsiz kontak

Yalnız EDL ve EBL ünite modelleri için izin verilir

S2S

X2M17 18

A1P

X40A

[D-01]=2

1 2

S2S

2 Toprak iletkenini (sarı/yeşil), topraklama vidasına

3 Gerginliğin alınmasını sağlamak için kabloyu kablo

4 Kabloları aşağıdaki şekle göre yeniden bağlayın.

Montaj kılavuzu

1234

1 Toprak kaçağı

devre kesici

2 Sigorta

X11M

bağlayın.

bağları ile kablo bağı tespitlerine sabitleyin.

BLK

1 L

212

X11M

WHT

4321

BLK

1 L

WHT

212 N

X11M

4321

Ünite indirimli elektrik tarifesi güç kaynağına bağlandığında, elektrik şirketinin indirimli elektrik tarifesini kontrol eden gerilimsiz kontak X2M'nin 17 ve 18 bağlantılarına bağlanmalıdır (yukarıdaki şekilde gösterildiği gibi). Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği anda parametre [D-01] = 1 olduğunda, bu kontak açılacak ve ünite zorunlu kapama moduna girecektir

(1)

. Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği anda parametre [D-01] = 2 olduğunda, bu kontak kapanacak ve ünite zorunlu kapama moduna girecektir

(2)

Tip 1

Bu tip indirimli elektrik tarifesi güç kaynağı kesintiye uğramaz..

Tip 2

Bu tip indirimli elektrik tarifesi güç kaynağı süre bitiminden sonra kesintiye uğrar.

Tip 3

Bu tip indirimli elektrik tarifesi güç kaynağı derhal kesintiye uğrar.

(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite

işletimi yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik

yeniden başlatma" sayfa 30.

(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi

yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik

yeniden başlatma" sayfa 30.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

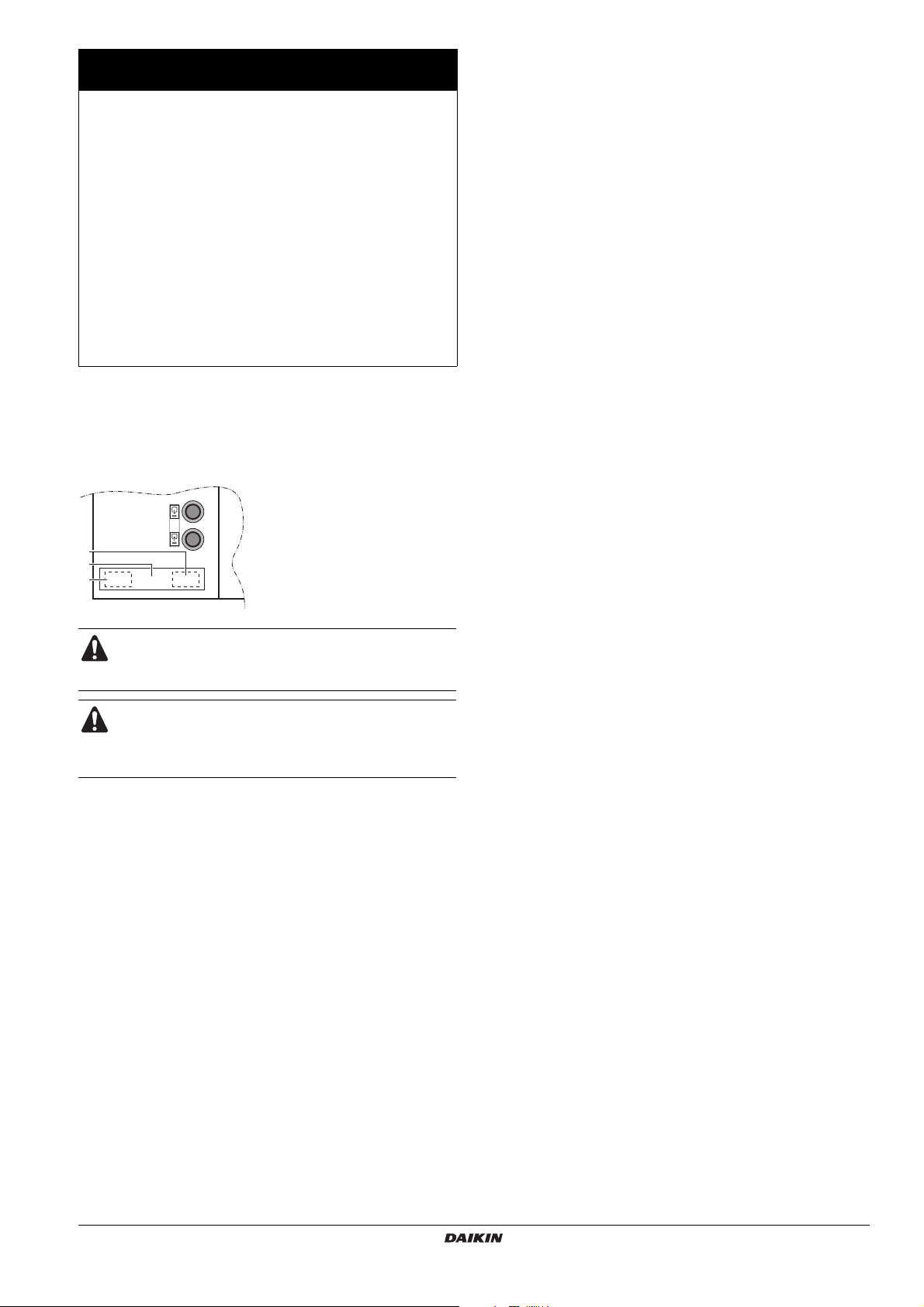

Ekipman indirimli elektrik tarifesi güç kaynağına bağlandığında, indirimli elektrik tarifesi güç kaynağı kesintisiz güç besleme tipinde olması halinde (yukarıda tip 1 olarak gösterildiği şekilde) saha ayarları [D-01] ile [D-01] ve [D-00]'ın her ikisi de değiştirilir. Bkz. "Saha

ayarları" bölümündeki "[D] İndirimli elektrik tarifesi güç kaynağı/Hava durumuna bağlı yerel öteleme değeri" sayfa 36.

İndirimli elektrik tarifesi güç kaynağının, güç beslemesinin kesintiye uğramadığı türden olması durumunda ünite kapanmaya zorlanacaktır. Güneş enerji pompasının kontrol edilmesi hala mümkündür.

İndirimli elektrik tarife sinyali gönderildiğinde, merkezi kontrol göstergesi e yanıp sönerek indirimli elektrik tarifesinin devrede olduğunu gösterecektir.

Dijital kumandanın montajı

Ünitenin kullanımı kolay bir şekilde ayarlanması, kullanılması ve bakımının yapılmasını sağlayan dijital bir denetleyici ünite ile temin edilmiştir. Denetleyiciyi çalıştırmadan önce bu montaj prosedürünü izleyin.

Kabloların teknik özellikleri

Kablo özellikleri Değer

Tip 2 tel

Kesit

Maksimum uzunluk 500 m

NOT

Bağlantı kabloları kapsanmamıştır.

0,75~1,25 mm

Montaj

Bir kit içinde verilen dijital kumanda bina içinde monte edilmelidir.

3 Ünite kablolarını bağlayın.

16a

P1P2

4 5

1 Ünite 2 Dijital kumandanın arka kısmı 3 Dijital kumandanın ön kısmı 4 Arkadan kablo bağlantısı 5 Üstten kablo bağlantısı 6 Kablo geçişi için parçayı yan keski, vs. ile kesin.

Dijital denetleyicinin ön kısmının üstündeki terminalleri ve ünite içindeki terminalleri (P1 ila 16, P2 ila 16a) bağlayın.

NOT

■ Kablo bağlantılarını yaparken, elektrik gürültüsü (harici gürültü) alınmasını önlemek için kabloları güç besleme kablolarından uzağa yerleştirin.

■ Dijital denetleyici kasasının içinden geçmesi gereken bölümlerde kablo zırhını soyun ( l ).

4 Dijital kumandanın üst kısmını yerine takın.

Takarken kabloları sıkıştırmamaya dikkat edin.

1 Dijital denetleyicinin ön kısmını çıkarın.

Dijital denetleyicinin arka kısmındaki yarıklara (1) yarıklı bir tornavida takın ve dijital denetleyicinin ön kısmını çıkarın.

2 Dijital denetleyiciyi düz bir zemine bağlayın.

NOT

Bağlantı vidalarını aşırı sıkarak dijital denetleyicinin alt kısmının biçimini bozmamaya dikkat edin.

İlk önce alttaki klipslerden takmaya başlayın.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

İlk çalıştırma ve konfigürasyon

Ünite, montaj ortamına (dış hava durumu, takılı olan opsiyonlar, vs.) ve kullanıcı becerisine uyum için montajcı tarafından yapılandırılmalıdır.

Bu bölümde yer alan bütün bilgilerin montajcı tarafından sırasıyla okunması ve sistemin uygulanabilir şekilde düzenlenmesi önemlidir.

DIP anahtar ayarlarına genel bakış

SS2 DIP anahtarı, anahtar kutusunun PCB'si üzerinde yer alır (bkz.

"Anahtar kutusu ana elemanları (kapı 2)" sayfa 14) ve kullanım sıcak

suyu depo montajı, oda termostatı bağlantısı ve pompa çalışmasının konfigürasyonuna imkan tanır.

UYARI

Anahtar kutusu servis panelini açmadan ve DIP anahtar ayarlarında değişiklik yapmadan önce güç kaynağını kesin.

Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli konfigürasyonu ile termostat kablo bağlantılarını özetler. Pompa işletimi üçüncü sütunda verilmiştir. Son üç sütun, izleyen işlevselliğin kullanıcı arayüzü (UI) ile mi yoksa termostat (T) tarafından mı yerine getirildiğini gösterir:

• hacim ısıtma veya soğutma açma/kapama (y)

• ısıtma/soğutma geçişi (=)

• ısıtma ve soğutma program zamanlayıcıları (pr)

Termostat Konfigürasyon Pompa işletimi yyyy==== pppprr

Termostat yok

• SS2-3=OFF

• kablo bağlantıları: (yok)

X2M

1 234

• SS2-3=ON

• kablo bağlantıları:

X2M

1 234

çıkış su sıcaklığı ile

(a)

belirlenir

hacim ısıtma veya soğutma açık olduğunda

(y)

açık

UI UI UI

ONOFF

DIP anahtarı SS2

Tanım ON OFF

1 Montajcı için ilgili değil — (Varsayılan) 2 Kullanım sıcak suyu depo

montajı (bkz. "Kullanım sıcak suyu

deposu kurulum konfigürasyonu" sayfa 27)

3 Oda termostat bağlantısı

(bkz. "Oda termostatı

montaj konfigürasyonu" sayfa 26)

(a)

4 Bu ayar

çok hacim ısıtma/soğutma ve kullanım suyu ısıtma talebi olduğunda işletim moduna karar verir.

(a) sadece DIP anahtar 2 = AÇIK olması durumunda geçerlidir (b) Isıtma/soğutma veya kullanım suyu ısıtma modu, program zamanlayıcı ve/veya

saha ayarları (4, 5, 8) vasıtasıyla kısıtlanabilir.

aynı anda daha

4321

Kurulu Kurulu değil

Oda termostatı bağlı

Isıtma/soğutma önceliği

(Varsayılan)

Oda termostatı bağlı değil (Varsayılan)

En yüksek talep tarafına öncelik

Oda termostatı montaj konfigürasyonu

■ Üniteye oda termostatı bağlı olmadığında, geçiş anahtarı SS2-3 OFF olarak ayarlanmalıdır.

■ Üniteye oda termostatı bağlı olduğunda, geçiş anahtarı SS2-3 ON olarak ayarlanmalıdır.

■ Pompanın art arda açılıp kapanarak (takırdama) kullanım ömrünün etkilenmesini önlemek için, oda termostatı üzerinde tepki gecikmesi yaklaşık olarak ayarlanmalıdır.

NOT

■ Üniteye bir oda termostatı bağlı olduğunda, ısıtma ve soğutma program zamanlayıcıları kesinlikle kullanılamaz. Diğer program zamanlayıcıları etkilenmezler. Program zamanlayıcıları üzerine daha fazla bilgi için kullanım kılavuzuna bakın.

■ Üniteye bir oda termostatı bağlı olduğunda ve = butonuna veya y butonuna basıldığında, oda termostatının önceliği olduğunu ve açma/kapama çalıştırması ile geçiş çalıştırmasını kontrol edeceğini göstermek için merkezi kontrol göstergesi e yanıp sönecektir.

ONOFF

Yalnız ısıtma termostatı

Isıtma/soğutma anahtarı ile termostat

(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arabirimi

üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/ soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada bir 3 dakika çalışacaktır.

(b)

Pompa işletim konfigürasyonu

NOT

• SS2-3=ON

• kablo bağlantıları: (oda termostat kitinin montaj kılavuzuna bakın)

• SS2-3=ON

• kablo bağlantıları: (oda termostat kitinin montaj kılavuzuna bakın)

oda termostatı tarafından ısıtma talebi olduğunda açık

oda termostatı tarafından ısıtma talebi veya soğutma talebi olduğunda açık

T——

TT—

Pompa hızını ayarlamak için, bkz. "Pompa hızının

ayarlanması" sayfa 28.

Oda termostatı yokken: DIP anahtarı SS2-3=OFF

Üniteye termostat bağlanmadığı zaman pompa çalışmasını çıkış suyu sıcaklığı belirleyecektir.

4321

Oda termostatı bağlı değilken pompayı sürekli çalıştırmak için şunları yapın:

- SS2-3 geçiş anahtarını ON konuma getirin,

4321

- anahtar kutusu içindeki terminal bloğu üzerinde bulunan 1-24 numaralı terminalleri kısa devre yapın.

Oda termostatı varken: DIP anahtarı SS2-3=ON

Üniteye bir termostat bağlı olduğunda, termostat tarafından ısıtma veya soğutma talebi olduğu zaman pompa sürekli çalışacaktır.

İkili ayar noktası

İkili ayar noktası etkin kılındığında, pompa işletimi SS2-3 DIP anahtarı ile ayar noktası seçim kontaklarının durumuna bağlı olarak belirlenir. Termostatın bağlı olduğu veya yukarıda açıklananın dışındaki durumda pompa işletim konfigürasyonlarına bakın.

İkili ayar noktası etkin kılındığında, "zorunlu sürekli pompa işletimi" mümkün değildir. SP1 ve SP2'nin her ikisi de kapalı iken SS2-3 ON olduğunda, pompa işletimi "oda termostatlı" işletimle aynı olacak ve ikinci ayar noktası uygulanabilir ayar noktası olacaktır. Bkz. "İkili ayar noktası

kontrolü" sayfa 33.

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

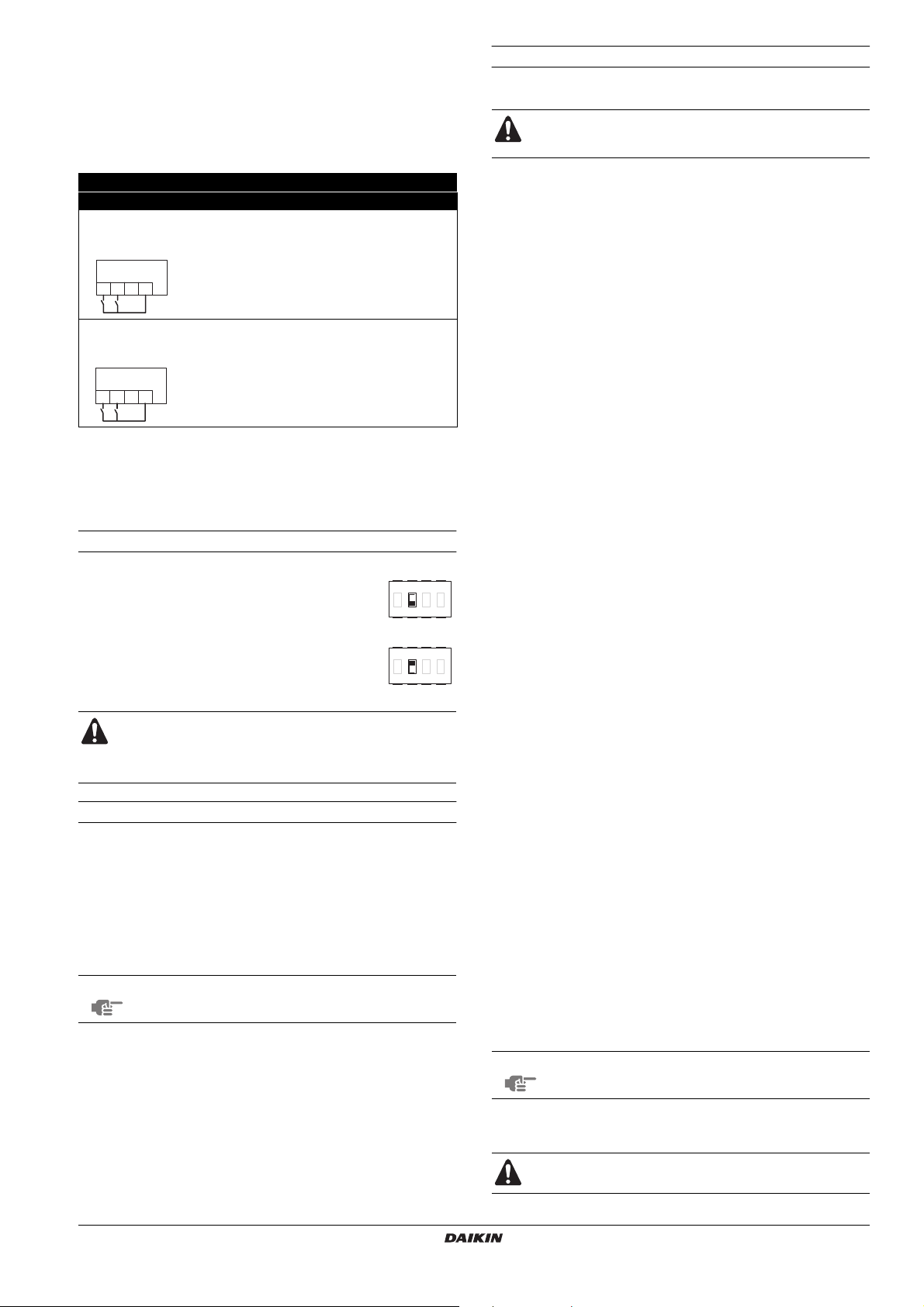

Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli konfigürasyonu ile kablo bağlantılarını (X2M: 1, 2, 4) özetler. Pompa işletimi üçüncü sütunda verilmiştir. Son üç sütun, izleyen işlevselliğin kullanıcı arayüzü (UI) ile mi yoksa ayar noktası seçim kontakları SP1 ve SP2 tarafından mı yerine getirildiğini gösterir:

• hacim ısıtma veya soğutma açma/kapama (y)

• ısıtma/soğutma geçişi (=)

• ısıtma ve soğutma program zamanlayıcıları (pr)

İkili ayar noktası

Konfigürasyon Pompa işletimi yy

•[7-02]=1

• SS2-3=OFF

• kablo bağlantıları:

X2M

123

SP1SP2

•[7-02]=1

• SS2-3=ON

• kablo bağlantıları:

X2M

1234

SP1SP2

(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arabirimi

çıkış su sıcaklığı ile

(a)

belirlenir

ana veya/ve alt ayar noktası telep edildiğinde açık

SP1 =

Birinci ayar noktası kontağı

SP2 =

İkinci ayar noktası kontağı

UI UI UI

SP2/SP1 UI —

==== pppprr

Kullanım sıcak suyu deposu kurulum konfigürasyonu

■ Kullanım sıcak suyu deposu takılmadığında, SS2-2 geçiş anahtarı OFF

(varsayılan) olarak ayarlanmalıdır.

■ Kullanım sıcak suyu deposu takıldığında, SS2-2 geçiş anahtarı ON olarak ayarlanmalıdır.

İç ünite ile anahtar kutusu arasındaki gerekli tüm kablo bağlantıları doğru bir şekilde yapılmadan SS2-3 ON olarak ayarlandığında, kullanıcı arabiriminde AC hata kodu görüntülenecektir.

ONOFF

4321

Düşük dış hava sıcaklıklarında ilk çalıştırma

İlk çalıştırma sırasında ve su sıcaklığı düşük olduğunda, suyun yavaş yavaş ısıtılması önemlidir. Bunun yapılmaması, ani sıcaklık değişiminden dolayı beton zeminlerin çatlamasına yol açabilir. Daha fazla ayrıntı için inşaat müteahhidi ile görüşün.

Bunu yapmak için, saha ayarı [9-01] (ısıtma ayar noktası alt sınırı) üzerinde ayarlama yaparak en düşük çıkış suyu ayar sıcaklığı 15°C ile 25°C arasındaki bir değere azaltılabilir. Bkz. "Saha ayarları"

sayfa 28.

NOT

15°C ile 25°C arasındaki ısıtma sadece yardımcı ısıtıcı tarafından yapılır.

Çalıştırma öncesi kontroller

İlk çalıştırmadan önceki kontroller

TEHLİKE

Bağlantı yapmadan önce güç girişini kesin.

Ünitenin montajından sonra, devre kesiciyi açmadan önce aşağıdakileri kontrol edin:

1 Saha kablo bağlantıları

Yerel besleme panosu ile ünite ve vanalar (uygulanabilir olduğunda) arasındaki, ünite ile oda termostatı (uygulanabilir olduğunda) arasındaki ve ünite ile kullanım sıcak su deposu arasındaki saha kablo bağlantılarının "Saha kablo bağlantıları"

sayfa 18 bölümünde açıklanan talimatlara, kablo bağlantı

şemaları ile yerel yasa ve yönetmeliklere uygun olarak yapıldığından emin olun.

2 Sigortalar, devre kesiciler veya koruma cihazları

Sigortaların veya yerel olarak montajı yapılan koruma cihazlarının "Teknik özellikler" sayfa 44 bölümünde belirtilen büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da koruma cihazının atlanmadığından emin olun.

3 Yardımcı ısıtıcı devre kesici F1B/F3B

Anahtar kutusunda bulunan F2B (F1B/F3B yardımcı ısıtıcı tipine bağlı olarak) yardımcı ısıtcı devre kesicisini açmayı unutmayın. Kablo bağlantı şemasına bakın.

4 Buster ısıtıcı devre kesici F2B

Anahtar kutusundaki buster ısıtıcı devre kesici F2B'yi açmayı unutmayın (yalnız isteğe bağlı kullanım sıcak su deposu takılı olan üniteler için geçerlidir).

5 Toprak kablo bağlantıları

Toprak kablolarının gereği gibi bağlandığından ve toprak terminallerinin sıkıldığından emin olun.

6 İç kablo bağlantıları

Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik komponentleri açısından gözle kontrol edin.

7 Sabitleme

Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.

8 Zarar görmüş donatım

Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular açısından kontrol edin.

9 Soğutucu kaçağı

Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu kaçağı varsa, yerel satıcınızı arayın.

10 Güç besleme gerilimi

Yerel besleme panosundaki güç besleme gerilimini kontrol edin. Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.

11 Hava alma vanası

Hava tahliye vanasının açık (en az 2 tur) olduğundan emin olun.

12 Basınç boşaltma valfı

Basınç boşaltma valfını çalıştırarak yardımcı ısıtıcı kazanının suyla tam dolu olup olmadığını kontrol edin. Buradan hava yerine su tahliye edilmelidir.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

NOT

Yardımcı ısıtıcı suyla tam doldurulmadan sistemin çalıştırılması yardımcı ısıtıcıya zarar verecektir!

13 Kesme vanaları

Kesme vanalarının tam açık olduğundan emin olun.

Vanalar kapalı olarak sistemin çalıştırılması pompaya zarar verecektir!

Montaj kılavuzu

Üniteye enerji verilmesi

Ünitenin güç girişi açıldığında, başlangıç durumuna gelirken kullanıcı arabirimi üzerinde "88" görüntülenir, bu 30 dakikaya kadar sürebilir. Bu işlem sırasında kullanıcı arabirimi çalıştırılamaz.

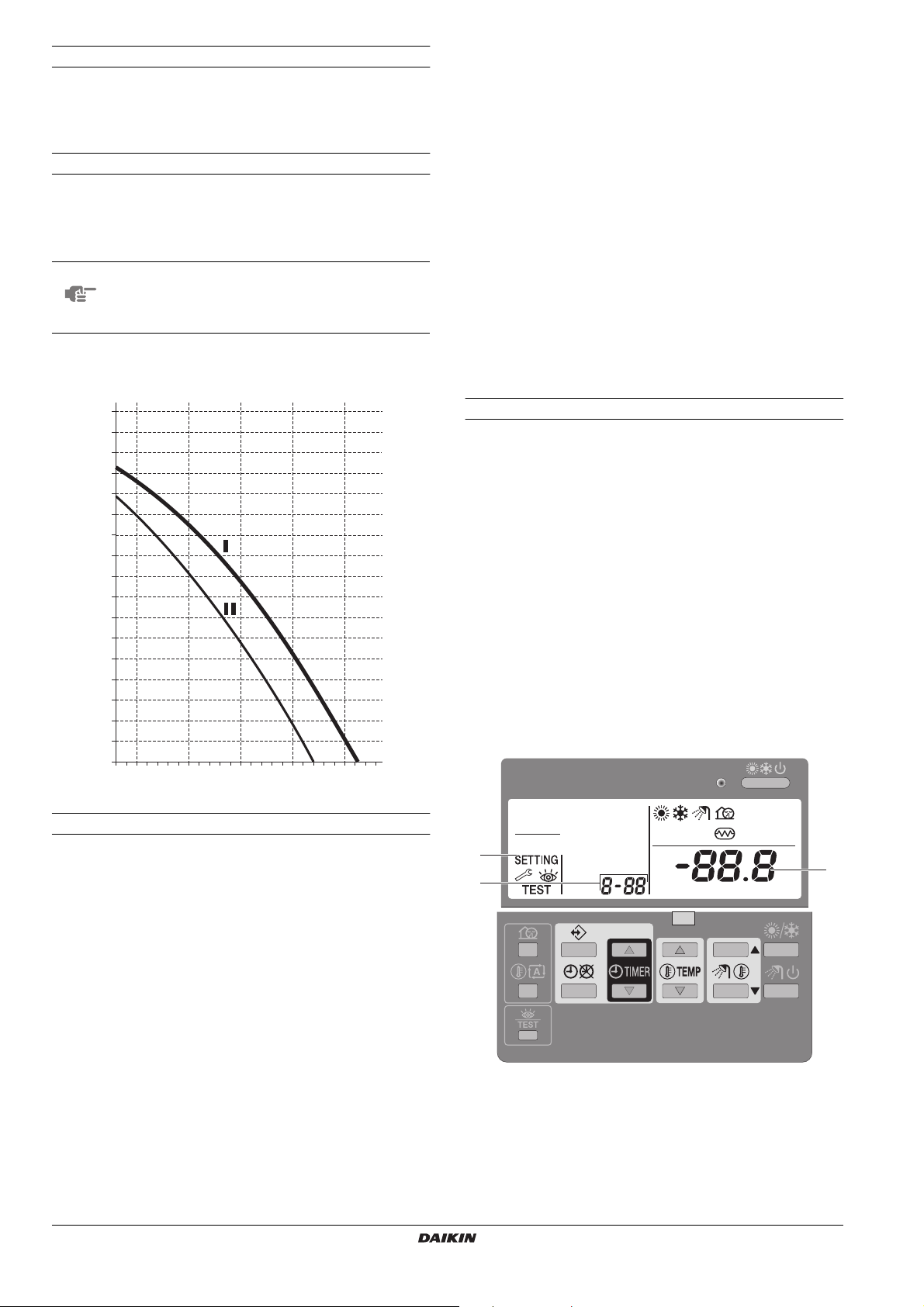

Pompa hızının ayarlanması

Pompa hızı pompa üzerinden seçilebilir (bkz. "Ana elemanlar"

sayfa 13).

Ön tanım ayarı yüksek hızdır (I). Sistemdeki su akışı çok yüksekse (örn. tesisatta akan suyun gürültüsü) hız düşük hıza ayarlanabilir (II).

NOT

Kullanılabilir dış statik basınç (ESP, kPa olarak ifade edilir) su debisinin (l/min) fonksiyonu olarak aşağıdaki tabloda gösterilmiştir.

Pompa üzerindeki hız skalasında 3 adet hız ayarı vardır. Ancak, sadece 2 hız vardır: düşük hız ve yüksek hız. Hız kadranında gösterilen orta hız ayarı düşük hıza eşittir.

■ Bu ürünün ters faz koruma detektörü, sadece gücün yeniden verilmesinden sonra başlangıç işlemleri sırasında çalışır.

Ters faz koruma detektörü, ürün başlatıldığında bir anormallik olması durumunda ürünü durdurmak üzere tasarlanmıştır.

■ Ters faz koruma devresi üniteyi durmaya zorladığında, tüm

fazların olup olmadığını kontrol edin. Eğer durum böyleyse, üniteye gelen güç girişini kesin ve üç fazdan ikisini yer değiştirin. Gücü tekrar açın ve üniteyi çalıştırın.

■ Ters faz tespiti, ürün çalışırken gerçekleşmez.

■ Anlık bir enerji kesintisinden sonra fazın ters çevrilme ihtimali

varsa ve ürün çalışırken elektrik kesilip geri geliyorsa, sahada bir ters faz koruma devresi bağlayın. Jeneratörler kullanıldığında bu durum ihtimal dışı değildir. Ters fazda ürünün çalıştırılması kompresörü ve diğer parçaları bozabilir.

■ W1 üniteler bulunması halinde eksik bir faz için, ünitenin uzaktan kumandasında "

" veya "U2" görüntülenecektir.

Bu olayların herhangi biri ile işletim imkansız olacaktır. Bu gerçekleşirse, gücü kapatın, kablo tesisatını tekrar kontrol edin ve üç elektrik telinden ikisinin konumunu değiştirin.

[kPa]

ESP

20 30 40 5016 60

İlk montaj esnasında hata teşhisi

Saha ayarları

Ünite, montaj ortamına (dış hava durumu, takılı olan opsiyonlar, vs.) ve kullanıcı ihtiyacına uyum için montajcı tarafından yapılandırılacaktır. Bunun için, saha ayarları olarak adlandırılan bir takım ayarlar kullanılabilir. Bu saha ayarlarına kullanıcı arabirimi yoluyla erişebilir ve programlanabilir.

Her saha ayarına, kullanıcı arabirimi ekranında gösterilen 3 basamaklı bir numara veya kod atanmıştır, örneğin [5-03]. İlk hane [5] 'birinci kodu' ya da saha ayar grubunu gösterir. İkinci ve üçüncü haneler [03] 'ikinci kodu' gösterir.

Tüm saha ayarlarının bir listesi ve ön tanım değerleri "Saha ayarları

tablosu" sayfa 38 altında verilmiştir. Yine bu listede, ön tanım

değerinden farklı olarak değiştirilen saha ayarının tarihini ve değerini kaydetmek için 2 sütun verilmiştir.

Her bir saha ayarının ayrıntılı bir açıklaması "Ayrıntılı açıklama"

sayfa 29 altında verilmiştir.

Prosedür

Bir veya daha fazla daha ayarını değiştirmek için aşağıdaki işlemleri uygulayın:

[l/min]

■ Uzaktan kumandada hiçbir şey görüntülenmemesi halinde (geçerli ayar sıcaklığı görüntülenmiyor), olası arıza kodlarını teşhis edebilmenizden önce aşağıdaki anormallikleri kontrol edin.

■ Bağlantı kopukluğu veya kablo bağlantı hatası (güç kaynağı

ile ünite arasında ve ünite ile uzaktan kumanda arasında).

■ PCB üzerindeki sigorta atmış olabilir.

■ Uzaktan kumandada "E3", "E4" veya "L8" hata kodu olarak

görüntülendiğinde, ya stop vanalarının kapalı olması yada hava girişinin veya çıkışının engellenmiş olması olasılığı vardır.

■ Uzaktan kumandada hata kodu "U2" görüntüleniyorsa, voltaj dengesizliğini kontrol edin.

■ Uzaktan kumandada hata kodu

"L4"

görüntüleniyorsa, hava

girişinin veya çıkışının engellenmiş olması olasılığı vardır.

Montaj kılavuzu

1 SAHA AYAR MODUNA girmek için z butonuna en az 5 saniye

süreyle basın. $ simgesi (3) görüntülenecektir. Ayarlanan değer sağ tarafta görüntülenirken - (1), seçilen geçerli saha ayar kodu gösterilir ; (2).

2 bgi butonuna basarak uygun olan saha ayarı birinci

kodunu seçin.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

3 bgj butonuna basarak uygun olan saha ayarı ikinci

kodunu seçin.

4 Seçilen saha ayarının ayar değerini değiştirmek için pfi

butonuna ve pfj butonuna basın.

5 pr butonuna basarak yeni değeri kaydedin.

6 Gerektiği gibi diğer saha ayarlarını değiştirmek için adım 2 ile

4 arasını tekrarlayın.

7 Tamamlandığında, SAHA AYAR MODUNDAN çıkmak için z

butonuna basın

NOT

Belirli saha ayarlarında yapılan değişiklikler yalnız pr butonuna basıldığında kaydedilir. Yeni bir saha ayar koduna geçilmesi ya da z butonuna basılması yapılan değişiklikleri geçersiz kılacaktır.

NOT

■ Sevkiyat öncesinde, ayar değerleri "Saha ayarları

tablosu" sayfa 38 altında gösterilen şekilde

ayarlanmıştır.

■ SAHA AYAR MODUNDAN çıkıldığında ünite kendisini başlangıç durumuna getirirken kullanıcı arabirimi LCD ekranında "88" görüntülenebilir.

Ayrıntılı açıklama

[0] Kullanıcı izin seviyesi

Gerekirse, bazı kullanıcı arabirimi butonlarının kullanımı engellenebilir.

Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın). Seviye 1 ile seviye 2/3 arasındaki geçiş, pfi ile pfj butonlarına birlikte basıp hemen peşinden aynı anda s ile ba butonlarına birlikte basarak ve 4 butonun hepsini en az 5 saniye basılı tutarak (normal modda) yapılır. Kullanıcı arabiriminde hiçbir belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek izin seviyesi — ya seviye 2 yada seviye 3 — saha ayarı [0-00] ile belirlenir.

İzin seviyesi

Buton

Sessiz mod butonu

Hava durumuna bağlı ayar noktası butonu

Program zamanlayıcı etkin/etkin değil butonu

Programlama butonu

Zaman ayar butonları

Kontrol/test işletimi butonu

1 2 3

çalıştırı-

labilir

çalıştırı-

labilir

çalıştırı-

labilir

çalıştırı-

labilir

çalıştırı-

labilir

çalıştırı-

labilir

——

çalıştırı-

labilir

——

—

[1] Hava durumuna bağlı ayar noktası (yalnız ısıtma işletimi)

Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava durumuna bağlı işletimi için parametreleri belirler. Hava durumuna bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı olarak otomatikman belirlenir: daha soğuk dış hava sıcaklıkları, daha yüksek su sıcaklığı ile sonuçlanacaktır ya da tersi olacaktır. Hava durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir. Hava durumuna bağlı işletim üzerine daha fazla ayrıntı için kullanım kılavuzuna bakın.

■ [1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava sıcaklığı.

■ [1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış hava sıcaklığı.

■ [1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya onun altında olduğunda hedef çıkış suyu sıcaklığı. Daha soğuk dış hava sıcaklıklarında (yani, Lo_A) daha sıcak su gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha yüksek olması gerektiğini unutmayın.

■ [1-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya onun üstünde olduğunda hedeflenen çıkış suyu sıcaklığı. Daha sıcak dış hava sıcaklıklarında (yani, Hi_A) daha düşük sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin Lo_Ti değerinden daha düşük olması gerektiğini unutmayın.

Lo_Ti

+ 05

Shift value

Hi_Ti

Lo_A Hi_A T

Hedef su sıcaklığı

Ortam (dış) sıcaklığı

= Öteleme değeri

– 05

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

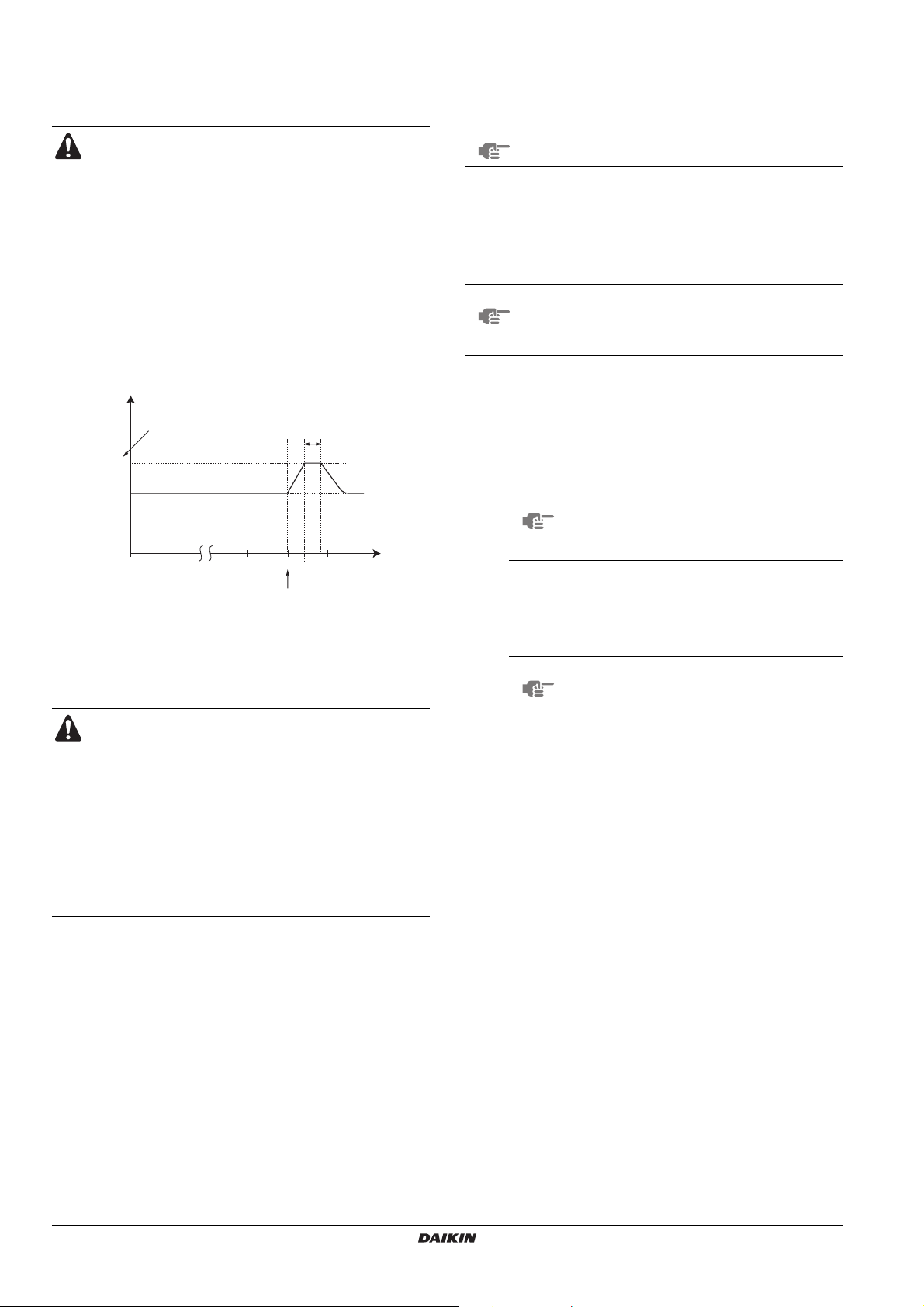

[2] Dezenfekte etme fonksiyonu

Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.

Dezenfekte etme fonksiyonu, belirli aralıklarla kullanım sıcak su deposunu belli bir sıcaklığa ısıtarak mikroplarını temizler.

İKAZ

Dezenfekte etme fonksiyonu saha ayarları, montajcı tarafından yerel yasa ve yönetmeliklere göre düzenlenmelidir.

■ [2-00] Çalışma aralığı: kullanım suyunun ısıtılması gereken haftanın günü (günleri).

■ [2-01] Durum: dezenfekte etme fonksiyonunun açık (1) veya kapalı (0) olduğunu belirtir.

■ [2-02] Başlama zamanı: kullanım sıcak suyunun ısıtılması gereken günün saati.

■ [2-03] Ayar noktası: erişilecek yüksek su sıcaklığı.

■ [2-04] Aralık: ayar noktası sıcaklığının ne kadar sürdürü-

leceğini belirten zaman aralığı.

DHW

t Zaman

[2-03]

00.00 22.00 24.0001.00 23.00 t

Kullanım sıcak suyu sıcaklığı

Kullanıcı ayar noktası sıcaklığı (kullanıcı arabiriminden ayarlanan)

Yüksek ayar noktası sıcaklığı [2-03]

[2-04]

[2-02]

UYARI

Dezenfekte işleminden sonra sıcak su musluğundaki kullanım sıcak suyu sıcaklığının saha ayarı [2-03] ile seçilen değere eşit olacağına dikkat edin.

Bu yüksek kullanım sıcak suyu sıcaklığı insan yaralanmaları için risk oluşturabilecekse, kulanım sıcak su deposunun sıcak su çıkış bağlantısına bir karışım vanası (sahadan temin edilir) takılmalıdır. Bu karışım vanası sıcak su musluğundaki su sıcaklığının hiçbir zaman ayarlanan maksimum değeri aşmamasını güvence altına almalıdır. Bu maksimum izin verilen su sıcaklığı yerel yasa ve düzenlemelere göre seçilmelidir.

[3] Otomatik yeniden başlatma

Bir enerji kesintisinden sonra enerji verildiğinde, otomatik yeniden başlatma fonksiyonu enerji kesintisi anındaki kullanıcı arayüz ayarlarını yeniden uygular.

NOT

Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde bırakılması önerilir.

Fonksiyon etkin olmadığında, bir enerji kesintisinden sonra üniteye tekrar enerji verildiğinde program zamanlayıcısının etkinleştirilmeyeceği unutulmamalıdır. Program zamanlayıcıyı tekrar etkinleştirmek için pr butonuna basın.

■ [3-00] Durum: otomatik yeniden başlatma fonksiyonunun

AÇIK (0) ya da KAPALI (1) olduğunu belirtir.

NOT

İndirimli elektrik tarifesi güç kaynağının, güç beslemesinin kesintiye uğradığı türden olması durumunda otomatik yeniden başlama fonksiyonuna daima izin verilmelidir.

[4] Yardımcı ısıtıcı çalışma ve hacim ısıtma kapanma sıcaklığı

Yardımcı ısıtıcı çalışması

Yardımcı ısıtıcının çalışması etkin veya etkisiz kılınabilir, ya da buster ısıtıcının çalışmasına bağlı olarak etkisiz kılınabilir.

■ [4-00] Durum: yardımcı ısıtıcının çalışmasının etkin (1) ya da etkisiz (0) kılındığını belirler.

NOT

Yardımcı ısıtıcı işletim durumu saha ayarı [4-00] etkisiz (0) kılındığında bile, yardımcı ısıtıcı başlatma ve buz çözme işlemleri sırasında çalışabilir.

■ [4-01] Öncelik: yardımcı ısıtıcı ve buster ısıtıcının aynı anda çalışıp çalışmayacağını (0), veya buster ısıtıcının yardımcı ısıtıcı çalışmasına göre öncelikli olup olmadığını (1), veya yardımcı ısıtıcının buster ısıtıcı çalışmasına göre öncelikli olup olmadığını (2) belirler.

NOT

Öncelik ayarı AÇIK (1) olarak belirlendiğinde, kullanım suyu ısıtma ihtiyacı olması halinde yardımcı ısıtıcı hacim ısıtma için kullanılamayacağından düşük dış hava sıcaklıklarında sistemin hacim ısıtma performansı azalmış olabilir (hacim ısıtma yine ısı pompası tarafından karşılanacaktır).

Öncelik ayarı AÇIK (2) olarak belirlendiğinde, hacim ısıtma ihtiyacı olması halinde buster ısıtıcı kullanım suyu ısıtması için kullanılamayacağından düşük dış hava sıcaklıklarında sistemin kullanım suyu ısıtma performansı azalmış olabilir. Ancak kullanım suyu yine de ısı pompası ile ısıtılabilir.

Öncelik ayarı KAPALI (0) olarak ayarlandığında, elektrik güç tüketiminin kaynak sınırlarını aşmadığından emin olun.

Montaj kılavuzu

Hacim ısıtma kapama sıcaklığı

■ [4-02] Hacim ısıtma kapama sıcaklığı: aşırı ısınmayı önlemek için, üzerindeki değerlerde hacim ısıtmanın kapatılacağı dış hava sıcaklığı

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Buster ısıtıcı çalışması

Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.

Buster ısıtıcının çalışması, dış sıcaklığa (TA), kullanım suyu sıcaklığına (T

) veya ısı pompasının çalışma moduna bağlı olarak etkin

DHW

kılınabilir ya da kısıtlanabilir.

■ [4-03] Buster ısıtıcı çalışması: opsiyonel buster ısıtıcı çalışmasının etkin kılındığını (1) ya da belirli kısıtlamalara sahip olduğunu (0/2/3) belirler.

[4-03] ayarlarının açıklaması

Buster ısıtıcı yalnız kullanım sıcak su modu etkin kılındığında (w) çalışır/çalışabilir.

■ [4-03]=0, ise buster ıstıcı çalışmasına yalnız "[2] Dezenfekte etme fonksiyonu" ve "Güçlü kullanım suyu ısıtma" sırasında izin verilir (kullanım kılavuzuna bakın). Bu ayar sadece ısı pompa kapasitesinin tüm ısıtma sezonu boyunca evin ve kullanım sıcak suyunun ısıtma taleplerini karşılayabileceği durumda önerilir. Bu ayar sonucunda "[2] Dezenfekte etme fonksiyonu" ve "Güçlü kullanım suyu ısıtma" dışında kullanım sıcak sıcak suyu hiçbir zaman buster ısıtıcı tarafından ısıtılmaz (bkz. kullanım kılavuzu).

Buster ısıtıcı çalışması kısıtlanmış ([4-03]=0) ve dış hava sıcaklığı TA parametre [5-03] ayarının yapıldığı saha ayarından [5-02]=1 düşükse, bu durumda kullanım suyu ısıtılmayacaktır.

Bu ayarın sonucu olarak kullanım suyu sıcaklığı (T

) en fazla ısı pompası KAPALI sıcaklığı

DHW

) kadar olabilir. "[6]" sayfa 32 konusundaki [6-

HP OFF

00] ve [6-01] ayarına bakın.

■ [4-03]=1, ise buster ısıtıcı çalışması sadece buster ısıtıcı KAPALI sıcaklığı (T (T

) ve/veya program zamanlayıcı tarafından belirlenir.

BH ON

), buster ısıtıcı AÇIK sıcaklığı

BH OFF

Bkz. ayar "[7-00]" sayfa 33 ve "[7-01]" sayfa 33.

■ [4-03]=2, ise buster ısıtıcı çalışmasına sadece ısı pompasının, ısı pompası kullanım suyu ısıtma modunun "çalışma aralığı" dışında olması durumda (TA<[5-03] veya TA>35°C) ya da kullanım suyu sıcaklığının kullanım sıcak su modunun ısı pompası KAPALI sıcaklığından (T düşük olması durumunda izin verilir (T

DHW>THP OFF

HP OFF

) 2°C

–2°C). (Bkz. ayar [5-03] sayfa 31, [6-00] sayfa 32 ve [6-01]

sayfa 32).

Sonuç olarak kullanım sıcak suyunun ısı pompası tarafından ısıtılması en optimum şekilde düzenlenir.

■ [4-03]=3, ise buster ısıtıcı çalışması ayar 1 durumuyla aynıdır, yalnız ısı pompası kullanım sıcak su modunda etkin olduğunda buster ısıtıcı KAPALI olur. Bu işlevselliğin sonucu olarak ayar [8-03] geçerli değildir. Sonuçta kullanım sıcak suyunun ısıtılması [8-04] ile bağıntılı olarak optimum düzeyde ısı pompası tarafından karşılanır.

■ [4-04] Donma koruma fonksiyonu: ev ile ünite arasındaki su borularının donmasını önler. Düşük ortam sıcaklıkları durumunda pompayı çalıştıracak ve düşük su sıcaklıkları durumunda ise ilave olarak yedek ısıtıcıyı da çalıştıracaktır. Varsayılan donma koruma fonksiyonu yeterince yalıtılmamış su borularının donmasını dikkate alır. Esas itibariyle çalışma sıcaklığından bağımsız olarak ortam sıcaklıklarının donma derecesine yakın düşüşlerinde pompanın çalıştırılacağı anlamını taşır.

[5]

Denge sıcaklığı ve hacim ısıtma öncelik sıcaklığı

Denge sıcaklığı — 'Denge sıcaklığı' saha ayarları, yardımcı ısıtıcının çalışması için geçerlidir.

Denge sıcaklığı fonksiyonu etkin kılındığına, yardımcı ısıtıcının çalışması düşük dış hava sıcaklıkları ile kısıtlanır, yani dış hava sıcaklığı belirlenen denge sıcaklığına eşit veya onun altında olduğu zaman. Fonksiyon etkisiz kılındığında, tüm dış hava sıcaklıklarında yardımcı ısıtıcının çalışması mümkündür. Bu fonksiyonun oluşturulması yedek ısıtıcının çalışma süresini azaltır.

■ [5-00] Denge sıcaklığı durumu: denge sıcaklığı fonksiyonunun etkin (1) ya da etkisiz (0) kılındığını belirler.

■ [5-01] Denge sıcaklığı: altındaki değerlerde yedek ısıtıcının çalışmasına izin verilen dış hava sıcaklığı.

Hacim ısıtma öncelik sıcaklığı

— Yalnız kullanım sıcak su deposu

bulunan kurulumlar için geçerlidir. — 'Hacim ısıtma öncelik sıcaklığı' saha ayarları, kullanım sıcak su deposunda bulunan 3 yollu vana ile buster ısıtıcının çalışmasıyla ilgilidir. Hacim ısıtma öncelik fonksiyonu etkin kılındığında, sadece dış hava sıcaklığının belirlenen hacim ısıtma öncelik sıcaklığına eşit veya onun altında olması, yani düşük dış hava sıcaklığı halinde ısı pompasının tam kapasitesinin hacim ısıtma için kullanılması garantilenir. Kullanım sıcak suyunun yalnız buster ısıtıcı tarafından ısıtılacağı durumda

■ [5-02] Hacim ısıtma öncelik durumu: hacim ısıtma önceliğinin etkin (1) ya da etkisiz (0) kılındığını belirler.

■ [5-03] Hacim ısıtma öncelik sıcaklığı: altındaki değerlerde kullanım suyunun sadece buster ısıtıcı ile ısıtılacağı dış hava sıcaklığı, yani düşük dış hava sıcaklığı.

■ Ayar [4-03]=1/2/3 olduğunda, buster ısıtıcı çalışması yine de program zamanlayıcı tarafından da kısıtlanabilir. Örn., günün belirli saatlerinde buster ısıtıcı çalışması tercih edildiği hallerde. (Kullanım kılavuzuna bakın)

■ Ayar [4-03]=2 olduğunda, buster ısıtıcının çalışmasına T bağımsız olduğu zaman izin verilir. İkisi birden çalışma etkin kılınmış ve yardımcı kazan izin siyali AÇIK ise, buster ısıtıcı TA<[5-03] olduğunda bile kısıtlanacaktır. (Bkz. "[C-02]" sayfa 35).

■ Sadece güvenlik nedenleriyle yardımcı ısıtıcı işletimi istenildiği sürenin ve [4-02]=1 olması dışında güçlü işletim ve dezenfekte etme fonksiyonu sırasında buster ısıtıcıya daima izin verilir.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

<[5-03]'ün [5-02] durumundan

Montaj kılavuzu

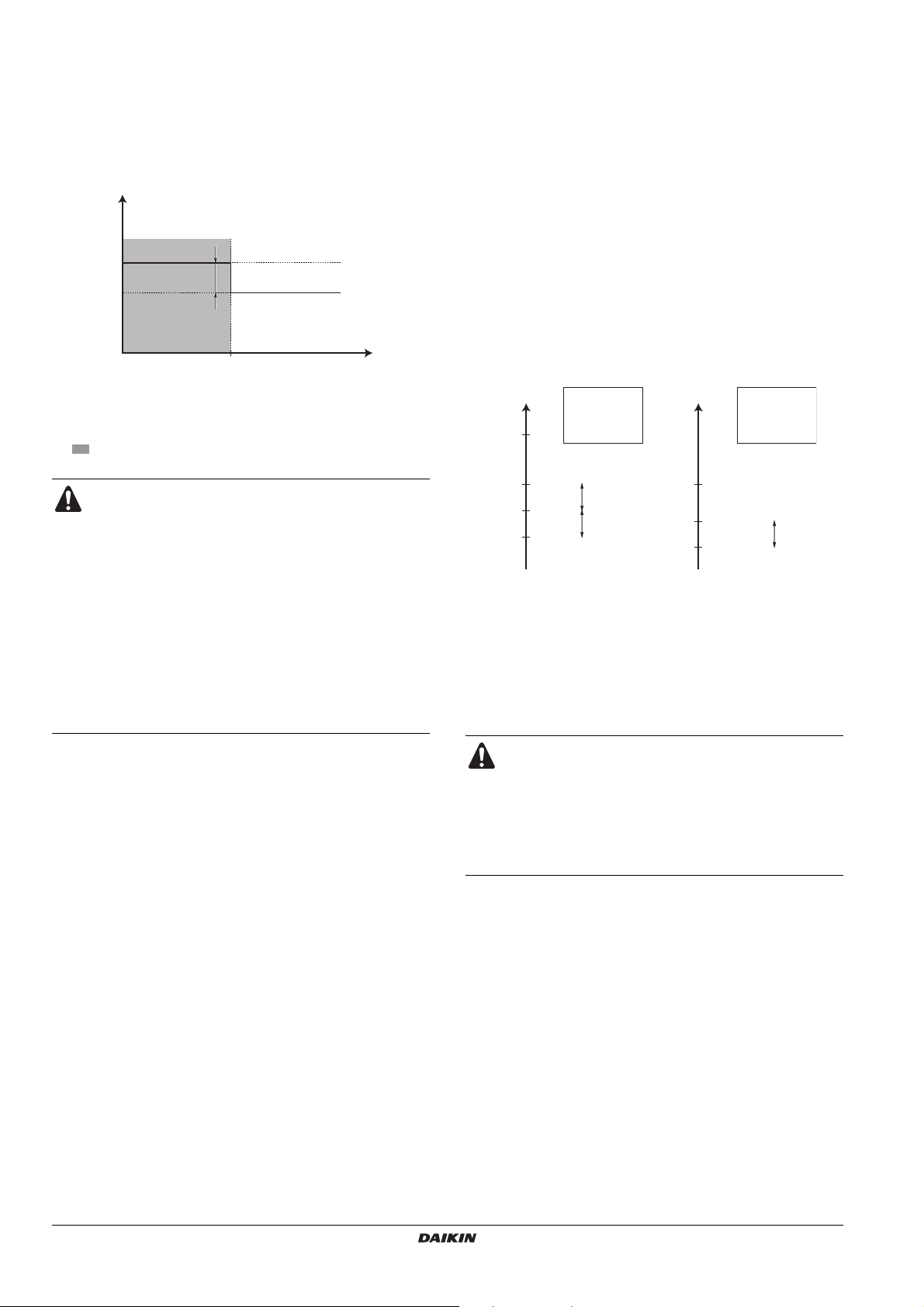

■ [5-04] Kullanım suyu sıcaklığı için ayar noktası düzeltmesi: istenen kullanım suyu sıcaklığı için ayar noktası düzeltmesi, hacim ısıtma önceliği etkin kılındığında düşük dış hava sıcaklığında uygulanır. Düzeltilen (daha yüksek) ayar noktası, deponun altındaki daha soğuk su katmanı (ısı eşanjör serpantini faaliyette olmadığından) için daha sıcak üst katmanla telafi uygulayarak depodaki suyun toplam ısı kapasitesinin yaklaşık olarak değişmeden kalmasını garanti edecektir.

set

Kullanım sıcak suyu ayar noktası sıcaklığı

set

Kullanıcı ayar noktası (kullanıcı arabiriminden ayarlanan)

Ortam (dış) sıcaklığı

Hacim ısıtma önceliği

[5-04]

[5-03]

[6] Isı pompası kullanım suyu ısıtma modu için DT (sıcaklık farkı)

Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.

'Isı pompası kullanım suyu ısıtma modu için DT (sıcaklık farkı)' saha ayarları, ısı pompası tarafından kullanım suyu ısıtmasını başlatma (yani, ısı pompası AÇIK sıcaklığı) ve durdurma (yani, ısı pompası KAPALI sıcaklığı) sıcaklıklarını belirler. Kullanım suyu sıcaklığı, ısı pompası AÇIK sıcaklığından aşağı düştüğünde (T

), ısı pompası tarafından kullanım suyu ısıtması

HP ON

başlatılacaktır. Kullanım suyu sıcaklığı, ısı pompası KAPALI sıcaklığına (T

) veya kullanıcı ayar noktası sıcaklığına (TU) gelir

HP OFF

gelmez, ısı pompası tarafından kullanım suyu ısıtması durdurulacaktır (3 yollu vana harekete geçirilerek).

Isı pompası KAPALI sıcaklığı ile ısı pompası AÇIK sıcaklığı ve saha ayarları [6-00] ve [6-01] ile ilişkisi aşağıdaki resimde açıklanmıştır.

■ [6-00] Başlatma: ısı pompası AÇIK sıcaklığını belirleyen sıcaklık farkı (T

). Resme bakın.

HP ON

■ [6-01] Durdurma: ısı pompası KAPALI sıcaklığını belirleyen

sıcaklık farkı (

TU > T

HP MAX

T(°C)

TU = 70°C [6-01] = 7°C [6-00] = 7°C

). Resme bakın.

HP OFF

T(°C)

< T

HP MAX

TU = 45°C [6-01] = 7°C [6-00] = 7°C

UYARI

Kullanım suyu sıcaklığının, kullanıcının yaptığı kullanım sıcak suyu ayar noktasına (TU) kıyasla [5-04] saha ayarında seçilen değer kadar otomatik olarak artırılacağına dikkat edin (dış sıcaklık [5-03] saha ayarının altına düşerse). Tercih edilebilir ayar noktasını seçmek için [5-03], [7-00] saha ayarına ve kullanım kılavuzuna bakın.

55 T

48 T

41 T

HP MAX

HP OFF

HP ON

(a) 50°C = T

HP MAX

[6-01]

HP OFF

[6-00]

HP ON

Kullanıcı ayar noktası sıcaklığı (kullanıcı arabiriminden ayarlanan)

Kullanım sıcak suyu deposu içinde bulunan sensördeki maksimum ısı pompası sıcaklığı (50°C) (bağlı olduğu değer

(a)

)

Isı pompası KAPALI sıcaklığı Isı pompası AÇIK sıcaklığı

; TA≤25°C.

HP MAX

48°C = T

HP MAX

; TA>25°C.

55 T

38 T

HP MAX

TU = T

HP ON

HP OFF

Isı pompasıyla erişilebilecek maksimum kullanım suyu sıcaklığı 50°C'dir. Kullanım suyu ısıtma modu sırasında ısı pompasının performansını artırmak için T

HP OFF

48°C'den daha yüksek seçilmemesi önerilir. Ayar [4-03]=0 veya 2 olduğunda, [6-00] ayarına özellikle

dikkat edilmesi önerilir. İstenilen kullanım suyu sıcaklığı ile ısı pompası AÇIK sıcaklığı (T

) arasında iyi bir denge

HP ON

kurulması şarttır.

[6-00]

değerinin

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

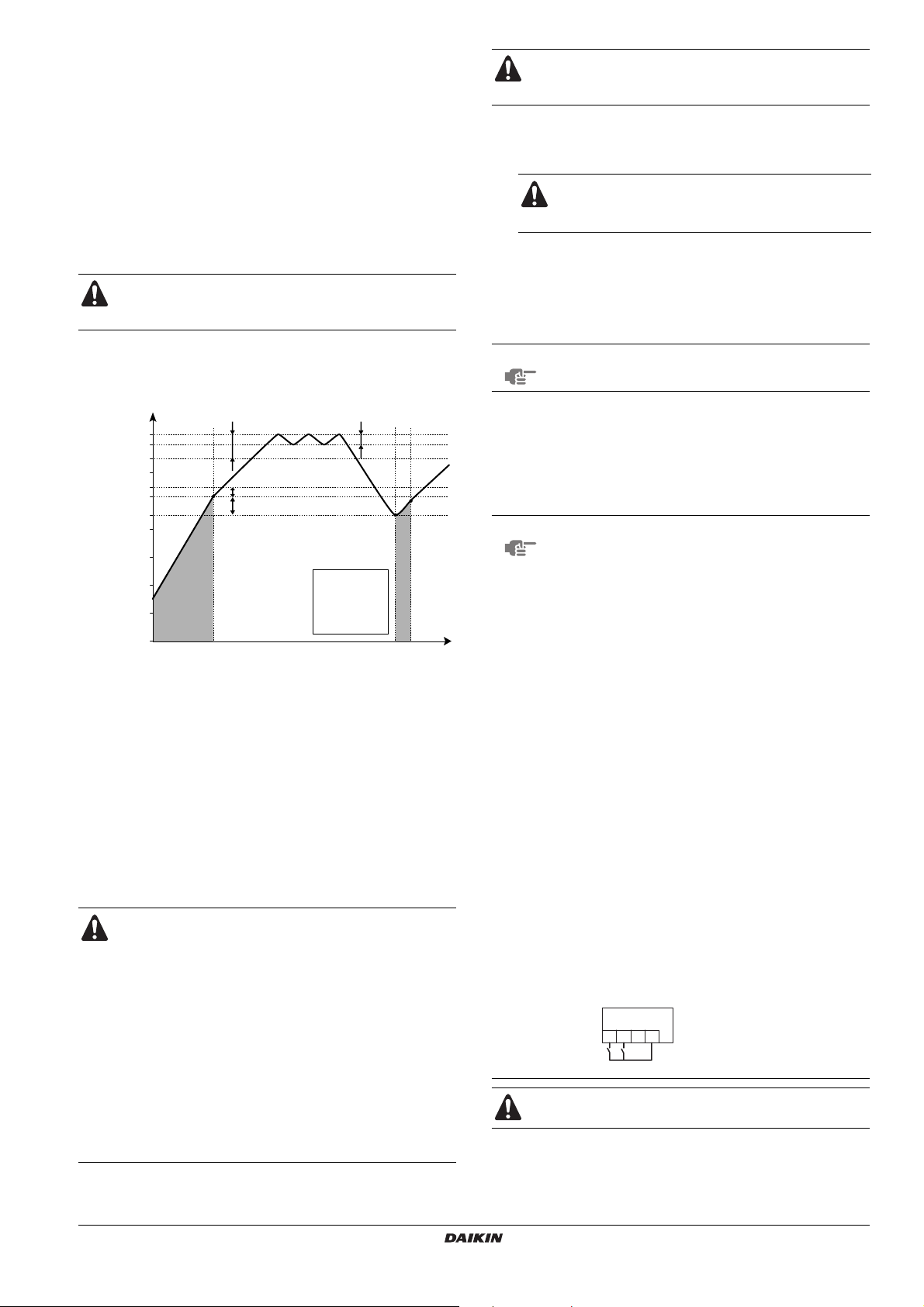

[7] Buster ısıtıcı için DT ve ikili ayar noktası kontrolü

SP1 Birinci ayar noktası

kontağı

SP2 İkinci ayar noktası

kontağı

Buster ısıtıcı için DT

Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.

Kullanım suyu ısıtılırken kullanım suyu ayar noktası sıcaklığına (kullanıcının belirlediği) erişildiğinde, buster ısıtıcı ayar noktası sıcaklığının birkaç derece üzerindeki bir sıcaklığa, yani buster ısıtıcı KAPALI sıcaklığına kadar kullanım suyunu ısıtmaya devam edecektir. İlave edilen bu sıcaklık derecesi, kullanım sıcak suyu kademe miktarı ayarı ile belirlenir. Doğru ayar, buster ısıtıcının kullanım suyu ayar sıcaklığını korumak üzere art arda devreye girip çıkmasını (takırdamasını) önler. Not: kullanım suyu sıcaklığı [7-01] (saha ayarı) kadar buster ısıtıcı KAPALI sıcaklığının altına düştüğünde buster ısıtıcı tekrar devreye girecektir.

Buster ısıtıcı program zamanlayıcısı (kullanım kılavuzuna bakın) etkin olduğunda, buster ısıtıcı yalnız bu program zamanlayıcı izin verirse çalışacaktır.

■ [7-00] Kullanım sıcak suyu kademe miktarı: buster ısıtıcı kapatılmadan önce, kullanım suyu ayar noktası sıcaklığının üzerindeki sıcaklık farkı.

(°C)T

DHW

BH OFF

BH ON

HP MAX

HP OFF

HP ON

BH Buster ısıtıcı HP Isı pompası. Isı pompasının ısıtma süresi fazla uzarsa,

BH OFF

BH ON

HP MAX

HP OFF

HP ON

DHW

buster ısıtıcı tarafından yardımcı ısıtma devreye girebilir Buster ısıtıcı KAPALI sıcaklığı (TU + [7-00]) Buster ısıtıcı AÇIK sıcaklığı (T Kullanım sıcak su deposu içinde bulunan sensördeki

maksimum ısı pompası sıcaklığı Isı pompası KAPALI sıcaklığı (T Isı pompası AÇIK sıcaklığı (T Kullanım sıcak suyu sıcaklığı Kullanıcı ayar noktası sıcaklığı (kullanıcı arabiriminden

ayarlanan)

t Zaman

[7-00]

[6-01]

[6-00]

BH OFF

HP OFF

T [7-00] = 3°C [6-01] = 2°C [6-00] = 7°C

HP MAX

=70°C

-2°C)

– [6-01])

– [6-00])

[7-01]

UYARI

Kullanım suyu sıcaklığının, kullanıcının yaptığı kullanım sıcak suyu ayar noktasına (TU) kıyasla [7-00] saha ayarında seçilen değer kadar otomatik olarak artırılacağına (her zaman) dikkat edin. Tercih edilebilir ayar noktasını seçmek için [7-00] saha ayarına ve kullanım kılavuzuna bakın.

Bu yüksek su sıcaklığı insan yaralanmaları için risk oluşturabilecekse, kulanım sıcak su deposunun sıcak su çıkış bağlantısına bir karışım vanası (sahadan temin edilir) takılmalıdır. Bu karışım vanası sıcak su musluğundaki su sıcaklığının hiçbir zaman ayarlanan maksimum değeri aşmamasını güvence altına almalıdır. Bu maksimum izin verilen su sıcaklığı yerel yasa ve düzenlemelere göre seçilmelidir.

Buster ısıtıcı çalışması kısıtlanmış ise ([4-03]=0) bu durumda saha ayar parametresi [7-00] ayar noktası, sadece güçlü kullanım suyu ısıtması için anlamlı olur.

■ [7-01] Tepki gecikmesi değeri buster ısıtıcı: buster ısıtıcı AÇIK sıcaklığını belirleyen sıcaklık farkı (T

– [7-01]

BH OFF

Buster ısıtıcı AÇIK sıcaklığı için minimum değer (T

) ısı pompası KAPALI sıcaklığının (T

BH ON

2°C (sabit) altındadır.

İkili ayar noktası kontrolü

Yalnız farklı ayar noktaları gerektiren farklı ısı yayıcıların bulunduğu kurulumlar için geçerlidir.

İkili ayar noktası kontrolü, 2 farklı ayar noktası oluşturulmasını mümkün kılar.

NOT

Hangi ayar noktasının etkin olduğunu gösteren bir gösterge yoktur!

■ [7-02] İkili ayar noktası kontrol durumu: ikili ayar noktası kontrolünün etkin (1) ya da etkisiz (0) kılındığını belirler.

■ [7-03] İkinci ayar noktası ısıtma: ısıtma işletiminde ikinci ayar noktası sıcaklığını belirler.

■ [7-04] İkinci ayar noktası soğutma: soğutma işletiminde ikinci ayar noktası sıcaklığını belirler.

NOT

■ Birinci ayar noktası ısıtma/soğutma, kullanıcı arabiriminde seçilen ayar noktasıdır.

- Isıtma modunda birinci ayar noktası sabit bir

değer ya da hava durumundan bağımsız olabilir.

- Soğutma modunda birinci ayar noktası daima

sabit bir değerdir.

■ Ikinci ayar noktası ısıtma [7-03], ısıtma modunda en yüksek ayar noktasını gerektiren ısı yayıcılarla bağlantılı olmalıdır. Örnek: fan koil ünitesi.

■ Ikinci ayar noktası soğutma [7-04], soğutma modunda en düşük ayar noktasını gerektiren ısı yayıcılarla bağlantılı olmalıdır. Örnek: fan koil ünitesi.

■ Gerçek ikinci ayar noktası ısıtma değeri, [7-03] ayarının seçilen değerine bağlıdır.

- [7-03]=1~24°C olması durumunda, gerçek

ikinci ayar noktası kadar artırılmış birinci ayar noktası ısıtma [7-03] olacaktır (maksimum 55°C'dir). Bu şekilde ikinci ayar noktası ısıtma, birinci ayar noktası ısıtma ile bağlantılanır.

- [7-03]=25~55°C olması durumunda, gerçek

ikinci ayar noktası ısıtma [7-03]'e eşittir.

■ İkinci ayar noktası ya da birinci ayar noktsının seçimi terminaller (X2M: 1, 2, 4) tarafından belirlenir. İkinci ayar noktası birinci ayar noktasına göre her zaman önceliklidir.

X2M

1234

SP1SP2

İkili ayar noktası kontrolü etkin kılındığında, ısıtma/ soğutma seçimi daima kullanıcı arabiriminden yapılmalıdır.

BH ON

). T

BH ON

HP OFF

)

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

NOT

İstenmeyen durumların oluşmamasının sağlanması montajcının sorumluluğudur.

Zeminden ısıtma devrelerine giden su sıcaklığının ısıtma modunda hiçbir zaman aşırı yüksek olmaması ya da soğutma modunda aşırı soğuk olmaması çok önemlidir. Bu kurala uyulmaması yapıda hasarla ya da konfor bozukluğu ile sonuçlanabilir. Örneğin soğutma modunda zeminden ısıtma devrelerine giden suyun aşırı soğuk olması durumunda zeminde yoğuşma oluşabilir (çiğ noktası).

[8] Kullanım suyu ısıtma modu zamanlayıcı

Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.

'Kullanım suyu ısıtma modu zamanlayıcı' saha ayarları, minimum ve maksimum kullanım suyu ısıtma sürelerini, ısı pompasının iki kullanım suyu ısıtma çevrimi arasındaki minimum süreyi ve buster ısıtıcı gecikme süresini belirler.

■ [8-00] Minimum çalışma süresi: ısı pompası için hedeflenen kullanım suyu sıcaklığına erişilmiş olsa bile (T

HP OFF

), ısı pompası kullanım suyu ısıtma modunun etkin olması gereken minimum zaman aralığını belirler.

■ [8-01] Maksimum çalışma süresi: ısı pompası için hedeflenen kullanım suyu sıcaklığına henüz erişilmemiş olsa bile (T

), ısı pompası kullanım suyu ısıtma modunun etkin

HP OFF

kılınabileceği maksimum zaman aralığını belirler. Gerçek maksimum çalışma süresi dış sıcaklığa bağlı olarak otomatikman [8-01] ile [8-01]+[8-04] arasında değişecektir.

"[8-04]" sayfa 35 bölümündeki şekle bakın.

Ünite oda termostatı ile çalışmak üzere yapılandırıldığında (bkz. "Oda termostatı montaj

konfigürasyonu" sayfa 26), maksimum çalışma

zamanlayıcının sadece hacim ısıtma veya hacim soğutma talebi olduğu zaman dikkate alınacağı göz önünde bulundurulmalıdır. Oda soğutması veya oda ısıtması için talep olmadığı zaman, 'ısı pompası KAPALI sıcaklığına' (bkz. saha ayarları

[6] sayfa 32) erişilinceye kadar ısı pompası

tarafından kullanım suyu ısıtılması sürdürülecektir. Oda termostatı takılmamışsa, zamanlayıcı daima dikkate alınır.

■ [8-02] Yeniden çevrimi önleme zamanı: Isı pompasının iki kullanım suyu ısıtma modu çevrimi arasında gereken minimum süreyi belirler. Gerçek çevrim karşıt süresi dış sıcaklığa bağlı olarak otomatikman [8-02] ile 0 arasında değişecektir. "[8-04]"

sayfa 35 bölümündeki şekle bakın.

[8-00]

[8-01] [8-02]

1 Kullanım suyu ısıtma (1 = etkin, 0 = etkin değil) 2 Sıcak su talebi (1 = talep var, 0 = talep yok) t Zaman

■ [8-03] Buster ısıtıcı gecikme süresi: ısı pompası kullanım suyu ısıtma modu etkin olduğunda buster ısıtıcı çalışmasının başlama gecikme süresini belirler.

■ Isı pompası kullanım suyu ısıtma modunda etkin olduğunda, buster ısıtıcının gecikme süresi [8-03]'tür.

■ Isı pompası kullanım suyu ısıtma modunda etkin olmadığında, gecikme süresi 20 dak'dır.

■ Gecikme zamanlayıcı buster ısıtıcı AÇIK sıcaklığından (T

[8-03]

1 Buster ısıtıcı çalışması (1 = etkin, 0 = etkin değil) 2 Isı pompası kullanım suyu ısıtma modu

(1 = etkin, 0 = etkin değil) 3 Buster ısıtıcı için sıcak su talebi (1 = talep var, 0 = talep yok) 4 Isı pompası için sıcak su talebi (1 = talep var, 0 = talep yok) t Zaman

BH ON

) başlar

■ Buster ısıtıcı gecikme süresine karşı maksimum çalışma süresini uyarlayarak enerji verimi ile ısıtma süresi arasında isteğe bağlı bir denge bulunabilir.

■ Ancak, buster ısıtıcı gecikme süresi çok yüksek ayarlanırsa, kullanım sıcak suyu modunun talep edilmesi üzerine kullanım suyunun ayar sıcaklığına erişmesi uzun bir süre alabilir.

■ [8-03]'ün amacı kullanım suyu ısıtma modunda ısı pompası çalışma zamanına göre buster ısıtıcıyı geciktirmektir.

■ Ayar [8-03] sadece ayar [4-03]=1 ise anlamlıdır. Ayar [4-03]=0/2/3 kullanım suyu ısıtma modunda ısı pompası çalışma zamanına göre buster ısıtıcıyı otomatik olarak sınırlar.

■ [8-03] değerinin maksimum çalışma süresi [8-01] ile daima ilintili olmasına dikkat edin.

Örnek: [4-03]=1

Çabuk ısıtma ayarları

Enerji tasarruf ayarları

[8-01] 20~60 dak 30 dak [8-03] [8-01] + 20 dak 20 dak

(varsayılan)

Dış hava sıcaklığı parametre [4-02] ayarının yapıldığı saha ayarından daha yüksek ise, bu durumda parametre [8-01], [8-02] ve [8-04] saha ayarları dikkate alınmaz.

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

■ [8-04] İlave çalışma süresi [4-02]/[F-01]: [4-02] veya [F-01]

dış sıcaklıkta maksimum çalışma süresine ek olarak ilave çalışma süresini belirler. Aşağıdaki şekle bakın.

Isıtma Soğutma

[8-01]+

[8-04]

[8-02]

[8-01]

t Zaman

[5-03] [4-02]

Ortam (dış) sıcaklığı

maksimum çalışma süresi yeniden çevrimi önleme zamanı

[8-01]+

[8-04]

[8-02]

[8-01]

[F-01] 35°C

[8-04]'ün tam avantajı [4-03] ayarı 1 değilse gerçekleşir.

[9] Soğutma ve ısıtma ayar noktası aralıkları

Bu saha ayarının amacı, kullanıcıyı hatalı (yani, çok sıcak veya çok soğuk) bir çıkış suyu sıcaklığı seçmekten alıkoymaktır. Bu yüzden, kullanıcıya sunulan ısıtma sıcaklık ayar noktası sahası ile soğutma sıcaklık ayar noktası sahası yapılandırılabilir.

İKAZ

■ Zeminden ısıtma uygulamasında, ısıtma işletimindeki maksimum çıkış suyu sıcaklığının zeminden ısıtma tesisatı teknik özelliklerine göre sınırlandırılması önemlidir.

■ Zeminden soğutma uygulamasında, zeminde yoğuşma olmaması için soğutma işletimindeki minimum çıkış suyu sıcaklığının (parametre [9-03] saha ayarının) 16~18°C ile sınırlandırılması önemlidir.

■ [9-00] Isıtma ayar noktası üst sınır: ısıtma işletimi için maksimum çıkış suyu sıcaklığı.

■ [9-01] Isıtma ayar noktası alt sınır: ısıtma işletimi için minimum çıkış suyu sıcaklığı.

■ [9-02] Soğutma ayar noktası üst sınır: soğutma işletimi için maksimum çıkış suyu sıcaklığı.

■ [9-03] Soğutma ayar noktası alt sınır: soğutma işletimi için minimum çıkış suyu sıcaklığı.

■ [9-04] Hedef aşma ayarı: kompresör durmadan önce su sıcaklığının ayar sıcaklığı üzerinde ne kadar yükselebileceğini belirler. Bu fonksiyon sadece ısıtma modunda uygulanabilir.

[A] Sessiz mod

Bu saha ayarı istenen sessiz modun seçimine imkan tanır. İki tane sessiz mod vardır: sessiz mod A ve sessiz mod B.

Sessiz mod A'da, dış ünitenin tüm koşullar altında sessiz çalışmasına öncelik verilir. Fan ve kompresör hızı (ve bu yüzden performans), normal işletimdeki hızın belirli bir yüzdesiyle sınırlandırılır. Bu bazı hallerde düşük performansla sonuçlanabilir.

Sessiz mod B'de yüksek performans gerektiğinde sessiz çalışma geçersiz kılınabilir. Bu bazı hallerde, talep edilen performansı karşılamak üzere ünitenin daha sessiz çalışmasıyla sonuçlanabilir.

■ [A-00] Sessiz mod tipi: sessiz mod A (0) ya da sessiz mod B (2) seçili olduğunu belirtir.

■ [A-01] Parametre 01: bu ayarı değiştirmeyin. Ön tanım değerinde ayarlı olarak bırakın.

NOT

Bahsedilenler dışındaki diğer değerleri ayarlamayın.

[C] EKRP1HB dijital I/O PCB ayarı

Güneş enerjisi öncelik modu

■ [C-00] Güneş enerjisi öncelik modu: EKSOLHW güneş enerji sistemi adaptasyon kiti hakkında bilgi için, kitin montaj kılavuzuna bakın.

Alarm çıkış mantığı

■ [C-01] Alarm çıkış mantığı: EKRP1HB dijital I/O PCB'sindeki alarm çıkışının matığını belirler. [C-01]=0, bir alarm oluştuğunda alarm çıkışına güç gelecektir (varsayılan). [C-01]=1, bir alarm oluştuğunda alarm çıkışına güç verilmeyecektir. Saha ayarı, bir alarmın saptanması ile ünite enerjisindeki bir kesilmenin saptanması arasındaki farkın ayırt edilmesine imkan tanır.

Üniteye güç

[C-01] Alarm Alarm yok

0 (varsayılan)

1 Açık çıkış Kapalı çıkış Açık çıkış

Kapalı çıkış Açık çıkış Açık çıkış

beslemesi yok

İkisi birden çalışma

Sadece yardımcı kazanı bulunan kurulumlar için geçerlidir (dönüşümlü işletim, paralel bağlı). Bu fonksiyonun amacı —dış sıcaklığa bağlı olarak— hacim ısıtmayı hangi ısıtma kaynağının sağlayabileceğini/sağlayacağını belirlemektir, Daikin ünite veya yardımcı kazan.

"İkisi birden çalışma" saha ayarı yalnız ünite hacim ısıtma işletimi ve yardımcı kazan izin sinyali için geçerlidir.

"İkisi birden çalışma" fonksiyonu etkin kılındığında, dış sıcaklık "ikisi birden çalışma AÇIK sıcaklığı" altına düştüğü ve yardımcı kazanın izin sinyali etkinleştiği zaman hacim ısıtma işletimindeki ünite otomatik olarak duracaktır.

"İkisi birden çalışma" fonksiyonu etkisiz kılındığında, tüm dış sıcaklıklarda (çalışma aralıklarına bakın) ünite tarafından hacim ısıtma yapılması mümkündür ve yardımcı kazanın izin sinyali her zaman etkisiz kılınmıştır.

■ [C-02] İkisi birden çalışma statüsü: ikisi birden çalışmanın etkin (1) ya da etkisiz (0) kılındığını belirler.

■ [C-03] İkisi birden çalışma AÇIK sıcaklığı: altına düşüldüğünde yardımcı kazan izin sinyalinin etkinleşeceği (kapalı, EKRP1HB üzerinde KCR) ve iç ünite tarafından yapılan hacim ısıtmanın durdurulacağı dış sıcaklığı belirler.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

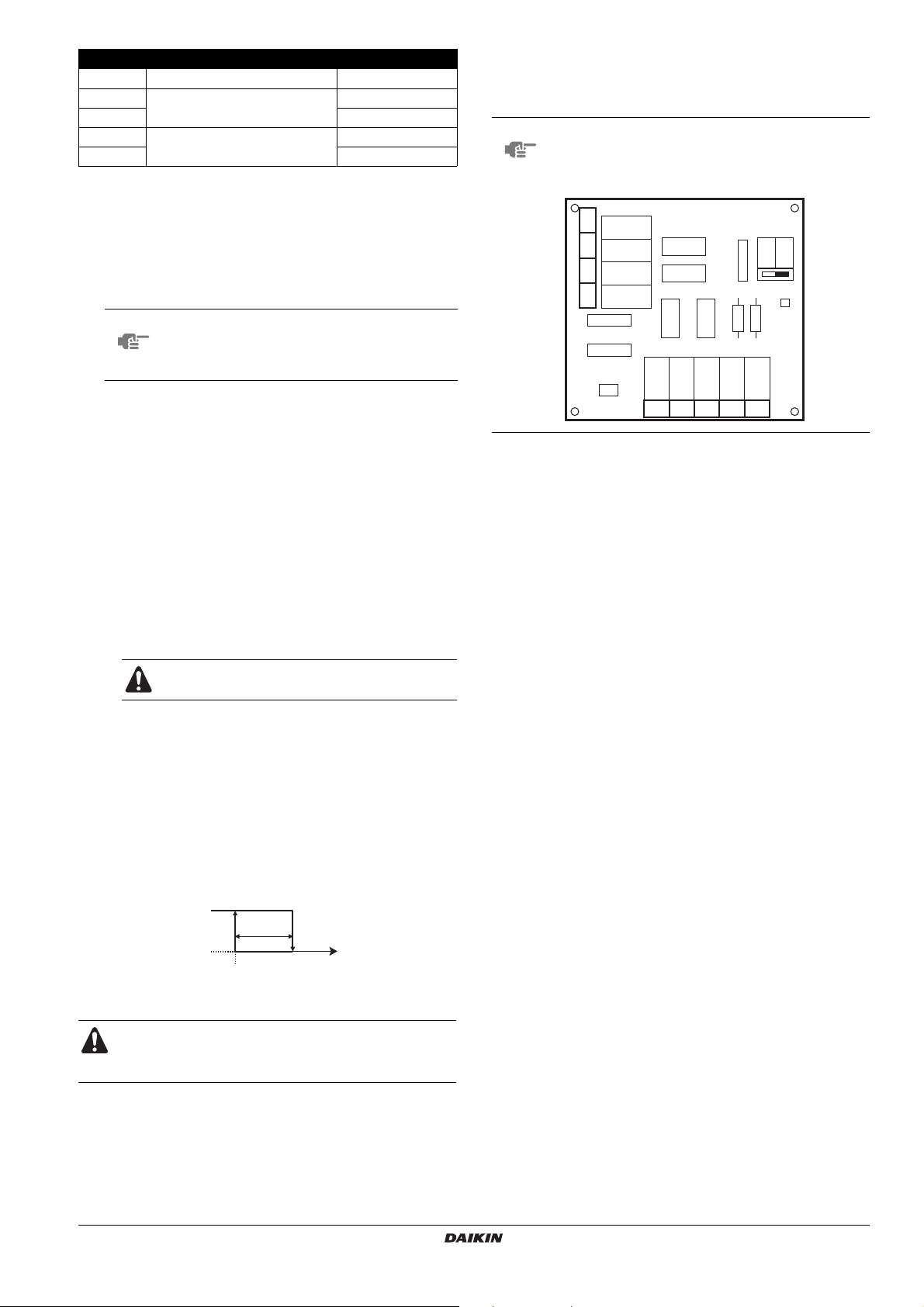

■ [C-04] İkisi birden çalışma tepki gecikmesi: ikisi birden çalışma AÇIK sıcaklığı ile ikisi birden çalışma KAPALI sıcaklığı arasındaki sıcaklık farkını belirler.

İzin sinyali X1–X2 (EKRP1HB)

kapalı

[C-04]

açık

[C-03]

Dış sıcaklık

İKAZ

İkisi birden çalışma fonksiyonu etkin kılındığında uygulama 5'te belirtilen tüm kurallara uymayı ihmal etmeyin.

Bu kurala uyulmaması sonucunda doğabilecek hasarlardan Daikin sorumlu olmayacaktır.

■ Ünitenin tek fazlı olması halinde, düşük dış hava sıcaklığında ayar [4-03]=0/2 ile ikisi birden çalışmanın birlikte gerçekleşmesi, kullanım sıcak suyu yetmezliğine yol açabilir.

■ İkisi birden çalışma fonksiyonunun kullanım suyu ısıtma modu üzerinde bir etkisi yoktur. Kullanım sıcak suyu yine ve sadece ünite tarafından ısıtılır.

■ Yardımcı kazanın izin sinyali EKRP1HB (dijital I/O PCB) üzerindedir. X1, X2 kontağı etkin kılındığında kapanır, etkisiz kılındığında ise açılır. Bu kontağın şemadaki konumu için şekle bakın.

X1 X2 X3 X4

X2M

OFF ON

SS1

X1M

YC Y1 Y2 Y3 Y4

[D] İndirimli elektrik tarifesi güç kaynağı/Hava durumuna bağlı yerel öteleme değeri

İndirimli elektrik tarifesi güç kaynağı

■ [D-00] Isıtıcıların kapatılması: Elelktrik şirketinin indirimli elektrik tarife sinyali alındığında hangi ısıtıcıların kapatılacağını belirler. [D-01]=1 veya 2 ve elektrik şirketinin indirimli elektrik tarife sinyali alınıyorsa, aşağıdaki cihazlar kapatılacaktır:

[D-00] Kompresör Yardımcı ısıtıcı Buster ısıtıcı

0 (varsayılan)

1 Zorunlu kapama Zorunlu kapama İzin verilir 2 Zorunlu kapama İzin verilir Zorunlu kapama 3 Zorunlu kapama İzin verilir İzin verilir

Zorunlu kapama Zorunlu kapama Zorunlu kapama

[D-00] ayarlar 1, 2 ve 3 sadece indirimli elektrik tarifesi güç kaynağı tipinin güç beslemesinin kesintiye uğramadığı tipte olması halinde anlamlıdır,

■ [D-01] İndirimli elektrik tarifesi güç kaynağına ünite bağlantısı: Dış ünitenin indirimli elektrik tarifesi güç kaynağına bağlı olup olmadığını belirler. [D-01]=0 ise, ünite normal bir güç kaynağına bağlıdır (varsayılan değer). [D-01]=1 veya 2 ise, ünite indirimli bir elektrik tarifesi güç kaynağına bağlıdır. Bu durumda kablo bağlantıları "İndirimli

elektrik tarifesi güç kaynağına bağlantı" sayfa 23 kısmında

açıklandığı gibi özel montaj gerektirir. Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği anda parametre [D-01]=1 olduğunda, bu kontak açılacak ve ünite zorunlu kapama moduna girecektir

(1)

. Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği anda parametre [D-01]=2 olduğunda, bu kontak kapanacak ve ünite zorunlu kapama moduna girecektir

(2)

Hava durumuna bağlı yerel öteleme değeri

Hava durumuna bağlı yerel öteleme değeri saha ayarı, sadece hava durumuna bağlı ayar noktasının (bkz. saha ayarı "[1] Hava durumuna

bağlı ayar noktası (yalnız ısıtma işletimi)" sayfa 29) seçilmesi

durumunda geçerlidir.

■ [D-03] Hava durumuna bağlı yerel öteleme değeri: Hava durumuna bağlı ayar noktasının 0°C dış hava sıcaklığı etrafındaki öteleme değerini belirler.

[1-02]

Montaj kılavuzu

local shift value

[1-03]

range Aralık

local shift

value

[1-00], [1-01],

[1-02], [1-03]

(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi

yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik yeniden başlatma" sayfa 30.

(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden

başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik yeniden başlatma" sayfa 30.

range

[1-00] 32°F

Hedef su sıcaklığı

Dış sıcaklık

Yerel öteleme değeri

Hava durumuna bağlı ayar noktası [1] için uygulanabilir saha ayarı

0°C

[1-01]

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

[D-03]

0— — 1 24 3 44

Dış sıcaklık aralığı (TA)

–2°C~2°C

–4°C~4°C

Yerel öteleme değeri

[E] Ünite bilgisi okuma

■ [E-00] Yazılım sürümünün okunması (örnek: 23)

X14A işlevselliği

■ [F-04] X14A işlevselliği: X14A mantığının güneş enerji kit modeli (EKSOLHW) çıkış sinyaline mi (0) yoksa alt plaka ısıtıcı çıkışına mı (1) uygun olduğunu belirler.

NOT

[F-04] saha ayarından bağımsız olarak, X3-X4 kontağı (EKRP1HB) güneş enerji kit modeli (EKSOLHW) çıkış sinyalinin mantığını izler. Bu kontağın şemadaki konumu için aşağıdaki şekle bakın.

X1 X2 X3 X4

■ [E-01] EEPROM sürümünün okunması (örnek: 23)

■ [E-02] Ünite model tanımlamasının okunması (örnek: 11)

■ [E-03] Sıvı soğutucu sıcaklığının okunması

■ [E-04] Giriş suyu sıcaklığının okunması

X2M

OFF ON

SS1

NOT

[E-03] ve [E-04] okumaları sürekli biçimde yenilenmez. Sıcaklık okumaları sadece saha ayarı birinci kodları tekrar döngülendikten sonra güncellenir.

[F] Opsiyon kurulumu

Pompa işletimi

Pompa işletimi saha ayarı, pompa çalışma mantığına sadece SS2-3 DIP anahtarı OFF olduğunda uygulanır.

Pompa işletim fonksiyonu etkisiz kılındığında, dış sıcaklık [4-02] ile ayarlanan sıcaklığın üstüne çıktığı zaman veya [F-01] ile ayarlanan sıcaklığın altına düştüğü zaman pompa duracaktır. Pompa işletimi etkin kılındığında, pompa işletimi tüm dış sıcaklıklarda mümkündür. Bkz. "Pompa işletim konfigürasyonu" sayfa 26.

■ [F-00] Pompa işletimi: pompa işletim fonksiyonunun etkin (1) ya da etkisiz (0) kılındığını belirler.

Hacim soğutma izni

■ [F-01] Hacim soğutma izin sıcaklığı: altına düşüldüğünde hacim soğutmanın kapatılacağı dış sıcaklığı belirler.

Bu fonksiyon hacim soğutma seçildiğinde yalnız E(D/B) için geçerlidir.

Alt plaka ısıtıcı kontrolü

Yalnız E(D/B)LQ dış üniteye sahip kurulumlarda veya opsiyonel alt plaka ısıtıcı kitinin takılı olması durumunda geçerlidir.

■ [F-02] Alt plaka ısıtıcı AÇIK sıcaklığı: düşük dış hava sıcaklıklarında dış ünitenin alt plakasında buzlanma oluşmasını önlemek için altına düşüldüğünde alt plaka ısıtıcının ünite tarafından etkinleştirileceği dış sıcaklığı belirler.

■ [F-03] Alt plaka ısıtıcı tepki gecikmesi: alt plaka ısıtıcı AÇIK sıcaklığı ile alt plaka ısıtıcı KAPALI sıcaklığı arasındaki sıcaklık farkını belirler.

Alt plaka ısıtıcı

AÇIK

[F-03]

KAPALI

[F-02]

X1M

YC Y1 Y2 Y3 Y4

Dış sıcaklık

İKAZ

Alt plaka ısıtıcı X14A aracılığıyla kontrol edilir. [F-04] ayarının doğru yapıldığından emin olun.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

Saha ayarları tablosu

Birinci

İkinci

kod

Ayar adı

0 Kullanıcı izin seviyesi

00 Kullanıcı izin seviyesi

1 Hava durumuna bağlı ayar noktası

00 Düşük ortam sıcaklığı (Lo_A)

01 Yüksek ortam sıcaklığı (Hi_A)

02 Düşük ortam sıcaklığında ayar noktası (Lo_TI)

03 Yüksek ortam sıcaklığında ayar noktası (Hi_TI)

2 Dezenfekte etme fonksiyonu

00 Çalışma aralığı

01 Durum 1

02 Başlama zamanı

03 Ayar noktası

04 Aralık

3 Otomatik yeniden başlatma

00 Durum 0

4 Yardımcı/buster ısıtıcı çalışma ve hacim ısıtma kapanma sıcaklığı

00 Durum 1

01 Öncelik 0

02 Hacim ısıtma kapama sıcaklığı

03 Buster ısıtıcı çalışması

04 Donma koruması fonksiyonu 0

5 Denge sıcaklığı ve hacim ısıtma öncelik sıcaklığı

00 Denge sıcaklığı durumu 1

01 Denge sıcaklığı

02 Hacim ısıtma öncelik durumu 0

03 Hacim ısıtma öncelik sıcaklığı

04 Kullanım suyu sıcaklığı için ayar noktası

düzeltmesi

6 Isı pompası kullanım suyu ısıtma modu için DT (sıcaklık farkı)

00 Başlatma

01 Durdurma

02 Uygulanamaz

7 Buster ısıtıcı için DT ve ikili ayar noktası kontrolü

00 Kullanım sıcak suyu kademe miktarı

01 Tepki gecikmesi değeri buster ısıtıcı

02 İkili ayar noktası kontrol statüsü

03 İkinci ayar noktası ısıtma

04 İkinci ayar noktası soğutma

8 Kullanım suyu ısıtma modu zamanlayıcı

00 Minimum çalışma süresi

01 Maksimum çalışma süresi

02 Yeniden çevrimi önleme zamanı

03 Buster ısıtıcı gecikme süresi

04 İlave çalışma süresi [4-02]/[F-01]

Ön tanım değerinden farklı montajcı ayarı Ön

tanım

değeri

3 2/3 1 —

–10 –20~5 1 °C

15 10~20 1 °C

40 25~55 1 °C

25 25~55 1 °C

Fri

(AÇIK)

23:00 0:00~23:00 1:00 saat

70 40~80 5 °C

10 5~60 5 dak

(AÇIK)

(KAPALI)

35 14~35 1 °C

3 0/1/2/3 — —

(etkin)

Salt

okunur

(AÇIK)

0 –15~35 1 °C

(KAPALI)

0 –15~20 1 °C

10 0~20 1 °C

2 2~20 1 °C

2 0~10 1 °C

0 Salt okunur — —

0 0~4 1 °C

2 2~40 1 °C

0 0/1 — —

10 1~24 / 25~55 1 °C

7 5~22 1 °C

5 0~20 1 dak

30 5~60 5 dak

3 0~10 0,5 saat

50 20~95 5 dak

95 0~95 5 dak

Aralık Adım BirimTarih Değer Tarih Değer

Mon~Sun,

Hepsi

0/1 — —

0/1/2 — —

———

0/1 — —

——

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Birinci kod

İkinci kod

Ayar adı

Ön tanım değerinden farklı montajcı ayarı Ön

9 Soğutma ve ısıtma ayar noktası aralıkları

00 Isıtma ayar noktası üst sınır

01 Isıtma ayar noktası alt sınır

02 Soğutma ayar noktası üst sınır

03 Soğutma ayar noktası alt sınır

04 Hedef aşma ayarı

(a)

A Sessiz mod

00 Sessiz mod tipi

01 Parametre 01

02 Uygulanamaz

03 Uygulanamaz

04 Uygulanamaz

b Uygulanamaz

00 Uygulanamaz

01 Uygulanamaz

02 Uygulanamaz

03 Uygulanamaz

04 Uygulanamaz

C EKRP1HB dijital I/O PCB ayarı

00 Güneş enerjisi öncelik modu ayarı

01 Alarm çıkış mantığı

02 İkisi birden çalışma statüsü

03 İkisi birden çalışma AÇIK sıcaklığı

04 İkisi birden çalışma tepki gecikmesi

D İndirimli elektrik tarifesi güç kaynağı/hava durumuna bağlı yerel öteleme değeri

00 Isıtıcıların kapatılması

01 İndirimli elektrik tarifesi güç kaynağına ünite

bağlantısı

02 Uygulanamaz. Varsayılan değeri değiştirmeyin.

03 Hava durumuna bağlı yerel öteleme değeri

E Ünite bilgisi okuma

00 Yazılım sürümü Salt

01 EEPROM sürümü Salt

02 Ünite model tanımlaması Salt

03 Sıvı soğutucu sıcaklığı Salt

04 Giriş suyu sıcaklığı Salt

F Opsiyon kurulumu

00 Pompa işletimi

01 Hacim soğutma izin sıcaklığı

02 Alt plaka ısıtıcı AÇIK sıcaklığı

03 Alt plaka ısıtıcı tepki gecikmesi

04 X14A işlevselliği

(a) Güç AÇIK konuma getirildikten sonra yalnız ilk 3 dakikanın değiştirilmesi mümkündür.

tanım

değeri

Aralık Adım BirimTarih Değer Tarih Değer

55 37~55 1 °C

25 15~37 1 °C

22 18~22 1 °C

5 5~18 1 °C

1 1~4 1 °C

0 0/2 — —

3———

1 Salt okunur — —

0 Salt okunur — —

0 0/1 1 —

0 0/1 — —

0 –25~25 1 °C

3 2~10 1 °C

0 0/1/2/3 — — 0

(KAPALI)

0/1/2 — —

0———

0 0/1/2/3/4 — —

okunur

———

——°C

0 0/1 — —

20 10~35 1 °C

3 3~10 1 °C

5 2~5 1 °C

1 0/1 — —

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

Test çalıştırması ve son kontrol

Test çalıştırma işletimi (manüel)

Montajcı montajdan sonra ünitenin doğru çalıştığını onaylamak zorundadır.

Son kontrol

Üniteyi açmadan önce aşağıdaki önerileri okuyun:

■ Eksiksiz montaj ve gerekli ayarların hepsi yerine getirildikten sonra, ünitenin bütün ön panellerini kapatın ve ünite kapağını yerine takın.

■ Anahtar kutusunun servis paneli, bakım amacıyla yalnız ehliyetli bir elektrikçi tarafından açılabilir.

TEHLİKE

Montaj veya bakım sırasında hiçbir zaman üniteyi gözetimsiz bırakmayın. Servis paneli çıkarıldığında, kazara canlı parçalara dokunma olasılığı yüksektir.

NOT

Ünitenin ilk çalıştırma döneminde, gerekli güç girişinin ünitenin plakasında belirtilenden daha yüksek olabileceğine dikkat edin. Bu olgu, rahat çalışma ve kararlı güç tüketimine ulaşmadan önce kompresörün 50 saat süren bir alıştırma dönemine ihtiyaç duymasından kaynaklanır.

Çalıştırma öncesi kontroller

Kontrol edilecek öğeler

Elektrik kablo tesisatı Üniteler arası kablolar Toprak kablosu

■ Kablo tesisatı, kablo şemasında belirtildiği gibi mi? Unutulmuş kablo kalmamasına ve eksik faz veya ters faz olmamasına dikkat edin.

■ Ünite uygun bir şekilde topraklanmış mı?

■ Seri olarak bağlanan üniteler arasındaki kablo

tesisatı doğru mu?

■ Kablo bağlama vidalarından gevşek olan var mı?

■ İzolasyon direnci en az 1 MΩ mi?

- İzolasyonu ölçerken 500 V kapasiteli bir mega-

test cihazı kullanın.

- Düşük gerilim devreleri için mega test cihazı

kullanmayın.

Otomatik test çalıştırması

Ünite ilk olarak işletmeye alındığında (y butonuna basarak), sistem soğutma modunda otomatik olarak bir test çalıştırması gerçekleştirecektir. Test çalıştırması 3 dakika sürecektir, bu esnada kullanıcı arabiriminde belirli hiçbir işaret verilmez.

Otomatik test çalıştırması sırasında su sıcaklığının 10°C altına düşmemesinin sağlanması önemlidir, bu durumda donma koruması devreye girerek test işletiminin bitmesine mani olur. Su sıcaklığı 10°C altına düşerse, h simgesinin gösterilmesi için h/c butonuna basın. Bu, otomatik test çalıştırması sırasında yardımcı ısıtıcıyı harekete geçirecek ve su sıcaklığını yeterince yükseltecektir.

Otomatik test çalıştırması başarıyla sonuçlandığında sistem otomatik olarak normal işletimi sürdürecektir.

Yanlış bağlantı veya arıza varsa, kullanıcı arabiriminde bir hata kodu görüntülenecektir. Hata kodlarını çözmek için, bkz. "Hata kodları"

sayfa 43.

Gerektiğinde ısıtma, soğutma ve kullanım suyu ısıtmasının doğru çalıştığını kontrol etmek için montajcı her an manüel olarak bir test çalıştırma işlemi gerçekleştirebilir.

Prosedür

1 t simgesinin görüntülenmesi için z butonuna 4 kez basın.

2 Ünite modeline bağlı olarak ısıtma işletimi, soğutma işletimi

veya her ikisi de aşağıda verildiği gibi test edilmelidir (hiçbir eylem gerçekleştirilmediğinde, 10 saniye sonra veya z butonuna bir kez basarak kullanıcı arabirimi normal moda dönecektir):

• Isıtma işletimini test etmek için h/c butonuna basın, bu suretle h simgesi görüntülenir. Test çalıştırma işletimini başlatmak için y butonuna basın.

• Soğutma işletimini test etmek için h/c butonuna basın, bu suretle c simgesi görüntülenir. Test çalıştırma işletimini başlatmak için y butonuna basın.

• Kullanım suyu ısıtma işletimini test etmek için v butonuna basın. Test çalıştırma işlemi y butonuna basmadan başlayacaktır.

3 30 dakika sonra veya ayar sıcaklığına ulaşıldığında test

çalıştırma işletimi otomatik olarak sona erecektir. Test çalıştırma işletimi z butonuna bir kez basarak manüel olarak durdurulabilir. Yanlış bağlantı veya arıza varsa, kullanıcı arabiriminde bir hata kodu görüntülenecektir. Yoksa, kullanıcı arabirimi normal işletime dönecektir.

4 Hata kodlarını çözmek için, bkz. "Hata kodları" sayfa 43.

Son çözülen hata kodunu görüntülemek için, z butonuna 1 kez basın. Normal moda dönmek için z butonuna tekrar 4 kez basın.

NOT

Üniteden kaynaklanan zorunlu bir işletim sürmekte ise test çalıştırması yapılamaz. Zorunlu işletim bir test işletimi sırasında başlatılırsa test işletimi yarıda kesilecektir.

■ Test çalıştırması sırasında üniteyi ön paneli açık olarak terk etmeyin.

■ Kompresörü korumak için, işletimi başlatmadan 6 saat önce güç girişini açtığınızdan emin olun.

NOT

Montaj kılavuzu

Ünite gaz toplama işletimine alındığı zaman otomatik test çalıştırma işareti silinecektir. Bir dahaki sefere sistem çalıştırıldığında otomatik test çalıştırması yeniden yürütülecektir.

Otomatik test çalıştırmasının tamamlanması veya güç AÇIK/KAPALI sonrasında, kompresör seçili işletim modunda çalışacak ve belirli bir süre devam edecektir (bu işletim sırasında uzaktan kumandadaki ayar noktası geçersiz kılınır).

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Bakım ve servis

Ünitenin optimal kullanılabilirliğinin sağlanması için, ünite ve saha kablo tesisatı üzerinde düzenli aralıklarla bir takım kontrol ve incelemelerin gerçekleştirilmesi gereklidir.

Bu bakım işlemleri yerel Daikin teknisyeniniz tarafından yerine getirilmelidir.

TEHLİKE: ELEKTRİK ÇARPMASI

■ Herhangi bir bakım veya onarım faaliyetini gerçekleştirmeden önce, her zaman besleme panelindeki devre kesiciyi kapatın, sigortaları çıkarın (ya da devre kesicileri kapatın) veya ünitenin koruma cihazlarını açın.

■ Herhangi bir bakım veya onarım çalışmasına başlamadan önce, dış ünitenin güç beslemesinin de kesildiğinden emin olun.

■ Yüksek voltaj riski dolayısıyla, güç beslemesi kapatıldıktan sonra 10 dakika süreyle canlı parçalara dokunmayın.

■ Kompresörün ısıtıcısı durma modunda bile çalışabilir.

■ Elektrik eleman kutusunun bazı kısımlarının sıcak

olduğuna lütfen dikkat edin.

■ Baskı devre kartının zarar görmemesi için, önce elinizle metal bir parçaya (örn. stop vanası) dokunarak statik elektriği giderin. Ardından konektörü çekin.

■ Artık gerilimi ölçtükten sonra dış fan konektörünü çıkarın.

■ İletken bir kısma dokunmadığınızdan emin olun.

■ Geri esen kuvvetli rüzgar yüzünden dış fan dönerek

kapasitörün yüklenmesine sebep olabilir. Bu bir elektrik çarpmasına neden olabilir.

■ İletken bir kısma dokunmadığınızdan emin olun.

■ Üniteyi yıkamayın. Bu, elektrik çarpmalarına veya

yangına sebep olabilir.

■ Servis panelleri çıkarıldığında, kazara canlı parçalara dokunma olasılığı yüksektir. Montaj veya servis sırasında servis paneli söküldüğünde üniteyi hiçbir zaman gözetimsiz bırakmayın.

Bakımdan sonra dış fan konektörünün tekrar takıldığından emin olun. Aksi halde, ünite bozulabilir.

Riske girmeyin!

Bakım yapmadan önce, statik elektriği gidermek ve baskı devre kartını korumak için bir metal bir parçaya (stop vanası gibi) elinizle dokunun.

TEHLİKE

UYARI

■ Soğutucu boruları, kompresör ve diğer soğutucu çevrim parçalarından akan soğutucunun durumuna bağlı olarak borular sıcak veya soğuk olabileceği için çalıştırma sırasında ve hemen sonrasında soğutucu borularına dokunmayın. Soğutucu borularına dokunursanız elleriniz yanma ya da soğuk ısırmasından zarar görebilir. Yaralanmanın önüne geçmek için boruların normal sıcaklığa dönmesini bekleyin ya da dokunmak zorundaysanız uygun eldiven takmayı ihmal etmeyin.

■ Çalışma sırasında ve hemen sonrasında iç parçalara (pompa, yardımcı ısıtıcı, vs.) dokunmayın.

Tarif edilen kontroller yetkili bir personel tarafından en az yılda bir

kez gerçekleştirilmelidir. 1 Su basıncı

Su basıncının 1 bar üzerinde olup olmadığını kontrol edin. Gerekirse su ilave edin.

2 Su filtresi

Su filtresini temizleyin.

3 Su basıncı tahliye valfı

Valf üzerindeki kırmızı düğmeyi saat yönünün tersine döndürerek basınç tahliye valfının doğru çalıştığını kontrol edin:

■ Tıkırdama sesi işitilmiyorsa yerel satıcınızla irtibat kurun.

■ Üniteden dışarıya su akması durumunda, önce su giriş ve

çıkış kesme vanalarının her ikisini de kapatın ve ardından yerel satıcınızla irtibat kurun.

4 Basınç boşaltma valfı hortumu

Basınç boşaltma valfı hortumunun suyu tahliye etmek üzere uygun bir şekilde konumlandırıldığını kontrol edin.

5 Yardımcı ısıtıcı kazanı yalıtım kılıfı

Yardımcı ısıtıcı kazanı yalıtım kılıfının yardımcı ısıtıcı kazanı etrafına sıkıca tespit edilmiş olduğunu kontrol edin.

6 Kullanım sıcak su deposu basınç boşaltma valfı (sahadan temin

edilir) Yalnız kullanım sıcak su deposu bulunan kurulumlar için

geçerlidir. Kullanım sıcak su deposu üzerindeki basınç boşaltma vanasının

doğru çalıştığını kontrol edin.

7 Kullanım sıcak su deposu buster ısıtıcı

Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.

Özellikle kireçli suya sahip bölgelerde kullanım ömrünü uzatmak için buster ısıtıcı üzerindeki kireç birikiminin temizlenmesi önerilir. Bunu yapmak için kullanım sıcak su deposunu boşaltın, buster ısıtıcıyı kullanım sıcak su deposundan çıkarın ve içinde kireç sökücü bir ürün bulunan kovaya (veya benzerine) daldırıp 24 saat bekletin.

8 Ünite anahtar kutusu

■ Anahtar kutusunda baştan sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

■ Bir ommetre kullanarak K1M, K3M, K5M (yalnız kullanım sıcak su deposu bulunan uygulamalar) ve K4M kontaktörlerinin doğru çalıştığını kontrol edin. Bu kontaktörlerin bütün kontakları açık konumda olmalıdır.

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

9 Glikol kullanılması halinde

(Bkz. İkaz: "Glikol kullanımı" sayfa 17) Sistemdeki glikol konsantrasyonu ile pH değerini en az yılda bir

kez belgeleyin.

■ 8,0 altındaki bir pH değeri, inhibitörün önemli bir kısmının tüketildiğini ve ilave inhibitör eklenmesi gerektiğini gösterir.

■ pH değeri 7,0 altında olduğu zaman glikol oksidasyonu gerçekleşmiş demektir ve şiddetli hasar oluşmadan önce sistem boşaltılarak yıkanmalıdır.

Glikol çözeltisinin atık işleminin ilgili yerel yasa ve yönetmeliklere uygun olarak yapılması temin edilmelidir.

Sorun giderme

Bu bölüm, ünitede meydana gelebilecek belirli sorunların teşhis edilmesi ve düzeltilmesi ile ilgili faydalı bilgiler verir.

Bu sorun giderme işlemi ve ilgili düzeltici faaliyetler yalnız yerel Daikin teknisyeniniz tarafından gerçekleştirilebilir.

Genel esaslar

Sorun giderme işlem sırasına başlamadan önce, ünitede baştan sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

TEHLİKE

Ünitenin anahtar kutusunda bir inceleme yaparken, ünitenin ana şalterinin kapalı olduğundan daima emin olun.

Bir emniyet cihazı faaliyete geçtiğinde, onu eski durumuna getirmeden önce üniteyi durdurun ve emniyet cihazının neden harekete geçtiğini anlayın. Hiçbir durumda, emniyet cihazları köprülenemez veya fabrika ayarı dışındaki bir değere değiştirilemez. Sorunun kaynağı tespit edilemiyorsa, yerel satıcınızla görüşün

Basınç boşaltma valfı doğru çalışmıyor ve değiştirilmesi gerekiyorsa, üniteden su damlamasını önlemek için basınç boşaltma valfına takılı olan esnek hortumun bağlantısını tekrar yapın!

NOT

Kullanım suyu ısıtması için isteğe bağlı güneş enerji sistemi adaptasyon kiti ile ilgili sorun yaşandığında, bu kitin montaj kılavuzundaki sorun giderme kısmına bakın.

Genel belirtiler

Belirti 1: Ünite açılıyor (y LED'i yanıyor) ancak ünite beklendiği gibi ısıtma veya soğutma yapmıyor

Olası nedenler Düzeltme faaliyeti

Sıcaklık ayarı doru değildir. Kumanda ayar noktasını kontrol

Su akışı çok düşük.

Tesisattaki su hacmi çok düşük. Tesisattaki su hacminin gereken

Belirti 2: Ünite açılıyor ancak, kompresör çalışmıyor (hacim ısıtma veya kullanım suyu ısıtma)

Olası nedenler Düzeltme faaliyeti

Ünite çalışma sahasının dışında başlatılmış (su sıcaklığı çok düşük).

İndirimli elektrik tarifesi güç kaynağı ayarları ile elektrik bağlantıları uyuşmuyor.

İndirimli elektrik tarife sinyali elektrik şirketi tarafından gönderilmiş.

edin.

• Su devresindeki kesme vanalarının hepsinin de tamamen açık olduğunu kontrol edin.

• Su filtresinin temizlik gerektirip gerektirmediğini kontrol edin.

•Sistemde hava olmadığından emin olun (havayı alın).

• Manometrede yeterli su basıncı olduğunu kontrol edin. Su basıncı >1 bar olmalıdır (su soğuk).

• Pompa hız ayarının en yüksek hızda olduğunu kontrol edin.

• Genleşme kabının bozuk olmadığından emin olun.

• Su devresindeki direncin pompa için çok yüksek olmadığını kontrol edin (bkz. "Pompa hızının ayarlanması"

sayfa 28).

minimum değerden fazla olduğundan emin olun (bkz. "Su

hacminin ve genleşme tankı ön basıncının kontrol edilmesi" sayfa 15).

Su sıcaklığının düşük olması durumunda, sistem yardımcı ısıtıcıyı kullanarak önce minimum su sıcaklığına (15°C) erişir.

•Yardımcı ısıtıcı güç girişinin doğru olduğunu kontrol edin.

•Yardımcı ısıtıcı termal sigortasının kapalı olduğunu kontrol edin.

•Yardımcı ısıtıcı termal koruyucunun devreye girmediğini kontrol edin.

•Yardımcı ısıtıcı kontaktörlerinin bozuk olmadığını kontrol edin.

[D-01]=1 veya 2 ise, kablo bağlantıları "İndirimli elektrik tarifesi

güç kaynağına bağlantı" sayfa 23

kısmında gösterildiği gibi özel montaj gerektirir. Başka doğru bağlantılı konfigürasyonlar da mümkündür, ancak bu kendine özgü sahadaki indirimli elektrik tarifesi güç kaynağı tipi için özel olmalıdır.

Elektriğin geri gelmesini bekleyin.

Montaj kılavuzu

Belirti 3: Pompa ses yapıyor (kavitasyon)

Olası nedenler Düzeltme faaliyeti Sistemde hava vardır. Havayı alın. Pompa girişindeki su basıncı çok

düşük.

Belirti 4: Su basıncı tahliye valfı açılıyor

Olası nedenler Düzeltme faaliyeti Genleşme kabı bozulmuştur. Genleşme kabını değiştirin. Tesisattaki su hacmi

çok yüksek.

• Manometrede yeterli su basıncı olduğunu kontrol edin. Su basıncı >1 bar olmalıdır (su soğuk).

• Manometrenin bozuk olmadığını kontrol edin.

• Genleşme kabının bozuk olmadığını kontrol edin.

• Genleşme kabı ön basınç ayarının doğru olduğunu kontrol edin (bkz.

"Genleşme kabı ön yükleme basıncının ayarlanması" sayfa 16).

Tesisattaki su hacminin izin verilen maksimum değerin altında olduğundan emin olun (bkz. "Su

hacminin ve genleşme tankı ön basıncının kontrol edilmesi" sayfa 15).

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Belirti 5: Su basınç boşaltma valfı kaçırıyor

Olası nedenler Düzeltme faaliyeti

Su basınç tahliye valfı çıkışını pislik tıkamış.

Valf üzerindeki kırmızı düğmeyi saat yönünün tersine döndürerek basınç tahliye valfının doğru çalıştığını kontrol edin:

•Tıkırdama sesi işitilmiyorsa yerel satıcınızla irtibat kurun.

• Üniteden dışarıya su akması durumunda, önce su giriş ve çıkış kesme vanalarının her ikisini de kapatın ve ardından yerel satıcınızla irtibat kurun.

Belirti 6: Kullanıcı arabirimi, bazı butonlara basınca "nn

gösteriyor

Olası nedenler Düzeltme faaliyeti

Yürürlükteki izin seviyesi basılan butonun kullanımını engelleyecek şekilde ayarlanmış.

"Kullanıcı izin seviyesi" saha ayarını [0-00] değiştirin, bkz. "Saha ayarları"

sayfa 28.

Belirti 7: Düşük dış hava sıcaklıklarında hacim ısıtma kapasitesinde eksiklik

Olası nedenler Düzeltme faaliyeti

Yardımcı ısıtıcı işletimi etkin değil. "Yardımcı ısıtıcı işletim durumu"

saha ayarının [4-00] açık olduğunu kontrol edin, bkz. "Saha ayarları"

sayfa 28.

Yardımcı ısıtıcı termal koruyucunun devreye girip girmediğini kontrol edin (sıfırlama butonunun yeri için bkz.

Ana elemanlar, "Yardımcı ısıtıcı termal koruyucu" sayfa 13).

Buster ısıtıcı ile yardımcı ısıtıcının aynı anda çalışacak şekilde düzenlenip düzenlenmediğini kontrol edin (saha ayarı [4-01], bkz. "Saha

ayarları" sayfa 28)

Yardımcı ısıtıcı termal koruyucu sigortasının yanıp yanmadığını kontrol edin (sıfırlama butonunun yeri için bkz. "Ana elemanlar",

"Yardımcı ısıtıcı termal sigortası" sayfa 13).

Yardımcı ısıtıcı denge sıcaklığı doğru düzenlenmemiş.

Kullanım suyunu ısıtmak için çok fazla ısı pompa kapasitesi kullanılıyor (yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir).

Daha yüksek dış hava sıcaklığında yardımcı ısıtıcıyı devreye sokmak

'denge sıcaklığı' saha ayarı

için [5-01] değerini yükseltin.

'Hacim ısıtma öncelik sıcaklığı '

saha ayarlarının uygun bir şekilde düzenlendiğini kontrol edin:

•'Hacim ısıtma öncelik durumu' saha ayarının [5-02] etkin kılındığından emin olun.

• Daha yüksek dış hava sıcaklığında buster ısıtıcı işletimini etkin kılmak için 'hacim ısıtma öncelik sıcaklığı' saha ayarını [5-03] yükseltin.

Hata kodları

Bir emniyet cihazı faaliyete geçtiğinde, kullanıcı arabirimi LED'i yanıp sönecek ve bir hata kodu görüntülenecektir.

Tüm hatalar ve düzeltme faaliyetlerinin bir listesi aşağıdaki tabloda bulunabilir.

Üniteyi KAPATIP tekrar AÇARAK güvenliği ilk duruma getirin.

Üniteyi KAPATMA talimatı

Kullanıcı arayüz modu

(ısıtma/soğutma =)

AÇIK AÇIK 1 kez 1 kez

Kullanım suyu ısıtma modu (w)

y butonuna basın

AÇIK KAPALI 1 kez — KAPALI AÇIK —1 kez KAPALI KAPALI ——

Güvenliği ilk duruma getirmek için bu prosedürün başarılı olmaması halinde, yerel satıcınızla temas kurun.

Hata kodu

Arıza nedeni Düzeltme faaliyeti

80 Giriş suyu sıcaklık termistörü

arızası (giriş suyu termistörü bozulmuş)

81 Çıkış suyu sıcaklık termistör

hatası (çıkış suyu sıcaklık termistörü bozulmuş)

89 Su ısı eşanjöründe donma

arızası (çok düşük su akışından dolayı)

Su ısı eşanjöründe donma arızası (soğutucu eksikliğinden dolayı)

7H Akış arızası (su akışı çok düşük

veya hiç su akışı yok, gerekli olan minimum su akışı 16 l/dak'dır)

8H Ünitenin çıkış suyu sıcaklığı çok

yüksek (>65°C)

A1 Hidrolik PCB'si arızalı Yerel satıcınıza başvurun. A5 Çok düşük (soğutma işletimi

sırasında) ya da çok yüksek (ısıtma işletimi sırasında) soğutucu sıcaklığı (R13T tarafından ölçülen)

Yerel satıcınıza başvurun.

Bkz. hata kodu 7H.

Yerel satıcınıza başvurun.

• Su devresindeki kesme vanalarının hepsinin de tamamen açık olduğunu kontrol edin.

• Su filtresinin temizlik gerektirip gerektirmediğini kontrol edin.

• Ünitenin işletme değerleri içinde çalıştığını kontrol edin (bkz.

"Teknik özellikler" sayfa 44).

•Aynı zamanda bkz. "Su

doldurulması" sayfa 17.

•Sistemde hava olmadığından emin olun (havayı alın).

• Manometrede yeterli su basıncı olduğunu kontrol edin. Su basıncı >1 bar olmalıdır (su soğuk).

• Pompa hız ayarının en yüksek hızda olduğunu kontrol edin.

• Genleşme kabının bozuk olmadığından emin olun.

• Su devresindeki direncin pompa için çok yüksek olmadığını kontrol edin (bkz. "Pompa

hızının ayarlanması" sayfa 28).

• Bu hata buz çözme işletiminde meydana gelirse (hacim ısıtma veya kullanım suyu ısıtma sırasında), yardımcı ısıtıcı güç besleme kablo bağlantılarının doğru yapıldığından ve sigortaların yanmadığından emin olun.

• Pompa sigortası (FU2) ve PCB sigortasının (FU1) yanık olmadığını kontrol edin.

•Elektrikli yardımcı ısıtıcı kontaktörünün kısa devre yapmadığını kontrol edin.

•Çıkış suyu termistöründen doğru değer okunduğunu kontrol edin.

Yerel satıcınıza başvurun.

butonuna basın

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

Montaj kılavuzu

Hata kodu

Arıza nedeni Düzeltme faaliyeti

AA Buster ısıtıcı termik koruyucu

açık (yalnız kullanım sıcak su

Termik koruyucuyu sıfırlayın

deposu bulunan kurulumlar için geçerlidir)

Yardımcı ısıtıcı termik koruyucu açık

Sıfırlama butonuna basarak termik koruyucuyu sıfırlayın (sıfırlama butonunun yeri için bkz. "Ana elemanlar" sayfa 13)

Termik koruyucunun sıfırlama butonunu kontrol edin.

Yerel satıcınıza başvurun.

Termik koruyucu ve kontrol biriminin her ikisi de sıfırlanmış ancak, AA hata kodu devam ediyorsa, yardımcı ısıtıcı termik sigortası yanmıştır.

C0 Akış anahtarı arızası (pompa

durdurulmuşken akış anahtarı kapalı kalır)

C4 Isı eşanjörü termistör arızası (ısı

eşanjörü sıcaklık termistörü

Akış anahtarının pislikle tıkanmamış olduğunu kontrol edin.

Yerel satıcınıza başvurun.

bozuk)

E1 Kompresör PCB'si arızalı Yerel satıcınıza başvurun. E3 Anormal yüksek basınç Ünitenin işletme değerleri içinde

çalıştığını kontrol edin (bkz.

"Teknik özellikler" sayfa 44).

Yerel satıcınıza başvurun.

E4 Alçak basınç sensörünün

harekete geçirilmesi

Ünitenin işletme değerleri içinde çalıştığını kontrol edin (bkz.

"Teknik özellikler" sayfa 44).

Yerel satıcınıza başvurun.

E5 Kompresörde aşırı yük durumu Ünitenin işletme değerleri içinde

çalıştığını kontrol edin (bkz.

"Teknik özellikler" sayfa 44).

Yerel satıcınıza başvurun.

E7 Fan kilitlenme arızası (fan

kilitlenmiş)

Fanın pislik tarafından engellenmediğini kontrol edin. Fan engellenmemiş olduğunda, yerel satıcınızla irtibat kurun.

E9 Elektronik genleşme valfının

Yerel satıcınıza başvurun.

arızası

EC Kullanım suyu sıcaklığı çok

yüksek (>89°C)

F3 Çok yüksek çıkış sıcaklığı (örn.

dış serpantin tıkanıklığı yüzünden)

•Elektrikli buster ısıtıcı kontaktörünün kısa devre yapmadığını kontrol edin.

• Kullanım sıcak suyu termistöründen doğru değer okunduğunu kontrol edin.

Dış serpantini temizleyin. Serpantin temizse, yerel satıcınızla irtibat kurun.

H3 Arızalı HPS sistemi Yerel satıcınıza başvurun. H9 Dış sıcaklık termistörü arızası

(dış sıcaklık termistörü bozuk)

HC Kullanım sıcak su deposu

termistör arızası

Yerel satıcınıza başvurun.

J1 Basınç sensörü arızası Yerel satıcınıza başvurun. J3 Çıkış borusu termistör arızası Yerel satıcınıza başvurun. J5 Emme borusu ünite termistör

arızası

J6 Fan koil termistörü donma sezim

arızası

J7 Fan koil termistörü ortalama

sıcaklık arızası

J8 Sıvı borusu ünite termistör

arızası

Yerel satıcınıza başvurun.

L4 Elektrik komponent arızası Yerel satıcınıza başvurun. L5 Elektrik komponent arızası Yerel satıcınıza başvurun. L8 Elektrik komponent arızası Yerel satıcınıza başvurun. L9 Elektrik komponent arızası Yerel satıcınıza başvurun. LC Elektrik komponent arızası Yerel satıcınıza başvurun. P1 PCB arızası Yerel satıcınıza başvurun. P4 Elektrik komponent arızası Yerel satıcınıza başvurun. PJ Kapasite belirleme hatası Yerel satıcınıza başvurun. U0 Soğutucu arızası (soğutucu

kaçağından dolayı)

U1 Güç besleme kabloları, normal

faz yerine ters fazda bağlanır.

Yerel satıcınıza başvurun.

Güç besleme kablolarını normal fazda bağlayın. Fazı düzeltmek için, üç adet güç besleme kablosundan (L1, L2, L3) herhangi ikisini değiştirin.

Hata kodu

Arıza nedeni Düzeltme faaliyeti

U2 Ana devre gerilim arızası Yerel satıcınıza başvurun. U4 İletişim arızası Yerel satıcınıza başvurun. U5 İletişim arızası Yerel satıcınıza başvurun. U7 İletişim arızası Yerel satıcınıza başvurun. UA İletişim arızası Yerel satıcınıza başvurun.

Teknik özellikler

Genel

Nominal kapasite

•ısıtma

• soğutma

Boyutlar Yük. x Gen. x Der.

Ağırlık

• makine ağırlığı

•işletme ağırlığı

Bağlantılar

• su giriş/çıkış

• su drenajı

Genleşme kabı

• hacim

• maksimum çalışma basıncı (MWP)

Pompa

• tip

•hız sayısı

İçinde bulunan su hacmi

Basınç boşaltma valfı su devresi

İşletme aralığı - su tarafı

•ısıtma

• soğutma

İşletme aralığı - hava tarafı

•ısıtma

• soğutma

•ısı pompası ile kullanım sıcak suyu

(a) FBSP = Dişi İngiliz Standart Boru (b) EDL ve EBL modelleri –20°C'ye / EDL_W1 ve EBL_W1 modelleri –25°C'ye

ulaşabilir, ancak bunda kapasite garantisi yoktur

Elektrik özellikleri

Standart ünite (güç beslemesi ünite üzerinden)

• güç besleme

• nominal çalışma akımı

Yardımcı ısıtıcı

• güç besleme

• maksimum çalışma akımı

EDLQ EDHQ EBLQ EBHQ

Teknik Verilere bakın Teknik Verilere bakın

1418 x 1435 x 382 mm

180 kg 185 kg

G 5/4" FBSP

(a)

hortum nipeli

10 l

3 bar

su soğutmalı

5,5 l

3 bar

+15~+55°C +15~+55°C

— +5~+22°C

–15~+35°C

(b)

–15~+35°C

— +10~+46°C

–15~+35°C

(b)

V3 modelleri (1~) W1 modelleri (3N~)

–15~+35°C

230 V 50 Hz 1P 400 V 50 Hz 3P

— 5,8 A

Bkz. "Yardımcı ısıtıcı güç beslemesinin

bağlanması" sayfa 22

Bkz. "Yardımcı ısıtıcı güç beslemesinin

bağlanması" sayfa 22

(b)

Montaj kılavuzu

E(D/B)(H/L)Q011~016BA6V3+W1

Hava su tipi ısı pompa sistemi ünitesi

4PW57621-6A

NOTES NOTES

4PW57621-6A

Daikin EDHQ011BA6V3, EDHQ014BA6V3, EDHQ016BA6V3, EDHQ011BA6W1, EDHQ014BA6W1 Installation manuals [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
