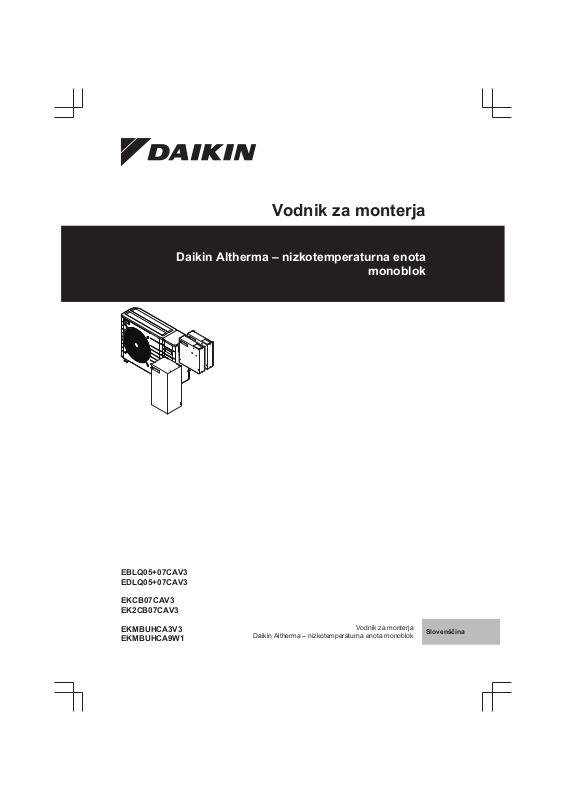

Daikin EBLQ05 07CAV3, EDLQ05 07CAV3, EKCB07CAV3, EK2CB07CAV3, EKMBUHCA3V3 Installer reference guide [sl]
...
Vodnik za monterja
Daikin Altherma – nizkotemperaturna enota
monoblok
EBLQ05+07CAV3
EDLQ05+07CAV3
EKCB07CAV3
EK2CB07CAV3
EKMBUHCA3V3
EKMBUHCA9W1
Vodnik za monterja
Daikin Altherma – nizkotemperaturna enota monoblok
Slovenščina
Kazalo
Kazalo
1 Splošni varnostni ukrepi 4
1.1 O dokumentaciji......................................................................... 4
1.1.1 Pomen opozoril in simbolov........................................ 4
1.2 Za monterja ............................................................................... 4
1.2.1 Splošno....................................................................... 4
1.2.2 Mesto namestitve........................................................ 5
1.2.3 Hladivo........................................................................ 5
1.2.4 Slanica ........................................................................ 5
1.2.5 Voda............................................................................ 6
1.2.6 Električna dela ............................................................ 6
2 O dokumentaciji 6
2.1 O tem dokumentu...................................................................... 6
2.2 Kratek pregled referenčnega vodnika za monterja.................... 7
3 O škatli 7
3.1 Pregled: O škatli ........................................................................ 7
3.2 Zunanja enota ........................................................................... 7
3.2.1 Razpakiranje zunanje enote ....................................... 7
3.2.2 Odstranjevanje opreme iz zunanje enote ................... 8
3.3 Krmilna omarica ........................................................................ 8
3.3.1 Razpakiranje krmilne omarice..................................... 8
3.3.2 Odstranjevanje dodatkov iz krmilne omarice .............. 8
3.4 Omarica za opcijsko opremo..................................................... 8
3.4.1 Razpakiranje omarice za opcijsko opremo ................. 8
3.4.2 Odstranjevanje dodatkov iz omarice za opcijsko
opremo........................................................................ 9
3.5 Rezervni grelnik......................................................................... 9
3.5.1 Razpakiranje rezervnega grelnika .............................. 9
3.5.2 Odstranjevanje dodatkov iz rezervnega grelnika........ 9
4 O enotah in opcijskih dodatkih 9
4.1 Pregled: O enotah in opcijskih dodatkih .................................... 9
4.2 Oznaka ...................................................................................... 9
4.2.1 Nazivna ploščica: zunanja enota ................................ 10
4.2.2 Identifikacijska oznaka: krmilna omarica..................... 10
4.2.3 Identifikacijska oznaka: omarica za opcijsko opremo . 10
4.2.4 Identifikacijska oznaka: rezervni grelnik...................... 10
4.3 Kombiniranje enot in možnosti .................................................. 10
4.3.1 Možne kombinacije zunanjih enot in opcijskih
dodatkov ..................................................................... 10
4.3.2 Možni opcijski dodatki za zunanjo enoto..................... 11
4.3.3 Možni opcijski dodatki za krmilno omarico.................. 12
4.3.4 Možni opcijski dodatki za omarico za opcijsko
opremo........................................................................ 13
4.3.5 Možne kombinacije zunanje enote in rezervoarja za
toplo vodo za gospodinjstvo........................................ 13
5 Napotki za uporabo 13
5.1 Pregled: napotki za uporabo ..................................................... 13
5.2 Nastavitev sistema za ogrevanje/hlajenje prostora ................... 13
5.2.1 Posamezni prostor...................................................... 13
5.2.2 Več prostorov –eno območje temperature izhodne
vode ............................................................................ 15
5.2.3 Več prostorov –dve območji temperature izhodne
vode ............................................................................ 17
5.3 Nastavitev pomožnega vira toplote za ogrevanje prostora ....... 18
5.4 Nastavitev rezervoarja za toplo vodo za gospodinjstvo ............ 20
5.4.1 Postavitev sistema –samostojni rezervoar za toplo
vodo za gospodinjstvo ................................................ 20
5.4.2 Izbiranje prostornine in želene temperature za
rezervoar za toplo vodo za gospodinjstvo................... 20
5.4.3 Nastavitev in konfiguracija –rezervoar za toplo vodo
za gospodinjstvo ......................................................... 21
5.4.4 Črpalka za toplo vodo za gospodinjstvo za takojšnjo
toplo vodo ................................................................... 21
5.4.5 Črpalka za toplo vodo za gospodinjstvo za
dezinfekcijo .................................................................. 21
5.5 Nastavitev merjenja energije ...................................................... 21
5.5.1 Proizvedena toplota ..................................................... 21
5.5.2 Porabljena energija...................................................... 22
5.5.3 Napajanje po običajni tarifi za kWh električne
energije ........................................................................ 22
5.5.4 Napajanje po prednostni tarifi za kWh električne
energije ........................................................................ 23
5.6 Nastavitev nadzora energijske porabe ....................................... 23
5.6.1 Trajna omejitev električne energije .............................. 23
5.6.2 Omejitev električne energije, ki se aktivira z
digitalnimi vhodi ........................................................... 24
5.6.3 Postopek omejitve električne energije ......................... 24
5.7 Nastavitev zunanjega tipala temperature ................................... 24
6 Priprava 25
6.1 Pregled: Priprava........................................................................ 25
6.2 Priprava mesta namestitve......................................................... 25
6.2.1 Zahteve za namestitveno mesto za zunanjo enoto...... 25
6.2.2 Dodatne zahteve za namestitveno mesto za zunanjo
enoto v hladnih predelih............................................... 26
6.2.3 Zahteve za namestitveno mesto za krmilno omarico... 26
6.2.4 Zahteve za namestitveno mesto za omarico za
opcijsko opremo........................................................... 27
6.2.5 Zahteve za namestitveno mesto za rezervni grelnik.... 27
6.3 Priprava vodovodnih cevi ........................................................... 27
6.3.1 Zahteve za vodovodni krog.......................................... 27
6.3.2 Formula za izračun predtlaka ekspanzijske posode .... 29
6.3.3 Preverjanje količine vode in hitrosti pretoka................. 29
6.3.4 Spreminjanje predtlaka ekspanzijske posode.............. 30
6.3.5 Preverjanje količine vode: primeri................................ 30
6.4 Priprava električnega ožičenja ................................................... 30
6.4.1 O pripravi električnega ožičenja................................... 30
6.4.2 O napajanju po prednostni tarifi za kWh električne
energije ........................................................................ 30
6.4.3 Pregled električnih priključkov, razen za zunanje
aktuatorje ..................................................................... 30
6.4.4 Pregled električnih priključkov za zunanje in notranje
aktuatorje ..................................................................... 31
7 Montaža 33
7.1 Pregled: Montaža ....................................................................... 33
7.2 Odpiranje enot............................................................................ 33
7.2.1 Odpiranje enot ............................................................. 33
7.2.2 Odpiranje zunanje enote.............................................. 33
7.2.3 Odpiranje pokrova stikalne omarice zunanje enote..... 33
7.2.4 Odpiranje krmilne omarice........................................... 33
7.2.5 Odpiranje omarice za opcijsko opremo........................ 34
7.2.6 Odpiranje rezervnega grelnika..................................... 34
7.2.7 Odpiranje pokrova stikalne omarice rezervnega
grelnika ........................................................................ 34
7.3 Nameščanje zunanje enote........................................................ 34
7.3.1 O nameščanju zunanje enote ...................................... 34
7.3.2 Varnostni ukrepi pri nameščanju zunanje enote.......... 34
7.3.3 Priprava montažne konstrukcije................................... 34
7.3.4 Montaža zunanje enote................................................ 35
7.3.5 Priprava drenaže.......................................................... 36
7.3.6 Preprečevanje prevračanja zunanje enote .................. 36
7.4 Montaža krmilne omarice ........................................................... 37
7.4.1 O montaži krmilne omarice .......................................... 37
7.4.2 Napotki za varnost pri montaži krmilne omarice .......... 37
7.4.3 Namestitev krmilne omarice......................................... 37
7.5 Montaža omarice za opcijsko opremo........................................ 37
7.5.1 O montaži omarice za opcijsko opremo....................... 37
7.5.2 Napotki za varnost pri montaži omarice za opcijsko
opremo......................................................................... 37
7.5.3 Namestitev omarice za opcijsko opremo ..................... 37
7.6 Montaža rezervnega grelnika ..................................................... 37
7.6.1 O montaži rezervnega grelnika.................................... 37
7.6.2 Napotki za varnost pri montaži rezervnega grelnika.... 38
Vodnik za monterja
2
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Kazalo
7.6.3 Namestitev rezervnega grelnika ................................. 38
7.7 Priključevanje vodovodnih cevi ................................................. 38
7.7.1 Priključevanje cevi za vodo......................................... 38
7.7.2 Napotki za varnost pri priključevanju vodovodnih cevi 38
7.7.3 Priključevanje vodovodnih cevi................................... 39
7.7.4 Priključitev vodovodnih cevi na rezervni grelnik.......... 39
7.7.5 O kompletu ventilov .................................................... 39
7.7.6 Zaščita vodovodnega kroga pred zmrzovanjem ......... 41
7.7.7 Polnjenje vodovodnega kroga..................................... 42
7.7.8 Polnjenje rezervoarja za toplo vodo za gospodinjstvo 42
7.7.9 Izoliranje vodovodnih cevi........................................... 42
7.8 Priključevanje električnega ožičenja.......................................... 42
7.8.1 O priključevanju električnega ožičenja........................ 42
7.8.2 Napotki za varnost pri priključevanju električnega
ožičenja....................................................................... 42
7.8.3 Vodila pri priključevanju električnega ožičenja............ 43
7.8.4 Priključevanje električnega ožičenja na zunanjo
enoto ........................................................................... 43
7.8.5 Priključevanje omrežnega napajanja .......................... 44
7.8.6 Priključevanje uporabniškega vmesnika..................... 44
7.8.7 Priključevanje zapornega ventila ................................ 46
7.8.8 Priključevanje črpalke za toplo vodo za
gospodinjstvo .............................................................. 46
7.8.9 Priključevanje električnega ožičenja na krmilno
omarico ....................................................................... 47
7.8.10 Priključevanje napajanja za krmilno omarico .............. 47
7.8.11 Priključevanje kabla za povezavo krmilne omarice in
zunanje enote ............................................................. 47
7.8.12 Priključevanje električnega ožičenja na omarico za
opcijsko opremo.......................................................... 47
7.8.13 Priključevanje napajanja za omarico za opcijsko
opremo........................................................................ 47
7.8.14 Priključevanje kabla za povezavo omarice za
opcijsko opremo in krmilne omarice............................ 48
7.8.15 Priključevanje električnih števcev ............................... 48
7.8.16 Priključevanje digitalnih vhodov za porabo energije ... 48
7.8.17 Priključevanje izhoda za alarm ................................... 48
7.8.18 Priključevanje izhoda za vklop/izklop ogrevanja/
hlajenja prostora ......................................................... 49
7.8.19 Priključevanje preklopa na zunanji vir toplote ............. 49
7.8.20 Priključevanje električnega ožičenja na rezervni
grelnik ......................................................................... 49
7.8.21 Priključevanje napajanja za rezervni grelnik ............... 49
7.8.22 Priključevanje kompleta rezervnega grelnika na
krmilno omarico........................................................... 51
7.8.23 Priključevanje kompleta ventilov ................................. 51
7.9 Zaključevanje montaže zunanje enote ...................................... 52
7.9.1 Zapiranje zunanje enote ............................................. 52
7.10 Zaključitev montaže krmilne omarice ........................................ 52
7.10.1 Zapiranje krmilne omarice........................................... 52
7.11 Zaključitev montaže omarice za opcijsko opremo ..................... 52
7.11.1 Zapiranje omarice za opcijsko opremo ....................... 52
7.12 Zaključitev montaže rezervnega grelnika .................................. 52
7.12.1 Zapiranje rezervnega grelnika .................................... 52
8 Konfiguracija 52
8.1 Pregled: konfiguracija................................................................ 52
8.1.1 Priključitev računalniškega kabla v stikalno omarico .. 52
8.1.2 Dostopanje do najpogosteje uporabljanih ukazov ...... 53
8.1.3 Kopiranje nastavitev sistema iz prvega v drugi
daljinski upravljalnik .................................................... 54
8.1.4 Kopiranje jezikovnega nabora iz prvega v drugi
daljinski upravljalnik .................................................... 54
8.1.5 Hitri čarovnik: po prvem vklopu določite postavitev
sistema........................................................................ 54
8.2 Osnovna konfiguracija............................................................... 55
8.2.1 Hitri čarovnik: Jezik/čas in datum................................ 55
8.2.2 Hitri čarovnik: Standardno........................................... 55
8.2.3 Hitri čarovnik: Možnosti............................................... 56
8.2.4 Hitri čarovnik: Zmogljivosti (merjenje energije) ........... 59
8.2.5 Nadzor ogrevanja/hlajenja prostora............................ 59
8.2.6 Nadzor tople vode za gospodinjstvo........................... 63
8.2.7 Številka za stik/podpora............................................... 64
8.3 Napredna konfiguracija/optimizacija........................................... 64
8.3.1 Ogrevanje/hlajenje prostora: napredno........................ 64
8.3.2 Nadzor tople vode za gospodinjstvo: napredno........... 68
8.3.3 Nastavitve virov toplote................................................ 72
8.3.4 Nastavitve sistema....................................................... 74
8.4 Struktura menija: pregled uporabniških nastavitev..................... 78
8.5 Struktura menija: pregled nastavitev monterja ........................... 79
9 Zagon 80
9.1 Pregled: zagon ........................................................................... 80
9.2 Napotki za varnost pri zagonu.................................................... 80
9.3 Seznam preverjanj pred zagonom ............................................. 80
9.4 Seznam preverjanj med zagonom.............................................. 80
9.4.1 Preverjanje minimalne hitrosti pretoka......................... 80
9.4.2 Funkcija odzračevanja ................................................. 81
9.4.3 Izvajanje testnega zagona ........................................... 82
9.4.4 Izvajanje testnega zagona aktuatorjev......................... 82
9.4.5 Sušenje estriha s talnim ogrevanjem........................... 82
10 Izročitev uporabniku 84
10.1 O zaklepanju in odklepanju ........................................................ 84
Možno zaklepanje funkcij ........................................................... 84
Preverjanje, ali je zaklepanje aktivno ......................................... 84
Aktiviranje ali deaktiviranje zaklepanja funkcij............................ 84
Aktiviranje ali deaktiviranje zaklepanja gumbov ......................... 84
11 Vzdrževanje in servisiranje 84
11.1 Pregled: vzdrževanje in servisiranje ........................................... 84
11.2 Varnostni ukrepi za vzdrževanje ................................................ 85
11.2.1 Odpiranje zunanje enote.............................................. 85
11.2.2 Odpiranje krmilne omarice ........................................... 85
11.2.3 Odpiranje omarice za opcijsko opremo........................ 85
11.2.4 Odpiranje rezervnega grelnika..................................... 85
11.3 Seznam preverjanj za letno vzdrževanje zunanje enote ............ 85
12 Odpravljanje težav 86
12.1 Pregled: Odpravljanje težav ....................................................... 86
12.2 Varnostni ukrepi pri odpravljanju težav ...................................... 86
12.3 Reševanje težav na podlagi simptomov ..................................... 86
12.3.1 Simptom: Enota NE ogreva oziroma ne hladi po
pričakovanjih ................................................................ 86
12.3.2 Simptom: Kompresor se NE zažene (ogrevanje
prostora ali ogrevanje vode za gospodinjstvo)............. 87
12.3.3 Simptom: Črpalka ropota (kavitacija) ........................... 87
12.3.4 Simptom: Odpre se ventil za sproščanje tlaka............. 87
12.3.5 Simptom: Ventil za sproščanje vodnega tlaka pušča... 87
12.3.6 Simptom: Prostor se NE ogreje v zadostni meri pri
nizkih zunanjih temperaturah ....................................... 87
12.3.7 Simptom: Tlak na točilnem mestu je nenavadno
visok............................................................................. 88
12.3.8 Simptom: Okrasne plošče odstopajo zaradi
nabreklosti rezervoarja................................................. 88
12.3.9 Simptom: Funkcija dezinfekcije rezervoarja se NE
izvede pravilno (napaka AH)........................................ 88
12.3.10 Simptom: Merjenje energije (proizvedene toplote)
NE deluje pravilno........................................................ 88
12.4 Reševanje težav na podlagi kod napak...................................... 88
12.4.1 Kode napake: pregled.................................................. 89
13 Odstranjevanje 91
13.1 Pregled: odstranjevanje.............................................................. 91
13.2 Izčrpavanje ................................................................................. 91
13.3 Zagon in zaustavitev prisilnega hlajenja..................................... 92
14 Tehnični podatki 93
14.1 Pregled: Tehnični podatki ........................................................... 93
14.2 Mere in prostor za vzdrževanje .................................................. 93
14.2.1 Mere in prostor za vzdrževanje: zunanja enota ........... 93
14.2.2 Mere in prostor za vzdrževanje: opcijska oprema........ 94
14.3 Težišče ....................................................................................... 96
14.3.1 Težišče: zunanja enota ................................................ 96
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Vodnik za monterja
3
1 Splošni varnostni ukrepi
14.3.2 Težišče: opcijska oprema ........................................... 97
14.4 Sestavni deli .............................................................................. 98
14.4.1 Sestavni deli: zunanja enota ....................................... 98
14.4.2 Sestavni deli: stikalna omarica (zunanja enota).......... 99
14.4.3 Sestavni deli: opcijska oprema ................................... 100
14.4.4 Sestavni deli: stikalna omarica (opcijska oprema) ...... 102
14.5 Shema napeljave cevi ............................................................... 103
14.5.1 Shema napeljave cevi: zunanja enota ........................ 103
14.6 Vezalna shema.......................................................................... 104
14.6.1 Vezalna shema: zunanja enota................................... 104
14.7 Tehnične specifikacije ............................................................... 112
14.7.1 Tehnične specifikacije: zunanja enota ........................ 112
14.7.2 Tehnični podatki: opcijska oprema.............................. 115
14.8 Območje delovanja.................................................................... 116
14.8.1 Območje delovanja: ogrevanje in hlajenje .................. 116
14.8.2 Območje delovanja: topla voda za gospodinjstvo....... 117
14.8.3 Potreba po uporabi kompleta ventilov......................... 118
14.9 Krivulja ESP .............................................................................. 119
14.9.1 Krivulja ESP: Zunanja enota ....................................... 119
15 Slovar 120
16 Tabela z nastavitvami sistema 121
1 Splošni varnostni ukrepi
1.1 O dokumentaciji
▪ Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.
▪ Varnostni ukrepi, opisani v tem dokumentu, obravnavajo zelo
pomembne teme; skrbno se jih držite.
▪ Namestitev sistema in vse dejavnosti, opisane v priročniku za
montažo in v vodiču za inštalaterja mora izvesti kvalificiran
inštalater.
1.1.1 Pomen opozoril in simbolov
NEVARNOST
Označuje situacijo, ki vodi v smrt in hude telesne
poškodbe.
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
Označuje situacijo, ki lahko povzroči smrt zaradi
električnega udara.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
Označuje situacijo, ki lahko povzroči opekline ali ozebline
zaradi izredno visokih ali izredno nizkih temperatur.
OPOZORILO: VNETLJIV MATERIAL
OPOZORILO
Označuje situacijo, ki lahko povzroči smrt in hude telesne
poškodbe.
POZOR
Označuje situacijo, ki lahko povzroči manjše ali srednje
nevarne telesne poškodbe.
OPOMBA
Označuje situacijo, ki lahko povzroči poškodbe opreme ali
lastnine.
INFORMACIJE
Označuje uporabne nasvete ali dodatne informacije.
1.2 Za monterja
1.2.1 Splošno
Če niste prepričani, kako montirati ali upravljati enoto, se obrnite na
svojega prodajalca.
OPOMBA
Nestrokovna montaža ali priklop naprave in opreme lahko
povzroči električni udar, kratek stik, uhajanje tekočin ali
požar ali drugače poškoduje napravo ali opremo.
Uporabljajte samo dodatke, opcijsko opremo in
nadomestne dele, ki jih izdela ali odobri Daikin.
OPOZORILO
Montaža, preizkus in uporabljeni materiali morajo biti
(razen z navodili, opisanimi v dokumentaciji Daikin) skladni
tudi z veljavno zakonodajo.
POZOR
Pri nameščanju, vzdrževanju ali servisiranju sistema
uporabljajte ustrezno osebno zaščitno opremo (zaščitne
rokavice, varnostna očala…).
OPOZORILO
Raztrgajte in odvrzite plastične vreče, da se z njimi nihče
ne bi mogel igrati, zlasti ne otroci. Možna nevarnost:
zadušitev.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
▪ NE dotikajte se cevi za hladivo, cevi za vodo in
notranjih delov med delovanjem ali neposredno po
delovanju. Lahko so prevroči ali premrzli. Počakajte, da
se njihova temperatura normalizira. Če se jih morate
dotikati, si nadenite zaščitne rokavice.
▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.
OPOZORILO
Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.
POZOR
NE dotikajte se dovoda zraka ali aluminijastih reber na
enoti.
OPOMBA
▪ Na vrh enote NE postavljajte predmetov ali opreme.
▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na
njej.
OPOMBA
Dela na zunanji enoti je najbolje opraviti v suhem vremenu,
da bi se izognili vdoru vode.
V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom
priskrbeti dnevnik, v katerem se beležijo najmanj: podatki o
vzdrževanju, popravila, rezultati testov, obdobja pripravljenosti...
Najmanj naslednje informacije morajo biti zagotovljene na
dostopnem mestu izdelka:
▪ Navodila za izklop sistema v nujnem primeru
▪ Naziv in naslov gasilske službe, policije in bolnišnice
Vodnik za monterja
4
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
1 Splošni varnostni ukrepi
▪ Ime, naslov ter dnevna in nočna telefonska številka za servis
Potrebne smernice za tak dnevnik za Evropo podaja standard
EN378.
1.2.2 Mesto namestitve
▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje
zraka.
▪ Prepričajte se, da bo mesto namestitve preneslo težo enote in
tresljaje.
▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte
prezračevalnih odprtin.
▪ Pazite, da bo enota izravnana.
Enote NE nameščajte na naslednja mesta:
▪ V potencialno eksplozivnem okolju.
▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove.
Elektromagnetni valovi lahko motijo krmilni sistem in lahko
povzročijo okvare na opremi.
▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih
plinov (primer: razredčilo ali bencin), ogljikovih vlaken ali
vnetljivega prahu.
▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin).
Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati
hladivo.
1.2.3 Hladivo
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
OPOMBA
▪ Da preprečite okvaro kompresorja, NE točite večje
količine hladiva od predpisane.
▪ Kadar je treba sistem hladiva odpreti, morate s
hladivom ravnati v skladu z zadevno zakonodajo.
OPOZORILO
Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele,
ko opravite preizkus tesnjenja in vakuumsko praznjenje.
▪ Če je potrebno vnovično polnjenje, glejte nazivno ploščico enote.
Na njej sta označeni vrsta hladiva in potrebna količina.
▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in
dolžine cevi je treba v nekaterih sistemih dotočiti hladivo.
▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v
sistem, uporabljajte samo orodje, zasnovano posebej za vrsto
hladiva, uporabljeno v sistemu.
▪ Hladivo točite upoštevaje naslednje:
Če Potem
Je prisotna sifonska cev
(tj., na jeklenki je oznaka “Liquid
filling siphon attached” (pritrjena
sifonska cev za tekoče hladivo))
Sifonska cev NI prisotna Pri polnjenju mora biti jeklenka
Pri polnjenju mora biti jeklenka
postavljena pokonci.
obrnjena na glavo.
OPOMBA
Napeljava cevi mora biti skladna z veljavno zakonodajo.
Zadevni standard za Evropo je EN378.
OPOMBA
Poskrbite, da zunanje cevi in priključki ne bodo
izpostavljeni mehanski napetosti.
OPOZORILO
Med testiranjem v izdelku NIKOLI ne smete vzpostaviti
tlaka, višjega od maksimalnega dovoljenega tlaka (ki je
naveden na nazivni ploščici enote).
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja hladiva.
Če hladilni plin uhaja, nemudoma prezračite prostor.
Možne nevarnosti:
▪ Previsoka koncentracija hladiva v zaprtem prostoru
lahko povzroči pomanjkanje kisika.
▪ Če pride hladilni plin v stik z ognjem, se lahko tvorijo
strupeni plini.
OPOZORILO
Hladivo vedno zberite. NE izpuščajte ga neposredno v
okolje. Uporabite vakuumsko črpalko, da izpraznite
napeljavo.
OPOMBA
Ko so vse cevi priključene, se prepričajte, da plin ne uhaja.
S pomočjo dušika preverite, ali plin uhaja.
▪ Počasi odprite vsebnike hladiva.
▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem
stanju lahko onemogoči normalno delovanje.
POZOR
Po zaključenem postopku točenja hladiva ali med
premorom takoj zaprite ventil rezervoarja za hladivo. Če
ventila ne zaprete takoj, lahko preostali tlak povzroči
točenje dodatnega hladiva. Možna posledica: Neustrezna
količina hladiva.
1.2.4 Slanica
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
OPOZORILO
Izbira slanice MORA biti skladna z veljavno zakonodajo.
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja slanice.
Če slanica izteka, takoj prezračite območje in se obrnite na
lokalnega prodajalca.
OPOZORILO
Temperatura okolja v notranjosti enote je lahko bistveno
višja od temperature v prostoru, npr. 70°C. V primeru
iztekanja slanice lahko vroči deli enote povzročijo nevarno
situacijo.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Vodnik za monterja
5
2 O dokumentaciji
OPOZORILO
Uporaba in namestitev sistema MORATA biti skladni z
varnostnimi in okoljskimi previdnostnimi ukrepi, ki jih
določa veljavna zakonodaja.
1.2.5 Voda
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
OPOMBA
Kakovost vode mora ustrezati Direktivi EU 98/83ES.
1.2.6 Električna dela
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
▪ Izklopite napajanje, preden odstranjujete pokrov
stikalne omarice, priklapljate električno ožičenje ali se
dotikate električnih delov.
▪ Pred servisiranjem odklopite napajanje za več kot
1 minuto in izmerite napetost na priključkih
kondenzatorjev glavnega tokokroga ali električnih
sestavnih delih. Napetost MORA biti nižja od 50V DC,
preden se lahko dotaknete električnih sestavnih delov.
Za mesta priključkov glejte vezalno shemo.
▪ Električnih sestavnih delov se NE dotikajte z mokrimi
rokami.
▪ Enote NE puščajte brez nadzora, če ste z nje odstranili
servisni pokrov.
OPOZORILO
Če NI tovarniško nameščeno, morate v fiksno napeljavo
vgraditi glavno stikalo ali drug način izklopa, ki omogoča
ločevanje kontaktov na vseh polih in popoln odklop v
skladu s pogoji za odvodnike prenapetosti stopnjeIII.
OPOZORILO
▪ Uporabljajte LE bakrene vodnike.
▪ Napeljava kablov sistema mora biti skladna z veljavno
zakonodajo.
▪ Zunanje ožičenje mora biti izvedeno v skladu z vezalno
shemo, dobavljeno z izdelkom.
▪ NIKOLI ne stiskajte šopov kablov in pazite, da ne
pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se,
da na priključne sponke ne pritiska nič z zunanje strani.
▪ Obvezno vgradite ozemljitveni vodnik. Enote NE
ozemljujte s pomočjo komunalne cevi, prenapetostnega
odvodnika ali telefonskega ozemljitvenega kabla.
Nepopolna ozemljitev lahko povzroči električni udar.
▪ Obvezno uporabite ločeno napajalno vezje. NIKOLI ne
uporabite napajalnega vezja, v katerega so priključene
druge naprave.
▪ Obvezno namestite zahtevane varovalke ali
odklopnike.
▪ Obvezno namestite zemljostično zaščito. Če tega ne
storite, lahko pride do električnega udara ali požara.
▪ Ko nameščate zemljostično zaščito, pazite, da je
združljiva z inverterjem (odporna na visokofrekvenčne
električne šume), da bi se izognili nepotrebnemu
odpiranju zaščite.
OPOMBA
Varnostni ukrepi, ko napeljujete električne kable:
▪ Na priključno ploščo ne priključujte kablov različne
debeline. (Ohlapni kabli električne napeljave lahko
povzročijo nenormalno toploto).
▪ Ko priključujete enako debele kable, to naredite, kot je
prikazano na spodnji sliki.
▪ Za napeljavo uporabljajte specificirane napajalne kable
in jih trdno pričvrstite, da bi zagotovili, da na priključno
ploščo ne bo pritiskov od zunaj.
▪ Uporabite ustrezni izvijač za privijanje priključnih
vijakov. Izvijač s premajhno glavo bo uničil glavo in
onemogočil pravilno privijanje.
▪ Premočno privijanje priključnih vijakov lahko povzroči,
da vijaki počijo.
Napajalne kable napeljite najmanj 1meter stran od televizije in radia,
da bi preprečili motnje. Odvisno od radijskih valov, tudi 1 meter
morda ne bo dovolj.
OPOZORILO
▪ Ko zaključite napeljavo električnih kablov, se
prepričajte, da so vsi električni sestavni deli in vse
priključne sponke v omarici z električnimi sestavnimi
deli varno pritrjeni.
▪ Obvezno zaprite vse pokrove, preden zaženete enoto.
OPOMBA
Velja samo, če je napajanje trifazno in je način zagona
kompresorja VKLOP/IZKLOP.
Če obstaja možnost, da bi do obrnjene faze prišlo po
trenutnem izpadu in se napajanje vklaplja in izklaplja med
delovanjem izdelka, priključite vezje za zaščito pred
obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo
lahko povzroči okvaro kompresorja in drugih delov.
2 O dokumentaciji
2.1 O tem dokumentu
Ciljni prejemniki
Pooblaščeni monterji
Komplet dokumentacije
Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo
sestavljajo:
▪ Splošni napotki za varnost:
▪ Varnostna navodila, ki jih morate prebrati pred montažo
▪ Format: Papirni izvod (v škatli zunanje enote)
▪ Priročnik za montažo zunanje enote:
▪ Navodila za montažo
▪ Format: Papirni izvod (v škatli zunanje enote)
▪ Priročnik za montažo krmilne omarice:
▪ Navodila za montažo
▪ Format: Papirni izvod (v škatli krmilne omarice)
Vodnik za monterja
6
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
3 O škatli
1
2
▪ Priročnik za montažo omarice za opcijsko opremo:
▪ Navodila za montažo
▪ Format: Papirni izvod (v škatli omarice za opcijsko opremo)
▪ Priročnik za montažo rezervnega grelnika:
▪ Navodila za montažo
▪ Format: Papirni izvod (v škatli rezervnega grelnika)
▪ Vodnik za monterja:
▪ Priprava za montažo, tehnične specifikacije, dobre prakse,
referenčni podatki…
▪ Format: Digitalne datoteke so na voljo na naslovu http://
www.daikineurope.com/support-and-manuals/productinformation/
▪ Dodatek za opcijsko opremo:
▪ Dodatne informacije za montažo opcijske opreme
▪ Format: Papirni izvod (v škatli zunanje enote) + Digitalne
datoteke so na voljo na naslovu http://www.daikineurope.com/
support-and-manuals/product-information/
V območnem spletnem mestu Daikin ali pri vašem prodajalcu so
morda na voljo najnovejše posodobitve priložene dokumentacije.
Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.
2.2 Kratek pregled referenčnega
vodnika za monterja
3 O škatli
3.1 Pregled: O škatli
To poglavje opisuje, kaj morate narediti, potem ko vam dostavijo
škatle z zunanjo enoto, krmilno omarico in/ali rezervnim grelnikom.
Vsebuje naslednje informacije:
▪ Razpakiranje enot in ravnanje z njimi
▪ Odstranjevanje opreme iz enot
Upoštevajte naslednje:
▪ Ob dobavi je treba enoto pregledati glede poškodb. Morebitne
poškodbe morate takoj sporočiti agentu prevoznika.
▪ Enoto postavite še zapakirano čim bližje mestu montaže, da bi
preprečili morebitne poškodbe med premikanjem.
3.2 Zunanja enota
3.2.1 Razpakiranje zunanje enote
Poglavje Opis
Splošni napotki za varnost Varnostna navodila, ki jih morate
O dokumentaciji Dokumentacija za monterja
O škatli Razpakiranje enot in odstranjevanje
O enotah in opcijskih
dodatkih
Napotki za uporabo Različne možnosti namestitve sistema
Priprava Kaj morate narediti in kaj morate vedeti
Montaža Kaj morate narediti in kaj morate vedeti
Konfiguracija Kaj morate narediti in kaj morate vedeti
Zagon Kaj morate narediti in kaj morate vedeti
Izročitev uporabniku Kaj morate izročiti in kaj razložiti
Vzdrževanje in
servisiranje
Odpravljanje težav Ukrepi v primeru težav
Odstranjevanje Odstranitev sistema
Tehnični podatki Specifikacije sistema
Slovar Opredelitev pojmov
Tabela z nastavitvami
sistema
prebrati pred montažo
njihove opreme
▪ Prepoznavanje enot
▪ Možne kombinacije enot in opcijskih
dodatkov
pred odhodom na kraj montaže
za montažo sistema
za konfiguracijo sistema po montaži
za zagon sistema po konfiguraciji
uporabniku
Vzdrževanje in servisiranje enot
Tabela, ki jo izpolni monter in jo mora
uporabnik hraniti za prihodnjo rabo
Opomba: Tabela z nastavitvami
monterja je tudi v vodniku za monterja.
Monter mora to tabelo izpolniti in jo
izročiti uporabniku.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Vodnik za monterja
7
3 O škatli
5×
3×
1× 1× 1× 1×
a b c d
2× 1×2×
fe g
1
2
2× 2× 2×
a b c
1
3.2.2 Odstranjevanje opreme iz zunanje enote
1 Odprite zunanjo enoto.
3.3.2 Odstranjevanje dodatkov iz krmilne omarice
1 Odprite krmilno omarico.
2 Odstranite dodatke.
a Splošni napotki za varnost
b Dodatek za opcijsko opremo
c Priročnik za montažo zunanje enote
d Priročnik za uporabo
e Tesnilni obroč za zaporni ventil
f Zaporni ventil
g Plošča za pritrditev enote
3.3 Krmilna omarica
OPOMBA
Krmilna omarica EKCB07CAV3 je možnost, ki jo je
mogoče uporabiti samo v kombinaciji z zunanjo enoto
EDLQ05+07CAV3 ali EBLQ05+07CAV3.
3.3.1 Razpakiranje krmilne omarice
2 Odstranite dodatke.
a Vijaki M4 za uporabniški vmesnik
b Matice M4 za uporabniški vmesnik
c Kabli za rele pospeševalnega grelnika za toplo vodo za
gospodinjstvo
3.4 Omarica za opcijsko opremo
OPOMBA
▪ Omarica za opcijsko opremo EK2CB07CAV3 je
možnost, ki jo je mogoče uporabiti samo v kombinaciji z
zunanjo enoto EDLQ05+07CAV3 ali
EBLQ05+07CAV3.
▪ Če želite uporabiti omarico za opcijsko opremo, mora
biti v sistem vgrajena opcijska krmilna omarica
EKCB07CAV3.
3.4.1 Razpakiranje omarice za opcijsko opremo
Vodnik za monterja
8
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
2
3.4.2 Odstranjevanje dodatkov iz omarice za
2×
a
1
2
opcijsko opremo
1 Odprite omarico za opcijsko opremo.
4 O enotah in opcijskih dodatkih
3.5.2 Odstranjevanje dodatkov iz rezervnega grelnika
1 Odstranite stenski nosilec iz škatle.
2 Odstranite dodatke.
a Konektorja za kabel za povezavo omarice za opcijsko
opremo in krmilne omarice EKCB07CAV3.
4 O enotah in opcijskih
dodatkih
3.5 Rezervni grelnik
OPOMBA
▪ Rezervni grelnik je možnost, ki jo je mogoče uporabiti
samo v kombinaciji z zunanjo enoto EDLQ05+07CAV3
ali EBLQ05+07CAV3.
▪ Če želite uporabiti rezervni grelnik, mora biti v sistem
vgrajena opcijska krmilna omarica EKCB07CAV3.
3.5.1 Razpakiranje rezervnega grelnika
4.1 Pregled: O enotah in opcijskih dodatkih
V teh poglavjih so naslednje informacije:
▪ Prepoznavanje zunanje enote
▪ Prepoznavanje krmilne omarice
▪ Prepoznavanje rezervnega grelnika
▪ Kombiniranje zunanjih enot z možnostmi
▪ Kombiniranje krmilne omarice z možnostmi
▪ Možne kombinacije zunanje enote in krmilne omarice
4.2 Oznaka
OPOMBA
Če sočasno nameščate ali servisirate več enot, NE smete
zamenjati servisnih plošč med različnimi modeli.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Vodnik za monterja
9
4 O enotah in opcijskih dodatkih
FHL1
FHL2
FHL3
a b c ed d
f
g
h
i
4.2.1 Nazivna ploščica: zunanja enota
Mesto
Oznaka modela
Primer: EB/DLQ05CAV3
Koda Razlaga
E Toplotna črpalka zunanje enote monoblok
B
D
L Nizka temperatura vode –območje okoljske
Q Hladivo R410A
05 Razred moči
CA Serija modela
V3 Napajanje
B=reverzibilna enota (ogrevanje+hlajenje)
D=samo ogrevanje
temperature: −10~−25°C
4.2.2 Identifikacijska oznaka: krmilna omarica
Mesto
Koda Opis
2 Opcijsko
CB Krmilna omarica
07 Razred moči
CA Serija modela
V3 Napajanje
4.2.4 Identifikacijska oznaka: rezervni grelnik
Mesto
Oznaka modela
Primer: EK M BUH CA 3 V3
Koda Razlaga
EK Evropski komplet
M Zasnovano za monoblok
BUH Rezervni grelnik
CA Serija modela
3 Moč grelnega kompleta (kW)
V3 Napajanje
Oznaka modela
Primer: EKCB07 CA V3
Koda Opis
EK Evropski komplet
CB Krmilna omarica
07 Razred moči
CA Serija modela
V3 Napajanje
4.2.3 Identifikacijska oznaka: omarica za opcijsko opremo
Mesto
Oznaka modela
Primer: EK2CB07 CA V3
Koda Opis
EK Evropski komplet
4.3 Kombiniranje enot in možnosti
4.3.1 Možne kombinacije zunanjih enot in opcijskih dodatkov
a Zunanja enota (EBLQ05+07CAV3 ali EDLQ05+07CAV3)
b Del zunanje enote za hladivo
c Hidravlični del zunanje enote
d Komplet ventilov EKMBHBP1
e Komplet rezervnega grelnika (EKMBUHCA3V3 ali
EKMBUHCA9W1)
f Krmilna omarica EKCB07CAV3
g Omarica za opcijsko opremo EK2CB07CAV3
h Rezervoar za toplo vodo za gospodinjstvo
i Krog za ogrevanje prostora
Vodnik za monterja
10
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Možnost Komponente sistema, potrebne za to možnost
Zunanja enota
EBLQ05+07CAV3 ali
EDLQ05+07CAV3
Opcijska oprema
Uporabniški vmesnik
(EKRUCBL*) (obvezen)
Poenostavljeni uporabniški
vmesnik (EKRUCBS)
Rezervoar za toplo vodo za
gospodinjstvo
Oddaljeno zunanje tipalo
(EKRSCA1)
Računalniški konfigurator
(EKPCCAB)
Sobni termostat (EKRTWA,
EKRTR1)
Oddaljeno tipalo za
brezžični termostat
(EKRTETS)
Konvektor toplotne črpalke
(FWXV)
Komplet rezervnega
grelnika (EKMBUHCA3V3,
EKMBUHCA9W1)
Oddaljeno notranje tipalo
(KRCS01-1)
Sestavni deli, ki se dobavijo lokalno
Upravljanje ogrevanja/
hlajenja prostora (ali
zaporni ventil)
Napajanje po prednostni
tarifi za kWh električne
energije (breznapetostni
kontakt)
Črpalka za toplo vodo za
gospodinjstvo
Števec električne energije O O O
Digitalni vhodi za porabo
energije
Izhod alarma O O O
Izhod za VKLOP/IZKLOP
hlajenja/ogrevanja prostora
Preklop na zunanji vir
toplote
(a) Samo za EBLQ05+07CAV3.
O
O
O O
O
O
O O
O O
O O
O O O
O O O
O
O O
O O
O O O
O O O
O O O
Krmilna omarica
EKCB07CAV3
4 O enotah in opcijskih dodatkih
Omarica za opcijsko
opremo EK2CB07CAV3
Komplet ventilov
EKMBHBP1
(a)
4.3.2 Možni opcijski dodatki za zunanjo enoto
Uporabniški vmesnik (EKRUCBL*)
Uporabniški vmesnik in možni dodatni uporabniški vmesnik sta na
voljo kot možnost.
Dodatni uporabniški vmesnik se lahko priključi:
▪ Da bi zagotovili:
▪ upravljanje v bližini krmilne omarice,
▪ funkcionalnost sobnega termostata v osrednjem ogrevanem
prostoru.
Da bi zagotovili vmesnik, ki omogoča uporabo drugih jezikov.
Na voljo so naslednji uporabniški vmesniki:
▪ EKRUCBL1 vsebuje naslednje jezike: nemščina, francoščina,
nizozemščina, italijanščina.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
▪ EKRUCBL2 vsebuje naslednje jezike: angleščina, švedščina,
norveščina, finščina.
▪ EKRUCBL3 vsebuje naslednje jezike: angleščina, španščina,
grščina, portugalščina.
▪ EKRUCBL4 vsebuje naslednje jezike: angleščina, turščina,
poljščina, romunščina.
▪ EKRUCBL5 vsebuje naslednje jezike: nemščina, češčina,
slovenščina, slovaščina.
▪ EKRUCBL6 vsebuje naslednje jezike: angleščina, hrvaščina,
madžarščina, estonščina.
▪ EKRUCBL7 vsebuje naslednje jezike: angleščina, nemščina,
ruščina, danščina.
Jezike je na uporabniški vmesnik mogoče naložiti s pomočjo
računalniške programske opreme ali kopirati z enega uporabniškega
vmesnika na drugi.
Vodnik za monterja
11
4 O enotah in opcijskih dodatkih
Za navodila za montažo glejte "7.8.6 Priključevanje uporabniškega
vmesnika"na strani44.
INFORMACIJE
▪ Če v sistemu NI krmilne omarice EKCB07CAV3,
uporabniški vmesnik priključite neposredno na zunanjo
enoto.
▪ Če je krmilna omarica EKCB07CAV3 vgrajena v
sistem, lahko uporabniški vmesnik priključite tudi na
krmilno omarico.
Poenostavljeni uporabniški vmesnik (EKRUCBS)
▪ Poenostavljeni uporabniški vmesnik se lahko uporablja samo
skupaj z glavnim uporabniškim vmesnikom.
▪ Poenostavljeni uporabniški vmesnik deluje kot sobni termostat in
ga je treba namestiti v prostoru, katerega bo nadzoroval.
Za navodila za montažo glejte priročnik za montažo in priročnik za
uporabo poenostavljenega uporabniškega vmesnika.
Rezervoar za toplo vodo za gospodinjstvo
Za pripravo tople vode za gospodinjstvo je na zunanjo enoto
mogoče priključiti dodaten rezervoar za toplo vodo za gospodinjstvo.
Na voljo so 3 vrste rezervoarjev za toplo vodo za gospodinjstvo:
▪ Rezervoar iz nerjavnega jekla (EKHWS in EKHWSU (samo za
Združeno kraljestvo))
Na voljo so 3 velikosti: 150, 200 in 300 litrov.
▪ Emajliran rezervoar (EKHWE in EKHWET (stenska izvedba))
Na voljo so 3 velikosti EKHWE: 150, 200 in 300 litrov.
EKHWET je na voljo v 1 velikosti: 150 litrov.
Za navodila za montažo glejte priročnik za montažo rezervoarja za
toplo vodo za gospodinjstvo in dodatek za opcijsko opremo.
INFORMACIJE
▪ Rezervoar za toplo vodo za gospodinjstvo je mogoče
priključiti samo, če je v sistem vgrajena krmilna omarica
EKCB07CAV3.
▪ Rezervoar za toplo vodo za gospodinjstvo se priključi
na hidravlični del zunanje enote, kabli pa se priključijo
na krmilno omarico EKCB07CAV3.
Oddaljeno zunanje tipalo (EKRSCA1)
Za merjenje zunanje temperature se privzeto uporablja tipalo v
notranji enoti.
Opcijsko je mogoče namestiti oddaljeno zunanje tipalo za merjenje
zunanje temperature na drugem mestu (npr. stran od neposrednih
sončnih žarkov), da bi izboljšali obnašanje sistema.
Za navodila za montažo glejte priročnik za montažo oddaljenega
zunanjega tipala in dodatek za opcijsko opremo.
INFORMACIJE
Priključite lahko samo bodisi oddaljeno notranje tipalo
bodisi oddaljeno zunanje tipalo.
Konvektor toplotne črpalke (FWXV)
Za ogrevanje/hlajenje prostora je mogoče uporabiti konvektorje
toplotne črpalke (FWXV).
Za navodila za montažo glejte priročnik za montažo konvektorjev
toplotne črpalke in dodatek za opcijsko opremo.
4.3.3 Možni opcijski dodatki za krmilno omarico
Uporabniški vmesnik (EKRUCBL*)
Uporabniški vmesnik in možni dodatni uporabniški vmesnik sta na
voljo kot možnost.
Dodatni uporabniški vmesnik se lahko priključi:
▪ Da bi zagotovili:
▪ upravljanje v bližini krmilne omarice,
▪ funkcionalnost sobnega termostata v osrednjem ogrevanem
prostoru.
Da bi zagotovili vmesnik, ki omogoča uporabo drugih jezikov.
Na voljo so naslednji uporabniški vmesniki:
▪ EKRUCBL1 vsebuje naslednje jezike: nemščina, francoščina,
nizozemščina, italijanščina.
▪ EKRUCBL2 vsebuje naslednje jezike: angleščina, švedščina,
norveščina, finščina.
▪ EKRUCBL3 vsebuje naslednje jezike: angleščina, španščina,
grščina, portugalščina.
▪ EKRUCBL4 vsebuje naslednje jezike: angleščina, turščina,
poljščina, romunščina.
▪ EKRUCBL5 vsebuje naslednje jezike: nemščina, češčina,
slovenščina, slovaščina.
▪ EKRUCBL6 vsebuje naslednje jezike: angleščina, hrvaščina,
madžarščina, estonščina.
▪ EKRUCBL7 vsebuje naslednje jezike: angleščina, nemščina,
ruščina, danščina.
Jezike je na uporabniški vmesnik mogoče naložiti s pomočjo
računalniške programske opreme ali kopirati z enega uporabniškega
vmesnika na drugi.
Za navodila za montažo glejte "7.8.6 Priključevanje uporabniškega
vmesnika"na strani44.
INFORMACIJE
▪ Če v sistemu NI krmilne omarice EKCB07CAV3,
uporabniški vmesnik priključite neposredno na zunanjo
enoto.
▪ Če je krmilna omarica EKCB07CAV3 vgrajena v
sistem, lahko uporabniški vmesnik priključite tudi na
krmilno omarico.
Poenostavljeni uporabniški vmesnik (EKRUCBS)
▪ Poenostavljeni uporabniški vmesnik se lahko uporablja samo
skupaj z glavnim uporabniškim vmesnikom.
▪ Poenostavljeni uporabniški vmesnik deluje kot sobni termostat in
ga je treba namestiti v prostoru, katerega bo nadzoroval.
Za navodila za montažo glejte priročnik za montažo in priročnik za
uporabo poenostavljenega uporabniškega vmesnika.
Sobni termostat (EKRTWA, EKRTR1, RTRNETA)
Na krmilno omarico EKCB07CAV3 lahko priključite opcijski sobni
termostat. Termostat je nato mogoče priključiti na (EKRTWA) ali
brezžični (EKRTR1 in RTRNETA). Termostat RTRNETA se lahko
uporablja samo v sistemih, ki omogočajo samo ogrevanje.
Za navodila za montažo glejte priročnik za montažo sobnega
termostata in dodatek za opcijsko opremo.
Oddaljeno tipalo za brezžični termostat (EKRTETS)
Brezžično tipalo notranje temperature (EKRTETS) lahko uporabljate
samo v kombinaciji z brezžičnim termostatom (EKRTR1).
Za navodila za montažo glejte priročnik za montažo sobnega
termostata in dodatek za opcijsko opremo.
Računalniški konfigurator (EKPCCAB)
Računalniški kabel omogoča povezavo med stikalno omarico
zunanje enote (ali krmilne omarice EKCB07CAV3) in računalnikom.
S tem ponuja možnost nalaganja različnih jezikovnih datotek v
uporabniški vmesnik in parametrov v zunanjo enoto. Glede
razpoložljivih jezikovnih datotek stopite v stik s svojim lokalnim
prodajalcem.
Vodnik za monterja
12
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
5 Napotki za uporabo
B
A
a
b
c
Programska oprema in zadevna navodila za uporabo so na voljo na
naslovu http://www.daikineurope.com/support-and-manuals/
software-downloads/.
Za navodila za montažo glejte priročnik za montažo računalniškega
kabla, poglavje "8 Konfiguracija" na strani 52, in dodatek za
opcijsko opremo.
4.3.4 Možni opcijski dodatki za omarico za opcijsko opremo
Oddaljeno notranje tipalo (KRCS01-1)
Kot tipalo temperature prostora uporablja notranje tipalo
uporabniškega vmesnika.
Opcijsko je mogoče namestiti oddaljeno notranje tipalo za merjenje
temperature prostora na drugem mestu.
Oddaljeno notranje tipalo se priključi na omarico za opcijsko opremo
EK2CB07CAV3. Za navodila za montažo glejte priročnik za montažo
oddaljenega notranjega tipala in dodatek za opcijsko opremo.
INFORMACIJE
▪ Oddaljeno notranje tipalo se lahko uporablja samo, če
je uporabniški vmesnik konfiguriran za funkcije
sobnega termostata.
▪ Priključite lahko samo bodisi oddaljeno notranje tipalo
bodisi oddaljeno zunanje tipalo.
4.3.5 Možne kombinacije zunanje enote in rezervoarja za toplo vodo za gospodinjstvo
Zunanja
enota
EBLQ05CA
V3
EBLQ07CA
V3
EDLQ05CA
V3
EDLQ07CA
V3
INFORMACIJE
▪ Rezervoar za toplo vodo za gospodinjstvo je mogoče
▪ Rezervoar za toplo vodo za gospodinjstvo se priključi
Rezervoar za toplo vodo za gospodinjstvo
EKHWS EKHWSU EKHWE EKHWET
O O O O
O O O O
O O O O
O O O O
priključiti samo, če je v sistem vgrajena krmilna omarica
EKCB07CAV3.
na hidravlični del zunanje enote, kabli pa se priključijo
na krmilno omarico EKCB07CAV3.
OPOMBA
▪ Ilustracije v napotkih za uporabo so podane zgolj kot
primeri, in jih NE smete uporabljati namesto podrobnih
hidravličnih shem. Natančne hidravlične mere in
uravnoteženje NISO prikazani, zanje mora poskrbeti
monter.
▪ Za več informacij o nastavitvah za optimiziranje
delovanja toplotne črpalke glejte poglavje
"8Konfiguracija"na strani52.
To poglavje vsebuje napotke za uporabo za:
▪ Nastavitev sistema za ogrevanje/hlajenje prostora
▪ Nastavitev pomožnega vira toplote za ogrevanje prostora
▪ Nastavitev rezervoarja za toplo vodo za gospodinjstvo
▪ Nastavitev merjenja energije
▪ Nastavitev porabe energije
▪ Nastavitev zunanjega tipala temperature
5.2 Nastavitev sistema za ogrevanje/ hlajenje prostora
Sistem toplotnečrpalke dovaja izhodno vodo v grelna telesa v enem
ali več prostorih.
Sistem ponuja veliko prilagodljivih možnosti nadzora temperature v
posameznem prostoru, zato morate najprej odgovoriti na naslednja
vprašanja:
▪ Koliko prostorov ogreva (ali hladi) sistem toplotnečrpalke Daikin?
▪ Katere vrste oddajnikov toplote se uporabljajo v posameznem
prostoru in za kakšno temperaturo izhodne vode so zasnovani?
Ko so zahteve po ogrevanju/hlajenju prostora opredeljene, Daikin
priporoča, da sledite naslednjim napotkom za nastavitev.
OPOMBA
Če se uporablja zunanji sobni termostat, zunanji sobni
termostat nadzoruje zaščito pred zmrzovanjem. Vendar pa
je zaščita prostora pred zmrzovanjem mogoča samo, če je
nadzor temperature izhodne vode vklopljen na
uporabniškem vmesniku enote.
INFORMACIJE
Če se uporablja zunanji sobni termostat in je treba zaščito
pred zmrzovanjem zagotoviti v vseh pogojih, morate za
samodejno zasilno delovanje [A.5.1.2] nastaviti vrednost 1.
5.2.1 Posamezni prostor
Talnoogrevanje ali radiatorji –žični sobni
termostat
5 Napotki za uporabo
5.1 Pregled: napotki za uporabo
Napotki za uporabo ponujajo pregled možnosti sistema
toplotnečrpalke Daikin.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Nastavitev
A Glavno območje temperature izhodne vode
B En prostor
a Uporabniški vmesnik se uporablja kot sobni termostat
b Krmilna omarica
Vodnik za monterja
13
5 Napotki za uporabo
B
A
e
d
a
b
c
B
A
d
a
b
c
c Rezervni grelnik (možnost)
▪ Talnoogrevanje ali radiatorji se priključijo neposredno na zunanjo
enoto – ali na rezervni grelnik, če se uporablja.
▪ Za nadzor temperature prostora se uporablja uporabniški
vmesnik, ki je priključen na krmilno omarico EKCB07CAV3.
Možne namestitve:
▪ Krmilna omarica EKCB07CAV3 je montirana v prostoru in
uporabniški vmesnik se uporablja kot sobni termostat.
▪ Krmilna omarica EKCB07CAV3 je montirana v notranjih
prostorih v bližini zunanje enote + uporabniškega vmesnika, ki
je montiran v prostoru in se uporablja kot sobni termostat.
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
▪ Koda: [C-07]
Število območij temperature
2 (Nadzor sob.t.): Delovanje
enote se določa glede na
temperaturo okolja na
uporabniškem vmesniku.
0 (1 obm. T izh.v.): Glavno
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Ugodnosti
▪ Stroškovna učinkovitost: NE potrebujete dodatnega zunanjega
sobnega termostata.
▪ Največ udobja in učinkovitosti: Pametne funkcije sobnega
termostata lahko zmanjšajo ali povečajo želeno temperaturo
izhodne vode glede na dejansko temperaturo prostora
(modulacija). Rezultat:
▪ Stabilna temperatura prostora, skladna z želeno temperaturo
(več udobja)
▪ Manj ciklov vklopa/izklopa (tišje delovanje, več udobja in večja
učinkovitost)
▪ Najnižja možna temperatura izhodne vode (večja učinkovitost)
▪ Preprostost: Želeno temperaturo prostora lahko preprosto
nastavite preko uporabniškega vmesnika:
▪ Za dnevne potrebe lahko uporabljate prednastavljene vrednosti
in urnike.
▪ Za izjeme od vsakdanjih potreb lahko začasno razveljavite
prednastavljene vrednosti in urnike in uporabite način
počitnic...
▪ Talnoogrevanje ali radiatorji se priključijo neposredno na zunanjo
enoto – ali na rezervni grelnik, če se uporablja.
▪ Temperatura prostora se nadzoruje z brezžičnim zunanjim sobnim
termostatom (opcijska oprema EKRTR1).
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
1 (Nadzor Z sob.t.): Delovanje
enote se določa preko zunanjega
termostata.
▪ Koda: [C-07]
Število območij temperature
0 (1 obm. T izh.v.): Glavno
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Zunanji sobni termostat za
glavno območje:
▪ #: [A.2.2.E.5]
▪ Koda: [C-05]
1 (VKL/IZKL termo): Ko
uporabljeni zunanji sobni
termostat ali konvektor
toplotnečrpalke lahko pošilja
samo toplotni pogoj za VKLOP/
IZKLOP.
Ugodnosti
▪ Brezžično delovanje: Zunanji sobni termostat Daikin je na voljo v
brezžični različici.
▪ Učinkovitost: Čeprav zunanji sobni termostat pošilja samo
signale za vklop/izklop, je zasnovan posebej za sistem
toplotnečrpalke.
▪ Udobje: Pri talnem ogrevanju brezžični sobni termostat z
merjenjem vlažnosti v prostoru preprečuje nastajanje kondenzata
na tleh med hlajenjem.
Konvektorji toplotne črpalke
Nastavitev
Talnoogrevanje ali radiatorji –brezžični sobni
termostat
Nastavitev
A Glavno območje temperature izhodne vode
B En prostor
a Uporabniški vmesnik
b Krmilna omarica
c Rezervni grelnik (možnost)
d Sprejemnik za brezžični zunanji sobni termostat
e Brezžični zunanji sobni termostat
Vodnik za monterja
14
A Glavno območje temperature izhodne vode
B En prostor
a Uporabniški vmesnik
b Krmilna omarica
c Rezervni grelnik (možnost)
d Daljinski upravljalnik za konvektorje toplotnečrpalke
▪ Talnoogrevanje ali radiatorji se priključijo neposredno na zunanjo
enoto – ali na rezervni grelnik, če se uporablja.
▪ Želena temperatura prostora se nastavi preko daljinskega
upravljalnika konvektorjev toplotnečrpalke.
▪ Signal zahteve po ogrevanju/hlajenju prostora se pošlje na
digitalni vhod krmilne omarice EKCB07CAV3 (X2M/1 in X2M/2).
▪ Način funkcije prostora se pošlje na konvektorje toplotnečrpalke z
digitalnega izhoda na krmilni omarici EKCB07CAV3 (X8M/6 in
X8M/7).
INFORMACIJE
Če uporabljate več konvektorjev toplotne črpalke, pazite,
da bo vsak prejel infrardeči signal z daljinskega
upravljalnika konvektorjev toplotnečrpalke.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
5 Napotki za uporabo
B
A
d
M1
a
b
c
T
B C
A
a
b
c
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
▪ Koda: [C-07]
Število območij temperature
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Zunanji sobni termostat za
glavno območje:
▪ #: [A.2.2.E.5]
▪ Koda: [C-05]
Ugodnosti
▪ Hlajenje: Konvektor toplotne črpalke ponuja poleg zmogljivosti
ogrevanja tudi odlično zmogljivost hlajenja.
▪ Učinkovitost: Energijska učinkovitost je zaradi medsebojne
povezanosti optimalna.
▪ Eleganca:
1 (Nadzor Z sob.t.): Delovanje
enote se določa preko zunanjega
termostata.
0 (1 obm. T izh.v.): Glavno
1 (VKL/IZKL termo): Ko
uporabljeni zunanji sobni
termostat ali konvektor
toplotnečrpalke lahko pošilja
samo toplotni pogoj za VKLOP/
IZKLOP.
Kombinacija: talnoogrevanje + konvektorji
toplotnečrpalke
▪ Ogrevanje prostora zagotavljajo:
▪ Talnoogrevanje
▪ Konvektorji toplotnečrpalke
▪ Hlajenje prostora zagotavljajo samo konvektorji toplotne črpalke.
Zaporni ventil izklopi talno ogrevanje.
Nastavitev
▪ Način funkcije prostora se pošlje z digitalnega izhoda (X8M/6 in
X8M/7) na krmilni omarici EKCB07CAV3 na naslednje naprave:
▪ Konvektorji toplotnečrpalke
▪ Zaporni ventil
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
▪ Koda: [C-07]
Število območij temperature
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Zunanji sobni termostat za
glavno območje:
▪ #: [A.2.2.E.5]
▪ Koda: [C-05]
Ugodnosti
▪ Hlajenje: Konvektorji toplotnečrpalke ponujajo poleg zmogljivosti
ogrevanja tudi odlično zmogljivost hlajenja.
▪ Učinkovitost. Talno ogrevanje je najzmogljivejše z enoto
Altherma LT.
▪ Udobje: Kombinacija dveh vrst oddajnikov toplote zagotavlja:
▪ Odlično udobje pri ogrevanju s talnimogrevanjem
▪ Odlično udobje pri hlajenju s konvektorji toplotnečrpalke
1 (Nadzor Z sob.t.): Delovanje
enote se določa preko zunanjega
termostata.
0 (1 obm. T izh.v.): Glavno
1 (VKL/IZKL termo): Ko
uporabljeni zunanji sobni
termostat ali konvektor
toplotnečrpalke lahko pošilja
samo toplotni pogoj za VKLOP/
IZKLOP.
5.2.2 Več prostorov –eno območje temperature
izhodne vode
Če je potrebno samo eno območje temperature izhodne vode, ker je
zasnova temperature izhodne vode vseh grelnih teles enaka, NE
potrebujete postaje z mešalnim ventilom (stroškovna učinkovitost).
Primer: Če se sistem toplotnečrpalke uporablja za ogrevanje enega
nadstropja, v katerem so vsi prostori opremljeni z enakimi oddajniki
toplote.
A Glavno območje temperature izhodne vode
B En prostor
a Uporabniški vmesnik
b Krmilna omarica
c Rezervni grelnik (možnost)
d Daljinski upravljalnik za konvektorje toplotnečrpalke
▪ Konvektorji toplotne črpalke se priključijo neposredno na zunanjo
enoto – ali na rezervni grelnik, če se uporablja.
▪ Zaporni ventil (lokalna dobava) se namesti pred
talnimogrevanjem, da se prepreči nastajanje kondenzata na tleh
med hlajenjem.
▪ Želena temperatura prostora se nastavi preko daljinskega
upravljalnika konvektorjev toplotnečrpalke.
▪ Signal zahteve po ogrevanju/hlajenju prostora se pošlje na
digitalni vhod krmilne omarice EKCB07CAV3 (X2M/1 in X2M/2)
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
Talnoogrevanje ali radiatorji –termostatski ventili
Če prostore ogrevate s talnimogrevanjem ali radiatorji, je povsem
običajno, da temperaturo osrednjega prostora nadzorujete s
termostatom (to je lahko uporabniški vmesnik, priključen na krmilno
omarico EKCB07CAV3, ali zunanji sobni termostat), medtem ko se
za nadzor drugih prostorov uporabijo termostatski ventili (lokalna
dobava), ki se odpirajo oziroma zapirajo glede na temperaturo
prostora.
Nastavitev
A Glavno območje temperature izhodne vode
B Prostor 1
C Prostor 2
a Uporabniški vmesnik
Vodnik za monterja
15
5 Napotki za uporabo
B C
A
e
a
e
d
M1 M2
b
c
B
A
d d
C
b
a
c
b Krmilna omarica
c Rezervni grelnik (možnost)
▪ Talnoogrevanje osrednjega prostora se priključi neposredno na
zunanjo enoto – ali na rezervni grelnik, če se uporablja.
▪ Temperatura prostora osrednjega prostora se upravlja preko
daljinskega upravljalnika, ki se uporablja kot termostat.
▪ Termostatski ventili se namestijo pred talnimogrevanjem v vseh
drugih prostorih.
INFORMACIJE
Upoštevajte situacije, kjer se osrednji prostor lahko ogreva
z drugim virom toplote. Primer: kamini.
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
▪ Koda: [C-07]
Število območij temperature
2 (Nadzor sob.t.): Delovanje
enote se določa glede na
temperaturo okolja na
uporabniškem vmesniku.
0 (1 obm. T izh.v.): Glavno
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Ugodnosti
▪ Stroškovna učinkovitost:
▪ Preprostost: Enaka namestitev kot pri enem prostoru, vendar s
termostatskimi ventili.
▪ Sobni termostati se priključijo na zaporne ventile in jih NI treba
priključiti na zunanjo enoto. Zunanja enota bo v vsakem trenutku
dovajala izhodno vodo, možno pa je tudi programirati urnik
izhodne vode.
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
0 (Nadzor T izh.v.): Delovanje
enote se določa glede na
temperaturo izhodne vode.
▪ Koda: [C-07]
Število območij temperature
0 (1 obm. T izh.v.): Glavno
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Ugodnosti
V primerjavi s talnimogrevanjem ali radiatorji za en prostor:
▪ Udobje: Prek sobnih termostatov lahko za vsak prostor nastavite
želeno temperaturo prostora, vključno z urniki.
Konvektorji toplotne črpalke
Nastavitev
Talnoogrevanje ali radiatorji –več zunanjih
sobnih termostatov
Nastavitev
A Glavno območje temperature izhodne vode
B Prostor 1
C Prostor 2
a Uporabniški vmesnik
b Krmilna omarica
c Rezervni grelnik (možnost)
d Obvodni ventil
e Zunanji sobni termostat
▪ Za vsak prostor se namesti zaporni ventil (lokalna dobava), da se
prepreči dovod vode, kadar ni zahteve po ogrevanju ali hlajenju.
▪ Namestitev obvodnega ventila je obvezna, da se omogoči obtok
vode, kadar so vsi zaporni ventili zaprti. Za zagotovitev
zanesljivega delovanja morate zagotoviti minimalni pretok vode,
kot je opisano v tabeli “Preverjanje količine vode in hitrosti
pretoka” v razdelku "6.3Priprava vodovodnih cevi"na strani27.
▪ Glavni uporabniški vmesnik (priključen na krmilno omarico
EKCB07CAV3) določi način funkcije prostora. Upoštevajte, da je
treba način funkcije prostora dodatnih uporabniških vmesnikov (ki
se uporabljajo kot sobni termostati) nastaviti tako, da se ujema z
glavnim uporabniškim vmesnikom.
Vodnik za monterja
16
A Glavno območje temperature izhodne vode
B Prostor 1
C Prostor 2
a Uporabniški vmesnik
b Krmilna omarica
c Rezervni grelnik (možnost)
d Daljinski upravljalnik za konvektorje toplotnečrpalke
▪ Želena temperatura prostora se nastavi preko daljinskega
upravljalnika konvektorjev toplotnečrpalke.
▪ Glavni uporabniški vmesnik (priključen na krmilno omarico
EKCB07CAV3) določi način funkcije prostora.
▪ Signali zahteve po ogrevanju z vsakega posameznega
konvektorja toplotne črpalke se vzporedno priključijo na digitalni
vhod krmilne omarice EKCB07CAV3 (X2M/1 in X2M/2). Zunanja
enota bo temperaturo izhodne vode dovajala samo, če obstaja
dejanska zahteva.
INFORMACIJE
Za večje udobje in učinkovitost Daikin priporoča, da na
vsak konvektor toplotnečrpalke namestite opcijski komplet
ventila EKVKHPC.
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
1 (Nadzor Z sob.t.): Delovanje
enote se določa preko zunanjega
termostata.
▪ Koda: [C-07]
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
5 Napotki za uporabo
e
B C
A
d
M1
M1
b
a
c
B
A
f f
C
E
D
a
e
d
b
c
Nastavitev Vrednost
Število območij temperature
0 (1 obm. T izh.v.): Glavno
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Ugodnosti
V primerjavi s konvektorji toplotnečrpalke za en prostor:
▪ Udobje: Prek daljinskega upravljalnika konvektorjev
toplotne črpalke lahko za vsak prostor nastavite želeno
temperaturo prostora, vključno z urniki.
Kombinacija: talnoogrevanje + konvektorji
toplotnečrpalke
Nastavitev
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
0 (Nadzor T izh.v.): Delovanje
enote se določa glede na
temperaturo izhodne vode.
▪ Koda: [C-07]
Število območij temperature
0 (1 obm. T izh.v.): Glavno
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
5.2.3 Več prostorov –dve območji temperature
izhodne vode
Če so oddajniki toplote, izbrani za posamezni prostor, zasnovani za
različne temperature izhodne vode, lahko uporabite različna
območja temperature izhodne vode (največ 2).
V tem dokumentu:
▪ Glavno območje = območje z najnižjo projektirano temperaturo pri
ogrevanju in najvišjo projektirano temperaturo pri hlajenju
▪ Dodatno območje = drugo območje
OPOMBA
Pri dveh območjih temperature izhodne vode in če se
uporablja zunanji sobni termostat, hlajenje NI mogoče.
A Glavno območje temperature izhodne vode
B Prostor 1
C Prostor 2
a Uporabniški vmesnik
b Krmilna omarica
c Rezervni grelnik (možnost)
d Zunanji sobni termostat
e Daljinski upravljalnik za konvektorje toplotnečrpalke
▪ Za vsak prostor s konvektorji toplotne črpalke: Konvektorji
toplotnečrpalke se priključijo neposredno na zunanjo enoto – ali
na rezervni grelnik, če se uporablja.
▪ Za vsak prostor s talnimogrevanjem: dva zaporna ventila (lokalna
dobava) se namestita pred talnimogrevanjem:
▪ Zaporni ventil za preprečevanje dovajanja tople vode, kadar
prostor ne zahteva ogrevanja
▪ Zaporni ventil za preprečevanje nastajanje kondenzata na tleh
med hlajenjem prostorov s konvektorji toplotnečrpalke.
▪ Za vsak prostor s konvektorji toplotnečrpalke: želena temperatura
prostora se nastavi preko daljinskega upravljalnika konvektorjev
toplotnečrpalke.
▪ Za vsak prostor s talnimogrevanjem: želena temperatura prostora
se nastavi preko zunanjega sobnega termostata (žičnega ali
brezžičnega).
▪ Glavni uporabniški vmesnik (priključen na krmilno omarico
EKCB07CAV3) določi način funkcije prostora. Upoštevajte, da je
treba način delovanja vsakega posameznega zunanjega sobnega
termostata in daljinskega upravljalnika konvektorja
toplotne črpalke nastaviti tako, da se ujema z glavnim
uporabniškim vmesnikom.
INFORMACIJE
Za večje udobje in učinkovitost Daikin priporoča, da na
vsak konvektor toplotnečrpalke namestite opcijski komplet
ventila EKVKHPC.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
POZOR
Če se uporablja več kot eno območje izhodne vode,
morate v glavno območje VEDNO vgraditi postajo z
mešalnim ventilom za zmanjšanje (pri ogrevanju)/
povečanje (pri hlajenju) temperature izhodne vode, ko
obstaja zahteva v glavnem območju.
Značilen primer:
Prostor (območje) Oddajniki toplote: projektirana
temperatura
Dnevna soba (osrednje območje) Talnoogrevanje: 35°C
Spalnice (dodatno območje) Konvektorji toplotnečrpalke:
45°C
Nastavitev
A Dodatno območje temperature izhodne vode
B Prostor 1
C Prostor 2
D Glavno območje temperature izhodne vode
E Prostor 3
a Uporabniški vmesnik
b Krmilna omarica
Vodnik za monterja
17
5 Napotki za uporabo
c Rezervni grelnik (možnost)
d Regulacijski tlačni ventil
e Postaja z mešalnim ventilom
f Daljinski upravljalnik za konvektorje toplotnečrpalke
INFORMACIJE
Regulacijski tlačni ventil mora biti vgrajen pred postajo z
mešalnim ventilom. S tem se zagotovi pravilno razmerje
pretoka vode med glavnim območjem temperature izhodne
vode in dodatnim območjem temperature izhodne vode
glede na zahtevano zmogljivost obeh območij temperature
vode.
▪ Za glavno območje:
▪ Postaja z mešalnim ventilom se namesti pred
talnimogrevanjem.
▪ Temperatura prostora se nadzoruje preko uporabniškega
vmesnika, ki se uporablja kot sobni termostat.
OPOMBA
Daikin NI odgovoren za delovanje črpalke postaje
mešalnega ventila. Delovanje črpalke mora zagotoviti
monter.
▪ Za dodatno območje:
▪ Konvektorji toplotne črpalke se priključijo neposredno na
zunanjo enoto – ali na rezervni grelnik, če se uporablja.
▪ Želena temperatura prostora za posamezni prostor se nastavi
preko daljinskega upravljalnika konvektorjev toplotnečrpalke.
▪ Signali zahteve po ogrevanju ali hlajenju posameznega
konvektorja toplotnečrpalke se vzporedno priključijo na digitalni
vhod krmilne omarice EKCB07CAV3 (X2M/1 in X2M/2).
Zunanja enota bo želeno dodatno temperaturo izhodne vode
dovajala samo, če obstaja dejanska zahteva.
▪ Glavni uporabniški vmesnik (priključen na krmilno omarico
EKCB07CAV3) določi način funkcije prostora. Upoštevajte, da je
treba način delovanja vsakega posameznega daljinskega
upravljalnika konvektorja toplotne črpalke nastaviti tako, da se
ujema z glavnim uporabniškim vmesnikom.
Konfiguracija
Nastavitev Vrednost
Nadzor temperature enote:
▪ #: [A.2.1.7]
▪ Koda: [C-07]
Število območij temperature
vode:
▪ #: [A.2.1.8]
▪ Koda: [7-02]
Pri konvektorjih toplotnečrpalke:
Zunanji sobni termostat za
dodatno območje:
▪ #: [A.2.2.5]
▪ Koda: [C-06]
2 (Nadzor sob.t.): Delovanje
enote se določa glede na
temperaturo okolja na
uporabniškem vmesniku.
Opomba:
▪ Osrednji prostor = kot sobni
termostat se uporablja
uporabniški vmesnik
▪ Drugi prostori = funkcija
zunanjega sobnega termostata
1 (2 obm. T izh.v.): Glavno +
dodatno
1 (VKL/IZKL termo): Ko
uporabljeni zunanji sobni
termostat ali konvektor
toplotnečrpalke lahko pošilja
samo toplotni pogoj za VKLOP/
IZKLOP. Zahteve za ogrevanje
ali hlajenje niso ločene.
Nastavitev Vrednost
Zaporni ventil Če je treba glavno območje
zapreti med načinom hlajenja, da
se prepreči nastajanje
kondenzata na tleh, ga ustrezno
nastavite.
Na postaji z mešalnim ventilom Nastavite želeno temperaturo
izhodne vode za ogrevanje in/ali
hlajenje.
Ugodnosti
▪ Udobje.
▪ Pametne funkcije sobnega termostata lahko zmanjšajo ali
povečajo želeno temperaturo izhodne vode glede na dejansko
temperaturo prostora (modulacija).
▪ Kombinacija dveh sistemov grelnih teles zagotavlja odlično
udobje pri ogrevanju s talnim ogrevanjem in odlično udobje pri
hlajenju s konvektorji toplotnečrpalke.
▪ Učinkovitost.
▪ Odvisno od zahteve dovaja zunanja enota različno temperaturo
izhodne vode, v skladu s projektirano temperaturo različnih
oddajnikov toplote.
▪ Talnoogrevanje je najzmogljivejše z enoto Altherma LT.
5.3 Nastavitev pomožnega vira toplote za ogrevanje prostora
▪ Ogrevanje prostora omogočata:
▪ Zunanja enota
▪ Pomožni kotel (lokalna dobava), priključen na sistem
▪ Ko sobni termostat zahteva ogrevanje, začne delovati zunanja
enota ali pomožni kotel, odvisno od zunanje temperature (status
preklopa na zunanji vir toplote). Ko pomožni kotel dobi dovoljenje,
se ogrevanje prostora z zunanjo enoto izklopi.
▪ Bivalentno delovanje je mogoče le za ogrevanje prostora, NE za
pripravo tople vode za gospodinjstvo. Toplo vodo za
gospodinjstvo vedno pripravlja rezervoar za toplo vodo za
gospodinjstvo, priključen na zunanjo enoto.
INFORMACIJE
Bivalentno delovanje je mogoče samo, če je v sistem
vgrajena krmilna omarica EK2CB07CAV3.
INFORMACIJE
▪ Med ogrevanjem s toplotno črpalko toplotna črpalka
deluje, da bi dosegla želeno temperaturo, nastavljeno
preko daljinskega upravljalnika. Ko je aktivno
vremensko vodeno delovanje, se temperatura vode
določi samodejno glede na zunanjo temperaturo.
▪ Med ogrevanjem s pomožnim kotlom pomožni kotel
deluje, da bi zagotovil želeno temperaturo vode,
nastavljeno preko upravljalnika pomožnega kotla.
Nastavitev
▪ Kotel vgradite na naslednji način:
Vodnik za monterja
18
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
FHL1
FHL2
FHL3
M
ba c
d
d
i j
j
k
k
n
f h
p
o
g
l
m
e
▪ Voda v povratnem vodu do toplotne črpalke NE sme preseči
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Outdoor/Auto/Boiler
1 4 X Y
Control box
▪ Namestite nepovratne ventile.
▪ Pazite, da bo v vodovodnem krogu ena sama ekspanzijska
▪ Montirajte krmilno omarico EKCB07CAV3 in omarico za opcijsko
▪ Povežite X8M/3 in X8M/4 (preklop na zunanji vir toplote) na
▪ Za nastavitev grelnih teles glejte "5.2 Nastavitev sistema za
Konfiguracija
Preko uporabniškega vmesnika (hitri čarovnik):
▪ Nastavite uporabo bivalentnega sistema kot zunanji vir toplote.
▪ Nastavite bivalentno temperaturo in histerezo.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
a Zunanja enota
b Izmenjevalnik toplote
c Črpalka
d Zaporni ventil
e Rezervni grelnik (možnost)
f Krmilna omarica
g Uporabniški vmesnik
h Omarica za opcijsko opremo
i Motorizirani 3-potni ventil (dobavljen z rezervoarjem za
toplo vodo za gospodinjstvo)
j Nepovratni ventil (lokalna dobava)
k Zaporni ventil (lokalna dobava)
l Zbiralnik (lokalna dobava)
m Pomožni kotel (lokalna dobava)
n Ventil aquastat (lokalna dobava)
o Rezervoar za toplo vodo za gospodinjstvo (dodatek)
p Tuljava izmenjevalnika toplote
FHL1...3 Talnoogrevanje
OPOMBA
▪ Pomožni kotel in njegova vgradnja v sistem morata biti
skladna z veljavno zakonodajo.
▪ Daikin NI odgovoren za nepravilne ali potencialno
nevarne situacije v sistemu pomožnega kotla.
55°C. Da bi to zagotovili:
▪ Preko upravljalnika pomožnega kotla nastavite želeno
temperaturo na največ 55°C.
▪ V povratni vod vode toplotnečrpalke namestite ventil aquastat.
▪ Ventil aquastat nastavite tako, da se zapre nad 55°C in odpre
pod 55°C.
posoda. Ekspanzijska posoda je vnaprej nameščena v zunanji
enoti.
opremo EK2CB07CAV3.
omarici za opcijsko opremo EK2CB07CAV3 na termostat
pomožnega kotla.
ogrevanje/hlajenje prostora"na strani13.
5 Napotki za uporabo
OPOMBA
▪ Pazite, da ima bivalentna histereza zadostno razliko,
da se prepreči pogosto preklapljanje med zunanjo
enoto in pomožnim kotlom.
▪ Ker se zunanja temperatura meri z zračnim
termistorjem zunanje enote, namestite zunanjo enoto v
senco, da neposredna sončna svetloba NE vpliva na
enoto in ne sproža vklopa/izklopa.
▪ Pogosto preklapljanje lahko povzroči korozijo
pomožnega kotla. Za več informacij stopite v stik s
proizvajalcem pomožnega kotla.
Preklop na zunanji vir toplote, ki se določi s pomožnim
kontaktom
▪ Možen je samo pri nadzoru zunanjega sobnega termostata IN
enem območju temperature izhodne vode (glejte "5.2 Nastavitev
sistema za ogrevanje/hlajenje prostora"na strani13).
▪ Pomožni kontakt je lahko:
▪ Termostat za zunanjo temperaturo
▪ Kontakt električnega števca
▪ Ročno upravljan kontakt
▪ …
▪ Nastavitev: priključite naslednje vodnike:
BTIVhod termostata na kotlu
A Pomožni kontakt (običajno zaprt)
H Zahteva po ogrevanju s sobnega termostata (opcija)
K1A Pomožni rele za aktiviranje zunanje enote (lokalna dobava)
K2A Pomožni rele za aktiviranje kotla (lokalna dobava)
Outdoor Zunanja enota
Auto Samodejno
Boiler Kotel
Control box Krmilna omarica
OPOMBA
▪ Pazite, da ima pomožni kontakt zadostno razliko ali
časovno zakasnitev, da se prepreči pogosto
preklapljanje med zunanjo enoto in pomožnim kotlom.
▪ Če je pomožni kontakt termostat za zunanjo
temperaturo, termostat namestite v senco, da
neposredna sončna svetloba NE vpliva nanj in ne
sproža vklopa/izklopa.
▪ Pogosto preklapljanje lahko povzroči korozijo
pomožnega kotla. Za več informacij stopite v stik s
proizvajalcem pomožnega kotla.
Vodnik za monterja
19
5 Napotki za uporabo
FHL1
FHL2
FHL3
M
a b c
d
e
i
f
g
d
h
j
k
5.4 Nastavitev rezervoarja za toplo vodo za gospodinjstvo
5.4.1 Postavitev sistema –samostojni
rezervoar za toplo vodo za gospodinjstvo
a Zunanja enota
b Izmenjevalnik toplote
c Črpalka
d Zaporni ventil
e Rezervni grelnik (možnost)
f Krmilna omarica
g Uporabniški vmesnik
h Motorizirani 3-potni ventil
i Rezervoar za toplo vodo za gospodinjstvo
j Tuljava izmenjevalnika toplote
k Zbiralnik (lokalna dobava)
FHL1...3 Talnoogrevanje
5.4.2 Izbiranje prostornine in želene temperature za rezervoar za toplo vodo za gospodinjstvo
Vodo občutimo kot vročo, ko je njena temperatura 40°C. Poraba
tople vode za gospodinjstvo je zato vedno izražena kot ustreznik
prostornine tople vode pri 40°C. Kot temperaturo rezervoarja za
toplo vodo za gospodinjstvo pa lahko nastavite tudi višjo
temperaturo (primer: 53°C), in vodi nato primešate hladno vodo
(primer: 15°C).
Izbiranje prostornine in želene temperature za rezervoar za toplo
vodo za gospodinjstvo obsega:
1 Določanje porabe tople vode za gospodinjstvo (ustreznik
prostornine tople vode pri 40°C).
2 Določanje prostornine in želene temperature za rezervoar za
toplo vodo za gospodinjstvo.
Možne prostornine rezervoarja za toplo vodo za gospodinjstvo
Tip Možne prostornine
Samostojni rezervoar za toplo
vodo za gospodinjstvo
Nasveti za varčno rabo energije
▪ Če se poraba tople vode za gospodinjstvo za posamezne dneve v
tednu razlikuje, lahko programirate tedenski urnik z različnimi
želenimi temperaturami rezervoarja za toplo vodo za
gospodinjstvo za posamezni dan.
Vodnik za monterja
20
▪ 150l
▪ 200l
▪ 300l
▪ 500l
▪ Kolikor nižja je želena temperatura rezervoarja za toplo vodo za
gospodinjstvo, toliko večja je stroškovna učinkovitost. Z izbiro
velikega rezervoarja za toplo vodo za gospodinjstvo lahko
zmanjšate želeno temperaturo rezervoarja za toplo vodo za
gospodinjstvo.
▪ Toplotna črpalka lahko topli vodi za gospodinjstvo zagotavlja
največ 55°C (50°C, če je zunanja temperatura nizka). Električni
upor, vgrajen v toplotno črpalko, lahko poveča to temperaturo.
Toda to povečuje porabo energije. Daikin priporoča, da želeno
temperaturo rezervoarja za toplo vodo za gospodinjstvo nastavite
pod 55°C, da se izognete uporabi električnega upora.
▪ Kolikor višja je zunanja temperatura, toliko večja je učinkovitost
toplotnečrpalke.
▪ Če so cene energije enake podnevi in ponoči, Daikin priporoča,
da rezervoar za toplo vodo za gospodinjstvo segrevate podnevi.
▪ Če so cene energije ponoči nižje, Daikin priporoča, da
rezervoar za toplo vodo za gospodinjstvo segrevate ponoči.
▪ Ko toplotna črpalka pripravlja toplo vodo za gospodinjstvo, ne
more ogrevati prostora. Če sočasno potrebujete toplo vodo za
gospodinjstvo in ogrevanje prostora, Daikin priporoča, da toplo
vodo za gospodinjstvo segrevate ponoči, ko je zahteva po
ogrevanju prostora manjša.
Določanje porabe tople vode za gospodinjstvo
Odgovorite na naslednja vprašanja in izračunajte porabo tople vode
za gospodinjstvo (ustreznik prostornine tople vode pri 40°C) z
uporabo običajnih količin vode:
Vprašanje Običajna količina vode
Kolikokrat na dan se uporablja
prha?
Kolikokrat na dan se uporablja
kad?
Koliko vode se porabi pri
kuhinjskem koritu na dan?
Ali obstajajo druge potrebe po
topli vodi za gospodinjstvo?
Primer: Če je družinska (4 osebe) poraba tople vode za
gospodinjstvo naslednja:
▪ 3 prhanja
▪ 1 kopanje
▪ 3 prostornine korita
Potem je poraba tople vode za gospodinjstvo =
(3×100l)+(1×150l)+(3×10l)=480l
Določanje prostornine in želene temperature za rezervoar za
toplo vodo za gospodinjstvo
Formula Primer
V1=V2+V2×(T2−40)/(40−T1) Če:
V2=V1×(40−T1)/(T2−T1) Če:
V1Poraba tople vode za gospodinjstvo (ustreznik prostornine
tople vode pri 40°C)
V2Potrebna prostornina rezervoarja za toplo vodo za
gospodinjstvo pri enkratnem segrevanju
T2Temperatura rezervoarja za toplo vodo za gospodinjstvo
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
1prhanje = 10min×10l/min =
100l
1kopanje = 150l
1korito = 2min×5l/min = 10l
—
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Potem V1=280l
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Potem V2=307l
4P405544-1C – 2016.02
5 Napotki za uporabo
c
e
a
f
d
b
h
g
c
h
b
a
d f
i
e g
h
T1Temperatura hladne vode
5.4.3 Nastavitev in konfiguracija –rezervoar za
toplo vodo za gospodinjstvo
▪ Pri velikih porabah tople vode za gospodinjstvo lahko rezervoar za
toplo vodo za gospodinjstvo segrejete na dan.
▪ Za ogrevanje rezervoarja za toplo vodo za gospodinjstvo na
želeno temperaturo rezervoarja za toplo vodo za gospodinjstvo
lahko uporabite naslednje vire energije:
▪ Termodinamični cikel toplotnečrpalke
▪ Električni pospeševalni grelnik
▪ Če potrebujete več informacij na temo:
▪ Optimizacija porabe energije pri pripravi tople vode za
gospodinjstvo, glejte poglavje "8Konfiguracija"na strani52.
▪ Priključevanje električnega ožičenja rezervoarja za toplo vodo
za gospodinjstvo na krmilno omarico EKCB07CAV3, glejte
priročnik za montažo rezervoarja za toplo vodo za
gospodinjstvo.
▪ Priključevanje vodovodnih cevi rezervoarja za toplo vodo za
gospodinjstvo na zunanjo enoto, glejte priročnik za montažo
rezervoarja za toplo vodo za gospodinjstvo.
5.4.4 Črpalka za toplo vodo za gospodinjstvo za takojšnjo toplo vodo
Nastavitev
a Zunanja enota
b Rezervoar za toplo vodo za gospodinjstvo
c Črpalka za toplo vodo za gospodinjstvo
d Krmilna omarica
e Prha
f Hladna voda
g Izhod tople vode za gospodinjstvo
h Priključek za recirkulacijo
▪ Če priključite črpalko za toplo vodo za gospodinjstvo, je lahko
topla voda na pipi takoj na voljo.
▪ Črpalka za toplo vodo za gospodinjstvo in napeljava se dobavljata
lokalno in mora zanju poskrbeti monter.
▪ Za več informacij o priključku za recirkulacijo glejte
"7.8.8 Priključevanje črpalke za toplo vodo za gospodinjstvo" na
strani 46 in priročnik za montažo rezervoarja za toplo vodo za
gospodinjstvo.
Konfiguracija
▪ Za dodatne informacije glejte "8Konfiguracija"na strani52.
▪ Preko uporabniškega vmesnika lahko programirate urnik za
upravljanje črpalke za toplo vodo za gospodinjstvo. Za več
informacij glejte vodnik za uporabnika.
5.4.5 Črpalka za toplo vodo za gospodinjstvo za dezinfekcijo
Nastavitev
a Zunanja enota
b Rezervoar za toplo vodo za gospodinjstvo
c Črpalka za toplo vodo za gospodinjstvo (lokalna dobava)
d Grelni element (lokalna dobava)
e Nepovratni ventil (lokalna dobava)
f Prha (lokalna dobava)
g Hladna voda
h Krmilna omarica
i Izhod tople vode za gospodinjstvo
j Priključek za recirkulacijo
▪ Črpalka za TV za gospodinjstvo se dobavi lokalno; za njeno
montažo je odgovoren monter.
▪ Rezervoar za toplo vodo za gospodinjstvo omogoča nastavitev
temperature največ 70°C. Če veljavna zakonodaja zahteva višjo
temperaturo za dezinfekcijo, lahko priključite črpalko za toplo vodo
za gospodinjstvo in grelni element, kot je prikazano zgoraj.
▪ Če veljavna zakonodaja zahteva dezinfekcijo vodovodne
napeljave do točilnega mesta, lahko priključite črpalko za toplo
vodo za gospodinjstvo in grelni element (po potrebi), kot je
prikazano zgoraj.
▪ Za več informacij o priključku za recirkulacijo glejte
"7.8.8 Priključevanje črpalke za toplo vodo za gospodinjstvo" na
strani 46 in priročnik za montažo rezervoarja za toplo vodo za
gospodinjstvo.
Konfiguracija
Zunanja enota lahko nadzoruje delovanje črpalke za toplo vodo za
gospodinjstvo. Za dodatne informacije glejte "8 Konfiguracija" na
strani52.
5.5 Nastavitev merjenja energije
▪ Preko daljinskega upravljalnika lahko odčitate naslednje podatke o
energiji:
▪ Proizvedena toplota
▪ Porabljena energija
▪ Odčitate lahko podatke o energiji:
▪ Za ogrevanje prostora
▪ Za hlajenje prostora
▪ Za pripravo tople vode za gospodinjstvo
▪ Odčitate lahko podatke o energiji:
▪ Za mesec
▪ Za leto
INFORMACIJE
Izračunana proizvedena toplota in porabljena energija sta
le oceni, katerih točnost ni zajamčena.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
5.5.1 Proizvedena toplota
INFORMACIJE
Tipala, ki se uporabljajo za izračunavanje proizvedene
toplote, se samodejno umerjajo.
Vodnik za monterja
21
5 Napotki za uporabo
b
5
8
0
1
5
0
0
0
c c
ed
f
A B C D E
a
g h
b
5
8
0
1
5
0
0
0
fe
i
A B E
c c d
a
gCh
D
INFORMACIJE
Če je v sistemu glikol ([E‑0D]=1]), se proizvedena toplota
NE bo izračunala in ne bo se prikazala na uporabniškem
vmesniku.
▪ Uporablja se pri vseh modelih.
▪ Proizvedena toplota se izračuna interno, pri čemer se upošteva:
▪ Temperatura izhodne in vstopne vode
▪ Hitrost pretoka
▪ Poraba energije pospeševalnega grelnika (če se uporablja) v
rezervoarju za toplo vodo za gospodinjstvo
▪ Nastavitev in konfiguracija:
▪ Dodatna oprema ni potrebna.
▪ Samo če je pospeševalni grelnik vgrajen v sistem, izmerite
njegovo moč (meritev upornosti) in nastavite moč preko
daljinskega upravljalnika. Primer: Če izmerite upornost
pospeševalnega grelnika 17,1Ω, je pri 230 V moč grelnika
3100W.
5.5.2 Porabljena energija
Za določanje porabljene energije lahko uporabite naslednje
postopke:
▪ Izračun
▪ Meritev
5.5.3 Napajanje po običajni tarifi za kWh
električne energije
Splošno pravilo
Zadostuje en števec električne energije, ki pokriva celoten sistem.
Nastavitev
▪ Montirajte krmilno omarico EKCB07CAV3 in omarico za opcijsko
opremo EK2CB07CAV3.
▪ Števec električne energije priključite na X2M/7 in X2M/8 omarice
za opcijsko opremo EK2CB07CAV3.
Vrsta števca električne energije
V primeru... Uporabite... števec el. energije
Rezervni grelnik se napaja iz
enofaznega omrežja (tj. model
rezervnega grelnika je *3V ali
*9W, povezan v enofazno
omrežje)
V drugih primerih (tj. model
rezervnega grelnika *9W,
priključen na trifazno omrežje)
Primer
Enofazni števec električne
energije
Enofazna
Trifazna
Trifazni števec električne
energije
INFORMACIJE
Ne morete kombinirati izračunavanja porabljene energije
(primer: za rezervni grelnik) in merjenja porabljene energije
(primer: za zunanjo enoto). V nasprotnem bodo podatki o
energiji neveljavni.
Izračunavanje porabljene energije
▪ Porabljena energija se izračuna interno, pri čemer se upošteva:
▪ Dejanska vhodna moč zunanje enote
▪ Nastavljena moč pospeševalnega grelnika in opcijskega
rezervnega grelnika
▪ Napetost
▪ Nastavitev in konfiguracija: Da bi pridobili točne podatke o energiji,
izmerite moč (meritev upornosti) in preko uporabniškega
vmesnika nastavite moč za:
▪ Opcijski rezervni grelnik (1.in 2.korak)
▪ Pospeševalni grelnik
Merjenje porabljene energije
▪ Prednostni način zaradi večje natančnosti.
▪ Nastavitev in konfiguracija:
▪ Zahteva omarico za opcijsko opremo EK2CB07CAV3.
▪ Zahteva zunanje števce električne energije.
▪ Za specifikacije posamezne vrste števca glejte poglavje
"14Tehnični podatki"na strani93.
▪ Kadar uporabljate števce električne energije, preko
uporabniškega vmesnika nastavite število impulzov/kWh za
vsak števec.
INFORMACIJE
Pri merjenju porabe električne energije pazite, da števec
električne energije zajema VSO vhodno moč sistema.
A Zunanja enota
B Krmilna omarica
C Rezervoar za toplo vodo za
gospodinjstvo
D Omarica za opcijsko opremo
E Komplet rezervnega grelnika
a Električna omarica (L1/N)
b Števec električne energije (L1/
N)
c Varovalka (L1/N)
d Zunanja enota (L1/N)
e Krmilna omarica (L1/N)
f Pospeševalni grelnik (L1/N)
g Omarica za opcijsko opremo
(L1/N)
h Rezervni grelnik (L1/N)
A Zunanja enota
B Krmilna omarica
C Rezervoar za toplo vodo za
gospodinjstvo
D Omarica za opcijsko opremo
E Komplet rezervnega grelnika
a Električna omarica (L1/L2/L3/N)
b Števec električne energije (L1/
L2/L3/N)
c Varovalka (L1/N)
d Varovalka (L1/L2/L3/N)
e Zunanja enota (L1/N)
f Krmilna omarica (L1/N)
g Pospeševalni grelnik (L1/N)
h Omarica za opcijsko opremo
(L1/N)
i Rezervni grelnik (L1/L2/L3/N)
Vodnik za monterja
22
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
5 Napotki za uporabo
e fe
hg
k
A E
ba
d
iCBj
D
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
P
i
t
DI
a
b
Izjema
▪ Drugi števec električne energije uporabite, če:
▪ Obseg moči enega števca ne zadostuje.
▪ Električnega števca ni mogoče preprosto namestiti v električno
omarico.
▪ Trifazni omrežji 230V in 400 V sta zaradi tehničnih omejitev
števcev električne energije kombinirani (zelo neobičajno).
▪ Priključitev in nastavitev:
▪ Drugi števec električne energije priključite na X2M/9 in X2M/10
omarice za opcijsko opremo EK2CB07CAV3.
▪ V programsko opremo se dodajo podatki obeh števcev o porabi
električne energije, zato vam NI treba določati, katero porabo
spremlja posamezni števec. Nastaviti morate samo število
impulzov posameznega števca električne energije.
▪ Glejte "5.5.4 Napajanje po prednostni tarifi za kWh električne
energije" na strani 23 za primer z dvema števcema električne
energije.
5.5.4 Napajanje po prednostni tarifi za kWh
električne energije
Splošno pravilo
▪ Števec električne energije1: meri del zunanje enote za hladivo.
▪ Števec električne energije 2: meri druge dele (tj. hidravlični del
zunanje enote, krmilno omarico EKCB07CAV3, omarico za
opcijsko opremo EK2CB07CAV3, komplet rezervnega grelnika in
opcijski pospeševalni grelnik).
Nastavitev
▪ Števec električne energije1 priključite na X2M/7 in X2M/8 omarice
za opcijsko opremo EK2CB07CAV3.
▪ Števec električne energije 2 priključite na X2M/9 in X2M/10
omarice za opcijsko opremo EK2CB07CAV3.
Vrste števcev električne energije
▪ Števec električne energije1: enofazni števec električne energije.
▪ Števec električne energije2:
▪ V primeru konfiguracije z enofaznim rezervnim grelnikom
uporabite enofazni števec električne energije.
▪ V drugih primerih uporabite trifazni števec električne energije.
Primer
Trifazni rezervni grelnik:
d Števec električne energije (L1/L2/L3/N)
e Varovalka (L1/N)
f Varovalka (L1/L2/L3/N)
g Zunanja enota (L1/N)
h Krmilna omarica (L1/N)
i Pospeševalni grelnik (L1/N)
j Omarica za opcijsko opremo (L1/N)
k Rezervni grelnik (L1/L2/L3/N)
5.6 Nastavitev nadzora energijske porabe
▪ Nadzor energijske porabe:
▪ Omogoča omejitev porabe električne energije celotnega
sistema (seštevek zunanje enote, krmilne omarice
EKCB07CAV3, omarice za opcijsko opremo EK2CB07CAV3,
kompleta rezervnega grelnika in opcijskega pospeševalnega
grelnika).
▪ Konfiguracija: Preko uporabniškega vmesnika nastavite raven
omejitve električne energije in način doseganja omejitve.
▪ Omejitev električne energije se lahko izrazi kot:
▪ Maksimalni delovni tok (vA)
▪ Maksimalna vhodna moč (vkW)
▪ Omejitev električne energije se lahko aktivira:
▪ Trajno
▪ Z digitalnimi vhodi
5.6.1 Trajna omejitev električne energije
Trajna omejitev električne energije je koristna za zagotavljanja
maksimalne vhodne moči ali toka v sistemu. Zakonodaja v nekaterih
državah omejuje maksimalno porabo električne energije za
ogrevanje prostora in pripravo tople vode za gospodinjstvo.
PiVhodna moč
t Čas
DI Digitalni vhod (raven omejitve moči)
a Aktivna omejitev moči
b Dejanska vhodna moč
Nastavitev in konfiguracija
▪ Dodatna oprema ni potrebna.
▪ Preko uporabniškega vmesnika določite nastavitve za nadzor
energijske porabe [A.6.3.1] (za opis vseh nastavitev glejte
poglavje "8Konfiguracija"na strani52):
▪ Izberite način neprekinjene omejitve
▪ Izberite vrsto omejitve (moč v kW ali tok v A)
▪ Določite želeno raven omejitve električne energije
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
A Zunanja enota
B Krmilna omarica
C Rezervoar za toplo vodo za gospodinjstvo
D Omarica za opcijsko opremo
E Komplet rezervnega grelnika
a Električna omarica (L1/N): napajanje po prednostni tarifi za
kWh električne energije
b Električna omarica (L1/L2/L3/N): napajanje po običajni tarifi
za kWh električne energije
c Števec električne energije (L1/N)
OPOMBA
Pri izbiri želene ravni omejitve električne energije
upoštevajte naslednja navodila:
▪ Določite minimalno porabo energije ±3,6 kW, da se
zagotovi odmrzovanje. V nasprotnem bo izmenjevalnik
toplote zamrznil, če se odmrzovanje večkrat prekine.
▪ Določite minimalno porabo energije ±3 kW, da se z
omogočanjem najmanj enega električnega grelnika
(1.korak rezervnega grelnika ali pospeševalni grelnik)
zagotovita ogrevanje prostora in priprava tople vode za
gospodinjstvo.
Vodnik za monterja
23
5 Napotki za uporabo
X2M
A B C D E
F
a
b c
P
i
t
DI4
DI3
DI1
a
b
P
h
C
e
a
b
c
d
e
A B C
5.6.2 Omejitev električne energije, ki se aktivira
z digitalnimi vhodi
Omejitev električne energije je koristna tudi v kombinaciji s sistemom
upravljanja energije.
Moč ali tok celotnega sistema Daikin sta dinamično omejena z
digitalnimi vhodi (največ štirje koraki). Posamezna raven omejitve
električne energije se nastavi preko uporabniškega vmesnika, pri
čemer se omeji ena od naslednjih vrednosti:
▪ Tok (v A)
▪ Vhodna moč (v kW)
Sistem upravljanja energije (lokalna dobava) določa aktiviranje
določene ravni omejitve električne energije. Primer: Za omejitev
maksimalne električne energije celotne hiše (osvetlitev, gospodinjski
aparati, ogrevanje prostora...).
A Zunanja enota
B Krmilna omarica
C Omarica za opcijsko opremo
D Komplet rezervnega grelnika
E Rezervoar za toplo vodo za gospodinjstvo
F Sistem upravljanja energije
a Aktiviranje omejitve električne energije (4 digitalni vhodi)
b Rezervni grelnik
c Pospeševalni grelnik
INFORMACIJE
Če je (sočasno) zaprt več kot 1 digitalni vhod, je prednost
digitalnih vhodov fiksno določena: prednost DI4 >…>DI1.
5.6.3 Postopek omejitve električne energije
Zunanja enota je učinkovitejša od električnih grelnikov. Zato se
najprej omejijo in izklopijo električni grelniki. Sistem omejuje porabo
električne energije v naslednjem zaporedju:
1 Omeji nekatere električne grelnike.
Če ima prednost... Preko uporabniškega
Priprava tople vode za
gospodinjstvo
Ogrevanje prostora Rezervni grelnik.
2 Izklopi vse električne grelnike.
3 Omeji zunanjo enoto.
4 Izklopi zunanjo enoto.
Primer
Če je konfiguracija naslednja:
▪ Raven omejitve električne energije NE dovoljuje delovanja tako
pospeševalnega kot rezervnega grelnika (1.korak in 2.korak).
▪ Prednost grelnika = pospeševalni grelnik.
Poraba energije je omejena na naslednji način:
vmesnika nastavite prednost
za...
Pospeševalni grelnik.
Rezultat: Najprej se izklopi
rezervni grelnik.
Rezultat: Najprej se izklopi
pospeševalni grelnik.
PiVhodna moč
t Čas
DI Digitalni vhodi (ravni omejitve električne energije)
a Aktivna omejitev moči
b Dejanska vhodna moč
Nastavitev
▪ Montirajte krmilno omarico EKCB07CAV3 in omarico za opcijsko
opremo EK2CB07CAV3.
▪ Za aktiviranje ustrezne ravni omejitve moči se uporabljajo največ
štirje digitalni vhodi:
▪ DI1 = najmanjša omejitev (največja poraba energije)
▪ DI4 = največja omejitev (najmanjša poraba energije)
▪ Za tehnične podatke o digitalnih vhodih in mesta njihove
priključitve glejte vezalno shemo.
Konfiguracija
Preko uporabniškega vmesnika določite nastavitve za nadzor
energijske porabe [A.6.3.1] (za opis vseh nastavitev glejte poglavje
"8Konfiguracija"na strani52):
▪ Izberite aktiviranje z digitalnimi vhodi.
▪ Izberite vrsto omejitve (moč v kW ali tok v A).
▪ Določite želeno raven omejitve električne energije, ki ustreza
posameznemu digitalnemu vhodu.
Vodnik za monterja
24
PhProizvedena toplota
CePorabljena energija
A Zunanja enota
B Pospeševalni grelnik
C Rezervni grelnik
a Omejeno delovanje zunanje enote
b Polno delovanje zunanje enote
c Pospeševalni grelnik je vklopljen
d Vklopljen je 1.korak rezervnega grelnika
e Vklopljen je 2.korak rezervnega grelnika
5.7 Nastavitev zunanjega tipala
temperature
Priključite lahko eno zunanje tipalo temperature. Meri lahko notranjo
ali zunanjo temperaturo okolja. Daikin priporoča, da zunanje tipalo
temperature uporabite v naslednjih primerih:
Notranja temperatura okolja
▪ Pri nadzoru sobnega termostata se uporabniški vmesnik uporablja
kot sobni termostat in meri notranjo temperaturo okolja.
Uporabniški vmesnik mora biti zato nameščen na mestu:
▪ Na katerem je mogoče zaznati povprečno temperaturo prostora
▪ Ki NI izpostavljeno neposrednim sončnim žarkom
▪ Ki NI blizu vira toplote
▪ Na katerem NI vpliva zunanjega zraka ali prepiha, na primer
zaradi vrat, ki se odpirajo in zapirajo
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
6 Priprava
≤1200
>250/400
>250/400
>250
>350
>350
(mm)(mm)
a
b
b
a
▪ Če to NI mogoče, Daikin priporoča, da priključite oddaljeno
notranje tipalo (opcija KRCS01-1).
▪ Nastavitev:
▪ Zahteva krmilno omarico EKCB07CAV3 in omarico za opcijsko
opremo EK2CB07CAV3.
▪ Za navodila za montažo glejte priročnik za montažo
oddaljenega notranjega tipala in dodatek za opcijsko opremo.
Konfiguracija: izberite sobno tipalo [A.2.2.F.5].
Zunanja temperatura okolja
▪ V zunanji enoti se meri zunanja temperatura okolja. Zunanja enota
mora biti zato nameščena na mestu:
▪ Na severni strani hiše ali ob tisti strani hiše, na kateri je največ
grelnih teles
▪ Ki NI izpostavljeno neposrednim sončnim žarkom
▪ Če to NI mogoče, Daikin priporoča, da priključite oddaljeno
zunanje tipalo (opcija EKRSCA1).
▪ Nastavitev: Za navodila za montažo glejte priročnik za montažo
oddaljenega zunanjega tipala in dodatek za opcijsko opremo.
▪ Konfiguracija: izberite zunanje tipalo [A.2.2.B].
▪ Med začasno prekinitvijo (glejte poglavje "8 Konfiguracija" na
strani 52) se zunanja enota izklopi, da se zmanjšajo izgube
energije v pripravljenosti. Posledično se zunanja temperatura
okolja NE odčita.
▪ Če je želena temperatura izhodne vode vremensko vodena, je
neprekinjeno merjenje zunanje temperature bistveno. To je še en
razlog za namestitev opcijskega zunanjega tipala temperature
okolja.
INFORMACIJE
Zunanji podatki zunanjega tipala temperature okolja
(povprečeni ali trenutni) se uporabljajo za vremensko
odvisno krivuljo upravljanja in v logiki za samodejni preklop
ogrevanja/hlajenja. Za zaščito zunanje enote se vedno
uporablja notranje tipalo zunanje enote.
6 Priprava
6.1 Pregled: Priprava
To poglavje opisuje, kaj morate narediti in kaj morate vedeti pred
odhodom na mesto montaže.
Vsebuje naslednje informacije:
▪ Priprava mesta namestitve
▪ Priprava vodovodnih cevi
▪ Priprava električnega ožičenja
6.2 Priprava mesta namestitve
Enote NE nameščajte na mesta, ki so pogosto v uporabi kot delovna
mesta. Če morate izvajati tudi gradbene posege (npr. brušenje,
razbijanje zidov itd.), pri katerih nastaja veliko prahu, morate enoto
pokriti.
Izberite namestitveno mesto, ki omogoča dovolj prostora za prenos
enote na mesto namestitve in z njega.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
6.2.1 Zahteve za namestitveno mesto za zunanjo enoto
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
Upoštevajte naslednja prostorska navodila:
a Izstop zraka
b Vstop zraka
INFORMACIJE
Če se zaporni ventili montirajo na enoto, zagotovite
najmanj 400 mm prostora na strani vstopa zraka. Če se
zaporni ventili NE montirajo na enoto, zagotovite najmanj
250mm prostora.
Če je v sistem vključen rezervoar za toplo vodo za gospodinjstvo,
morajo biti izpolnjene naslednje zahteve:
Maksimalna dopustna razdalja
med zunanjo enoto in …
rezervoar za toplo vodo za
gospodinjstvo
3-potni ventil 10m
Za podrobnejše informacije o prostorskih navodilih glejte "14.2Mere
in prostor za vzdrževanje"na strani93.
OPOMBA
▪ Enot NE nameščajte eno na drugo.
▪ Enote NE obešajte na strop.
Močni vetrovi (≥18 km/h), ki pihajo proti izpustu zraka na zunanji
enoti, povzročajo skrajšanje delovnega cikla (vsesavanje izpustnega
zraka). Posledice so lahko:
▪ poslabšanje delovne zmogljivosti;
▪ pogosta hitra zaledenitev pri ogrevanju;
▪ motnje v delovanju zaradi padca nizkega tlaka, ali povečanja
visokega tlaka;
▪ lomljenje ventilatorja (če močan veter neprekinjeno piha v
ventilator, se ventilator lahko začne vrteti zelo hitro, dokler se ne
polomi).
Če je izstop zraka izpostavljen vetru, priporočamo, da namestite
pregrado.
Priporočamo, da zunanjo enoto namestite tako, da bo vstop zraka
obrnjen proti steni in NE neposredno izpostavljen vetru.
Enote NE nameščajte na naslednja mesta:
▪ Izogibajte se območjem, ki so občutljiva za zvok (v bližini spalnice
in podobnih prostorov), da hrup delovanja ne bi povzročal težav.
Opomba: Če je zvok izmerjen v dejanskih pogojih namestitve, bo
izmerjena vrednost zaradi okoljskega hrupa in odbojev zvoka
morda višja od stopnje zvočnega tlaka, navedene v poglavju
Zvočni spekter v knjižici s tehničnimi podatki.
▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno
olje ali oljne pare. Plastični deli lahko propadejo in odpadejo ter
povzročijo puščanje vode.
Enote NI priporočljivo nameščati na naslednjih mestih, saj to lahko
skrajša življenjsko dobo enote:
Razdalja
10m
Vodnik za monterja
25
6 Priprava
b
c
a
a
b
c
d
c
d
c
a
b
c
d
100
50
50
600
50
50
(mm)
▪ Kjer napetost močno niha
▪ V vozilih ali plovilih
▪ Kjer so prisotne kisle ali alkalne pare
Pri namestitvi na ob morski obali. Prepričajte se, da, zunanja
enota NI neposredno izpostavljena morskim vetrovom. Tako boste
preprečili korozijo zaradi visoke vsebnosti soli v zraku, ki bi lahko
skrajšala življenjsko dobo enote.
Zunanjo enoto namestite stran od morskih vetrov.
Primer: Za stavbo.
Če je zunanja enota izpostavljena neposrednim morskim vetrovom,
namestite vetrno zaščito.
▪ Višina vetrne zaščite≥1,5×višina zunanje enote
▪ Ko nameščate vetrno zaščito, bodite pozorni na prostor, ki ga
morate pustiti za servisiranje.
a Snežna streha ali lopa
b Podstavek
c Pretežna smer vetra
d Izstop zraka
▪ V vsakem primeru zagotovite najmanj 300 mm prostora pod
enoto. Zagotovite tudi, da bo enota postavljena najmanj 100mm
višje od pričakovane najvišje snežne odeje. Za več podrobnosti
glejte "7.3Nameščanje zunanje enote"na strani34.
V krajih z močnim sneženjem je zelo pomembno, da si izberete
takšno mesto montaže, kjer sneg NE BO vplival na delovanje enote.
Če so možni snežni zameti, pazite, da na tuljavo izmenjevalnika
toplote sneg NE BO vplival. Če je to potrebno, namestite pokrov za
sneg ali lopo in podstavek.
a Morski veter
b Stavba
c Zunanja enota
d Vetrna zaščita
Zunanja enota je zasnovana samo za montažo na prostem in za
temperature okolja v razponu 10~43°C v načinu hlajenja, –25~25°C
v načinu ogrevanja prostora in –25~35°C v načinu priprave tople
vode za gospodinjstvo.
6.2.2 Dodatne zahteve za namestitveno mesto za zunanjo enoto v hladnih predelih
Zaščitite zunanjo enoto pred neposrednim sneženjem in pazite, da
zunanja enota ne bo NIKOLI zasnežena.
6.2.3 Zahteve za namestitveno mesto za krmilno omarico
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
▪ Upoštevajte napotke za mere:
Največja razdalja med krmilno omarico in zunanjo
enoto
Največja razdalja med krmilno omarico in
kompletom rezervnega grelnika
Največja razdalja med krmilno omarico in
rezervoarjem za toplo vodo za gospodinjstvo
▪ Upoštevajte naslednje prostorske napotke za montažo:
20m
10m
10m
Vodnik za monterja
26
▪ Krmilna omarica je zasnovana samo za stensko montažo v
notranjih prostorih. Namestitvena površina mora biti ravna in na
navpični ognjevarni steni.
▪ Krmilna omarica je zasnovana za delovanje pri temperaturah
okolja v razponu 5~35°C.
Krmilne omarice NE nameščajte na naslednjih mestih:
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
▪ Izogibajte se območjem, ki so občutljiva za zvok (v bližini spalnice
100
50
50
600
50
50
(mm)
>50 >50
>200
>500
>350
in podobnih prostorov), da hrup delovanja ne bi povzročal težav.
▪ Na mestih, kjer je zelo vlažno (maks. RH=85%), na primer v
kopalnici.
▪ Na mestih, na katerih obstaja nevarnost zmrzovanja.
6.2.4 Zahteve za namestitveno mesto za omarico za opcijsko opremo
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
▪ Upoštevajte napotke za mere:
6 Priprava
Največja razdalja med omarico za opcijsko opremo
in krmilno omarico EKCB07CAV3
▪ Upoštevajte naslednje prostorske napotke za montažo:
▪ Omarica za opcijsko opremo je zasnovana samo za stensko
montažo v notranjih prostorih. Namestitvena površina mora biti
ravna in na navpični ognjevarni steni.
▪ Omarica za opcijsko opremo je zasnovana za delovanje pri
temperaturah okolja v razponu 5~35°C.
Omarice za opcijsko opremo NE nameščajte na naslednjih mestih:
▪ Izogibajte se območjem, ki so občutljiva za zvok (v bližini spalnice
in podobnih prostorov), da hrup delovanja ne bi povzročal težav.
▪ Na mestih, kjer je zelo vlažno (maks. RH=85%), na primer v
kopalnici.
▪ Na mestih, na katerih obstaja nevarnost zmrzovanja.
3m
6.2.5 Zahteve za namestitveno mesto za
rezervni grelnik
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
▪ Upoštevajte napotke za mere:
Največja razdalja med rezervnim grelnikom in
zunanjo enoto
▪ Upoštevajte naslednje prostorske napotke za montažo:
10m
INFORMACIJE
Če je rezervni grelnik vgrajen v reverzibilni sistem
(EBLQ05+07CAV3) in je komplet ventilov EKMBHBP1 del
sistema, bo treba pod rezervnim grelnikom morda
zagotoviti več prostora, kot je prikazano zgoraj. Za več
informacij glejte "7.7.5O kompletu ventilov"na strani39.
▪ Rezervni grelnik je zasnovan samo za stensko montažo v
notranjih prostorih. Namestitvena površina mora biti ravna in na
navpični ognjevarni steni.
▪ Rezervni grelnik je zasnovan za delovanje pri temperaturah okolja
v razponu 5~30°C.
Rezervnega grelnika NE nameščajte na naslednjih mestih:
▪ Izogibajte se območjem, ki so občutljiva za zvok (v bližini spalnice
in podobnih prostorov), da hrup delovanja ne bi povzročal težav.
▪ Na mestih, kjer je zelo vlažno (maks. RH=85%), na primer v
kopalnici.
▪ Na mestih, na katerih obstaja nevarnost zmrzovanja.
6.3 Priprava vodovodnih cevi
6.3.1 Zahteve za vodovodni krog
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
▪ Priključitev cevi – Zakonodaja: Vse priključke cevi izdelajte v
skladu z veljavno zakonodajo in navodili v poglavju "Montaža", pri
tem pa upoštevajte dovode in odvode za vodo.
▪ Priključitev cevi – Sila: Cevi NE priključujte na silo. Poškodbe
cevi lahko povzročijo okvare enote.
▪ Priključitev cevi – Orodja: Za delo z medenino, ki je mehka,
uporabljajte samo primerna orodja. Če NE boste ravnali tako, se
bodo cevi poškodovale.
▪ Priključitev cevi – Zrak, vlaga, prah: Če v krog prodrejo zrak,
vlaga ali prah, lahko nastopijo težave. Da bi to preprečili:
▪ Uporabljajte samo čiste cevi
▪ Ko odstranjujete iglice, držite cevi obrnjene navzdol.
▪ Pokrijte konec cevi, ko jo vtikate skozi steno, da preprečite
vstop umazanije in/ali delcev v cev.
▪ Uporabite kakovostno sredstvo za tesnjenje spojev.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
OPOMBA
Če je v sistemu glikol, za navoje obvezno uporabite tesnilo,
ki je odporno proti glikolu.
Vodnik za monterja
27
6 Priprava
M
FCU1
FCU2
FCU3
h
M
FHL1
FHL2
FHL3
i
k j
f
g
h
h
h
65°C
89°C
d
d
a eb c
c
d
a b
▪ Zaprt krog. Zunanjo enoto uporabljajte SAMO v zaprtem
vodovodnem sistemu. Uporaba v sistemu z odprtim vodovodnim
sistemom bo povzročila čezmerno korozijo.
▪ Dolžina cevi: Priporočamo, da se izognete dolgi napeljavi cevi
med rezervoarjem za toplo vodo za gospodinjstvo in končnim
priključkom za toplo vodo (prha, kad...) ter da se izognete slepim
priključkom.
▪ Premer cevi. Izberite premer vodovodnih cevi glede na zahtevani
pretok vode in razpoložljivi zunanji statični tlak črpalke. Za krivulje
zunanjega statičnega tlaka zunanje enote glejte "14 Tehnični
podatki"na strani93.
▪ Pretok vode. Zagotovljen mora biti pretok najmanj 12l/min. Če je
pretok manjši, bo sistem prenehal delovati in prikazala se bo
napaka 7H.
Minimalna zahtevana hitrost pretoka
Modeli 05+07 12l/min
▪ Sestavni deli, ki se dobavijo lokalno – voda in glikol.
Uporabljajte samo materiale, ki so združljivi z vodo, uporabljeno v
sistemu (in glikolom, če se uporablja), ter z materiali,
uporabljenimi v zunanji enoti.
▪ Sestavni deli, ki se dobavijo lokalno – Tlak in temperatura
vode. Preverite, ali so vse komponente zunanje napeljave
obstojne na vodni tlak in temperaturo vode.
▪ Vodni tlak. Maksimalni vodni tlak znaša 3bare. V vodovodni krog
vgradite ustrezna varovala, da bi zagotovili, da maksimalni tlak NE
bo presežen.
▪ Temperatura vode. Vse nameščene cevi in oprema za napeljavo
cevi (ventili, priključki …) MORAJO biti obstojne na naslednje
temperature:
INFORMACIJE
Naslednja risba predstavlja primer in morda NE ustreza
vaši postavitvi sistema.
Vodnik za monterja
28
a Zunanja enota
b Izmenjevalnik toplote
c Črpalka
d Zaporni ventil
e Rezervni grelnik
f Motorizirani 3-potni ventil (dobavljen z rezervoarjem za
toplo vodo za gospodinjstvo)
g Motorizirani 2-potni ventil (lokalna dobava)
h Zbiralnik
i Rezervoar za toplo vodo za gospodinjstvo
j Tuljava izmenjevalnika toplote
k Pospeševalni grelnik
FCU1...3 Konvektorska enota (opcija) (lokalna dobava)
FHL1...3 Krog talnega ogrevanja (iz lokalne dobave)
▪ Izpraznitev – Najnižje točke: Najnižje točke sistema opremite s
pipami za praznjenje, da bi omogočili popolno izpraznitev
vodovodnega kroga.
▪ Izpraznitev – Ventil za sproščanje tlaka: Ventil za sproščanje
tlaka opremite z ustreznim odvodom, da ne bi voda prišla v stik z
električnimi deli.
▪ Odzračevalne odprtine. Najvišje točke sistema opremite z
odzračevalnimi odprtinami, ki morajo biti tudi dostopne za
servisiranje. Zunanja enota ima ročni odzračevalni ventil. Rezervni
grelnik (možnost) ima samodejni odzračevalni ventil. Prepričajte
se, da samodejni odzračevalni ventili NISO preveč zategnjeni,
tako da je omogočeno samodejno odzračevanje vodovodnega
kroga.
▪ Deli, prevlečeni s cinkom. V vodovodnem krogu nikoli ne
uporabljajte delov, ki so prevlečeni s cinkom (Zn). Ker je notranji
vodovodni krog enote izveden z bakrenimi cevmi, lahko pride do
prevelike korozije.
▪ Kovinske cevi, ki niso iz medenine: Če uporabljate kovinske
cevi, ki niso iz medenine, medeninaste in nemedeninaste dele
pravilno izolirajte, da se med seboj NE bi dotikali. S tem boste
preprečili galvansko korozijo.
▪ Ventil –Ločevanje krogov. Če v vodovodnem krogu uporabljate
3-potni ventil, pazite, da bosta vodovodni krog tople vode za
gospodinjstvo in krog talnega ogrevanja popolnoma ločena.
▪ Ventil –Čas preklopa: Če v vodovodni napeljavi uporabljate 2-
potni ali 3-potni ventil, mora biti najdaljši čas za preklop ventila
60sekund.
▪ Filter: Močno priporočamo, da namestite dodaten filter v ogrevalni
vodovodni krog. Priporočamo, da uporabite magnetni ali ciklonski
filter, ki zmore odstraniti drobne delce, kar bo pomagalo odstraniti
kovinske drobce iz poškodovane ogrevalne napeljave. Drobni
delci lahko poškodujejo enoto in jih standardni filter sistema s
toplotno črpalko NE more odstraniti.
▪ Rezervoar za toplo vodo za gospodinjstvo –Zmogljivost: Da
bi preprečili mirovanje vode, mora biti zmogljivost skladiščenja
rezervoarja za toplo vodo v gospodinjstvu usklajena z dnevno
porabo tople vode v gospodinjstvu.
▪ Rezervoar za toplo vodo za gospodinjstvo – Po montaži:
Takoj po namestitvi morate rezervoar za toplo vodo v
gospodinjstvu izprati s svežo vodo. Postopek je treba ponoviti vsaj
enkrat na dan prvih 5 zaporednih dni po montaži.
▪ Rezervoar za toplo vodo za gospodinjstvo – Mirovanja: V
primerih, kjer v daljših obdobjih ni porabe tople vode, MORATE
opremo pred uporabo izprati s svežo vodo.
▪ Rezervoar za toplo vodo za gospodinjstvo –Dezinfekcija: Za
funkcijo dezinfekcije rezervoarja za toplo vodo za gospodinjstvo
glejte "8.3.2 Nadzor tople vode za gospodinjstvo: napredno" na
strani68.
▪ Termostatski mešalni ventili: V skladu z veljavno zakonodajo
boste morda morali namestiti termostatske mešalne ventile.
▪ Higienski ukrepi: Namestitev mora biti skladna z veljavno
zakonodajo, pri namestitvi pa bodo morda potrebni tudi dodatni
higienski ukrepi.
▪ Recirkulacijska črpalka: V skladu z veljavno zakonodajo bo
treba morda med končni priključek tople vode in obtočni priključek
rezervoarja za toplo vodo v gospodinjstvu priključiti obtočno
črpalko.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
6 Priprava
FHL1
FHL2
FHL3
M1
T1 T3T2
M2 M3
f g
d
d
a eb c
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
150105 185
220
270
A
B
a Priključek za obtok
b Priključek za toplo vodo
c Prha
d Obtočna črpalka
6.3.2 Formula za izračun predtlaka
ekspanzijske posode
Predtlak (Pg) posode je odvisen od višinske razlike sistema (H):
Pg=0,3+(H/10) (bar)
6.3.3 Preverjanje količine vode in hitrosti
pretoka
Zunanja enota je opremljena z ekspanzijsko posodo prostornine
7litrov s tovarniško nastavljenim predtlakom 1 bar
Za preverjanje, ali enota pravilno deluje:
▪ Morate preveriti minimalno in maksimalno količino vode.
▪ Morate morda nastaviti predtlak ekspanzijske posode.
Minimalna količina vode
Če Potem
V sistem je vgrajen rezervni
Minimalna količina vode je 10l
grelnik
V sistem NI vgrajen rezervni
Minimalna količina vode je 20l
grelnik:
(a) Količina vode v zunanji enoti NI vključena.
INFORMACIJE
V kritičnih procesih ali v prostorih z veliko toplotno
obremenitvijo bo morda potrebna dodatna količina vode.
OPOMBA
Če kroženje v vsakem krogu za ogrevanje prostora
nadzorujejo oddaljeno krmiljeni ventili, je pomembno, da je
zagotovljena minimalna količina vode, tudi če so zaprti vsi
ventili.
(a)
(a)
S pomočjo naslednjega grafa določite maksimalno količino vode za
izračunani predtlak.
A Predtlak (bar)
B Maksimalna količina vode (l)
Voda
Voda + glikol
Primer: maksimalna količina vode in predtlak ekspanzijske
posode
Višinska
razlika
namestitve
(a)
≤185/105l
≤7m Nastavitev predtlaka ni
potrebna.
Prostornina vode
(b)
>185/105l
Naredite naslednje:
▪ Zmanjšajte predtlak.
(b)
▪ Preverite, ali količina
vode NE presega
maksimalne dovoljene
količine vode.
>7m Naredite naslednje:
▪ Povečajte predtlak.
▪ Preverite, ali količina
vode NE presega
maksimalne dovoljene
količine vode.
(a) To je višinska razlika (m) med najvišjo točko vodovodnega
kroga in zunanjo enoto. Če je zunanja enota na najvišji
točki sistema, je treba kot višino namestitve upoštevati 0m.
(b) Če se krog polni samo z vodo, je maksimalna količina vode
185l, če pa se polni z vodo in glikolom, je maksimalna
količina vode 105l.
Ekspanzijska posoda
zunanje enote je
premajhna za sistem. V
tem primeru je
priporočeno namestiti
dodatno posodo izven
enote.
Minimalna hitrost pretoka
Preverite, ali je minimalna hitrost pretoka (potrebna med
odmrzovanjem/delovanjem rezervnega grelnika) v sistemu
zagotovljena v vseh pogojih.
a Zunanja enota
b Izmenjevalnik toplote
c Črpalka
d Zaporni ventil
e Komplet rezervnega grelnika (opcija)
f Zbiralnik (lokalna dobava)
g Obvodni ventil (lokalna dobava)
FHL1...3 Krog talnega ogrevanja (iz lokalne dobave)
T1...3 Posamični sobni termostat (opcija)
M1...3 Posamični motorizirani ventil za krmiljenje kroga FHL1...3
(lokalna dobava)
Maksimalna količina vode
OPOMBA
Maksimalna količina vode je odvisna od tega, ali je v
vodovodni krog dodan glikol. Za več informacij o dodajanju
glikola glejte "7.7.6 Zaščita vodovodnega kroga pred
zmrzovanjem"na strani41.
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
OPOMBA
Če je bil v vodovodni krog dodan glikol in je temperatura
vodovodnega kroga nizka, hitrost pretoka NE bo prikazana
na uporabniškem vmesniku. V tem primeru je minimalno
hitrost pretoka mogoče preveriti s preizkusom s črpalko
(preverite, da se na uporabniškem vmesniku NE prikaže
napaka 7H).
OPOMBA
Če oddaljeno krmiljeni ventili nadzorujejo kroženje v vseh
ali nekaterih krogih za ogrevanje prostora, je pomembno,
da je minimalna hitrost pretoka zagotovljena, tudi če so vsi
ventili zaprti. Če minimalne hitrosti pretoka ni mogoče
doseči, se bo sprožila napaka pretoka 7H (ni ogrevanja/
delovanja).
Minimalna zahtevana hitrost pretoka
Modeli 05+07 12l/min
Glejte priporočeni postopek, opisan v razdelku "9.4 Seznam
preverjanj med zagonom"na strani80.
Vodnik za monterja
29
6 Priprava
a
6.3.4 Spreminjanje predtlaka ekspanzijske posode
OPOMBA
Samo licenciran monter lahko nastavlja predtlak
ekspanzijske posode.
Če je potrebno spreminjanje privzetega predtlaka ekspanzijske
posode (1bar), upoštevajte naslednje napotke:
▪ Za nastavitev predtlaka ekspanzijske posode uporabljajte le suhi
dušik.
▪ Nepravilna nastavitev predtlaka ekspanzijske posode lahko
povzroči okvaro sistema.
Predtlak ekspanzijske posode spremenite tako, da sprostite ali
povečate tlak dušika skozi ventil tipa Schrader na ekspanzijski
posodi.
OPOZORILO
▪ Če N-faza ni priključena ali pa je napačno priključena,
lahko to povzroči okvaro opreme.
▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s
pomočjo komunalne cevi, prenapetostnega odvodnika
ali telefonskega ozemljitvenega kabla. Nepopolna
ozemljitev lahko povzroči električni udar.
▪ Vgradite zahtevane varovalke ali odklopnike.
▪ Pritrdite električno ožičenje z vezicami za kable, tako
da se kabli NE dotikajo ostrih robov ali cevi, zlasti na
strani visokega tlaka.
▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih
vodnikov, podaljševalnih kablov ali povezav iz
zvezdišča. To lahko povzroči pregrevanje, električni
udar ali požar.
▪ NE nameščajte kondenzatorja za fazni premik, saj je ta
enota opremljena z inverterjem. Kondenzator za fazni
premik bo zmanjšal zmogljivost in lahko povzroči
nesreče.
OPOZORILO
▪ Ožičenje mora v celoti opraviti pooblaščen električar,
izvedba pa mora ustrezati veljavni zakonodaji.
▪ Izdelajte električne priključke na fiksno ožičenje.
▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in
vse električne napeljave morajo biti skladne z veljavno
zakonodajo.
a Ventil tipa Schrader
6.3.5 Preverjanje količine vode: primeri
Primer 1
Zunanja enota je nameščena 5 m pod najvišjo točko vodovodnega
kroga. Skupna količina vode v vodovodnem krogu je 100l.
Nobena dejanja ali prilagajanja niso potrebna.
Primer 2
Zunanja enota je nameščena na najvišji točki vodovodnega kroga.
Skupna količina vode v vodovodnem krogu je 350 l. Koncentracija
propilenglikola je 35%.
Dejanja:
▪ Ker je skupna količina vode (350l) večja od privzete količine vode
(105l), je treba predtlak zmanjšati.
▪ Potrebni predtlak je:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bara.
▪ Ustrezna maksimalna količina vode pri 0,3 bara je 150l. (Glejte
graf v prejšnjem poglavju.)
▪ Ker je 350 l več kot 150 l, ekspanzijska posoda NI primerna za
sistem. V sistem je treba zato vgraditi zunanjo ekspanzijsko
posodo.
6.4 Priprava električnega ožičenja
6.4.1 O pripravi električnega ožičenja
OPOZORILO
Rezervni grelnik mora imeti ločeno napajanje.
OPOZORILO
Za napajalne kable VEDNO uporabite večžilni kabel.
6.4.2 O napajanju po prednostni tarifi za kWh
električne energije
Elektrarne povsod po svetu si močno prizadevajo, da bi zagotovile
zanesljivo dobavo energije po konkurenčnih cenah. Pogosto so
pooblaščene, da strankam zaračunavajo posebno ugodne cene
elektrike, na primer po tarifi za čas uporabe, po tarifi za letni čas, po
tarifi za toplotne črpalke v Nemčiji in Avstriji...
Ta oprema omogoča priključitev na tak napajalni sistem s
prednostno tarifo za kWh električne energije.
Posvetujte se z distributerjem električne energije na mestu
namestitve opreme, da bi izvedeli, ali je mogoče in ustrezno
priključiti opremo v enega od razpoložljivih sistemov za dobavo
električne energije po prednostni tarifi za kWh, če je kakšen na voljo.
Ko je oprema priključena na napajanje po prednostni tarifi za kWh
električne energije, sme distributer električne energije:
▪ prekiniti napajanje opreme za določena časovna obdobja;
▪ zahtevati, da v določenih obdobjih oprema potroši le omejeno
količino elektrike.
Krmilna omarica EKCB07CAV3 je zasnovana tako, da lahko sprejme
vhodni signal, s katerim zunanja enota preklopi v način prisilnega
izklopa. V tem trenutku kompresor ne bo deloval.
Ožičenje enote se razlikuje glede na to, ali se dobava električne
energije prekinja ali ne.
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
Vodnik za monterja
30
6.4.3 Pregled električnih priključkov, razen za
zunanje aktuatorje
EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +
EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1
Daikin Altherma – nizkotemperaturna enota monoblok
4P405544-1C – 2016.02
