Daikin EBLQ011CA3V3, EBLQ014CA3V3, EBLQ016CA3V3, EBLQ011CA3W1, EBLQ014CA3W1 Installer reference guide [pt]

...

Download

Page 1

Guia de referência do

instalador

Monobloco de baixa temperatura Daikin Altherma

EBLQ011CA3V3 EBLQ014CA3V3 EBLQ016CA3V3 EBLQ011CA3W1 EBLQ014CA3W1 EBLQ016CA3W1

EDLQ011CA3V3 EDLQ014CA3V3 EDLQ016CA3V3 EDLQ011CA3W1 EDLQ014CA3W1 EDLQ016CA3W1

EKCB07CAV3 EK2CB07CAV3

Guia de referência do instalador

Monobloco de baixa temperatura Daikin Altherma

Portugues

Page 2

Índice

1 Precauções de segurança gerais 3

1.1 Acerca da documentação.......................................................... 3

1.1.1 Significado dos avisos e símbolos.............................. 3

1.2 Para o instalador ....................................................................... 4

1.2.1 Geral ........................................................................... 4

1.2.2 Local de instalação ..................................................... 4

1.2.3 Refrigerante ................................................................ 5

1.2.4 Salmoura..................................................................... 5

1.2.5 Água............................................................................ 5

1.2.6 Sistema eléctrico......................................................... 6

2 Acerca da documentação 6

2.1 Acerca deste documento........................................................... 6

2.2 Guia de referência do instalador num relance .......................... 7

3 Acerca da caixa 7

3.1 Descrição geral: Sobre a caixa ................................................. 7

3.2 Unidade de exterior ................................................................... 7

3.2.1 Para desembalar a unidade de exterior...................... 7

3.2.2 Manusear a unidade de exterior ................................. 8

3.2.3 Para retirar os acessórios da unidade de exterior ...... 8

3.3 Quadro elétrico.......................................................................... 8

3.3.1 Para retirar a caixa de controlo................................... 8

3.3.2 Para retirar os acessórios da caixa de controlo.......... 9

3.4 Caixa opcional........................................................................... 9

3.4.1 Para retirar a caixa de opção...................................... 9

3.4.2 Para retirar os acessórios da caixa opcional .............. 9

4 Acerca das unidades e das opções 9

4.1 Descrição geral: Sobre as unidades e opções.......................... 9

4.2 Identificação .............................................................................. 10

4.2.1 Etiqueta de identificação: Unidade de exterior ........... 10

4.2.2 Etiqueta de identificação: Caixa de controlo............... 10

4.2.3 Etiqueta de identificação: Caixa de opção.................. 10

4.3 Combinação de unidades e opções .......................................... 10

4.3.1 Combinações possíveis de unidades e opções de

exterior ........................................................................ 10

4.3.2 Opções possíveis para a unidade de exterior............. 11

4.3.3 Opções possíveis para a caixa de controlo ................ 12

4.3.4 Opções possíveis para a caixa de opções ................. 13

5 Recomendações de aplicação 13

5.1 Descrição geral: Recomendações de aplicação ....................... 13

5.2 Configuração do sistema de aquecimento/refrigeração

ambiente.................................................................................... 13

5.2.1 Divisão única............................................................... 14

5.2.2 Várias divisões – Uma zona de TSA .......................... 16

5.2.3 Várias divisões–Duaszonas de TSA........................ 18

5.3 Configuração do depósito de água quente sanitária................. 19

5.3.1 Disposição do sistema – Depósito de AQS

autónomo .................................................................... 19

5.3.2 Selecção do volume e da temperatura desejada

para o depósito de AQS.............................................. 19

5.3.3 Definição e configuração – Depósito de AQS............. 20

5.3.4 Circulador de AQS para água quente imediata .......... 20

5.3.5 Circulador de AQS para desinfecção.......................... 20

5.3.6 Bomba de AQS para pré-aquecimento do depósito ... 21

5.4 Configuração da medição energética........................................ 21

5.4.1 Calor produzido........................................................... 21

5.4.2 Energia consumida ..................................................... 21

5.4.3 Fonte de alimentação com tarifário normal por kWh .. 22

5.4.4 Fonte de alimentação com taxa kWh bonificada ........ 22

5.5 Configuração de um sensor de temperatura externo................ 23

6 Preparação 23

6.1 Descrição geral: Preparação..................................................... 23

6.2 Preparação do local de instalação ............................................ 23

6.2.1 Requisitos para o local de instalação da unidade de

exterior ......................................................................... 23

6.2.2 Requisitos adicionais para o local de instalação da

unidade de exterior em climas frios ............................. 24

6.2.3 Requisitos do local de instalação para a caixa de

controlo ........................................................................ 25

6.2.4 Requisitos do local de instalação para a caixa

opcional........................................................................ 25

6.3 Preparação da tubagem de água............................................... 25

6.3.1 Requisitos do circuito de água..................................... 25

6.3.2 Fórmula para calcular a pré-pressão do reservatório

de expansão ................................................................ 27

6.3.3 Para verificar o volume de água e o caudal................. 27

6.3.4 Alteração da pré-pressão do reservatório de

expansão ..................................................................... 28

6.3.5 Para verificar o volume da água: Exemplos ................ 28

6.4 Preparação da instalação eléctrica ............................................ 29

6.4.1 Acerca da preparação da instalação eléctrica............. 29

6.4.2 Acerca da fonte de alimentação com taxa kWh

bonificada..................................................................... 29

6.4.3 Descrição geral das ligações eléctricas, excepto

actuadores externos .................................................... 29

6.4.4 Descrição geral das ligações elétricas para

atuadores externos e internos ..................................... 30

7 Instalação 31

7.1 Descrição geral: Instalação ........................................................ 31

7.2 Abertura das unidades ............................................................... 31

7.2.1 Sobre a abertura das unidades.................................... 31

7.2.2 Para abrir a unidade de exterior .................................. 31

7.2.3 Para abrir a tampa da caixa de distribuição da

unidade de exterior ...................................................... 32

7.2.4 Para abrir a tampa da caixa de distribuição do

aquecedor de reserva da unidade de exterior ............. 32

7.2.5 Para abrir a caixa de controlo...................................... 32

7.2.6 Para abrir a caixa opcional .......................................... 32

7.3 Montagem da unidade de exterior.............................................. 32

7.3.1 Sobre a montagem da unidade de exterior.................. 32

7.3.2 Cuidados ao montar a unidade de exterior.................. 32

7.3.3 Proporcionar a estrutura de instalação........................ 32

7.3.4 Instalar a unidade exterior ........................................... 33

7.3.5 Proporcionar escoamento............................................ 33

7.3.6 Para evitar que a unidade de exterior caia .................. 34

7.4 Montar a caixa de controlo ......................................................... 34

7.4.1 Precauções ao montar a caixa de controlo.................. 34

7.4.2 Para instalar a caixa de controlo.................................. 34

7.5 Montar a caixa opcional ............................................................. 34

7.5.1 Precauções ao montar a caixa de opção..................... 34

7.5.2 Para instalar a caixa opcional...................................... 34

7.6 Ligação da tubagem de água..................................................... 34

7.6.1 Sobre a ligação da tubagem de água.......................... 34

7.6.2 Precauções na ligação da tubagem de água............... 35

7.6.3 Para ligar a tubagem de água...................................... 35

7.6.4 Para proteger o circuito de água contra

congelamento .............................................................. 35

7.6.5 Para encher o circuito de água.................................... 36

7.6.6 Para encher o depósito de água quente sanitária ....... 37

7.6.7 Para isolar a tubagem de água.................................... 37

7.7 Ligação da instalação eléctrica .................................................. 37

7.7.1 Sobre a ligação da instalação eléctrica ....................... 37

7.7.2 Cuidados na efectuação das ligações eléctricas......... 37

7.7.3 Diretrizes ao ligar a instalação elétrica ........................ 37

7.7.4 Ligação da instalação eléctrica à unidade exterior...... 38

7.7.5 Para ligar a fonte de alimentação principal.................. 38

7.7.6 Para ligar a fonte de alimentação do aquecedor de

reserva ......................................................................... 39

7.7.7 Para ligar a interface de utilizador ............................... 40

7.7.8 Para ligar a válvula de fecho........................................ 41

7.7.9 Para ligar o circulador de água quente sanitária ......... 42

7.7.10 Para ligar as ligações elétricas à caixa de controlo ..... 42

7.7.11 Para ligar a fonte de alimentação da caixa de

controlo ........................................................................ 42

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 3

1 Precauções de segurança gerais

7.7.12 Para ligar o cabo de interligação entre a caixa de

controlo e a unidade de exterior ................................. 43

7.7.13 Para ligar as ligações elétricas à caixa opcional ........ 43

7.7.14 Para ligar a fonte de alimentação da caixa opcional .. 43

7.7.15 Para ligar o cabo de interligação entre a caixa

opcional e a caixa opcional......................................... 43

7.7.16 Para ligar os medidores eléctricos.............................. 43

7.7.17 Para ligar a saída do alarme....................................... 44

7.7.18 Para ligar a saída ACTIVAR/DESACTIVAR do

arrefecimento/aquecimento ambiente......................... 44

7.7.19 Para ligar a comutação para fonte externa de calor ... 44

7.8 Concluir a instalação da unidade de exterior ............................ 44

7.8.1 Para fechar a unidade de exterior............................... 44

7.9 Terminar a instalação da caixa de controlo............................... 44

7.9.1 Para fechar a caixa de controlo .................................. 44

7.10 Terminar a instalação da caixa de opção.................................. 44

7.10.1 Para fechar a caixa de opção ..................................... 44

8 Configuração 45

8.1 Descrição geral: Configuração .................................................. 45

8.1.1 Para ligar o cabo do PC à caixa de distribuição ......... 45

8.1.2 Para aceder aos comandos mais utilizados ............... 45

8.1.3 Para copiar as regulações do sistema da primeira

para a segunda interface de utilizador........................ 46

8.1.4 Para copiar o idioma definido da primeira para a

segunda interface de utilizador ................................... 47

8.1.5 Assistente rápido: Definir a disposição do sistema

após a primeira ACTIVAÇÃO ..................................... 47

8.2 Configuração básica.................................................................. 47

8.2.1 Assistente rápido: idioma/data e hora......................... 47

8.2.2 Assistente rápido: Normal........................................... 47

8.2.3 Assistente rápido: Opções.......................................... 49

8.2.4 Assistente rápido: Capacidades (medição

energética) .................................................................. 52

8.2.5 Controlo de aquecimento/arrefecimento ambiente..... 52

8.2.6 Controlo da água quente sanitária.............................. 56

8.2.7 Número de contacto/helpdesk .................................... 57

8.3 Optimização/configuração avançadas ...................................... 57

8.3.1 Aquecimento/arrefecimento ambiente: avançado....... 57

8.3.2 Controlo da água quente sanitária: avançado ............ 62

8.3.3 Regulações da fonte de calor ..................................... 67

8.3.4 Regulações do sistema............................................... 67

8.4 Estrutura do menu: Descrição geral das regulações do

utilizador .................................................................................... 71

8.5 Estrutura do menu: Descrição geral das regulações do

instalador................................................................................... 72

9 Activação 73

9.1 Descrição geral: Activação........................................................ 73

9.2 Cuidados com a entrada em serviço......................................... 73

9.3 Lista de verificação antes da activação..................................... 73

9.4 Lista de verificação durante a activação da unidade ................ 74

9.4.1 Para verificar o caudal mínimo ................................... 74

9.4.2 Função de purga de ar................................................ 74

9.4.3 Para efectuar um teste de funcionamento.................. 75

9.4.4 Para efectuar um teste de funcionamento do

actuador ...................................................................... 75

9.4.5 Secagem da betonilha do aquecimento por baixo do

piso ............................................................................. 76

10 Entrega ao utilizador 77

10.1 Acerca do bloqueio e desbloqueio ............................................ 77

Possíveis bloqueios de função.................................................. 77

Para verificar se o bloqueio está activo..................................... 77

Para activar ou desactivar um bloqueio de função ................... 77

Para ativar ou desativar o botão de bloqueio............................ 77

11.2.3 Abrir a caixa de opção ................................................. 78

11.3 Lista de verificação para manutenção anual da unidade de

exterior ....................................................................................... 78

12 Resolução de problemas 79

12.1 Descrição geral: Resolução de problemas................................. 79

12.2 Cuidados com a resolução de problemas .................................. 79

12.3 Resolução de problemas com base nos sintomas ..................... 79

12.3.1 Sintoma: A unidade NÃO está a aquecer ou a

arrefecer conforme o esperado.................................... 79

12.3.2 Sintoma: O compressor NÃO é iniciado

(aquecimento ambiente ou aquecimento da água

sanitária) ...................................................................... 80

12.3.3 Sintoma: O circulador produz ruído (cavitação)........... 80

12.3.4 Sintoma: A válvula de segurança abre-se ................... 80

12.3.5 Sintoma: A válvula de segurança de água tem uma

fuga .............................................................................. 80

12.3.6 Sintoma: O ambiente NÃO é suficientemente

aquecido em temperaturas de exterior baixas............. 81

12.3.7 Sintoma: a pressão no ponto de utilização de

torneiras está temporária e invulgarmente elevada..... 81

12.3.8 Sintoma: Os painéis de decoração são afastados

devido a um depósito dilatado ..................................... 81

12.3.9 Sintoma: A função de desinfecção do depósito NÃO

é concluída correctamente (erro AH)........................... 81

12.3.10 Sintoma: A medição energética (calor produzido)

NÃO funciona correctamente....................................... 82

12.4 Resolução de problemas com base em códigos de erro ........... 82

12.4.1 Códigos de erro: Descrição geral ................................ 82

13 Eliminação 85

13.1 Visão geral: Eliminação de componentes .................................. 85

13.2 Bombagem de descarga ............................................................ 85

13.3 Para iniciar e parar o arrefecimento forçado .............................. 86

14 Dados técnicos 87

14.1 Área para assistência técnica: Unidade de exterior ................... 87

14.2 Diagrama das tubagens: Unidade de exterior ............................ 88

14.3 Esquema elétrico: Unidade de exterior ...................................... 88

14.4 Curva ESP: Unidade de exterior ................................................ 92

15 Glossário 93 16 Tabela de regulações locais 94

1 Precauções de segurança

gerais

1.1 Acerca da documentação

▪ A documentação original está escrita em inglês. Todos os outros

idiomas são traduções.

▪ As precauções descritas neste documento dizem respeito a

tópicos muito importantes, siga-os rigorosamente.

▪ A instalação do sistema e todas as actividades descritas no

manual de instalação e no guia de referência do instalador DEVEM ser realizadas por um instalador autorizado.

1.1.1 Significado dos avisos e símbolos

PERIGO

Indica uma situação que resulta em morte ou ferimentos graves.

11 Manutenção e assistência 77

11.1 Visão geral: Manutenção e assistência ..................................... 78

11.2 Precauções de segurança de manutenção ............................... 78

11.2.1 Abrir a unidade de exterior.......................................... 78

11.2.2 Abrir a caixa de controlo ............................................. 78

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

PERIGO: RISCO DE ELECTROCUSSÃO

Indica uma situação que poderá resultar em eletrocussão.

Guia de referência do instalador

Page 4

1 Precauções de segurança gerais

PERIGO: RISCO DE QUEIMADURAS

Indica uma situação que pode resultar em queimaduras devido a temperaturas extremamente quentes ou frias.

PERIGO: RISCO DE EXPLOSÃO

Indica uma situação que pode resultar em explosão.

AVISO

Indica uma situação que pode resultar em morte ou ferimentos graves.

ADVERTÊNCIA: MATERIAL INFLAMÁVEL

CUIDADO

Indica uma situação que pode resultar em ferimentos menores ou moderados.

NOTIFICAÇÃO

Indica uma situação que pode resultar em danos materiais ou no equipamento.

INFORMAÇÕES

Apresenta dicas úteis ou informações adicionais.

Símbolo Explicação

Antes da instalação, leia o manual de instalação e operação e a folha das instruções de ligação.

Antes de realizar trabalhos de manutenção e assistência técnica, leia o manual de assistência.

Para obter mais informações, consulte o guia para instalação e utilização.

1.2 Para o instalador

1.2.1 Geral

Se NÃO tiver a certeza de como instalar ou utilizar a unidade, contacte o seu representante.

NOTIFICAÇÃO

A instalação ou fixação inadequada do equipamento ou dos acessórios pode provocar choques elétricos, curtocircuitos, fugas, incêndios ou outros danos no equipamento. Utilize apenas acessórios, equipamento opcional e peças sobresselentes fabricadas ou aprovadas pela Daikin.

AVISO

Certifique-se de que a instalação, os testes e os materiais aplicados cumprem a legislação aplicável (acima das instruções descritas na documentação da Daikin).

PERIGO: RISCO DE QUEIMADURAS

▪ NÃO toque nas tubagens de refrigerante, nas tubagens

de água nem nas peças internas durante ou imediatamente após o funcionamento. Poderão estar demasiado quentes ou frias. Deixe passar algum tempo para que voltem à temperatura normal. Se tiver de tocar-lhes, utilize luvas de proteção.

▪ NÃO entre em contacto com uma fuga de refrigerante.

AVISO

Tome medidas adequadas de modo a evitar que a unidade possa ser utilizada como abrigo para animais pequenos. Se entrarem em contacto com os componentes elétricos, os animais pequenos podem provocar avarias, fumo ou um incêndio.

CUIDADO

NÃO toque na entrada de ar nem nas aletas de alumínio da unidade.

NOTIFICAÇÃO

▪ NÃO coloque nenhum objeto nem equipamento em

cima da unidade.

▪ NÃO se sente, trepe nem se apoie na unidade.

NOTIFICAÇÃO

Os trabalhos efetuados na unidade de exterior devem ser efetuados em tempo seco, para evitar entrada de água.

De acordo com a legislação aplicável, poderá ser necessário fornecer um livro de registos com o produto, contendo pelo menos: informações sobre manutenção, trabalho de reparação, resultados de testes, períodos de inactividade…

As seguintes informações também DEVEM ser fornecidas num local acessível no produto:

▪ Instruções para desligar o sistema em caso de emergência ▪ Nome e endereço de bombeiros, polícia e hospital ▪ Nome, endereço e contactos telefónicos (diurnos e nocturnos)

para receber assistência

Na Europa, a EN378 fornece a orientação necessária deste livro de registos.

1.2.2 Local de instalação

▪ Proporcione espaço suficiente em redor da unidade para permitir

intervenções técnicas e uma boa circulação de ar.

▪ Certifique-se de que o local de instalação suporta o peso e a

vibração da unidade.

▪ Certifique-se de que a área é bem ventilada. NÃO bloqueie as

aberturas de ventilação.

▪ Certifique-se de que a unidade está nivelada.

CUIDADO

Utilize equipamento de proteção pessoal adequado (luvas de proteção, óculos de segurança…) quando realizar tarefas de instalação, manutenção ou intervenções técnicas ao sistema.

AVISO

Rasgue e deite fora os sacos plásticos de embalagem, para que não fiquem ao alcance de ninguém, em especial de crianças. Risco possível: asfixia.

Guia de referência do instalador

NÃO instale a unidade nos seguintes locais: ▪ Em atmosferas potencialmente explosivas. ▪ Em locais onde existam máquinas que emitam ondas

electromagnéticas. As ondas electromagnéticas podem perturbar o sistema de controlo, provocando avarias no equipamento.

▪ Em locais onde exista o risco de incêndio devido à fuga de gases

inflamáveis (exemplo: diluente ou gasolina), fibra de carbono e pó inflamável.

▪ Em locais onde são produzidos gases corrosivos (exemplo: gás

de ácido sulfúrico). A corrosão dos tubos de cobre ou dos componentes soldados pode provocar fugas de refrigerante.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 5

1 Precauções de segurança gerais

1.2.3 Refrigerante

Se aplicável. Consulte o manual de instalação ou o guia de referência do instalador da sua aplicação para obter mais informações.

NOTIFICAÇÃO

Certifique-se de que a instalação da tubagem de refrigerante está em conformidade com a legislação aplicável. Na Europa, a EN378 é a norma aplicável.

NOTIFICAÇÃO

Certifique-se de que a tubagem local e as ligações NÃO são sujeitas a tensão.

AVISO

Durante os testes, NUNCA pressurize o produto com uma pressão superior à pressão máxima permitida (conforme indicado na placa de especificações da unidade).

AVISO

Tome precauções suficientes em caso de fugas de refrigerante. Se existirem fugas do gás do refrigerante, ventile a área de imediato. Riscos possíveis:

▪ As concentrações excessivas de refrigerante numa

divisão fechada podem levar à falta de oxigénio.

▪ Pode ser produzido um gás tóxico se o gás refrigerante

entrar em contacto com fogo.

▪ A unidade é carregada com refrigerante na fábrica e, dependendo

da dimensão e do comprimento dos tubos, alguns sistemas necessitam de uma carga adicional de refrigerante.

▪ Utilize apenas ferramentas exclusivas para o tipo de refrigerante

utilizado no sistema, para assegurar a resistência de pressão e para evitar a entrada de materiais estranhos no sistema.

▪ Carregue o liquido refrigerante da seguinte forma:

Se Então

Se houver um tubo de sifão (isto é, se o cilindro estiver

marcado com “Sifão de enchimento de líquido instalado”)

Se NÃO houver um tubo de sifão Carregue o cilindro com o

▪ Abra os cilindros do refrigerante lentamente. ▪ Carregue o refrigerante sob a forma líquida. Acrescentá-lo sob a

forma gasosa poderá impedir o funcionamento normal.

Carregue o cilindro com o mesmo na vertical direito.

mesmo virado de cabeça para baixo.

PERIGO: RISCO DE EXPLOSÃO Bombagem de descarga – Fuga de refrigerante. Caso

pretenda efectuar uma bombagem de descarga do sistema e exista uma fuga no circuito de refrigerante:

▪ NÃO utilize a função de bombagem de descarga

automática da unidade, com a qual pode recolher o refrigerante todo do sistema para a unidade de exterior. Consequência possível: Auto-combustão e explosão do compressor devido à entrada de ar no compressor em funcionamento.

▪ Utilize um sistema de recuperação separado para que

NÃO seja necessário o funcionamento do compressor da unidade.

AVISO

Recolha SEMPRE o refrigerante. NÃO os liberte directamente para o ambiente. Utilize a bomba de vácuo para evacuar a instalação.

NOTIFICAÇÃO

Após todas as tubagens terem sido conectadas, certifiquese de que não existem fugas de gás. Utilize azoto para realizar uma deteção de fugas de gás.

NOTIFICAÇÃO

▪ Para evitar falhas no compressor, NÃO carregue mais

refrigerante do que o especificado.

▪ Quando é necessário abrir o sistema de refrigeração, o

refrigerante DEVE ser tratado em conformidade com a legislação aplicável.

AVISO

Certifique-se de que não há oxigénio no sistema. O refrigerante apenas pode ser carregado após efetuar o teste de fugas e a secagem por aspiração.

▪ Caso seja necessário um recarregamento, consulte a placa de

especificações da unidade. Indica o tipo de refrigerante e a quantidade necessária.

CUIDADO

Ao terminar de adicionar refrigerante ou durante uma pausa, feche imediatamente a válvula do tanque do refrigerante. Se a válvula NÃO for fechada imediatamente, a pressão remanescente poderá carregar refrigerante adicional. Consequência possível: Quantidade incorrecta de refrigerante.

1.2.4 Salmoura

Se aplicável. Consulte o manual de instalação ou o guia de referência do instalador da sua aplicação para obter mais informações.

AVISO

A seleção da salmoura DEVE estar em conformidade com a legislação aplicável.

AVISO

Tome precauções suficientes em caso de fugas de salmoura. Se existirem fugas, ventile imediatamente a área e contacte o seu representante local.

AVISO

A temperatura ambiente no interior da unidade pode atingir números muito superiores à temperatura ambiente da divisão, por ex., 70°C. Em caso de fuga de salmoura, as peças quentes no interior da unidade podem criar uma situação de perigo.

AVISO

A utilização e instalação da aplicação TEM de cumprir as precauções de segurança e ambientais especificadas na legislação aplicável.

1.2.5 Água

Se aplicável. Consulte o manual de instalação ou o guia de referência do instalador da sua aplicação para obter mais informações.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 6

2 Acerca da documentação

NOTIFICAÇÃO

Certifique-se de que a qualidade da água está em conformidade com a directiva da UE 98/83EC.

1.2.6 Sistema eléctrico

PERIGO: RISCO DE ELECTROCUSSÃO

▪ Tem de DESATIVAR todas as fontes de alimentação

antes de desmontar a tampa da caixa de distribuição, de estabelecer as ligações elétricas ou de tocar nos componentes elétricos.

▪ Desligue a fonte de alimentação durante mais de

1 minuto e meça a tensão nos terminais dos condensadores do circuito principal ou dos componentes elétricos, antes de efetuar intervenções técnicas. A tensão DEVE ser inferior a 50 VCC antes de poder tocar nos componentes elétricos. Para saber a localização dos terminais, consulte o esquema elétrico.

▪ NÃO toque nos componentes elétricos com as mãos

molhadas.

▪ NÃO deixe a unidade sem supervisão quando a tampa

de serviço estiver removida.

AVISO

Se NÃO for instalado de fábrica, TEM de ser instalado na cablagem fixa um interruptor geral ou outra forma de interrupção do circuito, com quebra de contacto em todos os pólos, proporcionando uma interrupção total em estado de sobretensão de categoriaIII.

AVISO

▪ Utilize APENAS fios de cobre. ▪ Certifique-se de que os componentes eléctricos locais

estão em conformidade com a legislação aplicável.

▪ Todas as ligações eléctricas locais DEVEM ser

estabelecidas de acordo com o esquema eléctrico fornecido com o produto.

▪ NUNCA aperte molhos de cabos e certifique-se de que

NÃO entram em contacto com a tubagem nem com arestas afiadas. Certifique-se de que não é aplicada qualquer pressão externa às ligações dos terminais.

▪ Certifique-se de que instala a ligação à terra. NÃO

efectue ligações à terra da unidade através de canalizações, acumuladores de sobretensão ou fios de terra da rede telefónica. Uma ligação à terra incompleta pode originar choques eléctricos.

▪ Certifique-se de que utiliza um circuito de alimentação

adequado. NUNCA utilize uma fonte de alimentação partilhada por outro aparelho eléctrico.

▪ Certifique-se de que instala os disjuntores ou fusíveis

necessários.

▪ Certifique-se de que instala um disjuntor de fugas para

a terra. Caso contrário, podem acontecer choques eléctricos ou incêndios.

▪ Ao instalar o disjuntor de fugas para a terra, certifique-

se de que este é compatível com o inversor (resistente a ruído eléctrico de alta frequência), para que o disjuntor de fugas para a terra não dispare desnecessariamente.

NOTIFICAÇÃO

Cuidados a ter quando estender a cablagem de alimentação:

▪ NÃO ligue cabos de diferentes espessuras à placa de

bornes de alimentação (a folga nos cabos de alimentação pode causar calor anormal).

▪ Quando ligar cabos da mesma espessura, proceda

conforme ilustrado na figura anterior.

▪ Para as ligações eléctricas, utilize a cablagem de

alimentação designada e ligue firmemente e, em seguida, prenda de modo a evitar que seja exercida pressão externa na placa de bornes.

▪ Utilize uma chave de fendas adequada para apertar os

parafusos do terminal. Uma chave de fendas com uma cabeça pequena irá danificar a cabeça e tornar o aperto correcto impossível.

▪ Se apertar os parafusos do terminal em demasia, pode

parti-los.

Instale os cabos eléctricos a pelo menos 1 metro de distância de televisores ou rádios, para evitar interferências. Dependendo das ondas de rádio, uma distância de 1metro pode não ser suficiente.

AVISO

▪ Após concluir a instalação elétrica, confirme se cada

componente elétrico e terminal no interior da caixa dos componentes elétricos está bem fixo.

▪ Certifique-se de que todas as tampas estão fechadas

antes de colocar a unidade em funcionamento.

NOTIFICAÇÃO

Aplicável apenas se a fonte de alimentação for trifásica e se o compressor tiver um método de arranque ATIVAR/ DESATIVAR.

Se existir a possibilidade de haver fase invertida após uma interrupção de energia elétrica momentânea e a alimentação ligar-se e desligar-se enquanto o produto estiver a funcionar, instale um circuito de proteção de fase invertida localmente. O funcionamento do produto em fase invertida poderá causar danos no compressor e em outras peças.

2 Acerca da documentação

2.1 Acerca deste documento

Público-alvo

Instaladores autorizados

Conjunto de documentação

Este documento faz parte de um conjunto de documentação. O conjunto completo é constituído por:

▪ Precauções de segurança gerais:

▪ Instruções de segurança que deve ler antes de instalar ▪ Formato: Papel (na caixa da unidade de exterior)

▪ Manual de instalação da unidade de exterior:

▪ Instruções de instalação ▪ Formato: Papel (na caixa da unidade de exterior)

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 7

3 Acerca da caixa

▪ Manual de instalação da caixa de controlo:

▪ Instruções de instalação ▪ Formato: Papel (na caixa da caixa de controlo)

▪ Manual de instalação da caixa opcional:

▪ Instruções de instalação ▪ Formato: Papel (na caixa da caixa opcional)

▪ Guia de referência do instalador:

▪ Preparação da instalação, boas práticas, dados de referência,

…

▪ Formato: Ficheiros digitais em http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Livro de anexo para equipamento opcional:

▪ Informações adicionais sobre como instalar equipamento

opcional

▪ Formato: Papel (na caixa da unidade de exterior) + Ficheiros

digitais em http://www.daikineurope.com/support-and-manuals/

product-information/

As actualizações mais recentes da documentação fornecida podem estar disponíveis no site regional Daikin ou através do seu representante.

A documentação original está escrita em inglês. Todos os outros idiomas são traduções.

Dados de engenharia

▪ Um subconjunto dos mais recentes dados técnicos está

disponível no website regional Daikin (de acesso público).

▪ O conjunto completo dos mais recentes dados técnicos está

disponível na extranet Daikin (autenticação obrigatória).

Capítulo Descrição

Tabela de regulações locais

Tabela a preencher pelo instalador e guardar para referência futura

Nota: Existe também uma tabela de regulações do instalador no guia de referência do utilizador. Esta tabela deve ser preenchida pelo instalador e entregue ao utilizador.

3 Acerca da caixa

3.1 Descrição geral: Sobre a caixa

Este capítulo descreve o que é necessário fazer depois de as caixas com a unidades de exterior, a caixa de controlo e/ou a caixa opcional serem entregues no local.

Contém informações sobre: ▪ Desempacotamento e manuseamento das unidades ▪ Retirar os acessórios das unidades Tenha em mente o seguinte: ▪ Aquando da entrega, a unidade DEVE ser verificada quanto à

existência de danos. Quaisquer danos DEVEM ser imediatamente comunicados agente de reclamações do transportador.

▪ Transporte a unidade embalada até ficar o mais próxima possível

da posição de instalação final, para impedir danos no transporte.

▪ Prepare com antecedência o percurso pelo qual pretende trazer a

unidade para o interior.

2.2 Guia de referência do instalador num relance

Capítulo Descrição

Precauções de segurança gerais

Acerca da documentação Que documentação existe para o

Acerca da caixa Como desembalar as unidades e

Acerca das unidades e das opções

Recomendações de aplicação

Preparação O que fazer e saber antes de ir para o

Instalação O que fazer e saber para instalar o

Configuração O que fazer e saber para configurar o

Activação O que fazer e saber para activar o

Entregar ao utilizador O que entregar e explicar ao utilizador Manutenção e assistência Como realizar a manutenção e

Resolução de problemas O que fazer em caso de problemas Eliminação Como eliminar o sistema Dados técnicos Especificações do sistema Glossário Definição de termos

Instruções de segurança que deve ler antes de instalar

instalador

remover os seus acessórios ▪ Como identificar as unidades

▪ Combinações possíveis de unidades

e opções

Várias configurações de instalação do sistema

local

sistema

sistema após a instalação

sistema depois de o configurar

assistência das unidades

3.2 Unidade de exterior

3.2.1 Para desembalar a unidade de exterior

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 8

3 Acerca da caixa

4×

157~160 kg

1×

2×

ENERG

IJAY IAIE

ENERG

IJAY IAIE

1×

1× 1× 1× 1×

a b c d

2×2×

2 Retire os acessórios.

3.2.2 Manusear a unidade de exterior

Transporte a unidade lentamente conforme indicado:

CUIDADO

Para evitar lesões, NÃO toque na entrada de ar nem nas aletas de alumínio da unidade.

3.2.3 Para retirar os acessórios da unidade de exterior

1 Abrir a unidade de exterior.

a Precauções de segurança gerais b Livro de anexo para equipamento opcional c Manual de instalação da unidade de exterior d Manual do funcionamento e Anel de vedação para válvula de fecho

f Válvula de fecho

g Etiqueta energética

3.3 Quadro elétrico

NOTIFICAÇÃO

A caixa de controlo EKCB07CAV3 é uma opção e não pode ser utilizada autonomamente.

3.3.1 Para retirar a caixa de controlo

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 9

4 Acerca das unidades e das opções

2× 2× 2×

a b c

2×

3.3.2 Para retirar os acessórios da caixa de controlo

1 Abra a caixa de controlo.

2 Retire os acessórios.

a Parafusos M4 para a interface de utilizador

b Porcas M4 para a interface de utilizador

c Cabos para relé da resistência elétrica do depósito de

água quente sanitária

3.4 Caixa opcional

NOTIFICAÇÃO

▪ A caixa opcional EK2CB07CAV3 é uma opção e não

pode ser utilizada autonomamente.

▪ Para poder utilizar a caixa de opção é necessário que

a caixa de controlo opcional EKCB07CAV3 seja parte do sistema.

3.4.1 Para retirar a caixa de opção

3.4.2 Para retirar os acessórios da caixa opcional

1 Abra a caixa opcional.

2 Retire os acessórios.

a Conectores para cabo de interligação entre a caixa

opcional e a caixa de controlo EKCB07CAV3.

4 Acerca das unidades e das

opções

4.1 Descrição geral: Sobre as unidades e opções

Este capítulo contém informações sobre: ▪ Identificar a unidade de exterior ▪ Identificar a caixa de controlo (se aplicável) ▪ Identificar a caixa opcional (se aplicável) ▪ Combinar a unidade de exterior com opções ▪ Combinar a caixa de controlo com opções ▪ Combinar a caixa opcional com opções ▪ Combinações possíveis de unidade de exterior e depósito de

água quente sanitária

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 10

4 Acerca das unidades e das opções

FHL1

FHL2

FHL3

a b ce d

4.2 Identificação

NOTIFICAÇÃO

Quando instalar ou efectuar intervenções técnicas a várias unidades em simultâneo, certifique-se de que NÃO troca os painéis de assistência técnica entre os diferentes modelos.

4.2.1 Etiqueta de identificação: Unidade de exterior

Localização

Identificação do modelo Exemplo: EB/DLQ14CA3V3/W1

Código Descrição

EK Kit europeu CB Caixa de controlo 07 Classe da capacidade CA Série do modelo V3 Fonte de alimentação

4.2.3 Etiqueta de identificação: Caixa de opção

Localização

Identificação do modelo Exemplo: EK2CB07 CA V3

Código Descrição

EK Kit europeu 2 Opcional CB Caixa de controlo 07 Classe da capacidade CA Série do modelo V3 Fonte de alimentação

4.3 Combinação de unidades e opções

Código Explicação

E Bomba de calor de exterior monobloco europeu B

D L Temperatura da água baixa – zona ambiente:

Q Refrigerante R410A 14 Classe da capacidade CA3 Série do modelo V3

B=Reversível (aquecimento+arrefecimento) D=Apenas aquecimento

−10~−25°C

V3=Fonte de alimentação: 1~, 220~240 V, 50 Hz W1=Fonte de alimentação: 3N~, 380~415 V, 50

4.2.2 Etiqueta de identificação: Caixa de controlo

Localização

Identificação do modelo Exemplo: EKCB07 CA V3

Opção Componentes do sistema necessários para essa opção

Unidade de exterior EBLQ

+EDLQ011~016CA3V3+W1

Equipamento opcional Interface de utilizador

(EKRUCBL*)(obrigatório) Interface de utilizador

simplificada (EKRUCBS) Depósito de água quente

sanitária Sonda remoto de exterior

(EKRSCA1)

O O O

4.3.1 Combinações possíveis de unidades e opções de exterior

a Unidade de exterior (EBLQ+EDLQ011~016CA(3)V3+W1) b Parte de refrigeração da unidade de exterior c Parte hidráulica da unidade de exterior d Kit de válvulas EKMBHBP1 e Aquecedor de reserva

f Caixa de controlo EKCB07CAV3 g Caixa opcional EK2CB07CAV3 h Depósito de água quente sanitária

i Circuito de aquecimento de climatização

Caixa de controlo

EKCB07CAV3

Caixa opcional EK2CB07CAV3

Kit de válvulas

EKMBHBP1

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 11

4 Acerca das unidades e das opções

Opção Componentes do sistema necessários para essa opção

Unidade de exterior EBLQ

+EDLQ011~016CA3V3+W1

Ferramenta do atualizador do PC (EKPCCAB)

Termóstato da divisão (EKRTWA, EKRTR1)

Sensor remoto para termóstato sem fios (EKRTETS)

Convector da bomba de calor (FWXV)

Sensor remoto de interior (KRCS01-1)

Componentes fornecidos localmente Controlo do funcionamento

de arrefecimento/ aquecimento ambiente (ou válvula de fecho)

Fonte de alimentação com taxa kWh bonificada (contacto sem tensão)

Circulador de água quente sanitária

Medidor elétrico O O O Saída do alarme O O O Saída para ATIVAR/

DESATIVAR aquecimento/ arrefecimento ambiente

Comutação para fonte externa de calor

O O

O O O

O O

O O O

Caixa de controlo

EKCB07CAV3

Caixa opcional EK2CB07CAV3

Kit de válvulas

EKMBHBP1

4.3.2 Opções possíveis para a unidade de exterior

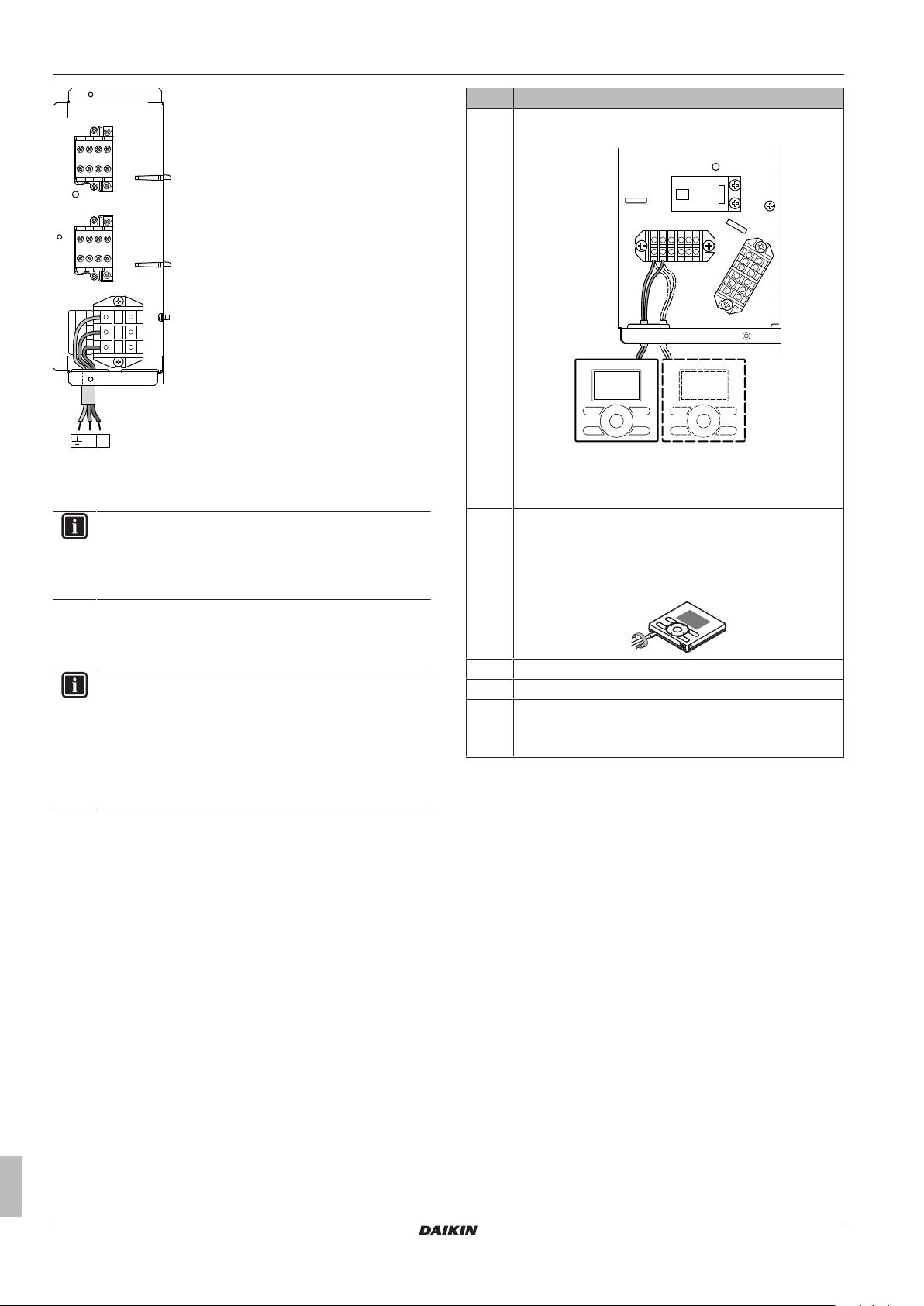

Interface de utilizador (EKRUCBL*)

A interface de utilizador e uma possível interface de utilizador adicional estão disponíveis como opção.

A interface de utilizador adicional pode ser ligada: ▪ Para ter:

▪ controlo próximo da caixa de controlo, ▪ funcionalidade do termóstato da divisão no principal espaço a

ser aquecido. ▪ Para ter uma interface que contém outros idiomas. Estão disponíveis as seguintes interfaces de utilizador: ▪ EKRUCBL1 contém os seguintes idiomas: Alemão, Francês,

Neerlandês, Italiano.

▪ EKRUCBL2 contém os seguintes idiomas: Inglês, Sueco,

Norueguês, Finlandês.

▪ EKRUCBL3 contém os seguintes idiomas: Inglês, Espanhol,

Grego, Português.

▪ EKRUCBL4 contém os seguintes idiomas: Inglês, Turco, Polaco,

Romeno.

▪ EKRUCBL5 contém os seguintes idiomas: Alemão, Checo,

Esloveno, Eslovaco.

▪ EKRUCBL6 contém os seguintes idiomas: Inglês, Croata,

Húngaro, Estoniano.

▪ EKRUCBL7 contém os seguintes idiomas: Inglês, Alemão, Russo,

Dinamarquês.

Os idiomas na interface de utilizador podem ser transferidos através do software de um PC ou copiados de uma interface de utilizador para outra.

Para ver as instruções de instalação, consulte "7.7.7 Para ligar a

interface de utilizador"na página40.

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue a interface de utilizador diretamente à unidade de exterior.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, pode também ligar a interface de utilizador à caixa de controlo.

Interface de utilizador simplificada (EKRUCBS)

▪ A interface de utilizador simplificada apenas pode ser utilizada em

conjunto com a interface de utilizador principal.

▪ A interface de utilizador simplificada funciona como termóstato da

divisão e tem de ser instalada na divisão que pretende controlar.

Para ver as instruções de instalação, consulte o manual de instalação e funcionamento da interface de utilizador simplificada.

Depósito de água quente sanitária

Para fornecer água quente sanitária, pode ser ligado à unidade de exterior um depósito de água quente sanitária.

Para ver as instruções de instalação, consulte o manual de instalação do depósito de água quente sanitária e o livro de anexo para equipamento opcional.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 12

4 Acerca das unidades e das opções

INFORMAÇÕES

▪ O depósito de água quente sanitária pode ser ligado

apenas se o sistema incluir a caixa de controlo EKCB07CAV3 e o kit de válvula EKMBHBP1.

▪ O depósito de água quente sanitária está ligado à

parte hidráulica da unidade exterior e ligado à caixa de controlo EKCB07CAV3.

Sensor remoto de exterior (EKRSCA1)

Por predefinição, o sensor dentro da unidade de exterior será utilizado para medir a temperatura exterior.

Como opção, o sensor remoto de exterior pode ser instalado para medir a temperatura exterior noutro local (por ex. para evitar a luz solar directa) para conseguir um comportamento melhorado do sistema.

Para ver as instruções de instalação, consulte o manual de instalação do sensor remoto de exterior e o livro de anexo para equipamento opcional.

INFORMAÇÕES

Pode ligar apenas a sonda remota de interior ou a sonda remota de exterior.

Convector da bomba de calor (FWXV)

Para fornecer aquecimento/arrefecimento ambiente, é possível usar convectores de bomba de calor (FWXV).

Para ver as instruções de instalação, consulte o manual de instalação dos convectores da bomba de aquecimento e o livro de anexo para equipamento opcional.

Adaptador de LAN para controlo por smartphone + aplicações Smart Grid (BRP069A61)

Pode instalar este adaptador LAN para: ▪ Controlar o sistema através de uma aplicação do smartphone. ▪ Utilizar o sistema em várias aplicações Smart Grid. Para ver as instruções de instalação, consulte o manual de

instalação do adaptador de LAN.

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue o adaptador LAN diretamente à unidade de exterior.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, pode também ligar o adaptador LAN à caixa de controlo.

Adaptador de LAN para controlo por smartphone (BRP069A62)

Pode instalar este adaptador de LAN para controlar o sistema através de uma aplicação do smartphone.

Para ver as instruções de instalação, consulte o manual de instalação do adaptador de LAN.

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue o adaptador LAN diretamente à unidade de exterior.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, pode também ligar o adaptador LAN à caixa de controlo.

4.3.3 Opções possíveis para a caixa de controlo

Interface de utilizador (EKRUCBL*)

A interface de utilizador e uma possível interface de utilizador adicional estão disponíveis como opção.

A interface de utilizador adicional pode ser ligada: ▪ Para ter:

▪ controlo próximo da caixa de controlo, ▪ funcionalidade do termóstato da divisão no principal espaço a

ser aquecido. ▪ Para ter uma interface que contém outros idiomas. Estão disponíveis as seguintes interfaces de utilizador: ▪ EKRUCBL1 contém os seguintes idiomas: Alemão, Francês,

Neerlandês, Italiano.

▪ EKRUCBL2 contém os seguintes idiomas: Inglês, Sueco,

Norueguês, Finlandês.

▪ EKRUCBL3 contém os seguintes idiomas: Inglês, Espanhol,

Grego, Português.

▪ EKRUCBL4 contém os seguintes idiomas: Inglês, Turco, Polaco,

Romeno.

▪ EKRUCBL5 contém os seguintes idiomas: Alemão, Checo,

Esloveno, Eslovaco.

▪ EKRUCBL6 contém os seguintes idiomas: Inglês, Croata,

Húngaro, Estoniano.

▪ EKRUCBL7 contém os seguintes idiomas: Inglês, Alemão, Russo,

Dinamarquês.

Os idiomas na interface de utilizador podem ser transferidos através do software de um PC ou copiados de uma interface de utilizador para outra.

Para ver as instruções de instalação, consulte "7.7.7 Para ligar a

interface de utilizador"na página40.

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue a interface de utilizador diretamente à unidade de exterior.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, pode também ligar a interface de utilizador à caixa de controlo.

Interface de utilizador simplificada (EKRUCBS)

▪ A interface de utilizador simplificada apenas pode ser utilizada em

conjunto com a interface de utilizador principal.

▪ A interface de utilizador simplificada funciona como termóstato da

divisão e tem de ser instalada na divisão que pretende controlar.

Para ver as instruções de instalação, consulte o manual de instalação e funcionamento da interface de utilizador simplificada.

Termóstato da divisão (EKRTWA, EKRTR1, RTRNETA)

Pode ligar um termóstato da divisão opcional à caixa de controlo EKCB07CAV3. Este termóstato pode ser com fios (EKRTWA) ou sem fios (EKRTR1 e RTRNETA). O termóstato RTRNETA somente pode ser utilizado em sistemas apenas de aquecimento.

Para ver as instruções de instalação, consulte o manual de instalação do termóstato da divisão e o livro de anexo para equipamento opcional.

Sensor remoto para termóstato sem fios (EKRTETS)

Pode utilizar um sensor de temperatura de interior sem fios (EKRTETS) apenas em combinação com o termóstato sem fios (EKRTR1).

Para ver as instruções de instalação, consulte o manual de instalação do termóstato da divisão e o livro de anexo para equipamento opcional.

Configurador de PC (EKPCCAB)

O cabo para PC estabelece uma ligação entre a caixa de distribuição da unidade de exterior (ou da caixa de controlo EKCB07CAV3) e um PC. Dá a possibilidade de transferir diferentes

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 13

5 Recomendações de aplicação

ficheiros de idioma para a interface de utilizador e parâmetros para a unidade de exterior. Para saber os ficheiros de idioma disponíveis, contacte o seu representante local.

O software e as instruções de funcionamento correspondentes estão disponíveis em http://www.daikineurope.com/support-and-

manuals/software-downloads/.

Para ver as instruções de instalação, consulte o manual de instalação do cabo para PC, o capítulo "8 Configuração" na

página45 e o livro de anexo para equipamento opcional.

Adaptador de LAN para controlo por smartphone + aplicações Smart Grid (BRP069A61)

instalação do adaptador de LAN.

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue o adaptador LAN diretamente à unidade de exterior.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, pode também ligar o adaptador LAN à caixa de controlo.

Adaptador de LAN para controlo por smartphone (BRP069A62)

Pode instalar este adaptador de LAN para controlar o sistema através de uma aplicação do smartphone.

Para ver as instruções de instalação, consulte o manual de instalação do adaptador de LAN.

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue o adaptador LAN diretamente à unidade de exterior.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, pode também ligar o adaptador LAN à caixa de controlo.

4.3.4 Opções possíveis para a caixa de opções

Sensor remoto de interior (KRCS01-1)

Por predefinição, o sensor da interface de utilizador interno será utilizado como sensor de temperatura ambiente.

Como opção, o sensor remoto de interior pode ser instalado para medir a temperatura ambiente noutro local.

O sensor remoto de interior está ligado à caixa opcional EK2CB07CAV3. Para ver as instruções de instalação, consulte o manual de instalação da sonda remota de interior e o livro de anexo para equipamento opcional.

INFORMAÇÕES

▪ O sensor remoto de interior apenas pode ser utilizado

caso a interface de utilizador esteja configurada com a funcionalidade do termóstato da divisão.

▪ Pode ligar apenas a sonda remota de interior ou a

sonda remota de exterior.

5 Recomendações de aplicação

5.1 Descrição geral: Recomendações de aplicação

O objectivo das recomendações de aplicação é proporcionar uma perspectiva das possibilidades do sistema de bomba de calor Daikin.

NOTIFICAÇÃO

▪ As ilustrações apresentadas nas recomendações de

aplicação destinam-se apenas a ser utilizadas como referência e NÃO devem ser utilizadas como diagramas hidráulicos detalhados. As dimensões e o equilíbrio hidráulico detalhado NÃO são apresentados e são da responsabilidade do instalador.

▪ Para obter mais informações sobre as regulações de

configuração para optimizar o funcionamento da bomba de calor, consulte "8 Configuração" na

página45.

Este capítulo contém as recomendações de aplicação para: ▪ Configuração do sistema de aquecimento/refrigeração ambiente ▪ Configuração de uma fonte de calor auxiliar para aquecimento

ambiente ▪ Configuração do depósito de água quente sanitária ▪ Configuração da medição energética ▪ Configuração de um sensor de temperatura externo

5.2 Configuração do sistema de

aquecimento/refrigeração ambiente

O sistema de bomba de calor fornece saída de água para aquecer os emissores de calor de uma ou mais divisões.

Uma vez que o sistema proporciona uma grande flexibilidade de controlo da temperatura em cada divisão, deve, em primeiro lugar, responder às seguintes questões:

▪ Quantas divisões são aquecidas ou arrefecidas pelo sistema de

bombade calor Daikin? ▪ Quais são os tipos de emissor de calor utilizados em cada divisão

e quais são as respetivas temperaturas de saída de água? Uma vez definidos os requisitos de aquecimento/arrefecimento

ambiente, a Daikin aconselha o seguimento das recomendações de configuração abaixo apresentadas.

NOTIFICAÇÃO

Se for utilizado um termóstato da divisão externo, o mesmo irá controlar a protecção contra congelamento da divisão. Contudo, a protecção contra congelamento da divisão apenas é possível se estiver ACTIVADO o controlo da temperatura de saída da água na interface de utilizador da unidade.

INFORMAÇÕES

Caso utilize um termóstato da divisão externo e seja necessário assegurar a proteção contra congelamento da divisão em todas as condições, deve regular a emergência automática [A.6.C] para 1.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 14

5 Recomendações de aplicação

5.2.1 Divisão única

Radiadores ou aquecimento por baixo do piso – Termóstato da divisão com fios

Definição

A Zona da temperatura de saída de água principal B Uma só divisão

a Interface de utilizador utilizada como termóstato ambiente b Caixa de controlo c Aquecedor de reserva

▪ Os radiadores ou o aquecimento por baixo do piso estão

directamente ligados à unidade de exterior.

▪ A temperatura ambiente é controlada pela interface de utilizador,

que está ligada à caixa de controlo EKCB07CAV3. Instalações possíveis:

▪ A caixa de controlo EKCB07CAV3 é instalada na divisão e a

interface do utilizador é usada como termostato da divisão.

▪ A caixa de controlo EKCB07CAV3 é instalada na divisão,

próxima da unidade de exterior + a interface do utilizador é instalada na divisão e usada como termostato da divisão.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [A.2.1.8] ▪ Código: [7-02]

Vantagens

▪ Rentável. NÃO é necessário um termóstato da divisão externo

adicional.

▪ Maior conforto e eficiência. A funcionalidade de termóstato

inteligente da divisão pode diminuir ou aumentar a temperatura de saída de água desejada com base na temperatura ambiente da divisão (modulação). Isto resulta em:

▪ Temperaturas ambientes da divisão estáveis e

correspondentes à temperatura desejada (maior conforto)

▪ Menos ciclos ATIVAR/DESATIVAR (mais silencioso, maior

conforto e maior eficiência)

▪ Temperatura de saída de água mais baixa possível (maior

eficiência)

▪ Fácil. Pode definir facilmente a temperatura ambiente desejada

através da interface de utilizador: ▪ Para as suas necessidades diárias, pode utilizar programas e

valores predefinidos.

▪ Para se desviar das suas necessidades diárias, pode anular

temporariamente os programas e valores predefinidos, utilizar o modo de férias...

2 (Controlo do TDA): O funcionamento da unidade é determinado com base na temperatura ambiente da interface de utilizador.

0 (1 zona de TSA): Principal

Radiadores ou aquecimento por baixodo piso– Termóstato da divisão sem fios

Definição

A Zona da temperatura de saída de água principal B Uma só divisão

a Interface de utilizador b Caixa de controlo c Aquecedor de reserva d Receptor para o termóstato da divisão externo sem fios e Termóstato da divisão externo sem fios

▪ Os radiadores ou o aquecimento por baixo do piso estão

directamente ligados à unidade de exterior.

▪ A temperatura ambiente é controlada pelo termóstato ambiente

externo sem fios (equipamento EKRTR1 opcional).

Configuração

Regulação Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [A.2.1.8] ▪ Código: [7-02]

Termóstato da divisão externo para a zona principal:

▪ #: [A.2.2.E.5] ▪ Código: [C-05]

Vantagens

▪ Sem fios. O termóstato ambiente externo Daikin está disponível

numa versão sem fios.

▪ Eficiência. Apesar de o termóstato ambiente externo apenas

enviar sinais ATIVAR/DESATIVAR, foi especificamente concebido para o sistema de bombade calor.

▪ Conforto. No caso do aquecimento por baixo do piso, o

termóstato da divisão externo sem fios impede a ocorrência de condensação no piso durante a operação de arrefecimento, medindo a humidade da divisão.

1 (Contr. TDA ext.): O funcionamento da unidade é determinado pelo termóstato externo.

0 (1 zona de TSA): Principal

1 (Térmico LIG/DLG): Quando o termóstato da divisão externo usado ou o convector da bomba decalor podem enviar apenas um estado térmico ACTIVAR/ DESACTIVAR.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 15

5 Recomendações de aplicação

Convetores da bombade calor

Definição

A Zona da temperatura de saída de água principal B Uma só divisão

a Interface de utilizador

b Caixa de controlo

c Aquecedor de reserva

d Controlo remoto dos convetores da bomba de calor

▪ Os convetores da bomba de calor estão ligados diretamente à

unidade de exterior.

▪ A temperatura ambiente desejada é definida através do controlo

remoto dos convetores da bomba de calor.

▪ O sinal de exigência de aquecimento/arrefecimento ambiente é

enviado para uma entrada digital na caixa de controlo EKCB07CAV3 (X2M/1 and X2M/2)

▪ O modo de funcionamento da climatização é enviado para os

convetores da bomba de calor através de uma saída digital na caixa de controlo EKCB07CAV3 (X8M/6 e X8M/7).

INFORMAÇÕES

Quando utilizar vários convectores da bomba de calor, certifique-se de que cada um recebe o sinal de infravermelhos proveniente do controlo remoto dos convectores da bombade calor.

Configuração

Regulação Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [A.2.1.8] ▪ Código: [7-02]

Termóstato da divisão externo para a zona principal:

▪ #: [A.2.2.E.5] ▪ Código: [C-05]

Vantagens

▪ Arrefecimento. O convetor da bomba de calor proporciona, para

além de capacidade de aquecimento, uma excelente capacidade de arrefecimento.

▪ Eficiência. Eficiência energética ótima graças à função de

interligação.

▪ Elegante.

1 (Contr. TDA ext.): O funcionamento da unidade é determinado pelo termóstato externo.

0 (1 zona de TSA): Principal

1 (Térmico LIG/DLG): Quando o termóstato da divisão externo usado ou o convector da bomba decalor podem enviar apenas um estado térmico ACTIVAR/ DESACTIVAR.

Combinação: Aquecimento por baixodo piso + Convectores da bombade calor

▪ O aquecimento ambiente é efetuado através de:

▪ Aquecimento por piso radiante

▪ Convetores da bomba de calor ▪ O arrefecimento ambiente é efectuado apenas pelos convectores

da bomba de calor. O aquecimento por baixo do piso é

desactivado pela válvula de fecho.

Definição

A Zona da temperatura de saída de água principal B Uma só divisão

a Interface de utilizador b Caixa de controlo c Aquecedor de reserva d Controlo remoto dos convetores da bomba de calor

▪ Os convetores da bomba de calor estão ligados diretamente à

unidade de exterior. ▪ Foi instalada uma válvula de fecho (fornecimento local) antes do

aquecimento por baixo do piso para evitar a ocorrência de

condensação no piso durante o arrefecimento. ▪ A temperatura ambiente desejada é definida através do controlo

remoto dos convetores da bomba de calor. ▪ O sinal de exigência de aquecimento/arrefecimento ambiente é

enviado para uma entrada digital na caixa de controlo

EKCB07CAV3 (X2M/1 and X2M/2) ▪ O modo de funcionamento da climatização é enviado através de

uma saída digital (X8M/6 e X8M/7) na caixa de controlo

EKCB07CAV3 to:

▪ Os convectores da bombade calor

▪ A válvula de fecho

Configuração

Regulação Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [A.2.1.8] ▪ Código: [7-02]

Termóstato da divisão externo para a zona principal:

▪ #: [A.2.2.E.5] ▪ Código: [C-05]

1 (Contr. TDA ext.): O funcionamento da unidade é determinado pelo termóstato externo.

0 (1 zona de TSA): Principal

1 (Térmico LIG/DLG): Quando o termóstato da divisão externo usado ou o convector da bomba decalor podem enviar apenas um estado térmico ACTIVAR/ DESACTIVAR.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 16

5 Recomendações de aplicação

B C

e e

M1 M2

Vantagens

▪ Arrefecimento. Os convetores da bombade calor proporcionam,

para além de capacidade de aquecimento, uma excelente capacidade de arrefecimento.

▪ Eficiência. O aquecimento por piso radiante apresenta o melhor

desempenho com o Altherma LT.

▪ Conforto. A combinação dos dois tipos de emissores de calor

proporciona: ▪ O excelente conforto de aquecimento do aquecimento por

baixodo piso

▪ O excelente conforto de arrefecimento dos convectores da

bombade calor

5.2.2 Várias divisões – Uma zona de TSA

Se apenas for necessária uma zona da temperatura de saída de água devido ao facto de a temperatura de saída de água especificada de todos os emissores de calor ser igual, NÃO é necessária uma estação de válvula misturadora (rentável).

Exemplo: Se o sistema de bomba de calor for utilizado para aquecer um piso onde todas as divisões têm os mesmos emissores de calor.

Radiadores ou aquecimento por baixo do piso – Válvulas termostáticas

Se aquecer divisões com radiadores ou aquecimento por baixo do piso, uma forma bastante comum de o fazer é controlar a temperatura da divisão principal, utilizando um termóstato (que poderá ser a interface de utilizador ligada à caixa de controlo EKCB07CAV3, ou um termóstato da divisão externo), enquanto que as outras divisões são controladas pelas chamadas válvulas termostáticas (fornecimento local), que abrem ou fecham de acordo com a temperatura ambiente.

Definição

A Zona da temperatura de saída de água principal B Divisão 1 C Divisão 2

a Interface de utilizador b Caixa de controlo c Aquecedor de reserva

▪ O aquecimento por baixo do piso da divisão principal está

directamente ligado à unidade de exterior.

▪ A temperatura ambiente da divisão principal é controlada pela

interface de utilizador utilizada como termóstato.

▪ Foi instalada uma válvula termostática antes do aquecimento por

piso radiante em cada uma das restantes divisões.

INFORMAÇÕES

Tenha atenção a situações em que a divisão principal possa ser aquecida por outra fonte de calor. Exemplo: Lareiras.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

Número de zonas da

2 (Controlo do TDA): O funcionamento da unidade é determinado com base na temperatura ambiente da interface de utilizador.

0 (1 zona de TSA): Principal

temperatura de água: ▪ #: [A.2.1.8] ▪ Código: [7-02]

Vantagens

▪ Rentável. NÃO é necessário um termóstato da divisão externo

adicional.

▪ Fácil. A mesma instalação que para uma divisão, mas com

válvulas termostáticas.

Radiadores ou aquecimento por baixo do piso – Vários termóstatos da divisão externos

Definição

A Zona da temperatura de saída de água principal B Divisão 1 C Divisão 2

a Interface de utilizador b Caixa de controlo c Aquecedor de reserva d Válvula de derivação e Termóstato da divisão externo

▪ Foi instalada uma válvula de fecho (fornecida no local) para cada

divisão de modo a evitar o fornecimento de saída de água quando não existir qualquer exigência de aquecimento ou arrefecimento.

▪ Deve ser instalada uma válvula de derivação para possibilitar a

recirculação de água quando todas as válvulas de fecho estão fechadas. Para garantir um funcionamento fiável, disponibilize um fluxo de água mínimo, conforme descrito na tabela "Para verificar o volume de água e o caudal" em "6.3Preparação da tubagem de

água"na página25.

▪ A interface de utilizador principal (ligada à caixa de controlo

EKCB07CAV3) determina o modo de funcionamento da climatização. Tenha em atenção que o modo de funcionamento da climatização das interfaces do utilizador adicionais (usadas como termostato da divisão) devem ser reguladas para corresponder o da interface do utilizador principal.

▪ Os termóstatos de divisão estão ligados às válvulas de fecho, e

NÃO não precisam estar ligados à unidade de exterior. A unidade de exterior irá fornecer saída de água constantemente, com a possibilidade de definir um programa de saída de água.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 17

5 Recomendações de aplicação

d d

B C

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7]

0 (Controlo da TSA): A operação da unidade é decidida com base na temperatura de saída da água.

▪ Código: [C-07] Número de zonas da

0 (1 zona de TSA): Principal

temperatura de água: ▪ #: [A.2.1.8] ▪ Código: [7-02]

Vantagens

Em comparação com radiadores ou aquecimento por piso radiante para uma divisão:

▪ Conforto. Pode definir a temperatura ambiente desejada,

incluindo programas, para cada divisão através dos termóstatos da divisão.

Convetores de bombade calor – Múltiplas divisões

Definição

Regulação Valor

Número de zonas da

0 (1 zona de TSA): Principal

temperatura de água: ▪ #: [A.2.1.8] ▪ Código: [7-02]

Vantagens

Em comparação com os convetores da bombade calor para uma divisão:

▪ Conforto. Pode definir a temperatura ambiente desejada,

incluindo programas, para cada divisão através do controlo

remoto dos convetores da bomba de calor.

Combinação: Aquecimento por baixodo piso + Convectores da bombade calor – Múltiplas divisões

Definição

A Zona da temperatura de saída de água principal B Divisão 1 C Divisão 2

a Interface de utilizador

b Caixa de controlo

c Aquecedor de reserva

d Controlo remoto dos convetores da bomba de calor

▪ A temperatura ambiente desejada é definida através do controlo

remoto dos convetores da bomba de calor.

▪ A interface de utilizador principal (ligada à caixa de controlo

EKCB07CAV3) determina o modo de funcionamento da climatização.

▪ Os sinais de exigência de aquecimento de cada convector da

bombade calor estão paralelamente ligados à entrada digital da caixa de controlo EKCB07CAV3 (X2M/1 e X2M/2). A unidade de exterior irá fornecer apenas a temperatura de saída de água quando existir uma exigência real.

INFORMAÇÕES

Para aumentar o conforto e o desempenho, a Daikin recomenda a instalação do kit da válvula EKVKHPC opcional em cada convector da bombade calor.

Configuração

Regulação Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

1 (Contr. TDA ext.): O funcionamento da unidade é determinado pelo termóstato externo.

A Zona da temperatura de saída de água principal B Divisão 1 C Divisão 2

a Interface de utilizador b Caixa de controlo c Aquecedor de reserva d Termóstato da divisão externo e Controlo remoto dos convetores da bomba de calor

▪ Para cada divisão com convectores da bomba de calor. Os

convectores da bomba de calor estão directamente ligados à

unidade de exterior. ▪ Para cada divisão com aquecimento por baixo do piso: Foram

instaladas duas válvulas de fecho (fornecimento local) antes do

aquecimento por baixodo piso:

▪ Uma válvula de fecho para evitar o fornecimento de água

quente quando a divisão não tem qualquer exigência de aquecimento

▪ Uma válvula de fecho para evitar a ocorrência de condensação

no piso durante o arrefecimento das divisões com convectores da bombade calor.

▪ Para cada divisão com convetores da bomba de calor: A

temperatura ambiente desejada é definida através do controlo

remoto dos convetores da bomba de calor. ▪ Para cada divisão com aquecimento por piso radiante: A

temperatura ambiente desejada é definida através do termóstato

ambiente externo (com ou sem fios). ▪ A interface de utilizador principal (ligada à caixa de controlo

EKCB07CAV3) determina o modo de funcionamento da

climatização. Tenha em atenção que o modo de funcionamento

de cada termóstato da divisão e controlador remoto do convector

da bomba de aquecimento deve ser regulado para corresponder

ao da interface do utilizador principal.

Guia de referência do instalador

Page 18

5 Recomendações de aplicação

f f

INFORMAÇÕES

Para aumentar o conforto e o desempenho, a Daikin recomenda a instalação do kit da válvula EKVKHPC opcional em cada convector da bombade calor.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7]

0 (Controlo da TSA): A operação da unidade é decidida com base na temperatura de saída da água.

▪ Código: [C-07] Número de zonas da

0 (1 zona de TSA): Principal

temperatura de água: ▪ #: [A.2.1.8] ▪ Código: [7-02]

5.2.3 Várias divisões–Duaszonas de TSA

Se os emissores de calor seleccionados para cada divisão forem concebidos para diferentes temperaturas de saída de água, pode utilizar zonas da temperatura de saída de água diferentes (no máximo 2).

Neste documento: ▪ Zona principal = Zona com a temperatura especificada mais baixa

no aquecimento e com a temperatura especificada mais alta no arrefecimento

▪ Zona adicional = Zona com a temperatura especificada mais

elevada no aquecimento e com a temperatura especificada mais baixa no arrefecimento.

NOTIFICAÇÃO

Se existirem duas zonas de temperatura de saída de água, e estiver a ser utilizado um termóstato da divisão exterior, NÃO será possível proceder ao arrefecimento da divisão.

CUIDADO

Quando existir mais do que uma zona de saída de água, deve instalar SEMPRE uma estação de válvula misturadora na zona principal para diminuir (no aquecimento)/aumentar (no arrefecimento) a temperatura de saída de água quando a zona adicional tiver exigências.

Exemplo típico:

Divisão (zona) Emissores de calor:

Sala de estar (zona principal) Aquecimento por baixodo piso:

Quartos (zona adicional) Convectores da bomba de calor:

Temperatura especificada

35°C

45°C

Definição

A Zona da temperatura de saída de água adicional B Divisão 1 C Divisão 2 D Zona da temperatura de saída de água principal E Divisão 3

a Interface de utilizador b Caixa de controlo c Aquecedor de reserva d Válvula de ajuste de pressão e Estação de válvula misturadora

f Controlo remoto dos convetores da bomba de calor

INFORMAÇÕES

Deve ser implementada uma válvula de regulação da pressão antes da estação de válvula misturadora. Esta medida destina-se a garantir o correcto equilíbrio do fluxo de água entre a zona da temperatura de saída de água principal e a zona da temperatura de saída de água adicional em relação à capacidade necessária das duas zonas da temperatura de água.

▪ Para a zona principal:

▪ Foi instalada uma estação de válvula misturadora antes do

aquecimento por baixodo piso.

▪ A temperatura ambiente é controlada pela interface de

utilizador, que é utilizada como termóstato da divisão.

NOTIFICAÇÃO

Daikin NÃO é responsável pela operação da bomba da estação da válvula de mistura. O instalador é responsável por garantir o funcionamento da bomba.

▪ Para a zona adicional:

▪ Os convetores da bomba de calor estão ligados diretamente à

unidade de exterior.

▪ A temperatura ambiente desejada é definida através do

controlo remoto dos convetores da bomba de calor de cada divisão.

▪ Os sinais de exigência de aquecimento e arrefecimento de

cada convector da bombade calor estão paralelamente ligados à entrada digital da caixa de controlo EKCB07CAV3 (X2M/1 e X2M/2). A unidade de exterior irá fornecer apenas a temperatura de saída de água adicional desejada quando existir uma exigência real.

▪ A interface de utilizador principal (ligada à caixa de controlo

EKCB07CAV3) determina o modo de funcionamento da climatização. Tenha em atenção que o modo de funcionamento de cada controlador remoto do convector da bomba de aquecimento deve ser definido para corresponder o da interface do utilizador principal.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 19

5 Recomendações de aplicação

FHL1

FHL2

FHL3

a b ce

Configuração

Regulação Valor

Controlo da temperatura da unidade:

▪ #: [A.2.1.7] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [A.2.1.8] ▪ Código: [7-02]

No caso dos convectores da bombade calor:

Termóstato da divisão externo para a zona adicional:

▪ #: [A.2.2.5] ▪ Código: [C-06]

Válvula de fecho Se for necessário desactivar a

Na estação de válvula misturadora

Vantagens

▪ Conforto.

▪ A funcionalidade de termóstato inteligente da divisão pode

diminuir ou aumentar a temperatura de saída de água desejada com base na temperatura ambiente da divisão (modulação).

▪ A combinação dos dois sistemas de emissores de calor

proporciona o excelente conforto de aquecimento do aquecimento por baixo do piso e o excelente conforto de arrefecimento dos convectores da bombade calor.

▪ Eficiência.

▪ Dependendo da exigência, a unidade de exterior proporciona

diferentes temperaturas de saída de água de modo a corresponder à temperatura especificada dos diferentes emissores de calor.

▪ O aquecimento por baixo do piso apresenta o melhor

desempenho com o Altherma LT.

2 (Controlo do TDA): O funcionamento da unidade é determinado com base na temperatura ambiente da interface de utilizador.

Nota:

▪ Divisão principal = interface de

utilizador utilizada como funcionalidade do termóstato da divisão

▪ Outras divisões =

funcionalidade do termóstato da divisão externo

1 (2 zonas de TSA): Principal + adicional

1 (Térmico LIG/DLG): Quando o termóstato da divisão externo usado ou o convector da bomba decalor podem enviar apenas um estado térmico ACTIVAR/ DESACTIVAR. Sem separação entre a exigência de aquecimento ou de arrefecimento.

zona principal durante o modo de arrefecimento para evitar a ocorrência de condensação no piso, defina-a em conformidade.

Defina a temperatura de saída de água principal desejada para aquecimento e/ou arrefecimento.

5.3 Configuração do depósito de água

quente sanitária

5.3.1 Disposição do sistema – Depósito de AQS

autónomo

a Unidade de exterior b Permutador de calor c Circulador d Válvula de fecho e Aquecedor de reserva (opcional)

f Caixa de controlo g Interface de utilizador h Válvula de 3vias motorizada

i Depósito de água quente sanitária

j Serpentina do permutador de calor k Coletor (fornecimento local)

FHL1...3 Aquecimento porpiso radiante

5.3.2 Selecção do volume e da temperatura desejada para o depósito de AQS

As pessoas consideram a água como estando quente a uma temperatura de 40°C. Logo, o consumo de AQS é sempre indicado como o volume de água quente equivalente a 40°C. No entanto, pode regular a temperatura do depósito de AQS para uma temperatura superior (exemplo: 53°C), que será então misturado com água fria (exemplo: 15°C).

A selecção do volume e da temperatura desejada para o depósito de AQS consiste em:

1 Determinação do consumo de AQS (volume de água quente

equivalente a 40°C).

2 Determinação do volume e da temperatura desejada para o

depósito de AQS.

Determinar o consumo de AQS

Responda às questões seguintes e calcule o consumo de AQS (volume de água quente equivalente a 40°C) utilizando os volumes de água típicos:

Questão Volume de água típico

Quantos duches são necessários por dia?

Quantos banhos de banheira são necessários por dia?

Quanta água é necessária no lava-loiça por dia?

Existem outras necessidades de água quente sanitária?

1chuveiro = 10min×10l/min = 100l

1banho = 150l

1lava-loiça = 2min×5l/min = 10l

—

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Exemplo: Se o consumo de AQS de uma família (4 pessoas) por dia for o seguinte:

▪ 3 chuveiros

Guia de referência do instalador

Page 20

5 Recomendações de aplicação

c e

d b

j b

d f

e g

▪ 1 banho de banheira ▪ 3 volumes de lava-loiça Então, consumo de AQS = (3×100l)+(1×150l)+(3×10l) = 480l

Determinação do volume e da temperatura desejada para o depósito de AQS

Fórmula Exemplo

V1=V2+V2×(T2−40)/(40−T1) Se:

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Então, V1=280l

V2=V1×(40−T1)/(T2−T1) Se:

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Então, V2=307l

V1Consumo de AQS (volume de água quente equivalente a

40°C)

V2Volume do depósito de AQS necessário se aquecer

apenas uma vez T2Temperatura do depósito de AQS T1Temperatura da água fria

Volumes possíveis do depósito de AQS

Tipo Volumes possíveis

Depósito de AQS autónomo ▪ 150l

▪ 180l ▪ 200l ▪ 250l ▪ 300l ▪ 500l

Dicas de poupança de energia

▪ Se o consumo de AQS for diferente de dia para dia, pode definir

uma programação semanal com diferentes temperaturas do depósito de AQS para cada dia.

▪ Quanto mais baixa for a temperatura do depósito de AQS

desejada, maior será a poupança. Ao selecionar um depósito de AQS maior, poderá diminuir a temperatura do depósito de AQS desejada.

▪ A própria bombadecalor pode produzir água quente sanitária de,

no máximo, 55°C (50°C se a temperatura exterior for baixa). A resistência elétrica integrada na bomba decalor pode aumentar esta temperatura. No entanto, é maior o consumo de energia. ADaikin recomenda que regule a temperatura do depósito de AQS desejada para abaixo de 55°C, para evitar a utilização da resistência eléctrica.

▪ Quanto mais elevada é a temperatura exterior, melhor será o

desempenho da bombadecalor. ▪ Se os preços da energia forem iguais durante o dia e a noite, a

Daikin recomenda que aqueça o depósito de AQS durante o dia.

▪ Se os preços da energia forem inferiores durante a noite, a

Daikin recomenda que aqueça o depósito de AQS durante a noite.

▪ Quando a bomba de calor produz água quente sanitária, não

consegue aquecer um espaço. Se necessitar de água quente sanitária e aquecimento ambiente ao mesmo tempo, a Daikin recomenda que produza a água quente sanitária durante a noite, quando existe uma exigência menor de aquecimento ambiente.

Guia de referência do instalador

5.3.3 Definição e configuração – Depósito de AQS

▪ Para grandes consumos de AQS, pode aquecer o depósito de

AQS várias vezes durante o dia.

▪ Para aquecer o depósito de AQS até à temperatura do depósito

de AQS desejada, pode utilizar as seguintes fontes de energia: ▪ Ciclo termodinâmico da bombade calor ▪ Resistência elétrica do depósito

▪ Para mais informações sobre:

▪ Otimização do consumo energético para produção de água

quente sanitária, consulte "8Configuração"na página45.

▪ Em caso de ligação com o depósito de água quente sanitária

opcional EKCB07CAV3, consulte o manual de instalação do depósito de água quente sanitária.

▪ Ligar a tubagem de água do depósito de água quente sanitária

opcional para a unidade exterior, consulte o manual de instalação do depósito de água quente sanitária.

5.3.4 Circulador de AQS para água quente imediata

Configuração

a Unidade de exterior b Depósito de água quente sanitária c Circulador de água quente sanitária d Quadro elétrico e Chuveiro

f Água fria g SAÍDA de água quente sanitária h Ligação da recirculação

▪ Quando ligar um circulador de AQS, a água quente imediata

ficará disponível na torneira.

▪ O circulador de AQS e a instalação são fornecidos no local e são

da responsabilidade do instalador.

▪ Para obter mais informações sobre a ligação de recirculação,

consulte "7.7.9 Para ligar o circulador de água quente

sanitária"na página42, e o manual de instalação do depósito de

água quente sanitária.

Configuração

▪ Para obter mais informações, consulte "8 Configuração" na

página45.

▪ Pode definir um programa para controlar o circulador de AQS

através da interface de utilizador. Para mais informações, consulte o guia de referência do utilizador.

5.3.5 Circulador de AQS para desinfecção

Configuração

a Unidade de exterior

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 21

5 Recomendações de aplicação

i b

b Depósito de água quente sanitária

c Circulador de água quente sanitária (fornecimento local)

d Elemento do aquecedor (fornecimento local)

e Válvula de retenção (fornecimento local)

f Chuveiro (fornecimento local) g Água fria h SAÍDA de água quente sanitária

i Ligação da recirculação

j Caixa de controlo

▪ O circulador de AQS é fornecido no local e a respetiva instalação

é da responsabilidade do instalador.

▪ A temperatura do depósito de AQS pode ser definida para o

máximo de 75°C (se [E-07]=0) ou 80°C (se [E-07]=5). Se a legislação aplicável exigir uma temperatura mais elevada para a desinfeção, pode ligar um circulador de AQS e um aquecedor conforme ilustrado acima.

▪ Se a legislação aplicável exigir a desinfeção das tubagens de

água até às torneiras, pode ligar um circulador de AQS e um elemento aquecedor (se necessário) conforme ilustrado acima.

▪ Para obter mais informações sobre a ligação de recirculação,

consulte "7.7.9 Para ligar o circulador de água quente

sanitária"na página42, e o manual de instalação do depósito de

água quente sanitária.

Configuração

A unidade de exterior pode controlar o funcionamento do circulador de AQS. Para obter mais informações, consulte "8Configuração"na

página45.

5.3.6 Bomba de AQS para pré-aquecimento do depósito

Configuração

a Unidade de exterior

b Depósito de água quente sanitária

c Circulador de água quente sanitária (fornecimento local)

d Válvula de retenção (fornecimento local)

e Chuveiro (fornecimento local)

f Água fria g SAÍDA de água quente sanitária h Ligação da recirculação

i Caixa de controlo

▪ O circulador de AQS é fornecido no local e a respetiva instalação

é da responsabilidade do instalador.

▪ Para o depósito de AQS autónomo: se não existe um aquecedor

de reserva elétrico no circuito de aquecimento ambiente, tem de instalar uma bomba de AQS para o pré-aquecimento do depósito.

Configuração

A unidade de exterior pode controlar o funcionamento do circulador de AQS. Para obter mais informações, consulte "8Configuração"na

página45.

5.4 Configuração da medição energética

▪ Através da interface de utilizador, pode efectuar a leitura dos

seguintes dados energéticos: ▪ Calor produzido ▪ Energia consumida

▪ Pode ler os dados energéticos:

▪ Do aquecimento ambiente ▪ Do arrefecimento ambiente ▪ Da produção de água quente sanitária

▪ Pode ler os dados energéticos:

▪ Por mês ▪ Por ano

INFORMAÇÕES

O calor produzido e o consumo energético calculados são uma estimativa, não é possível assegurar a precisão dos mesmos.

5.4.1 Calor produzido

INFORMAÇÕES

As sondas utilizadas para calcular o calor produzido são calibradas automaticamente.

INFORMAÇÕES

No caso de estar presente no sistema glicol ([E‑0D]=1]), o calor produzido NÃO será calculado, nem será exibido na interface do utilizador.

▪ Aplicável a todos os modelos. ▪ O calor produzido é calculado internamente com base:

▪ Nas temperaturas de entrada e saída de água ▪ No caudal ▪ No consumo energético da resistência eléctrica do depósito (se

aplicável) no depósito de água quente sanitária

▪ Definição e configuração:

▪ Não é necessário qualquer equipamento adicional. ▪ Apenas quando existir uma resistência eléctrica do depósito no

sistema, meça a respectiva capacidade (medição da resistência) e defina a capacidade através da interface de utilizador. Exemplo: Se a medição indicar uma resistência elétrica do depósito de 17,1 Ω, a capacidade do aquecedor a 230V é de 3100W.

5.4.2 Energia consumida

Pode utilizar os seguintes métodos para determinar a energia consumida:

▪ Cálculo ▪ Medição

INFORMAÇÕES

Não pode combinar o cálculo da energia consumida (exemplo: para o aquecedor de reserva) e a medição da energia consumida (exemplo: para a unidade de exterior). Se o fizer, os dados energéticos não serão válidos.

Calcular a energia consumida

▪ O energia consumida é calculada internamente com base:

▪ Na entrada de alimentação efectiva da unidade de exterior ▪ Na capacidade definida do aquecedor de reserva e do

aquecedor de reserva opcional

▪ Na tensão

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 22

5 Recomendações de aplicação

c c

A B C D

0 1

d c



hCi

▪ Definição e configuração: Para obter dados energéticos precisos,

meça a capacidade (medição da resistência) e defina a capacidade através da interface de utilizador para:

▪ O aquecedor de reserva opcional (ponto1 e ponto2) ▪ A resistência eléctrica do depósito

Medir a energia consumida

▪ Método preferido devido a uma maior precisão. ▪ Definição e configuração:

▪ Exige a caixa de opção EK2CB07CAV3. ▪ São necessários medidores de energia eléctrica externos. ▪ Quando utilizar medidores de energia eléctrica, defina o

número de impulsos/kWh para medidor de energia eléctrica através da interface de utilizador.

INFORMAÇÕES

Quando medir o consumo de energia eléctrica, certifiquese de que TODAS as entradas de alimentação do sistema são abrangidas pelos medidores de energia eléctrica.

5.4.3 Fonte de alimentação com tarifário normal por kWh

Regra geral

Um medidor de energia elétrica que abranja todo o sistema é suficiente.

Configuração

▪ Instalar a caixa de controlo EKCB07CAV3 e uma caixa de opção

EK2CB07CAV3.

▪ Ligue o medidor de energia elétrica ao X2M/7 e X2M/8 da caixa

de opção EK2CB07CAV3.

Tipo de medidor de energia elétrica

Em caso de … Utilize um medidor de energia

Unidade de exterior monofásica (V3)

Unidade de exterior trifásica (W1)

Monofásica

Trifásica

elétrica…

Exemplo

Medidor de energia elétrica

monofásica

A Unidade de exterior B Caixa de controlo C Depósito de AQS D Caixa de opção a Armário elétrico (L1/N) b Medidor de energia elétrica (L1/

c Fusível (L1/N) d Unidade de exterior (L1/N) e Aquecedor de reserva (L1/N) f Caixa de controlo (L1/N) g Resistência elétrica do

depósito (L1/N)

h Caixa de opção (L1/N)

Medidor de energia elétrica

trifásica

A Unidade de exterior B Caixa de controlo C Depósito de AQS D Caixa de opção a Armário elétrico (L1/L2/L3/N) b Medidor de energia elétrica (L1/

L2/L3/N)

c Fusível (L1/N) d Fusível (L1/L2/L3/N) e Unidade de exterior (L1/L2/L3/N) f Aquecedor de reserva (L1/N) g Caixa de controlo (L1/N) h Resistência elétrica do

depósito (L1/N)

i Caixa de opção (L1/N)

Exceção

▪ Pode utilizar um segundo medidor de energia elétrica se:

▪ A gama de potência de um medidor de energia elétrica não é

suficiente.

▪ O medidor de energia elétrica não pode ser facilmente

instalado no armário elétrico.

▪ As redes de 230 V e trifásica de 400 V estão combinadas

(muito raro), devido a limitações técnicas dos medidores de energia elétrica.

▪ Ligação e definição:

▪ Ligue o segundo medidor de energia elétrica aoX2M/9 e

X2M/10 da caixa de opção EK2CB07CAV3.

▪ No software, os dados de consumo energético de ambos os

medidores são adicionados para que NÃO seja necessário definir qual é o consumo energético abrangido por cada medidor. Apenas é necessário definir o número de impulsos de cada medidor de energia eléctrica.

▪ Consulte "5.4.4 Fonte de alimentação com taxa kWh

bonificada" na página 22 para ver um exemplo com dois

medidores de energia elétrica.

Guia de referência do instalador

5.4.4 Fonte de alimentação com taxa kWh bonificada

Regra geral

▪ Medidor de energia 1: mede a parte refrigerante da unidade

exterior.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 23

6 Preparação

f e

jCBk



▪ Medidor de energia 2: mede o restante (por exemplo, a parte

hidráulica da unidade exterior, caixa de controlo EKCB07CAV3, caixa de opção EK2CB07CAV3, o kit do aquecedor de reserva e a resistência elétrica do depósito opcional).

Configuração

▪ Ligue o medidor de energia 1 ao X2M/7 e X2M/8 da caixa de

opção EK2CB07CAV3.

▪ Ligue o medidor de energia 2 ao X2M/9 e X2M/10 da caixa de

opção EK2CB07CAV3.

Tipos de medidor de energia elétrica

▪ Medido de energia1: medidor de energia monofásico ou trifásico. ▪ Medido de energia2: medidor de energia monofásico.

Exemplo

Unidade com módulo do compressor trifásico (EBLQ/ EDLQ011+014+016CA3W1):

▪ Configuração:

▪ Exige caixa de controlo EKCB07CAV3 e uma caixa de opção

EK2CB07CAV3.

▪ Para ver as instruções de instalação, consulte o manual de

instalação da sonda remota de interior e o livro de anexo para equipamento opcional.

Configuração: Selecione uma sonda de divisão [A.2.2.F.5].

Temperatura ambiente exterior

▪ Na unidade de exterior, a temperatura ambiente exterior é

medida. Assim, a unidade de exterior deve ser instalada num local:

▪ No lado norte da casa ou no lado da casa onde existirem mais

emissores de calor

▪ Que NÃO esteja exposto à luz solar direta

▪ Caso isto NÃO seja possível, a Daikin recomenda a ligação de

uma sonda remota de exterior (EKRSCA1 opcional).

▪ Configuração: Para ver as instruções de instalação, consulte o

manual de instalação da sonda remoto de exterior e o livro de

anexo para equipamento opcional. ▪ Disposição: Selecione uma sonda de exterior [A.2.2.B]. ▪ Se a temperatura de saída de água desejada depender das

condições climatéricas, a medição contínua da temperatura

exterior é importante. Este é outro motivo que justifica a

instalação da sonda de temperatura ambiente exterior opcional.

A Unidade de exterior B Caixa de controlo C Depósito de água quente sanitária D Caixa opcional

a Armário elétrico (L1/L2/L3/N): Fonte de alimentação com

taxa de kWh bonificada

b Armário elétrico (L1/N): Fonte de alimentação com taxa de

kWh normal

c Medidor de energia elétrica (L1/L2/L3/N)

d Medidor de energia elétrica (L1/N)

e Fusível (L1/N)

f Fusível (L1/L2/L3/N) g Unidade de exterior (L1/L2/L3/N) h Aquecedor de reserva (L1/N)

i Caixa de controlo (L1/N)

j Resistência elétrica do depósito (L1/N)

k Caixa de opção (L1/N)

5.5 Configuração de um sensor de temperatura externo

Pode ligar uma sonda de temperatura externa. Este pode medir a temperatura ambiente interior ou exterior. A Daikin recomenda a utilização de uma sonda de temperatura externa nos seguintes casos:

Temperatura ambiente interior

▪ No controlo do termóstato da divisão, a interface de utilizador é

utilizada como termóstato da divisão e mede a temperatura ambiente interior. Assim, a interface de utilizador deve ser instalada num local:

▪ Onde a temperatura média da divisão possa ser detectada ▪ Que NÃO esteja exposto à luz solar directa ▪ Que NÃO esteja perto de uma fonte de calor

▪ Caso isto NÃO seja possível, a Daikin recomenda a ligação de

▪ Que NÃO seja afectado por ar exterior ou por correntes de ar

devido, por ex., à abertura/encerramento de portas

uma sonda remota de interior (KRCS01-1 opcional).

INFORMAÇÕES

Os dados do sensor externo de temperatura ambiente exterior (médios ou instantâneos) são utilizados nas curvas de controlo dependentes das condições climatéricas e na lógica de comutação de aquecimento/ arrefecimento automática. Para proteger a unidade de exterior, o sensor interno da unidade de exterior é sempre utilizado.

6 Preparação

6.1 Descrição geral: Preparação

Esta secção descreve o que tem de fazer e saber antes de se dirigir ao local.

Contém informações sobre: ▪ Preparação do local de instalação ▪ Preparação da tubagem de água ▪ Preparação das ligações eléctricas

6.2 Preparação do local de instalação

NÃO instale a unidade em locais habituais de trabalho. Em caso de trabalhos de construção (por ex., estaleiros de obras) onde se produz muito pó, É NECESSÁRIO cobrir a unidade.

Escolha um local de instalação com espaço suficiente para poder transportar a unidade para dentro e para fora do local.

6.2.1 Requisitos para o local de instalação da unidade de exterior

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 24

6 Preparação

Tenha em atenção as seguintes diretrizes de espaço (consulte "Espaço de serviço: Unidade de exterior" no capítulo "Dados técnicos").

INFORMAÇÕES

Se as válvulas de fecho forem instaladas na unidade, reserve um espaço mínimo de 400mm no lado de entrada de ar. Se as válvulas de fecho NÃO forem instaladas na unidade, reserve um espaço mínimo de 250mm no lado de entrada de ar.

Se o sistema contiver um depósito de água quente sanitária, cumpra os requisitos seguintes:

Distância máxima permitida

entre a unidade de exterior e…

depósito de água quente sanitária

Válvula de 3 vias 10m

NOTIFICAÇÃO

▪ NÃO empilhe as unidades umas noutras. ▪ NÃO pendure a unidade num tecto.

Ventos fortes (≥18 km/h) que soprem contra a saída de ar da unidade de exterior provocam curto-circuitos (aspiração da descarga de ar). Isto pode provocar:

▪ deterioração da capacidade operacional; ▪ aceleração frequente do congelamento durante o processo de

aquecimento;

▪ interrupção do funcionamento devido à diminuição da baixa

pressão ou aumento da alta pressão;

▪ uma ventoinha partida (se um vento forte soprar continuamente

na ventoinha, esta poderá rodar muito rápido até partir).

Recomenda-se que instale uma placa deflectora quando a saída de ar estiver exposta ao vento.

Recomenda-se que instale a unidade de exterior com a entrada de ar virada para a parede e NÃO directamente exposta ao vento.

Distância

10m

NÃO se recomenda que instale a unidade nos locais seguintes, pois pode diminuir a vida útil da unidade:

▪ Onde existem grandes variações de tensão ▪ Dentro de veículos ou de navios ▪ Onde existirem vapores ácidos ou alcalinos Instalação em áreas marítimas. Certifique-se de que a unidade de

exterior NÃO fica directamente exposta aos ventos marítimos. Deste modo, é possível evitar a corrosão causada pelos níveis elevados de sal no ar, que pode encurtar a vida útil da unidade.

Instale a unidade de exterior longe dos ventos marítimos directos. Exemplo: Por trás do edifício.

Se a unidade de exterior estiver exposta a ventos marítimos directos, instale um corta-vento.

▪ Altura do corta-vento≥1,5×altura da unidade de exterior ▪ Tenha em conta os requisitos de espaço para assistência técnica

quando instalar o corta-vento.

a Placa deflectora b Direção do vento predominante c Saída de ar

NÃO instale a unidade nos seguintes locais: ▪ Áreas sensíveis a sons (por exemplo, junto de um quarto), de

modo que o ruído de funcionamento não cause incómodos. Nota: Se a intensidade sonora for medida em condições reais de instalação, o valor medido poderá ser superior ao nível de pressão sonora indicado em Espectro acústico no livro de dados devido ao ruído ambiente e às reflexões de som.

▪ Locais com presença atmosférica de névoas de fluidos óleo-

minerais ou vapores (de óleo ou outros). Os componentes plásticos podem deteriorar-se e cair ou provocar fugas de água.

Guia de referência do instalador

a Vento marítimo b Edifício c Unidade de exterior d Corta-vento

A unidade de exterior é concebida apenas para instalação no exterior e para temperaturas ambiente entre 10~43°C e modo de arrefecimento, –25~25°C e modo de aquecimento ambiente e – 25~35°C em modo de funcionamento de água quente sanitária.

6.2.2 Requisitos adicionais para o local de instalação da unidade de exterior em climas frios

Proteja a unidade de exterior contra a queda de neve directa e tenha o cuidado de garantir que a unidade de exterior NUNCA fica coberta de neve.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 25

6 Preparação

100

600

(mm)

100

600

(mm)

▪ A caixa de controlo é concebida para operar em temperaturas

ambientes entre 5~35°C. NÃO instale a caixa de controlo nos seguintes locais: ▪ Áreas sensíveis a sons (por exemplo, junto de um quarto), de

modo a que o ruído de funcionamento não cause incómodos. ▪ Em locais de humidade elevada (máx. HR=85%), por exemplo,

uma casa de banho. ▪ Em locais onde é possível ocorrer congelamento.

6.2.4 Requisitos do local de instalação para a

caixa opcional

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

▪ Tenha em conta as recomendações de medição:

a Protecção contra a neve ou abrigo

b Pedestal

c Direcção do vento predominante

d Saída de ar

Em qualquer caso, preveja pelo menos 300mm de espaço livre por baixo da unidade. Adicionalmente, certifique-se de que a unidade é posicionada pelo menos 100 mm acima do nível máximo esperado de neve. Para mais informações, consulte "7.3 Montagem da

unidade de exterior"na página32.

Em locais onde costuma cair bastante neve, é muito importante escolher um local de instalação onde a neve NÃO afecte o funcionamento da unidade. Se for previsível a queda de neve nas laterais, certifique-se de que a Serpentina do permutador de calor não será afectada. Se necessário, instale uma tampa e um pedestal.

6.2.3 Requisitos do local de instalação para a caixa de controlo

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

▪ Tenha em conta as recomendações de medição:

Distância máxima entre a caixa de controlo e a unidade de exterior

Distância máxima entre a caixa de controlo e o kit do aquecedor de reserva

Distância máxima entre a caixa de controlo e o depósito de água quente sanitária

20m

10m

Distância máxima entre a caixa opcional e a caixa de controlo EKCB07CAV3.

▪ Tenha em conta as seguintes recomendações de instalação:

▪ A caixa opcional é concebida para ser montada na parede apenas

em localizações interiores. Certifique-se de que a superfície de instalação é uma parede plana, vertical e não combustível.

▪ A caixa opcional é concebida para operar em temperaturas

ambientes entre 5~35°C. NÃO instale a caixa de opção nos seguintes locais: ▪ Áreas sensíveis a sons (por exemplo, junto de um quarto), de

modo a que o ruído de funcionamento não cause incómodos. ▪ Em locais de humidade elevada (máx. HR=85%), por exemplo,

uma casa de banho. ▪ Em locais onde é possível ocorrer congelamento.

3m

6.3 Preparação da tubagem de água

▪ Tenha em conta as seguintes recomendações de instalação:

▪ A caixa de controlo é concebida para ser montada na parede

apenas em localizações interiores. Certifique-se de que a superfície de instalação é uma parede plana, vertical e não combustível.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

6.3.1 Requisitos do circuito de água

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

NOTIFICAÇÃO

No caso de tubos de plástico, assegure que estes são completamente estanques à difusão de oxigénio de acordo com a norma DIN 4726. A difusão de oxigénio para a tubagem pode levar à corrosão excessiva.

▪ Ligação da tubagem – Legislação. Efectue todas as ligações da

tubagem segundo a legislação aplicável e as instruções no

capítulo “Instalação”, respeitando a saída e a entrada de água. ▪ Ligação da tubagem – Força. NÃO utilize força excessiva

quando estabelecer as ligações da tubagem. As tubagens

deformadas podem provocar avarias na unidade.

Guia de referência do instalador

Page 26

6 Preparação

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

k j

65°C

89°C

a b ce

▪ Ligação da tubagem – Ferramentas. Utilize apenas as

ferramentas adequadas para manusear latão, que é um material macio. Se NÃO o fizer, os tubos ficarão danificados.

▪ Ligação da tubagem – Ar, humidade, pó. Se entrar ar,

humidade ou poeira para o circuito, poderão surgir problemas. Para evitar que isto aconteça:

▪ Utilize apenas tubos limpos ▪ Segure a extremidade do tubo para baixo ao retirar as

rebarbas.

▪ Cubra a extremidade do tubo ao inseri-lo numa parede para

evitar a entrada de pó e/ou sujidade no tubo.

▪ Utilize um vedante de rosca de boa qualidade para vedar as

ligações.

NOTIFICAÇÃO

No caso de estar presente glicol no sistema, certifique-se de que o isolante de cabos usado é resistente ao glicol.

▪ Circuito fechado. Utilize APENAS a unidade de exterior num

sistema de água fechado. Utilizar o sistema num sistema de água aberto irá levar à corrosão excessiva.

▪ Comprimento da tubagem. É recomendado evitar longas

distâncias de tubagens entre o depósito de água quente sanitária e o ponto final da água quente (chuveiro, banheira...) e evitar pontos sem saída.

▪ Diâmetro da tubagem. Seleccione o diâmetro da tubagem de

água face ao fluxo de água necessário e à pressão estática externa da bomba disponível. Consulte "14 Dados técnicos" na

página 87 para as curvas de pressão estática externa da

unidade de exterior.

▪ Fluxo de água. É necessário assegurar um fluxo mínimo de 20l/

min. Quando o fluxo for inferior, o sistema irá parar e apresentar o erro 7H.

▪ Componentes fornecidos no local – água e glicol. Utilize

apenas materiais compatíveis com a água (e, se aplicável, glicol) utilizada no sistema e com os materiais utilizados na unidade de exterior.

▪ Componentes fornecidos no local – Temperatura e pressão

da água. Verifique se todos os componentes nas tubagens locais conseguem suportar a pressão e a temperatura da água.

▪ Pressão da água. A pressão máxima da água é de 3 bar.

Coloque protecções adequadas no circuito de água para assegurar que a pressão máxima NÃO é excedida.

▪ Temperatura da água. Todas as tubagens e acessórios de

tubagens instalados (válvulas, ligações…) TÊM de suportar as temperaturas seguintes:

INFORMAÇÕES

A ilustração seguinte é um exemplo e pode NÃO corresponder à disposição do seu sistema.

a Unidade de exterior b Permutador de calor c Circulador d Válvula de fecho e Aquecedor de reserva

f Válvula de 3 vias motorizada (fornecida com o depósito de

água quente sanitária)

g Válvula de 2 vias motorizada (fornecimento local) h Coletor

i Depósito de água quente sanitária j Serpentina do permutador de calor

k Resistência elétrica do depósito

FCU1...3 Unidade do ventilo-convetor (opcional) (fornecimento local)

FHL1...3 Circuito de piso radiante (fornecimento local)

▪ Drenagem – Pontos baixos. Instale torneiras de drenagem em

todos os pontos baixos do sistema para completar a drenagem do circuito de água.

▪ Drenagem – Válvula de segurança. Disponibilize uma drenagem

adequada para a válvula de segurança para evitar que a água entre em contacto com os componentes eléctricos.

▪ Entradas de ar. Disponibilize entradas de ar em todos os pontos

altos do sistema, que também têm de ser facilmente acessíveis para intervenções técnicas. A unidade de exterior possui uma válvula de purga de ar manual. O aquecedor de reserva (opcional) possui uma válvula de purga de ar automática. Verifique se a válvula de purga de ar automática NÃO está demasiado apertada para que seja possível libertar automaticamente ar proveniente do circuito de água.

▪ Peças revestidas a zinco. Nunca utilize componentes revestidos

a zinco no circuito de água. Uma vez que o circuito de água interno da unidade utiliza tubagens de cobre, pode ocorrer uma corrosão excessiva.

▪ Tubagens metálicas que não sejam de latão. Quando utilizar

tubagens metálicas que não sejam de latão, isole adequadamente as partes que são e que não são de latão para que NÃO entrem em contacto entre si. Isto permite evitar a corrosão galvânica.

▪ Válvula – Separar os circuitos. Quando utilizar uma válvula de 3

vias no circuito de água, certifique-se de que o circuito de água quente sanitária e o circuito de piso radiante estão totalmente separados.

▪ Válvula – Tempo de comutação. Quando utilizar uma válvula de

2 vias ou uma válvula de 3 vias no circuito de água, o tempo máximo de comutação da válvula deve ser de 60segundos.

▪ Filtro. É vivamente recomendada a instalação de um filtro

adicional no circuito de aquecimento de água. Em particular, para remover partículas metálicas da tubagem de aquecimento com resíduos, é recomendada a utilização de um filtro magnético ou

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 27

6 Preparação

c d

a b

FHL1

FHL2

FHL3

T1 T3T2

M2 M3

a b ce

f g

2,4 2,1 1,8 1,5 1,2 0,9

0,6 0,3

70 120 170

150105 185

220

270

ciclone capaz de remover partículas pequenas. As partículas pequenas podem danificar a unidade e NÃO serão removidas pelo filtro normal do sistema da bomba de calor.

▪ Depósito da água quente sanitária – Capacidade. Para evitar a

estagnação da água, é importante que a capacidade de acumulação do depósito de água quente sanitária satisfaça o consumo diário de água quente sanitária.

▪ Depósito da água quente sanitária – Após a instalação.

Imediatamente após a instalação, o depósito de água quente sanitária deve ser lavado com água limpa. Este procedimento deve ser repetido, pelo menos, uma vez por dia durante os primeiros 5 dias consecutivos após a instalação.

▪ Depósito da água quente sanitária – Inactividade. Nos casos

em que, durante períodos mais longos, não existe consumo de água quente, o equipamento TEM de ser lavado com água limpa antes da utilização.

▪ Depósito da água quente sanitária – Desinfecção. Para

conhecer a função de desinfecção do depósito da água quente sanitária, consulte "8.3.2 Controlo da água quente sanitária:

avançado"na página62.

▪ Válvulas misturadoras termostáticas. De acordo com a

legislação aplicável, poderá ser necessário instalar válvulas misturadoras termostáticas.

▪ Medidas de higiene. A instalação deve ser efectuada em

conformidade com a legislação aplicável e poderão ser necessárias medidas de instalação de higiene adicionais.

▪ Bomba de recirculação. De acordo com a legislação aplicável,

pode ser necessário ligar uma bomba de recirculação entre o ponto final de água quente e a ligação da recirculação do depósito de água quente sanitária.

a Ligação da recirculação

b Ligação da água quente

c Chuveiro

d Bomba de recirculação

NOTIFICAÇÃO

Quando a circulação em cada circuito de aquecimento/ arrefecimento ambiente é controlada por válvulas controladas à distância, é importante que o volume mínimo de água seja assegurado, mesmo que todas as válvulas estejam fechadas.

A ilustração seguinte mostra uma configuração com válvulas controladas remotamente:

a Unidade de exterior b Permutador de calor c Circulador d Válvula de fecho e Kit do aquecedor de reserva

f Coletor (fornecimento local)

g Válvula de derivação (fornecimento local)

FHL1...3 Circuito de piso radiante (fornecimento local)

T1...3 Termóstato da divisão individual (opcional)

M1...3 Válvula motorizada individual de controlo do circuito

FHL1...3 (fornecimento local)

Volume máximo de água

NOTIFICAÇÃO

O volume máximo de água depende se o glicol é adicionado ao circuito de água. Para mais informações sobre a adição de glicol, consulte "7.6.4 Para proteger o

circuito de água contra congelamento"na página35.

Utilize o gráfico seguinte para determinar o volume máximo de água para a pré-pressão calculada.

6.3.2 Fórmula para calcular a pré-pressão do reservatório de expansão

A pré-pressão (Pg) do reservatório depende do desnível da instalação (H):

Pg=0,3+(H/10) (bar)

6.3.3 Para verificar o volume de água e o caudal

A unidade de exterior possui um reservatório de expansão de 7litros com uma pré-pressão de 1bar regulada de fábrica.

Para certificar-se de que a unidade funciona adequadamente: ▪ Tem de verificar o volume mínimo e máximo da água. ▪ Poderá ter de ajustar a pré-pressão do reservatório de expansão.

Volume mínimo da água

Verifique se o volume total de água da instalação é, no mínimo, de 20l, EXCLUINDO o volume interno de água da unidade de exterior.

INFORMAÇÕES

Em processos críticos ou em divisões com grande carga térmica, pode ser necessária mais água.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

A Pré-pressão (bar) B Volume máximo de água (l)

Água Água + glicol

Exemplo: Volume máximo de água e pré-pressão do reservatório de expansão

Guia de referência do instalador

Page 28

6 Preparação

Desnível de instalação

(a)

≤185/105l

≤7m Não é necessário ajustar

a pré-pressão.

Volume de água

(b)

Proceda da seguinte forma:

>185/105l

(b)

▪ Diminua a pré-pressão

de acordo com a diferença de altura de instalação necessária. A pré-pressão deve diminuir em 0,1bar por cada metro abaixo de 7m.

▪ Verifique se o volume

de água NÃO excede o volume máximo de água permitido.

>7m Proceda da seguinte

forma: ▪ Aumente a pré-

pressão de acordo com a diferença de altura de instalação necessária. A prépressão deve

O reservatório de expansão da unidade de exterior é demasiado pequeno para a instalação. Neste caso, recomenda-se que instale um reservatório extra fora da unidade.

aumentar em 0,1 bar por cada metro acima de 7m.

▪ Verifique se o volume

de água NÃO excede o volume máximo de água permitido.

(a) Este é o desnível (m) entre o ponto mais elevado do

circuito de água e a unidade de exterior. Se a unidade de exterior se encontra no ponto mais elevado da instalação, a altura de instalação é de 0m.

(b) O volume máximo de água é de 185l no caso do circuito

estar preenchido apenas com água, e de 105l no caso do circuito estar preenchido com água e glicol.

Caudal mínimo

Verifique se o caudal mínimo (necessário durante o funcionamento de descongelamento/aquecedor de reserva) na instalação é garantido em quaisquer condições.

6.3.4 Alteração da pré-pressão do reservatório de expansão

NOTIFICAÇÃO

Apenas um instalador autorizado poderá ajustar a prépressão do reservatório de expansão.

Quando for necessário alterar a pré-pressão predefinida do reservatório de expansão (1 bar), tenha em conta as seguintes recomendações:

▪ Utilize apenas azoto seco na regulação da pré-pressão do

reservatório de expansão.

▪ Uma regulação inadequada da pré-pressão do reservatório de

expansão levará a uma avaria no sistema.

A alteração da pré-pressão do reservatório de expansão deverá ser efetuada libertando ou aumentando a pressão do azoto através da válvula Schrader do reservatório de expansão.

a Válvula Schrader

6.3.5 Para verificar o volume da água: Exemplos

Exemplo 1

A unidade de exterior é instalada 5m abaixo do ponto mais elevado do circuito de água. O volume total de água no circuito é de 100l.

Não são necessárias acções nem ajustes.

NOTIFICAÇÃO

Se for adicionado glicol ao circuito de água e se a temperatura do circuito do circuito de água for baixo, o caudal NÃO será apresentado na interface de utilizador. Nesse caso, o caudal mínimo pode ser verificado através de teste da bomba (verifique se a interface de utilizador NÃO apresenta o erro 7H).

NOTIFICAÇÃO

Quando a circulação em cada ou em determinado circuito de aquecimento ambiente é controlada por válvulas controladas à distância, é importante que o caudal mínimo seja assegurado, mesmo que todas as válvulas estejam fechadas. Caso o caudal mínimo não possa ser atingido, será gerado um erro de fluxo 7H (sem aquecimento ou funcionamento).

Caudal mínimo necessário

20l/min

Consulte o procedimento recomendado, conforme descrito em

"9.4 Lista de verificação durante a activação da unidade" na página74.

Guia de referência do instalador

Exemplo 2

A unidade de exterior é instalada no ponto mais elevado do circuito de água. O volume total de água no circuito é de 350 l. A concentração de Propilenoglicol é de 35%.

Acções: ▪ Uma vez que o volume total de água (350l) é superior ao volume

predefinido de água (105l), a pré-pressão terá de ser reduzida.

▪ A pré-pressão necessária é:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ O volume máximo de água correspondente a 0,3bar é de 150 l.

(Consulte o gráfico no capítulo acima indicado.)

▪ Uma vez que 350 l é mais do que 150 l, o reservatório de

expansão NÃO é adequado para a instalação. Deste modo, o sistema exige um reservatório de expansão externo.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 29

6 Preparação

e cd

3 5

d c

a b

e c d

143

6.4 Preparação da instalação eléctrica

6.4.1 Acerca da preparação da instalação eléctrica

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

AVISO

▪ Se na fonte de alimentação faltar ou estiver errada

uma fase-N, o equipamento poderá ficar danificado.

▪ Estabeleça uma ligação à terra adequada. NÃO efetue

ligações à terra da unidade através de canalizações, acumuladores de sobretensão ou fios de terra da rede telefónica. Uma ligação à terra incompleta pode

originar choques eléctricos. ▪ Instale os fusíveis ou disjuntores necessários. ▪ Fixe a instalação elétrica com braçadeiras de cabos,

para que NÃO entre em contacto com a tubagem ou

com arestas afiadas, particularmente no lado de alta

pressão. ▪ NÃO utilize fios com fita adesiva, fios condutores

torcidos, cabos de extensão nem ligações a partir de

um sistema em estrela. Podem provocar

sobreaquecimento, choques eléctricos ou incêndios. ▪ NÃO instale um condensador de avanço de fase pois

esta unidade está equipada com um inversor. Um

condensador de avanço de fase irá diminuir o

desempenho e pode provocar acidentes.

Consulte a empresa que lhe fornece energia eléctrica no local onde equipamento será instalado, para saber se o pode ligar aos sistemas disponíveis de distribuição de energia com alguma das taxas kWh bonificadas, caso existam.

Quando se liga o equipamento a uma fonte de alimentação com uma taxa kWh bonificada, a empresa distribuidora de energia eléctrica pode:

▪ interromper a alimentação do equipamento em certos períodos de

tempo;

▪ exigir que o equipamento apenas consuma uma quantidade

limitada de electricidade durante certos períodos de tempo.

A caixa de controlo EKCB07CAV3 destina-se a receber um sinal de entrada através do qual alterna a unidade de exterior para o modo desligado forçado. Nesse momento, o compressor não irá funcionar.

Seja a fonte de alimentação interrompida ou não, a instalação eléctrica da unidade é diferente.

6.4.3 Descrição geral das ligações eléctricas, excepto actuadores externos

Fonte de

alimentação normal

Fonte de alimentação com taxa kWh

bonificada

A fonte de

alimentação NÃO é

interrompida

A fonte de

alimentação é

interrompida

6.4.2 Acerca da fonte de alimentação com taxa

Por todo o mundo, as empresas de distribuição de energia eléctrica esforçam-se por fornecer um serviço fiável a preços competitivos, sendo frequente a possibilidade de facturação em condições bonificadas. Como, por exemplo: preços por tempo de utilização, preços sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na Alemanha e na Áustria...

Este equipamento permite a ligação a sistemas de distribuição de energia com essas taxas kWh bonificadas.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

AVISO

▪ Todas as instalações eléctricas TÊM de ser

estabelecidas por um electricista autorizado e TÊM de estar em conformidade com a legislação aplicável.

▪ Estabeleça ligações eléctricas às instalações eléctricas

fixas.

▪ Todos os componentes obtidos no local e todas as

construções eléctricas TÊM de estar em conformidade com a legislação aplicável.

AVISO

O aquecedor de reserva TEM de ter uma fonte de alimentação dedicada e TEM de estar protegido pelos dispositivos de segurança necessários pela legislação aplicável.

AVISO

Utilize SEMPRE um cabo multicondutor para cabos de alimentação.

kWh bonificada

Durante a ativação da fonte de alimentação com taxa kWh bonificada, a fonte de alimentação NÃO é interrompida. A unidade de exterior é DESLIGADA pelo controlo.

Nota: a empresa distribuidora de energia elétrica deve permitir sempre o consumo de energia da parte hidráulica da unidade de exterior (e da caixa de controlo, caso seja parte do sistema).

a Fonte de alimentação normal b Fonte de alimentação com taxa kWh bonificada c Parte hidráulica da unidade de exterior d Parte de refrigeração da unidade de exterior e Caixa de controlo 1 Fonte de alimentação da unidade de exterior 2 Cabo de interligação para a caixa de controlo 3 Fonte de alimentação da caixa de controlo 4 Fonte de alimentação para aquecedor de reserva 5 Fonte de alimentação com taxa kWh bonificada (contato

isento de tensão)

da fonte de alimentação com taxa kWh bonificada, a fonte de alimentação é interrompida imediatamente ou após algum tempo pela empresa distribuidora de energia elétrica. Neste caso, a parte hidráulica da unidade de exterior (e da caixa de controlo, caso seja parte do sistema) deve ser alimentada por uma fonte de alimentação elétrica normal.

Guia de referência do instalador

Durante a ativação

Page 30

6 Preparação

1 2

1012 11 8 9

26 28 27

25 24

23 22

6 Fonte de alimentação no tarifário normal por kWh (para

alimentar a parte hidráulica da unidade de exterior, caso ocorra uma interrupção da fonte de alimentação com taxa kWh bonificada)

Caixa de controlo

Item Descrição Fios Corrente

máxima de

funcioname

6.4.4 Descrição geral das ligações elétricas para atuadores externos e internos

A ilustração que se segue apresenta as ligações elétricas locais necessárias.

INFORMAÇÕES

A ilustração seguinte é um exemplo e pode NÃO corresponder à disposição do seu sistema.

Fonte de alimentação

7 Fonte de alimentação

da caixa de controlo

Cabo de interligação

8 Cabo de interligação

entre a caixa de controlo e a unidade de

2+GND

nto

(a)

(b)

exterior

9 Cabo de interligação

(c)

para a interface do utilizador (entre a unidade exterior e a caixa de controlo)

10 Cabo de interligação

(d)

para a bomba de água sanitária (entre a unidade exterior e a caixa de controlo)

11 Cabo de interligação

(e)

para o controlo do funcionamento de aquecimento/ arrefecimento (ou válvula de fecho) (entre

a Unidade de exterior b Caixa de controlo c Caixa opcional d Depósito de água quente sanitária

Unidade de exterior

Item Descrição Fios Corrente

Fonte de alimentação

1 Fonte de alimentação

da unidade de exterior

2 Fonte de alimentação

2+GND ou 3+GND

2 6,3A com tarifário normal por kWh

3 Fonte de alimentação

2+GND 13A do aquecedor de reserva (apenas 1× 230V)

Interface de utilizador

4 Interface de utilizador 2

Equipamento opcional

5 Sonda remota de

2 exterior

Componentes fornecidos localmente

6 Controlo do

funcionamento de arrefecimento/ aquecimento ambiente (ou válvula de fecho)

(a) Consulte a placa de especificações da unidade de exterior. (b) Secção do cabo de 0,75mm² a 1,25mm²; comprimento

máximo: 500m. Aplicável para ligação de interface de utilizador única e de interface de utilizador dupla.

máxima de

funcioname

nto

(a)

(b)

(c)

12 Cabo de interligação

Interface de utilizador

13 Interface de utilizador 2

Equipamento opcional

14 Fonte de alimentação

15 Circulador de água

16 Controlo do

17 Válvula de 3 vias 3 18 Fonte de alimentação

19 Fonte de alimentação

20 Termístor do depósito

21 Convetor do termóstato

a unidade exterior e a caixa de controlo)

para o kit de válvulas EKMBHBP1 (entre a unidade de exterior e a caixa de controlo)

com taxa kWh bonificada (contacto isento de tensão)

quente sanitária

funcionamento de arrefecimento/ aquecimento ambiente (ou válvula de fecho)

para resistência elétrica do depósito e proteção térmica (da caixa de controlo)

para resistência elétrica do depósito (para caixa de controlo)

de água quente sanitária

de divisão/bomba de

3 (dos quais 2

(h)

são partilhados com os do item

10)

(c)

(f)

(d)

(g)

4+GND

(a)

2+GND 13A

(f)

3 ou 4 100mA

(b)

calor

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 31

7 Instalação

1×

2×

(a) Seção do cabo de 2,5mm². (b) Secção do cabo de 0,75mm² a 1,25mm²; comprimento

máximo: 20m.

máximo: 500m. Aplicável para ligação de interface de

utilizador única e de interface de utilizador dupla. (d) Seção mínima do cabo de 0,75mm². (e) Secção do cabo de 1,5mm.

(f) Seção do cabo de 0,75mm² até 1,25mm²; comprimento

máximo: 50m. O contato isento de tensão deve assegurar

a carga mínima aplicável de 15VCC, 10mA. (g) O termístor e o cabo de ligação (12m) são fornecidos com

o depósito de água quente sanitária. (h) Secção do cabo de 0,75mm².

Caixa opcional

Item Descrição Fios Corrente

máxima de

funcioname

Fonte de alimentação

22 Fonte de alimentação

2+GND

(a)

da caixa opcional

Cabo de interligação

23 Cabo de interligação

3 (máx. 3m)

(b)

entre a caixa de opção e a caixa de controlo

Equipamento opcional

24 Sonda de interior

(b)

remoto

Componentes fornecidos localmente

25 Medidor elétrico 2 (por metro) 26 Saída do alarme 2 27 Saída para ATIVAR/

(b)

DESATIVAR aquecimento/ arrefecimento ambiente

28 Comutação para fonte

(b)

externa de calor

(a) Seção do cabo de 2,5mm². (b) Seção mínima do cabo de 0,75mm².

NOTIFICAÇÃO

▪ Mais especificações técnicas das diferentes ligações

são indicadas no interior das unidades (unidade de exterior, caixa de controlo, caixa de opção e aquecedor de reserva).

▪ Para saber como ligar a cablagem elétrica à unidade

exterior (e caso seja parte do sistema, a caixa de controlo, caixa de opção e aquecedor de reserva), consulte "7.7 Ligação da instalação eléctrica" na

página37.

nto

Fluxo de trabalho adicional

A instalação consiste, geralmente, nas etapas seguintes: 1 Montagem da unidade de exterior 2 Montagem da caixa de controlo (se aplicável) 3 Montagem da caixa de opção opcional (se aplicável) 4 Ligação da tubagem de água 5 Fazer as ligações elétricas 6 Concluir a instalação da unidade de exterior 7 Concluir a instalação da caixa de controlo (se aplicável) 8 Concluir a instalação da caixa opcional (se aplicável) 9 Concluir a instalação do aquecedor de reserva (se aplicável)

7.2 Abertura das unidades

7.2.1 Sobre a abertura das unidades

Em determinados momentos, tem de abrir a unidade. Exemplo: ▪ Ao ligar a instalação eléctrica ▪ Ao efectuar a manutenção ou assistência da unidade

PERIGO: RISCO DE ELECTROCUSSÃO

NÃO deixe a unidade sem supervisão quando a tampa de serviço estiver removida.

7.2.2 Para abrir a unidade de exterior

PERIGO: RISCO DE ELECTROCUSSÃO

PERIGO: RISCO DE QUEIMADURAS

7 Instalação

7.1 Descrição geral: Instalação

Este capítulo descreve o que tem de fazer e de saber no local de instalação do sistema.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 32

7 Instalação

3×

2×

7.2.3 Para abrir a tampa da caixa de distribuição da unidade de exterior

7.2.4 Para abrir a tampa da caixa de distribuição do aquecedor de reserva da unidade de exterior

7.2.6 Para abrir a caixa opcional

AVISO

Os parafusos são entregues com anilhas de bloqueio dentadas. Utilize SEMPRE anilhas de bloqueio, mesmo quando os parafusos precisem de ser substituídos. Caso não siga este aviso, pode provocar choque elétrico.

INFORMAÇÕES

NÃO remova as buchas da placa dianteira da caixa opcional.

7.2.5 Para abrir a caixa de controlo

AVISO

INFORMAÇÕES

Os orifícios no painel frontal destinam-se à ligação da interface do utilizador à caixa de controlo. Se NÃO ligar a interface do utilizador à caixa de controlo, NÃO remover as fichas dos orifícios.

Guia de referência do instalador

7.3 Montagem da unidade de exterior

7.3.1 Sobre a montagem da unidade de exterior

Quando

Antes de ligar a tubagem de água, é necessário montar a unidade de exterior.

Fluxo de trabalho adicional

A montagem da unidade de exterior é, geralmente, constituída pelas seguintes etapas:

1 Proporcionar a estrutura de instalação. 2 Instalação da unidade de exterior. 3 Proporcionar escoamento. 4 Evitar que a unidade caia. 5 Proteger a unidade contra a neve e o vento ao instalar uma

tampa e chapas deflectoras. Consulte "Preparação do local de instalação" em "6Preparação"na página23.

7.3.2 Cuidados ao montar a unidade de exterior

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Medidas gerais de segurança ▪ Preparação

7.3.3 Proporcionar a estrutura de instalação

Verifique a resistência e o nivelamento do piso da instalação para que a unidade não provoque qualquer vibração ou ruído durante o seu funcionamento.

Fixe a unidade de forma segura através dos parafusos de base de acordo com o esquema da base.

Prepare 6 conjuntos de parafusos de ancoragem, porcas e anilhas (fornecimento local) assim:

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 33

≥150

620

350

(345-355)

(mm)

261.5

6× M12

a Certifique-se de que não tapa os orifícios de drenagem.

6× M12

160 620 261.5 119

161

260

285

279

345

595

416

262

DDDD

≥150 mm

a b

4× Ø6 mm

INFORMAÇÕES

A altura recomendada da parte saliente superior dos parafusos é 20mm.

7 Instalação

▪ Evite que a água de drenagem passe pelo percurso, para que

NÃO fique escorregadio em caso de temperaturas ambiente de congelamento.

▪ Se instalar a unidade numa estrutura, instale uma placa

impermeável dentro de 150mm da parte de baixo da unidade, de modo a evitar a entrada de água na unidade e para evitar que a água de drenagem pingue (consulte a figura seguinte).

NOTIFICAÇÃO

Se a unidade for instalada num clima frio, tome medidas adequadas para que a condensação evacuada NÃO congele.

Orifícios de drenagem (dimensões em mm)

NOTIFICAÇÃO

Prenda a unidade de exterior aos parafusos de base utilizando porcas com arruelas de resina (a). Se o revestimento da área de fixação for retirado, as porcas enferrujam facilmente.

7.3.4 Instalar a unidade exterior

7.3.5 Proporcionar escoamento

▪ Certifique-se de que a água da condensação consegue ser

▪ Instale a unidade numa base para assegurar que existe uma

▪ Prepare um canal de drenagem da água à volta da base, para

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

adequadamente evacuada.

drenagem adequada, de forma a evitar a acumulação de gelo.

drenar as águas residuais para fora da unidade.

A Lado da descarga B Distância entre os pontos de fixação C Estrutura inferior D Orifícios de drenagem E Pré-orifício para neve

NOTIFICAÇÃO

Se os orifícios de drenagem da unidade de exterior estiverem cobertos pela base de montagem ou pela superfície do piso, eleve a unidade de forma a criar um espaço livre de mais de 150 mm debaixo da unidade de exterior.

Neve

Nas regiões onde ocorra queda de neve, a neve poderá acumularse e solidificar entre o permutador de calor e a placa exterior. Isto pode diminuir a eficiência do funcionamento. Para evitar que isto aconteça:

1 Perfure (a, 4×) e remova o pré-orifício (b).



Guia de referência do instalador

Page 34

7 Instalação

318 mm

310 mm

318 mm

310 mm

2 Remova as rebarbas e pinte as extremidades e as áreas

adjacentes com tinta anticorrosão para evitar o enferrujamento.

7.3.6 Para evitar que a unidade de exterior caia

Se a unidade for instalada num local onde possa ser virada por ventos fortes, tome a seguinte medida:

1 Prepare 2 cabos conforme indicado na ilustração que se segue

(fornecimento local).

2 Coloque os 2 cabos por cima da unidade de exterior. 3 Introduza uma placa de borracha entre os cabos e a unidade

de exterior para evitar que os cabos arranhem a tinta (fornecimento local).

4 Prenda as extremidades dos cabos e aperte-as.

5 Coloque os parafusos nas buchas inferiores. 6 Fixe os 4 parafusos com firmeza.

INFORMAÇÕES

É possível ligar a interface de utilizador à caixa de controlo. Para mais informações, consulte "7.7.7Para ligar

a interface de utilizador"na página40.

7.5 Montar a caixa opcional

7.5.1 Precauções ao montar a caixa de opção

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Medidas gerais de segurança ▪ Preparação

7.5.2 Para instalar a caixa opcional

1 Retire a placa dianteira. 2 Segure a placa traseira contra a parede e marque os pontos de

fixação (2 no topo de 2 no fundo).

NOTIFICAÇÃO

Certifique-se de que as marcas (2 a 2) estão totalmente niveladas e que as suas dimensões correspondem à figura abaixo.

7.4 Montar a caixa de controlo

7.4.1 Precauções ao montar a caixa de controlo

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Medidas gerais de segurança ▪ Preparação

7.4.2 Para instalar a caixa de controlo

1 Retire a placa dianteira. 2 Segure a placa traseira contra a parede e marque os pontos de

fixação (2 no topo de 2 no fundo).

NOTIFICAÇÃO

Certifique-se de que as marcas (2 a 2) estão totalmente niveladas e que as suas dimensões correspondem à figura abaixo.

3 Perfure 4 orifícios e instale 4 buchas (adequadas para M5). 4 Coloque os parafusos nas buchas superiores e pendure a caixa

nos parafusos.

5 Coloque os parafusos nas buchas inferiores. 6 Fixe os 4 parafusos com firmeza.

7.6 Ligação da tubagem de água

7.6.1 Sobre a ligação da tubagem de água

Antes de ligar a tubagem de água

Certifique-se de que a unidade de exterior está montada. Se aplicável, certifique-se de que a caixa de controlo e o aquecedor de reserva estão montados.

3 Perfure 4 orifícios e instale 4 buchas (adequadas para M5). 4 Coloque os parafusos nas buchas superiores e pendure a caixa

nos parafusos.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 35

7 Instalação

a b

Fluxo de trabalho adicional

Ligar a tubagem de água consiste, geralmente, nas seguintes etapas:

1 Ligar a tubagem de água da unidade de exterior. 2 Ligar a tubagem de água do aquecedor de reserva e/ou o

depósito de água quente sanitária (se aplicável). 3 Encha o circuito de água. 4 Proteger o circuito de água contra o congelamento (adicionar

glicol). 5 Encher o depósito da água quente sanitária (se aplicável). 6 Isolar a tubagem de água.

7.6.2 Precauções na ligação da tubagem de

água

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Medidas gerais de segurança ▪ Preparação

7.6.3 Para ligar a tubagem de água

NOTIFICAÇÃO

NÃO utilize força excessiva quando estabelecer as ligações da tubagem. As tubagens deformadas podem provocar avarias na unidade. Certifique-se de que o binário de aperto NÃO excede 30N•m.

Para facilitar a assistência e manutenção, são fornecidas 2 válvulas de fecho. Monte as válvulas na entrada de água de aquecimento ambiente e na saída de água de aquecimento ambiente. Tenha atenção à posição: as válvulas de drenagem integradas apenas drenarão a parte lateral do circuito onde se encontram. Para poder drenar apenas a unidade, certifique-se de que as válvulas de drenagem são colocadas entre as válvulas de fecho e a unidade.

NOTIFICAÇÃO

Instale válvulas de purga de ar nos pontos elevados locais.

NOTIFICAÇÃO

Se estiver instalado um depósito de água quente sanitária opcional: é necessário instalar uma válvula de segurança (fornecimento local) com uma pressão de abertura de no máximo 10 bar na ligação da entrada de água fria sanitária de acordo com a legislação aplicável.

NOTIFICAÇÃO

Se estiver instalado um depósito de água quente sanitária opcional:

▪ É necessário instalar um dispositivo de drenagem e um

dispositivo de alívio da pressão na ligação da entrada de água fria do cilindro de água quente sanitária.

▪ Para evitar a contra-sifonagem, é recomendada a

instalação de uma válvula de retenção na entrada de água do depósito de água quente sanitária de acordo com a legislação aplicável.

▪ É recomendada a instalação de uma válvula de

redução de pressão na entrada de água fria de acordo com a legislação aplicável.

▪ Deverá ser instalado um vaso de expansão na entrada

de água fria de acordo com a legislação aplicável.

▪ É recomendada a instalação da válvula de segurança

numa posição superior à do topo do depósito de água quente sanitária. O aquecimento do depósito de água quente sanitária faz com que a água se expanda e, sem a válvula de segurança, a pressão da água dentro do depósito poderá aumentar para valores superiores aos da pressão concebida do depósito. Além disso, a instalação no local (tubagem, pontos de utilização de torneiras, etc.) ligada ao depósito está sujeita a esta pressão elevada. Para evitar esta situação, é necessário instalar uma válvula de segurança. A prevenção da sobrepressão depende do funcionamento correto da válvula de segurança instalada no local. Se NÃO estiver a funcionar corretamente, a sobrepressão irá deformar o depósito e podem surgir fugas de água. Para confirmar o bom funcionamento, é necessária uma manutenção regular.

a Entrada de água

b Saída de água

1 Aparafuse as porcas da unidade de exterior nas válvulas de

fecho.

2 Ligue a tubagem local nas válvulas de fecho. 3 Em caso de ligação com o depósito de água quente sanitária

opcional, consulte o manual de instalação do depósito de água

quente sanitária.

NOTIFICAÇÃO

Instale um manómetro no sistema.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

7.6.4 Para proteger o circuito de água contra congelamento

O congelamento pode danificar o sistema. Para evitar que os componentes hidráulicos congelem, o software está equipado com funções especiais de proteção contra o congelamento, que incluem a ativação de bombas, aquecedores internos e/ou funcionamento do aquecedor de reserva, em caso de temperaturas baixas.

Todavia, em caso de falha de energia, estas funções não podem garantir proteção. Por isso, recomendamos que adicione glicol ao circuito de água. A concentração necessária depende da temperatura exterior mais baixa esperada e se pretende proteger o sistema contra rebentamento ou congelamento. Para evitar que o sistema congele, é necessário mais glicol. Utilize glicol de acordo com a tabela abaixo apresentada.

INFORMAÇÕES

▪ Proteção contra rebentamento: o glicol irá evitar que a

tubagem rebente, mas NÃO que o líquido no interior da tubagem congele.

▪ Proteção contra congelamento: o glicol irá evitar que o

líquido no interior da tubagem congele.

Guia de referência do instalador

Page 36

7 Instalação

Temperatura exterior mais baixa

Prevenção contra rebentamento

Prevenção contra congelamento

esperada

–5°C 10% 15% –10°C 15% 25% –15°C 20% 35% –20°C 25% — –25°C 30% —

NOTIFICAÇÃO

▪ A concentração necessária pode ser diferente

mediante o tipo de glicol. Compare SEMPRE os requisitos no quadro acima com as especificações disponibilizadas pelo fabricante de glicol. Se necessário, cumpra os requisitos definidos pelo fabricante de glicol.

▪ A concentração adicionada de glicol NUNCA deve

exceder 35%.

▪ Se o líquido no sistem estiver congelado, a bomba

NÃO conceguirá iniciar. Tenha em atenção que apenas evita que o sistema rebente, o líquido no interior pode mesmo assim congelar.

▪ Em caso de falha da fonte de alimentação ou falha da

bomba e NÃO for adicionado glicol ao sistema, drene o sistema.

▪ Quando a água estiver parada no interior do sistema, é

muito provável que o sistema congele e fique danificado.

Os tipos de glicol que podem ser utilizados dependem de o sistema conter um depósito de água quente sanitária:

AVISO

Devido à presença de glicol, pode ocorrer corrosão do sistema. O glicol não inibido irá transformar-se em ácido sob a influência de oxigénio. Este processo é acelerado pela presença de cobre e temperaturas elevadas. O glicol não inibido ácido ataca as superfícies de metal e forma células de corrosão galvânica que provocam danos sérios ao sistema. Por isso, é importante que:

▪ o tratamento da água seja executado correctamente

por um especialista em água qualificado,

▪ o glicol com inibidores de corrosão seja seleccionado

para neutralizar os ácidos formados pela oxidação de glicóis,

▪ não seja utilizado glicol automóvel, visto que os

respectivos inibidores de corrosão têm um tempo de vida útil limitado e contêm silicatos que podem sujar ou tapar o sistema,

▪ NÃO seja utilizada tubagem galvanizada em sistemas

de glicol, já que a sua presença pode levar à precipitação de determinados componentes no inibidor de corrosão do glicol.

Adicionar glicol ao circuito de água reduz o volume máximo de água permitido no sistema. Para mais informações, consulte o capítulo "Para verificar o volume de água e o caudal" no guia de referência do instalador.

7.6.5 Para encher o circuito de água

1 Ligue a mangueira de abastecimento de água à válvula de

drenagem e enchimento.

Se… Então…

O sistema contém um depósito

Utilize apenas propilenoglicol

de água quente sanitária O sistema NÃO contém um

depósito de água quente

Pode utilizar propilenoglicol etilenoglicol

sanitária

(a) Propilenoglicol, incluindo os inibidores necessários,

classificados como CategoriaIII, segundo EN1717.

AVISO

O etilenoglicol é tóxico.

NOTIFICAÇÃO

O glicol absorve água do ambiente. Por isso NÃO adicione glicol que tenha sido exposto ao ar. Deixar o recipiente de glicol destapado leva a que a concentração de água aumente. A concentração de glicol é, então, inferior ao assumido. Em resultado, os componentes hidráulicos podem afinal congelar. Tome medidas preventivas para garantir uma exposição mínima do glicol ao ar.

NOTIFICAÇÃO

▪ Se ocorrer sobrepressão, o sistema irá libertar algum

líquido através da válvula de segurança. Se for adicionado glicol ao sistema, tome medidasn adequadas para o recuperar com segurança.

▪ De qualquer forma, certifique-se de que a mangueira

flexível da válvula de segurança está SEMPRE livre para libertar pressão. Evite que a água se mantenha e/ ou congele no interior da mangueira.

(a)

2 Abra a válvula de drenagem e enchimento. 3 Se estiver instalada uma válvula de purga de ar automática,

certifique-se de que está aberta.

4 Encha o circuito com água até que o manómetro (fornecimento

local) indique uma pressão de ±2,0bar.

5 Purgue a maior quantidade de ar possível do circuito de água.

Para obter instruções, consulte "9Activação"na página73.

6 Volte a encher o circuito até a pressão ser de ±2,0bar. 7 Repita os passos 5 e 6 até não ser purgado mais ar e não

haver mais quedas de pressão.

8 Feche a válvula de drenagem e enchimento. 9 Desligue a mangueira de abastecimento de água da válvula de

drenagem e enchimento.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 37

7 Instalação

b a

AA´

A´

c b ba c

NOTIFICAÇÃO

A pressão de água indicada no manómetro varia, pois depende da temperatura da água (a pressão é maior para temperaturas mais elevadas).

Contudo, a pressão da água deverá ser sempre superior a 1bar, para evitar a entrada de ar no circuito.

7.6.6 Para encher o depósito de água quente sanitária

Para ver as instruções de instalação, consulte o manual de instalação do depósito de água quente sanitária.

7.6.7 Para isolar a tubagem de água

A tubagem em todo o circuito de água TEM DE ser isolada para evitar a condensação durante o arrefecimento e a redução da capacidade de aquecimento e arrefecimento.

Para evitar o congelamento da tubagem de água durante o inverno, a espessura do material vedante DEVE ser de, pelo menos, 13mm (com λ=0,039W/mK).

Se a temperatura for superior a 30°C e a humidade for superior a 80% de HR (humidade relativa), a espessura dos materiais isolantes deve ser de pelo menos 20 mm, para evitar condensação na superfície do vedante.

Durante o inverno, proteja a tubagem de água e as válvulas de fecho contra o congelamento, adicionando fita térmica (fornecimento local). Se a temperatura exterior cair para abaixo de –20°C e não for utilizada qualquer fita térmica, recomendamos que instale as válvulas de fecho no exterior.

7.7.2 Cuidados na efectuação das ligações eléctricas

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Medidas gerais de segurança ▪ Preparação

PERIGO: RISCO DE ELECTROCUSSÃO

AVISO

Utilize SEMPRE um cabo multicondutor para cabos de alimentação.

7.7.3 Diretrizes ao ligar a instalação elétrica

Tenha presente as seguintes informações: ▪ Se forem utilizados fios condutores torcidos, instale um terminal

de engaste redondo na extremidade do fio. Coloque o terminal de engaste redondo no fio até à parte coberta e aperte o terminal com a ferramenta adequada.

a Fio condutor torcido b Borne de engaste redondo

▪ Utilize os métodos seguintes para instalar os fios:

7.7 Ligação da instalação eléctrica

7.7.1 Sobre a ligação da instalação eléctrica

Antes de ligar a instalação eléctrica

Certifique-se de que a tubagem de água está ligada.

Fluxo de trabalho adicional

A conexão das ligações eléctricas consiste, geralmente, nas seguintes etapas:

1 Certificar-se de que o sistema de alimentação está em

conformidade com as especificações elétricas das unidades. 2 Ligar a instalação elétrica à unidade de exterior (se aplicável). 3 Ligar a instalação elétrica à caixa de controlo EKCB07CAV3

(se aplicável). 4 Ligar a instalação elétrica à caixa de opções EK2CB07CAV3

(se aplicável). 5 Ligar a fonte de alimentação principal 6 Ligar a fonte de alimentação do aquecedor de reserva 7 Ligar a interface de utilizador. 8 Ligar as válvulas de fecho (se aplicável). 9 Ligar os medidores elétricos (se aplicável). 10 Ligar o depósito da água quente sanitária (se aplicável). 11 Ligar a saída de alarme (se aplicável). 12 Ligar a saída ACTIVAR/DESACTIVAR do arrefecimento/

aquecimento ambiente. 13 Ligar a comutação a uma fonte de calor externa (se aplicável).

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Tipo de fio Método de instalação

Cabo eléctrico unifilar

a Cabo eléctrico unifilar frisado b Parafuso c Anilha plana

Fio condutor torcido com terminal de engaste redondo

a Terminal b Parafuso c Anilha plana O Permitido X NÃO permitido

Item Binário de aperto (N•m)

Unidade de exterior

X3M 0,8~0,9 X4M 2,2~2,7 X5M 0,8~0,9 X7M

Caixa de controlo/caixa opcional

X1M 2,2~2,7 X2M 0,8~0,9

Guia de referência do instalador

Page 38

7 Instalação

a b

≥25 mm

Item Binário de aperto (N•m)

X4M/X7M 1,3~1,6 X8M 0,8~0,9

7.7.4 Ligação da instalação eléctrica à unidade exterior

1 Retire a tampa da caixa de distribuição. Consulte "7.2.2 Para

abrir a unidade de exterior"na página31.

2 Descarne o isolamento (20mm) dos fios.

a Descarne a extremidade do fio até este ponto b Uma extensão descarnada excessiva pode provocar

choques eléctricos ou fugas.

3 Insira as ligações na parte de trás da unidade:

Encaminhamento Cabos possíveis (consoante as opções

instaladas)

d Fonte de alimentação

▪ Fonte de alimentação do aquecedor de

reserva

do aquecedor de reserva

4 No interior da unidade, passe os cabos da seguinte forma:

a Cabo de baixa tensão b Cabo de alta tensão c Cabo de alimentação elétrica d Cabo da fonte de alimentação do aquecedor de reserva

NOTIFICAÇÃO

A distância entre os cabos de alta tensão e de baixa tensão deve ser de, pelo menos, 25mm.

Encaminhamento Cabos possíveis (consoante as opções

instaladas)

a Baixa tensão

▪ Interface de utilizador ▪ Cabo de interligação para a caixa de

controlo EKCB07CAV3

▪ Sonda de exterior remota (opção)

b Alta tensão

▪ Fonte de alimentação com tarifário normal

por kWh

▪ Fonte de alimentação com taxa kWh

bonificada ▪ Convetor da bomba de calor (opção) ▪ Válvula de fecho (fornecimento local) ▪ Circulador de água quente sanitária

(fornecimento local) ▪ Controlo de operação de aquecimento/

arrefecimento ambiente

c Fonte de alimentação

▪ Fonte de alimentação principal

principal

Guia de referência do instalador

a Cabo de alimentação elétrica b Atilho para cabos

5 Certifique-se de que o cabo NÃO entra em contacto com

arestas afiadas ou tubagens de gás quentes.

6 Monte a tampa da caixa de distribuição.

INFORMAÇÕES

Ao instalar o fornecimento local ou os cabos opcionais, prepare o comprimento do cabo suficiente. Isso tornará possível remover/reposicionar a caixa de distribuição e obter acesso a outros componentes durante a assistência.

CUIDADO

NÃO coloque nem empurre o cabo com um comprimento excessivo para o interior da unidade.

7.7.5 Para ligar a fonte de alimentação principal

1 Ligue a fonte de alimentação principal assim:

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 39

7 Instalação

X1M

1 2 3 L N

1 2 3 L1 L2 L3 N

X1M

X5M

A2P

X6Y

X1A

X4M

X3M

X6YA

X19A

1 2

X5M

A2P

X6Y

X1A

X6YB

X4M

X3M

X6YA

X19A

X2M

X8M

S1S

Em caso de fonte de alimentação na taxa kWh bonificada

a Fonte de alimentação com tarifário normal por kWh b Contacto preferencial da alimentação elétrica (na caixa de

controlo)

INFORMAÇÕES

Para obter a posição exata dos conectores X6Y, X6YA, e X6YB na caixa de distribuição, consulte o manual de assistência.

a Cabo da fonte de alimentação (incluindo terra)

b Atilho para cabos

2 Abra a caixa de distribuição e passe os cabos da seguinte

forma.

Em caso de fonte de alimentação no tarifário normal por kWh

INFORMAÇÕES

No caso de uma fonte de alimentação com taxa kWh bonificada, a necessidade de uma separação da fonte de alimentação no tarifário normal por kWh para a parte hidráulica da unidade de exterior X3M/5+6 depende do tipo de fonte de alimentação com taxa kWh bonificada.

É necessária uma ligação distinta à parte hidráulica da unidade de exterior:

▪ se a fonte de alimentação com taxa kWh bonificada for

interrompida quando estiver activa OU

▪ se não for permitido qualquer consumo energético pela

parte hidráulica da unidade de exterior com uma fonte de alimentação com taxa kWh bonificada quando estiver ativa.

7.7.6 Para ligar a fonte de alimentação do aquecedor de reserva

CUIDADO

Para garantir que a unidade está completamente ligada à terra, ligue sempre a fonte de alimentação do aquecedor de reserva e o cabo de terra.

Certifique-se de que a fonte de alimentação está em conformidade com a capacidade do aquecedor de reserva, conforme a tabela abaixo.

Tipo de

aquecedor de

reserva

*3V 3kW 1~230V 13A —

1 Abra a caixa de distribuição do aquecedor de reserva (consulte

"7.2.4Para abrir a tampa da caixa de distribuição do aquecedor de reserva da unidade de exterior"na página32).

2 Encaminhe a fiação do seguinte modo:

Capacidad

e do aquecedor de reserva

Fonte de

alimentaçã

Corrente

máxima de

funcioname

nto

(Ω)

max

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 40

7 Instalação

K1M

K5M

X4M

PE L N

1 2 3

230 V AC

3 kW

L N

X5M

A5P A5P

1 2

a b

# Ação

1 Ligue o cabo da interface de utilizador à unidade de

exterior.

3 Fixe o cabo com braçadeiras aos respetivos apoios.

INFORMAÇÕES

Para obter mais informações sobre os tipos de aquecedor de reserva e sobre como configurar o aquecedor de reserva, consulte o capítulo “Configuração” do manual de instalação da unidade de exterior.

7.7.7 Para ligar a interface de utilizador

Ligação à unidade de exterior

INFORMAÇÕES

▪ Se a caixa de controlo EKCB07CAV3 NÃO fizer parte

do sistema, ligue a interface de utilizador diretamente à unidade de exterior, conforme as instruções abaixo.

▪ Se a caixa de controlo EKCB07CAV3 fizer parte do

sistema, ligue a interface de utilizador à caixa de controlo. Para obter instruções, consulte a “Ligação à caixa de controlo” abaixo.

a Interface de utilizador principal

(a)

b Interface de utilizador opcional

2 Insira uma chave de fendas nas ranhuras por baixo da

interface de utilizador e separe cuidadosamente o painel frontal do painel de parede.

A PCB está montada no painel frontal da interface de utilizador. Tenha cuidado para NÃO danificá-la.

3 Fixe o painel de parede da interface de utilizador à parede. 4 Ligue como demonstrado em 4A, 4B, 4C ou 4D. 5 Reinstale o painel frontal no painel de parede.

Tenha cuidado para NÃO trilhar a cablagem quando montar o painel frontal na unidade.

(a) A interface de utilizador principal é necessária para o

funcionamento, mas tem de ser encomendada separadamente (opção obrigatória).

Ligação à caixa de controlo

▪ Se utiliza 1 interface de utilizador, pode ligá-la à caixa de controlo

EKCB07CAV3 (para controlo próximo da caixa de controlo) ou na divisão (quando utilizada como termóstato da divisão).

▪ Se utiliza 2 interface de utilizador, pode ligar 1 interface de

utilizador à caixa de controlo EKCB07CAV3 (para controlo próximo da caixa de controlo) + 1 interface de utilizador na divisão (quando utilizada como termóstato da divisão).

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 41

7 Instalação

X2M

X8M

X1M

A1P

A5P

X5M

1 2

X2M

2×

PCB

1×

PCB

1×

PCB

1×

PCB

1×

# Na caixa de controlo Na divisão

1 Ligue o cabo da interface de

utilizador aos terminais da caixa de controlo X2M/20+21.

Fixe o cabo com braçadeiras aos respetivos apoios.

Ligue o cabo da interface de utilizador aos terminais da caixa de controlo X2M/20+21.

Passe o cabo do lado direito dos terminais, aperte-o aos apoios das abraçadeiras e passe-os pelo orifício da cablagem de baixa tensão.

a Interface de utilizador principal

2 Ligue a caixa de controlo à unidade de exterior.

Fixe o cabo com braçadeiras aos respetivos apoios.

# Na caixa de controlo Na divisão

4 Fixe o painel de parede da interface

de utilizador da caixa de controlo com os parafusos e porcas M4 do saco de acessórios.

Tenha o cuidado de NÃO distorcer a forma da parte de trás da interface de utilizador por eventual aperto excessivo dos parafusos.

Fixe o painel de parede da interface de utilizador à parede.

Se NÃO ligar uma interface de utilizador à caixa de controlo, NÃO remova as buchas dos orifícios da placa dianteira.

5 Ligue como demonstrado em 4A. Ligue como

demonstrado em 4A, 4B, 4C ou 4D.

6 Volte a ligar o painel frontal ao painel de parede.

Tenha cuidado para NÃO trilhar as ligações elétricas quando ligar o painel frontal à caixa de controlo.

4A Por trás

4C Por cima

4B Pela esquerda

4D Pela parte central de cima

3 Insira uma chave de fendas nas ranhuras por baixo da

interface de utilizador e separe cuidadosamente o painel frontal do painel de parede.

A PCB está montada no painel frontal da interface de utilizador. Tenha cuidado para NÃO danificá-la.

a Abra espaço para a passagem da cablagem, utilizando um

alicate, etc.

b Prenda a cablagem à parte frontal da caixa, utilizando o

retentor da cablagem e uma braçadeira.

7.7.8 Para ligar a válvula de fecho

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

1 Ligue o cabo de controlo da válvula aos terminais adequados,

conforme ilustrado abaixo.

NOTIFICAÇÃO

Ligue apensas as válvulas NO (normalmente abertas).

Guia de referência do instalador

Page 42

7 Instalação

X5M

X4M

X3M

M2S

X2M

X8M

6 7

X5M

X3M

M2S

X2M

X8M

8 9

M2P

X5M

X3M

1 2 3

X8M

X1M

INFORMAÇÕES

Por predefinição, a válvula de fecho deve ser ligada à unidade de exterior. Contudo, se houver uma caixa de controlo EKCB07CAV3 no sistema, pode também ligar à caixa de controlo. Par isso, ligue os terminais da unidade de exterior X3M/1+2 aos terminais da caixa de controlo X8M/6+7 e, em seguida, ligue a válvula de fecho aos terminais da caixa de controlo X8M/6+7.

7.7.10 Para ligar as ligações elétricas à caixa de controlo

1 Insira as ligações a partir da parte inferior da caixa de controlo. 2 Certifique-se de que as ligações de baixa tensão se encontram

a direita. Encaminhe-as pelo orifício de entrada e aperte-as com braçadeiras de cabos.

7.7.9 Para ligar o circulador de água quente sanitária

1 Ligue os terminais da unidade de exterior X3M/3+4 aos

terminais da parte inferior X8M/8+9 da caixa de controlo EKCB07CAV3.

2 Ligue o cabo da bomba de água quente sanitária à parte

inferior dos terminais da caixa de controlo X8M/8+9.

Guia de referência do instalador

a Ligações de baixa tensão b Ligações de alta tensão c Fonte de alimentação principal

NOTIFICAÇÃO

A distância entre os cabos de alta tensão e de baixa tensão deve ser de, pelo menos, 25mm.

7.7.11 Para ligar a fonte de alimentação da caixa de controlo

1 Ligue o cabo da fonte de alimentação à caixa de controlo.

1 GND 2 L 3 N

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 43

7 Instalação

X5M

3 4

X2M

X8M

X2M

X8M

X1M

321

X1M

321

A4PA4P

X5A

A4P

X5A

A4P

a b a

2 Fixe o cabo com braçadeiras aos apoios, para evitar forças de

tração e para certificar-se de que os cabos NÃO entram em contacto com arestas afiadas.

CUIDADO

NÃO coloque nem empurre o cabo com um comprimento excessivo para o interior da unidade.

7.7.12 Para ligar o cabo de interligação entre a caixa de controlo e a unidade de exterior

1 Ligue X2M/22 (caixa de controlo) à X5M/4 (unidade de

exterior).

2 Ligue X2M/23 (caixa de controlo) à X5M/3 (unidade de

exterior).

NOTIFICAÇÃO

A distância entre os cabos de alta tensão e de baixa tensão deve ser de, pelo menos, 25mm.

7.7.14 Para ligar a fonte de alimentação da caixa opcional

1 Ligue o terminal da caixa opcional X1M ao terminal da caixa de

controlo X1M.

1 GND 2 L 3 N

2 Fixe o cabo com braçadeiras aos apoios, para evitar forças de

tração e para certificar-se de que os cabos NÃO entram em contacto com arestas afiadas.

3 Prenda o cabo com braçadeiras aos respectivos apoios.

7.7.13 Para ligar as ligações elétricas à caixa opcional

1 Insira as ligações a partir da parte inferior da caixa opcional. 2 Certifique-se de que as ligações de baixa tensão se encontram

a direita. Encaminhe-as pelo orifício de entrada e aperte-as com braçadeiras de cabos:

CUIDADO

NÃO coloque nem empurre o cabo com um comprimento excessivo para o interior da unidade.

7.7.15 Para ligar o cabo de interligação entre a caixa opcional e a caixa opcional

1 Ligue os conectores do saco de acessórios a A1P em X5A da

PCB da caixa de controlo e da caixa opcional.

2 Ligue os conectores com um cabo fornecido localmente.

a Ligações de baixa tensão

b Ligações de alta tensão

c Fonte de alimentação principal

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

a Conectores (acessório) b Cabo de interligação (fornecimento local)

7.7.16 Para ligar os medidores eléctricos

INFORMAÇÕES

▪ Exige a caixa de opção EK2CB07CAV3. ▪ A ser ligada à caixa de opção EK2CB07CAV3.

Guia de referência do instalador

Page 44

7 Instalação

X2M

X8M

X1M

A4P

S5P S6P

X2M

X8M

X1M

A4P

15 13

X8M

X1M

1 2

L N

X8M

X1M

INFORMAÇÕES

No caso de um medidor elétrico com saída do transistor, verifique a polaridade. A polaridade positiva DEVE estar ligada a X2M/7 e X2M/9; a polaridade negativa a X2M/8 e X2M/10.

1 Ligue o cabo dos medidores elétricos aos terminais adequados,

conforme ilustrado abaixo.

1 Ligue o cabo da saída ATIVAR/DESATIVAR do arrefecimento/

aquecimento ambiente aos terminais adequados, conforme ilustrado abaixo.

2 Fixe o cabo com braçadeiras aos respetivos apoios.

7.7.19 Para ligar a comutação para fonte externa de calor

INFORMAÇÕES

▪ Exige a caixa de opção EK2CB07CAV3. ▪ A ser ligada à caixa de opção EK2CB07CAV3.

1 Ligue o cabo da comutação para fonte externa de calor aos

terminais adequados, conforme ilustrado abaixo.

2 Fixe o cabo com braçadeiras aos respetivos apoios.

7.7.17 Para ligar a saída do alarme

INFORMAÇÕES

▪ Exige a caixa de opção EK2CB07CAV3. ▪ A ser ligada à caixa de opção EK2CB07CAV3.

1 Ligue o cabo da saída do alarme aos terminais adequados,

conforme ilustrado abaixo.

2 Fixe o cabo com braçadeiras aos respetivos apoios.

7.7.18 Para ligar a saída ACTIVAR/DESACTIVAR do arrefecimento/aquecimento ambiente

INFORMAÇÕES

▪ Exige a caixa de opção EK2CB07CAV3. ▪ A ser ligada à caixa de opção EK2CB07CAV3.

Guia de referência do instalador

2 Fixe o cabo com braçadeiras aos respetivos apoios.

7.8 Concluir a instalação da unidade de exterior

7.8.1 Para fechar a unidade de exterior

1 Feche a tampa da caixa de distribuição. 2 Monte o painel superior e a placa dianteira.

NOTIFICAÇÃO

Quando fechar a tampa da unidade de exterior, certifiquese de que o binário de aperto NÃO excede 4,1N•m.

7.9 Terminar a instalação da caixa de controlo

7.9.1 Para fechar a caixa de controlo

1 Feche a placa dianteira.

7.10 Terminar a instalação da caixa de opção

7.10.1 Para fechar a caixa de opção

1 Feche a placa dianteira.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 45

8 Configuração

X12A

A4P

X10A

A1P

A B

345

H JS T

8.1 Descrição geral: Configuração

Este capítulo descreve o que deve fazer e saber para configurar o sistema após a instalação.

Porquê

Se NÃO configurar o sistema corretamente, este poderá NÃO funcionar conforme o esperado. A configuração influencia o seguinte:

▪ Os cálculos do software ▪ O que pode ver e fazer na interface de utilizador

Como

Pode configurar o sistema através da interface de utilizador. ▪ Primeira vez – Assistente rápido. Quando ACTIVAR a interface

de utilizador pela primeira vez (através da unidade de interior), é iniciado um assistente rápido para ajudá-lo a configurar o sistema.

▪ Posteriormente. Se for necessário, pode efectuar posteriormente

alterações à configuração.

INFORMAÇÕES

Quando as regulações do instalador são alteradas, a interface de utilizador irá solicitar a confirmação. Depois de confirmar, o ecrã DESACTIVA brevemente e irá indicar “ocupado” durante vários segundos.

8 Configuração

A Caixa de distribuição da unidade de exterior B Caixa de distribuição da caixa de controlo

3 Dê especial atenção à posição da ficha!

Aceder às regulações – Legenda para tabelas

Pode aceder às regulações do instalador utilizando dois métodos diferentes. Todavia, NEM todas as regulações são acessíveis através de ambos os métodos. Se assim for, as colunas da tabela correspondente neste capítulo são regulada para N/A (não aplicável).

Método Coluna nas tabelas

Aceder às regulações através da estrutura de navegação na estrutura do menu.

Aceder às regulações através do código nas regulações gerais.

Consulte também: ▪ "Para aceder às regulações do instalador"na página45 ▪ "8.5 Estrutura do menu: Descrição geral das regulações do

instalador"na página72

Código

8.1.1 Para ligar o cabo do PC à caixa de distribuição

Pré-requisito: É necessário o kit EKPCCAB.

1 Ligue o cabo com ligação USB ao seu PC. 2 Ligue a ficha do cabo a X10A em A1P da caixa de distribuição

da unidade exterior, ou a X12A em A4P da caixa de distribuição da caixa de controlo EKCB07CAV3.

NOTIFICAÇÃO

Já se encontra ligado outro cabo a X10A. Para ligar o cabo PC a X10A, desligue temporariamente este outro cabo. NÃO esqueça de voltar a ligá-lo posteriormente.

8.1.2 Para aceder aos comandos mais utilizados

Para aceder às regulações do instalador

1 Defina o nível de permissão do utilizador para Instalador. 2 Aceda a [A]:

Para aceder à descrição geral das regulações

1 Defina o nível de permissão do utilizador para Instalador. 2 Aceda a [A.8]:

gerais.

Para definir o nível de permissão do utilizador para Instalador

1 Defina o nível de permissão do utilizador para Util. final avd. 2 Aceda a [6.4]:

utilizador.

3 Carregue em

Resultado:

4 Se NÃO carregar em qualquer botão durante mais de 1hora ou

carregar novamente em nível de permissão do instalador muda novamente para Utiliz. final.

> Regulações do instalador.

> Regulações do instalador > Definições

> Informações > Nível permissão do

durante mais de 4segundos.

é apresentado uma das páginas iniciais.

durante mais de 4 segundos, o

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 46

8 Configuração

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Definições gerais

Confir. Ajustar Deslocar

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Definições gerais

Confir.

Ajustar

Deslocar

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Definições gerais

Confir.

Ajustar

Deslocar

Regul. do instalador

O sistema irá reiniciar.

Confir. Ajustar

Cancel.

15:10

Ter

U5: Ender. auto

Prima 4 seg. p/ contin.

Sincronização

Diferença de dados detectada. Seleccione uma acção:

Enviar dados

Confir.

Ajustar

Iniciar cópia

Tem a certeza de que pretende iniciar a operação de cópia?

Cancel.

Confir. Ajustar

Para definir o nível de permissão do utilizador para Utilizador final avançado

1 Aceda ao menu principal ou a qualquer dos respectivos

submenus: .

2 Carregue em durante mais de 4segundos.

Resultado: O nível de permissão do utilizador muda para Util. final

avd. São apresentadas informações adicionais e “+” é acrescentado ao título do menu. O nível de permissão do utilizador ficará em Util. final avd até ser definido de outra forma.

Para definir o nível de permissão do utilizador para Utilizador final

1 Carregue em durante mais de 4segundos.

Resultado: O nível de permissão do utilizador muda para Utiliz.

final. A interface de utilizador regressará ao ecrã inicial predefinido.

Para alterar uma regulação geral Exemplo: Altere [1‑01] de 15 para 20.

1 Aceda a [A.8]: > Regulações do instalador > Definições

gerais.

2 Aceda ao ecrã correspondente da primeira parte da regulação

utilizando o botão e .

INFORMAÇÕES

Quando aceder aos códigos das regulações gerais, é adicionado um dígito 0 adicional à primeira parte da regulação.

Exemplo: [1‑01]: “1” irá resultar em “01”.

Resultado: O sistema irá reiniciar.

8.1.3 Para copiar as regulações do sistema da primeira para a segunda interface de utilizador

Se ligar uma segunda interface de utilizador, o instalador tem, em primeiro lugar, de seguir as instruções abaixo apresentadas para a correcta configuração das 2 interfaces de utilizador.

Este procedimento permite-lhe também copiar o idioma definido de uma interface de utilizador para outra: por exemplo, do EKRUCBL2 para o EKRUCBL1.

1 Quando a alimentação é activada pela primeira vez, as duas

interfaces de utilizador apresentam:

3 Aceda à segunda parte da parte da regulação correspondente

utilizando o botão e .

Resultado: O valor a ser alterado está agora realçado.

4 Altere o valor utilizando o botão e .

5 Se for necessário alterar outras regulações, repita os passos

anteriores.

6 Carregue em para confirmar a alteração do parâmetro. 7 No menu de regulações do instalador, carregue em para

confirmar as regulações.

2 Pressione durante 4 seg. na interface de utilizador onde

pretende avançar para o assistente rápido. Esta interface de utilizador é agora a interface de utilizador principal.

INFORMAÇÕES

Durante a execução do assistente rápido, a segunda interface de utilizador apresenta Ocupado e NÃO será possível utilizá-la.

3 O assistente rápido irá orientá-lo. 4 Para o correcto funcionamento do sistema, os dados locais das

duas interfaces de utilizador devem ser os mesmos. Se tal NÃO se verificar, as duas interfaces de utilizador irão apresentar:

5 Seleccione as acções necessárias:

▪ Enviar dados: a interface de utilizador que está a utilizar

contém os dados corretos e os dados da outra interface de utilizador serão substituídos.

▪ Receber dados: a interface de utilizador que está a utilizar

NÃO contém os dados corretos e os dados da outra interface de utilizador serão utilizados para os substituir.

6 A interface de utilizador solicita que confirme se tem a certeza

de que pretende prosseguir.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 47

8 Configuração

Idioma

Seleccione o idioma desejado

Confir. Ajustar

00 : 00

Qual é a hora actual?

Hora

Confir.

Ajustar

Deslocar

A.2 1

Deslocar

Seleccionar

Disposição do sistema

Normal

Opções Capacidades Confirmar disposição

Confirmar disposição

Confirme a disposição do sistema. O sistema irá reiniciar e estará pronto para o primeiro arranque.

Cancel.

Confir.

Ajustar

7 Confirme a selecção apresentada no ecrã, pressionando , e

todos os dados (idiomas, programações, etc.) serão sincronizados da interface de utilizador de origem seleccionada para a outra.

INFORMAÇÕES

▪ Durante a execução da cópia, os dois controladores

NÃO irão permitir a operação. ▪ A operação de cópia pode demorar até 90 minutos. ▪ Recomendamos que altere as regulações do

instalador, ou a configuração da unidade, na interface

de utilizador principal. Caso contrário, poderão ser

necessários até 5 minutos para que estas alterações

sejam visíveis na estrutura do menu.

8 O seu sistema está agora configurado para ser operado pelas 2

interfaces de utilizador.

8.1.4 Para copiar o idioma definido da primeira para a segunda interface de utilizador

Consulte "8.1.3 Para copiar as regulações do sistema da primeira

para a segunda interface de utilizador"na página46.

8.1.5 Assistente rápido: Definir a disposição do sistema após a primeira ACTIVAÇÃO

Após a primeira ACTIVAÇÃO do sistema, é orientado na interface de utilizador para efectuar as regulações iniciais:

▪ idioma, ▪ data, ▪ hora, ▪ disposição do sistema. Através da confirmação da disposição do sistema, pode continuar a

instalação e activação do sistema.

1 Na ACTIVAÇÃO, o assistente rápido é iniciado se a disposição

do sistema ainda NÃO tiver sido confirmada através da regulação do idioma.

2 Defina a hora e data actuais.

4 Após a configuração, selecione Confirmar disposição e

carregue em .

5 A interface de utilizador é reinicializada e pode continuar a

instalação, configurando as outras regulações aplicáveis e activação do sistema.

Quando as regulações do instalador são alteradas, o sistema irá solicitar a confirmação. Quando a confirmação é concluída, o ecrã DESACTIVA brevemente e irá indicar “ocupado” durante vários segundos.

8.2 Configuração básica

8.2.1 Assistente rápido: idioma/data e hora

# Código Descrição

[A.1] N/A Idioma [1] N/A Data e hora

8.2.2 Assistente rápido: Normal

Regulações de aquecimento/arrefecimento ambiente

O sistema pode aquecer ou arrefecer um espaço. Dependendo do tipo de aplicação, as regulações de aquecimento/arrefecimento ambiente devem ser configuradas em conformidade.

# Código Descrição

[A.2.1.7] [C-07] Método contrl. unid.:

▪ 0 (Controlo da TSA): O funcionamento

da unidade é determinado com base na temperatura de saída de água, independentemente da temperatura ambiente real e/ou da exigência de aquecimento ou arrefecimento da divisão.

▪ 1 (Contr. TDA ext.): O funcionamento

da unidade é determinado pelo termóstato externo ou outro equivalente (por ex., convetor da bomba de calor).

▪ 2 (Controlo do TDA)(predefinição): O

funcionamento da unidade é determinado com base na temperatura ambiente da interface de utilizador.

3 Defina as regulações da disposição do sistema: Normal,

Opções, Capacidades. Para obter mais informações, consulte

"8.2Configuração básica"na página47.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 48

8 Configuração

b c

# Código Descrição

[A.2.1.8] [7-02] O sistema pode fornecer saída de água

para, no máximo, 2 zonas da temperatura de água. Durante a configuração, o número de zonas de água deve ser regulado.

Número de zonas de TSA: ▪ 0 (1 zona de TSA)(predefinição):

Apenas 1 zona da temperatura de saída de água. Esta zona tem o nome de zona da temperatura de saída de água principal.

▪ a: Zona de TSA principal

continua >>

# Código Descrição

[A.2.1.8] [7-02] << continuação

▪ 1 (2 zonas de TSA): 2 zonas da

temperatura de saída de água. A zona com a temperatura de saída de água mais baixa (no aquecimento) tem o nome de zona da temperatura de saída de água principal. A zona com a temperatura de saída de água mais elevada (no aquecimento) tem o nome de zona da temperatura de saída de água adicional. Na prática, a zona da temperatura de saída de água principal é composta pelos emissores de calor de carga mais elevada e é instalada uma estação misturadora para alcançar a temperatura de saída de água desejada.

# Código Descrição

[A.2.1.9] [F-0D] Quando o controlo de aquecimento/

arrefecimento ambiente é DESATIVADO pela interface de utilizador, o circulador está sempre DESATIVADO. Quando o controlo de aquecimento/arrefecimento ambiente está Ativado, pode selecionar o modo de funcionamento do circulador desejado (apenas aplicável durante o aquecimento/arrefecimento ambiente)

Modo funcion. circul.: ▪ 0 (Contínuo): Funcionamento contínuo

da bomba, independentemente do estado térmico ATIVADO ou DESATIVADO. Observação: o funcionamento contínuo do circulador requer mais potência do que a amostra ou o pedido de funcionamento do circulador.

▪ a: Controlo de aquecimento/

arrefecimento ambiente (interface

de utilizador) ▪ b: DESATIVADO ▪ c: Ativado ▪ d: Funcionamento do circulador

continua >>

Guia de referência do instalador

▪ a: Zona de TSA adicional ▪ b: Zona de TSA principal

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 49

8 Configuração

a b

g b

b c

# Código Descrição

[A.2.1.9] [F-0D] << continuação

▪ 1 (Amostra): A bomba é ATIVADA

quando existir uma exigência de aquecimento ou arrefecimento, uma vez que a temperatura de saída de água ainda não alcançou a temperatura desejada. Quando ocorrer um estado térmico DESATIVADO, o circulador funciona a cada 5 minutos para verificar a temperatura da água e a exigência de aquecimento ou arrefecimento, se necessário. Observação: A amostra NÃO está disponível no controlo externo do termóstato da divisão ou no controlo do termóstato da divisão.

▪ a: Controlo de aquecimento/

arrefecimento ambiente (interface

de utilizador) ▪ b: DESATIVADO ▪ c: Ativado ▪ d: Temperatura TSA ▪ e: Real ▪ f: Pretendida ▪ g: Funcionamento do circulador

# Código Descrição

[A.2.1.9] [F-0D] << continuação

▪ 2 (Pedido)(predefinição):

Funcionamento do circulador mediante pedido. Exemplo: A utilização de um termóstato da divisão cria um estado térmico ATIVAR/ DESATIVAR. Quando não existir qualquer exigência, o circulador é DESATIVADO. Observação: O pedido NÃO está disponível no controlo da temperatura de saída de água.

continua >>

# Código Descrição

[A.2.1.B] N/A Apenas se existirem 2interfaces de

utilizador (1 instalada na divisão, 1 instalada na unidade de interior):

▪ a: Na unidade ▪ b: Na divisão como termóstato da

divisão

Local. interf. util.: ▪ 0 (Na divisão): a outra interface de

utilizador é automaticamente regulada para Na unidade e, se o controlo do TDA estiver selecionado, atua como termóstato da divisão.

▪ 1 (Na unidade)(predefinição): a outra

interface de utilizador é automaticamente regulada para Na divisão e, se o controlo do TDA estiver selecionado, atua como termóstato da divisão.

[A.2.1.C] [E-0D] Presença de glicol:

▪ 0 (Não) (predefinição): Não foi

adicionado glicol ao circuito de água.

▪ 1 (Sim): Foi adicionado glicol ao

circuito de água para protegê-lo contra congelamento.

8.2.3 Assistente rápido: Opções

Bomba de água quente sanitária externa

Este capítulo aplica-se apenas a sistemas com um depósito de água quente sanitária instalado. Está disponível como opção um depósito de água quente sanitária.

As regulações seguintes devem ser configuradas em conformidade.

▪ a: Controlo de aquecimento/

arrefecimento ambiente (interface

de utilizador) ▪ b: DESATIVADO ▪ c: Ativado ▪ d: Exigência de aquecimento (por

termóstato remoto externo ou

termóstato da divisão)

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

▪ e: Funcionamento do circulador

Guia de referência do instalador

Page 50

8 Configuração

c f

h b

d f

e g

# Código Descrição

[A.2.2.A] [D-02] A unidade de exterior permite a ligação

de uma bomba de água quente sanitária fornecida localmente (tipo ATIVAR/ DESATIVAR). Dependendo da instalação e da configuração da interface de utilizador, a respetiva funcionalidade é distinguida.

Circulador de AQS: ▪ 0 (Não)(predefinição): NÃO instalado. ▪ 1 (Ret. secundário): Instalado para

água quente imediata quando existir uma torneira de água. O utilizador final regula o tempo de funcionamento (tempo de programação semanal) do circulador de água quente sanitária quando este deve atuar. O controlo desta bomba é possível através da unidade de exterior.

▪ 2 (Shunt desinf.): Instalado para

desinfeção. Funciona quando a função de desinfeção do depósito de água quente sanitária está em execução. Não são necessárias outras regulações.

▪ 3 (Bomba circul): instalada para pré-

aquecimento do depósito. Funciona quando o depósito de água quente sanitária está a ser pré-aquecido. Não são necessárias outras regulações.

▪ 4 (BC e der. desi): combinação de 2 e

3. Funciona quando a função de desinfeção do depósito de água quente sanitária estiver ativa ou quando o depósito de água quente sanitária estiver a ser pré-aquecido. Não são necessárias outras regulações.

Consulte também as ilustrações abaixo.

Circulador de água quente sanitária instalado para…

Água quente imediata Desinfeção

# Código Descrição

[A.2.2.B] [C-08] Sensor externo (exterior):

Quando estiver ligada uma sonda de ambiente externa opcional, o tipo da sonda deve ser regulado. Consulte

"5Recomendações de aplicação"na página13.

▪ 0 (Não)(predefinição): NÃO instalado.

O termístor da interface de utilizador e a unidade de exterior são utilizados para medição.

▪ 1 (Sensor exterior): Sonda de exterior

remota, ligada à unidade de exterior. A sonda de exterior será utilizada para medir a temperatura ambiente exterior. Observação: Para algumas funcionalidades, a sonda de temperatura na unidade de exterior ainda é utilizada.

▪ 2 (Sensor divisão): Sonda de interior

remota, ligada à caixa opcional EK2CB07CAV3. A sonda de temperatura da interface de utilizador já NÃO é utilizada. Observação: Este valor apenas tem significado no controlo do termóstato da divisão.

INFORMAÇÕES

Pode ligar apenas a sonda remota de interior ou a sonda remota de exterior.

Caixa de controlo EKCB07CAV3

A modificação destas regulações é necessária apenas quando estiver instalada uma caixa de controlo opcional EKCB07CAV3. A caixa de controlo EKCB07CAV3 tem muitas funcionalidades que precisam ser configuradas. Consulte "5 Recomendações de

aplicação"na página13.

# Código Descrição

[A.2.2.E.1] [E‑03] ▪ 1 (predefinição – apenas leitura)) [A.2.2.E.2] [5-0D] Tipo de BUH:

▪ 1 (predefinição – apenas leitura)

Configuração do

[E-03] [5-0D]

aquecedor de

reserva

3V3 1 1

a Unidade de exterior b Depósito c Circulador de água quente sanitária d Elemento aquecedor e Válvula de retenção

f Chuveiro g Água fria h Caixa de controlo

INFORMAÇÕES

As regulações corretas de água quente sanitária apenas são aplicáveis quando o funcionamento de água quente sanitária está ativado ([E‑05]=1).

Sonda remota de exterior

Consulte "5Recomendações de aplicação"na página13.

Guia de referência do instalador

# Código Descrição

[A.2.2.E.4] [E-05] Funcionamento da AQS:

O sistema é capaz de preparar água quente sanitária?

▪ 0 (Não): NÃO instalado. (Predefinição) ▪ 1 (Sim): Instalado

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 51

8 Configuração

# Código Descrição

N/A [E-07] Durante a preparação da água quente

sanitária, a bomba de calor poderá contar com a assistência de um aquecedor elétrico para assegurar a preparação da água quente sanitária, mesmo para temperaturas do depósito desejadas elevadas.

Tipo de depósito AQS: ▪ 0 (EKHWS): Depósito de AQS com

resistência elétrica do depósito instalada na parte lateral do depósito. (Predefinição).

▪ 5 (EKHWP): Depósito de AQS com

resistência elétrica do depósito instalada na parte superior do depósito.

[A.2.2.E.5] [C-05] Tipo contacto princ.

No controlo externo do termóstato da divisão, devem ser regulados o tipo de contato do termóstato da divisão opcional ou o convetor da bomba de calor da zona da temperatura de saída de água principal. Consulte

"5Recomendações de aplicação"na página13.

▪ 1 (Térmico LIG/DLG)(predefinição): O

termóstato da divisão externo ligado ou o convetor da bomba de calor envia a exigência de aquecimento ou de arrefecimento através do mesmo sinal, uma vez que está ligado a apenas 1 entrada digital (destinada à zona da temperatura de saída de água principal) da unidade de interior (X2M/1). No caso de uma ligação ao convetor da bomba de calor, selecione este valor (FWXV).

▪ 2 (Pedido C/H): O termóstato da

divisão externo ligado envia exigências de aquecimento e arrefecimento em separado e, por este motivo, está ligado a 2 entradas digitais (destinadas à zona da temperatura de saída de água principal) na caixa de controlo (X2M/1 e 1a). Selecione este valor em caso de ligação com o termóstato da divisão com fios (EKRTWA) ou sem fios (EKRTR1).

Se houver duas zonas (principal +adicional), então apenas Térmico LIG/ DLG é possível.

# Código Descrição

[A.2.2.E.6] [C-06] Tipo de contacto adic.

No controlo externo do termóstato da divisão com 2 zonas da temperatura de saída de água, deve ser regulado o tipo do termóstato da divisão opcional da zona da temperatura de saída de água adicional. Consulte "5Recomendações

de aplicação"na página13.

▪ 1 (Térmico LIG/DLG): Consulte Tipo

contacto princ.. Ligado à unidade de

interior (X2M/1a). ▪ 2: N/A Se houver duas zonas (principal

+adicional), então apenas Térmico LIG/ DLG é possível.

Caixa opcional EK2CB07CAV3

A modificação destas regulações é necessária apenas quando estiver instalada uma caixa de opção EK2CB07CAV3. A caixa de opção EK2CB07CAV3 tem muitas funcionalidades que precisam ser configuradas. Consulte "5 Recomendações de aplicação" na

página13.

# Código Descrição

[A.2.2.F.1] [C-02] Fnt calor reser ext

Indica se o aquecimento ambiente também é executado através de outra fonte de calor para além do sistema.

▪ 0 (predefinição – apenas leitura)

[A.2.2.F.2] [C-09] Saída do alarme

Indica a lógica da saída de alarme na caixa de opção EK2CB07CAV3 durante uma avaria.

▪ 0 (Normalm. aberto)(predefinição): A

saída do alarme será acionada

quando ocorrer um alarme. Ao regular

este valor, é feita uma distinção entre

a ocorrência de avarias e a deteção

de uma falha de energia da unidade. ▪ 1 (Normal. fechado): A saída do

alarme NÃO será acionada quando

ocorrer um alarme. Esta regulação do

instalador permite distinguir entre a

deteção de um alarme e a deteção de

uma falha de energia. Consulte também a tabela abaixo (lógica

da saída do alarme).

[A.2.2.F.3] [D-08] Contador de kWh externo opcional1:

▪ 0 (Não): NÃO instalado ▪ 1: Instalado (0,1impulso/kWh) ▪ 2: Instalado (1impulso/kWh) ▪ 3: Instalado (10impulso/kWh) ▪ 4: Instalado (100impulso/kWh) ▪ 5: Instalado (1000impulso/kWh)

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 52

8 Configuração

# Código Descrição

[A.2.2.F.4] [D-09] Contador de kWh externo opcional2:

# Código Descrição

[A.2.2.F.5] [C-08] Sensor externo (interior):

Quando estiver ligada uma sonda de ambiente externa opcional, o tipo da sonda deve ser regulado. Consulte

"5Recomendações de aplicação"na página13.

▪ 0 (Não): (predefinição) NÃO instalada.

O termístor da interface de utilizador e a unidade de exterior são utilizados para a medição.

▪ 1 (Sensor exterior): Sonda de exterior

▪ 2 (Sensor divisão): Sonda de interior

remota, ligada à caixa opcional EK2CB07CAV3. A sonda de temperatura da interface de utilizador já NÃO é utilizada. Observação: Este valor tem significado apenas para o controlo com termóstato ambiente.

INFORMAÇÕES

Pode ligar apenas a sonda remota de interior ou a sonda remota de exterior.

# Código Descrição

[A.2.2.F.6] [D-04] CCE via input ext.:

▪ 0 (Não) ▪ 1 (Sim)

8.2.4 Assistente rápido: Capacidades (medição energética)

Para o correcto funcionamento da funcionalidade de medição energética e/ou de controlo do consumo energético, as capacidades dos aquecedores eléctricos devem ser reguladas. Quando medir o valor da resistência de cada aquecedor, pode regular a capacidade exacta do aquecedor, o que vai dar origem a dados energéticos mais precisos.

# Código Descrição

[A.2.3.2] [6-03] BUH: passo 1: A capacidade do primeiro

estágio do aquecedor de reserva à tensão nominal. O valor nominal é 3kW. Predefinição: 3kW.

Intervalo: 0~10kW (em passos de 0,2kW)

8.2.5 Controlo de aquecimento/arrefecimento ambiente

As regulações básicas necessárias para configurar o aquecimento/ arrefecimento ambiente do seu sistema são descritas neste capítulo. As regulações do instalador dependente das condições climatéricas determinam os parâmetros do funcionamento dependente das condições climatéricas da unidade. Quando o funcionamento dependente das condições climatéricas está ativo, a temperatura da água é determinada automaticamente de acordo com a temperatura exterior. As temperaturas exteriores reduzidas originam água mais quente, e vice-versa. Durante o funcionamento dependente das condições climatéricas, o utilizador tem a possibilidade de desviar para cima ou para baixo a temperatura pretendida para a água, num máximo de 5°C.

Consulte o guia de referência do utilizador e/ou o manual de operações para obter mais informações sobre esta função.

Temperatura de saída de água: Zona principal

# Código Descrição

[A.3.1.1.1] N/A Modo pto regul. TSA:

▪ 0 (Absoluto)

A temperatura de saída de água desejada:

▪ NÃO depende das condições

climatéricas (ou seja, NÃO depende da temperatura ambiente exterior)

▪ é fixa no tempo (ou seja, NÃO

programada)

▪ 1 (Dep. do clima) (predefinição): A

temperatura de saída de água desejada é de:

▪ depende das condições

climatéricas (ou seja, depende da temperatura ambiente exterior)

▪ é fixa no tempo (ou seja, NÃO

programada)

continua >>

# Código Descrição

[A.2.3.1] [6-02] Res. eléct. dep.: Apenas aplicável a

depósitos de água quente sanitária com uma resistência elétrica do depósito interna (EKHW). A capacidade da resistência elétrica do depósito com a tensão nominal. O valor nominal é 3kW. Predefinição: 3kW.

Intervalo: 0~10kW (em passos de 0,2kW)

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 53

8 Configuração

[1-03]

[1-02]

[1-00] [1-01]

[1-09]

[1-08]

[1-06] [1-07]

# Código Descrição

[A.3.1.1.1] N/A << continuação

▪ 2 Abs. + progr.: A temperatura de

saída de água desejada é de: ▪ NÃO depende das condições

climatéricas (ou seja, NÃO depende da temperatura ambiente exterior)

▪ está de acordo com uma

programação. As ações programadas consistem em ações de transferência pretendidas, quer predefinidas, quer personalizadas.

Observação: Este valor apenas pode ser regulado no controlo da temperatura de saída de água.

▪ 3 DC + programado: A temperatura

de saída de água desejada é de: ▪ depende das condições

climatéricas (ou seja, depende da temperatura ambiente exterior)

▪ está de acordo com uma

programação. As ações programadas consistem em temperaturas de saída de água desejadas, predefinidas ou personalizadas.

Observação: Este valor apenas pode ser regulado no controlo da temperatura de saída de água.

# Código Descrição

[7.7.1.1] [1-00]

Regular aquec. depend. do clima: [1-01] [1-02] [1-03]

# Código Descrição

[7.7.1.1] [1-00]

[1-01] [1-02] [1-03]

<< continuação ▪ [1-00]: Temperatura ambiente

exterior baixa. –40°C~+5°C (predefinição: –10°C)

▪ [1-01]: Temperatura ambiente

exterior elevada. 10°C~25°C (predefinição: 15°C)

▪ [1-02]: Temperatura de saída de

água desejada quando a temperatura exterior atinge um valor igual ou inferior à temperatura ambiente baixa. [9‑01]°C~[9‑00]°C (predefinição: 45°C). Nota: Este valor deve ser superior ao indicado em [1-03], uma vez que, com temperaturas exteriores baixas, é necessário água mais quente.

▪ [1-03]: Temperatura de saída de

água desejada quando a temperatura exterior alcança um valor igual ou superior à temperatura ambiente elevada. [9‑01]°C~min(45, [9‑00])°C (predefinição: 35°C). Nota: Este valor deve ser inferior ao indicado em [1-02], uma vez que, com temperaturas exteriores elevadas, é necessário água menos quente.

# Código Descrição

[7.7.1.2] [1-06]

Regular arref. depend. do clima: [1-07] [1-08] [1-09]

▪ Tt: Temperatura de saída de água

pretendida (principal)

▪ Tt: Temperatura de saída de água

pretendida (principal)

▪ Ta: Temperatura exterior

continua >>

▪ Ta: Temperatura exterior

continua >>

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 54

8 Configuração

[0-00]

[0-01]

[0-03] [0-02]

# Código Descrição

[7.7.1.2] [1-06]

[1-07] [1-08] [1-09]

<< continuação ▪ [1-06]: Temperatura ambiente

exterior reduzida. 10°C~25°C (predefinição: 20°C)

▪ [1-07]: Temperatura ambiente

exterior elevada. 25°C~43°C (predefinição: 35°C)

▪ [1-08]: Temperatura de saída de

água desejada quando a temperatura exterior atinge um valor igual ou inferior à temperatura ambiente baixa. Entre a temperatura de saída de água mínima e máxima [9‑03]°C~[9‑02]°C (predefinição: 22°C). Nota: Este valor deve ser superior ao indicado em [1-09], uma vez que, com temperaturas exteriores baixas, é suficiente água menos fria.

▪ [1-09]: Temperatura de saída de

água desejada quando a temperatura exterior alcança um valor igual ou superior à temperatura ambiente elevada. Entre a temperatura de saída de água mínima e máxima [9‑03]°C~[9‑02]°C (predefinição: 18°C). Nota: Este valor deve ser inferior ao indicado em [1-08], uma vez que, com temperaturas exteriores elevadas, é necessário água mais fria.

Temperatura de saída de água: Zona adicional

Apenas aplicável se existirem 2 zonas da temperatura de saída de água.

# Código Descrição

[A.3.1.2.1] N/A Modo pto regul. TSA:

▪ Absoluto: A temperatura de saída de

água desejada é de: ▪ NÃO depende das condições

climatéricas (ou seja, NÃO

depende da temperatura ambiente

exterior)

▪ é fixa no tempo (ou seja, NÃO

programada)

▪ Dep. do clima (predefinição): A

temperatura de saída de água desejada é de:

▪ depende das condições

climatéricas (ou seja, depende da

temperatura ambiente exterior)

▪ é fixa no tempo (ou seja, NÃO

programada)

▪ Abs. + progr.: A temperatura de

saída de água desejada é de: ▪ NÃO depende das condições

climatéricas (ou seja, NÃO

depende da temperatura ambiente

exterior)

▪ está de acordo com uma

programação. As ações

programadas são Ativar ou

DESATIVAR.

Observação: Este valor apenas

pode ser regulado no controlo da

temperatura de saída de água.

▪ DC + programado: A temperatura de

saída de água desejada é de: ▪ depende das condições

climatéricas (ou seja, depende da

temperatura ambiente exterior)

▪ está de acordo com uma

programação. As ações

programadas são Ativar ou

DESATIVAR.

Observação: Este valor apenas

pode ser regulado no controlo da

temperatura de saída de água.

Guia de referência do instalador

# Código Descrição

[7.7.2.1] [0-00]

Regular aquec. depend. do clima: [0-01] [0-02] [0-03]

▪ Tt: Temperatura de saída de água

pretendida (adicional)

▪ Ta: Temperatura exterior

continua >>

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 55

8 Configuração

[0-04]

[0-05]

[0-07] [0-06]

# Código Descrição

[7.7.2.1] [0-00]

[0-01] [0-02] [0-03]

<< continuação ▪ [0-03]: Temperatura ambiente

exterior reduzida. –40°C~+5°C (predefinição: –10°C)

▪ [0-02]: Temperatura ambiente

exterior elevada. 10°C~25°C (predefinição: 15°C)

▪ [0-01]: Temperatura de saída de

água desejada quando a temperatura exterior atinge um valor igual ou inferior à temperatura ambiente baixa. [9‑05]°C~[9‑06]°C (predefinição: 45°C). Nota: Este valor deve ser superior ao indicado em [0-00], uma vez que, com temperaturas exteriores baixas, é necessário água mais quente.

▪ [0-00]: Temperatura de saída de

água desejada quando a temperatura exterior alcança um valor igual ou superior à temperatura ambiente elevada. [9‑05]°C~min(45, [9‑06])°C (predefinição: 35°C). Nota: Este valor deve ser inferior ao indicado em [0-01], uma vez que, com temperaturas exteriores elevadas, é necessário água menos quente.

# Código Descrição

[7.7.2.2] [0-04]

Regular arref. depend. do clima: [0-05] [0-06] [0-07]

▪ Tt: Temperatura de saída de água

pretendida (adicional)

▪ Ta: Temperatura exterior

continua >>

# Código Descrição

[7.7.2.2] [0-04]

[0-05] [0-06] [0-07]

<< continuação ▪ [0-07]: Temperatura ambiente

exterior reduzida. 10°C~25°C (predefinição: 20°C)

▪ [0-06]: Temperatura ambiente

exterior elevada. 25°C~43°C (predefinição: 35°C)

▪ [0-05]: Temperatura de saída de

água desejada quando a temperatura exterior atinge um valor igual ou inferior à temperatura ambiente baixa. Entre a temperatura de saída de água mínima e máxima [9‑07]°C~[9‑08]°C (predefinição: 12°C). Nota: Este valor deve ser superior ao indicado em [0‑04], uma vez que, com temperaturas exteriores baixas, é suficiente água menos fria.

▪ [0-04]: Temperatura de saída de

água desejada quando a temperatura exterior alcança um valor igual ou superior à temperatura ambiente elevada. Entre a temperatura de saída de água mínima e máxima [9‑07]°C~[9‑08]°C (predefinição: 12°C). Nota: Este valor deve ser inferior ao de [0‑05] porque é necessária água mais fria quando as temperaturas exteriores são altas.

Temperatura de saída de água: Delta T da fonte

Diferença de temperatura de entrada e saída de água. A unidade foi concebida para suportar o funcionamento dos circuitos de piso radiante. A temperatura de saída de água recomendada (regulada pela interface de utilizador) dos circuitos por baixo do piso é de 35°C. Neste caso, a unidade é controlada para alcançar uma diferença de temperaturas de 5°C, o que significa que a entrada de água na unidade será efetuada a cerca de 30°C. Dependendo da instalação em questão (radiadores, convector da bomba de calor, circuitos por baixo do piso) ou da situação, será possível alterar a diferença entre a temperatura de entrada e de saída de água. Tenha em atenção que a bomba regula o respetivo fluxo para manter o valor de Δt.

# Código Descrição

[A.3.1.3.1] [9-09] Aquecimento: diferença de temperatura

necessária entre a entrada e a saída de água.

Caso seja necessária uma diferença de temperatura mínima para o bom funcionamento dos emissores de calor no modo de aquecimento.

Intervalo: 3°C~10°C (em passos de 1°C; valor predefinido: 5°C).

[A.3.1.3.2] [9-0A] Arrefecimento: diferença de

temperatura necessária entre a entrada e a saída de água.

Caso seja necessária uma diferença de temperatura mínima para o bom funcionamento dos emissores de calor no modo de arrefecimento.

Intervalo: 3°C~10°C (em passos de 1°C; valor predefinido: 5°C).

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 56

+[8-06]

−[8-06]

8 Configuração

Temperatura de saída de água: Modulação

Apenas aplicável no caso do controlo com termóstato ambiente. Quando utilizar a funcionalidade do termóstato ambiente, o cliente deve regular a temperatura ambiente desejada. A unidade irá fornecer água quente para os emissores de calor e a divisão será aquecida. Adicionalmente, a temperatura de saída de água desejada deve também ser configurada: quando ativar a modulação, a temperatura de saída de água desejada será automaticamente calculada pela unidade (com base nas temperaturas predefinidas, se a dependência das condições climatéricas for selecionada, a será executada com base nas temperaturas dependentes das condições climatéricas desejadas); quando desativar a modulação, pode regular a temperatura de saída de água desejada na interface de utilizador. Além disso, com a modulação ativada, a temperatura de saída de água desejada aumenta ou diminui em função da temperatura ambiente desejada e da diferença entre a temperatura ambiente desejada e a real. Isto resulta em:

▪ temperaturas da divisão estáveis, correspondendo exatamente à

temperatura desejada (maior nível de conforto)

▪ menos ciclos de ATIVAR/DESATIVAR (menor nível de ruído,

maior conforto e maior eficiência)

▪ temperaturas da água o mais baixas possível para

corresponderem à temperatura desejada (maior eficiência)

# Código Descrição

[A.3.1.1.5] [8-05] TSA modulada:

▪ 0 (Não): Desativada.

Nota: A temperatura de saída de água desejada deve ser regulada na interface de utilizador.

▪ 1 (Sim)(predefinição): Ativada. A

temperatura de saída de água é calculada de acordo com a diferença entre a temperatura ambiente pretendida e a real. Isto cria uma melhor correspondência entre a capacidade da bomba de calor e a capacidade necessária real e resultados em menos ciclos de arranque/paragem, bem como um funcionamento mais económico. Nota: A temperatura de saída de água desejada apenas pode ser lida na interface de utilizador

N/A [8-06] Modulação máxima da temperatura de

INFORMAÇÕES

Quando a modulação da temperatura de saída de água estiver ativada, a curva dependente do clima tem de ser definida para uma posição superior a [8-06], além do ponto de regulação da temperatura de saída de água mínima necessária para atingir uma condição estável no ponto de regulação de conforto na divisão. Para aumentar a eficiência, a modulação pode diminuir o ponto de regulação da temperatura de saída de água. Definindo a curva dependente do clima para uma posição superior, esta não pode cair para abaixo do ponto de regulação mínimo. Consulte a imagem abaixo.

saída de água: 0°C~10°C (predefinição: 3°C) Requer ativação da modulação. Este é o valor a partir do qual a

temperatura de saída de água desejada é aumentada ou reduzida.

a Curva dependente do clima b Ponto de regulação da temperatura de saída de água

adicional mínimo necessário para atingir uma condição estável no ponto de regulação de conforto da divisão.

Temperatura de saída de água: Tipo de emissor

Apenas aplicável no caso do controlo com termóstato ambiente. Dependendo do volume de água no sistema e do tipo dos emissores de calor, o aquecimento ou o arrefecimento de um espaço poderá demorar mais tempo. Esta regulação pode compensar um sistema de aquecimento/arrefecimento lento ou rápido durante o ciclo de aquecimento/arrefecimento.

Nota: A regulação do tipo de emissor irá influenciar a modulação máxima da temperatura de saída de água desejada e a possibilidade de utilizar a comutação automática de arrefecimento/ aquecimento com base na temperatura ambiente interior.

Assim, é importante efetuar a definição corretamente.

# Código Descrição

[A.3.1.1.7] [9-0B] Tipo de emissor:

Tempo de reação do sistema: ▪ Rápido (predefinição)

Exemplo: Pequeno volume de água e ventilo-convetores.

▪ Lento

Exemplo: Grande volume de água, circuitos de piso radiante.

8.2.6 Controlo da água quente sanitária

Apenas aplicável se estiver instalado um depósito de água quente sanitária opcional.

Configurar a temperatura do depósito desejada

A água quente sanitária pode ser preparada de 3 formas diferentes. Estas diferem entre si na forma como a temperatura do depósito desejada é regulada e como a unidade a influencia.

# Código Descrição

[A.4.1] [6-0D] Água quente sanitária Modo ponto de

regulação: ▪ 0 (Apenas reaquec.): Apenas é

permitido reaquecer.

▪ 1 (Reaq. + prog.)(predefinição): O

depósito de água quente sanitária é aquecido de acordo com um programa e, entre os ciclos de aquecimento programados, é permitido reaquecer.

▪ 2 (Apenas progr.): O depósito de água

quente sanitária APENAS pode ser aquecido de acordo com uma programação.

Para mais informações, consulte "8.3.2 Controlo da água quente

sanitária: avançado"na página62.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 57

8 Configuração

INFORMAÇÕES

Existe um risco de problema de conforto/falta de capacidade de aquecimento (arrefecimento) ambiente (no caso de funcionamento frequente de água quente sanitária, irão ocorrer interrupções frequentes e longas de aquecimento/arrefecimento ambiente) ao selecionar [6‑0D]=0 ([A.4.1] Água quente sanitária Modo ponto de regulação=Apenas reaquec.) no caso de um depósito de água quente sanitária sem uma resistência elétrica do depósito interna.

Ponto de regulação da temperatura de AQS máxima

A temperatura máxima que os utilizadores podem selecionar para a água quente sanitária. Pode utilizar esta regulação para limitar as temperaturas nas torneiras de água quente.

INFORMAÇÕES

Durante a desinfecção do depósito da água quente sanitária, a temperatura de AQS pode exceder esta temperatura máxima.

INFORMAÇÕES

Limite a temperatura máxima da água quente de acordo com a legislação aplicável.

# Código Descrição

[A.4.5] [6-0E] Ponto regulação máx.

A temperatura máxima que os utilizadores podem selecionar para a água quente sanitária. Pode utilizar esta regulação para limitar a temperatura nas torneiras de água quente.

A temperatura máxima NÃO é aplicável durante a função de desinfeção. Consulte a função de desinfeção.

Se ▪ [E‑07]=0: 40°C~75°C (em passos de

1°C; valor predefinido: 60°C)

▪ [E‑07]=5: 40°C~80°C (em passos de

1°C; valor predefinido: 80,0°C)

A temperatura máxima NÃO é aplicável durante a função de desinfeção. Consulte a função de desinfeção.

8.2.7 Número de contacto/helpdesk

# Código Descrição

[6.3.2] N/A O número para o qual os utilizadores

podem ligar em caso de problemas.

8.3 Optimização/configuração avançadas

8.3.1 Aquecimento/arrefecimento ambiente: avançado

Temperatura de saída de água predefinida

Pode regular temperaturas de saída de água predefinidas: ▪ económico (indica a temperatura de saída de água desejada que

resulta no consumo de energia mais baixo)

▪ conforto (indica a temperatura de saída de água desejada que

resulta no consumo energético mais elevado).

Os valores predefinidos facilitam a utilização do mesmo valor na programação ou a regulação da temperatura de saída de água desejada de acordo com a temperatura ambiente (consulte modulação). Se pretender alterar o valor noutra ocasião, APENAS terá de o fazer num só lugar. Consoante a temperatura de saída de água desejada esteja dependente do clima ou NÃO, os valores de desvio ou a temperatura de saída de água desejada absoluta devem ser especificados.

NOTIFICAÇÃO

As temperaturas de saída de água predefinidas APENAS são aplicáveis à zona principal, uma vez que a programação para a zona adicional é constituída por acções ACTIVAR/DESACTIVAR.

NOTIFICAÇÃO

Seleccione as temperaturas de saída de água predefinidas de acordo com a concepção e os emissores de calor seleccionados para assegurar o equilíbrio entre a temperatura ambiente e a temperatura de saída de água desejadas.

# Código Descrição

Temperatura de saída de água predefinida para a zona da temperatura de saída de água principal se NÃO depender das condições climatéricas

[7.4.2.1] [8-09] Conforto (aquecimento)

[9‑01]°C~[9‑00]°C (predefinição: 45°C)

[7.4.2.2] [8-0A] Eco (aquecimento)

[9‑01]°C~[9‑00]°C (predefinição: 40°C)

[7.4.2.3] [8-07] Conforto (Arrefec.)

[9‑03]°C~[9‑02]°C (predefinição: 18°C)

[7.4.2.4] [8-08] Eco (Arrefecimento)

[9‑03]°C~[9‑02]°C (predefinição: 20°C)

Temperatura de saída de água predefinida (desvio) para a zona da temperatura de saída de água principal se depender das condições climatéricas

[7.4.2.5] N/A Conforto (aquecimento)

–10°C~+10°C (predefinição: 0°C)

[7.4.2.6] N/A Eco (aquecimento)

–10°C~+10°C (predefinição: –2°C)

[7.4.2.7] N/A Conforto (Arrefec.)

–10°C~+10°C (predefinição: 0°C)

[7.4.2.8] N/A Eco (Arrefecimento)

–10°C~+10°C (predefinição: 2°C )

Intervalos de temperatura (temperaturas de saída de água)

Esta regulação destina-se a evitar a escolha uma temperatura de saída de água errada (ou seja, muito quente ou muito fria). Assim, é possível configurar o intervalo de temperatura de aquecimento desejada e o intervalo de temperatura de arrefecimento desejada disponíveis.

NOTIFICAÇÃO

Caso se trate de uma aplicação de piso radiante, é importante limitar:

▪ a temperatura máxima de saída de água no

aquecimento de acordo com as especificações da instalação de piso radiante.

▪ a temperatura mínima de saída de água no

arrefecimento a 18~20°C para evitar a ocorrência de condensação no piso.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 58

8 Configuração

0°C

a b

Exemplo: Regule a temperatura mínima de saída de água para 28°C para evitar que NÃO seja possível aquecer a divisão: as temperaturas de saída de água DEVEM ser suficientemente mais elevadas do que as temperaturas ambiente (no aquecimento).

O intervalo de temperatura de saída de água para a zona da temperatura de saída de água principal (= a zona da temperatura de saída de água com a temperatura de saída de água mais baixa no aquecimento e a temperatura de saída de água mais elevada no arrefecimento)

[A.3.1.1.2.2] [9-00] Temp. máx. (aquec.)

[A.3.1.1.2.1] [9-01] Temp. mín. (aquec.)

[A.3.1.1.2.4] [9-02] Temp. máx. (arrefec.)

[A.3.1.1.2.3] [9-03] Temp. mín. (arrefec.)

O intervalo de temperatura de saída de água para a zona da temperatura de saída de água adicional (= a zona da temperatura de saída de água com a temperatura de saída de água mais elevada no aquecimento e a temperatura de saída de água mais baixa no arrefecimento)

[A.3.1.2.2.2] [9-06] Temp. máx. (aquec.)

[A.3.1.2.2.1] [9-05] Temp. mín. (aquec.)

[A.3.1.2.2.4] [9-08] Temp. máx. (arrefec.)

[A.3.1.2.2.3] [9-07] Temp. mín. (arrefec.)

Temperatura de excesso da temperatura de saída de água

Esta função determina quanto é que a temperatura da água pode subir acima da temperatura de saída de água desejada antes de parar o compressor. O compressor arranca novamente quando a

Guia de referência do instalador

NOTIFICAÇÃO

▪ Quando ajustar os intervalos de temperatura de saída

de água, todas as temperaturas de saída de água desejadas são também ajustadas para assegurar que se encontram entre os limites indicados.

▪ Procure sempre o equilíbrio entre a temperatura de

saída de água desejada e a temperatura ambiente desejada e/ou a capacidade (de acordo com a concepção e selecção dos emissores de calor). A temperatura de saída de água desejada é o resultado de várias regulações (valores predefinidos, desvios, curvas dependentes das condições climatéricas, modulação). Como resultado, podem ocorrer temperaturas de saída de água demasiado elevadas ou demasiado baixas, que resultam em sobreaquecimento ou falta de capacidade. Ao limitar o intervalo de temperatura de saída de água a valores adequados (dependendo do emissor de calor), estas situações podem ser evitadas.

# Código Descrição

37°C~55°C (predefinição: 55°C)

15°C~37°C (predefinição: 25°C)

18°C~22°C (predefinição: 22°C)

5°C~18°C (predefinição: 5°C )

37°C~55°C (predefinição: 55°C)

15°C~37°C (predefinição: 25°C)

18°C~22°C (predefinição: 22°C)

5°C~18°C (predefinição: 5°C)

temperatura de saída de água atinge um valor inferior à temperatura de saída de água desejada. Esta função APENAS se aplica ao modo de aquecimento.

# Código Descrição

N/A [9-04] 1°C~4°C (predefinição: 1°C)

Compensação da temperatura de saída de água de cerca de 0°C

No aquecimento, a temperatura de saída de água desejada é aumentada localmente até uma temperatura exterior de cerca de 0°C. Esta compensação pode ser selecionada quando utilizar uma temperatura desejada absoluta ou dependente do clima (consulte a imagem abaixo apresentada). Utilize esta regulação para compensar possíveis perdas de calor do edifício devido à evaporação de gelo derretido ou neve (por ex., em países de regiões frias).

a Temperatura de saída de água desejada absoluta b Temperatura de saída de água desejada dependente do

clima

# Código Descrição

N/A [D-03] ▪ 0 (desativada)

▪ 1 (activada) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (activada) L=4°C,

R=4°C (−2°C<TA<2°C) (predefinição)

▪ 3 (activada) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (activada) L=4°C,

R=8°C (−4°C<TA<4°C)

Modulação máxima da temperatura de saída de água

APENAS aplicável no controlo do termóstato da divisão e quando a modulação está ativada. A modulação máxima (=variância) da temperatura de saída de água desejada com base na diferença entre a temperatura ambiente real e a desejada, por ex., uma modulação de 3°C significa que a temperatura de saída de água desejada pode aumentar ou diminuir 3°C. O aumento da modulação resulta num melhor desempenho (menos ciclos ATIVAR/ DESATIVAR, aquecimento mais rápido), mas tenha em atenção que, dependendo do emissor de calor, deve existir sempre um equilíbrio (consulte a conceção e seleção dos emissores de calor) entre a temperatura de saída de água desejada e a temperatura ambiente desejada.

# Código Descrição

N/A [8-06] 0°C~10°C (predefinição: 3°C)

Permissão de arrefecimento dependente das condições climatéricas

APENAS aplicável aos modelos EBLQ011+014+016CAW1 e EBLQ011+014+016CAV3. É possível desativar o arrefecimento dependente das condições climatéricas, o que significa que a temperatura de saída de água desejada no arrefecimento NÃO depende da temperatura ambiente exterior, quer a dependência das condições climatéricas esteja selecionada ou NÃO. Isto pode ser definido separadamente para a zona da temperatura de saída de água principal e para a zona da temperatura de saída de água adicional.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 59

[

9-0C

]

8 Configuração

# Código Descrição

N/A [1-04] O arrefecimento dependente das

N/A [1-05] O arrefecimento dependente das

Intervalos de temperatura (temperatura ambiente)

APENAS aplicável no controlo com termóstato ambiente. Para poupar energia evitando o sobreaquecimento ou o sobrearrefecimento da divisão, pode limitar o intervalo da temperatura ambiente para o aquecimento e/ou para o arrefecimento.

NOTIFICAÇÃO

Quando ajustar os intervalos de temperatura ambiente, todas as temperaturas ambiente desejadas são também ajustadas para assegurar que se encontram entre os limites indicados.

# Código Descrição

Amplitude da temp. ambiente [A.3.2.1.2] [3-06] Temp. máx. (aquec.)

[A.3.2.1.1] [3-07] Temp. mín. (aquec.)

[A.3.2.1.4] [3-08] Temp. máx. (arrefec.)

[A.3.2.1.3] [3-09] Temp. mín. (arrefec.)

Estágio da temperatura ambiente

APENAS aplicável no controlo do termóstato da divisão e quando a temperatura é apresentada em °C.

# Código Descrição

[A.3.2.4] N/A Estágio temp. ambiente

Histerese da temperatura ambiente

APENAS aplicável no caso do controlo com termóstato ambiente. É possível definir o intervalo de histerese à volta da temperatura ambiente desejada. É recomendado que NÃO altere a histerese da temperatura ambiente, uma vez que a mesma está definida para uma utilização ótima do sistema.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

condições climatéricas da zona da temperatura de saída de água principal está...

▪ 0 (desativada) ▪ 1 (ativada) (predefinição)

condições climatéricas da zona da temperatura de saída de água adicional está...

▪ 0 (desativada) ▪ 1 (ativada) (predefinição)

18°C~30°C (predefinição: 30°C)

12°C~18°C (predefinição: 16°C)

25°C~35°C (predefinição: 35°C)

15°C~25°C (predefinição: 15°C)

▪ 1°C (predefinição). A temperatura

ambiente desejada da interface de utilizador pode ser regulada em incrementos de 1°C.

▪ 0,5°C. A temperatura ambiente

desejada da interface de utilizador pode ser regulada em incrementos de 0,5°C. A temperatura ambiente real é apresentada com uma precisão de 0,1°C.

a Temperatura ambiente b Temperatura ambiente real c Temperatura ambiente desejada d Hora

# Código Descrição

N/A [9-0C] 1°C~6°C (predefinição: 1°C)

Desvio da temperatura ambiente

APENAS aplicável no caso do controlo com termóstato ambiente. Pode calibrar a sonda de temperatura ambiente (externa). É possível determinar um desvio para o valor do termístor da divisão medido pela interface de utilizador ou pela sonda da divisão externa. As regulações podem ser utilizadas para compensar situações em que NÃO é possível instalar a interface de utilizador ou a sonda da divisão externa na localização de instalação ideal (consulte o manual de instalação e/ou o guia de referência do instalador).

# Código Descrição

Desvio da temp. ambiente: Desvio da temperatura ambiente real medida na sonda da interface de utilizador.

[A.3.2.2] [2-0A] –5°C~5°C, passo de 0,5°C (predefinição:

0°C)

Desvio sens. divis. ext.: APENAS aplicável se a opção de sonda da divisão externa estiver instalada e configurada (consulte [C-08])

[A.3.2.3] [2-09] –5°C~5°C, passo de 0,5°C

(predefinição:0°C)

Proteção contra congelamento da divisão

A proteção contra congelamento da divisão evita que a divisão fique demasiado fria. Esta regulação tem um comportamento diferente no método de controlo da unidade de regulação ([C‑07]). Utilize binários de acordo com a tabela abaixo apresentada:

Método de controlo da unidade

([C‑07])

Controlo de termóstato de divisão ([C‑07]=2)

Proteção contra congelamento

da divisão

Permitir que o termostato de divisão controle a proteção contra congelamento da divisão:

▪ Regular [2‑06] em “1” ▪ Regular a temperatura anti-

congelamento da divisão ([2‑05]).

Controlo de termostato de divisão externo ([C‑07]=1)

Permitir que o termóstato de divisão externo controle a proteção contra congelamento da divisão:

▪ ATIVAR a página inicial da

temperatura de saída da água.

Controlo da temperatura de saída de água ([C‑07]=0)

A proteção contra congelamento da divisão NÃO é garantida.

NOTIFICAÇÃO

se o sistema não tiver um aquecedor de reserva, NÃO modifique a temperatura anti-congelamento da divisão predefinida.

INFORMAÇÕES

Se ocorrer um erro U4, o funcionamento da proteção contra congelamento da divisão NÃO é garantido.

Consulte as secções abaixo para obter informações detalhadas sobre a proteção contra congelamento da divisão em relação ao método de controlo da unidade aplicável.

Guia de referência do instalador

Page 60

8 Configuração

[C‑07]=2: controlo termóstato da divisão

Com o controlo do termóstato de divisão, garante-se a proteção contra congelamento da divisão, mesmo que a página inicial da temperatura ambiente esteja DESATIVADA na interface do utilizador. Quando a proteção contra congelamento da divisão ([2‑06]) estiver ativada e a temperatura ambiente atingir um valor inferior ao da temperatura de congelamento da divisão ([2‑05]), a unidade irá fornecer saída de água para os emissores de calor, de modo a aquecer novamente a divisão.

# Código Descrição

N/A [2-06] Prot congel divisão

▪ 0: desativada ▪ 1: ativada (predefinição)

N/A [2-05] Temperatura anti-congelamento da

divisão 4°C~16°C (predefinição: 16°C)

INFORMAÇÕES

Se ocorrer um erro U5:

▪ quando estiver ligada 1 interface de utilizador, o

funcionamento da proteção contra congelamento da divisão NÃO é garantido,

▪ quando estiverem ligadas 2 interfaces de utilizador e a

segunda interface de utilizador usada para controlo da temperatura ambiente estiver desligado (devido a ligações incorretas, danos nos cabos), o funcionamento da proteção contra congelamento da divisão NÃO é garantido.

NOTIFICAÇÃO

Se Manual for definido para Emergência ([A.6.C]=0), e a unidade for acionada para iniciar o funcionamento de emergência, a interface de utilizador irá pedir uma confirmação antes de iniciar. A proteção contra congelamento da divisão está ativa mesmo que o utilizador NÃO confirme o funcionamento de emergência.

[C‑07]=1: controlo externo do termóstato da divisão

Com controlo de termóstato da divisão externo, é garantida a proteção contra congelamento da divisão pelo termóstato da divisão externo, desde que a página inicial da temperatura de saída de água esteja ATIVADA na interface do utilizador, e a regulação de emergência automática ([A.6.C]) é regulado em "1".

Para além disso, é possível efetuar a proteção limitada contra congelamento pela unidade:

Em caso de… …aplica-se o seguinte:

Uma zona da temperatura de saída de água

Duas zonas da temperatura de saída de água

▪ Quando a página inicial da

temperatura de saída de água estiver DESATIVADA e a temperatura ambiente exterior cair abaixo dos 4°C, a unidade fornecerá água de saída aos emissores de calor para aquecerem novamente a divisão e o ponto de regulação de temperatura de saída de água será reduzido.

▪ Quando a página inicial da

temperatura de saída de água estiver ATIVADA, o termóstato da divisão externo estiver na posição "Termo Desativado" e a temperatura ambiente exterior cair abaixo dos 4°C, a unidade fornecerá água de saída aos emissores de calor para aquecerem novamente a divisão e o ponto de regulação de temperatura de saída de água será reduzido.

▪ Quando a página inicial da

temperatura de saída de água estiver ATIVADA e o termostato de divisão externo estiver com “Térmico ATIVADO”, a proteção contra congelamento da divisão é garantida pela lógica normal.

▪ Quando a página inicial da

temperatura de saída de água estiver ATIVADA, o modo de funcionamento é "aquecimento" e a temperatura ambiente exterior cair abaixo dos 4°C, a unidade fornecerá água de saída aos emissores de calor para aquecerem novamente a divisão, e o ponto de regulação de temperatura de saída de água será reduzido.

▪ A seleção de “arrefecimento”

ou “aquecimento” é efetuada através da interface do utilizador. Quando a página inicial da temperatura da saída de água estiver ATIVADA e o modo de funcionamento for “arrefecimento”, não existe proteção.

Guia de referência do instalador

[C‑07]=0: Controlo da temperatura de saída da água

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 61

8 Configuração

Perante o controlo da temperatura de saída de água, a proteção contra congelamento da divisão NÃO é garantida. No entanto, se [2‑06] for regulado em “1”, é possível que a unidade efetue uma proteção contra congelamento:

▪ Quando a página inicial da temperatura de saída de água estiver

DESATIVADA e a temperatura ambiente exterior cair abaixo dos 4°C, a unidade fornecerá água de saída aos emissores de calor para aquecerem novamente a divisão e o ponto de regulação de temperatura de saída de água será reduzido.

▪ Quando a página inicial da temperatura da saída de água estiver

ATIVADA e o modo de funcionamento for “aquecimento”, a unidade fornecerá saída de água aos emissores de calor para aquecerem a divisão conforme a lógica normal.

▪ Quando a página inicial da temperatura da saída de água estiver

ATIVADA e o modo de funcionamento for “arrefecimento”, não existe proteção.

Válvula de fecho

A válvula de fecho encontra-se na zona de temperatura de saída de água principal e está ligada à saída de aquecimento/arrefecimento.

NOTIFICAÇÃO

A saída da válvula de fecho NÃO é configurável. NÃO modifique o valor da regulação [F‑0B]. Ligue apenas válvulas de fecho NO (normalmente abertas).

Raio de operação

Dependendo da temperatura exterior média, o funcionamento da unidade em aquecimento ambiente ou arrefecimento ambiente é proibido.

Temp. DLG aquec. amb.: Quando a temperatura exterior média subir acima deste valor, o aquecimento ambiente é DESATIVADO para evitar o sobreaquecimento.

# Código Descrição

[A.3.3.1] [4-02] 14°C~35°C (predefinição: 35°C)

A mesma regulação é também utilizada na comutação automática de aquecimento/arrefecimento.

Temp. lig arref. amb.: APENAS aplicável aos modelos EBLQ011+014+016CAW1 e EBLQ011+014+016CAV3. Quando a temperatura exterior média for inferior a este valor, o arrefecimento ambiente é DESATIVADO.

# Código Descrição

[A.3.3.2] [F-01] 10°C~35°C (predefinição: 20°C)

A mesma regulação é também utilizada na comutação automática de aquecimento/arrefecimento.

Comutação automática de aquecimento/arrefecimento

APENAS aplicável aos modelos EBLQ011+014+016CAW1 e EBLQ011+014+016CAV3. O utilizador final define o modo de funcionamento desejado da interface de utilizador: Aquecimento, Arrefecimento ou Automático (consulte também o manual de operação/guia de referência do utilizador). Quando o modo Automático é selecionado, a alteração do modo de funcionamento tem como base a:

▪ Permissão mensal de aquecimento e/ou arrefecimento: o

utilizador final indica mensalmente qual é o funcionamento permitido ([7.5]: aquecimento/arrefecimento, APENAS aquecimento ou APENAS arrefecimento). Se o modo de funcionamento permitido mudar para APENAS arrefecimento, o modo de funcionamento muda para arrefecimento. Se o modo de funcionamento permitido mudar para APENAS aquecimento, o modo de funcionamento muda para aquecimento.

▪ Temperatura exterior média: o modo de funcionamento será

alterado para se encontrar SEMPRE dentro do intervalo determinado pela temperatura de DESATIVAÇÃO do aquecimento ambiente, no caso do aquecimento, e pela temperatura de ATIVAÇÃO do arrefecimento ambiente, no caso do arrefecimento. Se a temperatura exterior diminuir, o modo de funcionamento muda para aquecimento, e vice-versa. Tenha em atenção que a temperatura exterior média será calculada ao longo do tempo (consulte "8Configuração"na página45).

Quando a temperatura exterior se encontrar entre as temperaturas de Ativação do arrefecimento ambiente e de DESATIVAÇÃO do aquecimento ambiente, o modo de funcionamento mantém-se inalterado, exceto se o sistema for configurado no controlo do termóstato da divisão com uma zona da temperatura de saída de água e emissores de calor rápidos. Nesse caso, o modo de funcionamento muda com base:

▪ Na temperatura interior medida: para além da temperatura

ambiente de aquecimento e de arrefecimento desejada, o instalador regula um valor de histerese (por ex., quando, no aquecimento, o valor está relacionado com a temperatura de arrefecimento desejada) e um valor de desvio (por ex., quando, no aquecimento, o valor está relacionado com a temperatura de aquecimento desejada). Exemplo: a temperatura ambiente desejada é de 22°C, no aquecimento, e de 24°C, no arrefecimento, com um valor de histerese de 1°C e um desvio de 4°C. A comutação de aquecimento para arrefecimento ocorre quando a temperatura ambiente for superior ao valor máximo da temperatura de arrefecimento desejada, depois de somado o valor da histerese (ou seja, 25°C), e da temperatura de aquecimento desejada, depois de somado o valor de desvio (ou seja, 26°C). Contrariamente, a comutação de arrefecimento para aquecimento ocorre quando a temperatura ambiente atinge um valor inferior ao valor mínimo da temperatura de aquecimento desejada, depois de subtraído o valor de histerese (ou seja, 21°C), e a temperatura de arrefecimento desejada, depois de subtraído o valor de desvio (ou seja, 20°C).

▪ No temporizador de proteção para evitar mudanças demasiado

frequentes de aquecimento para arrefecimento, e vice-versa.

Regulações de comutação relacionadas com a temperatura exterior (APENAS quando o modo automático está selecionado):

# Código Descrição

[A.3.3.1] [4-02] Temp. DLG aquec. amb.. Se a

temperatura exterior for superior a este valor, o modo de funcionamento muda para arrefecimento:

Intervalo: 14°C~35°C (predefinição: 35°C)

[A.3.3.2] [F-01] Temp. lig arref. amb.. Se a temperatura

exterior for inferior a este valor, o modo de funcionamento muda para aquecimento:

Intervalo: 10°C~35°C (predefinição: 20°C)

Regulações de comutação relacionadas com a temperatura interior. APENAS aplicável quando o modo Automático está selecionado e o sistema é configurado no controlo do termóstato da divisão com 1 zona da temperatura de saída de água e emissores de calor rápidos.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 62

8 Configuração

# Código Descrição

N/A [4-0B] Histerese: Assegura que a comutação

APENAS é efetuada quando necessário. Exemplo: O modo de climatização APENAS passa de arrefecimento para aquecimento quando a temperatura ambiente atinge um valor inferior à temperatura de aquecimento desejada, depois de subtraída a histerese.

Intervalo: 1°C~10°C, passo 0,5°C (predefinição: 1°C)

N/A [4-0D] Desvio: Assegura que a temperatura

ambiente desejada ativa é alcançada. Exemplo: se a comutação de aquecimento para arrefecimento ocorrer a um valor inferior ao da temperatura ambiente desejada no aquecimento, nunca será possível alcançar a temperatura ambiente desejada.

Intervalo: 1°C~10°C, passo 0,5°C (predefinição: 3°C)

8.3.2 Controlo da água quente sanitária: avançado

Temperaturas do depósito predefinidas

Apenas aplicável quando a preparação da água quente sanitária é igual a programado ou reaquecer + programado.

Pode regular temperaturas do depósito predefinidas: ▪ acumulação económica ▪ conforto de acumulação ▪ reaquecer ▪ histerese de reaquecimento Os valores predefinidos facilitam a utilização do mesmo valor na

programação. Se, posteriormente, desejar alterar o valor, apenas terá de o fazer num só local (consulte também o manual de operações e/ou o guia de referência do utilizador).

Temp. acumul. conforto

Quando programar o temporizador, pode utilizar as temperaturas do depósito definidas como valores predefinidos. Em seguida, o depósito irá aquecer até atingir as temperaturas do ponto de regulação. Além disso, pode ser programada uma paragem acumulada. Esta função para o aquecimento do depósito, mesmo que o ponto de regulação NÃO tenha sido atingido. Programe uma paragem acumulada apenas quando o aquecimento do depósito for absolutamente indesejável.

# Código Descrição

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (predefinição: 55°C)

Temp. acumul. económ.

A temperatura de acumulação económica indica a temperatura do depósito desejada mais baixa. Esta é a temperatura desejada quando uma ação de acumulação económica é programada (de preferência durante o dia).

# Código Descrição

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (predefinição:

45°C)

▪ no modo reaquecer ou no modo programado + reaquecer: a

temperatura mínima garantida do depósito é definida por T [6‑08], que corresponde ao ponto de regulação dependente das condições climatéricas ou [6‑0C] menos a histerese de reaquecimento. Se a temperatura do depósito cair para um valor inferior a este, o depósito é aquecido.

# Código Descrição

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (predefinição:

45°C)

Histerese de reaquecimento

Apenas aplicável quando a preparação da água quente sanitária é igual a programado + reaquecer.

# Código Descrição

N/A [6-08] 2°C~20°C (predefinição: 10°C)

Dependente das condições climatéricas

As regulações do instalador dependente das condições climatéricas determinam os parâmetros do funcionamento dependente das condições climatéricas da unidade. Quando o funcionamento dependente das condições climatéricas está ativo, a temperatura do depósito desejada é determinada automaticamente de acordo com a temperatura exterior média: temperaturas exteriores baixas originam temperaturas do depósito desejadas mais elevadas, uma vez que a torneira de água fria é mais fria, e vice-versa. No caso da preparação de água quente sanitária programada ou programada +reaquecer, a temperatura de conforto de acumulação depende das condições climatéricas (de acordo com a curva dependente das condições climatéricas), a acumulação económica e a temperatura de reaquecimento NÃO dependem das condições climatéricas. No caso de reaquecimento apenas da preparação de água quente sanitária, a temperatura do depósito desejada depende das condições climatéricas (de acordo com a curva dependente das condições climatéricas). Durante o funcionamento dependente das condições climatéricas, o utilizador final não pode ajustar a temperatura do depósito desejada na interface de utilizador.

# Código Descrição

[A.4.6] N/A A temperatura do depósito desejada

dependente das condições climatéricas é:

▪ Absoluto (predefinição): desativada.

Todas as temperaturas do depósito desejadas NÃO dependem das condições climatéricas.

▪ Dep. do clima: ativada. No modo

programado ou programado +reaquecer, a temperatura de conforto de acumulação depende das condições climatéricas. A acumulação económica e as temperaturas de reaquecimento NÃO dependem das condições climatéricas. No modo de reaquecimento, a temperatura do depósito desejada depende das condições climatéricas. Nota: Quando a temperatura do depósito apresentada estiver dependente do clima, esta não pode ser regulada na interface de utilizador.

HP OFF

–

Reaquecer

A temperatura de reaquecimento do depósito desejada é utilizada:

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 63

8 Configuração

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

# Código Descrição

[A.4.7] [0-0E]

Curva dependente do clima [0-0D] [0-0C] [0-0B]

▪ T

: Temperatura do depósito

DHW

desejada.

▪ Ta: Temperatura ambiente exterior

(média)

▪ [0-0E]: temperatura ambiente exterior

baixa: –40°C~5°C (predefinição: – 10°C )

▪ [0-0D]: temperatura ambiente exterior

elevada: 10°C~25°C (predefinição: 15°C)

▪ [0-0C]: temperatura do depósito

desejada quando a temperatura exterior atinge um valor igual ou inferior à temperatura ambiente baixa: 45°C~[6‑0E]°C (predefinição: 60°C)

▪ [0-0B]: temperatura do depósito

desejada quando a temperatura exterior atinge um valor igual ou superior à temperatura ambiente alta: 35°C~[6‑0E]°C (predefinição: 55°C )

Funcionamento da bomba de calor e da resistência elétrica do depósito (para sistemas com depósito de água quente sanitária)

# Código Descrição

N/A [4-03] Determina a permissão da resistência

elétrica do depósito dependendo do ambiente, da temperatura da água quente sanitária ou do modo de funcionamento da bomba de calor. Esta regulação apenas é aplicável no modo de reaquecimento para aplicações com depósito de água quente sanitária.

▪ 0: O funcionamento da resistência

elétrica do depósito NÃO é permitido, exceto para "Função de desinfeção" e "Aquecimento potente de águas sanitárias". Utilize apenas se a capacidade da bombade calor conseguir abranger os requisitos de aquecimento da casa e da água quente sanitária, durante toda a época de aquecimento. Se a temperatura exterior for inferior às regulações de [5-03] e [5-02]=1, a água quente sanitária não será aquecida. A temperatura da água quente sanitária pode ser, no máximo, a temperatura de DESATIVAÇÃO a bomba de calor.

▪ 1: O funcionamento da resistência

elétrica do depósito é permitido quando necessário.

▪ 2: A resistência elétrica do depósito é

permitida fora do âmbito de funcionamento da bomba de calor para funcionamento da água quente sanitária. O funcionamento da resistência elétrica do depósito apenas é permitido se:

▪ A temperatura ambiente encontra-

se fora do âmbito de funcionamento: Ta<[5-03] ou Ta>35°C

▪ A temperatura da água quente

sanitária for 2°C inferior à temperatura de DESATIVAÇÃO da bombade calor.

continua >>

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 64

BH ON

DHW

HP ON

HP OFF

HP MAX

BH OFF

[6-01]

[6-00]

[7-00]

[7-01]

= 70°C [7-00] = 3°C [6-01] = 2°C [6-00] = 7°C

71 70

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

8 Configuração

# Código Descrição

N/A [4-03] << continuação

O funcionamento da resistência elétrica do depósito será permitido quando Ta<[5-03] depender do estado de [5-02].

▪ 3 (predefinição): A resistência elétrica

do depósito é permitida quando a bomba de calor NÃO estiver ativa no funcionamento da água quente sanitária. Igual à regulação 1, mas o funcionamento simultâneo da resistência elétrica do depósito e da água quente sanitária da bomba de calor não é permitido.

▪ 4: o funcionamento da resistência

elétrica do depósito NÃO é permitido exceto para a "Função de desinfeção". Utilize apenas se a capacidade da bombade calor conseguir abranger os requisitos de aquecimento da casa e da água quente sanitária, durante toda a época de aquecimento. Se a temperatura exterior for inferior às regulações de [5-03] e [5-02]=1, a água quente sanitária não será aquecida. A temperatura da água quente sanitária pode ser, no máximo, a temperatura de DESATIVAÇÃO a bomba de calor.

Quando a regulação [4-03]=1/2/3/4, é ainda possível limitar o funcionamento da resistência elétrica do depósito através da programação de permissão da resistência elétrica do depósito.

N/A [7-00] Temperatura de excesso. Diferença de

N/A [7-01] Histerese. Diferença de temperatura

N/A [6-00] Diferença de temperatura que determina

N/A [6-01] Diferença de temperatura que determina

Exemplo: ponto de regulação (TU)>temperatura máxima da bomba de calor–[6‑01] (T

Guia de referência do instalador

HP MAX

temperatura superior à temperatura do ponto deregulação da água quente sanitária antes de DESATIVAR a resistência elétrica do depósito. A temperatura do depósito de água quente sanitária irá aumentar com o ponto deregulação da temperatura selecionado superior a [7-00].

Intervalo: 0°C~4°C (predefinição: 0°C)

entre a resistência elétrica do depósito ATIVADA e a temperatura de DESATIVAÇÃO da resistência elétrica do depósito. A temperatura de histerese mínima é de 2°C.

Intervalo: 2°C~40°C (predefinição: 2°C)

a temperatura de ATIVAÇÃO da bomba de calor.

Intervalo: 2°C~20°C (predefinição: 2°C)

a temperatura de DESATIVAÇÃO da bomba de calor.

Intervalo: 0°C~10°C (predefinição: 2°C)

–[6‑01])

BH Resistência elétrica do depósito HP Bomba de calor. Se o tempo de aquecimento através da

bomba de calor for demasiado longo, pode ocorrer um aquecimento complementar através da resistência elétrica do depósito.

Temperatura de DESATIVAÇÃO da resistência elétrica do

BH OFF

depósito (TU+[7-00])

Temperatura de ativação da resistência elétrica do

BH ON

depósito (T

Temperatura máxima da bomba de calor, na sonda do

HP MAX

depósito de água quente sanitária

Temperatura de DESATIVAÇÃO da bomba de calor (T

HP OFF

HP ON

–[6-01])

MAX

Temperatura de ATIVAÇÃO da bomba de calor (T [6-00])

Temperatura da água quente sanitária

DHW

TUTemperatura do ponto de regulação do utilizador

BH OFF

–[7-01])

HP OFF

–

(conforme definida na interface de utilizador)

t Hora

Exemplo: ponto de regulação (TU)≤temperatura máxima da bomba de calor–[6‑01] (T

HP Bomba de calor. Se o tempo de aquecimento através da

HP MAX

HP OFF

HP ON

DHW

TUTemperatura do ponto de regulação do utilizador

t Hora

–[6‑01])

HP MAX

bomba de calor for demasiado longo, pode ocorrer um aquecimento complementar através da resistência elétrica do depósito.

Temperatura máxima da bomba de calor, na sonda do depósito de água quente sanitária

Temperatura de DESATIVAÇÃO da bomba de calor (T

–[6-01])

MAX

Temperatura de ATIVAÇÃO da bomba de calor (T [6-00])

HP OFF

–

Temperatura da água quente sanitária

(conforme definida na interface de utilizador)

INFORMAÇÕES

A temperatura máxima da bomba de calor depende da temperatura ambiente. Para mais informações, consulte o âmbito de funcionamento.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 65

8 Configuração

[8-01] [8-02]

[8-00]

Temporizadores da exigência simultânea da climatização e da água quente sanitária

# Código Descrição

N/A [8-00] Não modificar. (predefinição: 1) N/A [8-01] Tempo máximo de funcionamento da

água quente sanitária. O aquecimento da água quente sanitária é interrompido mesmo que a temperatura da água quente sanitária pretendida NÃO seja alcançada. O tempo máximo de funcionamento real depende também da regulação de [8-04].

▪ Quando a disposição do sistema =

Controlo do termóstato da divisão: Este valor predefinido apenas é tido em conta se existir um pedido de aquecimento ou arrefecimento ambiente. Se NÃO existir qualquer pedido de aquecimento/arrefecimento ambiente, o depósito é aquecido até alcançar o ponto de regulação.

▪ Quando a disposição do sistema ≠

Controlo do termóstato da divisão: Este valor predefinido é sempre tido em conta.

Intervalo: 5~95 minutos (predefinição:

30)

N/A [8-02] Tempo de anti-reciclagem.

Tempo mínimo entre dois ciclos da água quente sanitária. O tempo de antireciclagem real depende também da regulação [8-04].

Intervalo: 0~10 horas (predefinição: 3) (passo: 0,5).

Observação: O tempo mínimo é de 1/2 hora mesmo quando o valor selecionado for 0.

# Código Descrição

N/A [8-03] Temporizador de atraso da resistência

elétrica do depósito. Apenas para EKHW O tempo de atraso do arranque da

resistência elétrica do depósito quando o modo de água quente sanitária está ativo.

▪ Quando o modo de água quente

sanitária NÃO está ativo, o tempo de atraso é de 20minutos.

▪ O tempo de atraso começa a ser

contado a partir do momento em que se verifica a temperatura de ATIVAÇÃO da resistência elétrica do depósito.

▪ Adaptando o tempo de atraso da

resistência elétrica do depósito face ao tempo máximo de funcionamento, é possível alcançar um equilíbrio opcional entre a eficiência energética e o tempo de aquecimento.

▪ Se o tempo de atraso da resistência

elétrica do depósito for regulado para um valor muito alto, pode demorar muito tempo até que a água quente sanitária alcance a temperatura regulada.

▪ A regulação [8-03] apenas tem

significado se a regulação [4-03]=1. A regulação [4-03]=0/2/3/4 limita a resistência elétrica do depósito automaticamente, relativamente ao tempo de funcionamento da bomba de calor no modo de aquecimento de águas sanitárias.

▪ Certifique-se de que [8-03] é sempre

relativo ao tempo máximo de funcionamento [8-01].

Intervalo: 20~95 (predefinição: 50).

N/A [8-04] Tempo adicional de funcionamento para

o tempo máximo de funcionamento, dependendo da temperatura exterior [4-02] ou [F-01].

Intervalo: 20~95 minutos (predefinição:

50).

[8-02]: Tempo de anti-reciclagem

1 Modo de aquecimento da água doméstica por bomba de

calor (1=ativo, 0=inativo)

2 Solicitação de água quente à bomba de calor (1=pedido,

0=nenhum pedido)

t Hora

[8-03]: Temporizador de atraso da resistência elétrica do depósito

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 66

8 Configuração

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

1 Funcionamento da resistência elétrica do depósito

(1=ativo, 0=inativo)

2 Modo de aquecimento da água doméstica por bomba de

calor (1=ativo, 0=inativo)

3 Solicitação de água quente à resistência elétrica do

depósito (1=pedido, 0=nenhum pedido)

4 Solicitação de água quente à bomba de calor (1=pedido,

0=nenhum pedido)

t Hora

[8-04]: Tempo adicional de funcionamento de [4-02]/[F-01]

# Código Descrição

[A.4.4.1] [2‑01] Desinfecção

▪ 0: Não

▪ 1: Sim [A.4.4.3] [2‑02] Hora de início: 00~23:00, passo: 1:00. [A.4.4.4] [2‑03] Temperatura pretendida:

Intervalo: 55°C~75°C (predefinição:

70°C). [A.4.4.5] [2‑04] Duração:

Intervalo: 5~60 minutos (predefinição: 10

minutos).

TATemperatura ambiente (exterior)

t Hora

Tempo de anti-reciclagem Tempo máximo de funcionamento da água quente sanitária

Desinfeção

Aplica-se apenas às instalações com um depósito de água quente sanitária.

Esta função desinfeta o depósito de água quente sanitária, através do aquecimento periódico da água quente sanitária até atingir uma temperatura específica.

CUIDADO

As regulações da função de desinfecção DEVEM ser configuradas pelo instalador de acordo com a legislação aplicável.

# Código Descrição

[A.4.4.2] [2‑00] Dia de operação:

▪ 0: Todos os dias ▪ 1: Segunda-feira ▪ 2: Terça-feira ▪ 3: Quarta-feira ▪ 4: Quinta-feira

Guia de referência do instalador

▪ 5: Sexta-feira ▪ 6: Sábado ▪ 7: Domingo

Temperatura da água quente sanitária

DHW

TUTemperatura do ponto de regulação do utilizador THTemperatura do ponto de regulação elevado [2-03]

t Hora

AVISO

Tenha em atenção que a temperatura da água quente sanitária na torneira de água quente será igual ao valor seleccionado na regulação local [2-03], após uma desinfecção.

Quando a temperatura elevada da água quente sanitária puder ser um risco, com potencial para causar lesões, deve ser instalada uma válvula misturadora (fornecimento local) na ligação da saída de água quente do depósito de água quente sanitária. Esta válvula misturadora deverá assegurar que a temperatura da água quente que sai da torneira nunca seja superior a um valor máximo regulado. A temperatura máxima admissível da água quente deve ser seleccionada em conformidade com a legislação aplicável.

CUIDADO

Certifique-se de que a hora de início da função de desinfecção [A.4.4.3] com duração definida [A.4.4.5] NÃO é interrompida por um possível pedido de água quente sanitária.

CUIDADO

A programação de permissão da resistência eléctrica do depósito é utilizada para restringir ou permitir o funcionamento da resistência eléctrica do depósito com base num programa semanal. Conselho: Para evitar uma função de desinfecção mal sucedida, deixe a resistência eléctrica do depósito funcionar (segundo o programa semanal) durante um mínimo de 4 horas, a partir do arranque programado da desinfecção. Se a resistência eléctrica do depósito estiver restrita durante a desinfecção, esta função NÃO será bem sucedida e será gerado o aviso AH aplicável.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 67

8 Configuração

INFORMAÇÕES

No caso de haver um código de erro AH e de não haver qualquer interrupção da função de desinfecção devido a utilização de torneiras de água quente sanitária, recomendamos as seguintes acções:

▪ Quando é seleccionado Água quente sanitária > Modo

ponto de regulação > Reaquecer ou Reaq. + prog., recomendamos que programe o arranque da função de desinfecção pelo menos 4 horas depois da última utilização de torneiras de água quente esperada. Este arranque pode ser configurado segundo as regulações do instalador (função de desinfecção).

▪ Quando a Água quente sanitária > Modo ponto de

regulação > Apenas progr. é seleccionada, é recomendado que programe um Temp. acumul. económ. 3 horas antes do arranque programado da função de desinfecção, para pré-aquecer o depósito.

INFORMAÇÕES

A função de desinfecção é reiniciada se a temperatura da água quente sanitária atingir um valor 5°C inferior à temperatura de desinfecção pretendida dentro do tempo de duração.

INFORMAÇÕES

ocorre um erro AH se efectuar o seguinte durante a desinfecção:

▪ Defina o nível de permissão do utilizador para

Instalador.

▪ Aceda à página inicial da temperatura do depósito

deAQS (Depósito).

▪ Carregue em para interromper a desinfecção.

8.3.3 Regulações da fonte de calor

Aquecedor de reserva

Modo de funcionamento do aquecedor de reserva: determina quando o funcionamento do aquecedor de reserva é ativado ou desativado. Esta regulação apenas será anulada quando o aquecimento de reserva for necessário durante o descongelamento ou avaria da unidade de exterior (quando [A.6.C] estiver ativado).

# Código Descrição

[A.5.1.1] [4‑00] Funcionamento do aquecedor de

reserva: ▪ 0: Desativado ▪ 1 (predefinição): Ativada

N/A [5-00] O funcionamento do aquecedor de

reserva é permitido acima da temperatura de equilíbrio durante o aquecimento ambiente?

▪ 1: NÃO permitido ▪ 0: Permitido

[A.5.1.4] [5‑01] Temperatura de equilíbrio.

Temperatura exterior abaixo da qual o funcionamento do aquecedor de reserva é permitido.

Intervalo: –15°C~35°C (predefinição: – 4°C) (passo: 1°C)

Emergência automática

Quando a bomba de calor não funcionar, o aquecedor de reserva e a resistência elétrica do depósito podem ser utilizados como aquecedores de emergência e assumir a carga térmica de forma automática ou não-automática.

▪ Quando a emergência automática estiver definida para

Automático e ocorrer uma falha na bomba de calor: ▪ O aquecedor de reserva irá assumir automaticamente a carga

térmica.

▪ A resistência elétrica do depósito assumirá automaticamente a

produção de água quente sanitária.

▪ Quando a emergência automática estiver definida para Manual e

ocorrer uma falha da bomba de calor, as operações da água quente sanitária e de aquecimento ambiente irão parar e devem ser recuperadas manualmente. A interface de utilizador irá, em seguida, solicitar que confirme se o aquecedor de reserva ou a resistência elétrica do depósito podem assumir a carga térmica ou não.

Quando a bomba de calor falhar, será apresentado na interface de utilizador. Se a casa ficar vazia durante longos períodos de tempo, recomendamos definir [A.6.C] Emergência para Automático.

# Código Descrição

[A.6.C] N/A Emergência:

▪ 0: Manual (predefinição) ▪ 1: Automático

INFORMAÇÕES

Se [4‑03]=1 ou 3, então Emergência=Manual não é aplicável para a resistência elétrica do depósito.

INFORMAÇÕES

A regulação da emergência automática apenas pode ser regulada na estrutura do menu da interface de utilizador.

INFORMAÇÕES

Se ocorrer uma falha da bomba de calor e [A.6.C] estiver regulado para Manual, a função de proteção contra congelamento da divisão, a função de secagem da betonilha do aquecimento por baixo do piso e a função de anticongelamento do tubo da água irão permanecer ativas mesmo que o utilizador NÃO confirme o funcionamento de emergência.

8.3.4 Regulações do sistema

Prioridades (para sistemas com depósito de água quente sanitária)

# Código Descrição

N/A [5-02] Prioridade ao aquecimento ambiente.

Determina se a água quente sanitária é produzida pela resistência elétrica do depósito apenas quando a temperatura exterior é inferior à temperatura de prioridade ao aquecimento ambiente. Recomenda-se que ative esta função para reduzir o tempo de funcionamento do aquecimento do depósito e garantir conforto de água quente sanitária.

▪ 0: desativada ▪ 1: ativada [5‑01] Temperatura de equilíbrio e

[5‑03] Temperatura de prioridade ao aquecimento ambiente estão relacionadas com o aquecedor de reserva. Assim, deve configurar [5‑03] para o mesmo valor ou alguns graus acima de [5‑01].

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 68

8 Configuração

# Código Descrição

N/A [5-03] Temperatura de prioridade ao

aquecimento ambiente. Determina a temperatura exterior

abaixo da qual a água quente sanitária é aquecida apenas pela resistência elétrica do depósito.

Intervalo: –15°C~35°C (predefinição: 0°C).

N/A [5-04] Correção do ponto de regulação para a

temperatura da água quente sanitária: correção do ponto de regulação para a temperatura da água quente sanitária desejada, que é aplicado a temperaturas exteriores baixas quando a prioridade ao aquecimento ambiente está ativada. O ponto de regulação corrigido (mais elevado) assegura que a capacidade calorífica total da água no depósito se mantém relativamente inalterada, através da compensação da camada de água mais fria situada no fundo do depósito (devido ao não funcionamento da serpentina do permutador de calor) com uma camada superior mais quente.

Intervalo: 0°C~20°C (predefinição: 10°C).

Reinício automático

Quando volta a haver energia elétrica, depois de um corte, a função de reinício automático aplica as regulações da interface de utilizador, para repor a situação anterior ao corte. Assim, recomenda-se que ative sempre a função.

Se a alimentação for interrompida (e.g. Fonte de alimentação com taxa kWh bonificada) permita sempre a função de reinício automático. É possível garantir o controlo contínuo da parte hidráulica da unidade de exterior independentemente do estado da fonte de alimentação com taxa kWh bonificada, ligando a parte hidráulica da unidade de exterior a uma fonte de alimentação com tarifário normal por kWh.

# Código Descrição

[A.6.1] [3‑00] A função de reinício automático da

unidade é permitida? ▪ 0: Não ▪ 1 (predefinição): Sim

Fonte de alimentação com taxa kWh bonificada

# Código Descrição

[A.2.1.6] [D‑01] Ligação a uma fonte de alimentação

com taxa kWh bonificada:

▪ 0 (predefinição): A parte de

refrigerante unidade de exterior está ligada a uma fonte de alimentação normal.

▪ 1: A parte de refrigeração da unidade

de exterior está ligada a uma fonte de alimentação com taxa kWh bonificada. Quando o sinal da taxa de kWh bonificada for enviado pela empresa distribuidora de energia elétrica, o contacto irá abrir e a unidade entrará em modo de desativação forçada. Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade retoma o funcionamento. Por isso, a função de reinício automático deve estar sempre ativa.

▪ 2: A parte de refrigeração da unidade

de exterior está ligada a uma fonte de alimentação com taxa kWh bonificada. Quando o sinal da taxa de kWh bonificada for enviado pela empresa distribuidora de energia elétrica, o contacto irá fechar e a unidade entrará em modo de desativação forçada. Quando o sinal cessa, o contato isento de tensão abre e a unidade retoma o funcionamento. Por isso, a função de reinício automático deve estar sempre ativa.

[A.6.2.1] [D‑00] Quais são os aquecedores cujo

funcionamento é permitido com uma

fonte de alimentação com taxa kWh

bonificada?

▪ 0 (predefinição): Nenhum

▪ 1: Apenas a resistência elétrica do

depósito ▪ 2: Apenas o aquecedor de reserva ▪ 3: Todos aqueced. Consulte a tabela abaixo. As regulações 1, 2 e 3 fazem sentido

apenas se a fonte de alimentação com taxa kWh bonificada for do tipo1 ou se a parte hidráulica da unidade de exterior estiver ligada a uma fonte de alimentação com tarifário normal por kWh (através do X3M/5+6) e se o aquecedor de reserva e a resistência elétrica do depósito NÃO estiverem ligados à fonte de alimentação com taxa kWh bonificada.

Guia de referência do instalador

[D‑00] Resistência

elétrica do

depósito

0 (predefinição )

1 Permitido 2 INATIVO por

3 Permitido

INATIVO por imposição

imposição

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Aquecedor de

reserva

INATIVO por imposição

Permitido

Monobloco de baixa temperatura Daikin Altherma

Compressor

INATIVO por imposição

4P538847-1 – 2018.05

Page 69

8 Configuração

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

Temporizador médio

O temporizador médio corrige a influência das variações da temperatura ambiente. O cálculo do ponto de regulação dependente das condições climatéricas é efectuado com base na temperatura exterior média.

A temperatura exterior média é calculada ao longo do período de tempo seleccionado.

# Código Descrição

[A.6.4] [1-0A] Temporizador médio exterior:

▪ 0: Sem média (predefinição) ▪ 1: 12horas ▪ 2: 24horas ▪ 3: 48horas ▪ 4: 72horas

Desvio da sonda externa de temperatura ambiente exterior

Apenas aplicável se estiver instalada e configurada uma sonda externa de temperatura ambiente exterior.

Pode calibrar a sonda de temperatura ambiente exterior. É possível determinar um desvio para o valor do termístor. A regulação pode ser utilizada para compensar situações em que não é possível instalar a sonda externa de temperatura ambiente exterior na localização de instalação ideal (consulte instalação).

# Código Descrição

[A.6.5] [2‑0B] –5°C~5°C, passo: 0,5°C (predefinição:

0°C)

Descongelamento forçado

Pode iniciar o descongelamento manualmente. A decisão de execução do descongelamento manual é tomada pela

unidade de exterior e depende das condições do permutador de calor e de ambiente. Quando a unidade de exterior aceitar o descongelamento forçado, será apresentado na interface de utilizador. Se NÃO for apresentado num período de 6 minutos após a activação do descongelamento forçado, a unidade de exterior ignorou o pedido de descongelamento forçado.

# Código Descrição

[A.6.6] N/A Pretende iniciar um descongelamento

forçado?

Funcionamento do circulador

Quando o funcionamento do circulador é desactivado, o circulador pára se a temperatura exterior atingir um valor superior ao valor regulado em [4-02] ou se a temperatura exterior atingir um valor inferior ao regulado em [F-01]. Quando o funcionamento do circulador está activo, este é possível com todas as temperaturas exteriores.

quando Ta<4°C (o circulador será activo durante 10 minutos e desactivado após 10 minutos). A Daikin NÃO se responsabiliza por quaisquer danos resultantes desta funcionalidade.

# Código Descrição

N/A [F‑09] O circulador permanece em

funcionamento quando são detectadas anomalias no fluxo:

▪ 0: O circulador será desactivado. ▪ 1: O circulador será desactivado

quando Ta<4°C (10 minutos ACTIVADO – 10 minutos DESACTIVADO)

INFORMAÇÕES

Se estiver presente glicol no sistema ([E‑0D] regulado em “1”) e ocorrer um fluxo invulgar, então [F‑09] NÃO terá efeito, e a bomba prosseguirá ao seu funcionamento (intervalos de 20 minutos ACTIVADA – 4 minutos DESACTIVADA).

Limitação de velocidade da bomba

A limitação da velocidade da bomba [9‑0D] define a velocidade máxima da bomba. Em condições normais, a regulação padrão NÃO deve ser modificada. A limitação da velocidade da bomba será anulada quando o caudal se encontrar no intervalo do fluxo mínimo (erro 7H).

# Código Descrição

N/A [9‑0D] Limitação de velocidade da bomba

▪ 0: Sem limitação. ▪ 1~4: Limitação geral. Existe limitação

em todas as condições. O conforto e o controlo deltaT necessários NÃO são garantidos.

▪ 5~8 (predefinição: 6): Limitação

quando não existem atuadores. Quando não existir qualquer saída de aquecimento/arrefecimento, a limitação da velocidade da bomba é aplicável. Quando existir uma saída de aquecimento/arrefecimento, a velocidade da bomba apenas é determinada por delta T em relação à capacidade necessária. Com este intervalo de limitação, delta T é possível e o conforto é garantido.

Os valores máximos dependem do tipo de unidade:

# Código Descrição

N/A [F‑00] Funcionamento do circulador:

▪ 0: Desactivado, se a temperatura

exterior for superior a [4-02] ou inferior a [F-01], dependendo do modo de funcionamento de aquecimento/ arrefecimento.

▪ 1: Possível com todas as

O funcionamento do circulador durante a anomalia do fluxo [F-09]

temperaturas exteriores.

determina se o circulador pára quando são detectadas anomalias no fluxo ou se é possível manter o funcionamento quando ocorrem anomalias. Esta funcionalidade apenas é válida em condições específicas, segundo as quais é preferível manter o circulador activo

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 70

8 Configuração

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

a Pressão estática exterior b Taxa de fluxo de água

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 71

8.4 Estrutura do menu: Descrição geral das regulações do utilizador

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Definir hora/data

Data Hora Horário Temp. Reduzida Tipo de relógio

Férias

Modo de férias

Em casa

Fora de casa

Até

Utilizar progr. diária

Modo de func. Aquecimento Arrefecimento

Modo de baixo ruído

Modo de func.

Seleccionar programações

Temperatura ambiente TSA principal TSA adicional Temperatura do depósito

Informações

Informação da sonda Medição energética Resolução de erro Nível permissão do utilizador Actuadores Modos de funcionamento

Horas de funcionamento Versão

Medição energética

Electr. consum. Energia prod.

Informações de erro

Histórico de erros Número de contacto/helpdesk

Versão

Interface de utilizador Unidade de interior Unidade de exterior

Regulações utiliz.

Visor Bloqueio da temperatura

Programações definidas Valores predefinidos Modo de func. permitido Unidade de medição

Visor

Contraste Hora LCD retroilum.

Perfil utilizador Páginas iniciais disponíveis

Program. definidas

Temp. ambiente TSA principal TSA adicional Temperatura de AQS Permissão do res. eléct. dep. Modo de baixo ruído

Circulador de AQS

Valores predefinidos

Temperatura ambiente TSA principal Temperatura do depósito Nível de baixo ruído

AQS

Regular dependente do clima

Histórico de avisos

[7.7]

Regular dep do clima

Principal Adicional

[7.7.1]

Principal

Regular aquec. depend. do clima Regular arref. depend. do clima

[7.7.2]

Adicional

Regular aquec. depend. do clima Regular arref. depend. do clima

8 Configuração

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 72

8 Configuração

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.E]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.2]

Regul. do instalador

Idioma Disposição do sistema Climatização Água quente sanitária (AQS) Fontes de calor Funcionamento do sistema Activação Definições gerais

Disposição do sistema

Normal Opções Capacidades Confirmar disposição

Operação em climatiz.

Regulações da TSA Termóstato da divisão Âmbito de funcionamento

Água quente sanitária

Modo ponto de regulação Desinfecção Ponto regulação máx. Modo SP conforto armaz. Curva dependente do clima

Fontes de calor

Aquecedor de reserva

Funcion. do sistema

Reinício automático Taxa kWh bonif. Tempo médio Desvio sens. amb. ext.

Descongelamento forçado

Activação

Teste de funcionamento

Secagem da betonilha do PR

Purga de ar

Teste de func. do actuador

Normal

Tipo de unid. Tipo de compressor Tipo software int. Método contrl. unid. Número de zonas de TSA Modo funcion. circul. Possível poupança energ. Local. interf. util.

Opções

Circulador de AQS Sensor externo Unidade de controlo Controlo adicional opcional

Saída da água

Principal Adicional Delta T da fonte

Termóstato da divisão

Amplitude da temp. ambiente Desvio da temp. ambiente Desvio sens. divis. ext.

Âmbito de funcion.

Temp. DLG aquec. amb. Temp. lig arref. amb.

Desinfecção

Desinfecção Dia de operação Hora de início Temperatura pretendida Duração

Aquecedor de reserva Modo de func. Temp. de equilíbrio

Taxa kWh FA bonif. Aquecedor permitido

DESAC. forç. circ.

Unidade de controlo

Passos aquec. de reserva Tipo de BUH Taxa kWh bonif. Funcionamento da AQS

Principal

Modo pto regul. TSA Amplitude de temperatura TSA modulada Tipo de emissor

[A.3.1.2]

Adicional

Modo pto regul. TSA Amplitude de temperatura

Estágio temp. ambiente

[A.3.1.3]

Delta T da fonte

Aquecimento Arrefecimento

Presença de glicol

Tipo contacto princ. Tipo de contacto adic.

[A.2.2.F]

Controlo adicional opcional

Fnt calor reser ext Saída do alarme Contador kWh ext. Contador kWh ext. Sensor externo CCE via input ext.

Emergência

Adaptador LAN

INFORMAÇÕES

Dependendo das regulações do instalador selecionadas e do tipo de unidade, as regulações estarão visíveis/ invisíveis.

8.5 Estrutura do menu: Descrição geral das regulações do instalador

INFORMAÇÕES

Dependendo das regulações do instalador selecionadas e do tipo de unidade, as regulações estarão visíveis/ invisíveis.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 73

9 Activação

9.1 Descrição geral: Activação

Este capítulo descreve o que deve fazer e saber para activar o sistema após a configuração.

Fluxo de trabalho adicional

A activação consiste normalmente nas etapas seguintes: 1 Verificação da “Lista de verificação antes da ativação”. 2 Realização de uma purga de ar. 3 Realização de um teste de funcionamento ao sistema. 4 Se necessário, realizar um teste de funcionamento a um ou

mais actuadores.

5 Se necessário, realizar uma secagem da betonilha do

aquecimento por baixo do piso.

9.2 Cuidados com a entrada em serviço

INFORMAÇÕES

Durante o primeiro período de funcionamento da unidade, a potência necessária pode ser mais elevada do que o que está declarado na placa de especificações da unidade. Este fenómeno tem origem no compressor que necessita de cerca de 50horas de funcionamento contínuo antes de obter um funcionamento suave e um consumo estável de energia.

NOTIFICAÇÃO

NUNCA opere a unidade sem termístores e/ou interruptores/sondas de pressão. Pode ocorrer uma queimadura do compressor.

9.3 Lista de verificação antes da activação

Após a instalação da unidade, comece por verificar os pontos que se seguem. Após efectuar todas as verificações que se seguem, a unidade TEM DE ser fechada. SÓ depois pode ligá-la à corrente.

Consoante a disposição do sistema, nem todos os componentes estão disponíveis.

Leu integralmente as instruções de instalação, tal como descrito no guia de referência do instalador.

A unidade de exterior está montada adequadamente.

A caixa de controlo está corretamente montada.

A caixa opcional está corretamente montada.

As seguintes ligações elétricas locais foram estabelecidas de acordo com a documentação disponível e a legislação aplicável:

▪ Entre o painel de alimentação local e a unidade de

exterior ▪ Entre a unidade de exterior e a caixa de controlo ▪ Entre a caixa de controlo e a caixa opcional ▪ Entre o painel de alimentação local e a caixa de

controlo ▪ Entre o painel de alimentação local e a caixa opcional ▪ Entre a unidade de exterior e as válvulas ▪ Entre a caixa de controlo e o termóstato da divisão ▪ Entre a caixa de controlo e o depósito de água quente

sanitária

O sistema está adequadamente ligado à terra e os terminais de ligação à terra estão apertados.

Os fusíveis ou os dispositivos de protecção localmente instalados são instalados em conformidade com este documento e NÃO foram desviados.

A tensão da fonte de alimentação está de acordo com a tensão na placa de especificações da unidade.

NÃO existem ligações soltas nem componentes eléctricos danificados na caixadedistribuição.

NÃO existem componentes danificados ou tubos estrangulados dentro da unidade de exterior.

O disjuntor do aquecedor de reserva F1B (fornecimento local) está ATIVADO.

Apenas para depósitos com resistência eléctrica do depósito incorporada:

O disjuntor da resistência elétrica do depósito F2B (na caixa de distribuição da caixa de controlo) está ATIVADO.

O tamanho correcto dos tubos está instalado e os tubos estão adequadamente isolados.

Não existem fugas de água dentro da unidade de exterior.

As válvulas de fecho estão adequadamente instaladas e totalmente abertas.

A válvula de segurança purga água ao ser aberta.

O volume mínimo de água é garantido em quaisquer condições. Consulte “Para verificar o volume da água” em

"6.3Preparação da tubagem de água"na página25.

Se já tiver sido adicionado glicol ao sistema, confirme que a concentração de glicol é correta e verifique a definição de glicol [E‑0D]=1.

NOTIFICAÇÃO

▪ Certifique-se de que a definição de glicol [E-0D]

corresponde ao líquido existente no circuito de água (0=apenas água, 1=água+glicol). Se a definição de glicol NÃO estiver correta, o líquido pode congelar nas tubagens.

▪ Se for adicionado glicol ao sistema com uma

concentração inferior à prescrita, ainda é possível que o líquido congele nas tubagens.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 74

9 Activação

INFORMAÇÕES

O software está equipado com um modo "instalador no local" ([4‑0E]), que desativa o funcionamento automático pela unidade. Na primeira instalação, a regulação [4‑0E] está predefinida para "1", o que significa que o funcionamento automático está desativado. Todas as funções de proteção são então desativadas. Se as páginas iniciais da interface de utilizador estiverem desativadas, a unidade NÃO opera automaticamente. Para ativar o funcionamento automático e as funções de proteções, defina [4‑0E] para "0".

36 horas depois de ligar à alimentação pela primeira vez, a unidade definirá automaticamente [4‑0E] para "0", terminando o modo "instalador no local" e ativando as funções de proteção. Se – após a primeira instalação– o instalador regressa ao local, o instalador deve definir [4‑0E] para "1" manualmente.

9.4 Lista de verificação durante a activação da unidade

O caudal mínimo é garantido em quaisquer condições. Consulte “Para verificar o volume de água e o caudal” em

"6.3Preparação da tubagem de água"na página25.

Para efetuar uma purga de ar.

Para efetuar um teste de funcionamento.

Para efetuar um teste de funcionamento do actuador.

Função de secagem da betonilha por baixo do piso

A função de secagem da betonilha por baixo do piso é iniciada (se for necessário).

9.4.1 Para verificar o caudal mínimo

1 Confirme, de acordo com a configuração hidráulica, quais os

circuitos de aquecimento ambiente que podem ser fechados devido a válvulas mecânicas, eletrónicas ou outras.

2 Feche todos os circuitos de aquecimento ambiente que podem

ser fechados (consulte passo anterior).

3 Inicie a operação de teste de funcionamento da bomba

(consulte "9.4.4 Para efectuar um teste de funcionamento do

actuador"na página75).

4 Aceda a [6.1.8]: > Informações > Informação da sonda >

Caudal para verificar o caudal. Durante a operação de teste de funcionamento da bomba, a unidade pode funcionar abaixo deste caudal mínimo necessário.

Válvula de derivação prevista?

Sim Não

Modifique a regulação da válvula de derivação para atingir o caudal mínimo necessário + 2l/ min.

9.4.2 Função de purga de ar

Ao ativar e instalar a unidade, é muito importante retirar todo o ar do circuito da água. Quando a função de purga de ar estiver em execução, o circulador funciona sem o funcionamento real da unidade e a remoção de ar no circuito de água será iniciada.

Caso o caudal atual seja inferior ao caudal mínimo, são necessárias modificações na configuração hidráulica. Aumente os circuitos de aquecimento ambiente que NÃO podem ser fechados ou instale uma válvula de derivação com pressão controlada.

NOTIFICAÇÃO

Antes de iniciar a purga de ar, abra a válvula de segurança e verifique se o circuito está suficientemente cheio com água. Apenas poderá iniciar o procedimento de purga de ar se sair água da válvula depois de a abrir.

Existem 2 modos para purgar o ar: ▪ Manual: a unidade funciona com uma velocidade fixa do

circulador e numa posição fixa ou personalizada da válvula de 3 vias. A posição personalizada da válvula de 3 vias é uma funcionalidade muito útil para retirar todo o ar do circuito de água no modo de aquecimento ambiente ou de aquecimento da água quente sanitária. É necessário efetuar a purga do ar tanto no circuito do aquecimento ambiente como no circuito da água quente sanitária. A velocidade de funcionamento do circulador (lenta ou rápida) também pode ser definida.

▪ Automática: a unidade altera automaticamente a velocidade do

circulador e muda a posição da válvula de 3 vias entre o modo de aquecimento ambiente e o modo de aquecimento da água quente sanitária.

Fluxo de trabalho adicional

A purga de ar do sistema deve consistir na: 1 Realização de uma purga de ar manual 2 Realização de uma purga de ar automática

NOTIFICAÇÃO

A unidade de exterior está equipada com uma válvula de purga de ar manual. O procedimento de purga de ar requer ação manual.

NOTIFICAÇÃO

Ao purgar o ar com a válvula de purga de ar manual da unidade, recolha qualquer líquido que verta da válvula. Se este líquido NÃO for recolhido, poderá pingar nos componentes internos e danificar a unidade.

INFORMAÇÕES

▪ Para purgar ar, utilize todas as válvulas de purga de ar

presentes no sistema. Isso inclui a válvula de purga de ar manual da unidade de exterior, bem como qualquer válvula de fornecido localmente.

▪ Se o sistema contiver um aquecedor de reserva, utilize

também a válvula de purga de ar do aquecedor de reserva.

▪ Se o sistema incluir um kit de válvulas EKMBHBP1, é

necessário – durante a purga de ar – mudar manualmente a posição da válvula de 3 vias do kit de válvulas rodando o respetivo manípulo, de modo a evitar a permanência de ar na derivação. Para obter mais informações, consulte a folha de instruções do kit de válvulas.

INFORMAÇÕES

Comece por efetuar uma purga de ar manual. Quando quase todo o ar tiver sido removido, efetue uma purga de ar automática. Se necessário, repita a purga de ar automática até ter a certeza de que todo o ar foi removido do sistema. Durante a função de purga de ar, a limitação de velocidade da bomba [9‑0D] NÃO é aplicável.

Certifique-se de que a página inicial da temperatura de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

A função de purga de ar para automaticamente após 30minutos.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 75

9 Activação

01:18

Ter

Purga de ar

l/min Reduzido SHC

0.5

Caudal Velocidade Circuito

Parar

Ajustar

Deslocar

01:18

Ter

Purga de ar

l/min Reduzido SHC

0.5

Caudal Velocidade Circuito

Parar

Ajustar

Deslocar

Para realizar uma purga de ar manual

Pré-requisito: Certifique-se de que a página inicial da temperatura

de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

1 Defina o nível de permissão do utilizador para Instalador.

2 Definir o modo de purga de ar: aceda a [A.7.3.1] >

3 Selecione Manual e carregue em . 4 Aceda a [A.7.3.4] > Regulações do instalador > Activação >

5 Utilize os botões e para se deslocar até Velocidade. 6 Utilize os botões e para definir a velocidade da bomba

7 Se for aplicável, defina a posição desejada da válvula de 3 vias

8 Utilize os botões e para definir a posição pretendida da

Para efectuar uma purga de ar automática

Pré-requisito: Certifique-se de que a página inicial da temperatura

de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

1 Defina o nível de permissão do utilizador para Instalador.

2 Definir o modo de purga de ar: aceda a [A.7.3.1] >

3 Selecione Automático e carregue em . 4 Aceda a [A.7.3.4] > Regulações do instalador > Activação >

Para interromper a purga de ar

1 Carregue em e em para confirmar a interrupção da

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Consulte "Para definir o nível de permissão do utilizador para

Instalador"na página45.

Regulações do instalador > Activação > Purga de ar > Tipo.

Purga de ar > Iniciar purga de ar e carregue em para iniciar a função de purga de ar.

Resultado: A purga de ar manual começa e o ecrã seguinte é apresentado.

pretendida.

Resultado: Reduzido Resultado: Elevado

(aquecimento ambiente/água quente sanitária). Utilize os botões e para se deslocar até Circuito.

válvula de 3 vias. Resultado: SHC ou Depósito

Consulte "Para definir o nível de permissão do utilizador para

Instalador"na página45.

Regulações do instalador > Activação > Purga de ar > Tipo.

Purga de ar > Iniciar purga de ar e carregue em para iniciar a função de purga de ar.

Resultado: A purga de ar será iniciada e será apresentado o seguinte ecrã.

função de purga do ar.

9.4.3 Para efectuar um teste de funcionamento

Pré-requisito: Certifique-se de que a página inicial da temperatura

de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

1 Defina o nível de permissão do utilizador para Instalador.

Consulte "Para definir o nível de permissão do utilizador para

Instalador"na página45.

2 Aceda a [A.7.1]: > Regulações do instalador > Activação >

Teste de funcionamento.

3 Selecione um teste e carregue em . Exemplo: Aquecimento. 4 Selecione OK e carregue em .

Resultado: O teste de funcionamento é iniciado. Termina

automaticamente quando estiver concluído (±30 min.). Para parar manualmente, carregue em , selecione OK e carregue em .

INFORMAÇÕES

Se estiverem presentes 2 interfaces de utilizador, pode iniciar um teste de funcionamento a partir de ambas.

▪ A interface de utilizador que utilizou para iniciar o teste

de funcionamento apresenta um ecrã de estado.

▪ A outra interface de utilizador apresenta um ecrã

“ocupado”. Não pode utilizar a interface de utilizador enquanto o ecrã “ocupado” for apresentado.

9.4.4 Para efectuar um teste de funcionamento do actuador

O objectivo do teste de funcionamento do actuado é confirmar o funcionamento dos diferentes actuadores (por ex., quando selecciona o funcionamento do circulador, será iniciado um teste de funcionamento do circulador).

Pré-requisito: Certifique-se de que a página inicial da temperatura de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

1 Defina o nível de permissão do utilizador para Instalador.

Consulte "Para definir o nível de permissão do utilizador para

Instalador"na página45.

2 Aceda a [A.7.4]: > Teste de func. do actuador > Activação >

Regulações do instalador.

3 Seleccione um actuador e carregue em . Exemplo:

Circulador.

4 Selecione OK e carregue em .

Resultado: O teste de funcionamento do actuador é iniciado. Pára

automaticamente quando concluído. Para parar manualmente, carregue em , selecione OK e carregue em .

Testes de funcionamento do actuador possíveis

▪ Teste da resistência elétrica do depósito ▪ Teste do aquecedor de reserva ▪ Teste da bomba

INFORMAÇÕES

Certifique-se de que todo o ar é purgado antes de executar o teste de funcionamento. Evite também interferências no circuito de água durante o teste de funcionamento.

▪ Teste da válvula de 2 vias ▪ Teste da válvula de 3 vias ▪ Teste da saída do alarme ▪ Teste do sinal de arrefecimento/aquecimento ▪ Teste de aquecimento rápido ▪ Teste da bomba de circulação

Guia de referência do instalador

Page 76

9 Activação

25°C (1)

35°C (2)

24h (1) 36h (2)

15:10

1 14d 12h 25°C

Ter

Secag. beton.

Passo actual

Restante TSA desejada

Parar

9.4.5 Secagem da betonilha do aquecimento

Esta função é utilizada para secar a betonilha de um aquecimento por baixo do piso muito lentamente durante a construção de uma casa. Permite ao instalador programar e executar este programa.

Certifique-se de que a página inicial da temperatura de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

INFORMAÇÕES

NOTIFICAÇÃO

O instalador é responsável por:

NOTIFICAÇÃO

Para realizar uma secagem da betonilha do aquecimento por baixo do piso a proteção contra congelametno da divisão tem de ser desativada ([2‑06]=0). Por predefinição, está ativada ([2‑06]=1). Contudo, devido ao modo "instalador no local" (consulte "Lista de verificação antes da ativação da unidade"), a proteção contra congelamento da unidade será automaticamente desativada por 36 horas depois da primeira ligação à alimentação.

Se a secagem da betonilha tiver de ser realizada após as primeiras 36 horas após a ligação á alimentação, desative manualmente a proteção contra congelamento da divisão definindo [2‑06] para "0" e MANTENHA desativada até a secagem da betonilha ter terminado. Ignorar este aviso irá resultar em fendas na betonilha.

NOTIFICAÇÃO

Para que a secagem de betonilha de aquecimento do solo possa iniciar, certifique-se de que são cumpridas as regulações seguintes:

O instalador pode programar até 20 passos. Para cada passo, deve introduzir:

1 a duração em horas, até 72horas, 2 a temperatura de saída de água desejada.

Guia de referência do instalador

por baixo do piso

▪ Se Manual for definido para Emergência ([A.6.C]=0), e

a unidade for acionada para iniciar o funcionamento de emergência, a interface de utilizador irá pedir uma confirmação antes de iniciar. A função de secagem da betonilha do aquecimento por baixo do piso está ativa mesmo que o utilizador NÃO confirme o funcionamento de emergência.

▪ Durante a função de secagem da betonilha do

aquecimento por baixo do piso, a limitação de velocidade da bomba [9‑0D] NÃO é aplicável.

▪ contactar o fabricante da betonilha para obter as

instruções de aquecimento inicial, de modo a evitar rachas na betonilha,

▪ realizar a programação da secagem da betonilha do

aquecimento por baixo do piso de acordo com a instrução acima do fabricante da betonilha,

▪ verificar o funcionamento correcto da configuração

regularmente,

▪ seleccionar o programa correcto que é compatível com

o tipo de betonilha utilizada para o piso.

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

Exemplo:

T Temperatura de saída de água desejada (15~55°C)

t Duração (1~72h) (1) Passo 1 de acção (2) Passo 2 de acção

Para definir uma programação de secagem da betonilha do aquecimento por baixo do piso

1 Defina o nível de permissão do utilizador para Instalador.

Consulte "Para definir o nível de permissão do utilizador para

Instalador"na página45.

2 Aceda a [A.7.2]:

Secagem da betonilha do PR > Definir programa de secagem.

3 Utilize

▪ Utilize ▪ Utilize

4 Para adicionar um novo passo, seleccione “–h” ou “–” numa

linha vazia e carregue em

5 Para eliminar um passo, defina a duração para “–” ao carregar

6 Carregue em

, , e para definir a programação.

Se for seleccionada uma hora, pode definir a duração entre 1 e 72horas. Se for seleccionada uma temperatura, pode regular a temperatura de saída de água desejada entre 15°C e 55°C.

É importante que não existam passos vazios no programa. O temporizador pára quando for programado um passo em branco OU quando forem executados 20 passos consecutivos.

> Regulações do instalador > Activação >

e para percorrer a programação. e para ajustar a selecção.

para guardar a programação.

Para efectuar uma secagem da betonilha do aquecimento por baixo do piso

Pré-requisito: Certifique-se de que existe APENAS 1 interface de

utilizador ligada ao sistema para realizar uma secagem da betonilha do aquecimento por baixo do piso.

Pré-requisito: Certifique-se de que a página inicial da temperatura de saída de água, a página inicial da temperatura ambiente e a página inicial da água quente sanitária estão DESATIVADAS.

1 Aceda a [A.7.2]:

Secagem da betonilha do PR.

2 Defina um programa de secagem. 3 Selecione Iniciar secagem e carregue em 4 Selecione OK e carregue em

Resultado: A secagem da betonilha do aquecimento por baixo do

piso é iniciada e aparecerá o ecrã seguinte. Pára automaticamente quando estiver concluído. Para parar manualmente, carregue em , selecione OK e carregue em .

> Regulações do instalador > Activação >

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 77

10 Entrega ao utilizador

Para ler o estado de uma secagem da betonilha do aquecimento por baixo do piso

1 Carregue em . 2 Será apresentado o passo actual do programa, o tempo total

restante e a temperatura de saída da água desejada actual.

INFORMAÇÕES

O acesso à estrutura do menu é limitado. Pode aceder apenas aos seguintes menus:

▪ Informações. ▪ Regulações do instalador > Activação > Secagem da

betonilha do PR.

Para interromper uma secagem da betonilha do aquecimento por baixo do piso

Quando o programa é parado por um erro, uma desativação do funcionamento ou uma falha de energia, será apresentado o erro U3 na interface de utilizador. Para resolver os códigos de erro, consulte

"12.4 Resolução de problemas com base em códigos de erro" na página82. Para repor o erro U3, o seu Instalador tem de ser Nível

permissão do utilizador.

1 Dirija-se ao ecrã de secagem da betonilha do aquecimento por

baixo do piso.

2 Prima . 3 Carregue em para interromper o programa. 4 Selecione OK e carregue em .

Resultado: O programa de secagem da betonilha do aquecimento

por baixo do piso é interrompido.

Quando o programa é interrompido devido a um erro, uma desactivação de uma operação ou uma falha de energia, pode ler o estado da secagem da betonilha do aquecimento por baixo do piso.

5 Aceda a [A.7.2]: > Estado secagem > Parado em >

Secagem da betonilha do PR > Activação > Regulações do instalador e seguido pelo último passo executado.

6 Modifique e reinicie a execução do programa.

10 Entrega ao utilizador

Assim que o teste de funcionamento esteja concluído e a unidade funcione adequadamente, certifique-se de que o utilizador tem os seguintes aspectos esclarecidos:

▪ Preencha a tabela de regulações do instalador (no manual de

operação) com as regulações reais.

▪ Certifique-se de que o utilizador possui a documentação impressa

e peça-lhe que a guarde para referência futura. Informe o utilizador de que poderá aceder à documentação completa no URL referido anteriormente neste manual.

▪ Explique ao utilizador como operar o sistema adequadamente e o

que fazer em caso de problemas. ▪ Mostre ao utilizador o que fazer para a manutenção da unidade. ▪ Explique ao utilizador as sugestões de poupança energética

conforme é descrito no manual de operação.

10.1 Acerca do bloqueio e desbloqueio

Se necessário, é possível bloquear os botões da interface de utilizador principal, impossibilitando que o utilizador a opere. Para o utilizador poder alterar as temperaturas do ponto de regulação, é entaõ necessária a interface de utilizador simplificada ou um termóstato da divisão externo.

Pode utilizar os seguintes modos de bloqueio: ▪ Bloqueio de função: Bloqueia uma função específica para evitar

que qualquer pessoa altere as respectivas regulações.

▪ Botão de bloqueio: Bloqueia todos os botões para evitar que os

utilizadores alterem as regulações.

Possíveis bloqueios de função

Bloqueio Se activo, as pessoas não

podem…

Activar/DESACTIVAR divisão ACTIVAR ou DESACTIVAR o

controlo da temperatura ambiente.

Activar/DESACTIVAR TSA ACTIVAR ou DESACTIVAR o

controlo da temperatura de saída da água (principal + adicional).

Activar/DESACTIVAR depósito ACTIVAR ou DESACTIVAR o

controlo da água quente

sanitária. Aumentar/diminuir temperatura Ajustar temperaturas. Modo de baixo ruído Utilizar o modo de baixo ruído. Férias Utilizar o modo de férias. Modo de func. Definir o modo de climatização. Regulações do utilizador Alterar as regulações em [7]:

> Regulações do utilizador.

Para verificar se o bloqueio está activo

1 Carregue em para aceder a uma das páginas iniciais. 2 Se for apresentada a indicação , o bloqueio do botão está

ativo.

Nota: Se estiver numa página inicial e tentar utilizar uma função que está bloqueada, a indicação será apresentada durante 1segundo.

Para activar ou desactivar um bloqueio de função

1 Carregue em para aceder à estrutura do menu. 2 Carregue em durante mais de 5segundos. 3 Seleccione uma função e carregue em . 4 Seleccione Bloquear ou Desbloquear e carregue em .

Para ativar ou desativar o botão de bloqueio

1 Carregue em para aceder a uma das páginas iniciais. 2 Carregue em durante mais de 5segundos.

11 Manutenção e assistência

NOTIFICAÇÃO

A manutenção DEVE ser realizada obrigatoriamente por um técnico de assistência ou um instalador autorizado.

Recomenda-se que realize a manutenção, pelo menos, uma vez por ano. No entanto, a legislação aplicável poderá exigir intervalos de manutenção mais curtos.

NOTIFICAÇÃO

Na Europa, as emissões de gases com efeito de estufa da carga total de refrigerante no sistema (expressas em toneladas de equivalente de CO2) são usadas para determinar os intervalos de manutenção. Siga a legislação aplicável.

Fórmula para calcular as emissões dos gases com efeito de estufa:Valor GWP (potencial de aquecimento

global) do refrigerante × carga total de refrigerante [em kg] / 1000

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 78

11 Manutenção e assistência

1 3

11.1 Visão geral: Manutenção e assistência

Esta secção contém informações sobre: ▪ A manutenção anual da unidade de exterior ▪ A verificação da caixa de distribuição do aquecedor de reserva. ▪ A verificação da caixa de distribuição da caixa de controlo.

11.2 Precauções de segurança de manutenção

PERIGO: RISCO DE ELECTROCUSSÃO

PERIGO: RISCO DE QUEIMADURAS

NOTIFICAÇÃO:Risco de descarga electrostática

Antes de realizar qualquer trabalho de manutenção ou assistência, toque numa peça metálica da unidade para eliminar a electricidade estática e para proteger a PCB.

11.2.1 Abrir a unidade de exterior

Consulte "7.2.2 Para abrir a unidade de exterior" na página 31 e

"7.2.3 Para abrir a tampa da caixa de distribuição da unidade de exterior"na página32.

11.2.2 Abrir a caixa de controlo

Consulte "7.2.5Para abrir a caixa de controlo"na página32.

11.2.3 Abrir a caixa de opção

Consulte "7.2.6Para abrir a caixa opcional"na página32.

11.3 Lista de verificação para manutenção anual da unidade de exterior

Verifique o seguinte, pelo menos, uma vez por ano: ▪ Permutador de calor

O permutador de calor da unidade de exterior pode ficar obstruído devido ao pó, sujidade, folhas, etc. Recomenda-se uma limpeza anual do permutador de calor. Um permutador de calor obstruído pode levar a baixas pressões ou a altas pressões, provocando um

desempenho pior. ▪ Pressão da água ▪ Filtro da água ▪ Válvula de alívio da pressão da água ▪ Válvula de segurança do depósito de água quente sanitária ▪ Caixa de distribuição ▪ Resistência elétrica do depósito de água quente sanitária

Permutador de calor

Pressão da água

Mantenha a pressão da água acima de 1 bar. Se for inferior, acrescente água.

Filtro de água

Limpe o filtro de água.

NOTIFICAÇÃO

Manuseie o filtro de água com cuidado. NÃO utilize força excessiva quando voltar a inserir o filtro de água, para NÃO danificar a malha do filtro de água.

Válvula de segurança da pressão da água Abra a válvula e verifique se esta funciona corretamente. A água

poderá estar muito quente!

Os pontos de verificação são: ▪ Fluxo de água proveniente da válvula de segurança

suficientemente elevado, sem suspeitas de obstruções da válvula ou entre as tubagens.

▪ Sai água suja pela válvula de segurança:

▪ abra a válvula até que a água que sai já NÃO contenha

sujidade

▪ descarregue o sistema e instale um filtro de água adicional (de

preferência, um filtro magnético ou ciclone).

Para ter a certeza de que esta água é proveniente do depósito, verifique após um ciclo de aquecimento do depósito.

Recomenda-se que esta manutenção seja efectuada com mais frequência.

Válvula de segurança do depósito de água quente sanitária (fornecimento local)

Abra a válvula e verifique se funciona correctamente. A água poderá estar muito quente!

Os pontos de verificação são: ▪ Fluxo de água proveniente da válvula de segurança

suficientemente elevado, sem suspeitas de obstruções da válvula ou entre as tubagens.

▪ Sai água suja pela válvula de segurança:

▪ abra a válvula até que a água que sai já não contenha sujidade ▪ descarregue e limpe completamente o depósito, incluindo a

tubagem entre a válvula de segurança e a entrada de água fria.

Para ter a certeza de que esta água é proveniente do depósito, verifique após um ciclo de aquecimento do depósito.

Recomenda-se que esta manutenção seja efectuada com mais frequência.

Caixa de distribuição

▪ Efectue uma inspecção visual completa da caixa de distribuição,

procurando defeitos óbvios como ligações soltas ou deficiências da cablagem. Se aplicável, verifique igualmente a caixa de distribuição da caixa de controlo, caixa de opção e aquecedor de reserva.

▪ Use um ohmímetro e verifique os contactos K1M, K2M e K5M na

caixa de distribuição do aquecedor de reserva, e K3M na caixa de distribuição da caixa de controlo (dependendo da sua instalação)

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 79

12 Resolução de problemas

funcionam corretamente. Todos os contactos destes contactores têm de estar na posição aberta quando a alimentação está DESLIGADA.

AVISO

Se a cablagem interna estiver danificada, tem de ser substituída pelo fabricante, por um técnico de assistência ou por pessoal igualmente qualificado.

12 Resolução de problemas

12.1 Descrição geral: Resolução de problemas

Esta secção descreve o que tem de fazer no caso de ocorrer um problema.

Contém informações sobre: ▪ Resolução de problemas com base nos sintomas ▪ Resolução de problemas com base em códigos de erro

Antes de resolver problemas

Efectue uma inspecção visual completa da unidade, procurando defeitos óbvios como ligações soltas ou deficiências da cablagem.

12.2 Cuidados com a resolução de problemas

AVISO

▪ Ao realizar uma inspecção na caixa de distribuição da

unidade, certifique-se SEMPRE de que a unidade está desligada da corrente eléctrica. Desligue o respectivo disjuntor.

▪ Se algum dispositivo de segurança tiver sido activado,

pare a unidade e descubra porque é que esse dispositivo foi activado antes de o reinicializar. NUNCA estabeleça uma ponte em dispositivos de segurança nem altere os respectivos valores para um valor além da predefinição de fábrica. Se não conseguir encontrar a causa para o problema, contacte o seu representante.

Causas possíveis Ação corretiva

O fluxo de água é demasiado baixo

O volume de água na instalação é demasiado baixo

Verifique e certifique-se de que: ▪ Todas as válvulas de fecho do

circuito de água estão completamente abertas.

▪ O filtro de água está limpo.

Limpe, se necessário.

▪ Não existe ar no interior do

sistema. Purgue o ar, se necessário. Pode purgar o ar manualmente (consulte "Para

realizar uma purga de ar manual" na página 75) ou

utilize a função de purga de ar automática (consulte "Para

efectuar uma purga de ar

automática"na página75).

▪ A pressão da água é >1 bar. ▪ O vaso de expansão NÃO

está rachado. ▪ A resistência no circuito de

água NÃO é demasiado alta

para o circulador (consulte a

curva ESP no capítulo "Dados

técnicos"). Se o problema persistir depois

de ter realizado todas as verificações supramencionadas, contate o seu representante. Em certos casos, é normal que a unidade decida utilizar um baixo fluxo de água.

Certifique-se de que o volume de água na instalação é superior ao valor mínimo exigido (consulte

"6.3.3Para verificar o volume de água e o caudal"na página27).

PERIGO: RISCO DE ELECTROCUSSÃO

AVISO

Evitar riscos devido a uma reinicialização acidental do corte térmico: esta aplicação NÃO DEVE ser alimentada através de um dispositivo de desactivação externo, como um temporizador, nem ligada a um circuito que seja LIGADO e DESLIGADO regularmente pelo utilitário.

PERIGO: RISCO DE QUEIMADURAS

12.3 Resolução de problemas com base nos sintomas

12.3.1 Sintoma: A unidade NÃO está a aquecer ou a arrefecer conforme o esperado

Causas possíveis Ação corretiva

A regulação de temperatura NÃO está correta

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Verifique a regulação da temperatura no controlo remoto. Consulte o manual de operações.

Guia de referência do instalador

Page 80

12 Resolução de problemas

12.3.2 Sintoma: O compressor NÃO é iniciado (aquecimento ambiente ou aquecimento da água sanitária)

Causas possíveis Ação corretiva

A unidade tem de arrancar fora do seu âmbito de funcionamento (a temperatura da água é muito baixa)

As regulações da fonte de alimentação com taxa de kWh bonificada NÃO correspondem às ligações elétricas efetuadas

O sinal da taxa de kWh bonificada foi enviado pela empresa fornecedora de eletricidade

Se o sistema tiver um aquecedor de reserva:

Se a temperatura da água for demasiado baixa, a unidade utiliza o aquecedor de reserva para alcançar primeiro a temperatura mínima da água (15°C).

Verifique e certifique-se de que: ▪ As ligações da fonte de

alimentação do aquecedor de reserva estão corretamente estabelecidas.

▪ A proteção térmica do

aquecedor de reserva NÃO está ativada.

▪ Os contactores do aquecedor

de reserva NÃO estão rachados.

Se o sistema NÃO tiver um aquecedor de reserva:

Poderá ser necessário iniciar com um volume de água menor. Para isso, abra gradualmente os emissores de calor. Em resultado disso, a temperatura da água ira aumentar gradualmente. Monitorize a temperatura de entrada de água ([6.1.6] na estrutura do menu) e certifiquese de que esta NÃO desce para abaixo de 25°C.

Se o problema persistir depois de ter realizado todas as verificações supramencionadas, contate o seu representante.

Isto deverá corresponder às ligações conforme é explicado em "6.4Preparação da

instalação eléctrica"na página29 e "7.7.5Para ligar a fonte de alimentação principal"na página38.

Aguarde que seja restabelecido o fornecimento de energia (2 horas no máx.).

12.3.3 Sintoma: O circulador produz ruído (cavitação)

Causas possíveis Ação corretiva

Existe ar no interior do sistema Purgue o ar manualmente

(consulte "Para realizar uma

purga de ar manual"na página75) ou utilize a função de

purga de ar automática (consulte

"Para efectuar uma purga de ar automática"na página75).

Causas possíveis Ação corretiva

A pressão da água à entrada do circulador é muito baixa

Verifique e certifique-se de que: ▪ A pressão da água é >1bar. ▪ O manómetro não está

partido.

▪ O vaso de expansão NÃO

está rachado.

▪ A regulação da pré-pressão do

vaso de expansão está correta (consulte "6.3.4 Alteração da

pré-pressão do reservatório de expansão"na página28).

12.3.4 Sintoma: A válvula de segurança abre-se

Causas possíveis Ação corretiva

O vaso de expansão está partido Substitua o vaso de expansão. O volume de água na instalação

é demasiado elevado

A cabeça do circuito de água está demasiado elevada

Certifique-se de que o volume de água na instalação está abaixo do valor máximo permitido (consulte "6.3.3Para verificar o

volume de água e o caudal"na página27 e "6.3.4Alteração da pré-pressão do reservatório de expansão"na página28).

A cabeça do circuito de água é a diferença na altura entre a unidade de exterior e o ponto mais elevado do circuito de água. Se a unidade de exterior se encontrar no ponto mais elevado da instalação, considera-se que a altura de instalação é de 0m. A cabeça do circuito de água máxima é de 10m.

Verifique os requisitos de instalação.

12.3.5 Sintoma: A válvula de segurança de água tem uma fuga

Causas possíveis Acção correctiva

Existe sujidade a obstruir a saída da válvula de segurança de água

Verifique se a válvula de segurança da água funciona correctamente ao rodar o botão vermelho da válvula no sentido inverso ao dos ponteiros do relógio:

▪ Se NÃO ouvir estalidos

metálicos, entre em contacto com o seu representante.

▪ Se a água não parar de sair

da unidade, feche as válvulas de fecho da entrada e da saída de água e depois entre em contacto com o seu representante.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 81

12 Resolução de problemas

12.3.6 Sintoma: O ambiente NÃO é suficientemente aquecido em temperaturas de exterior baixas

Causas possíveis Ação corretiva

Se o sistema tiver um aquecedor de reserva: o funcionamento do aquecedor de reserva não estará ativado

Se o sistema tiver um aquecedor de reserva: a temperatura de equilíbrio do aquecedor de reserva não foi configurada corretamente

Há ar no interior do sistema. Efetue a purga de ar

Está a usar-se demasiado a bomba de calor para aquecer a água quente sanitária (apenas nas instalações com depósito de água quente sanitária)

Verifique e certifique-se de que: ▪ O modo de funcionamento do

aquecedor de reserva está ativado. Aceda a:

▪ [A.5.1.1] > Regulações do

instalador > Fontes de calor > Aquecedor de reserva > Modo de func. [4‑00]

▪ O fusível de sobrecorrente do

aquecedor de reserva não foi desligado. Se tiver sido desligado, verifique o fusível e volte a ligá-lo.

▪ A proteção térmica do

aquecedor de reserva não foi ativada. Se tiver sido ativada, verifique o seguinte e pressione, de seguida, o botão de reposição na caixa de distribuição:

▪ A pressão da água ▪ Se existe ar no interior do

sistema

▪ O funcionamento da purga

de ar

Aumente a "temperatura de equilíbrio" para ativar o funcionamento do aquecedor de reserva a uma temperatura exterior mais elevada. Aceda a:

▪ [A.5.1.4] > Regulações do

instalador > Fontes de calor > Aquecedor de reserva > Temp. de equilíbrio OU

▪ [A.8] > Regulações do

instalador > Definições gerais [5‑01]

manualmente ou automaticamente. Consulte a função de purga de ar no capítulo "Ativação".

Verifique e certifique-se de que as regulações da "prioridade de aquecimento ambiente" foram adequadamente configuradas:

▪ Certifique-se de que o "estado

da prioridade de aquecimento ambiente" foi ativado. Aceda a [A.8] > Regulações do instalador > Definições gerais [5‑02]

▪ Aumente a "temperatura da

prioridade de aquecimento ambiente" para ativar o funcionamento do aquecedor de reserva a uma temperatura exterior mais elevada. Aceda a [A.8] > Regulações do instalador > Definições gerais [5‑03]

12.3.7 Sintoma: a pressão no ponto de utilização de torneiras está temporária e invulgarmente elevada

Causas possíveis Acção correctiva

Válvula de segurança em falha ou bloqueada.

▪ Descarregue e limpe

completamente o depósito, incluindo a tubagem entre a válvula de segurança e a entrada de água fria.

▪ Substitua a válvula de

segurança.

12.3.8 Sintoma: Os painéis de decoração são afastados devido a um depósito dilatado

Causas possíveis Acção correctiva

Válvula de segurança em falha ou bloqueada.

Contacte o seu representante local.

12.3.9 Sintoma: A função de desinfecção do depósito NÃO é concluída correctamente (erro AH)

Causas possíveis Ação corretiva

A função de desinfecção foi interrompida pela utilização de torneiras de água quente sanitária

A utilização de torneiras de água quente sanitária aconteceu antes do arranque programado da função de desinfecção

A operação de desinfeção foi parada manualmente: com a interface de utilizador apresentada na página inicial da AQS e o respetivo nível de permissão do utilizador regulado para Instalador, o botão foi pressionado durante a operação de desinfeção.

Programe o arranque da função de desinfecção quando NÃO se esperarem as 4horas de utilização de torneiras de água quente sanitária.

Quando é seleccionado Água quente sanitária > Modo ponto de regulação > Reaquecer ou Reaq. + prog., recomenda-se que programe o arranque da função de desinfecção, pelo menos, 4horas mais tarde do que a última utilização de torneiras de água quente sanitária esperada. Este arranque pode ser configurado segundo as regulações do instalador (função de desinfecção).

Quando a Água quente sanitária > Modo ponto de regulação > Apenas progr. é seleccionada, é recomendado que programe um Temp. acumul. económ. 3horas antes do arranque programado da função de desinfecção, para pré-aquecer o depósito.

NÃO carregue no botão enquanto a função de desinfeção estiver ativa.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 82

12 Resolução de problemas

12.3.10 Sintoma: A medição energética (calor produzido) NÃO funciona correctamente

Causas possíveis Acção correctiva

As temperaturas medidas para cálculo do calor produzido NÃO são precisas.

Execute a calibragem do sistema efetuando um teste de funcionamento do atuador da bomba (consulte "9.4.4Para

efectuar um teste de funcionamento do actuador"na página75).

12.4 Resolução de problemas com base em códigos de erro

12.4.1 Códigos de erro: Descrição geral

Códigos de erro da unidade de exterior

Parte de refrigeração

Código de erro Código de erro

detalhado

A5 00 UE: arrefec. alta press./Corte

E1 00 UE: Defeito na PCI.

E3 00 UE: Actuação de pressóstato de

E5 00 UE: Sobreaquec. do motor do

E6 00 UE: Defeito arranque compress.

E7 00 UE: Avaria do motor do

E8 00 UE: Sobretens. alim. entrada.

EA 00 UE: Comutação frio/calor

H0 00 UE: Sensor de tensão/corrente

H3 00 UE: Avaria do pressóstato de

H6 00 UE: Avaria do sensor de

Descrição

pico/prot contra cong c/ probl. Contacte o seu representante.

Repos. da aliment. necessária. Contacte o seu representante.

alta pressão (PAP). Contacte o seu representante.

compressor do inversor. Contacte o seu representante.

Contacte o seu representante.

ventilador da unidade exterior. Contacte o seu representante.

Contacte o seu representante.

com problema. Contacte o seu representante.

alta pressão (PAP). Contacte o seu representante.

detecção de posição. Contacte o seu representante.

Código de erro Código de erro

detalhado

H8 00 UE: Avaria do sistema de

H9 00 UE: Avaria do termístor de

F3 00 UE: Avaria da temperatura do

F6 00 UE: Pressão alta anómala

FA 00 UE: Pressão alta anómala,

JA 00 UE: Avaria do sensor de alta

J3 00 UE: Avaria do termístor do

J6 00 UE: Avaria do termístor do

L3 00 UE: Quadro eléct. c/ problema

L4 00 UE: Avaria de subida de temp.

L5 00 UE: Sobrecorrente instantânea

P4 00 UE: Avaria do sensor de

U0 00 UE: Falta de refrigerante.

U2 00 UE: Defeito de tensão da

U7 00 UE: Avaria da transmissão entre

UA 00 UE: Combinação inter./exter.

Descrição

entrada do compressor (CT). Contacte o seu representante.

ar exterior. Contacte o seu representante.

tubo de descarga. Contacte o seu representante.

no arrefecimento. Contacte o seu representante.

actuação do PAP. Contacte o seu representante.

pressão. Contacte o seu representante.

tubo de descarga. Contacte o seu representante.

permutador de calor. Contacte o seu representante.

de subida de temperatura. Contacte o seu representante.

da aleta radiante do inversor. Contacte o seu representante.

do inversor (CC). Contacte o seu representante.

temperatura da aleta radiante. Contacte o seu representante.

Contacte o seu representante.

fonte de alimentação Contacte o seu representante.

o CPU principal - CPU do INV. Contacte o seu representante.

com problema. Repos. da aliment. necessária.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 83

12 Resolução de problemas

Parte hidráulica

Código de erro Código de erro

detalhado

7H 01 Problema de fluxo de água.

7H 04 Problema de fluxo de água

7H 05 Problema de fluxo de água

7H 06 Problema de fluxo de água

80 00 Temperatura de retorno de água

81 00 Temperatura de saída da água

89 01 Congel. do permutador de calor.

Descrição

Reinício automático.

durante a produção de água quente sanitária.

Reinício manual. Verificar o circuito da água

quente sanitária.

durante aquecimento/ amostragem.

Reinício manual. Verificar o circuito de

aquecimento/arrefecimento ambiente.

durante aquecimento/ descongelamento.

Reinício manual. Verifique o permutador de calor

de placa.

com problema. Contacte o seu representante.

com problema no sensor. Contacte o seu representante.

Código de erro Código de erro

detalhado

AA 01 Sobreaquec. aquec. de reserva.

AC 00 Sobreaquec. resistência

AH 00 Função desinfecção do depósito

AJ 03 Tempo de aquecimento da AQS

C0 00 Avaria do sensor do fluxo.

C0 01 Avaria do fluxóstato.

C0 02 Avaria do fluxóstato.

C4 00 Temp. do permutador de calor

CJ 02 Sensor da temperatura ambiente

EC 00 Temperatura do depósito com

Descrição

Repos. da aliment. necessária. Contacte o seu representante.

eléctrica do depósito. Repos. da aliment. necessária.

não concluída correctamente.

muito longo necessário.

Reinício manual.

Reposição automática.

Reinício manual.

com problema no sensor. Contacte o seu representante.

com problema. Contacte o seu representante.

aumento anormal.

89 02 Congel. do permutador de calor.

89 03 Congel. do permutador de calor.

8F 00 Temp. da água saída com

aumento anormal (AQS).

8H 00 Temp. da água saída com

aumento anormal.

A1 00 Problema detec. intersec. zero.

Repos. da aliment. necessária. Contacte o seu representante.

A1 01 Erro de leitura da EEPROM.

A1 00 Erro de leitura da EEPROM.

EC 04 Pré aquecimento do depósito

H1 00 Temperatura externa

com problema no sensor. Contacte o seu representante.

HC 00 Sensor da temperatura depósito

com problema. Contacte o seu representante.

U3 00 Função secagem da betonilha

do aquecimento por baixo do piso não concluída correctamente.

U4 00 Problema de comunicação da

parte hidráulica/ parte de refrigeração

U5 00 Interface de utilizador

com problema de comunicação.

U8 01 Ligação com o adaptador perdida

Contacte o seu representante.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 84

12 Resolução de problemas

Código de erro Código de erro

detalhado

UA 00 Problema de correspondência da

UA 16 Problema de comunicação entre

UA 22 Problema de comunicação entre

INFORMAÇÕES

▪ Quando é seleccionado Água quente sanitária > Modo

▪ Quando a Água quente sanitária > Modo ponto de

regulação > Apenas progr. é seleccionada, é recomendado que programe um Temp. acumul. económ. 3 horas antes do arranque programado da função de desinfecção, para pré-aquecer o depósito.

NOTIFICAÇÃO

Quando o fluxo de água mínimo for inferior ao descrito na tabela abaixo apresentada, a unidade irá parar temporariamente e a interface de utilizador irá apresentar o erro 7H-01. Após algum tempo, este erro será reposto automaticamente e a unidade retomará o funcionamento.

No caso do erro 7H‑01 persistir, a unidade irá interromper o funcionamento e a interface do utilizador irá exibir um código de erro que precisará ser reposto manualmente. Dependendo do problema, este código de erro será diferente:

Código de erro Código de erro

detalhado

7H 04 Os problemas de fluxo de água

7H 05 Os problemas de fluxo de água

Descrição

parte hidráulica/ parte de refrigeração.

Necessário reiniciar a alimentação.

a parte hidráulica e a caixa de controlo.

a caixa de controlo e caixa de opções.

Descrição

ocorreram principalmente durante o funcionamento de água quente sanitária. Verificar o circuito da água quente sanitária.

ocorreram principalmente durante o funcionamento do aquecimento ambiente. Verificar o circuito de aquecimento ambiente.

Código de erro Código de erro

detalhado

7H 06 Os problemas de fluxo de água

INFORMAÇÕES

O erro AJ-03 é automaticamente reposto a partir do momento em que existe uma aquecimento normal do depósito.

INFORMAÇÕES

O erro EC-04 é reposto automaticamente a partir do momento em que o depósito de água quente sanitária é pré-aquecido a uma temperatura suficientemente alta.

INFORMAÇÕES

Se a unidade detetar fluxo quando a bomba estiver desligada, poderá acontecer que um dispositivo externo poderá causar fluxo, ou poderá acontecer algo de errado com os dispositivos de medição de fluxo (sensor de fluxo e fluxóstato).

▪ Se o sensor de fluxo detetar fluxo quando a bomba

não está a funcionar, a unidade irá interromper o funcionamento e a interface do utilizador exibirá o erro C0‑00. Para que a unidade retome o funcionamento, este erro precisa ser reposto manualmente.

▪ Se o fluxóstato detetar fluxo quando a bomba não está

a funcionar, a unidade irá interromper o funcionamento temporariamente e a interface do utilizador exibirá o erro C0‑01. Após algum tempo, o erro será reposto automaticamente e a unidade retomará o funcionamento. Se o problema persistir, a unidade interromperá o funcionamento e a interface do utilizador exibirá o erro C0‑02. Para que a unidade retome o funcionamento, este erro precisa ser reposto manualmente.

Descrição

ocorreram principalmente durante o funcionamento do arrefecimento/descongelamento. Verificar o circuito de aquecimento/arrefecimento ambiente.

Para além disso, este código de erro poderá ser uma indicação de danos de congelamento no comutador de calor da placa. Nesse caso, contacte o representante local.

Códigos de erro da unidade de interior

INFORMAÇÕES

▪ Quando é seleccionado Água quente sanitária > Modo

▪ Quando a Água quente sanitária > Modo ponto de

regulação > Apenas progr. é seleccionada, é recomendado que programe um Temp. acumul. económ. 3 horas antes do arranque programado da função de desinfecção, para pré-aquecer o depósito.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 85

13 Eliminação

INFORMAÇÕES

Se a resistência elétrica do depósito sobreaquecer e for desativada pela segurança termostática, a unidade não emite um erro específico. Verifique se a resistência elétrica do depósito ainda está a funcionar se observar algum dos seguintes problemas:

▪ O aquecimento com o funcionamento potente demora

demasiado tempo e aparece o código de erro AJ-03.

▪ Durante o funcionamento anti-legionella (semanal),

aparece o código de erro AH-00 pelo facto de a unidade não conseguir atingir a temperatura necessária para a desinfeção do depósito.

INFORMAÇÕES

Uma avaria na resistência elétrica do depósito afeta a medição energética e o controlo do consumo de potência.

NOTIFICAÇÃO

Código de erro Código de erro

detalhado

7H 04 Os problemas de fluxo de água

7H 05 Os problemas de fluxo de água

7H 06 Os problemas de fluxo de água

INFORMAÇÕES

O erro AJ-03 é automaticamente reposto a partir do momento em que existe uma aquecimento normal do depósito.

INFORMAÇÕES

O erro EC-04 é reposto automaticamente a partir do momento em que o depósito de água quente sanitária é pré-aquecido a uma temperatura suficientemente alta.

Descrição

ocorreram principalmente durante o funcionamento de água quente sanitária. Verificar o circuito da água quente sanitária.

ocorreram principalmente durante o funcionamento do aquecimento ambiente. Verificar o circuito de aquecimento ambiente.

ocorreram principalmente durante o funcionamento do arrefecimento/descongelamento. Verificar o circuito de aquecimento/arrefecimento ambiente.

Para além disso, este código de erro poderá ser uma indicação de danos de congelamento no comutador de calor da placa. Nesse caso, contacte o representante local.

13 Eliminação

NOTIFICAÇÃO

NÃO tente desmontar pessoalmente o sistema: a desmontagem do sistema e o tratamento do refrigerante, do óleo e de outros componentes DEVEM ser efectuados de acordo com a legislação aplicável. As unidades DEVEM ser processadas numa estação de tratamento especializada, para reutilização, reciclagem e/ou recuperação.

13.1 Visão geral: Eliminação de componentes

Fluxo de trabalho adicional

A eliminação do sistema, geralmente, consiste nas seguintes etapas:

1 Bombagem de descarga do sistema. 2 Levar o sistema para uma estação de tratamento

especializada.

INFORMAÇÕES

Para obter mais informações, consulte o manual de assistência.

13.2 Bombagem de descarga

PERIGO: RISCO DE EXPLOSÃO Bombagem de descarga – Fuga de refrigerante. Caso

pretenda efectuar uma bombagem de descarga do sistema e exista uma fuga no circuito de refrigerante:

▪ NÃO utilize a função de bombagem de descarga

▪ Utilize um sistema de recuperação separado para que

NÃO seja necessário o funcionamento do compressor da unidade.

NOTIFICAÇÃO

Durante a operação de bombagem, pare o compressor antes de retirar a tubagem do refrigerante. Se o compressor ainda estiver a funcionar e a válvula de paragem estiver aberta durante a bombagem, o ar será sugado para o interior do sistema. Poderão ocorrer avarias do compressor ou danos no sistema devido à pressão anormal no ciclo do refrigerante.

A operação de bombagem irá extrair todo o refrigerante do sistema para a unidade de exterior.

1 Remova a tampa da válvula de corte do líquido e da válvula de

corte do gás.

2 Efectue a operação de refrigeração forçada. Consulte

"13.3 Para iniciar e parar o arrefecimento forçado" na página86.

3 Decorridos 5 a 10minutos (ou apenas 1 ou 2minutos no caso

de temperaturas ambiente muito baixas (<−10°C)), feche a válvula de corte do líquido com uma chave hexagonal.

4 Verifique no colector se foi alcançado o vácuo. 5 Decorridos mais 2-3minutos, feche a válvula de corte do gás e

pare a refrigeração forçada.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 86

13 Eliminação

a Válvula de paragem do gás b Sentido de fecho c Chave sextavada d Tampa da válvula e Válvula de corte do líquido

13.3 Para iniciar e parar o arrefecimento forçado

Confirme se o interruptor de configuração SW2 se encontra no modo ARREFECIMENTO.

1 Carregue no interruptor da operação de arrefecimento forçado

SW1 para iniciar o arrefecimento forçado.

2 Carregue no interruptor da operação de arrefecimento forçado

SW1 para parar o arrefecimento forçado.

NOTIFICAÇÃO

Tenha atenção para que, durante a execução da operação de arrefecimento forçado, a temperatura da água permaneça superior a 5°C (consulte a leitura da temperatura da unidade de interior). Para tal, pode, por exemplo, activar todos os ventiladores dos ventiloconvectores.

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 87

14 Dados técnicos

A~E

a b* b

†

c d He e

HB HD H

(mm)

A, B, C — ≥500 ≥250 ≥100 A, B, C, E —

— —

≥500 ≥250 ≥150 ≥1000 ≤500

≤500

D ≥500

≥500

D, E ≥1000 ≤500 B, D ≥250 ≥500 B, D, E ≥250

≥250

≥400

≥1000

≥150

≥1000

≥1000 ≥1000 ≤500

HD<H

B>HU

HD>H

HB<H

,†

14 Dados técnicos

Um subconjunto dos mais recentes dados técnicos está disponível no website regional Daikin (de acesso público). O conjunto completo dos mais recentes dados técnicos está disponível na extranet Daikin (autenticação obrigatória).

14.1 Área para assistência técnica: Unidade de exterior

Uma unidade

A,C Obstáculos do lado esquerdo e do lado direito (paredes/divisórias)

B Obstáculo da lado da sucção (parede/divisória) D Obstáculo da lado da descarga (parede/divisória)

E Obstáculo da parte superior (telhado)

a,b,c,d,e Espaço mínimo para assistência técnica entre a unidade e os obstáculos A, B, C, D e E

* Se NÃO forem instaladas válvulas de fecho na unidade

† Se forem instaladas válvulas de fecho na unidade eBDistância máxima entre a unidade e a extremidade do obstáculo E, na direção do obstáculo B eDDistância máxima entre a unidade e a extremidade do obstáculo E, na direção do obstáculo D

HUAltura da unidade, incluindo a estrutura de instalação

HB,HDAltura dos obstáculos B e D

H Altura da estrutura de instalação abaixo da unidade

INFORMAÇÕES

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 88

14 Dados técnicos

t >

R5T

t >

R3T

t >

R4T

2632

(V3)

R6T

R1T

Y1E

Y3E

Y3S

R5T

3434

A B

R1T

t >

R2T

t >

R3T

t >

R4T

t >

3D115223

E1HC

14.2 Diagrama das tubagens: Unidade de exterior

1 Válvula de fecho com válvula de enchimento/drenagem 2 Fluxóstato 3 Circulador 4 Sensor de fluxo 5 Purga de ar 6 Permutador de calor de placas 7 Válvula de segurança 8 Filtro da água

9 Vaso de expansão 10 Termístor do permutador de calor da saída de água 11 Termístor do lado do líquido refrigerante 12 Termístor da entrada de água 13 Válvula de paragem do gás com orifício de saída 14 Válvula eletrónica de expansão (principal) 15 Válvula de 4 vias 16 Silenciador (silenciador inferior no diagrama: apenas para

V3)

17 Pressóstato de alta pressão 18 Compressor 19 Sonda de pressão 20 Acumulador 21 Alargamento do orifício de saída de 5/16" 22 Permutador de calor

14.3 Esquema elétrico: Unidade de exterior

Consulte o esquema elétrico interno fornecido com a unidade (no interior da placa dianteira). As abreviaturas usadas são aqui enunciadas.

(1) Diagrama de ligações

Inglês Tradução

Connection diagram Diagrama de ligações

(2) Disposição

Front Frente Position of compressor terminal Posição do terminal do

(3) Notas

Outdoor Exterior ON ATIVAR OFF DESATIVAR See note *** Consulte a nota *** Upper Fan Ventilador superior

Notes Notas

X1M Terminal principal

Lower Fan Ventilador inferior Injection Injeção Main Principal

23 Motor do ventilador (ventoinha) 24 Tubo capilar 25 Distribuidor 26 Filtro do refrigerante 27 Válvula solenoide 28 Válvula de paragem do líquido com orifício de saída 29 Termístor do tubo de aspiração 30 Termístor do tubo de descarga 31 Termístor da temperatura do ar exterior 32 Termístor do permutador de calor (meio) 33 Termístor do permutador de calor (distribuidor) 34 Termístor do tubo de líquido 35 Aquecedor do cárter 36 Válvula eletrónica de expansão (injeção) 37 Aquecedor de reserva 38 Termístor do aquecedor de reserva

A Lado da água B Lado do refrigerante C Saída D Entrada

Instalação no local Fluxo de refrigerante - refrigeração Fluxo de refrigerante – aquecimento

Inglês Tradução

compressor

Inglês Tradução

Ligação

Cabo de terra Fornecimento local Opção

Caixa de distribuição

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 89

14 Dados técnicos

Inglês Tradução

PCB Ligações elétricas dependendo

do modelo Ligação à terra de proteção

Ligações elétricas locais

NOTAS:

1 Consulte o autocolante do esquema elétrico (na parte de trás

da tampa de serviço) para obter informações sobre como utilizar os interruptores BS1~BS4 e DS1.

2 Quando operar, não provoque um curto-circuito no

dispositivo de proteção S1PH.

3 Consulte a tabela de combinação e o manual da opção para

saber como ligar os cabos nos terminais X6A.

4 Cores: BLK: preto; RED: vermelho; BLU: azul; WHT: branco;

GRN: verde; YLW: amarelo; ORG: laranja.

5 Confirme o método de configurar os interruptores de seleção

(DS1) no manual de assistência. Configuração de fábrica de todos os interruptores: OFF.

(4) Legenda

A1P Placa de circuito impresso (principal) A2P (apenas V3) Placa de circuito impresso (assistência) A2P (apenas W1) Placa de circuito impresso (inversor) A3P Placa de circuito impresso (filtro de ruído) A4P (apenas V3) Placa de circuito impresso (comunicação) BS1~BS4 (A2P)

(apenas V3) BS1~BS4 (A1P)

(apenas W1) C1~C4 (A1P)

(apenas V3) C1~C3 (A2P)

(apenas W1) DS1 (A2P)

(apenas V3) DS1 (A1P)

(apenas W1) E1H * Aquecedor da base da unidade E1HC Aquecedor do cárter F1U, F3U, F4U

(A*P) (V3 apenas) F6U (A1P)

(apenas V3) F7U, F8U (apenas

V3) F1U, F2U (A1P)

(apenas W1) F3U~F6U (A1P)

(apenas W1) F7U (A2P)

(apenas W1) F8U, F9U (apenas

W1) H1P~H7P (A2P)

(apenas V3) H1P~H7P (A1P)

(apenas W1) HAP (A1P)

(apenas V3)

Interruptor de botão de pressão

Condensador

Interruptor DIP

Fusível T6,3A 250V

Fusível T5A 250V

* Fusível F1A 250V

Fusível T31,5A 500V

Fusível T6,3A 500V

Fusível T5A 250V

* Fusível F1A 250V

LED (o monitor de serviço é laranja)

LED (o monitor de serviço é verde)

HAP (A1P~A2P) (apenas W1)

K1M~K2M (A2P) (apenas W1)

K1R (A1P) Relé magnético (Y1S) K1R (A2P)

(apenas W1) K2R (A1P)

(apenas V3) K3R (A1P)

(apenas V3) K2R (A1P)

(apenas W1) K3R (A1P)

(apenas W1) K4R (A1P) Relé magnético (E1HC) K10R (A1P)

(apenas V3) K11R (A1P)

(apenas V3) L1R (apenas V3) Reator L1R~L3R (apenas

W1) L4R (apenas W1) Reator (para o motor do ventilador exterior) M1C Motor do compressor M1F, M2F Motor do ventilador PS (A1P)(apenas

V3) PS (A2P)(apenas

W1) Q1DI # Disjuntor contra fugas para a terra (30mA) R1, R2 (A1P)

(apenas V3) R1, R2 (A2P)

(apenas W1) R1T Termístor (ar) R2T Termístor (descarga) R3T Termístor (sucção) R4T Termístor (permutador de calor) R5T Termístor (Permutador de calor intermédio) R6T Termístor (líquido) R7T (apenas W1) Termístor (aleta) R10T (apenas V3) Termístor (aleta) RC (A4P)(apenas

V3) S1NPH Sonda de pressão S1PH Pressóstato de alta pressão TC (A4P)(apenas

V3) V1R (A1P)

(apenas V3) V1R~V2R (A2P)

(apenas W1) V2R~V3R (A1P)

(apenas V3) V3R (A2P)

(apenas W1) V1T (A1P)

(apenas V3) X1M Régua de terminais

LED (o monitor de serviço é verde)

Contactor magnético (carga principal)

Relé magnético (carregamento)

Relé magnético (Y3S)

Relé magnético (E1H)

Relé magnético (Y3S)

Relé magnético (carregamento)

Relé magnético (principal)

Reator

Fonte de alimentação de comutação

Resistência

Circuito do recetor de sinal

Circuito de transmissão de sinal

Módulo de alimentação

Módulo de díodos

IGBT (Transístor bipolar de porta isolada)

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 90

14 Dados técnicos

X*A (A*P) Conector Y1E, Y3E Válvula eletrónica de expansão Y1S Válvula solenoide (válvula de 4 vias) Y3S Válvula solenoide (passagem de gás

quente)

Z1C~Z3C

Filtro de ruído (núcleo de ferrite)

(apenas V3) Z1C~Z9C

Filtro de ruído (núcleo de ferrite)

(apenas W1) Z1F~Z4F (A*P)

Filtro de ruído

(apenas V3) Z1F~Z3F (A1P)

Filtro de ruído

(apenas W1) Z4F

Filtro de ruído

(A3P)(apenas W1)

# Fornecimento local

* Opcional

Unidade de exterior: módulo hidráulico

Inglês Tradução

BUH Switch box Caixa de distribuição do

aquecedor de reserva

Compressor switch box Caixa de distribuição do

compressor Control box Caixa de controlo External outdoor ambient sensor

option Hydro switch box supplied from

compressor module

Opção de sonda de ambiente

exterior externa

Caixa de distribuição Hydro

fornecida, do módulo do

compressor Hydro switch box Caixa de distribuição Hydro Indoor Interior Normal kWh rate power supply Fonte de alimentação com

tarifário normal por kWh Only for normal power supply

(standard) Only for preferential kWh rate

power supply (compressor)

Apenas para fonte de

alimentação normal (standard)

Apenas para a fonte de

alimentação com taxa kWh

bonificada (compressor) Outdoor Exterior Use normal kWh rate power

supply for hydro switch box

Utilizar fonte de alimentação com

tarifário normal por kWh para a

caixa de distribuição Hydro A1P PCB principal A2P PCB de circuito de corrente B1L Sensor de fluxo E11H Aquecedor Flextube (15,6W) E12H Aquecedor do reservatório de

expansão (50W) E13H Aquecedor PHE (50W) E14H Aquecedor 1 do tubo interno

(50W) F1U (A1P) Fusível T5A 250V K*R (A1P) Relé magnético M1P Circulador de alimentação

principal Q*DI # Disjuntor contra fugas para a

terra Q1L Proteção térmica do aquecedor

de reserva

Inglês Tradução

R1T Termístor do permutador de

calor da saída de água

R2T Termístor do aquecedor de

reserva de saída

R3T Termístor do lado do líquido

refrigerante R4T Termístor da entrada de água R6T * Sonda de ambiente exterior

externa S1L Fluxóstato TR1 Transformador para fonte de

alimentação X*A, X*Y (A1P, A2P) Conector X*M Régua de terminais

*: Opcional

#: Fornecimento local

Fonte de alimentação do aquecedor de reserva exterior

Inglês Tradução

Only for *** Apenas para *** E3H Elemento do aquecedor de

reserva (3kW) F1B # Fusível de sobrecorrente do

aquecedor de reserva F1T Fusível térmico do aquecedor de

reserva K1M Contactor do aquecedor de

reserva K5M Contactor de segurança do

aquecedor de reserva Q1DI # Disjuntor contra fugas para a

terra X4M Régua de terminais

#: Fornecimento local

Caixa de controlo

Inglês Tradução

Continuous Contínuo Control box Caixa de controlo DHW option Opção de água quente sanitária DHW pump Circulador de água quente

sanitária DHW pump output Saída do circulador de água

quente sanitária Dual set point application (refer

to installation manual)

Aplicação de ponto de regulação

duplo (consulte o manual de

instalação) Heat pump convector Convetor da bomba de calor Hydro switch box Caixa de distribuição Hydro Inrush Irrupção Max. load Carga máxima NO valve Válvula normalmente aberta Only for *** Apenas para *** Only for ext. sensor (floor or

ambient) Only for wired On/OFF

thermostat Only for wireless On/OFF

thermostat

Apenas para a sonda externa

(piso ou ambiente)

Apenas para o termóstato Ativar/

DESATIVAR com fios

Apenas para o termóstato Ativar/

DESATIVAR sem fios Option box Caixa opcional

Guia de referência do instalador

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

Monobloco de baixa temperatura Daikin Altherma

4P538847-1 – 2018.05

Page 91

14 Dados técnicos

Inglês Tradução

Preferential kWh rate power supply contact: 5 V DC detection (voltage supplied by PCB)

A3P * Termóstato Ativar/DESATIVAR

A3P * Convetor da bomba de calor A4P * PCB de extensão (controlo,

A5P * PCB da interface de utilizador A7P * PCB do recetor (termóstato

DS1 (A4P) * Interruptor DIP E4H * Resistência elétrica do depósito

F1U Fusível T 5A 500V F1U (A4P) Fusível T 2A 250V F2B * Fusível de sobrecorrente da

F2U (A4P) Fusível T 2A 250V para a

K1A Relé de aquecimento K1 * Régua de terminais K2A Relé de arrefecimento K2 * Resistência elétrica do depósito K3M * Contactor da resistência elétrica

M2P # Circulador de água quente

M2S # Válvula de fecho M3S Válvula de 3 vias para água

M4S * Kit de válvula PC (A7P) Circuito de alimentação Q2L * Proteção térmica da resistência

Q5DI, Q6DI Disjuntor contra fugas para a

R1H (A3P) * Sonda de humidade R1T (A3P) * Termóstato Ativado/

R1T (A5P) Interface de utilizador da sonda

R2T * Termístor de ambiente/piso

R5T * Termístor da água quente

S1S # Contato da fonte de alimentação

STB * Proteção térmica da resistência

X*A (A4P) Conector X*M Régua de terminais

*: Opcional

#: Fornecimento local

Opção da caixa de controlo: caixa opcional

Inglês Tradução

Alarm output Saída do alarme

Contacto da fonte de alimentação com taxa kWh bonificada: deteção 5VCC (tensão fornecida pela PCB)

(PC = circuito de alimentação)

opcional)

Ativar/DESATIVAR sem fios)

(3kW)

resistência elétrica do depósito

válvula de 3 vias

do depósito

sanitária

quente sanitária

elétrica do depósito

terra

DESATIVADO da sonda de ambiente

de ambiente

interior externo

sanitária

com taxa de kWh bonificada

elétrica do depósito

Inglês Tradução

Control box Caixa de controlo Electric pulse meter inputs: 5 V

DC pulse detection (voltage supplied by PCB)

Ext. heat source Fonte de calor externa External indoor ambient sensor

option Indoor Interior Max. load Carga máxima Max. voltage Tensão máxima Min. load Carga mínima Option box Caixa opcional ON ATIVAR OFF DESATIVAR Space C/H On/OFF output Saída para Ativar/DESATIVAR

A4P PCB de extensão (controlo,

DS1 (A4P) Interruptor DIP F1U (A4P) Fusível T 2A 250V F2U (A4P) Fusível T 2A 250V para a

R6T * Opção de sonda de ambiente

S5P-S6P # Medidores elétricos X*A (A4P) Conector X*M Régua de terminais

*: Opcional

#: Fornecimento local

Entradas do medidor de impulsos elétricos: deteção de impulsos de 5VCC (tensão fornecida pela PCB)

Opção de sonda de ambiente interior externa

aquecimento/arrefecimento ambiente

opcional)

válvula de 3 vias

interior externa

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 92

14 Dados técnicos

4D116771-1

X3M: 1-2

X3M: 5-6

X3M: 3-4

X5M: 3-4

X5M: 1-2

X5M: 5-6

X5Y

X2M: 9-10

X8M: 5-4-3

X1M: L-N-PE

A4P: X5A: 1-2-3

X2M: 13-15

X8M: 3-4

X8M: 1-2

X2M: 7-8

X2M: 9-10

X2M: 1a-2a

X1M: L-N-PE

A4P: X5A: 1-2-3

2x0,75

X8M: 6-7

X8M: 8-9

X2M: 20-21

X2M: 22-23

X8M: 10

X2M: 1-2-1a

X8M: 4-5

X2M: 1-2

X8M: 6-7

X11M: 3-4-5-6

A7P: X1M: H-C-com X2M: L-N

A3P: X1M: 1-3

230 V

2x0,75

230 V

A3P: X1M: C-com-H

230 V

X2M: 3-4

F2B: 2+4 + terra

X4M: L-N + terra

Peça padrão

Unidade monobloco

Fonte de alimentação

Fonte de alimentação da unidade com taxa kWh bonificada: 400 V ou 230 V + ligação à terra

fonte de alimentação da unidade: 400 V ou 230 V + ligação à terra

2 condutores

3 ou 5 condutores

Peça opcional Fornecimento local

Peça opcional

Caixa opcional

X1M: L1-L2-L3 ou L-N-ligação à terra

Contato da fonte de alimentação com taxa de kWh bonificada

1 condutor

comunicação

2 condutores

230 V

Caixa de controlo

Termóstato da divisão externa / convetor da bomba de calor (zona principal e/ou adicional)

230 V

3 condutores

Apenas para instalação da fonte de alimentação normal

aquecedor de reserva (3 kW): 230 V + ligação à terra (F1B)

Apenas para instalação da fonte de alimentação com taxa kWh bonificada

Fonte de alimentação da unidade com taxa kWh normal: 230 V

Fonte de alimentação da resistência elétrica do depósito

(3 kW): 230 V + terra

Principal: X2M: 1-2

Adicional: X2M: 1a-2

Apenas para (convetor da bomba de calor)

Apenas para *KRTR (termóstato da divisão sem fios)

Apenas para *KRTW (termóstato da divisão com fios)

2 condutores (3 m incluídos)

sinal

R2T Sonda externa (piso ou ambiente)

Apenas para *KRTETS

Termístor externo de interior

Entrada do medidor de impulsos elétricos 2

Entrada do medidor de impulsos elétricos 1

Saída para Ativar/DESATIVAR aquecimento/arrefecimento ambiente

Fonte ext. de calor (por ex., caldeira)

Saída de alarme

Apenas para KRCS01-1

3 condutores

comunicação

3 condutores

Fonte de alimentação

Peça opcional

Depósito de água quente sanitária

Padrão: 4 fios de baixa tensão Opcional: 4 fios de alta tensão

2 fios de baixa tensão

Peça padrão

Peça opcional

A5P: interface de utilizador P1-P2

Apenas para *KRUCB*

comunicação

2 condutores

comunicação

2 condutores

sinal

3 condutores

4 condutores

4 condutores para apenas aquecimento

5 condutores para aquecimento/arrefecimento

2 condutores para apenas aquecimento

3 condutores para aquecimento/arrefecimento

Caixa de controlo

Termístor externo de exterior

Apenas para EKRSCA1

Peça opcional

sinal

2 condutores

sinal

2 condutores

sinal

Válvula de 3 vias

M3S (quando o *KHW estiver instalado) seleção de água quente sanitária-piso radiante

Fonte de alimentação da caixa de controlo: 230 V + terra

3 condutores

Aplicação de ponto de regulação duplo (consulte o manual de instalação)

sinal

2 condutores

sinal

3 condutores

Configuração típica

Notas:

- No caso do cabo de sinais: manter distância mínima até aos cabos elétricos >5 cm

- Aquecedores disponíveis: ver tabela de combinações

Peça opcional Não para E(B/D)LQ*3V3/3W1

Circulador de AQS

Válvula de fecho

Fornecimento local

2 condutores

2 condutores 230 V

X6M

Apenas para *KHWP*/*HYC*

Apenas para *KHWS*V3

3 condutores 3Gx2,5

X4M/X7M: 1-2-terra

X4M: 1-2-terra

Resistência elétrica do depósito

R5T - termístor de temperatura da água

Resistência elétrica do depósito

sinal

100

5 10 15 20 25 30 35 40 45 50

A (kPa)

B (l/min)

4D117234

Diagrama de ligações elétricas

14.4 Curva ESP: Unidade de exterior

Nota: Irá ocorrer um erro de fluxo quando o caudal mínimo de água

não for alcançado.

Guia de referência do instalador

Notas:

▪ Sobre as linhas tracejadas: a área de funcionamento é ampliada a

caudais mais reduzidos apenas no caso da unidade funcionar apenas com uma bomba de calor e a temperatura do fluxo médio é suficientemente elevado. (Isto não se aplica ao funcionamento de arranque, funcionamento de descongelamento, e funcionamento do aquecedor de reserva no caso de estar instalado um aquecedor de reserva.)

▪ O âmbito de funcionamento superior é válido apenas se o meio

de fluxo for água. No caso de se adicionar glicol ao sistema, o limite do âmbito de funcionamento é inferior.

▪ Selecionar um fluxo fora da área de funcionamento pode danificar

a unidade ou provocar uma avaria na unidade.

A Pressão estática exterior B Taxa de fluxo de água/glicol C Raio de operação D Fluxo de água mínimo durante o funcionamento normal. E Fluxo de água mínimo durante a operação de

descongelamento.

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3

4P538847-1 – 2018.05

Monobloco de baixa temperatura Daikin Altherma

Page 93

15 Glossário

Representante

Distribuidor de vendas para o produto.

Instalador autorizado

Pessoa com aptidões técnicas, qualificada para instalar o produto.

Utilizador

Proprietário do produto e/ou que o utiliza.

Legislação aplicável

Todas as directivas, leis, regulamentos e/ou códigos internacionais, europeus, nacionais e locais que são relevantes e aplicáveis a um determinado produto ou domínio.

Empresa de assistência

Empresa qualificada que pode realizar ou coordenar as intervenções técnicas necessárias para o produto.

Manual de instalação

Manual de instruções especificado para um determinado produto ou aplicação, que explica como instalar, configurar e efectuar a manutenção.

Manual de operação

Manual de instruções especificado para um determinado produto ou aplicação, que explica como o(a) operar.

Instruções de manutenção

Manual de instruções especificado para um determinado produto ou aplicação que explica (se relevante) como instalar, configurar, operar e/ou efectuar a manutenção do produto ou aplicação.

Acessórios

Etiquetas, manuais, folhas de informações e equipamentos que são entregues com o produto e que têm de ser instalados de acordo com as instruções na documentação fornecida.

Equipamento opcional

Equipamento fabricado ou aprovado pela Daikin que pode ser combinado com o produto, de acordo com as instruções na documentação fornecida.

Fornecimento local

Equipamento NÃO fabricado pela Daikin que pode ser combinado com o produto, de acordo com as instruções na documentação fornecida.

15 Glossário

EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3 Monobloco de baixa temperatura Daikin Altherma 4P538847-1 – 2018.05

Guia de referência do instalador

Page 94

1/8

Tabela de regulações locais

[6.8.2] = .... ID8281 (*1) (*2)

[6.8.2] = .... ID8282 (*3) (*4)

Unidades aplicáveis

EDLQ011CAV3 EDLQ011CA3V3 EDLQ014CAV3 EDLQ014CA3V3 EDLQ016CAV3 EDLQ016CA3V3 EBLQ011CAV3 EBLQ011CA3V3 EBLQ014CAV3 EBLQ014CA3V3 EBLQ016CAV3 EBLQ016CA3V3 EDLQ011CAW1 EDLQ011CA3W1 EDLQ014CAW1 EDLQ014CA3W1 EDLQ016CAW1 EDLQ016CA3W1 EBLQ011CAW1 EBLQ011CA3W1 EBLQ014CAW1 EBLQ014CA3W1 EBLQ016CAW1 EBLQ016CA3W1

Notas

(*1) *B*CAV3/CAW1 (*2) *D*CAV3/CAW1 (*3) *B*CA3* (*4) *D*CA3*

4P522033-1 A - 2018.06

Page 95

2/8

Estrutura de navegação

Código de campo

Nome da regulação Amplitude, passo

alor predefinid

Data Valor

Definições de utilizador

└─ Valores predefinidos

└─ Temp. ambiente

7.4.1.1 R/W [3-07]~[3-06], passo: A.3.2.4

21°C

7.4.1.2 R/W [3-07]~[3-06], passo: A.3.2.4

19°C

7.4.1.3 R/W [3-08]~[3-09], passo: A.3.2.4

24°C

7.4.1.4 R/W [3-08]~[3-09], passo: A.3.2.4

26°C

└─ TSA principal

7.4.2.1 [8-09] R/W [9-01]~[9-00], passo: 1°C

45°C

7.4.2.2 [8-0A] R/W [9-01]~[9-00], passo: 1°C

40°C

7.4.2.3 [8-07] R/W [9-03]~[9-02], passo: 1°C

18°C

7.4.2.4 [8-08] R/W [9-03]~[9-02], passo: 1°C

20°C

7.4.2.5 R/W -10~10°C, passo: 1°C

0°C

7.4.2.6 R/W -10~10°C, passo: 1°C

-2°C

7.4.2.7 R/W -10~10°C, passo: 1°C

0°C

7.4.2.8 R/W -10~10°C, passo: 1°C

2°C

└─ Temp. do depósito

7.4.3.1 [6-0A] R/W 30~[6-0E]⁰C, passo: 1⁰C

55⁰C

7.4.3.2 [6-0B] R/W 30~min.(50, [6-0E])⁰C, passo: 1⁰C

45⁰C

7.4.3.3 [6-0C] R/W 30~min.(50, [6-0E])⁰C, passo: 1⁰C

45⁰C

└─ Nível de baixo ruído

7.4.4 R/W 0: Nível 1

1: Nível 2

2: Nível 3

└─ Preço da eletricidade

7.4.5.1 [C-0C] [D-0C]

R/W 0,00~990/kWh

0/kWh

7.4.5.2 [C-0D] [D-0D]

R/W 0,00~990/kWh

0/kWh

7.4.5.3 [C-0E] [D-0E]

R/W 0,00~990/kWh

0/kWh

└─ Preço combustível

7.4.6 R/W 0,00~990/kWh

0,00~290/MBtu

8,0/kWh

└─ Regular dep do clima

└─ Principal

└────────────────── Regular aquec. depend. do clima

7.7.1.1 [1-00] Regular aquec. depend. do clima Temp. ambiente baixa para curva DC do

aquecimento da zona de TSA principal.

R/W -40~5°C, passo: 1°C

-10°C

7.7.1.1 [1-01] Regular aquec. depend. do clima Temp. ambiente alta para curva DC do

aquecimento da zona de TSA principal.

R/W 10~25°C, passo: 1°C

15°C

7.7.1.1 [1-02] Regular aquec. depend. do clima Valor de saída da água para temp. ambiente

baixa para curva DC do aquecimento da zona de TSA principal.

R/W

[9-01]~[9-00]°C, passo: 1°C

45°C

7.7.1.1 [1-03] Regular aquec. depend. do clima Valor de saída da água para temp. ambiente

alta para curva DC do aquecimento da zona de TSA principal.

R/W [9-01]~min.(45, [9-00])°C, passo: 1°C

35°C

└────────────────── Regular arref. depend. do clima

7.7.1.2 [1-06] Regular arref. depend. do clima Temp. ambiente baixa para curva DC do

arrefecimento da zona de TSA principal.

R/W 10~25°C, passo: 1°C

20°C

7.7.1.2 [1-07] Regular arref. depend. do clima Temp. ambiente alta para curva DC do

arrefecimento da zona de TSA principal.

R/W

25~43°C, passo: 1°C

35°C

7.7.1.2 [1-08] Regular arref. depend. do clima Valor de saída da água para temp. ambiente

baixa para curva DC do arrefecimento da zona de TSA principal.

R/W [9-03]~[9-02]°C, passo: 1°C

22°C

7.7.1.2 [1-09] Regular arref. depend. do clima Valor de saída da água para temp. ambiente

alta para curva DC do arrefecimento da zona de TSA principal.

R/W [9-03]~[9-02]°C, passo: 1°C

18°C

└─ Adicional

└────────────────── Regular aquec. depend. do clima

7.7.2.1 [0-00] Regular aquec. depend. do clima Valor de saída da água para temp. ambiente

alta para curva DC do aquecimento da zona de TSA adicional.

R/W [9-05]~min.(45, [9-06])°C, passo: 1°C

35°C

7.7.2.1 [0-01] Regular aquec. depend. do clima Valor de saída da água para temp. ambiente

baixa para curva DC do aquecimento da zona de TSA adicional.

R/W [9-05]~[9-06]°C, passo: 1°C

45°C

7.7.2.1 [0-02] Regular aquec. depend. do clima Temp. ambiente alta para curva DC do

aquecimento da zona de TSA adicional.

R/W

10~25°C, passo: 1°C

15°C

7.7.2.1 [0-03] Regular aquec. depend. do clima Temp. ambiente baixa para curva DC do

aquecimento da zona de TSA adicional.

R/W -40~5°C , passo: 1°C

-10°C

└────────────────── Regular arref. depend. do clima

7.7.2.2 [0-04] Regular arref. depend. do clima Valor de saída da água para temp. ambiente

alta para curva DC do arrefecimento da zona de TSA adicional.

R/W [9-07]~[9-08]°C, passo: 1°C

8°C

7.7.2.2 [0-05] Regular arref. depend. do clima Valor de saída da água para temp. ambiente

baixa para curva DC do arrefecimento da zona de TSA adicional.

R/W [9-07]~[9-08]°C, passo: 1°C

12°C

7.7.2.2 [0-06] Regular arref. depend. do clima Temp. ambiente alta para curva DC do

arrefecimento da zona de TSA adicional.

R/W

25~43°C, passo: 1°C

35°C

7.7.2.2 [0-07] Regular arref. depend. do clima Temp. ambiente baixa para curva DC do

arrefecimento da zona de TSA adicional.

R/W 10~25°C , passo: 1°C

20°C

Definições de instalador

└─ Disposição do sistema

└─ Normal

Conforto (Arrefec.)

Eco (Arrefecimento)

Elevada

Média

Reduzida

Reaquecer

Conforto acumul.

Eco de acumul.

Conforto (aquecimento)

Eco (aquecimento)

Conforto (Arrefec.)

Eco (Arrefecimento)

Conforto (aquecimento)

Eco (aquecimento)

Tabela de regulações locais

Regulação do instalador relativamente ao valor predefinido

Conforto (aquecimento)

Eco (aquecimento)

Conforto (Arrefec.)

Eco (Arrefecimento)

4P522033-1A - 2018.06

(*1) *B*CAV3/CAW1_

(*2) *D*CAV3/CAW1_

(*3) *B*CA3*_(*4) *D*CA3*

Page 96

3/8

Estrutura de navegação

Código de campo

Nome da regulação Amplitude, passo

alor predefinid

Data Valor

Tabela de regulações locais

Regulação do instalador relativamente ao valor predefinido

A.2.1.1 [E-00] R/O 0~5

2: Monobloc

A.2.1.2 [E-01] R/O

0~1

1: 16

A.2.1.3 [E-02] R/O

0: Tipo 1 (*1) (*3) 1: Ti

o 2 (*2) (*4

)

A.2.1.7 [C-07] R/W 0: Controlo da TSA

1: Contr. TDA ext.

2: Controlo do TD

A.2.1.8 [7-02] R/W

0: 1 zona de TSA

1: 2 zonas de TSA

A.2.1.9 [F-0D] R/W 0: Contínuo

1: Amostra

2: Pedid

A.2.1.A [E-04] R/O

0~1 0: Não

A.2.1.B R/W 0: Na unidade

1: Na divisã

A.2.1.C [E-0D] R/W

0: Não

1: Sim

└─ Opções

A.2.2.A [D-02] R/W

0: Não

1: Ret. secundário 2: Shunt desinf. 3: Bomba circul 4: BC e der. Desi

A.2.2.B [C-08] R/W

0: Não

1: Sensor exterior 2: Sensor divisão

└────────────────── Unidade de controlo

A.2.2.E.1 [E-03] R/W

R/O (*3)(*4)

0: Sem BUH (*1) (*2) 1: 1 passo (*3) (*4)

2: 2

assos

A.2.2.E.2 [5-0D] R/W

R/O (*3)(*4)

0~5

1: 1P,(1/1+2)

4: 3PN,(1/2) 5: 3PN,

(

1/1+2

)

A.2.2.E.3 [D-01] R/W

0: Não

1: Tarifa aberta 2: Tarifa fechada

A.2.2.E.4 [E-05] R/W

0: Não

1: Sim

A.2.2.E.5 [C-05] R/W

1: Térmico LIG/DLG

2: Pedido C/H

A.2.2.E.6 [C-06] R/W 0~2

1: Térmico LIG/DLG

└────────────────── Controlo adicional opcional

A.2.2.F.1 [C-02] R/W

0~3

A.2.2.F.2 [C-09] R/W

0: Normalm. aberto

1: Normal. fechado

A.2.2.F.3 [D-08] R/W

0: Não

1: 0,1 impulso/kWh 2: 1 impulso/kWh 3: 10 impulso/kWh 4: 100 impulso/kWh 5: 1000 im

ulso/kWh

A.2.2.F.4 [D-09] R/W

0: Não

1: 0,1 impulso/kWh 2: 1 impulso/kWh 3: 10 impulso/kWh 4: 100 impulso/kWh 5: 1000 im

ulso/kWh

A.2.2.F.5 [C-08] R/W

0: Não

1: Sensor exterior 2: Sensor divisão

A.2.2.F.6 [D-04] R/O

0: Não

1: Sim

└─ Capacidades

A.2.3.1 [6-02] R/W 0~10kW, passo: 0,2kW

3kW

A.2.3.2 [6-03] R/W 0~10kW, passo: 0,2kW

3kW

A.2.3.3 [6-04] R/W 0~10kW, passo: 0,2kW

0kW

└─ Operação em climatiz.

└─ Regulações da TSA

└────────────────── Principal

A.3.1.1.1 R/W 0: Fixo

1: Dep. do clima

2: Fixo + programado 3: DC+

prog

ramado

A.3.1.1.2.1 [9-01] Amplitude temperatura Temp. mín. (aquec.) R/W 15~37°C, passo: 1°C

25°C

A.3.1.1.2.2 [9-00] Amplitude temperatura Temp. máx. (aquec.) R/W 37~55°C, passo: 1°C

55°C

A.3.1.1.2.3 [9-03] Amplitude temperatura Temp. mín. (arrefec.) R/W 5~18°C, passo: 1°C

5°C

A.3.1.1.2.4 [9-02] Amplitude temperatura Temp. máx. (arrefec.) R/W 18~22°C, passo: 1°C

22°C

A.3.1.1.5 [8-05] R/W 0: Não

1: Sim

A.3.1.1.7 [9-0B] R/W

0: Rápido

1: Lento

└────────────────── Adicional

A.3.1.2.1 R/W 0: Fixo

1: Dep. do clima

2: Fixo + programado 3: DC+

prog

ramado

A.3.1.2.2.1 [9-05] Amplitude temperatura Temp. mín. (aquec.) R/W 15~37°C, passo: 1°C

25°C

Tipo de emissor

Modo pto regul. TSA

Sensor externo

CCE via input ext.

BUH: passo 1

BUH: passo 2 (*1)(*2)

Modo pto regul. TSA

TSA modulada

Resistência elétrica do depósito

Taxa kWh bonif.

Tipo contacto princ.

Fnt calor reser ext

Sinal de alarme

Contador kWh ext. 1

Contador kWh ext. 2

Funcionamento da AQS

Tipo de contacto adic.

Modo de funcionamento do circulador

Possível poupança energ.

Local. interf. util.

Sensor externo

Passos aquec. de reserva

Tipo de BUH

Circulador de AQS

Presença de glicol

Tipo de unidade

Tipo de compressor

Tipo software int.

Método contrl. unid.

Número de zonas de TSA

(*1) *B*CAV3/CAW1_ (*2) *D*CAV3/CAW1_ (*3) *B*CA3*_(*4) *D*CA3*

4P522033-1A - 2018.06

Page 97

4/8

Estrutura de navegação

Código de campo

Nome da regulação Amplitude, passo

alor predefinid

Data Valor

Tabela de regulações locais

Regulação do instalador relativamente ao valor predefinido

A.3.1.2.2.2 [9-06] Amplitude temperatura Temp. máx. (aquec.) R/W 37~55°C, passo: 1°C

55°C

A.3.1.2.2.3 [9-07] Amplitude temperatura Temp. mín. (arrefec.) R/W 5~18°C, passo: 1°C

5°C

A.3.1.2.2.4 [9-08] Amplitude temperatura Temp. máx. (arrefec.) R/W 18~22°C, passo: 1°C

22°C

└────────────────── Delta T da fonte

A.3.1.3.1 [9-09] R/W 3~10°C, passo: 1°C

5°C

A.3.1.3.2 [9-0A] R/W 3~10°C, passo: 1°C

5°C

└─ Termostato ambiente

A.3.2.1.1 [3-07] Amplit. tmp. ambiente Temp. mín. (aquec.) R/W 12~18°C, passo: A.3.2.4

16°C

A.3.2.1.2 [3-06] Amplit. tmp. ambiente Temp. máx. (aquec.) R/W 18~30°C, passo: A.3.2.4

30°C

A.3.2.1.3 [3-09] Amplit. tmp. ambiente Temp. mín. (arrefec.) R/W 15~25°C, passo: A.3.2.4

15°C

A.3.2.1.4 [3-08] Amplit. tmp. ambiente Temp. máx. (arrefec.) R/W 25~35°C, passo: A.3.2.4

35°C

A.3.2.2 [2-0A] R/W -5~5°C, passo: 0,5°C

0°C

A.3.2.3 [2-09] R/W -5~5°C, passo: 0,5°C

0°C

A.3.2.4 R/W 0: 0,5 °C

1: 1 °C

└─ Intervalos de funcionamento

A.3.3.1 [4-02] R/W 14~35 °C, passo: 1°C

35°C

A.3.3.2 [F-01] R/W 10~35°C, passo: 1°C

20°C

└─ Água quente sanitária (AQS)

└─ Tipo

A.4.1 [6-0D] R/W 0: Apenas reaquec.

1: Reaq. + prog.

2: A

enas progr.

└─ Desinfeção

A.4.4.1 [2-01] R/W 0: Não

1: Sim

A.4.4.2 [2-00] R/W 0: Todos os dias

1: Segunda-feira 2: Terça-feira 3: Quarta-feira 4: Quinta-feira

5: Sexta-feira

6: Sábado 7: Domin

A.4.4.3 [2-02] R/W 0~23 horas, passo: 1 hora

A.4.4.4 [2-03] R/W 55~75°C, passo: 5°C

70°C

A.4.4.5 [2-04] R/W 5~60 min., passo: 5 horas

└─ Ponto de regulação máximo

A.4.5 [6-0E] R/W Se [E-07]=0

40~75°C, passo: 1°C

60°C

Se [E-07]=5 40~80°C, passo: 1°C

80°C

└─ Modo SP conforto armaz.

A.4.6 [2-01] R/W

0: Fixo

1: De

. do clima

└─ Curva dependente do clima

A.4.7 [0-0B] R/W 35~[6-0E]°C, passo: 1°C

55°C

A.4.7 [0-0C] R/W 45~[6-0E]°C, passo: 1°C

60°C

A.4.7 [0-0D] R/W 10~25°C, passo: 1°C

15°C

A.4.7 [0-0E] R/W -40~5°C, passo: 1°C

-10°C

└─ Fontes de calor

└─ Aquecedor de reserva

A.5.1.1 [4-00] R/W 0~2

0: Desactivada

1: Activad

A.5.1.3 [4-07] R/W 0: Não

1: Sim

A.5.1.4 [5-01] R/W -15~35°C, passo: 1°C

-4°C

└─ Funcion. do sistema

└─ Reinício automático

A.6.1 [3-00] R/W 0: Não

1: Sim

└─ Taxa kWh bonif.

A.6.2.1 [D-00] R/W

0~3

0: Nenhum

1: Apenas BSH 2: Apenas BUH 3: Todos a

ueced.

A.6.2.2 [D-05] R/W 0: Desact. forçada

1: Conforme normal

└─ Tempo para cálculo da média

A.6.4 [1-0A] R/W

0: Sem média

1: 12 horas 2: 24 horas 3: 48 horas 4: 72 horas

└─ Desvio sens. amb. ext.

Aquecedor permitido

DESAC. forç. circ.

Activar passo 2 do BUH (*1)(*2)

Temp. de equilíbrio

Hora de início

Temperatura pretendida

Duração

Dia de operação

Curva dependente do clima

Temp. DLG aquec. amb.

Temp. lig arref. amb.

Curva dependente do clima

Modo de funcionamento

Curva dependente do clima

Desinfeção

Aquecimento

Arrefecimento

Desvio da temp. ambiente

Desvio sens. divis. ext.

Estágio temp. ambiente

4P522033-1A - 2018.06

(*1) *B*CAV3/CAW1_ (*2) *D*CAV3/CAW1_

(*3) *B*CA3*_(*4) *D*CA3*

Page 98

5/8

Estrutura de navegação

Código de campo

Nome da regulação Amplitude, passo

alor predefinid

Data Valor

Tabela de regulações locais

Regulação do instalador relativamente ao valor predefinido

A.6.5 [2-0B] R/W -5~5°C, passo: 0,5°C

0°C

└─ Eficiência da caldeira

A.6.A [7-05] R/W

0: Muito alta

1: Elevado 2: Média 3: Reduzida 4: Muito baixa

└─ Emergência

A.6.C R/W

0: Manual

1: Automático

└─ Definições gerais

A.8 [0-00] R/W [9-05]~min.(45, [9-06])°C, passo: 1°C

35⁰C

A.8 [0-01] R/W [9-05]~[9-06]°C, passo: 1°C

45⁰C

A.8 [0-02] R/W 10~25°C, passo: 1°C

15⁰C

A.8 [0-03] R/W -40~5°C, passo: 1°C

-10⁰C

A.8 [0-04] R/W [9-07]~[9-08]°C, passo: 1°C

8⁰C

A.8 [0-05] R/W [9-07]~[9-08]°C, passo: 1°C

12⁰C

A.8 [0-06] R/W 25~43°C, passo: 1°C

35⁰C

A.8 [0-07] R/W 10~25°C, passo: 1°C

20⁰C

A.8 [0-0B] R/W 35~[6-0E]°C, passo: 1°C

55⁰C

A.8 [0-0C] R/W 45~[6-0E]°C, passo: 1°C

60⁰C

A.8 [0-0D] R/W 10~25°C, passo: 1°C

15⁰C

A.8 [0-0E] R/W -40~5°C, passo: 1°C

-10⁰C

A.8 [1-00] R/W -40~5°C, passo: 1°C

-10°C

A.8 [1-01] R/W 10~25°C, passo: 1°C

15°C

A.8 [1-02] R/W

[9-01]~[9-00], passo: 1°C

45°C

A.8 [1-03] R/W [9-01]~min.(45, [9-00])°C, passo: 1°C

35°C

A.8 [1-04] R/W 0: Desactivada

1: Activad

A.8 [1-05] R/W 0: Desactivada

1: Activad

A.8 [1-06] R/W 10~25°C, passo: 1°C

20°C

A.8 [1-07] R/W

25~43°C, passo: 1°C

35°C

A.8 [1-08] R/W [9-03]~[9-02]°C, passo: 1°C

22°C

A.8 [1-09] R/W [9-03]~[9-02]°C, passo: 1°C

18°C

A.8 [1-0A] R/W

0: Sem média

1: 12 horas 2: 24 horas 3: 48 horas 4: 72 horas

A.8 [2-00] R/W 0: Todos os dias

1: Segunda-feira 2: Terça-feira 3: Quarta-feira 4: Quinta-feira

5: Sexta-feira

6: Sábado 7: Domin

A.8 [2-01] R/W 0: Não

1: Sim

A.8 [2-02] R/W 0~23 horas, passo: 1 hora

A.8 [2-03] R/W 55~75°C, passo: 5°C

70°C

A.8 [2-04] R/W 5~60 min., passo: 5 min.

10 min.

A.8 [2-05] R/W 4~16°C, passo: 1°C

16°C

A.8 [2-06] R/W 0: Desactivada

1: Activad

A.8 [2-09] R/W -5~5°C, passo: 0,5°C

0°C

A.8 [2-0A] R/W -5~5°C, passo: 0,5°C

0°C

A.8 [2-0B] R/W -5~5°C, passo: 0,5°C

0°C

A.8 [3-00] R/W 0: Não

1: Sim

A.8 [3-01]

A.8 [3-02]

A.8 [3-03]

A.8 [3-04]

A.8 [3-05]

A.8 [3-06] R/W 18~30°C, passo: A.3.2.4

30°C

A.8 [3-07] R/W 12~18°C, passo: A.3.2.4

16°C

A.8 [3-08] R/W 25~35°C, passo: A.3.2.4

35°C

A.8 [3-09] R/W 15~25°C, passo: A.3.2.4

15°C

-Qual é a temp. ambiente máx. desejada no aquecimento?

Qual é a temperatura ambiente mínima desejada no aquecimento?

Qual é a temp. ambiente máx. desejada no arrefecimento?

Qual é a temp. ambiente mín. desejada no arrefecimento?

Ajuste o desvio na temperatura ambiente medida

Qual é o desvio necessário na temp. exterior medida?

O reinício auto da unidade é permitido?

Quando deve a função de desinfecção ser iniciada?

Qual é a temp. pretendida para a desinfecção?

Por quanto tempo tem de ser mantida a temp. do depósito?

Temperatura ambiente anticongelamento

Proteção contra congelamento da divisão

Ajuste o desvio na temperatura ambiente medida

Temp. ambiente alta para curva DC do arrefecimento da zona de TSA principal.

Valor de saída da água para temp. ambiente baixa para curva DC do arrefecimento da zona de TSA principal. Valor de saída da água para temp. ambiente alta para curva DC do arrefecimento da zona de TSA principal. Qual é o tempo médio para a temp. exterior?

Quando deve a função de desinfecção ser executada?

A função de desinfecção deve ser executada?

Temp. ambiente alta para curva DC do aquecimento da zona de TSA principal.

Valor de saída da água para temp. ambiente baixa para curva DC do aquecimento da zona de TSA principal. Valor de saída da água para temp. ambiente alta para curva DC do aquecimento da zona de TSA principal. Arrefec. dependente do clima da zona de temperatura de saída de água principal.

Arrefecimento dependente do clima da zona de temperatura de saída de água adicional. Temp. ambiente baixa para curva DC do arrefecimento da zona de TSA principal.

Temp. ambiente baixa para curva DC do arrefecimento da zona de TSA adicional.

Valor de saída da água para temp. ambiente alta para curva DC de AQS.

Valor de saída da água para temp. ambiente baixa para curva DC de AQS.

Temp. ambiente alta para curva DC de AQS.

Temp. ambiente baixa para curva DC de AQS.

Temp. ambiente baixa para curva DC do aquecimento da zona de TSA principal.

Valor de saída da água para temp. ambiente baixa para curva DC do aquecimento da zona de TSA adicional. Temp. ambiente alta para curva DC do aquecimento da zona de TSA adicional.

Temp. ambiente baixa para curva DC do aquecimento da zona de TSA adicional.

Valor de saída da água para temp. ambiente alta para curva DC do arrefecimento da zona de TSA adicional. Valor de saída da água para temp. ambiente baixa para curva DC do arrefecimento da zona de TSA adicional. Temp. ambiente alta para curva DC do arrefecimento da zona de TSA adicional.

Valor de saída da água para temp. ambiente alta para curva DC do aquecimento da zona de TSA adicional.

(*1) *B*CAV3/CAW1_ (*2) *D*CAV3/CAW1_ (*3) *B*CA3*_(*4) *D*CA3*

4P522033-1A - 2018.06

Page 99

6/8

Estrutura de navegação

Código de campo

Nome da regulação Amplitude, passo

alor predefinid

Data Valor

Tabela de regulações locais

Regulação do instalador relativamente ao valor predefinido

A.8 [4-00] R/W 0~2

0: Desactivada

1: Activad

A.8 [4-01] R/W 0~2

0: Nenhum

1: BSH 2: BUH

A.8 [4-02] R/W 14~35°C, passo: 1°C

35°C

A.8 [4-03] R/W 0: Limitada

1: Sem limite 2: Melhor

3: Ideal

4: A

enas legionella

A.8 [4-04] R/W

0: Func. contínuo circulador

1: Func. intermitente circulador 2: Sem

roteção

A.8 [4-05]

A.8 [4-06]

0/1

A.8 [4-07] R/W 0: Não

1: Sim

A.8 [4-08]

A.8 [4-09]

A.8 [4-0A]

A.8 [4-0B] R/W 1~10°C, passo: 0,5°C

1°C

A.8 [4-0D] R/W 1~10°C, passo: 0,5°C

3°C

A.8 [4-0E] O instalador está no local? R/W 0: Não

1: Sim

A.8 [5-00] R/W 0: Permitido

1: Não

ermitid

A.8 [5-01] R/W -15~35°C, passo: 1°C

-4°C

A.8 [5-02] R/W 0: Desactivada

1: Activad

A.8 [5-03] R/W -15~35°C, passo: 1°C

0°C

A.8 [5-04] R/W 0~20°C, passo: 1°C

10°C

A.8 [5-05]

A.8 [5-06]

A.8 [5-07]

A.8 [5-08]

A.8 [5-09]

A.8 [5-0A]

A.8 [5-0B]

A.8 [5-0C]

A.8 [5-0D] R/W

R/O (*3)(*4)

0~5

1: 1P,(1/1+2)

4: 3PN,(1/2) 5: 3PN,

(

1/1+2

)

A.8 [5-0E]

A.8 [6-00] R/W 2~20°C, passo: 1°C

2°C

A.8 [6-01] R/W 0~10°C, passo: 1°C

2°C

A.8 [6-02] R/W 0~10 kW, passo: 0,2 kW

3 kW

A.8 [6-03] R/W 0~10 kW, passo: 0,2 kW

3 kW

A.8 [6-04] R/W 0~10 kW, passo: 0,2 kW

0 kW

A.8 [6-05]

A.8 [6-06]

A.8 [6-07]

A.8 [6-08] R/W 2~20⁰C, passo: 1⁰C

10⁰C

A.8 [6-09]

A.8 [6-0A] R/W 30~[6-0E]⁰C, passo: 1⁰C

55⁰C

A.8 [6-0B] R/W 30~min.(50, [6-0E])⁰C, passo: 1⁰C

45⁰C

A.8 [6-0C] R/W 30~min.(50, [6-0E])⁰C, passo: 1⁰C

45⁰C

A.8 [6-0D] R/W 0: Apenas reaquec.

1: Reaq. + prog.

2: A

enas progr.

A.8 [6-0E] R/W Se [E-07]=0

40~75°C, passo: 1°C

60°C

Se [E-07]=5 40~80°C, passo: 1°C

80°C

A.8 [7-00] R/W 0~4⁰C, passo: 1⁰C

0⁰C

A.8 [7-01] R/W 2~40⁰C, passo: 1⁰C

2⁰C

A.8 [7-02] R/O

0: 1 zona de TSA

1: 2 zonas de TSA

A.8 [7-03]

2.5

A.8 [7-04]

A.8 [7-05] R/W

0: Muito alta

1: Elevado 2: Média 3: Reduzida 4: Muito baixa

A.8 [8-00]

1 min.

Eficiência da caldeira

Qual o ponto de regulação máx. da temperatura?

Temperatura de excesso da resistência eléctrica do depósito de água quente sanitária Histerese da resistência eléctrica do depósito de água quente sanitária

Quantas zonas de temperatura de saída de água existem?

Qual é a histerese a ser utilizada no modo de reaquec.?

-Qual é a temp. de acumulação de conforto desejada?

Qual é a temperatura de acumulação eco desejada?

Qual é a temperatura de reaquecimento desejada?

Qual é o modo do ponto de regulação desejado na AQS?

Qual é a capacidade do resistência eléctrica depósito?

Qual é a capacidade do passo 1 aquecedor reserva?

Qual é a capacidade do passo 2 aquecedor reserva?

-Que tipo de instalação aquec. de reserva é utilizado?

-Diferença de temperatura que determina a temperatura de ACTIVAÇÃO da bomba de calor.

Diferença de temperatura que determina a temperatura de DESACTIVAÇÃO da bomba de calor.

Desvio de comutação automática de aquecimento/arrefecimento.

O funcion. permitido do aquec. de reserva é superior à temp. de equilíb. durante o aquec. ambiente? Qual é a temp. de equilíbrio para o edifício?

Prioridade de aquecimento ambiente.

Temperatura de prioridade de aquecimento ambiente.

Correcção do ponto de regulação para a temperatura da água quente sanitária

-- (Não alterar este valor) Activar o segundo passo do aquecedor de reserva?

-Histerese de comutação automática de aquecimento/arrefecimento.

Qual é o modo de func. do BUH?

Que aquecedor eléctrico tem prioridade?

Abaixo de que temp. exterior é o aquecimento permitido?

Permissão de funcionamento da resistência eléctrica do depósito

Impedir congelamento tubos água

4P522033-1A - 2018.06

(*1) *B*CAV3/CAW1_ (*2) *D*CAV3/CAW1_

(*3) *B*CA3*_(*4) *D*CA3*

Page 100

7/8

Estrutura de navegação

Código de campo

Nome da regulação Amplitude, passo

alor predefinid

Data Valor

Tabela de regulações locais

Regulação do instalador relativamente ao valor predefinido

A.8 [8-01] R/W 5~95 min., passo: 5 min.

30 min.

A.8 [8-02] R/W 0~10 horas, passo: 0,5 hora

3 horas

A.8 [8-03] R/W 20~95 min., passo: 5 min.

50 min.

A.8 [8-04] R/W 0~95 min., passo: 5 min.

95 min.

A.8 [8-05] R/W 0: Não

1: Sim

A.8 [8-06] R/W 0~10°C, passo: 1°C

3°C

A.8 [8-07] R/W [9-03]~[9-02], passo: 1°C

18°C

A.8 [8-08] R/W [9-03]~[9-02], passo: 1°C

20°C

A.8 [8-09] R/W [9-01]~[9-00], passo: 1°C

45°C

A.8 [8-0A] R/W [9-01]~[9-00], passo: 1°C

40°C

A.8 [8-0B]

A.8 [8-0C]

A.8 [8-0D]

A.8 [9-00] R/W 37~55°C, passo: 1°C

55°C

A.8 [9-01] R/W 15~37°C, passo: 1°C

25°C

A.8 [9-02] R/W 18~22°C, passo: 1°C

22°C

A.8 [9-03] R/W 5~18°C, passo: 1°C

5°C

A.8 [9-04] R/W 1~4°C, passo: 1°C

1°C

A.8 [9-05] R/W 15~37°C, passo: 1°C

25°C

A.8 [9-06] R/W 37~55°C, passo: 1°C

55°C

A.8 [9-07] R/W 5~18°C, passo: 1°C

5°C

A.8 [9-08] R/W 18~22°C, passo: 1°C

22°C

A.8 [9-09] R/W 3~10°C, passo: 1°C

5°C

A.8 [9-0A] R/W 3~10°C, passo: 1°C

5°C

A.8 [9-0B] R/W

0: Rápido

1: Lento

A.8 [9-0C] R/W 1~6°C, passo: 0,5°C

1 °C

A.8 [9-0D] R/W 0~8, passo:1

0 : 100% 1~4 : 80~50% 5~8 : 80~50%

A.8 [9-0E]

A.8 [A-00]

A.8 [A-01]

A.8 [A-02]

A.8 [A-03]

A.8 [A-04]

A.8 [B-00]

A.8 [B-01]

A.8 [B-02]

A.8 [B-03]

A.8 [B-04]

A.8 [C-00]

A.8 [C-01]

A.8 [C-02]

A.8 [C-03] R/W -25~25°C, passo: 1°C

0°C

A.8 [C-04] R/W 2~10°C, passo: 1°C

3°C

A.8 [C-05] R/W

1: Térmico LIG/DLG

2: Pedido C/H

A.8 [C-06] 0~2

1: Térmico LIG/DLG

A.8 [C-07] R/W 0: Controlo da TSA

1: Contr. TDA ext.

2: Controlo do TD

A.8 [C-08] R/W

0: Não

1: Sensor exterior 2: Sensor divisão

A.8 [C-09] R/W

0: Normalm. aberto

1: Normal. fechado

A.8 [C-0A]

A.8 [C-0C] R/W 0~7

A.8 [C-0D] R/W 0~7

A.8 [C-0E] R/W 0~7

A.8 [D-00] R/W

0~3

0: Nenhum

1: Apenas BSH 2: Apenas BUH 3: Todos a

ueced.

A.8 [D-01] R/W

0~3

0: Não

1: Tarifa aberta 2: Tarifa fechada

Que emissores permite-se func. no período kWh bonificado?

Tipo de contacto Off forçado

Que tipo de sensor externo está instalado?

Qual é o tipo de contacto de saída do alarme necessário?

-Preço alto da eletricidade decimal (não utilizar)

Preço médio da eletricidade decimal (não utilizar)

Preço baixo da eletricidade decimal (não utilizar)

-Temperatura de activação bivalente.

Temperatura de histerese bivalente.

Qual o tipo contacto do pedido térmico para a zona principal?

Qual o tipo contacto do pedido térmico para a zona adic.?

Qual é o método de controlo da unidade em climatização?

Qual é o delta T desejado em aquecimento?

Qual é o delta T desejado em arrefecimento?

Que tipo emissor está ligado à zona da TSA principal?

Histerese da temperatura ambiente.

Limitação de velocidade da bomba

Qual é a TSA mínima desejada p/ a zona principal no arrefecimento?

Temperatura de excesso da temperatura de saída de água.

Qual é a TSA mínima desejada p/ a zona adic. no aquecimento?

Qual é a TSA máxima desejada p/ a zona adic. no aquecimento?

Qual é a TSA mínima desejada p/ a zona adic. no arrefecimento?

Qual é a TSA máxima desejada p/ a zona adic. no arrefec.?

-Qual é a TSA máxima desejada p/ a zona principal no aquec.?

Qual é a TSA mínima desejada p/ a zona principal no aquecimento?

Qual é a TSA máxima desejada p/ a zona principal no arref.?

Permitir modulação da TSA para controlar a divisão?

Modulação máxima da temperatura de saída de água.

Qual é a TSA princ. de conforto desejada no arrefecimento?

Qual é a TSA principal eco desejada no arrefecimento?

Qual é a TSA princ. de conforto desejada no aquecimento?

Qual é a TSA principal eco desejada no aquecimento?

Tempo máximo de funcionamento da água quente sanitária

Tempo de anti-reciclagem

Temporizador de atraso da resistência eléctrica do depósito

Tempo adicional de funcionamento para o tempo máximo de funcionamento.

(*1) *B*CAV3/CAW1_ (*2) *D*CAV3/CAW1_ (*3) *B*CA3*_(*4) *D*CA3*

4P522033-1A - 2018.06

Daikin EBLQ011CA3V3, EBLQ014CA3V3, EBLQ016CA3V3, EBLQ011CA3W1, EBLQ014CA3W1 Installer reference guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Índice

1 Precauções de segurança gerais

1.1 Acerca da documentação

1.1.1 Significado dos avisos e símbolos

1.2 Para o instalador

1.2.1 Geral

1.2.2 Local de instalação

1.2.3 Refrigerante

1.2.4 Salmoura

1.2.5 Água

2 Acerca da documentação

1.2.6 Sistema eléctrico

2.1 Acerca deste documento

3 Acerca da caixa

3.1 Descrição geral: Sobre a caixa

2.2 Guia de referência do instalador num relance

3.2 Unidade de exterior

3.2.1 Para desembalar a unidade de exterior

3.2.2 Manusear a unidade de exterior

3.2.3 Para retirar os acessórios da unidade de exterior

3.3 Quadro elétrico

3.3.1 Para retirar a caixa de controlo

4 Acerca das unidades e das opções

3.3.2 Para retirar os acessórios da caixa de controlo

3.4 Caixa opcional

3.4.1 Para retirar a caixa de opção

3.4.2 Para retirar os acessórios da caixa opcional
