Szerelői referencia-útmutató
https://daikintechnicaldatahub.eu
Daikin Altherma 3 M
EBLA09~16DAV3
EBLA09~16DAW1
EBLA09~16DA3V3
EBLA09~16DA3W1
EDLA09~16DAV3
EDLA09~16DAW1
EDLA09~16DA3V3
EDLA09~16DA3W1
Page 2
Tartalomjegyzék
Tartalomjegyzék
1 A dokumentum bemutatása 5
1.1 A dokumentum bemutatása........................................................................................................................................... 5
1.2 A figyelmeztetések és szimbólumok jelentése............................................................................................................... 6
1.3 A szerelői referencia-útmutató áttekintése ................................................................................................................... 7
2 Általános biztonsági óvintézkedések 9
2.1 A szerelőnek.................................................................................................................................................................... 9
2.1.1 Általános ......................................................................................................................................................... 9
2.1.2 Felszerelés helye............................................................................................................................................. 10
2.1.3 Hűtőközeg — R410A vagy R32 esetében....................................................................................................... 10
2.1.4 Víz.................................................................................................................................................................... 12
2.1.5 Elektromos ...................................................................................................................................................... 12
3 A szerelőknek szóló biztonsági utasítások 15
4 A doboz bemutatása 20
4.1 Áttekintés: A doboz bemutatása .................................................................................................................................... 20
4.2 Kültéri egység.................................................................................................................................................................. 20
4.2.1 A kültéri egység kezelése................................................................................................................................ 20
4.2.2 A kültéri egység kicsomagolása ...................................................................................................................... 21
4.2.3 Tartozékok eltávolítása a kültéri egységből ................................................................................................... 23
5 Egységek és opciók 25
5.1 Azonosítás ....................................................................................................................................................................... 25
5.1.1 Azonosítási címke: Kültéri egység .................................................................................................................. 25
5.2 Egységek és opciók együttes használata ........................................................................................................................ 26
5.2.1 A kültéri egység opciói.................................................................................................................................... 26
5.2.2 A kültéri egység és a használatimelegvíz-tartály lehetséges kombinációi .................................................... 29
6 Használati irányelvek 31
6.1 Áttekintés: használati irányelvek.................................................................................................................................... 31
6.2 A térfűtési/-hűtési rendszer beállítása ........................................................................................................................... 32
6.2.1 Egyetlen szoba ................................................................................................................................................ 33
6.2.2 Több szoba – Egyetlen kilépő vízhőmérsékleti zóna ..................................................................................... 37
6.2.3 Több szoba –Két kilépő vízhőmérsékleti zóna .............................................................................................. 43
6.3 Kiegészítő hőforrás beállítása a térfűtéshez .................................................................................................................. 46
6.4 A használatimelegvíz-tartály beállítása .......................................................................................................................... 49
6.4.1 Rendszer elrendezése – Önálló HMV-tartály ................................................................................................. 49
6.4.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása ............................................................. 49
6.4.3 Összeállítás és konfiguráció – HMV-tartály.................................................................................................... 51
6.4.4 HMV-szivattyú azonnali meleg vízhez ............................................................................................................ 52
6.4.5 HMV-szivattyú fertőtlenítéshez ..................................................................................................................... 52
6.4.6 HMV-szivattyú a tartály előmelegítéséhez .................................................................................................... 53
6.5 Az energiamérés beállítása............................................................................................................................................. 54
6.5.1 Előállított hő ................................................................................................................................................... 55
6.5.2 Felhasznált energia......................................................................................................................................... 55
6.5.3 Tápellátás-elrendezések árammérővel .......................................................................................................... 56
6.6 Az energiafogyasztás-vezérlő beállítása......................................................................................................................... 61
6.6.1 Folyamatos áramforrás-korlátozás ................................................................................................................ 61
6.6.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás .................................................................. 62
6.6.3 Az áramforrás-korlátozás folyamata .............................................................................................................. 63
6.6.4 BBR16 áramforrás-korlátozás......................................................................................................................... 64
6.7 Külső hőmérséklet-érzékelő beállítása........................................................................................................................... 65
7 Az egység felszerelése 67
7.1 A berendezés helyének előkészítése.............................................................................................................................. 67
7.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények .................................................................. 67
7.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén ................. 70
7.2 A kültéri egység felszerelése........................................................................................................................................... 70
7.2.1 A kültéri egység felszereléséről...................................................................................................................... 70
7.2.2 Óvintézkedések a kültéri egység felszerelésénél........................................................................................... 71
7.2.3 Az üzembe helyezés szerkezetének létrehozása ........................................................................................... 71
7.2.4 A kültéri egység felszerelése .......................................................................................................................... 72
7.2.5 A kondenzvíz-elvezetés biztosításához .......................................................................................................... 73
7.2.6 Az elvezető rács felszerelése .......................................................................................................................... 74
7.3 Az egység felnyitása és lezárása ..................................................................................................................................... 75
Szerelői referencia-útmutató
2
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 3
Tartalomjegyzék
7.3.1 Az egységek kinyitásának bemutatása ........................................................................................................... 75
7.3.2 A kültéri egység felnyitása.............................................................................................................................. 75
7.3.3 A kültéri egység lezárása ................................................................................................................................ 75
8 A csövek felszerelése 77
8.1 A vízcsövek előkészítése ................................................................................................................................................. 77
8.1.1 A vízkörre vonatkozó követelmények ............................................................................................................ 77
8.1.2 Képlet a tágulási tartály előnyomásának kiszámításához .............................................................................. 80
8.1.3 A vízmennyiség és az áramlási sebesség ellenőrzése .................................................................................... 80
8.1.4 A tágulási tartály előnyomásának módosítása............................................................................................... 83
8.1.5 A vízmennyiség ellenőrzése: Példák............................................................................................................... 83
8.2 A vízvezetékek csatlakoztatása....................................................................................................................................... 84
8.2.1 A vízvezetékek csatlakoztatásának bemutatása ............................................................................................ 84
8.2.2 Óvintézkedések a vízvezetékek csatlakoztatásakor....................................................................................... 85
8.2.3 A vízvezetékek csatlakoztatása ...................................................................................................................... 85
8.2.4 A vízkör befagyás elleni védelme ................................................................................................................... 86
8.2.5 A vízkör feltöltése ........................................................................................................................................... 89
8.2.6 A használatimelegvíz-tartály feltöltése .......................................................................................................... 90
8.2.7 A vízvezeték szigetelése ................................................................................................................................. 90
9 Elektromos felszerelés 91
9.1 Az elektromos huzalozás csatlakoztatásának bemutatása ............................................................................................ 91
9.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor ...................................................................... 91
9.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához ............................................................................... 92
9.1.3 Információk az elektromos megfelelésről...................................................................................................... 93
9.1.4 Kedvezményes kWh díjszabású elektromos áram ......................................................................................... 93
9.1.5 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével .................................... 94
9.2 Csatlakozások a kültéri egységhez.................................................................................................................................. 95
9.2.1 Elektromos huzalok csatlakoztatása a kültéri egységhez .............................................................................. 101
9.2.2 A tápellátás csatlakoztatása ........................................................................................................................... 101
9.2.3 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása ............................................................................ 105
9.2.4 Külső kiegészítő fűtőelem .............................................................................................................................. 106
9.2.5 A felhasználói felület csatlakoztatása ............................................................................................................ 113
9.2.6 Az elzárószelep csatlakoztatása ..................................................................................................................... 116
9.2.7 Az áramfogyasztás-mérők csatlakoztatása .................................................................................................... 117
9.2.8 A használatimelegvíz-szivattyú csatlakoztatása............................................................................................. 118
9.2.9 A riasztás kimenetének csatlakoztatása......................................................................................................... 118
9.2.10 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása .................................................................................. 119
9.2.11 A külső hőforrásra való átállás csatlakoztatása ............................................................................................. 120
9.2.12 Áramfogyasztó digitális bemenetek csatlakoztatása..................................................................................... 121
9.2.13 A biztonsági termosztát csatlakoztatása (normál zárt kapcsolattal)............................................................. 122
9.2.14 Csatlakozás okoshálózathoz........................................................................................................................... 123
10 A kültéri egység felszerelésének befejezése 127
10.1 A kompresszor szigetelési ellenállásának ellenőrzése ................................................................................................... 127
11 Konfiguráció 128
11.1 Áttekintés: Beállítás ........................................................................................................................................................ 128
11.1.1 A leggyakrabban használt parancsok elérése................................................................................................ 129
11.1.2 A PC-kábel csatlakoztatása a kapcsolódobozhoz........................................................................................... 131
11.2 Beállítás varázsló ............................................................................................................................................................. 132
11.3 Lehetséges képernyők .................................................................................................................................................... 133
11.3.1 Lehetséges képernyők: Áttekintés................................................................................................................. 133
11.3.2 Kezdőképernyő............................................................................................................................................... 134
11.3.3 Főmenü képernyője........................................................................................................................................ 137
11.3.4 Menü képernyő .............................................................................................................................................. 138
11.3.5 Célhőmérséklet képernyő .............................................................................................................................. 138
11.3.6 Értékeket megjelenítő részletképernyő......................................................................................................... 139
11.4 Előre beállított értékek és programok............................................................................................................................ 140
11.4.1 Az előre beállított értékek használata............................................................................................................ 140
11.4.2 Programok beállítása és használata............................................................................................................... 140
11.4.3 Programozás képernyő: Példa........................................................................................................................ 144
11.4.4 Az energiaárak beállítása................................................................................................................................ 148
11.5 Időjárásfüggő görbe ........................................................................................................................................................ 150
11.5.1 Mi az az időjárásfüggő görbe? ....................................................................................................................... 150
11.5.2 2 pontos görbe ............................................................................................................................................... 151
11.5.3 Görbeeltolásos görbe..................................................................................................................................... 152
11.5.4 Időjárásfüggő görbék használata ................................................................................................................... 153
11.6 Beállítások menü............................................................................................................................................................. 156
11.6.1 Meghibásodás................................................................................................................................................. 156
11.6.2 Szoba............................................................................................................................................................... 156
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
3
Page 4
Tartalomjegyzék
11.6.3 Fő zóna............................................................................................................................................................ 161
11.6.4 Kiegészítő zóna............................................................................................................................................... 170
11.6.5 Térfűtés/-hűtés............................................................................................................................................... 175
11.6.6 Tartály............................................................................................................................................................. 184
11.6.7 Felhasználói beállítások.................................................................................................................................. 192
11.6.8 Információ....................................................................................................................................................... 196
11.6.9 Szerelői beállítások......................................................................................................................................... 197
11.6.10 Beüzemelés..................................................................................................................................................... 223
11.6.11 Üzemeltetés .................................................................................................................................................... 223
11.6.12 WLAN .............................................................................................................................................................. 224
11.7 Menüszerkezet: Felhasználói beállítások áttekintése.................................................................................................... 226
11.8 Menüszerkezet: Szerelői beállítások áttekintése ........................................................................................................... 228
12 Beüzemelés 229
12.1 Áttekintés: Beüzemelés .................................................................................................................................................. 229
12.2 Biztonsági előírások a beüzemeléskor............................................................................................................................ 230
12.3 Beüzemelés előtti ellenőrzőlista..................................................................................................................................... 230
12.4 Beüzemelés közbeni ellenőrzőlista................................................................................................................................. 231
12.4.1 Minimális áramlási sebesség.......................................................................................................................... 231
12.4.2 Légtelenítési funkció....................................................................................................................................... 232
12.4.3 Üzemeltetési próbaüzem............................................................................................................................... 234
12.4.4 Működtető próbaüzem .................................................................................................................................. 235
12.4.5 Padlófűtéses betonszárítás ............................................................................................................................ 236
13 Átadás a felhasználónak 240
14 Karbantartás és szerelés 241
14.1 Biztonsági óvintézkedések a karbantartásra vonatkozóan ............................................................................................ 241
14.2 Éves karbantartás............................................................................................................................................................ 241
14.2.1 Kültéri egység éves karbantartása: áttekintés............................................................................................... 241
14.2.2 Kültéri egység éves karbantartása: utasítások............................................................................................... 242
15 Hibaelhárítás 244
15.1 Áttekintés: Hibaelhárítás ................................................................................................................................................ 244
15.2 Biztonsági előírások hibaelhárítás esetén ...................................................................................................................... 244
15.3 Problémák megoldása tünetek alapján .......................................................................................................................... 245
15.3.1 Jelenség: Az egység NEM fűt vagy hűt kielégítően........................................................................................ 245
15.3.2 Jelenség: a meleg víz NEM éri el a kívánt hőmérsékletet.............................................................................. 245
15.3.3 Jelenség: A kompresszor NEM indul be (térfűtés vagy használativíz-melegítés) ......................................... 246
15.3.4 Jelenség: A rendszer bugyborékoló hangokat ad ki a beüzemelés után....................................................... 247
15.3.5 Tünet: A szivattyú blokkolva van.................................................................................................................... 247
15.3.6 Tünet: A szivattyú zajos (kavitáció)................................................................................................................ 248
15.3.7 Tünet: Kinyit a nyomáscsökkentő szelep ....................................................................................................... 248
15.3.8 Tünet: Szivárog a víznyomáscsökkentő szelep .............................................................................................. 249
15.3.9 Tünet: A helyiség fűtése NEM megfelelő alacsony külső hőmérséklet esetén............................................. 249
15.3.10 Tünet: A leágazópontban a nyomás átmenetileg szokatlanul magas ........................................................... 250
15.3.11 Tünet: A tartály-fertőtlenítési funkció NEM fejeződött be megfelelően (AH-hiba)...................................... 250
15.4 Hibaelhárítás a hibakódok alapján.................................................................................................................................. 251
15.4.1 Súgószöveg megjelenítése hibás működés esetén........................................................................................ 251
15.4.2 Az egység hibakódjai ...................................................................................................................................... 251
16 Hulladékkezelés 257
16.1 A hűtőközeg visszaállítása............................................................................................................................................... 257
16.1.1 A zárószelepek kinyitása................................................................................................................................. 258
16.1.2 Az elektronikus szabályozószelepek manuális kinyitása................................................................................ 258
16.1.3 Kinyerési üzemmód – 3N~ modellek esetén (7-szegmenses kijelző)............................................................ 259
16.1.4 Kinyerési üzemmód – 1N~ modellek esetén (7 LED-kijelzés)........................................................................ 262
17 Műszaki adatok 264
17.1 Szerelési tér: Kültéri egység ............................................................................................................................................ 265
17.2 Csövek rajza: Kültéri egység............................................................................................................................................ 267
17.3 Huzalozási rajz: Kültéri egység........................................................................................................................................ 269
Szerelői referencia-útmutató
4
18 Szószedet 277
19 Helyszíni beállítások táblázata 278
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 5
1 A dokumentum bemutatása
Ebben a fejezetben
1.1 A dokumentum bemutatása................................................................................................................................................... 5
1.2 A figyelmeztetések és szimbólumok jelentése ...................................................................................................................... 6
1.3 A szerelői referencia-útmutató áttekintése........................................................................................................................... 7
1.1 A dokumentum bemutatása
Célközönség
Képesített szerelők
Dokumentációkészlet
Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a
következőkből áll:
▪ Általános biztonsági óvintézkedések:
- Biztonsági tudnivalók, amelyeket el kell olvasnia a felszerelés előtt
1 | A dokumentum bemutatása
- Formátum: Papír (a kültéri egység dobozában)
▪ Üzemeltetési kézikönyv:
- Gyors összefoglaló az egyszerű felhasználásról
- Formátum: Papír (a kültéri egység dobozában)
▪ Felhasználói referencia-útmutató:
- Részletes, lépésről-lépésre leíró útmutatások és háttér-információk az alapvető
és a haladó felhasználási módokról
- Formátum: Digitális fájlok, amelyek a következő weboldalon találhatók: http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Szerelési kézikönyv:
- Szerelési utasítások
- Formátum: Papír (a kültéri egység dobozában)
▪ Szerelői referencia-útmutató:
- Szerelési előkészületek, bevált gyakorlatok, referenciaadatokstb.
- Formátum: Digitális fájlok, amelyek a következő weboldalon találhatók: http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Kiegészítő kézikönyv az opcionális berendezésekhez:
- Kiegészítő információk az opcionális berendezések üzembe helyezéséhez
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
- Formátum: Papír (a kültéri egység dobozában) + A digitális fájlok a következő
weboldalon találhatók: http://www.daikineurope.com/support-and-manuals/
product-information/
A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy
forgalmazójától szerezheti be.
Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek
fordításai.
Szerelői referencia-útmutató
5
Page 6
1 | A dokumentum bemutatása
Műszaki technikai adatok
▪ A műszaki adatok legújabb verziójának kiegészítését a regionális Daikin
webhelyen (nyilvánosan hozzáférhető) szerezheti be.
▪ A műszaki adatok legújabb verziójának teljes dokumentációját a Daikin Business
Portal (jelszó szükséges) szerezheti be.
Online eszközök
A dokumentációkészleten kívül néhány online eszköz is elérhető a szerelők
számára:
▪ Daikin Technical Data Hub
- Az egységek műszaki adatait, hasznos eszközöket, digitális erőforrásokat stb.
tartalmazó központ.
- Nyilvánosan elérhető a https://daikintechnicaldatahub.eu címen.
▪ Heating Solutions Navigator
- Digitális szerszámkészlet, amely számos eszközt kínál a fűtő rendszerek
felszerelésének és konfigurációjának elősegítésére.
- A Heating Solutions Navigator eléréséhez a Stand By Me platformon való
regisztráció szükséges. További információ: https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- A szerelők és szerviztechnikusok számára készült mobilalkalmazás, amely
lehetővé teszi a fűtő rendszerek regisztrációját, konfigurálását és
hibaelhárítását.
- A mobilalkalmazás iOS- és Android-eszközökre az alábbi QR-kódok
használatával tölthető le. Az alkalmazás eléréséhez a Stand By Me platformon
való regisztráció szükséges.
App Store Google Play
1.2 A figyelmeztetések és szimbólumok jelentése
VESZÉLY
Súlyos vagy halálos sérülést okozó helyzet.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
Áramütés veszélye.
Szerelői referencia-útmutató
6
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
Olyan helyzetet jelez, ahol a rendkívül magas hőmérséklet miatt fennáll az égés/
forrázás veszélye.
VESZÉLY: ROBBANÁS VESZÉLYE
Robbanás veszélye.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 7
FIGYELEM
Súlyos vagy halálos sérülés veszélye.
FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG
VIGYÁZAT
Enyhe vagy közepesen súlyos sérülés veszélye.
TÁJÉKOZTATÁS
Berendezések vagy vagyontárgyak sérülésének veszélye.
INFORMÁCIÓ
Hasznos tipp vagy további információ.
Az egységen használt jelölések:
Jelölés Magyarázat
1 | A dokumentum bemutatása
Beszerelés előtt olvassa el a szerelési és üzemeltetési
kézikönyvet, illetve tekintse meg a huzalozási útmutató
ábrát.
Karbantartás elvégzése és szervizelés előtt olvassa el a
szerelési kézikönyvet.
További információkat az "Referencia útmutató a
beszereléshez és a használathoz" kiadványban talál.
Az egység forgó alkatrészeket tartalmaz. Legyen óvatos az
egység szervizelése vagy ellenőrzése közben.
A dokumentumban használt jelölések:
Jelölés Magyarázat
Az ábra címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 ábra címe" az "1. fejezet 3. ábráját" jelenti.
A táblázat címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 táblázat címe" az "1. fejezet 3. táblázatát"
jelenti.
1.3 A szerelői referencia-útmutató áttekintése
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Fejezet Leírás
A dokumentum bemutatása A szerelő rendelkezésére álló dokumentumok
Általános biztonsági
óvintézkedések
Biztonsági tudnivalók, amelyeket el kell olvasnia
a felszerelés előtt
A szerelőre vonatkozó speciális
biztonsági utasítások
Szerelői referencia-útmutató
7
Page 8
1 | A dokumentum bemutatása
A doboz bemutatása A doboz kezelése, az egységek kicsomagolása és
Egységek és opciók ▪ Az egységek azonosítása
Használati irányelvek A rendszer különböző felszerelési beállításai
Az egység felszerelése A rendszer felszerelésével kapcsolatos teendők
A csövek felszerelése A rendszer csöveinek felszerelésével kapcsolatos
Elektromos felszerelés A rendszer elektromos alkatrészeinek
Fejezet Leírás
a tartozékok eltávolítása
▪ Egységek és opciók lehetséges kombinációi
és tudnivalók, beleértve a felszerelés
előkészítéséhez szükséges információkat
teendők és tudnivalók, beleértve a felszerelés
előkészítéséhez szükséges információkat
felszerelésével kapcsolatos teendők és
tudnivalók, beleértve a felszerelés
előkészítéséhez szükséges információkat
A kültéri egység felszerelésének
befejezése
Az egység és a csövek felszerelése, valamint az
elektromos felszerelés utáni teendők
Beállítás A rendszer felszerelés utáni konfigurálásával
kapcsolatos teendők és tudnivalók
Beüzemelés A rendszer konfigurálás utáni beüzemelésével
kapcsolatos teendők és tudnivalók
Átadás a felhasználónak Mit kell átadni és elmagyarázni a felhasználónak
Karbantartás és szerelés Az egységek karbantartása és szerelése
Hibaelhárítás Tennivalók problémák esetén
Hulladékkezelés A rendszer hulladékkezelésének módja
Műszaki adatok A rendszer műszaki jellemzői
Szószedet Fogalommeghatározások
Helyszíni beállítások táblázata A táblázatot a szerelőnek kell kitöltenie, és meg
kell tartani további hivatkozás céljából
Megjegyzés: A felhasználói referencia-
útmutatóban található egy szerelői beállítások
táblázat is. Ezt a táblázatot a szerelőnek kell
kitöltenie, és át kell adnia a felhasználónak.
Szerelői referencia-útmutató
8
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 9
2 | Általános biztonsági óvintézkedések
2 Általános biztonsági óvintézkedések
Ebben a fejezetben
2.1 A szerelőnek............................................................................................................................................................................ 9
2.1.1 Általános ................................................................................................................................................................. 9
2.1.2 Felszerelés helye .................................................................................................................................................... 10
2.1.3 Hűtőközeg — R410A vagy R32 esetében .............................................................................................................. 10
2.1.4 Víz ........................................................................................................................................................................... 12
2.1.5 Elektromos.............................................................................................................................................................. 12
2.1 A szerelőnek
2.1.1 Általános
Ha NEM biztos abban, miként szerelje fel vagy működtesse az egységet, lépjen
kapcsolatba forgalmazójával.
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
▪ Működés közben vagy közvetlenül utána NE érintse meg a hűtő- és vízcsöveket
vagy a belső alkatrészeket. Azok hőmérséklete túlságosan magas vagy alacsony
lehet. Várjon, amíg az alkatrészek ismét megfelelő hőmérsékletűek lesznek. Ha
mindenképpen meg kell érintenie azokat, viseljen védőkesztyűt.
▪ NE érintse meg az esetleg kiszivárgó hűtőfolyadékot.
FIGYELEM
A helytelen üzembe helyezés, illetve a berendezés vagy kiegészítők helytelen
csatlakoztatása áramütést, rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb
károsodását okozhatja. Kizárólag a Daikin által gyártott vagy jóváhagyott
tartozékokat, opcionális berendezéseket és pótalkatrészeket használjon.
FIGYELEM
Győződjön meg róla, hogy a szerelés, a tesztelés és a felhasznált alapanyagok
kiválasztása a vonatkozó törvényi előírások szerint történik (a Daikin
dokumentációban leírt útmutatások betartása mellett).
VIGYÁZAT
A rendszer szerelése, karbantartása és szervizelése során viseljen megfelelő
védőfelszerelést (védőkesztyűt és -szemüveget stb.).
FIGYELEM
A műanyag csomagoló tasakokat kidobás előtt szét kell tépni, hogy a gyermekek
véletlenül se játszhassanak velük. Lehetséges kockázat: fulladás.
FIGYELEM
Akadályozza meg, hogy az egységbe kisebb termetű állatok fészkeljék be magukat. Az
elektromos alkatrészekre mászó kis élőlények működészavarokat, füstölést vagy tüzet
is okozhatnak.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
9
Page 10
2 | Általános biztonsági óvintézkedések
VIGYÁZAT
NE érjen a levegő bemeneti nyílásához és a készülék alumínium
ventilátorszárnyaihoz.
VIGYÁZAT
▪ NE tegyen semmilyen tárgyat vagy készüléket a berendezés tetejére.
▪ NEM szabad a berendezésre felmászni, felülni vagy felállni.
TÁJÉKOZTATÁS
A kültéri egységen végzett munkákat ajánlott száraz időjárási körülmények között
végezni, hogy ne jusson víz az egységbe.
A vonatkozó jogszabályoknak megfelelően szükséges lehet jegyzőkönyvet
biztosítani a termékhez, amely legalább a következő információkat tartalmazza:
karbantartási információ, javítási munkák, tesztek eredményei, készenléti
időszakok stb.
Emellett legalább a következő információt is biztosítani KELL a termék egy
hozzáférhető részén:
▪ Útmutatás a rendszer kikapcsolásához vészhelyzet esetén
▪ A tűzoltóság, rendőrség és kórház neve és címe
▪ A szerviz neve, címe, valamint éjjeli és nappali telefonszáma
Európában az EN378 tartalmazza a jegyzőkönyvre vonatkozó útmutatásokat.
2.1.2 Felszerelés helye
▪ Az egység körül legyen elegendő tér a szereléshez és szellőzéshez.
▪ Bizonyosodjon meg róla, hogy a felszerelés helye elbírja az egység tömegét és
▪ Válasszon megfelelően szellőző területet. NE fedje le a szellőzőnyílásokat.
▪ Győződjön meg róla, hogy az egység vízszintesen áll.
NEM szabad az egységet az alábbi helyeken felszerelni:
▪ Robbanásveszélyes környezetben.
▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az elektromágneses
▪ Tűzveszélyes környezetben, ahol fennáll a gyúlékony anyagok (például hígító vagy
rezgését.
hullámok megzavarhatják a vezérlőrendszert, a berendezés hibáját okozva.
üzemanyag) szivárgásának veszélye, illetve ahol szénszálak vagy gyúlékony por
található.
2.1.3 Hűtőközeg — R410A vagy R32 esetében
Szerelői referencia-útmutató
10
▪ Olyan térbe, ahol korrozív gázok (például kénsavas gáz) termelődik. A rézcsövek
és a forrasztások korróziója a hűtőközeg szivárgását okozhatja.
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
TÁJÉKOZTATÁS
Győződjön meg róla, hogy a hűtőközeget szállító csövek felszerelése a törvényi
előírásoknak megfelelően történt-e. Európában az EN378 szabvány van érvényben.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 11
2 | Általános biztonsági óvintézkedések
TÁJÉKOZTATÁS
Győződjön meg róla, hogy a helyszíni csövek és a csatlakozások NINCSENEK
nyomásnak kitéve.
FIGYELEM
A tesztelés során SOHA ne helyezze a terméket a maximális engedélyezett nyomásnál
(amely az egység adattábláján látható) nagyobb nyomás alá.
FIGYELEM
A hűtőfolyadék szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha
hűtőközeggáz-szivárgást észlel, azonnal szellőztesse ki a területet. Lehetséges
kockázatok:
▪ A túl magas hűtőközeg-koncentráció zárt térben oxigénhiányt okozhat.
▪ Ha a hűtőközeggáz tűzzel találkozik, mérgező gáz keletkezhet.
VESZÉLY: ROBBANÁS VESZÉLYE
Leszivattyúzás – Hűtőközeg szivárgása. Ha szeretné leszivattyúzni a rendszert, és a
hűtőközeg szivárog a hűtőkörből:
▪ NE használja az egység automatikus leszivattyúzás funkcióját, amellyel
rendszerből minden hűtőközeget a kültéri egységbe juttathat. Lehetséges
következmény: A működő kompresszorba bejutó levegő öngyulladást és
robbanásr okoz.
▪ Használjon külön begyűjtő rendszert, így az egység kompresszorának NEM kell
üzemelni.
FIGYELEM
A hűtőfolyadékot MINDIG gyűjtse össze. NE engedje, hogy az a környezetbe jusson.
Vákuumszivattyúval szivattyúzza ki a felszerelést.
TÁJÉKOZTATÁS
Miután minden csövet csatlakoztatott, ellenőrizze, hogy nincs-e gázszivárgás.
Nitrogénnel hajtson végre gázszivárgás-ellenőrzést.
TÁJÉKOZTATÁS
▪ A kompresszor meghibásodásának elkerülése érdekében NE töltsön be több
hűtőközeget megadott mennyiségnél.
▪ Ha a hűtőközegrendszert meg kell bontani, a hűtőközeg kezelését a vonatkozó
előírásoknak megfelelően KELL végezni.
FIGYELEM
Ellenőrizze, hogy nincs-e oxigén a rendszerben. A hűtőközeg feltöltése csak a
szivárgásteszt és a vákuumszivattyús szárítás végrehajtása után végezhető el.
Lehetséges következmény: A kompresszor öngyulladása és felrobbanása a működő
kompresszorba kerülő oxigén miatt.
▪ Ha újratöltés szükséges, lásd az egységen az adattáblát. A tábláról leolvasható a
használható hűtőközeg típusa és a szükséges mennyiség.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Az egység gyárilag fel van töltve hűtőközeggel. A csőméretektől és -hosszaktól
függően egyes rendszerek további hűtőközeg-feltöltést igényelhetnek.
Szerelői referencia-útmutató
11
Page 12
2 | Általános biztonsági óvintézkedések
▪ Csak a kifejezetten a rendszerben használatos hűtőközeghez megfelelő eszközök
használatával biztosítsa a nyomásellenállást, és akadályozza meg az idegen
anyagok bejutását a rendszerbe.
▪ A hűtőközeg-folyadék feltöltése:
Ha Ezután
Egy szifoncső van jelen
Töltéskor fordítsa felfelé a hengert.
(például: a hengeren a “folyadék
feltöltéséhez szükséges szifonnal
ellátva” felirat olvasható)
Egy szifoncső NINCS jelen Töltéskor fordítsa lefelé a hengert.
▪ Lassan nyissa ki a hűtőközeghengereket.
▪ A hűtőközeget folyadék állapotban töltse fel. Ha gáz állapotban adja hozzá, az
megakadályozhatja a megfelelő működést.
VIGYÁZAT
Ha a hűtőközeg-feltöltési eljárással készen van, vagy azt megszakítja, akkor azonnal el
kell zárni a hűtőközegtartály szelepét. Ha a szelep NEM zár azonnal, a megmaradó
nyomás további hűtőközeg-utántöltést eredményezhet. Lehetséges következmény:
Hibás hűtőközeg-mennyiség.
2.1.4 Víz
2.1.5 Elektromos
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
TÁJÉKOZTATÁS
Kizárólag a 98/83EK EU-irányelvnek megfelelő minőségű vizet használjon.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
▪ Kapcsoljon KI minden áramforrást, mielőtt eltávolítaná a kapcsolódoboz fedelét,
elektromos kábeleket csatlakoztatna, vagy megérintené az elektromos
alkatrészeket.
▪ Szüntesse meg a tápellátást, várjon legalább 10 percet, majd a szervizelés
megkezdése előtt mérje meg a feszültséget a főáramkör kondenzátorainak és
elektromos alkatrészeinek kivezetésein. CSAK akkor érintse meg az elektromos
alkatrészeket, ha a feszültség kisebb, mint 50 V (egyenáram). A kivezetések
pontos helyét a huzalozási rajz segítségével határozhatja meg.
▪ Vizes kézzel NE érintse meg az elektromos alkatrészeket.
▪ A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
Szerelői referencia-útmutató
12
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 13
2 | Általános biztonsági óvintézkedések
FIGYELEM
Ha a termék gyárilag NEM tartalmazza, a rögzített vezetékekbe be KELL építeni egy
főkapcsolót, vagy más olyan megszakítót, amellyel minden pólus csatlakozása
bontható, amennyiben III-as kategóriájú túlfeszültség lépne fel.
FIGYELEM
▪ CSAK réz vezetékeket használjon.
▪ Győződjön meg róla, hogy a helyszíni vezetékek bekötése a törvényi előírásoknak
megfelelően történt-e.
▪ A helyszíni huzalozási munkálatokat a termékhez mellékelt huzalozási rajz szerint
KELL végrehajtani.
▪ NE gyömöszöljön összetekert kábeleket az egységbe, és ügyeljen arra, hogy a
kábelek NE érjenek a csövekhez vagy az éles szélekhez. Ellenőrizze, hogy a
csatlakozásokra nem hat-e külső nyomás.
▪ Gondoskodjon megfelelő földelésről. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A
helytelen földelés áramütést eredményezhet.
▪ Csak külön áramkört szabad használni. TILOS egy másik készülékkel közös
áramellátásról üzemeltetni.
▪ Gondoskodjon róla, hogy be legyenek építve a szükséges biztosítékok és
megszakítók.
▪ Mindenképpen szereljen fel földzárlat-megszakítót. Ennek elmulasztása
áramütéshez vagy tűzhöz vezethet.
▪ A földzárlat-megszakító beszerelésekor ellenőrizze, hogy kompatibilis-e az
inverterrel (vagyis ellenáll-e a nagyfrekvenciás elektromos zajnak). Ha nem
kompatibilis, a földzárlat-megszakító feleslegesen kioldhat.
VIGYÁZAT
▪ A tápkábel csatlakoztatásakor: először a földelővezetéket kösse be, és csak azután
a tápvezetékeket.
▪ A tápkábel leválasztásakor: először a tápvezetékeket kösse le, és csak azután a
földelővezetéket.
▪ A tápkábel feszültségmentesítője és maga a csatlakozóblokk közötti tápvezetékek
hosszát úgy kell beállítani, hogy véletlen széthúzódáskor a tápvezetékek
összeköttetése szakadjon meg előbb, és ne a földelővezetéké.
TÁJÉKOZTATÁS
Óvintézkedések a tápkábelek fektetéséhez:
▪ NE csatlakoztasson különböző vastagságú vezetékeket a tápfeszültség
csatlakozóblokkjára (a tápkábel lazasága abnormális hőmérsékletet
eredményezhet).
▪ Az azonos vastagságú vezetékeket a fenti ábrán látható módon csatlakoztassa.
▪ A huzalozáshoz használja a kijelölt tápkábelt, és biztonságosan csatlakoztassa,
majd rögzítse, hogy ne érhesse külső nyomás a csatlakozótáblát.
▪ A csatlakozócsavarok meghúzásához használjon megfelelő csavarhúzót. A kis fejű
csavarhúzók kárt tehetnek a fejben, és lehetetlenné tehetik a megfelelő
meghúzást.
▪ A csatlakozócsavarok túl szoros meghúzása eltörheti őket.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
13
Page 14
2 | Általános biztonsági óvintézkedések
Az interferencia elkerülése érdekében a tápkábelek legyenek legalább 1 m
távolságra a televízió- vagy rádiókészülékektől. A rádióadás hullámhosszától
függően az 1m távolság kevés lehet.
FIGYELEM
▪ Az elektromos szerelési munka végén ellenőrizze, hogy az elektromos dobozban
minden elektromos alkatrész és csatlakozó jól csatlakozik-e.
▪ Az egység elindítása előtt ellenőrizze, hogy alaposan lezárta-e a fedeleket.
TÁJÉKOZTATÁS
Csak abban az esetben érvényes, ha a tápellátás háromfázisú, és a kompresszor BE/KI
kapcsolóval indítható.
Ha fennáll az ellenfázis lehetősége egy pillanatnyi áramszünet után, és a termék
működése közben megszűnik, majd helyreáll a tápellátás, csatlakoztasson helyben
egy ellenfázisvédő áramkört. A termék ellenfázisban való működtetése a
kompresszor és más alkatrészek meghibásodásához vezethet.
Szerelői referencia-útmutató
14
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 15
3 | A szerelőknek szóló biztonsági utasítások
3 A szerelőknek szóló biztonsági utasítások
A következő biztonsági utasításokat és szabályokat mindig be kell tartani.
Az egység mozgatása (lásd
"A kültéri egység kezelése"[420]
VIGYÁZAT
A sérülések elkerülése érdekében NE érintse meg a berendezés levegőbemenetét
vagy alumínium bordáit.
Használati irányelvek (lásd:
"6Használati irányelvek"[431]
VIGYÁZAT
Ha egynél több kilépővíz zóna van használatban, MINDEN esetben szükséges
keverőszelep beszerelése a fő zónában a kilépő víz hőmérsékletének csökkentése
(fűtés esetén)/növelése (hűtés esetén) érdekében, amikor az a kiegészítő zóna
számára szükséges.
Felszerelés helye (lásd:
"7.1A berendezés helyének előkészítése"[467]
FIGYELEM
Az egység megfelelő felszereléséhez tartsa be a kézikönyvben előírt szervizelési tér
méreteit. Lásd "17.1Szerelési tér: Kültéri egység"[4265].
Az R32 egységre vonatkozó speciális követelmények (lásd:
felszerelési helyére vonatkozó követelmények"[467]
)
)
)
)
"A kültéri egység
FIGYELEM
▪ TILOS átlyukasztani vagy égésnek kitenni.
▪ A jégmentesítő folyamat felgyorsításához vagy a berendezés tisztításhoz
KIZÁRÓLAG a gyártó által javasolt eszközöket használja.
▪ Az R32 hűtőközeg nem tartalmaz szaganyagokat.
FIGYELEM
A készüléket olyan jól szellőző helyiségben kell tárolni, ahol nem éri mechanikus
sérülés, és ahol nincs folyamatosan sugárzó tűzforrás (például nyílt lángok, működő
gázkészülék vagy működő elektromos fűtő).
FIGYELEM
Ügyeljen rá, hogy a beszerelés, a szervizelés, a karbantartás és a javítás a Daikin
utasításai szerint legyen elvégezve és megfeleljen a jogszbályi előírásoknak (pl. a
gázkészülékek használatára vonatkozó országos előírásoknak), illetve arra, hogy a
munkát erre jogosul személy végezze el.
A kültéri egység felszerelése (lásd:
FIGYELEM
A kültéri egységet a jelen kézikönyv utasításainak megfelelően KELL felszerelni. Lásd
"7.2A kültéri egység felszerelése"[470].
"7.2A kültéri egység felszerelése"[470]
)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
15
Page 16
3 | A szerelőknek szóló biztonsági utasítások
Az egység felnyitása és lezárása (lásd:
lezárása"[475]
)
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
A csövek felszerelése (lásd:
"8A csövek felszerelése"[477]
FIGYELEM
A külső csövek felszerelési módjának meg KELL felelnie a jelen kézikönyvben foglalt
utasításoknak. Lásd: "8A csövek felszerelése"[477].
Glikolos fagyvédelem esetén:
FIGYELEM
Az etilénglikol mérgező anyag.
"7.3Az egység felnyitása és
)
FIGYELEM
A glikol használata a rendszer korrózióját idézheti elő. A korrózióálló adalék nélküli
glikol oxigén hatására savassá válik. Ezt a folyamatot a réz jelenléte és a magas
hőmérséklet gyorsítja. A savas korrózióálló adalék nélküli glikol megtámadja a
fémfelületet, és galvanikus korróziócellákat hoz létre, amelyek nagymértékben
károsítják a rendszert. Ezért fontos, hogy:
▪ a víz kezelését egy szakképzett vízspecialista hajtsa végre,
▪ a glikol választott korrózióálló adaléka közömbösítse a glikol oxidációja során
keletkező savakat,
▪ semmilyen autóiparban alkalmazott glikol nem használható, mivel ezek
korrózióálló adalékanyagának élettartama korlátozott, és szilikátokat tartalmaz,
amik beszennyezhetik vagy eltömíthetik a rendszert,
▪ a glikolos rendszerekben NEM lehet horganyzott csöveket használni, mivel a glikol
egyes korrózióálló adalékanyag-összetevőinek kicsapódását okozhatja.
Elektromos felszerelés (lásd:
FIGYELEM
Az elektromos vezetékek csatlakoztatási módjának meg KELL felelnie az alábbiak
utasításainak:
▪ Ez a kézikönyv. Lásd: "9Elektromos felszerelés"[491].
▪ Az egységhez mellékelt elektromos huzalozási rajz, amely a szervizfedél belsején
található. A jelmagyarázatát lásd: "17.3Huzalozási rajz: Kültéri egység"[4269].
"9Elektromos felszerelés"[491]
)
Szerelői referencia-útmutató
16
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 17
3 | A szerelőknek szóló biztonsági utasítások
FIGYELEM
MINDIG több eres kábelt használjon a tápellátás kábeleihez.
FIGYELEM
▪ Az összes huzalozást képesített szakembernek KELL végeznie, és meg KELL felelnie
a vonatkozó jogszabályoknak.
▪ Hozzon létre elektromos csatlakozókat a rögzített huzalozáshoz.
▪ A helyszínen beszerzett összes összetevőnek és összes elektromos szerkezetnek
meg KELL felelnie a vonatkozó jogszabályoknak.
FIGYELEM
▪ Ha a tápellátásban hiányzó vagy rossz N-fázis van, akkor elképzelhető, hogy a
berendezés nem fog működni.
▪ Alakítson ki megfelelő földelést. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A rossz
földelés áramütést eredményezhet.
▪ Szerelje be a szükséges biztosítékokat és megszakítókat.
▪ Rögzítse az elektromos huzalozást kábelrögzítőkkel úgy, hogy a kábel NE
érintkezzen éles felületekkel vagy a csövekkel, különösen a magas nyomású
oldalon.
▪ NE használjon műanyag ragasztószalaggal burkolt vezetékeket, sodort
vezetékeket, hosszabbítókábelt vagy csillag rendszerből származó
csatlakozásokat. Ezek túlmelegedést, áramütést vagy tüzet okozhatnak.
▪ NE szereljen be fázissiettető kondenzátort, mivel az egységben inverter található.
A fázissiettető kondenzátor csökkenti a teljesítményt és balesetet okozhat.
FIGYELEM
Forgó ventilátor. A kültéri egység BEKAPCSOLÁSA előtt a biztonság érdekében
győződjön meg arról, hogy az elvezetőrács takarja a ventilátort, így az akkor sem
okozhat sérülést, ha forog. Lásd: "Az elvezető rács felszerelése"[474].
VIGYÁZAT
NE helyezzen feleslegesen hosszú vezetékeket az egységbe.
FIGYELEM
A kiegészítő fűtőelemnek rendelkeznie KELL külön tápellátással, és a vonatkozó
jogszabályoknak megfelelően védeni KELL a biztonsági berendezésekkel.
VIGYÁZAT
Annak biztosítására, hogy az egység megfelelően földelt legyen, mindig
csatlakoztassa a kiegészítő fűtőelem tápellátását és a földkábelt.
FIGYELEM
Lecsupaszított vezeték. Ügyeljen arra, hogy a lecsupaszított vezeték ne
érintkezhessen az alsó lemezen esetlegesen megálló vízzel.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
17
Page 18
3 | A szerelőknek szóló biztonsági utasítások
Beállítás (lásd:
VIGYÁZAT
A fertőtlenítés funkció beállításait a szerelőnek KELL megadnia a vonatkozó
jogszabályoknak megfelelően.
FIGYELEM
Arra ügyelni kell, hogy a fertőtlenítés üzemmód után a kifolyó használati meleg víz
hőmérséklete a [2-03] helyszíni beállítás értéke szerinti lesz.
Ha a használati meleg víz túl magas hőmérséklete személyi sérülés kockázatát jelenti,
egy keverőszelepet (nem tartozék) kell a használatimelegvíz-tartály melegvízkimeneti csatlakozására szerelni. Ennek a keverőszelepnek kell biztosítania, hogy a
kifolyó meleg víz hőmérséklete soha ne mehessen egy beállított maximális érték fölé.
A meleg víz megengedett legnagyobb hőmérsékletét a vonatkozó jogszabályoknak
megfelelően kell kiválasztani.
VIGYÁZAT
Győződjön meg róla, hogy a fertőtlenítési funkció meghatározott időtartamú [5.7.5]
kezdési idejét [5.7.3] NEM szakítja meg használatimelegvíz-igény.
VIGYÁZAT
A BSH engedélyezési program [9.4.2] segítségével a heti program alapján
engedélyezhető vagy korlátozható a segédfűtőelem működése. Tanács: A
fertőtlenítés funkció sikertelen működésének elkerülése érdekében hagyja a
segédfűtőelemet (a heti program szerint) a fertőtlenítés beprogramozott
időpontjától kezdve legalább 4óráig működni. Ha a segédfűtőelem a fertőtlenítés
közben korlátozva van, a funkció NEM lesz sikeres, és megjelenik a vonatkozó AH
figyelmeztetés.
"11Konfiguráció"[4128]
)
Beüzemelés (lásd:
"12Beüzemelés"[4229]
FIGYELEM
A beüzemelés módjának meg KELL felelnie a jelen kézikönyvben foglalt utasításoknak.
Lásd: "12Beüzemelés"[4229].
Karbantartás és szervizelés (lásd:
VIGYÁZAT
Számolni kell azzal, hogy a szelepből kifolyó víz esetenként nagyon forró.
FIGYELEM
Ha a belső huzalozás sérült, a gyártóra, a márkaszervizre vagy egy szakemberre kell
bízni a cseréjét.
)
"14Karbantartás és szerelés"[4241]
)
Szerelői referencia-útmutató
18
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 19
3 | A szerelőknek szóló biztonsági utasítások
Hibaelhárítás (lásd:
FIGYELEM
▪ Mielőtt megvizsgálná a berendezés kapcsolódobozát, MINDIG ellenőrizze, hogy a
berendezés le van-e választva az áramellátásról. Kapcsolja ki a megfelelő
megszakítót.
▪ Ha egy biztonsági eszköz bekapcsolt, állítsa le az egységet, és derítse ki, hogy
miért aktiválódott a biztonsági eszköz, mielőtt azt kikapcsolná. A biztonsági
eszközöket SOHA nem szabad kiiktatni vagy a gyári beállítástól eltérő értékre
módosítani. Ha nem találja a probléma okát, lépjen kapcsolatba a forgalmazóval.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
FIGYELEM
A hőmegszakító véletlen visszaállítása miatti balesetek elkerülése érdekében a
berendezést TILOS külső kapcsolóeszközzel ellátni, például időzítővel, vagy olyan
áramkörhöz csatlakoztatni, amelyet a közmű rendszeresen BE- és KIKAPCSOL.
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
"15Hibaelhárítás"[4244]
)
FIGYELEM
Hőkibocsátók vagy -gyűjtők légtelenítése. A hőkibocsátók vagy -gyűjtők
légtelenítése előtt ellenőrizze, hogy a felhasználói felület kezdőképernyőjén látható-e
vagy jelzés.
▪ Ha nem, akkor azonnal elvégezheti a légtelenítést.
▪ Ha igen, akkor gondoskodjon a légtelenítéshez használni kívánt szoba megfelelő
szellőzéséről. Ok: A hűtőanyag beszivároghat a vízkörbe, majd a szobába, amikor
légteleníti a hőkibocsátókat vagy -gyűjtőket.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
19
Page 20
4 | A doboz bemutatása
4 A doboz bemutatása
Ebben a fejezetben
4.1 Áttekintés: A doboz bemutatása
4.1 Áttekintés: A doboz bemutatása............................................................................................................................................ 20
4.2 Kültéri egység.......................................................................................................................................................................... 20
4.2.1 A kültéri egység kezelése ....................................................................................................................................... 20
4.2.2 A kültéri egység kicsomagolása.............................................................................................................................. 21
4.2.3 Tartozékok eltávolítása a kültéri egységből........................................................................................................... 23
Ez a fejezet leírja, hogy mit kell tennie a kültéri egységet tartalmazó doboz
helyszínre szállítását követően.
Tartsa szem előtt az alábbiakat:
▪ Kiszállításkor az egység sértetlenségét ellenőrzni KELL. Bármilyen sérülést azonnal
jelezni KELL a szállítmányozó reklamációs ügyintézőjének.
▪ A becsomagolt egységet vigye minél közelebb a végleges üzembe helyezési
helyhez, hogy megelőzze a szállítás során okozott sérüléseket.
▪ Tervezze meg előre, hogy milyen útvonalon kerül az egység a felszerelési helyére.
4.2 Kültéri egység
4.2.1 A kültéri egység kezelése
Targonca vagy raklapemelő
A raklapon lévő egységet targoncával vagy raklapemelővel mozgassa.
VIGYÁZAT
A sérülések elkerülése érdekében NE érintse meg a berendezés levegőbemenetét
vagy alumínium bordáit.
Szerelői referencia-útmutató
20
Manuális
A kicsomagolás után az egységet a tartozékként mellékelt hevederek használatával
mozgathatja.
Lásd még:
▪ "A kültéri egység kicsomagolása"[421]
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 21
▪ "Tartozékok eltávolítása a kültéri egységből"[423]
a1
a2
a1
a2
±150
kg
1 2
▪ "A kültéri egység felszerelése"[472]
4 | A doboz bemutatása
4.2.2 A kültéri egység kicsomagolása
a1, a2 Hevederek
TÁJÉKOZTATÁS
Kicsomagolás – csomagolás felső része. A csomagolás felső részének eltávolításakor
tartsa a kezében az elvezetőrácsot tartalmazó dobozt, hogy ne essen előre.
1 Távolítsa el a műanyagfóliát és a csomagolás felső részét.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
21
Page 22
4 | A doboz bemutatása
2 Távolítsa el a külső tartozékokat. Lásd: "Tartozékok eltávolítása a kültéri
egységből" [4 23]. (Emellett az egység belsejében is található egy tartozék,
amelyek az egység kinyitása előtt el kell távolítani.)
3 Távolítsa el az egység tetején, illetve sarkain található csomagolást.
4 Távolítsa el a műanyagfóliát.
Szerelői referencia-útmutató
22
5 Távolítsa el a szállítócsavarokat és alátéteket.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 23
6×
M6
6×
4.2.3 Tartozékok eltávolítása a kültéri egységből
a
g
d
b c
e
f
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
j
1 Távolítsa el az egység tetején és előtt található tartozékokat.
4 | A doboz bemutatása
a Az egység mozgatására szolgáló hevederek
b Általános biztonsági óvintézkedések
c Üzemeltetési kézikönyv
d Szerelési kézikönyv
e Kiegészítő kézikönyv az opcionális berendezésekhez
f Energiacímke
g Felhasználói felület (elülső lemez, hátsó lemez, csavarok és tiplik)
h Elvezetőrács
i Az elvezetőrács csavarjai
2 Az egység felnyitását (lásd: "A kültéri egység felnyitása" [4 75]) követően
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
távolítsa el az egység belsejében található tartozékot.
Szerelői referencia-útmutató
23
Page 24
4 | A doboz bemutatása
j Elzárószelep (beépített szűrővel)
Szerelői referencia-útmutató
24
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 25
5 Egységek és opciók
Ebben a fejezetben
5.1 Azonosítás............................................................................................................................................................................... 25
5.1.1 Azonosítási címke: Kültéri egység .......................................................................................................................... 25
5.2 Egységek és opciók együttes használata................................................................................................................................ 26
5.2.1 A kültéri egység opciói ........................................................................................................................................... 26
5.2.2 A kültéri egység és a használatimelegvíz-tartály lehetséges kombinációi ............................................................ 29
5.1 Azonosítás
TÁJÉKOZTATÁS
Több készülék egyszerre történő üzembe helyezése vagy szervizelése esetén ügyeljen
rá, hogy NE cserélje össze a különböző modellek szervizpaneljeit.
5.1.1 Azonosítási címke: Kültéri egység
5 | Egységek és opciók
Helye
A modellek azonosítása
Példa: EBLA16DA3V3
Kód Magyarázat
E Monoblokk kültéri hőszivattyú
B B=Kétirányú (fűtés+hűtés)
D=Csak fűtés
L Alacsony vízhőmérséklet – 2. környezeti zóna (lásd a
működési tartományt)
A R32 hűtőközeg
16 Teljesítményosztály
DA Modellsorozat
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
3 3=Beépített kiegészítő fűtőelemmel rendelkező modell
[—]=Beépített kiegészítő fűtőelemmel nem rendelkező
modell
V3 Tápellátás:
V3=1N~, 230V(AC), 50Hz
W1=3N~, 400VAC, 50Hz
Szerelői referencia-útmutató
25
Page 26
5 | Egységek és opciók
5.2 Egységek és opciók együttes használata
5.2.1 A kültéri egység opciói
INFORMÁCIÓ
Lehetséges, hogy az országában bizonyos opciók nem elérhetők.
Többzónás vezetékes vezérlők
A következő többzónás vezetékes vezérlőket csatlakoztathatja:
▪ 230V-os többzónás alapegység (EKWUFHTA1V3)
▪ 230V-os digitális termosztát (EKWCTRDI1V3)
▪ 230V-os analóg termosztát (EKWCTRAN1V3)
▪ 230V-os működtető egység (EKWCVATR1V3)
A szerelési útmutatásokat lásd a vezérlő szerelési kézikönyvében és az opcionális
berendezések kiegészítő kézikönyvében.
Szobatermosztát (EKRTWA, EKRTR1)
A kültéri egységhez opcionális szobatermosztát csatlakoztatható. Ez a termosztát
lehet vezetékes (EKRTWA) vagy vezeték nélküli (EKRTR1).
A szerelési útmutatásokat lásd a szobatermosztát szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Távoli érzékelő vezeték nélküli termosztáthoz (EKRTETS)
Távoli beltéri hőmérséklet-érzékelőt (EKRTETS) csak a vezeték nélküli termosztáttal
(EKRTR1) használhat.
A szerelési útmutatásokat lásd a szobatermosztát szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Digitális KI/BE jel panel (EKRP1HBAA)
A Digitális KI/BE jel panel a következő jelek biztosításához szükséges:
▪ Alarm output
▪ Térfűtés/-hűtés BE/KI kimenet
▪ Átállás külső hőforrásra
A szerelési útmutatásokat lásd a digitális KI/BE jel panel szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
Kommunikációs PCB-panel (EKRP1AHTA)
A digitális bemenetek általi energiatakarékos fogyasztásvezérlés engedélyezéséhez
be kell szerelnie a kommunikációs PCB-panelt.
Szerelői referencia-útmutató
26
A szerelési útmutatásokat lásd a kommunikációs PCB-panel szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
Távoli beltéri érzékelő (KRCS01-1)
Alapértelmezés szerint a dedikált kényelmi felhasználói felület belső érzékelője
(szobatermosztátként használt BRC1HHDA) szolgál szobahőmérsékletérzékelőként.
A távoli beltéri érzékelő opcióként szerelhető fel a szobahőmérséklet egy másik
pontban történő méréséhez.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 27
5 | Egységek és opciók
A szerelési útmutatásokat lásd a távoli beltéri érzékelő szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
INFORMÁCIÓ
▪ A távoli beltéri érzékelő kizárólag abban az esetben használható, ha a távirányító
szobatermosztát funkcióra van beállítva.
▪ A távoli beltéri érzékelő és a távoli kültéri érzékelő nem csatlakoztatható
egyszerre.
Távoli kültéri érzékelő (EKRSCA1)
Alapértelmezés szerint a kültéri egységben található érzékelő használatos a kültéri
hőmérséklet mérésére.
A távoli kültéri érzékelő opcióként szerelhető fel a kültéri hőmérséklet egy másik
pontban történő mérésére (például a közvetlen napfény elkerülése miatt) a
rendszer jobb működése érdekében.
A szerelési útmutatásokat lásd a távoli kültéri érzékelő szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
INFORMÁCIÓ
A távoli beltéri érzékelő és a távoli kültéri érzékelő nem csatlakoztatható egyszerre.
PC-kábel (EKPCCAB4)
A PC-kábel kapcsolatot létesít a kültéri egység hydro PCB-je (A1P) és egy
számítógép között. Lehetővé teszi a hidromodul szoftverének és az EEPROM-jának
frissítését.
A szerelési utasításokért lásd:
▪ A PC-kábel szerelési kézikönyve
▪ "A PC-kábel csatlakoztatása a kapcsolódobozhoz"[4131]
Hőszivattyú-konvektor (FWXV, FWXT, FWXM)
Térfűtés/-hűtés biztosításához használhatók a következő hőszivattyú-konvektorok:
▪ FWXV: padlón álló modell
▪ FWXT: falra szerelt modell
▪ FWXM: rejtett üzemmód
A szerelési utasításokért lásd:
▪ A hőszivattyú-konvektorok szerelési kézikönyve
▪ A hőszivattyú-konvektorok változatainak szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális berendezésekhez
Külső kiegészítő fűtőelem (EKLBUHCB6W1) + megkerülőszelep-készlet
(EKMBHBP1)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Beépített kiegészítő fűtőelemmel nem rendelkező modellek esetén beszerelheti
külső kiegészítő fűtőelemet (EKLBUHCB6W1).
A szerelési utasításokért lásd:
▪ A külső kiegészítő fűtőelem szerelési kézikönyve
▪ "A kiegészítő fűtőelem csatlakoztatása"[4106] (ez a szakasz részben helyettesíti
a kiegészítő fűtőelem szerelési kézikönyvét)
Szerelői referencia-útmutató
27
Page 28
5 | Egységek és opciók
A külső kiegészítő fűtőelem beszerelésekor, bizonyos körülmények között egy
megkerülőszelep-készletet is be kell szerelnie (EKMBHBP1). Lásd:
▪ "Mikor van szükség megkerülőszelep-készletre?"[4111]
▪ "A megkerülőszelep-készlet csatlakoztatása" [4112] (ez a szakasz helyettesíti a
megkerülőszelep-készlethez mellékelt útmutatót)
WLAN-kazetta (BRP069A78)
Ha beszereli a vezeték nélküli LAN-kazettát, egy okostelefon-alkalmazással
vezérelheti a rendszert.
A szerelési utasításokért lásd a WLAN-kazetta szerelési kézikönyvét.
Univerzális központi vezérlő (EKCC8-W)
Vezérlő a kaszkádolt vezérléshez.
Kétzónás készlet (BZKA7V3)
Felszerelhet egy opcionális kétzónás készletet.
A szerelési útmutatásokat lásd a kétzónás készlet szerelési kézikönyvében.
Csatlakoztatási készlet külső gyártótól származó tartályhoz (EKHY3PART)
Akkor van rá szükség, amikor külső gyártótól származó tartályt szeretne
csatlakoztatni.
Egy hőmérséklet-érzékelőből és egy 3-járatú szelepből áll.
A szerelési útmutatásokat lásd a csatlakoztatási készlet szerelési kézikönyvében.
Csatlakoztatási készlet beépített termosztáttal rendelkező, külső gyártótól
származó tartályhoz (EKHY3PART2)
Készlet beépített termosztáttal rendelkező, külső gyártótól származó tartály
csatlakoztatásához. A készlet segítségével a tartályos termosztátos ellátás
használatimelegvíz-igénnyel váltható ki a kültéri egység esetében.
Használatimelegvíz-tartály
A kültéri egységhez csatlakoztatható egy használatimelegvíz-tartály a használati
meleg víz biztosítása érdekében.
Az alábbi használatimelegvíz-tartályok érhetők el:
Tartály Remark
Rozsdamentes acél tartály (normál):
Beleértve a segédfűtőelemet
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
Szerelői referencia-útmutató
28
▪ EKHWS250D3V3
▪ EKHWS300D3V3
Rozsdamentes acél tartály (+
alkatrészek):
▪ EKHWSU150D3V3
▪ EKHWSU180D3V3
▪ EKHWSU200D3V3
▪ EKHWSU250D3V3
▪ EKHWSU300D3V3
Beleértve a következőket:
▪ Segédfűtőelem
▪ Az Egyesült Királyság G3 építési
szabályozásának való megfeleléshez
szükséges alkatrészek.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 29
5 | Egységek és opciók
Tartály Remark
Polipropilén tartály:
▪ EKHWP300B
▪ EKHWP500B
Tartály visszafolyó szolárrendszerrel.
Az említett tartályok esetében a
segédfűtőelem opciót (EKBH3S) kell
felszerelni.
Polipropilén tartály:
▪ EKHWP300PB
▪ EKHWP500PB
Tartály nyomás alatt álló
szolárrendszerrel.
Az említett tartályok esetében a
segédfűtőelem opciót (EKBH3S) kell
felszerelni.
A szerelési útmutatásokat lásd a használatimelegvíz-tartály szerelési kézikönyvében
és az opcionális berendezések kiegészítő kézikönyvében.
Kényelmi felhasználói felület (BRC1HHDA) szobatermosztátként használva
▪ A szobatermosztátként használt kényelmi felhasználói felület (HCI) csak a kültéri
egységhez csatlakoztatott felhasználói felülettel együtt használható.
▪ A szobatermosztátként használt kényelmi felhasználói felületet (HCI) a vezérelni
kívánt szobába kell felszerelni.
A szerelési útmutatásokat lásd a szobatermosztátként használt kényelmi
felhasználói felület (HCI) szerelési és üzemeltetési kézikönyvében és az opcionális
berendezések kiegészítő kézikönyvében.
Áramláskapcsoló (EKFLSW1)
Ha glikolt ad a vízhez, áramláskapcsolót is be kell szerelnie (és be kell állítania
[E-0D]=1 értékre).
A szerelési útmutatásokat lásd az áramláskapcsoló szerelési kézikönyvében.
Okoshálózat relékészlete (EKRELSG)
Az opcionális okoshálózati relékészletet nagyfeszültségű okoshálózati csatlakozók
(EKRELSG) esetén kell beszerelni.
Szerelési utasítások: "Csatlakozás okoshálózathoz"[4123].
5.2.2 A kültéri egység és a használatimelegvíz-tartály lehetséges kombinációi
Kombinációs táblázat
Kültéri egység Használatimelegvíz-tartály
EKHWS*D* EKHWSU*D* EKHWP* Külső gyártótól
EBLA09~16 O O O O
EDLA09~16 O O O O
(a)
Külső gyártótól származó tartály használatakor ellenőrizze, hogy az megfelel-e a minimum
követelményeknek (lásd: "Külső gyártótól származó tartályra vonatkozó
követelmények"[429]).
származó
tartály
(a)
(a)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Külső gyártótól származó tartályra vonatkozó követelmények
Külső gyártótól származó tartály használata esetén a tartálynak a következő
követelményeknek kell megfelelnie:
▪ A tartály hőcserélő spirálja nem lehet 1,05m²-nél kisebb és 3,7m²-nél nagyobb.
Szerelői referencia-útmutató
29
Page 30
5 | Egységek és opciók
aba
b
▪ A tartály hőmérséklet-érzékelőjének a hőcserélő spirál felett kell elhelyezkednie.
▪ A segédfűtőelemnek a hőcserélő spirál felett kell elhelyezkednie.
TÁJÉKOZTATÁS
Teljesítmény. A külső gyártótól származó tartályok teljesítményadatait NEM tudjuk
megadni, és a teljesítményt NEM tudjuk garantálni.
Ha van egy tartálya, amelybe…
Be lehet szerelni hőmérséklet-
érzékelőt.
NEM lehet beszerelni hőmérséklet-
érzékelőt.
EKHY3PART használata szükséges. EKHY3PART2 használata szükséges.
a Kültéri egység
b Tartály
A részletes szerelési útmutatásokat lásd a csatlakozókészlet szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
Szerelői referencia-útmutató
30
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 31
6 Használati irányelvek
INFORMÁCIÓ
A hűtés csak visszafordítható modellek esetén alkalmazható.
Ebben a fejezetben
6.1 Áttekintés: használati irányelvek............................................................................................................................................ 31
6.2 A térfűtési/-hűtési rendszer beállítása................................................................................................................................... 32
6.2.1 Egyetlen szoba........................................................................................................................................................ 33
6.2.2 Több szoba – Egyetlen kilépő vízhőmérsékleti zóna ............................................................................................. 37
6.2.3 Több szoba –Két kilépő vízhőmérsékleti zóna ...................................................................................................... 43
6.3 Kiegészítő hőforrás beállítása a térfűtéshez .......................................................................................................................... 46
6.4 A használatimelegvíz-tartály beállítása .................................................................................................................................. 49
6.4.1 Rendszer elrendezése – Önálló HMV-tartály......................................................................................................... 49
6.4.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása ..................................................................... 49
6.4.3 Összeállítás és konfiguráció – HMV-tartály ........................................................................................................... 51
6.4.4 HMV-szivattyú azonnali meleg vízhez.................................................................................................................... 52
6.4.5 HMV-szivattyú fertőtlenítéshez ............................................................................................................................. 52
6.4.6 HMV-szivattyú a tartály előmelegítéséhez ............................................................................................................ 53
6.5 Az energiamérés beállítása..................................................................................................................................................... 54
6.5.1 Előállított hő ........................................................................................................................................................... 55
6.5.2 Felhasznált energia ................................................................................................................................................ 55
6.5.3 Tápellátás-elrendezések árammérővel.................................................................................................................. 56
6.6 Az energiafogyasztás-vezérlő beállítása................................................................................................................................. 61
6.6.1 Folyamatos áramforrás-korlátozás ........................................................................................................................ 61
6.6.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás.......................................................................... 62
6.6.3 Az áramforrás-korlátozás folyamata...................................................................................................................... 63
6.6.4 BBR16 áramforrás-korlátozás ................................................................................................................................ 64
6.7 Külső hőmérséklet-érzékelő beállítása................................................................................................................................... 65
6 | Használati irányelvek
6.1 Áttekintés: használati irányelvek
A használati irányelvek célja, hogy betekintést engedjen a hőszivattyúrendszer
lehetőségeibe.
TÁJÉKOZTATÁS
▪ A használati irányelvek ábrái kizárólag referenciaként szolgálnak, és NEM
használhatók részletes hidraulikai diagramként. A részletes hidraulikai méretezés
és kiegyensúlyozás NINCS feltüntetve, azok a szerelő felelősségét képezik.
▪ A hőszivattyú működésének optimalizálására szolgáló beállításokkal kapcsolatos
további információk:"11Konfiguráció"[4128].
Ez a fejezet a következőkkel kapcsolatos használati irányelveket tartalmazza:
▪ A térfűtési/-hűtési rendszer beállítása
▪ Kiegészítő hőforrás beállítása a térfűtéshez
▪ A használatimelegvíz-tartály beállítása
▪ Az energiamérés beállítása
▪ Az energiafogyasztás-vezérlő beállítása
▪ Külső hőmérséklet-érzékelő beállítása
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
31
Page 32
6 | Használati irányelvek
6.2 A térfűtési/-hűtési rendszer beállítása
TÁJÉKOZTATÁS
A klímakonvektor egységek – amelyek ebben a dokumentumban "hőszivattyúkonvektorok" néven szerepelnek – bizonyos típusai képesek fogadni a kültéri egység
üzemmódjának bemenetét (hűtő vagy fűtő X2M/3 és X2M/4) és/vagy elküldeni
kimenetként a hőszivattyú-konvektor termosztatikus állapotát (fő zóna: X2M/30 és
X2M/35; kiegészítő zóna: X2M/30 és X2M/35a).
A használati irányelvek ábrázolják a digitális bemenet/kimenet fogadásának és
küldésének lehetőségét. Ez a funkció csak akkor használható, ha a hőszivattyú
konvektor jellemzői megfelelőek, és a jelek megfelelnek az alábbi feltételeknek:
▪ A kültéri egység kimenete (bemenet a hőszivattyú-konvektor számára): hűtés/
fűtés jel=230V (hűtés=230V, fűtés=0V).
▪ Bemenet a kültéri egységbe (a hőszivattyú-konvektor kimenete): termosztát BE/KI
jel=feszültség nélküli kapcsolat (zárt áramkör=termosztát BE, nyílt
áramkör=termosztát KI).
A hőszivattyúrendszer egy vagy több szobában található hőkibocsátókhoz
továbbítja a kilépő vizet.
Mivel a rendszer minden egyes szoba hőmérsékletének szabályozására nagy
rugalmasságot biztosít, először a következő kérdésekre kell válaszolnia:
▪ Hány szobát fűt vagy hűt ahőszivattyúrendszer?
▪ Milyen típusú hőkibocsátók vannak használatban az egyes szobákban, és milyen
kilépővíz-hőmérsékletre vannak tervezve?
A térfűtés/-hűtés követelményeinek meghatározását követően az alábbi
összeállítási irányelvek követését ajánljuk.
TÁJÉKOZTATÁS
Külső szobatermosztát használata esetén a szobai fagyvédelmet a külső
szobatermosztát szabályozza. A szobai fagyvédelem azonban csak akkor lehetséges,
ha a [C.2] Térfűtés/-hűtés=Be.
INFORMÁCIÓ
Ha külső szobatermosztát van használatban, és minden körülmények között
garantálni kell a szobai fagyvédelmet, a Vészüzem [9.5.1] beállítása a következők
valamelyike kell, hogy legyen:
▪ Automatikus
▪ auto. TH csökkentve/HMV be
▪ auto. TH csökkentve/HMV ki
▪ auto. TH normális/HMV ki
Szerelői referencia-útmutató
32
TÁJÉKOZTATÁS
Egy túlnyomási megkerülőszelep is beszerelhető a rendszerbe. Vegye figyelembe,
hogy ez a szelep nem minden esetben szerepel az ábrákon.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 33
6.2.1 Egyetlen szoba
A
B
b
a
Padlófűtés vagy radiátorok – Vezetékes szobatermosztát
6 | Használati irányelvek
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a Felhasználói felület (mellékelt tartozék)
b Dedikált kényelmi felhasználói felület (szobatermosztátként használt BRC1HHDA)
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ A padlófűtés vagy a radiátorok közvetlenül kapcsolódnak a kültéri egységhez –
vagy ha van, a külső kiegészítő fűtőelemhez.
▪ A szoba hőmérsékletét a dedikált kényelmi felhasználói felület
(szobatermosztátként használt BRC1HHDA) szabályozza.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a dedikált
kényelmi felhasználói felület
▪ Kód: [C-07]
környezetének hőmérséklete alapján
történik.
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Előnyök
▪ Magas kényelmi és hatékonysági fok. Az intelligens szobatermosztát-funkció
növelheti vagy csökkentheti a kívánt kilépő vízhőmérsékletet a tényleges
szobahőmérséklet alapján (szabályozás). Ennek eredménye a következő:
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
- A kívánt hőmérsékletnek megfelelő állandó szobahőmérséklet (magas kényelmi
fok)
- Kevesebb BE/KI ciklus (csendesebb működés, nagyobb kényelem és
hatékonyság)
- A kilépő víz hőmérséklete a lehető legalacsonyabb (nagyobb hatékonyság)
Szerelői referencia-útmutató
33
Page 34
6 | Használati irányelvek
b
a
A
B
c
Padlófűtés vagy radiátorok – Vezeték nélküli szobatermosztát
▪ Egyszerű. A felhasználói felület használatával egyszerűen állíthatja be a kívánt
szobahőmérsékletet:
- A mindennapi igények kielégítésére előre beállíthat értékeket és programokat.
- Ha el szeretne térni a mindennapokra jellemző igényektől, lehetősége van az
előre beállított értékek és programok ideiglenes felülírására, illetve a szünnap
üzemmód használatára.
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a Felhasználói felület (mellékelt tartozék)
b A vezeték nélküli külső szobatermosztát vevőegysége
c Vezeték nélküli külső szobatermosztát
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ A padlófűtés vagy a radiátorok közvetlenül kapcsolódnak a kültéri egységhez –
vagy ha van, a külső kiegészítő fűtőelemhez.
▪ A szobahőmérsékletet a vezeték nélküli külső szobatermosztát szabályozza
(EKRTR1 opcionális berendezés).
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
▪ Kód: [C-05]
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
Előnyök
Szerelői referencia-útmutató
34
▪ Vezeték nélküli. A Daikin külső szobatermosztát vezeték nélküli változatban is
elérhető.
▪ Hatékonyság. Annak ellenére, hogy a külső szobatermosztát kizárólag BE/
KIjeleket küld, külön a hőszivattyúrendszerhez lett kialakítva.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 35
▪ Kényelem. Padlófűtés esetén a vezeték nélküli külső szobatermosztát a szoba
A
B
b
a
páratartalmának mérésével megelőzi a hűtési folyamat során a padlón keletkező
páralecsapódást.

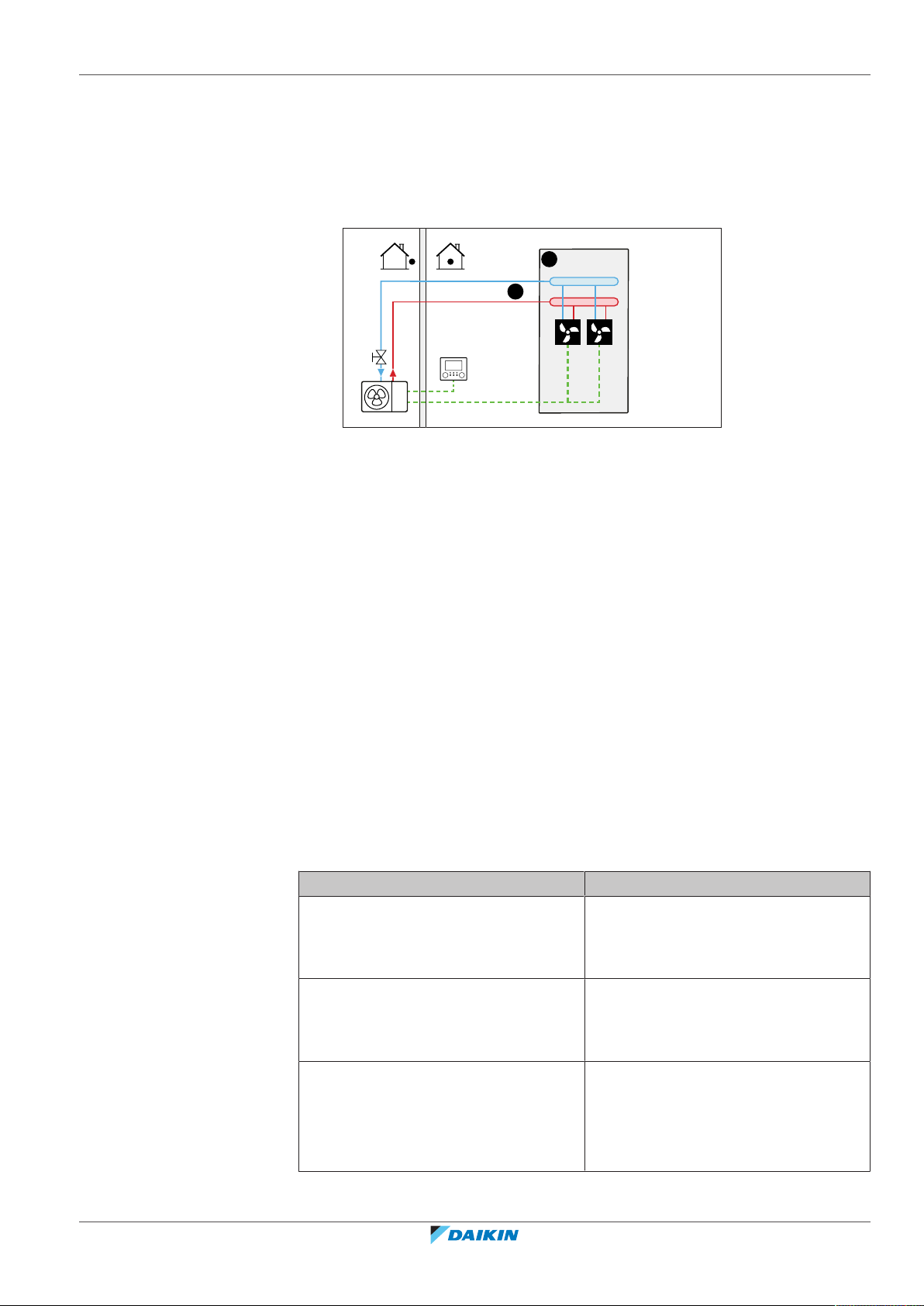

Hőszivattyú konvektorok
Összeállítás
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
6 | Használati irányelvek
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a Felhasználói felület (mellékelt tartozék)
b Hőszivattyú-konvektorok(+ vezérlők)
▪ A hőszivattyúkonvektorok közvetlenül kapcsolódnak a kültéri egységhez – vagy,
ha van, a külső kiegészítő fűtőelemhez.
▪ A kívánt szobahőmérséklet a hőszivattyú-konvektorok vezérlője segítségével
állítható be. Különböző szabályozók és beállítások érhetők el a hőszivattyúkonvektorokhoz. További információ:
- A hőszivattyú-konvektorok szerelési kézikönyve
- A hőszivattyú-konvektorok változatainak szerelési kézikönyve
- Kiegészítő kézikönyv az opcionális berendezésekhez
▪ A térfűtés/-hűtés kommunikációs jele egy digitális bemeneten jut el a kültéri
egységhez (X2M/35 és X2M/30).
▪ A helyiség üzemmód a kültéri egység egy digitális kimenetén keresztül jut el a
hőszivattyú konvektorokhoz (X2M/4és X2M/3).
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ #: [4.4]
▪ Kód: [7-02]
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
▪ Kód: [C-05]
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
Szerelői referencia-útmutató
35
Page 36
6 | Használati irányelvek
A
M1
B
b
a
Kombináció:Padlófűtés + hőszivattyú-konvektorok
Előnyök
▪ Hűtés. A hőszivattyú konvektor a fűtési teljesítmény mellett kiváló hűtési
teljesítményt is biztosít.
▪ Hatékonyság. Optimális energiatakarékosság az összekapcsolási funkciónak
köszönhetően.
▪ Stílusos.
▪ A térfűtést a következők biztosítják:
- A padlófűtés
- Ahőszivattyú konvektorok
▪ A térhűtést kizárólag a hőszivattyú konvektorok biztosítják. A padlófűtés az
elzárószelep segítségével állítható le.
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a Felhasználói felület (mellékelt tartozék)
b Hőszivattyú-konvektorok(+ vezérlők)
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ A hőszivattyúkonvektorok közvetlenül kapcsolódnak a kültéri egységhez – vagy,
ha van, a külső kiegészítő fűtőelemhez.
▪ A padlófűtés beszerelése előtt egy elzárószelepet (nem tartozék) kell beszerelni a
hűtési művelet során a padlón keletkező páralecsapódás megelőzése érdekében.
▪ A kívánt szobahőmérséklet a hőszivattyú-konvektorok vezérlője segítségével
állítható be. Különböző szabályozók és beállítások érhetők el a hőszivattyúkonvektorokhoz. További információ:
- A hőszivattyú-konvektorok szerelési kézikönyve
- A hőszivattyú-konvektorok változatainak szerelési kézikönyve
- Kiegészítő kézikönyv az opcionális berendezésekhez
▪ A térfűtés/-hűtés kommunikációs jele egy digitális bemeneten jut el a kültéri
egységhez (X2M/35 és X2M/30).
▪ A helyiség üzemmód a kültéri egység egy digitális kimenetén (X2M/4 és X2M/3)
keresztül jut el a következőhöz:
- Ahőszivattyú konvektorok
Szerelői referencia-útmutató
36
- Az elzárószelep
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 37
Konfiguráció
6 | Használati irányelvek
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
▪ Kód: [C-05]
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
Előnyök
▪ Hűtés. A hőszivattyú-konvektorok a fűtési teljesítmény mellett kiváló hűtési
teljesítményt is biztosítanak.
▪ Hatékonyság. A padlófűtés a hőszivattyúrendszerrel együtt nyújtja a legjobb
teljesítményt.
▪ Kényelem. A két hőkibocsátó-típus kombinációja a következőket biztosítja:
- A padlófűtés nyújtotta kiváló fűtési kényelem
- A hőszivattyúkonvektorok nyújtotta kiváló hűtési kényelem
6.2.2 Több szoba – Egyetlen kilépő vízhőmérsékleti zóna
Amennyiben csupán egyetlen kilépő vízhőmérsékleti zónára van szükség, mert a
hőkibocsátók mindegyikének tervezett kilépő vízhőmérséklete azonos, NINCS
szükség keverőszelep használatára (költséghatékony).
Példa: Ha a hőszivattyúrendszert olyan szint fűtésére használja, ahol az összes
szobában egyforma hőkibocsátók vannak.
Padlófűtés vagy radiátorok – Termosztatikus szelepek
A szobák padlófűtés vagy radiátorok használatával történő felfűtése esetén gyakori
módszer a fő szoba hőmérsékletének termosztát segítségével történő szabályozása
(ez lehet a dedikált kényelmi felhasználói felület (BRC1HHDA) vagy külső
szobatermosztát), míg a többi szoba hőmérsékletét úgynevezett termosztatikus
szelepek vezérlik, amelyek a szobahőmérséklettől függően kinyílnak vagy
elzáródnak.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
37
Page 38
6 | Használati irányelvek
T
B C
A
b
a
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Felhasználói felület (mellékelt tartozék)
b Dedikált kényelmi felhasználói felület (szobatermosztátként használt BRC1HHDA)
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ A fő szoba padlófűtése közvetlenül kapcsolódik a kültéri egységhez – vagy ha van,
a külső kiegészítő fűtőelemhez.
▪ A fő szoba hőmérsékletét a dedikált kényelmi felhasználói felület
(szobatermosztátként használt BRC1HHDA) szabályozza.
▪ Minden egyes további szobában be van szerelve egy termosztatikus szelep a
padlófűtés előtt.
INFORMÁCIÓ
Vegye figyelembe azokat a helyzeteket, amikor a fő szoba másik hőforrással fűthető.
Példa: tűzhelyek.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a dedikált
kényelmi felhasználói felület
▪ Kód: [C-07]
környezetének hőmérséklete alapján
történik.
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Szerelői referencia-útmutató
38
Előnyök
▪ Egyszerű. Ugyanolyan beszerelés, mint egy szoba esetén, de termosztatikus
szelepekkel.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 39
Padlófűtés – Több külső szobatermosztát
M1
M2
CB
b
c
b
a
A
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Felhasználói felület (mellékelt tartozék)
b Külső szobatermosztát
c Megkerülőszelep
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
6 | Használati irányelvek
▪ Minden szobában be van szerelve egy elzárószelep (nem tartozék), amely
megakadályozza a kilépővíz-ellátást, amikor nincs szükség fűtésre vagy hűtésre.
▪ Be kell szerelni egy megkerülőszelepet, amely lehetővé teszi a víz keringetését,
amikor minden elzárószelep zárva van. A megbízható működés biztosításához
adja meg a "8.1A vízcsövek előkészítése"[477] "A vízmennyiség és az áramlás
sebességének ellenőrzése" táblázatában megadott minimális vízáramlást.
▪ A kültéri egységhez csatlakoztatott felhasználói felület határozza meg a helyiség
üzemmódot. Ügyeljen rá, hogy az egyes szobatermosztátokon az üzemmódot a
kültéri egységnek megfelelően kell beállítani.
▪ A szobatermosztátok az elzárószelepekhez kapcsolódnak, és NEM kell a kültéri
egységhez csatlakozniuk. A kültéri egység szolgáltatja a kilépő vizet minden
esetben, a kilépő víz programozhatósága mellett.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
0 (Kilépő víz): Az egység
működésének meghatározása a kilépő
víz hőmérséklete alapján történik.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Kód: [7-02]
Előnyök
Padlófűtéssel összehasonlítva egy szoba esetén:
▪ Kényelem. A szobatermosztátok használatával beállíthatja a kívánt
szobahőmérsékletet, valamint a programokat az egyes szobák számára.
Szerelői referencia-útmutató
39
Page 40
6 | Használati irányelvek
M1
M2
CB
b
c
b
d
a
A
230 V AC
230 V AC
Radiátorok – Több külső szobatermosztát
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Felhasználói felület (mellékelt tartozék)
b Külső szobatermosztát
c Megkerülőszelep
d Relé
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ Minden szobában be van szerelve egy elzárószelep (nem tartozék), amely
megakadályozza a kilépővíz-ellátást, amikor nincs szükség fűtésre vagy hűtésre.
▪ Be kell szerelni egy megkerülőszelepet, amely lehetővé teszi a víz keringetését,
amikor minden elzárószelep zárva van. A megbízható működés biztosításához
adja meg a "8.1A vízcsövek előkészítése"[477] "A vízmennyiség és az áramlás
sebességének ellenőrzése" táblázatában megadott minimális vízáramlást.
▪ A kültéri egységhez csatlakoztatott felhasználói felület határozza meg a helyiség
üzemmódot. Ügyeljen rá, hogy az egyes szobatermosztátokon az üzemmódot a
kültéri egységnek megfelelően kell beállítani.
▪ A szobatermosztátok az elzárószelepekhez kapcsolódnak. Ezen kívül a kültéri
egységhez is kapcsolódnak (X2M/35 és X2M/30) – egy (a helyszínen biztosított)
relén keresztül – annak érdekében, hogy visszajelzést adhassanak, ha valamilyen
műveletre van szükség. A kültéri egység azonnal szolgáltat kilépő vizet, amint az
egyik szobából kérés érkezik.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Szerelői referencia-útmutató
40
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 41
6 | Használati irányelvek
b
a
b
B C
A
Beállítás Érték
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
▪ Kód: [C-05]
Előnyök
Radiátorokkal összehasonlítva egy szoba esetén:
▪ Kényelem. A szobatermosztátok használatával beállíthatja a kívánt
szobahőmérsékletet, valamint a programokat az egyes szobák számára.
Hőszivattyú-konvektorok – Többszobás használat
Összeállítás
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Felhasználói felület (mellékelt tartozék)
b Hőszivattyú-konvektorok(+ vezérlők)
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ A kívánt szobahőmérséklet a hőszivattyú-konvektorok vezérlője segítségével
állítható be. Különböző szabályozók és beállítások érhetők el a hőszivattyúkonvektorokhoz. További információ:
- A hőszivattyú-konvektorok szerelési kézikönyve
- A hőszivattyú-konvektorok változatainak szerelési kézikönyve
- Kiegészítő kézikönyv az opcionális berendezésekhez
▪ A kültéri egységhez csatlakoztatott felhasználói felület határozza meg a helyiség
üzemmódot.
▪ Az egyes hőszivattyú-konvektorok fűtési vagy hűtési kommunikációs jelei a
kültéri egységen, a digitális bemenettel párhuzamosan vannak csatlakoztatva
(X2M/35 és X2M/30). A kültéri egység csak abban az esetben biztosít kilépővízhőmérsékletet, ha valóban szükséges.
INFORMÁCIÓ
A kényelem és teljesítmény növelésének érdekében a EKVKHPC szelepkészlet opció
felszerelését ajánljuk mindenhőszivattyú-konvektorhoz.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
41
Page 42
6 | Használati irányelvek
c
B C
A
M1
b
a
M1
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Előnyök
Ahőszivattyú konvektorokkal összehasonlítva egy szoba esetén:
▪ Kényelem. Ahőszivattyú konvektorok távirányítójának használatával állíthatja be
a kívánt szobahőmérsékletet, valamint a programokat az egyes szobák számára.
Kombináció:Padlófűtés + hőszivattyú-konvektorok – több szoba
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Felhasználói felület (mellékelt tartozék)
b Külső szobatermosztát
c Hőszivattyú-konvektorok(+ vezérlők)
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
▪ Minden hőszivattyú-konvektorral felszerelt szoba esetén: A hőszivattyú-
konvektorok közvetlenül kapcsolódnak a kültéri egységhez – vagy ha van, a külső
kiegészítő fűtőelemhez.
▪ Minden padlófűtéses szoba esetén: Két elzárószelep (nem tartozék) van
beszerelve a padlófűtés előtt:
- Egy elzárószelep a melegvízellátás megakadályozására, ha nincs igény a szoba
fűtésére
- Egy elzárószelep a szobák hőszivattyú konvektorral történő hűtése során a
padlón keletkező páralecsapódás megelőzésére.
Szerelői referencia-útmutató
42
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 43
6 | Használati irányelvek
▪ Minden hőszivattyú-konvektorral felszerelt szoba esetén: A kívánt
szobahőmérséklet a hőszivattyú konvektorok vezérlője segítségével állítható be.
Különböző szabályozók és beállítások érhetők el a hőszivattyú-konvektorokhoz.
További információ:
- A hőszivattyú-konvektorok szerelési kézikönyve
- A hőszivattyú-konvektorok változatainak szerelési kézikönyve
- Kiegészítő kézikönyv az opcionális berendezésekhez
▪ Minden padlófűtéssel felszerelt szoba esetén: A kívánt szobahőmérséklet a külső
szobatermosztát (vezetékes vagy vezeték nélküli) segítségével állítható be.
▪ A kültéri egységhez csatlakoztatott felhasználói felület határozza meg a helyiség
üzemmódot. Ügyeljen rá, hogy az egyes külső szobatermosztátokon és a
hőszivattyú-konvektorok vezérlőjén az üzemmódot a kültéri egységnek
megfelelően kell beállítani.
INFORMÁCIÓ
A kényelem és teljesítmény növelésének érdekében a EKVKHPC szelepkészlet opció
felszerelését ajánljuk mindenhőszivattyú-konvektorhoz.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
▪ #: [4.4]
▪ Kód: [7-02]
6.2.3 Több szoba –Két kilépő vízhőmérsékleti zóna
Ha az egyes szobákhoz kiválasztott hőkibocsátókat különböző kilépő
vízhőmérsékletre tervezték, használhat különböző kilépő vízhőmérsékleti zónákat
(legfeljebb 2-t).
Ebben a dokumentumban:
▪ Fő zóna = A legalacsonyabb tervezett hőmérsékletű zóna fűtés esetén, és a
legmagasabb tervezett hőmérsékletű zóna hűtés esetén
▪ Kiegészítő zóna = A legmagasabb tervezett hőmérsékletű zóna fűtés esetén, és a
legalacsonyabb tervezett hőmérsékletű zóna hűtés esetén
0 (Kilépő víz): Az egység
működésének meghatározása a kilépő
víz hőmérséklete alapján történik.
0 (Egyetlen zóna): Fő
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
VIGYÁZAT
Ha egynél több kilépővíz zóna van használatban, MINDEN esetben szükséges
keverőszelep beszerelése a fő zónában a kilépő víz hőmérsékletének csökkentése
(fűtés esetén)/növelése (hűtés esetén) érdekében, amikor az a kiegészítő zóna
számára szükséges.
Jellemző példa:
Szerelői referencia-útmutató
43
Page 44
6 | Használati irányelvek
B
A
E
C
D
b
c
b
de
a
M1
Szoba (zóna) Hőkibocsátók: Tervezett hőmérséklet
Nappali (fő zóna) Padlófűtés:
▪ Fűtés esetén: 35°C
▪ Hűtés esetén
(a)
: 20°C (csak frissítés,
tényleges hűtés nem engedélyezett)
Hálószobák (kiegészítő zóna) Hőszivattyúkonvektorok:
▪ Fűtés esetén: 45°C
▪ Hűtés esetén: 12°C
(a)
Hűtés üzemmódban a padlófűtést (fő zóna) a frissítés (nem tényleges hűtés) biztosításához
engedélyezheti vagy NEM engedélyezheti. A beállítást lásd alább.
Összeállítás
A Kiegészítő kilépő vízhőmérsékleti zóna
B 1. szoba
C 2. szoba
D Fő kilépő vízhőmérséklet zóna
E 3. szoba
a Felhasználói felület (mellékelt tartozék)
b Hőszivattyú-konvektorok(+ vezérlők)
c Dedikált kényelmi felhasználói felület (szobatermosztátként használt BRC1HHDA)
d Keverőszelep
e Nyomásszabályozó szelep
INFORMÁCIÓ
A keverőszelep elő nyomásszabályozó szelepet kell szerelni. Ez garantálja a megfelelő
vízáramlást a fő kilépő vízhőmérsékleti zóna és a kiegészítő kilépő vízhőmérsékleti
zóna között, a két vízhőmérsékleti zóna szükséges teljesítményétől függően.
▪ Ha több információt szeretne az elektromos huzalozás kültéri egységhez való
csatlakoztatásáról, lásd: "9.2Csatlakozások a kültéri egységhez"[495].
Szerelői referencia-útmutató
44
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 45
6 | Használati irányelvek
▪ A fő zóna esetén:
- Be van szerelve egy keverőszelep a padlófűtés előtt.
- A keverőszelep szivattyúját független vezérlővel kell vezérelni (nem tartozék), a
szoba fűtésigénye alapján.
- A szoba hőmérsékletét a dedikált kényelmi felhasználói felület
(szobatermosztátként használt BRC1HHDA) szabályozza.
- Hűtés üzemmódban a padlófűtést (fő zóna) a frissítés (nem tényleges hűtés)
biztosításához engedélyezheti vagy NEM engedélyezheti.
Ha engedélyezve van:
NE szereljen be elzárószelepet.
A [2] Fő zóna és a [1] Szoba célhőmérséklet-képernyőinek aktiválásához
állítsa be a következőt: [F-0C]=0.
A fő zóna kilépő vízhőmérsékletét NE állítsa túl alacsonyra (általában 20°C)
Ha NINCS engedélyezve, szereljen be elzárószelepet (nem tartozék), és
csatlakoztassa a következőhöz: X2M/3+4.
▪ A kiegészítő zóna esetén:
- A hőszivattyú-konvektorok közvetlenül kapcsolódnak a kültéri egységhez –
vagy, ha van, a kiegészítő fűtőelemhez
- A kívánt szobahőmérséklet a hőszivattyú-konvektorok vezérlője segítségével
állítható be. Különböző szabályozók és beállítások érhetők el a hőszivattyúkonvektorokhoz. További információ:
A hőszivattyú-konvektorok szerelési kézikönyve
A hőszivattyú-konvektorok változatainak szerelési kézikönyve
Kiegészítő kézikönyv az opcionális berendezésekhez
- Az egyes hőszivattyú-konvektorok fűtési vagy hűtési kommunikációs jelei a
kültéri egységen, a digitális bemenettel párhuzamosan vannak csatlakoztatva
(X2M/35a és X2M/30). A kültéri egység csak abban az esetben biztosítja a
kívánt, további kilépővíz-hőmérsékletet, ha az valóban szükséges.
▪ A kültéri egységhez csatlakoztatott felhasználói felület határozza meg a helyiség
üzemmódot. Ügyeljen rá, hogy az egyes hőszivattyú-konvektorok vezérlőjén az
üzemmódot a kültériegységnek megfelelően kell beállítani.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a dedikált
kényelmi felhasználói felület
▪ Kód: [C-07]
környezetének hőmérséklete alapján
történik.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Megjegyzés:
▪ Fő szoba = szobahőmérséklet-
érzékelőként használt dedikált
kényelmi felhasználói felület funkció
▪ Többi szoba = külső szobatermosztát
funkció
Szerelői referencia-útmutató
45
Page 46
6 | Használati irányelvek
Beállítás Érték
Vízhőmérséklet-zónák száma:
1 (Kettős zóna): Fő+kiegészítő
▪ #: [4.4]
▪ Kód: [7-02]
Hőszivattyú konvektorok esetén:
Külső szobatermosztát a kiegészítő
zónára:
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
BE/KI feltételt tud küldeni. Nincs
▪ #: [3.A]
elválasztva a fűtési és a hűtési igény.
▪ Kód: [C-06]
Elzárószelep-kimenet A fő zóna hőigényének követésére
beállítva.
Elzárószelep Ha a fő zónát el kell zárni a hűtés mód
során a padlón keletkező
páralecsapódás megelőzése érdekében,
ennek megfelelően állítsa be.
A keverőszelepnél Állítsa be a fő kilépő víz kívánt
hőmérsékletet fűtés és/vagy hűtés
esetére.
Előnyök
▪ Kényelem.
- Az intelligens szobatermosztát-funkció növelheti vagy csökkentheti a kívánt
kilépő vízhőmérsékletet a tényleges szobahőmérséklet alapján (szabályozás).
- A két hőkibocsátó rendszer kombinációja a padlófűtés kiváló fűtési, illetve a
hőszivattyú-konvektorokkiváló hűtési kényelmét biztosítja.
▪ Hatékonyság.
- Az igénytől függően a kültéri egység a különböző hőkibocsátók tervezett
hőmérsékletének megfelelő kilépő vízhőmérsékletet biztosít.
- A padlófűtés a hőszivattyúrendszerrel együtt nyújtja a legjobb teljesítményt.
6.3 Kiegészítő hőforrás beállítása a térfűtéshez
▪ A térfűtés a következővel biztosítható:
- A kültéri egység
- Egy rásegítő vízmelegítő (nem tartozék) van a rendszerhez csatlakoztatva
▪ Amikor a szobatermosztát fűtést kér, a kültéri egység vagy a rásegítő vízmelegítő
a kültéri hőmérséklettől (a külső hőforrásra történő átállás állapotától) függően
lép működésbe. Amikor a rásegítő vízmelegítő megkapja az engedélyt, a kültéri
egység kikapcsolja a térfűtést.
Szerelői referencia-útmutató
46
▪ A bivalens működés csak a térfűtés esetében lehetséges, a használati meleg víz
előállításakor NEM. A használati meleg vizet minden esetben a kültéri egységhez
csatlakoztatott HMV-tartály állítja elő.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 47
6 | Használati irányelvek
c
d
e
d
A
B
b
a
c
f
INFORMÁCIÓ
▪ A hőszivattyú fűtési üzemmódja során a hőszivattyú a távirányító segítségével
beállított, kívánt hőmérséklet elérése céljából működik. Ha az időjárásfüggő
üzemmód aktív, akkor a rendszer automatikusan meghatározza a
vízhőmérsékletet a kültéri hőmérséklet függvényében.
▪ A rásegítő vízmelegítő fűtési üzemmódja során a rásegítő vízmelegítő a vezérlője
segítségével beállított, kívánt vízhőmérséklet elérése céljából működik.
Összeállítás
▪ A rásegítő vízmelegítőt a következőképpen építse be a rendszerbe:
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a Felhasználói felület (mellékelt tartozék)
b Dedikált kényelmi felhasználói felület (szobatermosztátként használt BRC1HHDA)
c Nem visszaeresztő szelep (nem tartozék)
d Elzárószelep (nem tartozék)
e Rásegítő vízmelegítő (nem tartozék)
f Termosztátszelep (nem tartozék)
TÁJÉKOZTATÁS
▪ Ügyeljen rá, hogy a rásegítő vízmelegítő és annak a rendszerbe való beszerelése
megfeleljen a vonatkozó jogszabályoknak.
▪ A Daikin nem vállal felelősséget a rásegítő vízmelegítő rendszer hibás és nem
biztonságos üzembe helyezéséért.
▪ Biztosítsa, hogy a hőszivattyúba visszatérő víz hőmérséklete NEM haladja meg a
60°C-ot. Ennek érdekében:
- A rásegítő vízmelegítő vezérlőjének segítségével állítsa a kívánt vízhőmérsékleti
maximumot 60°C-ra.
- Szereljen termosztátszelepet a hőszivattyú visszatérővizének vezetékébe. Úgy
állítsa be a termosztátszelepet, hogy a 60°C fölötti hőmérsékleten záruljon be,
illetve 60°C alatt nyíljon ki.
▪ Nem visszaeresztő szelepeket szereljen be.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ A kültéri egység gyárilag fel van szerelve tágulási tartállyal. Bivalens működés
esetén azt is ellenőrizze, hogy van-e tágulási tartály a rásegítő vízmelegítő
körében. Egyébként ha bivalens működés közben a termosztátszelep zár, akkor a
továbbiakban nem lenne tágulási tartály a vízkörben.
Szerelői referencia-útmutató
47
Page 48
6 | Használati irányelvek
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Outdoor/Auto/Boiler
35 30 X Y
Indoor
▪ Szerelje be a digitális KI/BE jel panelt (EKRP1HBAA opció).
▪ Csatlakoztassa az X1-et és az X2-t (átállás külső hőforrásra) a digitális KI/BE jel
panelen a rásegítő vízmelegítőhöz. Lásd: "A külső hőforrásra való átállás
csatlakoztatása"[4120].
▪ A hőkibocsátók beállításával kapcsolatban lásd: "6.2A térfűtési/-hűtési rendszer
beállítása"[432].
Konfiguráció
A felhasználói felületen (beállítás varázslón) keresztül:
▪ A bivalens rendszer beállítása külső hőforrásként történő használatra.
▪ A bivalens hőmérséklet és hiszterézis beállítása.
TÁJÉKOZTATÁS
▪ Ügyeljen arra, hogy a bivalens hiszterézis elegendő különbözettel rendelkezzen a
kültéri egység és a rásegítő vízmelegítő közötti gyakori átállás
megakadályozásához.
▪ Mivel a kültéri hőmérsékletet a kültéri egység levegőhőmérséklet-érzékelője
érzékeli, a kültéri egységet árnyékos helyre kell szerelni, hogy ne kapcsolja BE/KI,
illetve ne befolyásolja a közvetlen napfény.
▪ A gyakori átállás a rásegítő vízmelegítő korróziójához vezethet. További
információkért forduljon a rásegítő vízmelegítő gyártójához.
A külső forrásra történő átállásról egy segédkontaktus dönt
▪ Kizárólag külső szobatermosztát-vezérlés ÉS egyetlen kilépő vízhőmérsékleti zóna
esetén lehetséges (lásd: "6.2A térfűtési/-hűtési rendszer beállítása"[432]).
▪ Ez a segédkontaktus lehet:
- Egy kültéri hőmérsékleti termosztát
- Egy elektromos díjszabási kontaktus
- Egy kézi vezérlésű kontaktus
- …
▪ Beállítás: Csatlakoztassa a következő vezetékeket:
BTIVízmelegítő-termosztát bemenet
A Segédkontaktus (alaphelyzetben zárt)
H Fűtésszabályozó szobatermosztát (opcionális)
K1A Segédrelé a kültéri egység bekapcsolásához (nem tartozék)
K2A Segédrelé a vízmelegítő aktiválásához (nem tartozék)
Outdoor Kültéri egység
Auto Automatikus
Boiler Vízmelegítő
Szerelői referencia-útmutató
48
A rásegítő gázkazán célhőmérséklete
A vízcsövek befagyását megelőzendő a rásegítő gázkazánhoz vagy ≥55°C-on
rögzített célhőmérsékletet kell beállítani, vagy egy ≥T
időjárásfüggő
min
célhőmérsékletet.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 49
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
TaKültéri hőmérséklet
b
c
a
d
M
T
A rásegítő gázkazán időjárásfüggő célhőmérsékleti minimuma
min
6.4 A használatimelegvíz-tartály beállítása
6.4.1 Rendszer elrendezése – Önálló HMV-tartály
6 | Használati irányelvek
6.4.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása
Az emberek 40°C hőmérsékleten érzékelik forrónak a vizet. Ezért a HMV-fogyasztás
minden esetben azonos mennyiségű, 40°C hőmérsékletű víz formájában van
kifejezve. A HMV-tartály hőmérséklete beállítható magasabb értékre (például:
53°C), amely aztán hideg vízzel keveredik (például: 15°C).
A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása az alábbi
lépésekből áll:
1 A HMV-fogyasztás meghatározása (azonos térfogatú, 40°C hőmérsékletű meleg
víz).
2 A HMV-tartály méretének és kívánt hőmérsékletének meghatározása.
A HMV-fogyasztás meghatározása
Válaszoljon a következő kérdésekre, és számítsa ki a HMV-fogyasztást (azonos
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
térfogatú, 40°C hőmérsékletű meleg víz) a jellemző vízmennyiségek alapján:
Naponta hány zuhanyzás várható? 1zuhanyzás = 10perc×10l/min = 100l
a Használatimelegvíz-tartály
b Hidegvíz BE
c Melegvíz KI
d Motoros 3 utas szelep
Kérdés Jellemző vízmennyiség
Szerelői referencia-útmutató
49
Page 50
6 | Használati irányelvek
Kérdés Jellemző vízmennyiség
Naponta hány fürdő várható? 1fürdő = 150l
Mennyi vízre van szükség a konyhai
1mosogatás = 2perc×5l/min = 10l
mosogatóban naponta?
Van egyéb használatimelegvíz-igény? —
Példa: Ha egy család (4 személy) napi HMV-fogyasztása a következő:
▪ 3 zuhany
▪ 1 fürdő
▪ 3 mosogatónyi mennyiség
Akkor a HMV-fogyasztás = (3×100l)+(1×150l)+(3×10l)=480l
A HMV-tartály méretének és kívánt hőmérsékletének meghatározása
Képlet Példa
V1=V2+V2×(T2−40)/(40−T1) Ha:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Akkor V1=280l
V2=V1×(40−T1)/(T2−T1) Ha:
▪ V1=480l
V1HMV-fogyasztás (azonos térfogatú, 40°C hőmérsékletű meleg víz)
V2A HMV-tartály szükséges térfogata, ha egyszer melegítik fel
T2HMV-tartály hőmérséklete
T1Hidegvíz hőmérséklete
Lehetséges HMV-tartályméretek
Típus Lehetséges méretek
Önálló HMV-tartály ▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300 l (a polipropilén tartály
kompatibilis a szolárkészlettel)
▪ 500l (kompatibilis a szolárkészlettel)
▪ T2=54°C
▪ T1=15°C
Akkor V2=307l
Szerelői referencia-útmutató
50
Energiatakarékossági tippek
▪ Ha a HMV-fogyasztás naponta változó, programozhat hetes ütemezést, minden
napra más kívánt HMV-tartályhőmérséklettel.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 51
6 | Használati irányelvek
▪ Minél alacsonyabb a HMV-tartály kívánt hőmérséklete, annál
költséghatékonyabb. Nagyobb HMV-tartály választásával csökkenthető a tartály
kívánt hőmérséklete.
▪ Maga a hőszivattyú legfeljebb 55°C (alacsony kültéri hőmérséklet esetén ennél
alacsonyabb) hőmérsékletű használati meleg víz előállítására képes.
A hőszivattyúba épített elektromos ellenállás növelheti a hőmérsékletet. Ez
azonban nagyobb energiafogyasztással jár. A HMV-tartály kívánt
hőmérsékletének beállítását 55°C alatti hőmérsékletre ajánljuk az elektromos
ellenállás használatának elkerülése érdekében.
▪ Minél magasabb a kültéri hőmérséklet, annál jobb teljesítményt nyújt
ahőszivattyú.
- Ha az energiaárak nappal és éjszaka is egyformák, azt ajánljuk, hogy a HMV-
tartályt nappal melegítse fel.
- Ha az energiaárak éjjel alacsonyabbak, azt ajánljuk, hogy a HMV-tartályt éjszaka
melegítse fel.
▪ Amikor a hőszivattyú használati meleg vizet állít elő, nem képes térfűtésre.
Amennyiben használati meleg vízre és térfűtésre egyszerre van szüksége, azt
ajánljuk, hogy az éjszaka folyamán állítson elő használati meleg vizet, amikor
kisebb szükség van a térfűtésre.
6.4.3 Összeállítás és konfiguráció – HMV-tartály
▪ Nagy HMV-fogyasztás esetén a HMV-tartály naponta többször is felmelegíthető.
▪ A HMV-tartály kívánt hőmérsékletre történő felfűtésére a következő
energiaforrások használhatók:
- A hőszivattyú termodinamikai ciklusa
- Elektromos segédfűtőelem
▪ További információk a következőkről:
- A használati meleg víz előállításához szükséges áramfogyasztás
optimalizálásával kapcsolatban lásd: "11Konfiguráció"[4128].
- Az önálló HMV-tartály elektromos vezetékeinek a kültéri egységhez történő
csatlakoztatásával kapcsolatban lásd a HMV-tartály szerelési kézikönyvét és az
opcionális berendezések kiegészítő kézikönyvét.
- Az önálló HMV-tartály vízcsöveinek a kültéri egységhez történő
csatlakoztatásával kapcsolatban lásd a HMV-tartály szerelési kézikönyvét.
- A minimális vízmennyiségigény optimalizálása a tartály előfűtési funkciójának
használatával:
A vízkörre vonatkozó követelményeket lásd: "A vízmennyiség és az áramlási
sebesség ellenőrzése"[480].
Rozsdamentes acéltartály (EKHWS*D*) esetében a "HMV-szivattyú a tartály
előmelegítéséhez" [4 53] szakaszban ismertetett kiegészítő alkatrészeket kell
beszerelni.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Polipropilén tartály esetében (EKHWP*) a segédfűtőelem opciót (EKBH3S) kell
beszerelni.
Szerelői referencia-útmutató
51
Page 52
6 | Használati irányelvek
b
c
a
f
d
e
M
6.4.4 HMV-szivattyú azonnali meleg vízhez
INFORMÁCIÓ
Ez a témakör egy alkalmazási példát mutat be rozsdamentes acéltartályok
(EKHWS*D*) esetében.
Összeállítás
a Használatimelegvíz-tartály
b Hidegvíz BE
c Melegvíz KI (zuhany (nem tartozék))
d HMV-szivattyú (nem tartozék)
e Keringetés csatlakozása
f Motoros 3 utas szelep (nem tartozék)
▪ Egy HMV-szivattyú csatlakoztatásával azonnal meleg víz áll rendelkezésre a
csapból.
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "A használatimelegvíz-
szivattyú csatlakoztatása"[4118].
▪ A keringetés csatlakozásával kapcsolatban további információkat a
használatimelegvíz-tartály szerelési kézikönyvében talál.
Beállítás
▪ További információ: "11Konfiguráció"[4128].
▪ A távirányító segítségével programozhat ütemezést a HMV-szivattyú vezérlésére.
További információkat a felhasználói referencia-útmutatóban talál.
6.4.5 HMV-szivattyú fertőtlenítéshez
INFORMÁCIÓ
Korlátozás: Csak rozsdamentes acéltartály (EKHWS*D*) esetén alkalmazható.
Szerelői referencia-útmutató
52
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 53
6 | Használati irányelvek
b
c
a
d
efg
M
Összeállítás
a Használatimelegvíz-tartály
b Hidegvíz BE
c Melegvíz KI (zuhany (nem tartozék))
d Motoros 3 utas szelep (nem tartozék)
e HMV-szivattyú (nem tartozék)
f Fűtőegység elem (nem tartozék)
g Nem visszaeresztő szelep (nem tartozék)
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "A használatimelegvíz-
szivattyú csatlakoztatása"[4118].
▪ Ha a vonatkozó jogszabályok a tartály maximális célhőmérsékleténél magasabb
hőmérsékletet írnak elő a fertőtlenítéshez (lásd a helyszíni beállítások
táblázatának [2-03] pontját), a fenti módon csatlakoztathat egy HMV-szivattyút
és egy fűtőelemet.
▪ Ha a vonatkozó jogszabályok a leágazópontig írják elő a vízcsövek fertőtlenítését,
szükség esetén a fenti módon csatlakoztathat HMV-szivattyút és fűtőelemet.
Beállítás
A kültéri egység képes a HMV-szivattyú működésének vezérlésére. További
információ: "11Konfiguráció"[4128].
6.4.6 HMV-szivattyú a tartály előmelegítéséhez
INFORMÁCIÓ
Korlátozás: Csak rozsdamentes acéltartály (EKHWS*D*) esetén alkalmazható.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
53
Page 54
6 | Használati irányelvek
b
c
a
d
ef
M
Összeállítás
a Használatimelegvíz-tartály
b Hidegvíz BE
c Melegvíz KI (zuhany (nem tartozék))
d Motorizált 3-járatú szelep (nem tartozék)
e HMV-szivattyú (nem tartozék)
f Visszacsapó szelep (nem tartozék)
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "A használatimelegvíz-
szivattyú csatlakoztatása"[4118].
Beállítás
A kültéri egység képes a HMV-szivattyú működésének vezérlésére. További
információ: "11Konfiguráció"[4128].
6.5 Az energiamérés beállítása
▪ A távirányító segítségével a következő energiaadatokat olvashatja le:
- Előállított hő
- Felhasznált energia
▪ Energiaadatokat olvashat le:
- A térfűtéshez
- A térhűtéshez
- Használati meleg víz előállításához
▪ Energiaadatokat olvashat le:
- Havonta
- Évente
INFORMÁCIÓ
A számított előállított hő és felhasznált energia becsült érték, pontosságuk nem
garantálható.
Szerelői referencia-útmutató
54
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 55
6.5.1 Előállított hő
6 | Használati irányelvek
INFORMÁCIÓ
A termelt hő kiszámítására szolgáló érzékelők kalibrációja automatikusan történik.
INFORMÁCIÓ
Ha a rendszerben ([E‑0D]=1]) glikol található, NEM lesz kiszámítva az előállított hő, és
nem is jelenik meg a felhasználói felületen.
▪ Az előállított hő belső számítása a következő alapján történik:
- A kilépő és belépő víz hőmérséklete
- Az áramlás sebessége
- A segédfűtőelem energiafogyasztása (ha van) a használatimelegvíz-tartályban
▪ Összeállítás és konfiguráció:
- Nincs szükség további berendezésre.
- Ha a rendszerben van segédfűtőelem, mérje meg a teljesítményét
(ellenállásmérés), és állítsa be a teljesítményt a távirányító segítségével. Példa:
Ha 17,1 Ω értéket kap a segédfűtőelem ellenállásának mérésekor, a fűtőelem
teljesítménye 230V feszültségnél 3100W.
6.5.2 Felhasznált energia
A következő módszereket veheti igénybe a felhasznált energia kiszámítására:
▪ Számítás
▪ Mérés
A felhasznált energia kiszámítása
▪ A felhasznált energia belső számítása a következő alapján történik:
- A kültéri egység tényleges áramfelvétele
- A kiegészítő fűtőelem (ha van) és a segédfűtőelem (ha van) beállított
- A feszültség
▪ Összeállítás és konfiguráció: A pontos energiaadatok érdekében, mérje meg a
teljesítményt (ellenállásmérés), és állítsa be azt a távirányító segítségével a
következők számára:
INFORMÁCIÓ
Nem kombinálhatja a felhasznált energia kiszámítását (például: a kiegészítő
fűtőelemét, ha van) és a felhasznált energia mérését (például: a kültéri egységét).
Ebben az esetben az energiaadatok érvénytelenek lennének.
teljesítménye
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
- A kiegészítő fűtőelem (1.és 2.lépés) (ha van)
- A segédfűtőelem (ha van)
A felhasznált energia mérése
▪ A nagyobb pontosság miatt ez a leggyakrabban használt módszer.
▪ Külső árammérők szükségesek.
Szerelői referencia-útmutató
55
Page 56
6 | Használati irányelvek
6.5.3 Tápellátás-elrendezések árammérővel
▪ Összeállítás és konfiguráció: Ha elektromos árammérőt használ, állítsa be az
impulzusok száma/kWh értéket az egyes mérők számára a felhasználói felület
segítségével.
INFORMÁCIÓ
Az energiafogyasztás mérésekor, bizonyosodjon meg a rendszer TELJES
áramfelvételét lefedik az elektromos árammérők.
1 árammérő. Az alábbi esetekben csak 1 olyan árammérőre van szüksége, amely az
egész rendszert méri (a kompresszormodult, a hidromodult, a kiegészítő
fűtőelemet és a segédfűtőelemet):
▪ Normál kWh-díjszabású elektromos áram
▪ Kedvezményes kWh-díjszabású elektromos áram külön normál kWh-díjszabású
elektromos áram NÉLKÜL
Árammérő Leírás
1 Mérés: Teljes rendszer
Csatlakozás: X5M/5+6
Árammérő típusa:
▪ Háromfázisú árammérő, ha az alábbi feltételek egyike
teljesül:
- A kültéri egység tápellátása 3N~
- A külső kiegészítő fűtőelem (ha van) 3N~ tápellátású
▪ Egyfázisú árammérő minden más esetben.
2 árammérő. Kedvezményes kWh díjszabású elektromos áram ÉS külön normál
kWh díjszabású elektromos áram esetén 2 árammerő szükséges.
Árammérő Leírás
1 Mérés
(a)
: Hidromodul, kiegészítő fűtőelem (ha van) és
segédfűtőelem (ha van)
Csatlakozás: X5M/5+6
Árammérő típusa:
▪ Háromfázisú árammérő, ha a külső kiegészítő fűtőelem be
lett szerelve, és 3N~ tápellátás használatához van
konfigurálva.
▪ Egyfázisú árammérő minden más esetben.
2 Mérés
(a)
: Kompresszormodul
Szerelői referencia-útmutató
56
Csatlakozás: X5M/3+4
Árammérő típusa: Egy- vagy háromfázisú árammérő a kültéri
egység tápellátásától függően.
(a)
A szoftverben a két árammérő fogyasztási adatainak összege jelenik meg, így NINCS
szükség annak beállítására, hogy melyik mérő melyik fogyasztást méri.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 57
6 | Használati irányelvek
Kivételes esetek. Abban az esetben is használhat második árammérőt, ha:
- Ha egyetlen mérő mérési tartománya nem elegendő.
- Az árammérőt nem lehet könnyen beszerelni az elektromos szekrénybe.
- 230 V-os és 400 V-os, háromfázisú hálózatok kombinációja esetén (nagyon
ritka), az árammérő műszaki korlátjai miatt.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
57
Page 58
6 | Használati irányelvek
5
8
0
1
5
0
0
0
fed
g
A B
c c c
a
b
X5M/5+6
fed*
g
5
8
0
1
5
0
0
0
A* B
c* c c
a*
450896.005
b*
X5M/5+6
ed
g
5
8
0
1
5
0
0
0
A B
c c
a/a*
c/c*
f/f*
C/C*
b/b*
X5M/5+6
450896.005
ed*
g
5
8
0
1
5
0
0
0
A* B
c* c
a*
c/c*
f/f*
C/C*
b*
X5M/5+6
450896.005
Példák normál kWh-díjszabású elektromos áram esetében
1 árammérő elegendő.
Kültéri egység (1N~) beépített
kiegészítő fűtőelemmel (1N~)
=> b: Egyfázisú árammérő
Kültéri egység (1N~) + külső kiegészítő
fűtőelem (1N~ vagy 3N~)
=> b/b*: Egy- vagy háromfázisú
árammérő (a külső kiegészítő
fűtőelemtől függően)
Kültéri egység (3N~) beépített
kiegészítő fűtőelemmel (1N~)
=> b*: Háromfázisú árammérő
Kültéri egység (3N~) + külső kiegészítő
fűtőelem (1N~ vagy 3N~)
=> b*: Háromfázisú árammérő
Szerelői referencia-útmutató
58
* 3N~
A Kültéri egység
B Használatimelegvíz-tartály
C Külső kiegészítő fűtőelem
a Elektromos szekrény: Normál kWh-díjszabású elektromos áram
b Árammérő
c Túláram-biztosíték
d Kompresszormodul
e Hidromodul
f Kiegészítő fűtőelem
g Segédfűtőelem
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 59
6 | Használati irányelvek
fed
g
A B
c c c
a
b
X5M/5+6
5
8
0
1
5
0
0
0
S1S
X5M/9+10
fed*
g
A* B
c* c c
5
8
0
1
5
0
0
0
a*
b*
X5M/5+6
450896.005
S1S
X5M/9+10
ed
g
A B
c c
a/a*
c/c*
f/f*
C/C*
b/b*
X5M/5+6
5
8
0
1
5
0
0
0
S1S
X5M/9+10
450896.005
ed*
g
A* B
c* c
a*
c/c*
f/f*
C/C*
b*
X5M/5+6
5
8
0
1
5
0
0
0
S1S
X5M/9+10
450896.005
Példák kedvezményes kWh-díjszabású elektromos áram esetén külön normál kWh-díjszabású elektromos áram NÉLKÜL
1 árammérő elegendő.
Kültéri egység (1N~) beépített
kiegészítő fűtőelemmel (1N~)
=> b: Egyfázisú árammérő
Kültéri egység (1N~) + külső kiegészítő
fűtőelem (1N~ vagy 3N~)
=> b/b*: Egy- vagy háromfázisú
árammérő (a külső kiegészítő
fűtőelemtől függően)
Kültéri egység (3N~) beépített
kiegészítő fűtőelemmel (1N~)
=> b*: Háromfázisú árammérő
Kültéri egység (3N~) + külső kiegészítő
fűtőelem (1N~ vagy 3N~)
=> b*: Háromfázisú árammérő
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
* 3N~
A Kültéri egység
B Használatimelegvíz-tartály
C Külső kiegészítő fűtőelem
a Elektromos szekrény: Kedvezményes kWh-díjszabású elektromos áram
b Árammérő
c Túláram-biztosíték
d Kompresszormodul
e Hidromodul
f Kiegészítő fűtőelem
g Segédfűtőelem
S1S Kedvezményes kWh-díjszabású elektromos áramkör csatlakozója
Szerelői referencia-útmutató
59
Page 60
6 | Használati irányelvek
5
8
0
1
5
0
0
0
fed
g
A B
c c c
a1
b1
X5M/5+6
5
8
0
1
5
0
0
0
a2
b2
X5M/3+4
c
X5M/9+10
S1S
5
8
0
1
5
0
0
0
fed*
g
A* B
c* c c
a1
b1
X5M/5+6
5
8
0
1
5
0
0
0
a2*
450896.005
b2*
X5M/3+4
c
X5M/9+10
S1S
ed
g
5
8
0
1
5
0
0
0
A B
c c
a1/a1*
c/c*
f/f*
C/C*
b1/b1*
X5M/5+6
5
8
0
1
5
0
0
0
a2
b2
X5M/3+4
c
X5M/9+10
S1S
450896.005
ed*
g
5
8
0
1
5
0
0
0
A* B
c* c
a1/a1*
c/c*
f/f*
C/C*
b1/b1*
X5M/5+6
5
8
0
1
5
0
0
0
a2*
b2*
X5M/3+4
c
X5M/9+10
S1S
450896.005
Példák kedvezményes kWh-díjszabású elektromos áram ÉS külön normál kWhdíjszabású elektromos áram esetén
2 árammérő szükséges.
Kültéri egység (1N~) beépített
kiegészítő fűtőelemmel (1N~)
=> b1: Egyfázisú árammérő
=> b2: Egyfázisú árammérő
Kültéri egység (1N~) + külső kiegészítő
fűtőelem (1N~ vagy 3N~)
=> b1/b1*: Egy- vagy háromfázisú
árammérő (a külső kiegészítő
fűtőelemtől függően)
=> b2: Egyfázisú árammérő
Kültéri egység (3N~) beépített
kiegészítő fűtőelemmel (1N~)
=> b1: Egyfázisú árammérő
=> b2*: Háromfázisú árammérő
Kültéri egység (3N~) + külső kiegészítő
fűtőelem (1N~ vagy 3N~)
=> b1/b1*: Egy- vagy háromfázisú
árammérő (a külső kiegészítő
fűtőelemtől függően)
=> b2*: Háromfázisú árammérő
Szerelői referencia-útmutató
60
* 3N~
A Kültéri egység
B Használatimelegvíz-tartály
C Külső kiegészítő fűtőelem
a1 Elektromos szekrény: Normál kWh-díjszabású elektromos áram
a2 Elektromos szekrény: Kedvezményes kWh-díjszabású elektromos áram
b1 1. árammérő
b2 2. árammérő
c Túláram-biztosíték
d Kompresszormodul
e Hidromodul
f Kiegészítő fűtőelem
g Segédfűtőelem
S1S Kedvezményes kWh-díjszabású elektromos áramkör csatlakozója
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 61
6.6 Az energiafogyasztás-vezérlő beállítása
A következő energiafogyasztás-vezérlőket veheti igénybe. A hibával kapcsolatos
további információkért lásd: "Energiafogyasztás-vezérlő"[4212].
# Energiafogyasztás-vezérlő
1 "Folyamatos áramforrás-korlátozás"[461]
▪ A teljes hőszivattyúrendszer (a kültéri egység és ha van, a kiegészítő
fűtőelem) fogyasztásának korlátozását teszi lehetővé egyetlen állandó
beállítással.
▪ Energiakorlátozás – teljesítmény (kW) vagy áramerősség (A).
2 "Digitális bemeneteken keresztül aktivált áramforrás-korlátozás"[462]
▪ A teljes hőszivattyúrendszer (a kültéri egység és ha van, a kiegészítő
fűtőelem) fogyasztásának korlátozását teszi lehetővé 4 digitális
bemenettel.
▪ Energiakorlátozás – teljesítmény (kW) vagy áramerősség (A).
3 "BBR16 áramforrás-korlátozás"[464]
▪ Korlátozás: Csak svéd nyelven érhető el.
6 | Használati irányelvek
▪ Lehetővé teszi a BBR16 szabályozásoknak (svéd energiaszabályozások)
való megfelelést.
▪ Energiakorlátozás – teljesítmény (kW).
▪ Kombinálható a többi kW-alapú energiafogyasztás-vezérlővel. Ha így tesz,
az egység a legszigorúbb vezérlést fogja használni.
TÁJÉKOZTATÁS
A hőszivattyúra az ajánlottnál alacsonyabb névleges áramerősségű külső biztosítékot
is fel lehet szerelni. Ehhez módosítania kell a [2‑0E] helyszíni beállítást aszerint, hogy
legfeljebb mekkora erősségű áram vezethető a hőszivattyúba.
Vegye figyelembe, hogy a [2‑0E] helyszíni beállítás felülírja az energiafogyasztásvezérlő minden más beállítását. A hőszivattyú áramerősségének korlátozása
csökkenteni fogja a teljesítményt.
TÁJÉKOZTATÁS
Állítson be ±3,6kW minimális áramfogyasztási értéket a következők érdekében:
▪ A jégmentesítés üzemmód biztosítására. Ellenkező esetben, ha a jégmentesítés
többször is megszakad, a hőcserélő befagyhat.
▪ A térfűtés és a HMV-előállítás biztosításához legalább egy elektromos fűtőelem
engedélyezésével (1. fokozatú kiegészítő fűtőelem vagy segédfűtőelem).
6.6.1 Folyamatos áramforrás-korlátozás
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A folyamatos áramforrás-korlátozás a rendszer maximális feszültség- vagy
áramerősség bemenetének biztosítása érdekében hasznos. Bizonyos országokban
jogszabályok korlátozzák a térfűtés és a HMV-előállítás maximális
áramfogyasztását.
Szerelői referencia-útmutató
61
Page 62
6 | Használati irányelvek
P
i
t
DI
a
b
a
b
c
A C
D
1
2
3
4
5
A8P
a
b
A B
D
c
C
1
2
3
4
5
A8P
1 2
PiÁramforrás-bemenet
t Idő
DI Digitális bemenet (áramforrás-korlátozási szint)
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás és konfiguráció
▪ Nincs szükség további berendezésre.
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(lásd: "Energiafogyasztás-vezérlő"[4212]):
- Válassza a folyamatos korlátozás módot
- Válassza ki a korlátozás típusát (teljesítmény (kW) vagy áramerősség (A))
- Állítsa be a kívánt áramforrás-korlátozási szintet
6.6.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás
Az áramforrás-korlátozás energiagazdálkodási rendszerrel kombinálva is hasznos.
A teljes Daikin-rendszer teljesítménye vagy áramforrása digitális bemeneteken
keresztül, dinamikusan van korlátozva (legfeljebb négy lépés). Az egyes áramforráskorlátozási szintek a távirányító segítségével állíthatóak be, a következők egyikének
korlátozásával:
▪ Jelenlegi (A)
▪ Teljesítményfelvétel (kW)
Az energiagazdálkodási rendszer (nem tartozék) dönt egy bizonyos áramforráskorlátozási szint aktiválásáról. Példa: A teljes ház maximális áramának (világítás,
háztartási készülékek, térfűtés…) korlátozása.
1 Beépített kiegészítő fűtőelemmel rendelkező modellek
2 Külső kiegészítő fűtőelemmel
A Kültéri egység
B Külső kiegészítő fűtőelem
C Használatimelegvíz-tartály
D Energiagazdálkodási rendszer
a Áramforrás-korlátozási szint (4 digitális bemenet)
b Kiegészítő fűtőelem
c Segédfűtőelem
Szerelői referencia-útmutató
62
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 63
6 | Használati irányelvek
P
i
t
DI4
DI3
DI1
a
b
PiÁramforrás-bemenet
t Idő
DI Digitális bemenetek (áramforrás-korlátozási szintek)
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás
▪ Kommunikációs jel panel (EKRP1AHTA opció) szükséges.
▪ Legfeljebb négy digitális bemenet használatával aktiválható a megfelelő
áramforrás-korlátozási szint:
- DI1= legerősebb korlátozás (legkisebb energiafogyasztás)
- DI4= leggyengébb korlátozás (legmagasabb energiafogyasztás)
▪ A digitális bemenetek (DI) műszaki jellemzői:
- DI1: S9S (korlátozás 1)
- DI2: S8S (korlátozás 2)
- DI3: S7S (korlátozás 3)
- DI4: S6S (korlátozás 4)
▪ További információért lásd a kábelezési rajzot.
Beállítás
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(az összes beállítás leírása: "Energiafogyasztás-vezérlő"[4212]):
- Válassza a digitális bemeneteken keresztüli korlátozást.
- Válassza ki a korlátozás típusát (teljesítmény (kW) vagy áramerősség (A)).
- Állítsa be az egyes digitális bemeneteknek megfelelő, kívánt áramforrás-
korlátozási szintet.
INFORMÁCIÓ
Abban az esetben, ha (egyszerre) több mint 1 digitális bemenet van zárva, a digitális
bemenetek prioritása rögzített: DI4 prioritás>…>DI1.
6.6.3 Az áramforrás-korlátozás folyamata
A kültéri egység nagyobb hatékonyságot nyújt, mint az elektromos fűtőelemek.
Ezért a rendszer először az elektromos fűtőelemeket korlátozza és kapcsolja KI. A
rendszer a következő sorrendben korlátozza az áramfogyasztást:
1 Korlátoz bizonyos elektromos fűtőelemeket.
Ha… élvez elsőbbséget A távirányítóval állítsa be az
elsőbbségi fűtőelemet a
következőre…
Használati meleg víz előállítása Segédfűtőelem (ha van)
Eredmény: A rendszer először a
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
kiegészítő fűtőelemet kapcsolja KI.
Szerelői referencia-útmutató
63
Page 64
6 | Használati irányelvek
P
h
C
e
a
b
c
d
e
A B C
Ha… élvez elsőbbséget A távirányítóval állítsa be az
elsőbbségi fűtőelemet a
következőre…
Térfűtés Kiegészítő fűtőelem
Eredmény: A rendszer először a
segédfűtőelemet kapcsolja KI (ha
van).
2 KIKAPCSOLJA az összes elektromos fűtőelemet.
3 Korlátozza a kültéri egységet.
4 KIKAPCSOLJA a kültéri egységet.
Példa
Ha a konfiguráció a következő:
▪ Az áramforrás-korlátozás szintje NEM engedélyezi a segédfűtőelem és a
kiegészítő fűtőelem (1.és2.lépés) egyidejű működését.
▪ Elsőbbségi fűtőelem = Segédfűtőelem (ha van).
Ebben az esetben az áramfogyasztás korlátozásának menete a következő:
PhElőállított hő
CeFelhasznált energia
A Kültéri egység
B Segédfűtőelem
C Kiegészítő fűtőelem
a A kültéri egység korlátozott működése
b A kültéri egység teljes körű működése
c A segédfűtőelem BE van kapcsolva
d Kiegészítő fűtőelem (1.fok.) BE van kapcsolva
e Kiegészítő fűtőelem (2.fok.) BE van kapcsolva
6.6.4 BBR16 áramforrás-korlátozás
INFORMÁCIÓ
A Korlátozás: BBR16-beállítások csak akkor láthatók, ha a felhasználói felület nyelve
svéd.
TÁJÉKOZTATÁS
2 hét áll rendelkezésre a módosításra. A BBR16 aktiválása után mindössze 2 hete
van a beállítások módosítására (BBR16 aktiválása és BBR16
teljesítménykorlátozása). 2 hét elteltével az egység rögzíti ezeket a
beállításokat.
Megjegyzés: Ez különbözik a folyamatos árramforrás-korlátozástól, amely mindig
módosítható.
Szerelői referencia-útmutató
64
Használja a BBR16 áramforrás-korlátozást, amikor meg kell felelnie a BBR16
szabályozásoknak (svéd energiaszabályozások).
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 65
6 | Használati irányelvek
P
i
t
BBR16
a
b
A BBR16 áramforrás-korlátozást kombinálhatja a többi energiafogyasztásvezérlővel (kW). Ha így tesz, az egység a legszigorúbb vezérlést fogja használni.
PiÁramforrás-bemenet
t Idő
BBR16 BBR16 korlátozási szint
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás és konfiguráció
▪ Nincs szükség további berendezésre.
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(lásd: "Energiafogyasztás-vezérlő"[4212]):
- A BBR16 aktiválása
- Állítsa be a kívánt áramforrás-korlátozási szintet
6.7 Külső hőmérséklet-érzékelő beállítása
Egyetlen külső hőmérséklet-érzékelőt csatlakoztathat. Ez méri a beltéri és a külső
hőmérsékletet. A következő esetekben ajánljuk egy külső hőmérséklet-érzékelő
használatát:
Beltéri környezeti hőmérséklet
▪ Szobában található termosztátvezérlés, a dedikált kényelmi felhasználói felület
(szobatermosztátként használt BRC1HHDA) méri a belső környezeti
hőmérsékletet. Ezért a dedikált kényelmi felhasználói felületet olyan helyen kell
elhelyezni:
- Ahol a szobában az átlaghőmérséklet érzékelhető
- Amely NINCS kitéve közvetlen napsugárzásnak
- Ahol NINCS a közelben hőforrás
- Amelyre NINCS hatással a kültéri levegő vagy huzat, például ajtónyitás/-zárás
miatt
▪ Ha ez NEM lehetséges, egy távoli beltéri érzékelő csatlakoztatását javasoljuk
(KRCS01-1).
▪ Beállítás: A szerelési útmutatásokat lásd a távoli beltéri érzékelő szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Konfiguráció: A szobai érzékelő kiválasztása [9.B].
Kültéri környezeti hőmérséklet
▪ A kültéri egység a külső környezeti hőmérsékletet méri. Ezért a kültéri egységet
olyan helyen kell elhelyezni:
- Amely ház északi oldalán vagy azon az oldalon található, ahol a legtöbb
hőkibocsátó helyezkedik el
- Amely NINCS kitéve közvetlen napsugárzásnak
Szerelői referencia-útmutató
65
Page 66
6 | Használati irányelvek
▪ Ha ez NEM lehetséges, egy távoli kültéri érzékelő csatlakoztatását ajánljuk (opció
EKRSCA1).
▪ Összeállítás: A szerelési útmutatásokat lásd a távoli kültéri érzékelő szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
▪ Konfiguráció: A kültéri érzékelő kiválasztása [9.B].
▪ Amikor a kültéri egység energiatakarékos funkciója aktív (lásd: "Energiatakarékos
funkció" [4 221]), a kültéri egység kikapcsol a készenléti energiaveszteség
csökkentése érdekében. Ennek eredményeként a külső környezeti hőmérsékletet
a rendszer NEM olvassa.
▪ Ha a kívánt kilépő vízhőmérséklet az időjárás függvénye, fontos a kültéri
hőmérséklet állandó mérése. Ez egy újabb ok az opcionális kültéri környezeti
hőmérséklet-érzékelő felszerelésére.
INFORMÁCIÓ
A kültéri környezeti hőmérséklet-érzékelő adatai (átlagoltak vagy pillanatnyiak) az
időjárásfüggő vezérlés görbéiben használatosak az automatikus hűtési/fűtési átállás
logika részeként. A kültéri egység védelme érdekében annak belső érzékelője
folyamatosan használatban van.
Szerelői referencia-útmutató
66
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 67
7 Az egység felszerelése
Ebben a fejezetben
7.1 A berendezés helyének előkészítése...................................................................................................................................... 67
7.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények .......................................................................... 67
7.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén......................... 70
7.2 A kültéri egység felszerelése .................................................................................................................................................. 70
7.2.1 A kültéri egység felszereléséről ............................................................................................................................. 70
7.2.2 Óvintézkedések a kültéri egység felszerelésénél .................................................................................................. 71
7.2.3 Az üzembe helyezés szerkezetének létrehozása ................................................................................................... 71
7.2.4 A kültéri egység felszerelése .................................................................................................................................. 72
7.2.5 A kondenzvíz-elvezetés biztosításához .................................................................................................................. 73
7.2.6 Az elvezető rács felszerelése.................................................................................................................................. 74
7.3 Az egység felnyitása és lezárása............................................................................................................................................. 75
7.3.1 Az egységek kinyitásának bemutatása................................................................................................................... 75
7.3.2 A kültéri egység felnyitása ..................................................................................................................................... 75
7.3.3 A kültéri egység lezárása ........................................................................................................................................ 75
7.1 A berendezés helyének előkészítése
7 | Az egység felszerelése
NEM szabad az egységet gyakran használt helyen, például munkakörnyezetben
elhelyezni. Olyan üzemekben (például őrlőmalmokban), ahol nagy mennyiségben
keletkezik por, a berendezést KÖTELEZŐ lefedni.
Olyan szerelési helyet válasszon, ahol elegendő hely áll rendelkezésre az egység
mozgatásához.
FIGYELEM
A készüléket olyan jól szellőző helyiségben kell tárolni, ahol nem éri mechanikus
sérülés, és ahol nincs folyamatosan sugárzó tűzforrás (például nyílt lángok, működő
gázkészülék vagy működő elektromos fűtő).
7.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "2 Általános biztonsági
óvintézkedések"[49] fejezetben.
Vegye figyelembe a térközökkel kapcsolatos irányelveket. Lásd: "17.1Szerelési tér:
Kültéri egység"[4265].
TÁJÉKOZTATÁS
▪ NE helyezze egymásra az egységeket.
▪ NE függessze a mennyezetre az egységet.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A kültéri egység levegőkimenetét érő erős szél (≥18km/h) rövidzárlatot okoz (az
elvezetett levegő beszívása miatt). Ez az alábbi következményekkel járhat:
▪ a működési teherbírás csökkenése,
▪ gyakori fagyási gyorsulás a fűtési üzemmódban,
▪ a működés megszakadása az alacsony nyomás csökkenése vagy a magas nyomás
növekedése miatt;
Szerelői referencia-útmutató
67
Page 68
7 | Az egység felszerelése
c
b
a
b
b
c
a
▪ a ventilátor károsodása (ha folyamatosan erős szél éri a ventilátort, előfordulhat,
hogy nagyon gyorsan kezd forogni, amíg el nem törik).
Ha a levegőkimenet szélnek van kitéve, ajánlott egy terelőlemez felszerelése.
Ajánlott úgy elhelyezni a kültéri egységet, hogy a levegőbemenet a falra nézzen, és
NE legyen közvetlenül kitéve a szélnek.
a Terelőlemez
b Uralkodó szélirány
c Levegőkimenet
NEM szabad az egységet az alábbi helyeken felszerelni:
▪ Zajérzékeny területeken (pl. Hálószoba közelében), így a működés hangja nem
lesz zavaró.
Megjegyzés: Ha tényleges üzembe helyezési feltételek mellett méri a hangot, a
környezeti hang- és zajvisszaverődés miatt a mért érték magasabb lehet a
műszaki adatok kézikönyvében, a Hangspektrumban említett
hangnyomásszintnél.
▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A műanyag
alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat.
NEM ajánlott az egységet az alábbi helyeken felszerelni, mert az az egység
élettartamának csökkenéséhez vezethet:
▪ Ahol a feszültség sokszor ingadozik
▪ Gépjárművekre vagy hajókra
▪ Ahol savas vagy lúgos gőz van
Tengerpart melletti beszerelés. Ügyeljen rá, hogy a kültéri egységet NE érje
közvetlenül sós levegő. Ez megelőzi a magas sótartalmú levegő okozta korróziót,
ami az egység élettartamának csökkenéséhez vezethet.
A kültéri egységet a tengeri széltől védett helyre szerelje fel.
Példa: Épület mögé.
Szerelői referencia-útmutató
68
Ha a kültéri egységet közvetlenül eléri a tengeri szél, szereljen fel szélfogót.
▪ Szélfogó magassága≥1,5×kültéri egység magassága
▪ A szélfogó felszerelésekor ügyeljen a szerelési tér előírásaira.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 69
7 | Az egység felszerelése
a
b
c
d
c
d
a Tengeri szél
b Épület
c Kültéri egység
d Szélfogó
A kültéri egységet kizárólag kültéri használatra, az alábbi külső hőmérsékleti
tartományokra tervezték:
Hűtés mód 10~43°C
Fűtés mód ▪ Csak beépített kiegészítő fűtőelemmel rendelkező
modellek esetén, vagy ha a külső kiegészítő
fűtőelem be lett szerelve:
–25~35°C
▪ Ellenkező esetben:
–25~25°C
HMV-előállítás –25~35°C
Vegye figyelembe a méretekkel kapcsolatos irányelveket:
A maximális szintkülönbség a használatimelegvíz-tartály és a
5m
kültéri egység között
Legnagyobb távolság a következők között: kültéri egység és…
használatimelegvíz-tartály 10m
3 utas szelep 10m
külső kiegészítő fűtőelem 10m
Az R32 egységre vonatkozó speciális követelmények
A kültéri egységben található egy belső hűtőkör (R32), de NINCS szükség a
hűtőközeg külső csővezetékének kialakítására vagy a hűtőközeg feltöltésére.
Vegye figyelembe az alábbi előírásokat és óvintézkedéseket:
FIGYELEM
▪ TILOS átlyukasztani vagy égésnek kitenni.
▪ A jégmentesítő folyamat felgyorsításához vagy a berendezés tisztításhoz
KIZÁRÓLAG a gyártó által javasolt eszközöket használja.
▪ Az R32 hűtőközeg nem tartalmaz szaganyagokat.
FIGYELEM
A készüléket olyan jól szellőző helyiségben kell tárolni, ahol nem éri mechanikus
sérülés, és ahol nincs folyamatosan sugárzó tűzforrás (például nyílt lángok, működő
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
gázkészülék vagy működő elektromos fűtő).
Szerelői referencia-útmutató
69
Page 70
7 | Az egység felszerelése
d
c
c
a
b
7.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén
FIGYELEM
Ügyeljen rá, hogy a beszerelés, a szervizelés, a karbantartás és a javítás a Daikin
utasításai szerint legyen elvégezve és megfeleljen a jogszbályi előírásoknak (pl. a
gázkészülékek használatára vonatkozó országos előírásoknak), illetve arra, hogy a
munkát erre jogosul személy végezze el.
Védje a kültéri egységet a közvetlen havazástól, és ügyeljen rá, hogy a kültéri
egységet SOHA ne borítsa be a hó.
a Hótól védő fedél vagy fülke
b Állvány
c Uralkodó szélirány
d Levegőkimenet
Mindenesetben hagyjon legalább 150mm szabad helyet az egység alatt. Továbbá
bizonyosodjon meg arról, hogy az egység legalább 100 mm-rel a hó várható
maximális szintje fölött van. További információk: "7.2 A kültéri egység
felszerelése"[470].
Ahol gyakori a havazás, ott a helyet feltétlenül úgy kell megválasztani, hogy a hó az
egység működését NE zavarja. Ha a hó oldalirányból is eshet, akkor gondoskodni
kell róla, hogy NE eshessen hó a hőcserélő spirálra. Szükség esetén használjon
hótakaró fedelet vagy ponyvát és állványt.
7.2 A kültéri egység felszerelése
7.2.1 A kültéri egység felszereléséről
Mikor
Először a kültéri egységet kell felszerelni, mielőtt a vízcsöveket csatlakoztathatná.
Szerelői referencia-útmutató
70
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 71
Jellemző munkafolyamat
758
485
a
(mm)
300
>150
6× M12
20
A kültéri egység felszerelése jellemzően a következő lépésekből áll:
1 A felszereléshez használt struktúra biztosítása.
2 A kültéri egység felszerelése.
3 kondenzvíz-elvezetés biztosítása.
4 Az elvezetőrács felszerelése.
5 Az egység hó és szél elleni védelme hófedél és terelőlemez felszerelésével.
Lásd: "7.1A berendezés helyének előkészítése"[467].
7.2.2 Óvintézkedések a kültéri egység felszerelésénél
INFORMÁCIÓ
Olvassa el az alábbi fejezetekben található biztonsági előírásokat és követelményeket
is:
▪ "2Általános biztonsági óvintézkedések"[49]
▪ "7.1A berendezés helyének előkészítése"[467]
7.2.3 Az üzembe helyezés szerkezetének létrehozása
7 | Az egység felszerelése
Ellenőrizze a felszerelés talajának erősségét és szintjét, hogy az egység ne vibráljon,
és ne okozzon zajt.
Az alapozásrajznak megfelelően az alapozás csavarjaival rögzítse biztonságosan az
egységet.
6 készletnyi M12 horgonycsavart, anyát és csavaralátétet használjon. Hagyjon
legalább 150mm szabad helyet az egység alatt. Arról is bizonyosodjon meg, hogy
az egység legalább 100mm-rel a hó várható maximális szintje fölött van.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
a Ügyeljen arra, hogy ne fedje le az elvezetőnyílásokat. Lásd: "Elvezetőnyílások
(méretek mm-ben)"[473].
INFORMÁCIÓ
A csavarok felül kiálló részének javasolt magassága 20mm.
Szerelői referencia-útmutató
71
Page 72
7 | Az egység felszerelése
a
±150
kg
6× M12
7.2.4 A kültéri egység felszerelése
TÁJÉKOZTATÁS
Rögzítse a kültéri egységet az alapzatcsavarokhoz műanyag alátétekkel és anyákkal
(a). Ha a rögzítési területen megsérül a felületkezelés, a fémrészek könnyen
rozsdásodnak.
1 Húzza át a hevedereket (az egységhez mellékelt tartozékok) az egység (bal és
jobb oldali) lába között.
2 A hevedereknél fogva mozgassa az egységet, és helyezze a szerkezetre,
amelyre fel szeretné szerelni.
3 Távolítsa el a hevedereket. A továbbiakban nem lesz rájuk szüksége.
4 Rögzítse az egységet a szerkezethez.
Szerelői referencia-útmutató
72
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 73
7.2.5 A kondenzvíz-elvezetés biztosításához
≥150 mm
A
171 300758
43
48
288
451
613
776
408
414
349
214
111
480~490
107
148
B B
B
406
C
D F
=
E
▪ Győződjön meg róla, hogy a kondenzvizet megfelelően el lehet vezetni.
▪ Olyan alapra helyezze el az egységet, amely lehetővé teszi a megfelelő elvezetést,
hogy elkerülje a jég felgyülemlését.
▪ Készítsen egy vízelvezető csatornát az alap körül, mely elvezeti a kondenzvizet az
egységből.
▪ Gondoskodjon róla, hogy az elvezetett víz NE a járdára folyjon ki, hogy fagypont
alatti hőmérséklet esetén ne fagyjon le vagy váljon csúszóssá.
▪ Ha keretre szereli az egységet, szereljen fel egy vízálló lemezt is az egység aljától
legfeljebb 150 mm-re, hogy meggátolja a víz bejutását az egységbe és az
elvezetett víz csöpögését (lásd a következő illusztrációt).
INFORMÁCIÓ
Szükség esetén használhat csepptálcát (nem tartozék), hogy megelőzze a kondenzvíz
csepegését.
7 | Az egység felszerelése
TÁJÉKOZTATÁS
Ha az egység NEM szerelhető be teljesen vízszintes helyzetbe, mindig győződjön meg
arról, hogy a lejtés az egység hátoldala felé tartson. Erre a megfelelő vízelvezetés
miatt van szükség.
TÁJÉKOZTATÁS
Ha a kültéri egység elvezetőnyílásait rögzítéshez használt alappal vagy padlófelülettel
takarja el, emelje fel az egységet, hogy több mint 150mm szabad tér legyen a kültéri
egység alatt.
Elvezetőnyílások (méretek mm-ben)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A Elvezetési oldal
Szerelői referencia-útmutató
73
Page 74
7 | Az egység felszerelése
a
1
2
2
1
4 N • m
4×
T25
B Horgonypontok közti távolság
C Alsó keret
D Kilökőlap a hó számára
E A biztonsági szelep elvezetőnyílása
F Elvezetőnyílások
Hó
Amennyiben gyakran havazik, hó gyűlhet fel és fagyhat meg a hőcserélő és az
egység készülékháza között. Ez csökkentheti a készülék hatékonyságát. Ennek
megelőzése érdekében:
1 Egy laposfejű csavarhúzóval és kalapáccsal üssön a rögzítési pontokra, hogy
eltávolítsa a kilökőlapot (a).
2 Távolítsa el a sorjákat, és javítófestékkel fesse le a széleket és a szélek körüli
területeket, hogy megelőzze a rozsdásodást.
TÁJÉKOZTATÁS
A kilökőlapok készítésekor NE okozzon kárt a készülékházban és a mögöttes
csővezetékben.
7.2.6 Az elvezető rács felszerelése
1 Illessze be a kampókat. A kampók eltörésének megelőzése érdekében:
▪ Először az alsó kampókat illessze be (2×).
▪ Ezt követően illessze be a felső kampókat (2×).
2 Helyezze be és húzza meg a csavarokat (4×) (mellékelt tartozékok).
Szerelői referencia-útmutató
74
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 75
7.3 Az egység felnyitása és lezárása
1
1
1
2
4×
7.3.1 Az egységek kinyitásának bemutatása
Bizonyos időközönként fel kell nyitni az egységet. Példa:
▪ Villamossági bekötések elvégzéséhez
▪ Amikor karbantartást vagy szervizelést végez az egységen
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
7.3.2 A kültéri egység felnyitása
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
7 | Az egység felszerelése
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
7.3.3 A kültéri egység lezárása
TÁJÉKOZTATÁS
Lemezanya. Ügyeljen arra, hogy a felső csavar lemezanyája megfelelően legyen a
szervizfedélre rögzítve.
Szerelői referencia-útmutató
75
Page 76
7 | Az egység felszerelése
2
2
2
1
4×
3.55 N • m
a
a Gyorsrögzítő anya
Szerelői referencia-útmutató
76
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 77
8 A csövek felszerelése
Ebben a fejezetben
8.1 A vízcsövek előkészítése ......................................................................................................................................................... 77
8.1.1 A vízkörre vonatkozó követelmények .................................................................................................................... 77
8.1.2 Képlet a tágulási tartály előnyomásának kiszámításához...................................................................................... 80
8.1.3 A vízmennyiség és az áramlási sebesség ellenőrzése............................................................................................ 80
8.1.4 A tágulási tartály előnyomásának módosítása ...................................................................................................... 83
8.1.5 A vízmennyiség ellenőrzése: Példák ...................................................................................................................... 83
8.2 A vízvezetékek csatlakoztatása............................................................................................................................................... 84
8.2.1 A vízvezetékek csatlakoztatásának bemutatása .................................................................................................... 84
8.2.2 Óvintézkedések a vízvezetékek csatlakoztatásakor .............................................................................................. 85
8.2.3 A vízvezetékek csatlakoztatása .............................................................................................................................. 85
8.2.4 A vízkör befagyás elleni védelme ........................................................................................................................... 86
8.2.5 A vízkör feltöltése................................................................................................................................................... 89
8.2.6 A használatimelegvíz-tartály feltöltése.................................................................................................................. 90
8.2.7 A vízvezeték szigetelése ......................................................................................................................................... 90
8.1 A vízcsövek előkészítése
8 | A csövek felszerelése
8.1.1 A vízkörre vonatkozó követelmények
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "2 Általános biztonsági
óvintézkedések"[49] fejezetben.
TÁJÉKOZTATÁS
Műanyag csövek esetén győződjön meg róla, hogy ellenállóak-e az oxigéndiffúzióval
szemben a DIN 4726 szabványnak megfelelően. Az oxigén a csövekbe jutása erős
korrózióhoz vezethet.
▪ Csövek csatlakoztatása – Jogszabályok. A csövek csatlakozási pontjait a
vonatkozó jogszabályoknak és a “Felszerelés” című fejezetben szereplő
utasításoknak megfelelően, a víz be- és kivezetésének figyelembe vételével kell
kialakítani.
▪ Csövek csatlakoztatása – Erőkifejtés. NE használjon túlságosan nagy erőt a
csövek csatlakoztatásakor. A deformált csövek az egység hibás működését
okozhatják.
▪ Csövek csatlakoztatása – Szerszámok. A rézanyagú alkatrészekkel való
munkához megfelelő szerszámokat használjon, mivel a réz lágy anyag.
Amennyiben NEM így tesz, a csövek megsérülnek.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Csövek csatlakoztatása – Levegő, nedvesség, szennyeződés. Ha levegő,
nedvesség vagy szennyeződés jut a körbe, az problémát okozhat. Ennek
megelőzése érdekében:
- Csak tiszta csöveket használjon
- A sorja eltávolításakor tartsa a cső végét lefelé.
- Zárja le a csővéget a falon való átbujtatáskor, hogy ne kerüljön bele por és/vagy
szemcsék.
- Használjon megfelelő szálas tömítőanyagot a csatlakozások lezárására.
▪ Fagyás. Gondoskodni kell a fagyvédelemről.
Szerelői referencia-útmutató
77
Page 78
8 | A csövek felszerelése
▪ Zárt kör. A kültéri egységet CSAK zárt vízrendszerben használja. A berendezés
nyílt vízrendszerben való használata túlzott korrózióval jár.
▪ A csövek hossza. Ajánlott elkerülni a zárt végű csöveket, illetve hosszú csövek
használatát a használatimelegvíz-tartály és a meleg víz célpontja (zuhany,
fürdőszoba stb.) között.
▪ A csövek átmérője. A vízcsövek átmérőjét a szükséges vízáramlástól és a
szivattyú rendelkezésre álló külső statikus nyomásától függően válassza ki.
A kültéri egység külső statikus nyomásával kapcsolatos információkért lásd a
műszaki adatokat. A legfrissebb műszaki adatok egy része elérhető a (nyilvánosan
elérhető) regionális Daikin webhelyen. A legfrissebb műszaki adatok teljes listája
a (hitelesítést igénylő) Daikin Business Portal webhelyen érhető el.
▪ Vízáramlás. Az egység működéséhez szükséges minimális vízáramlás az alábbi
táblázatban látható. Ezt az áramlást minden esetben biztosítani kell. Ha az
áramlás mértéke alacsony, az egység leáll, és a 7H áramlási hibakód jelenik meg.
Ha az üzemmód… A szükséges minimális áramlási
sebesség…
Hűtés 20l/min
Fűtés/jégmentesítés, amikor a kültéri
hőmérséklet meghaladja a –5°C-ot
Fűtés/jégmentesítés, amikor a kültéri
22l/min
hőmérséklet nem éri el a –5°C-ot
Használati meleg víz előállítása 28l/min
▪ Nem tartozék alkatrészek – Víz és glikol. Csak olyan anyagokat szabad használni,
amelyek kompatibilisek a rendszerben használt vízzel (és a glikollal, ha van) és a
kültéri egységben használt anyagokkal.
▪ Nem tartozék alkatrészek – Víznyomás és -hőmérséklet. Ellenőrizze, hogy a
helyszíni csövek alkatrészeinek nyomásállósága megfeleljen a víznyomásnak és a
vízhőmérsékletnek.
▪ Víznyomás. A megengedett legnagyobb víznyomás 4 bar. Biztosítson megfelelő
védőeszközöket a vízkörben, hogy a víznyomás NE haladhassa meg a maximális
értéket.
▪ Vízhőmérséklet. Minden beszerelt csővezetéknek és -tartozéknak (szelepek,
csatlakozások…) ellen KELL állnia a következő hőmérsékleteknek:
INFORMÁCIÓ
A következő ábra egy példa, amely lehet, hogy NEM egyezik rendszerének
elrendezésével.
Szerelői referencia-útmutató
78
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 79
8 | A csövek felszerelése
89°C
60°C
M
M
▪ Elvezetés – Alacsony pontok. Helyezzen el a rendszer összes alacsony pontján
leeresztőcsapokat, hogy teljesen leereszthető legyen a vízkör.
▪ Légtelenítő szelepek. A rendszer minden magas pontjára szereljen légtelenítő
szelepet, amelyeknek szervizelés céljából szintén könnyen hozzáférhetőnek kell
lenniük.
Beépített kiegészítő fűtőelemmel rendelkező modellek esetében a kültéri egység
automatikus légtelenítő szeleppel rendelkezik.
Más modellek esetében a kültéri egység kézi légtelenítő szeleppel rendelkezik.
A külső kiegészítő fűtőelem (opcionális) automatikus légtelenítő szeleppel
rendelkezik.
Ügyeljen arra, hogy az automatikus légtelenítő szelepek NE legyenek túl szorosra
húzva, hogy a levegő automatikus kiengedése a vízkörből lehetséges legyen.
▪ Horganyzott alkatrészek. A vízkörben ne használjon horganyzott alkatrészeket.
Mivel az egység belső vízkörét rézcsövek alkotják, túlzott korrózió léphet fel.
▪ Nem rézbevonatú fémcsövek. Nem rézbevonatú fémcsövek használatakor
szigetelje megfelelően a réz és a nem réz részeket, hogy azok NE érintkezzenek
egymással. Erre a galvanikus korrózió megelőzése miatt van szükség.
▪ Szelep – Köröket választ el. Ha 3 utas szelep van a vízkörben, ügyeljen rá, hogy a
használati melegvíz-kör és a padlófűtés-kör teljesen el legyen különítve.
▪ Szelep – Átváltási idő. Ha 2 vagy 3 utas szelep van a vízkörben, a szelep
legnagyobb átváltási idejének 60 másodpercnek kell lennie.
▪ Szűrő. Erősen ajánlott egy további szűrő beszerelése a fűtővízkörben. Elsősorban
a szennyezett fűtőcsövekben található fémdarabok eltávolítása érdekében
ajánlott mágneses vagy ciklonszűrőt használni, amely képes eltávolítani a kis
részecskéket. A kis részecskék kárt tehetnek az egységben, és a hőszivattyúrendszer normál szűrője NEM eltávolítani azokat.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Használatimelegvíz-tartály – Kapacitás. A víz állásának elkerülése érdekében
fontos, hogy a használatimelegvíz-tartály tárolási kapacitása megfeleljen a
használati meleg víz napi fogyasztásának.
▪ Használatimelegvíz-tartály – A felszerelés után. A felszerelés után rögtön ki kell
öblíteni friss vízzel a használatimelegvíz-tartályt. Ezt az eljárást legalább naponta
egyszer meg kell ismételni a felszerelést követő 5 egymás utáni napon.
Szerelői referencia-útmutató
79
Page 80
8 | A csövek felszerelése
c
d
a b
▪ Használatimelegvíz-tartály – Használaton kívüli időszakok. Amikor hosszabb
ideig nem használnak meleg vizet, a berendezést friss vízzel KELL kiöblíteni a
használat előtt.
▪ Használatimelegvíz-tartály – Fertőtlenítés. A használatimelegvíz-tartály
fertőtlenítési funkciójával kapcsolatban lásd: "Tartály"[4184] és "HMV-szivattyú
fertőtlenítéshez"[452].
▪ Termosztátos keverőszelepek. A vonatkozó jogszabályok értelmében
előfordulhat, hogy termosztátos keverőszelepeket kell felszerelni.
▪ Higiéniai intézkedések. Az elhelyezésnek meg kell felelnie a vonatkozó
jogszabályoknak, és előfordulhat, hogy további higiéniai intézkedések lehetnek
szükségesek.
▪ Keringető szivattyú. Ha a vonatkozó jogszabályok megkövetelik, csatlakoztasson
keringető szivattyút a meleg víz célpontja és a használatimelegvíz-tartály
keringető szivattyújának csatlakozása közé.
a Keringetés csatlakozása
b Meleg víz csatlakozása
c Zuhany
d Keringető szivattyú
8.1.2 Képlet a tágulási tartály előnyomásának kiszámításához
A tartály beállítandó előnyomása (Pg) a szerelési szintkülönbségtől (H) függ:
Pg=0,3+(H/10) (bar)
8.1.3 A vízmennyiség és az áramlási sebesség ellenőrzése
A kültéri egység egy 8 literes tágulási tartállyal rendelkezik, amelynek gyári
előnyomása 1bar.
Az egység megfelelő működésének biztosítása érdekében:
▪ Ellenőriznie kell a minimális és maximális vízmennyiséget.
▪ Lehetséges, hogy be kell állítania a tágulási tartály előnyomását.
Minimális vízmennyiség
Ellenőrizze, hogy a rendszerben lévő teljes vízmennyiség meghaladja-e a minimális
vízmennyiséget, NEM számítva a kültéri egység belső vízmennyiségét:
A következő esetén… A minimális vízmennyiség…
Szerelői referencia-útmutató
80
Hűtési üzemmód 20l
Fűtési/jégmentesítési üzemmód és…
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 81
8 | A csövek felszerelése
M2
b
c
b b
M3M1
d
a
A következő esetén… A minimális vízmennyiség…
Lehetséges a tartályban történő
előmelegítés.
Ez az alábbi esetekben lehetséges:
▪ EKHWP* tartály + segédfűtőelem
▪ EKHWS*D* tartály + segédfűtőelem +
HMV-szivattyú
A tartályban történő előmelegítés nem
lehetséges, de van kiegészítő fűtőelem
(belső vagy külső).
A tartályban történő előmelegítés nem
lehetséges, és nincs kiegészítő fűtőelem.
INFORMÁCIÓ
Létfontosságú folyamatoknál vagy nagy hőterhelésű helyiségek esetén nagyobb
vízmennyiségre lehet szükség.
TÁJÉKOZTATÁS
Ha a térfűtés/hűtés körökben a keringetést távvezérelt szelepek vezérlik, akkor
fontos, hogy a minimális vízmennyiség még az összes szelep elzárása esetén is
garantált legyen.
0l
20l
50l
a Felhasználói felület (mellékelt tartozék)
b Egyedi szobatermosztát (opció)
c Túlnyomási megkerülőszelep (nem tartozék)
d Elzárószelep (mellékelt tartozék)
M1...3 Egyedi motoros szelep az egyes körök szabályozására (nem tartozék)
Maximális vízmennyiség
TÁJÉKOZTATÁS
A maximális vízmennyiség attól függ, hogy van-e glikol a vízkörben. A glikol
hozzáadásáról további információért lásd: "A vízkör befagyás elleni védelme"[486].
A következő ábra segítségével határozza meg a maximális vízmennyiséget a
kiszámított előnyomásra vonatkozóan.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
81
Page 82
8 | A csövek felszerelése
20
2.4
2.1
1.8
1.5
1.2
0.9
1
0.6
0.3
70 120 170
200
220 270
290
320
A
B
A Előnyomás (bar)
B Maximális vízmennyiség (l)
Víz
Víz+glikol
Példa: Maximális vízmennyiség és a tágulási tartály előnyomása
Szerelési
szintkülönbség
(a)
≤200/120l
(b)
≤7m Nem kell módosítani az
előnyomást.
>7m Tegye a következőt:
▪ Növelje az előnyomást az
előírt szerelési
szintkülönbségnek
megfelelően. Az előnyomást
7 m fölött méterenként 0,1
barral kell növelni.
Vízmennyiség
Tegye a következőt:
▪ Csökkentse az előnyomást az
előírt szerelési
szintkülönbségnek
megfelelően. Az előnyomást
7 m alatt méterenként 0,1
barral kell csökkenteni.
▪ Ellenőrizze, hogy a rendszer
teljes vízmennyisége NEM
haladja meg a megengedett
maximális vízmennyiséget.
A kültéri egység tágulási
tartálya túl kicsi a rendszerhez.
Ebben az esetben javasolt egy
további tartályt felszerelni az
egységen kívül.
>200/120l
(b)
▪ Ellenőrizze, hogy a rendszer
teljes vízmennyisége NEM
haladja meg a megengedett
maximális vízmennyiséget.
(a)
A vízkör legmagasabb pontja és a kültéri egység közötti szintkülönbség (m). Ha a kültéri
egység a rendszer legmagasabb pontja, akkor a szerelési magasság 0m.
(b)
Amennyiben a vízkör csak vízzel van feltöltve, a maximális vízmennyiség 200l, ha vízzel és
glikollal, akkor 120l.
Minimális áramlási sebesség
Ellenőrizze, hogy minden körülmények között garantált-e a (jégmentesítési/
kiegészítő fűtőelem üzemmód során szükséges (ha van ilyen)) minimális áramlási
sebesség.
Ha az üzemmód… A szükséges minimális áramlási
sebesség…
Szerelői referencia-útmutató
82
Hűtés 20l/min
Fűtés/jégmentesítés, amikor a kültéri
hőmérséklet meghaladja a –5°C-ot
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 83
8 | A csövek felszerelése
a
Ha az üzemmód… A szükséges minimális áramlási
sebesség…
Fűtés/jégmentesítés, amikor a kültéri
hőmérséklet nem éri el a –5°C-ot
Használati meleg víz előállítása 28l/min
TÁJÉKOZTATÁS
Ha a vízkörbe glikol lett adagolva, és a vízkör hőmérséklete alacsony, a felhasználói
felület NEM jelzi ki az áramlás sebességét. Ebben az esetben a minimális áramlási
sebességet szivattyúpróbával ellenőrizheti.
TÁJÉKOZTATÁS
Ha minden térfűtés körben, vagy bizonyos térfűtés körökben távvezérelt szelepek
vezérlik a keringtetést, akkor fontos, hogy a minimális áramlási sebesség még az
összes szelep elzárása esetén is garantált legyen. Amennyiben a minimális áramlási
sebesség nem érhető el, a 7H áramlási hibakód jelentkezik (nincs fűtés és az egység
nem üzemel).
Lásd az ajánlott eljárást a következő részben: "12.4 Beüzemelés közbeni
ellenőrzőlista"[4231].
8.1.4 A tágulási tartály előnyomásának módosítása
22l/min
TÁJÉKOZTATÁS
Csak szakképzett szerelő módosíthatja a tágulási tartály előnyomását.
A tágulási tartály gyári előnyomása 1bar. Amikor módosítani kell az előnyomást, a
következő irányelveket tartsa szem előtt:
▪ A tágulási tartály előnyomásának beállításához csak száraz nitrogént használjon.
▪ A tágulási tartály előnyomásának helytelen beállítása a rendszer hibás
működéséhez vezet.
A tágulási tartály előnyomásának módosítása a nitrogénnyomás növelése vagy
kiengedése útján történik, a tágulási tartály Schrader-szelepén keresztül.
8.1.5 A vízmennyiség ellenőrzése: Példák
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
a Schrader-szelep
1. példa
Szerelői referencia-útmutató
83
Page 84
8 | A csövek felszerelése
8.2 A vízvezetékek csatlakoztatása
A kültéri egység 5 m-rel a vízkör legmagasabb pontja alatt van felszerelve. A
vízkörben a teljes vízmennyiség 100l.
Semmilyen teendő vagy módosítás nem szükséges.
2. példa
A kültéri egység a vízkör legmagasabb pontjára van felszerelve. A vízkörben a teljes
vízmennyiség 250l.
Teendők:
▪ Mivel a teljes vízmennyiség (250l) több, mint az alapértelmezett vízmennyiség
(200l), csökkenteni kell az előnyomást.
▪ A szükséges előnyomás:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ 0,3 bar nyomás esetén a megfelelő maximális vízmennyiség 290 l. (Lásd a
"Maximális vízmennyiség"[481] hivatkozásban szereplő diagramot).
▪ Mivel 250 l kevesebb, mint 290 l, a tágulási tartály mérete megfelelő a
rendszerhez.
8.2.1 A vízvezetékek csatlakoztatásának bemutatása
A vízvezetékek csatlakoztatása előtt
Győződjön meg arról, hogy a kültéri egység fel van szerelve.
Jellemző munkafolyamat
A vízvezetékek csatlakoztatása jellemzően a következő lépésekből áll:
1 A kültéri egység vízvezetékeinek csatlakoztatása.
2 A külső kiegészítő fűtőelem és/vagy használatimelegvíz-tartály (ha van)
vízvezetékeinek csatlakoztatása.
3 A vízkör fagyás elleni védelme (glikol hozzáadása vagy fagyvédelmi szelepek
beszerelése).
4 A vízkör feltöltése.
5 A használatimelegvíz-tartály feltöltése (ha van).
6 A vízvezetékek szigetelése.
INFORMÁCIÓ
A használatimelegvíz-tartályra vonatkozó utasításokért tekintse meg a tartály
szerelési kézikönyvét.
A külső kiegészítő fűtőelemre vonatkozó utasításokat lásd:
▪ A kiegészítő fűtőelem szerelési kézikönyve.
▪ "A kiegészítő fűtőelem csatlakoztatása"[4106] (ez a szakasz részben helyettesíti a
kiegészítő fűtőelem szerelési kézikönyvét)
Szerelői referencia-útmutató
84
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 85
8.2.2 Óvintézkedések a vízvezetékek csatlakoztatásakor
a
d
1
c
2
b
b
INFORMÁCIÓ
Olvassa el az alábbi fejezetekben található biztonsági előírásokat és követelményeket
is:
▪ "2Általános biztonsági óvintézkedések"[49]
▪ "8.1A vízcsövek előkészítése"[477]
8.2.3 A vízvezetékek csatlakoztatása
TÁJÉKOZTATÁS
NE használjon túlságosan nagy erőt a helyszíni csövek csatlakoztatásakor, és
gondoskodjon a csövek megfelelő elrendezéséről. A deformált csövek az egység
hibás működését okozhatják.
TÁJÉKOZTATÁS
A külső csövek csatlakoztatásakor tartsa meg az egység belső felületén található
anyacsavart egy villáskulccsal a jobb ellentartás biztosítása érdekében.
8 | A csövek felszerelése
1 Csatlakoztassa a (beépített szűrővel rendelkező) elzárószelepet a kültéri
egység vízbemenetéhez a tömítőszalaggal.
a Víz KIMENETE (csavarkötés, dugós, 1")
b Víz BEMENETE (csavarkötés, dugós, 1")
c Beépített szűrővel ellátott elzárószelep (mellékelt tartozék) (2× csavarkötés, anya,
1")
d Tömítőszalag
2 Csatlakoztassa a külső csöveket az elzárószelephez.
3 Csatlakoztassa a külső csöveket a kültéri egység vízkimenetéhez.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
85
Page 86
8 | A csövek felszerelése
TÁJÉKOZTATÁS
A beépített szűrővel ellátott elzárószelepre (mellékelt tartozék) vonatkozó
információk:
▪ A szelepet kötelező felszerelni a vízbemenetnél.
▪ Figyeljen a szelep áramlási irányára.
TÁJÉKOZTATÁS
A szervizelést megkönnyítendő ajánlott elzárószelepet és elvezetőpontot is
felszerelni a víz KIMENETI csatlakozására. Az elzárószelep és az elvezetőpont nem
tartozék.
TÁJÉKOZTATÁS
Szereljen fel minden helyi magas pontra légtelenítő szelepet.
TÁJÉKOZTATÁS
Amennyiben be van szerelve egy használatimelegvíz-tartály, a vonatkozó
törvényeknek megfelelően egy legfeljebb 10 bar (= 1 MPa) nyitási nyomású
nyomáscsökkentő szelepet (nem tartozék) kell csatlakoztatni a használati hideg víz
bemenetének csatlakozójához.
8.2.4 A vízkör befagyás elleni védelme
Fagyvédelem
A fagy kárt tehet a rendszerben. A hidraulikus alkatrészek fagyásának megelőzése
érdekében a szoftver a következő speciális fagyvédő funkciókkal rendelkezik,
amelyek alacsony hőmérsékleten aktiválják a szivattyúk működését:
▪ Vízcső befagyásának megelőzése (lásd: "Vízcső befagyásának
megelőzése"[4208]),
▪ Leeresztés megelőzése. Csak akkor alkalmazható, ha a Bivalens beállítás
engedélyezve van ([C‑02]=1). Ez a funkció megakadályozza a fagyvédelmi
szelepek kinyílását a kültéri egységbe vezető vízcsövekben, amikor a rásegítő
vízmelegítő negatív kültéri hőmérsékleten működik.
Áramkimaradás esetén azonban ezek a funkciók nem képesek megvédeni a
rendszert.
A vízkör befagyás elleni védelme érdekében végezze el az alábbi lépések
valamelyikét:
▪ Adjon glikolt a vízhez. A glikol csökkenti a víz fagyáspontját.
▪ Szereljen fel fagyvédelmi szelepeket. A fagyvédelmi szelepek leeresztik a vizet a
rendszerből, mielőtt az megfagyhatna.
TÁJÉKOZTATÁS
Ha glikolt ad a vízhez, NE szereljen fel fagyvédelmi szelepeket. Lehetséges
következmény: A glikol elszivárog a fagyvédelmi szelepeken keresztül.
Szerelői referencia-útmutató
86
TÁJÉKOZTATÁS
Ha glikolt ad a vízhez, áramláskapcsolót (EKFLSW1) is be kell szerelnie.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 87
Fagyvédelem glikollal
A glikolos fagyvédelem ismertetése
A vízhez adagolt glikol csökkenti a víz fagyáspontját.
8 | A csövek felszerelése
FIGYELEM
Az etilénglikol mérgező anyag.
FIGYELEM
A glikol használata a rendszer korrózióját idézheti elő. A korrózióálló adalék nélküli
glikol oxigén hatására savassá válik. Ezt a folyamatot a réz jelenléte és a magas
hőmérséklet gyorsítja. A savas korrózióálló adalék nélküli glikol megtámadja a
fémfelületet, és galvanikus korróziócellákat hoz létre, amelyek nagymértékben
károsítják a rendszert. Ezért fontos, hogy:
▪ a víz kezelését egy szakképzett vízspecialista hajtsa végre,
▪ a glikol választott korrózióálló adaléka közömbösítse a glikol oxidációja során
keletkező savakat,
▪ semmilyen autóiparban alkalmazott glikol nem használható, mivel ezek
korrózióálló adalékanyagának élettartama korlátozott, és szilikátokat tartalmaz,
amik beszennyezhetik vagy eltömíthetik a rendszert,
▪ a glikolos rendszerekben NEM lehet horganyzott csöveket használni, mivel a glikol
egyes korrózióálló adalékanyag-összetevőinek kicsapódását okozhatja.
TÁJÉKOZTATÁS
A glikol vizet von el a környezetéből. Ezért NE használjon olyan glikolt, amely
levegővel érintkezett. Ha a glikol tartályon nincs kupak, a víz koncentrációja
növekszik. Ekkor a glikol koncentrációja a feltételezettnél kisebb lesz. Ennek
eredményeképp a hidraulikus alkatrészek végül mégis befagyhatnak. Ügyeljen arra,
hogy a glikol levegővel való érintkezése minimális legyen.
A glikol típusai
A használható glikol típusa attól függ, hogy a rendszerben található-e
használatimelegvíz-tartály:
Ha… Akkor…
A rendszerben található
Kizárólag propilén-glikolt
(a)
használjon
használatimelegvíz-tartály
A rendszerben NEM található
használatimelegvíz-tartály
(a)
Aszükséges korrózióálló adalékkal rendelkező, az EN1717 szerinti III-as kategóriába sorolt
propilén-glikol.
Propilén-glikolt
használhat
(a)
és etilén-glikolt is
A szükséges glikolkoncentráció
A szükséges glikolkoncentráció a legalacsonyabb várható kültéri hőmérséklettől
függ, valamint attól, hogy repedéstől vagy fagyástól szeretné-e védeni a rendszert.
A rendszer fagyás elleni védelméhez több glikol szükséges.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Az alábbi táblázatnak megfelelően adagolja a glikolt.
Legalacsonyabb várható
Repedés elleni védelem Fagyás elleni védelem
kültéri hőmérséklet
–5°C 10% 15%
–10°C 15% 25%
Szerelői referencia-útmutató
87
Page 88
8 | A csövek felszerelése
Legalacsonyabb várható
Repedés elleni védelem Fagyás elleni védelem
kültéri hőmérséklet
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
INFORMÁCIÓ
▪ Repedés elleni védelem: a glikol a csövek repedését meggátolja, azonban a
csövekben lévő folyadék fagyását NEM.
▪ Fagyás elleni védelem: a glikol a csövek repedését és a csövekben lévő folyadék
fagyását egyaránt meggátolja.
TÁJÉKOZTATÁS
▪ A szükséges koncentráció a glikol típusának függvényében eltérő lehet. MINDIG
vesse össze a fenti táblázatban írtakat a glikol gyártója által megadott műszaki
jellemzőkkel. Ha szükséges, kövesse a glikol gyártójának előírásait.
▪ A hozzáadott glikol koncentrációja SOHA nem haladhatja meg a 35%-ot.
▪ Ha a rendszerben lévő folyadék fagyott, a szivattyú NEM fog tudni beindulni. Ne
feledje, hogy a rendszer repedés elleni védelme esetén a benne lévő folyadék
még megfagyhat.
▪ A rendszerben lévő használaton kívüli víz nagy valószínűséggel fagyást és a
rendszer károsodását okozhatja.
A glikol és a megengedett maximális vízmennyiség
A glikol adagolása a vízkörbe csökkenti a rendszer maximális engedélyezett
vízmennyiségét. További információért lásd: "Maximális vízmennyiség"[481].
Glikol beállítása
TÁJÉKOZTATÁS
Ha a rendszerben glikol található, az [E-0D] beállítást 1-es értékre kell állítani. Ha a
glikolbeállítás NEM megfelelően lett megadva, a csövekben található folyadék
megfagyhat.
Fagyvédelem fagyvédelmi szelepekkel
Fagyvédelmi szelepek
A szerelő felelőssége megakadályozni a külső csövek befagyását. Ha nincs glikol a
vízben, fagyvédelmi szelepekkel a külső csövek legalacsonyabb pontjain
leeresztheti a vizet a rendszerből, mielőtt az megfagyhatna.
Fagyvédelmi szelepek felszerelése
A külső csövek befagyásának megakadályozásához szerelje fel a következő
alkatrészeket:
Szerelői referencia-útmutató
88
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 89
c
c
b
b
a
a Automatikus levegőbemenet
a
b
c
b Fagyvédelmi szelep (opcionális – nem tartozék)
c Alaphelyzetben zárt szelepek (ajánlott – nem tartozék)
Rész Leírás
Fel kell szerelni egy automatikus levegőbemenetet (a levegőellátás
biztosítására) a legmagasabb pontra. Például egy automatikus
légtelenítőt.
A külső csövek védelme. A fagyvédelmi szelepeket a
következőképpen kell felszerelni:
▪ vízszintesen, hogy a víz megfelelően és akadályok nélkül tudjon
kiáramlani.
8 | A csövek felszerelése
▪ a külső csövek legalacsonyabb pontjain.
▪ a leghűvösebb részeken, távol a hőforrásoktól.
Megjegyzés: Hagyjon legalább 15cm hézagot a földtől, nehogy a
jég elállhassa a víz útját.
A házon belüli víz leválasztása áramkimaradás esetén. Általában a
zárt szelepek (amelyek a beltérben, a csővezeték bemeneti/
kimeneti pontjának közelében találhatóak) megakadályozzák, hogy
a beltéri csővezetékben található összes víz kiürüljön, amikor a
fagyvédelmi szelepek nyitva vannak.
▪ Áramkimaradás esetén: Az alaphelyzetben zárt szelepek
lezárnak, és leválasztják a házon belüli vezetékekben található
vizet. Ha a fagyvédelmi szelepek kinyílnak, csak a házon kívüli víz
ürül ki.
▪ Egyéb körülmények között (például szivattyúhiba esetén): Az
alaphelyzetben zárt szelepek nyitva maradnak. Ha a fagyvédelmi
szelepek kinyílnak, a házon belüli vezetékekből is kiürül a víz.
TÁJÉKOZTATÁS
Ha fagyvédelmi szelepek lettek beszerelve, a hűtés minimális célhőmérsékletét
(alapértelmezett=7°C) legalább 2°C-kal magasabbra állítsa be a fagyvédelmi szelep
maximális nyitási hőmérsékleténél. Ha a célhőmérséklet túl alacsony, a fagyvédelmi
szelepek hűtési üzemmódban kinyílhatnak.
8.2.5 A vízkör feltöltése
A vízkör feltöltéséhez használjon egy nem tartozék töltőkészletet. Ügyeljen rá, hogy
megfeleljen a vonatkozó jogszabályoknak.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
89
Page 90
8 | A csövek felszerelése
8.2.6 A használatimelegvíz-tartály feltöltése
8.2.7 A vízvezeték szigetelése
TÁJÉKOZTATÁS
Beépített kiegészítő fűtőelemmel rendelkező modellek esetén: Az egység
automatikus légtelenítő szelepet tartalmaz a kiegészítő fűtőelemben. Győződjön meg
arról, hogy a szelep nyitva van. A rendszer összes automatikus légtelenítő szelepének
(az egységben és a külső csövekben, ha vannak) nyitva kell maradnia a beüzemelés
után.
Más modellek esetén: Az egység kézi légtelenítő szelepet tartalmaz. Győződjön meg
arról, hogy zárva van. Csak légtelenítéshez nyissa meg.
Tekintse meg a használatimelegvíz-tartály szerelési kézikönyvét.
A csöveket a teljes vízkörben szigetelni KELL a hűtés közben fellépő
páralecsapódás, valamint a hűtési és fűtési teljesítmény csökkenésének
megelőzése érdekében.
A kültéri vízcsövek szigetelése
TÁJÉKOZTATÁS
Külső csövek. A károsodások elkerülése érdekében gondoskodjon róla, hogy a külső
csövek az utasításoknak megfelelően szigetelve legyenek.
A szabad levegőn található csövek szigetelésének minimális vastagságát az alábbi
táblázat alapján állapíthatja meg (ahol λ=0,039W/mK).
Csövek hossza (m) Minimális szigetelési vastagság (mm)
<20 19
20~30 32
30~40 40
40~50 50
Más csőhosszoknál a minimális szigetelési vastagság a Hydronic Piping Calculation
eszközzel határozható meg.
A Hydronic Piping Calculation eszköz a Heating Solutions Navigator része, amelyet a
következő webhelyen érhet el: https://professional.standbyme.daikin.eu.
Szerelői referencia-útmutató
90
Amennyiben nincs hozzáférése a Heating Solutions Navigatorhoz, forduljon a
forgalmazóhoz.
Az ajánlások betartásával biztosíthatja az egység megfelelő működését, de a helyi
szabályozások eltérőek lehetnek, amely esetben mindig a szabályozásokat kell
követni.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 91
9 Elektromos felszerelés
Ebben a fejezetben
9.1 Az elektromos huzalozás csatlakoztatásának bemutatása.................................................................................................... 91
9.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor .............................................................................. 91
9.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához....................................................................................... 92
9.1.3 Információk az elektromos megfelelésről ............................................................................................................. 93
9.1.4 Kedvezményes kWh díjszabású elektromos áram................................................................................................. 93
9.1.5 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével ............................................ 94
9.2 Csatlakozások a kültéri egységhez ......................................................................................................................................... 95
9.2.1 Elektromos huzalok csatlakoztatása a kültéri egységhez ...................................................................................... 101
9.2.2 A tápellátás csatlakoztatása ................................................................................................................................... 101
9.2.3 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása .................................................................................... 105
9.2.4 Külső kiegészítő fűtőelem ...................................................................................................................................... 106
9.2.5 A felhasználói felület csatlakoztatása .................................................................................................................... 113
9.2.6 Az elzárószelep csatlakoztatása ............................................................................................................................. 116
9.2.7 Az áramfogyasztás-mérők csatlakoztatása ............................................................................................................ 117
9.2.8 A használatimelegvíz-szivattyú csatlakoztatása .................................................................................................... 118
9.2.9 A riasztás kimenetének csatlakoztatása ................................................................................................................ 118
9.2.10 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása.......................................................................................... 119
9.2.11 A külső hőforrásra való átállás csatlakoztatása..................................................................................................... 120
9.2.12 Áramfogyasztó digitális bemenetek csatlakoztatása............................................................................................. 121
9.2.13 A biztonsági termosztát csatlakoztatása (normál zárt kapcsolattal)..................................................................... 122
9.2.14 Csatlakozás okoshálózathoz................................................................................................................................... 123
9 | Elektromos felszerelés
9.1 Az elektromos huzalozás csatlakoztatásának bemutatása
Az elektromos huzalozás csatlakoztatása előtt
Ellenőrizze, hogy a vízcsövek csatlakoztatása megtörtént-e.
Jellemző munkafolyamat
Az elektromos huzalozás csatlakoztatása jellemzően a következő lépésekből áll:
▪ "9.2Csatlakozások a kültéri egységhez"[495]
9.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
FIGYELEM
MINDIG több eres kábelt használjon a tápellátás kábeleihez.
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "2 Általános biztonsági
óvintézkedések"[49] fejezetben.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
FIGYELEM
▪ Az összes huzalozást képesített szakembernek KELL végeznie, és meg KELL felelnie
a vonatkozó jogszabályoknak.
▪ Hozzon létre elektromos csatlakozókat a rögzített huzalozáshoz.
▪ A helyszínen beszerzett összes összetevőnek és összes elektromos szerkezetnek
meg KELL felelnie a vonatkozó jogszabályoknak.
Szerelői referencia-útmutató
91
Page 92
9 | Elektromos felszerelés
b a
FIGYELEM
▪ Ha a tápellátásban hiányzó vagy rossz N-fázis van, akkor elképzelhető, hogy a
berendezés nem fog működni.
▪ Alakítson ki megfelelő földelést. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A rossz
földelés áramütést eredményezhet.
▪ Szerelje be a szükséges biztosítékokat és megszakítókat.
▪ Rögzítse az elektromos huzalozást kábelrögzítőkkel úgy, hogy a kábel NE
érintkezzen éles felületekkel vagy a csövekkel, különösen a magas nyomású
oldalon.
▪ NE használjon műanyag ragasztószalaggal burkolt vezetékeket, sodort
vezetékeket, hosszabbítókábelt vagy csillag rendszerből származó
csatlakozásokat. Ezek túlmelegedést, áramütést vagy tüzet okozhatnak.
▪ NE szereljen be fázissiettető kondenzátort, mivel az egységben inverter található.
A fázissiettető kondenzátor csökkenti a teljesítményt és balesetet okozhat.
FIGYELEM
Forgó ventilátor. A kültéri egység BEKAPCSOLÁSA előtt a biztonság érdekében
győződjön meg arról, hogy az elvezetőrács takarja a ventilátort, így az akkor sem
okozhat sérülést, ha forog. Lásd: "Az elvezető rács felszerelése"[474].
VIGYÁZAT
NE helyezzen feleslegesen hosszú vezetékeket az egységbe.
TÁJÉKOZTATÁS
A magas és az alacsony feszültségű kábelek között legalább 50mm távolságnak kell
maradnia.
9.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához
Tartsa szem előtt az alábbiakat:
▪ Ha sodort vezetéket használ, szereljen fel egy kerek csatlakozósarut a vezeték
végére. Helyezze fel a kerek csatlakozósarukat a vezeték fedett részére, és
erősítse fel a csatlakozót a megfelelő eszközzel.
a Sodrott vezeték
b Karika alakú csatlakozó
▪ A vezetékek felszereléséhez használja a következő módszereket:
Szerelői referencia-útmutató
92
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 93
9 | Elektromos felszerelés
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
Vezeték típusa A felszerelés módja
Egyeres vezeték
a Egyeres hullámos vezeték
b Csavar
c Lapos alátét
Sodort vezeték kerek
csatlakozósaruval
a Kivezetés
b Csavar
c Lapos alátét
Meghúzási nyomatékok
Elem Meghúzónyomaték (N•m)
X1M 2,45 ±10%
X2M 0,88 ±10%
X3M 0,88 ±10%
X4M 2,45 ±10%
X5M 0,88 ±10%
X9M 2,45 ±10%
X10M 0,88 ±10%
9.1.3 Információk az elektromos megfelelésről
Csak az EBLA09~16DAV3, EBLA09~16DA3V3, EDLA09~16DAV3 és
EDLA09~16DA3V3 esetén
A berendezés megfelel az EN/IEC 61000‑3‑12 előírásainak (európai/nemzetközi
műszaki szabvány, amely meghatározza a háztartási kisfeszültségű rendszerekre
kapcsolt, fázisonként >16A és ≤75 A bemeneti áramú berendezések harmonikus
áramkibocsátásának határértékeit).
Engedélyezett
NEM engedélyezett
9.1.4 Kedvezményes kWh díjszabású elektromos áram
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Az elektromos szolgáltatók a világ minden táján igyekeznek megbízható elektromos
szolgáltatást nyújtani versenyképes áron, ezért gyakran ösztönzik a fogyasztókat
kedvezményes díjszabással. Ezek lehetnek kedvezményes napi időszakok vagy
szezonális időszakok, illetve olyan egyéb különleges kedvezmények, mint a
Wärmepumpentarif Németországban és Ausztriában.
Szerelői referencia-útmutató
93
Page 94
9 | Elektromos felszerelés
edc
f
A B
b b b
a
5
8
0
1
5
0
0
0
dc
f
A B
b b
a
b
e
C
5
8
0
1
5
0
0
0
9.1.5 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével
Ez a berendezés kedvezményes kWh díjszabású elektromos áramkörre is
csatlakoztatható.
Érdeklődjön a berendezés üzembe helyezésének helyén illetékes elektromos
szolgáltatónál, hogy csatlakoztatható-e a berendezés kedvezményes kWh
díjszabású elektromos áramkörre, ha van ilyen.
Ha a berendezés ilyen kedvezményes kWh díjszabású elektromos áramkörre
csatlakozik, az elektromos szolgáltatónak jogában áll:
▪ bizonyos időszakokra megszakítani a berendezés áramellátását;
▪ megszabni, hogy a berendezés teljesítményfelvétele bizonyos időszakokban csak
korlátozott lehet.
A kültéri egység hidromodulja úgy lett kialakítva, hogy egy bemenő jel hatására
kényszerkikapcsolás üzemmódra váltson. Abban a pillanatban a kültéri egység
kompresszora leáll.
Attól függően, hogy a tápfeszültség folyamatos vagy sem, az egység huzalozása
különböző.
Ez a szakasz az alábbi tápellátás-elrendezéseket ismerteti:
▪ Normál kWh-díjszabású elektromos áram
▪ Kedvezményes kWh-díjszabású elektromos áram külön normál kWh-díjszabású
elektromos áram NÉLKÜL
▪ Kedvezményes kWh-díjszabású elektromos áram ÉS külön normál kWh-
díjszabású elektromos áram
Normál kWh-díjszabású elektromos áram
Beépített kiegészítő fűtőelemmel
A Kültéri egység
B Használatimelegvíz-tartály
C Külső kiegészítő fűtőelem
a Elektromos szekrény: Normál kWh-díjszabású elektromos áram
b Túláram-biztosíték
c Kompresszormodul
d Hidromodul
e Kiegészítő fűtőelem
f Segédfűtőelem
Külső kiegészítő fűtőelemmel
Szerelői referencia-útmutató
94
Kedvezményes kWh-díjszabású elektromos áram külön normál kWh-díjszabású
elektromos áram NÉLKÜL
A kedvezményes kWh díjszabású tápellátás során a tápellátás NEM szakad meg. A
kültéri egység kompresszormodulját a vezérlés kikapcsolja.
Megjegyzés: Az elektromos szolgáltatónak minden esetben jóvá kell hagynia a
kültéri egység hidromoduljának energiafogyasztását.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 95
9 | Elektromos felszerelés
edc
f
A B
b b b
a
5
8
0
1
5
0
0
0
S1S
X5M/9+10
dc
f
A B
b b
a
b
e
C
5
8
0
1
5
0
0
0
S1S
X5M/9+10
edc
f
A B
b b b
a1
5
8
0
1
5
0
0
0
a2
b
X5M/9+10
S1S
5
8
0
1
5
0
0
0
dc
f
A B
b b
a1
b
e
C
5
8
0
1
5
0
0
0
a2
b
X5M/9+10
S1S
5
8
0
1
5
0
0
0
Beépített kiegészítő fűtőelemmel
Külső kiegészítő fűtőelemmel
A Kültéri egység
B Használatimelegvíz-tartály
C Külső kiegészítő fűtőelem
a Elektromos szekrény: Kedvezményes kWh-díjszabású elektromos áram
b Túláram-biztosíték
c Kompresszormodul
d Hidromodul
e Kiegészítő fűtőelem
f Segédfűtőelem
S1S Kedvezményes kWh-díjszabású elektromos áramkör csatlakozója
Kedvezményes kWh-díjszabású elektromos áram ÉS külön normál kWhdíjszabású elektromos áram
A kedvezményes kWh díjszabású tápellátás során az elektromos szolgáltató azonnal
vagy bizonyos idő után megszakítja a tápellátást. Ebben az esetben a kültéri egység
hidromodulját különálló, normál kWh-díjszabású elektromos áramról kell
működtetni.
Beépített kiegészítő fűtőelemmel
A Kültéri egység
B Használatimelegvíz-tartály
C Külső kiegészítő fűtőelem
a1 Elektromos szekrény: Normál kWh-díjszabású elektromos áram
a2 Elektromos szekrény: Kedvezményes kWh-díjszabású elektromos áram
b Túláram-biztosíték
c Kompresszormodul
d Hidromodul
e Kiegészítő fűtőelem
f Segédfűtőelem
S1S Kedvezményes kWh-díjszabású elektromos áramkör csatlakozója
9.2 Csatlakozások a kültéri egységhez
Külső kiegészítő fűtőelemmel
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Elem Leírás
Tápellátás (fő) Lásd: "A tápellátás csatlakoztatása"[4101].
Szerelői referencia-útmutató
95
Page 96
9 | Elektromos felszerelés
Elem Leírás
Tápellátás (kiegészítő
fűtőelem)
Lásd: "A kiegészítő fűtőelem tápfeszültségének
csatlakoztatása"[4105].
(beépített kiegészítő
fűtőelemmel rendelkező
kültéri egység esetén)
Kiegészítő fűtőelem +
Lásd: "Külső kiegészítő fűtőelem"[4106].
megkerülőszelep
(külső kiegészítő fűtőelem
esetén)
Felhasználói felület Lásd: "A felhasználói felület csatlakoztatása"[4113].
Elzárószelep Lásd: "Az elzárószelep csatlakoztatása"[4116].
Áramfogyasztás-mérők Lásd: "Az áramfogyasztás-mérők
csatlakoztatása"[4117].
Használatimelegvízszivattyú
Lásd: "A használatimelegvíz-szivattyú
csatlakoztatása"[4118].
Riasztás kimenete Lásd: "A riasztás kimenetének
csatlakoztatása"[4118].
Térhűtés/fűtés vezérlője Lásd: "A térhűtés/-fűtés BE/KI kimenetének
csatlakoztatása"[4119].
Átállás külső hőforrásvezérlésre
Áramfogyasztó digitális
bemenetek
Lásd: "A külső hőforrásra való átállás
csatlakoztatása"[4120].
Lásd: "Áramfogyasztó digitális bemenetek
csatlakoztatása"[4121].
Biztonsági termosztát Lásd: "A biztonsági termosztát csatlakoztatása
(normál zárt kapcsolattal)"[4122].
Okoshálózat Lásd: "Csatlakozás okoshálózathoz"[4123].
Szerelői referencia-útmutató
96
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 97
9 | Elektromos felszerelés
Elem Leírás
Szobatermosztát
(vezetékes vagy vezeték
nélküli)
Vezeték nélküli szobatermosztát esetén lásd:
▪ A vezeték nélküli szobatermosztát szerelési
kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Többzónás alapegységgel nem rendelkező
vezetékes szobatermosztát esetén lásd:
▪ A vezetékes szobatermosztát szerelési
kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Többzónás alapegységgel rendelkező
vezetékes szobatermosztát esetén lásd:
▪ Vezetékes szobatermosztát (digitális vagy
analóg) + többzónás alapegység szerelési
kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
▪ Ebben az esetben:
- A vezetékes (digitális vagy analóg)
szobatermosztátot csatlakoztatnia kell a
többzónás alapegységhez
- A többzónás alapegységet csatlakoztatnia
kell a kültéri egységhez
- A hűtés/fűtés működtetéséhez relé
beszerelésére is szükség van (nem
tartozék, lásd az opcionális berendezések
kiegészítő kézikönyvét).
Vezetékek: 0,75mm²
Maximális üzemi áram: 100mA
A fő zóna esetén:
▪ [2.9] Vezérlés
▪ [2.A] Termosztát típusa
A kiegészítő zóna esetén:
▪ [3.A] Termosztát típusa
▪ [3.9] (csak olvasható) Vezérlés
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
97
Page 98
9 | Elektromos felszerelés
Elem Leírás
Hőszivattyú-konvektor Különböző szabályozók és beállítások érhetők
el a hőszivattyú-konvektorokhoz.
A beállítástól függően relé beszerelésére is
szükség van (nem tartozék, lásd az opcionális
berendezések kiegészítő kézikönyvét).
További információ:
▪ A hőszivattyú-konvektorok szerelési
kézikönyve
▪ A hőszivattyú-konvektorok változatainak
szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 0,75mm²
Maximális üzemi áram: 100mA
A fő zóna esetén:
▪ [2.9] Vezérlés
▪ [2.A] Termosztát típusa
A kiegészítő zóna esetén:
▪ [3.A] Termosztát típusa
▪ [3.9] (csak olvasható) Vezérlés
Távoli kültéri érzékelő Lásd:
▪ A távoli kültéri érzékelő szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×0,75mm²
[9.B.1]=1 (Külső érzékelő = Kültéri)
[9.B.2] Külső érzékelő eltolása
[9.B.3] Átlagolási idő
Távoli beltéri érzékelő Lásd:
▪ A távoli beltéri érzékelő szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×0,75mm²
Szerelői referencia-útmutató
98
[9.B.1]=2 (Külső érzékelő = Szoba)
[1.7] Szobai érzékelő eltolása
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 99
9 | Elektromos felszerelés
Elem Leírás
Kényelmi felhasználói
felület
(HMV-tartály esetén)
3-járatú szelep
(HMV-tartály esetén)
Lásd:
▪ A kényelmi felhasználói felület szerelési és
üzemeltetési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2×(0,75~1,25mm²)
Maximális hossz: 500m
[2.9] Vezérlés
[1.6] Szobai érzékelő eltolása
Lásd:
▪ A 3-járatú szelep szerelési kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 3×0,75mm²
Maximális üzemi áram: 100mA
[9.2] Használati meleg víz
Lásd:
Használatimelegvíz-tartály
hőmérséklet-érzékelője
(HMV-tartály esetén)
Segédfűtőelem tápellátása
(a kültéri egység és a
segédfűtőelem hővédője
között)
▪ A használatimelegvíz-tartály szerelési
kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2
A hőmérséklet-érzékelő és az összekötő
vezeték (12m) a használatimelegvíztartályhoz van mellékelve.
[9.2] Használati meleg víz
Lásd:
▪ A használatimelegvíz-tartály szerelési
kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: (2+GND)×2,5mm²
[9.4] Segédfűtőelem
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Szerelői referencia-útmutató
99
Page 100
9 | Elektromos felszerelés
ed
a2
c
a1 b
f
OR
Elem Leírás
(HMV-tartály esetén)
Segédfűtőelem tápellátása
(az áramforrás és a kültéri
egység között)
Lásd:
▪ A használatimelegvíz-tartály szerelési
kézikönyve
▪ Kiegészítő kézikönyv az opcionális
berendezésekhez
Vezetékek: 2+GND
Maximális üzemi áram: 13A
[9.4] Segédfűtőelem
WLAN-kazetta Lásd:
▪ A WLAN-kazetta szerelési kézikönyve
▪ Szerelői referencia-útmutató
—
[D] Vezeték nélküli átjáró
Áramláskapcsoló Lásd: az áramláskapcsoló szerelési kézikönyve
Vezetékek: 2×0,5mm²
A további alkatrészek helye
Az alábbi ábrán azon további alkatrészek helye látható, amelyeket bizonyos
opcionális készletek használatakor kell felszerelnie a kültéri egységre.
—
Szerelői referencia-útmutató
100
a Tartozékok az önálló használatimelegvíz-tartályban (EKHWS*D* és EKHWSU*D*)
a1: védőrelé
a2: csatlakozóblokk
b Csatlakoztatási készlet beépített termosztáttal rendelkező, külső gyártótól származó
tartályhoz (EKHY3PART2)
c Áramláskapcsoló (EKFLSW1)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
