1 | Om dette dokument

1 Om dette dokument

Tak, fordi du har valgt at købe dette produkt. Gør venligst følgende:

▪ Læs dokumentationen grundigt, før du bruger brugergrænsefladen, for at sikre

den bedst mulige ydeevne.

▪ Få installatøren til at oplyse dig om de indstillinger, han brugte til at konfigurere

dit system. Kontroller, om han har udfyldt tabellerne med installatørindstillinger.
Hvis det ikke er tilfældet, så bed ham om at gøre det.

▪ Behold dokumentationen til fremtidig brug.

Målgruppe

Slutbrugere

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

▪ Generelle sikkerhedsforanstaltninger:

- Sikkerhedsinstruktioner, som du skal læse før installation

- Format: Papir (i kassen til udendørsenheden)

▪ Betjeningsvejledning:

- Lynguide til grundlæggende brug

- Format: Papir (i kassen til udendørsenheden)

▪ Brugervejledning:

- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til

grundlæggende og avanceret brug

- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/

product-information/

▪ Installationsvejledning:

- Installationsvejledning

- Format: Papir (i kassen til udendørsenheden)

▪ Installatørvejledning:

- Forberedelse af installationen, god praksis, referencedata,…

- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/

product-information/

▪ Tillægsbog om tilbehør:

- Yderligere oplysninger om installation af tilbehør

- Format: Papir (i kassen til udendørsenheden) + Format: Digitale filer på http://

www.daikineurope.com/support-and-manuals/product-information/

Brugervejledning

4

Seneste reviderede udgaver af den medfølgende dokumentation kan være
tilgængelige på regionens Daikin websted eller hos din montør.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

1 | Om dette dokument

4

Rumopvarmning/-køling

Driftsområde

4.3

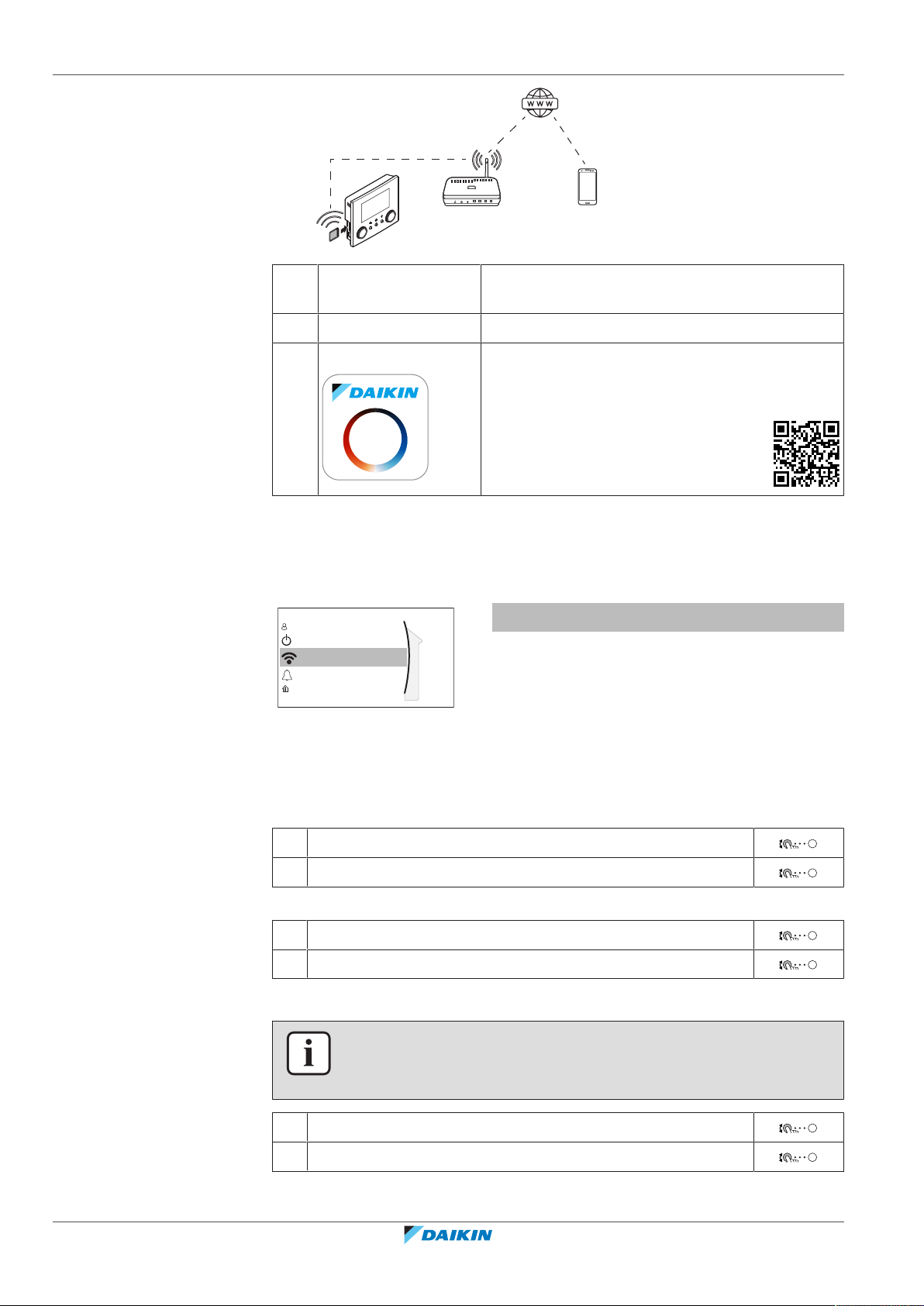

Daikin Residential Controller app

Hvis installatøren sætter den op, kan du bruge appen
Daikin Residential Controller til at styre og overvåge
status for dit system. Yderligere oplysninger kan findes
på:

http://www.onlinecontroller.daikineurope.com/

Brødkrummer

Brødkrummer (eksempel: [4.3]) hjælper med at finde, hvor du befinder dig i
brugergrænsefladens menustruktur.

1 For at aktivere brødkrummerne: Tryk hjælpeknappen på

startskærmen eller hovedmenuen. Brødkrummerne vises i det
øverste venstre hjørne af skærmen.

2 For at deaktivere brødkrummerne: Tryk igen på

hjælpeknappen.

Dette dokument nævner også disse brødkrummer. Eksempel:

1 Gå til [4.3]: Rumopvarmning/-køling > Driftsområde.

Dette betyder:

1 Begynd på startskærmen, drej den venstre drejeknap og vælg

Rumopvarmning/-køling.

2 Tryk på den venstre drejeknap for at vælge undermenuen.

3 Drej den venstre drejeknap og vælg Driftsområde.

4 Tryk på den venstre drejeknap for at vælge undermenuen.

1.1 Betydning af advarsler og symboler

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

Brugervejledning

5

1 | Om dette dokument

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt
varme eller kolde temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

ADVARSEL: BRÆNDBART MATERIALE

PAS PÅ

Angiver en situation, der kan resultere i mindre eller moderat personskade.

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Symboler på enheden:

Symbol Forklaring

Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og
service.

Se yderligere information i referencevejledningen
vedrørende montering og brug.

Enheden indeholder roterende dele. Vær forsigtig ved
vedligeholdelse eller inspektion af enheden.

Symboler i dokumentationen:

Symbol Forklaring

Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".

Viser en tabeltitel eller en reference hertil.

Brugervejledning

6

Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

2 | Sikkerhedsanvisninger for brugeren

2 Sikkerhedsanvisninger for brugeren

Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.

2.1 Generelt

ADVARSEL

Kontakt installatøren, hvis du har spørgsmål vedrørende
drift af enheden.

ADVARSEL

Børn fra 8 år og personer med nedsat fysisk formåen, med
sansehandicap eller med mentale handicap, eller personer
med manglende erfaring og viden må kun anvende dette
udstyr, hvis de har modtaget vejledning fra en ansvarlig
person i anvendelse af udstyret.

Børn må IKKE lege med udstyret.
Rengøring og vedligeholdelse MÅ IKKE foretages af børn,

der ikke er under opsyn.

ADVARSEL

Overhold følgende for at forhindre elektrisk stød og brand:

▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand,

oven på enheden.

PAS PÅ

▪ Der må IKKE anbringes genstande eller udstyr oven på

enheden.

▪ Man må IKKE sidde, klatre eller stå på enheden.

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Brugervejledning

7

2 | Sikkerhedsanvisninger for brugeren

▪ Enhederne er mærket med følgende symbol:

Det betyder, at elektriske og elektroniske produkter IKKE må blandes sammen
med usorteret husholdningsaffald. Forsøg IKKE på selv at afmontere systemet:
afmontering af systemet, behandling af kølemiddel, olie og eventuelle andre dele
skal foretages af en uddannet installatør i henhold til relevante bestemmelser.
Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og
genvinding. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du med til
at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed.
Kontakt din installatør eller de lokale myndigheder, hvis du ønsker yderligere
oplysninger.

▪ Batterierne er mærket med følgende symbol:

Dette betyder, at batteriet IKKE må blandes sammen med usorteret
husholdningsaffald. Hvis der er påtrykt et kemisk mærke under symbolet,
betyder dette kemiske mærke, at batterierne indeholder tungmetaller over en vis
koncentration.
Mulige kemiske mærker er: Pb: bly (>0,004%).
Brugte batterier skal afleveres som specialaffald på en genbrugsstation. Ved at
sikre, at brugte batterier bortskaffes korrekt, hjælper du med til at undgå
potentielt negative påvirkninger af miljøet og menneskers sundhed.

2.2 Instruktioner vedrørende sikker betjening

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

ADVARSEL

Apparatet skal opbevares så der undgås mekaniske skader
og i et velventileret lokale uden antændelseskilder i drift
(for eksempel: åben ild, et tændt gasapparat eller en
kørende elektrisk varmer).

ADVARSEL

▪ Man må ikke gennembore eller brænde dele, der har

været i kontakt med kølemidlet.

▪ Brug IKKE andre rengøringsmaterialer eller -midler for at

gøre afrimningen hurtigere en dem, der anbefales af
producenten.

Brugervejledning

8

▪ Vær opmærksom på, at kølemidlet i systemet er lugtfrit.

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

2 | Sikkerhedsanvisninger for brugeren

ADVARSEL

Kølemidlet i enheden er let antændeligt, men lækage
forekommer normalt IKKE. Hvis kølemidlet lækker inde i
rummet og kommer kontakt med en brænder, et
varmeapparat eller et komfur, kan det medføre brand eller
dannelse af skadelige gasser.

Sluk for alle varmekilder med brændbare stoffer, luft ud i
rummet og kontakt den forhandler, hvor du købte
enheden.

Tag IKKE enheden i brug igen, før en installatør er færdig
med at reparere den del, hvor kølemidlet lækker.

ADVARSEL
Varme-emittere eller samlere med udluftning. Før du

foretager udluftning fra varme-emittere eller samlere, skal
du kontrollere, om der vises eller på startskærmen på
brugergrænsefladen.

▪ Hvis det ikke er tilfældet, kan du foretage udluftning

med det samme.

▪ Hvis det er tilfældet, skal du kontrollere, at rummet,

hvor du vil foretage udluftning er tilstrækkeligt
ventileret. Årsag: Kølemiddel kan sive ind i vandkredsen
og derefter ind i rummet, hvor du foretager udluftning
fra varme-emittere eller samlere.

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Brugervejledning

9

3 | Om systemet

c

A

f

a

b

e

d

BC

3 Om systemet

3.1 Komponenter i et typisk systemlayout

Afhængigt af systemlayoutet kan det:

▪ Opvarme et rum
▪ Nedkøle et rum
▪ Lave varmt vand til boligen (hvis enDHW-tank er installeret)

INFORMATION

Køling gælder kun i tilfælde af reversible modeller.

INFORMATION

Hvis der er installeret gulvvarme i hovedzonen, kan hovedzonen kun levere
opfriskning i kølingstilstand. Egentlig køling er således IKKE tilladt.

A Hovedzone. Eksempel: Dagligstue.

B Ekstra zone. Eksempel: Soveværelse.
C Teknikrum. Eksempel: Garage.
a Udendørsenhedens varmepumpe
b Gulvvarme

c Varmepumpekonvektorereller ventilationskonvektorer
d Brugergrænseflade
e Dedikeret komfortgrænseflade (BRC1HHDA bruges som rumtermostat)

f Varmtvandstank til boligen (VBB)

Brugervejledning

10

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

4 Hurtig vejledning

Brugerprofil

B

0000

Bruger

1234

Avanceret bruger

4.1 Niveau for brugeradgang

Den mængde information, du kan aflæse og redigere i menustrukturen, afhænger

af dit niveau for brugeradgang:

▪ Bruger: Standardtilstand

▪ Avanceret bruger: Du kan aflæse og redigere mere information

Ændring af niveau for brugeradgang

1 Gå til [B]: Brugerprofil.

2 Indtast den relevante pinkode for niveau for brugeradgang. —

▪ Gennemse listen af cifre og skift det valgte ciffer.
▪ Flyt markøren fra venstre til højre.
▪ Bekræft pinkoden, og fortsæt.

4 | Hurtig vejledning

Pinkode til bruger

Pinkoden til Bruger er 0000.

Pinkode til avanceret bruger

Pinkoden til Avanceret bruger er 1234. Nu er flere menupunkter synlige for

brugeren.

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Brugervejledning

11

4 | Hurtig vejledning

Drift

Rum

Rumopvarmning/-køling

Til

Til

C.1

Drift

Rumopvarmning/-køling

Tank

Fra

Til

Til

Rum

C.2

Rum

1

+

–

21°C

1

a b

Rum

4.2 Rumopvarmning/-køling

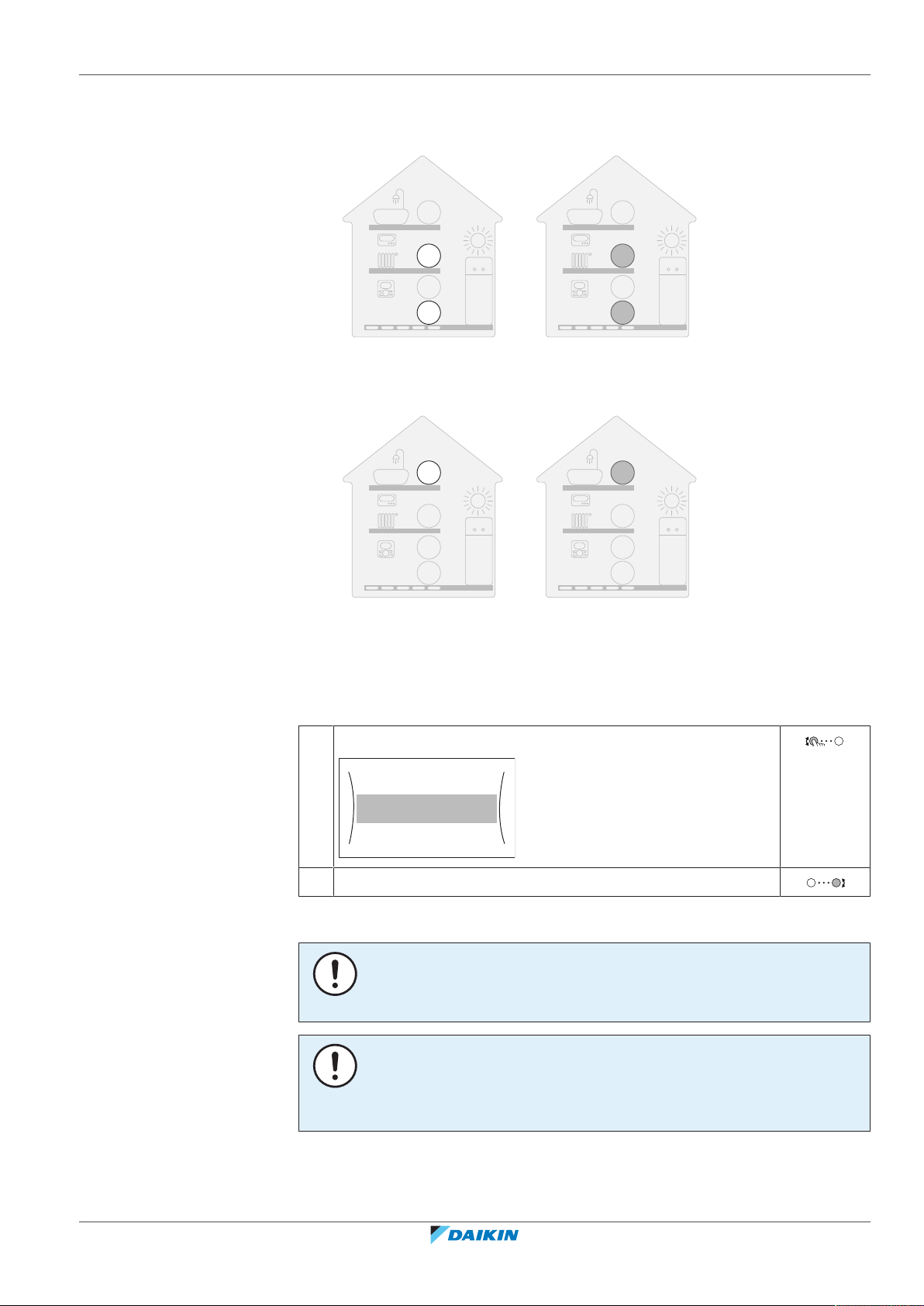

Sådan slås rumtemperaturstyring TIL eller FRA

1 Gå til [C.1]: Drift > Rum.

2 Indstil drift til Til eller Fra.

Sådan slås rumopvarmnings-/kølingsdrift TIL eller FRA

BEMÆRK

Rumfrostsikring. Selv om du slår rumopvarmning/-køling ([C.2] FRA: Drift >

Rumopvarmning/-køling), vil rumfrostsikring forblive aktivt, hvis det er aktiveret.

BEMÆRK

Forhindring af, at vandrøret fryser til. Selv om du slår rumopvarmning/-køling ([C.2]:

Drift > Rumopvarmning/-køling), vil forhindring af, at vandrøret fryser til,
forblive aktivt, hvis det er aktiveret.

1 Gå til [C.2]: Drift > Rumopvarmning/-køling.

2 Indstil drift til Til eller Fra.

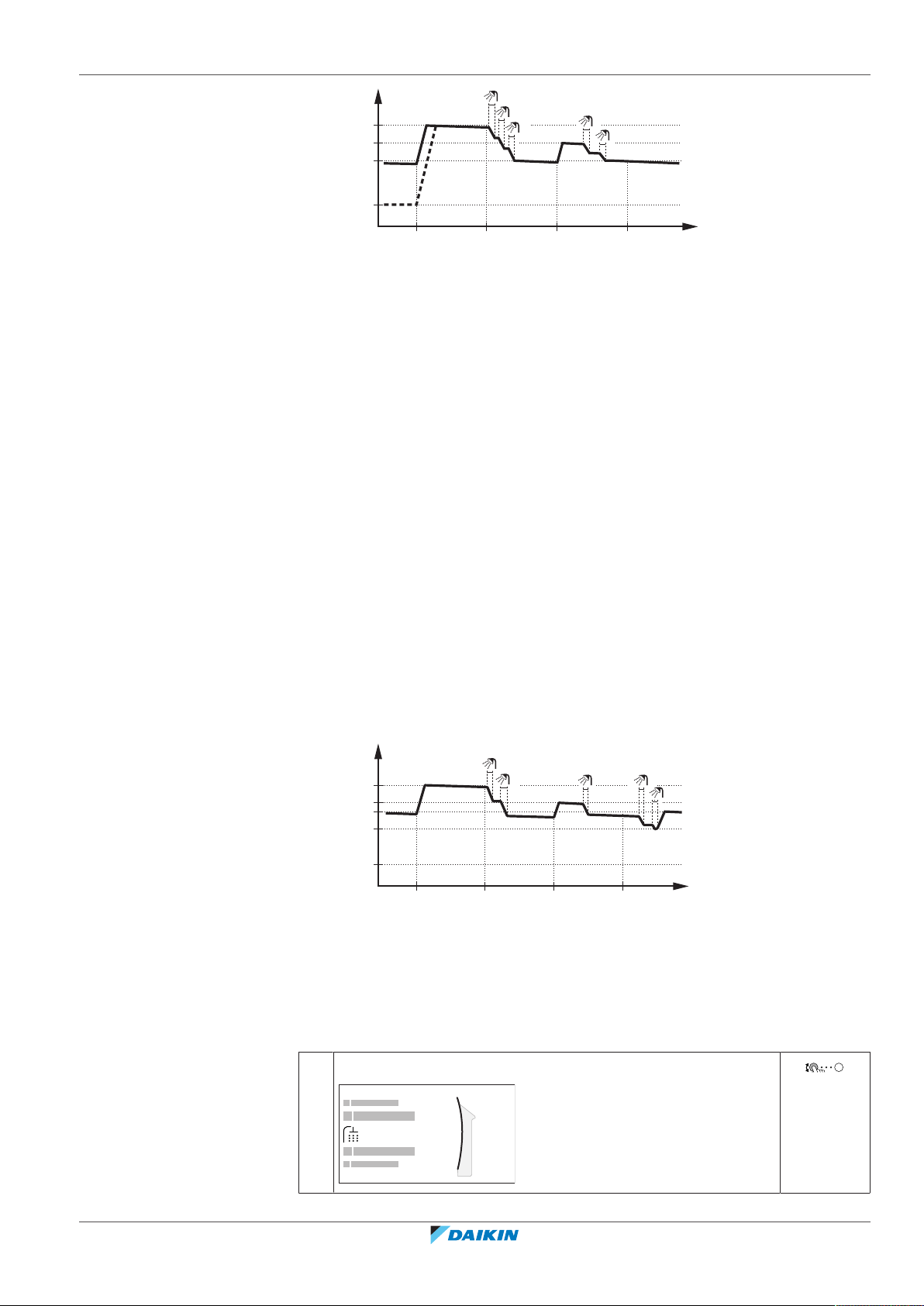

Ændring af den ønskede rumtemperatur

Under styring af rumtemperatur kan du anvende kontrolpunktskærmen til
rumtemperatur til at aflæse og justere den ønskede rumtemperatur.

1 Gå til [1]: Rum.

2 Juster ønsket rumtemperatur.

Brugervejledning

12

a Aktuel rumtemperatur
b Ønsket rumtemperatur

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

4 | Hurtig vejledning

Hovedzone

2

Ekstra zone

3

+

–

35°C

2

a b

Hovedzone

+

–

45°C

3

a b

Ekstra zone

Ændring af den ønskede afgangsvandtemperatur

Kontrolpunktskærmen til afgangsvandtemperatur kan anvendes til at aflæse og

justere den ønskede udgangsvandtemperatur.

1 Gå til [2]: Hovedzone eller [3]: Ekstra zone.

2 Juster ønsket udgangsvandtemperatur.

a Aktuel udgangsvandtemperatur
b Ønsket udgangsvandtemperatur

Sådan ændrer du den vejrafhængige kurve for rumopvarmning/-kølingszonerne

1 Gå til den relevante zone:

Zone Gå til …

Hovedzone – opvarmning [2.5] Hovedzone > Opvarmning VA-

kurve

Hovedzone – køling [2.6] Hovedzone > Køling VA-

kurve

Ekstra zone – opvarmning [3.5] Ekstra zone > Opvarmning

VA-kurve

Ekstra zone – køling [3.6] Ekstra zone > Køling VA-

kurve

2 Foretag ændring af den vejrafhængige kurve.

Der findes 2 typer VA-kurver: kurve af typen hældning-forskydning
(standard) og 2-punkters kurve. Hvis det er nødvendigt, kan du ændre typen i
[2.E] Hovedzone > VA-kurvetype. Den måde, kurven justeres på, afhænger
af typen.

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Brugervejledning

13

4 | Hurtig vejledning

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

Kurve af typen hældning-forskydning

Hældning. Når hældningen ændres, er

den nye foretrukne temperatur ved X1
utilsvarende højere end den foretrukne
temperatur ved X2.

X1, X2 Udendørstemperatur
Y1~Y4 Ønsket udgangsvandtemperatur

a VA-kurve før ændringer

b VA-kurve efter ændringer

c Hældning

d Forskydning

Mulige handlinger på denne skærm

Vælg hældning eller forskydning.
Forøg eller sænk hældningen/forskydning.
Når hældning er valgt: Indstil hældningen, og gå til forskydning.

Når forskydning er valgt: Indstil forskydning.
Bekræft ændringerne, og vend tilbage til undermenuen.

Forskydning. Når forskydningen
ændres, er den nye foretrukne
temperatur ved X1 tilsvarende højere
som den foretrukne temperatur på X2.

2-punkters kurve

X1, X2 Udendørstemperatur
Y1, Y2 Ønsket udgangsvandtemperatur

Mulige handlinger på denne skærm

Gennemgå temperaturerne.
Du skal ændre temperaturen.
Vælg den næste temperatur.
Bekræft indstillinger og fortsæt.

Flere oplysninger

Du kan også finde flere oplysninger under:

▪ "5.4Sådan slås drift TIL eller FRA"[424]
▪ "5.6Styring af rumopvarmning/køling"[427]
▪ "5.8Forudindstillede værdier og tidsplaner"[435]

Brugervejledning

14

▪ "5.9Vejrafhængig kurve"[445]

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

4.3 Varmt vand til boligen

Drift

Tank

Fra

Til

Rumopvarmning/-køling

C.3

Tank

5

+

–

50°C

5

a b

Tank

Sådan slås tankopvarmning drift TIL eller FRA

BEMÆRK

Desinfektionstilstand. Selvom du slår opvarmning drift for tank FRA ([C.3]: Drift >

Tank), er desinfektionstilstand stadig aktiv. Hvis du slår den FRA, mens desinfektion
kører, opstår der dog en AH-fejl.

1 Gå til [C.3]: Drift > Tank.

2 Indstil drift til Til eller Fra.

Sådan ændrer du tanktemperaturens kontrolpunkt

I tilstanden Kun genopv. kan du bruge kontrolpunktskærmen for tanktemperatur

til at aflæse og justere temperatur på varmt vand til boligen.

4 | Hurtig vejledning

1 Gå til [5]: Tank.

2 Juster temperatur på varmt vand til boligen.

a Aktuel temperatur på varmt vand til boligen
b Ønsket temperatur på varmt vand til boligen

I andre tilstande kan du kun vise kontrolpunktskærmen, men ikke ændre den. I

stedet kan du ændre indstillingerne for Komfortkontrolpunkt [5.2], Øko-

kontrolpunkt [5.3] og Kontrolpunkt for genopvarmning [5.4].

Flere oplysninger

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Du kan også finde flere oplysninger under:

▪ "5.4Sådan slås drift TIL eller FRA"[424]

▪ "5.7Styring af varmt vand til boligen"[431]

▪ "5.8Forudindstillede værdier og tidsplaner"[435]

Brugervejledning

15

5 | Drift

a

b

c

d

5 Drift

INFORMATION

Køling gælder kun i tilfælde af reversible modeller.

5.1 Brugergrænseflade: Oversigt

Brugergrænsefladen har følgende komponenter:

a Åbning til WLAN-kassette
b USB-stik
c LCD-skærm
d Dreje- og trykknapper

Åbning til WLAN-kassette

Med WLAN-kassetten kan installatøren forbinde systemet til internettet. Som
bruger kan du derefter styre systemet via appen Daikin Residential Controller.

Bemærk: Denne åbning kan ikke bruges til SD-kort.

USB-stik

Med en USB-nøgle kan installatøren:

▪ Opdatere softwaren. Det kræver en korrekt konfigurationsfil på USB-nøglen.
▪ Importer indstillingerne, der er genereret af E-Configurator (Heating Solutions

Navigator) fra USB-nøglen til brugergrænsefladen (MMI). Det kræver en korrekt
konfigurationsfil på USB-nøglen.

▪ Eksporter de aktuelle indstillinger (f.eks. brugsstedsindstillinger, MMI EEPROM-

indstillinger, timere for tidsplan) fra brugergrænsefladen (MMI) til USB-nøglen.

LCD-skærm

LCD-skærmen har en dvaletilstand. Brugergrænsefladens skærm bliver mørk efter
15 min. uden betjening af brugergrænsefladen. Skærmen vågner fra
dvaletilstanden, når en af knapperne trykkes eller drejes.

Dreje- og trykknapper

Anvend dreje- og trykknapper:

▪ Til at navigere gennem skærmbilleder, menuer og indstillinger på LCD-skærmen
▪ Til at indstille værdier

Brugervejledning

16

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

a b c d e

Emne Beskrivelse

5 | Drift

a Venstre

drejeknap

LCD-skærmen viser en bue på venstre side, når du kan
anvende den venstre drejeknap.

▪ : Drej og tryk derefter på den venstre drejeknap.

Naviger gennem menustrukturen.

▪ : Drej den venstre drejeknap. Vælg et menupunkt.
▪ : Tryk på den venstre drejeknap. Bekræft dit valg og

vælg en undermenu.

b Tilbage-knap : Tryk for at gå 1 skridt tilbage i menustrukturen.

c Startskærm-

: Tryk for at komme tilbage til startskærmen.

knap

d Hjælp-knap : Tryk for at vise hjælpetekst relateret til den aktuelle side

(hvis tilgængelig).

e Højre

drejeknap

LCD-skærmen viser en bue på højre side, når du kan anvende
den højre drejeknap.

▪ : Drej og tryk derefter på den højre drejeknap. Du

kan ændre værdier eller indstillinger vist på højre side af
skærmen.

▪ : Drej den højre drejeknap. Naviger gennem de

mulige værdier og indstillinger.

▪ : Tryk på den højre drejeknap. Bekræft dit valg og

vælg det næste menupunkt.

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Brugervejledning

17

5 | Drift

[1]

Rum

Rumsensorafvigelse

Kontrolpunktsområde

Antifrost

Kølingsplan

Opvarmningsplan

Tidsplan

[7]

Brugerindstillinger
Sprog

Tid/dato
Ferie
Støjsvag
El-pris
Gaspris

[8]

Information

Energidata
Fejlhistorik
Forhandlerinformation
Sensorer
Aktuatorer
Driftstilstande
Om
Tilslutningsstatus
Driftstimer

[B]

Brugerprofil

[C]

Drift

Rum
Rumopvarmning/-køling
Tank

[1.4]

Antifrost

Aktivering
Kontrolpunkt for rum

[7.2]

Tid/dato

Timer
Minutter
År
Måned
Dag
Sommertid
Format

[7.3]

Ferie

Aktivering
Fra
Til

[7.5]

El-pris

Høj
Medium
Lav
Tidsplan

[8.1]

Energidata

Strømindgang
Produceret varme

[7.4]

Støjsvag

Aktivering
Tidsplan
Niveau

(**)

(**)

[1.5]

Kontrolpunktsområde

Opvarmning minimum
Opvarmning maksimum
Køling minimum
Køling maksimum

(*)
(*)

(*)

[4]

Rumopvarmning/-køling

Driftstilstand
Tidsplan for driftstilstand

(*)

Komfortkontrolpunkt for rum

[1.9]

Komfortkontrolpunkt for rum

Komfortkontrolpunkt for varme
Komfortkontrolpunkt for køling

(*)

[D]

Trådløs gateway

Tilstand
Genstart
WPS
Fjern fra sky

(***)

Forbindelse til hjemmenetværk
Forbindelse til skyen

[2]

Hovedzone
Tidsplan

Opvarmningsplan

Kontrolpunktstilstand

Kølingsplan

Opvarmning VA-kurve
Køling VA-kurve
VA-kurvetype

(*)

(*)

[3]

Ekstra zone
Tidsplan

Opvarmningsplan

Kontrolpunktstilstand

Kølingsplan

Opvarmning VA-kurve
Køling VA-kurve
VA-kurvetype

(*)

(*)

[5]

Tank

Effektfuld drift
Komfortkontrolpunkt
Øko-kontrolpunkt
Kontrolpunkt for genopvarmning
Tidsplan
VA-kurve
VA-kurvetype

Brugervejledning

18

(***) Gælder kun, når WLAN er installeret

5.2 Menustruktur: Oversigt brugerindstillinger

Kontrolpunktskærm

(*) Gælder kun for reversible modeller

(**) Kun tilgængelig for installatøren

INFORMATION

Afhængigt af de valgte installatørindstillinger og enhedstype bliver indstillingerne
synlige eller usynlige.

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

5.3 Mulige skærmbilleder: Oversigt

+

–

a

OR

b

c

c2

c4

c1

c3

6

26 Feb 2020

22:19

55

21

35

j

e2

l

k1

k2
k3

45

d

e1

g3

g2

g1

f

i2 i3 i4i1

a2a1e3 b c

h

De mest almindelige skærmbilleder er følgende:

5 | Drift

5.3.1 Startskærm

a Startskærm
b Hovedmenu
c Skærmbilleder på lavt niveau:

c1: Skærm til kontrolpunkt
c2: Detaljeret skærm med værdier
c3: Skærm med vejrafhængig kurve
c4: Skærm med tidsplan

Tryk på -knappen for at gå tilbage til startskærmen. Du ser en oversigt over

enhedens konfiguration samt rum- og kontrolpunkttemperaturer. Kun symboler,

der anvendes til konfiguration, er synlige på startskærmen.

Mulige handlinger på denne skærm

Gennemgå hovedmenuens liste.

Gå til skærmen med hovedmenuen.

Aktivér/deaktivér brødkrummer.

Brugervejledning

19

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

5 | Drift

55

6

Emne Beskrivelse

a Varmt vand til boligen

a1 Varmt vand til boligen

a2

Målt tanktemperatur

(a)

b Desinfektion/Effektfuld

Desinfektionstilstand aktiv

Effektfuld driftstilstand aktiv

c Nøddrift

Varmepumpefejl og systemet er i Nøddrift-drift, eller
varmepumpen er tvunget frakoblet.

d Nuværende dato og klokkeslæt

e Smart energi

e1 Smart energi er tilgængelig via solvarmepaneler eller smart

grid.

e2 Smart energi bruges i øjeblikket til rumopvarmning.

e3 Smart energi bruges i øjeblikket til varmt vand til boligen.

f Rumdriftstilstand

Køling

Opvarmning

g Udendørs/støjsvag drift

g1

Målt udendørstemperatur

g2 Støjsvag drift er aktiv

g3 Udendørsenhed

h Varmtvandstank til boligen

Enkeltstående tank installeret

(a)

Brugervejledning

20

EBLA09~16DA + EDLA09~16DA

Daikin Altherma 3 M

4P620245-1 – 2020.06

Emne Beskrivelse

21

35

45

i Hovedzone

i1 Installeret rumtermostattype:

Enhedens drift bestemmes ud fra udendørstemperaturen for
den dedikerede komfortgrænseflade (BRC1HHDA bruges som
rumtermostat).

Enhedsdriften bestemmes af den eksterne rumtermostat
(ledningsbaseret eller trådløs).

— Ingen rumtermostat installeret eller indstillet. Enhedens drift

bestemmes ud fra afgangsvandtemperaturen uanset den
faktiske rumtemperatur og/eller opvarmningsbehovet i
rummet.

i2 Installeret varme emitter-type:

Gulvvarme

Ventilationskonvektor

Køler

i3

i4

Målt rumtemperatur

Kontrolpunkt for afgangsvandtemperatur

(a)

5 | Drift

(a)

j Ferietilstand

Ferietilstand er aktiv

k Ekstra zone

k1 Installeret rumtermostattype:

Enhedsdriften bestemmes af den eksterne rumtermostat
(ledningsbaseret eller trådløs).

— Ingen rumtermostat installeret eller indstillet. Enhedens drift

bestemmes ud fra afgangsvandtemperaturen uanset den
faktiske rumtemperatur og/eller opvarmningsbehovet i
rummet.

k2 Installeret varme emitter-type:

Gulvvarme

Ventilationskonvektor

Køler

k3

Kontrolpunkt for afgangsvandtemperatur

l Funktionsfejl

Der opstod en funktionsfejl.

(a)

EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620245-1 – 2020.06

Se "8.1Sådan viser du hjælpeteksten i tilfælde af en

funktionsfejl"[457] for yderligere oplysninger.

(a)

Hvis den tilsvarende drift (for eksempel rumopvarmning) ikke er aktiv, er cirklen nedtonet.

Brugervejledning

21
