Daikin EABH16DF6V, EABH16DF9W, EABX16DF6V, EABX16DF9W Installation manuals [tr]

Download

Page 1

Montaj kılavuzu

Daikin Altherma 3 H W

EABH16DF6V EABH16DF9W

EABX16DF6V EABX16DF9W

Montaj kılavuzu

Daikin Altherma 3 H W

Türkçe

Page 2

Directivelor, cu amendamentele respective.

<A>

<C>

DEKRA (NB0344)

2192529.0551-EMC

DAIKIN.TCF.034A13/10-2020

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

deklaruje na własną i wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

declară pe proprie răspundere că echipamentele la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus:

декларира на своя отговорност, че оборудването, за коeто се отнася тази декларация:

visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu donanımının aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

návodom:

161718192021222324

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU *

заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление:

erklærer under eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet:

prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

Hiromitsu Iwasaki

Director

Ostend, 4th of January 2021

declares under its sole responsibility that the equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Ausrüstung für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que l'équipement visé par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara bajo su única responsabilidad que el equipo al que hace referencia la declaración:

dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι ο εξοπλισμός στον οποίο αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere:

EABH16DF6V, EABH16DF9W,

06

07

EABX16DF6V, EABX16DF9W,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

07Σημείωση*

08Nota*

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

02Hinweis*

03Remarque*

09Примечание*

10Bemærk*

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

04Bemerk*

05Nota*

3P556088-5B

Page 3

İçindekiler

1 Dokümanlar hakkında 3

1.1 Bu doküman hakkında............................................................... 3

2 Kutu hakkında 4

2.1 İç ünite....................................................................................... 4

2.1.1 İç üniteden aksesuarları çıkarmak için........................ 4

3 Hazırlık 4

3.1 Montaj sahasının hazırlanması ................................................. 4

3.1.1 İç ünite montaj sahası gereksinimleri.......................... 4

3.2 Su borularının hazırlanması ...................................................... 5

3.2.1 Su hacmini ve debiyi kontrol etmek için...................... 5

3.2.2 Üçüncü taraf boyler gereksinimleri.............................. 5

3.3 Elektrik kablolarının hazırlanması ............................................. 5

3.3.1 Harici aktüatörler için elektrik bağlantılarına genel

bakış ........................................................................... 5

4 Montaj 6

4.1 Ünitelerin açılması..................................................................... 6

4.1.1 İç üniteyi açmak için.................................................... 6

4.2 İç ünitenin montajı ..................................................................... 7

4.2.1 İç üniteyi monte etmek için.......................................... 7

4.2.2 Drenaj hortumunu drenaja bağlamak için ................... 7

4.3 Su borularının bağlanması ........................................................ 7

4.3.1 Su borularını bağlamak için ........................................ 7

4.3.2 Su devresini doldurmak için........................................ 8

4.3.3 Su devresini donmaya karşı korumak için .................. 8

4.3.4 Kullanım sıcak suyu boylerini doldurmak için ............. 9

4.3.5 Su borularının yalıtımını sağlamak için....................... 9

4.4 Elektrik kablolarının bağlanması ............................................... 9

4.4.1 Elektrik uyumluluğu hakkında ..................................... 9

4.4.2 İç üniteye elektrik kablolarını bağlamak için................ 9

4.4.3 Ana güç beslemesini bağlamak için............................ 10

4.4.4 Yedek ısıtıcı güç beslemesini bağlamak için .............. 11

4.4.5 Kesme vanasını bağlamak için ................................... 12

4.4.6 Elektrik sayaçlarını bağlamak için............................... 12

4.4.7 Kullanım sıcak suyu pompasını bağlamak için ........... 12

4.4.8 Alarm çıkışını bağlamak için ....................................... 12

4.4.9 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için. 12

4.4.10 Harici ısı kaynağı değiştiricisini bağlamak için............ 13

4.4.11 Güç tüketimi dijital girişlerini bağlamak için................. 13

4.4.12 Emniyet termostatını (normalde kapalı kontak)

bağlamak için .............................................................. 13

4.5 İç ünite montajının tamamlanması ............................................ 13

4.5.1 İç üniteyi kapatmak için............................................... 13

5 Yapılandırma 14

5.1 Genel bakış: Yapılandırma........................................................ 14

5.1.1 En çok kullanılan komutlara erişmek için.................... 14

5.2 Yapılandırma sihirbazı............................................................... 15

5.2.1 Yapılandırma sihirbazı: Dil.......................................... 15

5.2.2 Yapılandırma sihirbazı: Saat ve tarih.......................... 15

5.2.3 Yapılandırma sihirbazı: Sistem ................................... 15

5.2.4 Yapılandırma sihirbazı: Yedek ısıtıcı .......................... 16

5.2.5 Yapılandırma sihirbazı: Ana bölge.............................. 17

5.2.6 Yapılandırma sihirbazı: İlave bölge............................. 18

5.2.7 Hava durumuna bağlı eğrinin bulunduğu ayrıntılı

ekran ........................................................................... 18

5.2.8 Yapılandırma sihirbazı: Boyler.................................... 19

5.3 Ayarlar menüsü ......................................................................... 19

5.3.1 Ana bölge.................................................................... 19

5.3.2 İlave bölge................................................................... 20

5.3.3 Bilgi ............................................................................. 20

5.4 Menü yapısı: Genel montör ayarları .......................................... 21

6 Devreye Alma 22

6.1 İşletmeye alma öncesi kontrol listesi ......................................... 22

6.2 Devreye alma sırasında kontrol listesi........................................ 22

6.2.1 Minimum debiyi kontrol etmek için............................... 22

6.2.2 Hava tahliyesi gerçekleştirmek için.............................. 22

6.2.3 Test işletmesini gerçekleştirmek için............................ 23

6.2.4 Bir aktüatör test çalıştırması gerçekleştirmek için........ 23

6.2.5 Bir alttan ısıtma kurutma işlemi gerçekleştirmek için ... 23

7 Kullanıcıya teslim 24 8 Teknik veriler 25

8.1 Boru şeması: İç ünite.................................................................. 25

8.2 Kablo şeması: İç ünite ................................................................ 26

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

Hedef okuyucu

Yetkili montörler

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

▪ Sistemin kurulumunu gerçekleştirmeden önce mutlaka

okumanız gereken güvenlik talimatları

▪ Formatı: Basılı (iç ünite kutusundan çıkar)

▪ İç ünite montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Dış ünite montaj kılavuzu:

▪ Montaj talimatları

▪ Formatı: Basılı (dış ünite kutusundan çıkar)

▪ Montör başvuru kılavuzu:

▪ Montaj hazırlığı, iyi uygulamalar, referans verileri,…

▪ Formatı: Dijital dosyalar şu adrestedir; http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Opsiyonel ekipmanlar için ek kitapçık:

▪ Opsiyonel cihazların nasıl monte edilmesi gerektiği hakkında

ilave bilgiler

▪ Formatı: Basılı (iç ünite kutusundan çıkar) + Dijital dosyalar şu

adrestedir; http://www.daikineurope.com/support-and-manuals/

product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Teknik mühendislik verileri

▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web

sitesinden (genel erişime açık) ulaşılabilir.

▪ En son teknik verilerin tam kümesine Daikin Business Portal

üzerinden ulaşılabilir (kimlik denetimi gerekir).

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL / TÜRKİYE

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 4

2 Kutu hakkında

1× 1× 1× 1×

a b c d

2×4× 1×

fe g

1×

H≥1150

≥200

≥500

(mm)

≥450

Çevrimiçi araçlar

Belgeler kümesine ek olarak montörlere bazı çevrimiçi araçlar da sunulmaktadır:

▪ Heating Solutions Navigator

▪ Isıtma sistemlerinin montajı ve yapılandırmasını kolaylaştırmak

için çeşitli araçlar sunan dijital bir araç seti.

▪ Heating Solutions Navigator, erişimi için Stand By Me

platformuna kayıt olunması gerekmektedir. Daha fazla bilgi için bkz. https://professional.standbyme.daikin.eu.

▪ Daikin e-Care

▪ Isıtma sistemlerini kaydetmeniz, yapılandırmanız ve bu

sistemlerde sorun giderme işlemlerini gerçekleştirmenizi sağlayan, montörler ve servis teknisyenlerine yönelik mobil uygulama.

▪ Mobil uygulama, aşağıdaki QR kodları kullanılarak iOS ve

Android için indirilebilir. Uygulamaya erişim için Stand By Me platformuna kayıt olunması gerekmektedir.

App Store Google Play

2 Kutu hakkında

2.1 İç ünite

2.1.1 İç üniteden aksesuarları çıkarmak için

Bazı aksesuarlar ünite içinde bulunur. Üniteyi açmak için bkz. "İç

üniteyi açmak için"[46].

3 Hazırlık

3.1 Montaj sahasının hazırlanması

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

3.1.1 İç ünite montaj sahası gereksinimleri

▪ İç ünite yalnızca iç ortamda monte edilmek ve aşağıdaki ortam

sıcaklıklarında kullanılmak üzere tasarlanmıştır:

▪ Alan ısıtma çalıştırması: 5~30°C

▪ Alan soğutma çalıştırması: 5~35°C

▪ Kullanım sıcak suyu üretimi: 5~35°C

BİLGİ

Soğutma yalnızca aşağıdaki durumlarda uygulanabilir:

▪ Ters çevrilebilir modeller

▪ Sadece ısıtma modelleri + dönüştürme kiti

(EKHBCONV)

▪ Ölçümle ilgili olarak şu hususları dikkate alın:

İç ünite ile dış ünite arasında izin verilen maksimum yükseklik farkı

Kullanım sıcak suyu deposu ve dış ünite arasındaki maksimum yükseklik farkı

İç ünite ve kullanım sıcak suyu deposu arasındaki maksimum su borusu uzunluğu

3 yollu vana ile iç ünite arasında izin verilen maksimum uzaklık (yalnızca kullanım sıcak suyu deposu içeren kurulumlar için)

Maksimum toplam su borusu uzunluğu 50m

(a)

Tam su borusu uzunluğu Hydronic Piping Calculation (Hidronik Boru Hesaplama) aracı kullanılarak belirlenebilir. Hydronic Piping Calculation (Hidronik Boru Hesaplama) aracı Heating Solutions Navigator (Isıtma Çözümleri Gezgini)'nin bir parçasıdır, https://

professional.standbyme.daikin.eu adresinden erişilebilir. Heating

Solutions Navigator (Isıtma Çözümleri Gezgini)'ne erişiminiz yoksa lütfen satıcınıza danışın.

▪ Montajla ilgili şu hususları dikkate alın:

10m

3m

(a)

Montaj kılavuzu

a Genel güvenlik önlemleri b Opsiyonel ekipmanlar için ek kitapçık c İç ünite montaj kılavuzu d Kullanım kılavuzu e Kesme vanası için sızdırmazlık halkası

f Kesme vanası g Aşırı basınç baypas vanası h Duvar kelepçesi

H Gövdenin altından zemine ölçülen yükseklik

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 5

3 Hazırlık

3.2 Su borularının hazırlanması

BİLDİRİM

Plastik borular bulunuyorsa, bunların DIN 4726 uyarınca tam olarak oksijen difüzyon sızdırmaz olduğundan emin olun. Borulara oksijen yayınımı aşırı korozyona neden olabilir.

▪ Genleşme kabı yönünde bulunan vana. Genleşme kabı

yönünde bulunan vananın (varsa) açık olması GEREKİR.

BİLDİRİM

Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir su devresinde uygulama yapılması su borularında aşırı korozyona yol açabilir.

3.2.1 Su hacmini ve debiyi kontrol etmek için

Minimum su hacmi

Dış ünitenin dahili su hacmi DIŞINDAKİ tesisattaki toplam su hacminin minimum 20 litre olduğunu kontrol edin.

BİLDİRİM

Her bir alan ısıtma/soğutma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol edildiğinde, bu minimum su hacminin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir.

Minimum su debisi

Tesisattaki minimum debinin her koşulda garanti edildiğini kontrol edin. Bu minimum debi defrost/yedek ısıtıcı çalışması esnasında gereklidir. Bu amaç için üniteyle verilen aşırı basınç baypas vanasını kullanın ve minimum su hacmini dikkate alın.

Minimum debi

20l/dak

BİLDİRİM

Doğru çalışmayı sağlamak için, kullanım sıcak suyu sırasında en az 28l/dak akışa sahip olunması önerilir.

BİLDİRİM

Su devresine glikol ekleniyorsa ve su devresinin sıcaklığı düşükse, kullanıcı arayüzünde debi GÖRÜNTÜLENMEZ. Bu durumda minimum debi, pompa testi kullanılarak kontrol edilebilir (kullanıcı arayüzünde hata 7H'nin GÖRÜNTÜLENMEDİĞİNİ kontrol edin).

BİLDİRİM

Her bir alan ısıtma devresindeki veya belirli bir alan ısıtma devresindeki sirkülasyon uzaktan kumandalı vanalarla kontrol ediliyorsa, bu minimum debinin tüm vanalar kapalı olsa bile sürdürülmesi önemlidir. Minimum debiye ulaşılamadığı durumlarda 7H akış hatası meydana gelir (ısıtma veya çalışma gerçekleşmez).

Daha fazla bilgi için montör başvuru kılavuzuna bakın.

"6.2Devreye alma sırasında kontrol listesi"[4 22] altında açıklanan

önerilen prosedüre bakın.

3.2.2 Üçüncü taraf boyler gereksinimleri

Üçüncü taraf boyler durumunda, boyler aşağıdaki gereksinimlere uygun olmalıdır:

▪ Tankın ısı eşanjörü serpantini ≥1,05m² olmalıdır.

▪ Boyler termistörü, ısı eşanjörü serpantininin üzerine

yerleştirilmelidir.

▪ Buster ısıtıcı, ısı eşanjörü bataryasının üzerinde bulunmalıdır.

BİLDİRİM Performans. Üçüncü taraf tankların performans verileri

SAĞLANAMAZ veya performansları GARANTİ EDİLEMEZ.

BİLDİRİM Yapılandırma. Bir üçüncü taraf tankın yapılandırması,

tankın ısı eşanjörü serpantininin boyutuna bağlıdır. Daha fazla bilgi için montör başvuru kılavuzuna bakın.

3.3 Elektrik kablolarının hazırlanması

3.3.1 Harici aktüatörler için elektrik bağlantılarına genel bakış

Öğe Açıklama Kablolar Maksimum

çalışma

akımı

Dış ünite ve iç ünite güç beslemesi

1 Dış ünite güç

2+GND

beslemesi

2 İç ünite güç beslemesi

ve ara bağlantı kablosu

3 Yedek ısıtıcı için güç

beslemesi

4 İndirimli elektrik tarifesi

Aşağıdaki tabloya bakın.

2 güç beslemesi (gerilimsiz kontak)

5 Normal elektrik tarifeli

2 6,3A güç beslemesi

Opsiyonel cihazlar

6 3 yollu vana 3 100mA 7 Buster ısıtıcı ve termal

4+GND koruma için güç besleme (iç üniteden)

8 Buster ısıtıcı için güç

2+GND 13A besleme (iç üniteye)

9 Kullanım sıcak suyu

2 boyleri termistörü

10 Oda termostatı olarak

2 kullanılan kullanıcı arayüzü

11 Oda termostatı 3 veya 4 100mA 12 Dış ortam sıcaklığı

2 sensörü

13 İç ortam sıcaklığı

2 sensörü

14 Isı pompası konvektörü 2 100mA

Sahada temin edilen bileşenler

15 Kesme vanası 2 100mA 16 Elektrik sayacı 2 (metre başına) 17 Kullanım sıcak suyu

2 pompası

18 Alarm çıkışı 2 19 Harici ısı kaynağı

2 kontrolüne geçiş

20 Alan soğutma/ısıtma

2 çalışma kontrolü

21 Güç tüketimi dijital

girişleri

2 (giriş sinyali

başına)

22 Emniyet termostatı 2

(a) Dış ünite üzerindeki bilgi etiketine bakın.

(a)

(g)

—

(e)

(b)

(c)

(d)

(f)

(b)

(e)

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 6

4 Montaj

4×

2×

(b) Minimum kablo kesiti 0,75mm². (c) Kablo kesiti 2,5mm². (d) Termistör ve bağlantı kablosu (12m) kullanım sıcak suyu

boyleri ile verilir.

(e) Kablo kesiti 0,75mm² ila 1,25mm², maksimum uzunluk:

50m. Gerilimsiz kontak minimum 15VDC, 10mA uygulama yükü sağlamalıdır.

(f) Kablo kesiti 0,75mm² ila 1,25mm²; maksimum uzunluk:

500m. Tekli kullanıcı arayüzü ve ikili kullanıcı arayüzü bağlantısı için kullanılabilir olmalıdır.

(g) Kablo kesiti 1,5mm².

BİLDİRİM

Farklı bağlantılara ilişkin daha ayrıntılı teknik özellikler iç ünite içerisinde belirtilmiştir.

Yedek ısıtıcı tipi Güç beslemesi Gerekli iletken sayısı

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

4 Montaj

4.1 Ünitelerin açılması

3 Anahtar kutusunun arkasında çalışmanız gerekirse anahtar

kutusunu açın.

4.1.1 İç üniteyi açmak için

Genel bakış

1 Ön panel 2 Anahtar kutusu kapağı 3 Anahtar kutusu 4 Kullanıcı arayüzü paneli

Açık

1 Ön paneli çıkartın.

4 Kullanıcı arayüzü paneli arkasında çalışmanız veya kullanıcı

arayüzüne yeni yazılım yüklemeniz gerekirse kullanıcı arayüzü panelini açın.

5 İsteğe bağlı: Kullanıcı arayüzü panelini sökün.

BİLDİRİM

Kullanıcı arayüzü panelini sökerseniz hasarı önlemek için kullanıcı arayüzü panelinin arkasından gelen kablo

2 Elektrik kablolarını bağlamanız gerekirse anahtar kutusu

kapağını çıkarın.

bağlantılarını da sökün.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 7

4 Montaj

2×

42 kg

4.2 İç ünitenin montajı

4.2.1 İç üniteyi monte etmek için

1 Duvar kelepçesini (aksesuar) 2 adet Ø8 mm cıvata ile duvara

(seviye) sabitleyin.

a İsteğe bağlı: Üniteyi ünite içinden duvara sabitlemek

istiyorsanız ilave bir vidalı tapa takın.

2 Üniteyi kaldırın.

4 İsteğe bağlı: Üniteyi ünite içinden duvara sabitlemek

istiyorsanız:

▪ Üst ön paneli çıkarın ve anahtar kutusunu açın. Bkz. "İç

üniteyi açmak için"[46].

▪ Üniteyi Ø8mm vidayla duvara sabitleyin.

4.2.2 Drenaj hortumunu drenaja bağlamak için

Basınç boşaltma vanasından gelen su drenaj tavasında toplanır. Drenaj tavasını yürürlükteki mevzuata göre uygun bir drenaja bağlamanız gerekir.

1 Drenaj borusunu (sahada temin edilir) aşağıdaki gibi drenaj

tavası konektörüne bağlayın:

3 Üniteyi duvar kelepçesine takın:

▪ Ünitenin üst bölümünü duvar kelepçesinin bulunduğu yerden

duvara dayayarak eğin.

▪ Kelepçeyi ünitenin arkasında, duvar kelepçesi üzerinde

kaydırın. Ünitenin sağlam şekilde sabitlendiğinden emin olun.

a Drenaj tavası konektörü

Suyu toplamak için döküm teknesi kullanılması önerilir.

4.3 Su borularının bağlanması

4.3.1 Su borularını bağlamak için

BİLDİRİM

Saha borularını bağlarken aşırı kuvvet UYGULAMAYIN ve boru tesisatının doğru şekilde hizalandığından emin olun. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

BİLDİRİM

Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

1 O-ring'leri ve kesme vanalarını iç ünite su bağlantılarına

bağlayın.

2 Dış ünite saha borularını iç ünitenin su GİRİŞİ bağlantısına (a)

bağlayın.

3 Alan ısıtma/soğutma saha borularını iç ünitenin alan ısıtma su

ÇIKIŞ bağlantısına (b) bağlayın.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 8

4 Montaj

b a

4.3.3 Su devresini donmaya karşı korumak için

Donma koruması hakkında

Donma gerçekleşmesi sisteme zarar verebilir. Yazılım, hidrolik bileşenlerin donmasını önlemek amacıyla, düşük sıcaklıklarda pompanın etkinleştirilmesini içeren su borusu donma koruma ve tahliye önleme (bkz. montör başvuru kılavuzu) gibi özel donma koruma işlevleriyle donatılmıştır.

Ancak, güç kesintisi durumunda bu işlevler korumayı garanti edemez.

Su devresini donmaya karşı korumak için aşağıdakilerden birini yapın:

▪ Suya glikol ekleyin. Glikol, suyun donma noktasını düşürür.

▪ Donma koruma vanalarını takın. Donma koruma vanaları suyu

donma önce sistemden tahliye eder.

a Su GİRİŞİ (vida bağlantısı, 1") b Alan ısıtma suyu ÇIKIŞI (vida bağlantısı, 1")

BİLDİRİM

Aşırı basınç baypas vanası (aksesuar olarak verilir). Aşırı

basınç baypas vanasını alan ısıtma su devresine monte etmenizi öneririz.

▪ Aşırı basınç baypas vanasının montaj konumunu (iç

ünitede veya kolektörde) seçerken minimum su hacmini dikkate alın. Bkz. "Su hacmini ve debiyi kontrol etmek

için"[45].

▪ Aşırı basınç baypas vanası ayarını yaparken minimum

su debisini dikkate alın. Bkz. "Su hacmini ve debiyi

kontrol etmek için" [4 5] ve "Minimum debiyi kontrol etmek için"[422].

BİLDİRİM

Tüm lokal yüksek noktalara hava tahliye vanaları monte edin.

BİLDİRİM

Yürürlükteki mevzuata göre kullanım soğuk suyu giriş bağlantısına maksimum 10bar (=1MPa) açılış basıncına sahip bir basınç tahliye vanası (sahada temin edilir) monte edilmesi gerekir.

4.3.2 Su devresini doldurmak için

Su devresini doldurmak için sahada temin edilen bir doldurma kiti kullanın. Yürürlükteki mevzuata uyduğunuzdan emin olun.

BİLDİRİM

Her iki hava tahliye vanasının (biri manyetik filtre üzerinde ve biri yedek ısıtıcı üzerinde) açık olduğundan emin olun.

Tüm otomatik hava tahliye vanaları devreye aldıktan sonra açık kalmalıdır.

BİLDİRİM

Suya glikol eklerseniz, donma koruma vanalarını TAKMAYIN. Olası sonuç: Donma koruma vanalarından glikol sızması.

Glikolle donma koruması

Glikolle donma koruması hakkında

Suya glikol eklenmesi, suyun donma noktasını düşürür.

UYARI

Etilen glikol zehirli bir maddedir.

UYARI

Glikol bulunduğundan, sistemin korozyonu mümkündür. Glikolle birlikte inhibitör kullanılmazsa, oksijenin etkisiyle asidik bir ortam oluşur. Bu süreç ortamda bakır bulunması halinde ve yüksek sıcaklıklarda hızlanır. İnhibitör kullanılmayan asidik glikol metal yüzeylere zarar vermeye başlar ve sistemde ciddi hasarlar meydana getirebilecek galvanik korozyon hücreleri meydana gelir. Bu nedenle, şu hususlar önemlidir:

▪ su arıtımı uzman bir sucu tarafından doğru şekilde

uygulanmalıdır,

▪ glikolün oksidasyonuyla meydana gelen asitlerin

nötralize edilmesi için korozyon önleyiciler içeren bir glikol seçilmelidir,

▪ korozyon önleyicilerinin ömrünün sınırlı olması

nedeniyle otomotiv glikolü kullanılmamalıdır, aksi takdirde içerisindeki silikatlar sistemin kirlenmesine veya tıkanmasına neden olabilir,

▪ glikol sistemlerinde glikolün korozyon önleyicilerindeki

bazı bileşenlerin çökmesine yol açabileceğinden galvanizli borular KULLANILMAMALIDIR.

BİLDİRİM

Glikol, ortamdaki suyu absorbe eder. Bu nedenle, havaya maruz kalacak şekilde glikol EKLEMEYİN. Glikol kabının kapağının açık bırakılması, su konsantrasyonunun artmasına neden olur. Ardından, glikol konsantrasyonu beklenin altına düşer. Neticesinde, hidrolik bileşenler donar. Glikolün havaya maruziyetini minimum düzeye düşürmek için gerekli önlemleri alın.

Glikol tipleri

Kullanılabilecek glikol tipleri, sistemin bir kullanım sıcak suyu deposu içerip içermemesine bağlıdır:

Eğer… Durum…

Sistem bir kullanım sıcak suyu deposu içeriyorsa

Yalnızca propilen glikol

(a)

kullanın

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 9

4 Montaj

Eğer… Durum…

Sistem bir kullanım sıcak suyu deposu İÇERMİYORSA

(a)

EN1717 uyarınca KategoriIII olarak sınıflandırılan gerekli inhibitörler dahil propilen glikol.

Gerekli glikol konsantrasyonu

Gerekli glikol konsantrasyonu, beklenen en düşük dış ortam sıcaklığına ve sistemi patlamaya veya donmaya karşı korumak isteyip istemediğinize bağlıdır. Sistemin donmaya karşı korunması için, daha fazla glikol eklenmesi gerekir.

Aşağıdaki tabloya uygun olarak glikol ekleyin.

Beklenen en düşük dış ortam sıcaklığı

–5°C %10 %15 –10°C %15 %25 –15°C %20 %35 –20°C %25 — –25°C %30 — –30°C %35 —

BİLGİ

▪ Patlamaya karşı koruma: glikol, boruları patlamaya

karşı korur, ancak borular içindeki sıvıyı donmaya karşı KORUMAZ.

▪ Donmaya karşı koruma: glikol, borular içindeki sıvıyı

donmaya karşı korur.

BİLDİRİM

▪ Gerekli konsantrasyon, glikol tipine bağlı olarak

değişebilir. Yukarıdaki tabloda belirtilen gereksinimleri DAİMA glikol üreticisi tarafından verilen değerlerle karşılaştırın. Fark varsa, glikol üreticisi tarafından belirlenen gereksinimleri karşılayın.

▪ Eklenen glikol konsantrasyonu HİÇBİR ZAMAN %35'i

geçmez.

▪ Sistemdeki sıvı donarsa pompa ÇALIŞTIRILAMAZ.

Sistemi patlamaya karşı koruduğunuzu, ancak sistemdeki sıvının hale donabileceğine dikkat edin.

▪ Sistem içerisindeki suyun durağan olması durumunda,

sistemde donma meydana gelmesi ve bu sırada sistemin zarar görmesi ihtimali çok yüksektir.

Glikol ve izin verilen maksimum su hacmi

Su devresine glikol eklenmesi sistemde izin verilen maksimum su hacmini düşürür. Daha fazla bilgi için montör başvuru kılavuzuna bakın ("Su hacmini ve debiyi kontrol etmek için" konusu).

Glikol ayarı

BİLDİRİM

Sistemde glikol mevcutsa [E-0D] ayarı 1'e ayarlanmalıdır. Glikol ayarı doğru şekilde AYARLANMAMIŞSA borular içindeki sıvı donabilir.

Patlamaya karşı koruma

Propilen glikol kullanabilirsiniz

(a)

veya etilen glikol

Donmaya karşı koruma

Donma koruma vanalarıyla donma koruması

Donma koruma vanaları hakkında

Suya glikol eklenmediğinde, suyu donmadan önce sistemden tahliye etmek için donma koruma vanalarını kullanabilirsiniz.

▪ Donma koruma vanalarını (sahada temin edilir) saha borularının

tüm en düşük noktalarında takın.

▪ Donma koruma vanaları açık olduğunda, normal olarak kapatılan

vanalar (boruların giriş/çıkış noktaları yakınında iç mekanlarda bulunur) iç borulardan tüm suyun tahliye edilmesini önleyebilir.

BİLDİRİM

Donma koruma vanaları monte edilmiş olduğunda, minimum soğutma ayar noktasını (varsayılan=8°C) donma koruma vanasının maksimum açılma sıcaklığından en az 2°C üzerine ayarlayın. Daha düşüğünü seçerseniz, soğutma işlemi sırasında donma koruma vanaları açılabilir.

Daha fazla bilgi için montör başvuru kılavuzuna bakın.

Isıtıcı bandı (sahada temin edilir)

1 Isıtıcı bandını dış saha borularına takın. 2 Isıtıcı bandı için harici güç kaynağı sağlayın.

BİLDİRİM

▪ İç ısıtıcı bandının çalışması için, üniteye gelen güç

AÇIK OLMALIDIR. Bu nedenle, soğuk dönemlerde, asla gücün bağlantısını kesmeyin veya ana şalteri kapatmayın.

▪ Güç kesintisi durumunda, ısıtıcı bandına gelen güç

(hem iç hem de dış) duracak ve su devresi KORUNMAYACAKTIR. Tam korumayı sağlamak için, dış saha borularına ısıtıcı bant takarken bile her zaman su devresine glikol eklenebilir veya donma koruma vanaları kullanılabilir.

4.3.4 Kullanım sıcak suyu boylerini doldurmak için

Kullanım sıcak suyu deposunun montaj kılavuzuna bakın.

4.3.5 Su borularının yalıtımını sağlamak için

Soğutma işlemi sırasında yoğuşmanın önlenmesi ve ısıtma ve soğutma kapasitesinin düşmemesi için tüm su devresindeki borular MUTLAKA yalıtılmalıdır.

Dış ünite su boruları yalıtımı

Dış ünitenin montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

4.4 Elektrik kablolarının bağlanması

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

4.4.1 Elektrik uyumluluğu hakkında

Sadece iç ünite yedek ısıtıcısı için

Bkz. "Yedek ısıtıcı güç beslemesini bağlamak için"[411].

4.4.2 İç üniteye elektrik kablolarını bağlamak için

1 Anahtar kutusunu, anahtar kutusunun arkasına erişebilecek

şekilde açın. Bkz. "İç üniteyi açmak için"[46].

2 Kabloları aşağıdaki gibi yönlendirin:

▪ Üniteye alt taraftan girin. ▪ Kabloları anahtar kutusunun altından yönlendirin. ▪ Kabloları anahtar kutusunun arkasında kablo bağları ile

kablo bağı tespitlerine sabitleyin.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 10

4 Montaj

X2M X1M

X5M

b+ca

X2M

X1M

1 2 3

X1A

X11YB

X11YA X11Y

1 2 3

X5M

X2M

X1M

1 2 3

1 2

N L

N L3

S1S

X11YA

X1A

X11YB X11Y

9 10

1 2 3

a, b, c Saha kabloları (aşağıdaki tabloya bakın)

d Yedek ısıtıcı güç beslemesi için fabrikada monte edilmiş

kablo

BİLGİ

Sahada temin edilen veya opsiyonel kabloları döşerken, yeterli uzunlukta kablo kullanın. Böylece, anahtar kutusu rahatça açılabilir ve servis çalışması sırasında diğer bileşenlere erişim sağlanabilir.

Döşeme Döşenmesi gerekebilecek kablolar (ünite

tipine ve monte edilen seçeneklere bağlıdır)

Alçak gerilim

Yüksek gerilim güç beslemesi

Yüksek gerilim kontrol sinyali

Yüksek gerilim güç beslemesi (fabrikada monte edilmiş kablo)

DİKKAT

Gereğinden uzun kabloları KESİNLİKLE üniteye yerleştirmeyin ve zorlamayın.

4.4.3 Ana güç beslemesini bağlamak için

1 Ana güç kaynağını bağlayın.

▪ İndirimli güç besleme kontağı

▪ Kullanıcı arayüzü (seçenek)

▪ Güç tüketimi dijital girişleri (sahada temin

edilir)

▪ Dış ortam sıcaklığı sensörü (seçenek)

▪ İç ortam sıcaklığı sensörü (seçenek)

▪ Elektrik sayaçları (sahada temin edilir)

▪ Emniyet termostatı (sahada temin edilir) ▪ Ara bağlantı kablosu

▪ Normal elektrik tarifeli güç beslemesi

▪ İndirimli elektrik tarifeli güç beslemesi ▪ Isı pompası konvektörü (seçenek)

▪ Oda termostatı (seçenek)

▪ Kesme vanası (sahada temin edilir)

▪ Kullanım sıcak suyu pompası (sahada

temin edilir)

▪ Alarm çıkışı

▪ Harici ısı kaynağı kontrolüne geçiş

▪ Alan soğutma/ısıtma çalışma kontrolü ▪ Yedek ısıtıcı için güç beslemesi

Normal elektrik tarifesi güç kaynağı kullanılacaksa

a Ara bağlantı kablosu (=ana güç kaynağı)

İndirimli elektrik tarifesi güç beslemesi kullanılacaksa

X11Y öğesini X11YB öğesine bağlayın.

a Ara bağlantı kablosu (=ana güç kaynağı)

b Normal elektrik tarifesi güç kaynağı

c İndirimli güç besleme kontağı

2 Kabloları kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLGİ

İndirimli elektrik tarifeli güç beslemesi kullanıldığında X11Y öğesini X11YB öğesine bağlayın. İç üniteye ayrı olarak verilmesi gereken normal elektrik tarifeli güç beslemesi (b) X2M/5+6, indirimli elektrik tarifeli güç beslemesinin tipine bağlı olarak değişir.

İç üniteye ayrı bağlantı gereklidir:

▪ etkinken, indirimli elektrik tarifesi güç beslemesi

kesiliyorsa VEYA

▪ etkinken, indirimli elektrik tarifeli güç beslemesinde iç

ünitede güç tüketimine izin verilmiyorsa.

BİLGİ

İndirimli elektrik tarifesi güç beslemesi bağlantısı güvenlik termostatı olarak aynı terminallere bağlanır (X5M/9+10). Bu nedenle, sistemde sadece indirimli elektrik tarifesi güç beslemesi YA DA güvenlik termostatı kullanılabilir.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 11

4 Montaj

X6M

F1B

Q1DI

1N~, 50 Hz 230 V AC

SWB

436

K5M

Q1DI

1234567

F1B

II I I

X6M

BRN

GRY

BLU1

BLU2

SWB

3~, 50 Hz 230 V AC

436

K5M

1234567

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

3N~, 50 Hz 400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

F1B

II I I

X6M

K5M

436514

BRN

GRY

BLK

BLU

4.4.4 Yedek ısıtıcı güç beslemesini bağlamak için

DİKKAT

İç ünitede dahili bir elektrikli buster ısıtıcıya sahip bir boyler bulunuyorsa, yedek ısıtıcı ve buster ısıtıcı için özel bir güç devresi kullanın. Başka bir cihazla paylaşılan bir güç devresini KESİNLİKLE kullanmayın. Bu güç devresi, ilgili mevzuata göre gerekli olan güvenlik cihazlarıyla korunmalıdır.

DİKKAT

Ünitenin tamamen topraklandığından emin olmak için, yedek ısıtıcı güç beslemesini ve topraklama kablosunu her zaman bağlı tutun.

Yedek ısıtıcı kapasitesi, iç ünite modeline göre değişebilir. Güç kaynağının, aşağıdaki tabloda belirtildiği gibi yedek ısıtıcı kapasitesine uygun olduğundan emin olun.

Yedek ısıtıcı

tipi

*6V 2kW 1N~230V

*9W 3kW 3N~400V 4A —

(a)

(b)

EN/IEC 61000-3-12 (Her bir fazda >16A ve ≤75A giriş akımı ile kamuya açık düşük akımlı sistemlere bağlanan cihaz tarafından üretilen harmonik akımlar için sınırları tespit eden Avrupa/ Uluslararası Teknik Standardı) ile uyumlu elektrikli ekipman.

(c)

Bu cihaz, sistem empedans Z kamu sistemi arasındaki arayüz noktasında Z veya daha düşük olması şartıyla, EN/IEC61000‑3‑11 (≤75A anma akımına sahip cihazlar için kamuya açık düşük akımlı besleme sistemlerindeki gerilim değişiklikleri, gerilim dalgalanmaları ve oynamaları için sınırları belirleyen Avrupa/ Uluslararası Teknik Standardı) ile uyumludur. Cihazın, gerekli olması durumunda dağıtım ağı operatörüne danışılarak yalnızca sistem empedans Z düşük bir beslemeye bağlanması, cihaz montörünün veya kullanıcısının sorumluluğudur.

(d)

6T1

Yedek ısıtıcı güç kaynağını aşağıdaki gibi bağlayın:

Yedek

ısıtıcı

kapasitesi

4kW 1N~230V 6kW 1N~230V 2kW 3~230V 4kW 3~230V 6kW 3~230V

Güç

kaynağı

Maksimum

(a)

(d)

çalışma

akımı

9A —

(b)(c)

17A

(b)(c)

26A

5A — 10A — 15A —

6kW 3N~400V 9A — 9kW 3N~400V 13A —

değerinin, kullanıcı beslemesi ile

değerinin Z

sys

değerine eşit veya daha

max

değerine eşit

max

0,22Ω 0,22Ω

Model (güç kaynağı) Yedek ısıtıcı güç kaynağına bağlantı

*6V (6V: 1N~230V)

*6V (6T1: 3~230V)

*9W (3N~400V)

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

a Anahtar kutusu içindeki yedek ısıtıcı kontaktörüne bağlı

fabrikada monte edilmiş kablo (K5M)

b Saha kabloları (aşağıdaki tabloya bakın)

F1B Aşırı akım sigortası (sahada tedarik edilir). Önerilen

sigorta: 4 kutuplu; 20A; eğri 400V; devreye girme sınıfı C.

K5M Güvenlik kontaktörü (anahtar kutusunda) Q1DI Toprak kaçağı devre kesicisi (sahada tedarik edilir) SWB Anahtar kutusu

X6M Terminal (sahada tedarik edilir)

Montaj kılavuzu

Page 12

4 Montaj

X2M

X1M

X2M

X1M

NO NC

M2S M2S

21 2921 28

X5M

S2S S3S

3 4 56

X2M

X1M

M2P

1 2

X5M

A4P

X1M

YC Y1

Y2 Y3 Y4

X2M

X1M

7 9

BİLDİRİM

Yedek ısıtıcı güç besleme kablosunu KESMEYİN veya ÇIKARMAYIN.

4.4.5 Kesme vanasını bağlamak için

BİLGİ Kesme vanası kullanım örneği. Bir LWT bölgesi

olduğunda ve alttan ısıtma ve ısı pompası konvektörleri bir arada kullanıldığında, soğutma çalıştırması sırasında yerde yoğuşmayı önlemek için alttan ısıtmanın öncesine bir kesme vanası monte edin. Daha fazla bilgi için montör başvuru kılavuzuna bakın.

1 Vana kontrol kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

BİLDİRİM

Kablo bağlantıları, NC (normalde kapalı) vana ve NO (normalde açık) vana için farklıdır.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4.4.8 Alarm çıkışını bağlamak için

1 Alarm çıkışı kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4.4.6 Elektrik sayaçlarını bağlamak için

BİLGİ

Transistör çıkışlı bir elektrik sayacı kullanılıyorsa artı ve eksi kutuplarına dikkat edin. Artı kutbu MUTLAKA X5M/6 ve X5M/4'e eksi kutbu X5M/5 ve X5M/3'e bağlanmalıdır.

1 Elektrik sayaçları kablosunu aşağıdaki şekilde gösterildiği gibi

ilgili terminallere bağlayın.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4.4.7 Kullanım sıcak suyu pompasını bağlamak için

1 Kullanım sıcak suyu pompasının kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

a EKRP1HBAA monte edilmesi gerekir.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4.4.9 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için

BİLGİ

Soğutma yalnızca aşağıdaki durumlarda uygulanabilir:

▪ Ters çevrilebilir modeller

▪ Sadece ısıtma modelleri + dönüştürme kiti

(EKHBCONV)

1 Alan soğutma/ısıtma AÇIK/KAPALI çıkış kablosunu aşağıdaki

şekilde gösterildiği gibi ilgili terminallere bağlayın.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 13

X5M

A4P

X1M

YC Y1

YC Y2

Y2 Y3 Y4

X2M

X1M

7 9

a EKRP1HBAA monte edilmesi gerekir.

X5M

A4P

X1M

YC Y1 Y2 Y3 Y4

X2M

X1M

X3 X4

X2M

X1 X2

L N

X5M

A8P

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X5M

9 10

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4 Montaj

a EKRP1AHTA monte edilmesi gerekir.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4.4.12 Emniyet termostatını (normalde kapalı kontak) bağlamak için

1 Güvenlik termostatı (normalde kapalıdır) kablosunu aşağıdaki

şekilde gösterildiği gibi ilgili terminallere bağlayın.

4.4.10 Harici ısı kaynağı değiştiricisini bağlamak için

1 Harici ısı kaynağı geçiş kablosunu aşağıdaki şekilde gösterildiği

gibi ilgili terminallere bağlayın.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

BİLDİRİM

Uygulanır mevzuata göre emniyet termostatını seçip monte ettiğinizden emin olun.

Her durumda, emniyet termostatının gereksizce devrilmesini önlemek için aşağıdakileri öneriyoruz:

▪ Emniyet termostatı otomatik sıfırlanabilir olmalıdır.

▪ Emniyet termostatının maksimum sıcaklık varyasyon

oranı 2°C/dak olmalıdır.

▪ Emniyet termostatı ile, kullanım sıcak suyu deposuyla

teslim edilen motorlu 3 yollu vana arasında minimum 2m uzaklık olmalıdır.

BİLGİ

Kurduktan sonra Güvenlik termostatını DAİMA yapılandırın. Yapılandırma olmadan ünite güvenlik termostatı bağlantısını görmeyecektir.

BİLGİ

a EKRP1HBAA monte edilmesi gerekir.

2 Kabloyu kablo bağlarıyla kablo bağlantı pabuçlarına sabitleyin.

4.4.11 Güç tüketimi dijital girişlerini bağlamak

1 Güç tüketimi dijital girişlerinin kablosunu aşağıdaki şekilde

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

için

gösterildiği gibi ilgili terminallere bağlayın.

4.5 İç ünite montajının tamamlanması

4.5.1 İç üniteyi kapatmak için

1 Kullanıcı arayüzü panelini tekrar monte edin. 2 Anahtar kutusu kapağını tekrar monte edin ve anahtar kutusunu

kapatın.

3 Ön paneli geri takın.

Montaj kılavuzu

Page 14

5 Yapılandırma

Kullanıcı profili

5678

Montör

1234

Gelişmiş kullanıcı

0000

Kullanıcı

BİLDİRİM

İç ünite kapağını kapatırken, sıkma torkunun 4,1 N•m değerini geçmediğinden EMİN OLUN.

5 Yapılandırma

BİLGİ

Soğutma yalnızca aşağıdaki durumlarda uygulanabilir:

▪ Ters çevrilebilir modeller

▪ Sadece ısıtma modelleri + dönüştürme kiti

(EKHBCONV)

5.1 Genel bakış: Yapılandırma

Bu bölümde montajı yapıldıktan sonra sistemin nasıl yapılandırılacağı ve neler yapmanız gerektiği açıklanmıştır.

BİLDİRİM

Bu bölümde yalnızca temel yapılandırma açıklanmaktadır. Daha ayrıntılı açıklamalar ve arkaplan bilgileri için, montör başvuru kılavuzuna bakın.

Neden?

Sistemi doğru şekilde YAPILANDIRMAZSANIZ, beklendiği şekilde ÇALIŞMAZ. Yapılandırma şu hususları etkiler:

▪ Yazılım hesapları

▪ Kullanıcı arayüzünde görebilecekleriniz ve kullanıcı arayüzüyle

yapabilecekleriniz

Nasıl?

Sistemi kullanıcı arayüzünü kullanarak yapılandırabilirsiniz. ▪ İlk defa – Yapılandırma sihirbazı. Kullanıcı arayüzünü (ünite

üzerinden) ilk defa AÇIK konuma getiriyorsanız açılan bir yapılandırma sihirbazı, sistemi yapılandırmanıza yardımcı olacaktır.

▪ Yapılandırma sihirbazını yeniden başlatın. Sistem zaten

yapılandırıldıysa yapılandırma sihirbazını yeniden başlatabilirsiniz. Yapılandırma sihirbazını yeniden başlatmak için Montör

ayarları > Yapılandırma sihirbazı öğesine gidin. Montör ayarları'na erişmek için bkz. "En çok kullanılan komutlara

erişmek için"[414].

▪ Daha sonra. Gerekirse menü yapısı veya genel bakış ayarlarında

yapılandırmada değişiklikler yapabilirsiniz.

Ayrıca bkz.:

▪ "Montör ayarlarına erişmek için"[414]

▪ "5.4Menü yapısı: Genel montör ayarları"[421]

5.1.1 En çok kullanılan komutlara erişmek için

Kullanıcı izin düzeyini değiştirmek için

Kullanıcı izin düzeyini aşağıdaki gibi değiştirebilirsiniz:

1 [B]: Kullanıcı profili öğesine gidin.

2 Kullanıcı izin düzeyi için uygun pin kodunu girin. —

▪ Rakam listesine göz gezdirin ve seçilen rakamı

değiştirin. ▪ İmleci soldan sağa hareket ettirin. ▪ Pin kodunu onaylayın ve devam edin.

Montör pin kodu

Montör pin kodu: 5678. Şimdi ilave menü öğeleri ve montör ayarları kullanılabilir.

Gelişmiş kullanıcı pin kodu

Gelişmiş kullanıcı pin kodu: 1234. Artık kullanıcıya ait ilave menü öğeleri görünür.

Kullanıcı pin kodu Kullanıcı pin kodu: 0000.

Ayarlara erişim – Tablolar için lejant

Montör ayarlarına iki farklı yöntem kullanarak erişebilirsiniz. Ancak, her iki yöntemde de tüm ayarlara erişim mümkün DEĞİLDİR. Böyle bir durumda, bu bölümdeki ilgili tablo sütunlarında N/A (geçerli değil) ibaresi bulunmaktadır.

Ana menü ekranında veya menü yapısında ayarlara dizin aracılığıyla erişim

Dizin rakamlarını etkinleştirmek için giriş sayfası ekranında bulunan düğmesine basın.

Ayarlara genel saha ayarlarındaki kod kullanılarak erişilmesi.

Montaj kılavuzu

BİLGİ

Yapılandırma sihirbazı bitirildiğinde kullanıcı arayüzünde bir genel bakış ekranı ve onay talebi gösterilir. Onaylandığında sistem yeniden başlatılır ve giriş sayfası ekranı görüntülenir.

Yöntem Tablolardaki sütun

Örneğin: [2.9]

Kod

Örneğin: [C-07]

Montör ayarlarına erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. 2 [9]: Montör ayarları öğesine gidin.

Bir genel görünüm ayarını değiştirmek için Örnek: [1‑01] öğesini 15'ten 20'ye değiştirin.

Çoğu ayar, menü yapısı aracılığıyla yapılandırılabilir. Herhangi bir sebepten bir ayarın genel bakış ayarlarıyla değiştirilmesi gerekirse genel bakış ayarlarına aşağıdaki gibi erişilebilir:

1 Kullanıcı izin düzeyini Montör olarak ayarlayın. Bkz.

"Kullanıcı izin düzeyini değiştirmek için"[414].

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

—

Page 15

5 Yapılandırma

01 15

01 20

2 [9.I]: Montör ayarları > Alan ayarlarına genel

bakış öğesine gidin.

3 Ayarın ilk kısmını seçmek için sol kadranı çevirin ve

kadrana bastırarak onaylayın.

4 Sol kadranı çevirerek ayarın ikinci kısmını seçin.

5 Sağ kadranı çevirerek değeri 15'ten 20'ye değiştirin.

6 Sol kadranı bastırarak yeni ayarı onaylayın. 7 Giriş sayfası ekranına geri dönmek için ortadaki

düğmeye basın.

BİLGİ

Genel bakış ayarlarını değiştirip ana giriş sayfası ekranına geri döndüğünüzde kullanıcı arayüzünde bir açılır ekran ve sistemi yeniden başlatma talebi gösterilir.

Onaylandığında sistem yeniden başlatılır ve son yapılan değişiklikler uygulanır.

Yedek ısıtıcı tipi

Yedek ısıtıcı en yaygın Avrupa elektrik şebekelerine bağlanabilecek şekilde uyarlanmıştır. Yedek ısıtıcı tipinin kullanıcı arayüzü üzerinden ayarlanması gerekir. Dahili yedek ısıtıcıya sahip ünitelerde, ısıtıcı tipi görüntülenebilir ancak değiştirilemez.

# Kod Açıklama

[9.3.1] [E‑03] ▪ 3: 6V

▪ 4: 9W

Kullanım sıcak suyu

Aşağıdaki ayar, sistemin kullanım sıcak suyu hazırlayıp hazırlayamadığını ve hangi boylerin kullanıldığını belirler. Bu ayarı, mevcut tesisata göre yapın.

# Kod Açıklama

[E‑06]

[E‑07]

(a)

▪ KSS yok

Boyler monte edilmemiş.

▪ EKHWS/E

[9.2.1] [E‑05]

Boyler tarafına monte edilmiş destek ısıtıcıya sahip boyler.

▪ EKHWP/HYC

Boylerin üstüne monte edilmiş isteğe bağlı destek ısıtıcıya sahip boyler.

(a)

Genel ayarlar yerine menü yapısını kullanın. Menü yapısı ayarı [9.2.1] aşağıdaki 3 genel ayarla değiştirilir:

• [E-05]: Sistem, kullanım sıcak suyunu hazırlayabiliyor mu?

• [E-06]: Sistemde kullanım sıcak suyu deposu monte edilmiş mi?

• [E-07]: Ne tür kullanım sıcak suyu deposu takılı?

EKHWP durumunda, aşağıdaki ayarların kullanılmasını öneririz:

# Kod Öğe EKHWP

[9.2.1] [E‑07] Depo tipi 5: EKHWP/HYC Yok [4-05] Termistör tipi 0: Otomatik [5.8] [6-0E] Maksimum

≤70°C

boyler sıcaklığı

5.2 Yapılandırma sihirbazı

Sistem gücü ilk defa AÇILDIĞINDA kullanıcı arayüzü yapılandırma sihirbazıyla sizi yönlendirir. Bu şekilde en önemli başlangıç ayarlarını yapabilirsiniz. Bu şekilde ünite düzgün şekilde çalışabilir. Daha sonra gerekirse menü yapısı üzerinden daha ayrıntılı ayarlar yapılabilir.

5.2.1 Yapılandırma sihirbazı: Dil

# Kod Açıklama

[7.1] Yok Dil

5.2.2 Yapılandırma sihirbazı: Saat ve tarih

# Kod Açıklama

[7.2] Yok Yerel saat ve tarihi ayarlayın

BİLGİ

Varsayılan olarak günışığı süresi etkinleştirilmiştir ve saat biçimi 24 saat olarak ayarlanmıştır. Bu ayarları değiştirmek isterseniz ünite başlatıldığında bu işlemi menü yapısında (Kullanıcı ayarları > Saat/tarih) yapabilirsiniz.

5.2.3 Yapılandırma sihirbazı: Sistem

İç ünite tipi

İç ünite tipi görüntülenir ancak ayarlanamaz.

EKHWS*D* / EKHWSU*D* durumunda, aşağıdaki ayarların kullanılmasını öneririz:

# Kod Öğe EKHWS*D* / EKHWSU*D*

150/180 200/250/300

[9.2.1] [E‑07] Depo tipi 0: EKHWS/E 5: EKHWP/HYC Yok [4-05] Termistör tipi 0: Otomatik 1: Tip 1 [5.8] [6-0E] Maksimum

≤75°C

boyler sıcaklığı

Üçüncü taraf bir tank olması durumunda, takip eden ayarları kullanmanızı öneririz:

# Kod Öğe Üçüncü taraf boyler

Bobin≥1,05m² Bobin≥1,8m²

[9.2.1] [E‑07] Depo tipi 0: EKHWS/E 5: EKHWP/HYC Yok [4-05] Termistör tipi 0: Otomatik 1: Tip 1 [5.8] [6-0E] Maksimum

≤75°C

boyler sıcaklığı

Acil durum

Isı pompası herhangi bir nedenle çalışmadığında, yedek ısıtıcı ve/ veya buster ısıtıcı bir acil durum ısıtıcısı olarak görev yapabilir ve ısı yükünü otomatik olarak ya da manuel etkileşimle devralabilir.

Daikin Altherma 3 H W 4P644479-1 – 2020.12

EABH/X16DF6V+9W

Montaj kılavuzu

Page 16

5 Yapılandırma

▪ Acil durum öğesi Otomatik olarak ayarlandığında ve ısı

pompası arızası oluştuğunda:

▪ yedek ısıtıcı otomatik olarak ısıtma yükünü devralır,

▪ isteğe bağlı depodaki buster ısıtıcı otomatik olarak kullanım

sıcak suyu üretimini devralır.

▪ Acil durum, Manüel olarak ayarlandığında ve bir ısı pompası

arızası oluştuğunda, kullanım sıcak suyu işlemi ve alan ısıtması durdurulur.

Kullanıcı arayüzü aracılığıyla manuel olarak düzeltilmesi için Arıza ana menü ekranına gidin ve yedek ısıtıcının ve/veya destek ısıtıcının ısı yükünü devralmasının mümkün olup olmadığını kontrol edin.

Eviniz uzun süre boş bırakılacaksa Acil durum öğesinin Otomatik olarak ayarlanmasını öneririz.

# Kod Açıklama

[9.5] Yok ▪ 0: Manüel

▪ 1: Otomatik

BİLGİ

Otomatik acil durum ayarı yalnızca kullanıcı arayüzünün menü yapısından ayarlanabilir.

BİLGİ

Bir ısı pompası arızası meydana gelir ve Acil durum öğesi Manüel olarak ayarlanırsa oda donma koruması işlevi, alttan ısıtma sistemi kurutma işlevi ve su borusu donmaya karşı koruma işlevi kullanıcı tarafından acil durum çalışması ONAYLANMASA bile etkin konumda kalmaya devam eder.

# Kod Açıklama

[4.4] [7‑02] ▪ 1: Çift bölge

İki adet çıkış suyu sıcaklığı bölgesi. İstenen çıkış suyu sıcaklığını elde etmek için ana çıkış suyu sıcaklığı bölgesi, daha yüksek yüklü ısı yayıcılardan ve bir karıştırma istasyonundan oluşur. Isıtmada:

a İlave LWT bölgesi: En yüksek sıcaklık b Ana LWT bölgesi: En düşük sıcaklık c Karıştırma istasyonu

BİLDİRİM

Sistemin aşağıdaki şekilde YAPILANDIRILMAMASI ısı yayıcılarda hasara neden olabilir. 2 bölge varsa, ısıtmada aşağıdakilerin sağlanması önemlidir:

▪ en düşük su sıcaklığına sahip bölgenin ana bölge

olarak yapılandırılması ve

▪ en yüksek su sıcaklığına sahip bölgenin ilave bölge

olarak yapılandırılması.

Alan sayısı

Sistem, 2 su sıcaklığı bölgesine çıkış suyu besleyebilir. Yapılandırma sırasında, su bölgesi sayısı mutlaka ayarlanmalıdır.

# Kod Açıklama

[4.4] [7‑02] ▪ 0: Tek bölge

Sadece tek çıkış suyu sıcaklığı bölgesi:

a Ana LWT bölgesi

BİLDİRİM

2 bölge varsa ve yayıcı tipleri yanlış yapılandırıldıysa yüksek sıcaklıktaki su düşük sıcaklık yayıcısına (alttan ısıtma sistemi) doğru gönderilebilir. Bunu önlemek için:

▪ Su sıcaklık regülatörü/termostatik vana monte ederek

düşük sıcaklık yayıcısına çok yüksek sıcaklıkların gitmesini önleyin.

▪ Ana bölge [2.7] ve ilave bölge [3.7] için yayıcı tiplerini

bağlanan yayıcıya göre doğru şekilde ayarladığınızdan emin olun.

BİLDİRİM

Sisteme bir aşırı basınç baypas vanası entegre edilebilir. Bu vananın şekillerde gösterilmeyebileceğini unutmayın.

5.2.4 Yapılandırma sihirbazı: Yedek ısıtıcı

Yedek ısıtıcı en yaygın Avrupa elektrik şebekelerine bağlanabilecek şekilde uyarlanmıştır. Yedek ısıtıcı varsa gerilim, yapılandırma ve kapasitenin kullanıcı arayüzünde ayarlanması gerekir.

Yedek ısıtıcının farklı kademelerine ait kapasitelerin enerji ölçümü ve/veya güç tüketimi kontrol özelliği düzgün çalışacak şekilde ayarlanması gerekir. Her bir ısıtıcının direnç değeri ölçülürken, tam ısıtıcı kapasitesini ayarlayabilirsiniz ve bu da daha doğru enerji verilerinin elde edilmesini sağlar.

Gerilim

▪ 6V modeli için bu, şu şekilde ayarlanabilir:

▪ 230 V, 1 ph

▪ 230 V, 3 ph

▪ 9W modeli için bu 400 V, 3 ph olarak sabitlenir.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 17

5 Yapılandırma

# Kod Açıklama

[9.3.2] [5‑0D] ▪ 0: 230 V, 1 ph

▪ 1: 230 V, 3 ph

▪ 2: 400 V, 3 ph

Yapılandırma

Yedek ısıtıcı farklı yöntemlerle ayarlanabilir. Sadece 1 kademeli yedek ısıtıcıya ya da 2 kademeli yedek ısıtıcıya sahip olacak şekilde seçilebilir. 2 kademeli ise ikinci kademe kapasitesi bu ayara bağlıdır. Acil durumlarda daha yüksek ikinci kademe kapasitesine sahip olacak şekilde de seçilebilir.

# Kod Açıklama

[9.3.3] [4‑0A] ▪ 1: Röle 1 / Röle 1+2

▪ 2: Röle 1 / Röle 2

▪ 3: Röle 1 / Röle 2 Acil durum Röle

1+2

BİLGİ

[9.3.3] ve [9.3.5] ayarları bağlıdır. Bir ayarın değiştirilmesi diğerini etkiler. Birini değiştirirseniz diğerinin beklendiği gibi olup olmadığını kontrol edin.

BİLGİ

Normal çalıştırma esnasında normal gerilimde yedek ısıtıcı ikinci kademe kapasitesi [6‑03]+[6‑04] değerine eşittir.

BİLGİ

[4‑0A]=3 ve acil durum modu etkin ise yedek ısıtıcının güç kullanımı maksimumdur veya 2×[6‑03]+[6‑04] değerine eşittir.

BİLGİ

Yalnızca entegre kullanım sıcak suyu boylerine sahip sistemler için: Depolama sıcaklığı ayar noktası 50°C'nin üzerindeyse, ünitenin kullanım sıcak suyu boylerini ısıtmak için gerekli süreye önemli etkisi olacağından Daikin yardımcı ısıtıcı ikinci kademesini devre dışı bırakmanızı önermez.

Kapasite adımı 1

# Kod Açıklama

[9.3.4] [6‑03] ▪ Nominal gerilimde yedek ısıtıcı birinci

kademe kapasitesi.

Ek kapasite adımı 2

# Kod Açıklama

[9.3.5] [6‑04] ▪ Yedek ısıtıcının nominal gerilimde

ikinci kademesi ile ilk kademesi arasındaki kapasite farkı. Nominal değer, yedek ısıtıcı yapılandırmasına bağlıdır.

5.2.5 Yapılandırma sihirbazı: Ana bölge

Ana çıkış suyu bölgesine ait en önemli ayarlar burada yapılabilir.

Yayıcı tipi

Ana bölgenin ısıtılması veya soğutulması daha uzun sürebilir. Bu şuna bağlıdır:

▪ Sistemdeki su hacmi

▪ Ana bölgenin ısı yayıcısı tipi

Yayıcı tipi ayarı, ısıtma/soğutma döngüsü sırasında sistemin daha yavaş veya daha hızlı ısıtılması/soğutulması için gerekli telafiyi sağlayabilir. Oda termostatı kontrolünde Yayıcı tipi ayarı istenen

çıkış suyu sıcaklığının maksimum modülasyonunu ve iç ortam sıcaklığına dayalı olarak otomatik soğutma/ısıtma geçişini kullanma imkanını etkiler.

Yayıcı tipi ayarının doğru şekilde ve sistem planınıza göre yapılması önemlidir. Ana bölge hedef delta T değeri buna bağlıdır.

# Kod Açıklama

[2.7] [2‑0C] ▪ 0: Alttan ısıtma sistemi

▪ 1: Fan coil ünitesi

▪ 2: Radyatör

Yayıcı tipi ayarı, alan ısıtma ayar noktası aralığı ile ısıtmada hedef delta T değeri üzerinde aşağıdaki gibi bir etkiye sahiptir:

Açıklama Alan ısıtma ayar

noktası aralığı

0: Alttan ısıtma sistemi

1: Fan coil ünitesi

2: Radyatör Maksimum 65°C Sabit 8°C

BİLDİRİM Ortalama yayıcı sıcaklığı = Çıkış suyu sıcaklığı – (Delta

T)/2

Bu, aynı çıkış suyu sıcaklığı ayar noktası için radyatörlerin ortalama yayıcı sıcaklığının daha büyük delta T değeri nedeniyle alttan ısıtmadan daha düşük olduğu anlamına gelir.

Örnek radyatörler: 40–8/2=36°C Örnek alttan ısıtma: 40–5/2=37,5°C

Dengelemek için şunu yapabilirsiniz:

▪ Hava durumuna bağlı istenen sıcaklıklar eğrisini artırın

[2.5].

▪ Çıkış suyu sıcaklığı modülasyonunu etkinleştirin ve

maksimum modülasyonu artırın [2.C].

Kontrol

Ünitenin çalışmasının nasıl kontrol edildiğini tanımlar.

Kontrol Bu kontrolde...

Çıkış suyu Ünite çalışması, mevcut oda sıcaklığı ve/veya

Harici oda termostatı

Oda termostatı Ünite çalışmasına oda termostatı olarak

# Kod Açıklama

[2.9] [C‑07] ▪ 0: Çıkış suyu

Ayar noktası modu

Ayar noktası modunu belirler:

▪ Sabit: istenen çıkış suyu sıcaklığı dış ortam sıcaklığına bağlı

değildir.

▪ HD ısıtma, sabit soğutma modunda istenen çıkış suyu

sıcaklığı:

▪ ısıtma için dış ortam sıcaklığına bağlıdır

▪ soğutma için dış ortam sıcaklığına bağlı DEĞİLDİR

Maksimum 55°C Değişken

odanın ısıtma veya soğutma talebinden bağımsız olarak çıkış suyu sıcaklığına bağlı olarak gerçekleşir.

Ünite çalışmasına harici termostat veya muadili (örn. ısı pompası konvektörü) tarafından karar verilir.

kullanılan kullanıcı arayüzünün ortam sıcaklığına göre karar verilir.

▪ 1: Harici oda termostatı

▪ 2: Oda termostatı

Isıtmada hedef delta

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 18

5 Yapılandırma

X1 X2

a b

X1 X2

a b

▪ Hava durumuna bağlı modunda istenen çıkış suyu sıcaklığı dış

ortam sıcaklığına bağlıdır.

# Kod Açıklama

[2.4] Yok Ayar noktası modu:

▪ Sabit

▪ HD ısıtma, sabit soğutma

▪ Hava durumuna bağlı

Hava durumuna bağlı çalışma etkinken düşük dış ortam sıcaklıklarında su daha ılık olur; tersi de geçerlidir. Hava durumuna bağlı çalışma esnasında, kullanıcı su sıcaklığını maksimum 10°C yukarıya veya aşağıya değiştirebilir.

Program

İstenen çıkış suyu sıcaklığının programa göre olup olmadığını gösterir. LWT ayar noktası modunun [2.4] etkisi aşağıdaki gibidir:

▪ Sabit LWT ayar noktası modunda programlı işlemler önceden

ayarlanan veya özel olarak ayarlanan istenen çıkış suyu sıcaklıklarından oluşur.

▪ Hava durumuna bağlı LWT ayar noktası modunda

programlanan işlemler istenilen önceden ayarlanmış veya özel kaydırma işlemlerinden oluşur.

# Kod Açıklama

[2.1] Yok ▪ 0: Hayır

▪ 1: Evet

5.2.6 Yapılandırma sihirbazı: İlave bölge

İlave çıkış suyu bölgesine ait en önemli ayarlar burada yapılabilir.

Yayıcı tipi

Bu işlevle ilgili daha fazla bilgi için bkz. "Yapılandırma sihirbazı: Ana

bölge"[417].

# Kod Açıklama

[3.7] [2‑0D] ▪ 0: Alttan ısıtma sistemi

▪ 1: Fan coil ünitesi

▪ 2: Radyatör

Program

İstenen çıkış suyu sıcaklığının programa göre olup olmadığını gösterir. Ayrıca bkz. "Yapılandırma sihirbazı: Ana bölge"[417].

# Kod Açıklama

[3.1] Yok ▪ 0: Hayır

▪ 1: Evet

5.2.7 Hava durumuna bağlı eğrinin bulunduğu ayrıntılı ekran

Hava durumuna bağlı (WD) çalışma etkinken istenen çıkış suyu veya boyler sıcaklığı ortalama dış ortam sıcaklığına bağlı olarak otomatik belirlenir. Dış ortam sıcaklığı düşük olduğunda su boruları daha sıcak olduğundan çıkış suyu veya boyler sıcaklığı daha yüksek olacaktır ve aksi durumda bunun tam tersi olacaktır.

Eğim ve ofset

Hava durumuna dayalı eğriyi eğimi ve ofseti ile tanımlayın:

▪ Farklı ortam sıcaklıkları için çıkış suyunun sıcaklığını farklı şekilde

artırmak veya azaltmak için eğimi değiştirin. Örneğin; çıkış suyu sıcaklığı genel olarak sıkıntısızsa ancak düşük ortam sıcaklıklarında fazla soğuk kalıyorsa, eğimi yükselterek çıkış suyu sıcaklığının ortam sıcaklığı azaldıkça daha fazla ısıtılmasını sağlayın.

▪ Farklı ortam sıcaklıkları için çıkış suyunun sıcaklığını eşit seviyede

artırmak veya azaltmak için eğimi değiştirin. Örneğin; çıkış suyu sıcaklığı farklı ortam sıcaklıklarında her zaman bir miktar daha soğuk kalıyorsa, ofseti yukarı doğru kaldırarak tüm ortam sıcaklıklarında çıkış suyu sıcaklığının eşit düzeyde artırılmasını sağlayın.

Örnekler

Eğim seçildiğinde hava durumuna dayalı eğri:

Kontrol

Kontrol tipi burada görüntülenir ancak ayarlanamaz. Ana bölge kontrol tipiyle belirlenir. İşlevle ilgili daha fazla bilgi için bkz.

"Yapılandırma sihirbazı: Ana bölge"[417].

# Kod Açıklama

[3.9] Yok ▪ 0: Çıkış suyu, ana bölge kontrol tipi

Çıkış suyu ise.

▪ 1: Harici oda termostatı, ana

bölge kontrol tipi Harici oda termostatı veya Oda termostatı ise.

Ayar noktası modu

Bu işlevle ilgili daha fazla bilgi için bkz. "Yapılandırma sihirbazı: Ana

bölge"[417].

# Kod Açıklama

[3.4] Yok ▪ 0: Sabit

▪ 1: HD ısıtma, sabit soğutma

▪ 2: Hava durumuna bağlı

HD ısıtma, sabit soğutma veya Hava durumuna bağlı modunu seçerseniz sonraki ekran hava durumuna bağlı eğrilerin bulunduğu ayrıntılı ekran olacaktır. Ayrıca bkz. "Hava durumuna bağlı eğrinin

bulunduğu ayrıntılı ekran"[418].

Montaj kılavuzu

Ofset seçildiğinde hava durumuna dayalı eğri:

Bu ekranda mümkün olan işlemler

Eğimi ya da ofseti seçin. Eğimi/ofseti artırın veya azaltın. Eğim seçildiğinde: eğimi ayarlayın ve ofsete gidin.

Ofset seçildiğinde: ofseti ayarlayın. Değişiklikleri onaylayın ve alt menüye dönün.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 19

5 Yapılandırma

X1 X2

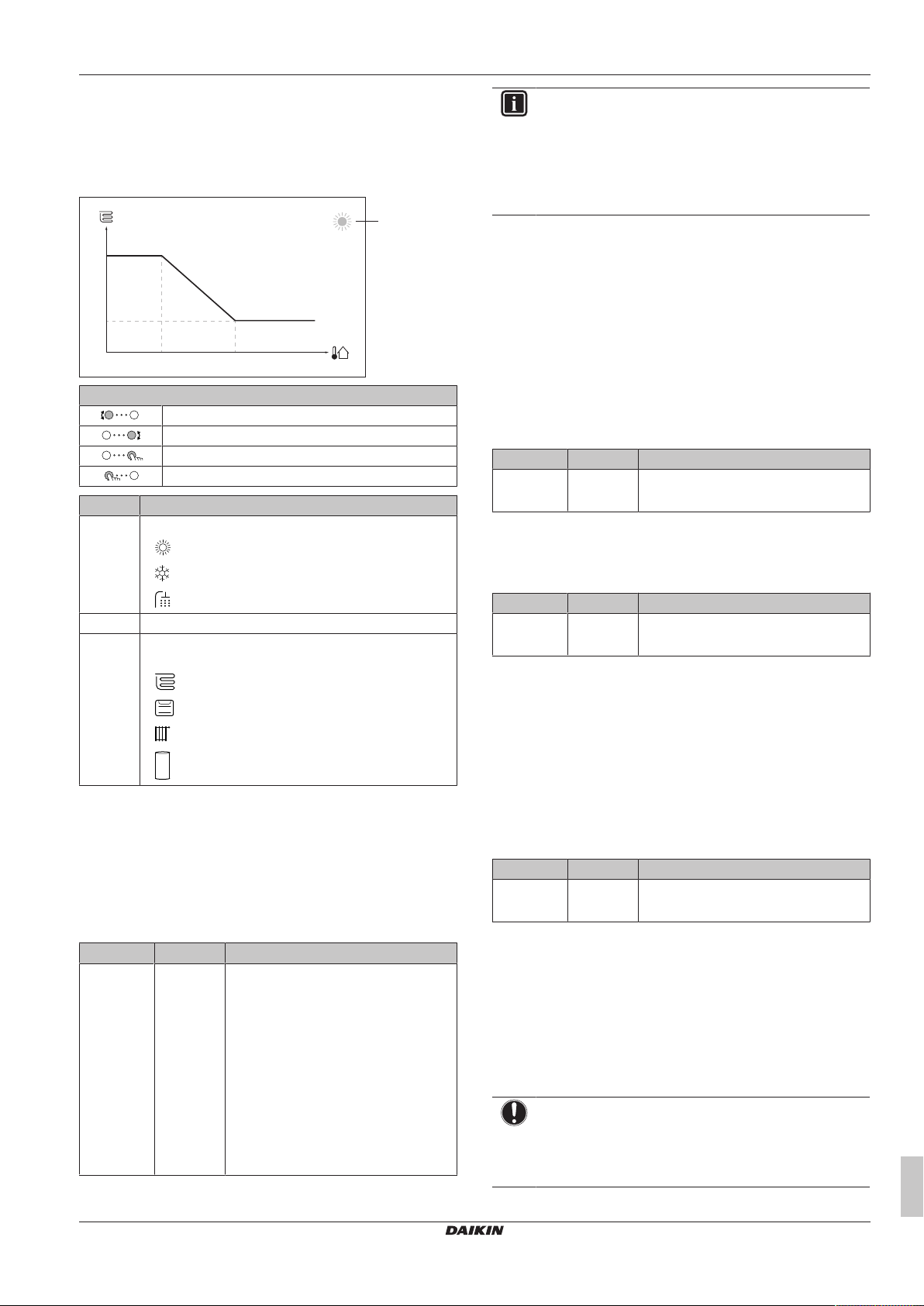

2 noktalı WD eğrisi

Hava durumuna bağlı eğri, iki ayar noktasıyla tanımlanır:

▪ Ayar noktası (X1, Y2)

▪ Ayar noktası (X2, Y1)

Hava durumuna dayalı eğri:

Bu ekranda mümkün olan işlemler

Sıcaklıkları inceleyin. Sıcaklığı değiştirin. Bir sonraki sıcaklığa geçin. Değişiklikleri onaylayın ve ilerleyin.

Öğe Açıklama

a Seçili hava durumuna bağlı bölge:

▪ : Ana bölge veya ilave bölge ısıtması

▪ : Ana bölge veya ilave bölge soğutması

▪ : Kullanım sıcak suyu

X1, X2 Dış ortam sıcaklığı örnekleri Y1, Y2 İstenen boyler sıcaklığı veya çıkış suyu sıcaklığı

örnekleri. Sembol şu bölgeye ait ısı yayıcısına uygundur:

▪ : Alttan ısıtma sistemi

▪ : Fan coil cihazı

▪ : Radyatör

▪ : Kullanım sıcak suyu boyleri

5.2.8 Yapılandırma sihirbazı: Boyler

Bu bölüm yalnızca isteğe bağlı bir kullanım sıcak suyu boyleri monte edilmiş sistemler için geçerlidir.

Isıtma modu

Kullanım sıcak suyu 3 farklı şekilde üretilebilir. Bu yöntemlerin her biri diğerlerinden istenen boyler sıcaklığının ayarlanması ve ünitenin tepki vermesi açısından ayrılır.

# Kod Açıklama

[5.6] [6-0D] Isıtma modu:

▪ 0 (Yalnız yeniden ısıtma):

Yalnızca yeniden ısıtma işlemine izin verilir.

▪ 1 (Programlı + yeniden ısıtma):

Kullanım sıcak suyu boyleri bir programa göre ısıtılır ve programlı ısıtma döngüleri arasında yeniden ısıtma işlemine izin verilir.

▪ 2 (Yalnız program): Kullanım sıcak

suyu boyleri YALNIZCA bir programa göre ısıtılabilir.

Daha fazla ayrıntı için kullanım kılavuzuna bakın.

BİLGİ

Dahili buster ısıtıcı olmadığında kullanım sıcak suyu boyleri için alan ısıtma kapasitesi yetersizliği riski: Aşağıdaki menü seçildiğinde kullanım sıcak suyu sık kullanılıyorsa, sık ve uzun alan ısıtma/soğutma kesintileri meydana gelir:

Yalnız yeniden ısıtma > Isıtma modu > Boyler.

Konfor ayar noktası

Sadece kullanım sıcak suyu hazırlanması Yalnız program veya Programlı + yeniden ısıtma olduğunda uygun. Program

yapılırken konfor ayar noktasını ön ayar değeri olarak kullanabilirsiniz. Daha sonra depolama ayar noktasını değiştirmek istediğinizde bunu bir yerde yapmanız yeterli olacaktır.

Boyler, depolama konfor sıcaklığına ulaşılıncaya kadar ısınır. Bir depolama konfor işlemi programlandığında daha yüksek istenen sıcaklıktır.

Ek olarak bir depolama durdurma programlanabilir. Bu özellik ayar noktasına ULAŞILMASA dahi boyler ısıtma işlemini durdurur. Depolama durdurmayı yalnızca boylerin ısıtılması kesinlikle istenmiyorsa programlayın.

# Kod Açıklama

[5.2] [6-0A] Konfor ayar noktası:

▪ 30°C~[6‑0E]°C

Eko ayar noktası Depolama ekonomik sıcaklığı daha düşük bir istenen boyler

sıcaklığına karşılık gelir. Bir depolama ekonomik işlemi programlandığında (tahminen gündüz) istenen sıcaklıktır.

# Kod Açıklama

[5.3] [6-0B] Eko ayar noktası:

▪ 30°C~min(50,[6‑0E])°C

Yeniden ısıtma ayar noktası İstenen yeniden ısıtma boyler sıcaklığı şu modlarda kullanılır:

▪ Programlı + yeniden ısıtma modunda, yeniden ısıtma modu

esnasında: garanti edilen minimum boyler sıcaklığı, Yeniden ısıtma ayar noktası eksi yeniden ısıtma histeresizi ile ayarlanır. Boyler sıcaklığı bu değerin altına düştüğünde, boyler ısıtılır.

▪ depolama konfor modu sırasında, kullanım sıcak suyu üretimine

öncelik verilir. Boyler sıcaklığı bu değerin üzerine yükselirse, kullanım sıcak suyu üretimi ve alan ısıtma/soğutma işlemi sırayla uygulanır.

# Kod Açıklama

[5.4] [6-0C] Yeniden ısıtma ayar noktası:

▪ 30°C~min(50,[6‑0E])°C

5.3 Ayarlar menüsü

Ana menü ekranı ve alt menülerini kullanarak ilave ayarları yapabilirsiniz. En önemli ayarlar burada gösterilir.

5.3.1 Ana bölge

Termostat türü

Yalnızca harici oda termostatı kontrolünde kullanılabilir.

BİLDİRİM

Bir harici oda termostatı kullanılırsa, oda donma koruması bu harici oda termostatı tarafından kontrol edilir. Ancak oda donma koruması yalnızca [C.2] Alan ısıtma/ soğutma=Açık olduğunda mümkündür.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 20

5 Yapılandırma

# Kod Açıklama

[2.A] [C–05] Ana bölge için harici oda termostatı tipi:

▪ 1: 1 kontak: Kullanılan harici oda

termostatı sadece termo AÇIK/KAPALI koşulunu gönderebilir. Isıtma veya soğutma talebi arasında ayrım yoktur.

▪ 2: 2 kontak: Kullanılan harici oda

termostatı ayrı bir ısıtma/soğutma AÇIK/KAPALI koşulu gönderebilir.

5.3.2 İlave bölge

Termostat türü

Yalnızca harici oda termostatı kontrolünde kullanılabilir. Bu işlevle ilgili daha fazla bilgi için bkz. "Ana bölge"[419].

# Kod Açıklama

[3.A] [C–06] İlave bölge için harici oda termostatı tipi:

▪ 1: 1 kontak

▪ 2: 2 kontak

5.3.3 Bilgi

Satıcı bilgileri

Montör irtibat numarasını buraya girebilir.

# Kod Açıklama

[8.3] Yok Kullanıcıların bir sorunla

karşılaştıklarında arayabilecekleri numaralar.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 21

5.4 Menü yapısı: Genel montör ayarları

[9]

Montör ayarları

Yapılandırma sihirbazı Kullanım sıcak suyu Yedek ısıtıcı Buster ısıtıcı Acil durum Dengeleme Su borusu donma koruma İndirimli kWh güç beslemesi Güç tüketimi kontrolü Enerji ölçümü Sensörler İkili Alarm çıkışı Otomatik yeniden başlatma Güç tasarrufu işlevi Korumaları devre dışı bırak

Alan ayarlarına genel bakış

Zorlamalı defrost

[9.2] Kullanım sıcak suyu

Kullanım sıcak suyu KSS pompası KSS pompa programı Güneş enerjisi

[9.3]

Yedek ısıtıcı

Yedek ısıtıcı tipi Gerilim Yapılandırma

Ek kapasite adımı 2

Kapasite adımı 1

Denge Denge sıcaklığı Çalıştırma

[9.4]

Buster ısıtıcı Kapasite

BI izin verilen program BI eko zamanlayıcısı Çalıştırma

[9.6] Dengeleme

Alan ısıtma önceliği Öncelik sıcaklığı Ofset BI ayar noktası

Minimum çalışma zamanlayıcısı

Yeniden çevrimi önleme zamanlayıcısı

Maksimum çalışma zamanlayıcısı Ek zamanlayıcı

[9.8] İndirimli kWh güç beslemesi

İndirimli kWh güç beslemesi Isıtıcıya izin ver Pompaya izin ver

[9.9]

Güç tüketimi kontrolü

Güç tüketimi kontrolü Tip Sınır Sınır 1 Sınır 2 Sınır 3 Sınır 4 Öncelik ısıtıcı

[9.A] Enerji ölçümü

Elektrik sayacı 2

Elektrik sayacı 1

[9.B] Sensörler

Harici sensör Hrc. ort. sensörü ofseti Ortalama süresi

[9.C] İkili

İkili boyler verimliliği Sıcaklık Histerezis

5 Yapılandırma

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

BİLGİ

Güneş enerjisi kiti ayarları görüntülenir, ANCAK bu ünite için geçerli değildir. Ayarlar KESİNLİKLE kullanılmamalı ve değiştirilmemelidir.

BİLGİ

Seçilen montör ayarları ve ünite tipine bağlı olarak, ayarlar görülebilir/gizlenebilir.

Montaj kılavuzu

Page 22

6 Devreye Alma

BİLDİRİM

Üniteyi HER ZAMAN termistörler ve/veya basınç sensörleri/anahtarları ile çalıştırın. YOKSA, kompresör yanması ile sonuçlanabilir.

BİLDİRİM

Her iki hava tahliye vanasının (biri manyetik filtre üzerinde ve biri yedek ısıtıcı üzerinde) açık olduğundan emin olun.

Tüm otomatik hava tahliye vanaları devreye aldıktan sonra açık kalmalıdır.

BİLGİ Koruyucu işlevler – "Montör sahada modu". Yazılım,

oda donma koruma gibi koruyucu işlevlerle donatılmıştır. Ünite, gerekli olduğunda bu işlevleri otomatik olarak çalıştırır.

Montaj veya servis sırasında bu davranış istenmemektedir. Bu nedenle, koruyucu işlevler devre dışı bırakılabilir:

▪ İlk güç açma sırasında: Koruyucu işlevler varsayılan

olarak devre dışı bırakılır. 12 saat sonra, bunlar otomatik olarak etkinleştirilir.

▪ Sonrasında: Bir montör [9.G]: Korumaları devre

dışı bırak=Evet ayarını yaparak koruyucu işlevleri manuel olarak devre dışı bırakabilir. İşi bittikten sonra, [9.G]: Korumaları devre dışı bırak=Hayır ayarını yaparak koruyucu işlevleri etkinleştirebilir.

İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır.

Yedek ısıtıcı devre kesicisi F1B (sahada temin edilir) AÇIK konuma getirilir.

Yalnızca dahili buster ısıtıcı olan boylerler için: Buster ısıtıcı devre kesicisi F2B (sahada temin edilir)

AÇIK konuma getirilir. Doğru boyutta borular döşenmeli ve borular doğru şekilde

yalıtılmalıdır. İç ünite içerisinde KESİNLİKLE su kaçağı

bulunmamalıdır. Kesme vanaları doğru şekilde takılmalı ve tamamen

açılmalıdır.

Otomatik hava tahliye vanaları açık.

Basınç tahliye vanası, açıldığında suyu tahliye etmelidir.

Temiz su çıkmalıdır. Minimum su hacmi her koşulda garanti edilir. "3.2 Su

borularının hazırlanması" [4 5] altındaki "Su hacmini ve

debiyi kontrol etmek için" bölümüne bakın. (geçerli ise) Kullanım sıcak suyu boylerini tamamen

doldurun.

6.2 Devreye alma sırasında kontrol listesi

Yedek ısıtıcı/defrost çalışması sırasında minimum debi her koşulda garanti edilir. "3.2 Su borularının

hazırlanması"[45] altındaki “Su hacmini ve debiyi kontrol

etmek için” bölümüne bakın.

Hava tahliyesi gerçekleştirmek için.

6.1 İşletmeye alma öncesi kontrol listesi

Ünitenin montajından sonra, önce aşağıda listelenen öğeleri kontrol edin. Tüm kontroller yerine getirildiğinde, ünite muhafazaları kapatılmalıdır. Kapatıldıktan sonra üniteye enerji verin.

Montör başvuru kılavuzunda açıklandığı şekilde, tüm montaj talimatlarını okuyun.

İç ünite doğru şekilde monte edilmelidir.

Dış ünite doğru şekilde monte edilmelidir.

Şu saha kabloları, bu kılavuza ve ilgili mevzuata uygun olarak döşenmelidir:

▪ Yerel besleme paneli ile dış ünite arasındaki kablolar

▪ İç ünite ile dış ünite arasındaki kablolar

▪ Yerel besleme paneli ile iç ünite arasındaki kablolar

▪ İç ünite ile vanalar (varsa) arasındaki kablolar

▪ İç ünite ile oda termostatı (varsa) arasındaki kablolar

▪ İç ünite ile kullanım sıcak suyu boyleri (varsa)

arasındaki kablolar

Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır.

Sigortalar veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve baypas EDİLMEMELİDİR.

Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır.

Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır.

Bir test işletmesi gerçekleştirmek için.

Bir aktüatör test işletmesi gerçekleştirmek için.

Alttan ısıtma kurutma işlevi

Alttan ısıtma kurutma işlevi (gerekiyorsa) başlatılır.

6.2.1 Minimum debiyi kontrol etmek için

1 Hangi alan ısıtma devrelerinin mekanik, elektronik

veya diğer vanalar nedeniyle kapanabileceğini bulmak için hidrolik konfigürasyonu kontrol edin.

2 Kapanabilecek tüm alan ısıtma devrelerini kapatın. — 3 Pompa test işletmesini başlatın (bkz. "Bir aktüatör

test çalıştırması gerçekleştirmek için"[423]).

4 Debiyi

Minimum debi

20l/dak

(a)

okuyun ve bypass vanası ayarını gerekli

minimum debi + 2l/dk.'ye ulaşmak için değiştirin.

(a)

Pompa test işletmesi sırasında ünite, gerekli minimum debinin altında çalışabilir.

—

6.2.2 Hava tahliyesi gerçekleştirmek için

Koşullar: Tüm çalışmanın devre dışı bırakıldığından emin olun. [C]:

Çalıştırma menüsüne gidin ve Oda, Alan ısıtma/soğutma ve Boyler öğelerini kapatın.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 23

6 Devreye Alma

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

Bkz. "Kullanıcı izin düzeyini değiştirmek için"[414].

2 [A.3]: Devreye alma > Hava tahliyesi öğesine

gidin.

3 Tamam öğesini seçerek onaylayın.

Sonuç: Hava tahliyesi başlar. Hava tahliyesi

döngüsü bittiğinde otomatik olarak durdurulur. Hava tahliyesini manuel olarak durdurmak için: —

1 Hava tahliyesini durdur öğesine gidin. 2 Tamam öğesini seçerek onaylayın.

—

6.2.3 Test işletmesini gerçekleştirmek için

Koşullar: Tüm çalışmanın devre dışı bırakıldığından emin olun. [C]:

Çalıştırma menüsüne gidin ve Oda, Alan ısıtma/soğutma ve Boyler öğelerini kapatın.

1 Kullanıcı izin düzeyini Montör olarak ayarlayın. Bkz.

"Kullanıcı izin düzeyini değiştirmek için"[414].

2 [A.1]: Devreye alma > Test işletmesi işlemi

öğesine gidin.

3 Listeden bir test seçin. Örnek: Isıtma. 4 Tamam öğesini seçerek onaylayın.

Sonuç: Test işletmesi başlar. Hazır olduğunda

(±30dk) otomatik olarak durur. Test işletmesini manuel olarak durdurmak için: —

1 Menüde Test işletmesini durdur öğesine

gidin.

2 Tamam öğesini seçerek onaylayın.

BİLGİ

Dış ortam sıcaklığı çalışma aralığı dışındaysa ünite ÇALIŞMAYABİLİR ya da gerekli kapasiteyi SUNAMAYABİLİR.

Çıkış suyu ve boyler sıcaklıklarını izlemek için

Test işletmesi esnasında, ünitenin doğru şekilde çalışıp çalışmadığı, çıkış suyu sıcaklığı (ısıtma/soğutma modu) ve boyler sıcaklığı (kullanım sıcak suyu modu) takip edilerek kontrol edilebilir.

Sıcaklıkları takip etmek için:

1 Menüde Sensörler öğesine gidin. 2 Sıcaklık bilgilerini seçin.

—

6.2.4 Bir aktüatör test çalıştırması gerçekleştirmek için

Koşullar: Tüm çalışmanın devre dışı bırakıldığından emin olun. [C]:

Çalıştırma menüsüne gidin ve Oda, Alan ısıtma/soğutma ve Boyler öğelerini kapatın.

Amaç

Farklı operatörlerin işletilmesini onaylamak için bir aktüatör test işletmesini gerçekleştirin. Örneğin, Pompa öğesini seçtiğinizde, pompanın bir test işletmesi başlayacaktır.

1 Kullanıcı izin düzeyini Montör olarak ayarlayın. Bkz.

"Kullanıcı izin düzeyini değiştirmek için"[414].

2 [A.2]: Devreye alma > Aktüatör test çalış.

öğesine gidin.

3 Listeden bir test seçin. Örnek: Pompa.

—

4 Tamam öğesini seçerek onaylayın.

Sonuç: Aktüatör test işletmesi başlar. Hazır

olduğunda (±30dk) otomatik olarak durur. Test işletmesini manuel olarak durdurmak için: —

1 Menüde Test işletmesini durdur öğesine

gidin.

2 Tamam öğesini seçerek onaylayın.

Gerçekleştirilebilecek aktüatör test çalıştırmaları

▪ Buster ısıtıcı testi

▪ Yedek ısıtıcı 1 testi

▪ Yedek ısıtıcı 2 testi

▪ Pompa testi

BİLGİ

Test işletmesi gerçekleştirilmeden tüm havanın boşaltıldığından emin olun. Ayrıca, test işletmesi sırasında su devresine müdahale etmekten kaçının.

▪ Kapatma vanası testi

▪ Çevirici vana testi (alan ısıtma ve boyler ısıtma arasında geçiş

için 3 yollu vana)

▪ İkili sinyal testi

▪ Alarm çıkışı testi

▪ C/H sinyali testi

▪ KSS pompası testi

6.2.5 Bir alttan ısıtma kurutma işlemi gerçekleştirmek için

Koşullar: Tüm çalışmanın devre dışı bırakıldığından emin olun. [C]:

Çalıştırma menüsüne gidin ve Oda, Alan ısıtma/soğutma ve Boyler öğelerini kapatın.

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

Bkz. "Kullanıcı izin düzeyini değiştirmek için"[414].

2 [A.4]: Devreye alma > AIS elek kurutması

öğesine gidin.

3 Bir kurutma programı seçin: Program öğesine gidin

ve UFH kurutma programlama ekranını kullanın.

4 Tamam öğesini seçerek onaylayın.

Sonuç: Alttan ısıtma kurutması başlar. Tamamlandığında otomatik olarak durur.

Test işletmesini manuel olarak durdurmak için: —

1 AIS elek kurutmayı durdur öğesine gidin. 2 Tamam öğesini seçerek onaylayın.

BİLDİRİM

Bir alttan ısıtma kurutma işlemi gerçekleştirilmesi için, oda donma korumasının devre dışı bırakılması gerekir ([2‑06]=0). Varsayılan olarak etkin konumdadır ([2‑06]=1). Ancak, "montör sahada" modu nedeniyle (bkz. "Devreye alma"), oda donma koruması otomatik olarak, ilk güç açıldıktan sonra 12 saat boyunca devre dışı bırakılacaktır.

Güç açıldıktan sonraki ilk 12 saat sonrasında hala kurutma işleminin gerçekleştirilmesi gerekiyorsa, [2‑06] öğesini "0" konumuna ayarlayarak oda donma korumasını manuel olarak devre dışı bırakın ve kurutma işlemi tamamlayana kadar bu konumda TUTUN. Bu ikazın dikkate alınmaması katmanın çatlamasına neden olur.

—

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 24

7 Kullanıcıya teslim

BİLDİRİM

Alttan ısıtma kurutma sisteminin başlatılabilmesi için, aşağıdaki ayarların tamamlandığından emin olun:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

7 Kullanıcıya teslim

Test işletmesi tamamlandığında ve ünite doğru şekilde çalışmaya başladığında, lütfen aşağıdaki hususların kullanıcı tarafından anlaşıldığından emin olun:

▪ Montör ayar tablosunu (kullanım kılavuzunda) mevcut ayarlarla

doldurun.

▪ Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve

kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin. Kullanıcıyı tüm belgeleri bu kılavuzda daha önce belirtilen URL'de bulabileceği konusunda bilgilendirin.

▪ Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve

herhangi bir sorunla karşılaşması halinde ne yapacağını açıklayın.

▪ Kullanıcıya ünitenin bakımıyla ilgili olarak yapması gerekenleri

açıklayın.

▪ Kullanıcıya kullanım kılavuzunda verilen enerji tasarrufu ipuçlarını

açıklayın.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 25

8 Teknik veriler

3D120613A

R2T

R1T

B1PW

B1L

ekk

S1L

8 Teknik veriler

En yeni teknik verilerin bir kısmını bölgesel Daikin web sitesinde bulabilirsiniz (halka açıktır). En yeni teknik verilerin tamamı Daikin Business Portal'ında bulabilirsiniz (kimlik doğrulaması gereklidir).

8.1 Boru şeması: İç ünite

A İç ünite B Sahada monte edilir

a Alan ısıtma su ÇIKIŞI b Su GİRİŞ bağlantısı c Pompa d Genleşme kabı e Kesme vanası, erkek-dişi 1"

f Manyetik filtre/pislik separatörü g Emniyet vanası h Hava tahliyesi

i Drenaj vanası

j Yedek ısıtıcı k Gevşek somun 1"

B1L Akış sensörü

B1PW Alan ısıtma su basıncı sensörü

R1T Termistör (su GİRİŞİ) R2T Termistör (yedek ısıtıcı – su ÇIKIŞI) S1L Akış anahtarı

Vidalı bağlantı Konik bağlantı

Hızlı bağlantı Lehimli bağlantı

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 26

8 Teknik veriler

8.2 Kablo şeması: İç ünite

Üniteyle birlikte verilen dahili kablo şemasına (iç ünite üst ön paneli içindedir) bakın. Kullanılan kısaltmalar aşağıda listelenmiştir.

Ünite çalıştırılmadan önce dikkate alınması gereken notlar

İngilizce Tercüme

Notes to go through before starting the unit

X1M Ana terminal X2M AC için saha kablosu terminali X5M DC için saha kablosu terminali X6M Yedek ısıtıcı güç kaynağı terminali X7M/X8M Destek ısıtıcı güç besleme

Note 1: Connection point of the power supply for the BUH/BSH should be foreseen outside the unit.

Backup heater power supply Yedek ısıtıcı güç kaynağı

3V3 (1N~, 230 V, 3 kW) 3V3 (3~, 230V, 6kW) 6T1 (3~, 230 V, 6 kW) 6T1 (3~, 230V, 6kW) 6V3 (1N~, 230 V, 6 kW) 6V3 (1N~, 230V, 6kW) 6WN (3N~, 400 V, 6

kW)/9WN (3N~, 400 V, 9 kW) User installed options Kullanıcı tarafından kurulan

LAN adapter LAN adaptörü Domestic hot water tank Kullanım sıcak suyu deposu Remote user interface Oda termostatı olarak kullanılan

Ext. indoor thermistor Harici iç ortam sıcaklığı

Ext outdoor thermistor Harici dış ortam sıcaklığı

Digital I/O PCB Dijital G/Ç PCB'si Demand PCB Talep PCB'si Bottom plate heater Alt levha ısıtıcı

Main LWT Ana çıkış suyu sıcaklığı

On/OFF thermostat (wired) Açık/KAPALI termostat (kablolu) On/OFF thermostat (wireless) Açık/KAPALI termostat

Ext. thermistor Harici termistör Heat pump convector Isı pompası konvektörü Safety thermostat Güvenlik termostatı

Add LWT İlave çıkış suyu sıcaklığı

On/OFF thermostat (wired) Açık/KAPALI termostat (kablolu) On/OFF thermostat (wireless) Açık/KAPALI termostat

Ext. thermistor Harici termistör Heat pump convector Isı pompası konvektörü

Ünite çalıştırılmadan önce dikkate alınması gereken notlar

terminali Topraklama kablosu Sahada temin edilir Birkaç kablo seçeneği

Seçenek

Anahtar kutusuna takılı değil

Kablo bağlantısı modele bağlıdır

PCB

Not 1: Yedek ısıtıcı güç kaynağı bağlantı noktası ünitenin dışında öngörülmelidir.

6WN/9WN (3N~, 400V, 6kW)

seçenekler

kullanıcı arayüzü

termistörü

(kablosuz)

Anahtar kutusundaki konumu

İngilizce Tercüme

Position in switch box Anahtar kutusundaki konumu

Lejant

A1P Ana PCB A2P * AÇIK/KAPALI termostat (PC=güç devresi) A3P * Isı pompası konvektörü A4P * Dijital G/Ç PCB'si A8P * Talep PCB'si A10P MMI (=iç üniteye bağlı kullanıcı arayüzü) –

Güç besleme ünitesi PCB'si

A11P MMI (=iç üniteye bağlı kullanıcı arayüzü) –

Ana PCB A13P * LAN adaptörü A14P * Kullanıcı arayüzü PCB'si A15P * Alıcı PCB'si (kablosuz Açık/KAPALI

termostat) BSK (A3P) * Güneş pompası istasyonu rölesi CN* (A4P) * Konektör DS1(A8P) * DIP anahtarı F1B # Aşırı akım sigortası yedek ısıtıcısı F2B # Aşırı akım sigortası buster ısıtıcısı F1U, F2U (A4P) * Dijital G/Ç PCB'si için 5A 250V sigorta K1M, K2M Kontaktör yedek ısıtıcısı K3M Kontaktör buster ısıtıcısı K5M Güvenlik kontaktörü yedek ısıtıcı K*R (A4P) PCB üzerindeki röle M2P # Kullanım sıcak suyu pompası M2S # Soğutma modu için 2 yollu vana M3S # Alttan ısıtma/kullanım sıcak suyu için 3 yollu

vana PC (A15P) * Güç devresi PHC1 (A4P) * Optokuplör giriş devresi Q2L Termal koruyucu buster ısıtıcısı Q4L # Güvenlik termostatı Q*DI # Toprak kaçağı devre kesicisi R1H (A2P) * Nem sensörü R1T (A2P) * Ortam sıcaklığı sensörü AÇIK/KAPALI

termostat R2T (A2P) * Harici sensör (zemin veya ortam sıcaklığı) R6T * Harici iç veya dış ortam sıcaklığı termistörü S1S # İndirimli elektrik tarifesi güç beslemesi

kontağı S2S # Elektrik sayacı darbe girişi 1 S3S # Elektrik sayacı darbe girişi 2 S6S~S9S * Dijital güç sınırlandırma girişleri SS1 (A4P) * Seçim anahtarı TR1 Güç beslemesi transformatörü X6M # Yedek ısıtıcı güç kaynağı terminal şeridi X7M/X8M # Buster ısıtıcı güç beslemesi terminal şeridi X*, X*A, X*Y, Y* Konektör X*M Terminal şeridi

* İsteğe bağlı

# Sahada temin edilir

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 27

8 Teknik veriler

Kablo şemasındaki metnin tercümesi

İngilizce Tercüme

(1) Main power connection (1) Ana güç bağlantısı For preferential kWh rate power

supply Indoor unit supplied from outdoor Dış üniteden beslenen iç ünite Normal kWh rate power supply Normal elektrik tarifesi güç

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Dış ünite Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

SWB Anahtar kutusu Use normal kWh rate power

supply for indoor unit (2) Backup heater power supply (2) Yedek ısıtıcı güç beslemesi Only for *** Sadece *** için (3) User interface (3) Kullanıcı arayüzü Only for LAN adapter Sadece LAN adaptörü için Only for remote user interface

EKRUDAS

(4) Domestic hot water tank (4) Kullanım sıcak suyu boyleri 3 wire type SPST 3 telli tip SPST Booster heater power supply Buster ısıtıcı güç beslemesi Only for *** Sadece *** için SWB Anahtar kutusu (5) Ext. thermistor (5) Harici termistör SWB Anahtar kutusu (6) Field supplied options (6) Sahada temin edilen

12 V DC pulse detection (voltage supplied by PCB)

230 V AC supplied by PCB PCB tarafından sağlanan

Continuous Devamlı akım DHW pump output Kullanım sıcak suyu pompa çıkışı DHW pump Kullanım sıcak suyu pompası Electrical meters Elektrik sayaçları For safety thermostat Güvenlik termostatı için

İndirimli elektrik tarifeli güç beslemesi için

kaynağı Yalnızca normal elektrik tarifesi

güç kaynağı için (standart) Yalnızca indirimli elektrik tarifeli

güç beslemesi için (dış)

İndirimli elektrik tarifesi güç beslemesi kontağı: 16VDC tespiti (PCB tarafından beslenen gerilim)

İç ünite için normal elektrik tarifesi güç kaynağı kullanın

Sadece oda termostatı olarak kullanılan kullanıcı arayüzü için (EKRUDAS)

seçenekler 12VDC darbe tespiti (PCB

tarafından beslenen gerilim)

230VAC

İngilizce Tercüme

Inrush Demaraj akımı Max. load Maksimum yükleme Normally closed Normal kapama Normally open Normal açma Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Kesme vanası SWB Anahtar kutusu (7) Option PCBs (7) Seçenek PCB'leri Alarm output Alarm çıkışı Changeover to ext. heat source Harici ısı kaynağına geçiş Max. load Maksimum yükleme Min. load Minimum yükleme Only for demand PCB option Yalnızca talep PCB'si seçeneği

Only for digital I/O PCB option Yalnızca dijital G/Ç PCB'si

Options: ext. heat source output, solar pump connection, alarm output

Options: On/OFF output Seçenekler: Açık/KAPALI çıkışı Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Refer to operation manual Kullanım kılavuzuna bakın Solar input Güneş enerjisi girişi Solar pump connection Güneş pompası bağlantısı Space C/H On/OFF output Alan soğutma/ısıtma Açık/

SWB Anahtar kutusu (8) External On/OFF thermostats

and heat pump convector

Additional LWT zone İlave çıkış suyu sıcaklığı bölgesi Main LWT zone Ana çıkış suyu sıcaklığı bölgesi Only for external sensor (floor/

ambient) Only for heat pump convector Yalnızca ısıpompası konvektörü

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Güvenlik termostatı bağlantısı: 16VDC tespiti (PCB tarafından beslenen gerilim)

için

seçeneği için Seçenekler: harici ısı kaynağı

çıkışı, güneş pompası bağlantısı, alarm çıkışı

Güç sınırlandırma dijital girişleri: 12VDC / 12mA tespiti (PCB tarafından beslenen gerilim)

KAPALI çıkışı

(8) Harici Açık/KAPALI termostatlar ve ısı pompası konvektörü

Yalnızca harici sensör için

için Yalnızca kablolu Açık/KAPALI

termostat için Yalnızca kablosuz Açık/KAPALI

termostat için

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Montaj kılavuzu

Page 28

8 Teknik veriler

2x0,75

(F1B)

3Gx2,5

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

X9A (PCB A1P)

XM2: 10

XM2: 11a

SPST: X2M: 12-13-14a

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

A4P: Y3-YC

X2M: 7-9

230 V

4D120628A

A15P: X1M: H-C-com X2M: L-N

A2P: X1M: 1-3

A2P: X1M: C-com-H

R2T

(F2B)

X1M: 1-2-3

X6M

230 V

A3P: X11M: 3-4-5-6

- Sinyal kablosu kullanılıyorsa: güç kablolarıyla minimum mesafeyi koruyun >5 cm

- Kullanılabilecek ısıtıcılar modele bağlıdır; kombinasyon tablosuna bakın

Notlar:

X1M: L-N-topraklama

3 petek

İç ünite için normal elektrik tarifeli güç beslemesi:

230 V

Sahada temin edilir

buster ısıtıcı güç beslemesi (3 kW): 400 V veya 230 V + topraklama

BSK: A3P: 1-2 güneş enerjisi ara kilidi

Soğutma/ısıtma Açık/KAPALI çıkışı

DHW için sirkülasyon pompası

Harici ısı kaynağı (örn. boyler)

Alarm göstergesi

Yalnızca *KSR3PA seçeneği için

Yalnızca KRCS01-1 veya EKRSCA1 için

Elektrik sayacı darbe girişi 2

Elektrik sayacı darbe girişi 1

harici termistör (iç veya dış)

M2S

soğutma modu için

2-yönlü vana

Harici sensör (zemin veya ortam)

sinyal

Yalnızca BRC1HH* için

Yalnızca *KRTETS

2 petek

(3 m dahildir)

Yalnızca *KRTW için (kablolu oda termostatı)

Yalnızca *KRTR için (kablosuz oda termostatı)

A13P: P1-P2 LAN adaptörü

A14P: P1-P2 kullanıcı arayüzü

Opsiyonel parçalar

Harici oda termostatı / Isı pompası konvektörü (ana ve/veya ilave bölge)

S/I çalışması için 5 petek

Yalnızca I çalışması için 4 petek

S/I çalışması için 3 petek

Yalnızca I çalışması için 2 petek

2 petek

iletişim

2x0,75

2 petek

sinyal

2 petek

sinyal

2 petek

iletişim

2x0,75

2 petek

sinyal

2 petek

Yalnızca *KRP1HB* için

Harici ısı kaynağı çıkışına geçiş

Alarm çıkışı

Güneş enerjisi girişi

Soğutma/ısıtma

Açık/KAPALI çıkışı

NO vanası: X2M: 21-28 NC vanası: X2M: 21-29

ana: X2M: 30-31-34-35

ilave: X2M: 30-31-34a-35a

ana: X2M: 30-34-35

ilave: X2M: 30-34a-35a

veya L1/L2/L3-N + topraklama

veya L1-L2 + topraklama

X8M: L-N + topraklama

veya L1-L2-L3-N + topraklama

veya L-N + topraklama

X6M: L1-L2-L3 + topraklama

X7M: L-N + topraklama

Sadece *KRP1AHTA için

2 petek

3 petek

sinyal

230 V

3 petek

2 petek

Güç sınırlandırma talep girişi 4

Güç sınırlandırma talep girişi 3

Güç sınırlandırma talep girişi 2

Güç sınırlandırma talep girişi 1

Sahada temin edilir

M3S (*KHW monte edildiğinde) kullanım sıcak suyu alttan ısıtma seçimi

3 yollu vana

R5T - termistör suyu sıcaklığı

Buster ısıtıcı

Kullanım sıcak suyu boyleri

3 petek

Opsiyonel parçalar (*KHW*)

5 veya 4 veya 3

çekirdek

yedek ısıtıcı güç beslemesi (6/9 kW): 400 V veya 230 V + topraklama

Emniyet termostatı

İndirimli elektrik tarifesi güç beslemesi kontağı

230 V + topraklama

Yalnızca indirimli elektrik tarifeli güç kaynağı kurulumu için ünite indirimli elektrik tarifeli güç kaynağı:

2 petek

3 petek

ünite güç kaynağı: 230 V + topraklama

Yalnızca normal güç kaynağı kurulumu için

Sahada temin edilir

İç ünite

Standart parça

Dış ünite

Güç beslemesi

sinyal

X4A + topraklama

Alt Levha Isıtıcı

Yalnızca şunun için geçerlidir (ısı pompası konvektörü)

sinyal

4 petek

ana: X2M: 30-35

ilave: X2M: 30-35a

ana ve ilave: X2M: 3-4

Elektrik bağlantısı şeması

Daha ayrıntılı bilgi için, lütfen ünite kablo şemasına bakın.

Montaj kılavuzu

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Page 29

Page 30

Page 31

Page 32

4P644479-1 0000000W

Verantwortung für Energie und Umwelt

4P644479-1 2020.12

Daikin EABH16DF6V, EABH16DF9W, EABX16DF6V, EABX16DF9W Installation manuals [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

1 Dokümanlar hakkında 3

1.1 Bu doküman hakkında

2 Kutu hakkında

2.1 İç ünite

2.1.1 İç üniteden aksesuarları çıkarmak için

3 Hazırlık

3.1 Montaj sahasının hazırlanması

3.1.1 İç ünite montaj sahası gereksinimleri

3.2 Su borularının hazırlanması

3.2.1 Su hacmini ve debiyi kontrol etmek için

3.2.2 Üçüncü taraf boyler gereksinimleri

3.3 Elektrik kablolarının hazırlanması

3.3.1 Harici aktüatörler için elektrik bağlantılarına genel bakış

4 Montaj
