Daikin EPGA11DAV3, EPGA14DAV3, EPGA16DAV3, EABH16DF6V, EABH16DF9W Installer reference guide [hu]
...
Szerelői referencia-útmutató
Daikin Altherma 3 H W
EPGA11DAV3
EPGA14DAV3
EPGA16DAV3
EABH16DF6V
EABH16DF9W
EABX16DF6V
EABX16DF9W
Tartalomjegyzék
Tartalomjegyzék
1 Általános biztonsági óvintézkedések 6
1.1 A dokumentum bemutatása........................................................................................................................................... 6
1.1.1 A figyelmeztetések és szimbólumok jelentése .............................................................................................. 6
1.2 A szerelőnek.................................................................................................................................................................... 7
1.2.1 Általános ......................................................................................................................................................... 7
1.2.2 Felszerelés helye............................................................................................................................................. 8
1.2.3 Hűtőközeg — R410A vagy R32 esetében....................................................................................................... 9
1.2.4 Sós víz.............................................................................................................................................................. 10
1.2.5 Víz.................................................................................................................................................................... 11
1.2.6 Elektromos ...................................................................................................................................................... 11
2 A dokumentum bemutatása 14
2.1 A dokumentum bemutatása........................................................................................................................................... 14
2.2 A szerelői referencia-útmutató áttekintése ................................................................................................................... 15
3 A doboz bemutatása 17
3.1 Áttekintés: A doboz bemutatása .................................................................................................................................... 17
3.2 Kültéri egység.................................................................................................................................................................. 17
3.2.1 A kültéri egység kicsomagolása ...................................................................................................................... 17
3.2.2 A kültéri egység kezelése................................................................................................................................ 18
3.2.3 Tartozékok eltávolítása a kültéri egységből ................................................................................................... 18
3.2.4 A szállítási rögzítés eltávolítása ...................................................................................................................... 19
3.3 Beltéri egység.................................................................................................................................................................. 20
3.3.1 A beltéri egység kicsomagolása...................................................................................................................... 20
3.3.2 Tartozékok eltávolítása a beltéri egységből................................................................................................... 20
4 Egységek és opciók 22
4.1 Áttekintés: Egységek és opciók....................................................................................................................................... 22
4.2 Azonosítás ....................................................................................................................................................................... 22
4.2.1 Azonosítási címke: Kültéri egység .................................................................................................................. 22
4.2.2 Azonosító címke: Beltéri egység..................................................................................................................... 23
4.3 Egységek és opciók együttes használata ........................................................................................................................ 23
4.3.1 A kültéri egység opciói.................................................................................................................................... 23
4.3.2 A beltéri egység opciói ................................................................................................................................... 23
4.3.3 A beltéri egység és a kültéri egység lehetséges kombinációi ........................................................................ 26
4.3.4 A beltéri egység és a használatimelegvíz-tartály lehetséges kombinációi .................................................... 26
5 Használati irányelvek 27
5.1 Áttekintés: használati irányelvek.................................................................................................................................... 27
5.2 A térfűtési/-hűtési rendszer beállítása ........................................................................................................................... 27
5.2.1 Egyetlen szoba ................................................................................................................................................ 28
5.2.2 Több szoba – Egyetlen kilépő vízhőmérsékleti zóna ..................................................................................... 32
5.2.3 Több szoba –Két kilépő vízhőmérsékleti zóna .............................................................................................. 37
5.3 Kiegészítő hőforrás beállítása a térfűtéshez .................................................................................................................. 39
5.4 A használatimelegvíz-tartály beállítása .......................................................................................................................... 42
5.4.1 Rendszer elrendezése – Önálló HMV-tartály ................................................................................................. 42
5.4.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása ............................................................. 42
5.4.3 Összeállítás és konfiguráció – HMV-tartály.................................................................................................... 44
5.4.4 HMV-szivattyú azonnali meleg vízhez ............................................................................................................ 44
5.4.5 HMV-szivattyú fertőtlenítéshez ..................................................................................................................... 45
5.4.6 HMV-szivattyú a tartály előmelegítéséhez .................................................................................................... 45
5.5 Az energiamérés beállítása............................................................................................................................................. 46
5.5.1 Előállított hő ................................................................................................................................................... 46
5.5.2 Felhasznált energia......................................................................................................................................... 47
5.5.3 Normál kWh díjszabású elektromos áram ..................................................................................................... 47
5.5.4 Kedvezményes kWh díjszabású tápellátás ..................................................................................................... 49
5.6 Az energiafogyasztás-vezérlő beállítása......................................................................................................................... 50
5.6.1 Folyamatos áramforrás-korlátozás ................................................................................................................ 50
5.6.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás .................................................................. 51
5.6.3 Az áramforrás-korlátozás folyamata .............................................................................................................. 52
5.7 Külső hőmérséklet-érzékelő beállítása........................................................................................................................... 53
Szerelői referencia-útmutató
2
6 Előkészületek 55
6.1 Áttekintés: Előkészületek................................................................................................................................................ 55
6.2 A berendezés helyének előkészítése.............................................................................................................................. 55
6.2.1 A kültéri egység felszerelési helyére vonatkozó követelmények .................................................................. 55
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Tartalomjegyzék
6.2.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén ................. 57
6.2.3 A beltéri egység felszerelési helyére vonatkozó követelmények .................................................................. 58
6.3 A vízcsövek előkészítése ................................................................................................................................................. 59
6.3.1 A vízkörre vonatkozó követelmények ............................................................................................................ 59
6.3.2 Képlet a tágulási tartály előnyomásának kiszámításához .............................................................................. 62
6.3.3 A vízmennyiség és az áramlási sebesség ellenőrzése .................................................................................... 62
6.3.4 A tágulási tartály előnyomásának módosítása............................................................................................... 65
6.3.5 A vízmennyiség ellenőrzése: Példák............................................................................................................... 65
6.3.6 Külső gyártótól származó tartályra vonatkozó követelmények..................................................................... 66
6.4 Az elektromos huzalozás előkészítése............................................................................................................................ 66
6.4.1 Információk az elektromos huzalozás előkészítéséről................................................................................... 66
6.4.2 Kedvezményes kWh díjszabású elektromos áram ......................................................................................... 67
6.4.3 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével .................................... 68
6.4.4 A külső és belső működtető egységek elektromos csatlakozásainak áttekintése ........................................ 68
7 Felszerelés 71
7.1 Áttekintés: Felszerelés .................................................................................................................................................... 71
7.2 Az egységek felnyitása .................................................................................................................................................... 71
7.2.1 Az egységek kinyitásának bemutatása ........................................................................................................... 71
7.2.2 A kültéri egység felnyitása.............................................................................................................................. 71
7.2.3 A beltéri egység felnyitása.............................................................................................................................. 72
7.3 A kültéri egység felszerelése........................................................................................................................................... 74
7.3.1 A kültéri egység felszereléséről...................................................................................................................... 74
7.3.2 Óvintézkedések a kültéri egység felszerelésénél........................................................................................... 74
7.3.3 Az üzembe helyezés szerkezetének létrehozása ........................................................................................... 74
7.3.4 A kültéri egység felszerelése .......................................................................................................................... 75
7.3.5 A kondenzvíz-elvezetés biztosításához .......................................................................................................... 75
7.3.6 A fluorozott üvegházhatású gázokra figyelmeztető címke rögzítése............................................................ 76
7.3.7 A kültéri egység ledőlésének megakadályozása ............................................................................................ 76
7.4 A beltéri egység felszerelése .......................................................................................................................................... 77
7.4.1 A beltéri egység felszerelésének bemutatása................................................................................................ 77
7.4.2 Óvintézkedések a beltéri egység felszerelésekor .......................................................................................... 77
7.4.3 A beltéri egység felszerelése .......................................................................................................................... 77
7.4.4 A leeresztőtömlő csatlakoztatása a leeresztőhöz.......................................................................................... 79
7.5 A vízvezetékek csatlakoztatása....................................................................................................................................... 79
7.5.1 A vízvezetékek csatlakoztatásának bemutatása ............................................................................................ 79
7.5.2 Óvintézkedések a vízvezetékek csatlakoztatásakor....................................................................................... 79
7.5.3 A vízvezetékek csatlakoztatása ...................................................................................................................... 79
7.5.4 A vízkör feltöltése ........................................................................................................................................... 81
7.5.5 A vízkör befagyás elleni védelme ................................................................................................................... 82
7.5.6 A használatimelegvíz-tartály feltöltése .......................................................................................................... 85
7.5.7 A vízvezeték szigetelése ................................................................................................................................. 85
7.6 Az elektromos huzalozás csatlakoztatása....................................................................................................................... 86
7.6.1 Az elektromos huzalozás csatlakoztatásának bemutatása ............................................................................ 86
7.6.2 Információk az elektromos megfelelésről...................................................................................................... 86
7.6.3 Óvintézkedések az elektromos huzalozás csatlakoztatásakor ...................................................................... 87
7.6.4 Irányelvek az elektromos huzalozás csatlakoztatásához ............................................................................... 87
7.6.5 A szabványos huzalozási összetevők műszaki jellemzői ................................................................................ 88
7.6.6 Elektromos huzalok csatlakoztatása a kültéri egységhez .............................................................................. 88
7.6.7 Elektromos huzalok csatlakoztatása a beltéri egységhez .............................................................................. 90
7.6.8 A tápellátás csatlakoztatása ........................................................................................................................... 91
7.6.9 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása ............................................................................ 92
7.6.10 Az elzárószelep csatlakoztatása ..................................................................................................................... 95
7.6.11 Az áramfogyasztás-mérők csatlakoztatása .................................................................................................... 95
7.6.12 A használatimelegvíz-szivattyú csatlakoztatása............................................................................................. 96
7.6.13 A riasztás kimenetének csatlakoztatása......................................................................................................... 96
7.6.14 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása .................................................................................. 97
7.6.15 A külső hőforrásra való átállás csatlakoztatása ............................................................................................. 97
7.6.16 Áramfogyasztó digitális bemenetek csatlakoztatása ..................................................................................... 98
7.6.17 A biztonsági termosztát csatlakoztatása (normál zárt kapcsolattal) ............................................................. 98
7.7 A kültéri egység felszerelésének befejezése .................................................................................................................. 99
7.7.1 A kültéri egység felszerelésének befejezése.................................................................................................. 99
7.8 A beltéri egység felszerelésének befejezése.................................................................................................................. 100
7.8.1 A beltéri egység bezárása............................................................................................................................... 100
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
8 Konfiguráció 101
8.1 Áttekintés: Beállítás ........................................................................................................................................................ 101
8.1.1 A leggyakrabban használt parancsok elérése ................................................................................................ 102
8.2 Beállítás varázsló............................................................................................................................................................. 103
8.3 Lehetséges képernyők .................................................................................................................................................... 105
Szerelői referencia-útmutató
3
Tartalomjegyzék
8.3.1 Lehetséges képernyők: Áttekintés ................................................................................................................. 105
8.3.2 Kezdőképernyő ............................................................................................................................................... 105
8.3.3 Főmenü képernyője........................................................................................................................................ 107
8.3.4 Menü képernyő .............................................................................................................................................. 108
8.3.5 Célhőmérséklet képernyő .............................................................................................................................. 109
8.3.6 Értékeket megjelenítő részletképernyő ......................................................................................................... 110
8.3.7 Az időjárásfüggő görbéket tartalmazó részletképernyő................................................................................ 110
8.3.8 Programozás képernyő: Példa........................................................................................................................ 112
8.4 Beállítások menü............................................................................................................................................................. 116
8.4.1 Meghibásodás................................................................................................................................................. 116
8.4.2 Szoba............................................................................................................................................................... 116
8.4.3 Fő zóna............................................................................................................................................................ 120
8.4.4 Kiegészítő zóna ............................................................................................................................................... 130
8.4.5 Térfűtés/-hűtés............................................................................................................................................... 134
8.4.6 Tartály ............................................................................................................................................................. 142
8.4.7 Felhasználói beállítások .................................................................................................................................. 149
8.4.8 Információ....................................................................................................................................................... 153
8.4.9 Szerelői beállítások ......................................................................................................................................... 154
8.5 Üzemeltetés .................................................................................................................................................................... 174
8.6 Menüszerkezet: Felhasználói beállítások áttekintése.................................................................................................... 175
8.7 Menüszerkezet: Szerelői beállítások áttekintése........................................................................................................... 176
9 Beüzemelés 177
9.1 Áttekintés: Beüzemelés .................................................................................................................................................. 177
9.2 Biztonsági előírások a beüzemeléskor............................................................................................................................ 177
9.3 Beüzemelés előtti ellenőrzőlista..................................................................................................................................... 178
9.4 Beüzemelés közbeni ellenőrzőlista................................................................................................................................. 179
9.4.1 A minimális áramlási sebesség ellenőrzése ................................................................................................... 179
9.4.2 Légtelenítési funkció....................................................................................................................................... 179
9.4.3 Üzemeltetési próbaüzem végrehajtása ......................................................................................................... 181
9.4.4 Működtető egység próbaüzemének végrehajtása ........................................................................................ 182
9.4.5 Lehetséges működtetőegység-próbaüzemek ................................................................................................ 182
9.4.6 Padlófűtéses betonszárítás ............................................................................................................................ 182
10 Átadás a felhasználónak 186
11 Karbantartás és szerelés 187
11.1 Áttekintés: karbantartás és szerelés............................................................................................................................... 187
11.2 Biztonsági óvintézkedések a karbantartásra vonatkozóan ............................................................................................ 187
11.3 A kültéri egység éves karbantartásának ellenőrzőlistája ............................................................................................... 187
11.4 A beltéri egység éves karbantartásának ellenőrzőlistája ............................................................................................... 188
11.5 A vízszűrő tisztítása hiba esetén..................................................................................................................................... 190
11.5.1 A vízszűrő eltávolítása .................................................................................................................................... 190
11.5.2 A vízszűrő tisztítása hiba esetén..................................................................................................................... 191
11.5.3 A vízszűrő beszerelése.................................................................................................................................... 192
12 Hibaelhárítás 193
12.1 Áttekintés: Hibaelhárítás ................................................................................................................................................ 193
12.2 Biztonsági előírások hibaelhárítás esetén ...................................................................................................................... 193
12.3 Problémák megoldása tünetek alapján.......................................................................................................................... 194
12.3.1 Jelenség: Az egység NEM fűt vagy hűt kielégítően ........................................................................................ 194
12.3.2 Jelenség: a meleg víz NEM éri el a kívánt hőmérsékletet.............................................................................. 194
12.3.3 Jelenség: A kompresszor NEM indul be (térfűtés vagy használativíz-melegítés) ......................................... 195
12.3.4 Jelenség: A rendszer bugyborékoló hangokat ad ki a beüzemelés után....................................................... 195
12.3.5 Tünet: A szivattyú zajos (kavitáció) ................................................................................................................ 196
12.3.6 Tünet: Kinyit a nyomáscsökkentő szelep ....................................................................................................... 196
12.3.7 Tünet: Szivárog a víznyomáscsökkentő szelep .............................................................................................. 197
12.3.8 Tünet: A helyiség fűtése NEM megfelelő alacsony külső hőmérséklet esetén............................................. 197
12.3.9 Tünet: A leágazópontban a nyomás átmenetileg szokatlanul magas ........................................................... 198
12.3.10 Tünet: A dekorációs elemek elmozdulnak a tartály megnagyobbodása miatt............................................. 198
12.3.11 Tünet: A tartály-fertőtlenítési funkció NEM fejeződött be megfelelően (AH-hiba)...................................... 199
12.4 Hibaelhárítás a hibakódok alapján.................................................................................................................................. 199
12.4.1 Súgószöveg megjelenítése hibás működés esetén........................................................................................ 199
12.4.2 Hibakódok: Áttekintés .................................................................................................................................... 200
Szerelői referencia-útmutató
4
13 Hulladékkezelés 206
13.1 Áttekintés: Hulladékba helyezés..................................................................................................................................... 206
13.2 Leszivattyúzás.................................................................................................................................................................. 206
13.3 A vákuumszivattyús üzemmód helyszíni aktiválása és inaktiválása............................................................................... 207
13.4 Vákuumszivattyús szárítás végrehajtása ........................................................................................................................ 208
13.5 Elzárószelep és szervizcsatlakozó használata................................................................................................................. 208
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Tartalomjegyzék
13.5.1 Az elzárószelep kezelése ................................................................................................................................ 208
13.5.2 Az elzárószelep nyitása/zárása ....................................................................................................................... 209
13.5.3 A szelepfedél kezelése.................................................................................................................................... 209
13.5.4 A szervizfedél kezelése ................................................................................................................................... 210
14 Műszaki adatok 211
14.1 Szerelési tér: Kültéri egység............................................................................................................................................ 211
14.2 Csövek rajza: Kültéri egység............................................................................................................................................ 212
14.3 Csövek rajza: Beltéri egység............................................................................................................................................ 213
14.4 Huzalozási rajz: Kültéri egység........................................................................................................................................ 214
14.5 Kábelezési rajz: beltéri egység........................................................................................................................................ 217
14.6 ESP-görbe: Beltéri egység ............................................................................................................................................... 223
15 Szószedet 224
16 Helyszíni beállítások táblázata 225
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
5
1 | Általános biztonsági óvintézkedések
1 Általános biztonsági óvintézkedések
1.1 A dokumentum bemutatása
▪ Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek
fordításai.
▪ A dokumentumban leírt óvintézkedések mindegyike nagyon fontos témákat fed
le, ezért pontosan kövesse azokat.
▪ A rendszer üzembe helyezését és a szerelési kézikönyvben, valamint a
beszereléshez adott referencia útmutatóban leírt összes tevékenységet CSAK az
erre jogosult szakember végezheti el.
1.1.1 A figyelmeztetések és szimbólumok jelentése
VESZÉLY
Súlyos vagy halálos sérülést okozó helyzet.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
Áramütés veszélye.
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
Olyan helyzetet jelez, ahol a rendkívül magas hőmérséklet miatt fennáll az égés/
forrázás veszélye.
VESZÉLY: ROBBANÁS VESZÉLYE
Robbanás veszélye.
FIGYELEM
Súlyos vagy halálos sérülés veszélye.
FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG
VIGYÁZAT
Enyhe vagy közepesen súlyos sérülés veszélye.
Szerelői referencia-útmutató
6
TÁJÉKOZTATÁS
Berendezések vagy vagyontárgyak sérülésének veszélye.
INFORMÁCIÓ
Hasznos tipp vagy további információ.
Az egységen használt jelölések:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1 | Általános biztonsági óvintézkedések
Jelölés Magyarázat
Beszerelés előtt olvassa el a szerelési és üzemeltetési
kézikönyvet, illetve tekintse meg a huzalozási útmutató
ábrát.
Karbantartás elvégzése és szervizelés előtt olvassa el a
szerelési kézikönyvet.
További információkat az "Referencia útmutató a
beszereléshez és a használathoz" kiadványban talál.
Az egység forgó alkatrészeket tartalmaz. Legyen óvatos az
egység szervizelése vagy ellenőrzése közben.
A dokumentumban használt jelölések:
Jelölés Magyarázat
Az ábra címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 ábra címe" az "1. fejezet 3. ábráját" jelenti.
A táblázat címét vagy a rá mutató hivatkozást jelzi.
Példa: " 1–3 táblázat címe" az "1. fejezet 3. táblázatát"
jelenti.
1.2 A szerelőnek
1.2.1 Általános
Ha NEM biztos abban, miként szerelje fel vagy működtesse az egységet, lépjen
kapcsolatba forgalmazójával.
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
▪ Működés közben vagy közvetlenül utána NE érintse meg a hűtő- és vízcsöveket
vagy a belső alkatrészeket. Azok hőmérséklete túlságosan magas vagy alacsony
lehet. Várjon, amíg az alkatrészek ismét megfelelő hőmérsékletűek lesznek. Ha
mindenképpen meg kell érintenie azokat, viseljen védőkesztyűt.
▪ NE érintse meg az esetleg kiszivárgó hűtőfolyadékot.
FIGYELEM
A helytelen üzembe helyezés, illetve a berendezés vagy kiegészítők helytelen
csatlakoztatása áramütést, rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb
károsodását okozhatja. Kizárólag a Daikin által gyártott vagy jóváhagyott
tartozékokat, opcionális berendezéseket és pótalkatrészeket használjon.
FIGYELEM
Győződjön meg róla, hogy a szerelés, a tesztelés és a felhasznált alapanyagok
kiválasztása a vonatkozó törvényi előírások szerint történik (a Daikin
dokumentációban leírt útmutatások betartása mellett).
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
VIGYÁZAT
A rendszer szerelése, karbantartása és szervizelése során viseljen megfelelő
védőfelszerelést (védőkesztyűt és -szemüveget stb.).
Szerelői referencia-útmutató
7
1 | Általános biztonsági óvintézkedések
FIGYELEM
A műanyag csomagoló tasakokat kidobás előtt szét kell tépni, hogy a gyermekek
véletlenül se játszhassanak velük. Lehetséges kockázat: fulladás.
FIGYELEM
Akadályozza meg, hogy az egységbe kisebb termetű állatok fészkeljék be magukat. Az
elektromos alkatrészekre mászó kis élőlények működészavarokat, füstölést vagy tüzet
is okozhatnak.
VIGYÁZAT
NE érjen a levegő bemeneti nyílásához és a készülék alumínium
ventilátorszárnyaihoz.
VIGYÁZAT
▪ NE tegyen semmilyen tárgyat vagy készüléket a berendezés tetejére.
▪ NEM szabad a berendezésre felmászni, felülni vagy felállni.
TÁJÉKOZTATÁS
A kültéri egységen végzett munkákat ajánlott száraz időjárási körülmények között
végezni, hogy ne jusson víz az egységbe.
A vonatkozó jogszabályoknak megfelelően szükséges lehet jegyzőkönyvet
biztosítani a termékhez, amely legalább a következő információkat tartalmazza:
karbantartási információ, javítási munkák, tesztek eredményei, készenléti
időszakok stb.
Emellett legalább a következő információt is biztosítani KELL a termék egy
hozzáférhető részén:
▪ Útmutatás a rendszer kikapcsolásához vészhelyzet esetén
▪ A tűzoltóság, rendőrség és kórház neve és címe
▪ A szerviz neve, címe, valamint éjjeli és nappali telefonszáma
Európában az EN378 tartalmazza a jegyzőkönyvre vonatkozó útmutatásokat.
1.2.2 Felszerelés helye
▪ Az egység körül legyen elegendő tér a szereléshez és szellőzéshez.
▪ Bizonyosodjon meg róla, hogy a felszerelés helye elbírja az egység tömegét és
▪ Válasszon megfelelően szellőző területet. NE fedje le a szellőzőnyílásokat.
▪ Győződjön meg róla, hogy az egység vízszintesen áll.
NEM szabad az egységet az alábbi helyeken felszerelni:
rezgését.
Szerelői referencia-útmutató
8
▪ Robbanásveszélyes környezetben.
▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az elektromágneses
hullámok megzavarhatják a vezérlőrendszert, a berendezés hibáját okozva.
▪ Tűzveszélyes környezetben, ahol fennáll a gyúlékony anyagok (például hígító vagy
üzemanyag) szivárgásának veszélye, illetve ahol szénszálak vagy gyúlékony por
található.
▪ Olyan térbe, ahol korrozív gázok (például kénsavas gáz) termelődik. A rézcsövek
és a forrasztások korróziója a hűtőközeg szivárgását okozhatja.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1.2.3 Hűtőközeg — R410A vagy R32 esetében
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
TÁJÉKOZTATÁS
Győződjön meg róla, hogy a hűtőközeget szállító csövek felszerelése a törvényi
előírásoknak megfelelően történt-e. Európában az EN378 szabvány van érvényben.
TÁJÉKOZTATÁS
Győződjön meg róla, hogy a helyszíni csövek és a csatlakozások NINCSENEK
nyomásnak kitéve.
FIGYELEM
A tesztelés során SOHA ne helyezze a terméket a maximális engedélyezett nyomásnál
(amely az egység adattábláján látható) nagyobb nyomás alá.
FIGYELEM
A hűtőfolyadék szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha
hűtőközeggáz-szivárgást észlel, azonnal szellőztesse ki a területet. Lehetséges
kockázatok:
▪ A túl magas hűtőközeg-koncentráció zárt térben oxigénhiányt okozhat.
▪ Ha a hűtőközeggáz tűzzel találkozik, mérgező gáz keletkezhet.
1 | Általános biztonsági óvintézkedések
VESZÉLY: ROBBANÁS VESZÉLYE
Leszivattyúzás – Hűtőközeg szivárgása. Ha szeretné leszivattyúzni a rendszert, és a
hűtőközeg szivárog a hűtőkörből:
▪ NE használja az egység automatikus leszivattyúzás funkcióját, amellyel
rendszerből minden hűtőközeget a kültéri egységbe juttathat. Lehetséges
következmény: A működő kompresszorba bejutó levegő öngyulladást és
robbanásr okoz.
▪ Használjon külön begyűjtő rendszert, így az egység kompresszorának NEM kell
üzemelni.
FIGYELEM
A hűtőfolyadékot MINDIG gyűjtse össze. NE engedje, hogy az a környezetbe jusson.
Vákuumszivattyúval szivattyúzza ki a felszerelést.
TÁJÉKOZTATÁS
Miután minden csövet csatlakoztatott, ellenőrizze, hogy nincs-e gázszivárgás.
Nitrogénnel hajtson végre gázszivárgás-ellenőrzést.
TÁJÉKOZTATÁS
▪ A kompresszor meghibásodásának elkerülése érdekében NE töltsön be több
hűtőközeget megadott mennyiségnél.
▪ Ha a hűtőközegrendszert meg kell bontani, a hűtőközeg kezelését a vonatkozó
előírásoknak megfelelően KELL végezni.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
9
1 | Általános biztonsági óvintézkedések
FIGYELEM
Ellenőrizze, hogy nincs-e oxigén a rendszerben. A hűtőközeg feltöltése csak a
szivárgásteszt és a vákuumszivattyús szárítás végrehajtása után végezhető el.
Lehetséges következmény: A kompresszor öngyulladása és felrobbanása a működő
kompresszorba kerülő oxigén miatt.

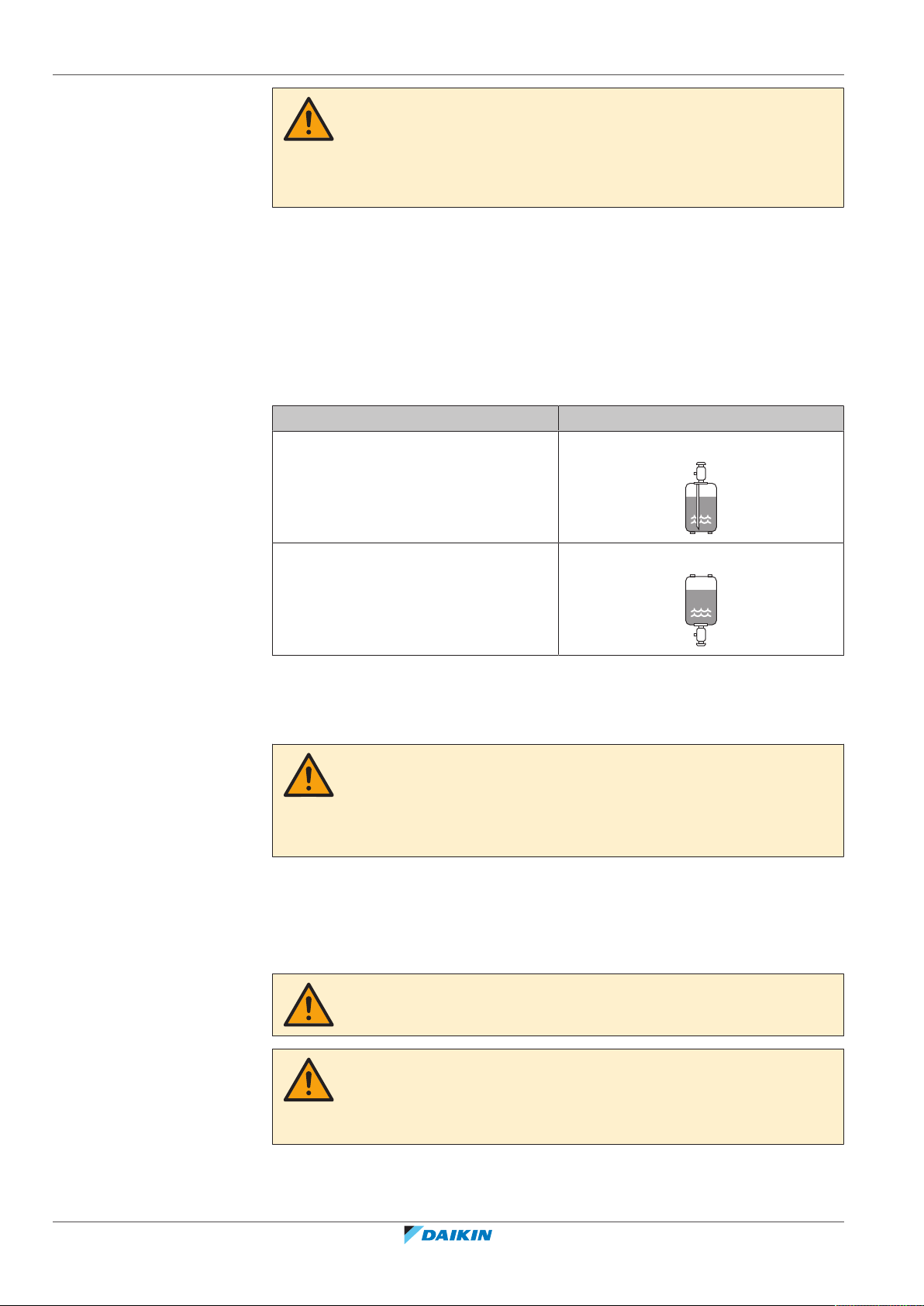

▪ Ha újratöltés szükséges, lásd az egységen az adattáblát. A tábláról leolvasható a
használható hűtőközeg típusa és a szükséges mennyiség.
▪ Az egység gyárilag fel van töltve hűtőközeggel. A csőméretektől és -hosszaktól
függően egyes rendszerek további hűtőközeg-feltöltést igényelhetnek.
▪ Csak a kifejezetten a rendszerben használatos hűtőközeghez megfelelő eszközök
használatával biztosítsa a nyomásellenállást, és akadályozza meg az idegen
anyagok bejutását a rendszerbe.
▪ A hűtőközeg-folyadék feltöltése:
Ha Ezután
Egy szifoncső van jelen
Töltéskor fordítsa felfelé a hengert.
(például: a hengeren a “folyadék
feltöltéséhez szükséges szifonnal
ellátva” felirat olvasható)
Egy szifoncső NINCS jelen Töltéskor fordítsa lefelé a hengert.
▪ Lassan nyissa ki a hűtőközeghengereket.
▪ A hűtőközeget folyadék állapotban töltse fel. Ha gáz állapotban adja hozzá, az
megakadályozhatja a megfelelő működést.
VIGYÁZAT
Ha a hűtőközeg-feltöltési eljárással készen van, vagy azt megszakítja, akkor azonnal el
kell zárni a hűtőközegtartály szelepét. Ha a szelep NEM zár azonnal, a megmaradó
nyomás további hűtőközeg-utántöltést eredményezhet. Lehetséges következmény:
Hibás hűtőközeg-mennyiség.
1.2.4 Sós víz
Szerelői referencia-útmutató
10
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
FIGYELEM
A sós víz kiválasztásának összhangban KELL lennie a vonatkozó jogszabályokkal.
FIGYELEM
A sós víz szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha
sósvízszivárgást észlel, azonnal szellőztesse ki a területet, és értesítse a helyi
márkaképviseletet.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1.2.5 Víz
1.2.6 Elektromos
1 | Általános biztonsági óvintézkedések
FIGYELEM
A környezeti hőmérséklet az egység belsejében sokkal magasabb lehet, mint a szoba
hőmérséklete (például 70°C). Sós víz szivárgása esetén az egység belsejében található
forró alkatrészek veszélyes helyzetet idézhetnek elő.
FIGYELEM
Az egység telepítésének és használatának meg KELL felelnie a vonatkozó
jogszabályokban foglalt biztonsági és környezetvédelmi előírásoknak.
Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési
kézikönyvét vagy szerelői referencia-útmutatóját.
TÁJÉKOZTATÁS
Kizárólag a 98/83EK EU-irányelvnek megfelelő minőségű vizet használjon.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
▪ Kapcsoljon KI minden áramforrást, mielőtt eltávolítaná a kapcsolódoboz fedelét,
elektromos kábeleket csatlakoztatna, vagy megérintené az elektromos
alkatrészeket.
▪ Szüntesse meg a tápellátást, várjon legalább 10 percet, majd a szervizelés
megkezdése előtt mérje meg a feszültséget a főáramkör kondenzátorainak és
elektromos alkatrészeinek kivezetésein. CSAK akkor érintse meg az elektromos
alkatrészeket, ha a feszültség kisebb, mint 50 V (egyenáram). A kivezetések
pontos helyét a huzalozási rajz segítségével határozhatja meg.
▪ Vizes kézzel NE érintse meg az elektromos alkatrészeket.
▪ A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
FIGYELEM
Ha a termék gyárilag NEM tartalmazza, a rögzített vezetékekbe be KELL építeni egy
főkapcsolót, vagy más olyan megszakítót, amellyel minden pólus csatlakozása
bontható, amennyiben III-as kategóriájú túlfeszültség lépne fel.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
11
1 | Általános biztonsági óvintézkedések
FIGYELEM
▪ CSAK réz vezetékeket használjon.
▪ Győződjön meg róla, hogy a helyszíni vezetékek bekötése a törvényi előírásoknak
megfelelően történt-e.
▪ A helyszíni huzalozási munkálatokat a termékhez mellékelt huzalozási rajz szerint
KELL végrehajtani.
▪ NE gyömöszöljön összetekert kábeleket az egységbe, és ügyeljen arra, hogy a
kábelek NE érjenek a csövekhez vagy az éles szélekhez. Ellenőrizze, hogy a
csatlakozásokra nem hat-e külső nyomás.
▪ Gondoskodjon megfelelő földelésről. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A
helytelen földelés áramütést eredményezhet.
▪ Csak külön áramkört szabad használni. TILOS egy másik készülékkel közös
áramellátásról üzemeltetni.
▪ Gondoskodjon róla, hogy be legyenek építve a szükséges biztosítékok és
megszakítók.
▪ Mindenképpen szereljen fel földzárlat-megszakítót. Ennek elmulasztása
áramütéshez vagy tűzhöz vezethet.
▪ A földzárlat-megszakító beszerelésekor ellenőrizze, hogy kompatibilis-e az
inverterrel (vagyis ellenáll-e a nagyfrekvenciás elektromos zajnak). Ha nem
kompatibilis, a földzárlat-megszakító feleslegesen kioldhat.
VIGYÁZAT
▪ A tápkábel csatlakoztatásakor: először a földelővezetéket kösse be, és csak azután
a tápvezetékeket.
▪ A tápkábel leválasztásakor: először a tápvezetékeket kösse le, és csak azután a
földelővezetéket.
▪ A tápkábel feszültségmentesítője és maga a csatlakozóblokk közötti tápvezetékek
hosszát úgy kell beállítani, hogy véletlen széthúzódáskor a tápvezetékek
összeköttetése szakadjon meg előbb, és ne a földelővezetéké.
TÁJÉKOZTATÁS
Óvintézkedések a tápkábelek fektetéséhez:
▪ NE csatlakoztasson különböző vastagságú vezetékeket a tápfeszültség
csatlakozóblokkjára (a tápkábel lazasága abnormális hőmérsékletet
eredményezhet).
▪ Az azonos vastagságú vezetékeket a fenti ábrán látható módon csatlakoztassa.
▪ A huzalozáshoz használja a kijelölt tápkábelt, és biztonságosan csatlakoztassa,
majd rögzítse, hogy ne érhesse külső nyomás a csatlakozótáblát.
▪ A csatlakozócsavarok meghúzásához használjon megfelelő csavarhúzót. A kis fejű
csavarhúzók kárt tehetnek a fejben, és lehetetlenné tehetik a megfelelő
meghúzást.
▪ A csatlakozócsavarok túl szoros meghúzása eltörheti őket.
Szerelői referencia-útmutató
12
Az interferencia elkerülése érdekében a tápkábelek legyenek legalább 1 m
távolságra a televízió- vagy rádiókészülékektől. A rádióadás hullámhosszától
függően az 1m távolság kevés lehet.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1 | Általános biztonsági óvintézkedések
FIGYELEM
▪ Az elektromos szerelési munka végén ellenőrizze, hogy az elektromos dobozban
minden elektromos alkatrész és csatlakozó jól csatlakozik-e.
▪ Az egység elindítása előtt ellenőrizze, hogy alaposan lezárta-e a fedeleket.
TÁJÉKOZTATÁS
Csak abban az esetben érvényes, ha a tápellátás háromfázisú, és a kompresszor BE/KI
kapcsolóval indítható.
Ha fennáll az ellenfázis lehetősége egy pillanatnyi áramszünet után, és a termék
működése közben megszűnik, majd helyreáll a tápellátás, csatlakoztasson helyben
egy ellenfázisvédő áramkört. A termék ellenfázisban való működtetése a
kompresszor és más alkatrészek meghibásodásához vezethet.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
13
2 | A dokumentum bemutatása
2 A dokumentum bemutatása
2.1 A dokumentum bemutatása
Célközönség
Képesített szerelők
Dokumentációkészlet
Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a
következőkből áll:
▪ Általános biztonsági óvintézkedések:
- Biztonsági tudnivalók, amelyeket el kell olvasnia a felszerelés előtt
- Formátum: Papír (a beltéri egység dobozában)
▪ Beltéri egység szerelési kézikönyve:
- Szerelési utasítások
- Formátum: Papír (a beltéri egység dobozában)
▪ Kültéri egység szerelési kézikönyve:
- Szerelési utasítások
- Formátum: Papír (a kültéri egység dobozában)
▪ Szerelői referencia-útmutató:
- Szerelési előkészületek bevált gyakorlatok, referenciaadatok stb.
- Formátum: A digitális fájlok a következő weboldalon találhatók: http://
www.daikineurope.com/support-and-manuals/product-information/
▪ Kiegészítő kézikönyv az opcionális berendezésekhez:
- Kiegészítő információk az opcionális berendezések üzembe helyezéséhez
- Formátum: Papír (a beltéri egység dobozában) + A digitális fájlok a következő
weboldalon találhatók: http://www.daikineurope.com/support-and-manuals/
product-information/
A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy
forgalmazójától szerezheti be.
Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek
fordításai.
Műszaki technikai adatok
▪ A műszaki adatok legújabb verziójának kiegészítését a regionális Daikin
webhelyen (nyilvánosan hozzáférhető) szerezheti be.
Szerelői referencia-útmutató
14
▪ A műszaki adatok legújabb verziójának teljes dokumentációját a Daikin Business
Portal (jelszó szükséges) szerezheti be.
Online eszközök
A dokumentációkészleten kívül néhány online eszköz is elérhető a szerelők
számára:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
2 | A dokumentum bemutatása
▪ Heating Solutions Navigator
- Digitális szerszámkészlet, amely számos eszközt kínál a fűtő rendszerek
felszerelésének és konfigurációjának elősegítésére.
- A Heating Solutions Navigator eléréséhez a Stand By Me platformon való
regisztráció szükséges. További információ: https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- A szerelők és szerviztechnikusok számára készült mobilalkalmazás, amely
lehetővé teszi a fűtő rendszerek regisztrációját, konfigurálását és
hibaelhárítását.
- A mobilalkalmazás iOS- és Android-eszközökre az alábbi QR-kódok
használatával tölthető le. Az alkalmazás eléréséhez a Stand By Me platformon
való regisztráció szükséges.
App Store Google Play
2.2 A szerelői referencia-útmutató áttekintése
Fejezet Leírás
Általános biztonsági
óvintézkedések
A dokumentum bemutatása A szerelő rendelkezésére álló dokumentumok
A doboz bemutatása Az egységek kicsomagolása és a tartozékok
Egységek és opciók ▪ Az egységek azonosítása
Használati irányelvek A rendszer különböző felszerelési beállításai
Előkészületek A helyszín felkeresése előtti tennivalók
Felszerelés A rendszer felszerelésével kapcsolatos teendők
Beállítás A rendszer felszerelés utáni konfigurálásával
Beüzemelés A rendszer konfigurálás utáni beüzemelésével
Biztonsági tudnivalók, amelyeket el kell olvasnia
a felszerelés előtt
eltávolítása
▪ Egységek és opciók lehetséges kombinációi
és tudnivalók
kapcsolatos teendők és tudnivalók
kapcsolatos teendők és tudnivalók
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Átadás a felhasználónak Mit kell átadni és elmagyarázni a felhasználónak
Karbantartás és szerelés Az egységek karbantartása és szerelése
Hibaelhárítás Tennivalók problémák esetén
Hulladékkezelés A rendszer hulladékkezelésének módja
Műszaki adatok A rendszer műszaki jellemzői
Szószedet Fogalommeghatározások
Szerelői referencia-útmutató
15
2 | A dokumentum bemutatása
Helyszíni beállítások táblázata A táblázatot a szerelőnek kell kitöltenie, és meg
Fejezet Leírás
kell tartani további hivatkozás céljából
Megjegyzés: A felhasználói referencia-
útmutatóban található egy szerelői beállítások
táblázat is. Ezt a táblázatot a szerelőnek kell
kitöltenie, és át kell adnia a felhasználónak.
Szerelői referencia-útmutató
16
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
3 A doboz bemutatása
3.1 Áttekintés: A doboz bemutatása
Ez a fejezet leírja, hogy mit kell tennie a kültéri és beltéri egységet tartalmazó
dobozok helyszínre szállítását követően.
Tartsa szem előtt az alábbiakat:
▪ Kiszállításkor az egység sértetlenségét ellenőrzni KELL. Bármilyen sérülést azonnal
jelezni KELL a szállítmányozó reklamációs ügyintézőjének.
▪ A becsomagolt egységet vigye minél közelebb a végleges üzembe helyezési
helyhez, hogy megelőzze a szállítás során okozott sérüléseket.
▪ Tervezze meg előre, hogy milyen útvonalon kerül az egység a felszerelési helyére.
3.2 Kültéri egység
3 | A doboz bemutatása
3.2.1 A kültéri egység kicsomagolása
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
17
3 | A doboz bemutatása
1
4
5
2
3
4×
143 kg
3.2.2 A kültéri egység kezelése
VIGYÁZAT
A sérülések elkerülése érdekében NE érintse meg a berendezés levegőbemenetét
vagy alumínium bordáit.
3.2.3 Tartozékok eltávolítása a kültéri egységből
1 Nyissa ki a kültéri egységet.
2 Távolítsa el a tartozékokat.
Szerelői referencia-útmutató
18
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
3 | A doboz bemutatása
1×
2×
2×
1× 1×
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
RXXX
1× 1×
a d e
b c
a Kültéri egység szerelési kézikönyve
b Fluorozott, üvegházhatású gázokra figyelmeztető címke
c Fluorozott, üvegházhatású gázokra figyelmeztető többnyelvű címke
d Elzárószelep (beépített szűrővel)
e Energiacímke
3.2.4 A szállítási rögzítés eltávolítása
TÁJÉKOZTATÁS
Ha a berendezést a szállítási rögzítéssel üzemeltetik, abnormális vibráció és zaj
jelentkezhet.
A kompresszorról el kell távolítani a szállítótámasztékot. Ez a kompresszor lába
alatt helyezkedik el, hogy szállítás közben megvédje az egységet. Kövesse az ábrát
és az alábbiakban bemutatott eljárást.
1 Távolítsa el a kompresszor rögzítőcsavarjáról az anyát (a).
2 Távolítsa el a szállítótámasztékot (b), és kezelje hulladékként.
3 Szerelje vissza a kompresszor rögzítőcsavarjára az anyát (a), és húzza meg
10,1N•m nyomatékkal.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
19
3 | A doboz bemutatása
(10.1 N·m)
a
1
3
2
b
1 2
3.3 Beltéri egység
3.3.1 A beltéri egység kicsomagolása
3.3.2 Tartozékok eltávolítása a beltéri egységből
Szerelői referencia-útmutató
20
Egyes tartozékok az egység belsejében találhatók. Az egység felnyitásával
kapcsolatban lásd: "A beltéri egység felnyitása"[472].
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
3 | A doboz bemutatása
1× 1× 1× 1×
a b c d
2×4× 1×
fe g
1×
h
a Általános biztonsági óvintézkedések
b Kiegészítő kézikönyv az opcionális berendezésekhez
c Beltéri egység szerelési kézikönyve
d Üzemeltetési kézikönyv
e Az elzárószelep tömítőgyűrűje
f Elzárószelep
g Túlnyomási megkerülőszelep
h Fali tartó
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
21
4 | Egységek és opciók
4 Egységek és opciók
4.1 Áttekintés: Egységek és opciók
4.2 Azonosítás
A fejezet az alábbiakról ad tájékoztatást:
▪ A kültéri egység azonosítása
▪ A beltéri egység azonosítása
▪ A kültéri egység és az opciók együttes használata
▪ A beltéri egység és az opciók együttes használata
TÁJÉKOZTATÁS
Több készülék egyszerre történő üzembe helyezése vagy szervizelése esetén ügyeljen
rá, hogy NE cserélje össze a különböző modellek szervizpaneljeit.
4.2.1 Azonosítási címke: Kültéri egység
Helye
A modellek azonosítása
Példa: EPGA11DAV3
Kód Magyarázat
EP Európai hydrosplit kültéri páros hőszivattyú
G Közepes vízhőmérséklet – környezeti zóna: −10~−20°C
A R32 hűtőközeg
11 Teljesítményosztály
Szerelői referencia-útmutató
22
DA Modellsorozat
V3 Tápellátás
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
4.2.2 Azonosító címke: Beltéri egység
Helye
A modellek azonosítása
Példa: EABH16DF6V
Kód Leírás
E Európai modell
AB Falra szerelt hydrosplit egység különálló tartállyal
H H=Csak fűtés
16 Teljesítményosztály
4 | Egységek és opciók
X=Fűtés/hűtés
DF Modellsorozat
6V Kiegészítő fűtőelem modellje
4.3 Egységek és opciók együttes használata
INFORMÁCIÓ
Lehetséges, hogy az országában bizonyos opciók nem elérhetők.
4.3.1 A kültéri egység opciói
Alaplemezfűtés (EKBPH140L7)
▪ Megakadályozza az alaplemez jegesedését.
▪ Alacsony külső hőmérsékletű és erősen párás területeken ajánlott.
A szerelési útmutatásokat lásd az alaplemezfűtés szerelési kézikönyvében.
4.3.2 A beltéri egység opciói
A szobatermosztát szerepét a távirányító tölti be (BRC1HHDA)
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ A szobatermosztátként használt felhasználói felület csak a beltéri egységhez
csatlakoztatott felhasználói felülettel együtt használható.
▪ A szobatermosztátként használt felhasználói felületet a vezérelni kívánt szobába
kell felszerelni.
A szerelési útmutatásokat lásd a szobatermosztátként használt felhasználói felület
szerelési és üzemeltetési kézikönyvében.
Szobatermosztát (EKRTWA, EKRTR1)
A beltéri egységhez opcionális szobatermosztát csatlakoztatható. Ez a termosztát
lehet vezetékes (EKRTWA) vagy vezeték nélküli (EKRTR1).
Szerelői referencia-útmutató
23
4 | Egységek és opciók
A szerelési útmutatásokat lásd a szobatermosztát szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Távoli érzékelő vezeték nélküli termosztáthoz (EKRTETS)
Távoli beltéri hőmérséklet-érzékelőt (EKRTETS) csak a vezeték nélküli termosztáttal
(EKRTR1) használhat.
A szerelési útmutatásokat lásd a szobatermosztát szerelési kézikönyvében és az
opcionális berendezések kiegészítő kézikönyvében.
Digitális KI/BE jel panel (EKRP1HBAA)
A Digitális KI/BE jel panel a következő jelek biztosításához szükséges:
▪ Alarm output
▪ Térfűtés/-hűtés BE/KI kimenet
▪ Átállás külső hőforrásra
A szerelési útmutatásokat lásd a digitális KI/BE jel panel szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
Kommunikációs PCB-panel (EKRP1AHTA)
A digitális bemenetek általi energiatakarékos fogyasztásvezérlés engedélyezéséhez
be kell szerelnie a kommunikációs PCB-panelt.
A szerelési útmutatásokat lásd a kommunikációs PCB-panel szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
Távoli beltéri érzékelő (KRCS01-1)
Alapértelmezés szerint a távirányító beépített érzékelője használatos a szoba
hőmérséklet-érzékelőjeként.
A távoli beltéri érzékelő opcióként szerelhető fel a szoba hőmérsékletének egy
másik pontban történő méréséhez.
A szerelési útmutatásokat lásd a távoli beltéri érzékelő szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
INFORMÁCIÓ
▪ A távoli beltéri érzékelő kizárólag abban az esetben használható, ha a távirányító
szobatermosztát funkcióra van beállítva.
▪ A távoli beltéri érzékelő és a távoli kültéri érzékelő nem csatlakoztatható
egyszerre.
Távoli kültéri érzékelő (EKRSCA1)
Alapértelmezés szerint a kültéri egységben található érzékelő használatos a kültéri
hőmérséklet mérésére.
A távoli kültéri érzékelő opcióként szerelhető fel a kültéri hőmérséklet egy másik
pontban történő mérésére (például a közvetlen napfény elkerülése miatt) a
rendszer jobb működése érdekében.
Szerelői referencia-útmutató
24
A szerelési útmutatásokat lásd a távoli kültéri érzékelő szerelési kézikönyvében és
az opcionális berendezések kiegészítő kézikönyvében.
INFORMÁCIÓ
A távoli beltéri érzékelő és a távoli kültéri érzékelő nem csatlakoztatható egyszerre.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
4 | Egységek és opciók
PC-kábel (EKPCCAB4)
A PC-kábel kapcsolatot létesít a beltéri egység kapcsolódoboza és egy számítógép
között. Lehetővé teszi a beltéri egység szoftverének frissítését.
A szerelési útmutatásokat lásd a PC-kábel szerelési kézikönyvében.
Hőszivattyú konvektor (FWXV)
Térfűtés/-hűtés biztosításához használhatók hőszivattyú konvektorok (FWXV).
A szerelési útmutatásokat lásd a hőszivattyú-konvektorok szerelési kézikönyvében
és az opcionális berendezések kiegészítő kézikönyvében.
LAN-adapter az okostelefonos vezérléshez + az okoshálózati alkalmazásokhoz
(BRP069A61)
A LAN-adapter beszerelésével:
▪ Egy okostelefon-alkalmazással vezérelheti a rendszert.
▪ Különféle okoshálózati alkalmazásokban használhatja a rendszert.
A szerelési útmutatásokat lásd a LAN-adapter szerelési kézikönyvében.
LAN-adapter az okostelefonos vezérléshez (BRP069A62)
A LAN-adapter beszerelésével egy okostelefon-alkalmazással vezérelheti a
rendszert.
A szerelési útmutatásokat lásd a LAN-adapter szerelési kézikönyvében.
Univerzális központi vezérlő (EKCC8-W)
Vezérlő a kaszkádolt vezérléshez.
Kétzónás készlet (BZKA7V3)
Felszerelhet egy opcionális kétzónás készletet.
A szerelési útmutatásokat lásd a kétzónás készlet szerelési kézikönyvében.
Csatlakoztatási készlet külső gyártótól származó tartályhoz (EKHY3PART)
Akkor van rá szükség, amikor külső gyártótól származó tartályt szeretne
csatlakoztatni.
Egy hőmérséklet-érzékelőből és egy 3-járatú szelepből áll.
A szerelési útmutatásokat lásd a csatlakoztatási készlet szerelési kézikönyvében.
Csatlakoztatási készlet beépített termosztáttal rendelkező, külső gyártótól
származó tartályhoz (EKHY3PART2)
Készlet beépített termosztáttal rendelkező, külső gyártótól származó tartály
csatlakoztatásához. A készlet segítségével a tartályos termosztátos ellátás
használatimelegvíz-igénnyel váltható ki a beltéri egység esetében.
Átalakítókészlet (EKHBCONV)
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Az átalakítókészlet segítségével alakíthatja át csak a fűtésre alkalmas modelleket
visszafordítható modellekké.
A szerelési útmutatásokat lásd az átalakítókészlet szerelési kézikönyvében.
Okoshálózat relékészlete (EKRELSG)
Az opcionális okoshálózati relékészletet nagyfeszültségű okoshálózati csatlakozók
(EKRELSG) esetén kell beszerelni.
A szerelési útmutatásokat lásd az okoshálózati relékészlet szerelési kézikönyvében.
Szerelői referencia-útmutató
25
4 | Egységek és opciók
4.3.3 A beltéri egység és a kültéri egység lehetséges kombinációi
4.3.4 A beltéri egység és a használatimelegvíz-tartály lehetséges kombinációi
Beltéri egység Kültéri egység
EPGA11 EPGA14 EPGA16
EABH/X O O O
Beltéri egység Használatimelegvíz-tartály
EKHWS EKHWSU EKHWP
EABH/X O O O
Szerelői referencia-útmutató
26
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5 Használati irányelvek
INFORMÁCIÓ
A hűtés csak a következők esetén alkalmazható:
▪ Visszafordítható modellek
▪ Csak fűtő modellek + átalakítókészlet (EKHBCONV)
5.1 Áttekintés: használati irányelvek
A használati irányelvek célja, hogy betekintést engedjen a hőszivattyúrendszer
lehetőségeibe.
TÁJÉKOZTATÁS
▪ A használati irányelvek ábrái kizárólag referenciaként szolgálnak, és NEM
használhatók részletes hidraulikai diagramként. A részletes hidraulikai méretezés
és kiegyensúlyozás NINCS feltüntetve, azok a szerelő felelősségét képezik.
▪ A hőszivattyú működésének optimalizálására szolgáló beállításokkal kapcsolatos
további információk:"8Konfiguráció"[4101].
5 | Használati irányelvek
Ez a fejezet a következőkkel kapcsolatos használati irányelveket tartalmazza:
▪ A térfűtési/-hűtési rendszer beállítása
▪ Kiegészítő hőforrás beállítása a térfűtéshez
▪ A használatimelegvíz-tartály beállítása
▪ Az energiamérés beállítása
▪ Az energiafogyasztás-vezérlő beállítása
▪ Külső hőmérséklet-érzékelő beállítása
5.2 A térfűtési/-hűtési rendszer beállítása
A hőszivattyúrendszer egy vagy több szobában található hőkibocsátókhoz
továbbítja a kilépő vizet.
Mivel a rendszer minden egyes szoba hőmérsékletének szabályozására nagy
rugalmasságot biztosít, először a következő kérdésekre kell válaszolnia:
▪ Hány szobát fűt vagy hűt ahőszivattyúrendszer?
▪ Milyen típusú hőkibocsátók vannak használatban az egyes szobákban, és milyen
kilépővíz-hőmérsékletre vannak tervezve?
A térfűtés/-hűtés követelményeinek meghatározását követően az alábbi
összeállítási irányelvek követését ajánljuk.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
TÁJÉKOZTATÁS
Külső szobatermosztát használata esetén a szobai fagyvédelmet a külső
szobatermosztát szabályozza. A szobai fagyvédelem azonban csak akkor lehetséges,
ha a [C.2] Térfűtés/-hűtés=Be.
Szerelői referencia-útmutató
27
5 | Használati irányelvek
B
A
a
5.2.1 Egyetlen szoba
Padlófűtés vagy radiátorok – Vezetékes szobatermosztát
INFORMÁCIÓ
Ha külső szobatermosztát van használatban, és minden körülmények között
garantálni kell a szobai fagyvédelmet, az Vészüzem [9.5.1] beállítása Automatikus
kell, hogy legyen.
TÁJÉKOZTATÁS
Egy túlnyomási megkerülőszelep is beszerelhető a rendszerbe. Vegye figyelembe,
hogy ez a szelep nem minden esetben szerepel az ábrákon.
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a A szobatermosztát szerepét a távirányító tölti be
▪ A padlófűtés vagy a radiátorok a következő módon vannak csatlakoztatva:
- Meleg víz → Beltéri egység
- Hideg víz → Kültéri egység
▪ A fő szoba hőmérsékletét a szobatermosztát szerepét betöltő távirányító
szabályozza (opcionális berendezés: BRC1H).
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a
felhasználói felület környezetének
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
hőmérséklete alapján történik.
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Szerelői referencia-útmutató
28
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Előnyök
B
A
b
a
▪ Magas kényelmi és hatékonysági fok. Az intelligens szobatermosztát-funkció
növelheti vagy csökkentheti a kívánt kilépő vízhőmérsékletet a tényleges
szobahőmérséklet alapján (szabályozás). Ennek eredménye a következő:
- A kívánt hőmérsékletnek megfelelő állandó szobahőmérséklet (magas kényelmi
fok)
- Kevesebb BE/KI ciklus (csendesebb működés, nagyobb kényelem és
hatékonyság)
- A kilépő víz hőmérséklete a lehető legalacsonyabb (nagyobb hatékonyság)
▪ Egyszerű. A felhasználói felület használatával egyszerűen állíthatja be a kívánt
szobahőmérsékletet:
- A mindennapi igények kielégítésére előre beállíthat értékeket és programokat.
- Ha el szeretne térni a mindennapokra jellemző igényektől, lehetősége van az
előre beállított értékek és programok ideiglenes felülírására, illetve a szünnap
üzemmód használatára.
Padlófűtés vagy radiátorok – Vezeték nélküli szobatermosztát
Összeállítás
5 | Használati irányelvek
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a A vezeték nélküli külső szobatermosztát vevőegysége
b Vezeték nélküli külső szobatermosztát
▪ A padlófűtés vagy a radiátorok a következő módon vannak csatlakoztatva:
- Meleg víz → Beltéri egység
- Hideg víz → Kültéri egység
▪ A szobahőmérsékletet a vezeték nélküli külső szobatermosztát szabályozza
(EKRTR1 opcionális berendezés).
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
29
5 | Használati irányelvek
B
A
a
Beállítás Érték
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
▪ Kód: [C-05]
Előnyök
▪ Vezeték nélküli. A Daikin külső szobatermosztát vezeték nélküli változatban is
elérhető.
▪ Hatékonyság. Annak ellenére, hogy a külső szobatermosztát kizárólag BE/
KIjeleket küld, külön a hőszivattyúrendszerhez lett kialakítva.
▪ Kényelem. Padlófűtés esetén a vezeték nélküli külső szobatermosztát a szoba
páratartalmának mérésével megelőzi a hűtési folyamat során a padlón keletkező
páralecsapódást.
Hőszivattyú konvektorok
Összeállítás
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a A hőszivattyú konvektorok távirányítója
▪ Ahőszivattyú-konvektorok a következő módon vannak csatlakoztatva:
- Meleg víz → Beltéri egység
- Hideg víz → Kültéri egység
▪ A kívánt szobahőmérséklet a hőszivattyú konvektorok távirányítója segítségével
állítható be.
▪ A térfűtés/-hűtés kommunikációs jele egy digitális bemeneten jut el a beltéri
egységhez (X2M/35 és X2M/30).
▪ A helyiség üzemmód a beltéri egység egy digitális kimenetén keresztül jut el a
hőszivattyú konvektorokhoz (X2M/4és X2M/3).
INFORMÁCIÓ
Több hőszivattyú konvektor használata esetén bizonyosodjon meg arról, hogy a
hőszivattyú konvektorok távirányítójának infravörös jele mindegyik hőszivattyú
konvektorhoz eljut.
Szerelői referencia-útmutató
30
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Konfiguráció
B
A
a
M1
5 | Használati irányelvek
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
▪ #: [4.4]
▪ Kód: [7-02]
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
▪ Kód: [C-05]
Előnyök
▪ Hűtés. A hőszivattyú konvektor a fűtési teljesítmény mellett kiváló hűtési
teljesítményt is biztosít.
▪ Hatékonyság. Optimális energiatakarékosság az összekapcsolási funkciónak
köszönhetően.
▪ Stílusos.
Kombináció:Padlófűtés + hőszivattyú-konvektorok
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
0 (Egyetlen zóna): Fő
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
▪ A térfűtést a következők biztosítják:
- A padlófűtés
- Ahőszivattyú konvektorok
▪ A térhűtést kizárólag a hőszivattyú konvektorok biztosítják. A padlófűtés az
elzárószelep segítségével állítható le.
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B Egyetlen egy szoba
a A hőszivattyú konvektorok távirányítója
▪ Ahőszivattyú-konvektorok a következő módon vannak csatlakoztatva:
- Meleg víz → Beltéri egység
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
- Hideg víz → Kültéri egység
▪ A padlófűtés beszerelése előtt egy elzárószelepet (nem tartozék) kell beszerelni a
hűtési művelet során a padlón keletkező páralecsapódás megelőzése érdekében.
▪ A kívánt szobahőmérséklet a hőszivattyú konvektorok távirányítója segítségével
állítható be.
Szerelői referencia-útmutató
31
5 | Használati irányelvek
▪ A térfűtés/-hűtés kommunikációs jele egy digitális bemeneten jut el a beltéri
egységhez (X2M/35 és X2M/30).
▪ A helyiség üzemmód a beltéri egység egy digitális kimenetén (X2M/4 és X2M/3)
keresztül jut el a következőhöz:
- Ahőszivattyú konvektorok
- Az elzárószelep
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Külső szobatermosztát a fő zónára:
▪ #: [2.A]
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
▪ Kód: [C-05]
BE/KI feltételt tud küldeni. Nincs
elválasztva a fűtési és a hűtési igény.
Előnyök
▪ Hűtés. A hőszivattyú-konvektorok a fűtési teljesítmény mellett kiváló hűtési
teljesítményt is biztosítanak.
▪ Hatékonyság. A padlófűtés a hőszivattyúrendszerrel együtt nyújtja a legjobb
teljesítményt.
▪ Kényelem. A két hőkibocsátó-típus kombinációja a következőket biztosítja:
- A padlófűtés nyújtotta kiváló fűtési kényelem
- A hőszivattyúkonvektorok nyújtotta kiváló hűtési kényelem
5.2.2 Több szoba – Egyetlen kilépő vízhőmérsékleti zóna
Amennyiben csupán egyetlen kilépő vízhőmérsékleti zónára van szükség, mert a
hőkibocsátók mindegyikének tervezett kilépő vízhőmérséklete azonos, NINCS
szükség keverőszelep használatára (költséghatékony).
Példa: Ha a hőszivattyúrendszert olyan szint fűtésére használja, ahol az összes
szobában egyforma hőkibocsátók vannak.
Padlófűtés vagy radiátorok – Termosztatikus szelepek
A szobák padlófűtés vagy radiátorok használatával történő felfűtése esetén gyakori
módszer a fő szoba hőmérsékletének termosztát segítségével történő szabályozása
(ez lehet a felhasználói felület vagy külső szobatermosztát), míg a többi szoba
hőmérsékletét úgynevezett termosztatikus szelepek vezérlik, amelyek a
szobahőmérséklettől függően kinyílnak vagy elzáródnak.
Szerelői referencia-útmutató
32
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5 | Használati irányelvek
T
B C
A
a
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a A szobatermosztát szerepét a távirányító tölti be
▪ A fő szoba padlófűtése a következő módon van csatlakoztatva:
- Meleg víz → Beltéri egység
- Hideg víz → Kültéri egység
▪ A fő szoba hőmérsékletét a szobatermosztát szerepét betöltő távirányító
szabályozza (opcionális berendezés: BRC1H).
▪ Minden egyes további szobában be van szerelve egy termosztatikus szelep a
padlófűtés előtt.
INFORMÁCIÓ
Vegye figyelembe azokat a helyzeteket, amikor a fő szoba másik hőforrással fűthető.
Példa: tűzhelyek.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a
felhasználói felület környezetének
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
hőmérséklete alapján történik.
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Előnyök
▪ Egyszerű. Ugyanolyan beszerelés, mint egy szoba esetén, de termosztatikus
szelepekkel.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
33
5 | Használati irányelvek
M2M1
B C
A
a a
b
Padlófűtés vagy radiátorok – Több külső szobatermosztát
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Külső szobatermosztát
b Megkerülőszelep
▪ Minden szobában be van szerelve egy elzárószelep (nem tartozék), amely
megakadályozza a kilépővíz-ellátást, amikor nincs szükség fűtésre vagy hűtésre.
▪ Be kell szerelni egy megkerülőszelepet, amely lehetővé teszi a víz keringetését,
amikor minden elzárószelep zárva van. A megbízható működés biztosításához
adja meg a "6.3A vízcsövek előkészítése" [459] "A vízmennyiség és az áramlás
sebességének ellenőrzése" táblázatában megadott minimális vízáramlást.
▪ A beltéri egységbe épített távirányító határozza meg a helyiség üzemmódot.
Ügyeljen rá, hogy az egyes szobatermosztátokon az üzemmódot a beltéri
egységnek megfelelően kell beállítani.
▪ A szobatermosztátok az elzárószelepekhez kapcsolódnak, de NEM kell a beltéri
egységhez csatlakozniuk. A beltéri egység szolgáltatja a kilépővizet minden
esetben, a kilépővíz programozhatósága mellett.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
0 (Kilépő víz): Az egység
működésének meghatározása a kilépő
víz hőmérséklete alapján történik.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Előnyök
Padlófűtéssel vagy radiátorokkal összehasonlítva egy szoba esetén:
▪ Kényelem. A szobatermosztátok használatával beállíthatja a kívánt
szobahőmérsékletet, valamint a programokat az egyes szobák számára.
Szerelői referencia-útmutató
34
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Hőszivattyú-konvektorok – Többszobás használat
B
A
a a
C
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a A hőszivattyú konvektorok távirányítója
▪ A kívánt szobahőmérséklet a hőszivattyú konvektorok távirányítója segítségével
állítható be.
▪ A beltéri egységbe épített távirányító határozza meg a helyiség üzemmódot.
▪ Az egyes hőszivattyú konvektorok fűtési vagy hűtési kommunikációs jelei a beltéri
egységen, a digitális bemenettel párhuzamosan vannak csatlakoztatva (X2M/35
és X2M/30). A beltéri egység csak abban az esetben biztosít kilépővízhőmérsékletet, ha valóban szükséges.
5 | Használati irányelvek
INFORMÁCIÓ
A kényelem és teljesítmény növelésének érdekében a EKVKHPC szelepkészlet opció
felszerelését ajánljuk mindenhőszivattyú-konvektorhoz.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
1 (Külső szobatermosztát): Az
egység működését a külső termosztát
határozza meg.
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
0 (Egyetlen zóna): Fő
▪ #: [4.4]
▪ Kód: [7-02]
Előnyök
Ahőszivattyú konvektorokkal összehasonlítva egy szoba esetén:
▪ Kényelem. Ahőszivattyú konvektorok távirányítójának használatával állíthatja be
a kívánt szobahőmérsékletet, valamint a programokat az egyes szobák számára.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
35
5 | Használati irányelvek
b
B C
A
a
M1
M1
Kombináció:Padlófűtés + hőszivattyú-konvektorok – több szoba
Összeállítás
A Fő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
a Külső szobatermosztát
b A hőszivattyú konvektorok távirányítója
▪ Minden hőszivattyú-konvektorral felszerelt szoba esetén: A hőszivattyú-
konvektorok a következő módon vannak csatlakoztatva:
- Meleg víz → Beltéri egység
- Hideg víz → Kültéri egység
▪ Minden padlófűtéses szoba esetén: Két elzárószelep (nem tartozék) van
beszerelve a padlófűtés előtt:
- Egy elzárószelep a melegvízellátás megakadályozására, ha nincs igény a szoba
fűtésére
- Egy elzárószelep a szobák hőszivattyú konvektorral történő hűtése során a
padlón keletkező páralecsapódás megelőzésére.
▪ Minden hőszivattyú-konvektorral felszerelt szoba esetén: A kívánt
szobahőmérséklet a hőszivattyú konvektorok távirányítója segítségével állítható
be.
▪ Minden padlófűtéssel felszerelt szoba esetén: A kívánt szobahőmérséklet a külső
szobatermosztát (vezetékes vagy vezeték nélküli) segítségével állítható be.
▪ A beltéri egységbe épített távirányító határozza meg a helyiség üzemmódot.
Ügyeljen rá, hogy az egyes külső szobatermosztátokon és a
hőszivattyú konvektorok távirányítóján az üzemmódot a beltéri egységnek
megfelelően kell beállítani.
INFORMÁCIÓ
A kényelem és teljesítmény növelésének érdekében a EKVKHPC szelepkészlet opció
felszerelését ajánljuk mindenhőszivattyú-konvektorhoz.
Szerelői referencia-útmutató
36
Konfiguráció
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
▪ Kód: [C-07]
Vízhőmérséklet-zónák száma:
▪ #: [4.4]
▪ Kód: [7-02]
Beállítás Érték
0 (Kilépő víz): Az egység
működésének meghatározása a kilépő
víz hőmérséklete alapján történik.
0 (Egyetlen zóna): Fő
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5.2.3 Több szoba –Két kilépő vízhőmérsékleti zóna
B
A
a a
C
E
D
b
c
d
Ebben a dokumentumban:
▪ Fő zóna = A legalacsonyabb tervezett hőmérsékletű zóna fűtés esetén, és a
legmagasabb tervezett hőmérsékletű zóna hűtés esetén
▪ Kiegészítő zóna = A legmagasabb tervezett hőmérsékletű zóna fűtés esetén, és a
legalacsonyabb tervezett hőmérsékletű zóna hűtés esetén
VIGYÁZAT
Ha egynél több kilépővíz zóna van használatban, MINDEN esetben szükséges
keverőszelep beszerelése a fő zónában a kilépő víz hőmérsékletének csökkentése
(fűtés esetén)/növelése (hűtés esetén) érdekében, amikor az a kiegészítő zóna
számára szükséges.
Jellemző példa:
Szoba (zóna) Hőkibocsátók: Tervezett hőmérséklet
Nappali (fő zóna) Padlófűtés:
5 | Használati irányelvek
▪ Fűtés esetén: 35°C
▪ Hűtés esetén: 20°C (csak frissítés,
tényleges hűtés nem engedélyezett)
Hálószobák (kiegészítő zóna) Hőszivattyúkonvektorok:
▪ Fűtés esetén: 45°C
▪ Hűtés esetén: 12°C
Összeállítás
A Kiegészítő kilépő vízhőmérséklet zóna
B 1. szoba
C 2. szoba
D Fő kilépő vízhőmérséklet zóna
E 3. szoba
a Ahőszivattyú konvektorok távirányítója
b A szobatermosztát szerepét a távirányító tölti be
c Keverőszelep
d Nyomásszabályozó szelep
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
37
5 | Használati irányelvek
INFORMÁCIÓ
A keverőszelep elő nyomásszabályozó szelepet kell szerelni. Ez garantálja a megfelelő
vízáramlást a fő kilépő vízhőmérsékleti zóna és a kiegészítő kilépő vízhőmérsékleti
zóna között, a két vízhőmérsékleti zóna szükséges teljesítményétől függően.
▪ A fő zóna esetén:
- Be van szerelve egy keverőszelep a padlófűtés előtt.
- A keverőszelep szivattyúját a beltéri egység BE/KI jele vezérli (X2M/29 és
X2M/21, alaphelyzetben zárt elzárószelep-kimenet).
- A szoba hőmérsékletét a távirányító szabályozza, amely a szobatermosztát
szerepét tölti be (opcionális berendezés: BRC1H).
▪ A kiegészítő zóna esetén:
- A hőszivattyú konvektorok közvetlenül kapcsolódnak a beltéri egységhez.
- A kívánt szobahőmérséklet minden szoba esetén a hőszivattyú konvektorok
távirányítója segítségével állítható be.
- Az egyes hőszivattyú konvektorok fűtési vagy hűtési kommunikációs jelei a
beltéri egységen, a digitális bemenettel párhuzamosan vannak csatlakoztatva
(X2M/35 és X2M/30). A beltéri egység csak abban az esetben biztosítja a kívánt,
további kilépővíz-hőmérsékletet, ha az valóban szükséges.
▪ A beltéri egységbe épített távirányító határozza meg a helyiség üzemmódot.
Ügyeljen rá, hogy az egyes hőszivattyúkonvektorok távirányítóján az üzemmódot
a beltéri egységnek megfelelően kell beállítani.
Konfiguráció
Beállítás Érték
Egység hőmérséklet-szabályozása:
▪ #: [2.9]
2 (Szobatermosztát): Az egység
működésének szabályozása a
felhasználói felület környezetének
▪ Kód: [C-07]
hőmérséklete alapján történik.
Megjegyzés:
▪ Fő szoba = a szobatermosztát-funkció
szerepét a távirányító tölti be
▪ Többi szoba = külső szobatermosztát
funkció
Vízhőmérséklet-zónák száma:
1 (Kettős zóna): Fő+kiegészítő
▪ #: [4.4]
▪ Kód: [7-02]
Hőszivattyú konvektorok esetén:
Külső szobatermosztát a kiegészítő
zónára:
1 (1 csatlakozó): Ha a használatban
lévő külső szobatermosztát
vagyhőszivattyú-konvektor csak fűtés
BE/KI feltételt tud küldeni. Nincs
▪ #: [3.A]
elválasztva a fűtési és a hűtési igény.
▪ Kód: [C-06]
Szerelői referencia-útmutató
38
Elzárószelep-kimenet A fő zóna hőigényének követésére
beállítva.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5 | Használati irányelvek
Beállítás Érték
Elzárószelep Ha a fő zónát el kell zárni a hűtés mód
során a padlón keletkező
páralecsapódás megelőzése érdekében,
ennek megfelelően állítsa be.
A keverőszelepnél Állítsa be a fő kilépő víz kívánt
hőmérsékletet fűtés és/vagy hűtés
esetére.
Előnyök
▪ Kényelem.
- Az intelligens szobatermosztát-funkció növelheti vagy csökkentheti a kívánt
kilépő vízhőmérsékletet a tényleges szobahőmérséklet alapján (szabályozás).
- A két hőkibocsátó rendszer kombinációja a padlófűtés kiváló fűtési, illetve a
hőszivattyú-konvektorokkiváló hűtési kényelmét biztosítja.
▪ Hatékonyság.
- Az igénytől függően a beltéri egység a különböző hőkibocsátók tervezett
hőmérsékletének megfelelő kilépő vízhőmérsékletet biztosít.
- A padlófűtés a hőszivattyúrendszerrel együtt nyújtja a legjobb teljesítményt.
5.3 Kiegészítő hőforrás beállítása a térfűtéshez
▪ A térfűtés a következővel biztosítható:
- A beltéri egység
- Egy rásegítő vízmelegítő (nem tartozék) van a rendszerhez csatlakoztatva
▪ Fűtés kérésekor a beltéri egység vagy a rásegítő vízmelegítő működésbe lép. Az,
hogy ezek közül melyik egység lép működésbe, a kültéri hőmérséklettől (a külső
hőforrásra történő átállás állapotától) függ. Amikor a rásegítő vízmelegítő
megkapja az engedélyt, a beltéri egység kikapcsolja a térfűtést.
▪ A bivalens működés csak akkor lehetséges, ha:
- A térfűtést BE van kapcsolva, és
- A HMV-tartály működtetése KI van kapcsolva
▪ A használati meleg vizet minden esetben a beltéri egységhez csatlakoztatott
HMV-tartály állítja elő.
INFORMÁCIÓ
▪ A hőszivattyú fűtési üzemmódja során a hőszivattyú a távirányító segítségével
beállított, kívánt hőmérséklet elérése céljából működik. Ha az időjárásfüggő
üzemmód aktív, akkor a rendszer automatikusan meghatározza a
vízhőmérsékletet a kültéri hőmérséklet függvényében.
▪ A rásegítő vízmelegítő fűtési üzemmódja során a rásegítő vízmelegítő a vezérlője
segítségével beállított, kívánt vízhőmérséklet elérése céljából működik.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Összeállítás
▪ A rásegítő vízmelegítőt a következőképpen építse be a rendszerbe:
Szerelői referencia-útmutató
39
5 | Használati irányelvek
g h j
FHL1
FHL2
FHL3
M
h
i
il
k
m
n
a c f
f
ebd
a Kültéri egység
b Beltéri egység
c Hőcserélő
d Kiegészítő fűtőelem
e Szivattyú
f Elzárószelep
g Motoros 3 utas szelep
h Nem visszaeresztő szelep (nem tartozék)
i Elzárószelep (nem tartozék)
j Kollektor (nem tartozék)
k Rásegítő vízmelegítő (nem tartozék)
l Termosztátszelep (nem tartozék)
m HMV-tartály (EHBH/X: opció)
n Hőcserélő spirál
FHL1...3 Padlófűtés
Szerelői referencia-útmutató
40
▪ Biztosítsa, hogy a hőszivattyúba visszatérő víz hőmérséklete NEM haladja meg a
60°C-ot. Ennek érdekében:
- A rásegítő vízmelegítő vezérlőjének segítségével állítsa a kívánt vízhőmérsékleti
maximumot 60°C-ra.
- Szereljen termosztátszelepet a hőszivattyú visszatérővizének vezetékébe. Úgy
állítsa be a termosztátszelepet, hogy a 60°C fölötti hőmérsékleten záruljon be,
illetve 60°C alatt nyíljon ki.
▪ Nem visszaeresztő szelepeket szereljen be.
▪ A beltéri egység gyárilag fel van szerelve tágulási tartállyal. Bivalens működés
esetén azt is ellenőrizze, hogy van-e tágulási tartály a rásegítő vízmelegítő
körében. Egyébként ha bivalens működés közben a termosztátszelep zár, akkor a
továbbiakban nem lenne tágulási tartály a vízkörben.
▪ Szerelje be a digitális KI/BE jel panelt (EKRP1HBAA opció).
▪ Csatlakoztassa az X1-et és az X2-t (átállás külső hőforrásra) a digitális KI/BE jel
panelen a rásegítő vízmelegítőhöz. Lásd: "A külső hőforrásra való átállás
csatlakoztatása"[497].
TÁJÉKOZTATÁS
▪ Ügyeljen rá, hogy a rásegítő vízmelegítő és annak a rendszerbe való beszerelése
megfeleljen a vonatkozó jogszabályoknak.
▪ A Daikin nem vállal felelősséget a rásegítő vízmelegítő rendszer hibás és nem
biztonságos üzembe helyezéséért.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5 | Használati irányelvek
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
▪ A hőkibocsátók beállításával kapcsolatban lásd: "5.2A térfűtési/-hűtési rendszer
beállítása"[427].
Konfiguráció
A felhasználói felületen (beállítás varázslón) keresztül:
▪ A bivalens rendszer beállítása külső hőforrásként történő használatra.
▪ A bivalens hőmérséklet és hiszterézis beállítása.
▪ Állítsa az üzemmódot csak térfűtésre (a tartály ne üzemeljen).
A külső forrásra történő átállásról egy segédkontaktus dönt
▪ Kizárólag külső szobatermosztát-vezérlés ÉS egyetlen kilépő vízhőmérsékleti zóna
esetén lehetséges (lásd: "5.2A térfűtési/-hűtési rendszer beállítása"[427]).
▪ Ez a segédkontaktus lehet:
- Egy kültéri hőmérsékleti termosztát
- Egy elektromos díjszabási kontaktus
- Egy kézi vezérlésű kontaktus
- …
▪ Beállítás: Csatlakoztassa a következő vezetékeket:
BTIVízmelegítő-termosztát bemenet
A Segédkontaktus (alaphelyzetben zárt)
H Fűtésszabályozó szobatermosztát (opcionális)
K1A Segédrelé a beltéri egység bekapcsolásához (nem tartozék)
K2A Segédrelé a vízmelegítő aktiválásához (nem tartozék)
Indoor Beltéri egység
Auto Automatikus
Boiler Vízmelegítő
TÁJÉKOZTATÁS
▪ Ügyeljen rá, hogy a segédkontaktus elegendő különbözettel vagy késleltetéssel
rendelkezik a beltéri egység és a rásegítő vízmelegítő közötti gyakori átállás
megakadályozásához.
▪ Ha a segédkontaktus egy kültéri hőmérséklet termosztát, a termosztátot árnyékos
helyre kell szerelni, hogy a közvetlen napsütés ne befolyásolja vagy kapcsolja BE/
KI.
▪ A gyakori átállás a rásegítő vízmelegítő korróziójához vezethet. További
információkért forduljon a rásegítő vízmelegítő gyártójához.
A rásegítő gázkazán célhőmérséklete
A vízcsövek befagyását megelőzendő a rásegítő gázkazánhoz vagy ≥55°C-on
rögzített célhőmérsékletet kell beállítani, vagy egy ≥T
időjárásfüggő
min
célhőmérsékletet.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
41
5 | Használati irányelvek
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
FHL1
FHL2
FHL3
M
a c hf g
f
i j
ebd
5.4 A használatimelegvíz-tartály beállítása
5.4.1 Rendszer elrendezése – Önálló HMV-tartály
TaKültéri hőmérséklet
T
A rásegítő gázkazán időjárásfüggő célhőmérsékleti minimuma
min
FHL1...3 Padlófűtés
5.4.2 A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása
Az emberek 40°C hőmérsékleten érzékelik forrónak a vizet. Ezért a HMV-fogyasztás
minden esetben azonos mennyiségű, 40°C hőmérsékletű víz formájában van
kifejezve. A HMV-tartály hőmérséklete beállítható magasabb értékre (például:
Szerelői referencia-útmutató
42
53°C), amely aztán hideg vízzel keveredik (például: 15°C).
A HMV-tartály méretének és kívánt hőmérsékletének kiválasztása az alábbi
lépésekből áll:
1 A HMV-fogyasztás meghatározása (azonos térfogatú, 40°C hőmérsékletű meleg
víz).
2 A HMV-tartály méretének és kívánt hőmérsékletének meghatározása.
a Kültéri egység
b Beltéri egység
c Hőcserélő
d Kiegészítő fűtőelem
e Szivattyú
f Elzárószelep
g Motoros 3 utas szelep
h Kollektor (nem tartozék)
i Használatimelegvíz-tartály
j Hőcserélő spirál
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
5 | Használati irányelvek
A HMV-fogyasztás meghatározása
Válaszoljon a következő kérdésekre, és számítsa ki a HMV-fogyasztást (azonos
térfogatú, 40°C hőmérsékletű meleg víz) a jellemző vízmennyiségek alapján:
Kérdés Jellemző vízmennyiség
Naponta hány zuhanyzás várható? 1zuhanyzás = 10perc×10l/min = 100l
Naponta hány fürdő várható? 1fürdő = 150l
Mennyi vízre van szükség a konyhai
1mosogatás = 2perc×5l/min = 10l
mosogatóban naponta?
Van egyéb használatimelegvíz-igény? —
Példa: Ha egy család (4 személy) napi HMV-fogyasztása a következő:
▪ 3 zuhany
▪ 1 fürdő
▪ 3 mosogatónyi mennyiség
Akkor a HMV-fogyasztás = (3×100l)+(1×150l)+(3×10l)=480l
A HMV-tartály méretének és kívánt hőmérsékletének meghatározása
Képlet Példa
V1=V2+V2×(T2−40)/(40−T1) Ha:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Akkor V1=280l
V2=V1×(40−T1)/(T2−T1) Ha:
▪ V1=480l
V1HMV-fogyasztás (azonos térfogatú, 40°C hőmérsékletű meleg víz)
V2A HMV-tartály szükséges térfogata, ha egyszer melegítik fel
T2HMV-tartály hőmérséklete
T1Hidegvíz hőmérséklete
Lehetséges HMV-tartályméretek
Típus Lehetséges méretek
Önálló HMV-tartály ▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300 l (a polipropilén tartály
kompatibilis a szolárkészlettel)
▪ 500l (kompatibilis a szolárkészlettel)
▪ T2=54°C
▪ T1=15°C
Akkor V2=307l
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
43
5 | Használati irányelvek
f
a
b
g
h
i
c
Energiatakarékossági tippek
▪ Ha a HMV-fogyasztás naponta változó, programozhat hetes ütemezést, minden
napra más kívánt HMV-tartályhőmérséklettel.
▪ Minél alacsonyabb a HMV-tartály kívánt hőmérséklete, annál
költséghatékonyabb. Nagyobb HMV-tartály választásával csökkenthető a tartály
kívánt hőmérséklete.
▪ Maga a hőszivattyúlegfeljebb 55°C (alacsony kültéri hőmérséklet esetén 50°C)
hőmérsékletű használati meleg víz előállítására képes. A hőszivattyúba épített
elektromos ellenállás növelheti a hőmérsékletet. Ez azonban nagyobb
energiafogyasztással jár. A HMV-tartály kívánt hőmérsékletének beállítását 55°C
alatti hőmérsékletre ajánljuk az elektromos ellenállás használatának elkerülése
érdekében.
▪ Minél magasabb a kültéri hőmérséklet, annál jobb teljesítményt nyújt
ahőszivattyú.
- Ha az energiaárak nappal és éjszaka is egyformák, azt ajánljuk, hogy a HMV-
tartályt nappal melegítse fel.
- Ha az energiaárak éjjel alacsonyabbak, azt ajánljuk, hogy a HMV-tartályt éjszaka
melegítse fel.
▪ Amikor a hőszivattyú használati meleg vizet állít elő, nem képes térfűtésre.
Amennyiben használati meleg vízre és térfűtésre egyszerre van szüksége, azt
ajánljuk, hogy az éjszaka folyamán állítson elő használati meleg vizet, amikor
kisebb szükség van a térfűtésre.
5.4.3 Összeállítás és konfiguráció – HMV-tartály
▪ Nagy HMV-fogyasztás esetén a HMV-tartály naponta többször is felmelegíthető.
▪ A HMV-tartály kívánt hőmérsékletre történő felfűtésére a következő
energiaforrások használhatók:
- A hőszivattyú termodinamikai ciklusa
- Elektromos segédfűtőelem
▪ További információk a következőkről:
- A használati meleg víz előállításához szükséges energiafogyasztás
optimalizálásával kapcsolatban lásd: "8Konfiguráció"[4101].
- Az önálló HMV-tartály elektromos vezetékeinek a beltéri egységhez történő
csatlakoztatásával kapcsolatban lásd a HMV-tartály szerelési útmutatóját és az
opcionális berendezések kiegészítő kézikönyvét.
- Az önálló HMV-tartály vízcsöveinek a beltéri egységhez történő
csatlakoztatásával kapcsolatban lásd a HMV-tartály szerelési útmutatóját.
5.4.4 HMV-szivattyú azonnali meleg vízhez
Összeállítás
Szerelői referencia-útmutató
44
a Beltéri egység
b Használatimelegvíz-tartály
c HMV-szivattyú (nem tartozék)
f Zuhany (nem tartozék)
g Hidegvíz
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
h Használati meleg víz KIMENET
c
a
b
d f
e g
h
i
c
a
b
e
d
f
g
h
i Keringetés csatlakozása
▪ Egy HMV-szivattyú csatlakoztatásával azonnal meleg víz áll rendelkezésre a
csapból.
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "A használatimelegvíz-
szivattyú csatlakoztatása"[496].
▪ A keringetés csatlakozásával kapcsolatban további információkat a
használatimelegvíz-tartály szerelési kézikönyvében talál.
Beállítás
▪ További információ: "8Konfiguráció"[4101].
▪ A távirányító segítségével programozhat ütemezést a HMV-szivattyú vezérlésére.
További információkat a felhasználói referencia-útmutatóban talál.
5.4.5 HMV-szivattyú fertőtlenítéshez
Összeállítás
5 | Használati irányelvek
a Beltéri egység
b Használatimelegvíz-tartály
c HMV-szivattyú (nem tartozék)
d Fűtőegység elem (nem tartozék)
e Visszacsapó szelep (nem tartozék)
f Zuhany (nem tartozék)
g Hidegvíz
h Használati meleg víz KIMENET
i Keringetés csatlakozása
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "A használatimelegvíz-
szivattyú csatlakoztatása"[496].
▪ Ha a vonatkozó jogszabályok a tartály maximális célhőmérsékleténél magasabb
hőmérsékletet írnak elő a fertőtlenítéshez (lásd a helyszíni beállítások
táblázatának [2-03] pontját), a fenti módon csatlakoztathat egy HMV-szivattyút
és egy fűtőelemet.
▪ Ha a vonatkozó jogszabályok a leágazópontig írják elő a vízcsövek fertőtlenítését,
szükség esetén a fenti módon csatlakoztathat HMV-szivattyút és fűtőelemet.
Beállítás
A beltéri egység képes a HMV-szivattyú működésének vezérlésére. További
információ: "8Konfiguráció"[4101].
5.4.6 HMV-szivattyú a tartály előmelegítéséhez
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Összeállítás
a Beltéri egység
b Használatimelegvíz-tartály
Szerelői referencia-útmutató
45
5 | Használati irányelvek
5.5 Az energiamérés beállítása
c HMV-szivattyú (nem tartozék)
d Visszacsapó szelep (nem tartozék)
e Zuhany (nem tartozék)
f Hidegvíz
g Használati meleg víz KIMENET
h Keringetés csatlakozása
▪ A HMV-szivattyú nem tartozék, beszerelése a szerelő felelősségét képezi. Az
elektromos huzalozással kapcsolatos információkért lásd: "A használatimelegvíz-
szivattyú csatlakoztatása"[496].
▪ Az önálló HMV-tartály esetében: Ha nincs elektromos kiegészítő fűtőelem a
térfűtési körben, fel kell szerelnie egy HMV-szivattyút a tartály előmelegítéséhez.
Beállítás
A beltéri egység képes a HMV-szivattyú működésének vezérlésére. További
információ: "8Konfiguráció"[4101].
▪ A távirányító segítségével a következő energiaadatokat olvashatja le:
- Előállított hő
5.5.1 Előállított hő
- Felhasznált energia
▪ Energiaadatokat olvashat le:
- A térfűtéshez
- A térhűtéshez
- Használati meleg víz előállításához
▪ Energiaadatokat olvashat le:
- Havonta
- Évente
INFORMÁCIÓ
A számított előállított hő és felhasznált energia becsült érték, pontosságuk nem
garantálható.
INFORMÁCIÓ
A termelt hő kiszámítására szolgáló érzékelők kalibrációja automatikusan történik.
Szerelői referencia-útmutató
46
INFORMÁCIÓ
Ha a rendszerben ([E‑0D]=1]) glikol található, NEM lesz kiszámítva az előállított hő, és
nem is jelenik meg a felhasználói felületen.
▪ Az előállított hő belső számítása a következő alapján történik:
- A kilépő és belépő víz hőmérséklete
- Az áramlás sebessége
- A segédfűtőelem energiafogyasztása (ha van) a használatimelegvíz-tartályban
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ Összeállítás és konfiguráció:
- Nincs szükség további berendezésre.
- Ha a rendszerben van segédfűtőelem, mérje meg a teljesítményét
5.5.2 Felhasznált energia
A következő módszereket veheti igénybe a felhasznált energia kiszámítására:
▪ Számítás
▪ Mérés
A felhasznált energia kiszámítása
5 | Használati irányelvek
(ellenállásmérés), és állítsa be a teljesítményt a távirányító segítségével. Példa:
Ha 17,1 Ω értéket kap a segédfűtőelem ellenállásának mérésekor, a fűtőelem
teljesítménye 230V feszültségnél 3100W.
INFORMÁCIÓ
Nem kombinálhatja a felhasznált energia kiszámítását (például: a kiegészítő
fűtőelemét) és a felhasznált energia mérését (például: a kültéri egységét). Ebben az
esetben az energiaadatok érvénytelenek lennének.
▪ A felhasznált energia belső számítása a következő alapján történik:
- A kültéri egység tényleges áramfelvétele
- A kiegészítő fűtőelem és a segédfűtőelem beállított teljesítménye (ha van)
- A feszültség
▪ Összeállítás és konfiguráció: A pontos energiaadatok érdekében, mérje meg a
teljesítményt (ellenállásmérés), és állítsa be azt a távirányító segítségével a
következők számára:
- A kiegészítő fűtőelem (1.és 2.lépés) (ha van)
- A segédfűtőelem
A felhasznált energia mérése
▪ A nagyobb pontosság miatt ez a leggyakrabban használt módszer.
▪ Külső árammérők szükségesek.
▪ Összeállítás és konfiguráció: Ha elektromos árammérőt használ, állítsa be az
impulzusok száma/kWh értéket az egyes mérők számára a felhasználói felület
segítségével.
INFORMÁCIÓ
Az energiafogyasztás mérésekor, bizonyosodjon meg a rendszer TELJES
áramfelvételét lefedik az elektromos árammérők.
5.5.3 Normál kWh díjszabású elektromos áram
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Alapszabály
Egyetlen, a teljes rendszert lefedő árammérő elegendő.
Összeállítás
Csatlakoztassa az árammérőt a következőkhöz: X5M/5 és X5M/6. Lásd: "Az
áramfogyasztás-mérők csatlakoztatása"[495].
Szerelői referencia-útmutató
47
5 | Használati irányelvek
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Árammérő típusa
Abban az esetben, ha… Használjon… árammérőt
▪ Egyfázisú kültéri egység
▪ Egyfázisú hálózatról táplált kiegészítő
fűtőelem (azaz a kiegészítő fűtőelem
egyfázisú hálózatra csatlakoztatott
*3V vagy *6V modell)
▪ Háromfázisú kültéri egység
▪ Háromfázisú hálózatról táplált
kiegészítő fűtőelem (azaz a kiegészítő
fűtőelem háromfázisú hálózatra
csatlakoztatott *9W vagy *6V modell)
Példa
Egyfázisú árammérő Háromfázisú árammérő
Egyfázisú
(*3V, *6V (6V): 1N~230V)
Háromfázisú
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
A Kültéri egység
B Beltéri egység
C HMV-tartály
a Elektromos szekrény (L1/N)
b Árammérő (L1/N)
c Biztosíték (L1/N)
d Kültéri egység (L1/N)
e Beltéri egység (L1/N)
f Kiegészítő fűtőelem (L1/N)
g Segédfűtőelem (L1/N)
A Kültéri egység
B Beltéri egység
C HMV-tartály
a Elektromos szekrény (L1/L2/L3/N)
b Árammérő (L1/L2/L3/N)
c Biztosíték (L1/L2/L3/N)
d Biztosíték (L1/N)
e Kültéri egység (L1/L2/L3/N)
f Beltéri egység (L1/L2/L3/N)
g Kiegészítő fűtőelem (L1/L2/L3/N)
h Segédfűtőelem (L1/N)
Kivétel
▪ Abban az esetben használhat második árammérőt, ha:
- Ha egyetlen mérő mérési tartománya nem elegendő.
- Az árammérőt nem lehet könnyen beszerelni az elektromos szekrénybe.
- 230 V-os és 400 V-os, háromfázisú hálózatok kombinációja esetén (nagyon
ritka), az árammérő műszaki korlátjai miatt.
Szerelői referencia-útmutató
48
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ Csatlakoztatás és beállítás:
e efe
ihg
j
A B C
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
- Csatlakoztassa a második árammérőt a következőkhöz: X5M/3 és X5M/4. Lásd:
"Az áramfogyasztás-mérők csatlakoztatása"[495].
- A szoftverben a két árammérő fogyasztási adatainak összege jelenik meg, így
NINCS szükség annak beállítására, hogy melyik mérő melyik fogyasztást méri.
Csak az egyes mérők impulzusszámát kell megadnia.
▪ Példa két árammérőre: "Kedvezményes kWh díjszabású tápellátás"[449].
5.5.4 Kedvezményes kWh díjszabású tápellátás
Alapszabály
▪ 1.árammérő: A kültéri egység fogyasztását méri.
▪ 2. árammérő: A többi elem (azaz a beltéri egység, a kiegészítő fűtőelem és az
opcionális segédfűtőelem) fogyasztását méri.
Összeállítás
▪ Csatlakoztassa az 1.árammérőt a következőkhöz: X5M/5 és X5M/6.
▪ Csatlakoztassa a 2.árammérőt a következőkhöz: X5M/3 és X5M/4.
5 | Használati irányelvek
Lásd: "Az áramfogyasztás-mérők csatlakoztatása"[495].
Árammérő-típusok
▪ 1. árammérő: Egy- vagy háromfázisú árammérő a kültéri egység tápellátásától
függően.
▪ 2.árammérő:
- Használjon egyfázisú árammérőt egyfázisú kiegészítő fűtőelem konfiguráció
esetén.
- Egyéb esetekben használjon háromfázisú árammérőt.
Példa
Egyfázisú kültéri egység háromfázisú kiegészítő fűtőelemmel:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
A Kültéri egység
B Beltéri egység
C Használatimelegvíz-tartály
a Elektromos szekrény (L1/N): Kedvezményes kWh-díjszabású tápellátás
b Elektromos szekrény (L1/L2/L3/N): Normál kWh-díjszabású tápellátás
c Árammérő (L1/N)
d Árammérő (L1/L2/L3/N)
e Biztosíték (L1/N)
f Biztosíték (L1/L2/L3/N)
g Kültéri egység (L1/N)
h Beltéri egység (L1/N)
i Kiegészítő fűtőelem (L1/L2/L3/N)
j Segédfűtőelem (L1/N)
Szerelői referencia-útmutató
49
5 | Használati irányelvek
P
i
t
DI
a
b
5.6 Az energiafogyasztás-vezérlő beállítása
▪ Az energiafogyasztás-vezérlő:
- A teljes rendszer (a kültéri egység, a beltéri egység, a kiegészítő fűtőelem és az
opcionális segédfűtőelem) fogyasztásának korlátozását teszi lehetővé.
- Konfigurálás: Állítsa be a távirányító segítségével az tápellátás korlátozási
szintjét és azt, hogy annak elérése hogyan történjen.
▪ Az áramforrás-korlátozás szintje a következőképpen fejezhető ki:
- Maximális üzemi áram(A)
- Maximális árambevitel(kW)
▪ Az áramforrás-korlátozás szintje a következőképpen aktiválható:
- Folyamatosan
- Digitális bemeneteken keresztül
TÁJÉKOZTATÁS
A hőszivattyúra az ajánlottnál alacsonyabb névleges áramerősségű külső biztosítékot
is fel lehet szerelni. Ehhez módosítania kell a [2‑0E] helyszíni beállítást aszerint, hogy
legfeljebb mekkora erősségű áram vezethető a hőszivattyúba.
Vegye figyelembe, hogy a [2‑0E] helyszíni beállítás felülírja az energiafogyasztásvezérlő minden más beállítását. A hőszivattyú áramerősségének korlátozása
csökkenteni fogja a teljesítményt.
TÁJÉKOZTATÁS
Állítson be ±3,6kW minimális áramfogyasztási értéket a következők érdekében:
▪ A jégmentesítés üzemmód biztosítására. Ellenkező esetben, ha a jégmentesítés
többször is megszakad, a hőcserélő befagyhat.
▪ A térfűtés és a HMV-előállítás biztosítására a kiegészítő fűtőelem 1. lépésének
engedélyezésével.
5.6.1 Folyamatos áramforrás-korlátozás
A folyamatos áramforrás-korlátozás a rendszer maximális feszültség- vagy
áramerősség bemenetének biztosítása érdekében hasznos. Bizonyos országokban
jogszabályok korlátozzák a térfűtés és a HMV-előállítás maximális
áramfogyasztását.
PiÁramforrás-bemenet
t Idő
DI Digitális bemenet (áramforrás-korlátozási szint)
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás és konfiguráció
▪ Nincs szükség további berendezésre.
Szerelői referencia-útmutató
50
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
a
b
c
A B C
D
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
(lásd: "Energiafogyasztás-vezérlő"[4166]):
- Válassza a folyamatos korlátozás módot
- Válassza ki a korlátozás típusát (teljesítmény (kW) vagy áramerősség (A))
- Állítsa be a kívánt áramforrás-korlátozási szintet
5.6.2 Digitális bemeneteken keresztül aktivált áramforrás-korlátozás
Az áramforrás-korlátozás energiagazdálkodási rendszerrel kombinálva is hasznos.
A teljes Daikin-rendszer teljesítménye vagy áramforrása digitális bemeneteken
keresztül, dinamikusan van korlátozva (legfeljebb négy lépés). Az egyes áramforráskorlátozási szintek a távirányító segítségével állíthatóak be, a következők egyikének
korlátozásával:
▪ Jelenlegi (A)
▪ Teljesítményfelvétel (kW)
Az energiagazdálkodási rendszer (nem tartozék) dönt egy bizonyos áramforráskorlátozási szint aktiválásáról. Példa: A teljes ház maximális áramának (világítás,
háztartási készülékek, térfűtés…) korlátozása.
5 | Használati irányelvek
A Kültéri egység
B Beltéri egység
C Használatimelegvíz-tartály
D Energiagazdálkodási rendszer
a Áramforrás-korlátozási szint (4 digitális bemenet)
b Kiegészítő fűtőelem
c Segédfűtőelem
PiÁramforrás-bemenet
t Idő
DI Digitális bemenetek (áramforrás-korlátozási szintek)
a Áramforrás-korlátozás aktív
b Tényleges áramforrás-bemenet
Összeállítás
▪ Kommunikációs jel panel (EKRP1AHTA opció) szükséges.
▪ Legfeljebb négy digitális bemenet használatával aktiválható a megfelelő
áramforrás-korlátozási szint:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
- DI1= legerősebb korlátozás (legkisebb energiafogyasztás)
- DI4= leggyengébb korlátozás (legmagasabb energiafogyasztás)
Szerelői referencia-útmutató
51
5 | Használati irányelvek
▪ A digitális bemenetek (DI) műszaki jellemzői:
- DI1: S9S (korlátozás 1)
- DI2: S8S (korlátozás 2)
- DI3: S7S (korlátozás 3)
- DI4: S6S (korlátozás 4)
▪ További információért lásd a kábelezési rajzot.
Beállítás
▪ Állítsa be az energiafogyasztás-vezérlőt [9.9] a felhasználói felület segítségével
(az összes beállítás leírása: "Energiafogyasztás-vezérlő"[4166]):
- Válassza a digitális bemeneteken keresztüli korlátozást.
- Válassza ki a korlátozás típusát (teljesítmény (kW) vagy áramerősség (A)).
- Állítsa be az egyes digitális bemeneteknek megfelelő, kívánt áramforrás-
korlátozási szintet.
INFORMÁCIÓ
Abban az esetben, ha (egyszerre) több mint 1 digitális bemenet van zárva, a digitális
bemenetek prioritása rögzített: DI4 prioritás>…>DI1.
5.6.3 Az áramforrás-korlátozás folyamata
A kültéri egység nagyobb hatékonyságot nyújt, mint az elektromos fűtőelemek.
Ezért a rendszer először az elektromos fűtőelemeket korlátozza és kapcsolja KI. A
rendszer a következő sorrendben korlátozza az áramfogyasztást:
1 Korlátoz bizonyos elektromos fűtőelemeket.
Ha… élvez elsőbbséget A távirányítóval állítsa be az
Használati meleg víz előállítása Segédfűtőelem (ha van)
Térfűtés Kiegészítő fűtőelem
2 KIKAPCSOLJA az összes elektromos fűtőelemet.
3 Korlátozza a kültéri egységet.
4 KIKAPCSOLJA a kültéri egységet.
Példa
elsőbbségi fűtőelemet a
következőre…
Eredmény: A rendszer először a
kiegészítő fűtőelemet kapcsolja KI.
Eredmény: A rendszer először a
segédfűtőelemet kapcsolja KI (ha
van).
Szerelői referencia-útmutató
52
Ha a konfiguráció a következő:
▪ Az áramforrás-korlátozás szintje NEM engedélyezi a segédfűtőelem és a
kiegészítő fűtőelem (1.és2.lépés) egyidejű működését.
▪ Elsőbbségi fűtőelem = Segédfűtőelem (ha van).
Ebben az esetben az áramfogyasztás korlátozásának menete a következő:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
P
h
C
e
a
b
c
d
e
A B C
PhElőállított hő
CeFelhasznált energia
A Kültéri egység
B Segédfűtőelem
C Kiegészítő fűtőelem
a A kültéri egység korlátozott működése
b A kültéri egység teljes körű működése
c A segédfűtőelem BE van kapcsolva
d Kiegészítő fűtőelem (1.fok.) BE van kapcsolva
e Kiegészítő fűtőelem (2.fok.) BE van kapcsolva
5.7 Külső hőmérséklet-érzékelő beállítása
Egyetlen külső hőmérséklet-érzékelőt csatlakoztathat. Ez méri a beltéri és a külső
hőmérsékletet. A következő esetekben ajánljuk egy külső hőmérséklet-érzékelő
használatát:
5 | Használati irányelvek
Beltéri környezeti hőmérséklet
▪ Szobában található termosztátvezérlés, a szobatermosztát szerepét betöltő
távirányító (BRC1H) méri a belső környezeti hőmérsékletet. Ezért a
szobatermosztátként használt távirányítót olyan helyen kell elhelyezni:
- Ahol a szobában az átlaghőmérséklet érzékelhető
- Amely NINCS kitéve közvetlen napsugárzásnak
- Ahol NINCS a közelben hőforrás
- Amelyre NINCS hatással a kültéri levegő vagy huzat, például ajtónyitás/-zárás
miatt
▪ Ha ez NEM lehetséges, egy távoli beltéri érzékelő csatlakoztatását javasoljuk
(KRCS01-1).
▪ Beállítás: A szerelési útmutatásokat lásd a távoli beltéri érzékelő szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
▪ Konfiguráció: A szobai érzékelő kiválasztása [9.B].
Kültéri környezeti hőmérséklet
▪ A kültéri egység a külső környezeti hőmérsékletet méri. Ezért a kültéri egységet
olyan helyen kell elhelyezni:
- Amely ház északi oldalán vagy azon az oldalon található, ahol a legtöbb
hőkibocsátó helyezkedik el
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
- Amely NINCS kitéve közvetlen napsugárzásnak
▪ Ha ez NEM lehetséges, egy távoli kültéri érzékelő csatlakoztatását ajánljuk (opció
EKRSCA1).
▪ Összeállítás: A szerelési útmutatásokat lásd a távoli kültéri érzékelő szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
▪ Konfiguráció: A kültéri érzékelő kiválasztása [9.B].
Szerelői referencia-útmutató
53
5 | Használati irányelvek
▪ Amikor a kültéri egység energiatakarékos funkciója aktív (lásd: "Energiatakarékos
funkció" [4 164]), a kültéri egység kikapcsol a készenléti energiaveszteség
csökkentése érdekében. Ennek eredményeként a külső környezeti hőmérsékletet
a rendszer NEM olvassa.
▪ Ha a kívánt kilépő vízhőmérséklet az időjárás függvénye, fontos a kültéri
hőmérséklet állandó mérése. Ez egy újabb ok az opcionális kültéri környezeti
hőmérséklet-érzékelő felszerelésére.
INFORMÁCIÓ
A kültéri környezeti hőmérséklet-érzékelő adatai (átlagoltak vagy pillanatnyiak) az
időjárásfüggő vezérlés görbéiben használatosak az automatikus hűtési/fűtési átállás
logika részeként. A kültéri egység védelme érdekében annak belső érzékelője
folyamatosan használatban van.
Szerelői referencia-útmutató
54
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 Előkészületek
6.1 Áttekintés: Előkészületek
Ez a fejezet ismerteti, hogy milyen teendőket kell elvégezni, illetve mit kell tudni a
helyszínre érkezés előtt.
Az alábbi teendőkről kap tájékoztatást:
▪ A berendezés helyének előkészítése
▪ A vízcsövek előkészítése
▪ A villamos vezetékek előkészítése
6.2 A berendezés helyének előkészítése
NEM szabad az egységet gyakran használt helyen, például munkakörnyezetben
elhelyezni. Olyan üzemekben (például őrlőmalmokban), ahol nagy mennyiségben
keletkezik por, a berendezést KÖTELEZŐ lefedni.
6 | Előkészületek
Olyan szerelési helyet válasszon, ahol elegendő hely áll rendelkezésre az egység
mozgatásához.
FIGYELEM
A berendezést olyan helyiségben kell tárolni, ahol nem működik állandó gyújtóforrás
(például: nyílt láng, működő gázkészülék vagy elektromos fűtőberendezés).
6.2.1 A kültéri egység felszerelési helyére vonatkozó követelmények
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "1 Általános biztonsági
óvintézkedések"[46] fejezetben.
Vegye figyelembe a térközökkel kapcsolatos irányelveket. Lásd: "14.1Szerelési tér:
Kültéri egység"[4211].
TÁJÉKOZTATÁS
▪ NE helyezze egymásra az egységeket.
▪ NE függessze a mennyezetre az egységet.
A kültéri egység levegőkimenetét érő erős szél (≥18 km/h) rövidzárlatot okoz (az
elvezetett levegő beszívása miatt). Ez az alábbi következményekkel járhat:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ a működési teherbírás csökkenése,
▪ gyakori fagyási gyorsulás a fűtési üzemmódban,
▪ a működés megszakadása az alacsony nyomás csökkenése vagy a magas nyomás
növekedése miatt;
▪ a ventilátor károsodása (ha folyamatosan erős szél éri a ventilátort, előfordulhat,
hogy nagyon gyorsan kezd forogni, amíg el nem törik).
Ha a levegőkimenet szélnek van kitéve, ajánlott egy terelőlemez felszerelése.
Szerelői referencia-útmutató
55
6 | Előkészületek
b
a
b
c
c
b
c
a
Ajánlott úgy elhelyezni a kültéri egységet, hogy a levegőbemenet a falra nézzen, és
NE legyen közvetlenül kitéve a szélnek.
a Terelőlemez
b Uralkodó szélirány
c Levegőkimenet
NEM szabad az egységet az alábbi helyeken felszerelni:
▪ Zajérzékeny területeken (pl. Hálószoba közelében), így a működés hangja nem
lesz zavaró.
Megjegyzés: Ha tényleges üzembe helyezési feltételek mellett méri a hangot, a
környezeti hang- és zajvisszaverődés miatt a mért érték magasabb lehet a
műszaki adatok kézikönyvében, a Hangspektrumban említett
hangnyomásszintnél.
▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A műanyag
alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat.
NEM ajánlott az egységet az alábbi helyeken felszerelni, mert az az egység
élettartamának csökkenéséhez vezethet:
▪ Ahol a feszültség sokszor ingadozik
▪ Gépjárművekre vagy hajókra
▪ Ahol savas vagy lúgos gőz van
Tengerpart melletti beszerelés. Ügyeljen rá, hogy a kültéri egységet NE érje
közvetlenül sós levegő. Ez megelőzi a magas sótartalmú levegő okozta korróziót,
ami az egység élettartamának csökkenéséhez vezethet.
A kültéri egységet a tengeri széltől védett helyre szerelje fel.
Példa: Épület mögé.
Szerelői referencia-útmutató
56
Ha a kültéri egységet közvetlenül eléri a tengeri szél, szereljen fel szélfogót.
▪ Szélfogó magassága≥1,5×kültéri egység magassága
▪ A szélfogó felszerelésekor ügyeljen a szerelési tér előírásaira.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 | Előkészületek
a
b
c
d
c
d
a Tengeri szél
b Épület
c Kültéri egység
d Szélfogó
A kültéri egységet kizárólag kültéri használatra, az alábbi külső hőmérsékleti
tartományokra tervezték:
Hűtés mód 10~43°C
Fűtés mód –28~35°C
Az R32 egységre vonatkozó speciális követelmények
A kültéri egységben található egy belső hűtőkör (R32), de NINCS szükség a
hűtőközeg külső csővezetékének kialakítására vagy a hűtőközeg feltöltésére.
Vegye figyelembe az alábbi előírásokat és óvintézkedéseket:
FIGYELEM
▪ TILOS átlyukasztani vagy égésnek kitenni.
▪ A jégmentesítő folyamat felgyorsításához vagy a berendezés tisztításhoz
KIZÁRÓLAG a gyártó által javasolt eszközöket használja.
▪ Az R32 hűtőközeg nem tartalmaz szaganyagokat.
FIGYELEM
A készüléket olyan jól szellőző helyiségben kell tárolni, ahol nem éri mechanikus
sérülés, és ahol nincs folyamatosan sugárzó tűzforrás (például nyílt lángok, működő
gázkészülék vagy működő elektromos fűtő).
FIGYELEM
Ügyeljen rá, hogy a beszerelés, a szervizelés, a karbantartás és a javítás a Daikin
utasításai szerint legyen elvégezve és megfeleljen a jogszbályi előírásoknak (pl. a
gázkészülékek használatára vonatkozó országos előírásoknak), illetve arra, hogy a
munkát erre jogosul személy végezze el.
6.2.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén
Védje a kültéri egységet a közvetlen havazástól, és ügyeljen rá, hogy a kültéri
egységet SOHA ne borítsa be a hó.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
57
6 | Előkészületek
c
a
b
c
d
d
a Hótól védő fedél vagy fülke
b Állvány
c Uralkodó szélirány
d Levegőkimenet
Mindenesetben hagyjon legalább 150mm szabad helyet az egység alatt. Továbbá
bizonyosodjon meg arról, hogy az egység legalább 100 mm-rel a hó várható
maximális szintje fölött van. További információk: "7.3 A kültéri egység
felszerelése"[474].
Ahol gyakori a havazás, ott a helyet feltétlenül úgy kell megválasztani, hogy a hó az
egység működését NE zavarja. Ha a hó oldalirányból is eshet, akkor gondoskodni
kell róla, hogy NE eshessen hó a hőcserélő spirálra. Szükség esetén használjon
hótakaró fedelet vagy ponyvát és állványt.
6.2.3 A beltéri egység felszerelési helyére vonatkozó követelmények
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "1 Általános biztonsági
óvintézkedések"[46] fejezetben.
▪ A beltéri egységet kizárólag beltéri használatra és az alábbi tartományokba eső
környezeti hőmérsékletre tervezték:
- Térfűtés üzemmód: 5~30°C
- Térhűtés üzemmód: 5~35°C
- Használati meleg víz előállítása: 5~35°C
INFORMÁCIÓ
A hűtés csak a következők esetén alkalmazható:
▪ Visszafordítható modellek
▪ Csak fűtő modellek + átalakítókészlet (EKHBCONV)
▪ Vegye figyelembe a méretekkel kapcsolatos irányelveket:
Szerelői referencia-útmutató
58
A maximális szintkülönbség a beltéri egység és a kültéri egység
között
A maximális szintkülönbség a használatimelegvíz-tartály és a
10m
10m
kültéri egység között
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 | Előkészületek
H≥1150
≥200
≥200
≥500
(mm)
≥450
A maximális vízcsőhossz a beltéri egység és a
10m
használatimelegvíz-tartály között
A legnagyobb távolság a 3-járatú szelep és a beltéri egység
3m
között (használatimelegvíz-tartállyal ellátott rendszereknél)
Vízcsövek maximális teljes hossza 50m
(a)
A vízcsövek pontos hossza a hidronikus csővezeték-számító eszközzel határozható meg. A
Hydronic Piping Calculation eszköz a Heating Solutions Navigator része, amelyet a
következő webhelyen érhet el: https://professional.standbyme.daikin.eu. Amennyiben
nincs hozzáférése a Heating Solutions Navigatorhoz, forduljon a forgalmazóhoz.
(a)
▪ Vegye figyelembe a térközök kialakításával kapcsolatos következő irányelveket:
H A padlótól a készülékház aljáig mért magasság
NE szerelje fel az egységet olyan helyeken, ahol:
▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A műanyag
alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat.
▪ Zavaró lehet a működés hangja (például hálószoba közelében).
▪ Magas páratartalmú helyeken (maximális relatív páratartalom (RH)=85%), például
fürdőszobában.
▪ Olyan helyeken, ahol fennáll a fagyás lehetősége. A beltéri egység körül a külső
hőmérsékletnek 5°C-nál nagyobbnak kell lennie.
6.3 A vízcsövek előkészítése
▪ Szelep a tágulási tartály irányában. A tágulási tartály irányában lévő szelepnek
(ha fel van szerelve) nyitva KELL lennie.
TÁJÉKOZTATÁS
A berendezést csak zárt vízrendszerrel lehet használni. Ha nyílt vízkörben
alkalmazzák, akkor a vízcsövek túlzott korróziója lép fel.
6.3.1 A vízkörre vonatkozó követelmények
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "1 Általános biztonsági
óvintézkedések"[46] fejezetben.
Szerelői referencia-útmutató
59
6 | Előkészületek
TÁJÉKOZTATÁS
Műanyag csövek esetén győződjön meg róla, hogy ellenállóak-e az oxigéndiffúzióval
szemben a DIN 4726 szabványnak megfelelően. Az oxigén a csövekbe jutása erős
korrózióhoz vezethet.
▪ Csövek csatlakoztatása – Jogszabályok. A csövek csatlakozási pontjait a
vonatkozó jogszabályoknak és a “Felszerelés” című fejezetben szereplő
utasításoknak megfelelően, a víz be- és kivezetésének figyelembe vételével kell
kialakítani.
▪ Csövek csatlakoztatása – Erőkifejtés. NE használjon túlságosan nagy erőt a
csövek csatlakoztatásakor. A deformált csövek az egység hibás működését
okozhatják.
▪ Csövek csatlakoztatása – Szerszámok. A rézanyagú alkatrészekkel való
munkához megfelelő szerszámokat használjon, mivel a réz lágy anyag.
Amennyiben NEM így tesz, a csövek megsérülnek.
▪ Csövek csatlakoztatása – Levegő, nedvesség, szennyeződés. Ha levegő,
nedvesség vagy szennyeződés jut a körbe, az problémát okozhat. Ennek
megelőzése érdekében:
- Csak tiszta csöveket használjon
- A sorja eltávolításakor tartsa a cső végét lefelé.
- Zárja le a csővéget a falon való átbujtatáskor, hogy ne kerüljön bele por és/vagy
szemcsék.
- Használjon megfelelő szálas tömítőanyagot a csatlakozások lezárására.
▪ Szigetelés. Egészen a hőcserélő alapjáig gondoskodni kell a szigetelésről.
▪ Fagyás. Gondoskodni kell a fagyvédelemről.
▪ Zárt kör. A beltéri egységet CSAK zárt vízrendszerben használja. A berendezés
nyílt vízrendszerben való használata túlzott korrózióval jár.
▪ A csövek hossza. Ajánlott elkerülni a zárt végű csöveket, illetve hosszú csövek
használatát a használatimelegvíz-tartály és a meleg víz célpontja (zuhany,
fürdőszoba stb.) között.
▪ A csövek átmérője. A vízcsövek átmérőjét a szükséges vízáramlástól és a
szivattyú rendelkezésre álló külső statikus nyomásától függően válassza ki. A
beltéri egység külső statikus nyomásával kapcsolatos információkért lásd:
"14Műszaki adatok"[4211].
▪ Vízáramlás. A beltéri egység működéséhez szükséges minimális vízáramlás az
alábbi táblázatban látható. Ezt az áramlást minden esetben biztosítani kell. Ha az
áramlás mértéke alacsony, a beltéri egység leáll, és a 7H áramlási hibakód jelenik
meg.
Szükséges minimális áramlási sebesség
Szerelői referencia-útmutató
60
20l/min
▪ Nem tartozék alkatrészek – Víz. Csak olyan anyagokat szabad használni, amelyek
kompatibilisek a rendszerben használt vízzel és a beltéri egységben használt
anyagokkal.
▪ Nem tartozék alkatrészek – Víznyomás és -hőmérséklet. Ellenőrizze, hogy a
helyszíni csövek alkatrészeinek nyomásállósága megfeleljen a víznyomásnak és a
vízhőmérsékletnek.
▪ Víznyomás. A megengedett legnagyobb víznyomás 4 bar. Biztosítson megfelelő
védőeszközöket a vízkörben, hogy a víznyomás NE haladhassa meg a maximális
értéket.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 | Előkészületek
M
FCU1
FCU2
FCU3
i
M
FHL1
FHL2
FHL3
j
l k
ffg
h
i
i
i
dbe
T
65°C
89°C
a c
▪ Vízhőmérséklet. Minden beszerelt csővezetéknek és -tartozéknak (szelepek,
csatlakozások…) ellen KELL állnia a következő hőmérsékleteknek:
INFORMÁCIÓ
A következő ábra egy példa, amely lehet, hogy NEM egyezik rendszerének
elrendezésével.
a Kültéri egység
b Beltéri egység
c Hőcserélő
d Kiegészítő fűtőelem
e Szivattyú
f Elzárószelep
g Motoros 3-járatú szelep (a használatimelegvíz-tartályhoz van mellékelve)
h Motoros 2-járatú szelep (nem tartozék)
i Kollektor
j Használatimelegvíz-tartály
k Hőcserélő spirál
l Segédfűtőelem
FCU1...3 Klímakonvektor-egység (opcionális) (nem tartozék)
FHL1...3 Padlófűtés kör (nem tartozék)
T Szobatermosztát (opcionális) (nem tartozék)
▪ Elvezetés – Alacsony pontok. Helyezzen el a rendszer összes alacsony pontján
leeresztőcsapokat, hogy teljesen leereszthető legyen a vízkör.
▪ Elvezetés – Nyomáscsökkentő szelep. Csatlakoztassa megfelelően a
leeresztőtömlőt a leeresztőhöz, hogy megelőzze a víz csöpögését az egységből.
Lásd: "A leeresztőtömlő csatlakoztatása a leeresztőhöz"[479].
▪ Légtelenítő szelepek. A rendszer minden magas pontjára szereljen légtelenítő
szelepet, amelyeknek szervizelés céljából szintén könnyen hozzáférhetőnek kell
lenniük. A beltéri egységben két automatikus légtelenítő található. Győződjön
meg róla, hogy a légtelenítő szelepek NINCSENEK túl szorosra húzva, hogy a
vízkörben található levegő automatikus kiengedése lehetséges legyen.
▪ Horganyzott alkatrészek. A vízkörben ne használjon horganyzott alkatrészeket.
Mivel az egység belső vízkörét rézcsövek alkotják, túlzott korrózió léphet fel.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
61
6 | Előkészületek
c
d
a b
▪ Nem rézbevonatú fémcsövek. Nem rézbevonatú fémcsövek használatakor
szigetelje megfelelően a réz és a nem réz részeket, hogy azok NE érintkezzenek
egymással. Erre a galvanikus korrózió megelőzése miatt van szükség.
▪ Szelep – Köröket választ el. Ha 3 utas szelep van a vízkörben, ügyeljen rá, hogy a
használati meleg víz köre és a padlófűtéskör teljesen el legyen különítve.
▪ Szelep – Átváltási idő. Ha 2 vagy 3 utas szelep van a vízkörben, a szelep
legnagyobb átváltási idejének 60 másodpercnek kell lennie.
▪ Használatimelegvíz-tartály – Kapacitás. A víz állásának elkerülése érdekében
fontos, hogy a használatimelegvíz-tartály tárolási kapacitása megfeleljen a
használati meleg víz napi fogyasztásának.
▪ Használatimelegvíz-tartály – A felszerelés után. A felszerelés után rögtön ki kell
öblíteni friss vízzel a használatimelegvíz-tartályt. Ezt az eljárást legalább naponta
egyszer meg kell ismételni a felszerelést követő 5 egymás utáni napon.
▪ Használatimelegvíz-tartály – Használaton kívüli időszakok. Amikor hosszabb
ideig nem használnak meleg vizet, a berendezést friss vízzel KELL kiöblíteni a
használat előtt.
▪ Használatimelegvíz-tartály – Fertőtlenítés. A használatimelegvíz-tartály
fertőtlenítési funkciójával kapcsolatban lásd: "Tartály"[4142].
▪ Termosztátos keverőszelepek. A vonatkozó jogszabályok értelmében
előfordulhat, hogy termosztátos keverőszelepeket kell felszerelni.
▪ Higiéniai intézkedések. Az elhelyezésnek meg kell felelnie a vonatkozó
jogszabályoknak, és előfordulhat, hogy további higiéniai intézkedések lehetnek
szükségesek.
▪ Keringető szivattyú. Ha a vonatkozó jogszabályok megkövetelik, csatlakoztasson
keringető szivattyút a meleg víz célpontja és a használatimelegvíz-tartály
keringető szivattyújának csatlakozása közé.
a Keringetés csatlakozása
b Meleg víz csatlakozása
c Zuhany
d Keringető szivattyú
▪ Szelep a tágulási tartály irányában. A tágulási tartály irányában lévő szelepnek
(ha fel van szerelve) nyitva KELL lennie.
6.3.2 Képlet a tágulási tartály előnyomásának kiszámításához
A tartály beállítandó előnyomása (Pg) a szerelési szintkülönbségtől (H) függ:
Pg=0,3+(H/10) (bar)
Szerelői referencia-útmutató
62
6.3.3 A vízmennyiség és az áramlási sebesség ellenőrzése
A beltéri egység egy 10 literes tágulási tartállyal rendelkezik, amelynek gyári
előnyomása 1bar.
Az egység megfelelő működésének biztosítása érdekében:
▪ Ellenőriznie kell a minimális és maximális vízmennyiséget.
▪ Lehetséges, hogy be kell állítania a tágulási tartály előnyomását.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 | Előkészületek
FHL1
FHL2
FHL3
M1
T1
M2T2M3
T3
ff dc ba
f
g he
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120 170
140 200
220 270
320
A
B
Minimális vízmennyiség
Ellenőrizze, hogy a rendszerben lévő teljes vízmennyiség legalább 20 liter, NEM
számítva a kültéri egység belső vízmennyiségét.
INFORMÁCIÓ
Létfontosságú folyamatoknál vagy nagy hőterhelésű helyiségek esetén nagyobb
vízmennyiségre lehet szükség.
TÁJÉKOZTATÁS
Ha a térfűtés/hűtés körökben a keringetést távvezérelt szelepek vezérlik, akkor
fontos, hogy a minimális vízmennyiség még az összes szelep elzárása esetén is
garantált legyen.
a Kültéri egység
b Beltéri egység
c Hőcserélő
d Kiegészítő fűtőelem
e Szivattyú
f Elzárószelep
g Kollektor (nem tartozék)
h Túlnyomási megkerülőszelep (mellékelt tartozék)
FHL1...3 Padlófűtés kör (nem tartozék)
T1...3 Egyedi szobatermosztát (opcionális)
M1...3 Egyedi motoros szelep FHL1...3 kör szabályozására (nem tartozék)
Maximális vízmennyiség
TÁJÉKOZTATÁS
A maximális vízmennyiség attól függ, hogy van-e glikol a vízkörben. A glikol
hozzáadásáról további információért lásd: "A vízkör befagyás elleni védelme"[482].
A következő ábra segítségével határozza meg a maximális vízmennyiséget a
kiszámított előnyomásra vonatkozóan.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Példa: Maximális vízmennyiség és a tágulási tartály előnyomása
A Előnyomás (bar)
B Maximális vízmennyiség (l)
Víz
Víz+glikol
Szerelői referencia-útmutató
63
6 | Előkészületek
Szerelési
szintkülönbség
(a)
≤200l >200l
≤7m Nem kell módosítani az
előnyomást.
>7m Tegye a következőt:
▪ Növelje az előnyomást az
előírt szerelési
szintkülönbségnek
megfelelően. Az előnyomást
7 m fölött méterenként 0,1
barral kell növelni.
Vízmennyiség
Tegye a következőt:
▪ Csökkentse az előnyomást az
előírt szerelési
szintkülönbségnek
megfelelően. Az előnyomást
7 m alatt méterenként 0,1
barral kell csökkenteni.
▪ Ellenőrizze, hogy a rendszer
teljes vízmennyisége NEM
haladja meg a megengedett
maximális vízmennyiséget.
A beltéri egység tágulási
tartálya túl kicsi a rendszerhez.
Ebben az esetben javasolt egy
további tartályt felszerelni az
egységen kívül.
▪ Ellenőrizze, hogy a rendszer
teljes vízmennyisége NEM
haladja meg a megengedett
maximális vízmennyiséget.
(a)
A vízkör legmagasabb pontja és a beltéri egység közötti szintkülönbség (m). Ha a beltéri
egység a rendszer legmagasabb pontja, akkor a szerelési magasság 0m.
Minimális áramlási sebesség
Ellenőrizze, hogy minden körülmények között garantált-e a minimális áramlási
sebesség. A minimális áramlási sebesség a jégmentesítési/kiegészítő fűtőelem
üzemmód során szükséges. Erre a célra használja az egységhez mellékelt
túlnyomási megkerülőszelepet, és figyeljen a minimális vízmennyiségre.
Szükséges minimális áramlási sebesség
20l/min
TÁJÉKOZTATÁS
A megfelelő működés biztosítása érdekében az ajánlott minimális átfolyás HMV
közben 28l/min.
TÁJÉKOZTATÁS
Ha a vízkörbe lett glikol adagolva, és a vízkör hőmérséklete alacsony, a felhasználói
felület NEM jelzi ki az áramlás sebességét. Ebben az esetben a minimális áramlási
sebességet szivattyúpróba útján ellenőrizheti (ellenőrizze, hogy a felhasználói felület
NEM jeleníti-e meg a 7H hibát).
Szerelői referencia-útmutató
64
TÁJÉKOZTATÁS
Ha minden térfűtés körben, vagy bizonyos térfűtés körökben távvezérelt szelepek
vezérlik a keringtetést, akkor fontos, hogy a minimális áramlási sebesség még az
összes szelep elzárása esetén is garantált legyen. Amennyiben a minimális áramlási
sebesség nem érhető el, a 7H áramlási hibakód jelentkezik (nincs fűtés és az egység
nem üzemel).
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Lásd az ajánlott eljárást a következő részben: "9.4 Beüzemelés közbeni
1
2
a
ellenőrzőlista"[4179].
6.3.4 A tágulási tartály előnyomásának módosítása
TÁJÉKOZTATÁS
Csak szakképzett szerelő módosíthatja a tágulási tartály előnyomását.
A tágulási tartály gyári előnyomása 1bar. Amikor módosítani kell az előnyomást, a
következő irányelveket tartsa szem előtt:
▪ A tágulási tartály előnyomásának beállításához csak száraz nitrogént használjon.
▪ A tágulási tartály előnyomásának helytelen beállítása a rendszer hibás
működéséhez vezet.
A tágulási tartály előnyomásának módosítása a nitrogénnyomás növelése vagy
kiengedése útján történik, a tágulási tartály Schrader-szelepén keresztül.
6 | Előkészületek
a Schrader-szelep
6.3.5 A vízmennyiség ellenőrzése: Példák
1. példa
A beltéri egység 5 m-rel a vízkör legmagasabb pontja alá van felszerelve. A
vízkörben a teljes vízmennyiség 100l.
Semmilyen teendő vagy módosítás nem szükséges.
2. példa
A beltéri egység a vízkör legmagasabb pontjára van felszerelve. A vízkörben a teljes
vízmennyiség 250l.
Teendők:
▪ Mivel a teljes vízmennyiség (250l) több, mint az alapértelmezett vízmennyiség
(200l), csökkenteni kell az előnyomást.
▪ A szükséges előnyomás:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ 0,3 bar nyomás esetén a megfelelő maximális vízmennyiség 290 l. (Lásd a
"Maximális vízmennyiség"[463] hivatkozásban szereplő diagramot).
▪ Mivel 250 l kevesebb, mint 290 l, a tágulási tartály mérete megfelelő a
rendszerhez.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
65
6 | Előkészületek
aba
b
6.3.6 Külső gyártótól származó tartályra vonatkozó követelmények
Külső gyártótól származó tartály használata esetén a tartálynak a következő
követelményeknek kell megfelelnie:
▪ A tartály hőcserélő spirálja nem lehet 1,05m²-nél kisebb.
▪ A tartály hőmérséklet-érzékelőjének a hőcserélő spirál felett kell elhelyezkednie.
▪ A segédfűtőelemnek a hőcserélő spirál felett kell elhelyezkednie.
TÁJÉKOZTATÁS
Teljesítmény. A külső gyártótól származó tartályok teljesítményadatait NEM tudjuk
megadni, és a teljesítményt NEM tudjuk garantálni.
TÁJÉKOZTATÁS
Beállítás. A külső gyártótól származó tartály beállítása a tartály hőcserélő spiráljának
méretétől függ. További információ: "Használati meleg víz"[4154].
Ha van egy tartálya, amelybe…
Be lehet szerelni hőmérséklet-
érzékelőt.
NEM lehet beszerelni hőmérséklet-
érzékelőt.
EKHY3PART használata szükséges. EKHY3PART2 használata szükséges.
a Beltéri egység
b Tartály
A részletes szerelési útmutatásokat lásd a csatlakozókészlet szerelési
kézikönyvében és az opcionális berendezések kiegészítő kézikönyvében.
6.4 Az elektromos huzalozás előkészítése
6.4.1 Információk az elektromos huzalozás előkészítéséről
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az "1 Általános biztonsági
óvintézkedések"[46] fejezetben.
Szerelői referencia-útmutató
66
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 | Előkészületek
FIGYELEM
▪ Ha a tápellátásban hiányzó vagy rossz N-fázis van, akkor elképzelhető, hogy a
berendezés nem fog működni.
▪ Alakítson ki megfelelő földelést. NE földelje az egységet gázcsövekhez,
vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A rossz
földelés áramütést eredményezhet.
▪ Szerelje be a szükséges biztosítékokat és megszakítókat.
▪ Rögzítse az elektromos huzalozást kábelrögzítőkkel úgy, hogy a kábel NE
érintkezzen éles felületekkel vagy a csövekkel, különösen a magas nyomású
oldalon.
▪ NE használjon műanyag ragasztószalaggal burkolt vezetékeket, sodort
vezetékeket, hosszabbítókábelt vagy csillag rendszerből származó
csatlakozásokat. Ezek túlmelegedést, áramütést vagy tüzet okozhatnak.
▪ NE szereljen be fázissiettető kondenzátort, mivel az egységben inverter található.
A fázissiettető kondenzátor csökkenti a teljesítményt és balesetet okozhat.
FIGYELEM
▪ Az összes huzalozást képesített szakembernek KELL végeznie, és meg KELL felelnie
a vonatkozó jogszabályoknak.
▪ Hozzon létre elektromos csatlakozókat a rögzített huzalozáshoz.
▪ A helyszínen beszerzett összes összetevőnek és összes elektromos szerkezetnek
meg KELL felelnie a vonatkozó jogszabályoknak.
FIGYELEM
A kiegészítő fűtőelemnek rendelkeznie KELL külön tápellátással, és a vonatkozó
jogszabályoknak megfelelően védeni KELL a biztonsági berendezésekkel.
FIGYELEM
MINDIG több eres kábelt használjon a tápellátás kábeleihez.
6.4.2 Kedvezményes kWh díjszabású elektromos áram
Az elektromos szolgáltatók a világ minden táján igyekeznek megbízható elektromos
szolgáltatást nyújtani versenyképes áron, ezért gyakran ösztönzik a fogyasztókat
kedvezményes díjszabással. Ezek lehetnek kedvezményes napi időszakok vagy
szezonális időszakok, illetve olyan egyéb különleges kedvezmények, mint a
Wärmepumpentarif Németországban és Ausztriában.
Ez a berendezés kedvezményes kWh díjszabású elektromos áramkörre is
csatlakoztatható.
Érdeklődjön a berendezés üzembe helyezésének helyén illetékes elektromos
szolgáltatónál, hogy csatlakoztatható-e a berendezés kedvezményes kWh
díjszabású elektromos áramkörre, ha van ilyen.
Ha a berendezés ilyen kedvezményes kWh díjszabású elektromos áramkörre
csatlakozik, az elektromos szolgáltatónak jogában áll:
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
▪ bizonyos időszakokra megszakítani a berendezés áramellátását;
▪ megszabni, hogy a berendezés teljesítményfelvétele bizonyos időszakokban csak
korlátozott lehet.
A beltéri egység úgy lett kialakítva, hogy egy bemenő jel hatására
kényszerkikapcsolás üzemmódra váltson. Abban a pillanatban a kültéri egység
kompresszora leáll.
Szerelői referencia-útmutató
67
6 | Előkészületek
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
6.4.3 Az elektromos csatlakozások áttekintése a külső működtető egységek kivételével
Attól függően, hogy a tápfeszültség folyamatos vagy sem, az egység huzalozása
különböző.
Normál tápellátás Kedvezményes kWh díjszabású tápellátás
A tápellátás NEM szakad
A tápellátás megszakad
meg
A kedvezményes kWh
díjszabású tápellátás
során a tápellátás NEM
szakad meg. A kültéri
egységet a vezérlés
kikapcsolja.
Megjegyzés: Az
elektromos szolgáltatónak
minden esetben jóvá kell
hagynia a beltéri egység
A kedvezményes kWh
díjszabású tápellátás
során az elektromos
szolgáltató azonnal vagy
bizonyos idő után
megszakítja a tápellátást.
Ebben az esetben a
beltéri egységet különálló,
normál tápellátásról kell
működtetni.
energiafogyasztását.
a Normál tápellátás
b Kedvezményes kWh díjszabású tápellátás
1 A kültéri egység tápellátása
2 A beltéri egység táp- és összekötőkábele
3 Tápellátás a kiegészítő fűtőelemhez
4 Kedvezményes kWh díjszabású tápellátás (feszültségmentes
csatlakozás)
5 Normál kWh díjszabású tápellátás (a beltéri egység Jel paneljének
tápellátására a kedvezményes kWh díjszabású tápellátás
megszakadása esetén)
Szerelői referencia-útmutató
68
6.4.4 A külső és belső működtető egységek elektromos csatlakozásainak áttekintése
Elem Leírás Vezetékek Maximális
A kültéri egység és beltéri egység tápellátása
1 A kültéri egység tápellátása 2+GND
2 A beltéri egység táp- és
3
összekötőkábele
EPGA11~16DAV3 + EABH/X16DF6V+9W
üzemi áram
(a)
(g)
Daikin Altherma 3 H W
4P556069-1A – 2020.12
6 | Előkészületek
Elem Leírás Vezetékek Maximális
üzemi áram
3 Tápellátás a kiegészítő
fűtőelemhez
4 Kedvezményes kWh
Lásd az alábbi
táblázatot.
2
—
(e)
díjszabású tápellátás
(feszültségmentes
csatlakozás)
5 Normál kWh díjszabású
2 6,3A
elektromos áram
Opcionális berendezések
6 3-járatú szelep 3 100mA
7 A segédfűtőelem tápellátása
4+GND
(c)
és hővédelme (beltéri
egységből)
8 Segédfűtőelem tápellátása
2+GND 13A
(beltéri egységbe)
9 Használatimelegvíz-tartály
2
(d)
hőmérséklet-érzékelője
10 A szobatermosztát szerepét
2
(f)
a távirányító tölti be
11 Szobatermosztát 3 vagy 4 100mA
12 Kültéri környezeti
2
(b)
hőmérséklet érzékelője
13 Beltéri környezeti
2
(b)
hőmérséklet érzékelője
14 Hőszivattyú konvektor 2 100mA
(b)
(b)
(b)
Nem tartozék alkatrészek
15 Elzárószelep 2 100mA
16 Áramfogyasztás-mérő 2 (mérőnként)
17 Használatimelegvíz-szivattyú 2
18 Riasztás kimenete 2
19 Átállás külső hőforrás-
2
(b)
(b)
(b)
(b)
vezérlésre
20 Térhűtés/-fűtés vezérlője 2
21 Áramfogyasztó digitális
bemenetek
22 Biztonsági termosztát 2
(a) Lásd a kültéri egységen található adattáblát.
(b) Minimális kábelkeresztmetszet: 0,75mm².
(c) Kábelkeresztmetszet: 2,5mm².
(d) A hőmérséklet-érzékelő és az összekötő vezeték (12m) a használatimelegvíz-
tartályhoz van mellékelve.
(e) Kábelkeresztmetszet: 0,75mm² és 1,25mm² között, maximális hossz: 50m. A
feszültségmentes csatlakozások minimum 15VDC, 10mA áramerősség vezetésére
alkalmasak.
2 (bemeneti
jelenként)
(b)
(b)
(e)
(b)
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
69
6 | Előkészületek
(f) Kábelkeresztmetszet: 0,75mm² és 1,25mm² között, maximális hossz: 500m. Egyedi
és kettős felhasználóifelület-kapcsolat esetén is alkalmazható.
(g) Kábelkeresztmetszet: 1,5mm².
TÁJÉKOZTATÁS
A különböző csatlakozások további műszaki jellemzői a beltéri egység belső felén
találhatók.
Kiegészítő fűtőelem
Tápellátás Szükséges vezetékek száma
típusa
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
Szerelői referencia-útmutató
70
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 Felszerelés
7.1 Áttekintés: Felszerelés
Ez a fejezet ismerteti, hogy milyen teendőket kell elvégezni, illetve mit kell tudni az
egység helyszíni beüzemelésekor.
Jellemző munkafolyamat
A beszerelés jellemzően a következő lépésekből áll:
1 A kültéri egység felszerelése.
2 A beltéri egység felszerelése.
3 A vízvezetékek csatlakoztatása.
4 Az elektromos huzalozás csatlakoztatása.
5 A kültéri felszerelés befejezése.
6 A beltéri felszerelés befejezése.
7 | Felszerelés
7.2 Az egységek felnyitása
7.2.1 Az egységek kinyitásának bemutatása
Bizonyos időközönként fel kell nyitni az egységet. Példa:
▪ Villamossági bekötések elvégzéséhez
▪ Amikor karbantartást vagy szervizelést végez az egységen
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.
7.2.2 A kültéri egység felnyitása
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
71
7 | Felszerelés
1×
2×
2×
6
5
1
3
4
2
8
9
7
1
2
3
1
4
4
2
2
1
3
7.2.3 A beltéri egység felnyitása
Áttekintés
Felnyitás
1 Vegye le az elülső panelt.
1 Elülső panel
2 A kapcsolódoboz fedele
3 Kapcsolódoboz
4 Felhasználói felület panelje
Szerelői referencia-útmutató
72
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 | Felszerelés
4×
2×
1
2
1
2
3
2×
2 Ha elektromos huzalozást is kell csatlakoztatnia, távolítsa el a kapcsolódoboz
borítóját.
3 Ha a kapcsolódoboz mögött is kell munkálatokat végeznie, nyissa ki azt.
4 Ha a felhasználói felület panelje mögött is kell munkálatokat végeznie, vagy új
szoftvert tölt fel a felhasználói felületre, nyissa ki a felhasználói felület
paneljét.
5 Opcionális: Távolítsa el a felhasználói felület paneljét.
TÁJÉKOZTATÁS
Ha eltávolítja a felhasználói felületi panelt, a kábeleket is válassza le a hátuljáról,
nehogy megsérüljenek.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
73
7 | Felszerelés
620
350
(345-355)
a
(mm)
261.5
>150
6× M12
7.3 A kültéri egység felszerelése
7.3.1 A kültéri egység felszereléséről
7.3.2 Óvintézkedések a kültéri egység felszerelésénél
Mikor
Először a kültéri egységet kell felszerelni, mielőtt a vízcsöveket csatlakoztathatná.
Jellemző munkafolyamat
A kültéri egység felszerelése jellemzően a következő lépésekből áll:
1 A felszereléshez használt struktúra biztosítása.
2 A kültéri egység felszerelése.
3 Az egység ledőlésének megakadályozása.
4 Az egység hó és szél elleni védelme hófedél és terelőlemez felszerelésével.
Lásd: "A felszerelés helyének előkészítése" – "6Előkészületek"[455].
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:
▪ Általános biztonsági előírások
▪ Előkészületek
7.3.3 Az üzembe helyezés szerkezetének létrehozása
Ellenőrizze a felszerelés talajának erősségét és szintjét, hogy az egység ne vibráljon,
és ne okozzon zajt.
Az alapozásrajznak megfelelően az alapozás csavarjaival rögzítse biztonságosan az
egységet.
Készítse elő a horgonycsavarok, anyák és csavaralátétek 6 készletét (nem tartozék)
a következők szerint:
Szerelői referencia-útmutató
74
a Ügyeljen arra, hogy ne fedje le az elvezetőnyílásokat.
Minden esetben bizonyosodjon meg arról, hogy az egység legalább 100 mm-rel a
hó várható maximális szintje fölött van.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7.3.4 A kültéri egység felszerelése
6× M12
160 620 261.5 11 9
161
260
285
279
345
595
416
262
38
71
C
D
E
DDDD
A
B
7.3.5 A kondenzvíz-elvezetés biztosításához
▪ Győződjön meg róla, hogy a kondenzvizet megfelelően el lehet vezetni.
▪ Olyan alapra helyezze el az egységet, amely lehetővé teszi a megfelelő elvezetést,
hogy elkerülje a jég felgyülemlését.
7 | Felszerelés
▪ Készítsen egy vízelvezető csatornát az alap körül, mely elvezeti a kondenzvizet az
egységből.
▪ Gondoskodjon róla, hogy az elvezetett víz NE a járdára folyjon ki, hogy fagypont
alatti hőmérséklet esetén ne fagyjon le vagy váljon csúszóssá.
▪ Ha keretre szereli az egységet, szereljen fel egy vízálló lemezt is az egység aljától
legfeljebb 150 mm-re, hogy meggátolja a víz bejutását az egységbe és az
elvezetett víz csöpögését (lásd a következő illusztrációt).
TÁJÉKOZTATÁS
Ha a beszerelési hely hőmérséklete alacsony, tegye meg a szükséges lépéseket, hogy
a kiürülő kondenzvíz NE FAGYHASSON meg.
Elvezetőnyílások (méretek mm-ben)
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
A Elvezetési oldal
B Horgonypontok közti távolság
C Alsó keret
Szerelői referencia-útmutató
75
7 | Felszerelés
≥150 mm
RXXX
d
Contains fluorinated greenhouse gases
kg
tCO2eq
GWP × kg
1000
=
GWP: XXX
a
b
c
7.3.6 A fluorozott üvegházhatású gázokra figyelmeztető címke rögzítése
D Elvezetőnyílások
E Kilökőlap a hó számára
TÁJÉKOZTATÁS
Ha a kültéri egység kondenzvíz-kivezető lyukát a tartókarok vagy az aljzat takarja,
akkor emelje meg az egységet, hogy legalább 150 mm magasan legyenek a kültéri
egység lábai.
1 Töltse ki a címkét az alábbiak szerint:
a Ha az egységhez fluorozott üvegházhatású gázokra figyelmeztető, többnyelvű címke
van mellékelve (lásd tartozékok), válassza le a megfelelő nyelvűt, és ragassza az a
tetejére.
b Teljes hűtőközeg-feltöltés
c A teljes hűtőközeg-feltöltés fluortartalmú üvegházhatásúgáz-kibocsátása
megfelelő értékű CO2-ben, tonnában kifejezve.
d GWP = Global warming potential (globális felmelegedési potenciál)
TÁJÉKOZTATÁS
A fluortartalmú, üvegházhatást okozó gázokra vonatkozó jogi szabályok szerint az
egységbe töltött hűtőközeget tömeg és CO2 kibocsátás egyenérték alapján is fel kell
tüntetni.
Képlet a CO2egyenértékű kibocsátás tonnában kifejezett számításához: Hűtőközeg
GWP értéke × a betöltött hűtőközeg teljes mennyiségével [kg-ban]/1000
A hűtőközeg-utántöltési címkén szereplő GWP értéket használja.
2 Rögzítse a címkét a kültéri egység belsejére, a gáz- és folyadékelzáró szelepek
közelében.
7.3.7 A kültéri egység ledőlésének megakadályozása
Amennyiben az egység olyan helyen van felállítva, ahol az erős szél megdöntheti az
egységet, tegye a következőt:
Szerelői referencia-útmutató
76
1 Készítsen elő 2 kábelt a következő illusztráción jelölt módon (nem tartozék).
2 Helyezze a 2 kábelt a kültéri egység fölé.
3 Helyezzen egy gumilapot a kábelek és a kültéri egység közé, hogy a kábelek ne
karcolják meg a festést (nem tartozék).
4 Csatlakoztassa a kábelek végét.
5 Húzza meg a kábeleket.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7.4 A beltéri egység felszerelése
2×
a
7.4.1 A beltéri egység felszerelésének bemutatása
Jellemző munkafolyamat
A beltéri egység felszerelése jellemzően a következő lépésekből áll:
1 A beltéri egység felszerelése.
7 | Felszerelés
7.4.2 Óvintézkedések a beltéri egység felszerelésekor
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:
▪ Általános biztonsági előírások
▪ Előkészületek
7.4.3 A beltéri egység felszerelése
1 Rögzítse (vízszintesen) a falra a fali tartót (tartozék) 2 Ø8mm-es csavarral.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
a Opcionális: Ha az egységet annak belsejéből szeretné a falra rögzíteni, szüksége lesz
még egy tiplire.
2 Emelje fel az egységet.
Szerelői referencia-útmutató
77
7 | Felszerelés
42 kg
3 Csatlakoztassa az egységet a fali tartóra:
▪ Döntse meg az egység felső részét a fal irányába a fali tartónál.
▪ Csúsztassa a fali tartóba az egység hátulján található konzolt. Győződjön meg
róla, hogy az egység rögzítése megfelelő.
Szerelői referencia-útmutató
78
4 Opcionális: Ha az egységet annak belsejéből szeretné a falra rögzíteni:
▪ Távolítsa el a felső elülső panelt, és nyissa ki a kapcsolódobozt. Lásd: "A
beltéri egység felnyitása"[472].
▪ Rögzítse az egységet a falra egy Ø8mm-es csavarral.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7.4.4 A leeresztőtömlő csatlakoztatása a leeresztőhöz
a
A nyomáscsökkentő szelepből szivárgó vizet a csepptálca fogja fel. A csepptálcát
egy, a vonatkozó jogszabályoknak megfelelő leeresztőhöz kell csatlakoztatni.
1 Csatlakoztassa a leeresztőtömlőt (nem tartozék) a csepptálca csatlakozójához
az alábbiak szerint:
a Csepptálca csatlakozója
A víz gyűjtéséhez ajánlott tölcsért használni.
7 | Felszerelés
7.5 A vízvezetékek csatlakoztatása
7.5.1 A vízvezetékek csatlakoztatásának bemutatása
A vízvezetékek csatlakoztatása előtt
Győződjön meg arról, hogy a kültéri és beltéri egységek fel vannak szerelve.
Jellemző munkafolyamat
A vízvezetékek csatlakoztatása jellemzően a következő lépésekből áll:
1 A vízvezetékek csatlakoztatása a kültéri egységhez.
2 A leeresztőtömlő csatlakoztatása a leeresztőhöz.
3 A vízkör feltöltése.
4 A használatimelegvíz-tartály feltöltése.
5 A vízvezetékek szigetelése.
7.5.2 Óvintézkedések a vízvezetékek csatlakoztatásakor
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:
▪ Általános biztonsági előírások
▪ Előkészületek
7.5.3 A vízvezetékek csatlakoztatása
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
TÁJÉKOZTATÁS
NE használjon túlságosan nagy erőt a helyszíni csövek csatlakoztatásakor, és
gondoskodjon a csövek megfelelő elrendezéséről. A deformált csövek az egység
hibás működését okozhatják.
Szerelői referencia-útmutató
79
7 | Felszerelés
c
b
a
a
d
c
Kültéri egység
a Víz BEMENETE (csavarkötés, dugós, 1")
b Víz KIMENETE (csavarkötés, dugós, 1")
c Beépített szűrővel ellátott elzárószelep (mellékelt tartozék) (2× csavarkötés, anya,
1")
d O-gyűrű
TÁJÉKOZTATÁS
A beépített szűrővel ellátott elzárószelepre (mellékelt tartozék) vonatkozó
információk:
▪ A szelepet kötelező felszerelni a vízbemenetnél.
▪ Figyeljen a szelep áramlási irányára.
1 Csatlakoztassa az O-gyűrűket és az elzárószelepet a kültéri egység
vízbemenetéhez.
2 Csatlakoztassa a külső csöveket az elzárószelephez.
3 Csatlakoztassa a külső csöveket a kültéri egység vízkimenetéhez.
TÁJÉKOZTATÁS
Szereljen fel minden helyi magas pontra légtelenítő szelepet.
Beltéri egység
Szerelői referencia-útmutató
80
TÁJÉKOZTATÁS
NE használjon túlságosan nagy erőt a csövek csatlakoztatásakor. A deformált csövek
az egység hibás működését okozhatják.
1 Csatlakoztassa az O-gyűrűket és az elzárószelepeket a beltéri egység
vízcsatlakozóihoz.
2 Csatlakoztassa a kültéri egység külső csöveit a beltéri egység befolyó
vízcsatlakozójához (a).
3 Csatlakoztassa a térfűtés/hűtés külső csöveit a térfűtés kifolyó
vízcsatlakozójához (b) a beltéri egységen.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
b a
a Víz BEMENETE (csavarkötés, 1")
b Térfűtési víz KIMENETE (csavarkötés, 1")
TÁJÉKOZTATÁS
7 | Felszerelés
7.5.4 A vízkör feltöltése
A vízkör feltöltéséhez használjon egy nem tartozék töltőkészletet. Ügyeljen rá, hogy
megfeleljen a vonatkozó jogszabályoknak.
Túlnyomási megkerülőszelep (mellékelt tartozék). Javasoljuk, hogy a túlnyomási
megkerülőszelepet a térfűtési vízkörbe szerelje.
▪ A túlnyomási megkerülőszelep beszerelési helyének megválasztásakor vegye
figyelembe a minimális vízmennyiséget (a beltéri egységnél vagy a kollektornál).
Lásd: "A vízmennyiség és az áramlási sebesség ellenőrzése"[462].
▪ A túlnyomási megkerülőszelep beállítása során figyeljen a minimális áramlási
sebességre. Lásd: "A vízmennyiség és az áramlási sebesség ellenőrzése"[462] és
"A minimális áramlási sebesség ellenőrzése"[4179].
TÁJÉKOZTATÁS
Szereljen fel minden helyi magas pontra légtelenítő szelepet.
TÁJÉKOZTATÁS
A vonatkozó törvényeknek megfelelően egy legfeljebb 10 bar (=1 MPa) nyitási
nyomású (külön kapható) nyomáscsökkentő szelepet kell csatlakoztatni a használati
hideg víz bemenetének csatlakozójához.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
TÁJÉKOZTATÁS
Ügyeljen arra, hogy mindkét légtelenítő szelep (az egyik a mágneses szűrőn, a másik a
kiegészítő fűtőelemen) nyitva legyen.
Az összes automatikus légtelenítő szelepnek nyitva kell maradnia a beüzemelés után.
Szerelői referencia-útmutató
81
7 | Felszerelés
7.5.5 A vízkör befagyás elleni védelme
Fagyvédelem
A fagy kárt tehet a rendszerben. A hidraulikus alkatrészek fagyásának megelőzése
érdekében a szoftver a következő speciális fagyvédő funkciókkal rendelkezik,
amelyek alacsony hőmérsékleten aktiválják a szivattyúk működését:
▪ Vízcső befagyásának megelőzése (lásd: "Vízcső befagyásának
megelőzése"[4164]),
▪ Leeresztés megelőzése. Csak akkor alkalmazható, ha a Bivalens beállítás
engedélyezve van ([C‑02]=1). Ez a funkció megakadályozza a fagyvédelmi
szelepek kinyílását a kültéri egységbe vezető vízcsövekben, amikor a rásegítő
vízmelegítő negatív kültéri hőmérsékleten működik.
Áramkimaradás esetén azonban ezek a funkciók nem képesek megvédeni a
rendszert.
A vízkör befagyás elleni védelme érdekében végezze el az alábbi lépések
valamelyikét:
▪ Adjon glikolt a vízhez. A glikol csökkenti a víz fagyáspontját.
▪ Szereljen fel fagyvédelmi szelepeket. A fagyvédelmi szelepek leeresztik a vizet a
rendszerből, mielőtt az megfagyhatna.
Fagyvédelem glikollal
A glikolos fagyvédelem ismertetése
A vízhez adagolt glikol csökkenti a víz fagyáspontját.
TÁJÉKOZTATÁS
Ha glikolt ad a vízhez, NE szereljen fel fagyvédelmi szelepeket. Lehetséges
következmény: A glikol elszivárog a fagyvédelmi szelepeken keresztül.
FIGYELEM
Az etilénglikol mérgező anyag.
FIGYELEM
A glikol használata a rendszer korrózióját idézheti elő. A korrózióálló adalék nélküli
glikol oxigén hatására savassá válik. Ezt a folyamatot a réz jelenléte és a magas
hőmérséklet gyorsítja. A savas korrózióálló adalék nélküli glikol megtámadja a
fémfelületet, és galvanikus korróziócellákat hoz létre, amelyek nagymértékben
károsítják a rendszert. Ezért fontos, hogy:
▪ a víz kezelését egy szakképzett vízspecialista hajtsa végre,
▪ a glikol választott korrózióálló adaléka közömbösítse a glikol oxidációja során
keletkező savakat,
▪ semmilyen autóiparban alkalmazott glikol nem használható, mivel ezek
korrózióálló adalékanyagának élettartama korlátozott, és szilikátokat tartalmaz,
amik beszennyezhetik vagy eltömíthetik a rendszert,
▪ a glikolos rendszerekben NEM lehet horganyzott csöveket használni, mivel a glikol
egyes korrózióálló adalékanyag-összetevőinek kicsapódását okozhatja.
Szerelői referencia-útmutató
82
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 | Felszerelés
TÁJÉKOZTATÁS
A glikol vizet von el a környezetéből. Ezért NE használjon olyan glikolt, amely
levegővel érintkezett. Ha a glikol tartályon nincs kupak, a víz koncentrációja
növekszik. Ekkor a glikol koncentrációja a feltételezettnél kisebb lesz. Ennek
eredményeképp a hidraulikus alkatrészek végül mégis befagyhatnak. Ügyeljen arra,
hogy a glikol levegővel való érintkezése minimális legyen.
A glikol típusai
A használható glikol típusa attól függ, hogy a rendszerben található-e
használatimelegvíz-tartály:
Ha… Akkor…
A rendszerben található
használatimelegvíz-tartály
A rendszerben NEM található
használatimelegvíz-tartály
(a)
Aszükséges korrózióálló adalékkal rendelkező, az EN1717 szerinti III-as kategóriába sorolt
propilén-glikol.
A szükséges glikolkoncentráció
Kizárólag propilén-glikolt
Propilén-glikolt
(a)
és etilén-glikolt is
használhat
(a)
használjon
A szükséges glikolkoncentráció a legalacsonyabb várható kültéri hőmérséklettől
függ, valamint attól, hogy repedéstől vagy fagyástól szeretné-e védeni a rendszert.
A rendszer fagyás elleni védelméhez több glikol szükséges.
Az alábbi táblázatnak megfelelően adagolja a glikolt.
Legalacsonyabb várható
Repedés elleni védelem Fagyás elleni védelem
kültéri hőmérséklet
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
INFORMÁCIÓ
▪ Repedés elleni védelem: a glikol a csövek repedését meggátolja, azonban a
csövekben lévő folyadék fagyását NEM.
▪ Fagyás elleni védelem: a glikol a csövek repedését és a csövekben lévő folyadék
fagyását egyaránt meggátolja.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
TÁJÉKOZTATÁS
▪ A szükséges koncentráció a glikol típusának függvényében eltérő lehet. MINDIG
vesse össze a fenti táblázatban írtakat a glikol gyártója által megadott műszaki
jellemzőkkel. Ha szükséges, kövesse a glikol gyártójának előírásait.
▪ A hozzáadott glikol koncentrációja SOHA nem haladhatja meg a 35%-ot.
▪ Ha a rendszerben lévő folyadék fagyott, a szivattyú NEM fog tudni beindulni. Ne
feledje, hogy a rendszer repedés elleni védelme esetén a benne lévő folyadék
még megfagyhat.
▪ A rendszerben lévő használaton kívüli víz nagy valószínűséggel fagyást és a
rendszer károsodását okozhatja.
Szerelői referencia-útmutató
83
7 | Felszerelés
c
b
b
c
a
a
b
Fagyvédelem fagyvédelmi szelepekkel
A glikol és a megengedett maximális vízmennyiség
A glikol adagolása a vízkörbe csökkenti a rendszer maximális engedélyezett
vízmennyiségét. További információért lásd: "Maximális vízmennyiség"[463].
Glikol beállítása
TÁJÉKOZTATÁS
Ha a rendszerben glikol található, az [E-0D] beállítást 1-es értékre kell állítani. Ha a
glikolbeállítás NEM megfelelően lett megadva, a csövekben található folyadék
megfagyhat.
Fagyvédelmi szelepek
A szerelő felelőssége megakadályozni a külső csövek befagyását. Ha nincs glikol a
vízben, fagyvédelmi szelepekkel a külső csövek legalacsonyabb pontjain
leeresztheti a vizet a rendszerből, mielőtt az megfagyhatna.
Fagyvédelmi szelepek felszerelése
A külső csövek befagyásának megakadályozásához szerelje fel a következő
alkatrészeket:
a Automatikus levegőbemenet
b Fagyvédelmi szelep (opcionális – nem tartozék)
c Alaphelyzetben zárt szelepek (ajánlott – nem tartozék)
Rész Leírás
Fel kell szerelni egy automatikus levegőbemenetet (a levegőellátás
biztosítására) a legmagasabb pontra. Például egy automatikus
légtelenítőt.
A külső csövek védelme. A fagyvédelmi szelepeket a
következőképpen kell felszerelni:
▪ vízszintesen, hogy a víz megfelelően és akadályok nélkül tudjon
kiáramlani.
▪ a külső csövek legalacsonyabb pontjain.
▪ a leghűvösebb részeken, távol a hőforrásoktól.
Megjegyzés: Hagyjon legalább 15cm hézagot a földtől, nehogy a
jég elállhassa a víz útját.
Szerelői referencia-útmutató
84
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 | Felszerelés
c
Rész Leírás
A házon belüli víz leválasztása áramkimaradás esetén. Általában a
zárt szelepek (amelyek a beltérben, a csővezeték bemeneti/
kimeneti pontjának közelében találhatóak) megakadályozzák, hogy
a beltéri csővezetékben található összes víz kiürüljön, amikor a
fagyvédelmi szelepek nyitva vannak.
▪ Áramkimaradás esetén: Az alaphelyzetben zárt szelepek
lezárnak, és leválasztják a házon belüli vezetékekben található
vizet. Ha a fagyvédelmi szelepek kinyílnak, csak a házon kívüli víz
ürül ki.
▪ Egyéb körülmények között (például szivattyúhiba esetén): Az
alaphelyzetben zárt szelepek nyitva maradnak. Ha a fagyvédelmi
szelepek kinyílnak, a házon belüli vezetékekből is kiürül a víz.
TÁJÉKOZTATÁS
Ha fagyvédelmi szelepek lettek beszerelve, a hűtés minimális célhőmérsékletét
(alapértelmezett=8°C) legalább 2°C-kal magasabbra állítsa be a fagyvédelmi szelep
maximális nyitási hőmérsékleténél. Ha a célhőmérséklet túl alacsony, a fagyvédelmi
szelepek hűtési üzemmódban kinyílhatnak.
Fűtőpólya (nem tartozék)
1 Szerelje fel a fűtőpólyát a kültéri helyszíni csövekre.
2 Biztosítson külső tápellátást a fűtőpólya számára.
TÁJÉKOZTATÁS
▪ A belső fűtőpólya működtetéséhez az egység áramellátását BE KELL kapcsolni.
Ezért a hideg időszakok alatt soha ne kapcsolja le az áramellátást vagy a
főkapcsolót.
▪ Áramkimaradás esetén a belső és a külső fűtőpólya áramellátása is megszakad, és
a vízkör NEM részesül fagyásvédelemben. A teljes körű védelem biztosítása
érdekében mindig adhat glikolt a vízkörhöz vagy felszerelheti a fagyvédelmi
szelepeket, még akkor is, ha a kültéri külső csöveket ellátta fűtőpólyával.
7.5.6 A használatimelegvíz-tartály feltöltése
Tekintse meg a használatimelegvíz-tartály szerelési kézikönyvét.
7.5.7 A vízvezeték szigetelése
A csöveket a teljes vízkörben szigetelni KELL a hűtés közben fellépő
páralecsapódás, valamint a hűtési és fűtési teljesítmény csökkenésének
megelőzése érdekében.
A kültéri vízcsövek szigetelése
TÁJÉKOZTATÁS
Külső csövek. A károsodások elkerülése érdekében gondoskodjon róla, hogy a külső
csövek az utasításoknak megfelelően szigetelve legyenek.
A szabad levegőn található csövek szigetelésének minimális vastagságát az alábbi
táblázat alapján állapíthatja meg (ahol λ=0,039W/mK).
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
85
7 | Felszerelés
Csövek hossza (m) Minimális szigetelési vastagság (mm)
<20 19
20~30 32
30~40 40
40~50 50
Más csőhosszoknál a minimális szigetelési vastagság a Hydronic Piping Calculation
eszközzel határozható meg.
A Hydronic Piping Calculation eszköz a hidronikus csővezeték maximális hosszát is
képes kiszámolni a beltéri és a kültéri egység között a kibocsátó nyomásesése
alapján, illetve a hossz alapján a nyomásesés kiszámolására is használható.
A Hydronic Piping Calculation eszköz a Heating Solutions Navigator része, amelyet a
következő webhelyen érhet el: https://professional.standbyme.daikin.eu.
Amennyiben nincs hozzáférése a Heating Solutions Navigatorhoz, forduljon a
forgalmazóhoz.
Az ajánlások betartásával biztosíthatja az egység megfelelő működését, de a helyi
szabályozások eltérőek lehetnek, amely esetben mindig a szabályozásokat kell
követni.
7.6 Az elektromos huzalozás csatlakoztatása
7.6.1 Az elektromos huzalozás csatlakoztatásának bemutatása
Az elektromos huzalozás csatlakoztatása előtt
Ellenőrizze, hogy a vízcsövek csatlakoztatása megtörtént-e.
Jellemző munkafolyamat
Az elektromos huzalozás csatlakoztatása jellemzően a következő lépésekből áll:
1 Annak ellenőrzése, hogy a tápellátási rendszer megfelel-e a hőszivattyú
elektromos jellemzőinek.
2 Az elektromos huzalozás csatlakoztatása a kültéri egységhez.
3 Az elektromos huzalozás csatlakoztatása a beltéri egységhez.
4 A tápellátás csatlakoztatása.
5 A kiegészítő fűtőelem tápellátásának csatlakoztatása.
6 Az elzárószelepek csatlakoztatása.
7 Az elektromos mérők csatlakoztatása.
8 A használatimelegvíz-szivattyú csatlakoztatása.
9 A riasztás kimenetének csatlakoztatása.
10 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása.
11 A külső hőforrásra való átállás csatlakoztatása.
12 Áramfogyasztó digitális bemenetek csatlakoztatása.
13 A biztonsági termosztát csatlakoztatása.
7.6.2 Információk az elektromos megfelelésről
Szerelői referencia-útmutató
86
A berendezés megfelel az EN/IEC 61000‑3‑12 előírásainak (európai/nemzetközi
műszaki szabvány, amely meghatározza a háztartási kisfeszültségű rendszerekre
kapcsolt, fázisonként >16A és ≤75 A bemeneti áramú berendezések harmonikus
áramkibocsátásának határértékeit).
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Csak a beltéri egység kiegészítő fűtőeleme esetén
b a
c b
c
aa
A
AA´
A´
Lásd: "A kiegészítő fűtőelem tápfeszültségének csatlakoztatása"[492].
7.6.3 Óvintézkedések az elektromos huzalozás csatlakoztatásakor
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:
▪ Általános biztonsági előírások
▪ Előkészületek
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
FIGYELEM
MINDIG több eres kábelt használjon a tápellátás kábeleihez.
7.6.4 Irányelvek az elektromos huzalozás csatlakoztatásához
7 | Felszerelés
Tartsa szem előtt az alábbiakat:
▪ Ha sodort vezetéket használ, szereljen fel egy kerek csatlakozósarut a vezeték
végére. Helyezze fel a kerek csatlakozósarukat a vezeték fedett részére, és
erősítse fel a csatlakozót a megfelelő eszközzel.
a Sodrott vezeték
b Karika alakú csatlakozó
▪ A vezetékek felszereléséhez használja a következő módszereket:
Vezeték típusa A felszerelés módja
Egyeres vezeték
a Egyeres hullámos vezeték
b Csavar
c Lapos alátét
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
87
7 | Felszerelés
c b ba c
a
B
B
Vezeték típusa A felszerelés módja
Sodort vezeték kerek
csatlakozósaruval
a Kivezetés
b Csavar
c Lapos alátét
Engedélyezett
NEM engedélyezett
Meghúzási nyomatékok
Elem Meghúzási nyomaték (N•m)
M4 (X1M) 1,2~1,5
M4 (földelés)
7.6.5 A szabványos huzalozási összetevők műszaki jellemzői
Alkatrész EPGA11~16DAV3
Tápellátás kábele MCA
Összekötőkábel Minimális kábelkeresztmetszet 1,5mm²,
Ajánlott külső biztosíték
Földzárlatvédelmi áramkör-megszakító Meg kell felelnie a vonatkozó
(a)
A minimális engedélyezett külső biztosíték 20 A-es.
(b)
MCA=Minimális áramköri áramerősség. A feltüntetett értékek maximumértékek (a pontos
értékeket lásd a beltéri egység-kombinációk elektromos adatainál).
TÁJÉKOZTATÁS
A hőszivattyúra az ajánlottnál alacsonyabb névleges áramerősségű külső biztosítékot
is fel lehet szerelni. Ehhez módosítania kell a [2‑0E] helyszíni beállítást aszerint, hogy
legfeljebb mekkora erősségű áram vezethető a hőszivattyúba.
Vegye figyelembe, hogy a [2‑0E] helyszíni beállítás felülírja az energiafogyasztásvezérlő minden más beállítását. A hőszivattyú áramerősségének korlátozása
csökkenteni fogja a teljesítményt.
(a)
Feszültség 230V
Fázis 1~
Frekvencia 50Hz
Vezetékméretek Meg kell felelnie a vonatkozó
(b)
30,7A
jogszabályoknak
és 230V-hoz érvényes
32A
jogszabályoknak
7.6.6 Elektromos huzalok csatlakoztatása a kültéri egységhez
Szerelői referencia-útmutató
88
1 Távolítsa el a kapcsolódoboz borítóját. Lásd: "A kültéri egység
felnyitása"[471].
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
2 Szedje le a szigetelést a vezetékekről (20mm).
a b
b
c
a
b
f
a
e
e
d
c
e
e
e
a Ennyire kell lecsupaszítani a vezetékek végeit
b A túl hosszan blankolt vezetékvég áramütést vagy zárlatot okozhat
3 A vezetékeket az egység háta felől illessze be:
7 | Felszerelés
a Tápellátás kábele (magasfeszültség)
b Kommunikációs kábel (magasfeszültség)
c Kábel az alaplemezfűtéshez (opcionális)
4 Az egységen belül a vezetékeket a következők szerint vezesse:
a Tápellátás kábele
b Kommunikációs kábel
c Kábel az alaplemezfűtéshez (opcionális)
d Ferritgyűrű
e Rögzítőszíj
f Kompresszor
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
TÁJÉKOZTATÁS
Az elektromágneses kompatibilitás biztosításához:
▪ Győződjön meg arról, hogy a táp- és a kommunikációs kábelek párhuzamosak
egymással. A kábeleket fogja össze rögzítőszíjakkal.
▪ Gondoskodjon róla, hogy a kábelek a lehető legmesszebb helyezkedjenek el a
kompresszortól.
▪ A kommunikációs kábelt át KELL vezetni a ferritgyűrűn.
Szerelői referencia-útmutató
89
7 | Felszerelés
b
a
X2M X1M
X5M
d
b+ca
c
7.6.7 Elektromos huzalok csatlakoztatása a beltéri egységhez
5 Ellenőrizze, hogy a kábel NEM érintkezik-e éles peremekkel vagy forró
gázcsövekkel.
6 Szerelje fel a kapcsolódoboz borítóját.
INFORMÁCIÓ
Nem tartozék vagy opcionális kábelek felszerelésekor vegye figyelembe a megfelelő
kábelhosszt. Ez lehetővé teszi, hogy a javítás közben el lehessen távolítani és vissza
lehessen helyezni a kapcsolódobozt, és hozzá lehessen férni az egyéb alkatrészekhez
a javítás során.
VIGYÁZAT
NE helyezzen feleslegesen hosszú vezetékeket az egységbe.
1 Nyissa ki a kapcsolódobozt, hogy hozzáférjen annak hátuljához. Lásd: "A
beltéri egység felnyitása"[472].
2 A vezetékeket a következők szerint vezesse:
▪ Alulról lépjen be az egységbe.
▪ A vezetékeket a kapcsolódoboz hátán keresztül vezesse.
▪ A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz a
kapcsolódoboz hátulján.
Szerelői referencia-útmutató
90
a, b, c Helyszíni huzalozás (lásd az alábbi táblázatot)
d Gyárilag szerelt kábel a kiegészítő fűtőelem tápellátásához
INFORMÁCIÓ
Nem tartozék vagy opcionális kábelek felszerelésekor vegye figyelembe a megfelelő
kábelhosszt. Ez lehetővé teszi, hogy a javítás közben ki lehessen nyitni a
kapcsolódobozt, és hozzá lehessen férni az egyéb alkatrészekhez a javítás során.
Huzalozás Lehetséges kábelek (az egység típusától és a
felszerelt opcióktól függően)
a
Alacsony feszültség
▪ Kedvezményes tápellátás csatlakozója
▪ Felhasználói felület (opció)
▪ Áramfogyasztó digitális bemenetek (nem tartozék)
▪ Kültéri környezeti hőmérséklet érzékelője (opció)
▪ Beltéri környezeti hőmérséklet érzékelője (opció)
▪ Elektromos mérők (nem tartozék)
▪ Biztonsági termosztát (nem tartozék)
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 | Felszerelés
X2M
X1M
1 2 3
1 2 3
1 2 3
1 2 3
X1A
X11YB
X11YA X11Y
1 2 3
a
Huzalozás Lehetséges kábelek (az egység típusától és a
felszerelt opcióktól függően)
b
Magasfeszültségű
tápellátás
c
Magasfeszültségű
vezérlőjel
d
Magasfeszültségű
tápellátás (gyárilag szerelt
kábel)
VIGYÁZAT
NE helyezzen feleslegesen hosszú vezetékeket az egységbe.
▪ Összekötőkábel
▪ Normál kWh díjszabású elektromos áram
▪ Kedvezményes kWh díjszabású tápellátás
▪ Hőszivattyú konvektor (opció)
▪ Szobatermosztát (opció)
▪ Elzárószelep (nem tartozék)
▪ Használatimelegvíz-szivattyú (nem tartozék)
▪ Riasztás kimenete
▪ Átállás külső hőforrás-vezérlésre
▪ Térhűtés/-fűtés vezérlője
▪ Tápellátás a kiegészítő fűtőelemhez
7.6.8 A tápellátás csatlakoztatása
1 Csatlakoztassa a tápellátást.
Normál kWh-díjszabású elektromos áram esetében
a Összekötőkábel (=tápellátás)
Kedvezményes kWh-díjszabású elektromos áram esetében
Csatlakoztassa az X11Y pontot az X11YB ponthoz.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
91
7 | Felszerelés
X5M
X2M
X1M
1 2 3
1 2
N L
N L3
S1S
a
bc
X11YA
X1A
X11YB X11Y
9 10
5
1 2 3
6
a Összekötőkábel (=tápellátás)
b Normál kWh díjszabású elektromos áram
c Kedvezményes tápellátás csatlakozója
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
INFORMÁCIÓ
Kedvezményes kWh díjszabású elektromos áram esetében csatlakoztassa az X11Y
pontot az X11YB ponthoz. A kedvezményes kWh díjszabású tápellátás típusától függ,
hogy szükség van-e külön normál kWh díjszabású elektromos áramra az X2M/5+6
beltéri egységhez (b).
Szükség van külön csatlakozásra a beltéri egységhez:
▪ ha a kedvezményes kWh díjszabású tápellátás aktiváláskor megszakad, VAGY
▪ ha nem engedélyezett a beltéri egység áramfogyasztása a kedvezményes kWh
díjszabású tápellátásnál, amikor az aktív.
INFORMÁCIÓ
A kedvezményes kWh díjszabású elektromos áramkör csatlakozója ugyanazokhoz a
csatlakozókhoz csatlakozik (X5M/9+10), mint a biztonsági termosztát. A rendszer
7.6.9 A kiegészítő fűtőelem tápfeszültségének csatlakoztatása
VAGY csak kedvezményes kWh díjszabású elektromos áramkörrel VAGY biztonsági
termosztáttal rendelkezhet.
FIGYELEM
A kiegészítő fűtőelemnek rendelkeznie KELL külön tápellátással, és a vonatkozó
jogszabályoknak megfelelően védeni KELL a biztonsági berendezésekkel.
Szerelői referencia-útmutató
92
VIGYÁZAT
Ha a beltéri egység tartálya beépített elektromos segédfűtőelemmel rendelkezik, a
kiegészítő fűtőelemet és a segédfűtőelemet külön áramkörről kell táplálni. SOHA ne
használjon olyan áramkört, amely más készüléket is ellát. Ezt az áramkört a
vonatkozó jogszabályoknak megfelelően védeni kell a kötelező biztonsági
berendezésekkel.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 | Felszerelés
a
b
X6M
F1B
Q1DI
VIGYÁZAT
Annak biztosítására, hogy az egység megfelelően földelt legyen, mindig
csatlakoztassa a kiegészítő fűtőelem tápellátását és a földkábelt.
A kiegészítő fűtőelem kapacitása a beltéri egység modelljétől függően változhat. Az
alábbi táblázatban leírtak szerint győződjön meg róla, hogy a tápellátás
összhangban van a kiegészítő fűtőelem kapacitásával.
Kiegészítő
fűtőelem típusa
Kiegészítő
fűtőelem
Tápellátás Maximális
üzemi áram
Z
teljesítménye
*6V 2kW 1N~230V
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
(a)
(a)
(a)
(d)
(d)
(d)
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
6V
(b)
Az elektromos berendezés megfelel az EN/IEC61000-3-12 előírásainak (európai/
nemzetközi műszaki szabvány, amely meghatározza a háztartási kisfeszültségű
rendszerekre kapcsolt, fázisonként >16A és ≤75A bemeneti áramú berendezések
harmonikus áramkibocsátásának határértékeit).
(c)
Ez a berendezés abban az esetben felel meg azEN/IEC61000‑3‑11 szabványnak (európai/
nemzetközi műszaki szabvány, amely meghatározza a háztartási kisfeszültségű
rendszerekre kapcsolt, fázisonként ≤75A bemeneti áramú berendezések harmonikus
áramkibocsátásának határértékeit), ha a közcélú hálózathoz csatlakozási ponton a Z
hálózati impedancia kisebb vagy egyenlő, mint Z
. A szerelő vagy a felhasználó
max
felelőssége, hogy –akár az elektromos szolgáltatóval történő egyeztetés útján –
ellenőrizze, hogy a berendezés csak olyan tápellátásra legyen csatlakoztatva, amelynek a
Z
hálózati impedanciája kisebb vagy egyenlő, mint Z
sys
(d)
6T1
max
.
sys
max
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Csatlakoztassa a kiegészítő fűtőelem tápellátását az alábbiak szerint:
a Gyárilag szerelt kábel a kiegészítő fűtőelem védőreléjére csatlakoztatva a
kapcsolódobozban (K5M)
b Helyszíni huzalozás (lásd az alábbi táblázatot)
Szerelői referencia-útmutató
93
7 | Felszerelés
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
BRN
GRY
BLK
BLU
Modell (tápellátás) A kiegészítő fűtőelem tápellátásának csatlakozásai
*6V (6V: 1N~230V)
*6V (6T1: 3~230V)
*9W (3N~400V)
Szerelői referencia-útmutató
94
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
F1B Túláram-biztosíték (nem tartozék). Ajánlott biztosíték: 4 pólusú,
X2M
X1M
X2M
X1M
NO NC
M2S M2S
21 2921 28
K5M Biztonsági védőrelé (a kapcsolódobozban)
Q1DI Földzárlatvédelmi áramkör-megszakító (nem tartozék)
SWB Kapcsolódoboz
X6M Kivezetés (nem tartozék)
TÁJÉKOZTATÁS
NE vágja vagy távolítsa el a kiegészítő fűtőelem tápkábelét.
7.6.10 Az elzárószelep csatlakoztatása
INFORMÁCIÓ
Példa az elzárószelep használatára. Ha egyetlen kilépő vízhőmérsékleti zónával,
illetve padlófűtés és hőszivattyú-konvektorok kombinációjával dolgozik, szereljen be
egy elzárószelepet a padlófűtés előtt, nehogy pára csapódjon le a padlón, amikor a
rendszert hűtésre használja. További információkért tekintse meg a szerelői
referencia-útmutatót.
7 | Felszerelés
20A-es; 400V-os görbe; C kioldási karakterisztika.
1 Csatlakoztassa a szelepvezérlő kábelt a megfelelő kivezetésekre az alábbi
illusztrációnak megfelelően.
TÁJÉKOZTATÁS
A huzalozás eltérő az NC (normally closed: alaphelyzetben zárt) és az NO (normally
open: alaphelyzetben nyitott) szelepek esetében.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
7.6.11 Az áramfogyasztás-mérők csatlakoztatása
INFORMÁCIÓ
Ha az áramfogyasztás-mérőn nincs tranzisztoros kimenet, ellenőrizze a polaritást. A
pozitív polaritású oldal csatlakozási helye X5M/6 és X5M/4, a negatív polaritású oldal
csatlakozási helye pedig X5M/5 és X5M/3 KELL, hogy legyen.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
1 Csatlakoztassa az áramfogyasztás-mérők kábeleit a megfelelő kivezetésekre az
alábbi illusztrációnak megfelelően.
Szerelői referencia-útmutató
95
7 | Felszerelés
X5M
S2S S3S
3
4
56
X2M
X1M
1~
M
M2P
1 2
X5M
A4P
X1M
YC Y1
YC Y1
Y2 Y3 Y4
X2M
X1M
7 9
a
7.6.12 A használatimelegvíz-szivattyú csatlakoztatása
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
1 Csatlakoztassa a használatimelegvíz-szivattyú kábelét a megfelelő
kivezetésekre az alábbi illusztrációnak megfelelően.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
7.6.13 A riasztás kimenetének csatlakoztatása
1 Csatlakoztassa a riasztás kimenetének kábelét a megfelelő kivezetésekre az
alábbi illusztrációnak megfelelően.
Szerelői referencia-útmutató
96
a Az EKRP1HBAA felszerelése szükséges.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7.6.14 A térhűtés/-fűtés BE/KI kimenetének csatlakoztatása
X5M
A4P
X1M
YC Y1
YC Y2
Y2 Y3 Y4
X2M
X1M
7 9
a
INFORMÁCIÓ
A hűtés csak a következők esetén alkalmazható:
▪ Visszafordítható modellek
▪ Csak fűtő modellek + átalakítókészlet (EKHBCONV)
1 Csatlakoztassa a térhűtés/fűtés BE/KI kimeneti kábelét a megfelelő
kivezetésekre az alábbi illusztrációnak megfelelően.
7 | Felszerelés
a Az EKRP1HBAA felszerelése szükséges.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
7.6.15 A külső hőforrásra való átállás csatlakoztatása
1 Csatlakoztassa a külső hőforrásra való átállás kábelét a megfelelő
kivezetésekre az alábbi illusztrációnak megfelelően.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
97
7 | Felszerelés
X5M
A4P
X1M
YC Y1 Y2 Y3 Y4
X2M
X1M
X3 X4
X2M
X1 X2
L N
a
X5M
A8P
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
X5M
9 10
a Az EKRP1HBAA felszerelése szükséges.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
7.6.16 Áramfogyasztó digitális bemenetek csatlakoztatása
1 Csatlakoztassa az áramfogyasztó digitális bemeneteinek kábelét a megfelelő
kivezetésekre az alábbi illusztrációnak megfelelően.
a Az EKRP1AHTA felszerelése szükséges.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
7.6.17 A biztonsági termosztát csatlakoztatása (normál zárt kapcsolattal)
Szerelői referencia-útmutató
98
1 Csatlakoztassa az (alapesetben zárt) biztonsági termosztát kábeleit a
megfelelő kivezetésekre az alábbi illusztrációnak megfelelően.
2 A kábeleket rögzítse kábelszorítókkal a kábelrögzítő pontokhoz.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
7 | Felszerelés
g
b
a
f
e
cd
TÁJÉKOZTATÁS
Ügyeljen arra, hogy a biztonsági termosztát kiválasztása és felszerelése során a
vonatkozó jogszabályoknak megfelelően járjon el.
A biztonsági termosztát akaratlan kioldásának megakadályozása a következőket
javasoljuk:
▪ A biztonsági termosztát legyen automatikusan visszaállítható.
▪ A biztonsági termosztát hőmérséklet-ingadozása legfeljebb 2°C/perc legyen.
▪ Legyen legalább 2méter távolság a biztonsági termosztát és a használatimelegvíz-
tartályhoz mellékelt motoros 3 járatú szelep között.
INFORMÁCIÓ
MINDIG konfigurálja a biztonsági termosztátot, miután felszerelte. Ha nem
konfigurálja, az egység figyelmen kívül hagyja a biztonsági termosztát csatlakozását.
INFORMÁCIÓ
A kedvezményes kWh díjszabású elektromos áramkör csatlakozója ugyanazokhoz a
csatlakozókhoz csatlakozik (X5M/9+10), mint a biztonsági termosztát. A rendszer
VAGY csak kedvezményes kWh díjszabású elektromos áramkörrel VAGY biztonsági
termosztáttal rendelkezhet.
7.7 A kültéri egység felszerelésének befejezése
7.7.1 A kültéri egység felszerelésének befejezése
TÁJÉKOZTATÁS
Ajánlott a beltéri és a kültéri egység között a hűtőközegcsöveket kábelcsatornába
szerelni vagy ragasztószalaggal bevonni.
1 Szigetelje és rögzítse a hűtőközegcsöveket és a kábeleket a következők szerint:
a Gázcső
b Gázcső szigetelés
c Összekötőkábel
d Helyszíni huzalozási irányelvek (ha megfelelő)
e Folyadékcső
f Folyadékcső szigetelés
g Fedőszalag
2 Szerelje fel a szervizfedelet.
A kültéri egység lezárása
1 Zárja be a kapcsolódoboz fedelét.
2 Szerelje fel az elülső és az oldalsó lemezt.
TÁJÉKOZTATÁS
A kültéri egység fedelének lezárásakor ügyeljen arra, hogy a meghúzónyomaték NE
lépje túl a 4,1N•m értéket.
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
Szerelői referencia-útmutató
99
7 | Felszerelés
7.8 A beltéri egység felszerelésének befejezése
7.8.1 A beltéri egység bezárása
1 Szerelje fel újra a felhasználói felület paneljét.
2 Helyezze vissza a kapcsolódoboz borítóját, és zárja le a kapcsolódobozt.
3 Ismételten szerelje fel az elülső panelt.
TÁJÉKOZTATÁS
A beltéri egység borítójának lezárásakor ügyeljen arra, hogy a meghúzónyomaték NE
lépje túl a 4,1N•m értéket.
Szerelői referencia-útmutató
100
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
