Οδηγός αναφοράς εγκαταστάτη

Daikin Altherma 3 H W

EPGA11DAV3 EPGA14DAV3 EPGA16DAV3

EABH16DF6V EABH16DF9W EABX16DF6V EABX16DF9W

Πίνακας περιεχομένων

1 Γενικές προφυλάξεις ασφαλείας 6

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης.................................................................................................................. 6

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων ................................................................... 6

1.2 Για τον εγκαταστάτη ....................................................................................................................................................... 7

1.2.1 Γενικά .............................................................................................................................................................. 7

1.2.2 Τοποθεσία εγκατάστασης .............................................................................................................................. 8

1.2.3 Ψυκτικό — σε περίπτωση R410A ή R32 ........................................................................................................ 9

1.2.4 Διάλυμα άλμης ............................................................................................................................................... 11

1.2.5 Νερό................................................................................................................................................................ 11

1.2.6 Ηλεκτρικές συνδέσεις .................................................................................................................................... 11

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης 14

2.1 Πληροφορίες για το παρόν έγγραφο ............................................................................................................................. 14

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη .................................................................................................................... 15

3 Πληροφορίες για τη συσκευασία 17

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία............................................................................................................. 17

3.2 Εξωτερική μονάδα .......................................................................................................................................................... 17

3.2.1 Για να αποσυσκευάσετε την εξωτερική μονάδα ........................................................................................... 17

3.2.2 Για να μεταφέρετε την εξωτερική μονάδα .................................................................................................... 18

3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα ................................................................... 18

3.2.4 Αφαίρεση του προσαρτήματος μεταφοράς .................................................................................................. 19

3.3 Εσωτερική μονάδα.......................................................................................................................................................... 20

3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα .......................................................................................... 20

3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα .................................................................. 20

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα 22

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα.............................................................. 22

4.2 Αναγνώριση..................................................................................................................................................................... 22

4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα ..................................................................................................... 22

4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα.................................................................................................. 23

4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων................................................................................................ 23

4.3.1 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα .......................... 23

4.3.2 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εσωτερική μονάδα ......................... 23

4.3.3 Πιθανοί συνδυασμοί εσωτερικών και εξωτερικών μονάδων ....................................................................... 26

4.3.4 Πιθανοί συνδυασμοί εσωτερικών μονάδων και δοχείων ζεστού νερού χρήσης ......................................... 26

5 Οδηγίες εφαρμογής 27

5.1 Επισκόπηση: Οδηγίες εφαρμογής.................................................................................................................................. 27

5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου .................................................................................................... 27

5.2.1 Ένας χώρος ..................................................................................................................................................... 28

5.2.2 Πολλοί χώροι –Μία ζώνη ΘΕξΝ..................................................................................................................... 32

5.2.3 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ ................................................................................................................... 37

5.3 Ρύθμιση βοηθητικής πηγής θερμότητας για θέρμανση χώρου.................................................................................... 39

5.4 Ρύθμιση του δοχείου ζεστού νερού χρήσης.................................................................................................................. 42

5.4.1 Διάταξη συστήματος –Ξεχωριστό δοχείο ΖΝΧ ............................................................................................. 42

5.4.2 Επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ .................................................. 43

5.4.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ ....................................................................................................... 45

5.4.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού .................................................................................. 45

5.4.5 Κυκλοφορητής ΖΝΧ για απολύμανση ............................................................................................................ 46

5.4.6 Κυκλοφορητής ΖΝΧ για προθέρμανση δοχείου ............................................................................................ 46

5.5 Ρύθμιση της μέτρησης ενέργειας .................................................................................................................................. 47

5.5.1 Παραγόμενη θερμότητα ................................................................................................................................ 47

5.5.2 Καταναλισκόμενη ενέργεια............................................................................................................................ 48

5.5.3 Τροφοδοσία με κανονική χρέωση ................................................................................................................. 48

5.5.4 Τροφοδοσία με μειωμένη χρέωση ................................................................................................................ 50

5.6 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας............................................................................................................. 51

5.6.1 Μόνιμος περιορισμός ισχύος ........................................................................................................................ 52

5.6.2 Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές εισόδους ............................................................. 52

5.6.3 Διαδικασία περιορισμού ισχύος .................................................................................................................... 54

5.7 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας............................................................................................................ 55

Οδηγός αναφοράς εγκαταστάτη

6 Προετοιμασία 57

6.1 Επισκόπηση: Προετοιμασία ........................................................................................................................................... 57

6.2 Την προετοιμασία του χώρου εγκατάστασης................................................................................................................ 57

6.2.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας ......................................................................... 57

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Πίνακας περιεχομένων

6.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα........................... 60

6.2.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα ..................................................................... 60

6.3 Προετοιμασία των σωληνώσεων νερού ........................................................................................................................ 62

6.3.1 Απαιτήσεις κυκλώματος νερού ...................................................................................................................... 62

6.3.2 Τύπος υπολογισμού της προπίεσης του δοχείου διαστολής ....................................................................... 65

6.3.3 Για να ελέγξετε τον όγκο και την παροχή του νερού .................................................................................... 65

6.3.4 Αλλαγή της προπίεσης του δοχείου διαστολής ............................................................................................ 68

6.3.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα .................................................................................... 68

6.3.6 Απαιτήσεις δοχείου άλλου κατασκευαστή.................................................................................................... 69

6.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων .............................................................................................................. 70

6.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων ........................................................... 70

6.4.2 Πληροφορίες για την τροφοδοσία με μειωμένη χρέωση ............................................................................. 70

6.4.3 Επισκόπηση των ηλεκτρικών συνδέσεων με εξαίρεση των εξωτερικών ενεργοποιητών............................ 71

6.4.4 Επισκόπηση των ηλεκτρικών συνδέσεων για εξωτερικούς και εσωτερικούς ενεργοποιητές ..................... 72

7 Εγκατάσταση 74

7.1 Επισκόπηση: Εγκατάσταση............................................................................................................................................. 74

7.2 Άνοιγμα των μονάδων .................................................................................................................................................... 74

7.2.1 Πληροφορίες για το άνοιγμα των μονάδων .................................................................................................. 74

7.2.2 Για να ανοίξετε την εξωτερική μονάδα ......................................................................................................... 74

7.2.3 Για να ανοίξετε την εσωτερική μονάδα ......................................................................................................... 75

7.3 Τοποθέτηση της εξωτερικής μονάδας ........................................................................................................................... 77

7.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας................................................................................... 77

7.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας ..................................................................... 77

7.3.3 Παροχή της υποδομής εγκατάστασης ........................................................................................................... 77

7.3.4 Εγκατάσταση της εξωτερικής μονάδας ......................................................................................................... 78

7.3.5 Παροχή αποστράγγισης ................................................................................................................................. 78

7.3.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου ................................... 79

7.3.7 Για να αποτρέψετε την ανατροπή της εξωτερικής μονάδας ........................................................................ 79

7.4 Τοποθέτηση της εσωτερικής μονάδας........................................................................................................................... 80

7.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής μονάδας ....................................................................... 80

7.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής μονάδας..................................................................... 80

7.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα .............................................................................................. 80

7.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην αποστράγγιση .............................................................. 82

7.5 Σύνδεση των σωληνώσεων νερού.................................................................................................................................. 82

7.5.1 Πληροφορίες για τη σύνδεση των σωληνώσεων νερού ............................................................................... 82

7.5.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού.................................................................................... 82

7.5.3 Για να συνδέσετε τις σωληνώσεις νερού ...................................................................................................... 83

7.5.4 Για να πληρώσετε το κύκλωμα νερού ........................................................................................................... 85

7.5.5 Για να προστατεύσετε το κύκλωμα νερού από το σχηματισμό πάγου ........................................................ 85

7.5.6 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης ...................................................................................... 89

7.5.7 Για να μονώσετε τις σωληνώσεις νερού........................................................................................................ 89

7.6 Σύνδεση των ηλεκτρικών καλωδίων .............................................................................................................................. 90

7.6.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων ............................................................................ 90

7.6.2 Πληροφορίες για την ηλεκτρική συμβατότητα ............................................................................................. 90

7.6.3 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης ....................................................................... 90

7.6.4 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων..................................................................................... 91

7.6.5 Προδιαγραφές τυπικών μερών καλωδίωσης ................................................................................................ 92

7.6.6 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εξωτερική μονάδα ........................................................ 92

7.6.7 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα........................................................ 94

7.6.8 Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας .......................................................................... 95

7.6.9 Για να συνδέσετε τα καλώδια τροφοδοσίας της εφεδρικής αντίστασης ..................................................... 97

7.6.10 Για να συνδέσετε τη βάνα αποκοπής ............................................................................................................ 99

7.6.11 Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος ............................................................................... 100

7.6.12 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού χρήσης .......................................................................... 100

7.6.13 Για να συνδέσετε την έξοδο σφάλματος ....................................................................................................... 101

7.6.14 Για να συνδέσετε την έξοδο ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης/θέρμανσης χώρου ................ 101

7.6.15 Για να συνδέσετε τη μονάδα μεταβολής στην εξωτερική πηγή θερμότητας............................................... 102

7.6.16 Για να συνδέσετε τις ψηφιακές εισόδους κατανάλωσης ισχύος.................................................................. 103

7.6.17 Για να συνδέσετε τον θερμοστάτη ασφαλείας (κανονικά κλειστή επαφή).................................................. 103

7.7 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας.................................................................................................. 104

7.7.1 Για να ολοκληρώσετε την εγκατάσταση της εξωτερικής μονάδας ............................................................... 104

7.8 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας ................................................................................................. 104

7.8.1 Για να κλείσετε την εσωτερική μονάδα ......................................................................................................... 104

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

8 Ρύθμιση παραμέτρων 105

8.1 Επισκόπηση: Ρύθμιση παραμέτρων............................................................................................................................... 105

8.1.1 Για να αποκτήσετε πρόσβαση στις πιο συχνά χρησιμοποιούμενες εντολές................................................ 106

8.2 Οδηγός ρύθμισης............................................................................................................................................................ 108

8.3 Πιθανές οθόνες............................................................................................................................................................... 109

Οδηγός αναφοράς εγκαταστάτη

Πίνακας περιεχομένων

8.3.1 Πιθανές οθόνες: Επισκόπηση ........................................................................................................................ 109

8.3.2 Αρχική οθόνη .................................................................................................................................................. 110

8.3.3 Οθόνη βασικού μενού.................................................................................................................................... 112

8.3.4 Οθόνη μενού .................................................................................................................................................. 113

8.3.5 Οθόνη σημείου ρύθμισης .............................................................................................................................. 113

8.3.6 Αναλυτική οθόνη με τιμές.............................................................................................................................. 115

8.3.7 Αναλυτική οθόνη με καμπύλες αντιστάθμισης ............................................................................................. 115

8.3.8 Οθόνη προγραμμάτων: Παράδειγμα ............................................................................................................. 117

8.4 Μενού ρυθμίσεων .......................................................................................................................................................... 121

8.4.1 Δυσλειτουργία ................................................................................................................................................ 121

8.4.2 Χώρος.............................................................................................................................................................. 122

8.4.3 Κύρια ζώνη...................................................................................................................................................... 126

8.4.4 Συμπληρωματική ζώνη ................................................................................................................................... 136

8.4.5 Θέρμανση/ψύξη χώρου ................................................................................................................................. 140

8.4.6 Δοχείο ΖΝΧ...................................................................................................................................................... 149

8.4.7 Ρυθμίσεις χρήστη ........................................................................................................................................... 156

8.4.8 Πληροφορίες .................................................................................................................................................. 161

8.4.9 Ρυθμίσεις εγκαταστάτη.................................................................................................................................. 162

8.5 Λειτουργία ...................................................................................................................................................................... 184

8.6 Δομή μενού: Επισκόπηση ρυθμίσεων χρήστη............................................................................................................... 185

8.7 Δομή μενού: Επισκόπηση ρυθμίσεων εγκαταστάτη ..................................................................................................... 186

9 Αρχική εκκίνηση 187

9.1 Επισκόπηση: Αρχική εκκίνηση........................................................................................................................................ 187

9.2 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία................................................................................... 188

9.3 Λίστα ελέγχου πριν την έναρξη λειτουργίας.................................................................................................................. 188

9.4 Λίστα ελέγχου κατά την αρχική εκκίνηση ...................................................................................................................... 189

9.4.1 Για να ελέγξετε την ελάχιστη παροχή ............................................................................................................ 189

9.4.2 Λειτουργία εξαέρωσης ................................................................................................................................... 190

9.4.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία............................................................................................. 191

9.4.4 Για να εκτελέσετε μια δοκιμαστική λειτουργία ενεργοποιητή ..................................................................... 192

9.4.5 Πιθανές δοκιμαστικές λειτουργίες ενεργοποιητή ........................................................................................ 193

9.4.6 Στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης............................................................................................. 193

10 Παράδοση στο χρήστη 197

11 Συντήρηση και σέρβις 198

11.1 Επισκόπηση: Συντήρηση και σέρβις............................................................................................................................... 198

11.2 Προφυλάξεις ασφαλείας κατά τη συντήρηση ............................................................................................................... 198

11.3 Λίστα ελέγχου για ετήσια συντήρηση της εξωτερικής μονάδας................................................................................... 198

11.4 Λίστα ελέγχου για ετήσια συντήρηση της εσωτερικής μονάδας.................................................................................. 199

11.5 Πληροφορίες για τον καθαρισμό του φίλτρου νερού σε περίπτωση προβλήματος.................................................... 201

11.5.1 Για να αφαιρέσετε το φίλτρο νερού .............................................................................................................. 201

11.5.2 Για να καθαρίσετε το φίλτρο νερού σε περίπτωση προβλήματος ............................................................... 202

11.5.3 Για να τοποθετήσετε το φίλτρο νερού .......................................................................................................... 203

12 Αντιμετώπιση προβλημάτων 205

12.1 Επισκόπηση: Αντιμετώπιση προβλημάτων.................................................................................................................... 205

12.2 Προφυλάξεις κατά την αντιμετώπιση προβλημάτων.................................................................................................... 205

12.3 Επίλυση προβλημάτων με βάση τα συμπτώματα ......................................................................................................... 206

12.3.1 Σύμπτωμα: Η μονάδα ΔΕΝ παρέχει την αναμενόμενη θέρμανση ή ψύξη ................................................... 206

12.3.2 Σύμπτωμα: Το ζεστό νερό ΔΕΝ φτάνει στην επιθυμητή θερμοκρασία ........................................................ 207

12.3.3 Σύμπτωμα: Ο συμπιεστής ΔΕΝ ξεκινά (θέρμανση χώρου ή θέρμανση νερού χρήσης) ............................... 207

12.3.4 Ένδειξη: Το σύστημα παράγει ήχους τρεχούμενου νερού μετά την αρχική εκκίνηση ................................ 207

12.3.5 Σύμπτωμα: Ο κυκλοφορητής κάνει θόρυβο (δημιουργία φυσαλίδων)........................................................ 208

12.3.6 Σύμπτωμα: Ανοίγει η βάνα εκτόνωσης πίεσης.............................................................................................. 209

12.3.7 Σύμπτωμα: Διαρροή της βάνας εκτόνωσης πίεσης νερού............................................................................ 210

12.3.8 Σύμπτωμα: Ο χώρος ΔΕΝ θερμαίνεται επαρκώς σε χαμηλές εξωτερικές θερμοκρασίες............................ 210

12.3.9 Σύμπτωμα: Η πίεση στο σημείο παροχής είναι προσωρινά εξαιρετικά υψηλή........................................... 211

12.3.10 Σύμπτωμα: Οι διακοσμητικές μάσκες έχουν απωθηθεί λόγω φουσκωμένου δοχείου ............................... 211

12.3.11 Σύμπτωμα: Η λειτουργία απολύμανσης δοχείου ΔΕΝ ολοκληρώθηκε σωστά (σφάλμα-AH) ...................... 211

12.4 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων.............................................................................................. 212

12.4.1 Για να εμφανίσετε το κείμενο βοήθειας σε περίπτωση δυσλειτουργίας..................................................... 212

12.4.2 Κωδικοί σφαλμάτων: Επισκόπηση................................................................................................................. 213

Οδηγός αναφοράς εγκαταστάτη

13 Απόρριψη 220

13.1 Επισκόπηση: Απόρριψη.................................................................................................................................................. 220

13.2 Διαδικασία εκκένωσης.................................................................................................................................................... 220

13.3 Για να ενεργοποιήσετε και να απενεργοποιήσετε τη ρύθμιση χώρου εγκατάστασης λειτουργίας κενού ................. 221

13.4 Για να εκτελέσετε αφύγρανση κενού............................................................................................................................. 222

13.5 Χρήση της βαλβίδας διακοπής και της θύρας συντήρησης .......................................................................................... 222

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Πίνακας περιεχομένων

13.5.1 Για να χειριστείτε τη βάνα διακοπής ............................................................................................................. 222

13.5.2 Για να ανοίξετε/κλείσετε τη βάνα διακοπής ................................................................................................. 223

13.5.3 Για να χειριστείτε το πώμα του στελέχους.................................................................................................... 224

13.5.4 Για να χειριστείτε το πώμα σέρβις................................................................................................................. 224

14 Τεχνικά χαρακτηριστικά 225

14.1 Χώρος συντήρησης: Εξωτερική μονάδα......................................................................................................................... 225

14.2 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα............................................................................................................... 226

14.3 Διάγραμμα σωληνώσεων: Εσωτερική μονάδα .............................................................................................................. 227

14.4 Διάγραμμα καλωδίωσης: Εξωτερική μονάδα ................................................................................................................ 228

14.5 Διάγραμμα καλωδίωσης: Εσωτερική μονάδα................................................................................................................ 232

14.6 Καμπύλη ESP: Εσωτερική μονάδα.................................................................................................................................. 238

15 Γλωσσάρι 239

16 Πίνακας ρυθμίσεων στο χώρο εγκατάστασης 240

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

1 | Γενικές προφυλάξεις ασφαλείας

1 Γενικές προφυλάξεις ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

▪ Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι

υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

▪ Οι προφυλάξεις που περιγράφονται στο παρόν έγγραφο καλύπτουν πολύ

σημαντικά θέματα και θα πρέπει να τις τηρείτε προσεκτικά.

▪ Η εγκατάσταση του συστήματος και όλες οι ενέργειες που περιγράφονται στο

εγχειρίδιο εγκατάστασης και τον οδηγό εγκατάστασης πρέπει ΠΡΕΠΕΙ να εκτελούνται από εξουσιοδοτημένο τεχνικό εγκατάστασης.

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ηλεκτροπληξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Υποδεικνύει μια κατάσταση η οποία θα μπορούσε να οδηγήσει σε έγκαυμα λόγω εξαιρετικά υψηλής ή εξαιρετικά χαμηλής θερμοκρασίας.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έκρηξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

ΠΡΟΣΟΧΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ελαφρύς ή αρκετά σοβαρός τραυματισμός.

Οδηγός αναφοράς εγκαταστάτη

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί βλάβη στον εξοπλισμό ή υλική ζημιά.

ΠΛΗΡΟΦΟΡΙΕΣ

Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

1 | Γενικές προφυλάξεις ασφαλείας

Σύμβολα που χρησιμοποιούνται στη μονάδα:

Σύμβολο Επεξήγηση

Πριν την εγκατάσταση, διαβάστε το εγχειρίδιο εγκατάστασης και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.

Πριν εκτελέσετε εργασίες συντήρησης και επισκευής, διαβάστε το εγχειρίδιο συντήρησης.

Για περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό αναφοράς εγκατάστασης και χρήσης.

Η μονάδα περιέχει περιστρεφόμενα εξαρτήματα. Να προσέχετε κατά την επισκευή ή την επιθεώρηση της μονάδας.

Σύμβολα που χρησιμοποιούνται στην τεκμηρίωση:

Σύμβολο Επεξήγηση

Υποδεικνύει έναν τίτλο σχήματος ή μια αναφορά σε αυτόν.

Παράδειγμα: Η αναφορά " Τίτλος σχήματος 1–3" σημαίνει "Σχήμα 3 στο κεφάλαιο 1".

Υποδεικνύει έναν τίτλο πίνακα ή μια αναφορά σε αυτόν.

1.2 Για τον εγκαταστάτη

1.2.1 Γενικά

Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας, επικοινωνήστε με οικείο αντιπρόσωπο.

Παράδειγμα: Η αναφορά " Τίτλος πίνακα 1–3" σημαίνει "Πίνακας 3 στο κεφάλαιο 1".

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

▪ ΜΗΝ αγγίζετε τις σωληνώσεις ψυκτικού, τις σωληνώσεις νερού ή τα εσωτερικά

τμήματα κατά τη διάρκεια και αμέσως μετά τη λειτουργία. Μπορεί να είναι υπερβολικά ζεστά ή υπερβολικά κρύα. Περιμένετε μέχρι να επανέλθουν σε κανονική θερμοκρασία. Εάν πρέπει να τα αγγίξετε, φορέστε προστατευτικά γάντια.

▪ ΜΗΝ αγγίζετε το ψυκτικό υγρό που έχει διαρρεύσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εσφαλμένη εγκατάσταση ή προσάρτηση εξοπλισμού ή παρελκόμενων ενδέχεται να οδηγήσει σε ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγιά ή σε άλλες βλάβες στον εξοπλισμό. Χρησιμοποιείτε μόνο εξαρτήματα, προαιρετικό εξοπλισμό και ανταλλακτικά που κατασκευάζονται ή έχουν εγκριθεί από την Daikin.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, οι δοκιμές και τα χρησιμοποιούμενα υλικά συμμορφώνονται με την ισχύουσα νομοθεσία (στο πάνω μέρος των οδηγιών που περιγράφονται στα έγγραφα τεκμηρίωσης της Daikin).

Οδηγός αναφοράς εγκαταστάτη

1 | Γενικές προφυλάξεις ασφαλείας

ΠΡΟΣΟΧΗ

Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά ασφαλείας,…) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις του συστήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανός κίνδυνος: ασφυξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

ΠΡΟΣΟΧΗ

ΜΗΝ αγγίζετε την είσοδο αέρα ή τα αλουμινένια πτερύγια της μονάδας.

ΠΡΟΣΟΧΗ

▪ ΜΗΝ τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη μονάδα. ▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και μην στέκεστε πάνω στη μονάδα.

Σύμφωνα με την εφαρμοστέα νομοθεσία, ενδέχεται να είναι απαραίτητη η παροχή ενός τεχνικού ημερολογίου μαζί με το προϊόν, το οποίο θα περιέχει τουλάχιστον τα εξής: πληροφορίες σχετικά με τη συντήρηση, τις εργασίες επισκευής, τα αποτελέσματα των δοκιμών, τις χρονικές περιόδους αδράνειας,…

Επίσης, σε προσβάσιμο σημείο του προϊόντος ΠΡΕΠΕΙ να παρέχονται οι εξής, τουλάχιστον, πληροφορίες:

▪ Οδηγίες για τη διακοπή της λειτουργίας του συστήματος σε περίπτωση έκτακτης

ανάγκης

▪ Το όνομα και η διεύθυνση του πυροσβεστικού και του αστυνομικού τμήματος

καθώς και του νοσοκομείου

▪ Το όνομα, η διεύθυνση και οι τηλεφωνικοί αριθμοί κατά τις πρωινές και τις

νυχτερινές ώρες του προσωπικού σέρβις

Στην Ευρώπη, το πρότυπο EN378 παρέχει τις απαραίτητες οδηγίες για αυτό το τεχνικό ημερολόγιο.

1.2.2 Τοποθεσία εγκατάστασης

ΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες που πρέπει να γίνουν στην εξωτερική μονάδα είναι καλό να εκτελούνται σε χώρο χωρίς υγρασία, για να μην υπάρξει εισροή νερού.

Οδηγός αναφοράς εγκαταστάτη

▪ Αφήστε επαρκή χώρο γύρω από τη μονάδα για την εκτέλεση των εργασιών

σέρβις και την κυκλοφορία του αέρα.

▪ Βεβαιωθείτε ότι η θέση εγκατάστασης αντέχει το βάρος και τις δονήσεις της

μονάδας.

▪ Βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. ΜΗΝ εμποδίζετε τα ανοίγματα

αερισμού.

▪ Βεβαιωθείτε ότι η μονάδα είναι επίπεδη.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε σημεία όπου υπάρχει πιθανότητα έκρηξης.

▪ Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν ηλεκτρομαγνητικά

κύματα. Τα ηλεκτρομαγνητικά κύματα ενδέχεται να επηρεάσουν το σύστημα ελέγχου και να προκαλέσουν δυσλειτουργία του εξοπλισμού.

▪ Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής εύφλεκτων αερίων

(παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

▪ Σε σημεία όπου παράγεται διαβρωτικό αέριο (παράδειγμα: θειώδες οξύ σε

μορφή αερίου). Η διάβρωση των χαλκοσωλήνων ή των συγκολλημένων εξαρτημάτων ενδέχεται να προκαλέσει διαρροή ψυκτικού.

1.2.3 Ψυκτικό — σε περίπτωση R410A ή R32

Εάν εφαρμόζεται. Για περισσότερες πληροφορίες, δείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς του τεχνικού εγκατάστασης της εφαρμογής σας.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις ψυκτικού συμμορφώνονται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

1 | Γενικές προφυλάξεις ασφαλείας

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις και οι συνδέσεις του χώρου εγκατάστασης ΔΕΝ υποβάλλονται σε ένταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τις δοκιμές, να μην εφαρμόζετε ΠΟΤΕ πίεση υψηλότερη από τη μέγιστη επιτρεπόμενη πίεση (όπως υποδεικνύεται στην πινακίδα ονομασίας της μονάδας) στο προϊόν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα προφύλαξης για το ενδεχόμενο διαρροής ψυκτικού. Σε περίπτωση διαρροής ψυκτικού αερίου, αερίστε τον χώρο αμέσως. Πιθανοί κίνδυνοι:

▪ Η υπερβολική συγκέντρωση ψυκτικού σε έναν κλειστό χώρο ενδέχεται να

προκαλέσει έλλειψη οξυγόνου.

▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά, ίσως παραχθεί τοξικό αέριο.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να εκκενώσετε το σύστημα και υπάρχει

διαρροή στο κύκλωμα ψυκτικού:

▪ ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία εκκένωσης, με την οποία

μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα στον συμπιεστή εν ώρα λειτουργίας.

▪ Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε να μην χρειάζεται να

λειτουργεί ο συμπιεστής της μονάδας.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να ανακτάτε ΠΑΝΤΑ το ψυκτικό. ΜΗΝ τα απορρίπτετε απευθείας στο περιβάλλον. Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.

Οδηγός αναφοράς εγκαταστάτη

1 | Γενικές προφυλάξεις ασφαλείας

ΕΙΔΟΠΟΙΗΣΗ

Μετά από τη σύνδεση όλων των σωληνώσεων, βεβαιωθείτε ότι δεν υπάρχει καμιά διαρροή αερίου. Χρησιμοποιήστε άζωτο για την ανίχνευση τυχόν διαρροής αέριου.

ΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι δεν υπάρχει οξυγόνο στο σύστημα. Η πλήρωση του ψυκτικού είναι δυνατή μετά από την εκτέλεση της δοκιμής διαρροής και του στεγνώματος με πλήρη εκκένωση.

Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή εξαιτίας του οξυγόνου που θα εισέλθει στον ενεργοποιημένο συμπιεστή.

▪ Σε περίπτωση που απαιτείται επαναπλήρωση, ανατρέξτε στην πινακίδα

χαρακτηριστικών της μονάδας. Εκεί αναφέρεται το είδος ψυκτικού και η απαιτούμενη ποσότητα.

▪ Για την αποφυγή βλάβης στο συμπιεστή, ΜΗΝ πληρώνετε με περισσότερο

ψυκτικό από την καθορισμένη ποσότητα.

▪ Όταν πρόκειται να ανοιχτεί το σύστημα ψυκτικού, ο χειρισμός του ψυκτικού

ΠΡΕΠΕΙ να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.

▪ Αυτή η μονάδα έχει πληρωθεί με ψυκτικό από το εργοστάσιο και ανάλογα με το

μέγεθος και το μήκος των σωλήνων ορισμένα συστήματα χρειάζονται πρόσθετη πλήρωση ψυκτικού.

▪ Χρησιμοποιείτε μόνο τα ειδικά εργαλεία για τον τύπο ψυκτικού που

χρησιμοποιείται στο σύστημα, προκείμενου να διασφαλίσετε την απαιτούμενη αντίσταση πίεσης και να αποτρέψετε την εισχώρηση ξένων υλικών στο σύστημα.

▪ Πληρώστε το ψυκτικό υγρό σύμφωνα με τις ακόλουθες οδηγίες:

Εάν Τότε

Υπάρχει σιφόνι

(δηλ. ο κύλινδρος φέρει την ένδειξη

Πληρώστε ψυκτικό με τον κύλινδρο σε όρθια θέση.

“Συνδεδεμένο σιφόνι πλήρωσης υγρού”)

ΔΕΝ υπάρχει σιφόνι Πληρώστε ψυκτικό με τον κύλινδρο

γυρισμένο ανάποδα.

Οδηγός αναφοράς εγκαταστάτη

▪ Ανοίξτε τους κυλίνδρους ψυκτικού αργά.

▪ Πληρώστε με το ψυκτικό σε υγρή μορφή. Η προσθήκη ψυκτικού σε αέρια μορφή

ενδέχεται να διακόψει την κανονική λειτουργία.

ΠΡΟΣΟΧΗ

Όταν ολοκληρώσετε ή διακόψετε προσωρινά τη διαδικασία πλήρωσης ψυκτικού, κλείστε αμέσως τη βαλβίδα του δοχείου ψυκτικού υγρού. Εάν η βαλβίδα ΔΕΝ κλείσει αμέσως, η παραμένουσα πίεση μπορεί να οδηγήσει σε πλήρωση επιπρόσθετης ποσότητας ψυκτικού. Πιθανή συνέπεια: Εσφαλμένη ποσότητα ψυκτικού.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

1.2.4 Διάλυμα άλμης

1 | Γενικές προφυλάξεις ασφαλείας

Αν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η επιλογή του διαλύματος άλμης ΠΡΕΠΕΙ να γίνει σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκείς προφυλάξεις σε περίπτωση διαρροής διαλύματος άλμης. Σε περίπτωση διαρροής διαλύματος άλμης, αερίστε το χώρο αμέσως και επικοινωνήστε με τον τοπικό προμηθευτή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η θερμοκρασία περιβάλλοντος στο εσωτερικό της μονάδας μπορεί να αυξηθεί πολύ περισσότερο απ' ό, τι στο χώρο, π.χ. 70°C. Σε περίπτωση διαρροής διαλύματος άλμης, τα τμήματα που έχουν υπερθερμανθεί στο εσωτερικό της μονάδας μπορεί να ενέχουν κινδύνους.

1.2.5 Νερό

Εάν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

1.2.6 Ηλεκτρικές συνδέσεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η χρήση και η εγκατάσταση της εφαρμογής ΠΡΕΠΕΙ να συμμορφώνονται με τις προφυλάξεις για την ασφάλεια και την προστασία του περιβάλλοντος που καθορίζονται στην ισχύουσα νομοθεσία.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την Οδηγία 98/83/ΕΚ της ΕΕ.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

▪ ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ κάθε παροχή ρεύματος προτού αφαιρέσετε το κάλυμμα του

ηλεκτρικού πίνακα, συνδέσετε τα ηλεκτρικά καλώδια ή αγγίξετε ηλεκτρικά μέρη.

▪ Αποσυνδέστε την ηλεκτρική παροχή για τουλάχιστον 10 λεπτά και, πριν

ξεκινήσετε την εργασία, μετρήστε την τάση στους ακροδέκτες των πυκνωτών ή των ηλεκτρικών εξαρτημάτων του κεντρικού κυκλώματος. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, δείτε το διάγραμμα συνδεσμολογίας.

▪ ΜΗΝ αγγίζετε ηλεκτρικά στοιχεία με υγρά χέρια. ▪ ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα

συντήρησης.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

1 | Γενικές προφυλάξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν ΔΕΝ έχει εγκατασταθεί από το εργοστάσιο, θα πρέπει στην σταθερή καλωδίωση να εγκατασταθεί κεντρικός διακόπτης ή άλλο μέσο αποσύνδεσης, με πλήρη διαχωρισμό επαφών σε όλους τους πόλους, σε συνθήκες υπέρτασης κατηγορίαςIII.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκό. ▪ Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο εγκατάστασης συμμορφώνονται με την

ισχύουσα νομοθεσία.

▪ Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να πραγματοποιείται

σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.

▪ ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και φροντίστε να ΜΗΝ έρχονται σε

επαφή με τις σωληνώσεις και αιχμηρές ακμές. Βεβαιωθείτε ότι δεν ασκείται εξωτερική πίεση στις συνδέσεις των ακροδεκτών.

▪ Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες

ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος. ΠΟΤΕ μην χρησιμοποιείτε

παροχή ρεύματος που χρησιμοποιείται από άλλη συσκευή.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας. ▪ Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε αντίθετη περίπτωση,

ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

▪ Κατά την εγκατάσταση του διακόπτη διαρροής προς τη γη, βεβαιωθείτε ότι είναι

συμβατός με τον inverter (ανθεκτικός σε ηλεκτρικό θόρυβο υψηλής συχνότητας), ώστε να αποφύγετε την ακούσια ενεργοποίηση του διακόπτη διαρροής προς τη γη.

ΠΡΟΣΟΧΗ

▪ Κατά τη σύνδεση της παροχής ρεύματος: συνδέστε πρώτα τον αγωγό γείωσης

και, στη συνέχεια, τους αγωγούς μεταφοράς ρεύματος.

▪ Κατά την αποσύνδεση της παροχής ρεύματος: αποσυνδέστε πρώτα τους

αγωγούς μεταφοράς ρεύματος και, στη συνέχεια, τη γείωση.

▪ Το μήκος των αγωγών μεταξύ του σημείου εκτόνωσης πίεσης της παροχής

ρεύματος και του ίδιου του μπλοκ ακροδεκτών θα πρέπει να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

1 | Γενικές προφυλάξεις ασφαλείας

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις κατά την τοποθέτηση της ηλεκτρικής καλωδίωσης:

▪ ΜΗΝ συνδέετε καλώδια με διαφορετικό πάχος στο μπλοκ ακροδεκτών

τροφοδοσίας (τυχόν χαλαρή σύνδεση στα ηλεκτρικά καλώδια μπορεί να προκαλέσει ασυνήθιστη θερμότητα).

▪ Κατά τη σύνδεση καλωδίων με το ίδιο πάχος, τηρήστε τη διαδικασία που

υποδεικνύεται στην παραπάνω εικόνα.

▪ Χρησιμοποιήστε το κατάλληλο καλώδιο ρεύματος για την καλωδίωση και

συνδέστε το σταθερά και, στη συνέχεια, φροντίστε να αποφύγετε την άσκηση εξωτερικής πίεσης στο μπλοκ ακροδεκτών.

▪ Χρησιμοποιήστε το κατάλληλο κατσαβίδι για τη σύσφιγξη των βιδών των

ακροδεκτών. Εάν χρησιμοποιήσετε ένα κατσαβίδι με μικρή κεφαλή, θα προκληθεί φθορά στο κεφάλι της βίδας και δεν θα είναι δυνατή η σωστή σύσφιγξη.

▪ Εάν σφίξετε πάρα πολύ τις βίδες ακροδεκτών, ενδέχεται να τις καταστρέψετε.

Εγκαταστήστε τα ηλεκτρικά καλώδια σε απόσταση τουλάχιστον 1 μέτρου από τηλεοράσεις ή ραδιόφωνα, για να αποφύγετε τις παρεμβολές. Ανάλογα με τα ραδιοκύματα, η απόσταση του 1μέτρου μπορεί να μην επαρκεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αφού ολοκληρώσετε τις ηλεκτρικές εργασίες, βεβαιωθείτε ότι κάθε ηλεκτρικό

εξάρτημα και ακροδέκτης μέσα στο κουτί των ηλεκτρικών εξαρτημάτων έχει συνδεθεί σταθερά.

▪ Βεβαιωθείτε ότι έχετε κλείσει όλα τα καλύμματα πριν από την ενεργοποίηση της

μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Ισχύει μόνο αν το τροφοδοτούμενο ρεύμα είναι τριφασικό και ο συμπιεστής διαθέτει μέθοδο εκκίνησης με ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.

Εάν υπάρχει πιθανότητα αντίστροφης φάσης μετά από μια στιγμιαία διακοπή ρεύματος και η παροχή ρεύματος διακόπτεται και επανέρχεται κατά τη διάρκεια λειτουργίας του προϊόντος, συνδέστε ένα κύκλωμα προστασίας αντίστροφης φάσης στην εγκατάσταση. Η λειτουργία του προϊόντος σε αντίστροφη φάση μπορεί να προκαλέσει καταστροφή του συμπιεστή και άλλων εξαρτημάτων.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

▪ Γενικές προφυλάξεις ασφαλείας:

- Οδηγίες ασφαλείας τις οποίες πρέπει να διαβάσετε πριν από την εγκατάσταση

- Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης εσωτερικής μονάδας:

- Οδηγίες εγκατάστασης

- Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας:

- Οδηγίες εγκατάστασης

- Μορφή: Έντυπο (στη συσκευασία της εξωτερικής μονάδας)

▪ Οδηγός αναφοράς εγκαταστάτη:

- Προετοιμασία της εγκατάστασης, κανόνες ορθής πρακτικής, στοιχεία

αναφοράς,…

- Μορφή: Αρχεία σε ψηφιακή μορφή στην τοποθεσία http://

www.daikineurope.com/support-and-manuals/product-information/

▪ Συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό:

- Πρόσθετες πληροφορίες σχετικά με την εγκατάσταση του προαιρετικού

εξοπλισμού

- Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας) + Αρχεία σε

ψηφιακή μορφή στην τοποθεσία http://www.daikineurope.com/support-and-

manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Οδηγός αναφοράς εγκαταστάτη

Τεχνικά μηχανικά δεδομένα

▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή

ιστοσελίδα Daikin (δημόσια προσβάσιμη).

▪ Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin

Business Portal (απαιτείται έλεγχος ταυτότητας).

Διαδικτυακά εργαλεία

Εκτός από το σετ των εγγράφων τεκμηρίωσης, είναι διαθέσιμα και ορισμένα ηλεκτρονικά εργαλεία για τους εγκαταστάτες:

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης

▪ Heating Solutions Navigator

- Ψηφιακή εργαλειοθήκη που παρέχει διάφορα εργαλεία για τη διευκόλυνση

της εγκατάστασης και τη ρύθμιση των συστημάτων θέρμανσης.

- Για να αποκτήσετε πρόσβαση στο Heating Solutions Navigator, πρέπει να

εγγραφείτε στην πλατφόρμα Stand By Me. Για περισσότερες πληροφορίες, ανατρέξτε στην τοποθεσία https://professional.standbyme.daikin.eu.

▪ Daikin e-Care

- Εφαρμογή για κινητές συσκευές η οποία προορίζεται για εγκαταστάτες και

τεχνικούς σέρβις και σάς επιτρέπει να εγγραφείτε, να ρυθμίσετε και να αντιμετωπίσετε προβλήματα με τα συστήματα θέρμανσης.

- Μπορείτε να κατεβάσετε την εφαρμογή για κινητές συσκευές iOS και Android

χρησιμοποιώντας τους παρακάτω κωδικούς QR. Απαιτείται εγγραφή στην πλατφόρμα Stand By Me για να αποκτήσετε πρόσβαση στην εφαρμογή.

App Store Google Play

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη

Κεφάλαιο Περιγραφή

Γενικές προφυλάξεις ασφαλείας

Πληροφορίες για τα έγγραφα τεκμηρίωσης

Πληροφορίες για τη συσκευασία

Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Οδηγίες εφαρμογής Διάφορες ρυθμίσεις εγκατάστασης του

Προετοιμασία Τι πρέπει να κάνετε και να γνωρίζετε πριν από

Εγκατάσταση Τι πρέπει να κάνετε και να γνωρίζετε, για να

Ρύθμιση παραμέτρων Τι πρέπει να κάνετε και να γνωρίζετε, για να

Οδηγίες ασφαλείας τις οποίες πρέπει να διαβάσετε πριν από την εγκατάσταση

Ποια έγγραφα τεκμηρίωσης είναι διαθέσιμα για τον εγκαταστάτη

Πώς να αποσυσκευάσετε τις μονάδες και να αφαιρέσετε τα εξαρτήματά τους

▪ Πώς να αναγνωρίσετε τις μονάδες

▪ Πιθανοί συνδυασμοί μονάδων και

προαιρετικών εξαρτημάτων

συστήματος

την εργασία στο χώρο εγκατάστασης

εγκαταστήσετε το σύστημα

ρυθμίσετε τις παραμέτρους του συστήματος μετά την εγκατάσταση

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Αρχική εκκίνηση Τι πρέπει να κάνετε και να γνωρίζετε, για να

θέσετε σε λειτουργία το σύστημα μετά τη ρύθμιση παραμέτρων

Παράδοση στο χρήστη Τι να δώσετε και να εξηγήσετε στο χρήστη

Συντήρηση και σέρβις Πώς γίνεται η συντήρηση και το σέρβις των

μονάδων

Οδηγός αναφοράς εγκαταστάτη

2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης

Κεφάλαιο Περιγραφή

Αντιμετώπιση προβλημάτων Τι να κάνετε σε περίπτωση προβλημάτων

Απόρριψη Πώς να απορρίψετε το σύστημα

Τεχνικά χαρακτηριστικά Προδιαγραφές του συστήματος

Γλωσσάρι Ορισμοί

Πίνακας ρυθμίσεων στο χώρο εγκατάστασης

Πίνακας που πρέπει να συμπληρωθεί από τον εγκαταστάτη και να φυλαχθεί για μελλοντική αναφορά

Σημείωση: Διατίθεται επίσης ένα πίνακας ρυθμίσεων εγκαταστάτη στον οδηγό αναφοράς χρήστη. Αυτός ο πίνακας πρέπει να συμπληρωθεί από τον εγκαταστάτη και να παραδοθεί στο χρήστη.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

3 | Πληροφορίες για τη συσκευασία

3 Πληροφορίες για τη συσκευασία

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

Σε αυτό το κεφάλαιο περιγράφονται οι διαδικασίες που θα πρέπει να ακολουθήσετε αφού παραδοθούν οι συσκευασίες με την εξωτερική και την εσωτερική μονάδα στο χώρο εγκατάστασης.

Να θυμάστε τα εξής:

▪ Κατά την παράδοση, η μονάδα ΠΡΕΠΕΙ να ελέγχεται για ζημιές. Τυχόν ζημιά

ΠΡΕΠΕΙ να αναφερθεί άμεσα στον αρμόδιο υπάλληλο παραπόνων του μεταφορέα.

▪ Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική θέση

εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.

▪ Ετοιμάστε εκ των προτέρων τη διαδρομή που θέλετε να ακολουθήσει η μονάδα,

ώστε να φτάσει στο σημείο τοποθέτησης.

3.2 Εξωτερική μονάδα

3.2.1 Για να αποσυσκευάσετε την εξωτερική μονάδα

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

3 | Πληροφορίες για τη συσκευασία

4×

143 kg

3.2.2 Για να μεταφέρετε την εξωτερική μονάδα

ΠΡΟΣΟΧΗ

Για να αποφύγετε πιθανό τραυματισμό, ΜΗΝ ακουμπάτε την είσοδο του αέρα ή τα πτερύγια αλουμινίου της μονάδας.

3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα

1 Ανοίξτε την εξωτερική μονάδα.

2 Αφαιρέστε τα εξαρτήματα.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

3 | Πληροφορίες για τη συσκευασία

1×

2×

1× 1×

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×

RXXX

1× 1×

a d e

b c

a Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας

b Ετικέτα φθοριούχων αερίων θερμοκηπίου

c Πολύγλωσση ετικέτα φθοριούχων αερίων θερμοκηπίου d Βάνα αποκοπής (με ενσωματωμένο φίλτρο) e Ετικέτα ενεργειακής απόδοσης

3.2.4 Αφαίρεση του προσαρτήματος μεταφοράς

ΕΙΔΟΠΟΙΗΣΗ

Εάν η μονάδα λειτουργεί μαζί με το προσάρτημα μεταφοράς, μπορεί να προκληθεί

αφύσικη δόνηση ή θόρυβος.

Το στήριγμα μεταφοράς του συμπιεστή πρέπει να αφαιρεθεί. Είναι τοποθετημένο κάτω από τη βάση του συμπιεστή, προκειμένου να προστατεύεται η μονάδα κατά τη μεταφορά. Προχωρήστε όπως υποδεικνύεται στην παρακάτω εικόνα και περιγραφή της διαδικασίας.

1 Αφαιρέστε το παξιμάδι (a) της βίδας τοποθέτησης του συμπιεστή.

2 Αφαιρέστε και απορρίψτε το στήριγμα μεταφοράς (b).

3 Επανατοποθετήστε το παξιμάδι (a) της βίδας τοποθέτησης του συμπιεστή και

σφίξτε το με ροπή 10,1N•m.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

3 | Πληροφορίες για τη συσκευασία

(10.1 N·m)

1 2

3.3 Εσωτερική μονάδα

3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα

3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

Οδηγός αναφοράς εγκαταστάτη

Ορισμένα παρελκόμενα βρίσκονται εντός της μονάδας. Για να ανοίξετε τη μονάδα, ανατρέξτε στην ενότητα "Για να ανοίξετε την εσωτερική μονάδα"[475].

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

3 | Πληροφορίες για τη συσκευασία

1× 1× 1× 1×

a b c d

2×4× 1×

fe g

1×

a Γενικές προφυλάξεις ασφαλείας b Συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό

c Εγχειρίδιο εγκατάστασης εσωτερικής μονάδας d Εγχειρίδιο λειτουργίας e Στεγανοποιητικός δακτύλιος για τη βάνα αποκοπής

f Βάνα αποκοπής g Βάνα παράκαμψης υπερπίεσης h Επιτοίχιο στήριγμα

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

4 | Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

4 Πληροφορίες για τις μονάδες και τα

προαιρετικά εξαρτήματα

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Αναγνώριση της εξωτερικής μονάδας

▪ Αναγνώριση της εσωτερικής μονάδας

▪ Συνδυασμός της εξωτερικής μονάδας με προαιρετικά εξαρτήματα

▪ Συνδυασμός της εσωτερικής μονάδας με προαιρετικά εξαρτήματα

4.2 Αναγνώριση

ΕΙΔΟΠΟΙΗΣΗ

Όταν πραγματοποιείτε εργασίες εγκατάστασης ή σέρβις σε πολλές μονάδες ταυτόχρονα, προσέχετε να ΜΗΝ μπερδεύετε τα καλύμματα συντήρησης των διαφορετικών μοντέλων.

4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα

Θέση

Στοιχεία μοντέλου

Παράδειγμα: EPGA11DAV3

Κωδικός Επεξήγηση

Οδηγός αναφοράς εγκαταστάτη

EP Ευρωπαϊκή εξωτερική αντλία θερμότητας ζεύγους,

hydrosplit

G Μέση θερμοκρασία νερού – ζώνη περιβάλλοντος: −10~

−20°C

A Ψυκτικό R32

11 Κλάση απόδοσης

DA Σειρά μοντέλου

V3 Τροφοδοσία

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

4 | Πληροφορίες για τις μονάδες και τα προαιρετικά

4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα

Θέση

Στοιχεία μοντέλου

Παράδειγμα: EABH16DF6V

Κωδικός Περιγραφή

E Ευρωπαϊκό μοντέλο

AB Επιτοίχια μονάδα hydrosplit με ξεχωριστό δοχείο

H H=Μόνο θέρμανση

X=Θέρμανση/ψύξη

16 Κλάση απόδοσης

εξαρτήματα

DF Σειρά μοντέλου

6V Μοντέλο εφεδρικού θερμαντήρα

4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων

ΠΛΗΡΟΦΟΡΙΕΣ

Ορισμένες επιλογές ίσως δεν είναι διαθέσιμες στη χώρα σας.

4.3.1 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα

Θερμαντήρας κάτω πλάκας (EKBPH140L7)

▪ Προστατεύει την κάτω πλάκα από τον παγετό.

▪ Συνιστάται σε περιοχές με χαμηλή θερμοκρασία περιβάλλοντος και υψηλή

υγρασία.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του θερμαντήρα κάτω πλάκας.

4.3.2 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εσωτερική μονάδα

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου (BRC1HHDA)

▪ Το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου μπορεί να

χρησιμοποιηθεί μόνο σε συνδυασμό με το χειριστήριο που είναι συνδεδεμένο στην εσωτερική μονάδα.

▪ Το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου πρέπει να

εγκατασταθεί στον χώρο του οποίου τη θερμοκρασία θέλετε να ρυθμίσετε.

Για οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης και λειτουργίας του χειριστηρίου που χρησιμοποιείται ως θερμοστάτης χώρου.

Οδηγός αναφοράς εγκαταστάτη

4 | Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Θερμοστάτης χώρου (EKRTWA, EKRTR1)

Μπορείτε να συνδέσετε έναν προαιρετικό θερμοστάτη χώρου στην εσωτερική μονάδα. Αυτός ο θερμοστάτης μπορεί να είναι ενσύρματος (EKRTWA) ή ασύρματος (EKRTR1).

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του θερμοστάτη χώρου και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Αισθητήρας τηλεχειρισμού για ασύρματο θερμοστάτη (EKRTETS)

Μπορείτε να χρησιμοποιήσετε τον απομακρυσμένο αισθητήρα εσωτερικής θερμοκρασίας (EKRTETS) μόνο σε συνδυασμό με τον ασύρματο θερμοστάτη (EKRTR1).

Digital I/O PCB (EKRP1HBAA)

Η πλακέτα digital I/O PCB απαιτείται για την αποστολή των εξής σημάτων:

▪ Έξοδος σφάλματος

▪ Έξοδος ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ θέρμανσης/ψύξης χώρου

▪ Σήμα της μονάδας μεταβολής στην εξωτερική πηγής θερμότητας

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της πλακέτας digital I/O PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Demand PCB (EKRP1AHTA)

Για να ενεργοποιήσετε τον έλεγχο της κατανάλωσης ενέργειας για εξοικονόμηση ενέργειας από τις ψηφιακές εισόδους, πρέπει να εγκαταστήσετε την πλακέτα Demand PCB.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της πλακέτας Demand PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Εσωτερικός αισθητήρας τηλεχειρισμού (KRCS01-1)

Από προεπιλογή, ο εσωτερικός αισθητήρας χειριστηρίου θα χρησιμοποιείται ως αισθητήρας θερμοκρασίας χώρου.

Προαιρετικά, ο εσωτερικός αισθητήρας τηλεχειρισμού μπορεί να εγκατασταθεί για τη μέτρηση της θερμοκρασίας χώρου σε μια άλλη τοποθεσία.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του εσωτερικού αισθητήρα τηλεχειρισμού και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Οδηγός αναφοράς εγκαταστάτη

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Ο εσωτερικός αισθητήρας τηλεχειρισμού μπορεί να χρησιμοποιηθεί μόνο

εφόσον το χειριστήριο έχει διαμορφωθεί με λειτουργίες θερμοστάτη χώρου.

▪ Μπορείτε να συνδέσετε ή μόνο τον αισθητήρα τηλεχειρισμού εσωτερικού χώρου

ή μόνο τον αισθητήρα τηλεχειρισμού εξωτερικού χώρου.

Απομακρυσμένος αισθητήρας εξωτερικής θερμοκρασίας (EKRSCA1)

Από προεπιλογή, ο αισθητήρας που βρίσκεται στο εσωτερικό της εξωτερικής μονάδας θα χρησιμοποιείται για τη μέτρηση της εξωτερικής θερμοκρασίας.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

4 | Πληροφορίες για τις μονάδες και τα προαιρετικά

εξαρτήματα

Προαιρετικά, ο απομακρυσμένος αισθητήρας εξωτερικής θερμοκρασίας μπορεί να εγκατασταθεί για τη μέτρηση της εξωτερικής θερμοκρασίας σε μια άλλη τοποθεσία (π.χ. για την αποφυγή της έκθεσης σε άμεσο ηλιακό φως), με σκοπό τη βελτιωμένη συμπεριφορά του συστήματος.

Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης του απομακρυσμένου αισθητήρα εξωτερικής θερμοκρασίας και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

ΠΛΗΡΟΦΟΡΙΕΣ

Μπορείτε να συνδέσετε ή μόνο τον αισθητήρα τηλεχειρισμού εσωτερικού χώρου ή μόνο τον αισθητήρα τηλεχειρισμού εξωτερικού χώρου.

Καλώδιο υπολογιστή (EKPCCAB4)

Το καλώδιο υπολογιστή επιτρέπει τη σύνδεση του ηλεκτρικού πίνακα της εσωτερικής μονάδας με έναν υπολογιστή. Δίνει τη δυνατότητα ενημέρωσης του λογισμικού της εσωτερικής μονάδας.

Συμβουλευτείτε το εγχειρίδιο εγκατάστασης του καλωδίου υπολογιστή για τις οδηγίες εγκατάστασης.

Θερμοπομπός αντλίας θερμότητας (FWXV)

Για την παροχή θέρμανσης/ψύξης χώρου, μπορείτε να χρησιμοποιήσετε θερμοπομπούς αντλίας θερμότητας (FWXV).

Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης των θερμοπομπών αντλίας θερμότητας και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Προσαρμογέας LAN για το χειρισμό μέσω smartphone + εφαρμογές έξυπνου δικτύου (BRP069A61)

Μπορείτε να εγκαταστήσετε αυτόν τον προσαρμογέα LAN για τα εξής:

▪ Χειρισμό του συστήματος μέσω μιας εφαρμογής smartphone.

▪ Χρήση του συστήματος με διάφορες εφαρμογές έξυπνου δικτύου.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του προσαρμογέα LAN.

Προσαρμογέας LAN για χειρισμό μέσω smartphone (BRP069A62)

Μπορείτε να εγκαταστήσετε αυτόν τον προσαρμογέα LAN για το χειρισμό του συστήματος μέσω μιας εφαρμογής smartphone.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του προσαρμογέα LAN.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Καθολικός κεντρικός ελεγκτής (EKCC8-W)

Ελεγκτής για κλιμακωτό έλεγχο.

Κιτ διπλής ζώνης (BZKA7V3)

Μπορείτε να εγκαταστήσετε ένα προαιρετικό κιτ διπλής ζώνης.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ διπλής ζώνης.

Κιτ σύνδεσης για δοχείο τρίτου κατασκευαστή (EKHY3PART)

Απαιτείται όταν συνδέεται δοχείο τρίτου κατασκευαστή στο σύστημα.

Περιλαμβάνει αισθητήρα και 3οδη βάνα.

Οδηγός αναφοράς εγκαταστάτη

4 | Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ σύνδεσης.

Κιτ σύνδεσης για δοχείο τρίτου κατασκευαστή με ενσωματωμένο θερμοστάτη (EKHY3PART2)

Κιτ για τη σύνδεση δοχείου τρίτου κατασκευαστή με ενσωματωμένο θερμοστάτη στο σύστημα. Το κιτ μετατρέπει τη ζήτηση του θερμοστάτη από το δοχείο σε αίτημα ζεστού νερού χρήσης για την εσωτερική μονάδα.

Κιτ μετατροπής (EKHBCONV)

Χρησιμοποιήστε το κιτ μετατροπής για να μετατρέψετε ένα μοντέλο μόνο θέρμανσης σε μοντέλο αντιστρέψιμης λειτουργίας.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ μετατροπής.

Κιτ ρελέ έξυπνου δικτύου (EKRELSG)

Η εγκατάσταση του προαιρετικού κιτ ρελέ έξυπνου δικτύου απαιτείται σε περίπτωση επαφών έξυπνου δικτύου υψηλής τάσης (EKRELSG).

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ ρελέ έξυπνου δικτύου.

4.3.3 Πιθανοί συνδυασμοί εσωτερικών και εξωτερικών μονάδων

Εσωτερική μονάδα Εξωτερική μονάδα

EPGA11 EPGA14 EPGA16

EABH/X O O O

4.3.4 Πιθανοί συνδυασμοί εσωτερικών μονάδων και δοχείων ζεστού νερού χρήσης

Εσωτερική μονάδα Δοχείο ζεστού νερού χρήσης

EKHWS EKHWSU EKHWP

EABH/X O O O

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 Οδηγίες εφαρμογής

ΠΛΗΡΟΦΟΡΙΕΣ

Η ψύξη είναι διαθέσιμη μόνο σε:

▪ Μοντέλα αντιστρέψιμης λειτουργίας ▪ Μοντέλα μόνο θέρμανσης + κιτ μετατροπής (EKHBCONV)

5.1 Επισκόπηση: Οδηγίες εφαρμογής

Σκοπός των οδηγιών εφαρμογής είναι η παροχή μιας γενικής εικόνας των δυνατοτήτων του συστήματος αντλίαςθερμότητας.

ΕΙΔΟΠΟΙΗΣΗ

▪ Οι εικόνες των οδηγιών εφαρμογής προορίζονται μόνο για αναφορά και ΔΕΝ

πρέπει να χρησιμοποιούνται ως αναλυτικά διαγράμματα υδραυλικών συνδέσεων. Οι αναλυτικές διαστάσεις και το βάρος της υδραυλικής εγκατάστασης ΔΕΝ εμφανίζονται και αποτελούν ευθύνη του εγκαταστάτη.

▪ Για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις διαμόρφωσης για τη

βελτιστοποίηση της λειτουργίας της αντλίας θερμότητας, ανατρέξτε στην ενότητα "8Ρύθμιση παραμέτρων"[4105].

5 | Οδηγίες εφαρμογής

Αυτό το κεφάλαιο περιέχει οδηγίες εφαρμογής για τις εξής λειτουργίες:

▪ Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου

▪ Ρύθμιση βοηθητικής πηγής θερμότητας για θέρμανση χώρου

▪ Ρύθμιση του δοχείου ζεστού νερού χρήσης

▪ Ρύθμιση της μέτρησης ενέργειας

▪ Ρύθμιση του ελέγχου κατανάλωσης ενέργειας

▪ Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας

5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου

Το σύστημα αντλίαςθερμότητας παρέχει εξερχόμενο νερό για τη θέρμανση των εκπομπών θερμότητας σε έναν ή περισσότερους χώρους.

Επειδή το σύστημα παρέχει μεγάλη ευελιξία στη ρύθμιση της θερμοκρασίας σε κάθε χώρο, πρέπει πρώτα να απαντήσετε στις ακόλουθες ερωτήσεις:

▪ Πόσοι χώροι θερμαίνονται ή ψύχονται από το σύστημα αντλίαςθερμότητας;

▪ Ποιοι τύποι εκπομπών θερμότητας χρησιμοποιούνται σε κάθε χώρο και ποια

είναι η καθορισμένη θερμοκρασία εξερχόμενου νερού σε αυτούς;

Όταν αποσαφηνίσετε τις απαιτήσεις θέρμανσης/ψύξης χώρου, συνιστούμε να ακολουθήσετε τις παρακάτω οδηγίες ρύθμισης.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

ΕΙΔΟΠΟΙΗΣΗ

Εάν χρησιμοποιείται εξωτερικός θερμοστάτης χώρου, ο εξωτερικός θερμοστάτης χώρου θα ελέγχει την αντιπαγετική προστασία χώρου. Ωστόσο, η αντιπαγετική προστασία χώρου είναι δυνατή μόνο αν [C.2] Θέρμανση/ψύξη χώρου=Ενεργοποίηση.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

5.2.1 Ένας χώρος

Ενδοδαπέδια θέρμανση ή θερμαντικά σώματα –Ενσύρματος θερμοστάτης χώρου

ΠΛΗΡΟΦΟΡΙΕΣ

Αν χρησιμοποιείται εξωτερικός θερμοστάτης χώρου και θέλετε η αντιπαγετική προστασία χώρου να είναι εγγυημένη υπό όλες τις συνθήκες, τότε πρέπει να ρυθμίσετε τη λειτουργία Έκτακτη ανάγκη [9.5.1] σε Αυτόματα.

ΕΙΔΟΠΟΙΗΣΗ

Μια βάνα παράκαμψης υπερπίεσης μπορεί να είναι ενσωματωμένη στο σύστημα. Λάβετε υπόψη ότι αυτή η βάνα μπορεί να μην εμφανίζεται στις εικόνες.

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

▪ Η ενδοδαπέδια θέρμανση ή τα θερμαντικά σώματα συνδέονται ως εξής:

- Ζεστό νερό → Εσωτερική μονάδα

- Κρύο νερό → Εξωτερική μονάδα

▪ Η θερμοκρασία χώρου του κύριου χώρου ρυθμίζεται από το χειριστήριο, το

οποίο χρησιμοποιείται ως θερμοστάτης χώρου (προαιρετικός εξοπλισμός BRC1H).

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

2 (Θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

περιβάλλοντος του χειριστηρίου.

0 (Μονή ζώνη): Κύρια

▪ #: [4.4]

▪ Κωδικός: [7-02]

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

Πλεονεκτήματα

▪ Μέγιστη άνεση και απόδοση. Η λειτουργία του έξυπνου θερμοστάτη χώρου

μπορεί να ελαττώσει ή να αυξήσει την επιθυμητή θερμοκρασία εξερχόμενου νερού με βάση την πραγματική θερμοκρασία χώρου (διαμόρφωση). Αυτό έχει ως αποτέλεσμα τα εξής:

- Σταθερή θερμοκρασία χώρου που αντιστοιχεί στην επιθυμητή θερμοκρασία

(μέγιστη άνεση)

- Λιγότεροι κύκλοι ενεργοποίησης/απενεργοποίησης (λιγότερος θόρυβος,

μεγαλύτερη άνεση και υψηλότερη απόδοση)

- Χαμηλότερη δυνατή θερμοκρασία εξερχόμενου νερού (υψηλότερη απόδοση)

▪ Ευκολία. Μπορείτε να ρυθμίσετε εύκολα την επιθυμητή θερμοκρασία χώρου

μέσω του χειριστηρίου:

- Για τις καθημερινές σας ανάγκες, μπορείτε να χρησιμοποιήσετε τις

προκαθορισμένες τιμές και τα προγράμματα.

- Για απόκλιση από τις καθημερινές σας ανάγκες, μπορείτε να ακυρώσετε

προσωρινά τις προκαθορισμένες τιμές και τα προγράμματα ή να χρησιμοποιήσετε τη λειτουργία διακοπών.

Ενδοδαπέδιαθέρμανση ή θερμαντικά σώματα –Ασύρματος θερμοστάτης χώρου

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Δέκτης για τον ασύρματο εξωτερικό θερμοστάτη χώρου b Ασύρματος εξωτερικός θερμοστάτης χώρου

▪ Η ενδοδαπέδια θέρμανση ή τα θερμαντικά σώματα συνδέονται ως εξής:

- Ζεστό νερό → Εσωτερική μονάδα

- Κρύο νερό → Εξωτερική μονάδα

▪ Η θερμοκρασία χώρου ρυθμίζεται από τον ασύρματο εξωτερικό θερμοστάτη

χώρου (προαιρετικός εξοπλισμός EKRTR1).

Ρύθμιση παραμέτρων

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας

επιλέγεται από τον εξωτερικό θερμοστάτη.

0 (Μονή ζώνη): Κύρια

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

Ρύθμιση Τιμή

Εξωτερικός θερμοστάτης χώρου για την

κύρια ζώνη:

▪ #: [2.A]

▪ Κωδικός: [C-05]

Πλεονεκτήματα

▪ Ασύρματη λειτουργία. Ο Daikin εξωτερικός θερμοστάτης χώρου είναι

διαθέσιμος σε έκδοση με δυνατότητα ασύρματης επικοινωνίας.

▪ Απόδοση. Αν και ο εξωτερικός θερμοστάτης χώρου αποστέλλει μόνο σήματα

ενεργοποίησης/απενεργοποίησης, έχει σχεδιαστεί ειδικά για το σύστημα αντλίαςθερμότητας.

▪ Άνεση. Στην περίπτωση της ενδοδαπέδιας θέρμανσης, ο ασύρματος εξωτερικός

θερμοστάτης χώρου αποτρέπει τη δημιουργία συμπυκνώματος στο δάπεδο κατά τη λειτουργία ψύξης μέσω της μέτρησης της υγρασίας του χώρου.

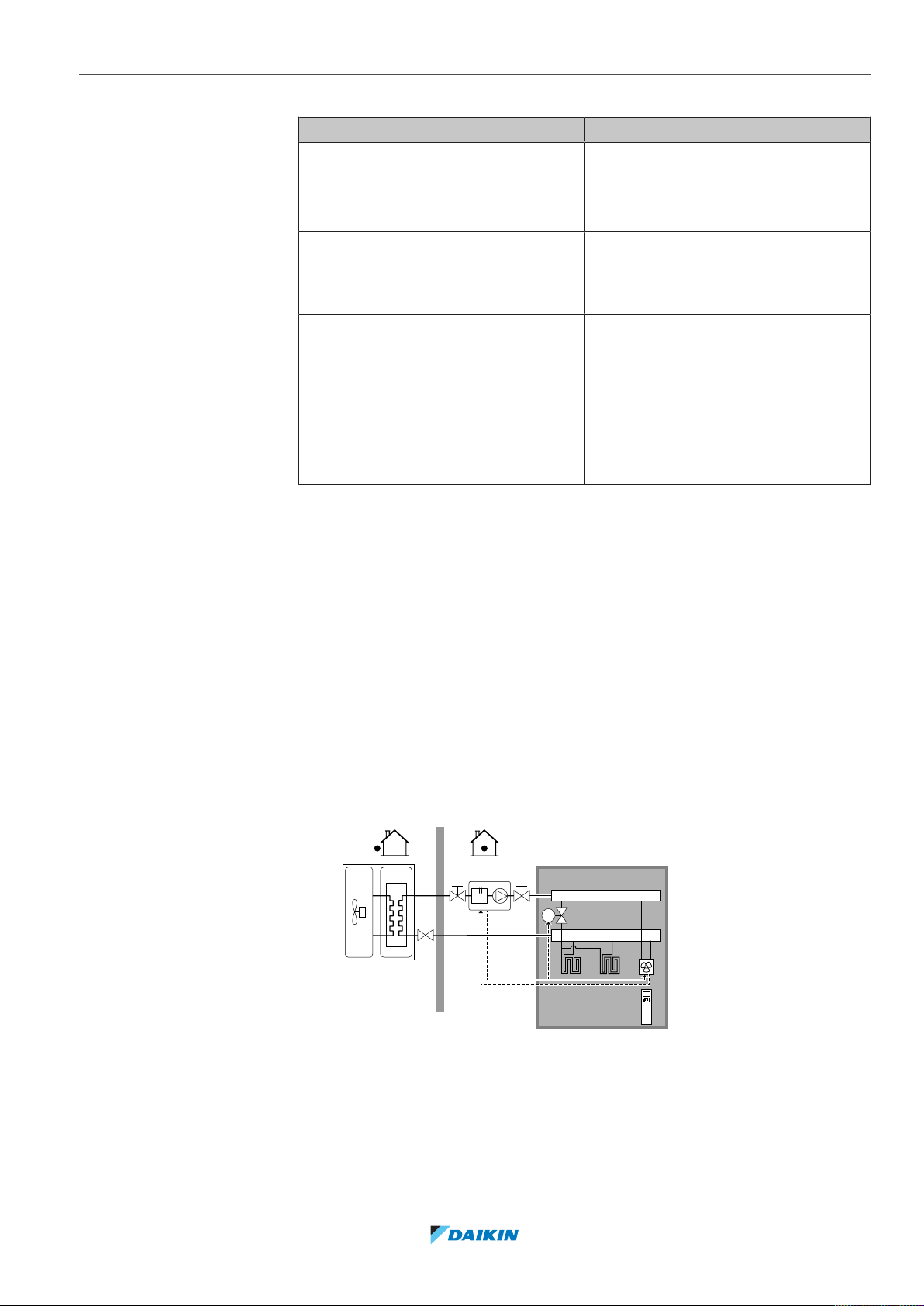

Θερμοπομποί αντλίαςθερμότητας

Ρύθμιση

1 (1 επαφή): Όταν ο εξωτερικός θερμοστάτης χώρου ή ο θερμοπομπός αντλίαςθερμότητας που χρησιμοποιείται μπορεί να αποστείλει μόνο μια συνθήκη ενεργοποίησης/ απενεργοποίησης θερμοστάτη. Δεν γίνεται διαχωρισμός ανάμεσα στο αίτημα θέρμανσης ή ψύξης.

Οδηγός αναφοράς εγκαταστάτη

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Οι θερμοπομποί αντλίας θερμότητας συνδέονται ως εξής:

- Ζεστό νερό → Εσωτερική μονάδα

- Κρύο νερό → Εξωτερική μονάδα

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του τηλεχειριστηρίου των

θερμοπομπών αντλίαςθερμότητας.

▪ Το σήμα αιτήματος θέρμανσης/ψύξης χώρου αποστέλλεται σε μία ψηφιακή

είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30).

▪ Η λειτουργία χώρου αποστέλλεται στους θερμοπομπούς της αντλίαςθερμότητας

μέσω μιας ψηφιακής εισόδου της εσωτερικής μονάδας (X2M/4 και X2M/3).

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά τη χρήση πολλών θερμοπομπών αντλίας θερμότητας, βεβαιωθείτε ότι ο καθένας λαμβάνει το σήμα υπερύθρων από το τηλεχειριστήριο των θερμοπομπών αντλίας θερμότητας.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

5 | Οδηγίες εφαρμογής

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας

επιλέγεται από τον εξωτερικό

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

θερμοστάτη.

0 (Μονή ζώνη): Κύρια

▪ #: [4.4]

▪ Κωδικός: [7-02]

Εξωτερικός θερμοστάτης χώρου για την

κύρια ζώνη:

▪ #: [2.A]

1 (1 επαφή): Όταν ο εξωτερικός θερμοστάτης χώρου ή ο θερμοπομπός αντλίαςθερμότητας που χρησιμοποιείται μπορεί να αποστείλει

▪ Κωδικός: [C-05]

μόνο μια συνθήκη ενεργοποίησης/ απενεργοποίησης θερμοστάτη. Δεν γίνεται διαχωρισμός ανάμεσα στο αίτημα θέρμανσης ή ψύξης.

Πλεονεκτήματα

▪ Ψύξη. Ο θερμοπομπός της αντλίας θερμότητας προσφέρει, εκτός από την

απόδοση θέρμανσης, εξαιρετική απόδοση ψύξης.

▪ Απόδοση. Βέλτιστη ενεργειακή απόδοση λόγω της λειτουργίας διασύνδεσης.

▪ Στυλ.

Συνδυασμός: Ενδοδαπέδια θέρμανση + Θερμοπομποί αντλίαςθερμότητας

▪ Η θέρμανση χώρου παρέχεται από τις εξής μονάδες:

- Eνδοδαπέδια θέρμανση

- Θερμοπομποί αντλίαςθερμότητας

▪ Η ψύξη χώρου παρέχεται μόνο μέσω των θερμοπομπών αντλίας θερμότητας. Η

ενδοδαπέδια θέρμανση διακόπτεται από τη βάνα αποκοπής.

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Οι θερμοπομποί αντλίας θερμότητας συνδέονται ως εξής:

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

- Ζεστό νερό → Εσωτερική μονάδα

- Κρύο νερό → Εξωτερική μονάδα

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

▪ Μια βάνα αποκοπής (του εμπορίου) τοποθετείται πριν από την ενδοδαπέδια

θέρμανση για την αποτροπή της δημιουργίας συμπυκνώματος στο δάπεδο κατά τη λειτουργία ψύξης.

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του τηλεχειριστηρίου των

θερμοπομπών αντλίαςθερμότητας.

▪ Το σήμα αιτήματος θέρμανσης/ψύξης χώρου αποστέλλεται σε μία ψηφιακή

είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30).

▪ Η λειτουργία χώρου αποστέλλεται μέσω μιας ψηφιακής εισόδου (X2M/4 και

X2M/3) της εσωτερικής μονάδας στις εξής μονάδες:

- Στους θερμοπομπούς αντλίαςθερμότητας

- Στη βάνα αποκοπής

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας

επιλέγεται από τον εξωτερικό

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

θερμοστάτη.

0 (Μονή ζώνη): Κύρια

▪ #: [4.4]

▪ Κωδικός: [7-02]

Εξωτερικός θερμοστάτης χώρου για την

κύρια ζώνη:

▪ #: [2.A]

▪ Κωδικός: [C-05]

Πλεονεκτήματα

▪ Ψύξη. Οι θερμοπομποί αντλίας θερμότητας παρέχουν, εκτός από την απόδοση

θέρμανσης, εξαιρετική απόδοση ψύξης.

▪ Απόδοση. Η ενδοδαπέδια θέρμανση έχει βέλτιστη απόδοση με το σύστημα

αντλίας θερμότητας.

5.2.2 Πολλοί χώροι –Μία ζώνη ΘΕξΝ

Οδηγός αναφοράς εγκαταστάτη

▪ Άνεση. Ο συνδυασμός των δύο τύπων εκπομπών θερμότητας παρέχει:

- Εξαιρετική άνεση θέρμανσης της ενδοδαπέδιας θέρμανσης

- Εξαιρετική άνεση ψύξης των θερμοπομπών αντλίαςθερμότητας

Εάν απαιτείται μόνο μία ζώνη θερμοκρασίας εξερχόμενου νερού, επειδή η καθορισμένη θερμοκρασία εξερχόμενου νερού όλων των εκπομπών θερμότητας είναι η ίδια, ΔΕΝ χρειάζεται σταθμός βάνας ανάμιξης (οικονομία).

Παράδειγμα: Εάν το σύστημα αντλίας θερμότητας χρησιμοποιείται για τη θέρμανση δαπέδου, στο οποίο όλοι οι χώροι έχουν τους ίδιους εκπομπούς θερμότητας.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

B C

Ενδοδαπέδια θέρμανση ή θερμαντικά σώματα –Θερμοστατικές βάνες

Εάν θερμαίνετε χώρους με ενδοδαπέδια θέρμανση ή καλοριφέρ, μια πολύ συνηθισμένη μέθοδος είναι η ρύθμιση της θερμοκρασίας του κύριου χώρου με τη χρήση θερμοστάτη (αυτός μπορεί να είναι είτε το χειριστήριο είτε ένας εξωτερικός θερμοστάτης χώρου), ενώ οι άλλοι χώροι θα ρυθμίζονται από τις λεγόμενες θερμοστατικές βάνες που ανοίγουν ή κλείνουν ανάλογα με τη θερμοκρασία χώρου.

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1

C Χώρος 2 a Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

▪ Η ενδοδαπέδια θέρμανση του κύριου χώρου συνδέεται ως εξής:

- Ζεστό νερό → Εσωτερική μονάδα

- Κρύο νερό → Εξωτερική μονάδα

▪ Η θερμοκρασία χώρου του κύριου χώρου ρυθμίζεται από το χειριστήριο, το

οποίο χρησιμοποιείται ως θερμοστάτης χώρου (προαιρετικός εξοπλισμός BRC1H).

▪ Μια θερμοστατική βάνα τοποθετείται πριν από την ενδοδαπέδια θέρμανση σε

κάθε χώρο.

ΠΛΗΡΟΦΟΡΙΕΣ

Λάβετε υπόψη περιπτώσεις, όπου ο κύριος χώρος μπορεί να θερμαίνεται από μια άλλη πηγή θερμότητας. Παράδειγμα: Τα τζάκια.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

2 (Θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

περιβάλλοντος του χειριστηρίου.

0 (Μονή ζώνη): Κύρια

▪ #: [4.4]

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

▪ Κωδικός: [7-02]

Πλεονεκτήματα

▪ Ευκολία. Εφαρμόζεται η ίδια εγκατάσταση όπως και για τον ένα χώρο, αλλά

τοποθετούνται θερμοστατικές βάνες.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

M2M1

B C

a a

Ενδοδαπέδια θέρμανση ή θερμαντικά σώματα –Πολλοί εξωτερικοί θερμοστάτες χώρου

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1

C Χώρος 2 a Εξωτερικός θερμοστάτης χώρου

b Βάνα παράκαμψης

▪ Για κάθε χώρο τοποθετείται μια βάνα αποκοπής (του εμπορίου) για την

αποτροπή της παροχής εξερχόμενου νερού, εάν δεν υπάρχει αίτημα θέρμανσης ή ψύξης.

▪ Πρέπει να τοποθετηθεί μια βάνα παράκαμψης για να είναι δυνατή η

ανακύκλωση του νερού, όταν όλες οι βάνες αποκοπής είναι κλειστές. Για να εξασφαλίσετε αξιόπιστη λειτουργία, παράσχετε μια ελάχιστη ροή νερού σύμφωνα με τον πίνακα "Για να ελέγξετε τον όγκο και την παροχή του νερού" στην ενότητα "6.3Προετοιμασία των σωληνώσεων νερού"[462].

▪ Το χειριστήριο που είναι ενσωματωμένο στην εσωτερική μονάδα καθορίζει τη

λειτουργία χώρου. Λάβετε υπόψη ότι η λειτουργία σε κάθε θερμοστάτη χώρου πρέπει να ρυθμίζεται έτσι ώστε να ταιριάζει με τη λειτουργία της εσωτερικής μονάδας.

▪ Οι θερμοστάτες χώρου συνδέονται με τις βάνες αποκοπής, αλλά ΔΕΝ χρειάζεται

να συνδέονται με την εσωτερική μονάδα. Η εσωτερική μονάδα θα παρέχει συνεχώς εξερχόμενο νερό, ενώ θα υπάρχει η δυνατότητα να ορίσετε ένα πρόγραμμα εξερχόμενου νερού.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

0 (Εξερχόμενο νερό): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία του εξερχόμενου νερού.

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

0 (Μονή ζώνη): Κύρια

▪ #: [4.4]

▪ Κωδικός: [7-02]

Πλεονεκτήματα

Σε σύγκριση με την ενδοδαπέδια θέρμανση ή τα θερμαντικά σώματα για έναν χώρο:

Οδηγός αναφοράς εγκαταστάτη

▪ Άνεση. Μπορείτε να ρυθμίσετε την επιθυμητή θερμοκρασία χώρου, καθώς και

να ορίσετε προγράμματα, για κάθε χώρο μέσω των θερμοστατών χώρου.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Θερμοπομποί αντλίαςθερμότητας – Πολλοί χώροι

a a

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1

C Χώρος 2 a Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του τηλεχειριστηρίου των

θερμοπομπών αντλίαςθερμότητας.

▪ Το χειριστήριο που είναι ενσωματωμένο στην εσωτερική μονάδα καθορίζει τη

λειτουργία χώρου.

5 | Οδηγίες εφαρμογής

▪ Τα σήματα αιτήματος θέρμανσης ή ψύξης κάθε θερμοπομπού

αντλίας θερμότητας συνδέονται παράλληλα στην ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30). Η εσωτερική μονάδα θα παρέχει τη θερμοκρασία εξερχόμενου νερού, μόνο όταν υπάρχει πραγματικό αίτημα.

ΠΛΗΡΟΦΟΡΙΕΣ

Για να αυξήσετε την άνεση και την απόδοση, συνιστάται να εγκαταστήσετε το προαιρετικό κιτ βανών EKVKHPC σε κάθε θερμοπομπό αντλίαςθερμότητας.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας

επιλέγεται από τον εξωτερικό

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

θερμοστάτη.

0 (Μονή ζώνη): Κύρια

▪ #: [4.4]

▪ Κωδικός: [7-02]

Πλεονεκτήματα

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Σε σύγκριση με τους θερμοπομπούς αντλίαςθερμότητας για έναν χώρο:

▪ Άνεση. Μπορείτε να ρυθμίσετε εύκολα την επιθυμητή θερμοκρασία χώρου,

καθώς και να ορίσετε προγράμματα, για κάθε χώρο μέσω του τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

B C

Συνδυασμός: Ενδοδαπέδια θέρμανση + Θερμοπομποίαντλίας θερμότητας – Πολλοί χώροι

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1

C Χώρος 2 a Εξωτερικός θερμοστάτης χώρου

b Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Για κάθε χώρο με θερμοπομπούς αντλίας θερμότητας: οι θερμοπομποί αντλίας

θερμότητας συνδέονται ως εξής:

- Ζεστό νερό → Εσωτερική μονάδα

- Κρύο νερό → Εξωτερική μονάδα

▪ Για κάθε χώρο με ενδοδαπέδιαθέρμανση: Τοποθετούνται δύο βάνες αποκοπής

(του εμπορίου) πριν από την ενδοδαπέδιαθέρμανση:

- Μια βάνα αποκοπής τοποθετείται για την αποτροπή της παροχής ζεστού

νερού, όταν δεν υπάρχει αίτημα θέρμανσης για το χώρο

- Μια βάνα αποκοπής τοποθετείται για την αποτροπή σχηματισμού

συμπυκνώματος στο δάπεδο κατά τη λειτουργία ψύξης των χώρων με θερμοπομπούς αντλίαςθερμότητας.

▪ Για κάθε χώρο με θερμοπομπούς αντλίας θερμότητας: Η επιθυμητή

θερμοκρασία χώρου ρυθμίζεται μέσω του τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

▪ Για κάθε χώρο με ενδοδαπέδια θέρμανση: Η επιθυμητή θερμοκρασία χώρου

ρυθμίζεται μέσω του εξωτερικού θερμοστάτη χώρου (ενσύρματου ή ασύρματου).

▪ Το χειριστήριο που είναι ενσωματωμένο στην εσωτερική μονάδα καθορίζει τη

λειτουργία χώρου. Λάβετε υπόψη ότι η λειτουργία σε κάθε εξωτερικό θερμοστάτη χώρου και σε κάθε τηλεχειριστήριο των θερμοπομπών αντλίας θερμότητας πρέπει να ρυθμίζεται έτσι ώστε να ταιριάζει με τη λειτουργία της εσωτερικής μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

Οδηγός αναφοράς εγκαταστάτη

Ρύθμιση παραμέτρων

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Ρύθμιση Τιμή

0 (Εξερχόμενο νερό): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία του εξερχόμενου νερού.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

a a

Ρύθμιση Τιμή

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

5.2.3 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ

Στο παρόν έγγραφο:

▪ Κύρια ζώνη = Η ζώνη με τη χαμηλότερη καθορισμένη θερμοκρασία για τη

θέρμανση και την υψηλότερη καθορισμένη θερμοκρασία για την ψύξη

▪ Συμπληρωματική ζώνη = Η ζώνη με την υψηλότερη καθορισμένη θερμοκρασία

για τη θέρμανση και τη χαμηλότερη καθορισμένη θερμοκρασία για την ψύξη

ΠΡΟΣΟΧΗ

Αν υπάρχουν περισσότερες από μία ζώνες εξερχόμενου νερού, να εγκαθιστάτε ΠΑΝΤΑ έναν σταθμό βάνας ανάμιξης στην κύρια ζώνη, προκειμένου να μειώνεται (κατά τη θέρμανση)/να αυξάνεται (κατά την ψύξη) η θερμοκρασία εξερχόμενου νερού, όταν προκύπτει αίτημα στη συμπληρωματική ζώνη.

Τυπικό παράδειγμα:

Χώρος (ζώνη) Εκπομποί θερμότητας: Καθορισμένη

0 (Μονή ζώνη): Κύρια

θερμοκρασία

Σαλόνι (κύρια ζώνη) Ενδοδαπέδια θέρμανση:

▪ Κατά τη θέρμανση: 35°C

▪ Κατά την ψύξη: 20°C (μόνο

αναζωογόνηση της ατμόσφαιρας, δεν επιτρέπεται πραγματική ψύξη)

Υπνοδωμάτια (συμπληρωματική ζώνη) Θερμοπομποί αντλίαςθερμότητας:

▪ Κατά τη θέρμανση: 45°C

▪ Κατά την ψύξη: 12°C

Ρύθμιση

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

A Συμπληρωματική ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1

C Χώρος 2

D Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

E Χώρος 3 a Τηλεχειριστήριο θερμοπομπών αντλίαςθερμότητας

b Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

c Σταθμός βάνας ανάμιξης

d Βάνα ρύθμισης πίεσης

ΠΛΗΡΟΦΟΡΙΕΣ

Πριν από το σταθμό βάνας ανάμιξης πρέπει να τοποθετήσετε μια βάνα ρύθμισης πίεσης. Με αυτήν την ενέργεια θα εξασφαλίσετε την κατάλληλη ισορροπία στη ροή νερού μεταξύ της κύριας ζώνης θερμοκρασίας εξερχόμενου νερού και της συμπληρωματικής ζώνης θερμοκρασίας εξερχόμενου νερού ως προς την απαιτούμενη χωρητικότητα και των δύο ζωνών θερμοκρασίας νερού.

▪ Για την κύρια ζώνη:

- Ένας σταθμός βάνας ανάμιξης τοποθετείται πριν από την ενδοδαπέδια

θέρμανση.

- Ο κυκλοφορητής του σταθμού βάνας ανάμιξης ρυθμίζεται μέσω του σήματος

ενεργοποίησης/απενεργοποίησης της εσωτερικής μονάδας (X2M/29 και X2M/21, η έξοδος της βάνας αποκοπής είναι κανονικά κλειστή).

- Η θερμοκρασία χώρου ρυθμίζεται από το χειριστήριο, το οποίο

χρησιμοποιείται ως θερμοστάτης χώρου (προαιρετικός εξοπλισμός BRC1H).

▪ Για τη συμπληρωματική ζώνη:

- Οι θερμοπομποί αντλίας θερμότητας συνδέονται απευθείας στην εσωτερική

μονάδα.

- Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του τηλεχειριστηρίου των

θερμοπομπών αντλίαςθερμότητας για κάθε χώρο.

- Τα σήματα αιτήματος θέρμανσης ή ψύξης κάθε θερμοπομπού

αντλίας θερμότητας συνδέονται παράλληλα στην ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30). Η εσωτερική μονάδα θα παρέχει την επιθυμητή θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης, μόνο όταν υπάρχει πραγματικό αίτημα.

▪ Το χειριστήριο που είναι ενσωματωμένο στην εσωτερική μονάδα καθορίζει τη

λειτουργία χώρου. Λάβετε υπόψη ότι η λειτουργία σε κάθε τηλεχειριστήριο των θερμοπομπών αντλίαςθερμότητας πρέπει να ρυθμίζεται έτσι ώστε να ταιριάζει με τη λειτουργία της εσωτερικής μονάδας.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

2 (Θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία

▪ Κωδικός: [C-07]

περιβάλλοντος του χειριστηρίου.

Οδηγός αναφοράς εγκαταστάτη

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Σημείωση:

▪ Κύριος χώρος = λειτουργία

χειριστηρίου που χρησιμοποιείται ως θερμοστάτης χώρου

▪ Άλλοι χώροι = λειτουργία εξωτερικού

θερμοστάτη χώρου

1 (Διπλή ζώνη): Κύρια + συμπληρωματική

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

Ρύθμιση Τιμή

Στην περίπτωση των θερμοπομπών αντλίαςθερμότητας:

Εξωτερικός θερμοστάτης χώρου για τη συμπληρωματική ζώνη:

1 (1 επαφή): Όταν ο εξωτερικός θερμοστάτης χώρου ή ο θερμοπομπός αντλίαςθερμότητας που χρησιμοποιείται μπορεί να αποστείλει μόνο μια συνθήκη ενεργοποίησης/

▪ #: [3.A]

▪ Κωδικός: [C-06]

απενεργοποίησης θερμοστάτη. Δεν γίνεται διαχωρισμός ανάμεσα στο αίτημα θέρμανσης ή ψύξης.

Έξοδος βάνας αποκοπής Ρυθμίστε την ώστε να παρακολουθεί τα

αιτήματα θερμοστάτη της κύριας ζώνης.

Βάνα αποκοπής Εάν η παροχή στην κύρια ζώνη πρέπει

να διακοπεί κατά τη λειτουργία ψύξης για την αποτροπή σχηματισμού συμπυκνώματος στο δάπεδο, ρυθμίστε την ανάλογα.

Στο σταθμό βάνας ανάμιξης Ορίστε την επιθυμητή θερμοκρασία

εξερχόμενου νερού για τη θέρμανση ή/ και την ψύξη.

Πλεονεκτήματα

▪ Άνεση.

- Η λειτουργία του έξυπνου θερμοστάτη χώρου μπορεί να ελαττώσει ή να

αυξήσει την επιθυμητή θερμοκρασία εξερχόμενου νερού με βάση την πραγματική θερμοκρασία χώρου (διαμόρφωση).

- Ο συνδυασμός των δύο συστημάτων εκπομπών θερμότητας παρέχει

εξαιρετική άνεση θέρμανσης της ενδοδαπέδιας θέρμανσης και εξαιρετική άνεση ψύξης των θερμοπομπών αντλίαςθερμότητας.

▪ Απόδοση.

- Ανάλογα με το αίτημα, η εσωτερική μονάδα παρέχει διαφορετική

θερμοκρασία εξερχόμενου νερού που ταιριάζει με την καθορισμένη θερμοκρασία των διαφορετικών εκπομπών θερμότητας.

- Η ενδοδαπέδια θέρμανση έχει βέλτιστη απόδοση με το σύστημα αντλίας

θερμότητας.

5.3 Ρύθμιση βοηθητικής πηγής θερμότητας για θέρμανση χώρου

▪ Η θέρμανση χώρου μπορεί να παρασχεθεί από τις εξής μονάδες:

- Την εσωτερική μονάδα

- Έναν βοηθητικό λέβητα (του εμπορίου) που συνδέεται με το σύστημα

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

▪ Όταν υπάρχει αίτημα θέρμανσης, ξεκινά η λειτουργία της εσωτερικής μονάδας ή

του βοηθητικού λέβητα. Το ποια από αυτές τις μονάδες θα λειτουργήσει εξαρτάται από την εξωτερική θερμοκρασία (κατάσταση της εναλλαγής στην εξωτερική πηγής θερμότητας). Αν δοθεί έγκριση στον βοηθητικό λέβητα, η θέρμανση χώρου από την εσωτερική μονάδα ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

g h j

FHL1

FHL2

FHL3

a c f

ebd

▪ Η διπλή λειτουργία είναι δυνατή μόνο αν:

- Η θέρμανση χώρου είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ και

- Η λειτουργία δοχείου ΖΝΧ είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ

▪ Το ζεστό νερό χρήσης παρέχεται πάντα από το δοχείο ΖΝΧ που είναι

συνδεδεμένο στην εσωτερική μονάδα.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Κατά τη λειτουργία θέρμανσης της αντλίας θερμότητας η αντλία θερμότητας

λειτουργεί, για να επιτευχθεί η επιθυμητή θερμοκρασία που έχει οριστεί μέσω του χειριστηρίου. Όταν είναι ενεργή η λειτουργία αντιστάθμισης, η θερμοκρασία του νερού καθορίζεται αυτόματα ανάλογα με την εξωτερική θερμοκρασία.

▪ Κατά τη λειτουργία θέρμανσης του βοηθητικού λέβητα, ο βοηθητικός λέβητας

λειτουργεί, για να επιτευχθεί η επιθυμητή θερμοκρασία νερού που έχει οριστεί μέσω του χειριστηρίου του βοηθητικού λέβητα.

Ρύθμιση

▪ Εγκαταστήσετε τον βοηθητικό λέβητα σύμφωνα με την παρακάτω εικόνα:

Οδηγός αναφοράς εγκαταστάτη

FHL1...3 Ενδοδαπέδιαθέρμανση

a Εξωτερική μονάδα

b Εσωτερική μονάδα

c Εναλλάκτης θερμότητας

d Εφεδρικός θερμαντήρας

e Κυκλοφορητής

f Βάνα αποκοπής

g Μηχανοκίνητη 3οδη βάνα

h Βάνα αντεπιστροφής (του εμπορίου)

i Βάνα αποκοπής (του εμπορίου) j Συλλέκτης (του εμπορίου)

k Βοηθητικός λέβητας (του εμπορίου)

l Βάνα υδροστάτη (του εμπορίου)

m Δοχείο ΖΝΧ (EHBH/X: προαιρετικό εξάρτημα)

n Στοιχείο εναλλάκτη θερμότητας

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι ο βοηθητικός λέβητας και η εγκατάστασή του στο σύστημα

συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Η Daikin ΔΕΝ φέρει καμία ευθύνη για εσφαλμένη ή μη ασφαλή εγκατάσταση του

συστήματος του βοηθητικού λέβητα.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

35 30 X Y

Indoor

▪ Βεβαιωθείτε ότι το νερό επιστροφής στην αντλίαθερμότητας ΔΕΝ υπερβαίνει

τους 60°C. Γι' αυτό κάντε τα εξής:

- Ρυθμίστε την επιθυμητή θερμοκρασία νερού μέσω του ελεγκτή βοηθητικού

λέβητα στους 60°C το μέγιστο.

- Τοποθετήστε μια βάνα υδροστάτη στην ροή του νερού επιστροφής της

αντλίας θερμότητας. Ρυθμίστε τη βάνα υδροστάτη, ώστε να κλείνει σε θερμοκρασία πάνω από 60°C και να ανοίγει σε θερμοκρασία κάτω από 60°C.

▪ Τοποθετήστε βάνες αντεπιστροφής.

▪ Στην εσωτερική μονάδα είναι ήδη προεγκατεστημένο ένα δοχείο διαστολής.

Ωστόσο, για τη διπλή λειτουργία πρέπει να βεβαιωθείτε επίσης ότι υπάρχει ένα δοχείο διαστολής στο κύκλωμα του βοηθητικού λέβητα. Διαφορετικά, όταν εκτελείται η διπλή λειτουργία και η βάνα υδροστάτη είναι κλειστή, δεν θα υπάρχει πλέον δοχείο διαστολής στο κύκλωμα νερού.

▪ Εγκαταστήστε την πλακέτα digital I/O PCB (προαιρετικό εξάρτημα EKRP1HBAA).

▪ Συνδέστε τις επαφές X1 και X2 (εναλλαγή στην εξωτερική πηγή θερμότητας) της

πλακέτας digital I/O PCB στον βοηθητικό λέβητα. Ανατρέξτε στην ενότητα "Για να

συνδέσετε τη μονάδα μεταβολής στην εξωτερική πηγή θερμότητας"[4102].

▪ Για να ρυθμίσετε τους εκπομπούς θερμότητας, ανατρέξτε στην ενότητα

"5.2Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου"[427].

Ρύθμιση παραμέτρων

Μέσω του χειριστηρίου (οδηγός ρύθμισης):

▪ Ρυθμίστε τη χρήση ενός συστήματος διπλής λειτουργίας ως εξωτερικής πηγής

θερμότητας.

▪ Ρυθμίστε τη θερμοκρασία και την υστέρηση της διπλής λειτουργίας.

▪ Ρυθμίστε τον τρόπο λειτουργίας στη λειτουργία μόνο θέρμανσης χώρου (χωρίς

λειτουργία δοχείου).

Εναλλαγή στην εξωτερική πηγή θερμότητας που καθορίζεται από βοηθητική επαφή

▪ Η λειτουργία αυτή είναι δυνατή μόνο στη ρύθμιση του εξωτερικού θερμοστάτη

χώρου ΚΑΙ σε μία ζώνη θερμοκρασίας εξερχόμενου νερού (ανατρέξτε στην ενότητα "5.2Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου"[427]).

▪ Η βοηθητική επαφή μπορεί να είναι:

- Ένας θερμοστάτης εξωτερικής θερμοκρασίας

- Μια επαφή μέτρησης του ηλεκτρικού ρεύματος

- Μια χειροκίνητη επαφή

- …

▪ Ρύθμιση: Συνδέστε καλώδια στο χώρο εγκατάστασης σύμφωνα με την

παρακάτω εικόνα:

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

BTIΕίσοδος θερμοστάτη λέβητα

A Βοηθητική επαφή (κανονικά κλειστή) H Θερμοστάτης χώρου αιτημάτων θέρμανσης (προαιρετικό εξάρτημα)

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

–30 –25 –20 –15 –10 –5 0 5

Ta (°C)

min

(°C)

FHL1

FHL2

FHL3

a c hf g

i j

ebd

K1A Βοηθητικό ρελέ για ενεργοποίηση της εσωτερικής μονάδας (του εμπορίου) K2A Βοηθητικό ρελέ για την ενεργοποίηση του λέβητα (του εμπορίου)

Indoor Εσωτερική μονάδα

Auto Αυτόματα

Boiler Λέβητας

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι η βοηθητική επαφή έχει αρκετή διαφορά ή χρονική

καθυστέρηση, για να αποτρέψετε τη συχνή αλλαγή μεταβολή μεταξύ της λειτουργίας της εσωτερικής μονάδας και του βοηθητικού λέβητα.

▪ Αν η βοηθητική επαφή είναι ένας θερμοστάτης εξωτερικής θερμοκρασίας,

φροντίστε να εγκαταστήσετε το θερμοστάτη στη σκιά, ώστε να ΜΗΝ επηρεάζεται ή να ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ/ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ από το άμεσο ηλιακό φως.

▪ Η συχνή αλλαγή ενδέχεται να προκαλέσει διάβρωση του βοηθητικού λέβητα.

Επικοινωνήστε με τον κατασκευαστή του βοηθητικού λέβητα για περισσότερες πληροφορίες.

Σημείο ρύθμισης για τον βοηθητικό λέβητα αερίου

Για να αποτρέπεται ο σχηματισμός πάγου στις σωληνώσεις νερού, ο βοηθητικός λέβητας αερίου πρέπει να έχει καθορισμένο σημείο ρύθμισης ≥55°C ή σημείο ρύθμισης αντιστάθμισης ≥T

min

TaΕξωτερική θερμοκρασία

min

5.4 Ρύθμιση του δοχείου ζεστού νερού χρήσης

5.4.1 Διάταξη συστήματος –Ξεχωριστό δοχείο ΖΝΧ

Οδηγός αναφοράς εγκαταστάτη

Ελάχιστο σημείο ρύθμισης αντιστάθμισης για τον βοηθητικό λέβητα αερίου

a Εξωτερική μονάδα

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

b Εσωτερική μονάδα

c Εναλλάκτης θερμότητας d Εφεδρικό σύστημα θέρμανσης e Κυκλοφορητής

f Βάνα αποκοπής g Μηχανοκίνητη 3οδη βάνα h Συλλέκτης (του εμπορίου)

i Δοχείο ΖΝΧ

j Πηνίο εναλλάκτη θερμότητας

FHL1...3 Ενδοδαπέδιαθέρμανση

5.4.2 Επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ

Οι άνθρωποι νιώθουν ότι το νερό είναι ζεστό, όταν η θερμοκρασία του είναι 40°C. Επομένως, η κατανάλωση ΖΝΧ εκφράζεται πάντα ως ισοδύναμος όγκος ζεστού νερού με θερμοκρασία 40°C. Ωστόσο, μπορείτε να ρυθμίσετε τη θερμοκρασία του δοχείου ΖΝΧ σε υψηλότερη τιμή (για παράδειγμα: 53°C), περίπτωση στην οποία το ζεστό νερό θα αναμιγνύεται με κρύο νερό (για παράδειγμα: 15°C).

Η επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ αποτελείται από τις εξής ενέργειες:

1 Καθορισμός της κατανάλωσης ΖΝΧ (ισοδύναμος όγκος ζεστού νερού με

θερμοκρασία 40°C).

2 Καθορισμός του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ.

Καθορισμός της κατανάλωσης ΖΝΧ

Απαντήστε στις παρακάτω ερωτήσεις και υπολογίστε την κατανάλωση ΖΝΧ (ισοδύναμος όγκος ζεστού νερού χρήσης στους 40°C) χρησιμοποιώντας τυπικούς όγκους νερού:

Ερώτηση Τυπικός όγκος νερού

Πόσα ντους χρειάζεστε την ημέρα; 1ντους=10λεπτά×10l/min =100l

Πόσα μπάνια χρειάζεστε την ημέρα; 1μπάνιο = 150l

Πόσο νερό χρειάζεστε στο νεροχύτη της

1νεροχύτης=2λεπτά×5l/min =10l

κουζίνας ανά ημέρα;

Έχετε άλλες ανάγκες ζεστού νερού

—

χρήσης;

Παράδειγμα: Εάν η κατανάλωση ΖΝΧ μιας οικογένειας (4 ατόμων) ανά ημέρα είναι η εξής:

▪ 3 ντους

▪ 1 μπάνιο

▪ 3 όγκοι νεροχύτη

Τότε η κατανάλωση ΖΝΧ = (3×100l)+(1×150l)+(3×10l)=480l

Καθορισμός του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Τύπος Παράδειγμα

V1=V2+V2×(T2−40)/(40−T1) Εάν:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Τότε V1=280l

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

Τύπος Παράδειγμα

V2=V1×(40−T1)/(T2−T1) Εάν:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Τότε V2=307l

V1Κατανάλωση ΖΝΧ (ισοδύναμος όγκος ζεστού νερού σε

θερμοκρασία 40°C)

V2Απαιτούμενος όγκος δοχείου ΖΝΧ εάν θερμανθεί μόνο μία φορά

T2Θερμοκρασία δοχείου ΖΝΧ

T1Θερμοκρασία κρύου νερού

Πιθανοί όγκοι δοχείου ΖΝΧ

Τύπος Πιθανοί όγκοι

Ξεχωριστό δοχείο ΖΝΧ ▪ 150l

▪ 180l

▪ 200l

▪ 250l

▪ 300 l (το δοχείο πολυπροπυλενίου

είναι συμβατό με το κιτ ηλιακού συλλέκτη)

▪ 500 l (συμβατό με το κιτ ηλιακού

συλλέκτη)

Συμβουλές εξοικονόμησης ενέργειας

▪ Εάν η κατανάλωση ΖΝΧ διαφέρει ανά ημέρα, μπορείτε να προγραμματίσετε ένα

εβδομαδιαίο πρόγραμμα με διαφορετικές επιθυμητές θερμοκρασίες δοχείου ΖΝΧ για κάθε ημέρα.

▪ Όσο χαμηλότερη είναι η επιθυμητή θερμοκρασία δοχείου ΖΝΧ, τόσο μεγαλύτερη

οικονομία θα επιτυγχάνεται. Με την επιλογή μεγαλύτερου δοχείου ΖΝΧ, μπορείτε να μειώσετε την επιθυμητή θερμοκρασία δοχείου ΖΝΧ.

▪ Η αντλία θερμότητας μπορεί να παράγει από μόνη της ζεστό νερό χρήσης με

θερμοκρασία 55°C το μέγιστο (50°C εάν η εξωτερική θερμοκρασία είναι χαμηλή). Η ηλεκτρική αντίσταση που ενσωματώνεται στην αντλία θερμότητας μπορεί να αυξήσει αυτήν τη θερμοκρασία. Ωστόσο, με αυτόν τον τρόπο θα καταναλωθεί επιπλέον ενέργεια. Συνιστάται να ρυθμίζετε την επιθυμητή θερμοκρασία του δοχείου ΖΝΧ κάτω από τους 55°C, προκειμένου να αποφεύγετε τη χρήση της ηλεκτρικής αντίστασης.

Οδηγός αναφοράς εγκαταστάτη

▪ Όσο υψηλότερη είναι η εξωτερική θερμοκρασία, τόσο καλύτερη είναι η

απόδοση της αντλίαςθερμότητας.

- Εάν η χρέωση του ηλεκτρικού ρεύματος είναι ίδια τόσο την ημέρα όσο και τη

νύχτα, σας συνιστούμε να θερμαίνετε το δοχείο ΖΝΧ κατά τη διάρκεια της ημέρας.

- Εάν η χρέωση του ηλεκτρικού ρεύματος είναι χαμηλότερη κατά τη διάρκεια

της νύχτας, σας συνιστούμε να θερμαίνετε το δοχείο ΖΝΧ κατά τη διάρκεια της νύχτας.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

▪ Όταν η αντλίαθερμότητας παράγει ζεστό νερό χρήσης, δεν μπορεί να θερμάνει

έναν χώρο. Εάν χρειάζεστε ζεστό νερό χρήσης και θέρμανση χώρου ταυτόχρονα, συνιστάται να παράγετε το ζεστό νερό χρήσης κατά τη διάρκεια της νύχτας, όταν δεν υπάρχει χαμηλότερη ζήτηση για θέρμανση χώρου.

5.4.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ

▪ Στην περίπτωση μεγάλης κατανάλωσης ΖΝΧ, μπορείτε να θερμάνετε το δοχείο

ΖΝΧ πολλές φορές κατά τη διάρκεια της ημέρας.

▪ Για να θερμάνετε το δοχείο ΖΝΧ στην επιθυμητή θερμοκρασία δοχείου ΖΝΧ,

μπορείτε να χρησιμοποιήσετε τις εξής πηγές ενέργειας:

- Το θερμοδυναμικό κύκλο της αντλίας θερμότητας

- Ηλεκτρική αντίσταση δοχείου

▪ Για περισσότερες πληροφορίες σχετικά με:

- Τη βελτιστοποίηση της κατανάλωσης ενέργειας για την παραγωγή ζεστού

νερού χρήσης, ανατρέξτε στην ενότητα "8Ρύθμιση παραμέτρων"[4105].

- Τη σύνδεση των ηλεκτρικών καλωδίων του ξεχωριστού δοχείου ΖΝΧ στην

εσωτερική μονάδα, ανατρέξτε στο εγχειρίδιο εγκατάστασης του δοχείου ΖΝΧ και στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

5 | Οδηγίες εφαρμογής

- Τη σύνδεση των σωληνώσεων νερού του ξεχωριστού δοχείου ΖΝΧ στην

εσωτερική μονάδα, ανατρέξτε εγχειρίδιο εγκατάστασης του δοχείου ΖΝΧ.

5.4.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού

Ρύθμιση

a Εσωτερική μονάδα b Δοχείο ΖΝΧ

c Κυκλοφορητής ΖΝΧ (του εμπορίου)

f Ντους (του εμπορίου) g Κρύο νερό h ΕΞΟΔΟΣ ζεστού νερού χρήσης

i Σύνδεση ανακύκλωσης

▪ Με τη σύνδεση ενός κυκλοφορητή ΖΝΧ, μπορείτε να έχετε άμεσα διαθέσιμο

ζεστό νερό στη βρύση.

▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή του αποτελεί

ευθύνη του εγκαταστάτη. Για τη σύνδεση των ηλεκτρικών καλωδίων, ανατρέξτε στην ενότητα "Για να συνδέσετε τον κυκλοφορητή ζεστού νερού χρήσης"[4100].

▪ Για περισσότερες πληροφορίες σχετικά με τη σύνδεση ανακυκλοφορίας,

ανατρέξτε στο εγχειρίδιο εγκατάστασης του δοχείου ζεστού νερού χρήσης.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Διαμόρφωση

▪ Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "8 Ρύθμιση

παραμέτρων"[4105].

▪ Μπορείτε να καθορίσετε ένα πρόγραμμα για να ρυθμίσετε τον κυκλοφορητή

ΖΝΧ μέσω του χειριστηρίου. Για περισσότερες λεπτομέρειες, συμβουλευτείτε τον οδηγό αναφοράς χρήστη.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

d f

e g

5.4.5 Κυκλοφορητής ΖΝΧ για απολύμανση

Ρύθμιση

a Εσωτερική μονάδα

b Δοχείο ΖΝΧ

c Κυκλοφορητής ΖΝΧ (του εμπορίου)

d Στοιχείο θέρμανσης (του εμπορίου)

e Βάνα αντεπιστροφής (του εμπορίου)

f Ντους (του εμπορίου)

g Κρύο νερό

h ΕΞΟΔΟΣ ζεστού νερού χρήσης

i Σύνδεση ανακύκλωσης

▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή του αποτελεί

▪ Εάν σύμφωνα με την ισχύουσα νομοθεσία απαιτείται υψηλότερη θερμοκρασία

από το μέγιστο σημείο ρύθμισης του δοχείου κατά την απολύμανση (βλ. [2-03] στον πίνακα ρυθμίσεων στον χώρο εγκατάστασης), μπορείτε να συνδέσετε έναν κυκλοφορητή ΖΝΧ και ένα θερμαντικό στοιχείο, όπως υποδεικνύεται παραπάνω.

▪ Εάν η ισχύουσα θερμοκρασία απαιτεί απολύμανση των σωληνώσεων νερού

μέχρι το σημείο παροχής, μπορείτε να συνδέσετε έναν κυκλοφορητή ΖΝΧ και μια αντίσταση (εφόσον χρειάζεται), όπως υποδεικνύεται παραπάνω.

Διαμόρφωση

Η λειτουργία του κυκλοφορητή ΖΝΧ μπορεί να ρυθμιστεί μέσω της εσωτερικής μονάδας. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "8 Ρύθμιση

παραμέτρων"[4105].

5.4.6 Κυκλοφορητής ΖΝΧ για προθέρμανση δοχείου

Ρύθμιση

a Εσωτερική μονάδα

b Δοχείο ΖΝΧ

c Κυκλοφορητής ΖΝΧ (του εμπορίου)

d Βάνα αντεπιστροφής (του εμπορίου)

e Ντους (του εμπορίου)

f Κρύο νερό

g ΕΞΟΔΟΣ ζεστού νερού χρήσης

h Σύνδεση ανακύκλωσης

▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή του αποτελεί

Οδηγός αναφοράς εγκαταστάτη

▪ Για το ανεξάρτητο δοχείο ΖΝΧ: Αν δεν υπάρχει ηλεκτρικός εφεδρικός

θερμαντήρας στο κύκλωμα θέρμανσης χώρου, πρέπει να εγκαταστήσετε έναν κυκλοφορητή ΖΝΧ για την προθέρμανση δοχείου.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Διαμόρφωση

παραμέτρων"[4105].

5.5 Ρύθμιση της μέτρησης ενέργειας

▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας από το

τηλεχειριστήριο:

- Παραγόμενη θερμότητα

- Καταναλισκόμενη ενέργεια

▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας:

- Για θέρμανση χώρου

- Για ψύξη χώρου

- Για παραγωγή ζεστού νερού χρήσης

▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας:

5 | Οδηγίες εφαρμογής

- Ανά μήνα

- Ανά έτος

5.5.1 Παραγόμενη θερμότητα

▪ Η παραγόμενη θερμότητα υπολογίζεται εσωτερικά με βάση τα εξής:

- Τη θερμοκρασία του εξερχόμενου και εισερχόμενου νερού

- Την παροχή

ΠΛΗΡΟΦΟΡΙΕΣ

Η παραγόμενη θερμότητα και η καταναλισκόμενη ενέργεια υπολογίζονται κατ' εκτίμηση και δεν παρέχεται εγγύηση για την ακρίβεια.

ΠΛΗΡΟΦΟΡΙΕΣ

Οι αισθητήρες που χρησιμοποιούνται για τον υπολογισμό της παραγόμενης θερμότητας βαθμονομούνται αυτόματα.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν υπάρχει γλυκόλη στο σύστημα ([E‑0D]=1]), τότε η παραγόμενη θερμότητα ΔΕΝ θα υπολογίζεται ούτε θα εμφανίζεται στο χειριστήριο.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

- Την κατανάλωση ενέργειας της αντίστασης δοχείου (εφόσον υπάρχει) στο

δοχείο ζεστού νερού χρήσης

▪ Ρύθμιση και διαμόρφωση:

- Δεν απαιτείται πρόσθετος εξοπλισμός.

- Μόνο στην περίπτωση που υπάρχει αντίσταση δοχείου στο σύστημα,

φροντίστε να μετρήσετε την ισχύ της (μέτρηση αντίστασης) και να ρυθμίσετε την ισχύ μέσω του χειριστηρίου. Παράδειγμα: Εάν η αντίσταση της αντίστασης δοχείου που μετρήσατε είναι 17,1 Ω, η ισχύς της αντίστασης στα 230V είναι 3100W.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

5.5.2 Καταναλισκόμενη ενέργεια

Μπορείτε να χρησιμοποιήσετε τις εξής μεθόδους, για να καθορίσετε την καταναλισκόμενη ενέργεια:

▪ Υπολογισμός

▪ Μέτρηση

ΠΛΗΡΟΦΟΡΙΕΣ

Δεν μπορείτε να συνδυάσετε τον υπολογισμό της καταναλισκόμενης ενέργειας (παράδειγμα: για το εφεδρικό σύστημα θέρμανσης) με τη μέτρηση της καταναλισκόμενης ενέργειας (παράδειγμα: για την εξωτερική μονάδα). Σε αυτήν την περίπτωση, τα δεδομένα καταναλισκόμενης ενέργειας δεν θα είναι έγκυρα.

Υπολογισμός της καταναλισκόμενης ενέργειας

▪ Η καταναλισκόμενη ενέργεια υπολογίζεται εσωτερικά με βάση τα εξής:

- Την πραγματική τροφοδοσία της εξωτερικής μονάδας

- Την καθορισμένη ισχύ του εφεδρικού συστήματος θέρμανσης και της

αντίστασης δοχείου (αν υπάρχει)

- Την τάση

▪ Ρύθμιση και διαμόρφωση: Για να λάβετε ακριβή δεδομένα καταναλισκόμενης

ενέργειας, μετρήστε την ισχύ (μέτρηση αντίστασης) και ρυθμίστε την ισχύ μέσω του χειριστηρίου για τα εξής:

- Το εφεδρικό σύστημα θέρμανσης (βήμα1 και βήμα2) (εφόσον διατίθεται)

- Την αντίσταση δοχείου

Μέτρηση της καταναλισκόμενης ενέργειας

▪ Προτιμώμενη μέθοδος λόγω υψηλότερης ακρίβειας.

▪ Απαιτεί εξωτερικούς μετρητές ενέργειας.

▪ Εγκατάσταση και ρύθμιση: Κατά τη χρήση μετρητών ηλεκτρικής ενέργειας,

ορίστε τον αριθμό των παλμών ανά kWh για κάθε μετρητή ενέργειας μέσω του χειριστηρίου.

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά τη μέτρηση της κατανάλωσης ηλεκτρικού ρεύματος, βεβαιωθείτε ότι ΟΛΕΣ οι είσοδοι τροφοδοσίας του συστήματος καλύπτονται από τους μετρητές ηλεκτρικού ρεύματος.

5.5.3 Τροφοδοσία με κανονική χρέωση

Γενικός κανόνας

Οδηγός αναφοράς εγκαταστάτη

Αρκεί ένας μετρητής ενέργειας για την κάλυψη ολόκληρου του συστήματος.

Ρύθμιση

Συνδέστε τον μετρητή ενέργειας στις επαφές X5M/5 και X5M/6. Ανατρέξτε στην ενότητα "Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος"[4100].

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Τύπος μετρητή ενέργειας

c c

fed

A B C

gfe

A B C

c c d



Στην περίπτωση… Χρησιμοποιήστε μετρητή ενέργειας…

5 | Οδηγίες εφαρμογής

▪ Μονοφασικής εξωτερικής μονάδας

▪ Εφεδρικού θερμαντήρα που

Μονοφασικό

(*3V, *6V (6V): 1N~230V) τροφοδοτείται από μονοφασικό δίκτυο (δηλ. το μοντέλο του εφεδρικού θερμαντήρα είναι *3V ή *6V που συνδέεται σε μονοφασικό δίκτυο)

▪ Τριφασική εξωτερική μονάδα

▪ Εφεδρικού θερμαντήρα που

τροφοδοτείται από τριφασικό δίκτυο

Τριφασικό

(*6V (6T1): 3~230V)

(*9W: 3N~400V) (δηλ. το μοντέλο του εφεδρικού

θερμαντήρα είναι *9W ή *6V που συνδέεται σε τριφασικό δίκτυο)

Παράδειγμα

Μονοφασικός μετρητής ενέργειας Τριφασικός μετρητής ενέργειας

A Εξωτερική μονάδα

B Εσωτερική μονάδα

C Δοχείο ΖΝΧ

a Ηλεκτρικός πίνακας (L1/N)

b Μετρητής ενέργειας (L1/N)

c Ασφάλεια (L1/N)

d Εξωτερική μονάδα (L1/N)

e Εσωτερική μονάδα (L1/N)

f Εφεδρικός θερμαντήρας (L1/N)

g Αντίσταση δοχείου (L1/N)

A Εξωτερική μονάδα

B Εσωτερική μονάδα

C Δοχείο ΖΝΧ

a Ηλεκτρικός πίνακας (L1/L2/L3/N)

b Μετρητής ενέργειας (L1/L2/L3/N)

c Ασφάλεια (L1/L2/L3/N)

d Ασφάλεια (L1/N)

e Εξωτερική μονάδα (L1/L2/L3/N)

f Εσωτερική μονάδα (L1/L2/L3/N)

ζ Εφεδρικός θερμαντήρας (L1/L2/L3/N)

h Αντίσταση δοχείου (L1/N)

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

Εξαίρεση

▪ Μπορείτε να χρησιμοποιήσετε έναν δεύτερο μετρητή ενέργειας εάν:

- Το εύρος μέτρησης ρεύματος ενός μετρητή δεν επαρκεί.

- Ο μετρητής ηλεκτρικής ενέργειας δεν μπορεί να εγκατασταθεί εύκολα στον

ηλεκτρικό πίνακα.

- Χρησιμοποιείται συνδυασμός τριφασικών δικτύων με τάση 230 V και 400 V

(πολύ σπάνια) λόγω τεχνικών περιορισμών των μετρητών ενέργειας.

▪ Σύνδεση και ρύθμιση:

- Συνδέστε τον δεύτερο μετρητή ενέργειας στις επαφές X5M/3 και X5M/4.

Ανατρέξτε στην ενότητα "Για να συνδέσετε τους μετρητές ηλεκτρικού

ρεύματος"[4100].

- Στο λογισμικό τα δεδομένα καταναλισκόμενης ενέργειας των δύο μετρητών

προστίθενται κι, επομένως, ΔΕΝ χρειάζεται να ορίσετε ποιος μετρητής καλύπτει κάθε κατανάλωση ενέργειας. Πρέπει να ορίσετε μόνο τον αριθμό των παλμών κάθε μετρητή ενέργειας.

▪ Ανατρέξτε στην ενότητα "Τροφοδοσία με μειωμένη χρέωση"[450], για να δείτε

ένα παράδειγμα με δύο μετρητές ενέργειας.

5.5.4 Τροφοδοσία με μειωμένη χρέωση

Γενικός κανόνας

▪ Μετρητής ενέργειας1: Μετρά την ενέργεια της εξωτερικής μονάδας.

▪ Μετρητής ενέργειας2: Μετρά την ενέργεια των υπόλοιπων συσκευών (δηλ. της

εσωτερικής μονάδας, του εφεδρικού θερμαντήρα και της προαιρετικής αντίστασης δοχείου).

Ρύθμιση

▪ Συνδέστε το μετρητή ενέργειας1 στις επαφές X5M/5 και X5M/6.

▪ Συνδέστε το μετρητή ενέργειας2 στις επαφές X5M/3 και X5M/4.

Ανατρέξτε στην ενότητα "Για να συνδέσετε τους μετρητές ηλεκτρικού

ρεύματος"[4100].

Τύποι μετρητών ενέργειας

▪ Μετρητής ενέργειας1: Μονοφασικός ή τριφασικός μετρητής ενέργειας ανάλογα

με την τροφοδοσία της εξωτερικής μονάδας.

▪ Μετρητής ενέργειας2:

- Στην περίπτωση ρύθμισης ενός μονοφασικού εφεδρικού θερμαντήρα,

χρησιμοποιήστε έναν μονοφασικό μετρητή ενέργειας.

- Στις υπόλοιπες περιπτώσεις, χρησιμοποιήστε τριφασικό μετρητή ενέργειας.

Οδηγός αναφοράς εγκαταστάτη

Παράδειγμα

Μονοφασική εξωτερική μονάδα με τριφασικό εφεδρικό θερμαντήρα:

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

e efe

ihg

A B C



5 8

A Εξωτερική μονάδα B Εσωτερική μονάδα

C Δοχείο ΖΝΧ a Ηλεκτρικός πίνακας (L1/N): Τροφοδοσία με μειωμένη χρέωση b Ηλεκτρικός πίνακας (L1/L2/L3/N): Τροφοδοσία με κανονική χρέωση

c Μετρητής ενέργειας (L1/N) d Μετρητής ενέργειας (L1/L2/L3/N) e Ασφάλεια (L1/N)

f Ασφάλεια (L1/L2/L3/N) g Εξωτερική μονάδα (L1/N) h Εσωτερική μονάδα (L1/N)

i Εφεδρικός θερμαντήρας (L1/L2/L3/N)

j Αντίσταση δοχείου (L1/N)

5.6 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας

▪ Ο έλεγχος κατανάλωσης ενέργειας:

- Σας δίνει τη δυνατότητα να περιορίσετε την κατανάλωση ενέργειας ολόκληρου

του συστήματος (άθροισμα ενέργειας της εξωτερικής μονάδας, της εσωτερικής μονάδας, του εφεδρικού συστήματος θέρμανσης και της προαιρετικής αντίστασης δοχείου).

- Ρύθμιση παραμέτρων: Ρυθμίστε το επίπεδο περιορισμού ισχύος και τον τρόπο

που πρέπει να επιτευχθεί μέσω του χειριστηρίου.

▪ Το επίπεδο περιορισμού ισχύος μπορεί να εκφραστεί ως:

- Μέγιστο ρεύμα λειτουργίας (σεA)

- Μέγιστη είσοδος ισχύος (σεkW)

▪ Το επίπεδο περιορισμού ισχύος μπορεί να ενεργοποιηθεί:

- Μόνιμα

- Μέσω ψηφιακών εισόδων

ΕΙΔΟΠΟΙΗΣΗ

Είναι δυνατή η εγκατάσταση μιας ασφάλειας στον χώρο εγκατάστασης με χαμηλότερη ονομαστική τιμή από τη συνιστώμενη στην αντλία θερμότητας. Για αυτό, πρέπει να τροποποιήσετε τη ρύθμιση στον χώρο εγκατάστασης [2‑0E] σύμφωνα με το μέγιστο επιτρεπόμενο ρεύμα στην αντλία θερμότητας.

Λάβετε υπόψη ότι η ρύθμιση στον χώρο εγκατάστασης [2‑0E] υπερισχύει όλων των ρυθμίσεων ελέγχου κατανάλωσης ενέργειας. Ο περιορισμός της ισχύος της αντλίας θερμότητας θα μειώσει την απόδοση.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

5.6.1 Μόνιμος περιορισμός ισχύος

ΕΙΔΟΠΟΙΗΣΗ

Ορίστε μια ελάχιστη κατανάλωση ενέργειας ύψους ±3,6kW, για να εξασφαλίσετε:

▪ Τη λειτουργία απόψυξης. Διαφορετικά, εάν η απόψυξη διακοπεί αρκετές φορές,

θα δημιουργηθεί πάγος στον εναλλάκτη θερμότητας.

▪ Θέρμανση χώρου και παραγωγή ΖΝΧ μέσω ενεργοποίησης του βήματος1 του

εφεδρικού συστήματος θέρμανσης.

Ο μόνιμος περιορισμός ισχύος είναι χρήσιμος για την εξασφάλιση της μέγιστης εισόδου ισχύος ή ρεύματος στο σύστημα. Σε ορισμένες χώρες, η νομοθεσία περιορίζει τη μέγιστη κατανάλωση ενέργειας για τη θέρμανση χώρου και την παραγωγή ΖΝΧ.

PiΕίσοδος ισχύος

t Ώρα

DI Ψηφιακή είσοδος (επίπεδο περιορισμού ισχύος)

a Ενεργός περιορισμός ισχύος

b Πραγματική είσοδος ισχύος

Ρύθμιση και διαμόρφωση

▪ Δεν απαιτείται πρόσθετος εξοπλισμός.

▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9] μέσω του

χειριστηρίου (ανατρέξτε στην ενότητα "Έλεγχος κατανάλωσης

ενέργειας"[4175]):

- Επιλέξτε τη συνεχή λειτουργία περιορισμού

- Επιλέξτε τον τύπο του περιορισμού (ισχύος σε kW ή ρεύματος σε A)

- Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος

5.6.2 Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές εισόδους

Ο περιορισμός ισχύος είναι, επίσης, χρήσιμος σε συνδυασμό με ένα σύστημα διαχείρισης ενέργειας.

Η ισχύς ή το ρεύμα ολόκληρου του συστήματος της Daikin περιορίζεται δυναμικά μέσω των ψηφιακών εισόδων (τέσσερα βήματα το μέγιστο). Κάθε επίπεδο περιορισμού ισχύος ρυθμίζεται μέσω του χειριστηρίου με περιορισμό ενός από τα εξής:

▪ Ρεύμα (σε A)

▪ Είσοδος ισχύος (σε kW)

Το σύστημα διαχείρισης ενέργειας (του εμπορίου) καθορίζει την ενεργοποίηση του περιορισμού ισχύος σε συγκεκριμένο επίπεδο. Παράδειγμα: Για να περιορίσετε τη μέγιστη κατανάλωση ισχύος σε ολόκληρο το σπίτι (φωτισμός, οικιακές συσκευές, θέρμανση χώρου…).

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5 | Οδηγίες εφαρμογής

A B C

A8P

DI4

DI3

DI1

A Εξωτερική μονάδα B Εσωτερική μονάδα

C Δοχείο ΖΝΧ

D Σύστημα διαχείρισης ενέργειας

a Ενεργοποίηση περιορισμού ισχύος (4 ψηφιακές είσοδοι) b Εφεδρικός θερμαντήρας

c Αντίσταση δοχείου

PiΕίσοδος ισχύος

t Ώρα

DI Ψηφιακές είσοδοι (επίπεδα περιορισμού ισχύος)

a Ενεργός περιορισμός ισχύος b Πραγματική είσοδος ισχύος

Ρύθμιση

▪ Απαιτείται πλακέτα Demand PCB (προαιρετικό εξάρτημα EKRP1AHTA).

▪ Χρησιμοποιούνται τέσσερις ψηφιακές είσοδοι το μέγιστο για την ενεργοποίηση

του αντίστοιχου επιπέδου περιορισμού ισχύος:

- DI1 = υψηλότερος περιορισμός (χαμηλότερη κατανάλωση ενέργειας)

- DI4 = χαμηλότερος περιορισμός (υψηλότερη κατανάλωση ενέργειας)

▪ Προδιαγραφές ψηφιακών εισόδων:

- DI1: S9S (οριακή τιμή 1)

- DI2: S8S (οριακή τιμή 2)

- DI3: S7S (οριακή τιμή 3)

- DI4: S6S (οριακή τιμή 4)

▪ Για περισσότερες πληροφορίες συμβουλευτείτε το διάγραμμα καλωδίωσης.

Διαμόρφωση

▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9] μέσω του

χειριστηρίου (για την περιγραφή όλων των ρυθμίσεων, ανατρέξτε στην ενότητα

"Έλεγχος κατανάλωσης ενέργειας"[4175]):

- Επιλέξτε τον περιορισμό μέσω των ψηφιακών εισόδων.

- Επιλέξτε τον τύπο του περιορισμού (ισχύος σε kW ή ρεύματος σε A).

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

- Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος που θα αντιστοιχεί σε κάθε

ψηφιακή είσοδο.

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν είναι κλειστές περισσότερες από 1 ψηφιακή είσοδο (ταυτόχρονα), καθορίζεται η προτεραιότητα στις ψηφιακές εισόδους ως εξής: προτεραιότητα DI4>…>DI1.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

A B C

5.6.3 Διαδικασία περιορισμού ισχύος

Η εξωτερική μονάδα έχει καλύτερη απόδοση από τις ηλεκτρικές αντιστάσεις. Κατά συνέπεια, η λειτουργία των ηλεκτρικών αντιστάσεων περιορίζεται και απενεργοποιούνται πρώτες. Το σύστημα περιορίζει την κατανάλωση ενέργειας με την εξής σειρά:

1 Περιορίζει συγκεκριμένες ηλεκτρικές αντιστάσεις.

Εάν έχει προτεραιότητα… Τότε ορίστε τον θερμαντήρα

προτεραιότητας μέσω του

χειριστηρίου σε…

Η παραγωγή ζεστού νερού χρήσης Αντίσταση δοχείου (αν

διατίθεται)

Αποτέλεσμα: #Ο εφεδρικός θερμαντήρας θα απενεργοποιηθεί πρώτος.

Θέρμανση χώρου Εφεδρικό σύστημα θέρμανσης

Αποτέλεσμα: #Η αντίσταση δοχείου (αν υπάρχει) θα απενεργοποιηθεί πρώτη.

2 Απενεργοποιεί όλες τις ηλεκτρικές αντιστάσεις. 3 Περιορίζει τη λειτουργία της εξωτερικής μονάδας. 4 Απενεργοποιεί την εξωτερική μονάδα.

Παράδειγμα

Εάν η ρύθμιση παραμέτρων γίνει ως εξής:

▪ Το επίπεδο περιορισμού ισχύος ΔΕΝ επιτρέπει την ταυτόχρονη λειτουργία της

αντίστασης δοχείου και του εφεδρικού θερμαντήρα (βήμα1 και βήμα2).

▪ Θερμαντήρας προτεραιότητας = Αντίσταση δοχείου (αν υπάρχει).

Τότε, η κατανάλωση ενέργειας περιορίζεται ως εξής:

PhΠαραγόμενη θερμότητα CeΚαταναλισκόμενη ενέργεια

A Εξωτερική μονάδα B Αντίσταση δοχείου

C Εφεδρικός θερμαντήρας a Περιορισμένη λειτουργία εξωτερικής μονάδας

b Πλήρης λειτουργία εξωτερικής μονάδας

c Ενεργοποιημένη αντίσταση δοχείου

d Ενεργοποίηση βήματος1 εφεδρικού θερμαντήρα

e Ενεργοποίηση βήματος2 εφεδρικού θερμαντήρα

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

5.7 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας

Μπορείτε να συνδέσετε έναν εξωτερικό αισθητήρα θερμοκρασίας. Μετρά την εσωτερική ή την εξωτερική θερμοκρασία περιβάλλοντος. Συνιστούμε τη χρήση εξωτερικού αισθητήρα θερμοκρασίας στις ακόλουθες περιπτώσεις:

Εσωτερική θερμοκρασία περιβάλλοντος

▪ Στη ρύθμιση του θερμοστάτη χώρου, το χειριστήριο που χρησιμοποιείται ως

θερμοστάτης χώρου (BRC1H) μετρά την εσωτερική θερμοκρασία περιβάλλοντος. Επομένως, το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου πρέπει να εγκαθίσταται σε θέση:

- Στην οποία μπορεί να ανιχνευθεί η μέση θερμοκρασία του χώρου

- Που ΔΕΝ εκτίθεται σε άμεσο ηλιακό φως

- Που ΔΕΝ βρίσκεται κοντά σε πηγή θερμότητας

- Που ΔΕΝ επηρεάζεται από τον αέρα του περιβάλλοντος ή από ρεύμα αέρα,

π.χ. λόγω ανοίγματος/κλεισίματος πόρτας

▪ Εάν η εγκατάσταση σε τέτοιου είδους θέση ΔΕΝ είναι δυνατή, συνιστούμε τη

σύνδεση απομακρυσμένου αισθητήρα εσωτερικής θερμοκρασίας (προαιρετικό εξάρτημα KRCS01-1).

5 | Οδηγίες εφαρμογής

▪ Εγκατάσταση: Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο

εγκατάστασης του απομακρυσμένου αισθητήρα εσωτερικής θερμοκρασίας και στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

▪ Ρύθμιση παραμέτρων: Επιλέξτε τον αισθητήρα χώρου [9.B].

Εξωτερική θερμοκρασία περιβάλλοντος

▪ Στην εξωτερική μονάδα μετράται η εξωτερική θερμοκρασία περιβάλλοντος.

Επομένως, η εξωτερική μονάδα πρέπει να εγκαθίσταται σε θέση:

- Στη βόρεια πλευρά του σπιτιού ή στο πλάι του σπιτιού, όπου βρίσκονται οι

περισσότεροι εκπομποί θερμότητας

- Που ΔΕΝ εκτίθεται σε άμεσο ηλιακό φως

▪ Εάν αυτό ΔΕΝ είναι δυνατό, σας συνιστούμε να συνδέσετε έναν απομακρυσμένο

αισθητήρα εξωτερικής θερμοκρασίας (προαιρετικό εξάρτημα EKRSCA1).

▪ Εγκατάσταση: Για τις οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο

εγκατάστασης του απομακρυσμένου αισθητήρα εξωτερικής θερμοκρασίας και στο συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

▪ Ρύθμιση παραμέτρων: Επιλέξτε τον εξωτερικό αισθητήρα [9.B].

▪ Αν είναι ενεργή η λειτουργία εξοικονόμησης ενέργειας της εξωτερικής μονάδας

(ανατρέξτε στην ενότητα "Λειτουργία εξοικονόμησης ενέργειας" [4 173]), η εξωτερική μονάδα απενεργοποιείται για να μειωθούν οι απώλειες ενέργειας στην κατάσταση αναμονής. Κατά συνέπεια, η εξωτερική θερμοκρασία περιβάλλοντος ΔΕΝ εμφανίζεται.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

▪ Εάν η επιθυμητή θερμοκρασία εξερχόμενου νερού εξαρτάται από τις καιρικές

συνθήκες (αντιστάθμιση), είναι σημαντικό να μετρήσετε την εξωτερική θερμοκρασία της πλήρους λειτουργίας. Αυτός είναι ένας άλλος λόγος για να εγκαταστήσετε τον προαιρετικό εξωτερικό αισθητήρα θερμοκρασίας περιβάλλοντος.

Οδηγός αναφοράς εγκαταστάτη

5 | Οδηγίες εφαρμογής

ΠΛΗΡΟΦΟΡΙΕΣ

Τα δεδομένα του εξωτερικού αισθητήρα θερμοκρασίας περιβάλλοντος (είτε υπολογίζονται κατά μέσο όρο είτε στιγμιαία) χρησιμοποιούνται στις καμπύλες αντιστάθμισης και στη λογική της μονάδας μεταβολής αυτόματης θέρμανσης/ ψύξης. Για την προστασία της εξωτερικής μονάδας χρησιμοποιείται πάντα ο εσωτερικός αισθητήρας της εξωτερικής μονάδας.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

6 Προετοιμασία

6.1 Επισκόπηση: Προετοιμασία

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε, προτού μεταβείτε στον χώρο εγκατάστασης.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Την προετοιμασία του χώρου εγκατάστασης

▪ Την προετοιμασία της σωλήνωσης νερού

▪ Την προετοιμασία της ηλεκτρικής καλωδίωσης

6.2 Την προετοιμασία του χώρου εγκατάστασης

ΜΗΝ εγκαθιστάτε τη μονάδα σε χώρους που χρησιμοποιούνται συχνά ως χώροι εργασίας. Στην περίπτωση κατασκευαστικών εργασιών (π.χ. τρόχισμα) όπου παράγεται μεγάλη ποσότητα σκόνης, η μονάδα ΠΡΕΠΕΙ να είναι καλυμμένη.

6 | Προετοιμασία

Επιλέξτε τη θέση της εγκατάστασης λαμβάνοντας υπόψη ότι θα πρέπει να υπάρχει επαρκής χώρος για τη μεταφορά της μονάδας προς και από το χώρο εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

6.2.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στις "1 Γενικές προφυλάξεις

ασφαλείας"[46].

Λάβετε υπόψη τις οδηγίες αποστάσεων. Ανατρέξτε στην ενότητα "14.1 Χώρος

συντήρησης: Εξωτερική μονάδα"[4225].

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ στοιβάζετε τη μία μονάδα πάνω στην άλλη. ▪ ΜΗΝ κρεμάτε τη μονάδα από την οροφή.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οι ισχυροί άνεμοι (≥18km/h) που φυσούν πάνω στις εξόδους αέρα της εξωτερικής μονάδας προκαλούν βραχυκύκλωμα (αναρρόφηση του αέρα εκκένωσης). Αυτό μπορεί να έχει τις ακόλουθες συνέπειες:

▪ μείωση της απόδοσης λειτουργίας,

▪ συχνή επιτάχυνση παγετού στη λειτουργία θέρμανσης,

▪ διακοπή της λειτουργίας λόγω μείωσης της χαμηλής πίεσης ή αύξησης της

υψηλής πίεσης,

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

▪ καταστροφή του ανεμιστήρα (όταν φυσά συνεχώς ισχυρός αέρας στον

ανεμιστήρα, αυτός μπορεί να αρχίσει να περιστρέφεται πολύ γρήγορα, μέχρι να σπάσει).

Συνιστάται η εγκατάσταση μιας πλάκας εκτροπής αν η έξοδος αέρα εκτίθεται σε ανέμους.

Συνιστάται η εγκατάσταση της εξωτερικής μονάδας με την είσοδο αέρα στραμμένη προς τον τοίχο και ΟΧΙ σε άμεση έκθεση στον άνεμο.

a Πλάκα χωρίσματος

b Επικρατούσα κατεύθυνση αέρα

c Έξοδος αέρα

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε υπνοδωμάτια), ώστε

ο θόρυβος από τη λειτουργία να μην ενοχλεί.

Σημείωση: Εάν η μέτρηση του ήχου γίνει σε πραγματικές συνθήκες εγκατάστασης, η τιμή μέτρησης μπορεί να είναι υψηλότερη από το επίπεδο ηχητικής πίεσης που αναφέρεται στην ενότητα Ηχητικό φάσμα του εγχειριδίου τεχνικών δεδομένων, λόγω του περιβαλλοντικού θορύβου και των ανακλάσεων του ήχου.

▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο, σταγονίδια ή

υδρατμοί λαδιού στην ατμόσφαιρα. Τα πλαστικά εξαρτήματα μπορεί να αλλοιωθούν και να αποσυναρμολογηθούν προκαλώντας διαρροή νερού.

ΔΕΝ συνιστάται η εγκατάσταση της μονάδας στα ακόλουθα σημεία, επειδή ενδέχεται να μειωθεί η διάρκεια ζωής της μονάδας:

▪ Σε μέρη όπου υπάρχουν μεγάλες αυξομειώσεις της τάσης

▪ Σε οχήματα ή σε πλοία

▪ Σε μέρη όπου υπάρχουν όξινα ή αλκαλικά σωματίδια

Παραθαλάσσια εγκατάσταση. Βεβαιωθείτε ότι η εξωτερική μονάδα ΔΕΝ

εκτίθεται άμεσα σε θαλάσσιους ανέμους. Αυτό συντελεί στην προφύλαξη από διάβρωση εξαιτίας υψηλών επιπέδων αλατιού στον αέρα, τα οποία μπορούν να μειώσουν τη διάρκεια ζωής της μονάδας.

Οδηγός αναφοράς εγκαταστάτη

Εγκαταστήστε την εξωτερική μονάδα μακριά από άμεση έκθεση σε θαλάσσιους ανέμους.

Παράδειγμα: Πίσω από το κτίριο.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

6 | Προετοιμασία

Αν η εξωτερική μονάδα εκτίθεται άμεσα σε θαλάσσιους ανέμους, εγκαταστήστε ανεμοφράκτη.

▪ Ύψος ανεμοφράκτη ≥1,5×ύψος της εξωτερικής μονάδας

▪ Λαμβάνετε υπόψη της απαιτήσεις χώρου συντήρησης κατά την εγκατάσταση

του ανεμοφράκτη.

a Θαλάσσιος άνεμος b Κτίριο

c Εξωτερική μονάδα

d Ανεμοφράκτης

Η εξωτερική μονάδα έχει σχεδιαστεί για εγκατάσταση μόνο σε εξωτερικούς χώρους και για τις ακόλουθες θερμοκρασίες περιβάλλοντος:

Λειτουργία ψύξης 10~43°C

Λειτουργία θέρμανσης –28~35°C

Ειδικές απαιτήσεις για το ψυκτικό R32

Η εξωτερική μονάδα περιλαμβάνει εσωτερικό κύκλωμα ψυκτικού (R32), αλλά ΔΕΝ χρειάζεται να συνδέσετε σωλήνες ψυκτικού στον χώρο εγκατάστασης ή να αναπληρώσετε το ψυκτικό.

Λάβετε υπόψη τις ακόλουθες απαιτήσεις και προφυλάξεις:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ διατρήσετε ή κάψετε. ▪ ΜΗΝ χρησιμοποιείτε υλικά καθαρισμού ή μέσα επιτάχυνσης της διαδικασίας

απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.

▪ Να θυμάστε ότι το ψυκτικό R32 είναι ΑΟΣΜΟ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή πρέπει να φυλάσσεται έτσι ώστε να αποτρέπεται ενδεχόμενη μηχανική βλάβη και σε χώρο όπου δεν υπάρχουν πηγές ανάφλεξης σε συνεχή λειτουργία (για παράδειγμα, γυμνές φλόγες, συσκευή αερίου σε λειτουργία ή ηλεκτρική θερμάστρα σε λειτουργία).

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

6.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, συντήρηση και επισκευή συμμορφώνονται με τις οδηγίες από την Daikin και με την ισχύουσα νομοθεσία (π.χ. τον εθνικό κανονισμό περί αερίων) και πραγματοποιούνται μόνο από εξουσιοδοτημένα άτομα.

Προστατέψτε την εξωτερική μονάδα από την άμεση χιονόπτωση και λάβετε τα απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην καλυφθεί ΠΟΤΕ από χιόνι.

a Κάλυμμα ή στέγαστρο για προστασία από το χιόνι

b Βάθρο

c Επικρατούσα κατεύθυνση αέρα

d Έξοδος αέρα

Σε κάθε περίπτωση, αφήστε τουλάχιστον 150mm ελεύθερου χώρου κάτω από τη μονάδα. Επίσης, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100 mm πάνω από το μέγιστο αναμενόμενο ύψος χιονόπτωσης. Ανατρέξτε στην ενότητα "7.3 Τοποθέτηση της εξωτερικής μονάδας" [4 77] για περισσότερες λεπτομέρειες.

Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να επιλέξετε ένα σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει τη μονάδα. Εάν υπάρχει πιθανότητα έντονης χιονόπτωσης, βεβαιωθείτε ότι το πηνίο του εναλλάκτη θερμότητας ΔΕΝ επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε ένα κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.

6.2.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στις "1 Γενικές προφυλάξεις

ασφαλείας"[46].

▪ Η εσωτερική μονάδα έχει σχεδιαστεί για εγκατάσταση μόνο σε εσωτερικούς

χώρους και για τις ακόλουθες θερμοκρασίες περιβάλλοντος:

Οδηγός αναφοράς εγκαταστάτη

- Λειτουργία θέρμανσης χώρου: 5~30°C

- Λειτουργία ψύξης χώρου: 5~35°C

- Παραγωγή ζεστού νερού χρήσης: 5~35°C

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

ΠΛΗΡΟΦΟΡΙΕΣ

H≥1150

≥200

≥500

(mm)

≥450

Η ψύξη είναι διαθέσιμη μόνο σε:

▪ Μοντέλα αντιστρέψιμης λειτουργίας ▪ Μοντέλα μόνο θέρμανσης + κιτ μετατροπής (EKHBCONV)

▪ Να ληφθούν υπόψη οι οδηγίες μέτρησης:

6 | Προετοιμασία

Μέγιστη διαφορά ύψους μεταξύ της εσωτερικής και της

10m

εξωτερικής μονάδας

Μέγιστη διαφορά ύψους μεταξύ του δοχείου ζεστού νερού

10m

χρήσης και της εξωτερικής μονάδας

Μέγιστο μήκος σωλήνων νερού μεταξύ της εσωτερικής

10m

μονάδας και του δοχείου ζεστού νερού χρήσης

Ελάχιστη απόσταση μεταξύ της 3οδης βάνας και της

3m εσωτερικής μονάδας (για εγκαταστάσεις με δοχείο ζεστού νερού χρήσης)

Μέγιστο συνολικό μήκος σωλήνων νερού 50m

(a)

Το ακριβές μήκος των σωλήνων νερού μπορεί να προσδιοριστεί με χρήση του εργαλείου Υπολογισμού σωλήνων υδρονικού συστήματος. Το εργαλείο Υπολογισμού σωλήνων υδρονικού συστήματος αποτελεί μέρος του Heating Solutions Navigator, στο οποίο μπορείτε να αποκτήσετε πρόσβαση από τον ιστότοπο https://

professional.standbyme.daikin.eu. Επικοινωνήστε με τον αντιπρόσωπό σας, αν δεν έχετε

πρόσβαση στο Heating Solutions Navigator.

▪ Να ληφθούν υπόψη οι ακόλουθες οδηγίες αποστάσεων εγκατάστασης:

(a)

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

H Ύψος που μετράται από την κάτω πλευρά του περιβλήματος έως το δάπεδο

ΜΗΝ εγκαθιστάτε τη μονάδα σε μέρη όπως τα εξής:

▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο, σταγονίδια ή

▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε υπνοδωμάτια), ώστε

ο θόρυβος από τη λειτουργία να μην ενοχλεί.

▪ Σε μέρη με υψηλή υγρασία (μέγ. RH=85%), για παράδειγμα, σε ένα μπάνιο.

▪ Σε μέρη όπου υπάρχει κίνδυνος παγετού. Η θερμοκρασία περιβάλλοντος γύρω

από την εσωτερική μονάδα πρέπει να είναι >5°C.

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

6.3 Προετοιμασία των σωληνώσεων νερού

6.3.1 Απαιτήσεις κυκλώματος νερού

▪ Βαλβίδα προς το δοχείο διαστολής. Η βαλβίδα προς το δοχείο διαστολής (αν

υπάρχει) ΠΡΕΠΕΙ να είναι ανοιχτή.

ΕΙΔΟΠΟΙΗΣΗ

Η μονάδα προορίζεται αποκλειστικά για χρήση σε κλειστό κύκλωμα νερού. Η χρήση σε ανοικτό κύκλωμα νερού μπορεί να οδηγήσει σε υπερβολική διάβρωση των αγωγών νερού.

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στις "1 Γενικές προφυλάξεις

ασφαλείας"[46].

ΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση χρήσης πλαστικών σωλήνων, βεβαιωθείτε ότι είναι πλήρως ανθεκτικοί στη διάχυση οξυγόνου σύμφωνα με το πρότυπο DIN 4726. Ενδεχόμενη διάχυση οξυγόνου στις σωληνώσεις μπορεί να οδηγήσει σε υπερβολική διάβρωση.

▪ Σύνδεση σωληνώσεων - Νομοθεσία. Συνδέστε όλους τους σωλήνες σύμφωνα

με την ισχύουσα νομοθεσία και τις οδηγίες του κεφαλαίου "Εγκατάσταση", λαμβάνοντας υπόψη την είσοδο και την έξοδο του νερού.

▪ Σύνδεση σωληνώσεων - Άσκηση δύναμης. ΜΗΝ ασκείτε υπερβολική δύναμη

κατά τη σύνδεση των σωληνώσεων. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της μονάδας.

▪ Σύνδεση σωληνώσεων - Εργαλεία. Χρησιμοποιείτε μόνο τα κατάλληλα

εργαλεία για το χειρισμό των υλικών από ορείχαλκο, που είναι ένα μαλακό υλικό. Αν ΔΕΝ το κάνετε, οι σωληνώσεις θα καταστραφούν.

▪ Σύνδεση σωληνώσεων - Αέρας, υγρασία, σκόνη. Αν εισέλθει αέρας, υγρασία ή

σκόνη στο κύκλωμα, ενδέχεται να προκληθούν προβλήματα. Για να αποτρέψετε αυτό το ενδεχόμενο:

- Χρησιμοποιήστε μόνο καθαρούς σωλήνες

- Κρατήστε το άκρο του σωλήνα προς τα κάτω όταν αφαιρείτε τα γρέζια.

- Καλύψτε το άκρο του σωλήνα ενώ τον περνάτε μέσα από τον τοίχο, ώστε να

μην εισχωρήσει σκόνη ή/και άλλα σωματίδια στο σωλήνα.

- Χρησιμοποιήστε ένα καλό στεγανοποιητικό σπειρωμάτων για τη

στεγανοποίηση των συνδέσεων.

▪ Μόνωση. Μονώστε τη βάση του εναλλάκτη θερμότητας.

▪ Δημιουργία πάγου. Προστασία κατά του παγώματος.

Οδηγός αναφοράς εγκαταστάτη

▪ Κλειστό κύκλωμα. Χρησιμοποιήστε την εσωτερική μονάδα ΜΟΝΟ σε κλειστό

σύστημα νερού. Η χρήση του συστήματος σε ανοικτό σύστημα νερού μπορεί να προκαλέσει υπερβολική διάβρωση.

▪ Μήκος σωλήνων. Σας συνιστούμε να αποφεύγετε τις πολύ μακριές σωληνώσεις

μεταξύ του δοχείου ζεστού νερού χρήσης και του καταληκτικού σημείου του ζεστού νερού (ντουζιέρα, μπανιέρα...) και να αποφεύγετε τα τυφλά άκρα.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

6 | Προετοιμασία

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

l k

ffg

dbe

65°C

89°C

a c

▪ Διάμετρος σωλήνων. Επιλέξτε τη διάμετρο των σωληνώσεων νερού ανάλογα με

την απαιτούμενη ροή νερού και τη διαθέσιμη εξωτερική στατική πίεση του κυκλοφορητή. Ανατρέξτε στην ενότητα "14 Τεχνικά χαρακτηριστικά"[4225] για τις καμπύλες της εξωτερικής στατικής πίεσης της εσωτερικής μονάδας.

▪ Ροή νερού. Η ελάχιστη απαιτούμενη ροή νερού για τη λειτουργία της

εσωτερικής μονάδας υποδεικνύεται στον ακόλουθο πίνακα. Πρέπει να εξασφαλίζετε αυτήν τη ροή σε κάθε περίπτωση. Εάν η ροή είναι χαμηλότερη, η λειτουργία της εσωτερικής μονάδας θα διακοπεί και θα εμφανιστεί το σφάλμα 7H.

Ελάχιστη απαιτούμενη παροχή

20l/min

▪ Εξαρτήματα του εμπορίου - Νερό. Χρησιμοποιείτε αποκλειστικά υλικά τα οποία

είναι συμβατά με το νερό που χρησιμοποιείται στο σύστημα και με τα υλικά που χρησιμοποιούνται στην εσωτερική μονάδα.

▪ Εξαρτήματα του εμπορίου - Πίεση και θερμοκρασία νερού. Βεβαιωθείτε ότι

όλα τα εξαρτήματα των σωληνώσεων της εγκατάστασης μπορούν να αντέξουν την πίεση και τη θερμοκρασία του νερού.

▪ Πίεση νερού. Η μέγιστη τιμή πίεσης του νερού είναι 4 bar. Εγκαταστήστε

επαρκή μέτρα προστασίας στο κύκλωμα νερού, για να διασφαλίσετε ότι ΔΕΝ θα γίνει υπέρβαση της μέγιστης πίεσης νερού.

▪ Θερμοκρασία νερού. Όλες οι εγκατεστημένες σωληνώσεις και τα εξαρτήματα

των σωληνώσεων (βάνες, συνδέσεις,…) ΠΡΕΠΕΙ να μπορούν να αντέξουν στις ακόλουθες θερμοκρασίες:

ΠΛΗΡΟΦΟΡΙΕΣ

Η παρακάτω εικόνα αποτελεί παράδειγμα και ενδέχεται να ΜΗΝ αντιστοιχεί στη διάταξη του συστήματός σας.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

a Εξωτερική μονάδα

b Εσωτερική μονάδα

c Εναλλάκτης θερμότητας d Εφεδρικός θερμαντήρας e Κυκλοφορητής

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

f Βάνα αποκοπής

g Μηχανοκίνητη 3οδη βάνα (παρέχεται μαζί με το δοχείο ζεστού νερού χρήσης)

h Μηχανοκίνητη 2οδη βάνα (του εμπορίου)

i Συλλέκτης j Δοχείο ζεστού νερού χρήσης

k Στοιχείο εναλλάκτη θερμότητας

l Αντίσταση δοχείου

FCU1...3 Μονάδα fan coil (προαιρετική) (του εμπορίου)

FHL1...3 Διαδρομή ενδοδαπέδιας θέρμανσης (του εμπορίου)

T Θερμοστάτης χώρου (προαιρετικός) (του εμπορίου)

▪ Αποστράγγιση - Χαμηλά σημεία. Εγκαταστήστε βάνες αποστράγγισης σε όλα τα

χαμηλά σημεία του συστήματος, προκειμένου να είναι δυνατή η πλήρης αποστράγγιση του κυκλώματος νερού.

▪ Αποστράγγιση – Βάνα εκτόνωσης πίεσης. Συνδέστε σωστά τον εύκαμπτο

σωλήνα αποστράγγισης στην αποστράγγιση, για να αποφύγετε τη διαρροή νερού από τη μονάδα. Ανατρέξτε στην ενότητα "Για να συνδέσετε το σωλήνα

αποστράγγισης στην αποστράγγιση"[482].

▪ Ανοίγματα εξαερισμού. Μεριμνήστε για ανοίγματα εξαερισμού σε όλα τα

υψηλά σημεία του συστήματος, στα οποία θα πρέπει, επίσης, να υπάρχει εύκολη πρόσβαση για εργασίες σέρβις. Στην εσωτερική μονάδα υπάρχουν δύο συστήματος αυτόματης εξαέρωσης. Βεβαιωθείτε ότι τα συστήματα εξαέρωσης ΔΕΝ είναι υπερβολικά σφιγμένα, ώστε να είναι δυνατή η αυτόματη απελευθέρωση αέρα στο κύκλωμα νερού.

▪ Εξαρτήματα επικαλυμμένα με ψευδάργυρο. Ποτέ μην χρησιμοποιείτε

εξαρτήματα επικαλυμμένα με ψευδάργυρο στο κύκλωμα νερού. Επειδή στο εσωτερικό κύκλωμα νερού της μονάδας χρησιμοποιούνται χάλκινες σωληνώσεις, ενδέχεται να παρουσιαστεί υπερβολική διάβρωση.

▪ Μεταλλικές σωληνώσεις που δεν είναι από ορείχαλκο. Αν χρησιμοποιείτε

μεταλλικές σωληνώσεις που δεν είναι από ορείχαλκο, μονώνετε κατάλληλα τα ορειχάλκινα και μη υλικά, ώστε να ΜΗΝ έρχονται σε επαφή μεταξύ τους. Με αυτόν τον τρόπο θα αποτρέψετε τη γαλβανική διάβρωση.

▪ Βάνα – Διαχωρισμός κυκλωμάτων. Όταν χρησιμοποιείτε μια 3οδη βάνα στο

κύκλωμα νερού, να βεβαιώνεστε ότι το κύκλωμα ζεστού νερού χρήσης και το κύκλωμα ενδοδαπέδιας θέρμανσης είναι πλήρως διαχωρισμένα.

▪ Βάνα - Χρόνος εναλλαγής. Εάν χρησιμοποιείτε 2οδη ή 3οδη βάνα στο κύκλωμα

νερού, ο μέγιστος χρόνος αλλαγής της θέσης της βάνας πρέπει να είναι 60δευτερόλεπτα.

▪ Δοχείο ζεστού νερού χρήσης - Χωρητικότητα. Για να μην δημιουργηθούν

λιμνάζοντα νερά, είναι σημαντικό η χωρητικότητα αποθήκευσης του δοχείου ζεστού νερού χρήσης να αντιστοιχεί στην καθημερινή κατανάλωση ζεστού νερού χρήσης.

▪ Δοχείο ζεστού νερού χρήσης - Μετά την εγκατάσταση. Αμέσως μετά την

εγκατάσταση, πρέπει να ξεπλύνετε το δοχείο ζεστού νερού χρήσης με καθαρό νερό. Αυτή η διαδικασία πρέπει να επαναλαμβάνεται τουλάχιστον μία φορά την ημέρα για τις 5 πρώτες διαδοχικές ημέρες μετά την εγκατάσταση.

Οδηγός αναφοράς εγκαταστάτη

▪ Δοχείο ζεστού νερού χρήσης - Περίοδοι αδράνειας. Σε περιπτώσεις όπου για

παρατεταμένα χρονικά διαστήματα δεν υπάρχει κατανάλωση ζεστού νερού, ο εξοπλισμός ΠΡΕΠΕΙ να ξεπλένεται με καθαρό νερό πριν από τη χρήση.

▪ Δοχείο ζεστού νερού χρήσης – Απολύμανση. Για τη λειτουργία απολύμανσης

του δοχείου ζεστού νερού χρήσης, ανατρέξτε στην ενότητα "Δοχείο ΖΝΧ"[4149].

▪ Θερμοστατικές βάνες ανάμιξης. Σύμφωνα με την ισχύουσα νομοθεσία,

ενδέχεται να χρειαστεί να εγκαταστήσετε θερμοστατικές βάνες ανάμιξης.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

▪ Μέτρα υγιεινής. Η εγκατάσταση πρέπει να συμμορφώνεται με την ισχύουσα

a b

νομοθεσία και ενδέχεται να απαιτούνται επιπρόσθετα μέτρα υγιεινής για την εγκατάσταση.

▪ Αντλία ανακύκλωσης. Σε συμμόρφωση με την ισχύουσα νομοθεσία, ενδέχεται

να είναι απαραίτητη η σύνδεση μιας αντλίας ανακύκλωσης ανάμεσα στο καταληκτικό σημείο των σωληνώσεων ζεστού νερού και τη σύνδεση ανακύκλωσης του δοχείου ζεστού νερού χρήσης.

a Σύνδεση ανακυκλοφορίας b Σύνδεση ζεστού νερού

c Ντουζιέρα

d Αντλία ανακύκλωσης

▪ Βαλβίδα προς το δοχείο διαστολής. Η βαλβίδα προς το δοχείο διαστολής (αν

υπάρχει) ΠΡΕΠΕΙ να είναι ανοιχτή.

6.3.2 Τύπος υπολογισμού της προπίεσης του δοχείου διαστολής

6 | Προετοιμασία

Η προπίεση (Pg) του δοχείου εξαρτάται από τη διαφορά ύψους της εγκατάστασης (H):

Pg=0,3+(H/10) (bar)

6.3.3 Για να ελέγξετε τον όγκο και την παροχή του νερού

Η εσωτερική μονάδα διαθέτει ένα δοχείο διαστολής 10 λίτρων με εργοστασιακά ρυθμισμένη προπίεση στο 1bar.

Για να βεβαιωθείτε ότι η μονάδα λειτουργεί σωστά:

▪ Πρέπει να ελέγξετε τον ελάχιστο και τον μέγιστο όγκο νερού.

▪ Ενδέχεται να πρέπει να προσαρμόσετε την προπίεση του δοχείου διαστολής.

Ελάχιστος όγκος νερού

Βεβαιωθείτε ότι ο συνολικός όγκος νερού στην εγκατάσταση είναι τουλάχιστον 20 λίτρα, ΜΗ συμπεριλαμβανομένου του εσωτερικού όγκου νερού της εξωτερικής μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε κρίσιμες συνθήκες ή σε δωμάτια με υψηλές απαιτήσεις θέρμανσης, ενδέχεται να χρειαστεί επιπρόσθετος όγκος νερού.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

ΕΙΔΟΠΟΙΗΣΗ

Όταν η κυκλοφορία σε κάθε διαδρομή θέρμανσης/ψύξης χώρου ελέγχεται από βάνες απομακρυσμένου ελέγχου, είναι σημαντικό να διασφαλίζεται ο ελάχιστος όγκος νερού, ακόμα και αν όλες οι βάνες είναι κλειστές.

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

FHL1

FHL2

FHL3

M2T2M3

ff dc ba

g he

2,4

2,1

1,8

1,5

1,2

0,9

0,6

0,3

70 120 170

140 200

220 270

320

a Εξωτερική μονάδα

b Εσωτερική μονάδα

c Εναλλάκτης θερμότητας

d Εφεδρικός θερμαντήρας

e Κυκλοφορητής

f Βάνα αποκοπής

g Συλλέκτης (του εμπορίου)

h Βάνα παράκαμψης υπερπίεσης (παρέχεται ως παρελκόμενο)

FHL1...3 Διαδρομή ενδοδαπέδιας θέρμανσης (του εμπορίου)

T1...3 Ανεξάρτητος θερμοστάτης χώρου (προαιρετικά)

M1...3 Ανεξάρτητη μηχανοκίνητη βάνα για τον έλεγχο της διαδρομής FHL1...3 (του

εμπορίου)

Μέγιστος όγκος νερού

ΕΙΔΟΠΟΙΗΣΗ

Ο μέγιστος όγκος νερού εξαρτάται από το εάν έχει προστεθεί γλυκόλη στο κύκλωμα νερού. Για περισσότερες πληροφορίες σχετικά με την προσθήκη γλυκόλης, ανατρέξτε στην ενότητα "Για να προστατεύσετε το κύκλωμα νερού από το

σχηματισμό πάγου"[485].

Χρησιμοποιήστε το ακόλουθο γράφημα για να προσδιορίσετε τον μέγιστο επιτρεπόμενο όγκο νερού για την υπολογισμένη προπίεση.

A Προπίεση (bar) B Μέγιστος όγκος νερού (l)

Νερό Νερό + γλυκόλη

Παράδειγμα: Μέγιστος όγκος νερού και προπίεση δοχείου διαστολής

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

6 | Προετοιμασία

Διαφορά ύψους εγκατάστασης

(a)

≤200l >200l

Όγκος νερού

≤7m Δεν απαιτείται ρύθμιση της

προπίεσης.

>7m Κάντε τα εξής:

▪ Αυξήστε την προπίεση

ανάλογα με την απαιτούμενη διαφορά ύψους της εγκατάστασης. Η προπίεση πρέπει να αυξηθεί κατά 0,1 bar για κάθε μέτρο πάνω από τα 7 m.

Κάντε τα εξής:

▪ Μειώστε την προπίεση

ανάλογα με την απαιτούμενη διαφορά ύψους της εγκατάστασης. Η προπίεση πρέπει να μειωθεί κατά 0,1 bar για κάθε μέτρο κάτω από τα 7 m.

▪ Βεβαιωθείτε ότι ο όγκος

νερού ΔΕΝ ξεπερνά τον μέγιστο επιτρεπόμενο όγκο νερού.

Το δοχείο διαστολής της εσωτερικής μονάδας είναι πολύ μικρό για την εγκατάσταση. Σε αυτήν την περίπτωση, συνιστάται να εγκαταστήσετε ένα επιπλέον δοχείο εκτός της μονάδας.

▪ Βεβαιωθείτε ότι ο όγκος

νερού ΔΕΝ ξεπερνά τον μέγιστο επιτρεπόμενο όγκο νερού.

(a)

Αυτή είναι η διαφορά ύψους (m) ανάμεσα στο υψηλότερο σημείο του κυκλώματος νερού και την εσωτερική μονάδα. Αν η εσωτερική μονάδα έχει εγκατασταθεί στο υψηλότερο σημείο της εγκατάστασης, το ύψος της εγκατάστασης είναι 0m.

Ελάχιστη παροχή νερού

Βεβαιωθείτε ότι η ελάχιστη παροχή στην εγκατάσταση είναι διασφαλισμένη σε όλες τις συνθήκες. Αυτή η ελάχιστη παροχή απαιτείται κατά τη λειτουργία απόψυξης/εφεδρικού συστήματος θέρμανσης. Για τον συγκεκριμένο σκοπό, χρησιμοποιήστε τη βάνα παράκαμψης υπερπίεσης που παρέχεται μαζί με τη μονάδα και τηρείτε τον ελάχιστο όγκο νερού.

Ελάχιστη απαιτούμενη παροχή

20l/min

ΕΙΔΟΠΟΙΗΣΗ

Για την εξασφάλιση της ορθής λειτουργίας, συνιστάται ελάχιστη παροχή 28 l/min κατά την παραγωγή ΖΝΧ.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

ΕΙΔΟΠΟΙΗΣΗ

Αν έχει προστεθεί γλυκόλη στο κύκλωμα νερού και η θερμοκρασία του κυκλώματος νερού είναι χαμηλή, η τιμή της παροχής ΔΕΝ θα εμφανίζεται στο χειριστήριο. Σε αυτήν την περίπτωση, μπορείτε να ελέγξτε την ελάχιστη παροχή εκτελώντας τη δοκιμαστική λειτουργία του κυκλοφορητή (ελέγχοντας ότι το χειριστήριο ΔΕΝ εμφανίζει το σφάλμα 7H).

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

6.3.4 Αλλαγή της προπίεσης του δοχείου διαστολής

ΕΙΔΟΠΟΙΗΣΗ

Όταν η κυκλοφορία σε κάθε ή σε μια συγκεκριμένη διαδρομή θέρμανσης χώρου ελέγχεται από βάνες απομακρυσμένου ελέγχου, είναι σημαντικό να διασφαλίζεται η ελάχιστη παροχή νερού, ακόμα και αν όλες οι βάνες είναι κλειστές. Σε περίπτωση που δεν μπορεί να επιτευχθεί η ελάχιστη παροχή νερού, θα εμφανιστεί το σφάλμα παροχής 7H (απουσία θέρμανσης ή λειτουργίας).

Ανατρέξτε στη συνιστώμενη διαδικασία, όπως αυτή περιγράφεται στη "9.4 Λίστα

ελέγχου κατά την αρχική εκκίνηση"[4189].

ΕΙΔΟΠΟΙΗΣΗ

Η προσαρμογή της προπίεσης του δοχείου διαστολής μπορεί να γίνει μόνο από εξουσιοδοτημένο εγκαταστάτη.

Η προεπιλεγμένη προπίεση του δοχείου διαστολής είναι 1 bar. Όταν απαιτείται αλλαγή της προπίεσης, λάβετε υπόψη τις ακόλουθες οδηγίες:

▪ Να χρησιμοποιείτε μόνο ξηρό άζωτο για να ρυθμίσετε την προπίεση του δοχείου

διαστολής.

▪ Σε περίπτωση ακατάλληλης ρύθμισης της προπίεσης του δοχείου διαστολής, θα

προκληθεί δυσλειτουργία του συστήματος.

Η αλλαγή της προπίεσης του δοχείου διαστολής πρέπει να πραγματοποιείται με ελάττωση ή αύξηση της πίεσης του αζώτου μέσω της βαλβίδας Schrader του δοχείου διαστολής.

a Βαλβίδα Schrader

6.3.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα

Οδηγός αναφοράς εγκαταστάτη

Παράδειγμα 1

Η εσωτερική μονάδα έχει εγκατασταθεί 5m κάτω από το υψηλότερο σημείο στο κύκλωμα νερού. Ο συνολικός όγκος νερού στο κύκλωμα νερού είναι 100l.

Δεν απαιτείται κάποια ενέργεια ή προσαρμογή.

Παράδειγμα 2

Η εσωτερική μονάδα έχει εγκατασταθεί στο υψηλότερο σημείο στο κύκλωμα νερού. Ο συνολικός όγκος νερού στο κύκλωμα νερού είναι 250l.

Ενέργειες:

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

▪ Επειδή ο συνολικός όγκος νερού (250 l) υπερβαίνει τον προεπιλεγμένο όγκο

aba

νερού (200l), η προπίεση πρέπει να μειωθεί.

▪ Η απαιτούμενη προπίεση είναι:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar

▪ Ο αντίστοιχος μέγιστος όγκος νερού στα 0,3bar είναι 290l. (Συμβουλευτείτε το

γράφημα στη παράγραφο "Μέγιστος όγκος νερού"[466]).

▪ Επειδή τα 250 l είναι λιγότερα από τα 290 l, το δοχείο διαστολής είναι

κατάλληλο για την εγκατάσταση.

6.3.6 Απαιτήσεις δοχείου άλλου κατασκευαστή

Σε περίπτωση χρήσης δοχείου τρίτου κατασκευαστή, το δοχείο πρέπει να συμμορφώνεται με τις ακόλουθες απαιτήσεις:

▪ Το στοιχείο εναλλάκτη θερμότητας του δοχείου είναι ≥1,05m².

▪ Ο αισθητήρας δοχείου πρέπει να τοποθετείται πάνω από το στοιχείο εναλλάκτη

θερμότητας.

▪ Η αντίσταση δοχείου πρέπει να τοποθετείται πάνω από το στοιχείο εναλλάκτη

θερμότητας.

6 | Προετοιμασία

ΕΙΔΟΠΟΙΗΣΗ

Απόδοση. ΔΕΝ ΜΠΟΡΟΥΜΕ να παρέχουμε ή να εξασφαλίσουμε δεδομένα

απόδοσης για δοχεία άλλων κατασκευαστών ΟΥΤΕ ΜΠΟΡΟΥΜΕ να εξασφαλίσουμε την απόδοσή τους.

ΕΙΔΟΠΟΙΗΣΗ

Διαμόρφωση. Η διαμόρφωση ενός δοχείου άλλου κατασκευαστή εξαρτάται από το

μέγεθος του στοιχείου εναλλάκτη θερμότητας του δοχείου. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "Ζεστό νερό χρήσης"[4162].

Αν έχετε δοχείο στο οποίο…

Μπορείτε να τοποθετήσετε

αισθητήρα.

Χρησιμοποιήστε το μοντέλο

EKHY3PART.

ΔΕΝ μπορείτε να τοποθετήσετε

αισθητήρα.

Χρησιμοποιήστε το μοντέλο

EKHY3PART2.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

a Εσωτερική μονάδα b Δοχείο

Για πιο αναλυτικές οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ σύνδεσης και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

6.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων

6.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στις "1 Γενικές προφυλάξεις

ασφαλείας"[46].

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αν η τροφοδοσία ρεύματος δεν έχει φάση N ή έχει εσφαλμένη φάση N,

ενδέχεται να προκληθεί βλάβη στη συσκευή.

▪ Γειώστε σωστά τη μονάδα. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες ύδρευσης, σε

απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας. ▪ Στερεώστε τα ηλεκτρικά καλώδια με δεματικά καλωδίων, ώστε τα καλώδια να

ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην πλευρά υψηλής πίεσης.

▪ ΜΗΝ χρησιμοποιείτε καλώδια τυλιγμένα με ταινία, γυμνωμένα καλώδια,

μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

▪ ΜΗΝ εγκαταστήσετε πυκνωτή μεταβολής φάσεως, επειδή αυτή η μονάδα είναι

εξοπλισμένη με Inverter. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και ενδέχεται να προκαλέσει ατύχημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από

εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή καλωδίωση. ▪ Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να

συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το εφεδρικό σύστημα θέρμανσης ΠΡΕΠΕΙ να έχει μια ξεχωριστή παροχή ρεύματος και ΠΡΕΠΕΙ να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

6.4.2 Πληροφορίες για την τροφοδοσία με μειωμένη χρέωση

Οι εταιρείες ηλεκτρισμού σε ολόκληρο τον κόσμο κάνουν μεγάλες προσπάθειες για να προσφέρουν αξιόπιστες υπηρεσίες παροχής ηλεκτρικού ρεύματος σε ανταγωνιστικές τιμές και συχνά τους δίνεται η δυνατότητα να τιμολογούν τους πελάτες με μειωμένες χρεώσεις. Για παράδειγμα, χρέωση ανάλογα με το χρόνο χρήσης, εποχιακές χρεώσεις, χρέωση με χρήση της αντλίας θερμότητας (Wärmepumpentarif) στη Γερμανία και την Αυστρία, ...

Οδηγός αναφοράς εγκαταστάτη

Αυτός ο εξοπλισμός επιτρέπει τη σύνδεση σε τέτοια συστήματα τροφοδοσίας με μειωμένη χρέωση.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

6 | Προετοιμασία

0 1

5 3

8 0

Συμβουλευτείτε την εταιρεία ηλεκτροδότησης της τοποθεσίας όπου θα εγκατασταθεί αυτός ο εξοπλισμός, για να μάθετε αν μπορείτε να συνδέσετε τον εξοπλισμό σε ένα από τα διαθέσιμα συστήματα τροφοδοσίας με μειωμένη χρέωση, εφόσον υπάρχουν.

Όταν ο εξοπλισμός είναι συνδεδεμένος σε τέτοια τροφοδοσία με μειωμένη χρέωση, η εταιρεία ηλεκτρισμού μπορεί να:

▪ διακόπτει την τροφοδοσία προς τον εξοπλισμό για συγκεκριμένα χρονικά

διαστήματα,

▪ απαιτεί κατανάλωση μόνο μιας περιορισμένης ποσότητας ηλεκτρισμού από τον

εξοπλισμό σε συγκεκριμένα χρονικά διαστήματα.

Η εσωτερική μονάδα είναι σχεδιασμένη να λαμβάνει ένα σήμα εισόδου μέσω του οποίου η μονάδα εισέρχεται σε λειτουργία εξαναγκασμένης απενεργοποίησης. Εκείνη τη στιγμή, ο συμπιεστής της εξωτερικής μονάδας δεν θα λειτουργεί.

Η καλωδίωση προς τη μονάδα διαφέρει ανάλογα με το αν η τροφοδοσία διακόπτεται ή όχι.

6.4.3 Επισκόπηση των ηλεκτρικών συνδέσεων με εξαίρεση των εξωτερικών ενεργοποιητών

Τροφοδοσία με κανονική

χρέωση

Τροφοδοσία με μειωμένη χρέωση

Η τροφοδοσία ΔΕΝ

διακόπτεται

Ενώ είναι ενεργή η τροφοδοσία με μειωμένη χρέωση, η τροφοδοσία ΔΕΝ διακόπτεται. Η εξωτερική μονάδα απενεργοποιείται μέσω του πίνακα ελέγχου.

Παρατήρηση: Η εταιρεία ηλεκτρισμού πρέπει πάντα να επιτρέπει την κατανάλωση ενέργειας της εσωτερικής μονάδας.

Η τροφοδοσία

διακόπτεται

Ενώ είναι ενεργή η τροφοδοσία με μειωμένη χρέωση, η τροφοδοσία διακόπτεται αμέσως ή μετά από λίγη ώρα από την εταιρεία ηλεκτρισμού. Σε αυτήν την περίπτωση, η εσωτερική μονάδα πρέπει να ενεργοποιηθεί από ξεχωριστή τροφοδοσία με κανονική χρέωση.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

a Τροφοδοσία με κανονική χρέωση

b Τροφοδοσία με μειωμένη χρέωση

1 Τροφοδοσία για την εξωτερική μονάδα

2 Τροφοδοσία και καλώδιο διασύνδεσης προς την εσωτερική

μονάδα

3 Τροφοδοσία για τον εφεδρικό θερμαντήρα

Οδηγός αναφοράς εγκαταστάτη

6 | Προετοιμασία

6.4.4 Επισκόπηση των ηλεκτρικών συνδέσεων για εξωτερικούς και εσωτερικούς ενεργοποιητές

4 Τροφοδοσία με μειωμένη χρέωση (επαφή ελεύθερη δυναμικού)

5 Τροφοδοσία κανονικής χρέωσης (για την ενεργοποίηση της

πλακέτας PCB της εσωτερικής μονάδας σε περίπτωση διακοπής της τροφοδοσίας με μειωμένη χρέωση)

Προϊόν Περιγραφή Κλώνοι Μέγιστη

ένταση

ρεύματος

λειτουργίας

Τροφοδοσία εξωτερικής και εσωτερικής μονάδας

1 Τροφοδοσία για την

2+GND

(α)

εξωτερική μονάδα

2 Τροφοδοσία και καλώδιο

(ζ)

διασύνδεσης προς την εσωτερική μονάδα

3 Τροφοδοσία για το

εφεδρικό σύστημα

Συμβουλευτείτε τον πίνακα παρακάτω.

—

θέρμανσης

4 Τροφοδοσία με μειωμένη

(ε)

χρέωση (επαφή ελεύθερη δυναμικού)

5 Τροφοδοσία με κανονική

2 6,3A

χρέωση

Προαιρετικός εξοπλισμός

6 3οδη βάνα 3 100mA

7 Τροφοδοσία για την

4+GND

(γ)

αντίσταση δοχείου και το θερμικό προστατευτικό (από την εσωτερική μονάδα)

8 Τροφοδοσία για την

2+GND 13A αντίσταση δοχείου (προς την εσωτερική μονάδα)

9 Αισθητήρας δοχείου ζεστού

(δ)

νερού χρήσης

10 Χειριστήριο που

(στ)

χρησιμοποιείται ως θερμοστάτης χώρου

11 Θερμοστάτης χώρου 3 ή 4 100mA

12 Αισθητήρας θερμοκρασίας

(β)

περιβάλλοντος εξωτερικού χώρου

13 Αισθητήρας θερμοκρασίας

(β)

περιβάλλοντος εσωτερικού χώρου

(β)

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

6 | Προετοιμασία

Προϊόν Περιγραφή Κλώνοι Μέγιστη

ένταση

ρεύματος

λειτουργίας

14 Θερμοπομπός αντλίας

θερμότητας

Εξαρτήματα του εμπορίου

15 Βάνα αποκοπής 2 100mA

16 Είσοδος μετρητή 2 (ανά μετρητή)

17 Κυκλοφορητής ζεστού

νερού χρήσης

18 Έξοδος βλάβης 2

19 Μονάδα ελέγχου μεταβολής

στην εξωτερική πηγή θερμότητας

20 Μονάδα ελέγχου

λειτουργίας ψύξης/ θέρμανσης χώρου

21 Ψηφιακές είσοδοι

κατανάλωσης ενέργειας

22 Θερμοστάτης ασφαλείας 2

(α) Ανατρέξτε στην πινακίδα ονομασίας επάνω στην εξωτερική μονάδα. (β) Ελάχιστη διατομή καλωδίου 0,75mm².

(γ) Διατομή καλωδίου 2,5mm².

(δ) Ο αισθητήρας και το καλώδιο σύνδεσης (12m) παρέχονται με το δοχείο ζεστού

νερού χρήσης.

(ε) Διατομή καλωδίου 0,75mm² έως 1,25mm², μέγιστο μήκος: 50m. Η επαφή χωρίς

τάση διασφαλίζει το ελάχιστο διαθέσιμο φορτίο των 15VDC, 10mA.

(στ) Διατομή καλωδίου 0,75mm² έως 1,25mm², μέγιστο μήκος: 500m. Κατάλληλο

τόσο για σύνδεση ενός ή δύο χειριστηρίων.

(ζ) Διατομή καλωδίου 1,5mm².

2 100mA

(β)

2 (ανά σήμα

(β)

εισόδου)

(ε)

(β)

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

ΕΙΔΟΠΟΙΗΣΗ

Για τις περαιτέρω τεχνικές προδιαγραφές των διάφορων συνδέσεων, ανατρέξτε στο εσωτερικό της εσωτερικής μονάδας.

Τύπος εφεδρικού

Τροφοδοσία Απαιτούμενος αριθμός αγωγών

συστήματος

θέρμανσης

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

7 Εγκατάσταση

7.1 Επισκόπηση: Εγκατάσταση

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε στον χώρο εγκατάστασης για να εγκαταστήσετε το σύστημα.

Τυπική ροή εργασίας

Η εγκατάσταση συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Τοποθέτηση της εξωτερικής μονάδας. 2 Τοποθέτηση της εσωτερικής μονάδας. 3 Σύνδεση των σωληνώσεων νερού. 4 Σύνδεση των ηλεκτρικών καλωδίων. 5 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας. 6 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας.

7.2 Άνοιγμα των μονάδων

7.2.1 Πληροφορίες για το άνοιγμα των μονάδων

Σε ορισμένες περιπτώσεις πρέπει να ανοίξετε τη μονάδα. Παράδειγμα:

▪ Κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

▪ Κατά τη συντήρηση ή το σέρβις της μονάδας

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα συντήρησης.

7.2.2 Για να ανοίξετε την εξωτερική μονάδα

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7 | Εγκατάσταση

1×

2×

7.2.3 Για να ανοίξετε την εσωτερική μονάδα

Επισκόπηση

1 Μπροστινό πλαίσιο 2 Κάλυμμα ηλεκτρικού πίνακα 3 Ηλεκτρικός πίνακας 4 Πλαίσιο χειριστηρίου

Ανοιχτή

1 Αφαιρέστε το μπροστινό πλαίσιο.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

4×

2×

2 Αν πρέπει να συνδέσετε ηλεκτρικά καλώδια, αφαιρέστε το κάλυμμα του

ηλεκτρικού πίνακα.

3 Αν πρέπει να εκτελέσετε εργασίες πίσω από τον ηλεκτρικό πίνακα, ανοίξτε

τον ηλεκτρικό πίνακα.

4 Αν πρέπει να εκτελέσετε εργασίες πίσω από το πλαίσιο του χειριστηρίου ή να

φορτώσετε νέο λογισμικό στο χειριστήριο, ανοίξτε το πλαίσιο του χειριστηρίου.

5 Προαιρετικά: Αφαιρέστε το πλαίσιο του χειριστηρίου.

ΕΙΔΟΠΟΙΗΣΗ

Αν αφαιρέσετε το πλαίσιο του χειριστηρίου, αποσυνδέστε επίσης τα καλώδια από το πίσω μέρος του πλαισίου του χειριστηρίου για να αποτραπεί τυχόν ζημιά.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7.3 Τοποθέτηση της εξωτερικής μονάδας

620

350

(345-355)

(mm)

261.5

>150

6× M12

7.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας

Όταν

Για να μπορέσετε να συνδέσετε τη σωλήνωση νερού, πρέπει να τοποθετήσετε την εξωτερική μονάδα.

Τυπική ροή εργασίας

Η σύνδεση της εξωτερικής μονάδας γίνεται συνήθως στα εξής στάδια:

1 Παροχή της υποδομής εγκατάστασης. 2 Εγκατάσταση της εξωτερικής μονάδας. 3 Προστασία της μονάδας από πτώση. 4 Προστασία της μονάδας από χιόνι και άνεμο, με εγκατάσταση καλύμματος

χιονιού και εκτροπέων. Δείτε το «Προετοιμασία της θέσης εγκατάστασης» στην ενότητα "6Προετοιμασία"[457].

7.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας

7 | Εγκατάσταση

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

7.3.3 Παροχή της υποδομής εγκατάστασης

Ελέγξτε την αντοχή και την ομαλότητα του εδάφους εγκατάστασης, έτσι ώστε η μονάδα να μην προκαλεί κραδασμούς ή θόρυβο κατά τη λειτουργία της.

Στερεώστε τη μονάδα σωστά με τα μπουλόνια αγκύρωσης, σύμφωνα με το σχεδιάγραμμα εγκατάστασης.

Προετοιμάστε 6 σετ μπουλονιών αγκύρωσης, παξιμαδιών και ροδελών (του εμπορίου) ως εξής:

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

a Φροντίστε να μην καλύψετε τις οπές αποστράγγισης.

Σε κάθε περίπτωση, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100mm πάνω από το μέγιστο αναμενόμενο ύψος χιονόπτωσης.

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

6× M12

160 620 261.5 119

161

260

285

279

345

595

416

262

DDDD

7.3.4 Εγκατάσταση της εξωτερικής μονάδας

7.3.5 Παροχή αποστράγγισης

▪ Βεβαιωθείτε ότι η συμπύκνωση υγρασίας εκκενώνεται σωστά.

▪ Εγκαταστήστε τη μονάδα πάνω σε βάση, για να εξασφαλιστεί η σωστή

αποστράγγιση και να αποφευχθεί η συσσώρευση πάγου.

▪ Προετοιμάστε κανάλι εκροής νερού γύρω από τη βάση που θα αποστραγγίζει τα

απόνερα ώστε να τα απομακρύνει από τη μονάδα.

▪ Αποφύγετε την εκροή του νερού αποστράγγισης σε πεζοδρόμια, για να ΜΗΝ

υπάρχει κίνδυνος ολίσθησης όταν η θερμοκρασία περιβάλλοντος είναι κάτω από το μηδέν.

▪ Εάν εγκαταστήσετε τη μονάδα σε πλαίσιο, εγκαταστήστε μια αδιάβροχη πλάκα

σε απόσταση έως 150 mm από την κάτω πλευρά της μονάδας, για να αποτρέψετε την εισχώρηση νερού στη μονάδα και τη στάλαξη του νερού αποστράγγισης (βλ. ακόλουθο σχήμα).

ΕΙΔΟΠΟΙΗΣΗ

Εάν η εγκατάσταση γίνεται σε περιοχή με ψυχρό κλίμα, λάβετε επαρκή μέτρα ώστε η συμπύκνωση που εκκενώνεται να ΜΗΝ παγώνει.

Οπές αποστράγγισης (διαστάσεις σε mm)

Οδηγός αναφοράς εγκαταστάτη

A Πλευρά εκκένωσης

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7 | Εγκατάσταση

≥150 mm

RXXX

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

a b

B Απόσταση μεταξύ των σημείων αγκύρωσης

C Κάτω πλαίσιο

D Οπές αποστράγγισης

E Χαραγμένη οπή για το χιόνι

ΕΙΔΟΠΟΙΗΣΗ

Στην περίπτωση που οι οπές αποστράγγισης της εξωτερικής μονάδας καλύπτονται από τη βάση στήριξης ή από την επιφάνεια του δαπέδου, ανασηκώστε τη μονάδα προκειμένου να αφήσετε ελεύθερο χώρο μεγαλύτερο από 150mm κάτω από την εξωτερική μονάδα.

7.3.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου

1 Συμπληρώστε την ετικέτα ως εξής:

a Αν με τη μονάδα παρέχεται επιπρόσθετη πολύγλωσση ετικέτα για τα φθοριούχα

αέρια θερμοκηπίου (βλ. εξαρτήματα), ξεκολλήστε την αντίστοιχη γλώσσα και κολλήστε την στο σημείο a.

b Συνολική ποσότητα πλήρωσης ψυκτικού

c Ποσότητα εκπομπών αερίων θερμοκηπίου της συνολικής ποσότητας πλήρωσης

ψυκτικού εκφρασμένες σε τόνους ισοδύναμου CO2 (διοξειδίου του άνθρακα).

d GWP = Δυναμικό θέρμανσης του πλανήτη

ΕΙΔΟΠΟΙΗΣΗ

Η ισχύουσα νομοθεσία αναφορικά με τα φθοριούχα αέρια του θερμοκηπίου απαιτεί η πλήρωση ψυκτικού της μονάδας να υποδεικνύεται υπό μορφή βάρους και ισοδύναμου CO2.

Τύπος για τον υπολογισμό των τόνων ισοδύναμου CO2: Τιμή GWP του ψυκτικού μέσου × συνολική πλήρωση ψυκτικού [σε kg]/1000

Χρησιμοποιήστε την τιμή GWP που αναφέρεται στην ετικέτα πλήρωσης ψυκτικού.

2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας κοντά στις

βάνες διακοπής αερίου και υγρού.

7.3.7 Για να αποτρέψετε την ανατροπή της εξωτερικής μονάδας

Σε περίπτωση εγκατάστασης της μονάδας σε μέρη όπου ισχυροί άνεμοι μπορούν να την γείρουν, λάβετε τα ακόλουθα μέτρα:

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

1 Ετοιμάστε 2 καλώδια όπως φαίνεται στο παρακάτω σχέδιο (προμήθεια από

το τοπικό εμπόριο).

2 Τοποθετήστε τα 2 καλώδια πάνω από την εξωτερική μονάδα.

3 Περάστε ένα φύλλο ελαστικού ανάμεσα στα καλώδια και την εξωτερική

μονάδα ώστε να μην χαραχτεί η βαφή της μονάδας από τα καλώδια (τοπικό εμπόριο).

4 Συνδέστε τα άκρα των καλωδίων.

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

2×

7.4 Τοποθέτηση της εσωτερικής μονάδας

7.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής μονάδας

5 Σφίξτε τα καλώδια.

Τυπική ροή εργασίας

Τυπικά, η τοποθέτηση της εσωτερικής μονάδας αποτελείται από τα παρακάτω στάδια:

1 Εγκατάσταση της εσωτερικής μονάδας.

7.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

7.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα

1 Στερεώστε το επιτοίχιο στήριγμα (παρελκόμενο) στον τοίχο (επιφάνεια)

χρησιμοποιώντας 2 μπουλόνια Ø8mm.

Οδηγός αναφοράς εγκαταστάτη

a Προαιρετικά: Αν θέλετε να στερεώσετε τη μονάδα στον τοίχο από το εσωτερικό της

μονάδας, χρησιμοποιήστε ένα επιπλέον ούπα.

2 Ανασηκώστε τη μονάδα.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7 | Εγκατάσταση

42 kg

3 Συνδέστε τη μονάδα στο επιτοίχιο στήριγμα:

▪ Γείρετε το πάνω μέρος της μονάδας προς τον τοίχο, στη θέση του επιτοίχιου

στηρίγματος.

▪ Σύρετε το στήριγμα στην πίσω πλευρά της μονάδας πάνω από το επιτοίχιο

στήριγμα. Βεβαιωθείτε ότι η μονάδα έχει στερεωθεί σωστά.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

4 Προαιρετικά: Αν θέλετε να στερεώσετε τη μονάδα στον τοίχο από το

εσωτερικό της μονάδας:

▪ Αφαιρέστε το επάνω μπροστινό πλαίσιο και ανοίξτε τον ηλεκτρικό πίνακα.

Ανατρέξτε στην ενότητα "Για να ανοίξετε την εσωτερική μονάδα"[475].

▪ Στερεώστε τη μονάδα στον τοίχο χρησιμοποιώντας μία βίδα Ø8mm.

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

7.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην αποστράγγιση

Το νερό που εξέρχεται από τη βάνα εκτόνωσης πίεσης συλλέγεται στο δοχείο αποστράγγισης. Πρέπει να συνδέσετε το δοχείο αποστράγγισης σε ένα κατάλληλο σημείο αποχέτευσης σε συμμόρφωση με την ισχύουσα νομοθεσία.

1 Συνδέστε έναν σωλήνα αποστράγγισης (του εμπορίου) στον ακροδέκτη του

δοχείου αποστράγγισης ως εξής:

a Ακροδέκτης δοχείου αποστράγγισης

Συνιστάται η χρήση ενδιάμεσης χοάνης για τη συλλογή του νερού.

7.5 Σύνδεση των σωληνώσεων νερού

7.5.1 Πληροφορίες για τη σύνδεση των σωληνώσεων νερού

Πριν από τη σύνδεση των σωληνώσεων νερού

Βεβαιωθείτε ότι η εξωτερική και η εσωτερική μονάδα έχουν εγκατασταθεί.

Τυπική ροή εργασίας

Τυπικά, η σύνδεση των σωληνώσεων νερού αποτελείται από τα παρακάτω στάδια:

1 Σύνδεση των σωληνώσεων νερού στην εξωτερική μονάδα. 2 Σύνδεση του σωλήνα αποστράγγισης στην αποστράγγιση. 3 Πλήρωση του κυκλώματος νερού. 4 Πλήρωση του δοχείου ζεστού νερού χρήσης. 5 Μόνωση των σωλήνων νερού.

7.5.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7.5.3 Για να συνδέσετε τις σωληνώσεις νερού

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ ασκείτε υπερβολική δύναμη κατά τη σύνδεση των σωλήνων στον χώρο εγκατάστασης και βεβαιωθείτε ότι οι σωλήνες έχουν ευθυγραμμιστεί σωστά. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της μονάδας.

Εξωτερική μονάδα

7 | Εγκατάσταση

a ΕΙΣΟΔΟΣ νερού (βιδωτή σύνδεση, αρσενική, 1") b ΕΞΟΔΟΣ νερού (βιδωτή σύνδεση, αρσενική, 1")

c Βάνα αποκοπής με ενσωματωμένο φίλτρο (παρέχεται ως παρελκόμενο) (2×

βιδωτές συνδέσεις, θηλυκές, 1")

d Στεγανοποιητικός δακτύλιος

ΕΙΔΟΠΟΙΗΣΗ

Πληροφορίες σχετικά με τη βάνα αποκοπής με ενσωματωμένο φίλτρο (παρέχεται ως παρελκόμενο):

▪ Η εγκατάσταση της βάνας στην είσοδο νερού είναι υποχρεωτική. ▪ Λάβετε υπόψη την κατεύθυνση ροής της βάνας.

1 Συνδέστε τους στεγανοποιητικούς δακτυλίους και τη βάνα αποκοπής στην

είσοδο νερού της εξωτερικής μονάδας.

2 Συνδέστε τους σωλήνες του χώρου εγκατάστασης με τη βάνα αποκοπής.

3 Συνδέστε τους σωλήνες του χώρου εγκατάστασης στην έξοδο νερού της

εξωτερικής μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε τις βάνες εξαέρωσης στα σημεία σε μεγάλο ύψος.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

b a

Εσωτερική μονάδα

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ ασκείτε υπερβολική δύναμη κατά τη σύνδεση των σωληνώσεων. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της μονάδας.

1 Συνδέστε τους στεγανοποιητικούς δακτυλίους και τις βάνες αποκοπής στις

συνδέσεις νερού της εσωτερικής μονάδας.

2 Συνδέστε τους σωλήνες της εξωτερικής μονάδας στη σύνδεση ΕΙΣΟΔΟΥ νερού

(a) της εσωτερικής μονάδας.

3 Συνδέστε τους σωλήνες θέρμανσης/ψύξης χώρου στη σύνδεση ΕΞΟΔΟΥ

νερού θέρμανσης χώρου (b) της εσωτερικής μονάδας.

a ΕΙΣΟΔΟΣ νερού (βιδωτή σύνδεση, 1")

b ΕΞΟΔΟΣ νερού θέρμανσης χώρου (βιδωτή σύνδεση, 1")

ΕΙΔΟΠΟΙΗΣΗ

Βάνα παράκαμψης υπερπίεσης (παρέχεται ως παρελκόμενο). Συνιστάται η

εγκατάσταση της βάνας παράκαμψης υπερπίεσης στο κύκλωμα νερού θέρμανσης χώρου.

▪ Δώστε προσοχή στον ελάχιστο όγκο νερού κατά την επιλογή της θέσης

εγκατάστασης της βάνας παράκαμψης υπερπίεσης (στην εσωτερική μονάδα ή το συλλέκτη). Ανατρέξτε στην ενότητα "Για να ελέγξετε τον όγκο και την παροχή του

νερού"[465].

▪ Δώστε προσοχή στην ελάχιστη παροχή κατά την προσαρμογή της ρύθμισης της

βάνας παράκαμψης υπερπίεσης. Ανατρέξτε στην ενότητα "Για να ελέγξετε τον

όγκο και την παροχή του νερού" [4 65] και "Για να ελέγξετε την ελάχιστη παροχή"[4189].

ΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε τις βάνες εξαέρωσης στα σημεία σε μεγάλο ύψος.

Οδηγός αναφοράς εγκαταστάτη

ΕΙΔΟΠΟΙΗΣΗ

Μια ανακουφιστική βαλβίδα (του εμπορίου) με πίεση ανοίγματος έως 10 bar (=1 MPa) πρέπει να εγκατασταθεί στη σύνδεση εισόδου κρύου νερού χρήσης σε συμμόρφωση με την ισχύουσα νομοθεσία.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7.5.4 Για να πληρώσετε το κύκλωμα νερού

Για να πληρώσετε το κύκλωμα νερού, χρησιμοποιήστε ένα κιτ πλήρωσης του εμπορίου. Διασφαλίστε τη συμμόρφωση με την ισχύουσα νομοθεσία.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι είναι ανοικτές και οι δύο βάνες εξαέρωσης (μία στο μαγνητικό φίλτρο και μία στον εφεδρικό θερμαντήρα).

Όλες οι βαλβίδες αυτόματης εξαέρωσης πρέπει να παραμείνουν ανοιχτές μετά την αρχική εκκίνηση.

7.5.5 Για να προστατεύσετε το κύκλωμα νερού από το σχηματισμό πάγου

Σχετικά με την αντιψυκτική προστασία

Ο πάγος μπορεί να προκαλέσει ζημιά στο σύστημα. Για την αποτροπή του σχηματισμού πάγου στα υδραυλικά εξαρτήματα, το λογισμικό διαθέτει ειδικές λειτουργίες αντιψυκτικής προστασίας οι οποίες περιλαμβάνουν την ενεργοποίηση του κυκλοφορητή σε χαμηλές θερμοκρασίες:

7 | Εγκατάσταση

▪ Αντιψυκτική προστασία σωλήνων νερού (βλ. "Αντιψυκτική προστασία σωλήνων

νερού"[4173]),

▪ Αποτροπή αποστράγγισης. Ισχύει μόνο όταν είναι ενεργοποιημένη η λειτουργία

Διπλή ([C‑02]=1). Αυτή η λειτουργία αποτρέπει το άνοιγμα των βανών αντιψυκτικής προστασίας στις σωληνώσεις νερού προς την εξωτερική μονάδα, όταν ο βοηθητικός λέβητας λειτουργεί σε αρνητικές εξωτερικές θερμοκρασίες.

Ωστόσο, σε περίπτωση διακοπής ρεύματος, αυτές οι λειτουργίες δεν μπορούν να εξασφαλίσουν την προστασία.

Για την προστασία του κυκλώματος νερού από τον σχηματισμό πάγου, κάντε μία από τις εξής ενέργειες:

▪ Προσθέστε γλυκόλη στο νερό. Η γλυκόλη μειώνει το σημείο πήξης του νερού.

▪ Εγκαταστήστε βάνες αντιψυκτικής προστασίας. Οι βάνες αντιψυκτικής

προστασίας αποστραγγίζουν το νερό από το σύστημα προτού παγώσει.

ΕΙΔΟΠΟΙΗΣΗ

Αν προσθέσετε γλυκόλη στο νερό, ΜΗΝ εγκαταστήσετε βάνες αντιψυκτικής προστασίας. Πιθανή συνέπεια: Διαρροή γλυκόλης από τις βάνες αντιψυκτικής προστασίας.

Αντιψυκτική προστασία με χρήση γλυκόλης

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Σχετικά με την αντιψυκτική προστασία με χρήση γλυκόλης

Η προσθήκη γλυκόλης στο νερό μειώνει το σημείο πήξης του νερού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η αιθυλενογλυκόλη είναι τοξική.

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η διάβρωση του συστήματος είναι πιθανή λόγω της παρουσίας γλυκόλης. Η γλυκόλη που δεν περιέχει αναστολείς μπορεί να γίνει όξινη, σε περίπτωση παρουσίας οξυγόνου. Αυτή η διαδικασία επιταχύνεται με την παρουσία χαλκού και σε υψηλές θερμοκρασίες. Η όξινη γλυκόλη χωρίς αναστολείς είναι διαβρωτική για τις μεταλλικές επιφάνειες και σχηματίζει κυψέλες γαλβανικής διάβρωσης, που προκαλούν σοβαρή ζημιά στο σύστημα. Επομένως, είναι σημαντικό να προσέχετε τα εξής:

▪ η επεξεργασία νερού πρέπει να εκτελείται σωστά από εξειδικευμένο τεχνικό

υδραυλικών εργασιών,

▪ πρέπει να επιλέγεται γλυκόλη με αναστολείς διάβρωσης, η οποία να

εξουδετερώνει τα οξέα που σχηματίζονται από την οξείδωση της γλυκόλης,

▪ δεν πρέπει να χρησιμοποιείται γλυκόλη για αυτοκίνητα, επειδή οι αναστολείς

διάβρωσης έχουν περιορισμένη διάρκεια ζωής και περιέχουν πυριτικά άλατα, τα οποία μπορούν να ρυπάνουν ή να βουλώσουν το σύστημα,

▪ ΔΕΝ πρέπει να χρησιμοποιούνται γαλβανισμένες σωληνώσεις στα συστήματα

γλυκόλης, επειδή η παρουσία τους μπορεί να οδηγήσει σε καθίζηση ορισμένων συστατικών του αναστολέα διάβρωσης γλυκόλης.

ΕΙΔΟΠΟΙΗΣΗ

Η γλυκόλη απορροφά το νερό από το περιβάλλον. Επομένως, ΜΗΝ προσθέτετε γλυκόλη η οποία έχει εκτεθεί σε αέρα. Αν αφήσετε ανοιχτό το καπάκι του δοχείου γλυκόλης, η συγκέντρωση νερού αυξάνεται. Σε αυτήν την περίπτωση, η συγκέντρωση γλυκόλης θα είναι χαμηλότερη από την υποτιθέμενη. Συνεπώς, ενδέχεται να σχηματιστεί πάγος στα υδραυλικά τμήματα. Λάβετε προληπτικά μέτρα για να εξασφαλίσετε ελάχιστη έκθεση της γλυκόλης στον αέρα.

Τύποι γλυκόλης

Οι τύποι της γλυκόλης που μπορείτε να χρησιμοποιήσετε εξαρτώνται από το αν το σύστημα διαθέτει δοχείο ζεστού νερού χρήσης:

Εάν… Τότε…

Το σύστημα διαθέτει δοχείο ζεστού νερού χρήσης

Το σύστημα ΔΕΝ διαθέτει δοχείο ζεστού νερού χρήσης

Χρησιμοποιήστε μόνο προπυλενογλυκόλη

(a)

Μπορείτε να χρησιμοποιήσετε είτε προπυλενογλυκόλη

(a)

είτε

αιθυλενογλυκόλη

(a)

Προπυλενογλυκόλη, η οποία περιέχει τους απαραίτητους αναστολείς, ταξινομημένη στην ΚατηγορίαIII κατά το πρότυπο EN1717.

Απαιτούμενη συγκέντρωση γλυκόλης

Η απαιτούμενη συγκέντρωση γλυκόλης εξαρτάται από τη χαμηλότερη αναμενόμενη εξωτερική θερμοκρασία και από το εάν θέλετε να προστατεύσετε το σύστημα από θραύση ή από σχηματισμό πάγου. Για την αποτροπή του συστήματος από το σχηματισμό πάγου, απαιτείται η προσθήκη περισσότερης γλυκόλης.

Προσθέστε γλυκόλη σύμφωνα με τον παρακάτω πίνακα.

Χαμηλότερη αναμενόμενη εξωτερική

Αποτροπή θραύσης Αποτροπή σχηματισμού

πάγου

θερμοκρασία

Οδηγός αναφοράς εγκαταστάτη

–5°C 10% 15%

–10°C 15% 25%

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7 | Εγκατάσταση

Χαμηλότερη αναμενόμενη εξωτερική

Αποτροπή θραύσης Αποτροπή σχηματισμού

πάγου

θερμοκρασία

–15°C 20% 35%

–20°C 25% —

–25°C 30% —

–30°C 35% —

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Προστασία από θραύση: η γλυκόλη θα αποτρέψει τη θραύση των σωλήνων,

αλλά ΟΧΙ και το πάγωμα του υγρού στο εσωτερικό των σωλήνων.

▪ Προστασία από σχηματισμό πάγου: η γλυκόλη θα αποτρέψει το πάγωμα του

υγρού στο εσωτερικό των σωλήνων.

ΕΙΔΟΠΟΙΗΣΗ

▪ Η απαιτούμενη συγκέντρωση ενδέχεται να διαφέρει ανάλογα με τον τύπο της

γλυκόλης. Συγκρίνετε ΠΑΝΤΑ τις απαιτήσεις από τον παραπάνω πίνακα με τις προδιαγραφές που παρέχονται από τον κατασκευαστή της γλυκόλης. Αν χρειάζεται, φροντίστε να πληροίτε τις απαιτήσεις που ορίζονται από τον κατασκευαστή της γλυκόλης.

▪ Η συγκέντρωση γλυκόλης που θα προστεθεί δεν πρέπει ΠΟΤΕ να ξεπερνά το

35%.

▪ Αν το υγρό στο σύστημα παγώσει, ΔΕΝ θα είναι δυνατή η εκκίνηση του

κυκλοφορητή. Λάβετε υπόψη ότι αν αποτρέψετε μόνο τη θραύση του συστήματος, θα υπάρχει ακόμα κίνδυνος να παγώσει το υγρό στο εσωτερικό.

▪ Όταν το νερό είναι στάσιμο στο εσωτερικό του συστήματος, είναι πολύ πιθανό

το σύστημα να παγώσει και να υποστεί βλάβη.

Γλυκόλη και μέγιστος επιτρεπόμενος όγκος νερού

Η προσθήκη γλυκόλης στο κύκλωμα νερού μειώνει το μέγιστο επιτρεπόμενο όγκο νερού του συστήματος. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα

"Μέγιστος όγκος νερού"[466].

Ρύθμιση γλυκόλης

ΕΙΔΟΠΟΙΗΣΗ

Αν υπάρχει γλυκόλη στο σύστημα, η ρύθμιση [E-0D] πρέπει να οριστεί σε 1. Αν η ρύθμιση για τη γλυκόλη ΔΕΝ έχει οριστεί σωστά, το υγρό που βρίσκεται εντός του σωλήνα ενδέχεται να παγώσει.

Αντιψυκτική προστασία μέσω βανών αντιψυκτικής προστασίας

Σχετικά με τις βάνες αντιψυκτικής προστασίας

Η προστασία των σωληνώσεων του χώρου εγκατάστασης από τον παγετό είναι ευθύνη του εγκαταστάτη. Αν δεν έχει προστεθεί γλυκόλη στο νερό, μπορείτε να χρησιμοποιήσετε βάνες αντιψυκτικής προστασίας στα χαμηλότερα σημεία των σωληνώσεων του χώρου εγκατάστασης, ώστε το νερό να αποστραγγίζεται από το σύστημα προτού παγώσει.

Για να εγκαταστήσετε βάνες αντιψυκτικής προστασίας

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Για να προστατεύσετε τις σωληνώσεις στον χώρο εγκατάστασης από τον παγετό, εγκαταστήστε τα ακόλουθα εξαρτήματα:

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

a Αυτόματη είσοδος αέρα

b Βάνα αντιψυκτικής προστασίας (προαιρετική –του εμπορίου)

c Βάνες κανονικά κλειστές (συνιστώνται –του εμπορίου)

Τμήμα Περιγραφή

Μια αυτόματη είσοδος αέρα (για την παροχή αέρα) θα πρέπει να εγκατασταθεί στο υψηλότερο σημείο. Για παράδειγμα, μια αυτόματη εξαέρωση.

Προστασία για τις σωληνώσεις του χώρου εγκατάστασης. Οι βάνες αντιψυκτικής προστασίας πρέπει να εγκατασταθούν:

▪ κάθετα, ώστε το νερό να μπορεί να ρέει προς τα έξω σωστά και

χωρίς εμπόδια.

▪ σε όλα τα χαμηλότερα σημεία των σωληνώσεων του χώρου

εγκατάστασης.

▪ στα πιο κρύα σημεία και μακριά από πηγές θερμότητας.

Σημείωση: Αφήστε κενό τουλάχιστον 15cm από το έδαφος, ώστε

να αποτρέπεται το φράξιμο της εξόδου νερού από πάγο.

Απομόνωση του νερού στο εσωτερικού του σπιτιού, όταν υπάρχει διακοπή ρεύματος. Οι κανονικά κλειστές βάνες (που βρίσκονται στον εσωτερικό χώρο κοντά στα σημεία εισόδου/εξόδου των σωλήνων) ενδέχεται να εμποδίσουν την αποστράγγιση όλου του νερού, όταν ανοίξουν οι βάνες αντιψυκτικής προστασίας.

▪ Σε περίπτωση διακοπής ρεύματος: Οι κανονικά κλειστές βάνες

κλείνουν και απομονώνουν το νερό στο εσωτερικό του σπιτιού. Αν ανοίξουν οι βάνες αντιψυκτικής προστασίας, αποστραγγίζεται μόνο το νερό έξω από το σπίτι.

▪ Σε άλλες περιπτώσεις (παράδειγμα: σε περίπτωση βλάβης στον

κυκλοφορητή): Οι κανονικά κλειστές βάνες παραμένουν ανοιχτές. Αν ανοίξουν οι βάνες αντιψυκτικής προστασίας, αποστραγγίζεται και το νερό από το εσωτερικό του σπιτιού.

ΕΙΔΟΠΟΙΗΣΗ

Αν έχετε εγκαταστήσει βάνες αντιψυκτικής προστασίας, ορίστε το ελάχιστο σημείο ρύθμισης ψύξης (προεπιλογή=8°C) τουλάχιστον 2°C πάνω από τη μέγιστη θερμοκρασία ανοίγματος της βάνα αντιψυκτικής προστασίας. Αν επιλέξετε χαμηλότερη τιμή, οι βάνες αντιψυκτικής προστασίας ενδέχεται να ανοίξουν κατά τη λειτουργία ψύξης.

Θερμαντική ταινία (του εμπορίου)

1 Εφαρμόστε θερμαντική ταινία στους σωλήνες εξωτερικού χώρου.

Οδηγός αναφοράς εγκαταστάτη

2 Τροφοδοτήστε τη θερμαντική ταινία με ρεύμα από εξωτερική πηγή.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

ΕΙΔΟΠΟΙΗΣΗ

▪ Για τη λειτουργία της εσωτερικής θερμαντικής ταινίας, πρέπει να είναι

ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ η παροχή ρεύματος στη μονάδα. Για αυτόν το λόγο, κατά τις περιόδους με χαμηλές θερμοκρασίες, ποτέ μην αποσυνδέετε τη μονάδα από την παροχή ρεύματος και μην κλείνετε τον γενικό διακόπτη.

▪ Σε περίπτωση διακοπής ρεύματος, θα διακοπεί η παροχή ρεύματος στη

θερμαντική ταινία (τόσο στην εσωτερική όσο και στην εξωτερική) και το κύκλωμα νερού ΔΕΝ θα προστατεύεται. Για να εξασφαλίσετε πλήρη προστασία, μπορείτε σε κάθε περίπτωση να προσθέσετε γλυκόλη στο κύκλωμα νερού ή να χρησιμοποιήσετε βάνες αντιψυκτικής προστασίας, ακόμη κι αν έχει τοποθετηθεί θερμαντική ταινία στους σωλήνες εξωτερικού χώρου.

7.5.6 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης

Συμβουλευτείτε το εγχειρίδιο εγκατάστασης του δοχείου ζεστού νερού χρήσης.

7.5.7 Για να μονώσετε τις σωληνώσεις νερού

Οι σωληνώσεις στο σύνολο του κυκλώματος νερού ΠΡΕΠΕΙ να μονωθούν, για την αποφυγή δημιουργίας συμπυκνώματος κατά τη διάρκεια της λειτουργίας ψύξης και μείωσης της απόδοσης θέρμανσης και ψύξης.

7 | Εγκατάσταση

Μόνωση σωλήνων νερού εξωτερικού χώρου

ΕΙΔΟΠΟΙΗΣΗ

Εξωτερικοί σωλήνες. Μονώστε τους εξωτερικούς σωλήνες σύμφωνα με τις οδηγίες

για προστασία από κινδύνους.

Για τους σωλήνες ελεύθερης εγκατάστασης, συνιστάται να χρησιμοποιήσετε μόνωση με το ελάχιστο πάχος που εμφανίζεται στον παρακάτω πίνακα (με λ=0,039W/mK).

Μήκος σωλήνων (m) Ελάχιστο πάχος μόνωσης (mm)

<20 19 20~30 32 30~40 40 40~50 50

Στις υπόλοιπες περιπτώσεις, το ελάχιστο πάχος μόνωσης μπορεί να καθοριστεί με χρήση του εργαλείου Hydronic Piping Calculation.

Το εργαλείο Hydronic Piping Calculation υπολογίζει επίσης το μέγιστο μήκος των σωλήνων υδρονικού συστήματος από την εσωτερική μέχρι την εξωτερική μονάδα με βάση την πτώση πίεσης του εκπομπού ή αντίστροφα.

Το εργαλείο Hydronic Piping Calculation αποτελεί μέρος του Heating Solutions Navigator, στο οποίο μπορείτε να αποκτήσετε πρόσβαση από τον ιστότοπο

https://professional.standbyme.daikin.eu.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Επικοινωνήστε με τον αντιπρόσωπό σας, αν δεν έχετε πρόσβαση στο Heating Solutions Navigator.

Αυτή η υπόδειξη εξασφαλίζει την καλή λειτουργία της μονάδας, ωστόσο, οι τοπικοί κανονισμοί ενδέχεται να διαφέρουν και πρέπει να τηρούνται.

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

7.6 Σύνδεση των ηλεκτρικών καλωδίων

7.6.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων

Πριν από τη σύνδεση των ηλεκτρικών καλωδίων

Βεβαιωθείτε ότι έχει συνδεθεί η σωλήνωση νερού.

Τυπική ροή εργασίας

Συνήθως η σύνδεση των ηλεκτρικών καλωδίων αποτελείται από τα παρακάτω στάδια:

1 Επιβεβαίωση ότι το σύστημα τροφοδοσίας ρεύματος συμμορφώνεται με τις

ηλεκτρικές προδιαγραφές της αντλίας θερμότητας.

2 Σύνδεση των ηλεκτρικών καλωδίων στην εξωτερική μονάδα. 3 Σύνδεση των ηλεκτρικών καλωδίων στην εσωτερική μονάδα. 4 Σύνδεση της κεντρικής τροφοδοσίας ρεύματος. 5 Σύνδεση της τροφοδοσίας του εφεδρικού συστήματος θέρμανσης. 6 Σύνδεση των βανών αποκοπής. 7 Σύνδεση των μετρητών ηλεκτρικού ρεύματος. 8 Σύνδεση του κυκλοφορητή ζεστού νερού χρήσης. 9 Σύνδεση της εξόδου σφαλμάτων. 10 Σύνδεση της εξόδου ενεργοποίησης/απενεργοποίησης ψύξης/θέρμανσης

χώρου.

11 Σύνδεση του διακόπτη μεταγωγής σε μια εξωτερική πηγή θερμότητας. 12 Σύνδεση των ψηφιακών εισόδων κατανάλωσης ρεύματος. 13 Σύνδεση του θερμοστάτη ασφαλείας.

7.6.2 Πληροφορίες για την ηλεκτρική συμβατότητα

Ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC 61000-3-12 (Ευρωπαϊκό/ Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα εισόδου >16A και ≤75A ανά φάση.).

Μόνο για το εφεδρικό σύστημα θέρμανσης της εσωτερικής μονάδας

Ανατρέξτε στην ενότητα "Για να συνδέσετε τα καλώδια τροφοδοσίας της

εφεδρικής αντίστασης"[497].

7.6.3 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Οδηγός αναφοράς εγκαταστάτη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7.6.4 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων

b a

c b

AA´

A´

c b ba c

Να θυμάστε τα εξής:

▪ Εάν χρησιμοποιούνται πολύκλωνα καλώδια, τοποθετήστε στρογγυλό ακροδέκτη

σύνθλιψης στην άκρη του καλωδίου. Τοποθετήστε τον στρογγυλό ακροδέκτη σύνθλιψης στο καλώδιο μέχρι το καλυμμένο σημείο του και στερεώστε τον με το κατάλληλο εργαλείο.

a Πολύκλωνο καλώδιο b Στρογγυλός ακροδέκτης σύνθλιψης

▪ Ακολουθήστε τις παρακάτω μεθόδους για την εγκατάσταση των καλωδίων:

Τύπος καλωδίου Μέθοδος τοποθέτησης

Μονόκλωνο καλώδιο

7 | Εγκατάσταση

a Περιελιγμένο μονόκλωνο καλώδιο

b Βίδα

c Επίπεδη ροδέλα

Πολύκλωνο καλώδιο με στρογγυλό ακροδέκτη σύνθλιψης

a Ακροδέκτης

b Βίδα

c Επίπεδη ροδέλα

Επιτρέπεται

ΔΕΝ επιτρέπεται

Ροπές σύσφιγξης

Προϊόν Ροπή σύσφιξης (N•m)

M4 (X1M) 1,2~1,5 M4 (γείωση)

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

a b

7.6.5 Προδιαγραφές τυπικών μερών καλωδίωσης

Καλώδιο τροφοδοσίας

Εξάρτημα EPGA11~16DAV3

(a)

MCA

30,7A

Τάση 230V

Φάση 1~

Συχνότητα 50Hz

Μέγεθος καλωδίων

Πρέπει να συμμορφώνεται με την

ισχύουσα νομοθεσία

Καλώδιο διασύνδεσης Ελάχιστη διατομή καλωδίου 1,5mm²

και κατάλληλο για 230V

Συνιστώμενη ασφάλεια στον χώρο εγκατάστασης

(b)

32A

Ρελέ διαρροής Πρέπει να συμμορφώνεται με την

ισχύουσα νομοθεσία

(a)

Η ελάχιστη επιτρεπόμενη ασφάλεια στον χώρο εγκατάστασης είναι 20A.

(b)

MCA=Ελάχιστη ένταση κυκλώματος. Οι αναφερόμενες τιμές είναι οι μέγιστες τιμές (για τις ακριβείς τιμές, δείτε τα ηλεκτρικά δεδομένα συνδυασμού με εσωτερικές μονάδες).

ΕΙΔΟΠΟΙΗΣΗ

7.6.6 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εξωτερική μονάδα

1 Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα. Ανατρέξτε στην ενότητα "Για

να ανοίξετε την εξωτερική μονάδα"[474].

2 Απογυμνώστε τη μόνωση (20mm) από τα καλώδια.

a Απογυμνώστε το άκρο του καλωδίου μέχρι αυτό το σημείο

b Το υπερβολικό μήκος απογύμνωσης μπορεί να προκαλέσει ηλεκτροπληξία ή

διαρροή

3 Εισαγάγετε τα καλώδια στην πίσω πλευρά της μονάδας:

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

a Καλώδιο τροφοδοσίας (υψηλής τάσης)

c e

b Καλώδιο επικοινωνίας (υψηλής τάσης)

c Καλώδιο για θερμαντήρα κάτω πλάκας (προαιρετικό)

4 Δρομολογήστε τα καλώδια εντός της μονάδας ως εξής:

7 | Εγκατάσταση

a Καλώδιο παροχής ρεύματος b Καλώδιο επικοινωνίας

c Καλώδιο για θερμαντήρα κάτω πλάκας (προαιρετικό) d Πυρήνας φερρίτη e Δεματικό καλωδίων

f Συμπιεστής

ΕΙΔΟΠΟΙΗΣΗ

Για να εξασφαλίσετε ηλεκτρομαγνητική συμβατότητα:

▪ Βεβαιωθείτε ότι τα καλώδια τροφοδοσίας και τα καλώδια επικοινωνίας είναι

παράλληλα το ένα στο άλλο. Χρησιμοποιήστε δεματικά καλωδίων για να συγκρατήσετε τα καλώδια μαζί.

▪ Βεβαιωθείτε ότι τα καλώδια βρίσκονται σε όσο το δυνατόν μεγαλύτερη

απόσταση από τον συμπιεστή.

▪ Το καλώδιο επικοινωνίας ΠΡΕΠΕΙ να περνά μέσα από τον πυρήνα φερρίτη.

5 Βεβαιωθείτε ότι τα καλώδια ΔΕΝ έρχονται σε επαφή με αιχμηρά αντικείμενα

ή καυτούς σωλήνες αερίου.

6 Τοποθετήστε το κάλυμμα του ηλεκτρικού πίνακα.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

X2M X1M

X5M

b+ca

7.6.7 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την εγκατάσταση καλωδίων του εμπορίου ή προαιρετικών καλωδίων, φροντίστε να υπολογίσετε ένα επαρκές μήκος για τα καλώδια. Έτσι θα είναι δυνατή η αφαίρεση/η αλλαγή θέσης του ηλεκτρικού πίνακα, για να διευκολύνεται η πρόσβαση σε άλλα εξαρτήματα κατά το σέρβις.

ΠΡΟΣΟΧΗ

ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού μήκους στη μονάδα.

1 Ανοίξτε τον ηλεκτρικό πίνακα για να αποκτήσετε πρόσβαση στο πίσω μέρος

του ηλεκτρικού πίνακα. Ανατρέξτε στην ενότητα "Για να ανοίξετε την

εσωτερική μονάδα"[475].

2 Δρομολογήστε τα καλώδια ως εξής:

▪ Εισαγάγετε τα καλώδια στη μονάδα από την κάτω πλευρά. ▪ Δρομολογήστε τα καλώδια από το πίσω μέρος του ηλεκτρικού πίνακα. ▪ Στερεώστε τα καλώδια στα στηρίγματα δεματικών καλωδίων με δεματικά,

στο πίσω μέρος του ηλεκτρικού πίνακα.

Οδηγός αναφοράς εγκαταστάτη

a, b, c Καλώδια εμπορίου (βλ. παρακάτω πίνακα)

d Εργοστασιακά τοποθετημένο καλώδιο για την τροφοδοσία του εφεδρικού

συστήματος θέρμανσης

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την εγκατάσταση καλωδίων του εμπορίου ή προαιρετικών καλωδίων, φροντίστε να υπολογίσετε ένα επαρκές μήκος για τα καλώδια. Έτσι θα είναι δυνατό το άνοιγμα του ηλεκτρικού πίνακα, για να διευκολύνεται η πρόσβαση σε άλλα εξαρτήματα κατά το σέρβις.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7 | Εγκατάσταση

Δρομολόγηση Πιθανά καλώδια (ανάλογα με τον τύπο της μονάδας

και τα εγκατεστημένα προαιρετικά εξαρτήματα)

Χαμηλή τάση

Τροφοδοσία υψηλής τάσης

Σήμα ελέγχου υψηλής τάσης

▪ Επαφή τροφοδοσίας με μειωμένη χρέωση

▪ Χειριστήριο (προαιρετικό)

▪ Ψηφιακές είσοδοι κατανάλωσης ενέργειας (του

εμπορίου)

▪ Αισθητήρας εξωτερικής θερμοκρασίας

περιβάλλοντος (προαιρετικό εξάρτημα)

▪ Αισθητήρας εσωτερικής θερμοκρασίας

περιβάλλοντος (προαιρετικό εξάρτημα)

▪ Μετρητές ηλεκτρικού ρεύματος (του εμπορίου)

▪ Θερμοστάτης ασφαλείας (του εμπορίου)

▪ Καλώδιο διασύνδεσης

▪ Τροφοδοσία με κανονική χρέωση

▪ Τροφοδοσία με μειωμένη χρέωση

▪ Θερμοπομπός αντλίας θερμότητας (προαιρετικό

εξάρτημα)

▪ Θερμοστάτης χώρου (προαιρετικό εξάρτημα)

▪ Βάνα αποκοπής (του εμπορίου)

▪ Κυκλοφορητής ζεστού νερού χρήσης (του

εμπορίου)

▪ Έξοδος βλάβης

▪ Μονάδα ελέγχου μεταβολής στην εξωτερική πηγή

θερμότητας

▪ Μονάδα ελέγχου λειτουργίας ψύξης/θέρμανσης

χώρου

▪ Τροφοδοσία για το εφεδρικό σύστημα θέρμανσης

Τροφοδοσία υψηλής τάσης (εργοστασιακά τοποθετημένο καλώδιο)

ΠΡΟΣΟΧΗ

ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού μήκους στη μονάδα.

7.6.8 Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας

1 Συνδέστε την κεντρική τροφοδοσία.

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

X2M

X1M

1 2 3

X1A

X11YB

X11YA X11Y

1 2 3

X5M

X2M

X1M

1 2 3

1 2

N L

N L3

S1S

X11YA

X1A

X11YB X11Y

9 10

1 2 3

Σε περίπτωση τροφοδοσίας με κανονική χρέωση

a Καλώδιο διασύνδεσης (=κεντρική τροφοδοσία)

Σε περίπτωση τροφοδοσίας με μειωμένη χρέωση

Συνδέστε το X11Y στο X11YB.

Οδηγός αναφοράς εγκαταστάτη

a Καλώδιο διασύνδεσης (=κεντρική τροφοδοσία)

b Τροφοδοσία με κανονική χρέωση

c Επαφή τροφοδοσίας με μειωμένη χρέωση

2 Στερεώστε τα καλώδια στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά καλωδίων.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση τροφοδοσίας με μειωμένη χρέωση, συνδέστε το X11Y στο X11YB. Η ανάγκη ξεχωριστής τροφοδοσίας με κανονική χρέωση στην επαφή X2M/5+6 της εσωτερικής μονάδας (b) εξαρτάται από τον τύπο της τροφοδοσίας με μειωμένη χρέωση.

Ξεχωριστή σύνδεση στην εσωτερική μονάδα απαιτείται:

▪ εάν η τροφοδοσία με μειωμένη χρέωση διακόπτεται ενώ είναι ενεργή Ή ▪ εάν δεν επιτρέπεται καμία κατανάλωση ενέργειας της εσωτερικής μονάδας στην

τροφοδοσία με μειωμένη χρέωση όταν είναι ενεργή.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

ΠΛΗΡΟΦΟΡΙΕΣ

Η επαφή τροφοδοσίας με μειωμένη χρέωση είναι συνδεδεμένη στους ίδιους

ακροδέκτες (X5M/9+10) με το θερμοστάτη ασφαλείας. Συνεπώς, το σύστημα μπορεί

να έχει ΕΙΤΕ τροφοδοσία με μειωμένη χρέωση ΕΙΤΕ θερμοστάτη ασφαλείας.

7.6.9 Για να συνδέσετε τα καλώδια τροφοδοσίας της εφεδρικής αντίστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το εφεδρικό σύστημα θέρμανσης ΠΡΕΠΕΙ να έχει μια ξεχωριστή παροχή ρεύματος

και ΠΡΕΠΕΙ να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας

σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΣΟΧΗ

Εάν η εσωτερική μονάδα διαθέτει δοχείο με ενσωματωμένη ηλεκτρική αντίσταση

δοχείου, χρησιμοποιήστε ένα αποκλειστικό κύκλωμα τροφοδοσίας για το εφεδρικό

σύστημα θέρμανσης και την αντίσταση δοχείου. ΠΟΤΕ μην χρησιμοποιείτε κύκλωμα

τροφοδοσίας στο οποίο συνδέονται άλλες συσκευές. Αυτό το κύκλωμα τροφοδοσίας

πρέπει να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας

σύμφωνα με την ισχύουσα νομοθεσία.

7 | Εγκατάσταση

ΠΡΟΣΟΧΗ

Για να διασφαλιστεί η πλήρης γείωση της μονάδας, να συνδέετε πάντα την

τροφοδοσία του εφεδρικού συστήματος θέρμανσης και το καλώδιο γείωσης.

Η απόδοση του εφεδρικού θερμαντήρα ενδέχεται να διαφέρει, ανάλογα με το μοντέλο της εσωτερικής μονάδας. Βεβαιωθείτε ότι η τροφοδοσία συμμορφώνεται με την απόδοση του εφεδρικού θερμαντήρα, όπως περιγράφεται στον παρακάτω πίνακα.

Τύπος

εφεδρικού

θερμαντήρα

*6V 2kW 1N~230V

Απόδοση

Τροφοδοσία Μέγιστο ρεύμα

εφεδρικού

θερμαντήρα

4kW 1N~230V

6kW 1N~230V

2kW 3~230V

4kW 3~230V

6kW 3~230V

max

λειτουργίας

(a)

(d)

9A —

(b)(c)

17A

(b)(c)

26A

5A —

10A —

15A —

0,22Ω

*9W 3kW 3N~400V 4A —

6kW 3N~400V 9A —

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

9kW 3N~400V 13A —

(a)

(b)

Ο ηλεκτρικός εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC61000-3-12 (Ευρωπαϊκό/ Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα εισόδου >16A και ≤75A ανά φάση.).

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

X6M

F1B

Q1DI

1N~, 50 Hz 230 V AC

SWB

436

K5M

Q1DI

1234567

F1B

II I I

X6M

BRN

GRY

BLU1

BLU2

(c)

Αυτός ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC61000‑3‑11 (Ευρωπαϊκό/ Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια μεταβολών και διακυμάνσεων τάσης σε δημόσια συστήματα τροφοδοσίας χαμηλής τάσης για εξοπλισμό με ονομαστικό ρεύμα ≤75A), με την προϋπόθεση ότι η αντίσταση του συστήματος Z Z

στο σημείο διασύνδεσης μεταξύ της παροχής του χρήστη και του δημόσιου δικτύου.

max

είναι μικρότερη ή ίση με

sys

Ο εγκαταστάτης ή ο χρήστης του εξοπλισμού έχουν την ευθύνη να διασφαλίσουν συμβουλευόμενοι αν χρειάζεται την εταιρεία που διαχειρίζεται το δίκτυο διανομής- ότι ο εξοπλισμός είναι συνδεδεμένος αποκλειστικά σε παροχή με αντίσταση συστήματος Z μικρότερη ή ίση με Z

(d)

6T1

max

Συνδέστε την τροφοδοσία του εφεδρικού θερμαντήρα ως εξής:

sys

a Εργοστασιακά τοποθετημένο καλώδιο συνδεδεμένο στην επαφή του εφεδρικού

θερμαντήρα στο εσωτερικό του ηλεκτρικού πίνακα (K5M)

b Καλώδια εμπορίου (βλ. παρακάτω πίνακα)

Μοντέλο (τροφοδοσία) Συνδέσεις στην τροφοδοσία του εφεδρικού

θερμαντήρα

*6V (6V: 1N~230V)

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

7 | Εγκατάσταση

SWB

3~, 50 Hz 230 V AC

436

K5M

1234567

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

3N~, 50 Hz 400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

F1B

II I I

X6M

K5M

436514

BRN

GRY

BLK

BLU

Μοντέλο (τροφοδοσία) Συνδέσεις στην τροφοδοσία του εφεδρικού

θερμαντήρα

*6V (6T1: 3~230V)

*9W (3N~400V)

EPGA11~16DAV3 + EABH/X16DF6V+9W Daikin Altherma 3 H W 4P556069-1A – 2020.12

7.6.10 Για να συνδέσετε τη βάνα αποκοπής

F1B Ασφάλεια υπερέντασης (του εμπορίου). Συνιστώμενη ασφάλεια:

4 πόλων, 20A, καμπύλη 400V, κατηγορία απόζευξης C.

K5M Επαφή ασφαλείας (στον ηλεκτρικό πίνακα)

Q1DI Ρελέ διαρροής (του εμπορίου)

SWB Ηλεκτρικός πίνακας

X6M Ακροδέκτης (του εμπορίου)

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ κόψετε ή αφαιρέσετε το καλώδιο τροφοδοσίας του εφεδρικού συστήματος

θέρμανσης.

ΠΛΗΡΟΦΟΡΙΕΣ

Παράδειγμα χρήσης βάνας αποκοπής. Αν υπάρχει μία ζώνη ΘΕξΝ και συνδυασμός

ενδοδαπέδιας θέρμανσης και θερμοπομπών αντλίας θερμότητας, εγκαταστήστε μια

βάνα αποκοπής πριν από την ενδοδαπέδια θέρμανση, για να αποτρέψετε τη

δημιουργία συμπυκνώματος στο δάπεδο κατά τη λειτουργία ψύξης. Για

περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό αναφοράς εγκαταστάτη.

Οδηγός αναφοράς εγκαταστάτη

7 | Εγκατάσταση

X2M

X1M

X2M

X1M

NO NC

M2S M2S

21 2921 28

X5M

S2S S3S

3 4 56

X2M

X1M

M2P

1 2

1 Συνδέστε το καλώδιο βάνας ελέγχου στους κατάλληλους ακροδέκτες, όπως

υποδεικνύεται στην παρακάτω εικόνα.

ΕΙΔΟΠΟΙΗΣΗ

Η καλωδίωση είναι διαφορετική για βάνα NC (κανονικά κλειστή) και για βάνα NO (κανονικά ανοικτή).

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.11 Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση μετρητή ηλεκτρικού ρεύματος με έξοδο τρανζίστορ, ελέγξτε την πολικότητα. Ο θετικός πόλος ΠΡΕΠΕΙ να συνδεθεί στις επαφές X5M/6 και X5M/4, και ο αρνητικός πόλος στις επαφές X5M/5 και X5M/3.

1 Συνδέστε το καλώδιο του μετρητή ηλεκτρικού ρεύματος στους κατάλληλους

ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά καλωδίων.

7.6.12 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού χρήσης

Οδηγός αναφοράς εγκαταστάτη

100

1 Συνδέστε το καλώδιο του κυκλοφορητή ζεστού νερού χρήσης στους

κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

EPGA11~16DAV3 + EABH/X16DF6V+9W

Daikin Altherma 3 H W

4P556069-1A – 2020.12

Daikin EPGA11DAV3, EPGA14DAV3, EPGA16DAV3, EABH16DF6V, EABH16DF9W Installer reference guide [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

Πίνακας περιεχομένων

1 Γενικές προφυλάξεις ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

1.2 Για τον εγκαταστάτη

1.2.1 Γενικά

1.2.2 Τοποθεσία εγκατάστασης

1.2.3 Ψυκτικό — σε περίπτωση R410A ή R32

1.2.4 Διάλυμα άλμης

1.2.5 Νερό

1.2.6 Ηλεκτρικές συνδέσεις

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη

3 Πληροφορίες για τη συσκευασία

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

3.2 Εξωτερική μονάδα

3.2.1 Για να αποσυσκευάσετε την εξωτερική μονάδα

3.2.2 Για να μεταφέρετε την εξωτερική μονάδα

3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα

3.2.4 Αφαίρεση του προσαρτήματος μεταφοράς

3.3 Εσωτερική μονάδα

3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα

3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

4 | Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

4.2 Αναγνώριση
