Üzemeltetési kézikönyv

Daikin Altherma 3 H F+W

EABH16DF6V
EABH16DF9W

EABX16DF6V
EABX16DF9W

EAVH16S18DA6V(G)
EAVH16SU18DA6V
EAVH16S23DA6V(G)
EAVH16SU23DA6V
EAVH16S18DA9W(G)
EAVH16S23DA9W(G)

EAVX16S18DA6V(G)
EAVX16S23DA6V(G)
EAVX16S18DA9W(G)
EAVX16S23DA9W(G)

Üzemeltetési kézikönyv

Daikin Altherma 3 H F+W

Magyar

Tartalomjegyzék

4

Térfűtés/-hűtés

Működési tartomány

4.3

Tartalomjegyzék

1 A dokumentum bemutatása 2
2 A rendszer bemutatása 2

2.1 Az átlagos rendszerelrendezés elemei ..................................... 3

3 Üzemeltetés 3

3.1 Felhasználói felület: Áttekintés.................................................. 3

3.2 Lehetséges képernyők: Áttekintés ............................................ 4

3.2.1 Kezdőképernyő........................................................... 4

3.2.2 Főmenü képernyője .................................................... 4

3.2.3 Célhőmérséklet képernyő ........................................... 5

3.2.4 Értékeket megjelenítő részletképernyő....................... 5

3.3 Az üzemmód BE- vagy KIKAPCSOLÁSA ................................. 6

3.3.1 Vizuális jelzés ............................................................. 6

3.3.2 BE- vagy KIKAPCSOLÁS ........................................... 6

3.4 Térfűtés/térhűtés szabályozása ................................................ 6

3.4.1 A helyiség üzemmód beállítása .................................. 6

3.4.2 A kívánt szobahőmérséklet módosítása ..................... 7

3.4.3 A kívánt kilépő vízhőmérséklet módosítása................ 7

3.5 Használati meleg víz szabályozása .......................................... 7

3.5.1 Újramelegítés üzemmód............................................. 7

3.5.2 Programozott üzemmód.............................................. 8

3.5.3 Programozott + újramelegítés üzemmód.................... 8

3.5.4 A HMV erőteljes üzemmódjának használata .............. 8

3.6 Haladó felhasználási módok ..................................................... 8

3.7 Programozás képernyő: Példa .................................................. 9

3.8 Menüszerkezet: Felhasználói beállítások áttekintése ............... 11

3.9 Szerelői beállítások: a szerelő által kitöltendő táblázatok ......... 12

3.9.1 Beállítás varázsló........................................................ 12

3.9.2 Beállítások menü ........................................................ 12

4 Energiatakarékossági tippek 12
5 Karbantartás és szerelés 12

5.1 Áttekintés: karbantartás és szerelés ......................................... 12

5.2 A kapcsolatfelvételi/ügyfélszolgálati telefonszámok.................. 13

6 Hibaelhárítás 13

6.1 Súgószöveg megjelenítése hibás működés esetén .................. 13

6.2 Jelenség: Fázik (vagy melege van) a nappaliban ..................... 13

6.3 Jelenség: túl hideg víz folyik a csapból ..................................... 14

6.4 Jelenség: a hőszivattyú meghibásodik...................................... 14

6.5 Jelenség: A rendszer bugyborékoló hangokat ad ki a

beüzemelés után ....................................................................... 14

7 Hulladékkezelés 14
8 Szószedet 14

▪ Általános biztonsági óvintézkedések:

▪ Biztonsági tudnivalók, amelyeket el kell olvasnia a rendszer

használata előtt

▪ Formátum: Papír (a beltéri egység dobozában)

▪ Üzemeltetési kézikönyv:

▪ Gyors összefoglaló az egyszerű felhasználásról
▪ Formátum: Papír (a beltéri egység dobozában)

▪ Felhasználói referencia-útmutató:

▪ Részletes, lépésről-lépésre leíró útmutatások és háttér-

információk az alapvető és a haladó felhasználási módokról

▪ Formátum: A digitális fájlok a következő weboldalon találhatók:

http://www.daikineurope.com/support-and-manuals/product­information/

A mellékelt dokumentáció legújabb verzióját a regionális Daikin
webhelyen vagy a szerelőjétől szerezheti be.

Az eredeti dokumentum angol nyelven íródott. A más nyelvű
kiadások ennek fordításai.

Navigációs elemek

A navigációs elemek (például: [4.3]) segítségével meghatározhatja,
hogy a felhasználói felület menüszerkezetén belül éppen hol van.

1 A navigációs elemek engedélyezése: Nyomja meg

a súgó gombot a kezdőképernyőn vagy a főmenü
képernyőjén. A navigációs elemek a képernyő bal
felső sarkában jelennek meg.

2 A navigációs elemek letiltása: Nyomja meg ismét a

súgó gombot.

A navigációs elemekre ez a dokumentum is hivatkozik. Példa:

1 Lépjen a [4.3] ponthoz: Térfűtés/-hűtés >

Működési tartomány.

Ezt a következőképpen teheti meg:

1 A kezdőképernyőről indulva fordítsa el a bal oldali

tekerőkapcsolót, és lépjen a Térfűtés/-hűtés
elemre.

2 Nyomja be a bal oldali tekerőkapcsolót az almenübe

való belépéshez.

3 Fordítsa el a bal oldali tekerőkapcsolót, és lépjen a

Működési tartomány elemre.

1 A dokumentum bemutatása

Köszönjük, hogy megvásárolta ezt a terméket. Kérjük:
▪ Olvassa el alaposan a dokumentációt, mielőtt működtetné a

távirányítót. Csak így garantálható a lehető legjobb teljesítmény.

▪ Kérdezze meg a szerelőt, hogy milyen beállításokat használt a

rendszer üzembe állításakor. Ellenőrizze, hogy kitöltötte-e a
szerelői beállítások táblázatot. Ha nem, kérje meg, hogy pótolja
azt.

▪ Őrizze meg a dokumentációt, később még szükség lehet rá.

Célközönség

Végfelhasználók

Dokumentációkészlet

Ez a dokumentum egy dokumentációkészlet része. A teljes
dokumentációkészlet a következőkből áll:

Üzemeltetési kézikönyv

2

4 Nyomja be a bal oldali tekerőkapcsolót az almenübe

való belépéshez.

2 A rendszer bemutatása

A rendszer az elrendezésétől függően a következőkre képes:
▪ Felmelegíteni egy teret
▪ Lehűteni egy teret (ha van felszerelve fűtő/hűtő hőszivattyú)

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

3 Üzemeltetés

d

a

b

c

e

f

g

BC

A

b

c

a

a

b
c

a b c d e

▪ Használati meleg vizet előállítani (ha fel van szerelve egy HMV-

tartály)

2.1 Az átlagos rendszerelrendezés elemei

A A fő zóna. Példa: Nappali.
B Kiegészítő zóna. Példa: Hálószoba.
C Műszaki helyiség. Példa: Garázs.

a A kültéri egység hőszivattyúja
b A beltéri egység hőszivattyúja
c Használati meleg víz (HMV) tartálya
d A beltéri egység felhasználói felülete
e A szobatermosztát szerepét a távirányító tölti be

f Padlófűtés

g Radiátorok, hőszivattyúkonvektorok vagy

klímakonvektoregységek

INFORMÁCIÓ

A beltéri egység és a használatimelegvíz-tartály (ha be van
szerelve) a beltéri egység típusától függően lehet különálló
vagy egybeépített.

LED Mód Leírás

Kéken villog Készenlét Az egység nem üzemel.
Folyamatos kék

fény
Pirosan villog Hiba Meghibásodás lépett fel.

LCD képernyő

Az LCD képernyőnek rendelkezik alvás funkcióval. Ha 15 percig
nem használja a felhasználói felületet, a képernyő elsötétül. Bármely
gomb megnyomására vagy bármely tekerőkapcsoló elforgatására a
kijelző felébred.

Tekerőkapcsolók és gombok

A tekerőkapcsolókat és a gombokat a következőkre használja:
▪ Az LCD képernyő képernyőin, menüiben és beállításaiban való

mozgás

▪ Értékek beállítása

Üzemeltetés Az egység üzemel.

További információk:

"6.1Súgószöveg megjelenítése
hibás működés esetén"[413].

Elem Leírás

3 Üzemeltetés

a Bal oldali

tekerőkapc
soló

3.1 Felhasználói felület: Áttekintés

A felhasználói felület az alábbi alkatrészekkel rendelkezik:

a Állapotjelző
b LCD képernyő
c Tekerőkapcsolók és gombok

a Állapotjelző
b LCD képernyő
c Tekerőkapcsolók és gombok

Állapotjelző

Az állapotjelzőn található LED-ek világítással vagy villogással
mutatják az egység üzemmódját.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

b Vissza

gomb

c Kezdőképe

rnyő gomb

d Súgó gomb : Nyomja meg, hogy megjelenítse az aktuális

e Jobb oldali

tekerőkapc
soló

Az LCD képernyő egy körívet jelenít meg a kijelző
bal oldalán, amikor használni lehet a bal oldali
tekerőkapcsolót.

▪ : Fordítsa el, majd nyomja be a bal oldali

tekerőkapcsolót. Navigáljon a
menüszerkezetben.

▪ : Fordítsa el a bal oldali tekerőkapcsolót.

Válasszon ki egy menüelemet.

▪ : Nyomja be a bal oldali tekerőkapcsolót.

Erősítse meg a választását, vagy lépjen az
egyik almenüre.

: Nyomja meg, hogy 1 fokozatot visszalépjen a

menüszerkezetben.

: Nyomja meg a kezdőképernyőre való

visszatéréshez.

oldalhoz kapcsolódó súgószöveget (ha elérhető).
Az LCD képernyő egy körívet jelenít meg a kijelző

jobb oldalán, amikor használni lehet a jobb oldali
tekerőkapcsolót.

▪ : Fordítsa el, majd nyomja be a jobb

oldali tekerőkapcsolót. Módosítsa a képernyő
jobb oldalán látható értékeket vagy
beállításokat.

▪ : Fordítsa el a jobb oldali

tekerőkapcsolót. Lépjen végig a lehetséges
értékeken és beállításokon.

▪ : Nyomja be a jobb oldali

tekerőkapcsolót. Erősítse meg a választását, és
lépjen a következő menüelemre.

Üzemeltetési kézikönyv

3

3 Üzemeltetés

+

–

a

OR

b

c

c2

c4

c1

c3

6

1.6
bar

18 Feb 2018

22:19

55

45

21

35

f

i

j

h

g

e

d

a

b

c

21

21

a2

a3

a1

b1

b2

g3

g1

g4

g2

h3

h1

h2

i1

i2

3.2 Lehetséges képernyők: Áttekintés

A következő képernyőkkel találkozhat a leggyakrabban:

Elem Leírás

Beltéri

b1 Beltéri egység:

egység /
használatim
elegvíz-

▪ : Álló beltéri egység beépített tartállyal

tartály

▪ : Falra szerelt beltéri egység különálló

tartállyal

▪ : Falra szerelt beltéri egység

b2 Víznyomás

Helyiség
üzemmód

c

▪ : Hűtés

▪ : Fűtés

Fertőtleníté
s / Erőteljes

d

▪ : A fertőtlenítés üzemmód aktív

▪ : Az erőteljes üzemeltetés aktív

Dátum / idő e Aktuális dátum és idő
Szünnap f

Fő zóna

: A szünnap üzemmód aktív

g1 Hőkibocsátó típusa:

▪ : Padlófűtés

▪ : Klímakonvektor

▪ : Radiátor

g2 Kilépő vízhőmérséklet célhőmérséklete

a Kezdőképernyő
b Főmenü képernyője
c Alképernyők:

c1: Célhőmérséklet képernyő
c2: Értékeket megjelenítő részletképernyő
c3: Az időjárásfüggő görbét tartalmazó képernyő
c4: A programot megjelenítő képernyő

3.2.1 Kezdőképernyő

Nyomja meg a gombot a kezdőképernyőre való visszatéréshez. Itt
egy áttekintést láthat az egység beállításairól, valamint a szoba- és a
célhőmérsékletet. A kezdőképernyőn csak a beállításokra vonatkozó
szimbólumok jelennek meg.

Kiegészítő
zóna

g3 Szobatermosztát típusa:

▪ : Daikin szobatermosztátként használt

felhasználói felület
▪ : Külső vezérlés
▪ Elrejtve: Kilépő vízhőmérséklet szabályozása

g4 A mért szobahőmérséklet
h1 Hőkibocsátó típusa:

▪ : Padlófűtés

▪ : Klímakonvektor

▪ : Radiátor

h2 Kilépő vízhőmérséklet célhőmérséklete
h3 Szobatermosztát típusa:

▪ : Külső vezérlés
▪ Elrejtve: Kilépő vízhőmérséklet szabályozása

Használati
meleg víz

Lehetséges műveletek ezen a képernyőn

Léptetés a főmenü listájában.

Hiba j

Ugrás a főmenü képernyőjére.
Navigációs elemek engedélyezése/letiltása.

Elem Leírás

A hőmérsékletek egy-egy kör belsejében jelennek
meg. Ha a kör szürke, a megfelelő üzemmód
(például: térfűtés) nem aktív.

Kültéri
egység

Üzemeltetési kézikönyv

4

a1

a2

a3 A mért környezeti hőmérséklet

: Kültéri egység

: A csendes üzemmód aktív

3.2.2 Főmenü képernyője

Amikor a kezdőképernyőn van, nyomja be ( ) vagy fordítsa el
( ) a bal oldali tekerőkapcsolót a főmenü képernyőjének
megnyitásához. A főmenüből elérheti a különböző célhőmérséklet
képernyőket és almenüket.

i1

: Használati meleg víz

i2 A mért tartályhőmérséklet

vagy : Meghibásodás lépett fel
További információk: "6.1Súgószöveg

megjelenítése hibás működés esetén"[413].

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

a

2

Fő zóna

Kiegészítő zóna

Szoba

Meghibásodás

Térfűtés/-hűtés

+

–

21°C

1

Szoba

+

–

35°C

2

Fő zóna

+

–

45°C

3

Kiegészítő zóna

+

–

50°C

5

Tartály

a1

d

+

–

d

e

d

e

c

a2

b1

b2

a bc

a bc

7.2.1

Idő/dátum

Óra

11

30

Perc

a Kiválasztott almenü

Lehetséges műveletek ezen a képernyőn

Léptetés a listában.
Belépés az almenübe.
Navigációs elemek engedélyezése/letiltása.

Almenü Leírás

[0]

vagy

Meghibásodás

[1]

Szoba

[2]

Fő zóna

[3]

Kiegészítő zóna

[4]

Térfűtés/-hűtés

[5]

Tartály

[7]

Felhasználói

beállítások

[8]

Információ

[9]

Szerelői

beállítások

[A]

Beüzemelés

[B]

Felhasználói

profil

[C]

Üzemeltetés

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

Korlátozás: Csak meghibásodás
esetén jelenik meg.

További információk: "6.1Súgószöveg

megjelenítése hibás működés
esetén"[413].

Korlátozás: Csak akkor jelenik meg,
ha a beltéri egységhez csatlakoztatva
van egy szobatermosztát.

A szobahőmérséklet beállítása.
A fő zóna kibocsátótípusának

megfelelő szimbólumot jeleníti meg.
A fő zóna kilépő vízhőmérsékletének

beállítása.
Korlátozás: Csak akkor jelenik meg,

ha két kilépő vízhőmérsékleti zóna
van. A kiegészítő zóna
kibocsátótípusának megfelelő
szimbólumot jeleníti meg.

A kiegészítő zóna kilépő
vízhőmérsékletének beállítása (ha
van).

Az egységre vonatkozó szimbólumot
jeleníti meg.

Az egység fűtés üzemmódra vagy
hűtés üzemmódra állítása. A csak
fűtésre alkalmas modelleknél nem
lehet módosítani az üzemmódot.

Korlátozás: Csak akkor jelenik meg,
ha van használatimelegvíz-tartály.

A használatimelegvíz-tartály
hőmérsékletének beállítása.

Hozzáférést biztosít a felhasználói
beállításokhoz, például a szünnap
üzemmódhoz és a csendes
üzemmódhoz.

Adatokat és információkat jelenít meg
a beltéri egységről.

Korlátozás: Csak a szerelőnek.
Hozzáférést biztosít a speciális

beállításokhoz.
Korlátozás: Csak a szerelőnek.

Tesztek és karbantartás végrehajtása.
Az aktív felhasználói profil

megváltoztatása.

A fűtés/hűtés funkció és a használati
meleg víz előkészítésének be- vagy
kikapcsolása.

3 Üzemeltetés

3.2.3 Célhőmérséklet képernyő

A célhőmérséklet képernyője az olyan rendszerösszetevőket
bemutató képernyőkön jelenik meg, amelyeknél szükség van a
célhőmérsékletre.

Példák

[1] A szobahőmérséklet
képernyője

[3] A kiegészítő zóna képernyője

Magyarázat

Lehetséges műveletek ezen a képernyőn

Léptetés az almenü listájában.
Ugrás az almenüre.
A kívánt hőmérséklet módosítása és automatikus

alkalmazása.

Elem Leírás

Minimális hőmérséklet a1 Az egység állítja be

Maximális hőmérséklet b1 Az egység állítja be

Aktuális hőmérséklet c Az egység méri
Kívánt hőmérséklet d A növeléséhez/

Almenü e Az almenüre való ugráshoz

3.2.4 Értékeket megjelenítő részletképernyő

[2] A fő zóna képernyője

[5] A tartályhőmérséklet
képernyője

a2 A szerelő korlátozza

b2 A szerelő korlátozza

csökkentéséhez fordítsa el a
jobb oldali tekerőkapcsolót.

fordítsa el vagy nyomja be a
bal oldali tekerőkapcsolót.

Példa:

a Beállítások
b Értékek
c Kijelölt beállítás és érték

Üzemeltetési kézikönyv

5

3 Üzemeltetés

1.6

bar

55

21

35

45

a

1.6
bar

55

21

35

45

b

1.6
bar

55

21

35

45

c

1.6
bar

55

21

35

45

d

1.6
bar

55

21

35

45

e

1.6
bar

55

21

35

45

f

Üzemeltetés

Szoba

Térfűtés/-hűtés

Be

Be

C.1

Üzemeltetés

Térfűtés/-hűtés

Tartály

Ki

Be

Be

Szoba

C.2

Üzemeltetés

Tartály

Ki

Be

Térfűtés/-hűtés

C.3

Lehetséges műveletek ezen a képernyőn

Léptetés a beállítások listájában.
Az érték módosítása.
A következő beállításra való lépés.
A változtatások megerősítése és továbblépés.

3.3 Az üzemmód BE- vagy KIKAPCSOLÁSA

3.3.1 Vizuális jelzés

Az egység bizonyos funkciói külön-külön is engedélyezhetők vagy
letilthatók. Ha egy funkció le van tiltva, a megfelelő hőmérsékleti ikon
szürkén jelenik meg a kezdőképernyőn.

Szobahőmérséklet-szabályozás

a Szobahőmérséklet-szabályozás BE

b Szobahőmérséklet-szabályozás KI

Térfűtés/térhűtés üzemmód

3.3.2 BE- vagy KIKAPCSOLÁS

Szobahőmérséklet-szabályozás

1 Lépjen a [C.1] pontra: Üzemeltetés > Szoba.

2 Állítsa az üzemmódot a következőre: Be vagy Ki.

Térfűtés/térhűtés üzemmód

TÁJÉKOZTATÁS
Szobai fagyvédelem. A szobai fagyvédelem működése –

ha engedélyezve van – akkor is aktiválódhat, ha
KIKAPCSOLJA a térfűtési/hűtési üzemmódot ([C.2]:
Üzemeltetés > Térfűtés/-hűtés). A kilépő
vízhőmérséklet szabályozása és a külső
szobatermosztátos szabályozás esetén azonban a
védelem NEM biztosított.

TÁJÉKOZTATÁS
Vízcső befagyásának megelőzése. A vízcső

befagyásának megelőzése – ha engedélyezve van – akkor
is aktív marad, ha KIKAPCSOLJA a térfűtési/hűtési
üzemmódot ([C.2]: Üzemeltetés > Térfűtés/-hűtés).

1 Lépjen a [C.2] pontra: Üzemeltetés > Térfűtés/-

hűtés.

Tartályfűtési üzemmód

c Térfűtés/térhűtés üzemmód BE

d Térfűtés/térhűtés üzemmód KI

e Tartályfűtési üzemmód BE

f Tartályfűtési üzemmód KI

2 Állítsa az üzemmódot a következőre: Be vagy Ki.

Tartályfűtési üzemmód

TÁJÉKOZTATÁS
Fertőtlenítési üzemmód. A fertőtlenítési üzemmód akkor

is aktív marad, ha KIKAPCSOLJA a tartályfűtési
üzemmódot ([C.3]: Üzemeltetés > Tartály). Ha azonban
a fertőtlenítés futása közben kapcsolja KI, megjelenik egy
AH hibakód.

1 Lépjen a [C.3] pontra: Üzemeltetés > Tartály.

2 Állítsa az üzemmódot a következőre: Be vagy Ki.

3.4 Térfűtés/térhűtés szabályozása

3.4.1 A helyiség üzemmód beállítása

A helyiség üzemmódok bemutatása

Az egysége lehet egy fűtő vagy fűtő/hűtő modell is:
▪ Ha az egység egy fűtő modell, képes felmelegíteni az adott teret.

Üzemeltetési kézikönyv

6

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

3 Üzemeltetés

Szoba

1

+

–

21°C

1

a b

Szoba

Fő zóna

2

Kiegészítő zóna

3

+

–

35°C

2

a b

Fő zóna

+

–

45°C

3

a b

Kiegészítő zóna

▪ Ha az egység egy fűtő/hűtő modell, képes felmelegíteni vagy

lehűteni az adott teret. Önnek kell meghatároznia a rendszer
számára, hogy melyik üzemmódot használja.

Ha meg szeretné határozni, hogy a rendszer melyik helyiség
üzemmódot használja, a következőket teheti:

Művelet… Hely

Annak ellenőrzése, hogy a rendszer melyik
helyiség üzemmódot használja éppen.

A helyiség üzemmód végleges beállítása. Főmenü
Az automatikus módváltás korlátozása a

havi program alapján.

A kívánt helyiség üzemmód beállítása

1 Lépjen a [4.1] pontra: Térfűtés/-hűtés > Üzemmód
2 Válassza a következő opciók egyikét:

▪ Fűtés: Csak fűtés üzemmód

▪ Hűtés: Csak hűtés üzemmód

▪ Automatikus: Az üzemmód (fűtés és hűtés)

automatikusan változik a kültéri hőmérséklet
alapján. Havi korlátozás a következő szerint:
Üzemmód program [4.2].

Az automatikus módváltás program szerinti korlátozása
Feltételek: A helyiség üzemmódot Automatikus értékre kell állítani.

1 Lépjen a [4.2] pontra: Térfűtés/-hűtés > Üzemmód

program.

2 Válasszon egy hónapot.
3 Minden hónapnál válasszon egy lehetőséget:

▪ Változtatható: Nincs korlátozva

▪ Csak fűtés: Korlátozott

▪ Csak hűtés: Korlátozott

4 Erősítse meg a változtatásokat.

Kezdőképernyő

A programozott működést megakadályozhatja, ha (átmenetileg)
kikapcsolja a programozást.

A hőmérséklet programozásának kikapcsolása

1 Lépjen az [1.1] pontra: Szoba > Program.
2 Válassza ki a Nem lehetőséget.

3.4.3 A kívánt kilépő vízhőmérséklet módosítása

INFORMÁCIÓ

A kilépő víz a hőkibocsátókhoz küldött víz. A kívánt kilépő
vízhőmérsékletet a szerelő határozza meg a hőkibocsátó
típusának megfelelően. A kilépő vízhőmérsékletet csak
problémák esetén módosítsa.

A kilépő víz célhőmérsékletének képernyőjén leolvashatja és
beállíthatja a kívánt kilépő vízhőmérsékletet.

1 Lépjen a [2]: Fő zóna vagy [3]: Kiegészítő zóna

pontra.

2 A kívánt kilépő vízhőmérsékletet beállítása.

3.4.2 A kívánt szobahőmérséklet módosítása

A szobahőmérséklet szabályozása közben használhatja a szoba
célhőmérséklete képernyőt a kívánt szobahőmérséklet
leolvasásához és beállításához.

1 Lépjen az [1] pontra: Szoba.

2 Állítsa be a kívánt szobahőmérsékletet.

a A tényleges szobahőmérséklet
b A kívánt szobahőmérséklet

Ha a programozás be van kapcsolva a kívánt szobahőmérséklet
módosítása után

▪ A hőmérséklet ugyanaz marad, amíg nincs programozott művelet.
▪ Valahányszor programozott művelet történik, a kívánt

szobahőmérséklet visszatér a programozott értékre.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

a A tényleges kilépő vízhőmérséklet
b A kívánt kilépő vízhőmérséklet

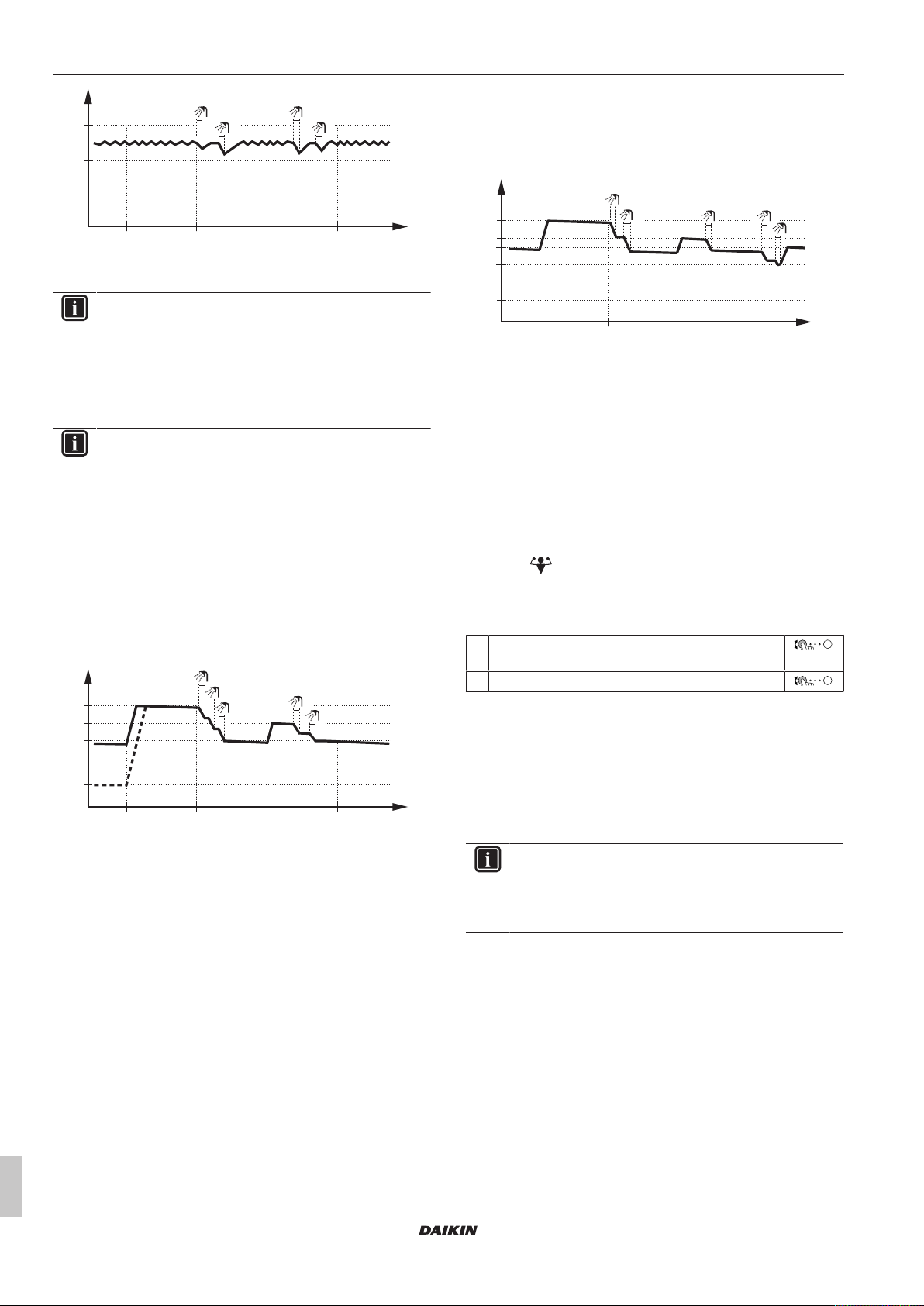

3.5 Használati meleg víz szabályozása

3.5.1 Újramelegítés üzemmód

Újramelegítési üzemmódban a HMV-tartály folyamatosan melegszik
fel a kezdőképernyőn megjelenő hőmérsékletre (például: 50°C),
amikor a hőmérséklet egy bizonyos érték alá esik.

Üzemeltetési kézikönyv

7

3 Üzemeltetés

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

T

t

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

5

T

t

t

T

t

60°C

00:00 07:00

50°C
45°C

15°C

14:00 21:00

35°C

1

2

4

5

3

TtHMV-tartályhőmérséklete

t Idő

INFORMÁCIÓ

A térfűtés teljesítménycsökkenési kockázata a belső
segédfűtőelemmel nem rendelkező használatimelegvíz­tartályok esetén: A használati meleg víz gyakori
működtetése esetén a térfűtés/-hűtés gyakran és hosszú
időkre kimaradhat, ha a következőt választja:

Tartály > Felfűtés mód > Csak újramelegítés.

INFORMÁCIÓ

A teljesítménycsökkenési és kényelmi problémák
kockázata jelentősen megnő, ha a HMV-tartály üzemmódja
újramelegítés. Az újramelegítés üzemmód gyakori
előfordulása esetén a térfűtés/térhűtés funkció
rendszeresen megszakad.

3.5.2 Programozott üzemmód

Programozott üzemmódban a HMV-tartály a programnak
megfelelően biztosít meleg vizet. A tartályban a meleg víz
előállítására az éjszakai időszak a legalkalmasabb, mivel ilyenkor
kevesebb térfűtésre van szükség.

Példa:

alá süllyed (=újramelegítési tartályhőmérséklet – hiszterézis értéke;
például: 35°C), a HMV-tartály felmelegszik az újramelegítési
célhőmérsékletre (például: 45°C). Ez biztosítja, hogy egy minimális
mennyiségű meleg víz mindig rendelkezésre álljon.

Példa:

TtHasználati melegvíz-tartály hőmérséklet

t Idő

3.5.4 A HMV erőteljes üzemmódjának használata

Az erőteljes üzemeltetés bemutatása

Az Erőteljes üzemeltetés lehetővé teszi, hogy a használati
meleg vizet a kiegészítő fűtőelem vagy a segédfűtőelem melegítse.
Az üzemmódot olyan napokon használja, amikor a szokásosnál
nagyobb a melegvízhasználat mértéke.

Annak ellenőrzése, hogy az erőteljes üzemeltetés aktív-e

Ha látja a ikont a kezdőképernyőn, az erőteljes üzemeltetés
aktív.

Az Erőteljes üzemeltetés a következőképpen kapcsolható be és
ki:

1 Lépjen az [5.1] pontra: Tartály > Erőteljes

üzemeltetés

2 Kapcsolja Ki vagy Be az erőteljes üzemeltetést.

TtHMV-tartályhőmérséklete

t Idő

▪ Kezdetben a HMV-tartály hőmérséklete megegyezik a HMV-

tartályba belépő használati víz hőmérsékletével (például: 15°C).

▪ A HMV-tartály 00:00-kor a beprogramozott ütemezésnek

megfelelően elkezdi felmelegíteni a vizet az előre megadott
értékre (például: Kényelmi = 60°C).

▪ Reggel aztán a vízhasználat következtében a HMV-tartály

hőmérséklete lecsökken.

▪ A HMV-tartály 14:00-kor a beprogramozott ütemezésnek

megfelelően elkezdi felmelegíteni a vizet az előre megadott
értékre (például: Gazdaságos = 50°C). Ismét rendelkezésre áll
meleg víz.

▪ Délután és este a vízhasználat következtében a HMV-tartály

hőmérséklete ismét lecsökken.

▪ Másnap 00:00-tól a folyamat elölről kezdődik.

3.5.3 Programozott + újramelegítés üzemmód

Programozott + újramelegítés üzemmódban a használati meleg víz
szabályozása ugyanúgy történik, mint programozott üzemmódban.
Ha azonban a HMV-tartály hőmérséklete egy előre megadott érték

Üzemeltetési kézikönyv

8

Használati példa: Azonnal több meleg vízre van szüksége

A következő helyzetben van:
▪ Már elhasználta a használati meleg víz nagy részét.
▪ Nem tud várni a következő programozott műveletig, amely

felmelegíti a használatimelegvíz-tartályt.

Ekkor aktiválhatja az erőteljes működést. A használatimelegvíz­tartály elkezdi felfűteni a vizet Kényelmi hőmérsékletre.

INFORMÁCIÓ

A térfűtési/-hűtési és teljesítménycsökkenési problémák
kockázata jelentősen megnő, ha az erőteljes üzemeltetés
aktív. A használati meleg víz gyakori működtetése esetén
a térfűtés/-hűtés gyakran és hosszú időkre kimaradhat.

3.6 Haladó felhasználási módok

A menüszerkezetben leolvasható és szerkeszthető információ
mennyisége a felhasználói jogosultsági szinttől függ:

▪ Felhasználó: Normál mód

▪ Haladó felhasználó: Több információt olvashat le és

szerkeszthet

A felhasználói jogosultsági szint módosítása

A felhasználói jogosultsági szintet a következőképp módosíthatja:

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

3 Üzemeltetés

Felhasználói profil

B

0000

Felhasználó

1234

Haladó felhasználó

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

Törlés

Átnevezés
Kiválasztás

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

C

Törlés

Szerkesztés

Másolás

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

Törlés

Szerkesztés

Másolás

1 Lépjen a [B] pontra: Felhasználói profil.

2 Adja meg a felhasználói jogosultsági szintnek

—

megfelelő PIN-kódot.
▪ Böngéssze végig a számjegyek listáját, és

módosítsa a kiválasztott számjegyet.
▪ Mozgassa a kurzort balról jobbra.
▪ Erősítse meg a PIN-kódot, és lépjen tovább.

A felhasználó PIN-kódja A Felhasználó PIN-kódja 0000.

A haladó felhasználó PIN-kódja

A Haladó felhasználó PIN-kódja 1234. Most már láthatóvá váltak
a további menüpontok.

Ugrás a programra

1 Lépjen az [1.1] pontra: Szoba > Program.
2 Állítsa a programozást a következőre: Igen.
3 Lépjen az [1.2] pontra: Szoba > Fűtés program.

A heti program tartalmának törlése

1 Válassza ki az aktuális program nevét.

2 Válassza ki a Törlés lehetőséget.

3 Válassza az OK gombot a megerősítéshez.

A napi program tartalmának törlése

1 Válassza ki a napot, amelynek a tartalmát törölni

szeretné. Például: Péntek

3.7 Programozás képernyő: Példa

Ez a példa bemutatja, hogyan lehet beállítani a fő zóna
szobahőmérséklet-programját fűtési módban.

INFORMÁCIÓ

Az egyéb programok megadása hasonló módon történik.

A program beállításának áttekintése
Példa: A következő programot szeretné létrehozni:

Előfeltétel: A szobahőmérséklet-program csak akkor érhető el, ha a

szobatermosztátos szabályozás aktív. Ha a kilépő vízhőmérséklet
szabályozása aktív, a fő zóna programját állíthatja be helyette.

1 Lépjen a programra.
2 (opcionális) Törölje ki a teljes hét vagy a kiválasztott nap

programjának tartalmát.

3 Állítsa be a Hétfő programot.
4 Másolja a programot a többi hétköznapra.
5 Állítsa be a Szombat programot, és másolja át Vasárnap

számára is.

6 Nevezze el a programot.

2 Válassza ki a Törlés lehetőséget.

3 Válassza az OK gombot a megerősítéshez.

A Hétfő program beállítása

1 Válassza ki a Hétfő lehetőséget.

2 Válassza ki a Szerkesztés lehetőséget.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

Üzemeltetési kézikönyv

9

3 Üzemeltetés

0

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

--

21°C

12 24

Hé

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

Törlés

Szerkesztés

Másolás

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

C

Törlés

Szerkesztés

Másolás

Beillesztés

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

C

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

C

0

8:00

23:00

--:--

21°C

18°C

--

12 24

Szo

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

C

Hé

Szo

Sze

Pé

Csü

Ke

Vas

Egyéni program1

Törlés

Átnevezés

Kiválasztás

3 A bal oldali tekerőkapcsoló segítségével válasszon

ki egy bejegyzést, és szerkessze a bejegyzést a jobb
oldali tekerőkapcsolóval. Minden napra legfeljebb 6
műveletet programozhat be. A sávon a magas
hőmérsékletnek sötétebb színe van, mint az
alacsonynak.

Megjegyzés: Egy művelet törléséhez az idejét az
előző művelet idejeként állítsa be.

4 Erősítse meg a változtatásokat.

Eredmény: A hétfői program be van állítva. Az

utolsó művelet értéke a következő beprogramozott
műveletig érvényes. Ebben a példában a hétfő az
első beprogramozott nap. Ezért az utolsó
beprogramozott művelet a következő hétfő első
műveletéig érvényes.

A program másolása a többi hétköznapra

1 Válassza ki a Hétfő lehetőséget.

5 Ismételje meg ezt a műveletet a többi hétköznapnál.

A Szombat program beállítása és átmásolása Vasárnap
számára

1 Válassza ki a Szombat lehetőséget.
2 Válassza ki a Szerkesztés lehetőséget.
3 A bal oldali tekerőkapcsoló segítségével válasszon

ki egy bejegyzést, és szerkessze a bejegyzést a jobb
oldali tekerőkapcsolóval.

4 Erősítse meg a változtatásokat.
5 Válassza ki a Szombat lehetőséget.
6 Válassza ki a Másolás lehetőséget.
7 Válassza ki a Vasárnap lehetőséget.
8 Válassza ki a Beillesztés lehetőséget.

Eredmény:

—

2 Válassza ki a Másolás lehetőséget.

Eredmény: A másolt nap mellett megjelenik a C jel.

3 Válassza ki a Kedd lehetőséget.

4 Válassza ki a Beillesztés lehetőséget.

Eredmény:

A program átnevezése

1 Válassza ki az aktuális program nevét.

2 Válassza ki a Átnevezés lehetőséget.

3 (opcionális) Az aktuális programnév törléséhez

tallózzon a karakterlistában a ← lehetőséghez, majd
nyomja meg az előző karakter eltávolításához.
Ismételje meg a törlést a programnév minden egyes
karakterével.

4 Az aktuális program elnevezéséhez tallózzon a

karakterlistában, és erősítse meg a kiválasztott
karaktereket. A program neve maximum
15karakterből állhat.

5 Erősítse meg az új nevet.

Üzemeltetési kézikönyv

10

INFORMÁCIÓ

Nem mindegyik program nevezhető át.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

3.8 Menüszerkezet: Felhasználói beállítások áttekintése

[1]

Szoba

Szobai érzékelő eltolása

Hőm. tart. beállítás

Fagymentesítés

Hűtés program

Fűtés program

Program

[2]

Fő zóna

Program
Fűtés program

Célhőm.mód

Hűtés program

Fűtési IF görbe
Hűtési IF görbe

[3]

Kiegészítő zóna

Program
Fűtés program

Célhőm.mód

Hűtés program

Fűtési IF görbe
Hűtési IF görbe

[4]

Térfűtés/-hűtés

Üzemmód
Üzemmód program

[5]

Tartály

Erőteljes üzemeltetés
Kényelmi célhőmérséklet
Gazdaságos célhőmérséklet
Újramelegítés célhőmérséklet
Program

[7]

Felhasználói beállítások
Nyelv

Idő/dátum
Szabadság
Csendes
Elektromos áram ára
Gáz ára

[8]

Információ
Energiaadatok

Hibaelőzmények
Forgalmazóval kapcsolatos információk
Érzékelők
Működtető egységek
Üzemmódok
Névjegy
Csatlakozás állapota

[B]

Felhasználói profil

[C]

Üzemeltetés

Szoba
Térfűtés/-hűtés
Tartály

[1.4]

Fagymentesítés

Aktiválás
Szoba célhőmérséklete

[1.5]

Hőm. tart. beállítás

Fűtési minimum
Fűtési maximum
Hűtési minimum
Hűtési maximum

[7.2]

Idő/dátum

Óra
Perc
Év
Hónap
Nap
Nyári időszámítás
Formátum

[7.3]

Szabadság

Aktiválás
Ekkortól:
Eddig:

[7.4]

Csendes

Aktiválás
Program

[7.5]

Elektromos áram ára

Magas
Közepes
Alacsony
Program

[8.1]

Energiaadatok

Elektromos bemenet
Előállított hő

(*)

(*)

(*)

(*)

(*)

(*)

(*)

(*)

(*) Csak visszafordítható modellek esetén alkalmazható, vagy csak fűtésre alkalmas modellek+átalakítókészlet esetén

INFORMÁCIÓ

A beállítások a kiválasztott szerelői beállításoktól és az
egység típusától függően láthatók/nem láthatók.

Célhőmérséklet képernyője

3 Üzemeltetés

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

Üzemeltetési kézikönyv

11

4 Energiatakarékossági tippek

3.9 Szerelői beállítások: a szerelő által kitöltendő táblázatok

3.9.1 Beállítás varázsló

Beállítás Töltse ki…

Rendszer

Beltéri egység típusa (csak

olvasható)

Kiegészítő fűtőelem típusa

[9.3.1]

Használati meleg víz [9.2.1]
Vészüzem [9.5]
Zónák száma [4.4]

Kiegészítő fűtőelem

Feszültség [9.3.2]
Beállítás [9.3.3]

Teljesítmény –1. fokozat

[9.3.4]

Kiegészítő teljesítmény –
2. fokozat [9.3.5] (ha

alkalmazható)

Fő zóna

Hőleadó típusa [2.7]
Vezérlés [2.9]
Célhőm.mód [2.4]
Program [2.1]

Kiegészítő zóna (csak ha a [4.4] = 1)

Hőleadó típusa [3.7]
Vezérlés (csak olvasható) [3.9]
Célhőm.mód [3.4]
Program [3.1]

Tartály

Felfűtés mód [5.6]

Kényelmi célhőmérséklet

[5.2]

Gazdaságos célhőmérséklet

[5.3]

Újramelegítés
célhőmérséklet [5.4]

4 Energiatakarékossági tippek

Tippek a szobahőmérséklettel kapcsolatban

▪ Győződjön meg róla, hogy a kívánt szobahőmérséklet SOHA ne

legyen túl magas (fűtés módban) vagy túl alacsony (hűtés
módban), de MINDIG legyen az igényeinek megfelelő. +/- egy fok
6%-os költségmegtakarítást, illetve -növekedést jelent fűtés és
hűtés esetén is.

▪ NE növelje/csökkentse a kívánt szobahőmérsékletet azért, hogy

felgyorsítsa a térfűtést vagy -hűtést. Ettől NEM fog gyorsabban
felmelegedni/lehűlni a szoba.

▪ Ha a rendszer elrendezése lassú hőkibocsátókat tartalmaz

(például padlófűtés esetében), kerülje a nagy ingadozásokat a
kívánt szobahőmérsékletben, és NE engedje, hogy a szoba
hőmérséklete túl magasra nőjön vagy túl alacsonyra essen. A
szoba ismételt felmelegítése/lehűtése sok időbe és energiába
kerül.

▪ Szokásos térfűtési és -hűtési igényeihez használjon heti

programot. Ha szükséges, könnyen eltérhet a programtól:
▪ Rövid időszakokra felülírhatja a programozott

szobahőmérsékletet a következő programozott műveletig.
Példa: Ha összejövetelt tart, vagy elhagyja a házat néhány
órára.

▪ Hosszabb időszakokra használja a szabadság üzemmódot.

Tippek a HMV-tartály hőmérsékletével kapcsolatban

▪ Szokásos használati meleg víz igényeihez használjon heti

programot (csak programozott módban).
▪ Magasabb előre beállított értéket adjon meg a HMV-tartály

éjszakaihőmérsékletéhez (Kényelmi = magasabb HMV-tartály
hőmérséklet), mert akkor kevesebb térfűtésre van szükség.

▪ Ha nem elég egyszer, éjszaka felmelegíteni a HMV-tartályt,

programozza úgy, hogy az még egyszer felmelegedjen
napközben egy előre beállított értékre (Gazdaságos =
alacsonyabb HMV-tartály hőmérséklet).

▪ NE állítsa túl magasra a HMV-tartály hőmérsékletét. Példa: A

beszerelést követően csökkentse minden nap 1°C-kal a HMV­tartály hőmérsékletét, és ellenőrizze, hogy így is elegendő meleg
víz áll-e rendelkezésre.

▪ Úgy hozza létre a programot, hogy csak akkor legyen

bekapcsolva a használatimelegvíz-szivattyú napközben, amikor
feltétlenül szükség van azonnali meleg vízre. Példa: Reggelente
és esténként.

3.9.2 Beállítások menü

Beállítás Töltse ki…

Fő zóna

Termosztát típusa [2.A]

Kiegészítő zóna (ha van)

Termosztát típusa [3.A]

Információ

Forgalmazóval kapcsolatos
információk [8.3]

Üzemeltetési kézikönyv

12

5 Karbantartás és szerelés

5.1 Áttekintés: karbantartás és szerelés

A szerelőnek évente karbantartást kell fizetnie. A kapcsolatfelvétel/
ügyfélszolgálat számát a felhasználói felületen találja.

A végfelhasználófeladatai:
▪ Tartsa tisztán az egység környezetét.
▪ Tisztán tartani a felhasználói felületet egy puha, nedves

törlőruhával. NE használjon tisztítószereket.

▪ Rendszeresen ellenőrizze, hogy a víznyomás 1bar felett van-e.

Hűtőközeg

Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz.
A gázokat NE engedje a légkörbe.

Hűtőközeg típusa: R32
Globális felmelegedési potenciál (GWP): 675

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

6 Hibaelhárítás

TÁJÉKOZTATÁS

A fluortartalmú, üvegházhatást okozó gázokra vonatkozó
jogi szabályok szerint az egységbe töltött hűtőközeget
tömeg és CO2 kibocsátás egyenérték alapján is fel kell
tüntetni.

Képlet a CO2egyenértékű kibocsátás tonnában
kifejezett számításához: Hűtőközeg GWP értéke × a

betöltött hűtőközeg teljes mennyiségével [kg-ban]/1000
További információkért forduljon a szerelőhöz.

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben
tűzveszélyes.

FIGYELEM

A berendezést olyan helyiségben kell tárolni, ahol nem
működik állandó gyújtóforrás (például: nyílt láng, működő
gázkészülék vagy elektromos fűtőberendezés).

FIGYELEM

▪ TILOS átlyukasztani vagy égésnek kitenni a

hűtöközeget keringető alkatrészeket.

▪ A jégmentesítő folyamat felgyorsításához vagy a

tisztításhoz kizárólag a gyártó által javasolt eszközöket
használja, más anyagot vagy eljárást TILOS használni.

▪ Felhívjuk figyelmét, hogy a hűtőközeg szagtalan.

FIGYELEM

Az egységben használt hűtőközeg kis mértékben
tűzveszélyes, de általában NEM szokott szivárgás fellépni.
Ha hűtőközeg-szivárgás miatt a szoba levegőjébe
hűtőközeg kerül, és az nyílt lánggal vagy fűtőszállal
érintkezik, az tüzet okozhat és ártalmas gázok
keletkezhetnek.

Kapcsoljon ki minden tűzveszélyes fűtőkészüléket,
szellőztesse ki a helyiséget, és lépjen kapcsolatba a
klímaberendezést forgalmazó márkaképviselettel.

Az egységet addig NEM szabad ilyenkor használni, amíg
azt a szakaszt, ahol a hűtőközeg szivárog, egy
szakképzett szerelő meg nem javította.

A következőképpen jeleníthet meg egy rövid és egy hosszú leírást a
hibáról:

1 Nyomja be a bal oldali tekerőkapcsolót a főmenü

megnyitásához, és lépjen a Meghibásodás elemre.
Eredmény: A képernyőn megjelenik a hiba rövid

leírása és a hibakód.

2 Nyomja meg a gombot a hibaképernyőn.

Eredmény: A képernyőn megjelenik a hiba hosszú

leírása.

6.2 Jelenség: Fázik (vagy melege van) a nappaliban

Lehetséges ok Teendő

A kívánt szobahőmérséklet túl
alacsony (magas).

A kívánt szobahőmérséklet nem
érhető el.

Az időjárásfüggő görbe nem
megfelelően van beállítva.

Csökkentse (növelje) a kívánt
szobahőmérsékletet. Lásd: "A

kívánt szobahőmérséklet
módosítása"[47].

Ha a probléma naponta
megismétlődik, tegye a
következők egyikét:

▪ Csökkentse (növelje) az előre

beállított szobahőmérséklet­értéket. Lásd a felhasználói
referencia-útmutatót.

▪ Módosítsa a

szobahőmérséklet
programozását. Lásd:

"3.7 Programozás képernyő:
Példa"[49].

Növelje a kívánt kilépő
vízhőmérsékletet a hőkibocsátó
típusának megfelelően. Lásd: "A

kívánt kilépő vízhőmérséklet
módosítása"[47].

Állítsa be az időjárásfüggő
görbét. Lásd a felhasználói
referencia-útmutatót.

5.2 A kapcsolatfelvételi/ ügyfélszolgálati telefonszámok

1 Lépjen a [8.3] ponthoz: Információ >

Forgalmazóval kapcsolatos információk.

6 Hibaelhárítás

Kapcsolatfelvétel

Ha az alább felsorolt jelenségeket tapasztalja, Ön is megkísérelheti
a hibaelhárítást. Minden más esetben forduljon szerelőjéhez. A
kapcsolatfelvétel/ügyfélszolgálat számát a felhasználói felületen
találja.

6.1 Súgószöveg megjelenítése hibás működés esetén

Hibás működés esetén a súlyosságtól függően a következő fog
megjelenni a kezdőképernyőn:

▪ : Hiba

▪ : Meghibásodás

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W
Daikin Altherma 3 H F+W
4P644480-1 – 2020.12

Üzemeltetési kézikönyv

13

7 Hulladékkezelés

6.3 Jelenség: túl hideg víz folyik a csapból

Lehetséges ok Teendő

A túl magas fogyasztás miatt
elfogyott a használati meleg víz.

A kívánt HMV­tartályhőmérséklet túl alacsony.

Ha azonnal meleg vízre van
szüksége, aktiválja a HMV-tartály

Erőteljes üzemeltetés

módját. Ez ugyanakkor plusz
energiát használ. Lásd: "A HMV

erőteljes üzemmódjának
használata"[48].

Ha a probléma naponta
megismétlődik, tegye a
következők egyikét:

▪ Növelje a HMV-

tartály hőmérsékletének előre
beállított értékét. Lásd a
felhasználói referencia­útmutatót.

▪ Hozzon létre egy HMV-

tartály hőmérsékleti
programot. Példa: Állítsa be,
hogy a HMV-tartály még
egyszer melegedjen fel
napközben egy előre beállított
értékre (Gazdaságos
célhőmérséklet =
alacsonyabb
tartályhőmérséklet). Lásd:

"3.7 Programozás képernyő:
Példa"[49].

6.5 Jelenség: A rendszer bugyborékoló hangokat ad ki a beüzemelés után

Lehetséges ok Teendő

Levegő van a rendszerben. Légtelenítse a rendszert.
Különböző hibák. Ellenőrizze, hogy a felhasználói

felület kezdőképernyőjén látható­e vagy jelzés. További

információk a hibáról:

"6.1Súgószöveg megjelenítése
hibás működés esetén"[413].

(a)

Javasoljuk a rendszer légtelenítését az egység légtelenítési
funkciójával (ezt a szerelőnek kell elvégeznie). A hőkibocsátók
vagy -gyűjtők légtelenítésekor ügyeljen a következőkre:

FIGYELEM
Hőkibocsátók vagy -gyűjtők légtelenítése. A

hőkibocsátók vagy -gyűjtők légtelenítése előtt ellenőrizze,
hogy a felhasználói felület kezdőképernyőjén látható-e
vagy jelzés.

▪ Ha nem, akkor azonnal elvégezheti a légtelenítést.
▪ Ha igen, akkor gondoskodjon a légtelenítéshez

használni kívánt szoba megfelelő szellőzéséről. Ok: A
hűtőanyag beszivároghat a vízkörbe, majd a szobába,
amikor légteleníti a hőkibocsátókat vagy -gyűjtőket.

(a)

7 Hulladékkezelés

6.4 Jelenség: a hőszivattyú meghibásodik

Amikor a hőszivattyúk nem működnek, a kiegészítő fűtőelem és/
vagy a segédfűtőelem szolgálhat szükséghelyzeti fűtőegységként,
és automatikusan vagy nem automatikusan veheti át a hőterhelést.

▪ Ha az automatikus szükséghelyzeti működés Automatikus

értékre van állítva, és a hőszivattyú meghibásodik:
▪ EHVH/X esetén: A kiegészítő fűtőelem automatikusan átveszi a

hőterhelést és a használati meleg víz előállítását

▪ EHBH/X esetén: A kiegészítő fűtőelem automatikusan átveszi a

hőterhelést, és az opcionális tartály segédfűtőeleme
automatikusan átveszi a használati meleg víz előállítását.

▪ Ha az automatikus szükséghelyzeti működés beállítása Kézi, és

a hőszivattyú meghibásodik, akkor a használati meleg víz
előállítása és a térfűtés leáll, és manuálisan kell ezeket
helyreállítani a felhasználói felületen. A működés manuális
visszaállításához lépjen a Meghibásodás főmenü képernyőre,
ahol felhasználói felületen ezután egy felszólítás jelenik meg arra
vonatkozóan, hogy erősítse meg, a kiegészítő fűtőelem vagy
segédfűtőelem átveheti-e a hőterhelést vagy sem.

Ha a hőszivattyú meghibásodik, a következő jelenik meg a
felhasználói felületen: vagy .

Lehetséges ok Teendő

A hőszivattyú sérült. Lásd: "6.1Súgószöveg

megjelenítése hibás működés
esetén"[413].

TÁJÉKOZTATÁS

NE próbálja saját kezűleg szétszedni a rendszert: a
készülék szétszerelését, a hűtőközeg, az olaj és egyéb
alkatrészek kezelését a vonatkozó jogszabályoknak
megfelelően KELL végeznie. A berendezések alkatrészeit
és anyagait KIZÁRÓLAG speciális berendezésekkel és
üzemekben lehet szétszerelni és újrahasznosításra
alkalmassá tenni.

8 Szószedet

HMV = Használati meleg víz

Használati célra használt melegvíz, az épület típusától
függetlenül.

LW=kilépő víz hőmérséklete

Vízhőmérséklet az egység vízkimenetén.

INFORMÁCIÓ

Ha a kiegészítő fűtőelem és a segédfűtőelem átveszik a
hőterhelést, az áramfogyasztás jelentősen megnő.

Üzemeltetési kézikönyv

14

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P644480-1 – 2020.12

4P644480-1 0000000O

Verantwortung für Energie und Umwelt

Copyright 2018 Daikin

4P644480-1 2020.12
