Manual de instalação

Daikin Altherma 3 H W

EABH16DF6V EABH16DF9W

EABX16DF6V EABX16DF9W

Manual de instalação

Daikin Altherma 3 H W

Portugues

Directivelor, cu amendamentele respective.

<A>

<C>

DEKRA (NB0344)

2192529.0551-EMC

DAIKIN.TCF.034A13/10-2020

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

deklaruje na własną i wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

declară pe proprie răspundere că echipamentele la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus:

декларира на своя отговорност, че оборудването, за коeто се отнася тази декларация:

visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu donanımının aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

návodom:

161718192021222324

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU *

заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление:

erklærer under eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet:

prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

Hiromitsu Iwasaki

Director

Ostend, 4th of January 2021

declares under its sole responsibility that the equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Ausrüstung für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que l'équipement visé par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara bajo su única responsabilidad que el equipo al que hace referencia la declaración:

dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι ο εξοπλισμός στον οποίο αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere:

EABH16DF6V, EABH16DF9W,

06

07

EABX16DF6V, EABX16DF9W,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

07Σημείωση*

08Nota*

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

02Hinweis*

03Remarque*

09Примечание*

10Bemærk*

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

04Bemerk*

05Nota*

3P556088-5B

Índice

1 Acerca da documentação 3

1.1 Acerca deste documento........................................................... 3

2 Acerca da caixa 4

2.1 Unidade de interior .................................................................... 4

2.1.1 Para retirar os acessórios da unidade de interior ....... 4

3 Preparação 4

3.1 Preparação do local de instalação ............................................ 4

3.1.1 Requisitos do local de instalação para a unidade de

interior......................................................................... 4

3.2 Preparação da tubagem de água.............................................. 5

3.2.1 Para verificar o volume de água e o caudal................ 5

3.2.2 Requisitos do depósito de outro fabricante................. 5

3.3 Preparação da instalação eléctrica ........................................... 5

3.3.1 Descrição geral das ligações elétricas para

atuadores externos e internos .................................... 5

4 Instalação 6

4.1 Abertura das unidades .............................................................. 6

4.1.1 Para abrir a unidade de interior .................................. 6

4.2 Montagem da unidade de interior.............................................. 7

4.2.1 Para instalar a unidade de interior.............................. 7

4.2.2 Para ligar a mangueira de drenagem ao dreno .......... 8

4.3 Ligação da tubagem de água.................................................... 8

4.3.1 Para ligar a tubagem de água..................................... 8

4.3.2 Para encher o circuito de água................................... 8

4.3.3 Para proteger o circuito de água contra

congelamento ............................................................. 8

4.3.4 Para encher o depósito de água quente sanitária ...... 10

4.3.5 Para isolar a tubagem de água................................... 10

4.4 Ligação da instalação eléctrica ................................................. 10

4.4.1 Acerca da conformidade eléctrica............................... 10

4.4.2 Para efetuar a instalação elétrica à unidade interior... 10

4.4.3 Para ligar a fonte de alimentação principal................. 11

4.4.4 Para ligar a fonte de alimentação do aquecedor de

reserva........................................................................ 11

4.4.5 Para ligar a válvula de fecho....................................... 12

4.4.6 Para ligar os contadores de eletricidade..................... 13

4.4.7 Para ligar o circulador de água quente sanitária ........ 13

4.4.8 Para ligar a saída do alarme....................................... 13

4.4.9 Para ligar a saída ACTIVAR/DESACTIVAR do

arrefecimento/aquecimento ambiente......................... 13

4.4.10 Para ligar a comutação para fonte externa de calor... 14

4.4.11 Para ligar as entradas digitais de consumo

energético ................................................................... 14

4.4.12 Para ligar o termóstato de segurança (contacto

normalmente fechado)................................................ 14

4.5 Concluir a instalação da unidade de interior ............................. 14

4.5.1 Para fechar a unidade de interior................................ 14

5 Configuração 14

5.1 Descrição geral: Configuração .................................................. 15

5.1.1 Para aceder aos comandos mais utilizados ............... 15

5.2 Assistente de configuração ....................................................... 16

5.2.1 Assistente de configuração: idioma ............................ 16

5.2.2 Assistente de configuração: hora e data..................... 16

5.2.3 Assistente de configuração: sistema .......................... 16

5.2.4 Assistente de configuração: aquecedor de reserva.... 18

5.2.5 Assistente de configuração: zona principal................. 18

5.2.6 Assistente de configuração: zona adicional................ 19

5.2.7 Ecrã detalhado com curva dependente do clima........ 20

5.2.8 Assistente de configuração: depósito ......................... 20

5.3 Menu de configurações ............................................................. 21

5.3.1 Zona principal ............................................................. 21

5.3.2 Zona adicional............................................................. 21

5.3.3 Informações ................................................................ 21

5.4 Estrutura do menu: Descrição geral das regulações do

instalador.................................................................................... 22

6 Activação 23

6.1 Lista de verificação antes da activação...................................... 23

6.2 Lista de verificação durante a activação da unidade ................. 23

6.2.1 Para verificar o caudal mínimo .................................... 23

6.2.2 Para efectuar uma purga de ar.................................... 24

6.2.3 Para efetuar uma operação de teste de

funcionamento ............................................................. 24

6.2.4 Para efectuar um teste de funcionamento do

actuador ....................................................................... 24

6.2.5 Para efectuar uma secagem da betonilha do

aquecimento por baixo do piso.................................... 24

7 Entrega ao utilizador 25 8 Dados técnicos 26

8.1 Diagrama das tubagens: Unidade de interior............................. 26

8.2 Esquema elétrico: Unidade de interior ....................................... 27

1 Acerca da documentação

1.1 Acerca deste documento

Público-alvo

Instaladores autorizados

Conjunto de documentação

Este documento faz parte de um conjunto de documentação. O conjunto completo é constituído por:

▪ Precauções de segurança gerais:

▪ Instruções de segurança que deve ler antes de instalar ▪ Formato: Papel (na caixa da unidade de interior)

▪ Manual de instalação da unidade de interior:

▪ Instruções de instalação ▪ Formato: Papel (na caixa da unidade de interior)

▪ Manual de instalação da unidade de exterior:

▪ Instruções de instalação ▪ Formato: Papel (na caixa da unidade de exterior)

▪ Guia de referência do instalador:

▪ Preparação da instalação, boas práticas, dados de referência,

…

▪ Formato: Ficheiros digitais em http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Livro de anexo para equipamento opcional:

▪ Informações adicionais sobre como instalar equipamento

opcional

▪ Formato: Papel (na caixa da unidade de interior) + Ficheiros

digitais em http://www.daikineurope.com/support-and-manuals/

product-information/

As actualizações mais recentes da documentação fornecida podem estar disponíveis no site regional Daikin ou através do seu representante.

A documentação original está escrita em inglês. Todos os outros idiomas são traduções.

Dados de engenharia

▪ Um subconjunto dos mais recentes dados técnicos está

disponível no website regional Daikin (de acesso público).

▪ O conjunto completo dos dados técnicos mais recentes está

disponível no Daikin Business Portal (autenticação obrigatória).

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

2 Acerca da caixa

1× 1× 1× 1×

a b c d

2×4× 1×

fe g

1×

H≥1150

≥200

≥500

(mm)

≥450

Ferramentas online

Além do conjunto de documentação, algumas ferramentas online estão disponíveis para instaladores:

▪ Heating Solutions Navigator

▪ A caixa de ferramentas digital que fornece uma variedade de

ferramentas para facilitar a instalação e a configuração de sistema de aquecimento.

▪ Para aceder ao Heating Solutions Navigator, é necessário

efetuar o registo na plataforma Stand By Me. Para mais informações, consulte https://professional.standbyme.daikin.eu.

▪ Daikin e-Care

▪ Aplicação móvel para instaladores e técnicos de assistência

que lhe permite registar-se, configurar e solucionar problemas respeitantes aos sistemas de aquecimento.

▪ É possível transferir a aplicação móvel para dispositivos iOS e

Android utilizando os códigos QR seguintes. É necessário efetuar o registo na plataforma Stand By Me para aceder à aplicação.

App Store Google Play

2 Acerca da caixa

2.1 Unidade de interior

2.1.1 Para retirar os acessórios da unidade de interior

Alguns acessórios localizam-se no interior da unidade. Para abrir a unidade, consulte "Para abrir a unidade de interior"[46].

3 Preparação

3.1 Preparação do local de instalação

AVISO

O aparelho deve ser armazenado numa divisão sem fontes de ignição em operação contínua (exemplo: chamas desprotegidas, um aparelho a gás ou um aquecedor eléctrico em operação).

3.1.1 Requisitos do local de instalação para a unidade de interior

▪ A unidade de interior foi concebida apenas para instalação no

interior e para as seguintes temperaturas ambiente: ▪ Funcionamento para aquecimento ambiente: 5~30°C ▪ Funcionamento para arrefecimento ambiente: 5~35°C ▪ Produção de água quente sanitária: 5~35°C

INFORMAÇÕES

O arrefecimento apenas é aplicável no caso de:

▪ Modelos reversíveis ▪ Modelos só de aquecimento + kit de conversão

(EKHBCONV)

▪ Tenha em conta as recomendações de medição:

Desnível máximo entre a unidade de interior e a unidade de exterior

Desnível máximo entre o depósito de água quente sanitária e a unidade de exterior

Comprimento máximo da tubagem de água entre a unidade de interior e o depósito de água quente sanitária

Distância máxima entre a válvula de 3 vias e a unidade de interior (nas instalações com depósito de água quente sanitária)

Comprimento total máximo da tubagem de água 50m

(a)

É possível determinar com precisão o comprimento da tubagem de água com a ferramenta Hydronic Piping Calculation. A ferramenta Hydronic Piping Calculation faz parte do Heating Solutions Navigator, que está disponível em https://

professional.standbyme.daikin.eu. Contacte o seu representante

caso não tenha acesso ao Heating Solutions Navigator.

▪ Tenha em conta as seguintes recomendações de instalação:

10m

3m

(a)

Manual de instalação

a Precauções de segurança gerais b Livro de anexo para equipamento opcional c Manual de instalação da unidade de interior d Manual de operações e Anel de vedação para válvula de fecho

f Válvula de fecho g Válvula de derivação de sobrepressão h Suporte de montagem em parede

H Altura medida desde a parte inferior da caixa até ao piso

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

3 Preparação

3.2 Preparação da tubagem de água

NOTIFICAÇÃO

No caso de tubos de plástico, assegure que estes são completamente estanques à difusão de oxigénio de acordo com a norma DIN 4726. A difusão de oxigénio para a tubagem pode levar à corrosão excessiva.

▪ Válvula na direção do vaso de expansão. A válvula na direção

do vaso de expansão (se instalada) DEVE estar aberta.

NOTIFICAÇÃO

A unidade só deve ser usada num sistema de água fechado. Se for aplicada num sistema de água aberto, pode verificar-se o aparecimento de níveis excessivos de corrosão nas tubagens de água.

3.2.1 Para verificar o volume de água e o caudal

Volume mínimo da água

Verifique se o volume total de água da instalação é, no mínimo, de 20 litros, EXCLUINDO o volume interno de água da unidade de exterior.

NOTIFICAÇÃO

Quando a circulação em cada circuito de aquecimento/ arrefecimento ambiente é controlada por válvulas controladas à distância, é importante que o volume mínimo de água seja assegurado, mesmo que todas as válvulas estejam fechadas.

Caudal mínimo

Verifique se o caudal mínimo na instalação é garantido em quaisquer condições. Este caudal mínimo é necessário durante o funcionamento do descongelamento/aquecedor de reserva. Para esta finalidade, utilize a válvula de derivação de sobrepressão fornecida com a unidade e respeite o volume mínimo de água.

Caudal mínimo necessário

20l/min

NOTIFICAÇÃO

Para garantir o funcionamento correto, é recomendável ter um fluxo mínimo de 28l/min durante AQS.

NOTIFICAÇÃO

Se for adicionado glicol ao circuito de água e se a temperatura do circuito do circuito de água for baixo, o caudal NÃO será apresentado na interface de utilizador. Nesse caso, o caudal mínimo pode ser verificado através de teste da bomba (verifique se a interface de utilizador NÃO apresenta o erro 7H).

NOTIFICAÇÃO

Quando a circulação em cada ou em determinado circuito de aquecimento ambiente é controlada por válvulas controladas à distância, é importante que o caudal mínimo seja assegurado, mesmo que todas as válvulas estejam fechadas. Caso o caudal mínimo não possa ser atingido, será gerado um erro de fluxo 7H (sem aquecimento ou funcionamento).

Consulte o guia de referência do instalador para obter mais informações.

Consulte o procedimento recomendado, conforme descrito em

"6.2Lista de verificação durante a activação da unidade"[423].

3.2.2 Requisitos do depósito de outro fabricante

No caso de um depósito de outro fabricante, o depósito deve aderir aos seguintes requisitos:

▪ A serpentina do permutador de calor do depósito é ≥1,05m². ▪ O termístor do depósito deve localizar-se acima da serpentina do

permutador de calor.

▪ A resistência elétrica do depósito deve localizar-se acima da

serpentina do permutador de calor.

NOTIFICAÇÃO Desempenho. Os dados de desempenho para depósitos

de outro fabricante NÃO podem ser fornecidos e o desempenho não pode ser garantido.

NOTIFICAÇÃO Configuração. A configuração de um depósito de outro

fabricante depende do tamanho da serpentina do permutador de calor do depósito. Para mais informações, consulte o guia de referência do instalador.

3.3 Preparação da instalação eléctrica

3.3.1 Descrição geral das ligações elétricas para atuadores externos e internos

Item Descrição Fios Corrente

máxima de

funcioname

nto

Fonte de alimentação da unidade de exterior e de interior

1 Fonte de alimentação

2+GND

da unidade de exterior

2 Cabo de alimentação e

3 interligação para a unidade de interior

3 Fonte de alimentação

para aquecedor de

Consulte a tabela

abaixo. reserva

4 Fonte de alimentação

2 com taxa kWh bonificada (contato isento de tensão)

5 Fonte de alimentação

2 6,3A com tarifário normal por kWh

Equipamento opcional

6 Válvula de 3 vias 3 100mA 7 Fonte de alimentação

4+GND para resistência elétrica do depósito e proteção térmica (da unidade de interior)

8 Fonte de alimentação

2+GND 13A para resistência elétrica do depósito (para a unidade de interior)

9 Termístor do depósito

2 de água quente sanitária

10 Interface de utilizador

2 utilizada como termóstato ambiente

11 Termóstato da divisão 3 ou 4 100mA

(a)

(g)

—

(e)

(b)

(c)

(d)

(f)

(b)

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

4 Instalação

4×

Item Descrição Fios Corrente

máxima de

funcioname

nto

12 Sonda de temperatura

(b)

ambiente de exterior

13 Sonda de temperatura

(b)

ambiente de interior

14 Convetor da bomba de

2 100mA

calor

Componentes fornecidos no local

15 Válvula de fecho 2 100mA 16 Contador de

2 (por metro)

(b)

eletricidade

17 Circulador de água

(b)

quente sanitária 18 Saída do alarme 2 19 Comutação para

(b)

controlo de fonte

externa de calor 20 Controlo de operação

(b)

de arrefecimento/

aquecimento ambiente 21 Entradas digitais de

consumo elétrico 22 Termóstato de

2 (por sinal de entrada)

(b)

(e)

segurança

(a) Consulte a placa de especificações da unidade de exterior. (b) Seção mínima do cabo de 0,75mm². (c) Seção do cabo de 2,5mm². (d) O termístor e o cabo de ligação (12m) são fornecidos com

o depósito de água quente sanitária.

(e) Seção do cabo de 0,75mm² até 1,25mm²; comprimento

máximo: 50m. O contato isento de tensão deve assegurar a carga mínima aplicável de 15VCC, 10mA.

(f) Secção do cabo de 0,75mm² a 1,25mm²; comprimento

máximo: 500m. Aplicável para ligação de interface de utilizador única e de interface de utilizador dupla.

(g) Secção do cabo de 1,5mm².

NOTIFICAÇÃO

Mais especificações técnicas das diferentes ligações são indicadas no interior da unidade de interior.

Tipo de

aquecedor de

Fonte de

alimentação

Número de condutores

necessários

reserva

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

4 Instalação

4.1 Abertura das unidades

4.1.1 Para abrir a unidade de interior

Visão geral

(b)

1 Painel frontal 2 Tampa da caixa de distribuição 3 Caixa de distribuição 4 Painel da interface de utilizador

Abrir

1 Retire o painel frontal.

2 Caso tenha de ligar fiação elétrica, remova a tampa da caixa de

distribuição.

Manual de instalação

3 Se tiver de realizar trabalhos atrás da caixa de distribuição,

abra a caixa de distribuição.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

2×

4 Se tiver de realizar trabalhos atrás do painel da interface de

2×

42 kg

utilizador ou carregar software novo para a interface de utilizador, abra o painel da interface de utilizador.

4 Instalação

3 Prenda a unidade ao suporte de parede:

▪ Incline o topo da unidade contra a parede na posição do

suporte de parede.

▪ Faça deslizar o suporte na parte de trás da unidade sobre o

suporte de parede. Certifique-se de que a unidade está correctamente fixada.

5 Opcional: Retire o painel da interface de utilizador.

NOTIFICAÇÃO

Se retirar o painel da interface de utilizador, desligue também os cabos da parte de trás do painel da interface de utilizador para evitar danos.

4.2 Montagem da unidade de interior

4.2.1 Para instalar a unidade de interior

1 Fixe o suporte de parede (acessório) na parede (nivelada) com

2 parafusos com Ø8mm.

a Opcional: se pretender fixar a unidade à parede a partir

do interior da unidade, instale uma bucha de parafuso adicional.

2 Levante a unidade.

4 Opcional: se pretender fixar a unidade à parede a partir do

interior da unidade:

▪ Remova o painel dianteiro superior e abra a caixa de

distribuição. Consulte "Para abrir a unidade de interior"[46].

▪ Fixe a unidade à parede com um parafuso com Ø8mm.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

4 Instalação

b a

4.2.2 Para ligar a mangueira de drenagem ao dreno

A água proveniente da válvula de segurança é recolhida no recipiente de drenagem. Tem de ligar o recipiente de drenagem a um dreno apropriado, de acordo com a legislação aplicável.

1 Ligue um tubo de drenagem (fornecimento local) ao conector

do recipiente de drenagem do seguinte modo:

a Conector do recipiente de drenagem

É recomendada a utilização de um distribuidor para recolher a água.

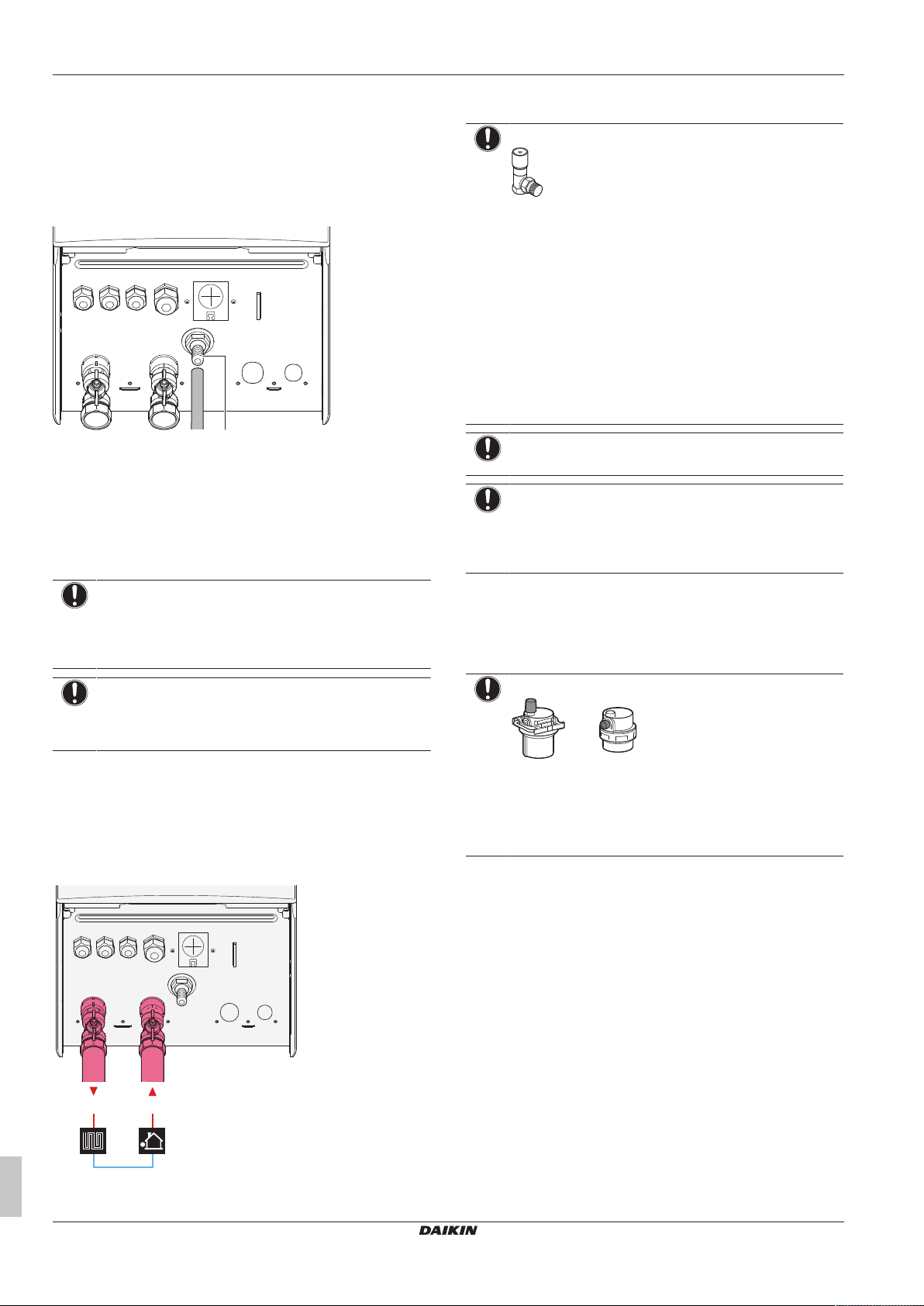

4.3 Ligação da tubagem de água

4.3.1 Para ligar a tubagem de água

b SAÍDA de água de aquecimento ambiente (ligação de

rosca, 1")

NOTIFICAÇÃO

Válvula de derivação de sobrepressão (fornecida como

acessório). Recomendamos instalar a válvula de derivação de sobrepressão no circuito de água de aquecimento ambiente.

▪ Preste atenção ao volume de água mínimo quando

escolher o local de instalação da válvula de derivação de sobrepressão (na unidade de interior ou no coletor). Consulte "Para verificar o volume de água e o

caudal"[45].

▪ Tenha atenção ao caudal mínimo quando ajustar a

regulação da válvula de derivação de sobrepressão. Consulte "Para verificar o volume de água e o

caudal"[45] e "Para verificar o caudal mínimo"[423].

NOTIFICAÇÃO

Instale válvulas de purga de ar nos pontos elevados locais.

NOTIFICAÇÃO

Uma válvula de segurança (fornecimento local) com uma pressão de abertura de no máximo 10bar (=1MPa) deve ser instalada na ligação da entrada de água fria sanitária de acordo com a legislação aplicável.

NOTIFICAÇÃO

NÃO utilize força excessiva quando ligar a tubagem local e certifique-se de que a tubagem está alinhada corretamente. As tubagens deformadas podem provocar avarias na unidade.

NOTIFICAÇÃO

NÃO utilize força excessiva quando estabelecer as ligações da tubagem. As tubagens deformadas podem provocar avarias na unidade.

1 Ligue os o-rings e as válvulas de fecho às ligações de água da

unidade de interior.

2 Ligue as tubagens locais da unidade de exterior na ligação de

ENTRADA de água (a) da unidade de interior.

3 Ligue as tubagens locais de aquecimento ambiente/

arrefecimento na ligação de SAÍDA de água de aquecimento ambiente (b) da unidade de interior.

a ENTRADA de água (ligação de rosca, 1")

4.3.2 Para encher o circuito de água

Para encher o circuito de água, utilize um kit de enchimento de fornecimento local. Certifique-se de que cumpre a legislação aplicável.

NOTIFICAÇÃO

Certifique-se de que ambas as válvulas de purga de ar (uma no filtro magnético e uma no aquecedor de reserva) estão abertas.

Todas as válvulas de purga de ar automáticas têm de ficar abertas após a ativação.

4.3.3 Para proteger o circuito de água contra congelamento

Sobre a proteção contra congelamento

O congelamento pode danificar o sistema. Para evitar o congelamento dos componentes hidráulicos, o software está equipado com funções especiais de proteção contra congelamento, tais como a prevenção de congelamento do cano de água e a prevenção contra drenagem (consulte o guia de referência do instalador) que incluem a ativação do circulador no caso de temperaturas baixas.

Todavia, em caso de falha de energia, estas funções não podem garantir proteção.

Realize uma das seguintes medidas para proteger o circuito de água contra congelamento:

▪ Adicionar glicol à água. O glicol baixa o ponto de congelamento

da água.

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

4 Instalação

▪ Instalar válvulas de proteção contra congelamento. As válvulas de

proteção contra congelamento drenam a água do sistema antes de esta congelar.

NOTIFICAÇÃO

Se adicionar glicol à água, NÃO instale válvulas de proteção contra congelamento. Consequência possível: Fuga de glicol das válvulas de proteção contra congelamento.

Proteção contra congelamento com glicol

Acerca da proteção contra congelamento com glicol

A adição de glicol à água baixa o ponto de congelamento da água.

AVISO

O etilenoglicol é tóxico.

AVISO

Devido à presença de glicol, pode ocorrer corrosão do sistema. O glicol não inibido irá transformar-se em ácido sob a influência de oxigénio. Este processo é acelerado pela presença de cobre e temperaturas elevadas. O glicol não inibido ácido ataca as superfícies de metal e forma células de corrosão galvânica que provocam danos sérios ao sistema. Por isso, é importante que:

▪ o tratamento da água seja executado correctamente

por um especialista em água qualificado,

▪ o glicol com inibidores de corrosão seja seleccionado

para neutralizar os ácidos formados pela oxidação de glicóis,

▪ não seja utilizado glicol automóvel, visto que os

respectivos inibidores de corrosão têm um tempo de vida útil limitado e contêm silicatos que podem sujar ou tapar o sistema,

▪ NÃO seja utilizada tubagem galvanizada em sistemas

de glicol, já que a sua presença pode levar à precipitação de determinados componentes no inibidor de corrosão do glicol.

NOTIFICAÇÃO

O glicol absorve água do ambiente. Por isso NÃO adicione glicol que tenha sido exposto ao ar. Deixar o recipiente de glicol destapado leva a que a concentração de água aumente. A concentração de glicol é, então, inferior ao assumido. Em resultado, os componentes hidráulicos podem afinal congelar. Tome medidas preventivas para garantir uma exposição mínima do glicol ao ar.

Tipos de glicol

Os tipos de glicol que podem ser utilizados dependem de o sistema conter um depósito de água quente sanitária:

Se… Então…

O sistema contém um depósito

Utilize apenas propilenoglicol

de água quente sanitária O sistema NÃO contém um

depósito de água quente

Pode utilizar propilenoglicol etilenoglicol

sanitária

(a)

Propilenoglicol, incluindo os inibidores necessários, classificados como CategoriaIII, segundo EN1717.

Concentração de glicol necessária

A concentração necessária de glicol depende da temperatura exterior mais baixa esperada e se pretende proteger o sistema contra rebentamento ou congelamento. Para evitar que o sistema congele, é necessário mais glicol.

Utilize glicol de acordo com a tabela abaixo apresentada.

(a)

Temperatura exterior mais baixa

Prevenção contra rebentamento

Prevenção contra congelamento

esperada

–5°C 10% 15% –10°C 15% 25% –15°C 20% 35% –20°C 25% — –25°C 30% — –30°C 35% —

INFORMAÇÕES

▪ Proteção contra rebentamento: o glicol irá evitar que a

tubagem rebente, mas NÃO que o líquido no interior da tubagem congele.

▪ Proteção contra congelamento: o glicol irá evitar que o

líquido no interior da tubagem congele.

NOTIFICAÇÃO

▪ A concentração necessária pode ser diferente

mediante o tipo de glicol. Compare SEMPRE os requisitos no quadro acima com as especificações disponibilizadas pelo fabricante de glicol. Se necessário, cumpra os requisitos definidos pelo fabricante de glicol.

▪ A concentração adicionada de glicol NUNCA deve

exceder 35%.

▪ Se o líquido no sistema estiver congelado, a bomba

NÃO conseguirá iniciar. Tenha em atenção que apenas evita que o sistema rebente, o líquido no interior pode mesmo assim congelar.

▪ Quando a água estiver parada no interior do sistema, é

muito provável que o sistema congele e fique danificado.

Glicol e o volume máximo de água permitido

Adicionar glicol ao circuito da água reduz o volume máximo de água permitido no sistema. Para mais informações, consulte o guia de referência do instalador (tópico "Verificar o volume e o caudal de água").

Regulação de glicol

NOTIFICAÇÃO

Se verificar a presença de glicol no sistema, a regulação [E-0D] deve ser definida para 1. Se a definição de glicol NÃO estiver correta, o líquido pode congelar nas tubagens.

Proteção contra congelamento com válvulas de proteção contra congelamento

Sobre as válvulas de proteção contra congelamento

Quando não é adicionado glicol à água, pode utilizar válvulas de proteção contra congelamento para drenar a água do sistema antes de congelar.

▪ Instale as válvulas de proteção contra congelamento

(fornecimento local) em todos os pontos mais baixos das tubagens locais.

▪ As válvulas normalmente fechadas (localizadas no interior, junto

aos pontos de entrada/saída de tubagens) podem evitar que toda a água dos tubos de interior seja drenada quando as válvulas de proteção contra congelamento abrirem.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

4 Instalação

X2M X1M

X5M

b+ca

NOTIFICAÇÃO

Quando estiverem instaladas válvulas de proteção contra congelamento, ajuste o ponto de regulação do arrefecimento mínimo (predefinição=8°C) pelo menos 2°C acima da temperatura máxima de abertura da válvula de proteção contra congelamento. Caso seja inferior, as válvulas de proteção contra congelamento podem abrir durante o funcionamento de arrefecimento.

Para mais informações, consulte o guia de referência do instalador.

Fita de aquecimento (fornecimento local)

1 Instale a fita de aquecimento nas tubagens locais externas. 2 Forneça energia elétrica externa para a fita de aquecimento.

NOTIFICAÇÃO

▪ Para que a fita de aquecimento interna funcione, a

alimentação elétrica para a unidade DEVE estar ATIVADA. Por este motivo, nunca desative a alimentação elétrica nem desligue o interruptor principal durante os períodos de frio.

▪ No caso de uma falha de energia, a alimentação

elétrica para a fita de aquecimento (interna e externa) será cancelada e o circuito de água NÃO será protegido. De modo a garantir uma proteção total, é sempre possível adicionar glicol ao circuito de água ou utilizar válvulas de proteção contra congelamento, mesmo quando instalar a fita de aquecimento nas tubagens locais externas.

4.3.4 Para encher o depósito de água quente sanitária

Consulte o manual de instalação do depósito de água quente sanitária.

4.3.5 Para isolar a tubagem de água

A tubagem em todo o circuito de água TEM DE ser isolada para evitar a condensação durante o arrefecimento e a redução da capacidade de aquecimento e arrefecimento.

Isolamento da tubagem de água exterior

Consulte o manual de instalação da unidade de exterior ou o guia de referência do instalador.

4.4 Ligação da instalação eléctrica

PERIGO: RISCO DE ELECTROCUSSÃO

AVISO

Utilize SEMPRE um cabo multicondutor para cabos de alimentação.

4.4.1 Acerca da conformidade eléctrica

Apenas para o aquecedor de reserva da unidade de interior

Consulte "Para ligar a fonte de alimentação do aquecedor de

reserva"[411].

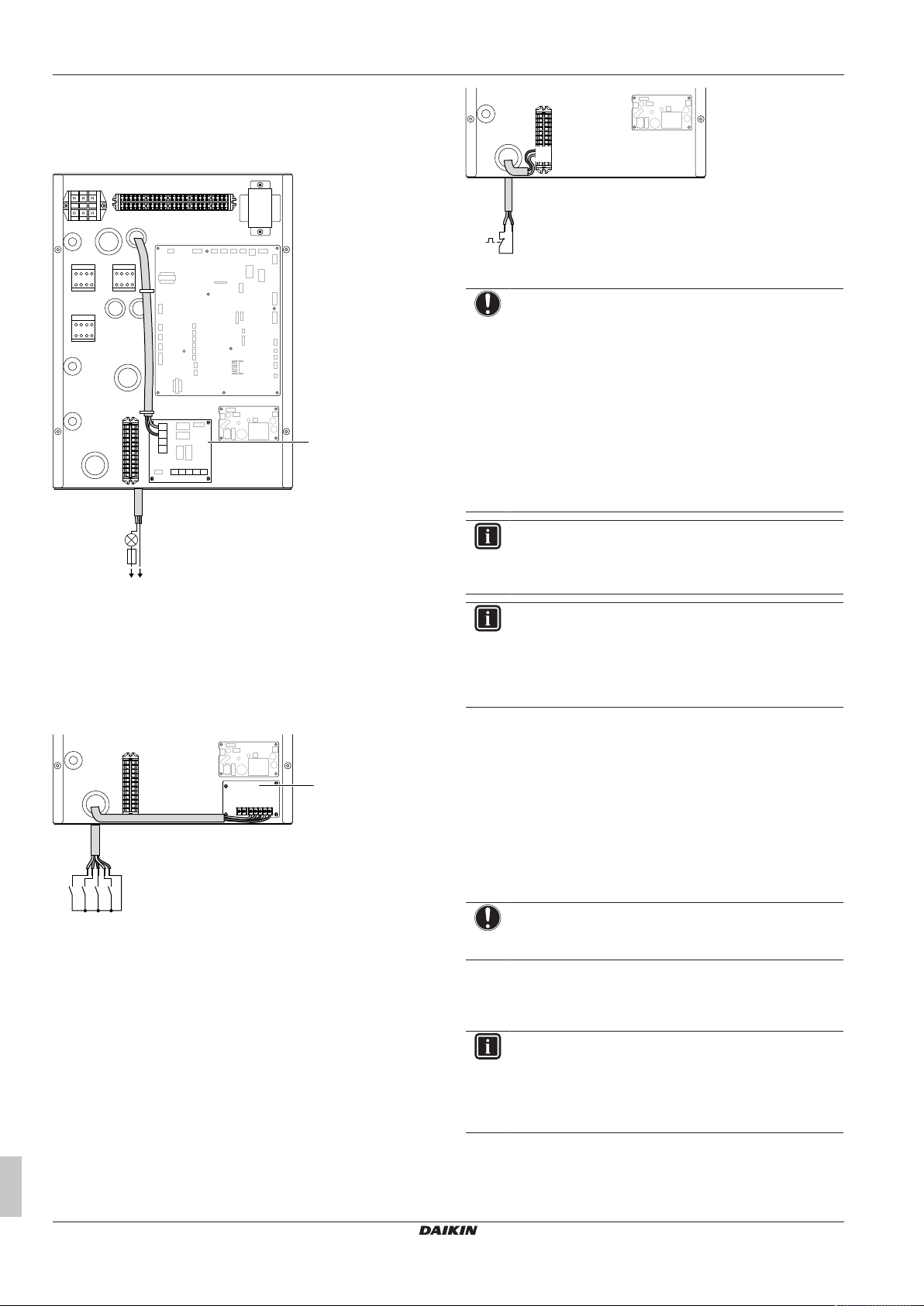

4.4.2 Para efetuar a instalação elétrica à unidade interior

1 Abra a caixa de distribuição de modo a poder aceder à parte

traseira da caixa de distribuição. Consulte "Para abrir a unidade

de interior"[46].

Manual de instalação

2 Encaminhe a fiação do seguinte modo:

▪ Entre na unidade pela parte inferior. ▪ Encaminhe a fiação através da parte traseira da caixa de

distribuição.

▪ Fixe os cabos com as braçadeiras aos apoios na parte

traseira da caixa de distribuição.

a, b, c Ligações elétricas locais (consulte a tabela seguinte)

d Cabo montado de fábrica para aquecedor de reserva da

fonte de alimentação

INFORMAÇÕES

Ao instalar o fornecimento local ou os cabos opcionais, prepare o comprimento do cabo suficiente. Isso tornará possível abrir a caixa de distribuição e obter acesso a outros componentes durante a assistência.

Encaminhamento Cabos possíveis (dependendo do tipo de

unidade e das opções instaladas)

a Baixa tensão

b Fonte de alimentação

de alta tensão

c Sinal de controlo de

alta tensão

d Fonte de alimentação

de alta tensão (cabo montado de fábrica)

▪ Contato de fonte de alimentação

bonificada ▪ Interface de utilizador (opcional) ▪ Entradas digitais de consumo energético

(fornecimento local) ▪ Sonda de temperatura ambiente de

exterior (opção) ▪ Sonda de temperatura ambiente de

interior (opção) ▪ Medidores elétricos (fornecimento local) ▪ Termóstato de segurança (fornecimento

local) ▪ Cabo de interligação

▪ Fonte de alimentação com tarifário normal

por kWh ▪ Fonte de alimentação com taxa kWh

bonificada ▪ Convetor da bomba de calor (opção)

▪ Termóstato da divisão (opção) ▪ Válvula de fecho (fornecimento local) ▪ Circulador de água quente sanitária

(fornecimento local) ▪ Saída do alarme ▪ Comutação para controlo de fonte externa

de calor ▪ Controlo de operação de arrefecimento/

aquecimento ambiente ▪ Fonte de alimentação para aquecedor de

reserva

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

4 Instalação

X2M

X1M

1 2 3

X1A

X11YB

X11YA X11Y

1 2 3

X5M

X2M

X1M

1 2 3

1 2

N L

N L3

S1S

X11YA

X1A

X11YB X11Y

9 10

1 2 3

CUIDADO

NÃO coloque nem empurre o cabo com um comprimento excessivo para o interior da unidade.

4.4.3 Para ligar a fonte de alimentação principal

1 Ligue a fonte de alimentação principal.

Em caso de fonte de alimentação com taxa kWh normal

a Cabo de interligação (=fonte de alimentação principal)

Em caso de fonte de alimentação com taxa kWh bonificada

Ligue X11Y a X11YB.

INFORMAÇÕES

No caso de fonte de alimentação com taxa kWh bonificada, ligue X11Y a X11YB. A necessidade de separar a fonte de alimentação com tarifário normal por kWh para a unidade de interior (b) X2M/5+6 depende do tipo de fonte de alimentação com taxa kWh bonificada.

É necessária uma ligação separada para a unidade de interior:

▪ se a fonte de alimentação com taxa kWh bonificada for

interrompida quando estiver activa OU

▪ se não permitido qualquer consumo energético da

unidade de interior com uma fonte de alimentação com taxa kWh bonificada for interrompida quando estiver activa.

INFORMAÇÕES

O contacto da fonte de alimentação com taxa de kWh bonificada está ligado aos mesmos terminais (X5M/9+10) que o termóstato de segurança. Assim, o sistema pode ter OU uma fonte de alimentação com taxa kWh bonificada OU um termóstato de segurança.

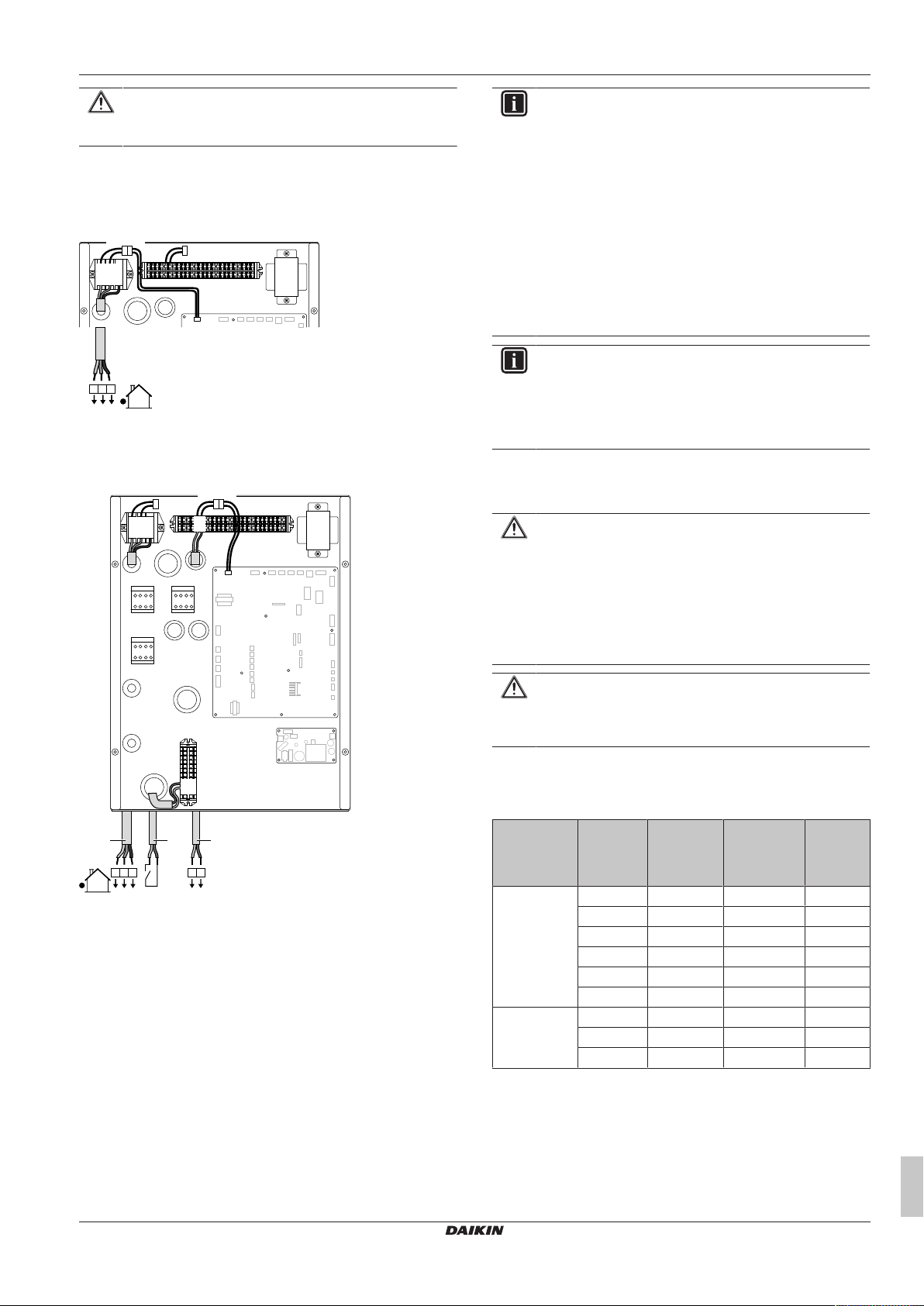

4.4.4 Para ligar a fonte de alimentação do aquecedor de reserva

CUIDADO

Se a unidade de interior tiver um depósito com uma resistência elétrica do depósito incorporada, utilize um circuito de alimentação adequado para o aquecedor de reserva e a resistência elétrica do depósito. NUNCA utilize um circuito de alimentação partilhado por outro aparelho eléctrico. Este circuito de alimentação tem de estar protegido pelos dispositivos de segurança exigidos de acordo com a legislação aplicável.

2 Fixe os cabos com as abraçadeiras nos apoios das

abraçadeiras.

a Cabo de interligação (=fonte de alimentação principal) b Fonte de alimentação com taxa kWh normal c Contato de fonte de alimentação bonificada

CUIDADO

Para garantir que a unidade está completamente ligada à terra, ligue sempre a fonte de alimentação do aquecedor de reserva e o cabo de terra.

A capacidade do aquecedor de reserva pode variar, consoante o modelo da unidade de interior. Certifique-se de que a fonte de alimentação está em conformidade com a capacidade do aquecedor de reserva, conforme a tabela abaixo.

Tipo de

aquecedor de

reserva

*6V 2kW 1N~230V

Capacidad

e do

Fonte de

alimentaçã aquecedor de reserva

4kW 1N~230V 6kW 1N~230V 2kW 3~230V 4kW 3~230V 6kW 3~230V

Corrente

max

máxima de

funcioname

nto

(a)

9A —

(a)

(d)

(b)(c)

17A

(b)(c)

26A

5A — 10A — 15A —

0,22Ω 0,22Ω

*9W 3kW 3N~400V 4A —

6kW 3N~400V 9A — 9kW 3N~400V 13A —

(a)

(b)

Equipamento elétrico em conformidade com a norma EN/ IEC61000-3-12 (Norma Técnica Europeia/Internacional que regula os limites para as correntes harmónicas produzidas por equipamento ligado aos sistemas públicos de distribuição a baixa tensão, com corrente de entrada >16A e ≤75A por fase.).

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

4 Instalação

X6M

F1B

Q1DI

1N~, 50 Hz 230 V AC

SWB

436

K5M

Q1DI

1234567

F1B

II I I

X6M

BRN

GRY

BLU1

BLU2

SWB

3~, 50 Hz 230 V AC

436

K5M

1234567

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

3N~, 50 Hz 400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

F1B

II I I

X6M

K5M

436514

BRN

GRY

BLK

BLU

(c)

Este equipamento está em conformidade com a norma EN/ IEC61000‑3‑11 (Norma Técnica Europeia/Internacional que regula os limites para alterações de tensão, flutuações de tensão e intermitências, nos sistemas públicos de distribuição de energia elétrica a baixa tensão, para equipamentos com corrente nominal de ≤75A), desde que a impedância do sistema Z ou igual ao valor Z do utilizador e o sistema público. É da responsabilidade do

no ponto de interface entre o fornecimento

max

instalador ou do utilizador do equipamento certificar-se, contactando se necessário o operador da rede de distribuição, de que o equipamento apenas é ligado a uma fonte de energia com impedância do sistema Z

(d)

6T1

igual ou inferior ao valor Z

sys

Ligue a fonte de alimentação do aquecedor de reserva do seguinte modo:

seja inferior

sys

max

Modelo (fonte de

alimentação)

*6V (6T1: 3~230V)

*9W (3N~400V)

Ligações à fonte de alimentação do

aquecedor de reserva

Modelo (fonte de

*6V (6V: 1N~230V)

a Cabo montado de fábrica ligado ao contactor do

b Ligações elétricas locais (consulte a tabela seguinte)

alimentação)

aquecedor de reserva no interior da caixa de distribuição (K5M)

Ligações à fonte de alimentação do

aquecedor de reserva

F1B Fusível de sobrecorrente (fornecimento local). Fusível

recomendado: 4 polos; 20A; curva 400V; classe de disparo C.

K5M Contactor de segurança (na caixa de distribuição)

Q1DI Disjuntor contra fugas para a terra (fornecimento

local)

SWB Caixa de distribuição

X6M Terminal (fornecimento local)

NOTIFICAÇÃO

NÃO corte ou remova o cabo da fonte de alimentação do aquecedor de reserva.

4.4.5 Para ligar a válvula de fecho

INFORMAÇÕES Exemplo de utilização da válvula de fecho. No caso de

uma zona TSA e uma combinação de aquecimento por piso radiante e convetores da bomba de calor, instale uma válvula de fecho antes do aquecimento por piso radiante para evitar condensação no piso durante a operação de arrefecimento. Para mais informações, consulte o guia de referência do instalador.

1 Ligue o cabo de controlo da válvula aos terminais adequados,

conforme ilustrado abaixo.

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

NOTIFICAÇÃO

X2M

X1M

X2M

X1M

NO NC

M2S M2S

21 2921 28

X5M

S2S S3S

3 4 56

X2M

X1M

M2P

1 2

X5M

A4P

X1M

YC Y1

Y2 Y3 Y4

X2M

X1M

7 9

X5M

A4P

X1M

YC Y1

YC Y2

Y2 Y3 Y4

X2M

X1M

7 9

A ligação eléctrica difere entre válvulas NC (normalmente fechadas) e NO (normalmente abertas).

2 Fixe o cabo com braçadeiras aos respetivos apoios.

4.4.6 Para ligar os contadores de eletricidade

INFORMAÇÕES

No caso de um contador de eletricidade com saída de transístor, verifique a polaridade. A polaridade positiva DEVE estar ligada a X5M/6 e X5M/4; a polaridade negativa a X5M/5 e X5M/3.

1 Ligue o cabo dos contadores de eletricidade aos terminais

adequados, conforme ilustrado abaixo.

4 Instalação

a A instalação do EKRP1HBAA é necessária.

2 Fixe o cabo com braçadeiras nos apoios das abraçadeiras.

4.4.9 Para ligar a saída ACTIVAR/DESACTIVAR do arrefecimento/aquecimento ambiente

2 Fixe o cabo com braçadeiras nos apoios das abraçadeiras.

4.4.7 Para ligar o circulador de água quente sanitária

1 Ligue o cabo do circulador de água quente sanitária aos

terminais adequados, conforme ilustrado abaixo.

INFORMAÇÕES

O arrefecimento apenas é aplicável no caso de:

▪ Modelos reversíveis ▪ Modelos só de aquecimento + kit de conversão

(EKHBCONV)

1 Ligue o cabo da saída ATIVAR/DESATIVAR do arrefecimento/

aquecimento ambiente aos terminais adequados, conforme ilustrado abaixo.

2 Fixe o cabo com braçadeiras aos respetivos apoios.

4.4.8 Para ligar a saída do alarme

1 Ligue o cabo da saída do alarme aos terminais adequados,

conforme ilustrado abaixo.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

a A instalação do EKRP1HBAA é necessária.

2 Fixe o cabo com braçadeiras nos apoios das abraçadeiras.

Manual de instalação

5 Configuração

X5M

A4P

X1M

YC Y1 Y2 Y3 Y4

X2M

X1M

X3 X4

X2M

X1 X2

L N

X5M

A8P

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X5M

9 10

4.4.10 Para ligar a comutação para fonte externa de calor

1 Ligue o cabo da comutação para fonte de calor externa aos

terminais adequados, conforme ilustrado abaixo.

2 Fixe o cabo com braçadeiras nos apoios das abraçadeiras.

NOTIFICAÇÃO

Certifique-se de que seleciona e instala o termóstato de segurança de acordo com a legislação aplicável.

Em todo o caso, para evitar acionamentos desnecessários do termóstato de segurança, recomendamos o seguinte:

▪ O termóstato de segurança tenha reposição

automática.

▪ O termóstato de segurança tenha uma taxa de

variação de temperatura máxima de 2°C/min.

▪ Exista uma distância mínima de 2m entre o termóstato

de segurança e a válvula de 3 vias motorizada fornecida com o depósito de água quente sanitária.

a A instalação do EKRP1HBAA é necessária.

2 Fixe o cabo com braçadeiras nos apoios das abraçadeiras.

4.4.11 Para ligar as entradas digitais de consumo energético

1 Ligue o cabo das entradas digitais de consumo energético aos

terminais adequados, conforme ilustrado abaixo.

a A instalação do EKRP1AHTA é necessária.

2 Fixe o cabo com braçadeiras nos apoios das abraçadeiras.

INFORMAÇÕES

Configure SEMPRE o termóstato de segurança após ser instalado. Sem configuração, a unidade ignora o contacto do termóstato de segurança.

INFORMAÇÕES

4.5 Concluir a instalação da unidade de interior

4.5.1 Para fechar a unidade de interior

1 Reinstale o painel da interface de utilizador. 2 Reinstale a tampa da caixa de distribuição e feche a caixa de

distribuição.

3 Reinstale o painel frontal.

NOTIFICAÇÃO

Quando fechar a tampa da unidade de interior, certifiquese de que o binário de aperto NÃO excede 4,1N•m.

4.4.12 Para ligar o termóstato de segurança (contacto normalmente fechado)

1 Ligue o cabo do termóstato de segurança (normalmente

fechado) aos terminais adequados, conforme ilustrado abaixo.

Manual de instalação

5 Configuração

INFORMAÇÕES

O arrefecimento apenas é aplicável no caso de:

▪ Modelos reversíveis ▪ Modelos só de aquecimento + kit de conversão

(EKHBCONV)

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

5 Configuração

Perfil de utilizador

5678

Instalador

1234

Utilizador avançado

0000

Utilizador

5.1 Descrição geral: Configuração

Este capítulo descreve o que deve fazer e saber para configurar o sistema após a instalação.

NOTIFICAÇÃO

Este capítulo explica apenas a configuração básica. Para obter uma explicação mais detalhada e informações de apoio, consulte o guia de referência do instalador.

Porquê

Se NÃO configurar o sistema corretamente, este poderá NÃO funcionar conforme o esperado. A configuração influencia o seguinte:

▪ Os cálculos do software ▪ O que pode ver e fazer na interface de utilizador

Como

Pode configurar o sistema através da interface de utilizador. ▪ Primeira vez – Assistente de configuração. Quando ATIVAR a

interface de utilizador pela primeira vez (através da unidade), o assistente de configuração inicia para ajudá-lo a configurar o sistema.

▪ Reiniciar o assistente de configuração. Se o sistema já estiver

configurado, pode reiniciar o assistente de configuração. Para reiniciar o assistente de configuração, aceda a Definições de

instalador > Assistente de configuração. Para aceder a Definições de instalador, consulte "Para aceder aos

comandos mais utilizados"[415].

▪ Posteriormente. Se necessário, pode efetuar alterações à

configuração na estrutura do menu ou nas regulações gerais.

1 Aceda a [B]: Perfil de utilizador.

2 Introduza o código PIN aplicável para o nível de

permissão do utilizador. ▪ Procure na lista de dígitos e altere o dígito

selecionado. ▪ Mova o cursor da esquerda para a direita. ▪ Confirme o código PIN e avance.

Código PIN do instalador

O código PIN do Instalador é 5678. Os itens de menu e as regulações do instalador adicionais estão agora disponíveis.

Código PIN do utilizador avançado

O código PIN do Utilizador avançado é 1234. Os itens de menu adicionais para o utilizador estão agora visíveis.

—

INFORMAÇÕES

Quando o assistente de configuração estiver concluído, a interface de utilizador apresenta um ecrã de descrição geral e solicita a confirmação. Após a confirmação, o sistema reinicia e o ecrã inicial é exibido.

Aceder às regulações – Legenda para tabelas

Pode aceder às regulações do instalador utilizando dois métodos diferentes. Todavia, NEM todas as regulações são acessíveis através de ambos os métodos. Se assim for, as colunas da tabela correspondente neste capítulo são regulada para N/A (não aplicável).

Método Coluna nas tabelas

Aceder às regulações através da estrutura de navegação no ecrã do menu inicial ou da estrutura do menu. Para ativar as estruturas de navegação, prima o botão no ecrã inicial.

Aceder às regulações através do código na visão geral de regulações de campo.

Consulte também: ▪ "Para aceder às regulações do instalador"[415] ▪ "5.4 Estrutura do menu: Descrição geral das regulações do

instalador"[422]

Por exemplo: [2.9]

Por exemplo: [C-07]

Código

5.1.1 Para aceder aos comandos mais utilizados

Para alterar o nível de permissão do utilizador

Pode alterar o nível de permissão do utilizador do seguinte modo:

Código PIN do utilizador O código PIN do Utilizador é 0000.

Para aceder às regulações do instalador

1 Defina o nível de permissão do utilizador para Instalador. 2 Aceda a [9]: Definições de instalador.

Para alterar uma regulação geral Exemplo: Altere [1‑01] de 15 para 20.

É possível configurar mais regulações através da estrutura do menu. Se, por algum motivo, for necessário alterar uma regulação através da utilização das regulações de descrição geral, pode obter acesso a estas do seguinte modo:

1 Defina o nível de permissões do utilizador para

Instalador. Consulte "Para alterar o nível de

permissão do utilizador"[415].

2 Aceda a [9.I]: Definições de instalador > Visão

geral das definições de campo.

—

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

5 Configuração

01 15

01 20

3 Rode o seletor esquerdo para selecionar a primeira

parte da regulação e confirme pressionando o seletor.

4 Rode o seletor esquerdo para selecionar a segunda

parte da regulação

5 Rode o seletor direito para modificar o valor de 15

até 20.

6 Pressione o seletor esquerdo para confirmar a

regulação nova.

7 Prima o botão central para regressar ao ecrã inicial.

INFORMAÇÕES

Quando alterar as regulações de descrição geral e regressar ao ecrã principal, a interface de utilizador exibe um ecrã pop-up e solicita o reinício do sistema.

Após a confirmação, o sistema reinicia e as alterações recentes são aplicadas.

5.2 Assistente de configuração

Após a primeira ATIVAÇÃO do sistema, a interface de utilizador guiá-lo-á através da utilização do assistente de configuração. Desta forma, pode definir as regulações iniciais mais importantes. Desta forma, a unidade funciona adequadamente. Posteriormente, podem ser efetuadas regulações mais detalhadas através da estrutura do menu, se necessário.

5.2.1 Assistente de configuração: idioma

# Código Descrição

[7.1] N/A Idioma

5.2.2 Assistente de configuração: hora e data

# Código Descrição

[7.2] N/A Definir a hora e data locais

INFORMAÇÕES

Por predefinição, o Horário de Verão está ativado e o formato do relógio está definido para 24 horas. Se pretender alterar estas regulações, pode fazê-lo na estrutura do menu (Definições de utilizador > Hora/ data) após a unidade ser inicializada.

5.2.3 Assistente de configuração: sistema

Tipo de unidade de interior

O tipo de unidade de interior é exibido, mas não pode ser ajustado.

Tipo de aquecedor de reserva

O aquecedor de reserva é adaptado às redes elétricas europeias mais comuns. O tipo de aquecedor de reserva deve ser regulado na interface de utilizador. No caso de unidades com um aquecedor de reserva incorporado, o tipo de aquecedor pode ser visualizado mas não alterado.

# Código Descrição

[9.3.1] [E‑03] ▪ 3: 6V

▪ 4: 9W

Água quente sanitária

A regulação seguinte determina se o sistema pode preparar água quente sanitária ou não e qual o depósito que é utilizado. Defina esta regulação de acordo com a instalação real.

# Código Descrição

[9.2.1] [E‑05]

(a)

Utilize a estrutura de menus em vez das regulações gerais. A regulação [9.2.1] da estrutura de menus substitui as seguintes 3 regulações gerais:

• [E-05]: O sistema pode preparar água quente sanitária?

• [E-06]: Existe um depósito de água quente sanitária instalado no sistema?

• [E-07]: Que tipo de depósito de água quente sanitária está instalado?

No caso de EKHWP, recomendamos a utilização das seguintes regulações:

# Código Item EKHWP

[9.2.1] [E‑07] Tipo de

N/A [4-05] Tipo de

[5.8] [6-0E] Temperatura

No caso de EKHWS*D* / EKHWSU*D*, recomendamos a utilização das seguintes regulações:

# Código Item EKHWS*D* / EKHWSU*D*

[9.2.1] [E‑07] Tipo de

N/A [4-05] Tipo de

[5.8] [6-0E] Temperatura

No caso de um depósito de outro fabricante, recomendamos a utilização das seguintes regulações:

[E‑06] [E‑07]

depósito

termístor

máxima do depósito

depósito

termístor

máxima do depósito

(a)

▪ Sem AQS

Nenhum depósito instalado.

▪ EKHWS/E

Depósito com resistência elétrica do depósito instalada na parte lateral do depósito.

▪ EKHWP/HYC

Depósito com resistência elétrica do depósito opcional instalada na parte superior do depósito.

5: EKHWP/HYC

0: Automático

≤70°C

150/180 200/250/300

0: EKHWS/E 5: EKHWP/HYC

0: Automático 1: Tipo 1

≤75°C

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

5 Configuração

# Código Item Depósito de outro fabricante

[9.2.1] [E‑07] Tipo de

Serpentina≥1,0

5m²

0: EKHWS/E 5: EKHWP/HYC

Serpentina≥1,8

m²

depósito

N/A [4-05] Tipo de

0: Automático 1: Tipo 1

termístor

[5.8] [6-0E] Temperatura

≤75°C máxima do depósito

Emergência

Quando a bomba de calor não funcionar, o aquecedor de reserva e/ ou a resistência elétrica do depósito podem ser utilizados como aquecedores de emergência e assumir a carga térmica automaticamente ou por interação manual.

▪ Quando Emergência está regulada para Automático e ocorre

uma falha da bomba de calor: ▪ o aquecedor de reserva assume automaticamente a carga

térmica,

▪ a resistência elétrica do depósito no depósito opcional assume

automaticamente a produção de água quente sanitária.

▪ Quando Emergência estiver regulada para Manual e ocorrer uma

falha da bomba de calor, o funcionamento da água quente sanitária e o aquecimento ambiente param.

Para recuperá-lo manualmente através da interface de utilizador, aceda ao ecrã de menu principal Avaria e confirme se o aquecedor de reserva e/ou a resistência elétrica do depósito podem assumir a carga térmica ou não.

Recomendamos que regule Emergência para Automático se a casa ficar fechada por longos períodos.

# Código Descrição

[9.5] N/A ▪ 0: Manual

▪ 1: Automático

INFORMAÇÕES

A regulação da emergência automática apenas pode ser regulada na estrutura do menu da interface de utilizador.

INFORMAÇÕES

Se ocorrer uma falha da bomba de calor e Emergência estiver regulado para Manual, a função de proteção contra congelamento da divisão, a função de secagem da betonilha do aquecimento por baixo do piso e a função de anticongelamento do tubo da água irão permanecer ativas mesmo que o utilizador NÃO confirme o funcionamento de emergência.

Número de zonas

O sistema pode fornecer saída de água para, no máximo, 2 zonas da temperatura de água. Durante a configuração, o número de zonas de água deve ser regulado.

# Código Descrição

[4.4] [7‑02] ▪ 0: Uma zona

Apenas uma zona da temperatura de saída de água:

a Zona de TSA principal

[4.4] [7‑02] ▪ 1: Duas zonas

Duas zonas da temperatura de saída de água. A zona da temperatura de saída de água principal é composta pelos emissores de calor de carga mais elevada e uma estação misturadora para alcançar a temperatura de saída de água desejada. No modo de aquecimento:

a Zona de TSA adicional: temperatura mais alta

b Zona de TSA principal: temperatura mais baixa

c Estação misturadora

NOTIFICAÇÃO

Caso NÃO configure o sistema desta forma, pode causar danos nos emissores de calor. Se existirem 2 zonas, é importante que no aquecimento:

▪ a zona com a temperatura de água mais baixa esteja

configurada como a zona principal e

▪ a zona com a temperatura de água mais alta esteja

configurada como a zona adicional.

NOTIFICAÇÃO

Se existirem 2 zonas e os tipos de emissor estiverem configurados incorretamente, a água de temperatura alta pode ser enviada na direção de um emissor de temperatura baixa (aquecimento por piso radiante). Para evitá-lo:

▪ Instale uma válvula aquastato/termostática para evitar

temperaturas demasiado altas na direção de um emissor de temperatura baixa.

▪ Assegure que regula os tipos de emissor para a zona

principal [2.7] e para a zona adicional [3.7] corretamente, de acordo com o emissor ligado.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

NOTIFICAÇÃO

É possível integrar uma válvula de derivação de sobrepressão no sistema. Tenha em atenção que esta válvula pode não aparecer nas ilustrações.

Manual de instalação

5 Configuração

5.2.4 Assistente de configuração: aquecedor de reserva

O aquecedor de reserva é adaptado às redes elétricas europeias mais comuns. Se o aquecedor de reserva estiver disponível, a tensão, a configuração e a capacidade devem ser reguladas na interface de utilizador.

Para o correto funcionamento da funcionalidade de medição energética e/ou de controlo do consumo energético, as capacidades para os diferentes estágios do aquecedor de reserva devem estar definidas. Quando medir o valor da resistência de cada aquecedor, pode definir a capacidade exata do aquecedor para obter dados energéticos mais precisos.

Tensão

▪ Para um modelo de 6V, esta pode ser regulada para:

▪ 230V, 1 fase

▪ 230V, 3 fases

▪ Para um modelo de 9W, esta é fixada para 400V, 3 fases.

# Código Descrição

[9.3.2] [5‑0D] ▪ 0: 230V, 1 fase

▪ 1: 230V, 3 fases

▪ 2: 400V, 3 fases

Configuração

O aquecedor de reserva pode ser configurado de diferentes formas. É possível optar por ter um aquecedor de reserva de apenas 1 nível ou um aquecedor de reserva com 2 níveis. Se optar por 2 níveis, a capacidade do segundo nível depende desta regulação. Também pode optar por ter uma capacidade maior do segundo nível para utilizar em caso de emergência.

# Código Descrição

[9.3.3] [4‑0A] ▪ 1: Relé 1 / Relé 1+2

▪ 2: Relé 1 / Relé 2 ▪ 3: Relé 1 / Relé 2 Emergência Relé

1+2

INFORMAÇÕES

As regulações [9.3.3] e [9.3.5] estão ligadas. Alterar uma regulação influencia a outra. Se alterar uma, verifique se a outra ainda está como esperado.

INFORMAÇÕES

Durante o funcionamento normal, a capacidade do segundo estágio do aquecedor de reserva à tensão nominal é igual a [6‑03]+[6‑04].

INFORMAÇÕES

Se [4‑0A]=3 e o modo de emergência estiver ativo, a utilização de energia do aquecedor de reserva é máxima e igual a 2×[6‑03]+[6‑04].

INFORMAÇÕES

Apenas para sistemas com depósito de água quente sanitária: Se o ponto de regulação da temperatura de acumulação for superior a 50°C, a Daikin recomenda a NÃO desactivação do segundo estágio do aquecedor de reserva, já que isso terá um grande impacto no tempo necessário para a unidade aquecer o depósito de água quente sanitária.

Capacidade do nível 1

# Código Descrição

[9.3.4] [6‑03] ▪ A capacidade do primeiro nível do

aquecedor de reserva com a tensão nominal.

Capacidade do nível 2 adicional

# Código Descrição

[9.3.5] [6‑04] ▪ A diferença de capacidade entre o

segundo e o primeiro níveis do aquecedor de reserva com a tensão nominal. O valor nominal depende da configuração do aquecedor de reserva.

5.2.5 Assistente de configuração: zona principal

As regulações mais importantes para a zona de saída de água principal podem ser efetuadas aqui.

Tipo de emissor

O aquecimento ou arrefecimento da zona principal pode demorar mais tempo. Isso depende de:

▪ O volume de água do sistema ▪ O tipo de emissor de calor da zona principal A regulação Tipo de emissor pode compensar um sistema de

aquecimento/arrefecimento lento ou rápido durante o ciclo de aquecimento/arrefecimento. No controlo com termóstato da divisão, Tipo de emissor influencia a modulação máxima da temperatura de saída de água desejada e a possibilidade de utilizar a comutação de aquecimento/arrefecimento automática com base na temperatura ambiente interior.

É importante regular o Tipo de emissor corretamente e de acordo com a disposição do seu sistema. O delta T final para a zona principal depende desta regulação.

# Código Descrição

[2.7] [2‑0C] ▪ 0: Piso radiante

▪ 1: Ventiloconvector

▪ 2: Radiador

A regulação do tipo de emissor exerce influência no intervalo do ponto de regulação do aquecimento ambiente e no delta T final no aquecimento, do seguinte modo:

Descrição Intervalo do ponto

de regulação do

aquecimento

ambiente

0: Piso radiante Máximo de 55°C Variável 1:

Ventiloconvector

2: Radiador Máximo de 65°C Fixo 8°C

Máximo de 55°C Variável

Delta T final no

aquecimento

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

5 Configuração

NOTIFICAÇÃO Temperatura média do emissor = Temperatura de saída

de água – (Delta T)/2 Isto significa que para um mesmo ponto de regulação da

temperatura de saída de água, a temperatura média do emissor dos radiadores é inferior à do aquecimento por piso radiante devido a um T delta maior.

Exemplo de radiadores: 40–8/2=36°C Exemplo de aquecimento por piso radiante: 40–

5/2=37,5°C Para compensar, pode:

▪ Aumentar as temperaturas desejadas da curva

dependente das condições climatéricas [2.5].

▪ Ative a modulação da temperatura de saída de água

adicional e aumente a modulação máxima [2.C].

Modo de controlo

Define como o funcionamento da unidade é controlado.

Caixa de Neste controlo...

Temperatura da água de saída

Termostato ambiente externo

Termostato ambiente

# Código Descrição

[2.9] [C‑07] ▪ 0: Temperatura da água de saída

Modo de regulação

Defina o modo do ponto de regulação: ▪ Fixo: a temperatura de saída de água desejada não depende da

temperatura ambiente exterior.

▪ No modo Aquecimento DC, arrefecimento fixo, a

temperatura de saída de água desejada: ▪ depende da temperatura ambiente exterior para aquecimento ▪ NÃO depende da temperatura ambiente exterior para

arrefecimento

▪ No modo Dependente do clima, a temperatura de saída de

água desejada depende da temperatura ambiente exterior.

# Código Descrição

[2.4] N/A Modo de regulação:

Quando o funcionamento dependente do clima estiver ativo, as temperaturas exteriores reduzidas originam água mais quente, e vice-versa. Durante o funcionamento dependente das condições climatéricas, o utilizador pode alterar a temperatura da água para cima ou para baixo num máximo de 10°C.

O funcionamento da unidade é determinado com base na temperatura de saída de água, independentemente da temperatura ambiente real e/ou da exigência de aquecimento ou arrefecimento da divisão.

O funcionamento da unidade é determinado pelo termóstato externo ou outro equivalente (por ex., convetor da bomba de calor).

O funcionamento da unidade é determinado com base na temperatura ambiente da interface de utilizador utilizada como um termóstato ambiente.

▪ 1: Termostato ambiente externo

▪ 2: Termostato ambiente

▪ Fixo

▪ Aquecimento DC, arrefecimento

fixo

▪ Dependente do clima

Programa

Indica se a temperatura de saída de água desejada está em conformidade com um programa. A influência do modo do ponto de regulação de TSA [2.4] é a seguinte:

▪ No modo do ponto de regulação de TSA Fixo, as ações

programadas consistem em temperaturas de saída de água desejadas, predefinidas ou personalizadas.

▪ No modo do ponto de regulação de TSA Dependente do clima,

as ações programadas consistem em ações de transferência pretendidas, predefinidas ou personalizadas.

# Código Descrição

[2.1] N/A ▪ 0: Não

▪ 1: Sim

5.2.6 Assistente de configuração: zona adicional

As regulações mais importantes para a zona de saída de água adicional podem ser efetuadas aqui.

Tipo de emissor

Para mais informações sobre esta funcionalidade, consulte

"Assistente de configuração: zona principal"[418].

# Código Descrição

[3.7] [2‑0D] ▪ 0: Piso radiante

▪ 1: Ventiloconvector

▪ 2: Radiador

Modo de controlo

O tipo de controlo é apresentado aqui, mas não pode ser ajustado. É determinado pelo tipo de controlo da zona principal. Para mais informações sobre a funcionalidade, consulte "Assistente de

configuração: zona principal"[418].

# Código Descrição

[3.9] N/A ▪ 0: Temperatura da água de saída

se o tipo de controlo da zona principal for Temperatura da água de saída.

▪ 1: Termostato ambiente externo

se o tipo de controlo da zona principal for Termostato ambiente externo ou Termostato ambiente.

Modo de regulação

Para mais informações sobre esta funcionalidade, consulte

"Assistente de configuração: zona principal"[418].

# Código Descrição

[3.4] N/A ▪ 0: Fixo

▪ 1: Aquecimento DC, arrefecimento

fixo

▪ 2: Dependente do clima

Se escolher Aquecimento DC, arrefecimento fixo ou Dependente do clima, o ecrã seguinte será o ecrã detalhado com curvas dependentes do clima. Ver também "Ecrã detalhado com

curva dependente do clima"[420].

Programa

Indica se a temperatura de saída de água desejada está em conformidade com um programa. Ver também "Assistente de

configuração: zona principal"[418].

# Código Descrição

[3.1] N/A ▪ 0: Não

▪ 1: Sim

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

5 Configuração

X1 X2

a b

X1 X2

a b

X1 X2

5.2.7 Ecrã detalhado com curva dependente do clima

Quando o funcionamento dependente do clima (DC) estiver ativo, a temperatura de saída de água desejada ou a temperatura do depósito é determinada automaticamente, com base na temperatura média exterior. Quando a temperatura exterior for inferior, a temperatura de saída de água ou do depósito terá de ser superior, dado que os tubos de água estarão mais frios e vice-versa.

Gradiente e desvio

Defina a curva dependente das condições climatéricas através do respetivo gradiente e desvio:

▪ Altere o gradiente para aumentar ou diminuir de forma diferente a

temperatura de saída da água para diferentes temperaturas ambiente. Por exemplo, se a temperatura de saída de água for boa em geral, mas demasiado fria em temperaturas ambiente baixas, aumente o gradiente de modo que a temperatura de saída de água seja progressivamente mais aquecida em temperaturas ambiente progressivamente mais baixas.

▪ Altere o desvio para aumentar ou diminuir uniformemente a

temperatura de saída da água para diferentes temperaturas ambiente. Por exemplo, se a temperatura de saída de água estiver sempre muito fria em temperaturas ambiente diferentes, mude o desvio para aumentar uniformemente a temperatura de saída de água para todas as temperaturas ambiente.

Exemplos

Curva dependente das condições climatéricas quando o gradiente é selecionado:

▪ Ponto de regulação (X1, Y2) ▪ Ponto de regulação (X2, Y1) Curva dependente das condições climatéricas:

Ações possíveis neste ecrã

Verifique as temperaturas. Altere a temperatura. Avance para a temperatura seguinte. Confirme as alterações e prossiga.

Item Descrição

a Zona dependente do clima selecionada:

▪ : aquecimento da zona principal ou zona adicional

▪ : arrefecimento da zona principal ou zona adicional

▪ : água quente sanitária

X1, X2 Exemplos de temperatura ambiente exterior Y1, Y2 Exemplos de temperatura do depósito ou temperatura

de saída de água desejada. O ícone corresponde ao emissor de calor para essa zona:

▪ : aquecimento por piso radiante

▪ : unidade ventilo-convetora

▪ : radiador

Curva dependente das condições climatéricas quando o desvio é selecionado:

Ações possíveis neste ecrã

Selecione o gradiente ou o desvio. Aumente ou diminua o gradiente/desvio. Quando o gradiente estiver selecionado: regule o

gradiente e avance para o desvio. Quando o desvio estiver selecionado: regule o

desvio.

Curva do arrefecimento dependente do clima 2 pontos

A curva dependente do clima é definida por dois pontos de regulação:

Manual de instalação

Confirme as alterações e regresse ao submenu.

▪ : depósito de água quente sanitária

5.2.8 Assistente de configuração: depósito

Esta parte aplica-se apenas a sistemas com um depósito de água quente sanitária opcional instalado.

Modo de aquecimento

A água quente sanitária pode ser preparada de 3 formas diferentes. Estas diferem entre si na forma como a temperatura do depósito desejada é regulada e como a unidade a influencia.

# Código Descrição

[5.6] [6-0D] Modo de aquecimento:

▪ 0: Apenas reaquecer: apenas é

permitido reaquecer.

▪ 1: Programa + reaquecer: o

depósito de água quente sanitária é aquecido segundo uma programação e, entre os ciclos de aquecimento programados, é permitido reaquecer.

▪ 2: Apenas programa: o depósito de

água quente sanitária APENAS pode ser aquecido de acordo com uma programação.

Consulte o manual de operação para obter mais informações.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

5 Configuração

INFORMAÇÕES

Risco de falta de capacidade de aquecimento ambiente para o depósito de água quente sanitária sem a resistência elétrica do depósito interna: no caso de funcionamento frequente de água quente sanitária, ocorrerá a interrupção frequente e prolongada do aquecimento/arrefecimento ambiente quando selecionar o seguinte:

Depósito > Modo de aquecimento > Apenas reaquecer.

Temperatura desejada em modo conforto

Apenas aplicável quando a preparação da água quente sanitária é Apenas programa ou Programa + reaquecer. Quando programar o temporizador, pode utilizar o ponto de regulação de conforto como valor predefinido. Se pretender alterar o ponto de regulação de armazenamento noutra ocasião, apenas terá de o fazer num só lugar.

O depósito aquece até atingir a temperatura de conforto de acumulação. Esta é a temperatura superior desejada quando uma ação de conforto de acumulação é programada.

Além disso, pode ser programada uma paragem acumulada. Esta função para o aquecimento do depósito, mesmo que o ponto de regulação NÃO tenha sido atingido. Programe uma paragem acumulada apenas quando o aquecimento do depósito for absolutamente indesejável.

# Código Descrição

[5.2] [6-0A] Temperatura desejada em modo

conforto:

▪ 30°C~[6‑0E]°C

Temperatura desejada em modo económico

A temperatura de acumulação económica indica a temperatura do depósito desejada mais baixa. Esta é a temperatura desejada quando uma ação de acumulação económica é programada (de preferência durante o dia).

# Código Descrição

[5.3] [6-0B] Temperatura desejada em modo

económico:

▪ 30°C~mín(50,[6‑0E])°C

Temperatura desejada em modo reaquecer Temperatura de reaquecimento do depósito desejada é utilizada:

▪ no modo Programa + reaquecer, durante o modo de

reaquecimento: a temperatura mínima do depósito garantida é regulada pelo Temperatura desejada em modo reaquecer menos a histerese de reaquecimento. Se a temperatura do depósito cair para um valor inferior a este, o depósito é aquecido.

▪ durante o conforto de acumulação, dar prioridade à preparação

de água quente sanitária. Quando a temperatura do depósito atingir um valor superior ao indicado, a preparação de água quente sanitária e o aquecimento/arrefecimento ambiente são executados sequencialmente.

# Código Descrição

[5.4] [6-0C] Temperatura desejada em modo

reaquecer:

▪ 30°C~mín(50,[6‑0E])°C

5.3.1 Zona principal

Tipo de termostato

Aplicável apenas no controlo com termóstato de divisão externo.

NOTIFICAÇÃO

Se for utilizado um termóstato de divisão externo, o mesmo irá controlar a proteção contra congelamento da divisão. Contudo, a proteção contra congelamento da divisão só é possível se [C.2] Arrefecimento/ Aquecimento ambiente=Ativado.

# Código Descrição

[2.A] [C–05] Tipo de termóstato de divisão externo da

zona principal: ▪ 1: 1 contacto: o termóstato de

divisão externo usado pode enviar apenas um estado térmico ATIVAR/ DESATIVAR. Não existe separação entre a exigência de aquecimento ou de arrefecimento.

▪ 2: 2 contactos: O termóstato de

divisão externo utilizado pode enviar um estado térmico ATIVAR/ DESATIVAR separado para aquecimento/arrefecimento.

5.3.2 Zona adicional

Tipo de termostato

Apenas aplicável no controlo externo do termóstato da divisão. Para mais informações sobre a funcionalidade, consulte "Zona

principal"[421].

# Código Descrição

[3.A] [C–06] Tipo de termóstato da divisão externo

para a zona adicional: ▪ 1: 1 contacto

▪ 2: 2 contactos

5.3.3 Informações

Informação do concessionário

O instalador pode preencher o seu número de contacto aqui.

# Código Descrição

[8.3] N/A O número para o qual os utilizadores

podem ligar em caso de problemas.

5.3 Menu de configurações

Pode definir regulações adicionais utilizando o ecrã do menu principal e os respetivos submenus. As regulações mais importantes são apresentadas aqui.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

5 Configuração

[9]

Definições de instalador

Assistente de configuração Água quente sanitária Aquecedor de reserva Resistência elétrica do depósito Emergência Compromisso Prevenção de congelamento da tubagem de água Fonte de alimentação com kWh bonificado Controlo do consumo energético Medição energética Sensores Bivalente Sinal de alarme Reinício automático Função de poupança energética Desativar proteções

Visão geral das definições de campo

Descongelamento forçado

[9.2] Água quente sanitária

Água quente sanitária Circulador de AQS Programa do circulador de AQS Solar

[9.3]

Aquecedor de reserva

Tipo de aquecedor de reserva Tensão Configuração

Capacidade do nível 2 adicional

Capacidade do nível 1

Equilíbrio Temperatura de equilíbrio Funcionamento

[9.4]

Resistência elétrica do depósito Capacidade

Programa de permissão do BSH Temporizador de BSH eco Funcionamento

[9.6] Compromisso

Prioridade ao aquecimento ambiente Temperatura para prioridade Desvio do ponto de regulação do BSH

Temporizador de funcionamento mínimo

Temporizador anti-reciclagem

Temporizador de funcionamento máximo Temporizador adicional

[9.8] Fonte de alimentação com kWh bonificado

Fonte de alimentação com kWh bonificado Permitir aquecedor Permitir circulador

[9.9]

Controlo do consumo energético

Controlo do consumo energético Tipo Limite Limite 1 Limite 2 Limite 3 Limite 4 Aquecedor prioritário

[9.A] Medição energética

Contador de eletricidade 2

Contador de eletricidade 1

[9.B] Sensores

Sensor externo Desvio sens. amb. ext. Tempo para cálculo da média

[9.C] Bivalente

Bivalente Eficiência da caldeira Temperatura Histerese

5.4 Estrutura do menu: Descrição geral das regulações do instalador

INFORMAÇÕES

As regulações do kit solar são apresentadas, mas NÃO são aplicáveis a esta unidade. As regulações NÃO devem ser utilizadas ou alteradas.

INFORMAÇÕES

Dependendo das regulações do instalador selecionadas e do tipo de unidade, as regulações estarão visíveis/ invisíveis.

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

6 Activação

NOTIFICAÇÃO

Opere a unidade SEMPRE com termístores e/ou interruptores/sensores de pressão. Caso CONTRÁRIO, pode resultar num compressor queimado.

NOTIFICAÇÃO

Certifique-se de que ambas as válvulas de purga de ar (uma no filtro magnético e uma no aquecedor de reserva) estão abertas.

Todas as válvulas de purga de ar automáticas têm de ficar abertas após a ativação.

INFORMAÇÕES Funções de proteção – "Modo de instalador no local".

O software está equipado com funções de proteção como anticongelamento da divisão. A unidade executa estas funções automaticamente quando necessário.

Durante a instalação ou serviço, este comportamento é indesejável. Como tal, as funções de proteção podem ser desativadas:

▪ Na primeira ligação à alimentação: as funções de

proteção estão desativadas por predefinição. Após 12h são ativadas automaticamente.

▪ Posteriormente: um instalador pode desativar

manualmente as funções de proteção ao regular [9.G]: Desativar proteções=Sim. Após realizar este trabalho, o instalador pode ativar as funções de proteção ao regular [9.G]: Desativar proteções=Não.

Os fusíveis ou os dispositivos de protecção localmente instalados são instalados em conformidade com este documento e NÃO foram desviados.

A tensão da fonte de alimentação está de acordo com a tensão na placa de especificações da unidade.

NÃO existem ligações soltas nem componentes eléctricos danificados na caixadedistribuição.

NÃO existem componentes danificados nem tubos estrangulados dentro das unidades de interior e de exterior.

O disjuntor do aquecedor de reserva F1B (fornecimento local) está ATIVADO.

Apenas para depósitos com resistência eléctrica do depósito incorporada:

O disjuntor da resistência elétrica do depósito F2B (fornecimento local) está ATIVADO.

O tamanho correcto dos tubos está instalado e os tubos estão adequadamente isolados.

NÃO existem fugas de água dentro da unidade de interior.

As válvulas de fecho estão adequadamente instaladas e totalmente abertas.

As válvulas de purga de ar automáticas estão abertas.

A válvula de segurança purga água ao ser aberta. Deve sair água limpa.

O volume mínimo de água é garantido em quaisquer condições. Consulte "Para verificar o volume de água e o caudal" em "3.2Preparação da tubagem de água"[45].

(se aplicável) O depósito de água quente sanitária está completamente cheio.

6.2 Lista de verificação durante a activação da unidade

6.1 Lista de verificação antes da activação

Após a instalação da unidade, comece por verificar os itens abaixo listados. Depois de efectuar todas as verificações, é necessário fechar a unidade. Ligue a unidade depois desta estar fechada.

Leu integralmente as instruções de instalação, tal como descrito no guia de referência do instalador.

A unidade de interior está montada adequadamente.

A unidade de exterior está montada adequadamente.

As seguintes ligações eléctricas locais foram estabelecidas de acordo com este documento e a legislação aplicável:

▪ Entre o painel de alimentação local e a unidade de

exterior ▪ Entre a unidade de interior e de exterior ▪ Entre o painel de alimentação local e a unidade de

interior ▪ Entre a unidade de interior e as válvulas (se aplicável) ▪ Entre a unidade de interior e o termóstato da divisão

(se aplicável) ▪ Entre a unidade de interior e o depósito de água

quente sanitária (se aplicável)

O sistema está adequadamente ligado à terra e os terminais de ligação à terra estão apertados.

O caudal mínimo durante o funcionamento do aquecedor de reserva/descongelamento é garantido em quaisquer condições. Consulte “Para verificar o volume de água e o caudal” em "3.2Preparação da tubagem de água"[45].

Para efetuar uma purga de ar.

Para efetuar um teste de funcionamento.

Para efetuar um teste de funcionamento do actuador.

Função de secagem da betonilha por baixo do piso

A função de secagem da betonilha por baixo do piso é iniciada (se for necessário).

6.2.1 Para verificar o caudal mínimo

1 Confirme, de acordo com a configuração hidráulica,

quais os circuitos de aquecimento ambiente que podem ser fechados por válvulas mecânicas, eletrónicas ou outras.

2 Feche todos os circuitos de aquecimento ambiente

que podem ser fechados.

3 Inicie o teste do circulador (consulte "Para efectuar

um teste de funcionamento do actuador"[424]).

4 Leia o caudal

de derivação para atingir o caudal mínimo necessário + 2l/min.

(a)

Durante o teste do circulador, a unidade pode funcionar abaixo deste caudal mínimo necessário.

(a)

e modifique a regulação da válvula

—

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

6 Activação

Caudal mínimo necessário

20l/min

6.2.2 Para efectuar uma purga de ar

Condições: Certifique-se de que todo o funcionamento está

desativado. Aceda a [C]: Funcionamento e desative o funcionamento de Divisão, Arrefecimento/Aquecimento ambiente e Depósito.

1 Defina o nível de permissão do utilizador para

Instalador. Consulte "Para alterar o nível de

permissão do utilizador"[415].

2 Aceda a [A.3]: Testes de controlo > Purgar ar. 3 Selecione OK para confirmar.

Resultado: A purga de ar é iniciada. Termina

automaticamente quando o ciclo de purga acaba. Para parar a purga de ar manualmente: —

1 Aceda a Parar purga de ar. 2 Selecione OK para confirmar.

—

6.2.3 Para efetuar uma operação de teste de funcionamento

Condições: Certifique-se de que todo o funcionamento está

desativado. Aceda a [C]: Funcionamento e desative o funcionamento de Divisão, Arrefecimento/Aquecimento ambiente e Depósito.

1 Defina o nível de permissões do utilizador para

Instalador. Consulte "Para alterar o nível de

permissão do utilizador"[415].

2 Aceda a [A.1]: Testes de controlo > Testar

operação.

3 Selecione um teste da lista. Exemplo:

Aquecimento.

4 Selecione OK para confirmar.

Resultado: O teste de funcionamento é iniciado.

Termina automaticamente quando estiver operacional (±30min.).

Para parar o teste de funcionamento manualmente: —

1 No menu, aceda a Parar teste. 2 Selecione OK para confirmar.

INFORMAÇÕES

Se a temperatura exterior estiver fora do âmbito de funcionamento, a unidade poderá NÃO funcionar ou poderá NÃO fornecer a capacidade pretendida.

Para monitorizar a temperatura de saída de água e a temperatura do depósito

Durante o teste, o funcionamento correto da unidade pode ser verificado monitorizando a temperatura de saída de água (modo de aquecimento/arrefecimento) e a temperatura do depósito (modo de água quente sanitária).

Para monitorizar as temperaturas:

1 No menu, aceda a Sensores. 2 Selecione a informação sobre temperatura.

—

6.2.4 Para efectuar um teste de funcionamento do actuador

Condições: Certifique-se de que todo o funcionamento está

desativado. Aceda a [C]: Funcionamento e desative o funcionamento de Divisão, Arrefecimento/Aquecimento ambiente e Depósito.

Finalidade

Efetue um teste dos atuadores para confirmar o funcionamento dos diferentes atuadores. Por exemplo, quando selecionar Circulador, é iniciado o teste do circulador.

1 Defina o nível de permissões do utilizador para

Installer. Consulte "Para alterar o nível de permissão

do utilizador"[415].

2 Aceda a [A.2]: Testes de controlo > Testar

atuadores.

3 Selecione um teste da lista. Exemplo: Circulador. 4 Selecione OK para confirmar.

Resultado: O teste de funcionamento do atuador é

iniciado. Termina automaticamente quando estiver operacional (±30min.).

Para parar o teste de funcionamento manualmente: —

1 No menu, aceda a Parar teste. 2 Selecione OK para confirmar.

—

Testes de funcionamento do actuador possíveis

▪ Teste Resistência elétrica do depósito

▪ Teste Aquecedor de reserva 1

▪ Teste Aquecedor de reserva 2

▪ Teste Circulador

INFORMAÇÕES

Certifique-se de que todo o ar é purgado antes de executar o teste de funcionamento. Evite também interferências no circuito de água durante o teste de funcionamento.

▪ Teste Válvula de fecho

▪ Teste da Válvula de derivação (válvula de 3 vias para alternar

entre aquecimento ambiente e aquecimento do tanque) ▪ Teste Sinal bivalente

▪ Teste Sinal de alarme

▪ Teste Sinal Aquecer/Arrefecer

▪ Teste Circulador de AQS

6.2.5 Para efectuar uma secagem da betonilha

do aquecimento por baixo do piso

Condições: Certifique-se de que todo o funcionamento está

desativado. Aceda a [C]: Funcionamento e desative o funcionamento de Divisão, Arrefecimento/Aquecimento ambiente e Depósito.

1 Defina o nível de permissão do utilizador para

Instalador. Consulte "Para alterar o nível de

permissão do utilizador"[415].

2 Aceda a [A.4]: Testes de controlo > Secar

betonilha do piso radiante.

3 Defina um programa de secagem: aceda a

Programa e utilize o ecrã de programação de secagem da betonilha do piso radiante.

4 Selecione OK para confirmar.

Resultado: A secagem da betonilha do piso radiante é iniciada. Termina automaticamente quando estiver concluído.

Para parar o teste de funcionamento manualmente: —

1 Aceda a Parar secagem da betonilha do

piso radiante.

2 Selecione OK para confirmar.

—

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

NOTIFICAÇÃO

Para realizar uma secagem da betonilha do piso radiante, a proteção contra congelamento da divisão tem de ser desativada ([2‑06]=0). Por predefinição, está ativada ([2‑06]=1). Contudo, devido ao modo "instalador no local" (consulte "Ativação"), a proteção contra congelamento da divisão será automaticamente desativada por 12 horas depois da primeira ligação à alimentação.

Se a secagem da betonilha tiver de ser realizada após as primeiras 12 horas após a ligação à alimentação, desative manualmente a proteção contra congelamento da divisão definindo [2‑06] para "0" e MANTENHA desativada até a secagem da betonilha ter terminado. Ignorar este aviso irá resultar em fendas na betonilha.

NOTIFICAÇÃO

Para que a secagem de betonilha de aquecimento do solo possa iniciar, certifique-se de que são cumpridas as regulações seguintes:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

7 Entrega ao utilizador

Assim que o teste de funcionamento esteja concluído e a unidade funcione adequadamente, certifique-se de que o utilizador tem os seguintes aspectos esclarecidos:

▪ Preencha a tabela de regulações do instalador (no manual de

operação) com as regulações reais.

▪ Certifique-se de que o utilizador possui a documentação impressa

e peça-lhe que a guarde para referência futura. Informe o utilizador de que poderá aceder à documentação completa no URL referido anteriormente neste manual.

▪ Explique ao utilizador como operar o sistema adequadamente e o

que fazer em caso de problemas. ▪ Mostre ao utilizador o que fazer para a manutenção da unidade. ▪ Explique ao utilizador as sugestões de poupança energética

conforme é descrito no manual de operação.

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

8 Dados técnicos

3D120613A

R2T

R1T

B1PW

B1L

ekk

S1L

8 Dados técnicos

Uma subconjunto dos últimos dados técnicos está disponível no site regional Daikin (acessível publicamente). O conjunto completo dos últimos dados técnicos está disponível no Daikin Business Portal (necessária autenticação).

8.1 Diagrama das tubagens: Unidade de interior

A Unidade de interior B Instalação no local

a SAÍDA de água de aquecimento ambiente b Ligação de ENTRADA de água c Circulador d Reservatório de expansão e Válvula de fecho, macho-fêmea 1"

f Filtro magnético/separador de detritos g Válvula de segurança h Purga de ar

i Válvula de drenagem

j Aquecedor de reserva k Porca solta 1"

B1L Sensor de fluxo

B1PW Sonda de pressão da água de aquecimento ambiente

R1T Termístor (ENTRADA de água) R2T Termístor (aquecedor de reserva – SAÍDA de água) S1L Fluxóstato

Ligação do parafuso Ligação de alargamento

Acoplamento rápido Ligação soldada

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

8 Dados técnicos

8.2 Esquema elétrico: Unidade de interior

Consulte o esquema elétrico interno fornecido com a unidade (por dentro do painel dianteiro superior da unidade de interior). As abreviaturas usadas são aqui enunciadas.

Notas a ter em conta antes de ligar a unidade

Inglês Tradução

Notes to go through before starting the unit

X1M Terminal principal X2M Terminal das ligações elétricas

X5M Terminal das ligações elétricas

X6M Terminal da fonte de alimentação

X7M/X8M Terminal da fonte de alimentação

Note 1: Connection point of the power supply for the BUH/BSH should be foreseen outside the unit.

Backup heater power supply Fonte de alimentação do

3V3 (1N~, 230 V, 3 kW) 3V3 (3~, 230V, 6kW) 6T1 (3~, 230 V, 6 kW) 6T1 (3~, 230V, 6kW) 6V3 (1N~, 230 V, 6 kW) 6V3 (1N~, 230V, 6kW) 6WN (3N~, 400 V, 6

kW)/9WN (3N~, 400 V, 9 kW) User installed options Opções instaladas por utilizador

LAN adapter Adaptador de LAN Domestic hot water tank Depósito de água quente

Remote user interface Interface de utilizador utilizada

Ext. indoor thermistor Termístor externo de interior Ext outdoor thermistor Termístor externo de exterior Digital I/O PCB PCB de I/O digital Demand PCB PCB de exigência Bottom plate heater Aquecedor da base da unidade

Main LWT Temperatura de saída de água

On/OFF thermostat (wired) Termóstato Ativado/

On/OFF thermostat (wireless) Termóstato Ativado/

Ext. thermistor Termístor externo Heat pump convector Convetor da bomba de calor Safety thermostat Termóstato de segurança

Notas a ter em conta antes de pôr a unidade em funcionamento

locais para CA

locais para CC

do aquecedor de reserva

da resistência elétrica do depósito Fio de terra Fornecimento local Várias possibilidades de ligações

elétricas Opção

Não montado na caixa de distribuição

Ligações elétricas dependendo do modelo

PCB Nota 1: o ponto de ligação da

fonte de alimentação para o aquecedor de reserva deve estar previsto fora da unidade.

aquecedor de reserva

6WN/9WN (3N~, 400V, 6kW)

sanitária

como termóstato da divisão

principal

DESATIVADO (com fios)

DESATIVADO (sem fios)

Inglês Tradução

Add LWT Temperatura de saída de água

adicional

On/OFF thermostat (wired) Termóstato Ativado/

DESATIVADO (com fios)

On/OFF thermostat (wireless) Termóstato Ativado/

DESATIVADO (sem fios) Ext. thermistor Termístor externo Heat pump convector Convetor da bomba de calor

Posição na caixa de distribuição

Inglês Tradução

Position in switch box Posição na caixa de distribuição

Legenda

A1P PCB principal A2P * Termóstato Ativar/DESATIVAR (PC=circuito

de alimentação) A3P * Convetor da bomba de calor A4P * PCB de I/O digital A8P * PCB de exigência A10P MMI (=interface de utilizador ligada à

unidade de interior) – PCB da unidade da

fonte de alimentação A11P MMI (=interface de utilizador ligada à

unidade de interior) – PCB principal A13P * Adaptador de LAN A14P * PCB da interface de utilizador A15P * PCB do recetor (termóstato Ativar/

DESATIVAR sem fios) BSK (A3P) * Relé do posto do circulador solar CN* (A4P) * Conector DS1(A8P) * Interruptor DIP F1B # Fusível de sobrecorrente do aquecedor de

reserva F2B # Fusível de sobrecorrente da resistência

elétrica do depósito F1U, F2U (A4P) * Fusível de 5A 250V para a PCB de I/O

digital K1M, K2M Contactor do aquecedor de reserva K3M Contactor da resistência elétrica do depósito K5M Contactor de segurança do aquecedor de

reserva K*R (A4P) Relé na PCB M2P # Circulador de água quente sanitária M2S # Válvula de 2 vias para o modo de

arrefecimento M3S # Válvula de 3 vias para o piso radiante/água

quente sanitária PC (A15P) * Circuito de alimentação PHC1 (A4P) * Circuito de entrada do acoplador ótico Q2L Proteção térmica da resistência elétrica do

depósito Q4L # Termóstato de segurança Q*DI # Disjuntor contra fugas para a terra

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

8 Dados técnicos

R1H (A2P) * Sensor de humidade R1T (A2P) * Termóstato Ativado/DESATIVADO do

sensor de ambiente R2T (A2P) * Sensor externo (piso ou ambiente) R6T * Termístor ambiente externo de interior ou de

exterior S1S # Contacto da fonte de alimentação com taxa

de kWh bonificada S2S # Entrada 1 de impulso do contador de

eletricidade S3S # Entrada 2 de impulso do contador de

eletricidade S6S~S9S * Entradas digitais de limitação de energia SS1 (A4P) * Interruptor-seletor TR1 Transformador para fonte de alimentação X6M # Régua de terminais da fonte de alimentação

do aquecedor de reserva X7M/X8M # Régua de terminais da fonte de alimentação

da resistência elétrica do depósito X*, X*A, X*Y, Y* Conector X*M Régua de terminais

* Opcional

# Fornecimento local

Tradução do texto no esquema elétrico

Inglês Tradução

(1) Main power connection (1) Ligação da fonte de

alimentação principal

For preferential kWh rate power supply

Indoor unit supplied from outdoor Unidade de interior com

Normal kWh rate power supply Fonte de alimentação com taxa

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Unidade de exterior Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

SWB Caixa de distribuição Use normal kWh rate power

supply for indoor unit

(2) Backup heater power supply (2) Fonte de alimentação do

Only for *** Apenas para *** (3) User interface (3) Interface de utilizador Only for LAN adapter Apenas para o adaptador de

Only for remote user interface EKRUDAS

(4) Domestic hot water tank (4) Depósito de água quente

3 wire type SPST tipo de 3 fios SPST

Para a fonte de alimentação com taxa kWh bonificada

alimentação a partir do exterior

kWh normal Apenas para fonte de

alimentação normal (standard) Apenas para a fonte de

alimentação com taxa kWh bonificada (exterior)

Contacto da fonte de alimentação com taxa de kWh bonificada: deteção 16VCC (tensão fornecida pela PCB)

Utilizar fonte de alimentação com taxa kWh normal para a unidade de interior

aquecedor de reserva

LAN Apenas para a interface de

utilizador utilizada como termóstato ambiente (EKRUDAS)

sanitária

Inglês Tradução

Booster heater power supply Fonte de alimentação da

resistência elétrica do depósito Only for *** Apenas para *** SWB Caixa de distribuição (5) Ext. thermistor (5) Termístor externo SWB Caixa de distribuição (6) Field supplied options (6) Opções de fornecimento local 12 V DC pulse detection (voltage

supplied by PCB) 230 V AC supplied by PCB Tensão de 230VCA fornecida

Continuous Corrente contínua DHW pump output Saída do circulador de água

DHW pump Circulador de água quente

Electrical meters Contadores de eletricidade For safety thermostat Para termóstato de segurança Inrush Corrente de arranque Max. load Carga máxima Normally closed Normalmente fechado Normally open Normalmente aberto Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Válvula de fecho SWB Caixa de distribuição (7) Option PCBs (7) Placas de circuito impresso

Alarm output Saída do alarme Changeover to ext. heat source Comutação para fonte de calor

Max. load Carga máxima Min. load Carga mínima Only for demand PCB option Apenas para PCB de exigência

Only for digital I/O PCB option Apenas para PCB de I/O digital

Options: ext. heat source output, solar pump connection, alarm output

Options: On/OFF output Opções: saída para ativar/

Power limitation digital inputs: 12 V DC / 12 mA detection (voltage supplied by PCB)

Refer to operation manual Consulte o manual de operações Solar input Entrada solar Solar pump connection Ligação do circulador solar Space C/H On/OFF output Saída para Ativar/DESATIVAR

SWB Caixa de distribuição (8) External On/OFF thermostats

and heat pump convector

Additional LWT zone Zona da temperatura de saída de

Deteção de impulsos de 12VCC

(tensão fornecida pela PCB)

pela PCB

quente sanitária

sanitária

Contacto do termóstato de

segurança: deteção com

16VCC (tensão fornecida pela

PCB)

opcionais

externa

opcional

Opções: saída da fonte de calor

externa, ligação do circulador

solar, saída do alarme

desativar

Entradas digitais de limitação de

potência: deteção de 12VCC /

12mA (tensão fornecida pela

PCB)

aquecimento/arrefecimento

ambiente

(8) Termóstatos externos para

ATIVAR/DESATIVAR e convetor

da bomba de calor

água adicional

Manual de instalação

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

8 Dados técnicos

2x0,75

(F1B)

3Gx2,5

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

X9A (PCB A1P)

XM2: 10

XM2: 11a

SPST: X2M: 12-13-14a

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

A4P: Y3-YC

X2M: 7-9

230 V

4D120628A

A15P: X1M: H-C-com X2M: L-N

A2P: X1M: 1-3

A2P: X1M: C-com-H

R2T

(F2B)

X1M: 1-2-3

X6M

230 V

A3P: X11M: 3-4-5-6

- No caso do cabo de sinais: manter distância mínima até aos cabos elétricos >5 cm

- Aquecedores disponíveis dependendo do modelo: ver tabela de combinações

Notas:

X1M: L-N-terra

3 condutores

fonte de alimentação da unidade de interior com tarifário normal por kWh: 230 V

Fornecimento local

fonte de alimentação da resistência elétrica do depósito (3 kW): 400 V ou 230 V + terra

BSK: A3P: 1-2 interbloqueio solar

Arrefecimento/aquecimento Saída para Ativar/DESATIVAR

Circulador para AQS

Fonte ext. de calor (por ex. caldeira)

Indicação do alarme

Apenas para a opção *KSR3PA

Apenas para KRCS01-1 ou EKRSCA1

Entrada 2 de impulso do contador de eletricidade

Entrada 1 de impulso do contador de eletricidade

termístor externo (de interior ou de exterior)

M2S para o modo de arrefecimento

Válvula de 2 vias

Sonda externa (piso ou ambiente)

sinal

Apenas para BRC1HH*

Apenas para *KRTETS

2 condutores

(3 m incluídos)

Apenas para *KRTW (termóstato da divisão com fios)

Apenas para *KRTR (termóstato da divisão sem fios)

A13P: adaptador de LAN P1-P2

A14P: interface de utilizador P1-P2

Peças opcionais

Termóstato da divisão externo/convetor da bomba de calor (zona principal e/ou adicional)

5 condutores para aquecimento/arrefecimento

4 condutores para apenas aquecimento

3 condutores para aquecimento/arrefecimento

2 condutores para apenas aquecimento

2 condutores

comunicação

2x0,75

2 condutores

sinal

2 condutores

sinal

2 condutores

comunicação

2x0,75

2 condutores

sinal

2 condutores

Apenas para *KRP1HB*

Comutação para saída da fonte

ext. de calor

Saída do alarme

Entrada solar

Arrefecimento/aquecimento

Saída para Ativar/DESATIVAR

Válvula NA: X2M: 21-28 Válvula NF: X2M: 21-29

principal: X2M: 30-31-34-35

adicional: X2M: 30-31-34a-35a

principal: X2M: 30-34-35

adicional: X2M: 30-34a-35a

ou L1/L2/L3-N + terra

ou L1-L2 + terra

X8M: L-N + terra

ou L1-L2-L3-N + terra

ou L-N + terra

X6M: L1-L2-L3 + terra

X7M: L-N + terra

Apenas para *KRP1AHTA

2 condutores

3 condutores

sinal

230 V

3 condutores

2 condutores

Entrada de exigência de limite da potência 4

Entrada de exigência de limite da potência 3

Entrada de exigência de limite da potência 2

Entrada de exigência de limite da potência 1

Fornecimento local

Seleção M3S (quando *KHW estiver instalado) de aquecimento de água quente sanitária-piso radiante

Válvula de 3 vias

R5T - termístor da temperatura da água

Resistência elétrica do depósito

Depósito de água quente sanitária

3 condutores

Peças opcionais (*KHW*)

5 ou 4 ou 3 condutores

fonte de alimentação do aquecedor de reserva (6/9 kW): 400 V ou 230 V + terra

Termóstato de segurança

Contato da fonte de alimentação com taxa de kWh bonificada

230 V + terra

Apenas para instalação da fonte de alimentação com taxa kWh bonificada fonte de alimentação da unidade com taxa kWh bonificada:

2 condutores

3 condutores

fonte de alimentação da unidade: 230 V + terra

Apenas para instalação da fonte de alimentação normal

Fornecimento local

Unidade de interior

Peça padrão

Unidade de exterior

Fonte de alimentação

sinal

X4A + terra

Aquecedor da base da unidade

Apenas para (convetor da bomba de calor)

sinal

4 condutores

principal: X2M: 30-35

adicional: X2M: 30-35a

principal e adicional: X2M: 3-4

Inglês Tradução

Main LWT zone Zona da temperatura de saída de

água principal

Only for external sensor (floor/ ambient)

Apenas para o sensor externo (piso ou ambiente)

Only for heat pump convector Apenas para o convetor da

bomba de calor

Diagrama de ligações elétricas

Para mais informações, verifique as ligações elétricas da unidade.

Inglês Tradução

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Apenas para o termóstato Ativar/ DESATIVAR com fios

Apenas para o termóstato Ativar/ DESATIVAR sem fios

EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12

Manual de instalação

4P644479-1 0000000W

Verantwortung für Energie und Umwelt

4P644479-1 2020.12

Daikin EABH16DF6V, EABH16DF9W, EABX16DF6V, EABX16DF9W Installation manuals [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Índice

1 Acerca da documentação 3

1.1 Acerca deste documento

2 Acerca da caixa

2.1 Unidade de interior

2.1.1 Para retirar os acessórios da unidade de interior

3 Preparação

3.1 Preparação do local de instalação

3.1.1 Requisitos do local de instalação para a unidade de interior

3.2 Preparação da tubagem de água

3.2.1 Para verificar o volume de água e o caudal

3.2.2 Requisitos do depósito de outro fabricante

3.3 Preparação da instalação eléctrica

3.3.1 Descrição geral das ligações elétricas para atuadores externos e internos

4 Instalação

4.1 Abertura das unidades

4.1.1 Para abrir a unidade de interior

4.2 Montagem da unidade de interior

4.2.1 Para instalar a unidade de interior

4.2.2 Para ligar a mangueira de drenagem ao dreno

4.3 Ligação da tubagem de água

4.3.1 Para ligar a tubagem de água

4.3.2 Para encher o circuito de água

4.3.3 Para proteger o circuito de água contra congelamento
