Käyttäjän viiteopas

Daikin Altherma 3 H F+W

EABH16DF6V EABH16DF9W

EABX16DF6V EABX16DF9W

EAVH16S18DA6V(G) EAVH16SU18DA6V EAVH16S23DA6V(G) EAVH16SU23DA6V EAVH16S18DA9W(G) EAVH16S23DA9W(G)

EAVX16S18DA6V(G) EAVX16S23DA6V(G) EAVX16S18DA9W(G) EAVX16S23DA9W(G)

Sisällysluettelo

1 Yleiset varotoimet 4

1.1 Tietoja asiakirjasta .......................................................................................................................................................... 4

1.1.1 Varoitusten ja symbolien merkitys................................................................................................................. 4

1.2 Käyttäjälle........................................................................................................................................................................ 5

2 Tietoa tästä asiakirjasta 7

3 Tietoja järjestelmästä 9

3.1 Tyypillisen järjestelmän kaavion osat ............................................................................................................................. 9

4 Käyttö 10

4.1 Käyttöliittymä: Yleiskatsaus ............................................................................................................................................ 10

4.2 Mahdolliset näytöt: Yleiskatsaus .................................................................................................................................... 11

4.2.1 Aloitusnäyttö .................................................................................................................................................. 12

4.2.2 Päävalikkonäyttö ............................................................................................................................................ 14

4.2.3 Asetuspisteen näyttö...................................................................................................................................... 15

4.2.4 Yksityiskohtainen arvonäyttö ......................................................................................................................... 16

4.3 Toiminnon kytkeminen päälle tai pois............................................................................................................................ 16

4.3.1 Visuaalinen ilmoitus........................................................................................................................................ 16

4.3.2 Kytkeminen päälle tai pois päältä .................................................................................................................. 17

4.4 Tilan lämmityksen/jäähdytyksen hallinta ....................................................................................................................... 18

4.4.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta...................................................................................... 18

4.4.2 Tilankäyttötilan asettaminen.......................................................................................................................... 18

4.4.3 Käytössä olevan lämpötilahallinnan määrittäminen ..................................................................................... 20

4.4.4 Halutun huonelämpötilan muuttaminen ....................................................................................................... 20

4.4.5 Halutun lähtöveden lämpötilan muuttaminen .............................................................................................. 21

4.5 Kuuman veden hallinta ................................................................................................................................................... 22

4.5.1 Tietoja kuuman veden hallinnasta ................................................................................................................. 22

4.5.2 Uudelleenlämmitystila.................................................................................................................................... 23

4.5.3 Ajastettu tila ................................................................................................................................................... 24

4.5.4 Ajastettu tila + uudelleenlämmitystila ........................................................................................................... 24

4.5.5 Kuuman veden lämpötilan muuttaminen ...................................................................................................... 25

4.5.6 Kuuman veden tehokas käyttö....................................................................................................................... 25

4.6 Edistynyt käyttö .............................................................................................................................................................. 26

4.6.1 Hiljaisen tilan käyttö ....................................................................................................................................... 27

4.6.2 Lomatilan käyttö ............................................................................................................................................. 28

4.6.3 Lukematiedot.................................................................................................................................................. 28

4.6.4 Kellonajan ja päivämäärän määrittäminen .................................................................................................... 29

4.7 Esiasetetut arvot ja ajastimet ......................................................................................................................................... 29

4.7.1 Esiasetettujen arvojen käyttäminen .............................................................................................................. 29

4.7.2 Energian kulutushintojen asettaminen .......................................................................................................... 30

4.7.3 Ajastimien käyttö ja ohjelmointi .................................................................................................................... 32

4.7.4 Ajastusnäyttö: esimerkki ................................................................................................................................ 36

4.8 Säästä riippuva käyrä ...................................................................................................................................................... 40

4.8.1 Mikä on säästä riippuva käyrä? ...................................................................................................................... 40

4.8.2 2 pisteen käyrä ............................................................................................................................................... 41

4.8.3 Kallistus/siirtymä-käyrä .................................................................................................................................. 41

4.8.4 Säästä riippuvien käyrien käyttö .................................................................................................................... 42

4.9 Valikkorakenne: Käyttäjän asetusten yleiskuvaus.......................................................................................................... 45

4.10 Asentajan asetukset: Asentajan täytettävät taulukot.................................................................................................... 46

4.10.1 Määrityksen apuohjelma................................................................................................................................ 46

4.10.2 Asetukset-valikko............................................................................................................................................ 46

Käyttäjän viiteopas

5 Energiansäästövinkkejä 48

6 Kunnossapito ja huolto 49

6.1 Yleiskuvaus: Kunnossapito ja huolto .............................................................................................................................. 49

6.2 Yhteystietojen/tuen numeron etsiminen....................................................................................................................... 50

7 Vianetsintä 51

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä ................................................................................................... 51

7.2 Vikahistorian tarkistaminen............................................................................................................................................ 51

7.3 Oire: Olohuoneessa on liian kylmä (kuuma) .................................................................................................................. 51

7.4 Oire: Hanavesi on liian kylmää........................................................................................................................................ 52

7.5 Oire: Lämpöpumpun häiriö ............................................................................................................................................ 52

7.6 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton jälkeen. ................................................................................ 53

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Sisällysluettelo

8 Siirtäminen 54

8.1 Yleiskuvaus: Siirtäminen ................................................................................................................................................. 54

9 Hävittäminen 55

10 Sanasto 56

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

1 | Yleiset varotoimet

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

1.1.1 Varoitusten ja symbolien merkitys

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä. ▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä aiheita. Noudata

niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan viiteoppaassa

kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALOVAMMOJEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

Käyttäjän viiteopas

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Yksikössä käytetyt symbolit:

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Symboli Selitys

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

Yksikössä on pyöriviä osia. Ole varovainen, kun huollat tai käsittelet yksikköä.

Dokumentaatiossa käytetyt symbolit:

Symboli Selitys

Osoittaa kuvan otsikon tai viittauksen siihen. Esimerkki: " 1–3 Kuvan otsikko" tarkoittaa "Kuva 3 luvussa

1".

Osoittaa taulukon otsikon tai viittauksen siihen. Esimerkki: " 1–3 Taulukon otsikko" tarkoittaa "Taulukko 3

luvussa 1".

1 | Yleiset varotoimet

1.2 Käyttäjälle

VAROITUS

Jos ET ole varma siitä, kuinka laitetta käytetään, ota yhteyttä asentajaan.

VAROITUS

Tätä laitetta voivat käyttää vähintään 8‑vuotiaat lapset ja henkilöt, joilla on rajoittunut fyysinen, aistimuksellinen tai henkinen kapasiteetti tai joilla ei ole riittävästi kokemusta ja tietämystä, jos he ovat saaneet valvontaa tai opastusta laitteen turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat.

Lapset EIVÄT SAA leikkiä laitteella. Lapset EIVÄT SAA suorittaa puhdistamista ja kunnossapitoa

ilman valvontaa.

VAROITUS

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä. ▪ ÄLÄ käytä yksikköä märillä käsillä. ▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön

päälle.

Käyttäjän viiteopas

1 | Yleiset varotoimet

HUOMIO

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle. ▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

▪ Yksiköissä on seuraava symboli:

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi sovellettavien lakisääteisten määräysten mukaisesti.

Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla siitä, että tuote hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta viranomaisilta.

▪ Paristoissa on seuraava symboli:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki, kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää raskasmetallia tietyn rajan ylittävän määrän verran.

Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%).

Käytetyt paristot on käsiteltävä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä, että käytetyt paristot hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

2 Tietoa tästä asiakirjasta

Haluamme kiittää sinua ostettuasi tämän tuotteen. Huomaa:

▪ Lue asiakirjat huolellisesti ennen käyttöliittymän käyttöä, jotta voisit varmistaa

parhaan mahdollisen käytön.

▪ Pyydä asentajaa kertomaan sinulla asetuksista, jotka hän määritti järjestelmääsi.

Tarkista, onko asentaja täyttänyt asentajan asetustaulukon. Jos ei, pyydä häntä tekemään niin.

▪ Säilytä asiakirja myöhempää käyttöä varten.

Kohdeyleisö

Loppukäyttäjät

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

- Turvallisuusohjeita, jotka on luettava ennen järjestelmän käyttöä

- Muoto: Paperi (sisäyksikön pakkauksessa)

2 | Tietoa tästä asiakirjasta

▪ Käyttöopas:

- Pikaopas peruskäyttöön

- Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttäjän viiteopas:

- Tarkat vaihekohtaiset ohjeet ja taustatietoja peruskäyttöön ja edistyneeseen

käyttöön

- Muoto: Digitaaliset tiedostot osoitteessa http://www.daikineurope.com/

support-and-manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai asentajan kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Navigointikohdat

Navigointikohtien (esimerkki: [4.3]) avulla voit selvittää, missä käyttöliittymän valikkorakenteessa olet.

1 Navigointikohtien ottaminen käyttöön: Paina ohjepainiketta

aloitusnäytössä tai päävalikkonäytössä. Navigointikohdat näkyvät näytön vasemmassa yläkulmassa.

2 Navigointikohtien ottaminen pois käytöstä: Paina

ohjepainiketta uudelleen.

Myös tämä asiakirja mainitsee navigointikohdat. Esimerkki:

Tämä tarkoittaa:

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

1 Mene kohtaan [4.3]: Tilanlämmitys/-jäähdytys >

Käyttöala.

Käyttäjän viiteopas

2 | Tietoa tästä asiakirjasta

Tilanlämmitys/-jäähdytys

Käyttöala

4.3

1 Aloitusnäytöstä alkaen käännä vasenta valitsinta ja mene

kohtaan Tilanlämmitys/-jäähdytys.

2 Siirry alivalikkoon painamalla vasenta valitsinta.

3 Käännä vasenta valitsinta ja mene kohtaan Käyttöala.

4 Siirry alivalikkoon painamalla vasenta valitsinta.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

3 Tietoja järjestelmästä

Riippuen järjestelmän asennuksesta, järjestelmä voi:

▪ Lämmittää tilaa ▪ Jäähdyttää tilaa (jos lämmitys-/jäähdytyspumppumalli onasennettu) ▪ Tuottaa lämmintä vettä (jos kuumavesivaraaja onasennettu)

3.1 Tyypillisen järjestelmän kaavion osat

3 | Tietoja järjestelmästä

A Pääalue. Esimerkki: Olohuone. B Lisäalue. Esimerkki: Makuuhuone.

C Tekninen huone. Esimerkki: Autotalli. a Ulkoyksikönlämpöpumppu

b Sisäyksikön lämpöpumppu

c Kuumavesivaraaja

d Sisäyksikön käyttöliittymä

e Huonetermostaattina käytettävä käyttöliittymä

f Lattialämmitys

g Patterit, lämpöpumpun konvektorit tai puhallinkonvektoriyksiköt

TIETOJA

Sisäyksikkö ja kuumavesivaraaja (jos asennettu) voivat olla erillisiä tai integroituja sisäyksikön tyypistä riippuen.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

4 | Käyttö

b c

4.1 Käyttöliittymä: Yleiskatsaus

4 Käyttö

Käyttöliittymässä on seuraavat osat:

a Tilailmaisin b LCD-näyttö

c Valitsimet ja painikkeet

a Tilailmaisin b LCD-näyttö

c Valitsimet ja painikkeet

Tilailmaisin

Tilailmaisimen merkkivalot palavat ja vilkkuvat yksikön käyttötilan osoittamista varten.

Merkkivalo Tila Kuvaus

Vilkkuu sinisenä Valmiustila Yksikkö ei ole käytössä.

Palaa sinisenä Käyttö Yksikkö on käytössä.

Vilkkuu punaisena Toimintahäiriö Vika tapahtui.

Katso lisätietoja kohdasta

"7.1Ohjetekstin näyttäminen toimintahäiriön esiintyessä"[451].

LCD-näyttö

LCD-näytössä on lepotoiminto. Kun käyttöliittymää ei ole käytetty 15 minuuttiin, näyttö himmenee. Minkä tahansa painikkeen painaminen tai valitsimen kääntäminen herättää näytön.

Valitsimet ja painikkeet

Käyttäjän viiteopas

Käytä valitsimia ja painikkeita:

▪ Siirtymiseen LCD-näytön eri näytöissä, valikoissa ja asetuksissa ▪ Arvojen asettamiseen

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4 | Käyttö

a b c d e

Nimike Kuvaus

a Vasen valitsin LCD näyttää kaaren näytön vasemmalla puolella, kun voit

käyttää vasenta valitsinta.

▪ : Käännä ja paina sitten vasenta valitsinta. Selaa

valikkorakennetta.

▪ : Käännä vasenta valitsinta. Valitse valikkokohde. ▪ : Paina vasenta valitsinta. Vahvista valintasi tai siirry

alivalikkoon.

b Takaisin-

: Palaa 1 askel taaksepäin valikkorakenteessa.

painike

c Koti-painike : Palaa aloitusnäyttöön.

d Ohje-painike : Näytä nykyiseen sivuun liittyvä ohjeteksti (jos saatavilla).

e Oikea valitsin LCD näyttää kaaren näytön oikealla puolella, kun voit käyttää

oikeaa valitsinta.

▪ : Käännä ja paina sitten oikeaa valitsinta. Muuta

arvoa tai asetusta, joka näkyy näytön oikealla puolella.

▪ : Käännä oikeaa valitsinta. Selaa mahdollisia arvoja ja

asetuksia.

▪ : Paina oikeaa valitsinta. Vahvista valinta ja siirry

seuraavaan valikkokohteeseen.

4.2 Mahdolliset näytöt: Yleiskatsaus

Yleisimmät näytöt ovat seuraavat:

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

4 | Käyttö

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Aloitusnäyttö

a Aloitusnäyttö b Päävalikkonäyttö

c Alemman tason näytöt:

c1: Asetuspisteen näyttö c2: Yksityiskohtainen arvonäyttö c3: Näyttö säästä riippuvasta käyrästä c4: Näyttö aikataulusta

Tuo aloitusnäyttö esiin painamalla -painiketta. Näet yksikön määrityksen yleiskatsauksen ja huoneen ja asetuspisteen lämpötilan. Vain määritykseen sovellettavissa olevat symbolit näkyvät aloitusnäytössä.

Mahdolliset toiminnot tässä näytössä

Siirry päävalikon luettelossa.

Siirry päävalikkonäyttöön.

Ota navigointikohdat käyttöön/pois käytöstä.

Nimike Kuvaus

Lämpötilat näkyvät ympyröinä. Jos ympyrä on harmaa, vastaava toiminto (esimerkiksi: tilanlämmitys) ei ole

Käyttäjän viiteopas

aktiivisena.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Nimike Kuvaus

4 | Käyttö

Ulkoyksikkö

: Ulkoyksikkö

: Hiljainen tila on aktiivinen

a3 Mitattu ulkolämpötila

Sisäyksikkö/

b1 Sisäyksikkö:

kuumavesivar aaja

▪ : Lattialle asennettava sisäyksikkö, jossa on integroitu

säiliö

▪ : Seinään kiinnitettävä sisäyksikkö, jossa on erillinen

säiliö

▪ : Seinään kiinnitettävä sisäyksikkö

b2 Vedenpaine

Tilankäyttötila c ▪ : Jäähdytys

▪ : Lämmitys

Desinfiointi/ Tehokas

▪ : Desinfiointitila on aktiivinen ▪ : Tehokas tila on aktiivinen

Päivämäärä/ kellonaika

Loma f

Pääalue

Lisäalue

e Nykyinen päivämäärä ja aika

: Lomatila on aktiivinen

g1 Lämmönluovuttajan tyyppi:

▪ : Lattialämmitys ▪ : Tuuletinkonvektoriyksikkö ▪ : Patteri

g2 Lähtöveden lämpötilan asetus

g3 Huonetermostaatin tyyppi:

▪ : Daikin-käyttöliittymää käytetään huonetermostaattina ▪ : Ulkoinen hallinta ▪ Piilotettu: Lähtöveden lämpötilan ohjaus

g4 Mitattu huonelämpötila

h1 Lämmönluovuttajan tyyppi:

▪ : Lattialämmitys ▪ : Tuuletinkonvektoriyksikkö ▪ : Patteri

h2 Lähtöveden lämpötilan asetus

h3 Huonetermostaatin tyyppi:

▪ : Ulkoinen hallinta ▪ Piilotettu: Lähtöveden lämpötilan ohjaus

Lämmin vesi

: Kuuma vesi

i2 Mitattu säiliön lämpötila

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

4 | Käyttö

Pääalue

Lisäalue

Huone

Toimintahäiriö

Tilanlämmitys/-jäähdytys

Nimike Kuvaus

4.2.2 Päävalikkonäyttö

Aloita päävalikosta ja paina ( ) tai käännä ( ) vasenta valitsinta päävalikkonäytön avaamiseksi. Päävalikosta voit käyttää eri asetuspistenäyttöjä ja alivalikoita.

Toimintahäiriöj

a Valittu alivalikko

Alivalikko Kuvaus

tai : Vika tapahtui

Katso lisätietoja kohdasta "7.1Ohjetekstin näyttäminen

toimintahäiriön esiintyessä"[451].

Mahdolliset toiminnot tässä näytössä

Liiku luettelossa. Siirry alivalikkoon. Ota navigointikohdat käyttöön/pois käytöstä.

[0]

tai

Toimintahäiriö

Rajoitus: Näkyy vain toimintahäiriön esiintyessä.

Katso lisätietoja kohdasta "7.1Ohjetekstin

näyttäminen toimintahäiriön esiintyessä"[451].

[1]

Huone

Rajoitus: Näkyy vain jos huonetermostaatti on liitetty sisäyksikköön.

Aseta huonelämpötila.

[2]

Pääalue

Näyttää sovellettavan symbolin pääalueen luovuttajatyypille.

Aseta pääalueen lähtöveden lämpötila.

[3] Lisäalue Rajoitus: Näkyy vain, jos lähtöveden lämpötila-

alueita on kaksi. Näyttää sovellettavan symbolin lisäalueen luovuttajatyypille.

Aseta lisäalueen lähtöveden lämpötila (jos käytössä).

[4]

jäähdytys

Tilanlämmitys/-

Näyttää sovellettavan symbolin yksikölle. Aseta yksikkö lämmitystilaan tai

jäähdytystilaan. Et voi vaihtaa tilaa vain lämmitys -malleissa.

Käyttäjän viiteopas

[5]

Säiliö

Rajoitus: Näkyy vain, jos järjestelmässä on kuumavesivaraaja.

Aseta kuumavesivaraajan lämpötila.

[7]

Käyttäjäasetukset

Antaa käyttöön käyttäjäasetukset, kuten lomatilan ja hiljaisen tilan.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Alivalikko Kuvaus

–

21°C

Huone

–

35°C

Pääalue

–

45°C

Lisäalue

–

50°C

Säiliö

–

4 | Käyttö

[8]

[9]

[A]

[B]

[C]

4.2.3 Asetuspisteen näyttö

Asetuspisteen näyttö näkyy näytöissä, jotka kuvaavat järjestelmän osia, jotka tarvitsevat asetuspisteen arvon.

Esimerkkejä

[1] Huonelämpötilan näyttö

Tiedot

Asentajan

asetukset

Käyttöönotto

Käyttäjäprofiili

Käyttö

Näyttää sisäyksikköön liittyvää dataa ja tietoa.

Rajoitus: Vain asentajalle. Antaa edistyneet asetukset käyttöön.

Rajoitus: Vain asentajalle. Suorita testejä ja kunnossapitoa.

Muuta aktiivista käyttäjäprofiilia.

Kytke lämmitystoiminto tai jäähdytystoiminto ja kuuman veden valmistelu päälle tai pois päältä.

[2] Pääalueen näyttö

[3] Lisäalueen näyttö

[5] Säiliön lämpötilan näyttö

Selitys

Mahdolliset toiminnot tässä näytössä

Siirry alivalikon luettelossa.

Mene alivalikkoon.

Säädä ja ota haluttu lämpötila automaattisesti käyttöön.

Nimike Kuvaus

Minimilämpötilan raja a1 Yksikön kiinteästi asettama

a2 Asentajan rajoittama

Maksimilämpötilan raja b1 Yksikön kiinteästi asettama

b2 Asentajan rajoittama

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

4 | Käyttö

a bc

7.2.1

Aika/päivämäärä

Tunnit

Minuutit

1.6

bar

1.6 bar

4.2.4 Yksityiskohtainen arvonäyttö

Nimike Kuvaus

Nykyinen lämpötila c Yksikön mittaama

Haluttu lämpötila d Lisää/vähennä kääntämällä oikeaa

valitsinta.

Alivalikko e Siirry alivalikkoon kääntämällä tai

painamalla vasenta valitsinta.

Esimerkki:

a Asetukset b Arvot c Valittu asetus ja arvo

Mahdolliset toiminnot tässä näytössä

Siirry asetusluettelossa.

Muuta arvoa.

Siirry seuraavaan asetukseen.

Vahvista muutokset ja jatka.

4.3 Toiminnon kytkeminen päälle tai pois

4.3.1 Visuaalinen ilmoitus

Yksikön tietyt toiminnot voidaan kytkeä päälle tai pois päältä erikseen. Jos toiminto kytketään pois päältä, vastaava lämpötilakuvake näkyy aloitusnäytössä harmaana.

Huonelämpötilan ohjaus

Käyttäjän viiteopas

a Huonelämpötilan ohjaus päällä b Huonelämpötilan ohjaus pois päältä

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Tilanlämmitys-/jäähdytystoiminto

1.6 bar

Käyttö

Huone

Tilanlämmitys/-jäähdytys

Päällä

C.1

c Tilanlämmitys-/jäähdytystoiminta päällä

d Tilanlämmitys-/jäähdytystoiminta pois päältä

Säiliön lämmitystoiminta

4 | Käyttö

e Säiliön lämmitystoiminta päällä

f Säiliön lämmitystoiminta pois päältä

4.3.2 Kytkeminen päälle tai pois päältä

Huonelämpötilan ohjaus

1 Mene kohtaan [C.1]: Käyttö > Huone.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Tilanlämmitys-/jäähdytystoiminto

HUOMIOITAVAA

Huoneen jäätymissuoja. Vaikka tilanlämmitys-/tilanjäähdytystoiminta kytketään

POIS päältä ([C.2]: Käyttö > Tilanlämmitys/-jäähdytys), huoneen jäätymissuojaus voi silti aktivoitua – jos se on käytössä. Lähtöveden lämpötilan ohjauksen ja ulkoisen huonetermostaatin ohjauksen suojausta EI kuitenkaan taata.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

HUOMIOITAVAA

Vesiputken jäätymisesto. Vaikka tilanlämmityksen/-jäähdytyksen toiminta kytketään

POIS päältä ([C.2]: Käyttö > Tilanlämmitys/-jäähdytys), vesiputken jäätymisesto pysyy aktiivisena päällä ollessaan.

Käyttäjän viiteopas

4 | Käyttö

Käyttö

Tilanlämmitys/-jäähdytys

Säiliö

Pois

päältä

Päällä

Huone

C.2

Käyttö

Säiliö

Pois

päältä

Päällä

Tilanlämmitys/-jäähdytys

C.3

1 Mene kohtaan [C.2]: Käyttö > Tilanlämmitys/-

jäähdytys.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Säiliön lämmitystoiminta

HUOMIOITAVAA

Desinfiointitila. Vaikka kytkisit säiliön lämmitystoiminnan pois päältä ([C.3]: Käyttö

> Säiliö), desinfiointitila pysyy aktiivisena. Jos kytket sen pois päältä desinfioinnin ollessa käynnissä, AH-virhe tapahtuu.

1 Mene kohtaan [C.3]: Käyttö > Säiliö.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

4.4 Tilan lämmityksen/jäähdytyksen hallinta

4.4.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta

Tilan lämmityksen/jäähdytyksen hallinta koostuu tyypillisesti seuraavista vaiheista:

1 Tilankäyttötilan asettaminen 2 Lämpötilan hallinta

Järjestelmän kokoonpanosta ja asentajan määrityksistä riippuen voit käyttää eri lämpötilan hallintaa:

▪ Huonetermostaatin ohjaus ▪ Lähtöveden lämpötilan ohjaus ▪ Ulkoisen huonetermostaatin ohjaus

4.4.2 Tilankäyttötilan asettaminen

Tietoja tilankäyttötiloista

Yksikkösi voi olla lämmitys- tai lämmitys-/jäähdytysmalli:

Käyttäjän viiteopas

▪ Jos yksikkösi on lämmitysmalli, se voi lämmittää tilaa. ▪ Jos yksikkösi on lämmitys-/jäähdytysmalli, se voi sekä lämmittää että jäähdyttää

tilaa. Sinun on kerrottava järjestelmälle, kumpaa käyttötilaa käyttää.

Lämmityksen/jäähdytyksen lämpöpumppumallin asennuksen määrittäminen

1 Mene kohtaan [4]: Tilanlämmitys/-jäähdytys.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4 | Käyttö

2 Katso onko [4.1] Käyttötila luettelossa ja muokattavissa. Jos

on, lämmityksen/jäähdytyksen lämpöpumppumalli onasennettu.

Voit kertoa järjestelmälle seuraavasti mitä tilankäyttötilaa käyttää:

Voit... Sijainti

Tarkistaa, mikä tilankäyttötila on käytössä. Aloitusnäyttö

Asettaa tilankäyttötilan pysyvästi. Päävalikko

Rajoittaa automaattista vaihtoa kuukausittaisen aikataulun mukaan.

Käytössä olevan tilankäyttötilan tarkistaminen

Tilan käyttötila näytetään aloitusnäytössä:

▪ Kun yksikkö on lämmitystilassa, kuvake näkyy. ▪ Kun yksikkö on jäähdytystilassa, kuvake näkyy.

Tilailmaisin näyttää, onko yksikkö toiminnassa:

▪ Kun yksikkö ei ole toiminnassa, tilailmaisin sykkii sinisenä noin 5 sekunnin välein. ▪ Kun yksikkö on toiminnassa, tilailmaisin palaa koko ajan sinisenä.

Tilankäyttötilan asettaminen

1 Mene kohtaan [4.1]: Tilanlämmitys/-jäähdytys >

Käyttötila

2 Valitse jokin seuraavista vaihtoehdoista:

▪ Lämmitys: Vain lämmitys -tila ▪ Jäähdytys: Vain jäähdytys -tila ▪ Automaattinen: Käyttötila muuttuu automaattisesti

lämmityksen ja jäähdytyksen välillä ulkolämpötilan mukaan. Rajoitettu kuukausikohtaisesti asetuksen Käyttötilan ajastus [4.2] mukaan.

Automaattisen vaihdon rajoittaminen ajastuksen mukaan

Olosuhteet: Aseta tilankäyttötila tilaan Automaattinen.

1 Mene kohtaan [4.2]: Tilanlämmitys/-jäähdytys >

Käyttötilan ajastus.

2 Valitse kuukausi.

3 Valitse asetus joka kuukaudelle:

▪ Käännettävissä: Ei rajoitettu

Esimerkki: Vaihdon rajoitukset

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

▪ Vain lämmitys: Rajoitettu ▪ Vain jäähdytys: Rajoitettu

4 Vahvista muutokset.

Milloin Rajoitus

Kylmän kauden aikana. Esimerkki: Lokakuu, marraskuu, joulukuu,

tammikuu, helmikuu ja maaliskuu.

Vain lämmitys

Käyttäjän viiteopas

4 | Käyttö

1.6 bar

22:19

18 Feb 2018

Huone

Milloin Rajoitus

Lämpimän kauden aikana. Esimerkki: Kesäkuu, heinäkuu ja elokuu.

Välissä. Esimerkki: Huhtikuu, toukokuu ja syyskuu.

4.4.3 Käytössä olevan lämpötilahallinnan määrittäminen

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 1)

Katso asentajan täyttämästä asentajan asetustaulukosta.

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 2)

Voit katsoa aloitusnäytöstä, mikä lämpötilahallinta on käytössä.

Vain jäähdytys

Käännettävissä

a1 Pääalueen lämmönluovuttaja (tässä esimerkissä Lattialämmitys) a2 Lisäalueen lämmönluovuttaja (tässä esimerkissä Patteri). Jos kuvaketta ei näy,

lisäaluetta ei ole.

b Pääalueen huonetermostaattityyppi:

Jos b=… Silloin lämpötilan ohjaus on...

Ei kuvaketta Lähtöveden lämpötilan

4.4.4 Halutun huonelämpötilan muuttaminen

Huonelämpötilan hallinnan aikana voit käyttää huonelämpötilan asetuspistenäyttöä halutun huonelämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [1]: Huone.

Pääalue Lisäalue (jos

Huonetermostaatin ohjaus

Ulkoisen huonetermostaatin ohjaus

ohjaus

sovellettavissa)

Ulkoisen huonetermostaatin ohjaus

Lähtöveden lämpötilan ohjaus

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4 | Käyttö

–

21°C

a b

Huone

Pääalue

Lisäalue

2 Säädä haluttu huonelämpötila.

a Todellinen huonelämpötila b Haluttu huonelämpötila

Jos ajastus on päällä halutun huonelämpötilan muuttamisen jälkeen

▪ Lämpötila pysyy samana niin kauan, kun ajastettua toimintaa ei ole. ▪ Haluttu huonelämpötila palaa ajastettuun arvoon aina, kun ajastettu toiminto

tapahtuu.

Voit välttää ajastettua toimintaa kytkemällä ajastuksen pois päältä (väliaikaisesti).

Huonelämpötilan ajastuksen kytkeminen pois päältä

1 Mene kohtaan [1.1]: Huone > Ajastus.

2 Valitse Ei.

4.4.5 Halutun lähtöveden lämpötilan muuttaminen

TIETOJA

Lähtövesi on vesi, joka lähetetään lämmönluovuttajiin. Asentaja asettaa halutun lähtöveden lämpötilan lämmönluovuttajien tyypin mukaan. Säädä lähtöveden lämpötilan asetuksia vain, jos sen kanssa on ongelmia.

Voit käyttää lähtöveden lämpötilan asetuspistenäyttöä halutun lähtöveden lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [2]: Pääalue tai [3]: Lisäalue.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

4 | Käyttö

–

35°C

a b

Pääalue

–

45°C

a b

Lisäalue

2 Säädä haluttu lähtöveden lämpötila.

a Todellinen lähtöveden lämpötila b Haluttu lähtöveden lämpötila

Jos ajastus on päällä halutun lähtöveden lämpötilan muuttamisen jälkeen

▪ Lämpötila pysyy samana niin kauan, kun ajastettua toimintaa ei ole. ▪ Haluttu lähtöveden lämpötila palaa ajastettuun arvoon aina, kun ajastettu

toiminto tapahtuu.

Voit välttää ajastettua toimintaa kytkemällä ajastuksen pois päältä (väliaikaisesti).

Lähtöveden lämpötilan ajastuksen kytkeminen pois päältä

1 Mene johonkin seuraavista:

▪ [2.1]: Pääalue > Ajastus ▪ [3.1]: Lisäalue > Ajastus

2 Valitse Ei.

Säästä riippuvan toiminnan ottaminen käyttöön lähtöveden lämpötilalle

4.5 Kuuman veden hallinta

4.5.1 Tietoja kuuman veden hallinnasta

Riippuen kuumavesivaraajan tilasta (asentajan asetus), voit käyttää erilaista kuuman veden hallintaa:

▪ Vain uudelleenlämmitys ▪ Ajastettu + uudelleenlämmitys ▪ Vain ajastettu

HUOMIO

Lisälämmittimen lupa-ajastinta käytetään rajoittamaan tai sallimaan lisälämmittimen toiminta viikoittaisen ohjelman mukaan. Vinkki: Jotta välttyisit desinfioinnin epäonnistumiselta, salli lisälämmitin (viikoittaisessa ohjelmassa) vähintään 4 tunniksi ajastetun desinfioinnin alusta alkaen. Jos lisälämmitintä rajoitetaan desinfioinnin aikana, tämä toiminto EI onnistu ja vastaava varoitus AH näytetään.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

TIETOJA

[5.1] [5.2] [5.3] [5.4] [5.5]

Eko-asetuspiste

Ajastus

Uudelleenlämmitys-asetuspiste

Mukava-asetuspiste

Voimakas toiminta

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun tila Vain uudelleenlämmitys tai Ajastettu + uudelleenlämmitys

on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

▪ Kun tila Vain ajastettu on valittu, on suositeltavaa ohjelmoida säiliön

toiminnaksi Eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

Käytössä olevan kuumavesitilan määrittäminen (tapa 1)

Katso asentajan täyttämästä asentajan asetustaulukosta.

Käytössä olevan kuumavesitilan määrittäminen (tapa 2)

1 Mene kohtaan [5]: Säiliö.

2 Katso mitkä kohteet näkyvät:

4 | Käyttö

Vain [5.1] Voimakas

toiminta

Kaikki kohteet, paitsi [5.4]

Uudelleenlämmitysasetuspiste, näkyvät

Kaikki kohteet, mukaan lukien [5.4] Uudelleenlämmitys- asetuspiste, näkyvät

4.5.2 Uudelleenlämmitystila

Uudelleenlämmitystilassa kuumavesivaraaja lämpenee jatkuvasti aloitusnäytössä näytetyssä lämpötilassa (esimerkki: 50°C), kun lämpötila laskee tietyn arvon alle.

Jos... näkyy Silloin kuumavesivaraajantila =...

Vain uudelleenlämmitys

Vain ajastettu

Ajastettu + uudelleenlämmitys

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

TtKuumavesivaraajanlämpötila

t Aika

Käyttäjän viiteopas

4 | Käyttö

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

4.5.3 Ajastettu tila

TIETOJA

Jos kuumavesivaraajassa ei ole sisäistä lisälämmitintä, tilanlämmityskapasiteetti voi olla puutteellinen: jos kuumaa vettä käytetään usein, tilanlämmityksen/-jäähdytyksen toiminta voi keskeytyä usein ja pitkäksi aikaa seuraavien asetusten kanssa:

Säiliö > Lämmitystila > Vain uudelleenlämmitys.

TIETOJA

Kun kuumavesivaraajan tila on uudelleenlämmitys, kapasiteettipuutteen ja mukavuusongelmien vaara on merkittävä. Jos uudelleenlämmitystoimintaa on usein, tilanlämmityksen/-jäähdytyksen toiminto keskeytetään säännöllisesti.

Ajastetussa tilassa kuumavesivaraaja tuottaa kuumaa vettä ajastimen mukaan. Paras aika kuuman veden tuottamiseen on yö, koska tilanlämmityksen tarve on vähäisempi.

Esimerkki:

TtKuumavesivaraajanlämpötila

t Aika

▪ Aluksi kuumavesivaraajan lämpötila on sama kuin kuumavesivaraajaan tulevan

kuuman veden lämpötila(esimerkiksi: 15°C).

▪ Kello 00:00 kuumavesivaraaja on ohjelmoitu lämmittämään vettä esiasetettuun

arvoon (esimerkiksi: Mukava = 60°C).

▪ Aamuisin käytetään kuumaa vettä ja kuumavesivaraajanlämpötila laskee. ▪ Kello 14:00 kuumavesivaraaja on ohjelmoitu lämmittämään vettä esiasetettuun

arvoon (esimerkiksi: Eko = 50°C). Kuumaa vettä on jälleen saatavilla.

▪ Iltapäivän ja illan aikana käytetään taas kuumaa vettä ja kuumavesivaraajan

lämpötilalaskee uudelleen.

▪ Kello 00:00 seuraavana päivän sykli alkaa taas alusta.

4.5.4 Ajastettu tila + uudelleenlämmitystila

Ajastus+uudelleenlämmitys-tilassa kuuman veden hallinta on sama kuin ajastetussa tilassa. Kun kuumavesivaraajan lämpötila laskee esiasetetun arvon alle (=uudelleenlämmityksen lämpötila – hystereesiarvo; esimerkiksi: 35°C), kuumavesivaraaja lämpenee, kunnes se saavuttaa uudelleenlämmityksen asetuspisteen (esimerkiksi: 45°C). Tämä varmistaa, että kuumaa vettä on jatkuvasti saatavilla jonkin verran.

Käyttäjän viiteopas

Esimerkki:

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

TtKuumavesivaraajan lämpötila

Säiliö

–

50°C

a b

Säiliö

t Aika

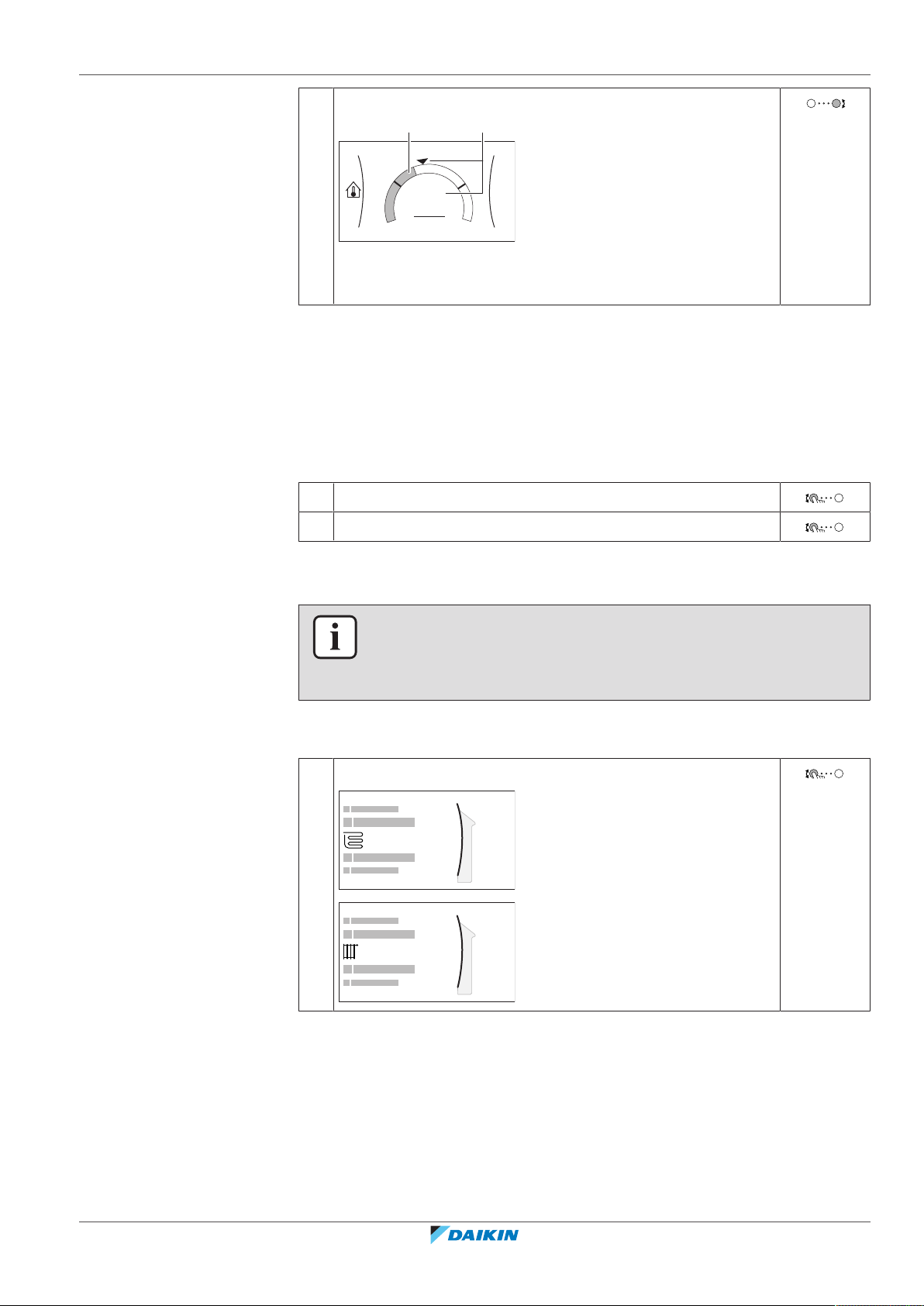

4.5.5 Kuuman veden lämpötilan muuttaminen

Vain uudelleenlämmitys -tilassa voit käyttää säiliön lämpötilan asetuspistenäyttöä kuuman veden lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [5]: Säiliö.

4 | Käyttö

2 Säädä kuuman veden lämpötilaa.

a Todellinen kuuman veden lämpötila b Haluttu kuuman veden lämpötila

Muissa tiloissa voit vain katsoa asetuspistenäyttöä mutta et muuttaa sitä. Sen sijaan voit muuttaa asetuksia Mukava-asetuspiste [5.2], Eko-asetuspiste [5.3] ja Uudelleenlämmitys-asetuspiste [5.4].

4.5.6 Kuuman veden tehokas käyttö

Tietoja voimakkaasta toiminnasta

Voimakas toiminta mahdollistaa kuuman veden lämmittämisen varalämmittimellä tai lisälämmittimellä. Käytä tätä tilaa päivinä, jolloin kuumaa vettä käytetään tavallista enemmän.

Voimakkaan toiminnan aktiivisuuden tarkastaminen

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Jos näkyy aloitusnäytössä, voimakas tila on aktiivisena. Ota Voimakas toiminta käyttöön tai pois käytöstä seuraavasti:

1 Siirry kohtaan [5.1]: Säiliö > Voimakas toiminta

2 Kytke tehokas käyttö tilaan Pois päältä tai Päällä.

Käyttöesimerkki: Tarvitset välittömästi lisää kuumaa vettä

Olet seuraavassa tilanteessa:

Käyttäjän viiteopas

4 | Käyttö

Käyttäjäprofiili

1234

Edistynyt loppukäyttäjä

0000

Käyttäjä

4.6 Edistynyt käyttö

▪ Olet jo käyttänyt suurimman osan kuumaa vettäsi. ▪ Et voi odottaa seuraavaa ajastettua toimintoa kuumavesivaraajan

lämmitystävarten. Silloin voit käyttää voimakasta toimintaa. Kuumavesivaraaja alkaa lämmittää vettä

lämpötilaan Mukava.

TIETOJA

Kun voimakas toiminta on käytössä, ongelmat tilanlämmityksessä/-jäähdytyksessä ja kapasiteetin loppumisen vaara ovat merkittäviä. Säännöllisen kuumavesitoiminnan yhteydessä tapahtuu säännöllisiä ja pitkiä tilanlämmityksen/-jäähdytyksen keskeytyksiä.

Tietojen määrä, jonka voit lukea ja muokata valikkorakenteesta, riippuu käyttäjän lupatasosta:

▪ Käyttäjä: Vakiotila ▪ Edistynyt loppukäyttäjä: Voit lukea ja muokata enemmän tietoja

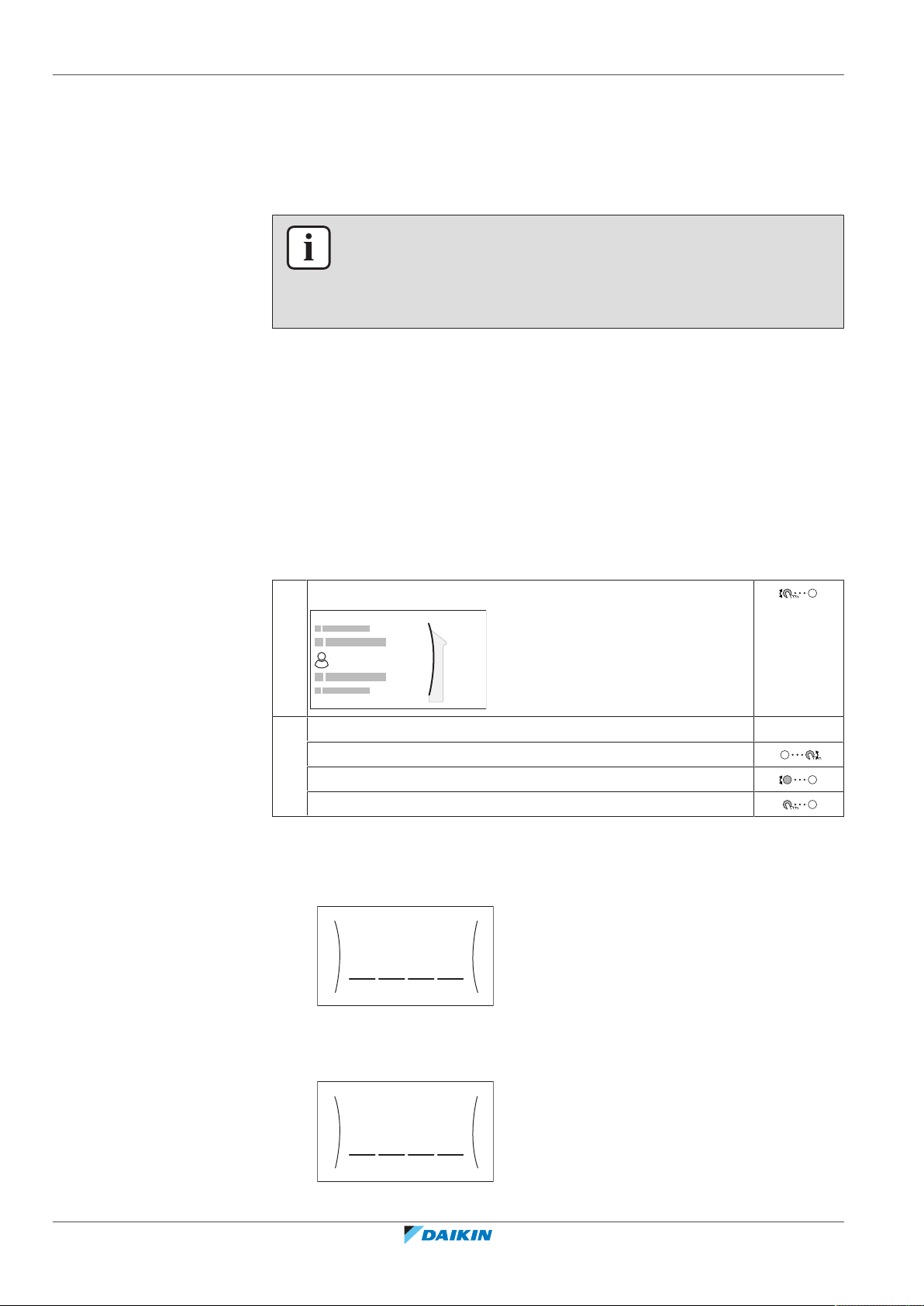

Käyttäjän lupatason vaihtaminen

Voit vaihtaa käyttäjän lupatasoa seuraavasti:

1 Siirry kohtaan [B]: Käyttäjäprofiili.

2 Syötä sovellettava PIN-koodi käyttäjälupatasolle. —

▪ Selaa numeroluetteloa ja muuta valittua numeroa. ▪ Liikuta kohdistinta vasemmalta oikealle. ▪ Vahvista PIN-koodi ja jatka.

Edistyneen käyttäjän pin-koodi

Käyttäjäluvan Edistynyt loppukäyttäjä pin-koodi on 1234. Käyttäjälle näkyy nyt lisää valikkokohteita.

Käyttäjän viiteopas

Käyttäjän pin-koodi

Käyttäjäluvan Käyttäjä pin-koodi on 0000.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4.6.1 Hiljaisen tilan käyttö

Tietoja hiljaisesta tilasta

Voit käyttää hiljaista tilaa ulkoyksikön äänen hiljentämiseen. Tämä kuitenkin pienentää järjestelmän lämmitys-/jäähdytyskapasiteettia. Hiljaisen tilan tasoja on useita.

Voit:

▪ Poistaa hiljaisen tilan kokonaan käytöstä ▪ Ottaa hiljaisen tilan taso käyttöön manuaalisesti seuraavaan ajastettuun

toimintaan saakka

▪ Käyttää ja ohjelmoida hiljaisen tilan ajastimen

Hiljaisen tilan tarkistaminen

Jos näkyy aloitusnäytössä, hiljainen tila on aktiivisena.

Hiljaisen tilan käyttö

4 | Käyttö

TIETOJA

Jos ulkolämpötila on alle nollan, EMME suosittele hiljaisimman tason käyttöä.

1 Mene kohtaan [7.4.1]: Käyttäjäasetukset > Hiljainen >

Aktivointi.

2 Tee jokin seuraavista: —

Jos haluat... Silloin…

Poistaa hiljaisen tilan kokonaan

Valitse Pois päältä.

käytöstä

Aktivoi hiljaisen tilan taso manuaalisesti

Käyttää ja ohjelmoida hiljaisen tilan ajastimen

Valitse sovellettava hiljaisen tilan taso. Esimerkki: Hiljaisin.

Valitse Automaattinen.

Mene kohtaan [7.4.2] Ajastus ja ohjelmoi ajastus. Lisätietoja ajastuksesta voit katsoa kohdasta

"Ajastusnäyttö: esimerkki"[436].

Käyttöesimerkki: Vauva nukkuu iltapäivällä

Jos olet seuraavassa tilanteessa:

▪ Olet ohjelmoinut hiljaisen tilan ajastuksen:

- Yöllä: Hiljaisin.

- Päivisin: Pois päältä varmistamaan järjestelmän lämmitys-/

jäähdytyskapasiteetti.

▪ Vauva kuitenkin nukkuu iltapäivällä ja haluat, että silloin on hiljaista.

Voit silloin toimia seuraavasti:

Etu: Ulkoyksikkö toimii hiljaisimmalla tasolla.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

1 Mene kohtaan [7.4.1]: Käyttäjäasetukset > Hiljainen >

Aktivointi.

2 Valitse Hiljaisin.

Käyttäjän viiteopas

4 | Käyttö

Aktivointi

Saakka

7.3.1

Alkaen

4.6.2 Lomatilan käyttö

Tietoja lomatilasta

Loman aikana voit käyttää lomatilaa poiketaksesi tavallisista ajastuksista ilman, että niitä tarvitsee muuttaa. Kun lomatila on käytössä, tilanlämmityksen/-jäähdytyksen toiminta ja kuuman veden toiminta kytketään pois päältä. Huoneen jäätymissuoja ja legioonalaistautia estävä toiminta pysyvät päällä.

Tyypillinen työnkulku

Using holiday mode typically consists of the following stages:

1 Setting the starting date and ending date of your holiday. 2 Activating the holiday mode.

Lomatilan aktiivisuuden ja/tai käynnissä olemisen tarkistaminen

Jos näkyy aloitusnäytössä, lomatila on aktiivisena.

Loman määrittäminen

1 Ota lomatila käyttöön. —

▪ Mene kohtaan [7.3.1]: Käyttäjäasetukset > Loma >

Aktivointi.

4.6.3 Lukematiedot

▪ Valitse Päällä.

2 Aseta loman ensimmäinen päivä. —

▪ Mene kohtaan [7.3.2]: Alkaen.

▪ Valitse päivämäärä.

▪ Vahvista muutokset.

3 Aseta loman viimeinen päivä. —

▪ Mene kohtaan [7.3.3]: Saakka.

▪ Valitse päivämäärä.

▪ Vahvista muutokset.

Tietojen lukeminen

1 Mene kohtaan [8]: Tiedot.

Mahdolliset luettavat tiedot

Käyttäjän viiteopas

Valikossa... Voit lukea...

[8.1] Energiatiedot Tuotettu energia, käytetty sähkö ja

kulutettu kaasu

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Valikossa... Voit lukea...

[8.2] Toimintahäiriöhistoria Vikahistoria

[8.3] Toimittajatiedot Yhteystiedot/tuen numero

[8.4] Anturit Huone-, säiliö- tai kuumavesivaraaja-,

[8.5] Toimilaitteet Kunkin toimilaitteen tilat

[8.6] Käyttötilat Nykyinen käyttötila

[8.7] Tietoja Järjestelmän versiotiedot

[8.8] Yhteystila Tietoja yksikön, huonetermostaatin ja

4.6.4 Kellonajan ja päivämäärän määrittäminen

4 | Käyttö

ulko- ja lähtövesilämpötila (jos sovellettavissa)

Esimerkki: Kuumavesipumppu päällä/ pois

Esimerkki: Sulatus/öljyn palautus -tila

lähiverkkosovittimen yhteystilasta.

1 Mene kohtaan [7.2] Käyttäjäasetukset > Aika/

päivämäärä.

4.7 Esiasetetut arvot ja ajastimet

4.7.1 Esiasetettujen arvojen käyttäminen

Tietoja esiasetetuista arvoista

Järjestelmän joidenkin asetusten kohdalla voit määrittää esiasetusten arvot. Nämä asetukset tarvitsee asettaa vain kerran, minkä jälkeen niitä voi käyttää uudelleen muissa näytöissä, kuten ajastusnäytössä. Jos haluat myöhemmin vaihtaa arvoa, se tarvitsee tehdä vain yhdessä paikassa.

Mahdolliset esiasetetut arvot

Voit määrittää seuraavat käyttäjän määrittämät esiasetetut arvot:

Esiasetettu arvo Missä käytetään

Säiliön lämpötilat kohdassa [5]

Säiliö

Rajoitus: Pätee vain, jos käytössä on kuumavesivaraaja.

[5.2] Mukava-

asetuspiste

[5.3] Ekoasetuspiste

Voit käyttää näitä esiasetettuja arvoja kohdassa [5.5] Ajastus (kuumavesivaraajan viikkoajastusnäyttö), jos kuumavesivaraajan tila on jokin seuraavista:

▪ Vain ajastettu

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

[5.4]

Uudelleenlämmi tysasetuspiste

▪ Ajastettu +

uudelleenlämmitys

Ohjelmisto käyttää tätä esiasetettua arvoa, jos kuumavesivaraajan tila on

Ajastettu + uudelleenlämmitys.

Käyttäjän viiteopas

4 | Käyttö

Esiasetettu arvo Missä käytetään

Sähkön hinnat kohdassa [7.5]

Käyttäjäasetuk set > Sähkön

[7.5.1] Korkea Voit käyttää näitä esiasetettuja arvoja

[7.5.2] Keskitaso

[7.5.3] Alhainen

hinta

Rajoitus: Pätee vain, jos asentaja on ottanut toiminnon

Bivalent.

käyttöön.

Käyttäjän määrittämien esiasetettujen arvojen lisäksi järjestelmä sisältää myös joitakin järjestelmän määrittämiä esiasetettuja arvoja, joita voi käyttää ajastinten ohjelmoinnissa.

Esimerkki: Kohdassa [7.4.2] Käyttäjäasetukset > Hiljainen > Ajastus (viikkoajastus, joka määrittää, milloin yksikön on käytettävä mitäkin hiljaisen tilan tasoa) voi käyttää seuraavia järjestelmän määrittämiä esiasetettuja arvoja: Hiljainen/Hiljaisempi/Hiljaisin.

4.7.2 Energian kulutushintojen asettaminen

kohdassa [7.5.4] Ajastus (energian hinnan viikkoajastusnäyttö).

Katso "Energian kulutushintojen

asettaminen"[430].

Voit asettaa järjestelmässä seuraavat energian hinnat:

▪ kaasun kiinteän hinnan ▪ 3 sähkön hintatasoa ▪ viikoittaisen ajastimen sähkön hinnoille.

Esimerkki: Energian kulutushintojen asettaminen

Hinta Arvo breadcrumb-syötteenä

Polttoaine: 5,3snt/kWh [7.6]=5,3

Sähkö: 12snt/kWh [7.5.1]=12

Kaasun hinnan asettaminen

1 Mene kohtaan [7.6]: Käyttäjäasetukset > Kaasun hinta.

2 Valitse oikea kaasun hinta.

3 Vahvista muutokset.

TIETOJA

Hinta-arvo välillä 0,00~990valuta/kWh (2 olennaisella arvolla).

Sähkön hinnan asettaminen

Käyttäjän viiteopas

1 Mene kohtaan [7.5.1]/[7.5.2]/[7.5.3]: Käyttäjäasetukset >

Sähkön hinta > Korkea/Keskitaso/Alhainen.

2 Valitse oikea sähkön hinta.

3 Vahvista muutokset.

4 Toista tämä kaikille kolmelle sähkön hinnalle. —

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

TIETOJA

Hinta-arvo välillä 0,00~990valuta/kWh (2 olennaisella arvolla).

TIETOJA

Jos aikataulua ei ole asetettu, huomioidaan arvo Sähkön hinta Korkea.

Sähkön hinnan ajastimen asettaminen

1 Mene kohtaan [7.5.4]: Käyttäjäasetukset > Sähkön

hinta > Ajastus.

4 | Käyttö

2 Ohjelmoi valinta ajastusnäytön avulla. Voit asettaa

sähkönhinnat Korkea, Keskitaso ja Alhainen sähköntoimittajan mukaan.

3 Vahvista muutokset.

TIETOJA

Arvot vastaavat aiemmin asetettuja sähkön hintoja Korkea, Keskitaso ja Alhainen. Jos aikataulua ei ole määritetty, sähkön hinta Korkea huomioidaan.

Tietoa energian kulutushinnoista uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden kohdalla

Kannustinpalkkio voidaan huomioida energian hintojen asetuksessa. Vaikka käyttökustannukset voivat nousta, kokonaiskulut ilmoitetaan huomioiden kannustinpalkkio.

HUOMIOITAVAA

Muokkaa energian kulutushintojen asetusta kannustinjakson lopussa.

Kaasun hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWhpohjaisten kannustinpalkkioiden mukaan

Laske kaasun hinta seuraavan kaavan mukaan:

—

▪ Todellinen kaasun hinta + (kannustinpalkkio/kWh×0,9)

Voit katsoa miten kaasun hinta asetetaan kohdasta "Kaasun hinnan

asettaminen"[430].

Sähkön hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWhpohjaisten kannustinpalkkioiden mukaan

Laske sähkön hinta seuraavan kaavan mukaan:

▪ Todellinen sähkön hinta+kannustinpalkkio/kWh

Voit katsoa miten sähkön hinta asetetaan kohdasta "Sähkön hinnan

asettaminen"[430].

Esimerkki

Tämä on vain esimerkki. Hinnat ja/tai arvot EIVÄT ole tarkkoja.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Data Hinta/kWh

Kaasun hinta 4,08

Sähkön hinta 12,49

Käyttäjän viiteopas

4 | Käyttö

Data Hinta/kWh

Uusiutuvien energianlähteiden kannustinpalkkio/kWh

Kaasun hinnan laskeminen

Kaasun hinta = kaasun todellinen hinta+(kannustinpalkkio/kWh×0,9) Kaasun hinta=4,08+(5×0,9) Kaasun hinta=8,58

Sähkön hinnan laskeminen

Sähkön hinta = todellinen sähkön hinta+(kannustinpalkkio/kWh) Sähkön hinta=12,49+5 Sähkön hinta=17,49

Hinta Arvo breadcrumb-syötteenä

Kaasu: 4,08/kWh [7.6]=8,6

Sähkö: 12,49/kWh [7.5.1]=17

4.7.3 Ajastimien käyttö ja ohjelmointi

Tietoja ajastimista

Järjestelmän kokoonpanosta ja asennusmäärityksistä riippuen useille ohjaimille tarkoitettuja ajastimia voi olla saatavilla.

Voit... Katso...

Määrittää, onko jonkin tietyn ohjaimen toimittava ajastuksella vai ei.

"Aktivointinäyttö" kohdassa

"Mahdolliset ajastimet"[433]

Valita, mitä ajastinta haluat tällä hetkellä käyttää mihinkin ohjaimeen. Järjestelmä sisältää joitakin esiasetettuja ajastimia. Voit:

Tarkistaa, mikä ajastin on parhaillaan valittuna.

"Ajastin/ohjain" kohdassa

"Mahdolliset ajastimet"[433]

Valita tarvittaessa toisen ajastimen. "Käytettävän ajastimen

valinta"[432]

Ohjelmoida omat ajastimet, jos esiasetetut ajastimet eivät kelpaa. Ohjelmoitavat toiminnot ovat ohjainkohtaisia.

▪ "Mahdolliset toiminnot"

kohdassa "Mahdolliset

ajastimet"[433]

▪ "Ajastusnäyttö:

esimerkki"[436]

Käytettävän ajastimen valinta

1 Siirry haluamasi ohjaimen ajastimeen.

Käyttäjän viiteopas

Katso "Ajastin/ohjain" kohdassa "Mahdolliset

ajastimet"[433].

Esimerkki: Ajastin halutulle huonelämpötilalle lämmitystilassa, siirry kohtaan [1.2] Huone > Lämmitysajastus.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4 | Käyttö

Käyttäjä 1

Poista

Nimeä uudelleen

Valitse

2 Valitse nykyisen ajastuksen nimi.

3 Valitse Valitse.

4 Valitse ajastin, jota haluat nyt käyttää.

Mahdolliset ajastimet

Taulukko sisältää seuraavat tiedot:

▪ Ajastin/ohjain: Tämä sarake näyttää, mistä voit katsoa tietyn ohjaimen

parhaillaan valittuna olevan ajastimen. Tarvittaessa voit:

- Valita toisen ajastimen. Katso "Käytettävän ajastimen valinta"[432].

- Ohjelmoida oman ajastimesi. Katso "Ajastusnäyttö: esimerkki"[436].

▪ Esiasetetut ajastimet: Tietyn ohjaimen käytettävissä olevien esiasetettujen

ajastimien määrä järjestelmässä. Tarvittaessa voit ohjelmoida oman ajastimesi.

▪ Aktivointinäyttö: Useimpien ohjainten ajastin on käytössä vain, jos se

aktivoidaan vastaavassa aktivointinäytössä. Tässä kohdassa näytetään, missä ajastin aktivoidaan.

▪ Mahdolliset toiminnot: Toiminnot, joita voit käyttää ohjelmoidessasi ajastinta.

Useimpiin ajastimiin voi ohjelmoida enintään 6 toimintoa kullekin päivälle.

Ajastin/ohjain Kuvaus

[1.2] Huone > Lämmitysajastus

Ajastin halutulle huonelämpötilalle

Esiasetetut ajastimet: 3 Aktivointinäyttö: [1.1] Ajastus Mahdolliset toiminnot: Lämpötilat

vaihteluvälillä.

lämmitystilassa.

[1.3] Huone >

Jäähdytysajastus

Ajastin halutulle huonelämpötilalle

Esiasetetut ajastimet: 1 Aktivointinäyttö: [1.1] Ajastus Mahdolliset toiminnot: Lämpötilat

vaihteluvälillä.

jäähdytystilassa.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

[2.2] Pääalue >

Lämmitysajastus

Ajastin halutulle pääalueen lähtöveden lämpötilalle lämmitystilassa.

Esiasetetut ajastimet: 3 Aktivointinäyttö: [2.1] Ajastus Mahdolliset toiminnot:

▪ Säästä riippuvan käyrän tapauksessa:

Vaihtolämpötilat vaihteluvälillä.

▪ Muuten: Lämpötilat vaihteluvälillä.

Käyttäjän viiteopas

4 | Käyttö

Ajastin/ohjain Kuvaus

[2.3] Pääalue > Jäähdytysajastus

Ajastin halutulle pääalueen lähtöveden lämpötilalle jäähdytystilassa.

[3.2] Lisäalue >

Lämmitysajastus

Ajastin, joka määrittää, milloin järjestelmä saa lämmittää lisäaluetta lämmitystilassa.

[3.3] Lisäalue >

Jäähdytysajastus

Ajastin, joka määrittää, milloin järjestelmä saa jäähdyttää lisäaluetta jäähdytystilassa.

Esiasetetut ajastimet: 1 Aktivointinäyttö: [2.1] Ajastus Mahdolliset toiminnot:

▪ Säästä riippuvan käyrän tapauksessa:

Vaihtolämpötilat vaihteluvälillä.

▪ Muuten: Lämpötilat vaihteluvälillä.

Esiasetetut ajastimet: 1 Aktivointinäyttö: [3.1] Ajastus Mahdolliset toiminnot:

▪ Pois päältä: Kun järjestelmä EI saa

lämmittää lisäaluetta.

▪ Päällä: Kun järjestelmä saa lämmittää

lisäaluetta.

Esiasetetut ajastimet: 1 Aktivointinäyttö: [3.1] Ajastus Mahdolliset toiminnot:

▪ Pois päältä: Kun järjestelmä EI saa

jäähdyttää lisäaluetta.

[4.2] Tilanlämmitys/-

jäähdytys > Käyttötilan ajastus

Ajastin (kuukausikohtainen) sille, milloin yksikköä käytetään lämmitystilassa ja milloin jäähdytystilassa.

▪ Päällä: Kun järjestelmä saa jäähdyttää

lisäaluetta.

Katso "Tilankäyttötilan asettaminen"[419].

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Ajastin/ohjain Kuvaus

4 | Käyttö

[5.5] Säiliö > Ajastus Ajastin kuumavesivaraajan

lämpötilalle tavallista kuuman veden tarvetta varten.

Esiasetetut ajastimet: 1 Aktivointinäyttö: Ei sovelleta. Tämä ajastin

aktivoituu automaattisesti, jos kuumavesivaraajan tila on jokin seuraavista:

▪ Vain ajastettu ▪ Ajastettu + uudelleenlämmitys

Mahdolliset toiminnot:

▪ Mukava: Milloin säiliötä aletaan lämmittää

käyttäjän määrittämään esiasetettuun arvoon [5.2] Mukava-asetuspiste.

▪ Eko: Milloin säiliötä aletaan lämmittää

käyttäjän määrittämään esiasetettuun arvoon [5.3] Eko-asetuspiste.

▪ Pysäytys: Milloin säiliön lämmitys

lopetetaan, vaikka haluttua säiliön lämpötilaa ei vielä olisi saavutettu.

Huomautus: Tilassa Ajastettu + uudelleenlämmitys järjestelmä ottaa

huomioon myös käyttäjän määrittämän esiasetetun arvon [5.4] Uudelleenlämmitys- asetuspiste.

[7.4.2] Käyttäjäasetukset > Hiljainen > Ajastus

Ajastin, joka määrittää, milloin yksikön on käytettävä mitäkin hiljaisen tilan tasoa.

[7.5.4] Käyttäjäasetukset > Sähkön hinta > Ajastus

Ajastin, joka määrittää, milloin tietty sähkötaksa on voimassa.

Esiasetetut ajastimet: 1 Aktivointinäyttö: [7.4.1] Aktivointi (vain

asentajille). Mahdolliset toiminnot: Voit käyttää seuraavia

järjestelmän määrittämiä esiasetettuja arvoja:

▪ Hiljainen ▪ Hiljaisempi ▪ Hiljaisin

Katso "Tietoja hiljaisesta tilasta"[427].

Esiasetetut ajastimet: 1 Aktivointinäyttö: Ei sovelleta. Mahdolliset toiminnot: Voit käyttää seuraavia

järjestelmän määrittämiä esiasetettuja arvoja:

▪ Korkea ▪ Keskitaso ▪ Alhainen

Katso "Energian kulutushintojen

asettaminen"[430].

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

4 | Käyttö

Käyttäjä 1

Ajastin/ohjain Kuvaus

Rajoitus: Vain asentajille.

[9.4.2] Asentajan asetukset > Lisälämmitin > Lisälämmittimen lupaajastin

4.7.4 Ajastusnäyttö: esimerkki

Tämä esimerkki näyttää kuinka huonelämpötilan ajastus asetetaan pääalueelle lämmitystilassa.

Ajastimen ohjelmointi: yleiskatsaus

Esimerkki: Haluat ohjelmoida seuraavan ajastuksen:

Esiasetetut ajastimet: 1 Aktivointinäyttö: Ei sovelleta. Mahdolliset toiminnot: Voit ohjelmoida 2

toimintoa kullekin päivälle.

▪ Pois päältä: Lisälämmittimen toiminta EI

sallittu.

▪ Päällä: Lisälämmittimen toiminta sallittu.

TIETOJA

Muiden aikataulujen ohjelmoiminen toimii vastaavasti.

Edellytys: Huonelämpötilan ajastus on käytettävissä vain kun huonetermostaatin hallinta on aktiivisena. Jos lähtöveden lämpötilan hallinta on aktiivisena, voit sen sijaan ohjelmoida pääalueen ajastuksen.

1 Mene ajastukseen. 2 (valinnainen) Tyhjennä viikkoajastuksen sisältö tai valitun päiväajastuksen

sisältö.

3 Ohjelmoi ajastus päivälle Maanantai. 4 Kopioi ajastus muille arkipäiville. 5 Ohjelmoi ajastus päivälle Lauantai ja kopioi se päivälle Sunnuntai. 6 Anna ajastukselle nimi.

Ajastukseen meneminen

1 Mene kohtaan [1.1]: Huone > Ajastus.

2 Aseta ajastus tilaan Kyllä.

3 Mene kohtaan [1.2]: Huone > Lämmitysajastus.

Viikkoajastuksen sisällön tyhjentäminen

1 Valitse nykyisen ajastuksen nimi.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

2 Valitse Poista.

Poista

Nimeä uudelleen

Valitse

Käyttäjä 1

Poista

Muokkaa

Kopioi

Käyttäjä 1

Poista

Muokkaa

Kopioi

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

3 Vahvista valitsemalla OK.

Päiväajastuksen sisällön tyhjentäminen

1 Valitse päivä, joka sisällön haluat tyhjentää. Esimerkiksi

Perjantai

2 Valitse Poista.

4 | Käyttö

3 Vahvista valitsemalla OK.

Ajastuksen ohjelmointi päivälle Maanantai

1 Valitse Maanantai.

2 Valitse Muokkaa.

3 Käytä vasenta valitsinta kohteen valitsemiseen ja muokkaa

kohdetta oikealla valitsimella. Voit ohjelmoida enintään 6 toimintoa kullekin päivälle. Palkissa korkea lämpötila on tummempi kuin matala lämpötila.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Huomautus: Voit tyhjentää toiminnon asettamalla sen ajan aiemman toiminnon aikaan.

Käyttäjän viiteopas

4 | Käyttö

Käyttäjä 1

Poista

Muokkaa

Kopioi

Käyttäjä 1

Poista

Muokkaa

Kopioi

Liitä

Käyttäjä 1

4 Vahvista muutokset.

Tulos: Maanantain aikataulu on määritetty. Viimeisen

toiminnon arvo on voimassa seuraavaan ohjelmoituun toimintoon saakka. Tässä esimerkissä maanantai on ensimmäinen ohjelmoitu päivä. Täten viimeinen ohjelmoitu toiminto on voimassa seuraavan maanantain ensimmäiseen toimintoon saakka.

Ajastuksen kopioiminen muille arkipäiville

1 Valitse Maanantai.

2 Valitse Kopioi.

Tulos: Kopioidun päivän vieressä näkyy "C".

3 Valitse Tiistai.

4 Valitse Liitä.

Tulos:

Käyttäjän viiteopas

5 Toista tämä toiminto muille arkipäiville.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

—

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4 | Käyttö

8:00

23:00

--:--

21°C

18°C

12 24

Käyttäjä 1

Poista

Nimeä uudelleen

Valitse

Ajastuksen ohjelmoiminen päivälle Lauantai ja kopioiminen päivälle Sunnuntai

1 Valitse Lauantai.

2 Valitse Muokkaa.

3 Käytä vasenta valitsinta kohteen valitsemiseen ja muokkaa

kohdetta oikealla valitsimella.

4 Vahvista muutokset.

5 Valitse Lauantai.

6 Valitse Kopioi.

7 Valitse Sunnuntai.

8 Valitse Liitä.

Tulos:

Ajastuksen nimeäminen uudelleen

1 Valitse nykyisen ajastuksen nimi.

2 Valitse Nimeä uudelleen.

3 (valinnainen) Voit poistaa nykyisen ajastuksen nimen selaamalla

merkkejä, kunnes ← näkyy ja painamalla sitten edellisen merkin poistamiseksi. Toista kullekin ajastuksen nimen merkille.

4 Voit nimetä nykyisen ajastuksen selaamalla merkkiluetteloa ja

vahvistamalla valitun merkin. Ajastuksen nimessä voi olla enintään 15merkkiä.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

5 Vahvista uusi nimi.

TIETOJA

Kaikkia ajastuksia ei voi nimetä uudelleen.

Käyttäjän viiteopas

4 | Käyttö

4.8 Säästä riippuva käyrä

4.8.1 Mikä on säästä riippuva käyrä?

Käyttöesimerkki: Työskentelet 3-vuorotyössä

Jos työskentelet 3-vuorotyössä, voit toimia seuraavasti:

1 Ohjelmoi 3 huonelämpötilan ajastinta ja anna niille sopivat nimet. Esimerkki:

Aamuvuoro, Päivävuoro ja Iltavuoro

2 Valitse ajastin, jota haluat nyt käyttää.

Säästä riippuva toiminta

Yksikkö toimii säästä riippuvasti, jos haluttu lähtöveden lämpötila tai säiliön lämpötila määritetään automaattisesti ulkolämpötilan mukaan. Tällöin se on liitetty rakennuksen pohjoisseinällä olevaan lämpötila-anturiin. Jos ulkolämpötila laskee tai nousee, yksikkö mukautuu välittömästi. Näin ollen yksikön ei tarvitse odottaa palautetta termostaatilta lähtöveden tai säiliön lämpötilan lisäämistä tai vähentämistä varten. Koska se reagoi nopeammin, se estää sisälämpötilan ja veden lämpötilan suuret nousut ja pudotukset.

Etu

Säästä riippuva toiminta vähentää energiankulutusta.

Säästä riippuva käyrä

Lämpötilaerojen kompensoimista varten yksikkö luottaa säästä riippuvaan käyrään. Tämä käyrä määrittää mikä säiliön tai lähtöveden lämpötilan on oltava eri ulkolämpötiloissa. Koska käyrän jyrkkyys riippuu paikallisista olosuhteista, kuten ilmastosta ja talon eristyksestä, asentaja tai käyttäjä voi säätää käyrää.

Säästä riippuvan käyrän tyypit

Säästä riippuvia käyriä on 2 tyyppiä:

▪ 2 pisteen käyrä ▪ Kallistus/siirtymä-käyrä

Säätöjen tekemiseen voidaan valita haluttu käyrätyyppi. Katso "Säästä riippuvien

käyrien käyttö"[442].

Saatavuus

Säästä riippuva käyrä on käytettävissä:

▪ Pääalue – lämmitys ▪ Pääalue – jäähdytys

Käyttäjän viiteopas

▪ Lisäalue – lämmitys ▪ Lisäalue – jäähdytys ▪ Säiliö (vain asentajille)

TIETOJA

Säästä riippuvan toiminnon käyttöä varten määritä pääalueen, lisäalueen tai säiliön asetuspiste oikein. Katso "Säästä riippuvien käyrien käyttö"[442].

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4.8.2 2 pisteen käyrä

X1 X2

4 | Käyttö

Määritä säästä riippuva käyrä näillä kahdella asetuspisteellä:

▪ Asetuspiste (X1, Y2) ▪ Asetuspiste (X2, Y1)

Esimerkki

Nimike Kuvaus

a Valittu säästä riippuva alue:

▪ : Pääalueen tai lisäalueen lämmitys

X1, X2 Esimerkkejä ulkolämpötilasta Y1, Y2 Esimerkkejä halutusta säiliön lämpötilasta tai lähtöveden

4.8.3 Kallistus/siirtymä-käyrä

Kallistus ja siirtymä

▪ : Pääalueen tai lisäalueen jäähdytys ▪ : Kuuma vesi

lämpötilasta. Kuvake vastaa alueen lämmönluovuttajaa:

▪ : Lattialämmitys ▪ : Puhallinkonvektoriyksikkö ▪ : Patteri

▪ : Kuumavesivaraaja

Mahdolliset toiminnot tässä näytössä

Selaa lämpötiloja. Muuta lämpötila. Siirry seuraavaan lämpötilaan. Vahvista muutokset ja jatka.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Määritä säästä riippuva käyrä kallistuksen ja siirtymän mukaan:

▪ Muutos kallistukseen nostaa tai laskee lähtöveden lämpötilaa eri tavalla eri

ympäristön lämpötilalla. Esimerkiksi jos lähtöveden lämpötila on yleensä hyvä, mutta alhaisessa ympäristön lämpötilassa liian kylmä, nosta kallistusta niin, että lähtöveden lämpötilaa lämmitetään enemmän alhaisemmassa ympäristön lämpötilassa.

▪ Muutos siirtymään nostaa tai laskee lähtöveden lämpötilaa tasaisesti eri

ympäristön lämpötilalla. Esimerkiksi jos lähtöveden lämpötila on aina hieman liian kylmä kaikilla ympäristön lämpötiloilla, nosta siirtymää vastaavasti, jotta lähtöveden lämpötila nousee saman verran kaikilla ympäristön lämpötiloilla.

Käyttäjän viiteopas

4 | Käyttö

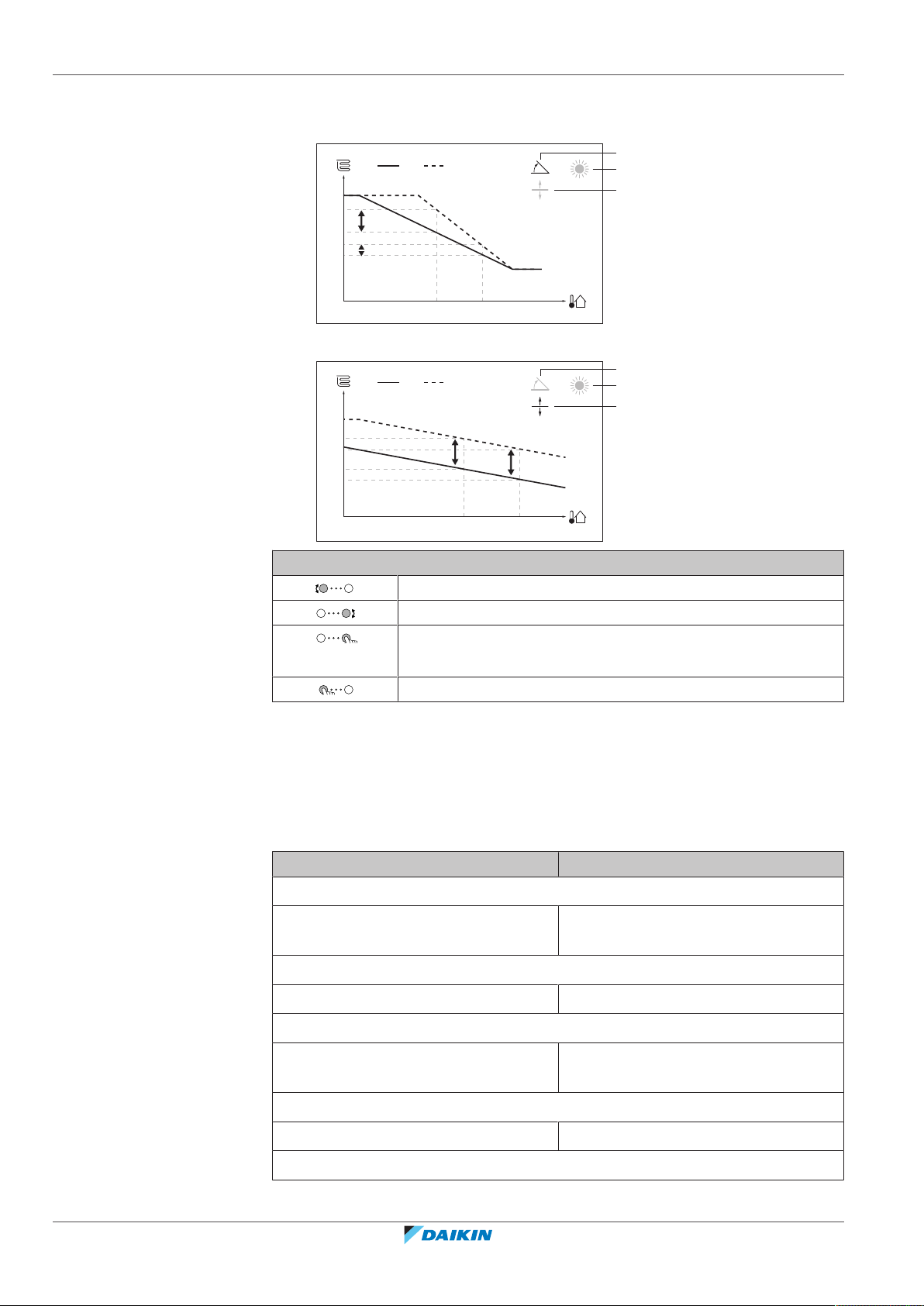

X1 X2

a b

X1 X2

a b

Esimerkkejä

Säästä riippuva käyrä, kun kallistus on valittu:

Säästä riippuva käyrä, kun siirtymä on valittu:

4.8.4 Säästä riippuvien käyrien käyttö

Määritä säästä riippuvat käyrät seuraavasti:

Asetuspistetilan määrittäminen

Säästä riippuvan käyrän käyttöä varten on määritettävä asetuspistetila:

Siirry asetuspistetilaan… Aseta asetuspistetilaksi…

Pääalue – lämmitys

[2.4] Pääalue > Asetuspistetila SR-lämmitys, kiinteä

Pääalue – jäähdytys

[2.4] Pääalue > Asetuspistetila Säästä riippuva

Mahdolliset toiminnot tässä näytössä

Valitse kallistus tai siirtymä. Kasvata tai pienennä kallistusta/siirtymää. Kun kallistus on valittu: aseta kallistus ja siirry siirtymään.

Kun siirtymä on valittu: aseta siirtymä. Vahvista muutokset ja palaa alivalikkoon.

jäähdytys TAI Säästä riippuva

Käyttäjän viiteopas

Lisäalue – lämmitys

[3.4] Lisäalue > Asetuspistetila SR-lämmitys, kiinteä

jäähdytys TAI Säästä riippuva

Lisäalue – jäähdytys

[3.4] Lisäalue > Asetuspistetila Säästä riippuva

Säiliö

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

4 | Käyttö

Siirry asetuspistetilaan… Aseta asetuspistetilaksi…

[5.B] Säiliö > Asetuspistetila Rajoitus: Vain asentajille.

Säästä riippuva

Säästä riippuvan käyrän tyypin muuttaminen

Jos haluat muuttaa kaikkien alueiden (pää+lisä) ja säiliön tyypin, siirry kohtaan [2.E] Pääalue > SR-käyrätyyppi.

Valitun tyypin näyttäminen onnistuu myös kohdasta:

▪ [3.C] Lisäalue > SR-käyrätyyppi ▪ [5.E] Säiliö > SR-käyrätyyppi

Rajoitus: Vain asentajille.

Säästä riippuvan käyrän muuttaminen

Alue Mene kohtaan…

Pääalue – lämmitys [2.5] Pääalue > Lämmityksen SR-

käyrä

Pääalue – jäähdytys [2.6] Pääalue > Jäähdytyksen

säästä riippuva käyrä

Lisäalue – lämmitys [3.5] Lisäalue > Lämmityksen SR-

käyrä

Lisäalue – jäähdytys [3.6] Lisäalue > Jäähdytyksen

säästä riippuva käyrä

Säiliö Rajoitus: Vain asentajille.

[5.C] Säiliö > SR-käyrä

TIETOJA

Enimmäis- ja vähimmäisasetuspisteet

Et voi määrittää käyrää lämpötiloilla, jotka ovat korkeampia tai matalampia kuin kyseisen alueen tai säiliön asetetut enimmäis- ja vähimmäisasetuspisteet. Kun enimmäis- tai vähimmäisasetuspiste saavutetaan, käyrä tasoittuu.

Säästä riippuvan käyrän hienosäätäminen: kallistus/siirtymä-käyrä

Seuraava taulukko kuvaa, kuinka alueen tai säiliön säästä riippuvaa käyrää voidaan hienosäätää:

Olo on… Hienosäädä kallistuksella ja

siirtymällä:

Tavallisissa

ulkolämpötiloissa…

Kylmissä

ulkolämpötiloissa…

Kallistus Siirtymä

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

OK Kylmä ↑ —

OK Kuuma ↓ —

Kylmä OK ↓ ↑

Kylmä Kylmä — ↑

Kylmä Kuuma ↓ ↑

Kuuma OK ↑ ↓

Kuuma Kylmä ↑ ↓

Käyttäjän viiteopas

4 | Käyttö

Olo on… Hienosäädä kallistuksella ja

siirtymällä:

Tavallisissa

ulkolämpötiloissa…

Kylmissä

ulkolämpötiloissa…

Kallistus Siirtymä

Kuuma Kuuma — ↓

Säästä riippuvan käyrän hienosäätäminen: 2 pisteen käyrä

Seuraava taulukko kuvaa, kuinka alueen tai säiliön säästä riippuvaa käyrää voidaan hienosäätää:

Olo on… Hienosäädä asetuspisteillä:

Tavallisissa

ulkolämpötiloissa…

Kylmissä

ulkolämpötiloissa…

(a)

OK Kylmä ↑ — ↑ —

OK Kuuma ↓ — ↓ —

Kylmä OK — ↑ — ↑

Kylmä Kylmä ↑ ↑ ↑ ↑

Kylmä Kuuma ↓ ↑ ↓ ↑

Kuuma OK — ↓ — ↓

Kuuma Kylmä ↑ ↓ ↑ ↓

Kuuma Kuuma ↓ ↓ ↓ ↓

(a)

Katso "2 pisteen käyrä"[441].

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

[1]

Huone

Anturin poikkeama

Asetusalue

Pakkasenesto

Jäähdytysajastus

Lämmitysajastus

Ajastus

[2]

Pääalue

Ajastus Lämmitysajastus

Asetuspistetila

Jäähdytysajastus

Lämmityksen SR-käyrä Jäähdytyksen säästä riippuva käyrä

[3]

Lisäalue

Ajastus Lämmitysajastus

Asetuspistetila

Jäähdytysajastus

Lämmityksen SR-käyrä Jäähdytyksen säästä riippuva käyrä

[4]

Tilanlämmitys/-jäähdytys

Käyttötila Käyttötilan ajastus

[5]

Säiliö

Voimakas toiminta Mukava-asetuspiste Eko-asetuspiste Uudelleenlämmitys-asetuspiste Ajastus

[7]

Käyttäjäasetukset

Kieli Aika/päivämäärä Loma Hiljainen Sähkön hinta Kaasun hinta

[8]

Tiedot

Energiatiedot

Toimintahäiriöhistoria Toimittajatiedot Anturit Toimilaitteet Käyttötilat Tietoja Yhteystila

[B]

Käyttäjäprofiili

[C]

Käyttö

Huone

Tilanlämmitys/-jäähdytys Säiliö

[1.4]

Pakkasenesto

Aktivointi Huone-asetuspiste

[1.5]

Asetusalue

Lämmityksen minimi Lämmityksen maksimi Jäähdytyksen minimi Jäähdytyksen maksimi

[7.2]

Aika/päivämäärä

Tunnit Minuutit Vuosi Kuukausi Päivä Kesäaika Muoto

[7.3]

Loma

Aktivointi Alkaen Saakka

[7.4]

Hiljainen

Aktivointi Ajastus

[7.5]

Sähkön hinta

Korkea Keskitaso Alhainen Ajastus

[8.1]

Energiatiedot

Sähkötulo Tuotettu lämpö

(*)

4.9 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

Asetuspistenäyttö

(*) Sovellettavissa vain vaihtosuuntaisten mallien tai vain lämmittävien mallien + muuntosarjan tapauksessa

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan asetuksista ja yksikkötyypistä.

4 | Käyttö

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

4 | Käyttö

4.10 Asentajan asetukset: Asentajan täytettävät taulukot

4.10.1 Määrityksen apuohjelma

Asetus Täytä...

Järjestelmä

Sisäyksikön tyyppi (vain luku)

Varalämmittimen tyyppi [9.3.1]

Kuuma vesi [9.2.1]

Hätä [9.5]

Alueiden määrä [4.4]

Varalämmitin

Jännite [9.3.2]

Määritykset [9.3.3]

Kapasiteettivaihe 1 [9.3.4]

Lisäkapasiteettivaihe 2 [9.3.5]

(jos sovellettavissa)

Pääalue

Lauhdutintyyppi [2.7]

Ohjaus [2.9]

Asetuspistetila [2.4]

Ajastus [2.1]

Lisäalue (vain jos [4.4] = 1)

Lauhdutintyyppi [3.7]

Ohjaus (vain luku) [3.9]

Asetuspistetila [3.4]

Ajastus [3.1]

Säiliö

Lämmitystila [5.6]

Mukava-asetuspiste [5.2]

Eko-asetuspiste [5.3]

4.10.2 Asetukset-valikko

Käyttäjän viiteopas

Uudelleenlämmitys-asetuspiste

[5.4]

Asetus Täytä...

Pääalue

Termostaattityyppi [2.A]

Lisäalue (jos sovellettavissa)

Termostaattityyppi [3.A]

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Asetus Täytä...

Tiedot

Toimittajatiedot [8.3]

4 | Käyttö

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

5 | Energiansäästövinkkejä

5 Energiansäästövinkkejä

Vinkkejä huonelämpötilasta

▪ Varmista, että haluttu huonelämpötila EI ole koskaan liian korkea

▪ ÄLÄ nosta/laske haluttua huonelämpötilaa tilan lämmittämisen/jäähdyttämisen

▪ Jos järjestelmän kokoonpanoon kuuluu hitaita lämmönluovuttajia (esim.

▪ Käytä viikoittaista aikataulua tavalliseen tilanlämmityksen tai -jäähdytyksen

(lämmitystilassa) tai liian alhainen (jäähdytystilassa) vaan AINA todellisten

tarpeiden mukainen. Kukin säästetty aste voi säästää jopa 6% lämmitys-/

jäähdytyskuluissa.

nopeuttamiseksi. Tila EI lämpene/jäähdy nopeammin.

lattialämmitys), vältä suuria vaihteluita halutussa huonelämpötilassa ÄLÄKÄ anna

huonelämpötilan pudota liian alhaiseksi/nousta liian korkeaksi. Huoneen

lämmittämisessä/jäähdyttämisessä uudelleen kuluu enemmän aikaa ja energiaa.

tarpeisiin. Tarvittaessa voit helposti poiketa ajastimesta:

- Lyhyt aika: Voit ohittaa ajastetun huonelämpötilan seuraavan ajastettuun

toimintaan saakka. Esimerkki: Kun pidät juhlat tai kun lähdet pois muutamaksi tunniksi.

- Pitkä aika: Voit käyttää lomatilaa.

Vinkkejä lähtöveden lämpötilasta

▪ Lämmitystilassa alhaisempi haluttu lähtöveden lämpötila tarkoittaa alhaisempaa

virrankulutusta ja parempaa suorituskykyä. Jäähdytyksessä asia on päin vastoin.

▪ Aseta halutun lähtöveden lämpötila lämmönluovuttajan tyypin mukaan.

Esimerkki: Lattialämmitys on suunniteltu alhaisemmalle lähtöveden lämpötilalle

kuin lämpöpatterit ja lämpöpumpun konvektorit.

Vinkkejä kuumavesivaraajan lämpötilasta

▪ Käytä viikoittaista ajastinta tavalliseen kuuman veden tarpeeseen (vain

ajastetussa tilassa).

- Ohjelmoi lämmittämään kuumavesivaraaja esiasetettuun arvoon (Mukava =

korkeampi kuumavesivaraajanlämpötila) yöllä, koska silloin tilanlämmitystarve on alhaisempi.

- Jos kuumavesivaraajan lämmittäminen kerran yössä ei riitä, ohjelmoi lisäksi

lämmittämään kuumavesivaraaja esiasetettuun arvoon (Eko = alhaisempi kuumavesivaraajanlämpötila) päivän aikana.

▪ Varmista, että haluttu kuumavesivaraajan lämpötila EI ole liian korkea. Esimerkki:

Asennuksen jälkeen alenna kuumavesivaraajan lämpötilaa päivittäin 1°C:lla ja

tarkista, onko kuumaa vettä vielä riittävästi.

Käyttäjän viiteopas

▪ Ohjelmoi kuumavesipumppu kytkeytymään päälle vain sellaisina päivän aikoina,

jolloin on tarvetta välittömälle kuumalle vedelle. Esimerkki: Aamuisin ja iltaisin.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

6 Kunnossapito ja huolto

6.1 Yleiskuvaus: Kunnossapito ja huolto

Asentajan on suoritettava vuosittainen kunnossapito. Voit katsoa yhteystiedot/ tuen numeron käyttöliittymän kautta.

Tehtävät, jotkaloppukäyttäjän on suoritettava:

▪ Pidä yksikön ympäristö puhtaana. ▪ Pidä käyttöliittymä puhtaana pehmeällä, kostealla liinalla. ÄLÄ käytä mitään

pesuainetta.

▪ Tarkista säännöllisesti, että vedenpaine on yli 1bar.

Kylmäaine

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä kaasuja ilmakehään.

Kylmäainetyyppi: R32

6 | Kunnossapito ja huolto

Ilmaston lämpenemispotentiaali (GWP): 675

HUOMIOITAVAA

Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö edellyttää, että yksikön

kylmäaineen määrä ilmoitetaan sekä painona että CO2-ekvivalenttina.

Määrän laskentakaava CO2-ekvivalenttitonneina: Kylmäaineen GWP-arvo × kylmäaineen kokonaismäärä [kg] / 1000

Kysy lisätietoja asentajalta.

VAROITUS: TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva sähkölämmitin).

VAROITUS

▪ ÄLÄ puhkaise tai polta kylmäainekierron osia. ▪ ÄLÄ käytä muita kuin valmistajan suosittelemia puhdistusaineita tai yritä

nopeuttaa sulatusprosessia muilla kuin valmistajan suosittelemilla toimenpiteillä.

▪ Huomaa, että järjestelmässä oleva kylmäaine on hajutonta.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

6 | Kunnossapito ja huolto

6.2 Yhteystietojen/tuen numeron etsiminen

VAROITUS

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa mutta ei yleensä vuoda. Jos kylmäainetta vuotaa huoneeseen ja joutuu kontaktiin polttimen, lämmittimen tai keittotason liekin kanssa, seurauksena voi olla tulipalo tai vahingollisen kaasun muodostumista.

Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja ota yhteys laitteen myyjään.

Älä käytä yksikköä ennen kuin huoltohenkilö on vahvistanut, että osa, josta kylmäainetta vuosi, on korjattu.

1 Mene kohtaan [8.3]: Tiedot > Toimittajatiedot.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

7 Vianetsintä

Kosketin

Jos oireet mainitaan seuraavassa, voit yrittää ratkaista ongelmaa itse. Muiden ongelmien kohdalla ota yhteyttä asentajaan. Voit katsoa yhteystiedot/tuen numeron käyttöliittymän kautta.

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä

Toimintahäiriön esiintyessä aloitusnäytössä näkyy seuraavaa vakavuuden mukaisesti:

▪ : Virhe ▪ : Toimintahäiriö

Voit katsoa lyhyen ja pitkän kuvauksen toimintahäiriöstä seuraavasti:

1 Avaa päävalikko painamalla vasenta valitsinta ja mene kohtaan

Toimintahäiriö. Tulos: Näytössä näkyy lyhyt kuvaus virheestä ja virhekoodi.

7 | Vianetsintä

2 Paina virhenäytössä .

Tulos: Näytössä näkyy pitkä kuvaus virheestä.

7.2 Vikahistorian tarkistaminen

Olosuhteet: Käyttäjän lupatason on asetettu tilaan edistynyt loppukäyttäjä.

1 Mene kohtaan [8.2]: Tiedot > Toimintahäiriöhistoria.

Näet luettelon uusimmista vioista.

7.3 Oire: Olohuoneessa on liian kylmä (kuuma)

Mahdollinen syy Korjaustoimenpide

Haluttu huonelämpötila on liian alhainen (korkea).

Lisää (vähennä) haluttua huonelämpötilaa. Katso "Halutun

huonelämpötilan muuttaminen"[420].

Jos ongelma toistuu päivittäin, tee jokin seuraavista:

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

▪ Lisää (vähennä) esiasetettua

huonelämpötilaa. Katso

"Esiasetettujen arvojen käyttäminen"[429].

▪ Säädä huonelämpötilan ajastinta.

Katso "Ajastimien käyttö ja

ohjelmointi" [4 32] ja "Ajastusnäyttö: esimerkki"[436].

Käyttäjän viiteopas

7 | Vianetsintä

Mahdollinen syy Korjaustoimenpide

Haluttua huonelämpötilaa ei voida saavuttaa.

Säästä riippuva käyrä on asetettu väärin.

7.4 Oire: Hanavesi on liian kylmää

Mahdollinen syy Korjaustoimenpide

Kuuma vesi loppuu epätavallisen korkean kulutuksen takia.

Haluttu kuumavesivaraajanlämpötila on liian alhainen.

Lisää halutun lähtöveden lämpötilaa lämmönluovuttajan tyypin mukaan. Katso "Halutun lähtöveden lämpötilan

muuttaminen"[421].

Säädä säästä riippuvaa käyrää. Katso

"4.8Säästä riippuva käyrä"[440].

Jos tarvitset välittömästi kuumaa vettä, aktivoikuumavesivaraajan Voimakas toiminta. Se kuitenkin kuluttaa enemmän energiaa. Katso "Kuuman

veden tehokas käyttö"[425].

Jos ongelma toistuu päivittäin, tee jokin seuraavista:

▪ Lisää kuumavesivaraajan

lämpötilan esiasetettua arvoa. Katso

"Esiasetettujen arvojen käyttäminen"[429].

7.5 Oire: Lämpöpumpun häiriö

Kun lämpöpumpun toiminta häiriintyy, varalämmitin ja/tai lisälämmitin voi toimia hätälämmittimenä ja ottaa lämpökuorman haltuunsa automaattisesti tai epäautomaattisesti.

▪ Kun automaattinen hätätoiminta on asetettu tilaan Automaattinen ja

lämpöpumpun toiminta häiriintyy:

- EHVH/X: Varalämmitin ottaa automaattisesti haltuunsa lämpökuorman ja

kuuman veden tuotannon.

- EHBH/X: Varalämmitin ottaa automaattisesti haltuunsa lämpökuorman ja

valinnaisen säiliön lisälämmitin ottaa automaattisesti haltuunsa kuuman veden tuotannon.

▪ Säädä kuumavesivaraajan

lämpötilan ajastinta. Esimerkki: Ohjelmoi lisäksi kuumavesivaraajan lämmitys esiasetettuun arvoon (Eko- asetuspiste = alhaisempi säiliön lämpötila) päivän aikana. Katso

"Ajastimien käyttö ja ohjelmointi" [4 32] ja "Ajastusnäyttö: esimerkki"[436].

Käyttäjän viiteopas

▪ Kun automaattinen hätätoiminta on tilassa Manuaalinen ja lämpöpumpun

toiminta häiriintyy, kuuman veden ja tilan lämmitystoiminnot pysähtyvät ja ne on

palautettava manuaalisesti käyttöliittymän kautta. Kun haluat palauttaa

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

7 | Vianetsintä

toiminnan manuaalisesti, mene päävalikkonäytön kohtaan Toimintahäiriö, missä käyttöliittymä pyytää vahvistamaan, voiko varalämmitin ja/tai lisälämmitin ottaa lämpökuorman haltuunsa vai ei.

Kun lämpöpumpun toiminta häiriintyy, tai tulee näkyviin käyttöliittymään.

Mahdollinen syy Korjaustoimenpide

Lämpöpumppu on vahingoittunut. Katso "7.1Ohjetekstin näyttäminen

toimintahäiriön esiintyessä"[451].

TIETOJA

Kun varalämmitin tai lisälämmitin ottaa lämpökuorman haltuunsa, sähkönkulutus nousee merkittävästi.

7.6 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton jälkeen.

Mahdollinen syy Korjaustoimenpide

Järjestelmässä on ilmaa. Poista ilma järjestelmästä.

(a)

Erilaiset toimintahäiriöt.

Tarkista näkyykö tai käyttöliittymän aloitusnäytössä. Katso lisätietoja viasta kohdasta

"7.1Ohjetekstin näyttäminen toimintahäiriön esiintyessä"[451].

(a)

Suosittelemme ilmanpoistoa yksikön ilmanpoistotoiminnolla (asentajan suoritettavissa). Huomioi seuraava, jos poistat ilman lämmönluovuttajista tai kollektoreista:

VAROITUS

Ilmanpoisto lämmönluovuttajista ja kollektoreista. Ennen kuin poistat ilman

lämmönluovuttajista tai kollektoreista, tarkista näkyykö käyttöliittymän alkunäytössä

tai .

▪ Jos ei näy, voit suorittaa ilmanpoiston heti. ▪ Jos näkyy, varmista, että huone, jossa haluat suorittaa ilmanpoiston, on riittävästi

ilmastoitu. Syy: Kylmäainetta voi vuotaa vesipiiriin, ja sitä kautta huoneeseen, johon poistat ilman lämmönluovuttajista tai kollektoreista.

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

8 | Siirtäminen

8 Siirtäminen

8.1 Yleiskuvaus: Siirtäminen

Jos haluat siirtää järjestelmän osia, ota yhteyttä asentajaasi. Voit katsoa yhteystiedot/tuen numeron käyttöliittymän kautta.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

9 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

9 | Hävittäminen

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P556071-1B – 2020.12

Käyttäjän viiteopas

10 | Sanasto

10 Sanasto

Kv = Kuuma vesi

Lämmin vesi, jota käytetään minkä tahansa tyyppisessä rakennuksessa kotitalouskäyttöön.

LVL = Lähtöveden lämpötila

Veden lämpötila yksikön veden ulostulossa.

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait, säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan, miten tuotetta tai laitetta käytetään.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen mukana ja jotka on asennettava mukana toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Käyttäjän viiteopas

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W

Daikin Altherma 3 H F+W

4P556071-1B – 2020.12

Verantwortung für Energie und Umwelt

4P556071-1B 2020.12

Daikin EABH16DF6V, EABH16DF9W, EABX16DF6V, EABX16DF9W, EAVH16S18DA6V User reference guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisällysluettelo

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

1.1.1 Varoitusten ja symbolien merkitys

1.2 Käyttäjälle

2 Tietoa tästä asiakirjasta

3 Tietoja järjestelmästä

3.1 Tyypillisen järjestelmän kaavion osat

4.1 Käyttöliittymä: Yleiskatsaus

4 Käyttö

4.2 Mahdolliset näytöt: Yleiskatsaus

4.2.1 Aloitusnäyttö

4.2.2 Päävalikkonäyttö

4.2.3 Asetuspisteen näyttö

4.2.4 Yksityiskohtainen arvonäyttö

4.3 Toiminnon kytkeminen päälle tai pois

4.3.1 Visuaalinen ilmoitus

4.3.2 Kytkeminen päälle tai pois päältä

4.4 Tilan lämmityksen/jäähdytyksen hallinta

4.4.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta

4.4.2 Tilankäyttötilan asettaminen

4.4.3 Käytössä olevan lämpötilahallinnan määrittäminen

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 1)

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 2)

4.4.4 Halutun huonelämpötilan muuttaminen

4.4.5 Halutun lähtöveden lämpötilan muuttaminen

4.5 Kuuman veden hallinta

4.5.1 Tietoja kuuman veden hallinnasta

4.5.2 Uudelleenlämmitystila

4.5.3 Ajastettu tila

4.5.4 Ajastettu tila + uudelleenlämmitystila

4.5.5 Kuuman veden lämpötilan muuttaminen

4.5.6 Kuuman veden tehokas käyttö

4.6 Edistynyt käyttö

Käyttäjän lupatason vaihtaminen

Edistyneen käyttäjän pin-koodi

Käyttäjän pin-koodi

4.6.1 Hiljaisen tilan käyttö

Tietoja hiljaisesta tilasta

Hiljaisen tilan tarkistaminen

Hiljaisen tilan käyttö

Käyttöesimerkki: Vauva nukkuu iltapäivällä

4.6.2 Lomatilan käyttö

Tietoja lomatilasta

Lomatilan aktiivisuuden ja/tai käynnissä olemisen tarkistaminen

Loman määrittäminen

4.6.3 Lukematiedot

Tietojen lukeminen

Mahdolliset luettavat tiedot

4.6.4 Kellonajan ja päivämäärän määrittäminen

4.7 Esiasetetut arvot ja ajastimet

4.7.1 Esiasetettujen arvojen käyttäminen

4.7.2 Energian kulutushintojen asettaminen

Kaasun hinnan asettaminen

Sähkön hinnan asettaminen

Sähkön hinnan ajastimen asettaminen

Tietoa energian kulutushinnoista uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden kohdalla

Esimerkki

4.7.3 Ajastimien käyttö ja ohjelmointi

4.7.4 Ajastusnäyttö: esimerkki

4.8 Säästä riippuva käyrä

4.8.1 Mikä on säästä riippuva käyrä?

Käyttöesimerkki: Työskentelet 3-vuorotyössä

4.8.2 2 pisteen käyrä

4.8.3 Kallistus/siirtymä-käyrä

4.8.4 Säästä riippuvien käyrien käyttö

4.9 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

4.10 Asentajan asetukset: Asentajan täytettävät taulukot

4.10.1 Määrityksen apuohjelma

4.10.2 Asetukset-valikko

5 Energiansäästövinkkejä

6 Kunnossapito ja huolto

6.1 Yleiskuvaus: Kunnossapito ja huolto

6.2 Yhteystietojen/tuen numeron etsiminen

7 Vianetsintä

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä
