Daikin EABH16DA6V, EABH16DA9W, EABX16DA6V, EABX16DA9W, EAVH16S18DA6V User reference guide [fi]

Käyttäjän viiteopas

Daikin Altherma - Matalan lämpötilan Split

EABH16DA6V
EABH16DA9W

EABX16DA6V
EABX16DA9W

EAVH16S18DA6V(G)
EAVH16S23DA6V(G)
EAVH16S18DA9W(G)
EAVH16S23DA9W(G)

EAVX16S18DA6V(G)
EAVX16S23DA6V(G)
EAVX16S18DA9W(G)
EAVX16S23DA9W(G)

Käyttäjän viiteopas

Daikin Altherma - Matalan lämpötilan Split

Suomi

Sisällysluettelo

Sisällysluettelo

1 Yleiset varotoimet 2

1.1 Tietoja asiakirjasta..................................................................... 2

1.1.1 Varoitusten ja symbolien merkitys .............................. 2

1.2 Käyttäjälle.................................................................................. 2

2 Tietoa tästä asiakirjasta 3

3 Tietoja järjestelmästä 3

3.1 Tyypillisen järjestelmän kaavion osat ........................................ 4

4 Käyttö 4

4.1 Käyttöliittymä: Yleiskatsaus....................................................... 4

4.2 Mahdolliset näytöt: Yleiskatsaus ............................................... 4

4.2.1 Aloitusnäyttö ............................................................... 5

4.2.2 Päävalikkonäyttö......................................................... 5

4.2.3 Asetuspisteen näyttö................................................... 6

4.2.4 Yksityiskohtainen arvonäyttö ...................................... 6

4.3 Peruskäyttö ............................................................................... 6

4.3.1 Aloitusnäytön käyttö.................................................... 6

4.3.2 Valikkorakenteen käyttö.............................................. 6

4.3.3 Toiminnon kytkeminen päälle tai pois......................... 6

4.4 Tilan lämmityksen/jäähdytyksen hallinta ................................... 7

4.4.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta .... 7

4.4.2 Tilankäyttötilan asettaminen ....................................... 7

4.4.3 Käytössä olevan lämpötilahallinnan määrittäminen.... 7

4.4.4 Halutun huonelämpötilan muuttaminen ...................... 8

4.4.5 Halutun lähtöveden lämpötilan muuttaminen.............. 8

4.5 Kuuman veden hallinta.............................................................. 8

4.5.1 Tietoja kuuman veden hallinnasta .............................. 8

4.5.2 Uudelleenlämmitystila................................................. 9

4.5.3 Ajastettu tila ................................................................ 9

4.5.4 Ajastettu tila + uudelleenlämmitystila.......................... 9

4.5.5 Kuuman veden lämpötilan muuttaminen..................... 9

4.5.6 Kuuman veden tehokas käyttö.................................... 9

4.6 Edistynyt käyttö ......................................................................... 10

4.6.1 Hiljaisen tilan käyttö .................................................... 10

4.6.2 Lomatilan käyttö.......................................................... 10

4.6.3 Lukematiedot .............................................................. 10

4.6.4 Kellonajan ja päivämäärän määrittäminen.................. 11

4.7 Esiasetetut arvot ja ajastimet .................................................... 11

4.7.1 Esiasetettujen arvojen käyttäminen ............................ 11

4.7.2 Energian kulutushintojen asettaminen........................ 11

4.7.3 Ajastimien käyttö ja ohjelmointi................................... 12

4.7.4 Ajastusnäyttö: esimerkki ............................................. 12

4.8 Säästä riippuva toiminta ............................................................ 14

4.8.1 Yksityiskohtainen näyttö säästä riippuvasta käyrästä. 14

4.9 Valikkorakenne: Käyttäjän asetusten yleiskuvaus..................... 15

4.10 Asentajan asetukset: Asentajan täytettävät taulukot ................. 16

4.10.1 Määrityksen apuohjelma ............................................. 16

4.10.2 Asetukset-valikko ........................................................ 16

5 Energiansäästövinkkejä 16

6 Kunnossapito ja huolto 16

6.1 Yleiskuvaus: Kunnossapito ja huolto......................................... 16

6.2 Yhteystietojen/tuen numeron etsiminen .................................... 17

7 Vianetsintä 17

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä................. 17

7.2 Vikahistorian tarkistaminen ....................................................... 17

7.3 Oire: Olohuoneessa on liian kylmä (kuuma) ............................. 17

7.4 Oire: Hanavesi on liian kylmää.................................................. 17

7.5 Oire: Lämpöpumpun häiriö........................................................ 17

7.6 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton

jälkeen. ...................................................................................... 18

8 Siirtäminen 18

8.1 Yleiskuvaus: Siirtäminen ............................................................ 18

9 Hävittäminen 18

10 Sanasto 18

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun
asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan
loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai
paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen
vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai
keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja
omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen
asennusta.

Lue huolto-opas ennen kunnossapito- ja
huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

1.2 Käyttäjälle

▪ Jos ET ole varma siitä, kuinka laitetta käytetään, ota yhteyttä

asentajaan.

Käyttäjän viiteopas

2

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

2 Tietoa tästä asiakirjasta

4

Tilanlämmitys/-jäähdytys

Käyttöala

4.3

▪ Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt,

joilla on rajoittunut fyysinen, aistimuksellinen tai henkinen
kapasiteetti tai joilla ei ole riittävästi kokemusta ja tietämystä, jos
he ovat saaneet valvontaa tai opastusta laitteen turvallisesta
käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset EIVÄT saa
leikkiä laitteella. Lapset EIVÄT saa suorittaa puhdistamista ja
käyttäjän huoltoa ilman valvontaa.

VAROITUS

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä.

▪ ÄLÄ käytä yksikköä märillä käsillä.

▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön

päälle.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

▪ Yksiköissä on seuraava symboli:

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa
lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää
itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden
materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi
sovellettavien lakisääteisten määräysten mukaisesti.
Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla
siitä, että tuote hävitetään asianmukaisesti, autat estämään
mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten
terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta
viranomaisilta.

▪ Paristoissa on seuraava symboli:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen järjestelmän

käyttöä

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttöopas:

▪ Pikaopas peruskäyttöön

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttäjän viiteopas:

▪ Tarkat vaihekohtaiset ohjeet ja taustatietoja peruskäyttöön ja

edistyneeseen käyttöön

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/product­information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla
saatavilla alueesi Daikin-sivustolta tai asentajan kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat
käännöksiä.

Navigointikohdat

Navigointikohtien (esimerkki: [4.3]) avulla voit selvittää, missä
käyttöliittymän valikkorakenteessa olet.

1 Navigointikohtien ottaminen käyttöön: Paina

ohjepainiketta aloitusnäytössä tai
päävalikkonäytössä. Navigointikohdat näkyvät
näytön vasemmassa yläkulmassa.

2 Navigointikohtien ottaminen pois käytöstä: Paina

ohjepainiketta uudelleen.

Myös tämä asiakirja mainitsee navigointikohdat. Esimerkki:

1 Mene kohtaan [4.3]: Tilanlämmitys/-jäähdytys >

Käyttöala.

Tämä tarkoittaa:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan
talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki,
kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää
raskasmetallia tietyn rajan ylittävän määrän verran.
Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%).
Käytetyt paristot on käsiteltävä erikoistuneessa
käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä,
että käytetyt paristot hävitetään asianmukaisesti, autat estämään
mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten
terveydelle.

2 Tietoa tästä asiakirjasta

Haluamme kiittää sinua ostettuasi tämän tuotteen. Huomaa:

▪ Lue asiakirjat huolellisesti ennen käyttöliittymän käyttöä, jotta

voisit varmistaa parhaan mahdollisen käytön.

▪ Pyydä asentajaa kertomaan sinulla asetuksista, jotka hän määritti

järjestelmääsi. Tarkista, onko asentaja täyttänyt asentajan
asetustaulukon. Jos ei, pyydä häntä tekemään niin.

▪ Säilytä asiakirja myöhempää käyttöä varten.

Kohdeyleisö

Loppukäyttäjät

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

1 Aloitusnäytöstä alkaen käännä vasenta valitsinta ja

mene kohtaan Tilanlämmitys/-jäähdytys.

2 Siirry alivalikkoon painamalla vasenta valitsinta.
3 Käännä vasenta valitsinta ja mene kohtaan

Käyttöala.

4 Siirry alivalikkoon painamalla vasenta valitsinta.

3 Tietoja järjestelmästä

Riippuen järjestelmän asennuksesta, järjestelmä voi:

▪ Lämmittää tilaa

▪ Jäähdyttää tilaa (jos lämmitys-/jäähdytyspumppumalli

onasennettu)

▪ Tuottaa lämmintä vettä (jos kuumavesivaraaja onasennettu)

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

Käyttäjän viiteopas

3

4 Käyttö

d

a

b

c

e

f

g

BC

A

b

c

a

a

b
c

a b c d e

3.1 Tyypillisen järjestelmän kaavion osat

A Pääalue. Esimerkki: Olohuone.
B Lisäalue. Esimerkki: Makuuhuone.
C Tekninen huone. Esimerkki: Autotalli.

a Ulkoyksikönlämpöpumppu
b Sisäyksikön lämpöpumppu
c Kuumavesivaraaja
d Sisäyksikön käyttöliittymä
e Huonetermostaattina käytettävä käyttöliittymä

f Lattialämmitys

g Patterit, lämpöpumpun konvektorit tai puhallinkonvektoriyksiköt

TIETOJA

Sisäyksikkö ja kuumavesivaraaja (jos asennettu) voivat
olla erillisiä tai integroituja sisäyksikön tyypistä riippuen.

4 Käyttö

4.1 Käyttöliittymä: Yleiskatsaus

Käyttöliittymässä on seuraavat osat:

a Tilailmaisin
b LCD-näyttö
c Valitsimet ja painikkeet

Tilailmaisin

Tilailmaisimen merkkivalot palavat ja vilkkuvat yksikön käyttötilan
osoittamista varten.

LCD-näyttö

LCD-näytössä on lepotoiminto. Kun käyttöliittymää ei ole käytetty
tiettyyn aikaan, näyttö pimenee. Minkä tahansa painikkeen
painaminen tai valitsimen kääntäminen herättää näytön. Viive riippuu
käyttäjän lupatasosta:

▪ Käyttäjä tai Edistynyt loppukäyttäjä: 15min

▪ Asentaja: 1h

Valitsimet ja painikkeet

Käytä valitsimia ja painikkeita:

▪ Siirtymiseen LCD-näytön eri näytöissä, valikoissa ja asetuksissa

▪ Arvojen asettamiseen

Nimike Kuvaus

a Vasen

valitsin

b Takaisin-

painike

c Koti-painike : Palaa aloitusnäyttöön.
d Ohje-

painike

e Oikea

valitsin

LCD näyttää kaaren näytön vasemmalla puolella,
kun voit käyttää vasenta valitsinta.

▪ : Käännä ja paina sitten vasenta

valitsinta. Selaa valikkorakennetta.

▪ : Käännä vasenta valitsinta. Valitse

valikkokohde.

▪ : Paina vasenta valitsinta. Vahvista

valintasi tai siirry alivalikkoon.

: Palaa 1 askel taaksepäin valikkorakenteessa.

: Näytä nykyiseen sivuun liittyvä ohjeteksti (jos

saatavilla).
LCD näyttää kaaren näytön oikealla puolella, kun

voit käyttää oikeaa valitsinta.

▪ : Käännä ja paina sitten oikeaa

valitsinta. Muuta arvoa tai asetusta, joka näkyy
näytön oikealla puolella.

▪ : Käännä oikeaa valitsinta. Selaa

mahdollisia arvoja ja asetuksia.

▪ : Paina oikeaa valitsinta. Vahvista

valinta ja siirry seuraavaan valikkokohteeseen.

4.2 Mahdolliset näytöt: Yleiskatsaus

Yleisimmät näytöt ovat seuraavat:

Merkkivalo Tila Kuvaus

Vilkkuu sinisenä Valmiustila Yksikkö ei ole käytössä.
Palaa sinisenä Käyttö Yksikkö on käytössä.
Vilkkuu

punaisena

Käyttäjän viiteopas

4

Toimintahäiriö Vika tapahtui.

Katso lisätietoja kohdasta

"7.1Ohjetekstin näyttäminen
toimintahäiriön
esiintyessä"sivulla17.

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

+

–

a

b

c

c2c1

a Aloitusnäyttö

6

1.6
bar

18 Feb 2018

22:19

55

18

21

45

f

i

j

h

g

e

d

a

b

c

21

21

a2

a3

a1

b1

b2

g3

g1

g4

g2

h3

h1

h2

i1

i2

b Päävalikkonäyttö
c Alemman tason näytöt:

c1: Asetuspisteen näyttö
c2: Yksityiskohtainen arvonäyttö

4.2.1 Aloitusnäyttö

Tuo aloitusnäyttö esiin painamalla -painiketta. Näet yksikön
määrityksen yleiskatsauksen ja huoneen ja asetuspisteen
lämpötilan. Vain määritykseen sovellettavissa olevat symbolit
näkyvät aloitusnäytössä.

Mahdolliset toiminnot tässä näytössä

Siirry päävalikon luettelossa.
Siirry päävalikkonäyttöön.
Ota navigointikohdat käyttöön/pois käytöstä.

Nimike Kuvaus

Lämpötilat näkyvät ympyröinä. Jos ympyrä on
harmaa, vastaava toiminto (esimerkiksi:
tilanlämmitys) ei ole aktiivisena.

Ulkoyksikkö

a1

a2

: Ulkoyksikkö

: Hiljainen tila on aktiivinen

a3 Mitattu ulkolämpötila

4 Käyttö

Nimike Kuvaus

Tilankäyttötilac

Desinfiointi/
Tehokas

Päivämäärä
/kellonaika

Loma f

Pääalue

Lisäalue

Lämmin
vesi

Toimintahäi
riö

4.2.2 Päävalikkonäyttö

Avaa päävalikkonäyttö painamalla aloitusnäytössä .
Päävalikosta voit käyttää eri asetuspistenäyttöjä ja alivalikoita.

▪ : Jäähdytys

▪ : Lämmitys

d

▪ : Desinfiointitila on aktiivinen

▪ : Tehokas tila on aktiivinen

e Nykyinen päivämäärä ja aika

: Lomatila on aktiivinen

g1 Lämmönluovuttajan tyyppi:

▪ : Lattialämmitys

▪ : Tuuletinkonvektoriyksikkö

▪ : Patteri

g2 Lähtöveden lämpötilan asetus
g3 Huonetermostaatin tyyppi:

▪ : Daikin-käyttöliittymää käytetään

huonetermostaattina

▪ : Ulkoinen hallinta

▪ Piilotettu: Lähtöveden lämpötilan ohjaus

g4 Mitattu huonelämpötila
h1 Lämmönluovuttajan tyyppi:

▪ : Lattialämmitys

▪ : Tuuletinkonvektoriyksikkö

▪ : Patteri

h2 Lähtöveden lämpötilan asetus
h3 Huonetermostaatin tyyppi:

▪ : Ulkoinen hallinta

▪ Piilotettu: Lähtöveden lämpötilan ohjaus

i1

: Kuuma vesi

i2 Mitattu säiliön lämpötila

j

tai : Vika tapahtui

Katso lisätietoja kohdasta "7.1Ohjetekstin

näyttäminen toimintahäiriön
esiintyessä"sivulla17.

Sisäyksikkö

b1 Sisäyksikkö:

/
kuumavesiv
araaja

▪ : Lattialle asennettava sisäyksikkö, jossa

on integroitu säiliö

Mahdolliset toiminnot tässä näytössä

Liiku luettelossa.
Siirry alivalikkoon.

▪ : Seinään kiinnitettävä sisäyksikkö, jossa

on erillinen säiliö

▪ : Seinään kiinnitettävä sisäyksikkö

b2 Vedenpaine

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

Ota navigointikohdat käyttöön/pois käytöstä.

Käyttäjän viiteopas

5

4 Käyttö

a1

d

+

–

d

e

d

e

c

a2

b1

b2

a b

Nimike Kuvaus

tai

Toimintahäiriö

Huone

Pääalue

Lisäalue

Tilanlämmitys/-

jäähdytys

Säiliö

Käyttäjäasetukset

Tiedot

Asentajan

asetukset

Käyttöönotto

Käyttäjäprofiili

Käyttö

Rajoitus: Näkyy vain toimintahäiriön
esiintyessä.

Katso lisätietoja kohdasta "7.1Ohjetekstin

näyttäminen toimintahäiriön
esiintyessä"sivulla17.

Rajoitus: Näkyy vain jos huonetermostaatti
on liitetty sisäyksikköön.

Aseta huonelämpötila.
Näyttää sovellettavan symbolin pääalueen

luovuttajatyypille.

Aseta pääalueen lähtöveden lämpötila.
Rajoitus: Näkyy vain, jos lähtöveden

lämpötila-alueita on kaksi. Näyttää
sovellettavan symbolin lisäalueen
luovuttajatyypille.

Aseta lisäalueen lähtöveden lämpötila (jos
käytössä).

Näyttää sovellettavan symbolin yksikölle.

Aseta yksikkö lämmitystilaan tai
jäähdytystilaan. Et voi vaihtaa tilaa vain
lämmitys -malleissa.

Rajoitus: Näkyy vain, jos järjestelmässä on
kuumavesivaraaja.

Aseta kuumavesivaraajan lämpötila.
Antaa käyttöön käyttäjäasetukset, kuten

lomatilan ja hiljaisen tilan.
Näyttää sisäyksikköön liittyvää dataa ja

tietoa.
Rajoitus: Vain asentajalle.

Antaa edistyneet asetukset käyttöön.
Rajoitus: Vain asentajalle.

Suorita testejä ja kunnossapitoa.
Muuta aktiivista käyttäjäprofiilia.

Kytke lämmitystoiminto tai
jäähdytystoiminto ja kuuman veden
valmistelu päälle tai pois päältä.

4.2.3 Asetuspisteen näyttö

Asetuspisteen näyttö näkyy näytöissä, jotka kuvaavat järjestelmän
osia, jotka tarvitsevat asetuspisteen arvon.

Esimerkki:

▪ Huonelämpötilan näyttö

▪ Pääalueen näyttö

▪ Lisäalueen näyttö

▪ Säiliön lämpötilan näyttö

Nimike Kuvaus

Minimilämpötilan raja a1 Yksikön kiinteästi asettama

a2 Asentajan rajoittama

Maksimilämpötilan raja b1 Yksikön kiinteästi asettama

b2 Asentajan rajoittama

Nykyinen lämpötila c Yksikön mittaama
Haluttu lämpötila d Lisää/vähennä kääntämällä

oikeaa valitsinta.

Alivalikko e Siirry alivalikkoon

kääntämällä tai painamalla
vasenta valitsinta.

4.2.4 Yksityiskohtainen arvonäyttö

a Settings

b Arvot

Mahdolliset toiminnot tässä näytössä

Siirry asetusluettelossa.
Muuta arvoa.
Siirry seuraavaan asetukseen.
Vahvista muutokset ja jatka.

4.3 Peruskäyttö

4.3.1 Aloitusnäytön käyttö

Tietoja aloitusnäytöstä

Aloitusnäytöstä voit lukea tärkeimmät asetukset, jotka on tarkoitettu
päivittäiseen käyttöön. Yksikön asetukset näytetään kaaviomaisesti.
Katso lisätietoja kohdasta "4.2.1Aloitusnäyttö"sivulla5.

Siirry aloitusnäyttöön.

Palaa aloitusnäyttööän painamalla -painiketta.

4.3.2 Valikkorakenteen käyttö

Tietoja valikkorakenteesta

Siirry valikkorakenteseen vaihtaakseis yksikön asetuksia ja
lukeaksesi arvoja, kuten nykyisen lämpötilan. Voit katsoa
yleiskuvauksen käyttäjälle saatavilla olevista asetuksista kohdasta

"4.9Valikkorakenne: Käyttäjän asetusten yleiskuvaus"sivulla15.

Valikkorakenteeseen siirtyminen

Siirry valikkorakenteeseen painamalla -painiketta.

Käyttäjän viiteopas

6

Mahdolliset toiminnot tässä näytössä

Siirry alivalikon luettelossa.
Mene alivalikkoon.
Säädä ja ota haluttu lämpötila automaattisesti

käyttöön.

4.3.3 Toiminnon kytkeminen päälle tai pois

Yksikön tietyt toiminnot voidaan kytkeä päälle tai pois päältä
erikseen. Jos toiminto kytketään pois päältä, vastaava
lämpötilakuvake näkyy aloitusnäytössä harmaana.

Huoneen lämpötilan hallinnan kytkeminen päälle tai pois

1 Mene kohtaan [C.1]: Käyttö > Huone.
2 Aseta toiminta tilaan Päällä tai Pois päältä.

Tilanlämmityksen/-jäähdytyksen toiminnan kytkeminen päälle
tai pois

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

4 Käyttö

6

1.6

bar

18 Feb 2018

22:19

55

18

21

45

a2

a1

b

1 Mene kohtaan [C.2]: Käyttö > Tilanlämmitys/-

jäähdytys.

2 Aseta toiminta tilaan Päällä tai Pois päältä.

Säiliön lämmityksen toiminnan kytkeminen päälle tai pois

1 Mene kohtaan [C.3]: Käyttö > Säiliö.
2 Aseta toiminta tilaan Päällä tai Pois päältä.

4.4 Tilan lämmityksen/jäähdytyksen hallinta

▪ Kun yksikkö ei ole toiminnassa, tilailmaisin sykkii sinisenä noin 5

sekunnin välein.

▪ Kun yksikkö on toiminnassa, tilailmaisin palaa koko ajan sinisenä.

Tilankäyttötilan asettaminen

1 Mene kohtaan [4.1]: Tilanlämmitys/-jäähdytys >

Käyttötila

2 Valitse jokin seuraavista vaihtoehdoista:

▪ Lämmitys: Aina lämmitys -tila

▪ Jäähdytys: Aina jäähdytys -tila

▪ Automaattinen: Käyttötila muuttuu automaattisesti

4.4.1 Tietoja tilan lämmityksen/jäähdytyksen hallinnasta

Tilan lämmityksen/jäähdytyksen hallinta koostuu tyypillisesti
seuraavista vaiheista:

1 Tilankäyttötilan asettaminen
2 Lämpötilan hallinta

Järjestelmän kokoonpanosta ja asentajan määrityksistä riippuen voit
käyttää eri lämpötilan hallintaa:

▪ Huonetermostaatin ohjaus (liitetty tai EI liitetty lähtöveden

lämpötilaan)

▪ Lähtöveden lämpötilan ohjaus

▪ Ulkoisen huonetermostaatin ohjaus

ulkolämpötilan mukaan. Rajoitettu käyttötilan
ajastuksen mukaan.

Automaattinen lämmityksen/jäähdytyksen vaihto EI päde vain
lämmitys -malleihin. Kun Automaattinen on valittu, käyttötilan
muuttamisen perusteena on Käyttötilan ajastus [4.2].

Automaattisen vaihdon rajoittaminen ajastuksen mukaan
Olosuhteet: Aseta tilankäyttötila tilaan Automaattinen.

1 Mene kohtaan [4.2]: Tilanlämmitys/-jäähdytys >

Käyttötilan ajastus.

2 Valitse kuukausi.
3 Valitse asetus joka kuukaudelle:

▪ Käännettävissä: Ei rajoitettu

▪ Vain lämmitys: Rajoitettu

4.4.2 Tilankäyttötilan asettaminen

Tietoja tilankäyttötiloista

Riippuen lämpöpumpun mallista sinun on kerrottava järjestelmälle,
mitä tilankäyttötilaa haluat käyttää: lämmitys vai jäähdytys.

Jos asennetussa

lämpöpumppumallissa

on asennettuna...

Lämmitys/jäähdytys Järjestelmä voi lämmittää ja jäähdyttää

tilaa. Sinun on kerrottava järjestelmälle,
kumpaa tilankäyttötilaa käyttää.

Vain lämmitys Järjestelmä voi lämmittää tilaa, mutta EI

jäähdyttää tilaa. Sinun EI ole kerrottava
järjestelmälle, kumpaa tilankäyttötilaa
käyttää.

Lämmityksen/jäähdytyksen lämpöpumppumallin asennuksen
määrittäminen

1 Mene kohtaan [4]: Tilanlämmitys/-jäähdytys.
2 Katso onko [4.1] Käyttötila luettelossa ja

muokattavissa. Jos on, lämmityksen/jäähdytyksen
lämpöpumppumalli onasennettu.

Voit kertoa järjestelmälle seuraavasti mitä tilankäyttötilaa käyttää:

Voit... Sijainti
Tarkistaa, mikä tilankäyttötila on käytössä. Aloitusnäyttö
Asettaa tilankäyttötilan pysyvästi. Päävalikko
Rajoita automaattista vaihtoa

kuukausittaisen aikataulun mukaan.

Silloin…

▪ Vain jäähdytys: Rajoitettu

4 Vahvista muutokset.

Esimerkki: Vaihdon rajoitukset

Milloin Rajoitus

Kylmän kauden aikana.

Vain lämmitys

Esimerkki: Lokakuu, marraskuu,
joulukuu, tammikuu, helmikuu ja
maaliskuu.

Lämpimän kauden aikana.

Vain jäähdytys

Esimerkki: Kesäkuu, heinäkuu ja elokuu.
Välissä.

Läm./jäähdyt.

Esimerkki: Huhtikuu, toukokuu ja
syyskuu.

Jos sekä Käyttötila että Käyttötilan ajastus on asetettu tilaan
Automaattinen, ulkolämpötila määrittää käyttötilan.

4.4.3 Käytössä olevan lämpötilahallinnan määrittäminen

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 1)

Katso asentajan täyttämästä asentajan asetustaulukosta.

Käytössä olevan lämpötilahallinnan määrittäminen (tapa 2)

Voit katsoa aloitusnäytöstä, mikä lämpötilahallinta on käytössä.

Käytössä olevan tilankäyttötilan tarkistaminen

Tilan käyttötila näytetään aloitusnäytössä:

▪ Kun yksikkö on lämmitystilassa, kuvake näkyy.

▪ Kun yksikkö on jäähdytystilassa, kuvake näkyy.

Tilailmaisin näyttää, onko yksikkö toiminnassa:

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

a1 Pääalueen lämmönluovuttaja
a2 Lisäalueen lämmönluovuttaja (jos käytössä)

Käyttäjän viiteopas

7

4 Käyttö

b Pääalueen huonetermostaattityyppi

Lämpötila-alueiden määrän määrittäminen

Katso aloitusnäytöstä lämmönluovuttajien määrä:

Jos... Silloin…

Yksi lämmönluovuttajan symboli näkyy Alueita on vain yksi.
Kaksi lämmönluovuttajan symbolia näkyy Alueita on kaksi.

Ohjaustyypin määrittäminen

Katso pääalueen huonetermostaattityyppi:

Jos... Silloin pääalueen lämpötilan ohjaus on…

Huonetermostaatin ohjaus

Ulkoisen huonetermostaatin ohjaus

Ei kuvaketta Lähtöveden lämpötilan ohjaus

4.4.4 Halutun huonelämpötilan muuttaminen

Huonelämpötilan hallinnan aikana voit käyttää huonelämpötilan
asetuspistenäyttöä halutun huonelämpötilan katsomiseen ja
säätämiseen.

1 Mene kohtaan [1]: Huone.

Voit lukea halutun ja todellisen huonelämpötilan
asetuspistenäytön keskeltä.

2 Säädä haluttu huonelämpötila.

Jos ajastus on päällä halutun huonelämpötilan muuttamisen
jälkeen

▪ Lämpötila pysyy samana niin kauan, kun ajastettua toimintaa ei

ole.

▪ Haluttu huonelämpötila palaa ajastettuun arvoon aina, kun

ajastettu toiminto tapahtuu.

Voit välttää ajastettua toimintaa kytkemällä ajastuksen pois päältä
(väliaikaisesti).

Huonelämpötilan ajastuksen kytkeminen pois päältä

1 Mene kohtaan [1.1]: Huone > Ajastus.
2 Valitse Ei.

4.4.5 Halutun lähtöveden lämpötilan muuttaminen

TIETOJA

Lähtövesi on vesi, joka lähetetään lämmönluovuttajiin.
Asentaja asettaa halutun lähtöveden lämpötilan
lämmönluovuttajien tyypin mukaan. Säädä lähtöveden
lämpötilan asetuksia vain, jos sen kanssa on ongelmia.

Voit käyttää lähtöveden lämpötilan asetuspistenäyttöä halutun
lähtöveden lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [2]: Pääalue tai [3]: Lisäalue.

Voit lukea halutun ja todellisen lähtöveden
lämpötilan asetuspistenäytön keskeltä.

2 Säädä haluttu lähtöveden lämpötila.

Jos ajastus on päällä halutun lähtöveden lämpötilan
muuttamisen jälkeen

▪ Lämpötila pysyy samana niin kauan, kun ajastettua toimintaa ei

ole.

▪ Haluttu lähtöveden lämpötila palaa ajastettuun arvoon aina, kun

ajastettu toiminto tapahtuu.

Voit välttää ajastettua toimintaa kytkemällä ajastuksen pois päältä
(väliaikaisesti).

Lähtöveden lämpötilan ajastuksen kytkeminen pois päältä

1 Mene johonkin seuraavista:

▪ [2.1]: Pääalue > Ajastus

▪ [3.1]: Lisäalue > Ajastus

2 Valitse Ei.

Säästä riippuvan toiminnan ottaminen käyttöön lähtöveden
lämpötilalle

Katso "4.8Säästä riippuva toiminta"sivulla14.

4.5 Kuuman veden hallinta

4.5.1 Tietoja kuuman veden hallinnasta

Riippuen kuumavesivaraajan tilasta (asentajan asetus), voit käyttää
erilaista kuuman veden hallintaa:

▪ Vain uudelleenlämmitys

▪ Ajastettu + uudelleenlämmitys

▪ Vain ajastettu

HUOMIO

Lisälämmittimen lupa-ajastinta käytetään rajoittamaan tai
sallimaan lisälämmittimen toiminta viikoittaisen ohjelman
mukaan. Vinkki: Jotta välttyisit desinfioinnin
epäonnistumiselta, salli lisälämmitin (viikoittaisessa
ohjelmassa) vähintään 4 tunniksi ajastetun desinfioinnin
alusta alkaen. Jos lisälämmitintä rajoitetaan desinfioinnin
aikana, tämä toiminto EI onnistu ja vastaava varoitus AH
näytetään.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto
on keskeytynyt kuuman veden käytön takia, seuraavia
toimia suositellaan:

▪ Kun tila Vain uudelleenlämmitys tai Ajastettu +

uudelleenlämmitys on valittu, on suositeltavaa
ohjelmoida desinfioinnin käynnistys vähintään 4tuntia
myöhemmäksi kuin viimeinen oletettu suuri kuuman
veden tarve. Tämä käynnistys voidaan asettaa
asentajan asetuksissa (desinfiointitoiminto).

▪ Kun tila Vain ajastettu on valittu, on suositeltavaa

ohjelmoida säiliön toiminnaksi Eko 3 tuntia ennen
ajastettua desinfiointitoiminnon käynnistystä säiliön
esilämmittämistä varten.

Käytössä olevan kuumavesitilan määrittäminen (tapa 1)

Katso asentajan täyttämästä asentajan asetustaulukosta.

Käytössä olevan kuumavesitilan määrittäminen (tapa 2)

1 Mene kohtaan [5]: Säiliö.
2 Katso mitkä kohteet näkyvät:

Jos... näkyy Silloin kuumavesivaraajantila =...

Vain [5.1] Voimakas
toiminta

Kaikki kohteet, paitsi
[5.4] Uudelleenlämmitys­asetuspiste, näkyvät

Kaikki kohteet, mukaan
lukien [5.4]
Uudelleenlämmitys­asetuspiste, näkyvät

Vain uudelleenlämmitys

Vain ajastettu

Ajastettu + uudelleenlämmitys

Käyttäjän viiteopas

8

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

4 Käyttö

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

T

t

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

5

T

t

t

T

t

60°C

00:00 07:00

50°C
45°C

15°C

14:00 21:00

35°C

1

2

4

5

3

4.5.2 Uudelleenlämmitystila

Uudelleenlämmitystilassa kuumavesivaraaja lämpenee jatkuvasti
aloitusnäytössä näytetyssä lämpötilassa (esimerkki: 50°C).

TtKuumavesivaraajanlämpötila

t Aika

TIETOJA

Jos kuumavesivaraajassa ei ole sisäistä lisälämmitintä,
tilanlämmityskapasiteetti voi olla puutteellinen: jos kuumaa
vettä käytetään usein, tilanlämmityksen/-jäähdytyksen
toiminta voi keskeytyä usein ja pitkäksi aikaa seuraavien
asetusten kanssa:

Säiliö > Lämmitystila > Vain uudelleenlämmitys.

TIETOJA

Kun kuumavesivaraajan tila on uudelleenlämmitys,
kapasiteettipuutteen ja mukavuusongelmien vaara on
merkittävä. Jos uudelleenlämmitystoimintaa on usein,
tilanlämmityksen/-jäähdytyksen toiminto keskeytetään
säännöllisesti.

4.5.3 Ajastettu tila

Ajastetussa tilassa kuumavesivaraaja tuottaa kuumaa vettä
ajastimen mukaan. Paras aika kuuman veden tuottamiseen on yö,
koska tilanlämmityksen tarve on vähäisempi.

Esimerkki:

4.5.4 Ajastettu tila + uudelleenlämmitystila

Ajastus+uudelleenlämmitys-tilassa kuuman veden hallinta on sama
kuin ajastetussa tilassa. Kun kuumavesivaraajan lämpötila laskee
esiasetetun arvon alle (=uudelleenlämmityksen lämpötila –
hystereesiarvo; esimerkiksi: 35°C), kuumavesivaraaja lämpenee,
kunnes se saavuttaa uudelleenlämmityksen asetuspisteen
(esimerkiksi: 45°C). Tämä varmistaa, että kuumaa vettä on jatkuvasti
saatavilla jonkin verran.

Esimerkki:

TtKuumavesivaraajanlämpötila

t Aika

4.5.5 Kuuman veden lämpötilan muuttaminen

Vain uudelleenlämmitys -tilassa voit käyttää huonelämpötilan
asetuspistenäyttöä kuuman lämpötilan katsomiseen ja säätämiseen.

1 Mene kohtaan [5]: Säiliö.

Voit lukea halutun ja todellisen huonelämpötilan
asetuspistenäytön keskeltä.

2 Säädä haluttua kuuman veden lämpötilaa

kääntämällä oikeaa valitsinta.

Muissa tiloissa voit vain katsoa asetuspistenäyttöä mutta et muuttaa
sitä. Sen sijaan voit muuttaa asetuksia Mukava-asetuspiste [5.2],
Eko-asetuspiste [5.3] ja Uudelleenlämmitys-asetuspiste [5.4].

4.5.6 Kuuman veden tehokas käyttö

Tietoja voimakkaasta toiminnasta

Voimakas toiminta mahdollistaa kuuman veden lämmittämisen
varalämmittimellä tai lisälämmittimellä. Käytä tätä tilaa päivinä, jolloin
kuumaa vettä käytetään tavallista enemmän.

Voimakkaan toiminnan aktiivisuuden tarkastaminen

Jos näkyy aloitusnäytössä, voimakas tila on aktiivisena.

Ota Voimakas toiminta käyttöön tai pois käytöstä seuraavasti:

TtKuumavesivaraajanlämpötila

t Aika

▪ Aluksi kuumavesivaraajan lämpötila on sama kuin

kuumavesivaraajaan tulevan kuuman veden
lämpötila(esimerkiksi: 15°C).

▪ Kello 00:00 kuumavesivaraaja on ohjelmoitu lämmittämään vettä

esiasetettuun arvoon (esimerkiksi: Mukava = 60°C).

▪ Aamuisin käytetään kuumaa vettä ja kuumavesivaraajanlämpötila

laskee.

▪ Kello 14:00 kuumavesivaraaja on ohjelmoitu lämmittämään vettä

esiasetettuun arvoon (esimerkiksi: Eko = 50°C). Kuumaa vettä on
jälleen saatavilla.

▪ Iltapäivän ja illan aikana käytetään taas kuumaa vettä ja

kuumavesivaraajan lämpötilalaskee uudelleen.

▪ Kello 00:00 seuraavana päivän sykli alkaa taas alusta.

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

1 Mene kohtaan [5.1]: Säiliö > Voimakas toiminta
2 Kytke tehokas käyttö tilaan Pois päältä tai Päällä.

Käyttöesimerkki: Tarvitset välittömästi lisää kuumaa vettä

Olet seuraavassa tilanteessa:

▪ Olet jo käyttänyt suurimman osan kuumaa vettäsi.

▪ Et voi odottaa seuraavaa ajastettua toimintoa kuumavesivaraajan

lämmitystävarten.

Silloin voit käyttää voimakasta toimintaa. Kuumavesivaraaja alkaa
lämmittää vettä lämpötilaan Mukava.

TIETOJA

Kun voimakas toiminta on käytössä, ongelmat
tilanlämmityksessä/-jäähdytyksessä ja kapasiteetin
loppumisen vaara ovat merkittäviä. Säännöllisen
kuumavesitoiminnan yhteydessä tapahtuu säännöllisiä ja
pitkiä tilanlämmityksen/-jäähdytyksen keskeytyksiä.

Käyttäjän viiteopas

9

4 Käyttö

4.6 Edistynyt käyttö

Tietojen määrä, jonka voit lukea valikkorakenteesta, riippuu
käyttäjän lupatasosta:

▪ Käyttäjä: Vakiotila

▪ Edistynyt loppukäyttäjä: Voit lukea enemmän tietoja

Käyttäjän lupatason vaihtaminen

Voit vaihtaa käyttäjän lupatasoa seuraavasti:

1 Siirry kohtaan [B]: Käyttäjäprofiili.
2 Syötä sovellettava koodi käyttäjäluvalle. —

▪ Liikuta kohdistinta vasemmalta oikealle.
▪ Selaa numeroluetteloa ja muuta valittua numeroa.
▪ Vahvista pin-koodi ja jatka.

Edistyneen käyttäjän pin-koodi

Käyttäjäluvan Edistynyt loppukäyttäjä pin-koodi on 1234. Käyttäjälle
näkyy nyt lisää valikkokohteita.

Käyttäjän pin-koodi Käyttäjäluvan Käyttäjä pin-koodi on 0000.

4.6.1 Hiljaisen tilan käyttö

Tietoja hiljaisesta tilasta

Voit käyttää hiljaista tilaa ulkoyksikön äänen hiljentämiseen. Tämä
kuitenkin pienentää järjestelmän lämmitys-/jäähdytyskapasiteettia.
Hiljaisen tilan tasoja on useita.

Voit:

▪ Poistaa hiljaisen tilan kokonaan käytöstä

▪ Ottaa hiljaisen tilan taso käyttöön manuaalisesti seuraavaan

ajastettuun toimintaan saakka

▪ Käyttää ja ohjelmoida hiljaisen tilan ajastimen

TIETOJA

Jos ulkolämpötila on alle nollan, EMME suosittele
hiljaisimman tason käyttöä.

Hiljaisen tilan tarkistaminen

Jos näkyy aloitusnäytössä, hiljainen tila on aktiivisena.

Hiljaisen tilan käyttö

1 Mene kohtaan [7.4.1]: Käyttäjäasetukset > Hiljainen

> Aktivointi.

2 Tee jokin seuraavista: —

Jos haluat... Silloin…

Poistaa hiljaisen tilan
kokonaan käytöstä

Aktivoi hiljaisen tilan taso
manuaalisesti

Käyttää ja ohjelmoida
hiljaisen tilan ajastimen

Käyttöesimerkki: Vauva nukkuu iltapäivällä

Jos olet seuraavassa tilanteessa:

Valitse Pois päältä.

Valitse sovellettava hiljaisen
tilan taso. Esimerkki:
Hiljaisin.

Valitse Automaattinen.
Mene kohtaan [7.4.2] Ajastus

ja ohjelmoi ajastus. Lisätietoja
ajastuksesta voit katsoa
kohdasta

"4.7.4Ajastusnäyttö:
esimerkki"sivulla12.

▪ Olet ohjelmoinut hiljaisen tilan ajastuksen:

▪ Yöllä: Hiljaisin.

▪ Päivisin: Pois päältä varmistamaan järjestelmän lämmitys-/

jäähdytyskapasiteetti.

▪ Vauva kuitenkin nukkuu iltapäivällä ja haluat, että silloin on

hiljaista.

Voit silloin toimia seuraavasti:

1 Mene kohtaan [7.4.1]: Käyttäjäasetukset > Hiljainen

> Aktivointi.

2 Valitse Hiljaisin.

Etu:

Ulkoyksikkö toimii hiljaisimmalla tasolla.

4.6.2 Lomatilan käyttö

Tietoja lomatilasta

Loman aikana voit käyttää lomatilaa poiketaksesi tavallisista
ajastuksista ilman, että niitä tarvitsee muuttaa. Kun lomatila on
käytössä, tilanlämmityksen/-jäähdytyksen toiminta ja kuuman veden
toiminta kytketään pois päältä. Huoneen jäätymissuoja ja
legioonalaistautia estävä toiminta pysyvät päällä.

Tyypillinen työnkulku

Lomatilan käyttö koostuu yleensä seuraavista vaiheista:
1 Loman aloituspäivämäärän ja lopetuspäivämäärän

asettaminen.

2 Lomatilan aktivointi.

Lomatilan aktiivisuuden ja/tai käynnissä olemisen tarkistaminen

Jos on aktivoitu aloitusnäytössä, lomatila on aktiivisena.

Loman määrittäminen

1 Ota lomatila käyttöön. —

▪ Mene kohtaan [7.3.1]: Käyttäjäasetukset > Loma >

Aktivointi.

▪ Valitse Päällä.

2 Aseta loman ensimmäinen päivä. —

▪ Mene kohtaan [7.3.2]: Alkaen.
▪ Valitse päivämäärä.

▪ Vahvista muutokset.

3 Aseta loman viimeinen päivä. —

▪ Mene kohtaan [7.3.3]: Saakka.
▪ Valitse päivämäärä.

▪ Vahvista muutokset.

4.6.3 Lukematiedot

Tietojen lukeminen

1 Mene kohtaan [8]: Tiedot.

Mahdolliset luettavat tiedot

Valikossa... Voit lukea...

[8.1] Energiatiedot Tuotettu energia, käytetty sähkö

ja kulutettu kaasu
[8.2] Toimintahäiriöhistoria Vikahistoria
[8.3] Toimittajatiedot Yhteystiedot/tuen numero

Käyttäjän viiteopas

10

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

4 Käyttö

Valikossa... Voit lukea...

[8.4] Anturit Huone-, säiliö- tai

kuumavesivaraaja-, ulko- ja
lähtövesilämpötila (jos
sovellettavissa)

[8.5] Toimilaitteet Kunkin toimilaitteen tilat

Esimerkki: Kuumavesipumppu
päällä/pois

[8.6] Käyttötilat Nykyinen käyttötila

Esimerkki: Sulatus/öljyn

palautus -tila
[8.7] Tietoja Järjestelmän versiotiedot
[8.8] Yhteystila Tietoja yksikön,

huonetermostaatin ja

lähiverkkosovittimen

yhteystilasta.

4.6.4 Kellonajan ja päivämäärän määrittäminen

1 Mene kohtaan [7.2] Käyttäjäasetukset > Aika/

päivämäärä.

4.7 Esiasetetut arvot ja ajastimet

4.7.1 Esiasetettujen arvojen käyttäminen

Tietoja esiasetetuista arvoista

Järjestelmän joidenkin asetusten kohdalla voit määrittää
esiasetusten arvot. Nämä asetukset tarvitsee asettaa vain kerran,
minkä jälkeen niitä voi käyttää uudelleen muissa näytöissä, kuten
ajastusnäytössä. Jos haluat myöhemmin vaihtaa arvoa, se tarvitsee
tehdä vain yhdessä paikassa.

Säiliön lämpötilan esiasetusarvojen määrittäminen

EABH/X: Vain, jos kuumavesivaraaja on asennettu

Kuuman veden ajastus käyttää eri esiasetusarvoja:

Esiasetettu arvo Missä käytetään

Mukava-asetuspiste Ajastuksessa, jos kuumavesisäiliön tila
Eko-asetuspiste

Uudelleenlämmitys­asetuspiste

Energian hintojen määrittäminen

Mahdollinen vain, jos asentaja on ottanut toiminnon Bivalent.
käyttöön.

Esiasetettu arvo Missä käytetään

Sähkön hinta >

▪ Korkea

▪ Keskitaso

▪ Alhainen
Kaasun hinta

4.7.2 Energian kulutushintojen asettaminen

Voit asettaa järjestelmässä seuraavat energian hinnat:

▪ kaasun kiinteän hinnan

▪ 3 sähkön hintatasoa

▪ viikoittaisen ajastimen sähkön hinnoille.

on

▪ Vain ajastettu

▪ Ajastettu + uudelleenlämmitys
Jos kuumavesisäiliön tila on

▪ Ajastettu + uudelleenlämmitys

Käytetään viikkoajastusnäytössä, kun
energian hintoja asetetaan.

Katso lisätietoja asennusoppaasta.

Esimerkki: Energian kulutushintojen asettaminen

Hinta Arvo breadcrumb-syötteenä

Polttoaine: 5,3snt/kWh [7.6]=5,3
Sähkö: 12snt/kWh [7.5.1]=12

Kaasun hinnan asettaminen

1 Mene kohtaan [7.6]: Käyttäjäasetukset > Kaasun

hinta.

2 Valitse oikea kaasun hinta.
3 Vahvista muutokset.

TIETOJA

Hinta-arvo välillä 0,00~990 valuta/kWh (2 olennaisella
arvolla).

Sähkön hinnan asettaminen

1 Mene kohtaan [7.5.1]/[7.5.2]/[7.5.3]:

Käyttäjäasetukset > Sähkön hinta > Korkea/
Keskitaso/Alhainen.

2 Valitse oikea sähkön hinta.
3 Vahvista muutokset.
4 Toista tämä kaikille kolmelle sähkön hinnalle. —

TIETOJA

Hinta-arvo välillä 0,00~990 valuta/kWh (2 olennaisella
arvolla).

TIETOJA

Jos aikataulua ei ole asetettu, huomioidaan arvo Sähkön
hinta Korkea.

Sähkön hinnan ajastimen asettaminen

1 Mene kohtaan [7.5.4]: Käyttäjäasetukset > Sähkön

hinta > Ajastus.

2 Ohjelmoi valinta ajastusnäytön avulla. Voit asettaa

sähkönhinnat Korkea, Keskitaso ja Alhainen
sähköntoimittajan mukaan.

3 Vahvista muutokset.

TIETOJA

Arvot vastaavat aiemmin asetettuja sähkön hintoja Korkea,
Keskitaso ja Alhainen. Jos aikataulua ei ole määritetty,
sähkön hinta Korkea huomioidaan.

—

Tietoa energian kulutushinnoista uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden kohdalla

Kannustinpalkkio voidaan huomioida energian hintojen asetuksessa.
Vaikka käyttökustannukset voivat nousta, kokonaiskulut ilmoitetaan
huomioiden kannustinpalkkio.

HUOMIOITAVAA

Muokkaa energian kulutushintojen asetusta
kannustinjakson lopussa.

Kaasun hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden mukaan

Laske kaasun hinta seuraavan kaavan mukaan:

▪ Todellinen kaasun hinta + (kannustinpalkkio/kWh×0,9)

Voit katsoa miten kaasun hinta asetetaan kohdasta "Kaasun hinnan

asettaminen"sivulla11.

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

Käyttäjän viiteopas

11

4 Käyttö

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

Muokkaa

Poista

Sähkön hinnan asettaminen uusiutuviin energialähteisiin liittyvien kWh-pohjaisten kannustinpalkkioiden mukaan

Laske sähkön hinta seuraavan kaavan mukaan:

▪ Todellinen sähkön hinta+kannustinpalkkio/kWh

Voit katsoa miten sähkön hinta asetetaan kohdasta "Sähkön hinnan

asettaminen"sivulla11.

Esimerkki

Tämä on vain esimerkki. Hinnat ja/tai arvot EIVÄT ole tarkkoja.

Data Hinta/kWh

Kaasun hinta 4,08
Sähkön hinta 12,49
Uusiutuvien energianlähteiden

5

kannustinpalkkio/kWh

Kaasun hinnan laskeminen:

Kaasun hinta = kaasun todellinen hinta+(kannustinpalkkio/kWh×0,9)

Kaasun hinta=4,08+(5×0,9)

Kaasun hinta=8,58

Sähkön hinnan laskeminen:

Sähkön hinta = todellinen sähkön hinta+(kannustinpalkkio/kWh)

Sähkön hinta = 12,49+5

Sähkön hinta = 17,49

Nimi ja sijainti Käyttö

[7.4.2] Käyttäjäasetukset >
Hiljainen > Ajastus

Ohjelmoi, milloin yksikön on käytettävä
mitäkin hiljaisen tilan tasoa:

▪ Pois päältä

▪ Hiljainen

▪ Hiljaisempi

▪ Hiljaisin

[7.5.4] Käyttäjäasetukset >
Sähkön hinta > Ajastus

Ohjelmoi, milloin tietty sähkötaksa on
voimassa.

Esimerkki ajastuksen ohjelmoinnista

Katso "4.7.4Ajastusnäyttö: esimerkki"sivulla12.

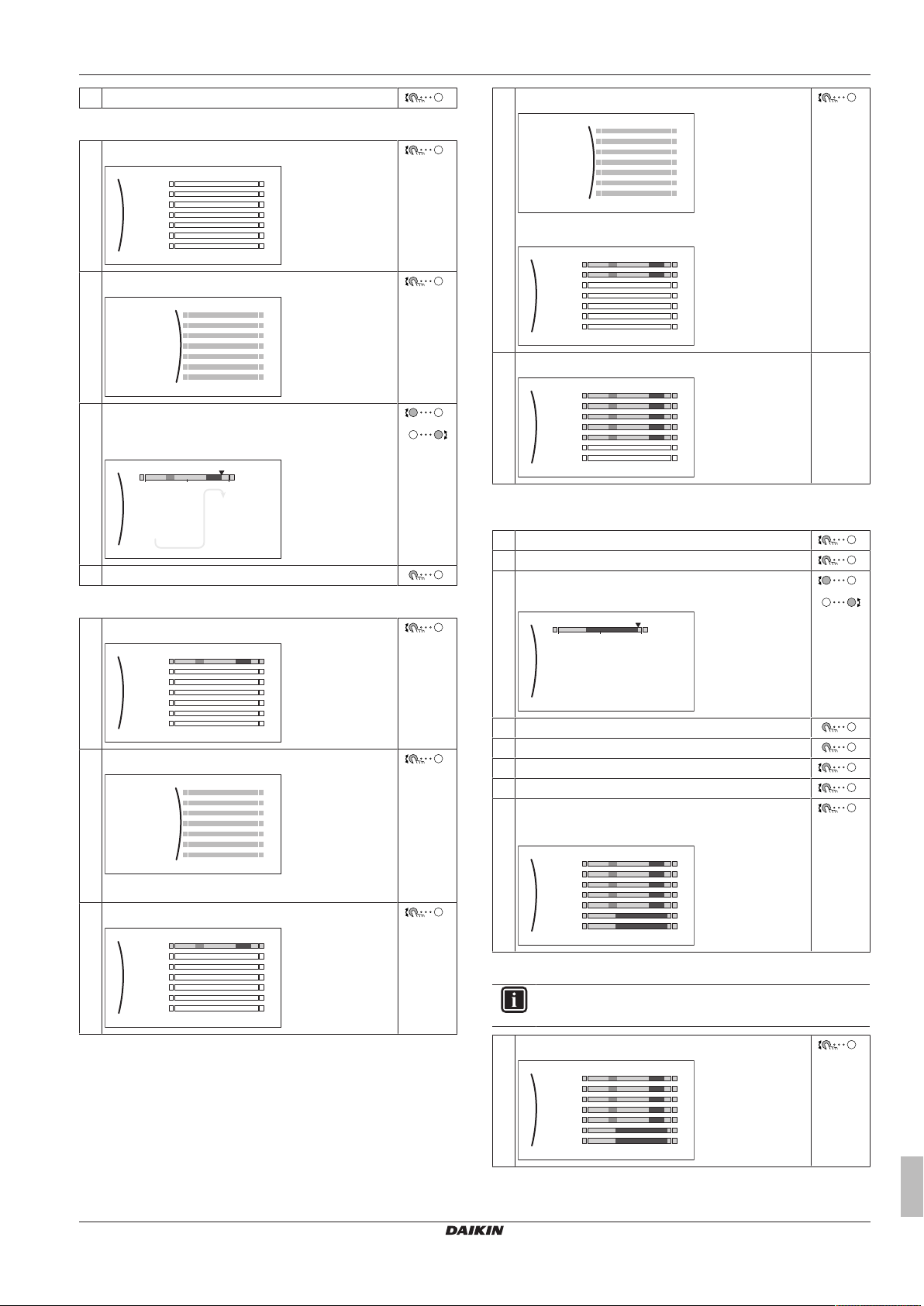

4.7.4 Ajastusnäyttö: esimerkki

Tämä esimerkki näyttää kuinka huonelämpötilan ajastus asetetaan
pääalueelle lämmitystilassa.

TIETOJA

Muiden aikataulujen ohjelmoiminen toimii vastaavasti.

Ajastimen ohjelmointi
Esimerkki: Haluat ohjelmoida seuraavan ajastuksen:

Hinta Arvo breadcrumb-syötteenä

Kaasu: 4,08/kWh [7.6]=8,6
Sähkö: 12,49/kWh [7.5.1]=17

4.7.3 Ajastimien käyttö ja ohjelmointi

Tietoja ajastimista

Järjestelmän kokoonpanosta ja asennusmäärityksistä riippuen
useille ohjaimille tarkoitettuja ajastimia voi olla saatavilla.

Voit:

▪ Valita ajastimet, joita haluat käyttää.

▪ Ohjelmoida omat ajastimet, jos esiasetetut ajastimet eivät kelpaa.

Ohjelmoitavat toiminnot ovat ohjainkohtaisia.

Mahdolliset ajastusnäytöt

Nimi ja sijainti Käyttö

[1.2] Huone >
Lämmitysajastus

[1.3] Huone >
Jäähdytysajastus

[2.2] Pääalue >
Lämmitysajastus

[2.3] Pääalue >
Jäähdytysajastus

[3.2] Lisäalue >
Lämmitysajastus

[3.3] Lisäalue >
Jäähdytysajastus

[4.2] Tilanlämmitys/­jäähdytys > Käyttötilan
ajastus

[5.5] Säiliö > Ajastus Ohjelmoi kuumavesivaraajan lämpötila

Käyttäjän viiteopas

12

Ohjelmoi haluttu huonelämpötila
lämmitystilassa.

Ohjelmoi haluttu huonelämpötila
jäähdytystilassa.

Ohjelmoi haluttu pääalueen lähtöveden
lämpötila lämmitystilassa.

Ohjelmoi haluttu pääalueen lähtöveden
lämpötila jäähdytystilassa.

Ohjelmoi haluttu lisäalueen lähtöveden
lämpötila lämmitystilassa.

Ohjelmoi haluttu lisäalueen lähtöveden
lämpötila jäähdytystilassa.

Katso "4.4.2Tilankäyttötilan

asettaminen"sivulla7.

tavallista kuuman veden tarvetta varten:

▪ Mukava

▪ Eko

▪ Pysäytys

Edellytys: Huonelämpötilan ajastus on käytettävissä vain kun
huonetermostaatin hallinta on aktiivisena. Jos lähtöveden lämpötilan
hallinta on aktiivisena, voit sen sijaan ohjelmoida pääalueen
ajastuksen.

1 Mene ajastukseen.

2 Tyhjennä ajastuksen sisältö (valinnainen).

3 Ohjelmoi ajastus päivälle Maanantai.

4 Kopioi ajastus muille arkipäiville.

5 Ohjelmoi ajastus päivälle Lauantai ja kopioi se päivälle

Sunnuntai.

6 Anna ajastukselle nimi.

Ajastukseen meneminen:

1 Mene kohtaan [1.1]: Huone > Ajastus.
2 Aseta ajastus tilaan Kyllä.
3 Mene kohtaan [1.2]: Huone > Lämmitysajastus.

Ajastuksen sisällön tyhjentäminen:

1 Valitse nykyisen ajastuksen nimi.

2 Valitse Poista.

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

4 Käyttö

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

Poista

Kopioi

Muokkaa

0

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

--

21°C

12 24

Ma

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

Muokkaa

Kopioi

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

C

Kopioi

Liitä

C

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

C

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

C

0

8:00

23:00

--:--

21°C

18°C

--

12 24

La

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

C

Ma

La

Ke

Pe

To

Ti

Su

Käyttäjä 1

3 Vahvista valitsemalla OK.

Ajastuksen ohjelmointi päivälle Maanantai:

1 Valitse Maanantai.

2 Valitse Muokkaa.

3 Käytä vasenta valitsinta kohteen valitsemiseen ja

muokkaa kohdetta oikealla valitsimella. Voit
ohjelmoida enintään 6 toimintoa kullekin päivälle.

4 Vahvista muutokset.

Ajastuksen kopioiminen muille arkipäiville:

1 Valitse Maanantai.

4 Valitse Liitä.

Tulos:

5 Toista tämä toiminto muille arkipäiville.

Ajastuksen ohjelmoiminen päivälle Lauantai ja kopioiminen
päivälle Sunnuntai:

1 Valitse Lauantai.
2 Valitse Muokkaa.
3 Käytä vasenta valitsinta kohteen valitsemiseen ja

muokkaa kohdetta oikealla valitsimella.

—

2 Valitse Kopioi.

Tulos: "C" näkyy kopioidun päivän vieressä.

3 Valitse Tiistai.

4 Vahvista muutokset.
5 Valitse Lauantai.
6 Valitse Kopioi.
7 Valitse Sunnuntai.
8 Valitse Liitä.

Tulos:

Ajastuksen nimeäminen uudelleen:

TIETOJA

Kaikkia ajastuksia ei voi nimetä uudelleen.

1 Valitse nykyisen ajastuksen nimi.

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

Käyttäjän viiteopas

13

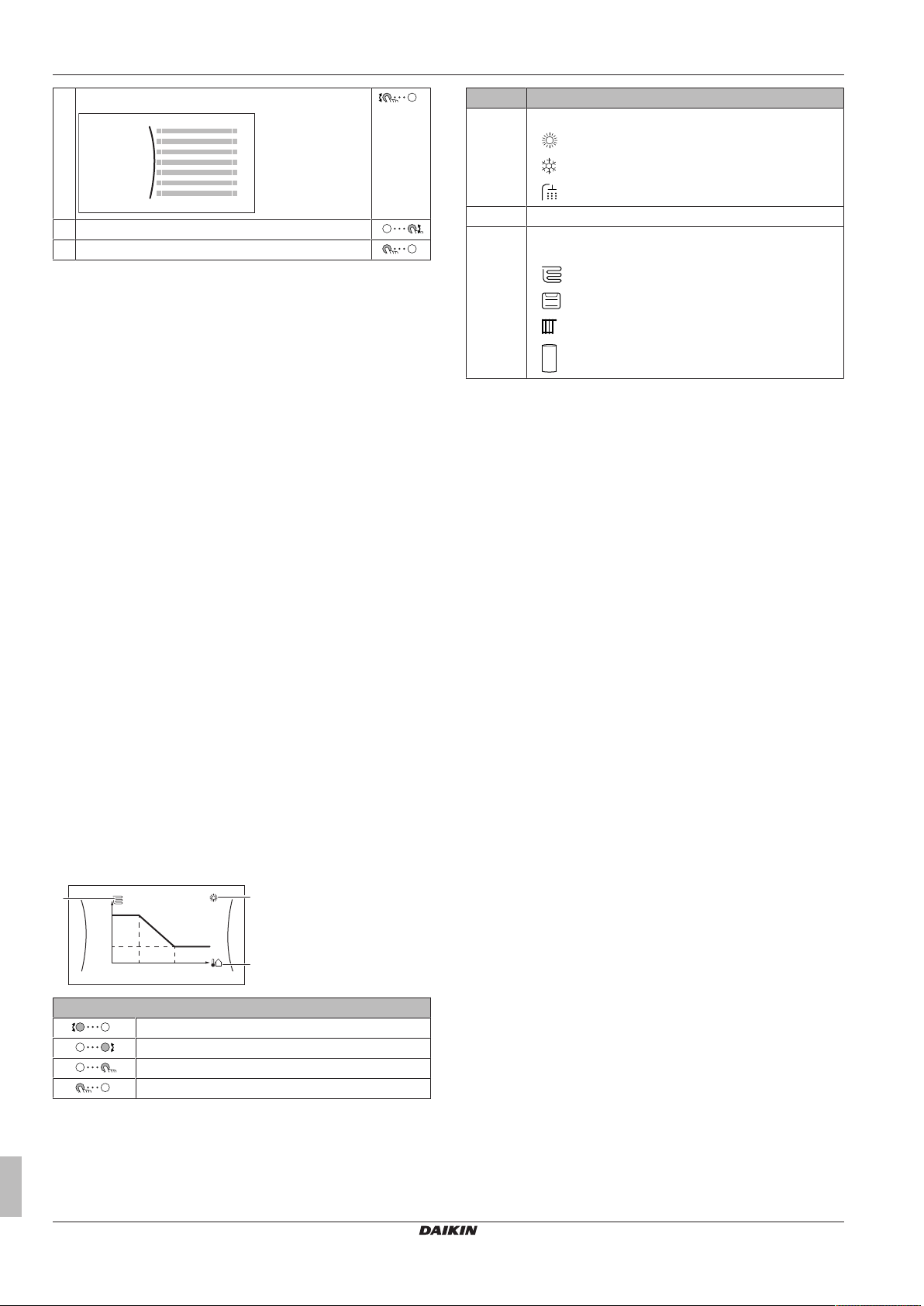

4 Käyttö

Poista

Nimeä uudelleen

X1

Y1

Y2

X2

Y

a

X

2 Valitse vaihtoehto Nimeä uudelleen.

3 Selaa merkkiluetteloa ja vahvista merkki.
4 Vahvista uusi nimi.

Käyttöesimerkki: Työskentelet 3-vuorotyössä

Jos työskentelet 3-vuorotyössä, voit toimia seuraavasti:

1 Ohjelmoi 3 huonelämpötilan ajastinta lämmitystilassa ja anna

niille sopivat nimet. Esimerkki: AamuVuoro, PäiväVuoro ja
IltaVuoro

2 Valitse ajastin, jota haluat nyt käyttää.

4.8 Säästä riippuva toiminta

Tilan lämmityksen/jäähdytyksen hallinnassa lähtöveden lämpötilan
asetuspistetila voi olla:

▪ Absoluuttinen

▪ SR-lämmitys, kiinteä jäähdytys (veden lämpötila määritetään

automaattisesti ulkolämpötilan mukaan)

▪ Säästä riippuva (veden lämpötila määritetään automaattisesti

ulkolämpötilan mukaan)

Voit muuttaa asetuspistetilaa kohteille:

▪ Pääalue [2.4]

▪ Lisäalue (jos käytössä) [3.4]

Voit muokata säästä riippuvan käyrän parametreja ([2.5] ja [2.6]
pääalueelle, [3.5] ja [3.6] lisäalueelle) seuraavasti.

Nimike Kuvaus

a Mahdolliset säästä riippuvat alueet:

▪ : Pääalueen tai lisäalueen lämmitys

▪ : Pääalueen tai lisäalueen jäähdytys

▪ : Kuuma vesi

X, X1, X2 Ulkolämpötila
Y, Y1, Y2 Haluttu säiliön lämpötila tai lähtöveden lämpötila. Tässä

näkyvä symboli vastaa alueen lämmönluovuttajaa:

▪ : Lattialämmitys

▪ : Puhallinkonvektoriyksikkö

▪ : Patteri

▪ : Kuumavesivaraaja

4.8.1 Yksityiskohtainen näyttö säästä riippuvasta käyrästä

Kun säästä riippuva toiminta on käytössä, halutun säiliön lämpötila
määritetään automaattisesti keskimääräisen ulkolämpötilan mukaan.
Kun ulkolämpötila on alhaisempi, säiliön lämpötilan on oltava
korkeampi, koska vesiputkien vesi on viileämpi ja päinvastoin.

Säästä riippuvat käyrät määritetään kahdella asetuspisteellä:

▪ Asetuspiste (X1, Y2)

▪ Asetuspiste (X2, Y1)

Säästä riippuva käyrä:

Mahdolliset toiminnot tässä näytössä

Selaa lämpötiloja.
Muuta lämpötila.
Siirry seuraavaan lämpötilaan.
Vahvista muutokset ja jatka.

Käyttäjän viiteopas

14

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

4.9 Valikkorakenne: Käyttäjän asetusten yleiskuvaus

[4]

Tilanlämmitys/-jäähdytys

Käyttötila
Käyttötilan ajastus

[2]

Pääalue

Ajastus
Lämmitysajastus

Asetuspistetila

Jäähdytysajastus

Lämmityksen SR-käyrä
Jäähdytyksen säästä riippuva käyrä

[3]

Lisäalue

Ajastus
Lämmitysajastus

Asetuspistetila

Jäähdytysajastus

Lämmityksen SR-käyrä
Jäähdytyksen säästä riippuva käyrä

[1.4]

Pakkasenesto

Aktivointi
Huone-asetuspiste

[1.5]

Asetusalue

Lämmityksen minimi
Lämmityksen maksimi
Jäähdytyksen minimi
Jäähdytyksen maksimi

[7]

Käyttäjäasetukset

Kieli
Aika/päivämäärä
Loma
Hiljainen
Sähkön hinta
Kaasun hinta

[C]

Käyttö

Huone
Tilanlämmitys/-jäähdytys
Säiliö

[B]

Käyttäjäprofiili

[7.3]

Loma

Aktivointi
Alkaen
Saakka

[7.4]

Hiljainen

Aktivointi
Ajastus

[7.5]

Sähkön hinta

Korkea
Keskitaso
Alhainen
Ajastus

[7.2]

Aika/päivämäärä

Tunnit
Minuutit
Vuosi
Kuukausi
Päivä
Kesäaika
Muoto

[8.1]

Energiatiedot

Sähkötulo
Tuotettu lämpö

[1]

Huone

Anturin poikkeama

Asetusalue

Pakkasenesto

Jäähdytysajastus

Lämmitysajastus

Ajastus

[5]

Säiliö

Voimakas toiminta
Mukava-asetuspiste
Eko-asetuspiste
Uudelleenlämmitys-asetuspiste
Ajastus

[8]

Tiedot

Energiatiedot

Toimintahäiriöhistoria

Toimittajatiedot

Anturit

Toimilaitteet

Käyttötilat

Tietoja

Yhteystila

TIETOJA

Asetukset näkyvät/eivät näy riippuen valituista asentajan
asetuksista ja yksikkötyypistä.

Asetuspisteen näyttö

4 Käyttö

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

Käyttäjän viiteopas

15

5 Energiansäästövinkkejä

4.10 Asentajan asetukset: Asentajan täytettävät taulukot

4.10.1 Määrityksen apuohjelma

Asetus Täytä...

Järjestelmä

Sisäyksikön tyyppi (vain luku)
Varalämmittimen tyyppi [9.3.1]
Kuuma vesi [9.2.1]
Hätä [9.5]
Alueiden määrä [4.4]

Varalämmitin

Jännite [9.3.2]
Määritykset [9.3.3]
Kapasiteettivaihe 1 [9.3.4]
Lisäkapasiteettivaihe 2 [9.3.5]

(jos sovellettavissa)

Pääalue

Lauhdutintyyppi [2.7]
Ohjaus [2.9]
Asetuspistetila [2.4]
Ajastus [2.1]

Lisäalue (vain jos [4.4] = 1)

Lauhdutintyyppi [3.7]
Ohjaus (vain luku) [3.9]
Asetuspistetila [3.4]
Ajastus [3.1]

Säiliö

Lämmitystila [5.6]
Mukava-asetuspiste [5.2]
Eko-asetuspiste [5.3]
Uudelleenlämmitys-asetuspiste

[5.4]

▪ Jos järjestelmän kokoonpanoon kuuluu hitaita lämmönluovuttajia

(esim. lattialämmitys), vältä suuria vaihteluita halutussa
huonelämpötilassa ÄLÄKÄ anna huonelämpötilan pudota liian
alhaiseksi. Huoneen lämmittämisessä uudelleen kuluu enemmän
aikaa ja energiaa.

▪ Käytä viikoittaista aikataulua tavalliseen tilanlämmityksen tai -

jäähdytyksen tarpeisiin. Tarvittaessa voit helposti poiketa
ajastimesta:

▪ Lyhyt aika: Voit ohittaa ajastetun huonelämpötilan seuraavan

ajastettuun toimintaan saakka. Esimerkki: Kun pidät juhlat tai
kun lähdet pois muutamaksi tunniksi.

▪ Pitkä aika: Voit käyttää lomatilaa.

Vinkkejä lähtöveden lämpötilasta

▪ Lämmitystilassa alhaisempi haluttu lähtöveden lämpötila tarkoittaa

alhaisempaa virrankulutusta ja parempaa suorituskykyä.
Jäähdytyksessä asia on päin vastoin.

▪ Aseta halutun lähtöveden lämpötila lämmönluovuttajan tyypin

mukaan. Esimerkki: Lattialämmitys on suunniteltu alhaisemmalle
lähtöveden lämpötilalle kuin lämpöpatterit ja lämpöpumpun
konvektorit.

Vinkkejä kuumavesivaraajan lämpötilasta

▪ Käytä viikoittaista ajastinta tavalliseen kuuman veden tarpeeseen

(vain ajastetussa tilassa).

▪ Ohjelmoi lämmittämään kuumavesivaraaja esiasetettuun

arvoon (Mukava = korkeampi kuumavesivaraajan lämpötila)
yöllä, koska silloin tilanlämmitystarve on alhaisempi.

▪ Jos kuumavesivaraajan lämmittäminen kerran yössä ei riitä,

ohjelmoi lisäksi lämmittämään kuumavesivaraaja esiasetettuun
arvoon (Eko = alhaisempi kuumavesivaraajanlämpötila) päivän
aikana.

▪ Varmista, että haluttu kuumavesivaraajan lämpötila EI ole liian

korkea. Esimerkki: Asennuksen jälkeen alenna
kuumavesivaraajan lämpötilaa päivittäin 1°C:lla ja tarkista, onko
kuumaa vettä vielä riittävästi.

▪ Ohjelmoi kuumavesipumppu kytkeytymään päälle vain sellaisina

päivän aikoina, jolloin on tarvetta välittömälle kuumalle vedelle.

Esimerkki: Aamuisin ja iltaisin.

4.10.2 Asetukset-valikko

Asetus Täytä...

Pääalue

Termostaattityyppi [2.A]

Lisäalue (jos sovellettavissa)

Termostaattityyppi [3.A]

Tiedot

Toimittajatiedot [8.3]

5 Energiansäästövinkkejä

Vinkkejä huonelämpötilasta

▪ Varmista, että haluttu huonelämpötila EI ole koskaan liian korkea

(lämmitystilassa) tai liian alhainen (jäähdytystilassa) vaan AINA
todellisten tarpeiden mukainen. Kukin säästetty aste voi säästää
jopa 6% lämmitys-/jäähdytyskuluissa.

▪ ÄLÄ lisää haluttua huonelämpötilaa tilan lämmittämisen

nopeuttamiseksi. Tila EI lämpene nopeammin.

Käyttäjän viiteopas

16

6 Kunnossapito ja huolto

6.1 Yleiskuvaus: Kunnossapito ja huolto

Asentajan on suoritettava vuosittainen kunnossapito. Voit katsoa
yhteystiedot/tuen numeron käyttöliittymän kautta.

Tehtävät, jotkaloppukäyttäjän on suoritettava:

▪ Pidä yksikön ympäristö puhtaana.

▪ Pidä käyttöliittymä puhtaana pehmeällä, kostealla liinalla. ÄLÄ

käytä mitään pesuainetta.

▪ Tarkista säännöllisesti, että vedenpaine on yli 1bar.

Kylmäaine

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä
kaasuja ilmakehään.

Kylmäainetyyppi: R32

Ilmaston lämpenemispotentiaali (GWP): 675

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

7 Vianetsintä

HUOMIOITAVAA

Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö

edellyttää, että yksikön kylmäaineen määrä ilmoitetaan
sekä painona että CO2-ekvivalenttina.

Määrän laskentakaava CO2-ekvivalenttitonneina:

Kylmäaineen GWP-arvo × kylmäaineen kokonaismäärä
[kg] / 1000

Kysy lisätietoja asentajalta.

VAROITUS: TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti
toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa
oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

VAROITUS

▪ ÄLÄ puhkaise tai polta kylmäainekierron osia.

▪ ÄLÄ käytä muita kuin valmistajan suosittelemia

puhdistusaineita tai yritä nopeuttaa sulatusprosessia
muilla kuin valmistajan suosittelemilla toimenpiteillä.

▪ Huomaa, että järjestelmässä oleva kylmäaine on

hajutonta.

VAROITUS

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa
mutta ei yleensä vuoda. Jos kylmäainetta vuotaa
huoneeseen ja joutuu kontaktiin polttimen, lämmittimen tai
keittotason liekin kanssa, seurauksena voi olla tulipalo tai
vahingollisen kaasun muodostumista.

Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja
ota yhteys laitteen myyjään.

Älä käytä yksikköä ennen kuin huoltohenkilö on
vahvistanut, että osa, josta kylmäainetta vuosi, on korjattu.

6.2 Yhteystietojen/tuen numeron etsiminen

1 Mene kohtaan [8.3]: Tiedot > Toimittajatiedot.

7 Vianetsintä

7.1 Ohjetekstin näyttäminen toimintahäiriön esiintyessä

Toimintahäiriön esiintyessä aloitusnäytössä näkyy seuraavaa
vakavuuden mukaisesti:

▪ : Virhe

▪ : Toimintahäiriö

Voit katsoa lyhyen ja pitkän kuvauksen toimintahäiriöstä seuraavasti:

1 Avaa päävalikko painamalla vasenta valitsinta ja

mene kohtaan Toimintahäiriö.

Tulos: Näytössä näkyy lyhyt kuvaus virheestä ja
virhekoodi.

2 Paina virhenäytössä .

Tulos: Näytössä näkyy pitkä kuvaus virheestä.

7.2 Vikahistorian tarkistaminen

Olosuhteet: Käyttäjän lupatason on asetettu tilaan edistynyt

loppukäyttäjä.

1 Mene kohtaan [8.2]: Tiedot > Toimintahäiriöhistoria.

Näet luettelon uusimmista vioista.

7.3 Oire: Olohuoneessa on liian kylmä (kuuma)

Mahdollinen syy Korjaustoimenpide

Haluttu huoneen lämpötila on
liian alhainen (korkea).

Haluttua lämpötilaa ei voida
saavuttaa.

Lisää (vähennä) haluttua
huoneen lämpötilaa.

Jos ongelma toistuu päivittäin,
tee jokin seuraavista:

▪ Lisää (vähennä) esiasetettua

huoneen lämpötilaa.

▪ Säädä huonelämmön

ajastinta.

Lisää halutun lähtöveden
lämpötilaa lämmönluovuttajan
tyypin mukaan.

7.4 Oire: Hanavesi on liian kylmää

Mahdollinen syy Korjaustoimenpide

Kuuma vesi loppuu epätavallisen
korkean kulutuksen takia.

Haluttu
kuumavesivaraajanlämpötila on
liian alhainen.

Jos tarvitset välittömästi kuumaa
vettä, aktivoikuumavesivaraajan
Voimakas toiminta. Se kuitenkin
kuluttaa enemmän energiaa.

Jos voit odottaa, ohita (lisää)
aktiivinen tai seuraava ajastettu
haluttu lämpötila, että kuumaa
vettä tuotetaan poikkeuksellisesti
enemmän.

Jos ongelma toistuu päivittäin,
tee jokin seuraavista:

▪ Lisää kuumavesivaraajan

lämpötilanesiasetettua arvoa.

▪ Säädä kuumavesivaraajan

lämpötilan ajastinta.
Esimerkki: Ohjelmoi
lisäksi kuumavesivaraajan
lämmitys esiasetettuun arvoon
(Eko-asetuspiste = alhaisempi
säiliön lämpötila) päivän
aikana.

7.5 Oire: Lämpöpumpun häiriö

Kun lämpöpumpun toiminta häiriintyy, varalämmitin ja/tai
lisälämmitin voi toimia hätälämmittimenä ja ottaa lämpökuorman
haltuunsa automaattisesti tai epäautomaattisesti.

▪ Kun automaattinen hätätoiminta on asetettu tilaan Automaattinen

ja lämpöpumpun toiminta häiriintyy:

▪ EHVH/X: Varalämmitin ottaa automaattisesti haltuunsa

lämpökuorman ja kuuman veden tuotannon.

▪ EHBH/X: Varalämmitin ottaa automaattisesti haltuunsa

lämpökuorman ja valinnaisen säiliön lisälämmitin ottaa
automaattisesti haltuunsa kuuman veden tuotannon.

▪ Kun automaattinen hätätoiminta on tilassa Manuaalinen ja

lämpöpumpun toiminta häiriintyy, kuuman veden ja tilan
lämmitystoiminnot pysähtyvät ja ne on palautettava manuaalisesti

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W
Daikin Altherma - Matalan lämpötilan Split
4P556071-1 – 2018.10

Käyttäjän viiteopas

17

8 Siirtäminen

käyttöliittymän kautta. Kun haluat palauttaa toiminnan
manuaalisesti, mene päävalikkonäytön kohtaan Toimintahäiriö,
missä käyttöliittymä pyytää vahvistamaan, voiko varalämmitin ja/
tai lisälämmitin ottaa lämpökuorman haltuunsa vai ei.

Kun lämpöpumpun toiminta häiriintyy, tai tulee näkyviin
käyttöliittymään.

Mahdollinen syy Korjaustoimenpide

Lämpöpumppu on vahingoittunut. Katso "7.1Ohjetekstin

näyttäminen toimintahäiriön
esiintyessä"sivulla17.

TIETOJA

Kun varalämmitin tai lisälämmitin ottaa lämpökuorman
haltuunsa, sähkönkulutus nousee merkittävästi.

7.6 Oire: Järjestelmä pitää pulputtavaa ääntä käyttöönoton jälkeen.

Mahdollinen syy Korjaustoimenpide

Järjestelmässä on ilmaa. Poista ilma järjestelmästä.
Erilaiset toimintahäiriöt.

(a) Suosittelemme ilmanpoistoa yksikön ilmanpoistotoiminnolla

(asentajan suoritettavissa). Huomioi seuraava, jos poistat
ilman lämmönluovuttajista tai kollektoreista:

VAROITUS

Ilmanpoisto lämmönluovuttajista ja kollektoreista.

Ennen kuin poistat ilman lämmönluovuttajista tai
kollektoreista, tarkista näkyykö käyttöliittymän

alkunäytössä tai .

▪ Jos ei näy, voit suorittaa ilmanpoiston heti.

▪ Jos näkyy, varmista, että huone, jossa haluat suorittaa

ilmanpoiston, on riittävästi ilmastoitu. Syy:
Kylmäainetta voi vuotaa vesipiiriin, ja sitä kautta
huoneeseen, johon poistat ilman lämmönluovuttajista
tai kollektoreista.

Tarkista näkyykö tai
käyttöliittymän aloitusnäytössä.
Katso lisätietoja viasta kohdasta

"7.1Ohjetekstin näyttäminen
toimintahäiriön
esiintyessä"sivulla17.

(a)

10 Sanasto

Kv = Kuuma vesi

Lämmin vesi, jota käytetään minkä tahansa tyyppisessä
rakennuksessa kotitalouskäyttöön.

LVL = Lähtöveden lämpötila

Lämpöpumpun lähtöveden lämpötila.

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan
tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja
paikalliset direktiivit, lait, säädökset ja määräykset, joilla on
merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen
vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa
kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan
ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa
kerrotaan, miten tuotetta tai laitetta käytetään.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan
tuotteen mukana ja jotka on asennettava mukana
toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota
voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan
ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan
käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden
mukaisesti.

8 Siirtäminen

8.1 Yleiskuvaus: Siirtäminen

Jos haluat siirtää järjestelmän osia (käyttöliittymä, sisäyksikkö,
ulkoyksikkö, kuumavesivaraaja...), ota yhteyttä asentajaan. Voit
katsoa yhteystiedot/neuvonnan numeron käyttöliittymän kautta.

9 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden osien käsittelyssä ON
noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

Käyttäjän viiteopas

18

EABH/X16DA+9W + EAVH/X16S18+23DA6V+9W

Daikin Altherma - Matalan lämpötilan Split

4P556071-1 – 2018.10

4P556071-1 2018.10

Copyright 2018 Daikin
