Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B User reference guide [tr]

Kullanıcı başvuru kılavuzu

Daikin oda kliması

CTXM15R2V1B
CTXM15R5V1B

FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B

FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B

İçindekiler

İçindekiler

1 Dokümanlar hakkında 4

1.1 Bu doküman hakkında .................................................................................................................................................... 4

2 Genel güvenlik önlemleri 5

2.1 Dokümanlar hakkında ..................................................................................................................................................... 5

2.1.1 Uyarı ve simgelerin anlamları ......................................................................................................................... 5

3 Kullanıcı güvenlik talimatları 7

3.1 Genel ............................................................................................................................................................................... 7

3.2 Güvenli işletim için talimatlar ......................................................................................................................................... 8

4 Sistem hakkında 12

4.1 İç ünite............................................................................................................................................................................. 12

4.1.1 İç ünite ekranı ................................................................................................................................................. 13

4.2 Kullanıcı arabirimi hakkında............................................................................................................................................ 14

4.2.1 Komponentler: Kullanıcı arabirimi ................................................................................................................. 14

4.2.2 Durum: Kullanıcı arabirimi LCD ...................................................................................................................... 15

4.2.3 Kullanıcı arabirimini çalıştırmak için ............................................................................................................... 16

5 İşletim öncesinde 17

5.1 Genel bakış: İşletim öncesinde ....................................................................................................................................... 17

5.2 Pilleri takmak için ............................................................................................................................................................ 17

5.3 Kullanıcı arabirimi tutucuyu takmak için ........................................................................................................................ 18

5.4 Saat hakkında .................................................................................................................................................................. 18

5.4.1 Saati ayarlamak için ........................................................................................................................................ 18

5.5 İç ünite ekranının parlaklığı............................................................................................................................................. 19

5.5.1 İç ünite ekranının parlaklığını ayarlamak için ................................................................................................. 19

5.6 Güç beslemesini açmak için............................................................................................................................................ 19

6 İşletim 20

6.1 Çalışma sahası ................................................................................................................................................................. 20

6.2 Hangi özellik ne zaman kullanılır..................................................................................................................................... 20

6.3 İşletim modu ve sıcaklık ayar noktası ............................................................................................................................. 22

6.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için............................................................... 22

6.4 Hava debisi ...................................................................................................................................................................... 23

6.4.1 Hava debisini ayarlamak için .......................................................................................................................... 23

6.5 Hava akış yönü ................................................................................................................................................................ 23

6.5.1 Dikey hava akış yönünü ayarlamak için.......................................................................................................... 24

6.5.2 Yatay hava akış yönünü ayarlamak için .......................................................................................................... 24

6.5.3 3-D hava akış yönünü kullanmak için ............................................................................................................. 24

6.6 Konfor hava akışı ve Akıllı göz işletimi ............................................................................................................................ 25

6.6.1 Konfor hava akışı işletimi ................................................................................................................................ 25

6.6.2 Akıllı göz işletimi ............................................................................................................................................. 25

6.6.3 Konfor ve Akıllı göz işletimini başlatmak/durdurmak için.............................................................................. 26

6.7 Güçlü işletim.................................................................................................................................................................... 26

6.7.1 Güçlü işletimi başlatmak/durdurmak için ...................................................................................................... 27

6.8 Econo ve Dış ünite sessiz işletimi.................................................................................................................................... 27

6.8.1 Econo işletimi.................................................................................................................................................. 27

6.8.2 Dış ünite sessiz işletimi ................................................................................................................................... 27

6.8.3 Econo ve Dış ünite sessiz işletimini başlatmak/durdurmak için .................................................................... 27

6.9 Flash Streamer (hava temizleme) işlemi ........................................................................................................................ 28

6.9.1 Flash Streamer (hava temizleme) işlemini başlatmak/durdurmak için ......................................................... 28

6.10 KAPAMA/AÇMA zamanlayıcı işletimi.............................................................................................................................. 28

6.10.1 KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için .......................................................................... 29

6.10.2 AÇMA zamanlayıcı işletimini başlatmak/durdurmak için .............................................................................. 29

6.10.3 KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için................................................................... 30

6.11 Haftalık zamanlayıcı işletimi............................................................................................................................................ 30

6.11.1 Haftalık zamanlayıcı işletimini ayarlamak için................................................................................................ 31

6.11.2 Koşulu kopyalamak için .................................................................................................................................. 32

6.11.3 Bir koşulu onaylamak için ............................................................................................................................... 33

6.11.4 Haftalık zamanlayıcı işletimini devre dışı bırakmak yeniden etkinleştirmek için .......................................... 33

6.11.5 Koşulları silmek için ........................................................................................................................................ 33

6.12 Kablosuz LAN bağlantısı .................................................................................................................................................. 34

6.12.1 Kablosuz LAN kullanırken alınacak önlemler.................................................................................................. 34

6.12.2 Daikin Residential Controller uygulamasını yüklemek için ............................................................................ 34

6.12.3 Kablosuz bağlantıyı ayarlamak için................................................................................................................. 35

Kullanıcı başvuru kılavuzu

2

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

İçindekiler

6.13 Çoklu sistem hakkında .................................................................................................................................................... 38

6.13.1 Öncelikli oda ayarı .......................................................................................................................................... 38

6.13.2 Gece sessiz modu ........................................................................................................................................... 39

6.13.3 Çoklu sistemde soğutma/ısıtma modu kilidi .................................................................................................. 39

7 Enerji tasarrufu ve optimum işletim 40

8 Bakım ve servis 42

8.1 Genel bakış: Bakım ve servis........................................................................................................................................... 42

8.2 İç ünite ve kullanıcı arabirimini temizlemek için ............................................................................................................ 43

8.3 Ön paneli temizlemek için .............................................................................................................................................. 44

8.4 Ön paneli çıkarmak için................................................................................................................................................... 44

8.5 Hava filtreleri hakkında................................................................................................................................................... 44

8.6 Hava filtrelerini temizlemek için..................................................................................................................................... 44

8.7 Titanyum apatit koku giderici filtreyi ve gümüş alerjen giderici hava temizleme filtresini temizlemek için ................ 46

8.8 Titanyum apatit koku giderici filtreyi ve gümüş alerjen giderici hava temizleme filtresini değiştirmek için ................ 46

8.9 Ön paneli geri takmak için .............................................................................................................................................. 47

8.10 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri hesaba katmak ............................................................... 47

9 Sorun giderme 49

9.1 Sistem arızası OLMAYAN belirtiler.................................................................................................................................. 51

9.1.1 Belirti: Su akışı gibi bir ses duyuluyor ............................................................................................................. 51

9.1.2 Belirti: Bir üfleme sesi duyuluyor ................................................................................................................... 51

9.1.3 Belirti: Bir tik tak sesi duyuluyor..................................................................................................................... 51

9.1.4 Belirti: Bir ıslık sesi duyuluyor......................................................................................................................... 51

9.1.5 Belirti: Çalışma veya boşta kalma sırasında bir tıklama sesi duyuluyor......................................................... 52

9.1.6 Belirti: Bir el çırpma sesi duyuluyor................................................................................................................ 52

9.1.7 Belirti: Bir üniteden (İç ünite, dış ünite) beyaz buğu çıkıyor.......................................................................... 52

9.1.8 Belirti: Üniteler koku salabilir ......................................................................................................................... 52

9.1.9 Belirti: Klima işletimde değilken dış fan dönüyor .......................................................................................... 52

9.1.10 Belirti: İç ünite fan hızı ayar noktasına uymuyor (Çoklu sistemde düşük ortam soğutma işletimi

sırasında)......................................................................................................................................................... 52

9.2 Hata kodlarından yola çıkarak sorunların çözümü ......................................................................................................... 52

9.3 Kablosuz LAN bağlantısı için sorun giderme................................................................................................................... 54

10 Bertaraf 56

11 Sözlük 57

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

3

1 | Dokümanlar hakkında

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

▪ Dokümanları daha sonra başvurmak üzere saklayın.

Hedef okuyucu

Sonkullanıcılar

BİLGİ

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya
eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar
tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

- Sistemi çalıştırmadan önce mutlaka okumanız gereken güvenlik talimatları

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanım kılavuzu:

- Temel kullanım için hızlı başvuru kılavuzu

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanıcı başvuru kılavuzu:

- Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan

bilgileri

- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-

and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden
veya montörünüzden ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden
çevrilmiştir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

Kullanıcı başvuru kılavuzu

4

Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL /
TÜRKİYE

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

2 Genel güvenlik önlemleri

2.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden

çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları kapsamaktadır, bu

nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montör başvuru kılavuzunda açıklanan sistem montajı ve tüm

faaliyetler yetkili bir montajcı tarafından yerine GETİRİLMELİDİR.

2.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

2 | Genel güvenlik önlemleri

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA/HAŞLANMA RİSKİ

Aşırı yüksek veya düşük sıcaklıklar nedeniyle yanma/haşlanma ile sonuçlanabilecek bir
durumu belirtir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

Ünitede kullanılan semboller:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo
bağlantısı talimat yaprağını okuyun.

Kullanıcı başvuru kılavuzu

5

2 | Genel güvenlik önlemleri

Dokümanlarda kullanılan semboller:

Sembol Açıklama

Bakım ve servis görevlerini yerine getirmeden önce, servis
kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna
bakın.

Ünite dönen parçalar içerir. Üniteye servis yaparken veya
incelerken dikkatli olun.

Sembol Açıklama

Bir şekil başlığını veya buna bir referansı belirtir.
Örnek: " 1–3 Şekil başlığı", "Bölüm 1'deki şekil 3" anlamına

gelir.

Bir tablo başlığını veya buna bir referansı belirtir.
Örnek: " 1–3 Tablo başlığı", "Bölüm 1'deki tablo 3"

anlamına gelir.

Kullanıcı başvuru kılavuzu

6

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

3 Kullanıcı güvenlik talimatları

Her zaman aşağıdaki güvenlik talimatlarına ve yönetmeliklerine uyun.

3.1 Genel

UYARI

Ünitenin nasıl çalıştırılması gerektiği konusunda emin
DEĞİLSENİZ, montörünüze danışın.

UYARI

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından
cihazın kullanımıyla ilgili nezaret veya talimat
sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya
zihni yeteneklere sahip veya deneyimden ve bilgiden
yoksun kişilerin kullanımına yönelik değildir.

3 | Kullanıcı güvenlik talimatları

Cihazla oynamadıklarının garantiye alınması için çocuklar
gözetim altında bulundurulmalıdır.

Temizlik ve kullanıcı bakımı nezaret olmadan çocuklar
tarafından yapılmamalıdır.

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek
için:

▪ Üniteyi KESİNLİKLE yıkamayın.
▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın.
▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

DİKKAT

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

7

3 | Kullanıcı güvenlik talimatları

▪ Üniteler şu simgelerle işaretlenir:

Bunun anlamı elektrikli ve elektronik ürünlerin ayrılmamış evsel atıklarla
KARIŞTIRILAMAZ oluşudur. Sistemi KESİNLİKLE kendi kendinize demonte etmeye
çalışmayın: klima sisteminin demonte edilmesi ve soğutucu, yağ ve diğer
parçalarla ilgili işlemler yetkili montör tarafından ve ilgili mevzuata uygun olarak
gerçekleştirilmelidir.
Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme
tesisinde işlenmelidir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak,
çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı
olacaksınız. Daha fazla bilgi için yerel satıcınız veya yerel yetkili ile irtibat kurun.

▪ Piller şu simgelerle işaretlenir:

Bu, pillerin sınıflandırılmamış ev atıklarıyla KARIŞTIRILAMAYACAĞI anlamına gelir.
Sembolün altına bir kimyasal sembol yazılmışsa, bu kimyasal sembolün anlamı
piller belirli bir konsantrasyon üzerinde ağır metal içeriyor demektir.
Olası kimyasal semboller şunlardır: Pb: kurşun (>%0,004).
Atık piller mutlaka yeniden kullanım için özel bir işleme tesisinde işlenmelidir. Atık
pillerin düzgün bir biçimde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına
olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz.

3.2 Güvenli işletim için talimatlar

UYARI: HAFİF YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

DİKKAT

İç ünite radyo ekipmanı içerir, ekipmanın ışıma bölümü ile
kullanıcı arasındaki minimum ayırma mesafesi 10 cm'dir.

DİKKAT

Hava girişine veya çıkışına parmak, çubuk veya başka
cisimler SOKMAYIN. Fan yüksek devirde döndüğünde
yaralanmaya neden olur.

Kullanıcı başvuru kılavuzu

8

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

3 | Kullanıcı güvenlik talimatları

UYARI

▪ Yanlış sökme veya takma elektrik çarpmasına veya

yangına yol açabileceğinden, kendi başınıza ünite
üzerinde değişiklik, demontaj, sökme, tekrar kurma veya
tamir işlemi YAPMAYIN. Satıcınıza başvurun.

▪ Kaza eseri soğutucu kaçakları olması durumunda, çıplak

alev olmadığından emin olun. Soğutucunun kendisi
tamamen emniyetlidir, zehirli değildir ve hafif
tutuşkandır, ancak fan ısıtıcıları, gaz ocakları, vs.
tarafından kullanılan yanma havasının bulunduğu bir
odaya kazara sızdığında zehirli gaz üretecektir.
Çalıştırmaya tekrar başlamadan önce, her zaman kaçak
noktasının onarıldığını veya düzeltildiğini uzman
personele teyit ettirin.

DİKKAT

Kanatların ve panjurların açılarını ayarlamak için DAİMA bir
kullanıcı arabirimi kullanın. Kanatlar ve panjurlar salınırken
elle zorla hareket ettirdiğinizde, mekanizma kırılacaktır.

DİKKAT

Küçük çocukları, bitkileri veya hayvanları HİÇBİR ZAMAN
hava akışına doğrudan maruz bırakmayın.

UYARI

İç ünitenin ve/veya dış ünitenin altına ıslanabilecek
nesneler YERLEŞTİRMEYİN. Aksi taktirde, ünitede veya
soğutucu borularında yoğuşma, hava filtresindeki pislik
veya drenaj tıkanması damlamaya neden olarak ünitenin
altındaki nesnelerin kirlenmesine veya hasar görmesine yol
açabilir.

UYARI

Tutuşabilir bir sprey şişesini klimanın yakınına KOYMAYIN
ve ünitenin yakınında sprey KULLANMAYIN. Bunun
yapılması bir yangına yol açabilir.

DİKKAT

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Tütsüleme tipi böcek ilacı kullanırken sistemi
ÇALIŞTIRMAYIN. Kimyasallar ünite içinde toplanabilir ve
kimyasallara aşırı duyarlı kimselerin sağlığını tehlikeye
atabilir.

Kullanıcı başvuru kılavuzu

9

3 | Kullanıcı güvenlik talimatları

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır,
ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın
içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas
ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve
üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki
onarımı yaptığını teyit edinceye kadar üniteyi
KULLANMAYIN.

UYARI

▪ Soğutucu çevrimi parçalarını DELMEYİN ya da

YAKMAYIN.

▪ Üretici tarafından önerilenler dışında temizlik

malzemeleri veya buz çözme işlemini hızlandırma
yöntemleri KULLANMAYIN.

▪ Sistemin içindeki soğutucunun kokusuz olduğuna dikkat

edin.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler,
çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı)
bulunmadığı bir odada saklanacaktır.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Klimayı veya hava filtresini temizlemek için çalışmayı
durdurduğunuzdan ve tüm güç beslemelerini
kapattığınızdan emin olun. Aksi takdirde elektrik çarpması
ve yaralanma meydana gelebilir.

DİKKAT

Uzun süre kullanımdan sonra ünite standı ve bağlantısında
hasar kontrolü gerçekleştirin. Hasarlı ise, ünite düşebilir ve
yaralanmaya yol açabilir.

Kullanıcı başvuru kılavuzu

10

DİKKAT

Isı eşanjörü kanatçıklarına DOKUNMAYIN. Bu kanatçıklar
keskindir ve kesilme yaralanmasına yol açabilir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

3 | Kullanıcı güvenlik talimatları

UYARI

Yüksek yerlerde merdivenle çalışırken dikkatli olmak
gerekir.

UYARI

Yanlış deterjanlar veya temizleme prosedürü plastik
bileşenlerde hasara veya su sızıntısına neden olabilir.
Motorlar gibi elektrikli bileşenlere sıçrayan deterjan
arızaya, dumana veya tutuşmaya neden olabilir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Temizlikten önce, çalışmayı durdurun, kesiciyi kapatın ya
da besleme kordonunu fişten çekin. Aksi takdirde elektrik
çarpması ve yaralanma meydana gelebilir.

UYARI
İşletimi durdurun ve beklenmedik herhangi bir şey olursa

(yanık kokusu, vs.) gücü kapatın.

Böyle durumlarda üniteyi çalışır durumda bırakmak
kırılmaya, elektrik çarpmasına veya yangına yol açabilir.
Satıcınıza başvurun.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

11

4 | Sistem hakkında

4 Sistem hakkında

4.1 İç ünite

UYARI: HAFİF YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

DİKKAT

İç ünite radyo ekipmanı içerir, ekipmanın ışıma bölümü ile kullanıcı arasındaki
minimum ayırma mesafesi 10 cm'dir.

BİLDİRİM

Sistemi başka amaçlar için KULLANMAYIN. Herhangi bir kalite kaybını önlemek için,
üniteyi hassas cihazlar, gıda, bitkiler, hayvanlar veya sanat eserlerini soğutmada
KULLANMAYIN.

DİKKAT

Hava girişine veya çıkışına parmak, çubuk veya başka cisimler SOKMAYIN. Fan yüksek
devirde döndüğünde yaralanmaya neden olur.

BİLGİ

Ses basıncı seviyesi 70dBA değerinden azdır.

UYARI

▪ Yanlış sökme veya takma elektrik çarpmasına veya yangına yol açabileceğinden,

kendi başınıza ünite üzerinde değişiklik, demontaj, sökme, tekrar kurma veya
tamir işlemi YAPMAYIN. Satıcınıza başvurun.

▪ Kaza eseri soğutucu kaçakları olması durumunda, çıplak alev olmadığından emin

olun. Soğutucunun kendisi tamamen emniyetlidir, zehirli değildir ve hafif
tutuşkandır, ancak fan ısıtıcıları, gaz ocakları, vs. tarafından kullanılan yanma
havasının bulunduğu bir odaya kazara sızdığında zehirli gaz üretecektir.
Çalıştırmaya tekrar başlamadan önce, her zaman kaçak noktasının onarıldığını
veya düzeltildiğini uzman personele teyit ettirin.

BİLGİ

Aşağıdaki şekiller sadece örnektir ve sistem yerleşiminize tam olarak UYMAYABİLİR.

Kullanıcı başvuru kılavuzu

12

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

4 | Sistem hakkında

j

h

i

b

a

l

m

d

f

g

e

c

ON/
OFF

a

b
c
d

e

a Hava girişi
b Hava çıkışı
c Ön panel
d Servis kapağı
e İç ünite ekranı

f Akıllı göz sensörü
g Oda sıcaklık sensörü
h Yalnız sınıf 15~42 için: Titanyum apatit koku giderici filtre (çerçevesiz)

i Yalnız sınıf 50~71 için: Titanyum apatit koku giderici filtre ve gümüş alerjen giderici hava temizleme filtresi

(çerçeveli)

j Hava filtresi
k Kanatçıklar (yatay kanatlar)

l Panjur (dikey kanatlar)

4.1.1 İç ünite ekranı

a Kullanıcı arayüzü için sinyal alıcısı
b Çalışma lambası
c Zamanlayıcı lambası
d Akıllı göz lambası
e ON/OFF düğmesi

AÇMA/KAPAMA butonu

Kullanıcı arabirimi kayıpsa, çalışmayı başlatmak/durdurmak için iç ünitedeki AÇMA/
KAPAMA butonunu kullanabilirsiniz. Bu butonu kullanarak işlem başlatıldığında,
aşağıdaki ayarlar kullanılır:

▪ İşletim modu = Otomatik
▪ Sıcaklık ayarı = 25°C
▪ Hava debisi = Otomatik

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

13

4 | Sistem hakkında

d

a

g

m

h

c

b

n

l

f

e

i

j

k

p

o

4.2 Kullanıcı arabirimi hakkında

4.2.1 Komponentler: Kullanıcı arabirimi

▪ Doğrudan güneş ışığı. Kullanıcı arabirimini doğrudan güneş ışığına maruz

BIRAKMAYIN.

▪ Toz. Sinyal vericisi veya alıcısı üzerindeki toz hassasiyeti azaltır. Tozu yumuşak bir

bezle silin.

▪ Floresan lambalar. Odada floresan lambalar varsa sinyal iletişimi

sağlanamayabilir. Bu durumda montajcınızla başvurun.

▪ Diğer aygıtlar. Kullanıcı arabirimi sinyalleri başka aygıtları çalıştırıyorsa, diğer

aygıtları kaldırın veya montajcınıza başvurun.

▪ Perdeler. Ünite ile kullanıcı arabirimi arasındaki sinyalin perdeler veya başka

nesneler tarafından ENGELLENMEDİĞİNDEN emin olun.

BİLDİRİM

▪ Kullanıcı arabirimini DÜŞÜRMEYİN.
▪ Kullanıcı arabirimininin ıslanmasına izin VERMEYİN.

Kullanıcı başvuru kılavuzu

14

a Sinyal vericisi
b LCD ekran
c Sıcaklık ayar butonu
d AÇMA/KAPAMA butonu
e Dikey yön değiştirme butonu

f Yatay yön değiştirme butonu
g Konfor hava akışı ve Akıllı göz işletim butonu
h Seçme butonu

i Saat ve iç ünite ekran parlaklığı butonu

j KAPAMA/AÇMA zamanlayıcı işlem butonları
k Haftalık zamanlayıcı işlem butonları

l Flash Streamer (hava temizleme) işlem butonu

m Econo ve Dış ünite sessiz işletim butonu

n Mod butonu
o Güçlü butonu
p Fan butonu

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

4.2.2 Durum: Kullanıcı arabirimi LCD

Simge Açıklama

4 | Sistem hakkında

İşletim etkin

İşletim modu = Otomatik

İşletim modu = Kurutma

İşletim modu = Isıtma

İşletim modu = Soğutma

İşletim modu = Yalnız fan

Güçlü işletim etkin

Econo işletimi etkin

Dış ünite sessiz işletimi etkin

İç ünite kullanıcı arabiriminden bir sinyal alır

Geçerli sıcaklık ayarı

Hava debisi = Otomatik

Hava debisi = İç ünite sessiz

Hava debisi = Yüksek

Hava debisi = Orta yüksek

Hava debisi = Orta

Hava debisi = Orta düşük

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Hava debisi = Düşük

Konfor işletimi etkin

Akıllı göz etkin

Otomatik dikey salınım etkin

Otomatik yatay salınım etkin

Kullanıcı başvuru kılavuzu

15

4 | Sistem hakkında

a

4.2.3 Kullanıcı arabirimini çalıştırmak için

Simge Açıklama

Flash Streamer (hava temizleme) etkin

AÇMA zamanlayıcı etkin

KAPAMA zamanlayıcı etkin

Haftalık zamanlayıcı etkin

Haftanın günü

Geçerli saat

a Sinyal alıcı

1 Sinyal vericisini iç ünitedeki sinyal alıcısına tutun (iletişim için maksimum

mesafe 7m'dir).

Sonuç: İç ünite kullanıcı arabiriminden sinyal aldığında bir ses duyacaksınız:

Ses Açıklama

Bip-bip İşletim başlar.

Bip Ayar değişir.

Uzun bip İşletim durur.

Kullanıcı başvuru kılavuzu

16

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

5 İşletim öncesinde

2

3

1

AAA.LR03

5.1 Genel bakış: İşletim öncesinde

Bu bölümde, üniteyi çalıştırmadan önce yapmanız gerekenler açıklanmıştır.

Tipik iş akışı

İşletim öncesi genel olarak şu aşamalardan meydana gelir:

▪ Kullanıcı arabirimine pilleri takma.
▪ Kullanıcı arabirimini duvara sabitleme.
▪ İç ünite ekranının parlaklığını ayarlama.
▪ Saatin ayarlanması.
▪ Güç beslemesini açık konuma getirme.

5.2 Pilleri takmak için

5 | İşletim öncesinde

Piller yaklaşık 1 yıl dayanır.

1 Ön kapağı çıkartın.
2 Her iki pili birden takın.
3 Ön kapağı geri takın.

BİLGİ

▪ Pilin düşük enerjisi LCD ekranın yanıp sönmesi ile belirtilir.
▪ DAİMA iki pili birden değiştirin.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

17

5 | İşletim öncesinde

cba

2×

5.3 Kullanıcı arabirimi tutucuyu takmak için

a Kullanıcı arabirimi
b Vidalar (sahadan temin edilir)
c Kullanıcı arabirimi tutucu

1 Sinyallerin üniteye ulaşabileceği bir yer seçin.
2 Tutucuyu cıvata ile duvara veya benzer bir yere takın.
3 Kullanıcı arabirimini, kullanıcı arabirimi tutucuya asın.

5.4 Saat hakkında

İç ünitenin dahili saati doğru zamana ayarlı DEĞİLSE, AÇMA zamanlayıcı, KAPAMA
zamanlayıcı ve haftalık zamanlayıcı dakik ÇALIŞMAZ. Saatin yeniden ayarlanması
gerekir:

▪ Bir devre kesici üniteyi KAPALI konuma getirdikten sonra.
▪ Güç kesilmesinden sonra.
▪ Kullanıcı arabirimindeki pilleri değiştirdikten sonra.

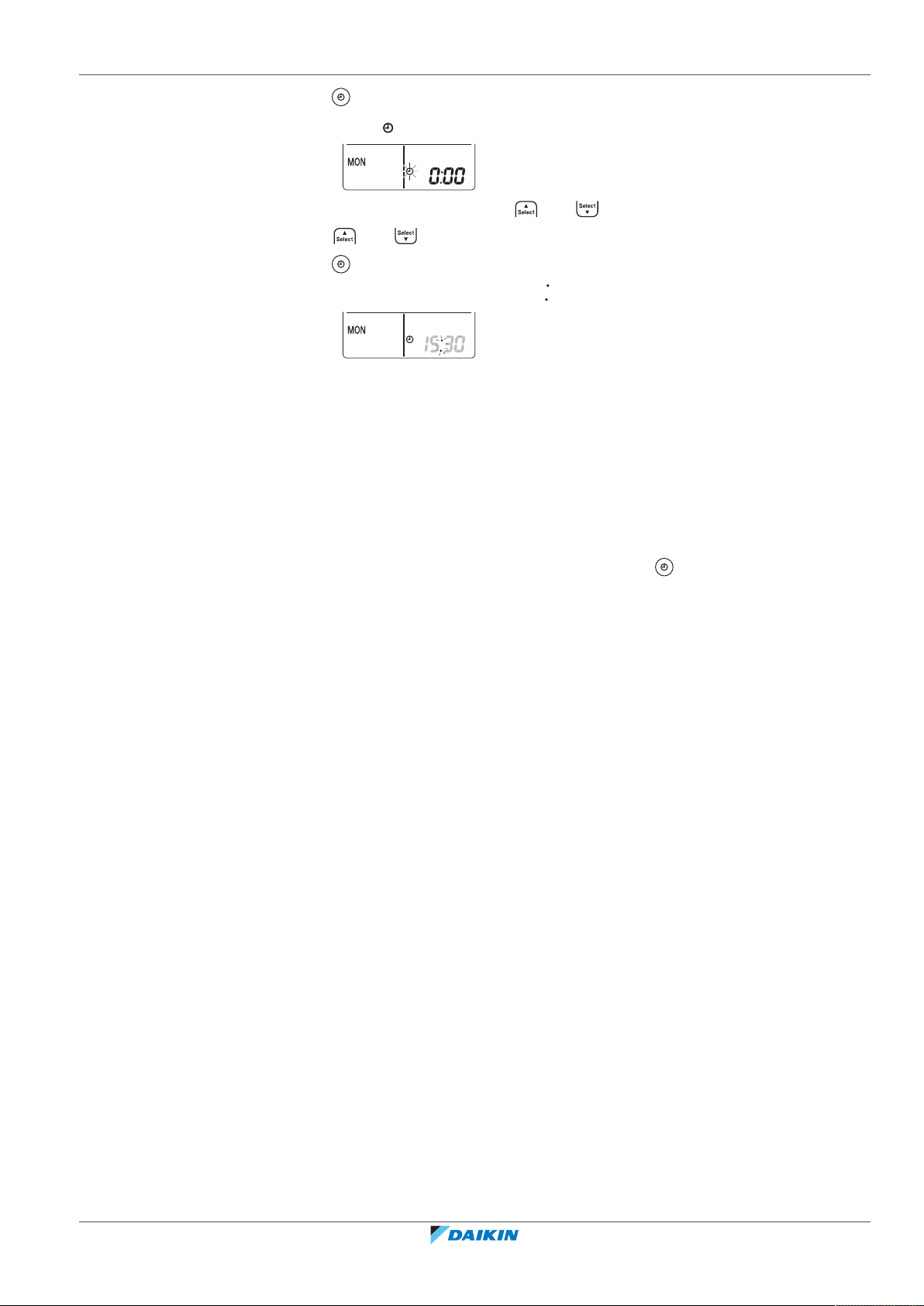

5.4.1 Saati ayarlamak için

Not: Saat ayarlı DEĞİL ise, , ve yanıp söner.

1 düğmesine basın.

2 Haftanın geçerli gününü ayarlamak için veya üzerine basın.

Ekran Haftanın günü

Sonuç: ve yanıp söner

Pazartesi

Kullanıcı başvuru kılavuzu

18

Salı

Çarşamba

Perşembe

Cuma

Cumartesi

Pazar

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

3 düğmesine basın.

Sonuç: yanıp söner.

4 Doğru saati ayarlamak için veya üzerine basın.

Not: veya tuşunun basılı tutulması saat ayarını hızla artırır veya azaltır.

5 düğmesine basın.

Sonuç: Ayar işlemi tamamlanmıştır. yanıp söner.

5.5 İç ünite ekranının parlaklığı

İç ünite ekranının parlaklığını istediğiniz gibi ayarlayın veya ekranı KAPALI konuma
getirin.

5 | İşletim öncesinde

5.5.1 İç ünite ekranının parlaklığını ayarlamak için

1 Ayarı değiştirmeniz gerektiğinde en az 2saniye düğmesini basılı tutun.

Sonuç: Parlaklık şu sırayla değişecektir: yüksek, düşük, kapalı.

5.6 Güç beslemesini açmak için

1 Devre kesiciyi açık konuma getirin.

Sonuç: Referans konumunu ayarlamak için iç ünitenin kanadı açılır ve kapanır.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

19

6 | İşletim

6.1 Çalışma sahası

6 İşletim

Emniyetli ve etkin çalışması için üniteyi aşağıdaki sıcaklık ve nem sınırlarında
kullanın.

Dış ünite RZAG ile kombinasyon halinde

Soğutma ve kurutma

(b)

(a)

Isıtma

(a)

Dış sıcaklık –20~52°CDB –20~24°CDB

–21~18°CWB

İç sıcaklık 17~38°C DB

10~27°CDB

12~28°CWB

İç nem ≤%80

(a)

Ünite çalışma aralığının dışında çalışırsa, bir güvenlik cihazı sistemin çalışmasını
durdurabilir.

(b)

Ünite çalışma aralığının dışında çalışırsa, yoğuşma ve su damlaması meydana gelebilir.

(b)

—

Dış üniteler ile kombinasyon halinde: RXM71R, 2MXM, 3MXM, 4MXM, 5MXM

Soğutma ve kurutma

(b)

(a)

Isıtma

(a)

Dış sıcaklık –10~46°CDB –15~24°CDB

–15~18°CWB

İç sıcaklık 18~37°C DB

10~30°CDB

14~28°CWB

İç nem ≤%80

(a)

Ünite çalışma aralığının dışında çalışırsa, bir güvenlik cihazı sistemin çalışmasını
durdurabilir.

(b)

Ünite çalışma aralığının dışında çalışırsa, yoğuşma ve su damlaması meydana gelebilir.

(b)

—

Diğer dış üniteler ile kombinasyon halinde

Soğutma ve kurutma

(b)

(a)

Isıtma

(a)

6.2 Hangi özellik ne zaman kullanılır

Kullanıcı başvuru kılavuzu

20

Dış sıcaklık –10~50°CDB –20~24°CDB

–21~18°CWB

İç sıcaklık 18~37°C DB

10~30°CDB

14~28°CWB

İç nem ≤%80

(a)

Ünite çalışma aralığının dışında çalışırsa, bir güvenlik cihazı sistemin çalışmasını
durdurabilir.

(b)

Ünite çalışma aralığının dışında çalışırsa, yoğuşma ve su damlaması meydana gelebilir.

(b)

—

Hangi özellikleri kullanacağınızı belirlemek için aşağıdaki tabloyu kullanabilirsiniz:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

BİLGİ

İşletim modları: Ürünün yalnız ısıtma versiyonu için soğutma, kurutma ve otomatik
mevcut DEĞİLDİR.

Özellik Görevler

Temel özellikler

6 | İşletim

İşletim modları ve sıcaklık

+ Hava akış yönü

Hava debisi

Gelişmiş özellikler

Flash Streamer

Econo

Sistemi başlatmak/durdurmak ve sıcaklığı
ayarlamak için:

▪ Isıtma veya Soğutma modunda, bir odayı ısıtın

veya soğutun.

▪ Yalnız fan modunda, ısıtma veya soğutma

olmadan bir odaya hava üfleyin.

▪ Kurutma modunda, bir odadaki nemi azaltın.
▪ Otomatik modda, uygun bir sıcaklık ve çalışma

modu otomatik olarak seçilir.

Hava akış yönünü ayarlamak için (salınım veya
sabit konum).

Odaya üflenen hava miktarını ayarlamak için.
Daha sessiz çalışmak için.

Polen, adjuvan maddeler… gibi hava yoluyla
bulaşan alerjenlerden arındırmak için.

Kötü kokuları azaltmak için.

Diğer güç tüketen aletleri de kullanırken sistemi
kullanmak için.

Enerji tasarrufu yapmak için.

Dış ünite sessiz

Dış ünitenin gürültü düzeyini düşürmek için.
Örnek: Geceleyin.

Konfor

Odayı daha etkili soğutmak veya ısıtmak üzere
hava akış yönünü otomatik olarak ayarlamak
için.

Akıllı göz

Havanın insanlarla doğrudan temas etmesini
önlemek için.

Odada kimse yokken enerji tasarrufu için.

Güçlü

AÇMA zamanlayıcı +

KAPAMA zamanlayıcı

Haftalık zamanlayıcı

Odayı hızla soğutmak veya ısıtmak için.

Sistemi otomatik olarak AÇIK veya KAPALI
konuma getirmek için.

Sistemi haftalık bazda otomatik olarak AÇIK veya
KAPALI duruma getirmek için.

Ek özellikler

Kablosuz LAN bağlantısı Üniteyi akıllı cihazlar kullanarak çalıştırmak için.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

21

6 | İşletim

6.3 İşletim modu ve sıcaklık ayar noktası

Ne zaman. Şunları yapmak istediğiniz zaman sistem işletim modunu ayarlayın ve
sıcaklığı ayarlayın:

▪ Bir odayı ısıtma veya soğutma
▪ Isıtma veya soğutma olmadan bir odaya hava üfleme
▪ Bir odadaki nemi azaltma

Neyi. Kullanıcı seçimine bağlı olarak sistem farklı şekilde çalışır.

BİLGİ

İşletim modları: Ürünün yalnız ısıtma versiyonu için soğutma, kurutma ve otomatik
mevcut DEĞİLDİR.

Ayar Açıklama

Otomatik

Sistem bir odayı sıcaklık ayar noktasına kadar
soğutur veya ısıtır. Gerekirse soğutma ve ısıtma
arasında otomatik olarak geçiş yapar.

Kurutma

Isıtma

Sistem bir odadaki nemi azaltır.

Sistem bir odayı sıcaklık ayar noktasına kadar
ısıtır.

Soğutma

Sistem bir odayı sıcaklık ayar noktasına kadar
soğutur.

Fan

Sistem sadece hava akışını (hava debisi ve hava
akış yönü) kontrol eder.

Sistem sıcaklığı kontrol ETMEZ.

Ek bilgi:

▪ Dış sıcaklık. Dış hava sıcaklığı çok yüksek veya çok düşük olduğunda sistemin

soğutma veya ısıtma etkisi azalır.

▪ Buz çözme işletimi. Isıtma işletimi sırasında dış ünitede don oluşabilir ve ısıtma

kapasitesini düşürebilir. Bu durumda, sistem buzu gidermek için buz çözme
işletimine otomatik olarak geçer. Buz çözme işletimi sırasında, iç üniteden sıcak
hava ÜFLENMİYOR.

6.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için

Kullanıcı başvuru kılavuzu

22

: Ünite çalışıyor.

: İşletim modu = Otomatik

: İşletim modu = Kurutma

: İşletim modu = Soğutma

: İşletim modu = Isıtma

: İşletim modu = Yalnız fan

: Ayar sıcaklığını gösterir.

1 İşletim modunu seçmek için üzerine bir kez veya daha fazla basın.

Sonuç: Mod aşağıdaki sırayla ayarlanacaktır:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

6.4 Hava debisi

6 | İşletim

2 İşletimi başlatmak için üzerine basın.

Sonuç: LCD'de ve seçilen mod görüntülenir.

3 Sıcaklığı düşürmek veya yükseltmek için veya üzerine bir kez veya daha

fazla basın.

Soğutma işletimi Isıtma işletimi Otomatik işletim Kurutma veya

yalnız fan işletimi

18~32°C 10~30°C 18~30°C —

Not: Kurutma veya yalnız fan modunu kullanırken, sıcaklık ayarlanamaz.

4 İşletimi durdurmak için üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur. Çalışma lambası söner.

1 üzerine basarak şunları seçin:

BİLGİ

▪ Ünite soğutma veya ısıtma modunda sıcaklık ayar noktasına ulaşırsa fan çalışmayı

▪ Kurutma işletimi kullanılırken, hava debisi ayarı YAPILAMAZ.

6.4.1 Hava debisini ayarlamak için

1 Hava akış ayarını aşağıdaki sırayla değiştirmek için üzerine basın.

6.5 Hava akış yönü

Ne zaman. Hava akış yönünü istendiği gibi ayarlayın.

" " ile " " arasında 5 adet hava debisi seviyesi

Otomatik hava akışı hızı işletimi

İç ünite sessiz işletimi. Hava akışı hızı " " olarak ayarlandığında,
üniteden gelen gürültü azalacaktır.

durdurur.

Neyi. Sistem, kullanıcı seçimine (salınım veya sabit konum) bağlı olarak hava akışını
farklı şekilde yönlendirir. Yatay kanatları (kanatlar) veya dikey kanatları (panjur)
hareket ettirerek bunu yapar.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Ayar Hava akış yönü

Dikey otomatik salınım

Yukarı aşağı hareket eder.

Yatay otomatik salınım Bir yandan diğer yana hareket eder.

+ 3-D hava akış yönü

Dönüşümlü olarak yukarı aşağı ve bir yandan
diğer yana hareket eder

Kullanıcı başvuru kılavuzu

23

6 | İşletim

a

b

c

Ayar Hava akış yönü

[—] Sabit bir konumda kalır.

DİKKAT

Kanatların ve panjurların açılarını ayarlamak için DAİMA bir kullanıcı arabirimi
kullanın. Kanatlar ve panjurlar salınırken elle zorla hareket ettirdiğinizde, mekanizma
kırılacaktır.

Kanadın hareket sahası işletim moduna göre değişir. Yukarı ve aşağı salınım ayarı
sırasında hava debisi düşük olarak değiştirildiğinde, kanat üst konumda durur.

a Soğutma veya kurutma işletiminde kanat aralığı
b Isıtma işletiminde kanat aralığı
c Yalnız fan işletiminde kanat aralığı

6.5.1 Dikey hava akış yönünü ayarlamak için

1 düğmesine basın.

Sonuç: LCD'de görüntülenir. Kanatlar (yatay kanatçıklar) yön değiştirmeye

başlayacaktır.

2 Sabit konumu kullanmak için kanatlar istenilen konuma geldiğinde

üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur. Kanatlar hareketini durduracaktır.

6.5.2 Yatay hava akış yönünü ayarlamak için

1 düğmesine basın.

Sonuç: LCD'de görüntülenir. Panjurlar (dikey kanatçıklar) yön

değiştirmeye başlayacaktır.

2 Sabit konumu kullanmak için panjurlar istenilen konuma geldiğinde

üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur. Panjurlar hareketini durduracaktır.

BİLGİ

Ünite bir odanın köşesine kurulduğunda, panjurların yönü duvardan uzağa
bakmalıdır. Bir duvar havayı bloke ederse verimlilik düşecektir.

6.5.3 3-D hava akış yönünü kullanmak için

Kullanıcı başvuru kılavuzu

24

1 ve üzerine basın.

Sonuç: LCD'de ve görüntülenir. Kanatlar (yatay kanatçıklar) ve

panjurlar (dikey kanatçıklar) yön değiştirmeye başlayacaktır.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

2 Sabit konumu kullanmak için kanatlar ve panjurlar istenilen konuma geldiğinde

ve üzerine basın.

Sonuç: LCD'den ve görüntüsü kaybolur. Kanatlar ve panjurlar
hareketini durduracaktır.

6.6 Konfor hava akışı ve Akıllı göz işletimi

Konfor ve Akıllı göz işletimini ayrı ayrı kullanabilir veya bunları birleştirebilirsiniz.

6.6.1 Konfor hava akışı işletimi

Bu işletim ısıtma veya soğutma işletim modunda kullanılabilir. İnsanlara doğrudan
temas etmeyen konforlu bir esinti sağlayacaktır. Sistem, otomatik olarak sabit hava
akışı konumunu soğutma işletim modunda yukarı ve ısıtma işletim modunda aşağı
doğru ayarlar.

Soğutma işletim modu Isıtma işletim modu

6 | İşletim

6.6.2 Akıllı göz işletimi

İnsanlarla doğrudan temastan kaçınmak için insan hareketi algılamasına bağlı olarak
sistem hava akış yönü ve sıcaklığını otomatik olarak ayarlar. 20 dakika boyunca
herhangi bir hareket tespit edilmezse, sistem enerji tasarrufu işletimine girer:

Akıllı göz sensörü hakkında

BİLGİ

Güçlü ve Konfor hava akışı işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon
öncelik kazanır. Dikey otomatik salınım seçilirse, Konfor hava akışı işletimi iptal edilir.

İşletim Enerji tasarrufu işletimi

Isıtma Sıcaklık 2°C azalır.

Soğutma ve kurutma Odadaki sıcaklık ise:

▪ <30°C sıcaklık 2°C artar
▪ ≥30°C sıcaklık 1°C artar

Yalnız fan Hava debisini azaltır.

BİLDİRİM

▪ Akıllı göz sensörüne vurma veya basma UYGULAMAYIN. Bunun yapılması işlev

bozukluğuna açabilir.

▪ Akıllı göz sensörünün yakınına büyük nesneler YERLEŞTİRMEYİN.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

BİLGİ

Güçlü veya Gece ayarı işletimi Akıllı göz işletimiyle aynı anda KULLANILAMAZ. Seçilen
son fonksiyon öncelik kazanır.

Kullanıcı başvuru kılavuzu

25

6 | İşletim

90°

7 m

55°

7 m

55°

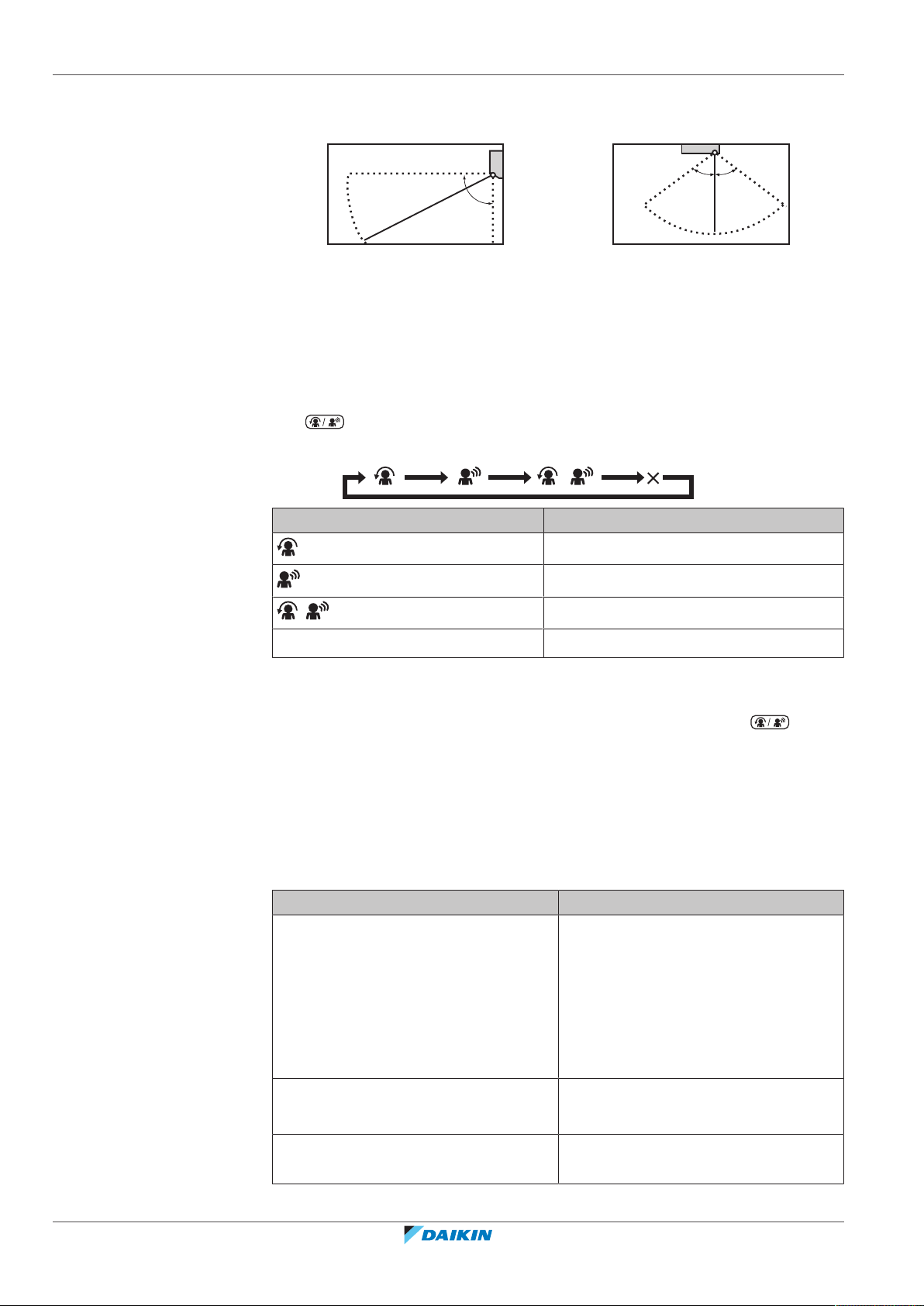

▪ Algılama aralığı. 7m'ye kadardır.

Dikey açı (yan görünüş)

▪ Algılama hassasiyeti. Konuma, odadaki kişi sayısına, sıcaklık aralığına, vb. göre

değişir.

▪ Algılama hataları. Sensör yanlışlıkla evcil hayvanları, güneş ışığını, sallanan

perdeleri vb. algılayabilir.

6.6.3 Konfor ve Akıllı göz işletimini başlatmak/durdurmak için

1 butonuna bir kez veya daha fazla basın.

Sonuç: Ayar aşağıdaki sırayla değiştirilecektir.

Ekran İşletim

Konfor hava akışı

Yatay açı (üst görünüş)

— İkisi de devre dışı

Not: İç ünitenin ön tarafına yakın insanlar varsa veya çok fazla insan varsa, iki
işletimi birlikte kullanın.

2 İşletimi durdurmak için, LCD'den iki sembol kaybolana kadar tuşuna

6.7 Güçlü işletim

Bu işletim herhangi bir işletim modunda soğutma/ısıtma etkisini hızla maksimuma
çıkarır. Maksimum kapasiteyi alabilirsiniz.

Mod Hava debisi

Soğutma/Isıtma ▪ Soğutma/ısıtma etkisini en üst düzeye

+

basın.

Akıllı göz

Konfor hava akışı ve Akıllı göz

çıkarmak için dış ünitenin kapasitesi
arttırılır.

▪ Hava akış hızı maksimum ayara

sabitlenir.

Kullanıcı başvuru kılavuzu

26

▪ Sıcaklık ve hava akış ayarları

DEĞİŞTİRİLEMEZ.

Kurutma ▪ Sıcaklık ayarı 2,5°C düşürülür.

▪ Hava debisi hafifçe arttırılır.

Yalnız fan Hava akış hızı maksimum ayara

sabitlenir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

BİLGİ

Güçlü işletim Econo, Konfor hava akışı, Akıllı göz ve dış ünite sessiz işletimi ile birlikte
KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır.

Zaten maksimum kapasitede çalışıyorsa güçlü işletim ünitenin kapasitesini
ARTIRMAYACAKTIR.

6.7.1 Güçlü işletimi başlatmak/durdurmak için

1 Başlatmak için üzerine basın.

Sonuç: LCD'de görüntülenir. Güçlü işletim 20 dakika sürer; daha sonra,

işletim önceden ayarlanmış moda döner.

2 Durdurmak için üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur.

Not: GÜÇLÜ işletim yalnız ünite çalışırken ayarlanabilir. üzerine basar veya

işletim modunu değiştirirseniz, işletim iptal edilecektir; LCD'den kaybolur.

6.8 Econo ve Dış ünite sessiz işletimi

6 | İşletim

6.8.1 Econo işletimi

Maksimum güç tüketimi değerini sınırlayarak verimli işletimi sağlayan bir
fonksiyondur. Bu fonksiyon, ürün diğer aygıtlarla beraber çalışırken bir devre
kesicinin devreye girmemesine dikkat edilmesi gereken durumlarda yararlıdır.

6.8.2 Dış ünite sessiz işletimi

Dış ünitenin gürültü düzeyini azaltmak istediğiniz zaman Dış ünite sessiz işletimini
kullanın. Örnek: Geceleyin.

BİLGİ

▪ Güçlü ve Econo işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik

kazanır.

▪ Econo işletimi, kompresörün dönüş hızını sınırlayarak dış ünitenin güç tüketimini

azaltır. Enerji tüketimi zaten düşükse, Econo işlemi güç tüketimini daha da
AZALTMAZ.

BİLGİ

▪ Güçlü ve Dış ünite sessiz işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon

öncelik kazanır.

▪ Bu fonksiyon sadece Otomatik, Soğutma ve Isıtma işletiminde kullanılabilir.
▪ Dış ünite sessiz işletimi kompresörün dönüş hızını sınırlar. Kompresörün dönüş

hızı zaten düşükse, Dış ünite sessiz işletimi kompresörün dönüş hızını daha fazla
AZALTMAZ.

6.8.3 Econo ve Dış ünite sessiz işletimini başlatmak/durdurmak için

1 butonuna bir kez veya daha fazla basın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Sonuç: Ayar aşağıdaki sırayla değiştirilecektir.

Kullanıcı başvuru kılavuzu

27

6 | İşletim

6.9 Flash Streamer (hava temizleme) işlemi

Ekran İşletim

Econo

Dış ünite sessiz

+ Econo ve Dış ünite sessiz

— İkisi de devre dışı

2 İşletimi durdurmak için, LCD'den iki sembol kaybolana kadar tuşuna

basın.

Not: Econo işletim yalnız ünite çalışırken ayarlanabilir. üzerine basılması ayarın
iptal edilmesine neden olur ve LCD'den kaybolur.

Not: Kullanıcı arabirimi veya iç ünite ON/OFF anahtarını kullanarak üniteyi
kapatsanız bile LCD üzerinde kalır.

Streamer yüksek oksitlenme gücüne sahip yüksek hızlı bir elektron akışı üreterek
kötü kokuları azaltır. Titanyum apatit koku giderici filtre, gümüş alerjen giderici
hava temizleme filtresi ve hava filtreleri ile birlikte bu işlev odadaki havayı temizler.

BİLGİ

▪ Yüksek hızda elektronlar oluşturulur ve güvenli işletim için ünite içinde uzaklaşır.
▪ Streamer boşalımı köpürme sesi çıkarabilir.
▪ Hava akışı zayıflarsa, Streamer boşalımı ozon kokusunu önlemek için geçici olarak

durabilir.

6.9.1 Flash Streamer (hava temizleme) işlemini başlatmak/durdurmak için

Ön şart: Ünitenin çalıştığından emin olun (kullanıcı arabirimi LCD'de
görüntülenir).

1 düğmesine basın.

Sonuç: LCD üzerinde görüntülenir ve ünite çalışırken odadaki hava

temizlenir.

2 İşletimi durdurmak için üzerine basın.

Sonuç: LCD'den kaybolur ve işletim durur.

6.10 KAPAMA/AÇMA zamanlayıcı işletimi

Kullanıcı başvuru kılavuzu

28

Zamanlayıcı fonksiyonları klimayı gece veya sabah otomatik olarak kapalı/açık
konuma getirmek için kullanışlıdır. KAPAMA zamanlayıcı ile AÇMA zamanlayıcı
kombinasyon halinde de kullanılabilir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

BİLGİ

Şu durumlarda zamanlayıcıyı tekrar programlayın:

▪ Bir kesicinin üniteyi kapatması.
▪ Elektrik kesintisi.
▪ Kullanıcı arabirimindeki pilleri değiştirdikten sonra.

BİLGİ

Herhangi bir zamanlayıcı fonksiyonunu kullanmadan önce saat doğru
AYARLANMALIDIR. Bkz. "5.4.1Saati ayarlamak için"[418].

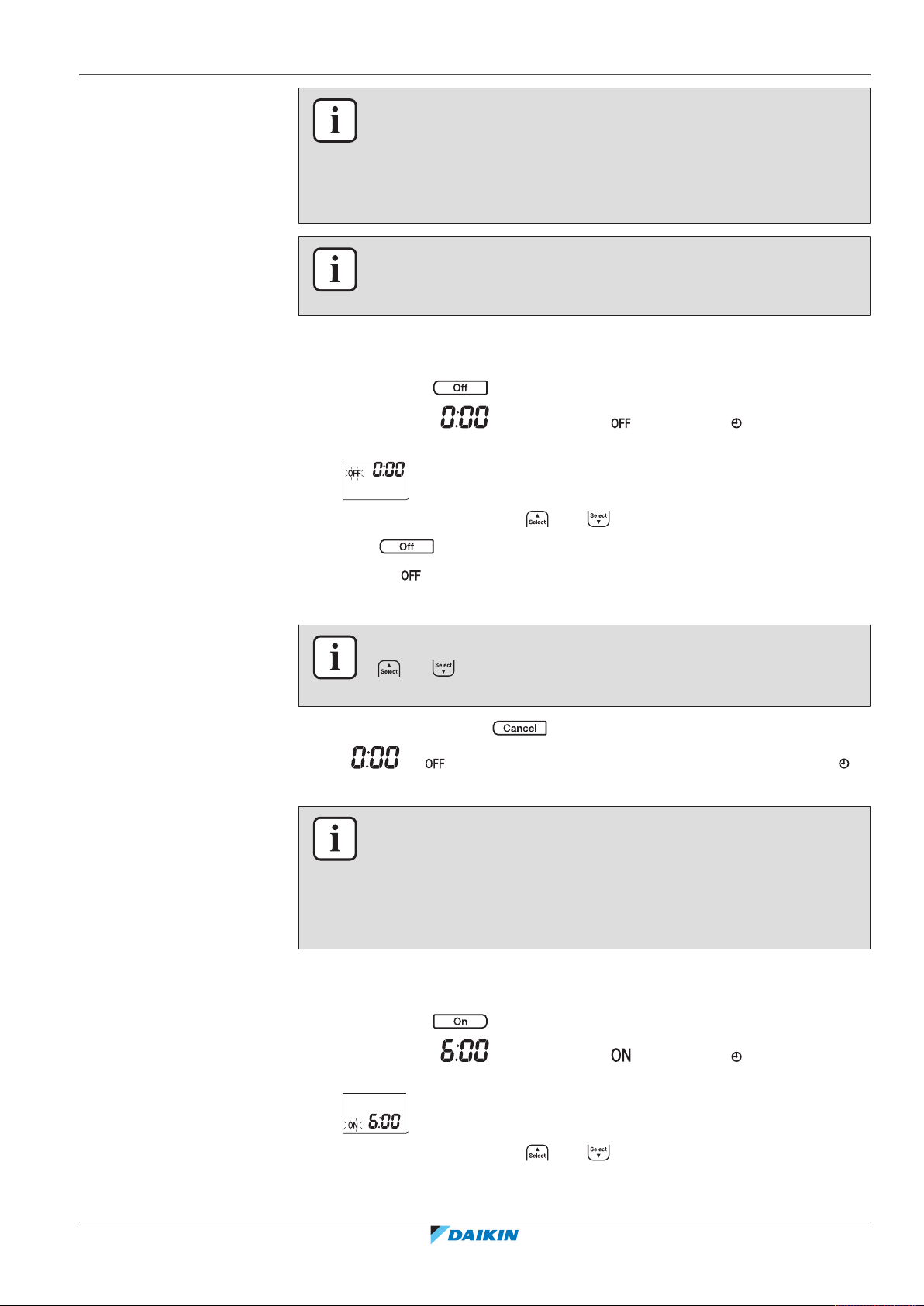

6.10.1 KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için

1 Başlatmak için üzerine basın.

Sonuç: LCD'de görüntülenir ve yanıp söner. ve haftanın günü

LCD'den kaybolur.

6 | İşletim

2 Saat ayarını değiştirmek için veya üzerine basın.

3 Tekrar üzerine basın.
Sonuç: LCD'de ve ayar zamanı görüntülenir.
Sonuç: Zamanlayıcı lambası yanar.

BİLGİ

veya üzerine her basışta saat ayarı 10dakika ilerler. Butonun basılı tutulması

ayarı hızla değişir.

4 İşletimi durdurmak için üzerine basın.

Sonuç: ve LCD'den kaybolur ve zamanlayıcı lambası söner. LCD'de ve

haftanın günü görüntülenir.

BİLGİ

AÇMA/KAPAMA zamanlayıcı ayarlandığında, zaman ayarı hafızada saklanır. Kullanıcı
arabirimi pilleri değiştirildiğinde hafıza sıfırlanır.

Gece ayar modunu KAPAMA zamanlayıcı ile birlikte kullanma

Klima, aşırı soğutma/ısıtmayı önlemek ve rahat bir uyku sıcaklığı sağlamak için sıcaklık
ayarını (soğutma sırasında 0,5°C yukarı, ısıtmada 2,0°C aşağı) otomatik olarak ayarlar.

6.10.2 AÇMA zamanlayıcı işletimini başlatmak/durdurmak için

1 Başlatmak için üzerine basın.

2 Saat ayarını değiştirmek için veya üzerine basın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Sonuç: LCD'de görüntülenir ve yanıp söner. ve haftanın günü
LCD'den kaybolur.

Kullanıcı başvuru kılavuzu

29

6 | İşletim

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

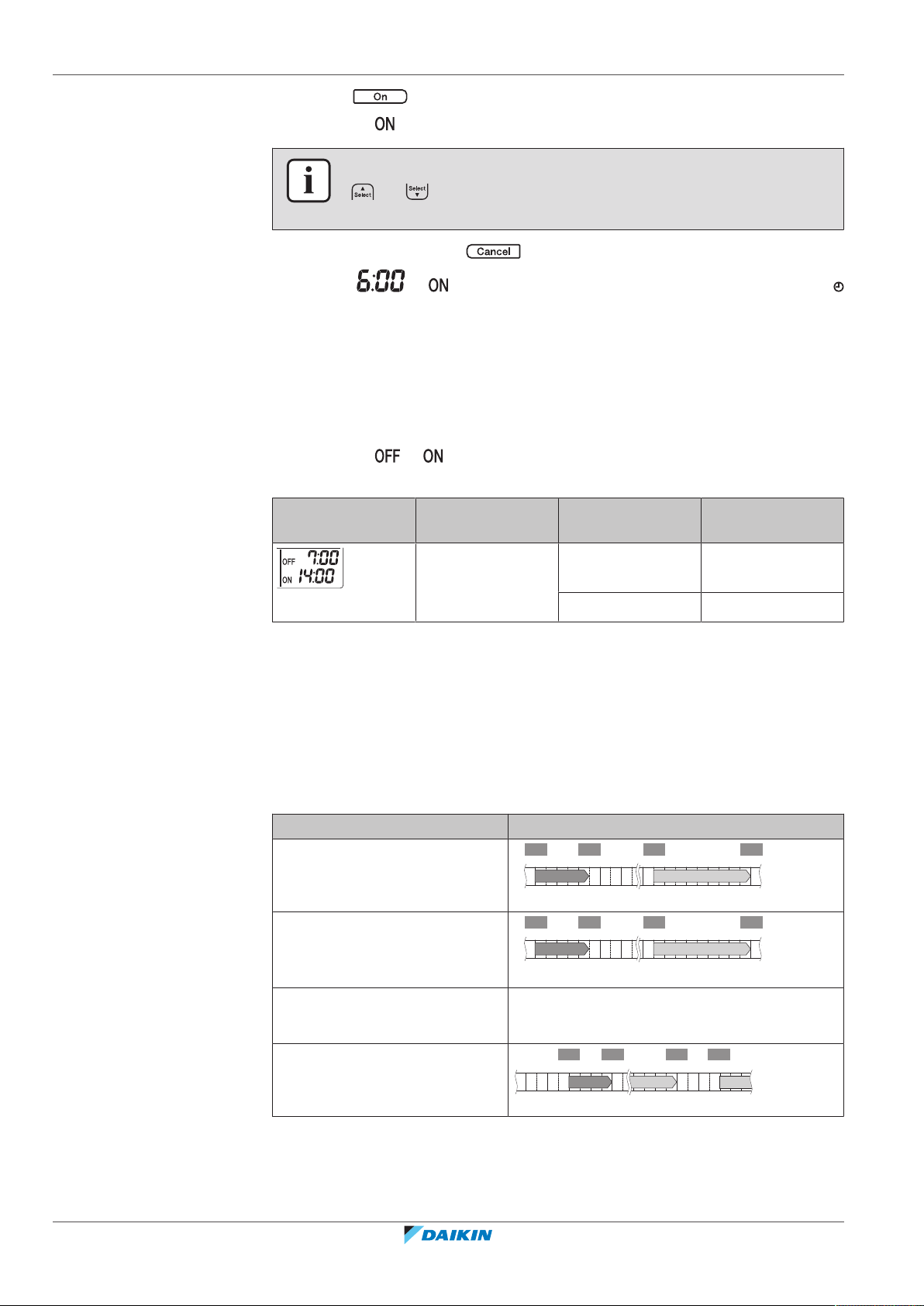

6.10.3 KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için

3 Tekrar üzerine basın.

Sonuç: LCD'de ve ayar zamanı görüntülenir. Zamanlayıcı lambası yanar.

BİLGİ

veya üzerine her basışta saat ayarı 10dakika ilerler. Butonun basılı tutulması

ayarı hızla değişir.

4 İşletimi durdurmak için üzerine basın.

Sonuç: ve LCD'den kaybolur ve zamanlayıcı lambası söner. LCD'de

ve haftanın günü görüntülenir.

1 Zamanlayıcıları ayarlamak için, bkz. "6.10.1 KAPAMA zamanlayıcı işletimini

başlatmak/durdurmak için" [4 29] ve "6.10.2 AÇMA zamanlayıcı işletimini

başlatmak/durdurmak için"[429].

Sonuç: LCD'de ve görüntülenir.
Örnek:

Ekran Geçerli saat Şu sırada

6:00 ünite çalışıyor. 7:00'da durur ve

Not: Zamanlayıcı ayarı etkin ise, geçerli saat LCD'de GÖRÜNTÜLENMEZ.

6.11 Haftalık zamanlayıcı işletimi

Bu işletim ile haftanın her günü için 4 zamanlayıcı ayarı kaydedebilirsiniz.
Örnek: Pazartesiden Cumaya farklı bir ayar ve hafta sonları için farklı bir ayar

oluşturun.

Haftanın günü Örnek ayar

Pazartesi

▪ En fazla 4ayar yapın.

Salı~Cuma

▪ Ayar Pazartesi ile aynı ise

kopyalama modunu kullanın.

İşletim

ayarlayın…

14:00'da başlar.

ünite ÇALIŞMIIYOR. 14:00'da başlar.

Kullanıcı başvuru kılavuzu

30

Cumartesi

—

▪ Zamanlayıcı ayarı yok

Pazar

▪ En fazla 4ayar yapın.

▪ AÇIK-AÇIK-AÇIK-AÇIK ayarı. İşletim modunun programlanmasını ve sıcaklığın

ayarlanmasını mümkün kılar.

▪ KAPALI-KAPALI-KAPALI-KAPALI ayarı. Her gün için yalnızca kapatma saati

ayarlanabilir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

Not: Kullanıcı arabirimini iç üniteye hedeflediğinizden emin olun ve Haftalık
zamanlayıcı işletimini ayarlarken bir alış sesi olup olmadığını kontrol edin.

BİLGİ

Herhangi bir zamanlayıcı fonksiyonunu kullanmadan önce saat doğru
AYARLANMALIDIR. Bkz. "5.4.1Saati ayarlamak için"[418].

BİLGİ

▪ Haftalık zamanlayıcı ve KAPAMA/AÇMA zamanlayıcı işletimi aynı anda

KULLANILAMAZ. KAPAMA/AÇMA zamanlayıcı işletiminin önceliği vardır. Haftalık
zamanlayıcı bekleme durumunda olur ve LCD'den kaybolur. KAPAMA/
AÇMA zamanlayıcı tamamlandığında, Haftalık zamanlayıcı etkin hale gelir.

▪ Haftanın günü, KAPAMA/AÇMA zamanlayıcı modu, zaman ve sıcaklık (yalnız AÇMA

zamanlayıcı için) Haftalık zamanlayıcı ile ayarlanabilir. Diğer ayarlar önceki AÇMA
zamanlayıcı ayarına dayanır.

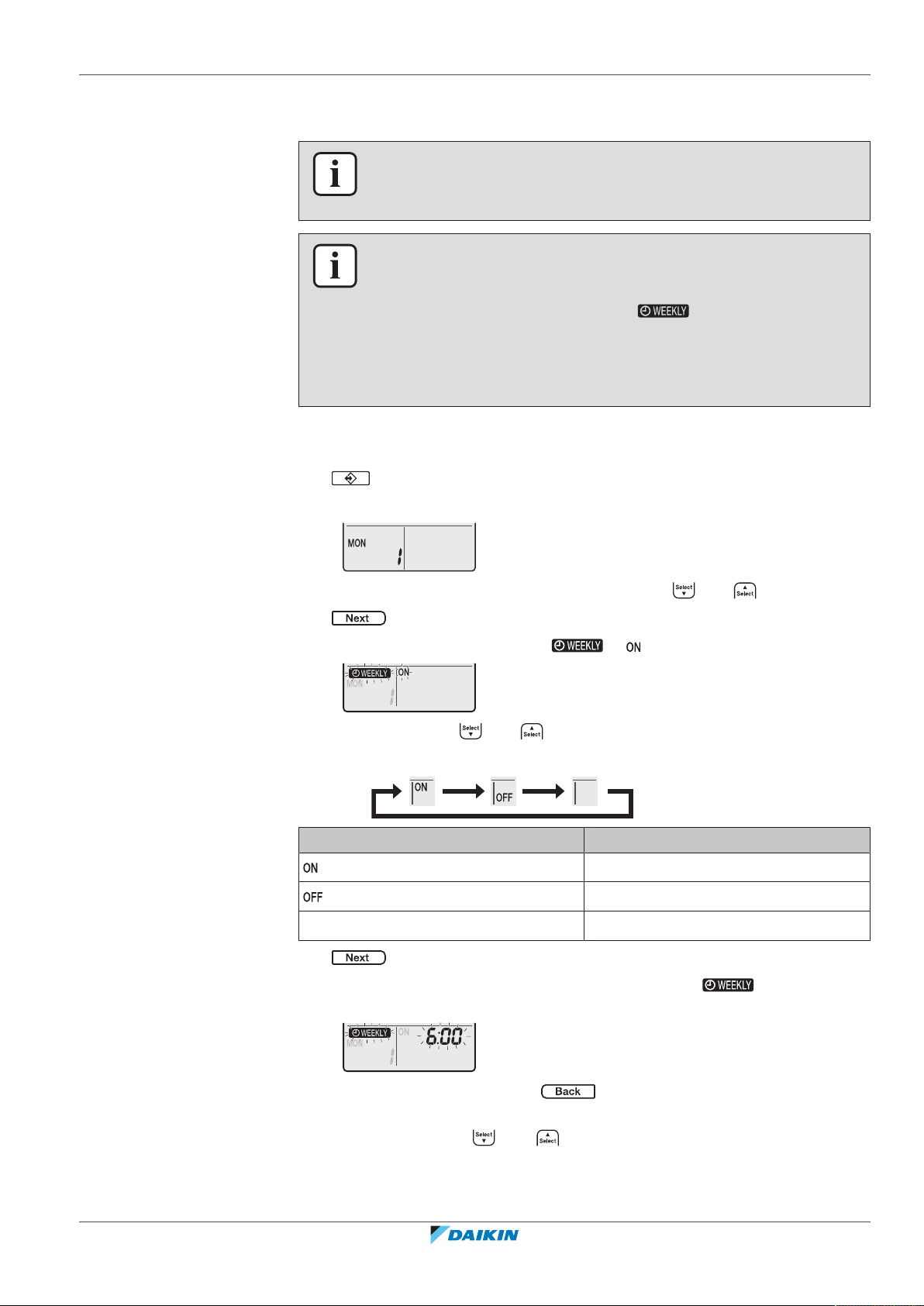

6.11.1 Haftalık zamanlayıcı işletimini ayarlamak için

1 düğmesine basın.

Sonuç: Haftanın günü ve geçerli günün koşul numarası görüntülenir.

6 | İşletim

2 Haftanın gününü ve koşul numarasını seçmek için veya üzerine basın.

3 düğmesine basın.

Sonuç: Haftanın günü ayarlanır. ve yanıp söner.

4 Modu seçmek için veya üzerine basın.

Sonuç: Ayar aşağıdaki gibi değişecektir:

Ekran Özellik

AÇMA zamanlayıcı

KAPAMA zamanlayıcı

Boş Koşulu siler

5 düğmesine basın.

Sonuç: KAPAMA/AÇMA zamanlayıcı modu ayarlanır. ve zaman yanıp

söner.

Not: Önceki ekrana dönmek için üzerine basın. Boş seçilirse, 9. adıma
geçin.

6 Zamanı seçmek için veya üzerine basın. Zaman 10dakikalık aralıklarla

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

0:00~23:50 arasında ayarlanabilir.

Kullanıcı başvuru kılavuzu

31

6 | İşletim

7 düğmesine basın.

Sonuç: Saat ayarlanır ve ile sıcaklık yanıp söner.

Not: Önceki ekrana dönmek için üzerine basın. KAPAMA zamanlayıcı

seçilirse, 9. adıma geçin.

8 İstenen sıcaklığı seçmek için veya üzerine basın.

Not: Haftalık zamanlayıcı için sıcaklık ayarı sadece haftalık zamanlayıcı modu ayarı

yapılırken görüntülenir.

BİLGİ

Sıcaklık, kullanıcı arayüzünde 10~32°C arasında ayarlanabilir, ancak:

▪ Soğutma ve otomatik işletim modunda, ünite 10~17°C'ye ayarlanmış olsa bile

minimum 18°C'de çalışacaktır;

▪ Isıtma ve otomatik işletim modunda, ünite 31~32°C'ye ayarlanmış olsa bile

maksimum 30°C'de çalışacaktır.

9 düğmesine basın.

Sonuç: Sıcaklık ve zaman AÇMA zamanlayıcı için ayarlanır. Zaman KAPAMA

zamanlayıcı için ayarlanır. Zamanlayıcı lambası turuncu renkte yanar.

Sonuç: Yeni bir koşul ekranı belirecektir.

10 Başka bir koşul ayarlamak için önceki prosedürü tekrarlayın veya ayarı

tamamlamak için tuşuna basın.

Sonuç: LCD'de görüntülenir.
Not: Bir koşul aynı ayarlarla başka bir güne kopyalanabilir. Bkz. "6.11.2 Koşulu

kopyalamak için"[432].

6.11.2 Koşulu kopyalamak için

Bir koşul başka bir güne kopyalanabilir. Seçilen haftanın günü için tüm koşul
kopyalanacaktır.

1 düğmesine basın.
2 Kopyalanacak haftayı seçmek için veya üzerine basın.
3 düğmesine basın.

Sonuç: Seçilen haftanın günü için koşul kopyalanacaktır.

Kullanıcı başvuru kılavuzu

32

4 Haftanın hedef gününü seçmek için veya üzerine basın.
5 düğmesine basın.

Sonuç: Koşulun tamamı seçilen güne kopyalanır ve zamanlayıcı lambası turuncu

yanar.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

Not: Başka bir güne kopyalamak için prosedürü tekrar edin.

6 Ayarı tamamlamak için üzerine basın.
Sonuç: LCD'de görüntülenir.
Not: Kopyalama işleminden sonra koşulu değiştirmek için bkz. "6.11.1 Haftalık

zamanlayıcı işletimini ayarlamak için"[431].

6.11.3 Bir koşulu onaylamak için

Tüm koşulların ihtiyaçlarınıza göre ayarlanıp ayarlanmadığını sorgulayabilirsiniz.

1 düğmesine basın.

Sonuç: Haftanın günü ve geçerli günün koşul numarası görüntülenir.

6 | İşletim

2 Sorgulanacak haftanın gününü ve koşul numarasını seçmek ve koşul

ayrıntılarını görmek için veya üzerine basın.

Not: Rezervasyon ayarını değiştirmek için bkz. "6.11.1 Haftalık zamanlayıcı

işletimini ayarlamak için"[431].

3 Sorgulama modundan çıkmak için üzerine basın.

6.11.4 Haftalık zamanlayıcı işletimini devre dışı bırakmak yeniden etkinleştirmek için

1 Haftalık zamanlayıcıyı etkinleştirmek için LCD'de görüntülenirken

üzerine basın.

Sonuç: LCD'den kaybolur ve zamanlayıcı lambası söner.

2 Haftalık zamanlayıcıyı etkinleştirmek için üzerine tekrar basın.
Sonuç: Son ayarlanan zamanlayıcı modu kullanılacaktır.

6.11.5 Koşulları silmek için

Ferdi koşulu silmek için

Tek koşul ayarını silmek istiyorsanız bu işlevi kullanın.

1 düğmesine basın.

Sonuç: Haftanın günü ve koşul numarası görüntülenir.
2 Silinecek haftanın gününü seçmek için veya üzerine basın.
3 düğmesine basın.

4 veya üzerine basın ve "boş" seçimini yapın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Sonuç: , ve yanıp söner.

Sonuç: Ayar aşağıdaki gibi değişecektir:

Kullanıcı başvuru kılavuzu

33

6 | İşletim

5 düğmesine basın.

Sonuç: Seçilen koşul silinir.

6 Çıkmak için üzerine basın.

Sonuç: Kalan koşullar etkindir.

Haftanın her gününün koşulunu silmek için

Haftanın bir günü için tüm koşul ayarlarını silmek istiyorsanız bu işlevi kullanın.
Sorgulama veya ayar modunda kullanılabilir.

1 düğmesine basın.
2 Silinecek haftanın gününü seçmek için veya üzerine basın.
3 butonunu yaklaşık 5saniye basılı tutun.

Sonuç: Seçilen günün tüm koşulları silinir.

4 Çıkmak için üzerine basın.

Sonuç: Kalan koşullar etkindir.

Tüm koşulları silmek için

Haftanın tüm günlerinin tüm koşullarını birden silmek istediğinizde bu işlevi
kullanın. Bu prosedür ayar modunda KULLANILAMAZ.

1 Varsayılan ekranda iken butonunu yaklaşık 5saniye basılı tutun.

Sonuç: Tüm koşullar silinmiş olacaktır.

6.12 Kablosuz LAN bağlantısı

Müşteri aşağıdakileri sağlamaktan sorumludur:

▪ http://www.onlinecontroller.daikineurope.com adresinde belirtilen Android veya

iOS'un minimum desteklenen sürümüne sahip akıllı telefon veya tablet

▪ İnternet hattı ve modem, yönlendirici vb. gibi iletişim cihazı.
▪ Kablosuz LAN erişim noktası
▪ Ücretsiz Daikin Residential Controller uygulaması yüklü

6.12.1 Kablosuz LAN kullanırken alınacak önlemler

Yakınında KULLANMAYIN:

▪ Tıbbi cihazlar. Örneğin kalp pili veya defibrilatör kullanan kişiler. Bu ürün,

elektromanyetik girişime neden olabilir.

▪ Otomatik kontrol donanımları. Örneğin otomatik kapılar veya yangın alarmı

ekipmanları. Bu ürün, ekipmanın hatalı çalışmasına neden olabilir.

6.12.2 Daikin Residential Controller uygulamasını yüklemek için

Kullanıcı başvuru kılavuzu

34

▪ Mikrodalga fırını. Kablosuz LAN iletişimlerini etkileyebilir.

1 Açın:

▪ Android'in kullanıldığı cihazlarda Google Play.
▪ iOS'un kullanıldığı cihazlarda App Store.

2 Daikin Residential Controller için arama yapın.
3 Kurmak için ekranda verilen talimatları takip edin.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

6.12.3 Kablosuz bağlantıyı ayarlamak için

(5 sec.)

ON/
OFF

a
b

Kablosuz adaptörü akıllı cihazınıza bağlamak için iki seçenek vardır.

▪ Kablosuz LAN'ı doğrudan akıllı cihazınıza bağlayın.
▪ Kablosuz LAN'ı ev ağınıza bağlayın. Kablosuz LAN ev ağınızdaki akıllı cihazınızla

iletişimi modem, yönlendirici veya benzeri bir cihaz gibi iletişim cihazlarını

kullanarak kuracaktır.
Daha fazla bilgi ve SSS için şuraya bakın:

http://www.onlinecontroller.daikineurope.com/.

1 Kablosuz bağlantıyı ayarlamadan önce işletimi durdurun.
2 Kablosuz LAN ayar menüsünü seçmek için kullanıcı arabirimini kullanın.

Not: Kullanıcı arabirimini kullanırken daima ünitedeki sinyal alıcısına doğrultun.

Menü Açıklama

6 | İşletim

Bağlantı durum kontrolü

WPS bağlantı ayarı

AP modu/RUN modu (SSID + KEY) bağlantı ayarı

Fabrika varsayılanına sıfırla

Kablosuz LAN KAPALI

Kablosuz LAN bağlantı durumunu onaylamak için

1 Ana ekran menüsünde, ünite çalışmazken butonunu en az 5saniye basılı

tutun.

Sonuç: SP (kablosuz bağlantı ayar menüsü) görünür. yanıp sönüyor.

2 Seçimi onaylamak için üzerine basın.

Sonuç: yanıp sönüyor.

3 İç ünite ekranındaki çalışma ve zamanlayıcı LED'lerini kontrol edin.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

a Çalışma LED'i

b Zamanlayıcı LED'i

Eğer çalışma

…ve zamanlayıcı LED'i… …ise kablosuz LAN…

LED'i…

yanıp sönüyor yanıp sönüyor bağlı değil

kapalı 0,5saniye aralıkla yanıp

sönüyor

çalışıyor ve yönlendiricideki WPS
düğmesi ile ev ağına bağlanmaya
hazır.

Kullanıcı başvuru kılavuzu

35

6 | İşletim

1×

(5 sec.)

Eğer çalışma

…ve zamanlayıcı LED'i… …ise kablosuz LAN…

LED'i…

kapalı 1saniye aralıkla yanıp

sönüyor

4 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kablosuz LAN'ı ev ağınıza bağlamak için

Kablosuz adaptörü, aşağıdakileri kullanarak ev ağınıza bağlamak mümkündür:

▪ Yönlendirici üzerindeki WPS düğmesi (varsa),
▪ SSID ve ANAHTAR numarası ünite üzerindedir.

WPS butonunu kullanarak bağlanmak için

1 Ana ekran menüsünde, ünite çalışmazken butonunu en az 5saniye basılı

tutun.

Sonuç: SP menüsü görüntülenir. yanıp sönüyor.

▪ SSID + KEY aracılığıyla ev ağına

bağlı.

veya

▪ yönlendiricideki WPS düğmesi ile

ev ağına bağlı.

2 üzerine bir kez veya üzerine art arda basarak SP menüsüne geçin.

3 Seçimi onaylamak için üzerine basın.

Sonuç: yanıp sönüyor. Zamanlayıcı LED'i 0,5 sn. aralıkla yanıp sönüyor ve

çalışma LED'i kapalı.

4 İletişim aygıtınızdaki (örn. yönlendirici) WPS düğmesine yaklaşık 1 dakika

içinde basın. İletişim aygıtınızın kılavuzuna bakın.
Sonuç: İletişim aygıtınızla bağlantı başarılı olursa, zamanlayıcı LED'i 1,0 sn

aralıklarla yanıp söner ve çalışma LED'i söner.

BİLGİ

Yönlendiriciniz ile bağlantı mümkün olmuyorsa, "SSID ve ANAHTAR numarası

kullanarak bağlanmak için"[436] prosedürüni deneyin.

5 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kullanıcı başvuru kılavuzu

36

SSID ve ANAHTAR numarası kullanarak bağlanmak için

1 Ana ekran menüsünde, ünite çalışmazken butonunu en az 5saniye basılı

tutun.

Sonuç: SP menüsü görüntülenir. yanıp sönüyor.

2 üzerine iki kez veya üzerine art arda basarak SP menüsüne geçin.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

2×

(5 sec.)

3 Seçimi onaylamak için üzerine basın.

2×

(5 sec.)

1×

(5 sec.)

Sonuç: yanıp sönüyor. Zamanlayıcı LED'i ve çalışma LED'i aynı anda yanıp
sönüyor.

4 Akıllı cihazınızda Daikin Residential Controller uygulamasını açın ve ekrandaki

adımları izleyin.
Sonuç: Akıllı cihazınızla bağlantı başarılı olursa, zamanlayıcı LED'i 1,0 sn

aralıklarla yanıp söner ve çalışma LED'i söner.

5 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Bağlantı ayarını fabrika varsayılanına döndürmek için

Şunları yapmak isterseniz bağlantı ayarını fabrika varsayılanına sıfırlayın:

▪ kablosuz LAN ile iletişim cihazının (örn. yönlendirici) veya akıllı cihazın bağlantısını

kesmek,

6 | İşletim

▪ bağlantı başarısız olursa ayarı tekrarlayın.

1 Ana ekran menüsünde, ünite çalışmazken butonunu en az 5saniye basılı

tutun.

Sonuç: SP menüsü görüntülenir. yanıp sönüyor.

2 üzerine iki kez veya üzerine art arda basarak SP menüsüne geçin.

3 Seçimi onaylamak için butonunu en az 2saniye basılı tutun.

Sonuç: yanıp sönüyor. Çalışma ve zamanlayıcı LED'leri aynı anda 1 sn

aralıklarla yanıp sönüyor. Ayar fabrika varsayılanına sıfırlanır.

4 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kablosuz LAN bağlantısını kapatmak için

Kablosuz bağlantı işlevini kapatmak isterseniz:

1 Ana ekran menüsünde, ünite çalışmazken butonuna en az 5saniye basın.

2 üzerine bir kez veya üzerine art arda basarak SP menüsüne geçin.

3 Seçimi onaylamak için butonunu en az 2saniye basılı tutun.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Sonuç: SP menüsü görüntülenir. yanıp sönüyor.

Sonuç: yanıp sönüyor. Çalışma ve zamanlayıcı LED'leri dönüşümlü olarak

1snaralıklarla yanıp sönüyor. İletişim KAPALI konuma gelir.

Kullanıcı başvuru kılavuzu

37

6 | İşletim

A B

C D

6.13 Çoklu sistem hakkında

6.13.1 Öncelikli oda ayarı

4 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Çoklu sistemde, 1 dış ünite birden fazla iç üniteye bağlanır.

Öncelikli oda ayarı, montaj sırasında başlangıç programlaması gerektirir. Lütfen
yardım için yetkili satıcınıza danışın.

Öncelikli oda ayarı etkin değilse veya mevcut değilse

1'den fazla iç ünite işletimde iken, öncelik çalıştırılan ilk üniteye verilir. Diğer
üniteleri aynı işletim moduna ayarlayın. Aksi takdirde, bekleme moduna girerler ve
çalışma lambası yanıp söner (bir arızayı GÖSTERMEZ).

İstisnalar: Çalıştırılan ilk ünite yalnız fan olarak ayarlanmışsa, daha sonra da diğer
odada ısıtma modu ayarlanmışsa, öncelik ısıtma moduna ayarlanan üniteye
verilecektir. İlk ünite bekleme moduna geçecek ve çalışma lambası yanıp
sönecektir.

BİLGİ

▪ Soğutma, kurutma ve yalnız fan işletim modları aynı anda kullanılabilir.
▪ Otomatik işletim modu, oda sıcaklığına ve sıcaklık ayarına bağlı olarak soğutma

veya ısıtma işletimini otomatik olarak seçer. Tüm üniteler için otomatik işletim
modu seçilmişse, tüm üniteler açılmış olan ilk ünite modunda çalışacaktır.

Dış ünite sessiz işletimini kullanırken öncelik

Bkz. "6.8.2Dış ünite sessiz işletimi"[427].

1 Ünitelerin kullanıcı arayüzlerini kullanarak tüm odalarda dış ünite sessiz

işletimini ayarlayın.

Kullanıcı başvuru kılavuzu

38

2 Dış ünite sessiz işletimini iptal etmek için, bir kullanıcı arayüzünü kullanarak 1

odada işletimi durdurabilirsiniz.
Sonuç: İşletim tüm odalarda duracaktır. diğer kullanıcı arayüzlerinin

ekranında kalacaktır.

3 Sembolü diğer kullanıcı arayüzlerinden kaldırmak için, Dış ünite sessiz

işletimini tüm odalarda ayrı olarak durdurun.

Sonuç: sembolü kaybolacaktır.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

Öncelikli oda ayarı etkin olduğunda

Her bir oda farklı bir işletim modu ayarlayabilirsiniz.
Örnek: A odası önceliğe sahiptir, soğutma işletim modu seçilidir.

6 | İşletim

B, C, D odalarındaki işletim

B, C ve D odalarının statüsü

modu

Soğutma, kurutma veya yalnız

Mevcut çalışma modu korunur

fan

Isıtma Bekleme modu. A odası işletimi

durdurduğunda işletim devam eder.

Otomatik Soğutma işlemi devam ederse. Isıtma üniteleri

bekleme moduna girerse. A odası işletimi
durdurduğunda işletim devam eder.

Güçlü işletimi kullanırken öncelik

Örnek: A odası önceliğe sahiptir. B, C ve D odaları işletimde.

1 A odasında Güçlü işletimi ayarlayın.

Sonuç: A odasındaki kapasite artar. B, C ve D odalarındaki soğutma veya ısıtma

verimliliği biraz düşebilir.

Dış ünite sessiz işletimini kullanırken öncelik

Örnek: A odası önceliğe sahiptir.

2 Dış ünite sessiz işletimini bir ünitede ayarlayın.

Sonuç: Tüm üniteler birden Dış ünite sessiz işletim moduna girer.

6.13.2 Gece sessiz modu

Gece sessiz modu, kurulum sırasında ilk programlama yapılmasını gerektirir. Lütfen
yardım için satıcınıza danışın. Bu mod, soğutma verimini düşürerek geceleyin dış
ünitenin çalışma gürültüsünü azaltır.

Gece sessiz modu, sıcaklık o gün kaydedilen en yüksek sıcaklığın ≥5°C altına
düştüğünde otomatik olarak devreye girer.

6.13.3 Çoklu sistemde soğutma/ısıtma modu kilidi

Soğutma/ısıtma modu kilidi Çoklu dış ünite üzerinden ayarlanabilir. Lütfen yardım
için yetkili satıcınıza danışın. Soğutma/ısıtma modu kilidi, üniteyi zorunlu soğutma
veya ısıtma işletimine ayarlar. Çoklu bir sistemde bağlı tüm iç üniteleri 1 çalışma
moduna ayarlamak isterseniz bu işlevi etkinleştirin.

BİLGİ

Soğutma/ısıtma modu kilidi öncelikli oda ayarı ile birlikte ETKİNLEŞTİRİLEMEZ.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

39

7 | Enerji tasarrufu ve optimum işletim

7 Enerji tasarrufu ve optimum işletim

BİLGİ

▪ Ünite KAPALI olsa bile elektrik tüketir.
▪ Elektrik kesintisinden sonra güç tekrar açıldığında, daha önce seçilmiş olan moda

geri dönülür.

DİKKAT

Küçük çocukları, bitkileri veya hayvanları HİÇBİR ZAMAN hava akışına doğrudan maruz
bırakmayın.

UYARI

İç ünitenin ve/veya dış ünitenin altına ıslanabilecek nesneler YERLEŞTİRMEYİN. Aksi
taktirde, ünitede veya soğutucu borularında yoğuşma, hava filtresindeki pislik veya
drenaj tıkanması damlamaya neden olarak ünitenin altındaki nesnelerin kirlenmesine
veya hasar görmesine yol açabilir.

UYARI

Tutuşabilir bir sprey şişesini klimanın yakınına KOYMAYIN ve ünitenin yakınında sprey
KULLANMAYIN. Bunun yapılması bir yangına yol açabilir.

DİKKAT

Tütsüleme tipi böcek ilacı kullanırken sistemi ÇALIŞTIRMAYIN. Kimyasallar ünite içinde
toplanabilir ve kimyasallara aşırı duyarlı kimselerin sağlığını tehlikeye atabilir.

Sistemin doğru bir şekilde çalışmasını sağlamak için aşağıdaki önlemlere uyun.

▪ Soğutma işletimi sırasında, perdeler veya güneşlikler kullanarak odaya direk

güneş ışığı girişini önleyin.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini engellemeyin.
▪ Sık sık havalandırın. Uzun süreli kullanım havalandırmaya özel önem verilmesini

gerektirir.

▪ Kapı ve pencereleri kapalı tutun. Kapı ve pencereler açık kalırsa, hava odanızdan

dışarı akacak ve soğutma veya ısıtma etkisinin azalmasına neden olacaktır.

▪ Çok fazla soğutma veya ısıtma YAPMAMAYA dikkat edin. Enerji tasarrufu için

sıcaklık ayarını orta kararda tutun.

▪ HİÇBİR ZAMAN ünitenin hava girişi veya hava çıkışı yakınına cisimler

yerleştirmeyin. Bunu yapmak, ısıtma/soğutma etkisini azaltabilir veya işletimi
durdurabilir.

▪ Ünite uzun süre KULLANILMADIĞINDA, üniteye ana güç giriş şalterini kapatın. Ana

güç besleme şalteri açıksa, ünite elektrik tüketir. Üniteyi yeniden başlatmadan
önce, düzgün çalışmayı garantilemek için ana güç girişi şalterini işletimden 6 saat
önce açın.

Kullanıcı başvuru kılavuzu

40

▪ Nem %80’in üzerinde veya drenaj çıkışı tıkanmışsa yoğuşma oluşabilir.
▪ Konforlu bir ortam için oda sıcaklığını doğru bir şekilde ayarlayın. Aşırı ısıtma veya

soğutmadan kaçının. Oda sıcaklığının ayar sıcaklığına gelmesinin biraz zaman
alabileceğine dikkat edin. Zamanlayıcı ayar seçeneklerini kullanmayı deneyin.

▪ Zeminde serin ya da tavanda sıcak hava toplanmasını önlemek için hava akış

yönünü ayarlayın. (Soğutma veya kurutma işletimi sırasında yukarı, ısıtma işletimi
sırasında ise aşağı doğru.)

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

7 | Enerji tasarrufu ve optimum işletim

▪ Oda sakinlerine doğrudan hava akışı yapmaktan kaçının.
▪ Enerji tasarrufu için sistemi önerilen sıcaklık aralığında (soğutma için 26~28°C ve

ısıtma için 20~24°C) çalıştırın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

41

8 | Bakım ve servis

8 Bakım ve servis

8.1 Genel bakış: Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

Montajcı bir yıllık bakım yapmalıdır.

Soğutucu hakkında

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin.
Soğutucu tipi: R32
Küresel ısınma potansiyel (GWP) değeri: 675

BİLDİRİM

Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık

hem de CO2 eşdeğeri olarak belirtilmesini gerektirir.

CO2 eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri ×
toplam soğutucu şarjı [kg olarak]/1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı
YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas
ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas
kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye
kadar üniteyi KULLANMAYIN.

UYARI

▪ Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN.
▪ Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme

işlemini hızlandırma yöntemleri KULLANMAYIN.

▪ Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya
çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

BİLDİRİM

Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR.

En az yılda bir kez bakım yapılmasını öneririz. Ancak, yürürlükteki mevzuat daha kısa
bakım aralıkları gerektirebilir.

Kullanıcı başvuru kılavuzu

42

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Klimayı veya hava filtresini temizlemek için çalışmayı durdurduğunuzdan ve tüm güç
beslemelerini kapattığınızdan emin olun. Aksi takdirde elektrik çarpması ve
yaralanma meydana gelebilir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın.
▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın.
▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

DİKKAT

Uzun süre kullanımdan sonra ünite standı ve bağlantısında hasar kontrolü
gerçekleştirin. Hasarlı ise, ünite düşebilir ve yaralanmaya yol açabilir.

DİKKAT

Isı eşanjörü kanatçıklarına DOKUNMAYIN. Bu kanatçıklar keskindir ve kesilme
yaralanmasına yol açabilir.

UYARI

Yüksek yerlerde merdivenle çalışırken dikkatli olmak gerekir.

İç ünitede aşağıdaki semboller bulunabilir:

8 | Bakım ve servis

Sembol Açıklama

Servis işlemine başlamadan önce ana devre kapasitörlerinin veya
elektrikli bileşenlerin terminalleri arasındaki gerilimi ölçün.

8.2 İç ünite ve kullanıcı arabirimini temizlemek için

UYARI

Yanlış deterjanlar veya temizleme prosedürü plastik bileşenlerde hasara veya su
sızıntısına neden olabilir. Motorlar gibi elektrikli bileşenlere sıçrayan deterjan arızaya,
dumana veya tutuşmaya neden olabilir.

BİLDİRİM

▪ Benzin, benzen, tiner, parlatma tozu veya sıvı böcek ilacı KULLANMAYIN. Olası

sonuç: Renk bozulması ve deformasyon.

▪ 40°C veya daha sıcak su veya hava KULLANMAYIN. Olası sonuç: Renk bozulması

ve deformasyon.

▪ Parlatma bileşimi KULLANMAYIN.
▪ Ovma fırçası KULLANMAYIN. Olası sonuç: Yüzey kaplaması soyulur.
▪ Son kullanıcı olarak, ünitenin iç kısımlarını ASLA kendiniz temizleyemezsiniz; bu

işin kalifiye bir servis elemanı tarafından yapılması gerekir. Satıcınıza başvurun.

1 Yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya nötral

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Temizlikten önce, çalışmayı durdurun, kesiciyi kapatın ya da besleme kordonunu
fişten çekin. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir.

deterjan kullanın.

Kullanıcı başvuru kılavuzu

43

8 | Bakım ve servis

a

8.3 Ön paneli temizlemek için

8.4 Ön paneli çıkarmak için

1 Ön paneli yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya

nötral deterjan kullanın.

1 Ön paneli her iki taraftaki panel tırnaklarından tutun ve açın.

2 Ön paneli sola veya sağa kaydırıp kendinize doğru çekerek çıkarın.

Sonuç: 1 taraftaki ön panel mili ayrılır.

3 Diğer taraftaki ön panel milini de aynı şekilde ayırın.

a Ön panel mili

8.5 Hava filtreleri hakkında

Üniteyi kirli filtrelerle çalıştırmak, şu anlama gelir:

▪ Havadaki koku GİDERİLEMEZ,
▪ Hava TEMİZLENEMEZ,
▪ yetersiz ısıtma/soğutma,
▪ kokuya neden olunur.

8.6 Hava filtrelerini temizlemek için

Kullanıcı başvuru kılavuzu

44

1 Her bir hava filtresinin ortasındaki tırnağı itin, sonra aşağı çekin.
2 Hava filtrelerini çekip çıkarın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

8 | Bakım ve servis

2

1

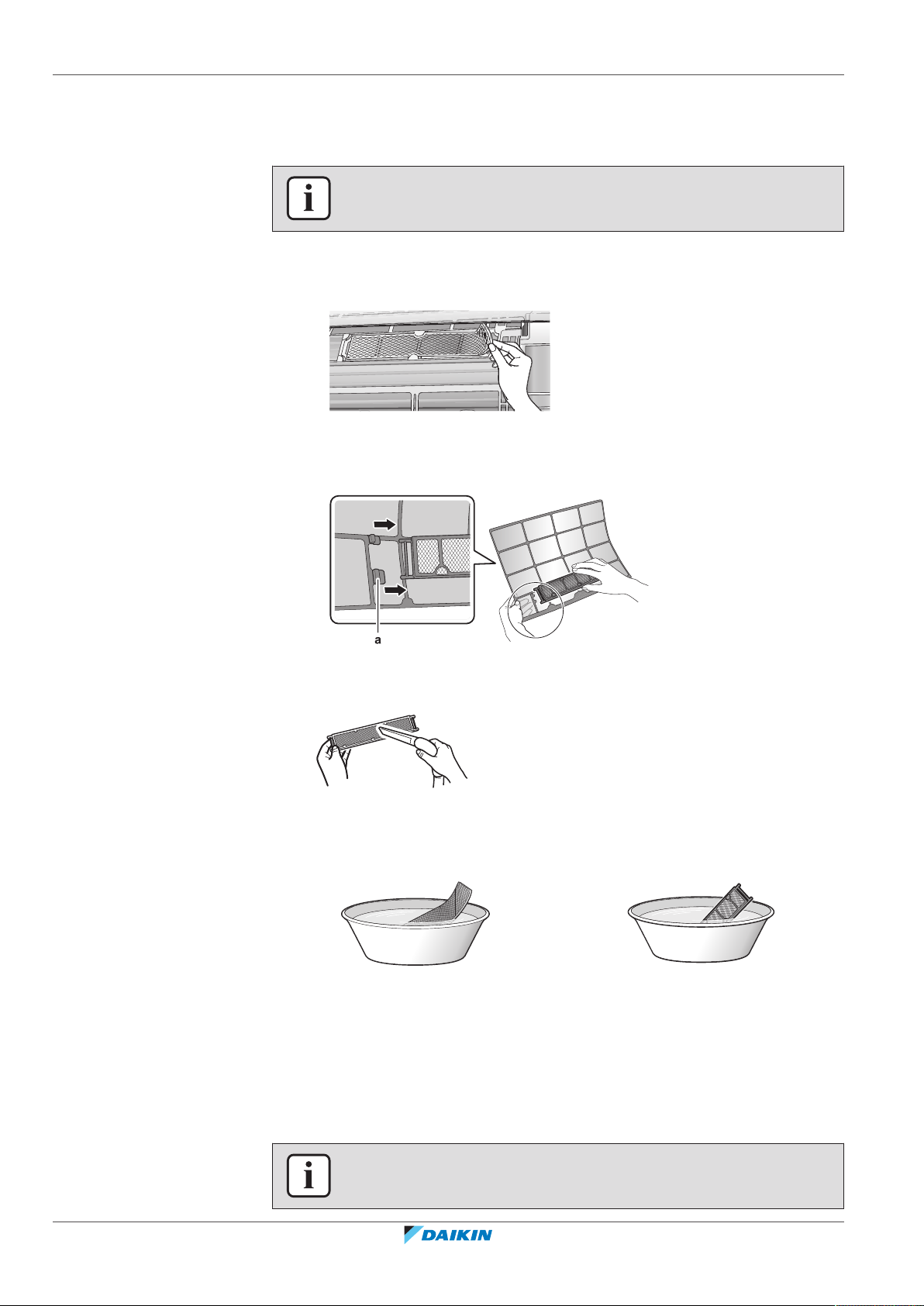

Not: (sınıf 50~71) Hava filtresini temizlemeden önce titanyum apatit koku giderici
filtre ve gümüş alerjen giderici hava temizleme filtresi ÇIKARILMALIDIR.

3 Titanyum apatit koku giderici filtreyi ve gümüş alerjen giderici hava temizleme

filtresini 4 kıskacın hepsinden çıkarın.

a Kıskaç

4 Hava filtrelerini suyla yıkayın veya elektrik süpürgesiyle temizleyin.

5 Yaklaşık 10 ila 15 dakika boyunca ılık suya batırın.

BİLGİ

▪ Toz kolayca ÇIKMAZSA, ılık suyla seyreltilmiş nötral deterjanla yıkayın. Hava

filtrelerini gölgede kurutun.

▪ Hava filtrelerinin 2 haftada bir temizlenmesi önerilir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

45

8 | Bakım ve servis

8.7 Titanyum apatit koku giderici filtreyi ve gümüş alerjen giderici hava temizleme filtresini temizlemek için

BİLGİ

Filtreyi 6 ayda bir suyla temizleyin.

1 Çıkarın:

▪ sınıf 15~42 için: Gümüş alerjen giderici hava temizleme filtresini tırnaklardan

▪ sınıf 50~71 için: Titanyum apatit koku giderici filtreyi ve gümüş alerjen giderici

hava temizleme filtresini 4 kıskacın hepsinden.

a Kıskaç

2 Filtredeki tozu bir elektrik süpürgesi ile temizleyin.

3 Filtreyi 10 ila 15dakika ılık suda bekletin.

Not: (sınıf 50~71) Filtreyi çerçeveden ÇIKARMAYIN.

Sınıf 15~42 Sınıf 50~71

4 Yıkadıktan sonra üzerinde kalan suyu silkeleyin ve filtreyi gölgede kurutun.

Suyu çıkarırken filtreyi SIKMAYIN.

8.8 Titanyum apatit koku giderici filtreyi ve gümüş alerjen giderici hava temizleme filtresini değiştirmek için

Kullanıcı başvuru kılavuzu

46

BİLGİ

Filtreyi 3 yılda bir değiştirin.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

8 | Bakım ve servis

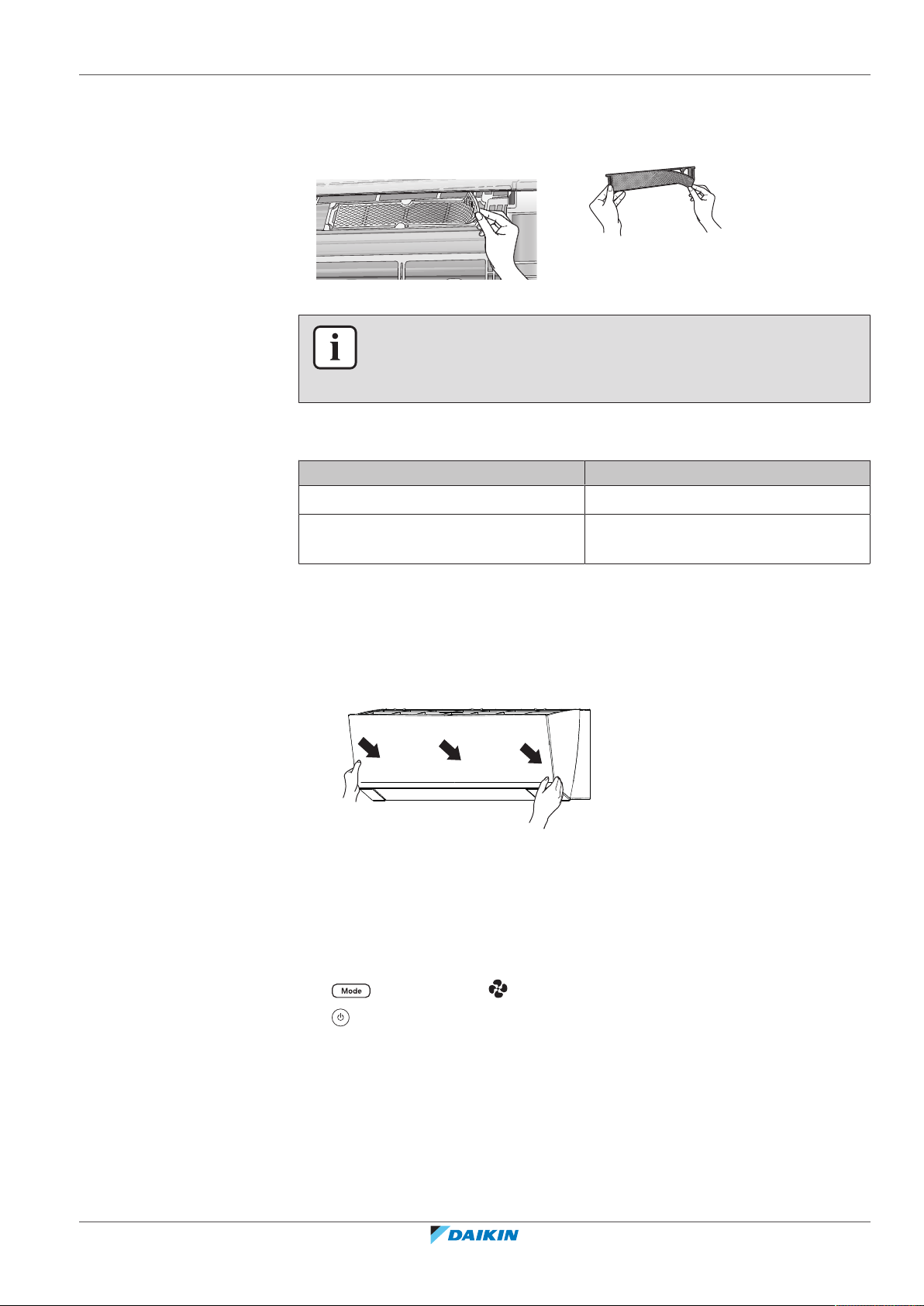

1 Filtreyi tırnaklardan (sınıf 15~42) veya çerçeveden (sınıf 50~71) sökün ve

filtreyi yenisi ile değiştirin.

Sınıf 15~42 Sınıf 50~71

BİLGİ

▪ Filtre çerçevesini ATMAYIN ve tekrar kullanın.
▪ Eski filtreyi yanmaz atık olarak bertaraf edin.

Titanyum apatit koku giderici filtre ve gümüş alerjen giderici hava temizleme filtresi
sipariş etmek için satıcınıza başvurun.

Öğe Parça numarası

Titanyum koku giderici filtre - 1 takım KAF970A46

Gümüş alerjen giderici hava temizleme
filtresi - 1 takım

KAF057A41

8.9 Ön paneli geri takmak için

1 Ön paneli tutturun. Milleri yuvalarla hizalayın ve içeri sonuna kadar itin.
2 Ön paneli yavaşça kapatın; her iki taraftan ve ortasından bastırın.

8.10 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri hesaba katmak

Ünitenin içinin kurutulması için üniteyi birkaç saat yalnız fan işletiminde çalıştırın.

1 üzerine basın ve işletimini seçin.

2 üzerine basın ve işletimi başlatın.
3 İşletim durduktan sonra, kesiciyi kapatın.
4 Hava filtrelerini temizleyin ve orijinal konumlarına tekrar yerleştirin.
5 Kullanıcı arabirimindeki pilleri çıkarın.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

47

8 | Bakım ve servis

BİLGİ

Bir uzman tarafından periyodik olarak bakım yapılması önerilir. Uzman bakımı için
satıcınıza başvurun. Bakım masrafları müşteri tarafından karşılanacaktır.

Bazı işletim şartlarında, birkaç sezon kullandıktan sonra ünitenin içi kirlenebilir. Bu,
düşük performansa neden olur.

Kullanıcı başvuru kılavuzu

48

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

9 Sorun giderme

Aşağıdaki bozukluklardan biri olduğunda aşağıda gösterilen önlemleri alın ve
satıcınızla temas kurun.

UYARI

İşletimi durdurun ve beklenmedik herhangi bir şey olursa (yanık kokusu, vs.) gücü
kapatın.

Böyle durumlarda üniteyi çalışır durumda bırakmak kırılmaya, elektrik çarpmasına
veya yangına yol açabilir. Satıcınıza başvurun.

Sistem yetkili bir servis elemanı tarafından ONARILMALIDIR.

9 | Sorun giderme

Arıza Önlem

Sigorta, kesici veya toprak kaçağı kesicisi gibi bir

Ana güç anahtarını KAPATIN.
emniyet cihazı sık sık devreye girdiğinde veya
AÇMA/KAPAMA anahtarı düzgün
ÇALIŞMADIĞINDA.

Üniteden su sızıyorsa. İşletimi durdurun.

İşletim düğmesi iyi ÇALIŞMIYOR. Güç beslemesini KAPATIN.

Çalışma lambası yanıp söner ve kullanıcı
arabiriminden hata kodunu kontrol edebilirsiniz.

Montajcınıza haber verin ve

hata kodunu bildirin.
Hata kodunu görüntülemek için, bkz. "9.2Hata

kodlarından yola çıkarak sorunların
çözümü"[452].

Yukarıda bahsedilen durumlar dışında sistem doğru çalışmıyor ve yukarıda
bahsedilen hiçbir arıza YOKSA, aşağıdaki prosedürlere göre sistemi inceleyin.

Arıza Önlem

Ünite hiç ÇALIŞMIYORSA. ▪ Elektrik kesintisi olup olmadığını kontrol edin.

Elektrik gelene kadar bekleyin. İşletim sırasında
elektrik kesilmesi olursa, elektrik geri gelir gelmez
sistem otomatik olarak yeniden çalışır.

▪ Sigortaların yanık olmadığını veya kesicilerin

devreye girmediğini kontrol edin. Gerekirse
sigortayı değiştirin veya kesiciyi sıfırlayın.

Sistem aniden çalışmayı
durduruyor.

Hava akışı işletimi sırasında
fan çalışması durur.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

▪ Kullanıcı arabirimindeki pilleri kontrol edin.
▪ Zamanlayıcı ayarını kontrol edin.

▪ Dış veya iç ünitenin hava giriş ya da çıkışının bir

engelle tıkalı OLMADIĞINI kontrol edin. Engelleri
kaldırın ve havanın serbestçe akabileceğinden
emin olun.

▪ Sistemi korumak için klima ani büyük gerilim

dalgalanmalarından sonra işletimi durdurabilir.
Otomatik olarak yaklaşık 3dakika içinde çalışmaya
yeniden başlar.

Ayar sıcaklığına ulaşılırsa hava akış hızı azaltılır ve
işletim durdurulur. İç sıcaklık yükseldiğinde veya
düştüğünde işletim otomatik olarak devam
edecektir.

Kullanıcı başvuru kılavuzu

49

9 | Sorun giderme

Arıza Önlem

Kanatlar hemen yön
değiştirmeye BAŞLAMIYOR.

İşletim kısa zamanda
BAŞLAMIYOR.

Sistem çalışıyor ancak
soğutma veya ısıtma
yetersiz.

İç ünite kanatların konumunu ayarlıyor. Kanatlar kısa
zamanda hareket etmeye başlayacaktır.

İşletim durdurulduktan hemen sonra ON/OFF
butonuna basılması durumunda ya da mod
değiştirilmişse. Sistemi korumak için işletim 3dakika
sonra başlayacaktır.

▪ Hava debisi ayarını kontrol edin. Bkz. "6.4 Hava

debisi"[423].

▪ Sıcaklık ayarını kontrol edin. Bkz. "6.3.1 İşletim

modunu başlatmak/durdurmak ve sıcaklığı
ayarlamak için"[422].

▪ Hava akış yönünün uygun olup olmadığını kontrol

edin. Bkz. "6.5Hava akış yönü"[423].

▪ Dış veya iç ünitenin hava giriş ya da çıkışının bir

engelle tıkalı OLMADIĞINI kontrol edin. Engelleri
kaldırın ve havanın serbestçe akabileceğinden
emin olun.

▪ Hava filtrelerinin tıkalı olup olmadığını kontrol

edin. Hava filtrelerini temizleyin. Bkz. "8Bakım ve

servis"[442].

Sistem çalışıyor ancak
ısıtma yetersiz (üniteden
hava ÜFLENMİYOR).

AÇMA/KAPAMA
zamanlayıcı ayarlara uygun
olarak ÇALIŞMIYOR.

▪ Açık kapı veya pencereler var mı kontrol edin.

Rüzgarın içeri girmesini önlemek için kapıları ve
pencereleri kapatın.

▪ Ünitenin Econo veya Dış ünite sessiz işletiminde

çalışıp çalışmadığını kontrol edin. Bkz. "6.8 Econo

ve Dış ünite sessiz işletimi"[427].

▪ İç ünitenin doğrudan altında veya yanında

mobilyaların olup olmadığını kontrol edin.
Mobilyaları taşıyın.

▪ Klima ısıtma işletimi için ısınıyor olabilir. 1 ila 4

dakika bekleyin.

▪ Akış sesi duyuluyorsa, dış ünite buz çözme

işletiminde olabilir. 4 ila 12 dakika bekleyin.

▪ Haftalık zamanlayıcı ve AÇMA/KAPAMA

zamanlayıcı aynı zamana ayarlı mı değil mi kontrol
edin. Ayarı değiştirin veya devre dışı bırakın. Bkz.

"6.10 KAPAMA/AÇMA zamanlayıcı işletimi" [4 28]

ve "6.11Haftalık zamanlayıcı işletimi"[430].

▪ Saatin ve haftanın gününün doğru ayarlanıp

ayarlanmadığını kontrol edin. Bkz. "5.4 Saat

hakkında"[418].

Kullanıcı başvuru kılavuzu

50

Soğutma işletimi
SEÇİLEMİYOR.

İşletim sırasında anormal
bir çalışma meydana
geliyor.

Sisteminizin yalnız ısıtma versiyonu OLMADIĞINI
kontrol edin.

Şimşek çakması veya radyo dalgaları nedeniyle
ünitede işlev bozukluğu oluşabilir. Kesiciyi OFF ve
tekrar ON konumuna getirin.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

Arıza Önlem

9 | Sorun giderme

Ünite kullanıcı
arabiriminden sinyalleri
ALMIYOR.

▪ Kullanıcı arabirimindeki pilleri kontrol edin. Bkz.

"5.2Pilleri takmak için"[417].

▪ Vericinin doğrudan güneş ışığına maruz

KALMADIĞINI kontrol edin.

▪ Odada elektronik starter tipi floresan lambası olup

olmadığını kontrol edin. Satıcınıza başvurun.

Kullanıcı arabirim ekranı

Kullanıcı arabirimindeki pilleri değiştirin.

boş.

Kullanıcı arabiriminde bir
hata kodu görüntülenebilir.

Yerel satıcınıza başvurun. Hata kodunun nasıl
görüntüleneceği ve hata kodlarının ayrıntılı bir listesi
için bkz. "9.2Hata kodlarından yola çıkarak

sorunların çözümü"[452].

Başka elektrikli aygıtlar
çalışmaya başlıyor.

Kullanıcı arabirimi sinyalleri başka aygıtları
çalıştırıyorsa, diğer aygıtları uzaklaştırın ve satıcınıza
başvurun.

Yukarıdaki bütün maddeleri kontrol ettikten sonra, problemi kendiniz
gideremiyorsanız montajcınızla temas kurun ve belirtileri, ünitenin tam model
ismini (mümkünse imalat numarası ile birlikte) ve kurulma tarihini (muhtemelen
garanti kartı üzerinde yazılıdır) bildirin.

9.1 Sistem arızası OLMAYAN belirtiler

Aşağıdaki belirtiler sistem arızası DEĞİLDİR:

9.1.1 Belirti: Su akışı gibi bir ses duyuluyor

▪ Bu sese, ünitenin içinde akan soğutucu akışkan neden olur.
▪ Bu ses, soğutma veya kurutma işletimi sırasında üniteden su akıp gittiğinde

ortaya çıkabilir.

▪ Başka bir odadaki bir iç ünite işletimdeyken, ünite çalışmasa bile soğutucu klima

içinde akış yapar.

9.1.2 Belirti: Bir üfleme sesi duyuluyor

Bu ses, soğutucu akışının yönü değiştirildiğinde (örneğin, soğutmadan ısıtmaya
geçerken) oluşturulur.

9.1.3 Belirti: Bir tik tak sesi duyuluyor

Sıcaklık değişimlerinden dolayı ünite boyutunda hafif genleşme veya daralma
meydana geldiğinde bu ses çıkar.

9.1.4 Belirti: Bir ıslık sesi duyuluyor

Bu ses, buz çözme işletimi sırasında akan soğutucu akışkan tarafından üretilir.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

51

9 | Sorun giderme

9.1.5 Belirti: Çalışma veya boşta kalma sırasında bir tıklama sesi duyuluyor

9.1.6 Belirti: Bir el çırpma sesi duyuluyor

9.1.7 Belirti: Bir üniteden (İç ünite, dış ünite) beyaz buğu çıkıyor

9.1.8 Belirti: Üniteler koku salabilir

Bu ses, soğutucu akışkan kontrol valfleri veya elektrik parçaları çalıştığı zaman
üretilir.

Bu ses, odanın kapıları ve pencereleri kapalıyken harici bir cihazın (örn. tahliye fanı,
davlumbaz aspiratörü) oda dışına hava emmesi sırasında üretilir. Kapıları veya
pencereleri açın ya da cihazı kapatın.

Buz çözme işleminden sonra sistem ısıtma işletimine geçiş yaptırıldığında. Buz
çözme ile oluşturulan nem buhar haline gelir ve tahliye edilir.

Ünite oda, mobilya, sigara vs. kokusunu emebilir ve ardından onu yeniden yayabilir.

9.1.9 Belirti: Klima işletimde değilken dış fan dönüyor

▪ İşletim durduktan sonra. Dış fan sistem koruması için 30 saniye daha dönmeye

devam eder.

▪ Klima işletimde değilken. Dış sıcaklık çok yüksek olduğunda, dış fan sistem

koruması için dönmeye başlar.

9.1.10 Belirti: İç ünite fan hızı ayar noktasına uymuyor (Çoklu sistemde düşük ortam soğutma işletimi sırasında)

▪ Çoklu sistemde düşük ortam soğutma işletimi sırasında, iç ünite, iç ünite ısı

eşanjörünün buzunu çözmek için kullanıcı ayarından bağımsız olarak fan hızını
yükseğe değiştirebilir.

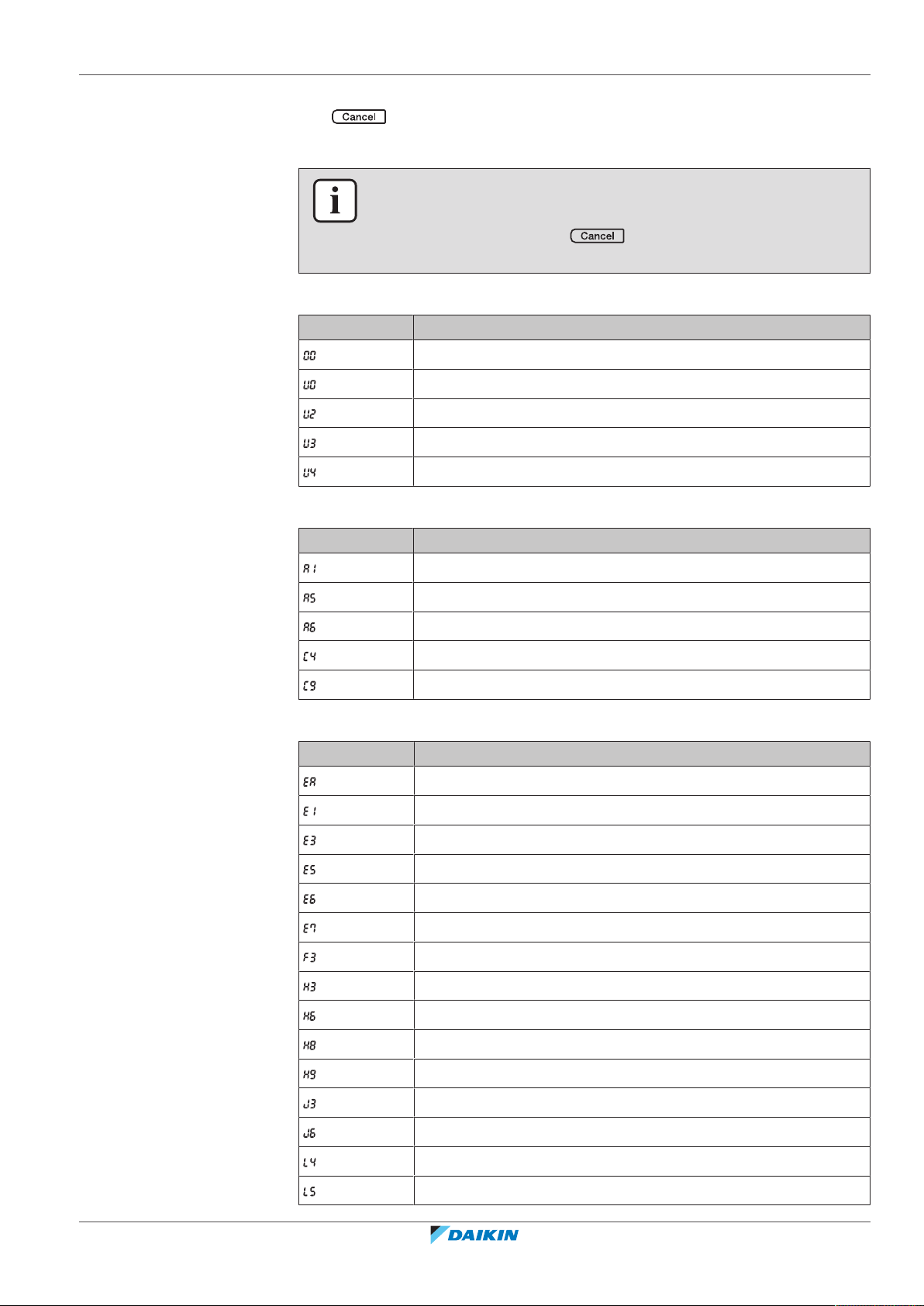

9.2 Hata kodlarından yola çıkarak sorunların çözümü

Kullanıcı arabirimi ile arıza teşhisi

Ünite bir sorunla karşılaşırsa, kullanıcı arabiriminden hata kodunu kontrol ederek
hatayı tanımlayabilirsiniz. Hata kodunu sıfırlamadan önce sorunu anlaşılması ve
önlem alınması önem taşır. Bu işlem yetkili bir montör veya yerel satıcınız
tarafından gerçekleştirilmelidir.

Kullanıcı başvuru kılavuzu

52

BİLGİ

Aşağıdakiler için servis kılavuzuna başvurun:

▪ Tüm hata kodları listesi
▪ Her bir hata için daha ayrıntılı sorun giderme ilkeleri

Hata kodunu kullanıcı arabiriminden kontrol etmek için

1 Kullanıcı arabirimini üniteye doğrultun ve düğmesine yaklaşık 5saniye

basın.
Sonuç: Sıcaklık ayar ekranı bölümünde yanıp söner.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

9 | Sorun giderme

2 Kullanıcı arayüzünü üniteye doğrultun ve sürekli bir bip sesi duyana kadar

düğmesine art arda basın.

Sonuç: Kod şimdi ekranda görüntülenir.

BİLGİ

▪ Kısa bir bip sesi ve ardarda 2 bip sesi uyuşmayan kodları belirtir.
▪ Kod ekranını iptal etmek için butonunu 5saniye basılı tutun. Butona

1dakika içinde basılmadığı zaman da kod ekrandan kaybolacaktır.

Sistem

Hata kodu Açıklama

Normal

Soğutucu eksikliği

Aşırı voltaj tespiti

İletim arızası

Sinyal iletimi hatası (iç ünite ile dış ünite arasında)

İç ünite

Hata kodu Açıklama

İç ünite PCB anormalliği

Donma koruması veya yüksek basınç kontrolü

Fan motoru (DC motor) anormalliği

İç ısı eşanjörü termistör anormalliği

Oda sıcaklığı termistör anormalliği

Dış ünite

Hata kodu Açıklama

4 yollu vana anormalliği

Dış ünite PCB anormalliği

Yüksek basınç anahtarının (HPS) harekete geçirilmesi

Aşırı yük aktivasyonu (kompresör aşırı yüklenmesi)

Kompresör kilidi

DC fan kilidi

Deşarj borusu sıcaklık kontrolü

Yüksek basınç anahtarının (HPS) arızası

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Konum sensörü anormal çalışıyor

DC voltaj / akım sensörü anormalliği

Dış sıcaklık termistör anormalliği

Deşarj borusu termistör anormalliği

Dış ısı eşanjörü termistör anormalliği

Radyasyon kanadı sıcaklık yükselmesi

İnverter anlık aşırı akımı (DC)

Kullanıcı başvuru kılavuzu

53

9 | Sorun giderme

9.3 Kablosuz LAN bağlantısı için sorun giderme

Hata kodu Açıklama

Radyasyon kanat termistörü anormalliği

Aşağıdaki tabloda, bazı sorun nasıl ele alınacağı kısaca açıklanmaktadır. Aşağıdaki
çözümlerden hiçbiri yardımcı olmuyorsa, daha fazla bilgi ve SSS için http://

www.onlinecontroller.daikineurope.com/ adresine gidin.

Problem Önlem

Kablosuz LAN bağlantısı mümkün değil
(iç ünite ekranındaki LED'lerin hiçbiri
yanıp sönmüyor).

WLAN adaptörü yapılandırıldıktan sonra
(WPS opsiyonu) ünite genel bakış
ekranında (Ana ekran) kablosuz LAN
GÖRÜNMÜYOR.

Kablosuz LAN, akıllı cihazdaki mevcut
Wi-Fi ağları listesinde GÖRÜNMÜYOR
(Erişim noktası seçeneği).

▪ Üniteyi kullanıcı arayüzü ile

çalıştırmayı deneyin.

▪ Gücün açık olduğunu kontrol edin.
▪ Üniteyi kapatıp tekrar açın.

▪ Kablosuz LAN'ın iletişim cihazına

yeterince yakın olduğundan emin
olun.

▪ İletişimin iyi olup olmadığını kontrol

edin.

▪ Akıllı cihazın kablosuz LAN ile aynı

kablosuz ağa bağlı olduğundan emin
olun.

▪ Ayarı fabrika varsayılanına

döndürmeyi deneyin ve ayarı
tekrarlayın. Bkz. "Bağlantı ayarını

fabrika varsayılanına döndürmek
için"[437].

▪ Kablosuz kanalı değiştirmek için erişim

noktası ile WPS ayarı arasında geçiş
yapmayı deneyin. Kablosuz kanal 1~13
arasında OLMALIDIR.

Kullanıcı başvuru kılavuzu

54

Daikin Residential Controller üzerinde
görüntülenen iç/dış sıcaklık değeri, diğer
cihazlar tarafından ölçülen değerden
farklı.

▪ İletişimin iyi olup olmadığını kontrol

edin.

▪ Ayarı fabrika varsayılanına

döndürmeyi deneyin ve ayarı
tekrarlayın. Bkz. "Bağlantı ayarını

fabrika varsayılanına döndürmek
için"[437].

▪ Daikin Residential Controller sadece

iç/dış ünitenin çevresi için iç/dış
sıcaklığı görüntüler.

▪ Diğer cihazlar için ölçülen sıcaklık,

ünitenin etrafındaki farklı koşullar
nedeniyle farklılık gösterebilir (örn.
doğrudan güneş ışığı, don birikimi…)

▪ Daikin Residential Controller üzerinde

görüntülenen sıcaklık yalnızca
referans amaçlıdır.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

9 | Sorun giderme

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

55

10 | Bertaraf

10 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve
soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak
GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için
özel bir işleme tesisinde İŞLENMELİDİR.

Kullanıcı başvuru kılavuzu

56

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin oda kliması

4P518786-5F – 2020.06

11 Sözlük

11 | Sözlük

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve yürürlükte olan
tüm uluslararası, Avrupa, ulusal ve bölgesel direktifler, kanunlar,
yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine edilmesini
sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj, yapılandırma ve
bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün nasıl
kullanılacağını açıklayan kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde yerleştirilmesi/
monte edilmesi gereken etiketler, kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte
kullanılabilecek, Daikin tarafından üretilen veya onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte
kullanılabilecek, ancak Daikin tarafından ÜRETİLMEYEN cihazlardır.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin oda kliması
4P518786-5F – 2020.06

Kullanıcı başvuru kılavuzu

57
