Referenz für Installateure

Innenraum-Klimagerät von Daikin

CTXM15R2V1B CTXM15R5V1B

FTXM20R2V1B FTXM20R5V1B FTXM25R2V1B FTXM25R5V1B FTXM35R2V1B FTXM35R5V1B FTXM42R2V1B FTXM42R5V1B

FTXM50R2V1B FTXM60R2V1B FTXM71R2V1B

ATXM20R2V1B ATXM20R5V1B ATXM25R2V1B ATXM25R5V1B ATXM35R2V1B ATXM35R5V1B ATXM50R2V1B

Inhaltsverzeichnis

1 Über die Dokumentation 4

1.1 Informationen zu diesem Dokument ............................................................................................................................. 4

2 Allgemeine Sicherheitsvorkehrungen 5

2.1 Über die Dokumentation ................................................................................................................................................ 5

2.1.1 Bedeutung der Warnhinweise und Symbole ................................................................................................. 5

2.2 Für den Monteur............................................................................................................................................................. 6

2.2.1 Allgemeines .................................................................................................................................................... 6

2.2.2 Installationsort................................................................................................................................................ 7

2.2.3 Kältemittel — bei R410A oder R32 ................................................................................................................ 11

2.2.4 Sole ................................................................................................................................................................. 13

2.2.5 Wasser ............................................................................................................................................................ 13

2.2.6 Elektrik ............................................................................................................................................................ 14

3 Besondere Sicherheitshinweise für Installateure 16

4 Über die Verpackung 19

4.1 Übersicht: Über die Verpackung .................................................................................................................................... 19

4.2 Innengerät....................................................................................................................................................................... 19

4.2.1 So packen Sie das Innengerät aus .................................................................................................................. 19

4.2.2 So entfernen Sie das Zubehör vom Innengerät ............................................................................................. 19

5 Über die Einheit 21

5.1 Systemanordnung........................................................................................................................................................... 21

5.2 Betriebsbereich............................................................................................................................................................... 21

5.3 Über das WLAN (drahtloses LAN)................................................................................................................................... 22

5.3.1 Sicherheitsvorkehrungen bei Benutzung des WLAN ..................................................................................... 22

5.3.2 Grundparameter............................................................................................................................................. 23

5.3.3 Das WLAN einrichten...................................................................................................................................... 23

6 Installation des Geräts 24

6.1 Den Ort der Installation vorbereiten.............................................................................................................................. 24

6.1.1 Anforderungen an den Installationsort des Innengeräts .............................................................................. 24

6.2 Öffnen der Inneneinheit ................................................................................................................................................. 26

6.2.1 Die Frontblende abnehmen ........................................................................................................................... 26

6.2.2 Die Wartungsblende öffnen ........................................................................................................................... 26

6.2.3 Das Frontgitter abnehmen ............................................................................................................................. 26

6.3 Montieren des Innengeräts ............................................................................................................................................ 27

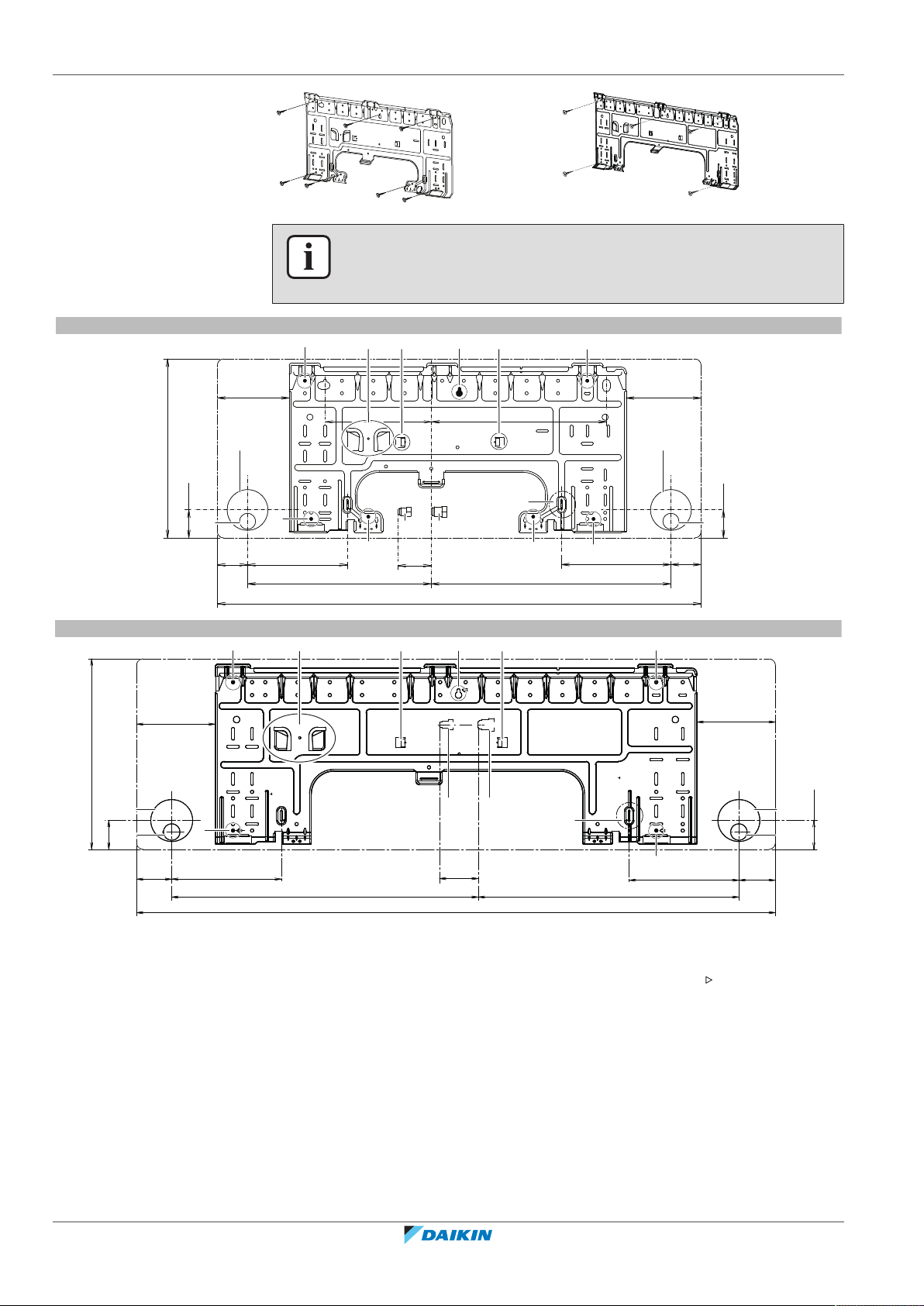

6.3.1 Die Montageplatte installieren ...................................................................................................................... 27

6.3.2 Ein Loch in die Wand bohren ......................................................................................................................... 29

6.3.3 Rohranschluss-Abdeckung entfernen ............................................................................................................ 29

6.4 Abflussrohr anschließen ................................................................................................................................................. 30

6.4.1 Allgemeine Leitlinien ...................................................................................................................................... 30

6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts................................................................................ 31

6.4.3 Rohranschluss links, hinten links oder unten links ........................................................................................ 31

6.4.4 So prüfen Sie auf Wasserleckagen ................................................................................................................. 32

7 Installation der Leitungen 33

7.1 Vorbereiten der Kältemittelleitungen ............................................................................................................................ 33

7.1.1 Anforderungen an Kältemittel-Rohrleitungen ............................................................................................... 33

7.1.2 Isolieren der Kältemittelleitungen ................................................................................................................. 34

7.2 Anschließen der Kältemittelleitung ................................................................................................................................ 34

7.2.1 Kältemitteilleitungen anschließen ................................................................................................................. 34

7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen............................................................ 35

7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen ................................................................................. 36

7.2.4 Hinweise zum Biegen der Rohre .................................................................................................................... 36

7.2.5 So dornen Sie Rohrenden auf ........................................................................................................................ 37

7.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an....................................................................... 37

Referenz für Installateure

8 Elektroinstallation 39

8.1 Über das Anschließen der elektrischen Leitungen......................................................................................................... 39

8.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln ................................................................... 39

8.1.2 Richtlinien zum Anschließen der elektrischen Leitungen.............................................................................. 40

8.1.3 Spezifikationen der Standardelektroteile ...................................................................................................... 41

8.2 Die elektrischen Leitungen an die Inneneinheiten anschließen.................................................................................... 42

9 Abschließen der Installation des Innengeräts 44

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

Inhaltsverzeichnis

9.1 Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren........................................................................... 44

9.2 Die Rohre durch die Wanddurchführung führen........................................................................................................... 44

9.3 Die Einheit auf der Montageplatte befestigen............................................................................................................... 45

9.4 So schließen Sie das Innengerät ..................................................................................................................................... 45

9.4.1 Das Frontgitter wieder anbringen.................................................................................................................. 45

9.4.2 Die Wartungsblende schließen ...................................................................................................................... 45

9.4.3 Die Frontblende wieder anbringen ................................................................................................................ 46

10 Erweiterte-Funktion 47

10.1 Eine andere Adresse einstellen ...................................................................................................................................... 47

11 Inbetriebnahme 49

11.1 Übersicht: Inbetriebnahme ............................................................................................................................................ 49

11.2 Checkliste vor Inbetriebnahme ...................................................................................................................................... 49

11.3 Probelauf durchführen ................................................................................................................................................... 50

11.3.1 Durch Benutzung der Benutzerschnittstelle einen Probelauf durchführen ................................................. 50

12 Übergabe an den Benutzer 51

13 Entsorgung 52

14 Technische Daten 53

14.1 Schaltplan ........................................................................................................................................................................ 53

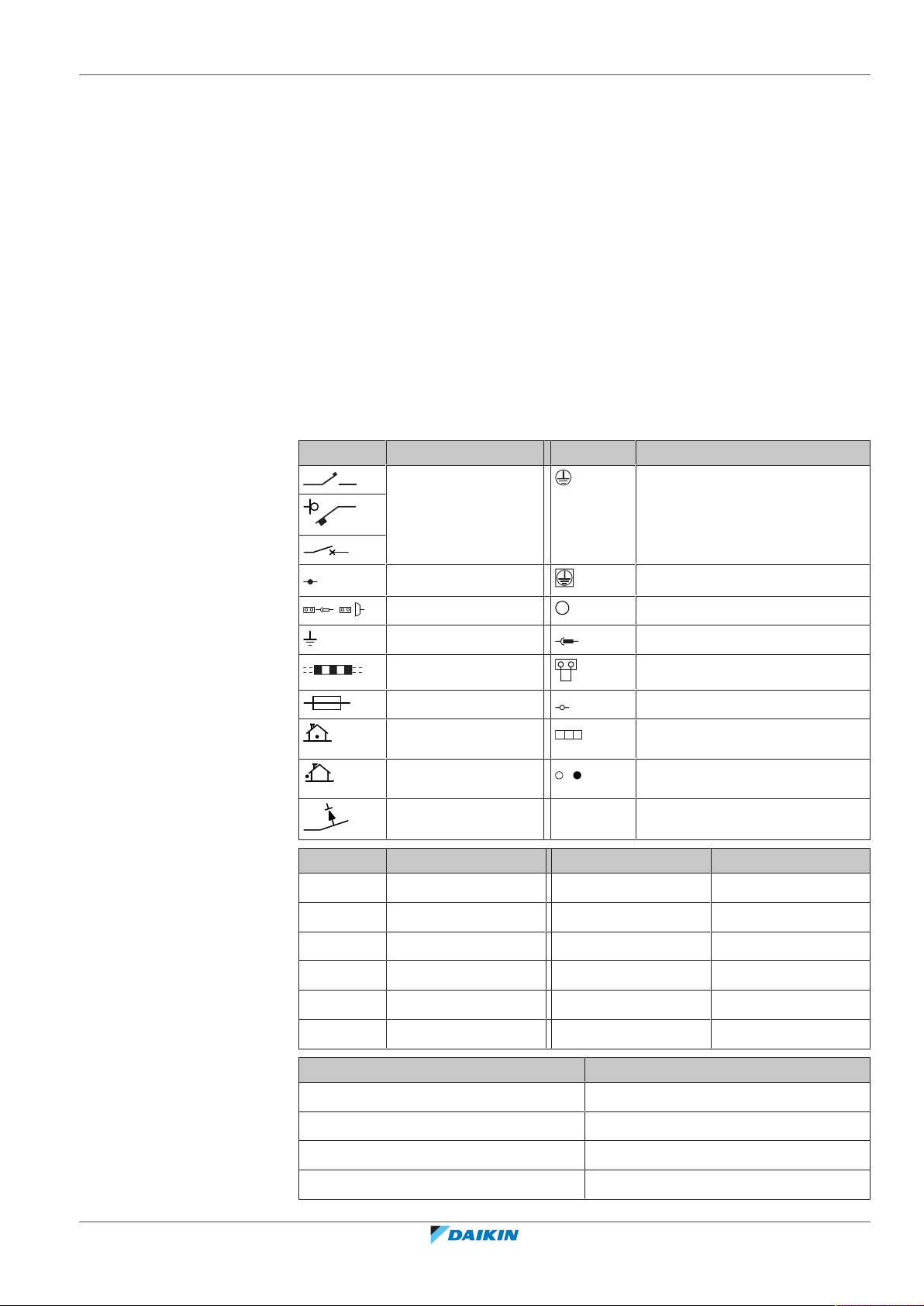

14.1.1 Vereinheitlichte Schaltplan-Legende ............................................................................................................. 53

15 Glossar 56

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

1 | Über die Dokumentation

1 Über die Dokumentation

1.1 Informationen zu diesem Dokument

Zielgruppe

Autorisierte Monteure

Dokumentationssatz

INFORMATION

Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren.

INFORMATION

Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert.

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitshinweise:

- Sicherheitshinweise, die Sie vor der Installation lesen MÜSSEN

- Format: Papier (in der Box der Inneneinheit)

▪ Inneneinheit-Installationsanleitung:

- Installationsanweisungen

- Format: Papier (in der Box der Inneneinheit)

▪ Referenz für Installateure:

- Installationsvorbereitung, bewährte Verfahrensweisen, Referenzdaten etc.

- Format: Digital gespeicherte Dateien auf http://www.daikineurope.com/

support-and-manuals/product-information/

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Technische Konstruktionsdaten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website

Daikin (öffentlich zugänglich).

Referenz für Installateure

▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem

Daikin Business Portal (Authentifizierung erforderlich).

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

2 | Allgemeine Sicherheitsvorkehrungen

2 Allgemeine Sicherheitsvorkehrungen

2.1 Über die Dokumentation

▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in

anderen Sprachen handelt es sich um Übersetzungen des Originals.

▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige

Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch.

▪ Alle Systeminstallationen und alle Arbeiten, die in der Installationsanleitung und

in der Referenz für Installateure beschrieben sind, MÜSSEN durch einen autorisierten Installateur durchgeführt werden.

2.1.1 Bedeutung der Warnhinweise und Symbole

GEFAHR

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

GEFAHR: STROMSCHLAGGEFAHR

Weist auf eine Situation hin, die zu einem Stromschlag führen kann.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu Verbrennungen / Verbrühungen führen kann.

GEFAHR: EXPLOSIONSGEFAHR

Weist auf eine Situation hin, die zu einer Explosion führen kann.

WARNUNG

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.

WARNUNG: ENTFLAMMBARES MATERIAL

ACHTUNG

Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann.

Symbole auf der Einheit:

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

HINWEIS

Weist auf eine Situation hin, die zu Sachschäden führen kann.

INFORMATION

Weist auf nützliche Tipps oder zusätzliche Informationen hin.

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

Symbol Erklärung

In der Dokumentation benutzte Symbole:

Symbol Erklärung

Lesen Sie vor der Installation erst die Installations- und Betriebsanleitung sowie die Verkabelungsinstruktionen.

Lesen Sie vor der Durchführung von Wartungs- und Servicearbeiten erst das Wartungshandbuch.

Weitere Informationen finden Sie in der Referenz für Installateure und Benutzer.

In der Einheit gibt es sich drehende Teile. Vorsicht bei Wartung und Prüfung der Einheit.

Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in

Kapitel 1".

Angabe einer Tabellenüberschrift oder einer Referenz darauf.

Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1".

2.2 Für den Monteur

2.2.1 Allgemeines

Wenn Sie NICHT sicher sind, wie die Einheit zu installieren und zu betreiben ist, wenden Sie sich an Ihren Händler.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

▪ Berühren Sie während und unmittelbar nach dem Betrieb WEDER die

Kältemittelleitungen, NOCH die Wasserrohre oder interne Bauteile. Diese könnten zu heiß oder zu kalt sein. Warten Sie, bis diese wieder die normale Temperatur erreicht haben. Falls eine Berührung unumgänglich ist, achten Sie darauf, Schutzhandschuhe zu tragen.

▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit auslaufendem Kältemittel.

WARNUNG

Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile.

WARNUNG

Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen).

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

2 | Allgemeine Sicherheitsvorkehrungen

ACHTUNG

Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

WARNUNG

Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr.

WARNUNG

Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen.

ACHTUNG

Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts.

ACHTUNG

▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände ablegen. ▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder stehen.

2.2.2 Installationsort

HINWEIS

Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt.

Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, …

Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel zumindest über folgende Punkte informieren:

▪ Wie das System im Notfall heruntergefahren wird ▪ Name bzw. Adresse von Feuerwahr, Polizei und Hospital ▪ Namen und Adressen von Service-Personal mit Telefonnummern für Tag und

Nacht

Die Kriterien, die solch ein Logbuch erfüllen muss, werden in Europa durch die Norm EN378 vorgegeben.

▪ Planen Sie für Wartungszwecke und eine ausreichende Luftzirkulation

ausreichend Platz um das Gerät ein.

▪ Überzeugen Sie sich, dass der Platz der Installation dem Gewicht und den

Vibrationen der Einheit standhalten kann.

▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen

dürfen NICHT blockiert sein.

▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ In einer potenziell explosiven Atmosphäre.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

▪ An Orten mit Geräten oder Maschinen, die elektromagnetische Wellen

abstrahlen. Elektromagnetische Wellen können das Steuerungssystem stören, was Funktionsstörungen der Anlage zur Folge haben kann.

▪ An Orten, an denen aufgrund ausströmender brennbarer Gase (Beispiel:

Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr besteht.

▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird.

Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen.

▪ In Badezimmern.

Instruktionen für Anlagen, die mit Kältemittel R32 arbeiten

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

▪ NICHT durchbohren oder verbrennen. ▪ NUR Mittel zu Beschleunigung des Enteisungsvorgangs oder zur Reinigung der

Anlage benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das R32 Kältemittel KEINEN Geruch hat.

WARNUNG

Das Gerät muss in einem Raum der unten angegebenen Größe so gelagert werden, dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden.

WARNUNG

Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden:

▪ Ist die Fußbodenfläche kleiner ist als die in den allgemeinen Sicherheitshinweisen

spezifizierte Mindest-Fußbodenfläche A (m²), darf keine in Betrieb befindlichen Entzündungsquelle (z.B. offene Flamme, ein mit Gas betriebenes Haushaltsgerät oder ein in Betrieb befindliches elektrisches Heizgerät) vorhanden sein.

▪ Im Kanalsystem dürfen keine Zusatzgeräte installiert sein, die eine mögliche

Entzündungsquelle sein könnten (Beispiel: heiße Oberflächen mit Temperaturen über 700°C und elektrische Schaltgeräte).

▪ Im Kanalsystem werden nur Zusatzgeräte benutzt, die vom Hersteller zugelassen

sind.

▪ Lufteinlass UND Luftauslass sind direkt durch ein Kanalsystem mit dem Raum

verbunden. Zwischenräume wie zum Beispiel abgehängte Decken oder Zwischendecken DÜRFEN NICHT als Kanal für Lufteinlass oder Luftauslass benutzt werden.

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

2 | Allgemeine Sicherheitsvorkehrungen

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

HINWEIS

▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen

keinen starken Vibrationen oder Pulsationen ausgesetzt werden.

▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt

werden gegen schädliche Einwirkungen von außen.

▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich

kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.

▪ Die Planung und Installation von Rohleitungen in Kühlanlagen und Kühlsystemen

muss so erfolgen, dass die Wahrscheinlichkeit von Stößen, die das System beschädigen könnten, minimiert ist.

▪ Die Innengeräte und Rohre müssen sicher und geschützt montiert werden, damit

Geräte oder Rohre nicht durch zufälliges Reißen beschädigt werden können, wenn Möbel verrückt werden oder Renovierungsarbeiten stattfinden.

ACHTUNG

Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer Kältemittel-Leckage suchen!

HINWEIS

▪ Verbindungs- oder Anschlussstücke, die bereits gebraucht worden sind, NICHT

benutzen.

▪ Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen

Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein.

Platzbedarf für Installation

WARNUNG

Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m2). Das gilt für:

▪ Inneneinheiten ohne Kältemittel-Leckagen-Sensor; bei Inneneinheiten mit

Kältemittel-Leckagen-Sensor beachten Sie die Installationsanleitung

▪ Außeneinheiten, die draußen installiert oder gelagert werden (Beispiel:

Wintergarten, Garage, Maschinenraum)

▪ Rohrleitungen in unbelüfteten Räumen

HINWEIS

▪ Rohre sind gegen physikalische Beschädigung zu schützen. ▪ Rohrleitungen sollten so wenig wie möglich verlegt werden.

Mindest-Fußbodenfläche bestimmen

1 Bestimmen Sie die die Kältemittel-Gesamtfüllmenge im System (=werksseitige

Kältemittelfüllung + zusätzliche eingefüllte Kältemittelmenge).

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

2 Legen Sie fest, welche Grafik oder Tabelle Sie benutzen.

▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für

Wandmontage oder ist sie ein Standgerät?

▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum

gelagert werden, und bei bauseitigen Rohrleitungen in unbelüfteten Räumen ist das abhängig von der Installationshöhe:

Beträgt die Installationshöhe… Dann benutzen Sie die Grafik oder die

<1,8m Standgeräte

1,8≤x<2,2m Einheit für Wandmontage

≥2,2m Deckenmontierte Einheiten

3 Um die Fußbodenfläche zu bestimmen, benutzen Sie die Grafik oder die

Tabelle.

Tabelle für…

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Innenraum-Klimagerät von Daikin

4P518023-8G – 2020.06

2 | Allgemeine Sicherheitsvorkehrungen

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

2.2.3 Kältemittel — bei R410A oder R32

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

m Kältemittel-Gesamtfüllmenge im System

Mindest-Fußbodenfläche

min

(a) Ceiling-mounted unit (= Einheit für Deckenmontage) (b) Wall-mounted unit (= Einheit für Wandmontage)

HINWEIS

Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden.

HINWEIS

Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind.

WARNUNG

Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal zulässige Druck ist (auf dem Typenschild des Geräts angegeben).

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren:

▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu

Sauerstoffmangel führen.

▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen.

GEFAHR: EXPLOSIONSGEFAHR

Auspumpen – Kältemittelaustritt. Falls es eine Leckage im Kältemittelkreislauf gibt

und Sie das System auspumpen wollen:

▪ NICHT die Funktion zum automatischen Auspumpen benutzen, mit der das

gesamte Kältemittel aus dem System in der Außeneinheit gesammelt werden kann. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt.

▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der

Einheit NICHT in Betrieb sein muss.

WARNUNG

Führen Sie IMMER eine Rückgewinnung des Kältemittels durch. Lassen Sie es NIEMALS direkt in die Umwelt ab. Verwenden Sie stattdessen eine Unterdruckpumpe.

HINWEIS

Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks.

HINWEIS

▪ Um einen Ausfall des Verdichters zu vermeiden, NICHT mehr Kältemittel einfüllen

als spezifiziert.

▪ Wird das Kältemittelsystem geöffnet, MÜSSEN beim Umgang mit Kältemittel die

gesetzlichen Vorschriften eingehalten werden.

WARNUNG

Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann erst nach der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.

Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Sauerstoff in den laufenden Verdichter gelangt.

▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des

Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts.

▪ Das Gerät wurde werkseitig mit Kältemittel gefüllt. Je nach den

Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden.

Referenz für Installateure

▪ Verwenden Sie nur Werkzeuge, die ausschließlich für das im System verwendete

Kältemittel vorgesehen sind, um den Druckwiderstand zu gewährleisten und zu verhindern, dass Fremdstoffe in das System eindringen.

▪ Füllen Sie das flüssige Kältemittel wie folgt ein:

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

2 | Allgemeine Sicherheitsvorkehrungen

Wenn Gehen Sie dann

Ein Siphonrohr vorhanden ist (d. h. der Zylinder ist mit “Siphon zum

Füllen Sie den Zylinder in aufrechter Position.

Einfüllen von Flüssigkeiten vorhanden”)

KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum.

▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in Gasform kann

ein normaler Betrieb verhindert werden.

ACHTUNG

Schließen Sie sofort das Ventil des Kältemittelbehälters, wenn die KältemittelBefüllung durchgeführt wurde oder wenn Sie den Vorgang unterbrechen. Wird das Ventil NICHT sofort geschlossen, kann der verbleibende Druck zusätzliches Kältemittel laden. Mögliche Folge: Falsche Kältemittelmenge.

2.2.4 Sole

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer Anwendung.

WARNUNG

Die Auswahl der Sole MUSS der gültigen Gesetzgebung entsprechen.

WARNUNG

Ergreifen Sie für den Fall, dass es eine Leckage im Solekreislauf gibt, hinreichende Vorkehrungsmaßnahmen. Wenn Sole austritt, lüften Sie sofort den Bereich und wenden Sie sich an Ihren Händler vor Ort.

WARNUNG

Die Temperatur im Geräteinneren kann weit über der Raumtemperatur liegen und bis auf 70°C und mehr ansteigen. Bei einer Undichtigkeit im Solekreislauf können heiße Teile im Geräteinnern zu einer gefährlichen Situation führen.

WARNUNG

Nutzung und Installation des Geräts MÜSSEN den in der gültigen Gesetzgebung aufgeführten Sicherheits- und Umweltvorschriften entsprechen.

2.2.5 Wasser

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

HINWEIS

Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 98/83EG entspricht.

2.2.6 Elektrik

GEFAHR: STROMSCHLAGGEFAHR

▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die

Schaltkasten-Abdeckung entfernen, Anschlüsse herstellen oder stromführende Teile berühren.

▪ Unterbrechen Sie die Stromversorgung für mindestens 10Minuten und messen

Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 VDC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

▪ Berühren Sie elektrische Bauteile NICHT mit feuchten oder nassen Händen. ▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung

entfernt ist.

WARNUNG

Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der KategorieIII die komplette Trennung gewährleistet ist.

WARNUNG

▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen

Gesetzen und Vorschriften entspricht.

▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan

durchgeführt werden, der mit dem Produkt mitgelieferten wurde.

▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf achten, dass Kabel NIEMALS

mit Rohren oder scharfen Kanten in Berührung kommen. Darauf achten, dass auf die Kabelanschlüsse kein zusätzlicher Druck von außen ausgeübt wird.

▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie das Gerät NICHT über ein

Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Achten Sie darauf, dass das System für die Stromversorgung einen eigenen

Stromkreis verwendet. Schließen Sie AUF KEINEN FALL andere Geräte an diesen Stromkreis an.

▪ Achten Sie darauf, dass alle erforderlichen Sicherungen und Schutzschalter

installiert sind.

▪ Installieren Sie immer einen Fehlerstrom-Schutzschalter. Bei Missachtung dieser

Regeln besteht Stromschlag- oder Brandgefahr.

▪ Achten Sie bei der Installation des Fehlerstrom-Schutzschalters darauf, dass er

kompatibel ist mit dem Inverter (resistent gegenüber hochfrequente störende Interferenzen), um unnötiges Auslösen des Fehlerstrom-Schutzschalters zu vermeiden.

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

2 | Allgemeine Sicherheitsvorkehrungen

ACHTUNG

▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach

die stromführenden Verbindungen installieren.

▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die

stromführenden Leitungsverbindungen getrennt worden sind.

▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel-

Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert.

HINWEIS

Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung:

▪ Schließen Sie KEINE Kabel verschiedener Stärken an die

Stromversorgungsklemmenleiste an. (Ein Kabelzuschlag in der Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.)

▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der

Abbildung oben dargestellt vor.

▪ Verwenden Sie das dafür vorgesehene Stromkabel und schließen Sie es

ordnungsgemäß an, sichern Sie es, um zu verhindern, dass Druck von außen auf die Klemmleiste ausgeübt wird.

▪ Verwenden Sie einen geeigneten Schraubenzieher zum Festdrehen der

Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß festgedreht werden.

▪ Wenn die Klemmenschrauben zu stark festgedreht werden, können sie

zerbrechen.

WARNUNG

▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon,

dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind.

▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen

geschlossen sind.

HINWEIS

Nur gültig, wenn die Stromversorgung dreiphasig ist und der Verdichter über ein EIN/ AUS-Startverfahren verfügt.

Wenn die Möglichkeit einer Phasenumkehr nach einem momentanen Stromausfall besteht und der Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

3 | Besondere Sicherheitshinweise für Installateure

3 Besondere Sicherheitshinweise für

Installateure

Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. Installation dee Einheit (siehe "6Installation des Geräts"[424])

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Haupteinheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen. Das kann bei Gegenständen, auf die die Tropfen fallen, dazu führen, dass sie schmutzig oder beschädigt werden.

ACHTUNG

Bei Wänden, die einen Metallrahmen oder eine Metallplatte enthalten, benutzen Sie eine in die Wand eingebettete Rohrleitung mit einer Wandabdeckung bei der Wanddurchführungsöffnung, damit keine Hitze, Stromschlaggefahr oder Brandgefahr entstehen können.

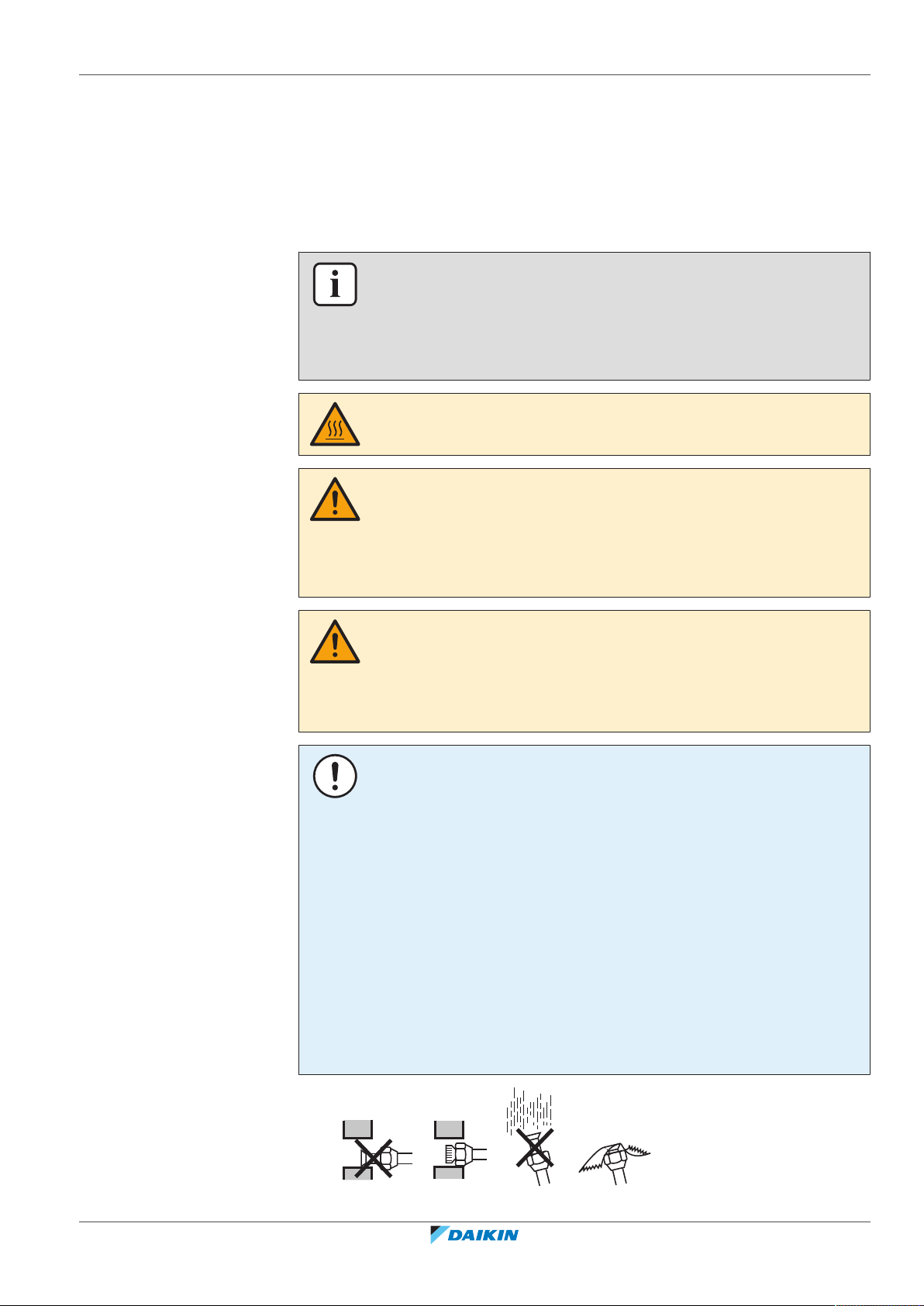

Installation der Rohre (siehe "7Installation der Leitungen"[433])

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

ACHTUNG

▪ Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl nur auf die Innenflächen

der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32.

▪ Verbindungsstücke NICHT mehrmals benutzen.

ACHTUNG

▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren

Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

Referenz für Installateure

ACHTUNG

▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue

Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.

▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei

Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

Elektroinstallation (siehe "8Elektroinstallation"[439])

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

3 | Besondere Sicherheitshinweise für Installateure

GEFAHR: STROMSCHLAGGEFAHR

WARNUNG

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt

werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen

MÜSSEN der gültigen Gesetzgebung entsprechen.

WARNUNG

▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine

Beschädigung der Installation zur Folge haben.

▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr,

einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Installieren Sie alle erforderlichen Sicherungen und Schutzschalter. ▪ Sichern Sie die elektrischen Leitungen mit Kabelbindern, so dass sie NICHT in

Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die Hochdruckseite) geraten.

▪ Verwenden Sie KEINE Drähte mit Verzweigungen, Litzendrähte,

Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu Überhitzung, Stromschlag oder Bränden führen.

▪ Installieren Sie Keinen Phasenschieber-Kondensators, da dieses Gerät mit einem

Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung und kann zu Unfällen führen.

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

WARNUNG

Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet.

WARNUNG

Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.

WARNUNG

Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

▪ Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden. ▪ Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von

der Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

3 | Besondere Sicherheitshinweise für Installateure

WARNUNG

Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nichtthermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können.

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

4 Über die Verpackung

4.1 Übersicht: Über die Verpackung

Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem Innengerät vor Ort geliefert wurde.

Es enthält Informationen zu folgenden Punkten:

▪ Einheit auspacken und handhaben ▪ Zubehörteile von der Einheit abnehmen

Bitte auf Folgendes achten:

▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche

Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden.

▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen

Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.

▪ Achten Sie bei der Handhabung des Gerätes auf folgende Punkte:

4 | Über die Verpackung

Zerbrechlich; vorsichtig handhaben.

Einheit aufrecht stellen, um Beschädigungen zu vermeiden.

▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum

Installationsort gebracht werden kann.

4.2 Innengerät

4.2.1 So packen Sie das Innengerät aus

4.2.2 So entfernen Sie das Zubehör vom Innengerät

1 Entfernen:

▪ den Zubehörbeutel, der sich unten im Paket befindet, ▪ die Montageplatte, die auf der Rückseite der Inneneinheit angebracht ist, ▪ den Ersatz-SSID-Aufkleber, die sich auf dem Frontgitter befindet.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

4 | Über die Verpackung

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

a Installationsanleitung b Betriebsanleitung c Allgemeine Sicherheitshinweise

d Ersatz-SSID-Aufkleber e1 Klasse 15~42: Luftreinigungsfilter zum Entfernen von Silber-Allergenen (ohne Rahmen) e2 Klasse 50~71: Titan-Apatit-Desodorier-Filter und Luftreinigungsfilter zum Entfernen von Silber-Allergenen

(mit Rahmen)

f Inneneinheit-Befestigungsschraube (M4×12L). Siehe "9.3Die Einheit auf der Montageplatte

befestigen"[445].

g Trockenbatterie AAA.LR03 (Alkaline) für die Benutzerschnittstelle

h Benutzerschnittstellenhalter

i Benutzerschnittstelle j Montageplatte

▪ Ersatz-SSID-Aufkleber. Den Ersatz-SSID-Aufkleber NICHT wegwerfen! Bewahren

Sie ihn an einem sicheren Platz auf für den Fall, dass sie ihn später einmal brauchen (z. B. falls das Frontgitter ausgetauscht wird und um den Aufkleber dann am neuen Gitter anzubringen).

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

5 Über die Einheit

h1 h2

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

5.1 Systemanordnung

a Vordere Abdeckung b Wartungsblende c Den Spalt der bei der Rohrdurchführung mit Kitt abdichten d Kältemittelrohrleitung, Abflussschlauch und Verbindungskabel e Intelligentes Sensorauge

f Isolierband

g Luftfilter h1 Klasse 15~42: Luftreinigungsfilter zum Entfernen von Silber-Allergenen (ohne Rahmen) h2 Klasse 50~71: Titan-Apatit-Desodorier-Filter und Luftreinigungsfilter zum Entfernen von Silber-Allergenen

5 | Über die Einheit

(mit Rahmen)

5.2 Betriebsbereich

Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte das System innerhalb der folgenden Bereichsangaben für Temperatur und Luftfeuchtigkeit betrieben werden.

Außenlufttemperatur –20~52°CDB –20~24°CDB

Raumlufttemperatur 17~38°C DB

Luftfeuchtigkeit innen ≤80%

(a)

Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die Einheit .außerhalb des Betriebsbereichs betrieben wird.

(b)

Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit außerhalb des Betriebsbereichs betrieben wird.

In Kombination mit Außeneinheiten: RXM71R, 2MXM, 2AMXM, 3MXM,

Außenlufttemperatur –10~46°CDB –15~24°CDB

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

In Kombination mit der Außeneinheit RZAG

Kühlen und

Entfeuchten

(a)(b)

12~28°CWB

(b)

3AMXM, 4MXM, 5MXM

Kühlen und

Entfeuchten

(a)(b)

Heizen

(a)

–21~18°CWB

10~27°CDB

—

Heizen

(a)

–15~18°CWB

Referenz für Installateure

5 | Über die Einheit

In Kombination mit Außeneinheiten: RXM71R, 2MXM, 2AMXM, 3MXM,

3AMXM, 4MXM, 5MXM

Kühlen und

Entfeuchten

(a)(b)

Heizen

(a)

Raumlufttemperatur 18~37°C DB

10~30°CDB

14~28°CWB

Luftfeuchtigkeit innen ≤80%

(a)

Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die Einheit .außerhalb des Betriebsbereichs betrieben wird.

(b)

Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit außerhalb des Betriebsbereichs betrieben wird.

(a)

—

In Kombination mit anderen Außeneinheiten

Kühlen und

Entfeuchten

(a)(b)

Heizen

(a)

Außenlufttemperatur –10~50°CDB –20~24°CDB

–21~18°CWB

Raumlufttemperatur 18~37°C DB

10~30°CDB

14~28°CWB

Luftfeuchtigkeit innen ≤80%

(a)

Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die Einheit .außerhalb des Betriebsbereichs betrieben wird.

(b)

Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit außerhalb des Betriebsbereichs betrieben wird.

(b)

—

5.3 Über das WLAN (drahtloses LAN)

Detaillierte Spezifikationen, Installationsanleitung, Einstellverfahren, häufig gestellte Fragen, Konformitätserklärung und die jüngste Version dieses Handbuchs finden Sie auf http://www.onlinecontroller.daikineurope.com.

INFORMATION

▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o., dass der innerhalb dieser

Einheit befindliche Funkgerätetyp der Richtlinie 2014/53/EU entspricht.

▪ Diese Einheit wird gemäß der Definition der Richtlinie 2014/53/EU als

kombinierte Ausrüstung erachtet.

5.3.1 Sicherheitsvorkehrungen bei Benutzung des WLAN

NICHT benutzen in der Nähe von:

▪ Medizinischen Geräten. Z.B. Personen mit Herzschrittmacher oder Defibrillator.

Dieses Produkt könnte elektromagnetische Interferenzen verursachen.

▪ Geräte mit automatischer Steuerung. Z. B. automatische Türen oder

Feueralarmanlagen. Dieses Produkt könnte Fehlreaktionen der Geräte oder Anlagen verursachen.

▪ Mikrowellenherd. Die LAN-Kommunikation könnte dadurch beeinträchtigt

werden.

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

5.3.2 Grundparameter

Was Wert

Frequenzbereich 2400MHz~2483,5MHz

Funkprotokoll IEEE 802.11b/g/n

Funkfrequenzkanal 1~13

Ausgangsleistung 13dBm

Effektive Strahlungsleistung 15dBm (11b) / 14dBm (11g) / 14dBm

Stromversorgung DC 14 V / 100 mA

5.3.3 Das WLAN einrichten

Es ist Sache des Kunden, für Folgendes zu sorgen:

▪ Smartphone oder Tablet mit einer unterstützten Android- oder iOS-Version, wie

sie auf http://www.onlinecontroller.daikineurope.com spezifiziert sind.

▪ Internetverbindung und Kommunikationsgerät wie Modem, Router usw.

5 | Über die Einheit

(11n)

▪ WLAN-Zugriffspunkt. ▪ Installierte kostenlose App Daikin Residential Controller.

So installieren Sie die App Daikin Online Controller

1 Öffnen:

▪ Google Play für Android-Geräte. ▪ App Store für iOS-Geräte.

2 Suchen Sie nach Daikin Residential Controller. 3 Befolgen Sie für die Installation die Anweisungen auf dem Bildschirm.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

6 | Installation des Geräts

6 Installation des Geräts

In diesem Kapitel

6.1 Den Ort der Installation vorbereiten

6.1 Den Ort der Installation vorbereiten...................................................................................................................................... 24

6.1.1 Anforderungen an den Installationsort des Innengeräts ...................................................................................... 24

6.2 Öffnen der Inneneinheit......................................................................................................................................................... 26

6.2.1 Die Frontblende abnehmen ................................................................................................................................... 26

6.2.2 Die Wartungsblende öffnen................................................................................................................................... 26

6.2.3 Das Frontgitter abnehmen..................................................................................................................................... 26

6.3 Montieren des Innengeräts.................................................................................................................................................... 27

6.3.1 Die Montageplatte installieren .............................................................................................................................. 27

6.3.2 Ein Loch in die Wand bohren ................................................................................................................................. 29

6.3.3 Rohranschluss-Abdeckung entfernen.................................................................................................................... 29

6.4 Abflussrohr anschließen ......................................................................................................................................................... 30

6.4.1 Allgemeine Leitlinien .............................................................................................................................................. 30

6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts ....................................................................................... 31

6.4.3 Rohranschluss links, hinten links oder unten links ................................................................................................ 31

6.4.4 So prüfen Sie auf Wasserleckagen......................................................................................................................... 32

Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des Geräts Bauarbeiten statt (z. B. Schleifarbeiten), bei denen viel Staub entsteht, MUSS das Gerät abgedeckt werden.

Wählen Sie einen Installationsort mit ausreichendem Platz zum An- und Abtransport des Geräts an den Standort bzw. vom Standort.

WARNUNG

6.1.1 Anforderungen an den Installationsort des Innengeräts

INFORMATION

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen im Kapitel "Allgemeine Sicherheitsvorkehrungen".

INFORMATION

Der Schalldruckpegel liegt unter 70dBA.

Referenz für Installateure

▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert oder blockiert

wird.

▪ Abfluss. Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen

kann.

▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C hat und 80%

relative Luftfeuchtigkeit herrscht, oder wenn frische Luft in die Wand eingeleitet wird, dann ist eine zusätzliche Isolation erforderlich (mindestens 10 mm stark, aus Polyethylenschaum).

▪ Wandstärke. Prüfen Sie, ob die Wand oder der Boden tragfähig genug sind, um

das Gewischt der Einheit zu tragen. Ist dies nicht sichergestellt, verstärken Sie erst die Wand oder den Boden, bevor Sie die Einheit installieren.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

6 | Installation des Geräts

≥50

≥30

(mm)

Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1Meter zu Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 3Meter möglicherweise NICHT ausreichend.

▪ Wählen Sie einen Platz aus, wo die Betriebsgeräusche oder die heiße / kalte Luft,

die von der Einheit abgegeben werden, nicht stören.

▪ Leuchtstoffleuchten. Wenn Sie eine drahtlose Benutzerschnittstelle in einem

Raum mit Leuchtstoffleuchten installieren, denken Sie zur Vermeidung von Interferenzen an folgende Punkte:

- Die drahtlose Benutzerschnittstelle so nahe wie möglich an der Inneneinheit

installieren.

- Die Inneneinheit so weit wie möglich von den Leuchtstoffleuchten entfernt

installieren.

Es wird davon abgeraten, das Gerät an den folgenden Orten zu installieren, da dies zu einer Beeinträchtigung der Gesamtnutzungsdauer des Geräts führen kann:

▪ Umgebungen mit starken Spannungsschwankungen ▪ In Fahrzeugen oder auf Schiffen ▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind ▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in der Luft sein

können. Kunststoffteile könnten beschädigt und unbrauchbar werden und zu Wasserleckagen führen.

▪ An einem Platz, wo die Einheit direkter Sonneneinstrahlung ausgesetzt ist. ▪ In Badezimmern. ▪ Schallsensible Umgebungen (z. B. in der Nähe von Schlafzimmern), an denen die

Betriebsgeräusche Störungen verursachen könnten.

WARNUNG

▪ Abstände. Installieren Sie die Einheit mindestens 1,8m über dem Fußboden und

achten Sie darauf, dass in Bezug auf Wände und Decke folgende Abstände eingehalten werden:

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

6 | Installation des Geräts

a b

6.2 Öffnen der Inneneinheit

6.2.1 Die Frontblende abnehmen

1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende

öffnen.

2 Die Frontblende nach links oder rechts schieben und dann zum eigenen

Körper hin ziehen, um sie zu entfernen.

Ergebnis: Der Frontblendenwelle wird auf 1 Seite getrennt.

3 Trennen Sie die Frontblendenwelle auf der anderen Seite auf dieselbe Weise.

a Frontblendenwelle

6.2.2 Die Wartungsblende öffnen

1 Von der Wartungsblende 1 Schraube entfernen. 2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.

a Schraube von Wartungsblende

b Wartungsblende

HINWEIS

Beim Schließen der Wartungsblende darauf achten, NICHT das Anziehdrehmoment von 1,4(±0.2)N•m zu überschreiten.

6.2.3 Das Frontgitter abnehmen

Referenz für Installateure

ACHTUNG

Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

1 Die Frontblende abnehmen, um den Luftfilter zu entfernen. 2 Bei Klasse 50~71 die Klappe entfernen (horizontales Flügelblatt). Das linke

Flügelblatt zur Mitte schieben und aushängen. Das rechte Flügelblatt zur Mitte schieben, um es aus der Achse auszuhängen. Die 2 mittleren Verbindungspunkte trennen.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

6 | Installation des Geräts

3 4

3×

3 Vom Frontgitter 2 Schrauben (Klasse 15~42) oder 3 Schrauben (Klasse 50~71)

entfernen.

4 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind,

niederdrücken.

a Oberer Haken

b Symbol mit 3 Kreisen

5 Wir empfehlen, erst die Klappe zu öffnen und danach das Frontgitter zu

entfernen.

6 Mit beiden Händen unter die Mitte des Frontgitters fassen und das Frontgitter

nach oben drücken, dann zum eigenen Körper.

6.3 Montieren des Innengeräts

In diesem Kapitel

6.3.1 Die Montageplatte installieren .............................................................................................................................. 27

6.3.2 Ein Loch in die Wand bohren ................................................................................................................................. 29

6.3.3 Rohranschluss-Abdeckung entfernen.................................................................................................................... 29

6.3.1 Die Montageplatte installieren

1 Die Montageplatte provisorisch installieren. 2 Die Montageplatte ausnivellieren. 3 Mit einem Bandmaß an der Wand die Mittelpunkte der Bohrstellen markieren.

Das Ende des Bandmaßes am Symbol " " ansetzen.

4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern) an der Wand

befestigen und damit die Installation abschließen.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Klasse 15~42 Klasse 50~71

Referenz für Installateure

6 | Installation des Geräts

169

279

377.5

778

295

44.5

160

44.5

120

293.5

170

(mm)

h g

bac

998

299

170

120.5

130

469

475

PIPING HOLE CENTER:170mm TO THE LEFT

(mm)

PIPING HOLE CENTER:170mm TO THE LEFT

INFORMATION

Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte untergebracht werden.

A Bei Klasse: 15~42 B Bei Klasse: 50~71

a Empfohlene Befestigungspunkte der Montageplatte f Position des Bandmaßes bei Symbol " "

Referenz für Installateure

b Fach für Rohranschluss-Abdeckung g Gasrohr-Ende

c Laschen zum Unterbringen einer Wasserwaage h Flüssigkeitsrohr-Ende

d Loch durch die Wand: e Position des Abflussschlauchs

Klasse 15~42 Ø65mm Klasse 50~71 Ø80mm

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

6.3.2 Ein Loch in die Wand bohren

Ø65/80

ACHTUNG

HINWEIS

Denken Sie daran, die Zwischenräume um die Rohre herum mit Dichtungsmaterial (bauseitig zu liefern) zu füllen, damit kein Wasser eindringen kann.

1 Bohren Sie durch die Wand eine 65 mm (Klasse 15~42) oder eine 80 mm

(Klasse 50~71) starke Wanddurchführungsöffnung, die nach außen hin ein Gefälle nach unten aufweist.

2 In das Loch ein in die Wand eingebettetes Rohr einsetzen. 3 In das Wandrohr eine Wandung einsetzen.

6 | Installation des Geräts

a In Wand eingebettetes Rohr

b Kitt

c Abdeckung von Wanddurchführungsöffnung

4 Nach Durchführen der Verkabelung und des Verlegens der Rohrleitungen für

Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt abzudichten.

6.3.3 Rohranschluss-Abdeckung entfernen

Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die Rohranschluss-Abdeckung entfernt werden.

1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss-

Abdeckung ausschneiden.

2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

6 | Installation des Geräts

Ø16

Ø18

b c

Ø16

6.4 Abflussrohr anschließen

In diesem Kapitel

6.4.1 Allgemeine Leitlinien

HINWEIS

KEINE Kneifzange verwenden, um die Rohranschluss-Abdeckung zu entfernen, weil dadurch das Frontgitter beschädigt werden würde.

6.4.1 Allgemeine Leitlinien .............................................................................................................................................. 30

6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts ....................................................................................... 31

6.4.3 Rohranschluss links, hinten links oder unten links ................................................................................................ 31

6.4.4 So prüfen Sie auf Wasserleckagen......................................................................................................................... 32

▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten. ▪ Rohrstärke. Falls der Abflussschlauch verlängert werden muss oder ein

eingebettetes Abflussrohr erforderlich ist, dann benutzen Sie entsprechende Teile, die für das vordere Schlauchende passend sind.

HINWEIS

▪ Den Abflussschlauch so installieren, dass er ein Gefälle nach unten aufweist. ▪ Fangstellen sind NICHT zugelassen. ▪ Das Ende des Schlauchs NICHT in Wasser legen.

▪ Verlängerung des Abflussschlauchs. Benutzen Sie einen bauseitig zu liefernden

Schlauch mit Ø16 mm Innendurchmesser, um damit den Abflussschlauch zu verlängern. Im Innenabschnitt der Abflussschlauchverlängerung NICHT das Rohr zur Wärmeisolierung vergessen.

a Mit der Inneneinheit gelieferter Abflussschlauch

b Rohr zur Wärmeisolierung (bauseitig zu liefern)

c Abflussschlauch-Verlängerung

▪ Steifes Polyvinylchlorid-Rohr. Wenn Sie bei integrierter Verrohrung ein steifes

Polyvinylchlorid-Rohr (nominal Ø13mm) direkt am Abflussschlauch anschließen wollen, benutzen Sie einen bauseitig zu liefernden Abflussstutzen (nominal Ø13mm).

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

a b c

Ø18

a Mit der Inneneinheit gelieferter Abflussschlauch

≥50

b Abflussstutzen nominal Ø13mm (bauseitig zu liefern)

c Steifes Polyvinylchlorid-Rohr (bauseitig zu liefern)

▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein

Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im Gebäude.

1 Den Abflussschlauch in das Abflussrohr einführen - siehe nachfolgende

Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird.

6.4.2 Rohranschluss rechts, hinten rechts oder unten rechts

6 | Installation des Geräts

INFORMATION

Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite.

1 Den Abflussschlauch unten an den Kältemittelleitungen mit Vinyl-Klebeband

befestigen.

2 Den Abflussschlauch und die Kältemittelleitungen zusammen mit Isolierband

umwickeln.

A Rohranschluss rechts B Rohranschluss unten rechts

C Rohranschluss hinten rechts

a Bei Rohranschluss rechts hier die Rohranschluss-Abdeckung entfernen

b Bei Rohranschluss unten rechts hier die Rohranschluss-Abdeckung entfernen

6.4.3 Rohranschluss links, hinten links oder unten links

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

INFORMATION

Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite.

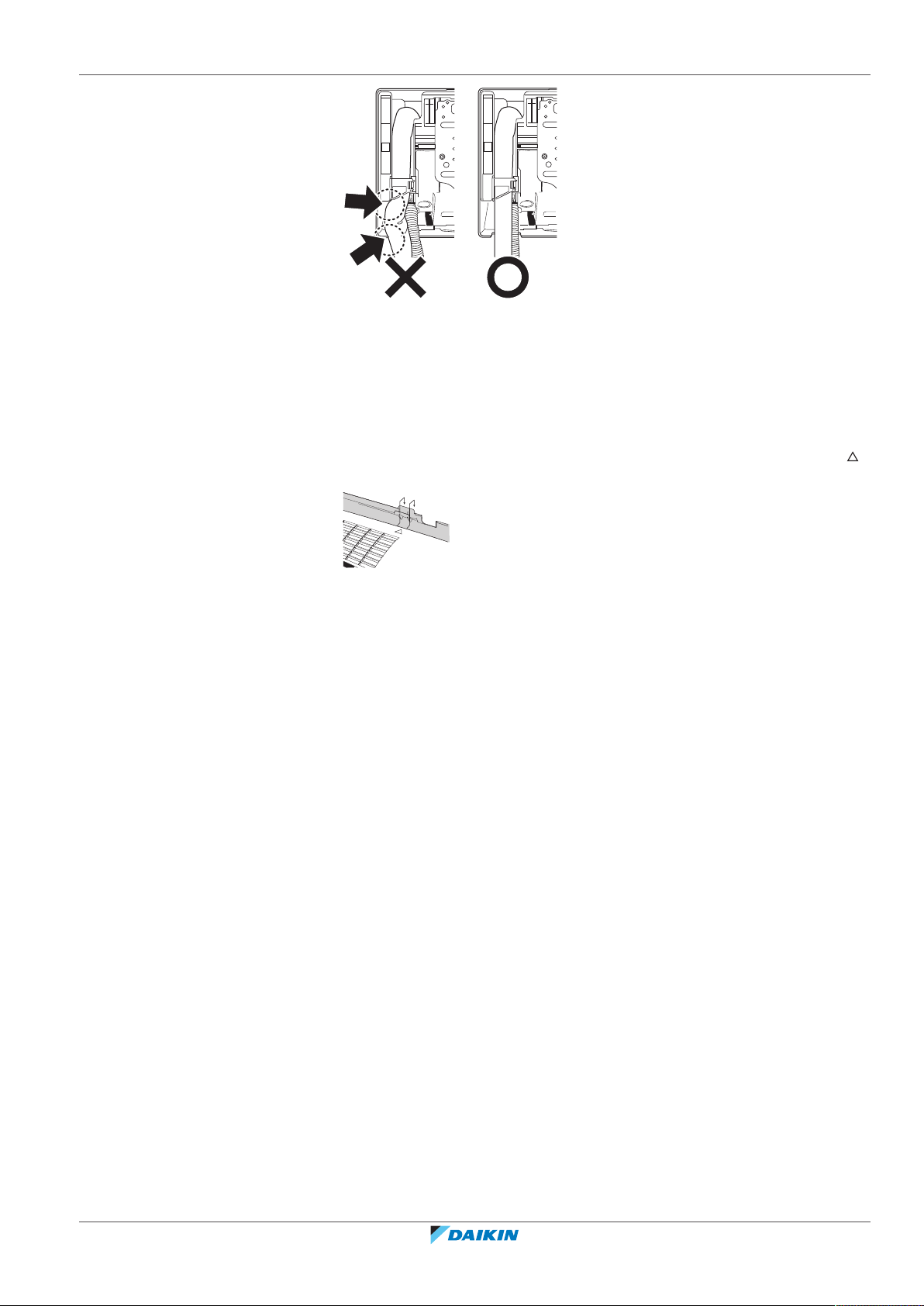

1 Auf der rechten Seite die Befestigungsschraube der Isolation entfernen und

den Abflussschlauch entfernen.

2 Auf der linken Seite die Ablassschraube entfernen und auf der rechten Seite

anbringen.

Referenz für Installateure

6 | Installation des Geräts

HINWEIS

Beim Einsetzen der Ablassschraube KEIN Schmieröl verwenden (Kältemittel-Öl). Die Ablassschraube könnte darunter leiden, sodass sie undicht werden könnte.

a 4mm Sechskantschlüssel

3 Auf der linken Seite den Abflussschlauch einführen und nicht vergessen, ihn

mit der Befestigungsschraube zu fixieren, weil sonst Wasser austreten könnte.

a Befestigungsschraube der Isolation

b Ablaufschlauch

4 Den Abflussschlauch mit Vinyl-Klebeband an der Unterseite der

Kältemittelleitungen befestigen.

A Rohranschluss links B Rohranschluss hinten links C Rohranschluss unten links

a Bei Rohranschluss links hier die Rohranschluss-Abdeckung entfernen

b Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen

6.4.4 So prüfen Sie auf Wasserleckagen

1 Luftfilter entfernen. 2 Geben Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie, ob es

irgendwo leckt.

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

7 Installation der Leitungen

In diesem Kapitel

7.1 Vorbereiten der Kältemittelleitungen.................................................................................................................................... 33

7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................................................................................................... 33

7.1.2 Isolieren der Kältemittelleitungen ......................................................................................................................... 34

7.2 Anschließen der Kältemittelleitung........................................................................................................................................ 34

7.2.1 Kältemitteilleitungen anschließen ......................................................................................................................... 34

7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ................................................................... 35

7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen......................................................................................... 36

7.2.4 Hinweise zum Biegen der Rohre ............................................................................................................................ 36

7.2.5 So dornen Sie Rohrenden auf ................................................................................................................................ 37

7.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an .............................................................................. 37

7.1 Vorbereiten der Kältemittelleitungen

7.1.1 Anforderungen an Kältemittel-Rohrleitungen

INFORMATION

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen im Kapitel "Allgemeine Sicherheitsvorkehrungen".

7 | Installation der Leitungen

HINWEIS

Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden.

▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der

Herstellung) müssen ≤30mg/10m sein.

Durchmesser von Kältemittel-Rohrleitungen

Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an den Außeneinheiten:

Klasse Rohr-Außendurchmesser (mm)

Flüssigkeitsleitung Gasleitung

15~42 Ø6,4 Ø9,5

50~60 Ø6,4 Ø12,7

71 Ø6,4 Ø15,9

Anforderungen an das Material von Kältemittel-Rohrleitungen

▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene

Kupferrohre.

▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material. ▪ Rohrleitungs-Härtegrad und -stärke:

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

7 | Installation der Leitungen

ØiØ

ØpØ

Außendurchmesser

(Ø)

6,4mm (1/4") Weichgeglüht (O) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

15,9mm (5/8")

(a)

Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

7.1.2 Isolieren der Kältemittelleitungen

▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:

- Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und

0,045kcal/mh°C)

- mit einer Hitzebeständigkeit von mindestens 120°C

▪ Isolationsdicke

Rohr-Außendurchmesser

(Øp)

Härtegrad Stärke (t)

Innendurchmesser der

Isolation (Øi)

(a)

Isolationsdicke (t)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet.

7.2 Anschließen der Kältemittelleitung

7.2.1 Kältemitteilleitungen anschließen

Vor Anschließen der Kältemitteilleitungen

Außen- und Inneneinheit müssen montiert sein.

Typischer Ablauf

Anschließen der Kältemittelleitungen beinhaltet:

▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitungen isolieren

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

7 | Installation der Leitungen

▪ Befolgen Sie die Richtlinien für:

- Biegen von Rohren

- Aufdornen des Rohrendes

- Verwendung der Absperrventile

7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

ACHTUNG

▪ Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl nur auf die Innenflächen

der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32.

▪ Verbindungsstücke NICHT mehrmals benutzen.

ACHTUNG

▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren

Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

HINWEIS

Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen:

▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel

gelangt, keine anderen Stoffe (z. B. Luft).

▪ Nur R32 verwenden, wenn Kältemittel hinzuzufügen ist. ▪ Verwenden Sie ausschließlich Installationswerkzeuge (z.B. Manometer-Set), die

speziell für R32 ausgelegt sind und dem Druck standhalten. Achten Sie darauf, dass keine fremden Substanzen (einschließlich Mineralöle oder Feuchtigkeit) in das System gelangen.

▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden KEINER mechanischen

Beanspruchung ausgesetzt sind.

▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre dringen können,

schützen Sie die Rohre so, wie es in der folgenden Tabelle beschrieben wird.

▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht

vorgegangen werden (siehe Abbildung unten).

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

Referenz für Installateure

7 | Installation der Leitungen

0.4~0.8

±2

45°

90°

±2

ØA

Außengerät >1Monat Rohr quetschen

Innengerät Unabhängig vom

7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen

Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:

▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen

Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.

Gerät Installationszeitraum Schutzmethode

<1Monat Rohr quetschen oder mit

Klebeband abdichten

Zeitraum

INFORMATION

Öffnen Sie das Absperrventil des Kältemittels erst, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in

Kombination.

▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der

Überwurfmutter IMMER einen Schraubenschlüssel und einen Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht.

a Drehmomentschlüssel

b Schraubenschlüssel

c Rohrverbindungsstück

d Bördelmutter

Rohrstärke (mm) Anzugsdrehmomen

t (N•m)

Aufweitungsmaße

(A) (mm)

Form der

Aufweitung (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

7.2.4 Hinweise zum Biegen der Rohre

Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

7.2.5 So dornen Sie Rohrenden auf

a b

ACHTUNG

▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue

▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei

1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. 2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,

damit die Späne NICHT in das Rohr fallen.

a Genau im rechten Winkel schneiden.

b Entgraten.

3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf

das Rohr.

7 | Installation der Leitungen

Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.

Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe

nachfolgende Abbildung.

Bördelwerkzeug für R32 (Kupplungstyp)

Herkömmliches Bördelwerkzeug

Kupplungstyp

(Typ Ridgid)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.

a Die innere Oberfläche der Bördelung MUSS makellos sein.

b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.

c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.

7.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an

Flügelmuttertyp

(Typ Imperial)

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

WARNUNG: WENIGER BRENNBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.

1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit anschließen. 2 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der

Inneneinheit wie folgt isolieren:

Referenz für Installateure

7 | Installation der Leitungen

a Gasleitung

b Isolierung der Gasleitung

c Verbindungskabel

d Flüssigkeitsleitung

e Isolierung der Flüssigkeitsleitung

f Zielband

g Ablaufschlauch

HINWEIS

Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren.

Referenz für Installateure

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Innenraum-Klimagerät von Daikin

ATXM50R2V1B

4P518023-8G – 2020.06

8 Elektroinstallation

In diesem Kapitel

8.1 Über das Anschließen der elektrischen Leitungen ................................................................................................................ 39

8.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln........................................................................... 39

8.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................................................................................... 40

8.1.3 Spezifikationen der Standardelektroteile .............................................................................................................. 41

8.2 Die elektrischen Leitungen an die Inneneinheiten anschließen............................................................................................ 42

8.1 Über das Anschließen der elektrischen Leitungen

Vor dem Anschließen der elektrischen Leitungen

Auf Folgendes achten:

▪ Die Kältemittelleitung ist angeschlossen und überprüft ▪ Die Wasserleitung ist angeschlossen

Typischer Ablauf

8 | Elektroinstallation

Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden Schritte auszuführen:

1 Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den

elektrischen Spezifikationen der Einheiten entspricht.

2 Die elektrischen Leitungen an die Außeneinheit anschließen. 3 Die elektrischen Leitungen an die Inneneinheiten anschließen. 4 Die Hauptstromversorgung anschließen.

8.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln

GEFAHR: STROMSCHLAGGEFAHR

INFORMATION

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen im Kapitel "Allgemeine Sicherheitsvorkehrungen".

INFORMATION

Siehe auch "8.1.3Spezifikationen der Standardelektroteile"[441].

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Innenraum-Klimagerät von Daikin 4P518023-8G – 2020.06

WARNUNG

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt

werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen

MÜSSEN der gültigen Gesetzgebung entsprechen.

Referenz für Installateure
