Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B User reference guide [ro]

...

Download

Ghid de referință pentru utilizator

Instalație de climatizare Daikin pentru încăperi

CTXM15R2V1B CTXM15R5V1B

FTXM20R2V1B FTXM20R5V1B FTXM25R2V1B FTXM25R5V1B FTXM35R2V1B FTXM35R5V1B FTXM42R2V1B FTXM42R5V1B

FTXM50R2V1B FTXM60R2V1B FTXM71R2V1B

Cuprins

1 Despre documentaţie 4

1.1 Despre acest document.................................................................................................................................................. 4

2 Măsuri de siguranţă generale 5

2.1 Despre documentaţie ..................................................................................................................................................... 5

2.1.1 Explicaţia avertizărilor şi simbolurilor ............................................................................................................ 5

3 Instrucțiuni de tehnica securității pentru utilizator 7

3.1 Generalități ..................................................................................................................................................................... 7

3.2 Instrucțiuni pentru exploatarea în siguranță.................................................................................................................. 8

4 Despre sistem 12

4.1 Unitate interioară............................................................................................................................................................ 12

4.1.1 Afișajul unității interioare ............................................................................................................................... 13

4.2 Despre interfața utilizatorului ........................................................................................................................................ 14

4.2.1 Componente: Interfaţa utilizatorului ............................................................................................................. 14

4.2.2 Stare: LCD al interfeței utilizatorului .............................................................................................................. 15

4.2.3 Pentru a acționa interfața utilizatorului......................................................................................................... 16

5 Înainte de exploatare 17

5.1 Prezentare: Înainte de exploatare.................................................................................................................................. 17

5.2 Pentru a introduce bateriile............................................................................................................................................ 17

5.3 Montarea suportului interfeței utilizatorului................................................................................................................. 18

5.4 Despre ceas..................................................................................................................................................................... 18

5.4.1 Setarea ceasului.............................................................................................................................................. 18

5.5 Luminozitatea afişajului unităţii interioare .................................................................................................................... 19

5.5.1 Setarea luminozității afișajului unităţii interioare.......................................................................................... 19

5.6 Pentru a porni alimentarea de la reţea .......................................................................................................................... 19

6 Exploatarea 20

6.1 Intervalul de exploatare.................................................................................................................................................. 20

6.2 Cum și care funcționalități se utilizează ......................................................................................................................... 20

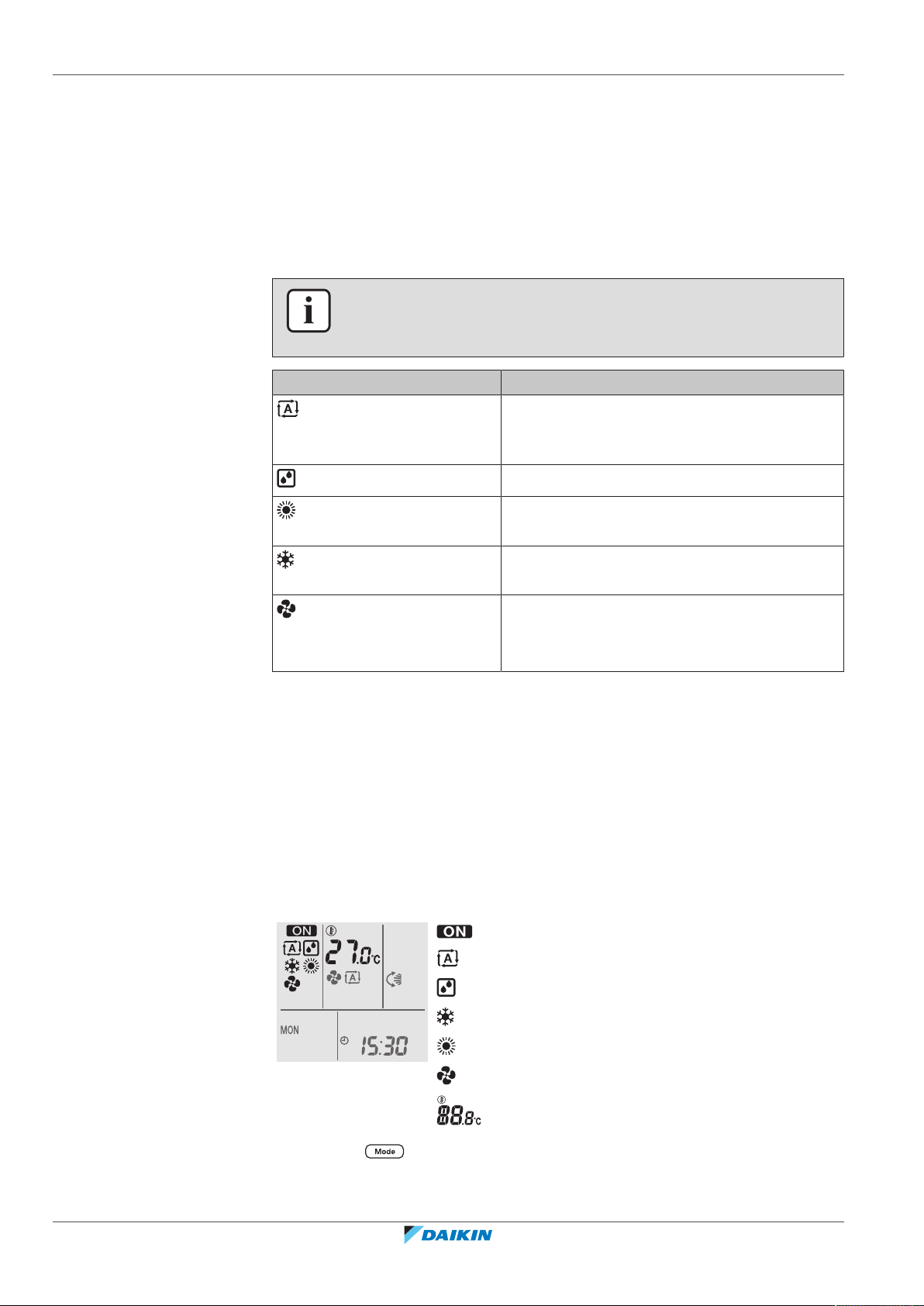

6.3 Modul de funcționare și valoarea de referință a temperaturii...................................................................................... 22

6.3.1 Pentru a porni/opri modul de funcționare și pentru a seta temperatura .................................................... 22

6.4 Debitul de aer.................................................................................................................................................................. 23

6.4.1 Pentru a regla debitul de aer ......................................................................................................................... 23

6.5 Direcţia fluxului de aer.................................................................................................................................................... 23

6.5.1 Reglarea direcției fluxului vertical de aer....................................................................................................... 24

6.5.2 Potrivirea direcției fluxului orizontal de aer .................................................................................................. 24

6.5.3 Utilizarea direcției 3-D a fluxului de aer......................................................................................................... 25

6.6 Modul Comfort airflow şi Intelligent eye........................................................................................................................ 25

6.6.1 Operațiunea Comfort airflow ......................................................................................................................... 25

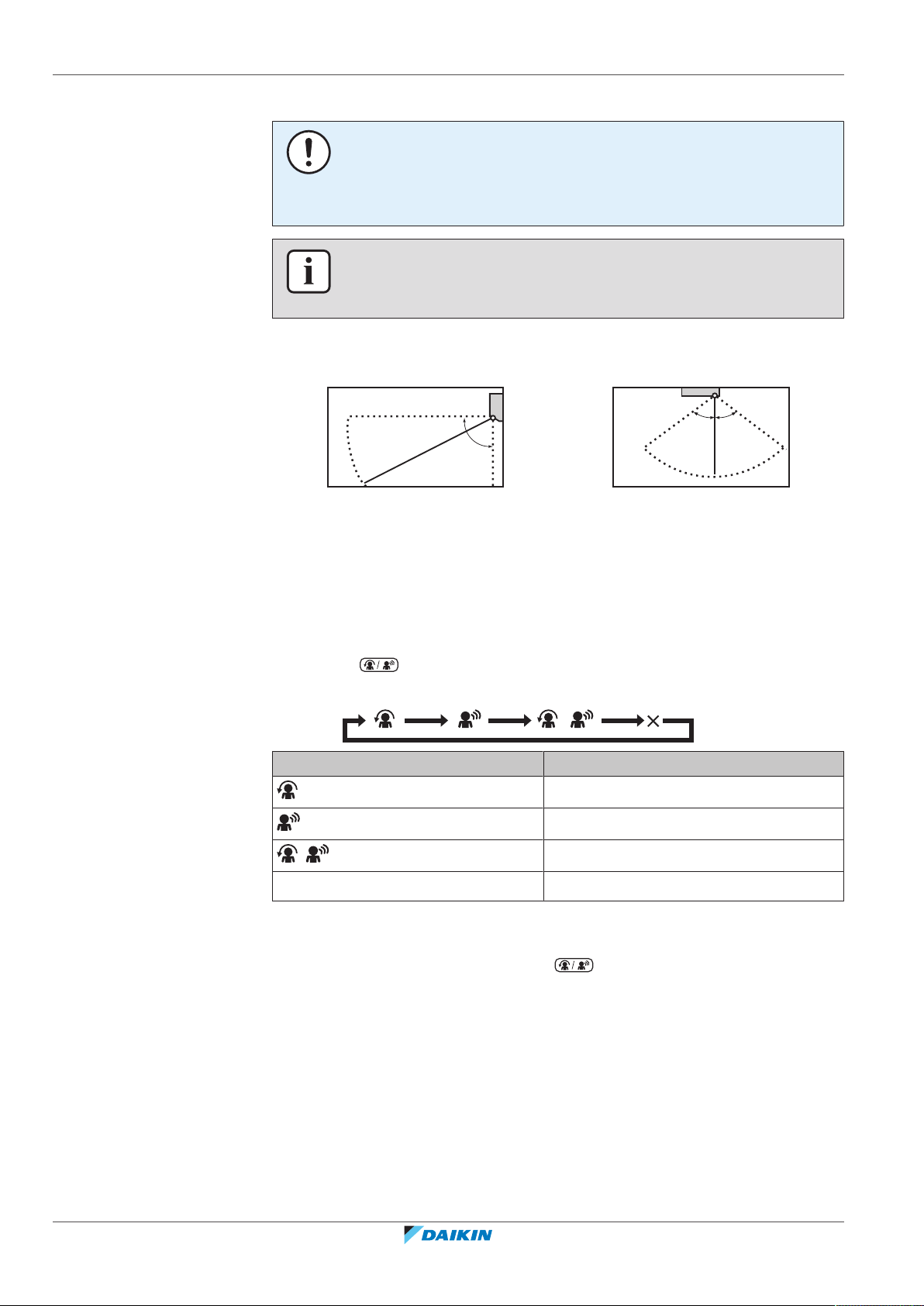

6.6.2 Modul Intelligent eye ..................................................................................................................................... 25

6.6.3 Pornirea/oprirea modului Comfort și Intelligent eye .................................................................................... 26

6.7 Operațiunea Powerful..................................................................................................................................................... 26

6.7.1 Pentru a porni/opri modul Powerful.............................................................................................................. 27

6.8 Modul Econo şi Unitate exterioară silenţioasă .............................................................................................................. 27

6.8.1 Operațiunea Econo......................................................................................................................................... 27

6.8.2 Modul Unitate exterioară silenţioasă ............................................................................................................ 28

6.8.3 Pornirea/oprirea modului Econo și Unitate exterioară silențioasă ............................................................... 28

6.9 Modul Flash Streamer (curățarea aerului) ..................................................................................................................... 28

6.9.1 Pentru a porni/opri modul Flash Streamer (curățarea aerului) .................................................................... 29

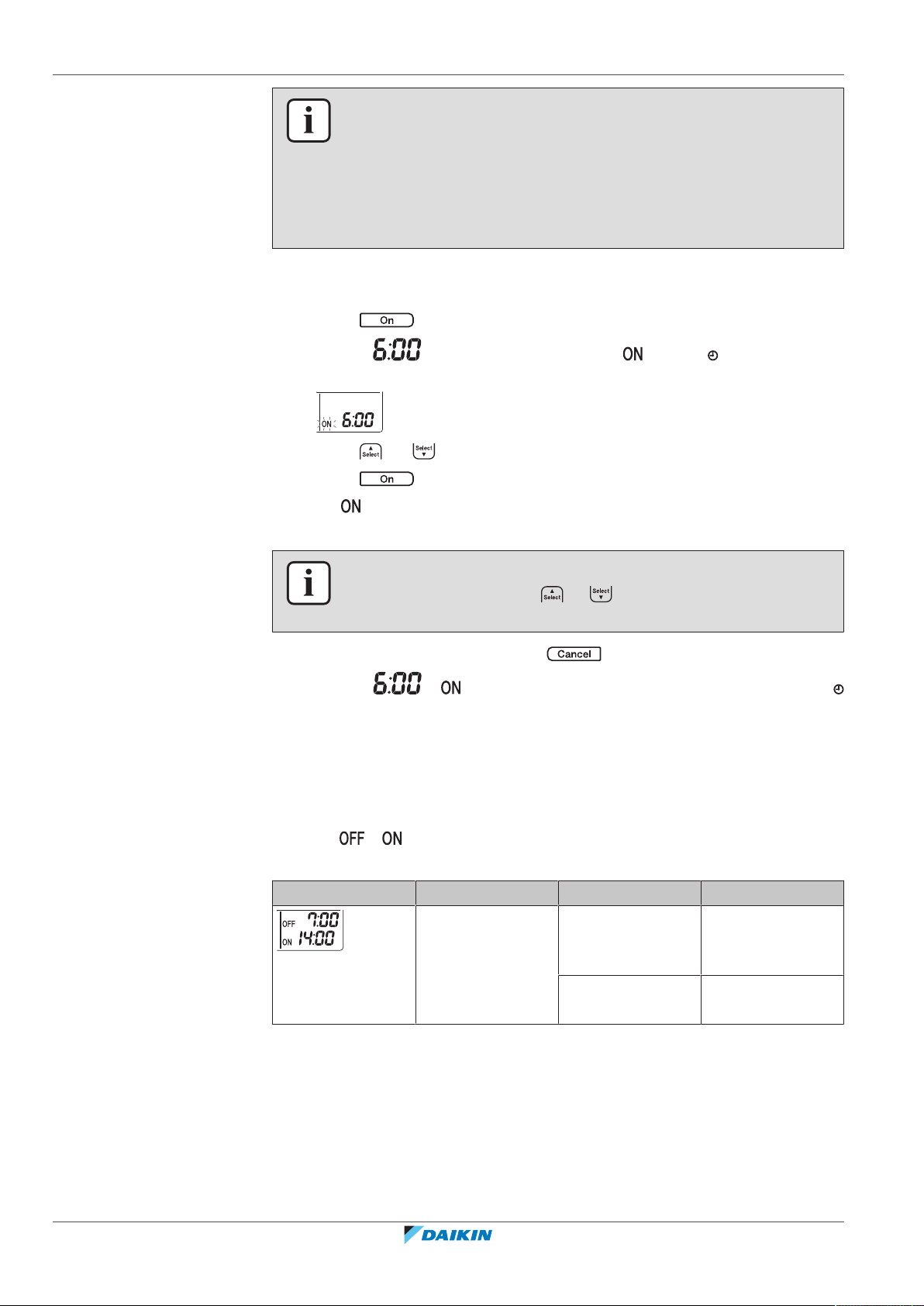

6.10 Modul OFF/ON timer ...................................................................................................................................................... 29

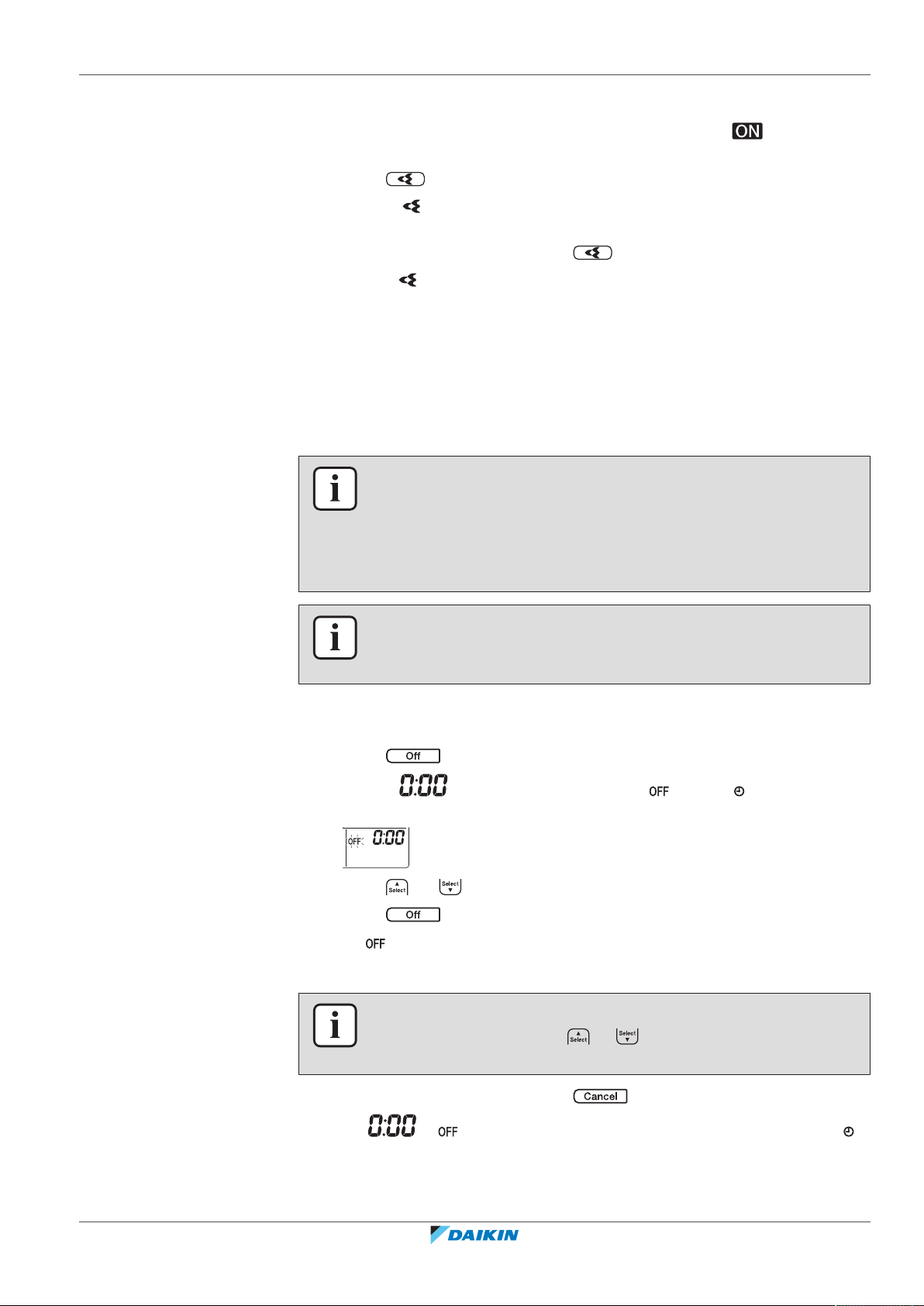

6.10.1 Pentru a porni/opri modul OFF timer............................................................................................................ 29

6.10.2 Pentru a porni/opri modul ON timer ............................................................................................................. 30

6.10.3 Combinarea OFF timer și ON timer................................................................................................................ 30

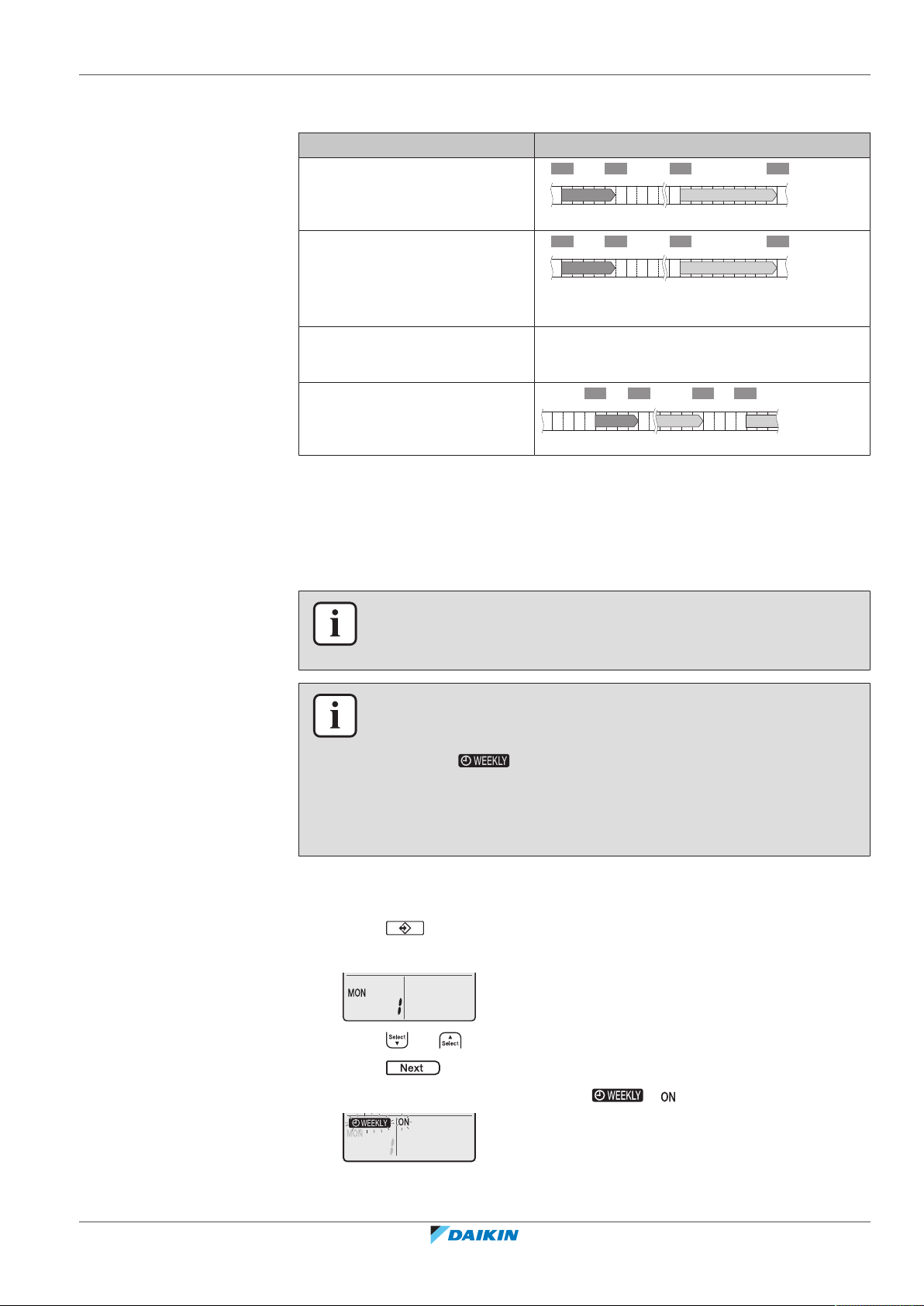

6.11 Modul Weekly timer ....................................................................................................................................................... 30

6.11.1 Setarea modului Weekly timer ...................................................................................................................... 31

6.11.2 Pentru copierea rezervărilor.......................................................................................................................... 33

6.11.3 Pentru a confirma rezervările ........................................................................................................................ 33

6.11.4 Pentru a dezactiva și reactiva modul Weekly timer ...................................................................................... 34

6.11.5 Pentru a şterge rezervările............................................................................................................................. 34

6.12 Conexiune LAN wireless.................................................................................................................................................. 35

6.12.1 Precauții la utilizarea adaptorului LAN wireless ............................................................................................ 35

6.12.2 Pentru a instala aplicația Daikin Residential Controller................................................................................. 35

6.12.3 Setarea conexiunii wireless............................................................................................................................ 35

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

Cuprins

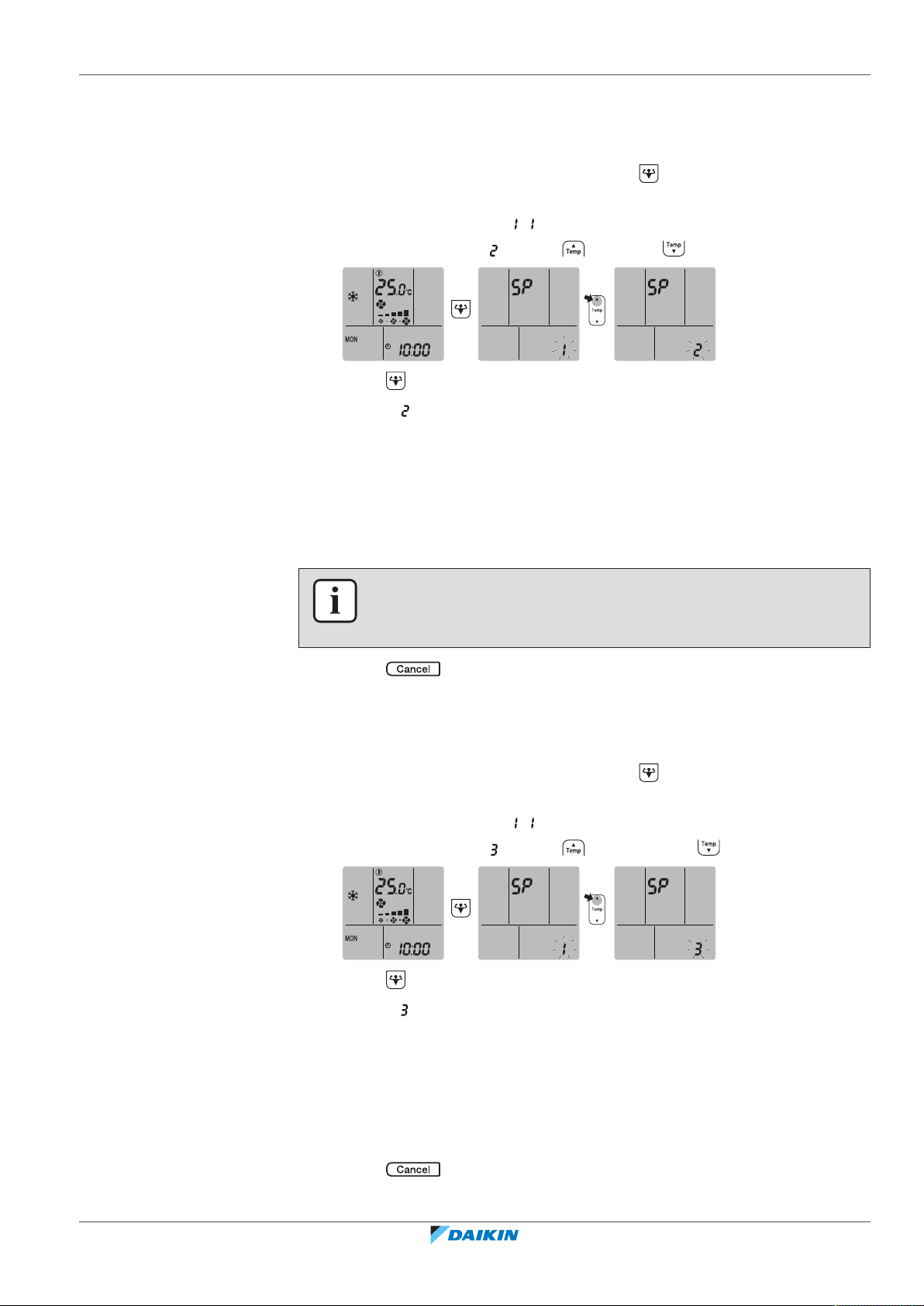

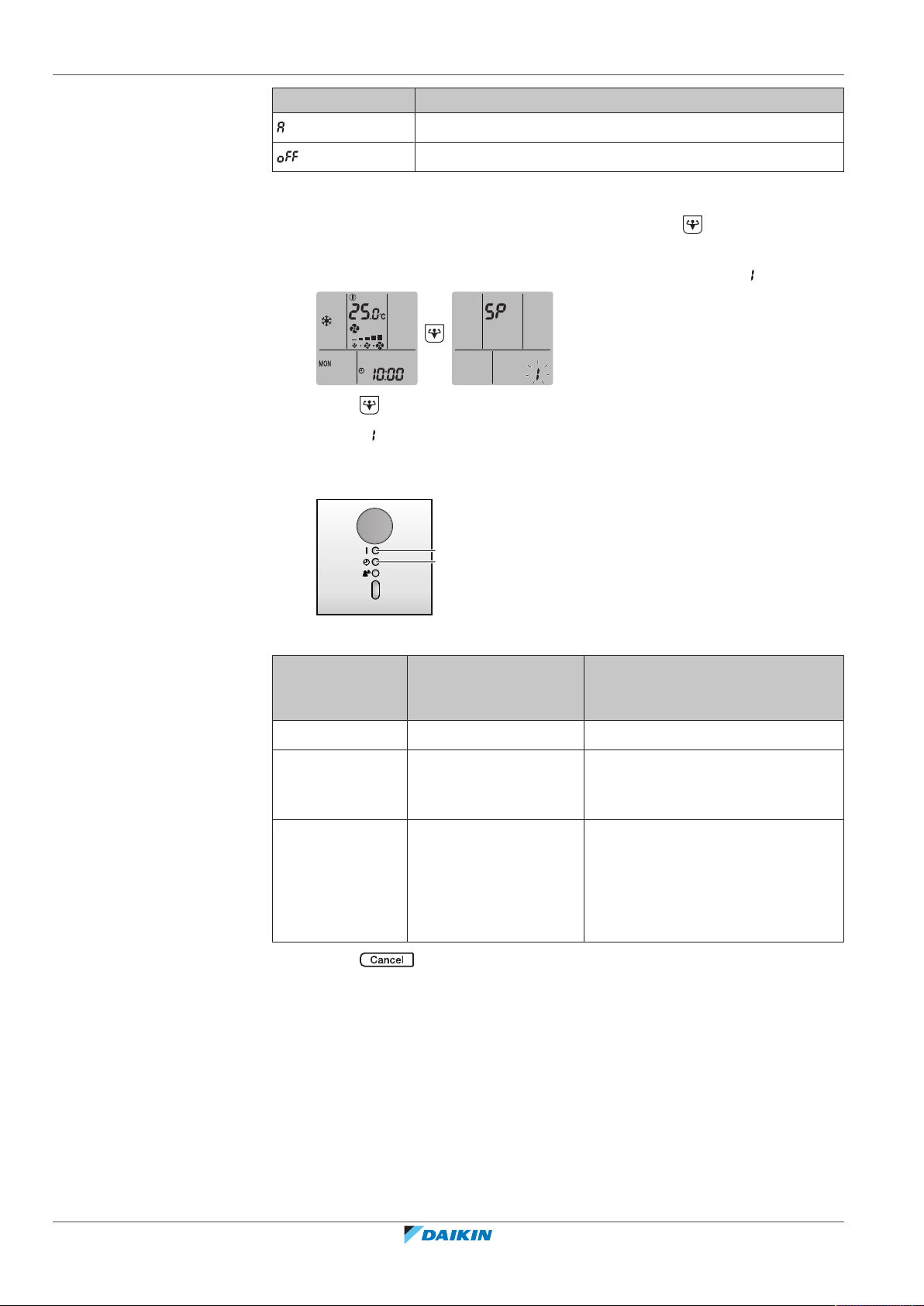

6.13 Despre sistemul Multi ..................................................................................................................................................... 38

6.13.1 Setarea de încăpere prioritară....................................................................................................................... 39

6.13.2 Modul Silențios nocturn................................................................................................................................. 40

6.13.3 Blocarea modului de răcire/încălzire în multisistem..................................................................................... 40

7 Economisirea energiei şi funcţionarea optimă 41

8 Întreţinere şi deservire 43

8.1 Prezentare generală: Întreţinere şi deservire ................................................................................................................ 43

8.2 Pentru a curăța unitatea interioară și interfața utilizatorului........................................................................................ 44

8.3 Pentru a curăța panoul frontal ....................................................................................................................................... 45

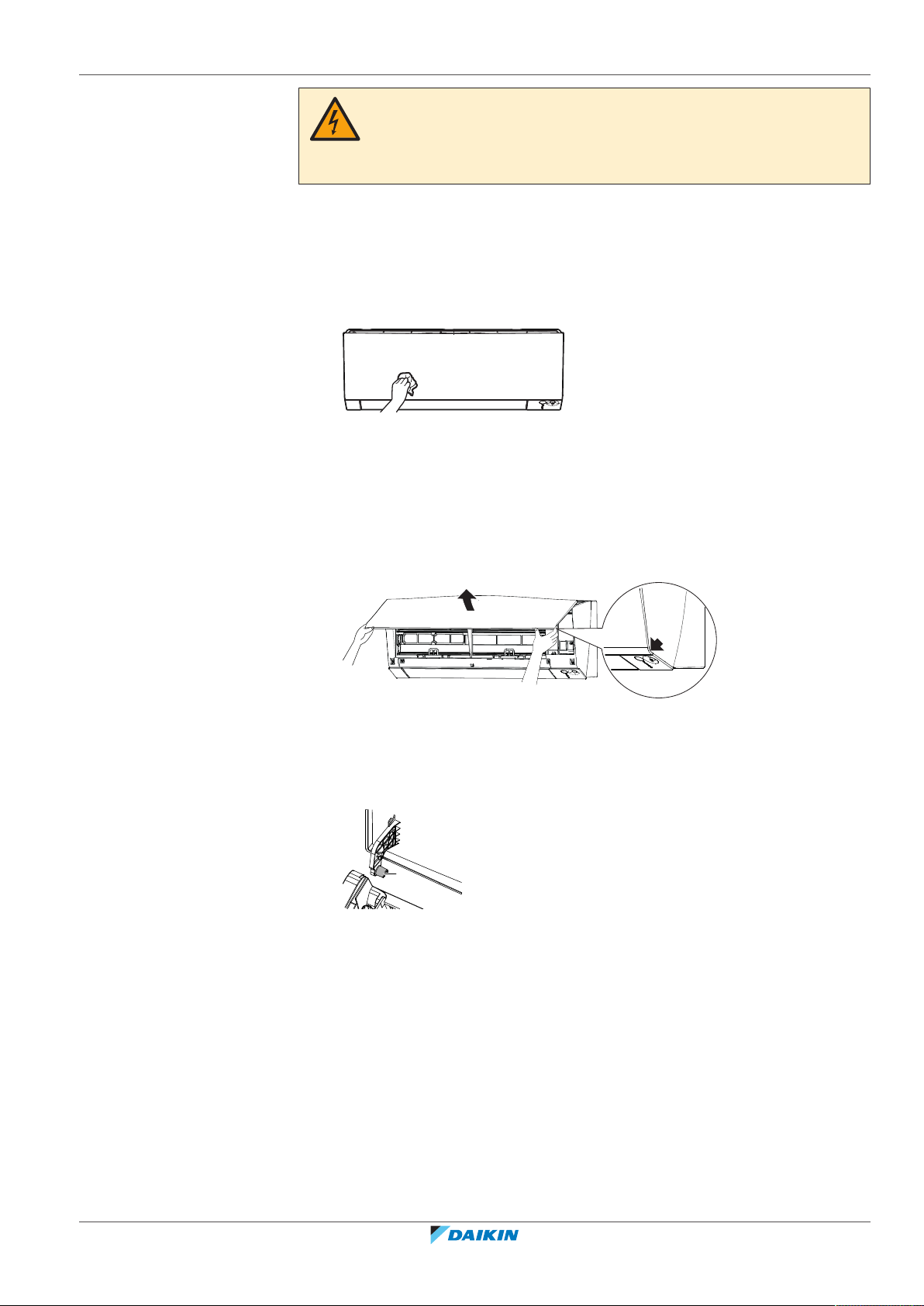

8.4 Pentru a scoate panoul frontal....................................................................................................................................... 45

8.5 Despre filtrele de aer ...................................................................................................................................................... 45

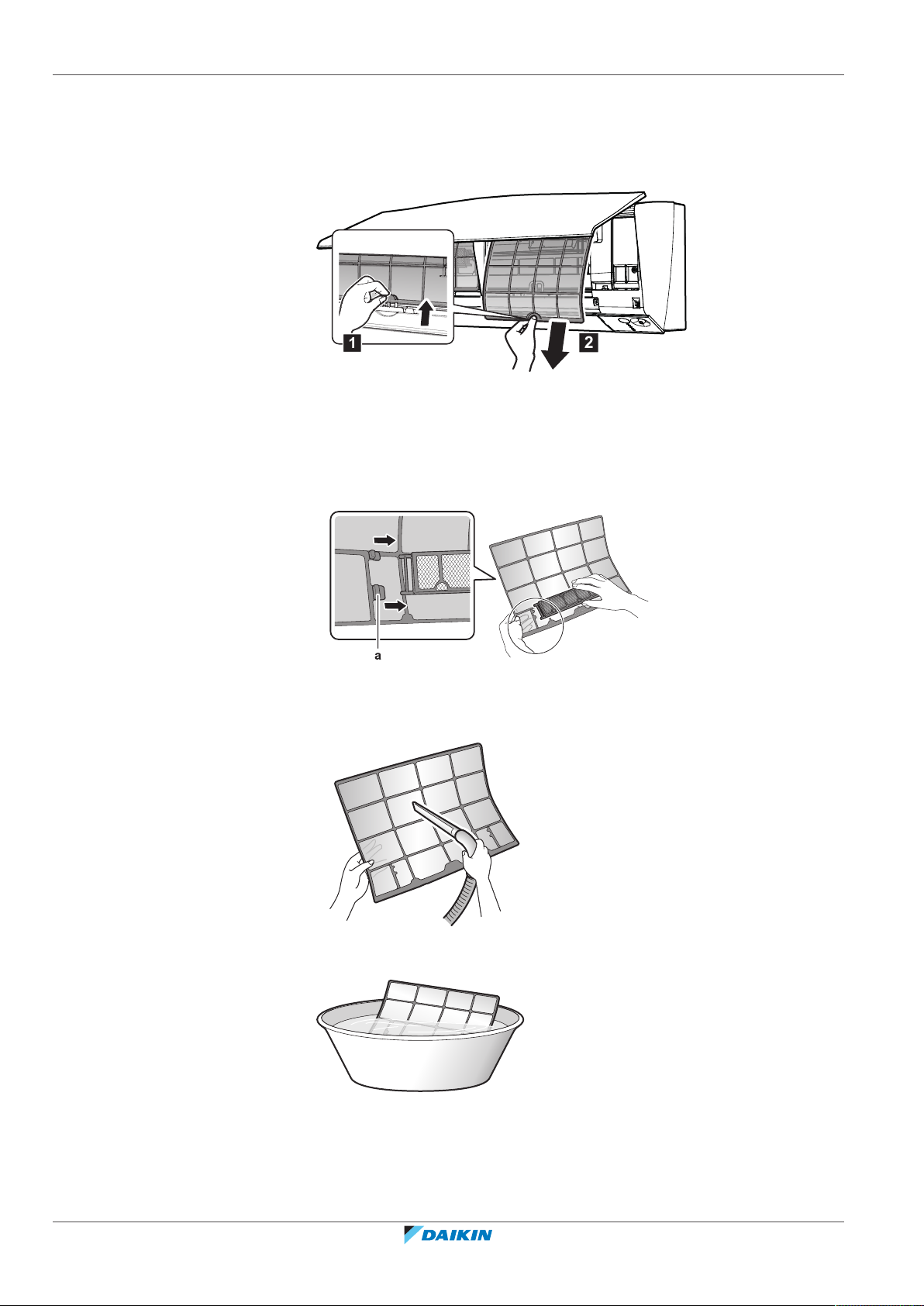

8.6 Pentru a curăța filtrele de aer ........................................................................................................................................ 46

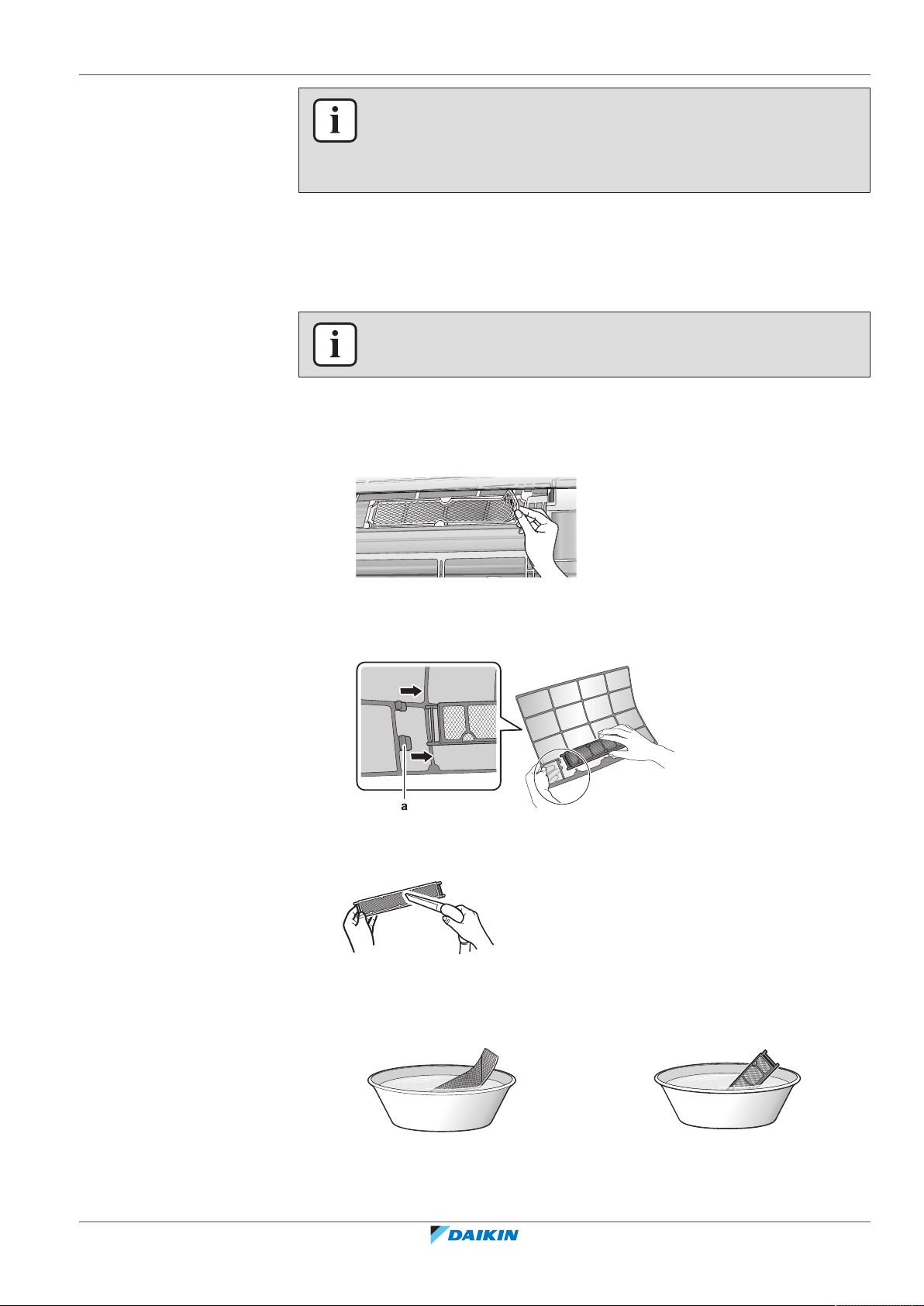

8.7 Curățarea filtrului de dezodorizare de apatit de titan și a filtrului cu argint de purificare a aerului pentru

eliminarea alergenilor..................................................................................................................................................... 47

8.8 Înlocuirea filtrului de dezodorizare de apatit de titan și a filtrului cu argint de purificare a aerului pentru

eliminarea alergenilor..................................................................................................................................................... 48

8.9 Reinstalarea panoului frontal ......................................................................................................................................... 48

8.10 De luat în considerare următoarele elemente înainte de o perioadă lungă de neutilizare.......................................... 48

9 Depanarea 50

9.1 Simptome care NU reprezintă defecțiuni ale sistemului ............................................................................................... 52

9.1.1 Simptom: Se aude un sunet de apă care curge ............................................................................................. 52

9.1.2 Simptom: Se aude un sunet de suflu ............................................................................................................. 53

9.1.3 Simptom: Se aude un ticăit ............................................................................................................................ 53

9.1.4 Simptom: Se aude un fluierat......................................................................................................................... 53

9.1.5 Simptom: Se aude un clic în timpul funcționării sau perioadei de nefuncționare........................................ 53

9.1.6 Simptom: Se aude un pocnet ......................................................................................................................... 53

9.1.7 Simptom: Unitatea degajă o ceaţă albă (unitatea interioară, unitatea exterioară) ..................................... 53

9.1.8 Simptom: Unităţile pot emana mirosuri ........................................................................................................ 53

9.1.9 Simptom: Ventilatorul exterior se roteşte în timp ce instalaţia de aer condiţionat nu funcţionează.......... 53

9.1.10 Simptom: Turația ventilatorului unității interioare nu corespunde valorii de referință (în timpul

funcționării în multisistem la temperaturi scăzute ale mediului) ................................................................. 54

9.2 Rezolvarea problemelor pe baza codurile de eroare..................................................................................................... 54

9.3 Depanarea conexiunii adaptorului LAN wireless............................................................................................................ 55

10 Dezafectarea 57

11 Glosar 58

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

1 | Despre documentaţie

1 Despre documentaţie

1.1 Despre acest document

Vă mulţumim pentru cumpărarea acestui produs. Vă rugăm:

▪ Păstraţi documentaţia pentru consultare ulterioară.

Public ţintă

Utilizatorifinali

INFORMAŢII

Acest aparat este destinat utilizării de către utilizatori instruiţi sau experţi în magazine, în industria uşoară sau în ferme sau utilizării în scop comercial sau privat de către persoane nespecializate.

Set documentaţie

Acest document face parte din setul documentaţiei. Setul complet este format din:

▪ Măsuri de siguranţă generale:

- Instrucţiuni privind siguranţa pe care trebuie să le citiţi înainte de a exploata

sistemul

- Format: Hârtie (în cutia unităţii interioare)

▪ Manual de exploatare:

- Ghid rapid pentru utilizarea de bază

- Format: Hârtie (în cutia unităţii interioare)

▪ Ghid de referinţă pentru utilizator:

- Instrucţiuni pas cu pas, detaliate, şi informaţii de fond pentru utilizarea de bază

şi avansată

- Format: Fişiere digitale la adresa http://www.daikineurope.com/support-and-

manuals/product-information/

Cele mai noi revizii ale documentației furnizate pot fi găsite pe site-ul regional Daikin sau la instalator.

Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi reprezintă traduceri.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

2 Măsuri de siguranţă generale

2.1 Despre documentaţie

▪ Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi

reprezintă traduceri.

▪ Precauţiile descrise în acest document acoperă subiecte foarte importante,

respectaţi-le cu atenţie.

▪ Instalarea sistemului, și toate activitățile descrise în manualul de instalare și

ghidul de referință de instalare trebuie efectuate de către un instalator autorizat.

2.1.1 Explicaţia avertizărilor şi simbolurilor

PERICOL

Indică o situaţie care duce la deces sau rănire gravă.

2 | Măsuri de siguranţă generale

PERICOL: RISC DE ELECTROCUTARE

Indică o situaţie care poate duce la electrocutare.

PERICOL: RISC DE ARSURI/OPĂRIRE

Indică o situație care ar putea cauza arsuri/opărire din cauza temperaturilor extrem de ridicate sau joase.

PERICOL: RISC DE EXPLOZIE

Indică o situaţie care poate duce la explozie.

AVERTIZARE

Indică o situaţie care poate duce la deces sau rănire gravă.

AVERTIZARE: MATERIAL INFLAMABIL

PRECAUŢIE

Indică o situaţie care poate duce la rănirea minoră sau mai puţin gravă.

Simboluri utilizate pe unitate:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

NOTIFICARE

Indică o situaţie care poate duce la distrugerea echipamentului sau bunurilor.

INFORMAŢII

Indică sfaturi utile sau informaţii suplimentare.

Simbol Explicație

Înainte de instalare, citiți manualul de instalare și exploatare, și foaia cu instrucțiuni pentru cablaj.

Ghid de referință pentru utilizator

2 | Măsuri de siguranţă generale

Simbol Explicație

Simboluri utilizate în documentație:

Simbol Explicație

Înainte de efectuarea lucrărilor de întreținere și service, citiți manualul de service.

Pentru informații suplimentare, consultați ghidul de referință pentru instalator și utilizator.

Unitatea conține piese rotative. Procedați cu atenție când deserviți sau inspectați unitatea.

Indică titlul unei figurii sau o referire la aceasta. Exemplu: " 1–3 Titlu figură" înseamnă "Figura 3 din

capitolul 1".

Indică titlul unui tabel sau o referire la aceasta. Exemplu: " 1–3 Titlu tabel" înseamnă "Tabelul 3 din

capitolul 1".

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

3 | Instrucțiuni de tehnica securității pentru utilizator

3 Instrucțiuni de tehnica securității pentru

utilizator

Respectaţi întotdeauna următoarele reglementări şi instrucţiuni privind siguranţa.

3.1 Generalități

AVERTIZARE

Dacă NU sunteți sigur cum să utilizați unitatea, contactați instalatorul.

AVERTIZARE

Acest aparat nu este destinat utilizării de către persoane, inclusiv copii, cu capacitați fizice, senzoriale sau mentale reduse, sau lipsite de experienta și cunoștințe, exceptând cazul în care sunt supravegheați sau instruiți în privința utilizării aparatului de către o persoană responsabilă pentru siguranța lor.

Supravegheați copiii pentru a vă asigura că nu se joacă cu aparatul.

Curățarea și întreținerea de către utilizator nu trebuie efectuate de copii fără supraveghere.

AVERTIZARE

Pentru a preveni electrocutarea sau incendiile:

▪ NU spălaţi cu apă unitatea. ▪ NU manevraţi unitatea cu mâinile ude. ▪ NU puneţi pe unitate obiecte care conţine apă.

PRECAUŢIE

▪ NU puneți niciun obiect sau echipament pe unitate. ▪ NU vă urcați, nu vă așezați și nu stați pe unitate.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

3 | Instrucțiuni de tehnica securității pentru utilizator

▪ Unitățile sunt marcate cu următorul simbol:

Asta înseamnă că produsele electrice şi electronice nu pot fi amestecate cu deşeurile menajere nesortate. NU încercaţi să dezmembraţi sistemul pe cont propriu: dezmembrarea sistemului, tratarea agentului frigorific, a uleiului şi a altor componente trebuie executate de un instalator autorizat și trebuie să se conformeze legislaţiei în vigoare. Unităţile trebuie tratate într-o instalaţie specializată de tratament pentru reutilizare, reciclare şi recuperare. Dezafectând corect acest produs, veți contribui la prevenirea consecințelor negative pentru mediul înconjurător și sănătatea oamenilor. Pentru informaţii suplimentare, contactaţi instalatorul sau autoritatea locală.

▪ Bateriile sunt marcate cu următorul simbol:

Asta înseamnă că bateriile NU pot fi amestecate cu deşeurile menajere nesortate. Dacă sub simbol este imprimat un simbol chimic, înseamnă că bateria conţine un metal greu peste o anumită concentraţie. Simbolurile chimice posibile sunt: Pb: plumb (>0,004%). Bateriile uzate trebuie tratate la o unitate specială de tratare pentru reutilizare. Dezafectând corect bateriile uzate, veţi contribui la prevenirea consecinţelor negative pentru mediul înconjurător şi sănătatea oamenilor.

3.2 Instrucțiuni pentru exploatarea în siguranță

AVERTIZARE: MATERIAL UȘOR INFLAMABIL

Agentul frigorific din interiorul acestei unități este ușor inflamabil.

PRECAUŢIE

Unitatea interioară conține echipamente radio, distanța minimă de separare între partea radiantă a echipamentului și utilizator este de 10 cm.

PRECAUŢIE

Nu introduceţi degetele, tije sau orice alte obiecte în priză sau în orificiul de evacuare a aerului. Când ventilatorul se roteşte cu turații mari, poate cauza accidentări.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

3 | Instrucțiuni de tehnica securității pentru utilizator

AVERTIZARE

▪ Nu modificați, demontați, îndepărtați, reinstalați sau

reparați unitatea de unul singur deoarece o demontare sau o instalare incorectă poate cauza electrocutare sau incendiu. Luați legătura cu distribuitorul.

▪ În cazul unei scăpări accidentale a agentului frigorific,

asigurați-vă că nu există flacără deschisă. Agentul frigorific în sine este în întregime nepericulos, netoxic și slab inflamabil, dar va genera un gaz toxic când scapă accidental într-o încăpere unde este prezent aer combustibil de la încălzitoare cu ventilator, sobe de gătit cu gaz, etc. Întotdeauna solicitați personalului de serice calificat să confirme că punctul de scăpare a fost remediat înainte de a reîncepe exploatarea.

PRECAUŢIE

Utilizați ÎNTOTDEAUNA o interfață a utilizatorului pentru a potrivi poziția clapetelor și jaluzelelor. Când clapeta și jaluzelele se balansează și le forțați cu mâna, mecanismul se strică.

PRECAUŢIE

Nu expuneţi NICIODATĂ direct fluxului de aer copiii mici, plantele sau animalele.

AVERTIZARE

NU plasați obiecte care se pot uda sub unitatea interioară și/sau exterioară. În caz contrar, condensul de pe unitatea sau conductele de agent frigorific, murdăria filtrului de aer sau blocarea evacuării pot cauza scurgeri iar obiectele de sub unitate se pot murdări sau deteriora.

AVERTIZARE

NU plasați flacoane cu sprayuri inflamabile și NU utilizați sprayuri lângă aparatul de climatizare. Procedând astfel se pot produce incendii.

PRECAUŢIE

NU exploataţi sistemul în timp ce pulverizaţi insecticid în încăpere. Substanțele chimice s-ar putea acumula în unitate, punând în pericol sănătatea persoanelor hipersensibile la substanțele chimice.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

3 | Instrucțiuni de tehnica securității pentru utilizator

AVERTIZARE

Agentul frigorific din interiorul unității este ușor inflamabil, dar în mod normal NU scapă. Dacă agentul frigorific scapă în încăpere și vine în contact cu flacăra de la un arzător, un încălzitor, sau o mașină de gătit, acest lucru poate cauza incendiu, sau formarea unui gaz nociv.

Opriţi toate dispozitivele de încălzire combustibile, aerisiţi încăperea, şi luaţi legătura cu distribuitorul de la care aţi cumpărat unitatea.

NU folosiţi unitatea până ce persoana autorizată pentru service nu confirmă repararea piesei cu scurgeri de agent frigorific.

AVERTIZARE

▪ NU perforați și nu aruncați în foc piesele din circuitul

agentului frigorific.

▪ NU folosiți materiale de curățare sau mijloace de

accelerare a procesului de dezghețare, altele decât cele recomandate de producător.

▪ Rețineți că agentul frigorific din interiorul sistemului

este inodor.

AVERTIZARE

Aparatul trebuie depozitat într-o încăpere fără surse de aprindere cu funcționare continuă (de exemplu: flacără deschisă, aparat cu gaz în funcțiune sau încălzitor electric în funcțiune).

PERICOL: RISC DE ELECTROCUTARE

Pentru a curăţa instalaţia de aer condiţionat sau filtrul de aer, aveţi grijă să le scoateţi din funcţiune şi să decuplaţi toate alimentările de la reţea. În caz contrar, se poate produce electrocutare şi accidentare.

Ghid de referință pentru utilizator

PRECAUŢIE

După o utilizare de lungă durată, controlați dacă suportul unităţii şi accesoriile nu prezintă semne de deteriorare. Dacă sunt deteriorate, unitatea poate cădea, cauzând accidentări.

PRECAUŢIE

NU atingeţi aripioarele schimbătorului de căldură. Aripioarele sunt ascuţite şi pot provoca răniri prin tăiere.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

3 | Instrucțiuni de tehnica securității pentru utilizator

AVERTIZARE

Procedați cu atenție când utilizați scări la locurile la înălțime.

AVERTIZARE

Detergenții sau procedura de curățare necorespunzătoare pot cauza deteriorarea pieselor din material plastic sau scurgeri de apă. Detergentul împroșcat pe componentele electrice, precum motoarele, poate provoca defecțiuni, fum sau incendiu.

PERICOL: RISC DE ELECTROCUTARE

Înainte de curăţare, asiguraţi-vă că aţi scos aparatul din funcţiune, aţi decuplat întreruptorul sau aţi scos cordonul de alimentare din priză. În caz contrar, se poate produce electrocutare şi accidentare.

AVERTIZARE Opriţi funcţionarea şi întrerupeţi alimentarea de la reţea

dacă survin fenomene neobişnuite (miros de ars, etc.).

Lăsarea în funcţiune a unităţii în astfel de situaţii poate cauza defecţiuni, electrocutare sau incendiu. Luaţi legătura cu distribuitorul.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

4 | Despre sistem

4 Despre sistem

4.1 Unitate interioară

AVERTIZARE: MATERIAL UȘOR INFLAMABIL

Agentul frigorific din interiorul acestei unități este ușor inflamabil.

PRECAUŢIE

Unitatea interioară conține echipamente radio, distanța minimă de separare între partea radiantă a echipamentului și utilizator este de 10 cm.

NOTIFICARE

NU folosiţi sistemul în alte scopuri. Pentru a evita deteriorarea calității, NU utilizați unitatea pentru a răci instrumente de precizie, alimente, plante, animale sau lucrări de artă.

PRECAUŢIE

Nu introduceţi degetele, tije sau orice alte obiecte în priză sau în orificiul de evacuare a aerului. Când ventilatorul se roteşte cu turații mari, poate cauza accidentări.

INFORMAŢII

Nivelul de presiune sonoră este mai mic de 70dBA.

AVERTIZARE

▪ Nu modificați, demontați, îndepărtați, reinstalați sau reparați unitatea de unul

singur deoarece o demontare sau o instalare incorectă poate cauza electrocutare sau incendiu. Luați legătura cu distribuitorul.

▪ În cazul unei scăpări accidentale a agentului frigorific, asigurați-vă că nu există

flacără deschisă. Agentul frigorific în sine este în întregime nepericulos, netoxic și slab inflamabil, dar va genera un gaz toxic când scapă accidental într-o încăpere unde este prezent aer combustibil de la încălzitoare cu ventilator, sobe de gătit cu gaz, etc. Întotdeauna solicitați personalului de serice calificat să confirme că punctul de scăpare a fost remediat înainte de a reîncepe exploatarea.

INFORMAŢII

Următoarele figuri sunt doar exemple și pot să NU se potrivească complet cu dispunerea sistemului dvs.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

4 | Despre sistem

ON/ OFF

b c d

a Priza de aer b Orificiu de evacuare a aerului c Panou frontal d Capac pentru service e Afișajul unității interioare

f Senzor Intelligent eye (ochi inteligent) g Senzorul temperaturii din încăpere h Numai pentru clasa 15~42: Filtru de dezodorizare de titan-apatit (fără cadru)

i Numai pentru clasa 50~71: Filtru de dezodorizare de titan-apatit și filtru cu argint de purificare a aerului

pentru eliminarea alergenilor (cu cadru)

j Filtru de aer k Clapete (palete orizontale)

l Jaluzele (palete verticale)

4.1.1 Afișajul unității interioare

a Receptor de semnal pentru interfața utilizatorului b Becul indicator al funcționării c Becul temporizatorului d Becul Intelligent eye e Butonul ON/OFF

Buton întrerupător

Dacă interfața utilizatorului lipsește, puteți utiliza butonul întrerupător de pe unitatea interioară pentru a porni/opri funcționarea. Când se pornește funcționarea utilizând acest buton, se utilizează următoarele setări:

▪ Mod de funcționare = automat ▪ Setarea temperaturii = 25°C ▪ Debit de aer = automat

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

4 | Despre sistem

4.2 Despre interfața utilizatorului

4.2.1 Componente: Interfaţa utilizatorului

▪ Lumina directă a soarelui. NU expuneți interfața utilizatorului luminii directe a

soarelui.

▪ Praf. Praful de pe emițătorul sau receptorul de semnale va reduce sensibilitatea.

Ștergeți praful cu o cârpă moale.

▪ Lumini fluorescente. Comunicarea semnalelor poate fi dezactivată dacă în

cameră sunt lămpi fluorescente. În acest caz, contactați instalatorul.

▪ Alte aparate. Dacă semnalele interfeței utilizatorului acționează alte aparate,

mutați celelalte aparate sau contactați instalatorul.

▪ Perdele. Asigurați-vă că semnalul dintre unitate și interfața utilizatorului NU este

blocat de perdele sau alte obiecte.

NOTIFICARE

▪ NU lăsați interfața utilizatorului să cadă. ▪ NU lăsați interfaţa utilizatorului să se ude.

Ghid de referință pentru utilizator

a Emițător de semnal b LCD (afișaj cu cristale lichide) c Buton de reglare a temperaturii d Întrerupător e Buton de balans vertical

f Buton de balans orizontal g Butonul modului Comfort airflow și Intelligent eye h Buton de selectare

i Butonul ceasului și luminozitatea afișajului unității interioare

j Butoanele modului OFF/ON timer k Butoanele modului Weekly timer (temporizator săptămânal)

l Butonul modului Flash Streamer (curățarea aerului)

m Butonul modului Econo (economic) și Outdoor unit quiet (unitate exterioară silențioasă)

n Buton de mod o Buton Powerful (puternic) p Buton ventilator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

4.2.2 Stare: LCD al interfeței utilizatorului

Pictogramă Descriere

Operațiunea este activă

Mod de funcționare = automat

Mod de funcționare = uscare

Mod de funcționare = încălzire

Mod de funcționare = răcire

Mod de funcționare = numai ventilator

4 | Despre sistem

Operațiunea Powerful este activă

Operațiunea Econo este activă

Modul unitate exterioară silențioasă este activ

Unitatea interioară recepționează un semnal de la interfața utilizatorului

Setarea temperaturii curente

Debit de aer = automat

Debit de aer = unitate interioară silențioasă

Debit de aer = ridicat

Debit de aer = mediu ridicat

Debit de aer = mediu

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Debit de aer = mediu redus

Debit de aer = redus

Operațiunea Comfort (confort) este activă

Intelligent eye este activ

Balansul vertical automat este activ

Ghid de referință pentru utilizator

4 | Despre sistem

4.2.3 Pentru a acționa interfața utilizatorului

Pictogramă Descriere

Balansul orizontal automat este activ

Flash Streamer (curățarea aerului) este activ

ON timer este activ

OFF timer este activ

Weekly timer este activ

Ziua săptămânii

Ora curentă

a Receptor de semnal

1 Îndreptați emițătorul de semnal spre receptorul de semnal de pe unitatea

interioară (distanța maximă de comunicare este 7m).

Rezultat: Când unitatea interioară recepționează un semnal de la interfața utilizatorului, veți auzi un sunet:

Sunet Descriere

Bip-bip Funcționarea începe.

Bip Modificări ale setării.

Bip lung Se oprește funcționarea.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

5 Înainte de exploatare

AAA.LR03

5.1 Prezentare: Înainte de exploatare

Acest capitol descrie ce trebuie să faceți înainte de a exploata aparatul.

Flux de lucru normal

Înainte de exploatare constă de obicei din următoarele etape:

▪ Introducerea bateriilor în interfața utilizatorului. ▪ Fixarea interfeței utilizator pe perete. ▪ Starea luminozității afișajului unității interioare. ▪ Setarea ceasului. ▪ Pornirea alimentării de la rețea.

5.2 Pentru a introduce bateriile

5 | Înainte de exploatare

Bateriile vor dura circa 1 an.

1 Scoateţi capacul frontal. 2 Introduceți simultan ambele baterii. 3 Puneți la loc capacul frontal.

INFORMAŢII

▪ Descărcarea bateriei este indicată de afișajul LCD care clipește. ▪ Înlocuiți ÎNTOTDEAUNA ambele baterii deodată.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

5 | Înainte de exploatare

cba

2×

5.3 Montarea suportului interfeței utilizatorului

a Interfața utilizatorului b Șuruburi (procurare la fața locului) c Suportul interfeței utilizatorului

1 Alegeți un loc de unde semnalele ajung la unitate. 2 Atașați suportul cu șuruburi pe perete sau un loc similar. 3 Atârnați interfața utilizatorului pe suportul interfeței utilizatorului.

5.4 Despre ceas

5.4.1 Setarea ceasului

Dacă ceasul intern al unității interioare NU este setat la ora corectă, ON timer, OFF timer și Weekly timer NU vor funcționa corect. Ceasul trebuie potrivit din nou:

▪ După ce un disjunctor a oprit unitatea. ▪ După o pană de curent. ▪ După înlocuirea bateriilor în interfața utilizatorului.

Notă: Dacă ora NU este potrivită , și clipesc.

1 Apăsați .

Rezultat: și clipesc

2 Apăsați sau pentru a seta ziua curentă a săptămânii.

Afișaj Ziua săptămânii

Luni

Ghid de referință pentru utilizator

Marți

Miercuri

Joi

Vineri

Sâmbătă

Duminică

3 Apăsați .

Rezultat: clipește.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

4 Apăsați sau pentru a potrivi ora corectă.

Notă: Ținând apăsat sau se majorează sau se micșorează rapid potrivirea

orei.

5 Apăsați .

Rezultat: Reglarea este finalizată. clipește.

5.5 Luminozitatea afişajului unităţii interioare

Reglați luminozitatea afișajului unității interioare după dorință sau închideți afișajul.

5.5.1 Setarea luminozității afișajului unităţii interioare

5 | Înainte de exploatare

1 Țineți apăsat cel puțin 2secunde de fiecare dată când trebuie să modificați

setarea.

Rezultat: Luminozitatea va fi schimbată în ordinea: ridicată, joasă, oprită.

5.6 Pentru a porni alimentarea de la reţea

1 Cuplați disjunctorul.

Rezultat: Clapeta unității interioare se va deschide și închide pentru a seta poziția

de referință.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

6 | Exploatarea

6 Exploatarea

6.1 Intervalul de exploatare

Pentru o exploatare eficientă şi în condiţii de siguranţă, folosiţi sistemul în următoarele domenii de temperatură şi umiditate.

În combinație cu unitatea exterioară RZAG

Răcire și uscare

(a)(b)

Încălzire

(a)

Temperatura din exterior –20~52°CDB –20~24°CDB

–21~18°CWB

Temperatura din interior 17~38°C DB

10~27°CDB

12~28°CWB

Umiditatea din interior ≤80%

(a)

Un dispozitiv de siguranță poate opri funcționarea sistemului dacă unitatea este în afara intervalului său de funcționare.

(b)

Condensarea și scurgerea apei pot apărea dacă unitatea funcționează în afara intervalului său de funcționare.

(b)

—

În combinație cu unități exterioare: RXM71R, 2MXM, 3MXM, 4MXM, 5MXM

Răcire și uscare

(a)(b)

Încălzire

(a)

Temperatura din exterior –10~46°CDB –15~24°CDB

–15~18°CWB

Temperatura din interior 18~37°C DB

10~30°CDB

14~28°CWB

Umiditatea din interior ≤80%

(a)

Un dispozitiv de siguranță poate opri funcționarea sistemului dacă unitatea este în afara intervalului său de funcționare.

(b)

Condensarea și scurgerea apei pot apărea dacă unitatea funcționează în afara intervalului său de funcționare.

(b)

—

În combinație cu alte unități exterioare

Răcire și uscare

(a)(b)

Încălzire

(a)

6.2 Cum și care funcționalități se utilizează

Ghid de referință pentru utilizator

Temperatura din exterior –10~50°CDB –20~24°CDB

–21~18°CWB

Temperatura din interior 18~37°C DB

10~30°CDB

14~28°CWB

Umiditatea din interior ≤80%

(a)

Un dispozitiv de siguranță poate opri funcționarea sistemului dacă unitatea este în afara intervalului său de funcționare.

(b)

Condensarea și scurgerea apei pot apărea dacă unitatea funcționează în afara intervalului său de funcționare.

(b)

—

Puteți utiliza următorul tabel pentru a determina ce funcționalități să utilizați:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

INFORMAŢII

Moduri de funcționare: răcire, uscare și automat NU sunt disponibile pentru versiunea numai încălzire a produsului.

Funcționalitate Sarcini

Funcționalități de bază

6 | Exploatarea

Moduri și temperaturi de

funcționare

+ Direcția fluxului de aer

Debitul de aer

Funcționalități avansate

Flash Streamer

Econo

Pornirea/oprirea sistemului și setarea temperaturii:

▪ În modurile de încălzire și răcire, încălziți sau

răciți o încăpere.

▪ În modul ventilator, suflați aer într-o încăpere,

fără încălzire sau răcire.

▪ În modul de uscare, reduceți umiditatea într-o

încăpere.

▪ În modul automat, sunt selectate automat o

temperatură și un mod de funcționare.

Reglarea direcției fluxului de aer (balans sau poziție fixă).

Reglarea cantității de aer suflat în încăpere. Pentru a funcționa mai silențios.

Pentru a elimina alergenii din aer, precum polenul, substanțele adjuvante…

Pentru a reduce mirosurile urâte.

Pentru a utiliza sistemul când utilizați și alte aparate consumatoare de energie.

Pentru a economisi energie.

Unitate exterioară

silențioasă

Comfort (confortabil)

Pentru a reduce nivelul de zgomot al unității exterioare. Exemplu: Noaptea.

Pentru a regla automat direcția fluxului de aer în vederea răcirii sau încălzirii mai eficiente a încăperii.

Intelligent eye

Pentru a preveni venirea aerului în contact direct cu oamenii.

Pentru a economisi energie când nu este nimeni în încăpere.

Powerful (puternic)

ON timer + OFF timer

Weekly timer

Pentru a răci sau a încălzi rapid încăperea.

Pentru a porni sau opri automat sistemul.

Pentru a porni sau opri automat săptămânal sistemul.

Funcționalități suplimentare

Conexiune LAN wireless Pentru a acționa unitatea utilizând folosind

aparate inteligente.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

6 | Exploatarea

6.3 Modul de funcționare și valoarea de referință a temperaturii

Când. Reglați modul de funcționare a sistemului și setați temperatura când doriți:

▪ Încălzirea sau răcirea unei încăperi ▪ Suflare de aer într-o încăpere, fără încălzire sau răcire ▪ Reducerea umidității într-o încăpere

Ce. Sistemul funcționează diferit în funcție de selecția utilizatorului.

INFORMAŢII

Moduri de funcționare: răcire, uscare și automat NU sunt disponibile pentru versiunea numai încălzire a produsului.

Setare Descriere

Automată

Sistemul răcește sau încălzește o încăpere la valoarea de referință a temperaturii. El comută automat între răcire și încălzire, după necesități.

Uscare

Încălzire

Sistemul scade umiditatea dintr-o încăpere.

Sistemul încălzește o încăpere la valoarea de referință a temperaturii.

Răcire

Sistemul răcește o cameră la valoarea de referință a temperaturii.

Ventilator

Sistemul controlează doar debitul de aer (debitul de aer și direcția fluxului de aer).

Sistemul NU controlează temperatura.

Informații suplimentare:

▪ Temperatura din exterior. Efectul de răcire sau încălzire al sistemului scade când

temperatura din exterior este prea mare sau prea mică.

▪ Operațiunea de dezghețare. În timpul operațiunii de încălzire, unitatea

exterioară se poate acoperi cu gheață, reducându-se capacitatea de încălzire. În acest caz, sistemul comută automat la operațiunea de dezghețare pentru a elimina gheața. În timpul operațiunii de dezghețare NU este suflat aer fierbinte din unitatea interioară.

6.3.1 Pentru a porni/opri modul de funcționare și pentru a seta temperatura

Ghid de referință pentru utilizator

: Unitatea funcționează.

: Mod de funcționare = automat

: Mod de funcționare = uscare

: Mod de funcționare = răcire

: Mod de funcționare = încălzire

: Mod de funcționare = numai ventilator

: Prezintă temperatura setată.

1 Apăsați o dată sau de mai multe ori pentru a selecta modul de

funcționare. Rezultat: Modul va fi setat în următoarea secvență:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

2 Apăsați pentru a pune în funcțiune.

3 Apăsați sau o dată sau de mai multe ori pentru a micșora sau mări

Modul de răcire Modul de încălzire Modul automat Modul de uscare

18~32°C 10~30°C 18~30°C —

Notă: Când utilizați modul de uscare sau numai ventilator, nu puteți regla temperatura.

4 Apăsați pentru a opri funcționarea.

Rezultat: dispare de pe LCD. Becul indicator al funcționării se stinge.

6.4 Debitul de aer

6 | Exploatarea

Rezultat: și modul selectat este afișat pe LCD.

temperatura.

sau numai ventilator

1 Apăsați pentru a alege:

INFORMAŢII

▪ Dacă unitatea atinge valoarea de referință a temperaturii în modul de răcire sau

▪ Când se utilizează modul de uscare, NU PUTEȚI regla setarea debitului de aer.

6.4.1 Pentru a regla debitul de aer

1 Apăsaţi pentru a schimba setarea fluxului de aer în următoarea ordine:

6.5 Direcţia fluxului de aer

5 niveluri de debit de aer, de la " " la " "

Funcționarea cu debit de aer automat

Funcționarea silențioasă a unității interioare. Când debitul de aer este setat la " ", zgomotul produs de unitate se va diminua.

de încălzire ventilatorul se oprește.

Când. Reglați direcția fluxului de aer după dorință. Ce. Sistemul direcționează fluxul de aer în mod diferit, în funcție de alegerea

utilizatorului (balans sau poziție fixă). Acest lucru se face prin mișcarea paletelor orizontale (clapete) sau a lamelor verticale (jaluzele).

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Setare Direcția fluxului de aer

Balans vertical automat

Se mișcă în sus și în jos.

Balans orizontal automat Se mișcă dintr-o parte în alta.

Ghid de referință pentru utilizator

6 | Exploatarea

Setare Direcția fluxului de aer

+ Direcția fluxului de aer

3-D

Se mișcă alternativ în sus și în jos și de o parte în alta

[—] Rămâne într-o poziție fixă.

PRECAUŢIE

Intervalul de mobilitate al clapetelor variază în funcție de modul de funcționare. Clapeta se va opri în poziția superioară când debitul de aer este schimbat la nivel scăzut în timpul setărilor de balansare în sus și în jos.

a Intervalul clapetei în modul de răcire sau uscare b Intervalul clapetei în modul de încălzire c Intervalul clapetei în modul numai ventilator

6.5.1 Reglarea direcției fluxului vertical de aer

1 Apăsați .

Rezultat: apare pe LCD. Clapetele (paletele orizontale) vor începe să se

balanseze.

2 Pentru a utiliza poziția fixă, apăsați când clapetele ajung la poziția dorită.

Rezultat: dispare de pe LCD. Clapetele se vor opri.

6.5.2 Potrivirea direcției fluxului orizontal de aer

1 Apăsați .

Rezultat: apare pe LCD. Jaluzelele (paletele verticale) vor începe să se

balanseze.

2 Pentru a utiliza poziția fixă, apăsați când jaluzelele ajung la poziția

dorită. Rezultat: dispare de pe LCD. Jaluzelele se vor opri.

Ghid de referință pentru utilizator

INFORMAŢII

Când unitatea este instalată în colţul unei încăperi, direcţia jaluzelelor trebuie să fie dinspre perete. Eficiența va scădea dacă un perete blochează aerul.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

6.5.3 Utilizarea direcției 3-D a fluxului de aer

1 Apăsați și .

Rezultat: și vor apărea pe LCD. Clapele (paletele orizontale) și

jaluzelele (paletele verticale) vor începe să se balanseze.

2 Pentru a utiliza poziția fixă, apăsați și când clapetele și jaluzele

ajung la poziția dorită.

Rezultat: și dispar de pe LCD. Clapele și jaluzelele vor înceta să se miște.

6.6 Modul Comfort airflow şi Intelligent eye

Puteți utiliza separat sau puteți combina modurile Comfort și Intelligent Eye.

6.6.1 Operațiunea Comfort airflow

Această operațiune poate fi utilizată în modul de încălzire sau răcire. Ea va asigura un curent confortabil care NU vine în contact direct cu oamenii. Sistemul setează automat poziția fixă a fluxului de aer îndreptată în sus în modul de răcire și în jos în modul de încălzire.

6 | Exploatarea

6.6.2 Modul Intelligent eye

Sistemul potrivește automat direcția și temperatura fluxului de aer în funcție de detectarea mișcării umane pentru a evita contactul direct cu oamenii. Dacă nu se detectează nici o mișcare timp de 20 de minute, sistemul trece la funcționarea economică:

Exploatare Modul economic

Încălzire Temperatura scade cu 2°C.

Răcire și uscare Dacă temperatura în cameră este:

Modul de răcire Modul de încălzire

INFORMAŢII

Modurile Powerful și Comfort airflow NU POT fi utilizate în același timp. Ultima funcție selectată are prioritate. Dacă se selectează balansul vertical automat, modul Comfort airflow va fi anulat.

Numai ventilator Reduce debitul de aer.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

▪ <30°C temperatura crește cu 2°C ▪ ≥30°C temperatura crește cu 1°C

Ghid de referință pentru utilizator

6 | Exploatarea

90°

7 m

55°

7 m

55°

Despre senzorul Intelligent eye

NOTIFICARE

▪ Nu loviți sau împingeţi senzorul Intelligent eye. Procedând astfel se pot produce

defecţiuni.

▪ Nu plasați obiecte mari lângă senzorul Intelligent eye.

INFORMAŢII

Modurile Puternic sau de Reglaj de noapte NU POT fi utilizate în același timp cu modul Intelligent eye. Ultima funcție selectată are prioritate.

▪ Raza de detectare. Până la 7m.

Unghi vertical (vedere laterală)

▪ Sensibilitatea detectării. Modificări în funcție de amplasare, numărul de

persoane din încăpere, intervalul de temperatură etc.

▪ Greșeli de detectare. Senzorul poate detecta eronat animale de companie,

lumina soarelui, fluturatul perdelelor, etc.

6.6.3 Pornirea/oprirea modului Comfort și Intelligent eye

1 Apăsați o dată sau mai de multe ori.

Rezultat: Setarea va fi modificată în următoarea ordine:

Afişaj Funcționare

Unghi orizontal (vedere de sus)

Comfort airflow

6.7 Operațiunea Powerful

Ghid de referință pentru utilizator

Intelligent eye

Comfort airflow și Intelligent eye

— Ambele dezactivate

Notă: Dacă există persoane apropiate de partea frontală a unității interioare sau există prea mulți oameni, utilizați ambele moduri combinate.

2 Pentru a opri funcționarea, apăsați până când ambele simboluri dispar

de pe LCD.

Acest mod maximizează rapid efectul de răcire/încălzire în orice mod de funcționare. Puteți obține capacitatea maximă.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

6 | Exploatarea

Mod Debit de aer

Răcire/încălzire ▪ Pentru a maximiza efectul de răcire/

încălzire, trebuie mărită capacitatea unității exterioare.

▪ Debitul de aer este fixat la valoarea

maximă.

▪ Setările temperaturii și debitului de

aer NU POT fi modificate.

Uscarea ▪ Setarea temperaturii este redusă cu

2,5°C.

▪ Debitul de aer este ușor crescut.

Numai ventilator Debitul de aer este fixat la valoarea

maximă.

INFORMAŢII

Modul Powerful NU POATE fi utilizat împreună cu modurile Econo, Comfort airflow, Intelligent eye și Unitate exterioară silenţioasă. Ultima funcție selectată are prioritate.

Modul Powerful NU va mări capacitatea unității dacă aceasta funcționează deja la capacitatea maximă.

6.7.1 Pentru a porni/opri modul Powerful

1 Apăsați pentru a porni.

Rezultat: este afișat pe LCD. Modul Powerful funcționează 20de minute;

după aceea, funcționarea revine la modul setat anterior.

2 Apăsați pentru a opri.

Rezultat: dispare de pe LCD.

Notă: Modul Powerful poate fi setat numai când unitatea funcționează. Dacă

apăsați sau dacă schimbați modul de funcționare, operațiunea va fi anulată; dispare de pe ecranul LCD.

6.8 Modul Econo şi Unitate exterioară silenţioasă

6.8.1 Operațiunea Econo

Aceasta este o funcție care permite funcționarea eficientă prin limitarea consumului maxim de energie. Această funcție este utilă când trebuie acordată atenție pentru a asigura ca disjunctorul să nu se declanșeze când produsul funcționează alături de alte aparate electrice.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

INFORMAŢII

▪ Operațiunile Powerful şi Econo NU POT fi utilizate în acelaşi timp. Ultima funcție

selectată are prioritate.

▪ Operațiunea Econo reduce consumul de energie al unității exterioare limitând

turația compresorului. Dacă consumul de energie este deja redus, operațiunea Econo nu va reduce suplimentar consumul de energie.

Ghid de referință pentru utilizator

6 | Exploatarea

6.8.2 Modul Unitate exterioară silenţioasă

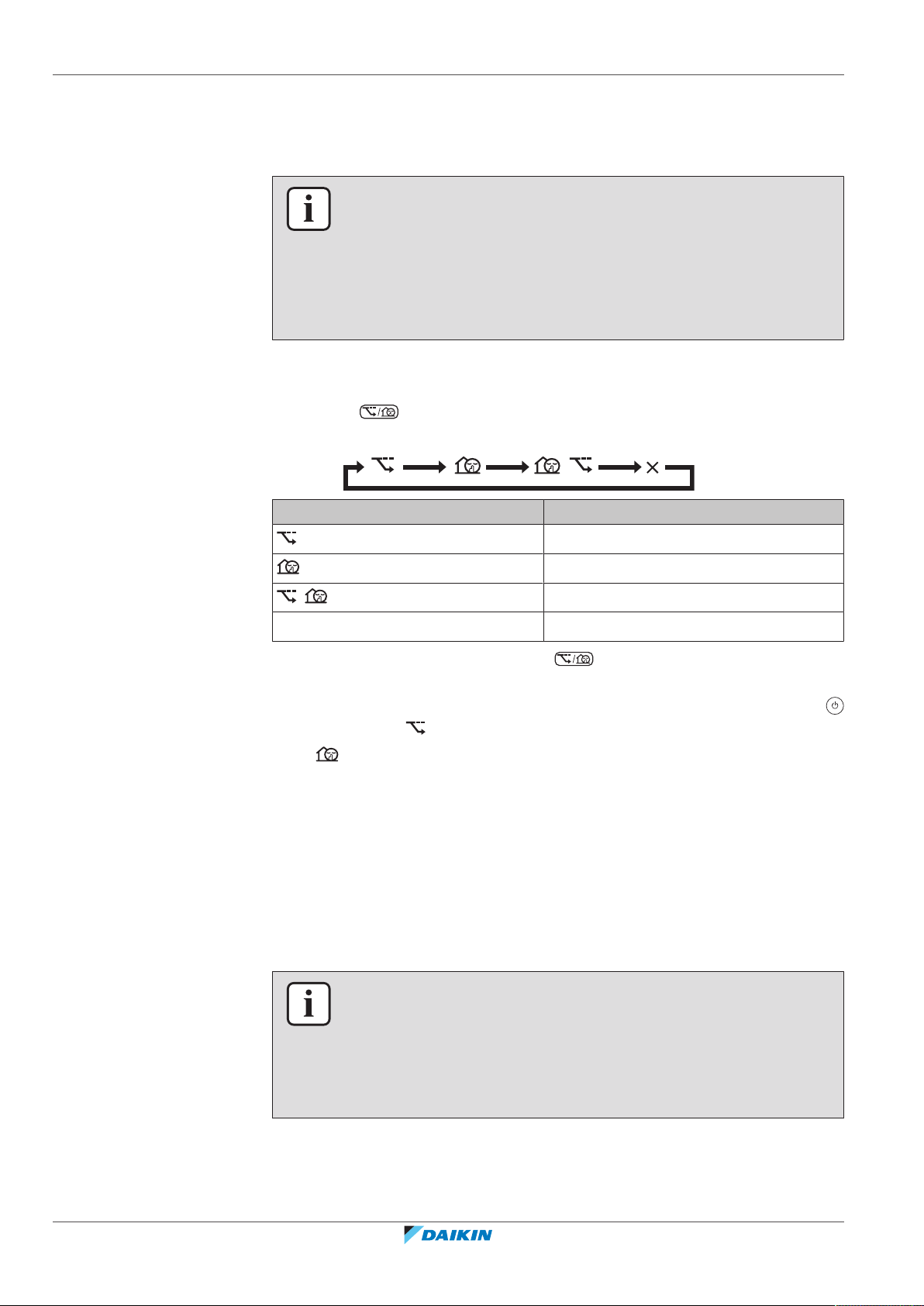

6.8.3 Pornirea/oprirea modului Econo și Unitate exterioară silențioasă

Utilizați modul Unitate exterioară silențioasă când doriți să reduceți nivelul de zgomot al unității exterioare. Exemplu: Noaptea.

INFORMAŢII

▪ Modurile Powerful și Unitate exterioară silențioasă nu pot fi utilizate în același

timp. Ultima funcție selectată are prioritate.

▪ Această funcție este disponibilă numai în modul automat, răcire și încălzire. ▪ Modul Unitate exterioară silențioasă limitează turația compresorului. Dacă turația

compresorului este deja redusă, modul Unitate exterioară silențioasă NU va reduce și mai mult turația compresorului.

1 Apăsați o dată sau mai de multe ori.

Rezultat: Setarea va fi modificată în următoarea ordine:

Afișaj Funcționare

Econo

Unitate exterioară silențioasă

+ Econo și Unitate exterioară liniștită

— Ambele dezactivate

2 Pentru a opri funcționarea, apăsați până când ambele simboluri dispar

de pe LCD.

Notă: Modul Econo poate fi setat numai când unitatea funcționează. Apăsarea anulează setarea și dispare de pe LCD.

Notă: rămâne pe LCD, chiar dacă opriți unitatea utilizând interfața utilizatorului sau întrerupătorul ON/OFF al unității interioare.

6.9 Modul Flash Streamer (curățarea aerului)

Streamer generează un flux de electroni cu viteză mare, cu putere mare de oxidare, reducând mirosurile urâte. Împreună cu filtrul de dezodorizare de titanapatit, filtrul cu argint de purificare a aerului pentru eliminarea alergenilor și filtrele de aer, această funcție curăță aerul din încăpere.

Ghid de referință pentru utilizator

INFORMAŢII

▪ Electronii de mare viteză sunt generați și pătrund în unitate pentru a asigura o

funcționare sigură.

▪ Descărcarea Streamer poate genera pârâituri. ▪ Dacă debitul de aer devine slab, descărcarea Streamer se poate opri temporar

pentru a preveni mirosul de ozon.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

6.9.1 Pentru a porni/opri modul Flash Streamer (curățarea aerului)

Cerinţă preliminară: Asigurați-vă că unitatea funcționează ( este afișat pe ecranul LCD al interfeței utilizatorului).

1 Apăsați .

Rezultat: este afișat pe ecranul LCD și aerul din încăpere este curățat

atunci când unitatea funcționează.

2 Pentru a opri funcționarea, apăsați .

Rezultat: dispare de pe ecranul LCD și funcționarea se oprește.

6.10 Modul OFF/ON timer

Funcțiile de temporizare sunt utile pentru pornirea/oprirea automată a instalației de climatizare noaptea sau dimineața. Puteți de asemenea utiliza OFF timer și ON timer în combinație.

INFORMAŢII

Programați temporizatorul din nou în unul dintre următoarele cazuri:

▪ Un disjunctor a oprit unitatea. ▪ Pană de curent. ▪ După înlocuirea bateriilor în interfaţa utilizatorului.

6 | Exploatarea

INFORMAŢII

Ceasul TREBUIE potrivit corect înainte de a utiliza orice funcție a temporizatorului. Consultați "5.4.1Setarea ceasului"[418].

6.10.1 Pentru a porni/opri modul OFF timer

1 Apăsați pentru a porni.

Rezultat: este afișat pe ecranul LCD și clipește. și ziua săptămânii

dispar de pe LCD.

2 Apăsați sau a schimba setarea orei.

3 Apăsați din nou. Rezultat: și ora setată sunt afișate pe LCD. Rezultat: Becul indicator al temporizatorului se luminează.

INFORMAŢII

De fiecare data când este apăsat sau , setarea orei avansează cu 10minute. Ținând apăsat butonul se va schimba rapid setarea.

4 Pentru a opri funcționarea, apăsați .

Rezultat: și dispar de pe LCD și becul temporizatorului se stinge. și

ziua săptămânii este afișată pe LCD.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

6 | Exploatarea

6.10.2 Pentru a porni/opri modul ON timer

INFORMAŢII

Când setați ON/OFF timer, setarea de timp este stocată în memorie. Memoria va fi resetată la înlocuirea bateriilor interfeței utilizatorului.

Utilizarea modului de reglaj de noapte în combinație cu OFF timer

Aparatul de climatizare reglează automat setarea temperaturii (0,5°C în sus la răcire, 2,0°C în jos la încălzire) pentru a preveni răcirea/încălzirea excesivă, și pentru a asigura o temperatură confortabilă de dormit.

1 Apăsați pentru a porni.

Rezultat: este afișat pe ecranul LCD și clipește. și ziua săptămânii

dispar de pe LCD.

2 Apăsați sau a schimba setarea orei. 3 Apăsați din nou.

Rezultat: și ora setată sunt afișate pe LCD. Becul indicator al temporizatorului

se luminează.

INFORMAŢII

De fiecare data când este apăsat sau , setarea orei avansează cu 10minute. Ținând apăsat butonul se va schimba rapid setarea.

4 Pentru a opri funcționarea, apăsați .

Rezultat: și dispar de pe LCD și becul temporizatorului se stinge.

și ziua săptămânii este afișată pe LCD.

6.10.3 Combinarea OFF timer și ON timer

1 Pentru a seta temporizatoarele, consultați "6.10.1 Pentru a porni/opri modul

OFF timer"[429] și "6.10.2Pentru a porni/opri modul ON timer"[430].

Rezultat: și se afișează pe LCD. Exemplu:

Afişaj Ora curentă Setare în timp ce… Funcționare

6:00 unitatea este în

funcţiune.

unitatea NU funcționează.

Se oprește la 7:00 si pornește la 14:00.

Pornește la 14:00.

6.11 Modul Weekly timer

Ghid de referință pentru utilizator

Notă: Dacă setarea temporizatorului este activă, ora curentă nu este afișată pe LCD.

Cu acest mod puteți salva până la 4 setări de temporizator pentru fiecare zi a săptămânii.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

6 | Exploatarea

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

Exemplu: Creați o setare diferită de luni până vineri, și o setare diferită pentru weekend.

Ziua săptămânii Exemplu de setare

Luni

▪ Efectuați până la 4setări.

Marți ~ vineri

▪ Utilizați modul de copiere dacă

setările sunt aceleași ca pentru luni.

Sâmbătă

—

▪ Fără setarea temporizatorului

Duminică

▪ Efectuați până la 4setări.

▪ Setarea ON-ON-ON-ON. Permite programarea modului de funcționare și setarea

temperaturii.

▪ Setarea OFF-OFF-OFF-OFF. Poate fi setată numai ora de oprire pentru fiecare zi.

Notă: Aveți grijă să îndreptați interfața utilizatorului spre unitatea interioară și

așteptați sunetul de recepție când setați modul Weekly timer.

INFORMAŢII

Ceasul TREBUIE potrivit corect înainte de a utiliza orice funcție a temporizatorului. Consultați "5.4.1Setarea ceasului"[418].

INFORMAŢII

▪ Operațiunile Weekly timer și OFF/ON timer nu pot fi utilizate în același timp.

Operațiunea OFF/ON timer are prioritate. Weekly timer va fi în stare de așteptare, dispare de pe LCD. Când OFF/ON timer este finalizat, Weekly timer devine activ.

▪ Ziua săptămânii, modul OFF/ON timer, ora și temperatura (numai pentru ON

timer) pot fi setate cu Weekly timer. Alte setări se bazează pe setarea anterioară a ON timer.

6.11.1 Setarea modului Weekly timer

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

1 Apăsați .

Rezultat: Sunt afișate ziua săptămânii și numărul de rezervare al zilei curente.

2 Apăsați sau pentru a selecta ziua săptămânii și numărul de rezervare.

3 Apăsați .

Rezultat: Este setată ziua săptămânii. și clipesc.

Ghid de referință pentru utilizator

6 | Exploatarea

4 Apăsați sau pentru a selecta modul.

Rezultat: Setarea se va schimba după cum urmează:

Afișaj Dotări

ON timer

Temporizatorul de oprire

Gol Șterge rezervarea

5 Apăsați .

Rezultat: Modul OFF/ON timer este setat. și ora clipesc.

Notă: Apăsați pentru a reveni la ecranul anterior. Dacă se selectează gol,

continuați cu pasul 9.

6 Apăsați sau pentru a selecta ora. Ora poate fi potrivită între 0:00 și

23:50 în intervale de 10 minute.

7 Apăsați .

Rezultat: Este setată ora, și și temperatura clipesc.

Notă: Apăsați pentru a reveni la ecranul anterior. Dacă se selectează OFF

timer, continuați cu pasul 9.

8 Apăsați sau pentru a selecta temperatura dorită.

Notă: Temperatura setată pentru temporizatorul săptămânal este afișată numai la

setarea modului temporizator săptămânal.

INFORMAŢII

Temperatura poate fi setată între 10~32°C pe interfața utilizatorului:

▪ în modul de răcire și funcționare automată, unitatea va funcționa la minimum

18°C chiar dacă este setată la 10~17°C;

▪ în modul de încălzire și funcționare automată, unitatea va funcționa la maxim

30°C chiar dacă este setată la 31~32°C.

9 Apăsați .

Rezultat: Temperatura și ora sunt setate pentru ON timer. Ora este setată

pentru OFF timer. Becul temporizatorului se luminează în portocaliu.

Ghid de referință pentru utilizator

Rezultat: Va apărea un nou ecran de rezervare.

10 Repetați procedura anterioară pentru a seta altă rezervare sau apăsați

pentru a finaliza setarea.

Rezultat: este afișat pe LCD. Notă: O rezervare poate fi copiată cu o aceleași setări pentru o altă zi. Consultați

"6.11.2Pentru copierea rezervărilor"[433].

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

6.11.2 Pentru copierea rezervărilor

Rezervarea poate fi copiată pentru altă zi. Rezervarea completă a zilei selectate din săptămână va fi copiată.

1 Apăsați .

2 Apăsați sau pentru a selecta săptămâna de copiat.

3 Apăsați .

Rezultat: Rezervarea zilei selectate din săptămână va fi copiată.

4 Apăsați sau pentru a selecta ziua de destinație.

5 Apăsați . Rezultat: Întreaga rezervare este copiată la ziua selectată, iar becul

temporizatorului se luminează în portocaliu.

6 | Exploatarea

Notă: Pentru a copia la o altă zi, repetați procedura.

6 Apăsați pentru a finaliza setarea. Rezultat: este afișat pe LCD. Notă: Pentru a schimba setarea rezervării după copiere, consultați "6.11.1Setarea

modului Weekly timer"[431].

6.11.3 Pentru a confirma rezervările

Puteți confirma dacă toate rezervările sunt setate conform nevoilor dvs.

1 Apăsaţi .

Rezultat: Vor fi afişate ziua săptămânii şi numărul de rezervare al zilei curente.

2 Apăsaţi sau pentru a selecta ziua săptămânii și numărul de rezervare

de confirmat și vedeți detaliile rezervării.

Notă: Pentru a schimba setarea rezervării, consultați "6.11.1 Setarea modului

Weekly timer"[431].

3 Apăsați pentru a ieși din modul de confirmare.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

6 | Exploatarea

6.11.4 Pentru a dezactiva și reactiva modul Weekly timer

6.11.5 Pentru a şterge rezervările

Ștergerea rezervării individuale

1 Pentru a dezactiva Weekly timer, apăsați în timp ce este afișat

pe LCD.

Rezultat: dispare de pe LCD și becul temporizatorului se stinge.

2 Pentru a reactiva Weekly timer, apăsați din nou.

Rezultat: Va fi utilizat ultimul mod de rezervare setat.

Utilizați această funcție dacă doriți să ștergeți o singură setare de rezervare.

1 Apăsați .

Rezultat: Vor fi afișate ziua săptămânii și numărul de rezervare.

2 Apăsați sau pentru a selecta ziua săptămânii de șters. 3 Apăsați .

Rezultat: , și clipesc.

4 Apăsați sau și selectați "gol".

Rezultat: Setarea se va schimba după cum urmează:

5 Apăsați .

Rezultat: Rezervarea selectată este ștearsă.

6 Apăsați pentru a ieși.

Rezultat: Rezervările rămase sunt active.

Ștergerea rezervărilor pentru fiecare zi a săptămânii

Utilizați această funcție dacă doriți să ștergeți toate setările de rezervare pentru o zi a săptămânii. Poate fi utilizat în modul de confirmare sau de setare.

1 Apăsați . 2 Apăsați sau pentru a selecta ziua săptămânii de șters. 3 Țineți apăsat circa 5secunde.

Rezultat: Toate rezervările pentru ziua selectată sunt șterse.

4 Apăsați pentru a ieși.

Rezultat: Rezervările rămase sunt active.

Ștergerea tuturor rezervărilor

Ghid de referință pentru utilizator

Utilizați această funcție dacă doriți să ștergeți simultan toate rezervările pentru toate zilele săptămânii. Această procedură NU POATE FI utilizată în modul de setare.

1 Țineți apăsat circa 5secunde în afișarea implicită.

Rezultat: Toate rezervările vor fi şterse.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

6.12 Conexiune LAN wireless

Clientul este responsabil să furnizeze:

▪ Smartphone sau tabletă cu versiunea minimă acceptată de Android sau iOS,

specificată la http://www.onlinecontroller.daikineurope.com

▪ Linie de Internet și dispozitiv de comunicare, precum modem, router, etc. ▪ Punct de acces LAN wireless ▪ Aplicație Daikin Residential Controller instalată gratuit

6.12.1 Precauții la utilizarea adaptorului LAN wireless

NU utilizați lângă:

▪ Echipamente medicale. De ex., persoanele care utilizează stimulatoare cardiace

sau defibrilatoare. Acest produs poate provoca interferențe electromagnetice.

▪ Echipamente de control automat. De ex., uși automate sau echipamente de

alarmă de incendiu. Acest produs poate cauza comportamentul defectuos al echipamentului.

▪ Cuptor cu microunde. Poate afecta comunicațiile LAN wireless.

6 | Exploatarea

6.12.2 Pentru a instala aplicația Daikin Residential Controller

1 Deschideți:

▪ Google Play pentru dispozitivele care utilizează Android. ▪ App Store pentru dispozitivele care utilizează iOS.

2 Căutați Daikin Residential Controller.

3 Urmați instrucțiunile de pe ecran pentru instalare.

6.12.3 Setarea conexiunii wireless

Există două opțiuni pentru a conecta adaptorul wireless la dispozitivul dvs. inteligent.

▪ Conectați direct adaptorul LAN wireless la dispozitivul inteligent. ▪ Conectați adaptorul LAN wireless la rețeaua dvs. de domiciliu. Adaptorul LAN

wireless va comunica cu dispozitivul dvs. inteligent în rețeaua de domiciliu

utilizând un modem, un router sau un dispozitiv similar. Pentru informații suplimentare și întrebări frecvente consultați:

http://www.onlinecontroller.daikineurope.com/.

1 Opriți funcționarea înainte de a seta conexiunea wireless. 2 Utilizați interfața utilizatorului pentru a selecta meniul de setare a adaptorului

LAN wireless.

Notă: Îndreptați întotdeauna interfața utilizatorului spre receptorul de semnal de pe unitate când acționați interfața utilizatorului.

Meniu Descriere

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Verificarea stării conexiunii

Setarea conexiunii WPS

Setarea conexiunii în modul AP/modul MERS (SSID + CHEIE)

Ghid de referință pentru utilizator

6 | Exploatarea

(5 sec.)

ON/ OFF

a b

Confirmarea situației conexiunii adaptorului LAN wireless

Meniu Descriere

Resetați la valorile implicite din fabrică

Adaptorul LAN wireless oprit

1 În meniul ecranului de pornire apăsați și țineți apăsat cel puțin 5secunde

în timp ce unitatea nu funcționează.

Rezultat: Apare SP (meniul de configurare a conexiunii wireless). clipește.

2 Apăsați pentru a confirma selectarea.

Rezultat: clipește.

3 Controlați LED-ul indicator al funcționării și LED-ul temporizatorului de pe

afișajul unității interioare.

a LED-ul indicator al funcționării b LED-ul temporizatorului

Dacă LED-ul indicator al

…și LED-ul temporizatorului…

…atunci adaptorul LAN wireless este…

funcționării…

clipește clipește neconectat

este stins clipește la intervale de

0,5secunde

funcționează și este gata de conectare la rețeaua de domiciliu prin butonul WPS de pe router.

este stins clipește la intervale de

1secunde

▪ conectat la rețeaua de domiciliu

prin SSID + CHEIE.

▪ conectat la rețeaua de domiciliu

prin butonul WPS de pe router.

4 Apăsați pentru a ieși din meniu.

Rezultat: Afișajul va reveni la ecranul implicit.

Conectarea adaptorului LAN wireless la rețeaua dvs. de domiciliu

Adaptorul wireless poate fi conectat la rețeaua dvs. de domiciliu utilizând:

▪ Butonul WPS de pe router (dacă există),

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

▪ Numerele SSID și KEY plasate pe unitate.

1×

(5 sec.)

2×

(5 sec.)

Conectarea cu ajutorul butonului WPS

1 În meniul ecranului de pornire, țineți apăsat cel puțin 5secunde în timp ce

unitatea nu funcționează.

Rezultat: Apare SP meniul . clipește.

2 Schimbați la meniul SP apăsând o dată sau repetat.

3 Apăsați pentru a confirma selectarea.

Rezultat: clipește. LED-ul temporizatorului clipește la intervale de 0,5s și

LED-ul indicator al funcționării funcționare este stins.

4 Apăsați butonul WPS de pe dispozitivul de comunicare (de ex., router) în

aproximativ 1minut. Consultați manualul dispozitivului de comunicare. Rezultat: Dacă conexiunea la dispozitivul dvs. de comunicare reușește, LED-ul

temporizatorului clipește la intervale de 1,0s și LED-ul indicator al funcționării este stins.

6 | Exploatarea

INFORMAŢII

Dacă conexiunea cu routerul dvs. nu este posibilă, încercați procedura "Conectarea

cu ajutorul numerelor SSID și KEY"[437].

5 Apăsați pentru a ieși din meniu.

Rezultat: Afișajul va reveni la ecranul implicit.

Conectarea cu ajutorul numerelor SSID și KEY

1 În meniul ecranului de pornire, țineți apăsat cel puțin 5secunde în timp ce

unitatea nu funcționează.

Rezultat: Apare SP meniul . clipește.

2 Schimbați la meniul SP apăsând de două ori sau repetat.

3 Apăsați pentru a confirma selectarea.

Rezultat: clipește. LED-ul temporizatorului și LED-ul indicator al funcționării

clipesc simultan.

4 Deschideți aplicația Daikin Residential Controller de pe dispozitivul dvs.

5 Apăsați pentru a ieși din meniu.

Rezultat: Afișajul va reveni la ecranul implicit.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

inteligent și urmați pașii de pe ecran. Rezultat: Dacă conexiunea la dispozitivul dvs. inteligent reușește, LED-ul

temporizatorului clipește la intervale de 1,0s și LED-ul indicator al funcționării este stins.

Ghid de referință pentru utilizator

6 | Exploatarea

2×

(5 sec.)

1×

(5 sec.)

Revenirea setării de conectare la cea implicită din fabrică

Resetați setarea conexiunii la cea implicită din fabrică, în cazul în care doriți:

▪ deconectați adaptorul LAN wireless și dispozitivul de comunicare (de ex.,

routerul) sau dispozitivul inteligent,

▪ să repetați setarea când conexiunea nu a reușit.

1 În meniul ecranului de pornire, țineți apăsat cel puțin 5secunde în timp ce

unitatea nu funcționează.

Rezultat: Apare SP meniul . clipește.

2 Schimbați la meniul SP apăsând de două ori sau repetat.

3 Țineți cel puțin 2secunde pentru a confirma selecția.

Rezultat: clipește. LED-ul indicator al funcționării și LED-ul temporizatorului

clipesc simultan la intervale de 1s. Setarea este resetată la cea implicită din fabrică.

4 Apăsați pentru a ieși din meniu.

Rezultat: Afișajul va reveni la ecranul implicit.

Oprirea conexiunii adaptorului LAN wireless

Dacă doriți să dezactivați funcția de conexiune wireless:

1 În meniul ecranului de pornire, apăsați cel puțin 5 secunde în timp ce

unitatea nu funcționează.

Rezultat: Apare SP meniul . clipește.

2 Schimbați la meniul SP apăsând o dată sau repetat.

3 Țineți cel puțin 2secunde pentru a confirma selecția.

Rezultat: clipește. LED-ul indicator al funcționării și LED-ul

temporizatorului clipesc alternativ la intervale de 1 s. Comunicarea este oprită.

4 Apăsați pentru a ieși din meniu.

Rezultat: Afișajul va reveni la ecranul implicit.

6.13 Despre sistemul Multi

Ghid de referință pentru utilizator

În sistemul Multi, 1 unitate exterioară este conectată la mai multe unități interioare.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

A B

C D

6.13.1 Setarea de încăpere prioritară

Setarea de încăpere prioritară necesită programarea inițială în timpul instalării. Consultați distribuitorul autorizat pentru asistență.

Când setarea de încăpere prioritară este inactivă sau nu este prezentă

Când funcționează mai mult de 1 unitate interioară, prioritate primește prima unitate pusă în funcțiune. Setați alte unități la același mod de funcționare. În caz contrar, vor intra în mod de așteptare iar becul indicator al funcționării va clipi (NU indică o defecțiune).

6 | Exploatarea

Excepții: Dacă prima unitate care a fost pornită este setată la numai ventilator, apoi în cealaltă încăpere este setat modul de încălzire, se va da prioritate unității setate la modul de încălzire. Prima unitate va trece în stare de așteptare iar becul indicator al funcționării va clipi.

INFORMAŢII

▪ Modurile de răcire, uscare și numai ventilator pot fi utilizate simultan. ▪ Modul de funcționare automată selectează automat răcirea sau încălzirea, în

funcție de temperatura încăperii și de setarea temperaturii. Dacă modul de funcționare automată este selectat pentru toate unitățile, toate unitățile vor funcționa în modul primei unități care a fost pornită.

Prioritatea la utilizarea modului Unitate exterioară silențioasă

Consultați "6.8.2Modul Unitate exterioară silenţioasă"[428].

1 Setați modul Unitate exterioară silențioasă în toate încăperile utilizând

interfețele utilizatorilor unităților.

2 Pentru a anula modul Unitate exterioară silențioasă, puteți opri funcționarea

în 1 încăpere utilizând o interfață a utilizatorului. Rezultat: Funcționarea se va opri în toate încăperile. vor rămâne pe

afișajul celorlalte interfețe ale utilizatorilor.

3 Pentru a îndepărta simbolul din celelalte interfețe ale utilizatorului, opriți

modul Unitate exterioară silențioasă separat în toate încăperile.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Rezultat: Simbolul va dispărea.

Când setarea de încăpere prioritară este activă

Puteți selecta un mod de funcționare diferit pentru fiecare încăpere. Exemplu: Încăperea A are prioritate, este selectat modul de răcire.

Ghid de referință pentru utilizator

6 | Exploatarea

Modul de funcționare în

Situația încăperii B, C și D

încăperea B, C, D

Răcire, uscare sau numai

Se menține modul de funcționare curent

ventilator

Încălzire Mod de așteptare. Funcționarea se reia când

unitatea din încăperea A se oprește.

Automat Dacă operațiunea de răcire continuă. Dacă

unitățile de încălzire intră în modul de așteptare. Funcționarea se reia când unitatea din încăperea A se oprește.

Prioritate când se utilizează modul Powerful

Exemplu: Încăperea A are prioritate. Încăperile B, C și D funcționează.

1 Setați modul Powerful în încăperea A.

Rezultat: Capacitatea în încăperea A este mărită. Eficiența răcirii sau încălzirii în

încăperile B, C și D poate fi ușor redusă.

Prioritatea la utilizarea modului Unitate exterioară silențioasă

Exemplu: Încăperea A are prioritate.

2 Setați modul Unitate exterioară silențioasă pe o unitate.

Rezultat: Toate unitățile intră simultan în modul Unitate exterioară silențioasă.

6.13.2 Modul Silențios nocturn

Modul Silențios nocturn necesită programarea inițială în timpul instalării. Consultați distribuitorul pentru asistență. Acest mod reduce zgomotul de funcționare al unității exterioare în timpul nopții, reducând eficiența răcirii.

Modul Silențios nocturn este activat când temperatura scade cu ≥5°C sub temperatura maximă înregistrată în ziua respectivă.

6.13.3 Blocarea modului de răcire/încălzire în multisistem

Blocarea modului de răcire/încălzire poate fi setată prin unitatea exterioară multiplă. Consultați distribuitorul autorizat pentru asistență. Blocarea modului de răcire/încălzire setează forțat unitatea fie în modul de răcire, fie în cel de încălzire. Activați această funcție dacă doriți să setați toate unitățile interioare conectate într-un multisistem la 1mod de funcționare.

INFORMAŢII

Blocarea modului de răcire/încălzire NU POATE fi activată împreună cu setarea de încăpere prioritară.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

7 | Economisirea energiei şi funcţionarea optimă

7 Economisirea energiei şi funcţionarea optimă

INFORMAŢII

▪ Chiar dacă unitatea este oprită, ea consumă energie electrică. ▪ Când alimentarea revine după o pană de curent, va fi reluat modul selectat

anterior.

PRECAUŢIE

Nu expuneţi NICIODATĂ direct fluxului de aer copiii mici, plantele sau animalele.

AVERTIZARE

NU plasați flacoane cu sprayuri inflamabile și NU utilizați sprayuri lângă aparatul de climatizare. Procedând astfel se pot produce incendii.

PRECAUŢIE

Respectaţi următoarele măsuri de precauţie pentru a asigura funcţionarea corespunzătoare a sistemului.

▪ Împiedicaţi pătrunderea în încăpere a razelor de soare în timpul operațiunii de

răcire, utilizând perdele sau jaluzele.

▪ Asiguraţi-vă că zona este bine ventilată. NU blocați orificiile de ventilație. ▪ Ventilaţi frecvent. Utilizarea de durată necesită atenţie specială faţă de ventilaţie. ▪ Ţineţi uşile şi geamurile închise. Dacă uşile şi geamurile rămân deschise, aerul din

încăpere va ieşi afară, cauzând reducerea efectului de răcire sau de încălzire.

▪ Aveţi grijă să NU răciţi (încălziţi) exagerat. Pentru a economisi energie, menţineţi

reglajul temperaturii la un nivel moderat.

▪ NU plasaţi niciodată obiecte lângă priza de aer sau orificiul de evacuare a aerului

din unitate. Procedând astfel poate cauza reducerea efectului de încălzire/răcire

sau oprirea funcționării.

▪ Decuplaţi întrerupătorul principal al alimentării la reţea când unitatea NU este

utilizată pentru perioade mai lungi de timp. Dacă întrerupătorul principal de

alimentare este pornit, aparatul consumă energie electrică. Cu 6 ore înainte de

repornirea unităţii, cuplaţi întrerupătorul principal al alimentării la reţea pentru a

asigura o funcţionare fără probleme.

▪ Condensul se poate forma dacă umiditatea depăşeşte 80% sau dacă orificiul de

golire este blocat.

▪ Reglaţi temperatura din încăpere pentru a crea un mediu confortabil. Evitați

încălzirea sau răcirea excesivă. Reţineţi că până la atingerea temperaturii fixate

pentru încăpere este nevoie de un anumit timp. Luați în considerare utilizarea

opţiunilor de setare a temporizatorului.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

7 | Economisirea energiei şi funcţionarea optimă

▪ Potriviți direcția fluxului de aer pentru a evita colectarea aerului rece pe podea

sau a aerului cald la tavan. (În sus în timpul operațiunii de răcire sau uscare la tavan, și în jos în timpul operațiunii de încălzire.)

▪ Evitaţi suflarea directă a aerului spre persoanele din încăpere. ▪ Exploatați sistemul în intervalul de temperatură recomandat (26~28°C pentru

răcire și 20~24°C pentru încălzire) pentru a economisi energie.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

8 Întreţinere şi deservire

8.1 Prezentare generală: Întreţinere şi deservire

Instalatorul trebuie să efectueze o întreținere anuală.

Despre agentul frigorific

Acest produs conţine gaze fluorurate cu efect de seră. NU eliberaţi gazul în atmosferă.

Tipul de agent frigorific: R32 Valoare potenţială de încălzire globală (GWP): 675

NOTIFICARE

Legislația în vigoare privind gaze fluorurate cu efect de seră impune ca încărcătura de agent frigorific a unității să fie indicată atât în greutate, cât și în echivalent CO2.

Formula pentru calculul cantității de CO2 în tone echivalente: Valoarea GWP a agentului frigorific × încărcătura totală de agent frigorific [în kg] / 1000

Luați legătura cu instalatorul pentru informații suplimentare.

8 | Întreţinere şi deservire

AVERTIZARE

Opriţi toate dispozitivele de încălzire combustibile, aerisiţi încăperea, şi luaţi legătura cu distribuitorul de la care aţi cumpărat unitatea.

NU folosiţi unitatea până ce persoana autorizată pentru service nu confirmă repararea piesei cu scurgeri de agent frigorific.

AVERTIZARE

▪ NU perforați și nu aruncați în foc piesele din circuitul agentului frigorific. ▪ NU folosiți materiale de curățare sau mijloace de accelerare a procesului de

dezghețare, altele decât cele recomandate de producător.

▪ Rețineți că agentul frigorific din interiorul sistemului este inodor.

AVERTIZARE

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

NOTIFICARE

Întreținerea TREBUIE efectuată de un instalator autorizat sau de un agent de service.

Vă recomandăm să efectuați întreținerea cel puțin o dată pe an. Totuși, legislația în vigoare ar putea cere intervale mai scurte de întreținere.

Ghid de referință pentru utilizator

8 | Întreţinere şi deservire

PERICOL: RISC DE ELECTROCUTARE

AVERTIZARE

Pentru a preveni electrocutarea sau incendiile:

▪ NU spălaţi cu apă unitatea. ▪ NU manevraţi unitatea cu mâinile ude. ▪ NU puneţi pe unitate obiecte care conţine apă.

PRECAUŢIE

După o utilizare de lungă durată, controlați dacă suportul unităţii şi accesoriile nu prezintă semne de deteriorare. Dacă sunt deteriorate, unitatea poate cădea, cauzând accidentări.

PRECAUŢIE

NU atingeţi aripioarele schimbătorului de căldură. Aripioarele sunt ascuţite şi pot provoca răniri prin tăiere.

AVERTIZARE

Procedați cu atenție când utilizați scări la locurile la înălțime.

Pe unitatea interioară pot apărea următoarele simboluri:

Simbol Explicație

Înainte de service, măsurați tensiunea la bornele condensatoarelor circuitului principal sau la cele ale componentelor electrice.

8.2 Pentru a curăța unitatea interioară și interfața utilizatorului

AVERTIZARE

NOTIFICARE

▪ Nu folosiți benzină, benzen, diluant, praf de șlefuit sau insecticid lichid.

Consecinţă posibilă: Decolorare și deformare.

▪ NU folosiți apă sau aer de 40°C, sau mai cald. Consecinţă posibilă: Decolorare și

deformare.

▪ NU folosiți compuși de lustruire. ▪ NU folosiți perie de frecat. Consecinţă posibilă: Finisajul suprafeței se desprinde. ▪ Ca utilizator final, nu curățați NICIODATĂ singur piesele din interiorul unității;

această lucrare trebuie efectuată de o persoană de service calificată. Luați legătura cu distribuitorul.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

PERICOL: RISC DE ELECTROCUTARE

1 Curățați cu o cârpă moale. Dacă îndepărtarea petelor este dificilă, utilizați apă

sau un detergent neutru.

8.3 Pentru a curăța panoul frontal

1 Curățați panoul frontal cu o cârpă moale. Dacă îndepărtarea petelor este

dificilă, utilizați apă sau un detergent neutru.

8 | Întreţinere şi deservire

8.4 Pentru a scoate panoul frontal

1 Țineți panoul frontal de umerii panoului pe ambele părți și deschideți-l.

2 Scoateți panoul frontal glisându-l spre stânga sau spre dreapta şi trăgându-l

spre dvs.

Rezultat: Axul panoului frontal de pe 1 parte se va deconecta.

3 Deconectați axul panoului frontal de pe cealaltă parte în același mod.

a Axul panoului frontal

8.5 Despre filtrele de aer

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Exploatarea unității cu filtre murdare înseamnă că filtrul:

▪ NU POATE dezodoriza aerul, ▪ NU POATE curăța aerul, ▪ încălzire/răcire slabă, ▪ provoacă mirosuri neplăcute.

Ghid de referință pentru utilizator

8 | Întreţinere şi deservire

8.6 Pentru a curăța filtrele de aer

1 Împingeți urechea de la mijlocul fiecărui filtru de aer, apoi trageți-l jos. 2 Trageți afară filtrele de aer.

Notă: (clasa 50~71) Filtrul de dezodorizare de apatit de titan și filtrul cu argint de

purificare a aerului pentru eliminarea alergenilor TREBUIE îndepărtate înainte de curățarea filtrului de aer.

3 Scoateți filtrul de dezodorizare de apatit de titan și filtrul cu argint de

purificare a aerului pentru eliminarea alergenilor de pe toate cele 4 ghearele.

a Gheară

4 Spălați filtrele de aer cu apă, sau curățați-le cu un aspirator.

5 Înmuiați în apă călduță circa 10-15 minute.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

8 | Întreţinere şi deservire

INFORMAŢII

▪ Dacă praful NU se desprinde ușor, spălați-le cu un detergent neutru diluat cu apă

călduță. Uscați filtrele de aer la umbră.

▪ Este recomandat să curăţaţi filtrele de aer o dată la 2 săptămâni.

8.7 Curățarea filtrului de dezodorizare de apatit de titan și a filtrului cu argint de purificare a aerului pentru eliminarea alergenilor

INFORMAŢII

Curățați filtrul cu apă la fiecare 6 luni.

1 Îndepărtați:

▪ pentru clasa 15~42: filtrul cu argint de purificare a aerului pentru eliminarea

alergenilor, de la urechi

▪ pentru clasa 50~71: filtrul de dezodorizare de titan-apatit și filtrul cu argint de

purificare a aerului pentru eliminarea alergenilor de pe toate cele 4 ghearele.

a Gheară

2 Îndepărtați praful din filtru cu un aspirator.

3 Înmuiați filtrul timp de 10-15minute în apă caldă.

Notă: (clasa 50~71) NU scoateți filtrul din cadru.

Clasa 15~42 Clasa 50~71

4 După spălare, îndepărtați apa rămasă prin scuturare și uscați la umbră. NU

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

stoarceți filtrul pentru a îndepărta apa.

Ghid de referință pentru utilizator

8 | Întreţinere şi deservire

8.8 Înlocuirea filtrului de dezodorizare de apatit de titan și a filtrului cu argint de purificare a aerului pentru eliminarea alergenilor

INFORMAŢII

Înlocuiți filtrul la fiecare 3 ani.

1 Scoateți filtrul de pe urechi (clasa 15~42) sau din cadru (clasa 50~71) și

înlocuiți filtrul cu unul nou.

Clasa 15~42 Clasa 50~71

INFORMAŢII

▪ NU aruncați rama filtrului ci reutilizați-le. ▪ Debarasaţi-vă de filtrul vechi ca de un deşeu neinflamabil.

Pentru a comanda filtrul de dezodorizare de apatit de titan și filtrul cu argint de purificare a aerului pentru eliminarea alergenilor, contactați distribuitorul.

Element Număr de component

Filtru de dezodorizare de titan - 1set KAF970A46

Filtru cu argint de purificare a aerului pentru eliminarea alergenilor - 1set

8.9 Reinstalarea panoului frontal

1 Montați panoul frontal. Aliniați axele cu fantele și împingeți-le până la fund. 2 Închideți încet panoul frontal și apăsați pe ambele laturi și la centru.

KAF057A41

8.10 De luat în considerare următoarele elemente înainte de o perioadă lungă de neutilizare

Ghid de referință pentru utilizator

Lăsaţi unitatea să funcţioneze în modul numai ventilator timp de câteva ore pentru a usca interiorul unității.

1 Apăsaţi şi selectaţi modul .

2 Apăsaţi şi puneţi în funcţiune.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

8 | Întreţinere şi deservire

3 După oprirea funcționării, decuplați disjunctorul. 4 Curățați filtrele de aer și puneți-le la loc în poziția lor inițială. 5 Scoateți bateriile din interfaţa utilizatorului.

INFORMAŢII

Se recomandă efectuarea unei întrețineri periodice de către un specialist. Pentru întreținerea de către specialist, contactați distribuitorul. Costurile întreținerii sunt suportate de client.

În anumite condiţii de funcţionare, interiorul unităţii se poate murdări după mai mulți ani de utilizare. Acest lucru duce la performanțe slabe.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

9 | Depanarea

9 Depanarea

Dacă survine una dintre următoarele defecțiuni, luați măsurile prezentate mai jos și luați legătura cu distribuitorul.

AVERTIZARE

Opriţi funcţionarea şi întrerupeţi alimentarea de la reţea dacă survin fenomene neobişnuite (miros de ars, etc.).

Lăsarea în funcţiune a unităţii în astfel de situaţii poate cauza defecţiuni, electrocutare sau incendiu. Luaţi legătura cu distribuitorul.

Sistemul trebuie reparat de o persoană calificată pentru întreținere.

Defecțiune Măsură

Dacă se activează frecvent un dispozitiv de protecție precum o siguranță, un întreruptor,

Opriți întrerupătorul principal

de alimentare. sau un întreruptor de scurgere la pământ, ori comutatorul ON/OFF nu funcționează corespunzător.

Dacă din unitate se scurge apă. Opriți funcționarea.

Întrerupătorul de punere în funcțiune NU

Opriți alimentarea de la rețea. funcționează corespunzător.

Becul indicator al funcționării clipește și puteți vedea codul de eroare prin interfața

Anunțați instalatorul și

comunicați codul de eroare. utilizatorului. Pentru a afișa codul de eroare, vezi "9.2Rezolvarea problemelor pe baza

codurile de eroare"[454].

Dacă sistemul NU funcționează corespunzător, cu excepția cazurilor menționate mai sus și nu este evidentă nici una dintre defecțiunile menționate mai sus, investigați sistemul în conformitate cu următoarele proceduri.

Defecțiune Măsură

Dacă sistemul nu funcționează de loc.

▪ Verificați dacă nu cumva alimentarea de la rețea

este întreruptă. Așteptați până se restabilește alimentarea de la rețea. Dacă în timpul funcționării se întrerupe alimentarea de la rețea, sistemul repornește automat imediat după restabilirea alimentării de la rețea.

Ghid de referință pentru utilizator

▪ Verificați dacă nu cumva s-a ars siguranța sau s-a

activat întreruptorul. Schimbați siguranța sau resetați întreruptorul dacă este necesar.

▪ Verificați bateriile interfeței utilizatorului. ▪ Verificați setarea temporizatorului.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

Defecțiune Măsură

9 | Depanarea

Sistemul se oprește brusc din funcționare.

Ventilatorul se va opri în timpul modului Comfort airflow.

Clapetele NU încep să se balanseze imediat.

Instalația NU pornește imediat.

Sistemul funcționează dar răcirea sau încălzirea este insuficientă.

▪ Verificați dacă NU CUMVA priza de aer sau orificiul

de evacuare al aerului ale unității exterioare sau interioare sunt blocate de obstacole. Îndepărtați toate obstacolele și asigurați-vă că aerul poate curge liber.

▪ După fluctuații mari, bruște de tensiune instalația

de climatizare se poate opri pentru a proteja sistemul. Funcționarea se reia automat după circa 3minute.

Dacă se atinge temperatura setată, debitul de aer este redus și funcționarea este oprită. Funcționarea va fi reluată automat când temperatura din interior crește sau scade.

Unitatea interioară reglează poziția clapetelor. Clapetele vor începe să se miște curând.

În cazul în care butonul ON/OFF a fost apăsat imediat după oprirea funcționării sau dacă modul a fost schimbat. Funcționarea va începe după 3minute pentru a proteja sistemul.

▪ Verificați setarea debitului de aer. Consultați

"6.4Debitul de aer"[423].

▪ Controlați reglajul temperaturii. Consultați

"6.3.1Pentru a porni/opri modul de funcționare și pentru a seta temperatura"[422].

▪ Verificați dacă setarea direcției fluxului de aer este

adecvată. Consultați "6.5 Direcţia fluxului de

aer"[423].

▪ Verificați dacă NU CUMVA priza de aer sau orificiul

de evacuare al aerului ale unității exterioare sau interioare sunt blocate de obstacole. Îndepărtați toate obstacolele și asigurați-vă că aerul poate curge liber.

▪ Verificați dacă nu cumva filtrele de aer sunt

înfundate. Curățați filtrele de aer. Vezi

"8Întreţinere şi deservire"[443].

▪ Verificați ca ușile și geamurile să nu fie deschise.

Închideți ușa și geamurile pentru a împiedica pătrunderea curenților de aer.

▪ Verificați dacă unitatea funcționează în mod Econo

sau Unitate exterioară silențioasă. Consultați

"6.8 Modul Econo şi Unitate exterioară silenţioasă"[427].

▪ Verificați dacă există mobilier direct sub, sau lângă

unitatea interioară. Mutați mobila.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

9 | Depanarea

Defecțiune Măsură

Sistemul funcționează, dar încălzirea este insuficientă ( din unitate NU este suflat aer).

Modul ON/OFF timer NU funcționează în conformitate cu setările.

Modul de răcire NU POATE fi selectat.

În timpul exploatării are loc o funcționare anormală.

Unitatea NU primește semnale de la interfața utilizatorului.

▪ Instalația de climatizare se poate încălzi pentru

modul de încălzire. Așteptați 1 până la 4 minute.

▪ Dacă se aude sunetul de curgere, unitatea

exterioară poate fi în modul de dezghețare. Așteptați 4 până la 12 minute.

▪ Verificați dacă Weekly timer și ON/OFF timer sunt

setate la aceeași oră. Schimbați sau dezactivați setarea. Consultați "6.10 Modul OFF/ON

timer"[429] și "6.11Modul Weekly timer"[430].

▪ Verificați dacă ora și ziua săptămânii sunt potrivite

corect. Consultați "5.4Despre ceas"[418].

Verificați dacă sistemul dvs. NU este versiunea numai încălzire.

Instalația de aer condiționat poate funcționa defectuos din cauza descărcărilor electrice sau a undelor radio. Decuplați întreruptorul OFF și înapoi ON.

▪ Verificați bateriile interfeței utilizatorului.

Consultați "5.2Pentru a introduce bateriile"[417].

▪ Asigurați-vă emițătorul NU este expus luminii

directe a soarelui.

▪ Verificați dacă în încăpere există lămpi

fluorescente cu starter. Luați legătura cu distribuitorul.

Afișajul interfeței

Scoateți bateriile interfeței utilizatorului.

utilizatorului este gol.

Pe interfața utilizatorului poate fi afișat un cod de eroare.

Luați legătura cu distribuitorul local. Consultați

"9.2Rezolvarea problemelor pe baza codurile de eroare"[454] pentru modul de afișare a codurilor

de eroare și pentru o listă detaliată a codurilor de eroare.

Încep să funcționeze alte aparate electrice.

Dacă semnalele interfeței utilizatorului acționează alte aparate electrice, îndepărtați celelalte aparate și contactați distribuitorul.

Dacă după verificarea tuturor elementelor de mai sus nu puteți remedia singur problema, luați legătura cu instalatorul și comunicați-i simptomele, denumirea completă a modelului de unitate (cu numărul de fabricație dacă este posibil) și data instalării (menționată probabil pe cartela de garanție).

9.1 Simptome care NU reprezintă defecțiuni ale sistemului

9.1.1 Simptom: Se aude un sunet de apă care curge

Ghid de referință pentru utilizator

Următoarele simptome NU sunt defecțiuni ale sistemului:

▪ Acest sunet este cauzat de agentul frigorific care curge în unitate.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

▪ Acest sunet poate fi generat când apa curge din unitate în timpul operațiunii de

răcire sau de uscare.

▪ Agentul frigorific curge în instalația de climatizare condiționat chiar dacă unitatea

interioară este oprită și o unitate interioară din altă cameră funcționează.

9.1.2 Simptom: Se aude un sunet de suflu

Acest sunet este generat când direcția fluxului de agent frigorific este schimbată (de ex., la comutarea de la răcire la încălzire).

9.1.3 Simptom: Se aude un ticăit

Acest sunet este generat când unitatea se dilată sau se contractă ușor odată cu schimbările de temperatură.

9.1.4 Simptom: Se aude un fluierat

Acest sunet este generat de agentul frigorific care curge în timpul modului de dezghețare.

9 | Depanarea

9.1.5 Simptom: Se aude un clic în timpul funcționării sau perioadei de nefuncționare

Acest sunet este generat la funcţionarea ventilelor de comandă ale agentului frigorific sau a componentelor electrice.

9.1.6 Simptom: Se aude un pocnet

Acest sunet este generat când un dispozitiv extern aspiră aer din încăpere (de ex. ventilator de evacuare, hotă de aspirație) cu ușile și ferestrele din încăpere închise. Deschideți ușile sau ferestrele, sau opriți dispozitivul.

9.1.7 Simptom: Unitatea degajă o ceaţă albă (unitatea interioară, unitatea exterioară)

Când sistemul este comutat la operaţiunea de încălzire după operațiunea de dezgheţare. Umezeala generată prin dezgheţare devine abur şi se degajă.

9.1.8 Simptom: Unităţile pot emana mirosuri

Unitatea poate absorbi mirosul încăperilor, al mobilei, ţigărilor, etc., şi apoi îl emană.

9.1.9 Simptom: Ventilatorul exterior se roteşte în timp ce instalaţia de aer condiţionat nu funcţionează

▪ După oprirea funcţionării. Ventilatorul exterior continuă să se rotească încă 30

de secunde pentru a proteja sistemul.

▪ În timp ce instalaţia de aer condiţionat nu funcţionează. Când temperatura din

exterior este foarte ridicată, ventilatorul exterior începe să se rotească pentru a proteja sistemul.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

9 | Depanarea

9.1.10 Simptom: Turația ventilatorului unității interioare nu corespunde valorii de referință (în timpul funcționării în multisistem la temperaturi scăzute ale mediului)

9.2 Rezolvarea problemelor pe baza codurile de eroare

▪ În timpul funcționării în multisistem la temperaturi scăzute ale mediului, unitatea

interioară poate schimba turația ventilatorului la ridicată, indiferent de setarea utilizatorului pentru a dezgheța schimbătorul de căldură al unității interioare.

Diagnosticarea defecțiunilor de către interfața utilizatorului

Dacă unitatea se confruntă cu o problemă, puteți identifica defectul controlând codul de eroare prin interfața utilizatorului. Înainte de a reseta codul de eroare, este important să înțelegeți problema și să luați măsuri. Acest lucru trebuie făcut de către un instalator autorizat sau de către distribuitorul local.

INFORMAŢII

Consultați manualul de service pentru a vedea:

▪ Lista completă a codurilor de eroare ▪ Un ghid de depanare mai detaliat pentru fiecare eroare

Pentru a controla codul de eroare prin interfața utilizatorului

1 Îndreptați interfața utilizatorului spre unitate și apăsați circa

5secunde.

Rezultat: clipește în secțiunea de afișare a setării temperaturii.

2 Îndreptați interfața utilizatorului spre unitate și apăsați în mod

repetat, până se aude un bip continuu.

Rezultat: Codul apare acum pe afișaj.

INFORMAŢII

▪ Un bip scurt și 2 bipuri consecutive indică coduri necorespunzătoare. ▪ Pentru a anula afișarea codului, țineți apăsat 5secunde. De asemenea,

codul va dispărea de pe afișaj dacă butonul NU este apăsat în decurs de 1minut.

Sistem

Cod de eroare Descriere

Normal

Agent frigorific insuficient

Detectare de supratensiune

Defecțiune a transmisiei

Ghid de referință pentru utilizator

Eroare de transmitere a semnalului (între unitatea interioară și cea exterioară)

Unitate interioară

Cod de eroare Descriere

Anomalie a PCI a unității interioare

Protecție împotriva înghețării sau control de presiune înaltă

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

Cod de eroare Descriere

Anomalie la motorul ventilatorului (motor de c.c.)

Anomalie la termistorul schimbătorului de căldură interior

Anomalie la termistorul temperaturii din încăpere

Unitate exterioară

Cod de eroare Descriere

Anomalie la ventilul cu 4 căi

Anomalie a PCI a unității exterioare

Acționarea presostatului de presiune ridicată (HPS)

Activarea suprasarcinii (suprasarcină compresor)

Blocare compresor

Blocare ventilator c.c.

Controlul temperaturii conductei de evacuare

Funcționare defectuoasă a presostatului de presiune ridicată (HPS)

9 | Depanarea

Anomalie la senzorul de poziție

Anomalie la senzorul de tensiune/curent c.c.

Anomalie la termistorul temperaturii din exterior

Anomalie la termistorul conductei de evacuare

Anomalie la termistorul schimbătorului de căldură exterior

Creștea temperaturii aripioarei de radiație

Supracurent instantaneu la inversor (c.c.)

Anomalie la termistorul aripioarelor de radiație

9.3 Depanarea conexiunii adaptorului LAN wireless

Tabelul următor prezintă o scurtă descriere a rezolvării unor probleme. Dacă nu ajută nici una dintre soluțiile următoare mergeți la http://

www.onlinecontroller.daikineurope.com/ pentru informații suplimentare și

întrebări frecvente.

Problema Măsură

Conectarea la adaptorul LAN wireless nu este posibilă (nici unul dintre ledurile de pe afișajul unității interioare nu clipește).

▪ Încercați să acționați unitatea cu

interfața utilizatorului.

▪ Verificați dacă alimentarea de la rețea

este pornită.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

▪ Porniți și porniți din nou unitatea.

Ghid de referință pentru utilizator

9 | Depanarea

Problema Măsură

Adaptorul LAN wireless NU este vizibil pe ecranul general al unității (ecranul de pornire) după ce adaptorul WLAN a fost configurat (opțiunea WPS).

LAN wireless NU este vizibil în lista de rețele Wi-Fi disponibile de pe dispozitivul inteligent (opțiunea punct de acces).

▪ Aveți grijă ca adaptorul LAN wireless

să fie suficient de aproape de dispozitivul de comunicare.

▪ Verificați dacă comunicarea este în

regulă.

▪ Aveți grijă ca dispozitivul inteligent să

fie conectat la aceeași rețea wireless ca și LAN wireless.

▪ Încercați să readuceți setarea la cea

implicită din fabrică și repetați setarea. Vezi "Revenirea setării de

conectare la cea implicită din fabrică"[438].

▪ Încercați să comutați între punctul de

acces și setarea WPS pentru a schimba canalul wireless. Canalul wireless TREBUIE să fie între 1~13.

▪ Verificați dacă comunicarea este în

regulă.

▪ Încercați să readuceți setarea la cea

implicită din fabrică și repetați setarea. Vezi "Revenirea setării de

conectare la cea implicită din fabrică"[438].

Valoarea afișată a temperaturii din interior/exterior în Daikin Residential Controller diferă de valoarea măsurată de alte aparate.

▪ Daikin Residential Controller afișează

temperatura din interior/exterior numai pentru zona din jurul unității interioare/exterioare.

▪ Temperatura/ măsurată pentru alte

aparate pot diferi datorită condițiilor diferite din jurul unității (de ex., lumina directă a soarelui, acumularea de brumă…)

▪ Temperatura afișată în Daikin

Residential Controller este doar informativă.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

10 Dezafectarea

10 | Dezafectarea

NOTIFICARE

Nu încercaţi să dezmembraţi sistemul pe cont propriu: dezmembrarea sistemului, tratarea agentului frigorific, a uleiului şi a altor componente TREBUIE să se conformeze legislaţiei în vigoare. Unităţile trebuie tratate într-o instalaţie specializată de tratament pentru reutilizare, reciclare şi recuperare.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B Instalație de climatizare Daikin pentru încăperi 4P518786-5F – 2020.06

Ghid de referință pentru utilizator

11 | Glosar

11 Glosar

Distribuitor

Distribuitorul care se ocupă cu vânzarea produsului.

Instalator autorizat

Persoana cu calificare tehnică care instalează produsul.

Utilizator

Persoana care deţine produsul şi/sau îl utilizează.

Legislaţie în vigoare

Toate directivele naţionale şi locale, legile, reglementările şi/sau normele internaţionale şi europene relevante şi în vigoare pentru un anumit produs sau domeniu.

Firmă de service

Firmă specializată care poate efectua sau coordona activităţile de service necesare produsului.

Manual de instalare

Manual de instrucţiuni specificate pentru un anumit produs sau o anumită aplicaţie, ce explică modul în care se instalează, se configurează şi se întreţine produsul.

Manual de exploatare

Manual de instrucţiuni specificate pentru un anumit produs sau o anumită aplicaţie, explicând modul în care se utilizează produsul.

Accesorii

Etichete, manuale, fişe informative şi echipamente livrate cu produsul şi care trebuie instalate în conformitate cu instrucţiunile din documentaţia însoţitoare.

Echipament opţional

Echipament produs sau aprobat de Daikin şi care se poate combina cu produsul în conformitate cu instrucţiunile din documentaţia însoţitoare.

Procurare la faţa locului

Echipament care NU este produs de Daikin şi care se poate combina cu produsul în conformitate cu instrucţiunile din documentaţia însoţitoare.

Ghid de referință pentru utilizator

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Instalație de climatizare Daikin pentru încăperi

4P518786-5F – 2020.06

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr

ülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe

Verantwortung für Energie und Umwelt

4P518786-5F 2020.06

Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B User reference guide [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual

Cuprins

1 Despre documentaţie

1.1 Despre acest document

2 Măsuri de siguranţă generale

2.1 Despre documentaţie

2.1.1 Explicaţia avertizărilor şi simbolurilor

3 | Instrucțiuni de tehnica securității pentru utilizator

3.1 Generalități

3.2 Instrucțiuni pentru exploatarea în siguranță

4 Despre sistem

4.1 Unitate interioară

4.1.1 Afișajul unității interioare

4.2 Despre interfața utilizatorului

4.2.1 Componente: Interfaţa utilizatorului

4.2.2 Stare: LCD al interfeței utilizatorului

4.2.3 Pentru a acționa interfața utilizatorului

5 Înainte de exploatare

5.1 Prezentare: Înainte de exploatare

5.2 Pentru a introduce bateriile

5.3 Montarea suportului interfeței utilizatorului

5.4 Despre ceas

5.4.1 Setarea ceasului

5.5 Luminozitatea afişajului unităţii interioare

5.5.1 Setarea luminozității afișajului unităţii interioare

5.6 Pentru a porni alimentarea de la reţea

6 Exploatarea

6.1 Intervalul de exploatare

6.2 Cum și care funcționalități se utilizează

6.3 Modul de funcționare și valoarea de referință a temperaturii

6.3.1 Pentru a porni/opri modul de funcționare și pentru a seta temperatura

6.4 Debitul de aer

6.4.1 Pentru a regla debitul de aer

6.5 Direcţia fluxului de aer

6.5.1 Reglarea direcției fluxului vertical de aer

6.5.2 Potrivirea direcției fluxului orizontal de aer

6.5.3 Utilizarea direcției 3-D a fluxului de aer

6.6 Modul Comfort airflow şi Intelligent eye

6.6.1 Operațiunea Comfort airflow

6.6.2 Modul Intelligent eye

6.6.3 Pornirea/oprirea modului Comfort și Intelligent eye

6.7 Operațiunea Powerful

6.7.1 Pentru a porni/opri modul Powerful

6.8 Modul Econo şi Unitate exterioară silenţioasă

6.8.1 Operațiunea Econo

6.8.2 Modul Unitate exterioară silenţioasă

6.8.3 Pornirea/oprirea modului Econo și Unitate exterioară silențioasă

6.9 Modul Flash Streamer (curățarea aerului)

6.9.1 Pentru a porni/opri modul Flash Streamer (curățarea aerului)

6.10 Modul OFF/ON timer

6.10.1 Pentru a porni/opri modul OFF timer

6.10.2 Pentru a porni/opri modul ON timer

6.10.3 Combinarea OFF timer și ON timer

6.11 Modul Weekly timer

6.11.1 Setarea modului Weekly timer

6.11.2 Pentru copierea rezervărilor

6.11.3 Pentru a confirma rezervările

6.11.4 Pentru a dezactiva și reactiva modul Weekly timer

6.11.5 Pentru a şterge rezervările

Ștergerea rezervării individuale

Ștergerea rezervărilor pentru fiecare zi a săptămânii

Ștergerea tuturor rezervărilor

6.12 Conexiune LAN wireless

6.12.1 Precauții la utilizarea adaptorului LAN wireless

6.12.2 Pentru a instala aplicația Daikin Residential Controller

6.12.3 Setarea conexiunii wireless

Confirmarea situației conexiunii adaptorului LAN wireless

Conectarea adaptorului LAN wireless la rețeaua dvs. de domiciliu

Conectarea cu ajutorul butonului WPS

Conectarea cu ajutorul numerelor SSID și KEY

Revenirea setării de conectare la cea implicită din fabrică

Oprirea conexiunii adaptorului LAN wireless

6.13 Despre sistemul Multi

6.13.1 Setarea de încăpere prioritară

Când setarea de încăpere prioritară este inactivă sau nu este prezentă

Când setarea de încăpere prioritară este activă

6.13.2 Modul Silențios nocturn
