Prepričajte se, da ima uporabnik natisnjeno dokumentacijo in ga prosite, naj jo
shrani.
Ciljni prejemniki
Pooblaščeni monterji
INFORMACIJE
Uporaba naprave je predvidena za strokovnjake oziroma usposobljene uporabnike v
delavnicah, v manj zahtevnem industrijskem okolju ter na kmetijah oziroma za
nestrokovnjake v poslovnem okolju in gospodinjstvih.
Komplet dokumentacije
Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo sestavljajo:
▪ Splošni varnostni ukrepi:
- Varnostna navodila, ki jih morate prebrati pred montažo
- Format: Papirni izvod (v škatli notranje enote)
▪ Priročnik za montažo notranje enote:
- Navodila za montažo
- Format: Papirni izvod (v škatli notranje enote)
▪ Vodnik za monterja:
- Priprava za montažo, dobre prakse, referenčni podatki…
- Format: Digitalne datoteke na naslovu http://www.daikineurope.com/support-
and-manuals/product-information/
V območnem spletnem mestu Daikin ali pri vašem prodajalcu so morda na voljo
najnovejše posodobitve priložene dokumentacije.
Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je
prevod.
Tehnično-inženirski podatki
▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni Daikin spletni
strani (javno dostopna).
Vodnik za monterja
4
▪ Popolni tehnični podatki so na voljo na Daikin Business Portal (zahtevana
Označuje situacijo, ki lahko povzroči poškodbe opreme ali lastnine.
INFORMACIJE
Označuje uporabne nasvete ali dodatne informacije.
Pred namestitvijo preberite navodila za montažo in uporabo
ter shemo z navodili za ožičenje.
Vodnik za monterja
5
2 | Splošni varnostni ukrepi
Simboli, uporabljeni v dokumentaciji:
SimbolRazlaga
Preden začnete izvajati vzdrževalne in servisne postopke
preberite priročnik za servisiranje.
Za več informacij glejte vodnik za monterja in uporabnika.
Enota vsebuje vrtljive dele. Pri servisiranju in pregledovanju
bodite pazljivi.
SimbolRazlaga
Pomeni naslov slike ali sklic nanjo.
Primer: " 1–3 naslov slike" pomeni "3. slika v 1. poglavju".
Pomeni naslov tabele ali sklic nanjo.
Primer: " 1–3 naslov tabele" pomeni "3. tabela v 1.
poglavju".
2.2 Za monterja
2.2.1 Splošno
Če NISTE prepričani, kako montirati ali upravljati enoto, se obrnite na svojega
prodajalca.
NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE
▪ NE dotikajte se cevi za hladivo, cevi za vodo in notranjih delov med delovanjem ali
neposredno po delovanju. Lahko so prevroči ali premrzli. Počakajte, da se njihova
temperatura normalizira. Če se jih morate dotikati, si nadenite zaščitne rokavice.
▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.
OPOZORILO
Nestrokovna montaža ali priklop naprave in opreme lahko povzroči električni udar,
kratek stik, uhajanje tekočin ali požar ali drugače poškoduje napravo ali opremo.
Uporabljajte samo dodatke, opcijsko opremo in nadomestne dele, ki jih izdela ali
odobri Daikin.
OPOZORILO
Montaža, preizkus in uporabljeni materiali morajo biti (razen z navodili, opisanimi v
dokumentaciji Daikin) skladni tudi z veljavno zakonodajo.
Vodnik za monterja
6
POZOR
Pri nameščanju, vzdrževanju ali servisiranju sistema uporabljajte ustrezno osebno
zaščitno opremo (zaščitne rokavice, varnostna očala…).
OPOZORILO
Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne
otroci. Možna nevarnost: zadušitev.
Z zagotavljanjem primernih ukrepov preprečite, da bi enota postala zavetišče za
majhne živali. Majhne živali, ki se dotaknejo električnih delov, lahko povzročijo
okvare, dim ali požar.
POZOR
Ne dotikajte se odprtine za vstop zraka ali aluminijastih platic enote.
POZOR
▪ Na vrh enote NE postavljajte predmetov ali opreme.
▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na njej.
OPOMBA
Dela na zunanji enoti je najbolje opraviti v suhem vremenu, da bi se izognili vdoru
vode.
V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom priskrbeti
dnevnik, v katerem se beležijo najmanj: podatki o vzdrževanju, popravila, rezultati
testov, obdobja pripravljenosti…
Najmanj naslednje informacije MORAJO biti zagotovljene na dostopnem mestu
izdelka:
▪ Navodila za izklop sistema v nujnem primeru
▪ Naziv in naslov gasilske službe, policije in bolnišnice
▪ Ime, naslov ter dnevna in nočna telefonska številka za servis
Potrebne smernice za tak dnevnik za Evropo podaja standard EN378.
2.2.2 Mesto namestitve
▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje zraka.
▪ Prepričajte se, da mesto namestitve prenese težo in vibracije enote.
▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte prezračevalnih
▪ Pazite, da bo enota izravnana.
Enote NE nameščajte na naslednja mesta:
▪ V potencialno eksplozivnem okolju.
▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove. Elektromagnetni
▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih plinov
odprtin.
valovi lahko motijo krmilni sistem in lahko povzročijo okvare na opremi.
(primer: razredčilo ali bencin), ogljikovih vlaken ali vnetljivega prahu.
▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin). Zaradi
korozije bakrenih cevi ali zvarov bi lahko začelo puščati hladivo.
▪ NE prebadajte in ne zažigajte.
▪ NE uporabite sredstev in načinov za pospeševanje odmrzovanja ali čiščenja
opreme, razen tistih, ki jih priporoča proizvajalec.
▪ Bodite pozorni na to, da je R32 BREZ vonja.
OPOZORILO
Naprava mora biti skladiščena tako, da se prepreči mehanske poškodbe, in v dobro
prezračenem prostoru, kjer ni neprestano prisotnih virov vžiga (na primer: odprtega
plamena, delujoče naprave na plin ali delujočega električnega grelnika). Poleg tega
mora biti prostor v izmeri, navedeni v nadaljevanju.
OPOZORILO
Prepričajte se, da so namestitev, servisiranje, vzdrževanje in popravila izvedeni v
skladu z navodili Daikin in v skladu z veljavno zakonodajo (na primer predpisom o
plinu) in da jih izvajajo pooblaščene osebe.
OPOZORILO
Če je na enoto prek sistema cevovodov povezana ena ali več sob, se prepričajte:
▪ da ni delujočih virov vžiga (npr.: odprtega plamena, delujoče plinske naprave ali
delujočega električnega grelnika), če je površina tal manjša od minimalne
kvadrature prostora A (m²);
▪ da na cevovodu ni nameščenih pomožnih naprav, ki bi lahko bile morebitni vir
vžiga (npr.: vroče površine s temperaturo, višjo od 700°C, in električne stikalne
naprave);
▪ da so v cevovodu uporabljene le pomožne naprave, ki jih je odobril proizvajalec;
▪ da sta vstopna IN izstopna zračna odprtina neposredno povezani z istim
prostorom s cevmi. NE uporabljajte prostorov, kot so spuščeni strop, za dovodni
ali odvodni vod za zrak.
OPOMBA
▪ Uporabite varnostne ukrepe za izogibanje prevelikemu vibriranju ali utripanju cevi
za hladivo.
▪ Zaščitne naprave, cevovodi in spoji morajo biti čim bolj zaščiteni pred neugodnimi
okoljskimi vplivi.
▪ Poskrbite za prostor za raztezanje in krčenje dolgih cevi.
▪ Cevovodi in sistemi za hladivo morajo biti načrtovani in nameščeni tako, da je
verjetnost hidravličnega šoka, ki bi poškodoval sistem, kar se da majhna.
▪ Notranja oprema in cevi morajo biti varno nameščeni in zavarovani tako, da ne
more priti do pokov na opremi ali ceveh zaradi premikanja pohištva ali
obnavljanja prostorov.
POZOR
NE uporabite morebitnih virov vžiga pri iskanju ali beleženju puščanja hladiva.
▪ Spojev, ki so že bili uporabljeni, NE uporabljajte znova.
▪ Spoji, ki so bili narejeni na inštalaciji med deli hladilnega sistema, morajo biti
dostopni za vzdrževanje.
Zahteve namestitve po prostoru
OPOZORILO
Če je v napravah hladivo R32, MORA biti kvadratura prostora, v katerega se namešča,
v katerem deluje ali je skladiščena naprava, večja od najmanjše kvadrature prostora,
določene v spodnji tabeli A (m2). To velja za:
▪ Notranje enote brez tipala za puščanje hladiva; v primeru notranjih enot s tipalom
za puščanje hladiva glejte priročnik za montažo
▪ Zunanje enote, nameščene ali skladiščene v notranjih prostorih (npr. zimski vrt,
garaža, strojnica)
▪ Cevovode v neprezračenih prostorih
OPOMBA
▪ Cevovod mora biti zaščiten pred fizičnimi poškodbami.
▪ Cevi mora biti najmanj, kar je mogoče.
2 | Splošni varnostni ukrepi
Da bi določili najmanjšo potrebno kvadraturo prostora
1Izračunajte skupno količino hladiva v sistemu (=tovarniška polnitev hladiva +
dolito hladivo).
2Določite, kateri grafikon ali tabelo uporabiti.
▪ Za notranje enote: Je enota nameščena na strop, na steno ali stoji na tleh?
▪ Za zunanje enote, nameščene ali skladiščene v notranjih prostorih, in za
cevovode v neprezračenih prostorih, je kvadratura odvisna od višine
namestitve:
Če je višina namestitve…Uporabite grafikon ali tabelo za…
(b) Wall-mounted unit (= Enota, nameščena na steni)
(c) Floor-standing unit (= Stoječi tip enote)
2.2.3 Hladivo — v primeru R410A ali R32
Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik
za monterja za vašo uporabo.
OPOMBA
Napeljava cevi mora biti skladna z veljavno zakonodajo. Zadevni standard za Evropo
je EN378.
OPOMBA
Poskrbite, da zunanje cevi in priključki NE bodo obremenjeni.
OPOZORILO
Med testiranjem v izdelku NIKOLI ne smete vzpostaviti tlaka, višjega od
maksimalnega dovoljenega tlaka (ki je naveden na nazivni ploščici enote).
2 | Splošni varnostni ukrepi
OPOZORILO
Poskrbite za ustrezne varnostne ukrepe za primer puščanja hladiva. Če med
nameščanjem izteče hladilno sredstvo v plinastem stanju, takoj prezračite prostor.
Možna tveganja:
▪ Prevelika koncentracija hladiva v zaprtem prostoru lahko privede do pomanjkanja
kisika.
▪ Če pride plinasto hladivo v stik z ognjem, lahko nastanejo strupeni plini.
NEVARNOST: NEVARNOST EKSPLOZIJE
Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati in nekje na tokokrogu
hladilnega sredstva pušča:
▪ NE uporabljajte funkcije za samodejno izčrpavanje na enoti, s katero lahko
zberete vse hladivo iz sistema v zunanji enoti. Možna posledica: Samoizgorevanje
in eksplozija kompresorja zaradi zraka, ki pride v delujoč kompresor.
▪ Uporabite ločen sistem za izčrpavanje, tako da kompresorju enote NI treba
delovati.
OPOZORILO
Hladivo VEDNO zberite. NE izpuščajte jih neposredno v okolje. Uporabite vakuumsko
črpalko, da boste izpraznili napeljavo.
Ko so vse cevi priključene, se prepričajte, da plin ne uhaja. S pomočjo dušika
preverite, ali plin uhaja.
OPOMBA
▪ Preprečevanje okvare kompresorja, NE dolijte več hladiva, kot je navedeno v
specifikaciji.
▪ Kadar je treba sistem hladiva odpreti, morate s hladivom ravnati v skladu z
zadevno zakonodajo.
Vodnik za monterja
11
2 | Splošni varnostni ukrepi
▪ Če je to potrebno, preverite napisno ploščico na enoti. Na njej sta navedena tip
▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in dolžine cevi je
▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v sistem,
▪ Hladivo točite upoštevaje naslednje:
OPOZORILO
Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele, ko opravite preizkus
tesnjenja in vakuumsko praznjenje.
Možna posledica: Samovžig in eksplozija kompresorja zaradi vstopa kisika v delujoči
kompresor.
hladiva in potrebna količina.
treba v nekaterih sistemih dotočiti hladivo.
uporabljajte samo orodje, zasnovano posebej za vrsto hladiva, uporabljeno v
sistemu.
ČePotem
Je prisotna sifonska cev
(tj., na jeklenki je oznaka “Liquid filling
Pri polnjenju mora biti jeklenka
postavljena pokonci.
siphon attached” (pritrjena sifonska cev
za tekoče hladivo))
Sifonska cev NI prisotnaPri polnjenju mora biti jeklenka
obrnjena na glavo.
▪ Počasi odprite vsebnike hladiva.
▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem stanju lahko
onemogoči normalno delovanje.
POZOR
Ko je postopek dolivanja hladiva dokončan ali ga prekinete, takoj zaprite ventil
rezervoarja za hladivo. Če se ventil NE zapre takoj, lahko preostanek tlaka napolni
dodatno hladivo. Možna posledica: Nepravilna količina hladiva.
2.2.4 Slanica
Vodnik za monterja
12
Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik
za monterja za vašo uporabo.
OPOZORILO
Izbira slanice MORA biti skladna z veljavno zakonodajo.
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja slanice. Če slanica izteka, takoj
prezračite območje in se obrnite na lokalnega prodajalca.
Temperatura okolja v notranjosti enote je lahko bistveno višja od temperature v
prostoru, npr. 70°C. V primeru iztekanja slanice lahko vroči deli enote povzročijo
nevarno situacijo.
OPOZORILO
Uporaba in namestitev sistema MORATA biti skladni z varnostnimi in okoljskimi
previdnostnimi ukrepi, ki jih določa veljavna zakonodaja.
Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik
za monterja za vašo uporabo.
OPOMBA
Kakovost vode mora ustrezati Direktivi EU 98/83ES.
NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA
▪ Izključite vse napajanje, preden snamete pokrov stikalne omarice, priključujete
električno napeljavo ali se dotikate električnih delov.
▪ Odklopite napajanje za več kot 10 minut ter izmerite napetost na priključnih
sponkah kondenzatorjev glavnega tokokroga ali električnih sestavnih delih,
preden začnete servisiranje. Napetost mora biti nižja od 50VDC, preden se lahko
dotaknete električnih sestavnih delov. Za mesto priključnih sponk glejte vezalno
shemo.
▪ Električnih sestavnih delov se NE dotikajte z mokrimi rokami.
▪ Enote NE puščajte brez nadzora, če ste z nje odstranili servisni pokrov.
OPOZORILO
Če NI nameščeno, JE NUJNO v fiksno ožičenje namestiti glavno stikalo ali druge
možnosti odklopa, ki imajo ločen stik na vseh polih in omogočajo popolni odklop v
pogojih previsoke napetosti kategorijeIII.
▪ Uporabljajte LE bakrene vodnike.
▪ Pazite, da bodo električne napeljave ustrezale veljavni zakonodaji.
▪ Vse lokalno ožičenje mora biti izvedeno skladno z vezalno shemo, priloženo
izdelku.
▪ NIKOLI ne stiskajte šopov kablov in pazite, da NE pridejo v stik s cevmi ali z ostrimi
robovi. Prepričajte se, da na priključne sponke ne pritiska nič z zunanje strani.
▪ Pazite, da boste zagotovo namestili ozemljitveni vodnik. Ne ozemljujte naprave s
pomočjo komunalne cevi, prenapetostnega odvodnika ali ozemljitve telefona.
Nepopolna ozemljitev lahko povzroči električni šok.
▪ Zagotovo uporabite ločeno električno vezje. NIKOLI ne delite vira napajanja z
drugo napravo.
▪ Pazite, da boste zagotovo namestili zahtevane varovalke ali prekinjala vezij.
▪ Zagotovo namestite odklopnik z uhajanjem toka. Če tega ne storite, lahko pride
do električnega udara ali požara.
▪ Ko nameščate zemljostično zaščito, pazite, da je združljiva z inverterjem (odporna
na visokofrekvenčne električne šume), da bi se izognili nepotrebnemu odpiranju
zaščite.
POZOR
▪ Ko priključujete napajanje: najprej povežite ozemljitev, nato pa izvedite povezave
za prenos električnega toka.
▪ Ko izključujete napajanje: najprej odklopite povezave za prenos električnega toka,
nato pa še ozemljitev.
▪ Dolžina vodnikov med oporo napajalnega kabla in samim prikjučnim blokom mora
biti taka, da so napajalni vodniki napeti pred ozemljitvenim vodnikom, za primer,
da bi se napajalni kabel snel z opore kabla.
OPOMBA
Varnostni ukrepi pri napeljavi napajalnih vodnikov:
▪ NE priključujte vodnikov različnih debelin na priključne sponke napajanja
(ohlapnost napajalnih vodnikov lahko povzroči neobičajno segrevanje).
▪ Pri priključevanju vodnikov enake debeline naredite tako, kot je prikazano na sliki
zgoraj.
▪ Za ožičenje uporabite predvideni napajalni vodnik in ga trdno priključite, nato pa
zavarujte, da bi preprečili, da se zunanja sila prenese na priključno ploščo.
▪ Uporabite ustrezen izvijač za privijanje vijakov na priključku. Izvijač z malim
nastavkom lahko poškoduje glavo vijaka in onemogoči ustrezno zategovanje.
▪ S premočnim zategovanjem lahko vijake na priključkih polomite.
Vodnik za monterja
14
OPOZORILO
▪ Ko zaključite napeljavo električnih kablov, se prepričajte, da so vsi električni
sestavni deli in vse priključne sponke v omarici z električnimi sestavnimi deli varno
pritrjeni.
▪ Obvezno zaprite vse pokrove, preden zaženete enoto.
Velja samo, če je napajanje trifazno in je način zagona kompresorja VKLOP/IZKLOP.
Če obstaja možnost, da bi do obrnjene faze prišlo po trenutnem izpadu in se
napajanje vklaplja in izklaplja med delovanjem izdelka, priključite vezje za zaščito
pred obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo lahko povzroči okvaro
kompresorja in drugih delov.
Vedno upoštevajte naslednje varnostne ukrepe in predpise.
Nameščanje enote (glejte "6Montaža enote"[423])
OPOZORILO
Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga
(kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).
OPOZORILO
Predmetov, ki se ne smejo zmočiti, NE postavljajte pod notranjo in/ali zunanjo enoto.
Sicer lahko kondenziranje na glavni enoti ali na ceveh za hladivo, umazanija v
zračnem filtru ali zamašitev odvodnih cevi povzročijo kapljanje in se lahko predmeti
pod enoto zamažejo ali poškodujejo.
POZOR
Pri stenah s kovinskimi okvirji ali ploščami uporabite v steno vdelano cev in pokrov za
luknjo v steni, da preprečite morebitno segrevanje, električni šok ali požar.
Nameščanje cevi (glejte "7Montaža cevi"[432])
NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE
POZOR
▪ Uporabite holandsko matico, pritrjeno na enoto.
▪ Da bi preprečili uhajanje plina, hladilno olje nanesite samo na notranjo površino
razširitve. Uporabite hladilno olje za R32.
▪ Spojev NE uporabljajte znova.
POZOR
▪ V delu z razširitvijo NE uporabljajte mineralnih olj.
▪ Da bi zagotovili dobo uporabnosti te enote R32, vanjo NIKOLI ne nameščajte
sušilnika. Snov za sušenje lahko razpade in poškoduje sistem.
POZOR
▪ Nepopolna razširitev lahko povzroči iztekanje hladiva.
▪ Priviha NE smete ponovno uporabiti. Uporabite nove razširitve, da preprečite
uhajanje plinastega hladiva.
▪ Uporabite holandske matice, ki so priložene enoti. Uporaba drugačnih holandskih
matic lahko povzroči puščanje plinastega hladiva.
Vodnik za monterja
16
Nameščanje električnih sestavnih delov (glejte "8Električna napeljava"[437])
NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA
▪ Ožičenje MORA v celoti opraviti pooblaščen električar, izvedba pa MORA ustrezati
veljavni zakonodaji.
▪ Izdelajte električne priključke na fiksno ožičenje.
▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in vse električne napeljave
MORAJO biti skladne z veljavno zakonodajo.
OPOZORILO
▪ Če N-faza ni priključena ali pa je napačno priključena, lahko to povzroči okvaro
opreme.
▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s pomočjo komunalne cevi,
prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna
ozemljitev lahko povzroči električni udar.
▪ Vgradite zahtevane varovalke ali odklopnike.
▪ Pritrdite električno ožičenje z vezicami za kable, tako da se kabli NE dotikajo ostrih
robov ali cevi, zlasti na strani visokega tlaka.
▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih vodnikov, podaljševalnih
kablov ali povezav iz zvezdišča. To lahko povzroči pregrevanje, električni udar ali
požar.
▪ NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z
inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko
povzroči nesreče.
OPOZORILO
Za napajalne kable VEDNO uporabite večžilni kabel.
OPOZORILO
Uporabite prekinjalo za odklop vseh polov z vsaj 3mm med kontaktnimi točkovnimi
režami, ki omogočajo popolni odklop v III. kategoriji previsoke napetosti.
OPOZORILO
Če je napajalni kabel poškodovan, ga MORAJO proizvajalec, serviser ali podobno
usposobljena oseba zamenjati, da ne bi prišlo do nevarne situacije.
OPOZORILO
NE povezujte napajalnega kabla na notranjo enoto. To lahko povzroči električni udar
ali požar.
OPOZORILO
▪ V enoto ne nameščajte električnih delov, kupljenih v lokalni trgovini.
▪ NE razpeljujte napajanja za odvodno črpalko itd. s priključnega bloka. To lahko
a Priročnik za montažo
b Priročnik za uporabo
c Splošni varnostni ukrepi
d Rezervna nalepka SSID
e1 Razred 15~42: Protialergenski filter iz srebrovih delcev (brez okvirja)
e2 Razred 50~71: Filter za odstranjevanje vonjev iz titanijevega apatita in protialergenski filter iz srebrovih
delcev (z okvirjem)
f Pritrditveni vijak notranje enote (M4×12L). Glejte "9.3Da bi pritrdili enoto na pritrdilno ploščo"[443].
g Suha baterija AAA.LR03 (alkalna) za uporabniški vmesnik
h Držalo uporabniškega vmesnika
i Uporabniški vmesnik
j Pritrdilna plošča
▪ Rezervna nalepka SSID. Rezervne nalepke NE zavrzite. Spravite jo na varno za
primer, da jo boste kdaj potrebovali (npr. v primeru da pride do zamenjave čelne
rešetke, jo prilepite na novo čelno rešetko).
a Čelna plošča
b Servisni pokrov
c S kitom zamašite režo na cevi
d Cevi za hladivo, gibljiva odtočna cev in kabel za medsebojno povezavo
e Tipalo Intelligent-eye
f Izolacijski trak
g Zračni filtri
h1 Razred 15~42: Protialergenski filter iz srebrovih delcev (brez okvirja)
h2 Razred 50~71: Filter za odstranjevanje vonjev iz titanijevega apatita in protialergenski filter iz srebrovih
delcev (z okvirjem)
5.2 Razpon delovanja
Vodnik za monterja
20
Sistem uporabljajte v naslednjih temperaturnih in vlažnostnih razponih, tako da bo
njegovo delovanje varno in učinkovito.
V kombinaciji z zunanjo enoto RZAG
Hlajenje in sušenje
(a)(b)
Ogrevanje
Zunanja temperatura–20~52°CDB–20~24°CDB
–21~18°CWB
Notranja temperatura17~38°C DB
10~27°CDB
12~28°CWB
Vlažnost v prostoru≤80%
(a)
Varnostna naprava bo morda zaustavila delovanje sistema, če enota deluje zunaj razpona
delovanja.
(b)
Pojavita se lahko kondenzat in kapljanje vode, če enota deluje zunaj razpona delovanja.
(b)
—
V kombinaciji z zunanjimi enotami: RXM71R, 2MXM, 2AMXM, 3MXM, 3AMXM,
Varnostna naprava bo morda zaustavila delovanje sistema, če enota deluje zunaj razpona
delovanja.
(b)
Pojavita se lahko kondenzat in kapljanje vode, če enota deluje zunaj razpona delovanja.
V kombinaciji z drugimi zunanjimi enotami
Hlajenje in sušenje
(a)(b)
Ogrevanje
Zunanja temperatura–10~50°CDB–20~24°CDB
–21~18°CWB
(a)
Notranja temperatura18~37°C DB
14~28°CWB
Vlažnost v prostoru≤80%
(a)
Varnostna naprava bo morda zaustavila delovanje sistema, če enota deluje zunaj razpona
delovanja.
(b)
Pojavita se lahko kondenzat in kapljanje vode, če enota deluje zunaj razpona delovanja.
(b)
5.3 O brezžičnem prilagojevalniku za lokalno omrežje
Za podrobno specifikacijo, navodila za montažo, načine nastavitev, odgovore na
pogosta vprašanja, izjavo o skladnosti in najnovejšo različico tega priročnika
obiščite http://www.onlinecontroller.daikineurope.com.
INFORMACIJE
▪ Daikin Industries Czech Republic s.r.o. izjavlja, da je radijska oprema, vgrajena v
napravo, skladna z Direktivo 2014/53/ES.
▪ Ta enota se obravnava kot kombinirana oprema v skladu z razlago v Direktivi
2014/53/ES.
10~30°CDB
—
5.3.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje
NE uporabljajte v bližini:
▪ zdravstvene opreme. Npr. pri osebah s srčnimi spodbujevalniki ali ob
defibrilatorjih. Ta izdelek lahko povzroča elektromagnetno interferenco.
▪ opreme za samodejno krmiljenje. Npr. ob avtomatskih vratih ali alarmih za
javljanje požarov. Ta izdelek lahko povzroči napačno delovanje opreme.
▪ mikrovalovne pečice. Lahko vpliva na brezžična krajevna omrežja.
6.1Priprava mesta namestitve..................................................................................................................................................... 23
6.1.1Zahteve za namestitveno mesto za notranjo enoto.............................................................................................. 23
6.2Odpiranje notranje enote....................................................................................................................................................... 24
6.2.1Da bi odstranili čelno ploščo .................................................................................................................................. 24
6.2.2Da bi odprli servisni pokrov.................................................................................................................................... 25
6.2.3Da bi odstranili čelno vetrno zaščito...................................................................................................................... 25
6.3Nameščanje notranje enote................................................................................................................................................... 26
6.3.1Da bi namestili pritrdilno ploščo ............................................................................................................................ 26
6.3.2Da bi izvrtali luknjo v steno .................................................................................................................................... 27
6.3.3Da bi odstranili pokrov priključka cevi ................................................................................................................... 28
6.4Povezovanje cevi za odtok...................................................................................................................................................... 28
6.4.2Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj ........................................................................ 29
6.4.3Da bi priključili cevi na levi strani, levo zadaj, levo spodaj .................................................................................... 30
6.4.4Preverjanje, da nikjer ne pušča voda ..................................................................................................................... 31
6.1 Priprava mesta namestitve
6 | Montaža enote
Enote NE nameščajte na mesta, ki so pogosto v uporabi kot delovna mesta. Če
morate izvajati tudi gradbene posege (npr. brušenje, razbijanje zidov itd.), pri
katerih nastaja veliko prahu, MORATE enoto pokriti.
Izberite namestitveno mesto, ki omogoča dovolj prostora za prenos enote na
mesto namestitve in z njega.
OPOZORILO
Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga
(kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).
6.1.1 Zahteve za namestitveno mesto za notranjo enoto
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju "Splošna varnostna navodila".
INFORMACIJE
Raven zvočnega tlaka je manj kot 70dBA.
▪ Zračni pretok. Prepričajte se, da ne bo nič preprečevalo zračnega pretoka.
▪ Kondenzat. Poskrbite za pravilno odvajanje kondenzata.
▪ Izolacija stene. Ko razmere v stenah presežejo 30°C in relativno vlažnost 80%, ali
ko je v steno dovajan svež zrak, je potrebna dodatna izolacija (najmanj 10mm
debeline, polietilenska pena).
▪ Trdnost stene. Preverite, ali sta stena ali strop dovolj močna, da bosta prenesla
maso notranje enote. Če obstaja tveganje, ju utrdite, preden namestite enoto.
Namestite napajalne kable vsaj 1 meter stran od televizijskih ali radijskih
sprejemnikov, da bi se izognili motnjam. Odvisno od radijskih valov tudi 3metri
lahko NISO dovolj, da bi se preprečil šum.
▪ Izberite mesto, kjer hrup zaradi delovanja ali izpust vročega/mrzlega zraka iz
enote ne bo nikogar motil.
▪ Fluorescentne luči. Ko nameščate uporabniški vmesnik v prostor s
fluorescentnimi lučmi, upoštevajte naslednje, da ne bi prišlo do motenj:
- Brezžični uporabniški vmesnik namestite kolikor mogoče blizu notranje enote.
- Notranjo enoto namestite čim dlje od fluorescentnih luči.
Enote NI priporočljivo nameščati na naslednjih mestih, saj to lahko skrajša
življenjsko dobo enote:
▪ Kjer napetost močno niha
▪ V vozilih ali plovilih
▪ Kjer so prisotne kisle ali alkalne pare
▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno olje ali oljne
pare. Plastični deli lahko propadejo in odpadejo ter povzročijo puščanje vode.
▪ Na mestih, kjer bi bila enota izpostavljena neposredni sončni svetlobi.
▪ V kopalnicah.
▪ Izogibajte se območjem, ki so občutljiva za zvok (npr. v bližini spalnice), da hrup
delovanja ne bi povzročal težav.
OPOZORILO
Predmetov, ki se ne smejo zmočiti, NE postavljajte pod notranjo in/ali zunanjo enoto.
Sicer lahko kondenziranje na glavni enoti ali na ceveh za hladivo, umazanija v
zračnem filtru ali zamašitev odvodnih cevi povzročijo kapljanje in se lahko predmeti
pod enoto zamažejo ali poškodujejo.
▪ Razmiki. Namestite enoto vsaj 1,8m od tal in upoštevajte naslednje razdalje od
sten in stropa:
6.2 Odpiranje notranje enote
6.2.1 Da bi odstranili čelno ploščo
1Zadržite čelno ploščo za jezičke plošče na obeh straneh in jo odprite.
Vodnik za monterja
24
2Odstranite čelno ploščo, tako da jo zadrsate v desno in jo povlečete proti sebi.
Rezultat: Os čelne plošče na 1 strani bo odklopljena.
3Odklopite os čelne plošče na drugi strani na enak način.
5Priporočamo vam, da odprete loputo, preden odstranite čelno vetrno zaščito.
6Obe roki položite pod sredino čelne vetrne zaščite, potisnite jo navzgor in nato
proti sebi.
6.3.1Da bi namestili pritrdilno ploščo ............................................................................................................................ 26
6.3.2Da bi izvrtali luknjo v steno .................................................................................................................................... 27
6.3.3Da bi odstranili pokrov priključka cevi ................................................................................................................... 28
6.3.1 Da bi namestili pritrdilno ploščo
1Začasno pritrdite pritrdilno ploščo.
2Pritrdilno ploščo poravnajte.
3Z metrom določite in označite mesta vrtanja v steno. Konec metra postavite
na oznako " ".
4Končajte namestitev, tako da pritrdilno ploščo v steno privijete z vijaki M4×25L
(iz lokalne dobave).
Razred 15~42Razred 50~71
INFORMACIJE
Odstranjeni čep priključka cevi lahko namestite v žep na pritrdilni plošči.
B Za razred: 50~71
a Priporočena mesta za pritrditev pritrdilne ploščef Položaj za merilni trak na oznaki " "
b Žepek za pokrov vratc za cevg Konec cevi za plin
c Jezički za postavljanje vodne tehtniceh Konec cevi za tekočino
d Luknja skozi steno:e Položaj cevi za odvod kondenzata
Razred 15~42 Ø65mm
Razred 50~71 Ø80mm
6.3.2 Da bi izvrtali luknjo v steno
POZOR
Pri stenah s kovinskimi okvirji ali ploščami uporabite v steno vdelano cev in pokrov za
luknjo v steni, da preprečite morebitno segrevanje, električni šok ali požar.
6.4.2Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj ........................................................................ 29
6.4.3Da bi priključili cevi na levi strani, levo zadaj, levo spodaj .................................................................................... 30
6.4.4Preverjanje, da nikjer ne pušča voda ..................................................................................................................... 31
6.4.1 Splošni napotki
▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.
▪ Premer cevi. Če je potrebna uporaba podaljška gibke odtočne cevi ali vdelana
Vodnik za monterja
28
cev za odvod kondenzata, uporabite ustrezne dele, ki se ujemajo s koncem cevi.
▪ Gibljivo odtočno cev položite z naklonom navzdol.
▪ Pasti NISO dovoljene.
▪ Konca gibljive cevi nikoli NE postavite v vodo.
▪ Podaljšek gibljive odtočne cevi. Da bi podaljšali gibljivo odtočno cev, uporabite
gibljivo cev iz lokalne dobave z notranjim Ø16mm. NE pozabite uporabiti cevi za
toplotno izolacijo na notranjem delu podaljška.
a Notranji enoti priložena cev za odvod kondenzata
b Cev za toplotno izolacijo (ni priložena)
c Podaljšek cevi za odvod kondenzata
▪ Toga cev iz polivinilklorida. Ko povezujete togo cev iz polivinilklorida (nazivni
Ø13mm) neposredno z gibljivo odtočno cevjo in z obstoječimi cevmi na mestu
inštalacije, uporabite odvodno pipo iz lokalne dobave (nazivni Ø13mm).
a Notranji enoti priložena cev za odvod kondenzata
b Odvodna pipa z nazivnim Ø13mm (iz lokalne dobave)
c Toga cev iz polivinilklorida (iz lokalne dobave)
▪ Kondenzacija. Izvedite varnostne ukrepe proti kondenzaciji. Izolirajte vse
izpustne cevi v stavbi.
1Vstavite gibljivo odtočno cev v odtočno cev, kot prikazuje naslednja slika, tako
da je NI mogoče izvleči iz odtočne cevi.
6.4.2 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj
Tovarniško privzeto so cevi na desni strani. Če želite cevi na levi strani, jih odstranite z
desne in namestite na levo.
Vodnik za monterja
29
6 | Montaža enote
A
B
C
a
b
a
a
b
a
b
6.4.3 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj
1Gibljivo odtočno cev pritrdite s samolepilnim vinilnim trakom pod cevi za
hladivo.
2Gibljivo odtočno cev in cevi za hladivo skupaj ovijte z izolacijskim trakom.
A Cev desno
B Cev desno spodaj
C Cev desno zadaj
a Odstranite čep priključka cevi za cev na desni
b Odstranite čep priključka cevi za cev desno spodaj
INFORMACIJE
Tovarniško privzeto so cevi na desni strani. Če želite cevi na levi strani, jih odstranite z
desne in namestite na levo.
1Odstranite vijak na desni, s katerim je pritrjena izolacija, in odstranite gibljivo
odtočno cev.
2Odstranite odtočni čep na levi strani in ga prestavite na desno.
OPOMBA
Olja za mazanje (hladilnega olja) ne nanašajte na čep za odvod kondenzata, ko ga
vstavljate. Čep za odvod kondenzata lahko razpade in povzroči puščanje odtočne
tekočine skozi čep.
a 4mm šestkotni ključ
3Vstavite gibljivo odtočno cev na levi strani in je ne pozabite zategniti s
pritrditvenim vijakom; sicer lahko pride do puščanja vode.
a Pritrditveni vijak za izolacijo
b Gibka odvodna cev
4Pritrdite gibljivo odtočno cev na spodnjo stran cevi za hladivo s samolepilnim
7.1Priprava cevi za hladivo .......................................................................................................................................................... 32
7.1.1Zahteve za cevi za hladivo ...................................................................................................................................... 32
7.1.2Izolacija cevi za hladivo .......................................................................................................................................... 33
7.2Povezovanje cevi za hladivo ................................................................................................................................................... 33
7.2.1O priključevanju cevi za hladivo ............................................................................................................................. 33
7.2.2Varnostni ukrepi pri priključevanju cevi za hladivo ............................................................................................... 33
7.2.3Navodila pri priključevanju cevi za hladivo ............................................................................................................ 34
7.2.4Napotki za upogibanje cevi .................................................................................................................................... 35
7.2.5Robljenje konca cevi............................................................................................................................................... 35
7.2.6Priključevanje cevi za hladivo na notranjo enoto .................................................................................................. 36
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju "Splošna varnostna navodila".
▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati največ ≤30mg/10m.
Premer cevi za hladivo
Uporabite cevi z enakim premerom, kot so priključki na zunanjih enotah:
Material cevi za hladivo
▪ Material za cevi: Fosforna kislina deoksidira brezšivni baker.
▪ Prirobnični spoji: Uporabljajte le kaljen material.
▪ Stopnja trdote materiala za cevi in debelina sten:
Zunanji premer (Ø)Stopnja trdoteDebelina (t)
OPOMBA
Cevi in deli pod tlakom morajo ustrezati delovanju s hladivom. Uporaba fosforne
kisline deoksidira brezšivni baker za hladivo.
RazredZunanji premer cevi (mm)
Tekočinska cevPlinska cev
15~42Ø6,4Ø9,5
50~60Ø6,4Ø12,7
71Ø6,4Ø15,9
(a)
6,4mmKaljeno (O)≥0,8mm
9,5mm
12,7mm
15,9mm
(a)
Odvisno od veljavne zakonodaje in maksimalnega delovnega tlaka enote (glejte "PS High"
na identifikacijski ploščici enote) bodo morda potrebne širše cevi.
▪ Za izolacijski material uporabite polietilensko peno:
- s toplotno prevodnostjo od 0,041 do 0,052W/mK (od 0,035 do 0,045kcal/mh
°C),
- s toplotno obstojnostjo najmanj 120°C.
▪ Debelina izolacije
7 | Montaža cevi
Zunanji premer cevi (Øp)Notranji premer izolacije
6,4mm (1/4")8~10mm≥10mm
9,5mm (3/8")10~14mm≥13mm
12,7mm (1/2")14~16mm≥13mm
15,9mm (5/8")16~20mm≥13mm
Če je temperatura višja od 30°C in je vlažnost višja od RH80%, mora biti debelina
izolativnega materiala vsaj 20mm, da se prepreči nastajanje kondenzata na površju
izolacije.
7.2 Povezovanje cevi za hladivo
7.2.1 O priključevanju cevi za hladivo
Pred priključevanjem cevi za hladivo
Debelina izolacije (t)
(Øi)
Prepričajte se, da sta zunanja in notranja enota nameščeni.
Običajen potek
Priključevanje cevi za hladivo zajema:
▪ Priključevanje cevi za hladivo na notranjo enoto
▪ Priključevanje cevi za hladivo na zunanjo enoto
▪ Izoliranje cevi za hladivo
▪ Upoštevajte navodila za:
- Upogibanje cevi
- Izdelavo razširitev na koncih cevi
- Uporabo zapornih ventilov
7.2.2 Varnostni ukrepi pri priključevanju cevi za hladivo
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:
▪ Uporabite holandsko matico, pritrjeno na enoto.
▪ Da bi preprečili uhajanje plina, hladilno olje nanesite samo na notranjo površino
razširitve. Uporabite hladilno olje za R32.
▪ Spojev NE uporabljajte znova.
POZOR
▪ V delu z razširitvijo NE uporabljajte mineralnih olj.
▪ Da bi zagotovili dobo uporabnosti te enote R32, vanjo NIKOLI ne nameščajte
sušilnika. Snov za sušenje lahko razpade in poškoduje sistem.
OPOMBA
Pri napeljavi cevi za hladivo ravnajte v skladu z naslednjimi varnostnimi ukrepi:
▪ Pazite, da v krog hladiva razen predpisanega hladiva ne vstopijo nobene druge
snovi (npr. zrak).
▪ Pri dodajanju hladiva uporabljajte samo R32.
▪ Uporabljajte samo montažno orodje (npr. komplet z manometrskim priključkom),
ki je zasnovano posebej za napeljavo R32 in je tlačno obstojno, da bi preprečili, da
se tuje snovi (npr. mineralno olje in vlaga) primešajo v sistem.
▪ Cevi montirajte tako, da razširitev NE bo izpostavljena mehanski obremenitvi.
▪ Cevi zaščitite, kot je opisano v naslednji tabeli, da bi preprečili vstop umazanije,
tekočine ali prahu v cevi.
▪ Bodite previdni pri napeljavi bakrenih cevi skozi stene (glejte naslednjo sliko).
7.2.3 Navodila pri priključevanju cevi za hladivo
Vodnik za monterja
34
EnotaNamestitveno obdobjeNačin zaščite
Zunanja enota>1mesecZatisnite cev
<1mesecZatisnite ali zalepite cev
Notranja enotaNe glede na obdobje
INFORMACIJE
Zapornega ventila za hladivo NE odpirajte, dokler ne preverite cevi za hladivo. Kadar
dodajate hladivo, priporočamo, da po polnjenju odprete zaporni ventil za hladivo.
Pri priključevanju cevi upoštevajte naslednje napotke:
▪ Ko priključujete holandsko matico, premažite razširitev z notranje strani z etrskim
ali esterskim oljem. Privijte jo ročno za 3 ali 4 obrate, preden jo zategnete.
8.2Da bi povezali električno ožičenje na notranjo enoto ........................................................................................................... 39
8.1 O priključevanju električnega ožičenja
Pred priključevanjem električnega ožičenja
Prepričajte se, da:
▪ So cevi za hladivo priključene in pregledane
▪ So vodovodne cevi priključene
Običajen potek
8 | Električna napeljava
Priključitev električnega ožičenja navadno sestoji iz naslednjih stopenj:
1Prepričajte se, da napajalni sistem ustreza električnim specifikacijam enot.
2Priključevanje električnega ožičenja na zunanjo enoto.
3Priključevanje električnega ožičenja na notranjo enoto.
4Priključitev glavnega napajanja.
8.1.1 Napotki za varnost pri priključevanju električnega ožičenja
NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju "Splošna varnostna navodila".
INFORMACIJE
Preberite tudi "8.1.3Specifikacije standardnih komponent ožičenja"[439].
OPOZORILO
▪ Ožičenje MORA v celoti opraviti pooblaščen električar, izvedba pa MORA ustrezati
veljavni zakonodaji.
▪ Izdelajte električne priključke na fiksno ožičenje.
▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in vse električne napeljave
▪ Če N-faza ni priključena ali pa je napačno priključena, lahko to povzroči okvaro
opreme.
▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s pomočjo komunalne cevi,
prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna
ozemljitev lahko povzroči električni udar.
▪ Vgradite zahtevane varovalke ali odklopnike.
▪ Pritrdite električno ožičenje z vezicami za kable, tako da se kabli NE dotikajo ostrih
robov ali cevi, zlasti na strani visokega tlaka.
▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih vodnikov, podaljševalnih
kablov ali povezav iz zvezdišča. To lahko povzroči pregrevanje, električni udar ali
požar.
▪ NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z
inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko
povzroči nesreče.
OPOZORILO
Za napajalne kable VEDNO uporabite večžilni kabel.
OPOZORILO
Uporabite prekinjalo za odklop vseh polov z vsaj 3mm med kontaktnimi točkovnimi
režami, ki omogočajo popolni odklop v III. kategoriji previsoke napetosti.
OPOZORILO
Če je napajalni kabel poškodovan, ga MORAJO proizvajalec, serviser ali podobno
usposobljena oseba zamenjati, da ne bi prišlo do nevarne situacije.
OPOZORILO
NE povezujte napajalnega kabla na notranjo enoto. To lahko povzroči električni udar
ali požar.
OPOZORILO
▪ V enoto ne nameščajte električnih delov, kupljenih v lokalni trgovini.
▪ NE razpeljujte napajanja za odvodno črpalko itd. s priključnega bloka. To lahko
povzroči električni udar ali požar.
OPOZORILO
Pazite, da bodo kabli za medsebojne povezave stran od bakrenih cevi brez
termoizolacije, saj se te cevi zelo segrejejo.
Vodnik za monterja
38
8.1.2 Napotki za priključevanje električnega ožičenja
Upoštevajte naslednje:
▪ Če uporabljate pletene žične vodnike, na konec kabla pritrdite okrogli obrobljeni
priključek. Okrogli obrobljeni priključek namestite na vodnik do pokritega dela in
priključek privijte z ustreznim orodjem.
Električna dela naj se izvajajo v skladu s priročnikom za montažo in nacionalnimi
predpisi ali pravili prakse.
1Obesite notranjo enoto na kljuke pritrdilne plošče. Uporabite oznake " " kot
vodilo.
a Pritrdilna plošča (pripomoček)
Vodnik za monterja
39
8 | Električna napeljava
a
b
c
b Kos embalaže
c Kabel za medsebojno povezavo
d Vodilo za kabel
INFORMACIJE
Podprite enoto s kosom embalaže.
2Odprite čelno ploščo in nato servisni pokrov. Glejte "6.2 Odpiranje notranje
enote"[424].
3Povlecite kabel za medsebojno povezavo od zunanje enote skozi odprtino v
steni, nato skozi zadnjo stran notranje enote in skozi čelno stran.
Opomba: Če je bil kabel za medsebojno povezavo vnaprej ogoljen, konce zavarujte
z izolacijskim trakom.
4Konec kabla zapognite navzgor.
OPOMBA
▪ Pazite, da bosta napajalni vod in vod za prenos podatkov ločena. Ožičenje
prenosa in napajanje se lahko križata, vendar ne smeta potekati vzporedno.
▪ Da bi preprečili morebitne električne interference, mora biti razdalja med obema
vrstama vodnikov VEDNO najmanj 50mm.
OPOZORILO
Z zagotavljanjem primernih ukrepov preprečite, da bi enota postala zavetišče za
majhne živali. Majhne živali, ki se dotaknejo električnih delov, lahko povzročijo
okvare, dim ali požar.
a Priključna sponka
b Blok z električnimi komponentami
c Kabelska sponka
5Ogolite približno 15mm konca kabla.
Vodnik za monterja
40
6Uskladite barve kablov s številkami priključkov na priključnih ploščah notranje
enote in čvrsto pritrdite vijake kablov na ustrezne priključke.
7Ozemljitveni vodnik priključite na ustrezno priključno sponko.
8Dobro pritrdite žice z vijaki na priključkih.
9Povlecite za žice, da se prepričate, ali so dobro pritrjene, in jih zavarujte z
ustreznimi držali.
10 Žice oblikujte, tako da se servisni pokrov dobro zapira, nato pa ga zaprite.
9.1 Da bi izolirali cev za odvod kondenzata, cevi za hladivo in kabel za
medsebojno povezavo
1To naredite, ko so cevi za odvod kondenzata, hladivo in električno ožičenje
položeni. Ovijte cevi za hladivo, povezovalne kable in gibljivo odtočno cev
skupaj z izolacijskim trakom. Ovijte, tako da je vsak naslednji ovoj traku vsaj na
polovici širine prejšnjega ovoja.
a Gibljiva odtočna cev
b Kabel za medsebojno povezavo
c Pritrdilna plošča (pripomoček)
d Cevi za hladivo
e Pritrditveni vijak notranje enote M4×12L (dodatek)
f Spodnji okvir
9.2 Da bi potegnili cevi skozi odprtino v steni
1Oblikujte cevi za hladivo v skladu z oznakami poti na pritrdilni plošči.
a Gibka odvodna cev
b To luknjo zadelajte s kitom ali podobnim materialom
c Samolepilni vinilni trak
d Izolacijski trak
e Pritrdilna plošča (pripomoček)
OPOMBA
▪ NE upogibajte cevi za hladivo.
▪ NE potiskajte cevi za hladivo v spodnji okvir čelne vetrne zaščite.
11.3.1 Da bi izvedli preizkus delovanja z uporabniškim vmesnikom
Predpogoj: Napajanje MORA biti v navedenem območju.
Predpogoj: Preizkus delovanja je mogoče izvesti v načinu hlajenja ali ogrevanja.
Predpogoj: Preizkus mora biti izveden v skladu s priročnikom za delovanje notranje
enote, da zagotovite, da pravilno delujejo vse funkcije in vsi deli.
1V načinu hlajenje izberite najnižjo temperaturo, ki jo lahko nastavite. V načinu
ogrevanje izberite najvišjo temperaturo, ki jo lahko nastavite. Preizkus
delovanja je mogoče onemogočiti, če je to potrebno.
2Ko je preizkus delovanja končan, temperaturo nastavite na normalno
vrednost. V načinu hlajenje: 26~28°C, v načinu ogrevanje: 20~24°C.
3Sistem neha delovati 3minute po izklopu enote.
1Da bi vključili sistem, pritisnite .
2Sočasno pritisnite in .
3Pritisnite , izberite in pritisnite .
Rezultat: Preizkus delovanja se po približno 30minutah samodejno izklopi.
Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom,
oljem in drugimi deli MORA biti izvedeno v skladu z zadevno zakonodajo. Enote je
treba obravnavati v specializiranem obratu za ponovno uporabo in reciklažo.
▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni Daikin spletni
strani (javno dostopna).
▪ Popolni tehnični podatki so na voljo na Daikin Business Portal (zahtevana
avtentikacija).

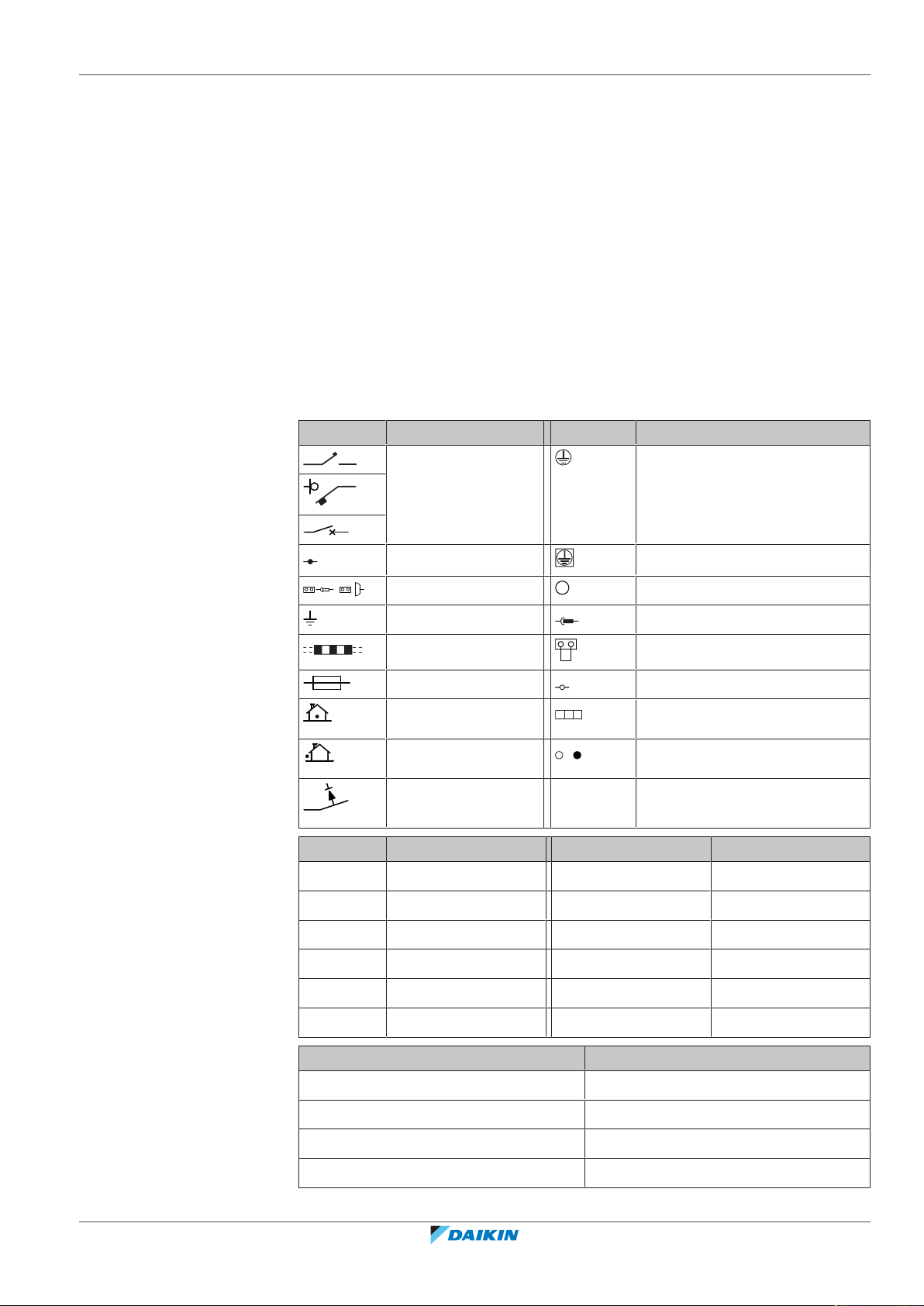

14.1 Vezalna shema
14.1.1 Poenotena legenda za vezalno shemo
Za uporabljene dele in oštevilčevanje glejte shemo povezav na enoti.
Oštevilčevanje delov se izvede z arabskimi številkami naraščajoče za vsak del in je v
spodnji preglednici predstavljeno s "*" kodo dela.
Tehnično usposobljena oseba, ki je kvalificirana za namestitev izdelka.
Uporabnik
Oseba, ki je lastnik izdelka in/ali izdelek uporablja.
Zadevna zakonodaja
Vse mednarodne, evropske, nacionalne in lokalne direktive, zakoni, predpisi
in/ali pravilniki, ki se nanašajo na določen izdelek ali področje.
Servisno podjetje
Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne servisne posege na
izdelku.
Priročnik za montažo
Priročnik za namestitev za določen izdelek ali uporabo, ki podaja navodila za
namestitev, nastavitev in vzdrževanje.
Priročnik za uporabo
Priročnik za določen izdelek ali uporabo, ki podaja navodila za uporabo.
Navodila za vzdrževanje
Priročnik za določen izdelek ali uporabo, ki podaja navodila za namestitev,
nastavitev, uporabo in/ali vzdrževanje (če so upoštevna) za izdelek oziroma
uporabo.
Oprema
Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku ob dobavi, ki jih
je treba namestiti v skladu z navodili v spremni dokumentaciji.
Opcijska oprema
Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja s tem izdelkom v
skladu z navodili v spremni dokumentaciji.
Lokalna dobava
Oprema, ki je NE izdeluje Daikin in se lahko uporablja s tem izdelkom v
skladu z navodili v spremni dokumentaciji.
