Daikin CTXA15A2V1BW, FTXA20A2V1BW, FTXA25A2V1BW, FTXA35A2V1BW, FTXA42A2V1BW User reference guide [tr]

...

Download

Kullanıcı başvuru kılavuzu

Daikin oda kliması

CTXA15A2V1BW FTXA20A2V1BW FTXA25A2V1BW FTXA35A2V1BW FTXA42A2V1BW FTXA50A2V1BW

CTXA15(A)(B)2V1BS FTXA20(A)(B)2V1BS FTXA25(A)(B)2V1BS FTXA35(A)(B)2V1BS FTXA42(A)(B)2V1BS FTXA50(A)(B)2V1BS

CTXA15(A)(B)2V1BT FTXA20(A)(B)2V1BT FTXA25(A)(B)2V1BT FTXA35(A)(B)2V1BT FTXA42(A)(B)2V1BT FTXA50(A)(B)2V1BT

CTXA15B2V1BB FTXA20B2V1BB FTXA25B2V1BB FTXA35B2V1BB FTXA42B2V1BB FTXA50B2V1BB

İçindekiler

1 Genel güvenlik önlemleri 4

1.1 Dokümanlar hakkında ..................................................................................................................................................... 4

1.1.1 Uyarı ve simgelerin anlamları ......................................................................................................................... 4

1.2 Kullanıcı için..................................................................................................................................................................... 5

2 Dokümanlar hakkında 7

2.1 Bu doküman hakkında .................................................................................................................................................... 7

2.2 Bir bakışta kullanıcı referans kılavuzu............................................................................................................................. 7

3 Sistem hakkında 9

3.1 İç ünite............................................................................................................................................................................. 9

3.2 Kullanıcı arabirimi hakkında............................................................................................................................................ 10

3.2.1 Komponentler: Kullanıcı arabirimi ................................................................................................................. 11

3.2.2 Durum: Kullanıcı arabirimi LCD ...................................................................................................................... 11

3.2.3 Kullanıcı arabirimini çalıştırmak için ............................................................................................................... 13

4 İşletim öncesinde 14

4.1 Genel bakış: İşletim öncesinde ....................................................................................................................................... 14

4.2 Kullanıcı arayüzünü duvara sabitlemek için.................................................................................................................... 14

4.3 Pilleri takmak için ............................................................................................................................................................ 14

4.4 Saat hakkında .................................................................................................................................................................. 15

4.4.1 Saati ayarlamak için ........................................................................................................................................ 15

4.5 İç ünite ekranının parlaklığı............................................................................................................................................. 16

4.5.1 İç ünite ekranının parlaklığını ayarlamak için ................................................................................................. 16

4.6 Güç beslemesini açmak için............................................................................................................................................ 16

4.7 İç ünite konum ayarını değiştirmek için.......................................................................................................................... 16

5 İşletim 18

5.1 Çalışma sahası ................................................................................................................................................................. 18

5.2 Hangi özellik ne zaman kullanılır..................................................................................................................................... 18

5.3 İşletim modu ve sıcaklık ayar noktası ............................................................................................................................. 19

5.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için............................................................... 20

5.4 Hava debisi ...................................................................................................................................................................... 20

5.4.1 Hava debisini ayarlamak için .......................................................................................................................... 21

5.5 Hava akış yönü ................................................................................................................................................................ 21

5.5.1 Dikey hava akış yönünü ayarlamak için.......................................................................................................... 21

5.5.2 Yatay hava akış yönünü ayarlamak için .......................................................................................................... 22

5.5.3 3-D hava akış yönünü kullanmak için ............................................................................................................. 22

5.6 Konfor hava akışı ve Akıllı göz işletimi ............................................................................................................................ 22

5.6.1 Konfor hava akışı işletimi ................................................................................................................................ 22

5.6.2 Akıllı göz işletimi ............................................................................................................................................. 24

5.6.3 Konfor ve Akıllı göz işletimini başlatmak/durdurmak için.............................................................................. 24

5.7 Güçlü işletim.................................................................................................................................................................... 25

5.7.1 Güçlü işletimi başlatmak/durdurmak için ...................................................................................................... 25

5.8 Econo ve Dış ünite sessiz işletimi.................................................................................................................................... 25

5.8.1 Econo işletimi.................................................................................................................................................. 25

5.8.2 Dış ünite sessiz işletimi ................................................................................................................................... 26

5.8.3 Econo ve Dış ünite sessiz işletimini başlatmak/durdurmak için .................................................................... 26

5.9 Flash Streamer (hava temizleme) işlemi ........................................................................................................................ 26

5.9.1 Flash Streamer (hava temizleme) işlemini başlatmak/durdurmak için ......................................................... 26

5.10 KAPAMA/AÇMA zamanlayıcı işletimi .............................................................................................................................. 27

5.10.1 KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için .......................................................................... 27

5.10.2 AÇMA zamanlayıcı işletimini başlatmak/durdurmak için .............................................................................. 28

5.10.3 KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için................................................................... 28

5.11 Haftalık zamanlayıcı işletimi............................................................................................................................................ 28

5.11.1 Haftalık zamanlayıcı işletimini ayarlamak için................................................................................................ 29

5.11.2 Koşulu kopyalamak için .................................................................................................................................. 30

5.11.3 Bir koşulu onaylamak için ............................................................................................................................... 31

5.11.4 Haftalık zamanlayıcı işletimini devre dışı bırakmak yeniden etkinleştirmek için .......................................... 31

5.11.5 Koşulları silmek için ........................................................................................................................................ 31

5.12 Kablosuz LAN bağlantısı .................................................................................................................................................. 32

5.12.1 Kablosuz adaptörü kullanırken alınacak önlemler ......................................................................................... 33

5.12.2 Daikin Online Controller uygulamasını yüklemek için ................................................................................... 33

5.12.3 Kablosuz bağlantıyı ayarlamak için................................................................................................................. 33

Kullanıcı başvuru kılavuzu

6 Enerji tasarrufu ve optimum işletim 37

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

İçindekiler

7 Bakım ve servis 39

7.1 Genel bakış: Bakım ve servis........................................................................................................................................... 39

7.2 İç ünite ve kullanıcı arabirimini temizlemek için ............................................................................................................ 40

7.3 Ön paneli temizlemek için .............................................................................................................................................. 40

7.4 Ön paneli açmak için....................................................................................................................................................... 41

7.5 Hava filtreleri hakkında................................................................................................................................................... 41

7.6 Hava filtrelerini temizlemek için..................................................................................................................................... 41

7.7 Titanyum apatit koku giderici filtre ve gümüş partikül filtresini (Ag-iyon filtresi) temizlemek için............................... 42

7.8 Titanyum apatit koku giderici filtre ve gümüş partikül filtresini (Ag-iyon filtresi) değiştirmek için .............................. 43

7.9 Ön paneli kapatmak için ................................................................................................................................................. 43

7.10 Ön paneli çıkarmak için ................................................................................................................................................... 44

7.11 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri hesaba katmak ............................................................... 44

8 Sorun giderme 46

8.1 Sistem arızası OLMAYAN belirtiler.................................................................................................................................. 48

8.1.1 Belirti: Su akışı gibi bir ses duyuluyor ............................................................................................................. 48

8.1.2 Belirti: Bir üfleme sesi duyuluyor ................................................................................................................... 48

8.1.3 Belirti: Bir tik tak sesi duyuluyor..................................................................................................................... 48

8.1.4 Belirti: Bir ıslık sesi duyuluyor......................................................................................................................... 48

8.1.5 Belirti: Çalışma veya boşta kalma sırasında bir tıklama sesi duyuluyor......................................................... 49

8.1.6 Belirti: Bir el çırpma sesi duyuluyor................................................................................................................ 49

8.1.7 Belirti: Bir üniteden (İç ünite, dış ünite) beyaz buğu çıkıyor.......................................................................... 49

8.1.8 Belirti: Üniteler koku salabilir ......................................................................................................................... 49

8.1.9 Belirti: Klima işletimde değilken dış fan dönüyor .......................................................................................... 49

8.2 Hata kodlarından yola çıkarak sorunların çözümü ......................................................................................................... 49

8.3 Kablosuz bağlantı adaptörü için sorun giderme............................................................................................................. 51

9 Bertaraf 52

10 Sözlük 53

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Kullanıcı başvuru kılavuzu

1 | Genel güvenlik önlemleri

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden

çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları kapsamaktadır, bu

nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montör başvuru kılavuzunda açıklanan sistem montajı ve tüm

faaliyetler yetkili bir montajcı tarafından yerine GETİRİLMELİDİR.

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

Kullanıcı başvuru kılavuzu

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Ünitede kullanılan semboller:

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

Sembol Açıklama

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

Ünite dönen parçalar içerir. Üniteye servis yaparken veya incelerken dikkatli olun.

Dokümanlarda kullanılan semboller:

Sembol Açıklama

Bir şekil başlığını veya buna bir referansı belirtir. Örnek: " 1–3 Şekil başlığı", "Bölüm 1'deki şekil 3" anlamına

gelir.

Bir tablo başlığını veya buna bir referansı belirtir. Örnek: " 1–3 Tablo başlığı", "Bölüm 1'deki tablo 3"

anlamına gelir.

1 | Genel güvenlik önlemleri

1.2 Kullanıcı için

UYARI

Ünitenin nasıl çalıştırılması gerektiği konusunda emin DEĞİLSENİZ, montörünüze danışın.

UYARI

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

Temizlik ve kullanıcı bakımı nezaret olmadan çocuklar tarafından yapılmamalıdır.

UYARI

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın. ▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın. ▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

Kullanıcı başvuru kılavuzu

1 | Genel güvenlik önlemleri

▪ Üniteler şu simgelerle işaretlenir:

Bunun anlamı elektrikli ve elektronik ürünlerin ayrılmamış evsel atıklarla KARIŞTIRILAMAZ oluşudur. Sistemi KESİNLİKLE kendi kendinize demonte etmeye çalışmayın: klima sisteminin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yetkili montör tarafından ve ilgili mevzuata uygun olarak gerçekleştirilmelidir. Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı olacaksınız. Daha fazla bilgi için yerel satıcınız veya yerel yetkili ile irtibat kurun.

DİKKAT

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

▪ Piller şu simgelerle işaretlenir:

Bu, pillerin sınıflandırılmamış ev atıklarıyla KARIŞTIRILAMAYACAĞI anlamına gelir. Sembolün altına bir kimyasal sembol yazılmışsa, bu kimyasal sembolün anlamı piller belirli bir konsantrasyon üzerinde ağır metal içeriyor demektir. Olası kimyasal semboller şunlardır: Pb: kurşun (>%0,004). Atık piller mutlaka yeniden kullanım için özel bir işleme tesisinde işlenmelidir. Atık pillerin düzgün bir biçimde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz.

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

▪ Dokümanları daha sonra başvurmak üzere saklayın.

Hedef okuyucu

Sonkullanıcılar

BİLGİ

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

2 | Dokümanlar hakkında

▪ Genel güvenlik önlemleri:

- Sistemi çalıştırmadan önce mutlaka okumanız gereken güvenlik talimatları

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanım kılavuzu:

- Temel kullanım için hızlı başvuru kılavuzu

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanıcı başvuru kılavuzu:

- Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan

bilgileri

- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-

and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya montörünüzden ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

2.2 Bir bakışta kullanıcı referans kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL / TÜRKİYE

Bölüm Açıklama

Genel güvenlik önlemleri Çalıştırmadan önce okumanız GEREKEN

güvenlik talimatları

Dokümanlar hakkında Kullanıcı için hangi dokümanlar mevcut

Kullanıcı başvuru kılavuzu

2 | Dokümanlar hakkında

Bölüm Açıklama

Sistem hakkında ▪ Çalışma sahası

▪ İç ünite ve kullanıcı arabirimi açıklaması

İşletim öncesinde İşletimi başlatmadan önce yapılacaklar

İşletim Belli özelliklerin nasıl ve ne zaman

kullanılacağı

Enerji tasarrufu ve optimum

Enerji tasarrufu nasıl yapılır

işletim

Bakım ve servis Ünitenin bakım ve servisi nasıl yapılır

Sorun giderme Sorunlar olması halinde yapılması gerekenler

Bertaraf Sistem nasıl bertaraf edilir

Sözlük Terimlerin tanımı

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

3 Sistem hakkında

p p

j kol

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

DİKKAT

İç ünite radyo ekipmanı içerir, ekipmanın ışıma bölümü ile kullanıcı arasındaki minimum ayırma mesafesi 10 cm'dir.

BİLDİRİM

Sistemi başka amaçlar için KULLANMAYIN. Herhangi bir kalite kaybını önlemek için, üniteyi hassas cihazlar, gıda, bitkiler, hayvanlar veya sanat eserlerini soğutmada KULLANMAYIN.

3.1 İç ünite

DİKKAT

Hava girişine veya çıkışına parmak, çubuk veya başka cisimler SOKMAYIN. Fan yüksek devirde döndüğünde yaralanmaya neden olur.

3 | Sistem hakkında

BİLGİ

Ses basıncı seviyesi 70dBA değerinden azdır.

UYARI

▪ Yanlış sökme veya takma elektrik çarpmasına veya yangına yol açabileceğinden,

kendi başınıza ünite üzerinde değişiklik yapmayın, üniteyi demonte etmeyin, sökmeyin, tekrar kurmayın veya tamir etmeyin. Satıcınıza başvurun.

▪ Kaza eseri soğutucu kaçakları olması durumunda, çıplak alev olmadığından emin

olun. Soğutucunun kendisi tamamen emniyetlidir, zehirli değildir ve hafif tutuşkandır, ancak fan ısıtıcıları, gaz ocakları, vs. tarafından kullanılan yanma havasının bulunduğu bir odaya kazara sızdığında zehirli gaz üretecektir. Çalıştırmaya tekrar başlamadan önce, her zaman kaçak noktasının onarıldığını veya düzeltildiğini uzman personele teyit ettirin.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

a Hava girişi b Hava çıkışı c Titanyum apatit koku giderici filtre ve gümüş partikül filtresi (Ag-iyon filtresi) d Hava filtresi e Ön panel

Kullanıcı başvuru kılavuzu

3 | Sistem hakkında

3.2 Kullanıcı arabirimi hakkında

f Servis kapağı

g Akıllı göz sensörü

h Ekran

i Oda sıcaklık ve nem sensörü j ON/OFF düğmesi ve çalışma lambası (yeşil)

k Sinyal alıcı

l Zamanlayıcı lambası (turuncu)

m Akıllı göz lambası (yeşil)

n Kablosuz adaptör ON/OFF düğmesi o Panjur (dikey kanatlar) p Kanatçıklar (yatay kanatlar)

Not: Titanyum apatit koku giderici filtre ve gümüş partikül filtresinin konumları yer

değiştirilebilir.

AÇMA/KAPAMA butonu

Kullanıcı arabirimi kayıpsa, çalışmayı başlatmak/durdurmak için iç ünitedeki AÇMA/ KAPAMA butonunu kullanabilirsiniz. Bu butonu kullanarak işlem başlatıldığında, aşağıdaki ayarlar kullanılır:

▪ İşletim modu = Otomatik ▪ Sıcaklık ayarı = 25°C ▪ Hava debisi = Otomatik

▪ Doğrudan güneş ışığı. Kullanıcı arabirimini doğrudan güneş ışığına maruz

BIRAKMAYIN.

▪ Toz. Sinyal vericisi veya alıcısı üzerindeki toz hassasiyeti azaltır. Tozu yumuşak bir

bezle silin.

▪ Floresan lambalar. Odada floresan lambalar varsa sinyal iletişimi

sağlanamayabilir. Bu durumda montajcınızla başvurun.

▪ Diğer aygıtlar. Kullanıcı arabirimi sinyalleri başka aygıtları çalıştırıyorsa, diğer

aygıtları kaldırın veya montajcınıza başvurun.

▪ Perdeler. Ünite ile kullanıcı arabirimi arasındaki sinyalin perdeler veya başka

nesneler tarafından ENGELLENMEDİĞİNDEN emin olun.

BİLDİRİM

▪ Kullanıcı arabirimini DÜŞÜRMEYİN. ▪ Kullanıcı arabirimininin ıslanmasına izin VERMEYİN.

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

3.2.1 Komponentler: Kullanıcı arabirimi

Menu (push 2sec)

Panel (push 2sec)

3 | Sistem hakkında

a Sinyal vericisi b LCD ekran c Sıcaklık ayar butonu d AÇMA/KAPAMA butonu e Dikey yön değiştirme ve menü (2 saniye basın) butonu

f Yatay yön değiştirme butonu g Konfor hava akışı ve Akıllı göz işletim butonu h Seçme butonu

i Saat ve panel açma (2 saniye basın) butonu j KAPAMA/AÇMA zamanlayıcı işlem butonları

k Haftalık zamanlayıcı işlem butonları

l Flash Streamer (hava temizleme) işlem butonu

m Econo ve Dış ünite sessiz işletim butonu

n Mod butonu o Güçlü butonu p Fan butonu

BİLGİ

Hava filtrelerini temizlerken ön paneli açmak için (2saniye basılı tutun) butonunu kullanın. Bkz. "7.4Ön paneli açmak için"[441].

3.2.2 Durum: Kullanıcı arabirimi LCD

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Simge Açıklama

İşletim etkin

İşletim modu = Otomatik

İşletim modu = Kurutma

Kullanıcı başvuru kılavuzu

3 | Sistem hakkında

Simge Açıklama

İşletim modu = Isıtma

İşletim modu = Soğutma

İşletim modu = Yalnız fan

Güçlü işletim etkin

Econo işletimi etkin

Dış ünite sessiz işletimi etkin

İç ünite kullanıcı arabiriminden bir sinyal alır

Geçerli sıcaklık ayarı

Hava debisi = Otomatik

Hava debisi = İç ünite sessiz

Hava debisi = Yüksek

Hava debisi = Orta yüksek

Hava debisi = Orta

Hava debisi = Orta düşük

Hava debisi = Düşük

Konfor işletimi etkin

Akıllı göz etkin

Otomatik dikey salınım etkin

Otomatik yatay salınım etkin

Flash Streamer (hava temizleme) etkin

AÇMA zamanlayıcı etkin

Kullanıcı başvuru kılavuzu

KAPAMA zamanlayıcı etkin

Haftalık zamanlayıcı etkin

Haftanın günü

Geçerli saat

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

3.2.3 Kullanıcı arabirimini çalıştırmak için

≥500

(mm)

a Sinyal alıcı

Not: Sinyal alıcının altındaki 500mm içinde hiçbir engel bulunmadığından emin

olun. Kullanıcı arayüzünün alım performansını etkileyebilir.

1 Sinyal vericisini iç ünitedeki sinyal alıcısına tutun (iletişim için maksimum

mesafe 7m'dir).

Sonuç: İç ünite kullanıcı arabiriminden sinyal aldığında bir ses duyacaksınız:

Ses Açıklama

Bip-bip İşletim başlar.

Bip Ayar değişir.

Uzun bip İşletim durur.

3 | Sistem hakkında

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Kullanıcı başvuru kılavuzu

4 | İşletim öncesinde

cba

2×

4 İşletim öncesinde

4.1 Genel bakış: İşletim öncesinde

Bu bölümde, üniteyi çalıştırmadan önce yapmanız gerekenler açıklanmıştır.

Tipik iş akışı

İşletim öncesi genel olarak şu aşamalardan meydana gelir:

▪ Kullanıcı arabirimini duvara sabitleme. ▪ Kullanıcı arabirimine pilleri takma. ▪ Kullanıcı arabirimi ekranının parlaklığını ayarlama. ▪ Saatin ayarlanması. ▪ İç ünite konumunu ayarlama. ▪ Güç beslemesini açık konuma getirme.

4.2 Kullanıcı arayüzünü duvara sabitlemek için

a Kullanıcı arabirimi

b Vidalar (sahadan temin edilir)

c Kullanıcı arabirimi tutucu

1 Sinayllerin üniteye ulaşabileceği bir yer seçin. 2 Tutucuyu cıvata ile duvara veya benzer bir yere takın. 3 Kullanıcı arabirimini, kullanıcı arabirimi tutucuya asın.

4.3 Pilleri takmak için

Kullanıcı başvuru kılavuzu

Piller yaklaşık 1 yıl dayanır.

1 Ön kapağı çıkartın. 2 Her iki pili birden takın. 3 Ön kapağı geri takın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

AAA.LR03

4.4 Saat hakkında

İç ünitenin dahili saati doğru zamana ayarlı DEĞİLSE, AÇMA zamanlayıcı, KAPAMA zamanlayıcı ve haftalık zamanlayıcı dakik ÇALIŞMAZ. Saatin yeniden ayarlanması gerekir:

4 | İşletim öncesinde

BİLGİ

▪ Pilin düşük enerjisi LCD ekranın yanıp sönmesi ile belirtilir. ▪ DAİMA iki pili birden değiştirin.

▪ Bir devre kesici üniteyi KAPALI konuma getirdikten sonra. ▪ Güç kesilmesinden sonra. ▪ Kullanıcı arabirimindeki pilleri değiştirdikten sonra.

4.4.1 Saati ayarlamak için

Not: Saat ayarlı DEĞİL ise, , ve yanıp söner.

1 düğmesine basın.

2 Haftanın geçerli gününü ayarlamak için veya üzerine basın.

Not: veya tuşunun basılı tutulması saat ayarını hızla artırır veya azaltır.

Ekran Haftanın günü

Sonuç: ve yanıp söner

Pazartesi

Salı

Çarşamba

Perşembe

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Cuma

Cumartesi

Pazar

3 düğmesine basın.

Sonuç: yanıp söner.

Kullanıcı başvuru kılavuzu

4 | İşletim öncesinde

4.5 İç ünite ekranının parlaklığı

4.5.1 İç ünite ekranının parlaklığını ayarlamak için

4 Doğru saati ayarlamak için veya üzerine basın.

5 düğmesine basın.

Sonuç: Ayar işlemi tamamlanmıştır. yanıp söner.

İç ünite ekranının parlaklığını istediğiniz gibi ayarlayın veya ekranı KAPALI konuma getirin.

1 butonuna en az 2saniye basın.

Sonuç: Ekranda menü belirir. yanıp sönüyor.

2 düğmesine basın. 3 Ayarı aşağıdaki sırayla değiştirmek için veya üzerine basın.

…yanıp sönüyor Parlaklık…

4 Seçilen ayarı onaylamak için üzerine basın. Sonuç: Parlaklık ayarı değiştirilir. Not: Ekran 60saniye sonra otomatik olarak varsayılan ekrana döner. Varsayılan

ekrana daha erken dönmek için üzerine iki kez basın.

4.6 Güç beslemesini açmak için

1 Devre kesiciyi açık konuma getirin. Sonuç: Referans konumunu ayarlamak için iç ünitenin kanadı açılır ve kapanır.

Yüksek

Düşük

Kapalı

4.7 İç ünite konum ayarını değiştirmek için

Kullanıcı başvuru kılavuzu

İç ünitenin konumunu duvara doğrudan hava akışı önlenecek şekilde ayarlayın.

1 butonuna en az 2saniye basın.

Sonuç: Ekranda menü belirir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

4 | İşletim öncesinde

2 Menüyü olarak değiştirmek için veya üzerine basın.

Sonuç: Ekranda menü belirir. yanıp söner.

3 Menüyü seçmek için üzerine basın.

Sonuç: yanıp söner.

4 Ayarı aşağıdaki sırayla değiştirmek için veya üzerine basın.

Eğer ünite… Sembol Yanıp söner Sonuç

Duvarın ortasında (fabrika varsayılanı)

sağdaki duvardan ≤500mm

soldaki duvardan ≤500mm

Sonuç: Hava akımı aralığı, duvara doğrudan temas etmesini önlemek için ayarlanacaktır.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Kullanıcı başvuru kılavuzu

5 | İşletim

5.1 Çalışma sahası

5 İşletim

Emniyetli ve etkin çalışması için üniteyi aşağıdaki sıcaklık ve nem sınırlarında kullanın.

İşletim modu Çalışma sahası

Soğutma

(a)(b)

▪ Dış sıcaklık: –10~46°C DB ▪ İç sıcaklık: 18~32°C DB ▪ İç nem: ≤%80

(a)

Isıtma

▪ Dış sıcaklık: –15~24°C DB ▪ İç sıcaklık: 10~30°C DB

Kurutma

(a)

▪ Dış sıcaklık: –10~46°C DB ▪ İç sıcaklık: 18~32°C DB ▪ İç nem: ≤%80

(a)

Ünite çalışma aralığının dışında çalışırsa, bir güvenlik cihazı sistemin çalışmasını durdurabilir.

(b)

Ünite çalışma aralığının dışında çalışırsa, yoğuşma ve su damlaması meydana gelebilir.

5.2 Hangi özellik ne zaman kullanılır

Hangi özellikleri kullanacağınızı belirlemek için aşağıdaki tabloyu kullanabilirsiniz:

Özellik Görevler

Temel özellikler

İşletim modları ve sıcaklık

+ Hava akış yönü

Hava debisi

Gelişmiş özellikler

Sistemi başlatmak/durdurmak ve sıcaklığı ayarlamak için:

▪ Isıtma veya Soğutma modunda, bir odayı ısıtın

veya soğutun.

▪ Yalnız fan modunda, ısıtma veya soğutma

olmadan bir odaya hava üfleyin.

▪ Kurutma modunda, bir odadaki nemi azaltın. ▪ Otomatik modda, uygun bir sıcaklık ve çalışma

modu otomatik olarak seçilir.

Hava akış yönünü ayarlamak için (salınım veya sabit konum).

Odaya üflenen hava miktarını ayarlamak için. Daha sessiz çalışmak için.

Kullanıcı başvuru kılavuzu

Flash Streamer

Polen, adjuvan maddeler… gibi hava yoluyla bulaşan alerjenlerden arındırmak için.

Kötü kokuları azaltmak için.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

Özellik Görevler

5 | İşletim

Econo

Diğer güç tüketen aletleri de kullanırken sistemi kullanmak için.

Enerji tasarrufu yapmak için.

Dış ünite sessiz

Dış ünitenin gürültü düzeyini düşürmek için. Örnek: Geceleyin.

Konfor

Odayı daha etkili soğutmak veya ısıtmak üzere hava akış yönünü otomatik olarak ayarlamak için.

Akıllı göz

Havanın insanlarla doğrudan temas etmesini önlemek için.

Odada kimse yokken enerji tasarrufu için.

Güçlü

AÇMA zamanlayıcı +

KAPAMA zamanlayıcı

Haftalık zamanlayıcı

Odayı hızla soğutmak veya ısıtmak için.

Sistemi otomatik olarak AÇIK veya KAPALI konuma getirmek için.

Sistemi haftalık bazda otomatik olarak AÇIK veya KAPALI duruma getirmek için.

Ek özellikler

Kablosuz LAN bağlantısı Üniteyi akıllı cihazlar kullanarak çalıştırmak için.

5.3 İşletim modu ve sıcaklık ayar noktası

Ne zaman. Şunları yapmak istediğiniz zaman sistem işletim modunu ayarlayın ve sıcaklığı ayarlayın:

▪ Bir odayı ısıtma veya soğutma ▪ Isıtma veya soğutma olmadan bir odaya hava üfleme ▪ Bir odadaki nemi azaltma

Neyi. Kullanıcı seçimine bağlı olarak sistem farklı şekilde çalışır.

Ayar Açıklama

Otomatik

Kurutma

Isıtma

Soğutma

Fan

Sistem bir odayı sıcaklık ayar noktasına kadar soğutur veya ısıtır. Gerekirse soğutma ve ısıtma arasında otomatik olarak geçiş yapar.

Sistem sıcaklığı değiştirmeden bir odadaki nemi düşürür.

Sistem bir odayı sıcaklık ayar noktasına kadar ısıtır.

Sistem bir odayı sıcaklık ayar noktasına kadar soğutur.

Sistem sadece hava akışını (hava debisi ve hava akış yönü) kontrol eder.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Sistem sıcaklığı kontrol ETMEZ.

Ek bilgi:

Kullanıcı başvuru kılavuzu

5 | İşletim

5.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için

▪ Dış sıcaklık. Dış hava sıcaklığı çok yüksek veya çok düşük olduğunda sistemin

soğutma veya ısıtma etkisi azalır.

▪ Buz çözme işletimi. Isıtma işletimi sırasında dış ünitede don oluşabilir ve ısıtma

kapasitesini düşürebilir. Bu durumda, sistem buzu gidermek için buz çözme işletimine otomatik olarak geçer. Buz çözme işletimi sırasında, iç üniteden sıcak hava ÜFLENMİYOR.

▪ Nem sensörü. Soğutma işlemi sırasında nemi düşürerek nemi kontrol edin.

: Ünite çalışıyor.

: İşletim modu = Otomatik

: İşletim modu = Kurutma

: İşletim modu = Soğutma

: İşletim modu = Isıtma

: İşletim modu = Yalnız fan

: Ayar sıcaklığını gösterir.

5.4 Hava debisi

1 İşletim modunu seçmek için üzerine bir kez veya daha fazla basın.

Sonuç: Mod aşağıdaki sırayla ayarlanacaktır:

2 İşletimi başlatmak için üzerine basın.

Sonuç: LCD'de ve seçilen mod görüntülenir.

3 Sıcaklığı düşürmek veya yükseltmek için veya üzerine bir kez veya daha

fazla basın.

Soğutma işletimi Isıtma işletimi Otomatik işletim Kurutma veya

yalnız fan işletimi

18~32°C 10~30°C 18~30°C —

Not: Kurutma veya yalnız fan modunu kullanırken, sıcaklık ayarlanamaz.

4 İşletimi durdurmak için üzerine basın. Sonuç: LCD'den görüntüsü kaybolur. Çalışma lambası söner.

1 üzerine basarak şunları seçin:

Kullanıcı başvuru kılavuzu

" " ile " " arasında 5 adet hava debisi seviyesi

Otomatik işletim

İç ünite sessiz işletimi. Hava akışı " " olarak ayarlandığında, üniteden gelen gürültü azalacaktır.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

BİLGİ

▪ Ünite soğutma, ısıtma veya otomatik modda sıcaklık ayar noktasına ulaşırsa. Fan

▪ Kurutma işletimi kullanılırken, hava debisi ayarı YAPILAMAZ.

5.4.1 Hava debisini ayarlamak için

1 Hava akış ayarını aşağıdaki sırayla değiştirmek için üzerine basın.

5.5 Hava akış yönü

Ne zaman. Hava akış yönünü istendiği gibi ayarlayın. Neyi. Sistem, kullanıcı seçimine (salınım veya sabit konum) bağlı olarak hava akışını

farklı şekilde yönlendirir. Yatay kanatları (kanatlar) veya dikey kanatları (panjur) hareket ettirerek bunu yapar.

5 | İşletim

çalışmayı durduracaktır.

Ayar Hava akış yönü

Dikey otomatik salınım

Yukarı aşağı hareket eder.

Yatay otomatik salınım Bir yandan diğer yana hareket eder.

+ 3-D hava akış yönü

Dönüşümlü olarak yukarı aşağı ve bir yandan diğer yana hareket eder

[—] Sabit bir konumda kalır.

DİKKAT

Kanatların ve panjurların açılarını ayarlamak için DAİMA bir kullanıcı arabirimi kullanın. Kanatlar ve panjurlar salınırken elle zorla hareket ettirdiğinizde, mekanizma kırılacaktır.

Kanadın hareket sahası işletim moduna göre değişir. Yukarı ve aşağı salınım ayarı sırasında hava debisi düşük olarak değiştirildiğinde, kanat üst konumda durur.

5.5.1 Dikey hava akış yönünü ayarlamak için

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

a Soğutma veya kurutma işletiminde kanat aralığı b Isıtma veya yalnız fan işletiminde kanat aralığı

1 düğmesine basın.

Sonuç: LCD'de görüntülenir. Kanatlar (yatay kanatçıklar) yön değiştirmeye

başlayacaktır.

Kullanıcı başvuru kılavuzu

5 | İşletim

a b c

5.5.2 Yatay hava akış yönünü ayarlamak için

5.5.3 3-D hava akış yönünü kullanmak için

2 Sabit konumu kullanmak için kanatlar istenilen konuma geldiğinde

üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur. Kanatlar hareketini durduracaktır.

1 düğmesine basın.

Sonuç: LCD'de görüntülenir. Panjurlar (dikey kanatçıklar) yön

değiştirmeye başlayacaktır.

2 Sabit konumu kullanmak için panjurlar istenilen konuma geldiğinde

üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur. Panjurlar hareketini durduracaktır.

BİLGİ

Ünite bir odanın köşesine kurulduğunda, panjurların yönü duvardan uzağa bakmalıdır. Bir duvar havayı bloke ederse verimlilik düşecektir.

1 ve üzerine basın.

Sonuç: LCD'de ve görüntülenir. Kanatlar (yatay kanatçıklar) ve

panjurlar (dikey kanatçıklar) yön değiştirmeye başlayacaktır.

2 Sabit konumu kullanmak için kanatlar ve panjurlar istenilen konuma geldiğinde

ve üzerine basın.

Sonuç: LCD'den ve görüntüsü kaybolur. Kanatlar ve panjurlar hareketini durduracaktır.

5.6 Konfor hava akışı ve Akıllı göz işletimi

Konfor ve Akıllı göz işletimini ayrı ayrı kullanabilir veya bunları birleştirebilirsiniz.

5.6.1 Konfor hava akışı işletimi

Odayı daha etkili soğutmak veya ısıtmak için ünite hava akış yönünü otomatik olarak değiştirecektir. Üniteden doğrudan hava akışı daha az fark edilecektir.

Kullanıcı başvuru kılavuzu

a Soğutma ve kurutma işletiminde kanat konumu

b Isıtma işletiminde kanat aralığı (dikey hava akışı AÇIK)

c Isıtma işletiminde kanat konumu (dikey hava akışı KAPALI)

Soğutma ve kurutmada

Hava akış yönü havayı tavana yayacak şekilde ayarlanır.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

5 | İşletim

Konfor hava akışı AÇIK Konfor hava akışı KAPALI

Isıtmada

Hava akış yönü havayı zemine yayacak şekilde ayarlanır. Ünite bir oda ve bir zemin sıcaklığı algılar ve otomatik olarak 3 hava akımı yönünden 1 tanesini seçer.

Isınma Aşağı doğru yön Dikey hava akış yönü

BİLGİ

Dikey hava akışı işlevini devre dışı bırakmak istiyorsanız (örn. ünitenin altında mobilya veya başka bir nesne varsa) bkz. "Dikey hava akış işlevini AÇIK/KAPALI konuma

getirmek için"[423]. Dikey hava akışı işlevi devre dışı bırakılırsa hava akışı aşağı yöne

ayarlanacaktır.

BİLGİ

Güçlü ve Konfor hava akışı işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır. Dikey otomatik salınım seçilirse, Konfor hava akışı işletimi iptal edilir.

Dikey hava akış işlevini AÇIK/KAPALI konuma getirmek için

1 butonuna en az 2saniye basın.

Sonuç: Ekranda menü belirir.

2 Menü ekranını değiştirmek için veya üzerine basın.

Sonuç: Ekranda menü belirir.

3 Ayarı değiştirmek için üzerine basın. 4 Ayarı değiştirmek için veya üzerine basın.

…yanıp sönüyor Dikey hava akış işlevi…

AÇIK durumda

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

KAPALI durumda

5 Seçilen ayarı onaylamak için üzerine basın.

Not: Ekran 60saniye sonra otomatik olarak varsayılan ekrana döner. Varsayılan

ekrana daha erken dönmek için üzerine iki kez basın.

Kullanıcı başvuru kılavuzu

5 | İşletim

5.6.2 Akıllı göz işletimi

İnsanlarla doğrudan temastan kaçınmak için insan hareketi algılamasına bağlı olarak sistem hava akış yönü ve sıcaklığını otomatik olarak ayarlar. 20 dakika boyunca herhangi bir hareket tespit edilmezse, sistem enerji tasarrufu işletimine girer:

İşletim Enerji tasarrufu işletimi

Isıtma Sıcaklık 2°C azalır.

Soğutma ve kurutma Odadaki sıcaklık ise:

▪ <30°C sıcaklık 2°C artar ▪ ≥30°C sıcaklık 1°C artar

Yalnız fan Hava debisini azaltır.

Akıllı göz sensörü hakkında

BİLDİRİM

▪ Akıllı göz sensörüne vurma veya basma UYGULAMAYIN. Bunun yapılması işlev

bozukluğuna açabilir.

▪ Akıllı göz sensörünün yakınına büyük nesneler YERLEŞTİRMEYİN.

BİLGİ

Güçlü veya Gece ayarı işletimi Akıllı göz işletimiyle aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır.

▪ Algılama aralığı. 9m'ye kadardır. ▪ Algılama hassasiyeti. Konuma, odadaki kişi sayısına, sıcaklık aralığına, vb. göre

değişir.

▪ Algılama hataları. Sensör yanlışlıkla evcil hayvanları, güneş ışığını, sallanan

perdeleri vb. algılayabilir.

5.6.3 Konfor ve Akıllı göz işletimini başlatmak/durdurmak için

1 butonuna bir kez veya daha fazla basın.

Sonuç: Ayar aşağıdaki sırayla değiştirilecektir.

Ekran İşletim

Konfor hava akışı

Akıllı göz

Konfor hava akışı ve Akıllı göz

Kullanıcı başvuru kılavuzu

— İkisi de devre dışı

Not: İç ünitenin ön tarafına yakın insanlar varsa veya çok fazla insan varsa, iki işletimi birlikte kullanın.

2 İşletimi durdurmak için, LCD'den iki sembol kaybolana kadar tuşuna

basın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

5.7 Güçlü işletim

Bu işletim herhangi bir işletim modunda soğutma/ısıtma etkisini hızla maksimuma çıkarır. Maksimum kapasiteyi alabilirsiniz.

BİLGİ

Güçlü işletim Econo, Konfor hava akışı, Akıllı göz ve dış ünite sessiz işletimi ile birlikte KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır.

Zaten maksimum kapasitede çalışıyorsa güçlü işletim ünitenin kapasitesini ARTIRMAYACAKTIR.

5.7.1 Güçlü işletimi başlatmak/durdurmak için

1 Başlatmak için üzerine basın.

Sonuç: LCD'de görüntülenir. Güçlü işletim 20 dakika sürer; daha sonra,

işletim önceden ayarlanmış moda döner.

Mod Hava debisi

Soğutma/Isıtma/Otomatik ▪ Soğutma/ısıtma etkisini en üst düzeye

5 | İşletim

çıkarmak için dış ünitenin kapasitesi arttırılır.

Kurutma ▪ Sıcaklık ayarı 2,5°C düşürülür.

Yalnız fan Hava akış hızı maksimum ayara

2 Durdurmak için üzerine basın.

Sonuç: LCD'den görüntüsü kaybolur.

Not: GÜÇLÜ işletim yalnız ünite çalışırken ayarlanabilir. üzerine basarsanız,

işletim iptal edilecektir; , LCD'den kaybolur.

5.8 Econo ve Dış ünite sessiz işletimi

5.8.1 Econo işletimi

Maksimum güç tüketimi değerini sınırlayarak verimli işletimi sağlayan bir fonksiyondur. Bu fonksiyon, ürün diğer aygıtlarla beraber çalışırken bir devre kesicinin devreye girmemesine dikkat edilmesi gereken durumlarda yararlıdır.

▪ Hava akış hızı maksimum ayara

sabitlenir ve DEĞİŞTİRİLEMEZ.

▪ Sıcaklık sadece Otomatik modda

ayarlanabilir.

▪ Hava debisi hafifçe arttırılır.

sabitlenir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

BİLGİ

▪ Güçlü ve Econo işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik

kazanır.

▪ Econo işletimi, kompresörün dönüş hızını sınırlayarak dış ünitenin güç tüketimini

azaltır. Enerji tüketimi zaten düşükse, Econo işlemi güç tüketimini daha da AZALTMAZ.

Kullanıcı başvuru kılavuzu

5 | İşletim

5.8.2 Dış ünite sessiz işletimi

5.8.3 Econo ve Dış ünite sessiz işletimini başlatmak/durdurmak için

Dış ünitenin gürültü düzeyini azaltmak istediğiniz zaman Dış ünite sessiz işletimini kullanın. Örnek: Geceleyin.

BİLGİ

▪ Güçlü ve Dış ünite sessiz işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon

öncelik kazanır.

▪ Bu fonksiyon sadece Otomatik, Soğutma ve Isıtma işletiminde kullanılabilir. ▪ Dış ünite sessiz işletimi kompresörün dönüş hızını sınırlar. Kompresörün dönüş

hızı zaten düşükse, Dış ünite sessiz işletimi kompresörün dönüş hızını daha fazla AZALTMAZ.

1 butonuna bir kez veya daha fazla basın.

Sonuç: Ayar aşağıdaki sırayla değiştirilecektir.

Ekran İşletim

+ Econo ve Dış ünite sessiz

— İkisi de devre dışı

2 İşletimi durdurmak için, LCD'den iki sembol kaybolana kadar tuşuna

basın.

Not: Econo işletim yalnız ünite çalışırken ayarlanabilir. üzerine basılması ayarın iptal edilmesine neden olur ve LCD'den kaybolur.

Not: Kullanıcı arabirimi veya iç ünite ON/OFF anahtarını kullanarak üniteyi kapatsanız bile LCD üzerinde kalır.

5.9 Flash Streamer (hava temizleme) işlemi

Streamer yüksek oksitlenme gücüne sahip yüksek hızlı bir elektron akışı üreterek kötü kokuları azaltır. Titanyum apatit koku giderici filtre ve hava filtreleri ile birlikte bu işlev odadaki havayı temizler.

Econo

Dış ünite sessiz

5.9.1 Flash Streamer (hava temizleme) işlemini başlatmak/durdurmak için

Kullanıcı başvuru kılavuzu

BİLGİ

▪ Yüksek hızda elektronlar oluşturulur ve güvenli işletim için ünite içinde uzaklaşır. ▪ Streamer boşalımı köpürme sesi çıkarabilir. ▪ Hava akışı zayıflarsa, Streamer boşalımı ozon kokusunu önlemek için geçici olarak

durabilir.

1 düğmesine basın.

Sonuç: LCD üzerinde görüntülenir ve odadaki hava temizlenir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

2 İşletimi durdurmak için üzerine basın.

Sonuç: LCD'den kaybolur ve işletim durur.

5.10 KAPAMA/AÇMA zamanlayıcı işletimi

Zamanlayıcı fonksiyonları klimayı gece veya sabah otomatik olarak açık/kapalı konuma getirmek için kullanışlıdır. KAPAMA zamanlayıcı ile AÇMA zamanlayıcı kombinasyon halinde de kullanılabilir.

BİLGİ

Şu durumlarda zamanlayıcıyı tekrar programlayın:

▪ Bir kesicinin üniteyi kapatması. ▪ Elektrik kesintisi. ▪ Kullanıcı arabirimindeki pilleri değiştirdikten sonra.

BİLGİ

Herhangi bir zamanlayıcı fonksiyonunu kullanmadan önce saat doğru AYARLANMALIDIR. Bkz. "4.4.1Saati ayarlamak için"[415].

5 | İşletim

5.10.1 KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için

1 Başlatmak için üzerine basın.

Sonuç: LCD üzerinde görüntülenir, zamanlayıcı lambası yanar ve

yanıp söner. ve haftanın günü LCD'den kaybolur.

2 Saat ayarını değiştirmek için veya üzerine basın.

3 Tekrar üzerine basın. Sonuç: LCD'de ve ayar zamanı görüntülenir. Sonuç: Zamanlayıcı lambası yanar.

BİLGİ

veya üzerine her basışta saat ayarı 10dakika ilerler. Butonun basılı tutulması

ayarı hızla değişir.

4 İşletimi durdurmak için üzerine basın.

Sonuç: ve LCD'den kaybolur ve zamanlayıcı lambası söner. LCD'de ve

haftanın günü görüntülenir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

BİLGİ

AÇMA/KAPAMA zamanlayıcı ayarlandığında, zaman ayarı hafızada saklanır. Kullanıcı arabirimi pilleri değiştirildiğinde hafıza sıfırlanır.

Gece ayar modunu KAPAMA zamanlayıcı ile birlikte kullanma

Klima, aşırı soğutma/ısıtmayı önlemek ve rahat bir uyku sıcaklığı sağlamak için sıcaklık ayarını (soğutma sırasında 0,5°C yukarı, ısıtmada 2,0°C aşağı) otomatik olarak ayarlar.

Kullanıcı başvuru kılavuzu

5 | İşletim

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

5.10.2 AÇMA zamanlayıcı işletimini başlatmak/durdurmak için

1 Başlatmak için üzerine basın.

Sonuç: LCD üzerinde görüntülenir, zamanlayıcı lambası yanar ve

yanıp söner. ve haftanın günü LCD'den kaybolur.

2 Saat ayarını değiştirmek için veya üzerine basın. 3 Tekrar üzerine basın.

Sonuç: LCD'de ve ayar zamanı görüntülenir. Zamanlayıcı lambası yanar.

BİLGİ

veya üzerine her basışta saat ayarı 10dakika ilerler. Butonun basılı tutulması

ayarı hızla değişir.

4 İşletimi durdurmak için üzerine basın.

Sonuç: ve LCD'den kaybolur ve zamanlayıcı lambası söner. LCD'de

ve haftanın günü görüntülenir.

5.10.3 KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için

1 Zamanlayıcıları ayarlamak için, bkz. "5.10.1 KAPAMA zamanlayıcı işletimini

başlatmak/durdurmak için" [4 27] ve "5.10.2 AÇMA zamanlayıcı işletimini

başlatmak/durdurmak için"[428].

Sonuç: LCD'de ve görüntülenir. Örnek:

Ekran Geçerli saat Şu sırada

ayarlayın…

6:00 ünite çalışıyor. 7:00'da durur ve

ünite ÇALIŞMIIYOR. 14:00'da başlar.

Not: Zamanlayıcı ayarı etkin ise, geçerli saat LCD'de GÖRÜNTÜLENMEZ.

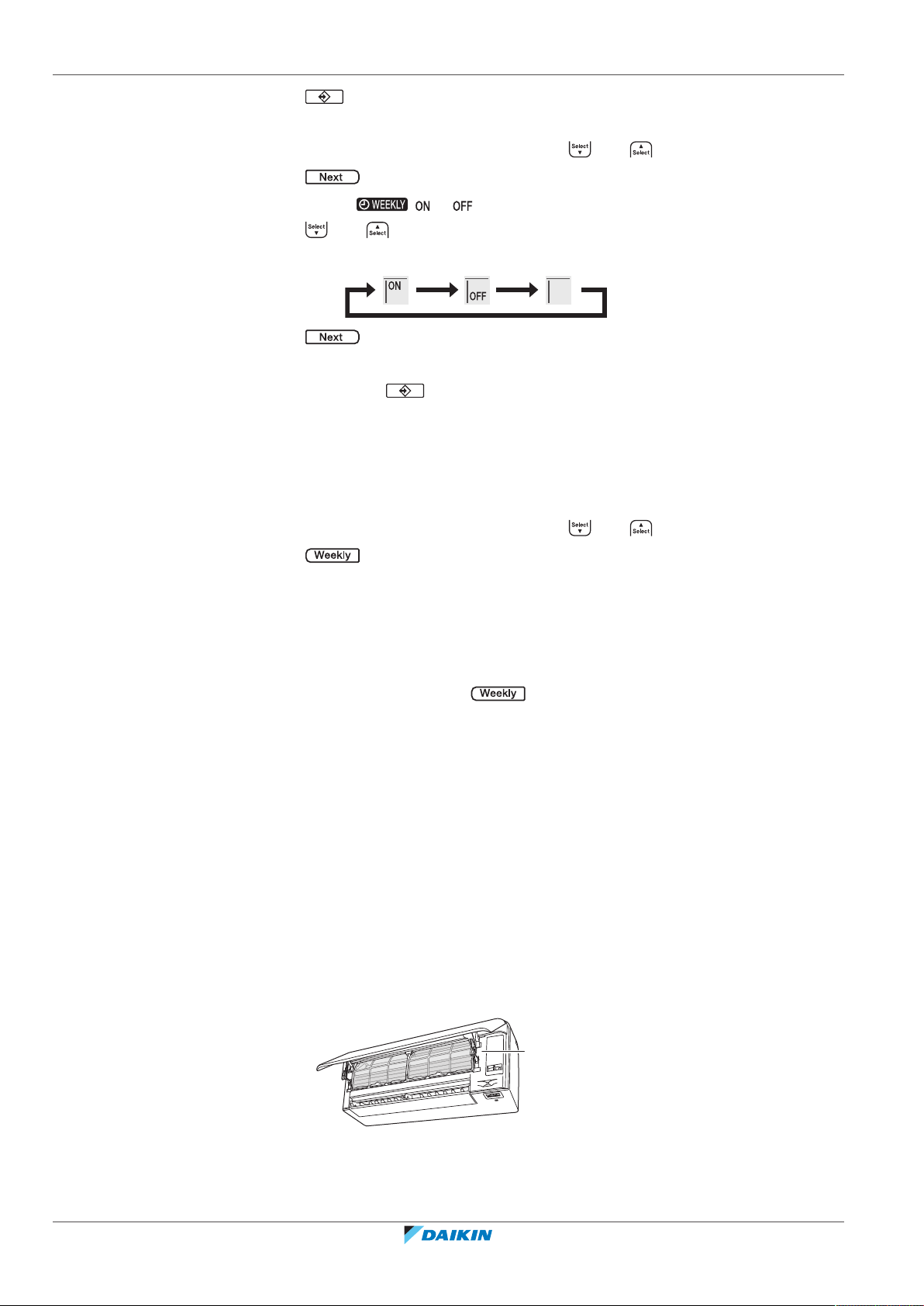

5.11 Haftalık zamanlayıcı işletimi

Bu işletim ile haftanın her günü için 4 zamanlayıcı ayarı kaydedebilirsiniz. Örnek: Pazartesiden Cumaya farklı bir ayar ve hafta sonları için farklı bir ayar

oluşturun.

İşletim

14:00'da başlar.

Kullanıcı başvuru kılavuzu

Haftanın günü Örnek ayar

Pazartesi

▪ En fazla 4ayar yapın.

Salı~Cuma

▪ Ayar Pazartesi ile aynı ise

kopyalama modunu kullanın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

Haftanın günü Örnek ayar

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

5 | İşletim

Cumartesi

—

▪ Zamanlayıcı ayarı yok

Pazar

▪ En fazla 4ayar yapın.

▪ AÇIK-AÇIK-AÇIK-AÇIK ayarı. İşletim modunun programlanmasını ve sıcaklığın

ayarlanmasını mümkün kılar.

▪ KAPALI-KAPALI-KAPALI-KAPALI ayarı.Her gün için yalnızca kapatma saati

ayarlanabilir.

Not: Kullanıcı arabirimini iç üniteye hedeflediğinizden emin olun ve Haftalık zamanlayıcı işletimini ayarlarken bir alış sesi olup olmadığını kontrol edin.

BİLGİ

Herhangi bir zamanlayıcı fonksiyonunu kullanmadan önce saat doğru AYARLANMALIDIR. Bkz. "4.4.1Saati ayarlamak için"[415].

BİLGİ

▪ Haftalık zamanlayıcı ve AÇMA/KAPAMA zamanlayıcı işletimi aynı anda

kullanılamaz. AÇMA/KAPAMA zamanlayıcı işletiminin önceliği vardır. Haftalık zamanlayıcı bekleme durumunda olur ve LCD'den kaybolur. AÇMA/ KAPAMA zamanlayıcı tamamlandığında, Haftalık zamanlayıcı etkin hale gelir.

▪ Haftanın günü, AÇMA/KAPAMA zamanlayıcı modu, zaman ve sıcaklık (yalnız AÇMA

zamanlayıcı için) Haftalık zamanlayıcı ile ayarlanabilir. Diğer ayarlar önceki AÇMA zamanlayıcı ayarına dayanır.

5.11.1 Haftalık zamanlayıcı işletimini ayarlamak için

1 düğmesine basın.

Sonuç: Haftanın günü ve geçerli günün koşul numarası görüntülenir.

2 Haftanın gününü ve koşul numarasını seçmek için veya üzerine basın.

3 düğmesine basın.

Sonuç: Haftanın günü ayarlanır. ve yanıp söner.

4 Modu seçmek için veya üzerine basın.

Sonuç: Ayar aşağıdaki gibi değişecektir:

Ekran Özellik

AÇMA zamanlayıcı

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

KAPAMA zamanlayıcı

Boş Koşulu siler

Kullanıcı başvuru kılavuzu

5 | İşletim

5 düğmesine basın.

Sonuç: AÇMA/KAPAMA zamanlayıcı modu ayarlanır. ve zaman yanıp

söner.

Not: Önceki ekrana dönmek için üzerine basın. Boş seçilirse, 9. adıma geçin.

6 Zamanı seçmek için veya üzerine basın. Zaman 10dakikalık aralıklarla

0:00~23:50 arasında ayarlanabilir.

7 düğmesine basın.

Sonuç: Saat ayarlanır ve ile sıcaklık yanıp söner.

Not: Önceki ekrana dönmek için üzerine basın. KAPAMA zamanlayıcı

seçilirse, 9. adıma geçin.

8 İstenen sıcaklığı seçmek için veya üzerine basın.

Not: Haftalık zamanlayıcı için sıcaklık ayarı sadece haftalık zamanlayıcı modu ayarı

yapılırken görüntülenir.

BİLGİ

Sıcaklık, kullanıcı arayüzünde 10~32°C arasında ayarlanabilir, ancak:

▪ Soğutma ve otomatik işletim modunda, ünite 10~17°C'ye ayarlanmış olsa bile

minimum 18°C'de çalışacaktır;

▪ Isıtma ve otomatik işletim modunda, ünite 31~32°C'ye ayarlanmış olsa bile

maksimum 30°C'de çalışacaktır.

9 düğmesine basın.

Sonuç: Sıcaklık ve zaman AÇMA zamanlayıcı için ayarlanır. Zaman KAPAMA

zamanlayıcı için ayarlanır. Zamanlayıcı lambası turuncu renkte yanar.

Sonuç: Yeni bir koşul ekranı belirecektir.

10 Başka bir koşul ayarlamak için önceki prosedürü tekrarlayın veya ayarı

tamamlamak için tuşuna basın.

Sonuç: LCD'de görüntülenir. Not: Bir koşul aynı ayarlarla başka bir güne kopyalanabilir. Bkz. "5.11.2 Koşulu

kopyalamak için"[430].

5.11.2 Koşulu kopyalamak için

Kullanıcı başvuru kılavuzu

Bir koşul başka bir güne kopyalanabilir. Seçilen haftanın günü için tüm koşul kopyalanacaktır.

1 düğmesine basın. 2 Kopyalanacak haftayı seçmek için veya üzerine basın. 3 düğmesine basın.

Sonuç: Seçilen haftanın günü için koşul kopyalanacaktır.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

5 | İşletim

4 Haftanın hedef gününü seçmek için veya üzerine basın.

5 düğmesine basın. Sonuç: Koşulun tamamı seçilen güne kopyalanır ve zamanlayıcı lambası turuncu

yanar.

Not: Başka bir güne kopyalamak için prosedürü tekrar edin.

6 Ayarı tamamlamak için üzerine basın. Sonuç: LCD'de görüntülenir. Not: Kopyaladıktan sonra rezervasyon ayarını değiştirmek için bkz. "5.11.1Haftalık

zamanlayıcı işletimini ayarlamak için"[429].

5.11.3 Bir koşulu onaylamak için

Tüm koşulların ihtiyaçlarınıza göre ayarlanıp ayarlanmadığını sorgulayabilirsiniz.

1 düğmesine basın.

Sonuç: Haftanın günü ve geçerli günün koşul numarası görüntülenir.

2 Sorgulanacak haftanın gününü ve koşul numarasını seçmek ve koşul

ayrıntılarını görmek için veya üzerine basın.

Not: Rezervasyon ayarını değiştirmek için bkz. "5.11.1 Haftalık zamanlayıcı

işletimini ayarlamak için"[429].

3 Sorgulama modundan çıkmak için üzerine basın.

5.11.4 Haftalık zamanlayıcı işletimini devre dışı bırakmak yeniden etkinleştirmek için

1 Haftalık zamanlayıcıyı etkinleştirmek için LCD'de görüntülenirken

üzerine basın.

5.11.5 Koşulları silmek için

Ferdi koşulu silmek için

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Sonuç: LCD'den kaybolur ve zamanlayıcı lambası söner.

2 Haftalık zamanlayıcıyı etkinleştirmek için üzerine tekrar basın. Sonuç: Son ayarlanan zamanlayıcı modu kullanılacaktır.

Tek koşul ayarını silmek istiyorsanız bu işlevi kullanın.

Kullanıcı başvuru kılavuzu

5 | İşletim

1 düğmesine basın.

Sonuç: Haftanın günü ve koşul numarası görüntülenir.

2 Silinecek haftanın gününü seçmek için veya üzerine basın. 3 düğmesine basın.

Sonuç: , ve yanıp söner.

4 veya üzerine basın ve "boş" seçimini yapın.

Sonuç: Ayar aşağıdaki sırayla değiştirilecektir.

5 düğmesine basın.

Sonuç: Seçilen koşul silinir.

6 Çıkmak için üzerine basın.

Sonuç: Kalan koşullar etkin olacaktır.

Haftanın her gününün koşulunu silmek için

Haftanın bir günü için tüm koşul ayarlarını silmek istiyorsanız bu işlevi kullanın. Sorgulama veya ayar modunda kullanılabilir.

1 Silinecek haftanın gününü seçmek için veya üzerine basın. 2 butonunu yaklaşık 5saniye basılı tutun.

Sonuç: Seçilen günün tüm koşulları silinmiş olacaktır.

Tüm koşulları silmek için

Haftanın tüm günlerinin tüm koşullarını birden silmek istediğinizde bu işlevi kullanın. Bu prosedür ayar modunda KULLANILAMAZ.

1 Varsayılan ekranda iken butonunu yaklaşık 5saniye basılı tutun.

Sonuç: Tüm koşullar silinmiş olacaktır.

5.12 Kablosuz LAN bağlantısı

Müşteri aşağıdakileri sağlamaktan sorumludur:

▪ http://www.onlinecontroller.daikineurope.com adresinde belirtilen Android veya

iOS'un minimum desteklenen sürümüne sahip akıllı telefon veya tablet

▪ İnternet hattı ve modem, yönlendirici vb. gibi iletişim cihazı. ▪ Kablosuz LAN erişim noktası ▪ Ücretsiz Daikin Online Controller uygulaması yüklü

Kullanıcı başvuru kılavuzu

Not: Gerekirse, SSID numarası ve ANAHTAR ünite üzerinde veya aksesuar çantasında bulunabilir.

a SSID numarası ve parola bulunan etiket

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

5.12.1 Kablosuz adaptörü kullanırken alınacak önlemler

Yakınında KULLANMAYIN:

▪ Tıbbi cihazlar. Örneğin kalp pili veya defibrilatör kullanan kişiler. Bu ürün,

elektromanyetik girişime neden olabilir.

▪ Otomatik kontrol donanımları. Örneğin otomatik kapılar veya yangın alarmı

ekipmanları. Bu ürün, ekipmanın hatalı çalışmasına neden olabilir.

▪ Mikrodalga fırını. Kablosuz LAN iletişimlerini etkileyebilir.

5.12.2 Daikin Online Controller uygulamasını yüklemek için

1 Açın:

▪ Android kullanan cihazlar için Google Play. ▪ iOS kullanan cihazlar için App Store.

2 Daikin Online Controller aramasını yapın.

3 Yüklemek için ekrandaki talimatları izleyin.

5.12.3 Kablosuz bağlantıyı ayarlamak için

5 | İşletim

Kablosuz adaptörü akıllı cihazınıza bağlamak için iki seçenek vardır.

▪ Kablosuz adaptörü doğrudan akıllı cihazınıza bağlayın. ▪ Kablosuz adaptörü ev ağınıza bağlayın. Kablosuz adaptör ev ağınızdaki akıllı

cihazınızla iletişimi modem, yönlendirici veya benzeri bir cihaz gibi iletişim

cihazlarını kullanarak kuracaktır. Daha fazla bilgi ve SSS için şuraya bakın:

http://www.onlinecontroller.daikineurope.com/.

1 Kablosuz bağlantıyı ayarlamadan önce işletimi durdurun. 2 Kablosuz adaptör ayar menüsünü seçmek için kullanıcı arabirimini kullanın.

Menü Açıklama

—

WPS ayarı

AP modu

RUN modu (SSID + ANAHTAR)

Fabrika varsayılanına sıfırla

Kablosuz adaptör KAPALI

Kablosuz adaptörü cihazınıza doğrudan bağlamak için

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

1 Varsayılan ekranda butonunu en az 5saniye basılı tutun.

Sonuç: Onay ekranı (menü ) belirir.

2 AP modu ekranı (menü ) belirene kadar art arda veya üzerine basın.

Kullanıcı başvuru kılavuzu

5 | İşletim

3 Seçimi onaylamak için üzerine basın.

Sonuç: yanıp sönüyor. Çalışma ve zamanlayıcı LED'leri dönüşümlü olarak

yanıp sönüyor.

4 Akıllı cihazınızı standart bir kablosuz ağ ile aynı şekilde erişim noktasına

bağlayın.

5 Ünite üzerinde veya aksesuar setinde bulunan SSID numarasını ve parolayı

girin.

6 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kablosuz adaptörü ev ağınıza bağlamak için

Kablosuz adaptörü, aşağıdakileri kullanarak ev ağınıza bağlamak mümkündür:

▪ Yönlendirici üzerindeki WPS düğmesi (varsa), ▪ SSID ve ANAHTAR numarası ünite üzerindedir.

WPS butonunu kullanarak bağlanmak için

1 Varsayılan ekranda butonunu en az 5saniye basılı tutun.

Sonuç: Onay ekranı (menü ) belirir.

2 WPS ayar ekranı (menü ) belirene kadar art arda veya üzerine basın.

3 Seçimi onaylamak için üzerine basın.

Sonuç: yanıp sönüyor. Zamanlayıcı LED'i yanıp sönüyor.

4 İletişim aygıtınızdaki (örn. yönlendirici) WPS düğmesine yaklaşık 1 dakika

içinde basın. İletişim aygıtınızın kılavuzuna bakın.

BİLGİ

Yönlendiriciniz ile bağlantı mümkün olmuyorsa, "SSID ve ANAHTAR numarası

kullanarak bağlanmak için"[434] prosedürüni deneyin.

5 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kullanıcı başvuru kılavuzu

SSID ve ANAHTAR numarası kullanarak bağlanmak için

1 Varsayılan ekranda butonunu en az 5saniye basılı tutun.

Sonuç: Onay ekranı (menü ) belirir.

2 AP modu ekranı (menü ) belirene kadar art arda veya üzerine basın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

3 Seçimi onaylamak için üzerine basın.

Sonuç: yanıp sönüyor. Çalışma ve zamanlayıcı LED'leri dönüşümlü olarak

yanıp sönüyor.

4 Akıllı cihazınızı standart bir kablosuz ağ ile aynı şekilde erişim noktasına

bağlayın.

5 Ünite üzerinde veya aksesuar setinde bulunan SSID numarasını ve parolayı

girin.

6 Daikin Online Controller uygulamasını açın ve ekrandaki adımları izleyin.

Sonuç: Kablosuz adaptör modu otomatik olarak AP modundan RUN moduna

geçecektir, zamanlayıcı LED'i yanıp söner.

7 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Bağlantı ayarını fabrika varsayılanına döndürmek için

Şunları yapmak isterseniz bağlantı ayarını fabrika varsayılanına sıfırlayın:

▪ WPS ve AP bağlantı seçeneği arasında geçiş yapmak, ▪ Wi-Fi adaptörü ile iletişim cihazı (örn. yönlendirici) veya akıllı cihazın bağlantısını

kesin,

5 | İşletim

▪ bağlantı başarısız olursa ayarı tekrarlayın.

1 Varsayılan ekranda butonunu en az 5saniye basılı tutun.

Sonuç: Onay ekranı (menü ) belirir.

2 A ekranı (menü ) belirene kadar art arda veya üzerine basın.

3 Seçimi onaylamak için butonunu en az 2saniye basılı tutun.

Sonuç: yanıp sönüyor. Ayar fabrika varsayılanına sıfırlanır.

4 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kablosuz bağlantıyı kapatmak için

Aşağıdakileri kullanarak kablosuz bağlantıyı kapatabilirsiniz:

▪ ünite üzerindeki kablosuz adaptör ON/OFF düğmesi, ▪ kullanıcı arabirimi.

Kablosuz adaptörü AÇMA/KAPAMA butonunu kullanmak için

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

1 Kablosuz adaptörü ON/OFF anahtarına basın.

Sonuç: Kablosuz adaptörü iletişimi KAPALI konuma gelir.

Kullanıcı başvuru kılavuzu

5 | İşletim

Not: Kablosuz adaptörü açmak için ON/OFF butonuna tekrar basın.

Kullanıcı arabirimini kullanmak için

1 Varsayılan ekranda butonunu en az 5saniye basılı tutun.

Sonuç: Onay ekranı (menü ) belirir.

2 KAPALI menüsü belirene kadar art arda veya üzerine basın.

3 Seçimi onaylamak için butonunu en az 2saniye basılı tutun.

Sonuç: yanıp sönüyor. İletişim KAPALI konuma gelir.

4 Menüden çıkmak için üzerine basın.

Sonuç: Ekran varsayılan ekrana dönecektir.

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

6 | Enerji tasarrufu ve optimum işletim

6 Enerji tasarrufu ve optimum işletim

BİLGİ

▪ Ünite KAPALI olsa bile elektrik tüketir. ▪ Elektrik kesintisinden sonra güç tekrar açıldığında, daha önce seçilmiş olan moda

geri dönülür.

DİKKAT

Küçük çocukları, bitkileri veya hayvanları HİÇBİR ZAMAN hava akışına doğrudan maruz bırakmayın.

UYARI

İç ünitenin ve/veya dış ünitenin altına ıslanabilecek nesneler YERLEŞTİRMEYİN. Aksi taktirde, ünitede veya soğutucu borularında yoğuşma, hava filtresindeki pislik veya drenaj tıkanması damlamaya neden olarak ünitenin altındaki nesnelerin kirlenmesine veya hasar görmesine yol açabilir.

UYARI

Tutuşabilir bir sprey şişesini klimanın yakınına KOYMAYIN ve ünitenin yakınında sprey KULLANMAYIN. Bunun yapılması bir yangına yol açabilir.

DİKKAT

Tütsüleme tipi böcek ilacı kullanırken sistemi ÇALIŞTIRMAYIN. Kimyasallar ünite içinde toplanabilir ve kimyasallara aşırı duyarlı kimselerin sağlığını tehlikeye atabilir.

Sistemin doğru bir şekilde çalışmasını sağlamak için aşağıdaki önlemlere uyun.

▪ Soğutma işletimi sırasında, perdeler veya güneşlikler kullanarak odaya direk

güneş ışığı girişini önleyin.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini engellemeyin. ▪ Sık sık havalandırın. Uzun süreli kullanım havalandırmaya özel önem verilmesini

gerektirir.

▪ Kapı ve pencereleri kapalı tutun. Kapı ve pencereler açık kalırsa, hava odanızdan

dışarı akacak ve soğutma veya ısıtma etkisinin azalmasına neden olacaktır.

▪ Çok fazla soğutma veya ısıtma YAPMAMAYA dikkat edin. Enerji tasarrufu için

sıcaklık ayarını orta kararda tutun.

▪ HİÇBİR ZAMAN ünitenin hava girişi veya hava çıkışı yakınına cisimler

yerleştirmeyin. Bunu yapmak, ısıtma/soğutma etkisini azaltabilir veya işletimi

durdurabilir.

▪ Ünite uzun süre KULLANILMADIĞINDA, üniteye ana güç giriş şalterini kapatın. Ana

güç besleme şalteri açıksa, ünite elektrik tüketir. Üniteyi yeniden başlatmadan

önce, düzgün çalışmayı garantilemek için ana güç girişi şalterini işletimden 6 saat

önce açın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

▪ Nem %80’in üzerinde veya drenaj çıkışı tıkanmışsa yoğuşma oluşabilir. ▪ Konforlu bir ortam için oda sıcaklığını doğru bir şekilde ayarlayın. Aşırı ısıtma veya

soğutmadan kaçının. Oda sıcaklığının ayar sıcaklığına gelmesinin biraz zaman

alabileceğine dikkat edin. Zamanlayıcı ayar seçeneklerini kullanmayı deneyin.

▪ Zeminde serin ya da tavanda sıcak hava toplanmasını önlemek için hava akış

yönünü ayarlayın. (Soğutma veya kurutma işletimi sırasında yukarı, ısıtma işletimi

sırasında ise aşağı doğru.)

Kullanıcı başvuru kılavuzu

6 | Enerji tasarrufu ve optimum işletim

▪ Oda sakinlerine doğrudan hava akışı yapmaktan kaçının. ▪ Enerji tasarrufu için sistemi önerilen sıcaklık aralığında (soğutma için 26~28°C ve

ısıtma için 20~24°C) çalıştırın.

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

7 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

7.1 Genel bakış: Bakım ve servis

Montajcı bir yıllık bakım yapmalıdır.

Soğutucu hakkında

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin. Soğutucu tipi: R32 Küresel ısınma potansiyel (GWP) değeri: 675

BİLDİRİM

Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık

hem de CO2 eşdeğeri olarak belirtilmesini gerektirir.

CO2 eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri × toplam soğutucu şarjı [kg olarak]/1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

7 | Bakım ve servis

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

UYARI

▪ Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN. ▪ Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme

işlemini hızlandırma yöntemleri KULLANMAYIN.

▪ Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

BİLDİRİM

Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR.

En az yılda bir kez bakım yapılmasını öneririz. Ancak, yürürlükteki mevzuat daha kısa bakım aralıkları gerektirebilir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Klimayı veya hava filtresini temizlemek için çalışmayı durdurduğunuzdan ve tüm güç beslemelerini kapattığınızdan emin olun. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir.

Kullanıcı başvuru kılavuzu

7 | Bakım ve servis

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın. ▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın. ▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

DİKKAT

Uzun süre kullanımdan sonra ünite standı ve bağlantısında hasar kontrolü gerçekleştirin. Hasarlı ise, ünite düşebilir ve yaralanmaya yol açabilir.

DİKKAT

Isı eşanjörü kanatçıklarına DOKUNMAYIN. Bu kanatçıklar keskindir ve kesilme yaralanmasına yol açabilir.

UYARI

Yüksek yerlerde merdivenle çalışırken dikkatli olmak gerekir.

7.2 İç ünite ve kullanıcı arabirimini temizlemek için

BİLDİRİM

▪ Benzin, benzen, tiner, parlatma tozu veya sıvı böcek ilacı KULLANMAYIN. Olası

sonuç: Renk bozulması ve deformasyon.

▪ 40°C veya daha sıcak su veya hava KULLANMAYIN. Olası sonuç: Renk bozulması

ve deformasyon.

▪ Parlatma bileşimi KULLANMAYIN. ▪ Ovma fırçası KULLANMAYIN. Olası sonuç: Yüzey kaplaması soyulur.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Temizlikten önce, çalışmayı durdurun, kesiciyi kapatın ya da besleme kordonunu fişten çekin. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir.

1 Yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya nötral

deterjan kullanın.

7.3 Ön paneli temizlemek için

Kullanıcı başvuru kılavuzu

1 Ön paneli yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya

nötral deterjan kullanın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

7.4 Ön paneli açmak için

Kullanıcı arabirimini kullanarak ön paneli açın.

1 Çalışmayı durdurun.

2 Kullanıcı arabirimi üzerindeki düğmesini en az 2saniye basılı tutun.

Sonuç: Ön panel açılır.

Not: Ön paneli kapatmak için butonunu tekrar en az 2saniye basılı tutun.

3 Güç beslemesini kapatın. 4 Ön panelin arkasındaki her iki kilidi aşağı doğru çekin. 5 Destek, sabitleme tırnağına oturana kadar ön paneli açın.

7 | Bakım ve servis

a Kilit (her tarafta 1 adet) b Ön panelin arka tarafı c Sabitleme tırnağı d Destek

BİLGİ

Kullanıcı arabirimini bulamıyor veya başka opsiyon kumanda kullanıyorsanız. Aşağıdaki şekilde olduğu gibi elle ön paneli dikkatle yukarı doğru çekin.

7.5 Hava filtreleri hakkında

Üniteyi kirli filtrelerle çalıştırmak, şu anlama gelir:

▪ Havadaki koku GİDERİLEMEZ, ▪ Hava TEMİZLENEMEZ, ▪ yetersiz ısıtma/soğutma,

7.6 Hava filtrelerini temizlemek için

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

▪ kokuya neden olunur.

1 Her bir hava filtresinin ortasındaki tırnağı itin, sonra aşağı çekin. 2 Hava filtrelerini çekip çıkarın.

Kullanıcı başvuru kılavuzu

7 | Bakım ve servis

3 Titanyum apatit koku giderici filtreyi ve gümüş partikül filtresini tırnaklardan

çıkarın.

4 Hava filtrelerini suyla yıkayın veya elektrik süpürgesiyle temizleyin.

5 Yaklaşık 10 ila 15 dakika boyunca ılık suya batırın.

BİLGİ

▪ Toz kolayca ÇIKMAZSA, hava filtrelerini ılık suyla seyreltilmiş nötral deterjanla

yıkayın. Hava filtrelerini gölgede kurutun.

▪ Titanyum apatit koku giderici filtreyi ve gümüş partikül filtresini çıkardığınızdan

emin olun.

▪ Hava filtrelerinin 2 haftada bir temizlenmesi önerilir.

7.7 Titanyum apatit koku giderici filtre ve gümüş partikül filtresini (Agiyon filtresi) temizlemek için

BİLGİ

Filtreyi 6 ayda bir suyla temizleyin.

Kullanıcı başvuru kılavuzu

1 Filtredeki tozu bir elektrik süpürgesi ile temizleyin.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

7 | Bakım ve servis

b c

2 Filtreyi 10 ila 15dakika ılık suda bekletin. Filtreyi çerçeveden ÇIKARMAYIN.

3 Yıkadıktan sonra üzerinde kalan suyu silkeleyin ve filtreyi gölgede kurutun.

Suyu çıkarırken filtreyi SIKMAYIN.

7.8 Titanyum apatit koku giderici filtre ve gümüş partikül filtresini (Agiyon filtresi) değiştirmek için

BİLGİ

Filtreyi 3 yılda bir değiştirin.

1 Filtre çerçevesindeki tırnakları sökün ve filtreyi yenisi ile değiştirin.

BİLGİ

▪ Filtre çerçevesini ATMAYIN ve tekrar kullanın. ▪ Eski filtreyi yanmaz atık olarak bertaraf edin.

7.9 Ön paneli kapatmak için

1 Filtreleri eskisi gibi yerleştirin. 2 Ön paneli hafifçe kaldırın ve desteği sabitleme tırnağından çıkarın.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

a Ön panelin arka tarafı b Sabitleme tırnağı c Destek

3 Ön paneli kapatın.

4 Çıt sesi duyana kadar ön paneli yavaşça bastırın.

Kullanıcı başvuru kılavuzu

7 | Bakım ve servis

a a

7.10 Ön paneli çıkarmak için

BİLGİ

Ön paneli ancak değiştirilmesi GEREKTİĞİ hallerde çıkartın.

1 Ön paneli açın. Bkz. "7.4Ön paneli açmak için"[441]. 2 Panelin arka tarafındaki panel kilitlerini açın (her iki tarafta 1adet).

a Panel kilidi

3 Milin sağdaki mil yuvasından çıkarılması için sağ kolu hafifçe sağa doğru itin.

a Kol

b Mil

c Mil yuvası

4 Ön panel milini sol taraftaki mil yuvasından çıkarın.

a Kol

b Mil yuvası

c Mil

5 Ön paneli çıkarın. 6 Ön paneli yeniden takmak için adımları ters sırada uygulayın.

7.11 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri hesaba katmak

Ünitenin içinin kurutulması için üniteyi birkaç saat yalnız fan işletiminde çalıştırın.

1 üzerine basın ve işletimini seçin.

2 üzerine basın ve işletimi başlatın.

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

7 | Bakım ve servis

3 İşletim durduktan sonra, kesiciyi kapatın. 4 Hava filtrelerini temizleyin ve orijinal konumlarına tekrar yerleştirin. 5 Kullanıcı arabirimindeki pilleri çıkarın.

BİLGİ

Bir uzman tarafından periyodik olarak bakım yapılması önerilir. Uzman bakımı için satıcınıza başvurun. Bakım masrafları müşteri tarafından karşılanacaktır.

Bazı işletim şartlarında, birkaç sezon kullandıktan sonra ünitenin içi kirlenebilir. Bu, düşük performansa neden olur.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Kullanıcı başvuru kılavuzu

8 | Sorun giderme

8 Sorun giderme

Aşağıdaki bozukluklardan biri olduğunda aşağıda gösterilen önlemleri alın ve satıcınızla temas kurun.

UYARI

İşletimi durdurun ve beklenmedik herhangi bir şey olursa (yanık kokusu, vs.) gücü kapatın.

Böyle durumlarda üniteyi çalışır durumda bırakmak kırılmaya, elektrik çarpmasına veya yangına yol açabilir. Satıcınıza başvurun.

Sistem yetkili bir servis elemanı tarafından ONARILMALIDIR.

Arıza Önlem

Sigorta, kesici veya toprak kaçağı kesicisi gibi bir

Ana güç anahtarını KAPATIN. emniyet cihazı sık sık devreye girdiğinde veya AÇMA/KAPAMA anahtarı düzgün ÇALIŞMADIĞINDA.

Üniteden su sızıyorsa. İşletimi durdurun.

İşletim düğmesi iyi ÇALIŞMIYOR. Güç beslemesini KAPATIN.

Eğer kullanıcı arabirim ekranı ünite numarasını gösteriyor, işletim lambası yanıp sönüyor ve

Montajcınıza haber verin ve

arıza kodunu bildirin. arıza kodu görünüyorsa.

Yukarıda bahsedilen durumlar dışında sistem doğru çalışmıyor ve yukarıda bahsedilen hiçbir arıza YOKSA, aşağıdaki prosedürlere göre sistemi inceleyin.

Arıza Önlem

Ünite hiç ÇALIŞMIYORSA. ▪ Elektrik kesintisi olup olmadığını kontrol edin.

Elektrik gelene kadar bekleyin. İşletim sırasında elektrik kesilmesi olursa, elektrik geri gelir gelmez sistem otomatik olarak yeniden çalışır.

▪ İşletim sırasında ön panelin açılıp açılmadığını

kontrol edin. İşletimi durdurun ve kullanıcı arabirimini kullanarak iç üniteyi yeniden başlatın.

Kullanıcı başvuru kılavuzu

Sistem aniden çalışmayı durduruyor.

Hava akışı işletimi sırasında fan çalışması durur.

▪ Sigortaların yanık olmadığını veya kesicilerin

devreye girmediğini kontrol edin. Gerekirse sigortayı değiştirin veya kesiciyi sıfırlayın.

▪ Kullanıcı arabirimindeki pilleri kontrol edin. ▪ Zamanlayıcı ayarını kontrol edin.

▪ Dış veya iç ünitenin hava giriş ya da çıkışının bir

engelle tıkalı OLMADIĞINI kontrol edin. Engelleri kaldırın ve havanın serbestçe akabileceğinden emin olun.

▪ Sistemi korumak için klima ani büyük gerilim

dalgalanmalarından sonra işletimi durdurabilir. Otomatik olarak yaklaşık 3dakika içinde çalışmaya yeniden başlar.

Ayar sıcaklığına ulaşılırsa hava akış hızı azaltılır ve işletim durdurulur. İç sıcaklık yükseldiğinde veya düştüğünde işletim otomatik olarak devam edecektir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

Arıza Önlem

8 | Sorun giderme

Kanatlar hemen yön değiştirmeye BAŞLAMIYOR.

İşletim kısa zamanda BAŞLAMIYOR.

Sistem çalışıyor ancak soğutma veya ısıtma yetersiz.

İç ünite kanatların konumunu ayarlıyor. Kanatlar kısa zamanda hareket etmeye başlayacaktır.

İşletim durdurulduktan hemen sonra ON/OFF butonuna basılması durumunda ya da mod değiştirilmişse. Sistemi korumak için işletim 3dakika sonra başlayacaktır.

▪ Hava debisi ayarını kontrol edin. Bkz. "5.4 Hava

debisi"[420].

▪ Sıcaklık ayarını kontrol edin. Bkz. "5.3.1 İşletim

modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için"[420].

▪ Hava akış yönünün uygun olup olmadığını kontrol

edin. Bkz. "5.5Hava akış yönü"[421].

▪ Dış veya iç ünitenin hava giriş ya da çıkışının bir

engelle tıkalı OLMADIĞINI kontrol edin. Engelleri kaldırın ve havanın serbestçe akabileceğinden emin olun.

▪ Hava filtrelerinin tıkalı olup olmadığını kontrol

edin. Hava filtrelerini temizleyin. Bkz. "7 Bakım ve

servis"[439].

▪ Açık kapı veya pencereler var mı kontrol edin.

Rüzgarın içeri girmesini önlemek için kapıları ve pencereleri kapatın.

▪ Ünitenin Econo veya Dış ünite sessiz işletiminde

çalışıp çalışmadığını kontrol edin. Bkz. "5.8Econo

ve Dış ünite sessiz işletimi"[425].

▪ İç ünitenin doğrudan altında veya yanında

mobilyaların olup olmadığını kontrol edin. Mobilyaları taşıyın.

Sistem çalışıyor ancak ısıtma yetersiz (üniteden hava ÜFLENMİYOR).

▪ Klima ısıtma işletimi için ısınıyor olabilir. 1 ila 4

dakika bekleyin.

▪ Akış sesi duyuluyorsa, dış ünite buz çözme

işletiminde olabilir. 4 ila 12 dakika bekleyin.

Ön panel AÇILMIYOR. Engelleri kontrol edin ve kullanıcı arabirimini

kullanarak ön paneli açmaya çalışın. Bkz. "7.4Ön

paneli açmak için"[441].

AÇMA/KAPAMA zamanlayıcı ayarlara uygun olarak ÇALIŞMIYOR.

▪ Haftalık zamanlayıcı ve AÇMA/KAPAMA

zamanlayıcı aynı zamana ayarlı mı değil mi kontrol edin. Ayarı değiştirin veya devre dışı bırakın. Bkz.

"5.10 KAPAMA/AÇMA zamanlayıcı işletimi"[4 27]

ve "5.11Haftalık zamanlayıcı işletimi"[428].

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Isıtma işletimi SEÇİLEMİYOR.

▪ Saatin ve haftanın gününün doğru ayarlanıp

ayarlanmadığını kontrol edin. Bkz. "4.4 Saat

hakkında"[415].

Kullanıcı arabiriminin J8 atlatma telinin KESİLMEMİŞ olup olmadığını kontrol edin.

Kullanıcı başvuru kılavuzu

8 | Sorun giderme

Arıza Önlem

İşletim sırasında anormal bir çalışma meydana geliyor.

Ünite kullanıcı arabiriminden sinyalleri ALMIYOR.

Şimşek çakması veya radyo dalgaları nedeniyle ünitede işlev bozukluğu oluşabilir. Kesiciyi OFF ve tekrar ON konumuna getirin.

▪ Kullanıcı arabirimindeki pilleri kontrol edin. Bkz.

"4.3Pilleri takmak için"[414].

▪ Vericinin doğrudan güneş ışığına maruz

KALMADIĞINI kontrol edin.

▪ Odada elektronik starter tipi floresan lambası olup

olmadığını kontrol edin. Satıcınıza başvurun.

Kullanıcı arabirim ekranı

Kullanıcı arabirimindeki pilleri değiştirin.

boş.

Kullanıcı arabiriminde bir hata kodu görüntüleniyor.

Yerel satıcınıza başvurun. Hata kodlarının ayrıntılı bir listesi için bkz. "8.2Hata kodlarından yola çıkarak

sorunların çözümü"[449].

Başka elektrikli aygıtlar çalışmaya başlıyor.

Kullanıcı arabirimi sinyalleri başka aygıtları çalıştırıyorsa, diğer aygıtları uzaklaştırın ve satıcınıza başvurun.

Yukarıdaki bütün maddeleri kontrol ettikten sonra, problemi kendiniz gideremiyorsanız montajcınızla temas kurun ve belirtileri, ünitenin tam model ismini (mümkünse imalat numarası ile birlikte) ve kurulma tarihini (muhtemelen garanti kartı üzerinde yazılıdır) bildirin.

8.1 Sistem arızası OLMAYAN belirtiler

Aşağıdaki belirtiler sistem arızası DEĞİLDİR:

8.1.1 Belirti: Su akışı gibi bir ses duyuluyor

▪ Bu sese, ünitenin içinde akan soğutucu akışkan neden olur. ▪ Bu ses, soğutma veya kurutma işletimi sırasında üniteden su akıp gittiğinde

ortaya çıkabilir.

8.1.2 Belirti: Bir üfleme sesi duyuluyor

Bu ses, soğutucu akışının yönü değiştirildiğinde (örneğin, soğutmadan ısıtmaya geçerken) oluşturulur.

8.1.3 Belirti: Bir tik tak sesi duyuluyor

Sıcaklık değişimlerinden dolayı ünite boyutunda hafif genleşme veya daralma meydana geldiğinde bu ses çıkar.

8.1.4 Belirti: Bir ıslık sesi duyuluyor

Kullanıcı başvuru kılavuzu

Bu ses, buz çözme işletimi sırasında akan soğutucu akışkan tarafından üretilir.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

8.1.5 Belirti: Çalışma veya boşta kalma sırasında bir tıklama sesi duyuluyor

Bu ses, soğutucu akışkan kontrol valfleri veya elektrik parçaları çalıştığı zaman üretilir.

8.1.6 Belirti: Bir el çırpma sesi duyuluyor

Bu ses, odanın kapıları ve pencereleri kapalıyken harici bir cihazın (örn. tahliye fanı, davlumbaz aspiratörü) oda dışına hava emmesi sırasında üretilir. Kapıları veya pencereleri açın ya da cihazı kapatın.

8.1.7 Belirti: Bir üniteden (İç ünite, dış ünite) beyaz buğu çıkıyor

Buz çözme işleminden sonra sistem ısıtma işletimine geçiş yaptırıldığında. Buz çözme ile oluşturulan nem buhar haline gelir ve tahliye edilir.

8.1.8 Belirti: Üniteler koku salabilir

Ünite oda, mobilya, sigara vs. kokusunu emebilir ve ardından onu yeniden yayabilir.

8 | Sorun giderme

8.1.9 Belirti: Klima işletimde değilken dış fan dönüyor

▪ İşletim durduktan sonra. Dış fan sistem koruması için 30 saniye daha dönmeye

devam eder.

▪ Klima işletimde değilken. Dış sıcaklık çok yüksek olduğunda, dış fan sistem

koruması için dönmeye başlar.

8.2 Hata kodlarından yola çıkarak sorunların çözümü

Ünite bir sorunla karşılaşırsa, kullanıcı arayüzünde bir hata kodu görüntülenir. Sorunun anlaşılması ve hata kodu sıfırlanmadan önce önlemlerin alınması çok önemlidir. Bu işlem yetkili bir montör veya satıcınız tarafından gerçekleştirilmelidir.

Bu bölümde tüm olası hata kodları ve kullanıcı arayüzünde görünen açıklamaları hakkında genel bilgiler verilmiştir.

Her bir hatanın ayrıntılı sorun giderme talimatları için, servis kılavuzuna bakın.

Kullanıcı arabirimi ile arıza teşhisi

Kullanıcı arabirimi, iç üniteden arıza ile ilgili bir hata kodu alabilir. Hata kodunu sıfırlamadan önce sorunu anlaşılması ve önlem alınması önem taşır. Bu işlem yetkili bir montör veya yerel satıcınız tarafından gerçekleştirilmelidir.

Kullanıcı arabirimindeki hata kodunu görmek için:

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

1 butonunu yaklaşık 5saniye basılı tutun.

Sonuç: Sıcaklık göstergesi bölümünde yanıp söner.

2 Sürekli bip sesi gelene kadar üzerine tekrar tekrar basın.

Sonuç: Kod şimdi ekranda görüntülenir.

BİLGİ

▪ Kısa bir bip sesi ve ardarda 2 bip sesi uyuşmayan kodları belirtir. ▪ Kod ekranını iptal etmek için iptal butonunu 5 saniye basılı tutun.

Butona 1dakika içinde basılmadığı zaman da kod ekrandan kaybolacaktır.

Kullanıcı başvuru kılavuzu

8 | Sorun giderme

Sistem

Hata kodu Açıklama

Normal

Soğutucu eksikliği

Aşırı voltaj tespiti

Sinyal iletimi hatası (iç ünite ile dış ünite arasında)

İç/dış ünite kombinasyon arızası

İç ünite

Hata kodu Açıklama

İç ünite PCB anormalliği

Donma koruması veya yüksek basınç kontrolü

Fan motoru (DC motor) anormalliği

Streamer ünitesi hatası

İç ısı eşanjörü termistör anormalliği

Ön paneli açma veya kapatma hatası

Oda sıcaklığı termistör anormalliği

Nem sensörü hatası

Dış ünite

Hata kodu Açıklama

4 yollu vana anormalliği

Dış ünite PCB anormalliği

Aşırı yük aktivasyonu (kompresör aşırı yüklenmesi)

Kompresör kilidi

DC fan kilidi

Giriş gücü aşırı akımı

Deşarj borusu sıcaklık kontrolü

Yüksek basınç kontrolü (soğutma modunda)

Kompresör sistemi sensörü anormal çalışıyor

Konum sensörü anormal çalışıyor

DC voltaj / akım sensörü anormalliği

Kullanıcı başvuru kılavuzu

Dış sıcaklık termistör anormalliği

Deşarj borusu termistör anormalliği

Dış ısı eşanjörü termistör anormalliği

Elektrikli parçalar ısı hatası

Radyasyon kanadı sıcaklık yükselmesi

İnverter anlık aşırı akımı (DC)

Radyasyon kanat termistörü anormalliği

Kompresör iç sıcaklık hatası

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

8.3 Kablosuz bağlantı adaptörü için sorun giderme

Aşağıdaki tabloda, bazı sorun nasıl ele alınacağı kısaca açıklanmaktadır. Aşağıdaki çözümlerden hiçbiri yardımcı olmuyorsa, daha fazla bilgi ve SSS için http://

www.onlinecontroller.daikineurope.com/ adresine gidin.

Problem Önlem

8 | Sorun giderme

WLAN adaptörüne bağlanmak mümkün değil (LED'lerin hiçbiri yanıp sönmüyor).

WLAN adaptörü yapılandırıldıktan sonra (WPS opsiyonu) ünite genel bakış ekranında (Ana ekran) WLAN adaptörü GÖRÜNMÜYOR.

WLAN adaptörü, akıllı cihazdaki mevcut Wi-Fi ağları listesinde görünmüyor (Erişim noktası seçeneği)

▪ Üniteyi kullanıcı arayüzü ile

çalıştırmayı deneyin.

▪ Gücün açık olduğunu kontrol edin. ▪ Üniteyi kapatıp tekrar açın.

▪ Kablosuz LAN adaptörünün iletişim

cihazına yeterince yakın olduğundan emin olun.

▪ İletişimin iyi olup olmadığını kontrol

edin.

▪ Akıllı cihazın WLAN adaptörü ile aynı

kablosuz ağa bağlı olduğundan emin olun.

▪ Ayarı fabrika varsayılanına

döndürmeyi deneyin ve ayarı tekrarlayın. Bkz. "Bağlantı ayarını

fabrika varsayılanına döndürmek için"[435].

▪ Kablosuz kanalı değiştirmek için erişim

noktası ile WPS ayarı arasında geçiş yapmayı deneyin. Kablosuz kanal 1~11 arasında OLMALIDIR.

Online Controller üzerinde görüntülenen iç/dış sıcaklık/nem değeri, diğer cihazlar tarafından ölçülen değerden farklı.

▪ İletişimin iyi olup olmadığını kontrol

edin.

▪ Ayarı fabrika varsayılanına

döndürmeyi deneyin ve ayarı tekrarlayın. Bkz. "Bağlantı ayarını

fabrika varsayılanına döndürmek için"[435].

▪ Online Controller sadece iç/dış

ünitenin çevresi için iç/dış sıcaklığı/ nemi görüntüler.

▪ Diğer cihazlar için ölçülen sıcaklık/

nem, ünitenin etrafındaki farklı koşullar nedeniyle farklılık gösterebilir (örn. doğrudan güneş ışığı, don birikimi…)

▪ Online Controller üzerinde

görüntülenen sıcaklık nem yalnızca referans amaçlıdır.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Kullanıcı başvuru kılavuzu

9 | Bertaraf

9 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

Kullanıcı başvuru kılavuzu

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin oda kliması

4P518786-1F – 2020.05

10 Sözlük

10 | Sözlük

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj, yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün nasıl kullanılacağını açıklayan kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde yerleştirilmesi/ monte edilmesi gereken etiketler, kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, Daikin tarafından üretilen veya onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, ancak Daikin tarafından ÜRETİLMEYEN cihazlardır.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin oda kliması 4P518786-1F – 2020.05

Kullanıcı başvuru kılavuzu

Verantwortung für Energie und Umwelt

4P518786-1F 2020.05

Daikin CTXA15A2V1BW, FTXA20A2V1BW, FTXA25A2V1BW, FTXA35A2V1BW, FTXA42A2V1BW User reference guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

1.1.1 Uyarı ve simgelerin anlamları

1.2 Kullanıcı için

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

2.2 Bir bakışta kullanıcı referans kılavuzu

3 Sistem hakkında

3.1 İç ünite

3.2 Kullanıcı arabirimi hakkında

3.2.1 Komponentler: Kullanıcı arabirimi

3.2.2 Durum: Kullanıcı arabirimi LCD

3.2.3 Kullanıcı arabirimini çalıştırmak için

4 İşletim öncesinde

4.1 Genel bakış: İşletim öncesinde

4.2 Kullanıcı arayüzünü duvara sabitlemek için

4.3 Pilleri takmak için

4.4 Saat hakkında

4.4.1 Saati ayarlamak için

4.5 İç ünite ekranının parlaklığı

4.5.1 İç ünite ekranının parlaklığını ayarlamak için

4.6 Güç beslemesini açmak için

4.7 İç ünite konum ayarını değiştirmek için

5.1 Çalışma sahası

5 İşletim

5.2 Hangi özellik ne zaman kullanılır

5.3 İşletim modu ve sıcaklık ayar noktası

5.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için

5.4 Hava debisi

5.4.1 Hava debisini ayarlamak için

5.5 Hava akış yönü

5.5.1 Dikey hava akış yönünü ayarlamak için

5.5.2 Yatay hava akış yönünü ayarlamak için

5.5.3 3-D hava akış yönünü kullanmak için

5.6 Konfor hava akışı ve Akıllı göz işletimi

5.6.1 Konfor hava akışı işletimi

Dikey hava akış işlevini AÇIK/KAPALI konuma getirmek için

5.6.2 Akıllı göz işletimi

5.6.3 Konfor ve Akıllı göz işletimini başlatmak/durdurmak için

5.7 Güçlü işletim

5.7.1 Güçlü işletimi başlatmak/durdurmak için

5.8 Econo ve Dış ünite sessiz işletimi

5.8.1 Econo işletimi

5.8.2 Dış ünite sessiz işletimi

5.8.3 Econo ve Dış ünite sessiz işletimini başlatmak/durdurmak için

5.9 Flash Streamer (hava temizleme) işlemi

5.9.1 Flash Streamer (hava temizleme) işlemini başlatmak/durdurmak için

5.10 KAPAMA/AÇMA zamanlayıcı işletimi

5.10.1 KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için

5.10.2 AÇMA zamanlayıcı işletimini başlatmak/durdurmak için

5.10.3 KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için

5.11 Haftalık zamanlayıcı işletimi

5.11.1 Haftalık zamanlayıcı işletimini ayarlamak için

5.11.2 Koşulu kopyalamak için

5.11.3 Bir koşulu onaylamak için

5.11.4 Haftalık zamanlayıcı işletimini devre dışı bırakmak yeniden etkinleştirmek için

5.11.5 Koşulları silmek için

Ferdi koşulu silmek için

Haftanın her gününün koşulunu silmek için

Tüm koşulları silmek için

5.12 Kablosuz LAN bağlantısı

5.12.1 Kablosuz adaptörü kullanırken alınacak önlemler

5.12.2 Daikin Online Controller uygulamasını yüklemek için

5.12.3 Kablosuz bağlantıyı ayarlamak için

Kablosuz adaptörü cihazınıza doğrudan bağlamak için

Kablosuz adaptörü ev ağınıza bağlamak için

WPS butonunu kullanarak bağlanmak için

SSID ve ANAHTAR numarası kullanarak bağlanmak için

Bağlantı ayarını fabrika varsayılanına döndürmek için

Kablosuz bağlantıyı kapatmak için

Kablosuz adaptörü AÇMA/KAPAMA butonunu kullanmak için

Kullanıcı arabirimini kullanmak için

6 Enerji tasarrufu ve optimum işletim

7 Bakım ve servis

7.1 Genel bakış: Bakım ve servis
