Uitgebreide handleiding voor de gebruiker

Daikin kamerairconditioner

CTXA15A2V1BW FTXA20A2V1BW FTXA25A2V1BW FTXA35A2V1BW FTXA42A2V1BW FTXA50A2V1BW

CTXA15(A)(B)2V1BS FTXA20(A)(B)2V1BS FTXA25(A)(B)2V1BS FTXA35(A)(B)2V1BS FTXA42(A)(B)2V1BS FTXA50(A)(B)2V1BS

CTXA15(A)(B)2V1BT FTXA20(A)(B)2V1BT FTXA25(A)(B)2V1BT FTXA35(A)(B)2V1BT FTXA42(A)(B)2V1BT FTXA50(A)(B)2V1BT

CTXA15B2V1BB FTXA20B2V1BB FTXA25B2V1BB FTXA35B2V1BB FTXA42B2V1BB FTXA50B2V1BB

Inhoud

1 Algemene veiligheidsmaatregelen 4

1.1 Over de documentatie.................................................................................................................................................... 4

1.1.1 Betekenis van de waarschuwingen en symbolen .......................................................................................... 4

1.2 Voor de gebruiker ........................................................................................................................................................... 5

2 Over de documentatie 7

2.1 Over dit document.......................................................................................................................................................... 7

2.2 Overzicht uitgebreide handleiding voor de gebruiker ................................................................................................... 7

3 Over het systeem 9

3.1 Binnenunit....................................................................................................................................................................... 9

3.2 Over de gebruikersinterface........................................................................................................................................... 10

3.2.1 Onderdelen: Gebruikersinterface .................................................................................................................. 11

3.2.2 Status: Lcd gebruikersinterface...................................................................................................................... 11

3.2.3 Gebruik van de gebruikersinterface............................................................................................................... 13

4 Voor het gebruik 14

4.1 Overzicht: Voor het gebruik............................................................................................................................................ 14

4.2 De gebruikersinterface op de muur bevestigen............................................................................................................. 14

4.3 Batterijen plaatsen.......................................................................................................................................................... 14

4.4 Over de klok .................................................................................................................................................................... 15

4.4.1 Klok instellen................................................................................................................................................... 15

4.5 Helderheid van het scherm van de binnenunit.............................................................................................................. 16

4.5.1 Helderheid van het scherm van de binnenunit instellen .............................................................................. 16

4.6 Voeding inschakelen ....................................................................................................................................................... 16

4.7 Instelling van de positie van de binnenunit wijzigen ..................................................................................................... 16

5 Functie 18

5.1 Werkingsgebied .............................................................................................................................................................. 18

5.2 Wanneer welke functie gebruiken ................................................................................................................................. 18

5.3 Bedrijfsstand en temperatuurinstelpunt........................................................................................................................ 19

5.3.1 Het systeem starten/stoppen en de temperatuur instellen ......................................................................... 20

5.4 Luchtstroomsnelheid ...................................................................................................................................................... 20

5.4.1 Luchtstroomsnelheid regelen ........................................................................................................................ 21

5.5 Uitblaasrichting ............................................................................................................................................................... 21

5.5.1 Verticale uitblaasrichting regelen .................................................................................................................. 22

5.5.2 Horizontale uitblaasrichting regelen .............................................................................................................. 22

5.5.3 Gebruik van 3-D uitblaasrichting.................................................................................................................... 22

5.6 Comfort airflow en Intelligent eye.................................................................................................................................. 22

5.6.1 Comfort-functie .............................................................................................................................................. 22

5.6.2 Intelligent eye ................................................................................................................................................. 24

5.6.3 Comfort en Intelligent eye starten/stoppen.................................................................................................. 24

5.7 Powerful-functie ............................................................................................................................................................. 25

5.7.1 Powerful-functie starten/stoppen ................................................................................................................. 25

5.8 Econo en geluidsarme stand buitenunit ........................................................................................................................ 25

5.8.1 Econo-functie ................................................................................................................................................. 25

5.8.2 Geluidsarme stand buitenunit ....................................................................................................................... 26

5.8.3 Econo en geluidsarme stand buitenunit starten/stoppen ............................................................................ 26

5.9 Werking van de Flash Streamer (luchtzuivering) ........................................................................................................... 26

5.9.1 Werking van de Flash Streamer (luchtzuivering) starten/stoppen ............................................................... 27

5.10 In-/uitschakeltimer.......................................................................................................................................................... 27

5.10.1 Uitschakeltimer starten/stoppen ................................................................................................................... 27

5.10.2 Inschakeltimer starten/stoppen ..................................................................................................................... 28

5.10.3 In- en uitschakeltimer combineren ................................................................................................................ 28

5.11 Weektimer ...................................................................................................................................................................... 29

5.11.1 Weektimer instellen ....................................................................................................................................... 29

5.11.2 Reserveringen kopiëren ................................................................................................................................. 31

5.11.3 Reserveringen bevestigen .............................................................................................................................. 31

5.11.4 Weektimer uitschakelen en weer inschakelen .............................................................................................. 32

5.11.5 Reserveringen verwijderen ............................................................................................................................ 32

5.12 Draadloze LAN-verbinding .............................................................................................................................................. 32

5.12.1 Voorzorgsmaatregelen bij het gebruik van de draadloze adapter ................................................................ 33

5.12.2 Daikin Online Controller app installeren ........................................................................................................ 33

5.12.3 Draadloze verbinding instellen....................................................................................................................... 33

Uitgebreide handleiding voor de gebruiker

6 Energie besparen en optimale werking 37

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

Inhoud

7 Onderhoud en service 39

7.1 Overzicht: onderhoud en service ................................................................................................................................... 39

7.2 Binnenunit en gebruikersinterface schoonmaken......................................................................................................... 40

7.3 Voorpaneel schoonmaken.............................................................................................................................................. 40

7.4 Voorpaneel openen ........................................................................................................................................................ 41

7.5 Over de luchtfilters ......................................................................................................................................................... 41

7.6 Luchtfilters reinigen ........................................................................................................................................................ 42

7.7 Titaniumapatiet luchtzuiveringsfilter en zilverdeeltjesfilter (Ag-ion-filter) reinigen..................................................... 43

7.8 Titaniumapatiet luchtzuiveringsfilter en zilverdeeltjesfilter (Ag-ion-filter) vervangen................................................. 43

7.9 Voorpaneel sluiten.......................................................................................................................................................... 43

7.10 Voorpaneel verwijderen ................................................................................................................................................. 44

7.11 Aandachtspunten voor een lange periode van stilstand ............................................................................................... 45

8 Opsporen en verhelpen van storingen 46

8.1 Symptomen die geen storingen van het systeem zijn ................................................................................................... 48

8.1.1 Symptoom: U hoort een geluid zoals stromend water ................................................................................. 48

8.1.2 Symptoom: U hoort een blaasgeluid ............................................................................................................. 49

8.1.3 Symptoom: U hoort een tikgeluid .................................................................................................................. 49

8.1.4 Symptoom: U hoort een fluitgeluid ............................................................................................................... 49

8.1.5 Symptoom: U hoort een klikgeluid terwijl de unit werkt of stilstaat ............................................................ 49

8.1.6 Symptoom: U hoort een klapgeluid ............................................................................................................... 49

8.1.7 Symptoom: Uit het toestel komt witte rook (binnenunit, buitenunit) ......................................................... 49

8.1.8 Symptoom: De units geven een geur af......................................................................................................... 49

8.1.9 Symptoom: De ventilator van de buitenunit draait terwijl de airconditioner niet wordt gebruikt.............. 49

8.2 Problemen op basis van storingscodes oplossen........................................................................................................... 49

8.3 Problemen oplossen voor de draadloze adapter........................................................................................................... 51

9 Als afval verwijderen 53

10 Verklarende woordenlijst 54

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Uitgebreide handleiding voor de gebruiker

1 | Algemene veiligheidsmaatregelen

1 Algemene veiligheidsmaatregelen

1.1 Over de documentatie

▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen

zijn vertalingen.

▪ Alle in dit document vermelde voorzorgen betreffen zeer belangrijke punten en

dienen dus steeds nauwgezet te worden nageleefd.

▪ De installatie van het systeem en alle in de installatiehandleiding en de

uitgebreide handleiding voor de installateur beschreven handelingen MOETEN door een erkende installateur worden uitgevoerd.

1.1.1 Betekenis van de waarschuwingen en symbolen

GEVAAR

Duidt op een situatie die de dood of ernstige verwondingen als gevolg heeft.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Duidt op een situatie die elektrocutie kan veroorzaken.

GEVAAR: RISICO OM ZICH TE VERBRANDEN

Duidt op een situatie die brandwonden kan veroorzaken als gevolg van extreem hoge of lage temperaturen.

GEVAAR: ONTPLOFFINGSGEVAAR

Duidt op een situatie die een ontploffing kan veroorzaken.

WAARSCHUWING

Duidt op een situatie die de dood of ernstige verwondingen als gevolg zou kunnen hebben.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

VOORZICHTIG

Duidt op een situatie die kleine of matige verwondingen als gevolg zou kunnen hebben.

Uitgebreide handleiding voor de gebruiker

OPMERKING

Duidt op een situatie die schade aan apparatuur of eigendom zou kunnen berokkenen.

INFORMATIE

Duidt op nuttige tips of bijkomende informatie.

Symbolen gebruikt op de unit:

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

1 | Algemene veiligheidsmaatregelen

Symbool Verklaring

Lees de montagehandleiding, de gebruiksaanwijzing en het instructievel voor de bedrading alvorens te beginnen met de installatie.

Lees de servicehandleiding alvorens onderhouds- en servicewerkzaamheden uit te voeren.

Voor meer informatie, zie de uitgebreide handleiding voor de installateur en de gebruiker.

De unit bevat draaiende onderdelen. Wees voorzichtig bij servicewerkzaamheden of inspectie van de unit.

Symbolen gebruikt in de documentatie:

Symbool Verklaring

Geeft de titel van een afbeelding of een verwijzing ernaar aan.

Voorbeeld: " 1–3 Titel afbeelding" betekent "Afbeelding 3 in hoofdstuk 1".

Geeft de titel van een tabel of een verwijzing ernaar aan.

1.2 Voor de gebruiker

Voorbeeld: " 1–3 Titel tabel" betekent "Tabel 3 in hoofdstuk 1".

WAARSCHUWING

Indien u twijfels heeft over de bediening van de unit, neem contact op met uw dealer.

WAARSCHUWING

Dit apparaat is niet bedoeld voor gebruik door personen, inclusief kinderen, met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onderricht zijn in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Zie erop toe dat kinderen niet met het apparaat spelen.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Reiniging en onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af.

▪ Bedien de unit NIET met natte handen.

▪ Plaats GEEN voorwerpen die water bevatten op de unit.

Uitgebreide handleiding voor de gebruiker

1 | Algemene veiligheidsmaatregelen

VOORZICHTIG

▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen

▪ Zit, klim of sta NIET op de unit.

▪ Units dragen het volgende symbool:

Dit betekent dat u GEEN elektrische en elektronische producten mag mengen met ongesorteerd huishoudelijk afval. Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen moeten door een erkende installateur conform met de geldende wetgeving uitgevoerd worden. De units moeten voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld. Door ervoor te zorgen dat dit product op de juiste manier wordt weggeworpen, draagt u bij tot het voorkomen van mogelijke negatieve gevolgen voor milieu en menselijke gezondheid. Voor meer informatie, contacteer uw installateur of de plaatselijke overheid.

bovenop de unit.

▪ Batterijen dragen het volgende symbool:

Dit betekent dat de batterijen NIET met ongesorteerd huishoudelijk afval gemengd mogen worden. Indien onder het symbool een scheikundig symbool afgebeeld staat, betekent dit scheikundig symbool dat de batterij een zwaar metaal bevat boven een bepaalde concentratie. Mogelijke chemische symbolen: Pb: lood (>0,004%). Lege batterijen moeten voor hergebruik door een gespecialiseerde installatie worden verwerkt. Door ervoor te zorgen dat wegwerpbatterijen op de juiste manier worden weggeworpen, helpt u mogelijke negatieve gevolgen voor milieu en menselijke gezondheid te voorkomen.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

2 Over de documentatie

2.1 Over dit document

Onze welgemeende dank voor de aankoop van dit product. Verzoek:

▪ Bewaar de documentatie voor latere raadpleging.

Bedoeld publiek

Eindgebruikers

INFORMATIE

Dit apparaat is bedoeld om in werkplaatsen, in de lichte industrie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door niet gespecialiseerde personen.

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

2 | Over de documentatie

▪ Algemene veiligheidsmaatregelen:

- Veiligheidsinstructies die u moet lezen vooraleer uw systeem te bedienen

- Formaat: Papier (in de doos van de binnenunit)

▪ Gebruiksaanwijzing:

- Snelle gids voor basisgebruik

- Formaat: Papier (in de doos van de binnenunit)

▪ Uitgebreide handleiding voor de gebruiker:

- Gedetailleerde stap per stap instructies en achtergrondinformatie voor basis-

en gevorderd gebruik

- Formaat: Digitale bestanden op http://www.daikineurope.com/support-and-

manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw installateur beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

2.2 Overzicht uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Hoofdstuk Beschrijving

Algemene voorzorgsmaatregelen met betrekking tot de veiligheid

Over de documentatie Verkrijgbare documentatie voor de gebruiker

Over het systeem ▪ Werkingsgebied

Voor het gebruik Wat te doen voor het gebruik

Functie Hoe en wanneer bepaalde functies te

Veiligheidsinstructies te lezen vóór gebruik

▪ Beschrijving van binnenunit en

gebruikersinterface

gebruiken

Uitgebreide handleiding voor de gebruiker

2 | Over de documentatie

Hoofdstuk Beschrijving

Energie besparen en optimale

Energie besparen

werking

Onderhoud en service Onderhoud en service van de unit

Opsporen en verhelpen van

Wat te doen ingeval van problemen

storingen

Als afval verwijderen Systeem opruimen

Verklarende woordenlijst Definitie van termen

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

3 Over het systeem

p p

j kol

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is licht ontvlambaar.

VOORZICHTIG

De binnenunit bevat radio-apparatuur; houd een afstand van minimaal 10 cm tussen het stralingsgedeelte van de apparatuur en de gebruiker.

OPMERKING

Gebruik het systeem NIET voor andere doeleinden. Gebruik de unit NIET voor het koelen van precisie-instrumenten, voedsel, planten, dieren of kunstwerken, om te voorkomen dat de kwaliteit ervan wordt aangetast.

3.1 Binnenunit

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

3 | Over het systeem

INFORMATIE

Het geluidsdrukniveau is lager dan 70dBA.

WAARSCHUWING

▪ Wijzig, demonteer, verwijder, herinstalleer of repareer de unit niet zelf aangezien

een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.

▪ Zorg dat er geen open vlammen zijn in het geval van een koelmiddellek. Het

koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

a Luchtinlaat b Luchtuitlaat c Titaniumapatiet luchtzuiveringsfilter en zilverdeeltjesfilter (Ag-ion-filter) d Luchtfilter e Voorpaneel

Uitgebreide handleiding voor de gebruiker

3 | Over het systeem

3.2 Over de gebruikersinterface

f Servicedeksel

g Intelligent eye sensor

h Weergeven

i Kamertemperatuursensor en vochtigheidssensor j ON/OFF-knop en bedrijfslampje (groen)

k Signaalontvanger

l Timerlampje (oranje)

m Intelligent eye lampje (groen)

n ON/OFF-knop draadloze adapter o Verticale kleppen p Horizontale kleppen

Let op: Positie van het titaniumapatiet luchtzuiveringsfilter en het

zilverdeeltjesfilter is onderling uitwisselbaar.

AAN/UIT-knop

Als er geen gebruikersinterface is, kunt u de unit starten/stoppen met de AAN/UITknop op de binnenunit. Wanneer de unit met deze knop wordt gestart, worden de volgende instellingen gebruikt:

▪ Bedrijfsstand = Automatisch

▪ Temperatuurinstelling = 25°C

▪ Luchtstroomsnelheid = Automatisch

▪ Rechtstreeks zonlicht. Stel de gebruikersinterface niet bloot aan rechtstreeks

zonlicht.

▪ Stof. Stof op de signaalzender of -ontvanger vermindert de gevoeligheid. Veeg

stof weg met een zachte doek.

▪ Fluorescentielampen. Het signaal kan mogelijk niet worden doorgegeven als er

fluorescentielampen in de kamer zijn. Neem in dat geval contact op met uw installateur.

▪ Andere apparaten. Als de gebruikersinterface andere apparaten doet werken,

verplaats die apparaten of neem contact op met uw installateur.

▪ Gordijnen. Zorg ervoor dat het signaal tussen de unit en de gebruikersinterface

NIET geblokkeerd wordt door gordijnen of andere voorwerpen.

OPMERKING

▪ Laat de gebruikersinterface NIET vallen. ▪ Laat de gebruikersinterface NIET nat worden.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

3.2.1 Onderdelen: Gebruikersinterface

Menu (push 2sec)

Panel (push 2sec)

3 | Over het systeem

a Signaalzender b Lcd-scherm c Temperatuurregelknop d AAN/UIT-knop e Knop verticaal draaien en menu (2seconden drukken)

f Knop horizontaal draaien g Knop Comfort airflow en Intelligent eye h Selectieknop

i Knop knop en paneel openen (2seconden drukken) j Knoppen in-/uitschakeltimer

k Weektimerknoppen

l Knop Flash Streamer (luchtzuivering)

m Knop Econo en geluidsarme stand buitenunit

n Standknop o Powerful-knop p Ventilatorknop

INFORMATIE

Gebruik (2seconden ingedrukt houden) om het voorpaneel te openen wanneer u de luchtfilters reinigt. Zie "7.4Voorpaneel openen"[441].

3.2.2 Status: Lcd gebruikersinterface

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Symbool Beschrijving

De unit is in werking

Bedrijfsstand = Automatisch

Bedrijfsstand = Drogen

Uitgebreide handleiding voor de gebruiker

3 | Over het systeem

Symbool Beschrijving

Bedrijfsstand = Verwarmen

Bedrijfsstand = Koelen

Bedrijfsstand = Alleen ventilator

Powerful-functie is actief

Econo-functie is actief

Geluidsarme stand buitenunit is actief

De binnenunit ontvangt een signaal van de gebruikersinterface

Instelling actuele temperatuur

Luchtstroomsnelheid = Automatisch

Luchtstroomsnelheid = Binnenunit stil

Luchtstroomsnelheid = Hoog

Luchtstroomsnelheid = Medium-hoog

Luchtstroomsnelheid = Medium

Luchtstroomsnelheid = Medium-laag

Luchtstroomsnelheid = Laag

Comfort-functie is actief

Intelligent eye is actief

Automatisch verticaal draaien is actief

Automatisch horizontaal draaien is actief

Flash Streamer (luchtzuivering) is actief

Inschakeltimer is actief

Uitgebreide handleiding voor de gebruiker

Uitschakeltimer is actief

Weektimer is actief

Dag van de week

Huidige tijd

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

3.2.3 Gebruik van de gebruikersinterface

≥500

(mm)

a Signaalontvanger

Let op: Zorg ervoor dat er zich geen obstakels binnen 500 mm onder de

signaalontvanger bevinden. Zij kunnen de ontvangstprestatise van de gebruikersinterface beïnvloeden.

1 Richt de signaalzender op de ontvanger op de binnenunit (maximale afstand:

7m).

Gevolg: Wanneer de binnenunit een signaal van de gebruikersinterface ontvangt, hoort u een geluid:

Geluid Beschrijving

Biep-biep De werking begint.

Biep De instelling verandert.

3 | Over het systeem

Lange biep De werking stopt.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Uitgebreide handleiding voor de gebruiker

4 | Voor het gebruik

cba

2×

4 Voor het gebruik

4.1 Overzicht: Voor het gebruik

In dit hoofdstuk wordt beschreven wat u moet doen vóór u de unit gaat gebruiken.

Typische werkstroom

Vóór gebruik bestaat doorgaans uit de volgende stappen:

▪ De gebruikersinterface op de muur bevestigen.

▪ De batterijen in de gebruikersinterface installeren.

▪ De helderheid van het scherm van de gebruikersinterface instellen.

▪ De klok instellen.

▪ De positie van de binnenunit instellen.

▪ De voeding inschakelen.

4.2 De gebruikersinterface op de muur bevestigen

a Gebruikersinterface

b Schroeven (lokaal te voorzien)

c Houder gebruikersinterface

1 Kies een plaats binnen het bereik van de unit.

2 Bevestig de houder met schroeven op de muur of een gelijkaardige plaats.

3 Hang de gebruikersinterface op de houder.

4.3 Batterijen plaatsen

Uitgebreide handleiding voor de gebruiker

De batterijen hebben een levensduur van ongeveer 1 jaar.

1 Verwijder het voordeksel.

2 Installeer beide batterijen.

3 Breng het voordeksel weer aan.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

AAA.LR03

4.4 Over de klok

Als de interne klok van de binnenunit NIET op de juiste tijd is ingesteld, werken de inschakel-, uitschakel en weektimer niet juist. Stel de klok opnieuw in:

▪ Nadat een onderbreker de unit heeft uitgeschakeld.

4 | Voor het gebruik

INFORMATIE

▪ Een knipperend lcd-scherm geeft aan dat de batterij bijna leeg is. ▪ Installeer ALTIJD beide batterijen tegelijk.

4.4.1 Klok instellen

▪ Na een stroompanne.

▪ Na het vervangen de batterijen in de gebruikersinterface.

Let op: Als de tijd niet is ingesteld, knipperen , en .

1 Druk op .

Gevolg: en knipperen

2 Druk op of om de huidige dag van de week in te stellen.

Let op: Houd of ingedrukt om de tijdinstelling snel te verhogen of verlagen.

Weergeven Dag van de week

maandag

dinsdag

woensdag

donderdag

vrijdag

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

zaterdag

zondag

3 Druk op .

Gevolg: knippert.

4 Druk op of om de juiste tijd in te stellen.

Uitgebreide handleiding voor de gebruiker

4 | Voor het gebruik

4.5 Helderheid van het scherm van de binnenunit

4.5.1 Helderheid van het scherm van de binnenunit instellen

5 Druk op .

Gevolg: De instelling is klaar. knippert.

Stel de helderheid van het scherm van de binnenunit naar wens in of schakel het scherm UIT.

1 Druk minstens 2seconden op .

Gevolg: Het menu verschijnt op het scherm. knippert.

2 Druk op .

3 Druk op of om de instelling als volgt te veranderen:

…knippert Helderheid is…

4 Druk op om de geselecteerde instelling te bevestigen.

Gevolg: De instelling van de helderheid is gewijzigd.

Let op: Na 60 seconden wordt automatisch het standaardscherm weergegeven.

Druk twee keer op om eerder naar het standaardscherm terug te keren.

4.6 Voeding inschakelen

1 Zet de stroomschakelaar aan.

Gevolg: De klep van de binnenunit gaat open en dicht om de referentiepositie in te

stellen.

Hoog

Laag

Uit

4.7 Instelling van de positie van de binnenunit wijzigen

Uitgebreide handleiding voor de gebruiker

Stel de positie van de binnenunit in om te voorkomen dat de lucht recht op een muur wordt geblazen.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

4 | Voor het gebruik

1 Druk minstens 2seconden op .

Gevolg: Het menu verschijnt op het scherm.

2 Druk op of om het menuscherm in te veranderen.

Gevolg: Het menu verschijnt op het scherm. knippert.

3 Druk op om het menu te selecteren.

Gevolg: knippert.

4 Druk op of om de instelling als volgt te veranderen:

Als de unit zich bevindt… Symbool Knippert Resultaat

In het midden van de muur (fabrieksinstelling)

≤500mm van de muur rechts

≤500mm van de muur links

Resultaat: Het bereik van de luchtstroom wordt aangepast om rechtstreeks op de muur blazen te voorkomen.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Uitgebreide handleiding voor de gebruiker

5 | Functie

5 Functie

5.1 Werkingsgebied

Gebruik het systeem binnen de volgende temperatuur- en vochtgehaltewaarden om een veilige en efficiënte werking te verzekeren.

Bedrijfsstand Werkingsbereik

Koelen

(a)(b)

▪ Buitentemperatuur: –10~46°Cdroge bol

▪ Binnentemperatuur: 18~32°Cdroge bol

▪ Binnenvochtigheid: ≤80%

Verwarmen

(a)

▪ Buitentemperatuur: –15~24°Cdroge bol

▪ Binnentemperatuur: 10~30°Cdroge bol

Drogen

(a)

▪ Buitentemperatuur: –10~46°Cdroge bol

▪ Binnentemperatuur: 18~32°Cdroge bol

▪ Binnenvochtigheid: ≤80%

(a)

Een beveiliging kan het systeem stilleggen als de unit buiten het bedrijfsbereik wordt gebruikt.

(b)

Condensatie en druppelend water kunnen voorkomen als de unit buiten het bedrijfsbereik wordt gebruikt.

5.2 Wanneer welke functie gebruiken

In de volgende tabel vindt u een overzicht van welke functie te gebruiken:

Functie Taken

Basisfuncties

Bedrijfsstanden en

temperatuur

+ Uitblaasrichting

Het systeem starten/stoppen en de temperatuur instellen:

▪ In de stand verwarmen en koelen, een kamer

verwarmen of koelen.

▪ In de stand alleen ventilator, lucht in een

kamer blazen zonder te verwarmen of te koelen.

▪ In de stand drogen, de vochtigheidsgraad in

een kamer verlagen.

▪ In de automatische stand wordt een gepaste

temperatuur en bedrijfsstand automatisch geselecteerd.

De uitblaasrichting regelen (draaien of vaste stand).

Uitgebreide handleiding voor de gebruiker

Luchtstroomsnelheid

Geavanceerde functies

De hoeveelheid in de kamer geblazen lucht regelen.

Stiller werken.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

Functie Taken

5 | Functie

Flash Streamer

Econo

Geluidsarme stand

buitenunit

Comfort

Intelligent eye

Powerful

Inschakeltimer +

Uitschakeltimer

Weektimer

Allergenen in de lucht zoals pollen, hulpstoffen… verwijderen.

Slechte geuren verminderen.

Het systeem gebruiken wanneer u ook andere grote stroomverbruikers gebruikt.

Energie besparen.

Verlaagt het geluidsniveau van de buitenunit. Voorbeeld: 's Nachts.

Past de uitblaasrichting automatisch aan om de kamer efficiënter te koelen of te verwarmen.

Voorkomt dat de lucht rechtstreeks op mensen wordt geblazen.

Bespaart op energie wanneer er niemand in de kamer is.

De kamer snel koelen of verwarmen.

Het systeem automatisch in- en uitschakelen.

Schakelt het systeem op wekelijkse basis automatisch in of uit.

Extra functies

Draadloosnetwerkverbinding Voor het gebruik van de unit met smart

toestellen.

5.3 Bedrijfsstand en temperatuurinstelpunt

Wanneer. Stel de bedrijfsstand van het systeem in en stel de temperatuur in wanneer u wil:

▪ Een kamer verwarmen of koelen

▪ Lucht in een kamer blazen zonder te verwarmen of te koelen

▪ De vochtigheidsgraad in een kamer verlagen

Wat. De werking van het systeem verschilt naar gelang van de selectie van de

gebruiker.

Instelling Beschrijving

Automatisch

Het systeem koelt of verwarmt een kamer tot op het temperatuurinstelpunt. Het schakelt indien nodig automatisch om tussen koelen en verwarmen.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Drogen

Verwarmen

Koelen

Het systeem verlaagt de vochtigheid in een kamer zonder de temperatuur te veranderen.

Het systeem verwarmt een kamer tot op het temperatuurinstelpunt.

Het systeem koelt een kamer tot op het temperatuurinstelpunt.

Uitgebreide handleiding voor de gebruiker

5 | Functie

Instelling Beschrijving

Ventilator

Het systeem regelt alleen de luchtstroom (luchtstroomsnelheid en uitblaasrichting).

Het systeem regelt de temperatuur NIET.

Bijkomende informatie:

▪ Buitentemperatuur. Het koel- of verwarmingsvermogen van het systeem neemt

af bij een te hoge, respectievelijk te lage buitentemperatuur.

▪ Ontdooien. Bij het verwarmen kan er ijs worden gevormd op de buitenunit,

waardoor het verwarmingsvermogen afneemt. In dat geval schakelt het systeem automatisch over naar ontdooien om het ijs te verwijderen. Bij het ontdooien blaast de binnenunit GEEN warme lucht uit.

▪ Vochtigheidssensor. Regel de vochtigheid door ze tijdens het koelen te verlagen.

5.3.1 Het systeem starten/stoppen en de temperatuur instellen

: De unit draait.

: Bedrijfsstand = Automatisch

: Bedrijfsstand = Drogen

: Bedrijfsstand = Koelen

: Bedrijfsstand = Verwarmen

: Bedrijfsstand = Alleen ventilator

: Geeft de ingestelde temperatuur weer.

1 Druk één of meerdere keren op om de bedrijfsstand te selecteren.

Gevolg: De stand wordt als volgt ingesteld:

2 Druk op om te starten.

Gevolg: en de geselecteerde stand worden op het scherm weergegeven.

3 Druk één of meerdere keren op of om de temperatuur te verlagen of

te verhogen.

Koelen Verwarmen Automatisch Drogen of alleen

ventileren

18~32°C 10~30°C 18~30°C —

Opmerking: In de droogstand of de stand alleen ventilator kan de temperatuur niet worden ingesteld.

4 Druk op om te stoppen.

Gevolg: verdwijnt van het scherm. Het bedrijfslampje wordt gedoofd.

5.4 Luchtstroomsnelheid

Uitgebreide handleiding voor de gebruiker

1 Druk op om te selecteren:

5 luchtstroomsnelheden, van " " tot " "

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

INFORMATIE

▪ Als de unit het temperatuurinstelpunt bereikt in de stand koelen, verwarmen of

▪ In de droogstand kan de luchtstroomsnelheid NIET worden ingesteld.

5.4.1 Luchtstroomsnelheid regelen

1 Druk op om de uitblaasinstelling als volgt te veranderen:

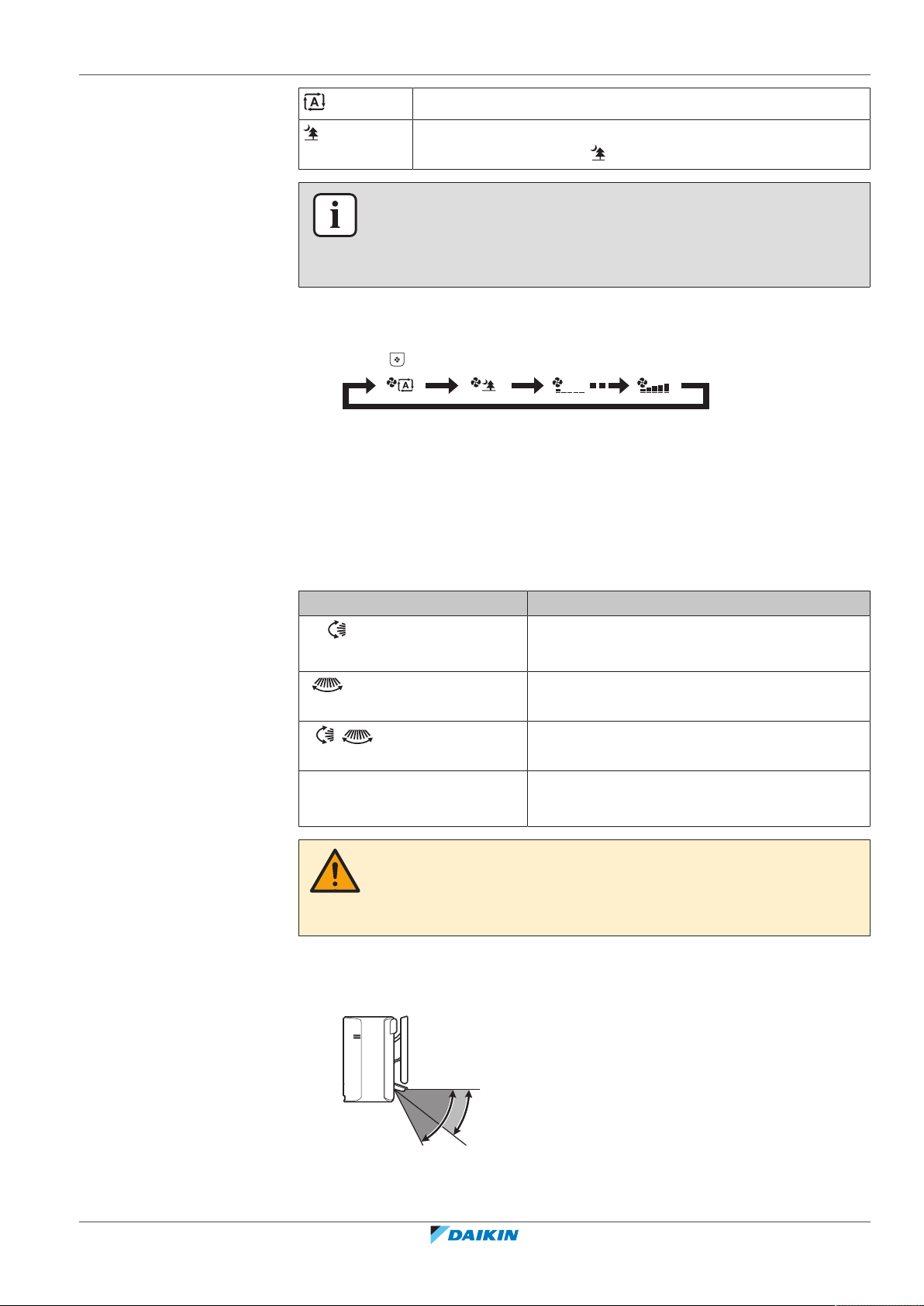

5.5 Uitblaasrichting

Wanneer. Stel de uitblaasrichting in naar wens.

5 | Functie

Automatisch

Geluidsarme werking binnenunit. Wanneer de luchtstroomsnelheid op " " is ingesteld, werkt de unit stiller.

in de automatische stand. De ventilator stopt.

Wat. Het systeem blaast de lucht uit in de door de gebruiker ingestelde richting (variabele of vaste stand). De horizontale of verticale kleppen worden hiervoor bewogen.

Instelling Uitblaasrichting

Verticaal automatisch

Beweegt omhoog en omlaag.

draaien

Horizontaal automatisch

Beweegt van links naar rechts.

draaien

+ 3-D uitblaasrichting

Beweegt afwisselend omhoog en omlaag en van links naar rechts

[—] Blijft in een vaste stand.

VOORZICHTIG

Verander de stand van de horizontale en verticale kleppen ALLEEN met een gebruikersinterface. Wanneer u de horizontale en verticale kleppen met de hand verplaatst terwijl ze draaien, geraakt het mechanisme defect.

Het draaibereik van de horizontale klep hangt af van de bedrijfsstand. De horizontale klep stopt in de bovenste stand wanneer de luchtstroomsnelheid bij het omhoog en omlaag draaien op laag wordt ingesteld.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

a Draaibereik horizontale klep bij koelen of drogen b Draaibereik horizontale klep bij verwarmen of alleen ventilator

Uitgebreide handleiding voor de gebruiker

5 | Functie

a b c

5.5.1 Verticale uitblaasrichting regelen

5.5.2 Horizontale uitblaasrichting regelen

1 Druk op .

Gevolg: verschijnt op het scherm. De horizontale kleppen beginnen te

draaien.

2 Om de horizontale kleppen niet meer te laten bewegen, druk op

wanneer zij de gewenste stand hebben bereikt.

Gevolg: verdwijnt van het scherm. De horizontale kleppen stoppen.

1 Druk op .

Gevolg: verschijnt op het scherm. De verticale kleppen beginnen te

draaien.

2 Om de verticale kleppen niet meer te laten bewegen, druk op wanneer

zij de gewenste stand hebben bereikt.

Gevolg: verdwijnt van het scherm. De verticale kleppen stoppen.

INFORMATIE

Wanneer de unit in een hoek van een kamer is geïnstalleerd, mogen de verticale kleppen niet naar een muur gericht zijn. De unit zal minder efficiënt werken als de lucht wordt geblokkeerd door een muur.

5.5.3 Gebruik van 3-D uitblaasrichting

1 Druk op en .

Gevolg: en verschijnen op het scherm. De horizontale en verticale

kleppen beginnen te draaien.

2 Om de kleppen niet meer te laten bewegen, druk op en wanneer

zij de gewenste stand hebben bereikt.

Gevolg: en verdwijnen van het scherm. De horizontale en verticale kleppen stoppen.

5.6 Comfort airflow en Intelligent eye

Comfort en Intelligent eye kunnen afzonderlijk of in combinatie worden gebruikt.

5.6.1 Comfort-functie

De unit past de uitblaasrichting automatisch aan om de kamer efficiënter te koelen of te verwarmen. De uitgeblazen lucht valt minder op.

Uitgebreide handleiding voor de gebruiker

a Stand horizontale klep bij koelen en drogen

b Draaibereik horizontale klep bij verwarmen (verticaal uitblazen AAN)

c Stand horizontale klep bij verwarmen (verticaal uitblazen UIT)

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

5 | Functie

Bij koelen en drogen

De uitblaasrichting wordt aangepast om de lucht langs het plafond uit te blazen.

Comfort-functie AAN Comfort-functie UIT

Bij verwarmen

De uitblaasrichting wordt aangepast om de lucht langs de vloer uit te blazen. De unit detecteert de kamer- en vloertemperatuur en kiest automatisch 1 van de 3 uitblaasrichtingen.

Opwarmen Omlaag Verticale uitblaasrichting

INFORMATIE

Als u de functie verticaal uitblazen wilt uitschakelen (bijv. als er meubelen of andere voorwerpen onder de unit staan), zie "Verticaal uitblazen in-/uitschakelen" [4 23]. Als de functie verticaal uitblazen is uitgeschakeld, wordt de lucht omlaag uitgeblazen.

INFORMATIE

De Powerful- en Comfort-functie kunnen niet tegelijk worden gebruikt. De laatst geselecteerde functie heeft voorrang. Als automatisch verticaal draaien is geselecteerd, wordt de Comfort-functie geannuleerd.

Verticaal uitblazen in-/uitschakelen

1 Druk minstens 2seconden op .

Gevolg: Het menu verschijnt op het scherm.

2 Druk op of om het menuscherm te veranderen.

Gevolg: Het menu verschijnt op het scherm.

3 Druk op om de instelling te veranderen.

4 Druk op of om de instelling te veranderen.

…knippert Verticaal uitblazen is…

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

ingeschakeld

uitgeschakeld

5 Druk op om de geselecteerde instelling te bevestigen.

Let op: Na 60 seconden wordt automatisch het standaardscherm weergegeven.

Druk twee keer op om eerder naar het standaardscherm terug te keren.

Uitgebreide handleiding voor de gebruiker

5 | Functie

5.6.2 Intelligent eye

Het systeem detecteert beweging in de kamer en past automatisch de uitblaasrichting en de temperatuur aan om te voorkomen dat lucht rechtstreeks op mensen wordt uitgeblazen. Als er 20minuten geen beweging wordt gedetecteerd, gaat het systeem in de energiebesparingstand:

Werking Energiebesparing

Verwarmen Temperatuur wordt met 2°C verlaagd.

Koelen en drogen Bij een temperatuur in de kamer van:

▪ <30°C wordt de temperatuur met 2°C verhoogd

▪ ≥30°C wordt de temperatuur met 1°C verhoogd

Alleen ventilator Verlaagt de luchtstroomsnelheid.

Over de Intelligent eye sensor

OPMERKING

▪ Klop of duw niet op de Intelligent eye sensor. Anders kan dit een defect

veroorzaken.

▪ Plaats GEEN grote voorwerpen in de buurt van de Intelligent eye sensor.

INFORMATIE

De Powerful- of Nachtfunctie kunnen NIET tegelijk met de Intelligent eye functie worden gebruikt. De laatst geselecteerde functie heeft voorrang.

▪ Detectiebereik. Tot 9m.

▪ Detectiegevoeligheid. Verandert naargelang van de plaats, het aantal personen

in de kamer, het temperatuurbereik, etc.

▪ Detectiefouten. De sensor kan per ongeluk huisdieren, zonlicht, bewegende

gordijnen, etc. detecteren.

5.6.3 Comfort en Intelligent eye starten/stoppen

1 Druk één of meerdere keren op .

Gevolg: De instelling verandert als volgt:

Weergave Werking

Comfort

Intelligent eye

Comfort en Intelligent eye

Uitgebreide handleiding voor de gebruiker

— Beide uitgeschakeld

Opmerking: Gebruike beide functies tegelijk als er zich mensen bevinden bij de voorkant van de binnenunit of als er te veel mensen zijn.

2 Druk op tot beide symbolen op het scherm van de gebruikersinterface

verdwijnen om te stoppen.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

5.7 Powerful-functie

Deze functie maximaliseert snel het koel-/verwarmingseffect in een willekeurige stand. U krijgt het maximale vermogen.

INFORMATIE

Powerful kan NIET worden gecombineerd met Econo, Comfort, Intelligent eye en geluidsarme stand buitenunit. De laatst geselecteerde functie heeft voorrang.

De Powerful-functie vergroot het vermogen van de unit NIET als de unit al op maximaal vermogen draait.

5.7.1 Powerful-functie starten/stoppen

1 Druk op om te starten.

Gevolg: wordt weergegeven op het scherm. De Powerful-functie werkt

20minuten; hierna gaat het systeem verder in de eerder ingestelde stand.

Stand Luchtstroomsnelheid

Koelen/Verwarmen/Automatisch ▪ Om het koel-/verwarmingseffect te

5 | Functie

maximaliseren, wordt het vermogen van de buitenunit verhoogd.

Drogen ▪ De temperatuurinstelling wordt

Alleen ventilator De luchtstroomsnelheid wordt ingesteld

2 Druk op om te stoppen.

Gevolg: verdwijnt van het scherm.

Opmerking: Powerful kan alleen worden ingesteld wanneer de unit draait. Druk op

om deze stand te annuleren; verdwijnt van het scherm.

5.8 Econo en geluidsarme stand buitenunit

▪ De luchtstroomsnelheid staat op de

maximale stand en kan NIET worden veranderd.

▪ De temperatuur kan alleen in de

automatische stand worden ingesteld.

verlaagd met 2,5C.

▪ De luchtstroomsnelheid wordt licht

verhoogd.

op de maximale stand.

5.8.1 Econo-functie

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Dit is een functie die een efficiënte werking mogelijk maakt door het maximale stroomverbruik te beperken. Deze functie is nuttig voor gevallen waarbij een stroomonderbreker zou worden geactiveerd wanneer het product samen met andere toestellen wordt gebruikt.

Uitgebreide handleiding voor de gebruiker

5 | Functie

5.8.2 Geluidsarme stand buitenunit

INFORMATIE

▪ De Powerful- en Econo-functie kunnen NIET tegelijk worden gebruikt. De laatst

geselecteerde functie heeft voorrang.

▪ De Econo-functie beperkt de draaisnelheid van de compressor om het

stroomverbruik van de buitenunit te verlagen. Als het stroomverbruik al laag is,

verlaagt de Econo-functie dit niet verder.

Gebruik de geluidsarme stand van de buitenunit om het geluidsniveau van de buitenunit te verlagen. Voorbeeld: 's Nachts.

INFORMATIE

▪ Powerful en geluidsarme stand buitenunit kunnen NIET tegelijk worden gebruikt.

De laatst geselecteerde functie heeft voorrang.

▪ Deze functie is alleen beschikbaar bij automatisch, koelen en verwarmen. ▪ De geluidsarme stand van de buitenunit beperkt de draaisnelheid van de

compressor. Als de draaisnelheid van de compressor al laag is, verlaagt de

geluidsarme stand van de buitenunit de draaisnelheid van de compressor NIET

verder.

5.8.3 Econo en geluidsarme stand buitenunit starten/stoppen

1 Druk één of meerdere keren op .

Gevolg: De instelling verandert als volgt.

Weergeven Werking

Econo

Geluidsarme stand buitenunit

+ Econo en geluidsarme stand buitenunit

— Beide uitgeschakeld

2 Druk op tot beide symbolen op het scherm van de gebruikersinterface

verdwijnen om te stoppen.

Let op: Econo kan alleen worden ingesteld wanneer de unit draait. Druk op om de instelling te annuleren en verdwijnt van het scherm.

Let op: blijft op het scherm staan, ook wanneer de unit wordt uitgeschakeld met de gebruikersinterface of de ON/OFF-schakelaar van de binnenunit.

5.9 Werking van de Flash Streamer (luchtzuivering)

Uitgebreide handleiding voor de gebruiker

De Streamer produceert elektronen met een hoge snelheid met een sterk oxiderend vermogen die slechte geuren verminderen. In combinatie met het titaniumapatiet luchtzuiveringsfilter en de luchtfilters zuivert deze functie de lucht in de kamer.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

INFORMATIE

▪ De elektronen blijven in de unit om een veilige werking te garanderen. ▪ De Streamer kan een zoemend geluid maken. ▪ Als er weinig lucht wordt uitgeblazen, kan de Streamer even stoppen om een

ozongeur te voorkomen.

5.9.1 Werking van de Flash Streamer (luchtzuivering) starten/stoppen

1 Druk op .

Gevolg: verschijnt op het scherm en de lucht in de kamer wordt gezuiverd.

2 Druk op om de werking te stoppen.

Gevolg: verdwijnt van het scherm en de werking stopt.

5.10 In-/uitschakeltimer

Timerfuncties zijn nuttig om de airconditioner 's nachts of 's ochtends automatisch in of uit te schakelen. De in- en uitschakeltimer kunnen ook worden gecombineerd.

5 | Functie

INFORMATIE

Programmeer de timer opnieuw in de volgende gevallen:

▪ De unit werd uitgeschakeld door een stroomonderbreker. ▪ Een stroompanne. ▪ Na het vervangen de batterijen in de gebruikersinterface.

INFORMATIE

De klok MOET juist worden ingesteld voordat u een timerfunctie gebruikt. Zie

"4.4.1Klok instellen"[415].

5.10.1 Uitschakeltimer starten/stoppen

1 Druk op om te beginnen.

Gevolg: verschijnt op het scherm, het timerlampje gaat branden en

knippert. en de dag van de week verdwijnen van het scherm.

2 Druk op of om de tijdinstelling te veranderen.

3 Druk opnieuw op .

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Gevolg: en de ingestelde tijd verschijnen op het scherm.

Gevolg: Het timerlampje gaat branden.

INFORMATIE

Bij elke druk op of gaat de tijdinstelling met 10minuten vooruit. Houd de knop ingedrukt om de instelling snel te veranderen.

Uitgebreide handleiding voor de gebruiker

5 | Functie

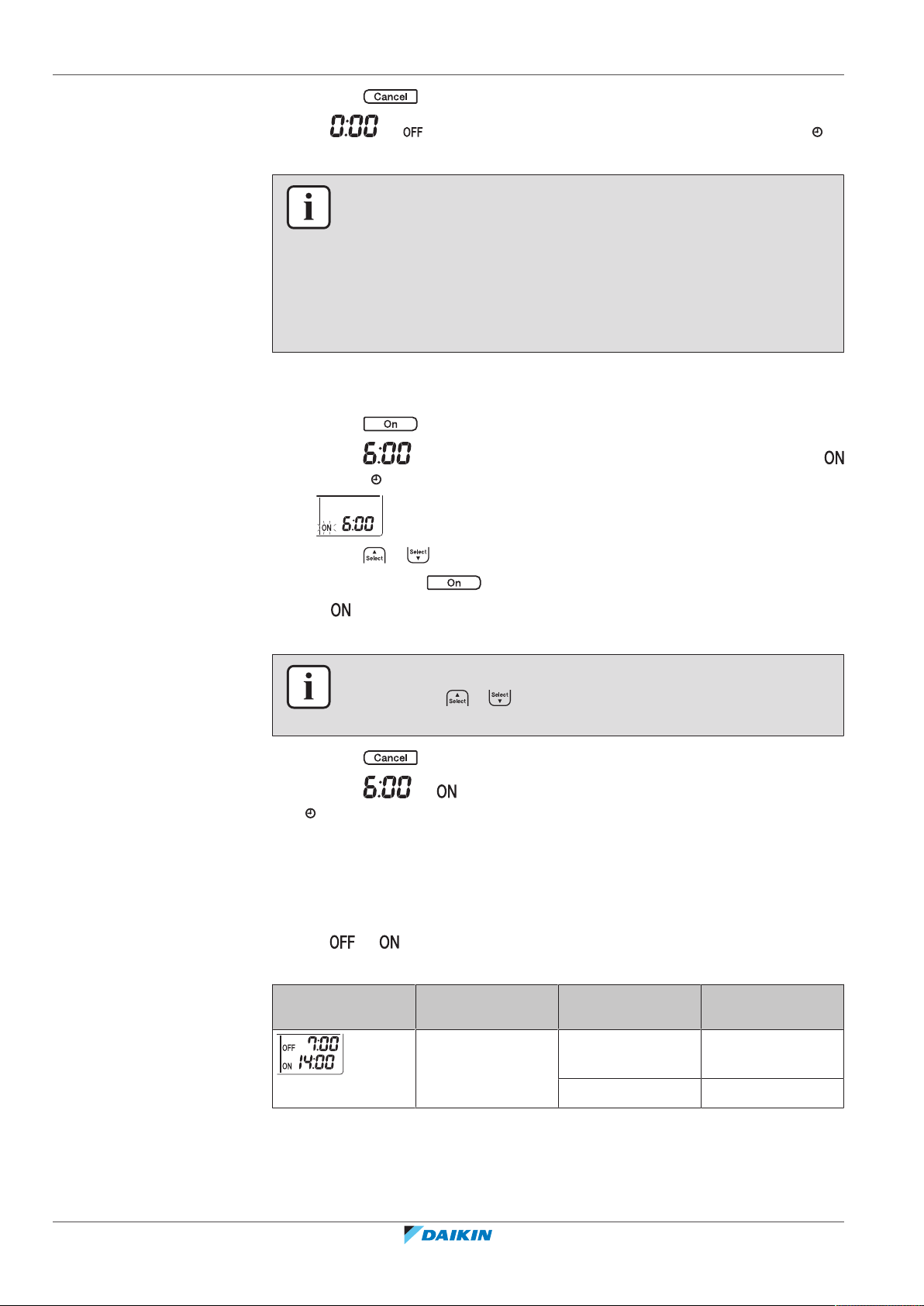

5.10.2 Inschakeltimer starten/stoppen

4 Druk op om de werking te stoppen.

Gevolg: en verdwijnen van het scherm en het timerlampje gaat uit. en

de dag van de week verschijnen op het scherm.

INFORMATIE

Wanneer u de in-/uitschakeltimer instelt, wordt de tijdinstelling opgeslagen in het geheugen. Het geheugen wordt gereset wanneer de batterijen in de gebruikersinterface worden vervangen.

Gebruik van de nachtstand in combinatie met de uitschakeltimer

De airconditioner past de temperatuur automatisch aan (0,5°C hoger voor koelen, 2,0°C lager voor verwarmen) om overmatig koelen/verwarmen te voorkomen en voor een comfortabele slaaptemperatuur te zorgen.

1 Druk op om te beginnen.

Gevolg: verschijnt op het scherm, het timerlampje gaat branden en

knippert. en de dag van de week verdwijnen van het scherm.

2 Druk op of om de tijdinstelling te veranderen.

3 Druk opnieuw op .

Gevolg: en de ingestelde tijd verschijnen op het scherm. Het timerlampje gaat

branden.

INFORMATIE

Bij elke druk op of gaat de tijdinstelling met 10minuten vooruit. Houd de knop ingedrukt om de instelling snel te veranderen.

4 Druk op om de werking te stoppen.

Gevolg: en verdwijnen van het scherm en het timerlampje gaat uit.

en de dag van de week verschijnen op het scherm.

5.10.3 In- en uitschakeltimer combineren

1 Voor informatie over het instellen van de timers, zie "5.10.1 Uitschakeltimer

starten/stoppen"[427] en "5.10.2Inschakeltimer starten/stoppen"[428].

Gevolg: en verschijnen op het scherm.

Voorbeeld:

Weergave Huidige tijd Instellen

Werking

wanneer…

Uitgebreide handleiding voor de gebruiker

6:00 de unit draait. Stopt om 7:00 en

begint om 14:00.

de unit NIET draait. Begint om 14:00.

Let op: Als de timerinstelling actief is, wordt de huidige tijd NIET op het scherm weergegeven.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

5.11 Weektimer

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

5 | Functie

Met deze functie kunt u tot 4 timerinstellingen voor elke dag van de week opslaan.

Voorbeeld: Maak een instelling aan voor maandag tot vrijdag en een andere instelling voor de weekends.

Dag van de week Voorbeeld van instelling

maandag

▪ Maak tot 4instellingen.

dinsdag~vrijdag

▪ Gebruik de kopieerfunctie als

de instellingen dezelfde zijn als voor maandag.

zaterdag

—

▪ Geen timerinstelling

zondag

▪ Maak tot 4instellingen.

▪ AAN-AAN-AAN-AAN-instelling. Maakt het mogelijk om de bedrijfsstand en de

temperatuur te programmeren.

▪ UIT-UIT-UIT-UIT-instelling. Alleen de uitschakeltijd kan voor elke dag worden

ingesteld.

Let op: Richt de gebruikersinterface op de binnenunit en controleer of u bij het instellen van de weektimer een ontvangsttoon hoort.

INFORMATIE

De klok MOET juist worden ingesteld voordat u een timerfunctie gebruikt. Zie

"4.4.1Klok instellen"[415].

INFORMATIE

▪ Weektimer en in-/uitschakeltimer kunnen NIET tegelijk worden gebruikt. De in-/

uitschakeltimer heeft voorrang. De weektimer gaat in stand-by, verdwijnt van het scherm. Wanneer de in-/uitschakeltimer afgelopen is, wordt de weektimer actief.

▪ De dag van de week, in-/uitschakeltimer, tijd en temperatuur (alleen voor

inschakeltimer) kunnen met de weektimer worden ingesteld. Andere instellingen zijn gebaseerd op vorige instellingen van de inschakeltimer.

5.11.1 Weektimer instellen

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

1 Druk op .

Gevolg: De dag van de week en het reserveringsnummer van de huidige dag

worden weergegeven.

2 Druk op of om de dag van de week en het reserveringsnummer te

selecteren.

Uitgebreide handleiding voor de gebruiker

5 | Functie

3 Druk op .

Gevolg: De dag van de week is ingesteld. en knipperen.

4 Druk op of om de stand te selecteren.

Gevolg: De instelling verandert als volgt:

Weergeven Functie

Inschakeltimer

Uitschakeltimer

Blanco Reservering verwijderen

5 Druk op .

Gevolg: De in-/uitschakeltimerstand wordt ingesteld. en de tijd

knipperen.

Let op: Druk op om terug te keren naar het vorige scherm. Als blanco is geselecteerd, ga verder naar stap 9.

6 Druk op of om de tijd te selecteren. De tijd kan worden ingesteld op

0:00~23:50 met een interval van 10minuten.

7 Druk op .

Gevolg: De tijd is ingesteld en en de temperatuur knipperen.

Let op: Druk op om terug te keren naar het vorige scherm. Als de

uitschakeltimer is geselecteerd, ga verder naar stap 9.

8 Druk op of om de gewenste temperatuur te selecteren.

Let op: De insteltemperatuur voor de weektimer wordt alleen tijdens het instellen

van de weektimerstand weergegeven.

INFORMATIE

De temperatuur kan op de gebruikersinterface tussen 10 en 32°C worden ingesteld, maar:

▪ in de koelstand en de automatische stand werkt de unit met een temperatuur

van minstens 18°C, ook als ze is ingesteld op 10~17°C;

▪ in de verwarmingsstand en de automatische stand werkt de unit met een

temperatuur van hoogstens 30°C, ook als ze is ingesteld op 31~32°C.

Uitgebreide handleiding voor de gebruiker

9 Druk op .

Gevolg: De temperatuur en de tijd worden ingesteld voor de inschakeltimer.

De tijd wordt ingesteld voor de uitschakeltimer. Het timerlampje brandt oranje.

Gevolg: Een nieuw reserveringsscherm verschijnt.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

10 Herhaal de vorige procedure om een andere reservering in te stellen of druk

op om de instellingen te beëindigen.

Gevolg: wordt weergegeven op het scherm.

Let op: Een reservering kan met dezelfde instellingen naar een andere dag worden

gekopieerd. Zie "5.11.2Reserveringen kopiëren"[431].

5.11.2 Reserveringen kopiëren

Een reservering kan naar een andere dag worden gekopieerd. De volledige reservering van de geselecteerde dag van de week wordt gekopieerd.

1 Druk op .

2 Druk op of om de dag van de week te selecteren.

3 Druk op .

Gevolg: De reservering van de geselecteerde dag van de week wordt

gekopieerd.

5 | Functie

4 Druk op of om de doeldag te selecteren.

5 Druk op .

Gevolg: De volledige reservering wordt naar de geselecteerde dag gekopieerd en

het timerlampje brandt oranje.

Let op: Herhaal deze procedure om naar een andere dag te kopiëren.

6 Druk op om de instelling te beëindigen.

Gevolg: wordt weergegeven op het scherm.

Let op: Om de reservering na het kopiëren te veranderen, zie "5.11.1 Weektimer

instellen"[429].

5.11.3 Reserveringen bevestigen

U kunt bevestigen of alle reserveringen naar wens zijn ingesteld.

1 Druk op .

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Gevolg: De dag van de week en het reserveringsnummer van de huidige dag worden weergegeven.

2 Druk op of om de dag van de week en het reserveringsnummer die u

wilt bevestigen te selecteren en de details te controleren.

Uitgebreide handleiding voor de gebruiker

5 | Functie

5.11.4 Weektimer uitschakelen en weer inschakelen

5.11.5 Reserveringen verwijderen

Let op: Om de reservering te veranderen, zie "5.11.1Weektimer instellen"[429].

3 Druk op om de bevestigingsstand te verlaten.

1 Druk op terwijl op het scherm staat om de weektimer uit te

schakelen.

Gevolg: verdwijnt van het scherm en het timerlampje gaat uit.

2 Druk opnieuw op om de weektimer weer in te schakelen.

Gevolg: De laatst ingestelde reserveringsstand wordt gebruikt.

Individuele reserveringen verwijderen

Gebruik deze functie om een individuele reservering te verwijderen.

1 Druk op .

Gevolg: De dag van de week en het reserveringsnummer worden

weergegeven.

2 Druk op of om de te verwijderen dag van de week te selecteren.

3 Druk op .

Gevolg: , en knipperen.

4 Druk op of en selecteer "blanco".

Gevolg: De instelling verandert als volgt:

5 Druk op .

Gevolg: De geselecteerde reservering wordt verwijderd.

6 Druk op om af te sluiten.

Gevolg: De overblijvende reserveringen blijven actief.

Reserving voor elke dag van de week verwijderen

Gebruik deze functie om alle reserveringen voor een dag van de week te verwijderen. Dit kan worden gebruikt in de bevestigings- of de instelstand.

1 Druk op of om de te verwijderen dag van de week te selecteren.

2 Houd ongeveer 5seconden ingedrukt.

Gevolg: Alle reserveringen voor de geselecteerde dag worden verwijderd.

Alle reserveringen verwijderen

5.12 Draadloze LAN-verbinding

Uitgebreide handleiding voor de gebruiker

Gebruik deze functie om alle reserveringen voor alle dagen van de week in één keer te verwijderen. Deze procedure kan NIET in de instelstand worden gebruikt.

1 Houd in de standaardweergave ongeveer 5seconden ingedrukt.

Gevolg: Alle reserveringen worden verwijderd.

De klant staat in voor:

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

▪ Smartphone of tablet met minimum ondersteunde versie van Android of iOS,

gespecificeerd op http://www.onlinecontroller.daikineurope.com

▪ Internetverbinding en communicatietoestel zoals modem, router, etc.

▪ Draadloosnetwerktoegangspunt

▪ Geïnstalleerde gratis app Daikin Online Controller

Let op: Indien nodig, vindt u het SSID-nummer en het paswoord op de unit of bij de

accessoires.

a Label met SSID-nummer en paswoord

5.12.1 Voorzorgsmaatregelen bij het gebruik van de draadloze adapter

NIET gebruiken in de buurt van:

▪ Medische apparatuur. Bijv. personen met een pacemaker of een defibrillator. Dit

product kan elektromagnetische storingen veroorzaken.

5 | Functie

▪ Automatisch werkende apparatuur. Bijv. automatische deuren of

brandalarmapparatuur. Dit product kan een slechte werking van de apparatuur veroorzaken.

▪ Magnetron. Kan de draadloze LAN-communicatie beïnvloeden.

5.12.2 Daikin Online Controller app installeren

1 Open:

▪ Google Play voor Android. ▪ App Store voor iOS.

2 Zoek Daikin Online Controller.

3 Volg de instructies op het scherm om de app te installeren.

5.12.3 Draadloze verbinding instellen

De draadloze adapter kan op twee manieren worden verbonden met uw smart toestel.

▪ Verbind de draadloze adapter rechtstreeks met uw smart toestel.

▪ Verbind de draadloze adapter met uw thuisnetwerk. De draadloze adapter

communiceert met uw smart toestel op uw thuisnetwerk door middel van een modem, router, e.d.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Voor meer informatie en de FAQ zie:

http://www.onlinecontroller.daikineurope.com/.

1 Leg het apparaat stil voordat u de draadloze verbinding instelt.

2 Kies het instelmenu van de draadloze adapter met behulp van de

gebruikersinterface.

Menu Beschrijving

—

Uitgebreide handleiding voor de gebruiker

5 | Functie

Menu Beschrijving

WPS-instelling

AP-stand

RUN-stand (SSID + KEY)

Resetten op fabriekswaarden

Draadloze adapter UIT

Draadloze adapter rechtstreeks met uw toestel verbinden

1 Houd minstens 5seconden ingedrukt in het standaardscherm.

Gevolg: De bevestigingsweergave (menu ) verschijnt.

2 Druk meermaals op of tot de AP-standweergave (menu ) verschijnt.

3 Druk op om de selectie te bevestigen.

Gevolg: knippert. Het bedrijfslampje en de timer-led knipperen om de beurt.

4 Verbind uw smart toestel met het toegangspunt op dezelfde manier als met

een standaard draadloos netwerk.

5 Voer het SSID-nummer en paswoord in dat op de unit staat of bij de

accessoires zit.

6 Druk op om het menu te verlaten.

Gevolg: Het standaardscherm wordt weergegeven.

Draadloze adapter verbinden met uw thuisnetwerk

De draadloze adapter kan met uw thuisnetwerk worden verbonden met:

▪ de WPS-knop op de router (indien voorzien),

▪ het SSID en KEY-nummer op de unit.

Verbinden met WPS-knop

1 Houd minstens 5seconden ingedrukt in het standaardscherm.

Gevolg: De bevestigingsweergave (menu ) verschijnt.

2 Druk meermaals op of tot de WPS-instelweergave (menu ) verschijnt.

Uitgebreide handleiding voor de gebruiker

3 Druk op om de selectie te bevestigen.

Gevolg: knippert. De timer-led knippert.

4 Druk binnen de minuut op de WPS-knop op uw communicatietoestel (bijv.

router). Raadpleeg de handleiding van uw communicatietoestel.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

INFORMATIE

Als er geen verbinding met uw router mogelijk is, probeer dan de procedure van

"Verbinden met SSID- en KEY-nummer"[435].

5 Druk op om het menu te verlaten.

Gevolg: Het standaardscherm wordt weergegeven.

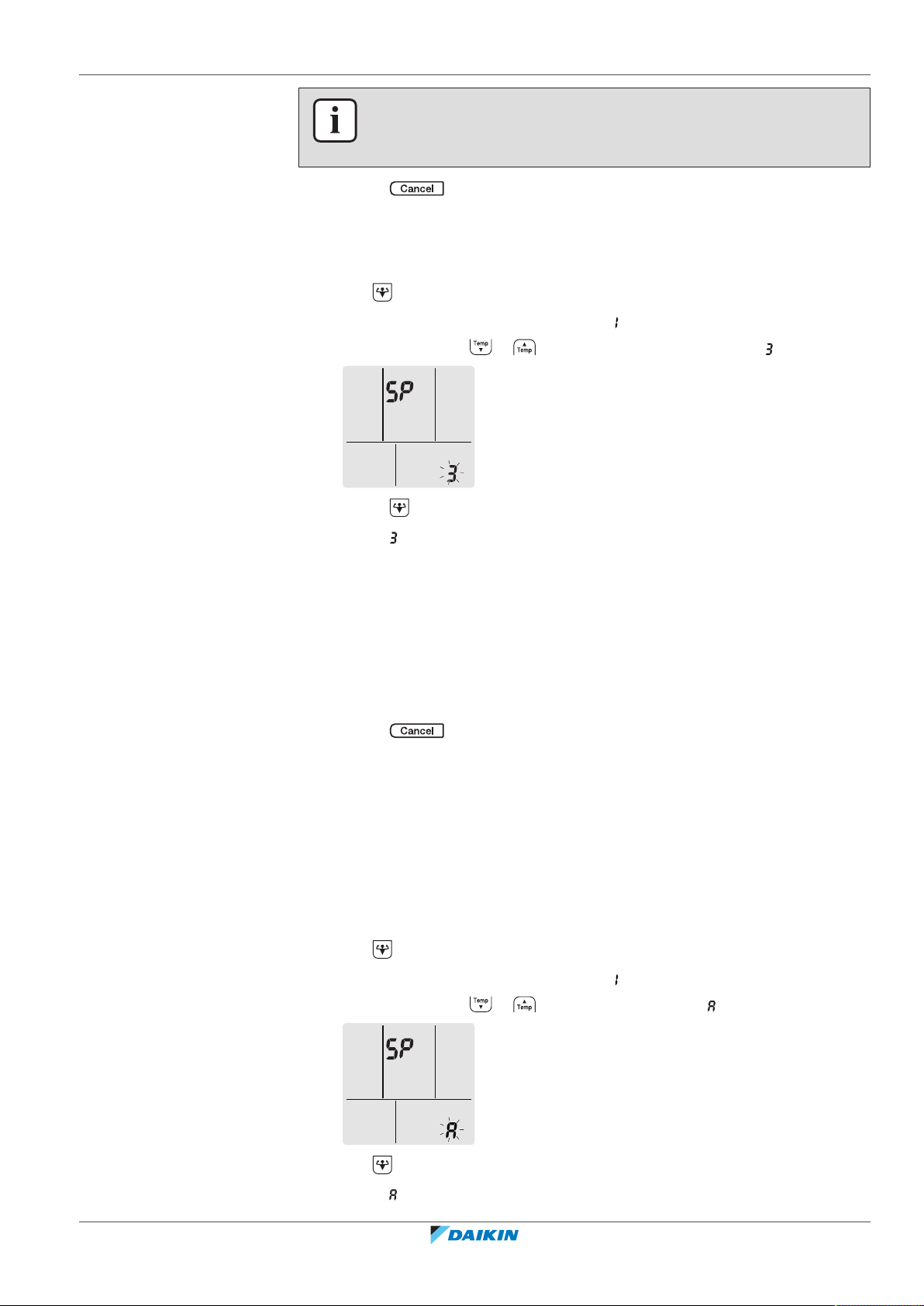

Verbinden met SSID- en KEY-nummer

1 Houd minstens 5seconden ingedrukt in het standaardscherm.

Gevolg: De bevestigingsweergave (menu ) verschijnt.

2 Druk meermaals op of tot de AP-standweergave (menu ) verschijnt.

5 | Functie

3 Druk op om de selectie te bevestigen.

Gevolg: knippert. Het bedrijfslampje en de timer-led knipperen om de beurt.

4 Verbind uw smart toestel met het toegangspunt op dezelfde manier als met

een standaard draadloos netwerk.

5 Voer het SSID-nummer en paswoord in dat op de unit staat of bij de

accessoires zit.

6 Open de Daikin Online Controller app en voer de stappen op het scherm uit.

Gevolg: De stand draadloze adapter verandert automatisch van AP naar RUN,

en de timer-led knippert.

7 Druk op om het menu te verlaten.

Gevolg: Het standaardscherm wordt weergegeven.

Verbindingsinstellingen instellen op de fabriekswaarden

Stel de instelling van de verbinding weer in op de fabriekswaarden als u wilt:

▪ schakelen tussen de WPS en AP-verbindingsoptie,

▪ de verbinding met de wifi-adapter en het communicatietoestel (bijv. router) of

smart toestel wilt verbreken,

▪ de instelling opnieuw uitvoeren als de verbinding mislukt is.

1 Houd minstens 5seconden ingedrukt in het standaardscherm.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Gevolg: De bevestigingsweergave (menu ) verschijnt.

2 Druk meermaals op of tot het A-scherm (menu ) verschijnt.

3 Houd minstens 2seconden ingedrukt om de selectie te bevestigen.

Gevolg: knippert. De instelling is op de fabriekswaarden ingesteld.

Uitgebreide handleiding voor de gebruiker

5 | Functie

4 Druk op om het menu te verlaten.

Gevolg: Het standaardscherm wordt weergegeven.

Draadloze verbinding uitschakelen

De draadloze verbinding kan worden uitgeschakeld met:

▪ de ON/OFF-knop van de draadloze adapter op de unit,

▪ de gebruikersinterface.

Gebruik van de ON/OFF-schakelaar van de draadloze adapter

1 Druk op de ON/OFF-knop van de draadloze adapter.

Gevolg: De communicatie van de draadloze adapter is uitgeschakeld.

Let op: Druk opnieuw op de ON/OFF-knop om de draadloze adapter in te

schakelen.

Gebruik van de gebruikersinterface

1 Houd minstens 5seconden ingedrukt in het standaardscherm.

Gevolg: De bevestigingsweergave (menu ) verschijnt.

2 Druk meermaals op of tot het OFF-menu verschijnt.

3 Houd minstens 2seconden ingedrukt om de selectie te bevestigen.

Gevolg: knippert. De communicatie staat UIT.

4 Druk op om het menu te verlaten.

Gevolg: Het standaardscherm wordt weergegeven.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

6 | Energie besparen en optimale werking

6 Energie besparen en optimale werking

INFORMATIE

▪ De unit verbruikt ook nog stroom wanneer ze uitgeschakeld is. ▪ Wanneer de stroom wordt hersteld na een stroompanne, werkt de unit verder in

de eerder geselecteerde stand.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

WAARSCHUWING

Plaats GEEN voorwerpen die nat kunnen worden onder de binnenunit en/of buitenunit. Anders kunnen condensatie op de unit of de koelmiddelleidingen, vuil op het luchtfilter of een verstopte afvoer druppelend water veroorzaken, waardoor voorwerpen onder de unit kunnen vuil worden of schade oplopen.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

VOORZICHTIG

Gebruik het systeem NIET wanneer een rookvormig insecticide in de ruimte wordt verspreid. Anders zouden de chemische stoffen zich in de unit kunnen ophopen, met gevaar voor de gezondheid van mensen die overgevoelig zijn voor chemische stoffen.

Neem de volgende voorzorgsmaatregelen in acht om voor een optimale werking van het systeem te zorgen.

▪ Houd bij het koelen rechtstreeks zonlicht uit de kamer met behulp van gordijnen

of jaloezieën.

▪ Zorg ervoor dat de zone goed geventileerd wordt. Blokkeer GEEN

ventilatieopeningen.

▪ Verlucht dikwijls. Zorg bij langdurig gebruik vooral voor verluchting.

▪ Houd deuren en ramen dicht. Als de deuren of ramen open blijven, zal er lucht

uit de kamer stromen, met een kleiner koel- of verwarmeffect tot gevolg.

▪ Koel of verwarm NIET te sterk. Om zuinig om te gaan met energie houdt u de

temperatuurinstelling op een gematigd niveau.

▪ Plaats NOOIT voorwerpen in de buurt van de luchtinlaat of -uitlaat van de unit.

Anders kan het verwarmings-/koeleffect afnemen of het systeem uitgeschakeld worden.

▪ Zet de hoofdvoedingsschakelaar van de unit uit als de unit gedurende langere tijd

NIET zal worden gebruikt. Zolang de hoofdvoedingsschakelaar niet uitgeschakeld is, verbruikt de unit stroom. Zet de hoofdvoedingsschakelaar 6 uur voor gebruik aan alvorens de unit opnieuw op te starten, dit om een vlotte werking te garanderen.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

▪ Bij een vochtigheid van meer dan 80% of wanneer de afvoeruitlaat verstopt is,

kan condensvorming optreden.

Uitgebreide handleiding voor de gebruiker

6 | Energie besparen en optimale werking

▪ Pas de kamertemperatuur aan voor een aangename omgeving. Voorkom te sterk

verwarmen of koelen. Het kan even duren alvorens de kamertemperatuur de ingestelde temperatuur bereikt. U kunt hiervoor de timermogelijkheden gebruiken.

▪ Stel de luchtstroomrichting in om te voorkomen dat er bij de vloer koude lucht

blijft hangen of warme lucht tegen het plafond. (Omhoog bij koelen of drogen naar het plafond en omlaag bij verwarmen.)

▪ Voorkom dat de lucht rechtstreeks op de personen in de kamer wordt geblazen.

▪ Gebruik het systeem binnen het aanbevolen temperatuurbereik (26~28°C voor

koelen en 20~24°C voor verwarmen) om energie te besparen.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

7 Onderhoud en service

7.1 Overzicht: onderhoud en service

De installateur moet een jaarlijks onderhoud uitvoeren.

Over het koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32

Waarde globaal opwarmingspotentieel (GWP): 675

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO2equivalent.

Formula om de hoeveelheid in CO2-equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

7 | Onderhoud en service

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

▪ Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus. ▪ Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te

versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het systeem geurloos is.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

OPMERKING

Dit onderhoud MOET worden uitgevoerd door een erkend installateur of een servicetechnicus.

Laat het onderhoud minstens één keer per jaar uitvoeren. De geldende wetgeving kan evenwel kortere onderhoudsintervallen vereisen.

Uitgebreide handleiding voor de gebruiker

7 | Onderhoud en service

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen uitschakelen. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af. ▪ Bedien de unit NIET met natte handen. ▪ Plaats GEEN voorwerpen die water bevatten op de unit.

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Raak de lamellen van de warmtewisselaar NIET aan. Deze lamellen zijn scherp en kunnen snijwonden veroorzaken.

WAARSCHUWING

Ga voorzichtig te werk met ladders wanneer u op een hoogte werkt.

7.2 Binnenunit en gebruikersinterface schoonmaken

OPMERKING

▪ Gebruik GEEN benzine, benzeen, verdunner, schuurpoeder of vloeibaar

insecticide. Mogelijk gevolg: Verkleuring en vervorming.

▪ Gebruik GEEN water of lucht van 40°C of warmer. Mogelijk gevolg: Verkleuring

en vervorming.

▪ Gebruik GEEN schuurproducten. ▪ Gebruik GEEN schuurborstel. Mogelijk gevolg: Anders kan de coating er

afkomen.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Leg de unit stil, schakel de stroomonderbreker uit of trek het netsnoer uit alvorens de unit schoon te maken. Anders kunt u een elektrische schok of een letsel oplopen.

1 Maak schoon met een zachte doek. Gebruik water of een neutraal

schoonmaakmiddel voor moeilijk te verwijderen vlekken.

7.3 Voorpaneel schoonmaken

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

1 Maak het voorpaneel schoon met een zachte doek. Gebruik water of een

neutraal schoonmaakmiddel voor moeilijk te verwijderen vlekken.

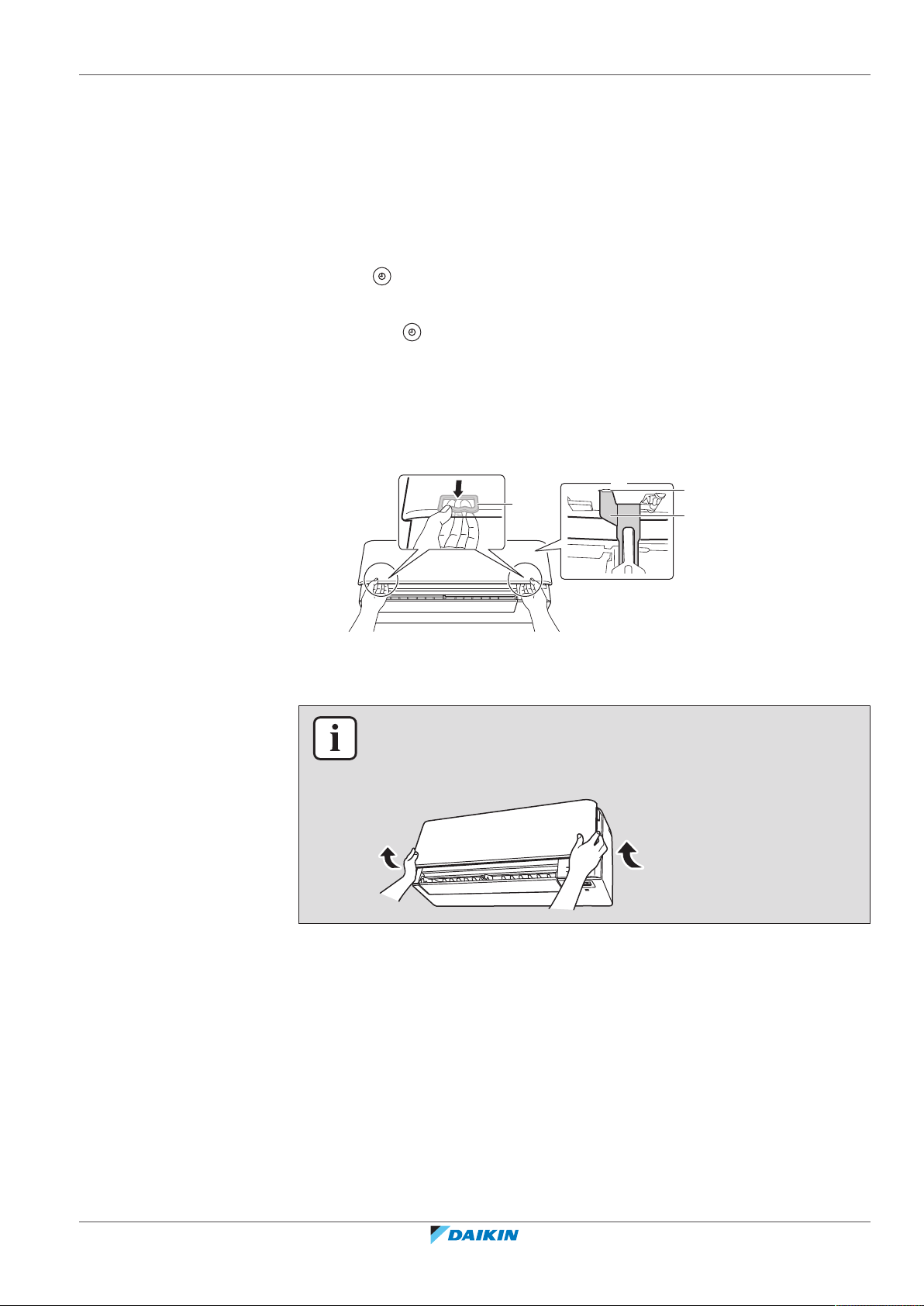

7.4 Voorpaneel openen

Open het voorpaneel met de gebruikersinterface.

1 Stop de werking.

2 Houd op de gebruikersinterface minstens 2seconden ingedrukt.

Gevolg: Het voorpaneel wordt geopend.

Let op: Houd opnieuw minstens 2 seconden ingedrukt om het voorpaneel te

sluiten.

3 Schakel de voeding uit.

4 Trek beide vergrendelingen op de achterkant van het voorpaneel naar

beneden.

5 Open het voorpaneel tot de steun in de bevestigingslip past.

7 | Onderhoud en service

7.5 Over de luchtfilters

Als de unit wordt gebruikt met vuile filters kan het filter:

▪ de lucht NIET beter laten ruiken,

▪ de lucht NIET zuiveren,

a Vergrendeling (1 aan elke kant) b Achterkant van het voorpaneel c Bevestigingslip d Steun

INFORMATIE

Als u de gebruikersinterface NIET kunt vinden of wanneer u een andere optionele controller gebruikt. Trek het voorpaneel voorzichtig met de hand omhoog zoals weergegeven in de volgende afbeelding.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

▪ slecht verwarmen/koelen,

▪ slechte geuren veroorzaken.

Uitgebreide handleiding voor de gebruiker

7 | Onderhoud en service

7.6 Luchtfilters reinigen

1 Druk op de lip in het midden van elk luchtfilter en trek het dan omlaag.

2 Trek de luchtfilters uit de unit.

3 Verwijder het titaniumapatiet luchtzuiveringsfilter en het zilverdeeltjesfilter

van de tabs.

4 Was de luchtfilters met water of maak ze schoon met een stofzuiger.

5 Laat ze 10-15 minuten weken in lauw water.

INFORMATIE

▪ Als het stof NIET gemakkelijk kan worden verwijderd, was de luchtfilters met lauw

water met een verdund neutraal schoonmaakmiddel. Laat de luchtfilters drogen

in de schaduw.

▪ Verwijder zeker het titaniumapatiet luchtzuiveringsfilter en het

zilverdeeltjesfilter.

▪ Er wordt geadviseerd de luchtfilters om de 2 weken te reinigen.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

7 | Onderhoud en service

b c

7.7 Titaniumapatiet luchtzuiveringsfilter en zilverdeeltjesfilter (Ag-ionfilter) reinigen

INFORMATIE

Maak het filter om de 6 maanden schoon met water.

1 Verwijder het stof van het filter met een stofzuiger.

2 Laat het filter 10-15minuten weken in warm water. Verwijder het filter NIET

uit het frame.

3 Schud na het wassen het water van het filter en laat het drogen in de

schaduw. Wring het filter NIET uit wanneer u het water verwijdert.

7.8 Titaniumapatiet luchtzuiveringsfilter en zilverdeeltjesfilter (Ag-ionfilter) vervangen

INFORMATIE

Vervang het filter om de 3 jaar.

1 Verwijder de tabs op het filterframe en vervang het filter door een nieuw.

INFORMATIE

▪ Gooi het filterframe NIET weg; hergebruik het. ▪ Gooi het oude filter weg bij het niet-brandbaar afval.

7.9 Voorpaneel sluiten

1 Installeer de filters weer.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

2 Hef het voorpaneel een beetje op en verwijder de steun van de

bevestigingslip.

a Achterkant van het voorpaneel

Uitgebreide handleiding voor de gebruiker

7 | Onderhoud en service

a a

7.10 Voorpaneel verwijderen

b Bevestigingslip

c Steun

3 Sluit het voorpaneel.

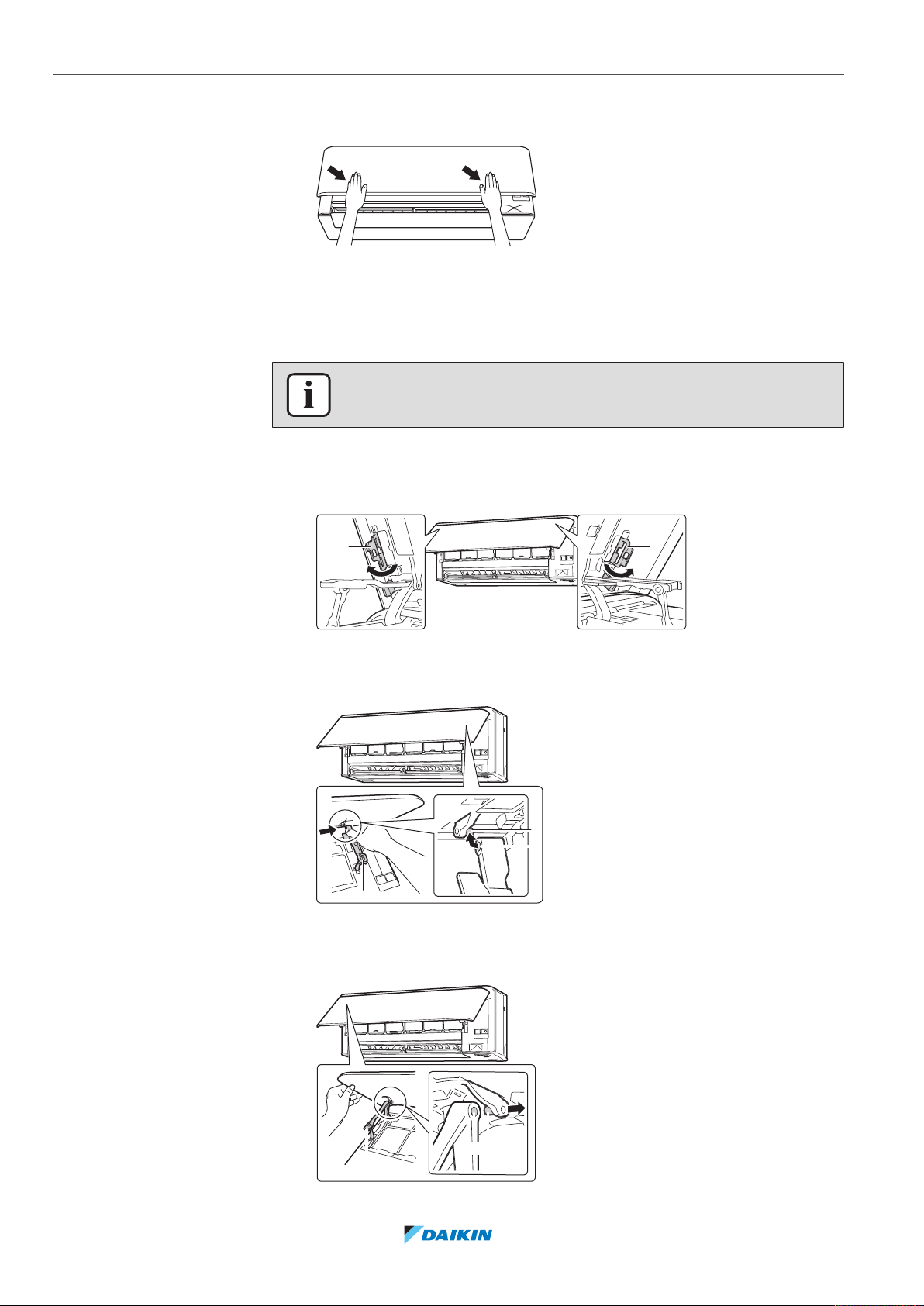

4 Duw het voorpaneel zacht omlaag tot het klikt.

INFORMATIE

Verwijder het voorpaneel alleen als het MOET worden vervangen.

1 Open het voorpaneel. Zie "7.4Voorpaneel openen"[441].

2 Open de paneelvergrendelingen op de achterkant van het paneel (1 aan elke

kant).

a Paneelvergrendeling

3 Duw de rechterarm een beetje naar rechts om de as los te maken uit de gleuf

aan de rechterkant.

a Arm

b As

c Asgleuf

4 Maak de as van het voorpaneel los uit de gleuf aan de linkerkant.

Uitgebreide handleiding voor de gebruiker

a Arm

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

7 | Onderhoud en service

b Asgleuf c As

5 Verwijder het voorpaneel.

6 Ga in de omgekeerde volgorde te werk om het voorpaneel weer aan te

brengen.

7.11 Aandachtspunten voor een lange periode van stilstand

Laat de unit enkele uren in de stand alleen ventilator draaien om de binnenkant van de unit te drogen.

1 Druk op en selecteer .

2 Druk op en begin de werking.

3 Zet de stroomonderbreker uit wanneer de unit stopt.

4 Maak de luchtfilters schoon en plaats ze terug op hun oorspronkelijke plaats.

5 Verwijder de batterijen uit de gebruikersinterface.

INFORMATIE

Er wordt geadviseerd periodiek onderhoud door een specialist te laten uitvoeren. Neem contact op met uw dealer voor gespecialiseerd onderhoud. De klant staat in voor de onderhoudskosten.

In sommige bedrijfsomstandigheden kan de binnenkant van de unit na enkele seizoenen vuil worden. Dit leidt tot slechte prestaties.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Uitgebreide handleiding voor de gebruiker

8 | Opsporen en verhelpen van storingen

8 Opsporen en verhelpen van storingen

Als zich één van de volgende problemen voordoet, neem dan onderstaande maatregelen en neem contact op met uw dealer.

WAARSCHUWING

Stop de werking en schakel de voeding uit als er zich iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

ALLEEN een erkend servicetechnicus mag het systeem repareren.

Storing Maatregel

Als een beveiliging zoals een zekering,

Schakel de hoofdvoeding UIT. onderbreker of aardlekschakelaar vaak in werking treedt, of als de AAN/UIT-schakelaar NIET goed werkt.

Als water uit de unit lekt. Stop de werking.

De bedrijfsschakelaar werkt NIET goed. Schakel de voeding UIT.

Als het unitnummer op het display van de gebruikersinterface staat, het bedrijfslampje

Verwittig uw installateur en

geef hem de storingscode door. knippert en de storingscode wordt aangegeven.

Als het systeem NIET goed werkt, behalve voor de hiervoor vermelde gevallen, en geen van de vermelde storingen van toepassing is, volg de volgende procedures om na te gaan wat er misloopt.

Storing Maatregel

Als het systeem helemaal NIET werkt.

▪ Controleer of er geen stroomonderbreking is.

Wacht tot de stroom is hersteld. Als de stroom tijdens de werking uitvalt, zal het systeem automatisch herstarten direct nadat de stroom is hersteld.

▪ Controleer of het voorpaneel tijdens de werking

werd geopend. Leg de unit stil en herstart de binnenunit met de gebruikersinterface.

Uitgebreide handleiding voor de gebruiker

▪ Controleer of er geen zekering is doorgebrand of

een onderbreker in werking is gesteld. Vervang indien nodig de zekering of reset de onderbreker.

▪ Controleer de batterijen van de

gebruikersinterface.

▪ Controleer de timerinstelling.

Het systeem stopt plots. ▪ Controleer of de luchtinlaat of -uitlaat van de

buitenunit of de binnenunit NIET geblokkeerd is. Verwijder eventuele obstakels en zorg ervoor dat de lucht vrij kan circuleren.

▪ De airconditioner kan na plotse grote

spanningsschommelingen worden stilgelegd om het systeem te beschermen. Na een 3-tal minuten wordt de werking automatisch hervat.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

8 | Opsporen en verhelpen van storingen

Storing Maatregel

De ventilator stopt tijdens het uitblazen.

De horizontale kleppen beginnen NIET onmiddellijk te draaien.

De unit begint NIET meteen te werken.

Het systeem werkt, maar koelt of verwarmt onvoldoende.

Wanneer de ingestelde temperatuur is bereikt, wordt luchtstroomsnelheid verlaagd en stopt de werking. De werking wordt automatisch hervat wanneer de binnentemperatuur stijgt of daalt.

De binnenunit regelt de stand van de horizontale kleppen. De horizontale kleppen beginnen weldra te draaien.

Als u meteen na het stoppen op de ON/OFF-knop hebt gedrukt of als de stand is veranderd. De unit begint na 3minuten te draaien (dit is een beveiliging van het systeem).

▪ Controleer de instelling van de

luchtstroomsnelheid. Zie

"5.4Luchtstroomsnelheid"[420].

▪ Controleer de temperatuurinstelling. Zie

"5.3.1 Het systeem starten/stoppen en de temperatuur instellen"[420].

▪ Controleer de instelling van de uitblaasrichting. Zie

"5.5Uitblaasrichting"[421].

▪ Controleer of de luchtinlaat of -uitlaat van de

buitenunit of de binnenunit NIET geblokkeerd is. Verwijder eventuele obstakels en zorg ervoor dat de lucht vrij kan circuleren.

Het systeem werkt, maar verwarmt onvoldoende (er wordt GEEN lucht uit de unit geblazen).

Het voorpaneel gaat NIET open.

▪ Controleer of de luchtfilters verstopt zijn. Reinig

de luchtfilters. Zie "7 Onderhoud en

service"[439].

▪ Controleer of er geen deuren of ramen openstaan.

Sluit alle deuren en ramen om te voorkomen dat er wind binnenkomt.

▪ Controleer of de unit in Econo of de stand

geluidsarme buitenunit draait. Zie "5.8 Econo en

geluidsarme stand buitenunit"[425].

▪ Controleer of er direct onder of naast de

binnenunit meubels staan. Verplaats de meubels.

▪ De airconditioner wordt mogelijk opgewarmd om

te verwarmen. Wacht 1 tot 4minuten.

▪ Als u een stromend geluid hoort, draait de

buitenunit mogelijk in de ontdooistand. Wacht 4 tot 12minuten.

Controleer op obstakels en probeer het voorpaneel met de gebruikersinterface te openen. Zie

"7.4Voorpaneel openen"[441].

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Uitgebreide handleiding voor de gebruiker

8 | Opsporen en verhelpen van storingen

Storing Maatregel

De in-/uitschakeltimer werkt NIET volgens de instellingen.

Verwarmen kan NIET worden geselecteerd.

Tijdens de werking kan iets abnormaals gebeuren.

De unit ontvangt GEEN signalen van de gebruikersinterface.

▪ Controleer of de weektimer en in-/uitschakeltimer

op hetzelfde tijdstip zijn ingesteld. Verander de instelling of schakel ze uit. Zie "5.10 In-/

uitschakeltimer" [4 27] en "5.11Weektimer"[429].

▪ Controleer of de klok en de dag van de week juist

zijn ingesteld. Zie "4.4Over de klok"[415].

Controleer of jumper J8 van de gebruikersinterface NIET doorgeknipt is.

De airconditioner kan slecht werken door bliksem of radiogolven. Draai de onderbreker op OFF en weer op ON.

▪ Controleer de batterijen van de

gebruikersinterface. Zie "4.3 Batterijen

plaatsen"[414].

▪ Controleer of de zender NIET is blootgesteld aan

rechtstreeks zonlicht.

▪ Controleer of er fluorescentielampen met een

elektronische starter in de kamer zijn. Neem contact op met uw dealer.

Er staat niets op het

Vervang de batterijen van de gebruikersinterface. scherm van de gebruikersinterface.

Er staat een foutcode op de gebruikersinterface.

Raadpleeg uw plaatselijke verdeler. Zie

"8.2Problemen op basis van storingscodes

oplossen"[449] voor een gedetailleerde lijst met

foutcodes.

Andere elektrische apparaten beginnen te werken.

Als de gebruikersinterface andere apparaten doet

werken, verplaats die apparaten en neem contact

op met uw dealer.

Neem contact op met uw installateur als u na controle van alle bovenstaande punten het probleem niet zelf kunt oplossen. Geef hem de symptomen door, de volledige modelnaam van de unit (met indien mogelijk ook het fabricagenummer) en de installatiedatum (mogelijk vermeld op de garantiekaart).

8.1 Symptomen die geen storingen van het systeem zijn

De volgende symptomen zijn GEEN storingen van het systeem:

8.1.1 Symptoom: U hoort een geluid zoals stromend water

Uitgebreide handleiding voor de gebruiker

▪ Dit geluid wordt veroorzaakt door het stromend koelmiddel in de unit.

▪ Dit geluid kan worden geproduceerd wanneer bij het koelen of drogen water

wegstroomt van de unit.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

8 | Opsporen en verhelpen van storingen

8.1.2 Symptoom: U hoort een blaasgeluid

Dit geluid wordt geproduceerd wanneer de koelmiddelstroom van richting verandert (bijv. bij het omschakelen van koelen naar verwarmen).

8.1.3 Symptoom: U hoort een tikgeluid

Dit geluid wordt geproduceerd wanneer de unit een beetje uitzet of samentrekt door temperatuurveranderingen.

8.1.4 Symptoom: U hoort een fluitgeluid

Dit geluid wordt veroorzaakt door het stromend koelmiddel tijdens het ontdooien.

8.1.5 Symptoom: U hoort een klikgeluid terwijl de unit werkt of stilstaat

Dit geluid wordt veroorzaakt door de werking van de regelkleppen van het koelmiddel of de elektrische onderdelen.

8.1.6 Symptoom: U hoort een klapgeluid

Dit geluid wordt geproduceerd wanneer een extern toestel lucht uit de kamer haalt (bijv. een afzuigventilator, een dampkap) en de deuren en ramen van de kamer gesloten zijn. Open de deuren of ramen, of schakel het toestel uit.

8.1.7 Symptoom: Uit het toestel komt witte rook (binnenunit, buitenunit)

Wanneer het systeem na het ontdooien wordt omgeschakeld op verwarmen. Het vocht van het ontdooien wordt omgezet in stoom en wordt uitgeblazen.

8.1.8 Symptoom: De units geven een geur af

De unit kan geuren opnemen van kamers, meubilair, sigaretten, enz., en die dan weer afgeven.

8.1.9 Symptoom: De ventilator van de buitenunit draait terwijl de airconditioner niet wordt gebruikt

▪ Nadat de unit is gestopt. De ventilator van de buitenunit blijft nog 30 seconden

draaien om het systeem te beveiligen.

▪ Terwijl de airconditioner niet wordt gebruikt. Bij een heel hoge

buitentemperatuur begint de ventilator van de buitenunit te draaien om het systeem te beveiligen.

8.2 Problemen op basis van storingscodes oplossen

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Als er zich een probleem voordoet in de unit, verschijnt een storingscode op de gebruikersinterface. Het is belangrijk het probleem goed te begrijpen en de nodige maatregelen te treffen voordat de storingscode wordt gereset. Dit zou best door een erkende installateur of door de dealer in uw regio moeten uitgevoerd worden.

Dit hoofdstuk geeft een overzicht van alle mogelijke storingscodes en de beschrijving ervan zoals deze op de gebruikersinterface verschijnen.

Uitgebreide handleiding voor de gebruiker

8 | Opsporen en verhelpen van storingen

Voor een gedetailleerde beschrijving van de manier waarop elke storing kan worden opgelost, zie de onderhouds- en reparatiehandleiding.

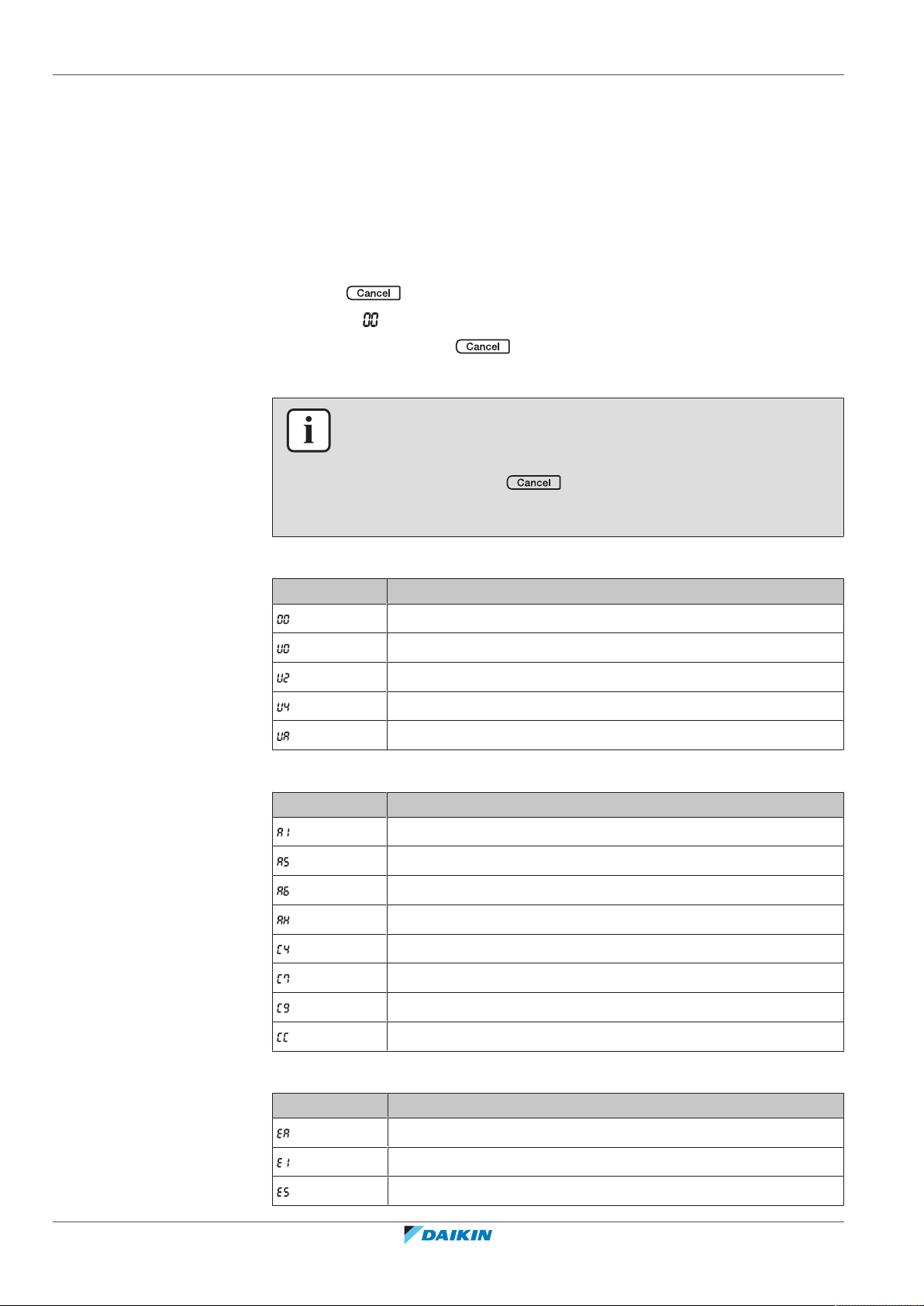

Storingsdiagnose met de gebruikersinterface

De gebruikersinterface kan een foutcode ontvangen van de binnenunit die verwijst naar de storing. Het is belangrijk dat u het probleem begrijpt en maatregelen neemt alvorens de foutcode te resetten. Dit moet worden gedaan door een erkend installateur of door uw plaatselijke dealer.

De foutcode op de gebruikersinterface weergeven:

1 Houd ongeveer 5seconden ingedrukt.

Gevolg: knippert in het deel van de temperatuuraanduiding.

2 Druk enkele keren op tot u een doorlopende bieptoon hoort.

Gevolg: De code staat nu op het scherm.

INFORMATIE

▪ Een korte bieptoon en 2 opeenvolgende bieptonen geven niet-

overeenstemmende codes aan.

▪ Houd de annuleerknop 5seconden ingedrukt om de weergave van de

code te annuleren. De code verdwijnt ook van het scherm als u NIET binnen 1minuut op de knop drukt.

Systeem

Storingscode Beschrijving

Normaal

Te weinig koelmiddel

Overspanningsdetectie

Fout signaaltransmissie (tussen binnenunit en buitenunit)

Fout combinatie binnen-/buitenunit

Binnenunit

Storingscode Beschrijving

Probleem printplaat binnenunit

Vorstbeveiliging of hogedrukregeling

Probleem ventilatormotor (wisselstroommotor)

Storing Streamer-unit

Probleem thermistor warmtewisselaar binnenunit

Storing bij openen of sluiten voorpaneel

Probleem kamertemperatuurthermistor

Uitgebreide handleiding voor de gebruiker

Storing vochtigheidssensor

Buitenunit

Storingscode Beschrijving

Probleem 4-wegsklep

Probleem printplaat buitenunit

Overbelastingsbeveiliging geactiveerd (compressor overbelast)

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

Storingscode Beschrijving

Compressorblokkering

Blokkering wisselstroomventilator

Overstroom ingangsvermogen

Temperatuurregeling persleiding

Hogedrukregeling (in koelstand)

Probleem compressorsysteemsensor

Probleem positiesensor

Probleem wisselspanning / stroomsensor

Probleem buitentemperatuurthermistor

Probleem thermistor persleiding

Probleem thermistor warmtewisselaar buitenunit

Storing verhitting elektrische onderdelen

Stijging stralingslameltemperatuur

Momentaanoverstroom inverter (DC)

8 | Opsporen en verhelpen van storingen

Probleem thermistor stralingslamel

Storing interne temperatuur compressor

8.3 Problemen oplossen voor de draadloze adapter

In de volgende tabel vindt u een korte omschrijving over hoe om te gaan met sommige problemen. Als u hieronder geen oplossing voor uw probleem vindt, ga dan naar http://www.onlinecontroller.daikineurope.com/ voor meer informatie en een FAQ.

Probleem Maatregel

Geen verbinding met de WLAN-adapter mogelijk (geen enkele led knippert).

Na de configuratie van de WLANadapter (WPS-optie) is de adapter NIET zichtbaar in het overzichtscherm van de unit (thuisscherm).

▪ Probeer de unit te gebruiken met de

gebruikersinterface.

▪ Controleer of de unit is ingeschakeld.

▪ Schakel de unit uit en weer in.

▪ De WLAN-adapter moet dicht genoeg

bij het communicatietoestel staan.

▪ Controleer of de communicatie OK is.

▪ Controleer of het smart toestel

verbonden is met hetzelfde draadloos netwerk als de WLAN-adapter.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

▪ Stel de instelling weer in op de

fabriekswaarden en voer de instelling opnieuw uit. Zie

"Verbindingsinstellingen instellen op de fabriekswaarden"[435].

Uitgebreide handleiding voor de gebruiker

8 | Opsporen en verhelpen van storingen

Probleem Maatregel

De WLAN-adapter staat NIET in de lijst met beschikbare wifi-netwerken op het smart toestel (optie toegangspunt).

De waarde voor de temperatuur/ vochtigheid binnen/buiten in Online Controller verschilt van die gemeten door andere toestellen.

▪ Probeer te schakelen tussen

toegangspunt en WPS-instelling om het kanaal te veranderen. Het kanaal MOET tussen 1 en 11 liggen.

▪ Controleer of de communicatie OK is.

▪ Stel de instelling weer in op de

fabriekswaarden en voer de instelling opnieuw uit. Zie

"Verbindingsinstellingen instellen op de fabriekswaarden"[435].

▪ Online Controller geeft de

temperatuur/vochtigheid binnen/ buiten alleen voor de omgeving van de binnen-/buitenunit weer.

▪ De gemeten temperatuur/vochtigheid

voor andere toestellen kan verschillen door andere omstandigheden rond de unit (bijv. rechtstreeks zonlicht., vorst…)

▪ De in Online Controller weergegeven

temperatuur/vochtigheid dient alleen alleen ter informatie.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

9 Als afval verwijderen

OPMERKING

Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen MOETEN conform met de geldende wetgeving uitgevoerd worden. De units MOETEN voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld.

9 | Als afval verwijderen

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin kamerairconditioner 4P518786-1F – 2020.05

Uitgebreide handleiding voor de gebruiker

10 | Verklarende woordenlijst

10 Verklarende woordenlijst

Dealer

Erkende installateur

Gebruiker

Geldende wetgeving

Onderhoudsbedrijf

Installatiehandleiding

Verdeler die het product verkoopt.

Technisch bekwame persoon met een erkenning om het product te installeren.

Persoon die de eigenaar is van het product en/of die het product gebruikt.

Alle geldende internationale, Europese, nationale en plaatselijke richtlijnen, wetten, reglementen en/of voorschriften betreffende een bepaald product of domein.

Bedrijf dat bevoegd is om de vereiste service voor het product uit te voeren of te coördineren.

Handleiding met instructies betreffende het installeren, het configureren en het onderhouden van een bepaald product of een bepaalde toepassing.

Gebruiksaanwijzing

Instructiehandleiding voor een bepaald product of een bepaalde toepassing waarin wordt uitgelegd hoe het product of de toepassing moet worden gebruikt.

Accessoires

Labels, handleidingen, informatiefiches, apparatuur en uitrustingen die met het product worden meegeleverd en die volgens de instructies in de meegeleverde documentatie geïnstalleerd moeten worden.

Optionele apparatuur

Door Daikin gemaakte of goedgekeurde apparatuur en uitrustingen die met het product volgens de instructies in de meegeleverde documentatie gecombineerd mogen worden.

Ter plaatse te voorzien

NIET door Daikin gemaakte apparatuur en uitrustingen die met het product volgens de instructies in de meegeleverde documentatie gecombineerd mogen worden.

Uitgebreide handleiding voor de gebruiker

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin kamerairconditioner

4P518786-1F – 2020.05

Verantwortung für Energie und Umwelt

4P518786-1F 2020.05

Daikin CTXA15A2V1BW, FTXA20A2V1BW, FTXA25A2V1BW, FTXA35A2V1BW, FTXA42A2V1BW User reference guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhoud

1 Algemene veiligheidsmaatregelen

1.1 Over de documentatie

1.1.1 Betekenis van de waarschuwingen en symbolen

1.2 Voor de gebruiker

2 Over de documentatie

2.1 Over dit document

2.2 Overzicht uitgebreide handleiding voor de gebruiker

3 Over het systeem

3.1 Binnenunit

3.2 Over de gebruikersinterface

3.2.1 Onderdelen: Gebruikersinterface

3.2.2 Status: Lcd gebruikersinterface

3.2.3 Gebruik van de gebruikersinterface

4 Voor het gebruik

4.1 Overzicht: Voor het gebruik

4.2 De gebruikersinterface op de muur bevestigen

4.3 Batterijen plaatsen

4.4 Over de klok

4.4.1 Klok instellen

4.5 Helderheid van het scherm van de binnenunit

4.5.1 Helderheid van het scherm van de binnenunit instellen

4.6 Voeding inschakelen

4.7 Instelling van de positie van de binnenunit wijzigen

5 Functie

5.1 Werkingsgebied

5.2 Wanneer welke functie gebruiken

5.3 Bedrijfsstand en temperatuurinstelpunt

5.3.1 Het systeem starten/stoppen en de temperatuur instellen

5.4 Luchtstroomsnelheid

5.4.1 Luchtstroomsnelheid regelen

5.5 Uitblaasrichting

5.5.1 Verticale uitblaasrichting regelen

5.5.2 Horizontale uitblaasrichting regelen

5.5.3 Gebruik van 3-D uitblaasrichting

5.6 Comfort airflow en Intelligent eye

5.6.1 Comfort-functie

Verticaal uitblazen in-/uitschakelen

5.6.2 Intelligent eye

5.6.3 Comfort en Intelligent eye starten/stoppen

5.7 Powerful-functie

5.7.1 Powerful-functie starten/stoppen

5.8 Econo en geluidsarme stand buitenunit

5.8.1 Econo-functie

5.8.2 Geluidsarme stand buitenunit

5.8.3 Econo en geluidsarme stand buitenunit starten/stoppen

5.9 Werking van de Flash Streamer (luchtzuivering)

5.9.1 Werking van de Flash Streamer (luchtzuivering) starten/stoppen

5.10 In-/uitschakeltimer

5.10.1 Uitschakeltimer starten/stoppen

5.10.2 Inschakeltimer starten/stoppen

5.10.3 In- en uitschakeltimer combineren

5.11 Weektimer

5.11.1 Weektimer instellen

5.11.2 Reserveringen kopiëren

5.11.3 Reserveringen bevestigen

5.11.4 Weektimer uitschakelen en weer inschakelen

5.11.5 Reserveringen verwijderen

Individuele reserveringen verwijderen

Reserving voor elke dag van de week verwijderen

Alle reserveringen verwijderen

5.12 Draadloze LAN-verbinding

5.12.1 Voorzorgsmaatregelen bij het gebruik van de draadloze adapter

5.12.2 Daikin Online Controller app installeren

5.12.3 Draadloze verbinding instellen

Draadloze adapter rechtstreeks met uw toestel verbinden

Draadloze adapter verbinden met uw thuisnetwerk

Verbinden met WPS-knop

Verbinden met SSID- en KEY-nummer

Verbindingsinstellingen instellen op de fabriekswaarden

Draadloze verbinding uitschakelen

Gebruik van de ON/OFF-schakelaar van de draadloze adapter

Gebruik van de gebruikersinterface

6 Energie besparen en optimale werking

7 Onderhoud en service

7.1 Overzicht: onderhoud en service
