DAIKIN ATXS20G2V1B, ATXS25G2V1B, ATXS35G2V1B, ATXS42G2V1B, ATXS50G2V1B User Manual [fr]

DAIKIN ROOM AIR CONDITIONER

Operation Manual

MODELS

ATXS20G2V1B
ATXS25G2V1B
ATXS35G2V1B
ATXS42G2V1B
ATXS50G2V1B

English

Deutsch

Français

Nederlands

Español

Italiano

ΕλληνικÜ

Portugues

TABLE DES MATIÈRES

À LIRE AVANT D’UTILISER
L’APPAREIL

Mesures de sécurité....................................... 2

Noms des pièces............................................ 4

Préparation Avant Utilisation.......................... 7

FONCTIONNEMENT

Mode AUTO · SECHAGE ·
REFROIDISSEMENT ·

CHAUFFAGE · VENTILATEUR ................... 10

Réglage du sens du flux d’air....................... 12

Mode SOUFFLE CONFORTABLE............... 14

Fonctionnement OEIL INTELLIGENT .......... 15

Fonctionnement PUISSANT ........................ 17

Fonctionnement SILENCIEUX DE L’UNITÉ

EXTÉRIEURE .............................................. 18

Fonctionnement ÉCONO ............................. 19

Fonctionnement de la MINUTERIE.............. 20

Remarque sur le système Multi.................... 22

ENTRETIEN

Soin et nettoyage ......................................... 24

GUIDE DE DÉPANNAGE

Guide de démarrage .................................... 27

1

À LIRE AVANT D’UTILISER L’APPAREIL

Mesures de sécurité

•

Ce manuel doit être à portée de la main de l’opérateur.

•

Lisez attentivement ce manuel avant de mettre l’unité en marche.

•

Pour des raisons de sécurité, l’opérateur doit lire attentivement les précautions suivantes.

•

Les précautions contenues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez à
respecter toutes les précautions ci-dessous: elles sont toutes essentielles à la sécurité.

AVERTISSEMENT

Si vous ne respectez pas scrupuleusement ces
instructions, l’unité peut provoquer des dom­mages matériels, corporels, voire la mort.

A ne jamais faire. Veillez à respecter ces instructions.

Veillez à mettre le climatiseur à la terre.

Ne touchez jamais le climatiseur (télécommande
comprise) avec les mains mouillées.

Si vous ne respectez pas scrupuleusement ces
instructions, l’unité peut provoquer des dom­mages matériels ou corporels mineurs.

Ne mouillez jamais le climatiseur (télécommande
comprise).

ATTENTION

AVERTISSEMENT

•

Afin d’éviter un incendie, une explosion ou des blessures, n’utilisez pas l’unité en présence de gaz nocifs,
inflammables ou corrosifs, à proximité de l’unité.

•

L’exposition prolongée au flux d’air est nuisible à la santé.

•

N’insérez pas vos doigts, de tiges ou d’autres objets dans la sortie ou l’entrée d’air. Le ventilateur tournant à
grande vitesse, vous pourriez vous blesser.

•

Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatiseur vous-même. Un travail incorrect provoquera
une électrocution, un incendie, etc.
Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.

•

Le réfrigérant utilisé dans le climatiseur est sûr. Bien que des fuites soient peu probables, si, pour quelque
raison, le réfrigérant semble fuir dans la pièce, assurez-vous qu’il n’entre pas en contact avec la flamme
d’un appareil de chauffage au gaz, au mazout ou d’une cuisinière à gaz.

•

Si le climatiseur ne refroidit (ne chauffe) pas correctement, il est possible que le réfrigérant fuie; dans
ce cas, appelez votre revendeur.
Lors des réparations accompagnant l’ajout de réfrigérant, vérifiez le contenu des réparations avec notre équipe d’entretien.

•

Ne tentez pas d’installer le climatiseur vous-même. Un travail incorrect se soldera par une fuite d’eau, une électrocu­tion ou un incendie. Pour l’installation, consultez votre revendeur ou un technicien qualifié.

•

Pour éviter toute électrocution, brûlure ou blessure, si vous notez une anomalie telle qu’une odeur de brûlé, arrêtez le fonction­nement du climatiseur et mettez l’interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.

•

Selon l’environnement, il peut être nécessaire d’installer un disjoncteur de mise à la terre. L’absence d’un disjoncteur
de mise à la terre peut provoquer une électrocution ou un incendie.

•

Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne
raccordez pas la ligne de terre aux tuyaux de gaz, aux tuyaux d’eau, à un paratonnerre ou à la ligne de
terre du téléphone.

ATTENTION

•

Pour éviter toute altération de la qualité, n’utilisez pas l’unité pour refroidir instruments de précision, ali­ments, plantes, animaux ou oeuvres d’art.

•

N’exposez jamais directement les petits enfants, les plantes ou les animaux au flux d’air.

2

•

Ne placez aucun appareil produisant des flammes dans la trajectoire du flux d’air diffusé par l’unité ni sous l’unité
intérieure. La chaleur pourrait déformer l’unité ou la combustion pourrait être incomplète.

•

Ne bloquez ni les entrées ni les sorties d’air. Tout obstacle au flux d’air peut provoquer une baisse de performances
ou des problèmes.

•

Ne vous mettez ni debout ni assis sur l’unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur l’unité
et n’enlevez pas le carter de protection du ventilateur.

•

Ne placez aucun objet craignant l’humidité sous l’unité intérieure ou extérieure. Dans certains cas, l’humidité de l’air
peut former de la condensation et dégouliner.

•

Après un certain temps d’utilisation, vérifiez si le support et la fixation de l’unité ne sont pas endommagés.

• Ne touchez pas l’entrée d’air ni les ailettes en aluminium de l’unité extérieure. Vous pourriez vous blesser.

• L’appareil n’est pas conçu pour être utilisé par des jeunes enfants ou des personnes infirmes non surveillés.

•

Les jeunes enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

•

Pour éviter tout manque d’oxygène, aérez suffisamment la pièce si un appareil pourvu d’un brûleur est util­isé avec le climatiseur.

•

Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l’interrupteur sur Arrêt ou
débranchez le cordon d’alimentation.

•

Ne raccordez pas le climatiseur à une alimentation autre que celle qui est spécifiée. Ceci peut provoquer une panne
ou un incendie.

•

Placez le tuyau d’évacuation de manière à ce que l’écoulement soit régulier. L’écoulement incomplet peut mouiller la
construction, le mobilier, etc.

•

Ne placez pas d’objets à proximité directe de l’unité extérieure et ne laissez pas les feuilles ou d’autres débris s’accu­muler autour de l’unité.
Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l’unité. Une fois entrés, ces
animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu’ils entrent en contact avec
des pièces électriques.

•

N’utilisez pas le climatiseur avec les mains mouillées.

•

Ne lavez pas l’unité intérieure avec trop d’eau, n’utilisez qu’un chiffon légèrement humide.

•

Ne posez pas de récipients contenant de l’eau ni d’autres objets sur l’unité. L’eau pourrait pénétrer dans
l’unité, détériorer les isolants électriques et provoquer une électrocution.

Lieu d’installation.

 Pour installer le climatiseur dans les types d’environnement suivants, consultez votre revendeur.

• Environnements huileux, avec de la vapeur ou de la suie.

• Environnements salins tels que les zones côtières.

• Environnement avec du gaz sulfuré comme près d’une source thermale.

• Environnement où de la neige peut bloquer l’appareil extérieur.

Le tuyau d’évacuation de l’appareil extérieur doit être placé dans une position offrant une bonne évacuation.

Tenez compte nuisances sonores causées à votre voisinage.

 Pour l’installation, choisissez un emplacement comme décrit ci-dessous.

• Un emplacement suffisamment solide pour supporter le poids de l’appareil et qui n’amplifie pas
les bruits ou les vibrations lors du fonctionnement.

• Un emplacement à partir duquel la sortie d’air de l’appareil extérieur ou le bruit produit ne
dérangera pas le voisinage.

Travail électrique.

• Pour l’alimentation électrique, utilisez un circuit d’alimentation séparé, réservé au climatiseur.

Déplacement du système.

• Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez
consulter votre revendeur si vous devez le déplacer pour déménagement ou réorganisation.

3

Noms des pièces

 Unité intérieure

2

134

5

7

91110

8

16 14

4

6

13

15

12

 Unité extérieure

Classe 20/25/35/42 Classe 50

17

18



Unité intérieure

Filtre à air

1.

2. Filtre purificateur díair photocatalytique à
líapatite et au titane:

•

Ces filtres sont fixés à l’intérieur des filtres à air.

3. Prise d’air

4. Panneau avant

5. Languette du panneau avant supérieur

6. Capteur de température de la pièce:

•

Il capte la température de l’air autour de l’unité.

7. Détecteur OEIL INTELLIGENT:

•

Il détecte les mouvements des personnes et passe
automatiquement du fonctionnement normal au
fonctionnement en économie d’énergie (page 15.)

8. Affichage

9. Diffuseur d’air

10. Volets (lames horizontales):

11. Déflecteurs (lames verticales):

• Les déflecteurs sont situés à l’intérieur de

la sortie d’air. (page 12.)

(page 12.)

17

19

20

18

21

12. Interrupteur MARCHE/ARRET de l’unité
intérieure:

•

Appuyez une fois sur ce commutateur pour mettre
l’unité en marche.
Appuyez à nouveau pour l’arrêter.
Le mode de fonctionnement se rapporte au tableau suivant.

•

Mode

AUTO

•

Ce commutateur est utile si vous ne disposez
pas de la télécommande.

13. Voyant de fonctionnement (vert)
Voyant de la MINUTERIE (

14.
Lampe-témoin OEIL INTELLIGENT (vert): (page 15.)

15.

16. Récepteur de signaux:

•

Il reçoit les signaux de la télécommande.

•

lorsque l’unité reçoit un signal, un bip court se
fait entendre.

•

Mise en marche .....................bip-bip

•

Modification des paramètres ..bip

•

Arrêt........................................bip long

10.)

(

page

Réglage de la

température

25°C

jaune

19

20

21

Débit d’air

AUTO

):

(page 20.)



Unité extérieure

17. Prise d’air:

18. Diffuseur d’air
Tube du réfrigérant et câble reliant les unités

19.

(Arrière et latérale)

20. Tuyau de descente

21. Borne de terre:

• Il est situé à l’intérieur de ce couvercle.

5

 Télécommande

2

1

R

3

ECONO

POWERFUL

4

7

MODE

QUIET SWING

8

13

ON

OFF

15

14

1. Emetteur de signaux:

•

Il envoit des signaux à l’unité interne.

2. Affichage:

•

Il affiche les paramètres actuels. (Sur cette illustration, tous les
affichages de chaque section sont allumés aux fins de l’explication.)

3. Touche ÉCONO:
Touche PUISSANT: Fonctionnement PUISSANT (page 17.)

4.

5.

Touches de réglage de la TEMPERATURE:

•

Elles permettent de modifier le réglage de la température.

6. Touche MARCHE/ARRET:

• Appuyez une fois sur cette touche pour

mettre le climatiseur en marche.
Appuyez à nouveau sur cette touche pour l’arrêter.

7. Sélecteur de MODE:

•

Elle sélectionne le mode de fonctionnement.
(AUTO/SECHAGE/REFROIDISSEMENT/
CHAUFFAGE/VENTILATEUR) (page 10.)

Touche SILENCIEUX: Fonctionnement SILEN-

8.

CIEUX DE L’UNITE EXTÉRIEURE (page 18.)

mode ÉCONO (page 19.)

TEMP

FAN

COMFORT

SENSOR

TIMER

ARC433A85

<

5

ON/OFF

6

9

10

11

CANCEL

>

9. Touche de réglage du VENTILATEUR:

• Elle sélectionne le réglage du débit d’air.

10. Touche OSCILLATION:

•

Réglage du sens du souffle d’air. (page 12.)

11. Touche OSCILLATION:

• Lames verticales (déflecteurs) (page 12.)

Touche CONFORTABLE/DETECTEUR:

12.

• Fonctionnements SOUFFLE CONFORT­ABLE et OEIL INTELLIGENT (page 14, 15.)

Touche MISE EN MARCHE PAR MINUTERIE:

13.

(page 21.)

Touche ARRET PAR MINUTERIE:

14.

15. Touche de réglage de la MINUTERIE:

• Elle permet de modifier l’heure.

16. Touche ANNULATION PAR MINUTERIE:

• Elle annule le réglage de la minuterie.

17. Touche HORLOGE:

18. Touche REMISE À ZÉRO:

• Redémarrez l’unité en cas de gel.

• Utilisez un objet fin pour pousser.

12

16

18
17

(page 20.)

(page 9.)

6

Préparation Avant Utilisation

 Installation des piles

1. Faites glisser le couvercle avant pour
l’enlever.

2. Installez 2 piles sèches AAA.LR03
(alcalines).

3. Remettez le couvercle en place.

Positionnez
correctement le
+ et le – !

2

1

–

+

+

–

3

ATTENTION



A propos des piles

•

Lorsque vous remplacez les piles, utilisez des piles du même type et remplacez les deux piles usées
en même temps.

•

Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles.

•

Les piles durent environ un an. Si l’affichage de la télécommande commence cependant à s’affaiblir
et que la performance de réception se dégrade dans l’année, remplacez les deux piles par deux piles
AAA.LR03 (alcalines) de la nouvelle taille.

•

Les piles jointes sont fournies pour l’emploi initial du système.
Suivant la date de fabrication du climatiseur, la période d’utilisation des piles pourrait être courte.

7

Préparation avant utilisation

 Utilisation de la télécommande

• Pour utiliser la télécommande, dirigez l’émetteur
sur l’appareil intérieur. S’il y a un obstacle entre
l’appareil et la télécommande, tel que des ride­aux, l’appareil ne fonctionne pas.

• Ne faites pas tomber la télécommande. Ne la
mouillez pas.

• La distance maximum de fonctionnement de la
télécommande est de 7m.

 Pour fixer le support de la

télécommande sur un mur

1.

Choisissez un emplacement à partir
duquel les signaux de la télécom­mande peuvent atteindre l’appareil.

2. Fixez le support sur un mur, un
pilier ou dans un endroit semblable
à l’aide des vis que vous devrez
vous procurer.

Appuyer.

R

Récepteur

Support de la
télécommande

3. Placez la télécommande dans son
support.

l

Pour retirer, tirez vers le haut.

ATTENTION



A propos de la télécommande

• N’exposez jamais la télécommande aux rayons directs du soleil.

• De la poussière sur l’émetteur ou le récepteur de signal réduira leur sensibilité. Essuyez la
poussière avec un chiffon doux.

• Le signal de la télécommande peut ne pas fonctionner si une lampe fluorescente à démar­rage électronique (comme une lampe à inverseur) se trouve dans la pièce. Consultez votre
revendeur si c’est le cas.

• Si le signal de la télécommande commande aussi un autre appareil, éloignez cet appareil
ou consultez votre revendeur.

8

 Réglage de l’horloge

1.

Appuyez sur la “touche HORLOGE”.

s’affiche.

clignote.

2. Appuyez sur la “touche de réglage
de la MINUTERIE” pour mettre
l’horloge à l’heure.

Maintenez la touche “ ” ou “ ” enfoncée
pour augmenter ou diminuer rapidement
l’affichage de l’heure.

3.

Appuyez sur la “touche HORLOGE”.

clignote.



Mettez l’interrupteur sur MARCHE

•

Si vous activez le disjoncteur, cela ouvre et ferme les
volets une fois. (Cette procédure est normale.)

ECONO

POWERFUL

MODE

QUIET SWING

ON

OFF

REMARQUE



Conseils pour économiser l’énergie

• Veillez à ne pas trop refroidir (chauffer) la pièce.
Le fait de maintenir le réglage de la température à un niveau modéré permet d’économiser de l’énergie.
Couvrez les fenêtres d’un store ou d’un rideau.

•
Le fait de bloquer la lumière du soleil et l’air provenant de l’extérieur aug­mente l’effet de refroidissement (de chauffage).
Les filtres à air encrassés provoquent des anomalies de fonctionnement et consomment de l’énergie. Nettoyez-les tous les quinze jours environ.

•



A noter

L’unité extérieure consomme du courant pour maintenir le fonctionnement de ses composants électriques, même pendant qu’elle ne fonctionne pas.

•

Connexion de l’unité extérieure ARXS20/25/35/42 : 1-15W

Autres unités extérieures : 15-20W
L’unité extérieure consomme 40 à 55W de courant pendant le préchauffage du compresseur.
Si vous pensez ne pas utiliser le climatiseur pendant longtemps, au printemps ou à l’automne par exemple, mettez l’interrupteur sur ARRET.

•
Utilisez le climatiseur dans les conditions suivantes.

•

Mode Conditions d’utilisation Si l’utilisation continue en dehors de cette plage:

Température externe: 〈2AMX〉 10 à 46°C

REFROIDI-

SSEMENT

Température interne: de 18 à 32°C
Humidité interne: 80% max.

CHAUF-

Température externe: 〈2AMX〉 –15 à 20°C

FAGE

Température interne: de 10 à 30°C

SECHAGE

Température externe: 〈2AMX〉 10 à 46°C

Température interne: de 18 à 32°C
Humidité interne: 80% max.

• Un dispositif de sécurité pourrait désactiver le système en cas de fonctionnement en dehors de la plage
d’humidité ou de température ci-dessus.

〈3AMX〉 –10 à 46°C
〈ARXS〉 –10 à 46°C

〈3AMX〉 –15 à 20°C
〈ARXS〉 –15 à 20°C

〈3AMX〉 –10 à 46°C
〈ARXS〉 –10 à 46°C

•

Un dispositif de sécurité pourrait arrêter le fonctionnement.
(Dans le multisystème, il pourrait arrêter le fonctionnement de
l’unité externe seulement.)

•

De la condensation pourrait se former sur l’unité interne et
dégouliner.

•

Un dispositif de sécurité pourrait arrêter le fonctionnement.

•

Un dispositif de sécurité pourrait arrêter le fonctionnement.

•

De la condensation pourrait se former sur l’unité interne et
dégouliner.

R

ON/OFF

TEMP

FAN

COMFORT

SENSOR

CANCEL

TIMER

Réglage recommandé de la température

Pour refroidir: 26°C – 28°C
Pour chauffer: 20°C – 24°C

2

1, 3

9

FONCTIONNEMENT

Mode AUTO · SECHAGE · REFROIDISSEMENT ·
CHAUFFAGE · VENTILATEUR

Le climatiseur fonctionne dans le mode de votre choix.
Dès la fois suivante, le climatiseur fonctionnera dans le même mode.

 Mise en marche

1.

Appuyez sur le “sélecteur de MODE” et
choisissez un mode de fonctionnement.

•

Chaque fois que vous appuyez sur la touche,
le paramètre du mode avance en séquence.

:AUTO

: SECHAGE

: REFROIDISSEMENT

: CHAUFFAGE

: VENTILATEUR

2.

Appuyez sur la “touche MARCHE/ARRET”.

•

Le témoin de FONCTIONNEMENT s’allume.

ECONO

POWERFUL

MODE

QUIET SWING

ON

OFF

TEMP

FAN

COMFORT

SENSOR

TIMER

R

4

ON/OFF

2, 3
1

5

CANCEL

 Arrêt

3. Appuyez à nouveau sur la “touche MARCHE/ARRET”.

•

Le témoin de FONCTIONNEMENT s’éteint.

 Pour changer le réglage de la température

4. Appuyez sur la “touche de réglage de la TEMPERATURE”.

Mode SECHAGE ou VENTILATEUR Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE

Appuyez sur “ ” pour augmenter la température et sur
“ ”

Le réglage de la température ne peut pas être
modifié.

10

pour la diminuer.

Réglez sur la température de votre choix.

C

 Pour changer le réglage du débit d’air

5. Appuyez sur la touche de “réglage de la VENTILATION”.

Mode SECHAGE

Le réglage du débit d’air ne peut être modifié.

• Fonctionnement silencieux de l’unité intérieure

Lorsque le flux d’air est réglé sur “ ”, le bruit de l’unité intérieure s’atténue.
Utilisez cette fonction pour atténuer le bruit.

REMARQUE



Remarque sur le CHAUFFAGE

•

Le climatiseur chauffant la pièce en aspirant de l’air chaud de l’extérieur vers l’intérieur, la
capacité de chauffage diminue lorsque la température extérieure baisse. Si l’effet de chauffage
n’est pas suffisant, il est recommandé d’associer un autre appareil de chauffage au climatiseur.

•

Le système de la pompe à chaleur chauffe la pièce en faisant circuler l’air chaud dans toute la
pièce. Après la mise en route du chauffage, il faut un certain temps pour que la pièce se réchauffe.

• Sous le mode chauffage, du givre pourrait se former sur l’unité externe et réduire la
capacité de chauffage. Dans ce cas, le système passe au dégivrage pour éliminer le givre.

• Lors du dégivrage, l’air chaud ne sort pas de l’unité interne.

• Un “ping” peut se faire entendre pendant le dégivrage, ce qui ne veut cependant pas dire
que le climatiseur présente des pannes.



Remarque sur le REFROIDISSEMENT

•

Ce climatiseur refroidit la pièce en soufflant l’air chaud de la pièce à l’extérieur. Par conséquent,
si la température extérieure est élevée, les performances du climatiseur diminuent.



Remarque sur la DESHUMIDIFICATION

• La puce de l’ordinateur débarrasse la pièce de l’humidité tout en maintenant le plus
possible la température. Elle contrôle automatiquement la température et la puissance de
ventilation; le réglage manuel de ces fonctions n’est donc pas disponible.



Remarque sur le mode AUTO

•

En fonctionnement AUTOMATIQUE, le système sélectionne un mode de fonctionnement
approprié (FROID ou CHAUD) suivant la température de la pièce lors de la mise en marche.

• Le système resélectionne automatiquement le réglage à intervalles réguliers pour amener
la température de la pièce au niveau réglé par l’utilisateur.

•

Si vous n’aimez pas le mode AUTO, vous pouvez changer manuellement la température réglée.



Remarque sur le réglage du débit d’air

• L’effet de chauffage (refroidissement) est proportionnel au débit d’air.

Mode AUTO ou REFROIDISSEMENT ou
CHAUFFAGE ou VENTILTEUR

Cinq niveaux de réglage du débit d’air sont
disponibles, de “ ” à “ ” plus “ ” “ ”.

11

Réglage du sens du flux d’air

Pour plus de confort, vous pouvez régler le sens du flux d’air.

 Réglage des lames

horizontales (volets)

1. Appuyez sur la
“touche OSCILLATION”.

• “ ” apparaît dans l’afficheur à cristaux

liquides et les volets commenceront à
osciller.

2. Lorsque les volets se trouvent
dans la position désirée, appuyez
à nouveau sur la
“touche OSCILLATION”.

•

Les volets s’arrêteront d’osciller.

• “ ” disparaît de l’afficheur LCD.

R

ECONO

POWERFUL

TEMP

MODE

QUIET SWING

ON

FAN

COMFORT

SENSOR

ON/OFF

1, 2

3, 4

CANCEL

 Réglage des lames

OFF

TIMER

verticales (déflecteurs)

3. Appuyez sur la “touche OSCILLATION ”.

• “ ” apparaît sur l’afficheur LCD.

4. Lorsque les déflecteurs se trouvent dans la position désirée, appuyez
à nouveau sur la “touche OSCILLATION ”.

• Les déflecteurs s’arrêteront d’osciller.

• “ ” disparaît de l’afficheur LCD.

12

 Pour démarrer le flux d’air 3-D

1. 3. Appuyez sur la “touche OSCILLATION ” et sur la
“touche OSCILLATION ”: l’affichage de “ ” et “ ” apparaîtra et

le volet et les déflecteurs oscilleront tour à tour.

 Pour annuler la diffusion d’air 3-D

2. 4. Appuyez soit sur la “touche OSCILLATION ” soit sur la
“touche OSCILLATION ”.

Remarques sur les angles des volets et déflecteurs

•

Lorsque vous sélectionnez la “

OSCILLATION

”, la plage d’oscillation des volets

dépend du mode de fonctionnement. (Voir la figure.)

Diffusion d’air tridimensionnelle (3-D)

• La diffusion d’air tridimensionnelle fait circuler
l’air froid, qui tend à se concentrer près du sol,
et l’air chaud, qui tend à se concentrer près du
plafond, dans toute la pièce, évitant ainsi le
développement de zones chaudes et froides.



ATTENTION

• Réglez toujours l’angle des volets et des
déflecteurs avec la télécommande. Si vous
tentez de forcer le volet à la main alors qu’il
pivote, le mécanisme pourrait se casser.

•

Réglez toujours l’angle des déflecteurs à l’aide
d’une télécommande. Un ventilateur tourne à
grande vitesse à l’intérieur de la sortie d’air.

touche

En mode
REFROIDISSEMENT
ou SECHAGE

SOUFFLE CONFORTABLE
(page 14.)

Limite supérieure

Limite inférieure

En mode CHAUFFAGE

Pour arrêter le
fonctionnement

Limite supérieure

En mode VENTILATION

Limite supérieure

30˚

Limite inférieure

Limite inférieure

5˚

15˚

50˚

70˚

80˚

SOUFFLE CONFORTABLE (page 14.)

5˚

80˚

Pour arrêter le fonctionnement

Pour arrêter le
fonctionnement

13

Mode SOUFFLE CONFORTABLE

Le flux d’air est dirigé vers le haut dans le mode refroidissement
et vers le bas dans le mode chauffage, ce qui fournit un flux d’air
confortable ne venant pas en contact direct avec les personnes.



Pour lancer le mode
SOUFFLE CONFORTABLE

1.

Appuyez sur la ‘‘touche CONFORT­ABLE/DETECTEUR’’ et sélectionnez
‘‘ ’’ sur l’afficheur LCD.

•

Chaque pression sur la “touche CONFORTABLE/
DETECTEUR” affiche une option de réglage dif­férente sur l’afficheur à cristaux liquides.

•

En sélectionnant ‘‘ ’’ depuis les icônes
suivantes, le climatiseur se met en mode
SOUFFLE CONFORTABLE combiné avec le
mode OEIL INTELLIGENT. (page 16.)



Pour annuler le mode

Vierge

ECONO

POWERFUL

MODE

QUIET SWING

ON

OFF

SOUFFLE CONFORTABLE

2. Appuyez sur la “touche CONFORTABLE/DETECTEUR”.

• Appuyez sur la touche pour sélectionner “Vierge”.

R

ON/OFF

TEMP

FAN

COMFORT

SENSOR

CANCEL

TIMER

1, 2

Remarques sur le fonctionnement “SOUFFLE CONFORTABLE”

• La position du volet changera, empêchant l’air de souffler directement sur les occupants de la pièce.

• Le mode PUISSANT et le mode SOUFFLE CONFORTABLE ne peuvent être utilisés en même temps.

• Le volume d’air est réglé sur AUTO. Lorsque les directions du flux d’air vers le haut et vers
le bas sont sélectionnées, cela annule la fonction SOUFFLE CONFORTABLE.

• La fonction dont la touche est pressée en dernier est prioritaire.

• La fonction SOUFFLE CONFORTABLE effectue les ajustements de direction du flux d’air suivants.
Les volets se déplacent vers le haut pendant le refroidissement de façon à diriger le flux d’air vers le haut.
Les volets se déplacent vers le bas de façon à diriger le flux d’air vers le bas.

Fonctionnement refroidissement

14

Fonctionnement chauffage

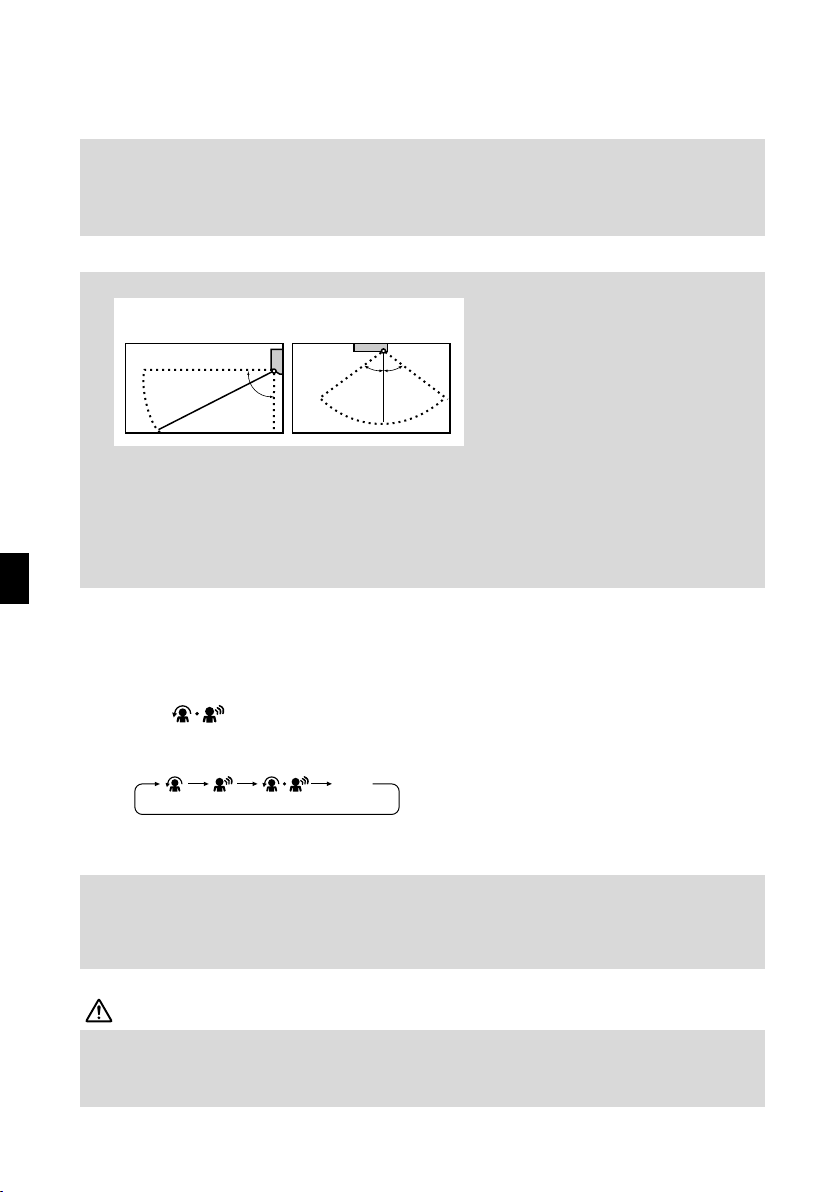

Fonctionnement OEIL INTELLIGENT

“

OEIL INTELLIGENT” est le capteur infrarouge qui détecte les

mouvements humains.



Démarrage du fonctionne­ment OEIL INTELLIGENT

1.

Appuyez sur la ‘‘touche CONFORT­ABLE/DETECTEUR’’ et sélectionnez
‘‘ ’’ sur l’afficheur LCD.

• Chaque pression sur la “touche CONFORTABLE/
DETECTEUR” affiche une option de réglage dif­férente sur l’afficheur à cristaux liquides.

• En sélectionnant
suivantes, le climatiseur se met en mode
SOUFFLE CONFORTABLE combiné avec
le mode OEIL INTELLIGENT. (page 16.)

“”

depuis les icônes

Vierge

ECONO

POWERFUL

MODE

QUIET SWING

ON

R

ON/OFF

TEMP

FAN

COMFORT

SENSOR

CANCEL

1, 2

 Annulation du fonctionne-

OFF

TIMER

ment OEIL INTELLIGENT

2. Appuyez sur la “touche CONFORTABLE/DETECTEUR”.

• Appuyez sur la touche pour sélectionner “Vierge”.

[EX.]

Pièce occupée

• Fonctionnement normal

Le climatiseur est en fonctionnement

normal alors que le capteur détecte
le mouvement des personnes.

Pièce vide

•

20 min plus tard, le fonctionnement
en économie d’énergie démarre.

La température réglée est décalée

en pas de ±2ºC.

Retour d’un occupant dans la pièce

•

Reprise du fonctionnement normal.

Le climatiseur retourne au

fonctionnement normal lorsque le
capteur détecte de nouveau le
mouvement des personnes.

15

Fonctionnement OEIL INTELLIGENT

Le “

OEIL INTELLIGENT



Fonctionnement en économie d’énergie

•

Modifiez la température définie de –2°C pour le chauffage / +2°C pour le refroidissement / +2°C pour
la déshumidification.

• Il diminue légèrement le débit d’air dans le mode VENTILATION seulement. Si aucune présence
n’est détectée dans la pièce pendant 20 minutes.

Remarques sur le “OEIL INTELLIGENT”

• Sa plage d’application est la suivante.

Angle vertical 90˚
(Vue Latérale)

” est utile à l’économie d’énergie.

Angle horizontal 110˚
(Vue D’en Haut)

90˚

7m

•

Le détecteur peut ne pas repérer les objets mobiles situés au-delà de 7m. (Vérifiez la plage d’utilisation.)

• La sensibilité du capteur varie en fonction de l’emplacement de l’unité interne, de la vitesse
des passants, des écarts de température, etc.

• Le capteur prend également les animaux, la lumière du soleil, le mouvement des rideaux et
la lumière renvoyée par les miroirs pour des passants.
Le fonctionnement OEIL INTELLIGENT ne continuera pas durant le fonctionnement puissant.

•

• Le MODE DE REGLAGE NOCTURNE (page 20.) ne continuera pas pendant l’utilisation du
fonctionnement OEIL INTELLIGENT.



Exécution simultanée du “Fonctionnement SOUFFLE CON-

55˚ 55˚

7m

FORTABLE” et du “Fonctionnement OEIL INTELLIGENT”

1. Appuyez sur la ‘‘touche CONFORTABLE/DETECTEUR’’ et sélection-

nez ‘‘ ’’ sur l’afficheur LCD.

• Chaque pression sur la “touche CONFORTABLE/DETECTEUR” affiche une option de réglage dif­férente sur l’afficheur à cristaux liquides.

Vierge

2. Appuyez sur la “touche CONFORTABLE/DETECTEUR”.

• Appuyez sur la touche pour sélectionner “Vierge”.

• Le climatiseur peut se mettre à fonctionner avec les fonctions SOUFFLE CONFORTABLE et
OEIL INTELLIGENT combinées.

• Le volume d’air est réglé sur AUTO. Lorsque la direction du flux d’air vers le haut et vers le
bas est sélectionnée, cela annule le mode SOUFFLE CONFORTABLE.
La fonction dont la touche est pressée en dernier est prioritaire.

ATTENTION

• Ne placez pas de gros objets près du capteur.
Maintenez également les appareils de chauffage ou les humidificateur hors de la zone de
détection du capteur. Ce capteur peut détecter les objets indésirables.
Ne heurtez ni ne poussez violemment le OEIL INTELLIGENT. Il pourrait s’abîmer et mal fonctionner.

•

16

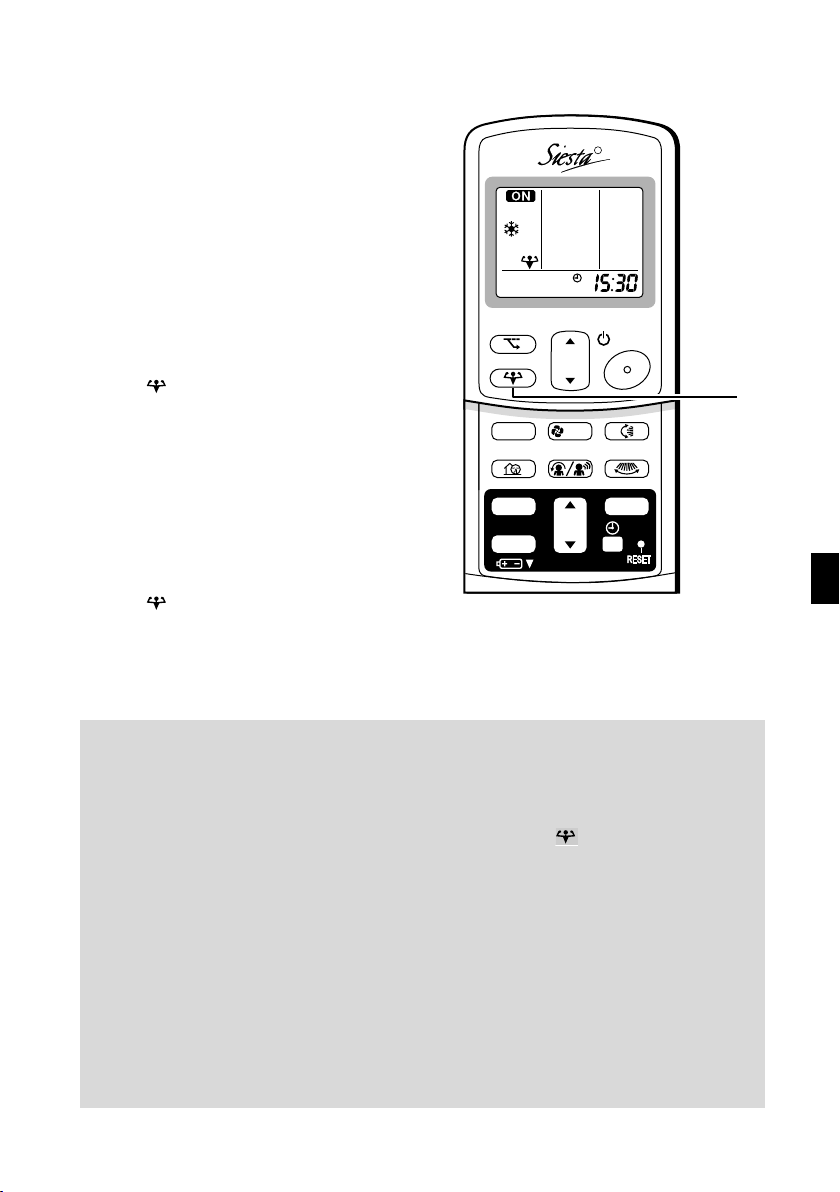

Fonctionnement PUISSANT

Le fonctionnement PUISSANT pousse au maximum l’effet de
refroidissement (chauffage), quel que soit le mode de fonc­tionnement. Vous pouvez atteindre la puissance maximale.



Démarrage du
fonctionnement PUISSANT

1.

Appuyez sur la “touche PUISSANT”.

• Le fonctionnement PUISSANT se termine
en 20 minutes. Puis le système retourne
automatiquement aux réglages précédents
utilisés avant le fonctionnement PUISSANT.

• “ ” apparaît sur l’afficheur LCD.

•

Certaines fonctions ne sont pas disponibles lors
de l’utilisation du fonctionnement PUISSANT.

 Pour annuler le

fonctionnement PUISSANT

ECONO

POWERFUL

TEMP

MODE

QUIET SWING

COMFORT

SENSOR

ON

R

ON/OFF

1, 2

FAN

CANCEL

2. Appuyez à nouveau sur la
“touche PUISSANT”.

• “ ” disparaît de l’afficheur LCD.

OFF

TIMER

REMARQUE



Remarques sur le fonctionnement PUISSANT

• Le mode PUISSANT ne peut pas être utilisé en même temps que le mode ÉCONO,
SILENCIEUX ou CONFORTABLE. La fonction dont la touche est pressée en dernier est
prioritaire.

• Le mode PUISSANT ne peut être sélectionné que si l’unité est en marche. Appuyer sur la
touche d’arrêt de fonctionnement annule les paramètres et le “ ” disparaît de l’afficheur à
cristaux liquides.

• Le fonctionnement PUISSANT n’augmentera pas la puissance du climatiseur si le climati­seur fonctionne déjà avec sa puissance maximum.

•

En mode FROID ou CHAUD

Pour pousser le refroidissement (chauffage) au maximum, la puissance de l’unité
extérieure doit être augmentée et le débit d’air réglé sur le maximum.
Le réglage de la température et du débit d’air ne peut être modifié.

•

Sous le fonctionnement SECHAGE

Le réglage de la température est diminué de 2,5°C et le débit d’air légèrement augmenté.

•

Sous le fonctionnement VENTILATEUR

Le débit d’air est réglé sur le maximum.

•

En cas d’utilisation du réglage de la pièce prioritaire

Reportez-vous au point “Remarque sur le système Multi”. (page 22.)

17

Fonctionnement SILENCIEUX DE
L’UNITÉ EXTÉRIEURE

Le fonctionnement SILENCIEUX DE L’UNITE EXTERIEURE
atténue le niveau sonore de l’unité extérieure en changeant la
fréquence et la vitesse de ventilation de l’unité extérieure.
Cette fonction est utile de nuit.

 Démarrage du fonctionne-

ment SILENCIEUX DE
L’UNITÉ EXTÉRIEURE

R

1. Appuyez sur la
“touche SILENCIEUX”.

• “ ” apparaît sur l’afficheur LCD.

 Pour annuler le fonctionne-

ment SILENCIEUX DE
L’UNITÉ EXTÉRIEURE

2. Appuyez à nouveau sur la
“touche SILENCIEUX”.

• “ ” disparaît de l’afficheur LCD.

ECONO

POWERFUL

TEMP

MODE

QUIET SWING

ON

OFF

FAN

COMFORT

SENSOR

TIMER

REMARQUE



Remarque sur le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE

•

En cas d’utilisation d’un système Multi, cette fonction s’active uniquement lorsque toutes les unités
intérieures utilisées sont réglées sur le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE.
Cependant, en cas d’utilisation du réglage de la pièce prioritaire, reportez-vous au point “Remarque
sur le système Multi”. (page 22.)

•

Cette fonction est disponible dans les modes REFROIDISSEMENT, CHAUFFAGE, AUTOMATIQUE.
(Elle n’est pas disponible dans les modes VENTILATION et DESHUMIDIFICATION.)

•

Le fonctionnement PUISSANT et le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE ne
peuvent pas être utilisés en même temps.
La fonction dont la touche est pressée en dernier est prioritaire.

• Le fonctionnement à FAIBLE NIVEAU DE BRUIT DE L’UNITÉ EXTÉRIEURE ne fera
diminuer ni la fréquence ni la vitesse du ventilateur si la fréquence et la vitesse du ventila­teur ont déjà été diminuées suffisamment.

ON/OFF

CANCEL

1, 2

18

Fonctionnement ÉCONO

Le fonctionnement ÉCONO est une fonction qui permet
un fonctionnement efficace en limitant la valeur maxi­male de consommation d’énergie.



Démarrage du Fonctionne­ment ÉCONO

1. Appuyez sur la “touche ÉCONO”.

• “ ” apparaît sur l’afficheur LCD.

ECONO



Annulation du Fonctionne­ment ÉCONO

POWERFUL

R

1, 2

ON/OFF

TEMP

2. Appuyez à nouveau sur la
“touche ÉCONO”.

• “ ” disparaît de l’afficheur LCD.

Courant de fonctionnement
et consommation

Fonctionnement
normal

Mode
ÉCONO

Depuis le démarrage jusqu’à ce que
la température réglée soit atteinte

• Ce diagramme n’est qu’une représentation pour les biens de l’explication.
* Le courant d’utilisation maximum et la consommation du climatiseur dans le mode ÉCONO

varient en fonction de l’unité extérieure connectée.

Maximum pendant le
fonctionnement normal

Maximum pendant
le mode ÉCONO

Heure

MODE

QUIET SWING

ON

OFF

FAN

COMFORT

SENSOR

CANCEL

TIMER

REMARQUE

• Le mode ÉCONO ne peut être réglé que lorsque l’unité est en marche. Appuyer sur la tou­che ARRÊT annule les paramètres et le “ ” disparaît de l’afficheur à cristaux liquides.

• Le mode ÉCONO est une fonction qui permet au climatiseur de fonctionner efficacement
en limitant la consommation d’énergie de l’unité extérieure (fréquence de fonctionnement).

• Le mode ÉCONO fonctionne dans les modes AUTOMATIQUE, REFROIDISSEMENT,
DÉSHUMIDIFICATION et CHAUFFAGE.

• Le mode PUISSANT et le mode ÉCONO ne peuvent être utilisés en même temps.
La fonction dont la touche est pressée en dernier est prioritaire.

• La consommation d’énergie ne diminue pas en cas d’utilisation du mode ÉCONO lorsque
le niveau de consommation d’énergie est déjà bas.

19

Fonctionnement de la MINUTERIE

Les fonctions de la minuterie sont utiles pour allumer ou étein­dre automatiquement le climatiseur de nuit ou le matin. Vous
pouvez également utiliser ARRET PAR MINUTERIE et MISE
EN MARCHE PAR MINUTERIE en association.



Utilisation du fonctionnement
ARRET PAR MINUTERIE

• Vérifiez que l’heure soit juste.
Autrement, réglez l’horloge sur l’heure actuelle (page 9.)

1. Appuyez la “touche ARRET PAR
MINUTERIE”.

s’affiche.

clignote.

2. Appuyez sur la “touche de réglage
de la MINUTERIE” jusqu’à obten­tion de l’heure désirée.

•

Le réglage de l’heure augmente ou diminue
de 10 minutes chaque fois que vous appuyez
sur la touche. Le réglage change rapidement
si vous maintenez la touche enfoncée.

3. Appuyez à nouveau sur la “touche ARRET PAR MINUTERIE”.

• Le témoin de la MINUTERIE s’allume.

ECONO

POWERFUL

MODE

QUIET SWING

ON

OFF

R

ON/OFF

TEMP

FAN

COMFORT

SENSOR

CANCEL

TIMER

2
4

1, 3



Annulation du fonctionnement ARRET PAR MINUTERIE

4. Appuyez sur la “touche ANNULATION”.

• Le témoin de la MINUTERIE s’éteint.

REMARQUE

•

Lorsque la MINUTERIE est réglée, l’heure actuelle ne s’affiche pas.

•

Lorsque vous réglez MARCHE, ARRET PAR MINUTERIE, le réglage de l’heure est mémorisé. (La
mémoire est annulée lorsque les piles de la télécommande sont substituées.)

•

Lors de l’utilisation de l’unité via la minuterie MARCHE/ARRET, le temps réel de fonctionnement peut
dépendre de l’heure entrée par l’utilisateur.



MODE DE REGLAGE NOCTURNE

Lorsque l’ARRET PAR MINUTERIE est réglé, le climatiseur ajuste automatiquement le réglage de la
température (+0,5°C pour le REFROIDISSEMENT, –2,0°C pour le CHAUFFAGE) afin d’éviter tout
refroidissement (chauffage) excessif et de vous procurer un sommeil agréable.

20



Utilisation du fonctionnement MISE EN MARCHE PAR MINUTERIE

• Vérifiez que l’heure soit juste. Autrement, réglez
l’horloge sur l’heure actuelle. (page 9.)

R

1. Appuyez sur la “touche MISE EN
MARCHE PAR MINUTERIE”.

s’affiche.

clignote.

2. Appuyez sur la “touche de réglage
de la MINUTERIE” jusqu’à obten­tion de l’heure désirée.

•

Le réglage de l’heure augmente ou diminue de
10 minutes chaque fois que vous appuyez sur
la touche. Le réglage change rapidement si
vous maintenez la touche enfoncée.

3.

Appuyez à nouveau sur la “touche
MISE EN MARCHE PAR MINUTERIE”.

• Le témoin de la MINUTERIE s’allume.

ECONO

POWERFUL

MODE

QUIET SWING

COMFORT

SENSOR

ON

OFF

TIMER

ON/OFF

TEMP

FAN

CANCEL

 Annulation du fonctionnement MISE EN MARCHE

PAR MINUTERIE

1, 3

4

2

4. Appuyez sur la “touche ANNULATION”.

•

Le témoin de la MINUTERIE s’éteint.

 Combinaison MISE EN MARCHE PAR MINUTERIE/

ARRET PAR MINUTERIE

• Un exemple de réglage pour associer les deux minuteries est indiqué ci-dessous.

(Exemple)

Heure actuelle: 11:00 p.m.
(L’unité est en fonction.)
ARRET PAR MINUTERIE à 0:00 a.m.
MISE EN MARCHE PAR MINUTERIE à 7:00 a.m.

En association

ATTENTION



Réglez à nouveau la minuterie dans les cas suivants:

•

Après qu’un disjoncteur a sauté.

•

Après une coupure de courant.

•

Après avoir substitué les piles de la télécommande.

Affichage

21

Remarque sur le système Multi

〈〈

Qu’est qu’un “système Multi”?

Ce système est composé díune unité extérieure reliée à
plusieurs unités intérieures.



Sélection du mode de fonctionnement

1. Réglage de pièce prioritaire présent
mais inactif ou non présent.

Lorsque plus de 1 unité intérieure fonctionne, la première
unité mise en marche est prioritaire.
Dans ce cas, réglez les unités mises en marche par la suite
sur le mode de fonctionnement (*1) de la première.
Autrement, elles entreront en mode d’attente et le témoin de fonctionnement clignotera; ceci n’est pas signe de dysfonctionnement.

(*1)

•

Les modes REFROIDISSEMENT, DESHUMIFICATION et VENTILATION peuvent être utilisés en même temps.

•

Le mode AUTOMATIQUE sélectionne automatiquement le mode REFROIDISSEMENT ou le
mode CHAUFFAGE en fonction de la température de la pièce.
Par conséquent, le mode AUTOMATIQUE est disponible lorsque vous sélectionnez le mode de
fonctionnement de l’unité mise en marche en premier.

〈

ATT ENTI ON

Normalement, le mode de fonctionnement de la pièce où l’unité est mise en marche en premier a la priorité, mais
les situations suivantes étant des exceptions, veuillez vous en souvenir.
Si le mode de fonctionnement de la première pièce est le mode VENTILATION, l’emploi du mode Chauffage dans
n’importe quelle pièce après celle-ci donnera la priorité au chauffage. Dans ce cas, le climatiseur fonctionnant en
mode VENTILATION se mettra en attente et le témoin de fonctionnement clignotera.

2.

Avec le réglage de la pièce prioritaire actif.

Voir le point “Réglage de pièce prioritaire” de la page suivante.

〉

〉〉

A

C

pièce

pièce

B

pièce

Unité
extérieure

Salle de

séjour

 Mode TRANQUILLITE NOCTURNE

(Disponible uniquement pour le refroidissement)

Le mode TRANQUILLITE NOCTURNE requiert une programmation initiale lors de l’installation. Veuillez vous adresser à votre détaillant ou revendeur pour l’assistance.
Le mode TRANQUILLITE NOCTURNE atténue le bruit de fonctionnement de l’unité extérieure durant les heures nocturnes afin de ne pas déranger le voisinage.

•

Le mode TRANQUILLITE NOCTURNE s’active lorsque la température chute de 5°C ou plus par rapport à la plus haute température
enregistrée ce jour-là. Par conséquent, lorsque la différence de température est inférieure à 5°C, cette fonction ne s’active pas.

•

Le mode TRANQUILLITE NOCTURNE réduit légèrement les performances de refroidissement de l’unité.



Fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE

1. Réglage de pièce prioritaire présent mais inactif ou non présent.

Lorsque vous utilisez le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE avec le système Multi, réglez toutes
les unités intérieures sur le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE à l’aide de leurs télécommandes.
Lorsque vous annulez le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE, annulez
une des unités intérieures en fonction à l’aide de sa télécommande.
Le fonctionnement SILENCIEUX DE L’UNITÉ EXTÉRIEURE reste cependant affiché sur la télécommande
des autres pièces. Nous vous recommandons de désactiver toutes les pièces à l’aide de leur télécommande.

2. Avec le réglage de la pièce prioritaire actif.

Voir le point “Réglage de pièce prioritaire” de la page suivante.



Verrouillage du mode Refroidissement/Chauffage
(Disponible uniquement pour les modèles à pompe à chaleur)

Le verrouillage du mode Refroidissement/Chauffage requiert une programmation initiale lors de l’installation. Veuillez
vous adresser à votre détaillant ou revendeur pour l’assistance. Le verrouillage du mode Refroidissement/Chauffage
oblige l’unité à fonctionner dans le mode Refroidissement ou Chauffage. Cette fonction est utile lorsque vous souhai­tez régler toutes les unités intérieures raccordées au système Multi sur le même mode de fonctionnement.

(page 18.)

22



Réglage de la pièce prioritaire

Le réglage de la pièce prioritaire requiert une programmation initiale lors de l’installation. Veuillez
vous adresser à votre détaillant ou revendeur pour l’assistance.
La pièce désignée comme prioritaire a la priorité dans les situations suivantes:

1. Priorité du mode de fonctionnement.

Le mode de fonctionnement de la pièce prioritaire ayant la priorité, l’utilisateur peut sélectionner un mode
de fonctionnement différent de celui des autres pièces.

〈

2.

Priorité lors de l’utilisation du fonctionnement PUISSANT.

〈Exemple

〉

Exemple

* La pièce A est prioritaire dans les exemples suivants.
Lorsque le mode REFROIDISSEMENT est sélectionné dans la pièce A alors que les modes suivants
sont utilisés dans les pièces B, C et D:

Mode de fonctionnement dans les pièces B, C et D

REFROIDISSEMENT, DESHU-

MIDIFICATION ou VENTILATION

CHAUFFAGE

AUTOMATIQUE

〉

* La pièce A est prioritaire dans les exemples suivants.
Les unités intérieures des pièces A, B, C et D fonctionnent toutes. Si l’unité de la pièce A entre en
fonctionnement PUISSANT, la puissance de fonctionnement sera concentrée dans la pièce A. Dans
ce cas, les performances de refroidissement (chauffage) des unités des pièces B, C et D peuvent
légèrement baisser.

Etat des pièces B, C et D lorsque l’unité de la pièce A est en mode REFROIDISSEMENT

Maintien du mode de fonctionnement en cours

L’unité entre en mode d’attente. Le fonctionnement reprend lor­sque l’unité de la pièce A s’arrête de fonctionner.

Si l’unité est réglée sur le mode REFROIDISSEMENT, le fonc­tionnement continue. Si elle est réglée sur le mode CHAUFF­AGE, elle entre en mode d’attente. Le fonctionnement reprend
lorsque l’unité de la pièce A s’arrête de fonctionner.

3. Priorité lors de l’utilisation du fonctionnement SILENCIEUX DE
L’UNITÉ EXTÉRIEURE.

〈Exemple

〉

* La pièce A est prioritaire dans les exemples suivants.
En réglant simplement l’unité de la pièce A sur le fonctionnement SILENCIEUX, le climatiseur entre en fonctionne­ment SILENCIEUX DE L’UNITÉ EXTÉRIEURE.
Il n’est pas nécessaire de régler toutes les unités intérieures en fonction sur le fonctionnement SILENCIEUX.

23

ENTRETIEN

Soin et nettoyage

ATTENTION

Avant d’effectuer le nettoyage, veillez à arrêter le
fonctionnement et à mettre l’interrupteur sur ARRET.

Unités

 Unité intérieure, unité extérieure et télécommande

1. Dépoussiérez-les avec un chiffon doux et sec.

 Panneau avant

1. Ouverture du panneau avant.

• Tenez le panneau par les languettes latérales

et soulevez-le jusqu’à ce qu’il s’encliquette.

2. Démontage du panneau avant.

• Soulevez le panneau avant, faites-le glisser

légèrement vers la droite et démontez-le de
l’axe horizontal.

3. Nettoyage du panneau avant.

•

Dépoussiérez-la avec un chiffon doux imbibé d’eau.

•

Seul un détergent neutre peut être utilisé.

• Si vous lavez le panneau à l’eau, essuyez-le

avec un chiffon, puis faites-le sécher à
l’ombre après l’avoir lavé.

4. Fixation du panneau avant.

• Placez les 2 clés du panneau avant dans leur

logement et poussez-les à fond.

• Fermez doucement le panneau avant et

poussez le panneau sur les 3 points.
(1 de chaque côté et 1 au milieu.)

Insérez la
clé dans le
logement.

ATTENTION

•

Ne touchez pas les parties métalliques de l’unité intérieure. Autrement, vous pourriez vous blesser.

• Lorsque vous démontez ou montez le panneau avant, servez-vous d’un tabouret solide et

stable et veillez à ne pas tomber.

•

Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu’il ne tombe.

• Pour le nettoyage, n’utilisez pas d’eau chaude de plus de 40°C, ni benzine, ni essence, ni

diluant, ni huiles voltatiles, ni cirages, ni brosses à récurer, ni objets durs.

• Après le nettoyage, assurez-vous que le panneau avant est bien fixé.

24

Filtres

1. Ouverture du panneau avant. (page 24.)

2. Retirez les filtres à air.

•

Soulevez un peu la languette située au centre de
chaque filtre à air, puis abaissez-la.

3.

Retirez le filtre purificateur d’air pho­tocatalytique à l’apatite et au titane.

• Tenez les parties en retrait du cadre et

décrochez les 4 griffes.

4.

Nettoyez ou remplacez chaque filtre.

Voir figure.

Armature
du filtre

Filtre purificateur d’air
photocatalytique à
l’apatite et au titane

Languette

5.

Remettez le filtre à air et le Filtre
purificateur d’air photocatalytique à l’apatite et

Poussez

au titane en place et fermez le panneau avant.

•

Insérez les griffes des filtres dans les logements du panneau
avant. Fermez doucement le panneau avant et poussez le
panneau sur les 3 points. (1 de chaque côté et 1 au milieu.)

 Filtre à air

1. Lavez les filtres à air à l’eau ou aspirez-les.

•

Si la poussière ne part pas facilement, lavez-les avec un détergent neu­tre dilué dans l’eau tiède, puis faites-les sécher à l’ombre.

•

Il est recommandé de nettoyer les filtres à air tous les 15 jours.

 Filtre purificateur d’air à fonction

désodorisante photocatalytique

Laver le filtre purificateur d’air photocatalytique à l’apatite et au titane une fois tous
les 6 mois permet de le rénover. Il est recommandé de le remplacer tous les 3 ans.

[ Entretien ]

1.

Nettoyez à l’aspirateur et faites tremper dans de l’eau ou de l’eau tiède
pendant 10 à 15 minutes si la poussière est tenace.

2. Ne démontez pas le filtre de l’armature lorsque vous le lavez à l’eau.

3.

Après l’avoir lavé, secouez-le pour éliminer l’eau résiduelle et faites-le sécher à l’ombre.

4.

Le matériau étant à base de polyester, ne le tordez pas pour en extraire l’eau.

Filtre à air

[ Remplacement ]

1.

Retirez les languettes situées sur le cadre du filtre et remplacez le filtre par un neuf.

• Jetez les vieux filtres à air avec les déchets non incinérables.

25

REMARQUE

• Fonctionnement avec les filtres sales :
(1) l’air ne peut être désodorisé. (2) l’air ne peut être purifié.
(3) le chauffage ou le refroidissement sont faibles. (4) une odeur peut se dégager.

• Pour commander un filtre purificateur d’air photocatalytique à l’apatite et au titane,
contactez le magasin où vous avez acheté le climatiseur.

• Jetez les vieux filtres à air avec les déchets non incinérables.

Article N° de la pièce

Filtre purificateur d’air photocatalytique à l’apatite et au titane
(sans cadre) 1 jeux

KAF970A46

Vérification

Vérifiez que la base, le support et les raccords de l’unité externe ne soient ni pourris ni corrodés.
Vérifiez que rien ne bloque les prises d’air et les diffuseurs d’air de l’unité interne et de l’unité externe.
Vérifiez que la vidange s’effectue régulièrement du tuyau de descente lors du REFROIDISSEMENT ou du

SECHAGE.

•

Si vous ne voyez pas d’eau de vidange, l’eau pourrait fuir par l’unité interne. Arrêtez le fonctionnement
et consultez votre revendeur si c’est le cas.

 Avant une longue période d’inactivité

1. Par beau temps, utilisez la fonction “VENTILATION seule” pendant
plusieurs heures pour faire sécher l’intérieur.

• Appuyez sur la “touche de sélection de MODE” et sélectionnez la “VENTILATION”.

• Appuyez sur la “touche MARCHE/ARRET” et mettez l’appareil en marche.

2. Après l’arrêt, coupez l’interrupteur du climatiseur de la pièce.

3. Nettoyez les filtres à air et remettez-les en place.

4. Retirez les piles de la télécommande.

REMARQUE

• En cas de raccordement de plusieurs unités extérieures et d’utilisation de la ventilation,
assurez-vous qu’aucune autre pièce n’utilise le chauffage (page 22.)

26

GUIDE DE DÉPANNAGE

Guide de démarrage

Les cas suivants ne sont pas des mauvais fonctionnements.

Les cas suivants ne sont pas du à un mauvais fonctionnement du climatiseur mais ont d’autres raisons.
Vous pouvez continuer à utiliser le climatiseur.

Cas Explication

L’appareil ne démarre pas
immédiatement.

• Quand vous appuyez sur la tou­che MARCHE/ARRET juste
après avoir arrêté le climatiseur.

• Quand le mode a été changé.

De l’air chaud ne sort pas immé­diatement après le démarrage
du mode de chauffage.

Le chauffage s’arrête soudaine­ment et un bruit d’écoulement
est entendu.

L’appareil extérieur émet de
l’eau ou de la vapeur.

De l’humidité sort de l’appareil
intérieur.

L’appareil intérieur émet des
odeurs.

Le ventilateur de l’appareil
extérieur tourne alors que
l’appareil intérieur ne fonc­tionne pas.

L’appareil s’arrête soudaine­ment de fonctionner.
(Le témoin FONCTIONNEMENT est allumé.)

Aucun signal ne s’affiche sur la
télécommande.
La sensibilité de la télécommande est basse.
Le contraste de la télécommande
est bas ou elle est en panne.
L’affichage ne répond pas.

• C’est pour protéger le climatiseur.
Vous devez attendre environ 3 minutes.

• Le climatiseur est en train de s’échauffer. Vous devez atten­dre en 1 et 4 minutes.
(Le système est conçu pour commencer à décharger de l’air
uniquement après qu’il a atteint une certaine température.)

Le système est en train de faire partir le gel de l’appareil

•
extérieur.
Vous devez attendre entre 3 et 8 minutes.

 En mode CHAUD

• Le gel de l’appareil extérieur se transforme en eau ou en

vapeur quand le climatiseur est en mode de dégèle.

 En mode FROID ou SEC

• L’humidité de l’air se condense en eau sur la surface froide

de la tuyauterie de l’appareil extérieur et coule.

 Cela se produit quand l’air de la pièce refroidie en humidité

par le flux d’air froid pendant le mode de refroidissement.

 Cela se produit quand les odeurs de la pièce, des meubles

ou des cigarettes sont absorbées par l’appareil et
déchargées avec le flux d’air.
(Si cela se produit, nous vous recommandons de faire net­toyer l’appareil intérieur par un technicien. Consultez le rev­endeur où vous avez acheté le climatiseur.)

 Après que l’appareil s’est arrêté:

• Le ventilateur de l’appareil extérieur continue de tourner pen-

dant encore environ 60 secondes pour protéger le système.

 Quand le climatiseur ne fonctionne pas:

Quand la température extérieure est très élevée, le ventila-

•

teur de l’appareil extérieur tourne pour protéger le système.

 Pour la protection du système, le climatiseur peut s’arrêter

de fonctionner à cause d’une large fluctuation de tension.
Il reprend automatiquement le fonctionnement après environ 3 minutes.

• Les piles arrivent à leur fin et la télécommande présente un
dysfonctionnement. Remplacez toutes les piles par des piles
alcalines AAA neuves. Pour plus de détails, reportez-vous
“Installation des piles” de ce manuel. (page 7.)

* Si le bouton de remise à zéro est fourni, appuyez sur le bou-

ton de remise à zéro après avoir remplacé les piles.

27

Vérifiez à nouveau.

Veuillez vérifier à nouveau les choses suivantes avant d’appeler un réparateur.

Cas Vérifications

•

Le climatiseur ne fonctionne
pas.
(Le témoin FONCTIONNEMENT
est éteint.)

Le refroidissement (chauffage)
est faible.

Le fonctionnement s’arrête sou­dainement.
(Le témoin de FONCTIONNE­MENT clignote.)

Un fonctionnement anormal
se produit pendant le fonction­nement.

L’interrupteur est-il sur la position ARRET ou un fusible a t-il
sauté?

• Y a t-il une coupure de courant?

• Les piles sont-elles installées dans la télécommande?

• Le réglage de la minuterie est-il correct?

• Les filtres à air sont-ils propres?

• Y a t-il quelque chose qui bloque les bouches d’entrée ou de
sortie d’air de l’appareil intérieur ou extérieur?

• Le réglage de la température est-il correct?

• Les fenêtres et les portes sont-elles fermées?

•

Le taux et la direction du flux d’air sont-ils réglés correctement?

• L’unité est-elle réglée sur le mode OEIL INTELLIGENT?
(page 15.)

• Les filtres à air sont-ils propres?

• Un obstacle entrave-t-il l’entrée ou la sortie d’air des unités
intérieures ou extérieures?
Nettoyez les filtres à air ou éliminez tous les obstacles et
mettez l’interrupteur sur ARRET. Remettez-le ensuite sur
MARCHE et tentez de faire fonctionner le climatiseur à l’aide
de la télécommande. Si le témoin clignote encore, appelez le
magasin où vous avez acheté le climatiseur.

• Les modes de fonctionnement pour les appareils intérieurs
connectés aux appareils extérieurs en
ils tous les mêmes?
Sinon, réglez tous les appareils intérieur sur le même mode
de fonctionnement et vérifiez que le témoin clignote.
De plus, quand le mode de fonctionnement est “AUTO”,
réglez tous les modes de fonctionnement des appareils
intérieurs sur “REFROIDISSEMENT” ou “CHAUFFAGE”
pendant un moment et vérifiez de nouveau si les témoins
sont normaux.
Si les témoins s’arrêtent de clignoter après les étapes ci-des­sus, ce n’est pas un mauvais fonctionnement. (page 22.)

• Le climatiseur peut ne pas fonctionner correctement à cause
d’éclairs ou d’ondes radio. Mettez l’interrupteur sur la posi­tion
essayez à nouveau d’utiliser le climatiseur avec la télécom­mande.

, remettez-le ensuite sur la position MARCHE et

ARRET

système Multi

sont-

28

Appelez un magasin de réparation immédiatement.

AVERTISSEMENT

■

Quand quelque chose d’anormal (comme une odeur de brûlé) se produit, arrête d’utiliser l’appareil et
mettez l’interrupteur sur la position

Continuer d’utiliser l’appareil dans une condition anormale peut causer des dommages, une électrocution ou un incendie.
Consultez le revendeur où vous avez acheté le climatiseur.

■ N’essayez pas de réparer ou de modifier le climatiseur par vous-même.
Un travail incorrect peut entraîner une électrocution ou un incendie.
Consultez le revendeur où vous avez acheté le climatiseur.

Si l’un des symptômes suivants se produit, appelez votre revendeur immédiatement.

n

Le cordon d’alimentation est anormalement chaud ou endommagé.

n

Un son anormal est entendu pendant le fonctionnement.

n

L’interrupteur de sécurité, un fusible ou le disjoncteur
différentiel arrête le fonctionnement fréquemment.

n

Un commutateur ou une touche ne fonctionne pas
correctement la plupart du temps.

n

Il y a une odeur de brûlé.

n

De l’eau fuit par l’appareil intérieur.

ARRET

.

Mettez
l’interrupteur sur
la position ARRET
et appelez votre
revendeur.

■ Après une coupure de courant
Le climatiseur recommence à fonctionner

automatiquement après environ 3 minutes.
Vous devez juste attendre un peu.

■ Éclairs
Si la foudre risque de tomber dans le voisi-

nage, arrêtez d’utiliser l’appareil et mettez
l’interrupteur sur la position ARRET.

Instructions d’élimination

Votre produit et les piles fournies avec le contrôleur sont marqués du symbole suivant. Ce symbole signifie que les
appareils électriques et électroniques et les piles doivent être éliminés séparément des ordures ménagères non triées.
En ce qui concerne les piles, un symbole chimique peut être imprimé sous le symbole. Ce symbole chimique
signifie que la pile contient un métal lourd audelà d’une certaine concentration. Symboles chimiques possibles:
 Pb: plomb (>0,004%)

traitement du réfrigérant, de l’huile et d’autres composants doivent être effectués par un installateur
qualifié, en accord avec les réglementations locales et nationales en vigueur.
Les unités et piles jetables doivent être apportées à des installations spécialisées dans le réemploi, le recyclage ou le retraitement.
Au travers d’une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement
néfastes sur l’environnement et la santé.
Veuillez contacter votre installateur ou les autorités locales pour plus d’information.

Nous recommandons une révision périodique.

Dans certaines conditions de fonctionnement, l’intérieur du climatiseur peut être encrassé après plusieurs saisons de fonctionnement,
entraînant de mauvaises performances. Nous recommandons de faire réviser périodiquement le climatiseur par un spécialiste en plus
des nettoyages réguliers de l’utilisateur. Pour la révision par un spécialiste, consultez le revendeur où vous avez acheté le climatiseur.
Le coût de la révision doit être pris en charge par l’utilisateur.

Information importante relative au réfrigérant utilisé.

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.
Type de réfrigérant:

Valeur GWP

(1)

GWP = potentiel de réchauffement global
Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation
européenne ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

Ne pas essayer de démonter vous-même l’appareil: le démontage du produit ainsi que le

R410A

(1)

:

1975

29

Diagnostic de dèfaillance.

DIAGNOSTIC DES PANNES PAR LA TÉLÉCOMMANDE

Dans la série ARC433, les zones d’affichage de la température de l’unité principale indiquent les codes correspondants.

1. Lorsque la touche d’annulation de la minuterie reste enfoncée pendant 5 secondes,
l’indication “ ” clignote dans la zone d’affichage de la température.

R

ECONO

POWERFUL

MODE

QUIET SWING

ON

OFF

Appuyez plusieurs fois sur la touche d’annulation de la minuterie jusqu’à émission d’un bip continu.

2.

TEMP

FAN

COMFORT

SENSOR

TIMER

ON/OFF

CANCEL

Touche ANNULATION PAR MINUTERIE

Elle annule le réglage de la minuterie.

• L’affichage du code change comme indiqué ci-dessous et un long bip se fait entendre.

CODE SIGNIFICATION

00 NORMAL
UA ERREUR DE COMBINAISON UNITÉ INTÉRIEURE / UNITÉ EXTÉRIEURE

SYSTÉME

UNITÉ

INTÉRIEURE

UNITÉ

EXTÉRIEURE

U0 MANQUE DE RÉFRIGÉRANT
U2 CHUTE DE TENSION OU CIRCUIT PRINCIPAL EN SURTENSION

U4

A1 CARTE A CIRCUITS IMPRIMES DE L’UNITE INTERIEURE DEFECTUEUSE
A5 CONTROLE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
A6 PANNE AU MOTEUR DE VENTILATEUR
C4 DETECTEUR DE TEMPERATURE DE L’ECHANGEUR DE CHALEUR DEFECTUEUX
C9 INCORRECTION DE SENSOR DE TEMPÉRATURE À L’APPEL D’AIR
EA ERREUR DE COMMUTATION REFROIDISSEMENT/CHAUFFAGE
E1 ERREUR DE LA CARTE À CIRCUITS IMPRIMÉS
E5 DEMARRAGE OL
E6 MISE EN ROUTE DU COMPRESSEUR DEFECTUEUSE
E7 MOTEUR DU VENTILATEUR CC DEFECTUEUX
E8 ENTRÉE SURINTENSITÉ
F3 CONTROLE DES TUYAUX D’EVACUATION HAUTE TEMPERATURE
F6 COMMANDE DE HAUTE PRESSION (EN MODE REFROIDISSEMENT)
H0 ERREUR DU CAPTEUR
H6 ARRET DE FONCTIONNEMENT POUR POSITION DEFECTUEUSE DU DETECTEUR
H8 ANOMALIE CT
H9 INCORRECTION DE SENSOR DE TEMPÉRATURE À L’APPEL D’AIR
J3 INCORRECTION DE SENSOR DE TENPÉRATURE AU TUYAU DE DÉCHARGE
J6 DETECTEUR DE TEMPERATURE DE L’ECHANGEUR DE CHALEUR DEFECTUEUX
L3 SURCHAUFFE DES COMPOSANTS ÉLECTRIQUES
L4 HAUTE TEMPÉRATURE À L’ÉGOUT DE CHALEUR DE CIRCUIT D’INVERSEUR
L5 COURANT DE SORTIE EXCESSIF
P4

PROBLEME DE TRANSMISSION (ENTRE L’UNITE INTERIEURE ET L’UNITE

INCORRECTION DE SENSOR DE TEMPÉRATURE À L’ÉGOUT DE CHALEUR DE CIRCUIT D’INVERSEUR

EXTERIEURE)

REMARQUE

1. Un bip court et deux bips longs consécutifs indiquent des codes non correspondants.

2.

Pour annuler l’affichage du code, maintenez la touche d’annulation enfoncée pendant 5 secondes.
L’affichage du code s’annulera aussi tout seul si vous n’appuyez pas sur la touche pendant 1 minute.

30

LED DE LA CARTE A CIRCUITS IMPRIMES DES UNITES EXTERIEURES des séries 2AMX, 3AMX

VERT

MICRO-ORDINATEUR

NORMAL

LED-A

ROUGE

DETECTION DE

DYSFONCTIONNEMENT

LED1 LED2 LED3 LED4

DIAGNOSTIC
NORMAL VERIFIER UNITE INTERIEURE
DISPOSITIF DE PROTECTION HAUTE PRESSION ACTIVE OU GEL
DANS L’UNITE EN FONCTION OU LíUNITE EN ATTENTE

∗ RELAIS DE SURCHARGE ACTIVE OU TEMPERATURE ELEVEE

DES TUYAUX D’EVACUATION

DEMARRAGE DEFECTUEUX DU COMPRESSEUR
COURANT D’ENTREE EXCESSIF

∗ ANOMALIE THERMISTOR OU CT

HAUTE TEMPERATURE DANS BOITIER ELECTRIQUE
HAUTE TEMPERATURE DANS DISSIPATEUR DE CHALEUR DU CIRCUIT DE L’INVERSEUR

∗ COURANT DE SORTIE EXCESSIF
∗ MANQUE DE REFRIGERANT

BASSE TENSION DU CIRCUIT PRINCIPAL OU CHUTE DE TENSION MOMENTANEE
DEFAUT DE COMMUTATION ELECTROVANNE D’INVERSION
MOTEUR DU VENTILATEUR DEFECTUEUX
[REMARQUE 1]
ALIMENTATION DEFECTUEUSE OU [REMARQUE 2]

SÉCLAIRANT

VERT

NORMALEMENT

ROUGE

NORMALEMENT A L’ARRET
SÉCLAIRANT
CLIGNOTANT
ÉTEINT SANS RAPPORT
SANS IMPORTANCE

LED DE LA CARTE A CIRCUITS IMPRIMES DES UNITES EXTERIEURES des séries 2AMX, 2AMXS

VERT

MICRO-ORDINATEUR

NORMAL

LED-A

SÉCLAIRANT

VERT

NORMALEMENT
SÉCLAIRANT
CLIGNOTANT
ÉTEINT SANS RAPPORT

NORMAL VERIFIER UNITE INTERIEURE
[REMARQUE 1]
ALIMENTATION DEFECTUEUSE OU [REMARQUE 2]

DIAGNOSTIC

REMARQUE

1.

Coupez le courant électrique et remettez de nouveau le contact. Si le moniteur de LED se remontre,
l’unité d’extérieur PCB est en panne.

2.

Diagnostic marqué

N’en appliquez pas sur quelques cas. En détails, référez au guide de servide.

∗

31

NOTE

32

3P207037-2D

Two-dimensional bar code is a code
for manufacturing.

(0903)

M07B015B

HT
