ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
3
1 | Om dokumentationen
1 Om dokumentationen
1.1 Om dette dokument
Tak, fordi du har valgt at købe dette produkt. Gør venligst følgende:
▪ Behold dokumentationen til fremtidig brug.
Målgruppe
Slutbrugere
INFORMATION
Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede
brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af
ikke-faguddannede.
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsinstruktioner, som du skal læse, før du bruger dit system
- Format: Papir (i kassen til indendørsenheden)
▪ Betjeningsvejledning:
- Lynguide til grundlæggende brug
- Format: Papir (i kassen til indendørsenheden)
▪ Brugervejledning:
- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til
grundlæggende og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
Seneste reviderede udgaver af den medfølgende dokumentation kan være
tilgængelige på regionens Daikin websted eller hos din montør.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
Brugervejledning
4
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
2 | Generelle sikkerhedsforanstaltninger
2 Generelle sikkerhedsforanstaltninger
2.1 Om dokumentationen
▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
▪ De forholdsregler, der er beskrevet i dette dokument omhandler meget vigtige
emner og skal derfor følges omhyggeligt.
▪ Installationen af systemet samt alle handlinger beskrevet i
installationsvejledningen og i referencevejledningen vedrørende montering SKAL
udføres af en autoriseret montør.
2.1.1 Betydning af advarsler og symboler
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt
varme eller kolde temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
PAS PÅ
Angiver en situation, der kan resultere i mindre eller moderat personskade.
Symboler på enheden:
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Brugervejledning
5
2 | Generelle sikkerhedsforanstaltninger
SymbolForklaring
Symboler i dokumentationen:
SymbolForklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
Enheden indeholder roterende dele. Vær forsigtig ved
vedligeholdelse eller inspektion af enheden.
Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".
Viser en tabeltitel eller en reference hertil.
Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".
Brugervejledning
6
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
3 | Sikkerhedsanvisninger for brugeren
3 Sikkerhedsanvisninger for brugeren
Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.
3.1 Generelt
ADVARSEL
Kontakt installatøren, hvis du har spørgsmål vedrørende
drift af enheden.
ADVARSEL
Dette udstyr må ikke anvendes af personer, herunder
børn, med nedsat fysisk formåen, med sansehandicap eller
med mentale handicap, ej heller af personer med
manglende erfaring og viden, med mindre at de er under
opsyn, eller at de har modtaget vejledning i anvendelsen af
udstyret fra en person, der er ansvarlig for deres
sikkerhed.
Børn skal være under opsyn for at sikre, at de ikke leger
med udstyret.
Rengøring og vedligeholdelse må ikke foretages af børn,
der ikke er under opsyn.
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand,
oven på enheden.
PAS PÅ
▪ Der må IKKE anbringes genstande eller udstyr oven på
enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
7
3 | Sikkerhedsanvisninger for brugeren
▪ Enhederne er mærket med følgende symbol:
Det betyder, at elektriske og elektroniske produkter IKKE må blandes sammen
med usorteret husholdningsaffald. Forsøg IKKE på selv at afmontere systemet:
afmontering af systemet, behandling af kølemiddel, olie og eventuelle andre dele
skal foretages af en uddannet installatør i henhold til relevante bestemmelser.
Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og
genvinding. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du med til
at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed.
Kontakt din installatør eller de lokale myndigheder, hvis du ønsker yderligere
oplysninger.
▪ Batterierne er mærket med følgende symbol:
Dette betyder, at batteriet IKKE må blandes sammen med usorteret
husholdningsaffald. Hvis der er påtrykt et kemisk mærke under symbolet,
betyder dette kemiske mærke, at batterierne indeholder tungmetaller over en vis
koncentration.
Mulige kemiske mærker er: Pb: bly (>0,004%).
Brugte batterier skal afleveres som specialaffald på en genbrugsstation. Ved at
sikre, at brugte batterier bortskaffes korrekt, hjælper du med til at undgå
potentielt negative påvirkninger af miljøet og menneskers sundhed.
3.2 Instruktioner vedrørende sikker betjening
ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE
Kølemidlet i denne enhed er let antændeligt.
PAS PÅ
Indendørsenheden indeholder radioudstyr, min. afstand
mellem udstyrets sendedel og brugeren skal være 10 cm.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i
luftindtaget eller -udtaget. Da blæseren roterer med høj
hastighed, vil det medføre tilskadekomst.
Brugervejledning
8
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
3 | Sikkerhedsanvisninger for brugeren
ADVARSEL
▪ Foretag IKKE ændringer og forsøg IKKE på selv at
adskille, fjerne, installere eller reparere enheden, da
forkert afmontering eller installation kan medføre
elektrisk stød eller brand. Kontakt forhandleren.
▪ Hvis der trænger kølemiddel ud ved et uheld, skal du
passe på med åben ild. Selve kølemidlet er uskadeligt,
ikke giftigt og let antændeligt, men det kan danne giftige
gasser, hvis det ved et uheld trænger ind i et rum med
minimalt antændelige luftarter fra varmeblæsere,
gaskomfurer eller lignende. Få altid kvalificeret
servicepersonale til at bekræfte, at lækagen er repareret
eller udbedret, før du bruger anlægget igen.
PAS PÅ
Brug ALTID et brugerinterface til at justere klappernes og
luftgællernes position. Hvis klapperne og luftgællerne
drejer, og du forsøger at bevæge dem med hånden, vil
mekanismen knække.
PAS PÅ
Udsæt ALDRIG små børn, planter eller dyr for den direkte
luftstrøm.
ADVARSEL
Placér IKKE genstande under indendørs- og/eller
udendørsenheden, som ikke kan tåle fugt. Kondens på
enheden eller på kølerørene, tilsmudsning af luftfilteret
eller blokering af drænet kan medføre, at det drypper,
hvilket vil medføre tilsmudsning eller beskadigelse af
genstande under enheden.
ADVARSEL
Placér IKKE en brandfarlig sprayflaske nær klimaanlægget,
og brug IKKE spray tæt på enheden. Dette kan medføre
brand.
PAS PÅ
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Lad IKKE systemet køre, hvis der er sprøjtet insekticider ud
i rummet. Hvis man gør det, kan kemikalierne trænge ind i
enheden, og dette kan udgøre en sundhedsrisiko for
personer, der er overfølsomme over for kemikalier.
Brugervejledning
9
3 | Sikkerhedsanvisninger for brugeren
ADVARSEL
Kølemidlet i enheden er let antændeligt, men lækage
forekommer normalt IKKE. Hvis kølemidlet lækker inde i
rummet og kommer kontakt med en brænder, et
varmeapparat eller et komfur, kan det medføre brand eller
dannelse af skadelige gasser.
Sluk for alle varmekilder med brændbare stoffer, luft ud i
rummet og kontakt den forhandler, hvor du købte
enheden.
Tag IKKE enheden i brug igen, før en installatør er færdig
med at reparere den del, hvor kølemidlet lækker.
ADVARSEL
▪ Man må ikke gennembore eller brænde dele, der har
været i kontakt med kølemidlet.
▪ Brug IKKE andre rengøringsmaterialer eller -midler for at
gøre afrimningen hurtigere en dem, der anbefales af
producenten.
▪ Vær opmærksom på, at kølemidlet i systemet er lugtfrit.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante
antændelseskilder (eksempelvis åben ild, gasdrevet udstyr
eller en elvarmer, der er tændt).
FARE: RISIKO FOR ELEKTRISK STØD
Ved rensning af klimaanlægget eller luftfilteret skal man
standse driften og slå alle strømforsyninger fra. Ellers kan
det medføre elektrisk stød og tilskadekomst.
PAS PÅ
Efter længere tids brug skal man kontrollere, om der er
beskadigelse på enhedens ramme eller fittings. Hvis der er
fejl, kan enheden vælte og forårsage tilskadekomst.
PAS PÅ
Brugervejledning
10
Rør IKKE ved ribberne på varmeveksleren. Ribberne er
skarpe, og berøring kan medføre tilskadekomst.
ADVARSEL
Pas på ved brug af stiger, når du arbejder i højden.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
3 | Sikkerhedsanvisninger for brugeren
ADVARSEL
Hvis der anvendes uegnede rensemidler eller hvis der
rengøres forkert, kan plasticdelene blive beskadiget, eller
det kan medføre vandlækage. Hvis der kommer
rensemidler på elektriske komponenter, såsom motorer,
kan det medføre fejl, røg eller antændelse.
FARE: RISIKO FOR ELEKTRISK STØD
Før rengøring skal du standse driften, slå afbryderen fra
eller trække forsyningsstikket ud. Ellers kan det medføre
elektrisk stød og tilskadekomst.
ADVARSEL
Stands driften og afbryd strømforsyningen, hvis der
Hvis man lader enheden køre videre under disse
omstændigheder, kan det medføre nedbrud, elektrisk stød
eller brand. Kontakt forhandleren.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
11
4 | Om systemet
4 Om systemet
4.1 Indendørsenhed
ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE
Kølemidlet i denne enhed er let antændeligt.
PAS PÅ
Indendørsenheden indeholder radioudstyr, min. afstand mellem udstyrets sendedel
og brugeren skal være 10 cm.
BEMÆRK
Brug IKKE systemet til andre formål end de tiltænkte. For at undgå
kvalitetsforringelse må man IKKE bruge enheden til køling af præcisionsinstrumenter,
levnedsmidler, planter, dyr eller kunstgenstande.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i luftindtaget eller -udtaget. Da
blæseren roterer med høj hastighed, vil det medføre tilskadekomst.
INFORMATION
Lydtryksniveauet er under 70dBA.
ADVARSEL
▪ Foretag IKKE ændringer og forsøg IKKE på selv at adskille, fjerne, installere eller
reparere enheden, da forkert afmontering eller installation kan medføre elektrisk
stød eller brand. Kontakt forhandleren.
▪ Hvis der trænger kølemiddel ud ved et uheld, skal du passe på med åben ild. Selve
kølemidlet er uskadeligt, ikke giftigt og let antændeligt, men det kan danne giftige
gasser, hvis det ved et uheld trænger ind i et rum med minimalt antændelige
luftarter fra varmeblæsere, gaskomfurer eller lignende. Få altid kvalificeret
servicepersonale til at bekræfte, at lækagen er repareret eller udbedret, før du
bruger anlægget igen.
INFORMATION
Følgende gengivelser er udelukkende eksempler, og de er eventuelt IKKE helt i
overensstemmelse med dit system.
Brugervejledning
12
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
4 | Om systemet
j
h
i
b
a
l
m
d
f
g
e
c
ON/
OFF
a
b
c
d
e
a Luftindtag
b Luftafgang
c Frontpanel
d Servicedæksel
e Indendørsenhedens display
f Intelligent eye føler
g Rumtemperaturføler
h Kun til klasse 20~35: Titanium-apatit desodoriseringsfilter (uden ramme)
i Kun til klasse 50: Titanium-apatit desodoriseringsfilter og sølvallergi-luftrensningsfilter (med ramme)
j Luftfilter
k Klapper (vandrette lameller)
l Luftgæller (lodrette lameller)
4.1.1 Indendørsenhedens display
a Signalmodtager til brugerinterface
b Driftslampe
c Timer-lampe
d Intelligent eye lampe
e ON/OFF knap
ON/OFF knap
4.2 Om brugerinterfacet
Hvis der ikke findes et brugerinterface, kan man starte/standse driften med ON/
OFF-knappen på indendørsenheden. Når driften startes med denne knap,
anvendes følgende indstillinger:
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
▪ Direkte sollys. Udsæt ALDRIG brugerinterfacet for direkte sollys.
Brugervejledning
13
4 | Om systemet
d
a
g
m
h
c
b
n
l
f
e
i
j
k
p
o
4.2.1 Komponenter: Brugerinterface
▪ Støv. Støv på signalsenderen eller modtageren vil reducere følsomheden. Tør
støv af med en blød klud.
▪ Fluorescerende lys. Signalkommunikation kan blive deaktiveret, hvis der findes
en lysstoflampe i rummet. Kontakt installatøren i dette tilfælde.
▪ Andet udstyr. Hvis brugerinterfacets signaler aktiverer andet udstyr, skal man
flytte dette udstyr et andet sted hen eller kontakte installatøren.
▪ Gardiner. Kontrollér, at signalet mellem enheden og brugerinterfacet IKKE
blokeres af gardiner eller andre objekter.
BEMÆRK
▪ Tab IKKE brugerinterfacet.
▪ Lad ALDRIG brugerinterfacet blive vådt.
Brugervejledning
14
a Signalsender
b LCD display
c Temperatur-justeringsknap
d ON/OFF knap
e Knap til lodret drejning
f Knap til vandret drejning
g Knap til Comfort airflow og Intelligent eye-funktion
h Vælg knappen
i Knap til ur-funktion og lysstyrke på displayet på indendørsenheden
j Knapper til betjening af timer TIL/FRA (ON/OFF)
k Knapper til betjening af uge-timer
l Knap til betjening af Flash Streamer (luftrensning)
m Knap til Econo-funktion og Udendørsenhed støjsvag drift
n Knap til valg af tilstand
o Powerful-knap
p Knap til blæser
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
4.2.2 Status: Brugerinterface LCD
SymbolBeskrivelse
4 | Om systemet
Drift aktiv
Driftstilstand = automatisk
Driftstilstand = tørring
Driftstilstand = opvarmning
Driftstilstand = køling
Driftstilstand = kun ventilation
Drift med høj effekt (powerful) er aktiv
Økonomisk drift (econo) er aktiv
Udendørsenhed støjsvag drift er aktiv
Indendørsenheden modtager et signal fra brugerinterfacet
Indstilling af aktuel temperatur
Luftstrømsmængde = automatisk
Luftstrømsmængde = indendørsenhed støjsvag
Luftstrømsmængde = høj
Luftstrømsmængde = medium høj
Luftstrømsmængde = medium
Luftstrømsmængde = medium lav
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Luftstrømsmængde = lav
Komfort-drift er aktiv
Intelligent eye er aktiv
Automatisk lodret drejning er aktiv
Automatisk vandret drejning er aktiv
Brugervejledning
15
4 | Om systemet
a
4.2.3 Betjening af brugerinterfacet
SymbolBeskrivelse
Flash Streamer (luftrensning) er aktiv
ON-timer aktiv
OFF-timer aktiv
WEEKLY-timer er aktiv
Ugedag
Aktuelt tidspunkt
a Signalmodtager
1Ret signalsenderen mod signalmodtageren på indendørsenheden (maks.
afstand for kommunikation er 7m).
Resultat: Når indendørsenheden modtager et signal fra brugerinterfacet, høres en
lyd:
LydBeskrivelse
Bip-bipDriften starter.
BipIndstilling ændres.
Langt bipDriften stopper.
Brugervejledning
16
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
5 Før betjening
2
3
1
AAA.LR03
5.1 Overblik: Før betjening
Dette afsnit beskriver, hvad man skal gøre, før man betjener enheden.
Typisk arbejdsgang
Før betjening skal man typisk udføre følgende trin:
▪ Isætning af batterier i brugerinterfacet.
▪ Fastgørelse af brugerinterfacet på væggen.
▪ Indstilling af lysstyrken på displayet på indendørsenheden.
▪ Indstilling af uret.
▪ Tilslutning af strømforsyning.
5.2 Isætning af batterier
5 | Før betjening
Batterierne holder i ca. 1 år.
1Fjern frontpladen.
2Sæt begge batterier i.
3Montér frontpladen.
INFORMATION
▪ Batteri med lav ladetilstand vises med et blinkende LCD display.
▪ Skift ALTID begge batterier samtidigt.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
17
5 | Før betjening
cba
2×
5.3 Montering af brugerinterfacets holder
a Brugerinterface
b Skruer (medfølger ikke)
c Holder til brugerinterface
1Vælg et sted, hvor signalerne kan nå enheden.
2Fastgør holderen med skruer på væggen eller på et lignende sted.
3Sæt brugerinterfacet i holderen.
5.4 Om uret
Hvis IKKE indendørsenhedens interne ur er indstillet til det korrekte tidspunkt,
fungerer ON-timer, OFF-timer og uge-timer ikke korrekt. Uret skal indstilles igen:
▪ Efter at en afbryder har slukket for enheden.
▪ Efter strømsvigt.
▪ Efter udskiftning af batterierne i brugerinterfacet.
5.4.1 Indstilling af uret
Bemærk: Hvis IKKE tiden er indstillet, blinker , , og .
VisningUgedag
1Tryk på .
Resultat: og blinker
2Tryk på eller for at indstille den aktuelle ugedag.
Mandag
Brugervejledning
18
Tirsdag
Onsdag
Torsdag
Fredag
Lørdag
Søndag
3Tryk på .
Resultat: blinker.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
4Tryk på eller for at indstille korrekt tidspunkt.
Bemærk: Hvis man holder eller nede, øges eller reduceres tidsindstillingen
hurtigt.
5Tryk på .
Resultat: Indstillingen er færdig. blinker.
5.5 Lysstyrke på displayet på indendørsenheden
Justér indstillingen af lysstyrken på indendørsenhedens display efter ønske, eller
sluk displayet.
5.5.1 Indstilling af lysstyrken på indendørsenhedens display
5 | Før betjening
1Hold nede i mindst 2sekunder for at ændre indstillingen.
Resultat: Lysstyrken ændres i rækkefølgen: høj, lav, fra.
5.6 Slå strømforsyningen til
1Sæt afbryderen på Til.
Resultat: Klappen på indendørsenheden vil åbne og lukke for at indstille
referencepositionen.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
19
6 | Betjening
6 Betjening
6.1 Driftsområde
Anvend systemet i de følgende temperatur- og luftfugtighedsområder for at opnå
sikker og effektiv drift.
Kombineret med udendørsenheder: 2AMXM og 3AMXM
Køling og tørring
(a)(b)
Opvarmning
(a)
Udetemperatur–10~46°CDB–15~24°CDB
–15~18°CWB
Indendørs temperatur18~37°C DB
Indendørs luftfugtighed≤80%
(a)
En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for
driftsområdet.
(b)
Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.
Kombineret med andre udendørsenheder
Udetemperatur–10~50°CDB–20~24°CDB
Indendørs temperatur18~37°C DB
Indendørs luftfugtighed≤80%
(a)
En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for
driftsområdet.
(b)
Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.
6.2 Brug af visse funktioner, hvornår
14~28°CWB
(b)
Køling og tørring
14~28°CWB
(b)
(a)(b)
10~30°CDB
—
Opvarmning
–21~18°CWB
10~30°CDB
—
(a)
Brugervejledning
20
Du kan bestemme, hvilke funktioner der skal anvendes, ved hjælp af følgende
tabel:
INFORMATION
Driftstilstande: køling, tørring og automatik er IKKE tilgængelige for versionen af
produktet kun med opvarmning.
FunktionOpgaver
Basisfunktioner
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
FunktionOpgaver
6 | Betjening
Driftstilstande og
temperatur
+ Luftstrømmens
retning
Luftstrømsmængde
Avancerede funktioner
Flash Streamer
Start/stop af systemet og indstilling af
rumtemperatur:
▪ Varm et rum op eller køl det ned i varme- eller
køletilstand.
▪ Blæs luft ind i et rum uden opvarmning eller
køling i tilstanden Kun ventilation.
▪ Reducér luftfugtigheden i et rum i tilstanden
Tørring.
▪ I automatisk tilstand vælges en passende
temperatur og driftstilstand automatisk.
Justering af luftstrømmens retning (drejet eller
fast position).
Justering af den luftmængde, der blæses ind i
rummet.
Mere støjsvag drift.
For at fjerne allergifremkaldende stoffer såsom
pollen, hjælpestoffer…
For at reducere dårlig lugt.
Econo
Brug af systemet, når der også anvendes andet
strømforbrugende udstyr.
Energibesparelse.
Udendørsenhed støjsvag
drift
Komfort
Til reduktion af driftsstøjen fra
udendørsenheden. Eksempel: Om natten.
Automatisk justering af luftstrømmens retning
for at afkøle eller opvarme rummet mere
effektivt.
Intelligent eye
For at undgå, at luften rammer personer
direkte.
Energibesparelse, når der ikke er personer i
rummet.
Powerful (høj effekt)
ON timer + OFF timer
Weekly timer
Hurtig afkøling eller opvarmning af rummet.
Slår automatisk systemet TIL eller FRA.
Slår automatisk systemet TIL eller FRA en gang
om ugen.
Ekstra funktioner
Trådløs LAN-forbindelseBetjening af enheden med intelligent udstyr.
6.3 Driftstilstand og temperatur-kontrolpunkt
Hvornår. Justér systemets driftstilstand og indstil temperaturen, når du vil:
▪ Opvarme eller køle et rum
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
21
6 | Betjening
▪ Blæse luft ind i et rum uden opvarmning eller køling
▪ Reducere luftfugtigheden i et rum
Hvad. Systemet kører forskelligt , afhængigt af brugerens valg.
INFORMATION
Driftstilstande: køling, tørring og automatik er IKKE tilgængelige for versionen af
produktet kun med opvarmning.
IndstillingBeskrivelse
Automatisk
Systemet køler eller opvarmer et rum til
temperatur-kontrolpunktet. Der skiftes
automatisk mellem køling og opvarmning, hvis
nødvendigt.
Tørring
Opvarmning
Systemet reducerer luftfugtigheden i et rum.
Systemet opvarmer et rum til temperaturkontrolpunktet.
Køling
Systemet køler et rum til temperaturkontrolpunktet.
Blæser
Systemet styrer luftstrømmen
(luftstrømsmængde og -retning).
Systemet styrer IKKE temperaturen.
Yderligere info:
▪ Udendørstemperatur. Systemets køle- eller varmeeffekt reduceres, når
udendørstemperaturen er for høj eller for lav.
▪ Afrimning. Under varmedrift kan der dannes frost på udendørsenheden, hvilket
reducerer varmekapaciteten. I dette tilfælde skifter systemet automatisk til
afrimning for at fjerne frosten. Under afrimningen afgiver indendørsenheden
IKKE varm luft.
6.3.1 Start/stop af driftstilstand og indstilling af temperatur
Brugervejledning
22
: Enheden er i drift.
: Driftstilstand = automatisk
: Driftstilstand = tørring
: Driftstilstand = køling
: Driftstilstand = opvarmning
: Driftstilstand = kun ventilation
: Viser den indstillede temperatur.
1Tryk på en eller flere gange for at vælge driftstilstand.
Resultat: Tilstanden indstilles på følgende måde:
2Tryk på for at starte driften.
Resultat: og den valgte tilstand vises på LCD-displayet.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
3Tryk på eller en eller flere gange for at sænke eller hæve
temperaturen.
KølingOpvarmningAutomatisk driftTørring eller Kun
18~32°C10~30°C18~30°C—
Bemærk: Du kan ikke justere temperaturen, hvis systemet udelukkende tørrer
eller ventilerer.
4Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet. Driftslampen slukkes.
6.4 Luftstrømsmængde
1Tryk på for at vælge:
6 | Betjening
ventilation
5 niveauer fra " " til " " til justering af luftstrømsmængden
Drift med automatisk styring af luftstrømsmængde
Støjsvag drift af indendørsenhed. Når luftstrømsmængden er
indstillet til " ", kører indendørsenheden mere støjsvagt.
INFORMATION
▪ Hvis enheden når temperatur-kontrolpunktet under køling eller opvarmning,
standser blæseren.
▪ Når systemet kører med tørring, kan du IKKE justere indstillingen af
luftstrømsmængden.
6.4.1 Justering af luftstrømsmængden
1Tryk på for at ændre indstillingen af luftstrøm i følgende sekvens:
6.5 Luftstrømmens retning
Hvornår. Justér luftstrømmens retning efter ønske.
Hvad. Systemet leder luftstrømmen ud forskelligt, afhængigt af brugerens valg
(drejning eller fast position). Det sker ved at flytte de vandrette lameller (klapper)
eller de lodrette lameller (luftgæller).
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
IndstillingLuftstrømmens retning
Lodret automatisk drejning
Vandret automatisk
drejning
+ 3-D luftstrømsretning
[—]Forbliver i en fast position.
Bevæges op og ned.
Bevægelse fra side til side.
Samtidig bevægelse op og ned og fra side til side
Brugervejledning
23
6 | Betjening
a
b
c
6.5.1 Justering af lodret luftstrømsretning
PAS PÅ
Brug ALTID et brugerinterface til at justere klappernes og luftgællernes position. Hvis
klapperne og luftgællerne drejer, og du forsøger at bevæge dem med hånden, vil
mekanismen knække.
Klappernes bevægelsesområde varierer alt efter driftstilstanden. Klappen stopper i
øverste position, når luftstrømsmængden ændres til lav, ved indstilling af drejning
op og ned.
a Klappens område ved køling eller tørring
b Klappens område ved opvarmning
c Klappens område ved kun ventilation
1Tryk på .
Resultat: vises på LCD-displayet. Klapperne (vandrette lameller) begynder
at dreje.
2Tryk på når klappen har nået den ønskede stilling, for at anvende fast
position.
Resultat: forsvinder fra LCD-displayet. Klapperne vil standse.
6.5.2 Justering af vandret luftstrømsretning
1Tryk på .
Resultat: vises på LCD-displayet. luftgællerne (lodrette lameller)
begynder at dreje.
2Tryk på , når luftgællerne har nået den ønskede stilling, for at anvende
fast position.
Resultat: forsvinder fra LCD-displayet. Gællerne vil standse.
INFORMATION
Når enheden er installeret i et hjørne af et rum, skal luftgællernes retning pege væk
fra væggen. Effekten vil falde, hvis en væg blokerer luften.
6.5.3 Anvendelse af 3-D luftstrømsretning
Brugervejledning
24
1Tryk på og .
Resultat: og vises på LCD-displayet. Klapperne (vandrette lameller) og
luftgællerne (lodrette lameller) begynder at dreje.
2Tryk på og når klapperne og luftgællerne har nået den ønskede
stilling, for at anvende fast position.
Resultat: og forsvinder fra LCD-displayet. Klapperne og lamellerne
standser.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
6.6 Comfort airflow og Intelligent eye
Du kan anvende funktionerne Comfort airflow og Intelligent eye hver for sig eller i
kombination.
6.6.1 Comfort airflow drift
Denne tilstand kan anvendes i driftstilstanden Opvarmning eller Køling. Den giver
en komfortabel luftstrøm, hvor luften IKKE rammer personer direkte. Systemet
indstiller automatisk den faste luftstrømsretning opad i køling og nedad i
opvarmning.
KølingOpvarmning
INFORMATION
Driftstilstandene Powerful og Comfort air flow kan ikke anvendes samtidigt. Den
senest valgte funktion har forrang. Hvis man vælger lodret automatisk drejning,
afbrydes Comfort airflow.
6 | Betjening
6.6.2 Intelligent eye
Systemet registrerer bevægelse i rummet og justerer automatisk luftstrømmens
retning og temperatur for at undgå direkte kontakt med personer. Hvis der ikke
registreres bevægelser i rummet i mere end 20 minutter, skifter systemet til
energibesparende tilstand:
DriftEnergibesparende drift
OpvarmningTemperaturen sænkes med 2°C.
Køling og tørringHvis temperaturen i rummet er:
▪ <30°C, øges temperaturen med 2°C
▪ ≥30°C, øges temperaturen med 1°C
Kun blæserReducerer luftstrømmen.
Om Intelligent eye-sensoren
BEMÆRK
▪ Man må ikke slå eller skubbe på Intelligent eye-sensoren. Det kan medføre
driftsfejl.
▪ Placér IKKE store objekter nær ved Intelligent eye-sensoren.
▪ Detekteringsområde. Op til 7m.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
INFORMATION
Powerful- eller Nat-funktionen kan IKKE anvendes samtidig med Intelligent eyefunktionen. Den senest valgte funktion har forrang.
Brugervejledning
25
6 | Betjening
90°
7 m
55°
7 m
55°
Lodret vinkel (set fra siden)
▪ Detekteringsfølsomhed. Ændres i forhold til placering, i forhold til antal
personer i rummet, temperaturområdet osv.
▪ Detekteringsfejl. Sensoren kan ved en fejltagelse detektere kæledyr, sollys,
blafrende gardiner osv.

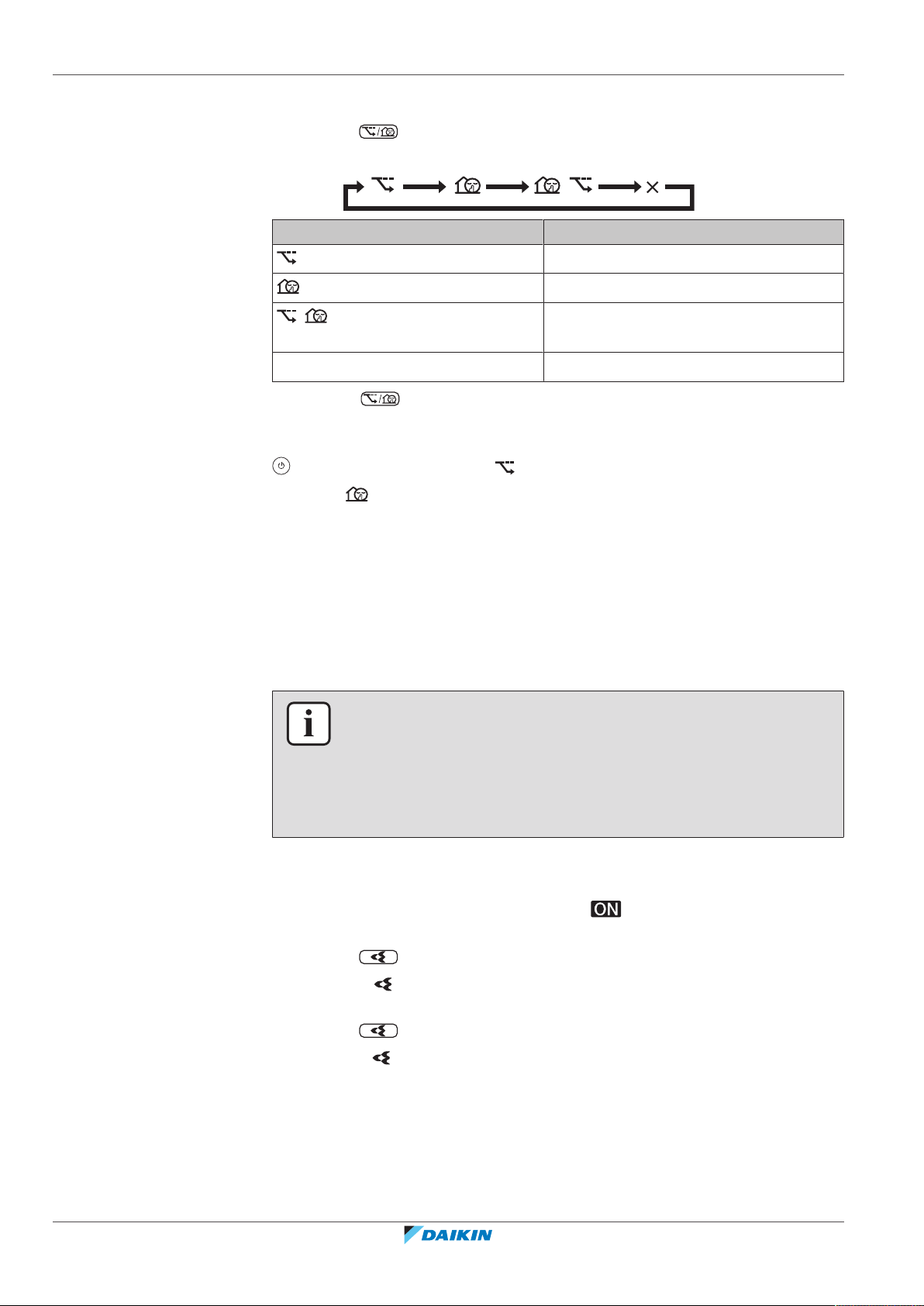

6.6.3 Start/stop af Comfort og Intelligent eye-funktion
1Tryk på en eller flere gange.
Resultat: Indstillingen ændres i følgende sekvens:
VisningDrift
Vandret vinkel (set oppefra)
Comfort Airflow
6.7 Powerful
Intelligent eye
+
Comfort airflow og Intelligent eye
—Begge deaktiveret
Bemærk: Hvis der er personer tæt på forsiden af indendørsenheden eller der er for
mange personer i rummet, anbefales det at anvende begge funktioner samtidigt.
2Tryk på for at standse driften, indtil begge symboler forsvinder fra LCD-
displayet.
Denne funktion maksimerer hurtigt køle-/varmeeffekten i enhver driftstilstand. Her
kan du få maksimal udnyttelse.
TilstandLuftstrømsmængde
Køling/opvarmning▪ For at maksimere køle-/
varmeeffekten øges
udendørsenhedens kapacitet.
▪ Luftstrømmen sættes på maksimum.
▪ Indstillinger for temperatur og
luftstrømsmængde kan IKKE ændres.
Brugervejledning
26
Tørring▪ Temperaturindstillingen sænkes med
2,5°C.
▪ Indstillingen af luftstrømsmængden
forøges en smule.
Kun blæserLuftstrømmen sættes på maksimum.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
6.7.1 Start/stop Powerful
1Tryk på for at starte.
2Tryk på for at standse driften.
Bemærk: Powerful-funktionen kan kun vælges, når enheden kører. Hvis du trykker
på , eller hvis du skifter driftstilstand, annulleres driften; forsvinder fra LCDdisplayet.
6 | Betjening
INFORMATION
Powerful-funktionen kan IKKE anvendes sammen med Econo, Comfort airflow,
Intelligent eye eller støjsvag drift af udendørsenheden. Den senest valgte funktion
har forrang.
POWERFUL-funktionen vil IKKE øge enhedens kapacitet, hvis enheden allerede kører
med maks. kapacitet.
Resultat: vises på LCD-displayet. Powerful-funktionen kører i 20minutter,
hvorefter der skiftes til den tidligere indstillede driftstilstand.
Resultat: forsvinder fra LCD-displayet.
6.8 Econo-funktion og Udendørsenhed støjsvag drift
6.8.1 Econo
Dette er en funktion, som muliggør effektiv drift ved at begrænse værdien for
maks. strømforbrug. Denne funktion er nyttig i tilfælde, hvor man skal sikre sig, at
en afbryder ikke aktiveres, når produktet kører sideløbende med andet udstyr.
INFORMATION
▪ Powerful og Econo-funktionerne kan ikke anvendes samtidigt. Den senest valgte
funktion har forrang.
▪ Econo reducerer strømforbruget på udendørsenheden ved at begrænse
kompressorens rotationshastighed. Hvis strømforbruget allerede er lavt, sænker
Econo-funktionen IKKE strømforbruget yderligere.
6.8.2 Udendørsenhed støjsvag drift
Brug Udendørsenhed støjsvag drift, når du ønsker at reducere støjniveauet for
udendørsenheden. Eksempel: Om natten.
INFORMATION
▪ Powerful-funktionen og Udendørsenhed støjsvag drift kan ikke anvendes
samtidigt. Den senest valgte funktion har forrang.
▪ Denne funktion er kun tilgængelig i automatik, køling og opvarmning.
▪ Udendørsenhed støjsvag drift begrænser kompressorens hastighed. Hvis
kompressorens hastighed allerede er lav, reducerer støjsvag drift af
udendørsenheden IKKE kompressorens hastighed yderligere.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
27
6 | Betjening
6.8.3 Start/stop af Econo-funktion og Udendørsenhed støjsvag drift
1Tryk på en eller flere gange.
Resultat: Indstillingen ændres på følgende måde.
VisDrift
Econo
Udendørsenhed støjsvag drift
+Econo-funktion og Udendørsenhed
støjsvag drift
—Begge deaktiveret
2Tryk på for at standse driften, indtil begge symboler forsvinder fra LCD-
displayet.
Bemærk: ECONO-funktionen kan kun vælges, når enheden kører. Ved at trykke på
annulleres indstillingerne, og forsvinder fra LCD-displayet.
Bemærk: vises stadig på LCD-displayet, selvom du slukker enheden med
brugerinterfacet eller indendørsenhedens ON/OFF kontakt.
6.9 Drift med Flash Streamer (luftrensning)
Streamer danner højhastigheds-elektroner med kraftig iltning for at reducere dårlig
lugt. Sammen med titanium-apatit desodoriseringsfilteret, sølvallergiluftrensningsfilteret og luftfiltrene renser denne funktion luften i rummet.
INFORMATION
▪ Højhastigheds-elektronerne dannes og absorberes inde i enheden for at opnå
sikker drift.
▪ Udledningen fra Streamer kan danne en brusende lyd.
▪ Hvis luftstrømmen bliver svag, kan afgivelsen fra Streamer ophøre midlertidigt for
at forhindre ozonlugt.
6.9.1 Start/stop af drift med Flash Streamer (luftrensning)
Forudsætning: Kontrollér, at enheden kører ( vises på brugerinterfacets LCD-
display).
1Tryk på .
Resultat: vises på LCD-displayet, og luften i rummet renses, når enheden
kører.
2Tryk på for at standse driften.
Brugervejledning
28
Resultat: forsvinder fra LCD-displayet, og driften standses.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
6.10 Betjening af timer TIL/FRA (ON/OFF)
Timer-funktioner er hensigtsmæssige ved automatisk til- /frakobling af
klimaanlægget om natten eller om morgenen. Du kan også bruge OFF timer og ON
timer kombineret.
INFORMATION
Programmér timeren igen i tilfælde af:
▪ En afbryder har slukket for enheden.
▪ Strømsvigt.
▪ Efter udskiftning af batterierne i brugerinterfacet.
INFORMATION
Uret SKAL være indstillet korrekt, før timer-funktionerne kan anvendes. Se
"5.4.1Indstilling af uret"[418].
6.10.1 Start/stop OFF timer
6 | Betjening
1Tryk på for at starte.
Resultat: vises på LCD-displayet, og blinker. og ugedagen
forsvinder fra LCD-displayet.
2Tryk på eller for at ændre tidsindstillingen.
3Tryk på igen.
Resultat: og indstillingstiden vises på LCD-displayet.
Resultat: Timer-lampen lyser.
INFORMATION
Hver gang der trykkes på eller , forøges tiden med 10 minutter. Hvis du
holder knappen nede, ændres indstillingen hurtigt.
4Tryk på for at standse driften.
Resultat: og forsvinder fra LCD-displayet, og timer-lampen slukkes. og
ugedag vises på LCD-displayet.
INFORMATION
Når du har indstillet ON/OFF timer, gemmes indstillingen i hukommelsen.
Hukommelsen slettes, når batterierne i brugerinterfacet skiftes ud.
Brug af drift indstillet til nat kombineret med OFF timer
Klimaanlægget justerer automatisk temperaturindstillingen (0,5°C op ved køling,
2,0°C ned ved opvarmning) for at forebygge en for høj grad af køling/opvarmning og
sikre en komfortabel temperatur om natten.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
29
6 | Betjening
6:008:3017:30
25°C27°C25°C
22:00
1234
ONOFFONOFF
6:008:3017:30
25°C27°C25°C
22:00
1234
ONOFFONOFF
6.10.2 Start/stop ON timer
1Tryk på for at starte.
Resultat: vises på LCD-displayet, og blinker. og ugedagen
forsvinder fra LCD-displayet.
2Tryk på eller for at ændre tidsindstillingen.
3Tryk på igen.
Resultat: og indstillingstiden vises på LCD-displayet. Timer-lampen lyser.
INFORMATION
Hver gang der trykkes på eller , forøges tiden med 10 minutter. Hvis du
holder knappen nede, ændres indstillingen hurtigt.
4Tryk på for at standse driften.
Resultat: og forsvinder fra LCD-displayet, og timer-lampen slukkes.
og ugedag vises på LCD-displayet.
6.10.3 Kombineret brug af OFF timer og ON timer
1Se "6.10.1Start/stop OFF timer"[429] og "6.10.2Start/stop ON timer"[430]
vedrørende justering af timere.
Resultat: og vises på LCD-displayet.
Eksempel:
VisningAktuelt tidspunktIndstilles, mens…Drift
6:00enheden kører.Standser 07:00 og
Bemærk: Hvis timer-indstilling er aktiv, vises aktuel tid IKKE på LCD-displayet.
6.11 Weekly timer-funktion
Med denne funktion kan du gemme op til 4 timer-indstillinger for hver ugedag.
Eksempel: Danner en forskellig indstilling fra mandag til fredag og en forskellig
indstilling for weekend.
Enheden kører
IKKE.
starter 14:00.
Starter 14:00.
Brugervejledning
30
UgedagEksempel på indstilling
Mandag
▪ Foretag op til 4indstillinger.
Tirsdag~fredag
▪ Brug kopieringsfunktionen,
hvis disse indstillinger er de
samme som for mandag.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
UgedagEksempel på indstilling
8:00 10:0019:00 21:00
27°C27°C25°C
ONOFFOFFON
1234
6 | Betjening
Lørdag
—
▪ Ingen timer-indstilling
Søndag
▪ Foretag op til 4indstillinger.
▪ ON-ON-ON-ON indstilling. Gør det muligt at planlægge driftstilstanden og den
indstillede temperatur.
▪ OFF-OFF-OFF-OFF indstilling. Det er kun deaktiveringstidspunktet, der kan
indstilles for hver dag.
Bemærk: Husk at rette brugerinterfacet mod indendørsenheden og kontrollér for
modtagetone, når du indstiller uge-timer funktionen.
INFORMATION
Uret SKAL være indstillet korrekt, før timer-funktionerne kan anvendes. Se
"5.4.1Indstilling af uret"[418].
INFORMATION
▪ Du kan IKKE anvende uge-timer og OFF/ON timer samtidig. OFF/ON timer har
forrang. Uge-timeren går på standby, og forsvinder fra LCD-displayet.
Når OFF/ON timer afsluttes, aktiveres uge-timeren.
▪ Med uge-timeren kan man indstille ugedag, OFF/ON timer-tilstand, tid og
temperatur (kun i ON timer-tilstand). Andre indstillinger er baseret på tidligere
ON timer-indstilling.
6.11.1 Indstilling af Weekly timer-funktion
1Tryk på .
Resultat: Ugedagen og reservationsnummeret for den aktuelle dag vises.
2Tryk på eller for at vælge ugedag og reservationsnummer.
3Tryk på .
Resultat: Ugedagen er indstillet. og blinker.
4Tryk på eller for at vælge tilstand.
Resultat: Indstillingen ændres på følgende måde:
VisFunktion
ON timer
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
OFF timer
TomSletter reservationer
Brugervejledning
31
6 | Betjening
5Tryk på .
Resultat: OFF/ON timer-funktionen er indstillet. og tiden blinker.
Bemærk: Tryk på for at gå tilbage til forrige skærmbillede. Hvis tomt er
valgt, gå til trin 9.
6Tryk på eller for at vælge tidspunkt. Tidspunktet kan indstilles mellem
0:00~23:50 i 10-minutters intervaller.
7Tryk på .
Resultat: Tidspunkt er indstillet og temperatur blinker.
Bemærk: Tryk på for at gå tilbage til forrige skærmbillede. Hvis OFF timer
er valgt, gå til trin 9.
8Tryk på eller for at vælge den ønskede temperatur.
Bemærk: Den indstillede temperatur for uge-timeren vises kun, når uge-timeren
indstilles.
9Tryk på .
Resultat: Temperatur og tidspunkt er indstillet for ON timer. Tidspunkt er
indstillet for OFF timer. Timer-lampen lyser orange.
Resultat: Der vises et nyt reservations-skærmbillede.
10 Gentag forrige fremgangsmåde for at indstille en anden reservation eller tryk
på for at afslutte indstillingen.
Resultat: vises på LCD-displayet.
Bemærk: En reservation kan kopieres med samme indstillinger til en anden dag. Se
"6.11.2Kopiering af reservationer"[432].
6.11.2 Kopiering af reservationer
En reservation kan kopieres til en anden dag. Hele reservationen fra den valgte
ugedag kopieres.
INFORMATION
Temperaturen kan indstilles fra 10~32°C på brugerinterfacet, bemærk dog:
▪ Under køling og i automatisk tilstand kører enheden med mindst 18°C, selv hvis
den er indstillet til 10~17°C;
▪ Under opvarmning kører enheden med mindst 30°C, selv hvis den er indstillet til
31~32°C.
Brugervejledning
32
1Tryk på .
2Tryk på eller for at vælge den uge, der skal kopieres.
3Tryk på .
Resultat: Reservationen fra den valgte ugedag kopieres.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
6 | Betjening
4Tryk på eller for at vælge den ønskede ugedag.
5Tryk på .
Resultat: Hele reservationen kopieres til den valgte dag, og timer-lampen lyser
orange.
Bemærk: Gentag fremgangsmåden for at kopiere en anden dag.
6Tryk på for at afslutte indstillingen.
Resultat: vises på LCD-displayet.
Bemærk: Hvis du ændrer indstillet reservation efter kopiering, se "6.11.1Indstilling
af Weekly timer-funktion"[431].
6.11.3 Bekræftelse af reservationer
Bekræft, hvis alle reservationer er indstillet som ønsket.
1Tryk på .
Resultat: Ugedagen og reservationsnummeret for den aktuelle dag vises.
2Tryk på eller for at vælge den ugedag og det reservationsnummer, som
skal bekræftes, og for at få vist reservations-detaljer.
Bemærk: Hvis du ændrer indstillet reservation, se "6.11.1 Indstilling af Weekly
timer-funktion"[431].
3Tryk på for at forlade bekræftelses-funktionen.
6.11.4 Deaktivering og genaktivering af Weekly timer
1Tryk på , mens vises på LCD-displayet for at deaktivere uge-
timer indstillingen.
Resultat: forsvinder fra LCD-displayet, og timer-lampen slukkes.
2Tryk på igen for at genaktivere uge-timeren.
Resultat: Seneste reservationstilstand anvendes.
6.11.5 At slette reservationer
Sletning af enkelte reservationer
Brug denne funktion, hvis du ønsker at slette en enkelt reservation.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
33
6 | Betjening
1Tryk på .
Resultat: Ugedagen og reservationsnummeret vises.
2Tryk på eller for at vælge den ugedag, som skal slettes.
3Tryk på .
Resultat: , og blinker.
4Tryk på eller , og vælg "tom".
Resultat: Indstillingen ændres på følgende måde:
5Tryk på .
Resultat: Den valgte reservation slettes.
6Tryk på for at forlade.
Resultat: Øvrige reservationer er aktive.
Sletning af reservation for hver ugedag
Med denne funktion kan man slette alle reservationer for hver enkelt ugedag. Den
kan anvendes, når man bekræfter eller indstiller reservationer.
1Tryk på .
2Tryk på eller for at vælge den ugedag, som skal slettes.
3Hold nede i ca. 5sekunder.
Resultat: Alle reservationer for den valgte dag slettes.
4Tryk på for at forlade.
Resultat: Øvrige reservationer er aktive.
Sletning af alle reservationer
Med denne funktion kan man slette alle reservationer for alle ugedage samtidigt.
Denne funktion kan IKKE anvendes under indstilling.
1Hold nede ca. i 5sekunder under normal visning.
Resultat: Alle reservationer slettes.
6.12 Trådløs LAN-forbindelse
Kunden skal have/fremskaffe:
▪ Smartphone eller tablet med min. understøttet version af Android eller iOS,
specificeret på http://www.onlinecontroller.daikineurope.com
6.12.1 Forholdsregler ved brug af trådløst LAN
Brugervejledning
34
▪ Internetforbindelse og kommunikationsudstyr såsom modem, router osv.
▪ Trådløst LAN adgangspunkt
▪ Den gratis applikation Daikin Residential Controller skal være installeret
Brug IKKE tæt på:
▪ Medicinsk udstyr. F.eks. personer, der anvender pacemakere eller
defibrillatorer. Dette produkt kan forårsage elektromagnetisk interferens.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
▪ Udstyr til automatisk styring. F.eks. automatiske døre eller brandalarmer. Dette
(5 sec.)
produkt kan medføre fejl på udstyret.
▪ Mikrobølgeovn. Produktet kan påvirke trådløs LAN-kommunikation.
6.12.2 Sådan installeres appen Daikin Controller
1Åbn:
▪ Google Play for enheder, der bruger Android.
▪ App Store for enheder, der bruger iOS.
2Søg efter Daikin Residential Controller.
3Følg vejledningen på skærmen for at installere.
6.12.3 Indstilling af trådløs forbindelse
Den trådløse adapter kan tilsluttes din intelligente enhed på to måder.
▪ Tilslutning af trådløst LAN direkte til din intelligente enhed.
▪ Tilslutning af trådløst LAN til dit hjemmenetværk. Det trådløse LAN
kommunikerer med din intelligente enhed på dit hjemmenetværk via et modem,
en router eller lignende.
6 | Betjening
For yderligere information og FAQ, se:
http://www.onlinecontroller.daikineurope.com/.
1Stands klimaanlægget, før du indstiller den trådløse forbindelse.
2Vælg menuen med indstilling af trådløst LAN via brugerinterfacet.
Bemærk: Ret altid brugerinterfacet mod signalmodtageren på enheden, når du
betjener brugerinterfacet.
MenuBeskrivelse
Kontrol af forbindelsesstatus
Indstilling af WPS-forbindelse
AP-tilstand/RUN-tilstand (SSID + TAST), indstilling af
forbindelse
Indstillingen nulstilles til standard fra fabrikken
Trådløst LAN FRA
Bekræftelse af trådløst LANs forbindelsesstatus
1På startsiden skal du trykke på i mindst 5 sekunder, mens enheden er
standset.
Resultat: SP (menu med indstilling af trådløs forbindelse) vises. blinker.
2Tryk på for at bekræfte valget.
3Kontrollér drifts- og timer LEDs på indendørsenhedens display.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Resultat: blinker.
Brugervejledning
35
6 | Betjening
ON/
OFF
a
b
1×
(5 sec.)
a Drifts-LED
b Timer-LED
Hvis drifts-LED……og timer-LED……er trådløst LAN…
blinkerblinkerikke tilsluttet
er afbrudtblinker i 0,5sekunds
intervaller
er afbrudtblinker i 1sekunds
intervaller
4Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbilledet.
Tilslutning af trådløst LAN til dit hjemmenetværk
Den trådløse adapter kan tilsluttes hjemmenetværket med:
▪ WPS knappen på routeren (hvis den findes),
▪ SSID og KODE på enheden.
Tilslutning med WPS knap
1På startsiden skal du trykke på i mindst 5 sekunder, mens enheden er
standset.
kører og klar til tilslutning til
hjemmenetværket via WPSknappen på routeren.
▪ tilsluttet hjemmenetværket via
SSID + TAST.
eller
▪ tilsluttet hjemmenetværket via
WPS-knappen på routeren.
Brugervejledning
36
Resultat: SP menuen vises. blinker.
2Skift til SP menuen ved at trykke en gang på eller flere gange på .
3Tryk på for at bekræfte valget.
Resultat: blinker. Timer LED blinker i 0,5 s intervaller, og drifts-LED er
slukket.
4Tryk på WPS knappen på din kommunikationsenhed (f.eks. router) inden for
ca. 1minut. Se vejledningen til kommunikationsenheden.
Resultat: Hvis tilslutningen til din kommunikationsenhed er korrekt, blinker
timer LED i 1,0s intervaller, og drifts-LED er slukket.
INFORMATION
Hvis tilslutning via routeren ikke er mulig, kan du prøve proceduren "Tilslutning med
SSID og KODE"[437].
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
5Tryk på for at forlade menuen.
2×
(5 sec.)
2×
(5 sec.)
Resultat: Displayet vender tilbage til standard skærmbilledet.
Tilslutning med SSID og KODE
1På startsiden skal du trykke på i mindst 5 sekunder, mens enheden er
standset.
Resultat: SP menuen vises. blinker.
2Skift til SP menuen ved at trykke to gange på eller flere gange på .
3Tryk på for at bekræfte valget.
Resultat: blinker. Drifts- og timer LEDs blinker samtidigt.
4Åbn Daikin Residential Controller applikationen på din intelligente enhed, og
følg anvisningerne på skærmen.
6 | Betjening
Resultat: Hvis tilslutningen til din kommunikationsenhed er korrekt, blinker
timer LED i 1,0s intervaller, og drifts-LED er slukket.
5Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbilledet.
Indstilling af forbindelse tilbage til standard
Indstil forbindelsen til standard, hvis du vil:
▪ afbryde det trådløse LAN og kommunikationsenheden (f.eks. router) eller den
intelligente enhed,
▪ gentage indstillingen, hvis tilslutning slog fejl.
1På startsiden skal du trykke på i mindst 5 sekunder, mens enheden er
standset.
Resultat: SP menuen vises. blinker.
2Skift til SP menuen ved at trykke to gange på eller flere gange på .
3Hold nede i mindst 2sekunder for at bekræfte valget.
4Tryk på for at forlade menuen.
Afbrydelse af trådløs LAN forbindelse
Hvis du ønsker at afbryde den trådløse forbindelse:
1På startsiden skal du trykke på i mindst 5 sekunder, mens enheden er
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Resultat: blinker. Drifts- og timer LEDs blinker samtidigt i 1 s intervaller.
Indstillingen nulstilles til standard.
Resultat: Displayet vender tilbage til standard skærmbilledet.
standset.
Resultat: SP menuen vises. blinker.
Brugervejledning
37
6 | Betjening
1×
(5 sec.)
AB
CD
6.13 Om multisystem
2Skift til SP menuen ved at trykke en gang på eller flere gange på .
3Hold nede i mindst 2sekunder for at bekræfte valget.
Resultat: blinker. Drifts- og timer LEDs blinker skiftevis i 1s intervaller.
Kommunikation er deaktiveret.
4Tryk på for at forlade menuen.
Resultat: Displayet vender tilbage til standard skærmbilledet.
I multisystem, 1 udendørsenhed tilsluttet flere indendørsenheder.
6.13.1 Indstilling af prioriteret rum
Indstilling af prioriteret rum kræver en første programmering under installation.
Kontakt din forhandler for at få hjælp.
Når indstilling af prioriteret rum er inaktiv eller ikke findes
Når der er mere end en indendørsenhed i drift, har den enhed, der først blev
tændt, forrang. Indstil andre enheder til samme driftstilstand. Ellers vil de gå i
standby, og driftslampen vil blinke (signalerer IKKE driftsfejl).
Undtagelser: Hvis den første enhed, der startes, er indstillet til kun ventilation, og
der i det andet rum er indstillet opvarmning, har enheden indstillet til opvarmning
forrang. Den første enhed går i standby, og driftslampen blinker.
INFORMATION
Prioritet ved anvendelse af støjsvag drift af udendørsenhed
Se "6.8.2Udendørsenhed støjsvag drift"[427].
▪ Driftstilstandene køling, tørring og kun ventilation kan anvendes på samme tid.
▪ I automatisk driftstilstand vælges køling eller opvarmning automatisk, alt
afhængigt af rumtemperaturen og temperaturindstillingen. Hvis automatisk
tilstand er valgt for alle enhederne, kører alle enhederne i den driftstilstand, der
er valgt for den enhed, som startes først.
Brugervejledning
38
1Indstil støjsvag drift af udendørsenhed i alle rum med enhedernes
brugerinterfaces.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
2For at annullere støjsvag drift af udendørsenhed kan du standse driften i et
rum med et brugerinterface.
Resultat: Driften standses i alle rum. vises stadig på displayet på de andre
brugerinterfaces.
3For at få fjernet symbolet fra de andre brugerinterfaces skal man standse
støjsvag drift af udendørsenhed separat i alle rum.
Resultat: symbolet forsvinder.
Når indstilling af prioriteret rum er aktiv
Du kan vælge en forskellig driftstilstand for hver rum.
Eksempel: Rum A har forrang, køledrift er valgt.
Driftstilstand i rum B, C, DStatus for rum B, C og D
6 | Betjening
Forrang ved anvendelse af Powerful-drift
Eksempel: Rum A har forrang. Enheder i rum B, C og D kører.
Resultat: Kapaciteten i rum A forøges. Køling eller opvarmning i rum B, C og D kan
være reduceret en anelse.
Prioritet ved anvendelse af støjsvag drift af udendørsenhed
Eksempel: Rum A har forrang.
Resultat: Alle enheder skifter til Udendørsenhed støjsvag drift med det samme.
6.13.2 Støjsvag drift nat
Køling, Tørring eller Kun
Aktuel driftstilstand opretholdes
ventilation
OpvarmningStandby-tilstand. Driften genoptages, når
enheden i rum A standser.
AutomatiskHvis køling fortsætter. Hvis enheder, der er i
varmetilstand, går i standby. Driften
genoptages, når enheden i rum A standser.
1Vælg Powerful-drift i rum A.
2Vælg Udendørsenhed støjsvag drift på en enhed.
Støjsvag drift nat kræver en første programmering under installationen. Kontakt
din forhandler for at få hjælp. Denne tilstand reducerer udendørsenhedens
støjniveau om natten gennem en reduktion af køleeffekten.
Støjsvag drift nat aktiveres automatisk, når temperaturen falder ≥ 5°C i forhold til
den højeste temperatur, der er registreret i løbet af dagen.
6.13.3 Låst tilstand køling/opvarmning i multisystem
Låst tilstand køling/opvarmning kan indstilles via multi-udendørsenheden. Kontakt
din forhandler for at få hjælp. Låst tilstand køling/opvarmning tvinger enheden til
enten at køre i køle- eller varmedrift. Aktivér denne funktion, når du ønsker at
indstille alle indendørsenheder, som er tilsluttet multisystemet, til samme
driftstilstand.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
39
6 | Betjening
INFORMATION
Låst tilstand køling/opvarmning kan IKKE aktiveres sammen med indstilling af
prioriteret rum.
Brugervejledning
40
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
7 | Energibesparelse og optimal drift
7 Energibesparelse og optimal drift
INFORMATION
▪ Selv når enheden er slukket, bruges der strøm.
▪ Når strømmen tilsluttes igen efter en strømafbrydelse, kører enheden igen i den
tilstand, der var valgt forud.
PAS PÅ
Udsæt ALDRIG små børn, planter eller dyr for den direkte luftstrøm.
ADVARSEL
Placér IKKE genstande under indendørs- og/eller udendørsenheden, som ikke kan
tåle fugt. Kondens på enheden eller på kølerørene, tilsmudsning af luftfilteret eller
blokering af drænet kan medføre, at det drypper, hvilket vil medføre tilsmudsning
eller beskadigelse af genstande under enheden.
ADVARSEL
Placér IKKE en brandfarlig sprayflaske nær klimaanlægget, og brug IKKE spray tæt på
enheden. Dette kan medføre brand.
PAS PÅ
Lad IKKE systemet køre, hvis der er sprøjtet insekticider ud i rummet. Hvis man gør
det, kan kemikalierne trænge ind i enheden, og dette kan udgøre en sundhedsrisiko
for personer, der er overfølsomme over for kemikalier.
Bemærk følgende forholdsregler for at sikre, at systemet fungerer korrekt.
▪ Undgå direkte sollys i lokalet, når anlægget køler, ved hjælp af gardiner eller
persienner.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Man skal ventilere ofte. Udvidet brug kræver særlig opmærksomhed omkring
ventilation.
▪ Hold døre og vinduer lukket. Hvis døre og vinduer er åbne, vil luft trænge ud af
lokalet, og det vil det forårsage en sænkning af køle- eller varmeeffekten.
▪ Pas på IKKE at køle rummet for meget ned eller at varme det for meget op. Hvis
temperaturindstillingen holdes på et moderat niveau, sparer det på energien.
▪ Placer ALDRIG ting nær enhedens luftindtag eller -udtag. Det kan forårsage en
forringelse af varme-/køleeffekten eller stoppe driften.
▪ Sluk for enhedens hovedafbryder, hvis enheden IKKE bruges i længere perioder.
Hvis hovedafbryderen er slået til, bruger enheden strøm. Tænd for
hovedafbryderen 6 timer før genstart af enheden for at sikre jævn drift.
▪ Der kan dannes kondens, hvis fugtigheden er mere end 80%, eller hvis
drænafgangen blokeres.
▪ Justér rumtemperaturen til et behageligt niveau. Undgå overdreven opvarmning
eller køling. Bemærk, at det kan vare et stykke tid, før rumtemperaturen når den
indstillede temperatur. Overvej at bruge timerindstillingen.
▪ Justér luftstrømmens retning, så der ikke samles kold luft ved gulvet eller varm
luft ved loftet. (Justér luftstrømmens retning opad under køling eller tørring og
nedad under opvarmning).
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
41
7 | Energibesparelse og optimal drift
▪ Undgå, at luftstrømmen ikke ledes direkte mod personer i rummet.
▪ Kør med systemet inden for det anbefalede temperaturområde (26~28°C for
køling og 20~24°C for opvarmning) for at spare energi.
Brugervejledning
42
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
8 Vedligeholdelse og service
8.1 Oversigt: Vedligeholdelse og service
Montøren skal foretage vedligeholdelse en gang om året.
Om kølemiddel
Dette produkt indeholder fluorholdige drivhusgasser. Gasser må IKKE slippes ud i
atmosfæren.
Kølemiddeltype: R32
Værdi for globalt opvarmningspotentiale (GWP): 675
BEMÆRK
Relevant lovgivning vedrørende drivhusgasser med tilsætning af fluor kræver, at
den påfyldte mængde på enheden er angivet både i vægt og CO2 ækvivalent.
Formel til beregning af mængden i CO2 ækvivalente tons: GWP værdi for
kølemiddel × samlet mængde påfyldt kølemiddel [i kg] / 1000
Kontakt din installatør for yderligere oplysninger.
8 | Vedligeholdelse og service
ADVARSEL
Kølemidlet i enheden er let antændeligt, men lækage forekommer normalt IKKE. Hvis
kølemidlet lækker inde i rummet og kommer kontakt med en brænder, et
varmeapparat eller et komfur, kan det medføre brand eller dannelse af skadelige
gasser.
Sluk for alle varmekilder med brændbare stoffer, luft ud i rummet og kontakt den
forhandler, hvor du købte enheden.
Tag IKKE enheden i brug igen, før en installatør er færdig med at reparere den del,
hvor kølemidlet lækker.
ADVARSEL
▪ Man må ikke gennembore eller brænde dele, der har været i kontakt med
kølemidlet.
▪ Brug IKKE andre rengøringsmaterialer eller -midler for at gøre afrimningen
hurtigere en dem, der anbefales af producenten.
▪ Vær opmærksom på, at kølemidlet i systemet er lugtfrit.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
BEMÆRK
Denne vedligeholdelse SKAL udføres af montøren eller af en servicetekniker.
Vi anbefaler, at man får foretaget vedligeholdelse mindst en gang om året.
Gældende lovgivning kan dog kræve kortere serviceintervaller.
FARE: RISIKO FOR ELEKTRISK STØD
Ved rensning af klimaanlægget eller luftfilteret skal man standse driften og slå alle
strømforsyninger fra. Ellers kan det medføre elektrisk stød og tilskadekomst.
Brugervejledning
43
8 | Vedligeholdelse og service
Der kan findes følgende symboler på indendørsenheden:
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand, oven på enheden.
PAS PÅ
Efter længere tids brug skal man kontrollere, om der er beskadigelse på enhedens
ramme eller fittings. Hvis der er fejl, kan enheden vælte og forårsage tilskadekomst.
PAS PÅ
Rør IKKE ved ribberne på varmeveksleren. Ribberne er skarpe, og berøring kan
medføre tilskadekomst.
ADVARSEL
Pas på ved brug af stiger, når du arbejder i højden.
SymbolForklaring
Mål spændingen på terminalerne på primærkredsens
kondensatorer eller elektriske komponenter, før du udfører
service.
8.2 Rengøring af indendørsenhed og brugerinterface
ADVARSEL
Hvis der anvendes uegnede rensemidler eller hvis der rengøres forkert, kan
plasticdelene blive beskadiget, eller det kan medføre vandlækage. Hvis der kommer
rensemidler på elektriske komponenter, såsom motorer, kan det medføre fejl, røg
eller antændelse.
BEMÆRK
▪ Brug ALDRIG benzin, benzen, fortynder, polerepulver eller flydende
insektdræbende midler. Mulig konsekvens: Misfarvning og deformering.
▪ Brug IKKE vand, der er mere end 40°C varmt. Mulig konsekvens: Misfarvning og
deformering.
▪ Brug IKKE poleremidler.
▪ Brug IKKE en skurebørste. Mulig konsekvens: Coatingen på overfladen skrælles
af.
▪ Som slutbruger må du ALDRIG selv rengøre enhedens indvendige dele; dette skal
foretages af en uddannet servicetekniker. Kontakt forhandleren.
Brugervejledning
44
FARE: RISIKO FOR ELEKTRISK STØD
Før rengøring skal du standse driften, slå afbryderen fra eller trække
forsyningsstikket ud. Ellers kan det medføre elektrisk stød og tilskadekomst.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
1Rengør med en blød klud. Brug vand eller neutralt rensemiddel, hvis det er
a
vanskeligt at fjerne pletter.
8.3 Rengøring af frontpanelet
1Rengør frontpanelet med en blød klud. Brug vand eller neutralt rensemiddel,
hvis det er vanskeligt at fjerne pletter.
8.4 Afmontering af frontpanelet
1Hold frontpanelet med fligene i begge sider og åbn det.
8 | Vedligeholdelse og service
2Fjern frontpanelet ved at føre det enten til venstre eller til højre og træk det
3Frigør frontpanelets akseltap i den anden side på samme måde.
8.5 Om luftfiltrene
Brug af enheden med tilsmudsede filtre betyder, at filteret:
▪ IKKE kan desodorisere luften,
▪ IKKE kan rense luften,
▪ medfører dårlig opvarmning/køling,
▪ medføre lugtgener.
imod dig.
Resultat: Frontpanelets akseltap frigøres i den ene side.
a Frontpanel aksel
8.6 Rengøring af luftfiltre
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
1Tryk på fligen midt for hvert luftfilter, og træk ned.
2Træk luftfiltrene ud.
Brugervejledning
45
8 | Vedligeholdelse og service
2
1
Bemærk: (klasse 50) Titanium-apatit desodoriseringsfilteret og sølvallergiluftrensningsfilteret SKAL fjernes før rengøring af luftfilteret.
3Frigør titanium-apatit desodoriseringsfilteret og sølvallergi-
luftrensningsfilteret fra alle 4 hager.
a Hage
4Vask luftfiltrene med vand, eller rens dem med en støvsuger.
5Lad dem ligge i blød i lunkent vand i ca. 10 til 15 minutter.
INFORMATION
▪ Hvis IKKE støvet kommer af let, skal man vaske filtrene med et neutralt
rengøringsmiddel i lunkent vand. Lad luftfiltrene tørre i skyggen.
▪ Vi anbefaler, at man renser luftfiltrene en gang hver anden uge.
Brugervejledning
46
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
8 | Vedligeholdelse og service
8.7 Rengøring af titanium-apatit desodoriseringsfilter og sølvallergiluftrensningsfilter
INFORMATION
Rengør filteret med vand hver 6. måned.
1Fjern:
▪ klasse 20~35: fjern sølvallergi-luftrensningsfilteret fra fligene
▪ klasse 50: frigør titanium-apatit desodoriseringsfilteret og sølvallergi-
luftrensningsfilteret fra alle 4 hager.
a Hage
2Rens filteret for støv med en støvsuger.
3Lad filteret ligge i blød i varmt vand i 10 til 15minutter.
Bemærk: (klasse 50) Tag IKKE filteret ud af rammen.
Klasse 20~35Klasse 50
4Efter vask skal du ryste filteret for vand og lade det tørre i skyggen. Forsøg
IKKE at vride filteret for at fjerne vandet.
8.8 Udskiftning af titanium-apatit desodoriseringsfilter og sølvallergiluftrensningsfilter
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
INFORMATION
Udskift filteret hvert 3. år.
Brugervejledning
47
8 | Vedligeholdelse og service
1Fjern filteret fra fligene (klasse 20~35) eller rammen (klasse 50), og sæt et nyt
Klasse 20~35Klasse 50
Kontakt forhandleren ved bestilling af titanium-apatit desodoriseringsfilter og
sølvallergi-luftrensningsfilter.
EmneDelnummer
Titanium-desodoriseringsfilter - 1 sætKAF970A46
i.
INFORMATION
▪ Smid IKKE filterrammen væk, den skal bruges igen.
▪ Bortskaf det gamle filter som ikke-brændbart affald.
Sølvallergi-luftrensningsfilter - 1 sætKAF057A41
8.9 Montering af frontpanelet
1Sæt frontpanelet på. Ret akseltapperne ind efter slidserne og tryk dem helt
ind.
2Luk frontpanelet langsomt, og tryk i begge sider og midtfor.
8.10 Vær opmærksom på følgende, hvis anlægget skal stå stille i en
længere periode
Lad enheden køre i tilstanden kun ventilation i flere timer for at tørre enheden
indvendigt.
Brugervejledning
48
1Tryk på , og vælg drift.
2Tryk på og start driften.
3Slå afbryderen fra på enheden efter standsning.
4Rens luftfiltrene, og montér dem igen.
5Tag batterierne ud af brugerinterfacet.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
8 | Vedligeholdelse og service
INFORMATION
Vi anbefaler, at man lejlighedsvis får en specialist til at vedligeholde anlægget.
Kontakt din forhandler vedrørende vedligeholdelse udført af en specialist.
Omkostninger i forbindelse med vedligeholdelse afholdes af brugeren.
Under visse driftsbetingelser kan enheden blive tilsmudset indvendigt efter flere års
brug. Dette resulterer i dårlig ydelse.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
49
9 | Fejlfinding
9 Fejlfinding
Følg nedenstående forholdsregler, hvis der opstår en af de følgende fejlfunktioner,
og kontakt forhandleren.
ADVARSEL
Stands driften og afbryd strømforsyningen, hvis der forekommer
uregelmæssigheder (der lugter brændt osv.).
Hvis man lader enheden køre videre under disse omstændigheder, kan det medføre
nedbrud, elektrisk stød eller brand. Kontakt forhandleren.
Systemet SKAL repareres af en uddannet servicetekniker.
FunktionsfejlAfhjælpning
Hvis en sikkerhedsindretning, f.eks. en sikring,
Sluk for hovedafbryderen.
en afbryder eller en fejlstrømsafbryder aktivers
hyppigt, eller hvis ON/OFF-knappen ikke
fungerer korrekt.
Hvis der lækker vand fra enheden.Stands driften.
Driftskontakten fungerer IKKE korrekt.Afbryd strømforsyningen.
Driftslampen blinker, og du kan kontrollere
fejlkoden på brugerinterfacet. Se "9.2Løsning af
Kontakt montøren, og oplys
fejlkoden.
problemer baseret på fejlkoder"[453] for at få
vist fejlkoden.
Hvis systemet ikke kører korrekt, i alle andre tilfælde end det, som er nævnt
ovenfor, og ingen af ovenstående fejl er til stede, skal du gennemgå systemet efter
følgende fremgangsmåde.
FunktionsfejlAfhjælpning
Hvis systemet slet ikke
fungerer.
▪ Se efter, om der er strømfejl. Vent, til
strømforsyningen er genoprettet. Hvis der sker
strømsvigt under driften, starter systemet
automatisk igen, så snart strømforsyningen er
retableret.
▪ Se efter, at der ikke er sprunget en sikring, eller
om en afbryder er aktiveret. Skift sikringen, eller
nulstil afbryderen om nødvendigt.
Brugervejledning
50
Systemet standses
pludseligt.
Blæseren standser under
drift med luftstrøm.
▪ Kontrollér batterierne i brugerinterfacet.
▪ Kontrollér timer-indstillingen.
▪ Kontrollér, om luftindtaget eller luftafgangen på
indendørsenheden er blokeret. Fjern enhver
hindring og sørg for fri luftpassage.
▪ Klimaanlægget kan standse efter pludselige store
spændingsudsving for at beskytte systemet.
Anlægget genoptager automatisk driften efter ca.
3minutter.
Hvis den indstillede temperatur er opnået,
reduceres luftstrømmen, og driften standses. Driften
startes automatisk igen, når indendørstemperaturen
stiger eller falder.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
FunktionsfejlAfhjælpning
9 | Fejlfinding
Klapperne begynder IKKE at
dreje med det samme.
Indendørsenheden justerer klappernes position.
Klapperne begynder snart at dreje.
Driften starter IKKE hurtigt. Hvis der er blevet trykket på ON/OFF knappen lige
efter standsning af driften, eller hvis der er blevet
skiftet driftstilstand. Driften starter efter 3minutter
for at beskytte systemet.
Systemet fungerer, men
køling eller opvarmning er
utilstrækkelig.
▪ Kontrollér den indstillede luftstrømsmængde. Se
"6.4Luftstrømsmængde"[423].
▪ Kontrollér temperaturindstillingen. Se "6.3.1Start/
stop af driftstilstand og indstilling af
temperatur"[422].
▪ Kontrollér, om luftstrømmens retning er korrekt.
Se "6.5Luftstrømmens retning"[423].
▪ Kontrollér, om luftindtaget eller luftafgangen på
indendørsenheden er blokeret. Fjern enhver
hindring og sørg for fri luftpassage.
▪ Kontrollér, om luftfiltrene er tilstoppede. Rens
luftfiltrene. Se "8Vedligeholdelse og
service"[443].
▪ Se efter åbne døre og vinduer. Luk døre og vinduer
for at undgå træk.
▪ Kontrollér, om enheden kører i funktionen ECONO
eller Udendørsenhed støjsvag drift. Se "6.8Econo-
funktion og Udendørsenhed støjsvag drift"[427].
▪ Er der møbler lige under eller ved siden af
indendørsenheden. Flyt møblerne.
Systemet kører, men
opvarmning er
utilstrækkelig (der blæses
IKKE luft fra enheden).
▪ Klimaanlægget kan varme op til varmedrift. Vent
mellem 1 og 4 minutter.
▪ Hvis der høres en susende lyd, kan
udendørsenheden køre med afrimning. Vent
mellem 4 og 12 minutter.
ON/OFF-timeren virker
IKKE i forhold til
indstillingerne.
▪ Kontrollér, om uge-timeren og ON/OFF-timeren er
indstillet til samme tidspunkt. Ændring eller
deaktivering af indstillingen. Se "6.10Betjening af
timer TIL/FRA (ON/OFF)" [4 29] og "6.11 Weekly
timer-funktion"[430].
▪ Kontrollér, om uret og ugedagen er indstillet
korrekt. Se "5.4Om uret"[418].
Køling kan IKKE vælges.Kontrollér, at dit system IKKE er en version kun med
opvarmning.
Unormal funktion under
drift.
Der kan opstå driftsfejl på klimaanlægget i
forbindelse med lyn eller radiobølger. Slå afbryderen
OFF og ON igen.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
51
9 | Fejlfinding
FunktionsfejlAfhjælpning
Indendørsenheden
modtager IKKE signaler fra
brugerinterfacet.
▪ Kontrollér batterierne i brugerinterfacet. Se
"5.2Isætning af batterier"[417].
▪ Kontrollér, at senderen IKKE udsættes for direkte
sollys.
▪ Kontrollér, om der er lysstoflamper med elektrisk
starter i rummet. Kontakt forhandleren.
Brugerinterfacets display er
Udskift brugerinterfacets batterier.
slukket.
En fejlkode vises eventuelt
på brugerinterfacet.
Kontakt din forhandler. Se "9.2Løsning af problemer
baseret på fejlkoder"[453] om fremgangsmåden
ved visning af fejlkoden og en detaljeret liste over
fejlkoder.
Andet elektrisk udstyr
aktiveres.
Hvis brugerinterfacets signaler aktiverer andet
elektrisk udstyr, skal man flytte dette udstyr et
andet sted hen og kontakte forhandleren.
Hvis man, efter at have kontrolleret alle ovennævnte emner, ikke kan løse
problemet selv, skal man kontakte montøren og beskrive symptomerne, enhedens
fulde modelnavn (med produktionsnummer, hvis muligt) og installationsdato
(muligvis anført på garantibeviset).
9.1 Symptomer, der IKKE er systemfejl
Følgende symptomer er IKKE systemfejl:
9.1.1 Symptom: En lyd som rindende vand
▪ Denne lyd dannes, fordi kølemidlet flyder gennem enheden.
▪ Denne lyd kan opstå, når vand flyder ud af enheden under køling eller tørring.
▪ Kølemidlet flyder i klimaanlægget, selv hvis indendørsenheden ikke kører, og en
indendørsenhed i et andet rum er i drift.
9.1.2 Symptom: Der høres en blæsende lyd
Denne lyd dannes, når retningen på kølemiddelflowet ændres (f.eks. når der skiftes
fra køling til opvarmning).
9.1.3 Symptom: Der høres en tikkende lyd
Denne lyd dannes, når enheden udvider sig eller trækker sig en smule sammen på
grund af temperaturændringer.
9.1.4 Symptom: Der høres en fløjtelyd
Brugervejledning
52
Denne lyd dannes, når kølemidlet flyder under afrimning.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
9 | Fejlfinding
9.1.5 Symptom: Klikkende lyd under drift eller når anlægget står stille
Denne lyd opstår, når styreventilerne i kølekredsen eller de elektriske dele
aktiveres.
9.1.6 Symptom: Der høres en klappelyd
Denne lyd dannes, når en ekstern enhed suger luft ud af rummet (f.eks.
udsugningsventilator, emhætte), mens dørene og vinduerne i rummet er lukkede.
Åbn døre eller vinduer, eller sluk for enheden.
9.1.7 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed, udendørsenhed)
Hvis systemet er skiftet til opvarmning efter afrimning. Fugt, som er dannet under
afrimningen, bliver til damp og blæses ud.
9.1.8 Symptom: Enheden kan lugte
Enheden kan absorbere lugten fra rummet, møbler, cigaretter, osv., og så afgive
den igen.
9.1.9 Symptom: Den udendørs blæser roterer, når klimaanlægget ikke er i drift
▪ Efter standsning af driften. Den udendørs blæser fortsætter med at rotere i
yderligere 30 sekunder for at beskytte systemet.
▪ Når klimaanlægget er slukket. Når udendørstemperaturen er meget høj,
begynder den udendørs blæser at rotere for at beskytte systemet.
9.1.10 Symptom: Indendørsenhedens blæserhastighed svarer ikke til kontrolpunktet (ved køling i
multisystem ved lav omgivende temperatur)
▪ Ved køling i multisystem ved lav omgivende temperatur kan indendørsenheden
ændre blæserhastigheden til høj, uanset brugerindstillinger, for at afrime
indendørsenhedens varmeveksler.
9.2 Løsning af problemer baseret på fejlkoder
Fejldiagnose via brugerinterface
Hvis der er problemer med enheden, kan du finde fejlen ved at kontrollere
fejlkoden på brugerinterfacet. Det er vigtigt, at man forstår problemet og træffer
forholdsregler, inden man nulstiller fejlkoden. Dette bør gøres af en autoriseret
installatør eller af din forhandler.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
INFORMATION
Se servicevejledningen for:
▪ Den komplette liste over fejlkoder
▪ Mere udførlige instrukser for fejlfinding for hver fejl
Brugervejledning
53
9 | Fejlfinding
Kontrol af fejlkoden på brugerinterfacet
1Hold brugerinterfacet rettet imod enheden og tryk på i ca.
5sekunder.
Resultat: blinker i delen med visning af temperaturindstilling.
2Ret brugerinterfacet mod enheden, og tryk på gentagne gange, indtil
der høres en konstant biptone.
Resultat: Koden vises nu på displayet.
INFORMATION
▪ En kort tone og 2 på hinanden følgende toner indikerer, at koderne ikke stemmer
overens.
▪ For at afbryde kodevisningen skal man holde nede i 5sekunder. Koden
forsvinder også fra displayet, hvis knappen IKKE har været trykket ned i 1minut.
System
FejlkodeBeskrivelse
Normal
Mangel på kølemiddel
Påvisning af overspænding
Transmissionsfejl
Signaltransmissionsfejl (mellem indendørs- og udendørsenhed)
Indendørsenhed
FejlkodeBeskrivelse
Indendørsenhed fejl på printkort
Frostbeskyttelse eller højtryksbeskyttelse
Fejl på blæsermotor (jævnstrømsmotor)
Fejl på termomodstand indendørs varmeveksler
Fejl på termomodstand rumtemperatur
Udendørsenhed
FejlkodeBeskrivelse
Fejl på 4-vejs ventil
Udendørsenhed fejl på printkort
Aktivering af højtrykskontakt (HPS)
Brugervejledning
54
Aktivering ved overbelastning (af kompressor)
Kompressor blokering
Jævnstrømsblæser blokering
Temperaturkontrol afgangsrør
Fejl på højtrykskontakt (HPS)
Fejl på positionssensor
Fejl på sensor jævnspænding / strømstyrke
Fejl på termomodstand udetemperatur
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
FejlkodeBeskrivelse
Fejl på termomodstand afgangsrør
Fejl på termomodstand udendørs varmeveksler
Lamel varmeafledning temperaturstigning
Inverter øjeblikkelig overstrøm (DC)
Fejl på termomodstand lamel varmeafledning
9.3 Fejlfinding på den trådløse LAN forbindelse
I den følgende tabel ses en kort beskrivelse af håndtering af visse fejl. Hvis ikke de
foreslåede løsninger hjælper, se da http://
www.onlinecontroller.daikineurope.com/ for mere information og FAQ.
ProblemAfhjælpning
9 | Fejlfinding
Det trådløse LAN kan ikke tilsluttes
(ingen LEDs på indendørsenheden
blinker).
Det trådløse LAN vises IKKE på
enhedens startside efter konfiguration
af WLAN adapteren (WPS-option).
Det trådløse LAN vises IKKE på den
intelligente enheds liste over
tilgængelige wifi-netværk (option med
adgangspunkt).
▪ Forsøg at betjene enheden med
brugerinterfacet.
▪ Kontrollér, om strømforsyningen er
tilsluttet.
▪ Slå enheden fra og til igen.
▪ Kontrollér, at
kommunikationsenheden er tæt på
det trådløse LAN.
▪ Kontrollér, om kommunikationen er
OK.
▪ Kontrollér, at den intelligente enhed
er tilsluttet det samme trådløse
netværk som WLAN adapteren.
▪ Nulstil indstillingen til standard
fabriksindstilling, og gentag
indstillingen. Se "Indstilling af
forbindelse tilbage til
standard"[437].
▪ Forsøg at skifte mellem adgangspunkt
og WPS indstilling for at ændre den
trådløse kanal. Den trådløse kanal
SKAL være mellem 1~13.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
▪ Kontrollér, om kommunikationen er
OK.
▪ Nulstil indstillingen til standard
fabriksindstilling, og gentag
indstillingen. Se "Indstilling af
forbindelse tilbage til
standard"[437].
Brugervejledning
55
9 | Fejlfinding
ProblemAfhjælpning
Vist værdi for indendørs/udendørs
temperatur på Daikin Residential
Controller afviger fra værdien målt af
andet udstyr.
▪ Daikin Residential Controller viser kun
indendørs/udendørs temperatur for
området omkring indendørs-/
udendørsenheden.
▪ Målt temperatur for andet udstyr kan
afvige på grund af forskellige forhold
omkring enheden (f.eks. direkte
sollys, isdannelse…)
▪ Temperatur vist på Daikin Residential
Controller er kun en referenceværdi.
Brugervejledning
56
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
10 Bortskaffelse
10 | Bortskaffelse
BEMÆRK
Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af
kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende
lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik
på genbrug og genvinding.
ATXM20~35R2V1B + ATXM50R2V1B + ATXM20~35R5V1B
Daikin klimaanlæg til rum
4P518786-6F – 2020.06
Brugervejledning
57
11 | Ordliste
11 Ordliste
Forhandler
Salgsdistributør for produktet.
Autoriseret installatør
Teknisk uddannet person, som er kvalificeret til at installere produktet.
Bruger
Person, som ejer og/eller betjener produktet.
Gældende lovgivning
Alle internationale, europæiske, nationale og lokale direktiver, love,
bestemmelser og/eller forordninger, der er relevante og anvendelige for et
bestemt produkt eller område.
Servicevirksomhed
Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige
service på produktet.
Installationsvejledning
Instruktionsmanual, der er specificeret for et bestemt produkt eller en
bestemt anvendelse, og som forklarer, hvordan man installerer,
konfigurerer og vedligeholder det.
Betjeningsvejledning
Instruktionsmanual, der er specificeret for et bestemt produkt eller en
bestemt anvendelse, og som forklarer, hvordan man betjener det.
Tilbehør
Mærkater, manualer, informationsblade og udstyr, der leveres med
produktet, og som skal installeres i overensstemmelse med instruktionerne i
den medfølgende dokumentation.
Ekstraudstyr
Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med
produktet i overensstemmelse med instruktionerne i den medfølgende
dokumentation.
Medfølger ikke
Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med
produktet i overensstemmelse med instruktionerne i den medfølgende
dokumentation.
