Instrukcja obsługi

Klimatyzator pokojowy Daikin

ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B

Instrukcja obsługi

Klimatyzator pokojowy Daikin

polski

Spis treści

Spis treści

1 Informacje o dokumentacji 2

1.1 Informacje na temat tego dokumentu........................................ 2

2 Informacje dotyczące systemu 2

2.1 Urządzenie wewnętrzne ............................................................ 2

2.2 Informacje na temat interfejsu do komunikacji z

użytkownikiem ........................................................................... 3

2.2.1 Podzespoły: Interfejs do komunikacji z

użytkownikiem............................................................. 3

2.2.2 Obsługa interfejsu do komunikacji z użytkownikiem... 3

3 Przed przystąpieniem do eksploatacji 4

3.1 Mocowanie interfejsu do komunikacji z użytkownikiem do

ściany ........................................................................................ 4

3.2 Wkładanie baterii....................................................................... 4

3.3 Włączenie zasilania................................................................... 4

4 Obsługa 4

4.1 Zakres pracy.............................................................................. 4

4.2 Tryb pracy i nastawa temperatury ............................................. 4

4.2.1 Włączanie/wyłączanie trybu pracy i ustawianie

temperatury................................................................. 5

4.3 Natężenie przepływu ................................................................. 5

4.3.1 Aby wyregulować natężenie przepływu powietrza...... 5

4.4 Kierunek przepływu powietrza................................................... 5

4.4.1 Aby wyregulować kierunek nawiewu powietrza.......... 5

4.4.2 Regulacja żaluzji (łopatek pionowych)........................ 6

4.5 Przepływ powietrza w trybie Comfort ........................................ 6

4.5.1 Włączanie/wyłączanie przepływu powietrza w trybie

Comfort ....................................................................... 6

4.6 Praca w trybie Powerful............................................................. 6

4.6.1 Włączanie/wyłączanie trybu Powerful......................... 6

4.7 Praca w trybie Econo ................................................................ 6

4.7.1 Włączanie/wyłączanie trybu Econo............................. 6

4.8 Włączanie/wyłączanie wyłącznika czasowego (ON/OFF

TIMER) ...................................................................................... 6

4.8.1 Włączanie/wyłączanie wyłącznika czasowego (ON

TIMER)........................................................................ 7

4.8.2 Włączanie/wyłączanie wyłącznika czasowego (OFF

TIMER)........................................................................ 7

4.8.3 Jednoczesne użycie włącznika/wyłącznika

czasowego (ON/OFF TIMER)..................................... 7

5 Praca w trybie energooszczędnym 7
6 Czynności konserwacyjne i serwisowe 8

6.1 Omówienie: Czynności konserwacyjne i serwisowe ................. 8

6.2 Czyszczenie urządzenia wewnętrznego i interfejsu do

komunikacji z użytkownikiem .................................................... 8

6.3 Czyszczenie przedniego panelu................................................ 9

6.4 Informacje na temat filtrów powietrza........................................ 9

6.5 Czyszczenie filtrów powietrza ................................................... 9

6.6 Przed dłuższą przerwą w eksploatacji należy wykonać

następujące czynności .............................................................. 9

▪ Dokumentację należy zachować na przyszłość.

Czytelnik docelowy

Użytkownikkońcowy

INFORMACJE

Niniejsze urządzenie przeznaczone jest do użytku przez
ekspertów lub przeszkolonych użytkowników w
warsztatach, placówkach przemysłu lekkiego lub na
farmach, bądź do użytku komercyjnego i w
gospodarstwach domowych przez osoby
niewykwalifikowane.

Zestaw dokumentacji

Niniejszy dokument jest częścią zestawu dokumentacji. Pełen
zestaw składa się z następujących elementów:

▪ Ogólne środki ostrożności:

▪ Instrukcje dotyczące bezpieczeństwa, które należy przeczytać

przed rozpoczęciem obsługi systemu

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja obsługi:

▪ Szybki przewodnik podstawowej obsługi

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Przewodnik odniesienia dla użytkownika:

▪ Szczegółowe instrukcje krok po kroku oraz informacje

dotyczące podstawowej i zaawansowanej obsługi

▪ Format: Pliki w formacie cyfrowym dostępne pod adresem

http://www.daikineurope.com/support-and-manuals/product­information/

Najnowsze wersje dostarczonej dokumentacji mogą być dostępne
na regionalnej stronie internetowej firmy Daikin lub uinstalatora.

Oryginalna dokumentacja została napisana w języku angielskim.
Dokumentacja we wszystkich pozostałych językach jest
tłumaczeniem.

2 Informacje dotyczące

systemu

OSTRZEŻENIE: MATERIAŁ ŁATWOPALNY

Czynnik chłodniczy używany w urządzeniu jest
umiarkowanie palny.

UWAGA

Systemu NIE należy używać do celów niezgodnych z
przeznaczeniem. NIE należy używać urządzenia do
chłodzenia aparatury precyzyjnej, żywności, roślin,
zwierząt ani dzieł sztuki – może to być dla nich szkodliwe.

2.1 Urządzenie wewnętrzne

7 Rozwiązywanie problemów 9
8 Utylizacja 10

1 Informacje o dokumentacji

1.1 Informacje na temat tego dokumentu

Dziękujemy, że zdecydowali się Państwo na zakup tego produktu.
Proszę:

Instrukcja obsługi

2

OSTROŻNIE

NIE wolno wkładać palców, prętów ani innych przedmiotów
do wlotu lub wylotu powietrza. Może to spowodować
obrażenia ciała, gdyż wentylator obraca się z dużą
szybkością.

INFORMACJE

Poziom ciśnienia akustycznego jest niższy niż 70dBA.

ATXF50~71A2V1B

Klimatyzator pokojowy Daikin

3P511999-5G – 2019.12

2 Informacje dotyczące systemu

a

c

d

ON/OFF

f

g

l

h

i

k

j

e

b

b

d

c

f

h

e

m

l

k

i

j

a

g

a

OSTRZEŻENIE

▪ Nie należy samodzielnie przerabiać, rozmontowywać,

demontować, ponownie montować ani naprawiać
urządzenia, ponieważ nieprawidłowo przeprowadzony
demontaż i montaż może być przyczyną porażenia
prądem elektrycznym lub pożaru. Należy skontaktować
się z dealerem.

▪ Jeśli dojdzie do wycieku czynnika chłodniczego nie

należy dopuścić do kontaktu czynnika z otwartym
płomieniem. Sam czynnik chłodniczy jest całkowicie
bezpieczny, nietoksyczny i umiarkowanie palny, jednak
jeśli przedostanie się do pomieszczenia, w którym
występuje otwarty płomień (grzejnika, kuchenki itp.),
dojdzie do wydzielania toksycznych gazów. Przed
ponownym uruchomieniem urządzenia należy zawsze
zlecić specjaliście naprawę nieszczelności i
przeprowadzenie kontroli.

INFORMACJE

Poniższe rysunki są przykładami i mogą NIE odpowiadać
dokładnie układowi posiadanego systemu.

▪ Kurz. Kurz na nadajniku lub odbiorniku sygnału spowoduje

zmniejszenie czułości. Należy wytrzeć kurz miękką ściereczką.

▪ Oświetlenie fluorescencyjne. Oświetlenie fluorescencyjne w

pomieszczeniu może utrudniać komunikację. W takim przypadku
należy skontaktować się z monterem.

▪ Inne urządzenia. Jeśli sygnały interfejsu do komunikacji z

użytkownikiem sterują innymi urządzeniami, należy przenieść te
urządzenia lub skontaktować się z monterem.

▪ Zasłony. Należy sprawdzić, czy sygnał pomiędzy urządzeniem i

interfejsem do komunikacji z użytkownikiem NIE jest blokowany
przez zasłony lub inne obiekty.

UWAGA

▪ NIE należy upuszczać interfejsu do komunikacji z

użytkownikiem.

▪ NIE dopuszczać do zamoczenia interfejsu do

komunikacji z użytkownikiem.

2.2.1 Podzespoły: Interfejs do komunikacji z użytkownikiem

a Wlot powietrza
b Wylot powietrza
c Klapa (pozioma)
d Żaluzje (łopatki pionowe)
e Panel przedni

f Tabliczka z nazwą modelu
g Czujnik temperatury w pomieszczeniu
h Odbiornik sygnału

i Kontrolka pracy (zielona)

j Lampka wyłącznika czasowego (pomarańczowa)
k Wyłącznik urządzenia wewnętrznego

l Filtr powietrza

Przycisk WŁĄCZANIA/WYŁĄCZANIA

Jeśli interfejs do komunikacji z użytkownikiem nie jest dostępny,
urządzenie można uruchamiać/zatrzymywać za pomocą przycisku
WŁĄCZANIA/WYŁĄCZANIA urządzenia wewnętrznego. W
przypadku włączenia urządzenia za pomocą tego przycisku
stosowane są następujące ustawienia:

▪ Tryb pracy = automatyczny

▪ Nastawa temperatury = 25°C

2.2.2 Obsługa interfejsu do komunikacji z

a Nadajnik sygnału
b Wyświetlacz LCD
c Przycisk ON/OFF
d Przycisk nastawy wentylatora
e Przycisk do regulacji temperatury

f Przycisk SWING
g Przycisk TIMER CANCEL
h Przycisk ON TIMER

i Przycisk OFF TIMER

j Przycisk nawiewu w trybie Comfort
k Przycisk ECONO

l Przycisk wyboru trybu

m Przycisk POWERFUL

użytkownikiem

▪ Natężenie przepływu = automatyczne

2.2 Informacje na temat interfejsu do komunikacji z użytkownikiem

▪ Bezpośrednie oddziaływanie promieni słonecznych. NIE

wystawiać interfejsu do komunikacji z użytkownikiem na
bezpośrednie działanie promieni słonecznych.

ATXF50~71A2V1B
Klimatyzator pokojowy Daikin
3P511999-5G – 2019.12

a Odbiornik sygnału

Instrukcja obsługi

3

3 Przed przystąpieniem do eksploatacji

2×

b ca

2

3

1

AAA.LR03

1 Nadajnik sygnału powinien być skierowany w stronę odbiornika

sygnału w urządzeniu wewnętrznym (maksymalna odległość
zapewniająca komunikację wynosi 7m).

Wynik: Kiedy urządzenie wewnętrzne odbiera sygnał z interfejsu do
komunikacji z użytkownikiem, generowany jest sygnał dźwiękowy:

Sygnał dźwiękowy Opis

Dwa sygnały dźwiękowe Urządzenie zacznie działać.
Jeden sygnał dźwiękowy Następuje zmiana ustawień.
Długi sygnał dźwiękowy Urządzenie zostanie zatrzymane.

3 Przed przystąpieniem do

eksploatacji

3.1 Mocowanie interfejsu do komunikacji z użytkownikiem do ściany

4 Obsługa

4.1 Zakres pracy

Tryb pracy Zakres pracy

Chłodzenie

Ogrzewanie

Osuszanie

(a)(b)

(a)

(a)

(a)

(b)

▪ Temperatura zewnętrzna: –

10~46°Ct.such.

▪ Temperatura w pomieszczeniu:

18~32°Ct.such.

▪ Wilgotność w pomieszczeniu: ≤80%
▪ Temperatura zewnętrzna: –

15~24°Ct.such.

▪ Temperatura w pomieszczeniu:

10~30°Ct.such.

▪ Temperatura zewnętrzna: –

10~46°Ct.such.

▪ Temperatura w pomieszczeniu:

18~32°Ct.such.

▪ Wilgotność w pomieszczeniu: ≤80%

Funkcja zabezpieczająca może zatrzymać pracę
urządzenia, jeśli odbywa się ona poza dopuszczalnym
zakresem eksploatacji.
Praca poza dopuszczalnym zakresem eksploatacji może
spowodować skraplanie wody i kapanie skroplin.

a Interfejs komunikacji z użytkownikiem
b Wkręty (nie należą do wyposażenia)
c Uchwyt interfejsu do komunikacji z użytkownikiem

1 Wybierz miejsce, z którego sygnał może dotrzeć do urządzenia.
2 Za pomocą śrub przymocuj uchwyt do ściany lub w podobnym

miejscu.

3 Zawieś interfejs do komunikacji z użytkownikiem w uchwycie.

3.2 Wkładanie baterii

Baterie działają przez około 1 rok.

1 Zdejmij tylną pokrywę.
2 Włóż obie baterie.
3 Załóż pokrywę z powrotem.

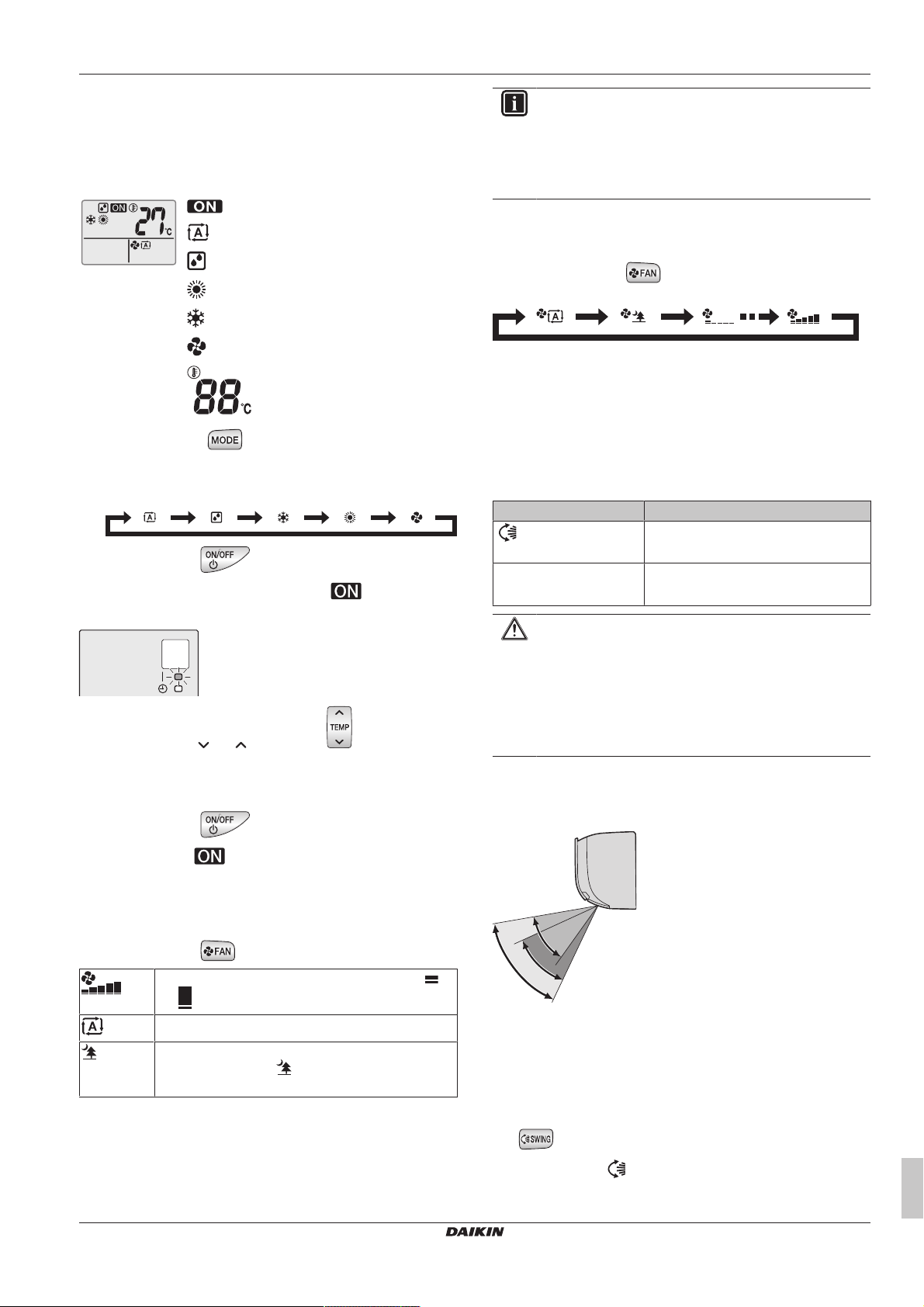

4.2 Tryb pracy i nastawa temperatury

Kiedy. Tryb pracy systemu należy skorygować i ustawić

temperaturę, aby:

▪ Ogrzać lub schłodzić pomieszczenie

▪ Włączyć nadmuch powietrza do pomieszczenia bez ogrzewania

lub chłodzenia

▪ Zmniejszyć wilgotność w pomieszczeniu
Co. System działa w różny sposób, w zależności od opcji wybranych

przez użytkownika.

Ustawienie Opis

Praca automatyczna

Osuszanie

Ogrzewanie

Chłodzenie

Wentylator

System schładza lub ogrzewa
pomieszczenie do ustawionej
temperatury. W razie konieczności
przełączanie między chłodzeniem i
ogrzewaniem odbywa się
automatycznie.

System zmniejsza wilgotność w
pomieszczeniu, bez zmiany
temperatury.

System ogrzewa pomieszczenie do
ustawionej temperatury.

System chłodzi pomieszczenie do
ustawionej temperatury.

System steruje tylko przepływem
powietrza (natężenie przepływu i
kierunek przepływu powietrza).

System NIE steruje temperaturą.

3.3 Włączenie zasilania

1 Włącz zasilanie za pomocą wyłącznika.

Wynik: Klapa urządzenia wewnętrznego otworzy się i zamknie, aby

ustawić pozycję referencyjną.

Instrukcja obsługi

4

Dodatkowe informacje:

▪ Temperatura zewnętrzna. Jeśli temperatura zewnętrza jest zbyt

wysoka lub zbyt niska, system wzmaga efekt chłodzenia lub
ogrzewania.

▪ Tryb odszraniania. Podczas ogrzewania na urządzeniu

zewnętrznym może pojawić się szron, który obniża wydajność
ogrzewania. W takim wypadku system automatycznie przełączy

ATXF50~71A2V1B

Klimatyzator pokojowy Daikin

3P511999-5G – 2019.12

4 Obsługa

a

b

c

się w tryb odszraniania, aby usunąć szron. Podczas odszraniania
gorące powietrze NIE jest wydmuchiwane z urządzenia
wewnętrznego.

4.2.1 Włączanie/wyłączanie trybu pracy i ustawianie temperatury

: Urządzenie działa.

: Tryb pracy = automatyczny

: Tryb pracy = osuszanie

: Tryb pracy = ogrzewanie

: Tryb pracy = chłodzenie

: Tryb pracy = tylko nawiew

: Wyświetla ustawioną temperaturę.

1 Naciśnij przycisk raz lub kilka razy, aby wybrać tryb

pracy.
Wynik: Tryb zostanie ustawiony zgodnie z następującą

sekwencją:

2 Naciśnij przycisk , aby rozpocząć pracę.

Wynik: Na wyświetlaczu LCD pojawi się .
Wynik: Zapali się lampka sygnalizacyjna pracy urządzenia.

3 Naciśnij symbol lub na przycisku raz lub kilka razy,

aby zwiększyć lub zmniejszyć temperaturę.

Uwaga: W trybie osuszania lub tylko nawiewu nie można

wyregulować temperatury.

4 Naciśnij przycisk , aby zatrzymać pracę.

INFORMACJE

▪ Jeśli urządzenie osiągnie temperaturę nastawy w trybie

chłodzenia, ogrzewania lub automatycznym.
Wentylator wyłączy się.

▪ W trybie osuszania NIE MOŻNA ustawić natężenia

nawiewu.

4.3.1 Aby wyregulować natężenie przepływu powietrza

1 Naciśnij przycisk , aby zmienić ustawienie nawiewu

powietrza w następującej kolejności:

4.4 Kierunek przepływu powietrza

Kiedy. Kierunek nadmuchu powietrza należy ustawić odpowiednio

do potrzeb.
Co. System kieruje przepływem powietrza w różny sposób, w

zależności od wyboru dokonanego przez użytkownika (ruch
wahadłowy lub pozycja stała). Poruszanie pionowymi łopatkami
powoduje ruch powietrza.

Ustawienie Kierunek nawiewu

Automatyczny ruch w

pionie

[—] Pozycja stała.

OSTROŻNIE

▪ Do ustawienia kąta klapy ZAWSZE należy używać

interfejsu do komunikacji z użytkownikiem. Jeśli klapa
porusza się i zostanie gwałtownie poruszona ręką,
mechanizm ulegnie uszkodzeniu.

▪ Podczas ustawiania żaluzji należy zachować

ostrożność. Wewnątrz wylotu powietrza znajduje się
wirujący szybko wentylator.

Uwaga: Zakres ruchu klapy zmienia się w zależności od trybu pracy.
Klapa zatrzyma się w górnej pozycji, kiedy natężenie przepływu
powietrza zmieni się na niskie przy ustawieniu ruchu wahadłowego
w górę i w dół.

Ruch w górę i w dół.

Wynik: Symbol zniknie z wyświetlacza LCD.
Wynik: Lampka sygnalizacyjna pracy zgaśnie.

4.3 Natężenie przepływu

1 Naciśnij przycisk , aby wybrać następujące ustawienia:

5 poziomów natężenia przepływu powietrza, od " "

do " "
Praca automatyczna

Cicha praca urządzenia wewnętrznego. Po ustawieniu
nawiewu na wartość " " urządzenie będzie działać

ciszej.

ATXF50~71A2V1B
Klimatyzator pokojowy Daikin
3P511999-5G – 2019.12

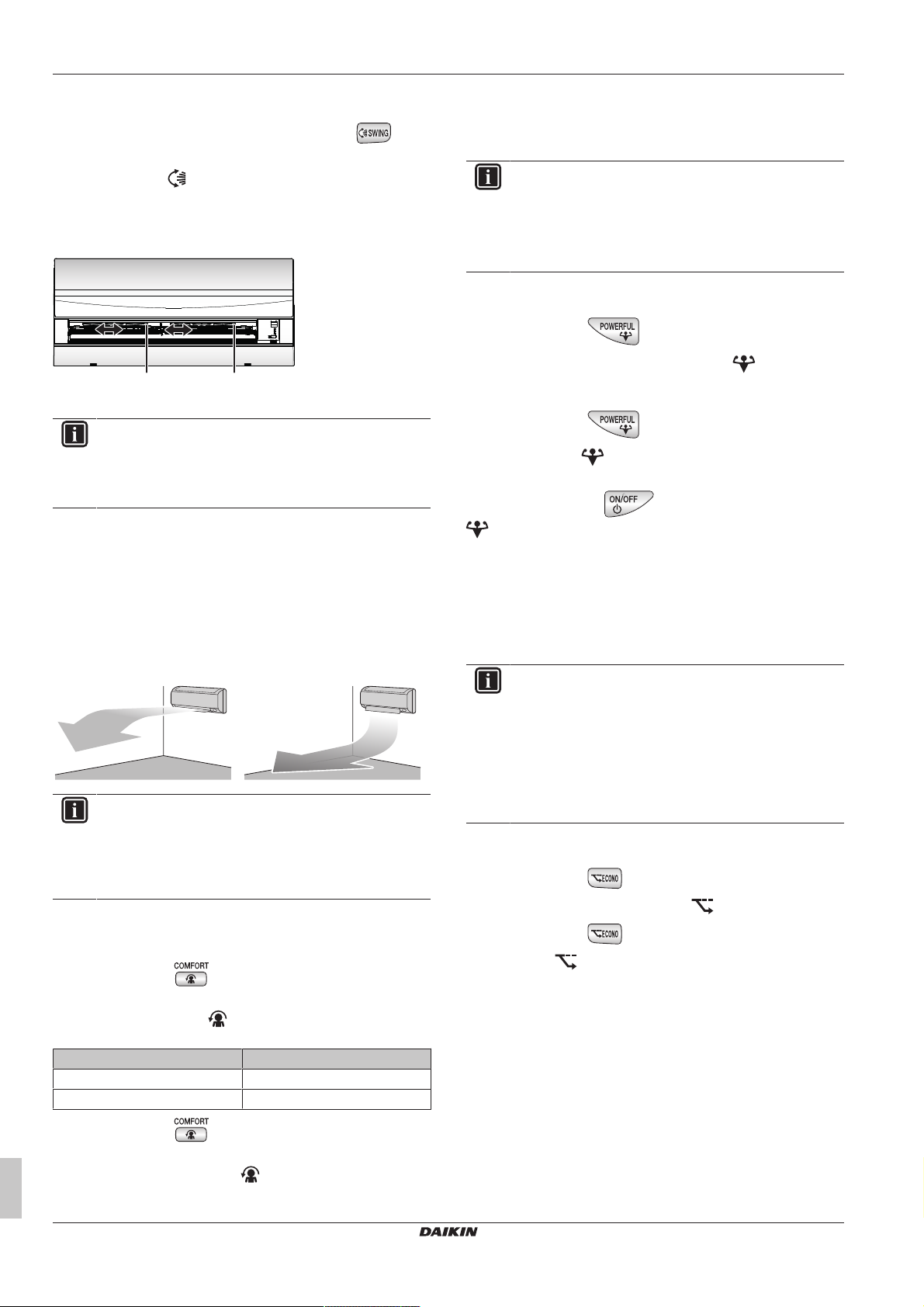

4.4.1 Aby wyregulować kierunek nawiewu

1 Aby włączyć automatyczny ruch wahadłowy, naciśnij przycisk

a Zakres ruchu klapy w trybie chłodzenia i osuszania
b Zakres ruchu klapy w trybie ogrzewania
c Zakres ruchu klapy w trybie tylko nawiewu

powietrza

.

Wynik: Symbol pojawi się na wyświetlaczu LCD.

Instrukcja obsługi

5

4 Obsługa

aa

Wynik: Klapa (łopatka pozioma) zacznie poruszać się ruchem
wahadłowym.

2 Aby ustawić stałe położenie, naciśnij przycisk , kiedy

klapa znajdzie się w wymaganym położeniu.

Wynik: Symbol zniknie z wyświetlacza LCD.

4.4.2 Regulacja żaluzji (łopatek pionowych)

1 Złap za 1 lub oba uchwyty i przesuń żaluzje.

a Uchwyty

INFORMACJE

Jeśli urządzenie zainstalowano w narożniku
pomieszczenia, żaluzje powinny być skierowane w stronę
przeciwną do ściany. Skuteczność obniży się, jeśli ściana
będzie blokować przepływ powietrza.

4.5 Przepływ powietrza w trybie Comfort

Taka praca jest możliwa w trybie ogrzewania lub chłodzenia.
Zapewnia ona komfortowy ruch powietrza, który NIE powoduje
bezpośredniego kontaktu z przebywającymi w pobliżu osobami.
System automatycznie wybiera stały kierunek nawiewu do góry w
trybie chłodzenia i w dół w trybie ogrzewania.

Tryb chłodzenia Tryb ogrzewania

INFORMACJE

NIE ma możliwości jednoczesnego włączenia trybu
Powerful i Comfort. Priorytet ma funkcja wybrana jako
ostatnia. Jeśli wybrany zostanie automatyczny nawiew w
pionie, przepływ powietrza w trybie Comfort zostanie
anulowany.

4.5.1 Włączanie/wyłączanie przepływu powietrza w trybie Comfort

1 Naciśnij przycisk , aby włączyć funkcję.

Wynik: Pozycja klapy zmieni się, na wyświetlaczu zostanie

wyświetlony symbol , a natężenie przepływu będzie
ustawione na automatyczne.

Tryb Położenie klapy…

Chłodzenie/osuszanie W górę
Ogrzewanie W dół

4.6 Praca w trybie Powerful

Ta funkcja szybko maksymalizuje efekt chłodzenia/ogrzewania w
dowolnym trybie. Możliwe jest uzyskanie maksymalnej wydajności.

INFORMACJE

Trybu Powerful NIE można używać razem z trybem Econo
i Comfort. Priorytet ma funkcja wybrana jako ostatnia.

Praca w trybie Powerful NIE powoduje zwiększenia
wydajności urządzenia, jeśli już działa ono z maksymalną
wydajnością.

4.6.1 Włączanie/wyłączanie trybu Powerful

1 Naciśnij przycisk , aby włączyć funkcję.

Wynik: Na wyświetlaczu LCD pojawia się . Praca w trybie

Powerful trwa 20 minut; po tym czasie przywracany jest
wcześniej wybrany tryb.

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Symbol zniknie z wyświetlacza LCD.

Uwaga: Tryb Powerful można ustawić wyłącznie podczas pracy

urządzenia. Naciśniecie spowoduje anulowanie działania;

zniknie z wyświetlacza LCD.

4.7 Praca w trybie Econo

Ta funkcja umożliwia efektywną pracę, ograniczając maksymalny
pobór mocy przez urządzenie. Ta funkcja jest użyteczna, gdy
wymagane jest zachowanie ostrożności, aby nie zostało włączone
zasilanie, gdy produkt działa w sąsiedztwie innych urządzeń.

INFORMACJE

▪ NIE jest możliwa jednoczesna praca w trybach

Powerful i Econo. Priorytet ma funkcja wybrana jako
ostatnia.

▪ Praca w trybie Econo zmniejsza zużycie energii przez

urządzenie zewnętrzne, przez ograniczenie prędkości
obrotowej sprężarki. Jeśli zużycie energii jest już niskie,
uruchomienie trybu Econo NIE spowoduje dalszego
obniżenia zużycia energii.

4.7.1 Włączanie/wyłączanie trybu Econo

1 Naciśnij przycisk , aby włączyć funkcję.

Wynik: Na wyświetlaczu LCD pojawi się .

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Symbol zniknie z wyświetlacza LCD.

4.8 Włączanie/wyłączanie wyłącznika czasowego (ON/OFF TIMER)

Wyłącznik czasowy służy do automatycznego włączania lub
wyłączania klimatyzatora w nocy lub rano. Można także
jednocześnie uaktywnić funkcję automatycznego włączania (ON
TIMER) i wyłączania (OFF TIMER) urządzenia.

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Klapa wróci do pozycji, w jakiej była ustawiona przed

wybraniem trybu Comfort; symbol znika z wyświetlacza LCD.

Instrukcja obsługi

6

Klimatyzator pokojowy Daikin

ATXF50~71A2V1B

3P511999-5G – 2019.12

5 Praca w trybie energooszczędnym

INFORMACJE

Wyłącznik czasowy należy ponownie zaprogramować,
jeśli:

▪ Urządzenie zostało wyłączone za pomocą wyłącznika

głównego.

▪ Doszło do awarii zasilania.

▪ Baterie w interfejsie do komunikacji z użytkownikiem

zostały zmienione.

4.8.1 Włączanie/wyłączanie wyłącznika czasowego (ON TIMER)

1 Naciśnij przycisk , aby uruchomić funkcję.

Wynik: Na wyświetlaczu LCD wyświetlany jest symbol i

włącza się lampka wyłącznika czasowego.

INFORMACJE

Każde naciśnięcie przycisku powoduje wydłużenie
czasu o 1 godzinę. Wyłącznik czasowy można ustawić w
przedziale od 1 do 12 godzin.

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Symbol zniknie z wyświetlacza, a lampka

wyłącznika czasowego zgaśnie.

4.8.2 Włączanie/wyłączanie wyłącznika czasowego (OFF TIMER)

1 Naciśnij przycisk , aby uruchomić funkcję.

Wynik: Na wyświetlaczu LCD wyświetlany jest symbol i

włącza się lampka wyłącznika czasowego.

INFORMACJE

Każde naciśnięcie przycisku powoduje wydłużenie
czasu o 1 godzinę. Wyłącznik czasowy można ustawić w
przedziale od 1 do 9 godzin.

2 Naciśnij przycisk , aby wyłączyć funkcję.

Wynik: Symbol zniknie z wyświetlacza, a lampka

wyłącznika czasowego zgaśnie.

INFORMACJE

W przypadku użycia włącznika czasowego (ON/OFF
TIMER) ustawienie czasu jest zapisywane w pamięci.
Pamięć zostanie zresetowana po wymianie baterii
interfejsu do komunikacji z użytkownikiem.

Użycie trybu nocnego razem z trybem wyłącznika
czasowego (OFF TIMER)

Klimatyzator automatycznie modyfikuje nastawę
temperatury (o 0,5°C w górę podczas chłodzenia, o 2,0°C
w dół podczas ogrzewania), aby zapobiec nadmiernemu
wychłodzeniu/nagrzaniu pomieszczenia i zapewnić
komfortową temperaturę podczas snu.

4.8.3 Jednoczesne użycie włącznika/wyłącznika czasowego (ON/OFF TIMER)

1 Sposób ustawiania wyłączników czasowych został opisany w

rozdziale "4.8.2 Włączanie/wyłączanie wyłącznika czasowego

(OFF TIMER)" [4 7] i "4.8.1 Włączanie/wyłączanie wyłącznika
czasowego (ON TIMER)"[47].

Wynik: Na wyświetlaczu LCD wyświetlane są symbole i .

2 Przykład elementów na wyświetlaczu po włączeniu obu

wyłączników czasowych:

5 Praca w trybie

energooszczędnym

INFORMACJE

▪ Nawet jeśli urządzenie jest wyłączone, zużywa energię.

▪ Po ponownym włączeniu zasilania wznawiany jest

poprzednio wybrany tryb.

OSTROŻNIE

NIGDY nie należy narażać małych dzieci, roślin lub
zwierząt na bezpośrednie działanie strumienia powietrza.

OSTRZEŻENIE

NIE umieszczaj pod urządzeniem wewnętrznym i/lub
zewnętrznym żadnych przedmiotów, które nie powinny być
narażane na działanie wilgoci. W przeciwnym wypadku
skraplanie się wilgoci na urządzeniu lub przewodach
czynnika chłodniczego, zanieczyszczenie filtra powietrza
albo zablokowanie odpływu skroplin może spowodować
kapanie wody, powodując zanieczyszczenie lub
uszkodzenie tych przedmiotów.

OSTRZEŻENIE

NIE umieszczać łatwopalnych substancji w aerozolu w
pobliżu klimatyzatora; NIE używać rozpylaczy w pobliżu
urządzenia. Postępowanie takie może spowodować pożar.

OSTROŻNIE

Systemu NIE należy uruchamiać, jeśli w pomieszczeniu
używany jest środek przeciw owadom unoszący się w
powietrzu. Nagromadzenie się środków chemicznych w
urządzeniu może spowodować zagrożenie dla zdrowia
osób nadwrażliwych na chemikalia.

Aby zapewnić prawidłowe działanie systemu, należy przestrzegać
poniższych zaleceń.

▪ Podczas chłodzenia należy zapobiegać przedostawaniu się do

pomieszczenia promieni słonecznych, stosując żaluzje lub
zasłony.

▪ Należy upewnić się, że obszar jest dobrze wentylowany. NIE

zasłaniać jakichkolwiek otworów wentylacyjnych.

▪ Należy często przeprowadzać wentylację. Intensywna

eksploatacja wymaga zwrócenia szczególnej uwagi na wentylację.

▪ Drzwi i okna powinny być zamknięte. Przy otwartych drzwiach i

oknach powietrze z pomieszczenia będzie wypływało na
zewnątrz, a w rezultacie pogorszy się skuteczność chłodzenia i
ogrzewania.

▪ Należy uważać, by zanadto nie wychłodzić ani nie nagrzać

pomieszczenia. Utrzymywanie temperatury na umiarkowanym
poziomie pomaga zaoszczędzić energię.

▪ NIE NALEŻY umieszczać żadnych przedmiotów w pobliżu wlotu i

wylotu powietrza. W przeciwnym razie może dojść do pogorszenia
efektu chłodzenia/ogrzewania lub do zatrzymania pracy.

▪ Jeśli urządzenie NIE będzie używane przez dłuższy czas, należy

wyłączyć zasilanie głównym wyłącznikiem. Gdy wyłącznik główny
jest włączony, urządzenie zużywa energię elektryczną. Aby
zapewnić sprawne działanie urządzenia, na 6 godzin przed jego
uruchomieniem należy włączyć zasilanie.

▪ W przypadku przekroczenia wilgotności 80% lub zatkania wylotu,

skropliny mogą zacząć wyciekać z urządzenia wewnętrznego.

ATXF50~71A2V1B
Klimatyzator pokojowy Daikin
3P511999-5G – 2019.12

Instrukcja obsługi

7

6 Czynności konserwacyjne i serwisowe

▪ Temperaturę w pomieszczeniu należy odpowiednio wyregulować,

aby uzyskać komfortowe warunki. Unikać nadmiernego
nagrzewania lub schładzania. Należy pamiętać, że osiągnięcie w
pomieszczeniu ustawionej temperatury może potrwać. Należy
rozważyć stosowanie opcji ustawień timera.

▪ Wylot powietrza należy ustawić tak, aby uniknąć gromadzenia się

zimnego powietrza przy podłodze lub gorącego pod sufitem. (W
górę do stropu na czas pracy w trybie chłodzenia lub osuszania
oraz w dół na czas pracy w trybie ogrzewania).

▪ Unikać bezpośredniego kierowania strumienia powietrza na osoby

przebywające w pomieszczeniu.

▪ Aby zaoszczędzić energię, system powinien działać w zalecanym

zakresie temperatur (26~28°C w trybie chłodzenia i 20~24°C w
trybie ogrzewania).

6 Czynności konserwacyjne i

serwisowe

6.1 Omówienie: Czynności konserwacyjne i serwisowe

Monter musi dokonywać corocznych czynności konserwacyjnych.

Informacje dotyczące czynnika chłodniczego

Niniejszy produkt zawiera fluorowane gazy cieplarniane. Gazów tych
NIE WOLNO uwalniać do atmosfery.

Rodzaj czynnika chłodniczego: R32

Wartość wskaźnika odzwierciedlającego potencjał tworzenia efektu
cieplarnianego (GWP): 675

UWAGA
Przepisy prawa dotyczące fluorowanych gazów

cieplarnianych wymagają, aby ilość czynnika

chłodniczego, jaką napełnione jest urządzenie, podana
była zarówno jako masa, jak i w postaci ekwiwalentu CO2.

Wzór na obliczenie ilości wyrażonej w tonach
ekwiwalentu CO2: Wartość GWP czynnika chłodniczego ×

łączne napełnienie czynnikiem [w kg]/1000

Więcej informacji można uzyskać od montera.

OSTRZEŻENIE

Czynnik chłodniczy używany w układzie jest umiarkowanie
palny, ale w normalnych warunkach nie wydostaje się z
układu. W przypadku wycieku czynnika chłodniczego do
pomieszczenia jego kontakt z ogniem, palnikiem,
grzejnikiem lub kuchenką może spowodować powstanie
szkodliwego gazu.

Wyłączyć wszystkie urządzenia grzewcze działające na
zasadzie spalania, przewietrzyć pomieszczenie i
skontaktować się z dealerem, u którego dokonano zakupu.

Do momentu potwierdzenia zakończenia napraw
elementów, z których nastąpił wyciek, nie należy korzystać
z urządzenia.

OSTRZEŻENIE

▪ NIE wolno dziurawić ani podpalać elementów obwodu

czynnika chłodniczego.

▪ NIE wolno przyspieszać procesu odszraniania ani

czyścić urządzenia w sposób inny niż przewidziany
przez jego producenta.

▪ Czynnik chłodniczy wewnątrz układu jest bezwonny.

OSTRZEŻENIE

Urządzenie wymaga przechowywania w pomieszczeniu
wolnym od źródeł zapłonu w urządzeniach pracujących w
trybie ciągłym (np. otwartych płomieni, kuchenek
gazowych czy elektrycznych grzejników).

UWAGA

Konserwacja MUSI być przeprowadzana przez
uprawnionego montera lub przedstawiciela serwisu.

Zalecamy przeprowadzanie konserwacji przynajmniej raz
do roku. Obowiązujące prawo może jednak wymuszać
częstszą konserwację.

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA
PRĄDEM ELEKTRYCZNYM

Aby wyczyścić klimatyzator lub filtr powietrza, należy
zatrzymać pracę i wyłączyć wszystkie źródła zasilania. W
przeciwnym razie może to skutkować porażeniem prądem
elektrycznym i obrażeniami.

OSTRZEŻENIE

Aby uniknąć porażenia prądem elektrycznym lub pożaru:

▪ Jednostki NIE WOLNO zwilżać.

▪ NIE WOLNO obsługiwać jednostki mokrymi rękami.

▪ Na jednostce NIE WOLNO umieszczać żadnych

przedmiotów czy innego sprzętu.

OSTROŻNIE

Po dłuższej eksploatacji należy sprawdzić, czy podstawa i
mocowanie urządzenia nie uległy uszkodzeniu. W
przypadku uszkodzenia może nastąpić upadek urządzenia,
co może spowodować obrażenia.

OSTROŻNIE

Nie należy dotykać ożebrowania wymiennika ciepła. Żebra
mogą mieć ostre krawędzie i spowodować przecięcie.

OSTRZEŻENIE

W przypadku prac na wysokościach i z wykorzystaniem
drabin należy postępować szczególnie ostrożnie.

6.2 Czyszczenie urządzenia wewnętrznego i interfejsu do komunikacji z użytkownikiem

UWAGA

▪ NIE należy używać benzyny, benzenu, rozcieńczalnika,

proszków ściernych, ani płynnych środków
owadobójczych. Możliwe konsekwencje: Odbarwienie
i odkształcenie.

▪ NIE należy używać wody o temperaturze sięgającej

40°C lub wyższej. Możliwe konsekwencje:
Odbarwienie i odkształcenie.

▪ NIE używać środków do polerowania.
▪ NIE używać szczotki do szorowania. Możliwe

konsekwencje: Wykończenie powierzchni może się
ścierać.

Instrukcja obsługi

8

Klimatyzator pokojowy Daikin

ATXF50~71A2V1B

3P511999-5G – 2019.12

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA

2

1

PRĄDEM ELEKTRYCZNYM

Przed przystąpieniem do czyszczenia należy koniecznie
wyłączyć urządzenie za pomocą pilota i wyłącznikiem
głównym albo wyciągnąć wtyczkę z gniazdka sieciowego.
W przeciwnym razie może to skutkować porażeniem
prądem elektrycznym i obrażeniami.

1 Do czyszczenia należy używać miękkiej ściereczki. W

przypadku trudności z usunięciem plam należy użyć wody lub
obojętnego detergentu.

6.3 Czyszczenie przedniego panelu

1 Należy wyczyścić panel przedni z kurzu miękką ściereczką. W

przypadku trudności z usunięciem plam należy użyć wody lub
obojętnego detergentu.

7 Rozwiązywanie problemów

5 Zamontuj filtry z powrotem w pierwotnych położeniach.

INFORMACJE

▪ Jeśli kurzu NIE można usunąć w prosty sposób,

opłukaj filtry neutralnym detergentem rozcieńczonym w
letniej wodzie. Pozostaw filtry powietrza do wyschnięcia
w zacienionym miejscu.

▪ Zaleca się czyszczenie filtrów powietrza raz na 2

tygodnie.

6.6 Przed dłuższą przerwą w eksploatacji należy wykonać następujące czynności

Na kilka godzin włącz tryb "tylko nawiew", aby osuszyć wnętrze
urządzenia.

1 Naciśnij przycisk i wybierz tryb "tylko nawiew".

6.4 Informacje na temat filtrów powietrza

Praca urządzenia z zabrudzonymi filtrami powoduje, że filtry:

▪ NIE usuwają przykrych zapachów z powietrza,

▪ NIE oczyszczają powietrza,

▪ powodują pogorszenie wydajności ogrzewania/chłodzenia,

▪ powodują wydzielanie nieprzyjemnych zapachów.

6.5 Czyszczenie filtrów powietrza

1 Naciśnij wycięcie pośrodku każdego z filtrów, a następnie

pociągnij w dół.

2 Wyciągnij filtry powietrza.

3 Umyj filtry powietrza wodą albo wyczyść je odkurzaczem.

4 Mocz je w ciepłej wodzie przez około 10–15 minut.

2 Naciśnij przycisk , aby rozpocząć pracę.
3 Po zatrzymaniu pracy wyłącz zasilanie wyłącznikiem głównym.
4 Wyczyść filtry powietrza i zamontuj je w pierwotnym położeniu.
5 Wyjmij baterie z interfejsu do komunikacji z użytkownikiem.

INFORMACJE

Zaleca się, aby konserwację okresową przeprowadzał
specjalista. Więcej informacji na temat konserwacji
wykonywanej przez specjalistę można uzyskać,
kontaktując się z dealerem. Koszty konserwacji ponosi
użytkownik.

W pewnych warunkach eksploatacyjnych, po kilku
sezonach użytkowania, wnętrze urządzenia może ulec
zanieczyszczeniu. Powoduje to pogorszenie wydajności.

7 Rozwiązywanie problemów

Jeśli wystąpi jedna z poniższych usterek, należy podjąć środki
zaradcze opisane poniżej i skontaktować się z dealerem.

OSTRZEŻENIE
W razie wystąpienia nietypowych zjawisk (zapach

spalenizny itp.) konieczne jest zatrzymanie urządzenia
i odłączenie zasilania.

Pozostawienie urządzenia pracującego w takich
warunkach może prowadzić do jego uszkodzenia,
porażenia prądem elektrycznym lub pożaru. Należy
skontaktować się z dealerem.

System MUSI zostać naprawiony przez wykwalifikowanego technika
serwisu.

Usterka Środek zaradczy

Jeśli często uaktywnia się urządzenie
zabezpieczające, takie jak bezpiecznik,
wyłącznik awaryjny lub detektor prądu
upływowego albo wyłącznik NIE działa
prawidłowo.

Jeśli z urządzenia cieknie woda. Wyłącz urządzenie.

Wyłącz zasilanie
wyłącznikiem głównym.

ATXF50~71A2V1B
Klimatyzator pokojowy Daikin
3P511999-5G – 2019.12

Instrukcja obsługi

9

8 Utylizacja

Usterka Środek zaradczy

Włącznik urządzenia NIE działa
prawidłowo.

Jeśli na wyświetlaczu pojawia się numer
urządzenia, lampka wskaźnika pracy
pulsuje i wyświetlany jest kod usterki.

Jeśli system NIE działa prawidłowo (poza przypadkiem opisanym
powyżej) i nie można jednoznacznie stwierdzić żadnej z
wymienionych wyżej usterek, należy skontrolować system,
postępując według poniższych procedur.

INFORMACJE

Więcej wskazówek dotyczących rozwiązywania problemów
można znaleźć w podręczniku referencyjnym użytkownika,
który jest dostępny pod adresem http://

www.daikineurope.com/support-and-manuals/product­information/.

Jeśli po wykonaniu wszystkich powyższych czynności
sprawdzających nie będzie możliwe samodzielne wyeliminowanie
problemu, należy skontaktować się z instalatorem, opisać objawy,
podać pełną nazwę modelu urządzenia (jeśli to możliwe wraz z
numerem fabrycznym) oraz datę montażu (może być podana na
karcie gwarancyjnej).

Wyłącz zasilanie.

Powiadom instalatora,
podając mu kod usterki.

8 Utylizacja

UWAGA

NIE należy podejmować prób samodzielnego demontażu
układu: demontaż układu, utylizacja czynnika
chłodniczego, oleju oraz wszelkich innych elementów
MUSZĄ przebiegać zgodnie z właściwymi przepisami.
Jednostki MUSZĄ być poddane obróbce przez
wyspecjalizowaną stację w celu ponownego
wykorzystania, recyklingu i odzysku.

Instrukcja obsługi

10

Klimatyzator pokojowy Daikin

ATXF50~71A2V1B

3P511999-5G – 2019.12

Verantwortung für Energie und Umwelt

Copyright 2019 Daikin

3P511999-5G 2019.12
