1 | Opšte bezbednosne mere predostrožnosti
1 Opšte bezbednosne mere predostrožnosti
1.1 O dokumentaciji
▪ Originalna dokumentacija je napisana na engleskom jeziku. Svi drugi jezici su
prevodi.
▪ Mere predostrožnosti koje su opisane u ovom dokumentu obuhvataju vrlo važne
teme. Pažljivo ih se pridržavajte.
▪ Instalaciju sistema i sve aktivnosti opisane u priručniku za instalaciju i
referentnom vodiču za instalatera MORA da obavi ovlašćeni instalater.
1.1.1 Značenje upozorenja i simbola
OPASNOST
Ukazuje na situaciju koja dovodi do smrti ili teške povrede.
OPASNOST: RIZIK OD ELEKTROKUCIJE
Ukazuje na situaciju koja može da dovede do smrtonosnog strujnog udara.
OPASNOST: RIZIK OD PALJENJA
Ukazuje na situaciju koja može da dovede do opekotina usled ekstremno visoke ili
niske temperature.
OPASNOST: RIZIK OD EKSPLOZIJE
Ukazuje na situaciju koja može da dovede do eksplozije.
UPOZORENJE
Ukazuje na situaciju koja može da dovede do smrti ili teške povrede.
UPOZORENJE: ZAPALJIVI MATERIJAL
OPREZ
Ukazuje na situaciju koja može da dovede do manje ili umerene povrede.
OBAVEŠTENJE
Ukazuje na situaciju koja može da dovede do oštećenja opreme ili imovine.
Referentni vodič za korisnike
4
INFORMACIJA
Ukazuje na korisne savete ili dodatne informacije.
Simboli koji se koriste na uređaju:
Simbol Objašnjenje
Pre instalacije, pročitajte priručnik za instalaciju i rad, i
uputstvo za ožičenje.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
1.2 Za korisnike
1 | Opšte bezbednosne mere predostrožnosti
Simbol Objašnjenje
Pre obavljanja zadataka na održavanju i servisu, pročitajte
servisni priručnik.
Više informacija potražite u priručniku za instalatera i
korisnika.
Simboli koji se koriste u dokumentaciji:
Simbol Objašnjenje
Pokazuje naziv slike ili se poziva na nju.
Primer: " 1–3 naziv slike" znači "Slika 3 u poglavlju 1".
Pokazuje naziv tabele ili se poziva na nju.
Primer: " 1–3 naziv tabele" znači "Tabela 3 u poglavlju 1".
▪ Ako NISTE sigurni kako da upravljate uređajem, obratite se svom instalateru.
▪ Ovaj uređaj mogu koristiti deca starosti 8 godina i više, osobe sa smanjenim
fizičkim, čulnim ili mentalnim sposobnostima, ili sa nedostatkom iskustva i znanja,
ako su pod nadzorom ili su dobili uputstva za upotrebu uređaja na bezbedan
način, i razumeju opasnosti koje postoje. Deca NE SMEJU da se igraju uređajem.
Čišćenje i korisničko održavanje NE SMEJU obavljati deca bez nadzora.
UPOZORENJE
Da biste sprečili strujne udare ili požar:
▪ NEMOJTE ispirati uređaj.
▪ NEMOJTE rukovati uređajem mokrim rukama.
▪ NEMOJTE stavljati predmete koji sadrže vodu na uređaj.
OPREZ
▪ NEMOJTE postavljati predmete ili opremu na uređaj.
▪ NEMOJTE sedeti, penjati se, niti stajati na na uređaju.
▪ Jedinice su označene sledećim simbolom:
To znači da se električni i elektronski proizvodi NE smeju mešati sa nesortiranim
otpadom iz domaćinstva. NE pokušavajte sami da demontirate sistem:
demontažu sistema, tretman rashladnog sredstva, ulja i drugih delova mora da
sprovede kvalifikovani instalater, i moraju biti u skladu sa primenljivim zakonom.
Jedinice moraju da budu tretirane u specijalizovanom postrojenju za obradu, radi
ponovne upotrebe, reciklaže i obnavljanja. Pravilnim odlaganjem ovog proizvoda
pomažete u sprečavanju potencijalno negativnih posledica po životnu sredinu i
ljudsko zdravlje. Za više informacija, obratite se instalateru ili lokalnim vlastima.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Referentni vodič za korisnike
5
1 | Opšte bezbednosne mere predostrožnosti
▪ Baterije su označene sledećim simbolom:
To znači da baterije NE smeju da se mešaju sa nesortiranim otpadom iz
domaćinstva. Ako je hemijski simbol štampan ispod simbola, ovaj hemijski simbol
znači da baterija sadrži teške metale iznad određene koncentracije.
Mogući hemijski simboli su: Pb: olovo (>0,004%).
Otpadne baterije moraju da budu tretirane u specijalizovanom postrojenju za
obradu radi ponovne upotrebe. Pravilnim odlaganjem otpadnih baterija
pomažete u sprečavanju potencijalno negativnih posledica po životnu sredinu i
ljudsko zdravlje.
Referentni vodič za korisnike
6
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
2 O dokumentaciji
2.1 O ovom dokumentu
Hvala Vam što ste nabavili ovaj uređaj. Molimo Vas:
▪ Čuvajte dokumentaciju radi kasnijeg poređenja.
Kome je namenjen
Krajnjikorisnici
INFORMACIJA
Ovaj uređaj je namenjen da ga koriste stručnjaci ili obučeni korisnici u prodavnicama,
lakoj industriji i na farmama, ili laici za komercijalnu i kućnu upotrebu.
Dokumentacija
Ovaj dokument je deo dokumentacije. Kompletna dokumentacija sadrži:
▪ Opšte mere sigurnosti:
2 | O dokumentaciji
- Sigurnosna uputstva koja morate pročitati pre rada sa Vašim sistemom.
- Format: Papir (u kutiji unutrašnje jedinice)
▪ Uputstvo za upotrebu:
- Kratko uputstvo za osnovno korišćenje
- Format: Papir (u kutiji unutrašnje jedinice)
▪ Uputstvo za korisnika:
- Detaljno korak-po-korak uputstvo i informacije za osnovno i napredno
korišćenje.
- Format: Podaci u digitalnoj formi na http://www.daikineurope.com/support-
and-manuals/product-information/
Poslednje izmene dostavljene dokumentacije možete naći na regionalnoj veb strani
Daikin ili preko vašeg instalatera.
Originalna dokumentacija je na engleskom jeziku. Na svim drugim jezicima su
prevodi.
2.2 Pregled referentnog vodiča za korisnike
Poglavlje Opis
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Opšte bezbednosne mere Bezbednosna uputstva koja MORATE pročitati
pre rada
O dokumentaciji Koja dokumentacija za korisnika postoji
O sistemu ▪ Radni opseg
▪ Opis unutrašnje jedinice i korisničkog
interfejsa
Pre puštanja u rad Šta treba uraditi pre puštanja u rad
Rad Kako i kada koristiti određene karakteristike
Štednja energije i optimalan rad Kako štedeti energiju
Referentni vodič za korisnike
7
2 | O dokumentaciji
Poglavlje Opis
Održavanje i servis Kako održavati i servisirati jedinicu
Rešavanje problema Šta treba uraditi u slučaju problema
Uklanjanje na otpad Kako ukloniti sistem
Rečnik Definicije termina
Referentni vodič za korisnike
8
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
3 O sistemu
a
c
d
ON/OFF
f
g
l
h
i
k
j
e
b
3.1 Unutrašnja jedinica
3 | O sistemu
UPOZORENJE: ZAPALJIVI MATERIJAL
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.
OBAVEŠTENJE
NEMOJTE koristiti sistem u druge svrhe. Da bi se izbeglo pogoršanje kvaliteta, NE
koristite jedinicu za hlađenje preciznih instrumenata, hrane, biljaka, životinja ili
umetničkih predmeta.
OPREZ
NE ubacujte prste, štapove niti druge predmete u ulaz ili izlaz vazduha. Kada se
ventilator okreće velikom brzinom, izazvaće povrede.
INFORMACIJA
Nivo zvučnog pritiska je manji od 70dBA.
UPOZORENJE
▪ Nemojte menjati, rasklapati, uklanjati, ponovo instalirati ili popravljati jedinicu
sami, jer neispravno rasklapanje ili instaliranje može da izazove strujni udar ili
požar. Obratite se vašem dobavljaču.
▪ Kod slučajnog curenja rashladnog sredstva, proverite da u blizini nema otvorenog
plamena. Rashladno sredstvo je samo po sebi potpuno bezbedno, neotrovno i
slabo zapaljivo, ali će se stvoriti otrovni gasovi ako ono slučajno iscuri u prostoriju
gde je prisutan zapaljiv vazduh iz grejalica, šporeta na gas, itd. Uvek neka
kvalifikovani serviser potvrdi da je mesto curenja popravljeno pre nastavka rada.
INFORMACIJA
Sledeće slike su date kao primer i NE moraju potpuno da odgovaraju izgledu vašeg
sistema.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
a Ulaz vazduha
b Izlaz vazduha
Referentni vodič za korisnike
9
3 | O sistemu
3.2 O korisničkom interfejsu
c Pokretni poklopac (horizontalna lopatica)
d Otvori za vazduh (vertikalne lopatice)
e Prednja ploča
f Nominalna ploča modela
g Senzor za sobnu temperaturu
h Prijemnik signala
i Indikator rada (zelen)
j Lampica tajmera (narandžasta)
k ON/OFF prekidač unutrašnje jedinice
l Filter za vazduh
Dugme za uključivanje/isključivanje (ON/OFF)
Ukoliko nema korisničkog interfejsa, možete koristiti dugme ON/OFF na unutrašnjoj
jedinici da biste počeli/prekinuli rad. Kada se počne rad pomoću ovog dugmeta,
koriste se sledeće postavke:
▪ Režim rada = Automatski
▪ Zadata temperatura = 25°C
▪ Protok vazduha = Automatski
▪ Direktna sunčeva svetlost. NE izlažite korisnički interfejs direktno suncu.
▪ Prašina. Prašina na predajniku ili prijemniku signala smanjiće osetljivost. Obrišite
prašinu mekom krpom.
▪ Fluorescentno svetlo. Signalna komunikacija može biti onemogućena ako su u
prostoriji fluorescentne lampe. U tom slučaju, obratite se instalateru.
▪ Ostali uređaji. Ako signali korisničkog interfejsa aktiviraju druge uređaje,
premestite druge uređaje ili se obratite instalateru.
▪ Zavese. Proverite da signal između jedinice i korisničkog interfejsa NIJE blokiran
zavesama ili drugim predmetima.
OBAVEŠTENJE
▪ NEMOJTE da ispustite korisnički interfejs.
▪ NE dopustite da se korisnički interfejs pokvasi.
Referentni vodič za korisnike
10
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
3.2.1 Komponente: Korisnički interfejs
b
d
c
f
h
e
m
l
k
i
j
a
g
3 | O sistemu
a Predajnik signala
b LCD ekran
c Dugme za uključivanje/isključivanje (ON/OFF)
d Dugme za podešavanje ventilatora
e Dugme za podešavanje temperature
f Dugme za njihanje
g Dugme za otkazivanje tajmera
h Dugme za uključivanje tajmera (ON)
i Dugme za isključivanje tajmera (OFF)
j Dugme za komforan protok vazduha
k Dugme za ekonomičan rad
l Dugme za izbor režima
m Dugme za pojačan rad
3.2.2 Status: LCD korisnički interfejs
Ikonica Opis
Režim rada = Automatski
Režim rada = Sušenje
Režim rada = Grejanje
Režim rada = Hlađenje
Režim rada = Samo ventilator
Aktivna je opcija pojačanog rada
Aktivna je opcija ekonomičnog rada
Operacija je aktivna
Unutrašnja jedinica prima signal sa
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
korisničkog interfejsa
Referentni vodič za korisnike
11
3 | O sistemu
a
Ikonica Opis
Tekuća zadata temperatura
Protok vazduha = Automatski
Protok vazduha = Tiha unutrašnja
jedinica
Protok vazduha = Veliki
Protok vazduha = Umereno veliki
Protok vazduha = Srednji
Protok vazduha = Umereno mali
Protok vazduha = Mali
Aktivna je opcija komfornog rada
3.2.3 Da biste radili na korisničkom interfejsu
a Prijemnik signala
1 Usmerite predajnik signala ka prijemniku signala na unutrašnjoj jedinici
(maksimalno rastojanje za komunikaciju je 7m).
Rezultat: Kada unutrašnja jedinica primi signal sa korisničkog interfejsa, čućete
zvuk:
Funkcija automatskog vertikalnog
njihanja je aktivna
Mogućnost uključenog tajmera (ON) je
aktivna
Mogućnost isključenog tajmera (OFF) je
aktivna
Referentni vodič za korisnike
12
Zvuk Opis
Bi-bip Operacija počinje.
Bip Izmene postavki.
Dugačko biiiip Operacija se zaustavlja.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
4 Pre početka rada
2×
b ca
2
3
1
AAA.LR03
4.1 Pregled: Pre početka rada
Ovo poglavlje opisuje šta treba uraditi pre početka rada jedinice.
Tipičan tok rada
Period pre početka rada jedinice se obično sastoji od sledećih faza:
▪ Stavljanje baterija u korisnički interfejs.
▪ Pričvršćivanje korisničkog interfejsa na zid.
▪ Uključivanje električnog napajanja.

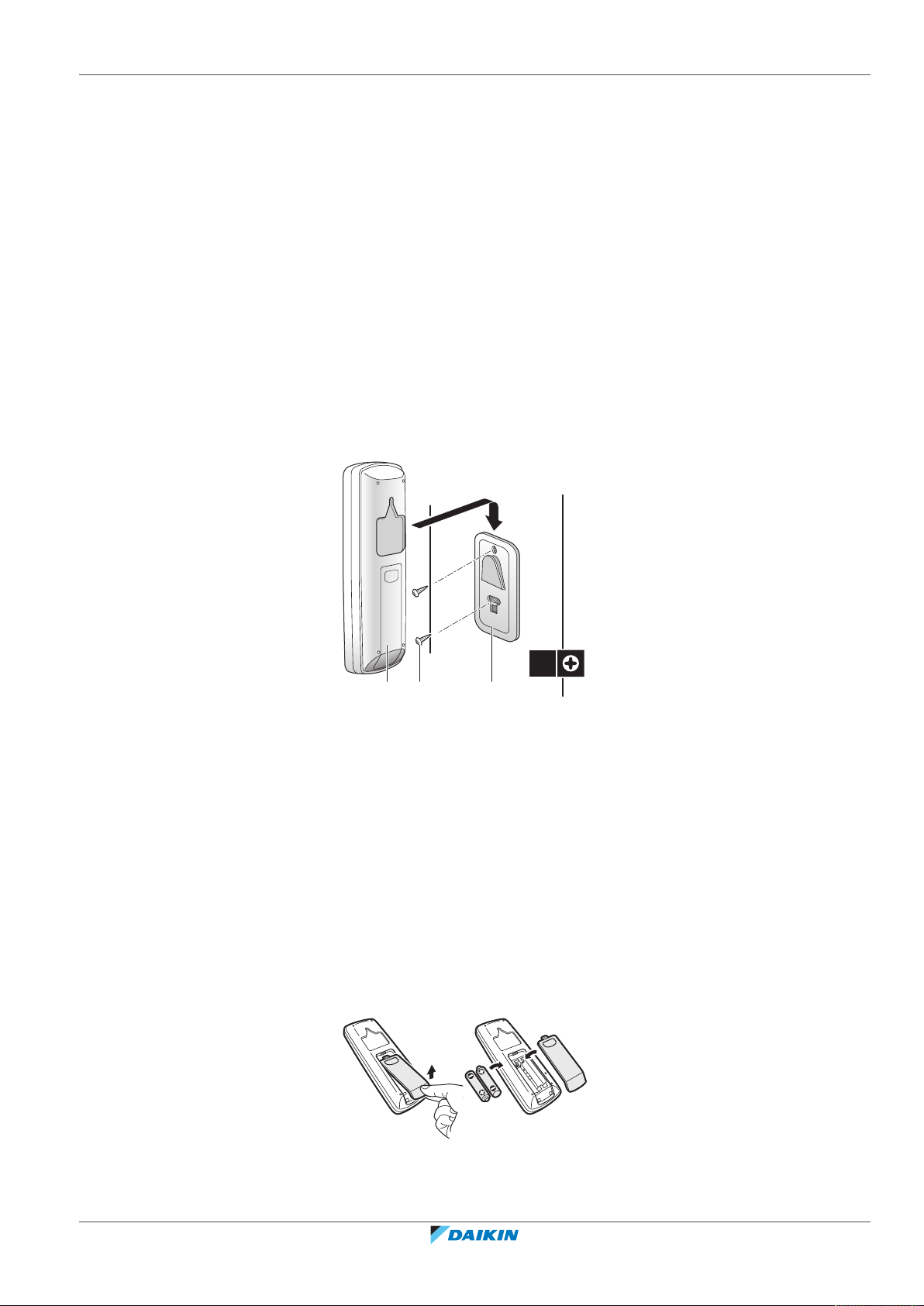

4.2 Da biste pričvrstili korisnički interfejs na zid
4 | Pre početka rada
a Korisnički interfejs
b Zavrtnji (dostupni na terenu)
c Držač korisničkog interfejsa
1 Izaberite mesto gde signali dopiru do jedinice.
2 Pričvrstite držač zavrtnjima na zid ili slično mesto.
3 Okačite korisnički interfejs na držač korisničkog interfejsa.
4.3 Da biste ubacili baterije
Baterije će trajati oko 1 godine.
1 Uklonite zadnji poklopac.
2 Ubacite obe baterije odjednom.
3 Vratite poklopac na mesto.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Referentni vodič za korisnike
13
4 | Pre početka rada
4.4 Da biste uključili električno napajanje
1 Uključite automatski prekidač.
Rezultat: Pokretni poklopac unutrašnje jedinice će se otvoriti i zatvoriti da bi se
zadao referentni položaj.
Referentni vodič za korisnike
14
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
5 Rad
5.1 Radni opseg
Hlađenje
Grejanje
Sušenje
Režim rada Radni opseg
(a)(b)
▪ Spoljašnja temperatura: –10~46°C DB
▪ Unutrašnja temperatura: 18~32°C DB
▪ Unutrašnja vlažnost vazduha: ≤80%
(a)
▪ Spoljašnja temperatura: –15~24°C DB
▪ Unutrašnja temperatura: 10~30°C DB
(a)
▪ Spoljašnja temperatura: –10~46°C DB
▪ Unutrašnja temperatura: 18~32°C DB
▪ Unutrašnja vlažnost vazduha: ≤80%
(a)
Bezbednosni uređaj može zaustaviti rad sistema ako uređaj radi van svog radnog
opsega.
(b)
Moguća je pojava kondenzacije i kapanja vode ako uređaj radi van svog radnog
opsega.
5 | Rad
5.2 Kada koristiti određene karakteristike
Možete upotrebiti sledeću tabelu da biste odredili koje karakteristike ćete koristiti:
Karakteristika Zadaci
Osnovne karakteristike
Režimi rada i temperatura
Smer protoka vazduha
Protok vazduha
Napredne karakteristike
Da biste pokrenuli/zaustavili sistem i zadali
temperaturu:
▪ Zagrejte ili ohladite sobu.
▪ Uduvavajte vazduh u sobu bez grejanja ili
hlađenja.
▪ Smanjite vlažnost vazduha u sobi.
▪ U automatskom režimu, automatski izaberite
odgovarajuću temperaturu i radni režim.
Da biste podesili smer protoka vazduha (njihanje
ili fiksiran položaj).
Da biste podesili količinu vazduha koja se
uduvava u sobu.
Da bi rad bio tiši.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Ekonomičan rad
Komforan rad
Da biste koristili sistem kada takođe koristite
druge uređaje koji su potrošači energije.
Da biste štedeli energiju.
Da biste obezbedili prijatan protok vazduha koji
NE dolazi u direktan kontakt sa ljudima.
Referentni vodič za korisnike
15
5 | Rad
Karakteristika Zadaci
Pojačan rad
ON tajmer + OFF tajmer
5.3 Režim rada i zadata temperatura
Kada. Podesite radni režim sistema i zadajte temperaturu kada želite da:
▪ Zagrejete ili ohladite prostoriju
▪ Vazduh duva u prostoriju bez grejanja ili hlađenja
▪ Smanjite vlažnost vazduha u prostoriji
Šta. Sistem radi na različite načine, u zavisnosti od korisnikovog izbora.
Podešavanje Opis
Automatski
Sušenje
Grejanje
Da biste brzo rashladili ili zagrejali prostoriju.
Da biste automatski UKLJUČILI ili ISKLJUČILI
sistem.
Sistem hladi ili zagreva prostoriju do zadate
temperature. On se po potrebi automatski
prebacuje sa hlađenja na grejanje, i obrnuto.
Sistem snižava vlažnost vazduha u prostoriji bez
promene temperature.
Sistem zagreva prostoriju do zadate
temperature.
Hlađenje
Ventilator
Sistem hladi prostoriju do zadate temperature.
Sistem kontroliše samo protok vazduha (brzinu i
smer protoka vazduha).
Sistem NE kontroliše temperaturu.
Dodatne informacije:
▪ Spoljašnja temperatura. Efekat hlađenja i grejanja sistema smanjuje se kada je
spoljašnja temperatura suviše visoka ili suviše niska.
▪ Operacija odmrzavanja. Tokom operacije grejanja, moguća je pojava
zamrzavanja na spoljašnjoj jedinici i smanjenje kapaciteta grejanja. U tom slučaju,
sistem se automatski prebacuje na operaciju odmrzavanja da bi se led uklonio.
Tokom operacije odmrzavanja, vruć vazduh NE duva iz unutrašnje jedinice.
5.3.1 Da biste počeli/zaustavili režim rada i zadali temperaturu
: Jedinica radi.
: Režim rada = Automatski
: Režim rada = Sušenje
: Režim rada = Grejanje
Referentni vodič za korisnike
16
: Režim rada = Hlađenje
: Režim rada = Samo ventilator
: Pokazuje zadatu temperaturu.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
5 | Rad
1 Pritisnite jednom ili više puta da biste izabrali režim rada.
Rezultat: Režim će biti zadat sledećim redosledom:
2 Pritisnite da biste počeli rad.
Rezultat: se prikazuje na LCD ekranu.
Rezultat: Radna lampica se uključuje.
3 Pritisnite ili na dugmetu jednom ili više puta da biste snizili ili podigli
temperaturu.
Napomena: Kada koristite režim sušenja ili samo rad ventilatora, ne možete
podešavati temperaturu.
4 Pritisnite da biste prekinuli rad.
Rezultat: nestaje sa LCD ekrana.
Rezultat: Radna lampica se isključuje.
5.4 Protok vazduha
1 Pritisnite da biste izabrali:
5 nivoa protoka vazduha, od " " do " "
Automatski rad
Tihi rad unutrašnje jedinice. Kada je protok vazduha podešen na
" ", buka koja potiče od jedinice biće smanjena.
INFORMACIJA
▪ Ako jedinica dostigne zadatu temperaturu kod hlađenja, grejanja ili automatskog
režima. Ventilator će da se zaustavi.
▪ Kada koristite radni režim sušenja, NE MOŽETE da podešavate protok vazduha.
5.4.1 Da biste podesili protok vazduha
5.5 Smer protoka vazduha
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
1 Pritisnite da biste promenili podešavanje za protok vazduha prema
sledećem redosledu:
Kada. Podesite smer protoka vazduha po želji.
Šta. Sistem drugačije usmerava protok vazduha, u zavisnosti od korisnikovog izbora
(njihanje ili fiksni položaj). To se postiže pomeranjem vertikalnih lopatica.
Referentni vodič za korisnike
17
5 | Rad
a
b
c
aa
Podešavanje Smer protoka vazduha
Vertikalno automatsko
Pokreće se gore i dole.
njihanje
[—] Ostaje u fiksnom položaju.
OPREZ
▪ UVEK koristite korisnički interfejs da podesite ugao pokretnog poklopca. Kada se
pokretni poklopac njiše a rukom ga na silu pomerate, mehanizam će se polomiti.
▪ Vodite računa kada nameštate otvore za vazduh. U izlazu vazduha, ventilator
rotira velikom brzinom.
Napomena: Opseg kretanja pokretnog poklopca zavisi od režima rada. Pokretni
poklopac će se zaustaviti u gornjem položaju kada se promeni protok vazduha na
mali tokom podešavanja njihanja nagore i nadole.
a Opseg pokretnog poklopca kod operacije hlađenja ili sušenja
b Opseg pokretnog poklopca kod operacije grejanja
c Opseg pokretnog poklopca kod operacije samo rad ventilator
5.5.1 Da biste podesili smer protoka vazduha
1 Da biste koristili automatsko njihanje, pritisnite .
Rezultat: će se pojaviti na LCD ekranu.
Rezultat: Pokretni poklopac (horizontalna lopatica) će početi da se njiše.
2 Da biste koristili fiksni položaj, pritisnite kada pokretni poklopac dostigne
željeni položaj.
Rezultat: nestaje sa LCD ekrana.
5.5.2 Da biste podesili otvore za vazduh (vertikalne lopatice)
1 Držite 1 ili oba dugmeta i pomerajte otvore za vazduh.
Referentni vodič za korisnike
18
a Dugmad
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
INFORMACIJA
Ako se uređaj montira u uglu prostorije, smer otvora za vazduh treba da bude
okrenut od zida. Efikasnost će opasti ako zid blokira vazduh.
5.6 Operacija komfornog protoka vazduha
Ova operacija može da se koristi u radnom režimu grejanja ili hlađenja. Ona
obezbeđuje prijatan povetarac koji NE dolazi u direktan kontakt sa ljudima. Sistem
automatski podešava fiksni položaj za protok vazduha nagore u režimu hlađenja, a
nadole u režimu grejanja.
Režim hlađenja Režim grejanja
INFORMACIJA
Operacije pojačanog rada i komfornog protoka vazduha NE MOGU se koristiti
istovremeno. Poslednja izabrana funkcija ima prioritet. Ako se izabere vertikalno
automatsko njihanje, operacija komfornog protoka vazduha će biti otkazana.
5 | Rad
5.6.1 Da biste počeli/prekinuli operaciju komfornog protoka vazduha
1 Pritisnite da biste počeli rad.
Rezultat: Položaj pokretnog poklopca će se promeniti, se prikazuje na LCD
ekranu, i protok vazduha se postavlja na automatski.
Režim Položaj pokretnog poklopca…
Hlađenje/sušenje Gore
Grejanje Dole
2 Pritisnite da biste prekinuli rad.
Rezultat: Pokretni poklopac će se vratiti u položaj od pre režima komfornog
protoka vazduha; nestaje sa LCD ekrana.
5.7 Operacija pojačanog rada
Ovom operacijom se brzo postiže maksimalni efekat grejanja/hlađenja u bilo kom
radnom režimu. Možete dobiti maksimalni kapacitet.
INFORMACIJA
Operacija pojačanog rada NE MOŽE se koristiti sa operacijama ekonomičnog rada i
komfornog protoka vazduha. Poslednja izabrana funkcija ima prioritet.
Operacija pojačanog rada NEĆE povećati kapacitet jedinice ako ona već radi sa
maksimalnim kapacitetom.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Referentni vodič za korisnike
19
5 | Rad
5.7.1 Da biste počeli/prekinuli operaciju pojačanog rada
1 Pritisnite da biste počeli rad.
Rezultat: se prikazuje na LCD ekranu. Operacija pojačanog rada traje
20minuta; nakon toga, rad se vraća na prethodno zadati režim.
Režim Protok vazduha
Grejanje/hlađenje/automatski ▪ Da bi efekat grejanja/hlađenja bio
maksimalan, kapacitet spoljašnje
jedinice se povećava.
▪ Protok vazduha je fiksiran na
maksimalnu vrednost.
▪ Podešavanja temperature i protoka
vazduha NE MOGU se menjati.
Sušenje ▪ Zadata temperatura je snižena za
2,5°C.
▪ Protok vazduha je malo povećan.
Samo ventilator Protok vazduha je fiksiran na
maksimalnu vrednost.
2 Pritisnite da biste prekinuli rad.
Rezultat: nestaje sa LCD ekrana.
Napomena: Operacija pojačanog rada može se podesiti samo dok jedinica radi. Ako
pritisnete , operacija će biti otkazana; nestaje sa LCD ekrana.
5.8 Ekonomičan rad
To je funkcija koja omogućava efikasan rad putem ograničavanja vrednosti
maksimalne potrošnje struje. Ova funkcija je korisna u slučajevima kada treba
obratiti pažnju na to da se automatski prekidač ne aktivira dok proizvod radi pored
drugih uređaja.
INFORMACIJA
▪ Operacije pojačanog i ekonomičnog rada NE MOGU se koristiti istovremeno.
Poslednja izabrana funkcija ima prioritet.
▪ Operacija ekonomičnog rada smanjuje potrošnju energije spoljašnje jedinice
ograničavanjem brzine rotacije kompresora. Ako je potrošnja energije već mala,
operacija ekonomičnog rada NEĆE dodatno smanjiti potrošnju energije.
5.8.1 Da biste počeli/prekinuli ekonomični rad
Referentni vodič za korisnike
20
1 Pritisnite da biste počeli rad.
Rezultat: se prikazuje na LCD ekranu.
2 Pritisnite da biste prekinuli rad.
Rezultat: nestaje sa LCD ekrana.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
a
A
b
c
d
A Tekuća struja i potrošnja energije
B Vreme
a Maksimum tokom normalnog rada
b Maksimum tokom ekonomičnog rada
c Normalni rad
d Ekonomičan rad
▪ Ovaj dijagram služi samo kao ilustracija.
▪ Maksimalna tekuća struja i potrošnja energije klima uređaja kod ekonomičnog
rada varira u zavisnosti od povezane spoljašnje jedinice.
5.9 Operacija isključivanje/uključivanje tajmera (OFF/ON)
Funkcije tajmera su korisne za automatsko prebacivanje klima uređaja na
uključivanje/isključivanje tokom noći ili ujutru. Takođe možete da koristite ON i OFF
tajmer u kombinaciji.
5 | Rad
INFORMACIJA
Ponovo programirajte tajmer u sledećim slučajevima:
▪ Automatski prekidač je isključio jedinicu.
▪ Nestanak struje.
▪ Nakon zamene baterija u korisničkom interfejsu.
5.9.1 Da biste počeli/prekinuli operaciju uključivanja tajmera (ON)
1 Pritisnite da biste počeli.
Rezultat: se prikazuje na LCD ekranu, i lampica tajmera se pali.
INFORMACIJA
Svaki put kada se pritisne , podešeno vreme se povećava za 1 sat. Tajmer se
može podesiti između 1 i 12 sati.
2 Pritisnite da biste prekinuli.
Rezultat: nestaje sa LCD ekrana, i lampica tajmera se gasi.
5.9.2 Da biste počeli/prekinuli operaciju isključivanja tajmera (OFF)
1 Pritisnite da biste počeli.
Rezultat: se prikazuje na LCD ekranu, i lampica tajmera se pali.
INFORMACIJA
Svaki put kada se pritisne , podešeno vreme se povećava za 1 sat. Tajmer se
može podesiti između 1 i 9 sati.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Referentni vodič za korisnike
21
5 | Rad
2 Pritisnite da biste prekinuli.
Rezultat: nestaje sa LCD ekrana, i lampica tajmera se gasi.
INFORMACIJA
Kada podesite ON/OFF tajmera, zadato vreme se skladišti u memoriji. Memorija će se
resetovati kada se zamene baterije korisničkog interfejsa.
Upotreba noćnog režima podešavanja u kombinaciji sa isključivanjem tajmera
Klima uređaj automatski podešava zadatu temperaturu (0,5°C naviše kod hlađenja,
2,0°C naniže kod grejanja) da bi se sprečilo preterano hlađenje/grejanje i obezbedila
udobna temperatura za spavanje.

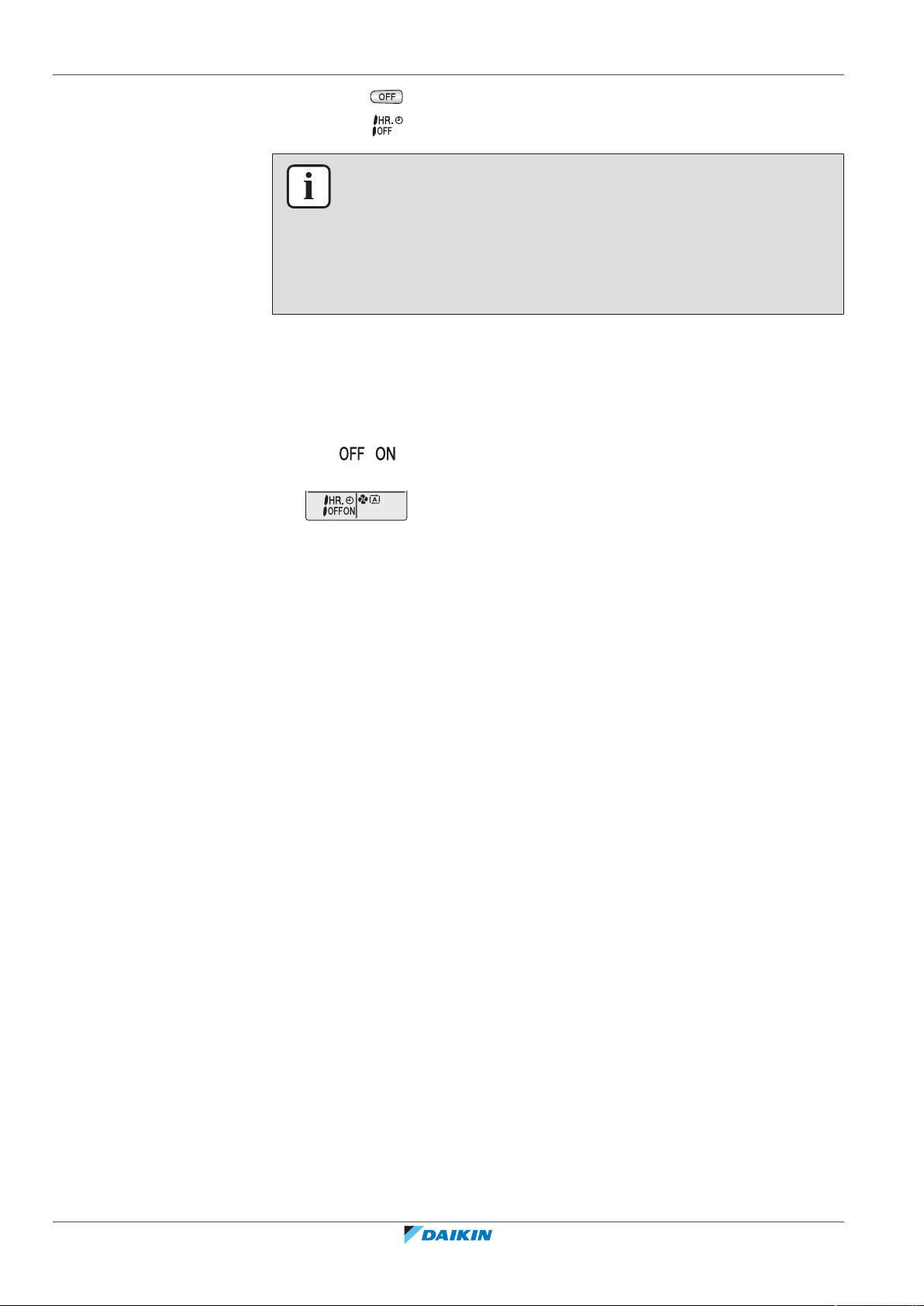

5.9.3 Da bi se kombinovalo isključivanje i uključivanje tajmera
1 Da biste podesili tajmere, pogledajte "5.9.2Da biste počeli/prekinuli operaciju
isključivanja tajmera (OFF)"[421] i "5.9.1Da biste počeli/prekinuli operaciju
uključivanja tajmera (ON)"[421].
Rezultat: i se prikazuje na LCD ekranu.
2 Primer onoga što se prikazuje na LCD ekranu ako kombinujete 2 tajmera:
Referentni vodič za korisnike
22
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
6 | Ušteda energije i optimalan rad
6 Ušteda energije i optimalan rad
INFORMACIJA
▪ Čak i ako je jedinica ISKLJUČENA, ona troši struju.
▪ Kada se nakon kvara ponovo uspostavi napajanje, nastaviće se rad prema
prethodno zadatomi režimu.
OPREZ
NIKADA nemojte izlagati decu, biljke ili životinje direktnom toku vazduha.
UPOZORENJE
NEMOJTE postavljati predmete ispod unutrašnje i/ili spoljašnje jedinice gde mogu da
se pokvase. U suprotnom, kondenzacija na jedinici ili cevima za rashladno sredstvo,
prljavština na filteru za vazduh ili blokiran odvod mogu da izazovu curenje, pa
predmeti koji se nalaze ispod jedinice mogu da se zaprljaju ili oštete.
UPOZORENJE
NEMOJTE stavljati bocu sa zapaljivim sprejem pored klima uređaja i NEMOJTE
koristiti sprejeve u blizini uređaja. Na taj način može doći do požara.
OPREZ
NE puštajte sistem u rad kada koristite sobni insekticid za zamagljivanje. Hemikalije
mogu da se nakupe u jedinici, i da ugroze zdravlje ljudi preosetljivih na hemikalije.
Pridržavajte se sledećih mera predostrožnosti da biste obezbedili pravilan rad
sistema.
▪ Sprečite da u sobu ulazi direktna sunčeva svetlost tokom operacije hlađenja,
koristeći zavese ili roletne.
▪ Vodite računa da područje ima dobru ventilaciju. NEMOJTE blokirati ventilacione
otvore.
▪ Često provetravajte. Dugotrajna primena zahteva da obratite posebnu pažnju na
provetravanje.
▪ Držite zatvorena vrata i prozore. Ako vrata i prozori ostanu otvoreni, vazduh će
izlaziti iz sobe, i izazvati opadanje efekta hlađenja ili grejanja.
▪ Pazite da NE hladite i ne grejete previše. Da biste uštedeli energiju, držite zadatu
temperaturu na umerenu vrednosti.
▪ NIKADA ne stavljajte predmete pored ulaznog ili izlaznog otvora za vazduh
jedinice. To može izazvati efekat smanjenog grejanja/hlađenja ili prekida rada.
▪ Isključite prekidač kada se jedinica NE koristi u dužem periodu. Ako je prekidač
uključen, uređaj troši struju. Pre ponovnog pokretanja jedinice, uključite prekidač
6 sati pre početka rada, da biste obezbedili neometan rad.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
▪ Moguća je pojava kondenzacije ako je vlažnost vazduha iznad 80%, ili ako je izlaz
za pražnjenje blokiran.
▪ Pravilno podesite sobnu temperaturu, da bi okruženje bilo prijatno. Izbegavajte
preterano grejanje ili hlađenje. Zapazite da može proći neko vreme dok sobna
temperatura ne dostigne zadatu. Razmotrite upotrebu opcije podešavanja
tajmera.
Referentni vodič za korisnike
23
6 | Ušteda energije i optimalan rad
▪ Podesite smer toka vazduha, kako biste izbegli da se hladan vazduh skuplja na
podu ili topao vazduh ispod plafona. (Gore do plafona tokom operacije hlađenja
ili sušenja, a dole tokom operacije grejanja)
▪ Izbegavajte da vazduh ide pravo na osobe u prostoriji.
▪ Koristite sistem u preporučenom opsegu (26~28°C za hlađenje i 20~24°C za
grejanje) da biste štedeli energiju.
Referentni vodič za korisnike
24
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
7 Održavanje i servis
7.1 Pregled: Održavanje i servis
Instalater treba da obavi godišnje održavanje.
O rashladnom sredstvu
Ovaj proizvod sadrži fluorisane gasove staklene bašte. NE ISPUŠTAJTE gasove u
atmosferu.
Vrsta rashladnog sredstva: R32
Vrednost globalnog potencijala zagrevanja (GWP): 675
OBAVEŠTENJE
Važeći zakoni o fluorisanim gasovima sa efektom staklene bašte zahtevaju da se
punjenje rashladnog sredstva u jedinici označi kako u težini tako i u ekvivalentu CO2.
Formula za izračunavanje količine ekvivalenta CO2 u tonama: GWP vrednost
rashladnog sredstva x ukupno punjenje rashladnog sredstva [u kg] / 1000
Za više informacija se obratite svom dobavljaču.
7 | Održavanje i servis
UPOZORENJE
Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo, ali pod normalnim
uslovima NE curi. Ako rashladno sredstvo iscuri u prostoriju i dođe u kontakt sa
plamenom iz plamenika, grejalice ili šporeta, to može dovesti do požara ili stvaranja
štetnog gasa.
Isključite sve zapaljive uređaje za grejanje, provetrite sobu, i obratite se dobavljaču
od koga ste nabavili jedinicu.
NEMOJTE koristiti jedinicu dok serviser ne potvrdi da je popravljen deo iz koga je
rashladno sredstvo curelo.
UPOZORENJE
▪ NEMOJTE bušiti niti spaljivati delove kroz koje protiče rashladno sredstvo.
▪ NEMOJTE koristiti materije za čišćenje ili sredstva za ubrzavanje postupka
odmrzavanja, osim onih koja je preporučio proizvođač.
▪ Imajte u vidu da je rashladno sredstvo u sistemu bez mirisa.
UPOZORENJE
Aparat mora da se skladišti u prostoriji bez izvora paljenja koji konstantno rade
(primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi).
OBAVEŠTENJE
Održavanje MORA da obavlja ovlašćeni instalater ili zastupnik servisa.
Preporučujemo da obavite održavanje najmanje jednom godišnje. Međutim, prema
važećim zakonima može se zahtevati kraći interval održavanja.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
OPASNOST: RIZIK OD ELEKTROKUCIJE
Da biste očistili klima uređaj ili filter za vazduh, obavezno prekinite rad i isključite
svako napajanje električnom energijom. Inače može doći do povrede i strujnog
udara.
Referentni vodič za korisnike
25
7 | Održavanje i servis
UPOZORENJE
Da biste sprečili strujne udare ili požar:
▪ NEMOJTE ispirati uređaj.
▪ NEMOJTE rukovati uređajem mokrim rukama.
▪ NEMOJTE stavljati predmete koji sadrže vodu na uređaj.
OPREZ
Posle duge upotrebe, proverite postolje i priključke uređaja zbog mogućih oštećenja.
Ako su oštećeni, uređaj može da padne i izazove povredu.
OPREZ
NE dodirujte rebra izmenjivača toplote. Ta rebra su oštra i mogu da izazovu
posekotine.
UPOZORENJE
Budite oprezni kada radite na merdevinama na visini.
7.2 Da biste očistili unutrašnju jedinicu i korisnički interfejs
OBAVEŠTENJE
▪ NEMOJTE koristiti benzin, benzen, razređivač, prah za poliranje niti tečni
insekticid. Moguće posledice: Obezbojenje i deformacija.
▪ NE koristite vodu niti vazduh temperature 40°C ili više. Moguće posledice:
Obezbojenje i deformacija.
▪ NE koristite smeše za poliranje.
▪ NE koristite ribaće četke. Moguće posledice: Površinski završni sloj se ljušti.
OPASNOST: RIZIK OD ELEKTROKUCIJE
Pre čišćenja obavezno prekinite rad, isključite automatski prekidač ili isključite
napojni kabl. U suprotnom, može doći do strujnog udara i povrede.
1 Obrišite mekom krpom. Ako ima mrlja koje se teško uklanjaju, koristite vodu ili
neutralni deterdžent.
7.3 Da biste očistili prednju ploču
Referentni vodič za korisnike
26
1 Obrišite prednju ploču mekom krpom. Ako ima mrlja koje se teško uklanjaju,
koristite vodu ili neutralni deterdžent.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
7.4 O filterima za vazduh
2
1
Korišćenje jedinice sa prljavim filterom znači da filter:
▪ NE MOŽE da uklanja mirise iz vazduha,
▪ NE MOŽE da prečišćava vazduh,
▪ loše grejanje/hlađenje,
▪ izaziva neprijatne mirise.
7.5 Da biste otvorili prednju ploču
1 Držite prednju ploču za jezičke koje se nalaze sa obe strane, i otvorite je.
7 | Održavanje i servis
7.6 Da biste očistili filtere za vazduh
1 Gurnite jezičak u sredini svakog filtera za vazduh, a zatim ga povucite nadole.
2 Izvucite filtere za vazduh.
3 Operite vodom filtere za vazduh, ili ih očistite pomoću usisivača.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
4 Potopite ih u mlaku vodu na oko 10 do 15 minuta.
5 Vratite sve filtere na njihova prvobitna mesta.
Referentni vodič za korisnike
27
7 | Održavanje i servis
7.7 Da biste zatvorili prednju ploču
7.8 Da biste uzeli u obzir sledeće stavke pre dugog perioda mirovanja
INFORMACIJA
▪ Ako se prašina NE uklanja lako, operite ih neutralnim deterdžentom u mlakoj
vodi. Osušite filtere za vazduh u hladu.
▪ Preporučuje se da čistite filtere za vazduh svake 2 nedelje.
1 Nežno pritisnite prednju ploču sa obe strane i u sredini dok ne škljocne.
Pustite da jedinica radi u režimu samo ventilator nekoliko sati, da biste osušili
unutrašnjost jedinice.
1 Pritisnite i izaberite operaciju samo rada ventilatora.
2 Pritisnite da biste počeli rad.
3 Pošto se operacija prekine, isključite prekidač.
4 Očistite filtere za vazduh i vratite ih na njihovo prvobitno mesto.
5 Uklonite baterije iz korisničkog interfejsa.
INFORMACIJA
Preporučuje se da periodično održavanje sprovodi stručnjak. Za održavanje koje
izvodi stručnjak, obratite se svom dobavljaču. Troškove održavanja snosiće klijent.
Pod određenim radnim uslovima, unutrašnjost jedinice može se zaprljati nakon
nekoliko sezona upotrebe. To dovodi do lošeg učinka.
Referentni vodič za korisnike
28
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
8 Rešavanje problema
Ako se desi jedan od sledećih kvarova, preduzmite dole navedene mere i obratite
se svom dobavljaču.
UPOZORENJE
Prekinite rad i dovod struje ako se desi nešto neuobičajeno (miris nagorelog, itd.).
Ako ostavite uređaj da radi pod tim uslovima, to može da dovede do kvara, strujnog
udara ili požara. Obratite se dobavljaču.
Sistem MORA da popravi kvalifikovani serviser.
Kvar Mera
8 | Rešavanje problema
Ako se bezbednosni uređaj, kao što je osigurač,
prekidač ili prekidač za uzemljenje, često
ISKLJUČITE glavni prekidač za
napajanje.
aktivira, ili prekidač ON/OFF NE radi pravilno.
Ako voda curi iz jedinice. Prekinite rad.
Radni prekidač NE radi dobro. ISKLJUČITE električno
napajanje.
Ako ekran korisničkog interfejsa pokazuje broj
jedinice, radna lampica svetli i prikazuje se šifra
Obavestite instalatera i prijavite
šifru kvara.
kvara.
Ako sistem NE radi pravilno, osim gore pomenutih slučajeva, i nijedan od gornjih
kvarova nije vidljiv, ispitajte sistem prema sledećim postupcima.
Kvar Mera
Ako sistem uopšte NE radi. ▪ Proverite da li je u pitanju prekid električnog
napajanja. Sačekajte da se napajanje ponovo
uspostavi. Ako se tokom rada desi nestanak struje,
sistem se automatski restartuje odmah nakon što
se napajanje ponovo uspostavi.
▪ Proverite da li je pregoreo osigurač ili se aktivirao
automatski prekidač. Po potrebi zamenite osigurač
ili resetujte automatski prekidač.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Sistem iznenada prestaje
da radi.
▪ Proverite baterije iz korisničkog interfejsa.
▪ Proverite da ulaz ili izlaz vazduha spoljašnje ili
unutrašnje jedinice NIJE blokiran preprekama.
Uklonite sve prepreke, i proverite da li vazduh
može slobodno da protiče.
▪ Klima uređaj može da prestane da radi nakon
iznenadnih velikih kolebanja napona, kako bi se
sistem zaštitio. On će automatski nastaviti rad
nakon oko 3minuta.
Referentni vodič za korisnike
29
8 | Rešavanje problema
Kvar Mera
Sistem radi, ali je hlađenje
ili grejanje nedovoljno.
Sistem radi, ali je hlađenje
ili grejanje nedovoljno
(vazduh se NE izduvava iz
jedinice).
Sistem radi, ali je hlađenje
ili grejanje nedovoljno
(vazduh se izduvava iz
jedinice).
▪ Proverite podešeni protok vazduha. Pogledajte
"5.4Protok vazduha"[417].
▪ Proverite podešenu temperaturu. Pogledajte
"5.3.1Da biste počeli/zaustavili režim rada i zadali
temperaturu"[416].
▪ Proverite da li je podešeni smer protoka vazduha
odgovarajući. Pogledajte "5.5 Smer protoka
vazduha"[417].
▪ Proverite da ulaz ili izlaz vazduha spoljašnje ili
unutrašnje jedinice NIJE blokiran preprekama.
Uklonite sve prepreke, i proverite da li vazduh
može slobodno da protiče.
▪ Klima uređaj se možda zagreva za operaciju
grejanja. Sačekajte 1 do 4 minuta.
▪ Jedinica je možda u operaciji odmrzavanja.
▪ Proverite da li su filteri za vazduh zapušeni.
Očistite filtere za vazduh. Pogledajte
"7Održavanje i servis"[425].
▪ Proverite da li su otvorena vrata ili prozori.
Zatvorite vrata i prozore da biste sprečili ulazak
vazduha.
Tokom rada se javlja
nenormalno funkcionisanje.
Jedinica NE prima signale sa
korisničkog interfejsa.
Ako je displej korisničkog
interfejsa prazan.
Šifra greške se prikazuje na
korisničkom interfejsu.
Drugi električni uređaji
počinju da rade.
▪ Proverite da li jedinica radi u ekonomičnom
režimu. Pogledajte "5.8Ekonomičan rad"[420].
▪ Proveriti da li ima nameštaja direktno ispod ili
pored unutrašnje jedinice. Pomerite nameštaj.
Klima uređaj može loše da radi zbog groma ili radio
talasa. Isključite automatski prekidač OFF i ponovo
ga uključite ON.
▪ Proverite baterije iz korisničkog interfejsa.
▪ Proverite da predajnik NIJE izložen direktnoj
sunčevoj svetlosti.
▪ Proverite ima li u prostoriji fluorescentnih lampi sa
starterom. Obratite se svom dobavljaču.
Zamenite baterije iz korisničkog interfejsa.
Posavetujte se sa lokalnim dobavljačem. Pogledajte
"8.2Rešavanje problema na osnovu kodova
greške"[431] za detaljan spisak kodova grešaka.
Ako signali korisničkog interfejsa aktiviraju druge
električne uređaje, premestite druge uređaje i
obratite se dobavljaču.
Referentni vodič za korisnike
30
Ako posle provere svih gornjih stavki ne možete sami da rešite problem, obratite se
instalateru i navedite simptome, kompletan naziv modela jedinice (po mogućnosti,
sa proizvođačkim brojem) i datum instaliranja (verovatno naveden na garantnom
listu).
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
8.1 Simptomi koji NE predstavljaju kvar sistema
Sledeći simptomi NE predstavljaju kvar sistema:
8.1.1 Simptom: Čuje se zvuk nalik na proticanje vode
▪ Ovaj zvuk izaziva rashladno sredstvo koje teče kroz jedinicu.
▪ Ovaj zvuk može nastati kada voda otiče iz jedinice tokom operacije hlađenja ili
sušenja.
8.1.2 Simptom: Čuje se duvanje
Ovaj zvuk nastaje kada se menja smer protoka rashladnog sredstva (npr. kada se
prebacuje sa hlađenja na grejanje).
8.1.3 Simptom: Čuje se kuckanje
Ovaj zvuk nastaje kada se jedinica neznatno širi ili skuplja sa promenom
temperature.
8 | Rešavanje problema
8.1.4 Simptom: Čuje se zviždanje
Ovaj zvuk izaziva rashladno sredstvo koje protiče tokom operacije odmrzavanja.
8.1.5 Simptom: Čuje se škljocanje tokom rada ili mirovanja
Ovaj zvuk nastaje prilikom rada kontrolnih ventila za rashladno sredstvo ili
električnih delova.
8.1.6 Simptom: Čuje se pljeskanje
Ovaj zvuk nastaje kada spoljašnji uređaj usisava vazduh iz sobe (npr. izduvni
ventilator, aspirator) dok su vrata i prozori u prostoriji zatvoreni. Otvorite vrata ili
prozore, ili isključite uređaj.
8.1.7 Simptom: Osećaju se mirisi iz jedinice
Jedinica može da apsorbuje miris prostorije, nameštaja, cigareta, itd. a zatim ih
ponovo ispušta.
8.1.8 Simptom: Spoljašnji ventilator se okreće dok klima uređaj ne radi
▪ Pošto je rad prekinut. Spoljašnji ventilator nastavlja da se okreće još 30 sekundi,
radi zaštite sistema.
8.2 Rešavanje problema na osnovu kodova greške
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
▪ Dok klima uređaj ne radi. Spoljašnja temperatura je veoma visoka, spoljašnji
ventilator počinje da se okreće radi zaštite sistema.
Ako uređaj naiđe na problem, korisnički interfejs prikazuje šifru greške. Važno je
razumeti problem i preduzeti mere pre resetovanja šifre greške. To treba da uradi
ovlašćeni instalater ili lokalni dobavljač.
Referentni vodič za korisnike
31
8 | Rešavanje problema
Ovo poglavlje daje pregled svih mogućih šifara greške i njihovih opisa kako se
prikazuju na korisničkom interfejsu.
Detaljno otklanjanje problema za svaku grešku potražite u servisnom priručniku.
Dijagnoza greške koju postavlja korisnički interfejs
Korisnički interfejs može da primi šifru greške od unutrašnje jedinice koja ukazuje
na grešku. Važno je razumeti problem i preduzeti mere pre resetovanja šifre
greške. To treba da uradi ovlašćeni instalater ili lokalni dobavljač.
Da biste videli šifru greške na korisničkom interfejsu:
1 Držite pritisnuto oko 5sekundi.
Rezultat: trepće u delu ekrana za prikaz temperature.
2 Pritisnite više puta, dok se ne čuje neprekidan zvučni signal.
Rezultat: Šifra se sada prikazuje na ekranu.
INFORMACIJA
▪ Kratak zvuk i 2 uzastopna zvuka ukazuju na neodgovarajuće šifre.
▪ Da biste otkazali prikaz šifre, držite pritisnuto dugme za otkazivanje tokom
5sekundi. Šifra će takođe nestati sa ekrana ako dugme NIJE pritisnuto u roku od
1minuta.
Sistem
Šifra greške Opis
Normalan
Nedostatak rashladnog sredstva
Primećen previsok napon
Greška prilikom prenošenja signala (između unutrašnje i
spoljašnje jedinice)
Greška kombinacije unutrašnja/spoljašnja jedinica
Unutrašnja jedinica
Šifra greške Opis
Abnormalnost štampane ploče unutrašnje jedinice
Zaštita od smrzavanja ili kontrola visokog pritiska
Abnormalnost motora ventilatora (motor jednosmerne struje)
Abnormalnost termistora za sobnu temperaturu
Spoljašnja jedinica
Šifra greške Opis
Referentni vodič za korisnike
32
Abnormalnost 4-smernog ventila
Abnormalnost štampane ploče spoljašnje jedinice
Aktiviranje preopterećenja (preopterećenje kompresora)
Kompresor zaglavljen
Ventilator jednosmerne struje zaglavljen
Prevelika jačina ulazne struje
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Šifra greške Opis
Kontrola temperature potisne cevi
Kontrola visokog pritiska (kod režima hlađenja)
Abnormalnost senzora kompresorskog sistema
Abnormalnost pozicionog senzora
Abnormalnost senzora za napon/jačinu jednosmerne struje
Abnormalnost termistora za spoljašnju temperaturu
Abnormalnost termistora potisne cevi
Abnormalnost termistora spoljašnjeg izmenjivača toplote
Greška u zagrevanju električnih delova
Povećanje temperature radijacionih rebara
Trenutna prejaka struja invertera (jednosmerna)
Abnormalnost temperature radijacionih rebara
Greška interne temperature kompresora
8 | Rešavanje problema
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Referentni vodič za korisnike
33
9 | Odlaganje
9 Odlaganje
OBAVEŠTENJE
NE pokušavajte sami da demontirate sistem: demontaža sistema, tretman rashladnog
sredstva, ulja i drugih delova MORA da bude izvedena u skladu sa primenljivim
zakonom. Jedinice MORAJU da budu tretirane u specijalizovanom postrojenju za
obradu radi ponovne upotrebe, reciklaže i obnavljanja.
Referentni vodič za korisnike
34
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
10 Rečnik
10 | Rečnik
VVD = vruća voda za domaćinstvo
Vruća voda koja se u bilo kom objektu koristi za upotrebu u domaćinstvu
ITV = izlazna temperatura vode
Temperatura vode na izlazu iz toplotne pumpe
Prodavac
Distributer proizvoda u prodaji.
Ovlašćeni instalater
Tehnički obučena osoba koja je kvalifikovana za ugradnju proizvoda.
Korisnik
Osoba koja je vlasnik proizvoda i/ili rukuje proizvodom.
Važeći propisi
Sve međunarodne, evropske, nacionalne i lokalne direktive, zakoni, propisi i/
ili kodovi koji su relevantni i primenjivi za određeni proizvod ili domen.
Servisna kompanija
Kvalifikovana kompanija koja može da obavlja ili koordinira potrebno
servisiranje proizvoda.
Uputstvo za ugradnju
Uputstvo namenjeno za određeni proizvod ili primenu u kojem je
objašnjeno kako se on ugrađuje, konfiguriše i održava.
Uputstvo za rukovanje
Uputstvo namenjeno za određeni proizvod ili primenu u kojem je
objašnjeno kako se njime rukuje.
Pribor
Nalepnice, uputstva, informativni listovi i oprema se isporučuju uz proizvod i
treba ih postaviti u skladu sa uputstvima u pratećoj dokumentaciji.
Opciona oprema
Oprema koju proizvodi i odobrava Daikin koja može da se kombinuje sa
proizvodom u skladu sa uputstvima u pratećoj dokumentaciji.
Snabdevanje na terenu
Oprema koju NIJE proizveo Daikin koja se može kombinovati sa proizvodom
prema uputstvu u pratećoj dokumentaciji.
ATXF50~71A2V1B
Sobni klima uređaj Daikin
4P513685-6C – 2019.12
Referentni vodič za korisnike
35
Verantwortung für Energie und Umwelt
Copyright 2019 Daikin
4P513685-6C 2019.12
Loading...
