Craftsman 580.754920 User Manual

Operator's iVlanuai

2800 PSI MA×* @ 2.1 GPM
2400 PSI @ 2.3 GPM MA×*

Model No. 580.754920

®

PRESSURE WASHER 7

CUSTOMER HELPUNE

• Safety

HOURS: Mon° ° FrL 8 a.m° to 5 p°m. (CT)

• Assembly

• Operation

WARNING

Before using this product, read this

manual and follow all Safety Rules

and Operating instructions.

* This pressure washer is rated in accordance to the Pressure Washer Manufacturers Association

(PWMA) standard PW101-2010 (Testing and Rating Performance of Pressure Washers).

* Esta limpiadora a presi6n estb. clasificada conforme a la norma PW101 =2010 (comprobaci6n y clasificaci6n de rendimiento de limpiadoras

a presi6n) de la Asociaci6n de fabdcantes de bombas a presi6n (Pressure Washer Manufacturers Association, PWMA).

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U,S,A,

Visit our Craftsman website: www.craftsman.com

Part No. 80009646 Rev- (01/22/2014)

Antes de utilizar el producto, lea este

manual y siga todas las Reglas de

Seguridad e hstrucciones de Uso.

ADVERTENCtA

• Maintenance

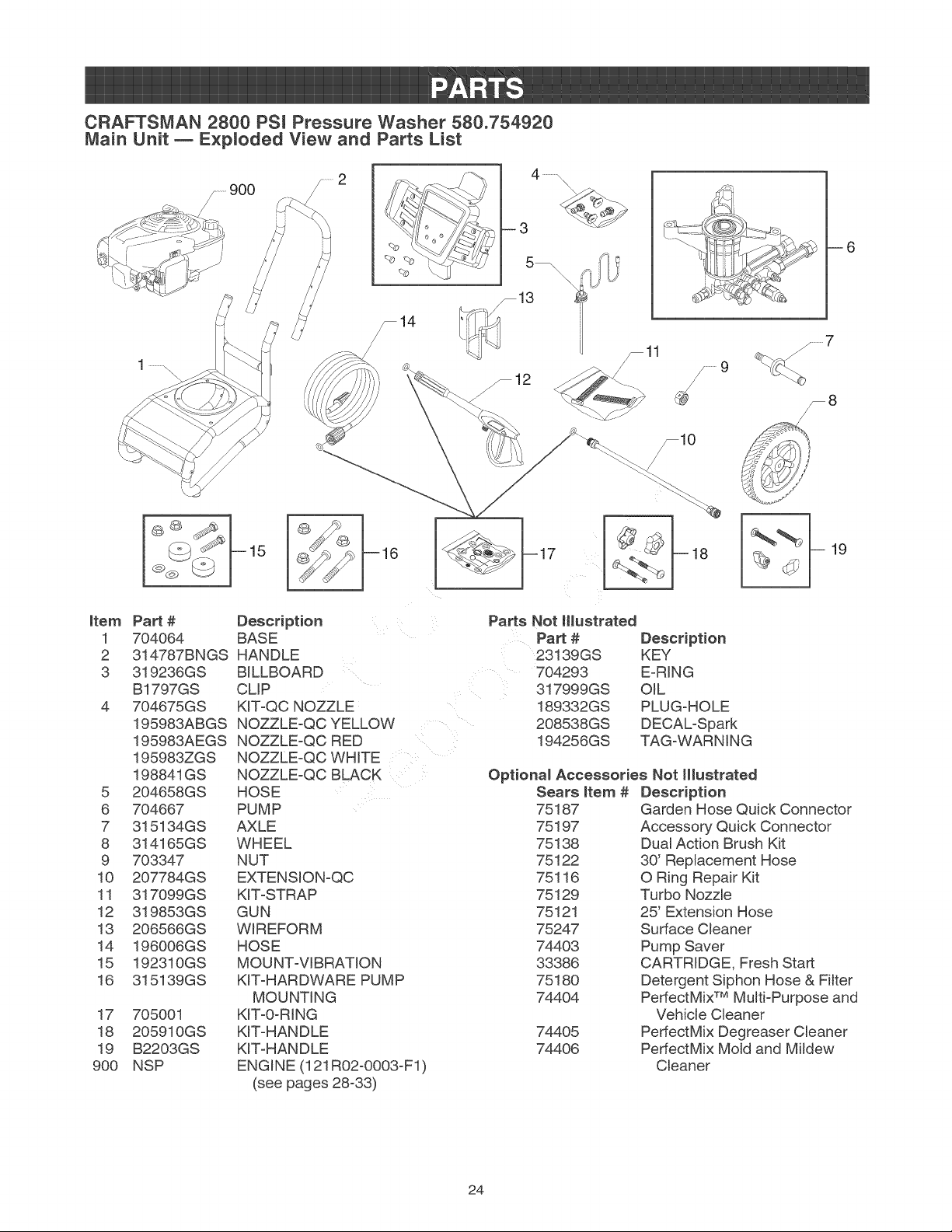

• Parts

• EspaSol, p. 34

CRAFTSMAN TWO YEAR FULL WARRANTY

FOR TWO YEARS from the date of purchase, this product is warranted against any defects in material or

workmanship. Defective product will receive free repair or replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web site: www.craftsman.comiwarranty

This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include:

• Expendable items that can wear out from normal use within the warranty period, such as spray guns, hoses,
nozzle extensions, nozzles, spray tips. filters or spark plugs.

• Product damage resulting from user attempts at product modification or repair or caused by product
accessories.

• Repairs necessary because of accident or failure to operate or maintain the product according to aHsupplied
instructions.

Preventive maintenance, or repairs necessary due to improper fue_mixture, contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or if rented to another person.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, _L 60179

Congratulations on making a smart purchase.

Your new Craftsman® product is designed and
manufactured for years of dependab!e operation. But
like aHproducts, it may require repair from time to time.
That's when having a Repair Protection Agreement can
save you money and aggravation.

Here's what the Repair Protection Agreement*

includes:

Expert service by our 10,000 professional repair
specialists

Unlimited service and no charge for parts and
labor on aHcovered repairs

Product replacement up to $1500 if your covered
product can't be fixed

Discount of 25% from regular price of service
and related installed parts not covered by the
agreement; also, 25% off regular price of preventive

maintenance check
Fast hempby phone = we call it Rapid Resolution =

phone support from a Sears representative. Think of
us as a "talking owner's manuaF.

© 2014

Once you purchase the Repair Protection Agreement,
a simple phone call is aHit takes for you to schedule
service. You can call anytime day or night, or schedule
a service appointment online.

The Repair Protection Agreement is a risk-free

purchase. If you cancel for any reason during the

product warranty period, we will provide a full refund.
Or, a prorated refund anytime after the product
warranty period expires. Purchase your Repair

Protection Agreement today!

Some _imitations and exclusions apply. For prices
and additional information in the U.SoA. call 1-800-

827-6655.
* Coverage in Canada varies on some items. For

full details, call Sears Canada at 1o800o361o6665o

Sears Installation Service

For Sears professional installation of home appliances,
garage door openers, water heaters, and other

major home items, in the U.S.A. or Canada call

1-800-4-MY-HOME®.

Readthismanualcarefully and become

familiar with your pressure washer. Know

its applications, its limitations, and any
hazards involved.

_mportant Safety _nformation

Safety Symbols and Meanings

_, WARNING The engine exhaust from this
product contains chemicals known to the State of

California to cause cancer, birth defects, or other
reproductive harm.

WARNmNG This product contains lead and lead

compounds, known to the State of California to
cause birth defects or other reproductive harm.

Wash your hands after handling this product.

Operator's Manual Toxic Fumes

Slippery Surface Fail Ftuid injection

Fire Explosion Kickback Projectile

Moving Parts Ftying Chemicat Rot Surface

Objects Burn

ElectricalShock

_k The safety alert symbol indicates a potential
personal injury hazard. A signal word (DANGER,
WARNING, or CAUTION) is used with the alert symbo_
to designate a degree or level of hazard senousness.
A safety symbol may be used to represent the type of
hazard. The signal word NOTICE is used to address
practices not related to personal injury.

_, DANGER indicates a hazard which, if not avoided,
will result in death or serious injury.

WARNING indicates a hazard which, ifnot avoid =

ed, could result in death or serious injury.

CAUTION indicates a hazard which, ifnot avoided,

could result in minor or moderate injury.
NOTICE address practices not related to personal

injury.

_k WARNING POISONOUS GAS HAZARD.

Engine exhaust contains carbon monoxide,

a poisonous gas that could kill you in

minutes. You CANNOT smell it, see it, or
taste it. Even if you do not smell exhaust fumes, you
couJd stir be exposed to carbon monoxide gas.
Some chemicals or detergents could be harmful if

inhaled or ingested, resulting in death, serious
injury, nausea, fainting or poisoning.

o Operate this product ONLY outside far away from

windows, doors and vents to reduce the risk of carbon
monoxide gas from accumulating and potentially being

drawn towards occupied spaces.
Install battery-operated carbon monoxide atarms or

plug-in carbon monoxide atarms with battery back-up
according to the manufacturer's instructions. Smoke
alarms cannot detect carbon monoxide gas.

, DO NOT run this product inside homes, garages,

basements, crawtspaces, sheds, or other partially=
enclosed spaces even if using fans or opening doors

and windows for ventilation. Carbon monoxide can
quickly build up in these spaces and can linger for hours,

even after this product has shut off.

, ALWAYS ptace this product downwind and point the

engine exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this

sroduct, shut it off and get to fresh air RIGHT AWAY. See a

doctor. You may have carbon monoxide poisoning.
, Use a respirator or mask whenever there is a chance that

vapors may be inhated when using chemicals.

, Read atl instructions with mask so you are certain the

mask will provide the necessary protection against
inhaling harmful vapors when using chemicals.

WARNING Chemical Burn Hazard.

_> Chemicals could cause burns resulting in

death or serious injury.

DONOT usecausticliquid with pressurewasher.
Use ONLYpressure washer safedetergents/soaps.

Followall manufacturersinstructions.

WARNING Starter cord kickback (rapid

_, _,. retraction) will pull hand and arm toward

engine faster than you can let go which
could cause broken bones, fractures,

bruises, or sprains resulting in serious injury.

, NEVER pull starter cord without first relieving spray gun

pressure.
When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,
always point spray gun in safe direction, press red button
and squeeze spray gun trigger to release high pressure.

Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when spray gun kicks

back.

A WARNING Risk of electrocution.

Contact with power source could cause
electric shock or burn resulting in death or
serious injury.

, NEVERspraynear powersource.

_, WARNING The high pressure stream of water

that this equipment produces could cut
through skin and its underlying tissues,

resulting in serious injury and possible
amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected, which
could result in serious injury.

If cut by fluid, call physician immediately. DO NOT treat
as a simple cut.

DO NOT allow CHILDREN to operate pressure washer.
NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any
kind. Replace o-ring or seal.

NEVER connect high pressure hose to nozzle extension.
Keep high pressure hose connected to pump and Spray

gun while system is pressurized.
DO NOT lift or tilt surface cleaner from horizontal surface

while connected to spray gun. Release spray gun trigger
prior to lifting or tilting.

ALWAYS point spray gun in safe direction, press red
button and squeeze spray gun trigger to release high
pressure, every time you stop engine.

, NEVER aim spray gun at people, animals, or plants.

DO NOT secure spray gun in open position.
DO NOT leave spray gun unattended while machine is

running.
NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.
Always be certain spray gun, nozzles and accessories

are correctly attached.

_k WARNING Fuel and its vapors are extremely

explosive

_ flammable and which could

WHEN ADDING OR DRAINING FUEL
, Turn pressure washer engine OFF and let it cool at least

2 minutes before removing fuel cap. Loosen cap slowly to
relieve pressure in tank.

, Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.
If fuel spills, wait until it evaporates before starting engine.
Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.
Check fuel lines, tank, cap and fittings frequently for

cracks or leaks. Replace if necessary.
DO NOT light a cigarette or smoke.

WHEN STARTING EQUIPMENT
, Ensure sparkplug, muffler,fuel cap, and aircleaner arein place.

DO NOT crank engine with spark plug removed.

WHEN OPERATING EQUIPMENT
, DO NOT operate this product inside any building, carport,

porch, mobile equipment, marine applications, or enclosure.

, DO NOT tip engine or equipment at angle which causes

fuel to spill.

, DO NOT spray flammable liquids.
WHEN TRANSPORTING,

MOVING OR REPAIRING EQUIPMENT
, Transport/move/repair with fuel tank EMPTY or with fuel

shutoff valve OFF.

, DO NOT tip engine or equipment at angle which causes

fuel to spill.

- Disconnect spark plug wire.

WHEN STORING FUEL OR EUIPMENT WITH FUEL IN TANK

Store away from furnaces, stoves, water heaters, clothes
dryers, or other appliances that have pilot light or other

ignition source because they could ignite fuel vapors.

WARNING Exhaust heat/gases could ignite

Contact with muffler area could cause burns
resulting in serious injury.

DO NOT touch hot parts and AVOID hot exhaust gases.
Allow equipment to cool before touching.
Keep at least 5 feet (1.5 m) of clearance on all sides of

pressure washer including overhead.
It is a violation of California Public Resource Code,

Section 4442, to use or operate the engine on any forest-
covered, brush-covered, or grass-covered land unless
the exhaust system is equipped with a spark arrester, as
defined in Section 4442, maintained in effective working
order. Other states or federal jurisdictions may have

similar taws.
Contact the original equipment manufacturer, retailer,

or dealer to obtain a spark arrester designed for the
exhaust system installed on this engine.

Replacement parts must be the same and installed in the
same position as the original parts.

cause burns, fire or explosion

resulting in death or serious injury.

combustibles, structures or damage

fuel tank causing a fire, resulting in

death or serious injury.

A.WARNINGUseofpressurewashercould

,_ createpuddlesandslippery

surfacescausingyoutofall
resultingindeathorseriousinjury.

Kickbackfromsprayguncouldcauseyoutofall
resultingindeathorseriousinjury.

, Operate pressure washer from a stable surface.

The cleaning area should have adequate slopes and

drainage to reduce the possibility of a fall due to slippery
surfaces.

Be extremely careful if you must use the pressure washer

from a ladder, scaffolding, or any other similar location.

Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when spray gun kicks

back.

_, WARNING Unintentional sparking could cause

fire or electric shock resulting in
death or serious injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR
PRESSURE WASHER

, Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK
, Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

WARNmNG Risk of eye or bodily injury.

Spray could splash back or propel
objects resulting in serious injury.

, Always wear indirect vented (chemical splash) safety

goggles marked to comply with ANSI Z87.1 when using
or in vicinity of this equipment.

, NEVER substitute safety gtasses or dry-condition

goggles for indirect vented safety goggles.

, Always wear protective clothing such as a tong-sleeved

shirt, tong pants and close4oed shoes.

, NEVER operate pressure washer when barefoot or

wearing sandals or shorts.

CAUTION Excessively high operating speeds

could result in minor injury.
Excessively low speeds impose a heavy load.

, DO NOT tamper with governor spring, links or other parts

to increase engine speed. Pressure washer supplies
correct rated pressure and flow when running at
governed speed.

, DO NOT modify pressure washer in any way.

NOTICE High pressure spray could damage fragile

items including glass.

, DONOTpointspraygunatglasswhenusingred (0°) spraytip.
, NEVERaim spray gunat plants.

A. WARNmNG Starter and other rotating parts

could entangle hands, hair, clothing, or
accessories resulting in serious injury.

, NEVER operate pressure washer without protective

housing or covers.

, DO NOT wear loose clothing, jewelry or anything that

could be caught in the starter or other rotating parts.

, Tie up tong hair and remove iewelry.

NOTICE Improper treatment of pressure washer

could damage it and shorten its life.

o !f you have questions about intended use, ask dealer or

contact qualified service center.

, NEVER operate units with broken or missing parts, or with-

out protective housing or covers.

, DO NOT by-pass any safety device on this machine.
, DO NOT tamper with governed speed.
, DO NOT operate pressure washer above rated pressure.
, DO NOT modify pressure washer in any way.
, Before starting pressure washer in cold weather, check all

parts of the equipment to be sure ice has not formed there.

, NEVER move machine by pulling on hoses. Use handle

provided on unit.

, This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts
that DO NOT comply with minimum specifications, user

assumes all risks and liabilities.

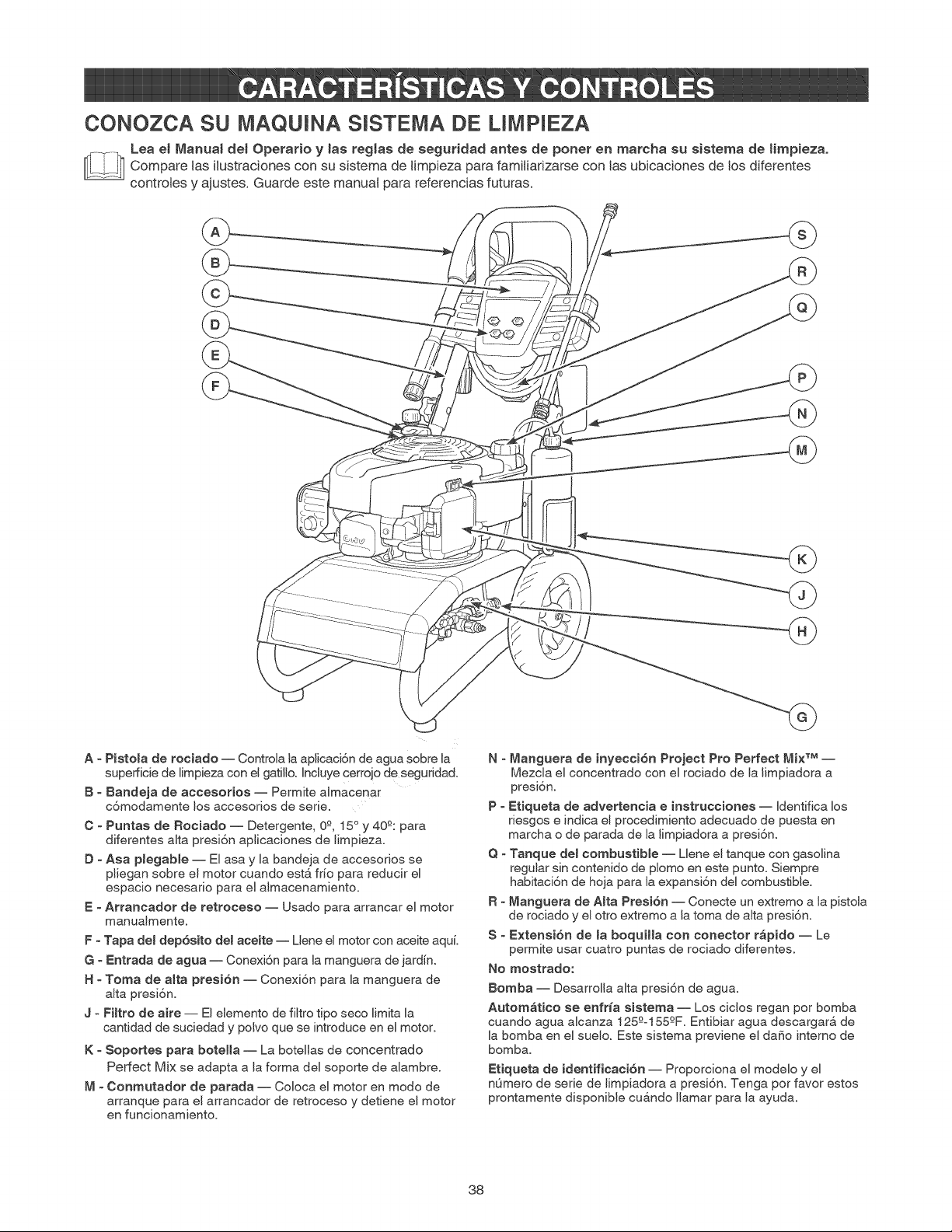

KNOW YOUR PRESSURE WASHER

Read the Operator's ManuaR and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various

controls and adjustments. Save this manual for future reference.

A - Spray Gun -- Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

B - Accessory Tray -- Provides convenient storage for

accessories, such as gun, nozzle extension, etc.

C - Spray Tips -- Detergent, 0°, 15° and 40°: for various

high pressure cleaning applications.

D -Fotd Down Handle -- Handle and accessory tray fold

flat atop cold engine for space-saving storage.
B - Recoil Starter -- Used for starting the engine manually.
F - OH Fill/Dipstick -- Check, add and drain engine oil here.
G - Water hlet -- Connection for garden hose.
H - High Pressure Outlet -- Connection for high pressure

hose.

J - Air FHter-- Protects engine by filtering dust and debris

out of intake air.

K - Bottle Bracket -- Perfect Mix concentrate bottle fits in

wire form bracket here.
M - Engine Switch -- Sets engine in starting mode for recoil

starter and stops a running engine.

N - Project Pro@ Perfect Mix TM Siphon -- Mixes

concentrate with pressure washer spray.

P - Warning!Operating instructions Tag -- Identifies

hazards and proper procedure to start!stop pressure

washer.

Q - Fuel Tank -- Fitl tank with regular unleaded fuel. Always

leave room for fuel expansion.

R - High Pressure Hose -- Connect one end to water pump

and the other end to spray gun.

S - NozzJe Extension with Quick Connect -- Atlows you to

switch between four different spray tips.

totems Not Shown:
Pump -- Develops high pressure.

Automatic CooJ Down System -- Cycles water through

pump when water reaches 125°-155°F. Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.
identification LabeJ -- Provides model and seriat number

of pressure washer. Please have these readily available if
calling for assistance.

Your pressure washer requires some assembly and is
ready for use only after it has been properly serviced

with the recommended oil and fuel.
if you have any problems with the assembly of

your pressure washer, please caNIthe pressure
washer he_p_ine at 1o800o222o3136.

UNPACK THE PRESSURE WASHER

1. Remove everything from carton except pressure

washer.

2. Open carton completely by cutting each corner

from top to bottom.

3. Remove pressure washer from carton.

CARTON CONTENTS

Check all contents. If any parts are missing or
damaged, call the pressure washer helpline at

1o800o222o3136.

• Main Unit

• Handle

• Accessory Tray

• High Pressure Hose

• Spray Gun

• Nozzle Extension with Quick Connect Fitting

• Oil Pouch

Perfect Mix Concentrate Bottles (2)

Bottle Bracket Wireform (2)

Perfect Mix Siphoning Unit/Hose

Parts Bag (which includes the following):

Operator's Manual
Owner's Registration Card

Bag containing 4 Multi-Colored Quick Connect

Spray Tips

Rubber straps (2)
Handle Fastening Hardware Kit (which includes):

Handle Bolts (2)

Carriage Bolt (2)

Plastic Knobs for Handle (2)
Plastic Knob (2)

Tree Clips (4)

Become familiar with each piece before assembling
the pressure washer. Identify all contents with the
illustration on page 6. If any parts are missing or
damaged, call the pressure washer helpline at

1o800o222o3136.

ASSEMBUNG PRESSURE WASHER

Your Craftsman pressure washer will need assembly

before operation:

1. Fill out and send in registration card.

2. Attach handle and accessory tray.

3. Connect detergent siphon hose to pump.

4. Add oil to engine crankcase.

5. Add fuel to fuel tank.

6. Connect pressure hose to spray gun and pump.

7. Connect water supply to pump.

8. Attach nozzle extension to spray gun.

9. SelectJ'attach quick connect spray tip to nozzle
extension.

Attach Handle and Accessory Tray

1. Place handle (A) onto handle supports connected
to main unit. Make sure holes in handle align with

holes on handle supports.

2. Insert handle carriage bolts (B) through holes from
inside of unit and attach a plastic knob (C) from
outside of unit. Tighten by hand.

NOTICE By loosening both knobs to the unthreaded

middle section of the attachment bolt, the upper handle

can fold forward to store flat atop the cold engine.

DO NOT fold the handle down while the engine is hot.

3 Insert rubber straps (D) through slots (E) in back of

accessory tray and pull tight from front.

.

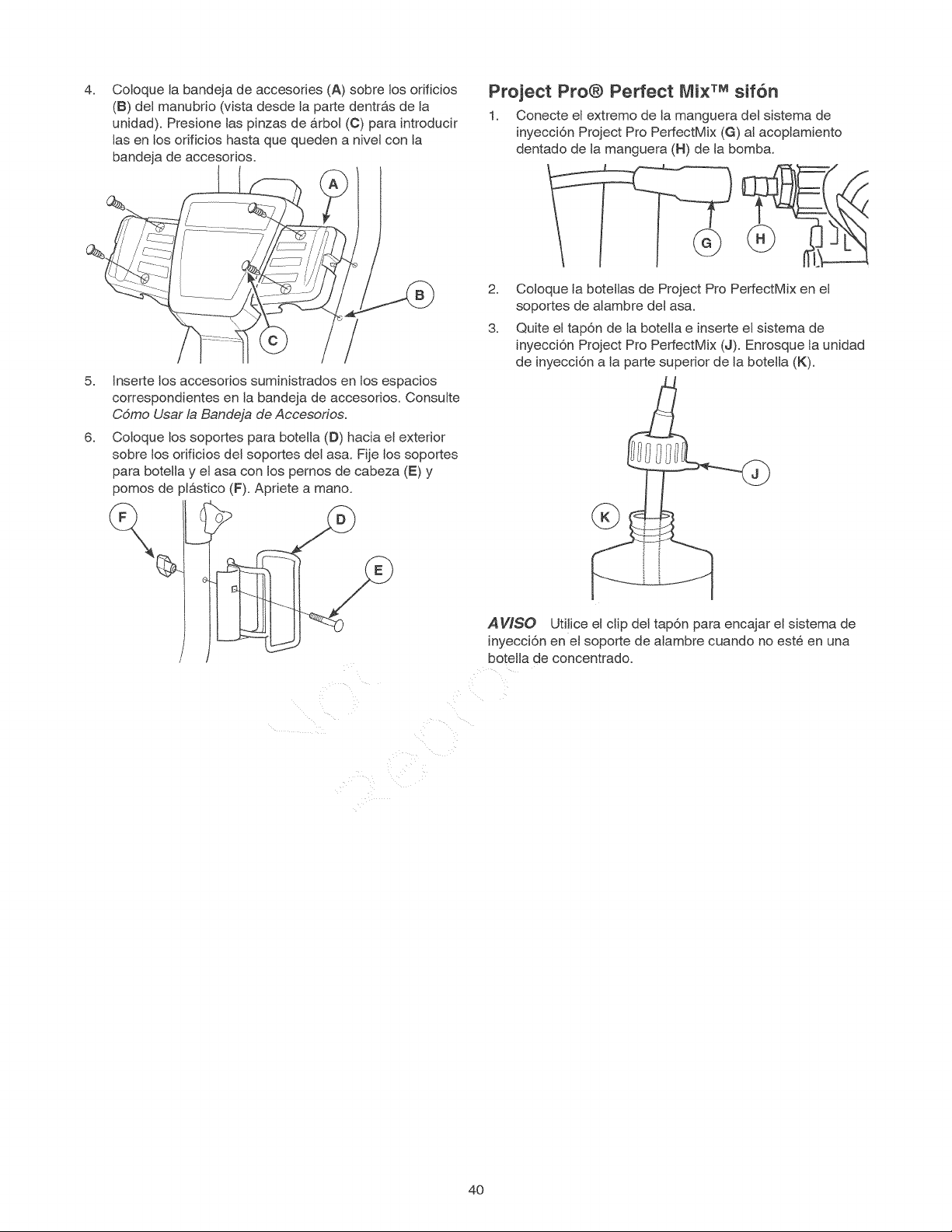

Place accessory tray (A) over holes (B) on handle
(viewing from front of unit). Push the tree clips
(C) into the holes until they sit flat against the
accessory tray.

5. Insert muki=colored quick connect spray tips and
other supplied accessories in spaces provided in
accessory tray. See How to Use Accessory Tray.

6. Place bottle brackets (D) facing outside over holes
in handle supports. Secure bottle brackets with
carriage bolts (E) and plastic knobs (F). Tighten by

hand.

Project Pro@ Perfect Mi× TMSiphon

1. Attach the tube end of the blue PerfectMix Siphon
(G) to the barbed tube fitting (H) on the pump.

.

Place PerfectMix bottles in the bottle brackets on

the handle.

3.

Remove cap from one of the bottles and insert the
Perfect Mix Siphon (J). Screw the siphon unit to

the top of the bottle (K).

NOTICE Use the clip on the cap to snap siphon to

bottle bracket when siphon is not in a concentrate
bottle.

Add Engine Oil

1. Place pressure washer on a flat, level surface.

2. Clean area around oil fill and remove yellow oil fill
cap/dipstick.

3. Hold neck of supplied oil pouch and remove cap.

4. Slowly pour contents of oil pouch into oil fill
opening. Checking oil level frequently, fill to FULL
mark (top hole) on dipstick.

Full

NOTICE Pause to permit oil to settle. Wipe dipstick
clean each time oil level is checked. DO NOT overfill.

To protect the fuel system from gum formation, mix in a
fuel stabilizer when adding fuel. See Storage. All fuel is

not the same. Ifyou experience starting or performance
problems after using fuel, switch to a different fuel

provider or change brands. This engine is certified to
operate on gasoline. The emission control system for
this engine is EM (Engine Modifications).

1. Clean area around fuel fill cap, remove cap.

2. Slowly add regular unleaded fuel (A) to fuel

tank (B). Be careful not to overfill. To allow for fuel
expansion, do not fill above the bottom of the fuel

tank neck.

NOTICE improper treatment of pressure washer
could damage it and shorten its life.

, DO NOT attemptto crankorstart the engine before it has

been properly servicedwith the recommendedoil. This
could result in anengine failure.

5. Replace oil fill cap/dipstick and fully tighten.

Add Fuel

Fue_ must meet these requirements:

• Clean, fresh, unleaded gasoline.

• A minimum of 87 octane/87 AKI (91 RON). For
high altitude use, see High Altitude.

• Gasoline with up to 10% ethanol (gasoho 0 is
acceptaMe.

NOTICE Use of unapproved fuels couJd damage
generator and voids warranty.

, DO NOT use unapprovedgasoline suchas E15and E85.

• DO NOT mix oil in gasoline ormodify engine to run on

alternatefuels.

WARNING Fuel and its vapors are extremely

_i flammable and explosive which could

WHEN ADDING FUEL
. Turn pressure washer engine OFF and let it cool at least

2 minutes before removing fuel cap. Loosen cap stowty to
relieve pressure in tank.

* Fill fuel tank outdoors.
* DO NOT overfill tank. Allow space for fuel expansion.

* If fuel spills, wait until it evaporates before starting engine.
* Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

* Check fuel lines, tank, cap and fittings frequently for

cracks or leaks. Replace if necessary.

* DO NOT light a cigarette or smoke.

cause burns, fire or explosion
resulting in death or serious injury.

3. Install fuel cap and wait for any spilled fuel to
evaporate.

CAUTION! Alcohol-Mended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads
to separation and formation of acids during storage.
Acidic gas can damage the fuel system of an engine
while in storage.

To avoid engine problems, the fuel system should be
treated with a fuel preserver or emptied before storage
of 30 days or longer, ff adding a fuel preserver, fill the
fuel tank with fresh fuel. If only partially filled, air in the
tank will promote fuel deterioration during storage, if
fuel preserver is not used, drain the fuel tank, start the
engine and let it run until the fuel lines and carburetor
are empty. Use fresh fuel next season. See Storage for

additional information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

High Altitude

At altkudes over 5,000 feet (1524 meters), a minimum
85 octane / 85 AKI (89 RON) gasoline is acceptable. To

remain emissions compliant, high altitude adjustment is

required. Operation without this adjustment will cause
decreased performance, increased fuel consumption,
and increased emissions. See a qualified Sears dealer
for high a_titude adjustment information. Operation of
the engine at altitudes below 2,500 feet (762 meters)
with the high altitude kit is not recommended.

FreshStart@FuelCap
TheFreshStartfuelcap(A)isdesignedtoholda

cartridge(B)whichcontainsfuelpreserver.Addingfuel
preserverhelpskeepfuelfreshandcarburetorsclean
foreasierstartingallseasonlong.TheFreshStartfuel
cap,ifequippedwithacartridge,automaticallydrips
concentratedfuelpreserverintoyourfueltanksoyou
don'thavetoaddityourself.

NOTICE Purchase a Fresh Start fuel preserver
cartridge, Sears item 33386, at your local Sears or by
calling 1o888o331-4589 or online at www.sears.com. Mt
is not included with the pressure washer.

Read and follow all instructions and warnings given in
the Fresh Start fuel preserver cartridge package.

Lubricate O-Rings

Lubrication of o-rings is extremely important for
installation and operation. The use of a lubricant
(petroleum or synthetic grease) during assembly helps
seat o-rings properly and provides an improved seal. It
also helps protect the o-ring from damage by abrasion,
pinching or cutting and extends the life of the o-ring.

NOTICE ALWAYS apply a small amount of lubricant
on o-rings prior to assembling the garden hose to the
pump (C), high pressure hose (D), spray gun (E), and
nozzle extension (F).

Lubricate aH connections shown below, following
these instructions:

1. Inspect and clean connecting surfaces prior to
lubrication and assembly.

2. Use lubricants sparingly during assembly; a light
film is aHthat is required.

3. Use a small brush or cotton swab to apply grease
directly to o-rings where they are not accessible
(QC fitting, M22 fitting).

10

Connect Hose and Water Supply to Pump

NOTICE DO NOT run the pump without the water
supply connected and turned on.

o Damageto equipment resultingfrom failureto follow this

instruction willvoid warranty.

4. Run water through garden hose for 30 seconds to
flush it of debris. Turn off water.

NOTICE DO NOT siphon standing water for the water
supply. Use ONLY cold water (less than 100°F).

5. Connect garden hose (not to exceed 50 feet in
length) to water inlet. Tighten by hand.

NOTICE Remove and discard the shipping caps from
the pump's high pressure outlet and water inlet before
attaching hoses.

1. Uncoil high pressure hose and attach one end of
hose to base of spray gun. Tighten by hand.

WARNING The high pressure stream of water

1_ that this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

NEVER connecthigh pressure hoseto nozzle extension.
Keep highpressurehose connected to pumpand spray

gun while systemis pressurized.
Alwaysbe certainspray gun. nozzlesandaccessofles

are correctlyattached.

2. Attach other end of high pressure hose to high
pressure outlet on pump. Tighten by hand.

NOTICE Using a One Way Valve (vacuum breaker
or check valve) at pump inlet could cause pump or

inlet connector damage.

There MUST be at least ten feet of unrestricted garden

hose between the pressure washer inlet and any device,

such as a vacuum breaker or check vatve.

Damage to equipment resulting from failure to follow this
instruction will void warranty.

_, WARNING Risk of eye injury.

Spray could splash back or propel objects
resulting in serious injury.

Always wear indirect vented (chemical splash) safety
goggles marked to comply with ANSI Z87.1 when using
or in vicinity of this equipment.

NEVER substitute safety gtasses or dry-condition goggles
for indirect vented safety goggtes.

6 Turn ON the water, press red button (B) on the gun

and squeeze the trigger to purge the pump system
of air and impurities,

3. Before connecting garden hose to water inlet,
inspect inlet screen (A). Clean screen if it contains
debris or have it replaced if damaged. DO NOT run
pressure washer if inlet screen is damaged or
missing.

Checklist Before Starting Engine

Review the unit to ensure you have performed all of the

following:

1 Be sure to read Safety Rules and Operation

sections before using the pressure washer.

2. Make sure handle is in place and secure.

3. Check that oil has been added to proper level in
engine crankcase.

4. Add proper fuel to fuel tank.

5. Check for proper hose connections (high pressure
and water supply) and that there are no kinks, cuts,
or damage to the high pressure hose.

6. Provide proper water supply (not to exceed 100°F).

11

HOW TO USE YOUR PRESSURE

If you have any problems operating your pressure
washer, please call the pressure washer helpline at

1-800-222-3136.

Pressure Washer Location

Carbon Monoxide Poisoning

WARNING POISONOUS GAS HAZARD.

Engine exhaust contains carbon monoxide,
a poisonous gas that could kill you in

minutes. You CANNOT smell it, see it, or
taste it. Even if you do not smell exhaust

fumes, you could still be exposed to carbon
monoxide gas.

, Operate this product ONLY outside far away from

windows, doors and vents to reduce the risk of carbon
monoxide gas from accumulating and potentially being
drawn towards occupied spaces.

, Install battery-operated carbon monoxide alarms or

plug-in carbon monoxide alarms with battery back-up
according to the manufacturer's instructions. Smoke
alarms cannot detect carbon monoxide gas.

, DO NOT run this product inside homes, garages,

basements, crawlspaces, sheds, or other partially-
enclosed spaces even if using fans or opening doors and
windows for ventilation. Carbon monoxide can quickly
build up in these spaces and can linger for hours, even
after this product has shut off.

, ALWAYS place this product downwind and point the

engine exhaust away from occupied spaces.

If you start to feel sick, dizzy, or weak while using this

9roduct, shut it off and get to fresh air RIGHT AWAY. See a

doctor. You may have carbon monoxide poisoning.

To Start Your Pressure Washer

To start your engine-powered pressure washer for the
first time, follow these instructions step-by-step. This

information also applies whenever you start the engine

after you have let the pressure washer sit idle for at

least a day.

1. Place pressure washer outside near an water
source capable of supplying water at a flow rate
greater than 3.3 gallons per minute and no less than
20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected to
spray gun and pump. See Assemb(y for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure
washer pump.

NOTICE DO NOT run the pump without the water
supply connected and turned on.

Damageto equipment resultingfromfailure to follow this
instructionwillvoid warranty.

5. Turn ON the water, press red button on the gun and
squeeze the trigger to purge the pump system of air
and impurities.

6. Attach nozzle extension to spray gun. Tighten by hand.

Exhaust Port

Pointed away from

occupied spaces

Risk of Fire Clearances

_, WARNING Exhaust heat/gases could ignite

combustibles, structuresor damagefuel tank
causing afire,resulting indeath or serious injury.

o Keep at least 5ft. (1.5 m)clearance on all sidesof

pressure washerincludingoverhead.

.

Choose spray tip you want to use, pull back on

collar of nozzle extension, insert spray tip and

release collar. Tug on spray tip to make sure it is

securely in place. See How to Use Spray Tips.

.

Push engine rocker switch (B) to on position (I or ON).

Y

12

NOTICE Before starting the pressure washer, be sure

,ou are wearing safety goggles as described below.

_, WARNmNG Risk of eye injury.

Spray could splash back or propel objects
resulting in serious injury.

o Always wear indirect vented (chemical splash) safety

goggles marked to comply with ANSI Z87.1 when using or
in vicinity of this equipment.

NEVER substitute safety glasses or dry-condition goggles

for indirect vented safety goggles.

NOTICE This unit is equipped with a ReadyStart®
engine. A ReadyStart engine means there is no priming
or choking required.

9. When starting engine, position yourself as
recommended and grasp starter grip handle and
pull slowly until you feel some resistance. Then pun
rapidly to start engine.

A. WARNING Starter cord kickback (rapid

retraction) will pull hand and arm toward
engine faster than you can let go which

could cause broken bones, fractures,

bruises, or sprains resulting in serious injury.
NEVER pull starter cord without first relieving spray gun
pressure.

When starting engine, pult cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,
always point spray gun in safe direction, press red button

and squeeze spray gun trigger to release high pressure.
Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks
back.

10. Return recoil starter slowly. DO NOT let rope "snap
back" against starter.

11. Point spray gun in a safe direction, push the red
button to release the trigger lock, and pull the trigger.

WARNING The high pressure stream of water that

this equipment produces could cut through

:_ skin and its underlying tissues, resulting in

when engine is stopped and water is disconnected,
which could result in serious injury.

_, WARNING Exhaust heat/gases could ignite

Contact with muffler area could cause burns
resulting in serious injury.

serious injury and possible amputation.
Spray gun traps high water pressure, even

DO NOT allow CHILDREN to operate pressure washer.
Keep high pressure hose connected to pump and spray

gun while system is pressurized.
NEVER aim spray gun at people, animals, or plants.
DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is
running.

NEVER use a spray gun which does not have a trigger
lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories
are correctly attached.

combustibles, structures or damage

fuel tank causing a fire, resulting in

death or serious injury.

DO NOT touch hot parts and AVOID hot exhaust gases.
Allow equipment to cool before touching.
Keep at least 5 feet (1.5 m) of clearance on all sides of

pressure washer including overhead.
It is a violation of California Public Resource Code,

Section 4442, to use or operate the engine on any forest=
covered, brush-covered, or grass-covered land unless
the exhaust system is equipped with a spark arrester, as
defined in Section 4442, maintained in effective working
order. Other states or federal jurisdictions may have

similar taws.
Contact the original equipment manufacturer, retailer, or

dealer to obtain a spark attester designed for the exhaust
system installed on this engine.

Replacement parts must be the same and installed in the
same position as the original parts.

How to Stop Your Pressure Washer

1. Release spray gun trigger and let engine idle for
two minutes.

.

Push engine rocker switch to off position (0 or OFF).

3.

ALWAYS point spray gun in a safe direction,

push red button and squeeze spray gun trigger to
release retained high water pressure.

WARNING The high pressure stream of water that

this equipment produces could cut through
skin and its underlying tissues, resulting in

serious injury and possible amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected, which
could result in serious injury.

Keep highpressurehose connected to pumpand spray
gun whilesystem is pressurized.

ALWAYSpoint spraygunin safe direction,press red but-
tonand squeeze spray guntriggerto release high pres-
sure, everytime you stop engine.

13

How to Use Accessory Tray

The unit isequipped with an accessory tray with
places to store your spray gun, nozzle extension, high
pressure hose and quick connect spray tips.

1. Place spray gun in wide groove on accessory tray
as shown. Pull rubber strap tight around spray gun
and place hole in strap over tab on accessory tray.

.

Select desired spray tip:

High Pressure

Low Pressure

Black

Use to apply

detergent

2. Place nozzle extension in narrow groove on
accessory tray. Pull rubber strap tight around
nozzle extension and place hole in strap over tab
on accessory tray.

3. Insert multi-colored spray tips in holes provided on
front of accessory tray.

4. Place one end of high pressure hose in groove at
top of accessory tray and wrap high pressure hose
around hooks as shown.

J

How to Use Spray Tips

The quick=connect on the nozzle extension allows you
to switch between four different quick connect spray
tips. Spray tips can be changed while pressure washer
is running once spray gun trigger is locked. The spray
tips vary the spray pattern as shown.

Follow these instructions to change spray tips:

1. Pull back collar on quick=connect and pull current
spray tip off. Store spray tips in holder provided on
the accessory tray.

The high pressure stream of water

through skin and its underlying tissues,

that this equipment produces could cut

resulting in serious injury and possible
amputation.

, NEVERchangespray patternswithout the trigger locked

on the spray gun.

, DONOT twist spraytips while spraying.

40 ° White

2400 PS_

2.3 GPM

• For delicate rinse, for gentle cleaning of cars
trucks, boats. RV's patio furniture, lawn
equipment, etc.. select white 40° spray tip.

For general nnsing, ideal for most aHpurpose
c_eaning such as home siding, brick patios,
wood decks, driveways and sidewalks, garage
floors, etc., semectyellow 15° spray tip.

- For maximum rinsing, for stubborn or hard to
reach surface such as second story surfaces,
paint removal, oil stains, rust removal or other

stubborn substances (tar, gum, grease, wax,
etc.), select red 0° spray tip.

To apply detergent, applies project specific
cleaners to help break down stubborn dirt and
grime on a variety of surfaces, select black

detergent spray tip.

.

Pull back on collar, insert new spray tip and release

collar. Tug on spray tip to make sure it is securely

in place.

Usage Tips

For most effective c_eaning, keep spray tip from

8 to 24 inches (20 to 61 cm) away from cleaning
surface.

If you get spray tip too close, especially using a
high pressure spray tip, you may damage surface
being cleaned.

Do Not get closer than 6 inches (15 cm) when

cleaning tires.

15° Yellow 0° Red

2600 PSI 2800 PS_

2.2 GPM 2.1 GPM

14

C_eaning and Applying Detergent

_k WARNING Chemical Burn Hazard.

Chemicals could cause burns resulting in
death or serious injury.

* DO NOT usecaustic liquid with pressurewasher.
* Use ONLY pressure washersafe detergents/soaps.

Follow allmanufacturersinstructions.

To apply detergent, follow these steps:
To apply undiluted detergent using the blue

Perfect Mix TM siphon, follow these steps:

1. Review use of spray tips.

2. Attach Perfect Mix TM siphon hose to pump and
Perfect Mix TM concentrate bottle.

NOTICE Use standard detergent siphon hose &

filter kit, available at Sears retail item 75180, to apply

standard detergents. Detergent siphon hose & filter kit
is available as an optional accessory. It is not included
with the pressure washer.

NOTICE Contact with the hot muffler could damage
detergent siphoning tube.

. When inserting the siphon into a detergent solution bottte,

route the tube so as to keep it from inadvertently contacting
the hot muffler.

3. Make sure black detergent spray tip is installed.

NOTICE Detergent cannot be applied with the high
pressure spray tips (White, Yellow or Red).

4. Make sure garden hose is connected to water inlet.
Check that high pressure hose is connected to
spray gun and pump. Turn on water.

Pressure Washer Rinsing

For Rinsing:

1. Remove black detergent spray tip from nozzle

extension.

2.

Select and install desired high pressure spray tip

following instructions How to Use Spray Tips.

3.

Keep the spray gun a safe distance from the area

you plan to spray.

WARNING Kickback from spray gun could

cause you to fall resulting in death or
serious injury.

* Operate pressure washer from a stable surface.
* Be extremely careful if you must use the pressure washer

from a ladder, scaffolding, or any other similar location.

* Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks
back.

4. Apply a high pressure spray to a small area, then
check the surface for damage. If no damage is
found, it is okay to continue cleaning.

5. Start at the top of the area to be rinsed, working
down with same overlapping strokes as you used

for washing and applying detergent.

Automatic Cool Down System (Thermal

Relief)

Jfyou run the engine on your pressure washer for
3-5 minutes without pressing the trigger on the
spray gun, circulating water in the pump can reach
temperatures above 125°F. The system engages to
cool the pump by discharging the warm water onto
the ground.

NOTICE You must attach aH hoses before you start

the engine.

. Starting the engine without att the hoses connected and

without the water turned ON could damage the pump.

* Damage to equipment resulting from failure to follow this

instruction will void warranty.

.

Start engine following instructions How to Start

Your Pressure W/asher.

6.

Apply detergent to a dry surface, starting at lower
portion of area to be washed and work upward,
using long, even, overlapping strokes.

.

Allow detergent to "soak in" for 3-5 minutes before
washing and rinsing. Reapply as needed to prevent
surface from drying. DO NOT allow detergent to
dry on (prevents streaking).

15

ENGINE TECHNICAL iNFORMATiON

This is a single cylinder, overhead valve (OHV), air
cooled engine. In the State of California, Model 120000
engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.
Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties with
respect to the performance or operational life of this
engine. The engine is warranted solely according to the
product and emissions warranties stated elsewhere in

this manual.

Power Ratings

The gross power rating for individual gasoline engine
models is labeled in accordance with SAE (Society
of Automotive Engineers) code J1940 Small Engine
Power & Torque Rating Procedure, and is rated in
accordance with SAE J1995. Torque values are
derived at 2600 RPM for those engines with "rpm"

called out on the label and 3060 RPM for all others;
horsepower values are derived at 3600 RPM.

The gross power curves can be viewed at www.
BRIGGSandSTRATTON.COM. Net power values are

taken with exhaust and air cleaner installed whereas
gross power values are collected without these

attachments. Actual gross engine power will be higher
than net engine power and is affected by, among other
things, ambient operating conditions and engine-to-
engine variability. Given the wide array of products on
which engines are placed, the gasoline engine may not
develop the rated gross power when used in a given
piece of power equipment. This difference is due to a
variety of factors including, but not limited to, the variety
of engine components (air cleaner, exhaust, charging,
cooling, carburetor, fuel pump, etc.), application
limitations, ambient operating conditions (temperature,
humidity, a_titude), and engine-to engine variability.
Due to manufacturing and capacity limitations, Briggs &
Stratton may substitute an engine of higher rated power
for this engine.

PRODUCT SPECtNCATIONS

Pressure Washer Specifications

Max Outlet Pressure .......... 2800 PSI* @2.1 GPM

Max Flow Rate .............. 2400 PSI @2.3 GPM*

Detergent Mix .................... Use as directed

Water Supply Temperature ..... Not to exceed 100°F

Engine Specifications

Bore ......................... 2.688 in. (68.28 mm)

Stroke ........................ 2.040 in. (51.82 mm)

Displacement ..................... 11.58 in. (190 cc)

Spark Plug

Type: .................. Briggs & Stratton 692051

Set Gap To: ................ 0.020 inch (0.051 mm)

Armature Air Gap: ...... 0.010-0.014 in.(0.25-0.36mm)

Valve clearance with valve springs installed and piston

1/4 in. (6 ram) past top dead center (check when engine
is cold).

Intake ................ 0.004-0.008 in.(0.10-0.20 mm)

Exhaust............... 0.004-0.008 in.(O.10-0o20mm)

Fuel Capacity ...... .... : ................ 1.6Quarts

Oil Capacity .... :. :.. :. : ........ 20 Ounces (0.6 liter)

NOTICE For practical operation, the engine load
should not exceed 85% of rated power. Engine power
will decrease 3-1/2% for each 1,000 feet (300 meters)
above sea level and 1% for each 10° F (5.6° C) above
77° F (25° C). Itshould operate satisfactorily at an

angle up to 15°.

* This pressure washer is rated in accordance to

the Pressure Washer Manufacturers Association
(PWMA) standard PW101-2010 (Testing and Rating
Performance of Pressure Washers).

16

OWNER'S RESPONSIBILiTiES

Follow the hourly or calendar intervals, whichever
occurs first. More frequent service is required when
operating inadverse conditions noted below.

• Change engine oil

®

Check/clean water inlet screen _

®

Check high pressure hose

®

Check detergent siphoning hose

®

Check spray gun and assembly for leaks

®

Clean debris

®

Check engineoillevel

®

Clean engine air cleaner

®

Change engine oiF

®

Inspect muffler and spark arrester

Pump Oil

DO NOT attempt any oil maintenance on this pump.
The pump is prequbricated and sealed from the
factory, requiring no additional maintenance for the life
of the pump.

Emissions Control

Maintenance, repmacement, or repair of the
emissions contro_ devices and systems may

be performed by any nonoroad engine repair
establishment or individual However, to obtain

"no charge" emissions control service, the work must

be performed by a factory authorized dealer. See the

Emissions Warranty.

Before Each Use

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check high pressure hose for leaks.

5. Check gun and nozzle extension assembly for leaks.

6. Purge pump of air and contaminants.

PRESSURE WASHER MAINTENANCE

® Replace engine air cleaner

® Replace spark plug
® Clean cooling system _

1 Clean if clogged. Replace if perforated or torn.
2 Service more often under dirty or aus_y cona_tions

General Recommendations

Regular maintenance will improve the performance and
extend the life of the pressure washer. See any Sears
or other qualified service dealer for service.

The pressure washer warranty does not cover items
that have been subjected to operator abuse or
negligence. To receive full value from the warranty, the
operator must maintain pressure washer as instructed
in this manual including proper storage as detailed in

Storage.

Some adjustments will need to be made periodically to
properly maintain your pressure washer.

AHservice and adjustments should be made at least
once each season. A new spark plug and clean air filter
assure proper fueloair mixture and help your engine run
better and last longer. Follow the requirements in the

Maintenance Schedule chart above.

Clean Debris

Daily or before use, clean accumulated debris from

pressure washer. Keep linkage, spring and controls
clean. Keep area around and behind muffler free from
any combustible debris. Inspect cooling air slots and
openings on the pressure washer. These openings

must be kept clean and unobstructed.

Pressure washer parts should be kept clean to reduce the

risk of overheating and ignition of accumulated debris.

® Use a damp cloth to wipe exterior surfaces clean.

NOTICE Improper treatment of pressure washer
could damage it and shorten its life.

, DO NOT insertanyobjects throughcoolingslots.

® Use a soft bristle brush to loosen caked on dirt, oil,

etc.

® Use a vacuum cleaner to pick up loose dirt and

debris.

Check and C_ean tnlet Screen

Examine garden hose inlet screen. Clean if it is
clogged or replace if it is torn.

17

Check High Pressure Hose

High pressure hoses can develop leaks from wear,
kinking, or abuse. Inspect hose before each use.
Check for cuts, leaks, abrasions, bulging of cover, or
damage or movement of couplings. If any of these
condkions exist, replace hose immediately.

_, WARNING The high pressure stream of water

_ hat this equipment produces could cut

through skin and its underlying tissues,

resulting in serious injury and possible

amputation.

o NEVER repairhighpressure hose. Replace it.

Replacement hose ratingMUSTequalor exceed
maximum pressureratingof unit.

Check Detergent Siphoning Tube

Examine the filter on detergent tube (if equipped) and
clean if clogged. The tube should fit tightly on the
barbed fitting. Examine the tube for beaksor tears.
Replace the fiffer or tube if either is damaged.

Detergent Siphoning Check Ball

Occasionally check bah in detergent siphoning
system may become stuck from storage, dried soap,
or minerals in water. The check ball can be freed by
performing the following:

NOTICE Before performing this procedure, be sure

,ou are wearing safety goggles as described below.

A. WARNmNG Risk of eye injury.

Spray could splash back or propel objects
resulting in serious injury.

.

Remove detergent siphoning hose from barbed
fitting on pump.

4.

Using a firm, Munt object 7/64" in diameter or
smaller, by at least 1" long, such as an Allen
wrench, slowly insert the object into the barbed
fitting until you meet resistance. This resistance is

the check ball

5. Slowly push down until you feel the ball move
slightly, push no more than 1/8". Slight pressure
may be required to free the ball.

6. Repeat steps 4 and 5 if necessary.

7. Reinstall detergent siphoning hose onto barb
fitting.

8. Treat with PumpSaver as described in Protecting
the Pump during storage to prevent reoccurrence.

Check Spray Gun

Examine hose connection to spray gun and make sure
it is secure. Test trigger by pressing it and making sure

it springs back into place when you release it. Do not
depress red button and test trigger. You should not be
able to press trigger. Replace spray gun immediately if it

fails any of these tests.

Always wear indirect vented (chemical splash) safety
goggles marked to comply with ANSI Z87.1 when using

or in vicinity of this equipment.
NEVER substitute safety glasses or dry-condition

goggtes for indirect vented safety goggtes.

Shut off engine and turn off water suppJy.

.

ALWAYS point spray gun in a safe direction,
press red button and squeeze spray gun trigger to
release retained high water pressure.

WARNING The high pressure stream of water

:_ that this equipment produces could cutthrough skin and its underlying tissues,

resuffing in serious injury and possible
amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected, which
could result in serious injury.

Keep highpressurehose connected to pumpand spray
gun while systemis pressurized.

ALWAYS pointspraygun in safe direction, pressred
button andsqueezespray gun trigger to releasehigh
pressure,every time you stop engine.

18

Spray Tip Maintenance

A pulsing sensation felt while squeezing the spray gun
trigger may be caused by excessive pump pressure.
The principal cause of excessive pump pressure is a
spray tip clogged or restricted with foreign materials,
such as dirt, etc. To correct the problem, immediately
clean the spray tip following these instructions:

1. Shut off engine and turn off water supply.

2. ALWAYS point spray gun in a safe direction, press
red button and squeeze spray gun trigger to release
retained high water pressure.

_, WARNING The high pressure stream of water

through skin and its underlying tissues,

that this equipment produces could cut

resulting in serious injury and possible
amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected, which
could result in serious injury.

o Keep high pressurehoseconnected to pumpand spray

gun while system ispressurized.
ALWAYS pointspraygun in safe direction, pressredbut-

ton and squeezespraygun trigger to releasehigh pres-
sure, everytimeyou stop engine.

.

Remove spray tip from end of nozzle extension.

4.

Use a small paper clip to free any foreign material

clogging or restricting spray tip (A).

O-Ring Maintenance

Purchase an O=Ring Repair Kit, Sears item 75116, at
your local Sears or by calling 1o888-331-4569 or online
at www.sears.com. It is not included with the pressure
washer. This kit includes replacement o=rings and a
water inlet filter. Refer to the instructionsheet provided
in the kit to service your unit's o=rings.

WARNING The high pressure stream of water

that this equipment produces could cut
through skin and its underlying tissues,

resulting in serious injury and possible
amputation.

NEVERrepair leakingconnections with sealantof any

kind. Replaceo-ringor seal.

ENGINE MAHNTENANCE

WARNING Unintentional sparking could cause

fire or electric shock resulting in
death or serious injury.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

, Disconnect the spark p!ug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK
, Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

Oil

.

Remove nozzle extension from spray gun.

6.

Using a garden hose, remove additional debris by
back flushing water through nozzle extension. Back

flush between 30 to 60 seconds.

7. Reinstall spray tip into nozzle extension.

8. Reconnect nozzle extension to spray gun.

9. Make sure garden hose is connected to water inlet.
Check that high pressure hose is connected to
spray gun and pump. Turn on water.

10. Start engine following instructions How to Start

Your Pressure Washer.

11. Test pressure washer by operating with each quick
connect spray tip.

Oil Recommendations
We recommend the use of Briggs & Stratton Warranty

Certified oils for best performance. Other high-quality
detergent oils are acceptable if classified for service
SF. SG, SH, SJ or higher. DO NOT use special

additives.
Outdoor temperatures determine the proper oil

viscosity for the engine. Use the chart to select the best
viscosity for the outdoor temperature range expected.

oF

°C

% 40

86 i_
68 i_

104 ___. ,

._20

10

50 i_

32 _

5_ _0

14

_4

-22 _

* Below 40°F (4°C) the use of SAE 30 will result in hard

starting.

** Above 80°F (27°C) the use of 10W30 may cause increased

oil consumption. Check oil level more frequently.

-20

-30

19

Checking Oi_ Leve_

1. Make sure pressure washer is on a level surface.

2. Remove oil dipstick and wipe dipstick with clean
cloth. Replace and tighten dipstick. Remove and

check oil level.

3. Verify oil is at FULL mark (top hole) on dipstick.
Replace and tiqhten dipstick.

Full

Adding Engine Oi_

1. Make sure pressure washer is on a level surface.

2. Check oil level as described in Checking Oil Level

3. If needed, slowly pour oil into oil fill opening to the
FULL mark (top hole) on dipstick. DO NOT overfill.

NOTICE Overfilling with oil could cause the engine to
not start, or hard starting.

DO NOT overfill.

o If over the FULL mark on dipstick, drain oil to reduce oit

level to FULL mark on dipstick.

4. Tip your pressure washer to drain oil from oil fill
into a suitable container making sure you tip your
unit away from spark plug. When crankcase is

empty, return pressure washer to upright position.

5. Slowly pour recommended oil (about 20 oz. (0.6 I))
into oil fill opening. Pause to permit oil to settle. Fill

to Full mark (top hole) on dipstick.

6. Wipe dipstick clean each time oil level is checked.
DO NOT overfill.

7. Replace and tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnect spark plug wire to spark plug.

Service Air Cleaner

Your engine will not run properly and may be damaged

if you run it with a dirty air cleaner. Service more

often if operating under dirty or dusty conditions.

Replacements are available at your local Sears service

center.
To service the air cleaner, follow these steps:

1. Slide air cleaner lever (A) to unlock (_') position
and tilt cover (B) down.

4. Replace and tighten dipstick.
Changing Engine Oil

If you are using your pressure washer under extremely
dirty or dusty conditions, or in extremely hot weather.

KEEP OUT OF REACH OF CHILDREN.
DON'T POLLUTE. CONSERVE
RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Change oil while engine is still warm from running,
as follows:

1. Drain fuel tank by running pressure washer until
fuel tank is empty.

2. Disconnect spark plug wire and keep it away from
spark plug.

3. Clean area around oil fill, remove oil fill cap/
dipstick. Wipe dipstick clean.

2 Carefully remove air cleaner to prevent debris from

falling into carburetor.

3 Wash foam air cleaner (C) in liquid detergent and

water. Squeeze dry in a clean cloth.

4. SATURATE foam air cleaner in engine oil and
squeeze in a clean cloth to remove excess oil.

5. Reinstall clean or new foam air cleaner in base (D).

6. Tilt cover up and slide lever to lock (_) position.

NOTICE You can purchase new air filter elements by
calling 1o888-331o4569.

Service Spark Plug

Changing the spark plug will help your engine to start

easier and run better.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are pitted, burned
or porcelain is cracked. Use the recommended

replacement plug. See Specifications.

2O

.

Check electrode gap with wire feeler gauge and
reset spark plug gap to recommended gap if
necessary (see Specifications).

5. Install spark plug and tighten firmly.
NOTICE You can purchase a new spark plug by

calling 1-888-331-4569.

Inspect Muffler and Spark Attester

Inspect the muffler for cracks, corrosion, or other
damage. Remove the spark arrester, if equipped, and
inspect for damage or carbon blockage, tf replacement
parts are required, make sure to use only original
equipment replacement parts.

_, WARNmNG Exhaust heat/gases could ignite

combustibles, structures or damage
fuel tank causing a fire, resulting in
death or serious injury.

Contact with muffler area could

cause burns resulting in serious injury.

, DO NOT touchhot partsandAVOID hot exhaustgases.
, Allowequipment to cool before touching.
, Keepat least5feet (1.5 m) of clearance onallsides of

pressure washerincludingoverhead.
It is a violationof California Public ResourceCode,

Section 4442,to use or operatethe engineon anyforest-
covered, brush-covered,or grass-coveredland unless

the exhaust system is equippedwitha spark attester, as

defined in Section 4442, maintainedin effective working
order.Other statesorfederal judsd!ctions may have

similar taws.
Contact theoriginal equipment manufacturer,retailer, or

dealer to obtaina spark arresterdesigned for theexhaust
systeminstalled on this engine.

, Replacementpartsmust bethe same and installed inthe

same positionasthe original parts.

NOTICE You can purchase a spark arrester by calling
1-888-331 °4569°

Air Cooling System

Over time debris may accumulate in cylinder cooling
fins and cannot be observed without partial engine
disassembly. For this reason, we recommend you
have a qualified Sears service dealer clean the cooling
system per recommended intervals (see Maintenance
Schedule). Equally important is to keep top of engine

free from debris. See Clean Debris.

Carburetor Adjustment

The carburetor on this engine is low emission. It is
equipped with a non-adjustable idle mixture valve. Top
speed has been set at the factory. If adjustment is

required, see an authorized service dealer.

_, CAUTION Excessively high operating speeds

could result in minor injury.

Excessively low speeds impose a heavy load.

o DO NOT tamper with governor spring, links or other parts

to increase engine speed. Pressure washer supplies
correct rated pressure and flow when running at
governed speed.

DO NOT modify pressure washer in any way.

AFTER EACH USE

Water should not remain in the unit for long periods of
time. Sediments or minerals can deposit on pump parts
and "freeze" pump action. Follow these procedures
after every use:

1. Shut off engine, turn off water supply, point gun in a
safe direction, press red button and squeeze trigger
to relieve trapped pressure and let engine cool.

WARNING The high pressure stream of water that

skin and its underlying tissues, resulting in

this equipment produces could cut through

serious injury and possible amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected, which
could result in serious injury.

Keep highpressurehose connected to pumpand spray
gun whitesystem is pressurized.

o ALWAYS point spray gun insafe direction,press red

button andsqueezespray gun trigger to releasehigh
pressure,every time you stop engine.

.

Disconnect hose from spray gun and high pressure

outlet on pump. Drain water from hose, gun, and

nozzle extension. Use a rag to wipe off the hose.

.

Empty pump of all pumped liquids by pulling recoil
handle about 6 times. This should remove most

liquid in pump.

.

Place the spray gun and nozzle extension in the
accessory tray. Hang high pressure hose on hook
attached to accessory tray.

.

Store unit in a clean, dry area.

6.

If storing for more than 30 days see Long Term
Storac_ on next paqe.

_, WARNING Fuel and its vapors are extremely

_j lammable and explosive which couJd

WHEN STORING FUEL OR EQUIPMENT WiTH FUEL iN

TANK

, Storeaway from furnaces,stoves, waterheaters,clothes

dryers,or other appliances that have pilot lightorother
ignitionsource becausethey could ignitefuelvapors.

cause burns, fire or explosion

resulting in death or serious injury.

21

WHNTER STORAGE

NOTICE You must protect your unit from freezing

temperatures.

o Failure to do so will permanently damage your pump and

render your unk inoperable.
Freeze damage is not covered under warranty.

To protect the unit from freezing temperatures:

1. Follow steps 1-4 in the previous section After Each

Use.

.

Use pump saver, available at Sears, item 74403,
to treat pump. This minimizes freeze damage and
lubricates pistons and seals.

.

Lfpump saver is not availaMe, connect a 3-foot
section of garden hose to water inlet adapter. Pour
RV-antifreeze (antifreeze without alcohol) into

hose. Pull recoil handle twice. Disconnect 3-foot
hose.

4. Store unit in a clean, dry area.

LONG TERM STORAGE

Lfyou do not plan to use the pressure washer for more
than 30 days, you must prepare the engine and pump
for long term storage.

Ltis important to prevent gum deposits from forming in
essential fuel system parts such as the carburetor, fuel
filter, fuel hose or tank during storage. Also, experience
indicates that alcohol-blended fuels (called gasohol.
ethanol or methanol) can attract moisture, which Leads
to separation and formation of acids during storage.
Acidic gas can damage the fuel system of an engine
while in storage.

Protect Fuel System

Fue_ Additive:
Fuel can become stale when stored over 30 days.

Stale fuel causes acid and gum deposits to form in the
fuel system or on essentia} carburetor parts. To keep
fuel fresh, use Bdggs & Stratton® Advanced Formula

Fuel Treatment & Stabilizer, available wherever Briggs
& Stratton genuine service parts are sold.

For engines equipped with a FRESH START fuel cap,
use Briggs & Stratton FRESH START available in a
drip concentrate cartridge.

There is no need to drain gasoline from the engine
if a fuel stabilizer is added according to instructions.
Run the engine for 2 minutes to circulate the stabilizer
throughout the fuel system before storage.

If gasoline in the engine has not been treated with a
fuel stabilizer, itmust be drained into an approved
container. Run the engine until it stops from lack of fuel.
The use of a fuel stabilizer in the storage container is

recommended to maintain freshness.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See Changing Engine

Oil.

Protect Pump

To protect the pump from damage caused by mineral

deposits or freezing, use PumpSaver, Sears item
74403, to treat pump. This prevents freeze damage
and lubricates pistons and seals.

NOTICE PumpSaver is available as an optiona_
accessory. It is not included with the pressure washer.

Contact your local Sears service center to purchase

PumpSaver.

NOTICE You must protect your unit from freezing
temperatures.

Failure to do so will permanently damage your pump and
render your unit inoperable.

Freeze damage is not covered under warranty.

To use PumpSaver, make sure the pressure washer is
turned off and disconnected from supply water. Read
and follow aH instructions and warnings given on the

PumpSaver container.

Other Storage Tips

1 DO NOT store fuel from one season to another

unless it has been treated as described in Protect

Fuel System.

2. Replace fue_container if itstarts to rust. Rust and/

or dirt in fuel can cause problems if it'sused with

this unit.

3 Cover unit with a suitable protective cover that

does not retain moisture.

_, WARNING Storage covers could cause a fire

resulting in death or serious injury.

DO NOT place a storage cover over a hot pressure
washer.

Let equipment cool for a sufficient time before placing the
cover on the equipment.

4. Store unit in a clean and dry area.

22

Problem Cause Correction

Pump has following
problems: failure to produce

pressure, erratic pressure,
chattering, loss of pressure,

low water volume.

Detergent fails to mix with
spray.

Engine will not start; starts
and runs rough or shuts

down during operation.

1. Low pressure spray tip installed.

2. Water inlet is blocked.

3. Lnadequate water supply.

4. Lnlet hose is kinked or Leaking.

5. Clogged inlet hose screen.

6. Water supply is over IO0°F.

7. High pressure hose is blocked
or Leaks.

8. Spray gun Leaks.

9. Spray tip is obstructed.

10. Pump is faulty.

1. Detergent siphoning tube is not
submerged.

2. Detergent siphoning tube is
clogged or cracked.

3. High pressure spray tip installed.

4. Detergent siphoning check ball
stuck.

1. Engine rocker switch set to off
(0 or Off) position.

2. Low oil level.

3. Dirty air cleaner.

4. Out of fuel

5. Stale fuel

6. Spark plug wire not connected

to spark plug.

7. Bad spark plug.

8. Water in fuel

9. Excessively rich fuel mixture.

1. RepLacewith high pressure spray tip.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch Leak.

5. Check and clean inlet hose screen.

6. Provide cooler water supply.

7. Clear Mocks in outlet hose.

.

Replace spray gun.

9.

Clean spray tip.

10.

Contact Sears service facility.

1.

Insert detergent siphoning tube into

detergent.

2.

Clean or replace detergent
siphoning tube.

3.

Replace with low pressure spray

tip.

4.

Free detergent siphoning check
ball.

1. Set engine rocker switch to on (I or
On) position.

2. Fill crankcase to proper level

3. Clean or replace air cleaner.

4. Fill fueltank.

5. Drain fuel tank; fill with fresh fuel

6. Connect wire to spark plug.

7. Replace spark plug.

8. Drain fuel tank; fill with fresh fuel

9. Contact local service facility.

Engine lacks power.

Dirty air fi_ter.

Replace air fi_ter.

23

CRAFTSMAN 2800 PSi Pressure Washer 580.754920
Main Unit w E×ploded View and Parts List

..........900

% \

714

--6

..........

/--8

_10

19

item Part # Description

1 704064 BASE
2 314787BNGS HANDLE
3 319236GS BILLBOARD

B1797GS CLIP

4 704675GS KIT-QC NOZZLE

195983ABGS NOZZLE-QC YELLOW
195983AEGS NOZZLE-QC RED

195983ZGS NOZZLE-QC WHITE

198841GS NOZZLE-QC BLACK
5 204658GS HOSE
6 704667 PUMP
7 315134GS AXLE
8 314165GS WHEEL
9 703347 NUT

10 207784GS EXTENSION-QC
11 317099GS KIT-STRAP
12 319853GS GUN
13 206566GS WIREFORM
14 196006GS HOSE
15 192310GS MOUNT-VIBRATION
16 315139GS KIT-HARDVVARE PUMP

MOUNTtNG
17 705001 KIT-0-RING
18 205910GS KIT-HANDLE
19 B2203GS KIT-HANDLE

900 NSP ENGINE (121R02-0003-F1)

(see pages 28-33)

Parts Not Illustrated

Part # Description

23139GS KEY
704293 E-RING
317999GS OIL

189332GS PLUG=HOLE

208538GS DECAL-Spark

194256GS TAG-WARNING

Optional Accessories Not illustrated

Sears item # Description

75187
75197
75138
75122
75116
75129
75121
75247
74403
33386
75180
74404

Garden Hose Quick Connector

Accessory Quick Connector

Dual Action Brush Kit

30' Replacement Hose
O Ring Repair Kit

Turbo Nozzle
25' Extension Hose

Surface Cleaner
Pump Saver

CARTRIDGE, Fresh Start
Detergent Siphon Hose & Filter

PerfectMix TM Muki-Purpose and

Vehicle Cleaner

74405
74406

PerfectMix Degreaser Cleaner
PerfectMix Mold and Mildew

Cleaner

24

CRAFTSMAN 2800 PSt Pressure Washer 580.754920
Pump w E×ploded View and Parts List

K \

®®®

@ ®

@ ®

A

Lc_

®

0

0

0

@

C

@

®

item

33
36
56

A
B
C
D

E

F
G
H

J
K

Part #
200275GS
B2384GS
208673GS
317897GS
200345GS
319404GS
315747GS
317787GS
200349GS
200350GS
201497GS
201496GS
317056GS

'C

D.

C

Description
SCREW

FILTER-GARDEN HOSE
VALVE-THERMO RELIEF
KIT-CHECK VALVE
KIT-WATER SEAL
KIT-O-RING
KIT-UNLOADER
KIT-CHEMICAL INJ
KIT-EASY START
SCREW-GRUB
FITTING
KIT-WATER INLET
KIT-PLUG

/J

36

H

Optional Accessories Not i_ustrated

Sears item # Description
74403 Pump Saver
75127 Pump O/

NOTE: Item letters A - K are Service Kits and include

all parts shown within the box.

25

ENGINE, Briggs & Stratton, 121R02 - E×ploded View

1376

32A

505 0

562

24 [_

1264 _

t 263 (_

718

6t5

404

30

)

0 89

27_

0

i

2o

26

524

ts_9

ENGINE, Briggs & Stratton, 121R02 - E×ploded View

36

%

9t4 (_

1022

61_'_

81

1034

51

623

.....

©

1029

883_

836 I_

27

ENGINE, Briggs & Stratton, 121R02 - E×ploded View

670

%

604

883

\

11 \j

534_

$35

51

L 021_

209 _)

_0 033o

633A

51

623 0

28

ENGINE, Briggs & Stratton, 121R02 - E×ploded View

60

5_

592

304

925

3,4_334AI

851

29

635

ENGINE, Briggs & Stratton, 121R02 - E×ploded View

358

883

7

163

524

623 O

842

883A

993 !_

2o

1022 (I__

868

Q

1430

104_

137 0

121

163

276

623 0

1095

623 O

163 _ 88_

3O

ENGINE, Briggs & Stratton, 121R02 - Parts List

Item Part # Description Item

1 798947 Cylinder Assembly 332

3 299819s Seal-Oil (Magneto Side) 333
4 493279 Sump-Engine 334

5 796471 Head-Cylinder 334A
7 796475 Gasket-Cylinder Head 337

11 796478 Tube-Breather 347
12 692232 Gasket-Crankcase 356

13 796451 Screw (Cylinder Head) 356A
15 691680 Plug-Oil Drain 358

16 799337 Crankshaft 385
20 399781s Seal-Oil (PTO Side) 404

22 691092 Screw (Crankcase CoveflSump) 455
23 796621 Flywheel 505

24 222698s Key-Rywheei 523
25 590404 Piston Assembly (Standard) 524

x 590405 Piston Assembly (.020" Oversize) 525

26 590402 Ring Set (Standard) 534

x 590403 Ring Set (.020" Oversize) 535

27 691588 Lock-Piston Pin 536
28 298909 Pin-Piston 562

29 796470 Rod-Connecting 564
32 691664 Screw (Connecting Rod) (1/4-20xl .09) 564A

32A 695759 Screw (Connecting Rod) (1/4-20xl .5) 592

33 499642 Valve-Exhaust 601
34 795443 Valve-Intake 604

35 691304 Spring-Valve (Intake) 608
38 691304 Spring-Valve (Exhaust) 613

37 590921 Guard-Flywheel (Carburetor Side_ 615

37A 799155 Guard-Flywheel (Muffler Side, 616

40 692194 Retainer-Valve 621
43 796651 Slinger-GovernodOil 623

45 690977 Tappet-Valve 633
46 694039 Camshaft 633A

51 796596 Gasket-intake 635

51A 592159 Gasketqntake 870
51B 590398 Gasketqntake 718

58 791382 Rope-Starter (Cut to Required Length) 741
60 281434s Grip-Starter Rope 830

78 793480 Screw (Flywheel Guard_ 832
81 691740 Lock-Muffler Screw 836

89 692348 Plug-Oil (Cylinder) 842
98 797156 Kitqdle Speed 847

104 797622 Pin-Float Hinge 851
121 592172 Kit-Carburetor Overhaul 868

122 796595 Spacer-Carburetor 883
125 799027 Carburetor 883A

127 694468 Plug-Welch 886
130 797630 Valve-Throttle 914

133 797626 Float-Carburetor 925
134 799177 Kit-Needle/Seat 950

137 797625 Gasket-Float Bowl 957
163 691894 Gasket-Air Cleaner 972

187 791766 Line-Fuel (Cut to Required Length) 975
190 793479 Screw (Fuel Tank) 993

192 796631 Adjuster-Rocker Arm 1005

202 796631 Link-Mechanical Governor 1022
209 793604 Spring-Governor (Purple) 1023

216 798944 Link-Choke 1028

216A 796485 Link-Choke 1029

217 799179 Spring-Choke Return 1034
222 796482 Bracket-Control 1058

227 796487 Lever-Governor Control 1059
238 691300 Cap-Valve 1095

276 797632 Washer-Sealing 1263
287 793479 Screw (Dipstick Tube) 1264

291 798938 Thermostat 1375
300 798940 Muffler 1376

304 796692 Housing-Blower

Part # Description
690662 Nut (Flywheel)

796500 Armature-Magneto
793454 Screw (Magneto Armature) (MSx27mm)

796537 Stud (Magneto Armature)
692051 Plug-Spark

795333 Switch-Rocker
798942 Wire-Stop

798943 Wire-Stop
592173 Gasket Set-Engine

699484 Screw (Carburetor)
690272 Washer (Governor Crank)

796615 Cup-Flywheel
793515 Nut (Governor Control Lever)

796503 Dipstick
692296 Seal-Dipstick Tube

796502 Tube-Dipstick
798294 Screw (Air Cleaner)

797301 Filter-Air Cleaner Foam
799025 Cleaner-Air

793514 Bolt (Governor Control Lever)
690351 Screw (Control Cover) (#10-32x,50)

799026 Screw (Control Cover) (#8-18x,90)
793481 Nut (Rewind Starter)

791850 Clamp-Hose (Green)
799024 Cover-Control

796497 Starter-Rewind
796498 Screw (Muffler)

690340 Retainer-Governor Shaft
798327 Crank-Governor

692310 Switch-Stop (Control Bracket)
793628 SeaI-O Ring (Carburetor Spacer)

797629 Seal-Choke/Throttle Shaft (Throttle Shaft)
797629 Seal-Choke!Throttle Shaft (Choke Shaft)

66538s Boot-Spark Plug

793485 Spacer-Fuel Tank

690959 Pin-Locating
797521 Gear-Timing

796472 Stud-Rocker Arm
798951 Guard-Muffler

793500 Screw (Muffler Guard)
691031 SeaI-O Ring (Dipstick Tube)

796501 Dipstick/Tube Assembly
493880s Terminal-Spark Plug

795440 Seal-Valve
793497 Gasket-Exhaust

796677 Gasket-Exhaust
796474 Gasket Kit-Cylinder Head Plate

794451 Screw (Rocker Cover)
796531 Cover-Linkage

799178 Screw-Float Bowl (Includes Main Jet)
799585 Cap-Fuel Tank
590949 Tank-Fuel
797631 Bowl-Float

796473 Gasket-Cylinder Head Plate
796614 Fan-Flywheel
796480 Gasket-Rocker Cover
796479 Cover-Rocker

796481 Rod-Push
691230 Arm-Rocker
691343 Guide-Push Rod

278415 Operator's Manual
793471 Kit-Screw/Washer (Fuel Tank)

592174 Gasket Set-Valve
697124 Reed-Breather

793453 Screw (Breather Reed)
796476 Cover-Breather/Reed

794451 Screw (Breather/Reed Cover)

31

California, U.So EPA, and Sears Emissions
Control Warranty Statement

Your Warranty Rights And Obligations
The California Air Resources Board, U.S. EPA, and Sears

Brands Management Corporation, U.S.A. (Sears) are
pleased to explain the emissions control system warranty on
your Model Year 2013-2014 engine/equipment. In California,
new small off-road engines and large spark ignited engines
tess than or equal to 1.0 liter must be designed, built, and
equipped to meet the State's stringent anti-smog standards.
Sears must warrant the emissions control system on your
engine/equipment for the periods of time listed below
provided there has been no abuse, neglect, or improper
maintenance of your engine or equipment.

Your emissions control system may include parts such as
the carburetor or fuel injection system, ignition system,

and catalytic converter. Also included may be hoses,
belts, connectors, sensors, and other emissions-related

assemblies. Your evaporative emission control system may
include parts such as: carburetors, fuel tanks, fuel lines.
fuel caps, valves, canisters, filters, vapor hoses, clamps,

connectors, and other associated components. Where a
warrantable condition exists, Sears will repair your engine/
equipment at no cost to you including diagnosis, parts, and

labor.
Manufacturer°s Warranty Coverage:

Small off-road engines and large spark ignited engines
tess than or equal to 1.0 liter, and any emissions related
components of the equipment, are warranted for two years _.
[f any emissions-related part on your engine/equipment is
defective, the part will be repaired or replaced by Sears.

* Two years or for the time period listed in the respective

engine or product warranty statement, whichever is greater.

Owner's Warranty Responsibilities:

, As the engine/equipment owner, you are responsible

for the performance of the required maintenance listed
in your owner's manual. Sears recommends that you
retain all receipts covering maintenance on your engine/
equipment, but Sears cannot deny warranty solely
for the lack of receipts or your failure to ensure the
performance of all scheduled maintenance.

, As the engine/equipment owner, you should however

be aware that Sears may deny you warranty coverage
if your engine/equipment or a part has failed due to

abuse, neglect, improper maintenance, or unapproved
modifications.

, You are responsible for presenting your engine/

equipment to a Sears distribution center, servicing
dealer, or other equivalent entity, as applicable, as
soon as a problem exists. The warranty repairs should
be completed in a reasonable amount of time, not to
exceed 30 days. If you have any questions regarding
your warranty rights and responsibilities, you should
contact Sears at [phone].

Sears Emissions Control Warranty Provisions
The following are specific provisions relative to your

Emissions Control Warranty Coverage. It is in addition to the
Sears engine warranty for non-regulated engines found in the
Operator's Manual.

1. Warranted Emissions Parts
Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts)
to the extent these parts were present on the engine
purchased.

a. Fuel Metering System

o Cold start enrichment system (soft choke)

Carburetor and internal parts
Fuel pump
Fuel line, fuel line fittings, clamps

, Fuel tank, cap and tether
, Carbon canister

b. Air Induction System

o Air cleaner
, Intake manifold

, Purge and vent line

c Ignition System

, Spark plug(s)
, Magneto ignition system

d. Catalyst System

- Catalytic converter
o Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

, Vacuum, temperature, position, time sensitive

valves and switches

, Connectors and assemblies

2. Length of Coverage
For a period of two years from date of original

purchase*, Sears warrants to the original purchaser
and each subsequent purchaser that the engine is
designed, built, and equipped so as to conform with all

applicable regulations adopted by the Air Resources
Board; that it is free from defects in material and

workmanship that could cause the failure of a warranted
part; and that it is identical in all material respects to the
engine described in the manufacturer's application for
certification. The warranty period begins on the date the

engine is originally purchased.

* Two years or for the time period listed in the respective

engine or product warranty statement, whichever is greater.

32

The warranty on emissions-related parts is as follows:

o Any warranted part that is not scheduled for

replacement as required maintenance in the owner's
manual supplied, is warranted for the warranty period
stated above. Ifany such part fails during the period
of warranty coverage, the part will be repaired or
replaced by Sears at no charge to the owner. Any such
part repaired or replaced under the warranty will be
warranted for the remaining warranty period.

Any warranted part that is scheduled only for regular
inspection in the owner's manual supplied, is warranted
for the warranty period stated above. Any such part
repaired or replaced under warranty will be warranted
for the remaining warranty period.

Any warranted part that is scheduled for replacement as
required maintenance in the owner's manual supplied,
is warranted for the period of time prior to the first

scheduled replacement point for that part. Ifthe part fails
prior to the first scheduled replacement, the part will be
repaired or replaced by Sears at no charge to the owner.

Any such part repaired or replaced under warranty will be
warranted for the remainder of the period prior to the first
scheduled replacement point for the part.

Add on or modified parts that are not exempted by the
Air Resources Board may not be used. The use of any
non exempted add on or modified parts by the owner
will be grounds for disallowing a warranty claim. The

manufacturer wilt not be liable to warrant failures of
warranted parts caused by the use of a non exempted

add on or modified part.

3. Consequential Coverage
Coverage shall extend to the failure of any engine

components caused by the failure of any warranted
emissions parts.

4. Claims and Coverage Exclusions
Warranty claims shall be filed according to the

provisions of the Sears engine warranty policy.
Warranty coverage does not apply to failures of
emissions parts that are not original equipment
Sears parts or to parts that fail due to abuse, neglect,
or improper maintenance as set forth in the Sears
engine warranty policy. Sears is not liable for warranty
coverage of failures of emissions parts caused by the
use of add-on or modified parts.

Look For Relevant Emissions Durability Period
and Air Inde× information On Your Small Off-Road

Engine Emissions Label
Engines that are certified to meet the California Air

Resources Board (CARB) small off-road Emissions Standard
must display information regarding the Emissions Durability
Period and the Air Index. The engine manufacturer makes

this information available to the consumer on emissions
labels. The engine emissions label will indicate certification

information.
The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified
to be emissions compliant, assuming proper maintenance in
accordance with the Operating & Maintenance Instructions.
The following categories are used:

Moderate: Engine is certified to be emissions compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emissions compliant
for 250 hours of actual engine running time.

Extended: Engine is certified to be emissions compliant for
500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20
to 25 hours per year. Therefore, the Emissions Burabitity
Period of an engine with an intermediate rating would
equate to 10 to 12 years.

Small off-road engines are certified to meet the United States
Environmental Protection Agency (USEPA) Phase 2 or
Phase 3 emissions standards. The Emissions Compliance
Period referred to on the Emissions Compliance label
indicates the number of operating hours for which the engine
has been shown to meet Federal emissions requirements.

For engines tess than 225 cc displacement.
Category C = 125 hours
Category B = 250 hours
Category A = 500 hours

For engines of 225 cc or more displacement.
Category C = 250 hours
Category B = 500 hours
Category A = 1000 hours

33

GARANTIA ....................................... 34

CONTRATO DE PROTECCION PARA REPARACIONES 34

REGLAS DE SEGURIDAD ....................... 35-37

CARACTERiSTICAS Y CONTROLES ................. 38

MONTAJE .................................... 39-43

OPERACION .................................. 44-47

ESPECIFJCAClONES .............................. 48

MANTENIMENTO ............................. 49-54

ALMACENAMENTO ............................... 55

REPARACION DE DANOS REPUESTOS ............. 58

GARANTIA DEL CONTROL DE EMISIONES ........ 58-59

COMO ORDENAR PARTES ....... PAGINA POSTERIOR

GARANTiA COMPLETA DE DOS ANO DE CRAFTSMAN

DURANTE DOS A_40S a partir de ta fecha de compra, este producto cuenta con una garanfia contra cualquier defecto
material o de mano de obra. Los productos defectuosos serAn reparados sin costo alguno, o bien, serAn sustkuidos en caso

de que no sea posibte reparados.
Para conocer los detalles de cobertura de ta garant_a sobre c6mo obtener reparaci6n o sustkuci6n sin costo, visite el sitio web:

www.craftsman.com/warranty
Esta garanfia SOLO cubre defectos en materiales y mano de obra. La cobertura de ta garant_a NO incluye:

o Elementos sujetos a desgaste en condiciones de uso normales dentro del pedodo de garant_a, como pistolas rociadoras,

mangueras, prolongadores de boquilla, boquiltas, puntas de rociado, filtros o buj_as.
Da[ios at producto dedvados del intento de modificar o reparar el producto pot parte det usuario o causados pot los

accesodos del producto.
Reparaciones necesarias debido a accidentes o fattos que se deriven de ta incapacidad para operar o mantener el

producto de acuerdo con todas tas instrucciones facititadas.
Mantenimiento preventivo o reparaciones necesanas debido al uso de mezclas de combustible inadecuadas o de

combustible contaminado o pasado.

Esta garanfia se invalida si este producto se utitiza atguna vez para prestar servicios comerciales o si se renta aotra persona.
Esta garanfia le otorga determinados derechos legates yes posible que tenga 9tros derechos que pueden vadar de una

provincia aotra.

Sears Brands Management Corporation, Hoffman Estates, _L (}0179

Feticidades pot realizar una compra inteflgente.
Su nuevo producto Craftsman® esta disefiado y fabdcado

para funcionar de manera fiable durante muchos aSos.
Pero como todos los productos, es posible que requiera
reparaci6n ocasionalmente. Es en esos momentos, tenet un
contrato de protecci6n para reparaciones puede ahorrade
dinero y molestias.

A continuaciTn se menciona to queet contrato de
protecci6n para reparaciones* contempla:

, Servicio experto de nuestros 10.000 especialistas

profesionales en reparaci6n.

, Servicio Himitado y sin costo en partes y mano de obra

en todas tas reparaciones incluidas en ta cobertura.

o Cambio deJ producto pot hasta $1.500 si el producto

inciuido en ta cobertura no se puede reparar.

, Un 25% de descuento en el precio normat de servicio

yen partes instaladas relacionadas no incluidas en la
cobertura del contrato; asimismo, un 25% de descuento

en et precio normal de revisiones de mantenimiento
preventivo.

, Ayuda telefTnica rapida. Nuestro servicio de Soluci6n

rApida consiste en apoyo telef6nico pot un representante de
Sears. Piense que samos un "manual del usuario parlante".

Una vez que adquiera el contrato de protecci6n para

reparaciones, s6to tiene que hacer una sencilla llamada
telef6nica para programar un servicio. Puede ttamar a
cualquier hora del d_a o ta noche, o programar una cita de

servicio en tinea.

El contrato de protecci6n para reparaciones es una compra
segura. Si to cancela pot cualquier motivo durante el perfodo
de garant_a del producto, te reembolsaremos el totat de
su dinero o una parte proporcional en cualquier momento

posterior al vencimiento del pedodo de garanfia del producto.
Adquiera boy su contrato de protecci6n para reparaciones.

ApHcan algunas Hmitaciones y exclusiones. Para
conocer precios y obtener infotmaci6n adicionaJ en BE°

UU., Hame at 1-800-827-6855.
* La cobertura en Canada varl'a en determinados

artm'cuJos, Para obtener todos los detaHes,
comunJ'quese a Sears Canad#_ ai 1-800-381-8885,

Servicio de instaiaci6n de Sears

Para soflcitar un servicio de insta/acidn por parte de un
profesiona/de Sears para aparatos domesticos, puertas

automAticas de garajes, catentadores de agua y otros
articulos domesticos importantes en EE. UU. o CanadA,
comun_quese al 1-800-4°MY-HOME®.

34

Lea este manual minuciosamente y conozca a

fondo [as partes y e[ funcionamiento de su

m4quina [impiadora a presi6no Conozca sus
ap[icacJones, sus [imitaciones y los peHgros

invo[ucrados.

Jnformaci6n importante de seguridad

S_mboJos sobre [a seguridad y aignificadoa

Manual del Operarie Gases Tdxices Descarga Electrica

Superficies [nyecci6n

Resbalosas L_quida

Caer Superficie Proyect[[ Objetos

Callente Voladores

Fuego Explosl6n Quemadura Contragolpe

Qdmlca

E[ sfmbolo de alerta de seguridad indica un posible
riesgo para su integridad fisica. Se utiliza una palabra
de seffaiizaci6n (PELtGRO, ADVERTENC[A o
PRECAUC[ON) junto con el dmbolo de alerta para
designar un grado o nivel de gravedad de desgo. Se
puede utiiizar un dmbolo de seguridad para
representar el tipo de riesgo. La palabra de
seffaJizaci6n AVISO se utiliza para hacer referencia a
una prb,ctica no relacionada con una [esi6n fisica.

PELJGRO indica un riesgo que, de no evitarse,

provocara [a muerte o lesiones de gravedad.

A ADVERTENCiA indica un riesgo que, de no
evitarse, podrfa provocar la muerte o lesiones de
gravedad.

PRECAUCmON indica un riesgo que, de no evitarse,

podrfa provocar [es[ones [eves o moderadas.
A VISO hace referencia a una prb.ctica no relacionada

con una [esi6n fisica.

Partes en

Movimiento

ADVERTENCJA El escape del motor de este

producto contiene elementos quimicos reconocidos
en el Estado de California por producir cancer,
defectos de nacimiento u otros daffos de tipo
reproductivo.

ADVERTENCJA Este producto contiene plomo
y compuestos de plomo declarados causantes de
malformaciones y otros defectos cong6nitos pot el
Estado de California. Lavese /as manos despu6s de

manipular este productoo

ADVERTENCJA Riesgo de electrocuci6n.

El contacto con los cables el6ctricos podria
provocar electrocuci6n y quemaduras que
pueden provocar lesiones graves o la muerte.

o NUNCA rode cerca de unafuente de energ_ae[ectdca.

ADVERTENCIA PELIGRO DE GAS VENENOSO.

Los gases de[ escape del motor contJenen
mon6xido de carbono, un gas venenoso que

podria matado en minutos. NO t[ene olor, color
ni sabor. Aun si no puede oler losvapores del escape,
podria estar expuesto algas de mon6xido de carbono.

La [nhalaci6n o ingesti6n de algunas sustancias

qdmicas o detergentes puede ser peligroso y

provocar lesiones graves, nb,useas, desmayos,

envenenamiento o la muerte.

Utiliceeste producto 0NICAMENTE a [a intemperie,
Jejosde ventanas,puertasyventllaclonespara reducir
etriesgo deque el gas de mon6xidodecarbono se

acumu[ey entreen losespacios habitados.

[nsta[ealarmas paradetectarmon6xidode carbono
operadas con bateffas o enchufablescon batedas de

repuesto deacuerdocon Jasinstruccionesde[fabdcante.

Lasa[armasde humo no puedendetectar elgas de
mon6xido de carbono.

NO uti[ice este producto dentro de casas, garajes,
s6tanos, entresuelos, cobertizos o en otros espacios

parcia[mente cerrados, aun si uti[lza venti[adores o
deja tas puertas y ventanas abiertas para favorecer [a

ventl[aci6n. E[ mon6xido de carbono puede acumularse
rapidamente en estos espacios y perdurar ah_durante

horas, aun despues de que este producto se haya
apagado.

S[EMPRE co[oque este producto en dlreccl6n de[ viento
y didja el escape de[ motor en sent[do contrario a los

espacios habitados.

Si comienza a sentirse mat, mareado o debil cuando
use este producto, apague[o y busque aire pure DE
[NMEDIATO. Acuda a un medico. Es posible que se haya

envenenado con mon6xido de carbono.

UtiJice un respirador o una mascara cada vez que exista
ta posibi[[dad de [nhalar vapores al ut[[[zar sustancias

qdmicas.

, Lea todas Jasinstrucclones de [a mascara para

comprobar sl proporciona la protecci6n necesaria contra
ta [nha[aci6n de vapores nocivos cuando se utlJicen

sustancias qu_micas.

35

A. ADVERTENCIA El retroceso (repliegue rapido)

del cable del arrancador impedir#, que el

_ usuario suelte el cable a tiempo tirar#, de

su mano y brazo hacia el motor, Io que
podr[a provocar fracturas, contusiones o esguinces;
as[ como lesiones graves.

o NUNCA tire del cable del arrancador sin eliminar

previamente ta presi6n de ta pistola rociadora.
Cuando arranque et motor, tire tentamente del cable

hasta sentir una resistencia y, a continuaci6n, tire
r#.pidamente de 61para evitar su retroceso.

Despues de cada intento de arranque, cuando el motor
no consiga arrancar, apunte con ta pistola rociadora
hacia una direcci6n segura, pulse el bot6n rojo y apriete
el gatillo para descargar la presi6n.

Sujete firmemente la pistola rociadora con ambas manos
cuando aplique un rociado a alta presi6n para evitar
tesiones cuando se produzca el retroceso de ta pistol&

_, ADVERTENClA Los gases y el calor de escape

poddan inflamar los matedales
combustibles y las estructuras o
daSar el dep6sito de combustible y

provocar incendios, as[ como
lesiones graves o incluso la muerte.
El contacto con la zona del silenciador podda
producir quemaduras y lesiones graves.

NO toque tas superficies calientes y evite los gases det
escape a alta temperatura.

Permita que el equipo se enfr_e antes de tocarto.
Deje un espacio m_nimo de 1.5 m (5 pies) alrededor det

timpiadora a presi6n, incluida ta parte superior.
Utilizar el motor en un terreno boscoso, con mateza o

cubierto de hierba constituye una infracci6n al C6digo
de recursos publicos de California, a menos que el
sistema de escape este equipado con una pantalta
apagachispas, de acuerdo a ta definici6n de ta Secci6n

4442, que se mantenga en buenas condiciones de
funcionamiento. En otros estados o jurisdicciones
federates puede haber leyes similares en vigor.

Pongase en contacto con el fabricante, el vendedor o et

distribuidor det equipo original para obtener una pantalla

apagachispas dise_iada para el sistema de escape

instalado en este motor.

Las piezas de recambio deben set tas mismas que tas

piezas originales y estar instaladas en ta misma posici6n.

_, ADVERTENCIA El arrancador y otras piezas

rotativas poddan enredarse en las manos,
el pelo, la ropa u otros accesodos, y

provocar lesiones graves.

NUNCA utilice ta timpiadora a presi6n sin sus carcasas o
tapas de protecci6n.

NO utilice ropa suetta, joyas ni objetos que poddan

quedar atrapados en el arrancador o en otras piezas

rotativas.

Ate para arriba el pelo largo y quite tajoyerfa.

Y

ADVERTENClA El combustible y sus vapores

explosivos, Ioque podria provocar

son extremadamente infiamables y
quemaduras, incendios o explosiones;

asi como lesiones graves o incluso la muerte.

CUANDOANADA COMBUSTIBLEO VACiE EL DEP6SlTO

DETENGA el motor del timpiadora a presi6n y dejelo
enfdar durante al menos 2 minutos antes de quitar el

tap6n de combustible. Aftoje ta tapa lentamente para
dejar que la presi6n satga del tanque.

Uene o vacie et dep6sito de combustible a ta intemperie.
NO tlene demasiado el tanque. Permita al menos espacio

para ta expansi6n del combustible.
Si se ha derramado combustible, espere a que se

evapore antes de arrancar el motor.
Mantenga ta gasolina atejada de chispas, llamas

abiertas, pitotos, cator y otras fuentes de ignici6n.
Compruebe frecuentemente que las l_neas de

combustible, et tanque, el tap6n y los accesorios no
esten rotos o tengan fugas. C#.mbielos si es necesado.

NO encienda un cigarrillo o fume.

CUANDO PONGA EN FUNCIONAr_IENTO EL EQU|PO

Compruebe que ta bujia, el silenciador, el tapon del
dep6sito de combustible y et fittro de aire est&n instalados.

NO arranque et motor sin la buj_ainstalada.

CUANDO OPERE EL EQUnPO

NO utilice este producto en et interior de un edificio,
cochera, porche, equipo m6vil, taller de aplicaciones

navates o recinto.
NO incline et motor o el equipo, de tal manera que ta

gasolina se pueda derramar.
NO rode l_quidos inflamables.

AL TRANSPORTAR, MOVER O REPARAR EQUIPO

• Transporte, mover o repare et equipo con el tanque
de combustible ratio, o con la v&lvula para apagar el

combustible, apagada (posici6n OFF).
NO incline el motor o el equipo, de tal manera que ta

gasolina se pueda derramar.
Desconecte el cable de ta buj_a.

CUANDO ALr_IACENE O GUARDE EL EQUIPO CON
COMBUSTIBLE EN EL TANQUE

, Mantengalo atejado de catderas, estufas, catentadores

de agua, secadoras de ropa u otros aparatos que utilicen
llama piloto u otras fuentes de ignici6n que podr_an infla-
mar los vapores de combustible.

_k ADVERTENCiA EI uso de una [impiadora a

_,\® 2_ presi6n podrfa producir charcos y

r_ superficies resbaladizas que
_m nrovoquen que se caiga y sufra

El retroceso de la pistoia rociadora podrfa provocar
cafdas con lesiones graves o la muerte.

Utilice la limpiadora a presi6n desde una superficie estable.
El #.tea de timpieza debera tener inclinaciones y drenajes

adecuados para disminuir ta posibitidad de caidas debido
a superficies resbatosas.

Extreme las precauciones si necesita utilizar la
timpiadora a presi6n desde una escalera, un andamio u

otto tugar similar.

, Sujete firmemente la pistola rociadora con ambas manos

cuando aplique un rociado a alta presi6n para evitar
tesiones cuando se produzca el retroceso de ta pistol&

[ lesiones graves o que se muera.

36

A. ADVERTENCIA Peligro de quemadura qu_mica.

Las sustancias qdmicas poddan provocar

quemaduras, asi como lesiones graves o

incluso la muerte.

o NO use tfquidoc#,usticocon tatimpiadoraa presi6n.

Use EXCLUSWAMENTEdetergenteso jabones
especiatespara tatimpiadoraa presi6n.SJgatodastas

instruccionesdel fabdcante.

A. ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podrfa

I_ atravesar la pie_ y los tejidos subcut4neos,

La pistola rociadora retiene agua a alta presi6n
incluso con el motor parado y el agua
desconectada; esto podrfa provocar lesiones
graves.

, NUNCA repare ta manguera de aka presi6n. Remplacela.
, NUNCA utitice ningun tipo de sellador para reparar una

, NO fije ta pistola rociadora en la posici6n abierta.
o NO abandone la pistola rociadora cuando ta maquina

, NUNCA utitice una pistola rociadora cuyo seguro o

A, ADVERTENCIA Las chispas involuntarias

CUANDO AJUSTE O HAGA REPARACIONES A SU
MAQUINA LIMPIADORA A PRES|ON

, Siempre desconecte el atambre de ta bujia y col6quelo

CUANDO PRUEBE LA BUJIA DEL MOTOR

que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

En caso de que atgun l_quido te cause una cortadura,
tlame al medico de inmediato. NO ta trate como una

cortadura comun.
NO permita en ningun momento que NIF4OS operen ta

maquina timpiadora a presi6n.

fuga en una conexi6n. Sustituya ta junta t6dca o ta junta.

NUNCA conecte la manguera de alta presi6n al
prolongador de ta boquilla.

Mantenga conectada la manguera a ta mb.qu_nao a ta
pistola de rociado cuando el sistema este presurizado.

SIEMPRE que pare et motor, apunte con la pistola
rociadora hacia una direcci6n segura, pulse el bot6n rojo
y apdete el gatillo para descargar ta presi6n.

NUNCA apunte ta pistola a ta genre, animaJes o plantas.

este en funcionamiento.

protecci6n para el gatillo no este en perfecto estado de

funcionamiento.

Asegurese en todo momento de conectar correctamente
ta pistola rociadora, tas boquillas y los accesodos.

poddan provocar incendios o
electrocuci6n que pueden provocar
lesiones graves o la muerte.

donde no pueda entrar en contacto con ta buj_a.

Utitice un comprobador de buj_as homologado.
NO comprueba ta chispa sin ta buj_a instalada.

ADVERTENCJA Riesgo de lesiones en los ojos

o el cuerpo. El agua rociada podrfa

:_ salpicar o propulsar objetos, Io que

Cuando utilice este equipo o este cerca de el, siempre
use gafas de seguridad con ventitaci6n indirecta (contra
satpicaduras de productos qdmicos) marcadas para
cumplir con ANSI Z87.1.

NUNCA se ponga gafas de seguddad ni gafas para
entomos secos como sustituto de tas gafas de seguridad

con ventitaci6n indirect&
Siempre utilice ropa de protecci6n como una camisa de

manga targa, pantalones largos y zapatos cerrados.
NUNCA ponga en funcionamiento ta timpiadora a presi6n

cuando este descalzo, tleve sandalias o pantalones
cortos.

PRECAUCKSN Las velocidades de

funcionamiento excesivamente altas poddan
provocar lesiones leves.
Las velocidades excesivamente bajas incrementan
la carga de trabajo.

NO intente alterar et resorte, las conexiones y otras
partes del regulador para incrementar tavelocidad det
motor. La timpiadora a presi6n ejerce ta presi6n y el flujo

nominates correctos cuando funciona a una velocidad
controlada.

NO modifique at limpiadora a presi6n en ninguna form&

AVISO El rociado de alta presi6n podda da_ar
objetos fragiles, incluido el vidrio.

NO didja la pistola rociadora hacia un cdstal cuando utitice
la punta de rociado de roja de 0°.

NUNCA apunte ta pistola a plantas.

AWSO Un tratamiento inadecuado de la limpiadora
a presi6n podr[a da_arla y acortar su vida OtiL

Si usted tiene alguna pregunta acerca de tas finatidades de
uso del timpiadora a presi6n, preguntele a su concesionario

o contacte el distdbuidor de servicio autodzado.

NUNCA deberan ser operadas tas unidades con partes
rotas o ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ningun dispositivo de seguddad de esta maquina.
NO intente alterar tavelocidad controlada.

NO utilice ta timpiadora a presi6n pot encima de su presi6n
nominal.

NO haga ninguna modJficacJ6n en ta timpJadora a presi6n.

, Antes de poner en marcha la m#.quina timpiadora a presi6n

en clima fdo, revise todas tas partes del equipo y asegurese
de que no se haya formado hielo sobre elias.

, NUNCA mueva ta mb.quina hatando ta manguera de alta

presi6n. Utitice ta manija que viene con ta unidad.
El equipo de alta presJ6n estb. disefiado para set utilizado

UNtCAMENTE con tas partes autodzadas Sears. Si
utiliza este equipo con partes que no cumplan con tas

especificaciones m_nimas, el usuario asume todos los

riesgos y responsabitidades.

puede provocar lesiones graves.

37

CONOZCA SU MAQUINA SISTEMA DE UMPJEZA

Lea el PClanual det Opetario y ]as reglas de segutidad antes de porter en matcha su sistema de limpieza.

_ Compare tas Hustraciones sistema de famitiarizarse tas ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

con su

Jimpieza para

con

A - PJstola de rociado -- Contro{a la apJicaci6n de agua sobre la

superficie de limpieza con el gatilJo. Uncluyecerrojo de seguridad.

B - Bandeja de accesorJos -- Permite aJmacenar

c6modamente los accesorios de sede.

C _ Puntas de Rociado -- Detergente, 0-o,15° y 40-°: para

diferentes alta presi6n aplicaciones de limpieza.

D - Asa pJegabJe -- El asa y la bandeja de accesorios se

pJiegan sobre el motor cuando est& frio para reducir el
espacio necesario para el aJmacenamiento.

E _Arrancador de retroceso -- Usado para arrancar el motor

manuaJmente.
F _ Tapa deJ dep6sito deJ aceite -- Llene el motor con aceite aqui.
G - Entlrada de agua -- Conexi6n para la manguera de jardin.
H - Toma de aJta presJ6n -- Conexi6n para la manguera de

alta presi6n.
J - Filtro de aire -- El elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en el motor.

K - Sopottes para boteHa -- La botellas de concentrado

Perfect Mix se adapta a la forma del soporte de alambre.

M - Conmutador de parada -- Coloca el motor en modo de

arranque para el arrancador de retroceso y detiene el motor
en funcionamiento.

N - Manguera de inyecci6n Project Pro Perfect Mix TM --

MezcJa el concentrado con el rociado de la limpiadora a
presi6n.

P - Etiqueta de advertencia e instrucciones -- Identifica los

riesgos e indica el procedimiento adecuado de puesta en
marcha o de parada de Jalimpiadora a presi6n.

Q - Tanque deJ combustible -- Llene el tanque con gasolina

regular sin contenido de pJomo en este punto. Siempre
habitaci6n de hoja para la expansi6n del combustible.

R - Manguera de AJta Presi6n -- Conecte un extremo a la pisto{a

de rociado y el otto extremo a la toma de alta presi6n.

S - ExtensJ6n de ta boquiHa con conector rapido -- Le

permite usar cuatro puntas de rociado diferentes.

No mostrado:
Bomba -- Desarro{la alta presi6n de agua.

Automatico se enfrfa sistema -- Los ciclos regan pot bomba
cuando agua aJcanza 125-o-155-oF. Entibiar agua descargara de

la bomba en el suelo. Este sistema previene el daSo interno de
bomba.

Etiqueta de identificacJ6n -- Proporciona el modelo y el
nOmero de serie de limpiadora a presi6n. Tenga pot favor estos
prontamente disponible cuando Ilamar para la ayuda.

38

Su sistema de limpieza requiere de cierto ensamble y
estar& lista para ser usado unicamente despues de haber
depositado el combustible y el aceite recomendado.

Si tiene probtemas con et ensamble de su maquina
limpiadora a presi6n, Itame a la lt"nea de ayuda de la
maquina limpiadota a presi6n al 1-800-222-3136,

Desembale ia iimpiadora a presi6n

1. Saque todo el contenido de ta caja de cart6n, a

excepci6n de ta timpiadora a presi6n.

2. Abra completamente ta caja de cart6n cortando cada

una de sus esquinas de arriba abajo.

3. Saque ta timpiadora a presi6n de ta caja de cart6n.

Contenido de ia ¢aja

Revise el contenido de ta caja. Si atguna de tas partes no
est& presente o est& da_ada, llame a ta tinea de ayuda de ta
maquina timpiadora a presi6n al 1-800-222-3136.

, La unidad principal
, Manubrio

, Bandeja de accesodos
, La manguera de alta presi6n

, Pistola de rociado
, Extensi6n de ta boquilla con conector ra.pido

, Puch de aceite para motor
, Soportes para botella (2)

, Botellas de concentrado Perfect Mix (2}
, Manguera de sif6n del detergente de ProjectPro® Perfect

Mix

, Bolsa de partes (incluye los etementos descdtos a

continuaci6n)
, Manual del operador
, Tarjeta de ta matdcula
, Correas de goma (2)
, Bolsa con 4 boquilla de conexiones rb,pidas

multicolores

, Piezas para ta manubrio (inciuye to siguiente):

, Pemos para manubrio (2)
, Pemos de cabeza redonda (2)
, Perilia plastica para manubrio (2)
, Perilla plastica (2)
, Pinzas de #,rbol (4)

Familiar_cese con cada parte antes de ensambtar la maquina
timpiadora a presi6n. Compare el contenido con ta ilustraci6n
de la pagina 38. Si atguna de ta partes no est& presente o se
encuentra da_ada, llame a ta t_neade ayuda de ta maquina
timpiadora a presi6n al 1-800-222-3136.

MONTAJE DEL SISTEMA DE LIMPIEZA

Usted deber& tlevar a cabo los siguientes procedimientos

antes de porter en funcionamiento su sistema de timpieza:

1. Uene y mande en tarjeta de matdcula.

2. Conecte manubrio y bandeja de accesodos.

3. Conecte ta manguera de sifon del detergente a ta
bomba.

4. A6ada aceite al motor.

5. A6ada gasolina al tanque de combustible.

6. Conecte manguera a alta presi6n a pistola rociadora y a
bomba.

7. Conecte el suministro de agua a bomb&

8. Conecte boquilla ta extensi6n al pistola rociadora.

9. Selecto/conecta r&pido conecta punta de rociado a ta

extensi6n de ta boquilla.

Conecte el Manubrio y Bandeja de

Accesorios

1. Coloque et manubdo (A) sobre los soportes det mismo
que ya est#.n adheridos a la unidad principal. Asegurese

de que los orificios en el manubrio esten alineados con

los orificios en los soportes del mismo manubrio.

2. lnserte los pemos de cabeza redonda (B) det asa en los
orificios desde el interior de ta unidad y coloque un pomo

de ptastico ('C}desde ta parte exterior. Apriete a mano.

A VISO Si se aflojan los dos pomos de ta parte intermedia
del perno de sujeci6n, el asa superior se puede plegar sobre
el motor cuando est& fr_o. NO pliegue el asa si el motor est&

caliente.

3. lnserte las correas de goma (D) a traves de tas ranuras

(E) en ta parte trasera de ta bandeja de accesorios y tire
firmemente pot la parte frontal.

39

4,

Coloque la bandeja de accesodes (A) sobre Josodficios
(B) del manubdo (vista desde ta parte dentr&s de la
unidad). Presione tas pinzas de #.rbol (C) para introducir

tas en los orificios hasta que queden a nivel con ta
bandeja de accesorios.

/

5,

lnserte los accesodos suministrados en tos espacios
correspondientes en ta bandeja de accesorios. Consulte

Cdmo Usar la Bandeja de Accesorios.

6,

Coloque los soportes para botelia (D) hacia el exterior
sobre los odficios del soportes del asa. Fije tos soportes
para botelia y el asa con tos pernos de cabeza (E) y
pomos de pl&stico (F). Apriete a mano.

Project Pro@ Perfect Mix TM sif6n

1. Conecte el extremo de la manguera del sistema de
inyecci6n Project Pro PerfectMix (G) at acopiamiento

dentado de ta manguera (H) de ta bomba.

2. Coloque la botellas de Project Pro PerfectMix en el
soportes de alambre del asa.

3. Quite el tapdn de ta boteHa e inserte el sistema de
inyecci6n Project Pro PerfectMix (J). Enrosque ta unidad
de inyecci6n a ta parte superior de ta botelia (K).

A VISO Utilice el clip del tap6n para encajar el sistema de
inyecci6n en et soporte de alambre cuando no este en una

botella de concentrado.

4O

Agregue aceite de motor

1. Coloque ta timpiadora a presi6n en una superficie plana
y nivelada.

2. Limpie ta zona de alrededor del orificio de ttenado de
aceite y quite el tap6n amarillo.

3. Tenga cuello de puch de aceite suministrado y quite
tapa.

4. Vierta tentamente el puch det aceite suministrado pot el
orificio de tlenado. Verificando con frecuencia el nivel de

aceite, deposite hasta ta marca tleno (hoyo primero) de
ta varitla de medici6n.

Lteno

AVlSO Pausa para permitir que aceite para

asentarse° Limpie la varilla de medici6n cada vez nivel
del aceite se verifica. NO a_ada aceite en exceso.

A VISO El tratamiento inadecuado del limpiadora a

presi6n puede da_arlo y acortar su vida productiva.

o NO procureacodar niempezarel motorantes ha sido

atendidoa apropiadamente conel aceite recomendado.
Esto podr_aprovocar una aveda en elmotor.

5. Vuelvaa colocar el tap6n yaprietelo firmemente.

Agregue gasolina

El combustible debe reunir los siguientes requisitos:
o Gasolina sin plomo timpia y nueva.

, Un m_nimo de 87 octanos/87 AKI _91 RON}. Para uso a

gran altitud, consulte Gran altitud.

, Se puede usar gasolina con un contenido de hasta 10% de

etanol (gasohol).

_, ADVERTENCIA El combustible y sus vapores

explosives, Io que podria provocar

son extremadamente }nflamables y
quemaduras, incendios o explosiones;

asi come lesiones graves o incluso la muerte.

CUANDO ANADA COMBUSTIBLE EL DEP6SITO
, DETENGA el motor del timpiadora a presi6n y dejelo

enfriar durante at menos 2 minutos antes de quitar el

tap6n de combustible. Afioje ta tapa tentamente para

dejar que ta presi6n saiga del tanque.
Ltene el dep6sito de combustible a ta intemperie.
NO tlene demasJado el tanque. Permita ai menos espacio

para ta expansi6n del combustible.

, Si se ha derramado combustibie, espere a que se

evapore antes de arrancar el motor.

, Mantenga ia gasolina atejada de chispas, llamas

abiertas, pilotos, calory otras fuentes de ignici6n.
Compruebe frecuentemente que tas i[neas de

combustible, et tanque, el tap6n y los accesorios no
esten rotos o tengan fugas. Ca.mbielos si es necesano.

, NO encienda un cigarrilio o fume.

AVISO El uso de combustibles no aprobados podr_a daSar
el generador y anula ta garant_a.

NO utitice gasolina no aprobada, como E15 y E85.
NO mezcle aceite con gasolina ni modifique el motor para

hacerto funcionar con otros combustibles.

Para evitar la formaci6n de carbonitta en et circuito de

combustible, siempre que aSada combustible, mezclelo con

un estabitizador. Consulte A/macenamiento. NO todos los

combustibles son iguates. Si detecta problemas de arranque
o de rendimiento despues de utilizar un combustible,

pruebe a cambiar de proveedor o de marca. Este motor
esta certificado para funcionar con gasolina. Su sistema de
control de emisiones es EM (Modificaciones del motor).

1. Limpie el #.tea atrededor de ta tapa de tlenado del
combustible, retire ta tapa.

2. ASada tentamente gasolina sin plomo (A) al dep6sito
de combustible (B). NO aSada combustible en exceso.

Para permitir ta expansi6n det combustible, no tlene pot

encima de ta boca del tanque de combustible.

N

JN N

3, lnstale la tapa del tanque de combustible y ta espera

para algQn combustible rociado para evaporar.

iPRECAUCI6N! Los combustibles con mezcla de alcohol

(gasohol. etanol o metanol) pueden atraer ta humedad y
provocar la separaci6n y formaci6n de #.cidos durante el
atmacenamiento. Los gases &cidos pueden da_ar el circuito
de combustible y el motor durante el almacenamiento.

Para evitar este tipo de probtemas, vacie et circuito de

combustible cuando vaya a atmacenar ta unidad durante
30 dias o mb.s. Vade el dep6sito de combustible, arranque

el motor y dejeto funcionar hasta que los conductos
de combustible y el carburador queden vacios. Utilice

combustible nuevo ta proxima temporada. Para obtener m#.s
informaci6n al respecto, consulte A/macenamiento.

NUNCA utilice productos limpiadores para motores o
carburadores en el dep6sito de combustible, ya que podr_an
provocar da_os permanentes.

Gtan attitud

En altitudes superiores a 1.524 metros (5.000 pies), se
debera utitizar gasolina con un m[nimo de 85 octanos / 85
AKI (89 RON). Para seguir cumpliendo la normativa sobre
emisiones, es necesario ajustar la unidad para su uso a
gran attitud. De no reatizarse este ajuste, el rendimiento
se reducira y el consumo de combustible y tas emisiones
aumentaran. Para obtener m#.s informaci6n sobre el ajuste
para gran attitud, consulte con un distribuidor cuatificado

de Sears. No se recomienda utilizar et motor a altitudes
inferiores a 762 metros (2.500 pies) con el juego de gran

altitud.

41

Tap6n de combustible Fresh Start@
El tap6n de combustible Fresh Start (A) est& diseTado para

albergar un cartucho (B) con aditivo para combustible. La
adici6n de un aditivo para combustible ayuda a mantener el

combustible en buen estado y los carburadores timpios para
facilitar et arranque durante toda ta temporada. Ettap6n de

combustible Fresh Start, si est& equipado con un cartucho,
suministra autom&ticamente el aditivo de combustible

concentrado en el tanque de combustible, de forma que
usted no tenga que agregarto.

AVISO Compre una cartucho de aditivo para combustible

Fresh Start, numero de cat&logo 33386, en sus Sears locales
o ttamando 1-888-331-4569 o en tinea en www.sears.com.

No est& incluido en ta timpiadora a presi6n.
Lea y siga todas tas instrucciones y advertencias del paquete

del cartucho de aditivo para combustible Fresh Start.

Lubrique ias juntas t6ricas

La tubricaci6n de tas juntas t6dcas es extremadamente
importante para ta instataci6n y operaci6n. El uso de un
tubdcante (petr61eo o grasa sintetica) durante el montaje
es de utilidad para que tas juntas t6ricas se asienten
adecuadamente y et sellado quede mejor. Tambien ayuda a
proteger la junta torica contra da_os pot abrasi6n, pinchazos
o cortes, y extiende su duraci6n.

AVISO SIEMPRE aplique una peque_a cantidad de

tubricante en tas juntas toricas antes de montar la manguera
de jard_n a la bomba (C), manguera a alta presi6n (B), la
pistola rociadora (E), y el prolongador de ta boquilla (F).

Lubrique todas las conexiones se muestra a
continuaci6n, siguiendo estas instrucciones:

1. Revise y limpie las superficies de conexi6n antes de ta
tubdcaci6n y el montaje.

2. Utilice los tubricantes con moderaci6n durante el
montaje; s6to se requiere una capa tigera.

3. Cuando no tenga acceso a tas juntas t6dcas, utilice un
cepitlo pequeSo o torunda de atgod6n para aplicarles ta
grasa directamente (adaptador QC, adaptador M22).

42

Conecte la manguera y el suministro de
agua a ia bomba

AVISO NO haga funcionar ta bomba si no tiene el

suministro conectado y abierto.

o El daFio a la limpiadora a presi6n, resultado de ta

desatenci6n a esta precauci6n, no set& cubierto pot ta
garant_a.

AVlSO Antes de conectar tas mangueras, retire y deseche

los tapones de transporte de ta salida de alta presi6n y de ta
entrada de agua de ta bomba.

1. Retroceda ta manguera a atta presi6n y conecte a ta
base de ta pistola rociadora. Apriete con la mano.

_, ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podffa
atravesar la piel y los tejidos subcutaneos,
que poddan provocar lesiones graves y la

posible amputaci6n de un miembro,

NUNCA conecte la manguera de alta presi6n al
prolongador de ta boquilla.

Mantenga conectada la manguera a ta ma.quina o a la
pistola de rociado cuando el sistema este presurizado.

Asegurese en todo momento de conectar correctamente
ta pistola rociadora, tas boqulllas y los accesodos.

2. Conecte el otto extremo de la manguera a alta presi6n.
a la salida de alta presi6n de la bomba. Apriete con ta

mano.

4. Haga correr el agua a traves de la manguera de su jard_n
por 30 segundos para timpiar cualquier escombro que se

encuentre en ella. Desconecte el agua.

AVISO Hace NO agua de parar de siphon para el
abastecimiento de agua. Use agua SOLO fria (menos que 38-°C).

AVISO El uso de una valvula unidireccional (igualador de

presi6n o v&tvula de retenci6n) en la entrada de ta bomba
podda producir da_os en ta bomba o en el conector de

entrada.

DEBE haber un m_nimo de 3 metros (10 pies) de manguera
de riego tibre entre la entrada de ta limpiadora a presi6n y
cuatquier dispositivo, como un igualador de presi6n o una
valvula de retenci6n).

El daPio a ta limpiadora a presi6n, resultado de ta
desatenci6n a esta precauci6n, no set& cubierto pot ta
garant_a.

5. Conecte la manguera de jardin (no exceder 50 pies en ta
tongitud) a ta entrada del agua. Apriete con ta mano.

ADVERTENCIA Riesgo de lesiones ocu_ares.

El agua rociada podffa salpicar o propulsar
objetos, Io que puede provocar lesiones

graves,

Cuando utilice este equipo o este cerca de 61,siempre
use gafas de seguridad con ventitaci6n indirecta (contra
satpicaduras de productos qdmicos) marcadas para
cumplir con ANSI Z87.1.

, NUNCA se ponga gafas de seguridad ni gafas para

entornos secos como sustituto de tas gafas de seguridad
con ventilaci6n indirecta.

6, ABRA el agua, apunte con ta pistola hacia una direcci6n

segura presione el seguro (bot6n rojo) (B) y apriete et
gatitto para eliminar el aire y tas impurezas del sistema
de bombeo.

3. Antes de que conecte ta manguera de jardin a ta entrada
de agua, inspeccione et colador de ta entrada (A). Limpie

el colador si tiene residuos o solicite su remptazo si esta,
da_ado. NO haga funcJonar la limpiadora a ptesi6n

si et fJltto de enttada falta o est_ da_ado.

Lista de revision previa at arranque del motor

Revise ta unidad para asegurarse que ha tlevado a cabo los

siguientes procedimlentos:

1. Asegurese de leer tas secciones Rejas de Seguridad y
Operacidn antes de usar el sistema de timpieza.

2. Revise que los sujetadores del carrete de ta manguera
esten apretados.

3. Revise que haya sido depositado aceite y este al nivel
correcto en ta caja del cig8efial del motor.

4. Deposite ta gasolina adecuada en el tanque del
combustible.

5.

Revise que todas tas conexiones de tas mangueras

(atta presi6n y suministro de agua) esten apretadas
correctamente y que no existan dobleces, cortes o daSo
de ta manguera de alta presi6n.

6.

Proporcione el suministro de agua adecuado (que no
exceda los 38-°C).

43

COMO USAR SU SISTEMA DE LIMPIEZA

Si tiene problemas con el funcionamiento de su maquina
timpiadora a presi6n, pot favor llame a la tinea de ayuda de ta
maquina timpiadora a presi6n at 1-800-222-3136.

Ubicacion del iimpiadora a presi6n

Envenenaraiento con mon6xido de carbono

_, ADVERTENCIA PELIGRO DE GAS VENENOSO.

Los gases del escape del motor contienen
mon6xido de carbono, un gas venenoso que
podria matarlo en minutos. NO tiene olor, color

ni sabot. Aun si no puede oler los vapores del escape,
podria estar expuesto al gas de mon6xido de carbono.

o Utitice este producto UNICAMENTE a ta intemperie,

tejos de ventanas, puertas y ventilaciones para reducir
el desgo de que el gas de mon6xido de carbono se
acumule y entre en los espacios habitados.

lnstale atarmas para detectar mon6xido de carbono
operadas con batedas o enchufabtes con batedas de
repuesto de acuerdo con las instrucciones del fabdcante.
Las atarmas de humo no pueden detectar el gas de

mon6xido de carbono.
NO utitice este producto dentro de casas, garajes, s6tanos,

entresuetos, cobertizos o en otros espacios parcialmente
cerrados, aun si utitiza ventitadores o deja las puertas y

ventanas abiertas para favorecer la ventilaci6n. El mon6xido

de carbono puede acumutarse rapidamente en estos
espacios y perdurar ahi durante horas, aun despues de que
este producto se haya apagado.

SIEMPRE coloque este producto en direcci6n det viento
y didja et escape del motor en sentido contrario a los
espacios habitados.

Si comienza a sentirse mal, mareado o debil cuando
use este producto, apaguelo y busque aire puro DE
INMEDIATO. Acuda a un medico. Es posibte que se haya

envenenado con mon6xido de carbono.

Para poner en marcha et sistema de limpieza

Para darle arranque a su sistema de timpieza movido a motor
pot primera vez, siga estas instrucciones paso a paso. Esta

informaci6n acerca de la puesta en marcha iniciat tambien es
vatida para cuando vaya a darte arranque al motor despues
de haberto dejado la maquina timpiadora a presi6n fuera de
funcionamiento pot 1omenos un dia.

1. Coloque ta m#.quina limpiadora a presl6n en un #.tea
cercana a una sumlnistro de agua exterior capaz de
abastecer agua a un volumen mayor de 3.3 galones pot

minuto en no menos que 20 PSI en el fin de arandela de
presi6n de ta manga del jard_n.

2. Revise que ta manguera de atta presi6n se encuentre
conectada firmemente a ta pistola de rociado y a ta

bomba. Vea Montaje.

3. Asegurese que ta unidad este nivelada.

4. Conecte ta manguera de jard_n a ta entrada del agua.
Apdetela con la mano.

AVISO NO haga funcionar la bomba si no tiene el
suministro conectado y abierto.

El daRo a ta timpiadora a presi6n, resultado de ta desa-

tenci6n a esta precauci6n, no set& cubierto pot ta garant_a.

5. Abra el agua, apunte con la pistola hacia una direcci6n
segura presione el seguro (boton rojo) y apriete el gatillo

para etiminar el aire y tas impurezas del sistema de
bombeo.

6. Conecte ta extensi6n de la boquitla a la pistola rociadora.
Aprieteta con tas manos.

ml mij

Orificio de escape

Dirigido en sentido

contrario a los

espacios hab[tados

Espacio sin riesgo de incendios

A. ADVERTENCIA Los gases y el calor de escape

poddan infiamar los materiales combustibles
y las estructuras o da5ar el dep6sito de
combustible y provocar incendios, asi como

lesiones graves o incluso la muerte°

Deje un espacio minimode 1.5 m (5 pies) alrededordel
timpiadoraa presi6n,incluldataparte superior.

7.

Elija ta punta de rociado que desee usar, tire hacia atr&s

del anillo del prolongador de ta boquilla, inserte ta punta
de rociado y suelte et anitto. Tire de ta punta de rociado

para comprobar que est#. bien montada. Consulte Cdmo

usar de puntas de rociado.

8.

SitQe el interruptor basculante del motor (B) en ta
posici6n de en (I o ON).

44

AVISO Antes de arrancar ta timpiadora a presi6n,

asegurese de ponerse gafas de seguridad como se describe
a continuaci6n.

A. ADVERTENClA Riesgo de lesiones oculares.

El agua rociada podria salpicar o propulsar
objetos, Io que puede provocar lesiones
graves.

, Cuando utilice este equipo o este cerca de 61,siempre

use gafas de seguridad con ventitaci6n indirecta (contra
satpicaduras de productos qdmicos) marcadas para

cumptir con ANSI Z87.1.

o NUNCA se ponga gafas de seguridad ni gafas para

entomos secos como sustituto de tas gafas de seguridad
con ventilaci6n indirect&

AVISO Esta unidad esta. equipada con un motor

ReadyStart®. Los motores ReadyStart no requieren cebado
ni estrangulamiento.

9. Cuando arranque el motor, col6quese en la posici6n
que se recomienda a continuaci6n. Sujete la manija y
hale ligeramente ta manija del arranque hasta que sienta
cierta resistencia. Despues h#.tela r#.pidamente.

ADVERTENCIA El retroceso (repliegue ra.pido)

_,. ,.,. del cable del arrancador impedira que el

usuario suelte el cable a tiempo y tirar#, de

su mano y brazo hacia el motor, Io que
podffa provocar fracturas, contusiones o esguinces;
asf como lesiones graves.

NUNCA tire del cable det arrancador sin etiminar
previamente ta presi6n de ta pistola rociadora.

Cuando arranque el motor, tire lentamente del cable
hasta sentir una resistencia y, a continuaci6n, tire
r#.pidamente de el para evitar su retroceso.

Despues de cada intento de arranque, cuando el motor
no consiga arrancar, apunte con ta pistola rociadora hacia
una direcci6n segura, pulse et boton rojo y apriete el
gatitlo para descargar ta presi6n.

Sujete firmemente la pistola rociadora con ambas manos
cuando aptique un rociado a alta presion para evitar
tesiones cuando se produzca el retroceso de ta pistol&

10_ Jate ta cuerda de arranque lentamente. NO permita que ta

cuerda regrese bruscamente en contra del arrancador.

11. Apunte con la pistola rociadora hacia una direcci6n
segura, pulse el boton rojo para tiberar ta cerradura del
disparador, y apriete el gatillo.

ADVERTENClA El chorro de agua a alta

presi6n que este equipo produce podria

I_ atravesar la piel y los tejidos subcutAneos,

que podr_an provocar lesiones graves y la

posible amputaci6n de un miembro°
La pistola rociadora retiene agua a aita presi6n
incluso con el motor parado y el agua desconectada;
esto podr_a provocar lesiones graves.

NO permita en ningunmomento que NIOS operen ta
m#.quinatimpiadora a presi6n.

Mantenga conectada lamangueraa ta ma.quinaoa ta
pistola derociado cuando elsistemaeste presurizado.

NUNCA apunte tapistola a tagente, animales o plantas.
NOfije tapistola rociadoraen taposici6nabierta.
NO abandone tapistola rociadoracuando ta maquina

este enfuncionamiento.

NUNCA utilice una pistola rociadora cuyo seguro o
protecci6n para el gatillo no este en perfecto estado de

funcionamiento.
Asegurese en todo momento de conectar correctamente

ta pistola rociadora, tas boquillas y los accesorios.

A. ADVERTENCIA Los gases y el calor de escape podrian

inflamar los materiales combustibles y las
estructuras o daSar el dep6sito de

combustible y provocar incendios, asi
como lesiones graves o incluso la muerte.
El contacto con lazona del silenciador podria producir
quemaduras y lesiones graves.

NO toque las superficies calientes y evite los gases del
escape a alta temperatura.

Permita que el equipo se enfffe antes de tocarto.
Deje un espacio m_nimo de 1.5 m (5 pies) atrededor del

timpiadora a presi6n, incluida ta parte superior.
Utilizar et motor en un terreno boscoso, con mateza o

cubierto de hierba constituye una infracci6n at C6digo
de recursos publicos de California, a menos que et
sistema de escape este equipado con una pantatta
apagachispas, de acuerdo a ta definici6n de ta Secci6n
4442, que se mantenga en buenas condiciones de
funcionamiento. En otros estados ojurisdicciones
federales puede haber leyes simitares en vigor.
Pongase en contacto con el fabricante, el vendedor o et
distribuidor det equipo original para obtener una pantalla
apagachispas diseffada para el sistema de escape

instatado en este motor.
Las piezas de recambio deben set tas mismas que tas

piezas originales y estar instaladas en ta misma posici6n.

Como detener su sistema de iimpieza

1. Suelte el gatillo de la pistola rociadora y deje funcionar el
motor al ralenti durante dos minutos.

2_

Situe el interruptor basculante del motor en ta posici6n de
tejos (O o OFF).

3_

SIEMPRE fusit de punto en una direcci6n segura,
presione el seguro (boton rojo) y el disparador del fusil

del rocio del estruj6n para tiberar ta presi6n retenida de

ta pieamar.

45

A. ADVERTENCmA El chorro de agua a alta

_ resi6n que este equipo produce podria

posible amputaci6n de un miembro.
La pistoJa rociadora retiene agua a alta presi6n
incluso con el motor parado y el agua desconectada;
esto podria provocar lesiones graves.

o Mantenga conectada la manguera a ta ma.quina o a ta

atravesar la piel y los tejidos subcutAneos,
que poddan provocar lesiones graves y la

pistola de rociado cuando el sistema este presudzado.
SIEMPRE que pare el motor, apunte con la pistola

rociadora hacia una direcci6n segura, pulse el boton rojo
y apdete el gatillo para descargar ta presi6n.

C6mo usar ia bandeja de accesorios

La unidad esta.equipada con una bandeja de accesorios con
habitb.culos para guardar ta pistola rociadora, ta manguera de
alta presi6n, el prolongador de ta boquilla y tas puntas de rocb.

1. Pase ta pistola rociadora pot ta ranura de ta bandeja de
accesorios segun se muestra. Tire de la correa de goma
firmemente atrededor de ta pistola rociadora y coloque
el orificio de ta correa sobre ta tengQeta en ta bandeja de

accesorios_

Para cambiar las puntas de rocio:

1. Desplace haciaatr#.sel anillo det conector r#.pidoytire
de taspuntasde rocio. Guarde las puntas de rocio en el
soporte de ta bandejade accesorios.

_, ADVERTENClA El chorro de agua a alta

_, presi6n que este equipo produce poddaatravesar la pie_y los tejidos subcutb.neos,

que poddan provocar lesiones graves y la

posiMe amputaci6n de un miembro.

NUNCAcambie tospatronesde rociadosin activar el

seguro del gatillo de ta pistola rociadora.

NOtuerza puntas de rodo al rociar.

2. Seleccione ta punta de rociado deseada:

La Presi6n Baja

Usada para aplicar

detergentes

Neg ra

La Presi6n Alta

2. Pase el prolongador de la boquilla pot la ranura de ta
bandeja de accesodos segun se muestra. Tire de ta
correa de goma firmemente alrededor del prolongador
de ta boquilla y coloque el odficio de la correa sobre la
tengQeta en ta bandeja de accesorios.

3. lnserte tas puntas de rociado de colores en los orificios
al frente de ta bandeja de accesodos.

4. Coloque un extremo de ta manguera de alta presi6n
en ta ranura en la parte superior de la bandeja de
accesorios y enrolle la manguera de alta presi6n
alrededor de los ganchos, como se muestra.

C6mo usar ias puntas de roc_o

La conexi6n rapida de ta extensi6n para boquillas te permite
usar quatro puntas de rodo diferentes. Siempre que este
activado el seguro dei gatitlo de ta pistola rociadora, se
pueden cambiar las puntas de rociado con ta timpiadora
a presi6n en funcionamiento. Las puntas de rocio
tienen diferentes patrones de rociado como se ilustra a

continuaci6n.

40 .0Blanca 15.0AmariHa 0.0Roja

2400 PSI 2600 PS_ 2800 PSI

2.3 GPM 2.2 GPM 2.1 GPM

Para un enjuagado suave, para una timpieza suave

de coches/camiones, barcos. RVs, muebles de
jardino cortacespedes, etc.. seleccione ta punta de

rociado btanca de 40°.
Para un enjuagado general, id6neo para ta mayoria

de las timpiezas, como revestimientos exteriores,

patios de laddlto, suetos de madera, entradas,

aceras, suelos de garaie, etc., seteccione ta punta
de rociado amaritta de 15.°.

Para un enjuagado de m#_xima potencia, para
superficies rebeldes o de dificil acceso, como
superficies de ptantas attas, etiminaci6n de pintura,

manchas de aceite, eliminaci6n de 6xido u otras
sustancias dificiles (atquitr#.n, resin& grasa, cera,

etc.), seleccione ta punta de rociado roja de 0°-.

Para aplicar productos detergentes o limpiadores
espedficos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione ta punta
de rociado de detergente negra.

3_

Desplace hacia atra.s el anitlo, inserte ta nueva punta

de rociado y suelte el anilto. Tire de ta punta de rociado

para comprobar que estb. bien montada.

46

Uso inclina

, Para una limpieza m&s efectiva, mantenga ta boquilla

de rociado de 20 a 81 cm (8 a 24 pulgadas) de ta
superficie de timpieza.

o SJcoloca ta boquilla de rociado demasiado cerca podria

da_ar ta superficJe, especialmente cuando este usando
et modo de atta presi6n.

NO coJoque la boquilla a menos de 15 cm (6 pulgadas)
cuando este timpiando tlantas.

Limpieza y aplicaci6n del detergente

ADVERTENCJA Peligro de quemadura quimica.

i_>Las sustancias qufmicas podfian provocar

quemaduras, ad como lesiones graves o
Jncmusola muerte.

NO uset_quidoc&usticocon ta timpiadoraa presi6n.

, UseEXCLUSWAMENTEdetergentesojabones

especiates paratatimpiadoraa presi6n.Siga todas tas

instruccJonesdel fabdcante.

Pata apHcar eJ detergente, siga los siguientes pasos:
Siga estos pasos para aplicar detergente sin diluir con el

sistema de inyecci6n azui Perfect MiXTM:

1. Revise el uso de tas puntas de rocio.

2. Conecte ta manguera de inyecci6n Perfect Mix TM a la
bombay a ta botella de concentrado Perfect MixTM,

AVISO Use et juego de manguera de inyeccJ6n de

detergente estAndar y filtro, disponible en Sears con numero
de producto 75180, para aplicar detergentes comunes. Et

juego de manguera de inyecci6n de detergente y filtro est,_

disponible como un accesono opcJonal, no estA incluido en
ta timpiadora a presi6n.

AVISO El contacto con eJsitenciador a alta temperatura

podda producJr daSos en el tubo de Jnyeccmonde
detergente.

Cuando coloque el fittro en ta botetla del detergente, coto-
que el tubo de manera que no entre en contacto accidentaF

mente con el silenciador caliente.

3. Asegurese de que ta puntas de rocio negra este
instalada en ta extensi6n para boquillas.

AWSO NO se puede aplicar detergente con las puntas de

rocio de alta presi6n (Blanca, Amadlla o Roja).

4. Asegurese de que la manguera det jardin esta
conectada a ta entrada de agua. Compruebe que la
manguera de atta presi6n esta conectada a la pistola
rociadora y a ta bomba. Abra ta alimentacJ6n de agua.

AWSO Usted deberA conectar todas tas mangueras antes

de darle arranque al motor.

Si pone en marcha el motor sin haber conectado previa-
mente todas tas mangueras y sin haber ABIERTO el grifo,

ta bomba podr_a averiarse.
El da[io a ta timpiadora a presi6n, resuttado de ta desa-

tenci6n a esta precaucJ6n, no serA cubierto por ta garant_a.

5. Marcha et motor siguiendo tas instrucciones de ta
secci6n Cdmo poner en funcionamiento la fimpiadora a

presidn.

6. Aplique el detergente sobre ta superficJe seca,
comenzando en la parte inferior del Area y didgi6ndose

hacia arriba, utitizando movimientos largos, parejos y

superpuestos.

7. Permita que el detergente "penetre" de 3 a 5 minutos
antes de enjuagar. Vuelva a aplicado cuando sea

necesario para evitar que ta superficie se seque. NO
permita que el detergente se seque. Si permite que el

detergente se seque, ta superficie podda quedar con

manchas.

Enjuage de ia maquina Hmpiadora a
presiTn

Despu6s de haber apHcado et detergente, refriegue Ja

superficie y enjuageJa de Ja siguiente raanera:

1. Retire ta punta de rodo negra para detergente de ta
extensi6n para boquillas o retire ta cepitlos de ta pistola

rociadora.

2.

SeleccJone e instate ta puntas de rocio de atta presi6n
que desee siguiendo tas instrucciones de Cdmo Usar/as

Puntas de Roc/o.

8.

Mantenga ta pistola de rociado a una distancia segura

del Area que ptanea rociar.

ADVERTENCmA El retroceso de la pistola

rociadora podrfa provocar ca[das con

lesiones graves o la muerte.

Utilice la timpiadora a presi6n desde una superficJe
estable.

o Extreme las precauciones si necesita utilizar la

limpiadora a presi6n desde una escalera, un andamio u
otro tugar similar.

Sujete firmemente la pistola rociadora con ambas manos
cuando aplique un rociado a alta presi6n para evitar
tesiones cuando se produzca el retroceso de ta pistol&

4. Aplique un rociado de atta presi6n en un Area pequeSa,
despues revise si la superficie presenta daSos. Si no

encuentra da_os, puede continuar con el trabajo de
timpieza.

5 Comience en ta parte superior det Area que va a

enjuagar, didgi6ndose hacia abajo con los mismos
movimientos superpuestos que utitiz6 para el timpieza.

Sistema de enfriamiento automatico

(alivio t6rmico)

El agua que circula dentro de ta bomba puede alcanzar
temperaturas entre los 125-°-155-°Fsi hace funcionar el
motor de su maquina limpiadora a presi6n de 3 a 5 minutos
sin opdmir el gatillo de ta pistola de rociado. Et sistema de
enfriamiento automatico se activa a esta temperatura y enfr_a
ta bomba descargando agua caliente en el piso, evitando ad

el daSo interno de ta bomba.

47

INFOFtMACtON TECNICA SOBRE EL
MOTOR

El motor es de uno cilindros, de v&lvulas en cabeza (OHV),
refrigerado pot aire. En el Estado de California, los motores

de ta serie 120000 hart obtenido ta certificaci6n del California
Air Resources Board (Consejo de recursos de aire de

California) de cumplimiento de ta normativa sobre emisiones
durante 125 horas. Esta certificaci6n no supone para el

comprador, el propietario o el usuario ninguna garanfia
adicional en lo relativo al rendimiento y a la vida util del
motor. Las garanfias del motor ata_'ien exclusivamente al
producto y alas emisiones que se declaran en este manual.

Potencia nominal

El valor de potencia bruta nominal de cada modelo de motor
de gasolina est& indicado en una etiqueta conforme al c6digo
J1940, Procedimiento de valoraci6n de potencia y par de
torsi6n para motores peque[ios, de la Society of Automotive
Engineers (Sociedad de lngenieros de Automoci6n, SAE)
y se ajusta conforme at c6digo SAE J1995. Los vatores de
par de torsi6n se obtienen a 2600 RPM para los motores
con indicaci6n de "rpm" en ta etiqueta y a 3060 RPM para
todos los demb.s; los valores de potencia se obtienen a 3600
RPM. Las curvas de potencia bruta se pueden vet en www.
BRIGGSandSTRATTON.COM. Los valores de potencia
neta se obtienen con el escape y filtro de aire instalados,
mientras que los valores de potencia bruta se obtienen sin
estos elementos. La potencia bruta real del motor es superior
a ta potencia neta det motor y depende, entre otros factores.
de tas condiciones ambientales de uso y de tas vanac_ones
entre distintos motores del mismo modelo. Dada la amplia
variedad de productos que utilizan nuestros motores, es
posibte que el motor de gasolina no desarrolte ta potencia
bruta nominal en determinados equipos. Esta diferencia
se debe a los siguientes factores, entre otros: variedad
de componentes del motor (fittro de aire, escape, carga.
refrigeraci6n, carburador, bomba de combustible, etc.},
timitaciones de ta aplicaci6n, condiciones ambientales de uso
(temperatura, humedad, attitud) y variaciones entre distintos

motores de un mismo modeto. Debido a limitaciones de
fabricaci6n y capacidad, Briggs & Stratton puede sustituir un

motor de una potencia nominal mayor pot este motor.

ESPECtFICACtONES DEL

Especificaciones de la maquina

iimpiadora a presi6n

Presi6n de satida maxima .......... 2800 PSI* @ 2.1 GPM

Caudal maximo .................. 2400 PSI @ 2.3 GPM*

Mezcla de qdmicos .............. Use segun instrucciones

Temperatura del suministro

de agua ........................ Que no exceda los 38°C

Especificaciones del motor

Di&metro de camisa ............ 68.28 mm (2,68 pulgadas)

Carrera ...................... 51.82 mm (2,04 pulgadas)

Desplazamiento ................. 190 cc (11,58 pulgadas)

Buj_a

Tipo: ....................... Briggs & Stratton 692051

Calibrar Separaci6n a: ....... 0.020 pulgadas (0.051 mm)

Entrehierro del inducido: ................... 0,25-0,36 mm

(0,010-0,014 pulgadas)

Holgura de ta vb.lvula con mueltes de valvula instatados y

pist6n de 6 mm (0,25 pulgadas) pasado el punto muerto
superior (comprobar con el motor en fdo)

Admisi6n ........... 0,10-0,20 mm (0,004-0,008 pulgadas)

Escape ............ 0,10-0,20 mm (0,004-0,008 pulgadas)

Capacidad de Gasolina ...................... 1.6 Cuartos

Capacidad de Aceite ................. 0.6 titros (20 onzas)

AVISO Para que el rendimiento sea 6ptimo, ta carga del

motor no debe superar el 85% de su potencia nominal. La

potencia del motor se reducir#, un 3,5% pot cada 300 metros

(1.000 pies) de altitud y un 1% pot cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionar#. satisfactoriamente en un
a.ngulo de hasta 15-°.

* Esta limpiadora a presi6n est#. clasificada conforme a ta

norma PW101-2010 (comprobaci6n y clasificaci6n de
rendimiento de timpiadoras a presi6n) de ta Asociaci6n
de fabricantes de bombas a presi6n (Pressure Washer

Manufacturers Association, PWMA).

48

RECOMENDACtONES GENERALES

Plan de mantenimiento

Siga los intervalos de horas o de catendario, los que sucedan
antes. Si opera en condiciones adversas (sefiatadas mas
abajo) es necesario un mantenimiento mas frecuente.

o Cambie el aceite del motor

Revise/timpie el filtro de ta entrada de agua _
Revise ta manguera de alta presi6n
Revise ta mangueras del detergente
Revise ta pistola aspersora y verifique que no haya

fugas en el ensambtaje

Limpie los residuos

Compruebe el nivel de aceite

Mantenimiento del filtro de aire2

Cambie el aceite del motor 2

lnspeccione el silenciador y ta pantalla

a

Mantenimiento del filtro de aires

Recomendaciones generales

El mantenimiento peri6dico mejorara el rendimiento y

prolongara ta vida util det timpiadora a presi6n. Si necesita
asistencia, consulte con un distribuidor de Sears o con otto

distribuidor cualificado.

La garant_a de ta ma.quina limpiadora a presi6n NO cubre

los elementos que han sido sujetos a abuso o negtigencia

pot parte del operador. Para hacer va,tida ta cobertura total
de tagarant_a, el operador deber& mantener ta lavadora de

presi6n tat y como se indica en et manual, incluyendo su
adecuado almacenamiento, como se describe en ta secci6n

AImacenamiento.

Todos los sen/icios y ajustes debera.n hacerse pot lo menos

una vez en cada estaci6n. Una buj_a nueva y un filtro de aire

timpio garantizan una mezcta de combustibte=aire adecuada
y te ayuda a su motor a funcionar mejor y a tenet una vida utit

ma,s prolongada. Siga tas instrucciones de tatabla Plan de
Mantenimiento descrita anteriormente.

Bomba de aceite

NO realice ninguna operacion de mantenimiento con el
aceite de ta bomba. La bomba se suministra pretubricada y
settada en fabrica, y no requiere tubdcaci6n adicional durante

su vida utit.

Control de emisiones

Cualquier establecimiento o individuo especiaiizado en

la reparaci6n de motores que no scan de automoci6n

puede encargatse det mantenimiento, la sustituci6n y

la teparaci6n de los dispositivos y sistemas de control
de emisiones. No obstante, para reatizar ta revisi6n gratuita

de control de emisiones, debera acudir a un distribuidor
autorizado pot el fabdcante. Vease Garantfa de emisiones.

Servicio a ta buj_a

Limpie el sistema de refrigeraci6n 2

Limpiar si est,, obstruido. Remplazar si esta perforado o roto.

2Servicio mas a rnenudo bajo condiciones de suciedad o polvo.

Antes de cada uso

1. Revise et nivel de aceite del motor.

2. Limpie los residuos.

3. Revise si existen dafios en el colador de ta entrada de

agua.

4. Revise si existen dafios en el mangueras del detergente.

5. Revise si existen fugas en el conjunto de ta extensi6n

para boquiltas y pistola.

6. Elimine el aire y los contaminantes de ta bomba.

49

MANTENIMtENTO DE LA MAQUtNA

LIMPIADORA A PRESION

Limpie los residuos

Limpie a diario, o antes de cada uso, los residuos
acumulados en el limpiadora a presi6n. Mantenga limpias las
conexiones, los muelles y los mandos. Limpie todo resto de
combustible de la zona que rodea al silenciador y de detr&s
det mismo, lnspeccione tas ranuras para aire de enfdamiento
y ta apertura del timpiadora a presi6n. Estas aperturas
debera,n mantenerse timpias y despejadas.

Mantenga timpios los componentes det limpiadora a presi6n
para reducir et riesgo de sobrecalentamiento e ignici6n de

los residuos acumulados.
o Utitice un trapo humedo para timpiar tas superficies

exteriores.

A VISO El tratamiento inadecuado del limpiadora a

presi6n puede da_arlo y acortar su vida productiva.

NO inserte cualquier objeto a traves de tas ranuras de

enfriamiento.

Puede usar un cepillo de cerdas suaves para retirar ta
suciedad endurecida, aceite, etc.

Puede usar una m&quina aspiradora para eliminar
suciedad y residuos sueltos.

Revise y iimpie el colador de entrada

Examine el colador de entrada de la manguera de jardin.
L_mpielo si est& tapado o remplacelo si esta roto.

Revise ia manguera de aita presi6n

Las mangueras de alta presi6n pueden desarrollar fugas
debido al desgaste, dobteces o abuso. Revise ta manguera
antes de cada uso. Revise si existen cortes, fugas, abrasiones,

tevantamiento de la cubierta, daSo o movimiento de los
acoplamientos. Si existe cuatquiera de estas condiciones,

remplace ta manguera inmediatamente.

_, ADVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podr_a
atravesar la piel y los tejidos subcutaneos,
que poddan provocar lesiones graves y la

posible amputaci6n de un miembro,
, NUNCA repare ta manguera de alta presi6n. Remplacela.
, La capacidad de la manguera DEBE set igual o superar

ta presi6n nominal m_xima de ta unidad.

Chequee el tubo de sif6n del detergente

Examine el filtro en el tubo det detergente (si est& equipado)
y tfmpielo si se encuentra sucio. El tubo debeda quedar
apretado en ta pieza. Examine el tubo para vet si existe
cuatquier tipo de goteo o esta. roto. Reemplace el filtro o el
tubo si alguno de elios se encuentra daSado

Bola de retenci6n de inyecci6n de

En ocasiones, la bola de retenci6n se atasca en el sistema
de inyecci6n de detergente cuando ha pasado almacenado

o pot acumulaci6n de jab6n seco o minerales en el agua.
La bola de retenci6n se puede desatascar mediante los
siguientes pasos:

AVISO Antes de realizar este procedimiento, asegurese de

usar gafas de seguridad como se describe abajo.

ADVERTENCIA Riesgo de lesiones oculares.

El agua rociada podrfa salpicar o propulsar
objetos, Io que puede provocar lesiones
graves,

Cuando utilice este equipo o este cerca de 61,siempre
use gafas de seguridad con ventitaci6n indirecta (contra
satpicaduras de productos qdmicos) marcadas para
cumplir con ANSI Z87.1.

NUNCA se ponga gafas de seguridad ni gafas para
entomos secos como sustituto de tas gafas de seguridad

con ventitaci6n indirecta.

1. Apague et motor y apague et suministro deagua.

2. Apunte SIEMPREcon tapistola rociadora hacia una
direcci6n segura,pulse etbot6n rojo y apriete el gatitlo

para descargar el agua a alta presi6n restante.

_, ADVERTENCIA El chorro de agua a alta

_ resi6n que este equipo produce podda

posible amputaci6n de un miembro.
La pistola rociadora retiene agua a alta presi6n
incluso con el motor parado y el agua
desconectada; esto podrfa provocar lesiones

graves.

3,

4.

5. Empuje hacia abajo lentamente hasta sentir que la bola

6. Repita los pasos 4 y 5, si es necesario.

7. Vuetva a colocar ta manguera de inyecci6n de

8. De tratamiento con PumpSaver como se describe en

atravesar la piel y los tejidos subcutb.neos,
que poddan provocar lesiones graves y la

Mantenga conectada lamangueraa ta ma.quinaoa ta
pistola derociado cuando elsistemaeste presurizado.

SIEMPREque pare el motor, apuntecon ta pistola
rociadorahacia unadirecci6nsegura, pulse el boton rojo
y aprieteelgatillo para descargar tapresi6n.

Retire ta manguera de inyecci6n de detergente del
acoplamiento dentado de ta bomba.

lnserte suavemente un objeto s6tido sin punta de 2,7
mm (7/64 pulg.) de dia,metro o mas pequeSo, pero de
pot to menos 2,54 cm (1 pulg.) de largo, como una

tlave Allen, en et acoplamiento dentado hasta encontrar
resistencia. Esta resistencia es ta bola de retenci6n.

se mueve tigeramente, no empuje mas de 3,1 cm (1/8
pulg.). Tal vez sea necesario ejercer un poco de presi6n
para desatascar ta bola.

detergente en el acoptamiento dentado.

Proteccidn de la bomba durante el almacenamiento para
evitar que esto vuelva a ocurrir.

5O

Revise Ja pistoJa

Examine ta conexi6n de ta manguera con ta pistoJa
rociadora y asegurese de que es correcta. Pruebe et gafilJo
apretando el boton rojo para asegurarse de que el gatitJo
vueJve a su posici6n original cuando se suetta. No debe ser
posible apretar el gafilto sin apretar el bot6n rojo. Cambie
inmediatamente ta pistola rociadora si falJa cualquiera de
estas pruebas.

Mantenimiento de Jas puntas de roc_o

Si siente una sensaci6n pulsante al memento de apretar el
gatiiJo de ta pistola rociadora, puede que sea causada por
ta presi6n excesiva en Jabomba. La causa principal de Ja

presi6n excesiva en Jabomba es cuando ta punta de rodo
se encuentra atascada o tapada con matedales extra_os,

tales come tierra, etc. Para corregir el problema, timpie
inmediatamente ta punta de rocio siguiendo tas instrucciones
siguientes:

1. Apague el motor y el suministro de agua.

2. SEMPRE apunte Japistola rociadora hacia una
direcci6n segura, opdma el bot6n rojo y apdete el gatiJJo

de ta pistola rociadora para tiberar ta presi6n.

ABVERTENCIA El chorro de agua a alta

presi6n que este equipo produce podda
atravesar la piel y los tejidos subcut_neos,
que poddan provocar lesiones graves y la

posible amputaci6n de un miembro,
La pistola rociadora retiene agua a alta pres_6n
incluso con el motor parado y el agua
desconectada; esto podrfa provocar lesiones

graves,

o Mantenga conectada la manguera a ta maquina o a ta

pistola de rociado cuando el sistema este presudzado.
SJEMPRE que pare el motor, apunte con Japistola

rociadora hacia una direcci6n segura, pulse el boton rojo

y apnete el gatiilo para descargar Japresi6n.

9. Asegurese de que ta manguera de jardin est#.conectada
a ta entrada de agua. Compruebe que la manguera de
aJta presi6n est#.conectada a ta pistola rociadora y a ta

bomba. Abra ta entrada de agua.

10. Encienda el motor siguiendo Jas instrucciones de ta
secci6n Cdmo arrancar su flmpiadora a presidn.

11. Pruebe ta timpiadora a presi6n haciendo funcionar cada

una de tas puntas de rocio de conexi6n r&pida que

vienen con Ja timpiadora a presi6n.

Mantenimiento de los aniiJos 'o'

Compre una O-Juego de Reparaci6n de AnilJo, numero de
cat#Jogo 75116, en sus Sears locales o lJamando 1-888-
331-4569 o en J_neaen www.sears.com. No se incluye con

taarandela de la presi6n. Este juego incluye los anitlos del
reempJazo O y de filtro de cala de agua. Refi6rase a ta hoja

de ta instrucci6n proporcionada en el juego para atender a su

unidad'los anitlos de s O.

ADVERTENCJA El chorro de agua a alta

presi6n que este equipo produce podda
atravesar la piel y los tejidos subcutAneos,
que poddan provocar [esiones graves y [a

posible amputaci6n de un miembro.

NUNCA utiticeningon tipo de seJJadorpara repararuna
fugaen una conexi6n.Sustituya tajuntat6nca o tajunta.

3.

Remueva ta punta de rocio deJ extreme de la extensi6n
para boquilJas.

4.

Use un sujetapapeles peque_o para Jiberar cualquier
material extra_o que este tapando ta punta de rocio (A).

5.

Retire ta extensi6n para boquilJas de ta pistola.

6.

Usando una manguera de jard_n, remueva cualquier
desecho adicionat, poniendo agua en ta extensi6n de la
boquilJa. Raga esto en un intervalo de 30 a 60 segundos.

7. [nstale de nuevo la punta de rocio en Jaextensi6n.

8. Conecte de nuevo ta extensi6n de ta boquilJa a ta pistola
rociadora.

51

MANTENJMJENTO DEL MOTOR

A. ADVERTENCJA Las chispas involuntarias

podrfan provocar incendios o
electrocuci6n que pueden provocar

lesiones graves o la muerte.

CUANDO AJUSTE O HAGA REPARACIONES A SU
MAQU|NA UMPIADORA A PRES|ON

, Siempre desconecte eJ atambre de Jabujia y col6queJo

donde no pueda entrar en contacto con ta bujia.

CUANDO PRUEBE LA BUJIA DEL MOTOR
o Utitice un comprobador de buj_as homologado.

NO comprueba ta chispa sin ta buj_a instalada.

Comprobaci6n deJ niveJ de aceJte

Compruebe eJnivel de aceite antes de cada uso o cada
8 horas de funcionamiento, como m_nimo. RelJene si es

necesarJo.

1. CoJoque eJ timpiadora a presi6n sobre una superficie
nivelada.

2.

Retire JavariJJade medici6n y Jimpie la varitta de
medici6n. JnstaJeeJvariJla de medici6n, apdete

firmemente. Quite y vefifique nivel deJaceJte.

3.

Compruebe que el aceite hasta la marca tJeno(hoyo

primero) de la variJJade medici6n. Jnstale eJvariJla de
medici6n, apriete firmemente.

Recomendaciones sobre eJaceJte
Para obtener eJmejor rendimiento, recomendamos utitizar

aceites certificados con garanfia Bdggs & Stratton. Tambi6n
se pueden utilizar otros aceites detergentes de alta caJidad
con clasificaci6n de servicio SF, SG, SH, SJ o superior. NO
utiJice aditivos especiales.

Las temperaturas extedores determinan la viscosidad
adecuada det aceite para el motor. Utilice eJ cuadro
para seleccionar ta mejor viscosidad para el intervalo de
temperatura exterior previsto.

oF

104 _4_ --

68 *
86 _

50

• .... 40

o
co

o _ 20
_M 30

°C

10

32 o,_

14

-4

-22 '

-10

-20

-30

* Pot debajo de 4 °C (40 °F), et uso de acejte SAE 30

provocar#, dificuitades de arranque.

** Pot encima de 27 °C (80 °F) el uso de aceite 10W30

puede aumentar el consumo de aceite. Compruebe el nivel
de aceite con mayor frecuencia.

LLENO

AdJci6n de aceJte deJ motor

1. CoJoque eJ Jimpiadora a presi6n sobre una superficie
nivelada.

2. Compruebe el nivel de aceite tal como se indica en ta
seccJ6n Comprobacidn del hive! de aceite.

3. Si es necesarlo, vierta tentamente aceite pot el odficio
de llenado hasta la marca tleno (hoyo primero) de ta

vadlla de medici6n. NO ttene excesivamente.

AVtSO El Ilenado de aceite en exceso podria Jmpedir
el arranque del motor o provocar dificultades de
arranque.

o NO ttene en exceso.

Si el nivet de aceite estb. pot encima de ta marca FULL
(LLENO) de ta varitla, vacie acelte para reducir el nivel
hasta ta marca FULL (LLENO) de tavarilla.

4. Jnstale el vadlla de medici6n, apdete firmemente.

CambJo de aceJte deJ motor
Si estb. utilizando su generador bajo condiciones de extrema

suciedad o poJvo, o en un cJima demasiado caliente, haga el
cambio de aceite mas frecuentemente.

_, PRECAUCI6N Evite el contacto prolongado o
repetido de piel con aceite usado de motor.

El aceite usado del motor ha sido mostrado aJcancer de
ta piel de ta causa en ciertos animales del taboratodo.

Compietamente tavado expuso #.teas con eJjab6n y el

_ua.

MANTENER FUERA DEL ALCANCE DE LOS NJOS.
NO CONTAMJNE. CONSERVE LOS RECURSOS.
DEPOSJTE EL ACEJTE USADO EN UN PUNTO DE
RECOGJDA.

52

Cambie el aceite cuando el motor siga estando caiiente
despu_s de haber funcionado:

1, Drene el tanque del combustible haciendo funcionar la

maquina limpiadora a presi6n hasta que el tanque este vado.

2. Desconecte alambre de bujia y Io mantiene lejos del bujia.

3. Limpie el a.rea atrededor de la abertura para tienado de
aceite, retire tavadila de medici6n. Limpie ta vadlla de

medici6n.

4. lnctine su m&quina timpiadora a presi6n para drenar el
aceite a traves det orificio de llenado en un recipiente
adecuado asegurandose de inclinar ta unidad hacia el
tado opuesto de ta buj_a. Cuando la caja det cigOe_ai
este vada, vuelva a colocar ta maquina timpiadora a
presi6n en posici6n vertical.

5. Vierta lentamente unos 0,6 titros (20 onzas) de aceite
pot el odficio. Deposite el aceite recomendado hasta ta
marca tteno (hoyo pdmero) de ta vadtla de medici6n.

6. Limpie ta vadtla de medici6n cada vez nivel del aceite se
verifica. NO a_ada aceite en exceso.

7. Instate tavadila de medici6n, apdete firmemente.

8. Limpie los residuos de aceite.

9. Conecte de nuevo alambre de buj_a ai buj_a.

Servicio del depurador de aire

Su motor no funcionara adecuadamente y puede daSarse
si usted to hace funcionar con un depurador de aire sucio.

Suministre servicio mas frecuentemente si ta unidad funciona
bajo condiciones de mucha suciedad o polvo.

Para dar servicio at depurador de aire, siga los pasos
que se detailan a eontinuaci6n:

1. Deslice ta palanca (A) del filtro de aire a la posici6n de
abierto (_) e incline ta tapa (B) hacia abajo.

2, Quite detenidamente aire la mas timpia para prevenir

escombros de caer en el carburador.

3. Lave limpiador de aire (C) de espuma en el detergente y
el agua tiquidos. El estruj6n seca en una tela timpia.

4. SATURE limpiador de aire de espuma en el aceite de
motor y estruj6n en una tela timpia para quitar el exceso

aceite.

5. Vuelva a instatar timpie o limpiador nuevo de aire de
espuma en el cuerpo (B).

6. Incline la tapa hacia ardba y deslice ta palanca a ta
posici6n de cerrado ( _' ).

AVIS@ Usted puede comprar los elementos del filtro de aire

nuevos ttamando al 1-888-331-4569.

Remplace ia buj_a

Cambie la bujia ayudara, a su motor a arrancar mas
fa.cilmente y funcionar mejor.

1. Limpie el b.rea alrededor de ta buj_ay retirela.

2. Retire y revise ta bujia.

3. Cambie ta bujia si los etectrodos estb_npicados o
quemados o si la porcelana estb. agdetada. Utilice la bujia

de repuesto recomendada. Consutte Especificaciones.

4. Compruebe ta separaci6n det etectrodo con un
calibrador de atambre y ajuste el espacio de ta bujia
a la medida recomendada si fuera necesado (vease

Especificaciones).

\

5. lnstale ta buj_a y aprietela firmemente.

AVISO Puede adquirir nuevos bujia ai numero telef6nico

1-888-331-4569.

_nspeccione el silenciador y ia pantalla

apagaehispas

lnspeccione que el sitenciador no presente fisuras, corrosi6n
u otros da_os. Desmonte ta pantalla apagachispas, si cuenta

con una, y vedfique que no presente da[ios ni obstrucci6n

pot carb6n. En caso de que se necesiten piezas de
recambio, asegurese de usar solamente piezas de recambio

originales para el equipo.
AVISO Usted puede comprar un supresor de chispas

ltamando 1-888-331-4569.

_. ADVERTENCIA Los gases y el calor de escape

poddan infiamar los materiales
combustibles y las estructuras o

da_ar el dep6sito de combustiMe y

rovocar incendios, asf como lesiones graves o

cluso la muerte.

El contacto con la zona del silenciador podrfa
producir quemaduras y lesiones graves.

, NO toque tas superficies calientes y evite los gases del

escape a alta temperatura.
, Permita que el equipo se enfde antes de tocarto.
, Deje un espacio minimo de 1.5 m (5 pies) atrededor del

timpiadora a presi6n, incluida la parte superior.
, Utilizar el motor en un terreno boscoso, con mateza o

cubierto de hierba constituye una infracci6n at C6digo

de recursos pubticos de California, a menos que et

sistema de escape este equipado con una pantatta

apagachispas, de acuerdo a la definici6n de ta Secci6n

4442, que se mantenga en buenas condiciones de

funcionamiento. En otros estados ojudsdicciones

federates puede haber teyes simitares en vigor.

Pongase en contacto con el fabdcante, el vendedor o et

distribuidor det equipo original para obtener una pantalla

apagachispas disdiada para el sistema de escape

instatado en este motor.
, Las piezas de recambio deben set tas mismas que tas

piezas originales y estar instaladas en ta misma posici6n.

53

Sistema de refrigeraci6n de aire

Con el tiempo, se pueden acumular residuos en tas atetas
de refdgeraci6n del cilindro y pasar inadvertidos mientras
no se desmonte parcialmente el motor. Recomendamos
que encargue ta limpieza del sistema de refdgeraci6n a
un distribuidor autonzado de servicio Sears siguiendo los
intervalos recomendados (consulte ta secci6n Ca/endario
de Mantenimiento). Es iguatmente importante que no se
acumulen residuos en el motor. Consulte ta secci6n Limpie

los Residuos.

Ajuste den carburador

El carburador de este motor es de baja emisi6n. Est&
equipado con una v&tvula de mezcla de ralenti no ajustable

y, en atgunos casos, con ralenti regulado. Los niveles
de ratent_ regulado y velocidad m#.xima se ajustan en ta

f#.bdca. Si es necesano modificarlos, acuda a un distribuidor
autorizado de Sears.

PRECAUCJ6N Las velocidades de

funcionamiento excesivamente altas poddan
provocar lesiones leves.

Las velocidades excesivamente bajas incrementan
la carga de trabajo.

o NO intente alterar el resorte, tas conexiones y otras

partes del regutador para incrementar ta velocidad det
motor. La timpiadora a presi6n ejerce ta presi6n y el flujo

nominates correctos cuando funciona a una velocidad
controlada.

NO modifique al timpiadora a presi6n en ninguna forma.

DESPUES DE CADA USO

No deber#, haber agua en ta unidad pot largos perfodos de
tiempo. Los sedimentos de minerales se pueden depositar

en partes de ta bombay "congelar" su funcionamiento. Lteve
a cabo estos procedimientos despues de cada uso:

1. Pare el motor, cierre ta atimentaci6n de agua, apunte
con ta pistola rociadora hacia una direcci6n segura,

pulse el bot6n rojo y apdete et gatillo para descargar ta
presi6n. Deje enfnar el motor.

ADVERTENCIA El chorro de agua a alta

_ resi6n que este equipo produce podda

La pistola rociadora retiene agua a alta presi6n
incluso con el motor parado y el agua
desconectada; esto podda provocar lesiones
graves.

2. Desconecte manga del fusil del rocio y salida alta de

3. Saque todos los liquidos de la bomba halando ta manija

4. Coloque la pistola rociadora, el extensi6n de ta boquilla

5.

6.

Ak ADVERTENCIA El combustible y sus vapores

explosiones; as[ come lesiones graves o incluso la
muerte.

CUANDO ALMACENE 0 GUARDE EL EQU|PO CON
COMBUSTIBLE EN EL TANQUE

, Mantengaloalejadode calderas, estufas, catentadores

atravesar la piel y los tejidos subcutaneos,
que poddan provocar lesiones graves y la

posible amputaci6n de un miembro.

Mantenga conectada la manguera a ta ma.quina o a ta
pistola de rociado cuando el sistema este presurizado.

SIEMPRE que pare el motor, apunte con ta pistola
rociadora hacia una direcci6n segura, pulse el boton rojo
y apnete el gatillo para descargar ta presi6n.

presi6n en la bomba. DesagQe agua de ta manga, det
fusit, y de ta extensi6n de boquilla. Use un harapo para
quitar ta manga.

de retroceso aproximadamente 6 veces. Esto deber#,
evacuar ta mayor_a del tiquido de ta bomb&

y ta manguera de alta presi6n en ta bandeja de

accesorios.

Atmacene ta unidad en una #,tea timpia y seca.
Si planea almacenar ta unidad pot m#.sde 30 dias, vea

ta secci6n Almacenamiento Prolongado en pr6xima
p&gina.

son extremadamente inflamables y
explosives, Io que podda provocar

quemaduras, incendios o

de agua, secadorasde ropa u otrosaparatos que utilicen
llamapiloto uotrasfuentes deignici6n quepodr_aninfia-

mar losvaporesde combustible.

54

ALMACENAMIENTO PARA INVIERNO

AVISO Usted debera proteger su unidad de las
temperaturas de congelamiento.

o Si no to hace, da_ar& permanentemente ta bombay ta

unidad no podr& funcionar.
La garantfa no cubre el da_o de ta unidad ocasionado por

congelamiento.

Para ptoteget la unidad de laa tempetatutaa de
congetamiento:

1. Siga los pasos 1=4 en ta secci6n previa Despues de

Cada Uso.

2. UtiNce un protector de bomba, disponible en Sears con
el numero de cat&logo 74403 para cuidar ta bomba.
Aquel protege a la unidad contra el congelamiento y
tubnca tanto los pistones como los empaques.

3. Si et protector de bomba no est& disponible, conecte
un tramo de 3 pies de manguera de jardfn a la entrada

de agua. Vierta anticongelante RV (anticongelante sin
alcohol) en la manguera. Jate la manija de arranque dos

veces. Desconecte despues ta manguera de 3 pies.

4. Atmacene ta unidad en una &tea timpla y seca.

ALMACENAMtENTO PROLONGADO

Si usted no ptanea usar ta m&quina timpiadora a presi6n
pot m&s de 30 dfas, deber& preparar el motor para un
aimacenamiento prolongado.

Es importante evitar ta formaci6n de dep6sitos de goma
en tas partes esenciates det sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque
del combustible durante el atmacenamiento. Tambien. ta

experiencia indica que los combustibles con mezclas de
alcohol (llamados gasohol, etanol o metanol} pueden atraer

ta humedad, lo que tteva a la separaci6n y formaci6n de
&cidos durante el almacenamiento. La gasoNna &cida puede

daSar el sistema del combustible de un motor durante el
aimacenamiento.

Proteja el sistema de combustible

Aditivo para combustible:
El combustible puede haberse echado a perder si se

ha almacenado por m&s de 30 dfas. El combustible
echado a perder provoca ta formaci6n de residuos &cidos
y de carbonilla en et sistema de combustible y en los
componentes b&sicos del carburador. Para mantener
el combustible en buen estado, use Bdggs & Stratton®
Advanced Formula Fuel Treatment & Stabilizer, disponible
donde sea que se vendan piezas de servicio originales de
Bnggs & Stratton.

Para motores equipados con un tap6n de combustible
FRESH START, use Bnggs & Stratton FRESH START
disponibte en un cartucho concentrado de goteo.

No es necesario vaciar el motor de gasolina si se a[iade
estabilizador de combustible conforme alas instrucciones.

Ponga en funcionamiento el motor durante 2 minutos
para que et estabilizador circule por todo el sistema de

combustible antes de almacenarto.

Si no se ha aSadido un estabilizador de combustible a ta

gasolina, deber& vaciar completamente el motor utilizando

un contenedor homologado. Deje funcionar et motor
hasta que se agote el combustible. Se recomienda utitizar

un estabitizador de combustible en el contenedor de

almacenamiento para mantener ta gasolina en buen estado.

Cambio de aceite

Con el motor todavfa catiente, drene el aceite de ta caja
del cigOeSal. Vuelva a tlenarlo con el grado de aceite

recomendado. Vea Cambio de Aceite del Motor en ta secci6n

Mantenimiento del Motor.

Protecci6n de ia bomba

Para proteger la bomba frente a los da_os que causan los

dep6sitos minerates o ta congetaci6n, use PumpSaver,

numero de cat&logo 74403, para cuidar ta bomba. Esto evita
los da_os derivados de ta congelaci6n y tubrica los pistones

y tas juntas.
AVISO Et PumpSaver est&n disponibte s6to como un

accesorio opcionat. NO es incluido con ta arandela de la

presi6n. Avise el m&s cercano servicio autodzado central
para comprar PumpSaver.

AVISO Usted debera proteger su unidad de las
temperaturas de congelamiento.

Si no to hace. da_ar& permanentemente ta bombay ta
unidad no podr& funcionar.

La garantia no cubre el da_o de ta unidad ocasionado por

congelamiento.

AI uso el PumpSaver. cerci6rese ta arandela de ta presi6n se
apaga y desconecta det agua del suministro. Lea y siga todas

instrucciones y tas advertencias dadas en el contenedor de
PumpSaver.

Otras sugerencias para el

aimacenamiento

1. NO guarde combustible de una temporada a otra a
menos que lo haya tratado como se indica en ta secci6n

Aditivo para combustible.

2. Reemplace ta caneca de gasolina si comienza a
oxidarse. El 6xido y/o ta suciedad en ta gasoNna te

causar& probtemas.

3. Cubra su unidad con una cubierta de protecci6n
adecuada que no retenga humedad.

Las fundas para

_ lmacenamiento podrfan provocar

o

NOcoloque unacubiertaencima de un timpiadoraa
presi6ncatiente,

o

Dejeque taunidadse enfrfetosuficientementeantesde

que tecoloque ta cubierta,

4. Atmacene ta unidad en un &tea timpia y seca.

incendios y producir lesiones graves

o incluso la muerte.

55

Problema Causa Soluci6n

La bomba presenta los

siguientes probtemas: no
produce presi6n o produce

una presi6n errada,

traqueteo, pSrdida de

ptesi6n, bajo velumen de
agua.

El detetgente no se mezcJa
con eJ rociado.

El motor no arranea,
arranca y funciona mat o
apaga durante la opetaci6n°

1. Esta usando la puntas de roc{o de baja
presi6n (negra).

2. La entrada de agua esta btoqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada esta dobtada o
presenta fugas.

5. Etcolador de la manguera de ta entrada
de agua esta tapado.

6. Etsuministro de agua esta pot encima
de los 100-°F.

7. La manguera de alta presi6n est&
btoqueada o presenta fugas.

8. La pistola presenta fugas.

9. La punta de rocio est& obstruida.

10. Bomba defectuosa.

1, El tubo de succi6n de detergente no

esta sumergido.

2. El filtro de qu{micos esta tapado.

3. Esta usando ta puntas de roc{o de aita
presi6n.

4. Bola de retenci6n de inyecci6n de
detergente pegado.

1. lnterruptor basculante del motor en ta
posici6n de tejos (O o OFF).

2. Bajo nivel de aceite.

3. Depurador de aire sucio.
4, Sin gasolina,

5, Gasolina vieja,

6. El atambre de la buj_a no est&
conectado a ta buj_a.

7. Buj_amala.

8. Agua en ta gasolina.

9. Mezcla de combustible demasiado dca.

Cambie ta puntas de roc{o a una de tas
puntas de rocb de alta presi6n.

Umpie ta entrada.

3. Proporcione fiujo de agua adecuado.

4. Estire ta manguera de entrada, coloque un
parche en la fuga.

5. Revise y limpie el colador de ta manguera
de entrada.

6. Proporcione suministro de agua m&s fr_a.

7. Retire tas obstrucciones de ta manguera de
salida.

8. Remplace ta pistol&

9. Limpie ta punta de roc{o.

10. Pongase en contacto con el centro de
servicio Sears.

Coloque el tubo de succi6n de detergente
en el detergente.

Umpie o remplace el filtro/tubo de succi6n

de detergente.

3. Use ta puntas de roc{o de baja presi6n
(negra).

4. Ubre bola de retenci6n de inyecci6n de

d_ente.

Coloque del interruptor basculante del
motor en ta posici6n de en (I o ON).

Uene ta caja del cigQe_al hasta el nivel

correcto.

3. Limpie o remplace el depurador de aire.

4. Uene el tanque de combustible.

5. Drene et tanque de gasolina; tt6nelo con
combustible fresco.

6. Conecte el aiambre a ta buj_a.

7. Remptace ta bujia.

8. Drene et tanque de gasolina; tl6nelo con
combustible fresco.

9.

Pongase en contacto con el centro de

servicio Sears.

El motet no tiene fuerza.

Fittro de aire sucio.

Remplace el filtro de aire,

56

57

Garant_a de control de emisiones de
California, UoSo EPA y Sears

Oerechos y obligaciones de la garantia

California Air Resources Board, U.S. EPA y Sears Brands

Management Corporation, U.S.A. (Sears) te explican a

continuaci6n la garantia del sistema de control de emisiones
de su motor/equipo modelo 2013-2014. En California, los

nuevos motores peque_ios para maquinas de servicio y
los motores grandes con ignici6n per buj_as no superiores

a 1,0 litro deben estar disefiados, fabncados y equipados
conforme a los exigentes estb.ndares de tucha contra ta

contaminaci6n del Estado. Sears garantiza el sistema
de control de emisiones de su motor/equipo durante los

periodos que se indican a continuaci6n, siempre que no haya
habido uso indebido, negtigencia o mantenimiento indebido

det motor o equipo para ma,quinas de servicio.
Su sistema de control de emisiones puede incluir componentes

come el carburador o el sistema de inyecci6n de combustible,
el sistema de arranque y el convertidor catatitico. Tambien

puede incluir mangueras, correas, conectores, detectores y
otros conjuntos relacionados con tas emisiones. El sistema

de control de emisiones pot evaporaci6n puede incluir
los siguientes componentes: carburadores, dep6sitos

de combustible, conductos de combustible, tapones de
combustible, vatvulas, cartuchos, fittros, mangueras de vapor,

abrazaderas, conectores y otros componentes asociados.
Si se cumpten tas condiciones de la garantia. Sears reparara

el motor/equipo sin coste alguno, incluido el diagn6stico. _os
componentes y ta mano de obra.

Cobertura de la garantl"a del fabricante:

Los motores peque[ios para maquinas de servicio y los

motores grandes con ignici6n per bujias de 1.0 litros o
menos, y muchos componentes del equipo relacionados con

tas emisiones, tienen una garanfia de dos afos*. Si atgun
componente del motor/equipo retacionado con tas emisiones

estuviera defectuoso, Sears lo reparara, o sustituira.
* Dos aries o el per_odo que se indica en ta garanfia del

motor o producto correspondiente, to que sea ma.s
prolongado.

Responsabilidades de la garantia del propietario:

, Come propietario del motor/equipo, usted es responsabte

de tlevar a cabo todas tas operaciones de mantenimiento
que se enumeran en el manual det propietario. Sears

recomienda conservar todas tasfacturas relativas al
mantenimiento del motor/equipo, pero Sears no puede

denegar ta garantia bas&ndose unicamente en tafalta de
facturas o en ta imposibilidad per parte det propietario de

asegurar tacorrecta realizaci6n de todas tas operaciones
de mantenimiento.

, Come propietario del motor/equipo, debe set consciente

de que Sears puede denegar tacobertura de la garant_a
si el motor/equipo o uno de sus componentes fatta

debido a un uso indebido o negligente, un mantenimiento

inadecuado o modificaciones no autodzadas.

, Usted es responsable de presentar su motor/equipo

a un centro de distdbuci6n de Sears, distdbuidor
autonzado de servicio u otra entidad equivalente, segun
corresponda, en et memento en que surja un problema.

Las reparaciones cubiertas pot la garant_ase tlevaran

a cabo en un ptazo razonable, no superior a 30 dias en

ningun caso. En caso de preguntas sobre los derechos
y responsabitidades relativos a tagarantia, p6ngase en

contacto con Sears llamando at [phone].

Disposiciones de la garantl"a contra defectos del
sistema de control de emisiones de Sears

A continuaci6n se detallan tas disposiciones concretas
relativas a ta Cobertura de ta garantia contra defectos del

sistema de control de emisiones. Se afiaden a ta garantia de
motores de Sears para motores no regulados, que figura en

el Manual del Operario.

1. Piezas garantizadas
La presente garantia cubre unicamente tas piezas

que se enumeran a continuaci6n (piezas del sistema
de control de emisiones) siempre que tales piezas

estuvieran presentes en el motor adquirido.
a. Sistema de regulaci6n de combustible

, Sistema de enriquecimiento para arranque en fr_o

(estrangulador electr6nico)

, Carburador y piezas internas
, Bomba de combustible

, Conducto de combustible, acoptamientos del

conducto de combustible, abrazaderas

, Dep6sito de combustible, tap6n y cadena
,Bote de carbono

b. Sistema de inducci6n de aire

, Fittro de aire
, Colector de admisi6n

- Linea de purga y ventitaci6n

c. Sistema de encendido

, Buj_a(s)
, Sistema de encendido magnetico

d. Sistema catatizador

, Convertidor catal_tico
, Colector de escape

, Sistema de inyecci6n de aire o valvula de impulse

e. Elementos diversos utitizados en los sistemas

antedores
, Valvulas y conmutadores de aspiraci6n,

temperatura, posici6n y temponzados

, Conectores y unidades

2. Duraci6n de ta cobertura
Durante un perfodo de dos aries desde ta fecha

de compra original*, Sears garantiza al propietado
original y a todo propietario posterior que et motor

est& disefiado, fabricado y equipado conforme a ta
normativa vigente adoptada por el Air Resources Board;

que no tiene defectos de matedates ni de mane de obra
que provoquen el fallo de un componente cubierto;

y que es identico en todos los aspectos matedates
at motor descnto en la aplicaci6n de certificaci6n del

fabricante. Et pedodo de garanfia comienza en ta fecha

de adquisici6n original del motor.

* Dos afios o et pedodo que se indica en ta garantia del

motor o producto correspondiente, to que sea mas
prolongado.

58

La garantia de los componentes relacionados con tas
emisiones es ta siguiente:

o Los fatlos de todo componente cubierto pot ta garanfia

que no se deba sustituir como parte del plan de
mantenimiento obtigatodo detallado en el manual
de1propietado entregado quedara.n cubiertos pot ta

garant_a durante el periodo de la garantia especificado
anteriormente. Si alguno de estos componentes falla

durante el per_odo de cobertura de la garanfia, deber#.
set reparado o sustituido pot Sears sin cargo alguno

para el propietario. Los componentes que se reparen o
sustituyan en virtud de ta garanfia estar#.n cubiertos pot

ta garant_a durante el periodo de garant_a restante.
Los fatlos de todo componente cubierto pot la garanfia

que s6to se deba inspeccionar ped6dicamente segun
el manuat dei propietario entregado quedara.n cubiertos

pot la garant_a durante et perfodo de la garant_a
especificado anteriormente. Los componentes que se

reparen o sustituyan en virtud de ta garant_a estara.n
cubiertos pot ta garanfia durante el perfodo de garant_a
restante.

Los fattos de todo componente cubierto pot ta
garantia que se deba sustituir como parte del plan
de mantenimiento obligatorio detatlado en el manual

del propietado entregado quedara.n cubiertos pot
ta garant_a hasta el momento en que se indique

que es necesado hacer ta pdmera sustituci6n. Si el
componente falla antes de la fecha de la pdmera

sustituci6n, sera reparado o sustituido pot Sears sin
cargo atguno para el propietario. Los componentes que

se reparen o sustituyan en virtud de tagarantia estaran
cubiertos pot ta garanfia durante el perfodo de garant[a

hasta tlegar a ta fecha de la pdmera sustituci6n.
No se podran utilizar componentes complementados

o modificados no exentos pot el Air Resources
Board. El uso de componentes complementarios o

modificados no exentos pot parte del propietado data
tugar a la anulaci6n de ta garantia. Et fabdcante no sera

responsable de los fallos de componentes cubiertos
pot ta garant_a que se deban at uso de un componente

complementado o modificado no exento.

3. Cobertura de da_os derivados
La cobertura se ampliara, a los fallos de cualquier

componente del motor dedvados det fatto de cuatquier
componente relacionado con el sistema de emisiones

cubierto pot ta garant_a.

4. Solicitudes y exclusiones de cobertura
Las solicitudes de garantia se cumptimentaran con

arregto a tas disposiciones de ta potitica de garantia de
motores Sears. La cobertura no aplica a los faltos de

componentes relacionados con et sistema de emisiones
cubiertos por ta garantia que no sean originales de Sears

ni a los fattos debidos a uso indebido, negtigencia o
mantenimiento inadecuado, conforme alas disposiciones

de ta potitica de garantia de motores Sears. Sears no
sera responsabte de la cobertura de ta garantia de

faltos de componentes retacionados con et sistema de
emisiones cubiertos pot ta garantia provocados pot el

uso de componentes complementados o modificados.

Consulte la informaci6n sobre el perJ'odo de durabHidad

de las emisiones y et l'ndice de aire en ta etiqueta
de emisiones del motor pequeSo para m_quinas de

servicio

Los motores con certificaci6n de cumplimiento de ta
normativa sobre emisiones de motores pequeSos para

m&quinas de servicio del California Air Resources Board
(CARB) deben mostrar informaci6n sobre el pedodo de

durabilidad de tas emisiones y el indice de aire. El fabdcante
del motor ofrece esta informaci6n al consumidor mediante

etiquetas de emisiones. La etiqueta de emisiones del motor
contiene ta informaci6n de certificaci6n.

El Periodo de DurabHidad de las Emisiones indica el
numero de horas durante tas cuates el motor puede funcionar

cumpliendo tas normas sobre emisiones, siempre que se

reaticen las operaciones de mantenimiento que se detallan
en tas instrucciones de uso y mantenimiento. Se utitizan tas
siguientes categodas:

Moderado: El motor est#. certificado para cumplir

ta normativa sobre emisiones durante 125 horas de
funcionamiento real.

Intermedio: El motor esta certificado para cumplir

ta normativa sobre emisiones durante 250 horas de

funcionamiento real.

Prolongado: El motor esta certificado para cumplir

ta normativa sobre emisiones durante 500 horas de
funcionamiento real.

Pot ejemplo, un cortacesped con operario a pie se suete

utitizar entre 20 y 25 horas at a_o. Pot tanto, el Pedodo
de Durabiiidad de las Emisiones de un motor con

clasificaci6n intermedia equivaldr_a a 10=12 a_os.

Los motores cuentan con ta certificaci6n de cumplimiento
de la fase 2 o fase 3 de las normafivas sobre emisiones de

ta United States Environmental Protection Agency (USEPA,
Agencia estadounidense de protecci6n det medioambiente).

Ei periodo de cumplimiento de la normativa sobre emisiones
que figura en la etiqueta de cumptimiento de emisiones

indica el numero de horas de funcionamiento durante

tas cuales el motor ha demostrado cumplir los requisitos
federales sobre emisiones.

Para motores de menos de 225 cc:
Categoda C = 125 horas

Categoda B = 250 horas
Categoda A = 500 horas.

Para motores de 225 cc o mas:
Categoda C = 250 horas

Categoda B = 500 horas
Categoda A = 1000 horas.

59

iiiiiiiiiiiiiiiiiiiiiiiiii!

To help us help you, register your product at www.craftsmanocom/registration

Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration

Join the Craftsman Club today!

www, craftsman,com/signup

Receive exclusive member benefits including special pricing and offers,

project sharing, expert advice, and SHOP YOUR WAY REWARDS!

Como miembro exclusivo, recibe diversos beneficios como ofertas, precios especiales, proyectos

nuevos, consejos de expertos y nuestro programa de puntos SHOP YOUR WAY REWARDS!

® Registered Trademark / TMTrademark of KCD raP,LLC in the United States, or Sears Brands, LLC in other countries
® Marca Registrada l TMMarca de F&brica de KCD raP,LLC en Estados Unidos, o Sears Brands, LLC in otros paises
