Craftsman 580.7524 User Manual

Download

Owner's Manual

7.0 HORSEPOWER

2800 PSI

2.5 GPM

Model No. 580.752400

CAUTION: Before using this product, read this manual and follow al Safety Rules and Operating instructions.

SEARS, ROEBUCK and CO., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.corn/craftsman

Pal_t No. 194052 Dra_ 2 (09,20,2004)

o Safety o Assembly

o Operation o Maintenance

o Parts o EspaSol

0 I

WARRANTY .................................... 2

SAFETY RULES ............................... 2-4

ASSEMBLY ................................... 6-8

OPERATION ................................. 9-12

SPECIFICATIONS ............................... 12

MAINTENANCE .............................. 13-17

STORAGE .................................. 18-19

TROUBLESHOOTING ............................ 20

REPLACEMENT PARTS ....................... 22-27

EMISSION CONTROL WARRANTY .............. 28-29

ESPAI_OL ................................... 30-51

HOW TO ORDER PARTS ................ BACK PAGE

L_M_TED WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, when this Craftsman pressure washer is maintained and operated according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and workmanship.

if this washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase. If this pressure washer is used for rental purposes, this warranty applies for only 30 days after date of purchase.

This warranty does not cover:

• Expendable items such as spark plugs or air filters, which become worn during normal use.

• Repairs necessary because of operator abuse or negligence, including damage resulting from no water being supplied to pump or failure to maintain the equipment according to the instructions contained in the

owner's manual.

Warranty service is available by returning the high pressure washer to the nearest Sears service center or dealer in the United States.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, _L 60179

This is the safety alert symbol, it is used to alert you to potential personam injury hazards. Obey aH safety messages that follow this symbol to avoid possible injury or death.

=K-T-]_Read this manuam carefully and become

i_-LA}]

familiarwithyourpressurewasher.Knowits

applications, its limitations, and any hazards

involved.

The safety alert symbol (,&) is used with a signal word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards. DANGER indicates a hazard which, if not avoided, will result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury. CAUTION, when used without the alert symbol, indicates a situation that could result in equipment damage. Follow safety messages to avoid or reduce the risk of injury or death.

Hazard Symbols and Meanings

Toxic Fumes

Slippery Surface

Fire

Fal!

Explosion

Electrical Shock

Fluid Injection

Hot Surface

Moving Parts

Flying Objects

Kickback

WARNtNG

The engine exhaust from this product contains chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

WARNING

, DANGER

Operate pressure washer ONLY outdoors. Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or enclosure,

Use a respirator or mask whenever there is a chance that vapors may be inhaled.

Read all instructions packed with mask so you are certain mask will provide necessary protection against inhaling

harmful vapors.

WARNING

Keep spray nozzle between 8 to 24 inches away from cleaning surface.

Operate this unit on a stable surface. Cleaning area should have adequate slopes and

drainage to reduce possibility of falls due to slippery surfaces.

Be extremely careful if you must use pressure washer

from a ladder, scaffolding or any other relatively unstable

location. Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

If engine starts and fails to continue to run or if increased resistance is felt during starting pull attempts, squeeze

trigger on spray gun.

WHEN ADDING OR DRAINBNG FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank.

Fil! or drain fuel tank outdoors. DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights, heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap and air cleaner are in place.

DO NOT crank engine with spark plug removed. If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATmNG EQUIPMENT

* Do not tip engine or equipment at angle which causes

fuel to spill.

DO NOT spray flammable liquids,

WHEN TRANSPORTING OR REPAIRBNG EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff valve OFF.

Disconnect spark plug wire.

WHEN STORING FUEL OR EQUBPMENT WITH FUEL mN TANK

Store away from furnaces, stoves, water heaters, clothes dryers or other appliances that have pilot light or other

ignition source because they can ignite fue! vapors.

WARNING

NEVER aim spray gun at people, animals or plants. DO NOT allow CHILDREN to operate pressure washer. NEVER repair high pressure hose. Replace it. Keep high pressure hose connected to pump and spray

gun while system is pressurized. Squeeze trigger on spray gun to relieve trapped

pressure, every time you stop engine. Engage trigger lock on spray gun.

WARNING

Keep water spray away from electric wiring or fatal electric shock may result.

WARNING

Always wear eye protection when using equipment or when

in vicinity of equipment in use.

CAUTION

DO NOT tamper with governed speed. DO NOT operate pressure washer above rated pressure.

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The pressure washer must be at least 5 feet from structures having combustible walls and/or other

combustible materials. Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing,

In the State of California a spark arrester is required by law (Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

WARNING

• DO NOT wear loose clothing, jewelry or anything that may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WARNING

WHEN ADJUSTING OR MAKmNG REPAIRS TO YOUR PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester. DO NOT check for spark with spark plug removed.

CAUTION

DO NOT secure spray gun in open position. DO NOT leave spray gun unattended while machine is

running. NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when in jet spray mode. NEVER aim spray gun at plants.

CAUTION

If you have questions about intended use, ask dealer or contact Sears.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine. Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose. Use handle provided on unit.

Check fuel system for leaks or signs of deterioration, such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap, Correct all defects before operating pressure washer.

This equipment is designed to be used with Sears

authorized parts ONLY. If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes al! risks and liabilities.

KNOW YOUR PRESSURE WASHER

Read the owner's manual and safety rules before operating your pressure washer. Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference.

Nozzle Extension

Recoil Starter

Fuel Cap

Adjustable Nozzle

Choke Knob

Throttle Control Lever

Air Filter

Spray Gun

Model Data Decal

High Pressure Hose

Oil Fill Cap and Dipstick

Water Inlet

High Pressure Outlet

Pump

Adjustable Nozzle - Always attached to nozzle extension. Pull back for high pressure or push forward for low pressure; turn clockwise for narrow spray or turn counterclockwise for fan spray.

Air Filter = Dry type filter element limits the amount of dirt and dust that gets in the engine.

Choke Knob = Used to help start a cold engine. Detergent Pick-Up Tube and Filter = Use to draw

detergent from chemical bottle to the low pressure water stream.

Fuel Cap = Fill engine with regular unleaded fuel here. High Pressure Hose = Connect one end to the spray

gun and other end to the high pressure outlet. High Pressure Outlet = Connection for high pressure

hose.

Detergent Pick=Up Tube and Filter

Model Data Decal - Provides model and serial number

of pressure washer. Please have these readily available when calling for assistance.

Nozzle Extension =Attach to spray gun to use adjustable nozzle.

Oil Fill Cap and Dipstick = Check and fill engine with

oil here. See page 6 for oil recommendations and filling instructions.

Pump = Develops high pressure water. Recoit Starter = Used for starting the engine

manually.

Spray Gun = Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

Throttle Control Lever = Sets engine in starting

mode for recoil starter and stops running engine.

Water Inlet = Connection for garden hose.

Yourpressurewasherrequiressomeassemblyandis readyforuseonlyafterit hasbeenproperlyserviced

withtherecommendedoilandfuel. if youhaveanyproblemswiththeassemblyof

yourpressurewasher,pleasecallthe pressure washerhelplineat 1-800-222-3136.

iMPORTANT:Anyattempttoruntheenginebeforeit hasbeenservicedwiththerecommendedoilwillresult

inanenginefailure.

REMOVE PRESSURE WASHER FROM CARTON

• Slice two corners opposite guide handle end of carton from top to bottom so the panel can be

folded down flat.

• Remove fillers, accesodes and parts bag shipped with your pressure washer.

• Roll the pressure washer out the open end of the carton.

• Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are missing or damaged, call the pressure washer helpline at 1-800-222-3136.

The main unit

Handle

Spray gun

High pressure hose Nozzle extension with Hi/Lo adjustable nozzle Engine oil Parts bag (which includes items listed below)

Owner's manual Registration card

Handle attachment hardware

Become familiar with each piece before assembling the pressure washer. Check all contents against the

illustration on page 5. If any parts are missing or damaged, call the pressure washer helpline at

1-800-222-3136.

Attach Handme

1. Place handle assembly onto handle supports connected to main unit. Make sure holes in handle

align with holes on handle supports.

/ i _ // Handle i"

Align Holes,_i '__

_] Handle i

// Supports l

NOTE: It may be necessary to move the handle supports from side to side in order to align the handle so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of unit and attach a plastic knob from inside of unit. Tighten by hand.

Insert one "L" hooks through hole just under billboard on left side of handle (viewing from rear of unit). Hold hook in place and attach plastic knob from inside of unit. Tighten by hand.

Hose Hook

ASSEMBLING YOUR PRESSURE WASHER

Your Craftsman high pressure washer was mostly assembled at the factory. However, you will need to

perform these tasks before you can operate your pressure washer:

1. Attach handle.

2. Add oil to engine crankcase.

3. Add fuel to fuel tank.

4. Connect pressure hose to spray gun and pump.

5. Connect water supply to pump.

Insert other "L" hook through hole just above billboard on right side of handle (viewing from rear

of unit). Hold hook in place and attach plastic knob from inside of unit. Tighten by hand.

Add Engine Oil

IMPORTANT: Any attempt to crank or start the engine before it has been properly serviced with the recommended oil may result in an engine failure.

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher rated SAE 30

weight. DO NOT use special additives.

1. Choose a viscosity according to table below.

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OiL CHANGE

* The use of multi-viscosity oils (5W-30, 10W-30, etc.)

in temperatures above 40°F (4°C) will result in higher than normal oil consumption. When using a multi- viscosity oil, check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible engine bore damage due to inadequate lubrication.

2. Place pressure washer on a level surface and clean area around oil fill.

3. Remove oil dipstick and wipe dipstick with clean cloth. RepJace and tighten dipstick. Remove and

and check oil level.

SJowly pour oiJ into oil fiJJopening. Pause to permit

oil to settle. FiJJto "Fuji" mark on dipstick. DO

NOT OVERFILL. Remove dipstick and check oiJ level.

Add Fuel

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank.

Fil! or drain fuel tank outdoors. DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights, heat, and other ignition sources.

DO NOT light a cigarette or smoke.

NOTE: This gasoline engine is certified to operate on gasoline. Exhaust Emission Control System: EM (Engine Modifications).

1. Use clean, fresh, regular UNLEADED fuel with a minimum of 77 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be careful not to overfill. Allow about 1.5" of tank

space for fuel expansion, as shown here.

NOTE: You may not need to use all the supplied oil.

5. Replace and tighten dipstick. NOTE: Check oil often during engine break-in.

4. Install fuel cap and wipe up any spilled fuel. CAUTION! Alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine while in storage.

To avoid engine problems, the fuel system should be emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season. See "Storage" on pages 18-19 for additional information.

NEVER use engine or carburetor cleaner products in the fuel tank as permanent damage may occur.

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must assemble the nozzle extension to the spray gun and attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of hose to base of spray gun. Tighten by hand.

Remove and discard shipping caps from pump inlet and outlet.

Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

llVIPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

6. Connect garden hose (not to exceed 50 feet in length) to water inlet. Tighten by hand.

CAUTtON

* Damage to equipment resulting from failure to follow

this instruction will void warranty.

7. Turn ON water and squeeze trigger on spray gun to purge pump system of air and impurities.

WARNtNG

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use. Before starting the pressure washer, be sure you are

wearing adequate eye protection.

4. Before connecting garden hose to water inlet, inspect inlet screen. Clean screen if it contains debris or have it replaced if damaged. Refer to section "OzRing Maintenance" if inlet screen is damaged. DO NOT run pressure washer if inlet screen is damaged.

5. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

inspect inlet screen. DO

NOT use if damaged;

clean if dirty.

CHECKUST BEFORE STARTING

Review the assembly to ensure you have performed alJof the following:

1. Check that oil has been added to proper level in engine crankcase.

2. Add proper fuel to fuel tank.

3. Check for properly tightened hose connections

(high pressure and water supply) and for tight connections and that there are no kinks, cuts, or

damage to the high pressure hose.

4. Provide proper water supply (not to exceed 100°F).

5. Be sure to read "Safety Rules" and "Operation" sections before using the pressure washer.

6. if starting unit after storage, see "Storage" section on pages 18o19.

HOW TO USE YOUR PRESSURE

WASHER

if you have any problems operating your pressure washer, please ca+lthe pressure washer helpline at

1-800-222-3136.

Pressure Washer Location

Pressure Washer Clearance

DANGER

Operate pressure washer ONLY outdoors, Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings,

DO NOT operate pressure washer inside any building or enclosure,

To Start Your Pressure Washer

To start your engine-powered pressure washer for the first time, follow these instructions step-by-step. This

starting information also applies whenever you start the engine after you have let the pressure washer sit

idle for at least a day.

1. Place pressure washer near an outside water source capable of supplying water at a flow rate

greater than 3.5 gal+ons per minute and no less than 20 PSI at pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure washer pump. Turn ON water.

CAUTtON

The pressure washer must be at least 5 ft. (152 cm) from structures having combustible walls and/or other combustible materials. Leave at least 3 ft. (92 cm) all

around pressure washer including overhead, for 5. adequate cooling, maintenance and servicing.

Place pressure washer in a wel+ ventilated area, which 6. will allow for remova+ of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is kept away from any windows, doors, ventilation

intakes or other openings that can allow exhaust gas to collect in a confined area. Prevailing winds and air

currents should be taken into consideration when 7. positioning pressure washer.

+ Damage to equipment will result from failure to follow

this instruction.

Squeeze trigger on gun to purge pump system of air and impurities.

Attach nozzle extension to spray gun. Tighten by hand.

Position nozzle in low pressure mode (slide nozzle forward) and squeeze trigger on spray gun to relieve pressure caused by turning ON water. Water will flow out of gun in a thin stream. Continue to hold trigger until there is a steady stream of water and no air remains in system.

Release trigger.

Engage trigger lock to spray gun trigger.

Exhaust Port

_ Trigger Lock

Move throttle lever to "Fast" position, shown here as a rabbit.

Throttle Lever in "Fast" Position

10.Movechokeknobto"Choke"position.

NOTE:Forawarmengine,besurethechokeknobis inthe"Run"position.

11.Grasphandleandpullrecoilstarterlightlyuntilyou feelsomeresistance,thenpullbriskly.

WARNING

• When starting engine, pull cord slowly until resistance is felt and then pull rapidly to avoid kickback.

• If engine starts and fails to continue to run or if increased

resistance is felt during starting pull attempts, squeeze trigger on spray gun.

12. Return recoil starter slowly. DO NOT let rope "snap back" against starter.

13. When engine starts, slowly move choke knob to "Run" position as engine warms. If engine falters, move choke knob to "Choke" position, then to "Run" position.

14. if engine fires, but does not continue to run, squeeze trigger on spray gun to relieve internal

pump pressure. Move choke knob to "Run" position, and repeat steps 11 through 13.

15. if engine fails to start after six pulls, move choke knob to "Run" position, and repeat steps

11 through 13.

IMPORTANT: if engine floods, place choke lever in "Run" position and crank until engine starts.

NOTE: Always keep the throttle lever in the "Fast"

)osition when operating the pressure washer.

WARNING

How to Stop Your Pressure Washer

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

L O NOT stop engine by moving choke lever to "Choke"position.

3. Squeeze trigger on spray gun to reWeve trapped pressure in hose to avo{d injury.

NOTE: A small amount of water will squirt out when

3ressure is released.

WARNING

Keep high pressure hose connected to pump and spray gun while system is pressurized.

Squeeze trigger on spray gun to relieve trapped pressure, every time you stop engine. Engage trigger lock on spray gun.

Engage trigger lock on spray gun when not in use.

How To Use the Adjustable Nozzle

You now should know how to START your pressure washer and how to STOP it. The information in this

section will tell you how to adjust the spray pattern

and apply detergent or other cleaning chemicals.

CAUTION

NEVER adjust spray pattern when spraying. NEVER put hands in front of nozzle to adjust spray pattern.

On the end of your spray gun is an adjustable nozzle that you can use to adjust the spray pattern and the spray pressure.

1. SJide nozzJe forward for Jow pressure spray; slide backward for high pressure spray.

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

The pressure washer must be at least 5 feet from structures having combustible walls and/or other

combustible materials. Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

In the State of California a spark arrester is required by law (Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

Slide nozzle backward for Slide nozzle forward for low

high pressure mode. pressure mode and

detergent application.

2. Pointnozzletowardsa hardsurface,disengage triggerlock,andpresstriggertotestpattern.

3. Twistingnozzleadjustsspraypatternfroma narrowpatterntoafanpattern.

Twist nozzle counter-

clockwise for fan pattern.

For most effective cleaning, keep spray nozzle

from 8 to 24 inches away from cleaning surface.

5. if you get spray nozzle too close, especially using high pressure mode, you may damage the surface being cleaned.

6. DO NOT get closer than 6 inches when cleaning tires.

Appmying Detergent with the Adjustabme Nozzme

IMPORTANT: Use chemicals designed specifically for pressure washers. Household detergents could damage the pump.

Twist nozzle clockwise for

narrow spray pattern.

CAUTION

• Starting the engine without all the hoses connected and without the water turned ON will damage the pump.

To apply detergent, follow these steps:

1. Review use of adjustable nozzle.

2. Prepare detergent solution as required by job.

3. Place filter end of detergent siphoning tube into detergent container.

CAUTION

4. Slide adjustable nozzle forward to low pressure mode. Detergent cannot be applied with nozzle in

high pressure position.

5. Make sure garden hose is connected to water inlet. Check that high pressure hose is connected

to spray gun and pump. Start engine.

6. Apply detergent to a dry surface, starting from bottom and working up.

7. Allow detergent to "soak in" for 3=5minutes before rinsing. Reapply as needed to keep surface wet.

8. For washing, start at lower portion of area to be

washed and work upward, using long, even, overlapping strokes.

Pressure Washer Rinsing

For Rinsing:

1. Slide nozzle backward to high pressure, press

trigger and wait for detergent to clear.

NOTE: You can also stop detergent flow by removing

detergent siphoning tube from container.

2. Keep spray gun a safe distance from area you plan to spray.

VVARNING

Keep spray nozzle between 8 to 24 inches away from cleaning surface.

Operate this unit on a stable surface. Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location. Firmly grasp spray gun with both hands when using high

pressure spray to avoid iniury if gun kicks back.

3. Apply a high pressure spray to a small area, then check surface for damage. If no damage is found, it is okay to continue cleaning.

4. Start at top of area to be rinsed, working down with same overlapping strokes as you used for washing and applying detergent.

Automatic Cool Down System

(Therma_ Relief)

If you run the engine on your pressure washer for

3=5minutes without pressing the trigger on the spray gun, circulating water in the pump can reach temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto the ground.

* When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently contacting the hot muffler.

ENGtNE TECHNICAL INFORMATION

This is a single cylinder, overhead valve (OHV), air cooled engine. It is a low emissions engine.

in the State of California, Model Series 120000 engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours. Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties with respect to the performance or operational life of

this engine. The engine is warranted solely according to the product and emissions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are initially developed by starting with SAE (Society of Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which our engines are placed, and the variety of

environmental issues applicable to operating the equipment, it may be that the engine you have

purchased will not develop the rated horsepower when used in a piece of power equipment (actual "on-site"

power). This difference is due to a variety of factors including, but not limited to, the following: differences in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine speed, individual engine to engine variability, design of

the particular piece of power equipment, the manner in which the engine is operated, engine run-in to reduce friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other factors. The power ratings may also be adjusted

based on comparisons to other similar engines utilized in similar applications, and will therefore not necessarily match the values derived using the

foregoing codes.

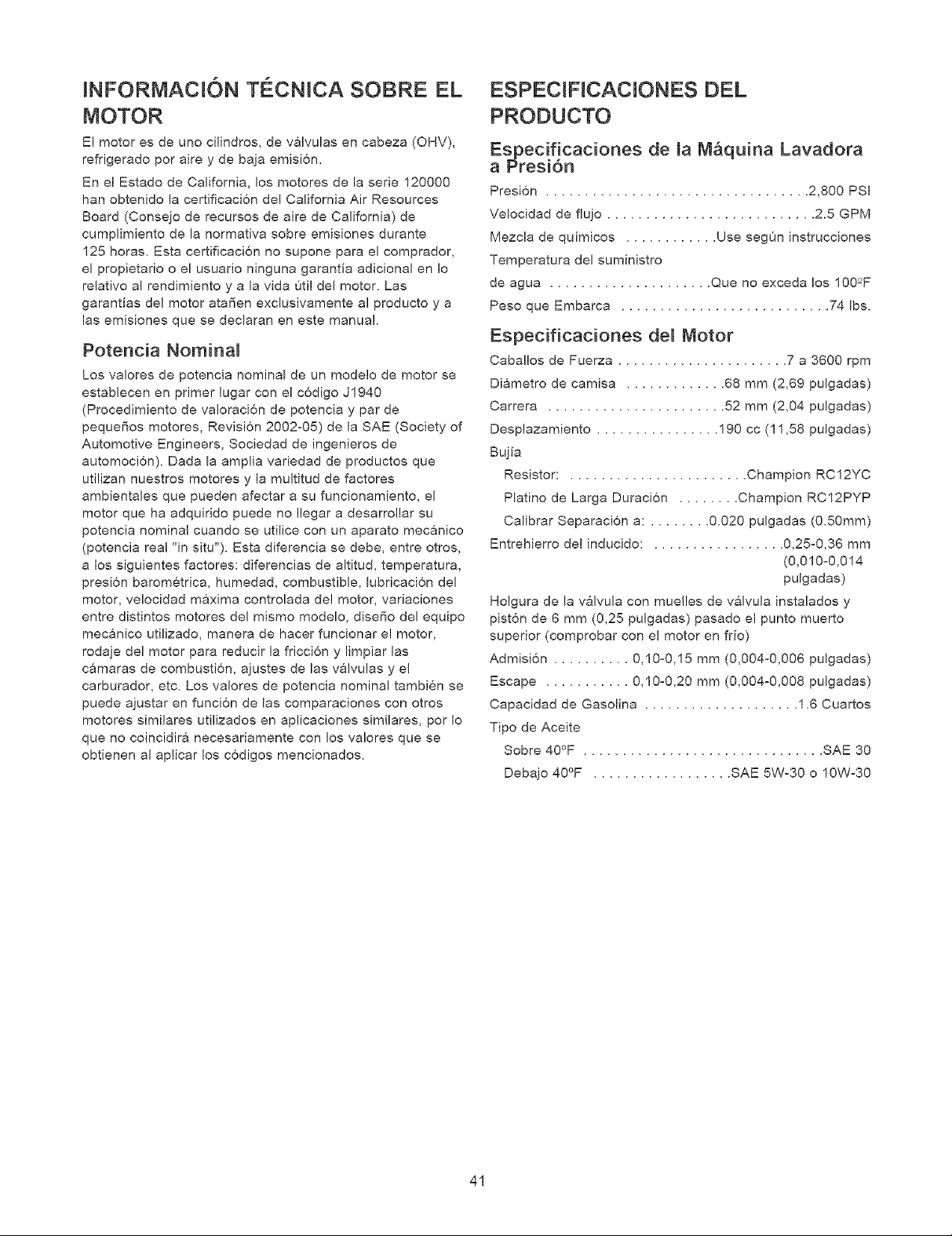

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Pressure .................. 2,800 PSI

Flow Rate ................. 2+5 GPM

Chemical Mix............... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ............ 74 Ibs+

Engine Specifications

Rated Horsepower ............ 7 at 3600 rpm

Bore ....................... 2.69 in. (68mm)

Stroke ...................... 2.04 in. (52mm)

Displacement ................ 11.58 in. (190 cc)

Spark Plug

Long Life Platinum ......... Champion RC12PYP

Resistor ................. Champion RC12YC

Set Gap To: ............... 0.020inch (0.50mm)

Armature Air Gap: ............ 0.010o0.014 in.

(0.25-0.38mm)

Valve clearance with valve springs installedand piston 1/4 in.

(8 ram) past top dead center (checkwhen engine iscold).

Intake ...................... 0.004-0.006 in.

(0.!0o0.15 mm)

Exhaust .................... 0.004-0.008 in.

(0.10o0.20 mm)

Fuel Capacity ................ 1.6 Quarts

Oil Type:

Above 40° F ............... SAE 30

Below 40° F ............... SAE 5W-30 or 10W-30

OWNER'S RESPONSIBILmES

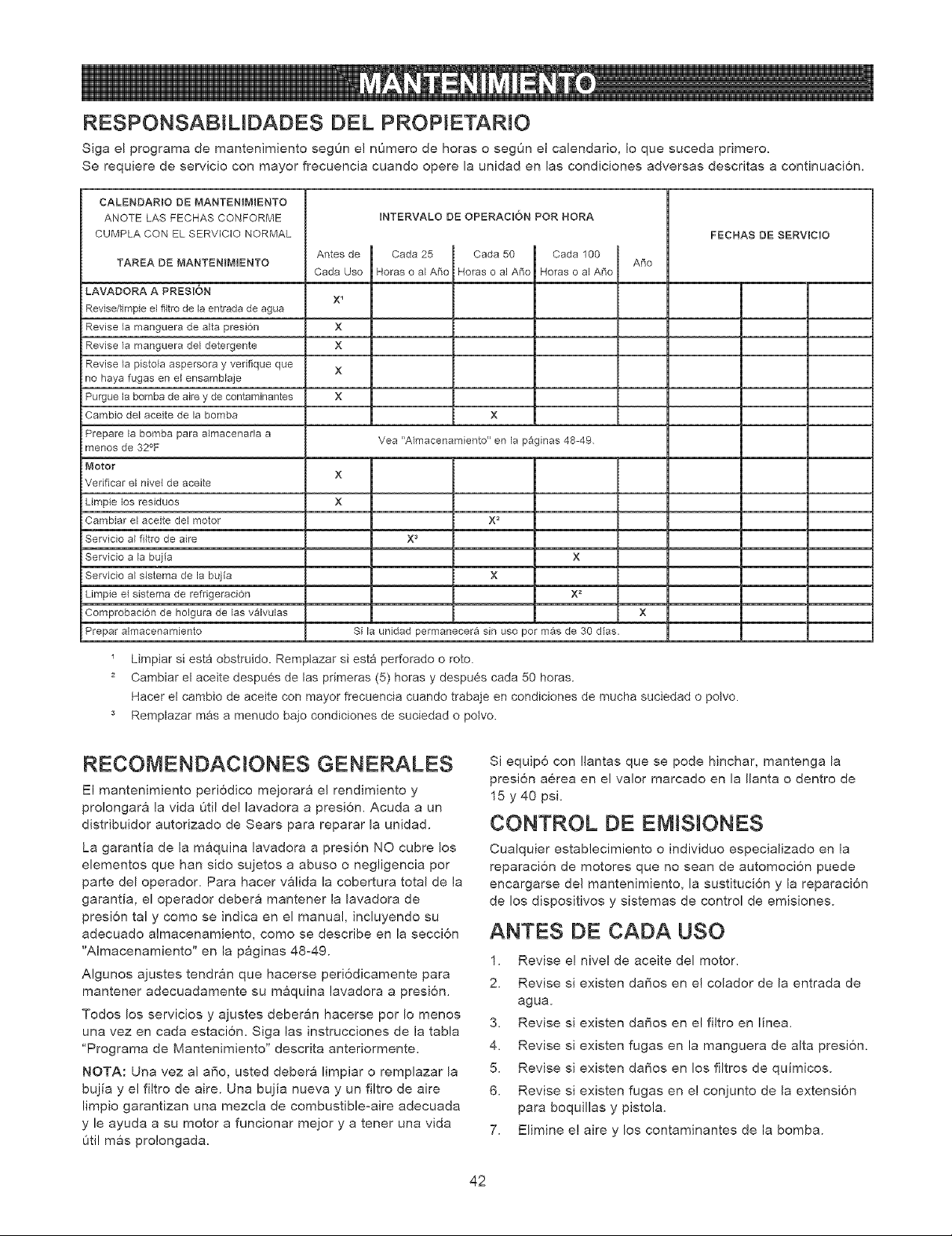

Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse conditions noted below.

MABNTENANCE SCHEDULE

FILL tN DATES AS YOU

COMPLETE REGULAR SERVICE

MAINTENANCE TASK

PRESSURE WASHER Check/dean water inlet screen

Check high pressure hose Check detergent hose

Check spray gun and assembly for leaks Purge pump of air and contaminants Change pump oil Prepare pump for storage below 32°F

ENGINE Check oil level

Clean debris Change engine oit

Service air cleaner

Service spark plug Service spark arrester

C_ean cooling system Check valve clearance

Prepare for storage

Clean if clogged. Reptace if perforated or torn.

Change oil after the first (5) operating hours and every 50 hours or yearly thereafter. Change sooner when operating under dirty or dusty conditions. RepIace more often under dirty or dusty conditions.

Before

Each Use

X _

x x

If unit is to remain idle for longer than 30 days

SERVICE DATES

Every 25 Hours or

Yearly

See Storage on pages 18-19.

Every 50 Every 100

Hours or Hours or

Yeady Year y

X _

Yearty

SERVICE DATES

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance and extend the life of the pressure washer. See any

authorized Sears dealer for service. The pressure washer warranty does not cover items

that have been subjected to operator abuse or negligence. To receive full value from the warranty, the operator must maintain pressure washer as instructed in this manual including proper storage as detailed in "Storage" on pages 18-19.

Some adjustments will need to be made periodically to properly maintain your pressure washer.

All service and adjustments should be made at least once each season. Follow the requirements in the

"Maintenance Schedule" chart above. NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug and clean air filter assure proper fuel-air mixture and help your engine run better and last longer.

if equipped with inflatable tires, keep the air pressure at the value marked on the tire or within 15 and 40 psi.

EMISSION CONTROL

Maintenance, replacement or repair of the emission control devices and systems may be performed by any non-road engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check in-line filter for debris.

5. Check high pressure hose for leaks.

6. Check chemical filters for damage.

7. Check gun and nozzle extension assembly for

leaks.

8. Purge pump of air and contaminants.

PRESSURE WASHER

C_ean Debris

Daily or before use, clean accumulated debris from pressure washer. Keep linkage, spring and controls clean. Keep area around and behind muffler free from any combustible debris.

Pressure washer parts should be kept clean to reduce the risk of overheating and ignition of accumulated

debris.

CAUTION

DO NOT insert any objects through cooling slots.

Use a damp cloth to wipe exterior surfaces clean. Use a soft bristle brush to loosen caked on dirt, oil,

etc.

Use a vacuum cleaner to pick up loose dirt and debris.

Use low pressure air (not to exceed 25 psi) to blow away dirt. inspect cooling air slots and openings on the pressure washer. These openings must be kept

clean and unobstructed.

Check and C_ean _n_et Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use. Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these conditions exist, replace hose immediately.

NEVER repair high pressure hose, Replace it, Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Gun and Nozzle Extension

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making sure it springs back into place when you release it. Put trigger lock in UP position and test trigger. You should not be able to press trigger. Replace spray gun immediately if it fails any of these tests.

Check _n-Line Fi_ter

Refer to the illustration and service the inqine filter if it becomes clogged, as follows:

In-line Filter

Nozzle Extension

1. Detach spray gun from high pressure hose. Detach nozzle extension from spray gun and

remove o-ring and screen from nozzle extension. Flush screen, spray gun, and nozzle extension

with clean water to clear debris.

2. Place in-line filter screen into threaded end of nozzle extension. Direction does not matter. Push

screen in with eraser end of pencil until it rests fiat at bottom of opening. Take care to not bend

screen.

3. Place o-ring into recess. Push o-ring snugly against in-line filter screen.

4. Assemble nozzle extension to spray gun, as described earlier in manual.

O-rinc

Purge Pump of Air and Contaminants

To remove air from the pump, follow these steps:

1. Set up pressure washer as described in "Assembling Your Pressure Washer" section and connect water supply.

2. Pull trigger on gun and hold until a steady stream of water appears.

To remove contaminants from the pump, follow these steps:

1. Set up pressure washer as described in "Assembling Your Pressure Washer" section, and connect water supply.

2. Remove nozzle extension from gun.

3. Start engine according to instructions in "How To Use Your Pressure Washer" section.

4. Pull trigger on gun and hold.

5. When water supply is steady and constant, engage trigger lock and refasten nozzle extension.

Nozzle Maintenance

A pulsing sensation felt while squeezing the spray gun trigger may be caused by excessive pump pressure. The principal cause of excessive pump pressure is a nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately clean the orifice following these instructions:

1. Shut off engine and turn off water supply.

2. Remove orifice from end of nozzle extension. Separate nozzle extension from spray gun. Twist

nozzle clockwise to stream position. Using a 2mm (5/64) allen wrench, remove orifice from end of

nozzle extension.

. Remove in-line filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material clogging or restricting orifice.

O-Ring Maintenance

Purchase an O-Ring Repair Kit, item number 71-75116, at your local Sears or by calling

1-800-366-PART or online at ,,m,_A,u.sears.com.it is not included with the pressure washer. This kit includes

replacement o-rings, rubber washer and water inlet filter. Refer to the instruction sheet provided in the kit

to service your unit's o-rings.

Pump Maintenance

Changing Pump OH Change oil every 50 hours or once yearly, whichever

occurs first. NOTE: You must purchase a premeasured bottle of

pump oil, item number 190585GS, by calling 1-800-366-PART or online at www.sears.com.

Change pump oH as follows:

1. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump oil cap between high pressure outlet and garden

hose inlet.

Insert wire into orifice and turn back

and forth to clear obstruction.

Using a garden hose, remove additional debris by back flushing water through nozzle extension.

Back flush between 30 to 60 seconds. Turn adjustable nozzle extension to stream spray and

move nozzle from low to high while flushing.

6. Reinstall orifice and indine filter into nozzle extension. DO NOT overtighten orifice with allen

wrench.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start engine.

9. Test pressure washer by operating with nozzle in high and low positions.

"_ Oil Cap

3. Tilt pressure washer to drain oil into an approved container until it drips slowly from pump.

4. Tilt pressure washer in opposite direction and empty premeasured pump oil bottle into same opening (a small funnel may be helpful).

5. Install black pump oil cap and tighten firmly.

6. Set pressure washer in upright position. Add fuel and engine oil.

ENGINE MAINTENANCE

VVARN[NG

WHEN ADJUSTING OR MAKmNGREPAIRS TO YOUR PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTBNGFOR ENGINE SPARK

Use approved spark plug tester. DO NOT check for spark with spark plug removed,

Checking 0+[ Level

Oi[ level should be checked prior to each use or at least every 5 hours of operation. Keep o+llevel

maintained.

Changing OH

Change engine oil after the first 5 hours and every

50 hours thereafter. If you are using your pressure washer under extremely dirty or dusty conditions, or in extremely hot weather, change oil more often.

5. Wipe dipstick clean, insert it into oil fill hole and tighten securely, remove dipstick. Add

recommended oil up to "Full" mark on dipstick. Pour slowly. Wipe dipstick clean each time oil

level is checked. DO NOT overfill.

6. [nstail oil fill plug and dipstick, tighten securely.

7. Wipe up any remaining oil.

8. Reconnect spark plug wire to spark plug.

Service Air Cleaner

Your engine will not run properly and may be damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of operation or once each year, whichever comes first. Service more often if operating under dirty or dusty conditions. Replacements are ava+iabie at your local

Sears service center. To service the air cleaner, follow these steps:

1. Loosen screw and tilt cover down. Tabs and Slots

Cartridge

[ ,A cAu++o.

• Used motor oil has been shown to cause skin cancer in certain laboratory animals,

• Thoroughly wash exposed areas with soap and water,

KEEP OUT OF REACH OF CHILDREN. DON'T POLLUTE. CONSERVE RESOURCES. RETURN USED OIL TO COLLECTION CENTERS.

Change oHwhile engine is still warm from running, as

follows:

1. Drain fuel tank by running pressure washer until fuel tank is empty.

2. Disconnect spark plug wire and keep it away from spark plug.

3. Clean area around oil fill, remove oil fill cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oi[ from oi[ fiJ[ into a suitabJe container making sure you tip your unit away from spark plug. When crankcase is empty, return pressure washer to upright position.

Base

Screw Cover

2. Carefully remove cartridge assembly.

3. To clean cartridge, gently tap pleated paper side on a flat surface.

4. Reinstall clean or new cartridge assembly inside cover.

5. Insert cover's tabs into slots in bottom of base.

6. Tilt cover up and tighten screw securely to base. NOTE: You can purchase new air filter elements by

ca[i+ng 1-800-366-PART.

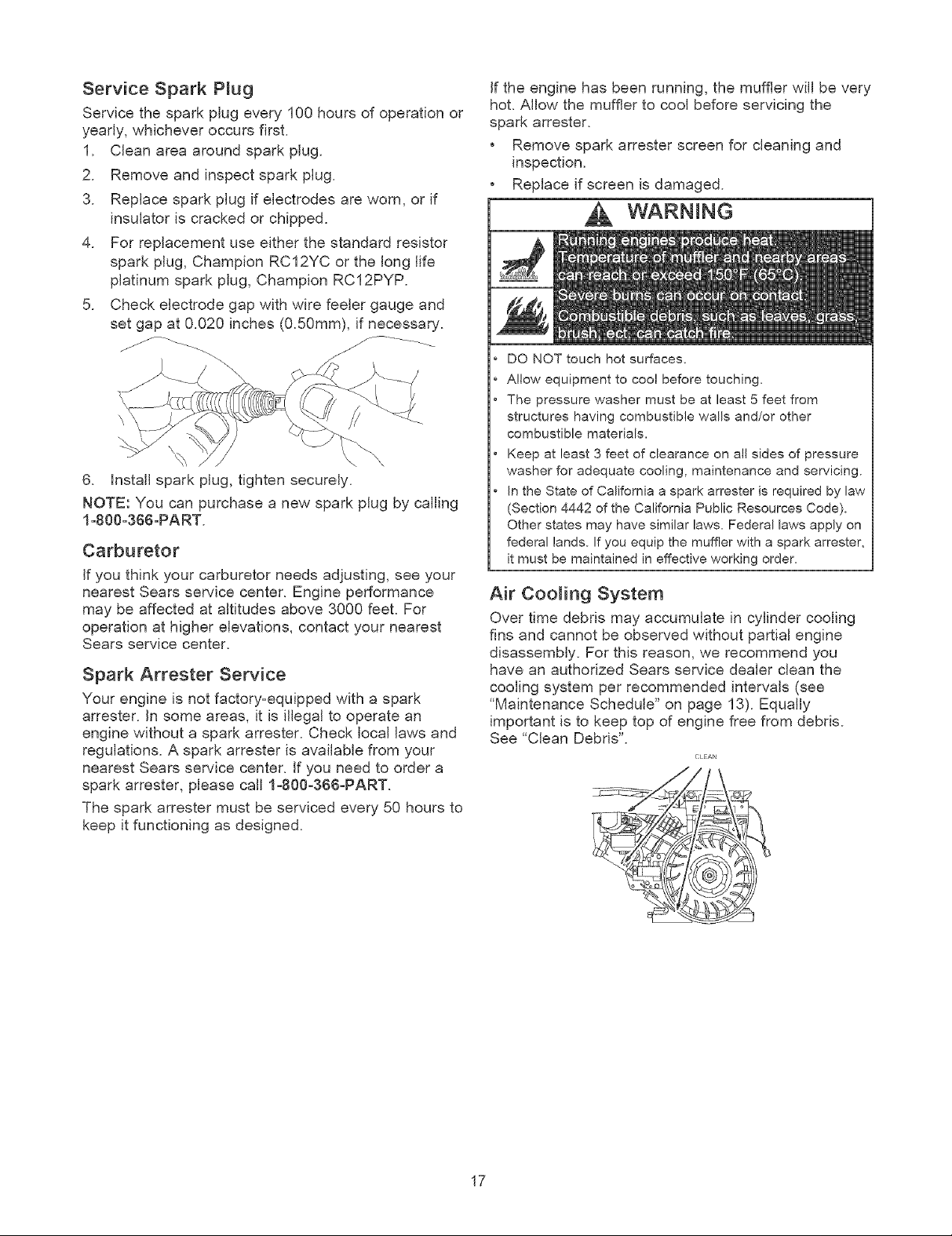

Service Spark Pmug

Service the spark plug every 100 hours of operation or yearly, whichever occurs first.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are worn, or if insulator is cracked or chipped.

4. For replacement use either the standard resistor spark plug, Champion RC12YC or the long life platinum spark plug, Champion RC12PYP.

5. Check electrode gap with wire feeler gauge and set gap at 0.020 inches (0.50mm), if necessary.

_-_ Y ...............

6. Install spark plug, tighten securely.

NOTE: You can purchase a new spark plug by calling 1-800-366-PART.

Carburetor

if you think your carburetor needs adjusting, see your nearest Sears service center. Engine performance may be affected at altitudes above 3000 feet. For operation at higher elevations, contact your nearest

Sears service center.

Spark Arrester Service

Your engine is not factory-equipped with a spark arrester. In some areas, it is illegal to operate an engine without a spark arrester. Check local laws and regulations. A spark attester is available from your nearest Sears service center. If you need to order a spark arrester, please call 1-800-366-PART.

The spark arrester must be serviced every 50 hours to keep it functioning as designed.

If the engine has been running, the muffler will be very hot. Allow the muffler to cool before servicing the

spark arrester.

• Remove spark attester screen for cleaning and inspection.

• Replace if screen is damaged.

VVARNING

DO NOT touch hot surfaces.

Allow equipment to coo! before touching. The pressure washer must be at least 5 feet from

structures having combustible walls and/or other combustible materials.

Keep at least 3 feet of clearance on all sides of pressure

washer for adequate cooling, maintenance and servicing.

in the State of California a spark arrester is required by law (Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. If you equip the muffler with a spark attester,

it must be maintained in effective working order.

Air Coo_ing System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine disassembly. For this reason, we recommend you

have an authorized Sears service dealer clean the cooling system per recommended intervals (see

"Maintenance Schedule" on page 13). Equally

important is to keep top of engine free from debris. See "Clean Debris".

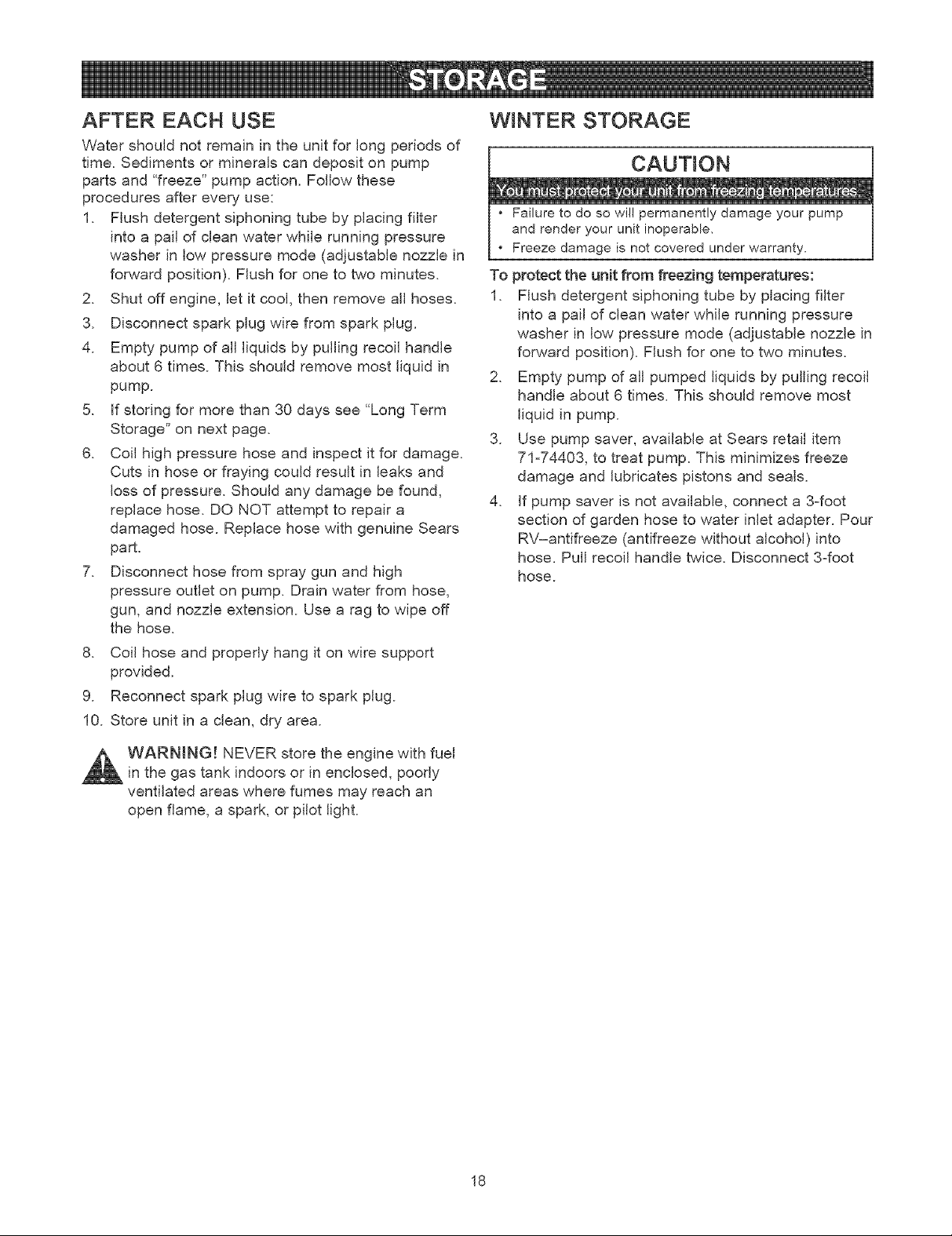

AFTER EACH USE

Water should not remain in the unit for long periods of time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. Follow these procedures after every use:

1. Flush detergent siphoning tube by placing filter into a pail of clean water while running pressure

washer in low pressure mode (adjustable nozzle in forward position). Flush for one to two minutes.

2. Shut off engine, let it cool, then remove all hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all liquids by pulling recoil handle about 6 times. This should remove most liquid in

pump.

5. if storing for more than 30 days see "Long Term Storage" on next page.

6. Coil high pressure hose and inspect it for damage. Cuts in hose or fraying could result in leaks and

loss of pressure. Should any damage be found, replace hose. DO NOT attempt to repair a

damaged hose. Replace hose with genuine Sears part.

7. Disconnect hose from spray gun and high pressure outlet on pump. Drain water from hose, gun, and nozzle extension. Use a rag to wipe off

the hose.

8. Coil hose and properly hang it on wire support provided.

9. Reconnect spark plug wire to spark plug.

10. Store unit in a clean, dry area.

WINTER STORAGE

CAUTION

* Failure to do so will permanently damage your pump

and render your unit inoperable,

, Freeze damage is not covered under warranty.

To protect the unBtfrom freezing temperatures:

1. Flush detergent siphoning tube by placing filter into a pail of clean water while running pressure

washer in low pressure mode (adjustable nozzle in forward position). Flush for one to two minutes.

2. Empty pump of all pumped liquids by pulling recoil handle about 6 times. This should remove most

liquid in pump.

3. Use pump saver, available at Sears retail item 71-74403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

4. If pump saver is not available, connect a 3-foot section of garden hose to water inlet adapter. Pour

RV-antifreeze (antifreeze without alcohol) into hose. Pull recoil handle twice. Disconnect 3-foot hose.

WARNING! NEVER store the engine with fuel in the gas tank indoors or in enclosed, poorly ventilated areas where fumes may reach an open flame, a spark, or pilot light.

LONG TERM STORAGE

if you do not plan to use the pressure washer for more than 30 days, you must prepare the engine and pump for long term storage.

it is important to prevent gum deposits from forming in essential fuel system parts such as the carburetor, fuel filter, fuel hose or tank during storage. Also, experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture, which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel system of an engine while in storage.

Protect Fuel System

Fuel Additive: if adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote fuel deterioration during storage. Engine and fue[ can be stored up to 24 months with additive.

• Add fue[ additive following manufacturer's instructions.

• Make sure you have water supply to pump inlet connected and turned ON.

• Run the engine outdoors for 10 minutes to be sure that treated fuel has replaced the untreated fuel in the carburetor.

If fuel additive is not used, remove all fuel from tank and run engine until it stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase. Refill with recommended grade. See "Changing Oil" on page 16.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1tablespoon of dean engine oil into the cylinder. Cover spark plug hole with rag. Pull recoil handle slowly to distribute oil. Avoid spray from spark plug hole.

• Instal[ spark plug. DO NOT connect spark plug wire.

Protect Pump

To protect the pump use Sears pump saver to prevent freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 71-74403, is available as an optional accessory. [t is not included with the pressure washer.

CAUTION

* Failure to do so will permanently damage your pump

and render your unit inoperable,

, Freeze damage is not covered under warranty.

To use the pump saver:

,_ CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet, the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO EMPTY THE FUEL TANK.

IMPORTANT: NEVER cover your pressure washer

while engine and exhaust area are warm.

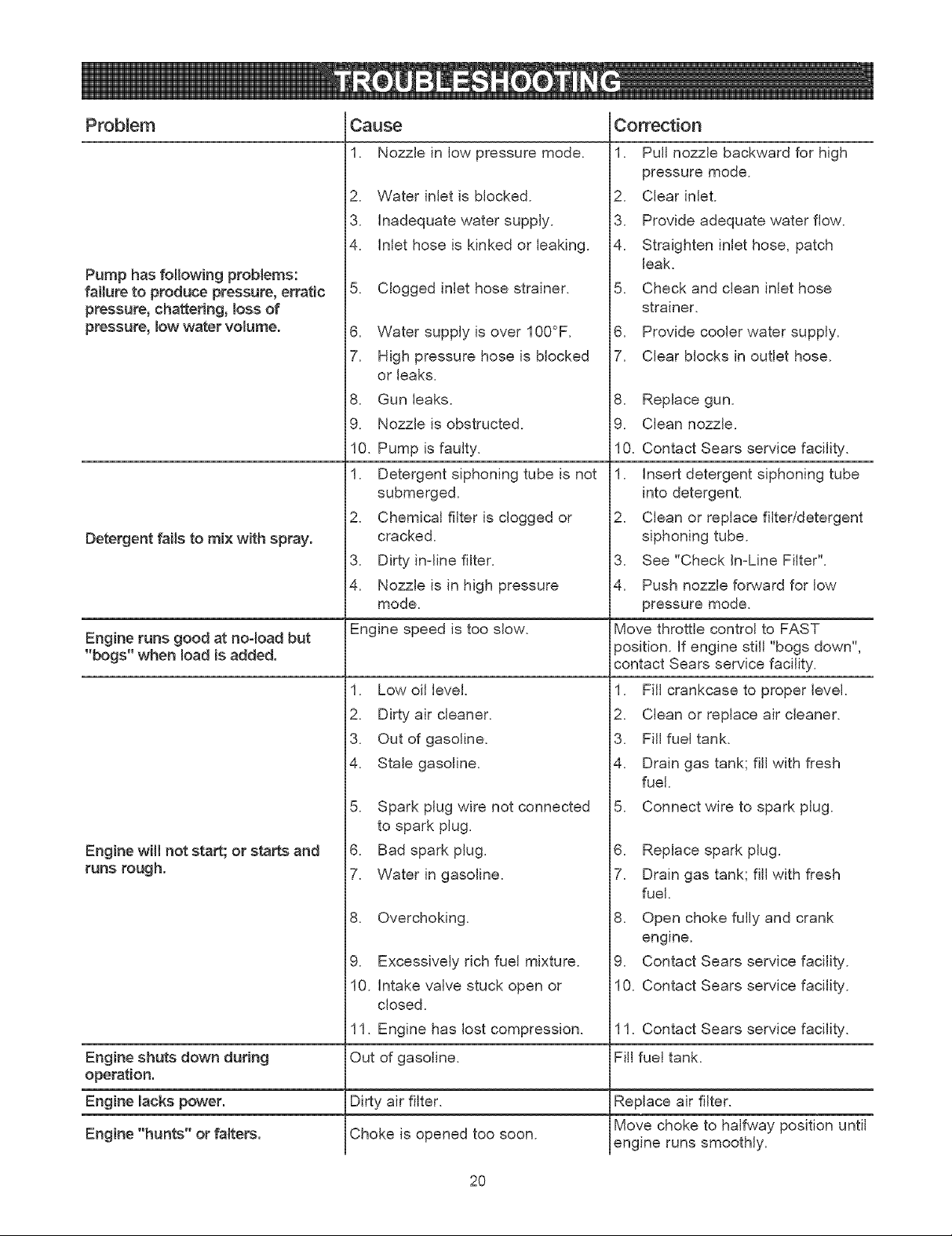

Problem

Cause

Correction

Pump has followingproblems: failuretoproduce pressure,erratic

pressure, chattering, loss of pressure_ low water volume.

Detergent fails to mix with spray.

Engine runs good at noqoad but "bogs" when load is added.

Engine wHI not start; or starts and runs rough.

1. Nozzle in low pressure mode.

2. Water inlet is blocked.

3. inadequate water supply.

4. inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked or leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10. Pump is faulty.

1. Detergent siphoning tube is not submerged.

2. Chemical filter is clogged or cracked.

3. Dirty in=linefilter.

4. Nozzle is in high pressure mode.

Engine speed is too slow.

1. Low oil level.

2. Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected to spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

9. Excessively rich fuel mixture.

10. Intake valve stuck open or closed.

11. Engine has lost compression.

1. Pull nozzle backward for high pressure mode.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean nozzle.

10. Contact Sears service facility.

1. insert detergent siphoning tube

into detergent.

2. Clean or replace filter/detergent siphoning tube.

3. See "Check In=Line Filter".

4. Push nozzle forward for low

pressure mode.

Move throttle control to FAST position. If engine still "bogs down",

contact Sears service facility.

1. Fill crankcase to proper level.

2. Clean or replace air cleaner.

3. Fill fuel tank.

4. Drain gas tank; fill with fresh fuel.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Drain gas tank; fill with fresh fuel.

8. Open choke fully and crank engine.

9. Contact Sears service facility.

10. Contact Sears service facility.

11. Contact Sears service facility.

Engine shuts down during Fill fuel tank. operation.

Engine lacks power. Dirty air filter.

Out of gasoline.

Choke is opened too soon.Engine "hunts" or falters.

Replace air filter. Move choke to halfway position until

engine runs smoothly.

CRAFTSMAN 2800 PSE Pressure Washer 580.752400 Main Unit m Exploded View and Parts List

900

16 \

_ --13 L_-

item

Part #

192393GS

E194719G S

194048GS

194548GS

192133GS

192131GS

B3263GS

B2203GS

192310GS

items

Not Illustrated Part # Description

194052GS MANUAL, Owner's 194263GS KIT, Decals

AB3061BGS OiL, Bottle

Optional Accessories

7175187GS 7175197GS 7175199GS

190249GS 7175116GS 7174400GS B3635GS 7174402GS 7174403GS 7174300GS 7174301GS 7174302GS 7174303GS 7174307GS

Description BASE

HANDLE

ASSY, Billboard

HOSE KIT, Engine Mounting Hardware

KIT, Pump Mounting Hardware GUN

KIT, Handle Connector KIT, Vibration Mount

item Part # Description

10 192309GS KIT, Hook, Base 11 194264GS KIT, Hook, Handle 12 191265GS KIT, E-Ring 13 195303EGS ASSY, Wand

14 BI236EGS ORIFICE 15 192317GS KIT, Wheel

16 23139DGS KEY 17 194059GS ASSY, Pump (see page 23)

900 NSP ENGINE

Not Illustrated

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit 25' Replacement Hose O Ring Repair Kit

Turbo Nozzle 25' Extension Hose Hose Reel

Pump Saver House Wash Concentrate (makes 4 gallons) Deck Wash Concentrate (makes 2 gallons) Vehicle/Boat Wash Concentrate (makes 4 gallons) Degreaser Concentrate (makes 4 gallons) Mold/Mildew Concentrate (makes 2 gallons)

CRAFTSMAN 2800 PSi Pressure Washer 580.752400 Pump m Exploded View and Parts List

item

62 76 77

B C D

Part # 190571GS 190574GS 190578GS 190581GS 194298GS 190585GS

190594GS

190588GS 190589GS 193808GS

Description

CAP, Oil

MANIFOLD

PIN CAP THERMAL RELIEF

OIL BOTTLE (not shown)

KIT, UNLOADER

KIT, WATER INLET, ANODIZED

KIT, OUTLET, ANODIZED

KIT, HEAD BRASS

item Part#

E 193806GS F 190592GS

G 190593GS

H 193807GS J 189971GS K 193971GS

L 193972GS

NOTE: Items A - L are service kits and include all parts shown within the box.

Description KIT, CHECK VALVES KIT, INLET CHECK KIT, CHEMICAL INJECTION KIT, SEAL SET KIT, CHEMICAL HOSE KIT, PIPE FITTING KIT, UNLOADER SEAT

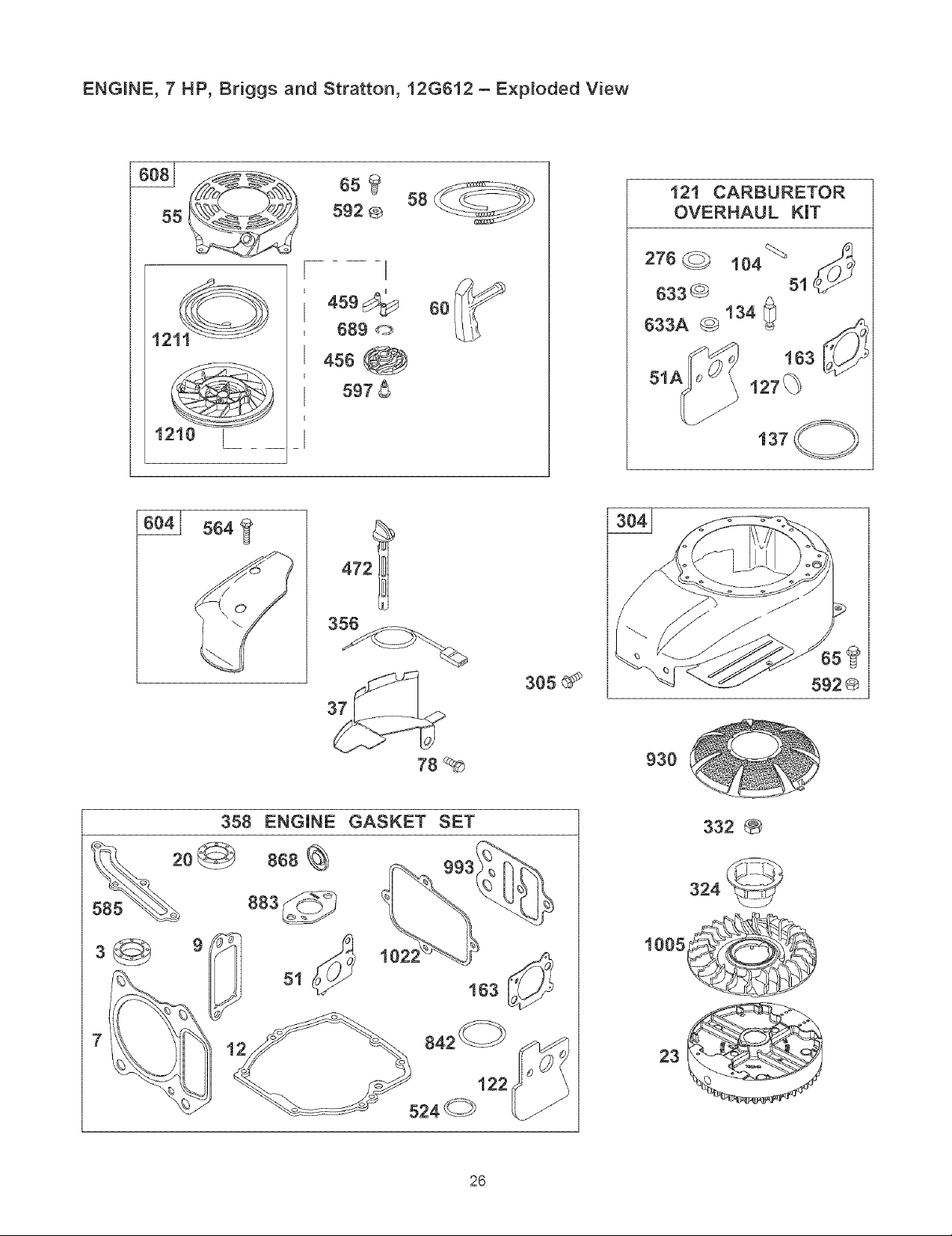

ENGINE_ 7 HP, Briggs and Stratton, 12G612 - E×p_oded View

883_

1029 830

584_84 _'

t022

ENGINE, 7 HP, Briggs and Stratton, 12G612 - E×p_oded View

365

2s7_

968_ 445 _

670

842

443

276 _

188

2o2 f

524_

977

CARBURETOR

i37

GASKET SET

276 @

633 @

163 _ 633A@

ENGINE, 7 HP, Briggs and Stratton, 12G612 - E×p_oded View

564

121 CARBURETOR

OVERHAUL KiT

276_ 1o4_

633 @ 51

633A @ 134

163

127_

137

358 ENGUNE GASKET SET

_%_ _o@ 868%

sss_ 883J_

524_

122

305_

592 ®

930

332 ®

32,,

1005_

ENGINE, 7

Item Part#

1 697893 2 399269 3 299819

4 498983 5 695276 7 695166

8 495786

9 272481 10 691125 11 691260

12 692232 13 691137 15 691680 16 691457

20 399781 22 691092 23 697586 24 222698

25 890021

694167 694168 694169

26 499631

692785 692786 692787

27 691866 28 499423 29 499424

32 691664

32A 695759

33 499642 34 499641

35 691304 36 691304 37 694086

40 692194 43 691997

45 690977 46 694039

51 692668

51A 692799

55 691421 58 692259

60 281434 65 690837

78 691108

95 691636 97 499682

104 691242 108 891182

109 693866 117 692677

118 497315 121 692703 125 698953 127 694468 130 691203

133 398187 134 398188 137 693981 146 690979

163 692667 187 691050 188 691147 190 690940

192 694543 202 691303 209 691290 222 693378

227 690783 238 691300 276 271716 287 690940

300 697590 304 499676 305 691108 306 691232

307 690345 324 695161

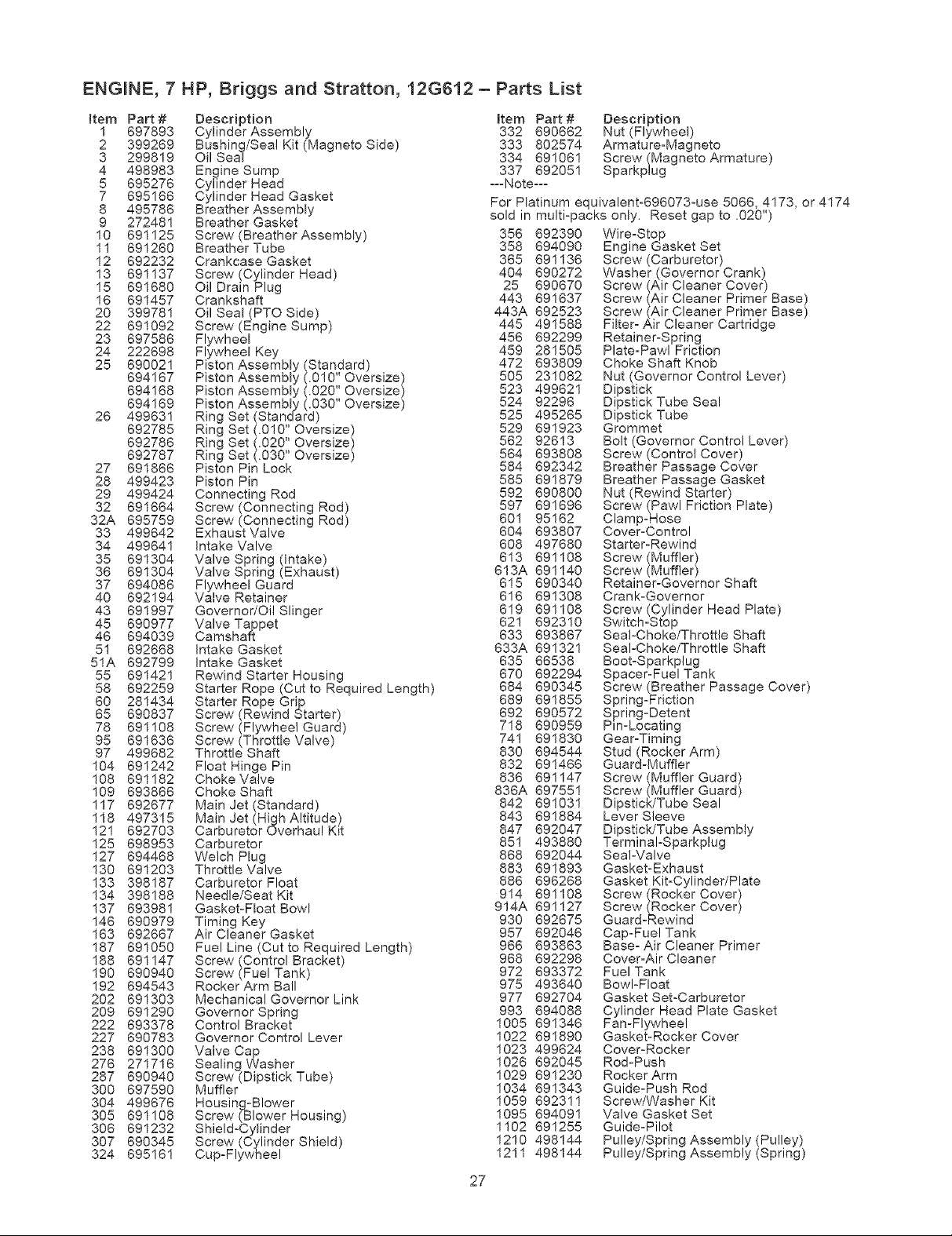

HP, Briggs and Stratton, 12G612 - Parts List

Description Cylinder Assembly

Bushing/Seal Kit (Magneto Side) Oil Seal

Engine Sump Cylinder Head Cylinder Head Gasket

Breather Assembly Breather Gasket

Screw (Breather Assembly) 356 692390 Breather Tube 358 694090

Crankcase Gasket 365 691136 Screw (Cylinder Head) 404 690272

Oi! Drain Plug 25 690670 Crankshaft 443 691637

Oil Seal (PTO Side) 443A 692523 Screw (EngineSump) 445 491588 Flywheel 456 692299 Flywheel Key 459 281505

Piston Assembly (Standard) Piston Assembly (.010" Oversize) 505 231082 Piston Assembly (.020" Oversize) 523 499621 Piston Assembly 0030" Oversize) 524 92296

Ring Set (Standard) 525 495265 Ring Set (.010" Oversize) 529 691923 Ring Set (.020" Oversize) 562 92613 Ring Set (.030" Oversize) 564 693808

Piston Pin Lock 584 692342 Piston Pin 585 691879 Connecting Rod 592 690800

Screw (Connecting Rod) 597 691696 Screw (Connecting Rod) 601 95162

Exhaust Valve 604 693807 Intake Valve 608 497680

Valve Spring (Intake) 613 691108 Valve Spring (Exhaust) 6!3A 691140

Flywheel Guard 615 690340 Valve Retainer 616 691308

Governor/Oil Slinger 619 691108 Valve Tappet 621 692310

Camshaft 633 693867 Intake Gasket 633A 691321

Intake Gasket 635 66538 Rewind Starter Housing 670 692294

Starter Rope (Cut to Required Length) 684 690345 Starter Rope Grip 689 691855 Screw (Rewind Starter) 692 690572

Screw (Flywheel Guard) 718 690959 Screw (Throttle Valve) 741 691830

Throttle Shaft 830 694544 Float Hinge Pin 832 691466

Choke Valve 836 691147 Choke Shaft 836A 697551 Main Jet (Standard) 842 691031 Main Jet (High Altitude) 843 691884

Carburetor Overhaul K_t 847 692047 Carburetor 851 493880 Welch Plug 868 692044

Throttle Valve 883 691893 Carburetor Float 886 696268

Needle/Seat Kit 914 691108 Gasket-Float Bowl 914A 691127

Timing Key 930 692675 Air Cleaner Gasket 957 692046

Fuel Line (Cut to Required Length) 966 693863 Screw (Control Bracket) 968 692298 Screw (Fuel Tank) 972 693372

Rocker Arm Ball 975 493640 Mechanical Governor Link 977 692704 Governor Spring 993 694088

Control Bracket 1005 691346 Governor Control Lever 1022 691890

Valve Cap 1023 499624 Sealing Washer 1026 692045 Screw (Dipstick Tube) 1029 691230

Muffler 1034 691343 Housing-Blower 1059 692311

Screw (Blower Housing) 1095 694091 Shield-Cylinder 1102 691255

Screw (Cylinder Shield) 1210 498144 Cup-Flywhee! 1211 498144

Item Part # Description

332 690662 Nut (Flywheel) 333 802574 Armature-Magneto

334 69106! Screw (Magneto Armature) 337 692051 Sparkp/ug

---Note--- For Platinum equivalent-696073-use 5066, 4173, or 4174

sold in multi-packs only. Reset gap to ,020")

472 693809

Wire-Stop

Engine Gasket Set Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover) Screw (Air Cleaner Primer Base)

Screw (Air Cleaner Primer Base) Filter- Air Cleaner Cartridge Retainer-Spring

Plate-Pawl Friction Choke Shaft Knob Nut (Governor Control Lever)

Dipstick Dipstick Tube Sea!

Dipstick Tube Grommet

Bolt (Governor Control Lever) Screw (Control Cover)

Breather Passage Cover Breather Passage Gasket Nut (Rewind Starter) Screw (Pawl Friction Plate)

Clamp-Hose Cover-Contro!

Starter-Rewind Screw (Muffler)

Screw (Muffler) Retainer-Governor Shaft

Crank-Governor Screw (Cylinder Head Plate)

Switch-Stop Seal-Choke/Throttle Shaft

Seal-Choke/Throttle Shaft Boot-Sparkplug Spacer-FueJ Tank

Screw (Breather Passage Cover) Spring-Friction

Spring-Detent Pro-Locating Gear-Timing Stud (Rocker Arm)

Guard-Muffler Screw (Muffler Guard)

Screw (Muffler Guard) Dipstick/Tube Seal

Lever Sleeve Dipstick/Tube Assembly

TerminaI-Sparkplug

SealWalve Gasket-Exhaust Gasket Kit-Cylinder/Plate

Screw (Rocker Cever) Screw (Rocker Cover)

Guard-Rewind Cap-Fuel Tank

Base- Air Cleaner Primer Cover-Air Cleaner Fuel Tank

Bowl-Float Gasket Set-Carburetor

Cylinder Head Plate Gasket FamFlywhee! Gasket-Rocker Cover Cover-Rocker Rod-Push Rocker Arm

Guide-Push Rod Screw/Washer Kit

Valve Gasket Set

Guide-Pilot Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

Sears,Roebuckand Co., U.S.A.(Sears),the California Air ResourcesBoard (CARB)and

the United StatesEnvironmenta_Protection Agency (U.S.EPA)

Emission Contro_SystemWarranty Statement

(Owner'sDefectWarranty Rights and Obligations)

EMISSION CONTROL WARRANTY COVERAGE IS APPLICABLE TO CERTIFIED ENGINES PURCHASED IN

CALIFORNIA IN 1995 AND THEREAFTER WHICH ARE USED IN CALIFORNIA, AND TO CERTIFIED MODEL

YEAR 1997 AND LATER ENGINES WHICH ARE PURCHASED AND USED ELSEWHERE IN THE UNITED

STATES (AND AFTER JANUARY 1, 2001 IN CANADA). California and U,S. EPA Emission Contro_ Warranty

Statement Your Warranty Rights and Obligations The California Air Resources Board (CARB), U.S.EPA and

Sears are pleased to explain the Emission Control System Warranty on your model year 2000 and later small off-road

engine (SORE). in California, new small off-road engines must be designed, built and equipped to meet the State's

stringent anti-smog standards. Elsewhere in the United States, new non-road, sparkqgnition engines certified for

mode] year 1997 and later, must meet similar standards set forth by the U.S.EPA. Sears must warrant the emission

control system on your engine for the periods of time listed below, provided there has been no abuse, neglect, or

improper maintenance of your small off-road engine. Your emission control system may include parts such as the

carburetor or fuel-injection system, the ignition system, and catalytic converter. Also included may be hoses, belts,

connectors and other emission related assemblies. Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis, parts and labor.

Sears Emission Control Defects Warranty Coverage The 1995 and later small off-road engines are warranted for

two years. If any emission-related part on your engine is defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in this owner's manual Sears recommends that you retain a]! your

receipts covering maintenance on your small off-road engine, but Sears cannot deny warranty solely for the lack of

receipts or for your failure to ensure the performance of al! scheduled maintenance.

As the small off-road engine owner, you should however be aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road engine to an approved Sears Service Center as soon as a

problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

if you have any questions regarding your warranty rights and responsibilities, you should contact a Sears Service

Representative at 1-800-469-4663. Sears Emission Control Defects Warranty Provisions

The following are specific provisions relative to your Emission Control Defects Warranty Coverage.

1. Warranted Parts Coverage under this warranty extends only to the parts

listed below (the emission control systems parts) to the

extent these parts were present on the engine purchased.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a maintenance information.

a. Fuel Metering System

Cold start enrichment system Carburetor and internal parts

Fue! Pump

b. Air Induction System

Air cleaner

Intake manifold

c. Ignition System

Spark plug(s) Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive valves and switches

Connectors and assemblies

2. Length of Coverage Sears warrants to the initial owner and each subsequent

owner that the Warranted Parts shall be free from defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years from the date the engine is delivered to a retail

purchaser.

3. No Charge Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is performed at an approved Sears Service Center.

4. Claims and Coverage Excmusions Warranty claims shall be flied in accordance with the

provisions of the Sears Warranty Policy. Warranty coverage shall be excluded for failures of Warranted

Parts which are not original Sears parts or because of abuse, neglect or improper maintenance as set forth in

the Sears Engine Warranty Policy. Sears is not liable to cover failures of Warranted Parts caused by the use of

add-on, non-original, or modified parts.

5. Maintenance Any Warranted Part which is not scheduled for

replacement as required maintenance or which is scheduled only for regular inspection to the effect of

"repair or replace as necessary" shall be warranted as to defects for the warranty period. Any Warranted Part

which is scheduled for replacement as required maintenance shall be warranted as to defects only for

the period of time up to the first scheduled replacement for that part. Any replacement part that is equivalent in

performance and durability may be used in the performance of any maintenance or repairs. The owner

is responsible for the performance of all required maintenance, as defined in this owner's manual.

6. Consequential Coverage Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any Warranty Part still under warranty.

menu of pre-recorded messages offering you product

Emissions Durability Period and Air index

Information On Your Engine Emissions Labe_

Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must display information regarding the Emissions Durability Period and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels. The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions. The following categories are used:

Moderate: Engine is certified to be emission compliant for 125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for 500 hours of actual engine running time.

For example, a typical walkobehind lawn mower is used 20 to 25 hours per year. Therefore, the Emissions Durability Period of an engine with an intermediate rating would equate to 10 to 12 years.

The Air hdex is a calculated number describing the relative level of emissions for a specific engine family. The lower the Air Index, the cleaner the engine. This information is displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine Emissions Compliance Labe_

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified engines, the Emissions Compliance Period referred to on the Emissions Compliance labe! indicates the number of operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than 225 cc displacement, Category' C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours. This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The displacement of this engine is 190 cc.

Below is a generic representation of the emission label typically found on a certified engine.

D0NOTruninencBoaedarea.

GARANTIA ................................ 30

INSTRUCCIONES DE SEGURIDAD ......... 30z32

MONTAJE .............................. 34z36

OPERACION ........................... 37_41

ESPECIFICACIONES ....................... 41

MANTENIMIENTO ....................... 42_46

ALMACENAMIENTO ..................... 47_48

REPARACION DE DAI_OS REPUESTOS ....... 49

GARANTIA DEL CONTROL DE EMISIONES . .50_51 COMO ORDENAR PARTES . PAGINA POSTERIOR

GARANT_A L_M_TADA DE LA MAQUINA LAVADORA DE ALTA PRESTON CRAFTSMAN

Durante un ado a partir de la fecha de compra, Sears reparara, sin cargo alguno, cualquier defecto en material y mano de obra, siempre y cuando esta maquina lavadora de alta presion Craftsman haya sido mantenida y puesta en funcionamiento

de acuerdo alas instrucciones suministradas en el manual del propietario. Si esta maquina lavadora es usada para fines comerciales, la garanfia se aplicara tan solo pot 90 dias a partir de la fecha de compra. Siesta maquina lavadora de alta presi6n es usada para alquiler, la garantia se aplicara tan solo por 30 dias despues de la fecha de compra.

Esta garantia no cubre:

Elementos perecederos como bujias o filtros de aire, los cuales se desgastan con el uso normal. Reparaciones necesarias debido al abuso o negligencia del operador, incluyendo daff_os ocasionados por la ausencia de

suministro de agua a la bomba o por no mantener ei equipo de acuerdo alas instrucciones contenidas en e! manual del propietario.

El servicio de garant{a se hace efectivo devolviendo la maquina lavadora de alta presi6n al centro de servicio o distribuidor Sears mas cercano en los Estados Unidos.

Esta garanfia le proporciona derechos legales espec{ficos; usted tambien puede tener otros derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffrnan Estates, mL60179

Este es e[ simbo[o de a[erta de seguridad. Es usado para indicar[e situaciones con peHgros potenciales de lesion para empersonal Siga tas instrucciones de todos tos mensajes de seguridad que aparecen despues de este sirnbolo para evitar posibles lesiones o muerte.

Lea este manual minuciosamente y conozca a

__ fondo las partes y e[ funcionarniento de su

m&quina tavadora a presi6n. Conozca sus apJicaciones, sus lirnitaciones y los peligros

involucrados.

El simbolo de alerta de seguridad (,_) es usado con una palabra (PELIGRO, ADVERTENCIA, PRECAUCiON), un

mensaje por escrito o una ilustracion, para alertar!o acerca de cualquier situaci6n de peligro que pueda existir. PELIGRO indica un riesgo e! cual, si no se evita, causar& la muerte o una herida grave. ADVERTENC_A indica un riesgo el cual, si no se evita, puede causar la muerte o una herida grave. PRECAUC_6N indica un riesgo, el cual, si no se evita, puede causar heridas menores o moderadas.

PRECAUCION, cuando se usa sin el simbolo de alerta, indica una situaci6n que podria resultar en e! daSo del

equipo. Siga los mensajes de seguridad para evitar o reducir los riesgos de heridas e inclusive la muerte.

Simbo_os de Pe_igro y Significados

Gases T6xicos Descarga EI6ctrica

Superficies Resbalosas Inyeccidn Liquida

Fuego Superficie Caliente

Partes en Movimiento Objetos Voladores Contragolpe

Cser

Explosi6n

E[ escape dei motor de este producto contiene

eiementos qu[micos reconocidos en ei Estado de

California pot producir c&ncer, defectos de nacimiento

u otros dagos de tipo reproduetivo.

, ADVERTENCiA

PELIGRO

Opere et lavadora de presi6n SOLAMENTE al aire fibre. AsegOrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras aberturas en un espacio cerrado en el que puedan acumutarse.

NO opere el lavadora de presi6n dentro de un edificio o lugar cerrado.

Utilice un respirador o mascara siempre que exista ta posibitidad de inhalar vapores.

Lea todas tas instrucciones de ta mascara para asegurarse de que le brindara ta protecci6n necesaria contra la inhalaci6n de vapores nocivos.

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina lavadora a presi6n desde una escatera, andamio o cualquier superficie

relativamente inestable. El area de limpieza deber_ tener inctinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a superficies resbalosas.

Opere y atmacene esta unidad sobre una superficie estable. Sujete la pistola de ta hidrotavadora firmemente con ambas

manos cuando utilice et rociado a alta presi6n. De esta manera evitara lesiones producidas por el posible golpe de la pistola

hacia atras.

CUANDO ANADA COMBUSTIBLE O VACiE EL DEP6SITO

Apague et lavadora de presi6n (posici6n OFF) y dqelo enfriar al

menos pot 2 minutos antes de remover la tapa de la combustible. Afloje la tapa lentamente para dejar que ta presi6n

salga det tanque. Llene o vacie el dep6sito de combustible a ta intempede. NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible. Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n. NO encienda un cigarrillo o fume.

;UANDO PONGA EN FUNC_ONAMIENTO EL EQUJPO

Compruebe que la bujia, el sitenciador, el tap6n del dep6sito de combustible y el fittro de aire estan instalados.

NO arranque el motor sin la bujia instatada. Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

NO incline et motor o e! equipo, de tal manera que la combustible se pueda derramar.

• NO rocie liquidos inflamables. CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare et equipo con el tanque de combustible vacio, o con la valvula para apagar el combustible, apagada

(posici6n OFF).

• Desconecte el cable de la bujJa.

CUANDO ALMACENE O GUARDE EL EQUIPO CON COMBUSTIBLE EN EL TANQUE

Almacene alejado de catderas, estufas, catentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que posean pilotos u otras fuentes de ignici6n, porque ellos pueden encender los vapores de ta combustible.

ADVERTENCiA

Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuaci6n, tire rapidamente de 6t para evitar su retroceso.

Si el motor arranca y deja de funcionar o si la resistencia aumenta al tirar del cable en intentos sucesivos de arranque,

apriete el gatilto de la pistola rociadora.

NUNCA apunte la pistola a la gente, animates o plantas. NO permita en ningQn momento que NtK!OS operen ta maquina

tavadora a presi6n. NUNCA repare ta manguera de alta presi6n. Remptaceta.

Mantenga conectada la manguera a la maquina o a la pistota de rociado cuando el sistema este presurizado.

Siempre que pare el motor, apriete et gatillo de ta pistola rociadora para descargar la presi6n. Active el seguro del gatitto

de la pistola rociadora.

Mantenga et chorro det agua alejado de alambrados electricos, de to contrario podrian ocurrir descargas el6ctricas fatales.

ADVERTENCIA

NO toque tas superficies calientes. Permita que el equipo se enfde antes de tocarlo. Et tavadora a presi6n debe estar situado a an minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) atrededor de ta carcasa del tavadora a presi6n, para facilitar la ventilaci6n y el

mantenimiento del tavadora a presi6n. En el estado de California es obtigatorio, seg0n la ley, et uso de

apagachispas (Secci6n 4442 det C6digo de Recursos P0blicos de California). Otros estados pueden tener leyes similares. Las leyes

federales se aptican en tierras federales. Si equipa el silenciador

con an apagachispas, este debera ser mantenido en buenas condiciones de trabajo. Usted puede ordenar et apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

Siempre use protecci6n para los ojos cuando utilice este equipo o cuando est_ cerca de donde se est6 asando et equipo.

NO juegue con partes que puedan aumentar o disminuir la

velocidad de mando.

NO opere ta maquina tavadora a presi6n con un valor de presi6n superior a su ctasificaci6n de presi6n.

NO asegure la pistota de rociado en la posici6n (open = abierto). NO abandone la pistota de rociado caando la maquina est6 en

fancionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro para gatillo o protecci6n para gati!to en su lugar yen buenas

condiciones. Siempre asegQrese de que la pistota de rociado, boquiltas y

accesorios est_n oonectados correctamente.

• NO use ropa suelta, joyas o etementos qae puedan quedar atrapados en el arranque o en otras partes rotatorias.

• Ate para arriba el pelo largo y quite ta joyeria.

CUANDO AJUSTE O HAGA REPARACIONES A SU MAQUiNA LAVADORA DE PRES_6N

Siempre desconecte el alambre de la bujia y cot6quelo donde no pueda entrar en contacto con ta bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utilice an comprobador de bajias homologado. NO compraeba la chispa sin la bujia instalada.

NO apunte la pistola de rociado at vidrio cuando est6 en el modo de rociado a chorro.

NUNCA apunte ta pistola a plantas.

Si usted tiene atguna preganta acerca de tas finalidades de aso del generador, pregOntete a su concesionario o contacte a Sears.

NUNCA deberan ser operadas tas anidades con partes rotas o ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ningOn dispositivo de segundad de esta maquina.

Antes de poner en marcha ta maquina tavadora a presi6n en

ctima frio, revise todas tas partes de! equipo y aseg0rese de que no se haya formado hielo sobre elias.

NUNCA mueva la maquina hatando la manguera de atta presi6n. Utilice la manija que viene con ta unidad.

Revise queet sistema de combustible no presente fugas o signos de deterioro, como mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque dafiados. Corrija

todos tos defectos antes de operar la maquina lavadora a presi6n.

El equipo de alta presi6n esta disefiado para ser utilizado UNICAMENTE con las partes autorizadas Sears. Si utitiza este

equipo con partes que no cumptan con las especificaciones minimas, el usuario asume todos los riesgos y responsabilidades.

CONOZCA SU MAQUiNA LAVADORA DE ALTA PRES[ON

Lea e[ manual de[ propietado y [as reg[as de seguridad antes de poner en marcha su m&quina [avadora a presi6n. Compare las i[ustraciones con su m&quina [avadora a presion para familiarizarse con [as ubicaciones de los diferentes controles y ajustes. Guarde este manual para referencias futuras,

Pistora de Rociado

Calcomania Ejemplar de Datos

Extension para Boquillas

'1////Manguera de AIta Presi6n

Arrancador de Retroceso

Tapa de la Gasolina

Boquilla Ajustable

Tapa del

Deposito del

Aceite

Entrada de Agua

PeriHa del Cebador

Palanca de Control de la

V&lvula de Regulaci6n

Filtro de Aire

Bomba

Arrancador de Retroceso - Usado para arrancar el motor manualmente.

Bomba = Desarrolla alta presion de agua, Boquilma A}ustable = Ajusta la presion a alta o baja presi6n;

rociado a chorro o en abanico, Caicomania EjempIar de Datos = Proporciona el modelo y

el nOmero de eerie de arandeEa de presi6n. Tenga por favor estos prontamente disponible cuando Ilamar para la ayuda,

Entrada de Agua = Conexion para la manguera de jardin. Extensi6n para BoquiIlas = Conectada a la pistola de

rociado para un uso mas conveniente. Fimtro de Aire - El elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en e! motor. Filtro y Tubo para Reco[ecci6n de Detergente = Usado

para succionar detergente de la botella de quimicos a la corriente de agua de baja presi6n,

Toma de Alta Presion

Filtro y Tube para Recolecci6n de Detergente

Manguera de Alta Preei6n - Conecte un extreme a la pistoIa de rociado y e! otro extremo a la toma de alta presion.

Palanca de Control de [a V_IvuIa de ReguIaei6n - Co!oca

el motor en modo de arranque para el arrancador de

retroceso y detiene el motor en funcionamiento, PeriIla de[ Cebador - Usada para arranque de motores

fries,

PistoIa de Roeiado - Controla la aplicaci6n de agua sobre la superficie de limpieza con e! gati!lo. Incluye cerrojo de

seguridad. Tapa de [a GasoJina - Llene el motor con gasolina regular

sin contenido de plomo en este punto, Tapa del Dep6sito de[ Aceite - Llene el motor con aceite

aquL Vea [a p&gina 35 para las recomendaciones de[ aceite. Toma de A[ta Presi6n = Conexion para [a manguera de

a[ta presion.

Su maquina lavadora a presion requiere de cierto ensamble y estara lista para set usada Onicamente despues de haber depositado el combustible y e! aceite recomendado.

Si tiene prob[emas con e[ ensamb[e de su m_quina lavadora a presi6n, Hame a la linea de ayuda de la m_quina lavadora a presi6n al 1=800°222=3136.

IMPORTANTE: Cualquier intento de hacer funcionar el motor sin haber depositado e! aceite recomendado resultar&

en falla de! mismo.

Fijar e[ Manubrio

1. Coloque el manubrio sobre los soportes de! manubrio que ya se encuentran conectados a la unidad principal, AsegOrese de que los odficios en el manubrio esten alineados con los orificios en los soportes del manubrio.

Alineados

Orificios

RETtRE LA MAQUtNA LAVADORA A PRESION DE LA CAJA

Retire la caja de partes enviada con su m&quina lavadora a presi6n,

Corte dos esquinas opuestas al extremo de la manija guia de la caja, de la parte superior a la inferior, de tal forma que el panel pueda set doblado hacia abajo,

Saque la maquina lavadora a presi6n de la caja, Revise la caja para ver si existen partes sueltas

adicionales,

CONTENtDO DE LA CAJA

Revise el contenido de la caja. Si alguna de las partes no esta presente o esta da_ada, Ilame a la linea de ayuda de la maquina lavadora a presi6n al 1-800-222-3136,

La unidad principal La manguera de alta presion

Pistola de rociado Extensi6n para boquillas con boquilla ajustable a

Alta/Baja presi6n Aceite para motor

Caja de partes (incluye los elementos descritos a continuaci6n)

Accesorios para adherir el manubrio Manual de! operador

Tarjeta de la matricula

Familiaricese con cada parte antes de ensamblar la maquina lavadora a presi6n, Compare e! contenido con la

ilustraciSn de la pagina 33. Si alguna de la partes NO esta presente o se encuentra da_ada, Ilame a la linea de ayuda de la maquina lavadora a presi6n al 1o800o222o3136.

MONTAJE DE LA MAQUtNA

LAVADORA A PRESTON

La gran mayoria de su m&quina lavadora a presi6n Craftsman ha sido ensamblada en la fabrica. Sin embargo, usted debera Ilevar a cabo los siguientes procedimientos antes de porter en funcionamiento su maquina lavadora a presion:

1. Fijar el manubrio.

2. Deposite aceite en la caja de!l cigOel_a! del motor.

3. Deposite combustible en el tanque.

4. Conecte la manguera de alta presi6n a la pistola de rociado y a la bomba,

5. Conecte e! suministro de agua a la bomba,

Soportes de! i

i Manubrio i

NOTA: Tal vez sea necesario mover los soportes del manubrio de un lado a otto para alinear el manubrio de tal manera que pueda deslizarse sobre los soportes de! mismo

manubrio,

2. Inserte el perno de! soportes a traves del orificios del manubrio y fije la perillas de plastico. Apriete la perillas

manualmente,

Inserte el "L" gancho del agujero apenas bajo la

cartelera en el izquierda de la manija (visto desde la parte posterior de la unidad). Sostenga el gancho en lugar y fije la perillas de plastico, Apriete la perillas

manualmente,

Pistola

Gancho del Manguera

i i

Inserte el "L" gancho del agujero apenas arriba la

cartelera en el derecho de la manija (visto desde la parte posterior de la unidad). Sostenga el gancho en

lugar y fije la perillas de plastico, Apriete la perillas manualmente,

Agregue Aceite de Motor

IMPORTANTE: Cualquier intento de hacer girar o arrancar el motor antes de que se haya depositado el aceite recomendado puede resultar en falla del motor.

NOTA: Cuando agregue aceite al compartimiento del motor, utilice Onicamente aceite detergente de alta calidad, designado con la clasificacion API de servicio SF, SG, SH, SJ o superior, clasificado con el peso SAE 30. NO use aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabla siguiente.

Temperaturas de Uso Esperadas

* El use de aceites multigrado (5W-30, 10Wo30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionara un consumo de aceite mayor al normal. Cuando utilice un aceite multigrado, revise con mayor frecuencia el nivel de

aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionara que el arranque sea mas dificil e

incluso que se desbieie e! motor debido a su inadecuada lubricacion interna.

2. SitOe el lavadora a presion en una superficie plana y limpie la zona de alrededor del tapon de Ilenado de

aceite.

3. Quite la varilla de nivel de aceite y Ifmpiela con un trapo limpio. Vuelva a colocarla y ajOstela en su posici6n.

Saqueia de nuevo y compruebe el nivel de aceite.

4. Vierta lentamente aceite en la abertura de Ilenado. Haga pausas para permitir que el aceite se deposite.

Llene hasta la marca "Full" (lleno) de la varilla de nivel. NO ANADA ACEITE EN EXCESO. Saque la varilla y compruebe el nivel de aceite.

DEPOSITAR _/ LLENO

NOTA: Usted no puede necesitar utilizar todo el aceite suministrado.

5. Vuelva a co!ocaria y ajOstela en su posici6n.

NOTA: Revise el aceite frecuentemente durante el despegue del motor.

Agregue Gasolina

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE

Apague et lavadora a presi6n (posici6n OFF) y d6jeto enfriar al

menos pot 2 minutos antes de remover la tapa de la combustible. Afloje la tapa tentamente para dejar que ta presi6n

salga det tanque. Llene et dep6sito de combustible a ta intemperie. NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible. Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n. NO encienda un cigarrillo o fume.

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de escape: EM (Modificaciones de! motor).

1. Utilice gasolina normal sin plomo, limpia y nueva con un minimo de 77 octanos. NO utilice combustible que

contenga metano! ni mezcle aceite con combustible.

2. Limpie el area alrededor de la tapa de Ilenado del combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLOMO" al tanque de combustible. Use un embudo para evitar que

se derrame. Llene el tanque lentamente hasta aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de Ilenado.

4. Instale la tapa del tanque de combustible y limpie la gasolina que se haya derramado.

iPRECAUCION! Los combustibles con mezcla de alcohol

(gasoho!, etanol o metanol) pueden atraer la humedad y

provocar la separaci6n y formacion de acidos durante el almacenamiento. Los gases acidos pueden da_ar el circuito de combustible y e! motor durante e! almacenamiento.

Para evitar este tipo de problemas, vacfe el circuito de combustible cuando vaya a almacenar la unidad durante

30 dias o mas. Vacie el deposito de combustible, arranque el motor y d6jelo funcionar hasta que los conductos de combustible y e! carburador queden vacfos. Utilice combustible nuevo la proxima temporada. Para obtener mas

informacion al respecto, consulte "Almacenamiento" en la

p&ginas 47o4&

NUNCA utilice productos limpiadores para motores o carburadores en el deposito de combustible, ya que podrian

provocar dafios permanentes.

Conecte maManguera y e_ Suministro de Agua a _a Bomba

mMPORTANTE: Usted deber& conectar todas las mangueras antes de darle arranque a! motor. La bomba resultar& daBada si arranca e! motor sin tenet todas las mangueras

conectadas y e! suministro agua abierto.

1. Desenrro!le la manguera de a!ta presi6n y conecte un extremo de la manguera a la base de la pistola de

rociado, Apriete con la mano.

2. Conecte el otro extremo de la manguera de alta presi6n a la salida de alta presion de la bomba. Apriete con la

mano.

Antes de que conecte la manguera de jardin a la

entrada de agua, inspeccione e! colador de la entrada. Limpie el colador si tiene residuos o solicite su remp!azo siesta dafiado. Refi@ase a la seccion

' Mantenimiento de los Anillos 'O'" si la colador de la entrada se daffado. NO haga funcionar la m_quina

Javadora a presi6n si e[ co[ador de la entrada est& daSado. NUNCA agua de cala de siphon.

Inspeccione la rejilla de entrada.

NO la use siesta dafiada, limpiela

si se encuentra sucia.

4. Haga correr el agua a traves de la manguera de su

jardin por 30 segundos para limpiar cualquier escombro

que se encuentre en e!la. Desconecte el agua.

mMPORTANTE: Hace NO agua de parar de siphon para el abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

5. Conecte la manguera de jardin (no exceder 50 pies en la Iongitud) a la entrada del agua. Apriete con la mano.

PRECAUCION

El da_o a la lavadora a presi6n, resuttado de ta desatenci6n a esta precauci6n, no sera cubierto por ta garantia.

6. ABRA el suministo del agua y abra la valvula de suministro para purgar la sistema de bomba de aire y impureza.

Siempre use protecci6n para los ojos cuando utilice este equipo o cuando este cerca de donde se est6 usando et equipo.

Antes de darle arranque a ta maquina lavadora a presi6n,

aseg0rese de usar protecci6n adecuada para los ojos.

USTA DE REViSiON PREVJA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

1. Revise que haya sido depositado aceite y este a! nivel correcto en la caja del cigOer_al del motor.

2. Deposite la gasolina adecuada en e! tanque del combustible.

3. Revise que todas las conexiones de las mangueras (alta presion y suministro de agua) esten apretadas correctamente y que no existan dobleces, cortes o dafio de la manguera de alta presi6n.

4. Proporcione e! suministro de agua adecuado (que no exceda los 100°F).

5. AsegOrese de leer las secciones "Reglas de Seguridad" y "Operacion" antes de usar la maquina lavadora a

presi6n.

6. Siva a encender la unidad despues de haber estado almacenada, consulte la seccion "AImacenamiento" en la paginas 47-48.

COMO USAR SU MAQUINA

LAVA,DORA A PRESTON

Si tiene problemas operando su maquina lavadora a presion, por favor Ilame a la linea de ayuda para maquinas lavadoras a presi6n al 1o800o222o3136.

Ubicaci6n de_ Lavadora a Presi6n

Espacio Libre A[rededor de[ Lavadora a PresiSn

PELIGRO

Opere et lavadora de presi6n SOLAMENTE al aire fibre. AsegOrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventiiaci6n u otras aberturas en un espacio cerrado en el que puedan acumutarse.

NO opere el lavadora de presi6n dentro de un edificio o lugar cerrado.

El lavadora a presi6n debe estar situado a un minimo de 152 cm (5 pies) de toda estructura con muros combustibles y/o otras materias combustibles. Mantenga un minimo de 92 cm (3 pies) alrededor del lavadora a presion, incluido la parte superior, para facilitar la ventilaci6n y e! mantenimiento de[ lavadora a presi6n.

SitOe e! lavadora a presi6n en una zona bien ventilada que permita la eliminacion de los gases de escape mortales. No

instale el lavadora a presion en lugares en los que los gases de escape se puedan acumular o entrar en un edificio que pueda estar ocupado. AsegOrese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de aire de ventilacion u otras aberturas en un espacio cerrado

en el que puedan acumularse. Tenga en cuenta los vientos y las corriente de aire preponderantes cuando elija la ubicaci6n del lavadora a presi6n.

C6mo Darle Arranque a su M_quina Lavadora a Presi6n

Para darle arranque a su maquina lavadora a presi6n movida a motor por primera vez, siga estas instrucciones

paso a paso. Esta informaci6n acerca del arranque inicia! tambien se aplica cuando vaya a darle arranque al motor despues de haber dejado de la maquina lavadora a presi6n fuera de uso por al menos un dia.

1. Coloque la maquina lavadora a presi6n en un area cercana a una suministro de agua exterior capaz de abastecer agua a un volumen mayor de 3.5 ga!ones por minuto en no menos que 20 PSI en el fin de arandela de presi6n de la manga de! jardin.

2. Revise que la manguera de alta presi6n se encuentre conectada firmemente a la pistola de rociado y a la bomba. Vea "Armado de Su Maquina Lavadora a Presi6n'.

3. AsegOrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Apdetela con la mano. Abra el suministro de agua.

PRECAUCK)N

El da_o a ta lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por ta garantia.

Presione e! disparador en la pistola para purgar de aire e impurezas el sistema de bombeo.

Acople la boquilla de extension a la pistola aspersora. Aprietela manualmente.

7. Coloque la boquilla en el modo de baja presi6n (deslice la boquilla hacia adelante) y presione e! disparador en la pistola aspersora para liberar la presion provocada por haber abierto (ON) el agua. El agua Ilenara la pistola mediante un ligero flujo. ContinOe sosteniendo el disparador hasta que haya un flujo estable de agua y no quede residuo alguno de aire en el sistema. Suelte entonces el disparador.

8. Fije e! pestillo de seguridad al disparador de la pistola aspersora.

\\_..

_ Salida de! Escape

Mueva el control de la valvula de admisi6n a la posici6n "Rapido" ("Fast"), que se distingue con la figura de un conejo,

Valvula de Regulaci6n

a la posici6n "Rapido"

("Fast")

Cerrojo de

Seguridad

10, Mueva la peril!a del cebador a la posici6n "Ahogado"

("Choke"),

NOTA: En el caso de que el motor este ca!iente, asegOrese de que la perilla dol cebador se oncuontre en la posici6n "En marcha" ("Run").

1 1. Sujete !a manija y hale ligeramente !a manija del

arranque hasta que sienta cierta rosistencia. Despues ha!e!a rapidamente.

ADVERTENCIA

Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuaci6n, tire rapidamente de 6t para evitar su retroceso.

Si el motor arranca y deja de funcionar o si ta resistencia aumenta ai tirar del cable en intentos sucesivos de arranque, apriete el gatilto de la pistola rociadora.

12. Jale !a cuerda de arranque lentamente. NO permita que !a cuerda regrese bruscamente en contra de! arrancador.

13. Cuando arranque el motor, mueva !entamente la peri!la de! cebador a la posicidn "En marcha" ("Run"). Si e! motor

fal!a, mueva la perilla del cebador a la posici6n "Ahogado"

("Choke"), y despues a la posicion "En marcha" ("Run").

14. Si los fuegos de motor, pero no continOa correr, Presione el disparador en la pistola para a!iviar !a presi6n interna

de bomba. Mueva !a peril!a del cebador a la posici6n "En marcha" ("Run"), y repite los pasos 11 por 13.

15. Si e! motor no arranca despues de 6 tirones, mueva la perilla del cebador a la posicion "En marcha" ("Run").

ADVERTENCIA

NOTA: Siempre mantenga la control de valvula de admision en el' R_pido" ("Fast") posicione cuando operar la arandela de la presi6n.

C6mo Detener su M_quina Lavadora a

Presi6n

1. Espere quo el motor descanse.

2. Mueva la palanca de control a !a posici6n "Stop"

("Parado").

-NO coloque ta patanca estranguladora en ta posici6n "Choke"

para parar el motor.

3. Apriete e[ gatillo de la pistola rociadora para deseargar la presi6n de [a manguera a fin de evitar

lesiones.

NOTA: Observara una pequeffa cantidad de agua cuando

elimine la presi6n.

Mantenga conectada !a manguera a la maquina o a la pistota de rociado cuando el sistema este presurizado.

Siempre que pare el motor, apriete et gatillo de !a pistoia rociadora para descargar la presi6n. Active el seguro del gati!to de la pistola rociadora.

Active el seguro del gati!lo de la pistola rociadora

cuando no la utilice.

C6mo Usar la Boquilla Ajustable

Usted ya debe saber como darle ARRANQUE a su m&quina

!avadora a presi6n y como DETENERLA. La informacion de esta seccion !e dira como ajustar el patron de rociado y como aplicar detergente u otros quimicos de !impieza.

NO toque !as superficies calientes. Permita que el equipo se enfrie antes de tocarlo. Et lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) a!rededor de !a carcasa del tavadora a presi6n, para facititar la venti!aci6n y el

mantenimiento det !avadora a presi6n. En el estado de California es obtigatorio, segOn ta ley, et uso de

apagachispas (Secci6n 4442 det C6digo de Recursos POblicos de California). Otros estados pueden tenet teyes simi!ares. Las leyes

federales se aptican en tierras federa!es. Si equipa el silenciador

con un apagachispas, este debera ser mantenido en buenas condiciones de trabajo. Usted puede ordenar el apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

NUNCA ajuste el patrdn de rociado cuando est6 rociando. NUNCA coloque las manos en frente de la boquilla para ajustar

el patr6n de rociado.

En el extremo de su pistola de rociado existe una manija que puede mover hacia adelante y hacia atras para ajustar el patr6n de rociado para que sea de alta o baja prosi6n.

1. Usted tambien puede ajustar e! patron de rociado girando !a boquilla para que este concontrado en un patron de chorro o un patron expandido en abanico.

Mueva la boquilla hacia atras Mueva la boquilla hacia ade- para obtener ei modo de alta lante para obtener el modo

presidn, de baja presi6n y para la

aplicaci6n del detergente.

2. Apunte la boquilla hacia el suelo, desenganche e! cerroio de seguridad y apriete el gati!lo para probar el patr6n de rociado.

4. Para una limpieza mas efectiva, mantenga la boquilla de rociado de 8 a 24 pulgadas de la superficie de

limpieza.

5. Si co!oca la boquilla de rociado demasiado cerca podria daSar la superficie, especialmente cuando este usando

e! modo de alta presi6n.

6. No coloque la boquilla a menos de 6 pulgadas cuando este limpiando Ilantas.

Aplicaci6n del Detergente Usando la

Boquilla Ajustable

IMPORTANTE: Utitice quimicos dise_ados especificamente para m_quinas lavadoras a presi6n. Los detergentes caseros podrian daBar la bomba.

PRECAUCION

• Arrancar el motor sin tener todas tas mangueras conectadas y sin e! suministro de agua ABtERTO (ON) causara el dafio de

ta bomba. El da_o a la lavadora a presi6n, resuttado de la desatenci6n a

esta precauci6n, no sera cubierto por ta garantia.

Para ap[icar e[ detergente, siga los siguientea pasoa:

1. Revise e! uso de la boqui!la ajustable.

2. Prepare la solucion detergente segOn Io indicado para e! trabajo de limpieza.

3. Coloque el extremo con el filtro de! tubo para succi6n de detergente en el recipiente de! detergente.

PRECAUCtON

3. El patr6n de rociado se ajusta de un patron angosto a un patron en abanico girando la boquilla.

Gire la boquilla en sentido

contrario alas maneci!las del

re!oj para un patron de

rociado en abanico.

Gire la boquilla en sentido

de las manecillas del re!oj

para un patron de rociado a

chorro.

• Cuando cotoque et filtro en ta botella del quimico, cotoque el tubo de manera que no entre en contacto accidentalmente

con et silenciador catiente.

4. Mueva la boquilla ajustable hacia adelante para obtener e! modo de baja presion. El detergente no puede ser aplicado si tiene la boquilla en la posici6n de alta presi6n.

5. AsegOrese que la manguera de jardin este conectada a

la entrada del agua. Revise que la manguera de alta presi6n este conectada a la pistola de rociado y a la bomba. Dele arranque al motor.

6. Aplique e! detergente sobre la superficie seca, comenzando en la parte inferior y dirigiendose hacia

arriba.

7. Permita que el detergente "penetre" de 3 a 5 minutos antes de enjuagar. Vuelva a aplicar!o cuando sea

necesario para evitar que la superficie se seque.

8. Para lavar, comience an la parte inferior del area que esta lavando y dirijase hacia arriba, utilizando

movimientos largos, parejos y superpuestos.

Enjuaqe de la M_quina Lavadora a Presion

Para Enjuage:

1. Mueva la boqui!la hacia atras para obtener e! modo de alta presion, oprima el gatillo y espere que deje de salir detergente.

NOTA: Tambien puede detener la circulaci6n del detergente retirando e! tubo de succi6n del recipiente.

2. Mantenga la pistola de rociado a una distancia segura del area que planea rociar.

ADVERTENCIA

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta superficie de limpieza.

Opere y atmacene esta unidad sobre una superficie estable. Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escalera, andamio o cualquier superficie relativamente inestable.

Sujete la pistola de ta hidrotavadora firmemente con ambas manos cuando utilice et rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola hacia atras.

3. Aplique un rociado de alta presion en un &rea peque6a, despues revise si la superficie presenta dafios. Si no

encuentra daSos, puede continuar con el trabajo de limpieza.

4. Comience en la parte superior del area que va a enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para el lavado y la aplicaci6n del detergente.

Sistema de Enfriamiento Autom_tico (Alivio T_rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°o155°F si hace funcionar el

motor de su m&quina lavadora a presion de 3 a 5 minutos sin oprimir el gati!lo de la pistola de rociado. El sistema de enfriamiento automatica se activa a esta temperatura y enfria la bomba descargando agua caliente en el piso,

evitando asi el daSo interno de la bomba.

INFORMACION Tg:CNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de valvulas en cabeza (OHV), refrigerado por aire y de baja emisi6n.

En e! Estado de California, los motores de la serie 120000 han obtenido la certificacion del California Air Resources

Board (Consejo de recursos de aire de California) de cumplimiento de la normativa sobre emisiones durante

125 horas. Esta certificaci6n no supone para el comprador, el propietario o el usuario ninguna garanfia adicional en Io

relativo al rendimiento y a la vida 0ti! del motor. Las garantias del motor ata_en exclusivamente al producto y a las emisiones que se declaran en este manual.

Potencia Nominal

Los valores de potencia nominal de un mode!o de motor se establecen en primer lugar con el c6digo J1940 (Procedimiento de valoraci6n de potencia y par de pequet'ios motores, Revision 2002-05) de la SAE (Society of Automotive Engineers, Sociedad de ingenieros de automocion). Dada la amplia variedad de productos que utilizan nuestros motores y la multitud de factores ambientales que pueden afectar a su funcionamiento, el motor que ha adquiddo puede no Ilegar a desarrollar su potencia nominal cuando se utilice con un aparato mecanico (potencia real "in situ"). Esta diferencia se debe, entre otros, a los siguientes factores: diferencias de altitud, temperatura, presion barometrica, humedad, combustible, lubricaci6n del motor, velocidad maxima controlada de! motor, variaciones entre distintos motores del mismo modelo, disefio del equipo mecanico utilizado, manera de hacer funcionar el motor, rodaje de! motor para reducir la friccion y limpiar las camaras de combusti6n, ajustes de las valvulas y el carburador, etc. Los valores de potencia nominal tambien se puede ajustar en funcion de las comparaciones con otros motores similares utilizados en aplicaciones similares, pot Io que no coincidira necesariamente con los valores que se obtienen al aplicar los codigos mencionados.

ESPECIFICACtONES DEL

PRODUCTO

Espec!f!caciones de la M_quina Lavadora

a P'FeSIOrl

Presi6n .................................. 2,800 PSI

Velocidad de flujo ........................... 2.5 GPM

Mezcla de quimicos ............ Use segOn instrucciones

Temperatura del suministro

de agua ..................... Que no exceda los 100°F

Peso que Embarca ........................... 74 Ibs.

Especificaciones del Motor

Caballos de Fuerza ...................... 7 a 3600 rpm

Diametro de camisa ............. 68 mm (2,69 pulgadas)

Carrera ....................... 52 mm (2,04 pulgadas)

Desplazamiento ................ 190 cc (11,58 pulgadas)

Bujia

Resistor: ....................... Champion RC12YC

Platino de Larga Duracion ........ Champion RC12PYP

Calibrar Separacion a: ........ 0.020 pulgadas (0.50mm)

Entrehierro de! inducido: ................. 0,25°0,36 mm

(0,010-0,014 pulgadas)

Holgura de la valvula con muelles de valvula instalados y

piston de 6 mm (0,25 pulgadas) pasado el punto muerto superior (comprobar con el motor en frio)

Admision .......... 0,10-0,15 mm (0,004-0,006 pulgadas)

Escape ........... 0,10-0,20 mm (0,004-0,008 pulgadas)

Capacidad de Gasolina .................... 1.6 Cuartos

Tipo de Aceite

Sobre 40°F ............................... SAE 30

Debajo 40°F .................. SAE 5W-30 o 10W-30

RESPONSABIUDADES DEL PROPIETARIO

Siga el programa de mantenimiento segOn el nOmero de horas o segOn el calendario, Io que suceda primero. Se requiere de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuaci6n.

CALENDARIO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME

CUMPLA CON EL SERVICIO NORMAL

TAREA DE MANTENIMIENTO

LAVADORA A PRESI6N Revise/limpieeTfiltrodela entradade agua

Revise la manguera de alta presion Revise la manguera del detergente Revise la pistola aspersora y vedfique que

no haya fugas en el ensamb_aje Purguela bombade airey decontaminantes

Cambio del aceite de la bomba Prepare la bomba para almacenada a

menos de 32°F Motor

Verificar el nivel de aceite Limpie los residuos

Cambiar el aceite del motor

Servido al filtro de aire

Servicio a la bujia Servicio al sistema de la bujia Limpie el sistema de refrigeraci6n

Comprobad6n de holgura de las valvulas Prepar almacenamiento

INTERVALO DE OPERACION POR HORA

Antes de

Cada Uso

X X

Cada 25 Cada 50 Cada 100

Horas o al Afio Horas o a A_o Horas o a A_o

Vea "Almacenamiento" en la paginas 48-49

X s

Si la unidad permanecera sin uso per mas de 30 dias.

FECHAS DE SERVIClO

A_o

x 2

Limpiar si esta obstruido. Remptazar si esta perforado o roto. Cambiar el aceite despu6s de las primeras (5) horas y despu6s cada 50 horas. Hacer el cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o potvo. Remplazar mas a menudo bajo condiciones de suciedad o potvo.

RECOMENDACmONES GENERALES

El mantenimiento peri6dico mejorara el rendimiento y prolongara la vida Otil de! lavadora a presi6n. Acuda a un distribuidor autorizado de Sears para reparar la unidad.

La garantia de la maquina lavadora a presion NO cubre los elementos que hart sido sujetos a abuso o negligencia pot parte del operador. Para hacer valida la cobertura total de la garantia, el operador debera mantener la lavadora de presion tal y como se indica en el manual, incluyendo su adecuado almacenamiento, como se describe en la seccion "Almacenamiento" en la paginas 48-49.

Algunos ajustes tendran que hacerse periodicamente para mantener adecuadamente su maquina lavadora a presi6n.

Todos los servicios y ajustes deberan hacerse pot Io menos una vez en cada estaci6n. Siga las instrucciones de la tabla "Programa de Mantenimiento" descrita anteriormente.

NOTA: Una vez al a_o, usted debera limpiar o remplazar la bujia y el filtro de aire. Una bujia nueva y un filtro de aire limpio garantizan una mezcla de combustible°aire adecuada y le ayuda a su motor a funcionar mejor y a tenet una vida Oti! mas pro!ongada.

Si equipo con !lantas que se pode hinchar, mantenga la

presion aerea en el valor marcado en la Ilanta o dentro de

15 y 40 psi.

CONTROL DE EMlStONES

Cualquier establecimiento o individuo especializado en la

reparacion de motores que no sean de automoci6n puede encargarse del mantenimiento, la sustituci6n y la reparaci6n

de los dispositivos y sistemas de control de emisiones.

ANTES DE CADA USO

1. Revise e! hive! de aceite del motor.

2. Revise si existen da_os en el colador de la entrada de

agua.

3. Revise si existen da6os en e! filtro en linea.

4. Revise si existen fugas en la manguera de alta presion.

5. Revise si existen da6os en los filtros de quimicos.

6. Revise si existen fugas en e! conjunto de la extensi6n

para boquillas y pistola.

7. Elimine e! aire y los contaminantes de la bomba.

MANTENIMIENTO DE LA MAQUINA

LAVADORA A PRESION

Limpie _os Residuos

Limpie a diario, o antes de cada use, los residuos acumulados en el lavadora a presi6n. Mantenga limpias las conexiones, los muelles y los mandos. Limpie todo resto de combustible de la zona que rodea al silenciador y de detras

del mismo. Mantenga limpios los componentes del lavadora a presi6n

para reducir el riesgo de sobrecalentamiento e ignici6n de los residuos acumulados.

NO inserte cualquier objeto a trav6s de las ranuras de enfriamiento.

Utilice un trapo hOmedo para limpiar las superficies exteriores.

Puede usar un cepi!lo de cerdas suaves para retirar la suciedad endurecida, aceite, etc.

Puede usar una maquina aspiradora para eliminar suciedad y residuos sueltos.

Puede usar aire a baja presion (que no exceda los 25 psi) para eliminar la suciedad. Inspeccione las ranuras para aire de enfriamiento y la apertura del ravadora a presi6n. Estas aperturas deberan mantenerse limpias y despejadas.

Revise y Limpie e_ Co_ador de Entrada

Examine el colador de entrada de la manguera de jardin. Limpie!o si est& tapado o remplacelo si est& roto.

Revise _aManguera de A_ta Presi6n

Las mangueras de alta presi6n pueden desarrollar fugas debido al desgaste, dobleces o abuso. Revise la manguera antes de cada uso. Revise si existen cortes, fugas, abrasio- nes, levantamiento de la cubierta, da_o o movimiento de los acoplamientos. Si existe cualquiera de estas condiciones, remplace la manguera inmediatamente.

NUNCA repare la manguera de atta presi6n. Remplacela. Remplacela con una manguera que cumpta con la capacidad

minima de presi6n de su maquina lavadora a presi6n.

Revise maPisto_a y _aExtensi6n para BoquiHas

Examine la conexion de la manguera a la pistola y cerciorese de que este en buen estado. Pruebe el gatillo oprimiendolo y asegurandose de que se devuelve a su sitio cuando !o suelte. Coloque e! cerrojo de seguridad y pruebe el gati!lo. Usted no debe ser capaz de oprimir el gatillo. Remplace la pistola inmediatamente si falla cualquiera de estas pruebas.

Revise e_ FHtro en Linea

Consulte la ilustracion y suministre servicio a! filtro en linea si se tapa siguiendo estos pasos:

Filtro en Linea

Extension para Boquillas

Retire la pistola y la extension para boquillas de la manguera de alta presion. Retire la extension para boquillas de la pistola y retire e! anillo 'o' y el colador de la extension para boquillas. Lave el colador, pistola y extensi6n para boquillas con agua limpia para eliminar

toda clase de residuos.

2. Co!oque e! colador del filtro en linea en e! extremo con

rosca de la extension para boquillas. Su direccion NO importa. Co!oque e! colador ejerciendo presi6n con el borrador de un lapiz hasta que se asiente por completo en el fondo de la abertura. Tenga cuidado de NO doblar

el colador.

3. Co!oque e! anillo 'o' en la ranura respectiva. Empuje el anillo 'o' hasta que quede ajustado contra el colador de!

filtro en linea.

4. Conecte la extensi6n para boquillas a la pistola de rociado de la manera descrita anteriormente en este

manual.

Anillo 'O

EHmine e_Aire y _os Contaminantes de _a Bomba

Para retirar el aire de la bomba, siga los siguientes pasos:

1. Instale la m&quina lavadora a presi6n como est& descrito en la secci6n de 'Montaje De La Maquina Lavadora A Presion" y conecte el suministro de agua.

2. Hale e! gatillo de la pistola y mantenga!o apretado hasta que obtenga una corriente de agua constante.

Para retirar tos contaminantes de la bomba, siga los

siguientes pasos:

1. Instale la maquina lavadora a presion como esta descrito en la seccion de 'Montaje De La Maquina Lavadora A Presion" y conecte el suministro de agua.

2. Retire la extensi6n para boquillas de la pistola.

3. Ponga en marcha el motor de acuerdo alas instrucciones de la seccion 'C6mo Usar Su Maquina

Lavadora A Presion".

4. Hale e! gatillo de la pistola y mantenga!o apretado.

5. Cuando el suministro de agua sea uniforme y constante, enganche el cerrojo de seguridad y vueiva a ajustar la extension para boquillas.

Mantenimiento de [a Boqui[la

Si siente una sensacion pulsante a[ momento de apretar el gatiHo de la pisto[a rociadora, puede que sea causada por la presi6n excesiva en la bomba. La causa principal de la presi6n excesiva en la bomba es cuando la boquilla se

encuentra atascada o tapada con materiales extraffos, tales como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla las instrucciones siguientes:

1. Apague e! motor y apague el suministro de agua.

2. Remueva la boquilla del extremo de la extensi6n de la boquilla. Separe la extensi6n de la boquilla, de la pistola rociadora. Gire la boquilla en direcci6n de las agujas de!

reloj, a la posici6n "stream" (chorro). Usando un Allen de 2mm (5/64) provista, remueva la boquilla del extremo de la extension de la boquilla.

3. Quite el en el filtro de la linea del otro fin de la extensi6n de boquilla.

4. Use un pequeffo sujeta papeles para liberar cualquier material extrafo que este tapando la boquilla.

Mantenimiento de los Anil[os 'O'

Compre una O-Juego de Reparaci6n de Anil!o, e! articulo numera 71o75116, en sus Sears locales o Ilamando 1o800-366°PART o en linea en www.sears.com. No se

incluye con la arandela de la presion. Este juego incluye los

anillos de! reemplazo O, arandela de caucho y filtro de cala de agua. Refierase a la hoja de la instrucci6n proporcionada

en el juego para atender a su unidad'los anillos de s O.

Mantenimiento de la Bomba

Cambio de[ aceite de [a bomba Cambie e! aceite cada 50 horas o una vez al afro, Io que

suceda antes.

NOTA: Debe adquirir una bote!la de aceite para la bomba previamente medido, N° de pieza 190585GS, Ilamando al

1oS00-366-PART o en linea en www.sears.com. Cambie e[ aceite como se indica a continuaci6n:

1. Vacie el aceite del motor y e! combustible de la limpiadora a presi6n.

2. Use una 8mm Ilave allen para extraer e! tapon negro de aceite de la bomba que hay entre la salida de presion y la entrada de la manguera de riego.

Introduzca el alambre dentro de la boqui!la y girelo hacia los lados, hacia adelante y atras hasta despejar

la obstrucci6n.

Usando una manguera de jardin, remueva cualquier desecho adicional, poniendo agua en la extension de la boquilla. Haga esto de 30 a 60 segundos. Gire la

extensi6n de la boquilla ajustable a "stream spray" (chorro rociador) y mueva la boquilla de "low" (bajo) a "high" (alto), mientras drene el agua.

6. Instale de nuevo la boquilla yen el filtro enolinea en la extensi6n. NO la apriete demasiado con la Ilave Allen.

7. Conecte de nuevo la extensi6n de la boquilla a la pistola rociadora.

8. Conecte de nuevo el suministro de agua, prenda el agua, y encienda e! motor.

9. Pruebe el lavador a presi6n a! hacer funcionar la boquilla en la posici6n "high" y "low".

) Tapon de

Aceite

3.° Incline la limpiadora a presion hacia un lado para que vaciar completamente la bomba de aceite, y vierta este

en un recipiente homologado.

4. Incline la limpiadora a presion hacia el lado contrario y Ilene la bomba con el aceite recomendado a traves del

mismo orificio (puede utilizar para clio un embudo pequefio).

5. Instale el tapon negro de aceite de la bombay aprietelo firmemente.

6. Coloque la limpiadora de presion en su posici6n normal (de pie). Afada combustible y aceite de motor.

MANTENIM ENTO DEL MOTOR

CUANDO AJUSTE O HAGA REPARACIONES A SU M,'_QUINA LAVADORA DE PRESKDN

Siempre desconecte el alambre de la bujfa y col6queto donde no pueda entrar en contacto con ta bujia.

CUANDO PRUEBI= LA BUJiA DEL MOTOR

Utilice un comprobador de bujfas homologado. NO comprueba la chispa sin ta bujia instalada.

Revisi6n de_ Nive_ de_ Aceite

El nivel de! aceite debera ser revisado antes de cada uso o al menos cada 5 horas de operacion. Conserve el nivel del

aceite.

5, Limpie la varilla de medici6n, insertela en el orificio de

Ilenado y apdetela firmemente; despues, vuelva a retirar la varilla de medici6n. Deposite el aceite recomendado

hasta la marca "Full" de la varilla de medici6n. Deposite

el aceite lentamente. Limpie la varilla de medici6n cada vez que revise el nivel dei aceite, NO Ilene

excesivamente.

6, Instale e! tapon del orificio de Ilenado y la vari!la de

medici6n, apriete firmemente.

7, Limpie los residuos de aceite. 8, Conecte de nuevo alambre de bujia a! bujia.

Servicio de_ Depurador de Aire

Su motor no funcionara adecuadamente y puede dafiarse si usted Io hace funcionar con un depurador de aire sucio,

Suministre servicio al depurador de aire una vez cada 25 horas de operaci6n o una vez por afio, Io que suceda primero.

Suministre servicio mas frecuentemente si la unidad funciona bajo condiciones de mucha suciedad o polvo. Los repuestos se

encuentran disponibles en su centro de servicio local Sears.

Cambio de Aceite

Cambie el aceite del motor despues de las primeras 5 horas y cada 50 horas a partir de ese momento. Si esta utilizando su maquina lavadora a presion bajo condiciones de extrema suciedad o polvo, o en un clima demasiado caliente, haga el cambio de aceite con mayor frecuencia.

• El aceite usado del motor ha sido mostrado at cancer de ta piel de ta causa en ciertos animales det laboratodo.

• Completamente lavado expuso areas con el jab6n y el agua.

MANTENGA FUERA DE ALCANCE DE NINOS. NO CONTAMINE. CONSERVE los

RECURSOS. VUELVA ACEFE USADO A la COLECCION CENTRA.

Cambie e[ aceite con e[ motor ca[iente despu_s de[ funcionamiento, como se indica a continuaci6n:

1. Drene el tanque del combustible hacienda funcionar la m&quina lavadora a presion hasta que el tanque este

vacio.

2. Desconecte alambre de bujia y Io mantiene lejos de! bujia.

3. Limpie el area alrededor de la abertura para Ilenado de aceite, retire la varilla de medici6n/tapa de! aceite.

Limpie la varilla de medicion.

4. Incline su maquina lavadora a presi6n para drenar el aceite a traves de! orificio de Ilenada en un recipiente

adecuado asegurandose de inclinar la unidad hacia el lado opuesto de la bujia. Cuando la caja del cig0eSal este vacia, vuelva a colocar la maquina lavadora a

presi6n en posicion vertical,

Para dar servicio al fittro de aire, siga los pasos que se deta[[an a eontinuaci6n:

1, Afloje ei tornillo y quite la cubierta.

Las Etiquetas y las Ranuras

El Cartucho

La Base

El Tornillo La Cubierta

2. Remueva cuidadosamente el cartucho. 3, Para limpiar el cartucho, golpee ligeramente su costado

de papel plegado sobre una superificie firme,

4, Reinstale e! juego de cartucho nuevo o limpio debajo de

la cubierta.

5, Inserte las leng0etas de la cubierta en las ranuras que

se encuentran en el fondo de la base,

6, Coloque la cubierta en su lugar y apriete el torni!lo

firmemente a la base.

NOTA: Usted puede comprar los elementos del filtro de aire nuevos Ilamando al l o800o366opART,

Rempmace _a Bu]ia

Remplace la bujia anualmente o cada 100 horas de operaci6n,

Limpie el area alrededor de la bujia y retirela.

1. Retire y revise la bujia.

2. Para el uso del reemplazo o e! bujia uniforme de la chispa de re6stato, el Champion RC12YC o el bujia

largo de la chispa de platino de vida, el Champion RC12PYP.

3. Revise la separaci6n del electrodo con un calibrador de alambre y ajuste la separacion a 0.020 pulgadas (0.50 ram), si es necesario.

4. Instale la bujia y aprietela firmemente.

NOTA: Puede adquirir nuevos bujia al n0mero telef6nico loS00o366opART.

Carburador

Si usted cree que su carburador necesita ajuste, visite su centro de servicio Sears mas cercano. El funcionamiento

del motor podria resultar afectado a attitudes por encima de 3000 pies. Para operaciones a elevaciones mayores, pongase en contacto con el centro de servicio Sears mas

cercano.

Servicio del Apagachispas

El motor de su unidad no viene equipado de fabrica con un apagachispas. En ciertas areas, es ilegal operar motores que no tengan apagachispas. Revise las leyes y regulaciones locales. Si necesita apagachispas, Io puede comprar en su centro de servicio Sears mas cercano. Para obtener el nOmero de parte Ilame al !oS00o366opART.

Debera suministrarle servicio al apagachispas cada 50 horas para conservarlo en buenas condiciones de

funcionamiento. Si el motor ha estado funcionando, e! silenciador estara

bastante caliente. Deje que el silenciador se enfrie para poder darle servicio al apagachispas.

Retire la panta!la dei apagachispas para limpieza e

inspeccion.

Remplace la pantalla si esta da_ada.

ADVERTENCIA

NO toque las superficies catientes. Permita que el equipo se enfrie antes de tocado.

El lavadora a presibn debe estar situado a un minimo de 152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles. Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

del lavadora a presi6n, para facititar la ventitacidn y et mantenimiento del lavadora a presidn.

En el estado de California es obligatorio, seg0n la tey, el uso de apagachispas (Secci6n 4442 del C6digo de Recursos POblicos de California). Otros estados pueden tener leyes similares. Las teyes

federates se aplican en tierras federales. Si equipa et sitenciador

con un apagachispas, este debera ser mantenido en buenas condiciones de trabajo. Usted puede ordenar el apagachispas a

traves de su distribuidor de servicio autorizado Sears.

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas de reffigeraci6n del cilindro y pasar inadvertidos mientras no se desmonte parcialmente el motor. Recomendamos que encargue la limpieza dei sistema de refrigeraci6n a un distribuidor autorizado de servicio Sears siguiendo los intervalos recomendados (consulte la seccion "Calendario de Mantenimiento" en la pagina 42). Es igualmente importante que no se acumulen residuos en el motor. Consulte la seccion "Limpie los Residuos".

C L AN

DESPUES DE CADA USO

No deber& haber agua en la unidad par largos periodos de tiempo. Los sedimentos de minerales se pueden depositar

en partes de la bombay "congelar" su funcionamiento. Lleve a cabo estos procedimientos despues de cada uso:

1. Lave e! tubo de succi6n de detergente co!ocando el

filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la maquina lavadora a presi6n en e! modo de baja presi6n (boquilla ajustable en posici6n delantera). Lave por un minuto o dos minutos.

2. Apague e! motor y dejelo enfriar, despues retire todas las mangueras.

3. Desconecte el alambre de la bujia.

4. Saque todos los liquidos de la bomba halando la manija de retroceso aproximadamente 6 veces, Esto debera

evacuar la mayoria del liquido de la bomba.

5. Si planea almacenar la unidad por mas de 30 dias, vea la secci6n "Almacenamiento Pro!ongado" en pr6xima

pagina.

6. Revise la manguera de alta presi6n para ver si presenta dados. Los cortes en la manguera o e! desgaste de la

misma pueden ocasionar fugas y perdida de presi6n. Si encuentra algOn da_o, remplace la manguera. No intente reparar una manguera daSada. Remplace la manguera con la parte Sears genuina.

7. Desconecte manga de! fusi! del rocio y salida alta de presi6n en la bomba, DesagOe agua de la manga, del

fusil, y de la extensi6n de boquilla. Use un harapo para

quitar la manga.

8. La manga del rol!o y apropiadamente Io cuelga en el apoyo de alambre proporcionado.

9. Vuelva a conectar el alambre a la bujia.

10. AImacene la unidad en una area limpia y seca.

ALMACENAMIENTO PARA

INWERNO

PRECAUCION

• Si no Io hace, da_ara permanentemente la bombay ta unidad no podra funcionar.

• La garantia no cubre el da_o de ta unidad ocasionado por congelamiento.

Para proteger la unidad de las temperaturas de

congelamiento:

1. Lave el tubo de succi6n de detergente colocando el filtro en un balde de agua limpia al mismo tiempo que

hace funcionar la maquina lavadora a presi6n en el modo de baja presion (boquilla ajustable en posici6n

delantera). Lave por un minuto o dos minutos.

2. Saque todos los liquidos de la bomba halando la manija de retroceso aproximadamente 6 veces. Esto deber&

evacuar la mayoria del liquido de la bomba.

3. Utilice un protector de bomba, disponible en Sears con e! nOmero de cat&logo 71-74403, para cuidar la bomba.

Aquel protege a la unidad contra el congelamiento y

lubrica tanto los pistones como los empaques,

4. Si el protector de bomba no est& disponible, conecte un tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongelante RV (anticongelante sin alcohol) en la manguera. Jale la manija de arranque dos veces. Desconecte despu6s la manguera de 3 pies.

iADVERTENCIA! NUNCA almacene e! motor con combustible en e! tar_que en recintos cerrados o en areas encerradas con poca ventilaci6n donde los vapores puedan entrar en contacto con llamas abiertas, chispas o luces de piloto.

ALMACENAMIENTO PROLONGADO

Si usted no planea usar la maquina lavadora a presi6n por mas de 30 dias, debera preparar el motor para un almacenamiento pro!ongado.

Es importante evitar la formaci6n de depositos de goma en las partes esenciales de! sistema del combustible tales como carburador, filtro del combustible, manguera o tanque

de! combustible durante el almacenamiento. Tambien, la experiencia indica que los combustibles con mezclas de

alcohol (llamados gasoho!, etanol o metano!) pueden atraer la humedad, Io que Ileva a la separaci6n y formaci6n de acidos durante el almacenamiento. La gasolina acida puede

dafiar e! sistema del combustible de un motor durante el almacenamiento.

Proteja el Sisterna de Combustible

Aditivo para Combustible: Siva a usar aditivo para combustible, !lene el tanque de

combustible con gasolina fresca. Si el tanque esta parcialmente Ileno, el aire de! tanque va a promover ei

deterioro del combustible durante el almacenamiento. El motor y el combustible pueden ser almacenados hasta

24 meses con aditivo.

Deposite el aditivo para combustible siguiendo las instrucciones del fabricante.

AsegOrese de tener conectado y ABIERTO el suministro de agua a la entrada de la bomba.

Ponga en funcionamiento e! motor en un area descubierta por 10 minutos para asegurarse de que la

gasolina tratada ha remplazado la gasolina no tratada de! carburador.

Si no usa aditivo para combustible, retire todo el combustible del tanque y haga funcionar el motor hasta que

se detenga por falta de combustible.

Carnbio de Aceite

Con e! motor todavia caliente, drene e! aceite de la caja de! cigQefial. Vuelva a Ilenar!o con e! grado de aceite recomendado. Vea "Cambio de Aceite" en la pagina 45.

Aceite el Di&metro Interior de_ Ci_indro

Retire la bujia. Rocie aproximadamente 1 onza de aceite limpio para motor dentro del cilindro. Cubra el orificio de la bujia con un trapo. Hale la manija de retroceso lentamente para distribuir el aceite. Evite el rociado dei

orificio de la bujia. Instale la bujia. NO conecte e! alambre de la bujia.

Protecci6n de la Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congelar el dafio y lubrica embo!os y sellos. NOTA: El protector de la bomba, nOmero de item Sears

nOmero 71-74403, est&n disponible s61o como un accesorio

opcional. No es incluido con la arandela de la presi6n.

PRECAUCION

• Si no Io hace, dafiara permanentemente ta bomba y la unidad no podra funcionar.

• La garantia no cubre el dafio de la unidad ocasionado por congelamiento.

At uso el salvador de bomba:

Siempre protecci6n de ojo de uso cuando se usa PumpSaver.

1. Conecte manga en el salvador de bomba puede a la cala de la bomba.

2. El empuj6n en puede la cima a distribuye bomba salvador.

3. Cuando liquido de salvador de bomba comienza a la salida de la bomba de la salida, la bomba es protegida.

4. Quite bomba salvador de la cala de bomba.

OTROS

NO almacene gasolina de una estaci6n a otra. Si es posible, almacene su unidad en un recinto cerrado

y cObrala para protegerla del polvo y la suciedad. ASEGURESE DE VAC_AR EL TANQUE DEL COMBUSTBBLE

IMPORTANTE: NUNCA cubra su maquina lavadora a presi6n

cuando e! motor y el &rea de! escape esten calientes.

Prob[ema

La bomba presenta los s[gu[entes prob[emas: no produce pres[6n o produce una presi6n errada, traqueteo, p_rd[da de presi6n, ba]o voiumen de

agua.

E[ detergente no se mezc[a con eJrociado.

E[ motor funciona bien cuando no tiene cargas,

pero funciona "ma[" cuando se conecta una carga.

Causa 1, La boquilla esta en e! modo de baja

presi6n,

2. La entrada de agua esta bloqueada_

3. Suministro de agua inadecuado.

4. La manguera de entrada est& doblada o presenta fugas.

5. El colador de la manguera de la entrada de agua esta tapado.

6. El suministro de agua est& por encima de los 100°F.

7. La manguera de alta presi6n esta bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La boquilla esta obstruida.

10. Bomba defectuosa.

1. El tubo de succi6n de detergente no esta sumergido.

2. El filtro de qu[micos esta tapado.

3. Sucio en el filtro de la linea.

4. La boquilla esta en e! modo de alta presi6n.

La ve!ocidad del motor es demasiado lenta.

1, Bajo nivel de aceite,

2. Depurador de aire sucio.

3, Sin gasolina. 4, Gasolina vieja.

5. El alambre de la bujia no esta conectado a la buj[a.

E[ motor no arranca; o arranca y funciona real

6. BujJa mala.

7. Agua en la gasolina.

8, Estrangulacion excesiva o inundado,

9. Mezcla de combustible demasiado rica.

10. Valvula de entrada trabada en la posici6n abierta o cerrada.

11. El motor ha perdido compresion.

E[ motor se apaga durante [a operaci6n. 2. Bajo nivel de aceite.

E[ motor no tiene fuerza. Filtro de aire sucio.

1. Sin gasolina.

So[uci6n

1. Mueva la boquilla hacia atr&s para e! modo de alta presi6n.

2. Limpie la entrada.

3. Proporcione flujo de agua adecuado.

4. Estire la manguera de entrada, coloque un parche en la fuga.

5. Revise y limpie el colador de la manguera de entrada.

6. Proporcione suministro de agua mas fda.

7. Retire las obstrucciones de la manguera de salida.

8. Remplace la pistola.

9. Limpie la boquilla.

10. Pongase en contacto con e[ centro de servicio Sears.

1. Coloque e! tubo de succi6n de detergente en el detergente.

2. Limpie o remplace el filtro/tubo de succion de detergente.

3. Vea "Cheque En e[ Filtro de la Linea".

4. Mueva la boquilla hacia adelante para el modo de baja presi6n.

Mueva el control de la valvula de regulaci6n a la posici6n FAST (RAPIDO). Si el motor continua funcionando mal, p6ngase en

contacto con el centro de servicio Sears.

1. Llene la caja de! cig0effa[ hasta e! nive! correcto.

2. Limpie o remplace el depurador de aire.

3. Llene el tanque de combustible.

4. Drene el tanque de gasoIina; Ilenelo con combustible fresco.

5. Conecte el alambre a la bujia.

6. Remplace la bujia.

7. Drene el tanque de gasolina; Ilene!o con combustible fresco.

8. Abra el cebador por completo y haga girar el motor.

9. Pongase en contacto con el centro de servicio Sears.

10. Pongase en contacto con el centro de servicio Sears.

11. P6ngase en contacto con el centro de servicio Sears.

1. Llene el tanque de combustible.

2. Llene la caja de! cigOeffa[ hasta e! nive! correcto.

Remplace e! filtro de aire.

o su funcionamiento no es constante.

Cebador abierto demasiado rapido.E[ motor intenta estabi[izarse

Mueva el cebador a la posici6n intermedia hasta que e! motor funcione normalmente.

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre e[ Aire de

California, CARB, por sus sig[as en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambienta[ de EE.UU., EPA, pot sus sig[as en ingles).

Dec[araci6n de garant[a de[ sistema de control de emisiones

(derechos y obHgaciones de[ propietado para [a garant[a contra defectos)

LA COBERTURA DE LA GARANT[A DE CONTROL DE EMISIONES SE APLICA A LOS MOTORES CERTIFJCADOS ADQUJRJDOS EN CALIFORNIA EN 1995 Y POSTERIORMENTE, QUE SE UTILICEN EN

CALIFORNIA, Y A MOTORES CERTIFtCADOS MODELO 1997 Y POSTERIORES QUE SEAN ADQUtRIDOS Y UTILIZADOS EN OTRA

REGION DE ESTADOS UNIDOS (Y A PARTIR DEL 10 DE ENERO DE 2001, EN CANADA)

Deciaracidn de garant[a sobre el control de emisiones de [a EPA de EE.UU. y California,

El California Air Resources Board (CARB), la EPA de EE.UU. y Sears se complacen en explicar la Garantfa para el sistema de control de emisiones para motores pequeffos para extedores (SORE) modelos afro 2000 y posteriores. En California, los nuevos motores pequeffos para exteriores se deben diseffar, construir y equipar para cumplir con [as estrictas normas del estado contra el smog. En otras regiones de Estados Unidos, los nuevos motores para interiores de ignici6n por chispa certificados para modelos afio 1997 y posteriores deben cumplir con normas similares establecidas pot la EPA de EE.UU. Sears debe garantizar el sistema de control de emisiones de su motor para los periodos indicados a continuaci6n, siempre y cuando no se haya abusado, descuidado o dado mantenimiento incorrecto al motor pequetho para exteriores.

Su sistema de control de emisiones podra inciair partes como et carburador o el sistema de inyeccibn de combustible, el sistema de

ignici6n y el convertidor catalitico. Tambi6n se pueden incluir mangueras, correas, conectores y otros componentes relacionados con [as emisiones

Cuando exista una condici6n que pueda ser cubierta por la garantfa, Sears reparar& el motor pequetho para exteriores sin costo alguno, incluyendo el diagn6stico, las partes de repuesto y la mano de obra.

Cobertura de [a garant[a de Sears eontra defectos en e[ control de emisiones

Los motores pequethos para exteriores modelos 1995 y posteriores tienen una garantfa de dos athos. Si alguna parte de su motor relacionada con las emisiones est& defectuosa, Sears la reparara o sustituir&

Responsabilidades del propietario para la garant[a Como propietario del motor pequetho para exteriores, usted es

responsable de rea[izar las actividades de mantenimiento requefidas que se indican en este manual del propietario. Sears recomienda que

conserve todos los recibos que cubran el mantenimiento de su motor pequetho para extefiores, pero Sears no puede negar la garantfa

solamente pot la faita de recibos ni pot su imposibilidad de garantizar la realizaci6n de todas las actividades de mantenimiento programadas.

Como propietario del motor pequetho para exteriores, usted siempre debe tener en cuenta que Sears podr& negar [a cobertura de la garantfa si su motor pequetho para exteriores o una parte de[ mismo presenta failas debido a abuso, descuido, mantenimiento incorrecto o modificaciones no aprobadas

Usted es responsabie de presentar su motor pequetho para exteriores a un Centro de servicio Sears aprobado tan pronto como se presente et problem& Las reparaciones bajo garantia deberan concluirse en un per[odo razonable, que no exceder& de 30 d[as.

Si tiene aiguna pregunta con respecto a sus derechos y responsabilidades para la garantfa, p6ngase en contacto con un representante de servicio Sears a} 1-800-469-4663.

Disposiciones de [a garant[a de Sears contra defectos en et control de emisiones

Las siguientes son disposiciones espec[ficas relacionadas con la cobertura de la garantfa contra defectos en el control de emisiones.

1 Partes garantizadas

La cobertura bajo esta garantfa incluye solamente aquelJas partes

que se enumeran a continuaci6n (tas partes del sistema de control

En EE.UU. y Canad_ contamos con una linea de emergencia las 24 horas (1-800-469-4663), que ofrece un men6 de mensajes pregrabados con informaci6n sobre mantenimiento de productos.

de emisiones) en la medida que dichas partes hayan estado presentes en el motor adquirido. a Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en fr[o. Carburador y partes intemas. Bomba de combustible.

b Sistema de inducci6n de aire.

FiItro de aire. Colector de entrada.

c. Sistema de ignici6n.

Bujias. Sistema de ignici6n pot magneto

d Sistema cataiizador

Convertidor catalftico. Colector de escape

Sistema de inyecci6n de aire o v_lvu[a pot impulsos.

e Distintos elementos utilizados en los sistemas anteriores

V_lvulas e interruptores de vacio, temperatura, posici6n y de detecci6n de tiempo.

Conectores y conjuntos.

2. Vigencia de [a cobertura Sears garantiza al propietario inicial y a cada propietario

subsiguiente que las partes garantizadas estar&n [ibres de defectos en material yen mano de obra, que ocasionen falJas de las partes garantizadas durante un per[odo de dos athos a partir de la fecha en que e[ motor sea entregado at comprador minorista

3. NO habr_ cargos La reparaci6n o reemplazo de cua[quier parte garantizada se

reaiizar& sin cargo alguno para el propietario, incluyendo la mano de obra de diagn6stico que derive en [a determinaci6n de que una parte garantizada esta defectuosa, si la labor de diagn6stico se realiza en un Centro de sen¢icio Sears aprobado.

4. Rec[amos y exc[usiones de eobertura Los reclamos vinculados con la garant[a se presentargn conforme a

[as disposiciones de la P6tiza de garantia de Sears. La cobertura de [a garantfa se excluira para aquellas fafias de partes garantizadas

que no sean partes originales de Sears o debido a abuso, descuido o mantenimiento incorrecto, segOn se establece en la P61iza de

garantfa de motores de Sears Sears no es responsable pot la cobertura de fa[las de partes garantizadas ocasionadas pot el uso

de partes adiciona[es, no originates o modificadas.

5. Manten[miento Cuaiquier parte garantizada cuyo reempiazo no est# programado

como mantenimiento requerido o que est6 programada 0nicamente para inspecci6n frecuente con e[ fin de "reparar o reempJazar conforme sea necesario", estara garantizada en cuanto a defectos pot el periodo de [a garantfa. Cuaiquier parte garantizada cuyo reemplazo est_ programado como mantenimiento requerido tendr& so[amente una garantia contra defectos 0nicamente pot el perfodo hasta el primer reemp[azo programado para esa parte. Se podr_ utilizar cua[quier parte de repuesto que tenga un rendimiento y durabilidad equivalentes, al realizar cuaJquier actividad de mantenimiento o reparacidn. El propietario es responsabie de realizar todo el mantenimiento requerido, segOn se define en este manual del propietario.

6. Cobertura cons[gu[ente La cobertura bajo la presente se ampliar& a la fa[la de cuaiquier

componente de[ motor provocada por un desperfecto en cualquier parte garantizada que siga gozando de la cobertura de la garantia.

Jnformaci6n Sobre el Periodo de Durabilidad de las Emisiones y e_ indice de Aire en _a Etiqueta de Emisiones de_

Motor

Los motores con certificaci6n de cumplimiento de la normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informaci6n sobre el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante de! motor ofrece esta informaci6n al consumidor mediante etiquetas de emisiones. El Per[odo de DurabHidad de [as Emisiones indica e!

n0mero de horas durante las cuales el motor puede funcionar cumpliendo las normas sobre emisiones, siempre qua se realicen las operaciones de mantenimiento que se detallan en las instrucciones de uso y mantenimiento, Se utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la normativa sobre emisiones durante 125 horas de

funcionamiento real. Intermedio: El motor esta certificado para cumplir la

normativa sobre emisiones durante 250 horas de funcionamiento real.

ProJongado: El motor esta certificado para cumplir la normativa sobre emisiones durante 500 horas de

funcionamiento real. Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de DurabiHdad de las Emisiones de un motor con

clasificaci6n intermedia equivaldria a 10-12 afios, El indice de Aire es un valor calculado qua indica el nivel

relativo de emisiones de una gama concreta de motores. Cuanto manor es el indice de Aire, mas limpio es el motor. Esta informacion se presenta en forma gr&fica en la etiqueta

de emisiones,

Periodo de Cump_imiento de _a Normativa de Emisiones en ia Etiqueta de CumpHmiento de Emisiones del Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de la fase 2 de las

normas sobre emisiones de la United States Environmental Protection Agency (USEPA, Agencia estadounidense de protecci6n del medioambiente ). En e! caso de los motores

con certificaci6n de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nOmero de horas de funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C = 125 horas, B =

250 horas y A = 500 horas, Para motores de 225 cc o mas,

Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

La clasificacion de este motor es moderado, con un indice de aire de 3. El periodo de cumplimiento de la normativa sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 190 cc. A continuaci6n se muestra una representaci6n generica de

la etiqueta de emisiones tipica de un motor certificado.

Your Home

iiiiiiiiiiiiiiiiii!__¸_ iiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiii

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

iiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiii

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

iiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiii !!!!!!!!!!!!!!!!!!!

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

iiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiii

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

Our Home

www.sears.com

iiiiiiiiiiiiiiiiiii

To purchase a protection agreement on a product serviced by Sears:

:::::::::::::::::::i

1-800-827-6655 (u.sA.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en franq.ais:

a domicilio, y para ordenar piezas: 1.800.LE.FOYERMC

1-888-SU-HOGAR sM (1-800-533-6937)

(1-888-784-6427) www.sears.ca

® Marca Registrada / TM Marca de F&brica / SMMarca de Servicio de Sears, Roebuck and Co. MCMarque de commerce / MDMarque d6posee de Sears, Roebuck and Co.

Craftsman 580.7524 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
