Craftsman 315.DD2100 Owner's Manual

OPERATOR’S MANUAL

MANUAL DEL OPERADOR

1/2 in., 19.2 VOLT 2-SPEED DRILL-DRIVER
VARIABLE SPEED/REVERSIBLE

TALADRO-DESTORNILLADOR DE 19,2 V
13 MM (1/2 PULG.) DOS VELOCIDADES

Model No. / Número de modelo

315.DD2100

K

C

O

L

WARNING: To reduce the risk of injury,

the user must read and understand the
operator’s manual before using this
product.

ADVERTENCIA: Para reducir el

riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

Customer Help Line: 1-800-932-3188

Teléfono de atención al consumidor: 1-800-932-3188

Sears Brands Management Corporation, 3333 Beverly Rd., Hoffman Estates, IL 60179 USA
Visit the Craftsman web page: www.sears.com/craftsman

Visite el sitio web de Craftsman: www.sears.com/craftsman

Save this manual for future reference

990000245
8-21-12 (REV:02)

Guarde este manual para futuras consulta

TABLE OF CONTENTS / ÍNDICE DE CONTENIDO

ENGLISH

 Warranty ......................................................................2

 Introduction ................................................................. 2

 General Power Tool Safety Warnings ..................... 3-4

 Drill-Driver Safety Warnings ........................................ 4

 Symbols ...................................................................... 5

 Features ......................................................................6

 Assembly ....................................................................6

 Operation ................................................................ 7-9

 Maintenance .............................................................10

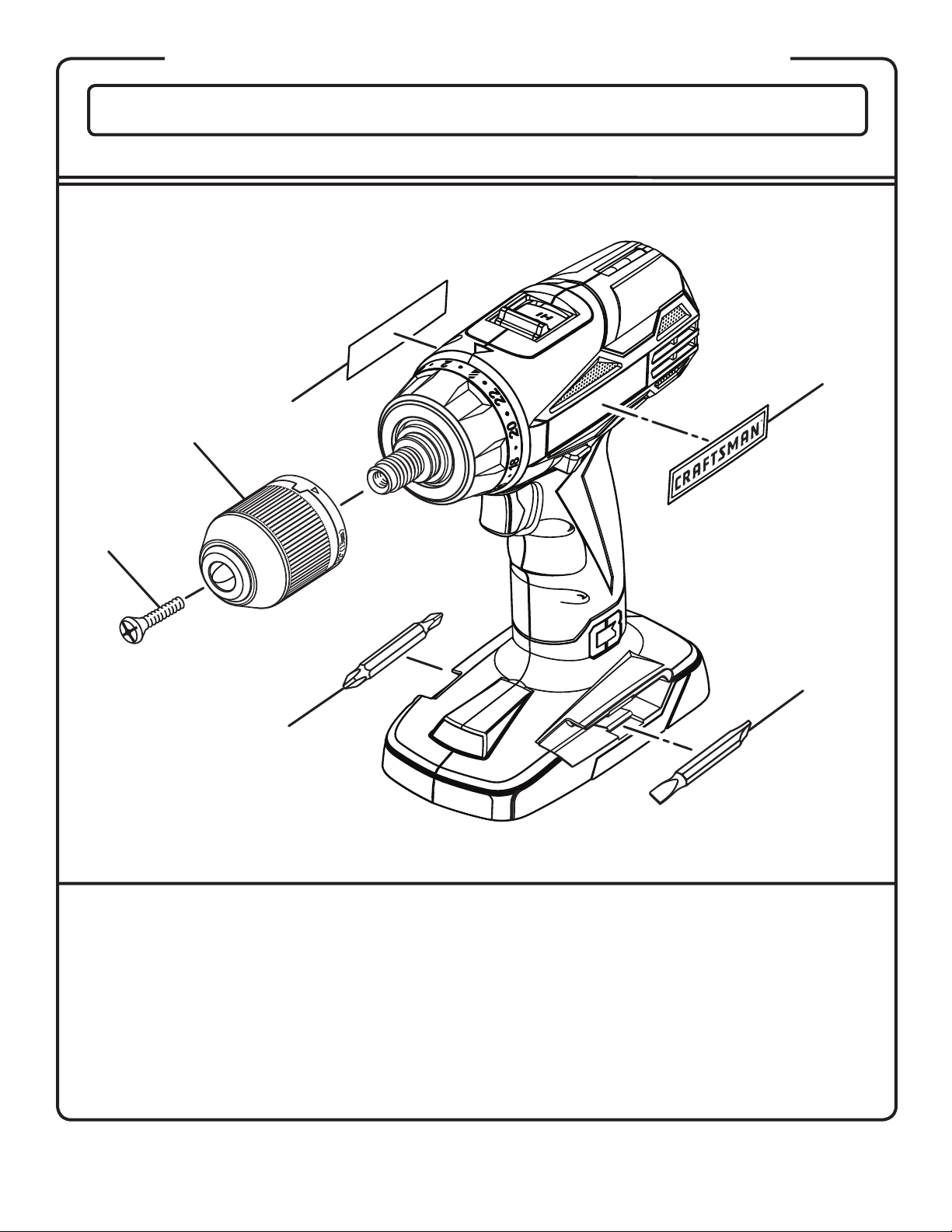

 Exploded View and Parts List ................................... 11

 Figure numbers (illustrations) .................................. ii-iii

 Parts Ordering / Service.............................. Back Page

ESPAÑOL

 Garantía ......................................................................2

 Introducción ................................................................ 2

 Advertencias de seguridad para herramientas

eléctricas ................................................................. 3-5

 Advertencias de seguridad taladro-destornillador .....5

 Símbolos ..................................................................... 6

 Características ............................................................ 7

 Armado .......................................................................7

 Funcionamiento .................................................... 8-10

 Mantenimiento .......................................................... 11

 Figura numeras (ilustraciones) ................................ ii-iii

 Pedidos de piezas / Servicio ................. Pág. posterior

WARRANTY / GARANTÍA

®

CRAFTSMAN

FOR ONE YEAR from the date of purchase, this product is warranted against any defects in material or workmanship.
With proof of purchase, defective product will be replaced free of charge.

For warranty coverage details to obtain free replacement, visit the web site: www.craftsman.com

This warranty does not cover bits which are expendable part(s) that can wear out from normal use within the warranty
period.

This warranty is void if this product is ever used while providing commercial services or if rented to another person.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

GARANTÍA LIMITADA DE CRAFTSMAN POR UN AÑO

Este producto tiene garantía por cualquier defecto en material o mano de obra DURANTE UN AÑO desde la fecha de
compra. Los productos defectuosos se remplazarán sin cargo si presenta un comprobante de pago.

Si desea conocer los detalles de la cobertura de la garantía para conseguir reparaciones o recambios, visite el
sitio Web: www.craftsman.com

Esta garantía no cubre la brocas, que es una pieza fungible que puede desgastarse por el uso normal durante el período
de garantía.

La garantía pierde validez si este producto se utiliza mientras se prestan servicios comerciales o si se alquila a otra
persona.

Esta garantía le otorga derechos legales específicos y también puede gozar de otros derechos que varían según el
estado.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

ONE YEAR LIMITED WARRANTY

* * *

INTRODUCTION / INTRODUCCIÓN

This tool has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.

* * *
Esta herramienta ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de
este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y
mantenimiento.

2

GENERAL POWER TOOL SAFETY WARNINGS

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or
serious injury.

Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.

WORK AREA SAFETY

 Keep work area clean and well lit. Cluttered or dark

areas invite accidents.



Do not operate power tools in explosive atmo­spheres, such as in the presence of flammable liq­uids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.



Keep children and bystanders away while operat­ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

 Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Un-

modified plugs and matching outlets will reduce risk of
electric shock.

 Avoid body contact with earthed or grounded sur-

faces such as pipes, radiators, ranges and refrig­erators. There is an increased risk of electric shock if

your body is earthed or grounded.

 Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the risk

of electric shock.

 Do not abuse the cord. Never use the cord for car-

rying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of

electric shock.

 When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric
shock.

 If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the

risk of electric shock.

 Use battery only with charger listed. For use with

19.2V nickel-cadmium and 19.2V lithium-ion battery
packs, see tool/appliance/battery pack/charger cor-

relation supplement 988000-272.

PERSONAL SAFETY

 Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not use

3 - English

a power tool while you are tired or under the influ
ence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in
serious personal injury.

 Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.

 Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch
on invites accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal
injury.

 Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

 Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can

be caught in moving parts.

 If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

 Do not wear loose clothing or jewelry. Contain long

hair. Loose clothes, jewelry, or long hair can be drawn

into air vents.

 Do not use on a ladder or unstable support. Stable

footing on a solid surface enables better control of the
power tool in unexpected situations.

-

POWER TOOL USE AND CARE

 Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was
designed.

 Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be
repaired.

 Disconnect the plug from the power source and/or

the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

 Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained
users.

 Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s

GENERAL POWER TOOL SAFETY WARNINGS

operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly

maintained power tools.

 Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.

 Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dif-

ferent from those intended could result in a hazardous
situation.

BATTERY TOOL USE AND CARE

 Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with
another battery pack.

 Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

DRILL-DRIVER SAFETY WARNINGS

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connection from one terminal to another.

Shorting the battery terminals together may cause
burns or a fire.

 Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci­dentally occurs, flush with water. If liquid contacts
eyes, additionally seek medical help. Liquid ejected

from the battery may cause irritation or burns.

SERVICE

 Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is main­tained.

 When servicing a power tool, use only identical

replacement parts. Follow instructions in the Main­tenance section of this manual. Use of unauthorized

parts or failure to follow Maintenance instructions may
create a risk of shock or injury.

 Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting
accessory may contact hidden wiring. Cutting ac-

cessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.

 Know your power tool. Read operator’s manual

carefully. Learn its applications and limitations, as
well as the specific potential hazards related to this
power tool. Following this rule will reduce the risk of

electric shock, fire, or serious injury.

 Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Following this

rule will reduce the risk of serious personal injury.

 Protect your lungs. Wear a face or dust mask if the

operation is dusty. Following this rule will reduce the

risk of serious personal injury.

 Protect your hearing. Wear hearing protection dur-

ing extended periods of operation. Following this rule

will reduce the risk of serious personal injury.

 Battery tools do not have to be plugged into an

electrical outlet; therefore, they are always in
operating condition. Be aware of possible hazards
when not using your battery tool or when changing
accessories. Following this rule will reduce the risk of

electric shock, fire, or serious personal injury.

 Do not place battery tools or their batteries near

fire or heat. This will reduce the risk of explosion and

possibly injury.

4 - English

 Do not crush, drop or damage battery pack. Do

not use a battery pack or charger that has been
dropped or received a sharp blow. A damaged

battery is subject to explosion. Properly dispose of a
dropped or damaged battery immediately.

 Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery
can propel debris and chemicals. If exposed, flush with
water immediately.

 Do not charge battery tool in a damp or wet loca-

tion. Following this rule will reduce the risk of electric

shock.

 For best results, your battery tool should be

charged in a location where the temperature is
more than 50°F but less than 100°F. To reduce the

risk of serious personal injury, do not store outside or
in vehicles.

 Under extreme usage or temperature conditions,

battery leakage may occur. If liquid comes in con­tact with your skin, wash immediately with soap
and water. If liquid gets into your eyes, flush them
with clean water for at least 10 minutes, then seek
immediate medical attention. Following this rule will

reduce the risk of serious personal injury.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If
you loan someone this tool, loan them these instruc­tions also.

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in­terpretation of these symbols will allow you to operate the product better and safer.

Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.

Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.

(Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s
Manual

Eye Protection

To reduce the risk of injury, user must read and understand operator’s
manual before using this product.

Always wear eye protection with side shields marked to comply with
ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

This product uses nickel- cadmium (Ni-Cd) and lithium-ion (Li-ion)

Recycle Symbols

V Volts Voltage

min Minutes Time

Direct Current Type or a characteristic of current

n

o

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

No Load Speed Rotational speed, at no load

batteries. Local, state or federal laws may prohibit disposal of
batteries in ordinary trash. Consult your local waste authority for
information regarding available recycling and/or disposal options.

CALIFORNIA PROPOSITION 65

WARNING: This product and some dust created by power sanding, sawing, grinding, drilling, and other

construction activities may contain chemicals, including lead, known to the State of California to cause cancer, birth
defects, or other reproductive harm. Wash hands after handling.

Some examples of these chemicals are:

• leadfromlead-basedpaints,

• crystallinesilicafrombricksandcementandothermasonryproductsand,

• arsenicandchromiumfromchemicallytreatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure
to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust
masks that are specially designed to filter out microscopic particles.

5 - English

FEATURES

PRODUCT SPECIFICATIONS

Chuck ...........................................................1/2 in. Keyless

Motor ............................................................... 19.2 Volt DC

Switch .............................. VSR (Variable Speed Reversible)

No Load Speed .......................0-375/0-1,600 r/min. (RPM)

Clutch .............................................................. 24 Positions

Torque ................................................................... 465 in.lb.

KNOW YOUR DRILL-DRIVER

See Figure 1, page i.

The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all
operating features and safety rules.

BIT STORAGE

Bits provided with the drill-driver can be placed in the
storage area, located on the base of the tool.

DIRECTION OF ROTATION SELECTOR

(FORWARD/REVERSE/CENTER LOCK)

Your drill-driver has a direction of rotation (forward/
reverse/center lock) selector located above the switch
trigger for changing the direction of bit rotation. Setting
the direction of rotation selector in the OFF (center lock)
position will lock the switch trigger to help reduce the
possibility of accidental starting when not in use.

LED WORKLIGHT

The LED worklight illuminates when the switch trigger is
depressed. This provides extra light for increased visibility.

KEYLESS CHUCK

The keyless chuck allows you to hand-tighten or release
the drill bit in the chuck jaws.

LEVEL

A level is located on the rear of the motor housing to help
keep the drill bit level during use.

TORQUE ADJUSTMENT RING

Your drill has a 24-position clutch. The torque adjustment
ring can be turned to select the right amount of torque for
your application.

TWO-SPEED GEAR TRAIN (HI-LO)

The two-speed gear train is designed for drilling or driving
at LO (1) or HI (2) speeds. A slide switch is located on top
of your drill for selecting either LO (1) or HI (2) speed.

VARIABLE SPEED

The variable speed switch trigger delivers higher speed
with increased trigger pressure and lower speed with
decreased trigger pressure.

ASSEMBLY

UNPACKING

This product has been shipped completely assembled.
 Carefully remove the tool and any accessories from the

box. Make sure that all items listed in the packing list
are included.

WARNING: Do not use this product if it is not

completely assembled or if any parts appear to be
missing or damaged. Use of a product that is not
properly and completely assembled could result in
serious personal injury.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have

carefully inspected and satisfactorily operated the tool.

 If any parts are damaged or missing, please call

1-800-932-3188 for assistance.

PACKING LIST

Drill-Driver
Double-ended Bit (2)
Operator’s Manual

6 - English

WARNING:

not operate this tool until the parts are replaced. Use
of this product with damaged or missing parts could
result in serious personal injury.

If any parts are damaged or missing do

WARNING: Do not attempt to modify this tool

or create accessories not recommended for use
with this tool. Any such alteration or modification is
misuse and could result in a hazardous condition
leading to possible serious personal injury.

WARNING: To prevent accidental starting that

could cause serious personal injury, always remove
the battery pack from the tool when assembling
parts.

OPERATION

WARNING: Do not allow familiarity with tools to

make you careless. Remember that a careless
fraction of a second is sufficient to inflict serious injury.

WARNING: Always wear eye protection marked to

comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes resulting in
possible serious injury.

WARNING: Do not use any attachments or

accessories not recommended by the manufacturer
of this tool. The use of attachments or accessories
not recommended can result in serious personal
injury.

APPLICATIONS

You may use this product for the purposes listed below:
 Drilling in all types of wood products (lumber, plywood,

paneling, composition board, and hard board)

 Drilling in ceramics, plastics, fiberglass, and laminates
 Drilling in metals
 Driving screws into wood and drywall with screwdriver

bits

This product will accept Craftsman
battery packs and Craftsman® 19.2 V nickel-cadmium
battery packs.
For complete charging instructions, refer to the Operator’s
Manual for your battery pack and charger models.

®

19.2 V lithium-ion

BATTERY PROTECTION FEATURES

Craftsman® 19.2 V lithium-ion battery packs are designed
with features that protect the lithium-ion cells and
maximize battery life.

If the tool stops during use, release the trigger to reset
and resume operation. If the tool still does not work, the
battery needs to be recharged.

C3 ENERGY INDICATOR WINDOW

See Figure 1, page i.

The C3 energy indicator window located on the side of
the handle, just above the base, will light when some
Craftsman® 19.2 V lithium-ion battery packs are installed
and have charge (315.113710, 315.PP2000, 315.PP2010,

315. PP2020, 315. PP2030).

NOTE: Feature will not light with Craftsman
nickel-cadmium battery packs.

®

19.2 V

INSTALLING/REMOVING BATTERY PACK

See Figure 2, page i.

To install:

 Lock the switch trigger by placing the direction of

rotation selector in the center position.

 Place battery pack in the tool. Align raised rib on

battery pack with groove inside tool.

 Make sure the latches on each side of the battery pack

snap into place and battery pack is secured in tool
before beginning operation.

WARNING: Always remove battery pack from

your tool when you are assembling parts, making
adjustments, cleaning, or when not in use. Removing
battery pack will prevent accidental starting that
could cause serious personal injury.

To remove:

 Lock the switch trigger by placing the direction of

rotation selector in the center position.

 Locate latches on end of battery pack and depress to

release battery pack from the tool.

 Remove battery pack.

WARNING: Battery products are always in

operating condition. Therefore, the switch should
always be locked when not in use or carrying at your
side.

SWITCH TRIGGER

See Figure 3, page i.

To turn the drill ON, depress the switch trigger. To turn it
OFF, release the switch trigger.

VARIABLE SPEED

The variable speed switch trigger delivers higher speed
with increased trigger pressure and lower speed with
decreased trigger pressure.

NOTE: You might hear a whistling or ringing noise from
the switch during use. Do not be concerned; this is a nor­mal part of the switch function.

DIRECTION OF ROTATION SELECTOR

(FORWARD/REVERSE/CENTER LOCK)

See Figure 3, page i.

The direction of bit rotation is reversible and is controlled
by a selector located above the switch trigger. With the
drill held in normal operating position, the direction of
rotation selector should be positioned to the left of the
switch trigger for forward drilling. The drilling direction is
reversed when the selector is to the right of the switch
trigger.

7 - English

OPERATION

Setting the direction of rotation selector in the OFF (center
lock) position helps reduce the possibility of accidental
starting when not in use.

NOTICE: To prevent gear damage, always allow the

chuck to come to a complete stop before changing
the direction of rotation.

To stop the drill, release the switch trigger and allow the
chuck to come to a complete stop.

NOTE: The drill will not run unless the direction of rotation
selector is pushed fully to the left or right.

Avoid running the drill at low speeds for extended periods
of time. Running at low speeds under constant usage may
cause the drill to become overheated. If this occurs, cool
the drill by running it without a load and at full speed.

KEYLESS CHUCK

See Figure 4, page i.

The drill has a keyless chuck to tighten or release bits in
the chuck jaws. The arrows on the chuck indicate which
direction to rotate the chuck body in order to LOCK
(tighten) or UNLOCK (release) the bit.

WARNING: Do not hold the chuck with one hand

and use the power of the drill to tighten the chuck
jaws on the bit. The chuck body could slip in your
hand, or your hand could slip and come in contact
with the rotating bit. This could cause an accident
resulting in serious personal injury.

TWO-SPEED GEAR TRAIN (HI-LO)

See Figure 5, page i.

The drill has a two-speed gear train designed for drilling
or driving at LO (1) or HI (2) speeds. A slide switch is
located on top of the drill to select either LO (1) or HI (2)
speed. When using drill in the LO (1) speed range, speed
will decrease and unit will have more torque. When using
drill in the HI (2) speed range, speed will increase and unit
will have less torque. Use LO (1) speed for high torque
applications and HI (2) speed for fast drilling or driving
applications.

NOTICE: Never change speeds while the tool is

running. Failure to obey this caution could result in
serious damage to the drill.

ADJUSTABLE TORQUE CLUTCH

This product is equipped with an adjustable torque
clutch for driving different types of screws into different
materials. The proper setting depends on the type of
material and the size of screw you are using.

ADJUSTING TORQUE

See Figure 6, page i.

There are twenty-four torque indicator settings located on
the front of the drill.

 Rotate the adjusting ring to the desired setting.

• 1-4 Fordrivingsmallscrews

• 5-8 Fordrivingscrewsintosoftmaterial

• 9-12 Fordrivingscrewsintosoftandhard 

materials

• 13-16 Fordrivingscrewsintohardwood

• 17-20 Fordrivinglargescrews

• 21-

For heavy drilling

INSTALLING/REMOVING BITS

See Figures 7 - 9, page ii.

To install:

 Lock the switch trigger by placing the direction of

rotation selector in the center position.

 Open or close the chuck jaws to a point where the

opening is slightly larger than the bit size you intend to
use. Also, raise the front of the drill slightly to keep the
bit from falling out of the chuck jaws.

 Insert the bit.

WARNING: Make sure to insert the bit straight into

the chuck jaws. Do not insert the bit into the chuck
jaws at an angle then tighten, as shown in
figure 8. This could cause the bit to be thrown from
the drill, resulting in possible serious personal injury
or damage to the chuck.

 Tightenthechuckjawssecurelyonthebit.

NOTE: Rotate the chuck body in the direction of the

arrow marked LOCK to close the chuck jaws. Do not
use a wrench to tighten or loosen the chuck jaws.

To remove:

 Lock the switch trigger by placing the direction of

rotation selector in the center position.

 Open the chuck jaws.
NOTE: Rotate the chuck body in the direction of the

arrow marked UNLOCK to open the chuck jaws. Do
not use a wrench to tighten or loosen the chuck jaws.

 Remove the bit.
 Bits can be placed in the storage area, located on the

base of the drill.

8 - English

OPERATION

DRILLING/DRIVING SCREWS

See Figures 10 - 11, page ii.

A level is located on the top of the motor housing to help
keep the drill bit level during use.

 Check the direction of rotation selector for the correct

setting(forwardorreverse).

 Use LO (1) speed for high torque applications and

HI (2) speed for fast drilling or driving applications. Refer

to Two-Speed Gear Train and Adjusting Torque.

 Secure the workpiece in a vise or with clamps to keep

itfromturningasthebitrotates.

 Hold the drill firmly and place the bit at the point to be

drilled,orwherethescrewistobedriven.

WARNING: Do not drive a screw where there

is likely to be hidden wiring behind the surface.
Contact with a “live” wire will make exposed
metal parts of the tool “live” and possibly shock
the operator. If you must drive a screw where
hidden wire may be present, always hold tool by
insulated gripping surfaces (handle) when per­forming the operation to prevent a shock to the
operator.

 Depress the switch trigger to start the drill.
 Move the bit into the workpiece, applying only enough

pressure to keep the bit cutting. Do not force the drill
or apply side pressure to elongate a hole. Let the tool
do the work.

WARNING: When drilling, be prepared for binding

at bit breakthrough. When these situations occur,
drill has a tendency to grab and kick opposite to the
direction of rotation and could cause loss of control
when breaking through material. If not prepared, this
loss of control can result in possible serious injury.

 With hard, smooth surfaces, use a center punch to

mark the desired hole location. This will prevent the bit
from slipping off-center as the hole is started.

 If the bit jams in the workpiece or if the drill stalls,

stop the tool immediately. Remove the bit from the
workpiece and determine the reason for jamming.

NOTE: This drill has an electric brake. When the switch

trigger is released, the chuck stops turning. When the
brake is functioning properly, sparks will be visible
through the vent slots on the housing. This is normal and
is the action of the brake.

WOOD AND METAL DRILLING

For maximum performance, use high speed steel bits for

woodormetaldrilling.Begindrillingataverylowspeedto

prevent the bit from slipping off the starting point.

Wood Drilling

 Increase the speed as the drill bit bites into the

material.

 When drilling through holes, place a block of wood

behind the workpiece to prevent ragged or splintered

edgesonthebacksideofthehole.

Metal and Steel Drilling

 Use a light oil on the drill bit to keep it from overheat-

ing. The oil will prolong the life of the bit and increase
the drilling action.

 Maintain a speed and pressure which allows cutting

without overheating the bit. Applying too much pres­sure will:

 •Overheatthedrill;
 •Wearthebearings;
 •Bendorburnbits;and
 •Produceoff-centerorirregular-shapedholes.

 When drilling large holes in metal, start with a small bit,

then finish with a larger bit.

9 - English

MAINTENANCE

WARNING: When servicing, use only identical

Craftsman replacement parts. Use of any other part
can create a hazard or cause product damage.

WARNING: Always wear eye protection with side

shields marked to comply with ANSI Z87.1. Failure to
do so could result in objects being thrown into your
eyes resulting in possible serious injury.

WARNING: To avoid serious personal injury,

always remove the battery pack from the tool when
cleaning, performing any maintenance, or when
storing the tool.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use.
Use clean cloths to remove dirt, dust, oil, grease, etc.

WARNING: Do not at any time let brake fluids,

gasoline, petroleum-based products, penetrating
oils, etc., come in contact with plastic parts.
Chemicals can damage, weaken or destroy plastic
which could result in serious personal injury.

Only the parts shown on the parts list are intended to
be repaired or replaced by the customer. All other parts
should be replaced at a Sears Service Center.

BATTERY PACK REMOVAL AND PREPARATION
FOR RECYCLING

WARNING: Upon removal, cover the battery pack’s

terminals with heavy-duty adhesive tape. Do not
attempt to destroy or disassemble battery pack or
remove any of its components. Batteries must be
recycled or disposed of properly. Also, never touch
both terminals with metal objects and/or body parts
as short circuit may result. Keep away from children.
Failure to comply with these warnings could result in
fire and/or serious injury.

CHUCK REMOVAL

See Figures 12 - 14, page ii.

The chuck may be removed and replaced by a new one.
 Lock the switch trigger by placing the direction of

rotation selector in center position.

 Insert a 5/16 in. or larger hex key into the chuck of the

drill and tighten the chuck jaws securely.

 Tap the hex key sharply with a mallet in a clockwise

direction. This will loosen the screw in the chuck for
easy removal.

 Open the chuck jaws and remove the hex key.
 Using a screwdriver, remove the chuck screw by

turning it in a clockwise direction.

NOTE: The chuck screw has left hand threads.
 Insert the hex key into the chuck and tighten the

chuck jaws securely. Tap sharply with a mallet in a
counterclockwise direction. This will loosen the chuck
on the spindle. It can now be unscrewed by hand.

TO RETIGHTEN A LOOSE CHUCK

The chuck may become loose on the spindle and develop
a wobble. Also, the chuck screw may become loose,
causing the chuck jaws to bind and prevent them from
closing.

To tighten:

 Lock the switch trigger by placing the direction of

rotation selector in the center position.

 Open the chuck jaws.
 Insert the hex key into the chuck and tighten the chuck

jaws securely. Tap the hex key sharply with a mallet in
a clockwise direction. This will tighten the chuck on the
spindle.

 Open the chuck jaws and remove the hex key.
 Using a screwdriver, tighten the chuck screw by

turning in a counterclockwise direction.

10 - English

The model number will be found on a label attached to the motor housing. Always mention the model

CRAFTSMAN® 19.2 VOLT DRILL-DRIVER – MODEL NUMBER 315.DD2100

number in all correspondence regarding your DRILL-DRIVER or when ordering repair parts.

SEE BACK PAGE FOR PARTS ORDERING INSTRUCTIONS

3

2

K

C

O

L

4

1

5

6

Key Part
No. Number Description Qty.

1 660134006 Screw (Special) ................................................................................................1

2 670794005 Chuck ..............................................................................................................1

3 941003054 Data Label .......................................................................................................1

4 941002030 Logo Label ......................................................................................................1

5 6782405 Double-ended Bit, Flat Head...........................................................................1

6 6782106 Double-ended Bit, Phillips Head .....................................................................1

990000245 Operator’s Manual

PARTS LIST

11 - English

L

O

C

K

Fig. 1 Fig. 4

B

C

A

B

D

K

C

O

L

A

K

C

O

L

L

C

D

E

I

K

F

M

A - Unlock (release) [unlock (aflojar)]
B - Chuck Jaws (mordazas del portabrocas)
C - Lock (tighten) [lock (apretar)]
D - Keyless chuck (portabrocas de apriete sin

llave)

Fig. 5

C

A

J

B

I

G

K

C

O

L

A - Level (nivel)

H

B - Two-speed gear train (hi-lo) [engranaje de

dos velocidades (alta-baja)]

C - Torque adjustment ring (anillo de ajuste de

fuerza de torsión)

D - Keyless chuck (portabrocas de apriete sin

llave)
E - Switch trigger (gatillo del interruptor)
F - LED worklight (luz de trabajo con diodo

luminiscente)
G- C3 Energy indicator light (luz del indicador

H - C3 Energy indicator button (botón del

indicador de energía C3)

I - Bit storage (compartimiento de puntas de

destornillador)
J - Screwdriver bit (punta de destornillador)
K - C3 Energy indicator window (visor del

indicador de energía C3)
L - Direction of rotation selector (forward/

reverse/center lock) [selector de sentido de

giro (adelante/atrás/seguro en el centro)]
M- Battery pack (paquete de batería)

de energía C3)

Fig. 2 Fig. 3

A

C

A - Battery pack (paquete de batería)
B - Latches (pestillos)
C - Depress latches to release battery pack

(para soltar el paquete de batería oprima los
pestillos)

D - C3 energy indicator window (visor del

indicador de energía C3)

D

B

C

A - Direction of rotation selector (forward/

reverse/center lock) [selector de sentido de

giro (adelante/atrás/seguro en el centro)]
B - Reverse (marcha atrás)
C - Forward (marcha adelante)
D - Variable speed switch trigger (gatillo del

interruptor de velocidad variable)

A - Two-speed gear train (hi-lo) [engranaje de

dos velocidades (alta-baja)]
B - HI speed (velocidad alta)
C - LO speed (velocidad baja)

Fig. 6

A

A

B

K

C

O

L

K

C

O

L

B

C

D

A - To decrease torque (para disminuir la fuerza

de torsión)
B - To increase torque (para aumentar la fuerza

de torsión)
C - Adjusting ring (anillo de ajuste)

C

i

L

O

C

K

L

O

C

K

Fig. 7

L

O

C

K

A

C

Fig. 10

D

F

Fig. 12

A

A

K

C

O

K

C
O

L

B

L

E

B

RIGHt

FORMA CORRECtA

A - Drill bit (broca)
B - Keyless chuck (portabrocas de apriete sin

llave)
C - Chuck Jaws (mordazas del portabrocas)
D - Unlock (release) [unlock (aflojar)]
E - Lock (tighten) [lock (apretar)]
F - Chuck body (cuerpo del portabrocas)

Fig. 8

K

C

O

L

B

A - Level (nivel)
B - LED worklight (luz de trabajo con diodo

luminiscente)

Fig. 11

A

D

C

A - Mallet (mazo de goma)
B - Chuck jaws (mordazas del portabrocas)
C - Hex key (llave hexagonal)
D - Keyless chuck (portabrocas de apriete sin

llave)

Fig. 13

K

C

O

L

A

A - Screwdriver (destornillador)

Fig. 14

WROnG

FORMA InCORRECtA

Fig. 9

A

B

B

A - Screwdriver bit (punta de destornillador)
B - Bit storage (compartimiento de puntas de

destornillador)

A - LED worklight (luz de trabajo con diodo

luminiscente)

ii

B

A - Mallet (mazo de goma)
B - Hex key (llave hexagonal)

A

K

C

O

L

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS

ADVERTENCIA Lea todas las advertencias

de seguridad y las instrucciones. El

incumplimiento de las advertencias e instrucciones
puede ocasionar descarga eléctrica, fuego o
lesiones graves.

Guarde todas las advertencias e instrucciones para
futuras consultas.

empleado en todos los avisos de advertencia enumerados
abajo se refiere a las herramientas eléctricas de cordón
(alámbricas) y de baterías (inalámbricas).

El término “herramienta eléctrica”

Seguridad en el área de trabajo

Mantenga limpia y bien iluminada el área de

trabajo. Un área de trabajo mal despejada o mal

iluminada propicia accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor
de líquidos, gases y polvos inflamables. Las

herramientas eléctricas generan chispas que pueden
encender el polvo y los vapores inflamables.

Mantenga alejados a los niños y circunstantes

al maniobrar una herramienta eléctrica. Toda

distracción puede causar pérdida del control de la
herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna
forma. No utilice ninguna clavija adaptadora con
herramientas eléctricas dotadas de contacto a
tierra. Conectando las clavijas originales en las tomas

de corriente donde corresponden se disminuye el
riesgo de una descarga eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos que estén haciendo tierra o estén
conectados a ésta, como tuberías, radiadores,
estufas y refrigeradores. Existe un mayor riesgo de

descargas eléctricas si el cuerpo está haciendo tierra.

No exponga las herramientas eléctricas a la lluvia ni

a condiciones de humedad. La introducción de agua

en una herramienta eléctrica aumenta el riesgo de
descargas eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el

cordón para trasladar, desconectar o tirar de la
herramienta eléctrica. Mantenga el cordón alejado
del calor, del aceite, de bordes afilados y de
piezas móviles. Los cordones eléctricos dañados o

enredados aumentan el riesgo de descargas eléctricas.

Al utilizar una herramienta eléctrica a la intemperie,

use un cordón de extensión apropiado para el

exterior. Usando un cordón adecuado para el exterior

se disminuye el riesgo de descargas eléctricas.

Si inevitablemente debe utilizar una herramienta

eléctrica en un lugar húmedo, utilice un interruptor
de circuito con pérdida a tierra (GFCI) para tener un
suministro protegido. El uso de un GFCI disminuye el

riesgo de descarga eléctrica.

Cargue las baterías solamente con el cargador

indicado. Para utilizar con paquetes de baterías
de níquel-cadmio de 19,2 V o de iones de litio de
19,2 V, consulte el folleto de la herramienta/aparato/

paquete de baterías/cargador complementario
988000-272.

Seguridad PerSonal

Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
eléctrica si está cansado o se encuentra bajo los
efectos de alguna droga, alcohol o medicamento.

Un momento de inatención al utilizar una herramienta
eléctrica puede causar lesiones corporales serias.

Use equipo de seguridad. Siempre póngase

protección ocular. El uso de equipo de seguridad

como mascarilla para el polvo, calzado de seguridad,
casco y protección para los oídos en las circunstancias
donde corresponda disminuye el riesgo de lesiones.

Evite un arranque accidental de la unidad.

Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta.

Portar las herramientas eléctricas con el dedo en el
interruptor, o conectarlas con el interruptor puesto,
propicia accidentes.

Retire toda llave o herramienta de ajuste antes

de encender la herramienta eléctrica. Toda llave o

herramienta de ajuste dejada en una pieza giratoria de
la herramienta eléctrica puede causar lesiones.

No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en
todo momento. De esta manera se logra un mejor

control de la herramienta eléctrica en situaciones
inesperadas.

Vístase adecuadamente. No vista ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes
alejados de las piezas móviles. Las ropas holgadas,

las joyas y el cabello largo pueden engancharse en las
piezas móviles.

Si se suministran dispositivos para conectar

mangueras de extracción y captación de polvo,
asegúrese de que éstas estén bien conectadas y
se usen correctamente. La utilización de captador de

polvo puede disminuir los peligros relacionados con el
polvo.

3 - Español

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS

No vista ropas holgadas ni joyas. Recójase el

cabello si está largo. Las ropas holgadas y las joyas,

así como el cabello largo, pueden resultar atraídas
hacia el interior de las aberturas de ventilación.

No utilice la unidad al estar en una escalera o en

un soporte inestable. Una postura estable sobre

una superficie sólida permite un mejor control de la
herramienta eléctrica en situaciones inesperadas.

eMPleo Y Cuidado de la HerraMienta

ELÉCTRICA

No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica adecuada para cada trabajo.

La herramienta eléctrica adecuada efectúa mejor y de
manera más segura el trabajo, si además se maneja a
la velocidad para la que está diseñada.

No utilice la herramienta si el interruptor no

enciende o no apaga. Cualquier herramienta eléctrica

que no pueda controlarse con el interruptor es
peligrosa y debe repararse.

Desconecte la clavija del suministro de corriente

o retire el paquete de baterías de la herramienta
eléctrica, según sea el caso, antes de efectuarle
cualquier ajuste, cambiarle accesorios o guardarla.

Tales medidas preventivas de seguridad reducen
el riesgo de poner en marcha accidentalmente la
herramienta.

Guarde las herramientas eléctricas desocupadas

fuera del alcance de los niños y no permita que
las utilicen personas no familiarizadas con las
mismas o con estas instrucciones. Las herramientas

eléctricas son peligrosas en manos de personas no
capacitadas en el uso de las mismas.

Preste servicio a las herramientas eléctricas.

Revise para ver si hay desalineación o atoramiento
de piezas móviles, ruptura de piezas o cualquier
otra condición que pueda afectar el funcionamiento
de la herramienta. Si está dañada la herramienta
eléctrica, permita que la reparen antes de usarla.

Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.

Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte bien cuidadas y

con bordes bien afilados, tienen menos probabilidad
de atascarse en la pieza de trabajo y son más fáciles
de controlar.

Utilice la herramienta eléctrica, los accesorios

y brocas, hojas y cuchillas de corte, ruedas
de esmeril, etc. de conformidad con estas
instrucciones, tomando en cuenta las condiciones
de trabajo y la tarea por realizar. Si se utiliza la

herramienta eléctrica para operaciones diferentes de
las indicadas podría originar una situación peligrosa.

eMPleo Y Cuidado de la HerraMienta
de bateríaS

Sólo cargue el paquete de baterías con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo paquete de baterías puede
significar un riesgo de incendio si se emplea con un
paquete de baterías diferente.

Utilice las herramientas eléctricas sólo con los

paquetes de baterías específicamente indicados.

El empleo de paquetes de baterías diferentes puede
presentar un riesgo de incendio.

Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos,
como clips, monedas, llaves, clavos, tornillos o
otros objetos metálicos, pequeños que puedan
establecer conexión entre ambas terminales.

Establecer una conexión directa entre las dos
terminales de las baterías puede causar quemaduras o
incendios.

Si se maltratan las baterías, puede derramarse

líquido de las mismas; evite todo contacto con éste.
En caso de contacto, lávese con agua. Si el líquido
llega a tocar los ojos, además busque atención
médica. El líquido de las baterías puede causar

irritación y quemaduras.

SerViCio

Permita que un técnico de reparación calificado

preste servicio a la herramienta eléctrica, y sólo
con piezas de repuesto idénticas. De esta manera se

mantiene la seguridad de la herramienta eléctrica.

Al dar servicio a una herramienta eléctrica,

sólo utilice piezas de repuesto idénticas. Siga
las instrucciones señaladas en la sección
Mantenimiento de este manual. El empleo de piezas

no autorizadas o el incumplimiento de las instrucciones
de mantenimiento puede significar un riesgo de
descarga eléctrica o de lesiones.e blessures.

4 - Español

ADVERTENCIAS DE SEGURIDAD DE

taladro-deStornillador

Sujete las herramientas eléctricas por las

superficies aisladas de sujeción al efectuar una
operación en la cual la herramienta de corte pueda
entrar en contacto con cables ocultos o con su
propio cordón eléctrico. Todo contacto de una

herramienta con un cable cargado carga las piezas
metálicas expuestas de la herramienta y da una
descarga eléctrica al operador.

Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda
sus usos y limitaciones, así como los posibles
peligros específicos de esta herramienta eléctrica.

Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica, incendio o lesión seria.

Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Con el cumplimiento de esta regla se

reduce el riesgo de lesiones serias.

Protéjase los pulmones. Use una careta o

mascarilla contra el polvo si la operación genera
mucho polvo. Con el cumplimiento de esta regla se

reduce el riesgo de lesiones serias.

Protéjase los oídos. Durante períodos prolongados

de utilización del producto, póngase protección
para los oídos. Con el cumplimiento de esta regla se

reduce el riesgo de lesiones corporales serias.

No se necesita conectar a una toma de corriente

las herramientas de baterías; por lo tanto, siempre
están en condiciones de funcionamiento. Esté
consciente de los posibles peligros cuando no
esté usando la herramienta de baterías o cuando
esté cambiando los accesorios de la misma. Con el

cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión corporal seria.

No coloque herramientas de baterías ni las baterías

mismas cerca del fuego o del calor. De esta manera

se reduce el riesgo de explosiones y de lesiones.

 No aplaste, deje caer o dañe la batería. Nunca

utilice una batería o cargador que se ha caído,
aplastado, recibido un golpe contundente o ha sido
dañado(a) de alguna manera. Las baterías dañadas

pueden sufrir explosiones. Deseche de inmediato toda
batería que haya sufrido una caída o cualquier daño.

Las baterías pueden explotar en presencia de una

fuente de inflamación, como una luz guía. Para

reducir el riesgo de lesiones corporales serias, nunca
use un producto inalámbrico en presencia de llamas
expuestas. La explosión de una batería puede lanzar
fragmentos y compuestos químicos. Si ha quedado
expuesto a la explosión de una batería, lávese de
inmediato con agua.

No cargue herramientas de baterías en lugares

mojados o húmedos. Con el cumplimiento de esta

regla se reduce el riesgo de una descarga eléctrica.

Para obtener resultados óptimos, debe cargar

la herramienta de baterías en un lugar donde la
temperatura esté entre 10 y 38 °C (entre 50 y 100 °F).

Para reducir el riesgo de lesiones serias, no guarde la
herramienta a la intemperie ni en el interior de vehículos.

En condiciones extremas de uso o temperatura las

baterías pueden emanar líquido. Si el líquido llega
a tocarle la piel, lávese de inmediato con agua y
jabón. Si le entra líquido en los ojos, láveselos con
agua limpia por lo menos 10 minutos, y después
busque de inmediato atención médica. Con el

cumplimiento de esta regla se reduce el riesgo de
lesiones corporales serias.

 Guarde estas instrucciones. Consúltelas con

frecuencia y empléelas para instruir a otras personas
que puedan utilizar esta herramienta. Si presta
a alguien esta herramienta, facilítele también las
instrucciones.

CaliFornia - ProPueSta de leY nÚM. 65

ADVERTENCIA: Este product y el polvo que crea pueden contener productos químicos, como plomo, que en

el estado de California se reconocen como cancerígenos o causantes de defectos de nacimiento u otros daños
reproductivos. Lávese las manos después de utilazar el aparato.

Algunos ejemplos de estas sustancias químicas son:

• plomo de las pinturas a base de plomo,

• silicio cristalino de los ladrillos, del cemento y de otros productos de albañilería, y

• arsénico y cromo de la madera químicamente tratada.

El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo.

Para reducir la exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal
como las caretas para el polvo especialmente diseñadas para filtrar partículas microscópicas.

5 - Español

SíMboloS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SíMbolo SEÑAL SigniFiCado

Peligro:

ADVERTENCIA:

PreCauCiÓn:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SíMbolo noMbre denoMinaCiÓn/eXPliCaCiÓn

Alerta de seguridad Indica un peligro posible de lesiones personales.

Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.

Indica una situación potencialmente peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.

(Sin el símbolo de alerta de seguridad) Indica información importante no relacio­nada con ningún peligro de lesiones, como una situación que puede ocasionar
daños físicos.

Lea el manual del operador

Protección ocular

Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.

Símbolos de reciclado

V Volts Voltaje

min Minutos Tiempo

Corriente continua Tipo o característica de corriente

n

o

.../min Por minuto

Velocidad en vacío Velocidad de rotación, en vacío

Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.

Este producto contiene baterías de níquel-cadmio (Ni-Cd) o iones
de litio (Li-ion). Es posible que algunas leyes municipales, estatales
o federales prohíban desechar las baterías de níquel-cadmio en la
basura normal. Consulte a las autoridades reguladoras de desechos
para obtener información en relación con las alternativas de reciclado
y desecho disponibles.

Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto

6 - Español

CaraCteríStiCaS

eSPeCiFiCaCioneS del ProduCto

Portabrocas ..................13 mm (1/2 pulg.), de apriete sin llave

Motor ............................................................ 19,2 V, corr. cont.

Interruptor .....................VSR (reversible de velocidad variable)

Velocidad en vacío ........................... 0-375 / 0-1 600 rev./min.

Embrague ...........................................................24 posiciones

Fuerza de torsión ..................................52,5 Nm (465 lb.pulg.)

FaMiliaríCeSe Con el taladro­deStornillador

Vea la figura 1, página i.

Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta
misma y en este manual, y se debe comprender también
el trabajo que intenta realizar. Antes de usar este producto,
familiarícese con todas las características de funcionamiento
y normas de seguridad del mismo.

LUGAR PARA GUARDAR PUNTA

Las puntas de destornillador suministradas con el taladro­destornillador pueden colocarse en el compartimiento situado
en la base de la unidad.

SeleCtor de Sentido de rotaCiÓn

(MarCHa adelante, atráS, Seguro en el
Centro)

El taladro está provisto de un selector de sentido de giro
(marcha adelante, atrás, seguro en el centro), situado arriba
del gatillo del interruptor, que permite cambiar la dirección en
que gira la broca. Ajustar el selector de dirección de giro en
la posición de aPagado (seguro central) asegurará el gatillo
del interruptor para ayudar a reducir el riesgo de arranque
accidental cuando no se utiliza la unidad.

luZ de trabajo de diodo luMiniSCente

La lámpara de trabajo de diodo luminiscente, la cual está
situada debajo del portabrocas, se enciende al oprimirse
el gatillo del interruptor. De esta manera se suministra luz
adicional para mayor visibilidad.

PortabroCaS de aPriete Sin llaVe

El portabrocas de apriete sin llave permite apretar o aflojar a
mano la broca en las mordazas del portabrocas.

anillo de ajuSte de FuerZa de torSiÓn

El taladro incorpora un embrague de 24 posiciones. El anillo
de ajuste de la fuerza de torsión puede girarse para escoger la
cantidad correcta de torsión necesaria en cada caso.

engranaje de doS VeloCidadeS

El engranaje de dos velocidades taladra o atornilla a velocidad
baja, posición (1) o ALTA , posición (2). Hay un interruptor
deslizante en la parte superior del taladro para seleccionar
velocidad baja, posición (1), o ALTA , posición (2).

VeloCidad Variable

El gatillo del interruptor produce mayor velocidad cuanta
mayor presión se aplica en el gatillo, y menor velocidad
cuanta menor presión se aplica en el mismo.

arMado

deSeMPaQuetado

Este producto se empaca completamente armado.
 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Compruebe que estén presentes todos los
artículos enumerados en la lista de empaquetado.

ADVERTENCIA: No use este producto si no está

totalmente ensamblado o si alguna pieza falta o está
dañada. Si utiliza un producto que no se encuentra
ensamblado de forma correcta y completa, puede sufrir
lesiones graves.

 Inspeccione cuidadosamente la herramienta, para

verificar que no haya sufrido ninguna rotura o daño
durante el transporte.

 No deseche el material de empaquetado hasta que haya

inspeccionado la herramienta con cuidado y la haya
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, sírvase llamar al

1-800-932-3188, donde le brindaremos la asistencia
necesaria.

liSta de eMPaQuetado

Taladro-destornillador
Punta de destornillador dobles
Manual del operador

ADVERTENCIA: Si hay piezas dañadas o faltantes,

no utilice esta herramienta sin haber reemplazado las
piezas dañadas o faltantes. Usar este producto con
falta o está dañada alguna pieza podría tener como
resultado herida personal grave.

ADVERTENCIA: No intente modificar esta

herramienta ni fabricar accesorios no recomendados
para ella. Cualquier alteración o modificación constituye
maltrato y puede causar una condición peligrosa, con
las consecuentes lesiones corporales graves.

ADVERTENCIA: Para evitar un arranque accidental

que puede causar lesiones corporales graves, siempre
desmonte de la herramienta el paquete de baterías al
montarle piezas a aquélla.

7 - Español

FunCionaMiento

ADVERTENCIA: No permita que su familarización

con las herramientas lo vuelva descuidado. Tenga
presente que basta un instante de descuido para
que se produzca una lesión grave.

ADVERTENCIA: Siempre póngase protección

ocular con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.

ADVERTENCIA: No utilice ningún aditamento o

accesorio no recomendado por el fabricante de esta
herramienta. El empleo de aditamentos o accesorios
no recomendandos puede causar lesiones graves.

aPliCaCioneS

Esta producto puede emplearse para los fines
enumerados abajo:
Taladrado en todo tipo de productos de madera

(tablas, madera contrachapada, paneles, madera
aglomerada y madera dura)

Taladrado en cerámica, plásticos, fibra de vidrio y

material laminado

Taladrado en metales
Enroscar tornillos en madera y paneles de yeso con

puntas de destornillador
Este producto acepta los paquetes de baterías
Craftsman® de iones de litio de 19,2 V y los paquetes de
baterías Craftsman® de níquel-cadmio de 19,2 V.

Para conocer todas las instrucciones de carga, consulte
el Manual del operador correspondiente a su modelo de
paquete de baterías y cargador

CaraCteríStiCaS de ProteCCiÓn de laS
bateríaS

Las baterías de iones de litio Craftsman® de 19,2 V están
diseñadas con características que protegen las celdas de
iones de litio y maximizan la duración de las baterías.

Si la herramienta se detiene durante el uso, suelte el
gatillo para reiniciarla y reanude el funcionamiento. Si aun
así no funciona, se debe recargar la batería.

ViSor del indiCador de energía C3

Vea la figura 2, página i.

El visor del indicador de energía C3 ubicado al costado
del mango, justo encima de la base, se enciende luego de

instalar y cargar un paquete de batería Craftsman®
de iones de litio de 19,2 V (315.113710, 315.PP2000,

315.PP2010, 315.PP2020, 315.PP2030).

nota: Esta lámpara no se encenderá con paquetes de
baterías de níquel-cadmio Craftsman

®

de 19,2 V.

inStalar / retirar el PaQuete de bateríAS

Vea la figura 2, página i.

Para instalar:



Asegure el gatillo del interruptor de la herramienta;
para ello, coloque el selector de marcha adelante-atrás
en la posición central.

 Coloque el paquete de baterías en la herramienta.

Alinee la costilla realzada del paquete de baterías con
la ranura situada dentro de la herramienta.

 Asegúrese de que los pestillos situados a ambos lados

del paquete de baterías asienten en su lugar dando un
chasquido, y de que el paquete quede asegurado en la
herramienta, antes de empezar a utilizarla.

ADVERTENCIA: Siempre saque el bloque de

baterías de la herramienta, cuando esté instalando
piezas, haciendo ajustes, límpiándola o cuando no
está en uso. Al sacar el bloque de baterías evitará la
puesta en marcha accidental que podría provocar
una lesión personal grave.

Para retirar:



Asegure el gatillo del interruptor de la herramienta; para
ello, coloque el selector de marcha adelante-atrás en la
posición central.

 Oprima los pestillos situados en el extremo del paquete

de baterías, para soltar éste de la herramienta.

 Retire de la herramienta el paquete de baterías.

ADVERTENCIA: Las productos de baterías

siempre están en condiciones de funcionamiento.
Por lo tanto, siempre debe estar asegurado el
interruptor cuando no esté usándose o el operador
lo lleve por un lado.

gatillo del interruPtor

Vea la figura 3, página i.

Para ENCENDER el taladro, oprima el gatillo del
interruptor. Para APAGAR la unidad, suelte el gatillo del
interruptor.

VeloCidad Variable

El gatillo del interruptor produce mayor velocidad y fuerza
de torsión cuanta mayor presión se aplica en el gatillo, y
menor cuanta menor presión se le aplica en el mismo.

nota: Es posible que se escuche un ruido de silbido o
de zumbido del interruptor al usarse. No debe ser motivo
de preocupación; es parte normal del funcionamiento del
interruptor.

SeleCtor de Sentido de rotaCiÓn

(MarCHa adelante / atráS / Seguro en el
Centro)

Vea la figura 3, página i.

El sentido de rotación de la broca es invertible y se
controla con un selector, el cual está situado arriba del
gatillo del interruptor. Con el taladro sostenido en la

8 - Español

FunCionaMiento

posición normal de trabajo, el selector de sentido de
rotación debe estar a la izquierda del gatillo del interruptor
para el taladrado. El sentido de rotación está invertido
cuando el selector se encuentra a la derecha del gatillo
del interruptor.

Si se pone el interruptor de gatillo en la posición de
aPagado (seguro en el centro) se evita el peligro de
arrancar accidentalmente la producto cuando no está
usándose.

AVISO: Para evitar dañar el engranaje, antes de

cambiar el sentido de rotación siempre permita que
se detenga completamente el portabrocas.

Para detener el taladro, suelte el gatillo del interruptor y
permita que se detenga completamente el portabrocas.

nota: El taladro no funciona a menos que se empuje el
selector de dirección de giro completamente a la izquierda
o derecha.

Evite utilizar el taladro a velocidad baja durante períodos
de tiempo prolongados. Si se hace funcionar el taladro
a baja velocidad en uso constante puede recalentarse.
Si ocurre tal situación, enfríe el taladro poniéndolo a
funcionar en vacío y a toda velocidad.

PortabroCaS de aPriete Sin llaVe

Vea la figura 4, página i.

El taladro dispone de un portabrocas de apriete sin
llave para apretar o aflojar la broca en las mordazas
del portabrocas. Sujete con una mano el collar del
portabrocas y no lo suelte. Gire el cuerpo del portabrocas
con la otra mano. Las flechas del portabrocas indican
en que dirección girar el cuerpo de éste para loCK
(ASEGURAR) o unloCK (DESASEGURAR) la broca.

ADVERTENCIA: No sujete el cuerpo del

portabrocas con una mano para usar la potencia
del taladro con el fin de apretar la broca en las
mordazas. El cuerpo del portabrocas podría
resbalársele en la mano, o la mano misma podría
resbalarse y llegar a tocar la broca girando. Esto
podría causar un accidente, y como consecuencia
lesiones corporales serias.

engranaje de doS VeloCidadeS (baja-alta)

Vea la figura 5, página i.

El taladro dispone de un engranaje de dos velocidades
para taladrar o impulsar tornillos a velocidad baja,
posición (1) o ALTA , posición (2). Hay un interruptor
deslizante en la parte superior del taladro para seleccionar
velocidad baja, posición (1), ALTA , posición (2). Al
utilizar el taladro en la gama de velocidad baja, posición
(1), la velocidad disminuye, y la unidad desarrolla potencia
y fuerza de torsión mayores. Al utilizar el taladro en la
gama de velocidad ALTA , posición (2), la velocidad
aumenta, y la unidad desarrolla potencia y fuerza de
torsión menores. Para usos donde se requieran potencia y
fuerza de torsión elevadas, use velocidad

9 - Español

baja, posición (1), y para taladrado o atornillado rápidos,
use velocidad ALTA , posición (2).

AVISO: Nunca cambie de gama de velocidad

mientras esté funcionando la herramienta. El
incumplimiento de esta precaución puede producir

daños serios en el taladro.

eMbrague de FuerZa de torSiÓn
ajuStable

Este producto viene equipado de un embrague de fuerza
de torsión ajustable para atornillar diferentes tipos de
tornillos en diferentes materiales. El ajuste adecuado
depende del tipo de material y del tamaño del tornillo.

ajuSte de la FuerZa de torSiÓn

Vea la figura 6, página i.

Hay veinticuatro marcas de ajuste del indicador de fuerza
de torsión situadas en la parte frontal del taladro.

Gire el anillo de ajuste a la marca deseada.

• 1 - 4 Para enroscar tornillos pequeños

• 5 - 8 Para enroscar tornillos en material blando

• 9 - 12 Para enroscar tornillos en material blando o

duro

• 13 - 16 Para enroscar tornillos en madera dura

• 17 - 20 Para enroscar tornillos grandes

• 21 -

Para taladrado pesado

inStalar / retirar de laS broCaS

Vea las figuras 7 - 9, página ii.

Para instalar:



Asegure el gatillo del interruptor; para ello, coloque el
selector de sentido de rotación en la posición central.

 Abra o cierre las mordazas del portabrocas a tal punto

que la abertura sea levemente más grande que la
broca deseada. Además, eleve levemente la parte
frontal del taladro para evitar que la broca caiga de las
mordazas del portabrocas.

Introduzca la broca.

ADVERTENCIA: Asegúrese de introducir la broca

recta en las mordazas del portabrocas. No introduzca
en ángulo la broca en las mordazas del portabrocas
para después apretarla, como se muestra en la
figura 8. Podría causar que la broca salga disparada
del taladro, y por consecuencia, posibles lesiones
corporales serias, o daños al portabrocas.

Apriete la broca en las mordazas del portabrocas.
nota: Para apretar las mordazas del portabrocas,

gire el cuerpo del mismo en la dirección de la flecha
marcada con la palabra loCK (ASEGURAR).

FunCionaMiento

Para retirar:

A

segure el gatillo del interruptor; para ello, coloque el

selector de sentido de rotación en la posición central.
Ouvrir les mors du mandrin.
nota: Para aflojar las mordazas del portabrocas,

gire el cuerpo del mismo en la dirección de la flecha

marcada con la palabra unloCK (DESASEGURAR).

No utilice ninguna llave para apretar o aflojar las

mordazas del portabrocas.

Retire la broca.
Las puntas de destornillador suministradas con

el taladro-destornillador pueden colocarse en el
compartimiento situado en la base de la unidad.

taladrado/introduCCiÓn de tornilloS

Vea la figura 10 - 11, página ii.

Hay un nivel ubicado en la parte superior del alojamiento
del motor para mantener nivelada la broca durante el uso
de la herramienta.
 Revise el selector de sentido de rotación para ver si

está en la posición correcta (marcha adelante o atrás).

 Use velocidad baja (1) para aplicaciones de

alta fuerza de torsión y velocidad ALTA (2)

para aplicaciones rápidas de taladrado o con

destornilladores. Consulte tren de Engranajes de dos

velocidades y Auste de la fuerza de torsión.
 Asegure la pieza de trabajo en una prensa o con

abrazaderas para evitar que rote a medida que la

broca gira.

 Sostenga firmemente el taladro y coloque la broca en

el punto a taladrar o donde se colocará el tornillo.

ADVERTENCIA: No introduzca tornillos donde

pudiera haber cables ocultos detrás de la superficie.
Todo contacto de una herramienta con un cable
cargado carga las piezas metálicas expuestas
de la herramienta y da una descarga eléctrica
posiblemente al operador. Si debe introducir tornillos
donde pudiera haber cables ocultos, siempre
sujete la herramienta por las superficies aisladas
de sujeción (mango) al efectuar una operación para
evitar una descarga eléctrica al operador.

Oprima el gatillo del interruptor para encender el

taladro.
Introduzca la broca en la pieza de trabajo, aplicando la

presión suficiente para manterner el corte de la broca.

No fuerce el taladro ni aplique presión lateral para

ovalar el orificio. Permita que la producto realice el

trabajo.

ADVERTENCIA: Al taladrar, esté preparado

por si se atasca la broca al traspasar la pieza de
trabajo. Cuando ocurren estas situaciones, el
taladro presenta una tendencia a trabarse y dar un
contragolpe en la dirección opuesta, y podría causar
una pérdida de control al perforar el material. Si
usted no está preparado, esta pérdida de control
podría ser causa de lesiones serias.

 Al taladrar superficies lisas y duras, use un punzón

para marcar la ubicación deseada del orificio. De esta
manera se evita que la broca se desplace del centro al
iniciar la perforación.

 Si se atora la broca en la pieza de trabajo, o si se

detiene el taladro, apague de inmediato la producto.
Retire la broca de la pieza de trabajo y determine la
razón causante del atoramiento.

nota: Este taladro dispone de un freno eléctrico. Al
soltarse el gatillo del interruptor, el portabrocas cesa
de girar. Cuando el freno funciona correctamente, se
observan chispas a través de las ranuras de ventilación
del alojamiento del motor. Esto es normal y es la acción
del freno.

taladrado en Madera Y Metal

Para obtener un desempeño óptimo de la unidad, utilice
brocas de acero de alta velocidad para taladrado en
madera o en metal. Comience a taladrar a una velocidad
muy baja para impedirle a la broca abandonar el punto
inicial.

Taladrado en madera

 Aumente la velocidad a medida que la broca penetra

en el material.

 Al taladrar orificios de lado a lado, coloque un bloque

de madera detrás de la pieza de trabajo para evitar
producir orillas deshilachadas o astilladas en la parte
posterior del orificio.

Taladrado en metal y acero

 Aplique aceite de baja viscosidad en la broca para

evitar el recalentamiento de la misma. El aceite
prolonga la vida de servicio de la broca y aumenta la
eficacia de la operación de taladrado.

 Mantenga una velocidad y una presión tales que

permitan taladrar sin recalentar la broca. Si se aplica
demasiada presión:

• Se recalienta el taladro;

• Se gastan los cojinetes;

• Se doblan o queman las brocas; y

• Se producen orificios descentrados o de forma

irregular.

 Al taladrar agujeros grandes en metal, comience con

una broca pequeña y luego termine con una grande.

10 - Español

ManteniMiento

ADVERTENCIA: Al dar servicio a la herramienta,

utilice solamente piezas de repuesto Craftsman
idénticas. El empleo de piezas diferentes puede
implicar peligro o causar daños al producto.

ADVERTENCIA: Siempre póngase protección

ocular con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.

ADVERTENCIA: Para evitar lesiones corporales

graves, siempre retire el paquete de baterías de
la herramienta al limpiarla, darle mantenimiento o
guardarla.

ManteniMiento general

Evite el empleo de solventes al limpiar piezas de plástico.
La mayor parte de los plásticos son susceptibles a
diferentes tipos de solventes comerciales y pueden
resultar dañados. Utilice paños limpios para eliminar la
suciedad, polvo, aceite, grasa, etc.

ADVERTENCIA: No permita en ningún momento

que líquido para frenos, gasolina, productos a base
de petróleo, aceites penetrantes, etc., entren en
contacto con las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el
plástico, lo cual puede a su vez producir lesiones
corporales graves.

Solamente los componentes enumerados en la lista
de piezas pueden ser reparados o cambiados por el
consumidor. Todas las piezas restantes deben ser
reemplazadas en un centro de servicio Sears.

reMoCiÓn Y PreParaCiÓn del PaQuete de
bateríaS Para el reCiClado

ADVERTENCIA: Al retirar el paquete de baterías,

cubra las terminales del mismo con cinta adhesiva
reforzada. No intente destruir o desarmar el
paquete de baterías, ni de desmontar ninguno de
sus componentes. Las baterías deben reciclarse o
desecharse debidamente. Asimismo, nunca toque
ambas terminales con objetos metálicos y partes del
cuerpo, ya que puede producirse un corto circuito.
Manténgase fuera del alcance de los niños. La
inobservancia de estas advertencias puede causar
incendios y lesiones corporales serias.

deSMontaje del PortabroCaS

Vea las figuras 10 a 12, página ii.

El portabrocas puede desmontarse y reemplazarse con
uno nuevo.

Asegure el gatillo del interruptor; para ello, coloque el

selector de sentido de rotación en la posición central.

Introduzca una llave hexagonal de 7,9 mm (5/16 pulg.)

o más grande en el portabrocas y apriete firmemente
las mordazas del mismo.

Golpee sólidamente la llave hexagonal con un mazo

de goma hacia la derecha. De esta manera se afloja el
tornillo del portabrocas para permitir el desmontaje de
éste.

Abra las mordazas del portabrocas y retire la llave

hexagonal.

Con un destornillador desenrosque el tornillo del

portabrocas; para ello, gírelo hacia la derecha.

nota: El tornillo del portabrocas tiene rosca izquierda.
Inserte la llave hexagonal en el portabrocas y

apriete firmemente las mordazas del mismo. Golpee
sólidamente hacia la izquierda con un mazo de goma.
De esta manera se afloja el portabrocas en el husillo.
Ahora ya puede desenroscarse a mano.

Para aPretar el PortabroCaS Cuando Se
aFloje

El portabrocas puede llegar a aflojarse en el husillo, con
lo cual empieza a bambolearse. Además, el tornillo del
portabrocas puede aflojarse y causar atoramiento de las
mordazas del portabrocas, con lo cual podrían quedar
imposibilitadas para cerrar adecuadamente.

Para apretar:

Asegure el gatillo del interruptor; para ello, coloque el

selector de sentido de rotación en la posición central.

 Abra las mordazas del portabrocas.
Inserte la llave hexagonal en el portabrocas y

apriete firmemente las mordazas del mismo. Golpee
sólidamente la llave hexagonal con un mazo de
goma hacia la derecha. De esta manera se aprieta el
portabrocas en el husillo.

Abra las mordazas del portabrocas y retire la llave

hexagonal.

Apriete el tornillo del portabrocas girándolo hacia la

izquierda con un destornillador.

11 - Español

noteS / notaS

12
