Cotech S1M-TD9-125, S1M-TD9-125-UK Original Instructions Manual

Angle Grinder

Vinkelslip
Vinkelsliper
Kulmahiomakone
Winkelschleifer

Important!

Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.

Viktig information:

Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den
innan du använder utrustningen. Spara
bruksanvisningen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om
at du forstår dem, før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.

Wichtiger Hinweis:

Vor Inbetriebnahme die komplette
Bedienungsanleitung durchlesen und
aufbewahren.

ENGLISHSVENSK ANORSKSUOMIDEUTSCH

Art.no. Model
18-3161 S1M-TD9-125-UK
40-7942 S1M-TD9-125

Ver. 20131025

Original instructions

Bruksanvisning i original

Original bruksanvisning

Alkuperäinen käyttöohje

Original Bedienungsanleitung

2

Angle Grinder

Art.no 18-3161 Model S1M-TD9-125-UK
40-7942 S1M-TD9-125

Please read the entire instruction manual before using the product and save it for
future reference. We reserve the right for any errors in text or images and any
necessary changes made to technical data. If you have any questions regarding
technical problems please contact Customer Services.

1. Safety

1.1 General Safety Instructions

Caution! Read all the instructions. Failure to adhere to the following instructions may
lead to electric shocks, fires and/or serious injury. The term “power tools” in the warning
text below refers to your handheld mains operated or battery operated tool.

SAVE THESE INSTRUCTIONS.

1) The work area

• Keep the work area clean and well illuminated. Cluttered and poorly lit areas
invite accidents.

• Do not use power tools in explosive environments, e.g. near to flammable liquids,
gases or dust. Power tools generate sparks that can easily ignite dust or fumes.

• Keep children and other bystanders away from the area where you are using
the power tool. Distractions can cause you to lose your concentration and control.

ENGLISH

2) Electrical safety

• The power tool’s plug must fit correctly into the wall socket. Never modify the plug
in any way. Never use an adaptor together with earthed power tools. Unmodified
plugs and suitable wall sockets decrease the risk of electric shock.

• Avoid physical contact with earthed objects, such as pipes, radiators, ovens or
refrigerators. There is an increased risk of receiving an electrical shock if your body
is earthed.

• Do not expose the power tool to rain or other wet conditions. If water gets inside a
power tool it increases the risk of electric shock.

• Do not abuse the mains lead. Never use the lead to carry the tool or pull the plug
from the wall socket. Keep the lead away from heat, oil, sharp edges and movable
parts. Damaged or tangled leads increase the risk of electric shock.

• When using power tools outdoors, use an extension lead that is suitable for this
purpose. Use of an extension lead designed for outdoor use decreases the risk for
electric shock.

3

• If for some reason you must use a power tool in a wet environment, always
connect it to the mains via an earth-fault circuit breaker such as an RCD (residual
current device). Using an RCD significantly reduces the chances of you receiving

ENGLISH

an electric shock.

3) Personal safety

• Pay attention to what you are doing and use common sense when using power
tools. Never use power tools if you are tired or under the influence of drugs,
alcohol or medication. One moment of inattention while using a power tool may
result in serious injury.

• Wear protective clothing. Always wear safety glasses. Using protective clothing
such as dust masks, non-slip safety shoes, helmets and ear defenders when
needed decreases the risk of injury.

• Avoid accidental starts. Make sure that the power switch is set to OFF before
plugging the tool into a wall socket. Never carry a power tool with your finger on
the trigger and never connect the power tool to a wall socket when the switch is
set to ON, since it may result in injury.

• Remove all service tools/keys before switching on the hand tool. A service tool left
on a moving part of the power tool may result in injury.

• Do not overreach. Make sure you stand steady and well balanced at all times. This
will allow you to have more control in unexpected situations.

• Wear suitable clothing. Do not wear loose-fitting clothing or jewellery. Keep hair,
clothes and gloves away from moving parts. Loose-fitting clothes, jewellery or long
hair could become caught in moving parts.

• If equipment for dust extraction or collecting is available make sure it is connected
and used properly. Using technical aids may decrease dust related hazards.

4) Use and maintenance of power tools

• Do not force the power tool. Use a power tool suitable for the work you are about
to perform. The proper power tool will perform the task better and safer if used at
the correct feed rate.

• Never use the power tool if the power switch does not switch the tool on and
off properly. All power tools that cannot be controlled by the power switch are
dangerous and must be repaired.

• Unplug the lead from the wall socket before making any adjustments, changing
accessories or storing the power tool. These precautions reduce the risk of the
power tool starting unexpectedly.

• Store power tools that are not being used out of children’s reach. Do not allow
people who are unfamiliar with the tool or its functions to operate the tool. Power
tools can be dangerous if they fall into the hands of inexperienced users.

4

• Maintaining power tools. Check for any incorrect settings, parts that catch,
broken parts or anything else which may cause the power tool to malfunction. If
something is damaged it must be repaired before use. Many accidents are caused
by poorly maintained power tools.

• Keep tools sharp and clean. Properly maintained cutting tools with sharp blades
are less likely to jam and are easier to control.

• Use the power tool, accessories and similar according to the instructions and
in an appropriate way suitable for the type of power tool used. Also, take into
consideration your work environment and the type of work to be done. Using the
power tool for a purpose other than that for which it is intended could result in a
dangerous situation.

5) Service

• Repairs and service should only be performed by qualified tradesmen, and only
with original spare parts. This guarantees that the safety of the power tool is
maintained.

1.2 Special safety warnings applicable to grinding, dressing,

brushing, or cutting

• This power tool is intended for grinding, dressing, brushing and cutting. Read all
safety warnings, instructions, illustrations, and specifications that are included
with this tool. Neglecting to follow all of the instructions listed below can result in
electric shock, fire and/or serious injury.

• Polishing is not recommended with this power tool. The use of this power tool
to perform tasks for which the tool was not intended, can lead to danger and
personal injury.

• Do not use accessories which are not intended to be used with this tool and which
are not recommended by the manufacturer. Even if the accessory can be attached
to your power tool, there is no guarantee that it can be used safely.

• The accessory’s rated speed must at least correspond to the power tool’s
maximum rated speed. Accessories which rotate faster than their rated speed can
break and shatter.

• The accessory’s outer diameter and size must fall within the rated capacity of your
power tool. If an accessory is the wrong size, it will not fit the guard and will not be
able to be controlled properly.

• The spindle size of the wheels, flanges, and backing plates or other accessories
must fit the spindle on your power tool correctly. Ill-fitting/incorrectly sized
accessories will end up out of balance, vibrate violently, and may lead to loss of
control.

ENGLISH

5

• Do not use damaged accessories. Inspect the accessory and make sure there are
no splits or cracks in the grinding wheels; cracks or wear and tear on the backing
plates, or loose or torn bristles on the steel brush wheels. If you drop your power

ENGLISH

tool or accessory, check for damage. If the accessory is damaged, use a new/
undamaged accessory. After inspecting the tool and attaching an accessory, keep
yourself and others outside of the power tool’s danger zone and let it run at full
speed for one minute. Damaged accessories will normally break during this test
period.

• Wear personal protective equipment. Depending on how you use the machine; use
a visor/face protection or safety glasses. If necessary use a mask, ear protection,
gloves, and apron/work clothing to protect you from small shards of metal or
splinters from the work object. The eye protection you use must be able to
protect against flying debris produced in different working positions. The breathing
protection should be able to filter any particles produced by the work. Prolonged
exposure to high levels of noise can result in hearing damage.

• Keep bystanders at a safe distance from the work area. Everyone who visits
the place of work must wear personal protective equipment. Debris from the
workpiece or from a damaged accessory can fly off and injury people outside of
the immediate work area.

• Only hold the power tool by its isolated grip when working in positions where the
cut-off wheel might possibly cut through hidden cables or its own mains lead. Cut­off wheels which come in contact with an electric cable can electrify metal parts of
the power tool and subject the user to an electric shock.

• Position the mains lead well away from the rotating accessory. If you lose control,
the lead can be sliced through or become entangled and pull your hand or arm
into the rotating accessory.

• Never put the power tool down before the accessory has completely stopped
rotating. The rotating accessory can become stuck in the material resulting in
loss of control.

• Do not run the power tool when you are carrying it. Unintentional contact with the
rotating accessory can cause clothing to become caught and pull the tool towards
your body.

• Regularly clean the motor’s ventilation ports. The motor’s fan pulls in dust, which
gets inside the outer casing and a build up of this collected metal dust can lead to
electrical dangers.

• Do not use the power tool near flammable materials. Sparks can easily ignite
flammable material.

• Do not use accessories which require liquid coolants. The use of water or other
liquid coolants can result in electric shock or electrocution.

6

1.3 Kickback

A kickback is a sudden counteraction to a jammed or stuck disc, backing plate, brush,
or some other accessory. A jammed or stuck rotating accessory results in the power
tool thrusting violently in the opposite direction.

For example, if a grinding wheel gets stuck or is jammed into the object, the edge of
the grinding wheel can either grab onto the object and dig itself down deeper or be
thrust upward. The grinding wheel is either thrown towards or away from the user
depending on the rotation of the grinding wheel.

The grinding wheel can also break under these circumstances. Kickbacks are the re­sult of the power tool being used in an incorrect manner, on incorrect objects, or under
incorrect conditions and can be avoided by observing the following precautions.

• Hold the power tool steady and position your arms and body so that you can
adequately handle any kickback. Always use the side-handle if there is one for
maximum control during kickback and to be able to control the torque produced
by turning the angle grinder on. Kickbacks or reactions to torque can be controlled
by the user if the required safety precautions are followed.

• Never place your hand near the rotating accessory. The accessory can be thrown
back onto your hand.

• Do not stand in the area in which the power tool could possibly end up if it were
to kick back. A kickback forces the tool in the opposite direction of the grinding
wheel’s rotation.

• Be extra careful when working on corners, sharp edges, etc. Avoid bouncing along
and getting the accessory stuck. Corners, sharp edges, and bouncing have a
tendency to get the rotating accessory stuck and lead to loss of control
of the tool.

• Never fit a circular saw wood cutting blade or other toothed saw blade.
Such blades frequent lead to kickbacks and loss of control.

ENGLISH

1.4 Specific safety precautions for grinding and cutting

with a cut-off wheel

• Only use those types of disc/wheel which are recommended for the power tool
and a special shatter guard plate designed for the selected cut-off wheel. Disc/
wheels which are not designed for use with the power tool cannot be properly
protected against and can be dangerous.

• The shatter guard must be fitted to the power tool correctly and adjusted to
provide maximum safety so that the user is exposed to as little of the disc/wheel
as possible. The shatter guard helps to protect the user from shards of shattered
disc/wheel and unintentional contact with the disc/wheel.

• The wheels/discs must only be used for the recommended work task. For
example: Do not grind with the edge of a cut-off wheel. Cut-off wheels are
intended for cutting using the edge. If force is exerted on the face, they can break.

7

• Always use undamaged flanges of a correct size and shape for the wheel you have
selected. Correct flanges support the wheel and minimize the risk of it breaking.
Flanges for cut-off wheels can be different from those which are used for grinding

ENGLISH

discs.

• Never use worn-down wheels designed for use with a larger power tool.
Wheels intended for larger power tools do not have the same speed rating
as those intended for use with smaller tools and can shatter.

1.5 Additional safety precautions for cutting with

a cut-off wheel

• Do not force the cut-off wheel or apply too much pressure. Do not try to cut too
deeply. Overloading the wheel increases the pressure and the likelihood of the
wheel twisting or getting stuck in the cut and increases the chances of kickback or
the wheel breaking.

• Never stand in line with or behind the rotating wheel. When the wheel rotates away
from you during use, a kickback can force the rotating wheel and the power tool in
the opposite direction, i.e. towards you.

• When the wheel gets stuck or if you for some reason want to stop cutting, turn off
the power tool and hold it still until the wheel has stopped completely. Never try
to remove the cut-off wheel from the cut while the wheel is moving because it can
result in a kickback. Examine and take the necessary measures to minimize the
risk of the wheel jamming.

• After stopping, do not resume cutting with the wheel in the workpiece. Let the
wheel reach full speed first and then continue carefully in the previous cut. The
wheel can get stuck, wander out of the cut or kickback if cutting is restarted with
the wheel in the workpiece.

• Support large planks or other large workpieces in order to minimize the risk of
getting stuck or kickback. Large boards tend to bow under their own weight.
Boards should be support from underneath, both near the cutting line and near the
edges of the board on both sides of the cut-off wheel.

• Be especially careful when plunge sawing into walls or objects where it is not
possible to see what one is sawing. The blade can cut into gas or water pipes,
electric cables, or other objects which can cause kickback.

1.6 Specific safety precautions for dressing/roughing

• Do not use sanding discs which are too large. Follow the manufacturer’s
recommendations. Large sanding discs that protrude further than the backing
pad are liable to wear out the power tool and can result in the disc getting stuck,
breaking, or kickback.

8

1.7 Specific safety precautions for steel brushing

• Remember that bristles can dislodge from the wire brush even during normal use.
Do not force the wire brush wheel by applying too much pressure. Loose wires
from the brush can easily penetrate skin or thin clothing.

• If a shatter guard is recommended when steel brushing, make sure that the
brush wheel does not touch the shatter guard. The bristles of wire cup brushes/
wire brush wheels can expand under load or from the centrifugal force so a gap
between the shatter guard and the wheel is essential.

1.8 Safety symbol guide

Please read the entire instruction manual before use and save it

for future reference.

Wear ear defenders, safety glasses or a visor and a dust mask.

2. Description

850 W angle grinder with 12000 rpm for discs/wheels up to 125 mm in diameter.

ENGLISH

1

2

3

4

1. Spindle lock

2. Inner flange

3. Outer flange

4. Shatter guard

5

6

7

8

5. Side handle seat

6. Power switch

7. Side handle

8. Spanner

9

3. Use

Important

• Disconnect the power supply to the tool before making any adjustments or repairs.

ENGLISH

• Use only Ø 125 mm discs or wheels with a bore of 22 mm.

• Cut-off wheels must only be used for cutting (Fig. 1). Do not exert lateral pressure
onto cut-off wheels.

• For grinding (Fig. 2), only use grinding discs (depressed centre discs).
These discs are designed to withstand lateral pressure.

• Replace the grinding disc when it is worn down to Ø 85 mm.

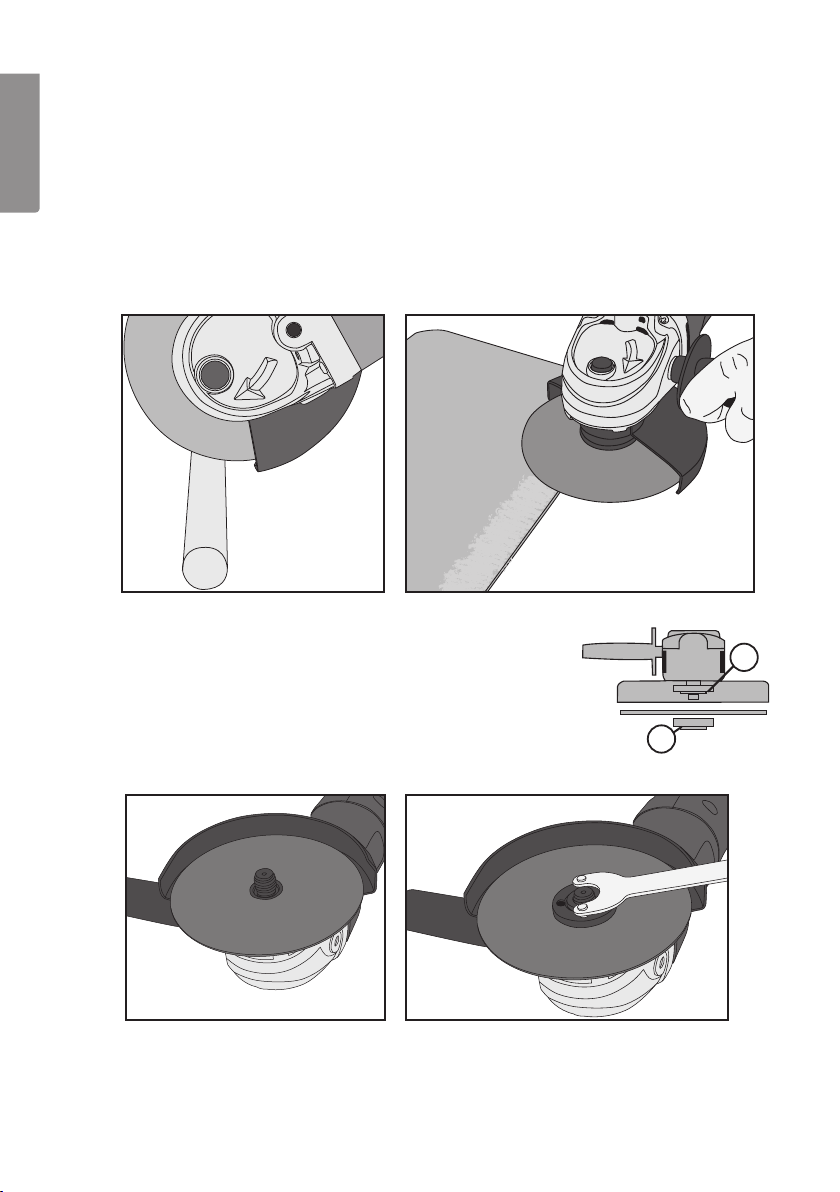

Fig. 1

Fig. 2

3.1 Fitting a disc

9. Press in the spindle lock button (1).

10. Remove the outer flange (3) using the spanner (8).

11. Place a disc onto the inner flange (Fig. 3).

12. Replace the outer flange (3) and tighten using the spanner (8)
(Fig. 4 & 5). Make sure that the disc is centred and tight.

13. Release the spindle lock and make sure that the disc can rotate freely.

Fig. 3 Fig. 4

N.B. Before starting the angle grinder: Make sure that the grinding disc/cut-off wheel

is centred and that the outer flange (3) is screwed on tightly. Check the condition of
the disc/wheel regularly. Replace damaged or split discs/wheels.

10

3

Fig. 5

2

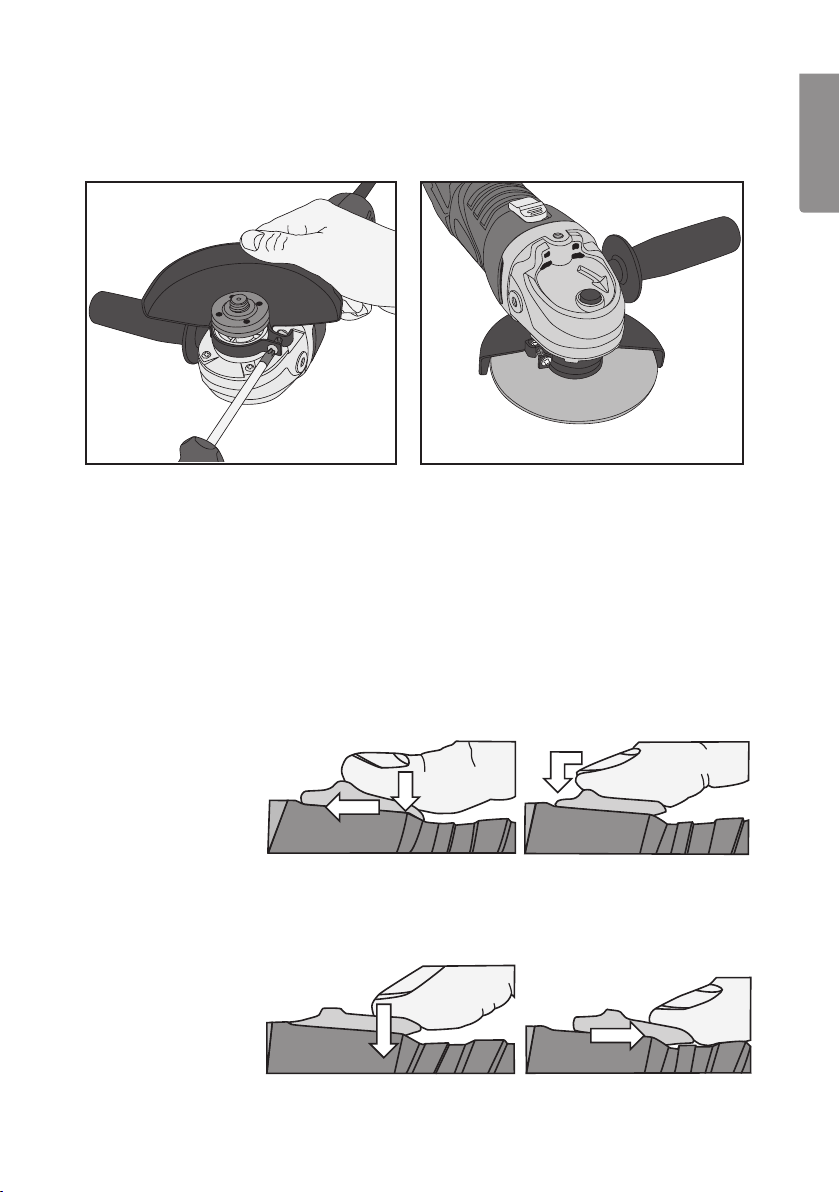

3.2 Shatter guard

Adjust the position of the shatter guard (4) if necessary (Fig. 6).

N.B. The shatter guard must always be fitted.

Fig. 6

Fig. 7

3.3 Side handle

The side handle is a supplementary grip that can be fitted onto the spindle housing in
three different positions. Screw the side handle into the threaded seat on the spindle
housing and tighten (Fig. 7).

4. Power switch

Switching on and off

Switching on: Using your thumb, press down the back of the power switch (6) and
slide the switch forwards. To lock the switch in the ON position, press the front of
the switch down.

ENGLISH

Switching off: Press the back edge of the power switch down. It is spring-loaded and
will slide backwards and switch the motor off.

N.B. Always keep your thumb close to the power switch so you can switch
the power tool off quickly if necessary.

11

5. Care and maintenance

Always keep the motor’s ventilation openings free of dust and debris. If needed,
wipe the housing using a soft damp cloth. Avoid using solvents and abrasive

ENGLISH

cleaningagents.

6. Troubleshooting guide

A. The machine does not start

• Make sure that the machine is plugged in to a wall socket and that
the socket is supplied with electricity.

• Faulty power switch.

B. Motor speed too low

• Do not apply as much pressure to the disc/wheel.

• Motor is overheated – shut it off and let it cool.

C. Heavy vibrations

• Cutting/grinding disc is damaged – change to a new one.

• Cutting/grinding disc loose – make sure that it is seated properly and tightly.

7. Disposal

Follow local ordinances when disposing of this product. If you are unsure
of how to dispose of this product, please contact your municipality.

8. Specifications

Rated voltage 230 V, 50 Hz
Rated power 850 W
No-load speed 12000 rpm
Disc diameter Ø 125 mm
Spindle thread M14
Noise LpA 87.4 dB(A) K: 3dB

LwA 98.4 dB(A) K: 3dB

Vibration level 7.41 m/s² K: 1.5 m/s
Weight 2.3 kg (excluding grinding disc)

12

2

Vinkelslip

Art.nr 18-3161 Modell S1M-TD9-125-UK
40-7942 S1M-TD9-125

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
på baksidan).

1. Säkerhet

1.1 Generella säkerhetsföreskrifter – Elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda
till elektrisk stöt, brand och/eller allvarlig skada. Termen ”elektriskt handverktyg”
i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

• Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen
inbjuder till olyckor.

• Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av
lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor
som kan antända damm eller ångor.

• Håll undan barn och åskådare medan du använder det elektriska handverktyget.
Störningsmoment kan göra att du tappar kontrollen.

SVENSK A

2) Elektrisk säkerhet

• Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera
aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade
elektriska handverktyg. Omodifierade stickproppar och passande vägguttag
minskar risken för elektrisk stöt.

• Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller
kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.

• Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.

• Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka
stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter
och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

• När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd
anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk
minskar risken för elektrisk stöt.

13

• Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut
verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar
risken för elektrisk stöt.

3) Personlig säkerhet

• Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett
elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller
påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet
när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

• Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av

SVENSK A

skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och
hörselskydd vid behov minskar risken för personskada.

• Undvik oavsiktlig start. Se till att strömbrytaren är i läge ”OFF” innan du ansluter
stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på
strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när
strömbrytaren är i läge ”ON” inbjuder till olyckor.

• Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget.
Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget
kan resultera i personskada.

• Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta
möjliggör bättre kontroll i oväntade situationer.

• Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och
handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i
rörliga delar.

• Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att
denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan
minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

• Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som
är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet
bättre och säkrare med avsedd matningshastighet.

• Använd inte det elektriska handverktyget om strömbrytaren inte slår på och
stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med
strömbrytaren är farliga och måste repareras.

• Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör
eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder
i förebyggande syfte minskar risken för att starta det elektriska handverktyget
oavsiktligt.

• Förvara elektriska handverktyg som inte används utom räckhåll för barn och
låt inte personer som inte är förtrogna med det elektriska handverktyget eller
dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer
i händerna på ovana användare.

14

• Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga
delar kärvar, om delar har gått sönder eller något annat som kan påverka
funktionen av det elektriska handverktyget. Om något är skadat måste det
repareras före användning. Många olyckor beror på dåligt underhållna elektriska
handverktyg.

• Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa
eggar är mindre benägna att kärva och lättare att kontrollera.

• Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna
och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och
ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras.
Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat
för kan resultera i en farlig situation.

5) Service

• Låt behörig personal utföra service och reparationer, och endast med
originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget
behålls.

1.2 Särskilda säkerhetsvarningar gällande slipning, putsning,

borstning eller kapning

• Detta elektriska handverktyg är avsett för slipning, putsning, borstning och
kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer
som medföljer detta verktyg. Underlåtelse att följa alla instruktioner nedan kan
resultera i elektrisk chock, brand och/eller allvarlig skada.

• Polering rekommenderas ej att utföras med detta elektriska handverktyg.
Utförande av arbeten som detta verktyg inte är avsett för kan orsaka fara och leda
till personlig skada.

• Använd inte tillbehör som inte är speciellt avsedda och rekommenderade
av verktygstillverkaren. Även om tillbehöret kan monteras på ditt elektriska
handverktyg är det ingen försäkran om säker användning.

• Märkhastigheten på tillbehöret måste minst motsvara den maximala hastigheten
märkt på det elektriska handverktyget. Tillbehör som roterar snabbare än
märkhastigheten kan gå sönder och falla isär.

• Ytterdiametern och tjockleken på tillbehöret måste vara inom märkkapaciteten
på ditt elektriska handverktyg. Fel storlek på tillbehören kan inte skyddas eller
kontrolleras ordentligt.

• Axelstorleken på skivor, flänsar och stödrondeller eller något annat tillbehör måste
passa spindeln på ditt elektriska handverktyg ordentligt. Tillbehör vars fästhål inte
passar ihop med det monterade tillbehöret hamnar i obalans, vibrerar häftigt och
kan orsaka att du tappar kontrollen.

SVENSK A

15

• Använd inte ett skadat tillbehör. Inspektera tillbehören och se om det finns flisor
eller sprickor på slipskivorna; sprickor, nötningar eller slitage på stödrondellen, eller
lösa eller trasiga borst på stålborstrondellerna.

Om du tappar ditt elektriska handverktyg eller ett tillbehör, kontrollera om det finns

skador eller montera ett oskadat tillbehör. Efter inspektion och montering av ett
tillbehör, placera dig själv och åskådare utanför maskinens riskområde och kör det
elektriska handverktyget på fullt varvtal i en minut. Skadade tillbehör går normalt
sönder under testperioden.

• Bär personlig skyddsutrustning. Beroende på hur du använder maskinen, använd
ansiktsskydd eller skyddsglasögon. Vid behov, använd ansiktsmask, hörselskydd,

SVENSK A

handskar och arbetsförkläde som skyddar mot små slippartiklar eller flisor från
arbetsstycket. Ögonskyddet ska kunna skydda mot kringflygande skräp som
bildas vid olika arbetsmoment. Andningsskyddet ska kunna filtrera partiklar som
bildas vid arbetet. Långvarig vistelse i buller kan orsaka hörselskador.

• Håll åskådare på behörigt avstånd från arbetsplatsen. Alla som besöker
arbetsplatsen måste bära personlig skyddsutrustning. Flisor från arbetsstycket
eller från ett trasigt tillbehör kan flyga iväg och orsaka skada utanför arbetets
omedelbara närområde.

• Håll det elektriska handverktyget endast i isolerade gripytor när du utför
arbetsmoment där kapskivan kan komma i kontakt med gömda kablar eller den
egna sladden. Kapskivor som kommer i kontakt med en strömförande kabel kan
göra utsatta metalldelar av verktyget strömförande och utsätta användaren för
elektriska stötar.

• Placera sladden på avstånd från det roterande tillbehöret. Om du förlorar kontrollen
kan sladden kapas eller fastna och din hand eller arm kan dras in i det roterande
tillbehöret.

• Lägg aldrig ifrån dig det elektriska handverktyget innan tillbehöret har stannat helt.
Det roterande tillbehöret kan fastna i underlaget och dra iväg verktyget utanför din
kontroll.

• Kör inte det elektriska handverktyget när du bär det med dig. Oavsiktlig kontakt
med det roterande tillbehöret kan göra att det fastnar i dina kläder och dra
verktyget mot kroppen.

• Rengör regelbundet motorns ventilationsöppningar. Motorns fläkt drar åt sig
damm som kommer in under höljet, och överflödigt metallspån som ansamlats kan
orsaka elektriska faror.

• Använd inte det elektriska handverktyget i närheten av lättantändliga material.
Gnistor kan antända dessa material.

• Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra
kylvätskor kan resultera i elektrisk chock eller dödande elektrisk stöt.

16

1.3 Kast och tillhörande varningar

Kast är en plötslig reaktion på en klämd eller fastkörd rondell, stödrondell, borste eller
någon annat tillbehör. Klämning eller fastkörning orsakar ett snabbt stopp av det rote­rande tillbehöret som i sin tur gör att det elektriska handverktyget tvingas
i motsatt riktning mot tillbehörets rotation vid fastkörningspunkten.

Till exempel, om en slipskiva fastnar eller kläms fast i arbetsstycket kan kanten av
slipskivan få grepp i arbetsstycket och orsaka att slipskivan gräver sig ner eller kastas
upp. Slipskivan kastas antingen mot eller bort från användaren, beroende på rotations­riktningen på slipskivan när den fastnar.

Slipskivor kan också gå sönder under dessa omständigheter. Kast är resultatet av att
det elektriska handverktyget används på fel sätt, för fel saker eller under felaktiga för­hållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

• Håll stadigt i det elektriska handverktyget och håll armarna och kroppen så att du
kan parera kast. Använd alltid hjälphandtaget om det finns ett sådant för maximal
kontroll över kast eller reaktioner på vridmomentet vid start. Kast eller reaktioner på
vridmomentet kan kontrolleras av användaren om nödvändiga försiktighetsåtgärder
vidtas.

• Placera aldrig din hand nära det roterande tillbehöret. Tillbehöret kan få ett kast
över din hand.

• Ställ dig inte det område dit det elektriska handverktyget kan tänkas hamna om
det inträffar ett kast. Kast driver verktyget i motsatt riktning mot slipskivans rotation
vid fastkörningspunkten.

• Var extra försiktig när du bearbetar hörn, vassa kanter etc. Undvik att studsa med
och sätta fast tillbehöret. Hörn, vassa kanter och studsning har en tendens att
sätta fast det roterande tillbehöret och orsaka kast eller att du tappar kontrollen
över verktyget.

• Montera aldrig fast ett sågblad med sågkedja för träbearbetning eller ett tandat
sågblad. Sådana blad orsakar frekventa kast och gör att du tappar kontrollen.

SVENSK A

1.4 Säkerhetsvarningar speciellt för slipning och kapning

med kapskiva

• Använd endast skivtyper som är rekommenderade för det elektriska handverktyget
och ett speciellt sprängskydd avsett för den valda kapskivan. Skivor som inte är
avsedda för det elektriska handverktyget kan inte skyddas ordentligt och kan vara
farliga.

• Sprängskyddet ska monteras på det elektriska handverktyget på ett säkert sätt
och inställt för maximal säkerhet, så att användaren utsätts för så liten del som
möjligt av skivan. Sprängskyddet hjälper till att skydda användaren från trasiga
skivdelar och oavsiktlig kontakt med skivan.

• Skivorna får endast användas för rekommenderade arbetsmoment. Till exempel:
Slipa inte med sidan av en kapskiva. Kapskivor är avsedda för slipning med
kanten, utsätts de för krafter från sidan kan de splittras.

17

• Använd alltid oskadade skivflänsar av rätt storlek och form för den skiva du har
valt. Passande skivflänsar stöder skivan och minskar risken för att den ska gå
sönder. Flänsar för kapskivor kan vara olika mot dem som används för slipskivor.

• Använd aldrig nedslitna skivor från ett större elektrisk handverktyg. Skivor avsedda
för större elektriska handverktyg passar inte för det varvtal som mindre verktyg har
och kan spricka.

1.5 Ytterligare säkerhetsvarningar speciellt för kapning

med kapskiva

• Pressa inte kapskivan eller lägg på för mycket tryck. Försök inte att kapa fördjupt.

SVENSK A

Överbelastning av skivan ökar trycket och mottagligheten för att skivan ska vridas
eller fastna i snittet och risken för kast eller att skivan går sönder.

• Ställ dig aldrig i linje med eller bakom den roterande skivan. När skivan under
användning rör sig bort från dig kan ett kast driva den roterande skivan och det
elektriska handverktyget direkt mot dig.

• När skivan fastnar eller om du av någon anledning vill avbryta en kapning, stäng
av det elektriska handverktyget och håll still det tills skivan har stannat helt. Försök
aldrig att ta bort kapskivan från kapspåret medan skivan är i rörelse eftersom det
då kan inträffa kast. Undersök och vidta nödvändiga åtgärder för att minimera
riskerna för att kapskivan ska fastna.

• Efter stopp, återstarta inte kapningen med skivan i arbetsstycket. Låt skivan nå fullt
varvtal först och fortsätt sedan försiktigt i kapspåret. Skivan kan fastna, vandra upp
ur kapspåret eller orsaka kast om kapningen återstartas i arbetsstycket.

• Stöd stora skivor eller andra stora arbetsstycken för att minimera risken för
fastkörning eller kast. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste
placeras under skivan nära kapspåret och nära kanten på arbetsstycket på båda
sidor om kapskivan.

• Var extra försiktig vid instickskapning i väggar eller andra föremål där du inte ser
var du sågar. Den utskjutande sågklingan kan såga i gas- eller vattenledningar,
elkablar eller andra föremål som kan orsaka kast.

1.6 Säkerhetsvarningar speciellt för putsning

Använd inte för stora sliprondeller. Följ tillverkarens rekommendationer när du väljer slip­rondeller. Större sliprondeller som sticker ut utanför stödrondellen innebär risk för sönder­slitning och kan orsaka att rondellen fastnar eller går sönder eller att det inträffar kast.

18

1.7 Säkerhetsvarningar speciellt för stålborstning

• Tänk på att borst lossnar från stålborstrondellen även vid normal användning.
Pressa inte borstrondellen genom lägga på för mycket tryck. Lösa borst kan enkelt
gå igenom tunna kläder eller huden.

• Om sprängskydd rekommenderas vid stålborstning, se till att borstrondellen inte
rör vid sprängskyddet. Stålborstrondellen kan expandera av arbetsbelastningen
eller av centrifugalkraften.

1.8 Produktmärkning med säkerhetssymboler

Läs igenom hela bruksanvisningen före användning och spar den sedan

som referensmaterial.

Använd hörselskydd, skyddsglasögon eller visir och andningsskydd.

SVENSKA

2. Beskrivning

Vinkelslip 850 W med varvtal 12000 v/min för skivor Ø 125 mm.

SVENSK A

1

2

3

4

1. Spindellås

2. Inre fläns

3. Yttre fläns

4. Sprängskydd

5

6

7

8

5. Anslutning för sidohandtag

6. Strömbrytare

7. Sidohandtag

8. Nyckel

19

3. Användning

Viktigt!

• Dra ur kontakten före all service och justering av vinkelslipen.

• Använd endast Ø 125 mm kap- och slipskivor med Ø 22 mm hål

• Kapskivor får endast användas för kapning (bild 1), de får inte belastas i sidled.

• Vid slipning (bild 2) får endast slipskivor (navrondeller) som är avsedda för slipning
användas, slipskivor är konstruerade för att tåla sidobelastning.

• Byt skiva när den är nersliten till Ø 85 mm.

SVENSK A

Bild 1 Bild 2

3.1 Skivor

1. Tryck in spindellåset (1).

2. Demontera den yttre flänsen (3) med nyckeln (8).

3. Placera kap-/slipskivan på den inre flänsen (bild 3).

4. Sätt tillbaka ytterflänsen (3) och dra åt den med nyckeln (8)
(bild 4 & 5), kontrollera att skivan är centrerad och sitter fast.

5. Släpp spindellåset och kontrollera att skivan roterar fritt.

2

3

Bild 5

Bild 3 Bild 4

Obs! Innan vinkelslipen startas: Kontrollera att slipskivan är rätt monterad och att yttre

flänsen (3) är åtdragen. Kontrollera regelbundet slipskivans kondition. Byt skadade eller
spruckna skivor.

20

3.2 Sprängskydd

Justera sprängskyddets (4) läge vid behov. Bild 6.

Obs! Sprängskyddet måste alltid vara monterat.

Bild 6

Bild 7

3.3 Sidohandtag

Handtaget kan monteras på tre olika sätt i spindelhuset. Skruva in handtaget i önskat
fäste på spindelhuset och dra åt. Bild 7.

4. Strömbrytare

Start och stopp

Start: Tryck ner strömbrytarens (6) bakre del och för den framåt med tummen för att
starta motorn. Tryck ner strömbrytarens främre del om du vill låsa den i ON-läge.

SVENSK A

Stopp: Tryck på den bakre delen av strömbrytaren, den är fjäderbelastad och
stänger av direkt.

Obs! Håll alltid tummen nära strömbrytaren så att du kan stänga av snabbt vid behov.

21

5. Skötsel och underhåll

Håll motorns ventilationsöppningar fria från spån och skräp. Torka vid behov av
maskinen med en lätt fuktad trasa. Undvik starka eller slipande rengöringsmedel
eller lösningsmedel.

6. Felsökningsschema

A. Maskinen startar inte.

• Kontrollera att stickproppen sitter i ett eluttag, kontrollera att det är ström i eluttaget.

SVENSK A

• Fel på strömbrytaren.

B. Motorn går med för lågt varvtal.

• Tryck inte så hårt mot slipstället.

• Motorn är överhettad - Stäng av och låt den svalna.

C. Starka vibrationer.

• Kap/Slipskivan är skadad – Byt ut mot en ny.

• Kap/Slipskivan sitter löst - Se till att den är rätt monterad och dra åt.

7. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

8. Specifikationer

Märkspänning 230 V, 50 Hz
Märkeffekt 850 W
Varvtal, obelastad 12000 v/min
Skivdiameter Ø 125 mm
Spindelgänga M14
Ljud LpA 87,4 dB(A) K: 3 dB

LwA 98,4 dB(A) K: 3 dB

Vibration 7,41 m/s² K: 1,5 m/s
Vikt 2,3 kg (utan slipskiva)

22

2

Vinkelsliper

Art.nr 18-3161 Modell S1M-TD9-125-UK
40-7942 S1M-TD9-125

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig
bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
(Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

1.1 Generelle sikkerhetsinstruksjoner

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan
dette føre til elektrisk støt, brann og/eller alvorlige skader. Med ”elektrisk håndverktøy”
i teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE INSTRUKSJONEN.

1) Arbeidsplassen

• Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete eller dårlig opplyst
arbeidsplass kan føre til ulykker.

• Ikke bruk elektriske håndverktøy i eksplosjonsfarlige miljøer, som for eksempel nær
lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister,
som kan antenne støv eller trespon.

• Hold barn og andre tilskuere på god avstand mens du bruker elektriske
håndverktøy. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

• Støpselet til det elektriske verktøyet må passe inn i strømuttaket. Støpselet må
ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever
jording. Ved bruk av originale kontakter/støpsler reduseres faren for elektrisk støt.

• Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer og
kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.

• Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer
vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.

• Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen.
Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket.
Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler.
Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

NORSK

23

• Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning
som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs
bruk benyttes, minsker faren for elektrisk støt.

• Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet
kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for
elektrisk støt.

3) Personlig sikkerhet

• Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk
elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller
sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks
uoppmerksomhet resultere i store personskader.

• Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,
sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for
personskade.

• Unngå uønsket oppstart. Påse at strømbryteren står i posisjon ”OFF” før strømmen

NORSK

kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/
strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ”ON”,
kan forårsake ulykker.

• Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes.
Etgjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

• Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele
arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.

• Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær,
hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan
feste seg i bevegelige deler.

• Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av
sådanne hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektriske håndverktøy

• Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til
den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å
utføre bedre og sikrere arbeid.

• Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den
ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke
kan kontrolleres med en strømbryter, er farlige og må repareres.

• Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet
legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en
ukontrollert start.

24

• Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk
håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på
eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de
kommer i hendene på ukyndige.

• Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt,
at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at
det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom
noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes
dårlig eller manglende vedlikehold.

• Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes
skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

• Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som
skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det
som det er beregnet til, kan skape farlige situasjoner.

5) Service

• La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale
reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske
håndverktøyet.

1.2 Spesielle sikkerhetstiltak ved sliping, pussing, børsting

eller kapping

• Dette elektriske håndverktøyet er beregnet for sliping, pussing, børsting, og
kapping. Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner
som følger med dette verktøyet. Hvis du unngår å følge alle instruksjonene
nedenfor kan det resultere i elektrisk støt, brann og/eller alvorlige skader.

• Det anbefales ikke å bruke dette verktøyet til polering. Hvis verktøyet blir brukt
til arbeid den ikke er konstruert for, kan dette forårsake fare og føre til skade på
personer.

• Bruk ikke tilbehør som ikke er spesielt beregnet for verktøyet og anbefalt
av verktøyprodusenten. Selv om tilbehøret kan monteres på ditt elektriske
håndverktøy, er ikke dette noen forsikring om sikker bruk.

• Hastigheten som tilbehøret er beregnet for må minst tilsvare den maksimale
hastigheten det elektriske håndverktøyet er merket med. Tilbehør som roterer
raskere enn merkehastigheten kan gå i stykker.

• Den utvendige diameteren og tykkelsen på tilbehøret må være innenfor den
merkede kapasiteten på det elektriske håndverktøyet. Feil størrelse på tilbehøret
kan ikke beskyttes eller kontrolleres ordentlig.

• Akselstørrelsen på skiver, flenser og støtterondeller eller noe annet tilbehør må
passe spindelen på ditt elektriske håndverktøy ordentlig. Tilbehør med festehull
som ikke passer sammen med det monterte tilbehøret havner i ubalanse, vibrerer
kraftig og kan føre til at du mister kontrollen.

NORSK

25

• Bruk ikke tilbehør som er skadet. Kontroller tilbehøret og se om det finnes fliser
eller sprekker på slipeskivene; Som sprekker, ujevnheter, slitasje på støtterondellen,
eller løse eller ødelagte bust på stålbørsterondellene. Hvis du mister ditt elektriske
håndverktøy eller noe av tilbehøret må det kontrolleres om det er blitt skadet.
Dersom det er skadet så monter et uskadet tilbehør. Etter inspeksjon og montering
av et tilbehør, plasser deg selv og tilskuere utenfor maskinens risikoområde, og kjør
det elektriske håndverktøyet på fullt turtall i ett minutt. Skadet tilbehør går normalt
i stykker under testperioden.

• Benytt alltid personlig verneutstyr. Avhengig av hvordan du bruker maskinen, bruk
beskyttelse for ansikt eller vernebriller. Ved behov, bruk ansiktsmaske, hørselsvern,
hansker og arbeidsforkle, som beskytter mot små slipepartikler eller fliser fra
arbeidsstykket. Vernebrillene skal kunne beskytte mot flygende biter som dannes
ved forskjellige arbeidsoperasjoner. Støvmasken skal kunne filtrere partikler, som
dannes ved arbeidet. Langvarig opphold i støy kan forårsake hørselskader.

• Hold tilskuere på sikker avstand fra arbeidsplassen. Alle som besøker
arbeidsplassen må ha på seg personlig verneutstyr. Fliser fra arbeidsstykket

NORSK

eller fra ødelagte tilbehør, kan bli slynget ut og forårsake skade utenfor arbeidets
umiddelbare nærområde.

• Hold det elektriske håndverktøyet kun på isolerte steder når du utfører en
arbeidsoperasjon der skiven kan komme i kontakt med skjulte kabler eller sin egen
ledning. Kappeskiver som kommer i kontakt med en strømførende kabel kan gjøre
utsatte metalldeler av verktøyet strømførende og utsette operatøren for elektriske
støt.

• Plasser ledningen på avstand fra det roterende tilbehøret. Hvis du mister kontrollen
kan ledningen kappes eller sette seg fast, og din hånd eller arm kan dras inn i det
roterende tilbehøret.

• Legg aldri fra deg det elektriske håndverktøyet før tilbehøret har stoppet helt. Det
roterende tilbehøret kan feste seg i underlaget og kastes bort utenfor din kontroll.

• Kjør ikke det elektriske håndverktøyet når du bærer det med deg. Det roterende
verktøyet kan feste seg i klærne og dras mot kroppen.

• Rengjør motorens ventilasjonsåpninger regelmessig. Motorens vifte trekker til seg
støv, som kommer inn under dekselet. Overflødige metallspon samles opp og kan
forårsake elektriske farer.

• Bruk ikke det elektriske håndverktøyet i nærheten av lettantennelige materialer.
Gnister kan antenne disse materialene.

• Bruk ikke tilbehør som krever kjølevæsker. Bruken av vann eller andre kjølevæsker
kan resultere i elektrisk sjokk eller dødelig elektrisk støt.

26

1.3 Kast og advarsler om kast

Kast er en plutselig reaksjon på en klemt eller fastkjørt rondell, støtterondell, børste
eller annet tilbehør. Klemming eller fastkjøring forårsaker en bråstopp av det roterende
tilbehøret som igjen tvinger det elektriske håndverktøyet i motsatt retning av tilbehørets
rotasjon ved fastkjøringspunktet.

For eksempel: Hvis en polerskive setter seg fast i arbeidsstykket, kan kanten av po­lerskiven få tak i arbeidsstykket og forårsake at skiven graver seg ned og kastes opp.
Polerskiven kastes sannsynligvis mot eller bort fra brukeren, avhengig av rotasjonsret­ningen på skiven når det setter seg fast.

Slipeskiver kan også gå i stykker under slike omstendigheter. Kast er resultatet av at
det elektriske håndverktøyet brukes feil, til feil formål eller under feil forhold. Dette kan
unngås ved å ta visse forhåndsregler: Se nedenfor!

• Hold godt fast i det elektriske håndverktøyet, og plasser armene og kroppen slik
at du kan parere kast. Bruk alltid hjelpehåndtaket hvis det finnes, for maksimal
kontroll over kast eller reaksjonene på dreiemomentet under oppstart. Kast eller
reaksjoner på dreiemomentet kan kontrolleres av brukeren hvis nødvendige
forhåndsregler følges.

• Plasser aldri hendene nær de roterende delene. Tilbehøret kan få et kast
over hånden.

• Still deg ikke i det området der det elektriske håndverktøyet kan tenkes å havne
hvis et kast inntreffer. Kast driver verktøyet i motsatt retning av tilbehørets rotasjon
ved fastkjøringspunktet.

• Vær ekstra forsiktig når du bearbeider hjørner, skarpe kanter etc. Unngå å stusse
med og å sette fast tilbehøret. Hjørner, skarpe kanter og stussing har en tendens
til å sette fast det roterende tilbehøret, og å forårsake kast eller at du mister
kontrollen over verktøyet.

• Monter aldri fast et sagblad med sagkjede for trebearbeiding eller et tannet
sagblad. Slike blader forårsaker frekvente kast, og gjør at du mister kontrollen.

NORSK

1.4 Sikkerhetsadvarsler spesielt for sliping og kapping

med kappeskive

• Bruk kun skiver som er anbefalt for det elektriske håndverktøyet, og en spesiell
beskyttelseshette beregnet for den valgte kappeskiven. Skiver, som ikke er
beregnet for det elektriske håndverktøyet kan ikke beskyttes skikkelig, og det kan
være farlig.

• Beskyttelseshetten skal monteres på det elektriske håndverktøyet på en sikker
måte og innstilt for maksimal sikkerhet, slik at operatøren blir utsatt for så liten del
av skiven som mulig. Sprengbeskyttelsen hjelper til med å beskytte brukeren fra
ødelagte skivedeler og utilsiktet kontakt med skiven.

• Skivene må kun brukes til de anbefalte arbeidsmomentene. For eksempel: Slip
ikke med siden av en kappeskive. Kappeskiver er beregnet for sliping med kanten.
Utsettes de for krefter fra siden, kan de splittes.

27

• Bruk alltid uskadde skiveflenser i riktig størrelse og form, for den skiven du har
valgt. Riktige skiveflenser støtter skiven og minsker risikoen for at den skal gå
i stykker. Flenser for kappeskiver, kan være forskjellige fra de som brukes for
slipeskiver.

• Bruk aldri nedslitte skiver fra et større elektrisk håndverktøy. Skiver beregnet for
større elektriske håndverktøy, passer ikke for det turtall som mindre verktøy har og
det kan sprekke.

1.5 Ytterligere sikkerhetsadvarsler spesielt for kapping

med kappeskive

• Press ikke kappeskiven eller legg for mye trykk på den. Prøv ikke å kappe for dypt.
Overbelastning av skiven øker trykket og sjansene for at skiven kan vris eller sette
seg fast i kappesporet, samt faren for kast og at skiven går i stykker.

• Still deg aldri i linje med eller bak den roterende skiven. Når skiven ved bruk
beveger seg bort fra deg, kan et kast drive den roterende skiven og det elektriske

NORSK

håndverktøyet direkte mot deg.

• Når skiven setter seg fast eller hvis du av en eller annen grunn vil avbryte en
kapping, så skru av det elektriske håndverktøyet, og hold det stille, til skiven har
stoppet helt. Prøv aldri å fjerne kappeskiven fra sporet mens den er i bevegelse
fordi kast da kan inntreffe. Undersøk og gjennomfør nødvendige tiltak for å
minimere risikoen for at kappeskiven kan sette seg fast.

• Start ikke kappingen igjen med skiven i arbeidsstykket etter et stopp. La skiven nå
fullt turtall først og før den deretter forsiktig inn i kappesporet. Skiven kan sette seg
fast, komme opp fra kappesporet eller forårsake kast, hvis kappingen startes opp
igjen i sporet.

• Støtt store skiver eller andre store arbeidsstykker for å minimere risikoen for
fastkjøring eller kast. Store skiver har en tendens til å bue seg av sin egen
vekt. Støtte må plasseres under skiven av kappesporet og nær kanten på
arbeidsstykket på begge sider av kappeskiven.

• Vær ekstra forsiktig ved innstikkskapping i vegger eller i andre gjenstander,
der du ikke ser hvor du sager. Det utstikkende sagbladet kan sage i gass-
eller vannledninger, strømkabler eller andre gjenstander som kan forårsake kast.

1.6 Sikkerhetsadvarsler spesielt for pussing

Bruk ikke for store sliperondeller. Følg produsentens anbefalinger når du velger slipe­rondeller. Større sliperondeller, som stikker ut utenfor støtterondellen, innebærer risiko
for at rondellen slites i stykker, og at det kan inntreffe kast.

28

1.7 Sikkerhetsadvarsler spesielt for stålbørsting

• Tenk på at bust løsner fra stålbørstens rondell selv ved normal bruk. Press ikke
børsterondellen ved å legge for mye trykk på. Løs bust kan enkelt gå igjennom
tynne klær eller hud.

• Hvis beskyttelsesdeksel er anbefalt ved stålbørsting, påse at børsterondellen
ikke kommer bort i dekselet. Vær oppmerksom på at stålbørsterondellen kan
ekspandere av arbeidsbelastningen eller sentrifugalkraften.

1.8 Produktmerking med sikkerhetssymboler

Les igjennom hele bruksanvisningen grundig før produktet tas i bruk,

og ta vare på den til senere bruk.

Bruk alltid hørselvern, vernebriller/visir og støvmaske.

2. Beskrivelse

Vinkelsliper 850 W med turtall 12000 o/min. for skiver Ø 125 mm.

NORSK

5

1

2

3

4

1. Spindellås

2. Indre flens

3. Ytre flens

4. Sprengbeskyttelse

6

7

8

5. Tilkoblingspunkt for sidehåndtak

6. Strømbryter

7. Sidehåndtak

8. Nøkkel

29

3. Bruk

Viktig!

• Trekk ut kontakten før service og justering av verktøyet.

• Bruk kun Ø 125 mm kappe- og slipeskiver med Ø 22 mm hull.

• Kappeskivene skal kun brukes til kapping (bilde 1). Kappeskiven må ikke
belastes sidelengs.

• Ved sliping (bilde 2) skal det kun brukes slipeskiver som er beregnet for sliping.
Slipeskiver er konstruert for å tåle sidebelastning.

• Skift slipeskive når den er nedslitt til Ø 85 mm.

NORSK

Bilde 1

Bilde 2

3.1 Skiver

1. Trykk inn spindellåsen (1).

2. Demonter den ytre flensen (3) med nøkkelen.

3. Plasser kappe-/slipeskiven på den indre flensen (bilde 3).

4. Sett den ytre flensen tilbake igjen og trekk til med nøkkelen
(bilde 4 og 5). Kontroller at skiven er sentrert og skrudd godt til.

5. Slipp spindellåsen og kontroller at skiven roterer fritt.

Bilde 3 Bilde 4

Obs! Før maskinen startes: Kontroller at slipeskiven er riktig montert. Kontroller slipe-

skivens forfatning regelmessig. Skift straks ut skadede eller ødelagte skiver.

30

3

Bilde 5

2

3.2 Sprengebeskyttelsen

Justeres ved behov (bilde 6).

Obs! Denne beskyttelsen må alltid være påmontert ved bruk.

Bilde 6

Bilde 7

3.3 Sidehåndtak

Håndtaket kan monteres på 3 forskjellige måter til spindelhuset. Skru håndtaket fast
i ønsket posisjon og trekk til (bilde 7).

4. Strømbryter

Start og stopp
Start: Strømbryterens bakre del (6) trykkes ned og føres framover med tommelen for

å starte motoren. Strømbryteren kan låses i ON-posisjon ved at den fremre delen
trykkes ned.

NORSK

Stopp: Trykk på den bakre delen av strømbryteren. Den er fjærbelastet og stopper
vinkelsliperen øyeblikkelig.

Obs! Hold alltid tommelen nær strømbryteren slik at du kan stoppe verktøyet
raskt ved behov.

31

5. Stell og vedlikehold

Hold motorens ventilasjonsåpninger fri for skrap og spon. Tørk av maskinen med
en myk, lett fuktet klut. Unngå slipende rengjøringsmidler og løsemidler.

6. Feilsøking

Maskinen starter ikke

• Kontroller at støpselet er plugget til et strømuttak og at det er strøm i strømuttaket.

• Feil på strømbryter

Motoren går med for lavt turtall

• Ikke press så hardt mot slipeemnet.

• Motoren er overopphetet. Skru av og la den avkjøles.

Sterke vibrasjoner

NORSK

• Kappe-/slipeskiven er skadet og må skiftes.

• Kappe-/slipeskiven er ikke festet riktig.

• Monter den riktig.

7. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.

8. Spesifikasjoner

Spenning 230 V, 50 Hz
Effekt 850 W
Turtall, ubelastet 12000 o/min
Skivediameter Ø 125 mm
Spindelgjenge M14
Lyd LpA 87,4 dB(A) K: 3 dB

LwA 98,4 dB(A) K: 3 dB

Vibrasjon 7,41 m/s² K: 1,5 m/s
Vekt 2,3 kg (uten slipeskive)

32

2

Kulmahiomakone

Tuotenro 18-3161 Malli S1M-TD9-125-UK
40-7942 S1M-TD9-125

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säästä käyttöohjeet tulevaa tarvetta
varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista
teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

1.1 Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa
johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien
termi ”sähkökäyttöinen käsityökalu” tarkoittaa verkkovirralla tai paristoilla/akulla
toimivaa käsityökalua.

SÄÄSTÄ NÄMÄ OHJEET.

1) Työtila

• Pidä työtilat puhtaina ja hyvin valaistuina.
Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.

• Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten
helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut
muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

• Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät
saattavat johtaa laitteen hallinnan menettämiseen.

SUOMI

2) Sähköturvallisuus!

• Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta
tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten
sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat
pienentävät sähköiskun vaaraa.

• Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita,
hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.

• Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa.
Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

• Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen,
äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa
kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai
sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

33

• Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön
sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää
sähköiskun vaaraa.

• Mikäli käytät sähkökäyttöistä käsityökalua kosteissa olosuhteissa, kytke laite
verkkovirtaan vikavirtakytkimen kautta. Vikavirtakytkimen käyttö vähentää
sähköiskun vaaraa.

3) Oma turvallisuutesi

• Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä
käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt
tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin
hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan
loukkaantumiseen.

• Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden,
kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien
käyttäminen vähentää loukkaantumisvaaraa.

• Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa ”OFF”
ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista
kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen
käsityökalu pistorasiaan virtakytkimen ollessa ”ON”-asennossa.

• Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen
käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu

SUOMI

saattaa johtaa onnettomuuteen.

• Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa
vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

• Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja
käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat
juuttua liikkuviin osiin.

• Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö
saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

• Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka
soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee
työn paremmin ja turvallisemmin oikealla nopeudella.

• Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta
laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä,
ovat vaarallisia ja ne tulee korjata.

• Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä
tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen.
Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun
tahatonta käynnistymistä.

34

• Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta
sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta.
Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

• Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että
liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä
käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin
osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat
väärin hoidetuista sähkökäyttöisistä käsityökaluista.

• Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on
oikein hoidettu ja sen terät ovat teräviä.

• Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja
sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös
huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun
käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaara­tilanteeseen.

5) Huolto

• Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää
ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

1.2 Hiontaa, puhdistusta, harjausta ja katkaisua koskevia

turvallisuusohjeita

• Tämä sähkökäyttöinen käsityökalu on tarkoitettu hiontaan, puhdistukseen,
harjaukseen ja katkaisuun. Lue kaikki laitteen mukana tulevat varoitukset, ohjeet,
kuvitukset ja tekniset tiedot. Ohjeiden noudattamatta jättäminen saattaa johtaa
sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.

• Kiillotusta ei suositella tehtäväksi tällä koneella. Työt, joita ei ole tarkoitettu
suoritettavaksi tällä laitteella, saattavat aiheuttaa vaaratilanteen tai käyttäjän
loukkaantumisen.

• Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia tarvikkeita. Vaikka
varuste voidaan asentaa laitteeseen, sen käyttö ei silti välttämättä ole turvallista.

• Varusteen ilmoitetun kierrosnopeuden tulee vastata vähintään sähkökäyttöisen
käsityökalun suurinta kierrosnopeutta. Varusteet, jotka pyörivät suurinta sallittua
kierrosnopeutta nopeammin, saattavat vahingoittua ja hajota osiin.

• Varusteen paksuus ja koko ei saa ylittää sähkökäyttöisen käsityökalun ilmoitettua
kapasiteettia. Vääränkokoisen varusteen käyttäminen tekee laitteen käsittelystä
vaikeaa ja heikentää turvallisuutta.

• Laikkojen, laippojen, tukilaikkojen tms. akselin tulee sopia laitteen karaan, jotta
laitteen käsittely on turvallista. Varusteet, joiden kiinnitysreiät eivät sovi asennettuun
varusteeseen tärisevät voimakkaasti, käyvät epätasaisesti ja saattavat johtaa
laitteen hallinnan menettämiseen.

SUOMI

35

• Älä käytä viallisia varusteita. Tarkasta varusteet: Hiomalaikoissa ei saa olla
irrallisia osasia tai halkeamia, tukilaikoissa ei saa olla halkeamia, koloja tai kulumaa,
ja teräslankaharjoissa ei saa olla irrallisia tai vioittuneita harjaksia.
Mikäli sähkökäyttöinen laite tai jokin varuste putoaa, varmista ettei se ole vioittunut.
Tarkasta ja asenna varuste, siirry koneen vaara-alueen ulkopuolelle (koskee myös
sivullisia) ja käytä laitetta täysillä kierroksilla yhden minuutin ajan. Vioittunut varuste
hajoaa yleensä testin aikana.

• Käytä henkilösuojaimia. Käytä kasvosuojusta tai suojalaseja, koneen käyttö­tavasta riippuen. Käytä tarvittaessa sellaisia suojavarusteita (kasvo- ja kuulo­suojain, käsineet ja työesiliina), jotka suojaavat työkappaleesta irtoavilta pieniltä
hiontakappaleilta ja paloilta. Silmäsuojuksen tulee suojata lentäviltä osilta, joita
syntyy eri työvaiheissa. Hengityssuojaimen tulee pystyä suodattamaan työssä
syntyvät hiukkaset. Pitkäaikainen oleilu meluisassa ympäristössä saattaa
aiheuttaa kuulovaurioita.

• Varmista, että sivulliset ovat riittävän kaukana työpisteestä. Kaikkien työpisteessä
oleskelevien tulee käyttää henkilösuojaimia. Työkappaleesta tai viallisesta
varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen
ulkopuolella.

• Pidä kiinni ainoastaan laitteen eristetyistä pinnoista, kun teet töitä, jossa laikka voi
joutua kosketuksiin piilossa olevien kaapeleiden tai laitteen virtajohdon kanssa.
Jos laikka joutuu kosketuksiin virtaa johtavan kaapelin kanssa, laitteen metalliosat
saattavat tulla jännitteisiksi, mikä aiheuttaa käyttäjälle sähköiskun vaaran.

• Sijoita virtajohto etäälle pyörivästä varusteesta. Mikäli menetät laitteen hallinnan,

SUOMI

johto saattaa katketa tai jumittua ja kätesi voi joutua pyörivään varusteeseen.

• Älä laske sähkökäyttöistä käsityökalua käsistäsi ennen kuin se on lakannut
kokonaan pyörimästä. Pyörivä varuste saattaa tarttua alustaan ja aiheuttaa laitteen
hallitsemattoman liikkumisen.

• Älä käytä sähkökäyttöistä käsityökalua samalla kun kannat sitä. Tahaton
kosketus pyörivään varusteeseen saattaa aiheuttaa laitteen juuttumisen
vaatteisiin ja käyttäjään.

• Puhdista moottorin ilmanvaihtoaukot säännöllisesti. Moottorin puhallin kerää pölyä,
joka kerääntyy kotelon alle. Laitteeseen kerääntyvä metallijäte saattaa aiheuttaa
turvallisuusriskin.

• Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien
läheisyydessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.

• Älä käytä lisävarusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden
jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

36

1.3 Takapotku ja sitä koskevat varoitukset

Takapotku voi sattua silloin, kun laikka, tukilaikka, harja tai jokin muu varuste juuttuu
äkillisesti. Puristuminen tai juuttuminen aiheuttaa pyörivän varusteen nopean pysäh­tymisen, mikä johtaa siihen, että sähkökäyttöinen käsityökalu muuttaa äkillisesti liike­suuntaa varusteen pyörimissuunnan vastaiseksi.

Esimerkki: hiomalaikka jumittuu tai puristuu työkappaleeseen, mikä voi aiheuttaa sen,
että hiomalaikan reuna osuu työkappaleeseen, mistä voi seurata, että hiomalaikka
kaivautuu työkappaleeseen tai lennähtää ylöspäin. Hiomalaikka lennähtää joko
poispäin käyttäjästä tai kohti käyttäjää riippuen hiomalaikan pyörimissuunnasta.

Hiomalaikka voi myös hajota. Takapotkun riski kasvaa, jos sähkökäyttöistä käsityöka­lua käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa.
Takapotkun voi välttää noudattamalla alla olevia turvallisuusohjeita.

• Pidä tukevasti kiinni sähkökäyttöisestä käsityökalusta. Pidä käsiä ja vartaloa
siten, että pystyt reagoimaan mahdolliseen takapotkuun. Käytä aina laitteen
mahdollista apukahvaa, sillä sen käyttäminen lisää laitteen hallittavuutta takapotkun
tai käynnistyessä tapahtuvan nykäyksen aikana. Takapotku tai käynnistyksessä
tapahtuva vääntömomentin nykäisy on paremmin hallinnassa, jos käyttäjä
noudattaa turvallisuusohjeita.

• Älä koskaan laita käsiäsi pyörivän varusteen läheisyyteen. Osa voi singahtaa
vaarallisesti.

• Älä asetu kohtaan, jonne sähkökäyttöinen käsityökalu todennäköisesti lentää
takapotkun sattuessa. Työkalu lentää takapotkun seurauksena varusteen
pyörimissuunnan vastaiseen suuntaan juuttumispisteestä.

• Noudata erityistä varovaisuutta kun työstät kulmia, teräviä reunoja tms.
Vältä varusteen kimpoamista ja juuttumista. Kulmat, terävät reunat ja kimpoaminen
voivat jumittaa pyörivän varusteen ja johtaa takapotkuun ja työkalun hallinnan
menettämiseen.

• Älä asenna puun työstöön sahanterää, jossa on teräketju, tai sahanterää, jossa
on hampaat. Kyseiset terät aiheuttavat usein takapotkun ja laitteen hallinnan
menettämisen.

SUOMI

1.4 Katkaisulaikalla tapahtuvaa hiontaa ja katkaisua koskevia

turvallisuusohjeita

• Käytä ainoastaan sähkökäyttöiseen käsityökaluun sopivia laikkatyyppejä ja
laikkaan sopivaa laikansuojusta. Laikkoja, joita ei ole tarkoitettu käsikäyttöisille
sähkötyökaluille, ei voi suojata kunnolla, ja niiden käyttö voi olla vaarallista.

• Laikan suojus tulee asentaa sähkökäyttöiseen käsityökaluun turvallisesti ja siten,
että suojus antaa parhaan mahdollisen suojan ja käyttäjä altistuu mahdollisimman
pienelle osalle laikkaa. Laikan suojus suojaa käyttäjää viallisilta laikoilta ja
tahattomalta kontaktilta laikan kanssa.

• Laikkoja saa käyttää ainoastaan niille tarkoitettuihin työtehtäviin. Esimerkki: Älä
hio laikan sivulla. Hio katkaisulaikan kehällä. Laikka saattaa hajota, mikäli siihen
kohdistuu painetta sivulta.

37

• Käytä aina ehjiä sekä valitsemaasi laikkaan sopivia oikean kokoisia ja muotoisia
levylaippoja. Sopiva laippa tukee laikkaa ja vähentää sen hajoamisriskiä.
Katkaisulaikkojen laipat saattavat erota hiomalaikkojen laipoista.

• Älä käytä suuremmassa työkalussa käytettyjä kuluneita laikkoja. Suurempiin
sähkökäyttöisiin käsityökaluihin tarkoitetut laikat eivät kierrosluvun takia sovellu
pienempiin laitteisiin, vaan ne saattavat hajota.

1.5 Erityisesti katkaisulaikkaa koskevia turvallisuusohjeita

• Älä pakota katkaisulaikkaa tai kohdista siihen liikaa painetta. Älä yritä leikata liian
syvälle. Laikan ylikuormitus lisää painetta. Laikalla on myös suurempi riski taittua tai
juuttua leikkauskohtaan. Myös takapotkun ja laikan hajoamisen riski kasvaa.

• Älä seiso linjassa pyörivän laikan kanssa tai laikan takana. Kun laikka käytön
aikana liikkuu poispäin käyttäjästä, takapotku saattaa heittää pyörivän laikan ja
sähkökäyttöisen käsityökalun suoraan käyttäjää kohti.

• Jos laikka juuttuu tai jos jostain syytä haluat keskeyttää katkaisun, sammuta
sähkökäyttöinen käsityökalu ja pidä sitä paikoillaan kunnes se on täysin pysähtynyt.
Älä yritä irrottaa katkaisulaikkaa leikkausurasta laikan pyöriessä, sillä se saattaa
aiheuttaa takapotkun. Suunnittele työ huolella ja noudata turvallisuusohjeita
pienentääksesi laikan jumittumisen riskiä.

• Älä käynnistä sähkökäyttöistä käsityökalua laikan ollessa kiinni työkappaleessa.
Anna laikan kiihtyä täysille kierroksille ennen kuin aloitat leikkaamisen varovasti
leikkauskohdasta. Laikka voi juuttua, liikkua ylös leikkauskohdassa tai aiheuttaa

SUOMI

takapotkun, mikäli laite käynnistetään laikan ollessa leikkauskohdassa.

• Suurien levyjen ja työkappaleiden tukeminen vähentää laikan juuttumisen ja
takapotkun riskiä. Suurilla levyillä on taipumus taipua omasta painostaan. Tuki tulee
sijoittaa levyn alle leikkauskohdan ja työkappaleen reunojen lähelle leikkauskohdan
kummallekin puolelle.

• Ole erityisen varovainen, kun työstät seiniä tai muita kohteita, joita et näe.
Ulostuleva terä saattaa sahata kaasu- tai vesiputkia, sähköjohtoja tai muita
esineitä, jotka saattavat aiheuttaa takapotkun.

1.6 Erityisesti puhdistamista koskevia turvaohjeita

Älä käytä liian suuria hiomalaikkoja. Noudata valmistajan suosituksia hiomalaikan
valinnassa. Suuret hiontalaikat, jotka pistävät ulos tukilaikasta, lisäävät rikkikulumisen
vaaraa ja saattavat aiheuttaa laikan juuttumisen, hajoamisen tai takapotkun.

38

1.7 Erityisesti teräsharjausta koskevia turvaohjeita

• Ota huomioon, että teräsharjasta irtoaa harjaksia myös normaalissa käytössä.
Älä pakota harjalaikkaa kohdistamalla siihen liikaa painetta. Irralliset harjakset
menevät helposti ohuiden vaatteiden ja ihon läpi.

• Mikäli teräsharjauksessa suositellaan laikansuojusta, varmista, että teräsharja
ei kosketa laikan suojukseen. Teräsharjalaikka saattaa laajentua kuormituksen
tai keskipakoisvoiman vaikutuksesta.

1.8 Tuotteen merkinnät ja turvallisuussymbolit

Käytä kuulosuojaimia, suojalaseja tai visiiriä sekä hengityssuojainta.

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa

tarvetta varten.

+SUOMI

2. Laitteen osat

Kulmahiomakone 850 W, kierrosluku 12 000 k./min, laikan halkaisija 125 mm.

1

2

3

4

1. Karalukko

2. Sisempi laippa

3. Ulompi laippa

4. Laikan suojus

5

6

7

8

5. Sivukahvan liitäntä

6. Virtakytkin

7. Sivukahva

8. Avain

39

SUOMI

3. Käyttö

Tärkeää!

• Poista pistoke pistorasiasta ennen kulmahiomakoneen huoltoa ja säätöä.

• Käytä ainoastaan katkaisu- ja hiontalaikkoja, joiden halkaisija on 125 mm ja reiän
halkaisija Ø 22 mm.

• Katkaisulaikkoja saa käyttää vain katkaisuun (kuva 1). Katkaisulaikkaa ei saa
kuormittaa sivusuunnassa.

• Hionnassa (kuva 2) saa käyttää vain hiomalaikkoja (napalaikkoja), jotka on
tarkoitettu hiontaan. Hiomalaikat on tehty kestämään sivukuormitusta.

• Vaihda hiomalaikka, kun sen halkaisija on 85 mm.

Kuva 1

SUOMI

3.1 Laikat

1. Paina karalukkoa (1).

2. Irrota ulompi laippa (3) avaimella (8).

3. Aseta katkaisu-/hiomalaikka sisempään laippaan (kuva 3).

4. Aseta ulompi laippa (3) takaisin ja kiristä se avaimella (8) (kuva 4
ja 5). Tarkista, että laikka on keskellä ja kunnolla kiinni.

5. Päästä karalukko ja varmista, että laikka pyörii esteettä.

Kuva 3 Kuva 4

Huom.! Ennen kulmahiomakoneen käynnistämistä: Tarkista, että hiomalaikka on

asennettu oikein ja laippa (3) kiristetty. Tarkasta hiomalaikan kunto säännöllisesti.
Vaihda vioittuneet ja lohjenneet laikat.

40

Kuva 2

2

3

Kuva 5

3.2 Laikan suojus

Säädä laikan suojusta (4) tarvittaessa (kuva 6).

Huom.! Laikan suojuksen tulee aina olla paikoillaan.

Kuva 6

Kuva 7

3.3 Sivukahva

Kahvan voi asentaa karan runkoon kolmella tapaa. Ruuvaa kahva haluamaasi karan
rungon kiinnikkeeseen ja kiristä (kuva 7).

4. Virtakytkin

Käynnistys ja pysäytys
Käynnistys: Käynnistä moottori painamalla alas virtakytkimen (6) takaosaa ja

työntämällä sitä eteenpäin peukalon avulla. Paina alas virtakytkimen etuosaa,
jos haluat lukita virtakytkimen ON-asentoon.

Pysäytys: Paina virtakytkimen takaosaa. Se on jousitettu ja menee pois päältä heti.
Huom.! Pidä peukaloa koko ajan virtakytkimen lähellä, jotta voit tarvittaessa sammuttaa

laitteen nopeasti.

41

SUOMI

5. Huolto ja ylläpito

Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym.
Kuivaa ulkopuolelta kevyesti kostutetulla liinalla. Älä käytä liuotinaineita tai hankaavia
puhdistusaineita.

6. Vianhaku

A. Laite ei käynnisty

• Tarkista, että pistoke on pistorasiassa ja että pistorasiassa on sähköä.

• Virtakytkimessä vikaa.

B. Moottori käy liian alhaisilla kierroksilla

• Älä paina hiomakohtaa liian kovaa.

• Moottori on ylikuumentunut. Sammuta laite ja anna sen jäähtyä.

C. Laite tärisee voimakkaasti

• Katkaisu-/hiomalaikka on rikki. Vaihda tilalle uusi.

• Katkaisu-/hiomalaikka on löysästi kiinni. Aseta se kunnolla paikoilleen ja kiristä.

7. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia

SUOMI

kierrätysohjeita kuntasi jäteneuvonnasta.

8. Tekniset tiedot

Nimellisjännite 230 V, 50 Hz
Teho 850 W
Kuormittamaton kierrosluku 12 000 kierr./min
Laikan halkaisija 125 mm
Karan kierre M14
Melutaso LpA 87,4 dB(A) K: 3 dB

LwA 98,4 dB(A) K: 3 dB

Tärinä 7,41 m/s² K: 1,5 m/s
Paino 2,3 kg (ilman laikkaa)

42

2

Winkelschleifer

Art.Nr. 18-3161 Modell S1M-TD9-125-UK
40-7942 S1M-TD9-125

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme (Kontakt siehe Rückseite).

1. Sicherheit

1.1 Allgemeine Sicherheitsvorschriften – Elektrowerkzeuge

Achtung:
stehenden Anweisungen können zu elektrischem Schlag, Brand und/oder schweren
Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden
Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITTUNG AUFBEWAHREN.

1) Arbeitsumfeld

• Das Arbeitsumfeld sauber und gut beleuchtet halten. Unordnung und

• Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen,

• Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen

Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nach-

unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.

wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Staub.
Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.

fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen.
Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker
gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko für Stromschläge.

• Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Kochherd
oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko
für Stromschläge.

• Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von
Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.

• Mit dem Netzkabel behutsam umgehen. Niemals am Netzkabel tragen oder
ziehen. Das Netzkabel nicht für Wärme, Öl, scharfe Kanten oder bewegliche
Teile aussetzen. Kaputte oder verhedderte Netzkabel erhöhen das Risiko für
Stromschläge.

43

DEUTSCH

• Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes
Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels
für den Außenbereich verringert das Risiko für Stromschläge.

• Sollte es nötig sein, Elektrowerkzeuge in feuchter Umgebung zu benutzen,
unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer
Fehlerstrom-Schutzeinrichtung verkleinert das Risiko für Stromschläge.

3) Persönliche Sicherheit

• Bei der Benutzung aufmerksam sein und beim Einsatz eines Elektrowerkzeugs
Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment
der Unachtsamkeit beim Einsatz eines Elektrowerkzeuges kann zu ernsten
Verletzungen führen.

• Persönliche Schutzausrüstung tragen. Immer eine Schutzbrille tragen. Das Tragen
von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm
und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert
das Risiko von Verletzungen.

• Unbeabsichtigtes Einschalten vermeiden. Der Ein-/Ausschalter muss in der „OFF“­Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen
eines Elektrowerkzeugs mit einem Finger am Ein-/Ausschalter oder das Gerät
eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

• Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen.
Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu
Verletzungen führen.

• Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleich­gewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

• Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen.
Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten.
Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen
erfasst werden.

• Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese

DEUTSCH

angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert
Staub-abhängige Gefahren.

4) Bedienung und Wartung von Elektrowerkzeugen

• Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für
die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet
es sich besser und sicherer im angegebenen Leistungsbereich.

• Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.

• Stecker aus der Steckdose ziehen vor Ausführung von Einstellarbeiten, Tausch von
Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung. Diese
Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

44

• Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren.
Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut
sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

• Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren.
Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug
benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große
Gefahr ausmachen.

• Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneid­werkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.

• Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für
den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen
Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und
Personenschäden entstehen.

5) Service

• Nur qualifiziertes Fachpersonal Service und Reparaturarbeiten ausführen lassen,
und zwar mit Original-Ersatzteilen. Damit wird sichergestellt, dass die Sicherheit
des Elektrowerkzeugs erhalten bleibt.

1.2 Zusätzliche Sicherheitshinweise zum Schleifen, Schruppen,

Bürsten oder Trennen

• Dieses Elektrowerkzeug ist vorgesehen zum Schleifen, Schruppen, Bürsten und
Trennen. Alle Sicherheitshinweise, Anweisungen, Darstellungen und technischen
Daten beachten, die mit diesem Werkzeug mitgeliefert sind. Eine Nichtbeachtung
der unten aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder
schweren Verletzungen führen.

• Die Ausführung von Polierarbeiten mit diesem Elektrowerkzeug wird nicht
empfohlen. Die Ausführung von Arbeiten, für die dieses Werkzeug nicht
vorgesehen ist, kann zu Gefährdungen und Verletzungen führen.

• Keine Zubehör benutzen, das vom Werkzeughersteller nicht ausdrücklich
vorgesehen und empfohlen ist. Auch wenn Zubehör am Elektrowerkzeug montiert
werden kann, bedeutet das keine Sicherheit für ein gefahrloses Arbeiten.

• Die Nenndrehzahl des Zubehörs muss mindestens der Nenndrehzahl des
Elektrowerkzeugs entsprechen. Zubehöre, die schneller als ihre Nenndrehzahl
rotieren, können kaputt gehen und zerfallen.

• Der Außendurchmesser und die Dicke des Zubehörs müssen sich innerhalb
der Nennkapazität des Elektrowerkzeugs befinden. Falsch bemessene
Einsatzwerkzeuge können nicht ausreichend abgesichert oder kontrolliert werden.

• Die Gewindegröße der Scheiben, Bürsten oder anderer Zubehöre muss genau
mit denen des Elektrowerkzeugs übereinstimmen. Zubehöre, dessen Löcher nicht
genau auf das Elektrowerkzeug passen, können für Ungleichgewicht sorgen und
somit zu Sach- und Personenschäden führen.

DEUTSCH

45

• g) Kein beschädigtes Zubehör einsetzen. Zubehör überprüfen und kontrollieren,
ob es Splitter oder Risse an den Schleifscheiben gibt, Risse, Verschleiß oder
Abnutzung am Stützteller oder lose, gebrochene Borsten an den Schleiftellern.

Sollte das Elektrowerkzeug aus der Hand fallen, überprüfen ob Beschädigungen

entstanden sind, bzw. das Zubehör austauschen. Nach Kontrolle und Montage­eines Zubehörs das Elektrowerkzeug eine Minute lang mit voller Geschwindigkeit
testen. Dabei außerhalb des Risikobereichs stehen (gilt auch für Zuschauer).
Beschädigte Zubehöre gehen bei diesem Test normalerweise ganz kaputt.

• Persönliche Schutzausrüstung tragen. Je nach Anwendungsart Gesichtsschutz
oder Augenschutz benutzen. Bei Bedarf Atemschutz, Gesichtsschutz,
Augenschutz, Gehörschutz, Handschutz und Schutzkleidung zum Schutz vor
kleinen Schleifpartikeln oder Spänen tragen. Augen- oder Gesichtsschutz schützt
vor umherfliegenden Grobparikeln. Atemschutz filtert Feinpartikel. Längerer
Aufenthalt in lärmintensiver Umgebung kann zu Gehörschäden führen.

• Andere Personen in ausreichendem Abstand vom Arbeitsplatz halten. Jeder, der
den Arbeitsplatz betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke
des Arbeitsstücks oder von defektem Zubehör können wegfliegen und auch
außerhalb des unmittelbaren Nahbereichs Verletzungen verursachen.

• Das Elektrowerkzeug nur an den isolierten Griffflächen halten, wenn Arbeitsschritte
ausgeführt werden, bei denen die Trennscheibe mit verborgenen Stromleitungen
oder der eigenen Anschlussschnur in Kontakt kommen kann. Der Kontakt
der Trennscheibe mit einer spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und einen Stromschlag verursachen.

• Das Netzkabel von sich drehenden Teilen fernhalten. Bei Kontrollverlust kann
das Kabel gekappt werden oder sich verklemmen und die eigene Hand oder
der Arm können in das rotierende Einsatzwerkzeug eingezogen werden.

• Niemals das Elektrowerkzeug von sich legen bevor es nicht komplett zum
Stillstand gekommen ist. Das rotierende Zubehör kann sich am Untergrund
verhaken und das Werkzeug unkontrollierbar wegschleudern.

• Das Elektrowerkzeug nicht während des Tragens anschalten. Kleidung oder Haare

DEUTSCH

können sich im rotierenden Zubehör verfangen und das Werkzeug zum Körper ziehen.

• Regelmäßig die Belüftungsöffnungen des Motors säubern. Der Lüfter des Motors
zieht Staub an, welcher ins Gehäuse drängen kann. Metallsplitter können zu
Stromschlägen führen.

• Das Elektrowerkzeug niemals in der Nähe von leicht entzündlichem Material
einsetzen. Funken können dieses Material in Brand setzen.

• Kein Zubehör benutzen, dass Kühlmittel erfordert. Die Benutzung von Wasser oder
anderen Kühlflüssigkeiten kann zu Stromschlägen führen.

1.3 Warnhinweise für Rückstöße

Ein Rückstoß ist eine plötzliche Reaktion auf ein verklemmtes oder blockiertes Ein­satzwerkzeug wie Schleifscheibe, Stützscheibe, Bürste usw. Das Verklemmen oder
Festfahren verursacht einen schnellen Stopp des rotierenden Einsatzwerkzeuges.
Dadurch wird das Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeuges
an der Blockierstelle beschleunigt.

46

Wenn z.B. eine Schleifscheibe im Arbeitsmaterial stecken bleibt, kann das Werkzeug
oder die Schleifscheibe entweder zum Arbeitsmaterial gezogen werden, oder vom
Arbeitsmaterial weggeschleudert werden. Dies kommt auf die Rotationsrichtung an.
Eine Schleifscheibe kann dabei auch kaputt gehen.

Ein Rückschlag entsteht, wenn das Elektrowerkzeug auf falsche Weise, an falschem
Material oder unter falschen Bedingungen eingesetzt wird. Durch Einhalten der nach­folgenden Maßnahmen kann dies vermieden werden.

• Das Elektrowerkzeug gut festhalten und Arme und Körper so halten,
dass Rückstöße möglichst abgefangen werden können. Wenn vorhanden,
immer den Zusatzgriff benutzen. Dies sorgt für bessere Kontrolle. Rückstöße
und andere Kraftübertragungen können durch Sicherheitsvorkehrungen besser
kontrolliert werden. Niemals die Hand in der Nähe des rotierenden Objektes haben.
Das Zubehör kann auf die Hand schlagen.

• Die Hand niemals in die Nähe rotierender Einsatzwerkzeuge bringen. Das Einsatz­werkzeug kann sich beim Rückschlag über die Hand des Anwenders bewegen.

• Nicht in den Bereich stellen, in dem das Elektrowerkzeug bei einem Rückstoß
landen kann. Rückstöße bewegen das Werkzeug entgegen der Rotationsrichtung
des Zubehörs.

• Besondere Vorsicht ist angeraten beim Bearbeiten von Ecken, scharfen Kanten usw.
Aufsetzer und Festsetzen des Einsatzwerkzeugs vermeiden. An Ecken, scharfen
Kanten und bei Aufsetzern neigt das rotierende Einsatzwerkzeug dazu zu
verklemmen. Dies verursacht Rückschläge oder den Verlust der Kontrolle über
das Elektrowerkzeug.

• Niemals ein Sägeblatt mit Sägekette für Holzbearbeitung oder ein gezahntes
Sägeblatt verwenden. Solche Blätter verursachen häufig Rückschläge und
Kontrollverlust.

1.4 Sicherheitshinweise zum Schleifen und Trennen mit Trennscheibe

• Nur die für das Elektrowerkzeug empfohlenen Scheibentypen einsetzen sowie eine
für die gewählte Trennscheibe geeignete Schutzhaube. Scheiben, die nicht für das
Elektrowerkzeug vorgesehen sind, können nicht ordentlich abgeschirmt werden
und können gefährlich sein.

• Die Schutzhaube muss sicher am Elektrowerkzeug montiert werden und auf
maximale Sicherheit eingestellt sein, so dass der Anwender der Scheibe so wenig
wie möglich ausgesetzt ist. Die Schutzhaube soll den Anwender vor defekten
Scheibenteilen und unbeabsichtigtem Kontakt mit der Scheibe schützen.

• Die Scheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten eingesetzt
werden. Zum Beispiel: Niemals mit der Seitenfläche einer Trennscheibe schleifen.
Trennscheiben sind für das Schneiden mit der Kante vorgesehen. Werden sie
seitlichen Kräften ausgesetzt, können sie zerbrechen.

• Immer unbeschädigte Scheibenringe der richtigen Größe und Form für die
gewählte Scheibe einsetzen. Passende Scheibenringe stützen die Scheibe und
verringern das Risiko eines Scheibenbruchs. Ringe für Trennscheiben können sich
von den Ringen für Schleifscheiben unterscheiden.

47

DEUTSCH

• Niemals abgenutzte Scheiben von einem größeren Elektrowerkzeug einsetzen.
Scheiben für größere Elektrowerkzeuge sind nicht auf die Drehzahl einer kleineren
Maschine ausgelegt und können brechen.

1.5 Weitere Sicherheitshinweise zum Schneiden mit Trennscheibe

• Einen zu hohen Anpressdruck der Trennscheibe vermeiden. Keine übermäßig tiefen
Schnitte durchführen. Eine Überlastung der Scheibe erhöht deren Beanspruchung
und die Anfälligkeit dafür, dass die Scheibe sich verdreht oder im Schnitt verkantet,
und damit das Risiko für einen Rückschlag oder das Zerbrechen der Scheibe.

• Niemals in direkter Linie vor oder hinter die Scheibe stellen. Wenn die Scheibe sich
entgegen dem Benutzer dreht kann das Elektrowerkzeug bei Rückstößen gegen
den Benutzer geworfen werden.

• Falls sich die Scheibe verklemmt oder die Arbeit unterbrochen werden soll,
sollte das Elektrowerkzeug abgeschaltet und so lange ruhig gehalten werden,
bis die Scheibe zum Stillstand gekommen ist. Nie versuchen, die Trennscheibe
vom Trennschnitt wegzubewegen, weil es sonst zu einem Rückschlag kommen
kann. Es sind alle notwendigen Vorkehrungen zu ergreifen, um das Risiko für ein
Festklemmen der Trennscheibe zu minimieren.

• Nach einem Halt niemals den Trennschnitt mit der Scheibe im Werkstück beginnen.
Die Scheibe muss erst ihre volle Drehzahl erreichen, bevor man vorsichtig in
den Trennschnitt eintaucht. Anderenfalls kann die Scheibe sich verklemmen,
aus dem Trennschnitt hochwandern oder einen Rückschlag verursachen.

• Große Platten oder andere große Werkstücke abstützen, um das Risiko für ein
Festfahren oder einen Rückschlag zu minimieren. Große Platten neigen dazu,
sich durch ihr Eigengewicht durchzubiegen. Unter der Platte muss in der Nähe
des Trennschnittes und nahe der Kante des Werkstückes auf beiden Seiten
der Trennscheibe eine Stütze positioniert werden.

• Besondere Vorsicht gilt beim Einstechen in Wände oder andere nicht einsehbare
Bereiche. Das eintauchende Sägeblatt kann in Gas- oder Wasserleitungen,
Stromkabel oder andere Gegenstände hineinschneiden und dabei einen

DEUTSCH

Rückschlag verursachen.

1.6 Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten

Nicht zu große Schleifteller einsetzen. Bei der Auswahl von Schleiftellern
den Empfehlungen des Herstellers folgen. Größere Schleifteller, die über den Stütz­teller hinausragen, können abgeschliffen werden und dafür sorgen, dass der Teller
verklemmt, kaputt geht oder ein Rückschlag entsteht.

48

1.7 Zusätzliche Sicherheitshinweise zum Arbeiten mit Stahlbürsten

• Bedenken, dass sich Drahtborsten schon bei normaler Anwendung vom
Schleifkorb lösen können. Den Schleifkorb nicht mit zu hohem Druck aufpressen.
Wegfliegende Borsten können sehr leicht durch dünne Kleidung oder die Haut
hindurchdringen.

• Wird eine Schutzhaube empfohlen, darf der Bürstenkorb die Schutzhaube
nicht berühren. Der Bürstenkorb kann sich durch die Arbeitsbelastung oder
Zentrifugalkraft ausdehnen.

1.8 Produktkennzeichnung mit Gebotszeichen

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen
und aufbewahren.

Gehörschutz, Atemschutz und Augenschutz benutzen.

2. Beschreibung

Winkelschleifer 850W mit Drehzahl 12000 /min für Scheibendurchmesser Ø125 mm.

5

1

2

3

4

1. Spindel-Arretierung

2. Aufnahmeflansch

3. Spannmutter

4. Schutzhaube

6

DEUTSCH

7

8

5. Anschluss für Seitengriff

6. Ein-/Ausschalter

7. Seitengriff

8. Schlüssel

49

3. Bedienung

Achtung:

• Vor allen Service- und Einstellarbeiten am Winkelschleifer immer Stecker ziehen.

• Nur Trenn- und Schleifscheiben mit Durchmesser 125 mm und Lochdurchmesser
22 mm einsetzen.

• Trennscheiben dürfen nur zum Trennen (Bild 1) eingesetzt werden, sie dürfen nicht
seitlich belastet werden.

• Beim Schleifen (Bild 2) dürfen nur Schleifscheiben (Feinschleifscheiben) eingesetzt
werden, die zum Schleifen vorgesehen sind. Schleifscheiben sind dafür
vorgesehen, seitliche Belastungen auszuhalten.

• Scheibe auswechseln, wenn sie bis auf Ø 85 mm abgeschliffen ist.

Bild 1 Bild 2

3.1 Scheiben

1. Die Spindel-Arretierung (1) drücken.

2. Die Spannmutter (3) mit dem Schlüssel (8) entfernen.

3. Trenn-/Schleifscheibe auf den Aufnahmeflansch
auflegen (Bild 3).

4. Die Spannmutter (3) wieder einsetzen und mit dem Schlüssel (8)
(Bilder 4 & 5) andrehen, dabei kontrollieren, dass die Scheibe

DEUTSCH

zentriert ist und fest sitzt.

5. Die Spindel-Arretierung loslassen und kontrollieren, dass die Scheibe sich frei dreht.

2

3

Bild 5

Bild 3 Bild 4

Hinweis: Vor dem Einschalten des Winkelschleifers: Kontrollieren, dass die Schleif-

scheibe richtig montiert und die Spannmutter (3) festgezogen ist. Den Zustand
der Schleifscheibe regelmäßig kontrollieren. Beschädigte oder gebrochene Scheiben
auswechseln.

50

3.2 Schutzhaube

Bei Bedarf die Positionierung der Schutzhaube (4) einstellen. Bild 6.

Hinweis: Die Schutzhaube muss immer montiert sein.

Bild 6

Bild 7

3.3 Seitengriff

Der Griff kann auf drei unterschiedliche Arten im Getriebegehäuse montiert werden.
Den Griff am gewünschten Festpunkt im Getriebegehäuse einschrauben und festziehen.
Bild 7.

4. Ein-/Ausschalter

Start und Stopp

Start:

Den hinteren Teil des Ein-/Ausschalters (6) eindrücken und mit dem Daumen

nach vorne schieben, um den Motor zu starten. Den vorderen Teil des Ein-/Ausschalters
herunterdrücken, wenn er in ON-Stellung einrasten soll.

DEUTSCH

Stopp: Auf den hinteren Teil des Ein-/Ausschalters drücken. Dieser ist federbelastet
und schaltet unmittelbar ab.

Hinweis: Den Daumen immer nahe am Ein-/Ausschalter halten, damit man bei Bedarf
schnell ausschalten kann.

51

5. Pflege und Wartung

Die Lüftungsöffnungen des Motors frei von Spänen und Verunreinigungen halten.
Die Maschine bei Bedarf mit einem leicht angefeuchteten Tuch abwischen.
Keine starken oder scheuernden Reinigungsmittel oder Lösungsmittel verwenden.

6. Fehlersuche

A. Die Maschine startet nicht.

• Prüfen, dass der Stecker in einer Steckdose steckt, kontrollieren, dass Spannung
an der Steckdose anliegt.

• Fehler am Ein/Ausschlter.

B. Das Gerät läuft langsam.

• Nicht so fest an der Schleifstelle aufdrücken.

• Motor ist überhitzt – Abschalten und abkühlen lassen.

C. Starke Vibrationen.

• Trenn-/Schleifscheibe ist beschädigt – Gegen eine neue austauschen.

• Trenn-/Schleifscheibe sitzt lose – Kontrollieren, ob diese richtig montiert ist,
anschließend festziehen.

7. Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.
Weitere Informationen sind von der Gemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.

8. Technische Daten

DEUTSCH

Nennspannung 230 V, 50 Hz
Nennleistung 850 W
Drehzahl, unbelastet 12000 U/min
Scheibendurchmesser Ø 125 mm
Spindelgewinde M14
Schallpegel LpA 87,4 dB(A) K: 3 dB

LpA 98,4 dB(A) K: 3 dB

Schwingungsemmissionswert 7,41 m/s² K: 1,5 m/s2
Gewicht 2,3 kg (ohne Schleifscheibe)

52

Declaration of Conformity

Försäkran om överrenstämmelse

Samsvarerklæring

Vakuutus yhdenmukaisuudesta

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ANGLE GRINDER

COTECH 40-7942 / 18-3161

S1M-TD9-125 / S1M-TD9-125-UK

Machinery directive
2006/42/EC

EN 60745-1:2009
+A11:2010
EN 60745-2-3:2011
+A2:2013

EMC directive
2004/108/EC

EN 55014-1:2006
+A1:2009+A2:2011
EN 55014-2:1997
+A1:2001+A2:2008
EN 61000-3-2:2006
+A1:2009+A2:2009
EN 61000-3-3:2008

Insjön, Sweden, 2013-10-23

Low voltage directive
2006/95/EC

Klas Balkow

President

53

54

55

SVERIGE

KUNDTJÄNST Tel: [phone]
Fax: [phone]
E-post: [e-mail]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [e-mail]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh.: 020 111 2222
Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki

UNITED KINGDOM

Customer Service Contact number: 08545 300 9799
E-mail: [e-mail]

Internet www.clasohlson.com/uk

Postal 10 – 13 Market Place
Kingston Upon Thames
Surrey
KT1 1JZ

DEUTSCHLAND

Kundenservice Unsere Homepage www.clasohlson.de besuchen
und auf Kundenservice klicken.
