NEDERLANDS

Conceptronic C54BRS4A

Snelstart Handleiding

Gefeliciteerd met de aanschaf van uw

Conceptronic Wireless 802.11g Router.

In deze snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic C54BRS4A kunt instellen en gebruiken.

In geval van problemen adviseren wij u onze support-site te bezoeken (ga naar: www.conceptronic.net klik op ‘Support’). Hier vindt u een database met veelgestelde vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan contact met ons op via e-mail: support@conceptronic.net

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic website: www.conceptronic.net

De Hardware configuratie beschreven in deze handleiding kan afwijken op uw computer. Dit is afhankelijk van het besturingssysteem dat u gebruikt.

1. Inhoud van de verpakking

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic Wireless

802.11g Router:

• Conceptronic C54BRS4A - Wireless 802.11g Router

• Spanningsadapter 5V DC, 2A

• Antenne voor het Draadloze Signaal

• Netwerk kabel 1.8 M

• Meertalige Snelstart Handleiding

• Product CD-ROM

NEDERLANDS

2. Uitleg van de C54BRS4A

• Voorzijde

Nr Beschrijving Status Status Uitleg

1 Power LED UIT Het apparaat staat uit AAN Het apparaat staat aan 2 Status LED UIT Het apparaat staat uit / Systeemfout* KNIPPERT Het apparaat staat aan en is klaar voor gebruik 3 WAN LED UIT Er is geen WAN connectie aanwezig AAN - CONTINU Er is een WAN connectie gemaakt AAN – KNIPPERT Er wordt Data verzonden/ontvangen via de WAN Poort 4 WLAN LED UIT De draadloze verbinding is uitgeschakeld KNIPPERT De draadloze verbinding is ingeschakeld en actief 5 LAN LED’s UIT Er is geen LAN connectie aanwezig (1,2,3,4) AAN - CONTINU Er is een LAN connectie gemaakt AAN – KNIPPERT Er wordt Data verzonden/ontvangen via de LAN Poort

* Bij normaal gebruik zal de Status LED binnen 45 seconden gaan knipperen. Als er een systeemfout

optreedt zal de Status LED uitblijven. Controleer bij een systeemfout de volgende punten: a. Schakel het apparaat uit, wacht 10 seconden en schakel het apparaat weer aan. b. Zet het apparaat terug naar de fabrieksinstellingen door de Reset knop op de achterzijde van

het apparaat +/- 15 seconden ingedrukt te houden.

Als de Status LED niet aangaat nadat u bovenstaande punten geprobeerd heeft, neem dan contact op met Conceptronic Support via emailadres: support@conceptronic.net

1 2 3 4

NEDERLANDS

• Achterzijde

Nr Beschrijving Uitleg

1 Antenne aansluiting Reverse-SMA aansluiting voor de antenne 2 LAN Poorten Aansluitingen voor de computers 3 WAN Poort Aansluiting voor een Breedband gateway 4 Spanningsaansluiting Aansluiting voor de spanningsadapter 5 Reset knop Zet het apparaat terug naar de fabrieksinstellingen

Let op:

Deze Snelstart Handleiding geeft alleen uitleg over de basisinstellingen die benodigd zijn om

de C54BRS4A operationeel te krijgen.

Voor gedetailleerde uitleg over de mogelijkheden en instellingen van de C54BRS4A kunt u de Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.

4 5

NEDERLANDS

3. Hardware Installatie

Sluit de meegeleverde spanningsadapter aan op de C54BRS4A en op een vrij stopcontact. De Power LED van de C54BRS4A zal aangaan.

3.1 WAN Connectie

Gebruik een LAN kabel om de C54BRS4A aan te sluiten op uw breedband gateway (Kabel modem, DSL modem, Glasvezel gateway, etc.)

De WAN LED op de voorzijde van de C54BRS4A zal aangaan.

Let op:

Als de WAN LED op de voorzijde niet aangaat, controleer dan de volgende punten:

- De C54BRS4A is ingeschakeld (De Power LED is aan).

- Uw breedband gateway is ingeschakeld.

- De LAN kabel tussen beide apparaten is correct aangesloten.

3.2 LAN / Draadloos LAN Connectie

Voor gebruikers van de LAN poorten:

Verbind de LAN kabel met 1 van de 4 LAN poorten op de achterzijde van de C54BRS4A en met de netwerk kaart in uw computer. De LAN LED behorend bij de gebruikte LAN poort zal oplichten om aan te geven dat de computer verbonden is (uw computer en LAN verbinding dienen ingeschakeld te zijn).

Voor Draadloze gebruikers:

Bijna elk merk/type Draadloze netwerkkaart gebruikt een andere configuratie applicatie. Controleer de handleiding van uw Draadloze netwerkkaart hoe u een draadloze verbinding kunt opzetten.

Het onderstaande voorbeeld maakt gebruik van de standaard Microsoft applicatie voor draadloze verbindingen welke geïntegreerd is in Windows XP met Service Pack 2.

A. Klik met de rechtermuisknop

op het Draadloze Netwerkicoon en kies voor “Bekijk

beschikbare draadloze netwerken”.

NEDERLANDS

B. Selecteer het netwerk

“C54BRS4A” uit de lijst met beschikbare netwerken en klik op “Verbinden”.

C. Er zal een waarschuwing

verschijnen dat u een verbinding probeert te maken met een onbeveiligd netwerk. Klik op “Toch verbinden” om door te gaan met het aanmaken van de verbinding.

D. Als de verbinding is gemaakt

zal het actieve Draadloze netwerk-icoon verschijnen in de systeembalk. Wanneer de muis boven het icoon gehouden wordt zal de volgende informatie getoond worden (afhankelijk van de signaalsterkte):

NEDERLANDS

4. Computer Configuratie

4.1 Het IP Adres configureren

De C54BRS4A is voorzien van een ingebouwde DHCP Server. Deze DCHP Server zal automatisch een IP adres toekennen aan een aangesloten computer als deze ingesteld staat op “automatisch een IP adres verkrijgen”.

Om uw computer in te stellen voor een automatisch IP adres kunt u de volgende instructies volgen:

A. Klik op “Start” Æ “Uitvoeren”.

B. Voer het commando “NCPA.CPL” in en

klik op “OK”.

De netwerkverbindingen worden getoond op uw scherm.

C. Klik met de rechtermuisknop op “LAN

Verbinding” en kies “Eigenschappen”.

NEDERLANDS

De eigenschappen van de LAN Verbinding worden getoond op uw scherm.

D. Selecteer “Internet Protocol

(TCP/IP)” en klik op

“Eigenschappen”.

De eigenschappen van het Internet Protocol (TCP/IP) worden getoond op uw scherm.

E. Zet de eigenschappen op

“Automatisch een IP adres verkrijgen” en klik op “OK” om de instellingen op te slaan.

F. Klik op “OK” in het eigenschappen

scherm van de LAN Verbinding om de instellingen op te slaan.

NEDERLANDS

4.2 De verbinding met de C54BRS4A controleren

Met behulp van de Command prompt van Windows kunt u controleren of het juiste IP adres is toegewezen aan de LAN Verbinding:

A. Klik op “Start” Æ “Uitvoeren”. B. Voer het commando “CMD” in en klik op “OK”.

De Command Prompt zal getoond worden op uw scherm.

C. Voer het commando “IPCONFIG” in en druk op ENTER.

De volgende informatie zal getoond worden:

IP Adres

: 192.168.0.xxx (Waar xxx kan variëren tussen 100 ~ 199).

Subnet Masker Standaard Gateway

Als de informatie hierboven vergelijkbaar is met de getoonde informatie op uw scherm kunt u doorgaan met de configuratie van de router in Hoofdstuk 5.

Als de informatie hierboven niet klopt met de getoonde informatie op uw scherm (bijvoorbeeld: het IP adres is 169.254.xxx.xxx) controleer dan onderstaande punten:

1. Schakel het apparaat UIT en AAN.

2. Sluit de Netwerk kabel opnieuw aan op de router en uw computer.

3. Ververs het IP adres van uw computer met de volgende commando’s:

: 255.255.255.0

: 192.168.0.1

- “IPCONFIG /RELEASE” om het foutieve IP adres vrij te geven.

- “IPCONFIG /RENEW” om een nieuw IP adres op te vragen van het apparaat.

NEDERLANDS

Als de voorgaande stappen uw IP adres probleem niet oplossen kunt u het apparaat terugzetten naar de fabrieksinstellingen met de Reset knop op de achterzijde van het apparaat. Houd de Reset Knop +/- 15 seconden ingedrukt om de fabrieksinstellingen te laden. Wanneer de Status LED weer actief is kunt u stap 3 herhalen om het IP adres te vernieuwen.

NEDERLANDS

5. De C54BRS4A configureren voor uw breedband verbinding

5.1 Fabrieksinstellingen van de C54BRS4A

De C54BRS4A is voorgeprogrammeerd met diverse instellingen. De voorgeprogrammeerde instellingen staan hieronder vermeld:

IP Adres : 192.168.0.1 (DHCP Server voor LAN/W-LAN gebruikers ingeschakeld) Gebruikersnaam : admin (kleine letters) Wachtwoord : admin (kleine letters) WAN Connectie : Dynamisch IP – DHCP Cliënt (gebruikt door de meeste kabel providers) WiFi SSID (Naam) : C54BRS4A WiFi Kanaal : Kanaal 6 WiFi Beveiliging : Onbeveiligd UPnP : Ingeschakeld

Wanneer u de instellingen in de configuratie van de C54BRS4A wijzigt worden deze opgeslagen in het geheugen van de router. U kunt het apparaat terugzetten naar de fabrieksinstellingen met de Reset knop op de achterzijde van het apparaat.

5.2 Web-based Configuratie

De configuratie van de C54BRS4A is web based. U heeft een internet browser nodig voor de configuratie van het apparaat.

Let op:

Wij raden aan om voor de configuratie van de router een bedraad aangesloten systeem te

De aanmeldpagina van de C54BRS4A zal getoond worden.

gebruiken in plaats van een draadloos aangesloten systeem.

A. Start uw internet browser (bijvoorbeeld: Internet Explorer, FireFox of Safari). B. Voer het IP adres van de router in bij de adres balk van uw internet browser

(Standaard: http://192.168.0.1/

C. Voer de gebruikersnaam en wachtwoord in (Standaard: ‘admin’ & ‘admin’) en klik op “Submit”

om de configuratiepagina’s te openen.

NEDERLANDS

Als de gebruikersnaam en wachtwoord correct zijn zal de router een overzicht met instellingen tonen:

Het “Device Settings” overzicht toont de huidige instellingen voor de LAN en WAN verbinding en van de draadloze configuratie van de router.

NEDERLANDS

5.3 Wizard Configuratie

U kunt de C54BRS4A configureren door middel van de ingebouwde Wizard. Deze Wizard helpt u stap voor stap om de basis configuratie van de C54BRS4A te configureren.

Let op:

Zorg dat u de informatie en instellingen van uw internet verbinding (bijvoorbeeld: Account

informatie, verbindingstype, etc.) bij de hand heeft voordat u begint met de Wizard Configuratie.

A. Klik op de “Wizard” knop in het linker menu van de web configuratie.

B. Klik op de “Run Wizard” knop. C. De Setup Wizard toont de 5 stappen van

de Wizard. Klik op “Next” om verder te gaan.

D. Wij adviseren om het wachtwoord van

de router te wijzigen. Voer een nieuw wachtwoord in en bevestig deze in het

veld.

Klik op “Next” om verder te gaan.

NEDERLANDS

E. Het is van belang om een juiste

tijdsinstelling te maken zodat de systeem logbestanden een juiste tijdsvermelding hebben.

Kies de juiste Tijdzone voor uw regio. Klik op “Next” om verder te gaan.

F. Kies de verbindingsmethode die

benodigd is voor uw internet verbinding. Als u niet weet welke optie u nodig

heeft voor uw internet verbinding adviseren wij u om de documentatie van uw provider te raadplegen of om contact op te nemen met de helpdesk van uw provider.

Klik op “Next” om verder te gaan.

NEDERLANDS

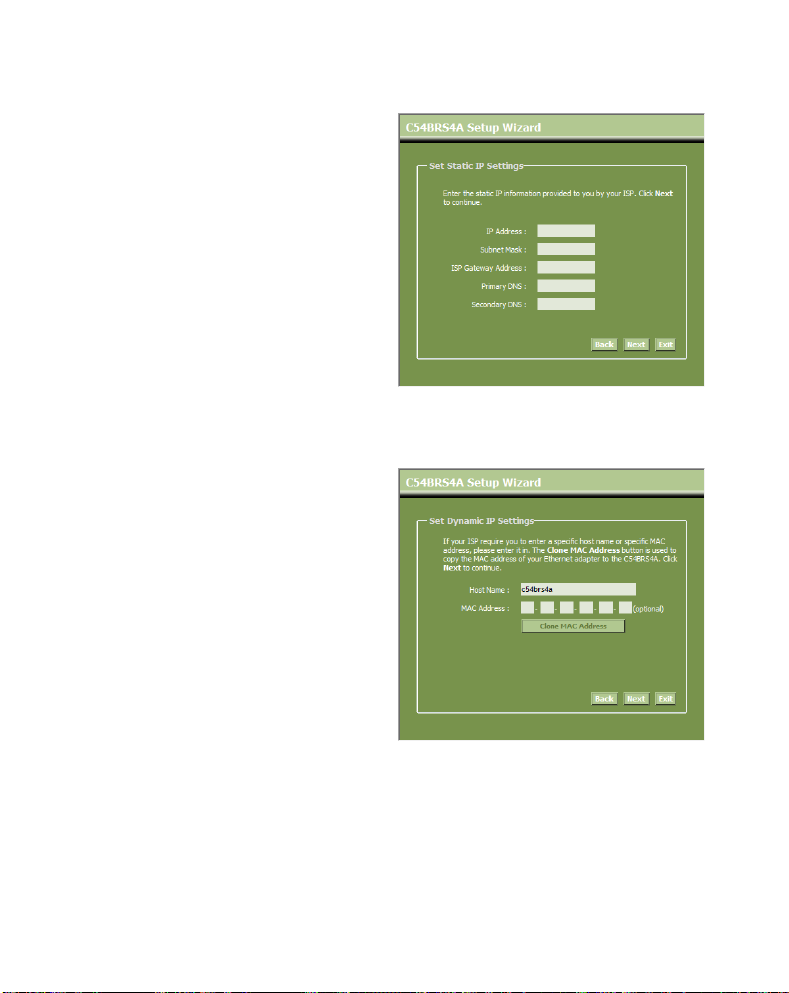

G. Kies voor “Static IP” als uw provider

werkt met een Statisch IP adres.

Voer de gevraagde gegevens in:

• IP Address

• Subnet Mask

• ISP Gateway Address

• Primary DNS

• Secondary DNS (Optioneel)

Klik op “Next” om verder te gaan.

H. Kies voor “Dynamic IP” als uw provider

werkt met een dynamisch IP adres. Bij sommige providers dient u een

specifieke Hostnaam in te vullen. Als uw provider dit vereist kunt u deze Hostnaam invullen in het “Host Name” veld.

Bij sommige providers heeft u een specifiek MAC adres nodig om een verbinding te kunnen maken. Als de netwerkkaart in uw computer over dat MAC adres beschikt kunt u op de “Clone MAC Address” knop drukken om deze over te nemen, of voer het MAC adres handmatig in.

Klik op “Next” om verder te gaan.

Verbinding - Static IP

Verbinding – Dynamic IP

NEDERLANDS

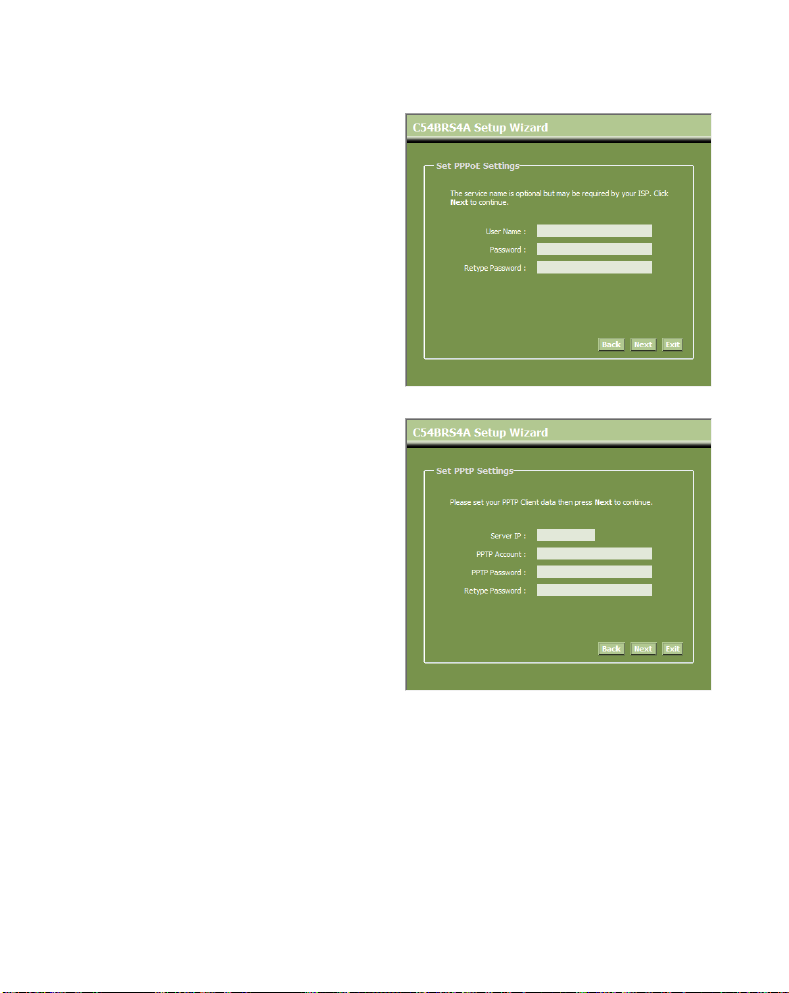

I. Kies voor “PPPoE” als uw provider werkt

met een PPPoE verbinding.

Voer de gevraagde gegevens in:

• User Name

• Password

• Retype Password

Klik op “Next” om verder te gaan.

Verbinding - PPPoE

J. Kies voor “PPTP” als uw provider werkt

met een PPTP verbinding.

Voer de gevraagde gegevens in:

• Server IP

• PPTP Account

• PPTP Password

• Retype Password

Klik op “Next” om verder te gaan.

Verbinding - PPTP

NEDERLANDS

K. Kies voor “L2TP” als uw provider werkt

met een L2TP verbinding.

Voer de gevraagde gegevens in:

• Server IP

• L2TP Account

• L2TP Password

• Retype Password

Klik op “Next” om verder te gaan.

Als de WAN configuratie gereed is, zal de Wizard verder gaan met de configuratie voor het draadloos netwerk:

L. U kunt het SSID van de router wijzigen.

Het SSID is de naam waarmee uw router zichzelf draadloos kenbaar maakt.

U kunt het kanaal van de draadloze verbinding wijzigen tussen kanaal 1 en 13. Als u verbindingsproblemen krijgt, kan het zijn dat een ander access point in uw omgeving stoort op het ingestelde kanaal. In dat geval kunt u hier een ander kanaal kiezen.

Klik op “Next” om verder te gaan.

Verbinding – L2TP

U kunt uw draadloos netwerk beveiligen met encryptie. De draadloze verbinding is standaard niet voorzien van encryptie. Om ongewenste toegang tot uw netwerk te voorkomen kunt u via de Setup Wizard encryptie instellen.

Let op:

Alle opties worden beschreven, maar wij adviseren om uw netwerk te beveiligen met “WPA-

PSK/WPA2-PSK” beveiliging. Dit is de hoogste beveiligingsmogelijkheid met ondersteuning voor

gewone WPA systemen.

Let op: Onthoud de ingevoerde beveiliginginstellingen of schrijf deze op. Deze instellingen zijn

benodigd wanneer u een systeem draadloos wilt laten verbinden met de C54BRS4A!

NEDERLANDS

M. Selecteer een beveiligingsniveau voor uw

draadloze netwerk.

Als u een beveiligingsniveau heeft gekozen zal de Wizard de benodigde informatie vragen.

N. Als u het netwerk wilt beveiligen met WEP

encryptie kiest u voor “WEP” in het menu. Voer een WEP toegangssleutel in met de karakters: A-Z, 0-9.

Let op:

U kunt via de Wizard alleen WEP-64Bit configureren.

O. Als u het netwerk wilt beveiligen met WPA

of WPA2 beveiliging met Radius Server kiest u voor “WPA” of “WPA2” in het menu.

Voer het IP adres in van de Radius Server, de toegangssleutel en bevestig deze in het

veld.

P. Als u het netwerk wilt beveiligen met

WPA-PSK of WPA2-PSK beveiliging kiest u voor “WPA-PSK”, “WPA2-PSK” of “WPA- PSK/WPA2-PSK” in het menu.

Voer een toegangssleutel in en bevestig deze in het 2

Q. Als de benodigde velden zijn ingevuld klikt u op “Next” om verder te gaan.

veld.

Beveiliging – WEP encryptie

Beveiliging – WPA / WPA2 encryptie

Beveiliging – WPA-PSK / WPA2-PSK encryptie

NEDERLANDS

R. De Setup Wizard is nu gereed. Als u de

instellingen wilt opslaan klikt u op “Save & Take Effect”.

Als u terug wilt om een instelling te wijzigen klikt u op “Back”.

Als u de Setup Wizard wilt sluiten zonder wijzigingen klikt u op “Exit”.

Wanneer u heeft gekozen voor “Save & Take Effect” zal de router de ingevoerde instellingen opslaan en toepassen. Wacht tot de melding “Save Complete” wordt getoond.

S. De configuratie is nu gereed. Klik op “Close” om de Setup Wizard te sluiten.

De router zal terugkeren naar het “Device Settings” overzicht waar de nieuwe instellingen voor de WAN verbinding en de draadloze verbinding getoond zullen worden.

Uw C54BRS4A Router is nu gereed voor gebruik!

Let op: Voor gedetailleerde uitleg over de mogelijkheden en instellingen van de C54BRS4A kunt u de

Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.

NEDERLANDS

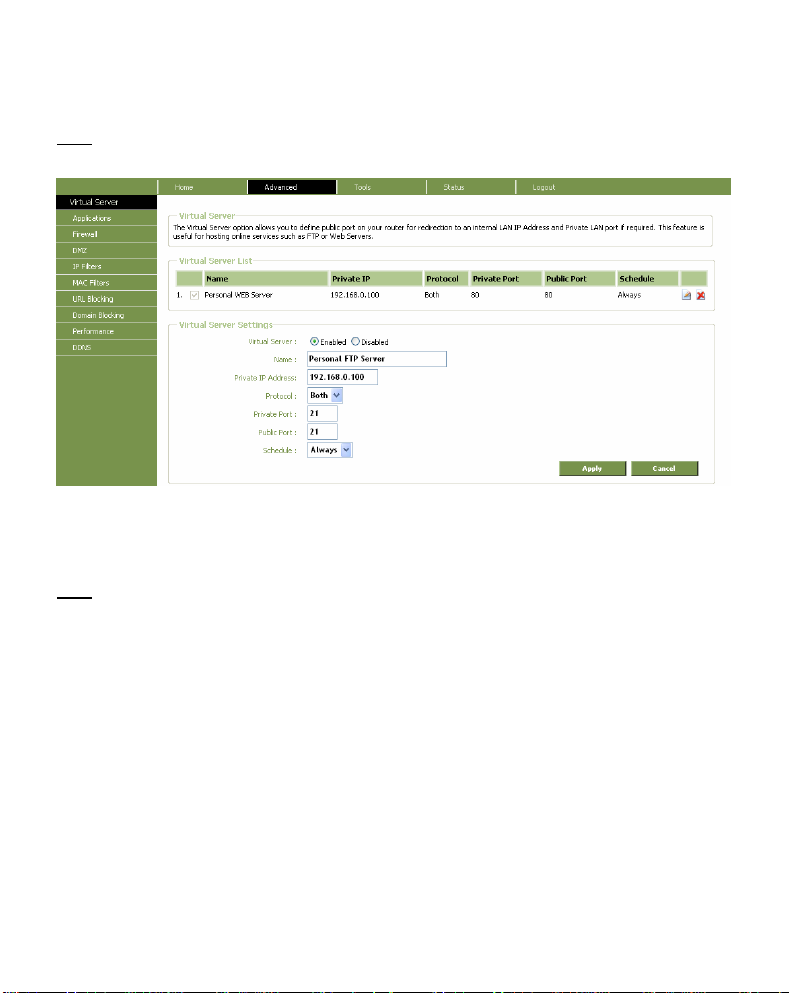

6. De Virtual Server instellen

De Conceptronic C54RS4A is voorzien van een inbouwde Firewall om aanvallen vanaf internet op uw netwerk te voorkomen. Deze Firewall blokkeert automatisch al het inkomende verkeer op ongebruikte poorten. Als een geblokkeerde poort benodigd is voor een service of programma (bijvoorbeeld: een FTP of Web Server) kunt u deze open zetten door middel van de optie Virtual Server in de configuratie van de C54BRS4A.

In het onderstaande overzicht vind u enkele veelgebruikte poorten en de bijbehorende applicaties:

Port Applicatie Port Applicatie

20 FTP Data (FTP Server) 21 FTP (FTP Server) 22 SSH (Secure Shell) 23 Telnet 25 SMTP (Mail Server – Uitgaand)

Voor meer poorten en de bijbehorende applicaties, zie: http://portforward.com/cports.htm

Let op:

Wanneer u gebruik maakt van een applicatie die ‘UPnP Port Mapping’ ondersteunt, kan de

router automatisch door de applicatie geconfigureerd worden. In dat geval hoeft u niet

Let op:

De aanmeldpagina van de C54BRS4A zal getoond worden.

handmatig de poorten open te zetten.

Bij het gebruik van Virtual server wordt het geadviseerd om de computers te voorzien van een

statisch IP adres in plaats van een dynamisch (DHCP) IP adres.

Voor gedetailleerde informatie over de Virtual Server en DMZ mogelijkheden kunt u de

Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.

A. Start uw internet browser (bijvoorbeeld: Internet Explorer, FireFox of Safari). B. Voer het IP adres van de router in bij de adresbalk van uw internet browser

(Standaard: http://192.168.0.1/

80 HTTP (Web Server) 110 POP3 (Mail Server – Inkomend) 2000 Remotely Anywhere 5800 VNC 5900 VNC

C. Voer de gebruikersnaam en wachtwoord in (Standaard: ‘admin’ & ‘admin’) en klik op “Submit”

om de configuratiepagina’s te openen.

NEDERLANDS

Als de gebruikersnaam en wachtwoord correct zijn, zal de router een overzicht met instellingen tonen.

D. Selecteer “Advanced”, “Virtual Server” in het menu bovenaan de configuratiepagina’s.

De onderstaande “Virtual Server” configuratiepagina zal getoond worden.

Let op:

In de onderstaande afbeelding ziet u een voorbeeld van een Virtual Server configuratie.

E. Zet de optie Virtual Server op “Enabled”. F. Voer een naam in voor de Virtual Server regel in het veld “Name”. G. Voer het IP adres in van de computer/server waarvoor de Virtual Server regel aangemaakt wordt. H. Kies het protocol voor de Virtual Server regel: “TCP”, “UDP” of “Both”.

Let op:

Als u niet weet welk protocol u nodig heeft voor de Virtual Server regel, kies dan voor “Both”.

Als de Virtual Server regel is aangemaakt, zal deze getoond worden in de “Virtual Server List”. Om meer Virtual Server regels aan te maken, kunt u stap E – K herhalen.

Deze optie zal zowel het TCP als UDP verkeer doorlaten naar het ingestelde IP adres.

I. Voer de poort in die u wilt open zetten voor uw computer. J. Voer de poort in welke beschikbaar moet zijn aan de internet kant van uw router. K. Klik op “Apply” om de ingevoerde Virtual Server regel aan te maken en toe te passen.

De gedefinieerde Virtual Server regels zijn nu klaar voor gebruik!

NEDERLANDS

7. De C54BRS4A herstarten

Als de configuratie van de router wordt gewijzigd, zullen deze instellingen direct worden toegepast. Het wordt echter geadviseerd om de C54BRS4A opnieuw te starten nadat u een aantal (belangrijke) instellingen heeft gewijzigd om ervoor te zorgen dat alle instellingen correct worden toegepast.

A. Selecteer “Tools”, “System” in het menu bovenaan de configuratiepagina’s.

B. Klik op “Reboot” om de configuratie op te slaan, de C54BRS4A te herstarten en alle wijzigingen

toe te passen.

De router zal een bevestigingspopup tonen.

C. Klik op “OK” om door te gaan met de herstart van de router.

Alle instellingen worden opgeslagen en de router zal opnieuw gestart worden. Wacht tot de herstart klaar is:

Als de herstart gereed is, zal u naar de aanmeldpagina van de router verwezen worden.

Uw C54BRS4A is nu gereed voor gebruik!

Let op:

Voor gedetailleerde uitleg over de mogelijkheden en instellingen van de C54BRS4A kunt u de

Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.

ENGLISH

Conceptronic C54BRS4A

Quick Installation Guide

Congratulations on the purchase of your

Conceptronic Wireless 802.11g Router.

This Quick Installation Guide gives you a step-by-step explanation of how to install the Conceptronic C54BRS4A. When problems occur, we advise you to go to our support-site (go to www.conceptronic.net ‘Support’. Here you will find the Frequently Asked Questions Database.

When you have other questions about your product and you cannot find it at our website, contact us by email: support@conceptronic.net

For more information about Conceptronic products, please visit the Conceptronic Web Site: www.conceptronic.net

The Hardware configuration as described below may be slightly different on your computer. This depends on the Operating System you are using.

1. Package Contents

The following items are present in the package of the Conceptronic Wireless 802.11g Router:

• Conceptronic C54BRS4A - Wireless 802.11g Router

• Power supply 5V DC, 2A

• Antenna for Wireless connectivity

• Ethernet Cable 1.8 M

• Multi Language Quick Installation Guide

• Product CD-ROM

and click

ENGLISH

2. The C54BRS4A Explained

• Front Panel

Nr Description Status Status Explanation

1 Power LED OFF The device is turned off ON The device is turned on 2 Status LED OFF The device is turned off / System Failure* BLINK The device is turned on and ready for use 3 WAN LED OFF No WAN Connection is created ON - STEADY A WAN Connection is created ON - BLINK Data is send or received through the WAN Port 4 WLAN LED OFF Wireless interface is disabled BLINK Wireless interface enabled and active 5 LAN LED’s OFF No Network Link is created to the LAN Port (1,2,3,4) ON - STEADY A Network Link is created on the LAN Port ON - BLINK Data is send or received through the LAN Port

* In normal use, the Status LED will turn on and blink within 45 seconds after the device is turned on

or restarted. When a system failure happens with the device, the Status LED will not turn on. You can use the following options to solve the system failure: a. Power down the device, wait 10 seconds and reconnect the power to the device. b. Reset the device to factory defaults by pressing the reset button on the back of the device for

+/- 15 seconds.

If the Status LED does not turn on after you tried above options, please contact Conceptronic Support at: support@conceptronic.net

1 2 3 4

ENGLISH

• Back Panel

Nr Description Explanation

1 Antenna Connection Reverse-SMA Connector for Wireless Antenna 2 LAN Ports Connect your Computer(s) to the router 3 WAN Port Connect your Broadband connection to the router 4 Power Connection Connect the Power Supply to the router 5 Reset Button Reset the router to the Factory Default Settings

4 5

For detailed explanation of the C54BRS4A please see the User Manual (English only!) on the

Note:

included CD-ROM. Select “View User Manual” from the Autorun Menu.

Note:

This Quick Installation Guide only explains the basic steps to get the C54BRS4A up and running.

For more info about the various functions of the C54BRS4A, please see the User Manual (English only!) on the included CD-ROM. Select “View User Manual” from the Autorun Menu.

ENGLISH

3. Hardware Installation

Connect the bundled power supply to the power connection on the back of the C54BRS4A and to a free wall power outlet. The Power LED of the C54BRS4A will turn on.

3.1 WAN Connection

Use a LAN Cable to connect the C54BRS4A to your Broadband Gateway (Cable Modem, DSL Modem, Fiber Gateway, etc.)

The WAN LED on the front side of the C54BRS4A will turn on.

Note:

If the WAN LED on the front side does not turn on, make sure that:

- The C54BRS4A is powered (the Power LED should burn).

- The Broadband Gateway is turned on.

- The LAN cable between both devices is connected correctly.

3.2 LAN / Wireless LAN Connection

For LAN Cable Users:

Connect the LAN Cable to 1 of the 4 LAN ports on the back panel of the C54BRS4A and to the Network Card in your computer. The LAN LED of the used LAN port will turn on, indicating that the computer is connected. (Your LAN Connection must be enabled and your computer turned ON).

For Wireless Users:

Almost every brand/type Wireless Card uses a different Client application. Please check the manual of your Wireless Card for information how to create a connection with a Wireless Network.

The example below is using the standard Microsoft Wireless Client, which is integrated in Windows XP with Service Pack 2.

A. Right click the Wireless

Network Icon in your System tray and select “View

Available Wireless Networks”.

ENGLISH

B. Select the Network

“C54BRS4A” from the list of available wireless networks and click “Connect”.

C. You will receive a warning

about connecting to an unsecured wireless network. Click “Connect Anyway” to proceed with the connection.

D. When the connection is build

you will see the active wireless icon in the system tray. If you move your mouse over the icon you will receive the following information (regarding on the signal strength):

ENGLISH

4. Computer Configuration

4.1 Configure your IP address

The C54BRS4A is equipped with a build-in DHCP Server. The DHCP Server will automatically assign an IP address to a connected computer if the connected computer is set to “obtain an IP address automatically”.

To configure your computer for Automatic IP follow the instructions below:

A. Click “Start” Æ “Run”.

B. Enter the command “NCPA.CPL” and

press “OK”.

The Network Connections window will appear.

C. Right click your “Local Area Connection”

(Wired or Wireless, depending on the connection you use) and select “Properties”.

ENGLISH

The Properties window of your Local Area Connection will appear.

D. Select the “Internet Protocol

(TCP/IP)” and click “Properties”.

The Properties window of the Internet Protocol (TCP/IP) will appear.

E. Set the properties to “Obtain an IP

address automatically” and press “OK” to save the settings.

F. Press “OK” in the properties window

of the Local Area Connection to save the settings.

ENGLISH

4.2 Checking your connection with the C54BRS4A

With the Command prompt of Windows you can verify if you have received a correct IP address on your Local Area Connection:

A. Click “Start” Æ “Run”. B. Enter the command “CMD” and press “OK”.

The Command Prompt will appear.

C. Enter the command “IPCONFIG” and press ENTER.

You should see the following information

IP Address Subnet Mask Default Gateway

If the information shown above matches your configuration you can continue the configuration of the device in Chapter 5.

If the shown information above does not match your configuration (i.e. your IP address is 169.254.xxx.xxx) please check the options below:

: 192.168.0.xxx (Where xxx can vary between 100 ~ 199).

: 255.255.255.0

: 192.168.0.1

1. Power OFF and Power ON the device.

2. Reconnect the LAN Cable to the device and to your computer.

3. Renew the IP address of your computer with the following commands:

- “IPCONFIG /RELEASE” to release the wrong IP address.

- “IPCONFIG /RENEW” to receive a new IP address from the device.

ENGLISH

If above steps do not solve the IP address problem, you can reset the device to the factory default settings with the Reset Button on the back of the device. Press and hold the Reset Button for +/- 15 seconds to load the Factory Default Settings. When the Status LED is active again, repeat step C to renew your IP address.

+ 169 hidden pages

CONCEPTRONIC C54BRS4A User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
