CONCEPT OPI4060bc User guide

Page 1

Odsavač par integrovaný Odsávač pár integrovaný Okap kuchenny zintegrowany Diapazons kapuci integrēts Range hood integrated

OPI4060bc

ENLVPLSKCZ

Page 2

OPI4060bc

Page 3

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry Důležitá upozornění Popis výrobku Popis ovládacího panelu Návod k obsluze Čištění a údržba Instalace spotřebiče Demontáž Řešení potíží Servis Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Napětí 220–240 V ~ 50 Hz Celkový příkon 128 W Příkon motoru 125 W Provedení Integrovaný Montáž Do skříňky Výška 258 mm Šířka 550 mm Hloubka 285 mm Průměr výstupního pružného potrubí 150 mm Počet stupňů výkonu odsávaného vzduchu 3 Kapacita odsávaného vzduchu 410 m Počet tukových ﬁltrů 1 Potřebný počet uhlíkových ﬁltrů pro recirkulaci 2 Režim Odvětrávání/recirkulace Osvětlení 2 x 2 W Hmotnost 8 kg Hlučnost odvětrávání/recirkulace ≤67 dB

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

OPI4060bc

Page 4

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k

poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření

pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech,

jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky

elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

OPI4060bc

Page 5

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky

ve vypnuté poloze.

• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ﬂambování)! Pokud

sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!

• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem, než který je doporučen, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při

přehřátí oleje hrozí nebezpečí požáru!

• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

• Dodržujte intervaly pro výměnu a čištění ﬁltrů (minimálně každé 2-3 měsíce).

Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ﬁltrech nebezpečí požáru!

• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající

platné normy a úřední předpisy.

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí

přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod

spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.

• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak

větší než 4 Pa (0,04 mbar).

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou

starší 8 let a pod dozorem.

OPI4060bc

Page 6

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvaliﬁkovaný

odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte

jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

OPI4060bc

Page 7

POPIS VÝROBKU

1 Tělo spotřebiče 2 Kovový tukový ﬁltr

POPIS OVLÁDACÍHO PANELU

1 Světlo 2 Zapnutí/vypnutí 3 Tlačítko 1. výkonového stupně 4 Tlačítko 2. výkonového stupně 5 Tlačítko 3. výkonového stupně

OPI4060bc

3 4 5

Page 8

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienick ých důvodů otřít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud je ve spotřebiči instalovaný uhlíkový ﬁltr, vyjměte jej (viz kapitola Čištění a údržba).

Pozor! Odtahové potrubí není součástí balení.

1. Stisknutím tlačítka (3), (4) nebo (5) zapnete spotřebič na požadovaný v ýkonový stupeň.

2. Stisknutím tlačítka (1) zapínáte a vypínáte osvětlení spotřebiče.

3. Pro vypnutí spotřebiče stiskněte tlačítko (2).

Poznámka:

Každé omezení proudění v zduchu (např. potrubí s menším průměrem,členité nebo dlouhé potrubí) snižuje sací vý kon a zvyšuje hlučnost přístroje a může vést ke zkrácení životnosti motoru. Výrobce nenese žádnou zodpovědnost za tyto problémy. Z hlediska pr oudění vzduchu je v ýhodnější použ ití kruhového potr ubí; u plochých (čtverh ranných) potrubních systé mů může v rozích docházet k turbulencím, které mohou mít negativní vliv na v ýkon a hlučnost. Je- li (z prostorového nebo estetického hlediska) nutné použít ploché potrubí, je třeba dodržet shodný průřez jako u kruhového potrubí např. u průměru 125 mm použí t systém 204 x 60 mm. Délku o dtahu volit co nejkratší (max . 5 m), s co nejmenším poč tem kolen a bez ostrých zalomení. Pro konstrukci odtahového potrubí používat hladká plastová potrubí a kolena.

Režim recirkulace

Pokud nemáte možn ost odvádět odsáva ný vzduch pryč z místn osti, je možné použít r ežim recirkulace. V tomto pří padě je odsávaný vzduch ﬁltrován přes kovové tukové ﬁltry a přes uhlíkový ﬁltr. Aktivní uhlík v tomto ﬁltru pohlcuje pachy. Vzduch, kter ý je zbaven pachů proudí zp ět do místnosti otvor y, které se nac hází v horním komínovém kr ytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající u hlíkový ﬁltr (viz kapito la Čištění a údržba).

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového ﬁltru) může dojít k poklesu v ýkonu odsávaného vzduchu.

ČIŠTĚNÍ A ÚDRŽBA

1. Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.

2. Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.

3. Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít kpoškrábání povrchu.

4. K čištění spotřebiče nepoužívejte parní čistič!

5. Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech spotřebiče.

OPI4060bc

Page 9

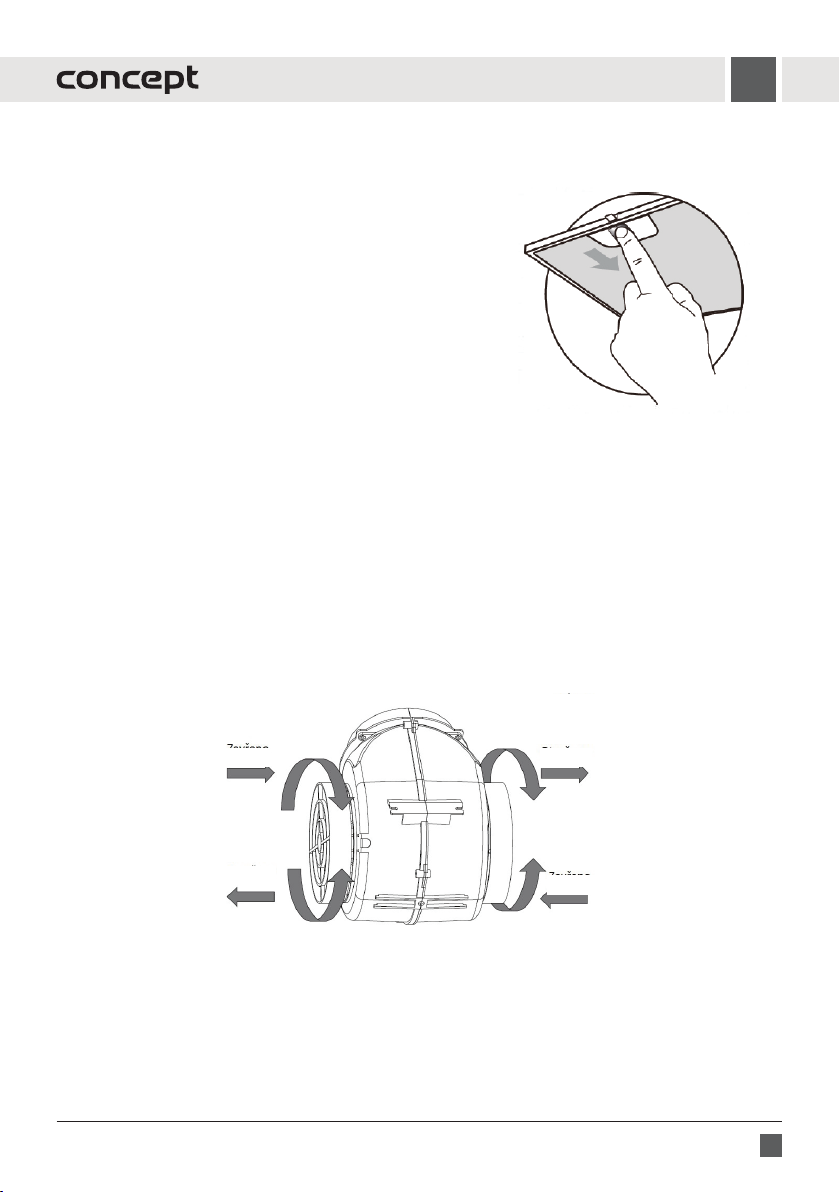

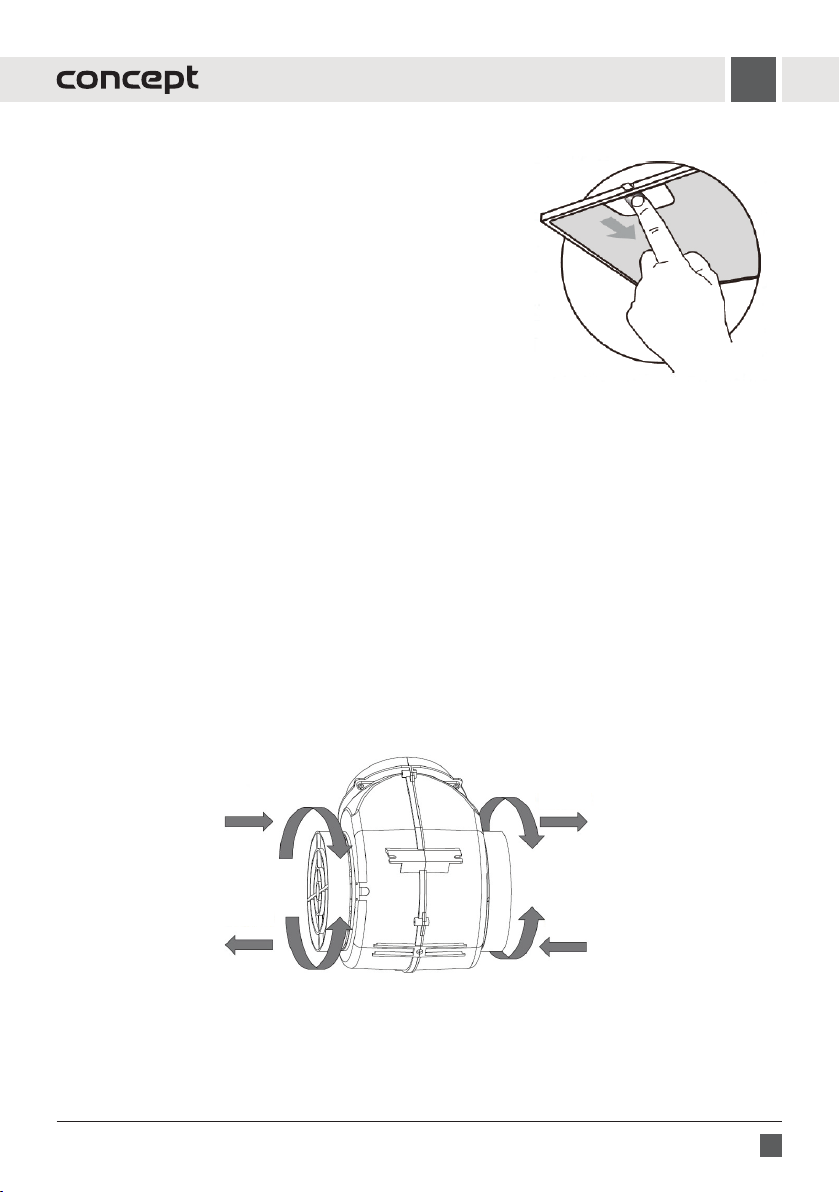

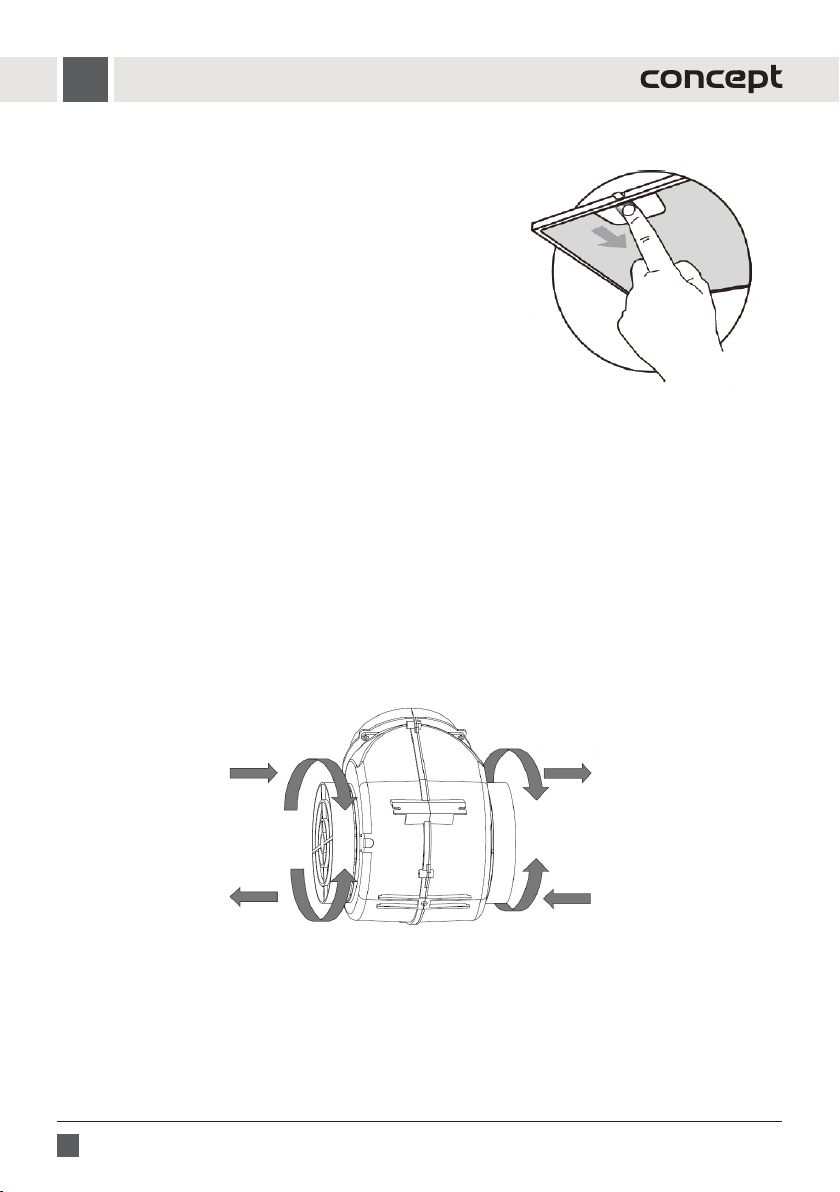

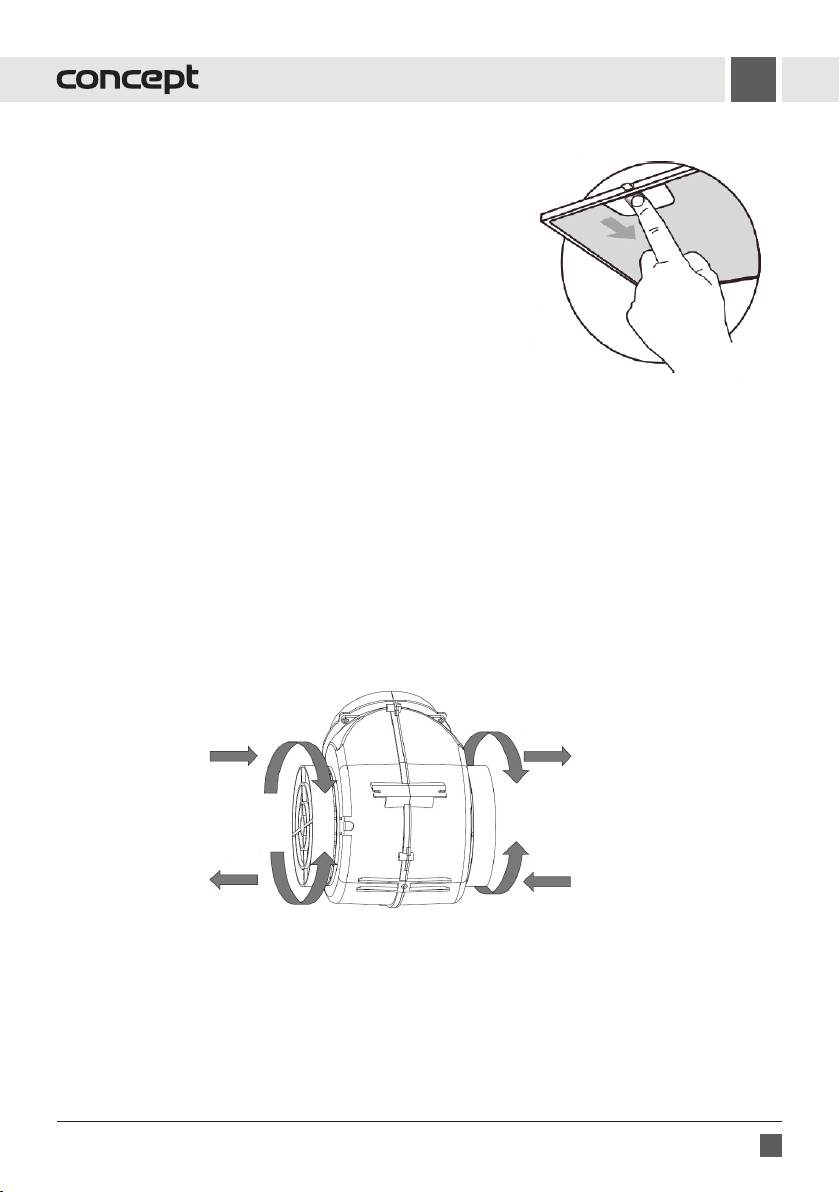

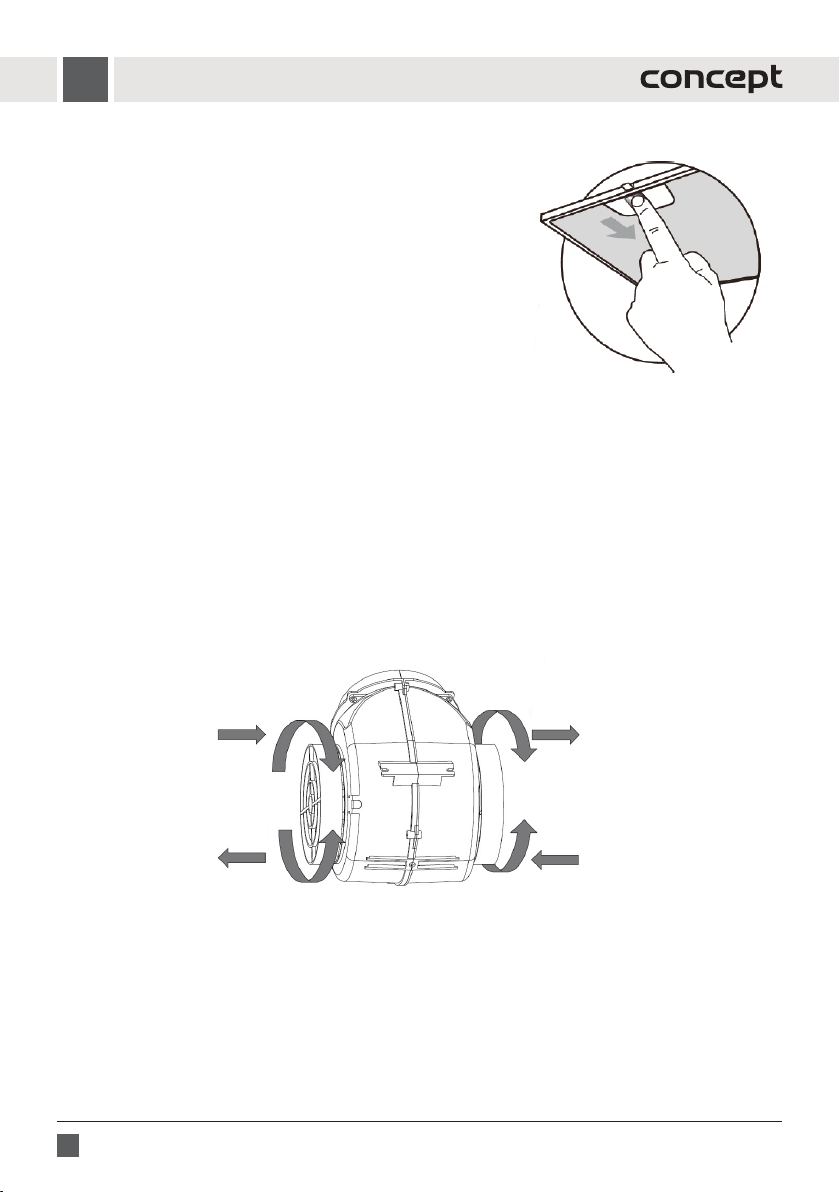

Čištění a výměna ﬁltrů

Kovové tukové ﬁltry

Při běžném používání spotřebiče by kovové tukové ﬁltry měly být zkontrolovány, příp. čiš těny každý měsíc. V případě č astějšího smažení nebo fritování tento interval zkraťte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových ﬁltrů!

1. Vyjměte kovové ﬁltr y dle Obr. 1.

2. Kovové ﬁltry doporučujeme nechat odmočit v teplé vodě s přídavkem sap onátu a poté vyčistit j emným kartáčkem, o pláchnout čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na nádobí s programem nižším než 60 °C. V tomto případě je nutné vyvarovat se použití agresivních mycích prostředků, díky kterým mohou hliníkové ﬁltry pod vlivem chemické reakce černat.

3. Oschnuté ﬁltry nasaďte zpět.

Uhlíkov ý ﬁltr

Tento ﬁltr se používá pouze pro režim recirkulace. Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční

funkci. Tento ﬁltr nelze umývat nebo jinak čistit. Při běžném používání spotřebiče, by měl být uhlíkový ﬁltr vyměněn každé 2-3 měsíce. V případě častějšího smažení

nebo fritování tento interval zkraťte.

1. Vyjměte kovové ﬁltr y dle Obr. 1.

2. Uhlíkové ﬁltry jsou umístěny na obou stranách motoru. Otáčejte ﬁltry do doby, dokud nedojde k jejich zajištění (viz Obr. 2).

3. Při v ýměně uhlíkového ﬁltru postupujte opačným způsobem.

Obr. 1

Zavřeno

Pozor! Uhlíkové ﬁltry nejsou součástí balení.

OPI4060bc

Otevřeno

ZavřenoOtevřeno

Obr. 2

Page 10

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým prou dem! Před instalací spotře biče odpojte přívodní kab el ze zásuvky elek trického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

• Digestoř vyjímejte z přepravního obalu s maximální opatrností, obzvláště u modelů,

• které jsou kombinovány se sklem. Výrobek má značnou hmotnost, manipulace a instalace

• digestoře by proto měla být realizována alespoň dvěma osobami.

• Před prvním zapnutím nechte v zimním a chladném období digestoř min. 1 hod. ustálit při pokojové teplotě.

• Výrobce nenese jako ukoliv odpovědnost z a škody způsobené na oso bách, zvířatech a vě cech v důsledku nesprávn é

instalace.

• Všechny ochranné k ryty musí bý t umístěny pevně na svém mís tě tak, aby je nebylo možn é odstranit bez spe ciálního nářadí.

• Spotřebič instalujte minimálně 550 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 650 mm nad plynové sporáky, nebo plynové varné desky.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.

• Ohyb ventilační trubky by měl být ≥120°.

• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.

• Používejte pouze zásuvky elektrického napětí s uzemněním.

• Nepoužívejte rozbočovací zásuvk y, konektory ani prodlužovací kabely.

• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvaliﬁkovaný odborník.

• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče

spojena s ochranným vodičem elektrické rozvodové sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

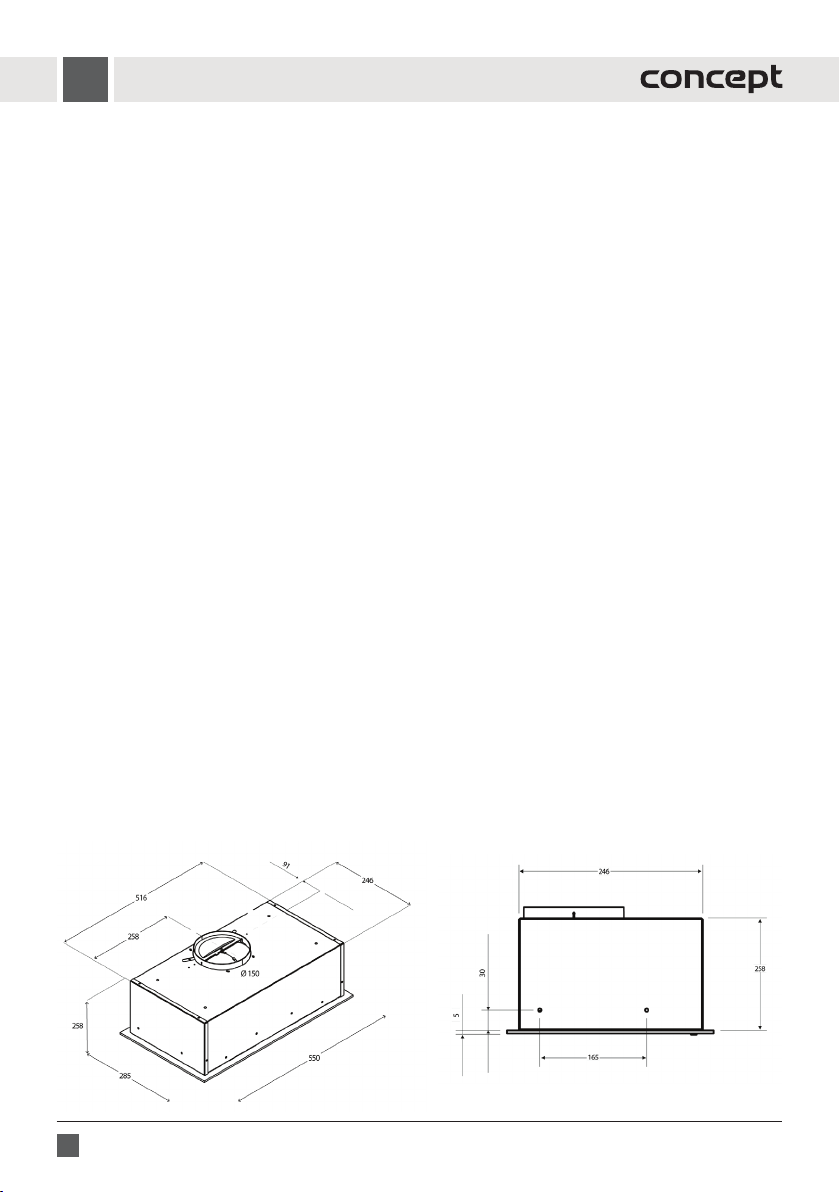

Rozměry spotřebiče

OPI4060bc

Page 11

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly

amarketingové materiály.

2. Na stěně za sporákem, nebo varnou deskou vyznačte minimální

požadovanou montážní v ýšku (550 mm pro elektrické a 650 mm pro plynové varné desky), (Obr. 3).

3. Vyvrtejte otvor y a připevněte odsavač dle Obr. 4, 5, 6

4. Po zavěšení odsavače nasaďte na výstupní otvor výstupní pružné

potrubí (Obr. 7). V případě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružnéh o potrubí vložte do p řipraveného otvoru ve stěně.

5. Připojte přívodní kabel do zásuvky elektrického napětí.

550 mm 650 mm

Obr. 3

OPI4060bc

Obr. 4

Obr. 6

Obr. 5

Obr. 7

Page 12

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).

2. Následně opačným způsobem, jak ým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení

Lopatky motoru jsou zablokované. Obraťte se na servis.

Světla svítí, ale motor nepracuje

Světla nesvítí a motor nepracuje

Z kovových tukových ﬁltrů odkapává mastnota

Vibrace spotřebiče vzapnutém stavu

Nedostatečný odtah odsávaného vzduchu

Motor přestal pracovat

Odsavač není v rovině

Motor nebo jeho důležité části jsou poškozeny.

Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.

Zásuvka není napájena.

Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.

Zásuvka není napájena.

Silně znečištěné ﬁltry. Nebezpečí požáru!

Lopatky motoru jsou poškozené. Obraťte se na servis.

Motor není pevně připevněn.

Odsavač není pevně uchycen. Připevněte odsavač.

Vzdálenost mezi digestoří a varnou deskou je příliš velký.

Velký průvan, příliš mnoho otevřených dveří nebo oken.

Tepelná pojistka proti přehřátí motoru se aktivovala.

Odsavač není v rovině nebo nejsou pevně dotaženy šrouby držáku.

Obraťte se na servis.

Zkontrolujte připojení zástrčky.

Zkontrolujte napájení zásuvk y např. připojením jiného spotřebiče.

Zkontrolujte připojení zástrčky.

Zkontrolujte napájení zásuvk y např. připojením jiného spotřebiče.

Ihned vyčistěte, nebo vyměňte kovové tukové ﬁltry.

Obraťte se na servis, nebo připevněte motor.

Snižte vzdálenost mezi digestoří avarnou deskou.

Uzavřete některé dveře nebo okna.

Zlepšete větrání místnosti, otevřete dveře nebo okna, příp. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.

Zkontrolujte, zda je odsavač v rovině, příp. utáhněte upevňovací šrouby avyrovnejte odsavač do roviny.

OPI4060bc

Page 13

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí v ýrobku, musí provést kvalikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.

• Krabice od spotřebiče může být dána do sběru tříděného odpadu.

• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyk lace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elek tronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsob eny nevhodnou likv idací tohoto výrobk u. Likvidace musí bý t provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

OPI4060bc

Page 14

POĎAKOVANIE

Ďakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prv ým použitím si prosí m pozorne preštudujte cel ý návod naobsluhu a dob re ho odložte. Zabezp ečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení stýmto návodom.

OBSAH

Technické parametre Dôležité upozornenia Popis výrobku Popis ovládacieho panelu Návod naobsluhu Čistenie a údržba Inštalácia prístroja Riešenie problémov Servis Ochrana životného prostredia

TECHNICKÉ PARAMETRE

Napätie 220–240 V ~ 50 Hz Celkový príkon 128 W Príkon motora 12 5 W Prevedenie Integrovaný Montáž Do skrinky Výška 258 mm Šírka 550 mm Hĺbka 285 mm Priemer výstupného pružného potrubia 150 mm Počet stupňov v ýkonu odsávaného vzduchu 3 Kapacita odsávaného vzduchu 410 m Počet tukových ﬁltrov 1 Potrebný počet uhlíkových ﬁltrov na recirkuláciu 2 Režim Vetranie/recirkulácia Osvetlenie 2 x 2 W Hmotnosť 8 kg Hlučnosť vetrania/recirkulácie ≤67 dB

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

OPI4060bc

Page 15

DÔLEŽITÉ UPOZORNENIA

Pri dodaní odsávača pár

• Ihneď po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k

poškodeniu.

• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Buďte opatrní, aby ste zabránili poraneniu!

• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obráťte nadodávateľa.

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte spotrebič inak, než je uvedené vtomto návode.

• Spotrebič používajte iba vdomácnosti a len na odsávanie pár vzniknutých pri

varení pokrmov alebo narecirkuláciu apohlcovanie pachov vznikajúcich pri varení pokrmov.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Spotrebiče používané vpoľnohospodárstve.

- Spotrebiče používané hosťami v hoteloch, moteloch a iných oblastiach.

- Spotrebiče používané v podnikoch zaisťujúcich nocľah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

• Nedovoľte deťom a nesvojprávnym osobám používať prístroj, používajte ho

mimo ich dosahu.

• Deti sa nesmú s prístrojom hrať.

• Dbajte na zvýšenú opatrnosť, ak sa spotrebič používa vblízkosti detí.

• Nedovoľte, aby sa prístroj používal ako hračka.

• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými

fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez príslušných skúseností a znalostí, ak sú pod dohľadom alebo boli oboznámené s pokynmi opoužívaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

• V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.

• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

OPI4060bc

Page 16

• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.

• Poškodený spotrebič nezapínajte.

• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli

vo vypnutej polohe.

• Pod spotrebičom nemanipulujte sotvoreným ohňom (napr. pri ﬂambovaní)! Ak dáte preč varnú nádobu zplynového horáka, plameň znížte na minimum alebo ho vypnite!

• POZOR! Nebezpečenstvo požiaru! Dbajte, aby priemer horáka na plynovom sporáku alebo plynovej varnej doske zodpovedal použitému riadu. Pri použití nádob s menším priemerom, než ktorý sa odporúča, by plameň mohol začať horieť aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel.

• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!

• Dbajte, aby sa plamene nedostali do tesnej blízkosti prístroja.

• Dodržujte intervaly na výmenu a čistenie ﬁltrov (minimálne každé 2 - 3

mesiace). Pri nedodržaní týchto požiadaviek následkom usadzovania tuku vo ﬁltroch existuje riziko vzniku požiaru!

• Pri odvádzaní odsávaného vzduchu treba dodržiavať všetky príslušné platné normy a úradné predpisy.

• Pri odvádzaní odsávaného vzduchu by priemer vetracieho potrubia mal byť zhruba rovnaký alebo väčší než priemer výstupného pružného potrubia odsávača.

• Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, vktorých sú inštalované zdroje tepla.

• Pri súčasnom používaní spotrebiča a zdrojov tepla nesmie byť vmiestnosti podtlak väčší než 4 Pa (0,04 mbar).

• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je

opotrebované alebo má iné defekty.

• Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu. Pravidelnou údržbou a čistením predĺžite životnosť prístroja.

• Domáce čistenie a údržbu nesmú robiť deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

OPI4060bc

Page 17

Prípadné poruchy

• Spotrebič môže opravovať a robiť v ňom zásahy iba kvaliﬁkovaný odborník.

• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite

istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.

• Ak sa poškodí prívodný kábel, obráťte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

OPI4060bc

Page 18

POPIS VÝROBKU

1 Telo spotrebiča 2 Kovový tukový ﬁlter

POPIS OVLÁDACIEHO PANELU

1 Osvetlenia 2 Zapnutie / vypnutie 3 Tlačidlo 1. výkonového stupňa 4 Tlačidlo 2. výkonového stupňa 5 Tlačidlo 3. výkonového stupňa

3 4 5

OPI4060bc

Page 19

NÁVOD NAOBSLUHU

Pred prvým použitím

Než uvediete n ový spotrebič do činnos ti, mali by ste ho zhygienických dôvodov aj z vnútra pretrieť vlh kou handričko u.

Režim vetrania

Odsávaný vzduch ide cez výstupné pružné potrubie do vetracej šachty von zmiestnosti. Ak je v spotrebiči inštalovaný uhlíkový ﬁlter, vyberte ho (pozri kapitolu Čistenie a údržba).

Pozor! Odťahové potrubie nie je súčasťou balenia.

1. Stlačením tlačidla (3), (4) alebo (5) zapnete spotrebič na požadovaný výkonový stupeň.

2. Stlačením tlačidla (1) zapnete a vypnete osvetlenie spotrebiča.

3. Na vypnutie spotrebiča stlačte tlačidlo (2).

Poznámka:

Každé obmedzenie prúdenia vzduchu (napr. potrubie s menším priemerom,členité alebo dlhé potrubie) znižuje sací výkon, zvyšuje hlučnosť prístroja a môže skrátiť životnosť motora. Výrobca nenesie žiadnu zodpovednosť za tieto problémy. Z hľadiska prúdenia vzduchu je výhodnejšie použiť kruhové potrubie; pri plochých (štvorhranných) potrubných systémoch môže v rohoch dochádzať k turbulenciám, ktoré môžu mať negatívny vplyv na výkon a hlučnosť. Ak (z priestorového alebo estetického hľadiska) je nutné použiť ploché potrubie, tak treba dodržať zhodný prierez ako pri kruhovom potrubí, napr. pri priemere 125 mm použiť systém 204 x 60 mm. Dĺžku odťahu zvoliť čo najkratšiu (max. 5 m), s čo najmenším počtom kolien a bez ostrých zalomení. Pri konštrukcii odťahového potrubia používať hladké plastové potrubie a kolená.

Režim recirkulácie

Ak nemáte možnosť odvádzať odsávaný vzduch von zmiestnosti, môžete použiť režim recirkulácie. Vtomto prípade sa odsávaný vzduch ﬁltruje cez kovové tukové ﬁltre a uhlíkový ﬁlter. Aktívny uhlík vtomto ﬁltri pohlcuje pachy. Vzduch zbavený pachov prúdi naspäť do miestnosti otvormi, ktoré sa nachádzajú vhornom komínovom kryte. Pri použití režimu recirkulácie treba dokúpiť a namontovať príslušný uhlíkový ﬁlter (pozri kapitolu Čistenie a údržba).

Poznámka:

Pri použití režimu recirkulácie (namontovaní uhlíkového ﬁltra) môže dôjsť kpoklesu výkonu odsávaného vzduchu.

ČISTENIE A ÚDRŽBA

1. Pred údržbou a čistením odpojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.

2. Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom vytrite do sucha.

3. Na čistenie spotrebiča nepoužívajte hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, mohol by sa poškriabať povrch.

4. Načistenie spotrebiča nepoužívajte parný čistič!

5. Nikdy nenechávajte agresívne ani kyslé látky (citrónová šťava, ocot) na lakovaných alebo nerezových častiach prístroja.

OPI4060bc

Page 20

Čistenie a výmena ﬁltrov

Kovové tukové ﬁltre

Pri bežnom p oužívaní prístroja tr eba kovové tukové ﬁltre skontrolovať, príp. vyčistiť každý mesiac. V prípade častejšieho smaženia alebo fritovania tento interval skráťte.

Nepoužívajte prístroj bez dobre nasadených kovových tukových ﬁltrov!

1. Vyberte kovové ﬁltre podľa obr. 1.

2. Kovové ﬁltr e odporúčame nechať o dmočiť v teplej vode s pridaný m saponátom a potom vyčistiť jemnou kefkou, opláchnuť čistou vodou a nechať vyschnúť. Filtre možno umývať aj v umývačke na riad pri teplote nižšej než 60 °C. V tomto prípade sa treba vyvarovať použitia agresívnych čistiacich prípravkov, inak by hliníkové ﬁltre vplyvom chemickej reakcie mohli sčernieť.

3. Suché ﬁltre nasaďte späť.

Uhlíkov ý ﬁlter

Tento ﬁlter sa používa len prirežime recirkulácie. Filter obsahuje aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitom čase sa aktívny uhlík nasýti a zmenší

absorpčnú schopnosť. Tento ﬁlter nemožno umývať ani inak čistiť. Pri bežnom používaní prístroja by sa uhlíkový ﬁlter mal vymeniť každé 2 - 3 mesiace. Vprípade častejšieho smaženia

alebo fritovania tento interval skráťte.

1. Vyberte kovové ﬁltre podľa obr. 1.

2. Uhlíkové ﬁltre sú umiestnené na oboch stranách motora. Otáčajte ﬁltrami dovtedy, dokým nedôjde kich zaisteniu (pozri obr. 2).

3. Pri výmene uhlíkového ﬁltra postupujte opačným spôsobom.

obr. 1

Zavreté

Pozor! Uhlíkové ﬁltre nie sú súčasťou balenia.

Otvorené

ZavretéOtvorené

obr. 2

OPI4060bc

Page 21

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou spotrebiča odpojte prívodný kábel zo zásuvky elektrického napätia. Ak sa to nedodrží, následkom môže byť smrť alebo úraz elektrickým prúdom.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.

• Zodpovednosť za inštaláciu prístroja má kupujúci, nie výrobca.

• Digestor vyberajte z prepravného obalu s maximálnou opatrnosťou, najmä pri modeloch,

• k toré sú kombinované so sklom. Výrobok má značnú hmotnosť, manipulovať s digestorom a inštalovať ho by preto

mali aspoň dve osoby.

• Pred prvým zapnutím nechajte v zimnom a chladnom období digestor aspoň 1 hod. ustáliť pri izbovej teplote.

• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli

nesprávnou inštaláciou.

• Všetky ochranné kryty musia byť umiestnené pevne na svojom mieste, aby sa nedali odstrániť bez špeciálneho náradia.

• Spotrebič inštalujte minimálne 550 mm nad elektrickým sporákom alebo elektrickou varnou doskou a minimálne 650 mm nad plynovým sporákom alebo plynovou varnou doskou.

• Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty,

ktorá slúži na vetranie miestností, vktorých sú inštalované zdroje tepla.

• Ohyb ventilačnej rúrky by mal byť ≥120°.

• Pri varení treba miestnosť dobre vetrať.

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča.

• Používajte iba zásuvky elektrického napätia suzemnením.

• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble.

• Zástrčka prívodného kábla prístroja musí byť voľne prístupná aj po inštalácii.

• Zmeny v pripojení môže robiť iba kvaliﬁkovaný odborník.

• Elektrická bezpečnosť spotrebiča môže byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená

sochranným vodičom elektrickej rozvodovej siete.

• V ýrobca nenesie zo dpovednosť za ško dy spôsobené os obám alebo na veciach , ktoré vznikl i následkom chýbajúceh o alebo nesprávneho ochranného spojenia.

Rozmery spotrebiča

OPI4060bc

Page 22

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly

amarketingové materiály.

2. Na stene za sporákom alebo varnou doskou vyznačte minimálnu

požadovanú montážnu výšku (550 mm pre elektrické a 650 mm pre plynové varné dosky), (obr. 3).

3. Vyvŕtajte otvory a odsávač pripevnite podľa obr. 4, 5, 6.

4. Po zavesení odsávača nasaďte na výstupný otvor výstupné pružné

potrubie (obr. 7). Vprípade potreby použite redukciu s priemerom (150/120 mm). Druhú časť pružného p otrubia vložte do pri praveného otvoru v stene.

5. Pripojte prívodný kábel do zásuvky elektrického napätia.

550 mm 650 mm

Obr. 3

Obr. 4

Obr. 6

Obr. 5

Obr. 7

OPI4060bc

Page 23

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).

2. Potom opačným spôsobom, akým sa robí inštalácia spotrebiča, demontujte jednotlivé časti odsávača.

RIEŠENIE PROBLÉMOV

Popis poruchy Možná príčina Riešenie

Lopatky motora sú zablokované. Obráťte sa na servis.

Svetlá svietia, ale motor nepracuje

Svetlá nesvietia a motor nepracuje

Z kovových tukových ﬁltrov odkvapkáva mastnota

Zapnutý prístroj vibruje

Nedostatočný odťah odsávaného vzduchu

Motor prestal pracovať

Odsávač nie je v rovine

Motor alebo jeho dôležité časti sú poškodené.

Nesprávne alebo málo zasunutá zástrčka v zásuvke elektrického napätia.

V zásuvke nie je elektrické napätie.

Nesprávne alebo málo zasunutá zástrčka v zásuvke elektrického napätia.

V zásuvke nie je elektrické napätie.

Silne znečistené ﬁltre. Nebezpečenstvo požiaru!

Lopatky motora sú poškodené. Obráťte sa na servis.

Motor nie je pevne pripevnený.

Odsávač nie je pevne uchytený. Pripevnite odsávač.

Vzdialenosť medzi digestorom a varnou doskou je príliš veľká.

Veľký prievan, príliš mnoho otvorených dverí alebo okien.

Tepelná poistka proti prehriatiu motora sa aktivovala.

Odsávač nie je v rovine alebo nie sú pevne dotiahnuté skrutky držiaka.

Obráťte sa na servis.

Skontrolujte pripojenie zástrčky.

Skontrolujte elektrické napätie v zásuvke napr. pripojením iného spotrebiča.

Skontrolujte pripojenie zástrčky.

Skontrolujte elektrické napätie v zásuvke napr. pripojením iného spotrebiča.

Ihneď vyčistite alebo vymeňte kovové tukové ﬁltre.

Obráťte sa na servis alebo pripevnite motor.

Znížte vzdialenosť medzi digestorom a arnou doskou.

Zatvorte niektoré dvere alebo okná.

Zlepšite vetranie miestnosti, otvorte dvere alebo okná, príp. skontrolujte vzdialenosť medzi digestorom a varnou doskou. V prípade potreby zvýšte vzdialenosť medzi digestorom a varnou doskou.

Skontrolujte, či je odsávač v rovine, príp. utiahnite upevňovacie skrutky a odsávač vyrovnajte do roviny.

OPI4060bc

Page 24

SERVIS

Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí prístroja, môže vykonať len kvalikovaný odborník alebo servis.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých prístrojov.

• Škatuľu od prístroja môžete dať do zberu triedeného odpadu.

• Plastové vrecúška zpolyetylénu (PE) odovzdajte ako zberný odpad narecykláciu.

Recyk lácia prístroja na konci jeho životnosti:

Tento spotrebič je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatrí do domáceho odpadu Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negatívnym dôsledkom na životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná vsúlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo vobchode, kde ste výrobok kúpili.

OPI4060bc

Page 25

PODZIĘKOWANIE

Dziękujemy za zakup produktu marki Concept i życzymy, żeby byli Państwo zadowoleni z naszego produktu przez cały okres jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, a potem zachować ją. Należy zadbać oto, aby także inne osoby, które będą obchodziły się z tym produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne Ważne przestrogi Opis produktu Opis panelu sterowania Instrukcja obsługi Czyszczenie i konserwacja Instalacja urządzenia Rozwiązywanie problemów Serwis Ochrona środowiska

PARAMETRY TECHNICZNE

Napięcie 220–240 V ~ 50 Hz Całkowity pobór mocy 128 W Pobór mocy silnika 125 W Wykonanie Zintegrowany Montaż Do szafki Wysokość 258 mm Szerokość 550 mm Głębokość 285 mm Średnica elastycznej rury wylotowej 150 mm Ilość stopni mocy odsysania powietrza 3 Ilość odsysanego powietrza 410 m Ilość ﬁltrów tłuszczowych 1 Wymagana ilość ﬁltrów węglowych do recyrkulacji 2 Tryb Wentylacja/recyrkulacja Oświetlenie 2 x 2 W Masa 8 kg Poziom hałasu wentylacji/recyrkulacji ≤67 dB

Producent zastrzega sobie prawo do zmian technicznych, błędów typograﬁcznych oraz odmienności obrazów bez uprzedniego powiadomienia.

OPI4060bc

Page 26

WAŻNE PRZESTROGI

Po dostarczeniu okapu kuchennego

• Natychmiast po otrzymaniu należy sprawdzić paczkę, czy nie została ona

podczas transportu uszkodzona.

• UWAGA! Niektóre rogi i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!

• Nie wolo uruchamiać urządzenia, jeżeli jest ono uszkodzone. Jak najszybciej skontaktuj się z dostawcą.

• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.

• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.

Podczas instalacji

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej

instrukcji.

• Używaj urządzenia tylko w gospodarstwach domowych i do odsysania par powstających podczas gotowania artykułów żywnościowych lub do recyrkulacji i pochłaniania zapachów powstających podczas gotowania żywności.

• Niniejsze urządzenie jest przeznaczone do użytku domowego i w miejscach, takich jak:

- Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.

- Jako urządzenia używane w rolnictwie.

- Jako urządzenia uż ywane przez gości w hotelach, motelach i innych miejscach.

- Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze

śniadaniem.

• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.

• Nie wolno dopuścić dzieci ani osób ubezwłasnowolnionych do obsługi

urządzenia. Urządzenia należy używać poza ich zasięgiem.

• Dzieciom nie wolno bawić się z urządzeniem.

• Używając urządzenia w pobliżu dzieci, należy zachować szczególną ostrożność.

• Nie wolno używać urządzenia jako zabawki.

• Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej

oraz osoby o ograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożeniom.

• W razie pojawienia się usterki należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.

OPI4060bc

Page 27

• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją.

• Nie wolno zanurzać przewodu zasilającego ani wtyczki w wodzie lub w innej cieczy.

• Należy regularnie sprawdzać urządzenie i przewód zasilający pod kątem uszkodzeń.

• Nie wolno włączać uszkodzonego urządzenia.

• Jeżeli urządzenie nie jest w użyciu, zadbaj o to, aby wszystkie jego elementy

sterujące były w pozycji wyłączonej.

• W obszarze przed urządzeniem nie wolno obchodzić się z otwartym ogniem (np. ﬂambirować)! Jeżeli zdejmiesz naczynie do gotowania z płytki gazowej, zmniejsz płomień na minimum lub wyłącz go!

• UWAGA! Niebezpieczeństwo pożaru! Zadbaj, aby średnica płytki na kuchence gazowej lub gazowej płycie do gotowania odpowiadała używanym naczyniom do gotowania. W przypadku używania naczyń o mniejszej średnicy, niż jest zalecone, płomień może zacząć palić się także po bokach naczynia i istnieje ryzyko stopienia uchwytów ztworzywa sztucznego.

• Podczas frytowania lub smażenia żywności należy mieć ją pod nadzorem. W przypadku przegrzania oleju istnieje niebezpieczeństwo pożaru!

• Uważaj, aby płomienie nie zbliżyły się zbyt blisko urządzenia.

• Należy przestrzegać interwałów wymiany i czyszczenia ﬁltrów (co najmniej

raz na 2-3 miesiące). W razie nieprzestrzegania tych wymagań istnieje wskutek układania tłuszczu w ﬁltrach niebezpieczeństwo pożaru!

• Podczas odprowadzania powietrza należy przestrzegać wszystkich odpowiednich norm i obowiązujących przepisów.

• Średnica rury wentylacyjnej do odprowadzania powietrza musi być taka sama lub większa niż średnica elastycznej rury wylotowej okapu.

• Nie wolno odprowadzać odsysanego powietrza do komina przeznaczonego do odprowadzania spalin i dymów ani do szybu, który służy do wentylacji pomieszczeń, w których są zainstalowane paleniska.

• Ciśnienie w pomieszczeniu podczas jednoczesnej pracy urządzenia i palenisk nie może być większe niż 4 Pa (0,04mbar).

• Nie wolno używać akcesoriów innych niż te, które zostały zalecone przez producenta.

• Nie wolno używać akcesoriów, które mają uszkodzone wykończenie powierzchni, są zużyte lub mają inne wady.

• Do czyszczenia nie wolno używać żrących środków czyszczących. Regularna konserwacja i czyszczenie przedłuża żywotność urządzenia.

• Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem.

OPI4060bc

Page 28

Ewentualne usterki

• Napraw urządzenia i ingerencje w niego może dokonywać tylko

wykwaliﬁkowany specjalista.

• Urządzenie musi być podczas napraw i ingerencji odłączone od sieci elektrycznej. Wyłącz bezpiecznik lub odłącz wtyczkę od gniazdka elektrycznego.

• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją.

• Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem.

Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną.

OPI4060bc

Page 29

OPIS PRODUKTU

1 Korpus urządzenia 2 Metalowy ﬁltr tłuszczowy

OPIS PANELU STEROWANIA

1 Oświetlenia 2 Przycisk włączania / wyłączania urządzenia 3 Przycisk 1 poziomu mocy 4 Przycisk 2 poziomu mocy 5 Przycisk 3 poziomu mocy

OPI4060bc

3 4 5

Page 30

INSTRUKCJA OBSŁUGI

Przed pierwsz ym użyciem

Przed rozpoczęciem używania urządzenia należy je, ze względów higienicznych, przetrzeć wilgotną szmatką (także wewnątrz).

Tryb wentylacji

Powietrze zostaje odsysane za pomocą elastycznej rury wylotowej do szybu wentylacyjnego precz z pomieszczenia. Jeżeli w urządzeniu jest zainstalowany ﬁltr węglowy, wyjmij go (patrz rozdział Czyszczenie i konserwacja).

Uwaga! Rura wydechowa nie wchodzi w skład zestawu.

1. Naciśnij prz ycisk (3), (4) lub (5), aby włączyć urządzenie na żądany poziom mocy.

2. Naciśnij przycisk (1), aby włącz yć lub wyłączyć oświetlenie urządzenia.

3. Aby wyłączyć urządzenie, naciśnij przycisk (2).

Uwaga:

Każde ogra niczenie prze pływ u powietrza (np. pr zez rurociąg o mniejs zej średnicy,złoż ony lub długi ruroci ąg) zmniejsza moc ssania i zwiększa hałas urządzenia, a może prowadzić do skrócenia okresu żywotności silnika. Producent nie ponosi żadnej odpowiedzialności za problemy takiego rodzaju. Pod względem przepływu powietrza bardziej odpowiednie jest użycie rurociągu okrągłego; w przypadku systemów rurowych płaskich (czworokątnych), w narożnikach mogą występować turbulencje, mogące wpływać niekorzystnie na moc i poziom hałasu. Jeżeli konieczne jest (pod względem dostępnego miejsca, albo estetycznym) użycie rur płaskich, należy zachować taki sam przekrój jak w przypadku rur okrągłych, np. do średnicy 125 mm zastosować system 204 x 60 mm. Długość wyciągu należy dobrać jak najmniejszą (maks. 5 m), o jak najmniejszej ilości kolan oraz bez ostrych załamań. Do konstrukcji rury wyciągowej należy używać gładkich rur i kolan z tworzywa.

Tryb recyrkulacji

Jeżeli nie masz możliwości odprowadzania odsysanego powietrza precz z pomieszczenia, można użyć trybu recyrkulacji. W takim przypadku powietrze jest odsysane przez metalowe ﬁltry tłuszczowe i przez ﬁltr węglowy. Węgiel aktywny w tym ﬁltrze pochłania nieprzyjemne zapachy. Powietrze pozbawione nieprzyjemnych zapachów przepł ywa z powrotem do pomieszcze nia przez otwory z najdujące się w górnej pokr ywie komina. W razie ko rzystania z trybu re cyrkulacji należ y dokupić i zamontowa ć odpowiedni ﬁltr węgl owy (patrz rozdzia ł Czyszczenie i ko nserwacja).

Pamiętaj:

W razie korzystania z trybu recyrkulacji (zamontowania ﬁltra węglowego) może wystąpić spadek mocy odsysania powietrza.

CZYSZCZENIE I KONSERWACJA

1. Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć przewód zasilający od gniazdka elektrycznego, lub wyłączyć bezpiecznik gniazdka elektrycznego urządzenia.

2. Zewnętrzną powierzchnię urządzenia należy czyścić wilgotną szmatką, miękką szczotką lub miękką gąbką, anastępnie wytrzeć do sucha.

3. Do czyszczenia urządzenia nie wolno używać szorstkich ściernych środków czyszczących ani ostrych metalowych skrobaczek, ponieważ może to doprowadzić do zarysowania powierzchni.

4. Urządzenia nie wolno czyścić parą.

5. Nie wolno nigdy zostawiać substancji agresywnych ani kwaśnych (sok z cytryny, ocet) na powierzchniach urządzenia, które są lakierowane lub ze stali nierdzewnej.

OPI4060bc

Page 31

Czyszczenie i wymiana ﬁltrów

Metalowe ﬁltry tłuszczowe

Metalowe ﬁltry tłuszczowe należy podczas normalnego użytkowania urządzenia sprawdzać, ewentualnie czyścić każdy miesiąc. W razie częstszego smażenia lub frytowania należy skrócić ten interwał.

Nie wolno korzystać z urządzenia bez prawidłowo zamontowanych metalowych ﬁltrów tłuszczowych!

1. Wyjmij ﬁltry metalowe zgodnie z Rys. 1.

2. Zal ecamy pozostawienie met alowych ﬁltrów do odmok nięcia w ciepłej wodzie z dodatkiem deterg entu, a następne ocz yszczenie ich delikatną szczoteczką, spłukanie czystą wodą i pozostawienie do oschnięcia. Filtry można myć także w zmywarce, w programie poniżej 60°C. W takim przypadku należy unikać używania agresywnych środków myjących, które mogą spowodować sczernienie aluminiowych ﬁltrów w wyniku reakcji chemicznej.

3. Oschnięte ﬁltry załóż z powrotem.

Filtr węglowy

Filtr ten jest stosowany tylko w trybie recyrkulacji. Filtr zawier a aktywny węg iel, który poc hłania odsysane z apachy. Po pewnym czasie węg iel aktyw ny zostanie nasycony

i zdolność pochłaniania się zmniejszy. Filtr ten nie można myć ani w inny sposób czyścić. Podczas normalnego użytkowania urządzenia należy wymieniać ﬁltr węglowy co 2-3 miesiące. W razie częstszego

smażenia lub fr ytowania należy skrócić ten interwał.

1. Wyjmij ﬁltry metalowe zgodnie z Rys. 1.

2. Filtr y węglowe znajdują się po ob u stronach silnika. Obra caj ﬁltrami, dopóki nie zos taną zamocowane (patr z Rys. 2).

3. Podczas wymiany ﬁltra węglowego należy postępować odwrotnie.

Rys. 1

Zamknij

UWAGA! Filtry węglowe nie są dołączone.

OPI4060bc

Otwórz

ZamknijOtwórz

Rys. 2

Page 32

INSTALACJA URZĄDZENIA

UWAGA!

Istnieje niebezpieczeństwo porażenia prądem elektrycznym! Przed instalacją urządzenia należy odłączyć przewód zasilający od gniazdka elektrycznego. Nieprzestrzeganie powyższego może doprowadzić do śmierci lub porażenia prądem elektrycznym.

• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.

• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.

• Podczas wyjmowania okapu z opakowania transportowego należy zachować najwyższą ostrożność, szczególnie

w przypadku modeli zawierających szkło. Produkt charakteryzuje się znaczną masą, przemieszczanie i instalacja okapu powinny być zatem realizowane przez co najmniej dwie osoby.

• W okresie zimowym i chłodnym należy przed pierwszym włączeniem zaczekać min. 1 godz. na wyrównanie się temperatur urządzenia i otoczenia.

• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom, zwierzętom ani za uszkodzenie rzeczy wynikające z nieprawidłowej instalacji.

• Wszystkie pokrywy ochronne muszą znajdować się w swoim miejscu tak, aby nie można było usunąć ich bez specjalnych narzędzi.

• Urządzenie należy zainstalować co najmniej 550 mm nad kuchenkami elektrycznymi lub elektrycznymi płytami grzewczymi, a co najmniej 650 mm nad kuchenkami gazowymi lub gazowymi płytami grzewczymi.

• Nie wolno odprowadzać odsysanego powietrza do komina przeznaczonego do odprowadzania spalin i dy mów ani do szybu, który służy do wentylacji pomieszczeń, w których są zainstalowane paleniska.

• Zgięcie rury wentylacyjnej powinno być ≥120°.

• Pomieszczenie należy podczas gotowania dobrze wentylować.

Podłączenie do sieci elektrycznej

• Upewnij się, że podłączane napięcie i zabezpieczenie prądowe zgadzają się z wartościami podanymi na tabliczce

znamionowej urządzenia.

• Należy używać tylko gniazdek elektrycznych z uziemieniem.

• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy.

• Wtyczka przewodu zasilającego musi być łatwo dostępna nawet po instalacji.

• Zmian podłączenia może dokonywać tylko wykwaliﬁkowany specjalista.

• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest

podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej.

• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego.

Wymiary urządzenia

OPI4060bc

Page 33

Podczas instalacji urządzenia należy wykonać następujące kroki:

1. Przed pierwszym użyciem należy usunąć z urządzenia wszystkie

materiały opakowaniowe i marketingowe.

2. Na ścianie za kuchenką lub płytą grzewczą zaznacz minimalną

wymagan ą wysokość montażow ą (550 mm w przy padku elektr ycznej i 650 mm w przypadku gazowej płyty grzewczej), (Rys. 3).

3. Wywierć otwory i przymocuj okap kuchenny, jak pokazano na

Rys. 4,5, 6.

4. Po zawieszeniu okapu kuchennego podłącz do otworu wylotowego

elastyczną rurę wylotową (Rys. 7). W razie potrzeby użyj zwężki o średnicy (150/120 mm). Drugą część elastycznej rury włóż do przygotowanego otworu w ścianie.

5. Podłącz przewód zasilający do gniazdka elek trycznego.

550 mm 650 mm

Rys. 3

OPI4060bc

Rys. 5Rys. 4

Rys. 7Rys. 6

Page 34

Demontaż

W razie demontażu urządzenia ważne jest, aby przestrzegać właściwej kolejności kroków:

1. Najpierw odłącz przewód zasilający sieci elektrycznej (wyciągnij wtyczkę lub wyłącz bezpiecznik).

2. Następnie w sposób odwrotny, niż w jaki wykonano montaż urządzenia, zdemontuj poszczególne części okapu kuchennego.

ROZWIĄZYWANIE PROBLEMÓW

Opis usterki Możliwa przyczyna Rozwiązanie

Łopatki silnika są zablokowane. Skontaktuj się z ser wisem.

Światła świecą, ale silnik nie pracuje

Światła nie świecą i silnik nie pracuje

Z metalowych ﬁltrów tłuszczowych kapie tłuszcz

Wibracje włączonego urządzenia.

Niewystarczające odsysanie powietrza.

Silnik przestał pracować

Okap kuchenny nie jest wpoziomie

Silnik lub jego ważne elementy są uszkodzone.

Nieprawidłowo lub za mało wsunięta wtyczka do gniazdka napięcia elektrycznego.

Gniazdko nie jest zasilane.

Nieprawidłowo lub za mało wsunięta wtyczka do gniazdka napięcia elektrycznego.

Gniazdko nie jest zasilane.

Bardzo zanieczyszczone ﬁltry. Niebezpieczeństwo pożaru!

Łopatki silnika są uszkodzone. Skontaktuj się z serwisem.

Silnik nie jest przymocowany.

Okap kuchenny nie jest prawidłowo przymocowany.

Odległość między w yciągiem i płytą grzewczą jest zbyt duża.

Duży przeciąg, zbyt wiele otwartych drzwi lub okien.

Bezpiecznik termiczny przeciwko przegrzaniu silnika został uaktywniony.

Okap kuchenny nie jest w poziomie lub śruby uchwytu nie są mocno dokręcone.

Skontaktuj się z serwisem.

Sprawdź podłączenie wtyczki.

Sprawdź zasilanie gniazdka, np. podłączając inne urządzenie.

Sprawdź podłączenie wtyczki.

Sprawdź zasilanie gniazdka, np. podłączając inne urządzenie.

Natychmiast wyczyść lub wymień metalowe ﬁltry tłuszczu.

Skontaktuj się z serwisem lub przymocuj silnik.

Przymocuj okap kuchenny.

Zmniejsz odległość między wyciągiem ipłytą grzewczą.

Zamknij niektóre drzwi albo okna.

Popraw wentylację pomieszczenia, otwórz drzwi lub okna, ewentualnie sprawdź odległość między wyciągiem i płytą. W razie potrzeby zwiększ odległość między w yciągiem i płytą grzewczą.

Sprawdź, czy okap kuchenny jest wpoziomie, ewentualnie dokręć śruby mocujące i w yrównaj wyciąg do poziomu.

OPI4060bc

Page 35

SERWIS

Bardziej kompleksowe konserwacje lub naprawy wymagające ingerencję w wewnętrzne elementy produktu powinien wykonywać wykwalikowany serwis..

OCHRONA ŚRODOWISKA

• Nalepy preferować recykling materiałów opakowaniowych i starych urządzeń.

• Pudełko urządzenia można usuwać jako odpad sortowany.

• Plastikowe worki z polietylenu (PE) należy oddać w miejscu gromadzenia materiału do recyklingu.

Recykling urządzenia pod koniec jego okresu żywotności:

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki do recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utyliz acji niniejszego produk tu zapobiega negat ywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwej utylizacji tego produktu. Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt.

OPI4060bc

Page 36

PATE ICĪBA

Pateicamies par šīs “Concept” ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā

varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati Svarīgi brīdinājumi Ierīces apraksts Vadības paneļa apraksts Lietošanas instrukcija Tīrīšana un apkope Ierīces uzstādīšana Traucējumu novēršana Tehniskā apkalpe Vides aizsardzība

TEHNISKIE DATI

Spriegums 220–240V ~ 50 Hz Kopējā elektriskā slodze 128 W Motora jauda 125 W Variants Integrēta Montāža Virtuves iekārtā Augstums 258 mm Platums 550 mm Dziļums 285 mm Gaisa novadīšanas kanāla diametrs 150 mm Ventilatora jaudas pakāpju skaits 3 Maksimālā gaisa plūsma 410 m Tauku ﬁltru skaits 1 Aktīvās ogles ﬁltru skaits gaisa recirkulācijai 2 Režīms Ventilācija/recirkulācija Apgaismojums 2 x 2 W Svars 8 kg Ventilācijas/recirkulācijas trokšņa līmenis ≤67 dB

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas kļūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

OPI4060bc

Page 37

SVARĪGI BRĪDINĀJUMI

Pēc tvaika nosūcēja piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei

transportēšanas laikā nav radušies bojājumi.

• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!

• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.

• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.

• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšanas laikā

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.

• Lietojiet ierīci tikai mājsaimniecības vajadzībām un tikai ēdiena gatavošanas

laikā radušos garaiņu nosūkšanai un smaku attīrīšanai.

• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:

- veikalu, biroju un citu darba vietu virtuves stūrīšos;

- lauksaimniecībā izmantojamās iekārtās;

- iekārtās, ko izmanto viesi viesnīcās, moteļos un citur;

- iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām.

Izmantojiet to bērniem nepieejamā vietā.

• Bērni nedrīkst spēlēties ar ierīci.

• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

• Neļaujiet izmantot ierīci kā rotaļlietu.

• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām ﬁziskām,

sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet

kontaktdakšu un atvienojiet to, viegli pavelkot.

• Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.

• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

• Bojātu ierīci nedrīkst ieslēgt.

OPI4060bc

Page 38

• Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.

• Nekad nedarbojieties ar atklātu liesmu zem tvaika nosūcēja (piemēram, ēdiena

gatavošana ar ﬂambēšanas metodi). Noņemot ēdiena gatavošanas trauku no gāzes plīts degļa, maksimāli samaziniet tā liesmu vai izslēdziet to!

• UZMANĪBU! Ugunsgrēka risks! Pārliecinieties, ka gāzes plīts degļa vai virsas diametrs atbilst ēdiena gatavošanas traukam. Ja izmantojat ēdiena gatavošanas trauku ar mazāku diametru nekā ieteicamais, liesmas var parādīties arī trauka malās un izraisīt plastmasas rokturu izkušanas risku.

• Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi eļļa var pašaizdegties!

• Pārliecinieties, ka liesmas nenonāk tiešā ierīces tuvumā.

• Ievērojiet ﬁltru maiņas un tīrīšanas intervālus (vismaz reizi 2–3 mēnešos).

Neievērojot šīs prasības, ﬁltrā uzkrājušies tauki var izraisīt ugunsgrēku!

• Ievērojiet vietējos spēkā esošos noteikumus un tiesību aktus par gaisa izvadīšanu uz ārpusi.

• Izvadot gaisu, gaisa izvades caurulei jābūt līdzīgam diametram vai lielākam nekā gaisa izvades izejošajam atvērumam.

• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.

• Vienlaikus izmantojot Ierīci un kurtuvi, telpā jānodrošina spiediens, kas nepārsniedz 4kPa (0,04mbar).

• Izmantojiet tikai ražotāja ieteiktos piederumus.

• Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai

kam ir citi defekti.

• Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.

• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8gadiem un neatrodas pieaugušo uzraudzībā.

OPI4060bc

Page 39

Iespējamie bojājumi

• Tikai kvaliﬁcēts speciālists drīkst labot ierīci un iejaukties tās darbībā.

• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet

drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.

• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

OPI4060bc

Page 40

IERĪCES APRAKSTS

1 Ierīces korpuss 2 Metāla tauku ﬁltrs

VADĪBAS PANEĻA APRAKSTS

1 izslēgšanas taustiņš 2 Ierīces ieslēgšanas/izslēgšanas taustiņš 3 1.jaudas līmeņa taustiņš 4 2.jaudas līmeņa taustiņš 5 3.jaudas līmeņa taustiņš

3 4 5

OPI4060bc

Page 41

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

Pirms jaunas ierīces izmantošanas higiēnas nolūkos notīriet to ar mitru drāniņu.

Ventilācijas režīms

Izvadīto gaisu līdz ventilācijas šahtai ventilē elastīgas caurules. Ja ierīcē ir uzstādīts aktīvās ogles ﬁltrs, noņemiet to (skat. nodaļu “Tīrīšana un apkope”).

Uzmanību! Izplūdes caurule nav iekļauta komplektā.

1. Nospiežot taustiņu (3), (4) vai (5), ieslēdziet ierīci nepieciešamajā jaudas līmenī.

2. Nospiežot taustiņu (1), ieslēdziet vai izslēdziet ierīces apgaismojumu.

3. Lai izslēgtu ierīci, nospiediet taustiņu (2).

Piezīme: Katrs gaisa plūsmas ierobežojums (piemēram, mazāka diametra caurules, posmainas vai garas caurules) samazina

sūkšanas jaudu un palielina ierīces troksni, kā arī var samazināt motora ekspluatācijas laiku. Ražotājs neuzņemas atbildību par šīm problēmām. Labākai gaisa plūsmai labāk ir izmantot apļveida griezuma caurules; plakanām (kvadrātveida) cauruļu sistēmām stūros var rasties turbulence, kas var nelabvēlīgi ietekmēt veiktspēju un troksni. Ja (no telpiskā vai estētiskā viedokļa) nepieciešams izmantot plakanas caurules, ir jāievēro tāds pats šķērsgriezums kā apļveida griezuma caurulēm, piemēram, 125 mm diametram izmantojiet 204 x 60 mm sistēmu. Izvēlieties pēc iespējas īsāku izplūdes caurules (maks. 5 m) ar pēc iespējas mazāk līkumiem un bez asiem izliekumiem. Lai uzstādītu izplūdes cauruli, izmantojiet gludas plastmasas caurules un līkumus.

Recirkulācijas režīms

Ja nav iespējas izvadīt gaisu no telpas, var izmantot recirkulācijas režīmu. Šādā gadījumā izplūdes gaisu ﬁltrē metāla tauku ltrs un aktīvās ogles ltrs.. Aktīvās ogles ﬁltrs absorbē smakas. Gaiss, kam noņemtas smakas, ieplūst atpakaļ telpā pa atverēm, kas atrodas tvaika nosūcēja augšējā pārsegā. Lai izmantotu recirkulācijas režīmu,

jāiegādājas un jāuzstāda atbilstošs aktīvās ogles ﬁltrs (skat. nodaļu “Tīrīšana un apkope”). Piezīme:

Izmantojot recirkulācijas režīmu (aktīvās ogles ﬁltra uzstādīšana), var samazināties izvadītā gaisa plūsmas jauda.

TĪRĪŠANA UN APKOPE

1. Pirms apkopes un tīrīšanas atvienojiet ierīces vadu no sienas kontaktligzdas vai izslēdziet ierīces strāvas padeves drošinātāju.

2. Tīriet ierīces ārējo virsmu ar mitru drāniņu, mīkstu birsti vai sūkli un pēc tam noslaukiet sausu.

3. Neizmantojiet ierīces tīrīšanai rupjus abrazīvos tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virsmu.

4. Lai tīrītu ierīci, neizmantojiet tīrīšanu ar tvaiku!

5. Nekad neatstājiet agresīvas vai skābas vielas (citronu sula, etiķis) uz lakotajām vai nerūsējošā tērauda daļām.

OPI4060bc

Page 42

Tīrīšanas un ﬁltra maiņa

Metāla tauku ﬁltri

Normālas ierīces ekspluatācijas gadījumā metāla tauku ﬁltri jāpārbauda un nepieciešamības gadījumā jātīra reizi mēnesī. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet.

Nelietojiet ierīci bez pareizi uzstādītiem metāla tauku ﬁltriem!

1. Noņemiet metāla ﬁltrus, kā parādīts att. 1.

2. Metāla ﬁltrus iesakām iemērcēt siltā ūdenī ar mazgāšanas līdzekli un pēc tam iztīrīt ar mīkstu birsti, noskalot ar tīru ūdeni un ļaut nožūt. Filtrus var arī mazgāt trauku mazgājamā mašīnā, izmantojot programmu, kas ir zemāka par 60 °C. Šajā gadījumā jāizvairās no agresīvu mazgāšanas līdzekļu izmantošanas, jo to izraisītu ķīmisko reakciju dēļ alumīnija ﬁltri var kļūt tumši.

3. Nožuvušos ﬁltrus uzstādiet atpakaļ.

Aktīvās ogles ﬁltrs

Šo ﬁltru izmanto tikai recirkulācijas režīmā. Filtrs satur aktīvo ogli, kas absorbē smakas. Pēc laika aktīvā ogle tiek piesātināta, un tās absorbēšanas funkcija

samazinās. Šo ﬁltru nedrīkst mazgāt vai tīrīt. Bieži lietojot ierīci, aktīvās ogles ﬁltrs jāmaina reizi 2–3 mēnešos. Biežas cepšanas vai fritēšanas gadījumā šo intervālu

saīsiniet.

1. Noņemiet metāla ﬁltrus, kā parādīts att. 1.

2. Aktīvās ogles ﬁltri atrodas abās motora pusēs. Pagrieziet ﬁltru, līdz tie tiek nostiprināti (skat. 2.att.).

3. Lai mainītu aktīvās ogles ﬁltru, darbojieties pretējā veidā.

att. 1

Aizvērts

UZMANĪBU! Oglekļa ﬁltri nav iekļauti.

Atvērt s

AizvērtsAtvē rts

att. 2

OPI4060bc

Page 43

IERĪCES UZSTĀDĪŠANA

UZMANĪBU!

Elektriskā šoka apdraudējums! Pirms iekārtas uzstādīšanas atvienojiet strāvas vadu no elektrotīkla. Šā noteikuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.

• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.

• Izņemiet nosūcēju no transportēšanas iepakojuma ar maksimālu piesardzību, jo īpaši modeļiem, kuros ir stikla

elementi. Izstrādājums ir diezgan smags, tādēļ nosūcēja pārvietošana un uzstādīšana jāveic vismaz diviem cilvēkiem.

• Ziemā un aukstā laikā pirms pirmās ieslēgšanas paturiet nosūcēju 1 stundu istabas temperatūrā.

• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem

un priekšmetiem.

• Visiem ierīces aizsargpārsegiem jābūt novietotiem stingri un tiem paredzētajā vietā, lai tos nevarētu noņemt bez speciāliem rīkiem.

• Uz stādiet ierīci visma z 550mm virs elek triskās plīts vai vir smas un vismaz 65 0mm virs gāzes plītis v ai gatavošanas virsmas.

• Ventilācijas cauruļu līkumam jābūt ≥120°.

• Ēdiena gatavošanas laikā pienācīgi jāvēdina telpas.

Savienojums ar elektrotīklu

• Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko

pamatdatu plāksnītes.

• Izmantojiet tikai iezemētas sienas kontaktrozetes.

• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus.

• Ierīces vada kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.

• Savienojuma izmaiņas drīkst veikt tikai kvaliﬁcēts speciālists.

• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla

aizsargvadītāju.

• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

Ierīces izmēri

OPI4060bc

Page 44

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas

materiālus.

2. Uz sienas aiz plīts vai gatavošanas virsmas atzīmējiet minimālo

uzstādīšanas augstumu (550mm elektriskajām un 650 mm gāzes plītīm) (3.att.).

3. Izurbiet atveres un piestipriniet tvaika nosūcēja kronšteinu, kā

parādīts att. 4,5 , 6.

4. Pēc tvaika nosūcēja piestiprināšanas pievienojiet gaisa novadīšanas

kanālam elastīgos cauruļvadus (7.att.). Ja nepieciešams, izmantojiet diametra pār eju (150/120mm). Otru elastīgas caurule s daļu ievietojat sagatavotajā atverē sienā.

5. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā.

550 mm 650 mm

att. 3

att. 4 att. 5

att. 6

att. 7

OPI4060bc

Page 45

Demontāža

Ierīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet pievadkabeli no elektrotīkla (izņemiet kontaktdakšu vai izslēdziet drošinātājus).

2. Pēc tam pretējā veidā tam, kā uzstāda ierīci, noņemiet atsevišķas tvaika nosūcēja detaļas.

TRAUCĒJUMU NOVĒRŠANA

Traucējuma apraksts Iespējamais cēlonis Risinājums

Motora lāpstiņas ir bloķētas. Sazinieties ar servisa centru.

Motors vai tā nozīmīgas daļas ir bojātas. Sazinieties ar servisa centru.

Apgaismojums deg, bet motors nedarbojas

Apgaismojums nedeg, un motors nedarbojas

No metāla tauku ﬁltriem tek eļļas pilieni

Darbojas ierīces vibrācija

Nepietiekama izplūdes gaisa plūsma

Motors ir pārstājis darboties

Tvaika nosūcējs nav novietots vienā līmenī

Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.

Elektrotīkla rozete nav darba kārtībā.

Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.

Elektrotīkla rozete nav darba kārtībā.

Ļoti netīri ﬁltri. Ugunsgrēka risks!

Motora lāpstiņas ir bojātas. Sazinieties ar servisa centru.

Motors nav pienācīgi piestiprināts.

Tvaika nosūcējs nav pienācīgi piestiprināts.

Attālums starp tvaika nosūcēju un plīti ir pārāk liels.

Stiprs caurvējš, pārāk daudz atvērtu durvju vai logu.

Ir aktivizēts motora pārkaršanas drošinātājs.

Tvaika nosūcējs nav novietots vienā līmenī vai nav pienācīgi pievilktas kronšteina skrūves.

Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.

Pārbaudiet strāvas pieslēgumu, piemēram, pievienojot citu ierīci.

Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.

Pārbaudiet strāvas pieslēgumu, piemēram, pievienojot citu ierīci.

Nekavējoties iztīriet vai nomainiet metāla tauku ﬁltrus.

Sazinieties ar servisa centru vai piestipriniet motoru.

Piestipriniet tvaika nosūcēju.

Samaziniet attālumu starp tvaika nosūcēju un plīti.

Aizveriet dažas durvis un logus.

Uzlabojiet telpas ventilāciju, atveriet logus vai durvis. pārbaudiet attālumu starp tvaika nosūcēju un plīti. Nepieciešamības gadījumā palieliniet attālumu starp tvaika nosūcēju un plīti.

Pārbaudiet, vai tvaika nosūcējs ir novietots vienā līmenī, nepieciešamības gadījumā pievelciet stiprinājuma skrūves un izlīdziniet tvaika nosūcēju.

OPI4060bc

Page 46

TEHNISKĀ APKALPE

Plašāka mēroga apkopes un remontdarbi, kuriem ir nepieciešama iejaukšanās ierīces iekšpusē, jāveic kvalicētam speciālistam vai servisa centram.

VIDES AIZSARDZĪBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.

• Ierīču kastes var nodot atkritumu šķirošanas punktos.

• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

OPI4060bc

Page 47

ACKNOWLEDGEMENT

Thank you for purchasing the Concept product. We want you to be satisﬁed with everything we make every day you use it.

Please read the instructions carefully before initial use. You should retain them for future reference. Ensure that anyone using this product is familiar with the instructions.

TABLE OF CONTENTS

Technical speciﬁcations Important safety information Product description Control panel description User manual Cleaning and maintenance Installation of the appliance Troubleshooting Service centre Environmental protection

TECHNICAL SPECIFICATIONS

Voltage 220–240 V ~ 50 Hz Total power input 128 W Motor power input 125 W Type Integrated Assembly Into cabinet Height 258 mm Width 550 mm Depth 285 mm Diameter of ﬂexible outlet duct 150 mm Extracted air output stages 3 Capacity of extracted air 410 m Fat ﬁlters 1 Required number of carbon ﬁlters for recirculation 2 Mode Ventilation/recirculation Lightning 2 x 2 W Weight 8 kg Noise level of ventilation/recirculation ≤67 dB

The manufacturer reserves the right to make potential technical changes, typographical errors and any diﬀerences in the representation without prior notice.

OPI4060bc

Page 48

IMPORTANT SAFETY INFORMATION

Upon delivery of fume hood

• Immediately after delivery, check the package for any damage during shipping.

• Caution! Caution! Some edges of this appliance that are hidden after installation

are sharp! Be careful not to get cut when handling an uninstalled unit.

• Do not install the appliance if it has been damaged. Contact the store where you purchased it immediately.

• Remove all the packaging and marketing materials before ﬁrst use.

• Keep the packaging materials away from children or dispose of them properly.

During installation

• Do not use the appliance in any other way than as described in this manual.

• Only use it as a household appliance and for removal of fumes arising from

cooking of food or for recirculation and absorption of smells arising from cooking of food.

• This appliance can be used in households and similar places like:

- Kitchen cabinets in shops, oﬃces and other workplaces.

- Appliances used in agriculture.

- Appliances used by guests in hotels and other areas in a hotel environment.

- Appliances used in a Bed and Breakfast environment.

• Do not touch the appliance with wet hands.

• Do not allow children or unauthorized people to handle the appliance, use it

out of their reach.

• Children should not play with the appliance.

• Pay extra attention if the appliance is used near children.

• Do not allow the appliance to be used as a toy.

• This appliance can be used by children aged 8 years and over. Persons with

reduced physical, sensory or mental capabilities, or lack of experience and knowledge, should be supervised or familiarized with the instructions for use of the appliance in a safe way and have been made aware of the risks involved.

• If a malfunction occurs, turn oﬀ the appliance and unplug it from the wall outlet.

• When disconnecting the unit from the wall outlet, never pull the power cord, grasp the plug end and disconnect it by removing it from the receptacle.

• Do not immerse the power cord or the plug in water or any other liquid.

• Check the appliance and the power cord for damage regularly.

• Do not switch on the appliance if it has been damaged.

• Unless the appliance is in operation, ensure that all its controls are switched oﬀ.

OPI4060bc

Page 49

• Do not manipulate with an open ﬂame (e.g. singeing) under the appliance. If you remove a cooking vessel from agas burner, reduce its ﬂame to minimum or turn it oﬀ!

• Caution! Risk of ﬁre! Care must be taken to ensure that the diameter of the gas burners on the gas cooker or the cooking plate corresponds to that of cooking utensils used. If cooking vessels with a diameter lower than recommended are used, the ﬂame could start to burn around the cooking vessel resulting in a risk of melting plastic handles.

• While deep frying or frying of food, observe this food all the time. In the case of oil overheating, there is a risk of ﬁre!

• Ensure that the ﬂames do not get too close to the appliance.

• Observe intervals for replacement and cleaning of ﬁlters (at least every 2-3

months). Failure to observe these requirements results in a risk of ﬁre due to fat accumulating in the ﬁlters!

• All the respective current standards and oﬃcial regulations must be observed relating to the removal of the extracted air.

• A ventilation duct diameter for the removal of the extracted air should be approximately the same or larger than that of the hood’s ﬂexible outlet duct.

• Extracted air should not be led to a chimney intended for discharge of ﬂue gases and combustion products or a shaft serving for ventilation of rooms where ﬁreplaces are situated.

• When the appliance and ﬁreplaces are in operation simultaneously, vacuum in the room should not be higher than 4 Pa (0.04 mbar).

• Do not use any accessories other than those recommended by the manufacturer.

• Do not use accessories with damaged surface treatment or if it has been worn

out or has other defects.

• Do not use any corrosive cleaning agent for cleaning. Maintenance and cleaning on a regular basis extend the lifetime of the appliance.

• Cleaning and user maintenance shall not be made by children unless they are older than 8 years and supervised.

OPI4060bc

Page 50

Possible defects

• Only qualiﬁed service technicians should repair or perform maintenance to this

appliance.

• During the repairs the appliance must be disconnected from the power. Switch oﬀ the circuit breaker or remove the plug from the wall outlet.

• When disconnecting the unit from the wall outlet, never pull the power cord, grasp the plug end and disconnect it by removing it from the receptacle.

• If the power cord is damaged, contact the authorised service centre.

If you fail to follow these instructions, any possible repair cannot be recognized as a warranty repair.

OPI4060bc

Page 51

PRODUCT DESCRIPTION

1 Appliance body 2 Metal fat ﬁlter

CONTROL PANEL DESCRIPTION

1 Lighting On/Oﬀ button 2 Appliance On/Oﬀ button 3 Button of the 1th power level 4 Button of the 2nd power level 5 Button of the 3rd power level

OPI4060bc

3 4 5

Page 52

USER MANUAL

Before ﬁrst use

Before ﬁrst use you should wipe the outside and inside of the appliance with a damp cloth for hygiene reasons.

Ventilation mode

The ext racted air is discharged t hrough the ﬂexible out let duct to the ventilation sh aft out of the room. If th e appliance is equipped with a carbon ﬁlter, remove it (see chapter Cleaning and Maintenance).

Caution! The exhaust pipe is not included in the package.

1. Press the button (3), (4) or (5) to switch the appliance to the desired power level.

2. Press the button (1) to switch the appliance lighting on/oﬀ.

3. Press the button (2) to turn the appliance oﬀ.

Note:

Any restriction of air ﬂow (e.g. pipes with a smaller diameter, broken or long pipes) reduces the suction power and increases the noise level of the device and can lead to a shortening of the engine life. The manufacturer accepts no liability for these problems. From the point of view of air ﬂow, the use of a circular pipe is more advantageous; in ﬂat (square) piping systems, turbulence can occur in the corners, which can have a negative eﬀect on suction power and noise. If it is necessary (from a spatial or aesthetic point of view) to use ﬂat piping, the same cross-section must be observed as for circular piping, e.g. for a diameter of 125 mm use the system of 204 x 60 mm. Choose the length of the exhaust pipe as short as possible (max. 5 m), with as few elbows as possible and without sharp bends. Use smooth plastic pipes and elbows for the construction of the exhaust pipe.

Recirculation mode

If there is no possibility of discharging the extracted air out of the room, you can use the recirculation mode. In this case, the ex tracted air is ﬁltered th rough the metal fat lters a nd the carbon lte r An active carbon in this ﬁlter absorbs the smell. Air, free from the smell, ﬂows back into the room through openings situated in the upper chimney cover. When the recirculation mode is used, it is necessary to purchase and install the appropriate carbon ﬁlters (see chapter Cleaning and Maintenance).

Note:

When the recirculation mode is used (carbon ﬁlter installed), the extracted air output can drop.

CLEANING AND MAINTENANCE

1. Disconnect the power cord from the wall outlet or switch oﬀ the circuit breaker of the appliance before cleaning and maintenance.

2. To clean the appliance outside, use a damp cloth, a soft brush or a ﬁne sponge, and then wipe it dry.

3. Do not use coarse abrasive cleaning agents or sharp metal scrapers for cleanin g of the appliance as this could result in surface scoring.

4. Do not use steam jets to clean the appliance!

5. Never leave aggressive or acidic substances (lemon juice, vinegar) on enamelled or stainless parts of the appliance.

OPI4060bc

Page 53

Cleaning and replacement of ﬁlters

Metal fat ﬁlters

When the appliance is in common use, the metal fat ﬁlters should be checked or cleaned every month. In case of more frequent frying or deep frying, shorten this interval.

Do not use the appliance without the metal fat ﬁlters properly installed!

1. Remove the metal ﬁlters as shown in Fig. 1.

2. We recommend to soak the metal ﬁlters in warm water with a detergent, then to clean with a soft brush, rinse with clean water and allow to dry. The ﬁlters are also dishwasher safe using a program below 60 °C. In this case, it is necessary to avoid the use of aggressive detergents –the aluminum ﬁlters can blacken under the inﬂuence of the chemical reaction.

3. Reinstall dried out ﬁlters.

Carbon ﬁlter

This ﬁlter is only used for the recirculation mode. The ﬁlter contains an active carbon absorbing the smell being discharged. The active carbon will be saturated after

some time, hence the absorption capacity will be shor tened. This ﬁlter cannot be washed or cleaned in any other way. When the appliance is in common use, the carbon ﬁlter should be replaced every 2-3 months . In case of more frequent

frying or deep frying, shorten this interval.

1. Remove the metal ﬁlters as shown in Fig. 1.

2. The carbon ﬁlters are situated on both sides of the motor. Turn the ﬁlters, until they are secured (see Fig. 2).

3. To replace the carbon ﬁlter, proceed in reverse order.

Fig. 1

Closed

Fig. 2

CAUTION! Carbon ﬁlters are not included in the package.

OPI4060bc

Opened

ClosedOpened

Page 54

INSTALLATION OF THE APPLIANCE

Caution!

Risk of electric shock! Before installation, disconnect the power cord from the wall outlet. Otherwise there is a risk of death or electric shock.

• Defects caused by improper installation are not covered by the warranty.

• Installation is the responsibility of the customer not the manufacturer.

• Remove the hood from the transport packaging with the utmost care, especially for models which are combined

with glass. The product has a considerable weight, the handling and installation of the hood should therefore be carried out by at least two people.

• In winter and cold season, before switching on for the ﬁrst time, allow the hood to stabilize at room temperature for min. 1 hour.

• The manufacturer bears no responsibility for damage caused to people, animals or property due to incorrect installation.

• All guards must be placed ﬁrmly in their appropriate place in a way they cannot be removed without using special tools.

• Ins tall the appliance at least 550 mm over elec tric cookers or electric cookin g plates and at least 650 mm over gas cookers or gas cooking plates.

• Extracted air should not be led to a chimney intended for discharge of ﬂue gases and combustion products or ashaft ser ving for ventilation of rooms where ﬁreplaces are situated.

• Any bend of the ventilation pipe should be ≥120°.

• The room must be well ventilated during cooking.

Connection to the mains

• Make sure the mains voltage and current protection correspond to the values on the rating plate of the appliance.

• Only use grounded sockets.

• Do not use multiple sockets, plugs and extension cords.

• The plug of the power cord on the appliance must be freely accessible even after the installation.

• Changes in a connection may only be performed by a qualiﬁed professional.

• Electrical safety of the appliance can be guaranteed only if the protective terminal of the appliance is connected to

the protective conductor of the mains.

• T he manufacturer bear s no responsibility for d amage to persons or proper ty as a result of missing or b ad protective connection.

Appliance dimensions

OPI4060bc

Page 55

When installing the appliance, follow these steps:

1. Remove all the packaging and marketing materials before ﬁrst use.

2. Mark the required installation height (550 mm for electric and

650mm for gas cooking plates) on the wall behind the cooker or the cooking plate (Fig. 3).

3. Drill holes and attach the hood according to Fig. 4, 5, 6.

4. After the hood has been hung, install the ﬂexible outlet duct to the

outlet ope ning (Fig. 7). Use a reducer ﬁtting 150/120 mm in diameter, if required. Insert the second part of the ﬂexible duct in the opening prepared in the wall.

5. Plug the power cord into the wall outlet.

550 mm 650 mm

Fig. 3

OPI4060bc

Fig. 6

Fig. 5Fig.4

Fig. 7

Page 56

Disassembling

If you disassemble the appliance, it is important to follow the steps in the correct order:

1. First, unplug the power cord from the mains (pull the plug out or switch oﬀ the circuit breaker).

2. Subsequently disassemble individual parts of the hood in reverse order of the appliance installation.

TROUBLESHOOTING

Defect description Possible cause Solution

The motor blades are blocked. Contact the service centre.

Lamps illuminate but the motor stands idle

Lamps do not illuminate and the motor stands idle

Fat drops from the metal fat ﬁlters

The appliance vibrates when the appliance is on

Insuﬃcient exhaust of the extracted air

The motor stopped working

The hood is not levelled

The motor or its essential par ts are damaged.

The plug inserted incorrectly or insuﬃciently in the wall outlet.

The wall outlet is not energized.

The plug inserted incorrectly or insuﬃciently in the wall outlet.

The wall outlet is not energized.

Heavily fouled ﬁlters. Risk of ﬁre!

The motor blades are damaged. Contact the service centre.

The motor is not ﬁxed fast.

The hood is not ﬁxed fast. Fix the hood fast.

Distance between the hood and the cooking plate is too long.

Strong draught, too many doors or windows opened.

The thermal overload protec tion against the motor overheating triggered.

The hood is not levelled or the bracket screws are not tightened properly.

Contact the service centre.

Check connection of the plug.

Check that the wall outlet is energized, e.g. by connecting another appliance.

Check connection of the plug.

Check that the wall outlet is energized, e.g. by connecting another appliance.

Immediately clean or replace the metal fat ﬁlters.

Contact the service centre or ﬁx the motor fast.

Reduce distance between the hood and the cooking plate.

Close some doors or windows.

Improve the room ventilation, open doors or windows or check distance betwee n the hood and the cookin g plate. If required, increase distance between the hood and the cooking plate.

Check the hood for being levelled or tighten holding screws and level the hood.

OPI4060bc

Page 57

SERVICE CENTRE

Extensive maintenance or repair, which requires access to internal parts of the product, has to be performed by a qualied specialist or the service centre.

ENVIRONMENTAL PROTECTION

• Prefer recycling of packaging materials and old appliances.

• Packaging materials may be disposed of as sorted waste.

• Dispose the plastic bags made of polyethylene (PE) of as sorted waste.

Recycling of the appliance at the end of its lifespan:

This appliance is labelled in accordance with European Directive 2012/19/EU concerning used electrical and electronic appliances (waste electrical and electronic equipment - WEEE). The symbol on the product or its packaging indicates that this product may not be treated as household waste. It is necessary to take it to a container park for the recycling of electrical and electronic equipment. By ensuring the correct disposal of this appliance you will help prevent potential n egative consequences to the environment and human h ealth, which could otherwise result from inappropriate disposal of this product. Disposal must be performed in accordance to the regulations for waste disposal. For more detailed information about recycling of this appliance see the authorized local oce or service for household waste disposal or the shop, where you purchased the appliance.

OPI4060bc

Page 58

Seznam servisních míst

Zoznam servisných stredisiek

Wykaz punktów servisovych

Page 59

Seznam servisních míst

Zoznam servisných stredisiek

Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

56501 Choceň +420 465471400 servis@my-concept.cz

Slovenská republika

Názov Ulica PSČ Mesto Telefón E-mail

ELKO Valenta Slovakia, s.r.o.

Hurbanova 1563/23

911 01 Trenčín +421 326 583 465 info@my-concept.sk

Polska

Nazwa Ulica Kod Miasto Telefon E-mail

Concept Polska sp. zo.o.

Ostrowskiego 30

53-238 Wrocław +48 713 390 444 serwis@my-concept.pl

Page 60

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň Tel. +420 465 471 400 www.my-concept.cz

ELKO Valenta – Slovakia, s.r.o.

Hurbanova 1563/23, 91101 Trenčín Tel.: +421 326583465 www.my-concept.sk

CONCEPT POLSKA sp. z o.o.

Ostrowskiego 30, 53-238 Wroclaw Tel.: +48 713 390 444 www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia Tel. +37167021021 e-pasts: info@verners.lv, www.verners.lv

CONCEPT OPI4060bc User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
