Concept MNV4245 User Manual

Vestavná myčka nádobí Vstavaná umývačka riadu Zmywarka do naczyń do zabudowy Iebūvējamā trauku mazgājamā mašīna Built-in dishwasher

MNV4245

CZ SK PL LV EN

MNV4245

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání. Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry Důležitá upozornění Popis výrobku Popis ovládacího panelu Návod k obsluze Plnění regenerační soli Plnění leštícího prostředku Mycí prostředky Nevhodné nádobí Uložení nádobí

Energetická třída A++

Roční spotřeba 197 kWh

Spotřeba energie během standardního mycího cyklu

Spotřeba ve vypnutém stavu 0.45 W

Spotřeba v zapnutém stavu 0.49 W

Roční spotřeba vody 2520 l

Třída účinnosti sušení A

Standardní mycí cyklus ECO 45°C

Doba standardního mycího cyklu 190 min

Hlučnost 49 dB (A)

Výška 815 mm

Šířka 448 mm

Hloubka (zavřené dveře) 550 mm

Hloubka (otevřené dveře) 1150 mm

Příkon 1930 W

Napájení / frekvence 230 V ~ 50 Hz

Tlak vody 0.04 – 1 MPa

Kapacita 9 sad nádobí

Hmotnost 35 kg

Přehled mycích programů Uvedení spotřebiče do provozu Čistění a údržba Instalace spotřebiče Řešení potíží Chybové hlášení Rozměry myčky Příklad uložení nádobí Ochrana životního prostředí

Technické parametry

0.69 kWh

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

MNV4245

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání myčky nádobí

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.

• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

• Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nože a jiné předměty s ostrými hroty musí být v koši na nádobí uloženy hroty dolů, nebo ve vodorovné poloze.

• Myčku užívejte jen v domácnosti a pouze k mytí kuchyňského nádobí.

• Ve vnitřním prostoru spotřebiče nic neskladujte.

• Nesedejte a nestoupejte na otevřená dvířka spotřebiče.

• Voda v mycím prostoru není pitná.

• Do mycího prostoru nedávejte žádná rozpouštědla (hrozí nebezpečí exploze).

• Používejte výhradně výrobky, které jsou vhodné pro myčky nádobí.

• V průběhu spuštěného mycího programu otevírejte dvířka myčky velmi opatrně, voda může vystříknout.

• Dbejte pokynů k bezpečnosti a použití na obalech mycích a lešticích prostředků.

• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout voda. Dbejte zvýšené opatrnosti. Nebezpečí opaření!

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.

• Nepoužívejte spotřebič bez správně instalovaných krytů a bez přední desky.

• Umývejte ve spotřebiči pouze nádobí určené k mytí v myčce. Zabraňte kontaktu plastového nádobí s topnými tělesy spotřebiče.

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.

• Před čištěním spotřebič vypněte a nechte alespoň 30 minut vychladnout.

MNV4245

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

• Mycí a lešticí prostředky před dětmi uschovejte.

• Nepouštějte děti k otevřené myčce, mohly by v ní ještě být zbytky mycího prostředku.

POZOR!

Spotřebič otevírejte jen krátkodobě k naplnění nebo vyjmutí nádobí, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení), nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič, nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Horní koš 2 Vnitřní potrubí 3 Dolní koš 4 Zásobník regenerační soli 5 Dávkovač mycího a leštícího prostředku 6 Přihrádka na hrníčky 7 Dolní ostřikovací rameno 8 Filtrační systém 9 Přívodní hadice 10 Odtoková hadice

MNV4245

Přední pohled Zadní pohled

POPIS OVLÁDACÍHO PANELU

1 Tlačítko zapnutí/vypnutí a kontrolka provozu 2 Kontrolky doplnění leštidla a regenerační soli 3 Tlačítko volby mycího programu 4 Kontrolky zvoleného mycího programu

1 2 3 4 5 6 7

POPIS JEDNOTLIVÝCH TLAČÍTEK OVLÁDACÍHO PANELU

Tlačítka volby mycího programu

• Stisknutím tlačítka vyberete požadovaný mycí program.

• Na výběr je z následujících mycích programů: Intensive, ECO, 90 min a Rapid.

• Zvolený mycí program bude indikován kontrolkami vedle příslušných mycích programů.

Tlačítko funkce opožděného zapnutí

• Opožděné zapnutí spotřebiče lze nastavit na 3, 6, 9 a 12 hodin.

5 Tlačítko a kontrolka polovičního plnění 6 Tlačítko funkce opožděného zapnutí 7 Kontrolky zvoleného opožděného zapnutí

(3h, 6h, 9h, 12h)

Tlačítko funkce polovičního plnění

• Tato funkce může být použita, pokud je ve spotřebiči umístěno 6 nebo méně sad nádobí.

• Tato funkce snižuje spotřebu vody a energie a může být použita pouze u mycích programů INTENSIVE, ECO a 90 Min.

Ukazatel stavu

• Pokud se u ukazatele stavu rozsvítí dioda, je potřeba doplnit příslušné mycí prostředky.

Symbol Ukazatel stavu

Leštidlo

Sůl

MNV4245

NÁVOD KOBSLUZE

Před prvním použitím

1. Nastavte spotřebič dle tvrdosti vody (viz níže).

2. Do zásobníku regenerační soli vsypte regenerační sůl.

3. Do dávkovače leštidla doplňte leštidlo.

4. Do dávkovače mycího prostředku vsypte mycí prostředek nebo vložte tabletu.

Zařízení ke změkčování vody

K účinnému mytí je zapotřebí měkká voda (voda s nízkým obsahem vápníku), jinak by se na nádobí a uvnitř myčky vytvářel vodní kámen. Voda z vodovodního potrubí, která přesahuje daný stupeň tvrdosti, musí být pro mycí provoz změkčena, tedy zbavena vápníku. Toho se dosáhne pomocí regenerační soli ve změkčovacím zařízení myčky. Nastavení a potřebné množství soli závisí na stupni tvrdosti vody z vodovodu.

Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních °dH, francouzských stupních °fH, britských stupních °Clarke a v mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Změkčovač by měl být nastaven podle tvrdosti vody v místě použití spotřebiče. Informace o tvrdosti vody v dané oblasti vám poskytne místní vodárenský podnik. Dle tabulky nastavte regulátor dávek změkčovače vody, který je nutný nastavit ručně.

Nastavení zařízení ke změkčování vody

1. Otevřete dvířka spotřebiče a pomocí tlačítka zapnutí/vypnutí (1) zapněte spotřebič.

2. Stiskněte tlačítko volby mycího programu (3) na déle než 5 sekund. Po uplynutí určité doby začnou kontrolky u soli a změkčovače střídavě blikat.

3. Pokud kontrolky u soli a změkčovače střídavě blikají, stisknutím tlačítka (3) je možné nastavovat tvrdost vody.

4. Stiskem tlačítka (3) nastavte tvrdost vody dle Vaší oblasti (H1–H6).

5. Pro uložení nastavení tvrdosti vody vyčkejte několik vteřin.

Tvrdost vody

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6–11 10–20 7–14 1.0–2.0 H2 (90 Min) 9

12–17 21–30 15–21 2.1–3.0 H3 (Rapid, 90 Min) 12

18–22 31–40 22–28 3.1– 4.0 H4 (ECO) 20

23–24 41–60 29–42 4.1– 6.0 H5 (Rapid, ECO) 30

35–55 61–98 43–69 6.1–9.8 H6 (90 Min, ECO) 60

Poznámka:

Tento spotřebič je z výroby přednastaven na hodnotu H3.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH Německé stupně °fH Francouzské stupně °Clark Britské stupně

MNV4245

Hodnota pozice

Spotřeba

soli (g / mycí

cyklus)

PLNĚNÍ REGENERAČNÍ SOLI

Působení soli

Při mytí nádobí se sůl automaticky vyplavuje ze zásobníku soli do změkčovacího zařízení, kde se rozpouští vápník. Rozpuštěný vápník je z myčky odplaven. Zařízení ke změkčení vody je poté znovu připraveno k další činnosti. Tento regenerační proces funguje jen tehdy, když se sůl ve vodě rozpustí.

1. Otevřete dveře spotřebiče a vyjměte dolní koš.

2. Odšroubujte víko zásobníku regenerační soli dle Obr. 1.

3. Před prvním použitím nalijte do zásobníku 0,5 litru vody.

4. Nasaďte trychtýř (součástí balení) na otvor zásobníku regenerační soli a pomalu sypte regenerační sůl. Kapacita prázdného zásobníku je asi 1,5 kg. Sůl bude vyplavovat přebytečnou vodu ven (Obr. 2).

5. Po doplnění zašroubujte víko zásobníku regenerační soli.

Poznámka:

• Zásobník regenerační soli je umístěn pod dolním košem.

• Zásobník regenerační soli může být doplněn pouze tehdy, kdy se na panelu rozsvítí ukazatel soli.

• Po doplnění regenerační soli ukazatel soli zhasne.

• Pokud došlo během plnění k rozsypání regenerační soli, spusťte krátký mycí program, aby se mohly zbytky soli ihned umýt.

POZOR!

• Regenerační sůl doplňujte před spuštěním krátkého mycího programu, aby se případné rozsypané zbytky soli ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.

• Vždy používejte regenerační sůl, která je určená pro myčky nádobí. Nikdy nepoužívejte kuchyňskou sůl!

• Do zásobníku regenerační soli nikdy nesypte mycí prostředky. Zničili byste změkčovací zařízení!

V případě způsobených škod nevhodným používáním soli, výrobce nenese žádnou odpovědnost ani záruku za jakékoli způsobené škody.

MNV4245

PLNĚNÍ LEŠTÍCÍHO PROSTŘEDKU

Leštící prostředek je použit v poslední fázi oplachování, aby se zabránilo tvorbě a následnému zasychání kapek na nádobí, které mohou nechat skvrny na povrchu nádobí během sušení.

1. Otevřete dveře spotřebiče.

2. Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.

3. Pomalu nalijte leštící prostředek do zásobníku (Obr. 4). Kapacita prázdného zásobníku je asi 140ml.

4. Po doplnění uzavřete zásobník leštícího prostředku a uzávěr dotáhněte (Obr. 5).

Obr. 3 Obr. 4 Obr. 5

Pokud se během mycího programu rozsvítí ukazatel leštícího prostředku, musí být před spuštěním dalšího mycího programu leštící prostředek doplněn! Množství lešticího prostředku lze kontrolovat i opticky dle ukazatele C, který se nachází vedle víka zásobníku leštícího prostředku. Pokud je v zásobníku dostatek leštícího prostředku, je okénko černé. Při snižování leštícího prostředku se zmenšuje i velikost černé tečky v okénku. Pokud je okénko světlé, je zásobník prázdný. Hladina leštidla by neměla klesnout pod ¼.

Plný

C (Ukazatel stavu leštidla)

¾ Plný ½ Plný ¼ Plný Prázdný

Poznámka:

• Zásobník leštícího prostředku je umístěn na dveřích vedle dávkovače mycího prostředku.

• Spotřebič je určen k použití tekutého leštidla.

• Pokud došlo během plnění k rozlití leštícího prostředku, utřete rozlitý leštící prostředek savým hadříkem, nebo spusťte krátký mycí program, aby se mohly rozlité zbytky přípravku ihned umýt.

POZOR!

• Vždy používejte pouze leštící prostředky, které jsou určeny pro myčky nádobí. Do zásobníku leštícího prostředku nikdy nedávejte mycí prostředek.

• Leštící prostředek doplňujte před spuštěním mycího programu, aby se případné rozlité zbytky přípravku ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.

MNV4245

Nastavení dávkování leštícího prostředku

• Dávkování lešticího prostředku lze nastavit v polohách od 1 do 6. Před prvním použitím nastavte dávkování lešticího prostředku do polohy 4.

• Pokud na nádobí zůstávají skvrny od vody, zvyšte dávkování lešticího přípravku.

• Pokud na nádobí zůstává lepkavý film, dávkování lešticího přípravku snižte.

1. Otevřete dveře spotřebiče.

2. Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.

3. Dle potřeby přidejte/uberte dávkování leštícího prostředku.

4. Po nastavení uzavřete zásobník leštícího prostředku a uzávěr dotáhněte (Obr. 5).

Nastavení dávkování

Pokud používáte pouze mycí prostředek s integrovaným lešticím prostředkem, snižte dávkování lešticího prostředku na minimum.

MYCÍ PROSTŘEDKY

Mycí prostředky lze podle formy rozdělit do čtyř skupin:

a) Sypké, b) Tekuté, c) Tablety, d) Kombinované mycí prostředky (např. tablety 3 v 1).

Podle chemického složení je lze rozdělit na dvě skupiny:

a) Alkalické, b) S přírodními enzymy.

Dále je můžeme dělit na:

a) fosfátové a chlorové, b) fosfátové a bezchlorové, c) bezfosfátové a bezchlorové.

• Při používání bezfosfátových mycích prostředků a při tvrdé vodě se může na nádobí a stěnách myčky objevit bílá usazenina.

• Zvýšením dávky mycího prostředku předejdete této usazenině a dosáhnete lepších mycích výsledků.

• Mycí prostředky bez chloru mají menší bělící účinek. To může vést ke zvýraznění skvrn po zbytcích čaje nebo ke zbarvení plastových nádob. V tomto případě použijte silnější mycí program, zvyšte dávku mycího prostředku nebo použijte chlorový mycí prostředek.

MNV4245

Mycí prostředek – Tablety

• Tablety se od různých výrobců rozpouštějí různou rychlostí.

• Některé mycí tablety se nemohou úplně rozpustit a nemohou tak během krátkých programů plně rozvinout svůj čistící účinek.

• Z tohoto důvodu doporučujeme zvolit delší mycí programy, které zajistí úplné rozpuštění mycí tablety.

Zásobník mycího prostředku

Před zahájením každého mycího cyklu musí být zásobník mycího prostředku naplněn. Pro běžný mycí cyklus postačí jedna polévková lžíce mycího prostředku. Pokud je nádobí silně znečištěno, přidejte více mycího prostředku. Mycí prostředek přidejte těsně před spuštěním mycího programu. V případě ponechání mycího prostředku v zásobníku, může mycí prostředek navlhnout a při spuštění mycího programu se úplně nerozpustí.

Plnění mycího prostředku

• Mycí prostředek plňte pouze při plně otevřených dvířkách spotřebiče.

• Pokud je víko zásobníku mycího prostředku zavřené, stiskněte tlačítko zásobníku.

• Mycím prostředkem naplňte zásobník (A). Aby bylo dávkování správné, dbejte prosím pokynů výrobce na obalu mycího prostředku. Při plnění mycího prostředku nepřeplňujte zásobník.

• Po doplnění mycího prostředku uzavřete zásobník (B) a zavřete dvířka spotřebiče.

Tip pro uspoření mycího prostředku

• Je-li nádobí mírně znečištěné, postačí použít menší množství mycího prostředku, než které je doporučeno.

Poznámka:

• Mycí prostředek přidejte těsně před spuštěním mycího programu.

• Používejte běžně prodávané tekuté nebo práškové značkové mycí prostředky, příp. tablety.

• Nikdy nepoužívejte prostředky pro ruční mytí!

MNV4245

• V případě použití mycího prostředku ve formě tablet si přečtěte doporučení od výrobce, kde by měly být tablety umístěny (zásobník mycího prostředku, koš na příbory, atd.).

• Ujistěte se, že je víko zásobníku mycího prostředku zavřené a to i v případě, že jsou použity tablety.

POZOR!

• Vždy používejte mycí prostředky, které jsou speciálně určené pro myčky nádobí.

• Mycí prostředky udržujte v suchu a mimo dosah dětí.

• Nenechávejte mycí prostředek v dávkovači mycího prostředku, pokud nedojde ke spuštění mycího programu.

NEVHODNÉ NÁDOBÍ

• Příbory a nádobí, jejichž díly jsou ze dřeva.

• Plastové nádobí a nádobí s lepenými díly, které nejsou tepelně odolné.

• Lepené předměty, příbory nebo talíře.

• Cínové nebo měděné nádobí.

• Křišťálové sklo.

• Ocelové předměty podléhající korozi.

• Dřevěné mísy.

• Předměty vyrobené ze syntetických vláken.

Některé hliníkové a stříbrné části mohou změnit barvu nebo vyblednout. Některé druhy skla se mohou po více mycích cyklech zakalit.

Poznámka:

• Do myčky nádobí nepatří savé materiály, jako mycí houby a utěrky.

• Používejte mycí prostředek, který je výrobcem označen jako šetrný k nádobí.

• V myčce umývejte pouze nádobí, u něhož je potvrzena vhodnost pro mytí v myčce nádobí.

• Nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou se nesmí v myčce mýt!

ULOŽENÍ NÁDOBÍ

Umístění nádobí

Velké zbytky jídla z nádobí odstraňte. Oplachování nádobí pod tekoucí vodou, není před mytím v myčce nutné.

Nádobí ukládejte následujícím způsobem:

• Šálky, sklenice, hrnce, pánve apod. ukládejte dnem vzhůru.

• Nádobí s prohlubní ukládejte šikmo, aby mohla přebytečná voda odtéci a výsledky sušení byli co nejlepší.

• Nádobí musí být bezpečně uloženo, aby nedošlo k převrhnutí.

• Uložené nádobí nesmí bránit otáčení ostřikovacích ramen.

• Nádobí a příbory by neměli ležet na sobě, nebo se navzájem zakrývat.

• Aby se zabránilo poškození sklenic, neměli by se navzájem dotýkat.

• Hrnce a objemnější nádobí ukládejte do spodního koše.

• Horní koš je navržen tak, aby do něj bylo vkládáno menší a lehčí nádobí (sklenice, kávové a čajové šálky atd.).

• Nože s dlouhou čepelí, které jsou umístěny ve vzpřímené poloze, jsou velmi nebezpečné! Dbejte opatrnosti, hrozí nebezpečí poranění!

• Dlouhé a ostré příbory (krájecí nože), musí být umístěny vodorovně do horního koše.

• Velmi malé kusy nádobí v myčce nemyjte, mohly by snadno vypadnout z košů.

• Myčku nádobí nepřeplňujte!

MNV4245

Horní koš

Do horního koše doporučujeme vkládat:

• sklenice,

• kávové a čajové šálky,

• podšálky,

• malé misky a talíře,

• mělké pánve.

Po uložení nádobí do horního koše myčky se ujistěte, že nebude nádobí pod proudem vody převrženo.

Změna výšky horního koše

• Horní koš na nádobí může být dle potřeby nastaven do výšky, aby bylo buď v horním, nebo dolním koši více místa pro vysoké nádobí.

• Nastavení výšky koše proveďte překlopením držadel na bocích horního koše (viz Obr. 6).

• Při překlápění držadel dbejte, aby zaklapla až do krajní polohy.

Zadní stěna koše

Přední stěna koše

Etažér

• Sklenice a vysoké sklenice opírejte o okraj etažéru (ne o jiné nádobí).

• Dlouhé kusy, servírovací a salátové příbory, naběračky nebo kuchyňské nože ukládejte tak, aby nebránily v otáčení ostřikovacím ramenům.

• Etažér můžete vyklápět a výškově nastavovat dle potřeby (Obr. 7).

Obr. 7

MNV4245

Dolní koš

Do dolního koše doporučujeme vkládat:

• hrnce,

• pánve,

• poklice,

• velké misky a talíře.

Po uložení nádobí do dolního koše myčky se ujistěte, že není zabráněno otáčení ostřikovacích ramen. Pro mytí větších kusů nádobí (hrnce, pánve apod.) sklopte držáky talířů v dolním koši (Obr. 8).

Obr. 8

Koš na příbory

• Příbory vkládejte do koše na příbory, nože ostřím směrem dolů.

• Zahnuté části příborů (vidličky, lžíce, lžičky) ukládejte do koše jedním směrem (dosažení lepšího mycího účinku), (viz Obr. 9).

• Pokud se do tohoto koše dlouhé a špičaté předměty nevejdou, je možné je uložit na etažér horního koše (Obr. 7).

Vyndávání nádobí

Abyste zabránili stékání vody a kapek vody z horního koše na nádobí umístěné v dolním koši, doporučujeme nejdříve vyndat nádobí z dolního koše a poté postupně z horních košů.

POZOR!

Dbejte opatrnosti, aby příbory, které jsou ostré nebo mají ostré hroty, nevyčnívali z koše na příbory. Hrozí nebezpeční poranění! Nože umístěte vždy ostřím směrem dolů!

MNV4245

PŘEHLED MYCÍCH PROGRAMŮ

Program

Informace

o mycím

programu

Silně znečištěné

nádobí,

zašpiněné hrnce,

pánve atd.,

zaschlé potraviny

Standardní

program vhodný

pro méně

špinavé nádobí

Normálně

špinavé nádobí,

které potřebují

rychlý oplach

Krátké mytí pro

lehce špinavé

nádobí; není

potřeba sušení

Popis mycího

cyklu

Předmytí (50°C)

Mytí (60°C)

Oplachování

Oplachování (70°C)

Sušení

Předmytí

Mytí (45°C)

Oplachování (62°C)

Sušení

Mytí (65°C)

Oplachování

Oplachování (65°C)

Sušení

Mytí (45°C) Oplachování (50°C) Oplachování (55°C)

Množství

mycího prostředku Před/hlavní

5/22 g

Nebo

tableta

5/22 g

Nebo

tableta

27 g

Nebo

tableta

20 g 30 0.7 10 NE

Doba

mycího

cyklu [min]

Spotřeba

energie

[kWh]

Spotřeba

vody [L]

Leštidlo

165 1.4 16.5 ANO

205 0.69 9 ANO

90 1.15 11.5 ANO

Poznámka:

• Pokud není u fáze programu uvedená teplota, myčka vodu v této fázi mycího programu neohřívá.

• Pokud nedojde ke stisknutí tlačítka zapnutí/vypnutí (1) do 30 minut po dokončení mycího programu, spotřebič se automaticky vypne.

MNV4245

UVEDENÍ SPOTŘEBIČE DO PROVOZU

Zahájení mycího programu

1. Otevřete dveře spotřebiče.

2. Zkontrolujte, příp. doplňte regenerační sůl a leštící prostředek.

3. Postupně vysuňte horní a dolní koš, vložte nádobí a následně zasuňte naplněné koše zpět. Doporučujeme

nejdříve naplnit dolní a poté horní koš (viz kapitola „Uložení nádobí“).

4. Ujistěte se, že je kohoutek přívodu vody otevřený.

5. Pro zapnutí spotřebiče stiskněte tlačítko (1).

6. Opakovaným stiskem tlačítka (3) zvolte požadovaný program. Zvolený mycí program bude indikován kontrolkami

vedle příslušných mycích programů. Mycí program je měněn v následujícím pořadí: Intensive – ECO – 90 Min – Rapid.

7. Pokud požadujete odložený start mytí, opakovaně stiskněte tlačítko opožděného zapnutí (6). Opožděná doba

zapnutí lze nastavit na 3, 6, 9 a 12 hodin.

8. V případě, že je myčka zaplněna pouze z poloviny, stiskněte tlačítko (5) pro zapnutí funkce poloviční naplnění

myčky. Při této funkci probíhá mytí nádobí v obou koších a myčka sníží spotřebu vody a zkrátí délku programu.

9. Po výběru mycího programu a všech nastaveních, zavřete dveře spotřebiče. Nastavený mycí program se spustí,

příp. bude spuštěn odpočet odloženého startu.

10. Po dokončení mycího programu dojde k osmi-násobnému pípnutí.

11. Otevřete dveře spotřebiče a stisknutím tlačítka (1) spotřebič vypnete.

POZOR! Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry. Hrozí nebezpečí opaření!

12. Horké nádobí je velmi křehké. Před vyjmutím doporučujeme počkat přibližně 15 min., aby umyté nádobí vychladlo.

13. Nejprve vyjměte nádobí z dolního koše a pak z horních košů, abyste zamezili stékání vody a kapek vody

z horního koše na nádobí, které je uloženo v dolním koši.

Změna programu během spuštěného mycího programu

Pokud se rozhodnete změnit spuštěný program, zkontrolujte, zda je v zásobníku mycího prostředku dostatek mycího prostředku, nebo zda už byl použit a bude ho potřeba před spuštěním nového programu doplnit (viz kapitola „Plnění mycího prostředku“).

1. Mírně pootevřete dveře spotřebiče, mycí program bude pozastaven. Vyčkejte, dokud se ostřikovací ramena

nezastaví.

2. Na více než 3 sekundy stiskněte tlačítko (3). Spotřebič bude ve fázi pohotovostního režimu, ve kterém je možné

změnit nastavení mycího programu.

3. Opakovaným stisknutím tlačítka (3) zvolte nový mycí program, který bude indikován kontrolkami vedle

zvoleného mycího programu.

4. Po změně nastavení mycího programu, zavřete dveře spotřebiče. Mycí program bude po několika sekundách

pokračovat.

Poznámka:

• Pokud otevřete dveře spotřebiče během spuštěného mycího programu, program bude pozastaven.

• Každou minutu se ozve zvukový signál, který upozorňuje na otevřené dveře spotřebiče během spuštěného

mycího programu.

MNV4245

Přidání nádobí do myčky během spuštěného mycího programu

1. Mírně pootevřete dveře spotřebiče, mycí program bude pozastaven. Vyčkejte, dokud se ostřikovací ramena

nezastaví.

2. Přidejte nádobí do myčky a dveře zavřete. Mycí program bude po několika sekundách pokračovat.

POZOR!

Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry, nebo vystříknout horká voda. Horká voda s mycím prostředkem může mít chemicky agresivní charakter při styku s pokožkou nebo částmi nábytku.

Tipy pro dokonalé výsledky sušení

• Účinek sušení u nádobí z nevhodného materiálu (např. plast) bude vždy horší než u ostatních materiálů.

• Nádobí vkládejte do košů tak, aby přebytečná voda nezůstávala v prohlubních.

• V prohlubních, ve kterých se může objevit větší množství přebytečné vody, není myčka schopna zcela vysušit.

ČIŠTĚNÍ AÚDRŽBA

Pravidelnou kontrolou a údržbou myčky předcházíte poruchám. Pro udržení dokonalého vzhledu vnitřního prostoru myčky doporučujeme používat v časovém rozmezí 4 – 6 měsíců speciální čistič myčky.

• Zkontrolujte mycí prostor, zda v něm nejsou usazeniny tuků a vodního kamene. Pokud se usazeniny objeví,

naplňte zásobník mycího prostředku mycím prostředkem a spusťte mycí program s nejvyšší mycí teplotou.

• Těsnění dveří pravidelně otírejte vlhkou utěrkou, abyste odstranili usazeniny.

• Kontrolujte ukazatel doplňování soli, v případě potřeby regenerační sůl doplňte.

• Kontrolujte ukazatel lešticího prostředku, v případě potřeby lešticí prostředek doplňte.

Filtrační systém

Filtr chrání a zabraňuje větším zbytkům potravin, nebo jiným předmětům dostat se do vodního čerpadla. Velké zbytky potravin mohou filtr zanést a je nutné tyto zbytky odstranit. Filtrační systém (Obr. 10) se skládá z hlavního filtru (1), hrubého filtru (2) a jemného filtru (3).

Hlavní filtr (1)

• Potraviny, které jsou zachyceny v tomto filtru, jsou pomocí trysky na dolním

ostřikovacím ramenu rozmělněny.

Hrubý filtr (2)

• Větší kusy potravin a předmětů (kousky kostí, skla atd.), které aby mohly

blokovat odtok, jsou zachycovány v hrubém filtru. Pro vyjmutí hrubého filtru opatrně zatáhněte za rukojeť směrem nahoru a filtr vyjměte.

Jemný filtr (3)

• Zachycuje zbytky a zabraňuje jejich usazování na nádobí během mycího cyklu.

MNV4245

Obr. 10

Poznámka:

• Pro dosažení lepších mycích výsledků je nutné filtr pravidelně čistit. Z tohoto důvodu doporučujeme čistit filtr po

každém mycím cyklu.

• Vyjměte filtr, odstraňte usazeniny a filtry vyčistěte pod tekoucí vodou.

• Po očistění umístěte filtry zpět.

POZOR!

Nikdy nepoužívejte myčku bez správně umístěného filtračního systému! Nesprávné umístění filtrů může vést ke snížení mycích účinků a může dojít k poškození nádobí a příborů.

Čištění filtračního systému

1. Otočte filtrem proti směru hodinových ručiček.

2. Vyjměte filtrační systém směrem nahoru.

3. Opláchněte filtry pod tekoucí vodou. K vyčištění hrubého a jemného filtru použijte čistící kartáč.

4. Po očištění umístěte filtry zpět a zajistěte pootočením.

Pootočením otevřete

Poznámka:

• Filtrační systém by měl být čištěn alespoň jednou týdně.

• Při čistění neklepejte filtry, mohlo by dojít k jejich poškození a mohlo by to vést ke snížení mycích účinků.

• Po očištění filtračního systému se ujistěte, že je filtr správně zajištěný!

MNV4245

Čištění ostřikovacích ramen

Ostřikovací ramena je nutné pravidelně čistit. Vápník a nečistoty z mycí vody mohou blokovat trysky a ložiska ostřikovacích ramen.

• Kontrolujte výstupní trysky ostřikovacích ramen, zda nejsou ucpány

zbytky jídel.

• Ostřikovací ramena v případě potřeby odšroubujte a vyjměte (Obr. 11).

Omyjte je pod tekoucí vodou a umístěte zpět.

• Pro odmontování horního ostřikovacího ramene přidržte matici, otočte

rameno po směru hodinových ručiček a vyjměte jej.

• Pro odmontování dolního ostřikovacího ramene vyjměte rameno

směrem nahoru.

• Jednotlivá ramena umyjte v teplé mýdlové vodě. Pro vyčištění trysek

použijte jemný kartáček.

• Po vyčištění namontujte ostřikovací ramena zpět.

Pootočením vyjměte

UPOZORNĚNÍ!

Ob r. 11

Jednou z nejčastějších závad špatného mytí jsou zanešené ostřikovací ramena ze zbytků jídel. Tyto zbytky jídel se do ostřikovacích ramen dostávají přes špatně zajištěný filtr. Po očištění filtračního systému se ujistěte, že je filtr zajištěný!

správně zajištěný filtr špatně zajištěný filtr špatně zajištěný filtr

Čištění ovládacího panelu a povrchu spotřebiče

• K čištění používejte pouze měkký navlhčený hadřík.

• Nepoužívejte hrubé a ostré předměty (např. drátěnky) nebo agresivní čisticí prostředky.

• Chraňte zámek dveří spotřebiče před vniknutím vody.

• K čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky ve spreji. Mohly by způsobit poškození zámku

dveří a elektrických částí spotřebiče.

• Některé papírové utěrky mohou poškrábat nerezové části ovládacího panelu.

Čistění dveří spotřebiče

• K čištění okrajů po obvodě dveří použijte pouze měkký navlhčený hadřík.

• Nepoužívejte žádné čisticí prostředky ve spreji, mohly by způsobit poškození zámku dveří a elektrických částí spotřebiče.

MNV4245

Ochrana před zamrznutím

Pokud nebudete myčku delší dobu používat, nebo budete myčku umísťovat do míst s výskytem nízkých teplot, je zapotřebí dodržet následující kroky:

1. Odpojte myčku od elektrické sítě.

2. Uzavřete přívod vody a odpojte přívodní hadici od přívodu vody.

3. Odmontujte přívodní hadici a vylijte vodu z hadice i z myčky. K zachycení vody můžete použít mělkou nádobu,

např. lavor.

4. Znovu připojte přívodní hadici zpět k myčce.

5. Vyjměte filtrační systém na dně myčky a zbylou vodu v odtoku vysušte (např. houbičkou).

Poznámka:

• V případě, že myčka nemůže být spuštěna kvůli ledu, obraťte se na servisní středisko.

Tipy pro údržbu myčky

• Po každém použití (mycím cyklu) uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř

nehromadila vlhkost a zápach.

• Před čištěním a údržbou vypojte přívodní kabel ze zásuvky elektrického napětí.

• K čištění nepoužívejte žádné hrubé (např. drátěnka, houbička na nádobí) a ostré předměty nebo agresivní čisticí

prostředky, mohly by poškrábat povrch spotřebiče.

• K čištění používejte navlhčený hadřík namočený do vody se saponátem.

• Pokud nebudete delší dobu myčku používat, spusťte mycí program bez vloženého nádobí. Po dokončení

programu vypojte přívodní kabel ze zásuvky elektrického napětí, uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach. Pootevřená dvířka prodlužují životnost těsnění.

• Při přemísťování udržujte spotřebič ve svislé poloze. Pokud to není možné, položte spotřebič a přepravujte na

zadní stěně.

• Jedním ze zdrojů zápachu jsou nečistoty usazené kolem těsnění. Pravidelným čištěním navlhčeným hadříkem

těmto zápachům zabráníte.

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem. Vestavné myčky, které jsou dodatečně instalovány jako samostatně volně stojící, musí být zabezpečeny proti převrácení. Musí být například přišroubovány ke stěně, nebo umístěny pod pracovní desku, která je přišroubovaná k sousedním skříňkám. Pro bezpečný provoz musí být myčka zapojena kvalifikovaným odborníkem. Údaje pro přítok a odtok vody i parametry elektrické sítě musí odpovídat údajům, uvedeným v technických parametrech nebo v montážních pokynech.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku

nesprávné instalace.

• Montážní poloha myčky by měla být v blízkosti zásuvky elektrického napětí, přívodu vody a odpadu.

• Na jedné straně spodní skříňky by měl být prostor pro připojení přívodní a vypouštěcí hadice a pro zástrčku

elektrické energie.

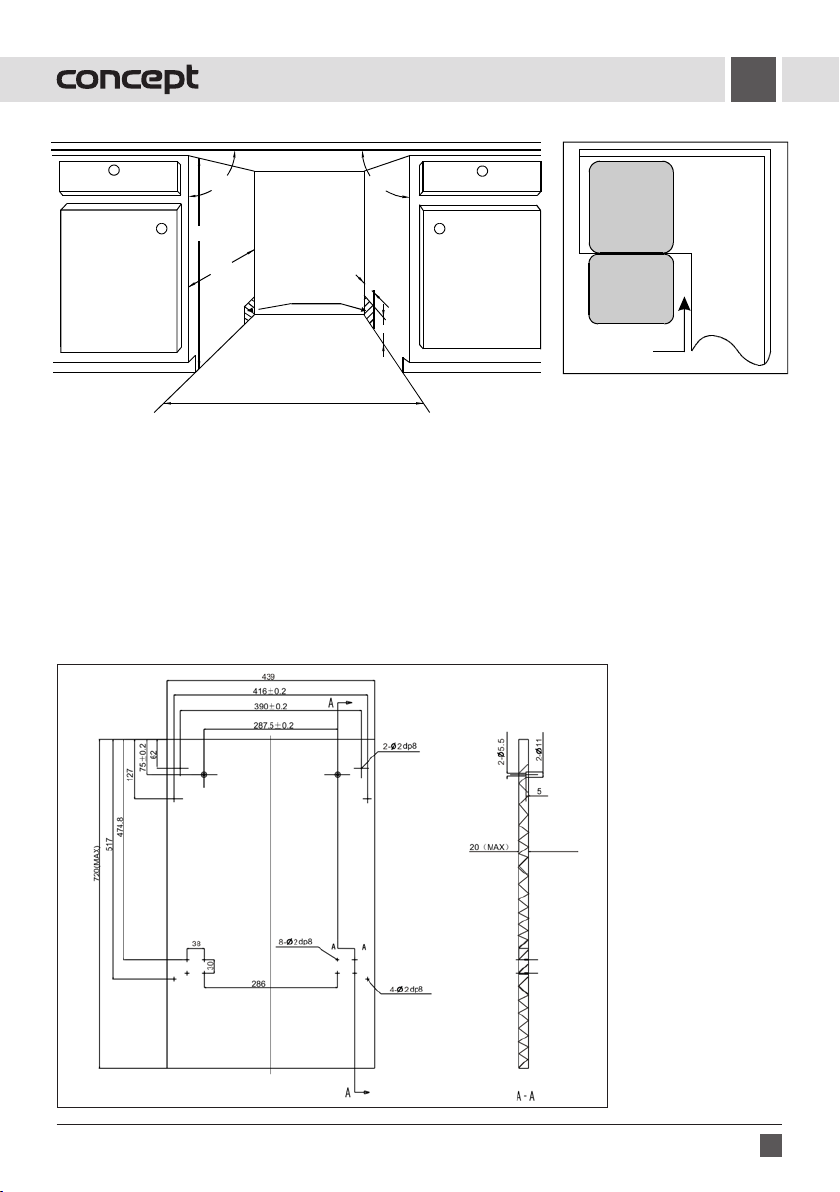

• Rozměry pro montáž spotřebiče jsou uvedeny na Obr. 12.

• Pokud je myčka instalována v rohu spodních skříněk, ponechte kolem otevřených dveří myčky prostor minimálně

50mm (Obr. 13).

MNV4245

90° 90°

820 mm

600 mm

Prostor pro hadice

a pro zást rčku

elektrické energie

Prostor mezi

spodní skříňkou a

podlahou

450 mm

100

Myčka

Otevřené dveře

spotřebiče

Minimální prostor 50 mm

Spodní

skříňky

Obr. 12 Obr. 13

Rozměry a upevnění krycí desky na dvířka myčky

• Na Obr. 14 jsou uvedeny rozměry a umístění otvorů na krycí desce dveří myčky. Rozměry jsou uvedeny v mm.

• Na připravenou krycí desku připevněte držadlo, aby upevňovací šrouby držadla měly zapuštěnou hlavu

a nevyčnívaly ze zadní strany krycí desky.

• Nasaďte krycí desku na dveře myčky (Obr. 14a).

• Po umístění desky upevněte krycí desku ke dveřím myčky pomocí šroubů (Obr. 14b).

• Z vnitřní strany dveří myčky vyšroubujte 4 krátké šrouby (Obr. 14b).

• Do vnitřní strany dveří myčky našroubujte 4 dlouhé šrouby. Tím dojde k upevnění krycí desky ke dveřím myčky

(Obr. 14b).

MNV4245

Obr. 14

Odmontování krátkých šroubů

Připevnění dlouhými šrouby

Obr. 14a Obr. 14b

Nastavení síly pružiny dveří

• Síla pružiny je nastavena pouze pro samotné dveře myčky. Při upevnění krycí desky se změní váha dveří myčky.

• Změnu síly pružiny dveří lze nastavit pomocí šroubů ve spodní přední straně myčky (Obr. 15).

• Nastavení síly pružiny je správné, pokud zůstávají dveře v otevřené poloze a nepadají.

Obr. 15

MNV4245

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

2. Ke dveřím myčky připevněte krycí desku. Pro připevnění použijte upevňovací šrouby a držáky.

3. Nastavte sílu pružin dveří (levá a pravá) pomocí šroubů ve spodní přední straně myčky (Obr. 15). Ve směru

hodinových ručiček zvyšujete sílu pružin. Proti směru hodinových ručiček sílu pružin snižujete.

4. Připojte přívodní hadici k přívodu studené vody dle Obr. 17.

5. Připojte vypouštěcí (odtokovou) hadici dle Obr. 18.

6. Přilepte kondenzační pás pod pracovní (kuchyňskou) desku (krok 3). Dbejte, aby byl kondenzační pás nalepen

zároveň s okrajem pracovní (kuchyňské) desky.

7. Umístěte myčku do připraveného prostoru.

8. Pomocí nožiček v přední a zadní části myčky vyrovnejte myčku do vodorovné polohy. Zadní nožičky lze

nastavovat na středu myčky otáčením šroubu v přední spodní straně myčky (krok 5A). Pro nastavení předních nožiček myčky otáčejte šrouby, které se nacházejí v blízkosti předních nožiček ve spodní přední straně myčky (krok 5B). Správnost vyrovnání zkontrolujte vodováhou (Obr. 16).

9. Zapojte zástrčku do zásuvky elektrické sítě.

10. Po umístění a vyrovnání myčky, musí být myčka zajištěna. Zajištění myčky lze provézt dvěma způsoby:

A – Uchycení do běžné kuchyňské (pracovní) desky:

Umístěte instalační háček do připraveného otvoru na vrchní straně myčky. Přišroubujte instalační háček ke kuchyňské (pracovní) desce (krok 6).

B – Uchycení do mramorové nebo žulové pracovní desky:

Přišroubujte boky myčky ke skříňkám (krok 7).

MNV4245

Kondenzační pás

Krycí deska

Vyrovnání myčky do vodorovné polohy

1. Umístěte myčku do připraveného prostoru.

2. Umístěte vodováhu na plně otevřené dveře myčky a do vnitřního prostoru myčky (Obr. 16). Zkontrolujte, zda je

myčka ve vodorovné poloze.

3. Pomocí nastavitelných nožiček vyrovnejte myčku, aby byla ve vodorovné poloze.

Poznámka:

Maximální nastavitelná výška nožiček je 70mm.

Obr. 16

Zkontrolujte rovinu pomocí vodováhy

MNV4245

Připojení do elektrické sítě

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít

samostatný zásuvkový obvod s jističem 10A.

• Používejte pouze zásuvky elektrického napětí s uzemněním.

• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru z přehřátí.

• Zástrčka přívodního kabelu myčky musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvalifikovaný odborník.

• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče

spojena s ochranným vodičem elektrické rozvodové sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího či špatného ochranného spojení.

Připojení přívodu vody

• Před připojením přívodní hadice k přívodu vody se ujistěte, že

je tlak vody v rozmezí 0,04 – 1,00 MPa. Při vyšším tlaku vody musíte namontovat redukční tlakový ventil.

• Přívodní hadici připojte k vodovodnímu kohoutku se závitem

3/4“ (Obr. 17). Dbejte na to, aby přívodní hadice nebyla zalomená, zmáčknutá nebo propletená.

• Při výměně spotřebiče musí být pro připojení na zdroj vody

vždy použita nová přívodní hadice, stávající přívodní hadice nesmí být znovu použita.

• Pokud je vodovodní potrubí nové nebo nebylo delší dobu

použité, před připojením přívodní hadice odpusťte dostatečné množství vody, aby se vodovodní trubky propláchly a případné usazeniny se vyplavily a nedostaly se do myčky nádobí.

• Pokud nebudou tyto bezpečnostní pokyny dodrženy, může

dojít k zablokování a poškození spotřebiče.

Ob r. 17

Připojení vypouštěcí (odtokové) hadice

Vypouštěcí (odtokovou) hadici připojte k odpadnímu potrubí s minimálním průměrem 40mm (Obr. 18). Ujistěte se, že vypouštěcí (odtoková) hadice není nikde ohnutá nebo skřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody. Výška odpadního potrubí musí být menší než 1000mm (Obr. 18) a vypouštěcí (odtoková) hadice nesmí být ponořena do vody. Vypouštěcí (odtokovou) hadici zajistěte proti vytažení z odpadního potrubí.

Deska kuchyňské linky

Vypouštěcí (odtoková) hadice

ø 40 mm

MAX 1000 mm

Obr. 18

MNV4245

Prodloužení vypouštěcí (odtokové) hadice

Vzdálenost mezi připojením vypouštěcí (odtokové) hadice k odpadnímu potrubí a spodní částí spotřebiče by neměla být větší než 1000 mm. Pokud potřebujete prodloužit vypouštěcí (odtokovou) hadici, ujistěte se, že použijete stejnou vypouštěcí (odtokovou) hadici. Celková délka odtokové hadice nesmí být delší než 4 m, jinak bude snížen čistící efekt spotřebiče.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).

2. Uzavřete přívod vody.

3. Uvolněte hadice pro odtok a přítok vody.

4. Uvolněte upevňovací šrouby.

5. Pokud je k myčce připevněn deskový podstavec, demontujte jej.

6. Vytáhněte myčku a přitom opatrně vytáhněte hadice pro odtok a přítok vody a přívodní kabel.

Odpojení přívodu vody

1. Vypněte přívod vody (kohoutek).

2. Stisknutím tlačítka uvolníte tlak vody v přívodní hadici. Při sníženém tlaku nedojde k nechtěnému vytrysknutí

vody z hadice.

3. Vyšroubujte přívodní hadici od kohoutku.

Vypuštění přebytečné vody z hadic

V případě, že je vypouštěcí (odtoková) hadice napojena na odpadní potrubí v maximální povolené výšce, nelze přebytečná voda vypustit úplně. Je zapotřebí vypouštěcí (odtokovou) hadici vypojit od odpadního potrubí a položit ji co nejníže. Pro vypuštění přebytečné vody z myčky umístěte vedle odpojené vypouštěcí (odtokové) hadice např. lavor, do kterého přebytečná voda z hadic vyteče.

ŘEŠENÍ POTÍŽÍ

Většinu drobných závad, které se při používání myčky objeví, jste schopni odstranit sami, aniž byste museli volat servisní službu. Následující přehled Vám má pomoci nalézt příčiny vyskytujících se závad.

Popis závady Možná příčina Řešení

V rozvaděči zkontrolujte jistič, zda je v provozuschopném stavu. Odpojte všechny ostatní spotřebiče, které jsou připojené na stejný okruh.

Zkontrolujte, zda je spotřebič zapnutý a dveře spotřebiče zavřené. Zkontrolujte zapojení zástrčky do zásuvky.

Zkontrolujte, zda je otevřen přívod vody a zda je přívodní hadice pevně připojena ke kohoutku přívodu vody, nebo zda není hadice ohnutá.

Ujistěte se, že dveře spotřebiče pevně doléhají.

MNV4245

Spotřebič nefunguje

Vadný jistič

Zástrčka není připojena do zásuvky

Nízký tlak vody

Dveře spotřebiče nejsou správně zavřené

Ze spotřebiče není odčerpávána voda

Mýdlová voda v mycím prostoru spotřebiče

Skvrny v mycím prostoru

Bílý film na vnitřním povrchu myčky.

Skvrny na příborech

Klepající zvuk v mycím prostoru spotřebiče během spuštěného mycího programu

Rachotivý zvuk v mycím prostoru spotřebiče během spuštěného mycího programu

Zlomená odtoková hadice Zkontrolujte odtokovou hadici.

Ucpaný filtr

Ucpaný odpad

Nevhodný mycí prostředek, rozlitý lešticí prostředek

Rozlitý leštící prostředek Rozlitý lešticí prostředek vždy otřete co nejdříve.

Byl použit barevný mycí prostředek

Usazené minerály z tvrdé vody

Použité příbory nejsou odolné vůči korozi

Spotřebič nebyl spuštěn poté, co byla přidána sůl do myčky nádobí. Kousky soli se dostali do mycího cyklu

Uvolněné víko zásobníku změkčovače

Spodní nebo horní ostřikovací rameno je blokováno nádobím, nebo je rameno zablokováno zbytky jídla

Nádobí se během spuštěného programu pohybuje volně v mycím prostoru spotřebiče

Zkontrolujte hrubý filtr (viz kapitola „čištění filtru“)

Zkontrolujte odpad, zda není ucpaný. V případě ucpaného odpadu jej vyčistěte. Než se obrátíte na kvalifikovaného odborníka, odpojte vypouštěcí (odtokovou) hadici od odpadu a ověřte, zda z vypouštěcí (odtokové) hadice odtéká voda. Pro zachycení vody z vypouštěcí (odtokové) hadice použijte např. kbelík nebo nějakou jinou větší nádobu.

Používejte pouze mycí prostředek, který je určený pro myčky nádobí. Jestliže se vyskytne mýdlová pěna v mycím prostoru, nechte spotřebič otevřený, aby pěna vyprchala. Přilijte do mycího prostoru 4,5 litru studené vody, zavřete spotřebič a poté odčerpejte vodu. Bude-li potřeba, tento postup zopakujte. Rozlitý lešticí prostředek vždy otřete co nejdříve.

Nepoužívejte mycí prostředky s barvivem.

Použijte vlhkou houbu s čistícím prostředkem a navlékněte si gumové rukavice. Nikdy nepoužívejte žádné jiné čistící prostředky než určené pro myčky nádobí.

Po přidání soli vždy spusťte rychlý mycí program bez vloženého nádobí.

Zkontrolujte víko zásobníku změkčovače a ujistěte se, že je správně dotažený.

Přerušte program, zkontrolujte uspořádání nádobí nebo nádobí přeskládejte, příp. vyčistěte rameno od zbytků jídla.

Přerušte program a uspořádejte nádobí tak, aby nešlo k samovolnému uvolnění během mycího programu.

MNV4245

Klepající zvuk ve vodovodním potrubí

Kryt zásobníku mycího prostředku nelze zavřít

Nádobí je špinavé

Stopy na skle

Černé nebo šedé skvrny na nádobí

Nádobí je mokré

Může to být způsobeno průřezem potrubí

Zásobník je přeplněn.

Mechanismus je blokován přilepenými zbytky mycího prostředku.

Nádobí nebylo uspořádáno správně

Zvolený mycí program nebyl dostatečně silný

Nedostatečné množství mycího prostředku

Rameno je blokováno nádobím nebo zbytky jídla

Filtr může být zanesen, nebo špatně nasazen. Může dojít k zablokování odstřikovacích ramen

Kombinace měkké vody a příliš velkého množství čistícího prostředku

Hliníkové příbory se během mycího cyklu dotýkaly nádobí

Nesprávné uložení nádobí Viz kapitola „Uložení nádobí“.

Příliš málo leštícího prostředku

Nádobí je po dokončeném mycím cyklu vyndáno příliš brzy

Zvolený špatný mycí program

Příbory s dřevěnou rukojetí

Na funkci myčky nemá tento klepající zvuk žádný vliv. V případě pochybností se obraťte na kvalifikovaného odborníka.

Odeberte přebytečné množství mycího prostředku.

Očistěte zavírací mechanismus zásobníku mycího prostředku.

Viz kapitola „Uložení nádobí“.

Zvolte intenzivnější mycí program.

Použijte větší množství mycího prostředku.

Zkontrolujte uložení nádobí, příp. očistěte rameno od zbytků jídla.

Vyčistěte nebo správně nasaďte filtr. Vyčistěte ostřikovací ramena (viz kapitola „Čištění a údržba ostřikovacích ramen“).

Používejte méně mycího prostředku, jestliže máte měkkou vodu a pro umytí skla zvolte nejkratší mycí cyklus.

Použijte jemný brusný prostředek k vyčištění těchto skvrn. Nevkládejte tento prostředek do myčky!!!

Zvyšte množství leštícího prostředku, příp. doplňte dávkovač leštícího prostředku.

Nevyndávejte nádobí ihned po dokončení mycího cyklu. Pootevřete dveře, aby mohla přebytečná pára uniknout. S vyjímáním nádobí začněte, jakmile bude nádobí téměř studené na dotek. Vždy jako první vyprázdněte spodní koš, aby se zabránilo kapající vody z horního koše do dolního.

Krátký mycí program snižuje výkon mytí nádobí a také teplota mytí je nižší. Zvolte mycí program s delší dobou mycího cyklu.

Odvod vody je mnohem obtížnější z těchto příborů. Tyto příbory nejsou vhodné pro mytí v myčce nádobí.

MNV4245

CHYBOVÉ HLÁŠENÍ

V případě poruchy budou vedle mycích programů rychle blikat kontrolky.

Kód Popis chyby Možná příčina

Kontrolka u mycího programu Rapid bliká rychle

Kontrolka u mycího programu Rapid a 90 Min bliká rychle

Kontrolka u mycího programu ECO bliká rychle

Poznámka:

• V případě přetečení spotřebiče vypněte hlavní přívod vody a následně se obraťte na servis.

• Před opětovným spuštěním spotřebiče odstraňte z vnitřního prostoru spotřebiče přebytečnou vodu.

Myčka příliš dlouho napouští vodu

Nedosáhnutí nastavené teploty

Přetečení myčky

Zkontrolujte přívod vody (kohoutek není otevřen, přívod vody je omezen, tlak vody je příliš nízký).

Porucha ohřevného tělesa.

Příliš mnoho přitékající vody. Zkontrolujte tlak přívodu vody.

ROZMĚRY MYČKY

PŘÍKLAD ULOŽENÍ NÁDOBÍ

• Kapacita: 9 sad nádobí

• Poloha horního koše: nízká poloha

• Mycí program: ECO

• Nastavení dávkování leštícího prostředku: H4

MNV4245

Horní koš Dolní koš

Koš na příbory

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.

• Krabice od spotřebiče může být dána do sběru tříděného odpadu.

• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

MNV4245

CZSK

POĎAKOVANIE

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní počas celého obdobia jeho používania. Pred prvým použitím pozorne preštudujte celý návod na obsluhu a potom si ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre Dôležité upozornenia Popis výrobku Popis ovládacieho panela Návod na obsluhu Plnenie regeneračnou soľou Plnenie leštiacim prostriedkom Čistiace prípravky Nevhodný riad Uloženie riadu

Energetická trieda A++

Ročná spotreba 197 kWh

Spotreba energie pri štandardnom čistiacom cykle

Spotreba vo vypnutom stave 0.45 W

Spotreba v zapnutom stave 0.49 W

Ročná spotreba vody 2520 l

Trieda účinnosti sušenia A

Štandardný čistiaci cyklus ECO 45°C

Trvanie štandardného čistiaceho cyklu 190 min

Hlučnosť 49 dB (A)

Výška 815 mm

Šírka 448 mm

Hĺbka (zavreté dvere) 550 mm

Hĺbka (otvorené dvere) 115 0 mm

Príkon 1930 W

Napájanie / frekvencia 230 V ~ 50 Hz

Tlak vody 0.04 – 1 MPa

Kapacita 9 súprav riadu

Hmotnosť 35 kg

Prehľad čistiacich programov Uvedenie prístroja do používania Čistenie a údržba Inštalácia prístroja Riešenie problémov Hlásenia chýb Rozmery umývačky Príklad uloženia riadu Ochrana životného prostredia

Technické parametre

0.69 kWh

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

MNV4245

DÔLEŽITÉ UPOZORNENIA

Pri dodaní umývačky na riad

• Ihneď po dodaní skontrolujte obal a prístroj, či sa počas prepravy nepoškodil.

• POZOR! Niektoré rohy a hrany prístroja, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnosť, aby

ste zabránili poraneniu!

• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obráťte na dodávateľa.

• Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.

• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte prístroj inak, než je uvedené v tomto návode.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v poľnohospodárstve.

• Spotrebiče používané hosťami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaisťujúcich nocľah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

• Nože a iné predmety s ostrými hrotmi musia byť v koši na riad uložené hrotom dolu, alebo vo vodorovnej polohe.

• Umývačku používajte len v domácnosti a len na umývanie kuchynského riadu.

• Vo vnútornom priestore prístroja nič neskladujte.

• Nesadajte a nestúpajte na otvorené dvierka spotrebiča.

• Voda v čistiacom priestore nie je pitná.

• Do čistiaceho priestoru nedávajte žiadne rozpúšťadlá (hrozí nebezpečenstvo explózie).

• Používajte výhradne výrobky, ktoré sú vhodné pre umývačky riadu.

• Počas čistiaceho programu otvárajte dvierka umývačky veľmi opatrne, voda môže vystreknúť.

• Dodržiavajte bezpečnostné pokyny a pokyny na obaloch čistiacich a leštiacich prípravkov.

• Nedotýkajte sa horúceho povrchu a vykurovacích telies počas používania ani hneď po použití spotrebiča.

• Nedovoľte deťom a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.

• Deti sa nesmú s prístrojom hrať.

• Dbajte na zvýšenú opatrnosť, ak sa prístroj používa v blízkosti detí.

• Nedovoľte, aby sa prístroj používal ako hračka.

• Tento prístroj môže používať deti od 8. roku veku a osoby so zníženými fyzickými, zmyslovými alebo duševnými

schopnosťami alebo bez príslušných skúseností a znalostí, ak sú pod dohľadom alebo boli oboznámené s pokynmi o používaní prístroja bezpečným spôsobom a rozumejú jeho rizikám.

• POZOR! Pri otváraní dvierok sa môže uvoľniť veľké množstvo pary alebo môže vystreknúť voda. Buďte veľmi

opatrní. Nebezpečenstvo oparenia!

• V prípade poruchy prístroj vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku

a ťahom prístroj odpojte.

• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

• Pravidelne kontrolujte prístroj aj prívodný kábel, či nie sú poškodené.

• Poškodený prístroj nezapínajte.

• Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Dajte ich opraviť do autorizovaného

servisu.

• Nepoužívajte prístroj bez správne inštalovaných krytov a bez prednej dosky.

• V prístroji umývajte len riad určený na umývanie v umývačke. Zabráňte kontaktu plastového riadu s vykurovacím

telesom prístroja.

• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

• Pred čistením prístroj vypnite a nechajte aspoň 30 minút vychladnúť.

MNV4245

• Domáce čistenie a údržbu nesmú robiť deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

• Čistiace a leštiace prípravky uložte mimo dosahu detí.

• Nepúšťajte deti k otvorenej umývačke, mohli by v nej ešte byť zvyšky čistiaceho prípravku.

POZOR!

Prístroj otvárajte len na krátky čas kvôli naplneniu alebo vybratiu riadu, aby nedošlo k zraneniu, napr. zakopnutím. Deti by sa mohli do prístroja zatvoriť (nebezpečenstvo udusenia), alebo byť vystavené inému nebezpečenstvu.

Prípadné poruchy

• Prístroj môže opravovať a robiť v ňom zásahy iba kvalifikovaný odborník.

• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo

zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku

a ťahom prístroj odpojte.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

POPIS VÝROBKU

1 Horný kôš 2 Vnútorné potrubie 3 Dolný kôš 4 Zásobník regeneračnej soli 5 Dávkovač čistiaceho a leštiaceho prípravku 6 Priehradka na hrnčeky 7 Dolné ostrekovacie rameno 8 Filtračný systém 9 Prívodná hadica 10 Odtoková hadica

MNV4245

Pohľad spredu Pohľad zozadu

POPIS OVLÁDACIEHO PANELU

1 Tlačidlo zapnutia/vypnutia a kontrolka chodu 2 Kontrolky doplnenia leštidla a regeneračnej soli 3 Tlačidlo voľby čistiaceho programu 4 Kontrolky zvoleného čistiaceho programu

1 2 3 4 5 6 7

5 Tlačidlo a kontrolka polovičného plnenia 6 Tlačidlo funkcie načasovaného zapnutia 7 Kontrolky zvoleného načasovaného zapnutia

(3 h, 6 h, 9 h, 12 h)

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidla voľby čistiaceho programu

• Stlačením tlačidla vyberiete požadovaný čistiaci program.

• Vybrať možno z nasledovných čistiacich programov: Intensive, ECO, 90 Min a Rapid.

• Zvolený čistiaci program bude indikovaný kontrolkami vedľa príslušných čistiacich programov.

Tlačidlo funkcie načasovaného zapnutia

• Načasované zapnutie prístroja možno nastaviť na 3, 6, 9 a 12 hodin.

Tlačidlo funkcie polovičného plnenia

• Túto funkciu možno použiť, ak je v spotrebiči umiestnených 6 alebo menej súprav riadu.

• Táto funkcia zníži spotrebu vody a možno ju použiť len pri čistiacich programoch

INTENSIVE, ECO a 90 Min.

Ukazovateľ stavu

• Ak sa pri ukazovateľovi stavu rozsvieti dióda, treba doplniť príslušné čistiace prípravky.

Symbol Ukazovateľ stavu

Leštidlo

Soľ

MNV4245

NÁVOD NAOBSLUHU

Pred prvým použitím

1. Nastavte prístroj podľa tvrdosti vody (pozri nižšie).

2. Do zásobníka regeneračnej soli vsypte regeneračnú soľ.

3. Do dávkovača leštidla doplňte leštidlo.

4. Do dávkovača čistiaceho prípravku vsypte čistiaci prípravok alebo vložte tabletku.

Zariadenie na zmäkčovanie vody

Na účinné čistenie je potrebná mäkká voda (voda s nízkym obsahom vápnika), inak by sa na riad a v umývačke vytváral vodný kameň. Vodu z vodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, treba pred čistením zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli v zmäkčovacom zariadení umývačky. Nastavenie a potrebné množstvo soli závisí od stupňa tvrdosti vody z vodovodu.

Tvrdosť vody sa označuje v ekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °fH, britských stupňoch °Clarke a v mmol/l (milimóle na liter - medzinárodnej jednotka tvrdosti vody).

Zmäkčovadlo by malo byť nastavené podľa tvrdosti vody na mieste použitia prístroja. Informácie o tvrdosti vody danej oblasti vám poskytne miestny vodárenský podnik. Podľa tabuľky nastavte regulátor dávok zmäkčovadla vody, ktorý treba nastaviť ručne.

Nastavenie zariadenia na zmäkčovanie vody

1. Otvorte dvierka prístroja a pomocou tlačidla zapnutia/vypnutia (1) zapnite prístroj.

2. Stlačte tlačidlo voľby čistiaceho programu (3) na dlhšie než 5 sekúnd. Po uplynutí určitého času začnú kontrolky

pri soli a zmäkčovadle striedavo blikať.

3. Ak kontrolky pri soli a zmäkčovadle striedavo blikajú, stlačením tlačidla (3) možno nastaviť tvrdosť vody.

4. Stlačením tlačidla (3) nastavte tvrdosť vody podľa vašej oblasti (H1-H6).

5. Na uloženie nastavenia tvrdosti vody niekoľko sekúnd počkajte.

Tvrdosť vody

Hodnota pozície

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6–11 10–20 7–14 1.0–2.0 H2 (90 Min) 9

12–17 21–30 15–21 2.1–3.0 H3 (Rapid, 90 Min) 12

18–22 31–40 22–28 3.1– 4.0 H4 (ECO) 20

23–24 41–60 29–42 4.1– 6.0 H5 (Rapid, ECO) 30

35–55 61–98 43–69 6.1–9.8 H6 (90 Min, ECO) 60

Poznámka:

Tento prístroj je vo výrobe nastavený na hodnotu H3.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH nemecké stupne °fH francúzske stupne °Clark britské stupne

MNV4245

Spotreba soli

(g/čistiaci

cyklus)

PLNENIE REGENERAČNOU SOĽOU

Pôsobenie soli

Pri umývaní riadu sa soľ automaticky vyplavuje zo zásobníka soli do zmäkčovacieho zariadenia, kde sa rozpúšťa vápnik. Rozpustený vápnik sa z umývačky odplavuje von. Zariadenie na zmäkčenie vody je potom znova pripravené na ďalšiu činnosť. Tento regeneračný proces funguje iba vtedy, ak sa soľ vo vode rozpustí.

1. Otvorte dvere prístroja a vyberte dolný kôš.

2. Odskrutkujte kryt zásobníka regeneračnej soli podľa Obr. 1.

3. Pred prvým použitím nalejte do zásobníka 0,5 litra vody.

4. Nasaďte lievik (súčasť balenia) na otvor zásobníka regeneračnej soli a pomaly sypte regeneračnú soľ. Kapacita

prázdneho zásobníka je asi 1,5 kg. Soľ bude vyplavovať prebytočnú vodu von (Obr. 2).

5. Po doplnení zaskrutkujte kryt zásobníka regeneračnej soli.

Otvoriť

Poznámka:

• Zásobník regeneračnej soli je umiestnený pod dolným košom.

• Zásobník regeneračnej soli možno doplniť len vtedy, keď sa na paneli rozsvieti ukazovateľ soli.

• Po doplnení regeneračnej soli ukazovateľ soli zhasne.

• Ak počas plnenia došlo k rozsypaniu regeneračnej soli, spusťte krátky čistiaci program, aby sa zvyšky soli mohli

ihneď odstrániť.

POZOR!

• Regeneračnú soľ dopĺňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky

soli ihneď odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

• Vždy používajte regeneračnú soľ, ktorá je určená pre umývačky riadu. Nikdy nepoužívajte kuchynskú soľ!

• Do zásobníka regeneračnej soli nikdy nesypte čistiace prípravky. Zničilo by sa zmäkčovacie zariadenie!

V prípade spôsobených škôd nevhodným používaním soli výrobca nenesie žiadnu zodpovednosť ani záruku za žiadne spôsobené škody.

MNV4245

PLNENIE LEŠTIACIM PRÍPRAVKOM

Leštiaci prípravok sa používa v poslednej fáze oplachovania, aby sa zabránilo tvorbe a následnému zaschnutiu kvapiek na riade, ktoré môžu nechať škvrny na povrchu riadu počas sušenia.

1. Otvorte dvere prístroja.

2. Otvorte uzáver zásobníka leštiaceho prípravku podľa Obr. 3.

3. Pomaly nalejte leštiaci prípravok do zásobníka (Obr. 4). Kapacita prázdneho zásobníka je asi 140 ml.

4. Po doplnení zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (Obr. 5).

Obr. 3 Obr. 4 Obr. 5

Ak sa počas čistiaceho programu rozsvieti ukazovateľ leštiaceho prípravku, pred spustením ďalšieho čistiaceho programu treba doplniť leštiaci prípravok! Množstvo leštiaceho prípravku možno kontrolovať aj opticky podľa ukazovateľa C, ktorý sa nachádza vedľa krytu zásobníka leštiaceho prípravku. Ak je v zásobníku dostatok leštiaceho prípravku, okienko je čierne. Pri spotrebovávaní leštiaceho prípravku sa zmenšuje aj veľkosť čiernej bodky v okienku. Ak je okienko svetlé, zásobník je prázdny. Hladina leštidla by nemala klesnúť pod ¼.

Plný ¾ Plný ½ Plný ¼ Plný Prázdny

Poznámka:

• Zásobník leštiaceho prípravku je umiestnený na dverách vedľa dávkovača čistiaceho prípravku.

• Prístroj je určený na použitie tekutého leštidla.

• Ak počas plnenia došlo k rozliatiu leštiaceho prípravku, rozliaty leštiaci prípravok utrite nasiakavou handričkou,

alebo spusťte krátky čistiaci program, aby sa rozliate zvyšky prípravku mohli hneď odstrániť.

POZOR!

• Používajte iba leštiace prípravky, ktoré sú určené pre umývačky riadu. Do zásobníka leštiaceho prípravku nikdy

nedávajte čistiaci prípravok.

• Leštiaci prípravok dopĺňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky soli

ihneď odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

MNV4245

C (ukazovateľ stavu leštidla)

Nastavenie dávkovania leštiaceho prípravku

• Dávkovanie leštiaceho prípravku možno nastaviť v polohách od 1 do 6. Pred prvým použitím nastavte dávkovanie

leštiaceho prípravku do polohy 4.

• Ak na riade zostávajú škvrny od vody, zvýšte dávkovanie leštiaceho prípravku.

• Ak na riade zostáva lepkavý film, znížte dávkovanie leštiaceho prípravku.

1. Otvorte dvere prístroja.

2. Otvorte uzáver zásobníka leštiaceho prípravku podľa Obr. 3.

3. Podľa potreby pridajte/uberte dávkovanie leštiaceho prípravku.

4. Po nastavenie zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (Obr. 5).

Nastavenie dávkovania

Ak používate len čistiaci prípravok s integrovaným leštiacim prípravkom, znížte dávkovanie leštiaceho prípravku na minimum.

ČISTIACE PRÍPRAVKY

Čistiace prípravky možno podľa formy rozdeliť na štyri skupiny:

a) sypké, b) tekuté, c) tabletky, d) kombinované čistiace prípravky (napr. tabletky 3 v 1).

Podľa chemického zloženia ich možno rozdeliť na dve skupiny:

a) alkalické, b) s prírodnými enzýmami.

Ďalej ich možno deliť na:

a) fosfátové a chlórové, b) fosfátové a bezchlórové, c) bezfosfátové a bezchlórové.

• Pri používaní bezfosfátových čistiacich prípravkov a pri tvrdej vode sa na riade a stenách umývačky môže objaviť

biela usadenina.

• Zvýšením dávky čistiaceho prípravku predídete týmto usadeninám a dosiahnete lepšie čistiace výsledky.

• Čistiace prípravky bez chlóru majú menšie bieliace účinky. To môže viesť k zvýrazneniu škvŕn po zvyškoch čaju

alebo k sfarbeniu plastového riadu. V tomto prípade použite silnejší čistiaci program, zvýšte dávku čistiaceho prípravku alebo použite chlórový čistiaci prípravok.

MNV4245

Čistiace prípravky – tabletky

• Tabletky od rôznych výrobcov sa rozpúšťajú rôznou rýchlosťou.

• Niektoré čistiace tabletky sa úplne nerozpustia a nemôžu tak počas krátkeho čistiaceho programu plne rozvinúť

svoje čistiace účinky.

• Z tohto dôvodu odporúčame zvoliť dlhšie čistiace programy, ktoré zaistia úplné rozpustenie tabletky.

Zásobník čistiaceho prípravku

Pred začiatkom každého čistiaceho cyklu treba naplniť zásobník čistiaceho prípravku. Pre bežný čistiaci cyklus stačí jedna polievková lyžica čistiaceho prípravku. Ak je riad silne znečistený, pridajte viac čistiaceho prípravku. Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu. V prípade ponechania čistiaceho prípravku v zásobníku môže čistiaci prípravok navlhnúť a pri spustení čistiaceho programu sa úplne nerozpustí.

Stlačte tlačidlo zásobníka.

Plnenie čistiaceho prípravku

• Čistiaci prípravok plňte len pri plne otvorených dvierkach prístroja.

• Ak je kryt zásobníka čistiaceho prípravku zavretý, stlačte tlačidlo zásobníka.

• Zásobník naplňte čistiacim prípravkom (A). Aby bolo dávkovanie správne, dodržte prosím pokyny výrobcu

uvedené na obale čistiaceho prípravku. Pri plnení čistiaceho prípravku zásobník neprepĺňajte.

• Po doplnení čistiaceho prípravku uzatvorte zásobník (B) a zatvorte dvierka prístroja.

Tip na usporenie čistiaceho prípravku

• Ak je riad znečistený len slabo, stačí použiť menšie množstvo čistiaceho prípravku, než ktoré sa odporúča.

Čistiaci prípravok

Tabletka

Poznámka:

• Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu.

• Používajte bežne dostupné tekuté alebo práškové značkové čistiace prípravky, príp. tabletky.

• Nikdy nepoužívajte prípravky na ručné čistenie!

MNV4245

• V prípade použitia čistiaceho prípravku vo forme tablety si prečítajte odporúčania od výrobcu, kde treba tabletku

umiestniť (zásobník čistiaceho prípravku, kôš na príbory atď.).

• Ubezpečte sa, že kryt zásobníka čistiaceho prípravku je zavretý a to aj vtedy, ak použite tabletky.

POZOR!

• Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu.

• Čistiace prípravky udržujte na suchom mieste a mimo dosahu detí.

• Nenechávajte čistiace prípravky v dávkovači čistiaceho prípravku, ak nedôjde k spusteniu čistiaceho programu.

NEVHODNÝ RIAD

• Príbor a riad, ktorých diely sú z dreva.

• Plastový riad a riad s lepenými dielmi, ktoré nie sú tepelne odolné.

• Lepené predmety, príbor alebo taniere.

• Cínový alebo medený riad.

• Krištáľové sklo.

• Oceľové predmety podliehajúce hrdzaveniu.

• Drevené misy.

• Predmety vyrobené zo syntetických vlákien.

Niektoré hliníkové a strieborné časti môžu zmeniť farbu alebo vyblednúť. Niektoré druhy skla sa môžu po viacerých čistiacich cykloch zakaliť.

Poznámka:

• Do umývačky riadu nepatria nasiakavé materiály, ako špongie a utierky.

• Používajte čistiaci prípravok, ktorý výrobca označil za šetrný voči riadu.

• V umývačke umývajte iba riad, u ktorého je potvrdená vhodnosť umývania v umývačke riadu.

• Riad znečistený popolom, voskom, mazacím tukom alebo farbou sa nesmie umývať v umývačke!

ULOŽENIE RIADU

Umiestnenie riadu

Z riadu odstráňte veľké zvyšky jedla. Oplachovanie riadu pod tečúcou vodou nie je pred umývaním v umývačke nutné.

Riad ukladajte nasledovným spôsobom:

• Šálky, poháre, hrnce, panvice a pod. ukladajte dnom nahor.

• Riad s priehlbňou ukladajte šikmo, aby mohla odtiecť prebytočná voda a výsledky sušenia boli čo najlepšie.

• Riad treba uložiť bezpečne, aby sa neprevrhol.

• Uložený riad nesmie brániť otáčaniu ostrekovacích ramien.

• Riad a príbor by nemali ležať na sebe ani sa navzájom zakrývať.

• Aby sa zabránilo poškodeniu pohárov, nemali by sa navzájom dotýkať.

• Hrnce a objemnejší riad ukladajte do spodného koša.

• Horný kôš je navrhnutý tak, aby sa doň vkladal menší a ľahší riad (poháre, kávové a čajové šálky atď.).

• Nože s dlhou čepeľou, ktoré sú umiestnené vo vzpriamenej polohe, sú veľmi nebezpečné! Buďte opatrní, hrozí

nebezpečenstvo poranenia!

• Dlhý a ostrý príbor (ostré nože) treba umiestniť vodorovne do horného koša.

• Veľmi malé kusy riadu v umývačke neumývajte, mohli by ľahko vypadnúť z košov.

• Umývačku riadu neprepĺňajte!

MNV4245

Horný kôš

Do horného koša sa odporúčajú dávať:

• poháre,

• kávové a čajové šálky,

• tanieriky pod šálky,

• malé misky a taniere,

• plytké panvice.

Po uložení riadu do horného koša umývačky sa ubezpečte, že prúd vody riad neprevrhne.

Zmena výšky horného koša

• Horný kôš na riad možno podľa potreby nastaviť do výšky,

Kôš zdvihnite do hornej polohy

aby bolo buď v hornom, alebo v dolnom koši viac miesta pre vysoký riad.

• Nastavenie výšky koša sa robí preklopením držadiel na

bokoch horného koša (pozri Obr. 6).

• Pri preklápaní držadiel dbajte, aby zaklapli až do krajnej

polohy.

Nastaviteľná rukoväťObr. 6

Zadná stena koša

Predná stena koš a

Na zníže nie koša stlačte rukoväť

Etažér

• Poháre a vysoké poháre oprite o okraj etažéra (nie o iný riad).

• Dlhé kusy, servírovací a šalátový príbor, naberačky a kuchynské nože ukladajte tak, aby nebránili v otáčaní

ostrekovacím ramenám.

• Etažér možno vyklápať a výškovo nastaviť podľa potreby (Obr. 7).

Obr. 7

MNV4245

Dolný kôš

Do dolného koša sa odporúčajú dávať:

• hrnce,

• panvice,

• pokrievky,

• veľké misky a taniere.

Po uložení riadu do dolného koša umývačky sa ubezpečte, že riad nebráni otáčaniu ostrekovacích ramien. Pri umývaní väčších kusov (hrnce, panvice a pod.) sklopte držiaky tanierov v dolnom koši (Obr. 8).

Obr. 8

Kôš na príbor

• Príbor dávajte do koša na príbor, nože smerujú ostrím dolu.

• Zahnuté časti príboru (vidličky, lyžice, lyžičky) dávajte do koša jedným smerom

(lepšie sa vyčistia), (Obr.9).

• Ak sa do tam nestanú, možno ich uložiť na etažér horného koša

(Obr. 7).

Vyberanie riadu

Aby sa zabránilo stekaniu vody a kvapiek vody z horného koša na riad v dolnom koši, odporúča sa najprv vybrať riad z dolného koša a potom postupne z horných košov.

POZOR!

Buďte opatrní, aby príbor, ktorý je ostrý alebo má ostré hroty, nevyčnieval z koša na príbor. Hrozí nebezpečenstvo poranenia! Nože dávajte vždy ostrím nadol!

MNV4245

PREHĽAD ČISTIACICH PROGRAMOV

CZSK

Program

Informácie

o čistiacom

programe

Silne znečistený

riad, zašpinené

hrnce, panvice

atď., zaschnuté

potraviny

Štandardný

program vhodný

pre menej

špinavý riad

Bežne znečistený

riad, ktorý

potrebuje rýchle

opláchnutie

Krátke čistenie

zľahka

znečisteného

riadu; nie je

potrebné sušenie

Popis čistiaceho

cyklu

Predčistenie (50°C)

Čistenie (60°C)

Oplachovanie

Oplachovanie 70°C

Sušenie

Predčistenie

Čistenie (45°C)

Oplachovanie 62°C

Sušenie

Čistenie (65°C)

Oplachovanie

Oplachovanie (65°C)

Sušenie

Čistenie (45 °C)

Oplachovanie (50°C)

Oplachovanie

(55°C)

Množstvo čistiaceho prípravku

Pred/hlavný

5/22 g

Alebo

tabletka

5/22 g

Alebo

tabletka

27 g

Alebo

tabletka

20 g 30 0.7 10 NIE

Trvanie

čistiaceho

cyklu [min.]

Spotreba

energie

[kWh]

Spotreba

vody [L]

165 1.4 16.5 ÁNO

205 0.69 9 ÁNO

90 1.15 11.5 ÁNO

Leštidlo

Poznámka:

• Ak nie je pri fáze programu uvedená teplota, umývačka riadu v tejto fáze čistiaceho programu neohrieva.

• Ak nedôjde k stlačeniu tlačidla zapnutie/vypnutie (1) do 30 minút po dokončení čistiaceho programu, spotrebič sa automaticky vypne.

MNV4245

UVEDENIE PRÍSTROJA DO POUŽÍVANIA

Začiatok čistiaceho programu

1. Otvorte dvere prístroja.

2. Skontrolujte, príp. doplňte regeneračnú soľ a leštiaci prípravok.

3. Postupne vysuňte horný a dolný kôš, vložte riad a potom naplnené koše zasuňte späť. Odporúčame najprv

naplniť dolný a až potom horný kôš (pozri kapitolu „Umiestnenie riadu“).

4. Ubezpečte sa, že prívod vody je otvorený.

5. Na zapnutie prístroja stlačte tlačidlo (1).

6. Opakovaným stlačením tlačidla (3) zvoľte požadovaný program. Zvolený čistiaci program bude indikovaný

kontrolkami vedľa príslušných čistiacich programov. Čistiaci program sa mení v nasledovnom poradí: Intensive – ECO – 90 Min – Rapid.

7. Ak chcete odložiť štart čistenia, opakovane stlačte tlačidlo načasovaného zapnutia (6). Načasovane zapnutie

možno nastaviť na 3, 6, 9 a 12 hodin.

8. Ak je umývačka naplnená len do polovice, stlačte tlačidlo (5) na zapnutie funkcie polovičného naplnenia

umývačky. Pri tejto funkcii sa riad umýva v oboch košoch a umývačka zníži spotrebu vody a skráti dĺžku programu.

9. Po výbere čistiaceho programu a všetkých nastavení zatvorte dvere prístroja. Nastavený čistiaci program sa

spustí, príp. bude spustené odpočítavanie načasovaného zapnutia.

10. Po dokončení čistiaceho programu osemkrát zaznie pípnutie.

11. Otvorte dvere prístroja a stlačením tlačidla (1) vypnite prístroj.

POZOR! Pri otváraní dverí prístroja buďte opatrní, môže sa uvoľniť veľké množstvo horúcej pary. Hrozí nebezpečenstvo oparenia.

12. Horúci riad je veľmi krehký. Pred vybratím odporúčame počkať asi 15 minút, aby umytý riad vychladol.

13. Najprv vyberte riad z dolného koša a potom z horných košov, aby ste zabránili stekaniu vody a kvapiek vody

z horného koša na riad, ktoré je uložený v dolnom koši.

Zmena programu pri spustenom čistiacom programe

Ak sa rozhodnete zmeniť spustený program, skontrolujte, či je v zásobníku dostatok čistiaceho prípravku, či sa už nespotreboval a netreba ho pred spustením nového programu doplniť (pozri kapitolu „Plnenie čistiaceho prípravku“).

1. Po pootvorení dverí prístroja sa čistiaci program zastaví. Počkajte, kým sa ostrekovacie ramená nezastavia.

2. Na viac než 3 sekundy stlačte tlačidlo (3). Pristroj bude vo faze pohotovostneho režimu, v ktorom možno zmeniť

nastavenie čistiaceho programu.

3. Opakovaným stlačením tlačidla (3) zvoľte nový čistiaci program, ktorý bude indikovaný kontrolkami vedľa

zvoleného čistiaceho programu.

4. Po zmene nastavenia čistiaceho programu zatvorte dvere prístroja. Čistiaci program bude po niekoľkých

sekundách pokračovať.

Poznámka:

• Ak otvoríte dvere prístroja počas spusteného čistiaceho programu, program sa zastaví.

• Každú minútu sa ozve zvukový signál, ktorý upozorní na otvorené dvere prístroja počas spusteného čistiaceho

programu.

MNV4245

CZSK

Pridanie riadu do umývačky počas spusteného čistiaceho programu

1. Po pootvorení dverí prístroja sa čistiaci program zastaví. Počkajte, kým sa ostrekovacie ramená nezastavia.

2. Pridajte riad do umývačky a zatvorte dvere. Čistiaci program bude po niekoľkých sekundách pokračovať.

POZOR!

Pri otváraní dverí prístroja buďte opatrní, môže sa uvoľniť veľké množstvo horúcej pary alebo vystreknúť horúca voda. Horúca voda s čistiacim prípravkom môže pri kontakte poškodiť pokožku alebo časti nábytku.

Tipy na dokonale suchý riad

• Účinok sušenia pri riade z nevhodného materiálu (napr. plastu) bude vždy horší než u ostatných materiálov

• Riad dávajte do košov tak, aby prebytočná voda nezostávala v priehlbniach.

• V priehlbniach, v ktorých sa môže objaviť väčšie množstvo prebytočnej vody, umývačka nedokáže riad úplne

vysušiť.

ČISTENIE AÚDRŽBA

Pravidelnou kontrolou a údržbou umývačky predídete poruchám. Na udržanie dokonalého vzhľadu vnútorného priestoru umývačky sa odporúča používať v časovom rozmedzí 4–6 mesiacov špeciálny čistič umývačky.

• Skontrolujte umývací priestor, či v ňom nie sú usadeniny tukov a vodného kameňa. Ak sa usadeniny objavia,

naplňte zásobník čistiaceho prípravku čistiacim prípravkom a spusťte čistiaci program s najvyššou teplotou.

• Tesnenie dverí pravidelne otrite vlhkou utierkou, aby sa odstránili usadeniny.

• Kontrolujte ukazovateľ doplňovania soli, v prípade potreby doplňte regeneračnú soľ.

• Kontrolujte ukazovateľ leštiaceho prípravku, v prípade potreby doplňte leštiaci prípravok.

Filtračný systém

Filter chráni a zabraňuje väčším zvyškom potravín a iným predmetom dostať sa do vodného čerpadla. Veľké zvyšky potravín môžu filter zaniesť, preto tieto zvyšky treba odstrániť. Filtračný systém (Obr. 10) sa skladá z hlavného filtra (1), hrubého filtra (2) a jemného filtra (3).

Hlavný filter (1)

• Potraviny, ktoré zachytí tento filter, rozdrví dýza na dolnom ostrekovacom

ramene.

Hrubý filter (2)

• Väčšie kusy potravín a predmetov (kúsky kostí, skla atď.), ktoré aby mohli

blokovať odtok, zachytí hrubý filter. Ak chcete vybrať hrubý filter, opatrne potiahnite za rukoväť smerom nahor a vyberte filter.

Jemný filter (3)

• Zachytáva zvyšky a zabraňuje ich usadeniu na riade počas čistiaceho cyklu.

MNV4245

Obr. 10

Poznámka:

• Na dosiahnutie lepšieho čistenia treba filtre pravidelne čistiť. Z tohto dôvodu sa odporúča čistiť filtre po každom

čistiacom cykle.

• Vyberte filtre, odstráňte usadeniny a filtre vyčistite pod tečúcou vodou.

• Po očistení filtre vráťte na miesto.

POZOR!

Nikdy nepoužívajte umývačku bez správne umiestneného filtračného systému! Nesprávne umiestnenie filtrov môže znížiť čistiace účinky a poškodiť riad a príbor.

Čistenie filtračného systému

1. Otočte filtrom proti smeru hodinových ručičiek.

2. Vyberte filtračný systém smerom nahor.

3. Filtre opláchnite pod tečúcou vodou. Na vyčistenie hrubého a jemného filtra použite kefu na čistenie.

4. Po očistení vráťte filtre naspäť a zaistite pootočením.

Pootočením otvoríte

Poznámka:

• Filtračný systém treba čistiť aspoň raz týždenne.

• Pri čistení netraste filtrami, mohli by sa poškodiť, čo by mohlo viesť k zníženiu čistiacich účinkov.

• Po očistení filtračného systému sa ubezpečte, že filter je dobre zaistený!

MNV4245

CZSK

Čistenie ostrekovacích ramien

Ostrekovacie ramená treba pravidelne čistiť. Vápnik a nečistoty zo špinavej vody môžu zablokovať dýzy a ložiská ostrekovacích ramien.

• Kontrolujte výstupné dýzy ostrekovacích ramien, či nie sú upchaté

zvyškami jedál.

• Ostrekovacie ramená v prípade potreby odskrutkujte a vyberte (Obr. 11).

Umyte ich pod tečúcou vodou a vráťte naspäť.

• Na odmontovanie horného ostrekovacieho ramena pridržte maticu,

otočte rameno v smere hodinových ručičiek a vyberte ho.

• Na odmontovanie dolného ostrekovacieho ramena vyberte rameno

smerom nahor.

• Ramená umyte v teplej mydlovej vode. Na vyčistenie dýz použite jemnú

kefu.

• Po vyčistení namontujte ostrekovacie ramená naspäť.

Ob r. 11

UPOZORNENIE!

Jednou z najčastejších porúch nedostatočného čistenia sú zanesené ostrekovacie ramená so zvyškami jedál. Tieto zvyšky jedál sa do ostrekovacích ramien dostávajú cez nesprávne zaistený filter. Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Správne zaistený filter Nesprávne zaistený filter Nesprávne zaistený filter

Čistenie ovládacieho panelu a povrchu prístroja

• Na čistenie používajte len navlhčenú mäkkú handričku.

• Nepoužívajte hrubé a ostré predmety (napr. drôtenky) ani agresívne čistiace prípravky.

• Chráňte zámok dverí prístroja pred vniknutím vody.

• Na čistenie ovládacieho panelu nikdy nepoužívajte čistiace prípravky v spreji. Mohli by poškodiť zámok dverí

a elektrických častí prístroja.

• Niektoré papierové obrúsky môžu poškriabať antikorové časti ovládacieho panelu.

Čistenie dverí prístroja

• Na čistenie okrajov po obvode dverí použite iba vlhkú mäkkú handričku.

• Nepoužívajte žiadne čistiace prípravky v spreji, mohli by poškodiť zámok dverí a elektrických častí prístroja.

MNV4245

Ochrana pred zamrznutím

Ak umývačku nebudete používať dlhší čas, alebo ju umiestnite na miesto s nižšou teplotou, treba dodržať nasledovné:

1. Umývačku odpojte od elektrickej siete.

2. Uzavrite prívod vody a prívodnú hadicu odpojte od prívodu vody.

3. Prívodnú hadiu odmontujte a vylejte vodu z hadice aj z umývačky. Na zachytenie vody môžete použiť plytkú

nádobu, napr. lavór.

4. Znova pripojte prívodnú hadicu k umývačke.

5. Vyberte filtračný systém z dna umývačky a zvyšnú vodu z odtoku vysušte (napr. špongiou).

Poznámka:

• Ak umývačku nemožno spustiť kvôli ľadu, obráťte sa na servisné stredisko.

Tipy na údržbu umývačky

• Po každom použití (čistiacom cykle) uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri

nehromadila vlhkosť a zápach.

• Pred čistením a údržbou odpojte prívodný kábel zo zásuvky elektrického napätia.

• Na čistenie nepoužívajte žiadne hrubé (napr. drôtenku, špongiu na riad) ani ostré predmety, ani agresívne

čistiace prípravky, mohli by poškriabať povrch prístroja.

• Na čistenie používajte handričku navlhčenú vo vode so saponátom.

• Ak nebudete umývačku používať dlhší čas, spusťte čistiaci program bez vloženého riadu. Po dokončení programu

odpojte prívodný kábel zo zásuvky elektrického napätia, uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkosť a zápach. Pootvorené dvierka predĺžia životnosť tesnenia.

• Pri premiestňovaní udržujte prístroj v zvislej polohe. Ak to nie je možné, položte prístroj a prepravujte na zadnej

stene.

• Jedným zo zdrojov zápachu sú nečistoty usadené okolo tesnenia. Pravidelným čistením vlhkou handričkou

zabránite tomuto zápachu.

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou prístroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nebudete dodržiavať, následkom môže byť smrť alebo úraz elektrickým prúdom. Vstavané umývačky, ktoré sa dodatočne inštalovali ako samostatne voľne stojace, musia byť zaistené pred prevrátením. Musia byť napríklad priskrutkované k stene alebo umiestnené pod pracovnú dosku, ktorá je priskrutkovaná k susedným skrinkám. Pre bezpečné používanie musí umývačku zapojiť kvalifikovaný odborník. Údaje pre prítok a odtok vody aj parametre elektrickej siete musia zodpovedať údajom uvedeným v technických parametroch alebo v montážnych pokynoch.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.

• Zodpovednosť za inštaláciu prístroja má kupujúci, nie výrobca.

• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli

nesprávnou inštaláciou.

• Montážna poloha umývačky by mala byť blízko zásuvky elektrického napätia, prívodu vody a odpadu.

• Na jednej strane spodnej skrinky by mal byť priestor na pripojenie prívodnej a vypúšťacej hadice a pre zástrčku

elektrickej energie.

• Rozmery pre montáž prístroja sú uvedené na Obr. 12.

• Ak sa umývačka inštaluje v rohu spodných skriniek, nechajte okolo otvorených dverí umývačky priestor

minimálne 50 mm (Obr. 13).

MNV4245

CZSK

90° 90°

Umývačka

820 mm

Priestor pre hadice

600 mm

a pre zást rčku

elektrickej energie

Priestor medzi

spodnou skrinkou

a podlahou

450 mm

100

Otvorené dvere

prístroja

Minimálny priestor 50 mm

Obr. 12 Obr. 13

Rozmery a upevnenie krycej dosky na dvierka umývačky

• Na Obr. 14 sú uvedené rozmery a umiestnenie otvorov na krycej doske dverí umývačky. Rozmery sú uvedené v mm.

• Na pripravenú kryciu dosku pripevnite držadlo, aby upevňovacie skrutky držadla mali zapustenú hlavu

a nevyčnievali zo zadnej strany krycej dosky.

• Kryciu dosku nasaďte na dvere umývačky (Obr. 14a).

• Po umiestnení dosky upevnite kryciu dosku k dverám umývačky pomocou skrutiek (Obr. 14b).

• Z vnútornej strany dverí umývačky odskrutkujte 4 krátke skrutky (Obr. 14b).

• Do vnútornej strany dverí umývačky priskrutkujte 4 dlhé skrutky. Tým sa upevní krycia doska k dverám umývačky

(Obr. 14b).

Spodné skrinky

MNV4245

Obr. 14

Odmontovanie krátkych skrutiek

Obr. 14a Obr. 14b

Nastavenie nosnosti pružiny dverí

• Nosnosť pružiny je nastavená len pre dvere umývačky. Pri upevnení krycej dosky sa zmení hmotnosť dverí

umývačky.

• Nosnosť pružiny dverí možno zmeniť pomocou skrutiek naspodku na prednej strane umývačky (Obr. 15).

• Nastavenie nosnosti pružiny je správne, ak dvere zostávajú v otvorenej polohe a nepadajú.

Pripevnenie dlhými skrutkami

Obr. 15

MNV4245

CZSK

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.

2. K dverám umývačky pripevnite kryciu dosku. Na pripevnenie použite upevňovacie skrutky a držiaky.

3. Nosnosť pružiny dverí (ľavú a pravú) možno zmeniť pomocou skrutiek naspodku na prednej strane umývačky

(Obr. 15). V smere hodinových ručičiek sa nosnosť pružiny zvýši. Proti smeru hodinových ručičiek sa nosnosť pružiny zníži.

4. Prívodnú hadicu pripojte k prívodu studenej vody podľa Obr. 17.

5. Vypúšťaciu (odtokovú) hadicu pripojte podľa Obr. 18.

6. Kondenzačný pás prilepte pod pracovnú (kuchynskú) dosku (krok 3). Dbajte, aby kondenzačný pás bol nalepený

zároveň s okrajom pracovnej (kuchynskej) dosky.

7. Umývačku umiestnite do pripraveného priestoru.

8. Pomocou nožičiek v prednej a zadnej časti umývačky vyrovnajte umývačku do vodorovnej polohy. Zadné

nožičky možno nastaviť na stred umývačky otáčaním skrutky naspodku na prednej strane umývačky (krok 5A). Pri nastavení predných nožičiek umývačky otáčajte skrutkami, ktoré sú umiestnené pri predných nožičkách naspodku na prednej strane umývačky (krok 5B). Správnosť vyrovnanie skontrolujte vodováhou (Obr. 16).

9. Zástrčku zapojte do zásuvky.

10. Po umiestnení a vyrovnaní umývačky musí byť umývačka zaistená. Zaistenie umývačky možno urobiť dvomi

spôsobmi:

A – Uchytenie do bežnej kuchynskej (pracovnej) dosky:

Inštalačný háčik umiestnite do pripraveného otvoru na vrchnej strane umývačky. Inštalačný háčik priskrutkujte ku kuchynskej (pracovnej) doske (krok 6).

B – Uchytenie do mramorovej alebo žulovej pracovnej dosky:

Boky umývačky priskrutkujte ku skrinkám (krok 7).

MNV4245

Kondenzačný pás

Krycia doska

Vyrovnanie umývačky do vodorovnej polohy

1. Umývačku umiestnite do pripraveného priestoru.

2. Vodováhu umiestnite na úplne otvorené dvere umývačky a do vnútorného priestoru umývačky (Obr. 16).

Skontrolujte, či je umývačka vo vodorovnej polohe.

3. Pomocou nastaviteľných nožičiek vyrovnajte umývačku, aby bola vo vodorovnej polohe.

Poznámka:

Maximálna nastaviteľná výška nožičiek je 70 mm.

Obr. 16

Skontrolujte rovinu pomocou vodováhy

MNV4245

CZSK

Pripojenie do elektrickej siete

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Odporúčame použiť samostatný

zásuvkový obvod s ističom 10A.

• Používajte iba zásuvky elektrického napätia s uzemnením.

• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobiť požiar z prehriatia.

• Zástrčka prívodného kábla prístroja musí byť voľne prístupná aj po inštalácii.

• Zmeny v pripojení môže robiť iba kvalifikovaný odborník.

• Elektrická bezpečnosť prístroja môže byť garantovaná iba vtedy, ak je ochranná svorka prístroja spojená

s ochranným vodičom elektrickej rozvodovej siete.

• Výrobca nemá zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho

alebo nesprávneho ochranného spojenia.

Pripojenie prívodu vody

• Pred pripojením prívodnej hadice k prívodu vody sa ubezpečte,

že tlak vody je v rozmedzí 0,04 – 1,00 MPa. Pri vyššom tlaku vody treba namontovať redukčný tlakový ventil.

• Prívodnú hadicu pripojte k vodovodnému kohútiku so závitom

3/4“ (Obr. 17). Dbajte nato, aby prívodná hadica nebola zalomená, stlačená ani prepletená.

• Pri výmene prístroja treba pri pripojení na zdroj vody vždy

použiť novú prívodnú hadicu, pôvodná prívodná hadica nesmiete znovu použiť.

• Ak je vodovodné potrubie nové alebo sa dlhší čas nepoužilo,

pred pripojením prívodnej hadice vypusťte dostatočné množstvo vody, aby sa vodovodné rúrky prepláchli a prípadné usadeniny sa vyplavili a nedostali sa do umývačky riadu.

• Ak tieto bezpečnostné pokyny nebudú dodržané, môže dôjsť

k zablokovaniu a poškodeniu prístroja.

Ob r. 17

Pripojenie vypúšťacej (odtokovej) hadice

Vypúšťaciu (odtokovú) hadicu pripojte k odpadovému potrubiu s minimálnym priemerom 40 mm (Obr. 18). Ubezpečte sa, že vypúšťacia (odtoková) hadica nie je nikde ohnutá ani stlačená, aby sa nezhoršil alebo nezastavil odtok vody. Výška odpadového potrubia musí byť menšia ako 1000 mm (Obr. 18) a vypúšťacia (odtoková) hadica nesmie byť ponorená do vody. Vypúšťaciu (odtokovú) hadicu zaistite proti vytiahnutiu z odpadového potrubia.

Doska kuchynskej linky

Vypúšťacia (odtoková) hadica

ø 40 mm

MAX 1000 mm

Obr. 18

MNV4245

Predĺženie vypúšťacej (odtokovej) hadice

Vzdialenosť medzi pripojením vypúšťacej (odtokovej) hadice k odpadovému potrubiu a spodnej častí prístroja by nemala byť väčšia ako 1000 mm. Ak potrebujete predĺžiť vypúšťaciu (odtokovú) hadicu, ubezpečte sa, že použijete rovnakú vypúšťaciu (odtokovú) hadicu. Celková dĺžka odtokovej hadice nesmie byť viac než 4 m, inak sa zníži čistiaci efekt prístroja.

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).

2. Uzavrite prívod vody.

3. Uvoľnite hadice na odtok a prítok vody.

4. Uvoľnite upevňovacie skrutky.

5. Ak je k umývačke pripevnený doskový podstavec, demontujte ho.

6. Vytiahnite umývačku a pritom opatrne vytiahnite hadice na odtok a prítok vody a prívodný kábel.

Odpojenie prívodu vody

1. Vypnite prívod vody (kohútik).

2. Stlačením tlačidla uvoľníte tlak vody v prívodnej hadici. Pri zníženom tlaku nedôjde k nechcenému vystreknutiu

vody z hadice.

3. Odskrutkujte prívodnú hadicu od kohútika.

Vypustenie prebytočnej vody z hadíc

Ak je vypúšťacia (odtoková) hadica napojená na odpadové potrubie v maximálne povolenej výške, prebytočnú vodu nemožno vypustiť úplne. Vypúšťaciu (odtokovú) hadicu treba odpojiť od odpadového potrubia a položiť ju čo najnižšie. Pri vypustení prebytočnej vody z umývačky umiestnite vedľa odpojenej vypúšťacej (odtokovej) hadice napr. lavór, do ktorého prebytočná voda z hadíc vytečie.

RIEŠENIE PROBLÉMOV

Väčšinu drobných porúch, ktoré sa pri používaní umývačky vyskytnú, dokážete odstrániť sami bez toho, aby ste museli volať servisnú službu. Nasledujúci prehľad vám pomôže nájsť príčiny problémov.

Popis poruchy Možná príčina Riešenie

V rozvádzači skontrolujte istič, či je v prevádzky schopnom stave. Odpojte všetky ostatné spotrebiče, ktoré sú pripojené na rovnaký okruh.

Skontrolujte, či je prístroj zapnutý a dvere prístroja zavreté. Skontrolujte zapojenie zástrčky do zásuvky.

Skontrolujte, či je otvorený prívod vody a či prívodná hadica je pevne pripojená ku kohútiku prívodu vody, či hadica nie je ohnutá.

Ubezpečte sa, že dvere prístroja pevne doliehajú.

MNV4245

Spotrebič nefunguje

Istič má poruchu

Zástrčka nie je pripojená do zásuvky

Nízky tlak vody

Dvere prístroja nie sú správne zavreté

Z prístroja sa neodčerpáva voda

Mydlová voda v čistiacom priestore prístroja

Škvrny v čistiacom priestore

Biely film na vnútornom povrchu umývačky.

Škvrny na príbore

Klepotajúci zvuk v čistiacom priestore prístroja počas spusteného čistiaceho programu

Rachotivý zvuk v čistiacom priestore prístroja počas spusteného čistiaceho programu

Klepotavý zvuk vo vodovodnom potrubí

Zlomená odtoková hadica Skontrolujte odtokovú hadicu.

Upchatý filter

Upchatý odpad

Nevhodný čistiaci prípravok, rozliate leštidlo

Rozliate leštidlo Rozliate leštidlo vždy čo najskôr utrite.

Použili ste farebný čistiaci prípravok

Usadené minerály z tvrdej vody

Použitý príbor nie je odolný voči korózii

Prístroj nebol spustený potom, čo sa pridala soľ do umývačky. Kúsky soli sa dostali do čistiaceho cyklu

Uvoľnený kryt zásobníka zmäkčovadla

Spodné alebo horné ostrekovacie rameno je blokované riadom alebo zvyškami jedla

Riad sa počas spusteného programu pohybuje voľne v čistiacom priestore prístroja

Môže byť spôsobený prierezom potrubia

Skontrolujte hrubý filter (pozri kapitolu „čistenie filtra“)

Skontrolujte odpad, či nie je upchatý. V prípade upchatého odpadu ho vyčistite. Než sa obrátite na kvalifikovaného odborníka, odpojte vypúšťaciu (odtokovú) hadicu od odpadu a overte, či z nej odteká voda. Na zachytenie vody z vypúšťacej (odtokovej) hadice použite napr. vedro alebo inú väčšiu nádobu.

Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu. Ak sa v čistiacom priestore objaví mydlová pena, prístroj nechajte otvorený, aby pena mohla vyprchať. Do čistiaceho priestoru prilejte 4,5 litra studenej vody, prístroj zavrite a potom odčerpajte vodu. V prípade potreby tento postup zopakujte. Rozliate leštidlo vždy čo najskôr utrite.

Nepoužívajte čistiace prípravky obsahujúce farbivá.

Použite vlhkú špongiu a čistiaci prípravok a navlečte si gumené rukavice. Nikdy nepoužívajte iné čistiace prípravky než ktoré sú určené pre umývačky riadu.

Po pridaní soli vždy spusťte rýchly čistiaci program bez vloženého riadu.

Skontrolujte kryt zásobníka zmäkčovadla a ubezpečte sa, že je správne dotiahnutý.

Prerušte program, skontrolujte umiestnenie riadu alebo riad premiestnite, príp. vyčistite rameno od zvyškov jedla.

Prerušte program a riad umiestnite tak, aby nedošlo k samovoľnému uvoľneniu počas čistiaceho programu.

Na fungovanie umývačky nemá tento zvuk žiadny vplyv. V prípade pochybností sa obráťte na kvalifikovaného odborníka.

CZSK

MNV4245

Kryt zásobníka čistiaceho prípravku nejde zatvoriť

Riad je špinavý

Stopy na skle

Čierne alebo sivé škvrny na riade

Riad je mokrý

Zásobník je preplnený.

Mechanizmus blokujú prilepené zvyšky čistiaceho prípravku.

Riad nebol správne umiestnený

Zvolený čistiaci program nebol dostatočne silný

Nedostatočné množstvo čistiaceho prípravku

Rameno je blokované riadom alebo zvyškami jedla

Filter môže byť zanesený alebo zle nasadený. Môže dôjsť k zablokovaniu ostrekovacích ramien

Kombinácia mäkkej vody a príliš veľkého množstva čistiaceho prípravku

Hliníkový príbor sa počas čistenia dotýkal riadu

Nesprávne uložený riad Pozri kapitolu „Uloženie riadu“.

Málo leštidla

Riad sa po dokončenom čistiacom cykle vyberá príliš skoro

Zvolili ste nevhodný čistiaci program.

Príbor s drevenou rukoväťou

Odoberte prebytočné množstvo čistiaceho prípravku.

Očistite zatvárací mechanizmus zásobníka čistiaceho prípravku.

Pozri kapitolu „Uloženie riadu“.

Zvoľte intenzívnejší čistiaci program.

Použite väčšie množstvo čistiaceho prípravku.

Skontrolujte umiestnenie riadu, príp. očistite rameno od zvyškov jedla.

Vyčistite alebo správne nasaďte filter. Vyčistite ostrekovacie ramená (pozri kapitolu „Čistenie a údržba ostrekovacích ramien“).

Používajte menej čistiaceho prípravku, ak máte mäkkú vodu, a na umytie skla zvoľte najkratší čistiaci cyklus.

Na vyčistenie týchto škvŕn použite jemný brúsny prostriedok. Tento prostriedok nevkladajte do umývač ky!!!

Zvýšte množstvo leštidla, príp. doplňte dávkovač leštidla.

Nevyberajte riad hneď po skončení čistiaceho cyklu. Pootvorte dvere, aby prebytočná para mohla vyjsť von. S vybratím riadu začnite, keď riad bude takmer studený na dotyk. Najprv vždy vyprázdnite spodný kôš, aby sa zabránilo kvapkaniu vody z horného koše na dolný.

Krátky čistiaci program zníži výkon čistenie riadu a aj teplota je pri čistenie nižšia. Zvoľte čistiaci program s dlhšie trvajúcim čistiacim cyklom.

Odvádzanie vody je z tohto príboru oveľa ťažšie. Tento príbor nie je vhodný na umývanie v umývačke.

MNV4245

HLÁSENIA PORÚCH

V prípade poruchy budú vedľa umývacích programov rýchlo blikať kontrolky.

Kód Popis poruchy Možná príčina

Kontrolka pri čistiacom programe Rapid rýchlo bliká

Kontrolka pri čistiacom programe Rapid a 90 Min rýchlo bliká

Kontrolka pri čistiacom programe ECO rýchlo bliká

Poznámka:

• V prípade pretečenia spotrebiča vypnite hlavný prívod vody a potom sa obráťte na servis.

• Pred opätovným spustením prístroja odstráňte z vnútorného priestoru prebytočnú vodu.

Umývačka príliš dlho napúšťa vodu

Nedosiahne sa nastavená teplota

Pretečenie umývačky

Skontrolujte prívod vody (kohútik nie je otvorený, prívod vody je obmedzený, tlak vody je príliš nízky).

Porucha výhrevného telesa

Priveľa pritekajúcej vody Skontrolujte tlak prívodu vody

ROZMERY UMÝVAČKY

CZSK

PRÍKLAD UMIESTNENIA RIADU

• Kapacita 9 súprav riadu

• Poloha horného koša: nízka poloha

• Čistiaci program: ECO

• Nastavenie dávkovania leštiaceho prípravku H4

MNV4245

Horný kôš Dolný kôš

Kôš na príbor

Polievková lyžica

Vidlička

Nôž

Lyžička

Lyžička na dezert

Veľká lyžica

Veľká vidlička

Naberačka

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých prístrojov.

• Škatuľu od prístroja môžete dať do zberu triedeného odpadu.

• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento prístroj je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že výrobok nepatrí do domáceho odpadu. Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite ničeniu životného prostredia a ľudského zdravia. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

MNV4245

CZPL

PODZIĘKOWANIE

Dziękujemy za zakup produktu marki Concept i życzymy, żeby byli Państwo zadowoleni z naszego produktu przez cały okres jego użytkowania. Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, a potem zachować ją. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z tym produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne Ważne przestrogi Opis produktu Opis panelu sterowania Instrukcja obsługi Uzupełnianie soli regeneracyjnej Uzupełnianie nabłyszczacza Środki myjące Nieodpowiednie naczynia Układanie naczyń

Klasa energetyczna A++

Roczny pobór energii 197 kWh

Pobór energii podczas standardowego cyklu mycia

Pobór mocy po wyłączeniu 0.45 W

Pobór mocy po włączeniu 0.49 W

Roczne zużycie wody 2520 l

Klasa efektywności suszenia A

Standardowy cykl mycia ECO 45°C

Czas standardowego cyklu mycia 190 min

Poziom hałasu 49 dB (A)

Wysokość 815 mm

Szerokość 448 mm

Głębokość (przy zamkniętych drzwiach) 550 mm

Głębokość (przy otwartych drzwiach) 1150 mm

Pobór mocy 1930 W

Zasilanie / częstotliwość 230 V ~ 50 Hz

Ciśnienie wody 0.04 – 1 MPa

Pojemność 9 zestawów naczyń

Masa 35 kg

Przegląd programów mycia Uruchomienie urządzenia Czyszczenie i konserwacja Instalacja urządzenia Rozwiązywanie problemów Komunikaty o błędzie Wymiary zmywarki Przykład ułożenia naczyń Ochrona środowiska

Parametry techniczne

0.69 kWh

Producent zastrzega sobie prawo do zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia.

MNV4245

WAŻNE PRZESTROGI

Po dostarczeniu zmywarki do naczyń

• Natychmiast po otrzymaniu należy sprawdzić opakowanie i urządzenie, czy nie zostały podczas transportu uszkodzone.

• UWAGA! Niektóre rogi i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy

zachować ostrożność, aby uniknąć obrażeń!

• Nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. Jak najszybciej skontaktuj się z dostawcą.

• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.

• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.

Podczas instalacji

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.

• Niniejsze urządzenie jest przeznaczone do użytku domowego i w miejscach, takich jak:

• Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.

• Jako urządzenia używane w rolnictwie.

• Jako urządzenia używane przez gości w hotelach, motelach i innych miejscach.

• Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.

• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.

• Noże inne ostre przedmioty muszą być w koszu na naczynia umieszczone ostrzami w dół lub w pozycji pionowej.

• Zmywarka jest przeznaczona tylko do użytku domowego i tylko do mycia naczyń kuchennych.

• Nie wolno przechowywać niczego we wnętrzu urządzenia.

• Nie wolno siadać ani stawać na otwartych drzwiczkach urządzenia.

• Woda w zmywarce nie nadaje się do picia.

• Do zmywarki nie należy dawać żadnych rozpuszczalników (niebezpieczeństwo eksplozji).

• Należy używać wyłącznie produktów, które są przeznaczone do zmywarek do naczyń.

• W trakcie włączonego programu mycia należy otwierać drzwiczki zmywarki bardzo ostrożnie, ponieważ może

z niej wytrysnąć woda.

• Postępuj zgodnie z instrukcjami dotyczącymi bezpieczeństwa i stosowania podanych na opakowaniach środków

myjących i nabłyszczaczy.

• Nie wolno dotykać gorących powierzchni ani grzejników podczas używania lub krótko po użyciu urządzenia.

• Nie wolno dopuścić dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenia należy używać

poza ich zasięgiem.

• Dzieciom nie wolno bawić się z urządzeniem.

• Używając urządzenia w pobliżu dzieci, należy zachować szczególną ostrożność.

• Nie wolno używać urządzenia jako zabawki.

• Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej oraz osoby o ograniczonej

sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożeniom.

• UWAGA! Podczas otwierania drzwiczek może zwolnić się duża ilość pary lub może wytrysnąć woda. Należy

zachować szczególną ostrożność. Niebezpieczeństwo poparzenia!

• W razie pojawienia się usterki należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.

• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy

chwycić wtyczkę i wyciągnąć ją.

• Nie wolno zanurzać przewodu zasilającego ani wtyczki w wodzie lub w innej cieczy.

• Należy regularnie sprawdzać urządzenie i przewód zasilający pod kątem uszkodzeń.

• Nie wolno włączać uszkodzonego urządzenia.

• Nie używaj urządzenia, jeżeli drzwiczki lub uszczelnienie drzwiczek jest uszkodzone. Oddaj urządzenie do

autoryzowanego serwisu do naprawy.

• Nie wolno korzystać z urządzenia bez prawidłowo zainstalowanych osłon i bez płyty czołowej.

• W urządzeniu należy zmywać tylko naczynia przeznaczone do mycia w zmywarce. Unikaj kontaktu naczyń

plastikowych z grzejnikami urządzenia.

• Nie wolno używać akcesoriów innych niż te, które zostały zalecone przez producenta.

MNV4245

• Nie wolno używać akcesoriów, które mają uszkodzone wykończenie powierzchni, są zużyte lub mają inne wady.

• Przed przystąpieniem do czyszczenia wyłącz urządzenie i pozostaw go przez co najmniej 30 minut do ostygnięcia.

• Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one

starsze niż 8 lat i pod nadzorem.

• Środki myjące i nabłyszczacze należy trzymać poza zasięgiem dzieci.

• Trzymaj dzieci z dala od otwartej zmywarki, mogą w niej być nadal resztki środka myjącego.

UWAGA!

Otwieraj urządzenie tylko na krótki okres, żeby wstawić lub wyjąć naczynia, aby uniknąć obrażeń, np. potknięcia. Dzieci mogłyby się zamknąć w urządzeniu (niebezpieczeństwo uduszenia) lub zostać narażone na inne niebezpieczeństwa.

Ewentualne usterki

• Napraw urządzenia i ingerencje w niego może dokonywać tylko wykwalifikowany specjalista.

• Urządzenie musi być podczas napraw i ingerencji odłączone od sieci elektrycznej. Wyłącz bezpiecznik lub odłącz

wtyczkę od gniazdka elektrycznego.

• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy

chwycić wtyczkę i wyciągnąć ją.

Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną.

OPIS PRODUKTU

1 Górny kosz 2 Wewnętrzne rury 3 Dolny kosz 4 Pojemnik na sól regeneracyjną 5 Dozownik środka myjącego i nabłyszczacza 6 Półka na kubki 7 Dolne ramię spryskiwacza 8 System filtracyjny 9 Wąż doprowadzający 10 Wąż odpływowy

MNV4245

Widok z przodu Widok z tyłu

OPIS PANELU STEROWANIA

1 Przycisk włączania / wyłączania i wskaźnik pracy 2 Wskaźniki konieczności uzupełnienia

nabłyszczacza i soli regeneracyjnej

3 Przycisk wyboru programu mycia 4 Diody wybranego programu mycia

1 2 3 4 5 6 7

5 Przycisk i wskaźnik połowy załadunku 6 Przycisk funkcji opóźnionego włączenia 7 Diody wybranego opóźnionego włączenia

(3 godz., 6 godz., 9 godz., 12 godz.)

OPIS POSZCZEGÓLNYCH PRZYCISKÓW PANELU STEROWANIA

Przyciski wyboru programu mycia

• Naciśnij przycisk, aby wybrać żądany program mycia.

• Do wyboru są następujące programy mycia: Intensive, ECO, 90 Min i Rapid.

• Diody obok odpowiednich programów mycia będą wskazywały wybrany program.

Przycisk funkcji opóźnionego włączenia

• Opóźnione włączenie urządzenia można ustawić w zakresie na 3, 6, 9 i 12 godzin.

Przycisk funkcji połowy załadunku

• Funkcję tą można używać tylko w przypadku, gdy w urządzeniu umieszczono 6 lub mniej zestawów naczyń.

• Funkcja ta obniża zużycie wody i energii, i można używać ją tylko w przypadku programów mycia

INTENSIVE, ECO i 90 Min.

Wskaźnik stanu

• Jeżeli włączy się dioda przy wskaźniku stanu, należy uzupełnić odpowiednie środki do mycia.

Symbol Wskaźnik stanu

Nabłyszczacz

Sól

MNV4245

INSTRUKCJA OBSŁUGI

Przed pierwszym użyciem

1. Ustaw urządzenie w zależności od twardości wody (patrz poniżej).

2. Do pojemnika na sól regeneracyjną wsyp sól regeneracyjną.

3. Do dozownika nabłyszczacza dopełnij nabłyszczacz.

4. Do dozownika środka myjącego wsyp środek myjący lub włóż tabletkę.

Urządzenie do zmiękczania wody

Do efektywnego mycia potrzebna jest miękka woda (woda z niską zawartością wapnia), inaczej na naczyniach i wewnątrz zmywarki będzie powstawał kamień. Wodę z kranu, która przekracza pewien stopień twardości, należy przed jej użyciem do mycia zmiękczyć, a więc pozbawić wapnia. Zostaje to osiągnięte przez dodanie soli regeneracyjnej do urządzenia do zmiękczania wody. Ustawienie i wymagana ilość soli zależy od stopnia twardości wody z kranu.

Twardość wody jest mierzona w skalach przeliczeniowych twardości, stopniach niemieckich °dH, stopniach francuskich °fH, stopniach angielskich °Clarke oraz w mmol/l (milimol na litr - międzynarodowa jednostka twardości wody).

Zmiękczacz należy ustawić w zależności od twardości wody w miejscu użytkowania urządzenia. Informacji dotyczących twardości wody w danym obszarze udzieli lokalny zakład wodociągowy. Ustaw ręcznie regulator dawek środka do zmiękczania wody zgodnie z tabelą.

Ustawienie urządzenia do zmiękczania wody

1. Otwórz drzwiczki urządzenia i włącz urządzenie za pomocą przycisku włączania / wyłączania (1).

2. Przytrzymaj przycisk wyboru programu mycia (3) przez dłużej niż 5 sekund. Po pewnym czasie wskaźniki

sygnalizacyjne przy soli i zmiękczaczu zaczną migać na przemian.

3. Jeżeli wskaźniki sygnalizacyjne przy soli i zmiękczaczu migają na przemian, można ustawiać twardość wody

naciskając przycisk (3).

4. Naciskając przycisk (3) ustaw twardość wody w zależności od Twojego obszaru (H1-H6).

5. Aby zapisać ustawienie twardości wody, odczekaj kilka sekund.

Twardość wody

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6–11 10 –20 7–14 1.0–2.0 H2 (90 Min) 9

12–17 21–30 15–21 2.1–3.0 H3 (Rapid, 90 Min) 12

18–22 31–40 22–28 3.1–4.0 H4 (ECO) 20

23–24 41– 60 29–42 4.1–6.0 H5 (Rapid, ECO) 30

35–55 61–98 43–69 6.1–9.8 H6 (90 Min, ECO) 60

Pamiętaj:

Niniejsze urządzenie jest fabrycznie ustawione na wartość H3.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH Stopnie niemieckie °fH Stopnie francuskie °Clark Stopnie angielskie

MNV4245

Wartość pozycji

Zużycie soli

(g/cykl mycia)

UZUPEŁNIANIE SOLI REGENERACYJNEJ

Działanie soli

Sól jest w trakcie mycia naczyń automatycznie wypłukiwana z pojemnika na sól do urządzenia do zmiękczania wody, gdzie rozpuszcza się wapń. Rozpuszczony wapń jest wypłukiwany ze zmywarki. Urządzenie do zmiękczania wody jest potem znów gotowe do dalszej pracy. Ten proces regeneracji działa tylko wtedy, gdy sól rozpuści się w wodzie.

1. Otwórz drzwiczki urządzenia i wyjmij dolny kosz.

2. Odkręć pokrywę pojemnika na sól regeneracyjną, jak pokazano na Rys. 1.

3. Przed pierwszym użyciem należy wlać do pojemnika 0,5 l wody.

4. Włóż lejek (w zestawie) do otworu pojemnika na sól regeneracyjną i powoli wsypuj sól regeneracyjną. Pojemność

pustego pojemnika jest około 1,5 kg. Sól będzie wypłukiwać nadmiar wody na zewnątrz (Rys. 2).

5. Po uzupełnieniu zakręć pokrywę pojemnika na sól regeneracyjną.

Otwarte

Pamiętaj:

• Pojemnik na sól regeneracyjną znajduje się pod dolnym koszem.

• Pojemnik na sól regeneracyjną można uzupełniać tylko wtedy, gdy na panelu włączy się wskaźnik soli.

• Po uzupełnieniu soli regeneracyjnej wskaźnik ten się wyłączy.

• Jeżeli sól regeneracyjna podczas uzupełniania rozsypała się, uruchom krótki program mycia, aby natychmiast

zmyć resztki soli.

UWAGA!

• Sól regeneracyjną należy uzupełniać przed uruchomieniem krótkiego programu mycia, aby ewentualne resztki

rozsypanej soli zostały natychmiast zmyte i nie mogły swoim działaniem chemicznym zwiększać ryzyko wystąpienia korozji wewnętrznej powierzchni urządzenia.

• Zawsze należy używać soli regeneracyjnej przeznaczonej do zmywarek do naczyń. Nigdy nie używaj soli

kuchennej!

• Nigdy nie wsypuj do pojemnika na sól regeneracyjną środków myjących. Grozi to zniszczeniem urządzenia do

zmiękczania.

Odpowiedzialność ani gwarancja producenta nie odnosi się do szkód spowodowanych przez niewłaściwe użycie soli.

MNV4245

CZPL

UZUPEŁNIANIE ŚRODKA NABŁYSZCZAJĄCEGO

Nabłyszczacz jest używany w ostatnim etapie płukania, aby zapobiec tworzeniu się i późniejszemu zasychaniu kropli na naczyniach, które mogą na powierzchni naczyń podczas suszenia pozostawić plamy.

1. Otwórz drzwiczki urządzenia.

2. Otwórz pokrywę pojemnika na nabłyszczacz, jak pokazano na Rys. 3.

3. Powoli wlej nabłyszczacz do pojemnika (Rys. 4). Pojemność pustego pojemnika jest około 140 ml.

4. Po uzupełnieniu zamknij pojemnik na nabłyszczacz i dokręć pokrywę (Rys. 5).

Rys. 3 Rys. 4 Rys. 5

Jeżeli podczas programu mycia włączy się wskaźnik sygnalizacyjny nabłyszczacza, przed uruchomieniem kolejnego programu mycia należy uzupełnić nabłyszczacz! Ilość nabłyszczacza można kontrolować także wizualnie według wskaźnika C, który znajduje się obok pokrywy pojemnika na nabłyszczacz. Jeżeli w pojemniku jest wystarczająca ilość nabłyszczacza, okienko jest czarne. Podczas zmniejszania się ilości nabłyszczacza zmniejsza się także wielkość czarnej kropki w okienku. Jeżeli okienko jest jasne, pojemnik jest pusty. Poziom nabłyszczacza nie powinien spaść poniżej ¼.

Pełny ¾ pełny ½ pełny ¼ pełny Pusty

Pamiętaj:

• Pojemnik na nabłyszczacz znajduje się na drzwiczkach obok dozownika środka myjącego.

• Urządzenie jest przeznaczone do używania płynnego nabłyszczacza.

• Jeżeli nabłyszczacz podczas uzupełniania rozlał się, wytrzyj rozlany nabłyszczacz chłonną szmatką albo uruchom

krótki program mycia, aby natychmiast zmyć rozlane resztki środka.

UWAGA!

• Należy zawsze używać wyłącznie środków nabłyszczających, które są przeznaczone do zmywarek do naczyń.

Nigdy nie dawaj do pojemnika na środek nabłyszczający środków myjących.

• Środek nabłyszczający należy uzupełniać przed uruchomieniem programu mycia, aby ewentualne resztki

rozlanego środka zostały natychmiast zmyte i nie mogły swoim działaniem chemicznym zwiększać ryzyko wystąpienia korozji wewnętrznej powierzchni urządzenia.

MNV4245

C (poziom nabłyszczacza)

Ustawienie dawkowania środka nabłyszczającego

• Dozownik środka nabłyszczającego można ustawić w pozycjach od 1 do 6. Przed pierwszym użyciem należy

ustawić dawkowanie środka nabłyszczającego do pozycji 4.

• Jeżeli na naczyniach pozostają plamy od wody, należy zwiększyć dawkowanie środka nabłyszczającego.

• Jeżeli na naczyniach pozostaje lepka warstwa, należy zmniejszyć dawkowanie środka.

1. Otwórz drzwiczki urządzenia.

2. Otwórz pokrywę pojemnika na nabłyszczacz, jak pokazano na Rys. 3.

3. Dodaj/zmniejsz dawkowanie środka nabłyszczającego według potrzeby.

4. Po ustawieniu zamknij pojemnik na środek nabłyszczający i dokręć pokrywę (Rys. 5).

Ustawianie dawkowania

Jeżeli używasz tylko środka myjącego zawierającego środek nabłyszczający, zmniejsz dawkowanie środka nabłyszczającego do minimum.

ŚRODKI MYJĄCE

Środki myjące można według ich formy podzielić na cztery grupy:

a) Sypkie, b) Ciekłe, c) Tabletki, d) Kombinowane środki myjące (np. tablety 3 v 1).

W zależności od składu chemicznego można podzielić je na dwie grupy:

a) Alkaliczne, b) Z naturalnymi enzymami.

Dodatkowo można podzielić je na:

a) fosforanowe i chlorowe, b) fosforanowe i bezchlorowe, c) bezfosforanowe i bezchlorowe.

• W przypadku stosowania bezfosforanowych środków myjących i twardej wody na naczyniach i ścianach

zmywarki może pojawić się biały osad.

• Zwiększając dawkę środka myjącego można zapobiec temu osadowi i osiągnąć lepszych wyników mycia.

• Środki myjące bez chloru mają mniejszy efekt wybielania. Może to prowadzić do wzmocnienia plam po herbacie

lub do zabarwienia plastikowych pojemników. W takim przypadku należy użyć silniejszego programu mycia, zwiększyć dawkę środka myjącego lub użyć chlorowego środka myjącego.

MNV4245

CZPL

Środek myjący – tabletki

• Tabletki różnych producentów rozpuszczają się w różnym tempie.

• Niektóre tabletki myjące nie mogą się całkowicie rozpuścić, a więc nie mogą podczas krótkich programów w

pełni rozwinąć swojego pełnego efektu czyszczącego.

• Dlatego zalecamy wybierać dłuższe programy mycia, które zapewnią całkowite rozpuszczenie tabletki myjącej.

Pojemnik na środek myjący

Przed każdym rozpoczęciem cyklu mycia należy uzupełnić środek myjący w pojemniku. Dla normalnego cyklu mycia wystarczy jedna łyżka środka myjącego. Jeżeli naczynia są mocno zabrudzone, dodaj więcej środka myjącego. Środek myjący należy dodawać tuż przed rozpoczęciem programu mycia. Jeżeli środek myjący pozostanie w pojemniku, może zwilgotnieć i przy uruchomieniu programu mycia nie rozpuści się całkowicie.

Naciśnij przycisk pojemnika

Środek myjący

Tabletka

Uzupełnianie środka myjącego

• Środek myjący należy uzupełniać tylko przy w pełni otwartych drzwiczkach urządzenia.

• Jeżeli pokrywa pojemnika na środek myjący jest zamknięta, naciśnij przycisk pojemnika.

• Napełnij pojemnik (A) środkiem myjącym. Aby dawkowanie było prawidłowe, należy przestrzegać instrukcji producenta

na opakowaniu środka myjącego. Podczas uzupełniania środka myjącego nie wolno przepełniać pojemnika.

• Po uzupełnieniu środka myjącego zamknij pojemnik (B) i zamknij drzwiczki urządzenia.

Wskazówka dotycząca oszczędzania środka myjącego

• Jeżeli naczynia są lekko zabrudzone, wystarczy użyć mniejszej ilości środka myjącego, niż jest zalecane.

Pamiętaj:

• Środek myjący należy dodawać tuż przed rozpoczęciem programu mycia.

• Należy używać dostępnych w sprzedaży markowych ciekłych lub proszkowych środków myjących, ewentualnie tabletek.

• Nigdy nie używaj środków do mycia ręcznego!

MNV4245

• W przypadku stosowania środków myjących w formie tablet należy przeczytać zalecenia producenta dotyczące

tego, gdzie należy umieścić tabletki (pojemnik środka myjącego, kosz na sztućce itd.).

• Upewnij się, że pokrywa pojemnika na środek myjący jest zamknięta, nawet jeżeli stosuje się tabletki.

UWAGA!

• Należy zawsze używać środków myjących specjalnie przeznaczonych do zmywarek do naczyń.

• Środki myjące należy przechowywać w suchym miejscu i z dala od dzieci.

• Jeżeli nie zostanie uruchomiony program mycia, nie pozostawiaj środka myjącego w dozowniku.

NIEODPOWIEDNIE NACZYNIA

• Sztućce i naczynia, których części są wykonane z drewna.

• Plastikowe naczynia i naczynia z klejonymi częściami, które nie są odporne na ciepło.

• Klejone przedmioty, sztućce lub talerze.

• Naczynia z cyny lub miedzi.

• Szkło kryształowe.

• Stalowe przedmioty nieodporne na korozję.

• Drewniane miski.

• Przedmioty wykonane z włókien syntetycznych.

Niektóre części z aluminium lub srebra mogą zmienić kolor albo wyblaknąć. Niektóre rodzaje szkła mogą po kilku cyklach mycia zmatowieć.

Pamiętaj:

• Do zmywarki nie wolno wkładać materiałów chłonnych, takich jak gąbki i ścierki.

• Należy używać środka myjącego oznaczonego przez producenta jako łagodnego do naczyń.

• W zmywarce należy zmywać tylko naczynia, które są przeznaczone do mycia w zmywarce do naczyń.

• W zmywarce nie wolno myć naczyń zabrudzonych popiołem, woskiem, smarem plastycznym

lub farbą.

UKŁADANIE NACZYŃ

Umieszczenie naczyń

Usuń duże resztki żywności z naczyń. Płukanie naczyń pod bieżącą wodą nie jest przed myciem w zmywarce konieczne.

Naczynia należy układać w następujący sposób:

• Filiżanki, szklanki, garnki, patelnie ipt. należy układać do góry dnem.

• Naczynia z wgłębieniem należy układać ukośnie, aby umożliwić odpłynięcie nadmiaru wody, a wyniki suszenia

były jak najlepsze.

• Naczynia należy układać bezpiecznie, aby uniknąć ich przewrócenia.

• Ułożone naczynia nie mogą utrudniać obrotu ramion spryskiwacza.

• Naczynia i sztućce nie powinny leżeć na sobie ani się wzajemnie zasłaniać.

• Aby uniknąć uszkodzenia szklanek, nie powinny się one wzajemnie dotykać.

• Garnki i większe naczynia należy układać do dolnego kosza.

• Górny kosz został zaprojektowany tak, aby układać do niego mniejsze i lżejsze naczynia (szklanki, filiżanki do

kawy i herbaty, itd.).

• Noże z długim ostrzem umieszczone w pozycji pionowej są bardzo niebezpieczne! Należy zachować ostrożność,

istnieje niebezpieczeństwo obrażeń.

• Długie i ostre sztućce (noże do krojenia) należy umieszczać poziomo w górnym koszu.

• Bardzo małych naczyń nie należy myć w zmywarce, mogą one łatwo wypaść z koszy.

• Nie wolno przepełniać zmywarki do naczyń!

MNV4245

CZPL

Górny kosz

Do górnego kosza zalecamy wkładać:

• szklanki,

• filiżanki do kawy i herbaty,

• spodki,

• małe miski i talerze,

• płytkie patelnie.

Po ułożeniu naczyń do górnego kosza zmywarki należy się upewnić, że naczynia nie zostaną przewrócone prądem wody.

Zmiana wysokości górnego kosza

• Wysokość górnego kosza na naczynia można dostosować

Podnie ś kosz do górnej pozycji

w zależności od potrzeb, żeby w górnym lub dolnym koszu było więcej miejsca na wysokie naczynia.

• Wysokość kosza można ustawić obracając uchwyty po

stronach górnego kosza (patrz Rys. 6).

• Podczas obracania uchwytów należy zadbać, aby wskoczyły

aż do skrajnego położenia.

Tylna ściana kosza

Przednia ściana kosza

Regulowany uchwytRys. 6

Aby obniżyć kosz, naciśnij uchwyt

Etażerka

• Szklanki i wysokie szklanki należy oprzeć o skraj etażerki (nie o inne naczynia).

• Długie kawałki, sztućce do podawania potraw i do sałat, chochle lub noże kuchenne należy układać tak, aby nie

utrudniały obrót ramion spryskiwacza.

• Etażerkę można przechylać i ustawiać jej wysokość zgodnie z wymaganiami (Rys. 7).

Rys. 7

MNV4245

Dolny kosz

Do dolnego kosza zalecamy wkładać:

• garnki,

• patelnie,

• pokrywki,

• duże miski i talerze.

Po ułożeniu naczyń do dolnego kosza zmywarki należy się upewnić, że nie utrudniają one obracania ramion spryskiwacza. Podczas mycia większych kawałków naczyń (garnków, patelni itp.) należy zgiąć uchwyty do talerzy w dolnym koszu (Rys. 8).

Rys. 8

Kosz na sztućce

• Sztućce należy wkładać do kosza na sztućce, a noże ostrzem w dół.

• Wygięte części sztućców (widelce, łyżki, łyżeczki) należy układać w koszu w

jednym kierunku (aby osiągnąć lepszą wydajność mycia), (Rys. 9).

• Jeżeli nie zmieszczą się one w koszu, można ułożyć je na etażerkę górnego

kosza (Rys. 7).

Wyjmowanie naczyń

Aby zapobiec spływaniu wody i kropli wody z górnego kosza na naczynia umieszczone w dolnym koszu, zalecamy najpierw wyjąć naczynia z dolnego kosza, a następnie stopniowo z górnych koszy.

UWAGA!

Należy uważać, aby sztućce, które są ostre lub mają ostre końcówki nie wystawały z kosza na sztućce. Istnieje niebezpieczeństwo obrażeń! Noże wkładaj zawsze ostrzem w dół!

MNV4245

PRZEGLĄD PROGRAMÓW MYCIA

CZPL

Program

Informacje o pro-

gramie mycia

Mocno zabrudzone

naczynia, zabrudzo-

ne garnki, patelnie

itp., zaschnięta

żywność

Standardowy

program nadający

się do mniej zabru-

dzonych naczyń

Normalnie zabru-

dzone naczynia

potrzebujące szyb-

kiego płukania

Krótkie mycie lekko

zabrudzonych naczyń; suszenie nie

jest potrzebne

Opis cyklu mycia

Mycie wstępne (50°C)

Mycie (60°C)

Płukanie

Płukanie (70°C)

Suszenie

Mycie wstępne

Mycie (45°C)

Płukanie (62°C)

Suszenie

Mycie (65°C)

Płukanie

Płukanie (65°C)

Suszenie

Mycie (45°C) Płukanie (50°C) Płukanie (55°C)

Ilość środka

myjącego

Wstępne/

główne

5/22 g

Lub

tabletka

5/22 g

Lub

tabletka

27 g

Lub

tabletka

20 g 30 0.7 10 NIE

Czas cy-

klu mycia

[min]

Pobór

energii

[kWh]

Zużycie

wody

[L]

165 1. 4 16.5 TAK

205 0.69 9 TAK

90 1.15 11.5 TAK

błysz-

czacz

Pamiętaj:

• Jeżeli dla etapu programu nie podano temperatury, zmywarka w tym etapie programu mycia nie ogrzewa wodę.

• Jeżeli przycisk włączenia/wyłączenia (1) nie zostanie naciśnięty w ciągu 30 minut od skończenia programu mycia, urządzenie automatycznie się wyłączy.

Na-

MNV4245

URUCHOMIENIE URZĄDZENIA

Rozpoczęcie programu mycia

1. Otwórz drzwiczki urządzenia.

2. Sprawdź, ewentualnie uzupełnij sól regeneracyjną i środek nabłyszczający.

3. Stopniowo wysuń górny i dolny kosz, włóż naczynia, a następnie zasuń wypełnione kosze z powrotem.

Zalecamy najpierw wypełnić górny, a następnie dolny kosz (patrz rozdział „Układanie naczyń“).

4. Upewnij się, czy kurek dopływu wody jest otwarty.

5. Aby włączyć urządzenie, naciśnij przycisk (1).

6. Naciskając wielokrotnie przycisk (3) wybierz żądany program. Diody obok odpowiednich programów mycia

będą wskazywały wybrany program. Program mycia zmienia się w następującej kolejności: Intensive – ECO – 90 Min – Rapid.

7. Jeżeli potrzebujesz opóźnionego startu mycia, naciśnij kilkakrotnie przycisk opóźnionego włączenia (6).

Opoźniony czas włączenia można ustawić na 3, 6, 9 i 12 godzin.

8. Jeżeli zmywarka jest wypełniona tylko do połowy, naciśnij przycisk (5), aby włączyć funkcję połowy załadunku.

W przypadku tej funkcji zmywanie odbywa się w obu koszach, a zmywarka zmniejszy zużycie wody i skróci czas trwania programu.

9. Po wybraniu programu mycia i wszystkich ustawień, zamknij drzwiczki urządzenia. Ustawiony program mycia

uruchomi się, ewentualnie rozpocznie się odliczanie opóźnionego startu.

10. Po zakończeniu programu mycia zabrzmi ośmiokrotny sygnał dźwiękowy.

11. Otwórz drzwiczki urządzenia i naciskając przycisk (1) wyłącz urządzenie.

UWAGA! Podczas otwierania drzwiczek urządzenia należy zachować szczególną ostrożność, ponieważ może zwolnić się duża ilość gorącej pary. Istnieje niebezpieczeństwo poparzenia!

12. Gorące naczynia są bardzo kruche. Przed ich wyjęciem zalecamy odczekać około 15 minut, aby umyte naczynia ostygły.

13. Najpierw należy wyjąć naczynia z górnego kosza, a następnie z górnych koszy, aby zapobiec ściekaniu wody

i kropli z górnego kosza na naczynia ułożone w dolnym koszu.

Zmiana programu podczas uruchomionego programu mycia

Jeżeli zdecydujesz się zmienić uruchomiony program, sprawdź, czy w pojemniku na środek myjący jest wystarczająca ilość środka myjącego, lub czy został już zużyty i należy uzupełnić go przed uruchomieniem nowego programu (patrz rozdział „Uzupełnianie środka myjącego“).

1. Otwórz lekko drzwiczki urządzenia, program mycia zostanie wstrzymany. Poczekaj, aż ramiona spryskiwacza się

zatrzymają.

2. Przytrzymaj przez ponad 3 sekundy przycisk (3). Urządzenie będzie w trybie gotowości, w ktorym można

zmienić ustawienie programu mycia.

3. Naciskając wielokrotne przycisk (3), wybierz program mycia, który będzie wskazywany przez diody obok

wybranego programu mycia.

4. Po zmianie ustawienia programu mycia zamknij drzwiczki urządzenia. Program mycia będzie po kilku sekundach

kontynuować.

Pamiętaj:

• Jeżeli otworzysz drzwiczki urządzenia wtedy, gdy jest uruchomiony program mycia, program zostanie

wstrzymany.

• Co minutę zabrzmi sygnał dźwiękowy, który zwraca uwagę na otwarte drzwiczki urządzenia podczas

uruchomionego programu mycia.

MNV4245

CZPL

Dodawanie naczyń do zmywarki podczas uruchomionego programu mycia

1. Otwórz lekko drzwiczki urządzenia, program mycia zostanie wstrzymany. Poczekaj, aż ramiona spryskiwacza się

zatrzymają.

2. Dodaj naczynia do zmywarki i zamknij drzwiczki. Program mycia będzie po kilku sekundach kontynuować.

UWAGA!

Podczas otwierania drzwiczek urządzenia należy zachować szczególną ostrożność, ponieważ może zwolnić się duża ilość gorącej pary lub wytrysnąć gorąca woda. Gorąca woda ze środkiem myjącym może podczas kontaktu ze skórą lub częściami mebli działać chemicznie agresywnie.

Wskazówki do osiągnięcia doskonałych wyników suszenia.

• Efekt suszenia będzie w przypadku naczyń z nieodpowiedniego materiału (np. plastik) zawsze gorszy niż w

przypadku innych materiałów.

• Naczynia należy wkładać do koszy tak, aby nadmiar wody nie pozostawał we wgłębieniach.

• Zmywarka nie jest w stanie całkowicie wysuszyć nadmiaru wody, który może się pojawić we wgłębieniach.

CZYSZCZENIE IKONSERWACJA

Regularna kontrola i konserwacja zmywarki zapobiega awariom. Aby zachować doskonały wygląd wnętrza zmywarki, zalecamy raz na 4-6 miesięcy użyć specjalnego środka czyszczącego do zmywarek.

• Sprawdź obszar mycia, czy nie ma w nim osadów tłuszczu lub kamienia. Jeżeli pojawią się osady, napełnij

pojemnik na środek myjący środkiem myjącym i uruchom program mycia z najwyższą temperaturą mycia.

• Uszczelnienie drzwiczek należy regularnie przecierać wilgotną szmatką, aby usunąć osady.

• Sprawdzaj wskaźnik poziomu soli, a w razie potrzeby uzupełnij sól regeneracyjną.

• Sprawdzaj wskaźnik poziomu nabłyszczacza, a w razie potrzeby uzupełnij środek nabłyszczający.

System filtracyjny

Filtr zapobiega temu, aby większe resztki żywności lub inne przedmioty dostały się do pompy wodnej. Duże resztki żywności mogą zatkać filtr, dlatego należy je usuwać. System filtracyjny (Rys. 10) składa się z filtra głównego (1), filtra zgrubnego (2) filtra drobnego (3).

Filtr główny (1)

• Żywność, która zostaje uchwycona przez ten filtr, jest rozdrobiona za pomocą

dyszy na dolnym ramieniu spryskiwacza.

Filtr zgrubny (2)

• Większe kawałki żywności i przedmiotów (kawałki kości, szkła itp.), które

mogą zablokować odpływ, są filtrowane przez filtr zgrubny. Aby wyjąć filtr zgrubny, delikatnie pociągnij uchwyt do góry i wyjmij filtr.

Filtr drobny (3)

• Filtruje resztki i zapobiega ich osadzaniu się w naczyniach podczas cyklu

mycia.

MNV4245

Rys. 10

Pamiętaj:

• Aby osiągnąć lepszych wyników mycia, należy regularnie czyścić filtr. Dlatego zalecamy czyścić filtr po każdym

cyklu mycia.

• Wyjmij filtr, usuń osady i wyczyść filtr pod bieżącą wodą.

• Po oczyszczeniu należy umieścić filtry z powrotem.

UWAGA!

Nigdy nie wolno używać zmywarki bez prawidłowo umieszczonego systemu filtracyjnego! Nieprawidłowe umieszczenie filtrów może prowadzić do zmniejszenia skuteczności mycia oraz może uszkodzić naczynia i sztućce.

Czyszczenie systemu filtracyjnego.

1. Obróć filtr w kierunku przeciwnym do ruchu wskazówek zegara.

2. Wyjmij system filtracyjny do góry.

3. Przemyj filtry pod bieżącą wodą. Do czyszczenia filtra zgrubnego i drobnego należy użyć szczotki czyszczącej.

4. Po oczyszczeniu umieść filtry z powrotem i zabezpiecz, obracając je.

Otwórz, lekko obracając

Pamiętaj:

• System filtracyjny należy czyścić co najmniej raz na tydzień.

• Podczas czyszczenia nie stukaj w filtry, może to prowadzić do ich uszkodzenia i zmniejszenia skuteczności mycia.

• Po wyczyszczeniu systemu filtracyjnego upewnij się, że filtr jest prawidłowo zamocowany!

MNV4245

CZPL

Czyszczenie ramion spryskiwacza

Ramiona spryskiwacza należy regularnie czyścić. Wapń i brud z wody do mycia mogą zablokować dysze i łożyska ramion spryskiwacza.

• Należy sprawdzać dysze wylotowe ramion spryskiwacza, czy nie są

zatkane resztkami żywności.

• Ramiona spryskiwacza należy w razie potrzeby odkręcić i wyjąć (Rys. 11).

Umyj je pod bieżącą wodą i umieść z powrotem.

• Aby zdemontować górne ramię spryskiwacza, przytrzymaj nakrętkę, obróć

ramię w kierunku ruchu wskazówek zegara i wyjmij go.

• Aby zdemontować dolne ramię spryskiwacza, wyjmij ramię do góry.

• Pojedyncze ramiona umyj w ciepłej wodzie z mydłem. Do czyszczenia

dyszy użyj miękkiej szczoteczki.

• Po oczyszczeniu zamontuj ramiona spryskiwacza z powrotem.

Ry s . 11

PRZESTROGA!

Jedną z najczęstszych przyczyn złego zmywania jest zatkanie ramion spryskiwaczy resztkami żywności. Resztki te dostają się do ramion spryskiwacza przez nieprawidłowo zamocowany filtr. Po wyczyszczeniu systemu filtracyjnego upewnij się, że filtr jest prawidłowo zamocowany!

Prawidłowo zamocowany filtr Nieprawidłowo zamocowany filtr Nieprawidłowo zamocowany filtr

Czyszczenie panelu sterowania i powierzchni urządzenia

• Do czyszczenia należy używać tylko miękkiej nawilżonej szmatki.

• Nie należy używać szorstkich lub ostrych przedmiotów (np. druciaków) ani agresywnych środków czyszczących.

• Zamek drzwiczek urządzenia należy chronić przed wnikaniem wody.

• Do czyszczenia panelu sterowania nie wolno nigdy używać środka czyszczącego w sprayu. Może uszkodzić

zamek drzwiczek i elektryczne części urządzenia.

• Niektóre ręczniki papierowe mogą zarysować części panelu sterowania ze stali nierdzewnej.

Czyszczenie drzwiczek urządzenia

• Do czyszczenia krawędzi wokół drzwiczek należy używać tylko miękkiej nawilżonej szmatki.

• Nie należy używać żadnych środków czyszczących w sprayu, ponieważ mogą one uszkodzić zamek drzwiczek

i elektryczne części urządzenia.

MNV4245

Ochrona przed zamarzaniem

Jeżeli nie będziesz przez dłuższy czas używać zmywarki lub będziesz ją umieszczać w miejscach narażonych na działanie niskich temperatur, należy wykonać następujące kroki:

1. Odłącz zmywarkę od zasilania.

2. Zamknij dopływ wody i odłącz węża dopływowego od dopływu wody.

3. Zdemontuj węża dopływowego i wylej wodę z węża oraz ze zmywarki. Do uchwycenia wody można użyć

płytkiego naczynia, np. miednicy.

4. Podłącz węża dopływowego z powrotem do zmywarki.

5. Wyjmij system filtracyjny z dna zmywarki, a pozostałą wodę w odpływie wysusz (np. gąbką).

Pamiętaj:

• Jeżeli zmywarkę nie można uruchomić z powodu lodu, skontaktuj się z centrum serwisowym.

Porady dotyczące konserwacji zmywarki

• Po każdym użyciu (cyklu mycia) zamknij dopływ wody i pozostaw drzwiczki zmywarki lekko uchylone, aby

wewnątrz nie gromadziła się wilgoć i zapach.

• Przed przystąpieniem do czyszczenia lub konserwacji należy odłączyć przewód zasilający od zasilania.

• Do czyszczenia nie należy używać żadnych szorstkich (np. druciaka, gąbki do naczyń) lub ostrych przedmiotów

ani agresywnych środków czyszczących, ponieważ mogą one zarysować powierzchnię urządzenia.

• Do czyszczenia należy użyć szmatki nawilżonej w wodzie ze środkiem czyszczącym.

• Jeżeli nie będziesz używać zmywarki przez dłuższy czas, uruchom program mycia bez wstawiania naczyń. Po

zakończeniu programu odłącz przewód zasilający od gniazdka elektrycznego, zamknij dopływ wody i pozostaw drzwiczki zmywarki lekko uchylone, aby wewnątrz nie gromadziła się wilgoć i zapach. Uchylanie drzwiczek przedłuża żywotność uszczelnienia.

• Podczas przemieszczania trzymaj urządzenie w pozycji pionowej. Jeżeli nie jest to możliwe, połóż urządzenie

i przemieszczaj go na tylnej ścianie.

• Jednym ze źródeł zapachów są zanieczyszczenia osadzone wokół uszczelnienia. Regularne czyszczenie wilgotną

szmatką zapobiega temu zapachowi.

INSTALACJA URZĄDZENIA

UWAGA!

Istnieje niebezpieczeństwo porażenia prądem elektrycznym! Przed instalacją urządzenia należy odłączyć przewód zasilający od gniazdka elektrycznego. Nieprzestrzeganie powyższego może doprowadzić do śmierci lub porażenia prądem elektrycznym. Zmywarki do zabudowy, które są instalowane dodatkowo jako oddzielnie wolnostojące, należy zabezpieczyć przed przewróceniem. Muszą być na przykład przykręcone do ściany lub umieszczone pod blat roboczy przykręcony do sąsiednich szaf. Zmywarka musi zostać w celu bezpiecznej eksploatacji podłączona przez wykwalifikowanego specjalistę. Dane dopływu i odpływu wody oraz parametry sieci elektrycznej muszą odpowiadać danym podanym w parametrach technicznych lub w instrukcji montażu.

• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.

• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.

• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom, zwierzętom ani za uszkodzenie

rzeczy wynikające z nieprawidłowej instalacji.

• Pozycja montażowa zmywarki powinna być w pobliżu gniazdka napięcia elektrycznego, dopływu wody i odpływu.

• Z jednej strony dolnej skrzynki powinno być miejsce do podłączenia węża dopływowego i odpływowego oraz do

gniazdka energii elektrycznej.

• Wymiary do montażu urządzenia podano na Rys. 12.

• Jeżeli zmywarka jest zainstalowana w rogu dolnych szafek, należy pozostawić wokół otwartych drzwiczek

zmywarki przestrzeń co najmniej 50 mm (Rys. 13).

MNV4245

CZPL

90° 90°

Zmywarka

820 mm

Miejsce do węży

600 mm

i gniazdka energii

elektrycznej

Przestrzeń między

dolną skrzynką

i podłogą

450 mm

100

Otwarte

drzwiczki

urządzenia

Minimalna przestrzeń 50 mm

Rys. 12 Rys. 13

Wymiary i mocowanie płyty kryjącej na drzwiczkach zmywarki

• Na Rys.14 przedstawiono wymiary i położenie otworów na płycie kryjącej drzwiczek zmywarki. Wymiary podano w mm.

• Na przygotowaną płytę kryjącą przymocuj uchwyt w ten sposób, aby śruby mocujące uchwytu miały

zapuszczone łby i nie wystawały z tylnej strony płyty kryjącej.

• Połóż płytę kryjącą na drzwiczki zmywarki (Rys. 14a).

• Po położeniu płyty przymocuj płytę kryjącą do drzwiczek zmywarki za pomocą śrub (Rys. 14b).

• Z wewnętrznej strony drzwiczek zmywarki wykręć 4 krótkie śruby (Rys. 14b).

• Do wewnętrznej strony drzwiczek zmywarki wkręć 4 długie śruby. W ten sposób płyta kryjąca zostanie

przymocowana do drzwiczek zmywarki (Rys. 14b).

Dolne szafki

MNV4245

Rys. 14

Demontaż krótkich śrub

Rys. 14a Rys. 14b

Ustawienie siły sprężyny drzwiczek

• Siła sprężyny jest ustawiona tylko do samych drzwiczek zmywarki. W razie przymocowania płyty kryjącej zmieni

się masa drzwiczek zmywarki.

• Zmianę siły sprężyny drzwiczek można ustawić za pomocą śrub w dolnej przedniej części zmywarki (Rys. 15).

• Siła sprężyny jest ustawiona prawidłowo, kiedy drzwiczki pozostają w otwartej pozycji i nie spadają.

Przymocowanie długimi śrubami

Rys. 15

MNV4245

CZPL

W trakcie instalacji urządzenia należy wykonać następujące kroki:

1. Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.

2. Do drzwiczek zmywarki przymocuj płytę kryjącą. Do przymocowania użyj śrub mocujących i uchwytów.

3. Ustaw siłę sprężyn drzwiczek (lewa i prawa) za pomocą śrub w dolnej przedniej części zmywarki (Rys. 15). W

kierunku ruchu wskazówek zegara zwiększasz siłę sprężyn. W kierunku odwrotnym do ruchu wskazówek zegara siłę sprężyn zmniejszasz.

4. Podłącz węża dopływowego do dopływu zimnej wody, jak pokazano na Rys. 17.

5. Podłącz węża spustowego (odpływowego), jak pokazano na Rys. 18.

6. Przyklej pas kondensacyjny pod blat roboczy (kuchenny; krok 3). Zadbaj, aby pas kondensacyjny został

naklejony zarówno z krawędzią blatu roboczego (kuchennego).

7. Umieść zmywarkę do przygotowanej przestrzeni.

8. Korzystając z nóżek w przedniej i tylnej części zmywarki wyrównaj zmywarkę do pozycji poziomej. Tylne nóżki

można ustawiać w środku zmywarki obracając śrubę w przedniej dolnej części zmywarki (krok 5A). Aby ustawić przednie nóżki zmywarki, obracaj śrubami znajdującymi się w pobliżu przednich nóżek w dolnej przedniej części zmywarki (krok 5B). Dokładność wyrównania należy sprawdzić poziomnicą (Rys. 16).

9. Podłącz wtyczkę do gniazdka sieci elektrycznej.

10. Po umieszczeniu i wyrównaniu zmywarki należy ją zamocować. Zamocowanie zmywarki można wykonać na

dwa sposoby:

A – Mocowanie do zwykłego blatu kuchennego (roboczego):

Umieść haczyk instalacyjny do przygotowanego otworu w górnej części zmywarki. Przykręć haczyk instalacyjny do blatu kuchennego (roboczego; krok 6).

B – Mocowanie do marmurowego lub granitowego blatu roboczego:

Przykręć boki zmywarki do skrzynek (krok 7).

MNV4245

Pas kondensacyjny

Płyta kryjąca

Wyrównanie zmywarki do pozycji poziomej

1. Umieść zmywarkę do przygotowanej przestrzeni.

2. Połóż poziomnicę na całkowicie otwarte drzwiczki zmywarki i do wnętrza zmywarki (Rys. 16). Sprawdź, czy

zmywarka jest w pozycji poziomej.

3. Wyrównaj zmywarkę, używając regulowanych nóżek, aby była w pozycji poziomej.

Pamiętaj:

Maksymalna wysokość, do której można ustawić nóżki, to 70 mm.

Rys. 16

Sprawdź płaszczyznę za pomocą poziomnicy

Sprawdź płaszczyznę za pomo cą poziomnicy

MNV4245

CZPL

Podłączenie do sieci elektrycznej

• Upewnij się, że podłączane napięcie zgadza się z wartościami podanymi na tabliczce znamionowej urządzenia.

Zalecamy użyć oddzielnego układu gniazdek z bezpiecznikiem 10 A.

• Należy używać tylko gniazdek elektrycznych z uziemieniem.

• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogą one spowodować pożar wynikający z przegrzania.

• Wtyczka przewodu zasilającego zmywarki musi być łatwo dostępna nawet po instalacji.

• Zmian podłączenia może dokonywać tylko wykwalifikowany specjalista.

• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest

podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej.

• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy

nieprawidłowego wykonania połączenia ochronnego.

Podłączenie dopływu wody

• Przed podłączeniem węża dopływowego do dopływu wody upewnij się,

że ciśnienie wody jest w zakresie 0,04 – 1,00 MPa. Gdy ciśnienie wody jest wyższe, należy zamontować ciśnieniowy zawór redukcyjny.

• Węża dopływowego podłącz do kurka wodociągowego z gwintem 3/4“

(Rys. 17). Uważaj, aby wąż dopływowy nie był zgięty, ściśnięty lub spleciony.

• W razie wymiany urządzenia należy do podłączenia do źródła wody

zawsze użyć nowego węża dopływowego. Istniejącego węża dopływowego nie można stosować ponownie.

• Jeżeli rurociąg wodny jest nowy lub nie był używany przez dłuższy czas,

przed podłączeniem węża dopływowego należy spuścić wystarczającą ilość wody, aby rurociąg wodny przepłukał się i ewentualne osady zostały wypłukane, i nie dostały się do zmywarki do naczyń.

• Jeżeli te instrukcje bezpieczeństwa nie zostaną przestrzegane, może to

doprowadzić do zatkania i uszkodzenia urządzenia.

Ry s. 17

Podłączenie węża spustowego (odpływowego)

Węża spustowego (odpływowego) należy podłączyć do rury odpływowej o minimalnej średnicy 40 mm (Rys. 18). Upewnij się, że wąż spustowy (odpływowy) nie jest w żadnym miejscu zgięty lub zaciśnięty, aby uniknąć pogorszenia lub zatrzymania odpływu wody. Wysokość rury odpływowej może być maksymalnie 1000 mm (Rys. 18) i wąż spustowy (odpływowy) nie może być zanurzony w wodzie. Węża spustowego (odpływowego) należy zabezpieczyć przeciwko wyciągnięciu z rury odpływowej.

Blat zest awu kuchennego

Wąż spus towy (odpł ywowy)

ø 40 mm

MAX 1000 mm

Rys. 18

MNV4245

Przedłużenie węża spustowego (odpływowego)

Odległość między podłączeniem węża spustowego (odpływowego) do rury odpływowej i dolną częścią urządzenia nie powinna być większa niż 1000 mm. Jeżeli potrzebujesz przedłużyć węża spustowego (odpływowego), upewnij się, że użyjesz takiego samego węża spustowego (odpływowego). Całkowita długość węża odpływowego nie może być większa niż 4 m, w przeciwnym razie zmniejszy się skuteczność czyszczenia urządzenia.

Demontaż

W razie demontażu urządzenia ważne jest, aby przestrzegać właściwej kolejności kroków:

1. Najpierw odłącz przewód zasilający od sieci elektrycznej (wyciągnij wtyczkę lub wyłącz bezpiecznik).

2. Zamknij dopływ wody.

3. Poluzuj węże do odpływu i dopływu wody.

4. Poluzuj śruby mocujące.

5. Jeżeli do zmywarki jest przymocowana płyta bazowa, zdemontuj ją.

6. Wyciągnij zmywarkę, jednocześnie ostrożnie wyciągając węże do odpływu i dopływu wody oraz przewód

zasilający.

Odłączenie dopływu wody

1. Wyłącz dopływ wody (kurkiem).

2. Naciśnij przycisk, aby zwolnić ciśnienie wody w wężu dopływowym. Przy zmniejszonym ciśnieniu nie nastąpi

przypadkowe wytryśnięcie wody z węża.

3. Odkręć węża dopływowego od kurka.

Spuszczanie nadmiaru wody z węży

Jeżeli wąż spustowy (odpływowy) jest podłączony do rury odpływowej w maksymalnej dopuszczalnej wysokości, nadmiaru wody nie można całkowicie spuścić. Konieczne jest odłączenie węża spustowego (odpływowego) od rury odpływowej i położenie go jak najniżej. Do spuszczenia nadmiaru wody ze zmywarki należy obok odłączonego węża spustowego (odpływowego) położyć np. miednicę, do której nadmiar wody wycieknie.

ROZWIĄZYWANIE PROBLEMÓW

Większość drobnych usterek, które mogą się pojawić podczas używania zmywarki można usunąć samemu, bez konieczności wzywania obsługi klienta. Poniższy przegląd powinien pomóc znaleźć przyczyny występujących usterek.

Opis usterki Możliwa przyczyna Rozwiązanie

Sprawdź bezpiecznik w rozdzielnicy elektrycznej, czy jest sprawny. Odłącz wszystkie inne urządzenia, które są podłączone do tego samego obwodu.

Sprawdź, czy urządzenie jest włączone, a drzwiczki urządzenia zamknięte. Sprawdź podłączenie wtyczki do gniazdka.

Sprawdź, czy dopływ wody jest otwarty i czy wąż dopływowy jest mocno przymocowany do kurka dopływu wody, lub czy wąż nie jest zgięty.

Sprawdź, czy drzwiczki urządzenia zamykając się szczelnie.

MNV4245

Urządzenie nie działa

Uszkodzony bezpiecznik

Wtyczka nie jest podłączona do gniazdka

Niskie ciśnienie wody

Drzwiczki urządzenia nie są prawidłowo zamknięte

Urządzenie nie wypompowuje wody

Woda z mydłem w obszarze mycia urządzenia

Plamy w obszarze mycia

Biała warstwa na wewnętrznej powierzchni zmywarki.

Plamy na sztućcach

Stukot w obszarze mycia urządzenia podczas uruchomionego programu mycia

Łomot w obszarze mycia urządzenia podczas uruchomionego programu mycia

Złamany wąż odpływowy Sprawdź węża odpływowego.

Zatkany filtr

Zatkany odpad

Nieodpowiedni środek myjący, rozlany środek nabłyszczający

Rozlany środek nabłyszczający

Użyto kolorowego środka myjącego

Osadzone minerały z twardej wody

Sztućce te nie są odporne na korozję.

Urządzenie nie zostało uruchomione po dodaniu soli do zmywarki do naczyń. Kawałki soli dostały się do cyklu mycia.

Poluzowana pokrywa pojemnika na zmiękczacz

Dolne lub górne ramię spryskiwacza jest blokowane przez naczynia, lub ramię jest zablokowane przez resztki żywności.

Naczynia swobodnie poruszają się podczas uruchomionego programu mycia w obszarze mycia urządzenia.

Sprawdź filtr zgrubny (patrz rozdział „Czyszczenie filtra“)

Sprawdź, czy odpływ nie jest zatkany. W przypadku zatkanego odpływu wyczyść go. Przed skontaktowaniem się z wykwalifikowanym specjalistą należy odłączyć węża spustowego (odpływowego) od odpływu i sprawdzić, czy z węża spustowego (odpływowego) wycieka woda. Do łapania wody z węża spustowego (odpływowego) należy użyć np. wiadra lub innego większego naczynia.

Należy używać środka myjącego przeznaczonego do zmywarek do naczyń. Jeżeli w obszarze mycia pojawi się piana mydlana, pozostaw urządzenie otwarte, aby piana się ulotniła. Dodaj do obszaru mycia 4,5 litra zimnej wody, zamknij urządzenie, a następnie odpompuj wodę. W razie potrzeby powtórz tę procedurę. Rozlany środek nabłyszczający należy zawsze jak najszybciej wytrzeć.

Rozlany środek nabłyszczający należy zawsze jak najszybciej wytrzeć.

Nie należy używać środków myjących z barwnikiem.

Użyj wilgotnej gąbki ze środkiem czyszczącym i ubierz gumowe rękawice. Nigdy nie wolno używać żadnych innych środków czyszczących niż do zmywarek do naczyń.

Po dodaniu soli należy zawsze włączyć szybki program mycia bez wstawiania naczyń.

Sprawdź pokrywę pojemnika na zmiękczacz i upewnij się, że jest prawidłowo dokręcona.

Wstrzymaj program, sprawdź ułożenie naczyń lub zmień ich ułożenie, ewentualnie wyczyść ramię od resztek żywności.

Wstrzymaj program i ułóż naczynia tak, aby nie zwalniały się samowolnie podczas programu mycia.

CZPL

MNV4245

Stukanie w rurach wodnych

Nie można zamknąć pokrywy pojemnika na środek myjący

Naczynia są brudne

Ślady na szkle

Czarne lub szare ślady na naczyniach

Naczynia są mokre

Może to być spowodowane przekrojem rur

Pojemnik jest przepełniony. Usuń nadmiar środka myjącego.

Mechanizm jest zablokowany przez przyklejone resztki środka myjącego.

Naczynia nie zostały prawidłowo ułożone

Wybrany program mycia nie był wystarczająco silny

Niewystarczająca ilość środka myjącego

Ramię jest blokowane przez naczynia lub resztki żywności

Filtr może być zatkany lub nieprawidłowo zamontowany. Może wystąpić zablokowanie ramion spryskiwacza

Połączenie miękkiej wody i zbyt dużej ilości środka myjącego

Sztućce aluminiowe dotykały się naczyń w trakcie cyklu mycia.

Nieprawidłowo ułożone naczynia

Zbyt mało środka nabłyszczającego

Naczynia wyjęto po skończonym cyklu mycia za wcześnie.

Wybrano niewłaściwy program mycia

Sztućce z drewnianymi uchwytami

Dźwięk ten nie ma żadnego wpływu na funkcję zmywarki. W razie wątpliwości skontaktuj się z wykwalifikowanym specjalistą.

Oczyść mechanizm zamykający pojemnika na środek myjący.

Patrz rozdział "Układanie naczyń".

Wybierz bardziej intensywny program mycia.

Użycie większej ilości środka myjącego.

Sprawdź ułożenie naczyń, ewentualnie usuń resztki żywności z ramiona.

Oczyść lub prawidłowo zamontuj filtr. Oczyść ramiona spryskiwacza (patrz rozdział "Czyszczenie i konserwacja ramion spryskiwacza").

W razie zbyt miękkiej wody używaj mniej środka myjącego, a do mycia szkła wybierz najkrótszy cykl mycia.

Użyj łagodnego środka ściernego, aby oczyścić te plamy. Nie należy umieszczać tego środka do zmywarki!!!

Patrz rozdział „Układanie naczyń“.

Zwiększ ilość środka nabłyszczającego, ewentualnie uzupełnij dozownik nabłyszczacza.

Nie wyjmuj naczyń tuż po skończeniu cyklu mycia. Uchyl drzwiczki, aby nadmiar pary mógł się ulotnić. Rozpocznij wyjmowanie naczyń dopiero wtedy, gdy są prawie zimne w dotyku. Zawsze najpierw opróżnij dolny kosz, aby zapobiec kapaniu wody z górnego kosza do dolnego.

Krótki program mycia zmniejsza skuteczność mycia naczyń, a także temperatura mycia jest niższa. Wybierz program mycia z dłuższym cyklem mycia.

Z tych sztućców trudniej usuwa się woda. Sztućce te nie nadają się do mycia w zmywarce do naczyń.

MNV4245

KOMUNIKATY OBŁĘDZIE

W przypadku awarii będą kolejne programy mycia naczyń szybko migające światła.

Kod Opis błędu Możliwa przyczyna

Signāllampiņa pie mazgāšanas programmas “Rapid” ātri mirgo

Signāllampiņa pie mazgāšanas programmas “Rapid” un “90 Min” ātri mirgo

Signāllampiņa pie mazgāšanas programmas “ECO” ātri mirgo

Pamiętaj:

• W przypadku przelania urządzenia wyłącz główny dopływ wody, a następnie skontaktuj się z serwisem.

• Przed ponownym uruchomieniem urządzenia usuń z jego wnętrza nadmiar wody.

Zmywarka zbyt długo napełnia wodę

Problem z osiągnięciem ustawionej temperatury

Przelanie zmywarki

Sprawdź dopływ wody (kran nie jest otwarty, dopływ wody jest ograniczony, ciśnienie wody jest zbyt niskie).

Awaria elementu grzejnego.

Zbyt dużo napływającej wody. Sprawdź ciśnienie dopływu wody.

WYMIARY ZMYWARKI

CZPL

PRZYKŁAD UŁOŻENIA NACZYŃ

• Pojemność: 9 zestawów naczyń

• Pozycja górnego kosza: niska pozycja

• Program mycia: ECO

• Ustawienie dawkowania środka nabłyszczającego: H4

MNV4245

Górny kosz Dolny kosz

Kosz na sztućce

Łyżka do zupy

Widelec

Nóż

Łyżeczka

Łyżeczka deserowa

Duża łyżka

Duży widelec

Chochla

OCHRONA ŚRODOWISKA

• Należy preferować recykling materiałów opakowaniowych i starych urządzeń.

• Pudełko urządzenia można usuwać jako odpad sortowany.

• Plastikowe worki z polietylenu (PE) należy oddać w miejscu gromadzenia materiału do recyklingu.

Recykling urządzenia pod koniec jego okresu żywotności:

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki do recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji niniejszego produktu zapobiega negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwej utylizacji tego produktu. Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt.

MNV4245

CZLV

PATEICĪBA

Pateicamies par šīs Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati Svarīgi brīdinājumi Ierīces apraksts Vadības paneļa apraksts Lietošanas instrukcija Reģenerācijas sāls iepildīšana Skalošanas līdzekļa iepildīšana Mazgāšanas līdzekļi Nepiemēroti trauki Trauku ievietošana

Tehniskie dati

Elektroenerģijas klase A++

Gada patēriņš 197 kWh

Enerģijas patēriņš standarta mazgāšanas ciklā

Enerģijas patēriņš izslēgtā stāvoklī 0.45 W

Enerģijas patēriņš ieslēgtā stāvoklī 0.49 W

Ūdens gada patēriņš 2520 l

Žāvēšanas efektivitātes klase A

Standarta mazgāšanas cikls ECO 45°C

Standarta mazgāšanas cikla ilgums 190 min

Trokšņa līmenis 49 dB (A)

Augstums 815 mm

Platums 448 mm

Dziļums (durvis aizvērtas); 550 mm

Dziļums (durvis atvērtas); 1150 m m

Jauda 193 0 W

Jauda/frekvence 230 V ~ 50 Hz

Ūdens spiediens 0.04 – 1 MPa

Ietilpība 9 trauku komplekti

Svars 35 kg

Mazgāšanas programmu pārskats Iekārtas ekspluatācijas uzsākšana Trīšana un apkope Ierīces uzstādīšana Traucējumu novēršana Kļūdas ziņojumi Ierīces izmēri Trauku ievietošanas piemēri Vides aizsardzība

0.69 kWh

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas kļūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

MNV4245

SVARĪGI BRĪDINĀJUMI

Pēc trauku mazgājamās mašīnas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.

• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai

izvairītos no ievainojumiem!

• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.

• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.

• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.

• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:

• veikalu, biroju un citu darba vietu virtuves stūrīšos;

• lauksaimniecībā izmantojamās iekārtās;

• iekārtās, ko izmanto viesi viesnīcās, moteļos un citur;

• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

• Nažus un citus asus priekšmetus ievietojiet trauku grozā ar smailajiem un asajiem galiem lejup vai horizontāli.

• Trauku mazgājamā mašīna ir paredzēta lietošanai mājsaimniecībā un tikai virtuve trauku mazgāšanai.

• Neko neuzglabājiet ierīces iekšpusē.

• Nesēdiet un nestāviet uz atvērtām ierīces durvīm.

• Ūdens mazgāšanas tvertnē nav dzeramais ūdens!

• Mazgāšanas tvertnē nedrīkst nonākt šķīdinātāji (tie rada eksplozijas draudus).

• Lietojiet tikai izstrādājumus, kas ir paredzēti trauku mazgājamajām mašīnām.

• Mazgāšana programmu darbības laikā veriet trauku mazgājamās mašīnas durvis ļoti piesardzīgi, jo var

izšļakstīties ūdens.

• Ievērojiet drošības un lietošanas instrukcijas, kas norādītas uz mazgāšanas un skalošanas līdzekļu iepakojuma.

• Nepieskarieties karstām virsmām un sildelementiem ierīces izmantošanas laikā vai īsi pēc tās lietošanas.

• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.

• Bērni nedrīkst spēlēties ar ierīci.

• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

• Neļaujiet izmantot ierīci kā rotaļlietu.

• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un

personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

• UZMANĪBU! Atverot durvis, var atbrīvoties liels tvaika daudzums vai izšļakstīties ūdens. Ievērojiet maksimālu

piesardzību. Pastāv applaucēšanās risks!

• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli

pavelkot.

• Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.

• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

• Bojātu ierīci ieslēgt nedrīkst.

• Nelietojiet ierīci, ja durvis vai to blīvējums ir bojāti. Lūdziet veikt remontu autorizētā servisa centrā.

• Nelietojiet ierīci bez pareizi uzstādītiem pārsegiem un bez priekšējā paneļa.

• Mazgājiet ierīcē tikai traukus, kas paredzēti mazgāšanai trauku mazgājamā mašīnā. Izvairieties no plastmasas

trauku saskares ar ierīces sildelementiem.

• Izmantojiet tikai ražotāja ieteiktos piederumus.

• Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.

• Pirms tīrīšanas izslēdziet ierīci un ļaujiet tai vismaz 30 minūtes atdzist.

MNV4245

• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo

uzraudzībā.

• Uzglabājiet mazgāšanas un skalošanas līdzekļus bērniem nepieejamā vietā.

• Neļaujiet bērniem atrasties atvērtas trauku mazgājamās mašīnas tuvumā, jo tajā var būt mazgāšanas līdzekļu atliekas.

UZMANĪBU!

Atveriet ierīci tikai uz īsu laiku, lai ieliktu vai izņemtu traukus. Šādi novērsīsiet savainojumus, piemēram, paklūpot. Bērni var ierīcē ieslēgties (nosmakšanas risks) vai tikt pakļauti dažādiem apdraudējumiem.

Iespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.

• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu

no elektrotīkla.

• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli

pavelkot.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

IERĪCES APRAKSTS

1 Augšējais grozs 2 Iekšējie cauruļvadi 3 Apakšējais grozs 4 Reģenerācijas sāls nodalījums 5 Mazgāšanas un skalošanas līdzekļa dozators 6 Krūžu nodalījumi 7 Apakšējais smidzinātājspārns 8 Filtru sistēma 9 Ieplūdes šļūtene 10 Izvades caurule

MNV4245

Skats no priekšpuses

Skats no aizmugures

VADĪBAS PANEĻA APRAKSTS

1 Ieslēgšanas/izslēgšanas taustiņš un darbības signāllampiņa 2 Skalošanas līdzekļa un reģenerācijas sāls papildināšanas signāllampiņa

3 Mazgāšanas programmas izvēles taustiņš

1 2 3 4 5 6 7

4 Izvēlētās mazgāšanas programmas signāllampiņa 5 Daļējas uzpildes taustiņš un signāllampiņa 6 Sākuma laika atlikšanas taustiņš 7 Izvēlētā atliktā sākuma taustiņš (3 h, 6 h, 9 h, 12 h)

ATSEVIŠĶU VADĪBAS PANEĻA TAUSTIŅU APRAKSTS

Mazgāšanas programmas izvēles taustiņš

• Izvēlieties nepieciešamo mazgāšanas programmu, nospiežot taustiņu.

• Ir pieejamas šādas mazgāšanas programmas: Intensive, ECO, 90 Min un Rapid.

• Izvēlēto mazgāšanas programmu rāda signāllampiņa blakus attiecīgajai mazgāšanas programmai.

Sākuma laika atlikšanas taustiņš

• Sākuma laiku var atlikt robežās uz 3, 6, 9 un 12 stundām.

Daļējas uzpildes funkcijas taustiņš

• Šo funkciju var izmantot tikai, ja ierīcē ir ievietoti ne vairāk kā 6 trauki.

• Šī funkcija samazina ūdens un elektroenerģijas patēriņu, un to var izmantot tikai

INTENSIVE, ECO un 90 Min. mazgāšanas programmai.

Statusa indikators

• Ja iedegas statusa indikators, jāpapildina mazgāšanas līdzeklis.

Simbols Statusa indikators

Skalošanas līdzeklis

Sāls

MNV4245

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

1. Iestatiet ierīcē ūdens cietības vērtību (sk. turpmāk).

2. Ieberiet reģenerācijas sāls nodalījumā reģenerācijas sāli.

3. Iepildiet skalošanas līdzekli skalošanas līdzekļa dozatorā.

4. Ieberiet mazgāšanas līdzekļa dozatorā mazgāšanas līdzekli vai ielieciet tableti.

Ūdens mīkstināšanas ierīce

Lai nodrošinātu labu mazgāšanas rezultātu, trauku mazgājamajai mašīnai nepieciešams mīksts ūdens (ar zemu kaļķa saturu). Ja ūdens ir ciets, mazgāšanas tvertnē veidojas kaļķakmens. Tāpēc ūdens, kura cietība pārsniedz noteikto cietības vērtību, jāmīkstina, tas ir, jāatbrīvojas no kaļķa. Šis process notiek trauku mazgājamās mašīnas ūdens mīkstināšanas ierīcē, izmantojot reģenerācijas sāli. Iestatījumi un nepieciešamais sāls daudzums ir atkarīgs no ūdens cietības. Ūdens cietību apzīmē ar ekvivalentām cietības pakāpēm: vācu ūdens cietības mērvienība °dH, franču ūdens cietības mērvienība °fH, Lielbritānijas ūdens cietības mērvienība °Clark un mmol/l (milimoli uz litru – starptautiskā ūdens cietības mērvienība). Ūdens mīkstināšanas ierīce jāiestata atbilstoši mājsaimniecībā izmantojamā ūdens cietībai. Precīzu informāciju par izmantojamā ūdens cietību varat iegūt vietējā ūdensapgādes uzņēmumā. Manuāli iestatiet ūdens mīkstinātāja devu saskaņā ar tabulu.

Ūdens mīkstināšanas ierīces iestatīšana

1. Atvērt ierīces durvis un ieslēdziet ierīci, izmantojot ieslēgšanas/izslēgšanas (1) taustiņu.

2. Nospiediet mazgāšanas programmas izvēles taustiņu (3) un turiet nospiestu ilgāk par 5 sekundēm.

Pēc noteikta laika pārmaiņus sāks mirgot sāls un mīkstinātāja kontrollampiņas.

3. Ja pārmaiņus mirgo sāls un mīkstinātāja kontrollampiņas, ar taustiņu (3) var iestatīt ūdens cietību.

4. Nospiežot taustiņu (3), iestatiet ūdens cietībai saskaņā ar Jūsu apkaimes rādītājiem (H1–H6).

5. Lai saglabātu ūdens cietības iestatījumus, pagaidiet dažas sekundes.

Ūdens cietība

Pozīcijas vērtība

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6–11 10 –20 7–14 1.0–2.0 H2 (90 Min) 9

12–17 21–30 15–21 2.1–3.0 H3 (Rapid, 90 Min) 12

18–22 31–40 22–28 3.1– 4.0 H4 (ECO) 20

23–24 41–60 29–42 4.1–6.0 H5 (Rapid, ECO) 30

35–55 61–98 43–69 6 .1–9.8 H6 (90 Min, ECO) 60

Piezīme:

Šīs ierīces ūdens cietības rūpnīcas iestatījumu vērtība ir H3.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH vācu ūdens cietības mērvienība °fH franču ūdens cietības mērvienība °Clark Lielbritānijas ūdens cietības mērvienība

MNV4245

Sāls patēriņš

(g/mazgāšanas

cikls)

REĢENERĀCIJAS SĀLS IEPILDĪŠANA

Sāls iedarbība

Trauku mazgāšanas laikā sāls automātiski izplūst no sāls nodalījuma mīkstināšanas ierīcē, kur tā šķīdina kaļķi. Izšķīdušais kaļķītis tiek aizskalots no trauku mazgājamās mašīnas. Ūdens mīkstināšanas ierīce ir gatava nākamajai darbībai. Šis reģenerācijas process darbojas tikai, ja sāls ūdenī izšķīst.

1. Atveriet ierīces durvis un izņemiet apakšējo grozu.

2. Noskrūvējiet reģenerācijas sāls nodalījuma vāciņu, kā parādīts 1. attēlā.

3. Pirms pirmās lietošanas ielejiet nodalījumā 0,5 litru ūdens.

4. Novietojiet piltuvi (iekļauta komplektā) uz reģenerācijas sāls nodalījuma atveres un lēnām ieberiet reģenerācijas

sāli. Tukša nodalījuma ietilpība ir apmēram 1,5 kg. Sāli šķīdinās liekais ūdens (2. att.)

5. Pēc papildināšanas aizskrūvējiet reģenerācijas sāls nodalījuma vāciņu.

Atvērts

Piezīme:

• Reģenerācijas sāls nodalījums atrodas zem apakšējā groza.

• Reģenerācijas sāls nodalījumu var papildināt tikai tad, ja vadības panelī iedegas sāls indikators.

• Pēc reģenerācijas sāls papildināšanas sāls indikators nodzisīs.

• Ja iepildīšanas laikā reģenerācijas sāls izbirst, palaidiet īso mazgāšanas programmu, lai varētu uzreiz aizskalot

sāls atliekas.

UZMANĪBU!

• Iepildiet reģenerācijas sāli pirms īsās mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu nobirušās sāls

atliekas un lai nepalielinātu sāls ķīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

• Vienmēr izmantojiet reģenerācijas sāli, kas ir paredzēta trauku mazgājamām mašīnām. Neizmantojiet vārāmo

sāli!

• Neiepildiet reģenerācijas sāls nodalījumā mazgāšanas līdzekļus. Šādi tiktu iznīcināta mīkstināšana ierīce!

Ražotājs neuzņemas atbildību un nesniedz garantiju par kaitējumu, ko izraisa nepareiza sāls lietošana.

MNV4245

CZLV

SKALOŠANAS LĪDZEKĻA IEPILDĪŠANA

Skalošanas līdzekli izmanto skalošanās pēdējā posmā, lai žāvēšanas laikā ūdens vienmērīgi notecētu no traukiem, neveidojot pilienus, kas var atstāt traipus uz trauku virsmas.

1. Atveriet ierīces durvis.

2. Atveriet skalošanas līdzekļa nodalījumu, kā parādīts 3. attēlā.

3. Lēni iepildiet skalošanas līdzekli nodalījumā (4. att.) Tukša nodalījuma ietilpība ir apmēram 140 ml.

4. Pēc piepildīšanas noslēdziet skalošanas līdzekļa nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

3. att. 4. att. 5. att.

Ja mazgāšanas programmas darbības laikā iedegas skalošanas līdzekļa indikators, pirms nākamās mazgāšanas programmas uzsākšanas jāpievieno skalošanas līdzeklis! Skalošanas līdzekļa daudzumu var kontrolēt arī vizuāli saskaņā ar indikatoru C, kas atrodas pie skalošanas līdzekļa nodalījuma vāciņa. Ja nodalījumā ir pietiekami daudz skalošanas līdzekļa, lodziņš ir melns. Samazinoties skalošanas līdzekļa daudzumam, sarūk arī melnais punkts lodziņā. Ja lodziņš ir gaišs, nodalījums ir tukšs. Skalošanas līdzekļa līmenis nedrīkst samazināties vairāk par ¼.

Pilns

C (skalošanas līdzekļa līmeņa indikators)

¾ pilns ½ pilns ¼ pilns Tukšs

Piezīme:

• Skalošanas līdzekļa nodalījums atrodas uz ierīces durvīm blakus mazgāšanas līdzekļa dozatoram.

• Ierīce ir paredzēta šķidra skalošanas līdzekļa izmantošanai.

• Ja skalošanas līdzeklis iepildīšanas laikā ir pārlijis pāri nodalījuma malām, tas jānoslauka ar drāniņu vai jāpalaiž

īsā mazgāšanas programma, lai varētu uzreiz noskalot skalošanas līdzekļa atliekas.

UZMANĪBU!

• Vienmēr lietojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām. Skalošanas līdzekļa

nodalījumā nedrīkst iepildīt mazgāšanas līdzekli.

• Iepildiet skalošanas līdzekli pirms mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu atliekas un lai

nepalielinātu ķīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

MNV4245

Skalošanas līdzekļa dozēšanas iestatīšana

• Skalošanas līdzekļa dozēšanas pakāpi var iestatīt robežā no 1 līdz 6. Pirms pirmās lietošanas iestatiet skalošanas

līdzekļa dozēšanas pakāpi 4.

• Ja uz traukiem paliek ūdens traipi, iestatiet lielāku skalošanas līdzekļa daudzumu.

• Ja uz traukiem ir lipīgi plankumi, iestatiet mazāku skalošanas līdzekļa daudzumu.

1. Atveriet ierīces durvis.

2. Atveriet skalošanas līdzekļa nodalījumu, kā parādīts 3. attēlā.

3. Pēc nepieciešamības palieliniet/samaziniet skalošanas līdzekļa dozēšanu.

4. Pēc iestatīšanas noslēdziet skalošanas līdzekļa nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

Dozēšanas iestatīšana

Ja izmantojat tikai kombinēto mazgāšanas līdzekli ar skalošanas līdzekli, samaziniet skalošanas līdzekļa dozēšanu līdz minimumam.

MAZGĀŠANAS LĪDZEKĻI

Pēc to formas mazgāšanas līdzekļus var iedalīt četrās grupās:

a) beramie; b) šķidrie; c) tabletes; d) kombinētie mazgāšanas līdzekļi (piemēram, “trīs vienā” tabletes).

Pēc ķīmiskā sastāva tos var iedalīt divās grupās:

a) sārmainie; b) ar dabīgajiem enzīmiem.

Vēl tos var iedalīt šādi:

a) fosfātu un hlora; b) fosfātu un bezhlora; c) bezfosfātu un bezhlora.

• Izmantojot bezfosfātu mazgāšanas līdzekļus cietā ūdenī, uz traukiem un ierīces sienām var rasties baltas

nogulsnes.

• Palielinot mazgāšanas līdzekļa devu, šīs nogulsnes novērsīsiet un iegūsiet labākus mazgāšanas rezultātus.

• Bezhlora mazgāšanas līdzekļiem ir mazāka balinošā iedarbība. Tas var izraisīt traipu rašanos pēc tējas vai

plastmasas trauku iekrāsošanos. Šādā gadījumā izmantojiet jaudīgāku mazgāšanas programmu, palieliniet mazgāšanas līdzekļa devu vai izmantojiet mazgāšanas līdzekli ar hloru.

MNV4245

CZLV

Mazgāšanas līdzeklis – tabletes

• Dažādu ražotāju tabletes izšķīst ar atšķirīgu ātrumu.

• Dažas mazgāšanas tabletes pilnībā neizšķīst un līdz ar to īsās mazgāšanas programmas laikā nevar pilnībā

attīstīt savu tīrīšanas efektu.

• Tādēļ iesakām izvēlēties ilgāku mazgāšanas programmu, kas nodrošinās pilnīgu mazgāšanas tabletes izšķīšanu.

Mazgāšanas līdzekļa nodalījums

Pirms katras mazgāšanas programmas uzsākšanas mazgāšanas līdzeklis jāiepilda tā nodalījumā. Parastajam mazgāšanas ciklam pietiek ar vienu ēdamkaroti mazgāšanas līdzekļa. Ja trauki ir ļoti netīri, pievienojiet vairāk mazgāšanas līdzekļa. Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas. Atstājot mazgāšanas līdzekli nodalījumā, tas var saslapināties, un, palaižot mazgāšanas programmu, tas pilnībā neizšķīdīs.

Nospiediet nodalījuma taustiņu

Mazgāšanas līdzeklis

Tablete

Mazgāšanas līdzekļa iepildīšana

• Mazgāšanas līdzekli iepildiet tikai ar atvērtām ierīces durvīm.

• Ja mazgāšanas līdzekļa nodalījuma vāciņš ir aizvērts, nospiediet nodalījuma taustiņu.

• Piepildiet tvertni (A) ar mazgāšanas līdzekli. Lai iepildītu pareizu devu, lūdzu, ievērojiet ražotāja norādījumiem, kas

atrodami uz mazgāšanas līdzekļa iepakojuma. Iepildot mazgāšanas līdzekli, nepārsniedziet nodalījuma tilpumu.

• Pēc mazgāšanas līdzekļa piepildīšanas aizveriet nodalījumu (B) un aizveriet ierīces durvis.

Mazgāšanas līdzekļa taupīšanas padoms

• Ja trauki ir tikai nedaudz netīri, pietiek ar mazāku mazgāšanas līdzekļa daudzumu, nekā ir ieteicams izmantot.

Piezīme:

• Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas.

• Izmantojiet plaši pieejamus zīmolu šķidros vai pulverveida mazgāšanas līdzekļus vai tabletes.

• Neizmantojiet līdzekļus roku mazgāšanai!

MNV4245

• Izmantojot mazgāšanas līdzekļus tablešu veidā, izlasiet ražotāja ieteikumus par to, kur jānovieto tablete

(mazgāšanas līdzekļa nodalījums, galda piederumu grozs utt.).

• Pārliecinieties, ka mazgāšanas līdzekļa nodalījuma vāciņš ir aizvērts, arī tad, ja ir izmantotas tabletes.

UZMANĪBU!

• Vienmēr lietojiet tikai mazgāšanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām.

• Uzglabājiet mazgāšanas līdzekļus sausā un bērniem nepieejamā vietā.

• Neatstājiet mazgāšanas līdzekli mazgāšanas līdzekļa dozatorā, ja netiek uzsākta mazgāšanas programma.

NEPIEMĒROTI TRAUKI

• Galda piederumi un trauki, kuru daļas ir izgatavotas no koka.

• Plastmasas trauki un trauki ar līmētām detaļām, kas nav karstumizturīgas.

• Līmēti priekšmeti, galda piederumi vai šķīvji.

• Alvas vai vara trauki.

• Kristāls.

• Tērauda priekšmeti, kas pakļauti korozijai.

• Koka bļodas.

• Izstrādājumi, kas izgatavoti no sintētiskās šķiedras.

Dažas alumīnija un sudraba detaļas var mainīt krāsu vai izbalēt. Dažiem stikla veidiem pēc vairākiem mazgāšanas cikliem var rasties traipi.

Piezīme:

• Trauku mazgājamā mašīnā nedrīkst ievietot absorbējošus materiālus, piemēram, sūkļus un drānas.

• Izmantojiet mazgāšanas līdzekli, ko ražotājs ir norādījis kā saudzīgu pret traukiem.

• Izmantojiet trauku mazgājamā mašīnā tikai tādus traukus, kas piemēroti mazgāšanai trauku mazgājamā mašīnā.

• Traukus, kas sasmērēti ar pelniem, vasku, smēreļļu vai krāsu, nedrīkst mazgāt trauku

mazgājamā mašīnā!

TRAUKU IEVIETOŠANA

Trauku izvietojums

Noņemiet no traukiem lielākas ēdiena atliekas. Iepriekš skalot traukus tekošā ūdenī nav nepieciešams.

Ievietojiet traukus šādā veidā:

• tases, glāzes, katlus, pannas u. tml. novietojiet otrādi;

• dziļie trauki jānovieto slīpi, lai veicinātu ūdens notecēšanu un labāku izžūšanu;

• trauki jānovieto stabili, lai tie neapgāztos;

• ievietotie trauki nedrīkst bloķēt smidzinātājspārnu rotāciju;

• trauki un galda piederumi nedrīkst atrasties cits citā un cits citu aizsegt;

• lai novērstu glāžu bojājumus, tās nedrīkst saskarties cita ar citu;

• katli un lielāki trauki jānovieto apakšējā grozā;

• augšējais grozs paredzēts mazākiem un vieglākiem traukiem (glāzes, kafijas un tējas tases u. tml.);

• naži ar garu asmeni, kas novietoti vertikālā stāvoklī, ir ļoti bīstami! Esiet piesardzīgi, lai izvairītos no ievainojumiem!

• gari un asi galda piederumi (griešanas naži) jānovieto horizontāli augšējā grozā;

• nemazgājiet trauku mazgājamā mašīnā mazus priekšmetus, jo tie var izkrist cauri groza režģim;

• nelieciet trauku mazgājamā mašīnā pārāk daudz trauku!

MNV4245

CZLV

Augšējais grozs

Augšējā grozā iesakām ievietot:

• glāzes;

• kafijas un tējas tases;

• apakštasītes;

• nelielas bļodas un šķīvjus;

• seklas pannas.

Pēc traukus ievietošanas augšējā grozā pārliecinieties, ka trauki zem tekoša ūdens netiks apgāzti.

Augšējā groza augstuma regulēšana

• Trauku augšējā groza augstumu var regulēt, lai augšējā

Paceliet grozu augšējā pozīcijā

vai apakšējā grozā būtu vairāk vietas augstiem traukiem.

• Lai regulētu augšējo grozu, pavelciet sviras, kas atrodas

groza sānos (6. att.)

• Pavelkot sviras, pārliecinieties, ka grozs nofiksējas.

Groza aizmugurējā siena

Groza priekšējā siena

Regulējama svira6. att.

Pēc groza augstuma samazināšanas nospiediet sviru

Plauktiņš

• Glāzes un augstas glāzes atbalstiet pret plauktiņa malu (izņemot citus traukus).

• Garus priekšmetus, servēšanas un salātu karotes, zupas kausus vai virtuves novietojiet tā, lai tie nebloķētu

smidzinātājspārnu rotāciju.

• Plauktiņa slīpumu un augstumu var regulēt pēc nepieciešamības (7. att.).

7. att.

MNV4245

Apakšējais grozs

Apakšējā grozā iesakām ievietot:

• katlus;

• pannas;

• vākus;

• lielas bļodas un šķīvjus.

Pēc trauku ievietošanas apakšējā grozā pārliecinieties, ka tie nebloķē smidzinātājspārnu rotāciju. Lielāku trauku (katlu, pannu u. tml.) mazgāšanai nolokiet šķīvju turētājus apakšējā grozā (8. att.)

8. att.

Galda piederumu grozs

• Nažus ievietojiet galda piederumu grozā ar smailajiem un asajiem galiem lejup.

• Izliektās galda piederumu daļas (dakšiņas, karotes, tējkarotes) novietojiet grozā

vienā virziena (labāks mazgāšanas rezultāts), (9. att.).

• Ja tie neietilpst šajā nodalījumā, tos var novietot augšējā grozā plauktiņā (7. att.).

Trauku izņemšana

Lai izvairītos ūdens pilēšanas no traukiem augšējā grozā uz traukiem apakšējā grozā, iesakām vispirms izņemt traukus no apakšējā grozā un pēc tam pakāpeniski no augšējā groza.

UZMANĪBU!

Esiet piesardzīgi ar asiem galda piederumiem vai tādiem, kuriem ir asi asmeņi un kas pilnībā neietilpst galda piederumu grozā. Pastāv savainojuma risks. Vienmēr novietojiet nažus ar asmeni lejup!

MNV4245

MAZGĀŠANAS PROGRAMMU PĀRSKATS

CZLV

Program-

Informācija par

mazgāšanas

programmu

Ļoti netīri trauki,

netīri katli,

pannas u. c.,

sakaltusi pārtika

Standarta

programma, piemērota mazāk netīriem traukiem

Vidēji netīri

trauki, kas ātri

jāizskalo

Mazgāšanas cikla

apraksts

Priekšmazgāšana (50°C)

Mazgāšana (60°C)

Skalošana

Skalošana (70°C)

Žāvēšana

Priekšmazgāšana

Mazgāšana (45°C)

Skalošana (62°C)

Žāvēšana

Mazgāšana (65°C)

Skalošana

Skalošana (65°C)

Žāvēšana

Mazgāšanas

līdzekļa dau-

dzums

Pirms/galve-

nais

5/22 g

Vai tablete

5/22 g

Vai tablete

27 g

Vai tablete

Mazgā-

šanas

cikla

ilgums

[min]

Ener-

ģijas

patēriņš

[kWh]

Ūdens

patēriņš

[L]

165 1. 4 16.5 JĀ

205 0.69 9 JĀ

90 1.15 11.5 JĀ

Skalo-

šanas

līdzeklis

Īsa mazgāšana

nedaudz netīriem

traukiem;

žāvēšana nav

Mazgāšana (45°C)

Skalošana (50°C)

Skalošana (55°C)

20 g 30 0.7 10 NĒ

nepieciešama

Piezīme:

• Ja programmas fāzei nav norādīta temperatūra, trauku mazgājamā mašīna šajā mazgāšanas programmā ūdeni nesilda.

• Ja 30 minūšu laikā pēc mazgāšanas programma beigām netiks nospiests ieslēgšanas/izslēgšanas taustiņš (1), ierīce izslēgsies automātiski.

MNV4245

IEKĀRTAS EKSPLUATĀCIJAS UZSĀKŠANA

Mazgāšanas programmas uzsākšana

1. Atveriet ierīces durvis.

2. Pārbaudīt un, ja nepieciešams, iepildiet reģenerācijas sāli un skalošanas līdzekli.

3. Pakāpeniski izvelciet augšējo un apakšējo grozu, ievietojiet traukus un ievietojiet aizpildītos grozus atpakaļ.

Iesakām vispirms aizpildiet apakšējo un pēc tam augšējo grozu (sk. nodaļu “Trauku ievietošana”).

4. Pārliecinieties, ka ir atvērts ūdens krāns.

5. Lai ieslēgtu ierīci, nospiediet taustiņu (1).

6. Atkārtoti nospiežot taustiņu (3), izvēlieties nepieciešamo programmu. Izvēlēto mazgāšanas programmu rāda

signāllampiņa blakus attiecīgajai mazgāšanas programmai. Mazgāšanas programmas mainās šādā secībā: Intensive – ECO – 90 Min – Rapid.

7. Ja nepieciešams atliktais mazgāšanas sākums, atkārtoti nospiediet atliktā sākuma taustiņu (6). Atliktā sākuma

laiku var atlikt uz 3, 6, 9 un 12 stundām.

8. Ja trauku mazgājamā mašīna ir piepildīta tikai līdz pusei, nospiediet taustiņu (5), lai ieslēgtu nepilnas uzpildes

funkciju. Izvēloties šo funkciju, trauku mazgāšana notiek abos grozos, un trauku mazgājamā mašīna samazina ūdens patēriņu un saīsina programmas ilgumu.

9. Pēc mazgāšanas programmas un visu iestatījumu izvēles aizveriet ierīces durvis. Tiks uzsākta iestatītā

mazgāšanas programma vai atliktā sākuma laika uzskaite.

10. Pēc mazgāšanas programmas beigām atskanēs astoņi skaņas signāli.

11. Atveriet ierīces durvis un nospiediet taustiņu (1), lai izslēgtu ierīci.

UZMANĪBU! Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku. Pastāv applaucēšanās risks!

12. Karstie trauki ir ļoti trausli. Tāpēc pirms izņemšanas iesakām atstāt traukus trauku mazgājamajā mašīnā

aptuveni 15 minūtes, lai būtu pietiekami atdzisuši.

13. Vispirms jāiztukšo apakšējais grozs, pēc tam augšējais grozs, lai ūdens no augšējā groza vai nenopilētu uz

apakšējā grozā esošajiem traukiem.

Programmas maiņa uzsāktas mazgāšanas programmas laikā

Ja nolemsiet mainīt uzsāktu programmu, pārliecinieties, vai mazgāšanas līdzekļa nodalījumā ir pietiekami mazgāšanas līdzekļa, vai arī tas jau ir izmantots un pirms jaunas programmas uzsākšanas jāpapildina (sk. nodaļu “Mazgāšanas līdzekļa iepildīšana”).

1. Nedaudz atverot ierīces durvis, mazgāšanas programma tiks apturēta. Nogaidiet, līdz apstājas

smidzinātājspārni.

2. Nospiediet taustiņu (3) ilgāk par 3 sekundēm. Ierīce būs gaidīšanas režīmā, kurā var mainīt mazgāšanas

programmu iestatījumus.

3. Atkārtoti nospiežot taustiņu (3), izvēlieties jauno mazgāšanas programmu, kas tiks parādīta ar signāllampiņu

līdzās izvēlētajai mazgāšanas programmai.

4. Pēc mazgāšanas programmas iestatījumu mainīšanas aizveriet ierīces durvis. Mazgāšanas programma

turpināsies pēc dažām sekundēm.

Piezīme:

• Atverot ierīces durvis mazgāšanas programmas darbības laikā, programma tiks apturēta.

• Ik pēc minūtes atskanēs skaņas signāls, kas norāda par mazgāšanas programmas darbības laikā atvērtām ierīces

durvīm.

100

MNV4245

Concept MNV4245 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
