CONCEPT MNV-2645 User guide

Vestavná myčka nádobí Vstavaná umývačka riadu Zmywarka do naczyń do zabudowy Iebūvējamā trauku mazgājamā mašīna Built-in dishwasher

MNV2645

ENLVPLSKCZ

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept apřejeme Vám, abyste byli snaším výrobkem spokojeni po celou dobu jeho používání. Před prvním použitím prostudujte pozorně celý návod kobsluze apotom si jej uschovejte. Zajistěte, aby iostatní osoby, které budou svýrobkem manipulovat, byly seznámeny stímto návodem.

OBSAH

Technické parametry Důležitá upozornění Popis výrobku Popis ovládacího panelu Návod kobsluze Plnění regenerační soli Plnění leštícího prostředku Mycí prostředky Nevhodné nádobí Uložení nádobí

Energetická třída A++

Roční spotřeba 197 kWh

Spotřeba energie během standardního mycího cyklu

Spotřeba ve vypnutém stavu 0.45 W

Spotřeba vzapnutém stavu 0.49 W

Roční spotřeba vody 2520 l

Třída účinnosti sušení A

Standardní mycí cyklus ECO 45°C

Doba standardního mycího cyklu 190 min

Hlučnost 49 dB (A)

Výška 815 m m

Šířka 448 mm

Hloubka (zavřené dveře) 570 mm

Hloubka (otevřené dveře) 1150 mm

Příkon 1930 W

Napájení / frekvence 230 V~ 50 Hz

Tlak vody 0.04–1 MPa

Kapacita 9 sad nádobí

Hmotnost 30.5 kg

Přehled mycích programů Uvedení spotřebiče do provozu Čistění aúdržba Instalace spotřebiče Řešení potíží Chybové hlášení Rozměry myčky Příklad uložení nádobí Ochrana životního prostředí

Technické parametry

0.69 kWh

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby aodlišnosti ve vyobrazení bez předchozího upozornění.

MNV2645

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání myčky nádobí

• Ihned po dodání zkontrolujte obal aspotřebič, zda nedošlo během přepravy kpoškození.

• POZOR! Některé rohy ahrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte nadodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly amarketingové materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno vtomto návodu.

• Tento spotřebič může být používán vdomácnostech apodobných prostorech, jako jsou:

• Kuchyňské kouty vobchodech, kancelářích aostatních pracovištích.

• Spotřebiče používané vzemědělství.

• Spotřebiče používané hosty vhotelích, motelech ajiných oblastech.

• Spotřebiče používané vpodnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nože ajiné předměty sostrými hroty musí být vkoši na nádobí uloženy hroty dolů, nebo ve vodorovné poloze.

• Myčku užívejte jen vdomácnosti apouze kmytí kuchyňského nádobí.

• Ve vnitřním prostoru spotřebiče nic neskladujte.

• Nesedejte anestoupejte na otevřená dvířka spotřebiče.

• Voda vmycím prostoru není pitná.

• Do mycího prostoru nedávejte žádná rozpouštědla (hrozí nebezpečí exploze).

• Používejte výhradně výrobky, které jsou vhodné pro myčky nádobí.

• Vprůběhu spuštěného mycího programu otevírejte dvířka myčky velmi opatrně, voda může vystříknout.

• Dbejte pokynů kbezpečnosti apoužití na obalech mycích alešticích prostředků.

• Nedotýkejte se horkých povrchů atopných těles během použití nebo krátce po použití spotřebiče.

• Nedovolte dětem anesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

MNV2645

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán vblízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše aosobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností aznalostí, pokud jsou pod dohledem nebo byly seznámeny spokyny kpoužití spotřebiče bezpečným způsobem arozumí jeho rizikům.

• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout voda. Dbejte zvýšené opatrnosti. Nebezpečí opaření!

• Vpřípadě poruchy vypněte spotřebič avytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku atahem ji vypojte.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

• Pravidelně kontrolujte spotřebič ipřívodní kabel zdůvodu poškození.

• Nezapínejte poškozený spotřebič.

• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit vautorizovaném servisu.

• Nepoužívejte spotřebič bez správně instalovaných krytů abez přední desky.

• Umývejte ve spotřebiči pouze nádobí určené kmytí vmyčce. Zabraňte kontaktu plastového nádobí stopnými tělesy spotřebiče.

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.

• Před čištěním spotřebič vypněte anechte alespoň 30 minut vychladnout.

• Čištění aúdržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let apod dozorem.

• Mycí alešticí prostředky před dětmi uschovejte.

• Nepouštějte děti kotevřené myčce, mohly by vní ještě být zbytky mycího prostředku.

POZOR!

Spotřebič otevírejte jen krátkodobě knaplnění nebo vyjmutí nádobí, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení), nebo být vystaveny jinému nebezpečí.

MNV2645

Případné závady

• Spotřebič může opravovat azásahy vněm provádět pouze kvalikovaný odborník.

• Při opravách azásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič, nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku atahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Přihrádka na příbory 2 Horní koš 3 Vnitřní potrubí 4 Dolní koš 5 Zásobník regenerační soli 6 Dávkovač mycího aleštícího prostředku 7 Koš na příbory 8 Ostřikovací rameno 9 Filtrační systém 10 Konektor pro přívod vody 11 Odtoková hadice

MNV2645

Přední pohled Zadní pohled

POPIS OVLÁDACÍHO PANELU

1 Tlačítko zapnutí/vypnutí 2 Tlačítko volby mycího programu 3 Tlačítko funkce opožděného zapnutí 4 Tlačítko polovičního plnění 5 Tlačítko Start/Pause

6 7 8 9

1 2 3 4 5

POPIS JEDNOTLIVÝCH TLAČÍTEK OVLÁDACÍHO PANELU

Tlačítko volby mycího programu

• Stisknutím tlačítka vyberete požadovaný mycí program.

• Na výběr je znásledujících mycích programů: Intensive, Normal, ECO, Glass, 90 Min, Rapid.

• Zvolený mycí program bude indikován kontrolkami vedle příslušných mycích programů.

Tlačítko funkce opožděného zapnutí

• Opožděné zapnutí spotřebiče lze nastavit na 3, 6 a 9 hodin.

6 Kontrolka provozu 7 Kontrolky zvoleného mycího programu 8 Kontrolky zvoleného opožděného zapnutí (3h, 6h, 9h) 9 Kontrolky doplnění leštidla, doplnění regenerační soli

a polovičního plnění

Tlačítko polovičního plnění

• Vhodné pro poloviční naplnění myčky nádobím.

• Mytí nádobí probíhá vobou koších, ale při polovičním naplnění myčky.

• Myčka sníží spotřebu vody a zkrátí délku programu.

Tlačítko Start/Pause

• Stisknutím tlačítka Start/Pause spustíte zvolený mycí program, nebo pozastavíte mycí program, pokud je myčka vprovozu.

Ukazatel stavu (Kontrolky doplnění leštidla, doplnění regenerační soli a polovičního plnění)

• Pokud se u ukazatele stavu rozsvítí kontrolka, je potřeba doplnit příslušné mycí prostředky, příp. byla zvolena funkce polovičního plnění.

Symbol Ukazatel stavu

Leštidlo

Sůl

1/2 Poloviční plnění

MNV2645

NÁVOD KOBSLUZE

Před prvním použitím

1. Nastavte spotřebič dle tvrdosti vody (viz níže).

2. Do zásobníku regenerační soli vsypte regenerační sůl.

3. Do dávkovače leštidla doplňte leštidlo.

4. Do dávkovače mycího prostředku vsypte mycí prostředek nebo vložte tabletu.

Zařízení ke změkčování vody

Kúčinnému mytí je zapotřebí měkká voda (voda snízkým obsahem vápníku), jinak by se na nádobí auvnitř myčky vytvářel vodní kámen. Voda zvodovodního potrubí, která přesahuje daný stupeň tvrdosti, musí být pro mycí provoz změkčena, tedy zbavena vápníku. Toho se dosáhne pomocí regenerační soli ve změkčovacím zařízení myčky. Nastavení apotřebné množství soli závisí na stupni tvrdosti vody zvodovodu.

Tvrdost vody se označuje vekvivalentních stupních tvrdosti, německých stupních °dH, francouzských stupních °fH, britských stupních °Clarke avmmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Změkčovač by měl být nastaven podle tvrdosti vody vmístě použití spotřebiče. Informace otvrdosti vody vdané oblasti vám poskytne místní vodárenský podnik. Dle tabulky nastavte regulátor dávek změkčovače vody, který je nutný nastavit ručně.

Nastavení zařízení ke změkčování vody

1. Pomocí tlačítka zapnutí/vypnutí (1) zapněte spotřebič.

2. Stiskněte tlačítko Start/Pause (5) na déle než 5 sekund. Následně se dostanete do nastavení pro změkčování vody. Kontrolky u soli a změkčovače budou střídavě blikat.

3. Pokud kontrolky u soli a změkčovače střídavě blikají, stisknutím tlačítka (5) je možné nastavovat tvrdost vody.

4. Stiskem tlačítka (5) nastavte tvrdost vody dle Vaší oblasti (H1–H6).

5. Pro uložení nastavení tvrdosti vody vyčkejte několik vteřin.

Tvrdost vody

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6 –11 10–20 7–14 1.0–2.0 H2 (90 min) 9

12–17 21–30 15–21 2.1–3.0 H3 (90 min, Rapid) 12

18–22 31–40 22–28 3.1– 4.0 H4 (Glass) 20

23–24 41–60 29–42 4.1– 6.0 H5 (Glass, Rapid) 30

35–55 61–98 43–69 6 .1–9. 8 H6 (Glass, 90 min) 60

Poznámka:

• Tento spotřebič je z vyroby přednastaven na hodnotu H3.

• Nastavení tvrdosti vody lze provést do 60 sekund od spuštění spotřebiče.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH Německé stupně °fH Francouzské stupně °Clark Britské stupně

MNV2645

Hodnota pozice

(kombinace

kontrolek)

Spotřeba

soli (g / mycí

cyklus)

PLNĚNÍ REGENERAČNÍ SOLI

Působení soli

Při mytí nádobí se sůl automaticky vyplavuje ze zásobníku soli do změkčovacího zařízení, kde se rozpouští vápník. Rozpuštěný vápník je zmyčky odplaven. Zařízení ke změkčení vody je poté znovu připraveno kdalší činnosti. Tento regenerační proces funguje jen tehdy, když se sůl ve vodě rozpustí.

1. Otevřete dveře spotřebiče avyjměte dolní koš.

2. Odšroubujte víko zásobníku regenerační soli dle Obr. 1.

3. Před prvním použitím nalijte do zásobníku 0,5 litru vody.

4. Nasaďte trychtýř (součástí balení ) na otvor zásobníku regenerační soli apomalu sypte regenerační sůl. Kapacita prázdného zásobníku je asi 1,5 kg. Sůl bude vyplavovat přebytečnou vodu ven (Obr. 2).

5. Po doplnění zašroubujte víko zásobníku regenerační soli.

Poznámka:

• Zásobník regenerační soli je umístěn pod dolním košem.

• Zásobník regenerační soli může být doplněn pouze tehdy, kdy se na panelu rozsvítí ukazatel soli.

• Po doplnění regenerační soli ukazatel soli zhasne.

• Pokud došlo během plnění krozsypání regenerační soli, spusťte krátký mycí program, aby se mohly zbytk y soli ihned umýt.

POZOR!

• Regenerační sůl doplňujte před spuštěním mycího programu, aby se případné rozsypané zbytk y soli ihned umyly anemohly sv ým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.

• Vždy používejte regenerační sůl, která je určená pro myčky nádobí. Nikdy nepoužívejte kuchyňskou sůl!

• Do zásobníku regenerační soli nikdy nesypte mycí prostředky. Zničili byste změkčovací zařízení!

Vpřípadě způsobených škod nevhodným používáním soli, výrobce nenese žádnou odpovědnost ani záruku za jakékoli způsobené škody.

MNV2645

PLNĚNÍ LEŠTÍCÍHO PROSTŘEDKU

Leštící prostředek je použit vposlední fázi oplachování, aby se zabránilo tvorbě anáslednému zasychání kapek na nádobí, které mohou nechat skvrny na povrchu nádobí během sušení.

1. Otevřete dveře spotřebiče.

2. Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.

3. Pomalu nalijte leštící prostředek do zásobníku (Obr. 4). Kapacita prázdného zásobníku je asi 140ml.

4. Po doplnění uzavřete zásobník leštícího prostředku auzávěr dotáhněte (Obr. 5).

Obr. 3 Obr. 4 Obr. 5

Pokud se během mycího programu rozsvítí ukazatel leštícího prostředku, musí být před spuštěním dalšího mycího programu leštící prostředek doplněn! Množst ví lešticího prostředku lze kontrolovat iopticky dle ukazatele C, který se nachází vedle víka zásobníku leštícího prostředku. Pokud je vzásobníku dostatek leštícího prostředku, je okénko černé. Při snižování leštícího prostředku se zmenšuje ivelikost černé tečky vokénku. Pokud je okénko světlé, je zásobník prázdný. Hladina leštidla by neměla klesnout pod ¼.

Plný ¾ Plný ½ Plný ¼ Plný Prázdný

Poznámka:

• Zásobník leštícího prostředku je umístěn na dveřích vedle dávkovače mycího prostředku.

• Spotřebič je určen kpoužití tekutého leštidla.

• Pokud došlo během plnění krozlití leštícího prostředku, utřete rozlitý leštící prostředek savým hadříkem, nebo spusťte krátký mycí program, aby se mohly rozlité zbytky přípravku ihned umýt.

POZOR!

• Vždy používejte pouze leštící prostředky, které jsou určeny pro myčky nádobí. Do zásobníku leštícího prostředku nikdy nedávejte mycí prostředek.

• Leštící prostředek doplňujte před spuštěním mycího programu, aby se případné rozlité zbytky přípravku ihned umyly anemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.

MNV2645

C (Ukazatel stavu leštidla)

Nastavení dávkování leštícího prostředku

• Dávkování lešticího prostředku lze nastavit vpolohách od 1 do 6. Před pr vním použitím nastavte dávkování lešticího prostředku do polohy 4.

• Pokud na nádobí zůstávají skvrny od vody, zvyšte dávkování lešticího přípravku.

• Pokud na nádobí zůstává lepkavý lm, dávkování lešticího přípravku snižte.

1. Otevřete dveře spotřebiče.

2. Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.

3. Dle potřeby přidejte/uberte dávkování leštícího prostředku.

4. Po nastavení uzavřete zásobník leštícího prostředku auzávěr dotáhněte (Obr. 5).

Pokud používáte pouze mycí prostředek sintegrovaným lešticím prostředkem, snižte dávkování lešticího prostředku na minimum.

MYCÍ PROSTŘEDKY

Mycí prostředky lze podle formy rozdělit do čtyř skupin:

a) Sypké, b) Tekuté, c) Tablet y, d) Kombinované mycí prostředky (např. tablety 3 v1).

Podle chemického složení je lze rozdělit na dvě skupiny:

a) Alkalické, b) Spřírodními enzymy.

Dále je můžeme dělit na:

a) fosfátové achlorové, b) fosfátové abezchlorové, c) bezfosfátové abezchlorové.

• Při používání bezfosfátových mycích prostředků apři tvrdé vodě se může na nádobí astěnách myčky objevit bílá usazenina.

• Zvýšením dávky mycího prostředku předejdete této usazenině adosáhnete lepších mycích výsledků.

• Mycí prostředky bez chloru mají menší bělící účinek. To může vést ke zvýraznění skvrn po zby tcích čaje nebo ke zbarvení plastových nádob. Vtomto případě použijte silnější mycí program, zvyšte dávku mycího prostředku nebo použijte chlorový mycí prostředek.

MNV2645

Mycí prostředek – Tablety

• Tablety se od různých výrobců rozpouštějí různou rychlostí.

• Některé mycí tablety se nemohou úplně rozpustit anemohou tak během krátkých programů plně rozvinout svůj čistící účinek.

• Ztohoto důvodu doporučujeme zvolit delší mycí programy, které zajistí úplné rozpuštění mycí tablety.

Zásobník mycího prostředku

Před zahájením každého mycího cyklu musí být zásobník mycího prostředku naplněn. Pro běžný mycí cyklus postačí jedna polévková lžíce mycího prostředku. Pokud je nádobí silně znečištěno, přidejte více mycího prostředku. Mycí prostředek přidejte těsně před spuštěním mycího programu. Vpřípadě ponechání mycího prostředku vzásobníku, může mycí prostředek navlhnout apři spuštění mycího programu se úplně nerozpustí.

Plnění mycího prostředku

• Mycí prostředek plňte pouze při plně otevřených dvířkách spotřebiče.

• Pokud je víko zásobníku mycího prostředku zavřené, stiskněte tlačítko zásobníku.

• Mycím prostředkem naplňte zásobník (A). Aby bylo dávkování správné, dbejte prosím pok ynů výrobce na obalu mycího prostředku. Při plnění mycího prostředku nepřeplňujte zásobník.

• Po doplnění mycího prostředku uzavřete zásobník (B) azavřete dvířka spotřebiče.

Tip pro uspoření mycího prostředku

• Je-li nádobí mírně znečištěné, postačí použít menší množství mycího prostředku, než které je doporučeno.

Poznámka:

• Mycí prostředek přidejte těsně před spuštěním mycího programu.

• Používejte běžně prodávané tekuté nebo práškové značkové mycí prostředky, příp. tablety.

• Nikdy nepoužívejte prostředky pro ruční mytí!

MNV2645

• Vpřípadě použití mycího prostředku ve formě tablet si přečtěte doporučení od v ýrobce, kde by měly být tablety umístěny (zásobník mycího prostředku, koš na příbory, atd.).

• Ujistěte se, že je víko zásobníku mycího prostředku zavřené ato ivpřípadě, že jsou použit y tablety.

POZOR!

• Vždy používejte mycí prostředky, které jsou speciálně určené pro myčky nádobí.

• Mycí prostředky udržujte vsuchu amimo dosah dětí.

• Nenechávejte mycí prostředek vdávkovači mycího prostředku, pokud nedojde ke spuštění mycího programu.

NEVHODNÉ NÁDOBÍ

• Příbory anádobí, jejichž díly jsou ze dřeva.

• Plastové nádobí anádobí slepenými díly, které nejsou tepelně odolné.

• Lepené předměty, příbory nebo talíře.

• Cínové nebo měděné nádobí.

• Křišťálové sklo.

• Ocelové předměty podléhající korozi.

• Dřevěné mísy.

• Předměty vyrobené ze syntetických vláken.

Některé hliníkové astříbrné části mohou změnit barvu nebo vyblednout. Některé druhy skla se mohou po více mycích cyklech zakalit.

Poznámka:

• Do myčky nádobí nepatří savé materiály, jako mycí houby autěrky.

• Používejte mycí prostředek, který je výrobcem označen jako šetrný knádobí.

• Vmyčce umývejte pouze nádobí, uněhož je potvrzena vhodnost pro mytí vmyčce nádobí.

• Nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou se nesmí vmyčce mýt!

ULOŽENÍ NÁDOBÍ

Umístění nádobí

Velké zbytky jídla znádobí odstraňte. Oplachování nádobí pod tekoucí vodou, není před mytím vmyčce nutné.

Nádobí ukládejte následujícím způsobem:

• Šálky, sklenice, hrnce, pánve apod. ukládejte dnem vzhůru.

• Nádobí sprohlubní ukládejte šikmo, aby mohla přebytečná voda odtéci av ýsledky sušení byli co nejlepší.

• Nádobí musí být bezpečně uloženo, aby nedošlo kpřevrhnutí.

• Uložené nádobí nesmí bránit otáčení ostřikovacích ramen.

• Nádobí apříbory by neměli ležet na sobě, nebo se navzájem zakrývat.

• Aby se zabránilo poškození sklenic, neměli by se navzájem dotýkat.

• Hrnce aobjemnější nádobí ukládejte do spodního koše.

• Horní koš je navržen tak, aby do něj bylo vkládáno menší alehčí nádobí (sklenice, kávové ačajové šálky atd.).

• Nože sdlouhou čepelí, které jsou umístěny ve vzpřímené poloze, jsou velmi nebezpečné! Dbejte opatrnosti, hrozí nebezpečí poranění!

• Dlouhé aostré příbor y (krájecí nože), musí být umístěny vodorovně do horního koše.

• Velmi malé kusy nádobí vmyčce nemyjte, mohly by snadno vypadnout zkošů.

• Myčku nádobí nepřeplňujte!

MNV2645

Horní koš

Do horního koše doporučujeme vkládat:

• sklenice,

• kávové ačajové šálky,

• podšálky,

• malé misky atalíře,

• mělké pánve.

Po uložení nádobí do horního koše myčky se ujistěte, že nebude nádobí pod proudem vody převrženo.

Změna výšky horního koše

• Horní koš na nádobí může být dle potřeby nastaven do výšky, aby bylo buď vhorním, nebo dolním koši více místa pro vysoké nádobí.

• Nastavení výšky koše proveďte překlopením držadel na bocích horního koše (viz Obr. 6).

• Při překlápění držadel dbejte, aby zaklapla až do krajní polohy.

Zadní stě na koše

Přední st ěna koše

Etažér

• Sklenice avysoké sklenice opírejte ookraj etažéru (ne ojiné nádobí).

• Dlouhé kusy, servírovací asalátové příbory, naběračky nebo kuchyňské nože ukládejte tak, aby nebránily votáčení ostřikovacím ramenům.

• Etažér můžete vyklápět avýškově nastavovat dle potřeby (Obr. 7).

Obr. 7

MNV2645

Dolní koš

Do dolního koše doporučujeme vkládat:

• hrnce,

• pánve,

• poklice,

• velké misky atalíře.

Po uložení nádobí do dolního koše myčky se ujistěte, že není zabráněno otáčení ostřikovacích ramen. Pro mytí větších kusů nádobí (hrnce, pánve apod.) sklopte držáky talířů vdolním koši (Obr. 8).

Obr. 8

Koš na příbory

• Příbory vkládejte do koše na příbory, nože ostřím směrem dolů.

• Zahnuté části příborů (vidličky, lžíce, lžičky) ukládejte do koše jedním směrem (dosažení lepšího mycího účinku), (viz Obr. 9).

• Pokud se do tohoto koše dlouhé a špičaté předměty nevejdou, je možné je uložit na etažér horního koše (Obr. 7).

Vyndávání nádobí

Abyste zabránili stékání vody akapek vody zhorního koše na nádobí umístěné vdolním koši, doporučujeme nejdříve vyndat nádobí zdolního koše apoté postupně zhorních košů.

POZOR!

Dbejte opatrnosti, aby příbory, které jsou ostré nebo mají ostré hroty, nevyčnívali zkoše na příbory. Hrozí nebezpeční poranění! Nože umístěte vždy ostřím směrem dolů!

MNV2645

PŘEHLED MYCÍCH PROGRAMŮ

Program

Informace

omycím

programu

Silně znečištěné

nádobí,

zašpiněné hrnce,

pánve atd.,

zaschlé potraviny

Normálně

špinavé nádobí,

hrnce, talí ře,

skleničky alehce

znečištěné pánve

Standardní

program vhodný

pro méně

špinavé nádobí

Lehce špinavé

nádobí asklo

Normálně

špinavé nádobí,

které potřebují

rychlý oplach

Krátké mytí pro

lehce špinavé

nádobí; pro rychlé mytí

Popis mycí ho

cyklu

Předmytí (50°C)

Mytí (60°C)

Oplachování

Oplachování (70°C)

Sušení

Předmytí (45°C)

Mytí (55°C)

Oplachování

Oplachování (65°C)

Sušení

Předmytí

Mytí (45°C)

Oplachování (65°C)

Sušení

Předmytí

Mytí (40°C )

Oplachování

Oplachování (60°C)

Sušení

Mytí (65°C)

Oplachování

Oplachování (65°C)

Sušení

Mytí (45°C) Oplachování (50°C) Oplachování (55°C)

Množství

mycího

prostředku

Před/hlavní

Doba

mycího

cyklu [min]

Spotřeba

energie

[W]

Spotřeba

vod y [L]

5/22 g 165 1.40 16.5 ANO

5/22 g 175 1.10 13 ANO

5/22 g 190 0.69 9 ANO

5/22 g 125 0.75 13. 5 ANO

27 g 90 1.15 11. 5 ANO

20 g 30 0.70 10 NE

Leštidlo

Poznámka:

Pokud není ufáze programu uvedená teplota, myčka vodu vtéto fázi mycího programu neohřívá.

MNV2645

UVEDENÍ SPOTŘEBIČE DO PROVOZU

Zahájení mycího programu

1. Otevřete dveře spotřebiče.

2. Zkontrolujte, příp. doplňte regenerační sůl a leštící prostředek.

3. Postupně vysuňte horní a dolní koš, vložte nádobí a následně zasuňte naplněné koše zpět. Doporučujeme nejdříve naplnit dolní a poté horní koš (viz kapitola „Uložení nádobí“).

4. Ujistěte se, že je kohoutek přívodu vody otevřený. Zavřete dveře spotřebiče.

5. Pro zapnutí spotřebiče stiskněte tlačítko (1).

6. Opakovaným stiskem tlačítka (2) zvolte požadovaný program. Zvolený mycí program bude indikován kontrolkami vedle příslušných mycích programů. Mycí program je měněn vnásledujícím pořadí: Intensive – Normal – ECO – Glass – 90min – Rapid.

7. Pokud požadujete odložený start mytí, opakovaně stiskněte tlačítko opožděného zapnutí (3). Opožděná doba zapnutí lze nastavit na 3, 6 a 9 hodin.

8. Vpřípadě že je myčka zaplněna pouze zpoloviny, stiskněte tlačítko (4) pro zapnutí funkce poloviční naplnění myčky. Při této funkci probíhá mytí nádobí vobou koších a myčka sníží spotřebu vody a zkrátí délku programu.

9. Po výběru mycího programu a všech nastaveních stiskněte tlačítko (5) pro zapnutí spotřebiče. Nastavený mycí program se spustí, příp. bude spuštěn odpočet odloženého startu.

10. Po dokončení mycího programu dojde kosmi-násobnému pípnutí.

11. Stisknutím tlačítka (1) spotřebič vypnete.

12. Horké nádobí je velmi křehké. Před vyjmutím doporučujeme počkat přibližně 15 minut, aby umyté nádobí vychladlo.

13. Nejprve vyjměte nádobí z dolního koše a pak z horních košů, abyste zamezili stékání vody a kapek vody zhorního koše na nádobí, které je uloženo vdolním koši. POZOR! Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké pár y. Hrozí nebezpečí opaření!

Poznámka:

Při stisknutí tlačítka (5) během mycího programu bude mycí program přerušen. Při přerušeném mycím programu dojde po každé minutě kpípnutí, dokud nedojde ke stisknutí tlačítka (5) pro pokračování mycího programu, nebo ke stisknutí tlačítka (1) pro ukončení mycího programu.

Změna programu během spuštěného mycího programu

Pokud se rozhodnete změnit spuštěný program, zkontrolujte, zda je vzásobníku mycího prostředku dostatek mycího prostředku, nebo zda už byl použit abude ho potřeba před spuštěním nového programu doplnit (viz kapitola „Plnění mycího prostředku“).

1. Stiskněte tlačítko (5), mycí program bude pozastaven.

2. Na vice než 3 sekundy stiskněte tlačítko (2). Spotřebič bude ve fázi pohotovostního režimu, ve kterém je možné změnit nastaveni mycího programu.

3. Po změně nastaveni mycího programu, stiskněte tlačítko (5). Mycí program bude po několika sekundách pokračovat.

Poznámka:

• Pokud otevřete dveře spotřebiče během spuštěného mycího programu, program bude pozastaven. Vyčkejte,

dokud se ostřikovací ramena nezastaví.

• Každou minutu se ozve zvukový signál, který upozorňuje na otevřené dveře spotřebiče během spuštěného

mycího programu.

• Po zavření dveří spotřebiče bude mycí program po několika sekundách pokračovat.

MNV2645

Přidání nádobí do myčky během spuštěného mycí ho programu

1. Stiskněte tlačítko (5), mycí program bude pozastaven.

2. Mírně pootevřete dveře spotřebiče. Vyčkejte, dokud se ostřikovací ramena nezastaví.

3. Přidejte nádobí do myčky a zavřete dveře.

4. Stiskněte tlačítko (5), mycí program bude po několika sekundách pokračovat.

POZOR!

Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry, nebo vystříknout horká voda. Horká voda smycím prostředkem může mít chemicky agresivní charakter při styku spokožkou nebo částmi nábytku.

ČIŠTĚNÍ AÚDRŽBA

Pravidelnou kontrolou aúdržbou myčky předcházíte poruchám. Pro udržení dokonalého vzhledu vnitřního prostoru myčky doporučujeme používat včasovém rozmezí 4 – 6 měsíců speciální čistič myčky.

• Zkontrolujte mycí prostor, zda vněm nejsou usazeniny tuků avodního kamene. Pokud se usazeniny objeví,

naplňte zásobník mycího prostředku mycím prostředkem aspusťte mycí program snejvyšší mycí teplotou.

• Těsnění dveří pravidelně otírejte vlhkou utěrkou, abyste odstranili usazeniny.

• Kontrolujte ukazatel doplňování soli, vpřípadě potřeby regenerační sůl doplňte.

• Kontrolujte ukazatel lešticího prostředku, vpřípadě potřeby lešticí prostředek doplňte.

Filtrační systém

Filtr chrání azabraňuje větším zbytkům potravin, nebo jiným předmětům dostat se do vodního čerpadla. Velké zbytky potravin mohou ltr zanést aje nutné tyto zbytky odstranit. Filtrační systém (Obr. 10) se skládá zhlavního ltru (1), hrubého ltru (2) ajemného ltru (3).

Hlavní ltr (1)

• Potraviny, které jsou zachyceny vtomto ltru, jsou pomocí tr ysky na dolním ostřikovacím ramenu rozmělněny.

Hrubý ltr (2)

• Větší kusy potravin apředmětů (kousky kostí, skla atd.), které aby mohly blokovat odtok, jsou zachycovány

vhrubém ltru. Pro vyjmutí hrubého ltru opatrně zatáhněte za rukojeť směrem nahoru altr vyjměte.

Jemný ltr (3)

• Zachycuje zbytky azabraňuje jejich usazování na nádobí během mycího cyklu.

Poznámka:

• Pro dosažení lepších mycích výsledků je nutné ltr pravidelně čistit. Ztohoto důvodu doporučujeme čistit ltr po

každém mycím cyklu.

• Vyjměte ltr, odstraňte usazeniny altry vyčistěte pod tekoucí vodou.

• Po očistění umístěte ltry zpět.

POZOR!

Nikdy nepoužívejte myčku bez správně umístěného ltračního systému! Nesprávné umístění ltrů může vést ke

MNV2645

snížení mycích účinků amůže dojít kpoškození nádobí apříborů.

Čištění ltračního systému

1. Otočte ltrem proti směru hodinových ručiček.

2. Vyjměte ltrační systém směrem nahoru.

3. Opláchněte ltry pod tekoucí vodou. Kvyčištění hrubého ajemného ltru použijte čistící kartáč.

4. Po očištění umístěte ltr y zpět azajistěte pootočením.

Pootočením otevřete

Poznámka:

• Filtrační systém by měl být čištěn alespoň jednou týdně.

• Při čistění neklepejte ltr y, mohlo by dojít kjejich poškození amohlo by to vést ke snížení mycích účinků.

• Po očištění ltračního systému se ujistěte, že je ltr zajištěný!

Čištění ostřikovacích ramen

Ostřikovací ramena je nutné pravidelně čistit. Vápník anečistoty zmycí vody mohou blokovat trysky aložiska ostřikovacích ramen.

• Kontrolujte výstupní tr ysky ostřikovacích ramen, zda nejsou ucpány

zbytky jídel.

• Ostřikovací ramena vpřípadě potřeby odšroubujte avyjměte (Obr. 11).

Omyjte je pod tekoucí vodou aumístěte zpět.

• Pro odmontování horního ostřikovacího ramene přidržte matici, otočte

rameno po směru hodinových ručiček avyjměte jej.

• Pro odmontování dolního ostřikovacího ramene vyjměte rameno

směrem nahoru.

• Jednotlivá ramena umyjte vteplé mýdlové vodě. Pro vyčištění trysek

použijte jemný kartáček.

• Po vyčištění namontujte ostřikovací ramena zpět.

Obr. 11

MNV2645

UPOZORNĚNÍ!

Jednou znejčastějších závad špatného mytí jsou zanešené ostřikovací ramena ze zby tků jídel. Tyto zbytky jídel se do ostřikovacích ramen dostávají přes špatně zajištěný ltr. Po očištění ltračního systému se ujistěte, že je ltr zajištěný!

správně zajištěný ltr špatně zajištěný ltr špatně zajištěný ltr

Čištění ovládací ho panelu apovrchu spotřebiče

• Kčištění používejte pouze měkký navlhčený hadřík.

• Nepoužívejte hrubé aostré předměty (např. drátěnky) nebo agresivní čisticí prostředk y.

• Chraňte zámek dveří spotřebiče před vniknutím vody.

• Kčištění ovládacího panelu nikdy nepoužívejte čisticí prostředky ve spreji. Mohly by způsobit poškození zámku

dveří aelektrických částí spotřebiče.

• Některé papírové utěrky mohou poškrábat nerezové části ovládacího panelu.

Čistění dveří spotřebiče

• Kčištění okrajů po obvodě dveří použijte pouze měkký navlhčený hadřík.

• Nepoužívejte žádné čisticí prostředky ve spreji, mohly by způsobit poškození zámku dveří aelektrických částí

spotřebiče.

Ochrana před zamrznutím

Pokud nebudete myčku delší dobu používat, nebo budete myčku umísťovat do míst svýskytem nízkých teplot, je zapotřebí dodržet následující kroky:

1. Odpojte myčku od elektrické sítě.

2. Uzavřete přívod vody aodpojte přívodní hadici od přívodu vody.

3. Odmontujte přívodní hadici avylijte vodu zhadice izmyčky. Kzachycení vody můžete použít mělkou nádobu,

např. lavor.

4. Znovu připojte přívodní hadici zpět kmyčce.

5. Vyjměte ltrační systém na dně myčk y azbylou vodu vodtoku vysušte (např. houbičkou).

Poznámka:

• Vpřípadě, že myčka nemůže být spuštěna kvůli ledu, obraťte se na servisní středisko.

MNV2645

Tipy pro údržbu myčky

• Po každém použití (mycím cyklu) uzavřete přívod vody anechte dvířka myčky mírně otevřená, aby se uvnitř

nehromadila vlhkost azápach.

• Před čištěním aúdržbou vypojte přívodní kabel ze zásuvky elektrického napětí.

• Kčištění nepoužívejte žádné hrubé (např. drátěnka, houbička na nádobí) aostré předměty nebo agresivní čisticí

prostředky, mohly by poškrábat povrch spotřebiče.

• Kčištění používejte navlhčený hadřík namočený do vody se saponátem.

• Pokud nebudete delší dobu myčku používat, spusťte mycí program bez vloženého nádobí. Po dokončení

programu vypojte přívodní kabel ze zásuvky elektrického napětí, uzavřete přívod vody anechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost azápach. Pootevřená dví řka prodlužují životnost těsnění.

• Při přemísťování udržujte spotřebič ve svislé poloze. Pokud to není možné, položte spotřebič apřepravujte na

zadní stěně.

• Jedním ze zdrojů zápachu jsou nečistoty usazené kolem těsnění. Pravidelným čištěním navlhčeným hadříkem

těmto zápachům zabráníte.

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem. Vestavné myčky, které jsou dodatečně instalovány jako samostatně volně stojící, musí být zabezpečeny proti převrácení. Musí být například přišroubovány ke stěně, nebo umístěny pod pracovní desku, která je přišroubovaná ksousedním skříňkám. Pro bezpečný provoz musí být myčka zapojena kvalikovaným odborníkem. Údaje pro přítok aodtok vody iparametry elektrické sítě musí odpovídat údajům, uvedeným vtechnických parametrech nebo vmontážních pokynech.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech avěcech vdůsledku

nesprávné instalace.

• Montážní poloha myčky by měla být vblízkosti zásuvky elektrického napětí, přívodu vody aodpadu.

• Na jedné straně spodní skříňky by měl být prostor pro připojení přívodní avypouštěcí hadice apro zástrčku

elektrické energie.

• Rozměry pro montáž spotřebiče jsou uvedeny na Obr. 12.

• Pokud je myčka instalována vrohu spodních skříněk, ponechte kolem otevřených dveří myčky prostor minimálně

50mm (Obr. 13).

MNV2645

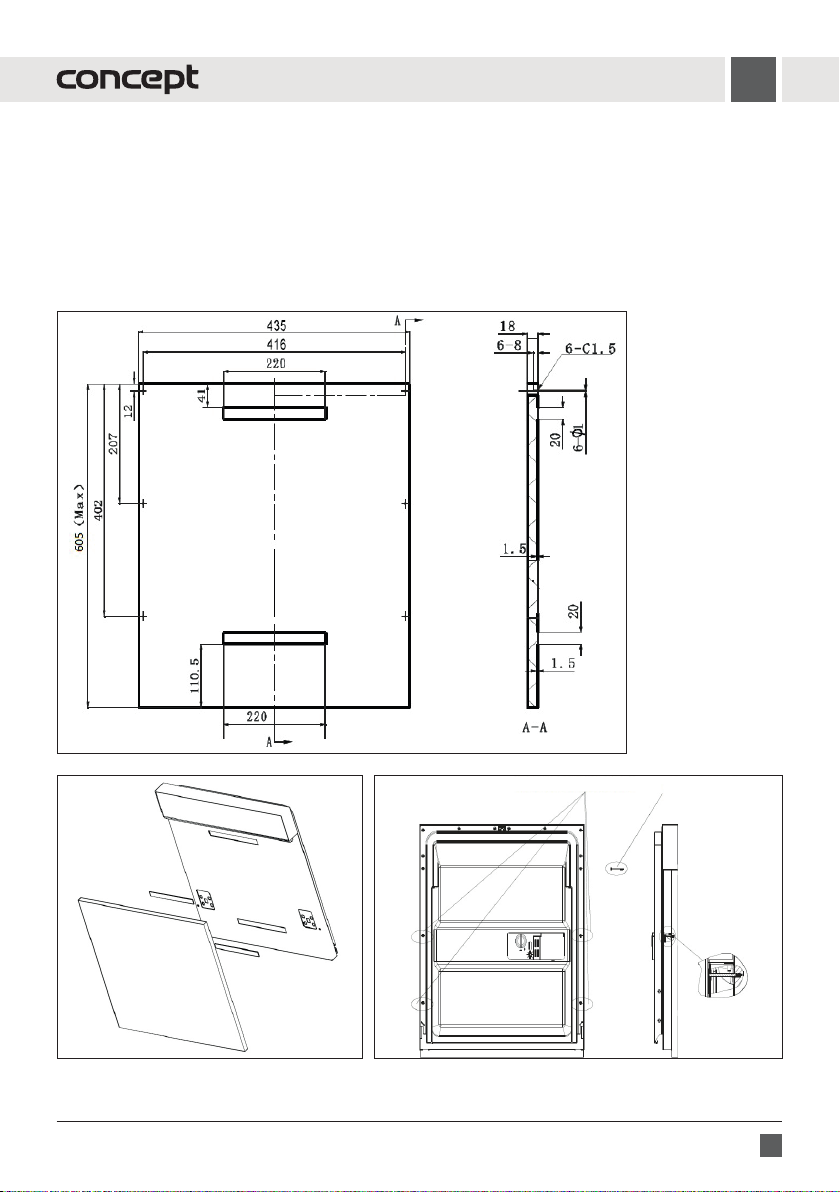

Rozměr y aupevnění krycí desky na dvířka myčky

• Na Obr. 14 jsou uvedeny rozměr y aumístění otvorů na krycí desce dveří myčky. Rozměry jsou uvedeny vmm.

• Nasaďte krycí desku na dveře myčky (Obr. 14a).

• Po umístění desky upevněte krycí desku ke dveřím myčky pomocí šroubů (Obr. 14b).

• Zvnitřní strany dveří myčky v yšroubujte 4 krátké šrouby (Obr. 14b).

• Do vnitřní strany dveří myčky našroubujte 4 dlouhé šrouby. Tím dojde kupevnění krycí desky ke dveřím myčky

(Obr. 14b).

Obr. 14 a Obr. 14 b

MNV2645

Obr. 14

Poznámka:

1. Na nákresu pro montáž vrchní desky je v horní části znázorněno, kolik distančních lišt a jaké šrouby je potřeba

použít pro instalaci distančních lišt k ovládacímu panelu myčky.

2. Distanční lišty se skládají do sebe, přičemž strana bez „pacek“ se přiloží ke spodní hraně ovládacího panelu

myčky.

3. Na spodní straně distančních lišt jsou „pack y“, které se musí odstranit (odřezat). Tento krok je potřeba provést z

důvodu správného dolehnutí vrchní krycí desky k distanční liště/lištám.

4. Po odstranění „pacek“ se distanční lišty přišroubují šrouby ke spodní hraně ovládacího panelu myčky.

5. V horní části nákresu pro montáž vrchní desky je znázorněno, jaké šrouby je nutné použít s ohledem na počet

použitých distančních lišt.

6. Po přišroubování distančních lišt ke spodní hraně ovládacího panelu myčky, musí být hlavička šroubu zároveň

(nesmí vyčuhovat) se spodní stranou distanční lišty.

Nastavení síly pružiny dveří

• Síla pružiny je nastavena pouze pro samotné dveře myčky. Při upevnění krycí desky se změní váha dveří myčky.

• Změnu síly pružiny dveří lze nastavit pomocí šroubů ve spodní přední straně myčky (Obr. 15).

• Nastavení síly pružiny je správné, pokud zůstávají dveře votevřené poloze anepadají.

Ob r. 15

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly amarketingové materiály.

2. Ke dveřím myčky připevněte krycí desku. Pro připevnění použijte upevňovací šrouby adržáky.

3. Nastavte sílu pružin dveří (levá apravá) pomocí šroubů ve spodní přední straně myčky (Obr. 15). Ve směru hodinových ručiček zvyšujete sílu pružin. Proti směru hodinových ručiček sílu pružin snižujete.

4. Připojte přívodní hadici kpřívodu studené vody dle Obr. 17.

5. Připojte vypouštěcí (odtokovou) hadici dle Obr. 18.

6. Přilepte kondenzační pás pod pracovní (kuchyňskou) desku (krok 3). Dbejte, aby byl kondenzační pás nalepen zároveň sokrajem pracovní (kuchyňské) desky.

7. Umístěte myčku do připraveného prostoru.

8. Pomocí nožiček vpřední azadní části myčk y vyrovnejte myčku do vodorovné polohy. Zadní nožičky lze nastavovat na středu myčky otáčením šroubu vpřední spodní straně myčky (krok 5A). Pro nastavení předních nožiček myčky otáčejte šrouby, které se nacházejí vblízkosti předních nožiček ve spodní přední straně myčky (krok 5B). Správnost vyrovnání zkontrolujte vodováhou (Obr. 16).

9. Zapojte zástrčku do zásuvky elek trické sítě.

10. Po umístění avyrovnání myčky, musí být myčka zajištěna. Zajištění myčky lze provézt dvěma způsoby:

MNV2645

A– Uchycení do běžné kuchyňské (pracovní) desky:

Umístěte instalační háček do připraveného otvoru na vrchní straně myčky. Přišroubujte instalační háček ke kuchyňské (pracovní) desce (krok 6).

B – Uchycení do mramorové nebo žulové pracovní desky:

Přišroubujte boky myčky ke skříňkám (krok 7).

Vyrovnání myčky do vodorovné polohy

1. Umístěte myčku do připraveného prostoru.

2. Umístěte vodováhu na plně otevřené dveře myčk y ado vnitřního prostoru myčky (Obr. 16). Zkontrolujte, zda je

myčka ve vodorovné poloze.

3. Pomocí nastavitelných nožiček vyrovnejte myčku, aby byla ve vodorovné poloze.

Poznámka:

Maximální nastavitelná výška nožiček je 70mm.

MNV2645

Obr. 16

Připojení do elektrické sítě

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít

samostatný zásuvkový obvod sjističem 10A.

• Používejte pouze zásuvky elektrického napětí suzemněním.

• Nepoužívejte rozbočovací zástrčk y, konektor y ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru zpřehřátí.

• Zástrčka přívodního kabelu myčky musí být volně přístupná ipo její instalaci.

• Změny připojení může provádět jen kvalikovaný odborník.

• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče

spojena sochranným vodičem elektrické rozvodové sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí vdůsledku chybějícího či špatného ochranného

spojení.

Připojení přívodu vody

• Před připojením přívodní hadice kpřívodu vody se ujistěte,

že je tlak vody vrozmezí 0,04 – 1,00 MPa. Při vyšším tlaku vody musíte namontovat redukční tlakov ý ventil.

• Přívodní hadici připojte kvodovodnímu kohoutku se závitem

3/4“ (Obr. 17). Dbejte na to, aby přívodní hadice nebyla zalomená, zmáčknutá nebo propletená.

• Při výměně spotřebiče musí být pro připojení na zdroj vody

vždy použita nová přívodní hadice, stávající přívodní hadice nesmí být znovu použita.

• Pokud je vodovodní potrubí nové nebo nebylo delší

dobu použité, před připojením přívodní hadice odpusťte dostatečné množství vody, aby se vodovodní trubky propláchly apřípadné usazeniny se vyplavily anedostaly se do myčky nádobí.

• Pokud nebudou tyto bezpečnostní pokyny dodrženy, může

dojít kzablokování apoškození spotřebiče.

Ob r. 17

MNV2645

Připojení vypouštěcí (odtokové) hadice

Vypouštěcí (odtokovou) hadici připojte kodpadnímu potrubí sminimálním průměrem 40mm (Obr. 18). Ujistěte se, že vypouštěcí (odtoková) hadice není nikde ohnutá nebo skřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody. Výška odpadního potrubí musí být menší než 1000mm (Obr. 18) avypouštěcí (odtoková) hadice nesmí být ponořena do vody. Vypouštěcí (odtokovou) hadici zajistěte proti vy tažení zodpadního potrubí.

Obr. 18

Prodloužení vypouštěcí (odtokové) hadice

Vzdálenost mezi připojením vypouštěcí (odtokové) hadice kodpadnímu potrubí aspodní částí spotřebiče by neměla být větší než 1000 mm. Pokud potřebujete prodloužit vypouštěcí (odtokovou) hadici, ujistěte se, že použijete stejnou vypouštěcí (odtokovou) hadici. Celková délka odtokové hadice nesmí být delší než 4 m, jinak bude snížen čistící efekt spotřebiče.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).

2. Uzavřete přívod vody.

3. Uvolněte hadice pro odtok apřítok vody.

4. Uvolněte upevňovací šrouby.

5. Pokud je kmyčce připevněn deskový podstavec, demontujte jej.

6. Vytáhněte myčku apřitom opatrně vytáhněte hadice pro odtok apřítok vody apřívodní kabel.

Odpojení přívodu vody

1. Vypněte přívod vody (kohoutek).

2. Stisknutím tlačítka uvolníte tlak vody vpřívodní hadici. Při sníženém tlaku nedojde knechtěnému vytrysknutí

vody zhadice.

3. Vyšroubujte přívodní hadici od kohoutku.

Vypuštění přeby tečné vody zhadic

Vpřípadě, že je vypouštěcí (odtoková) hadice napojena na odpadní potrubí vmaximální povolené výšce, nelze přebytečná voda vypustit úplně. Je zapotřebí v ypouštěcí (odtokovou) hadici vypojit od odpadního potrubí apoložit ji co nejníže. Pro vypuštění přebytečné vody zmyčky umístěte vedle odpojené vypouštěcí (odtokové) hadice např. lavor, do kterého přebytečná voda zhadic vyteče.

MNV2645

ŘEŠENÍ POTÍŽÍ

Většinu drobných závad, které se při používání myčky objeví, jste schopni odstranit sami, aniž byste museli volat servisní službu. Následující přehled Vám má pomoci nalézt příčiny vyskytujících se závad.

Popis závady Možná příčina Řešení

Vrozvaděči zkontrolujte jistič, zda je vprovozuschopném stavu. Odpojte všechny ostatní spotřebiče, které jsou připojené na stejný okruh.

Zkontrolujte, zda je spotřebič zapnutý adveře spotřebiče zavřené. Zkontrolujte zapojení zástrčky do zásuvky.

Zkontrolujte, zda je otevřen přívod vody azda je přívodní hadice pevně připojena ke kohoutku přívodu vody, nebo zda není hadice ohnutá.

Ujistěte se, že dveře spotřebiče pevně doléhají.

Zkontrolujte odpad, zda není ucpaný. Vpřípadě ucpaného odpadu jej vyčistěte. Než se obrátíte na kvalikovaného odborníka, odpojte vypouštěcí (odtokovou) hadici od odpadu aověřte, zda zvypouštěcí (odtokové) hadice odtéká voda. Pro zachycení vody zvypouštěcí (odtokové) hadice použijte např. kbelík nebo nějakou jinou větší nádobu.

Používejte pouze mycí prostředek, kter ý je určený pro myčky nádobí. Jestliže se vysk ytne mýdlová pěna vmycím prostoru, nechte spotřebič otevřený, aby pěna vyprchala. Přilijte do mycího prostoru 4,5 litru studené vody, zavřete spotřebič apoté odčerpejte vodu. Bude-li potřeba, tento postup zopakujte. Rozlitý lešticí prostředek vždy otřete co nejdříve.

Nepoužívejte mycí prostředky sbarvivem.

Použijte vlhkou houbu sčistícím prostředkem anavlékněte si gumové rukavice. Nikdy nepoužívejte žádné jiné čistící prostředky než určené pro myčky nádobí.

Spotřebič nefunguje

Ze spotřebiče není odčerpávána voda

Mýdlová voda vmycím prostoru spotřebiče

Skvrny vmycím prostoru

Bílý lm na vnitřním povrchu myčky.

Vadný jistič

Zástrčka není připojena do zásuvky

Nízký tlak vody

Dveře spotřebiče nejsou správně zavřené

Zlomená odtoková hadice Zkontrolujte odtokovou hadici.

Ucpaný ltr Zkontrolujte hrubý ltr (viz kapitola „čištění ltru“)

Ucpaný odpad

Nevhodný mycí prostředek, rozlitý lešticí prostředek

Rozlitý leštící prostředek Rozlitý lešticí prostředek vždy otřete co nejdříve.

Byl použit barevný mycí prostředek

Usazené minerály ztvrdé vody

MNV2645

Skvrny na příborech

Klepající zvuk vmycím prostoru spotřebiče během spuštěného mycího programu

Rachotivý zvuk vmycím prostoru spotřebiče během spuštěného mycího programu

Klepající zvuk ve vodovodním potrubí

Kryt zásobníku mycího prostředku nelze zavřít

Nádobí je špinavé

Stopy na skle

Černé nebo šedé skvrny na nádobí

Použité příbory nejsou odolné vůči korozi

Spotřebič nebyl spuštěn poté, co byla přidána sůl do myčky nádobí. Kousky soli se dostali do mycího cyklu

Uvolněné víko zásobníku změkčovače

Spodní nebo horní ostřikovací rameno je blokováno nádobím, nebo je rameno zablokováno zbytky jídla

Nádobí se během spuštěného programu pohybuje volně vmycím prostoru spotřebiče

Může to být způsobeno průřezem potrubí

Zásobník je přeplněn.

Mechanismus je blokován přilepenými zbytky mycího prostředku.

Nádobí nebylo uspořádáno správně

Zvolený mycí program nebyl dostatečně silný

Nedostatečné množství mycího prostředku

Rameno je blokováno nádobím nebo zbytky jídla

Filtr může být zanesen, nebo špatně nasazen. Může dojít kzablokování odstřikovacích ramen

Kombinace měkké vody apříliš velkého množství čistícího prostředku

Hliníkové příbory se během mycího cyklu dotýkaly nádobí

Po přidání soli vždy spusťte rychlý mycí program bez vloženého nádobí.

Zkontrolujte víko zásobníku změkčovače aujistěte se, že je správně dotažený.

Přerušte program, zkontrolujte uspořádání nádobí nebo nádobí přeskládejte, příp. vyčistěte rameno od zbytků jídla.

Přerušte program auspořádejte nádobí tak, aby nešlo ksamovolnému uvolnění během mycího programu.

Na funkci myčky nemá tento klepající zvuk žádný vliv. Vpřípadě pochybností se obraťte na kvalikovaného odborníka.

Odeberte přebytečné množství mycího prostředku.

Očistěte zavírací mechanismus zásobníku mycího prostředku.

Viz kapitola „Uložení nádobí“.

Zvolte intenzivnější mycí program.

Použijte větší množství mycího prostředku.

Zkontrolujte uložení nádobí, příp. očistěte rameno od zbytků jídla.

Vyčistěte nebo správně nasaď te ltr. Vyčistěte ostřikovací ramena (viz kapitola „Čištění aúdržba ostřikovacích ramen“).

Používejte méně mycího prostředku, jestliže máte měkkou vodu apro umytí skla zvolte nejkratší mycí cyklus.

Použijte jemný brusný prostředek kvyčištění těchto skvrn. Nevkládejte tento prostředek do myčky!!!

MNV2645

Nesprávné uložení nádobí Viz kapitola „Uložení nádobí“.

Příliš málo leštícího prostředku

Nádobí je po dokončeném mycím cyklu vyndáno příliš

Nádobí je mokré

brzy

Zvolený špatný mycí program

Příbory sdřevěnou rukojetí

CHYBOVÉ HLÁŠENÍ

Vpřípadě poruchy bude blikat kontrolka u mycích programů Rapid nebo Glass.

Indikující kontrolka Popis chyby Možná příčina

Zvyšte množství leštícího prostředku, příp. doplňte dávkovač leštícího prostředku.

Nevyndávejte nádobí ihned po dokončení mycího cyklu. Pootevřete dveře, aby mohla přebytečná pára uniknout. Svyjímáním nádobí začněte, jakmile bude nádobí téměř studené na dotek. Vždy jako první vyprázdněte spodní koš, aby se zabránilo kapající vody zhorního koše do dolního.

Krátký mycí program snižuje výkon mytí nádobí ataké teplota mytí je nižší. Zvolte mycí program sdelší dobou mycího cyklu.

Odvod vody je mnohem obtížnější ztěchto příborů. Tyto příbory nejsou vhodné pro mytí vmyčce nádobí.

Blikající kontrolka u mycího programu Rapid

Blikající kontrolka u mycího programu Glass

Poznámka:

• Vpřípadě přetečení spotřebiče vypněte hlavní přívod vody a před opětovným spuštěním spotřebiče odstraňte

zvnitřního prostoru spotřebiče přeby tečnou vodu.

Myčka příliš dlouho napouští vodu

Přetečení myčky

Zkontrolujte přívod vody (kohoutek není otevřen, přívod vody je omezen, tlak vody je příliš nízký).

Příliš mnoho přitékající vody. Zkontrolujte tlak přívodu vody.

MNV2645

ROZMĚRY MYČKY

PŘÍKLAD ULOŽENÍ NÁDOBÍ

• Kapacita: 9 sad nádobí

• Poloha horního koše: nízká poloha

• Mycí program: ECO

• Nastavení dávkování leštícího prostředku: H3

Horní koš Dolní koš

MNV2645

Koš na příbory

Etažér

Poznámka:

• Max. hmotnost příborů, které se mohou umístit na etažér je 1.5 kg.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů astarých spotřebičů.

• Krabice od spotřebiče může bý t dána do sběru tříděného odpadu.

• Plastové sáčky zpolyetylénu (PE) odevzdejte do sběrného materiálu krecyklaci.

Recyk lace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen vsouladu sEvropskou směrnicí 2012/19/EU oelektrickém odpadu aelektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického aelektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí alidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena vsouladu spředpisy pro nakládání sodpady. Podrobnější informace orecyklaci tohoto výrobku zjistíte upříslušného místního úřadu, služby pro likvidaci domovního odpadu nebo vobchodě, kde jste výrobek zakoupili.

MNV2645

POĎAKOVANIE

Ďakujeme vám, že ste si kúpili výrobok značky Concept aprajeme vám, aby ste boli snaším výrobkom spokojní počas celého obdobia jeho používania. Pred prv ým použitím pozorne preštudujte celý návod naobsluhu apotom si ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení stýmto návodom.

OBSAH

Technické parametre Dôležité upozornenia Popis výrobku Popis ovládacieho panela Návod naobsluhu Plnenie regeneračnou soľou Plnenie leštiacim prostriedkom Čistiace prípravky Nevhodný riad Uloženie riadu

Energetická trieda A++

Ročná spotreba 197 k Wh

Spotreba energie pri štandardnom čistiacom cykle

Spotreba vo vypnutom stave 0.45 W

Spotreba vzapnutom stave 0.49 W

Ročná spotreba vody 2520 l

Trieda účinnosti sušenia A

Štandardný čistiaci cyklus ECO 45°C

Trvanie štandardného čistiaceho cyklu 190 min

Hlučnosť 49 dB (A)

Výška 815 m m

Šírka 448 mm

Hĺbka (zavreté dvere) 570 mm

Hĺbka (otvorené dvere) 1150 mm

Príkon 1930 W

Napájanie / frekvencia 230 V~ 50 Hz

Tlak vody 0.04–1 MPa

Kapacita 9 súprav riadu

Hmotnosť 30.5 kg

Prehľad čistiacich programov Uvedenie prístroja do používania Čistenie aúdržba Inštalácia prístroja Riešenie problémov Hlásenia chýb Rozmery umývačky Príklad uloženia riadu Ochrana životného prostredia

Technické parametre

0.69 kWh

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby aodlišnosti vo vyobrazení bez predošlého upozornenia.

MNV2645

DÔLEŽITÉ UPOZORNENIA

Pri dodaní umývačky na riad

• Ihneď po dodaní skontrolujte obal aprístroj, či sa počas prepravy nepoškodil.

• POZOR! Niektoré rohy ahrany prístroja, ktoré budú po inštalácii skryté, môžu

byť ostré! Dbajte na opatrnosť, aby ste zabránili poraneniu!

• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obráťte

nadodávateľa.

• Pred prvým použitím odstráňte zprístroja všetok obal amarketingové

materiály.

• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte prístroj inak, než je uvedené vtomto návode.

• Tento prístroj sa môže používať vdomácnostiach apodobných priestoroch,

ako sú:

• Kuchynské kúty vobchodoch, kanceláriách aostatných pracoviskách.

• Spotrebiče používané vpoľnohospodárstve.

• Spotrebiče používané hosťami vhoteloch, moteloch ainých oblastiach.

• Spotrebiče používané vpodnikoch zaisťujúcich nocľah sraňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

• Nože ainé predmety sostrými hrotmi musia byť vkoši na riad uložené

hrotom dolu, alebo vo vodorovnej polohe.

• Umývačku používajte len vdomácnosti alen na umývanie kuchynského

riadu.

• Vo vnútornom priestore prístroja nič neskladujte.

• Nesadajte anestúpajte na otvorené dvierka spotrebiča.

• Voda včistiacom priestore nie je pitná.

• Do čistiaceho priestoru nedávajte žiadne rozpúšťadlá (hrozí nebezpečenstvo

explózie).

• Používajte výhradne výrobky, ktoré sú vhodné pre umývačky riadu.

• Počas čistiaceho programu otvárajte dvierka umývačky veľmi opatrne, voda

môže vystreknúť.

• Dodržiavajte bezpečnostné pokyny apokyny na obaloch čistiacich

aleštiacich prípravkov.

• Nedotýkajte sa horúceho povrchu avykurovacích telies počas používania ani

hneď po použití spotrebiča.

• Nedovoľte deťom anesvojprávnym osobám používať prístroj, používajte ho

mimo ich dosahu.

MNV2645

• Deti sa nesmú sprístrojom hrať.

• Dbajte na zvýšenú opatrnosť, ak sa prístroj používa vblízkosti detí.

• Nedovoľte, aby sa prístroj používal ako hračka.

• Tento prístroj môže používať deti od 8. roku veku aosoby so zníženými

fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez príslušných skúseností aznalostí, ak sú pod dohľadom alebo boli oboznámené spokynmi opoužívaní prístroja bezpečným spôsobom arozumejú jeho rizikám.

• POZOR! Pri otváraní dvierok sa môže uvoľniť veľké množstvo pary alebo môže

vystreknúť voda. Buďte veľmi opatrní. Nebezpečenstvo oparenia!

• Vprípade poruchy prístroj vypnite avytiahnite zástrčku zo zásuvky

elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za

prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.

• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

• Pravidelne kontrolujte prístroj aj prívodný kábel, či nie sú poškodené.

• Poškodený prístroj nezapínajte.

• Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené.

Dajte ich opraviť doautorizovaného servisu.

• Nepoužívajte prístroj bez správne inštalovaných krytov abez prednej dosky.

• Vprístroji umývajte len riad určený na umývanie vumývačke. Zabráňte

kontaktu plastového riadu svykurovacím telesom prístroja.

• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je

opotrebované alebo má iné defekty.

• Pred čistením prístroj vypnite anechajte aspoň 30 minút vychladnúť.

• Domáce čistenie aúdržbu nesmú robiť deti, ak nedosiahli 8 rokov anemajú

nad sebou dozor.

• Čistiace aleštiace prípravky uložte mimo dosahu detí.

• Nepúšťajte deti kotvorenej umývačke, mohli by vnej ešte byť zvyšky

čistiaceho prípravku.

POZOR!

Prístroj otvárajte len na krátky čas kvôlinaplneniu alebo vybratiu riadu, aby nedošlo kzraneniu, napr. zakopnutím. Deti by sa mohli do prístroja zatvoriť (nebezpečenstvo udusenia), alebo byť vystavené inému nebezpečenstvu.

MNV2645

Prípadné poruchy

• Prístroj môže opravovať arobiť vňom zásahy iba kvalikovaný odborník.

• Pri opravách azásahoch musí byť prístroj odpojený zelektrickej siete. Vypnite

istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za

prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

POPIS VÝROBKU

1 Priehradka na príbor 2 Horný kôš 3 Vnútorné potrubie 4 Dolný kôš 5 Zásobník regeneračnej soli 6 Dávkovač čistiaceho aleštiaceho prípravku 7 Koš na pribor 8 Ostrekovacie rameno 9 Filtračný systém 10 Konektor na prívod vody 11 Odtoková hadica

MNV2645

Pohľad spredu Pohľad zozadu

POPIS OVLÁDACIEHO PANELU

1 Tlačidlo zapnutia/vypnutia 2 Tlačidlo voľby čistiaceho programu 3 Tlačidlo funkcie načasovaného zapnutia 4 Tlačidlo polovičného plnenia 5 Tlačidlo Star t/Pause

6 7 8 9

1 2 3 4 5

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidlo voľby čistiaceho programu

• Stlačením tlačidla vyberiete požadovaný čistiaci program.

• Vybrať možno znasledovných čistiacich programov: Intensive, Normal, ECO, Glass, 90 Min, Rapid

• Zvolený čistiaci program bude indikovaný kontrolkami vedľa príslušných čistiacich programov.

Tlačidlo funkcie načasovaného zapnutia

• Načasované zapnutie prístroja možno nastaviť na 3, 6 a 9 hodin.

6 Kontrolka chodu 7 Kontrolky zvoleného čistiaceho programu 8 Kontrolky zvoleného načasovaného zapnutia (3h, 6h, 9h) 9 Kontrolky doplnenia leštidla, doplnenia regeneračnej

soli a polovičného plnenia

Tlačidlo polovičného plnenia

• Vhodné pre polovičné naplnenie umývačky.

• Umývanie riadu prebieha voboch košoch, ale pri polovičnom naplnení umývačky.

• Umývačka zníži spotrebu vody a skráti dĺžku programu.

Tlačidlo Start/Pause

• Stlačením tlačidla Start/Pause sa spustí z volený čistiaci program alebo sa zastaví čistiaci program, ak umývačka

pracuje.

Ukazovateľ stavu (Kontrolky doplnenia leštidla, doplnenie regeneračné soli a polovičného plnenia)

• Ak sa pri ukazovateľovi stavu rozsvieti dioda, treba doplniť prislušny čistiaci pripravok, príp. bola zvolená funkcia

polovičného plnenia.

Symbol Ukazovateľ stavu

Leštidlo

Soľ

1/2 Polovičné plnenia

MNV2645

NÁVOD NAOBSLUHU

Pred prvým použitím

1. Nastavte prístroj podľa tvrdosti vody (pozri nižšie).

2. Do zásobníka regeneračnej soli vsypte regeneračnú soľ.

3. Do dávkovača leštidla doplňte leštidlo.

4. Do dávkovača čistiaceho prípravku vsypte čistiaci prípravok alebo vložte tabletku.

Zariadenie na zmäkčovanie vody

Na účinné čistenie je potrebná mäkká voda (voda snízkym obsahom vápnika), inak by sa na riad avumývačke vytváral vodný kameň. Vodu zvodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, treba pred čistením zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli vzmäkčovacom zariadení umý vačky. Nastavenie apotrebné množstvo soli závisí od stupňa tvrdosti vody zvodovodu.

Tvrdosť vody sa označuje vekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °fH, britských stupňoch °Clarke avmmol/l (milimóle na liter - medzinárodnej jednotka tvrdosti vody).

Zmäkčovadlo by malo by ť nastavené podľa tvrdosti vody na mieste použitia prístroja. Informácie otvrdosti vody danej oblasti vám poskytne miestny vodárenský podnik. Podľa tabuľky nastavte regulátor dávok zmäkčovadla vody, ktorý treba nastaviť ručne.

Nastavenie zariadenia na zmäkčovanie vody

1. Pomocou tlačidla zapnutie/vypnutie (1) zapnite prístroj.

2. Stlačte tlačidlo Star t/Pause (5) na dlhšie než 5 sekúnd. Potom sa dostanete do nastavenia na zmäkčenie vody.

Kontrolky pri soli a zmäkčovadle budú striedavo blikať.

3. Ak kontrolky pri soli azmäkčovadle striedavo blikajú, stlačením tlačidla (2) možno nastaviť tvrdosť vody.

4. Stlačením tlačidla (2) nastavte tvrdosť vody podľa vašej oblasti (H1-H6).

5. Na uloženie nastavenia tvrdosti vody niekoľ ko sekúnd počkajte.

Tvrdosť vody

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6 –11 10–20 7–14 1.0–2.0 H2 (90 min) 9

12–17 21–30 15–21 2.1–3.0 H3 (90 min, Rapid) 12

18–22 31–40 22–28 3.1– 4.0 H4 (Glass) 20

23–24 41–60 29–42 4.1– 6.0 H5 (Glass, Rapid) 30

35–55 61–98 43–69 6 .1–9. 8 H6 (Glass, 90 min) 60

Poznámka:

• Tento pristroj je vo vyrobe nastaveny na hodnotu H3.

• Nastavenie tvrdosti vody možno urobiť do 60 sekúnd od spustenia prístroja.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH nemecké stupne °fH francúzske stupne °Clark britské stupne

MNV2645

Hodnota pozície

(kombinácie

kontroliek)

Spotreba soli

(g/čistiaci

cyklus)

PLNENIE REGENERAČNOU SOĽOU

Pôsobenie soli

Pri umývaní riadu sa soľ automaticky vyplavuje zo zásobníka soli do zmäkčovacieho zariadenia, kde sa rozpúšťa vápnik. Rozpustený vápnik sa zumývačky odplavuje von. Zariadenie na zmäkčenie vody je potom znova pripravené na ďalšiu činnosť. Tento regeneračný proces funguje iba v tedy, ak sa soľ vo vode rozpustí.

1. Otvorte dvere prístroja avyberte dolný kôš.

2. Odskrutkujte kryt zásobníka regeneračnej soli podľa obr. 1.

3. Pred prvým použitím nalejte do zásobníka 0,5 litra vody.

4. Nasaďte lievik (súčasť balenia) na otvor zásobníka regeneračnej soli apomaly sypte regeneračnú soľ. Kapacita

prázdneho zásobníka je asi 1,5 kg. Soľ bude vyplavovať prebytočnú vodu von (obr. 2).

5. Po doplnení zaskrutkujte kryt zásobníka regeneračnej soli.

Otvoriť

Poznámka:

• Zásobník regeneračnej soli je umiestnený pod dolným košom.

• Zásobník regeneračnej soli možno doplniť len vtedy, keď sa na paneli rozsvieti ukazovateľ soli.

• Po doplnení regeneračnej soli ukazovateľ soli zhasne.

• Ak počas plnenia došlo krozsypaniu regeneračnej soli, spusťte krátky čistiaci program, aby sa zvyšky soli mohli

ihneď odstrániť.

POZOR!

• Regeneračnú soľ dopĺňajte pred spustením čistiaceho programu, aby sa prípadné rozsypané zvyšky soli ihneď

odstránili anemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

• Vždy používajte regeneračnú soľ, ktorá je určená pre umývačky riadu. Nikdy nepoužívajte kuchynskú soľ!

• Do zásobníka regeneračnej soli nikdy nesypte čistiace prípravky. Zničilo by sa zmäkčovacie zariadenie!

Vprípade spôsobených škôd nevhodným používaním soli výrobca nenesie žiadnu zodpovednosť ani záruku za žiadne spôsobené škody.

MNV2645

PLNENIE LEŠTIACIM PRÍPRAVKOM

Leštiaci prípravok sa používa vposlednej fáze oplachovania, aby sa zabránilo tvorbe anáslednému zaschnutiu kvapiek na riade, ktoré môžu nechať škvrny na povrchu riadu počas sušenia.

1. Otvorte dvere prístroja.

2. Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.

3. Pomaly nalejte leštiaci prípravok do zásobníka (obr. 4). Kapacita prázdneho zásobníka je asi 140 ml.

4. Po doplnení zavrite zásobník leštiaceho prípravku auzáver dotiahnite (obr. 5).

Obr. 3 Obr. 4 Obr. 5

Ak sa počas čistiaceho programu rozsvieti ukazovateľ leštiaceho prípravku, pred spustením ďalšieho čistiaceho programu treba doplniť leštiaci prípravok! Množstvo leštiaceho prípravku možno kontrolovať aj opticky podľa ukazovateľa C, k torý sa nachádza vedľa krytu zásobníka leštiaceho prípravku. Ak je vzásobníku dostatok leštiaceho prípravku, okienko je čierne. Pri spotrebovávaní leštiaceho prípravku sa zmenšuje aj veľkosť čiernej bodky vokienku. Ak je okienko svetlé, zásobník je prázdny. Hladina leštidla by nemala klesnúť pod ¼.

Plný

C (ukazovateľ stavu leštidla)

¾ Plný ½ Plný ¼ Plný Prázdny

Poznámka:

• Zásobník leštiaceho prípravku je umiestnený na dverách vedľa dávkovača čistiaceho prípravku.

• Prístroj je určený napoužitie tekutého leštidla.

• Ak počas plnenia došlo krozliatiu leštiaceho prípravku, rozliaty leštiaci prípravok utrite nasiakavou handričkou,

alebo spusťte krátky čistiaci program, aby sa rozliate zvyšky prípravku mohli hneď odstrániť.

POZOR!

• Používajte iba leštiace prípravky, ktoré sú určené pre umývačky riadu. Do zásobníka leštiaceho prípravku nikdy

nedávajte čistiaci prípravok.

• Leštiaci prípravok dopĺňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky

soli ihneď odstránili anemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

MNV2645

Nastavenie dávkovania leštiaceho prípravku

• Dávkovanie leštiaceho prípravku možno nastaviť vpolohách od 1 do 6. Pred pr vým použitím nastavte

dávkovanie leštiaceho prípravku do polohy 4.

• Ak na riade zostávajú škvrny od vody, zvýšte dávkovanie leštiaceho prípravku.

• Ak na riade zostáva lepkavý lm, znížte dávkovanie leštiaceho prípravku.

1. Otvorte dvere prístroja.

2. Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.

3. Podľa potreby pridajte/uberte dávkovanie leštiaceho prípravku.

4. Po nastavenie zavrite zásobník leštiaceho prípravku auzáver dotiahnite (obr. 5).

Nastavenie dávkovania

Ak používate len čistiaci prípravok sintegrovaným leštiacim prípravkom, znížte dávkovanie leštiaceho prípravku na minimum.

ČISTIACE PRÍPRAVKY

Čistiace prípravky možno podľa formy rozdeliť na štyri skupiny:

a) sypké, b) tekuté, c) tabletky, d) kombinované čistiace prípravky (napr. tabletky 3 v1).

Podľa chemického zloženia ich možno rozdeliť na dve skupiny:

a) alkalické, b) sprírodnými enzýmami.

Ďalej ich možno deliť na:

a) fosfátové achlórové, b) fosfátové abezchlórové, c) bezfosfátové abezchlórové.

• Pri používaní bezfosfátových čistiacich prípravkov apri tvrdej vode sa na riade astenách umý vačky môže objaviť

biela usadenina.

• Zvýšením dávky čistiaceho prípravku predídete týmto usadeninám adosiahnete lepšie čistiace v ýsledky.

• Čistiace prípravky bez chlóru majú menšie bieliace účinky. To môže viesť kzvýrazneniu škvŕn po z vyškoch čaju

alebo ksfarbeniu plastového riadu. Vtomto prípade použite silnejší čistiaci program, zvýšte dávku čistiaceho prípravku alebo použite chlórový čistiaci prípravok.

MNV2645

Čistiace prípravky – tabletky

• Tabletky od rôznych v ýrobcov sa rozpúšťajú rôznou rýchlosťou.

• Niektoré čistiace tabletky sa úplne nerozpustia anemôžu tak počas krátkeho čistiaceho programu plne rozvinúť

svoje čistiace účinky.

• Ztohto dôvodu odporúčame zvoliť dlhšie čistiace programy, ktoré zaistia úplné rozpustenie tabletky.

Zásobník čistiaceho prípravku

Pred začiatkom každého čistiaceho cyklu treba naplniť zásobník čistiaceho prípravku. Pre bežný čistiaci cyklus stačí jedna polievková lyžica čistiaceho prípravku. Ak je riad silne znečistený, pridajte viac čistiaceho prípravku. Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu. Vprípade ponechania čistiaceho prípravku vzásobníku môže čistiaci prípravok navlhnúť apri spustení čistiaceho programu sa úplne nerozpustí.

Stlačte tlačidlo zásobníka.

Čistiaci prípravok

Tab letk a

Plnenie čistiaceho prípravku

• Čistiaci prípravok plňte len pri plne otvorených dvierkach prístroja.

• Ak je kry t zásobníka čistiaceho prípravku zavretý, stlačte tlačidlo zásobníka.

• Zásobník naplňte čistiacim prípravkom (A). Aby bolo dávkovanie správne, dodržte prosím pok yny výrobcu

uvedené na obale čistiaceho prípravku. Pri plnení čistiaceho prípravku zásobník neprepĺňajte.

• Po doplnení čistiaceho prípravku uzatvorte zásobník (B) azatvorte dvierka prístroja.

Tip na usporenie čistiaceho prípravku

• Ak je riad znečistený len slabo, stačí použiť menšie množstvo čistiaceho prípravku, než ktoré sa odporúča.

Poznámka:

• Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu.

• Používajte bežne dostupné tekuté alebo práškové značkové čistiace prípravky, príp. tabletky.

• Nikdy nepoužívajte prípravky na ručné čistenie!

MNV2645

• Vprípade použitia čistiaceho prípravku vo forme tablety si prečítajte odporúčania od výrobcu, kde treba tabletku

umiestniť (zásobník čistiaceho prípravku, kôš na príbory atď.).

• Ubezpečte sa, že kryt zásobníka čistiaceho prípravku je zavretý ato aj vtedy, ak použite tabletky.

POZOR!

• Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu.

• Čistiace prípravky udržujte nasuchom mieste amimo dosahu detí.

• Nenechávajte čistiace prípravky vdávkovači čistiaceho prípravku, ak nedôjde kspusteniu čistiaceho programu.

NEVHODNÝ RIAD

• Príbor ariad, ktorých diely sú zdreva.

• Plastový riad ariad slepenými dielmi, ktoré nie sú tepelne odolné.

• Lepené predmety, príbor alebo taniere.

• Cínový alebo medený riad.

• Krištáľové sklo.

• Oceľové predmety podliehajúce hrdzaveniu.

• Drevené misy.

• Predmety vyrobené zo syntetických vlákien.

Niektoré hliníkové astrieborné časti môžu zmeniť farbu alebo v yblednúť. Niektoré druhy skla sa môžu po viacerých čistiacich cykloch zakaliť.

Poznámka:

• Do umývačky riadu nepatria nasiakavé materiály, ako špongie autierky.

• Používajte čistiaci prípravok, ktorý výrobca označil za šetrný voči riadu.

• Vumývačke umývajte iba riad, uktorého je potvrdená vhodnosť umývania vumý vačke riadu.

• Riad znečistený popolom, voskom, mazacím tukom alebo farbou sa nesmie umývať vumývačke!

ULOŽENIE RIADU

Umiestnenie riadu

Zriadu odstráňte veľké zvyšky jedla. Oplachovanie riadu pod tečúcou vodou nie je pred umývaním vumývačke nutné.

Riad ukladajte nasledovným spôsobom:

• Šálky, poháre, hrnce, panvice apod. ukladajte dnom nahor.

• Riad spriehlbňou ukladajte šikmo, aby mohla odtiecť prebytočná voda avýsledky sušenia boli čo najlepšie.

• Riad treba uložiť bezpečne, aby sa neprevrhol.

• Uložený riad nesmie brániť otáčaniu ostrekovacích ramien.

• Riad apríbor by nemali ležať na sebe ani sa navzájom zakrývať.

• Aby sa zabránilo poškodeniu pohárov, nemali by sa navzájom dotýkať.

• Hrnce aobjemnejší riad ukladajte do spodného koša.

• Horný kôš je navrhnutý tak, aby sa doň vkladal menší aľahší riad (poháre, kávové ačajové šálky atď.).

• Nože sdlhou čepeľou, ktoré sú umiestnené vo vzpriamenej polohe, sú veľmi nebezpečné! Buďte opatrní, hrozí

nebezpečenstvo poranenia!

• Dlhý aostrý príbor (ostré nože) treba umiestniť vodorovne do horného koša.

• Veľmi malé kusy riadu vumývačke neumývajte, mohli by ľahko vypadnúť zkošov.

• Umývačku riadu neprepĺňajte!

MNV2645

Horný kôš

Do horného koša sa odporúčajú dávať:

• poháre,

• kávové ačajové šálky,

• tanieriky pod šálky,

• malé misky ataniere,

• plytké panvice.

Po uložení riadu do horného koša umý vačky sa ubezpečte, že prúd vody riad neprevrhne.

Zmena výšky horného koša

• Horný kôš na riad možno podľa potreby nastaviť do výšky,

aby bolo buď vhornom, alebo vdolnom koši viac miesta pre vysoký riad.

• Nastavenie výšky koša sa robí preklopením držadiel na

bokoch horného koša (pozri obr. 6).

• Pri preklápaní držadiel dbajte, aby zaklapli až do krajnej

polohy.

Kôš zdvihn ite do hornej polohy

Zadná ste na koša

Predná st ena koša

Nastaviteľná rukoväťObr. 6

Na znížen ie koša stlačte rukoväť

Etažér

• Poháre avysoké poháre oprite ookraj etažéra (nie oiný riad).

• Dlhé kusy, servírovací ašalátový príbor, naberačky akuchynské nože ukladajte tak, aby nebránili votáčaní

ostrekovacím ramenám.

• Etažér možno v yklápať avýškovo nastaviť podľa potreby (obr. 7).

Obr. 7

MNV2645

Dolný kôš

Do dolného koša sa odporúčajú dávať:

• hrnce,

• panvice,

• pokrievky,

• veľké misky ataniere.

Po uložení riadu do dolného koša umývačky sa ubezpečte, že riad nebráni otáčaniu ostrekovacích ramien. Pri umývaní väčších kusov (hrnce, panvice apod.) sklopte držiaky tanierov vdolnom koši (obr. 8).

Obr. 8

Kôš na príbor

• Príbor dávajte do koša na príbor, nože smerujú ostrím dolu.

• Zahnuté časti príboru (vidličky, lyžice, lyžičky) dávajte do koša jedným

smerom (lepšie sa vyčistia), (Obr.9).

• Ak sa do tam nestanú, možno ich uložiť na etažér horného koša

(obr. 7).

Vyberanie riadu

Aby sa zabránilo stekaniu vody akvapiek vody zhorného koša na riad vdolnom koši, odporúča sa najprv vybrať riad zdolného koša apotom postupne zhorných košov.

POZOR!

Buďte opatrní, aby príbor, ktorý je ostrý alebo má ostré hroty, nevyčnieval zkoša na príbor. Hrozí nebezpečenstvo poranenia! Nože dávajte vždy ostrím nadol!

MNV2645

PREHĽAD ČISTIACICH PROGRAMOV

Program

Informácie očistiacom

programe

Silne znečistený

riad, zašpinené

hrnce, panvice

atď., zaschnuté

potraviny

Bežne znečistený

riad, hrnce, taniere,

poháre azľahka

znečistené panvice

Štandardný

program vhodný

pre menej

špinavý riad

Ľahko znečistený

riad asklo

Bežne znečistený

riad, ktor ý

potrebuje rýchle

opláchnutie

Krátke čistenie

zľahka

znečisteného

riadu; pre rýchle

čistenie

Popis čistiaceho

cyklu

Predčistenie (50°C)

Čistenie (60°C)

Oplachovanie

Oplachovanie 70°C

Sušenie

Predčistenie (45°C)

Čistenie (55°C)

Oplachovanie

Oplachovanie 65°C

Sušenie

Predčistenie

Čistenie (45°C)

Oplachovanie 65°C

Sušenie

Predčistenie

Čistenie (40°C)

Oplachovanie

Oplachovanie (60°C)

Sušenie

Čistenie (65°C)

Oplachovanie

Oplachovanie (65°C)

Sušenie

Čistenie (45 °C)

Oplachovanie (50°C)

Oplachovanie

(55°C)

Množst vo

čistiaceho

prípravku

Pred/hlavný

Trvanie

čistiaceho

cyklu [min.]

Spotreba

energie

[W]

Spotreba

vod y [L]

5/22 g 165 1.40 16.5 ÁNO

5/22 g 175 1.10 13 ÁNO

5/22 g 190 0.69 9 ÁNO

5/22 g 125 0.75 13. 5 ÁNO

27 g 90 1.15 11. 5 ÁNO

20 g 30 0.70 10 NIE

Leštidlo

Poznámka:

Ak nie je pri fáze programu uvedená teplota, umývačka riadu vtejto fáze čistiaceho programu neohrieva.

MNV2645

UVEDENIE PRÍSTROJA DO POUŽÍVANIA

Začiatok čistiaceho programu

1. Otvor te dvere prístroja.

2. Skontrolujte, príp. doplňte regeneračnú soľ aleštiaci prípravok.

3. Postupne vysuňte horný adolný kôš, vložte riad apotom naplnené koše zasuňte späť. Odporúčame najprv naplniť dolný aaž potom horný kôš (pozri kapitolu „Umiestnenie riadu“).

4. Ubezpečte sa, že prívod vody je otvorený. Zatvorte dvere prístroja.

5. Na zapnutie prístroja stlačte tlačidlo (1).

6. Opakovaným stlačením tlačidla (2) zvoľte požadovaný program. Zvolený čistiaci program bude indikovaný kontrolkami vedľa príslušných čistiacich programov. Čistiaci program sa mení vnasledovnom poradí: ECO – Glass – 90min – Rapid – Pre-wash – Auto – Intensive – Normal – ECO.

7. Ak chcete odložiť štart čistenia, opakovane stlačte tlačidlo načasovaneho zapnutia (3). Načasovane zapnutie možno nastaviť na 3, 6 a 9 hodin.

8. Ak je umývačka naplnená len do polovice, stlačte tlačidlo (4) na zapnutie funkcie polovičného naplnenia umývačky. Pri tejto funkcii sa riad umýva voboch košoch a umývačka zníži spotrebu vody a skráti dĺžku programu.

9. Po výbere čistiaceho programu a všetkých nastavení stlačte tlačidlo (5) na zapnutie prístroja. Nastaveny čistiaci program sa spusti, prip. bude spustene odpočitavanie načasovaneho zapnutia.

10. Po dokončeni čistiaceho programu osemkrat zaznie pipnutie.

11. Stlačenim tlačidla (1) vypnite pristroj.

12. Horuci riad je veľmi krehky. Pred vybratim odporučame počkať asi 15 minut, aby umyty riad vychladol.

13. Najprv vyberte riad z dolneho koša a potom z hornych košov, aby ste zabranili stekaniu vody a k vapiek vody z horneho koša na riad, ktore je uloženy v dolnom koši. POZOR! Pri otvarani dveri pristroja buďte opatrni, može sa uvoľniť veľke množstvo horucej pary. Hrozi nebezpečenstvo oparenia.

Poznámka:

Pri stlačení tlačidla (5) počas čistiaceho programu sa čistiaci program preruší. Pri prerušenom čistiacom programe sa každú minútu oz vepípnutie, dokým sa nestlačí tlačidlo (5) na pokračovanie čistiaceho programu alebo tlačidlo (1) na ukončenie čistiaceho programu.

Zmena programu pri spustenom čistiacom programe

Ak sa rozhodnete zmeniť spustený program, skontrolujte, či je vzásobníku dostatok čistiaceho prípravku, či sa už nespotreboval anetreba ho pred spustením nového programu doplniť (pozri kapitolu „Plnenie čistiaceho prípravku“).

1. Stlačte tlačidlo (5), čistiaci program sa zastaví.

2. Na viac než 3 sekundy stlačte tlačidlo (2). Pristroj bude vo faze pohotovostneho režimu, v ktorom možno zmeniť nastavenie čistiaceho programu.

3. Po zmene nastavenia čistiaceho programu stlačte tlačidlo (5). Čistiaci program bude po niekoľkych sekundach pokračovať.

Poznámka:

• Ak otvoríte dvere prístroja počas spusteného čistiaceho programu, program sa zastaví. Počkajte, kým sa

nezastavia ostrekovacie ramená.

• Každú minútu sa ozve zvukový signál, k torý upozorní na otvorené dvere prístroja počas spusteného čistiaceho

programu.

• Po zavretí dverí prístroja bude čistiaci program po niekoľkých sekundách pokračovať.

MNV2645

Pridanie riadu do umývačky počas spusteného čistiaceho programu

1. Stlačte tlačidlo (5), čistiaci program sa zastaví.

2. Po pootvoreni dveri pristroja sa čistiaci program zastavi. Počkajte, kym sa ostrekovacie ramena nezastavia.

3. Pridajte riad do umyvačky a zatvorte dvere. Čistiaci program bude po niekoľkych sekundach pokračovať.

4. Stlačte tlačidlo (5), čistiaci program bude po niekoľkých sekundách pokračovať.

POZOR!

Pri otváraní dverí prístroja buďte opatrní, môže sa uvoľniť veľké množstvo horúcej pary alebo vystreknúť horúca voda. Horúca voda sčistiacim prípravkom môže pri kontakte poškodiť pokožku alebo časti nábytku.

ČISTENIE AÚDRŽBA

Pravidelnou kontrolou aúdržbou umývačky predídete poruchám. Na udržanie dokonalého vzhľadu vnútorného priestoru umývačky sa odporúča používať včasovom rozmedzí 4–6 mesiacov špeciálny čistič umývačky.

• Skontrolujte umývací priestor, či vňom nie sú usadeniny tukov avodného kameňa. Ak sa usadeniny objavia,

naplňte zásobník čistiaceho prípravku čistiacim prípravkom aspusťte čistiaci program snajvyššou teplotou.

• Tesnenie dverí pravidelne otrite vlhkou utierkou, aby sa odstránili usadeniny.

• Kontrolujte ukazovateľ doplňovania soli, vprípade potreby doplňte regeneračnú soľ.

• Kontrolujte ukazovateľ leštiaceho prípravku, vprípade potreby doplňte leštiaci prípravok.

Filtračný systém

Filter chráni azabraňuje väčším zvyškom potravín ainým predmetom dostať sa do vodného čerpadla. Veľké zvyšky potravín môžu lter zaniesť, preto tieto zvyšky treba odstrániť. Filtračný systém (obr. 10) sa skladá zhlavného ltra (1), hrubého ltra (2) ajemného ltra (3).

Hlavný lter (1)

• Potraviny, ktoré zachytítento lter, rozdrví dýza na dolnom ostrekovacom ramene.

Hrubý lter (2)

• Väčšie kusy potravín apredmetov (kúsky kostí, skla atď.), ktoré aby mohli blokovať odtok, zachytíhrubý lter. Ak

chcete vybrať hrubý lter, opatrne potiahnite za rukoväť smerom nahor avyberte lter.

Jemný lter (3)

• Zachytáva zvyšky azabraňuje ich usadeniu na riade počas čistiaceho cyklu.

Poznámka:

• Na dosiahnutie lepšieho čistenia treba ltre pravidelne čistiť. Ztohto dôvodu sa odporúča čistiť ltre po každom

čistiacom cykle.

• Vyberte ltre, odstráňte usadeniny altre vyčistite pod tečúcou vodou.

• Po očistení ltre vráťte na miesto.

POZOR!

Nikdy nepoužívajte umývačku bez správne umiestneného ltračného systému! Nesprávne umiestnenie ltrov môže znížiť čistiace účinky apoškodiť riad apríbor.

MNV2645

Čistenie ltračného systému

1. Otočte ltrom proti smeru hodinových ručičiek.

2. Vyberte ltračný systém smerom nahor.

3. Filtre opláchnite pod tečúcou vodou. Navyčistenie hrubého ajemného ltra použite kefu na čistenie.

4. Po očistení vráťte ltre naspäť azaistite pootočením.

Pootočením otvoríte

Poznámka:

• Filtračný systém treba čistiť aspoň raz týždenne.

• Pri čistení netraste ltrami, mohli by sa poškodiť, čo by mohlo viesť kzníženiu čistiacich účinkov.

• Po očistení ltračného systému sa ubezpečte, že lter je zaistený!

Čistenie ostrekovacích ramien

Ostrekovacie ramená treba pravidelne čistiť. Vápnik anečistoty zo špinavej vody môžu zablokovať dýz y aložiská ostrekovacích ramien.

• Kontrolujte výstupné dýzy ostrekovacích ramien, či nie sú upchaté

zvyškami jedál.

• Ostrekovacie ramená vprípade potreby odskrutkujte av yberte (obr. 11).

Umyte ich pod tečúcou vodou avráťte naspäť.

• Na odmontovanie horného ostrekovacieho ramena pridržte maticu,

otočte rameno vsmere hodinových ručičiek avyberte ho.

• Na odmontovanie dolného ostrekovacieho ramena vyberte rameno

smerom nahor.

• Ramená umyte vteplej mydlovej vode. Na vyčistenie dýz použite jemnú

kefu.

• Po vyčistení namontujte ostrekovacie ramená naspäť.

Obr. 11

MNV2645

UPOZORNENIE!

Jednou znajčastejších porúch nedostatočného čistenia sú zanesené ostrekovacie ramená so zvyškami jedál. Tieto zvyšky jedál sa do ostrekovacích ramien dostávajú cez nesprávne zaistený lter. Po očistení ltračného systému sa ubezpeč te, že lter je zaistený!

Správne zaistený lter Nesprávne zaistený lter Nesprávne zaistený lter

Čistenie ovládacieho panelu apovrchu prístroja

• Načistenie používajte len navlhčenú mäkkú handričku.

• Nepoužívajte hrubé aostré predmety (napr. drôtenky) ani agresívne čistiace prípravky.

• Chráňte zámok dverí prístroja pred vniknutím vody.

• Načistenie ovládacieho panelu nikdy nepoužívajte čistiace prípravky vspreji. Mohli by poškodiť zámok dverí

aelektrických častí prístroja.

• Niektoré papierové obrúsky môžu poškriabať antikorové časti ovládacieho panelu.

Čistenie dverí prístroja

• Načistenie okrajov po obvode dverí použite iba vlhkú mäkkú handričku.

• Nepoužívajte žiadne čistiace prípravky vspreji, mohli by poškodiť zámok dverí aelektrických častí prístroja.

Ochrana pred zamrznutím

Ak umývačku nebudete používať dlhší čas, alebo ju umiestnite na miesto snižšou teplotou, treba dodržať nasledovné:

1. Umývačku odpojte od elektrickej siete.

2. Uzavrite prívod vody aprívodnú hadicu odpojte od prívodu vody.

3. Prívodnú hadiu odmontujte avylejte vodu zhadice aj zumý vačky. Na zachytenie vody môžete použiť plytkú

nádobu, napr. lavór.

4. Znova pripojte prívodnú hadicu kumývačke.

5. Vyberte ltračný systém zdna umývačky azvyšnú vodu zodtoku vysušte (napr. špongiou).

Poznámka:

• Ak umývačku nemožno spustiť kvôli ľadu, obráťte sa na servisné stredisko.

MNV2645

Tipy na údržbu umývačky

• Po každom použití (čistiacom cykle) uzavrite prívod vody advierka umývačky nechajte pootvorené, aby sa vnútri

nehromadila vlhkosť azápach.

• Pred čistením aúdržbou odpojte prívodný kábel zo zásuvky elektrického napätia.

• Na čistenie nepoužívajte žiadne hrubé (napr. drôtenku, špongiu na riad) ani ostré predmety, ani agresívne

čistiace prípravky, mohli by poškriabať povrch prístroja.

• Načistenie používajte handričku navlhčenú vo vode so saponátom.

• Ak nebudete umývačku používať dlhší čas, spusťte čistiaci program bez vloženého riadu. Po dokončení programu

odpojte prívodný kábel zo zásuvky elektrického napätia, uzavrite prívod vody advierka umývačk y nechajte pootvorené, aby sa vnútri nehromadila vlhkosť azápach. Pootvorené dvierka predĺžia životnosť tesnenia.

• Pri premiestňovaní udr žujte prístroj vzvislej polohe. Ak to nie je možné, položte prístroj aprepravujte na zadnej stene.

• Jedným zo zdrojov zápachu sú nečistoty usadené okolo tesnenia. Pravidelným čistením vlhkou handričkou

zabránite tomuto zápachu.

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou prístroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nebudete dodržiavať, následkom môže byť smrť alebo úraz elektrickým prúdom. Vstavané umývačky, ktoré sa dodatočne inštalovali ako samostatne voľne stojace, musia byť zaistené pred prevrátením. Musia byť napríklad priskrutkované kstene alebo umiestnené pod pracovnú dosku, ktorá je priskrutkovaná ksusedným skrinkám. Pre bezpečné používanie musí umývačku zapojiť kvalikovaný odborník. Údaje pre prítok aodtok vody aj parametre elektrickej siete musia zodpovedať údajom uvedeným vtechnických parametroch alebo vmontážnych pokynoch.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.

• Zodpovednosť za inštaláciu prístroja má kupujúci, nie v ýrobca.

• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách aveciach, ktoré vznikli

nesprávnou inštaláciou.

• Montážna poloha umývačky by mala byť blízko zásuvky elektrického napätia, prívodu vody aodpadu.

• Na jednej strane spodnej skrinky by mal byť priestor na pripojenie prívodnej avypúšťacej hadice apre zástrčku

elektrickej energie.

• Rozmery pre montáž prístroja sú uvedené na obr. 12.

• Ak sa umývačka inštaluje vrohu spodných skriniek, nechajte okolo otvorených dverí umývačky priestor

minimálne 50 mm (obr. 13).

90° 90°

820mm

Priesto r pre hadice

600mm

Ob r. 12 Ob r. 13

apre zást rčku

elektrickej energie

Priesto r medzi

spodno u skrinkou

apodlah ou

450 mm

100

Minimálny priestor 50 mm

Umývačka

Otvor ené dvere

prístroja

Spodn é skrinky

MNV2645

Rozmer y aupevnenie krycej dosk y na dvierka umývačky

• Na obr. 14 sú uvedené rozmery aumiestnenie otvorov na krycej doske dverí umývačky. Rozmery sú uvedené

vmm.

• Kryciu dosku nasaďte na dvere umývačky (obr. 14a).

• Po umiestnení dosky upevnite kryciu dosku kdverám umývačky pomocou skrutiek (obr. 14b).

• Zvnútornej strany dverí umývačky odskrutkujte 4 krátke skrutky (obr. 14b).

• Dovnútornej strany dverí umývačky priskrutkujte 4 dlhé skrutky. Tým saupevní krycia doska kdverám umývačky

(obr. 14b).

Obr. 14 a Obr. 14 b

MNV2645

Odmontovanie krátkych skrutiek

Obr. 14

Pripevn enie dlhými skrutkami

Poznámka:

1. Na nákrese pre montáž vrchnej dosky je v hornej časti znázornené, koľko dištančných líšt a aké skrutky treba

použiť pri inštalácii dištančných líšt k ovládaciemu panelu umývačky.

2. Dištančné lišty sa skladajú do seba, pričom strana bez „výčnelkov“ sa priloží k spodnej hrane ovládacieho panelu

umý vačk y.

3. Na spodnej strane dištančných líšt sú „výčnelky“, ktoré sa musia odstrániť (odrezať). Tento krok treba urobiť kvôli

správnemu doľahnutiu vrchnej krycej dosk y k dištančnej lište/lištám.

4. Po odstránení „výčnelkov“ sa dištančné lišty priskrutkujú skrutkami k spodnej hrane ovládacieho panelu

umý vačk y.

5. V hornej časti nákresu pre montáž vrchnej dosky je znázornené, aké skrutk y treba použiť s ohľadom na počet

použitých dištančných líšt.

6. Po priskrutkovaní dištančných líšt k spodnej hrane ovládacieho panelu umývačky musí byť hlavička skrutky

zarovno so spodnou stranou dištančnej lišty (nesmie vykúkať).

Nastavenie nosnosti pružiny dverí

• Nosnosť pružiny je nastavená len pre dvere umývačky. Pri upevnení krycej dosky sa zmení hmotnosť dverí

umý vačk y.

• Nosnosť pružiny dverí možno zmeniť pomocou skrutiek naspodku na prednej strane umývačky (obr. 15).

• Nastavenie nosnosti pružiny je správne, ak dvere zostávajú votvorenej polohe anepadajú.

Ob r. 15

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte zprístroja všetok obal amarketingové materiály.

2. Kdverám umývačky pripevnite kryciu dosku. Na pripevnenie použite upevňovacie skrutky adržiaky.

3. Nosnosť pružiny dverí (ľavú apravú) možno zmeniť pomocou skrutiek naspodku na prednej strane umývačk y (obr.

15). Vsmere hodinových ručičiek sa nosnosť pružiny z výši. Proti smeru hodinových ručičiek sa nosnosť pružiny zníži.

4. Prívodnú hadicu pripojte kprívodu studenej vody podľa obr. 17.

5. Vypúšťaciu (odtokovú) hadicu pripojte podľa obr. 18.

6. Kondenzačný pás prilepte pod pracovnú (kuchynskú) dosku (krok 3). Dbajte, aby kondenzačný pás bol nalepený zároveň sokrajom pracovnej (kuchynskej) dosky.

7. Umývačku umiestnite do pripraveného priestoru.

8. Pomocou nožičiek vprednej azadnej časti umývačky vyrovnajte umývačku do vodorovnej polohy. Zadné nožičky možno nastaviť na stred umývačky otáčaním skrutk y naspodku naprednej strane umývačky (krok 5A). Pri nastavení predných nožičiek umývačky otáčajte skrutkami, ktoré sú umiestnenépri predných nožičkách naspodku na prednej strane umývačky (krok 5B). Správnosť vyrovnanie skontrolujte vodováhou (obr. 16).

9. Zástrčku zapojte do zásuvky.

10. Po umiestnení avyrovnaní umývačky musí byť umývačka zaistená. Zaistenie umývačky možno urobiť dvomi spôsobmi:

MNV2645

A– Uchytenie do bežnej kuchynskej (pracovnej) dosky:

Inštalačný háčik umiestnite do pripraveného otvoru na vrchnej strane umý vačky. Inštalačný háčik priskrutkujte ku kuchynskej (pracovnej) doske (krok 6).

B – Uchytenie do mramorovej alebo žulovej pracovnej dosky:

Boky umývačky priskrutkujte ku skrinkám (krok 7).

Kondenzačný pás

Krycia doska

Vyrovnanie umývačky do vodorovnej polohy

1. Umývačku umiestnite do pripraveného priestoru.

2. Vodováhu umiestnite na úplne otvorené dvere umývačky ado vnútorného priestoru umývačky (obr. 16).

Skontrolujte, či je umývačka vo vodorovnej polohe.

3. Pomocou nastaviteľných nožičiek vyrovnajte umývačku, aby bola vo vodorovnej polohe.

Poznámka:

Maximálna nastaviteľná výška nožičiek je 70 mm.

MNV2645

Skontrolujte rovinu pomocou vodováhy

Obr. 16

Skontrolujte rovinu pomocou vodováhy

Pripojenie do elektrickej siete

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Odporúčame použiť samostatný

zásuvkový obvod sističom 10A.

• Používajte iba zásuvky elektrického napätia suzemnením.

• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobiť požiar zprehriatia.

• Zástrčka prívodného kábla prístroja musí byť voľne prístupná aj po inštalácii.

• Zmeny vpripojení môže robiť iba kvalikovaný odborník.

• Elektrická bezpečnosť prístroja môže byť garantovaná iba v tedy, ak je ochranná svorka prístroja spojená

sochranným vodičom elektrickej rozvodovej siete.

• Výrobca nemá zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho

alebo nesprávneho ochranného spojenia.

Pripojenie prívodu vody

• Pred pripojením prívodnej hadice kprívodu vody sa

ubezpečte, že tlak vody je vrozmedzí 0,04 – 1,00 MPa. Pri vyššom tlaku vody treba namontovať redukčný tlakový ventil.

• Prívodnú hadicu pripojte kvodovodnému kohútiku so

závitom 3/4“ (obr. 17). Dbajte nato, aby prívodná hadica nebola zalomená, stlačená ani prepletená.

• Pri výmene prístroja treba pri pripojení na zdroj vody vždy

použiť novú prívodnú hadicu, pôvodná prívodná hadica nesmiete znovu použiť.

• Ak je vodovodné potrubie nové alebo sa dlhší čas nepoužilo,

pred pripojením prívodnej hadice vypusťte dostatočné množstvo vody, aby sa vodovodné rúrky prepláchli aprípadné usadeniny sa vyplavili anedostali sa do umývačky riadu.

• Ak tieto bezpečnostné pokyny nebudú dodržané, môže

dôjsť kzablokovaniu apoškodeniu prístroja.

Ob r. 17

MNV2645

Pripojenie vypúšťacej (odtokovej) hadice

Vypúšťaciu (odtokovú) hadicu pripojte kodpadovému potrubiu sminimálnym priemerom 40 mm (obr. 18). Ubezpečte sa, že vypúšťacia (odtoková) hadica nie je nikde ohnutá ani stlačená, aby sa nezhoršil alebo nezastavil odtok vody. Výška odpadového potrubia musí byť menšia ako 1000 mm (obr. 18) avypúšťacia (odtoková) hadica nesmie byť ponorená do vody. Vypúšťaciu (odtokovú) hadicu zaistite proti vy tiahnutiu zodpadového potrubia.

Obr. 18

Doska ku chynskej linky

Vypúšťacia (odtoková) hadica

Predĺženie vypúšťacej (odtokovej) hadice

Vzdialenosť medzi pripojením vypúšťacej (odtokovej) hadice kodpadovému potrubiu aspodnej častí prístroja by nemala byť väčšia ako 1000 mm. Ak potrebujete predĺžiť vypúšťaciu (odtokovú) hadicu, ubezpečte sa, že použijete rovnakú vypúšťaciu (odtokovú) hadicu. Celková dĺžka odtokovej hadice nesmie byť viac než 4 m, inak sa zníži čistiaci efekt prístroja.

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).

2. Uzavrite prívod vody.

3. Uvoľnite hadice na odtok aprítok vody.

4. Uvoľnite upevňovacie skrutky.

5. Ak je kumývačke pripevnený doskov ý podstavec, demontujte ho.

6. Vytiahnite umývačku apritom opatrne vytiahnite hadice na odtok aprítok vody aprívodný kábel.

Odpojenie prívodu vody

1. Vypnite prívod vody (kohútik).

2. Stlačením tlačidla uvoľníte tlak vody vprívodnej hadici. Pri zníženom tlaku nedôjde knechcenému vystreknutiu

vody zhadice.

3. Odskrutkujte prívodnú hadicu od kohútika.

Vypustenie prebytočnej vody zhadíc

Ak je vypúšťacia (odtoková) hadica napojená na odpadové potrubie vmaximálne povolenej výške, prebytočnú vodu nemožno v ypustiť úplne. Vypúšťaciu (odtokovú) hadicu treba odpojiť od odpadového potrubia apoložiť ju čo najnižšie. Pri v ypustení prebytočnej vody zumývačky umiestnite vedľa odpojenej vypúšťacej (odtokovej) hadice napr. lavór, do ktorého prebytočná voda zhadíc vytečie.

MNV2645

RIEŠENIE PROBLÉMOV

Väčšinu drobných porúch, ktoré sa pri používaní umývačky vyskytnú, dokážete odstrániť sami bez toho, aby ste museli volať ser visnú službu. Nasledujúci prehľad vám pomôže nájsť príčiny problémov.

Popis poruchy Možná príčina Riešenie

Vrozvádzači skontrolujte istič, či je vprevádzky schopnom stave. Odpojte všetky ostatné spotrebiče, ktoré sú pripojené na rovnaký okruh.

Skontrolujte, či je prístroj zapnutý advere prístroja zavreté. Skontrolujte zapojenie zástrčky do zásuvky.

Skontrolujte, či je otvorený prívod vody ači prívodná hadica je pevne pripojená ku kohútiku prívodu vody, či hadica nie je ohnutá.

Ubezpečte sa, že dvere prístroja pevne doliehajú.

Skontrolujte hrubý lter (pozri kapitolu „čistenie ltra“)

Skontrolujte odpad, či nie je upchatý. Vprípade upchatého odpadu ho vyčistite. Než sa obrátite na kvalikovaného odborníka, odpojte vypúšťaciu (odtokovú) hadicu od odpadu aoverte, či znej odteká voda. Na zachytenie vody zvypúšťacej (odtokovej) hadice použite napr. vedro alebo inú väčšiu nádobu.

Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu. Ak sa včistiacom priestore objaví mydlová pena, prístroj nechajte otvorený, aby pena mohla v yprchať. Do čistiaceho priestoru prilejte 4,5 litra studenej vody, prístroj zavrite apotom odčerpajte vodu. Vprípade potreby tento postup zopakujte. Rozliate leštidlo vždy čo najskôr utrite.

Nepoužívajte čistiace prípravky obsahujúce farbivá.

Použite vlhkú špongiu ačistiaci prípravok anavlečte si gumené rukavice. Nikdy nepoužívajte iné čistiace prípravky než ktoré sú určené pre umývačky riadu.

Spotrebič nefunguje

Zprístroja sa neodčerpáva voda

Mydlová voda včistiacom priestore prístroja

Škvrny včistiacom priestore

Biely lm na vnútornom povrchu umývačky.

Istič má poruchu

Zástrčka nie je pripojená do zásuvky

Nízky tlak vody

Dvere prístroja nie sú správne zavreté

Zlomená odtoková hadica Skontrolujte odtokovú hadicu.

Upchatý lter

Upchatý odpad

Nevhodný čistiaci prípravok, rozliate leštidlo

Rozliate leštidlo Rozliate leštidlo vždy čo najskôr utrite.

Použili ste farebný čistiaci prípravok

Usadené minerály ztvrdej vody

MNV2645

Škvrny na príbore

Klepotajúci zvuk včistiacom priestore prístroja počas spusteného čistiaceho programu

Rachotivý zvuk včistiacom priestore prístroja počas spusteného čistiaceho programu

Klepotavý zvuk vo vodovodnom potrubí

Kryt zásobníka čistiaceho prípravku nejde zatvoriť

Riad je špinavý

Stopy na skle

Čierne alebo sivé škvrny na riade

Použitý príbor nie je odolný voči korózii

Prístroj nebol spustený potom, čo sa pridala soľ do umývačk y. Kúsky soli sa dostali do čistiaceho cyklu

Uvoľnený kryt zásobníka zmäkčovadla

Spodné alebo horné ostrekovacie rameno je blokované riadom alebo zvyškami jedla

Riad sa počas spusteného programu pohybuje voľne včistiacom priestore prístroja

Môže byť spôsobený prierezom potrubia

Zásobník je preplnený.

Mechanizmus blokujú prilepené zvyšky čistiaceho prípravku.

Riad nebol správne umiestnený

Zvolený čistiaci program nebol dostatočne silný

Nedostatočné množstvo čistiaceho prípravku

Rameno je blokované riadom alebo zvyškami jedla

Filter môže byť zanesený alebo zle nasadený. Môže dôjsť kzablokovaniu ostrekovacích ramien

Kombinácia mäkkej vody apríliš veľ kého množstva čistiaceho prípravku

Hliníkový príbor sa počas čistenia dotýkal riadu

Po pridaní soli vždy spusťte rýchly čistiaci program bez vloženého riadu.

Skontrolujte kryt zásobníka zmäkčovadla aubezpečte sa, že je správne dotiahnutý.

Prerušte program, skontrolujte umiestnenie riadu alebo riad premiestnite, príp. vyčistite rameno od zvyškov jedla.

Prerušte program ariad umiestnite tak, aby nedošlo ksamovoľnému uvoľneniu počas čistiaceho programu.

Na fungovanie umývačky nemá tento zvuk žiadny vplyv. Vprípade pochybností sa obráťte na kvalikovaného odborníka.

Odoberte prebytočné množst vo čistiaceho prípravku.

Očistite zat várací mechanizmus zásobníka čistiaceho prípravku.

Pozri kapitolu „Uloženie riadu“.

Zvoľte intenzívnejší čistiaci program.

Použite väčšie množstvo čistiaceho prípravku.

Skontrolujte umiestnenie riadu, príp. očistite rameno od zvyškov jedla.

Vyčistite alebo správne nasaďte lter. Vyčistite ostrekovacie ramená (pozri kapitolu „Čistenie aúdržba ostrekovacích ramien“).

Používajte menej čistiaceho prípravku, ak máte mäkkú vodu, ana umytie skla z voľte najkratší čistiaci cyklus.

Na vyčistenie týchto škvŕn použite jemný brúsny prostriedok. Tento prostriedok nevkladajte do umývačky!!!

MNV2645

Nesprávne uložený riad Pozri kapitolu „Uloženie riadu“.

Málo leštidla

Riad sa po dokončenom čistiacom cykle vyberá príliš

Riad je mokrý

skoro

Zvolili ste nevhodný čistiaci program.

Príbor sdrevenou rukoväťou

HLÁSENIA PORÚCH

Vprípade poruchy bude blikať kontrolka pri čistiacich programoch Rapid alebo Glass.

Indikujúca kontrolka Popis poruchy Možná príčina

Zvýšte množstvo leštidla, príp. doplňte dávkovač leštidla.

Nevyberajte riad hneď po skončení čistiaceho cyklu. Pootvorte dvere, aby prebytočná para mohla vyjsť von. Svybratím riadu začnite, keď riad bude takmer studený na dotyk. Najprv vždy vyprázdnite spodný kôš, aby sa zabránilo kvapkaniu vody zhorného koše na dolný.

Krátky čistiaci program zníži výkon čistenie riadu aaj teplota je pri čistenie nižšia. Zvoľte čistiaci program sdlhšie trvajúcim čistiacim cyklom.

Odvádzanie vody je ztohto príboru oveľa ťažšie. Tento príbor nie je vhodný na umývanie vumývačke.

Blikajúca kontrolka pri čistiacom programe Rapid

Blikajúca kontrolka pri čistiacom programe Glass

Poznámka:

• Vprípade pretečenia spotrebiča vypnite hlavný prívod vody apotom sa obráťte na servis.

• Pred opätovným spustením prístroja odstráňte zvnútorného priestoru prebytočnú vodu.

Umývačka príliš dlho napúšťa vodu

Pretečenie umývačky

Skontrolujte prívod vody (kohútik nie je otvorený, prívod vody je obmedzený, tlak vody je príliš nízky).

Priveľa pritekajúcej vody Skontrolujte tlak prívodu vody

MNV2645

ROZMERY UMÝVAČKY

PRÍKLAD UMIESTNENIA RIADU

• Kapacita 10 súprav riadu

• Poloha horného koša: nízka poloha

• Čistiaci program: ECO

• Nastavenie dávkovania leštiaceho prípravku H3

Horný kôš Dolný kôš

Etažér

MNV2645

Kôš na príbor

Polievková lyžica

Vidlička

Nôž

Lyžičk a

Lyžička na de zert

Predná strana

Etažér

Veľká lyžica

Veľká vidlička

Naberačka

Poznámka:

• Max. hmotnosť príboru, ktorý možno umiestniť na etažér, je 1.5 kg.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov astarých prístrojov.

• Škatuľu od prístroja môžete dať do zberu triedeného odpadu.

• Plastové vrecúška zpolyetylénu (PE) odovzdajte do zberného materiálu narecykláciu.

Recyk lácia prístroja na konci jeho životnosti:

Tento prístroj je označený podľaeurópskej smernice 2012/19/EÚ oelektrickom odpade aelektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že výrobok nepatrí do domáceho odpadu. Treba ho odovzdať na zberné miesto na recykláciu elektrických aelektronick ých zariadení. Zaistením správnej likvidácie tohto výrobku zabránite ničeniu životného prostredia aľudského zdravia. Likvidácia musí byť vykonaná vsúlade spredpismi na likvidáciuodpadu Podrobnejšie informácie orecyklácii tohto výrobku zistíte na príslušnom miestnom úrade, uslužby na likvidáciu domového odpadu alebo vobchode, kde ste výrobok kúpili.

MNV2645

PODZIĘKOWANIE

Dziękujemy za zakup produktu marki Concept iżyczymy, żeby byli Państwo zadowoleni znaszego produktu przez cały okres jego użytkowania. Przed pier wszym użyciem należy uważnie przeczytać całą instrukcję obsługi, apotem zachować ją. Należy zadbać oto, aby także inne osoby, które będą obchodziły się ztym produktem, zapoznały się zniniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne Ważne przestrogi Opis produktu Opis panelu sterowania Instrukcja obsługi Uzupełnianie soli regeneracyjnej Uzupełnianie nabłyszczacza Środki myjące Nieodpowiednie naczynia Układanie naczyń

Parametry techniczne

Klasa energetyczna A++

Roczny pobór energii 197 k Wh

Pobór energii podczas standardowego cyklu mycia

Pobór mocy po wyłączeniu 0.45 W

Pobór mocy po włączeniu 0.49 W

Roczne zużycie wody 2520 l

Klasa efektywności suszenia A

Standardowy cykl mycia ECO 45°C

Czas standardowego cyklu mycia 190 min

Poziom hałasu 49 dB (A)

Wysokość 815 m m

Szerokość 448 mm

Głębokość (przy zamkniętych drzwiach) 570 mm

Głębokość (przy otwartych drzwiach) 1150 m m

Pobór mocy 1930 W

Zasilanie / częstotliwość 230 V~ 50 Hz

Ciśnienie wody 0.04–1 MPa

Pojemność 9 zestawów naczyń

Masa 30.5 kg

Przegląd programów mycia Uruchomienie urządzenia Czyszczenie ikonserwacja Instalacja urządzenia Rozwiązywanie problemów Komunikaty obłędzie Wymiary zmywarki Przykład ułożenia naczyń Ochrona środowiska

0.69 kWh

Producent zastrzega sobie prawo do zmian technicznych, błędów typogracznych oraz odmienności obrazów bez uprzedniego powiadomienia.

MNV2645

WAŻNE PRZESTROGI

Po dostarczeniu zmywarki do naczyń

• Natychmiast po otrzymaniu należy sprawdzić opakowanie iurządzenie, czy nie

zostały podczas transportu uszkodzone.

• UWAGA! Niektóre rogi ikrawędzie urządzenia, które po instalacji zostaną

ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!

• Nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. Jak najszybciej

skontaktuj się zdostawcą.

• Przed pierwszym użyciem należy usunąć zurządzenia wszystkie materiały

opakowaniowe imarketingowe.

• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub

zutylizować.

Podczas instalacji

• Nie wolno korzystać zurządzenia w sposób inny niż opisany w niniejszej

instrukcji.

• Niniejsze urządzenie jest przeznaczone do użytku domowego iw miejscach,

takich jak:

• Aneksy kuchenne w sklepach, biurach iinnych miejscach pracy.

• Jako urządzenia używane w rolnictwie.

• Jako urządzenia używane przez gości w hotelach, motelach iinnych miejscach.

• Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.

• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.

• Noże inne ostre przedmioty muszą być w koszu na naczynia umieszczone ostrzami w dół lub w pozycji pionowej.

• Zmywarka jest przeznaczona tylko do użytku domowego itylko do mycia naczyń kuchennych.

• Nie wolno przechowywać niczego we wnętrzu urządzenia.

• Nie wolno siadać ani stawać na otwartych drzwiczkach urządzenia.

• Woda w zmywarce nie nadaje się do picia.

• Do zmywarki nie należy dawać żadnych rozpuszczalników (niebezpieczeństwo eksplozji).

• Należy używać wyłącznie produktów, które są przeznaczone do zmywarek do naczyń.

• W trakcie włączonego programu mycia należy otwierać drzwiczki zmywarki bardzo ostrożnie, ponieważ może zniej wytrysnąć woda.

MNV2645

• Postępuj zgodnie zinstrukcjami dotyczącymi bezpieczeństwa istosowania podanych na opakowaniach środków myjących inabłyszczaczy.

• Nie wolno dotykać gorących powierzchni ani grzejników podczas używania lub krótko po użyciu urządzenia.

• Nie wolno dopuścić dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenia należy używać poza ich zasięgiem.

• Dzieciom nie wolno bawić się zurządzeniem.

• Używając urządzenia w pobliżu dzieci, należy zachować szczególną ostrożność.

• Nie wolno używać urządzenia jako zabawki.

• Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat ipowyżej oraz osoby oograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia iwiedzy, jeżeli są one nadzorowane lub zapoznały się zinstrukcją bezpiecznej obsługi urządzenia irozumieją zagrożeniom.

• UWAGA! Podczas otwierania drzwiczek może zwolnić się duża ilość pary lub może wytrysnąć woda. Należy zachować szczególną ostrożność. Niebezpieczeństwo poparzenia!

• W razie pojawienia się usterki należy wyłączyć urządzenie iwyjąć wtyczkę zgniazdka elektrycznego.

• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę iwyciągnąć ją.

• Nie wolno zanurzać przewodu zasilającego ani wtyczki w wodzie lub w innej cieczy.

• Należy regularnie sprawdzać urządzenie iprzewód zasilający pod kątem uszkodzeń.

• Nie wolno włączać uszkodzonego urządzenia.

• Nie używaj urządzenia, jeżeli drzwiczki lub uszczelnienie drzwiczek jest uszkodzone. Oddaj urządzenie do autoryzowanego serwisu do naprawy.

• Nie wolno korzystać zurządzenia bez prawidłowo zainstalowanych osłon ibez płyty czołowej.

• W urządzeniu należy zmywać tylko naczynia przeznaczone do mycia w zmywarce. Unikaj kontaktu naczyń plastikowych zgrzejnikami urządzenia.

• Nie wolno używać akcesoriów innych niż te, które zostały zalecone przez producenta.

• Nie wolno używać akcesoriów, które mają uszkodzone wykończenie powierzchni, są zużyte lub mają inne wady.

• Przed przystąpieniem do czyszczenia wyłącz urządzenie ipozostaw go przez co najmniej 30 minut do ostygnięcia.

MNV2645

• Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat ipod nadzorem.

• Środki myjące inabłyszczacze należy trzymać poza zasięgiem dzieci.

• Trzymaj dzieci zdala od otwartej zmywarki, mogą w niej być nadal resztki środka myjącego.

UWAGA!

Otwieraj urządzenie tylko na krótki okres, żeby wstawić lub wyjąć naczynia, aby uniknąć obrażeń, np. potknięcia. Dzieci mogłyby się zamknąć w urządzeniu (niebezpieczeństwo uduszenia) lub zostać narażone na inne niebezpieczeństwa.

Ewentualne usterki

• Napraw urządzenia iingerencje w niego może dokonywać tylko wykwalikowany specjalista.

• Urządzenie musi być podczas napraw iingerencji odłączone od sieci elektrycznej. Wyłącz bezpiecznik lub odłącz wtyczkę od gniazdka elektrycznego.

• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę iwyciągnąć ją.

Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną.

MNV2645

OPIS PRODUKTU

1 Półka na sztućce 2 Górny kosz 3 Wewnętrzne rury 4 Dolny kosz 5 Pojemnik na sól regeneracyjną 6 Dozownik środka myjącego inabłyszczacza 7 Kosz na sztućce 8 Ramię spryskiwacza 9 System ltracyjny 10 Złącze dopływu wody 11 Wąż odpły wowy

Widok zprzodu Widok ztyłu

MNV2645

OPIS PANELU STEROWANIA

1 Przycisk włączania / wyłączania 2 Przycisk w yboru programu mycia 3 Przycisk funkcji opóźnionego włączenia 4 Przycisk połowy załadunku 5 Przycisk Start/Pause

6 7 8 9

1 2 3 4 5

OPIS POSZCZEGÓLNYCH PRZYCISKÓW PANELU STEROWANIA

Przycisk wyboru programu mycia

• Naciśnij prz ycisk, aby wybrać żądany program mycia.

• Do wyboru są następujące programy mycia: Intensive, Normal, ECO, Glass, 90 Min, Rapid.

• Diody obok odpowiednich programów mycia będą wskazywały wybrany program.

Przycisk funkcji opóźnionego włączenia

• Opóźnione włączenie urządzenia można ustawić w zakresie na 3, 6 i 9 godzin.

6 Dioda pracy 7 Diody wybranego programu mycia 8 Diody wybranego opóźnionego włączenia

(3 godz., 6 godz., 9 godz.) 9 Diody konieczności uzupełnienia nabłyszczacza i soli regeneracyjnej oraz połowy załadunku

Przycisk połowa załadunku

• Nadaje się do wypełniania zmywarki naczyniami do połowy.

• Zmywanie naczyń odbywa się w obu koszach, ale przy napełnieniu zmywarki do połowy.

• Zmywarka zmniejszy zużycie wody i skróci czas trwania programu.

Przycisk Start/Pause

• Naciskając przycisk Start/Pause uruchomisz w ybrany program mycia lub wstrzymasz program mycia podczas pracy zmywarki.

Wskaźnik stanu (Światła poleruje uzupełniać sól regeneracyjną uzupełnienia i połowę wydajności)

• Jeżeli włączy się dioda przy wskaźniku stanu, należy uzupełnić odpowiednie środki do mycia, ewentualnie funkcja została wybrana połowa załadunku.

Symbol Wskaźnik stanu

Nabłyszczacz

Sól

1/2 Połowa załadunku

MNV2645

INSTRUKCJA OBSŁUGI

Przed pierwszym użyciem

1. Ustaw urządzenie w zależności od twardości wody (patrz poniżej).

2. Do pojemnika na sól regeneracyjną wsyp sól regeneracyjną.

3. Do dozownika nabł yszczacza dopełnij nabłyszczacz.

4. Do dozownika środka myjącego wsyp środek myjący lub włóż tabletkę.

Urządzenie do zmiękczania wody

Do efekt ywnego mycia potrzebna jest miękka woda (woda zniską zawartością wapnia), inaczej na naczyniach iwewnątrz zmy warki będzie powstawał kamień. Wodę zkranu, która przekracza pewien stopień twardości, należy przed jej uż yciem do mycia zmiękczyć, awięc pozbawić wapnia. Zostaje to osiągnięte przez dodanie soli regeneracyjnej do urządzenia do zmiękczania wody. Ustawienie iwymagana ilość soli z ależy od stopnia twardości wody zkranu.

Twardość wody jest mierzona w skalach przeliczeniowych twardości, stopniach niemieckich °dH, stopniach francuskich °fH, stopniach angielskich °Clarke oraz w mmol/l (milimol na litr - międzynarodowa jednostka twardości wody).

Zmiękczacz należy ustawić w zależności od twardości wody w miejscu użytkowania urządzenia. Informacji dotyczących twardości wody w danym obszarze udzieli lokalny zakład wodociągowy. Ustaw ręcznie regulator dawek środka do zmiękczania wody zgodnie ztabelą.

Ustawienie urządzenia do zmiękczania wody

1. Włącz urządzenie za pomocą przycisku włączania / wyłączania (1).

2. Przytrzymaj przycisk Star t/Pause (5) przez dłużej niż 5 sekund. Następnie można dostać się do ustawień zmiękczania wody. Diody przy soli i zmiękczaczu będą migać na przemian.

3. Jeżeli wskaźniki sygnalizacyjne przy soli izmiękczaczu migają na przemian, można ustawiać twardość wody naciskając przycisk (2).

4. Naciskając przycisk (2) ustaw twardość wody w zależności od Twojego obszaru (H1-H6).

5. Aby zapisać ustawienie twardości wody, odczekaj kilka sekund.

Twardość wody

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6 –11 10–20 7–14 1.0–2.0 H2 (90 min) 9

12–17 21–30 15–21 2.1–3.0 H3 (90 min, Rapid) 12

18–22 31–40 22–28 3.1– 4.0 H4 (Glass) 20

23–24 41–60 29–42 4.1– 6.0 H5 (Glass, Rapid) 30

35–55 61–98 43–69 6 .1–9. 8 H6 (Glass, 90 min) 60

Pamiętaj:

• Niniejsze urządzenie jest fabrycznie ustawione na wartość H3.

• Twardość wody można ustawić w ciągu 60 sekund od uruchomienia urządzenia.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH Stopnie niemieckie °fH Stopnie francuskie °Clark Stopnie angielskie

MNV2645

Wartość pozycji

(światła

kombinowane)

Zużycie soli (g/

cykl myc ia)

UZUPEŁNIANIE SOLI REGENERACYJNEJ

Działanie soli

Sól jest w trakcie mycia naczyń automatycznie wypłukiwana zpojemnika na sól do urządzenia do zmiękczania wody, gdzie rozpuszcza się wapń. Rozpuszczony wapń jest wypłukiwany ze zmywarki. Urządzenie do zmiękczania wody jest potem znów gotowe do dalszej pracy. Ten proces regeneracji działa tylko wtedy, gdy sól rozpuści się w wodzie.

1. Otwórz drzwiczki urządzenia iwyjmij dolny kosz.

2. Odkręć pokr ywę pojemnika na sól regeneracyjną, jak pokazano na Rys. 1.

3. Przed pierwszym użyciem należ y wlać do pojemnika 0,5 l wody.

4. Włóż lejek (w zestawie) do otworu pojemnika na sól regeneracyjną ipowoli wsypuj sól regeneracyjną. Pojemność pustego pojemnika jest około 1,5 kg. Sól będzie wypłukiwać nadmiar wody na zewnątrz (Rys. 2).

5. Po uzupełnieniu zakręć pokrywę pojemnika na sól regeneracyjną.

Otwarte

Pamiętaj:

• Pojemnik na sól regeneracyjną znajduje się pod dolnym koszem.

• Pojemnik na sól regeneracyjną można uzupełniać tylko wtedy, gdy na panelu włączy się wskaźnik soli.

• Po uzupełnieniu soli regeneracyjnej wskaźnik ten się wyłączy.

• Jeżeli sól regeneracyjna podczas uzupełniania rozsypała się, uruchom krótki program mycia, aby natychmiast zmyć resztki soli.

UWAGA!

• Sól regeneracyjną należy uzupełniać przed uruchomieniem programu mycia, aby ewentualne resztki rozsypanej soli zostały natychmiast zmyte inie mogły swoim działaniem chemicznym zwiększać ryzyko wystąpienia korozji wewnętrznej powierzchni urządzenia.

• Zawsze należ y używać soli regeneracyjnej przeznaczonej do zmywarek do naczyń. Nigdy nie uży waj soli kuchennej!

• Nigdy nie wsypuj do pojemnika na sól regeneracyjną środków myjących. Grozi to zniszczeniem urządzenia do zmiękczania.

Odpowiedzialność ani gwarancja producenta nie odnosi się do szkód spowodowanych przez niewłaściwe użycie soli.

MNV2645

UZUPEŁNIANIE ŚRODKA NABŁYSZCZAJĄCEGO

Nabłyszczacz jest używany w ostatnim etapie płukania, aby zapobiec tworzeniu się ipóźniejszemu zasychaniu kropli na naczyniach, które mogą na powierzchni naczyń podczas suszenia pozostawić plamy.

1. Otwórz drzwiczki urządzenia.

2. Otwórz pokrywę pojemnika na nabłyszczacz, jak pokazano na Rys. 3.

3. Powoli wlej nabłyszczacz do pojemnika (Rys. 4). Pojemność pustego pojemnika jest około 140 ml.

4. Po uzupełnieniu zamknij pojemnik na nabł yszczacz idokręć pokrywę (Rys. 5).

Rys. 3 Rys. 4 Rys. 5

Jeżeli podczas programu mycia włączy się wskaźnik sygnalizacyjny nabłyszczacza, przed uruchomieniem kolejnego programu mycia należy uzupełnić nabłyszczacz! Ilość nabłyszczacza można kontrolować także wizualnie według wskaźnika C, który znajduje się obok pokrywy pojemnika na nab łyszczacz. Jeżeli w pojemniku jest wystarczająca ilość nabłyszczacza, okienko jest czarne. Podczas zmniejszania się ilości nabłyszczacza zmniejsza się także wielkość czarnej kropki w okienku. Jeżeli okienko jest jasne, pojemnik jest pust y. Poziom nabłyszczacza nie powinien spaść poniżej ¼.

Pełny ¾ pełny ½ pełny ¼ pełny Pusty

Pamiętaj:

• Pojemnik na nabłyszczacz znajduje się na drzwiczkach obok dozownika środka myjącego.

• Urządzenie jest przeznaczone do używania płynnego nabłyszczacza.

• Jeżeli nabłyszczacz podczas uzupełniania rozlał się, wytrz yj rozlany nabłyszczacz chłonną szmatką albo uruchom krótki program mycia, aby natychmiast zmyć rozlane resztki środka.

UWAGA!

• Należy zawsze uży wać wyłącznie środków nabłyszczających, które są przeznaczone do zmywarek do naczyń. Nigdy nie dawaj do pojemnika na środek nabł yszczający środków myjących.

• Środek nabłyszczający należy uzupełniać przed uruchomieniem programu mycia, aby ewentualne resztki rozlanego środka zostały natychmiast zmyte inie mogły swoim działaniem chemic znym zwiększać r yzyko wystąpienia korozji wewnętrznej powierzchni urządzenia.

MNV2645

C (poziom nabłyszczacza)

Ustawienie dawkowania środka nabłyszczającego

• Dozownik środka nabłyszczającego można ustawić w pozycjach od 1 do 6. Przed pierwszym użyciem należy ustawić dawkowanie środka nabłyszczającego do pozycji 4.

• Jeżeli na naczyniach pozostają plamy od wody, należy zwiększyć dawkowanie środka nabłyszczającego.

• Jeżeli na naczyniach pozostaje lepka warstwa, należy zmniejszyć dawkowanie środka.

1. Otwórz drzwiczki urządzenia.

2. Otwórz pokrywę pojemnika na nabłyszczacz, jak pokazano na Rys. 3.

3. Dodaj/zmniejsz dawkowanie środka nabłyszczającego według potrzeby.

4. Po ustawieniu zamknij pojemnik na środek nabł yszczający idokręć pokrywę (Rys. 5).

Ustawianie dawkowania

Jeżeli używasz tylko środka myjącego zawierającego środek nabłyszczający, zmniejsz dawkowanie środka nabłyszczającego do minimum.

ŚRODKI MYJĄCE

Środki myjące można według ich formy podzielić na cztery grupy:

a) Sypkie, b) Ciekłe, c) Tabletki, d) Kombinowane środki myjące (np. tablety 3 v1).

W zależności od składu chemicznego można podzielić je na dwie grupy:

a) Alkaliczne, b) Znaturalnymi enzymami.

Dodatkowo można podzielić je na:

a) fosforanowe ichlorowe, b) fosforanowe ibezchlorowe, c) bezfosforanowe ibezchlorowe.

• W przypadku stosowania bezfosforanow ych środków myjących itwardej wody na nacz yniach iścianach zmywarki może pojawić się biały osad.

• Zwiększając dawkę środka myjącego można zapobiec temu osadowi iosiągnąć lepszych w yników mycia.

• Środki myjące bez chloru mają mniejszy efekt wybielania. Może to prowadzić do wzmocnienia plam po herbacie lub do zabarwienia plastikowych pojemników. W takim przypadku należy użyć silniejszego programu mycia, zwiększyć dawkę środka myjącego lub użyć chlorowego środka myjącego.

MNV2645

Środek myjący – tabletki

• Tabletki różnych producentów rozpuszczają się w różnym tempie.

• Niektóre tabletki myjące nie mogą się całkowicie rozpuścić, awięc nie mogą podczas krótkich programów w pełni rozwinąć swojego pełnego efektu czyszczącego.

• Dlatego zalecamy wybierać dłuższe programy mycia, które zapewnią całkowite rozpuszczenie tabletki myjącej.

Pojemnik na środek myjący

Przed każdym rozpoczęciem cyklu mycia należy uzupełnić środek myjący w pojemniku. Dla normalnego cyklu mycia wystarczy jedna łyżka środka myjącego. Jeżeli naczynia są mocno zabrudzone, dodaj więcej środka myjącego. Środek myjący należy dodawać tuż przed rozpoczęciem programu mycia. Jeżeli środek myjący pozostanie w pojemniku, może zwilgotnieć iprzy uruchomieniu programu mycia nie rozpuści się całkowicie.

Naciśnij przycisk pojemnika

Środek myjący

Tab letk a

Uzupełnianie środka myjącego

• Środek myjący należy uzupełniać tylko przy w pełni otwartych drzwiczkach urządzenia.

• Jeżeli pokrywa pojemnika na środek myjący jest zamknięta, naciśnij przycisk pojemnika.

• Nape łnij pojemnik (A) środkiem myjącym. Aby daw kowanie było prawidłowe, nale ży przestrzegać instrukcji producenta na opakowaniu środka myjącego. Podczas uzupeł niania środka myjącego nie wolno przepełniać pojemnika.

• Po uzupełnieniu środka myjącego zamknij pojemnik (B) izamknij drzwiczki urządzenia.

Wskazówka dotycząca oszczędzania środka myjącego

• Jeżeli naczynia są lekko zabrudzone, wystarczy użyć mniejszej ilości środka myjącego, niż jest zalecane.

Pamiętaj:

• Środek myjący należy dodawać tuż przed rozpoczęciem programu mycia.

• Należ y używać dostępnych w sprzedaż y markowych ciekł ych lub proszkowych środków myjących, ewentualnie tabletek.

• Nigdy nie używaj środków do mycia ręcznego!

MNV2645

• W przypadku stosowania środków myjących w formie tablet należy przeczytać zalecenia producenta dotyczące tego, gdzie należy umieścić tabletki (pojemnik środka myjącego, kosz na sztućce itd.).

• Upewnij się, że pokrywa pojemnika na środek myjący jest zamknięta, nawet jeżeli stosuje się tabletki.

UWAGA!

• Należy zawsze uży wać środków myjących specjalnie przeznaczonych do zmywarek do naczyń.

• Środki myjące należy przechowy wać w suchym miejscu izdala od dzieci.

• Jeżeli nie zostanie uruchomiony program mycia, nie pozostawiaj środka myjącego w dozowniku.

NIEODPOWIEDNIE NACZYNIA

• Sztućce inaczynia, k tórych części są wykonane zdrewna.

• Plastikowe naczynia inaczynia zklejonymi częściami, które nie są odporne na ciepło.

• Klejone przedmioty, sztućce lub talerze.

• Naczynia zcyny lub miedzi.

• Szkło kryształowe.

• Stalowe przedmioty nieodporne na korozję.

• Drewniane miski.

• Przedmiot y wykonane zwłókien syntetycznych.

Niektóre części zaluminium lub srebra mogą zmienić kolor albo wyblaknąć. Niektóre rodzaje szkła mogą po kilku cyklach mycia zmatowieć.

Pamiętaj:

• Do zmywarki nie wolno wkładać materiałów chłonnych, takich jak gąbki iścierki.

• Należy używać środka myjącego oznaczonego przez producenta jako łagodnego do naczyń.

• W zmywarce należy zmywać tylko naczynia, które są pr zeznaczone do mycia w zmywarce do naczyń.

• W zmywarce nie wolno myć naczyń zabrudzonych popiołem, woskiem, smarem plastycznym lub farbą.

UKŁADANIE NACZYŃ

Umieszczenie naczyń

Usuń duże resztki żywności znaczyń. Płukanie nacz yń pod bieżącą wodą nie jest przed myciem w zmywarce konieczne.

Naczynia należy układać w następujący sposób:

• Filiżanki, szklanki, garnki, patelnie ipt. należy układać do góry dnem.

• Naczynia zwgłębieniem należy układać ukośnie, aby umożliwić odpłynięcie nadmiaru wody, awyniki suszenia były jak najlepsze.

• Naczynia należy układać bezpiecznie, aby uniknąć ich przewrócenia.

• Ułożone naczynia nie mogą utrudniać obrotu ramion spryskiwacza.

• Naczynia isztućce nie powinny leżeć na sobie ani się wzajemnie zasłaniać.

• Aby uniknąć uszkodzenia szklanek, nie powinny się one wzajemnie dotykać.

• Garnki iwiększe naczynia należy układać do dolnego kosza.

• Górny kosz został zaprojektowany tak, aby układać do niego mniejsze ilżejsze naczynia (szklanki, liżanki do kawy iherbaty, itd.).

• Noże zdługim ostrzem umieszczone w pozycji pionowej są bardzo niebezpieczne! Należ y zachować ostrożność, istnieje niebezpieczeństwo obrażeń.

• Długie iostre sztućce (noże do krojenia) należy umieszczać poziomo w górnym koszu.

• Bardzo małych naczyń nie należy myć w zmywarce, mogą one łatwo wypaść zkoszy.

• Nie wolno przepełniać zmywarki do naczyń!

MNV2645

Górny kosz

Do górnego kosza zalecamy wkładać:

• szklanki,

• liżanki do kawy iherbaty,

• spodki,

• małe miski italerze,

• płytkie patelnie.

Po ułożeniu naczyń do górnego kosza zmywarki należy się upewnić, że naczynia nie zostaną przewrócone prądem wody.

Zmiana wysokości górnego kosza

• Wysokość górnego kosza na naczynia można dostosować w zależności od potrzeb, żeby w górnym lub dolnym koszu było więcej miejsca na wysokie nacz ynia.

• Wysokość kosza można ustawić obracając uchwyt y po stronach górnego kosza (patrz Rys. 6).

• Podczas obracania uchw ytów należy zadbać, aby wskocz yły aż do skrajnego położenia.

Podnieś ko sz do górnej pozycji

Tylna ściana kosza

Przednia ściana kosza

Regulowany uchwytR ys. 6

Aby obniż yć kosz, naciśnij uchwyt

Etażerka

• Szklanki iw ysokie szklanki należy oprzeć oskraj etażerki (nie oinne naczynia).

• Długie kawałki, sztućce do podawania potraw ido sałat, chochle lub noże kuchenne należy układać tak, aby nie utrudniały obrót ramion spryskiwacza.

• Etażerkę można przechylać iustawiać jej wysokość zgodnie zwymaganiami (Rys. 7).

Rys. 7

MNV2645

Dolny kosz

Do dolnego kosza zalecamy wkładać:

• garnki,

• patelnie,

• pokrywki,

• duże miski italerze.

Po ułożeniu naczyń do dolnego kosza zmywarki należy się upewnić, że nie utrudniają one obracania ramion spryskiwacza. Podczas mycia większych kawałków naczyń (garnków, patelni itp.) należy zgiąć uchwyty do talerzy w dolnym koszu (Rys. 8).

Rys. 8

Kosz na sztućce

• Sztućce należy wkładać do kosza na sztućce, anoże ostrzem w dół.

• Wygięte części sztućców (widelce, łyżki, łyżeczki) należy układać w koszu w jednym kierunku (aby osiągnąć lepszą wydajność mycia), (Rys. 9).

• Jeżeli nie zmieszczą się one w koszu, można ułożyć je na etażerkę górnego kosza (Rys. 7).

Wyjmowanie naczyń

Aby zapobiec spływaniu wody ikropli wody zgórnego kosza na naczynia umieszczone w dolnym koszu, zalecamy najpierw wyjąć naczynia zdolnego kosza, anastępnie stopniowo zgórnych koszy.

UWAGA!

Należy uważać, aby sz tućce, które są ostre lub mają ostre końcówki nie wystawały zkosza na sztućce. Istnieje niebezpieczeństwo obrażeń! Noże wkładaj zawsze ostrzem w dół!

MNV2645

PRZEGLĄD PROGRAMÓW MYCIA

Program

Informacje oprogra-

mie mycia

Mocno zabrudzone

naczynia, zabru-

dzone garnki, patel-

nie itp., zaschnięta

żywność

Normalnie zabru-

dzone naczynia,

garnki, talerze, szklanki ilekko zabrudzone patelnie

Standardowy

program nadający

się do mniej zabru-

dzonych naczyń

Lekko zabrudzone

naczynia iszkło

Normalnie zabru-

dzone nacz ynia

potrzebujące szyb-

kiego płukania

Krótkie mycie lekko

zabrudzonych na-

czyń; do szybkiego

mycia

Opis c yklu mycia

Mycie wstępne (50°C)

Mycie (60°C)

Płukanie

Płukanie (70°C)

Suszenie

Mycie wstępne (45°C)

Mycie (55°C)

Płukanie

Płukanie (65°C)

Suszenie

Mycie wstępne

Mycie (45°C)

Płukanie (65°C)

Suszenie

Mycie wstępne

Mycie (40°C)

Płukanie

Płukanie (60°C)

Suszenie

Mycie (65°C)

Płukanie

Płukanie (65°C)

Suszenie

Mycie (45°C) Płukanie (50°C) Płukanie (55°C)

Ilość środka

myjącego Wstępne/

główne

Czas cyklu

mycia

[min]

Pobór

energii

[W]

Zużycie

wod y [L]

5/22 g 165 1.40 16.5 TAK

5/22 g 175 1.10 13 TAK

5/22 g 190 0.69 9 TA K

5/22 g 125 0.75 13. 5 TA K

27 g 90 1.15 11.5 TA K

20 g 30 0.70 10 NIE

Nabłysz-

czacz

Pamiętaj:

Jeżeli dla etapu programu nie podano temperatury, zmywarka w tym etapie programu mycia nie ogrzewa wodę.

MNV2645

URUCHOMIENIE URZĄDZENIA

Rozpoczęcie programu mycia

1. Otwórz drzwiczki urządzenia.

2. Sprawdź, ewentualnie uzupełnij sól regeneracyjną iśrodek nabłyszczający.

3. Stopniowo wysuń górny idolny kosz, włóż naczynia, anastępnie zasuń wypełnione kosze zpowrotem. Zalecamy najpierw wypełnić górny, anastępnie dolny kosz (patrz rozdział „Układanie naczyń“).

4. Upewnij się, czy kurek dopł ywu wody jest otwarty. Zamknij drzwiczki urządzenia.

5. Aby włączyć urządzenie, naciśnij przycisk (1).

6. Naciskając wielokrotnie przycisk (2) wybierz żądany program. Diody obok odpowiednich programów mycia będą wskazywały wybrany program. Program mycia zmienia się w następującej kolejności: ECO – Glass – 90min – Rapid – Pre-wash – Auto – Intensive – Normal – ECO.

7. Jeżeli potrzebujesz opoźnionego startu mycia, naciśnij kilkakrotnie przycisk opoźnionego włączenia (3). Opoźniony czas włączenia można ustawić na 3, 6 i 9 godzin.

8. Jeżeli zmywarka jest wypełniona tylko do połowy, naciśnij przycisk (4), aby włączyć funkcję połowy załadunku. W przypadku tej funkcji zmywanie odbywa się w obu koszach, a zmywarka zmniejszy zużycie wody i skróci czas trwania programu.

9. Po wybraniu programu mycia i wszystkich ustawień naciśnij przycisk (5), aby włączyć urządzenie. Ustawiony program mycia uruchomi się, ewentualnie rozpocznie się odliczanie opoźnionego startu.

10. Po zakończeniu programu mycia zabrzmi ośmiokrotny sygnał dźwiękowy.

11. Naciskając prz ycisk (1) wyłącz urządzenie.

12. G orące naczynia są ba rdzo kruche. Przed ich w yjęciem zalecamy odczekać około 15 minut, aby umyte na czynia ostyg ły.

13. Najpierw należy wyjąć naczynia z gornego kosza, a następnie z gornych koszy, aby zapobiec ściekaniu wody i kropli z gornego kosza na naczynia ułożone w dolnym koszu. UWAGA! Podczas otwierania drzwiczek urządzenia należy zachować szczegolną ostrożność, ponieważ może zwolnić się duża ilość gorącej pary. Istnieje niebezpieczeństwo poparzenia!

Pamiętaj:

Po naciśnięciu przycisku (5) podczas programu mycia program ten zostanie on wstrzymany. W przypadku wstrzymania programu mycia zabrzmi po każdej minucie sygnał dźwiękow y, dopóki nie zostanie naciśnięty przycisk (5) do kontynuowania programu mycia lub przycisk (1) do zakończenia programu mycia.

Zmiana programu podczas uruchomionego programu mycia

Jeżeli zdecydujesz się zmienić uruchomiony program, sprawdź, czy w pojemniku na środek myjący jest wystarczająca ilość środka myjącego, lub czy został już zużyty inależy uzupełnić go przed uruchomieniem nowego programu (patrz rozdział „Uzupełnianie środka myjącego“).

1. Naciśnij przycisk (5), program mycia zostanie wstrzymany.

2. Przytrzymaj przez ponad 3 sekundy przycisk (2). Urządzenie będzie w trybie gotowości, w ktorym można zmienić ustawienie programu mycia.

3. Po zmianie ustawienia programu mycia przytrzymaj przycisk (5). Program mycia będzie po kilku sekundach kontynuować.

Pamiętaj:

• Jeżeli otworzysz drzwiczki urządzenia wtedy, gdy jest uruchomiony program mycia, program zostanie

wstrzymany. Wskaźnik świetlny się wyłączy. Poczekaj, aż ramiona spryskiwacza się zatrzymają.

• Co minutę zabrzmi sygnał dźwiękowy, który zwraca uwagę na otwarte drzwiczki urządzenia podczas

uruchomionego programu mycia.

• Po zamknięciu drzwiczek urządzenia program mycia będzie po kilku sekundach kontynuować.

MNV2645

Dodawanie naczyń do zmywarki podczas uruchomionego programu mycia

1. Naciśnij prz ycisk (5), program mycia zostanie wstrzymany.

2. Otwor z lekko drzwic zki urządzenia, p rogram mycia zostanie ws trzymany. Poczekaj, a ż ramiona spryskiw acza się zatrz ymają.

3. Dodaj naczynia do zmywarki i zamknij drzwiczki. Program mycia będzie po kilku sekundach kontynuować.

4. Naciśnij przycisk (5), program mycia będzie po kilku sekundach kontynuować.

UWAGA!

Podczas ot wierania drzwiczek urządzenia należy zachować szczególną ostrożność, ponieważ może zwolnić się duża ilość gorącej pary lub wytrysnąć gorąca woda. Gorąca woda ze środkiem myjącym może podczas kontaktu ze skórą lub częściami mebli działać chemicznie agresywnie.

CZYSZCZENIE IKONSERWACJA

Regularna kontrola ikonserwacja zmywarki zapobiega awariom. Aby zachować doskonały wygląd wnętrza zmywarki, zalecamy raz na 4-6 miesięcy użyć specjalnego środka czyszczącego do zmywarek.

• Sprawdź obszar mycia, czy nie ma w nim osadów tłuszczu lub kamienia. Jeżeli pojawią się osady, napełnij

pojemnik na środek myjący środkiem myjąc ym iuruchom program mycia znajwyższą temperaturą mycia.

• Uszczelnienie drzwiczek należy regularnie przecierać wilgotną szmatką, aby usunąć osady.

• Sprawdzaj wskaźnik poziomu soli, aw razie potrzeby uzupełnij sól regeneracyjną.

• Sprawdzaj wskaźnik poziomu nabłyszczacza, aw razie potrzeby uzupełnij środek nabłyszczający.

System ltracyjny

Filtr zapobiega temu, aby większe resztki żywności lub inne przedmioty dostały się do pompy wodnej. Duże resztki żywności mogą zatkać ltr, dlatego należ y je usuwać. System ltracyjny (Rys. 10) składa się zltra głównego (1), ltra zgrubnego (2) ltra drobnego (3).

Filtr główny (1)

• Żywność, która zos taje uchwycona przez ten ltr, jest rozdrobiona za pomocą dyszy na dolnym ramieniu spryskiwacza.

Filtr zgrubny (2)

• Większe kawałki żywności iprzedmiotów (kawałki kości, szkła itp.), które mogą zablokować odpły w, są

ltrowane przez ltr zgrubny. Aby wyjąć ltr zgrubny, delikatnie pociągnij uchwy t do góry iwyjmij ltr.

Filtr drobny (3)

• Filtruje resztki izapobiega ich osadzaniu się w naczyniach podczas cyklu mycia.

Pamiętaj:

• Aby osiągnąć lepszych wyników mycia, należ y regularnie czyścić ltr. Dlatego zalecamy czyścić ltr po każdym

cyklu mycia.

• Wyjmij ltr, usuń osady iwyczyść ltr pod bieżącą wodą.

• Po oczyszczeniu należy umieścić ltry zpowrotem.

UWAGA!

Nigdy nie wolno używać zmywarki bez prawidłowo umieszczonego systemu ltracyjnego! Nieprawidłowe umieszczenie ltrów może prowadzić do zmniejszenia skuteczności mycia oraz może uszkodzić naczynia isztućce.

MNV2645

Czyszczenie systemu ltracyjnego.

1. Obróć ltr w kierunku przeciwnym do ruchu wskazówek zegara.

2. Wyjmij system ltracyjny do góry.

3. Przemyj ltry pod bieżącą wodą. Do czyszczenia ltra zgrubnego idrobnego należy użyć szczotki czyszczącej.

4. Po oczyszczeniu umieść ltry zpowrotem izabezpiecz, obracając je.

Otwórz, lekko obracając

Pamiętaj:

• System ltracyjny należy czyścić co najmniej raz na tydzień.

• Podczas czyszczenia nie stukaj w ltry, może to prowadzić do ich uszkodzenia izmniejszenia skuteczności mycia.

• Po wyczyszczeniu systemu ltracyjnego upewnij się, że ltr jest zamocowany!

Czyszczenie ramion spr yskiwacza

Ramiona spryskiwacza należy regularnie czyścić. Wapń ibrud zwody do mycia mogą zablokować dysze iłożyska ramion spryskiwacza.

• Należy sprawdzać dysze wylotowe ramion spryskiwacza, czy nie są

zatkane resztkami żywności.

• Ramiona spryskiwacza należy w razie potrzeby odkręcić iwyjąć (Rys. 11).

Umyj je pod bieżącą wodą iumieść zpowrotem.

• Aby zdemontować górne ramię spryskiwacza, przytrzymaj nakrętkę,

obróć ramię w kierunku ruchu wskazówek zegara iwyjmij go.

• Aby zdemontować dolne ramię spr yskiwacza, wyjmij ramię do góry.

• Pojedyncze ramiona umyj w ciepłej wodzie zmydłem. Do czyszczenia

dyszy użyj miękkiej szczoteczki.

• Po oczyszczeniu zamontuj ramiona spryskiwacza zpowrotem.

Rys. 11

MNV2645

PRZESTROGA!

Jedną znajczęstszych przyczyn złego zmywania jest zatkanie ramion spryskiwaczy resztkami żywności. Resztki te dostają się do ramion spryskiwacza przez nieprawidłowo zamocowany ltr. Po wyczyszczeniu systemu ltracyjnego upewnij się, że ltr jest prawidłowo zamocowany!

Prawidłowo zamocowa ny ltr Nieprawid łowo zamocowany ltr Nieprawidł owo zamocowany ltr

Czyszczenie panelu sterowania ipowierzchni urządzenia

• Do czyszczenia należy używać tylko miękkiej nawilżonej szmatki.

• Nie należy używać szorstkich lub ostrych przedmiotów (np. druciaków) ani agresywnych środków czyszczących.

• Zamek drz wiczek urządzenia należy chronić przed wnikaniem wody.

• Do czyszczenia panelu sterowania nie wolno nigdy używać środka czyszczącego w sprayu. Może uszkodzić

zamek drzwiczek ielektryczne części urządzenia.

• Niektóre ręczniki papierowe mogą zarysować części panelu sterowania ze stali nierdzewnej.

Czyszczenie drzwiczek urządzenia

• Do czyszczenia krawędzi wokół drzwiczek należy używać tylko miękkiej nawilżonej szmatki.

• Nie należy używać żadnych środków czyszczących w sprayu, ponieważ mogą one uszkodzić zamek drzwiczek

ielektr yczne części urządzenia.

Ochrona przed zamarzaniem

Jeżeli nie będziesz przez dłuższy czas używać zmywarki lub będziesz ją umieszczać w miejscach narażonych na działanie niskich temperatur, należy wykonać następujące kroki:

1. Odłącz zmywarkę od zasilania.

2. Zamknij dopł yw wody iodłącz węża dopływowego od dopływu wody.

3. Zdemontuj węża dopływowego iwylej wodę zwęża oraz ze zmywarki. Do uchwycenia wody można użyć

płytkiego naczynia, np. miednicy.

4. Podłącz węża dopływowego zpowrotem do zmywarki.

5. Wyjmij system ltracyjny zdna zmywarki, apozostałą wodę w odpływie wysusz (np. gąbką).

Pamiętaj:

• Jeżeli zmywarkę nie można uruchomić zpowodu lodu, skontak tuj się zcentrum serwisowym.

MNV2645

Porady dotyczące konserwacji zmywarki

• Po każdym użyciu (cyklu mycia) zamknij dopływ wody ipozostaw drzwiczki zmywarki lekko uchylone, aby

wewnątrz nie gromadziła się wilgoć izapach.

• Przed przystąpieniem do czyszczenia lub konserwacji należy odłączyć przewód zasilający od zasilania.

• Do czyszczenia nie należy używać żadnych szorstkich (np. druciaka, gąbki do naczyń) lub ostrych przedmiotów

ani agresywnych środków czyszczących, ponieważ mogą one zarysować powierzchnię urządzenia.

• Do czyszczenia należy użyć szmatki nawilżonej w wodzie ze środkiem czyszczącym.

• Jeżeli nie będziesz używać zmywarki przez dłuższy czas, uruchom program mycia bez wstawiania naczyń. Po

zakończeniu programu odłącz przewód zasilający od gniazdka elektrycznego, zamknij dopływ wody ipozostaw drzwiczki zmywarki lekko uchylone, aby wewnątrz nie gromadziła się wilgoć izapach. Uchylanie drzwiczek przedłuża żywotność uszczelnienia.

• Podczas przemieszczania trzymaj urządzenie w pozycji pionowej. Jeżeli nie jest to możliwe, połóż urządzenie

iprzemieszczaj go na tylnej ścianie.

• Jednym ze źródeł zapachów są zanieczyszczenia osadzone wokół uszczelnienia. Regularne czyszczenie wilgotną

szmatką zapobiega temu zapachowi.

INSTALACJA URZĄDZENIA

UWAGA!

Istnieje niebezpieczeństwo porażenia prądem elektrycznym! Przed instalacją urządzenia należy odłączyć przewód zasilający od gniazdka elektrycznego. Nieprzestrzeganie powyższego może doprowadzić do śmierci lub porażenia prądem elek trycznym. Zmywarki do zabudowy, które są instalowane dodatkowo jako oddzielnie wolnostojące, należy zabezpieczyć przed przewróceniem. Muszą być na przykład przykręcone do ściany lub umieszczone pod blat roboczy przykręcony do sąsiednich szaf. Zmywarka musi zostać w celu bezpiecznej eksploatacji podłączona przez wykwalikowanego specjalistę. Dane dopływu iodpływu wody oraz parametry sieci elektrycznej muszą odpowiadać danym podanym w parametrach technicznych lub w instrukcji montażu.

• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.

• Odpowiedzialność za instalację urządzenia ponosi kupujący, anie producent.

• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom, zwierzętom ani za uszkodzenie

rzeczy wynikające znieprawidłowej instalacji.

• Pozycja montażowa zmywarki powinna być w pobliżu gniazdka napięcia elektrycznego, dopływu wody

iodpływu.

• Zjednej strony dolnej skrzynki powinno być miejsce do podłączenia węża dopływowego iodpływowego oraz

do gniazdka energii elektrycznej.

• Wymiary do montażu urządzenia podano na Rys. 12.

• Jeżeli zmywarka jest zainstalowana w rogu dolnych szafek, należy pozostawić wokół otwartych drzwiczek

zmywarki przestrzeń co najmniej 50 mm (Rys. 13).

90° 90°

820mm

Miejsce do w ęży

600mm

i gniazdka energii

elektrycznej

Przest rzeń między

dolną sk rzynką

i podłogą

Ry s. 12 Ry s. 13

450 mm

100

Minimalna przestrzeń 50 mm

Zmywarka

Otwar te

drzwiczki

urządzenia

Dolne szafki

MNV2645

Wymiar y imocowanie płyty kryjącej na drzwiczkach zmywarki

• Na Rys.14 przedstawiono wy miary ipołożenie ot worów na płycie kr yjącej drzwiczek zmywarki. Wymiar y podano w mm.

• Połóż płytę kr yjącą na drzwiczki zmywarki (Rys. 14a).

• Po położeniu płyty przymocuj płytę kryjącą do drzwiczek zmywarki za pomocą śrub (Rys. 14b).

• Zwewnętrznej strony drzwiczek zmywarki wykręć 4 krótkie śruby (Rys. 14b).

• Do wewnętrznej strony drzwiczek zmywarki wkręć 4 długie śruby. W ten sposób pły ta kryjąca zostanie

przymocowana do drzwiczek zmywarki (Rys. 14b).

Ry s. 14a Ry s. 14b

MNV2645

Demontaż krótkich śrub

Ry s. 14

Przymocowanie długimi śrubami

Pamiętaj:

1. W górnej części rysunku do montażu górnej płyty pokazano ilość listw dystansowych i t yp śrub do instalacji listw

dystansow ych do panelu sterowania zmywarki.

2. List wy dystansowe układają się do siebie, przy cz ym strona bez „łapek“ powinna zostać przyłożona do dolnej

krawędzi panelu sterowania zmywarki.

3. W dolnej części listw dystansowych są „łapki“, które należy usunąć (odciąć). Krok ten należy wykonać, aby górna

płyta kryjąca prawidłowo dopasowała się do listwy/listwom dystansowych.

4. Po usunięciu „łapek“ należy dokręcić listwy dystansowe śrubami do dolnej krawędzi panelu sterowania

zmywarki.

5. W górnej części rysunku do montażu górnej płyty pokazano, jakie śruby należy użyć w odniesieniu do ilości

zastosowanych listw dystansowych.

6. Główka śruby musi być po dokręceniu listw dystansowych do dolnej krawędzi panelu sterowania zmywarki

zarówno (nie może w ychodzić) z dolną krawędzią listw y dystansowej.

Ustawienie siły sprężyny drzwiczek

• Siła sprężyny jest ustawiona tylko do samych drzwiczek zmywarki. W razie przymocowania pły ty kryjącej zmieni

się masa drzwiczek zmywarki.

• Zmianę siły sprężyny drzwiczek można ustawić za pomocą śrub w dolnej przedniej części zmywarki (Rys. 15).

• Siła sprężyny jest ustawiona prawidłowo, kiedy drzwiczki pozostają w otwartej pozycji inie spadają.

Ry s. 15

W trakcie instalacji urządzenia należy wykonać następujące kroki:

1. Przed pierwszym użyciem należy usunąć zurządzenia wszystkie materiały opakowaniowe imarketingowe.

2. Do drzwiczek zmywarki przymocuj pł ytę kryjącą. Do przymocowania użyj śrub mocując ych iuchwytów.

3. Ustaw siłę sprężyn drzwiczek (lewa iprawa) za pomocą śrub w dolnej przedniej części zmywarki (Rys. 15). W kierunku ruchu wskazówek zegara zwiększasz siłę spręż yn. W kierunku odwrotnym do ruchu wskazówek zegara siłę sprężyn zmniejszasz.

4. Podłącz węża dopływowego do dopływu zimnej wody, jak pokazano na Rys. 17.

5. Podłącz węża spustowego (odpł ywowego), jak pokazano na Rys. 18.

6. Przyklej pas kondensacyjny pod blat roboczy (kuchenny; krok 3). Zadbaj, aby pas kondensacyjny został naklejony zarówno zkrawędzią blatu roboczego (kuchennego).

7. Umieść zmywarkę do przygotowanej przestrzeni.

8. Korzystając znóżek w przedniej itylnej części zmywarki wyrównaj zmywarkę do pozycji poziomej. Tylne nóżki można ustawiać w środku zmywarki obracając śrubę w przedniej dolnej części zmy warki (krok 5A). Aby ustawić przednie nóżki zmywarki, obracaj śrubami znajdującymi się w pobliżu przednich nóżek w dolnej przedniej części zmywarki (krok 5B). Dokładność wyrównania należy sprawdzić poziomnicą (Rys. 16).

9. Podłącz wtyczkę do gniazdka sieci elektrycznej.

10. Po umieszczeniu iwyrównaniu zmywarki należ y ją zamocować. Zamocowanie zmywarki można wykonać na dwa sposoby:

MNV2645

A– Mocowanie do zwykłego blatu kuchennego (roboczego):

Umieść hacz yk instalacyjny do przygotowanego otworu w górnej części zmywarki. Przykręć haczyk instalacyjny do blatu kuchennego (roboczego; krok 6).

B – Mocowanie do marmurowego lub granitowego blatu roboczego:

Przykręć boki zmywarki do skrzynek (krok 7).

Pas kondensacyjny

Płyta kryjąca

Wyrównanie zmywarki do pozycji poziomej

1. Umieść zmywarkę do przygotowanej przestrzeni.

2. Połóż poziomnicę na całkowicie otwarte drzwiczki zmywarki ido wnętrza zmywarki (Rys. 16). Sprawdź, czy

zmywarka jest w pozycji poziomej.

3. Wyrównaj zmywarkę, używając regulowanych nóżek, aby była w pozycji poziomej.

Pamiętaj:

Maksymalna wysokość, do której można ustawić nóżki, to 70 mm.

MNV2645

Sprawdź płaszczyznę za pomo cą poziomnicy

Rys. 16

Sprawdź p łaszczy znę za pomocą p oziomnicy

Podłączenie do sieci elektrycznej

• Upewnij się, że podłączane napięcie zgadza się zwar tościami podanymi na tabliczce znamionowej urządzenia.

Zalecamy uż yć oddzielnego układu gniazdek zbezpiecznikiem 10 A.

• Należy używać tylko gniazdek elektrycznych zuziemieniem.

• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogą one spowodować pożar wynikający zprzegrzania.

• Wtyczka przewodu zasilającego zmywarki musi być łatwo dostępna nawet po instalacji.

• Zmian podłączenia może dokonywać tylko wykwalikowany specjalista.

• Bezpiec zeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest

podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej.

• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego cz y

nieprawidłowego wykonania połączenia ochronnego.

Podłączenie dopływu wody

• Przed podłączeniem węża dopływowego do dopł ywu wody

upewnij się, że ciśnienie wody jest w zakresie 0,04 – 1,00 MPa. Gdy ciśnienie wody jest wyższe, należy zamontować ciśnieniowy zawór redukcyjny.

• Węża dopływowego podłącz do kurka wodociągowego

zgwintem 3/4“ (Rys. 17). Uważaj, aby wąż dopły wowy nie był zgięty, ściśnięty lub spleciony.

• W razie wymiany urządzenia należy do podłączenia do

źródła wody zawsze użyć nowego węża dopły wowego. Istniejącego węża dopł ywowego nie można stosować ponownie.

• Jeżeli rurociąg wodny jest nowy lub nie był używany przez

dłuższy czas, przed podłączeniem węża dopływowego należy spuścić wystarczającą ilość wody, aby rurociąg wodny przepłukał się iewentualne osady zostały w ypłukane, inie dostały się do zmywarki do naczyń.

• Jeżeli te instrukcje bezpieczeństwa nie zostaną

przestrzegane, może to doprowadzić do zatkania iuszkodzenia urządzenia.

Ry s. 17

MNV2645

Podłączenie węża spustowego (odpływowego)

Węża spustowego (odpływowego) należy podłączyć do rury odpływowej ominimalnej średnicy 40 mm (Rys.

18). Upewnij się, że wąż spustowy (odpływowy) nie jest w żadnym miejscu zgięty lub zaciśnięt y, aby uniknąć

pogorszenia lub zatrzymania odpływu wody. Wysokość rury odpływowej może być maksymalnie 1000 mm (Rys. 18) iwąż spustowy (odpły wowy) nie może być zanurzony w wodzie. Węża spustowego (odpływowego) należy zabezpieczyć przeciwko w yciągnięciu zrury odpływowej.

Rys. 18

Blat zest awu kuchennego

Wąż spustowy (odpły wowy)

Przedłużenie węża spustowego (odpływowego)

Odległość między podłączeniem węża spustowego (odpł ywowego) do rury odpływowej idolną częścią urządzenia nie powinna być większa niż 1000 mm. Jeżeli potrzebujesz przedłużyć węża spustowego (odpływowego), upewnij się, że użyjesz takiego samego węża spustowego (odpływowego). Całkowita długość węża odpływowego nie może być większa niż 4 m, w przeciwnym razie zmniejszy się skuteczność czyszczenia urządzenia.

Demontaż

W razie demontażu urządzenia ważne jest, aby przestrzegać właściwej kolejności kroków:

1. Najpierw odłącz przewód zasilający od sieci elektr ycznej (wyciągnij wtyczkę lub wyłącz bezpiecznik).

2. Zamknij dopł yw wody.

3. Poluzuj węże do odpływu idopływu wody.

4. Poluzuj śruby mocujące.

5. Jeżeli do zmywarki jest przymocowana płyta bazowa, zdemontuj ją.

6. Wyciągnij zmywarkę, jednoc ześnie ostrożnie wyciągając węże do odpływu idopływu wody oraz przewód

zasilający.

Odłączenie dopływu wody

1. Wyłącz dopły w wody (kurkiem).

2. Naciśnij przycisk, aby zwolnić ciśnienie wody w wężu dopł ywowym. Przy zmniejszonym ciśnieniu nie nastąpi

przypadkowe wytryśnięcie wody zwęża.

3. Odkręć węża dopływowego od kurka.

Spuszczanie nadmiaru wody zwęży

Jeżeli wąż spustowy (odpływow y) jest podłączony do rury odpływowej w maksymalnej dopuszczalnej wysokości, nadmiaru wody nie można całkowicie spuścić. Konieczne jest odłączenie węża spustowego (odpływowego) od rury odpływowej ipołożenie go jak najniżej. Do spuszczenia nadmiaru wody ze zmywarki należy obok odłączonego węża spustowego (odpływowego) położyć np. miednicę, do k tórej nadmiar wody wycieknie.

MNV2645

ROZWIĄZYWANIE PROBLEMÓW

Większość drobnych usterek, które mogą się pojawić podczas używania zmywarki można usunąć samemu, bez konieczności wzywania obsługi klienta. Poniższ y przegląd powinien pomóc znaleźć przycz yny występujących usterek.

Opis usterki Możliwa przyczyna Rozwiązanie

Sprawdź bezpiecznik w rozdzielnicy elektrycznej, czy jest sprawny. Odłącz wszystkie inne urządzenia, które są podłączone do tego samego obwodu.

Sprawdź, czy urządzenie jest włączone, adrzwiczki urządzenia zamknięte. Sprawdź podłączenie wtyczki do gniazdka.

Sprawdź, czy dopł yw wody jest otwar ty iczy wąż dopływowy jest mocno przymocowany do kurka dopływu wody, lub czy wąż nie jest zgięty.

Sprawdź, czy drzwiczki urządzenia zamykając się szczelnie.

Sprawdź ltr zgrubny (patrz rozdział „Czyszczenie ltra“)

Sprawdź, czy odpł yw nie jest zatkany. W prz ypadku zatkanego odpł ywu wyczyść go. Przed skontaktowaniem się zwykwalikowanym specjalistą należy odłączyć węża spustowego (odpływowego) od odpł ywu isprawdzić, czy zwęża spustowego (odpły wowego) wycieka woda. Do łapania wody zwęża spustowego (odpływowego) należ y użyć np. wiadra lub innego większego naczynia.

Należy używać środka myjącego przeznaczonego do zmywarek do naczyń. Jeżeli w obszarze mycia pojawi się piana mydlana, pozostaw urządzenie otwarte, aby piana się ulotniła. Dodaj do obszaru mycia 4,5 litra zimnej wody, zamknij urządzenie, anastępnie odpompuj wodę. W razie potrzeby powtórz tę procedurę. Rozlany środek nabłyszczający należ y zawsze jak najszybciej wytrzeć.

Rozlany środek nabłyszczający należy zawsze jak najszybciej wytrzeć.

Nie należy używać środków myjących zbarwnikiem.

Użyj wilgotnej gąbki ze środkiem cz yszczącym iubierz gumowe rękawice. Nigdy nie wolno używać żadnych innych środków czyszczących niż do zmywarek do naczyń.

Urządzenie nie działa

Urządzenie nie wypompowuje wody

Woda zmydłem w obszarze mycia urządzenia

Plamy w obszarze mycia

Biała warstwa na wewnętrznej powierzchni zmywarki.

Uszkodzony bezpiecznik

Wtyczka nie jest podłączona do gniazdka

Niskie ciśnienie wody

Drzwiczki urządzenia nie są prawidłowo zamknięte

Złamany wąż odpływowy Sprawdź węża odpływowego.

Zatkany ltr

Zatkany odpad

Nieodpowiedni środek myjący, rozlany środek nabłyszczający

Rozlany środek nabłyszczający

Użyto kolorowego środka myjącego

Osadzone minerały ztwardej wody

MNV2645

Plamy na sztućcach

Stukot w obszarze mycia urządzenia podczas uruchomionego programu mycia

Łomot w obszarze mycia urządzenia podczas uruchomionego programu mycia

Stukanie w rurach wodnych

Nie można zamknąć pokrywy pojemnika na środek myjący

Naczynia są brudne

Ślady na szkle

Sztućce te nie są odporne na korozję.

Urządzenie nie zostało uruchomione po dodaniu soli do zmywarki do naczyń. Kawałki soli dostał y się do cyklu mycia.

Poluzowana pokrywa pojemnika na zmiękczacz

Dolne lub górne ramię spryskiwacza jest blokowane przez naczynia, lub ramię jest zablokowane przez resztki żywności.

Naczynia swobodnie poruszają się podczas uruchomionego programu mycia w obszarze mycia urządzenia.

Może to być spowodowane przekrojem rur

Pojemnik jest przepełniony. Usuń nadmiar środka myjącego.

Mechanizm jest zablokowany przez przyklejone resztki środka myjącego.

Naczynia nie zostały prawidłowo ułożone

Wybrany program mycia nie był wystarczająco silny

Niewystarczająca ilość środka myjącego

Ramię jest blokowane przez naczynia lub resztki żywności

Filtr może być zatkany lub nieprawidłowo zamontowany. Może wystąpić zablokowanie ramion spryskiwacza

Połączenie miękkiej wody izbyt dużej ilości środka myjącego

Po dodaniu soli należy zawsze włączyć szybki program mycia bez wstawiania naczyń.

Sprawdź pokrywę pojemnika na zmiękczacz iupewnij się, że jest prawidłowo dokręcona.

Wstrzymaj program, sprawdź ułożenie naczyń lub zmień ich ułożenie, ewentualnie wyczyść ramię od resztek żywności.

Wstrzymaj program iułóż naczynia tak, aby nie zwalniały się samowolnie podczas programu mycia.

Dźwięk ten nie ma żadnego wpły wu na funkcję zmywarki. W razie wątpliwości skontak tuj się zwykwalikowanym specjalistą.

Oczyść mechanizm zamykający pojemnika na środek myjący.

Patrz rozdział "Układanie naczyń".

Wybierz bardziej intensywny program mycia.

Użycie większej ilości środka myjącego.

Sprawdź ułożenie naczyń, ewentualnie usuń resztki żywności zramiona.

Oczyść lub prawidłowo zamontuj ltr. Oczyść ramiona spryskiwacza (patrz rozdział "Czyszczenie ikonserwacja ramion spryskiwacza").

W razie zbyt miękkiej wody używaj mniej środka myjącego, ado mycia szkła wybierz najkrótszy cykl mycia.

MNV2645

Czarne lub szare ślady na naczyniach

Naczynia są mokre

Sztućce aluminiowe dotykały się naczyń w trakcie cyklu mycia.

Nieprawidłowo ułożone naczynia

Zbyt mało środka nabłyszczającego

Naczynia wyjęto po skończonym cyklu mycia za wcześnie.

Wybrano niewłaściwy program mycia

Sztućce zdrewnianymi uchwytami

Użyj łagodnego środka ściernego, aby oczyścić te plamy. Nie należy umieszczać tego środka do zmywarki!!!

Patrz rozdział „Układanie naczyń“.

Zwiększ ilość środka nabłyszczającego, ewentualnie uzupełnij dozownik nabłyszczacza.

Nie wyjmuj naczyń tuż po skończeniu cyklu mycia. Uchyl drzwiczki, aby nadmiar pary mógł się ulotnić. Rozpocznij wyjmowanie naczyń dopiero wtedy, gdy są prawie zimne w dotyku. Zawsze najpierw opróżnij dolny kosz, aby zapobiec kapaniu wody zgórnego kosza do dolnego.

Krótki program mycia zmniejsza skuteczność mycia naczyń, atakże temperatura mycia jest niższa. Wybierz program mycia zdłuższym cyklem mycia.

Ztych sztućców trudniej usuwa się woda. Sztućce te nie nadają się do mycia w zmywarce do naczyń.

KOMUNIKATY OBŁĘDZIE

W razie awarii będzie dioda przy programach mycia Rapid lub Glass migać.

Wskazująca dioda Popis poruchy Možná príčina

Migająca dioda przy programie mycia Rapid

Migająca dioda przy programie mycia Glass

Pamiętaj:

• W przypadku przelania urządzenia wyłącz główny dopływ wody, anastępnie skontaktuj się zserwisem.

• Przed ponownym uruchomieniem urządzenia usuń zjego wnętrza nadmiar wody.

Zmywarka zbyt długo napełnia wodę

Przelanie zmywarki

Sprawdź dopływ wody (kran nie jest otwarty, dopływ wody jest ograniczony, ciśnienie wody jest zbyt niskie).

Zbyt dużo napływającej wody. Sprawdź ciśnienie dopływu wody.

MNV2645

WYMIARY ZMYWARKI

PRZYKŁAD UŁOŻENIA NACZYŃ

• Pojemność: 10 zestawów naczyń

• Pozycja górnego kosza: niska pozycja

• Program mycia: ECO

• Ustawienie dawkowania środka

nabłyszczającego: H3

Górny kosz Dolny kosz

Etażerka

MNV2645

Kosz na sztućce

Łyżka do zupy

Widelec

Nóż

Łyże czka

Łyżeczka deserowa

Przednia strona

Etażerka

Duża ł yżka

Duży widelec

Chochla

Pamiętaj:

• Maksymalna waga sztućców, które można zmieścić na etażerce wynosi 1,5 kg.

OCHRONA ŚRODOWISKA

• Należy preferować recykling materiałów opakowaniowych istarych urządzeń.

• Pudełko urządzenia można usuwać jako odpad sortowany.

• Plastikowe worki zpolietylenu (PE) należ y oddać w miejscu gromadzenia materiału do recyklingu.

Recyk ling urządzenia pod koniec jego ok resu żywotności:

Niniejsze urządzenie jest oznaczone zgodnie zDyrekty wą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki do recyklingu urządzeń elektrycznych ielektronicznych. Zapewnienie prawidłowej utylizacji niniejszego produktu zapobiega negatywnym wpł ywom na środowisko oraz zdrowie ludzi, jakie mogłyby wyniknąć zniewłaściwej utylizacji tego produktu. Ut ylizację należy wykonać zgodnie zprzepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się zlokalnym biurem, służbą usuwania odpadów zgospodarstw domow ych lub sklepem, w którym zakupiono produkt.

MNV2645

PATE ICĪBA

Pateicamies par šīs Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati Svarīgi brīdinājumi Ierīces apraksts Vadības paneļa apraksts Lietošanas instrukcija Reģenerācijas sāls iepildīšana Skalošanas līdzekļa iepildīšana Mazgāšanas līdzekļi Nepiemēroti trauki Trauku ievietošana

Tehniskie dati

Elektroenerģijas klase A++

Gada patēriņš 197 kW h

Enerģijas patēriņš standarta mazgāšanas ciklā

Enerģijas patēriņš izslēgtā stāvoklī 0.45 W

Enerģijas patēriņš ieslēgtā stāvoklī 0.49 W

Ūdens gada patēriņš 2520 l

Žāvēšanas efektivitātes klase A

Standarta mazgāšanas cikls ECO 45°C

Standarta mazgāšanas cikla ilgums 190 min

Trokšņa līmenis 49 dB (A)

Augstums 815 mm

Platums 448 mm

Dziļums (durvis aizvērtas); 570 mm

Dziļums (durvis atvērtas); 1150 mm

Jauda 1930 W

Jauda/frekvence 230 V~ 50 Hz

Ūdens spiediens 0.04–1 MPa

Ietilpība 9 trauku komplekti

Svars 30.5 kg

Mazgāšanas programmu pārskats Iekārtas ekspluatācijas uzsākšana Trīšana un apkope Ierīces uzstādīšana Traucējumu novēršana Kļūdas ziņojumi Ierīces izmēri Trauku ievietošanas piemēri Vides aizsardzība

0.69 kWh

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas kļūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

MNV2645

SVARĪGI BRĪDINĀJUMI

Pēc trauku mazgājamās mašīnas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei

transportēšanas laikā nav radušies bojājumi.

• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var

būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!

• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās

piegādātāju.

• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas

materiālus.

• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.

• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:

• veikalu, biroju un citu darba vietu virtuves stūrīšos;

• lauksaimniecībā izmantojamās iekārtās;

• iekārtās, ko izmanto viesi viesnīcās, moteļos un citur;

• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

• Nažus un citus asus priekšmetus ievietojiet trauku grozā ar smailajiem un

asajiem galiem lejup vai horizontāli.

• Trauku mazgājamā mašīna ir paredzēta lietošanai mājsaimniecībā un tikai

virtuve trauku mazgāšanai.

• Neko neuzglabājiet ierīces iekšpusē.

• Nesēdiet un nestāviet uz atvērtām ierīces durvīm.

• Ūdens mazgāšanas tvertnē nav dzeramais ūdens!

• Mazgāšanas tvertnē nedrīkst nonākt šķīdinātāji (tie rada eksplozijas draudus).

• Lietojiet tikai izstrādājumus, kas ir paredzēti trauku mazgājamajām mašīnām.

• Mazgāšana programmu darbības laikā veriet trauku mazgājamās mašīnas

durvis ļoti piesardzīgi, jo var izšļakstīties ūdens.

• Ievērojiet drošības un lietošanas instrukcijas, kas norādītas uz mazgāšanas un

skalošanas līdzekļu iepakojuma.

• Nepieskarieties karstām virsmām un sildelementiem ierīces izmantošanas

laikā vai īsi pēc tās lietošanas.

• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām.

Izmantojiet to bērniem nepieejamā vietā.

• Bērni nedrīkst spēlēties ar ierīci.

MNV2645

• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

• Neļaujiet izmantot ierīci kā rotaļlietu.

• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām ziskām,

sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

• UZMANĪBU! Atverot durvis, var atbrīvoties liels tvaika daudzums vai

izšļakstīties ūdens. Ievērojiet maksimālu piesardzību. Pastāv applaucēšanās risks!

• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet

kontaktdakšu un atvienojiet to, viegli pavelkot.

• Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā

šķidrumā.

• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

• Bojātu ierīci ieslēgt nedrīkst.

• Nelietojiet ierīci, ja durvis vai to blīvējums ir bojāti. Lūdziet veikt remontu

autorizētā servisa centrā.

• Nelietojiet ierīci bez pareizi uzstādītiem pārsegiem un bez priekšējā paneļa.

• Mazgājiet ierīcē tikai traukus, kas paredzēti mazgāšanai trauku mazgājamā

mašīnā. Izvairieties no plastmasas trauku saskares ar ierīces sildelementiem.

• Izmantojiet tikai ražotāja ieteiktos piederumus.

• Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai

kam ir citi defekti.

• Pirms tīrīšanas izslēdziet ierīci un ļaujiet tai vismaz 30 minūtes atdzist.

• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par

8 gadiem un neatrodas pieaugušo uzraudzībā.

• Uzglabājiet mazgāšanas un skalošanas līdzekļus bērniem nepieejamā vietā.

• Neļaujiet bērniem atrasties atvērtas trauku mazgājamās mašīnas tuvumā, jo tajā

var būt mazgāšanas līdzekļu atliekas.

UZMANĪBU!

Atveriet ierīci tikai uz īsu laiku, lai ieliktu vai izņemtu traukus. Šādi novērsīsiet savainojumus, piemēram, paklūpot. Bērni var ierīcē ieslēgties (nosmakšanas risks) vai tikt pakļauti dažādiem apdraudējumiem.

MNV2645

Iespējamie bojājumi

• Tikai kvalicēts speciālists drīkst labot ierīci un iejaukties tās darbībā.

• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet

drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.

• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet

kontaktdakšu un atvienojiet to, viegli pavelkot.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

IERĪCES APRAKSTS

1 Galda piederumu atvilktne 2 Augšējais grozs 3 Iekšējie cauruļvadi 4 Apakšējais grozs 5 Reģenerācijas sāls nodalījums 6 Mazgāšanas un skalošanas līdzekļa dozators 7 Galda piederumu grozs 8 Smidzinātājspārns 9 Filtru sistēma 10 Ūdens padeves šļūtene 11 Izvades caurule

MNV2645

Skats no priekšpuses Skats no aizmugures

VADĪBAS PANEĻA APRAKSTS

1 Ieslēgšanas/izslēgšanas taustiņš 2 Mazgāšanas programmu izvēles taustiņš 3 Sākuma laika atlikšanas taustiņš 4 Nepilnas uzpildes taustiņš 5 Taustiņš “Start/Pause”

6 7 8 9

1 2 3 4 5

ATSEVIŠĶU VADĪBAS PANEĻA TAUSTIŅU APRAKSTS

Mazgāšanas programmas izvēles taustiņš

• Izvēlieties nepieciešamo mazgāšanas programmu, nospiežot taustiņu.

• Ir pieejamas šādas mazgāšanas programmas: Intensive, Normal, ECO, Glass, 90 Min, Rapid.

• Izvēlēto mazgāšanas programmu rāda signāllampiņa blakus attiecīgajai mazgāšanas programmai.

Sākuma laika atlikšanas taustiņš

• Sākuma laiku var atlikt robežās uz 3, 6 un 9 stundām.

6 Darbības signāllampiņa 7 Izvēlētās mazgāšanas programmas signāllampiņa 8 Izvēlētā atliktā sākuma signāllampiņa (3h, 6h, 9h) 9 Skalošanas līdzekļa iepildīšanas, reģenerācijas sāls

iepildīšanas un nepilnas uzpildes signāllampiņa

Nepilnas uzpildes taustiņš

• Paredzēts trauku mazgājamās mašīnas nepilnai uzpildei ar traukiem.

• Trauku mazgāšana notiek abos grozos, bet trauku mazgājamā mašīna ir uzpildīta līdz pusei.

• Trauku mazgājamā mašīna samazina ūdens patēriņu un saīsina programmas ilgumu.

Taustiņš “Start/Pause”

• Nospiežot “Start/Pause” taustiņu, tiks uzsākta mazgāšanas programma vai arī tā tiks apturēta , ja trauku

mazgājamā mašīna darbojas.

Statusa indikators (Gaismas pulēšanas papildinājums, bagātinātājs atjaunošanās sāli un pusi no sniegumu)

• Ja iedegas statusa indikators, jāpapildina mazgāšanas iespējams funkcija ir izvēlēta pusi sniegumu.

Simbols Statusa indikators

Skalošanas līdzeklis

Sāls

1/2 Uzpildes taustiņš

MNV2645

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

1. Iestatiet ierīcē ūdens cietības vērtību (sk. turpmāk).

2. Ieberiet reģenerācijas sāls nodalījumā reģenerācijas sāli.

3. Iepildiet skalošanas līdzekli skalošanas līdzekļa dozatorā.

4. Ieberiet mazgāšanas līdzekļa dozatorā mazgāšanas līdzekli vai ielieciet tableti.

Ūdens mīkstināšanas ierīce

Lai nodrošinātu labu mazgāšanas rezultātu, trauku mazgājamajai mašīnai nepieciešams mīksts ūdens (ar zemu kaļķa saturu). Ja ūdens ir ciets, mazgāšanas tvertnē veidojas kaļķakmens. Tāpēc ūdens, kura cietība pārsniedz noteikto cietības vēr tību, jāmīkstina, tas ir, jāatbrīvojas no kaļķa. Šis process notiek trauku mazgājamās mašīnas ūdens mīkstināšanas ierīcē, izmantojot reģenerācijas sāli. Iestatījumi un nepieciešamais sāls daudzums ir atkarīgs no ūdens cietības. Ūdens cietību apzīmē ar ekvivalentām cietības pakāpēm: vācu ūdens cietības mērvienība °dH, franču ūdens cietības mērvienība °fH, Lielbritānijas ūdens cietības mērvienība °Clark un mmol/l (milimoli uz litru – starptautiskā ūdens cietības mērvienība). Ūdens mīkstināšanas ierīce jāiestata atbilstoši mājsaimniecībā izmantojamā ūdens cietībai. Precīzu informāciju par izmantojamā ūdens cietību varat iegūt vietējā ūdensapgādes uzņēmumā. Manuāli iestatiet ūdens mīkstinātāja devu saskaņā ar tabulu.

Ūdens mīkstināšanas ierīces iestatīšana

1. Ar ieslēgšanas/izslēgšanas taustiņu (1), ieslēdziet ierīci.

2. Nospiediet “Start/Pause” taustiņu (5) ilgāk par 5 sekundēm. Šādi atvērsiet mīkstināšanas ierīces iestatījumus. Sāls

un mīkstinātāja signāllampiņas mirgos pārmaiņus.

3. Ja pārmaiņus mirgo sāls un mīkstinātāja kontrollampiņas, ar taustiņu (2) var iestatīt ūdens cietību.

4. Nospiežot taustiņu (2), iestatiet ūdens cietībai saskaņā ar Jūsu apkaimes rādītājiem (H1–H6).

5. Lai saglabātu ūdens cietības iestatījumus, pagaidiet dažas sekundes.

Ūdens cietība

°dH °fH °Clarke mmol/l

0~5 0~9 0~6 0~0,94 H1 (Rapid) 0

6 –11 10–20 7–14 1.0–2.0 H2 (90 min) 9

12–17 21–30 15–21 2.1–3.0 H3 (90 min, Rapid) 12

18–22 31–40 22–28 3.1– 4.0 H4 (Glass) 20

23–24 41–60 29–42 4.1– 6.0 H5 (Glass, Rapid) 30

35–55 61–98 43–69 6 .1–9. 8 H6 (Glass, 90 min) 60

Piezīme:

• Šīs ierīces ūdens cietības rūpnīcas iestatījumu vērtība ir H3.

• Ūdens cietības iestatīšanu var veikt 60 sekunžu laikā pēc ierīces ieslēgšanas.

1°dH = 1.25°Clarke = 1.78°fH = 0.178 mmol/l °dH vācu ūdens cietības mērvienība °fH franču ūdens cietības mērvienība °Clark Lielbritānijas ūdens cietības mērvienība

MNV2645

Pozīcijas vērtība

(kombinētie lukturi)

Sāls patēriņš (g/

mazgāšanas cikls)

REĢENERĀCIJAS SĀLS IEPILDĪŠANA

Sāls iedarbība

Trauku mazgāšanas laikā sāls automātiski izplūst no sāls nodalījuma mīkstināšanas ierīcē, kur tā šķīdina kaļķi. Izšķīdušais kaļķītis tiek aizskalots no trauku mazgājamās mašīnas. Ūdens mīkstināšanas ierīce ir gatava nākamajai darbībai. Šis reģenerācijas process darbojas tikai, ja sāls ūdenī izšķīst.

1. Atveriet ierīces durvis un izņemiet apakšējo grozu.

2. Noskrūvējiet reģenerācijas sāls nodalījuma vāciņu, kā parādīts 1.attēlā.

3. Pirms pirmās lietošanas ielejiet nodalījumā 0,5 litru ūdens.

4. Novietojiet piltuvi (iekļauta komplektā) uz reģenerācijas sāls nodalījuma atveres un lēnām ieberiet reģenerācijas

sāli. Tukša nodalījuma ietilpība ir apmēram 1,5kg. Sāli šķīdinās liekais ūdens (2.att.)

5. Pēc papildināšanas aizskrūvējiet reģenerācijas sāls nodalījuma vāciņu.

Atvērts

Piezīme:

• Reģenerācijas sāls nodalījums atrodas zem apakšējā groza.

• Reģenerācijas sāls nodalījumu var papildināt tikai tad, ja vadības panelī iedegas sāls indikators.

• Pēc reģenerācijas sāls papildināšanas sāls indikators nodzisīs.

• Ja iepildīšanas laikā reģenerācijas sāls izbirst, palaidiet īso mazgāšanas programmu, lai varētu uzreiz aizskalot

sāls atliekas.

UZMANĪBU!

• Iepildiet reģenerācijas sāli pirms īsās mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu nobirušās sāls

atliekas un lai nepalielinātu sāls ķīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

• Vienmēr izmantojiet reģenerācijas sāli, kas ir paredzēta trauku mazgājamām mašīnām. Neizmantojiet vārāmo

sāli!

• Neiepildiet reģenerācijas sāls nodalījumā mazgāšanas līdzekļus. Šādi tiktu iznīcināta mīkstināšana ierīce!

Ražotājs neuzņemas atbildību un nesniedz garantiju par kaitējumu, ko izraisa nepareiza sāls lietošana.

100

MNV2645

CONCEPT MNV-2645 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
