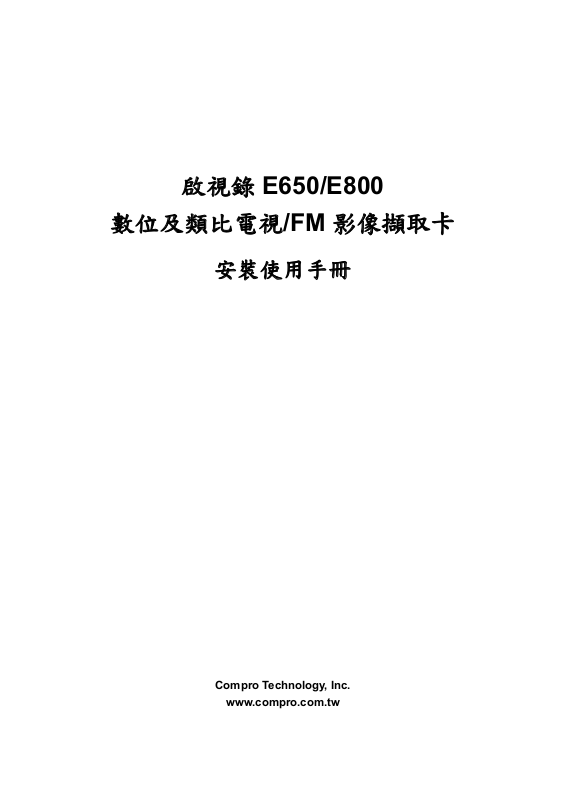

啟視錄 E650/E800
數位及類比電視/FM 影像擷取卡
安裝使用手冊
Compro Technology, Inc.
www.compro.com.tw
Page 2
Copyright © 2001-2007. Compro Technology, Inc. No part of this document may
be copied or reproduced in any form or by any means without the prior written
consent of Compro Technology, Inc.
Copyright © 2001-2007. 本手冊的內容非經康博科技公司以書面方式同意，不得擅
自拷貝或使用本手冊中的內容，或以其他方式改變本手冊的資料及發行。
Compro, VideoMate, Poladyne, Play with Power, 和 Compro logo 爲康博科技公
司的註冊商標；其它名稱和標示則為其它公司所屬的個別註冊商標。
康博科技公司對其生產製造的產品提供保固，在一年的保固期限內對硬體產品提供
非人為操作所造成產品故障的免費更換元件及維修服務。
康博科技對本手冊中的內容無任何擔保，宣告或暗示，以及其他特殊目的。除此之
外，對本手冊中所提到的産品規格及資訊僅供參考，內容亦會隨時更新，恕不另行
通知。本手冊中所提的資訊，包括軟體及硬體，若有任何錯誤，康博科技沒有義務
爲其擔負任何責任。
康博科技股份有限公司
電話：+886 2 2918 0169
傳真：+886 2 2915 2389
台北縣新店市寶興路 45 巷6 弄 12 號 4 樓
www.compro.com.tw
2
Page 3
目錄
啟視錄電視/FM 影像擷取卡.......................................... 4
啟視錄 E650/E800 產品內容物 .................................... 6
啟視錄 E650/E800 連結方式說明................................. 7
多功能無線遙控器說明................................................. 8
硬體安裝 .................................................................... 10
軟體安裝 .................................................................... 13
遙控開關機使用說明 .................................................. 15
Compro HID (人因控制介面)...................................... 17
ComproDTV 3............................................................ 20
ComproDVD 2 ........................................................... 29
ComproFM 2.............................................................. 30
疑難排解 .................................................................... 31
3
Page 4
啟視錄電視/FM 影像擷取卡
啟視錄 E650 為超實用的 PCI-E 介面全球類比電視、DVB-T 數位電視與 FM 廣
播收聽多功能影音擷取電視卡，讓您可觀賞全球類比及免費的 1080i HDTV 高畫
質 DVB-T 數位電視節目，支援雙語/立體聲，搭配康博獨家視訊純化技術、S5
專利/S3/S4 模式自動開關機預約錄影、FM 廣播收聽及 MP3 錄音等功能，並通
過微軟 Vista 作業系統 32/64 位元認證，讓電腦變成全能化家庭劇院及影音中心。
啟視錄E800 為一高效能的PCI-E介面MPEG-2即時硬壓、全球類比電視、DVB-T
數位電視、類比電視與 FM 廣播收聽多功能影音擷取電視卡，讓您可觀賞免費的
1080i HDTV 高畫質 DVB-T 數位及全球類比電視節目，與 MPEG-2 影音即時硬
體壓縮錄製，雙語/立體聲，再搭配康博科技獨家視訊純化技術、專利自動開關
機預約錄影、家電化遙控器開關機、FM 廣播收聽及 MP3 錄音等功能，通過微
軟最新 Vista 作業系統認證，並支援 Media Center (MCE)功能，讓電腦變成全能
化家庭劇院及影音中心。
啟視錄 E650/E800 電視卡主要功能：
z 用電腦觀賞高畫質 DVB-T 數位及全球類比電視節目/ FM 廣播節目
z E800 內建最新一代高品質 MPEG-2 硬體即時壓縮晶片
z PCI-Express x 1 介面提供更大頻寬及快速傳輸，增加影音品質
z 支援 S 端子、AV 端子、立體聲及 480i/576i 色差端子(Y,Cb,Cr)訊號輸入
z 數位電視支援 SDTV 與 1080i HDTV 訊號輸入(依地區而定)
z 類比電視支援雙語(MTS/NICAM/A2/EIAJ)立體聲
z FM 廣播收聽與 MP3/WAV/WMA 自動開機預約錄音(S3/S4/S5)
z 康博獨家專利 S5(關機)與 S3(待命)/S4(休眠)自動開關機預約錄影
z 家電化的遙控器開關主機功能，各式電腦皆可安裝使用
z 時光平移、頻道瀏覽、靜態畫面單張及 6 連拍捕捉功能
z 進化式 PIP/POP 子母畫面顯示及視訊桌布功能
z 頻道影像畫面設定功能，可單獨設定及儲存每一頻道的畫面亮度、彩度、飽
和度、對比度及銳利度等色彩參數及聲道
z 自定頻道順序及我的最愛頻道表
z Straight-to-Disc 可將數位或類比節目錄影時即時燒錄成光碟
z E800 支援 MPEG-2 即時硬壓錄製
z E650/E800 皆支援 MPEG-1/2/4 軟體壓縮(需自行下載 MPEG-4 CODEC)
z 類比電視軟體壓縮錄影時可提供錄影時暫停及自動分割檔案功能
z 類比電視支援 Closed Caption 功能 (依各地區提供而定)
z 數位電視支援 EPG、subtitle 與 Teletext (不支援英國 MHEG-5)
z 數位電視支援 MPEG-2 與 Transport Stream 錄影及播放
z 專利 37-key 紅外線遙控器，支援電視觀賞錄製、FM 與 DVD 播放
z 支援 MCE 2005 及 Media Center 功能(E800 數位及類比，E650 數位部分)
z 通過微軟 Windows Vista 32 及 64 位元系統認證
4
Page 5
最低系統需求
z 1.7 GHz Pentium IV 或相同等級的 CPU
z 256 MB 系統記憶體
z 音效卡
z 一個空的 PCI-Express x1 插槽
z 光碟機（安裝程式用）
z Windows XP SP2 或 Vista x86/x64
z 50MB 可用之硬碟空間（安裝驅動程式及康博軟體），錄影所需空間另計
建議的系統需求（電視節目觀賞、錄影及進階功能）
z 3.0 GHz (SSE 2)供 5 個動態子母視窗同時收訊 PIP 功能
z 2.6 GHz (SSE 2)供 HDTV / TS 格式錄影與 PIP 功能
z 1.0 GB 系統記憶體
z Windows XP SP2 或 Vista x86/x64
z 50MB 可用之硬碟空間（安裝驅動程式及康博軟體），加上每小時
600MB(VCD)到 3GB(DVD)的錄影檔案所需的空間
z 如需執行自動開關機功能時，需要有 AT X 電源和支援 PCI-Express 1X 規格
（即提供有標準 3.3V 的待機電源）的主機板
注意
數位電視需要收訊良好才能收看，若是您所在地區的訊號微弱或有些許干擾，您
可能需要自行購買較好的接收數位地面波訊號的數位電視天線（如架設在屋頂上
的魚骨型天線），才能收看數位電視，詳情請參考手冊中的疑難排解。
請確認您所在的地方能接收到良好數位電視訊號，數位電視與類比電視不同，若
訊號不良時，您將完全看不到數位電視的畫面，而不像類比電視般不清楚的畫面。
5
Page 6
啟視錄 E650/E800 產品內容物
啟視錄 E650/E800
電視卡
安裝光碟及
友立軟體光碟
安裝及使用手冊 紅外線遙控器
及 4 號電池 2 顆
IR 紅外線接收器
電源開關線
I 轉 F 轉接頭
Low-Profile 短鐵片
FM 廣播天線
數位電視天線
1 對 6 轉接線
(S/AV 端子、立體聲
及色差端子輸入)
6
Page 7
啟視錄 E650/E800 連結方式說明
1
2
3
4
5 6
接頭 功能 說明
1 TV Tuner-In 數位或類比電視訊號輸入端子
2 FM Tuner-In FM 廣播訊號輸入端子
3 IR 紅外線接收器輸入端子
Audio-In
4
9-pin 連
接端子
(連接
6合1
連接線)
(藍色)
S-Video-In
(黑色)
Composite-In
(黃色)
色差輸入端子(綠) 提供 480i 色差端子訊號輸入連結
色差輸入端子(紅) 提供 480i 色差端子訊號輸入連結
色差輸入端子(藍) 提供 480i 色差端子訊號輸入連結
5 To Case Power
Switch
6 To Mainboard
Power Switch
Connector
外接聲音輸入端子，可連結到 CD, DVD, VCD,
VHS，遊樂器等裝置的聲音輸出端子
S-Video 影像輸入端子，可連結到錄影機，DVD，
V8，遊樂器等裝置的影像輸出端子
AV 影像輸入端子，可連結到錄影機，DVD，V8，
遊樂器等裝置的 AV(RC A)影像輸出端子
將電腦機殼上的電源開關線，連結到此接頭
(連接方式請見第 10 頁硬體安裝說明部份)
將包裝中附的電源開關線白色端，連結到此接頭
(連接方式請見第 10 頁硬體安裝說明部份)
7
Page 8
多功能無線遙控器說明
請參考另一頁中有關按鍵功能的說明
8
Page 9
數字 ComproDTV 3 功能 ComproDVD 2 功能 ComproFM 2 功能
0-9
數字鍵(輸入頻道編號) 數字鍵 (聽音樂 CD 時) 記憶頻道選取
10
靜音 無作用 靜音
11
全螢幕縮放 全螢幕縮放 最小化/最大化切換
12
啟動/關閉 ComproDVD 2
13
啟動/關閉 ComproFM 2 (只適用於有 FM 的產品)
14
啟動/關閉 ComproDTV 3
15
倒帶 倒帶 倒帶
16 啟動時間平移功能或
播放/暫停(播放檔案時)
17
快轉 快轉 快轉
18
跳至前一收看頻道 跳至前一段 跳至前一收聽頻道
19 停止時間平移功能或
停止播放(播放檔案時)
20
跳至下一段/項目切換 跳至下一段 無作用
21
EPG (US only) 主選單 開啟線上說明檔案
22
開啟選項對話方塊 開啟偏好設定 開啟選項對話方塊
23 方向鍵(往上)與
雙語切換鍵
24 即時重播(使用時間平移
功能時)
25 方向鍵(往下)與
靜態影像擷取鍵
26
向前跳躍 方向鍵(往右) 往上掃描頻率
27
音量控制 音量控制 音量控制
播放/暫停
停止播放 停止
方向鍵(往上) 方向鍵(往上)
方向鍵(往左) 往下掃描頻率
方向鍵(往下) 方向鍵(往下)
播放/暫停(播放檔案
時)
28
開啟播放清單 確定鍵 開啟播放清單
29
往前一頻道
30
往後一頻道 字幕選擇 往後一頻道
31
啟動錄影 擷取影像 啟動錄音
32
切換視訊來源 加入書籤 無作用
33
頻道瀏覽 移至書籤 無作用
34 開啟/關閉字幕(視訊號
系統是否支援而定)
35
睡眠功能設定
選擇 DVD 角度 (需視
DVD 影片是否支援而定)
語言選擇
AB 循環 (A 點設定 / B
點設定 / 取消 AB 循環)
往前一頻道
開啟輸入頻率對話方
塊
睡眠功能設定
9
Page 10
硬體安裝
警告
安裝前必須將主機電源線拔出。如果沒有拔出電源線而直接安裝，可能會導致電
視影像擷取卡的損壞，這樣所造成的損壞並不包含在保固合約中。
1. 關閉電腦並將主電源線拔出。
2. 將電腦機殼打開。
自動開關機硬體連接方式
3. 請確定主機板上的電源開關線是那一
條，您可以從電腦機殼上的電源開關
按鈕來追蹤電源開關線，電源開關線
通常為兩根線纏繞而成的，請參考左
圖。(一般標示成 POWER SW)
注意
插在主機板上的電源開關線通常會有“POWER SW”或類似的文字說明，請您先
記住電源開關線插入的腳位位置，方便等一下連接包裝中所附的電源開關線。
4. 將電腦機殼上的電源開關線(POWER SW
頭)連結到啟視錄電視影像擷取卡上的白色
電源接頭。(標示為 JS1 或 JS2，沒有連接
順序之分，兩個可以擇一連接) (電源接頭沒
有正負極之分，正插或反插都可以)
10
圖片僅供參考
Page 11
將包裝所附的 2-pin 電源開關線黑色端連接
到主機板上的電源開關接頭。
(沒有正負極之分，正插或反插皆可以)
5. 將包裝中附的電源開關線白色端，連結到
啟視錄電視影像擷取卡上的另一電源個
2-pin 的電源開關連接接頭。
(JS1 或 JS2 皆可)
注意
請仔細檢查您的連接線是否安裝正確，如果您插錯了位置，電腦將會無法開機。
包裝中附的電源開關線有兩個不一樣的接頭，白色端請連結到啟視錄電視影像擷
取卡上的白色 2-pin 連接頭(任選一個連接皆可)，黑色端請連接到主機板上的電
源開關接頭，電源開關線沒有正負極的分別，正插或反插都可以。
Power Up S5 模式自動開關機預約錄影是啟視錄電視影像擷取卡的一個附屬功
能，您並不一定需要啟用 Power Up 預約錄影才能操作啟視錄電視影像擷取卡，
如果您不想要使用 Power Up 的功能，您可以省略第三到第六個步驟，沒有安裝
Power Up 連結線路，您依然可以在電腦開機的狀況下使用一般的預約錄影。
若沒有安裝 Power Up 硬體開機線路時，遙控器開機功能也將無法使用。
6. 在插上啟視錄電視影像擷取卡前，請確認主電源線已經拔出。
7. 安裝啟視錄電視影像擷取卡在可使用 PCI-E 插槽上。(為了達到最好的效能，
電視影像擷取卡需要使用一個獨立的 IRQ，詳情可參考疑難排解部分)
重覆檢查
8. 請再仔細檢查一下所有的連接線是否正確地安裝。
9. 關上電腦機殼前，請將主電源插回電腦，看看是否啟視錄電視影像擷取卡上
的綠燈亮起，如果沒有，請參考下面的注意事項。
11
Page 12
10. 請試著按下電腦開關，看看是否能正常開機，如果不能開機，可能您沒有將
電源開關線連接正確，請重新檢查一下。
11. 蓋回電腦機殼。
電視訊號線連接
12. 連接電視的訊號線，硬體安裝完成，請可繼續進行軟體安裝部分。
注意
如果不能開機，可能您沒有將電源開關線連接正確，請重新檢查一下，並查看
主機板的說明書來確認電源開關線接腳的位置。
啟視錄電視影像擷取卡喚醒電腦的方式為當設定的預約錄影時間到達時前五分
鐘，啟視錄電視影像擷取卡即會發出開機的訊號，就如同您按下電源開關一樣，
所以如果您設定 4 點鐘預約錄影，電腦會在 3:55 分時啟動您的電腦，所以必須
在 3:54 分前將電腦關閉，電腦才能在 3:55 分時啟動您的電腦。
為了讓電腦在關機時還能幫您預約錄影，您需要將電腦機殼上的電源開關線（如
下圖），連結到啟視錄電視影像擷取卡上的白色 2-pin 電源開關接頭，另外將包
裝中附的電源開關線白色端，連結啟視錄電視影像擷取卡的白色 2-pin 電源開
關接頭，並將黑色端連接到主機板上的電源開關接頭。另外，要讓啟視錄電視
影像擷取卡在時間到時發出開機的訊號，您電腦中必須要有
z ATX 電源供應器
z 支援 PCI-Express x1 規格的主機板以提供3.3V 的待
機電源
z 一個電腦機殼有著兩根接腳的電源接頭(如右圖）
如果您沒有這樣的配備，您依然可以使用預約錄影的功
能，只是無法在電腦電源關機狀態下來喚醒電腦。
(尚可使用 S4 休眠及 S3 待命模式自動開機預約錄影)
如果您電腦機殼上的電源開關線不夠長，那麼您就不能使用自動開機的功能，
您可以試著將電視影像擷取卡移到其它的 PCI-E 插槽來解決此一問題。
Power Up 自動開關機預約錄影是啟視錄電視影像擷取卡的一個附屬功能，您
並不一定需要啟用 Power Up 線路連接才能操作啟視錄電視影像擷取卡，如果
您不想要使用 Power Up 預約錄影的功能，您可以在硬體安裝中省略第三到第
六個步驟，沒有安裝 Power Up 預約錄影，您依然可以在電腦開機的狀況下使
用預約錄影。
電源開關線沒有正負極的分別，正插或反插都可以。
12
Page 13
軟體安裝
安裝完硬體，請重新開機後將安裝光碟片放入光碟機中，依據下列方式來安裝軟
體。
Step 1. 開機後，Windows 會發現到有新硬體 (多媒體視訊控制卡)，並提示您
安裝驅動程式，康博建議您使用我們安裝光碟片中的安裝程式來執行安
裝，請按下取消鍵。
Step 2. 將安裝光碟放入光碟機中後，會自動執行安裝程式 (如果沒有自動執
行，您可以自行點選光碟中的 Setup.exe 來執行安裝) 建議您使用「完
整安裝」來安裝 E650/E800 全部所需的軟體 (驅動程式, ComproDTV 3,
ComproDVD 2、ComproFM 2) ，您也可以選擇自訂安裝或是使用檔案
總管來點選光碟中所附加的其他軟體來進行安裝。
(安裝光碟中另提供友立 PhotoExplorer 8.5 SE 照片及多媒體檔案管理
軟體、DirectX 9.0、Adobe Acrobat Reader 6.0 軟體可供安裝使用)

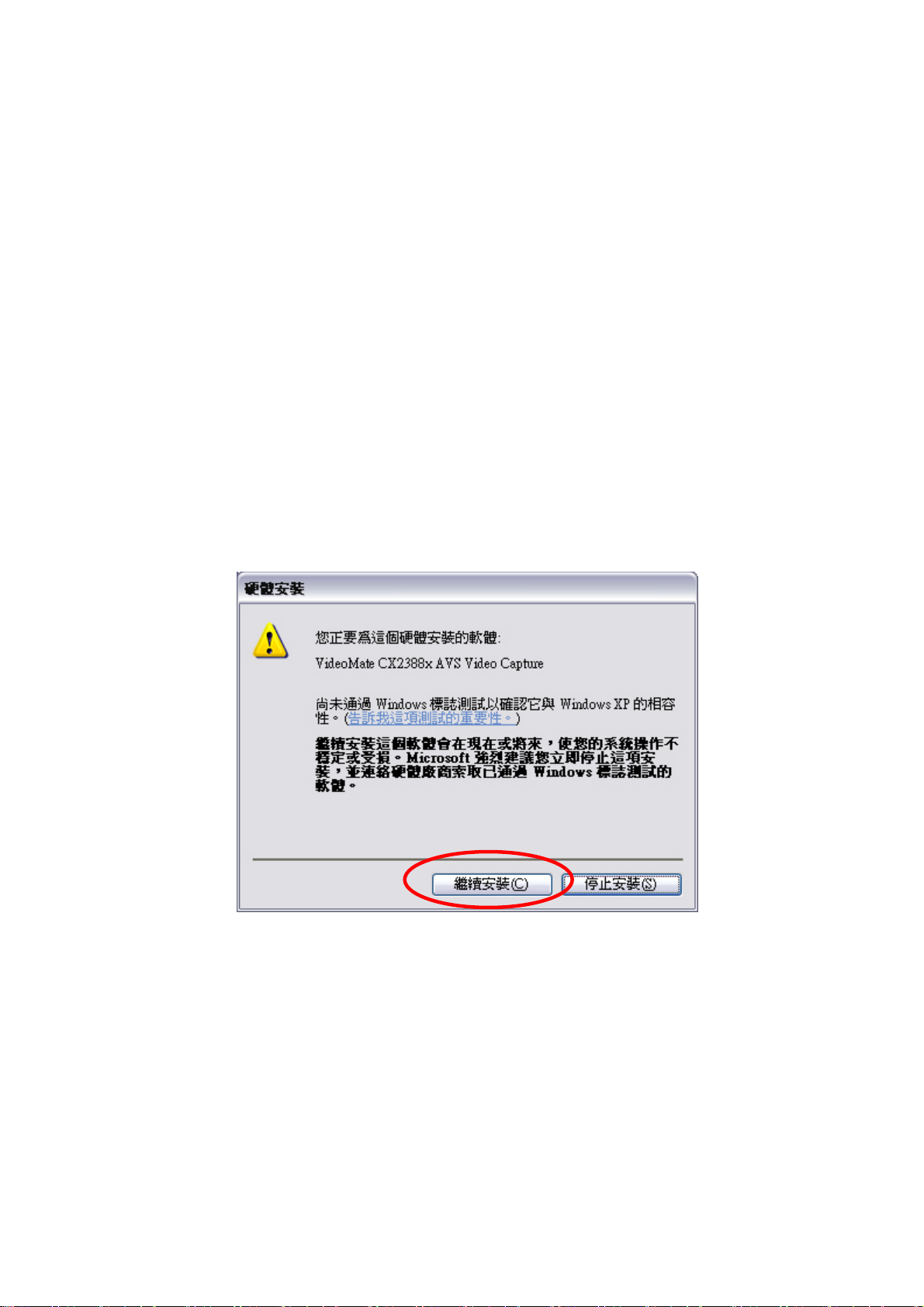

Step 3. 安裝過程中，如果您看到如下圖的訊息，請選擇「繼續安裝」。
Step 4. 接下來請按「下一步」來安裝 ComproDTV 3, Windows Media Format 9
Series Runtime, 及 ComproDVD 2。
Step 5. 在每個程式安裝完後，請按下「完成」來繼續下一個程式的安裝。
Step 6. 當安裝完後，請按下「完成」，重新開機。
Step 7. 當電腦重新開機後，請您開啟 ComproDTV 3，並在”視訊”的地方選
擇 ”VideoMate CX2388x AVS Video Capture”，接著設定您的國家及
地區後按下確定後進行最後的設定「頻道搜尋」。
13
Page 14
Step 8. 當出現詢問「您是否要搜尋頻道？」的視窗時，請選擇「確定」進行頻
道掃描。待掃描完畢後，按下「確定」即完成最後的設定。您即可開始
觀賞/錄製電視節目了。
(您可以用目前所連接使用的訊號來源來設定掃描數位或是類比電視訊
號進行掃描，之後可再連皆另一種訊號來源，於功能選項的頻道掃描部
分進行掃描另一類比或數位訊號)
當您需要使用進階的功能時，請您將滑鼠移至面板的上/下兩端的邊緣，此時您
將看到您的滑鼠圖示變為”+”，約等候一秒鐘或是按下滑鼠左鍵，便會出現上/下
工具列，更多的功能選項則會出現。您可以透過”鎖定面板”來固定住上/下工具列。
等候一秒鐘後
鎖定面板
14
Page 15
遙控開關機使用說明
什麼是遙控開關機
康博啟視錄 E650/E800 電視影像擷取卡，提供有遙控開關機的功能，也就是說，
在您電腦關機的情況下，只要按下遙控器上的按鍵，即可將您電腦開機，完全不
需您親自到電腦旁邊，按下開關。而當您電腦開啟時，只需要按下遙控器上的按
鍵，即可將您電腦關機，不再需要像以前一樣要按桌上的滑鼠好多下，才能將電
腦關機。
康博科技遙控開關機的使用方式
如果您購買康博科技所生產有遙控開關機的電視影像擷取卡，那麼按照說明書安
裝自動開關機硬體線路後，即可開始使用遙控開機的功能。
遙控開機
在安裝完電視卡的驅動程式後，並關閉電腦，再裝上遙控器的電池，只需按下
PVR/TV，FM，DVD/VCD 三個鍵其中一個，即可將電腦開機。（如無法啟動，
請成功的設定好了一個預約錄影排程來讓電腦及電視卡時間同步化即可）
注意
您必需按照安裝說明書中連接自動開關機的線路後，並安裝完電視卡的驅動程式
後，才能使用遙控開機的功能。
按下遙控器後，通常需要等個二秒鐘才會看到電腦開始運作，這是正常現象，請
耐心等候。
此功能並無法幫您自動登入，所以如果您有設定使用者名稱及密碼，則必需開完
機後，自行鍵入使用者名稱和密碼才能進入到桌面。如果您電腦上只有一位使用
者，建議您可以取消密碼來自動登入桌面，免去鍵入使用者名稱和密碼的麻煩。
15
Page 16
遙控關機
當您電腦沒有在收看電視時，也就是沒有執行 ComproDTV 時，只需按下遙控器
右下方的 SLEEP 鍵，即會出現如下的對話方塊，程式會開始倒數 20 秒來將電
腦關機，如果您不要將電腦關閉，只需再按一次 SLEEP 鍵來取消，或是您也可
以按下遙控器上的 OK 鍵來讓電腦立即關機。
當您正在收看電視時，也就是您電腦正在執行 ComproDTV 時，如果您需要將電
腦關機的話，只要按下遙控器右下方的 SLEEP 鍵，即會在螢幕上出現 SLEEP
OFF，再按一次即會出現 SLEEP ON - 30 MINUTES，再按一次 SLEEP ON - 1
HOUR，再按一次 SLEEP ON - 2 HOURS，一直按到 SHUTDOWN，程式即會
開始倒數 20 秒來將電腦關機，如果您不要將電腦關閉，只需再按一次 SLEEP
鍵來取消即可。
注意
當您使用遙控器將電腦關機時，請確認您開啟的文件及檔案已存檔完畢，以避免
工作中的程式尚未存檔好即關閉了電腦。
16
Page 17

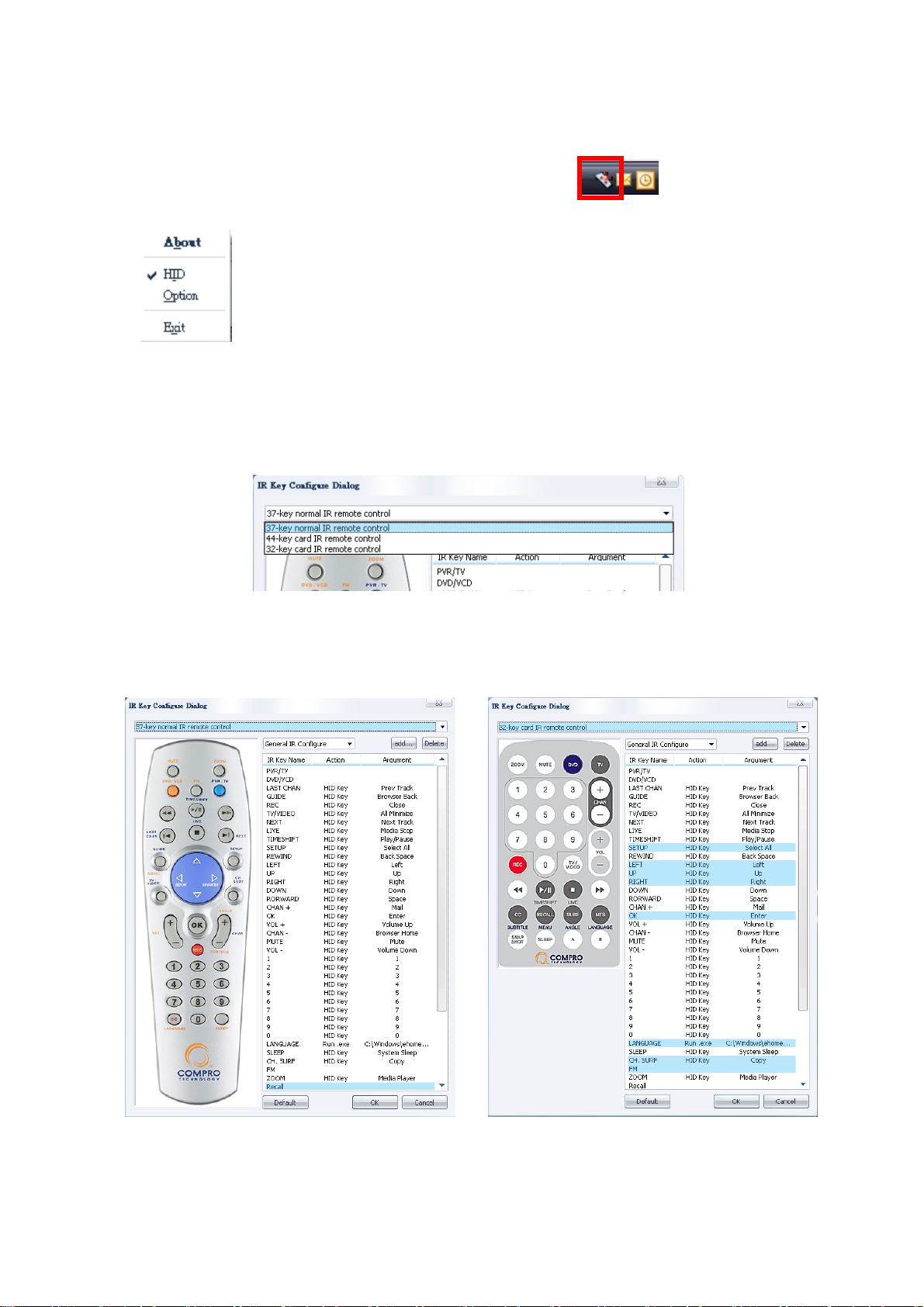

Compro HID (人因控制介面)
安裝 HID 程式後，可以在程式列上看到程式的圖示。
點圖示按右鍵後，可以看到出現的選項，HID”的選項前面需打勾來確認啟動。
點選”Option”後，可以進入軟體設定視窗。
設定：

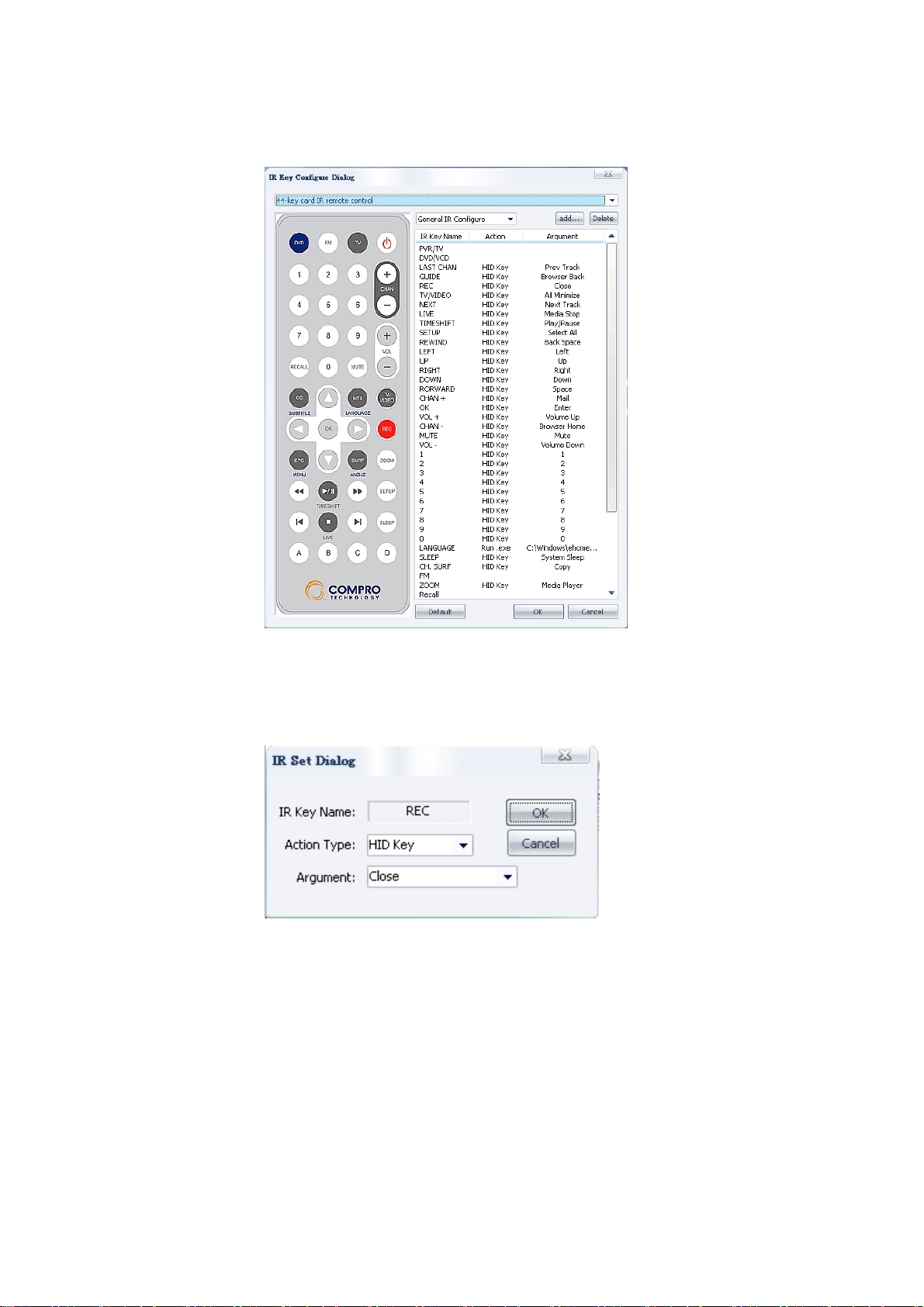

步驟 1：選擇你的遙控器形式來顯示符合目前的按鍵設定值
步驟 2：選擇需要變更的按鍵功能設定
17
Page 18
步驟 3：選擇要更改的功能設定然後按 OK 確認.
步驟 4：重複到 3 的步驟，直到更改完需要變動的設定
使用者也可以設定在特定的視窗或應用程式下，啟動自己的偏好使用模式來符合
自己的使用習慣。
選擇”Add”就會出現建立新的使用模式視窗，輸入名稱後按”OK”確認。
18
Page 19
重複步驟～4，就可以完成所需要的設定步驟。
注意
如果是在有 MCE 架構下的系統，例如 Windows MCE, Vista Premium, Vista
Ultimate, 可以取代既有的 Windows MCE 遙控器，並加入 Compro 的軟體操控
選項在 MCE 的介面中，讓使用更便利。
19
Page 20
ComproDTV 3
控制介面說明
ComproDTV 的控制面板已將常用的功能皆提供直接點選圖示，請注意有些按鍵
在執行錄影或是不支援的功能下會呈現灰色狀態而無法使用，您可以在本章找到
有關 ComproDTV 功能的說明，下圖描述了 ComproDTV 的控制面板功能及(熱
鍵)。
錄影(R) 和
錄影選項
數位電視
訊號強度
播放(P)/
暫停(U)
下一頻道(Page Up)
和快速頻道列表(I)
上一個頻道
(Page down)
鎖定面板
開啟(Y)
倒轉
(Left Arrow)
時光平移横桿
說明
(H)
停止
(S)
視窗與
面板貼附(D)
(RightArrow)
快轉
最小化
(G)
調整音量
(- , +)
靜音
(M)
全螢幕
(Z)
開啟
數字鍵(W)
離開
(CTRL+X)
調整音量
(- , +)
靜音
(M)
雙語/立體聲
模式切換(J)
頻道預覽
(F)
選項
(O)
擷取影像
(Space)
字幕功能開啟/關閉
(C)
20
預約排程
時光平移
(T)
(B)
Te le t ext
(X)
視訊來源選擇
(V)
增加子視窗
(F3)
EPG 數位電視
電子節目表(E)
減少子視窗
(F2)
無作用
錄製檔案
重複播放
視窗排列
(F5)
關閉
數字鍵(W)
頻道返回
(N)
隱藏/顯示
子視窗(F6)
Page 21
視訊來源選擇
(V)
雙語音訊
模式(Q)
視訊比例
切換(TAB)
說明
鍵盤
A 開啟 / 關閉視窗最上層顯示 (螢幕視窗右上角)
L 睡眠模式
F7 視訊桌布
F8 開啟靜態影像擷取的介面
注意：音訊選擇的功能只有在電視節目有提供不同的音訊時才能使用。
看電視
安裝完成之後，您只需按下遙控器上的 PVR/TV 鍵或是使用滑鼠雙擊桌面上
ComproDTV 的圖示，即可觀賞電視節目，就如同您用電視機看電視般，請盡情
的使用內附的遙控器來操作，選台（需要先掃描頻道後，才能上下選台），調整
聲音大小，全螢幕顯示（在畫面上按滑鼠左鍵兩下即可，再按一次即可回復為視
窗模式），開關電視，甚至還可以關閉電腦，滿足您用電腦看電視所有的需求。
頻道瀏覽
按下頻道瀏覽鍵，即可進入頻道瀏覽功能，頻道瀏覽時可同時顯示 12 或 16 台
之頻道畫面，使用者可直接以滑鼠點選，切換至欲收看之頻道。
21
Page 22
滑鼠右鍵選單
在電視螢幕中按下滑鼠右鍵，將會出現選單，您可以自由選擇您所需要的功能來
執行，其中，隱藏邊框和最上層顯示是非常方便的功能，您不妨試用看看。
局部放大功能
在電視螢幕中按下滑鼠右鍵不放，並選擇要局部放大的區域，即可將選擇的區域
局部放大到全視窗中。
另外只需按著滑鼠右鍵不放，並移動滑鼠，即可移動局部放大的部位，使用中在
視窗左上角並還有區域導航圖告知您目前局部放大是處在電視螢幕中那個的位
置。
您只需按下滑鼠左鍵即可回復到正常視窗模式。

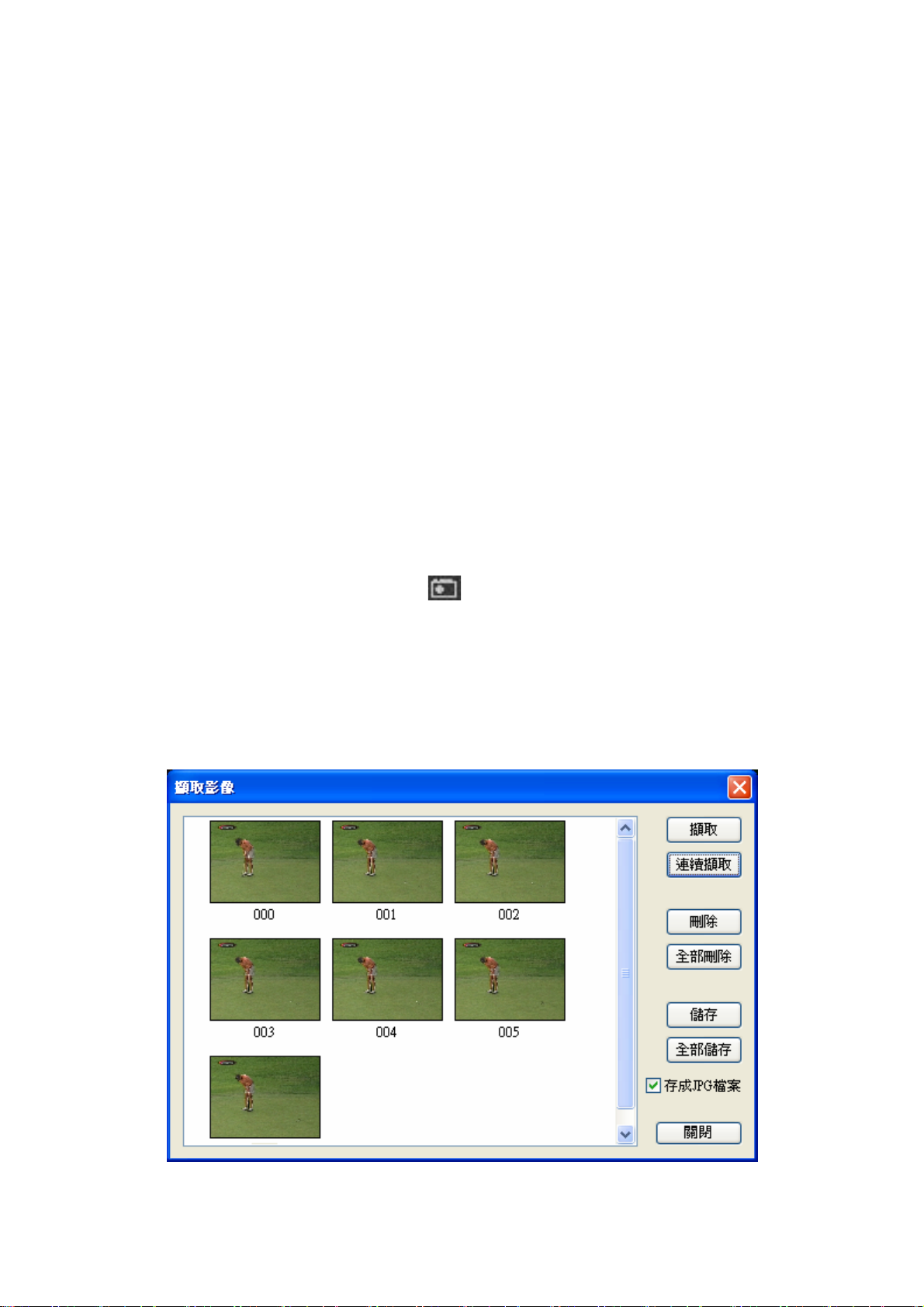

靜態影像擷取
於畫面播放中按下靜態影像擷取鍵 可擷取目前之影像畫面，並可將其儲存
成 JPEG 或 bmp 點陣圖格式。
(可於功能選項的”使用者介面”部分設定儲存格式及 JPEG 格式壓縮品質)
您可選擇儲存或全部儲存鍵，以儲存抓下來的靜態畫面；刪除鍵則刪除此靜態畫
面；選擇關閉即離開此視窗。
22
Page 23

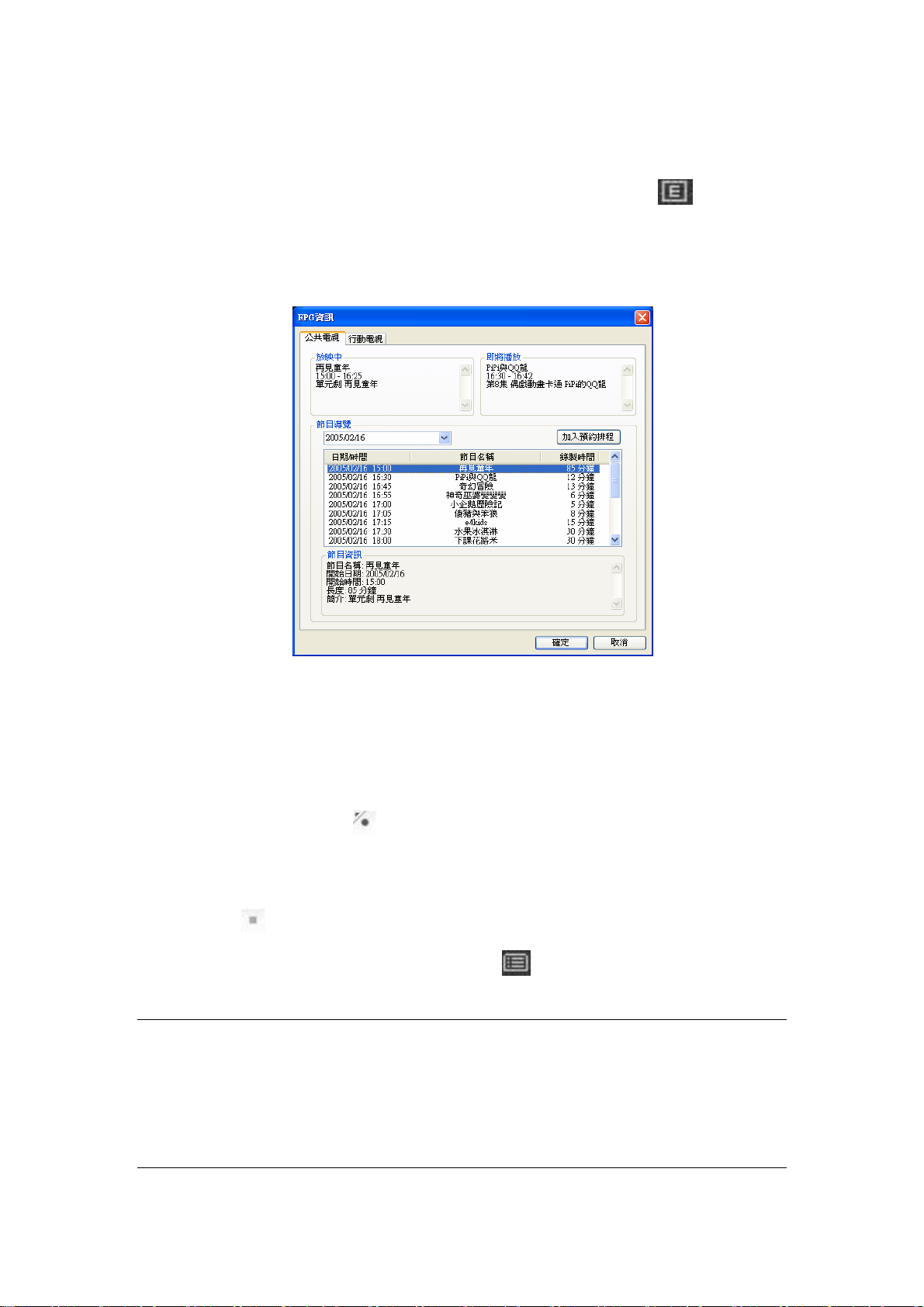

EPG (電視節目表)
當電視台有播送 EPG（如台灣的公共電視台）時，那麼您按下 按鍵即可
開啟其電視台的節目列表如下圖。您還可以選擇您喜愛的節目加入預約錄影排程
中，省去自行設定排程的麻煩。(此功能僅數位電視提供，類比電視無此功能)
錄影
ComproDTV 為一個數位錄放影應用程式，您可以使用它來錄製動態影像和聲
音，支援 MPEG-1/2/4 的格式錄影，可以顯示高品質的畫面和省下大量的空間。
於節目播放中按下錄影鍵 可即時進行錄影。若已經開始錄影，也可在錄影
中隨時按下錄影鍵直接設定錄影時間為 30, 60, 90 或 120 分鐘錄影，以避免錄
影開始後，您需要離開或是外出時，無法結束錄影的情況。
按下停止鍵
您也可以設定排程來做預約錄影，只需按下
定。
預設的錄影存檔路徑為 ”我的文件”，您也可以自行在 ComproDTV 選項中更改
存檔的路徑。
數位電視節目為電視台所送出的固定大小 MPEG-2 視訊流，ComproDTV 將會
直接存入硬碟而無法改變其錄下來的影片格式。
可停止錄影，ComproDTV 會自動為您存檔並顯示檔名。
即可開啟 ComproDTV 排程設
注意
23
Page 24

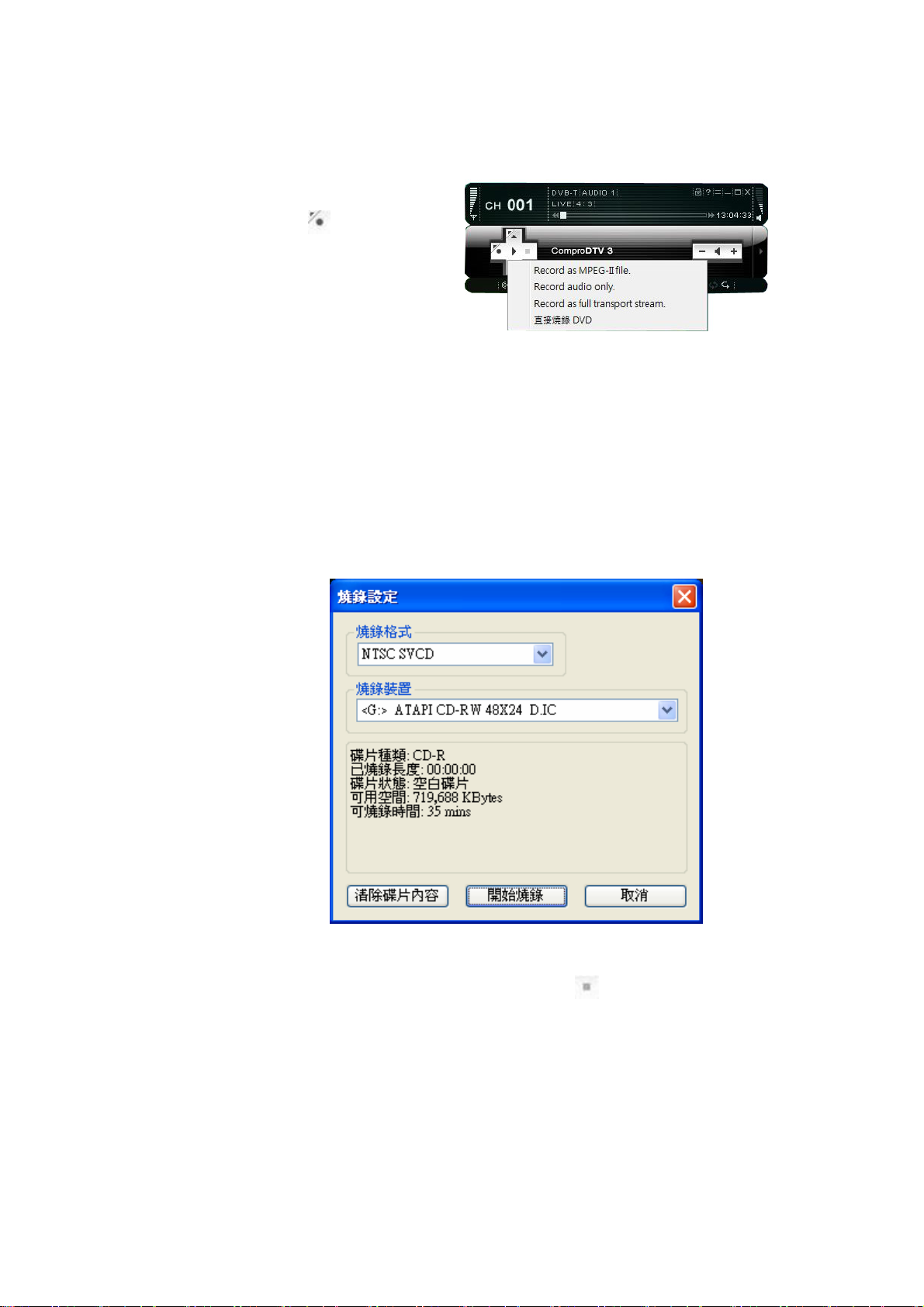

直接燒錄功能
ComproDTV 3 能讓您直接燒錄影
片，只要按下錄影鍵 的左上方並
在錄影選單中選擇 ”直接燒錄” 即可
開啟直接燒錄對話方塊。
ComproDTV 3 直接燒錄功能可支援
數位電視 DVD 及類比電視 VCD、
DVD 格式錄製。
燒錄格式：請選擇您想要的燒錄的檔案格式。
燒錄裝置：一般而言，ComproDTV 3 會直接找到您的燒錄機，若您有兩台以上
的燒錄裝置，請選擇您要使用的燒錄裝置。
清除碟片內容：若是使用可重覆抹寫碟片，則您必需先清除碟片內容，才能開始
燒錄。
開始燒錄：按下此鍵即可開始燒錄。
停止燒錄：按下 ComproDTV 3 控制面板中的停止鍵 即可立刻停止燒錄，
或是當光碟燒滿時即會自動停止錄影。
取消：按下此鍵即可離開直接燒錄視窗。
24
Page 25
注意
使用直接燒錄功能時，您電腦中必須安裝產品中所附 Ulead DVD MovieFactory
軟體才能使用直接燒錄的功能。
若您沒有燒錄機，則無法使用直接燒錄的功能。
ComproDTV 3 會估算您光碟片的容量，當光碟片已滿時，會自動停止燒錄。
使用直接燒錄的功能，影片將不會存檔在硬碟中。
若是您的燒錄機沒有 DVD 燒錄的功能，則無法燒錄 DVD。
使用預約錄影
ComproDTV 3 可以讓您執
行預約錄影或預約收看電
視的功能，預約方式可以設
定為錄影一次或是重覆的
錄影，您可以設定各種的組
合來預約錄影，如星期一三
五等方式，讓您不錯過任何
喜愛的節目。
按下 即可開啟預約錄
影對話方塊。
當您按下 “新增” 即可設定
您所要錄的頻道，時間，名
稱等多項選項。
時光平移
時光平移可以改變您看電視的習慣，讓您享受精彩的節目時，並隨時的倒一杯飲
料而不會錯過任何一秒鐘。時光平移會暫時將節目錄製存放到硬碟中，您可以定
義需要錄製多久，然後您可以隨時地重播之前的畫面。
當您離開座位的時候。按下時光平移功能鍵
可讓使用者一邊錄影一邊滑動時間控制軸，觀賞剛剛錄下來之畫面。
在時間控制軸中按下滑鼠可以使時間軸跳至您想收看節目播放之位置，按下前進
或倒退鍵，可以往前快轉或倒退。
可啟動時間平移功能，此功能
25
Page 26

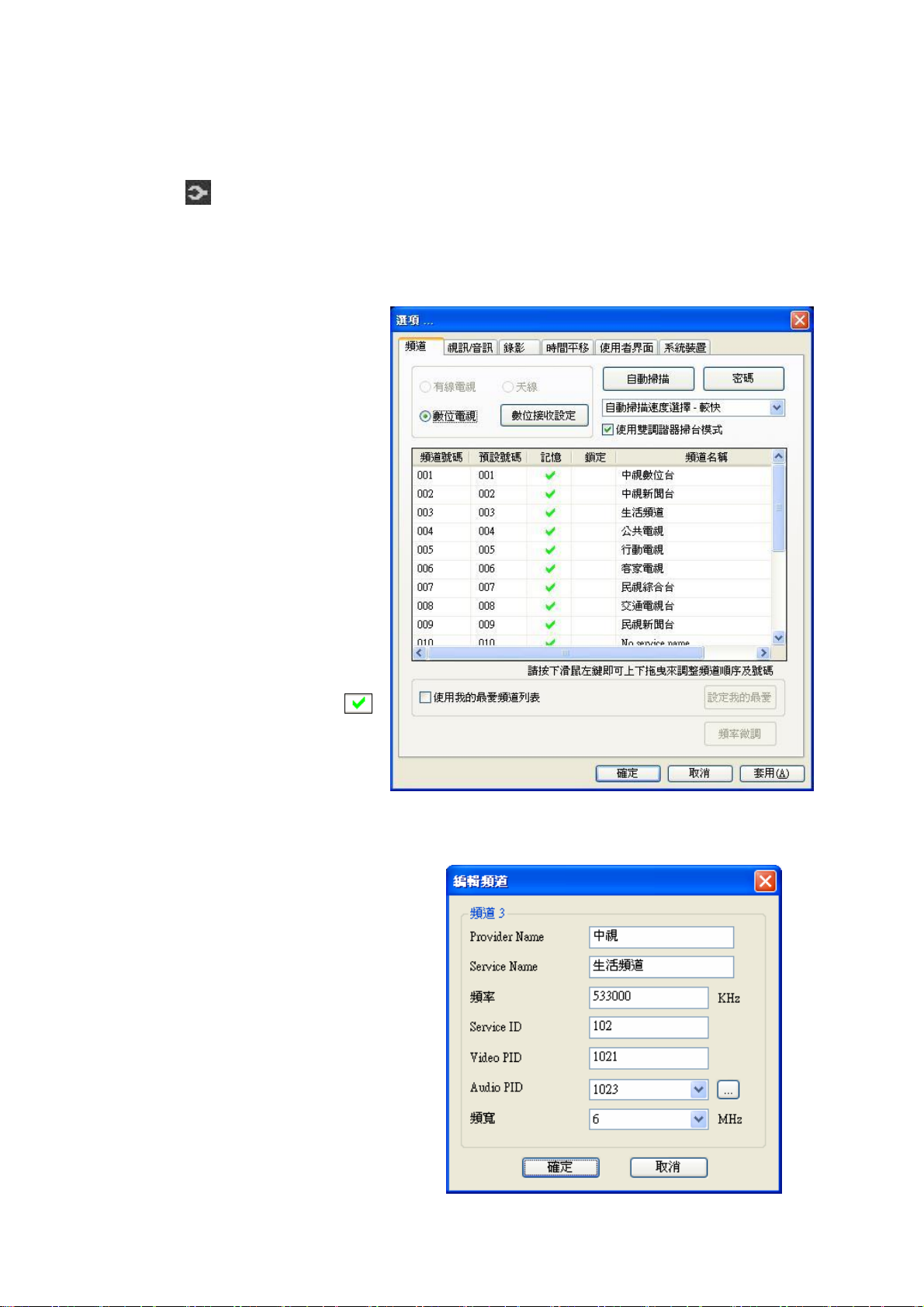

選項
按下 按鍵即可更改 ComproDTV 細部的設定。
首先請您選擇視訊來源為有線電視、天線，或數位電視。
頻道自動掃描
當您第一次執行
ComproDTV，程式會請您做
一次自動掃描頻道來搜尋可
觀賞之電視頻道，您也可以隨
時再重新掃描。
請按下自動掃描鍵以啟動頻
道搜尋程序，ComproDTV 會
根據您使用的地區與視訊來
源自動搜尋可觀賞之電視頻
道。
您可以隨時按下對話方塊中
的取消鍵以終止頻道掃描的
程序。
在頻道掃描的程序完成後，在
可觀賞的頻道會出現一個
的綠色記號.
打勾之記號可由使用者自行
點選修改，若是刪除打勾記號
之頻道，於頻道切換及瀏覽中將不會出現。使用者並可自行修改頻道名稱，請參
考下列的說明。
數位頻道編輯與進階設定
數位電視部分，可用滑鼠右鍵點選
“描述” 欄，即會出現下圖。
26
Page 27
備註
若您勾選了掃描時清除描述中的文字選項，則在自動掃描頻道時即會清除所有置
於描述欄中的文字，預設值為未勾選。
頻道鎖碼
頻道鎖定部份，可以讓使用者自行設定密碼，針對某些頻道作鎖定保護以避免兒
童觀賞。
您可以在“鎖定”欄中按下滑鼠左鍵，然後您即會在欄中看到 的紅色記號，
再按一次即可以取消鎖碼的設定。
如果您要使用此項功能，首先您必須先設定密碼，開啟 ComproDTV 後，請進入
選項，按下密碼鈕並輸入密碼。
如果您之前設定過密碼，那麼程式會要求您輸入之前的密碼才能輸入新密碼。
PIP / POP 子母視窗觀看模式
ComproDTV 研發支援可同時顯示觀看多個
視窗的功能，最多可同時觀看四個視訊。讓
你的數位電視及類比電視卡，發揮一卡看多
台的有趣功能.。
ComproDTV 面板的 按鈕可以增
加及減少子視窗的數量。
注意
啟視錄 E650/E800 為數位、類比電視雙用電視卡，但無法同時收看數位及類比
電視節目，只能一次連接一個訊號來源觀賞。E650/E800 的 PIP/POP 子母畫面
功能可以提供 2 種子母畫面觀賞方式：
(1). 1 個類比電視節目+1 個已錄好的影片檔案播放觀賞
(2). 3 個數位電視節目(同一視訊流內的節目)+1 個已錄好的影片檔案播放觀賞。
圖形按鈕，可以”鑲嵌”子視訊視窗的位置 / “收放”所有開啟的子視訊視
窗。子視訊視窗的功能以觀看功能為主，除了聲音與視窗位置、視窗大小可以自
由控制之外，並沒有”主視訊視窗”所擁有的完全功能。
以滑鼠左鍵雙擊”子視訊視窗”，此時”子視訊視窗”會使”主子視訊視窗”交換位置。
27
Page 28
靠近左側的 2 個鍵可切換子視窗的頻道，中間的按鍵是”靜音”功能，
右 2 鍵是”鑲嵌”子視訊視窗的位置。最右鍵是關閉子視窗功能。
進階多重視窗觀看模式
康博科技的 ComproDTV 3 軟體可以支援 2 個或以上的康博電視卡、盒產品同時
安裝觀賞。若是您同時擁有 2 張(個)以上的康博科技的電視卡或是電視盒，可將
其安裝於您的系統上，並同時收看不同電視卡(盒)訊號來源所提供的電視節目。
注意
1. 同時連接 2 個或多個康博產品觀賞時，其產品必須為搭配 ComproDTV 3 軟
體之產品才可使用。(某些非搭配 ComproDTV 3 版本產品將無法支援此功
能)
2. 類比電視訊號源分接至不同電視卡、盒產品時，可能會由於訊源分接數量較
多，影響電視畫質，可以視情況自行加裝訊號強波器以增強觀賞訊號品質。
3. ComproDTV 可以支援數位或類比康博電視卡、盒產品同時連接顯示。
當點選 PIP 模式觀賞多個電視畫面時，您則會看到兩個選項：
“Digital Sub Window” (開啟數位電視觀賞子視窗) 和 “Compro VideoMate
E650/E800 DVB-T Video Capture 1 – PCI-E 16” (此範例為安裝 2 張 E650 或
E800 電視卡，實際顯示項目會依據所安裝的產品型號名稱而定)
選擇”Digital Sub Window”會開啟主視窗收看的子數位頻道，最多可開啟 3 個子
頻 道。選 擇 ”Compro VideoMate E650/E800 DVB-T Video Capture1 – PCI-E 16”
則會開起第 2 個調諧器來收看其他頻道的數位電視。
運用 PIP 模式最多能夠同時開啟 5 個視窗，收看到 4 台數位電視(2 個主頻道數
位電視視窗及 2 個副頻道數位電視視窗)以及播放 1 個已錄製好的檔案。
視訊桌布 ( 將電視設於桌布模式 )
於觀看電視時，於 TV 螢幕點選滑鼠右鍵，可以
選擇”視訊桌布”模式，將 TV 畫面，直接設於桌布
上觀看，或使用(F7)快速切換至 ”視訊桌布” ，此
時可看到其他程式在桌面上的捷徑，如右圖示。
視訊桌布功能亦可以支援子母視窗功能觀賞。
使用視訊桌布功能時需要將功能設定選項Æ視訊
/音訊的 ”啟用 Overlay” 設定開啟才能使用。
28
Page 29
ComproDVD 2
簡介
ComproDVD 是專門為搭配康博多媒體產品而設計的 DVD 播放程式，穩定、簡
單易用和有著優越的性能，ComproDVD 可支援 DVD、VCD、SVCD、CD、MP3
等不同格式媒體播放，滿足使用者對 DVD 播放程式的影音需求。
控制介面說明
ComproDVD 的控制面板是參照錄影機的按鍵所設計的，請注意有些按鍵在執行
錄影等功能時會呈現灰色狀態而無法使用，下圖描述了 ComproDVD 的控制面
板功能及(熱鍵)。ComproDVD 軟體亦可以搭配附贈的康博遙控器操控使用。
加入書籤
(F5)
跳至書籤
(F6)
重覆
(R)
抓圖
(G)
播放進度橫桿
目錄
(M)
設定
(E)
靜音
(M)
影像來源
說明
(H)
音量
(+, -)
退出
(CTRL+E)
步退
( / )
上一章
( P )
最小化
(CTRL+N)
停止
(S)
播放
(Enter)
停止
(Space)
全螢幕
(W)
步進
( . )
關閉
(CTRL+X)
快速旋鈕
29
Page 30
ComproFM 2
簡介
ComproFM 2 為一全功能聲音擷取軟體，電腦 FM 數位化極致的表現，聽廣播，
錄節目，強大的預約錄音等等功能，搭配多功能無線遙控器，輕輕鬆鬆讓電腦成
為一台高品質數位 FM 收錄音機，無限享受家庭劇院的理想。
注意
本手冊只提供基本的 ComproFM 2 說明，詳細的使用方式請參考 ComproFM 2
中的 Help 及光碟中的 PDF 檔案，或是您也可以到我們網站上來下載最新的使用
手冊。
控制介面說明
ComproFM 2 的控制面板是參照錄音機的按鍵所設計的，請注意有些按鍵在執行
錄影等功能時會呈現灰色狀態而無法使用，下圖描述了 ComproFM 2 的控制面
板功能及(熱鍵)。
預約錄音
(B)
設定
(S)
輸入頻率
(K)
播放
(Space)
進度横桿
停止
(O)
立體聲/單音
(CTRL+S)
暫停
(Space)
最上層顯示
(CTRL+A)
倒退
(Å)
音量
(+, -)
快進
(Æ)
說明
(H)
靜音
(M)
最小化
(Z)
返回頻道
錄音
(R)
關閉
(CTRL+W)
上一頻道
(Page Up)
下一頻道
(Page down)
(N)
30
Page 31
疑難排解
作業系統需求
啟視錄 E650/E800 電視影像擷取卡必須使用在 Windows XP SP2, Vista 或以上
的作業系統中，請自行到微軟網站 www.WindowsUpdate.com 來做系統的更
新，以避免作業系統發生錯誤。
驅動程式安裝問題
最常見的問題是電視影像擷取卡的驅動程式沒有安裝好的緣故，請到裝置管理員
中檢查是否有 VideoMate CX2388x AVS Video Capture 這個裝置及驅動程式。
如果沒有，請重新安裝電視影像擷取卡的驅動程式，即可解決此一問題。
Error Code: 0x1000006
當您啟動 ComproDTV 時，若出現這個錯誤訊息，則代表您沒有安裝成功電視影
像擷取卡的驅動程式，請重新安裝。
如果您重新安裝後，還是出現這個錯誤訊息，那麼有可能是您的電視影像擷取卡
與其它裝置佔用同樣的 IRQ 時所發生的現象，為了確認是否為 IRQ 衝突的問題，
請至“裝置管理員”中的“檢視”，選擇“資源(依類型)”，再按下“插斷要求(IRQ)”旁的
“+”，即可看出 VideoMate CX2388x AVS Video Capture 裝置的 IRQ 是否有跟其
他裝置共用或衝突。
請確認電視影像擷取卡沒有和其它的裝置共用一個 IRQ 號碼。如果您電腦中有
其它的 PCI-E 裝置，建議您先行移除，只插電視影像擷取卡，當您成功的執行
ComproDTV 後，再將其它的 PCI 裝置裝回電腦上。
注意
網路卡，音效卡和 SCSI 卡都需要使用 IRQ，如果他們使用同樣的 IRQ，也會發
生類似的問題
31
Page 32
沒有訊號或是影像不好
數位電視需要收訊良好才能收看，數位電視的訊號與類比電視訊號所用的波段
(UHF) 相同，所以收訊情況就如同早期架設在屋頂上的魚骨型天線般，若是您
所在位置收訊不良，您需要另行架設接收地面波訊號的電視天線，請參考下圖
架設時也要注意對準發射站的方向，才能有最
好的效果，最好是架設在高處（如屋頂），並
試著調整收訊的方位，才能真正享受收看數位
電視的樂趣。
另外，由於數位電視是國家即定的政策，所以
將會不斷地增加發射站，預計不久的將來，發
射站的訊號將能涵蓋全國各地，詳情請上相關
政府的網站查詢您所在地區的訊號強度，台灣地區的使用者可到台灣數位電視協
會網站或下列連結中查詢
http://www.dtvc.org.tw/11-1.htm
若是您所在的地區收訊不良，請先測試看看這個天線連接您家中的電視機，是否
可以收的到一般電視的訊號，如果收訊不良，那麼數位電視的訊號是採用與類比
電視相同的波段及基地台所發射，所以您可能會完全收不到電視畫面或是影像會
不斷停頓，這時您需要使用較好的天線才能接收數位電視的訊號，請洽各地商店
來購買類似上圖般的魚骨天線並架設在高處，以獲得最好的效果。
注意
數位電視所發送之訊號為 MPEG-2 的檔案格式，因此需要解壓縮後才能觀賞，
您必需安裝光碟中的 ComproDVD 2 及 Ulead PhotoExplorer 8.5 SE 軟體，才能
收看數位電視。
為什麼電腦無法開機
請不要慌張，主要的原因是因為您沒有將電腦開關線連接正確所造成的，請重新
檢查一下，並查看主機板的說明書來確認電源開關線接腳的位置。
如果這還不能解決您的問題，您可以試著將電視影像擷取卡移除，看看是否能夠
開機，如果也不能，這就不是電視影像擷取卡的問題了，請將電腦開關線連接正
確即可解決此一問題。
為什麼啟視錄電視影像擷取卡無法讓電腦自動開機
這個問題可能有以下幾種原因：
32
Page 33
1. 首先請您檢查一下電視影像擷取卡上的綠燈是否有亮，如果沒有，代表您的
主機板不支援 3.3V 待機電源（不符合 PCI-Express 的規格），但您還是可以
正常使用其它的功能。
2. 自動開機的線路是否接正確，請參考硬體安裝章節的說明，正確地連接了自
動開機的線路。
3. 我們的自動開機預約錄影功能會在錄影前五分鐘將電腦打開來，所以如果您
設定 4 點鐘預約錄影，電腦會在 3:55 分時啟動您的電腦，所以必須在 3:54
分前將電腦關閉，電腦才能在 3:55 分時啟動您的電腦。
4. 另外也請您檢查一下您所設定的預約錄影時間，有時候可能是日期或上下午
的時間設定錯誤，而造成沒有看到自動開機的現象。
5. 有時候電源供應器的待機電源沒有達到標準的 3.3V，而造成電視影像擷取卡
無法驅動自動開機線路，請試著使用其它廠牌的電源供應器或許會有幫助。
為什麼電腦一直重新開機
將電腦主電源線拔出，約五秒後再重新插回即可解決此一問題。
當您設定喚醒電腦的時間到達後，電視影像擷取卡會持續發出訊號讓電腦開機，
直到 ComproDTV 將此訊號移除為止，如果您的電腦一直重新開機，您只需要將
主電源拔除，就可清除此訊號，這個問題的發生是因為 ComproDTV 無法正常起
動的緣故，常見的可能性有下列幾種：
1. 當您電腦上安裝有多重作業系統時，而 ComproDTV 並不是安裝在開機預設
的作業系統中，請將 ComproDTV 安裝在開機預設的作業系統中即可解決。
2. 當您的電腦不穩定的時候，如果您的電腦常常開到一半就當機，那必須請您
將電腦調整好以避免此一問題。
3. 如果 ComproDTV 的預約錄影在開機時沒有啟動，則開機時就無法執行
ComproDTV，重新安裝 ComproDTV 可以解決此一問題。
有聲音沒有影像
這個問題通常是由於電視影像擷取卡與其它裝置佔用同樣的 IRQ 時所發生的現
象，請參考上述 Error Code: 0x1000006 的說明來解決此項問題。
請確認您所在的地方能接收到良好數位電視訊號，數位電視與類比電視不同，若
訊號不良時，您將完全看不到數位電視的畫面，而不像類比電視般不清楚的畫面
數位電視所發送之訊號為 MPEG-2 的檔案格式，因此需要解壓縮後才能觀賞，
您必需安裝光碟中的 ComproDVD 2 及 Ulead PhotoExplorer 8.5 SE 軟體，才
能收看數位電視。
33
Page 34
有影像沒有聲音
電視的聲音部分是 PCI-E 插槽直接輸入到電腦中，所以不需要連接額外的音源
線，請確認一下喇叭音量是否適中，或是可以在電腦螢幕右下角的喇叭圖示上，
按下滑鼠左鍵兩下，檢查一下音效卡的 WAVE 沒有被設為靜音。
有時候更新音效卡的驅動程式，或是到我們網站上更新一下新版的程式也會有所
幫助。
為什麼錄影出來的檔案播放時沒有聲音？
請參考上述的說明。
為什麼錄影出來的檔案，影像會延遲？
若錄影中電視台訊號變弱時，則有可能造成這樣的現象，因為無法收錄到完整的
畫面，若是收看 HDTV 節目時，畫面的資訊量很大，若是電腦存取不夠快速時，
即會造成影像的延遲。
為什麼錄影出來的檔案，無法播放？
這個問題通常是因為您電腦上安裝了其它的 Codec 如 Nimo，這類軟體安裝後會
強制播放軟體使用它自己的 Codec，但由於錄影時所用的 Codec 與它不同，而
導致無法播放，請移除 Nimo，並重新安裝 DirectX，通常可以解決這個問題，如
果還有問題，請再重新安裝 ComproDTV。
為什麼不能選台？
首先需要先掃描頻道後，才能上下選台，否則程式無法知道上一台是那一台。
DVB-T 數位電視 (數位地面波訊號) 若在收訊不好的時候，選台會變得非常的
慢，因為程式再等訊號出來，才能顯示畫面，請確認您所在的地方能接收到良好
數位電視訊號，若是訊號不良時，您可能會完全收不到電視畫面。
為什麼不能遙控？
請先檢查是否有安裝包裝中所附的紅外線遙控接收器，沒有安裝紅外線接收器，
即無法使用遙控的功能。
插在電視影像擷取卡上的遙控接收器有時候會鬆脫，請重新拔出後再插回去，另
外也請您確認一下遙控器中的電池是有電而正常的，而且請不要使用充電電池。
如果上述還不能解決您的問題，請檢查一下螢幕右下角的系統列中是否有個
IR(ComproRemoteDTV)，如果沒有，請至檔案總管中雙擊
C:\Program Files\Common Files\VideoMate\ComproRemoteDTV.exe
34
Page 35
這樣應該可以看到系統列中出現此圖示，當您按下遙控器上的按鍵時，此圖應會
轉亮，如果沒有，有可能是您沒有安裝成功 ComproRemote 遙控程式，請至控
制台中的新增移除程式來移除 ComproDTV，然後再重新安裝 ComproDTV 即可
解決您的問題。
如果遙控接收線受到其它線材干擾的話, 也會產生類似的情形, 請試看看將遙控
接收線另外拉出來並儘量不要接近其它的線材看看是否即可使用。
為什麼程式一直閃紅色，ComproDTV 開開關關？
這個問題通常是因為遙控接收線受到其它線材干擾的話而產生類似的情形, 請
試看看將遙控接收線另外拉出來並儘量不要接近其它的線材看看是否即可使用,
也請注意遙控器不要使用充電電池，並不要壓到按紐。
當我安裝電視卡後，電腦變得不穩定，我該怎麼辦？
這個問題有如下的可能：
1. 檢查是否電視卡沒有插好，請把電視卡拔起來再插回去。
2. 有些軟體如 MSN Messenger, ICQ, Yahoo Messenger, 和 Norton
LiveUpdate 可能會干擾電視卡的運作，請先將這些軟體關閉試試看。
3. 確認電視卡是使用一個獨立的 IRQ，換一個 PCI-Express 插槽可能會有幫助。
聯絡康博科技
聯絡我們之前，請您先到我們的網站查詢常見問題 (FAQs)
http://www.comprousa.com/New/tw/supports.html
也請您先到我們網站上下載最新版的驅動程式及 ComproDTV，大部分的問題應
該已在新的版本中修正，如果您還是需要與我們聯絡，請使用我們的表格來填寫
您的問題，以便能迅速了解您的問題，並請附上產品上所貼的序號（15 個數字），
請至下列網址填寫表格 http://www.comprousa.com/New/tw/form.htm
也請您到 ComproDTV 選項中，按下系統裝置頁的產品支援按鍵，送出您的系統
資訊給我們參考，以便我們能判定問題的所在，請寄到
注意
為了能迅速了解您的問題，請使用我們的表格來填寫您的問題並附上產品上所貼
的序號可以幫助我們了解您所用的產品規格。
P/N: 3GA0310226
35
Loading...
