ТВ тюнер

VideoMate E300/E500

ТВ/FM тюнер с интерфейсом

PCI Express

Руководство пользователя

Compro Technology, Inc.

www.comprousa.com

Page 2

Содержание

ТВ тюнер VideoMate E300 / E500 .............................................. 3

VideoMate E300/500 PCI-E Card Contents.................................5

Разъемы на плате VideoMate E300/E500 .................................6

Установка оборудования ...........................................................7

Установка программного обеспечения ................................... 10

Дистанционная работа с ПК .................................................... 11

Пульт дистанционного управления......................................... 13

ComproDTV 3 ............................................................................16

ComproDVD 2............................................................................ 24

ComproFM 2 ..............................................................................25

Возможные неполадки и способы их устранения .................. 26

данного документа не может быть скопирован или представлен в

каком-либо ином виде без письменного разрешения компании Compro

Technology, Inc.

Compro, VideoMate, Poladyne, Play with Power, а также логотип Compro

являются торговыми марками Compro Technology, Inc. Остальные

названия и марки являются торговыми марками других компаний.

Compro не дает никаких гарантий по данной документации, а также не

принимает никаких жалоб по товарному состоянию, качеству или

пригодности под особые нужды. Информация в данном документе

может быть изменена в любой момент. COMPRO оставляет за собой

право изменить содержание данной публикации без предварительных

предупреждений и последующих уведомлений.

Compro Technology, Inc.

Тел. +886 2 2918 0169, Факс +886 2 2915 2389 4/F, No.12, Alley 6, Lane 45, Pao Shin Road Hsintein City, Taipei, Taiwan.

www.comprousa.com

Page 3

ТВ тюнер VideoMate E300 / E500

Compro VideoMate E300 представляет собой универсальный аналоговый ТВ тюнер, устанавливаемый в слот PCI Express x1. Он позволяет смотреть и записывать ТВ-программы на вашем ПК и обладает дополнительными функциями: дистанционное управление компьютером и прием радиопередач FM диапазона. Тюнер поддерживает: функцию цифровой записи видео (DVR), запись по расписанию, высокое качество видео, и многофункциональное дистанционное управление. Кроме этого, VideoMate E300 также обладает функцией видеозахвата, таким образом, вы сможете записывать видео с внешних источников, например видеокамеры. Тюнер сертифицирован для работы в среде Windows Vista

32/64 bit.

Compro VideoMate E500 представляет собой универсальный аналоговый

ТВ тюнер, устанавливаемый в слот PCI Express x1. Он позволяет смотреть и записывать ТВ-программы на вашем ПК и обладает дополнительными функциями: дистанционное управление компьютером, включение по расписанию, и прием радиопередач FM диапазона. Тюнер поддерживает: функцию цифровой записи видео (DVR), запись по расписанию, дистанционное включение и выключение компьютера, высокое качество видео, и многофункциональное дистанционное управление. Кроме этого, VideoMate E500 также обладает функцией видеозахвата и высококачественным компонентным входом 480i/576i, таким образом, вы сможете записывать видео с внешних источников, например видеокамеры. Тюнер сертифицирован для работы в среде

Windows Vista 32/64 bit.

МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ

Ваш ПК должен соответствовать следующим минимальным системным

требованиям для возможности просмотра ТВ программ на вашем ПК.

z 1.7 GHz Pentium 4 или эквивалентный ему по производительности

процессор для записи с качеством DVD и отложенного просмотра

z 256 MB ОЗУ

z Звуковая карта (или интегрированный на системной плате

аудиоконтроллер)

z Свободный слот PCI Express

z Оптический привод CD-ROM для установки программного

обеспечения

z Windows XP SP2 или Vista x86/x64

Page 4

z 50 MБайт свободного дискового пространства для базовой установки

программы.

РЕКОМЕНДУЕМЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ

Чтобы использовать все возможные функции VideoMate E300/E500,

включая запись DVD качества, ваша система должна соответствовать

следующим требованиям.

z 3,0 GHz Pentium 4 процессор, поддерживающий набор команд SSE2

или эквивалентный ему по производительности для режима

«картинка-в-картинке» с пятью открытыми окнами

z 1024 MB ОЗУ

z Звуковая карта

z Свободный слот PCI Express

z CD-ROM для установки программного обеспечения

z Windows XP SP2 или Vista x86/x64

z Последние версии драйверов для системной платы, видеокарты и

звуковой карты

z 50 MB свободного дискового пространства для установки программ

z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи

одного часа видеопрограммы.

z Блок питания ATX

z Корпус для ПК с отдельным кабелем питания и кнопкой включения.

Page 5

VideoMate E300/500 PCI-E Card Contents

ТВ тюнер

E300/E500

CD-диски с

программным

обеспечением

(E300) (E500)

Руководство

ИК приемник

Пульт дистанционного

управления

(батарейки прилагаются)

Переходник 1 к 3 (E300)

Переходник 1 к 6 (E500)

Переходник

тип I — тип F

Низкопрофильная планка

Антенна FM

диапазона

Кабель управления

питанием компьютера

(E500)

Page 6

Разъемы на плате VideoMate E300/E500

5 6

E300 E500

№ Функция Описание

1 Вход ТВ тюнера Подключение ТВ-антенны или высокочастотного ТВ-кабеля.

2 Вход FM тюнера Подключение FM-антенны

3 Инфракрасный порт Подключение ИК-приемника.

(переходник

1 к 6

для E500

или

1 к 3

для E300)

5 Вход управления

Аудиовход (Синий) Подключение аудио кабеля от внешнего аудиоисточника,

например, видеомагнитофона, DVD или VCD-плеера. (Кабель не входит в комплект поставки)

Вход S-Video (Черный)

Композитный вход (Желтый)

Компонентный вход (Зеленый – Y)

Компонентный вход (Красный — Pr)

Компонентный вход (Синий — Pb)

питанием

Подключение S-Video кабеля от внешнего видеоисточника, например, видеомагнитофона, DVD или VCD-плеера. (Кабель не входит в комплект поставки)

Подключение композитного кабеля от внешнего видеоисточника, например, видеомагнитофона, DVD или VCD-плеера. (Кабель не входит в комплект поставки)

Подключение компонентного кабеля от внешнего источника. (Кабель не входит в комплект поставки). Тольк о в VideoMate E500.

Подключение кабеля от кнопки питания на корпусе компьютера. Тол ь ко в VideoMate E500.

6 Выход управления

питанием

Подключение поставляемого в комплекте кабеля к разъему включения питания (Power) на системной плате компьютера. Тол ь ко в VideoMate E500.

Page 7

Установка оборудования

Внимание

Перед началом работ отсоедините кабели питания вашего ПК, а также монитора и всего оборудования, подключенного к компьютеру. В противном случае может произойти повреждение карты

ТВ тюнера VideoMate, которое не будет считаться гарантийным случаем.

1. Выключите компьютер и отсоедините основной шнур питания.

2. Снимите крышку корпуса компьютера.

Подключение функций включения/выключения компьютера (только для VideoMate E500).

3. Найдите шнур, соединяющий кнопку включения/выключения вашего компьютера с разъемом включения питания на материнской плате. Обычно этот шнур представляет собой свитую пару проводов с двухконтактным разъемом, как показано на рисунке.

Внимание

Разъем кнопки питания обычно помечен «POWER SW» или подобной меткой. Важно запомнить расположение контактов, куда он был подключен, для дальнейших действий по установке.

4. Отсоедините провод кнопки питания от материнской платы и подключите его к разъему JS1 на Карте ТВ-тюнера VideoMate

E500, как показано на иллюстрации.

Page 8

5. Подключите черный разъем

поставляемого в комплекте кабеля к разъему кнопки питания на материнской плате.

6. Подключите белый разъем шнура питания к разъему JS2 на Карте ТВ-тюнера VideoMate.

Тщательно проверьте подключение. Если вы подключите кабель не к тем разъемам, ваш компьютер может не включиться или работать некорректно.

Внимание

Подключите белый разъем кабеля питания к карте ТВ-тюнера, а черный к материнской плате.

Функция удаленного включения/выключения компьютера не является обязательной для использования VideoMate E500. Если Вы не собираетесь использовать данную функцию из режима выключения Windows, Вы можете пропустить пункты подключения шнура питания, иначе говоря, Вы можете опустить пункты 3-6. Вы можете использовать функцию записи при включенном вручную компьютере или в режиме ожидания.

Установка

7. Убедитесь, что шнур питания отключен от корпуса вашего компьютера.

8. Вставьте карту VideoMate VideoMate E300/E500 в свободный слот PCI Express.

9. Закройте крышку компьютера.

ТВ и FM кабели

10. Подключите FM антенну к верхнему, а ТВ кабель к нижнему разъему. Настройте FM антенну на оптимальный прием.

Page 9

Установка оборудования завершена. Пожалуйста, прочитайте инструкции по установке программного обеспечения, представленные ниже.

Внимание

Оптимальная работа тюнера VideoMate E300/E500 обеспечивается, когда он использует свое собственное прерывание, не делясь им с другими устройствами. Более подробная информация приведена в разделе «Возможные неполадки и способы их устранения».

Если компьютер не включается, проверьте правильность подключения кабеля кнопки питания на материнской плате. Обратитесь к документации материнской платы за описанием разъемов на плате именно разъема включения/выключения компьютера. Также, проверьте правильность подключения шнура основного питания к компьютеру.

Система включения компьютера по расписанию включит компьютер за 5 минут до запланированного времени записи, например, если вы запрограммировали ComproPVR на запись программы в 4 часа, он включит компьютер в 3:55. Поэтому, вам необходимо выключить компьютер не позднее 3:54, чтобы функция

включения компьютера по

расписанию смогла его включить.

, а

Для использования функции включения компьютера из полностью выключенного состояния (состояние ACPI S5) , требуется:

z Тюнер Compro VideoMate E500

z Подключение питания к компьютеру.

z Соответствие блок а питания спецификации ATX z Поддержка подачи дежурного питания 3.3V на

карту ТВ-тюнера через слот PCI Express.

z Кабель включения/выключения компьютера,

представляющий собой скрученную пару проводов, с двухконтактными разъемами, как показано на рисунке справа.

Если у вас нет требуемых элементов, вы можете использовать функцию включения по расписанию из режима ожидания, а именно из режима ACPI S1/S3, при условии, что ваша система поддерживает его.

Если длина кабеля включения питания меньше требуемой, и вы не можете подключить его к разъему карты ТВ-тюнера, функция включения будет недоступной. Попробуйте вставить карту ТВ-тюнера в другой слот

PCI-E.

Page 10

Вы можете использовать VideoMate E500 без функции включения по расписанию. Если Вы не собираетесь использовать функцию включения компьютера по расписанию из полностью выключенного состояния, Вы можете пропустить пункты 3-6 по настройке включения компьютера. Вы также можете использовать функцию записи по расписанию из режима ожидания или оставить свой компьютер включенным.

Кабель включения питания внутри корпуса компьютера не полярен. Вы можете подключать разъем любой стороной,.

Установка программного обеспечения

После установки платы тюнера и необходимых кабелей, нужно включить компьютер и установить программное обеспечение.

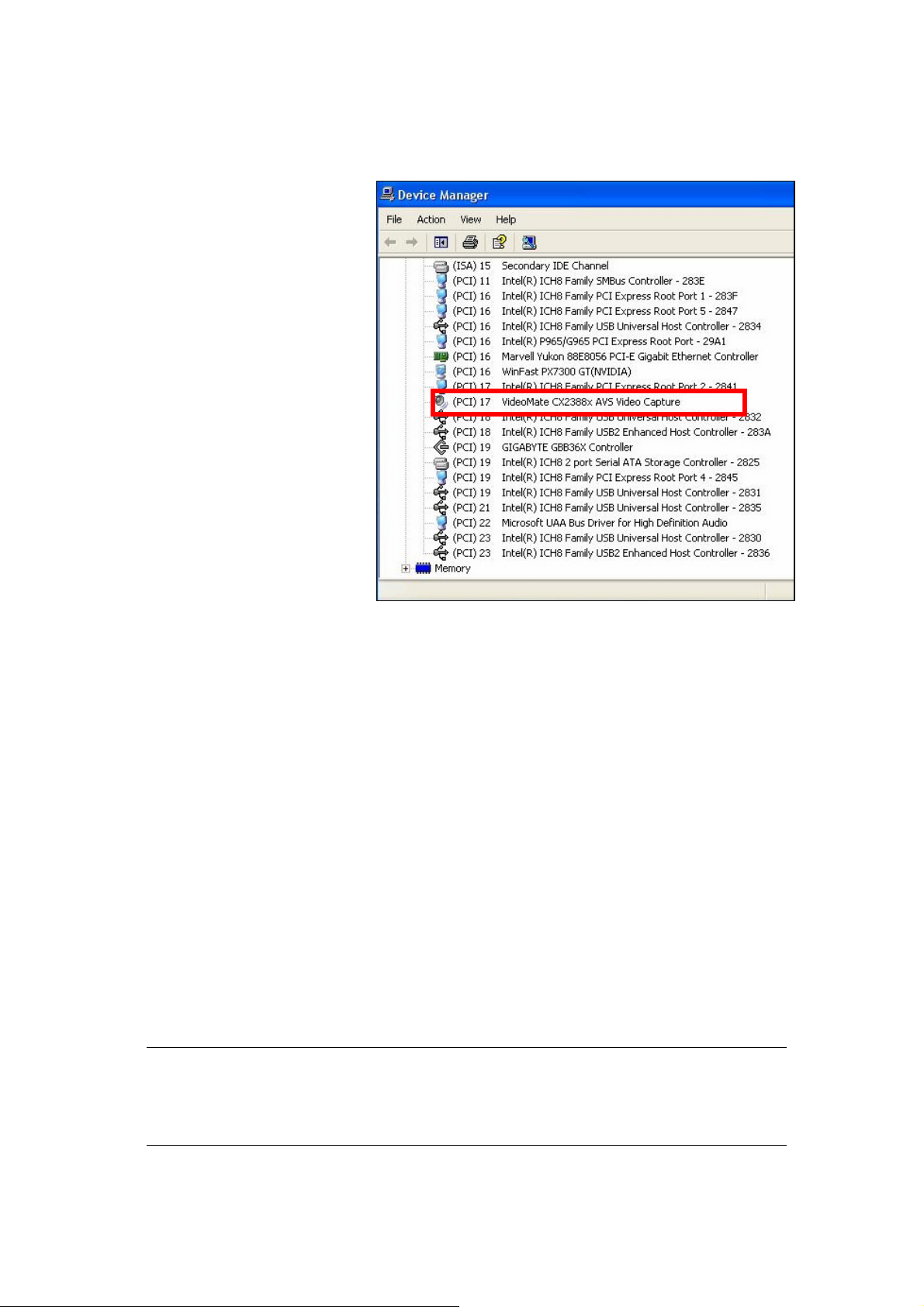

1. После загрузки Windows определит карту ТВ-тюнера VideoMate

E300/E500, запустит Помощника по Установк е/Удалению оборудования, и

предложит установку драйверов VideoMate E300/E500. Пожалуйста, нажмите Cancel и перейдите к следующему пункту.

2. Вставьте установочный диск в CD-привод. Если у вас включена

функция Автозапуск, программа установки начнет работу автоматически.

( Если функция Автозапуск отключена, дважды щелкните мышью на “setup.exe” на установочном диске.) Вы можете выбрать Complete для установки всех необходимых программ (драйверы VideoMate E300/E500, ComproDTV 3, ComproDVD 2, ComproFM 2) или выберите Custom для

выбора программ вручную. Compro рекомендует Вам выбрать Complete. На диске также есть the Ulead PhotoExplorer 8.5 SE, DiecrtX 9, и Acrobat Reader 6.0 — их можно установить отдельно.

Если вы видите сообщение Windows об отсутствии сертификата

Windows Logo, как на рисунке внизу, пожалуйста, нажмите “Continue Anyway” для продолжения.

4. Нажмите Next для установки ComproDTV 3, Windows Media Format 9

Series Runtime и ComproDVD

5. После удачной установки

каждой программы, нажмите

Finish для продолжения.

6. Когда установка завершена,

нажмите Finish для перезагрузки компьютера.

7. Когда компьютер

перезагрузится, пожалуйста

Page 11

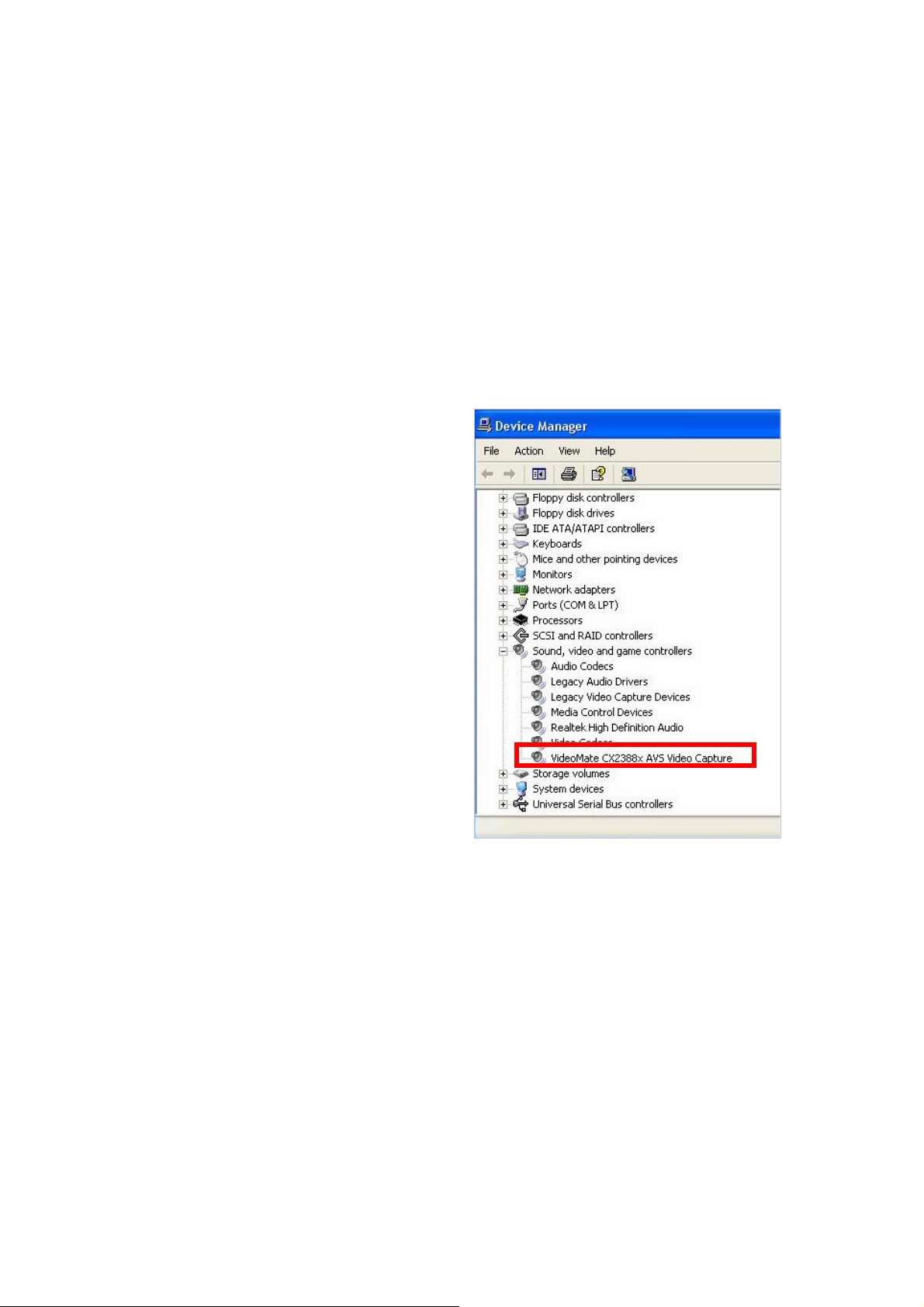

запустите ComproDTV 3 и выберите «VideoMate CX2388x AVS Video Capture» как видеоустройство (Video Device). Также в поле выбора страны выберите Вашу страну, после чего нажмите OK.

8. При первом запуске программа спросит, не хотите ли вы автоматически

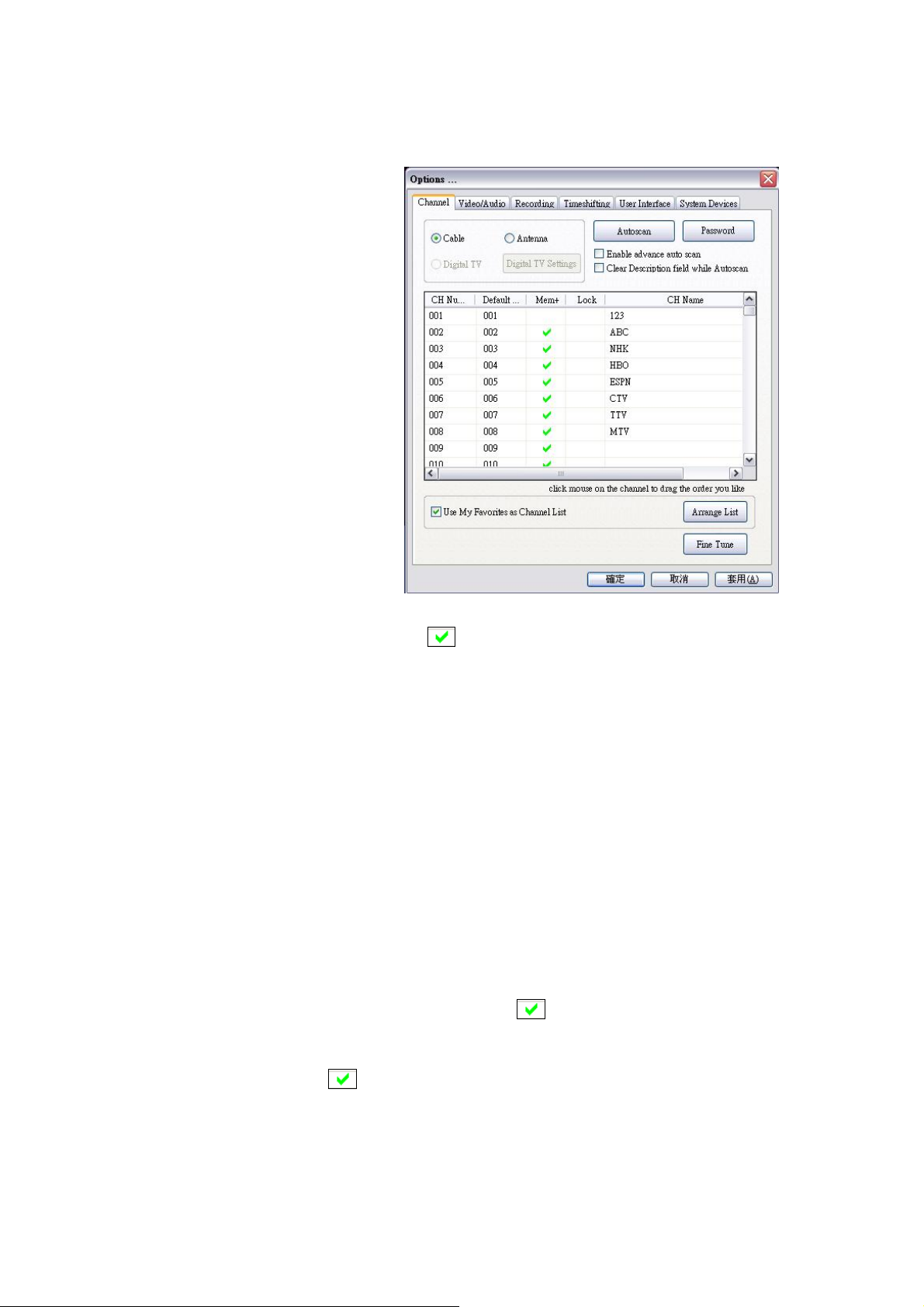

просканировать эфир в поисках доступных телеканалов. Нажмите OK и выберите тип входа, который вы хотите сканировать первым (кабель, аналоговое ТВ, цифровое ТВ). После окончания сканирования сохраните найденные каналы нажатием кнопки Apply, после чего можно просканировать другой вход. По окончании сканирования всех входов можно нажать OK: программа полностью готова к работе.

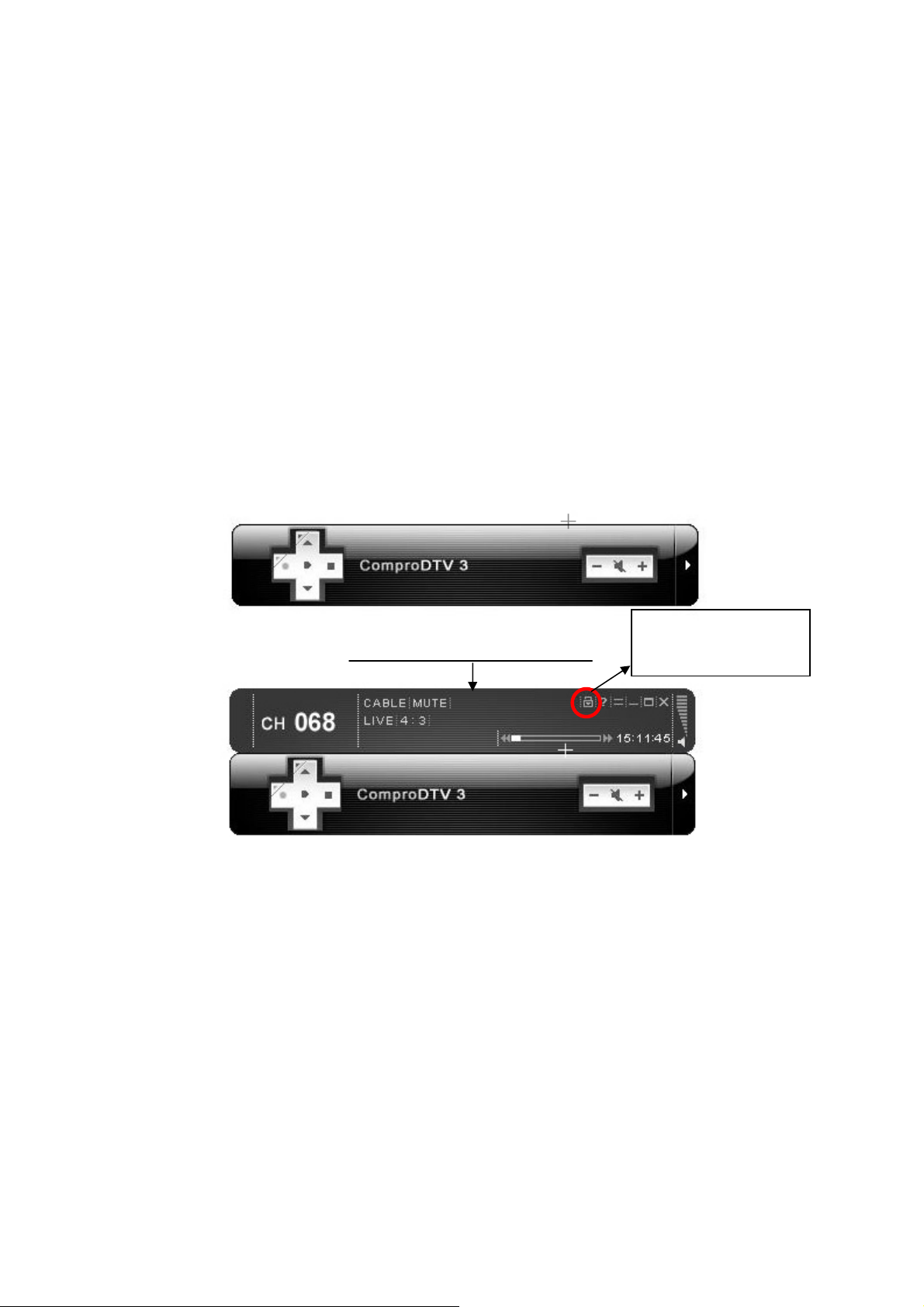

Для управления другими настройками пожалуйста наведите курсор на верхнюю или нижнюю часть панели управления, чтобы он принял форму «+». Выдвижную панель можно оставить постоянно, выключив функцию автоматического закрывания панели. Для этого нажмите на кнопку «Блокировка панели».

Подождите 1 секунду

Блокировка

панели

Дистанционная работа с ПК

Введение

Тюнер VideoMate E500 обладает функцией дистанционного включения.

Благодаря возможностям оборудования и программ, Вы можете включить компьютер, когда он выключен, нажав кнопку на пульте дистанционного управления. Вы также можете выключить компьютер нажатием кнопки на пульте дистанционного управления. Более того — Вам теперь не обязательно щелкать мышкой по объектам на экране монитора. Данная функция превращает ваш компьютер в удобное средство для видео развлечений.

Page 12

Работа с дистанционным включением ПК

После установки драйвера для ТВ-карты, вставьте батарейки в пульт дистанционного управления. Нажмите одну из кнопок PVR/TV, FM, DVD/VCD для включения компьютера.

Внимание

Для использования функции дистанционной работы с ПК необходимо правильно установить драйверы и подключить все разъемы ТВ-тюнера. Компьютер включается с двухсекундной задержкой после команды с пульта. Функция дистанционного включения не может авторизовать Ваш вход в систему. Вам может потребоваться ввести имя пользователя и пароль для авторизации.

Дистанционное выключение

Эта функция работает как с VideoMate E500, так и с VideoMate E300. При выключении могут быть две ситуации.

Пользователь не смотрит ТВ, программа ComproDTV отключена:

Нажмите кнопку SLEEP в нижнем правом углу пульта дистанционного управления, Вы увидите диалоговое окно, как показано на рисунке ниже. Программа выключит компьютер через 20 секунд. Если Вы не хотите выключать компьютер, пожалуйста, нажмите кнопку SLEEP повторно, другими словами, повторное нажатие кнопки SLEEP равносильно нажатию кнопки “Cancel”. Вы также можете нажать кнопку Cancel при помощи мыши. Нажмите OK для немедленного выключения компьютера.

Пользователь смотрит ТВ, программа ComproDTV включена:

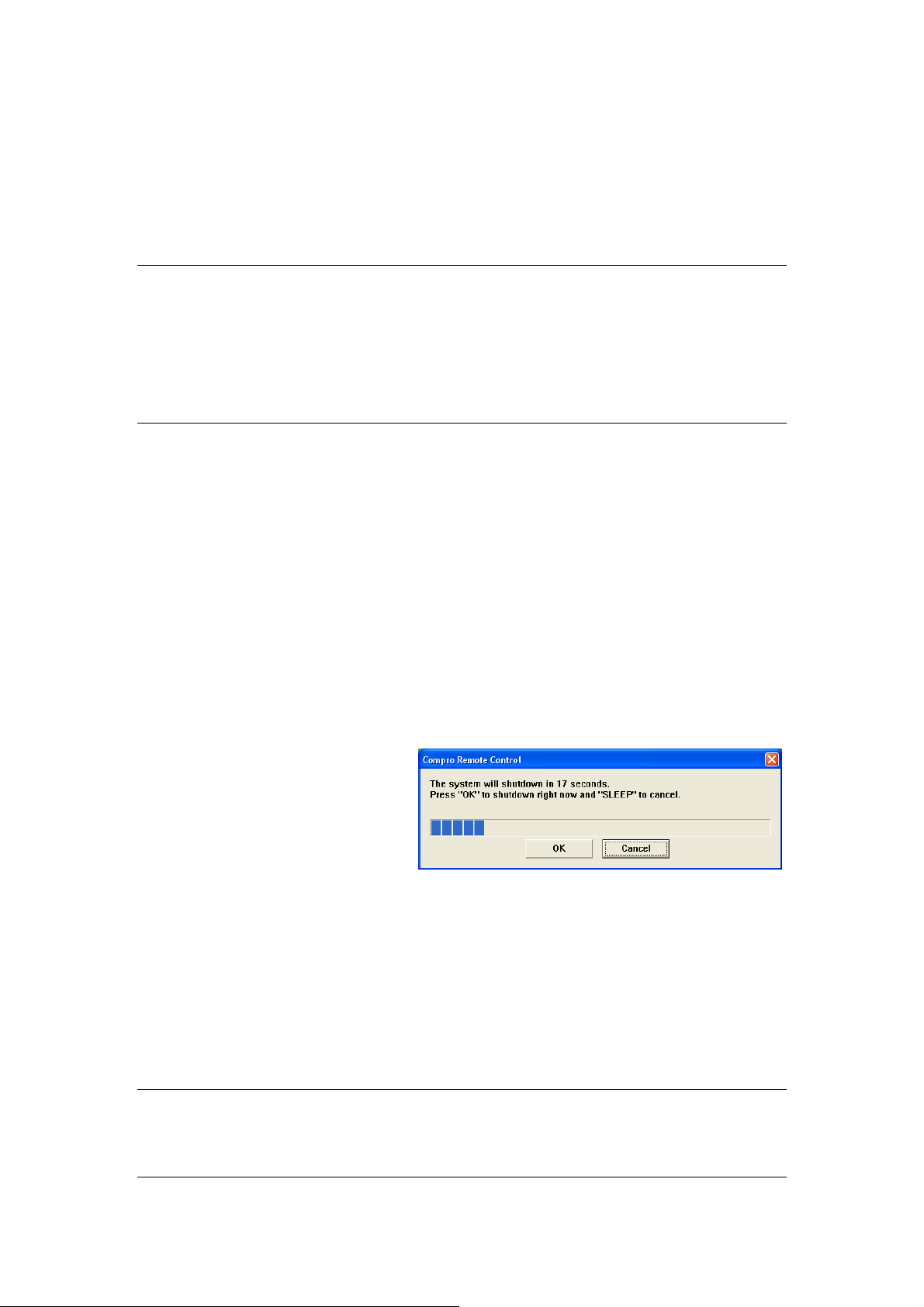

Несколько раз подряд нажмите кнопку SLEEP в нижнем правом углу пульта дистанционного управления, текст на экране будет изменяться соответственно SLEEP OFF, SLEEP ON - 30 MINUTES, SLEEP ON - 1 HOUR, SLEEP ON - 2 HOURS, и SHUTDOWN. Если на экране появился текст SHUTDOWN, программа начнет выключение компьютера через 20 секунд. Если Вы не желаете выключать компьютер, пожалуйста, нажмите кнопку SLEEP повторно.

Внимание

Перед тем, как выключить компьютер с помощью пульта дистанционного управления, убедитесь, что Вы сохранили все открытые файлы.

Page 13

Пульт дистанционного управления

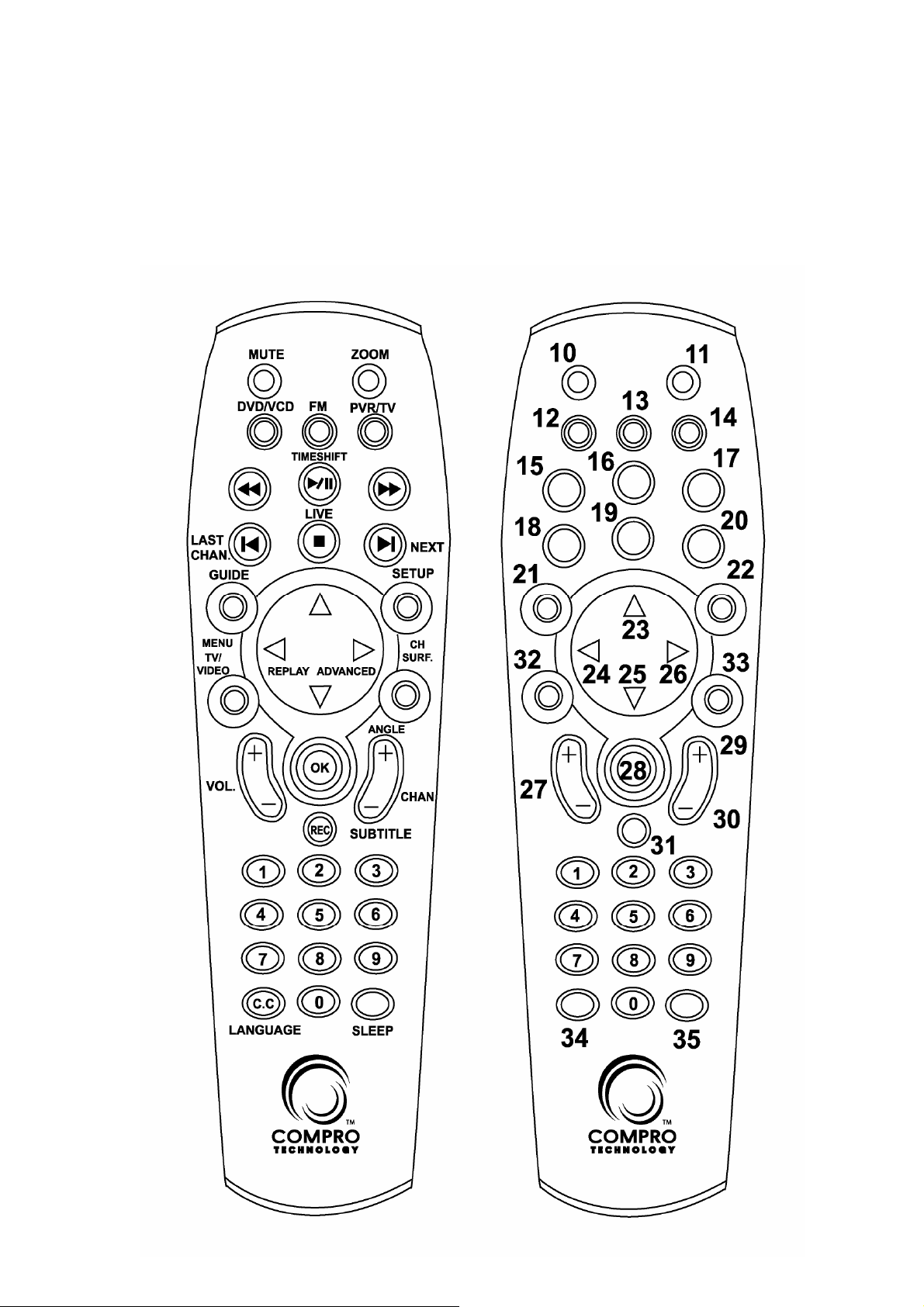

Функции клавиш пульта дистанционного управления зависят от программного пакета, управляющего тюнером. В таблице ниже приведены функции клавиш в пакетах, поставляемых в комплекте с тюнером.

37-кнопочный для E500

Page 14

№ ComproDTV 3 ComproFM 2 ComproDVD 2

0-9 Цифровые клавиши

10 Отключение звука

11 Увеличение / уменьшение

12 Запуск / выключение ComproDVD 2

13 Запуск / выключение ComproFM 2

14 Запуск / выключение ComproDTV 3

15 Проигрывать с начала Назад Назад

16 Пауза или сдвиг времени Пуск/Пауза Пуск/Пауза

17 Вперед Вперед Вперед

18 Предыдущий канал

19 Стоп

20 Табуляция

21 EPG (только для США)

22 Вызов меню настройки

26 Ускорение

27 Громкость

28 Список файлов

31 Запись

32 Выбор источника сигнала

33 Обзор каналов

34 Титры / телетекст

35 Спящий режим

Стрелка Вверх или выбор

аудио

Пуск сначала/

переключение ТВ

формата

Стрелка вниз или

Моментальный снимок

Переключение на

следующий канал

Переключение на

предыдущий канал

Выбор станции из памяти

Отключение звука

Предыдущая станция

Стоп

Не используется

Помощь в режиме реального

времени

Вызов меню настройки

Стрелка вверх

Сканирование вниз

Стрелка вниз

Сканирование вверх

Громкость

Список файлов

Переключение на следующий

канал

Переключение на предыдущий

канал

Запись

Не используется

Ввод частоты

Спящий режим

Цифровые клавиши

Отключение звука

Предыдущий раздел

Стоп

Следующий раздел

Основное руководство

Вызов меню настройки

Стрелка вверх

Стрелка влево

Стрелка вниз

Стрелка вправо

Громкость

Выбор точки съемки на

DVD (для дисков,

записанных с

нескольких точек)

Выбор субтитров

Моментальный снимок

Добавление в

закладки

Переход к закладке

Выбор языка

Повтор от A к B

Page 15

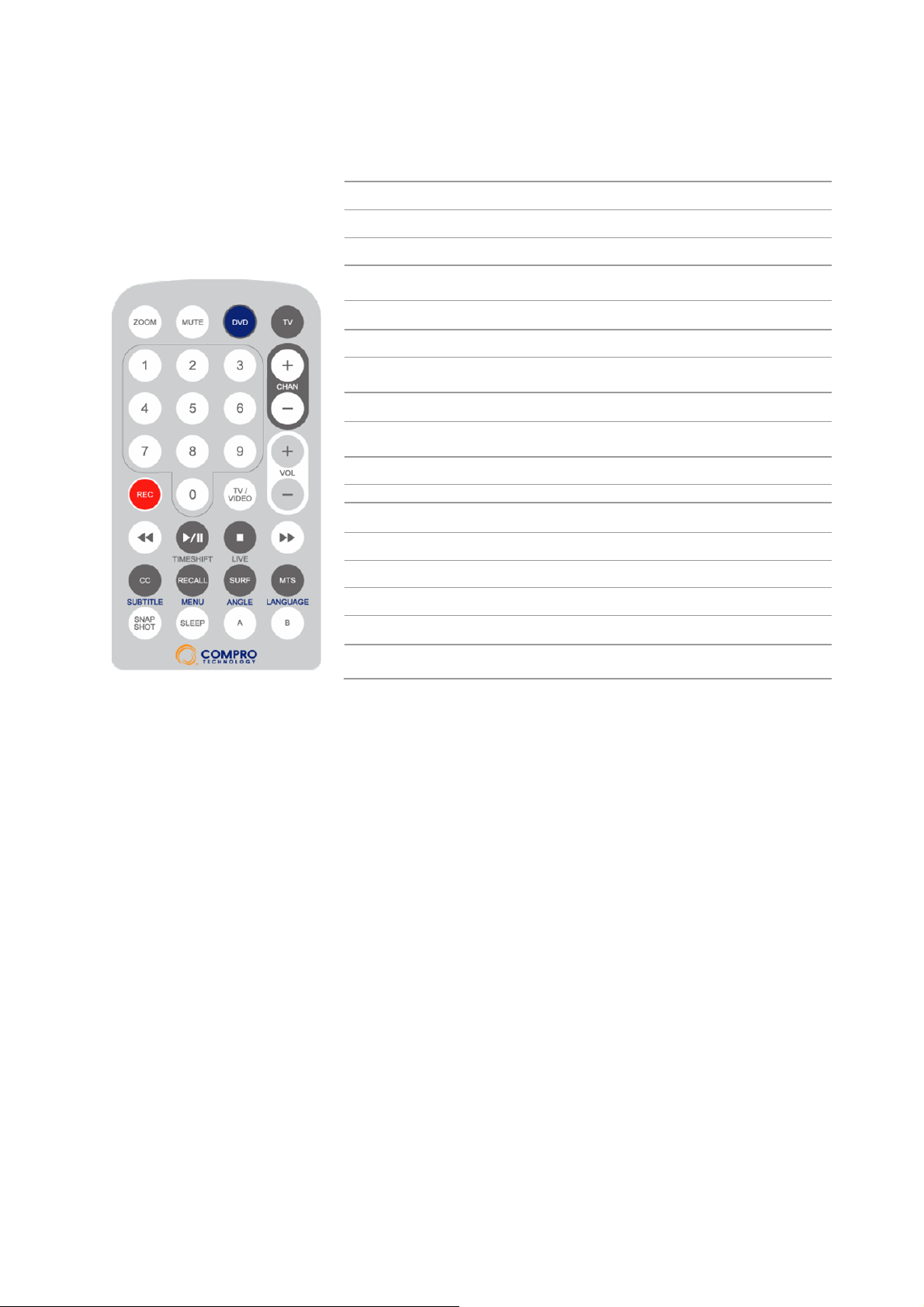

32-кнопочный для

E300

Кнопка ComproDTV 3 ComproDVD 2

ZOOM Увеличение/уменьшение

DVD Вызов/закрытие пакета ComproDVD 2

TV Вызов/закрытие пакета ComproDTV 3

CHAN

VOL Громкость Громкость

REC Запись Моментальный снимок

TV/VIDEO

Backward Replay Назад

Play/Pause

Stop Стоп Стоп

Forward Вперед Вперед

CC Титры Выбор языка

RECALL Предыдущий канал Не используется

SURF Обзор каналов Выбор камеры

MTS Mono/Stereo/SAP Выбор языка

Переключение каналов

Выбор источника сигнала

Отложенное воспроизведение

Не используется

Добавление в закладки

Пуск/Пауза

Snapshot Моментальный снимок Не используется

SLEEP Спящий режим Повтор от A к B

Page 16

ComproDTV 3

Панель управления

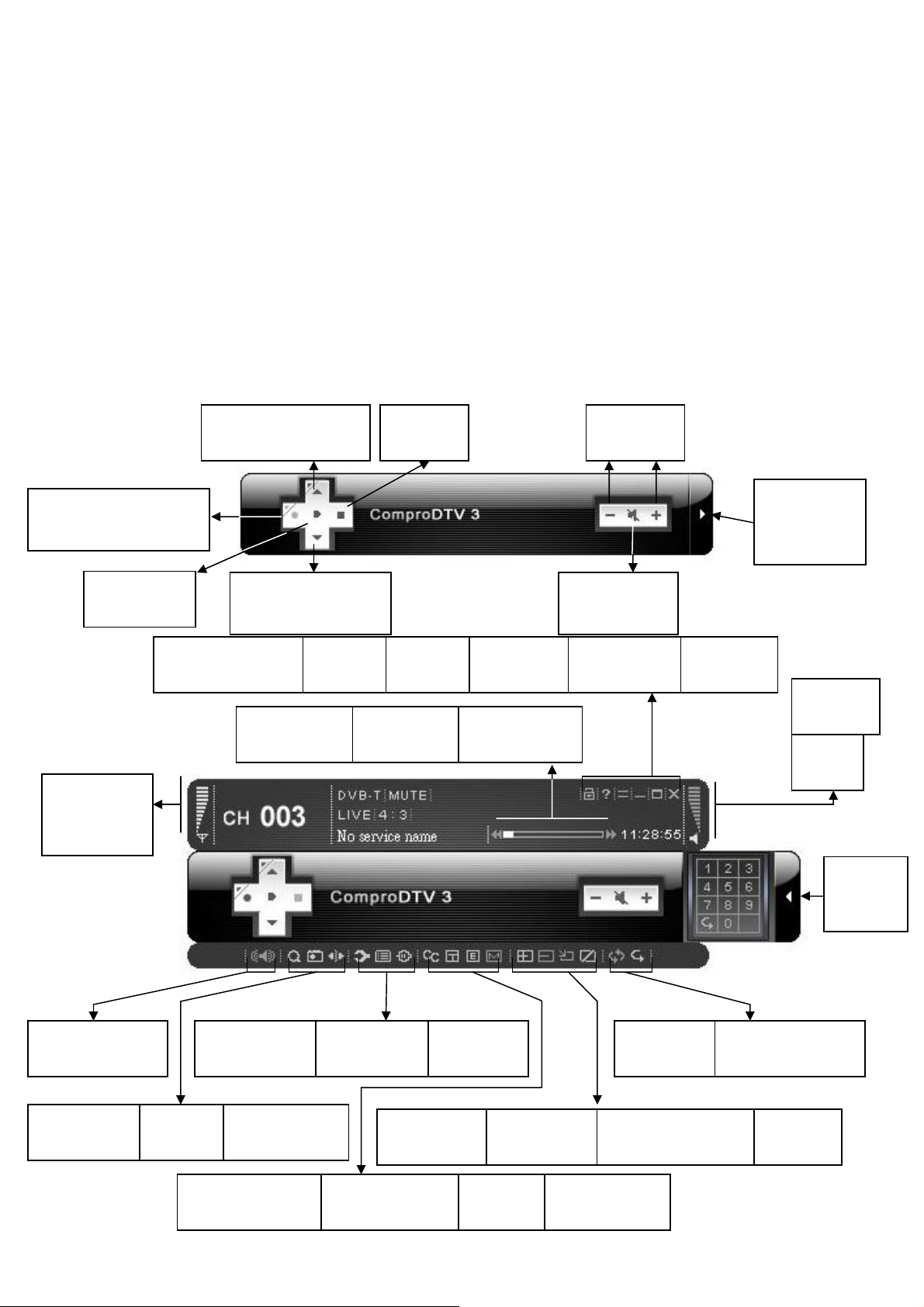

Панель управления ComproDTV похожа на видеомагнитофон. Учитывайте, что не все органы управления всегда доступны, некоторые могут быть окрашены в серый цвет, что означает недоступность в данный момент. Это зависит от настроек аппаратного обеспечения и доступных ТВ функций. Ниже описаны функции панели управления ComproDTV, а также советы по использованию ComproDTV. Рисунок демонстрирует соответствие быстрых клавиш (Hot Key) кнопкам панели управления

ComproDTV.

Запись (R) и

Настройки записи

Play (P) /

Пауза (U)

Блокировка панели

Уровень

цифрового

сигнала

Канал + (Page Up)

со списком (I)

Канал -

(Page down)

Справка

(H)

(Å)

Стоп

(S)

К краю

(D)

Время

Свернуть

(G)

Вперед

(Æ)

Громкость

(- , +)

Без звука

(M)

Полный экран

(Z)

Цифровые

кнопки

(W)

Закрыть

(CTRL+X)

Уровень

(- , +)

Выкл

(M)

Цифровые

кнопки

(W)

Левый/Правый Стерео звук (J)

Обзор каналов

(F)

Кадр

(Пробел)

Настройки

(O)

Сдвиг времени

(T)

Титры

(C)

Расписание

(B)

Добавить окно

Телетекст

(X)

Источник

(F3)

(V)

Убрать окно

EPG

(E)

(F2)

используется

Повтор

Расположение окон

(F5)

Не

Прежний канал

(N)

Все окна

(F6)

Page 17

Источник

(V)

Выбор языка

(Q)

Соотношение сторон

экрана (tab)

Клавиши

быстрого

доступа

Включить/Отключить функцию ТВ-окна

L «Спящий» режим

«Поверх других окон». (Оранжевый круг

в верхнем правом углу ТВ-окна)

Видео десктоп (Видео на рабочем столе)

Описание

Диалоговое окно сохранения отдельных кадров

Примечание: Выбор языка доступен только в тех каналах, где есть несколько звуковых дорожек.

Просмотр

После установки программы для просмотра телепередач достаточно дважды щелкнуть мышью на ярлыке ComproDTV на Рабочем столе или нажать кнопку DTV на пульте дистанционного управления. Управление похоже на обычный телевизор. Телепрограммы на вашем ПК можно смотреть в полноэкранном режиме или в окне, переключая каналы по нарастанию или убыванию номера канала. Перед выключением компьютера обязательно закройте ComproDTV.

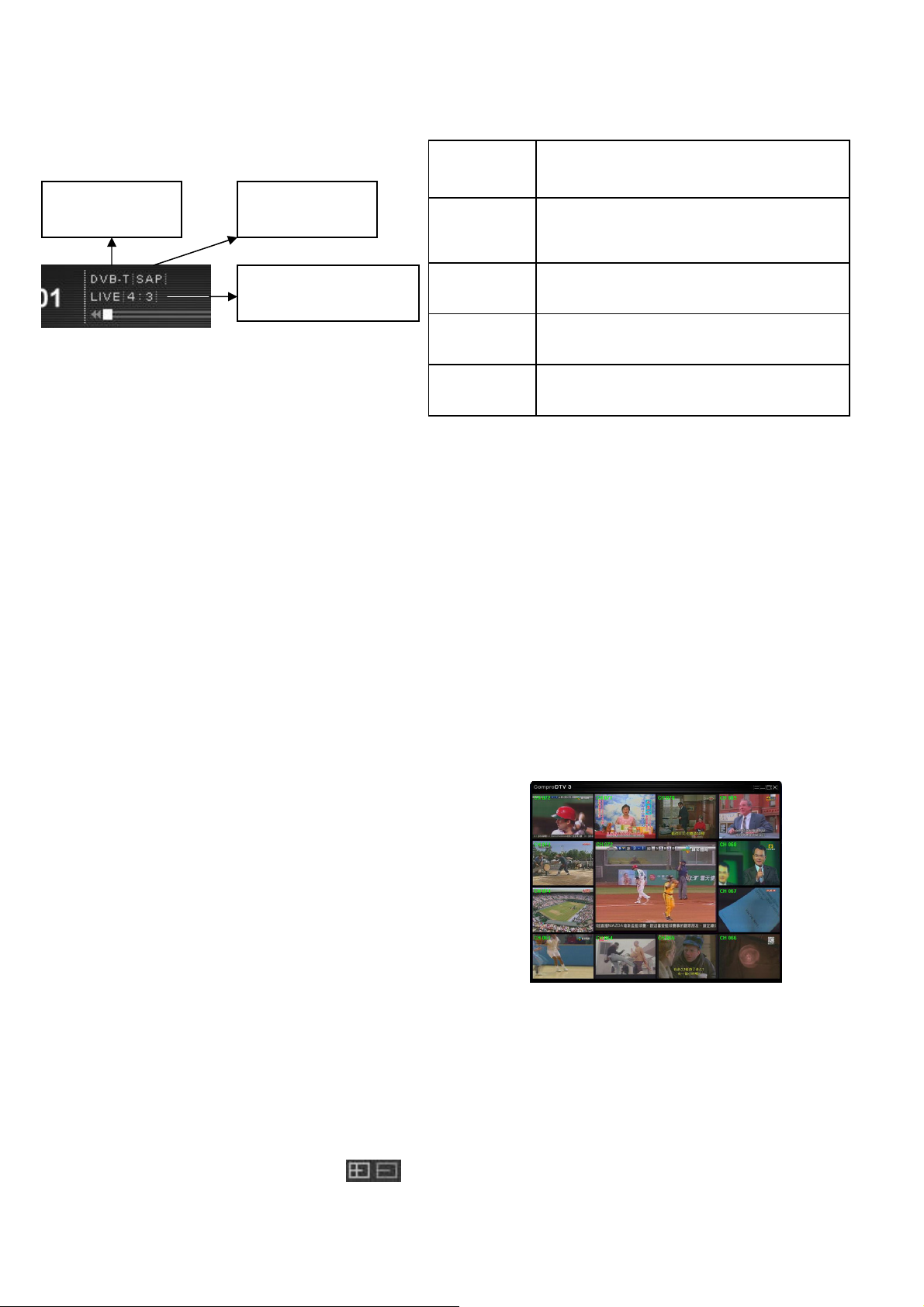

Обзор каналов

В режиме просмотра телепрограмм доступна функция обзора каналов, делящая экран на таблицу 4*4 с изображениями картинок разных каналов, что дает возможность удобно и быстро найти нужный канал.

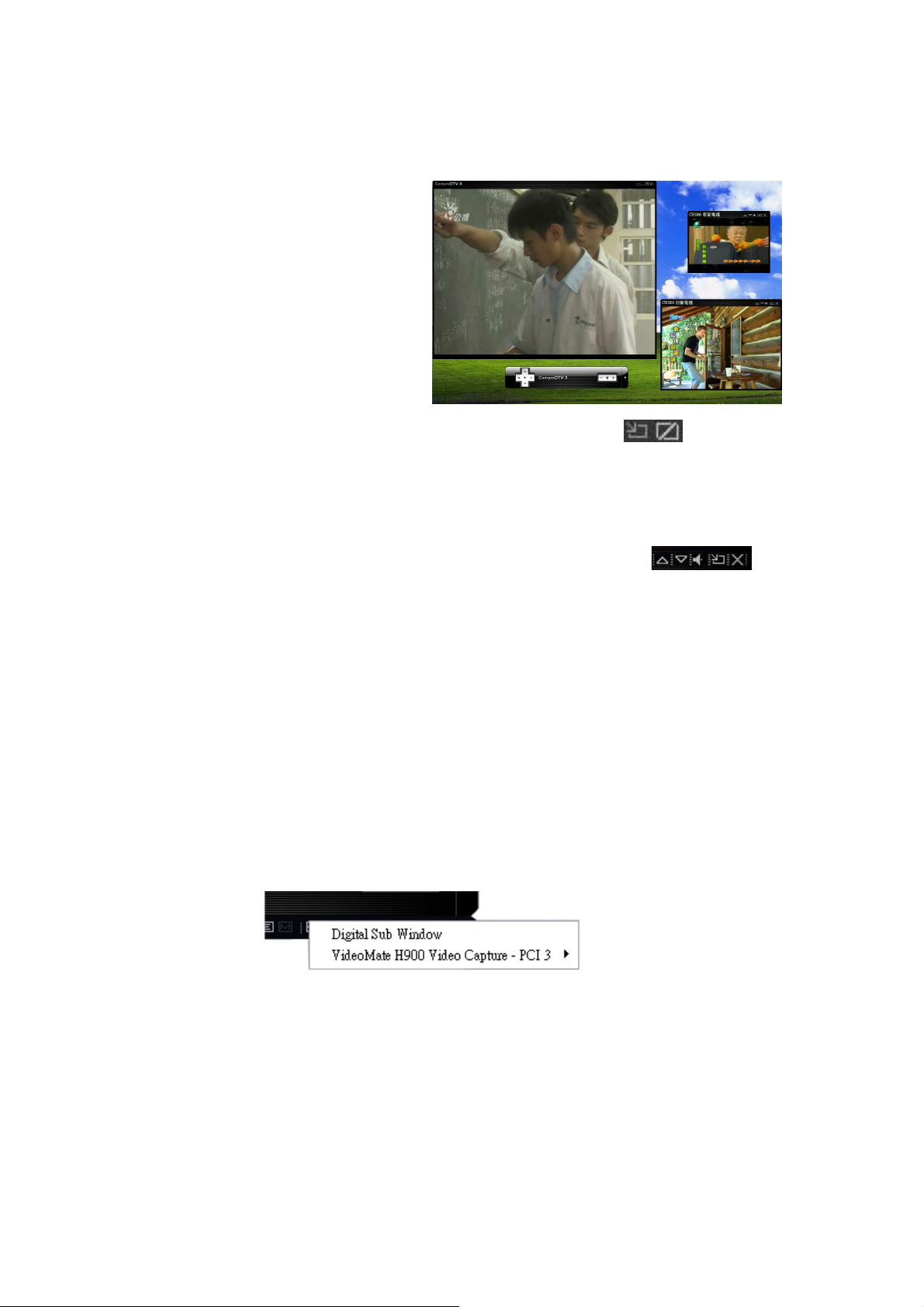

Многооконный режим

ComproDTV 3 с платой VideoMate E300/E500 поддерживает один экран с

телетрансляцией и до четырех окон, в одном из которых можно смотреть

ранее записанный файл, а в остальных — картинку с другого тюнера,

если он есть в компьютере. Нажатие кнопки Добавить/Удалить окно

(Add/Reduce Window) откроет для этого дополнительное окно.

Page 18

В то время, как основное окно остается полнофункциональным,

дополнительные окна поддерживают только ограниченный набор

функций, поэтому при

необходимости полного

управления программой в них,

нужно дважды щелкнуть

мышкой на дополнительном

окне, и его содержимое

поменяется местами с

основным окном, где будут

доступны уже все функции.

Кнопка Расположение окон (Alignment Window) позволяет расположить дополнительное окно внутри основного (режим

«Картинка-в-картинке»), что окажется удобным в том случае, если

основное окно занимает всю площадь экрана монитора. Все функции, возможные для дополнительного окна, доступны через

кнопки, расположенные в правом верхнем его углу: — соответственно Канал +, Канал —, Отключение звука, Расположение и Закрыть. Также можно изменить размер дополнительного окна, двигая мышкой левый нижний его угол. Пакет ComproDTV 3 поддерживает два или более тюнеров производства Compro, установленных на одном компьютере. Если в Вашей системе есть второй аналоговый или цифровой тюнер (внутренний или внешний USB), при старте режима «Картинка-в-картинке» будет предложено два варианта: — «Digital Sub Window» («Цифровое дополнительное окно», если хотя бы один из установленных в системе тюнеров оснащен цифровым приемником — «VideoMate XXXX (другой установленный тюнер) Video Capture» (На картинке для примера показан внешний вид окна при установленном втором тюнере VideoMate H900).

При выборе «Digital Sub Window» откроется окно с цифровыми каналами,

при выборе «VideoMate XXXX Video Capture» — с аналоговым каналом

или видеовходом второго

Со второго тюнера открывается только одно окно, поэтому для получения

максимального количества параллельно просматриваемых трансляций

следует в качестве основного тюнера в программе выбрать цифровой,

тогда можно получить до пяти одновременно открытых окон: основное и

тюнера, настраиваемым независимо от первого.

Page 19

три дополнительных цифровых окна (показывающих передачи других

каналов на той же частоте) от первого тюнера и дополнительное окно от

второго. Также можно запустить еще одну копию ComproDTV3, в которой

открыть ранее записанный файл, таким образом количество

одновременно показывающих окон можно довести до шести.

Внимание

Запуск дополнительных окон увеличивает нагрузку на процессор. Если она приблизится к 100%, могут возникнуть задержки в отображении видео в окнах и в записи, если она ведется, В этом случае уменьшите количество открытых окон. При переключении частоты основного окна дополнительные окна переключатся на каналы, доступные на новой частоте. Дополнительные окна не могут переключаться Если Вы хотите видеть содержимое дополнительного окна на полном экране, переведите его в основное окно двойным нажатием левой клавиши мышки на нем. Можно одновременно слышать звуковое сопровождение всех окон — и основного и дополнительных. Звук в дополнительных окнах можно отключать по одному. Но если Вы отключите звук в замолчат все окна.

в полноэкранный режим.

основном окне —

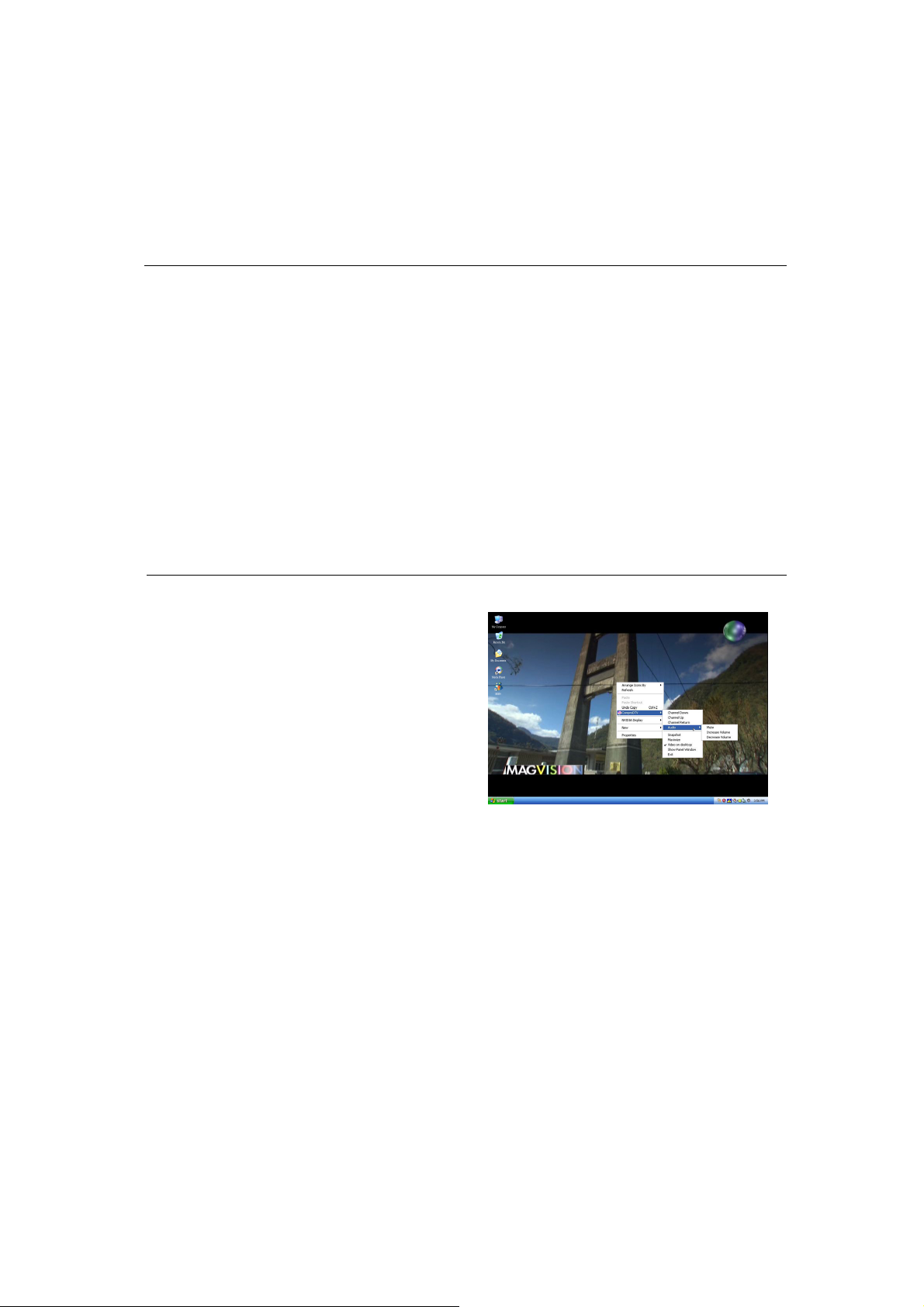

Видео на Рабочем столе (Видеодесктоп)

Если при активном основном окне

нажать F7 (или воспользоваться меню,

вызываемым через правую клавишу

мышки), ComproDTV 3 переходит в

режим видеодесктопа — телеэкран

заменяет собой обои рабочего стола.

Меню правой кнопки мыши

При нажатии на правую кнопку мыши на телевизионном окне появляется меню, с помощью которого можно выполнять много полезных операций, особенно в полноэкранном режиме, когда панель управления скрыта.

Увеличение изображения

Если Вы хотите увидеть часть изображения более подробно, выделите правой кнопкой мыши область для увеличения. Вы увидите увеличенное изображение.

Page 20

Вы также можете изменить область увеличения повторным выделением правой кнопкой мыши новой области. Для возвращения в стандартный режим просмотра, нажмите левую кнопку мыши.

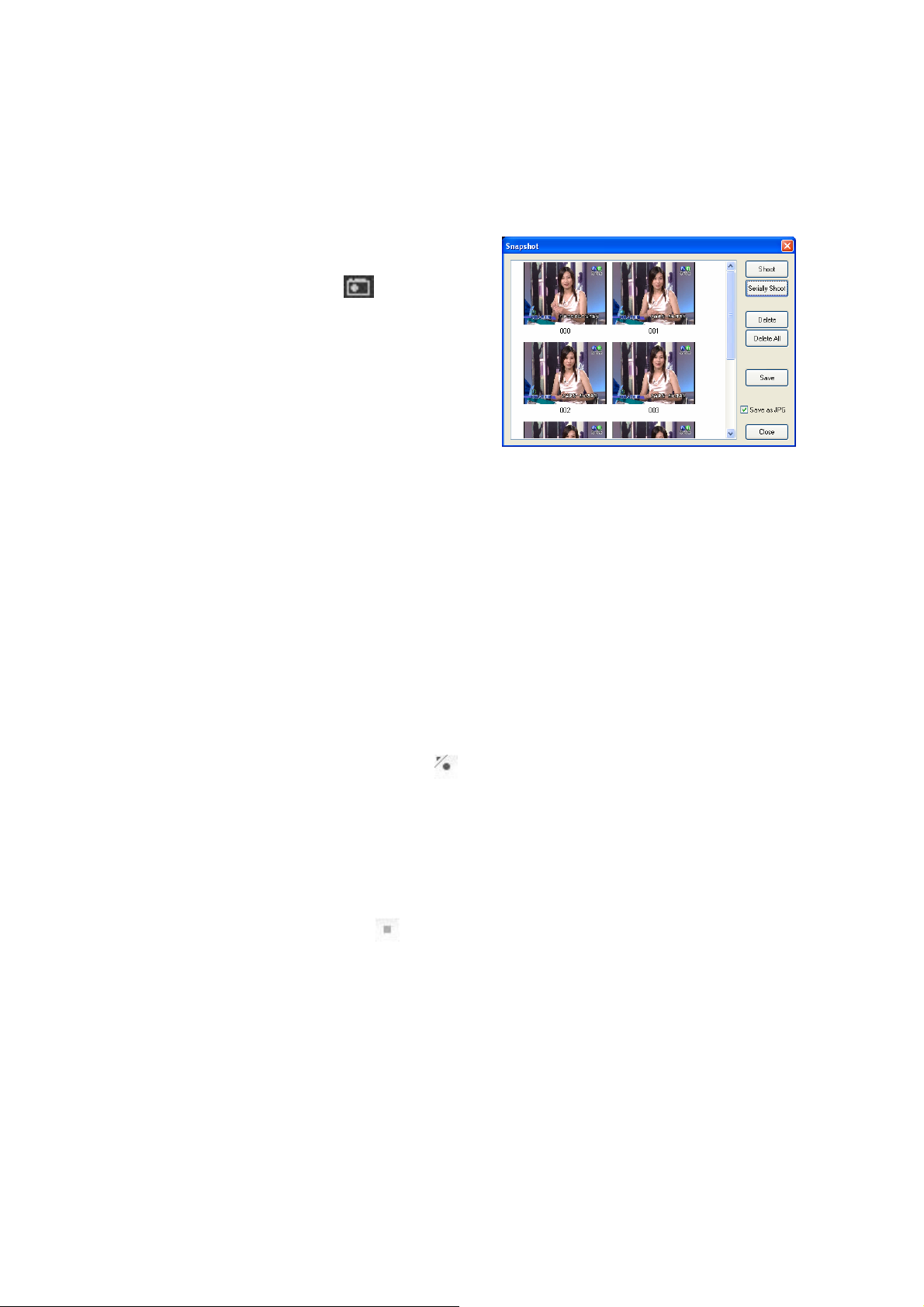

Моментальный снимок изображения

Нажмите на значок на панели управления или нажмите пробел на

клавиатуре, чтобы сделать

моментальный снимок изображения.

Вы увидите диалоговое окно, как

показано на рисунке ниже.

Запись

ComproDTV — это цифровой видеомагнитофон. ComproDTV может записывать телепередачи как с эфира, так и с других источников (внешний видеомагнитофон, видеокамера) и сохранять результат на жесткий диск. ComproDTV поддерживает формат сжатия MPEG-1/2/4, который позволяет экономить дисковое пространство, одновременно обеспечивая высокое качество изображения.

Чтобы начать запись:

1. Нажмите кнопку Record . ComproDTV начнет записывать

видеоряд, который отображаются в окне просмотра. Он сохранит видео в файл на жестком диске. Повторное нажатие на кнопку

Record устанавливает таймер на запись 30, 60, 90 или 120 минут — Вы можете уйти, не беспокоясь о том, что запись будет некому остановить.

2. Нажмите кнопку Stop для прекращения записи.

3. При завершении записи, ComproDTV предлагает Вам задать имя

файл с записью. Введите имя файла и нажмите OK.

Чтобы проиграть записанный файл, нажмите кнопку Play и выберите

файл для просмотра.

Page 21

Запись по расписанию

ComproDTV может быть запрограммирован на запись ТВ программ по указанному времени или может напомнить Вам о запланированном просмотре ТВ передачи. Время может быть запрограммировано как для разового просмотра, так и для нескольких просмотров. Вы можете записывать любую передачу по расписанию.

Нажмите кнопку , чтобы открыть диалоговое окно Записи по

расписанию.

Функция сдвига времени (Отложенный просмотр, Timeshifting)

Функция Timeshifting позволяет приостанавливать, проигрывать сначала, пропускать рекламные ролики при просмотре ТВ программ в реальном времени без прерывания процесса записи. Timeshifting обеспечивает контроль над процессом просмотра телевизора. Например, Вы смотрите любимую спортивную передачу, приостанавливаете просмотр и идете за напитком к холодильнику.

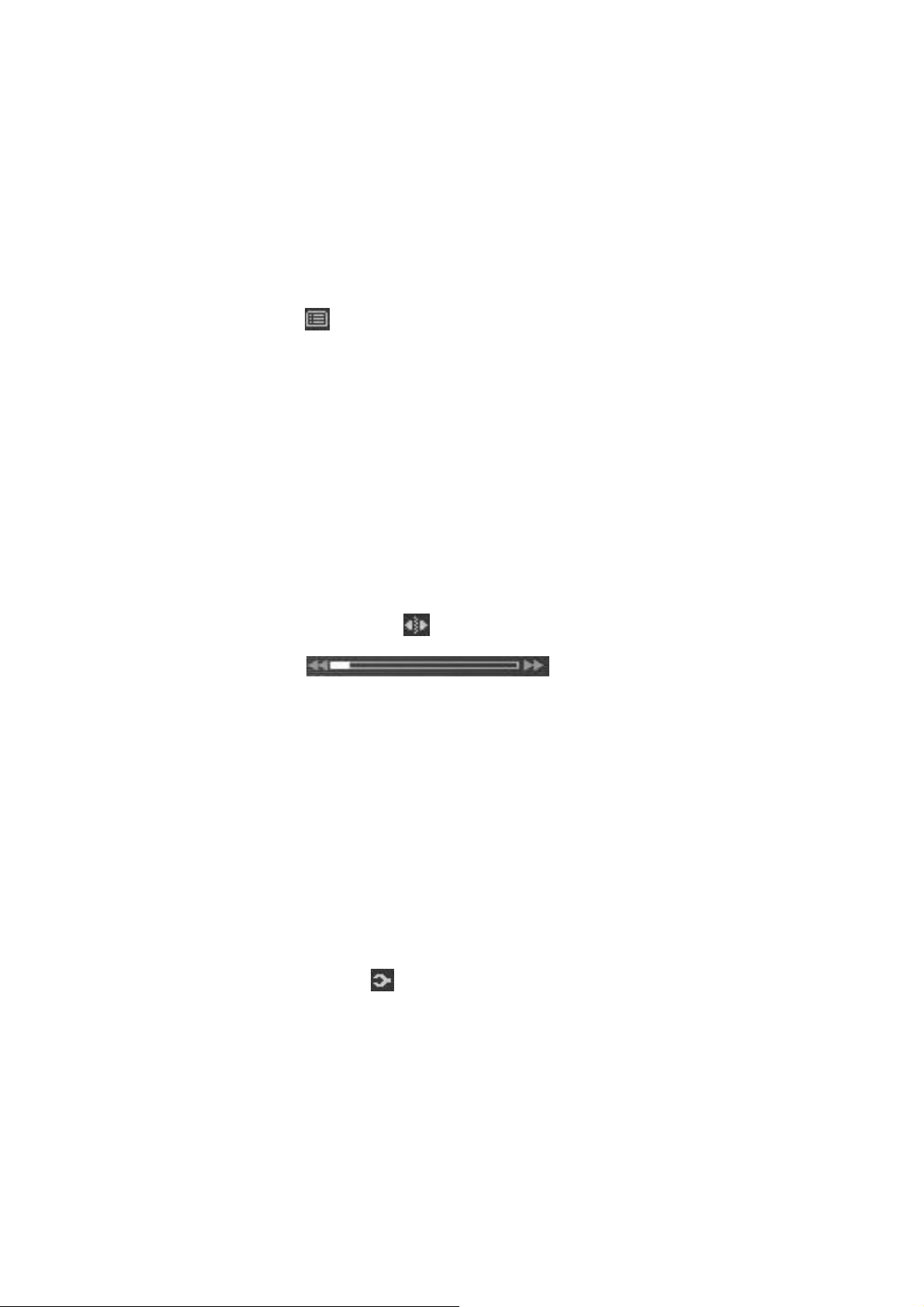

Нажмите кнопку Timeshifting , появится полоса прокрутки времени.

Полоса прокрутки времени показывает объем буфера функции timeshifting. Также Вы можете прокрутить бегунок до необходимого момента программы при помощи мыши.

Вы можете использовать кнопки меню Advance (для пропуска рекламных роликов) и Replay (для проигрывания сначала), которые расположены на панели управления или на пульте дистанционного управления.

Timeshifting временно сохраняет видео на жесткий диск на определенный отрезок времени. Когда вы возвращаетесь на место, Вы можете продолжить просмотр программы с момента, когда вы ушли.

Настройки

Нажмите кнопку Options для открытия диалогового окна настройки ComproDTV позволяет настроить свойства изображения (яркость,

контраст, и т.п.) раздельно для каждого канала. Нажмите кнопку в колонке custom в закладке Channel в меню Settings ComproDTV. Откроется диалоговое окно, как показано на рисунке ниже. Настройки цифрового телевидения

Page 22

Этот диалог предоставляет возможность установить способ сканирования цифровых телеканалов. Здесь Вы можете выбрать каналы вручную или использовать стандартную таблицу каналов при поиске.

Автоматическое

сканирование

При первом запуске ComproDTV запускается

режим автоматического сканирования диапазона и поиска доступных телеканалов. Вы можете запустить повторно сканирование в любое время нажатием кнопки

Autoscan.

По окончании сканирования, каналы, в которых найдена несущая, будут автоматически включены в список перебора каналов и отмечены зеленой «птичкой» . Каналы, в которых не найдено телепередач, будут заблокированы и отметки возле них сняты. Вы можете прервать сканирование кнопкой Stop.

После окончания сканирования Вы можете выбрать OK и выйти из режима настройки или отредактировать список каналов, как описано ниже.

Названия каналов

Вы можете отредактировать названия каналов после двойного щелчка по полю цифровых каналах Вы можете менять несколько атрибутов.

Set Mem+

В процессе автоматического сканирования автоматически находит и включает в список каналы, в которых обнаружен телевизионный сигнал. Все такие каналы маркируются «птичкой» список доступных каналов (например, чтобы сократить время, необходимое на их обзор), выключите ненужные каналы, щелкнув мышкой на «птичке» .

Удаленные каналы не будут показываться в результатах обзора каналов и не будут вызываться кнопками «предыдущий канал» и «следующий канал» на пульте дистанционного управления.

Description того канала, которое Вы хотите переименовать. В

. Если Вы хотите сократить

Page 23

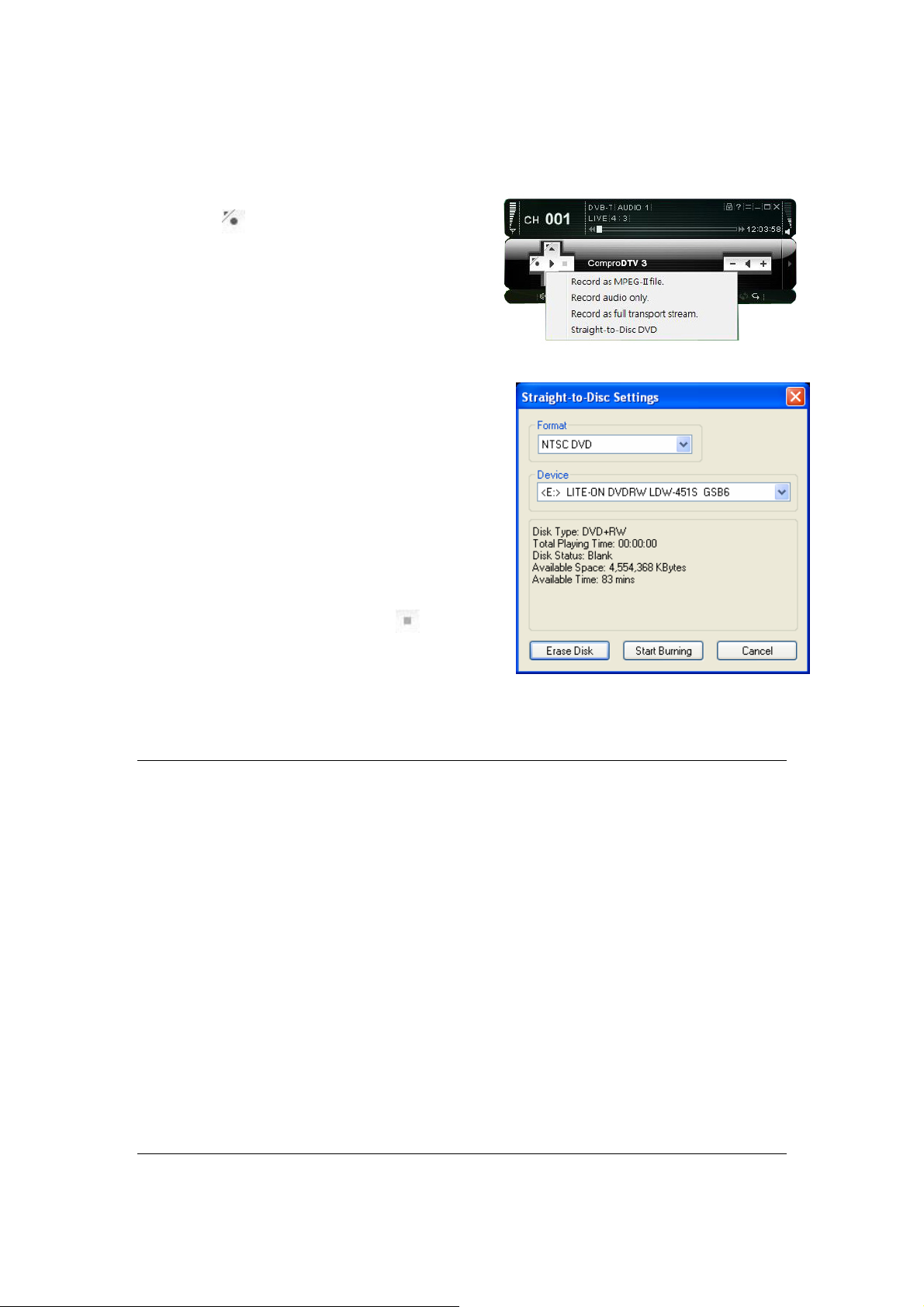

Прямая запись на диск ( только для E500)

Нажмите на левый верхний угол

символа на панели управления и выберите Straight to Disc.

Появится диалог прямой записи на

диск.

Format: Выбор формата записи.

Device: Выбор записывающего DVD-R

привода.

Erase Disk: Если Вы используете перезаписываемый диск, то перед началом записи нужно стереть старую запись с него.

Start Burning: Нажатие этой кнопки запустит процесс записи.

Остановка: Нажатие кнопки на панели управления остановит запись.

Cancel: Выход из диалога без начала записи.

Внимание

Для того, чтобы прямая запись на диск работала, необходимо установить пакет Ulead DVD MovieFactory 4 SE, поставляемый в комплекте с тюнером. Если в комплекте этого пакета нету, Ваш тюнер не поддерживает эту функцию.

ComproDTV сам определит свободное место на диске и остановит запись по окончании диска.

Данное руководство представляет только базовую информацию по ComproDTV 3. За более приложениями, пожалуйста, обращайтесь к Руководствам Пользователя в программах, на дисках, или на нашем web-сайте, там вы найдете свежую информацию по руководству.

детальной информацией по работе с

Page 24

ComproDVD 2

Пакет ComproDVD 2 представляет собой программный DVD-плеер с возможностью управления с пульта дистанционного управления Compro

VideoMate.

Внимание!

Данный раздел содержит только базовую информацию о ComproDVD. За более подробной информацией, пожалуйста, обратитесь к справке по ComproDVD или руководству на установочном CD-диске.

Панель управления

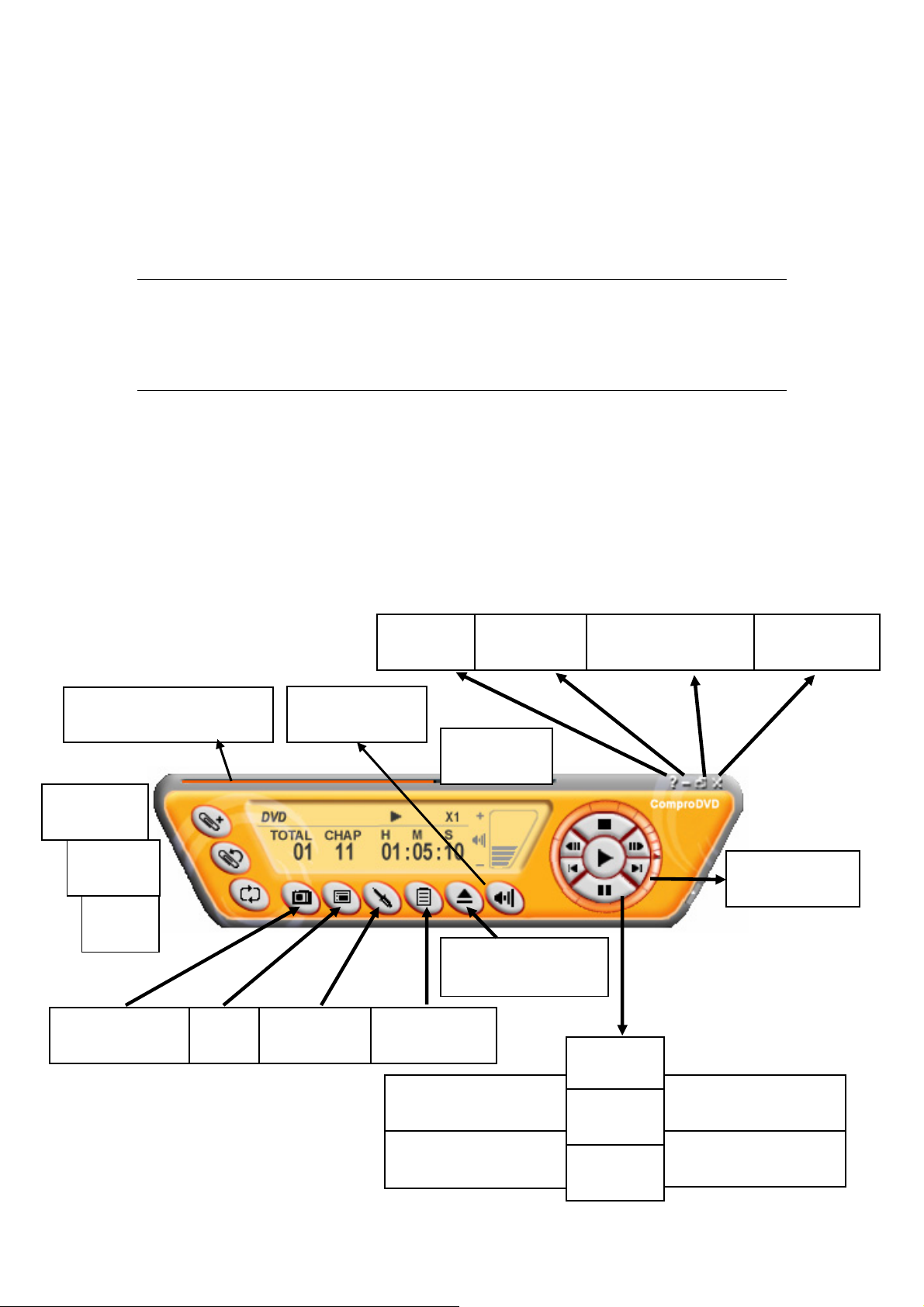

Панель управления ComproDVD выполнена в том же стиле, что и ComproDTV, но ориентирована на функциональность DVD-плеера. На рисунке показаны основные функции клавиш быстрого управления (Hot Key.)

Индикатор времени

Добавить в

закладки (F6)

Закладки

(F5)

Повтор

(R)

Моментальный

снимок (G)

Закрыть окно

(CTRL+X)

Управление

поиском

Вперед

( . )

( N )

Меню

(M)

Выключить звук

(M)

Настройка

(E)

Справка

(H)

Выбор

источника

Предыдущий раздел

Свернуть

(CTRL+N)

Громкость

(+, -)

Извлечение диска

(CTRL+E)

( / )

( P )

Полноэкранный

режим (W)

Стоп

(S)

Пуск

(Enter)

Следующий раздел

Пауза

(Space)

Page 25

ComproFM 2

ComproFM позволяет слушать FM радио-передачи на Вашем ПК.

Внимание

Данный раздел содержит только базовую информацию о ComproFM. За более подробной информацией, пожалуйста, обратитесь к справке по ComproFM или руководству на установочном CD-диске.

Панель управления

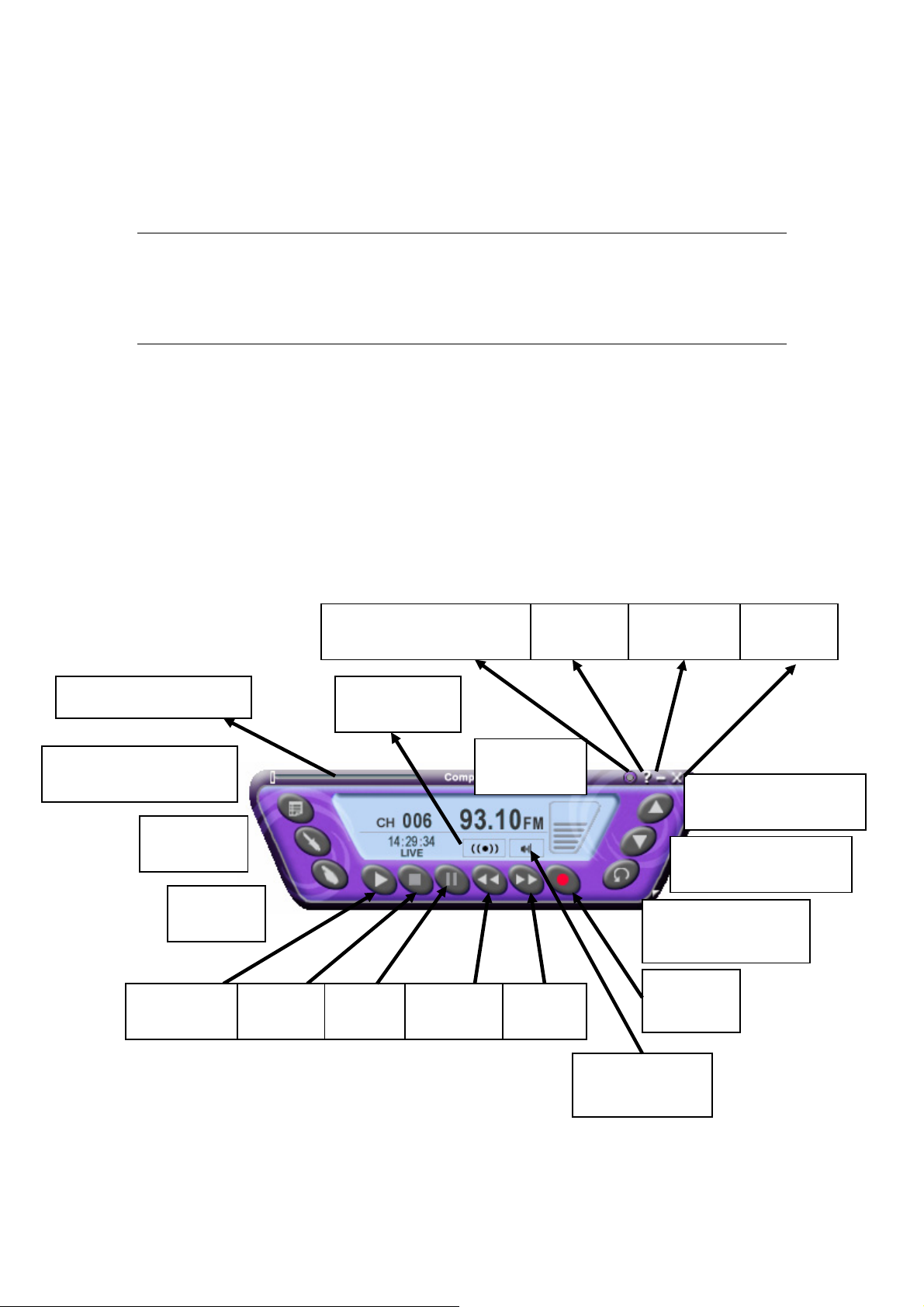

Панель управления ComproFM выполнена в том же стиле, что и ComproPVR, но ориентирована на функциональность FM-приемника. На рисунке показаны основные функции клавиш быстрого управления (Hot Key.)

Индикатор времени

Запись по расписанию

(B)

Настройки

(S)

Частота

(K)

Пуск

(Space)

Стоп

(O)

Всегда сверху всех окон

(CTRL+A)

Стерео/Моно

(CTRL+S)

Громкость

Пауза

(Space)

(Å)

Справка

(+, -)

Вперед

(Æ)

Свернуть

(H)

Выключить звук

(M)

Закрыть

(Z)

Следующий канал

Предыдущий канал

Последний канал

Запись

(R)

(CTRL+W)

(Page Up)

(Page down)

(N)

Page 26

Возможные неполадки и способы их устранения

Требования по операционной системе

VideoMate E300/E500 может работать под управлением Microsoft Windows XP SP2 или Vista. Чтобы загрузить Сервисный Пакет обновления от Microsoft посетите сайт www.WindowsUpdate.com.

Установка драйверов

Наиболее распространенной причиной проблем с картой ТВ тюнера, является неправильная установка драйверов ТВ-захвата и ТВ-тюнера. Если у Вас возникли проблемы с просмотром, записью, или таймшифтингом ТВ–программ, транслирующихся в режиме онлайн, проверьте состояние драйверов в разделе Менеджер Устройств.

Если драйвер установлен корректно, Вы увидите драйвер "VideoMate CX2388x AVS Video Capture” в разделе "Контроллеры и игр” Менеджера Устройств

Windows.:

Если этот драйвер отсутствует, попробуйте удалить и переустановить драйверы VideoMate E300/E500. Для удаления драйверов воспользуйтесь приложением Панели управления Добавить/Удалить программы. Переустановка драйверов должна решить данную проблему.

звука, видео

Page 27

Ошибка 0x1000006

Эта ошибка чаще всего говорит о некорректной установке драйвера. Пожалуйста, деинсталлируйте и переустановить драйвер.

Если проблема не решится, возможно, она является результатом конфликта запроса прерывания. Подобные конфликты случаются, когда другие устройства, например, сетевая или звуковая карта используют ту же линию запроса прерывания, что и карта ТВ-тюнера.

Для выявления конфликта запроса прерывания обратитесь в Менеджер Устройств. В Менеджере Устройств выберите «Просмотр-> Типы устройств» и нажмите "+" рядом с Запросом на прерывание(Interrupt request (IRQ)).Вы увидите следующий список.

Для наилучшей производительности, ни одно из устройств не должно занимать один канал запроса прерывания с картой VideoMate E300/E500.

Если другое устройство занимает один канал запроса прерывания с картой ТВ-тюнера, извлеките другие карты расширения из компьютера и вставьте карту ТВ-тюнера в. Затем удалите и заново переустановите драйвер карты ТВ-тюнера. В большинстве случаев это должно помочь. Если проблема не решилась, попробуйте вставить карту ТВ-тюнера в другой слот PCI-E.

После того, как ComproDTV 3 станет нормально функционировать, поочередно установите другие PCI устройства. Перезагрузите компьютер и протестируйте ComproDTV после установки каждой карты.

Внимание

Обратите внимание на номера каналов запроса прерывания сетевой, звуковой и SCSI карт. Они не должны занимать один канал с картой ТВ-тюнера.

Page 28

Почему компьютер не включается?

Не паникуйте. Самая распространенная причина данной неполадки, заключается в том, что вы подсоединили кабель включения питания от корпуса не к тому разъему на материнской плате. Проверьте правильность подключения данного кабеля к материнской плате. Обратитесь к документации для материнской платы за информацией по местонахождению разъема для кабеля включения питания.

Если это не поможет, выньте карту ТВ-тюнера и перезагрузите компьютер. Если компьютер так и не включается, проблема не в VideoMate E500. Еще раз проверьте правильность соединения кабеля включения питания.

Система не загружается, что мне делать?

Убедитесь, что Вы правильно подключили все провода для включения компьютера. Пожалуйста, за более подробной информацией обратитесь в раздел установки оборудования.

Во-вторых, убедитесь, что загорелся зеленый индикатор на карте ТВ-тюнера VideoMate E500. Если зеленый индикатор не горит, материнская плата не поддерживает дежурное питание режима ожидания. Функция удаленного включения компьютера возможна только с материнскими платами, которые поддерживают подачу дежурного питания в режиме ожидания.

В-третьих, функция удаленного включения компьютера включит компьютер за 5 минут до назначенного времени записи. Если вы установили время записи на 4 часа, функция удаленного включения компьютера включит компьютер в 3:55. Поэтому, вам необходимо выключить компьютер до 3:54 перед тем, как функция удаленного включения включит компьютер.

В-четвертых, убедитесь, что время, заданное в расписании, верно, также, проверьте системное время.

В-пятых, в системе ввода/вывода некоторых материнских плат есть опция “Включить при помощи PME# или PCI.” Данная опция должна быть активирована для использования функции удаленного включения.

Кроме того, возможно, ваш блок питания не обеспечивает стандартной мощности в линии дежурного питания 3.3V. Попробуйте поменять блок питания.

Page 29

Почему компьютер не выключается?

В редких случаях, карту ТВ-тюнера VideoMate нужно переустанавливать. Отключение шнура питания от корпуса компьютера в течение 5 секунд перезагрузит карту ТВ-тюнера.

Если Вы устанавливаете режим записи по расписанию, VideoMate E500 сгенерирует сигнал включения компьютера до начала загрузки

ComproDTV. Если компьютер по каким-либо причинам не загружает ComproDTV, карта ТВ-тюнера будет пытаться включить компьютер, даже

если вы его выключили. Отсоедините сетевой кабель питания компьютера для перезагрузки карты VideoMate E300/E500. После этого вы сможете нормально выключать компьютер.

Другими возможными причинами данной проблемы могут быть:

1. Если ваша система поддерживает мультизагрузку, а также ComproDTV

не установлен или работает на системе по умолчанию. Варианты решения: Правильно установите операционную систему по умолчанию или установите ComproDTV на операционную систему по умолчанию.

Могут возникнуть другие, независимые проблемы нормального функционирования Windows. Варианты решения: Извлеките карту тв-тюнера VideoMate из корпуса компьютера и восстановите нормальное включение компьютера. Не забудьте правильно подключить кабель включения компьютера.

3. В папке «Запуск» Программы отсутствует ссылка на программу «The

ComproDTV Scheduler». Попробуйте переустановить ComproDTV.

Звук есть / Нет Изображения

Основная причина данной проблемы обычно заключается в конфликте каналов запроса прерыванияя. Пожалуйста, обратитесь в раздел установки Драйверов для решения данной проблемы.

Есть изображение / Нет Звука

Если вы видите изображение, но не слышите звука, попробуйте проверить, что звук не выключен или громкость не снижена до минимума в окне контроля Громкости Windows. (Дважды щелкните на иконке Громкоговорителя в системном меню.)

Иногда помогает обновление драйверов звуковой карты или карты тв-тюнера, также можете воспользоваться ссылками на нашем веб-сайте.

Page 30

Почему при воспроизведении записанного файла возникают помехи?

Для кодирования карте ТВ-тюнера VideoMate нужно использовать процессор. Поэтому когда при перегруженности системы процессор не успевает кодировать информацию в режиме реального времени, часть кадров выпадает. Обычно для достижения качества видеомагнитофонной записи требуется процессор с тактовой частотой от 900 МГц, в то время как для достижения качества DVD требуется уже процессор, работающий на частоте от 1.7ГГц. Нажмите Ctrl + Shift + Esc (вызов Диспетчера задач) и проверьте загруженность процессора. Если она достигает 100%, помехи неизбежны.

Наиболее распространенной причиной данной проблемы является недостаточная производительность системы, работа в фоновом режиме других ресурсоемких приложений (например, антивирусные мониторы, приложения Microsoft Office, сервисы обслуживания дисковой подсистемы), неоптимальная настройка операционной системы или несанкционированно проникшие на компьютер вирусные и троянские программы. Если не хватает тактовой частоты процессора, то может помочь снижение качества записи или выбор уменьшенных форматов кадра, в то время как для полноценной записи все равно необходимо повысить мощность системы. Если же тактовая частота процессора заведомо выше требуемых для выбранного вами уровня качества значений, но кадры все равно продолжают выпадать, стоит обратить внимание на настройку операционной системы. Во-первых, нужно проверить ее на наличие вирусных, троянских и шпионских программных модулей с помощью антивирусных и антишпионских сканеров (например, Kaspersky Antivirus, AdAvare SE). Следующим этапом нужно проверить список запущенных задач и выключить те, работа которых во время записи телетрансляции не обязательна. Для оптимизации операционной системы можно воспользоваться одним из специализированных пакетов. Также попробуйте переустановить DirectX (За информацией по переустановке DirectX обращайтесь на нашу Интернет-страницу). Кроме этого, может помочь выбор метода сжатия, не так сильно нагружающий процессор. Следите, чтобы диск, на который записываются временные файлы и финальный результат записи был дефрагментирован — высокий уровень фрагментации жесткого диска тоже повышает нагрузку на систему.

Page 31

Почему не работает пульт дистанционного управления?

Инфракрасный приемник, подключаемый к ТВ-карте, может быть плохо закреплен. Пожалуйста, отсоедините его и подключите обратно. Также проверьте наличие элементов питания в пульте дистанционного управления и не разрядились ли они.

Убедитесь, что пиктограмма ИК-связи (ComproRemote) находится в Системном меню на Рабочем столе в правом нижнем углу экрана. Если в Системном меню такая пиктограмма отсутствует, запустите следующую программу:

C:\Program Files\Common Files\VideoMate\ComproRemote.exe

Тогда программа добавит пиктограмму в Системное меню. Иконка ИК-связи станет яркой, когда Вы нажимаете различные клавиши на пульте. Если ответа не поступает, значит, драйверы ИК установлены

неправильно. Пожалуйста, удалите ComproDTV при помощи помощника Добавления/Удаления программ в Панели Управления и переустановите его.

Почему ComproDTV загружается самостоятельно?

Некоторые устройства излучают ИК сигналы. Пожалуйста, убедитесь, что в помещении нет микроволновых печей или световых приборов, которые могут излучать ИК сигнал. Также убедитесь, что поблизости ИК приемника не скопилось много проводов. Также если Вы используете аккумуляторы для питания пульта дистанционного управления, попробуйте заменить их на свежие батарейки. Также проверьте, не запала

ли какая-нибудь клавиша на пульте дистанционного управления.

Нет реакции на нажатие клавиши Настройки?

Возможна ситуация, что системные файлы операционной системы Windows могли быть повреждены вирусом или опасными программами. В

данном случае, единственным решением проблемы является восстановление или переустановка операционной системы Windows. Имейте в виду, что восстановление системы сохранит все программы и настройки.

Аналоговый телевизионный сигнал нечеткий?

ТВ-сигнал может заглушаться из-за ветвления. Пожалуйста, убедитесь, что сигнал в кабеле достаточно четкий. Попробуйте переставить компьютер к телевизору и подключите антенный кабель для телевизора. Также попробуйте подсоединить кабель напрямую без сплиттера.

Page 32

Еще одной причиной этой проблемы может быть разность напряжений между корпусом компьютера и экраном антенного кабеля. Для качественной работы ТВ-тюнера необходимо, чтобы компьютер был правильно заземлен.

Обращение в службы технической поддержки Compro

Если Вам не удалось решить проблему, указанными выше способами, пожалуйста, обратитесь в рубрику Часто Задаваемых Вопросов FAQs на нашем сайте http://www.comprousa.com/New/tw/supports.html

Также вы сможете загрузить последние версии программ с нашего сайта. Большинство проблем могут быть решены путем установки последней версии программ. Для обращения в службу технической поддержки Compro, пожалуйста, используйте форму запроса и предоставляйте как можно больше информации о проблеме. Пожалуйста, опишите ситуацию как можно более подробно для определения проблемы. Не забудьте включить в письмо информацию, получаемую по нажатию кнопки E-mail Info в закладке Device Settings при настройке ComproDTV 3. Также напишите серийный номер продукта (15 тизначное число). Форму запроса можно найти на

http://www.comprousa.com/New/tw/form.htm

Мы постараемся помочь Вам в кратчайшие сроки.

P/N: 3GA0310228
