Comelit 8472MC Technical Manual

www.comelitgroup.com

PT

MANUAL

TÉCNICO

IT

MANUALE

TECNICO

EN

TECHNICAL

MANUAL

FR

MANUEL

TECHNIQUE

NL

TECHNISCHE

HANDLEIDING

DE

TECHNISCHES

HANDBUCH

ES

MANUAL

TÉCNICO

Manuale tecnico Magiskit bifamiliare Art. 8472MC Technical manual for two-family Magiskit Art. 8472MC Manuel technique Magiskit deux usagers Art. 8472MC

Technische handleiding Magiskit tweegezinswoning Art. 8472MC

Technisches Handbuch Magiskit Türsprechanlage

für Zweifamilienhaus Art. 8472MC Manual técnico Magiskit bifamiliar Art. 8472MC Manual técnico Magiskit bifamiliar Art. 8472MC

2

IT

Avvertenze

• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi,

per modiﬁ che effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato dalla presenza della marcatura

CE sugli stessi.

• Evitare di porre i ﬁ li di montante in prossimità di cavi di alimentazione (230/400V).

• Non inserire oggetti né versare liquidi all'interno del dispositivo.

• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.

• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.

• Connettere il telaio porta moduli a terra (vedi Fig.)

• Non tenere premuto il gancio fonica con la cornetta sollevata.

• La telecamera non deve essere installata di fronte a grandi sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. Per risolvere il problema precedentemente descritto, si consiglia di modiﬁ care l'altezza di installazione della telecamera, solitamente 160 - 165 cm, ad un'altezza di 180 cm e di orientare l'obiettivo verso il basso in modo da migliorare la qualità delle riprese.

• Le telecamere con sensore CCD a colori, presentano in condizioni di scarsa luminosità, una sensibilità inferiore rispetto alle telecamere in bianco e nero. Si consiglia pertanto, in ambienti poco illuminati di prevedere una fonte di illuminazione aggiuntiva.

Generalità ...............................................................................................................................................................................................................3

Posto esterno ........................................................................................................................................................................................................3

Art. 4883 .................................................................................................................................................................................................................3

Art. 1205/B .............................................................................................................................................................................................................3

Installazione posto esterno ..................................................................................................................................................................................4

Posti interni ...........................................................................................................................................................................................................5

Montaggio posto interno Magis ...........................................................................................................................................................................5

Sgancio del monitor ..............................................................................................................................................................................................5

Art. 6402E ...............................................................................................................................................................................................................6

Descrizione monitor ..............................................................................................................................................................................................6

Art. 2608 .................................................................................................................................................................................................................7

Installazione citofono Art. 2608 ...........................................................................................................................................................................7

Indicazioni generali di installazione e funzionamento ......................................................................................................................................8

Tabella distanze di funzionamento ......................................................................................................................................................................8

Funzionamento ......................................................................................................................................................................................................8

Descrizione impostazioni e funzionamento pulsanti .........................................................................................................................................9

Impostazione monitor Art. 6402E e citofono Art. 2608 .....................................................................................................................................9

TAB. A Indirizzi di montante .................................................................................................................................................................................9

Descrizione funzione Pulsanti .............................................................................................................................................................................9

Monitor supplementari principali o secondari .................................................................................................................................................10

Conﬁ gurazioni pulsanti di default .....................................................................................................................................................................10

Avvertenze generali programmazione pulsanti ................................................................................................................................................10

Programmazioni pulsanti per attuatore generico o indirizzato ......................................................................................................................11

Programmazioni per chiamata intercomunicante ............................................................................................................................................ 11

Programmazione/cancellazione indirizzo intecomunicante (solo per intercomunicante selettivo) ...........................................................11

TAB. B Indirizzi intercomunicante selettivo

.........................................................................................................................................................11

Programmazioni pulsanti per chiamata intercomunicante .............................................................................................................................12

Programmazioni pulsanti per altre funzioni .....................................................................................................................................................12

TAB. C Indirizzi di montante ...............................................................................................................................................................................13

Reset programmazione ......................................................................................................................................................................................13

Programmazione range/suonerie ......................................................................................................................................................................14

Programmazione ingresso IN1 per segnalazione led/allarme/apriporta/attuatore .......................................................................................15

Programmazione diretta chiamata intercomunicante .....................................................................................................................................16

Variazione suonerie monitor ..............................................................................................................................................................................16

Programmazioni speciali Art. 4883 ....................................................................................................................................................................17

Schemi di collegamento

MSK/018C Schema base per kit bifamiliari Art. 8472MC con collegamento in cascata. . .................................................................................. 114

MSK/013BC Schema base per kit bifamiliari Art. 8472MC con collegamento in derivazione ............................................................................. 115

MSK/014BC Schema per kit bifamiliari Art. 8472MC ampliati con un secondo Art. 4883. Collegamento in derivazione. ........................................ 116

MSK/014AC Schema per kit bifamiliari Art. 8472MC ampliati con un secondo Art. 4883. Collegamento in cascata. ......................................... 117

MSK/018/AC Schema per kit bifamiliare con alimentatore aggiuntivo Art. 1395 .................................................................................................118

MSK/019C Utilizzo modulo telecamera scorporata Art. 1259C ...........................................................................................................................119

SB2/AAR Collegamento ampliﬁ catore video Art. 4833C .....................................................................................................................................120

MSK/HCA Aggiunta di un monitor principale in parallelo. Collegamento in cascata ...........................................................................................120

MSK/IC Aggiunta di un monitor principale in parallelo. Collegamento in derivazione .........................................................................................121

MSK/A20S Collegamento in cascata del terzo monitor principale con alimentazione locale ..............................................................................121

MSK/A23S Collegamento in derivazione di 2 monitor principali e di 2 monitor secondari con lo stesso codice utente .....................................122

MSK/A21S Collegamento in cascata di 2 monitor principali e di 1 monitor secondario con lo stesso codice utente .........................................122

MSK/AAE Collegamento citofoni aggiuntivi in derivazione dal monitor ..............................................................................................................123

MSK/AAD Collegamento citofoni aggiuntivi in cascata dal monitor ....................................................................................................................123

MSK/FC Aggiunta di un citofono in parallelo in derivazione dal montante ..........................................................................................................124

3

IT

2

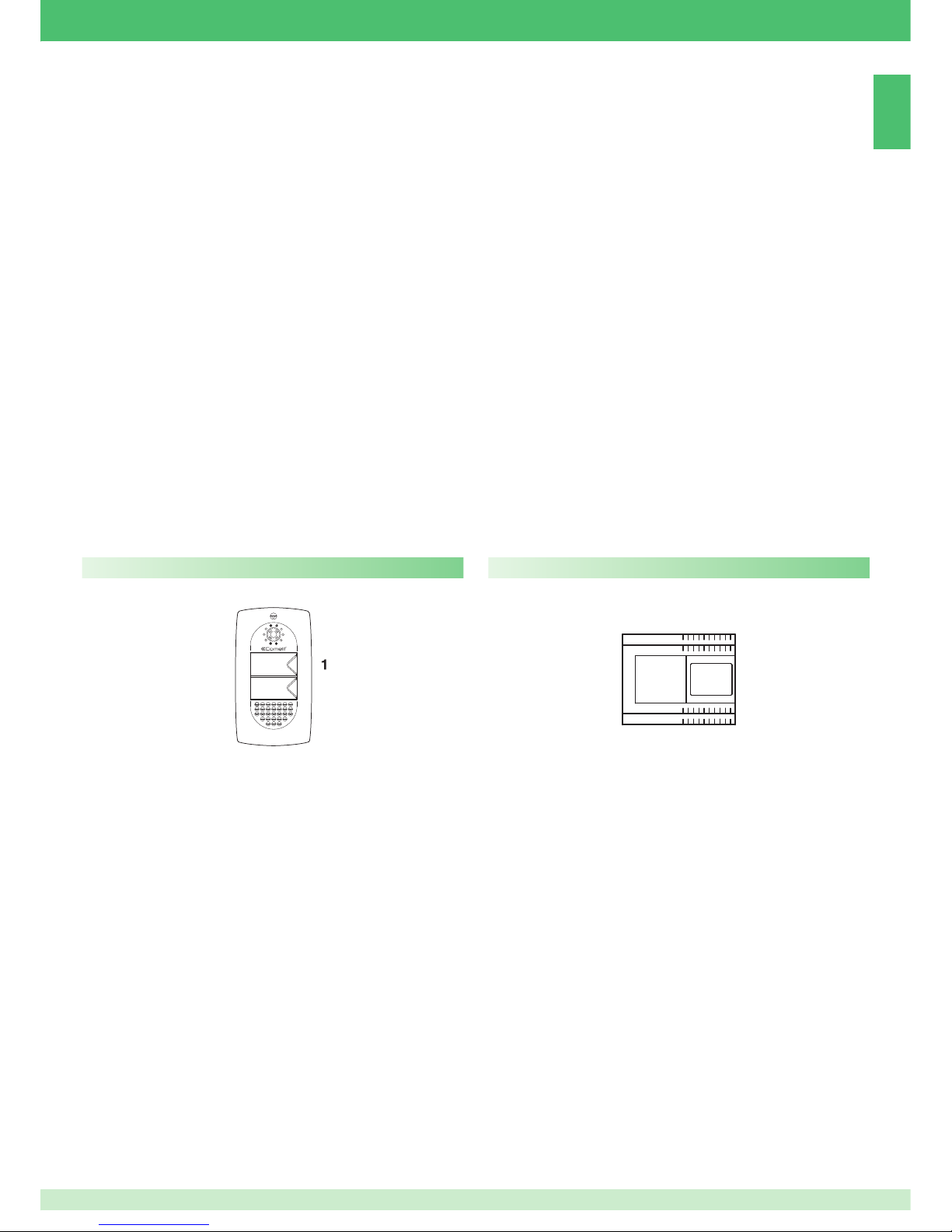

Art. 1205/B Art. 4883

Generalità

I Kit video citofonici bifamilare Art. 8472MC sono utilizzabili in edifici civili o terziari dove è richiesto un’efficace controllo di accesso a fronte di semplici operazioni di installazione. Infatti bastano 2 conduttori tra il posto esterno e il/i monitor interni per attivare il sistema (chiamata, fonica, video, autoaccensione), più 2 fili per alimentare il posto esterno e l’elettroserratura e 2 fili per alimentare il posto interno videocitofonico. È disponibile inoltre una vasta gamma di accessori per risolvere facilmente ogni esigenza di impianto; infatti oltre a interessanti accessori di tipo standard è possibile ampliare l’impianto aggiungendo videocitofoni e/o citofoni e/o posti esterni. In questo modo si può raggiungere un massimo 2 posti esterni con 8 posti interni tra Citofoni e Videocitofoni (4 per Pulsante di chiamata) per la configurazione bifamiliare. Tramite opportune impostazioni è possibile effettuare comunicazioni intercomunicanti monofamiliari (cioè tra utenti con il medesimo codice utente) utilizzando sia videocitofoni che citofoni. Più Kit possono essere connessi a una porta principale Simplebus e/o a un centralino Art. 1998A.

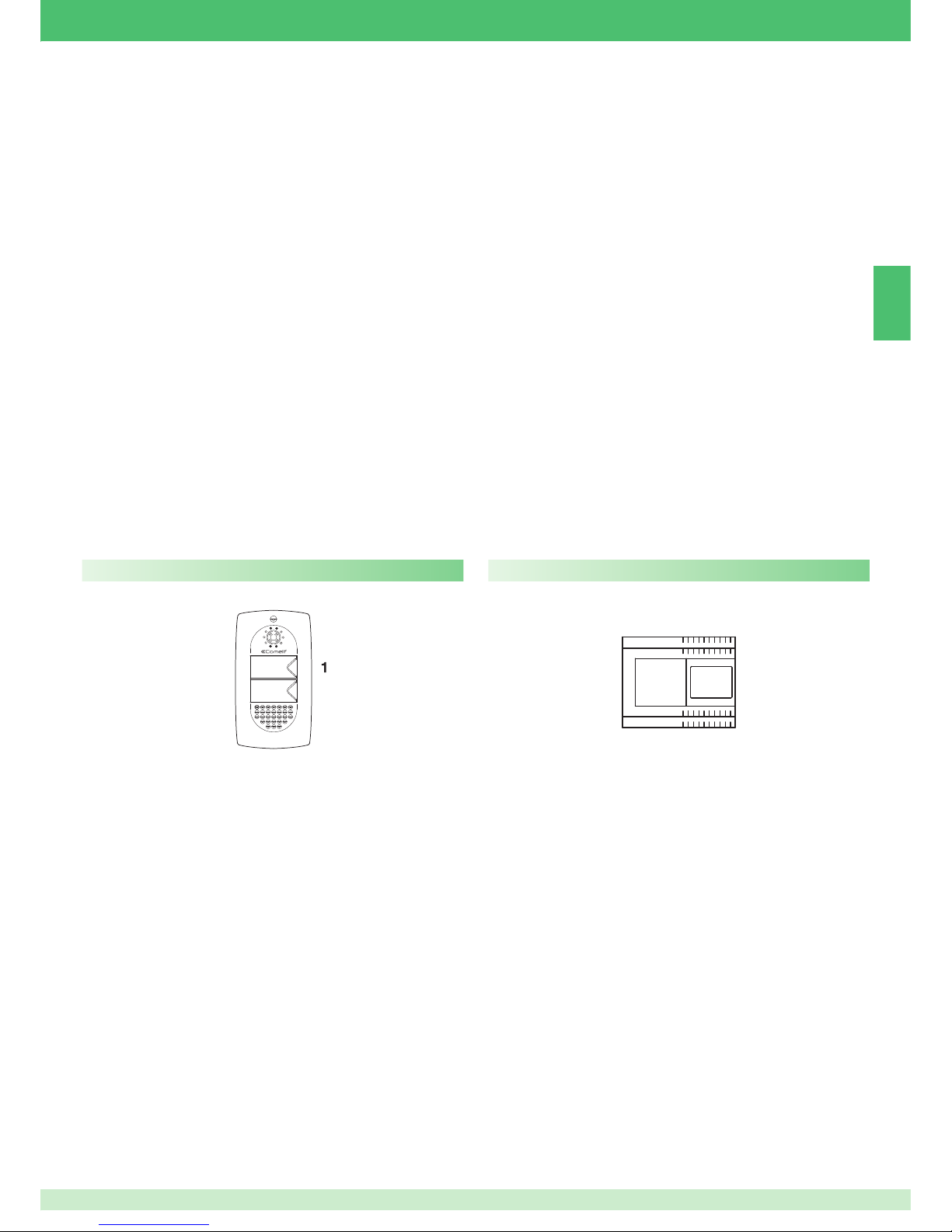

Posto esterno

Caratteristiche tecniche

Il trasformatore prevede 2 uscite: una per alimentare il posto esterno e l’elettroserratura, l’altra per alimentare il monitor. Dimensioni: 105x85x85 mm (6 moduli DIN). Fusibile di protezione 500mA ritardato.

Descrizione morsettiera

AC230V ingresso tensione di rete. ~~ uscita AC per posto esterno e elettroserratura. + - uscita 20V DC di alimentazione del monitor.

Caratteristiche tecniche

Connessione al monitor con 2 fili per audio, video, apriporta e chiamata più 2 fili per alimentazione da Art. 1205/B. Telecamera orientabile ad alta sensibilità con sensore CCD 1/3”. Illuminazione LED bianchi (6 LED). Cartellini portanome con illuminazione a LED. Regolazione volume microfono e altoparlante. Dimensione scatola da incasso: 176,5x95,5x35 mm. I pulsanti dell'Art. 4883 è impostato di fabbrica per effettuare la chiamata agli indirizzi 1 (pulsante alto) e 2 (pulsante basso). Dimensione posto esterno: 176x95x15 mm.

Descrizione morsettiera LL connessione monitor (video, chiamata, fonica, apriporta).

- RTE ingresso apriporta locale temporizzato.

~ ~ alimentazione posto esterno. SE. NC. - SE NO. - SE C. connessione elettroserratura.

SB/X3 Utilizzo per usi vari del pulsante P1 (Art. 2608) ........................................................................................................................................ 124

SB2V/AAK Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A) .................................................................................125

Variante collegamento chiamata fuori porta .........................................................................................................................................................125

Utilizzo ingresso IN1 come contatto per segnalazione

LED/ALLARME/APRIPORTA/ATTUATORE. Attivazione in chiusura verso CFP2 .................. 126

Utilizzo ingresso IN1 come contatto per segnalazione

LED/ALLARME/APRIPORTA/ATTUATORE. Attivazione in presenza di tensione rispetto a IN2 ...............126

SB2/AAM2 Utilizzo per usi vari del pulsante P1 ...................................................................................................................................................127

SMK/EC Collegamento relé attuatore Art. 1256 ...................................................................................................................................................127

Utilizzo della rete RC per ﬁ ltro serratura sui contatti del relè ............................................................................................................................... 128

Variante collegamento apriporta locale temporizzato........................................................................................................................................... 128

Variante con serratura di sicurezza e alimentazione aggiuntiva .......................................................................................................................... 129

4

IT

6

1

3

2

7

4 53

1

165 cm

2

Fig 4 Prima di ﬁ ssare le 4 viti

assicurarsi che non si voglia procedere con la programmazione delle funzioni speciali a pag. 17.

Fig 5 Allentare leggermente le quattro viti per sbloccare l’orientamento della telecamera.

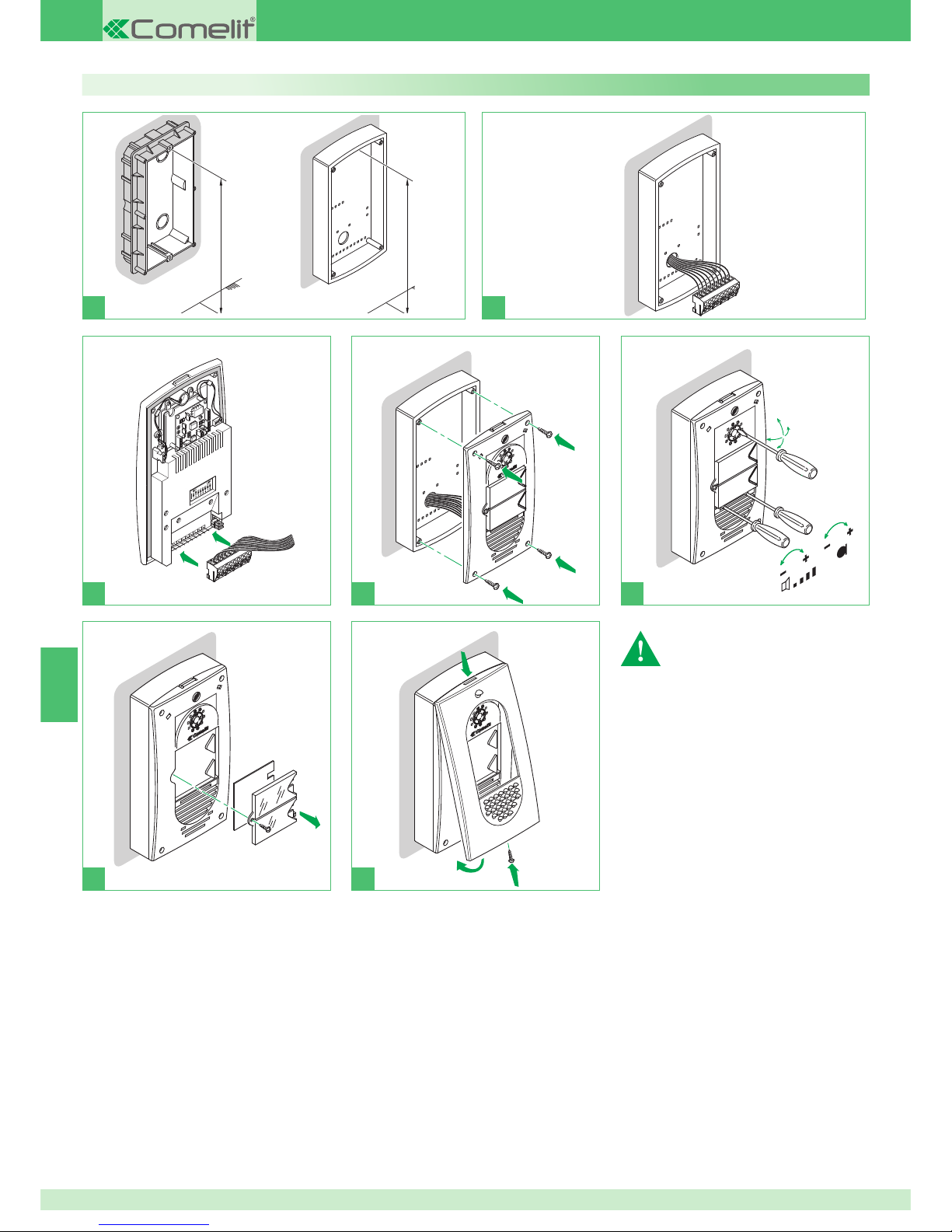

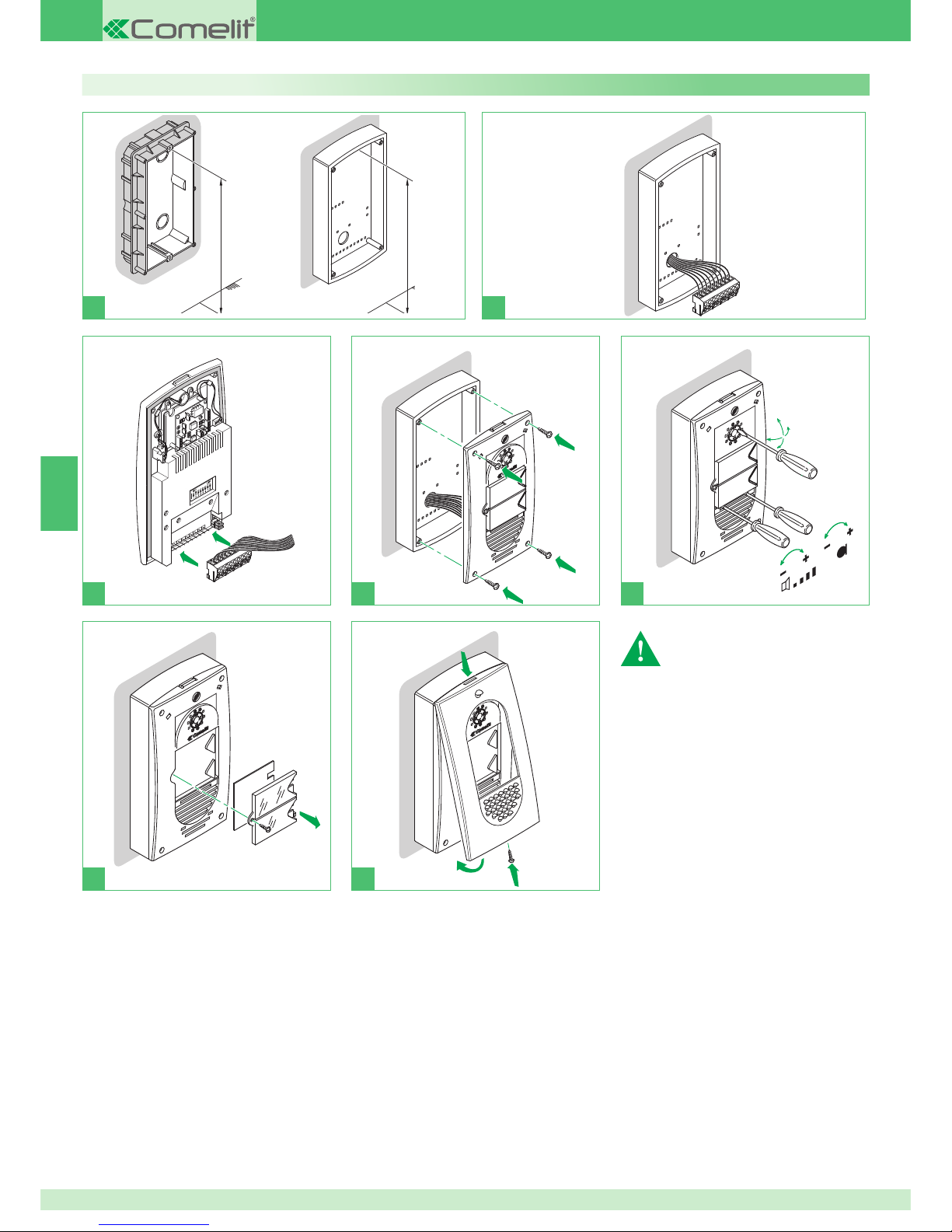

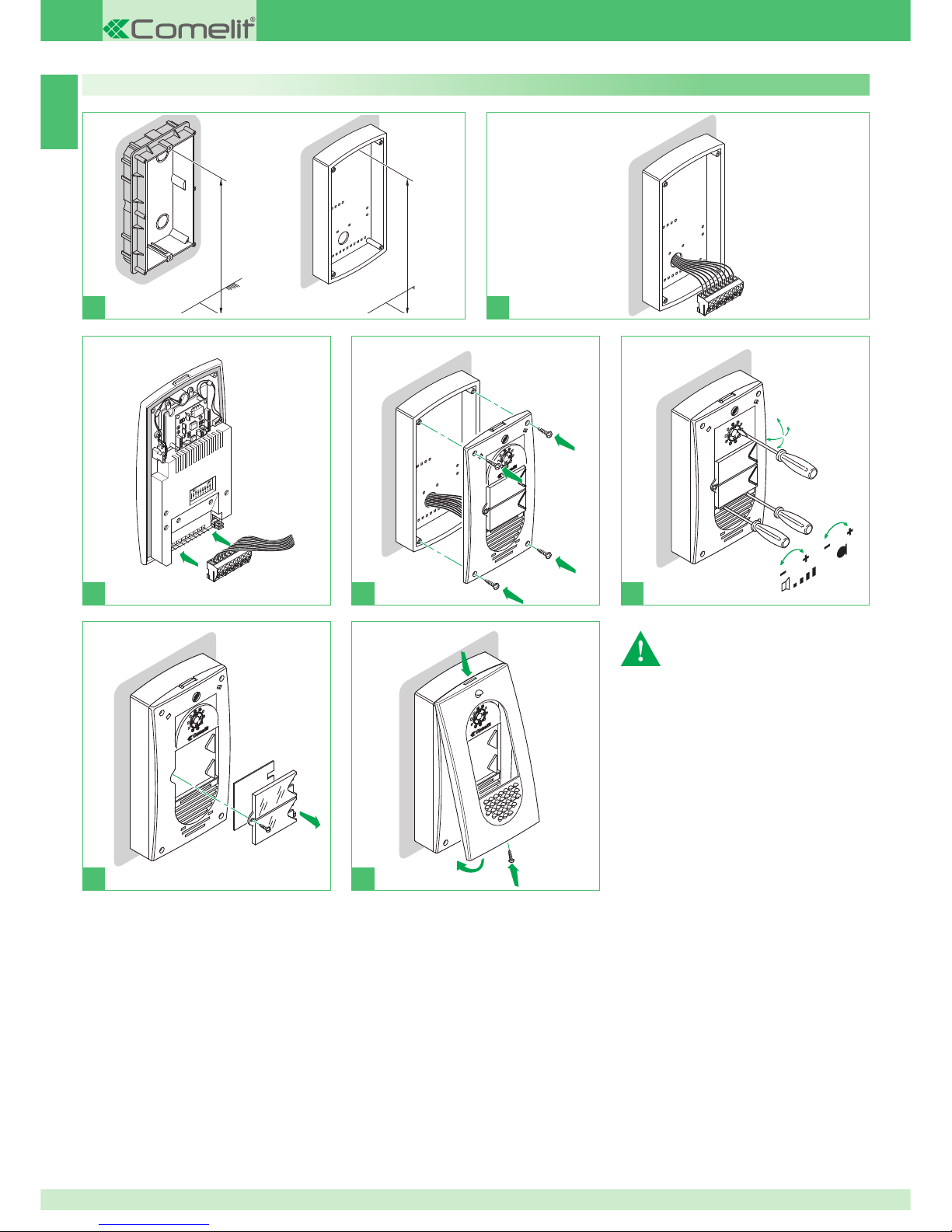

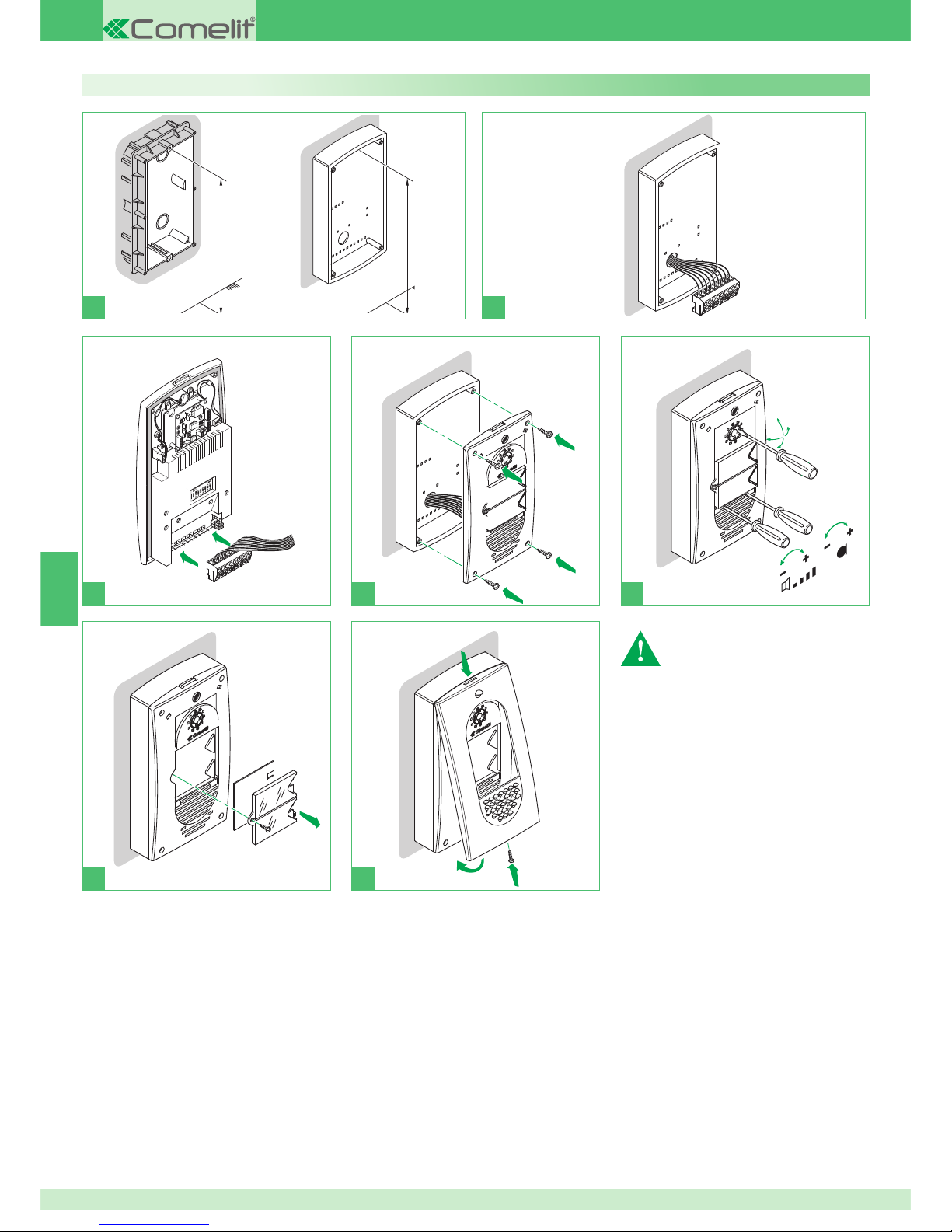

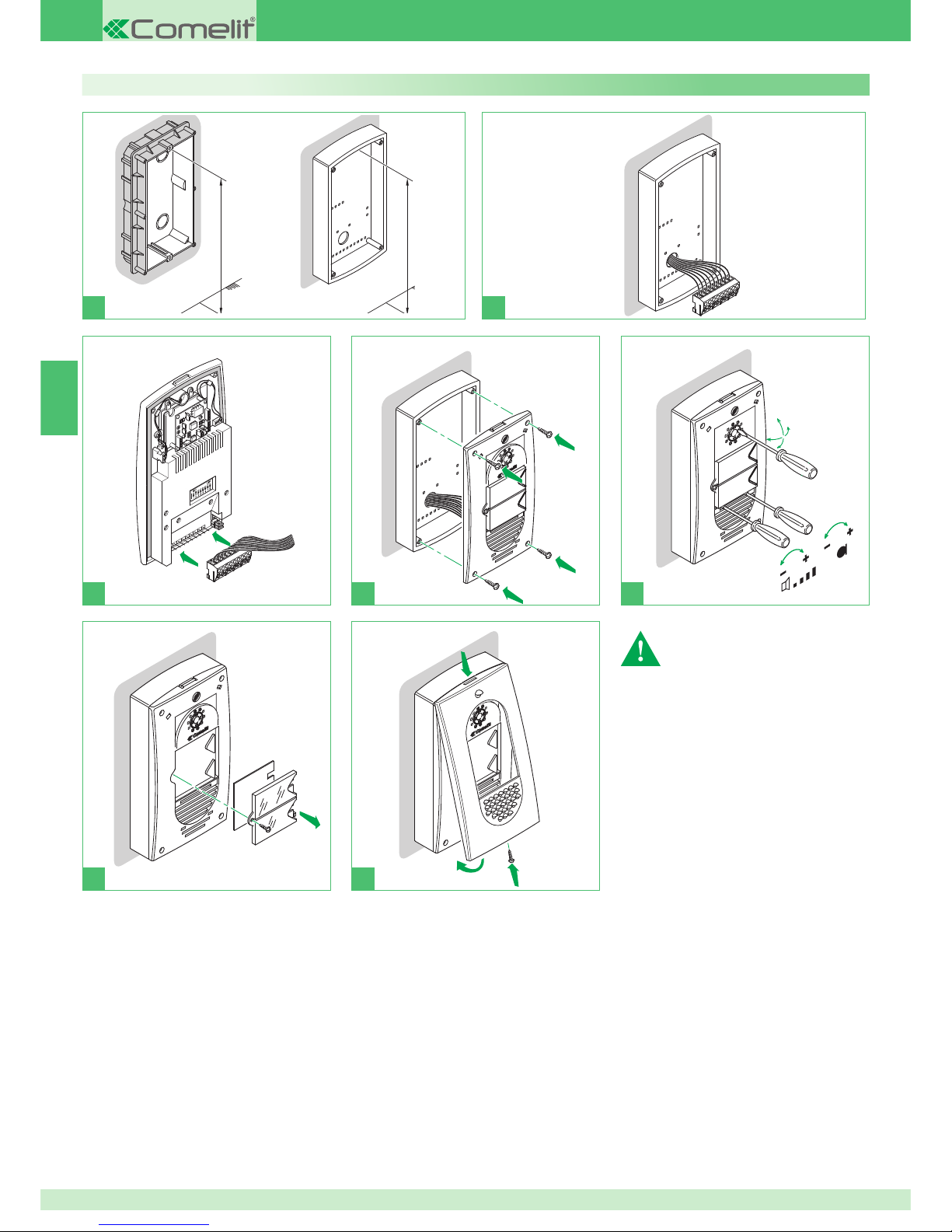

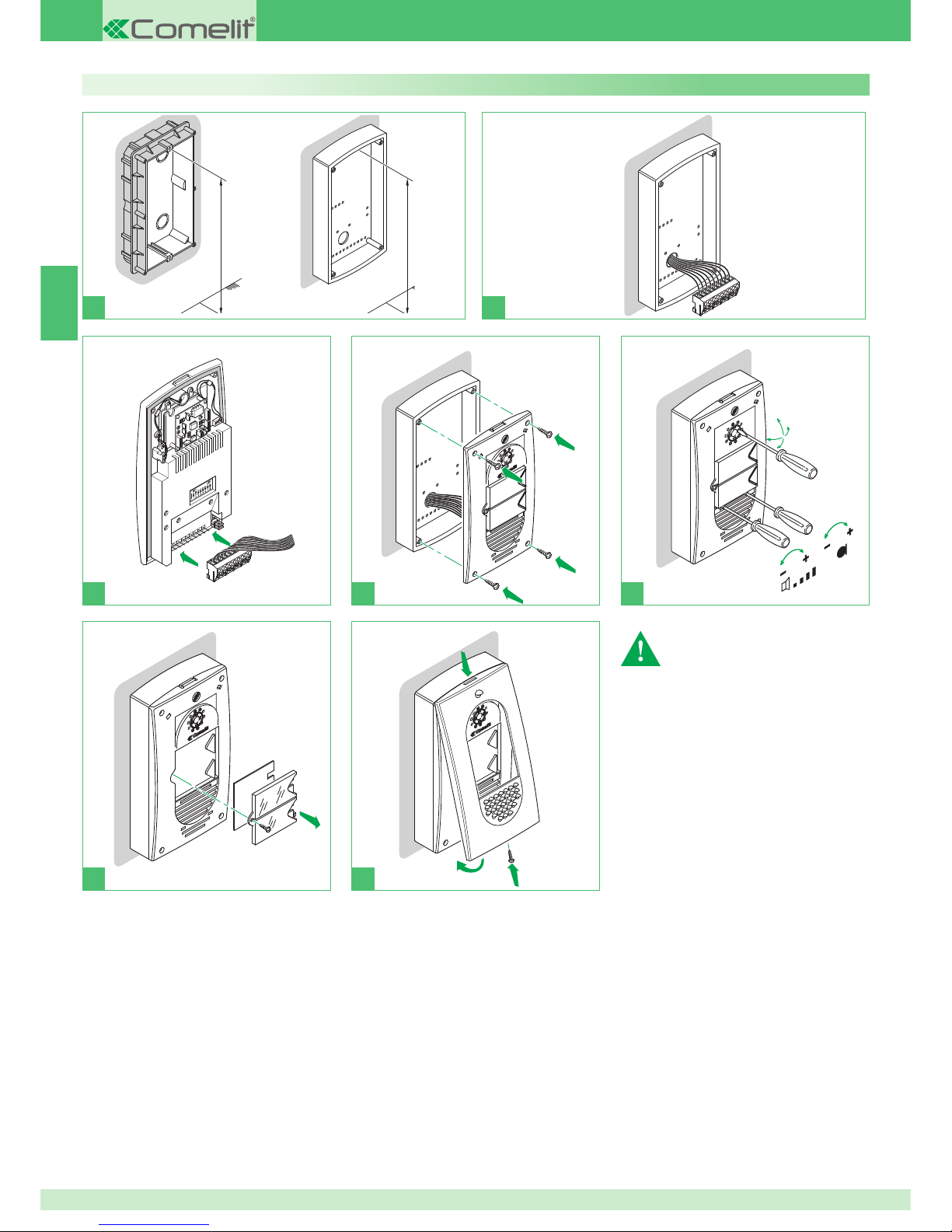

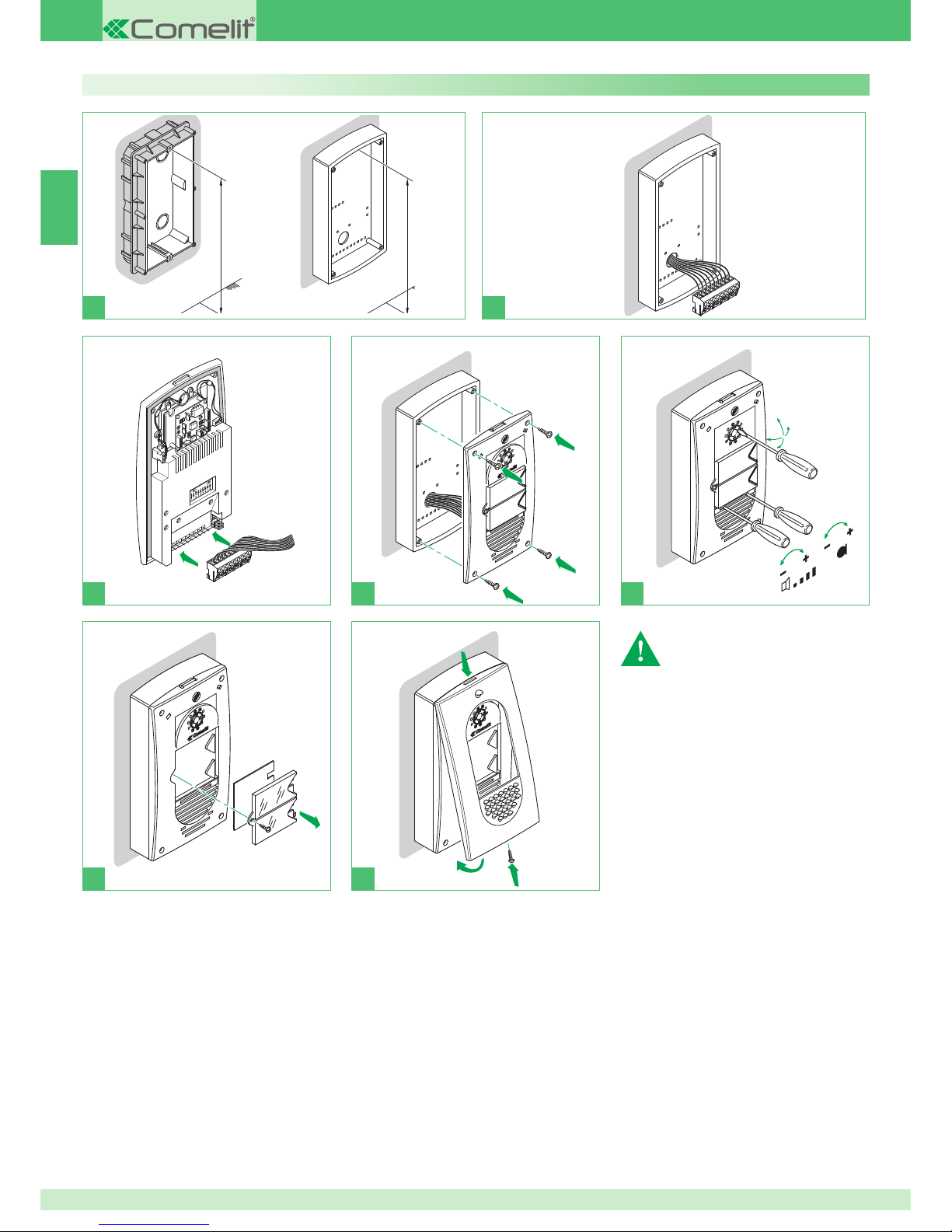

Installazione posto esterno

5

IT

115-125 cm

140-145 cm

2A 2B1

18,9cm

21,6cm

4

min

L = 5,5 cm

max

L = 6,5 cm

L

min

L = 5,5 cm

max

L = 6,5 cm

L

3

CLACK !!

6

1

2

5

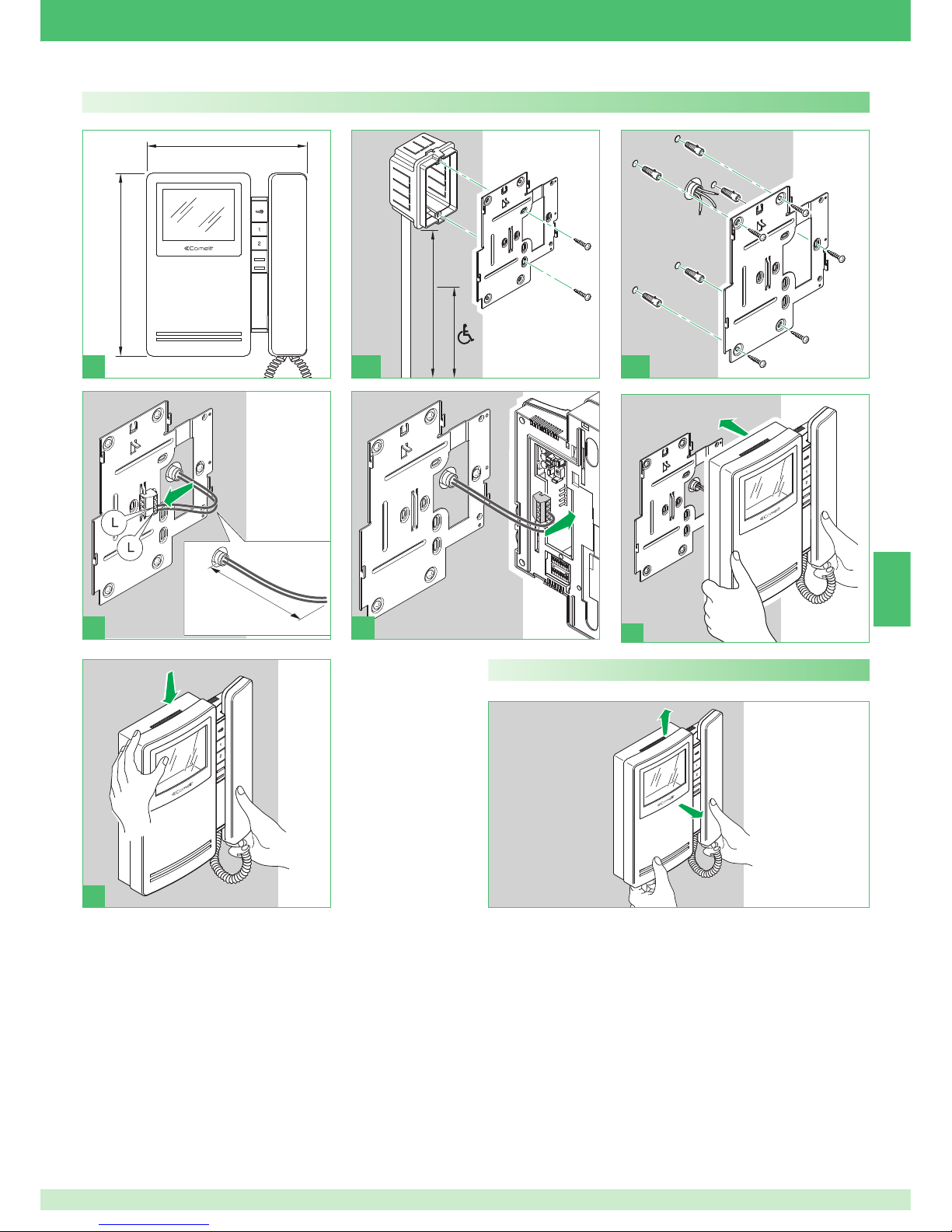

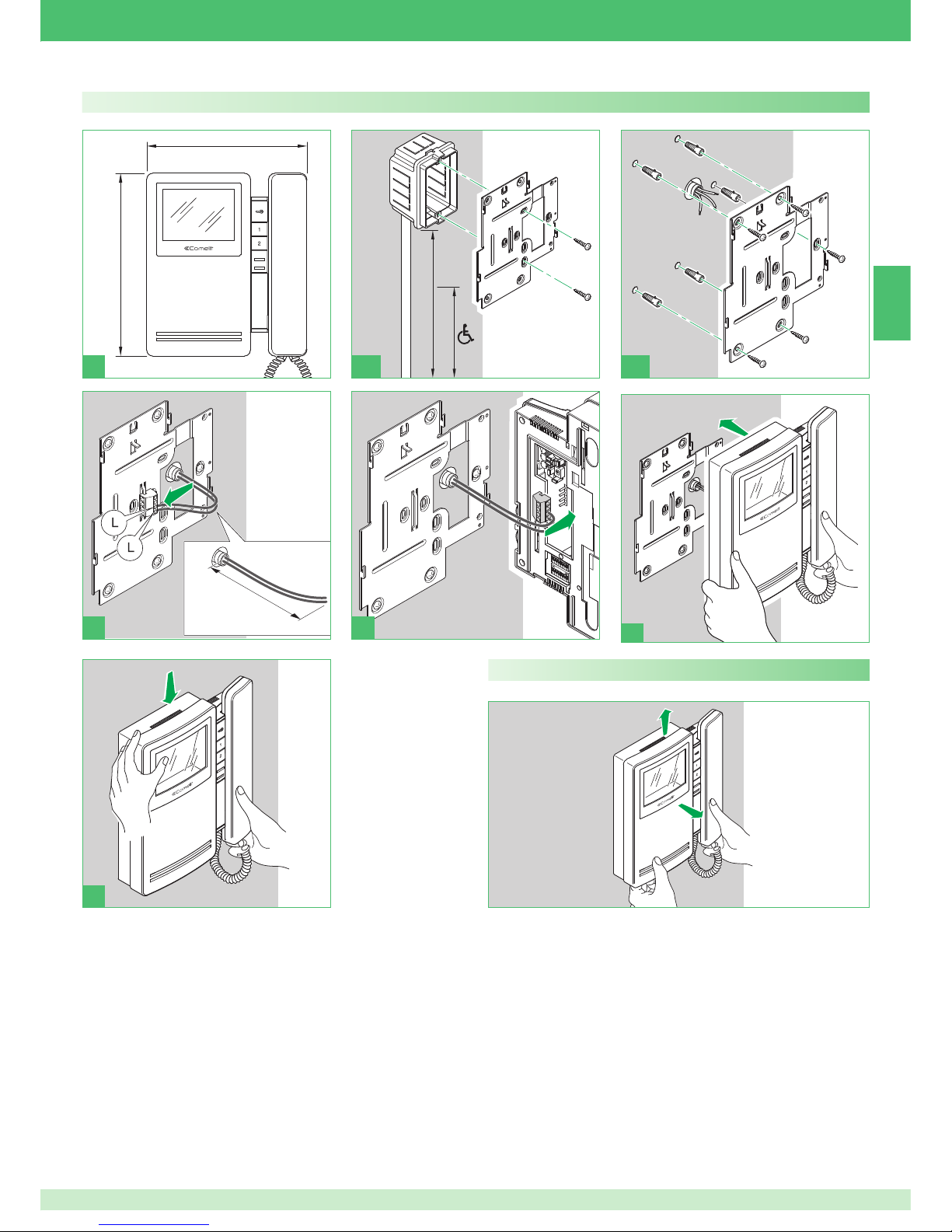

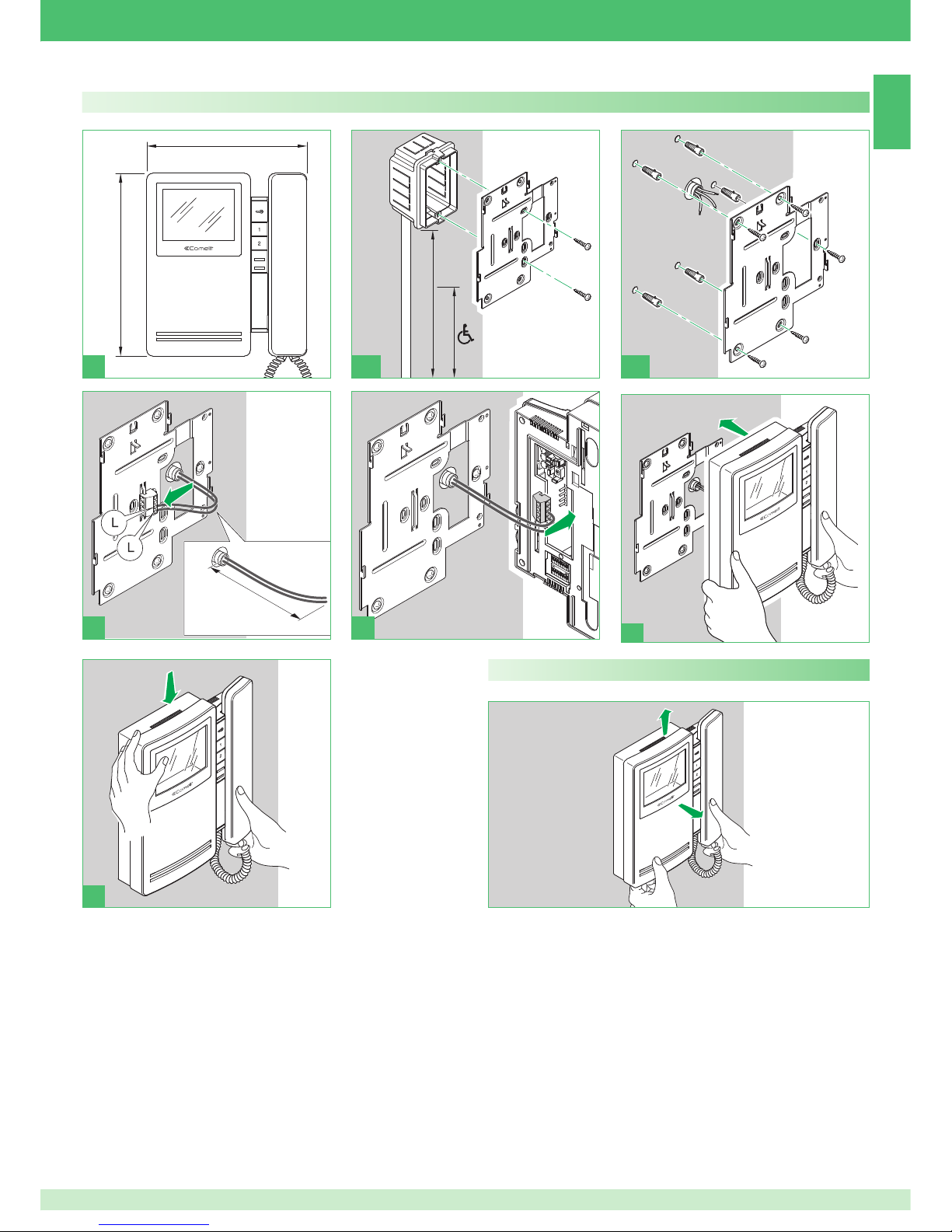

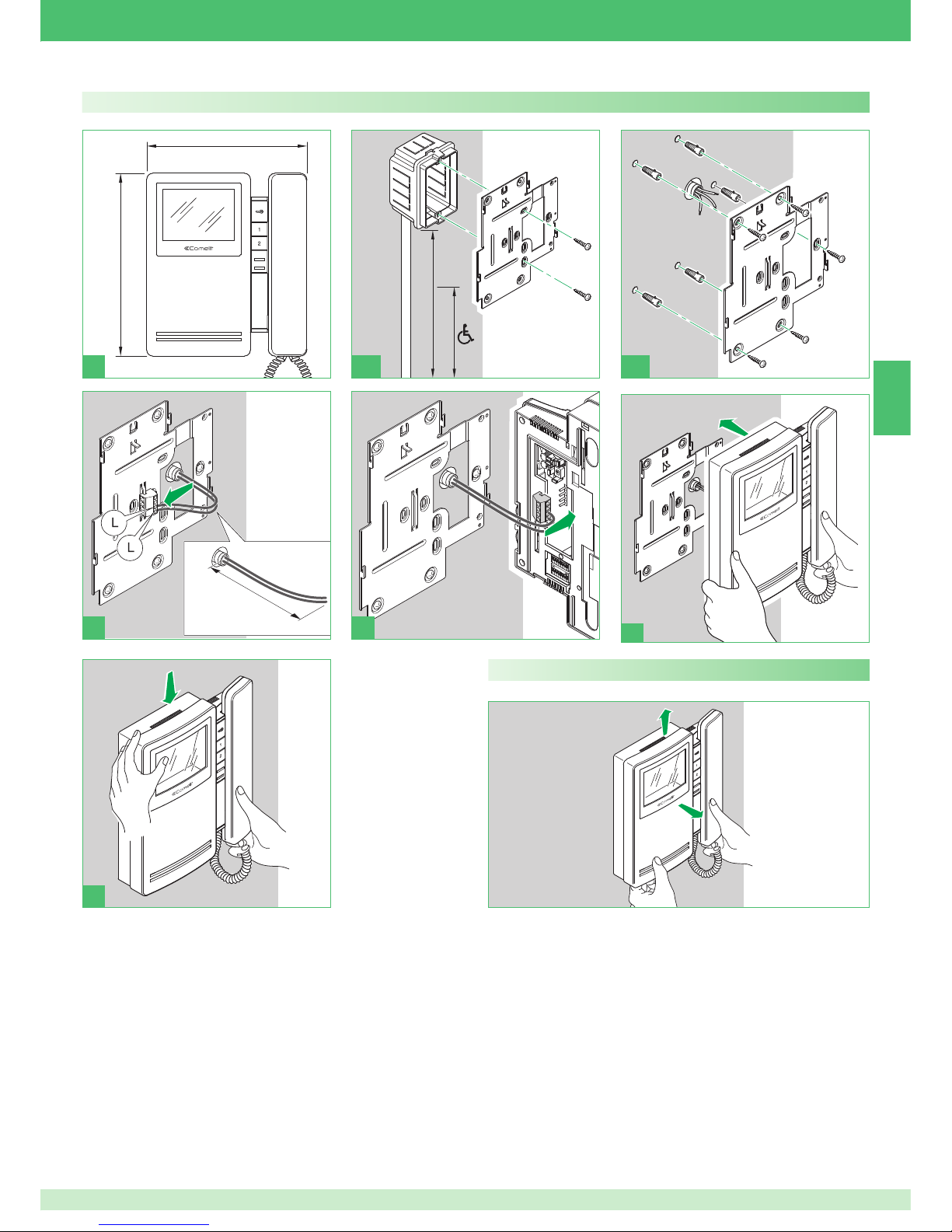

Posti interni

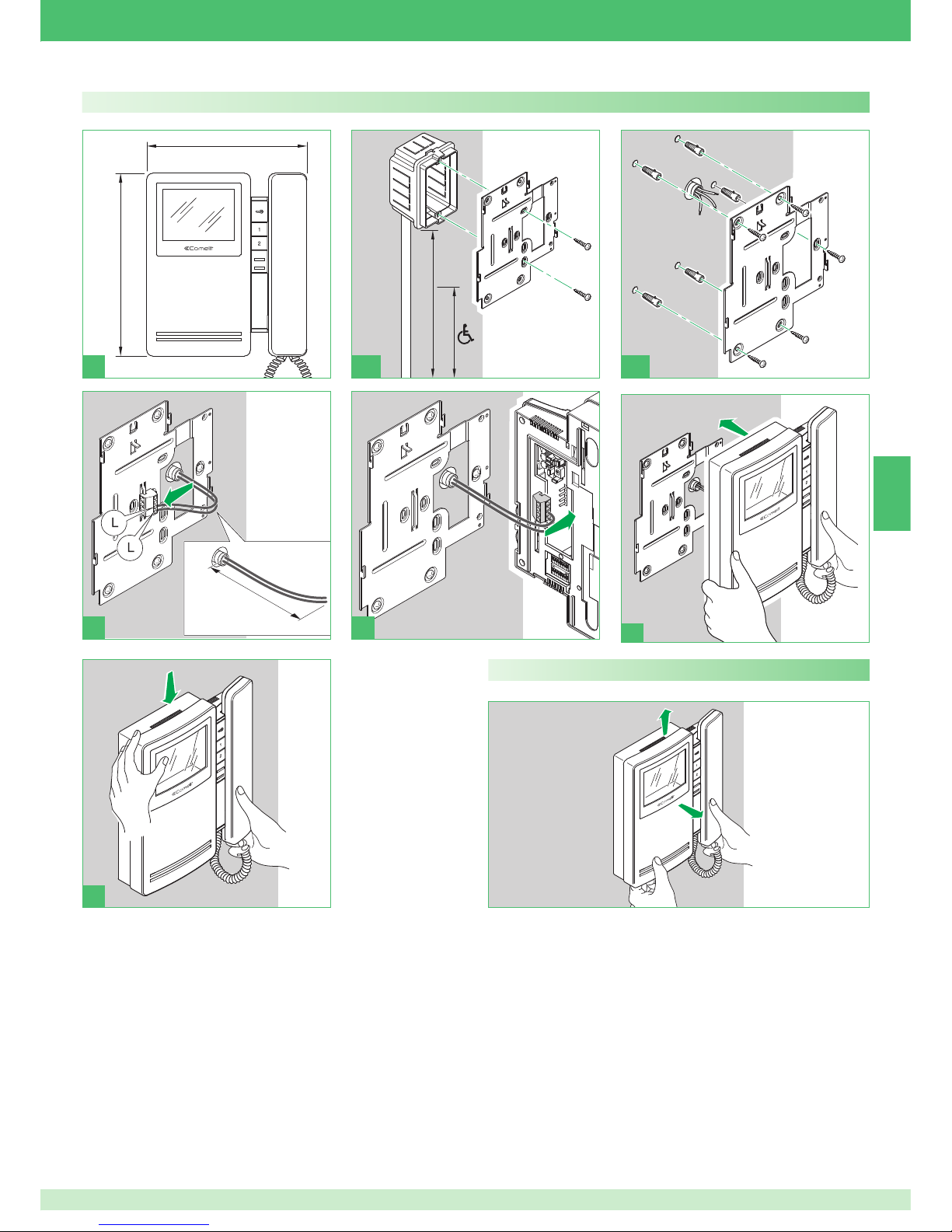

Montaggio posto interno Magis

Sgancio del monitor

6

IT

4

5

7 6

1

2

3

S1

S2

1

8

2

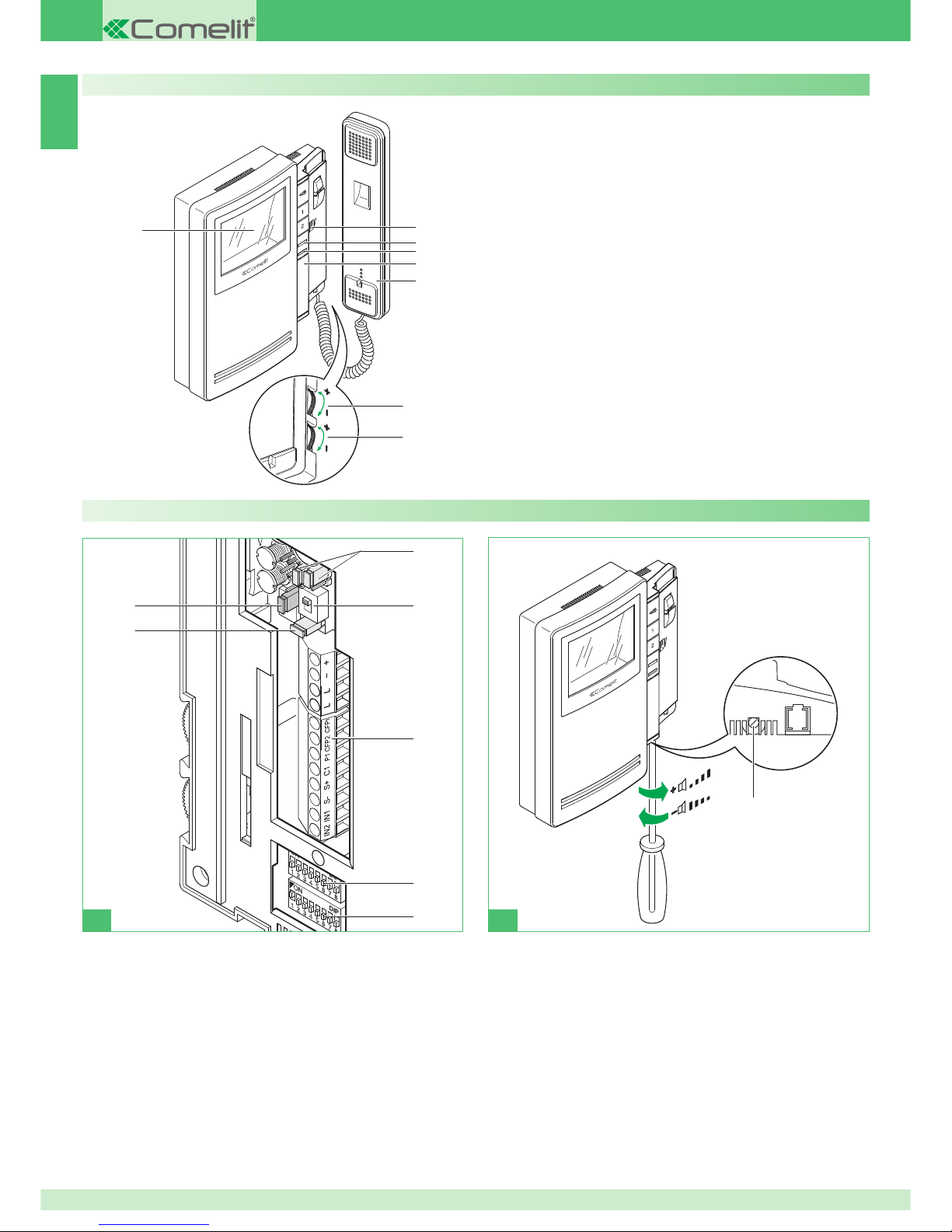

Art. 6402E

1 2 3

5

7

6

4

8

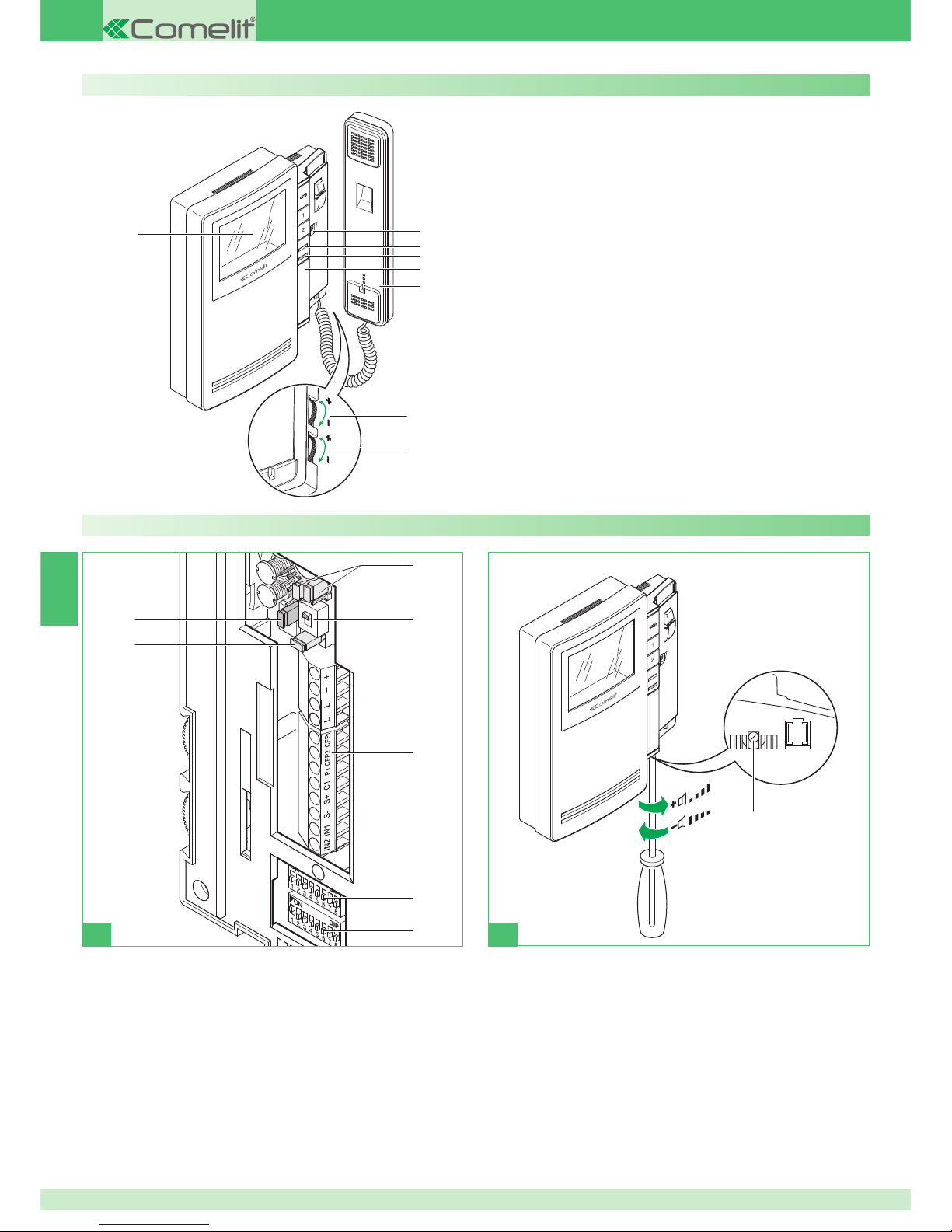

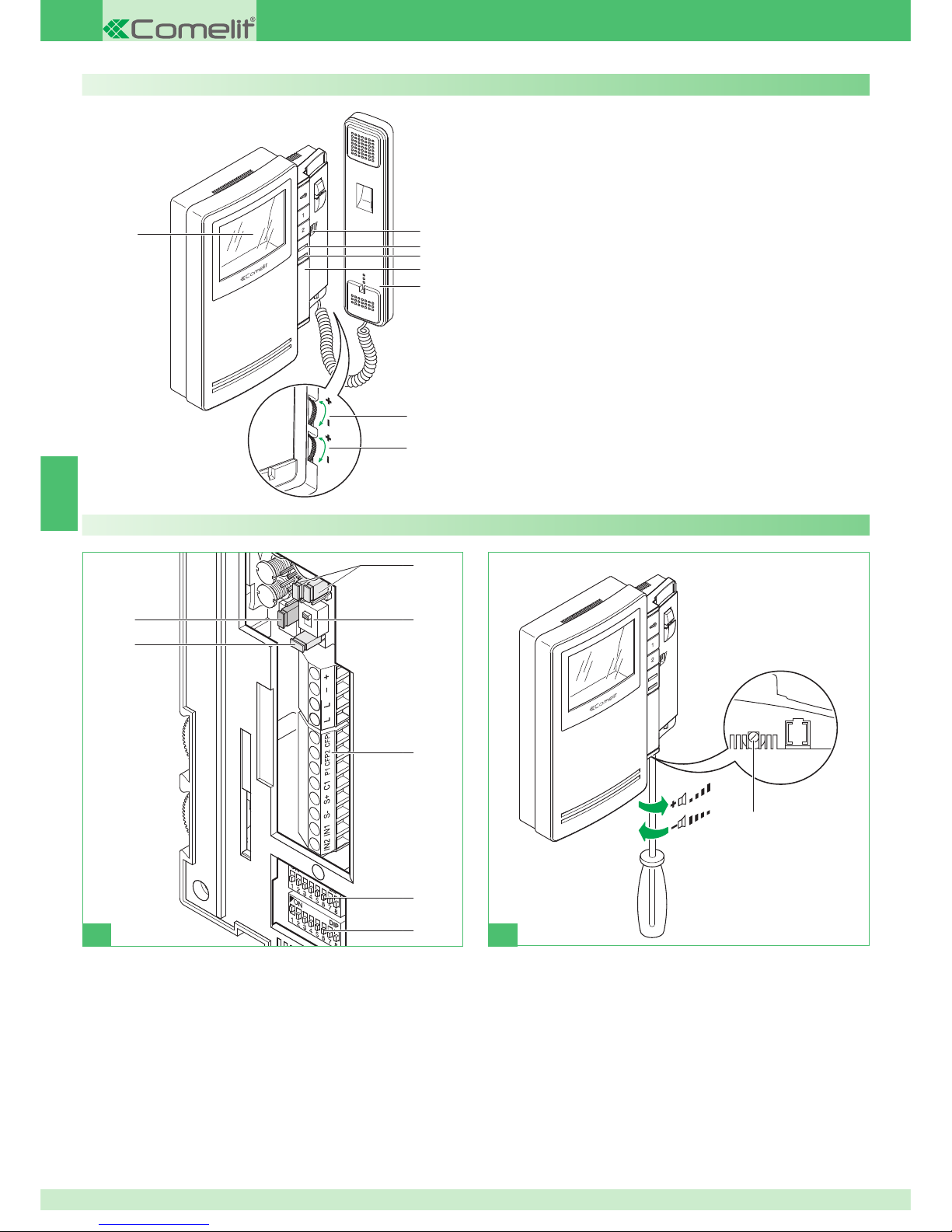

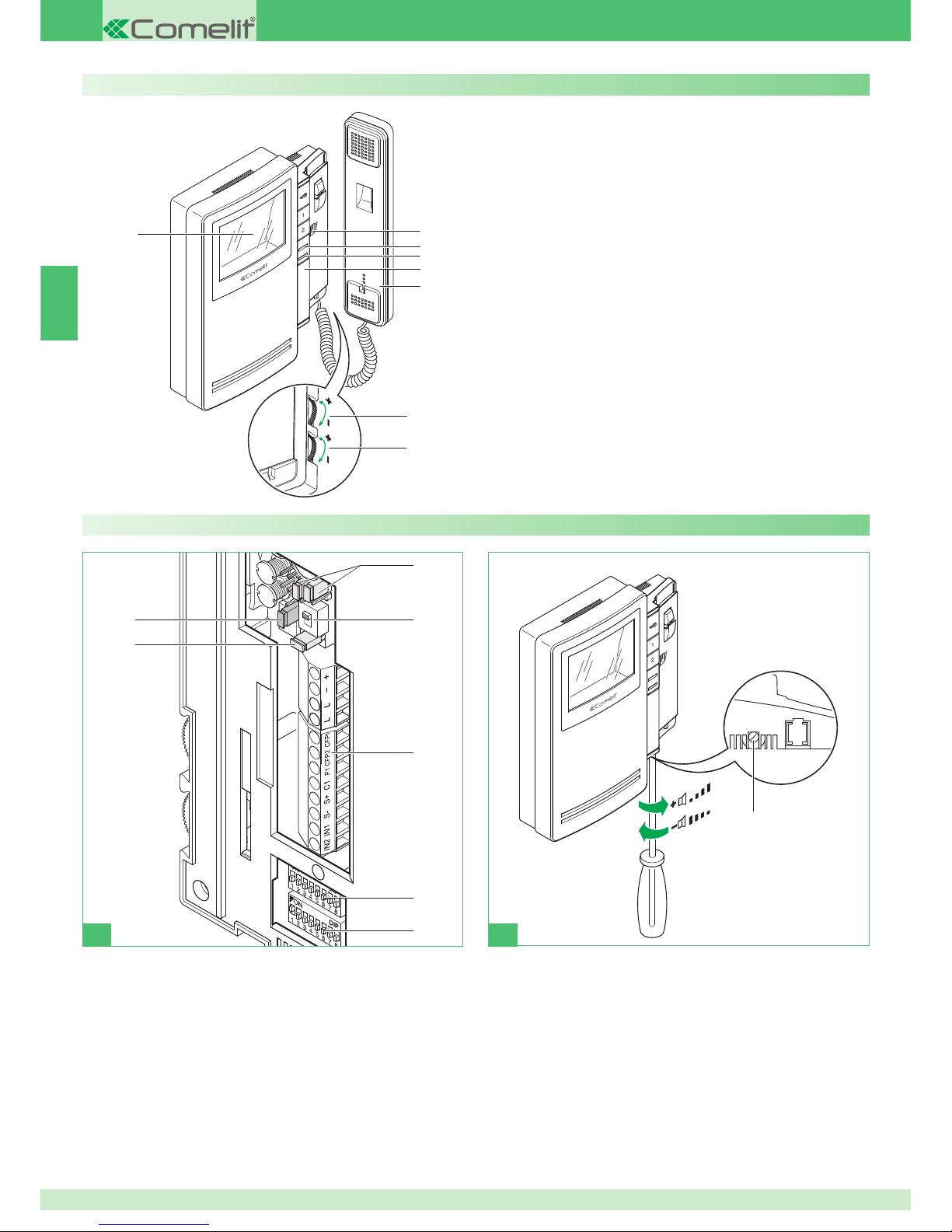

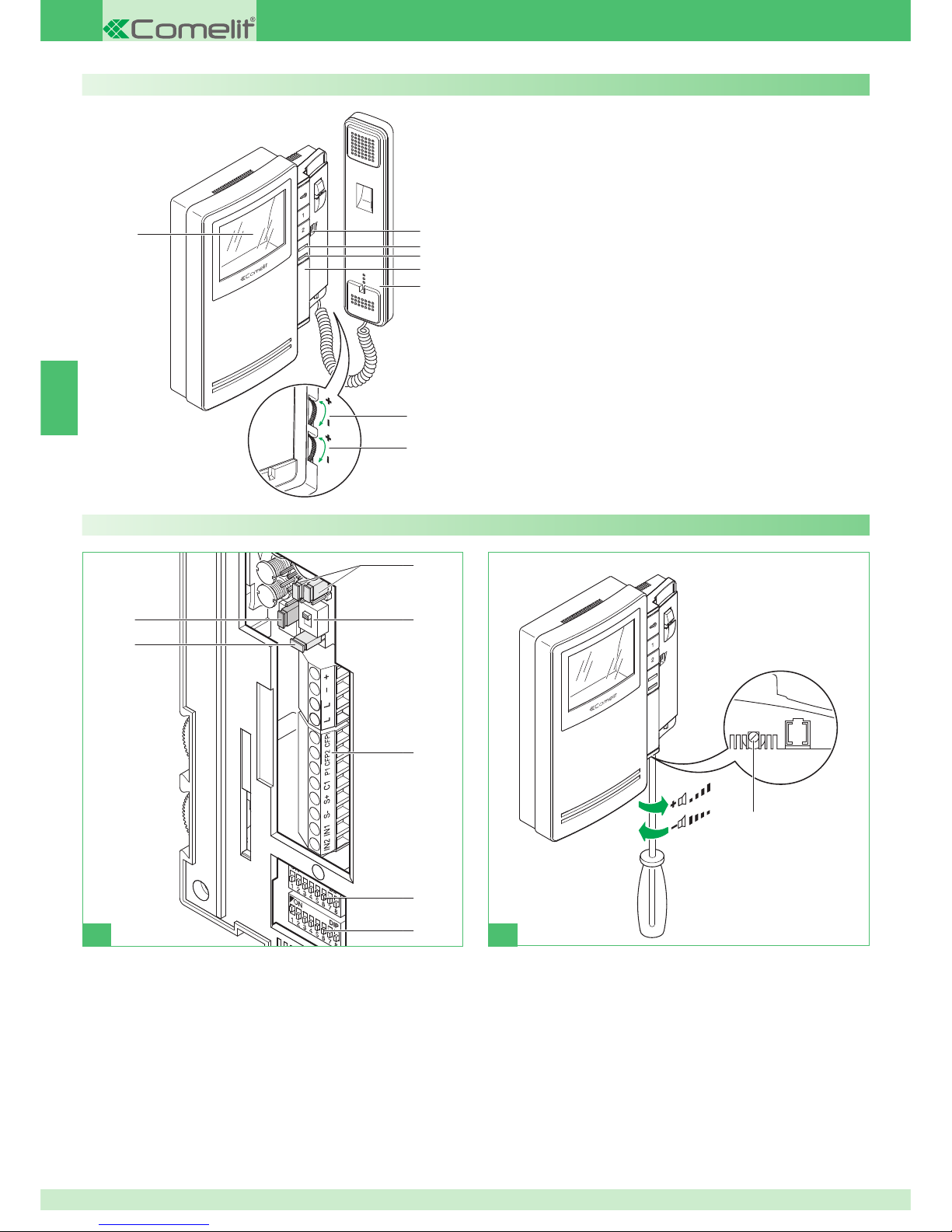

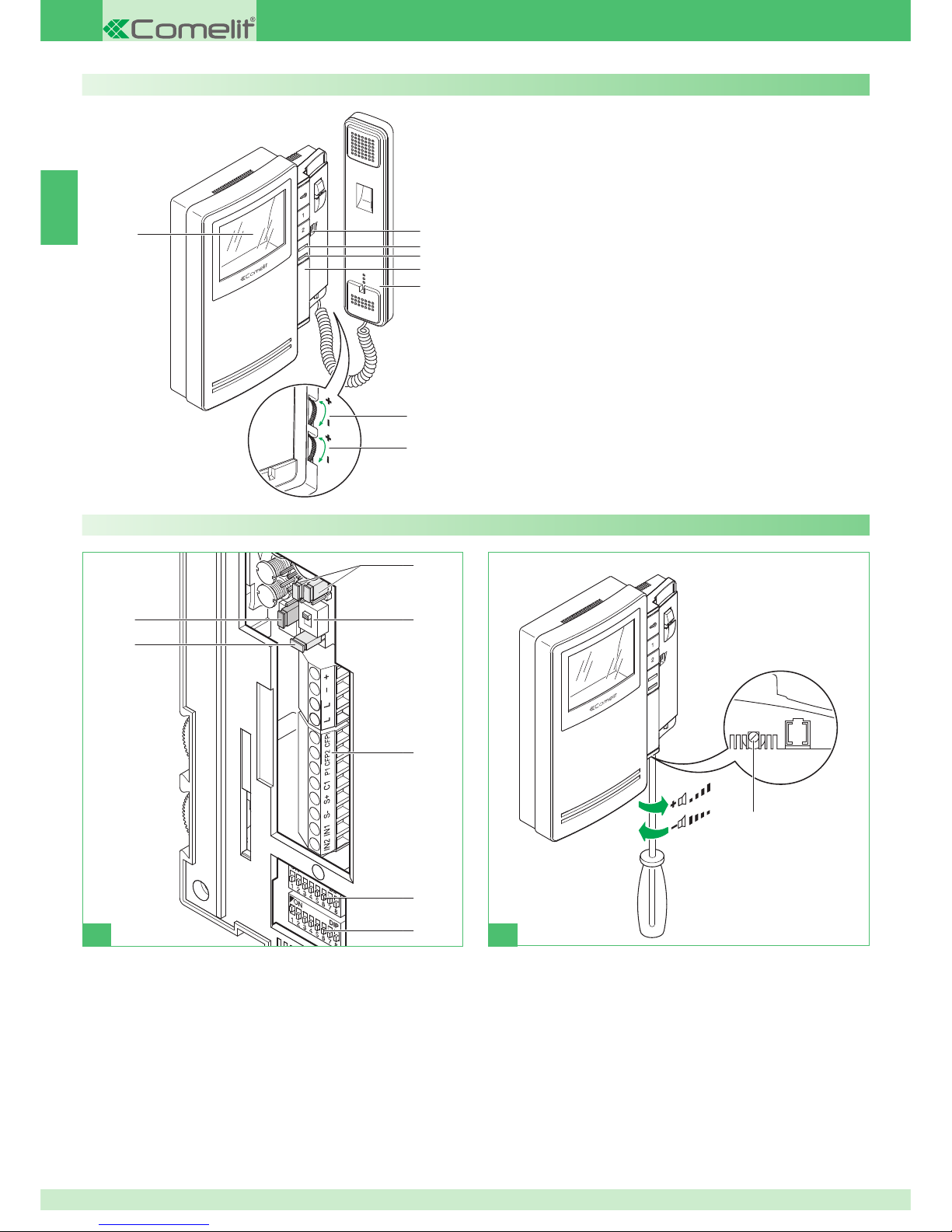

Descrizione monitor

1 Morsettiera per connessione impianto:

+ - Morsetti per alimentazione. L L Morsetti di connessione linea Bus. CFP1 CFP2 Ingresso chiamata da piano. P1 C1 Morsetti Pulsante 1 per servizi vari. Per avere un contatto C.NO. (24V-100mA max) spostare in

posizione B i jumper CV3 e CV4. S+ S- Morsetti per dispositivo ripetizione di chiamata. IN1 IN2 Ingresso LED (programmabile). 2 S1 Micro-interruttori per programmazione codice utente. 3 S2 Micro-interruttori per programmazione pulsanti e funzioni (identiﬁ cato

da angolo rosso): DIP 1-2-3-4 per programmazione funzioni pulsanti. DIP 5-6 accesso programmazioni. DIP 7 per gestione tensione di alimentazione (vedere schemi e varianti da

pag. 114) default = OFF.

DIP 8: ON staffa secondaria. OFF staffa principale (default). 4 SW3 Selettore per modalità Simplebus 1 (S1- default) o Simplebus 2

(S2).

5 CV3 CV4 Jumper per liberare il pulsante 1 (contatto C.NO. 24V-100mA

max).

A pulsante 1 attuatore generico (default) o programmabile. B pulsante 1 per usi vari. 6 CV5 Jumper chiusura video. 7 CV6 selettore per utilizzo ingresso IN 1 (vedi pag. 126). 8 Regolazione volume altoparlante (solo per settaggio fonica

intercomunicante).

Descrizione monitor: 1 Regolazione volume chiamata / selettore funzione Privacy (per servizio

Privacy si intende l'esclusione della chiamata dal posto esterno e da citofoni o videocitofoni intercomunicanti; l'attivazione della funzione privacy è evidenziata dalla comparsa di un indicatore rosso a lato del selettore).

2 Led di segnalazione impianto occupato/funzione dottore attiva/porta

aperta.

3 Indicatore rosso - privacy attivata. 4 Spazio alloggiamento pulsanti supplementari con accessorio Art.

6433, Art. 6434.

5 Cornetta Monitor (sollevare la cornetta per iniziare la comunicazione). 6 Manopola regolazione intensità colore.

` Per aumentare il valore ruotare in senso antiorario.

7 Manopola regolazione luminosità.

` Per aumentare il valore ruotare in senso antiorario.

8 Schermo a colori 3,5''.

Descrizione pulsanti:

A Pulsante apriporta,

1 Tasto 1 attuatore generico (programmabile). 2 Tasto 2 autoaccensione (programmabile).

7

IT

3

4 5

6

7B

7A

1

2

140-145 cm

115-125 cm

1 2 3A

3B 3C 4

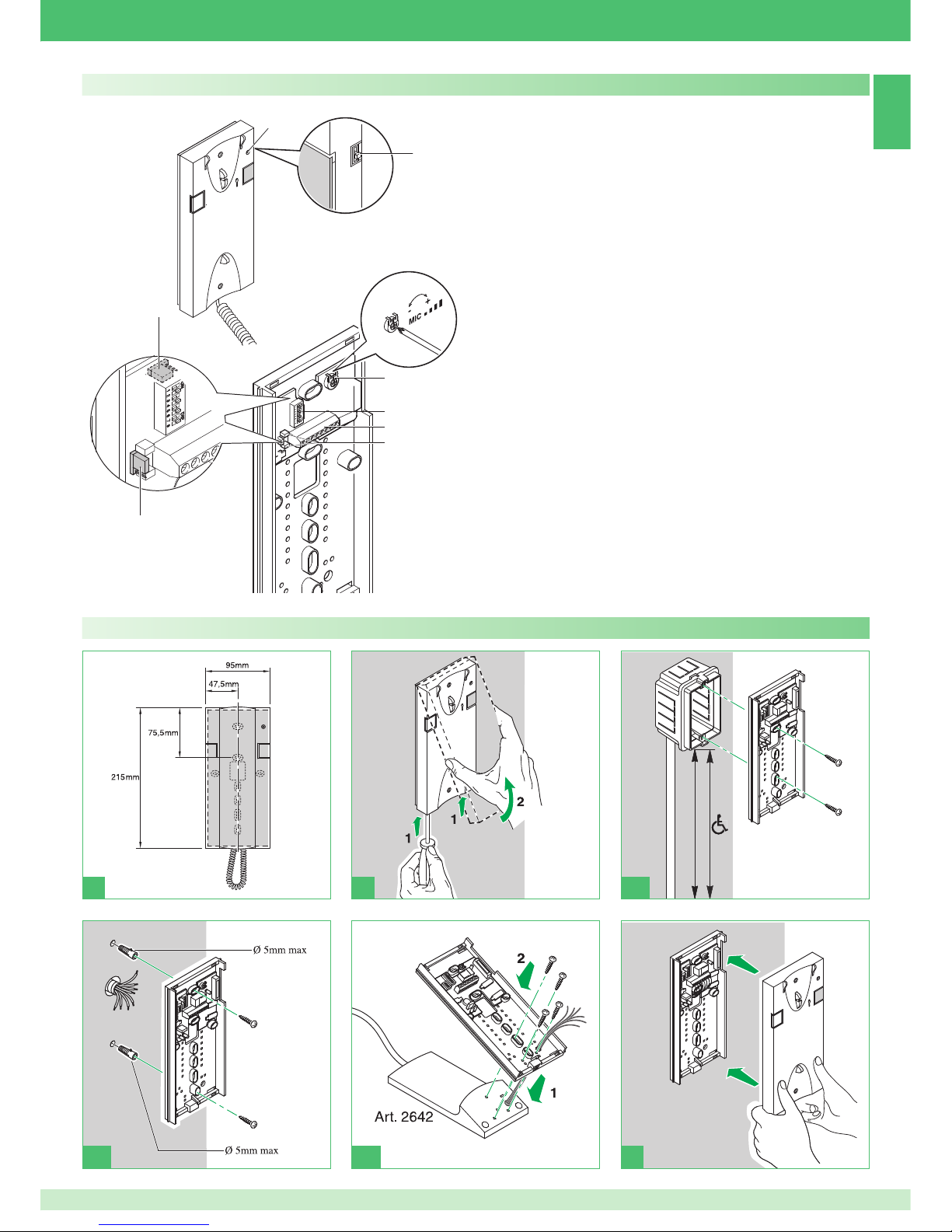

Art. 2608

Non è utilizzabile per sfruttare la funzione intercomunicante. Il citofono va montato sempre utilizzando l’Art. 1214/2C come mostrato nello schema di collegamento MSK/FC a pag. 124.

1 Indicatore funzione Privacy. 2 Selettore suoneria/servizio Privacy a 3 posizioni:

Posizione alto: Suoneria volume massimo. Posizione centrale: Suoneria volume medio. Posizione basso: Attivazione funzione Privacy. (Per servizio Privacy si intende l’esclusione della chiamata dal posto

esterno e centralino; l’attivazione della funzione Privacy è evidenziata dalla comparsa di un indicatore rosso in alto a destra).

3 Trimmer regolazione volume microfono. 4 Micro-interruttori per impostazione codice utente. 5 Morsetti connessione impianto:

L L Connessione alla linea bus. CFP CFP Ingresso chiamata da piano. P1 C1 Morsetti Pulsante P1 per servizi vari (contatto C. NO. 24V-100mA

max) (rimuovere CV1 e CV2, vedi variante SB/X3 pag. 124).

S+ S- Morsetti per dispositivo ripetizione di chiamata.

6 CV1 CV2 Jumper da rimuovere per avere contatto pulito C.NO. sul

pulsante P1.

7A/7B JP1 Jumper per selezionare la funzione Chiamata centralino

(posizione C)/Attuatore generico (posizione A) del pulsante P1.

Descrizione pulsanti:

A Pulsante Apriporta.

P1 Pulsante P1 chiamata centralino/attuatore generico/pulsante per

servizi vari presente in morsettiera (P1 C1).

Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi.

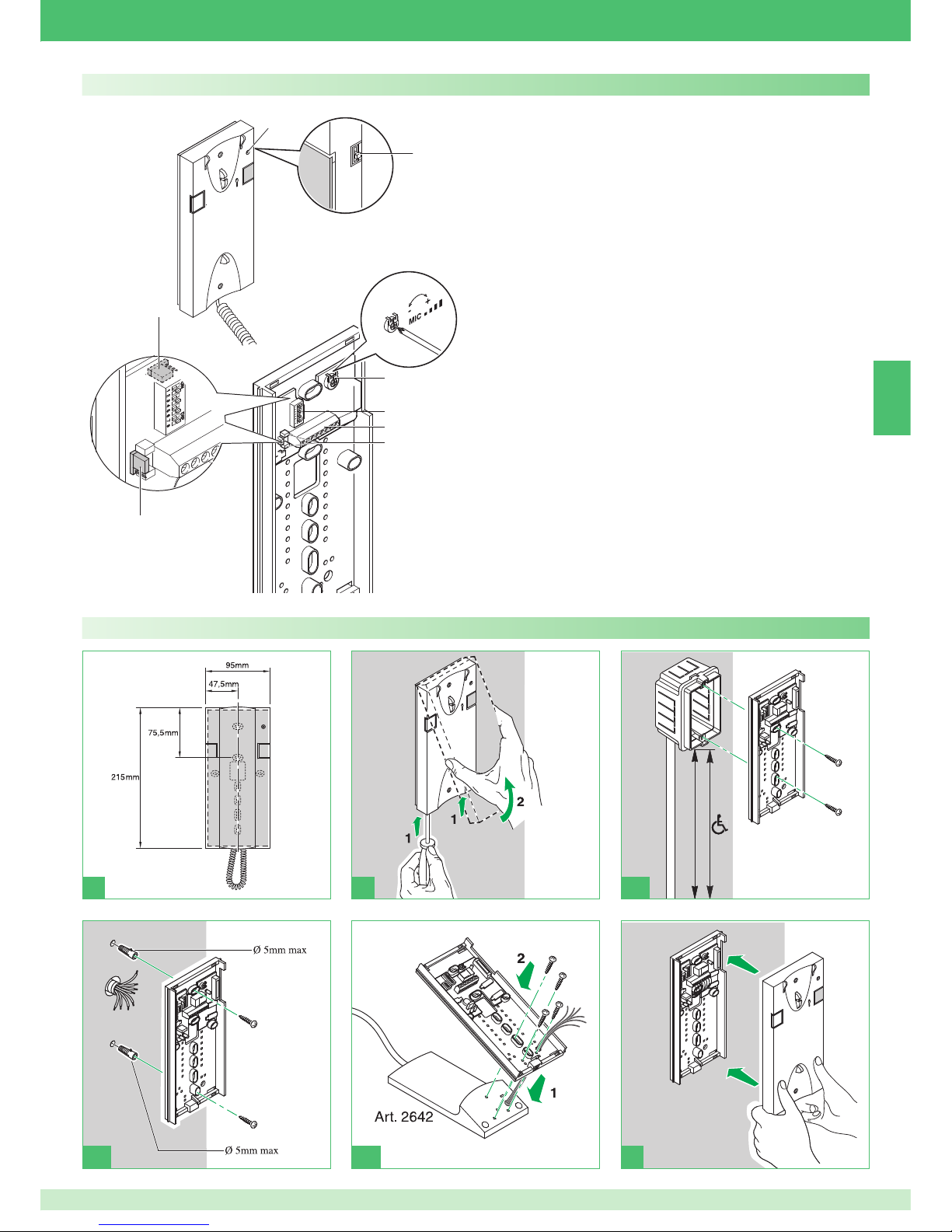

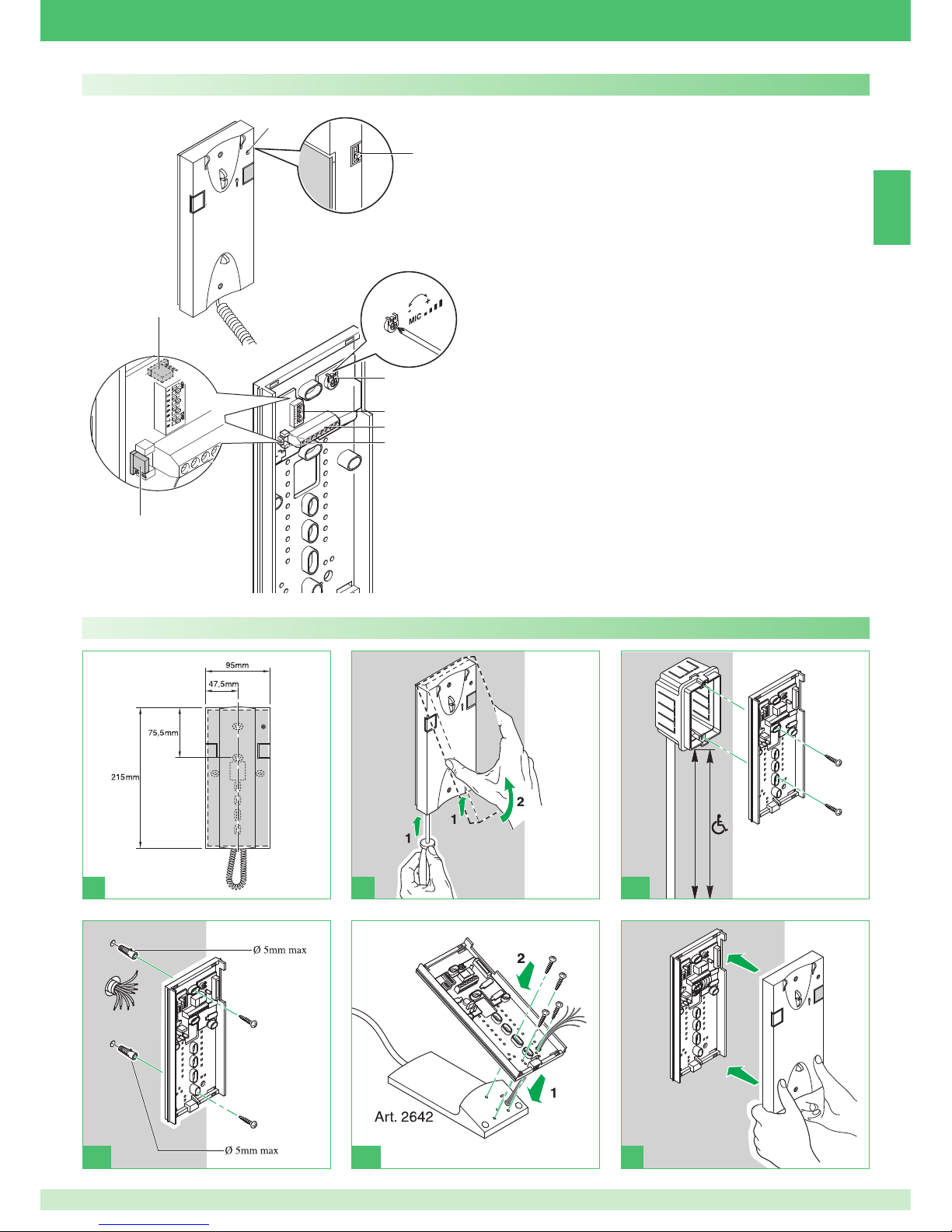

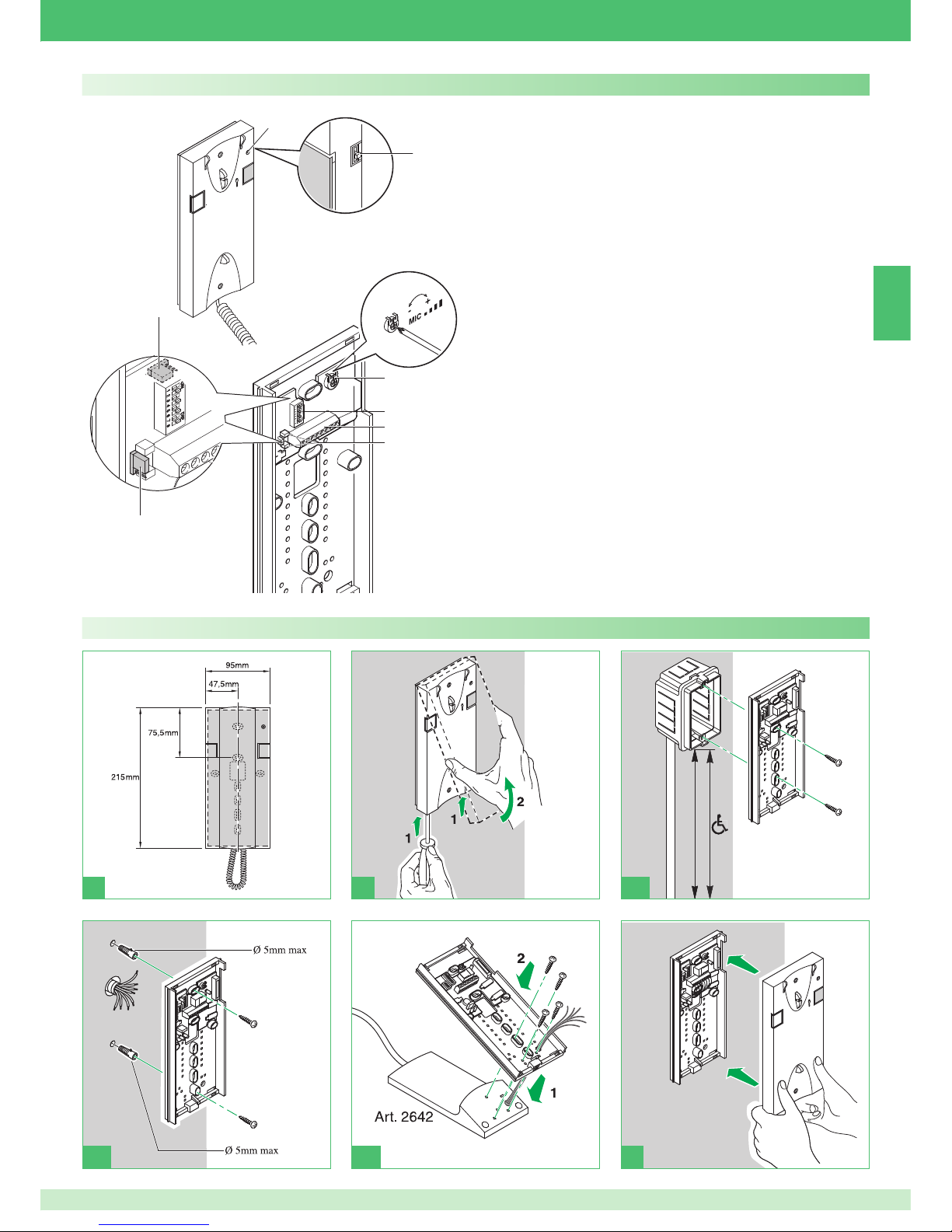

Installazione citofono Art. 2608

8

IT

1205/B

1215

1216

C

A

B

D

1215

1216

F

4833C

1205/B

1212/B

E

1395

G

4882 4883

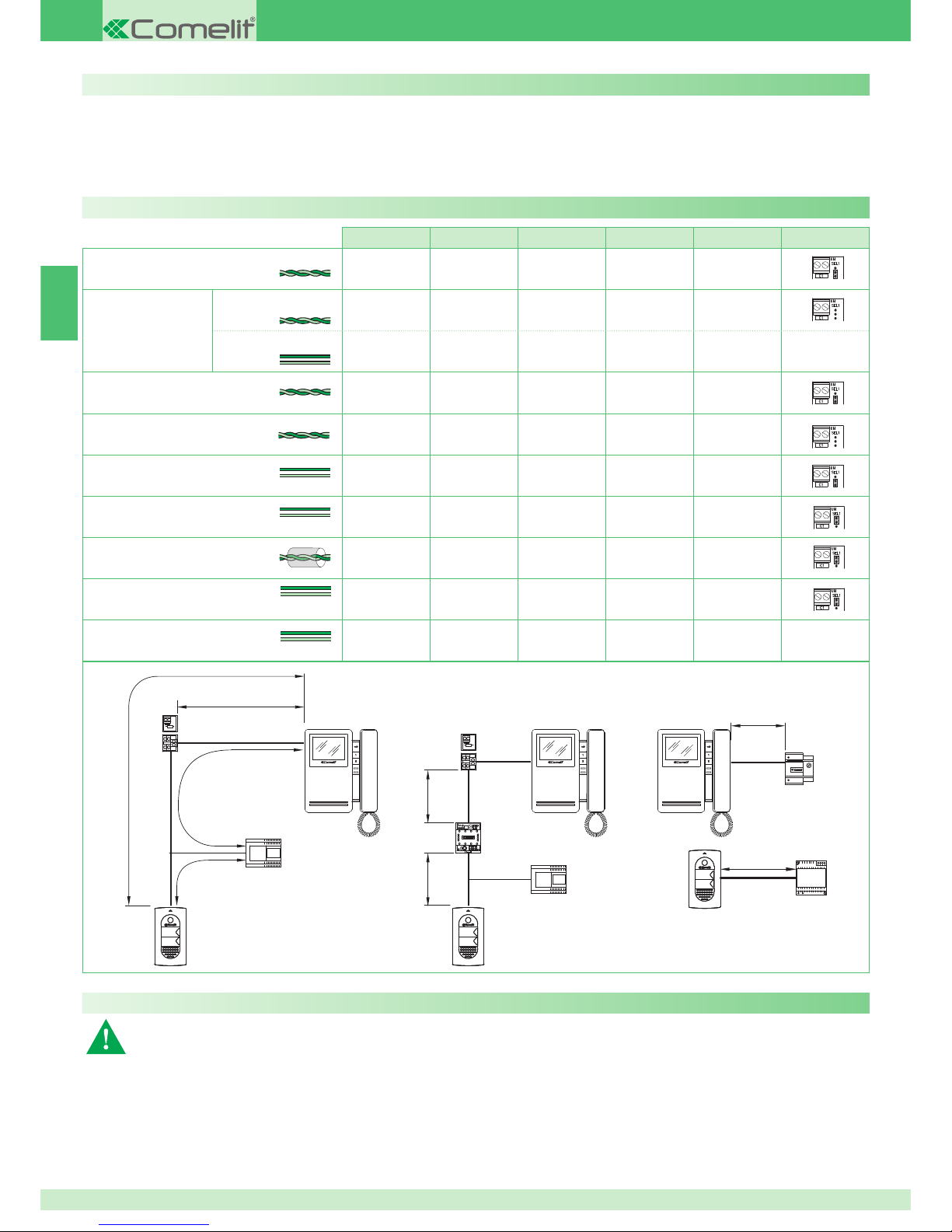

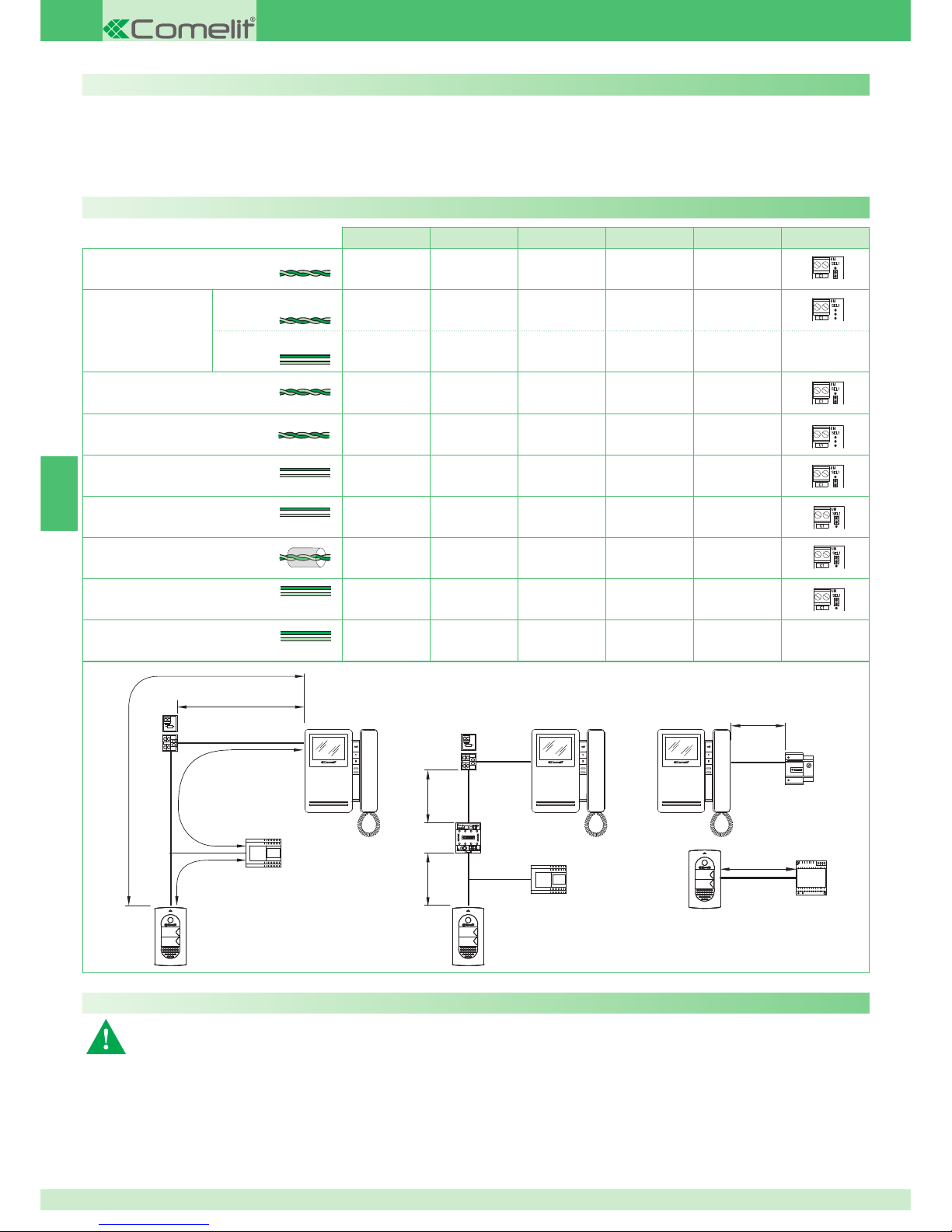

Indicazioni generali di installazione e funzionamento

La distanza massima totale tra il posto esterno e il monitor più lontano è 400 m (con amplificatore Art. 4833C). La somma totale del numero di posti interni con stesso codice utente e del numero di dispositivi di ripetizione chiamata collegati ai suddetti posti interni non può superare il numero di 4. Connettere un solo dispositivo di ripetizione chiamata per ogni posto interno. La distanza MAX del collegamento tra posto interno e dispositivo di ripetizione chiamata è di 20m; utilizzare cavo schermato per il collegamento e non far passare i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V / 400V).

Funzionamento

In caso di cortocircuito persistente sulla linea bus il posto esterno emette un tono di segnalazione intermittente.

Il visitatore quando preme il tasto di chiamata accende l’illuminazione del soggetto, aziona la suoneria interna di chiamata (se la funzione privacy non è abilitata) e fa apparire l’immagine sul/sui monitor principale/i per circa 60”. La durata massima della conversazione tra posto esterno e posto interno è di 90’’. Al posto esterno si ha un tono di avvenuta chiamata; se in impianti con 2 o più ingressi all'atto della chiamata, il posto esterno emette un tono di occupato invece che la replica della suoneria, significa che un'altra comunicazione è già in atto verso un altro posto esterno. Per la programmazione di indirizzi utente diversi da quelli impostati di fabbrica (1 e 2) vedi pag. 9. Per le funzionalità intercomunicanti del Sistema Magis Kit vedi pag. 11.

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

Comelit Art. 4576-4578

0,5 mm2 (Ø 0,8 mm AWG 20

)

25 m

(85 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

190 m

(625feet)

60 m

(195 feet)

150 m

(495 feet)

0,28 mm2 (Ø 0,6 mm AWG 23)

5 m

(15 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

25 m

(85 feet)

25 m

(85 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

120 m

(395 feet)

40 m

(130 feet)

100 m

(330 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

150 m

(495 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2

1

bus

power

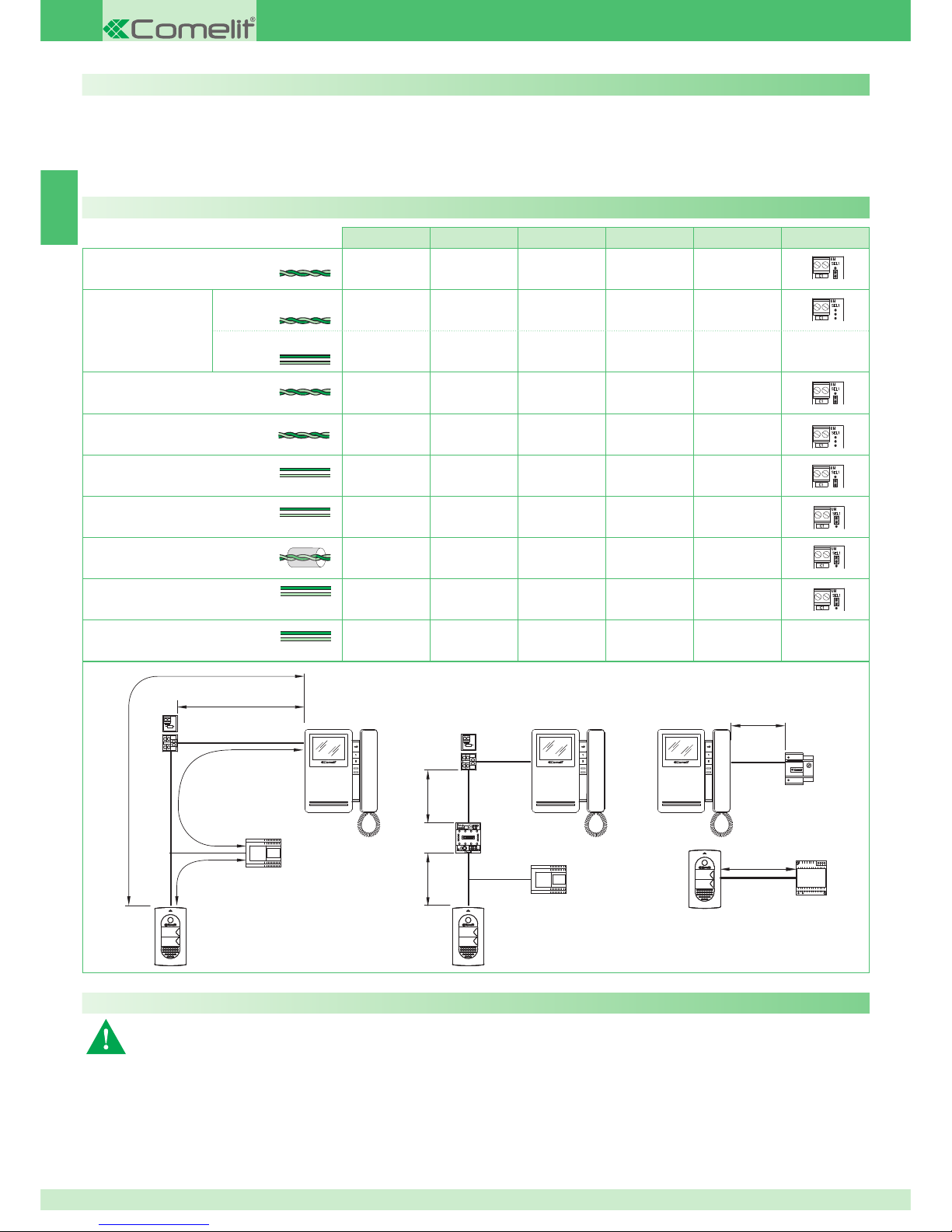

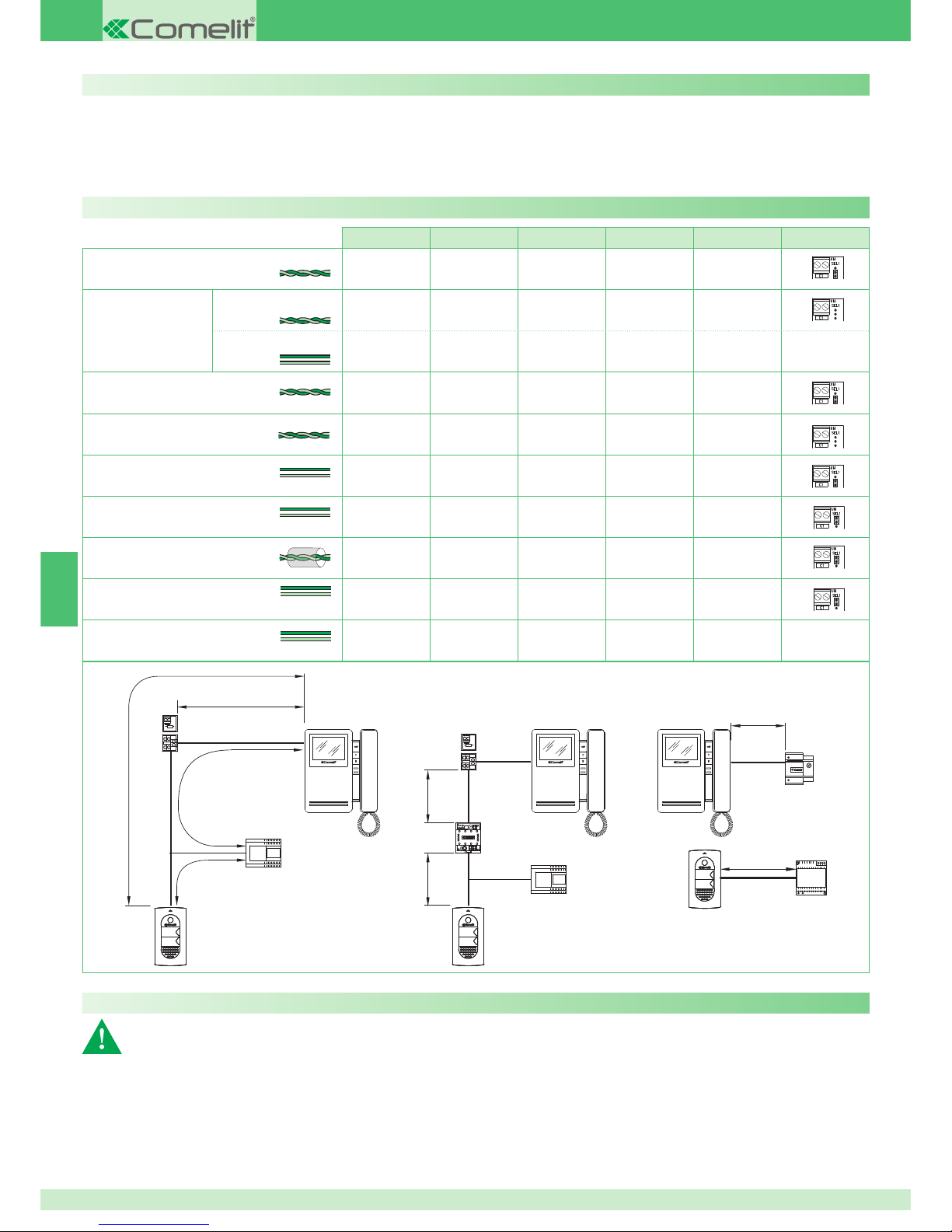

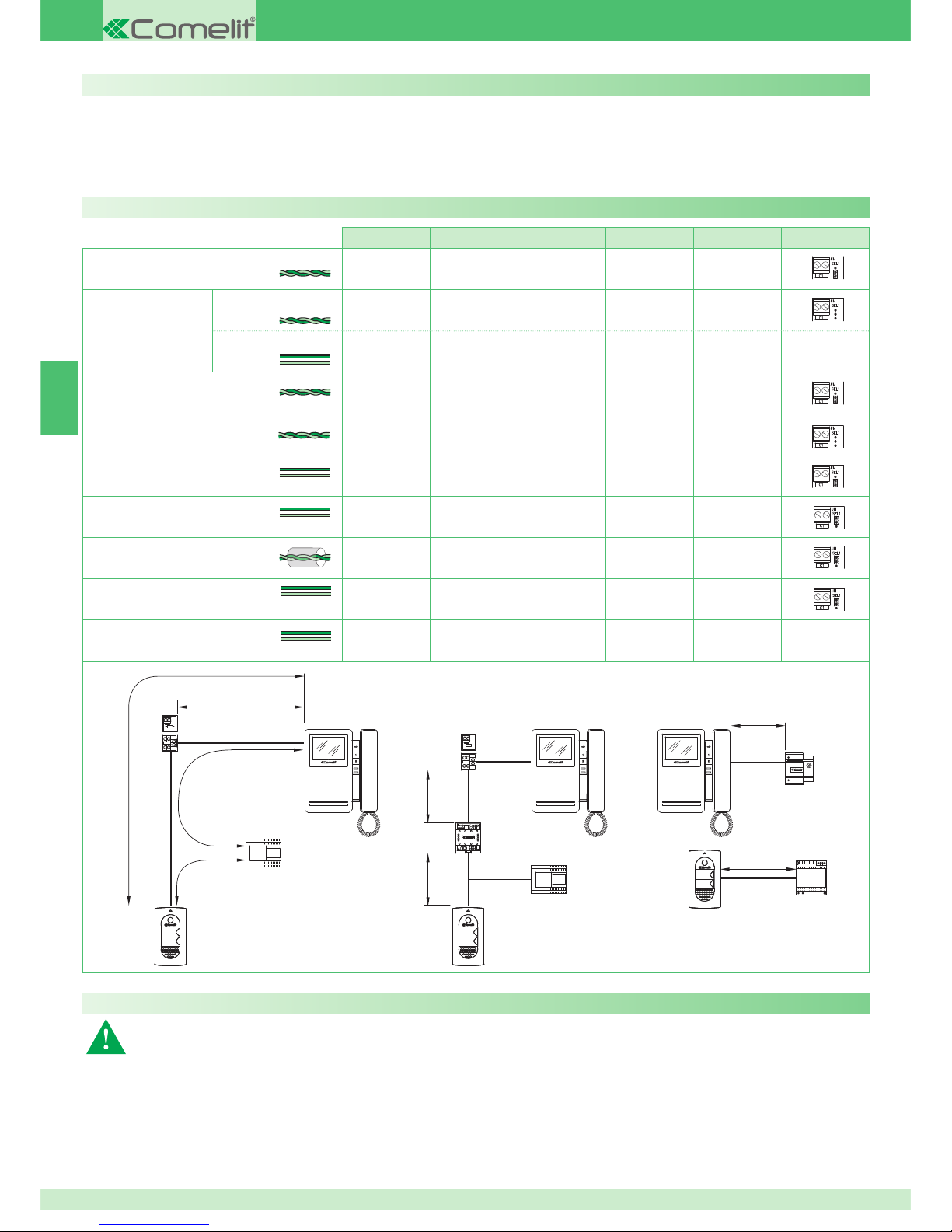

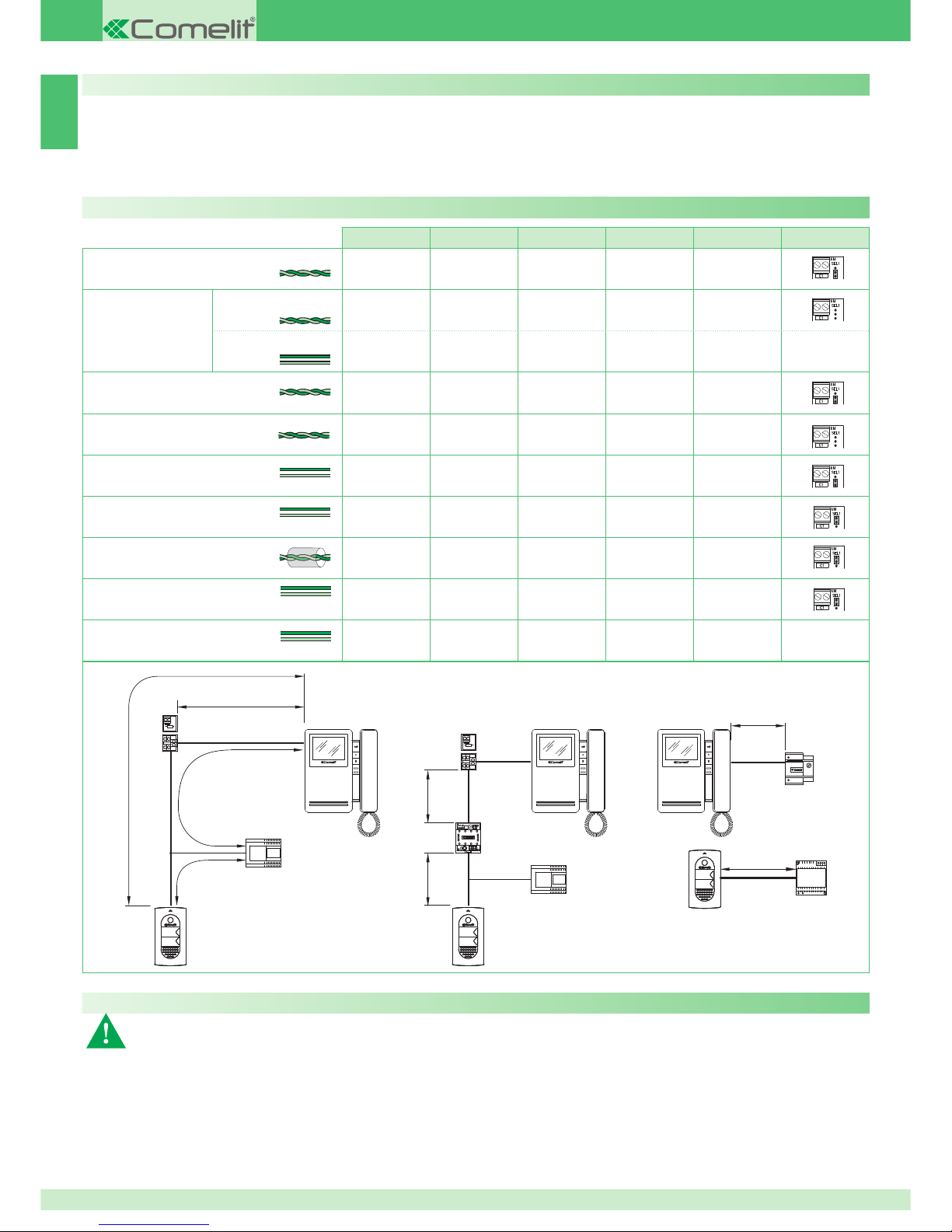

Tabella distanze di funzionamento

9

IT

S1-5

S1-4

S1-3

S1-2

S1-1

12345678

S1-1 S1-2 S1-3 S1-4 S1-5

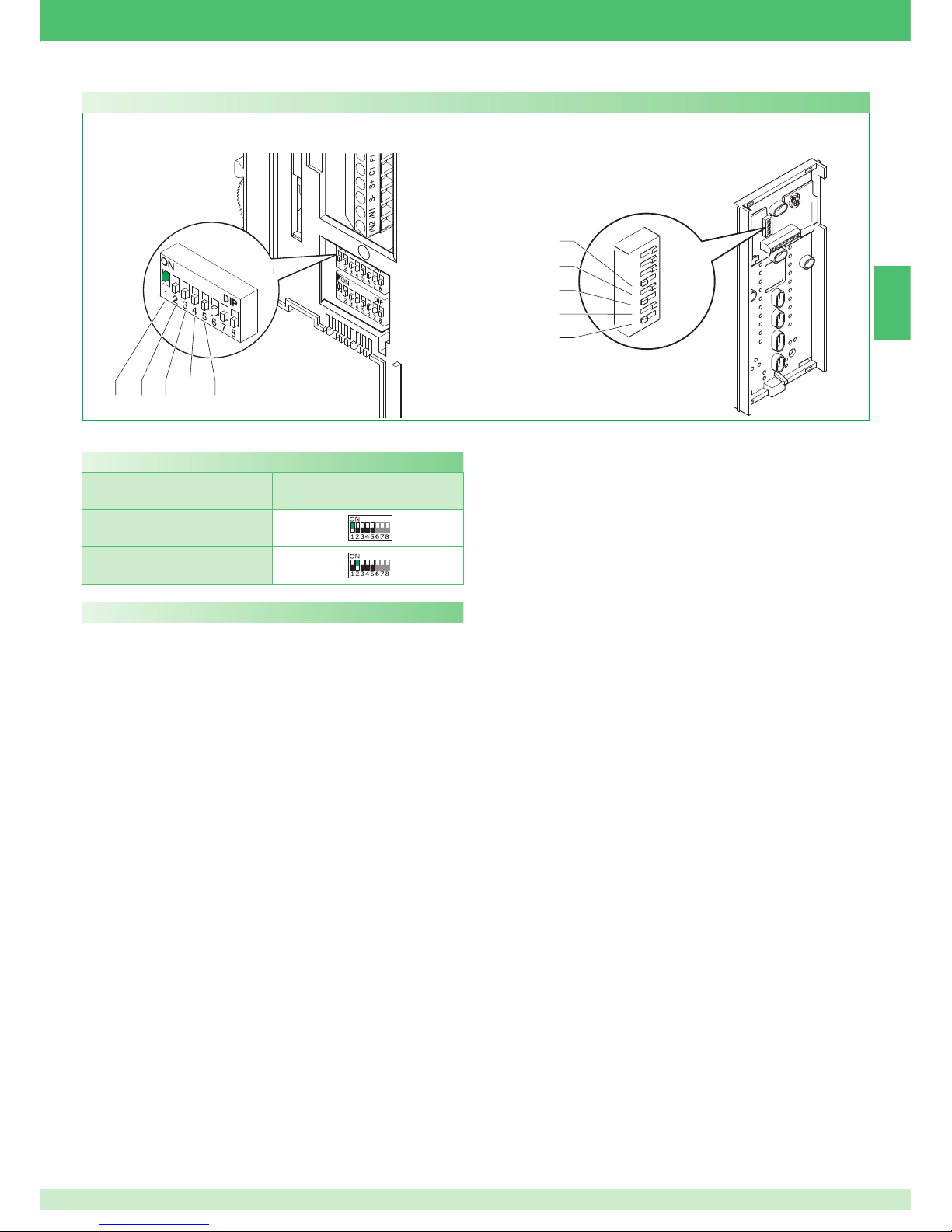

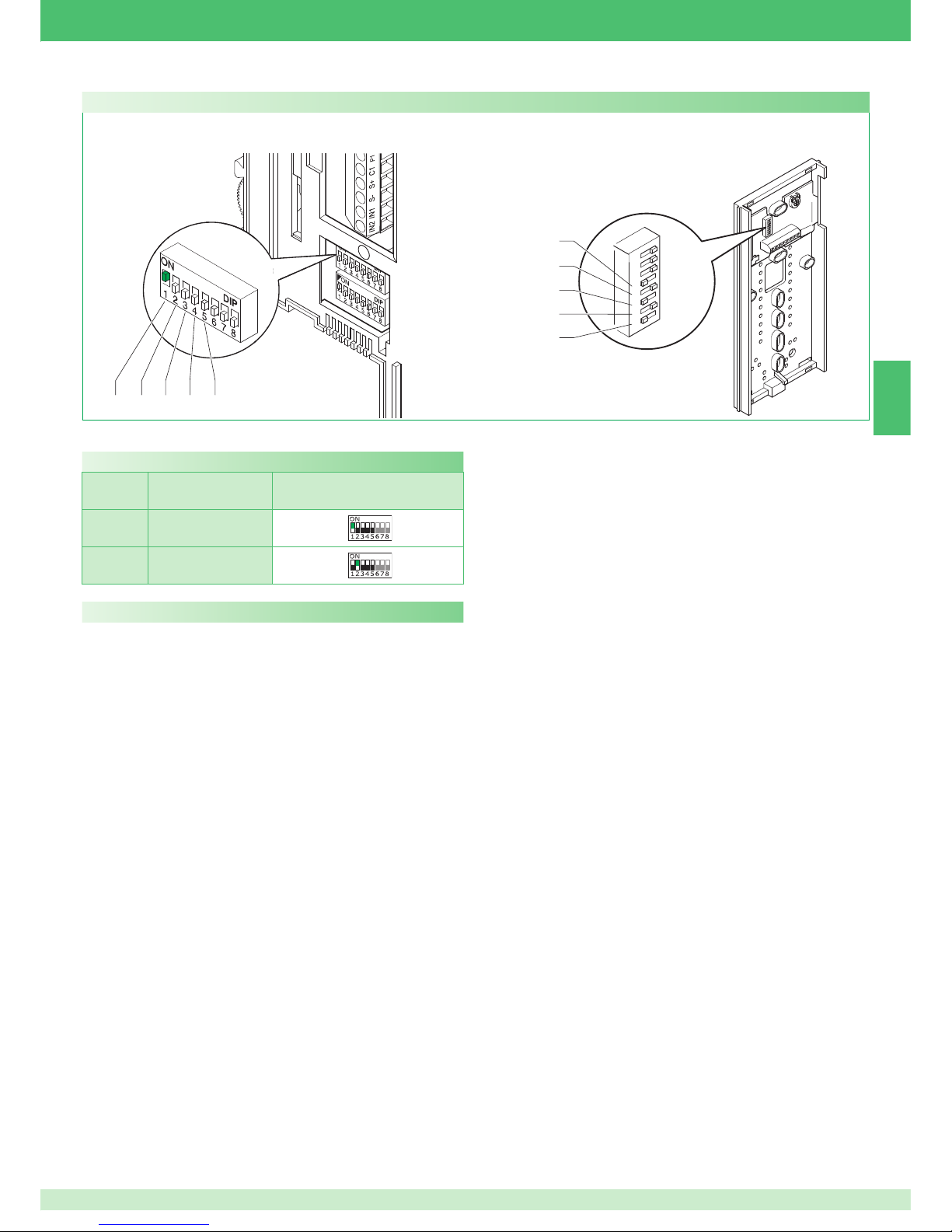

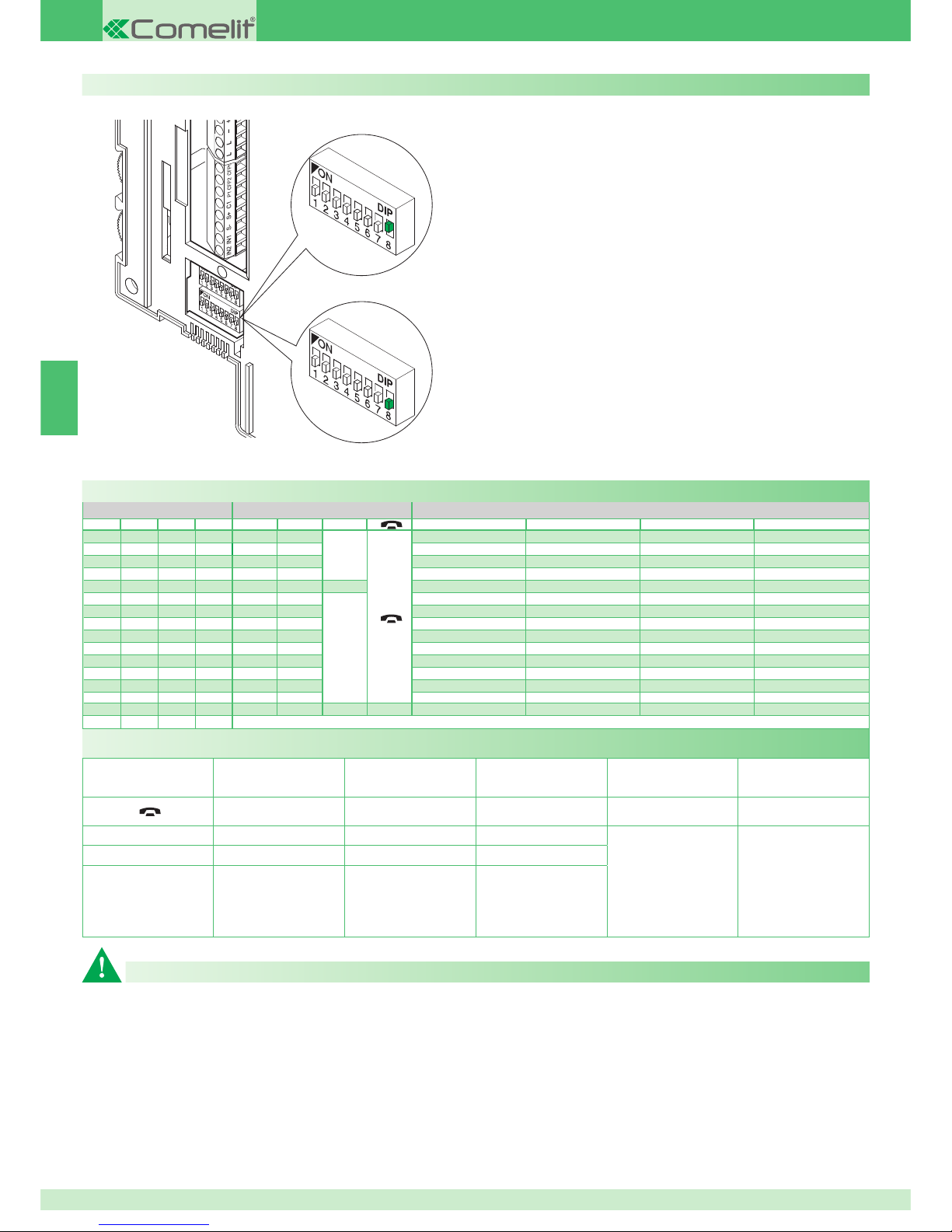

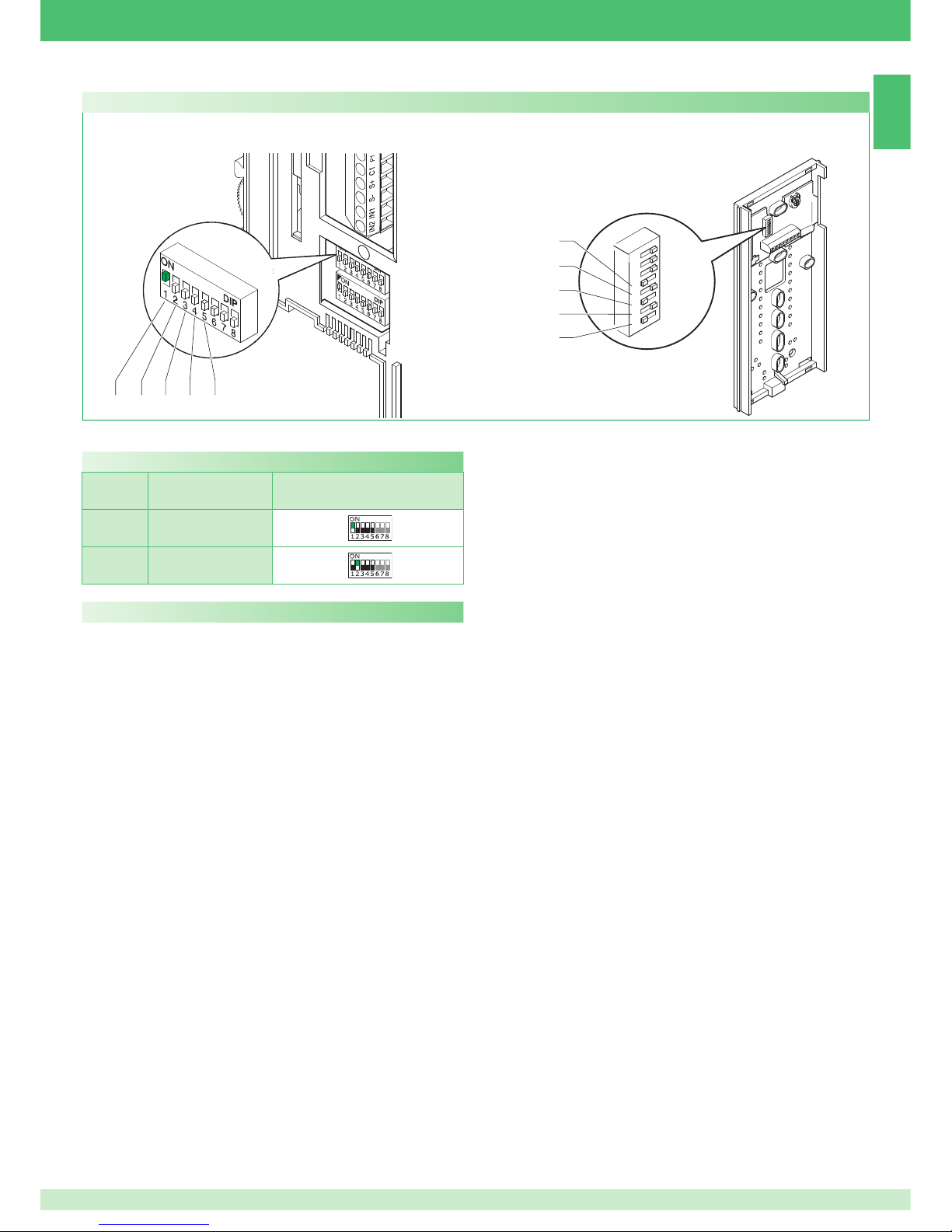

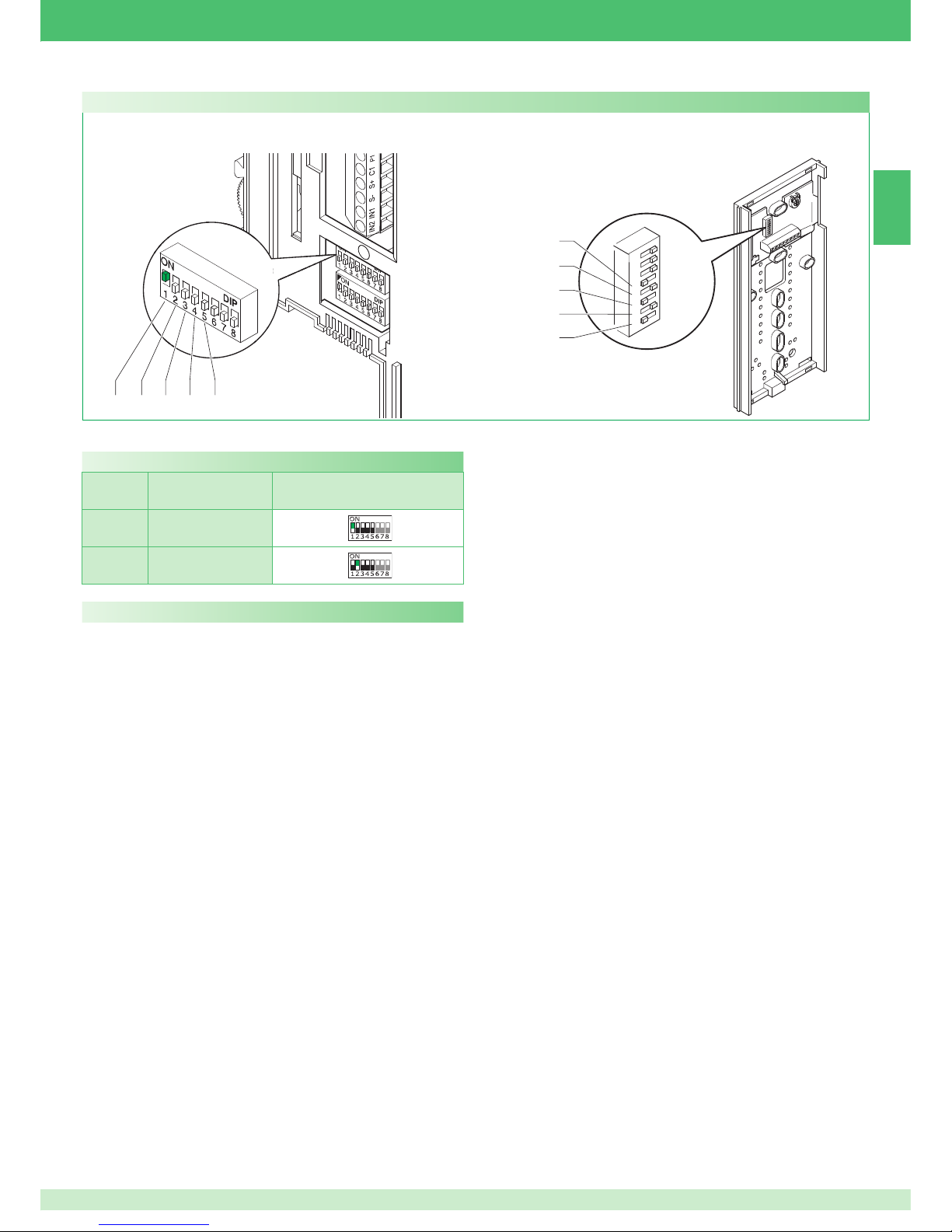

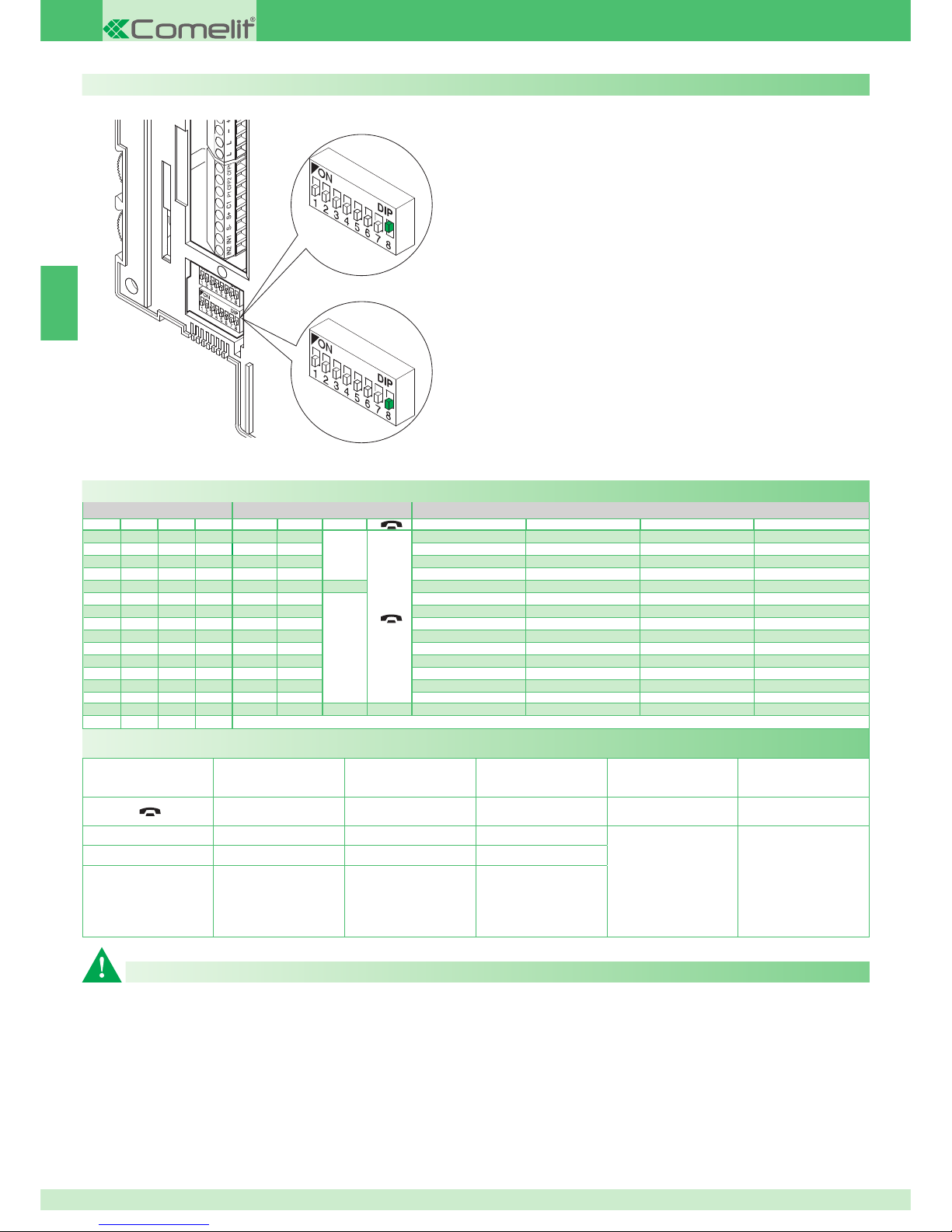

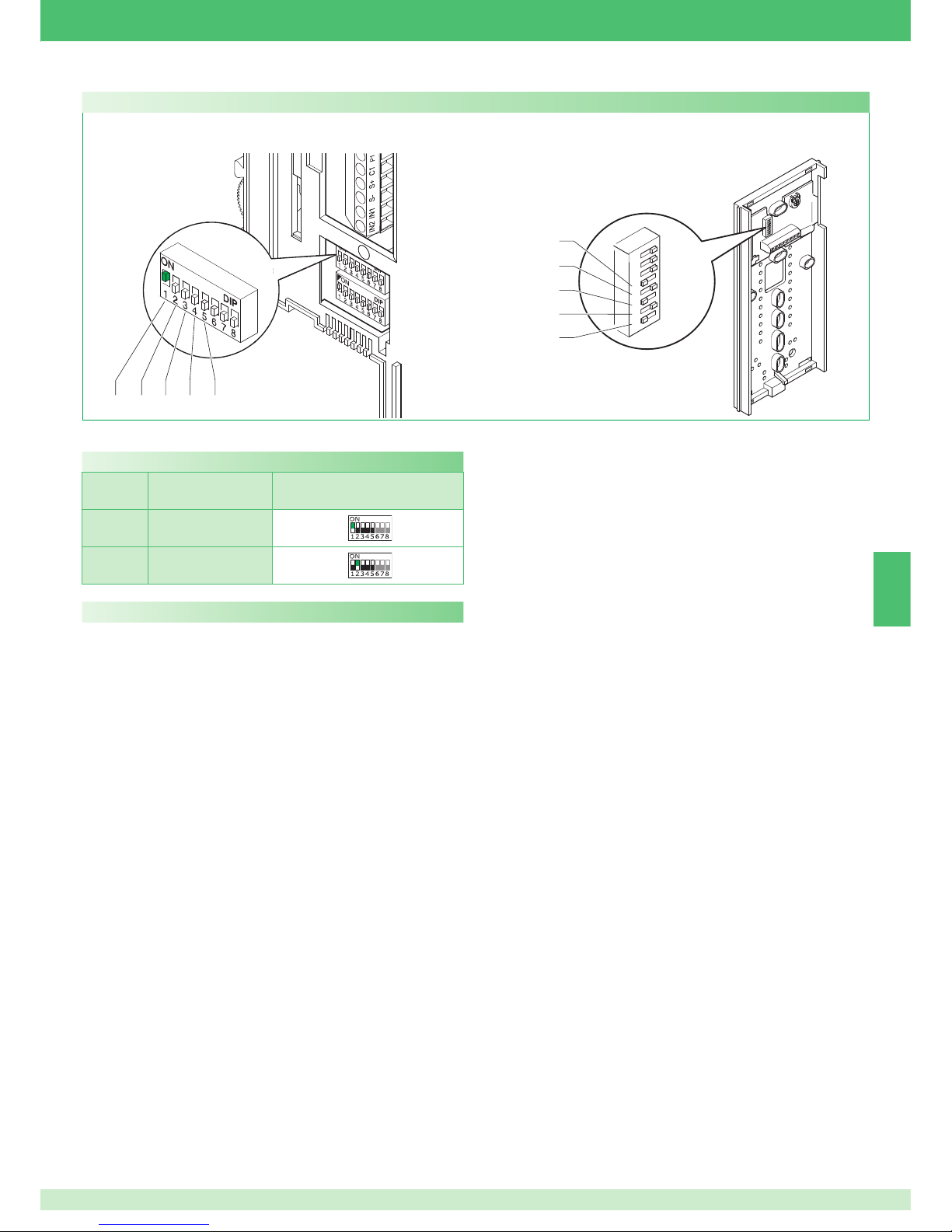

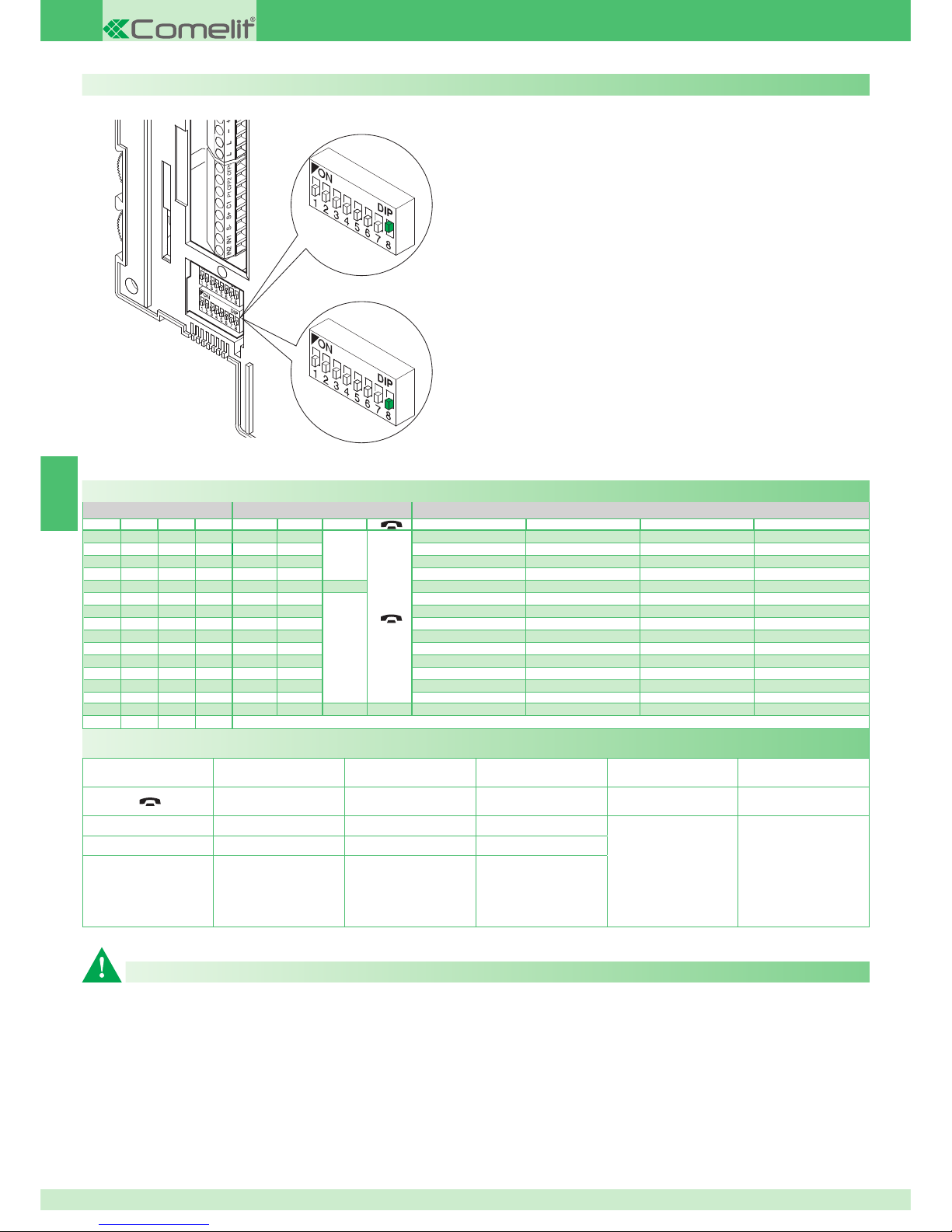

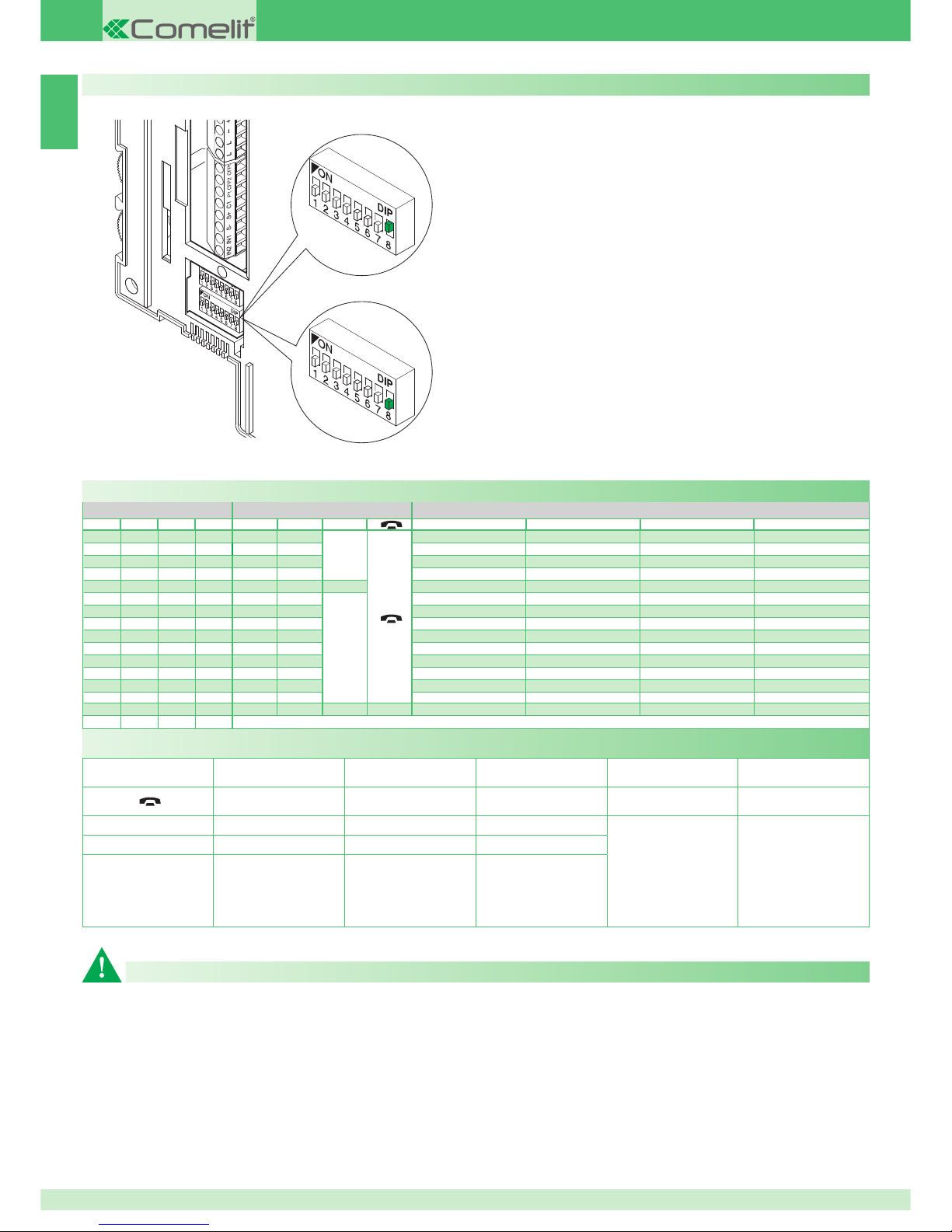

Posizione dei microinterruttori del monitor Art.6402E

Descrizione funzione Pulsanti

Disabilitazione:

► premere il pulsante dedicato all'autoaccensione per un tempo

superiore a 4 sec.

» 4 toni di conferma.

Accensione:

► premere e rilasciare immediatamente il pulsante dedicato (pulsante 2

- se mantenute le impostazioni di fabbrica).

Chiamata a centralino

La pressione del pulsante impostato in questa modalità permette di inviare una chiamata al centralino di portineria.

Chiamata intercomunicante monofamiliare

Questa funzione permette di inviare una chiamata agli altri apparecchi (videocitofoni e/o citofoni) impostati sullo stesso indirizzo di chiamata.

► Il ricevente della chiamata alzando la cornetta entra in comunicazione

con il chiamante. Riagganciando la cornetta la comunicazione viene

terminata. Una chiamata intercomunicante non è prioritaria rispetto ad una conversazione/chiamata con il posto esterno. In questo caso, durante un tentativo di chiamata intercomunicante, il LED di segnalazione lampeggerà per alcuni secondi per segnalare che il sistema è occupato.

Chiamata da posto esterno

Una chiamata da posto esterno è sempre prioritaria rispetto a una comunicazione intercomunicante (L'attivazione della comunicazione con il posto esterno interrompe la conversazione intercomunicante precedentemente in corso). In questo caso gli utenti che si trovano già in conversazione sentiranno in cornetta un tono simile a quello di chiamata se quest'ultima è indirizzata a loro o un triplice tono di segnalazione in caso contrario.

► Per rispondere alla chiamata da posto esterno è sufficiente sollevare

la cornetta da qualunque apparecchio libero o riagganciare e sollevare

la cornetta da un apparecchio impegnato nella comunicazione

intercomunicante.

Dottore

Questa funzione permette l'azionamento automatico dell'apriporta su chiamata da posto esterno all'indirizzo del posto interno su cui la funzione è stata attivata. Abilitazione/disabilitazione:

► tenere premuto per 2 sec. il pulsante impostato per tale funzione.

» a funzione attivata il led di segnalazione rimane acceso.

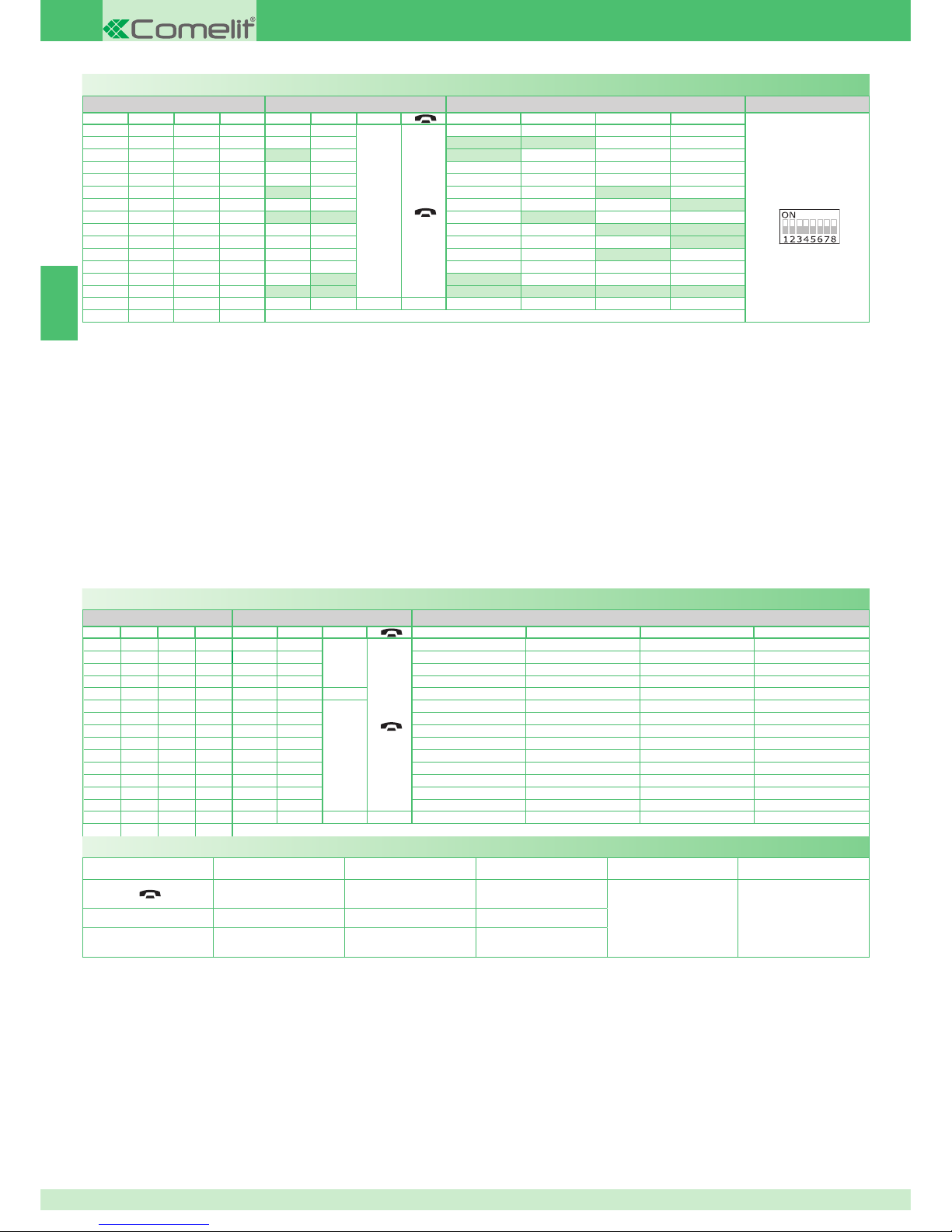

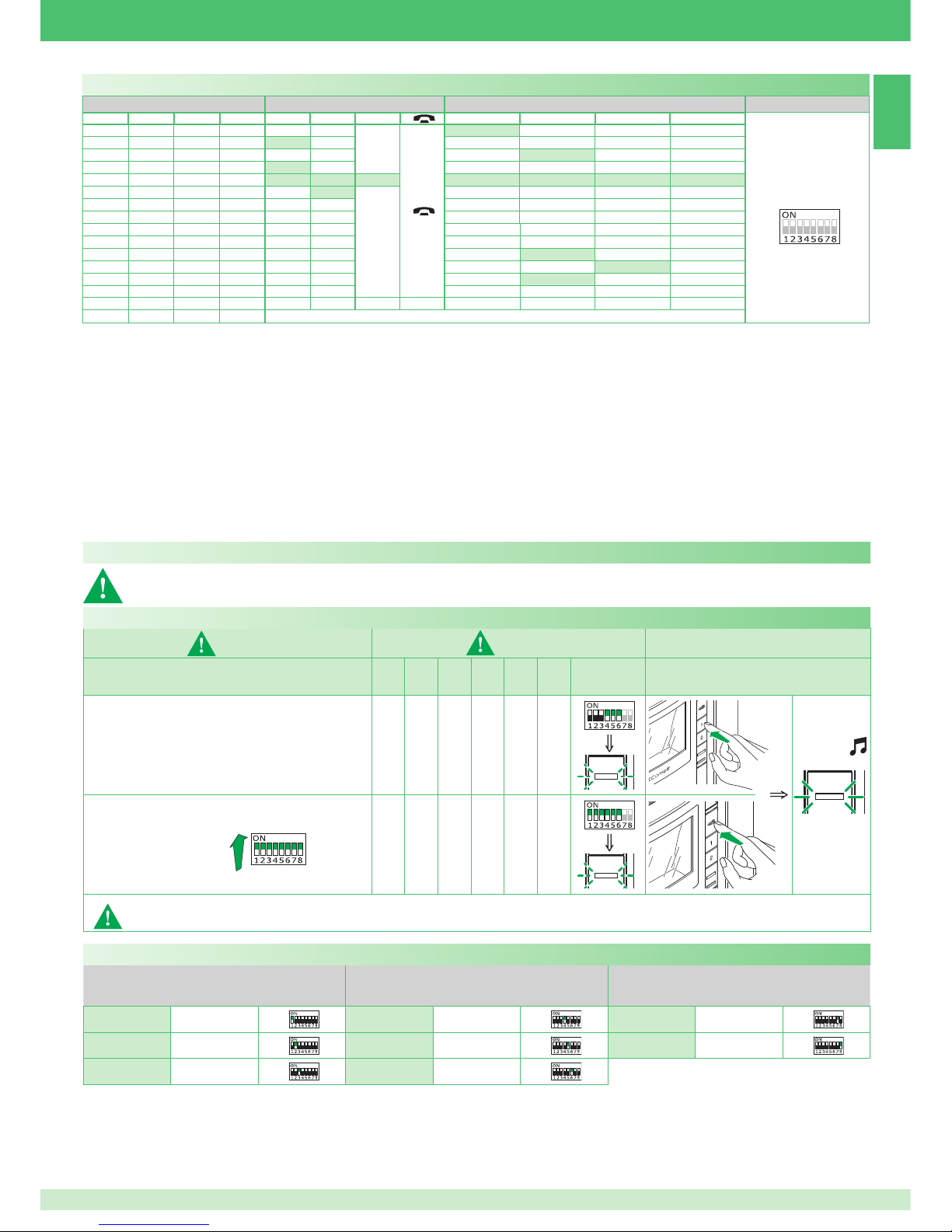

Descrizione impostazioni e funzionamento pulsanti

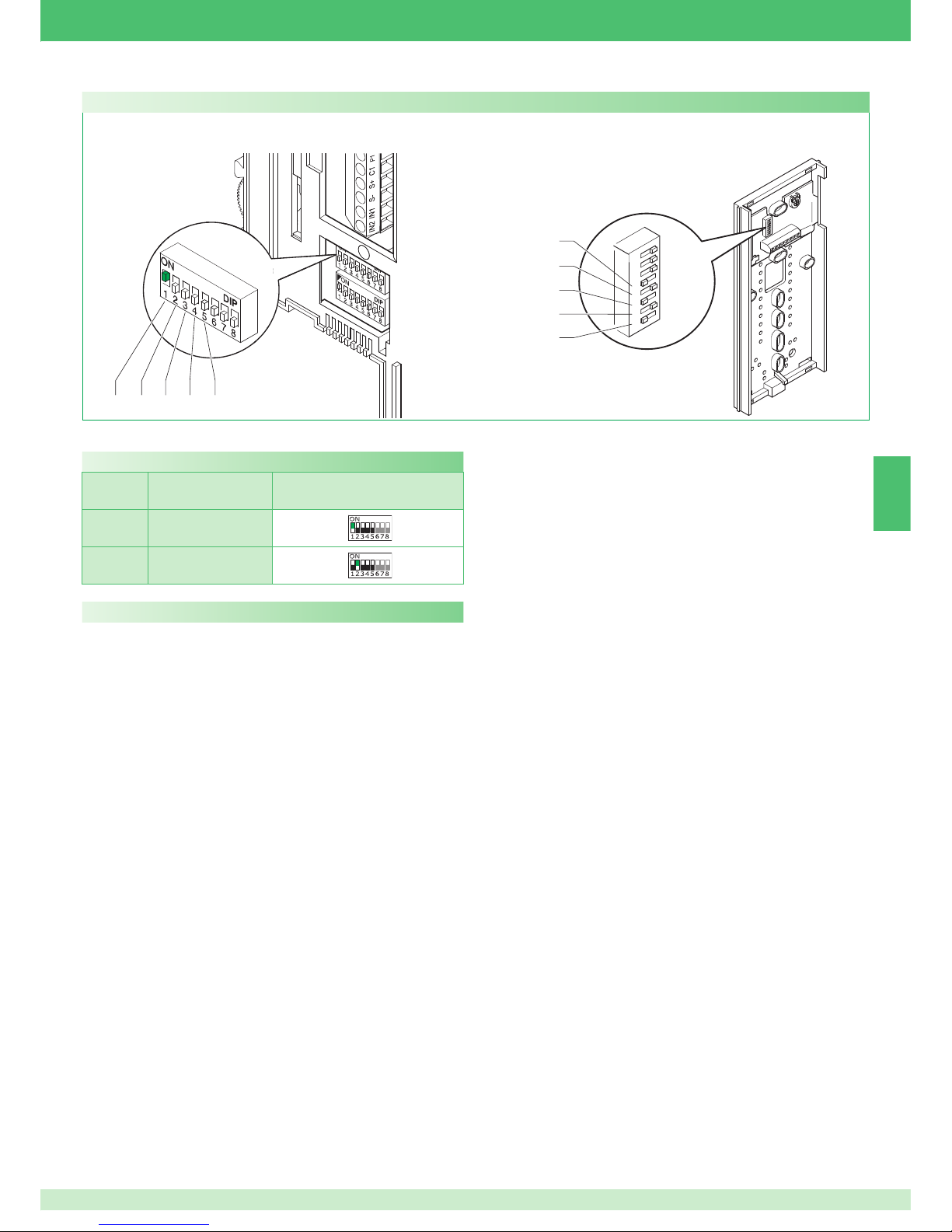

Impostazione monitor Art. 6402E e citofono Art. 2608

► Sui citofoni Art. 2608, Art. 2610 e Art. 2628

posizionare i dip S1-6, S1-7, S1-8 su OFF

La chiamata intercomunicante bifamiliare (tra citofoni e/o videocitofoni) è possibile solo se i 2 utenti sono impostati su codici di chiamata contigui (contrassegnati dalla stessa lettera AA..CC..OO nella tabella di programmazione dei micro interruttori riportata a pag. 9).

A Apriporta: La pressione del Pulsante Apriporta attiva la serratura

connessa al posto esterno.

Attuatore: La pressione del Pulsante 1 impostato nella modalità Attuatore permette l’attivazione dell’Art. 1256 che può essere utilizzato ad esempio per attivare l’apertura di cancelli, porte basculanti o per l'attivazione del modulo telecamere cicliche Art. 1259/C.

Pulsante Libero: L’indicazione Pulsante libero indica la possibilità di utilizzare il Pulsante 1 come contatto C.NO. in morsettiera mediante opportune impostazioni come illustrato nella variante SB2/AAM2 pag. 127.

Autoaccensione / Richiesta Video:

√ L'autoaccensione può essere disabilitata. √ L'autoaccensione è possibile solo con impianto a riposo. √ L'autoaccensione è consigliata solo per impianti con 1 o 2 ingressi.

La pressione del Pulsante 2 permette di visualizzare sullo schermo del Monitor l’immagine trasmessa dal posto esterno anche se non è stata effettuata nessuna chiamata. In impianti dotati di due posti esterni, è possibile visualizzare alternativamente l’immagine da un posto esterno o dall’altro (funzione ‘’bascula’’) con successive pressioni del Pulsante. L’autoaccensione è possibile solo ad impianto libero. Su monitor secondari (S2 DIP8 ON) il pulsante 2 ha anche la funzione di richiesta video, permette di accendere un monitor in seguito a una chiamata da posto esterno. Abilitazione:

► premere il pulsante dedicato all'autoaccensione del monitor per un

tempo superiore a 4 sec.

» suoneria di conferma.

I valori di S1-1, S1-2, S1-3, S1-4 e S1-5 definiscono l’indirizzo di chiamata del monitor e dei citofoni come riportato nella seguente tabella.

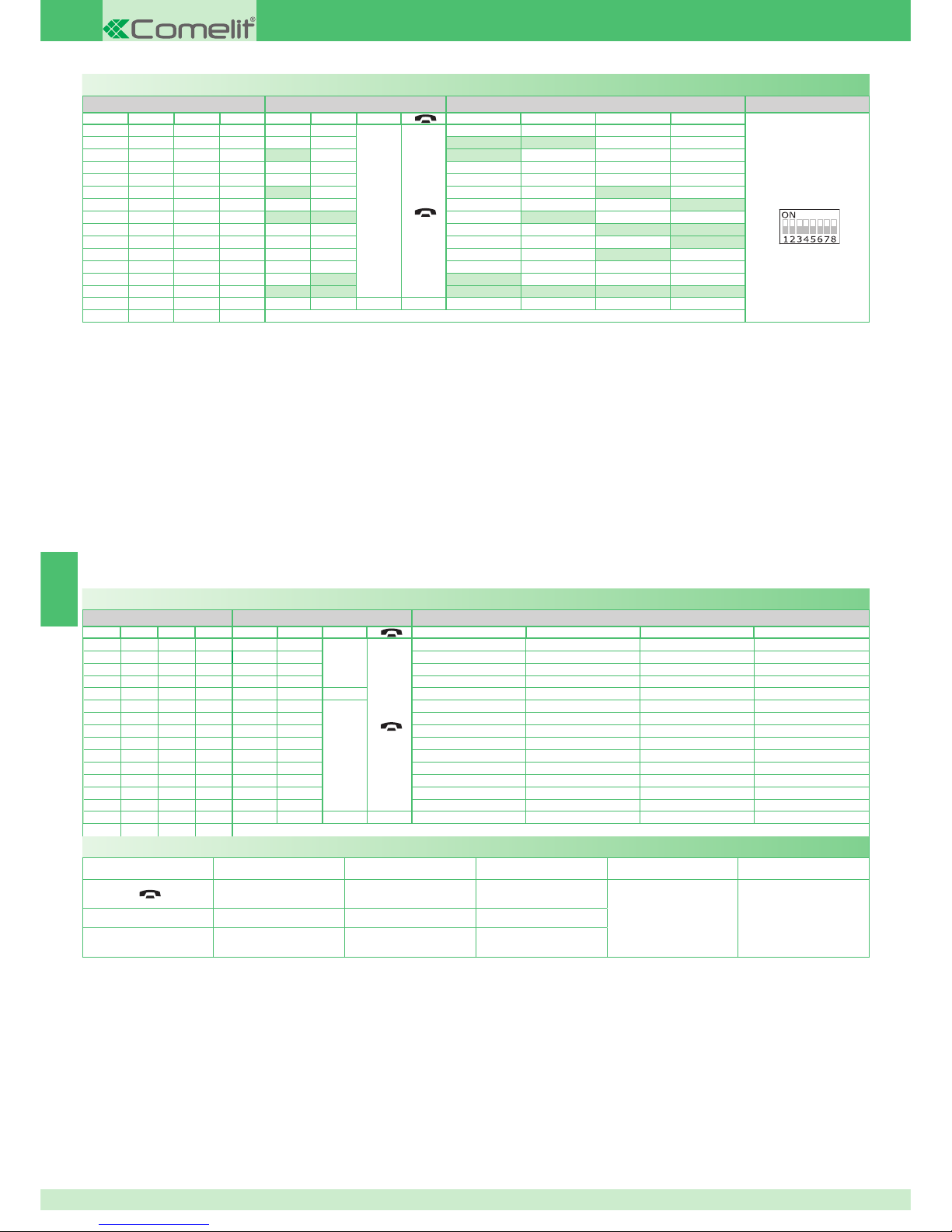

TAB. A Indirizzi di montante

Cod.

Intercom.

bifam.

S1

1A

2A

10

IT

Legenda

A

Apriporta

CCS

Chiamata a centralino

INTb

Intercomunicante bifamiliare

- solo per KIT

Fonica

K

Chiamata citofono guardiano

NULL

Nessuna funzione

ACT

Attuatore

D

Dottore

PROG

Funzioni programmate, vedi pag. 10-11-12-13.

In questa impostazione dei dip i pulsanti gestiscono le funzioni programmate; i pulsanti NON programmati gestiscono le funzioni riferite alla riga 0000

AI

Autoaccensione

PAN

Panico

CCP

Chiamata a centralino principale

INT

Intercomunicante programmabile

generale o

selettivo

- di serie chiamata

monofamiliare per KIT e Simplebus Top

DIP S2 con Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

ACT D PAN K

1000

ACT AI INT INTb D CCS

0100

INT AI INTb ACT CCS CCP

1100

ACT CCS CCP PAN K D

0010

ACT ACT ACT ACT ACT ACT ACT

1010

INT ACT

A

CCS CCP INTb PAN

0110

AI D K CCS CCP INTb

1110

INTb INT AI INT PAN D

0001

CCS PAN D AI INT INTb

1001

K CCS PAN CCP AI INT

0101

CCP K PAN ACT INT AI

1101

PAN CCP CCS K ACT D

0011

D INTb INT ACT AI CCS

1011

INT INT INT INT INT INT

0111

NULL NULL NULL NULL NULL NULL NULL NULL

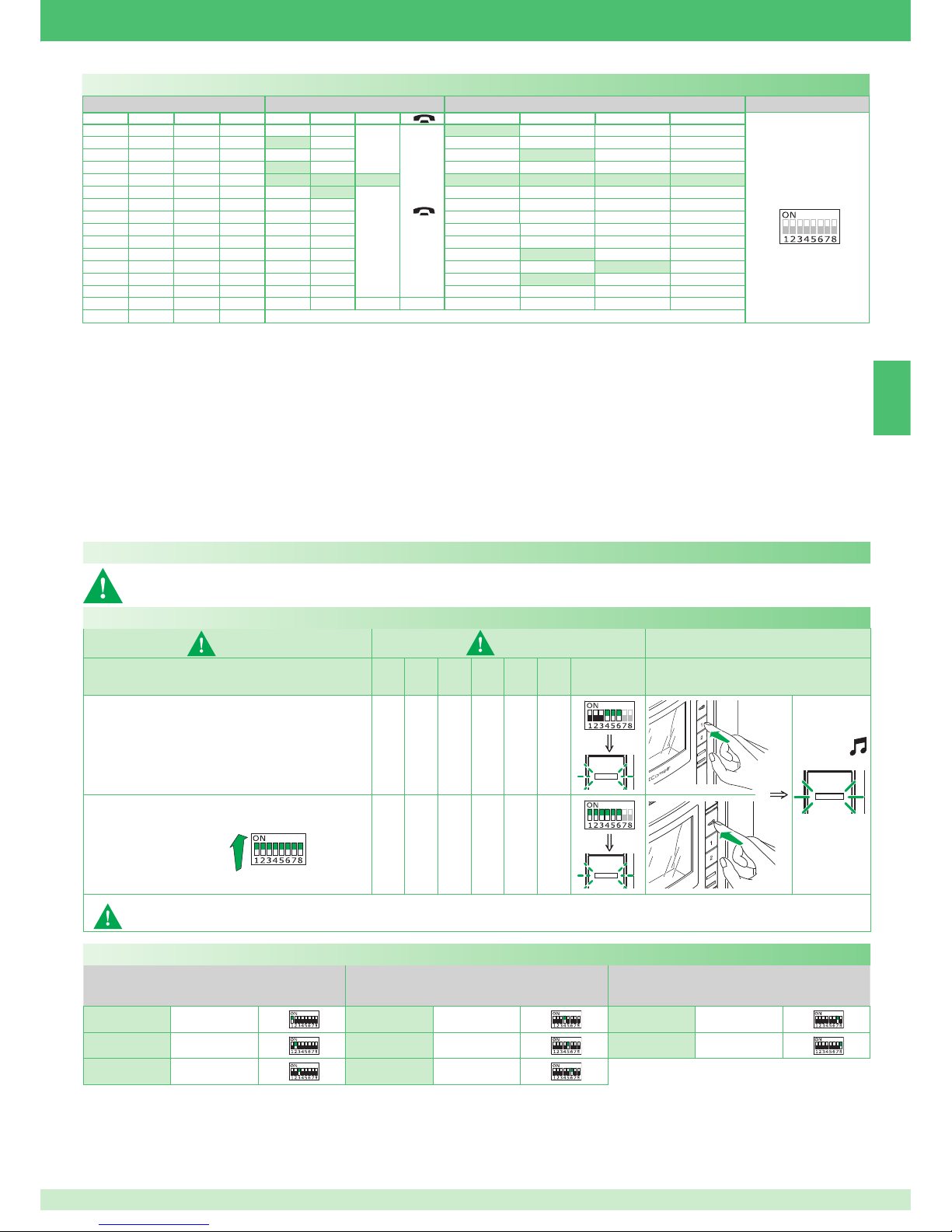

1111

PROG

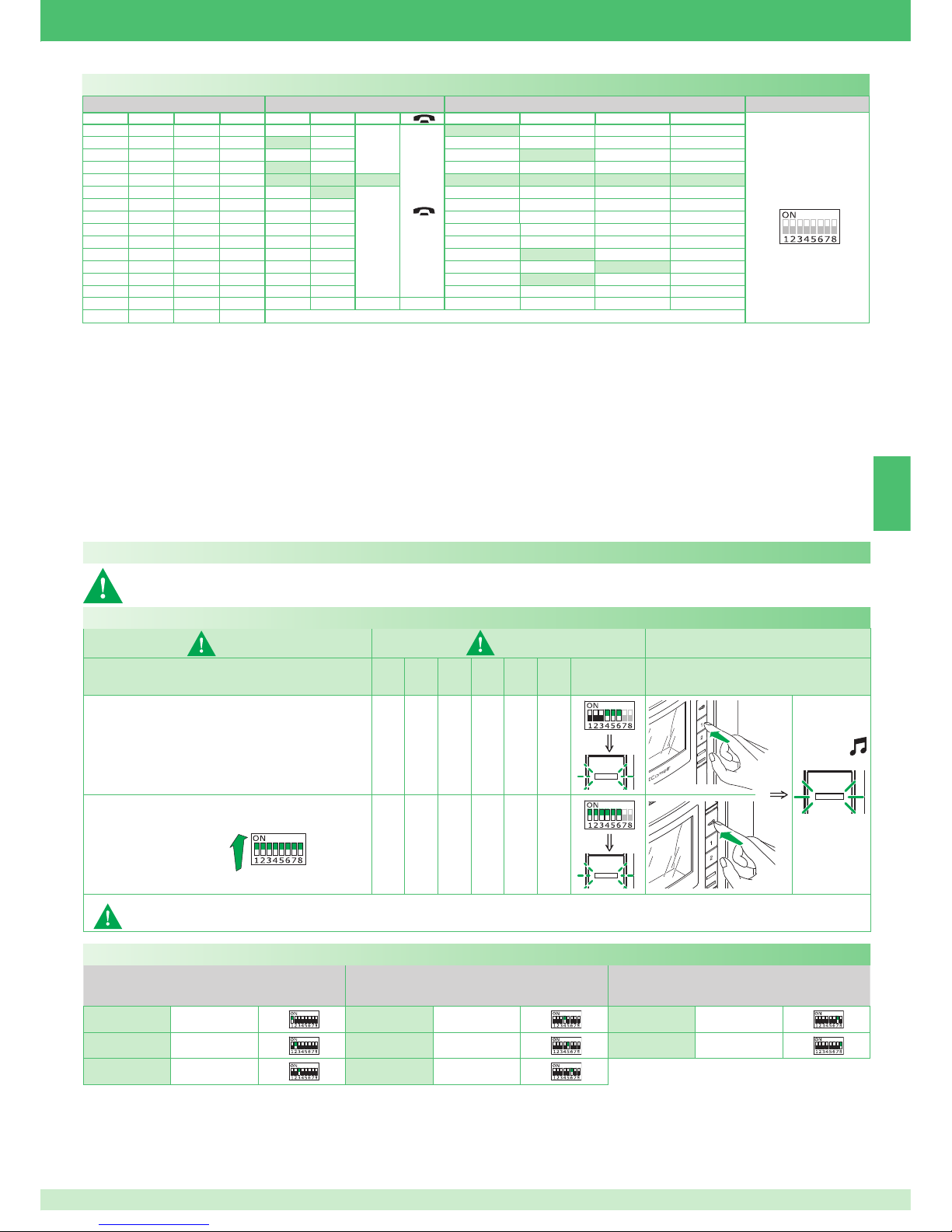

Avvertenze generali programmazione pulsanti

Nel caso le conﬁ gurazioni di default (vedi tabella pag. 10) non rispecchino le necessità è possibile programmare diversamente i pulsanti secondo le procedure descritte di seguito.

Al termine posizionare i DIP 1-2-3-4 di S2 in combinazione 1111 (settaggio PROG nelle tabelle di conﬁ gurazione pag. 10-11-12-13). In questa

impostazione dei dip i pulsanti gestiscono le funzioni programmate; i pulsanti NON programmati gestiscono le funzioni riferite alla riga 0000 (vedi tabella pag. 10). Ripristinare su S1 l'impostazione del codice utente, vedi tabella A pag.9.

Conﬁ gurazioni pulsanti di default

Monitor supplementari principali o secondari

L’impostazione del DIP 8 di S2 definisce se la staffa in oggetto verrà gestita come principale (P) o secondaria (S). Il posto esterno può gestire fino a un massimo di 4 videocitofoni o citofoni per pulsante di chiamata. Nella configurazione classica del Magis Kit si possono avere al massimo 2 videocitofoni principali e 2 videocitofoni secondari per pulsante di chiamata tutti alimentati dallo stesso Art. 1205/B. È possibile gestire fino a 3 videocitofoni principali all’interno della stessa unità familiare (cioè impostati sul medesimo codice utente). In questa particolare configurazione, i videocitofoni principali addizionali dovranno essere alimentati dall’apposito Art. 1212/B (vedi variante MSK/HCA, MSK/IC pag. 120, 121). Quando dal posto esterno si effettua una chiamata, il monitor che si accende è il videocitofono principale. Gli eventuali monitor secondari della medesima unità familiare resteranno spenti. Rispondendo alla chiamata del posto esterno da un videocitofono secondario, l'immagine viene automaticamente visualizzata sul monitor. A questo punto il monitor del videocitofono principale si spegne e l’immagine compare sul monitor del videocitofono su cui viene premuto il pulsante 2

- autoaccensione/richiesta video. Per visualizzare l’immagine senza attivare la fonica con il posto esterno, premere il pulsante 2- autoaccensione/richiesta video.

Monitor Secondario

Monitor Principale

11

IT

Programmazioni pulsanti per attuatore generico o indirizzato

DIP S2 con Art. 6433, 6434

DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

INDIRIZZO

0000

A

ACT

1000

ACT

0100

ACT

1100

ACT

0010

ACT ACT ACT ACT ACT ACT ACT

1010

ACT

A

0110 1110 0001 1001 0101

ACT

1101

ACT

0011

ACT

1011 0111 1111

PROG

Esempio:

su monitor con codice utente 5 programmazione P1= attuatore generico, P2= attuatore indirizzato a codice 125.

1. Posizionare DIP 5-6 di S2 in combinazione 01. » il led (verde) lampeggia.

2. Consultare la tabella pag. 11 e scegliere una combinazione in cui

compare la funzione attuatore (ACT) per i pulsanti che si intendono programmare.

ES: per P1= attuatore generico impostare DIP 1-2-3-4 di S2 in combinazione 1000 o 1100 o 0010 (P1=ACT), impostare DIP di S1 in combinazione 11111111, passare al punto 3. ES: per P2= attuatore indirizzato a codice 125 impostare DIP 1-2-3-4 di S2 in combinazione 0010 o 1010 (P2=ACT), impostare S1 con indirizzo 125 secondo tabella C pag. 13, passare al punto 3.

3. Premere e rilasciare il pulsante a cui si vuole associare la funzione.

» il led (verde) si accende. » tono di conferma in cornetta.

4. Per uscire dalla programmazione posizionare i DIP 5-6 di S2 in

combinazione 00.

» il led (verde) si spegne.

5. Al termine della programmazione posizionare i DIP 1-2-3-4 di S2

in combinazione 1111. Ripristinare su S1 l'impostazione del codice utente, vedi tabella A pag. 9.

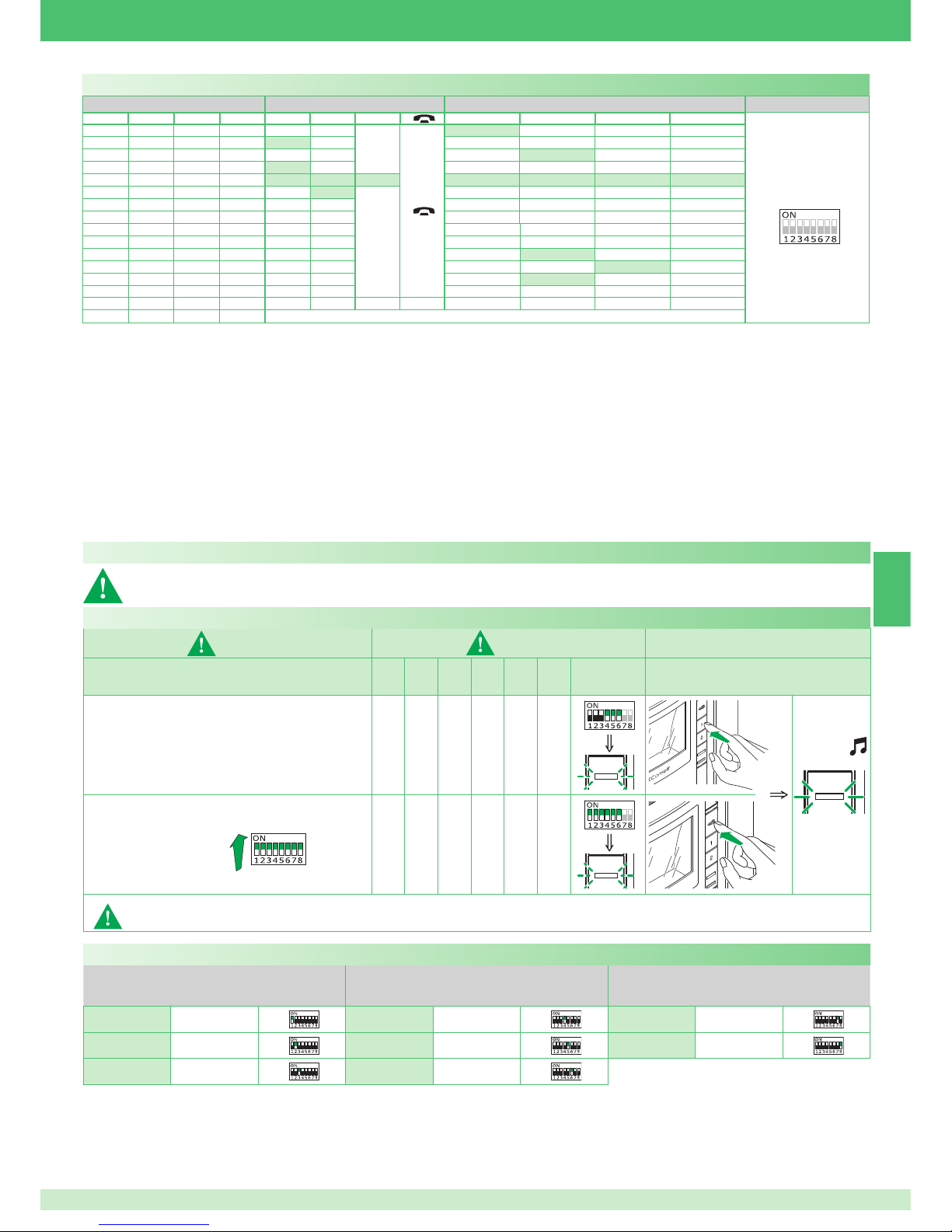

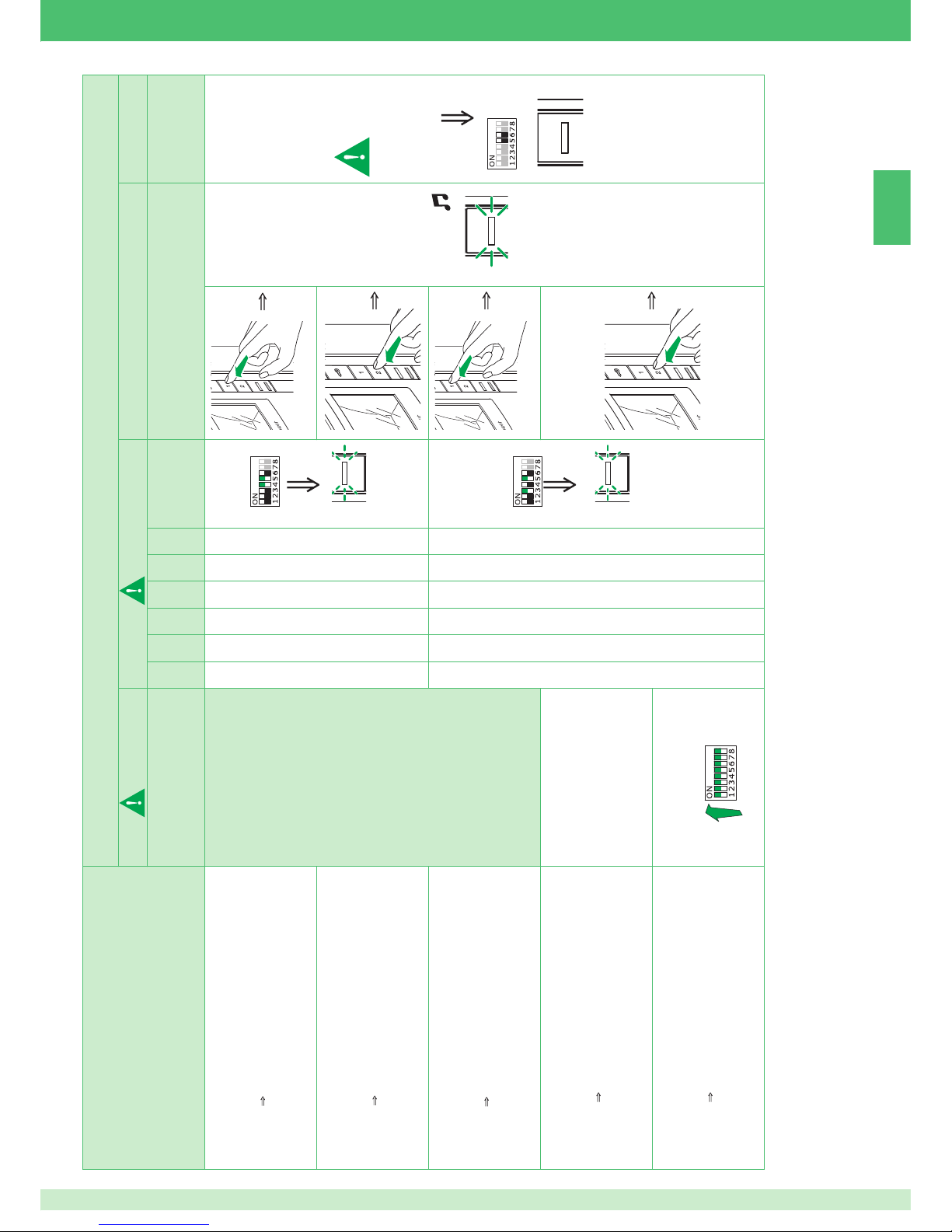

Programmazioni per chiamata intercomunicante

Intercomunicante generale e selettivo NON sono compatibili sullo stesso montante.

1) 2) 3)

S1

DIP 1DIP 2DIP 3DIP 4DIP 5DIP

6

S2

Programmazione; impostare codice, TAB. B pag. 11

000111

Cancellazione 111111

Prendere nota dell'impostazione di S2, S1 e ripristinarla al termine della programmazione.

DIP ON

2 sec

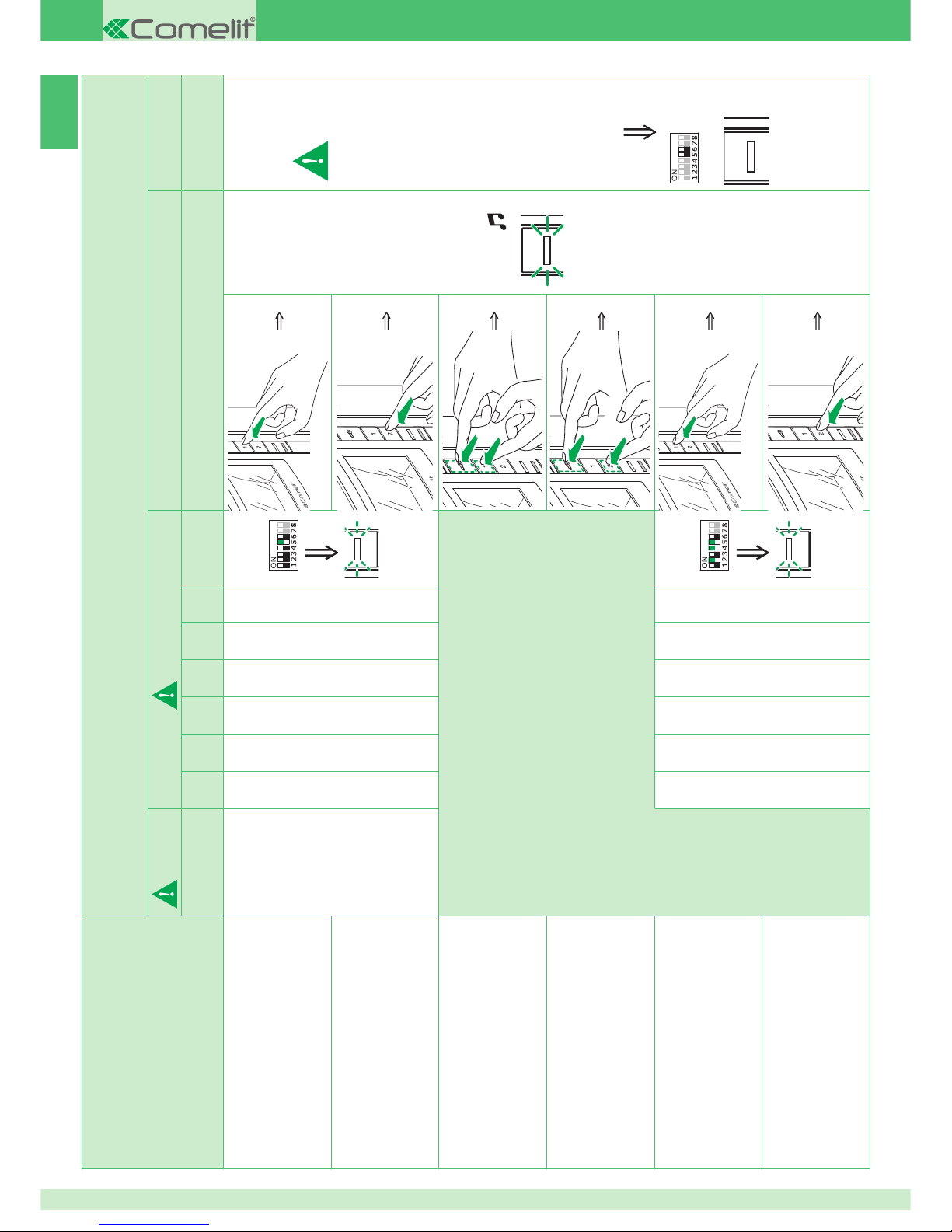

Programmazione/cancellazione indirizzo intecomunicante (solo per intercomunicante selettivo)

Codice / Code Dip switch ON S1 Codice / Code Dip switch ON S1 Codice / Code Dip switch ON S1

1

4

7

2

5

8

3

6

TAB. B Indirizzi intercomunicante selettivo

É necessario impostare l'indirizzo intercomunicante a tutti i posti interni del montante. É possibile associare lo stesso indirizzo intercomunicante a un max di 3 posti interni. Per la chiamata di gruppo selezionare contemporaneamente i codici intercomunicanti desiderati (max 3).

12

IT

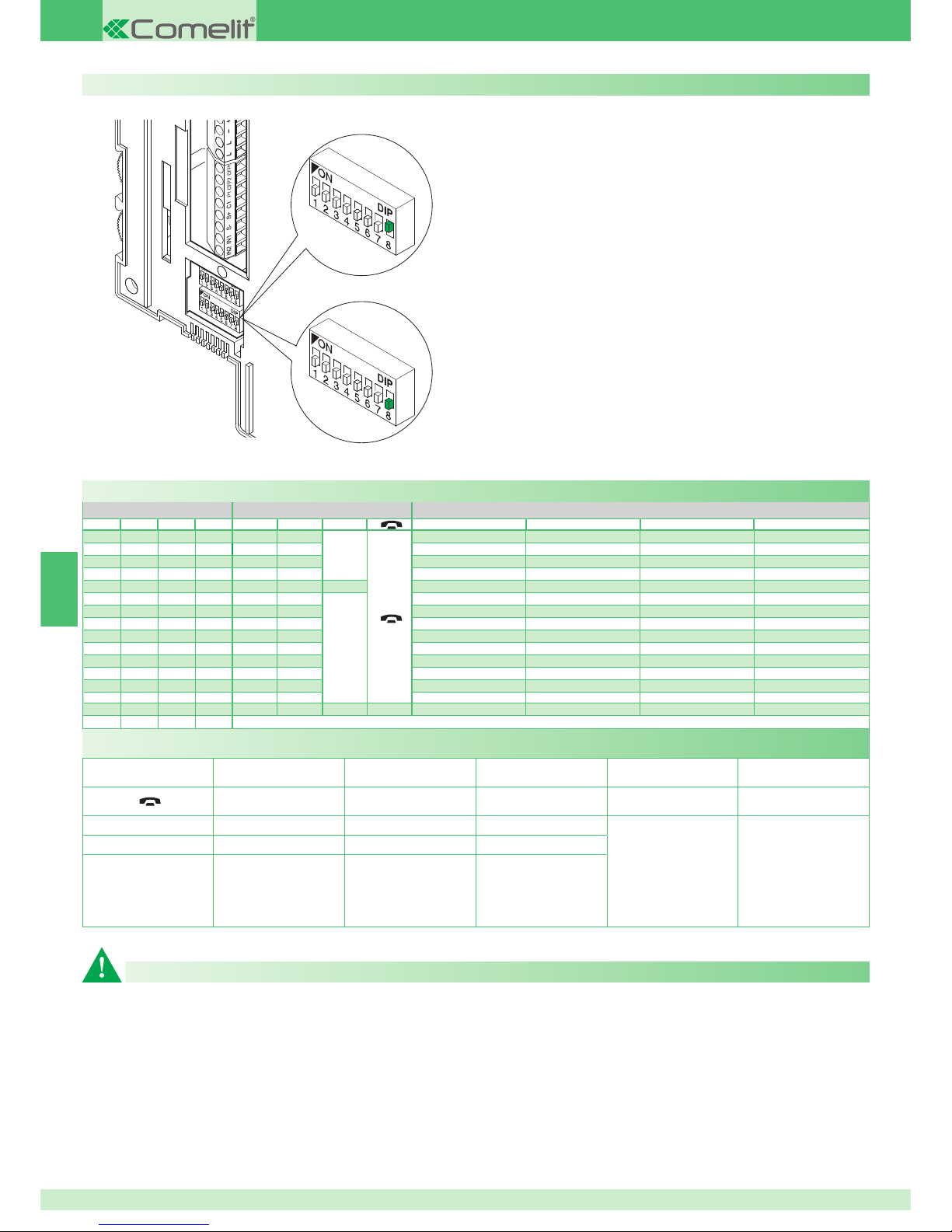

Programmazioni pulsanti per chiamata intercomunicante

DIP S2 con Art. 6433, 6434 DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

INDIRIZZO

0000

A

1000

INT INTb

0100

INT INTb

1100 0010 1010

INT INTb

0110

INTb

1110

INTb INT INT

0001

INT INTb

1001

INT

0101

INT

1101 0011

INTb INT

1011

INT INT INT INT INT INT

0111 1111

PROG

Esempio 1 - Intercomunicante selettivo

su monitor con codice utente 1 e indirizzo intercomunicante 1 programmazione P3= intercomunicante selettivo a indirizzo 2, P4= intercomunicante selettivo a indirizzo 3.

Esempio 2 - Intercomunicante KIT

(intercomunicante tra 2 indirizzi contigui nel range da 1 a 30 di cui il primo dispari): su monitor con codice utente 1 programmazione P3= chiamata generale interna, P4= intercomunicante bifamilare a indirizzo 2.

1. Posizionare DIP 5-6 di S2 in combinazione 01. » il led (verde) lampeggia

2. Consultare la tabella pag. 12 e scegliere una combinazione in cui

compare la funzione intercomunicante (INT o INTb) per i pulsanti che si intendono programmare.

ES1: per P3= intercomunicante selettivo impostare DIP 1-2-3-4 di S2 in combinazione 1000 o 0011 o 1011 (P3=INT), impostare S1 con indirizzo 2 secondo tabella B pag. 11, passare al punto 3.

ES1: per P4= intercomunicante selettivo impostare DIP 1-2-3-4 di S2 in combinazione 1110 o 1011 (P4=INT), impostare S1 con indirizzo 3 secondo tabella B pag. 11, passare al punto 3. ES2: per P3= chiamata generale interna e P4= intercomunicante bifamiliare impostare DIP 1-2- 3-4 di S2 in combinazione 1000 (P3=INT, P4=INTb), impostare S1 con codice utente 1 secondo tabella A pag. 9, passare al punto 3.

3. Premere e rilasciare il pulsante a cui si vuole associare la funzione.

» il led (verde) si accende. » tono di conferma in cornetta.

4. Per uscire dalla programmazione posizionare i DIP 5-6 di S2 in

combinazione 00.

» il led (verde) si spegne.

5. Al termine della programmazione posizionare i DIP 1-2-3-4 di S2 in

combinazione 1111. Ripristinare su S1 l'impostazione del codice utente, vedi tabella A pag. 9.

Programmazioni pulsanti per altre funzioni

DIP S2 con Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

D PAN K

1000

AI D CCS

0100

AI CCS CCP

1100

CCS CCP PAN K D

0010 1010

A

CCS CCP PAN

0110

AI D K CCS CCP

1110

AI PAN D

0001

CCS PAN D AI

1001

K CCS PAN CCP AI

0101

CCP K PAN AI

1101

PAN CCP CCS K D

0011

D AI CCS

1011 0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Legenda

A

Apriporta

CCS

Chiamata a centralino

NULL

Nessuna funzione

Fonica

K

Chiamata citofono guardiano

PROG

Funzioni programmate

AI

Autoaccensione

D

Dottore

CCP

Chiamata a centralino principale

PAN

Panico

Esempio:

su monitor con codice utente 5 programmazione P5= autoaccensione, P6= chiamata a centralino.

1. Posizionare DIP 5-6 di S2 in combinazione 01. » il led (verde) lampeggia

2. Consultare la tabella pag. 12 e scegliere una combinazione in cui

compaiono le funzioni desiderate/necessarie per i pulsanti che si intendono programmare.

ES: per P5= autoaccensione P6= chiamata a centralino impostare DIP 1-23-4 di S2 in combinazione 0011 (P5=AI, P6=CCS).

3. Premere e rilasciare il pulsante a cui si vuole associare la funzione.

» il led (verde) si accende. » tono di conferma in cornetta.

4. Per uscire dalla programmazione posizionare i DIP 5-6 di S2 in

combinazione 00.

» il led (verde) si spegne.

5. Al termine della programmazione posizionare i DIP 1-2-3-4 di S2 in

combinazione 1111.

13

IT

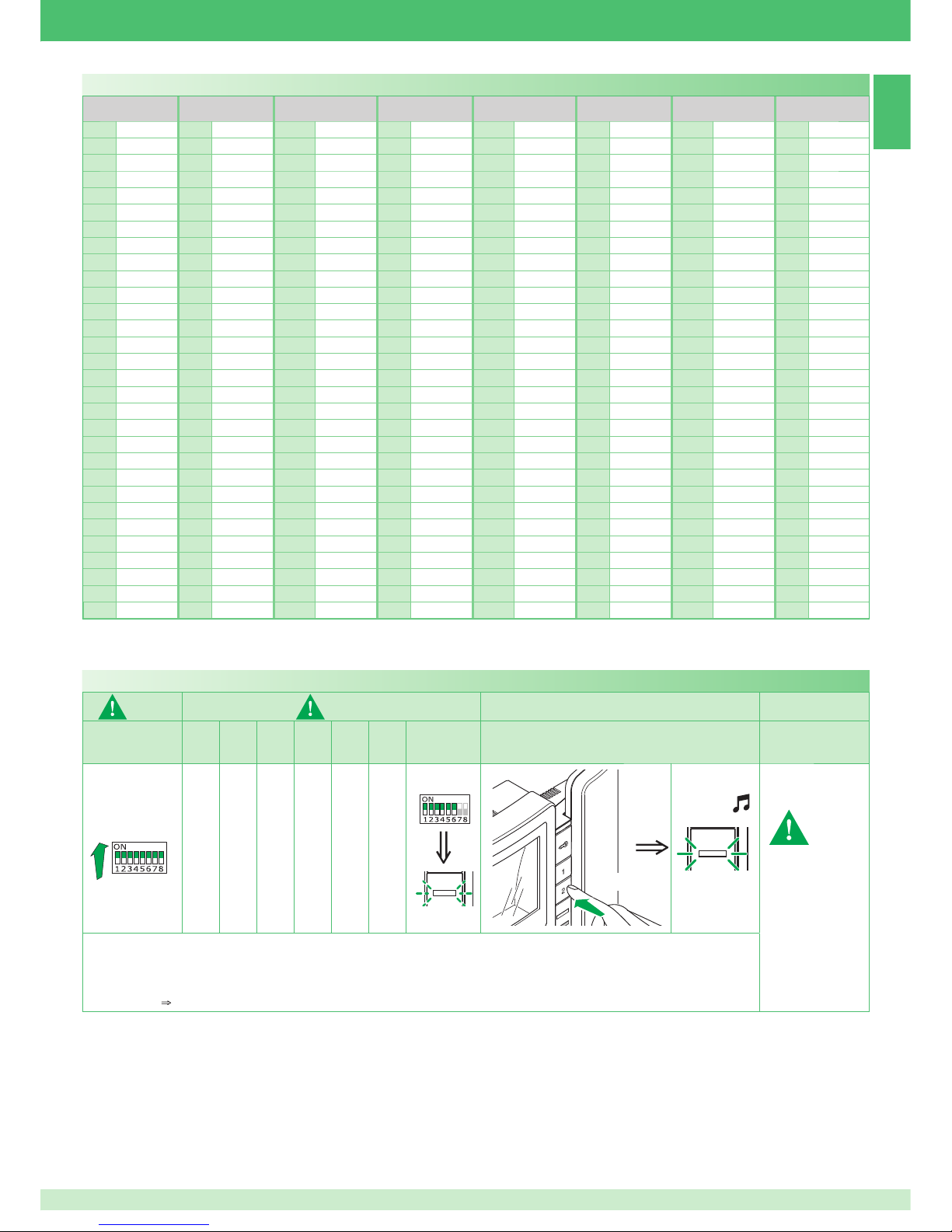

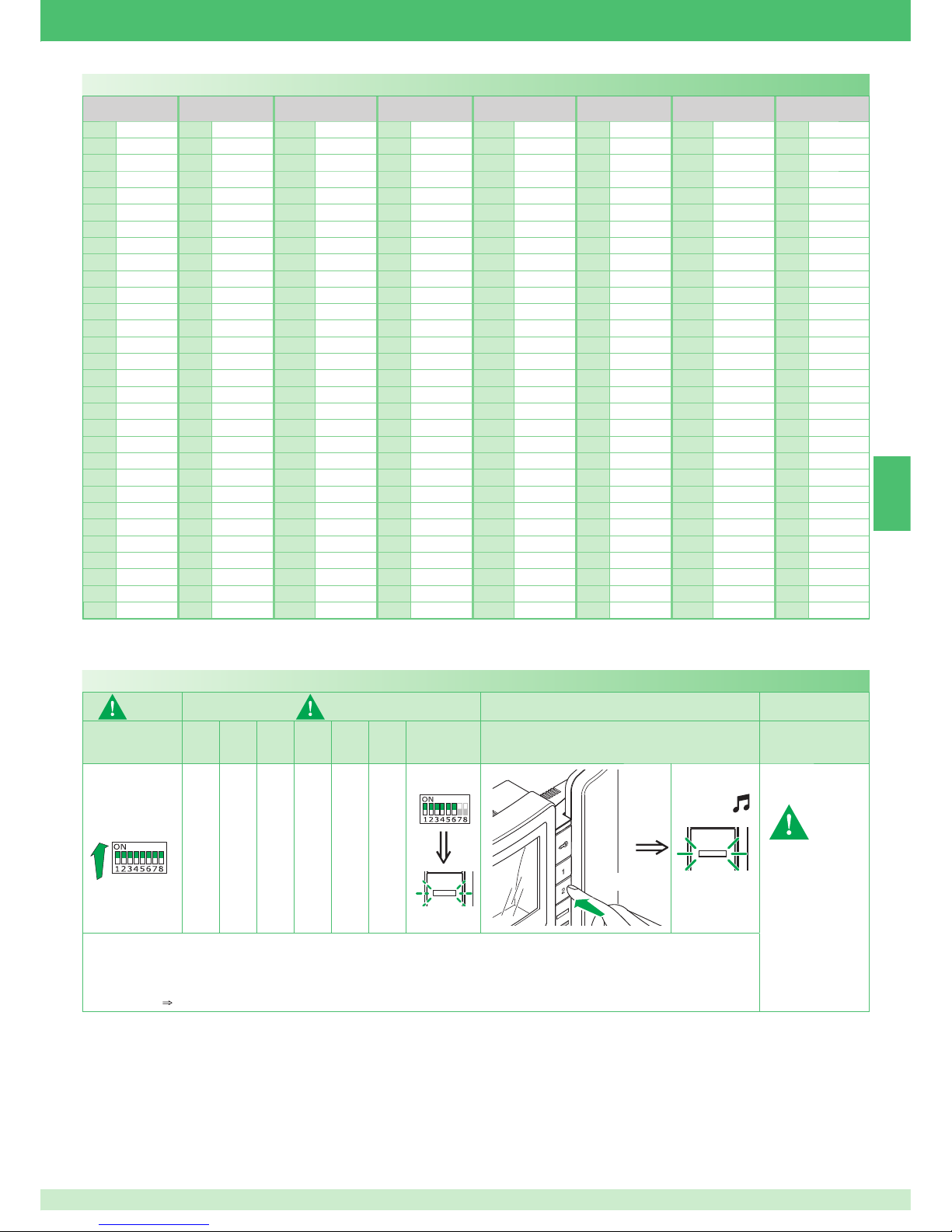

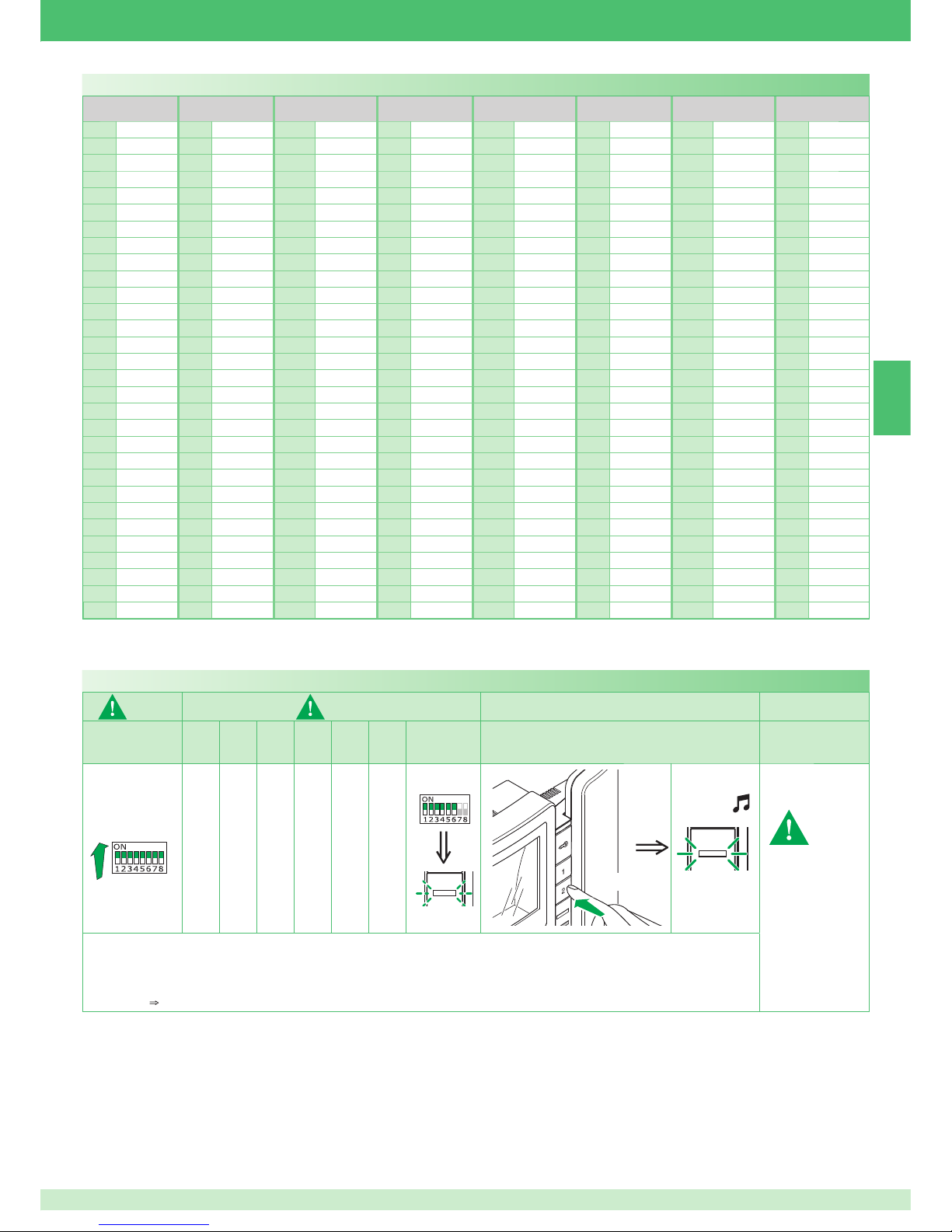

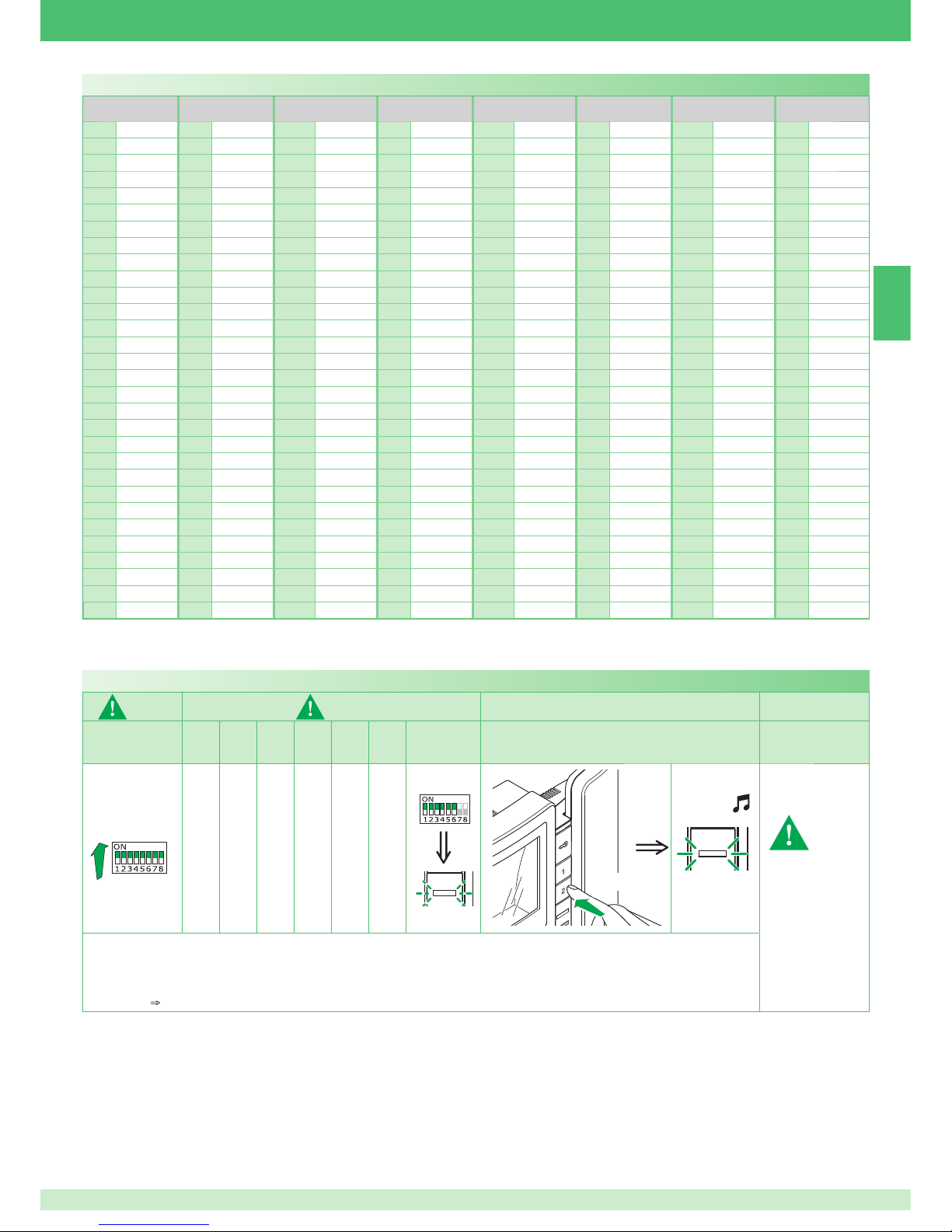

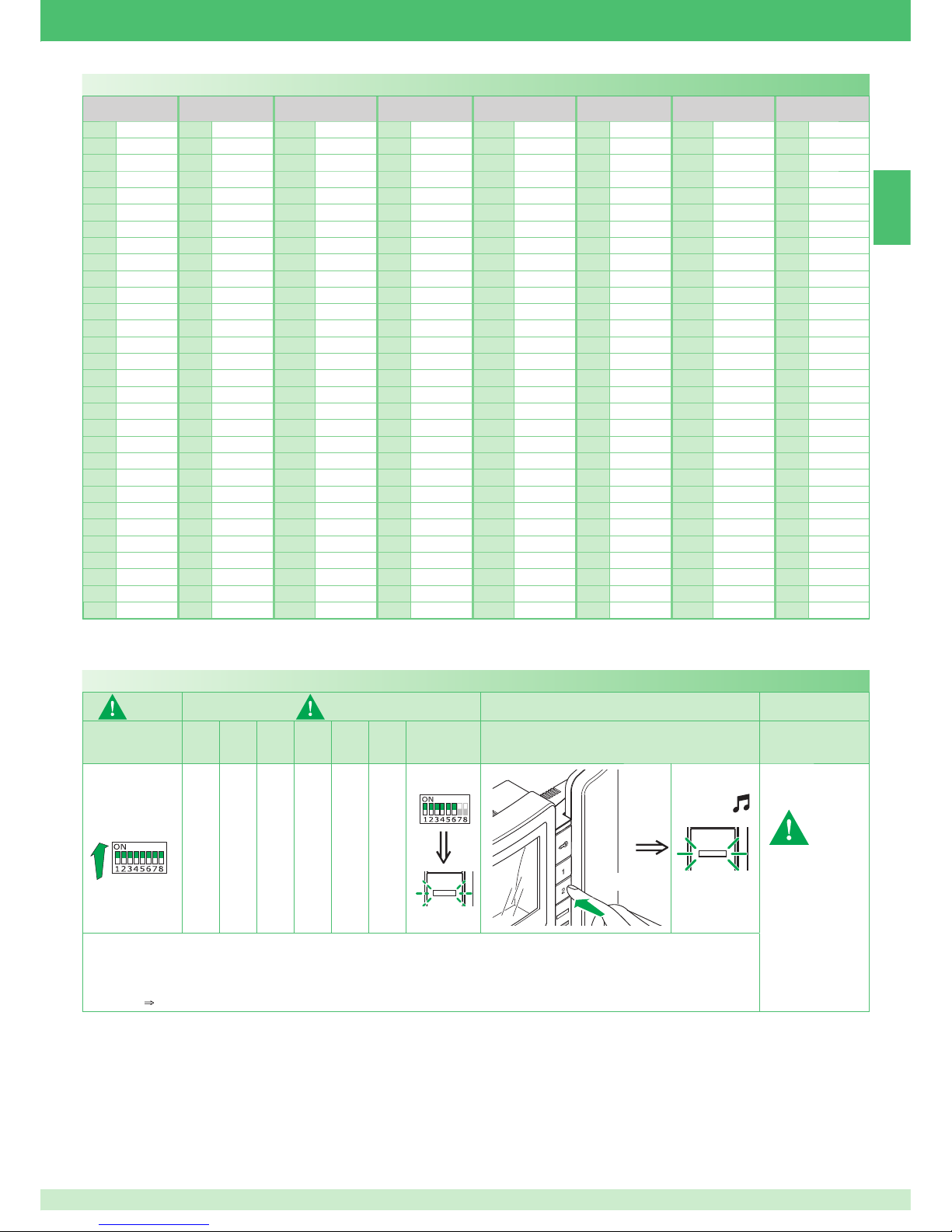

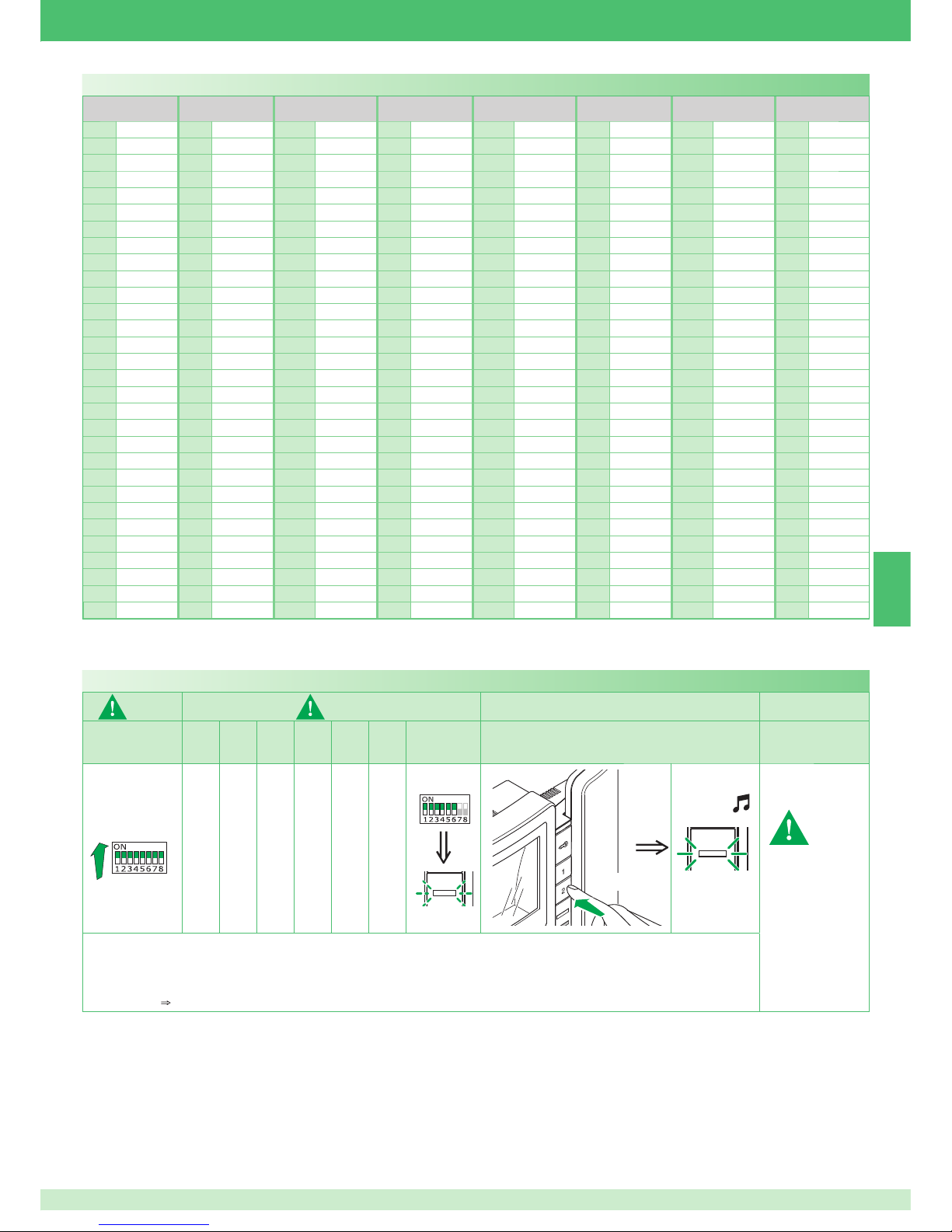

TAB. C Indirizzi di montante

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7 144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 *240 5,6,7,8

*NOTA: il codice 240 è riservato per il centralino di portineria

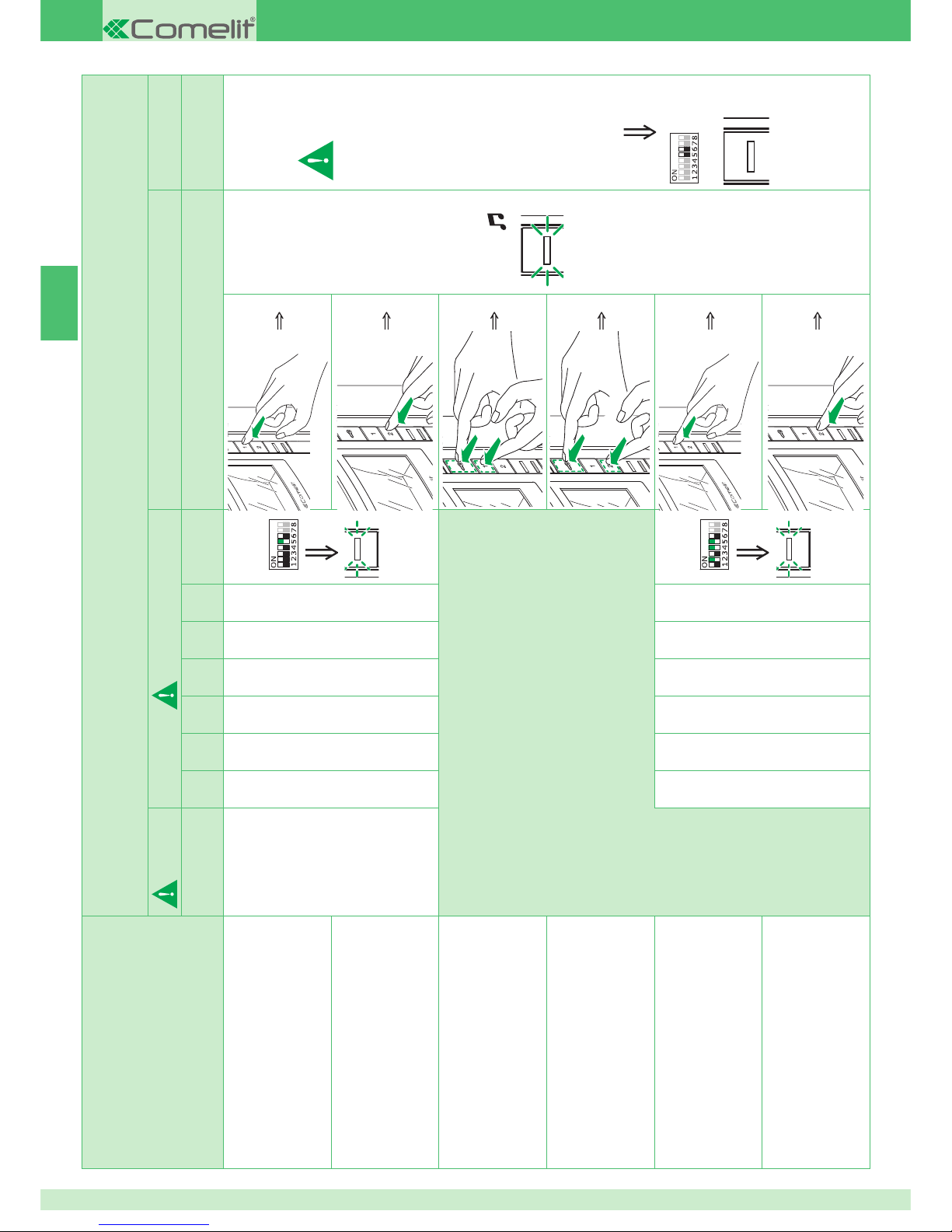

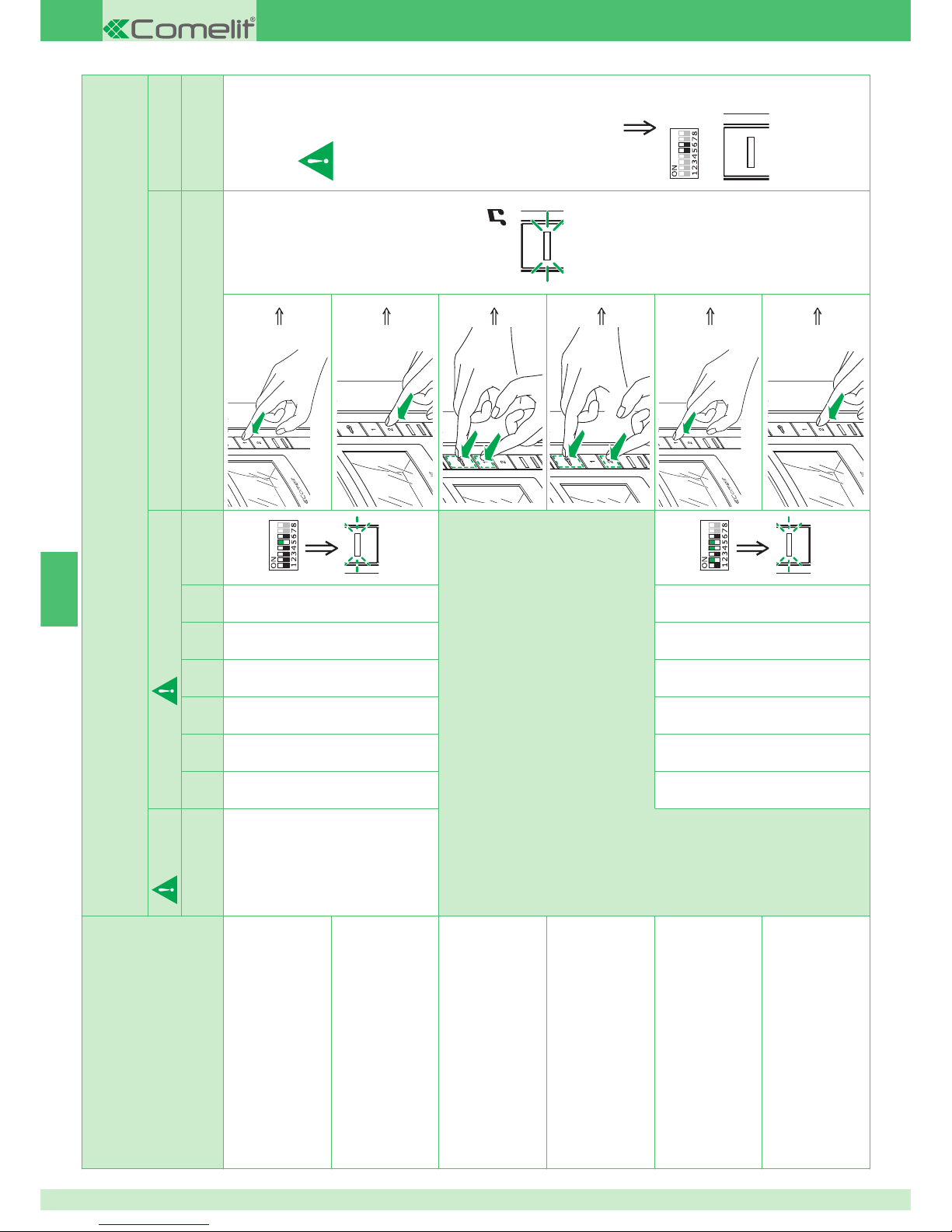

Reset programmazione

5 sec

1) 2) 3) 4)

S1

DIP 1DIP2DIP3DIP4DIP5DIP

6

S2 S1/S2/LED1

111111

Prendere

nota dell’impostazione di S2, S1 e ripristinarla al termine della programmazione.

Conﬁ gurazioni di fabbrica:

• Funzioni pulsanti in funzione della combinazione DIP 1-2-3-4 di S2;

• Indirizzo intercomunicante assente;

• Funzione range e indirizzi min e max assenti;

• Reset suonerie;

• Ingresso IN 1

LED (default).

DIP ON

2 sec

14

IT

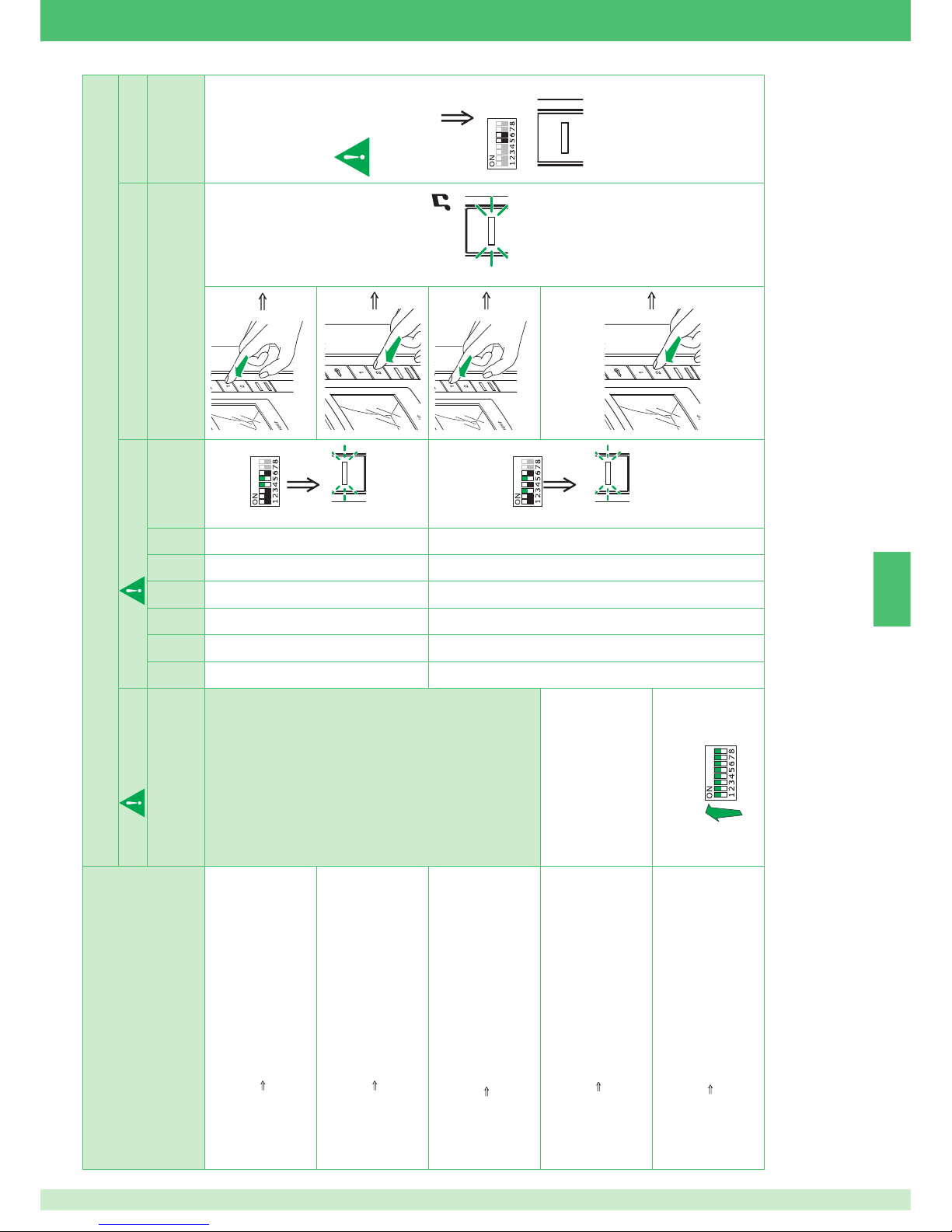

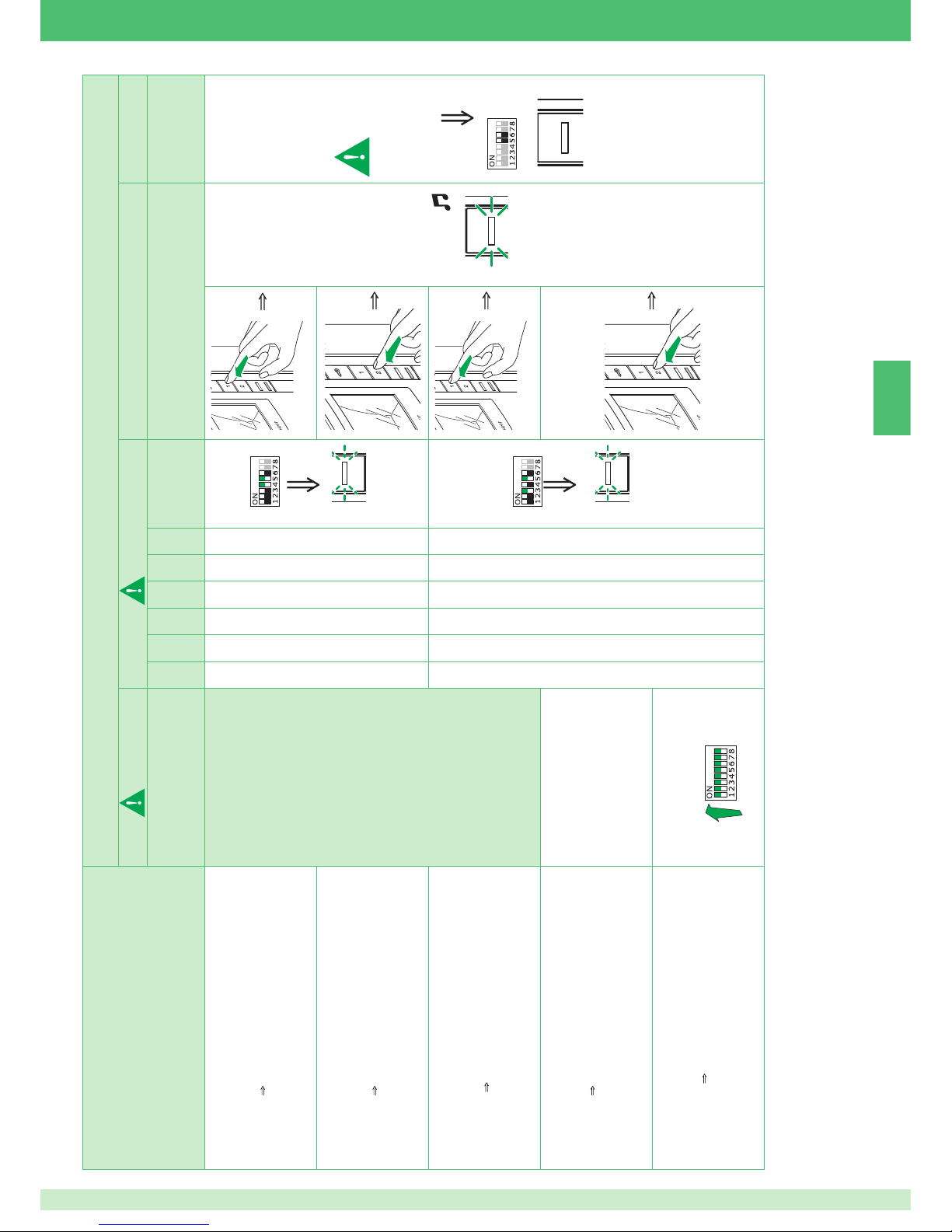

Programmazione range/suonerie

Eseguire le operazioni da 1 a 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Indirizzo minimo range

impostare codice,

TAB. C pag. 13

000010

Prendere

nota dell’impostazione

di S2, S1 e ripristinarla

al termine della

programmazione.

Indirizzo massimo range

Abilitazione range

Disabilitazione range

Selezione suoneria polifonica

01 0 1 1 0

Selezione suoneria toni (default)

S2

2 sec

15

IT

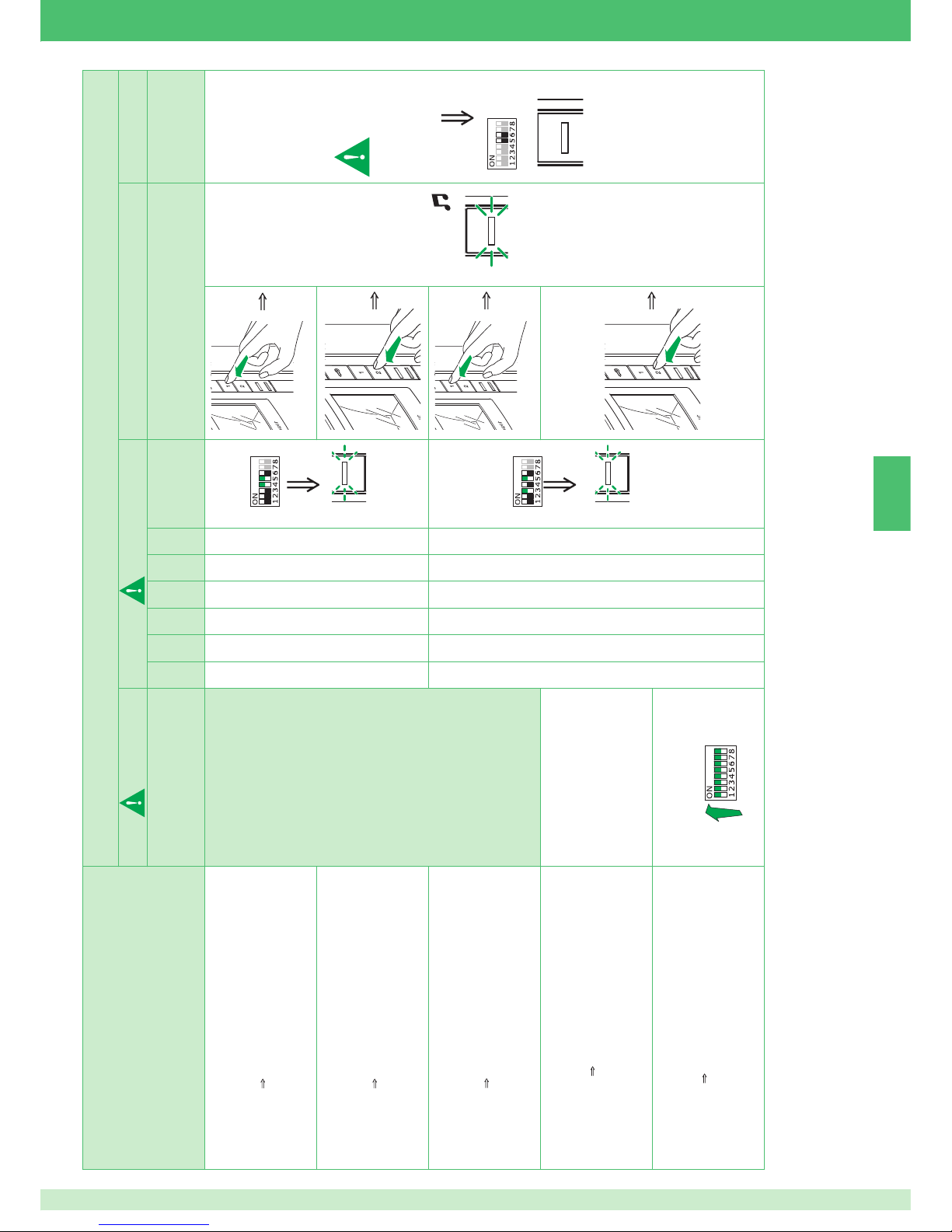

Programmazione ingresso IN1 per segnalazione

led/allarme/apriporta/attuatore

Eseguire le operazioni da 1 a 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Ingresso IN 1

LED (default), vedi pag. 126

000110

Ingresso IN 1 ALLARME, vedi pag. 126

Prendere

nota dell’impostazione

di S2, S1 e ripristinarla al

termine della program-

mazione.

Ingresso IN 1 APRIPORTA, vedi pag. 126

001010

Ingresso IN 1 ATTUATORE INDIRIZZATO, vedi

pag. 126

impostare codice, TAB. C

pag. 13

Ingresso IN 1 ATTUATORE GENERICO, vedi pag. 126

DIP ON

S2

2 sec

16

IT

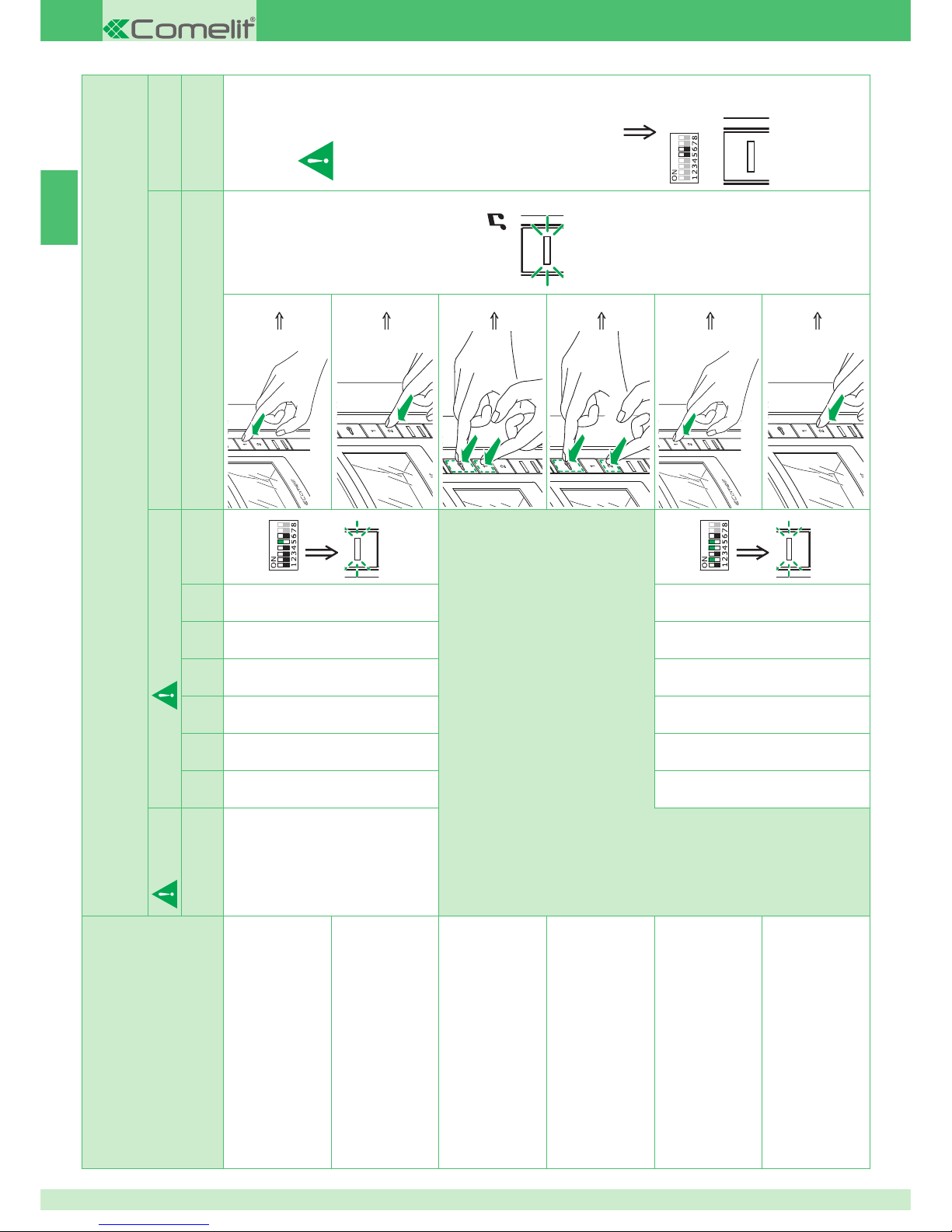

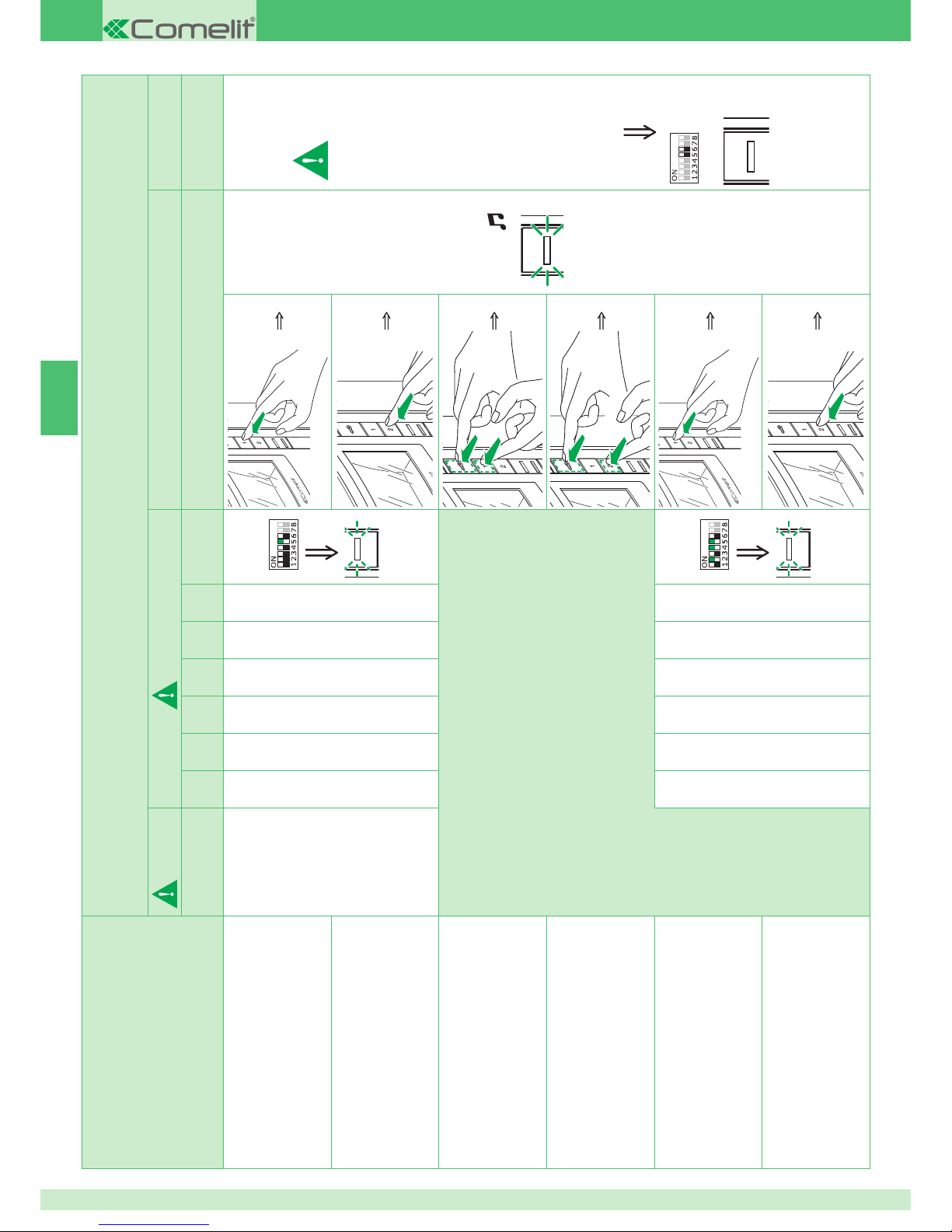

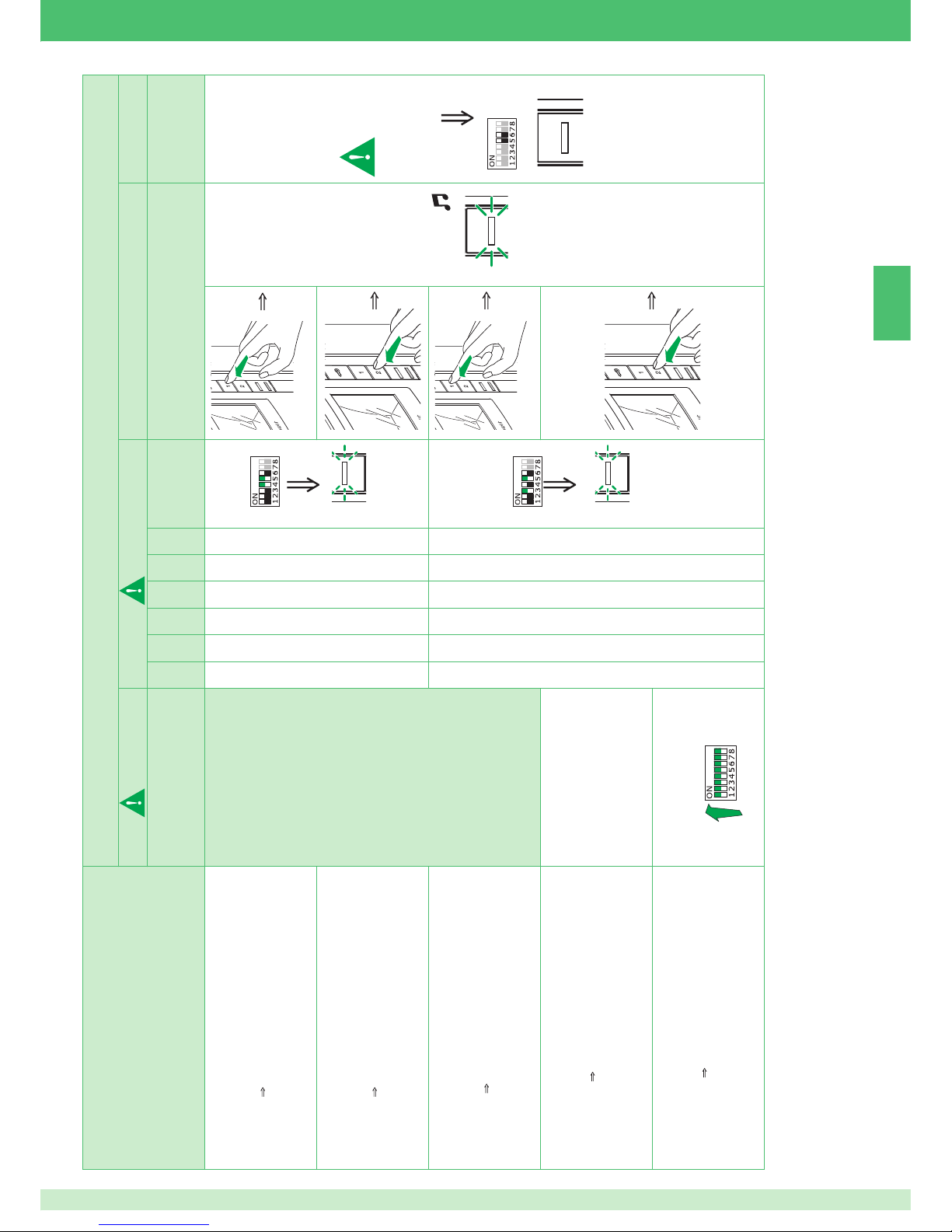

Programmazione diretta chiamata intercomunicante

Consente la programmazione delle chiamate intercomunicanti direttamente dai posti interni.

√ Necessita di 2 operatori.

Fase 1: ingresso in programmazione

Operatore 1 e Operatore 2 eseguono le seguenti operazioni su 2 posti interni:

1. Impostare dip 1-2-3-4 di S2 in combinazione 1111.

2. Sollevare la cornetta.

3. Premere il tasto 1 e 2 per 3 sec.

»ll posto interno emette 1 tono. »Il led verde lampeggia. »Il posto interno entra in fonica. »A questo punto i 2 operatori sono in comunicazione tra di loro.

____

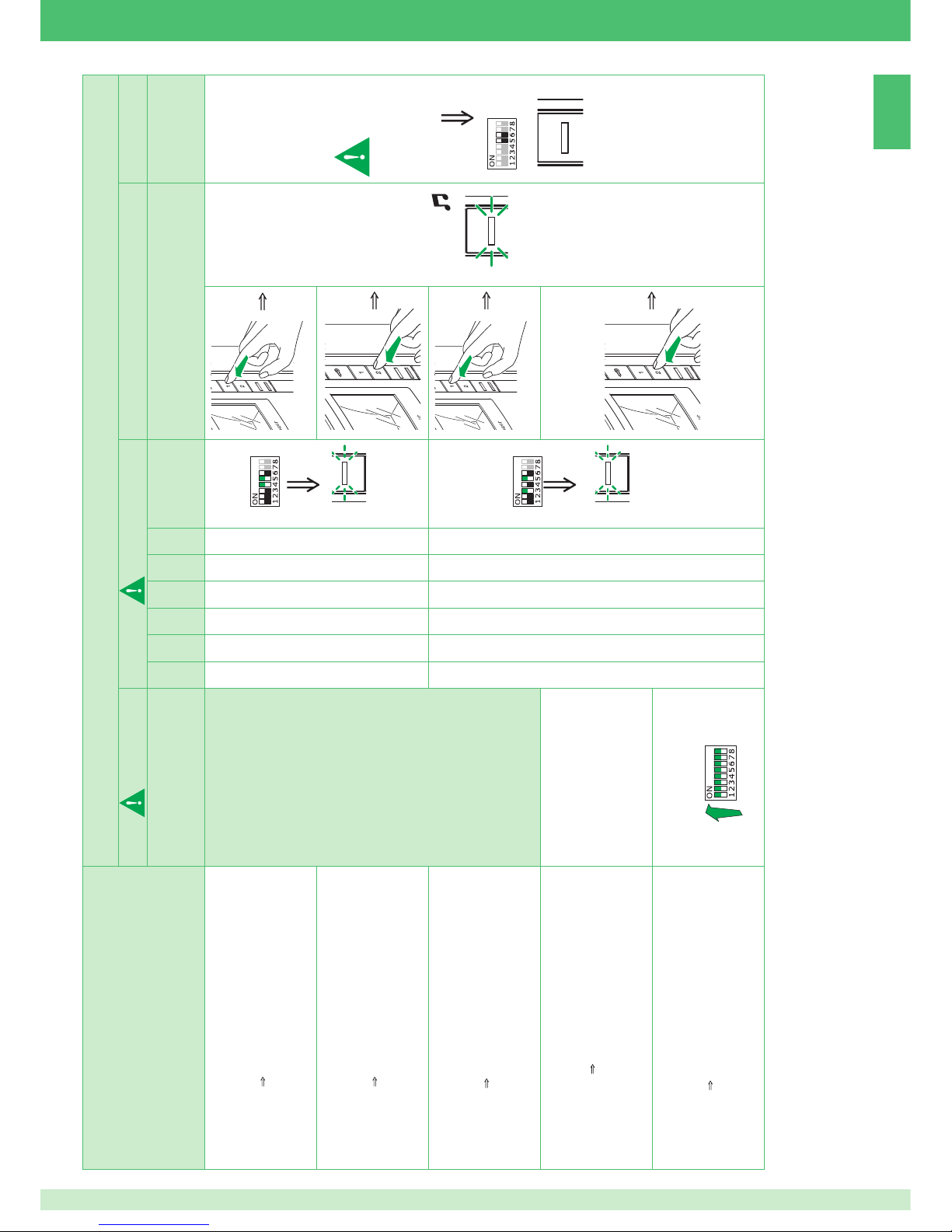

Fase 2: programmazione chiamata intercomunicante

Operatore 1:

` Preme il pulsante che vuole programmare per chiamare l'operatore 2 (es. 2).

»Il posto interno dell'operatore 1 emette un tono di conferma.

Operatore 2:

` Preme il pulsante che vuole programmare per chiamare l'operatore 1 (es. 1).

»Il posto interno dell'operatore 2 emette un tono di conferma.

Operatore 1/Operatore 2:

` Agganciare la cornetta.

»ll posto interno emette 1 tono. »La programmazione dei 2 posti interni è così ultimata.

Per programmare un ulteriore posto interno passare alla FASE 3.

____

Fase 3: programmazione di altri posti interni

Operatore 1/Operatore 2:

1. Raggiunta la nuova postazione esegue la fase 1 per entrare in

comunicazione.

2. Ripetere la fase 2.

N.B. Nel caso in cui si riceve una chiamata durante la programmazione

è necessario rispondere alla chiamata e successivamente riprendere la fase di programmazione.

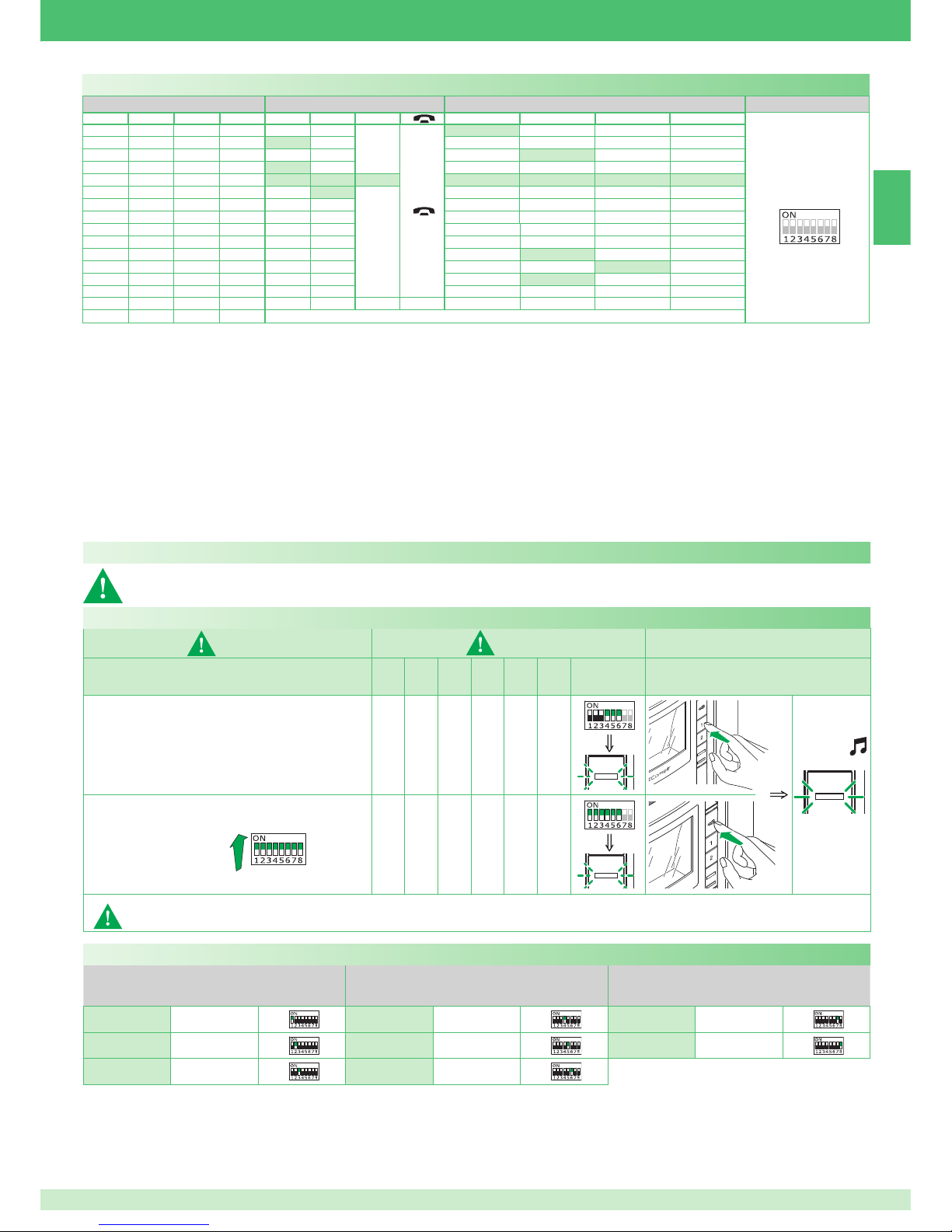

Variazione suonerie monitor

1. Tenere premuto il pulsante A ﬁ no a che non verrà emesso un suono

di conferma (l’operazione è possibile solo con l’impianto in situazione di riposo; in caso contrario il led di segnalazione lampeggerà per avvisare l’utente).

2. Premere e rilasciare il pulsante A : 1 volta (viene emesso un tono di conferma) per modiﬁ care la suoneria

di chiamata da posto esterno.

2 volte (vengono emessi 2 toni di conferma) per modiﬁ care la suoneria

di chiamata da centralino.

3 volte (vengono emessi 3 toni di conferma) per modiﬁ care la suoneria

di chiamata intercomunicante da posto interno.

4 volte (vengono emessi 4 toni di conferma) per modiﬁ care la suoneria

della chiamata da piano.

Ulteriori pressioni del pulsante A ripetono la sequenza appena

descritta.

3. Premere e rilasciare il pulsante 1 per scorrere in sequenza le varie

suonerie disponibili.

4. Premere il pulsante 2 per confermare la scelta dell’ultima suoneria

ascoltata e per uscire (in qualunque momento) dalla modalità di variazione suoneria monitor. All’uscita dalla modalità di variazione suoneria monitor verrà emesso un suono di conferma.

17

IT

1

JP3

JP5

JP4

2

BEEP!

JP4

JP5

JP4

4

2

3

JP5

JP4

JP5

JP3

1

JP4

JP5

JP4

JP5

JP4

1

JP4

JP5

JP4

2

1

2

3

4

Programmazioni speciali Art. 4883

Codice

Dip switch

ON

Serratura

245 1,3,5,6,7,8

Tempo serratura: 2 sec + tono disattivo (default)

246 2,3,5,6,7,8

Tono conferma serratura: attivo

247 1,2,3,5,6,7,8

Tempo serratura: 8 sec

252 3,4,5,6,7,8

Apriporta sempre attivo (default)

253 1,3,4,5,6,7,8

Apriporta attivo solo per utente chiamato

Funzioni impianto

243 1,2,5,6,7,8

Tempo di attesa reset: 10 sec (default)

244 3,5,6,7,8

Tempo di attesa reset: 1 sec

248 4,5,6,7,8

Invio chiamata: singola (default)

249 1,4,5,6,7,8

Invio chiamata: tripla

254 2,3,4,5,6,7,8

Ripristino default

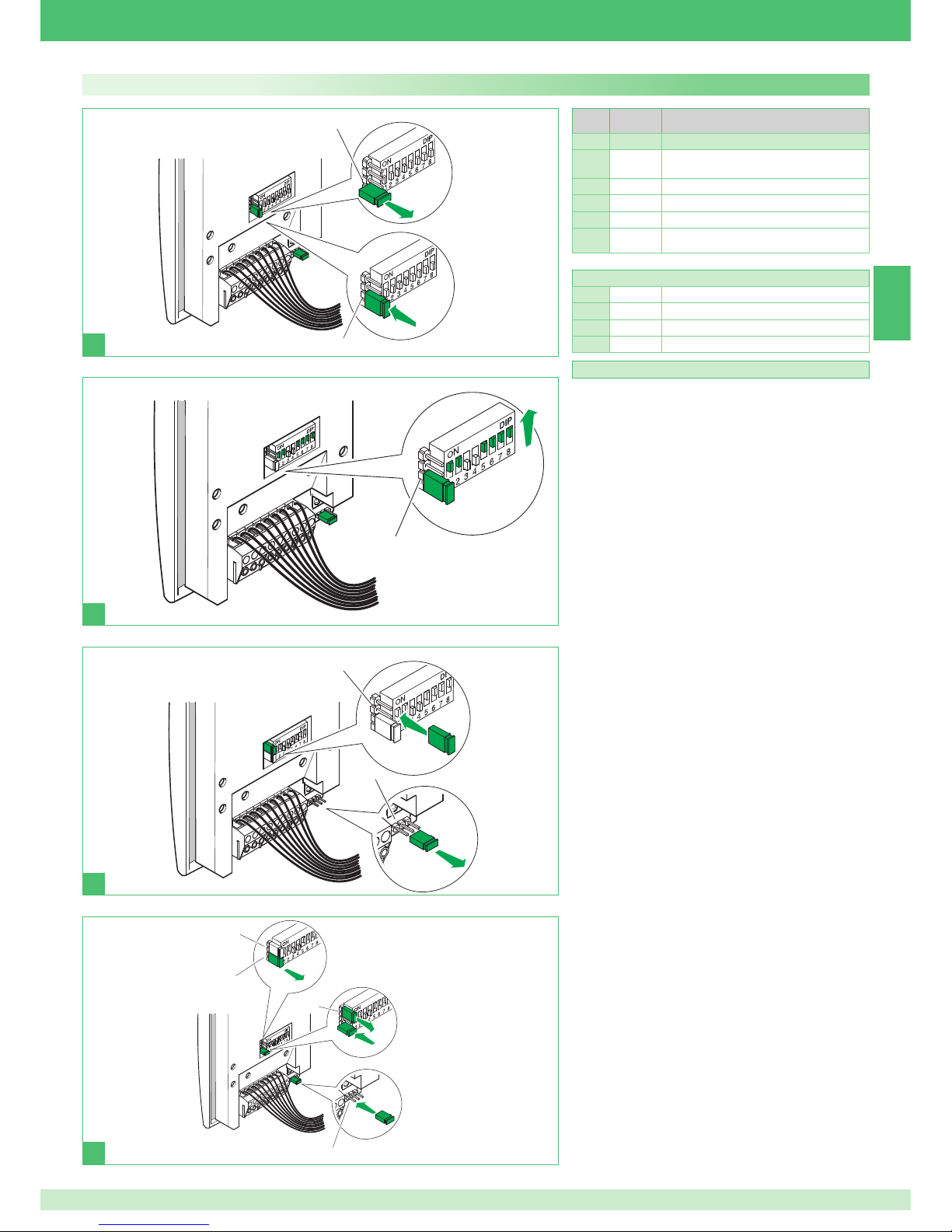

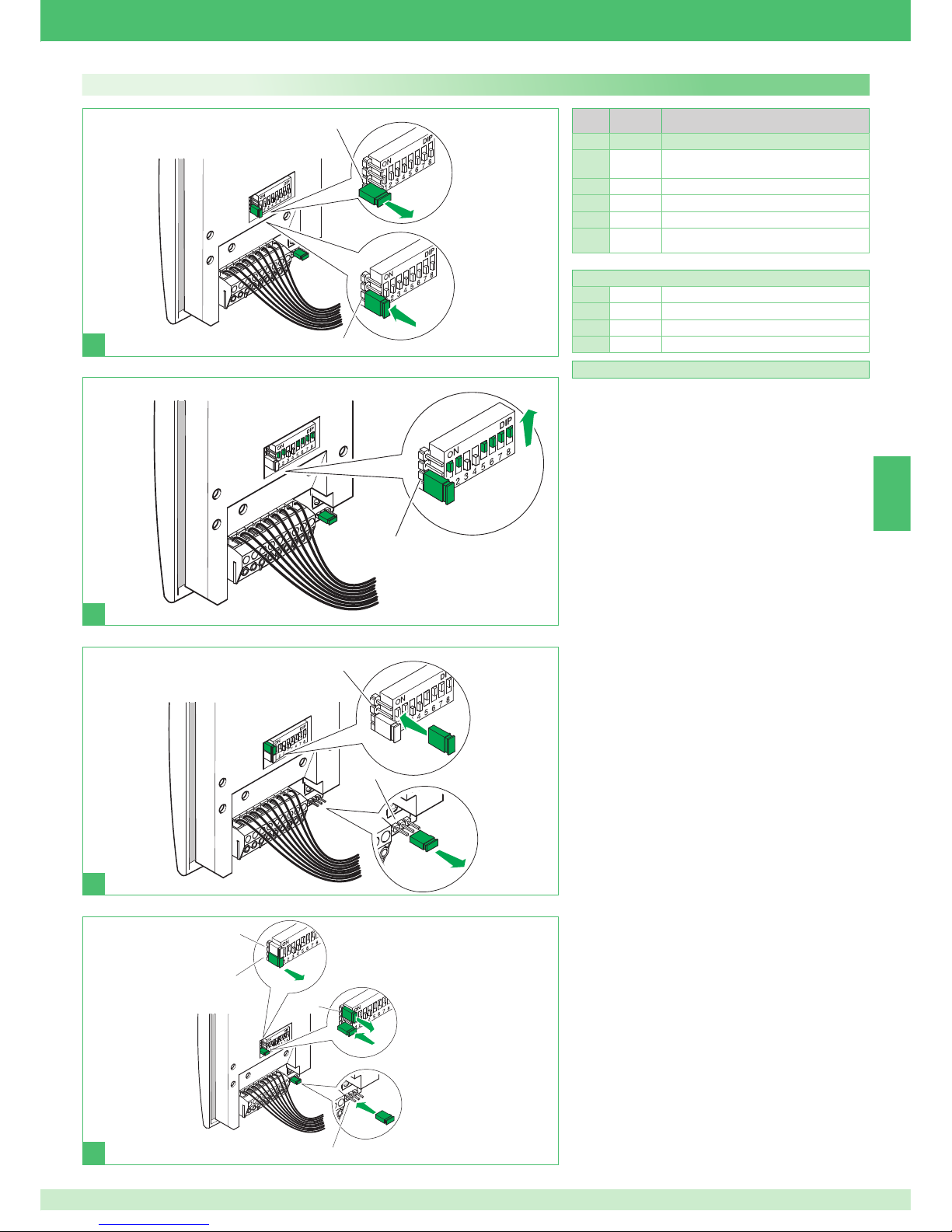

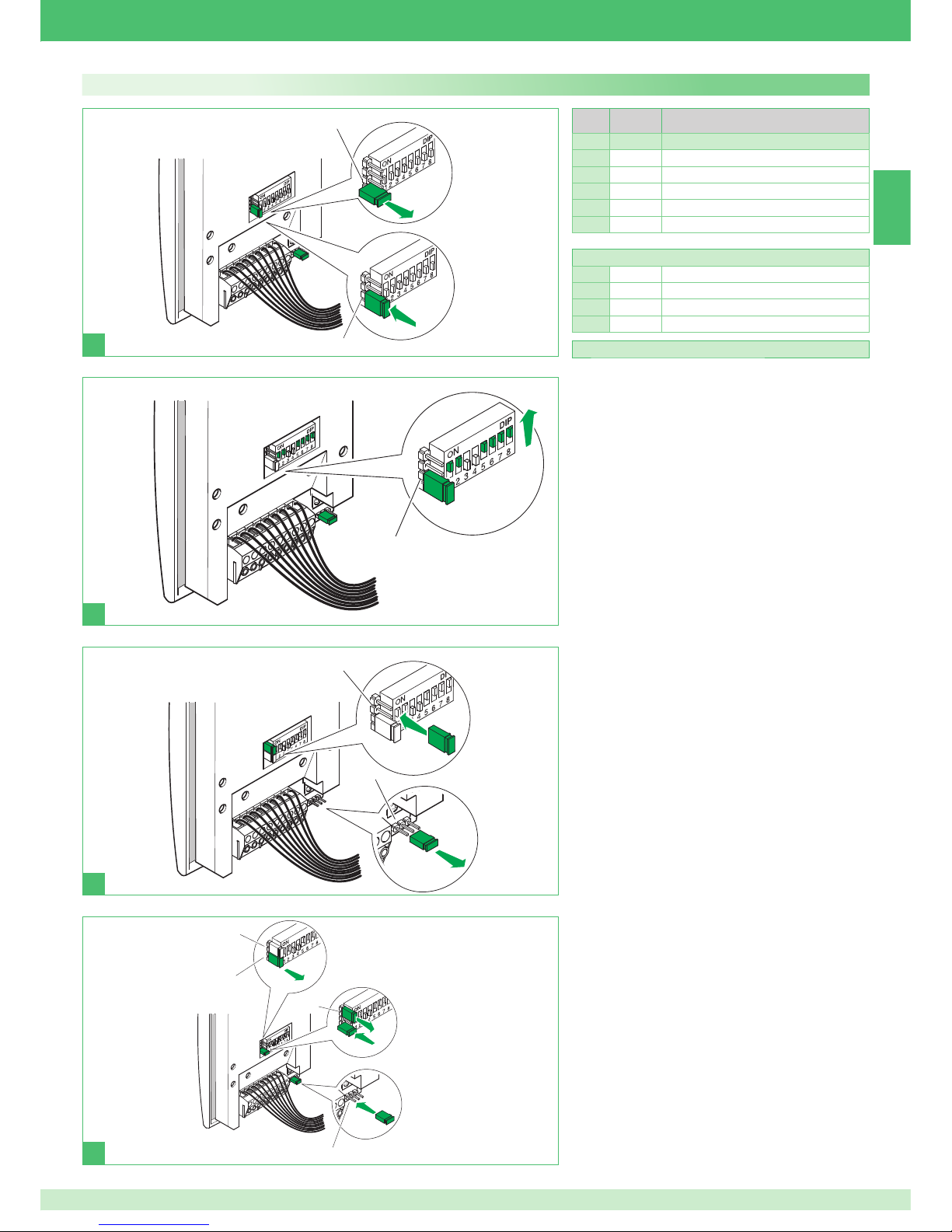

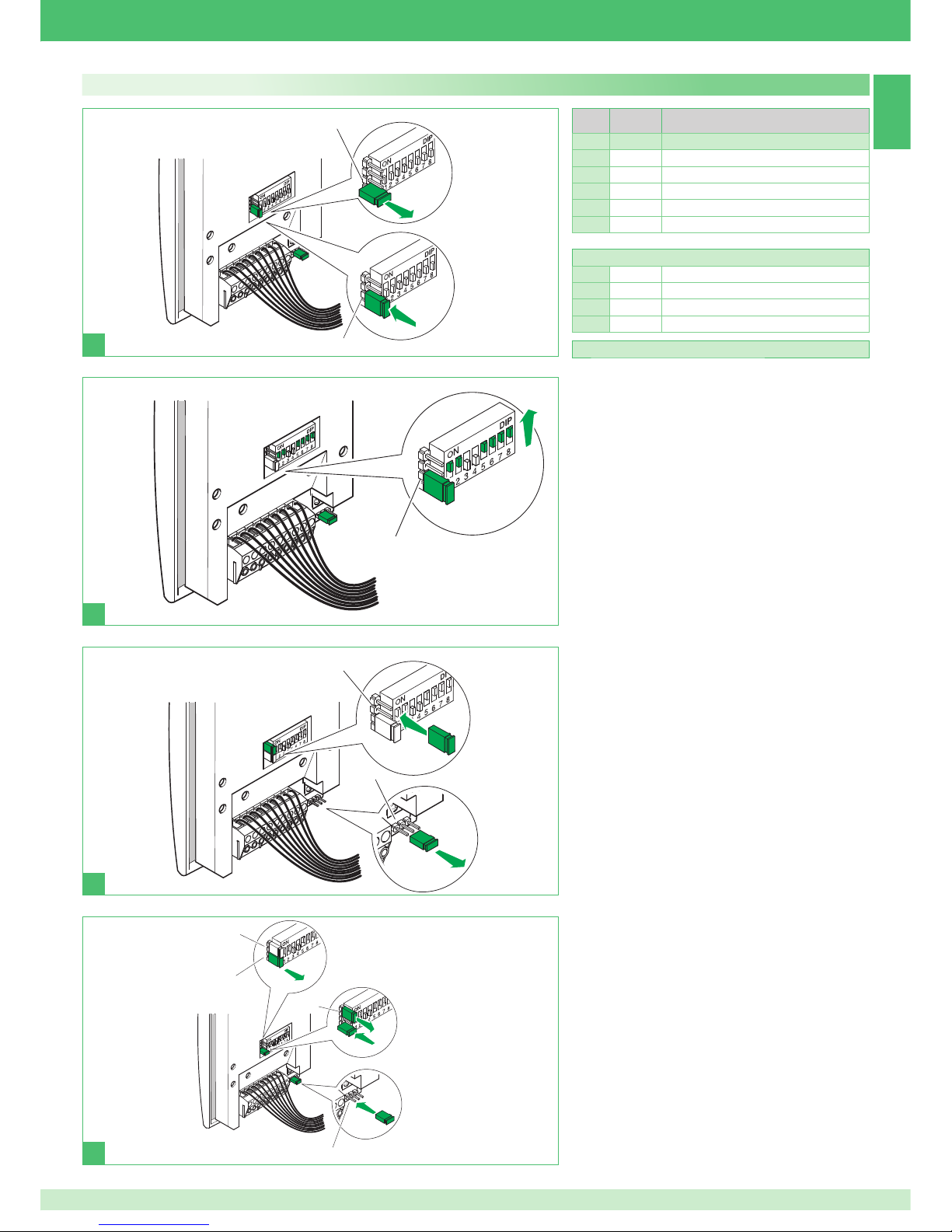

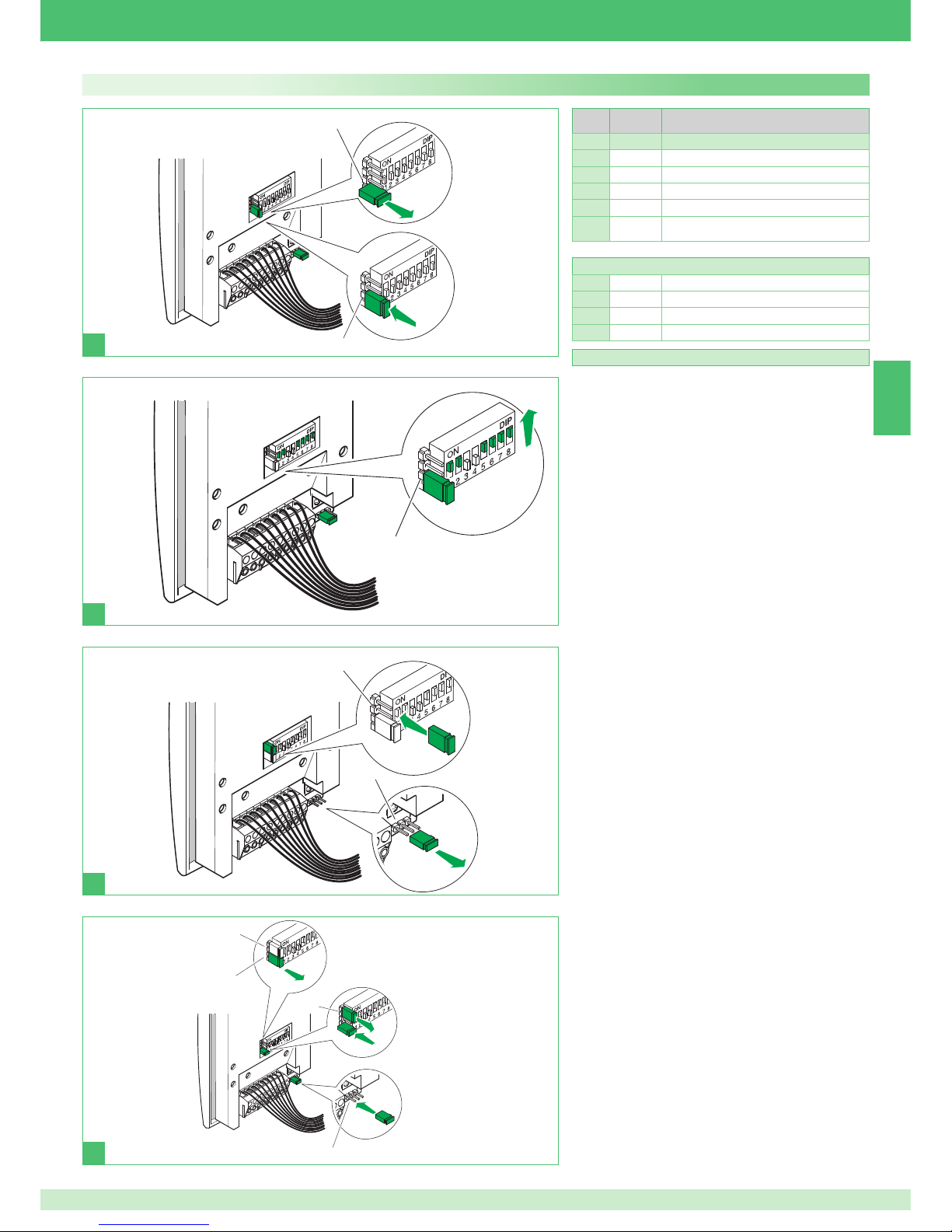

Sull’Art. 4883 è possibile effettuare una serie di programmazioni speciali in funzione delle varie esigenze di impianto.

1. Entrare in modalità di programmazione posizionando

in verticale il jumper di JP4 (Fig. 1).

2. Impostare sui dip-switch il codice relativo alla funzione

che si desidera programmare (Fig. 2), secondo la tabella a pag. 17.

3. Confermare la funzione impostata spostando il jumper

da JP3 in posizione JP5 (Fig. 3) e attendere che venga emesso un tono di conferma.

4. Per effettuare un'altra programmazione speciale,

rimuovere il jumper da JP5 e ripetere le operazioni descritte al punto 2 e 3.

5. Al termine della procedura riposizionare i jumper

nella loro posizione iniziale (Fig. 4): il jumper di JP4 in posizione orizzontale e il secondo jumper da JP5 in posizione JP3.

1818

EN

Warning:

• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.

• All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for modiﬁ cations made by

third parties for any reason or purpose, and for the use of accessories and materials which are not originals.

• All the products comply with the requirements of Directive 2006/95/EC (which replaced Directive 73/23/EEC and subsequent amendments), as certiﬁ ed by the CE mark they carry.

• Do not route the riser wires in proximity to power supply cables (230/400V).

• Do not insert objects or pour liquids into the device.

• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.

• Cut off the power supply before carrying out any maintenance work.

• Connect the module-holder frame to earth (see Fig.).

• Do not press and hold the audio hook while the handset is lifted.

• The camera must not be installed opposite bright light sources, or in places where the ﬁ lmed subject is against the light. To resolve this problem, we recommend modifying the installation height of the camera, which is usually 160 - 165 cm, to a height of 180 cm and pointing the lens downward so as to improve ﬁ lming quality.

• Cameras with colour CCD sensor have poorer sensitivity in low light conditions than black/white cameras. We therefore recommend, in dimly lit environments, that an additional light source is installed.

General information ............................................................................................................................................................................................19

External unit ........................................................................................................................................................................................................19

Art. 4883 ...............................................................................................................................................................................................................19

Art. 1205/B ...........................................................................................................................................................................................................19

Installing the external unit ..................................................................................................................................................................................20

Internal units ........................................................................................................................................................................................................21

Mounting the Magis internal unit .......................................................................................................................................................................21

Removing the monitor ........................................................................................................................................................................................21

Art. 6402E .............................................................................................................................................................................................................22

Description of monitor ........................................................................................................................................................................................22

Art. 2608 ...............................................................................................................................................................................................................23

Installing door-entry phone Art. 2608 ................................................................................................................................................................23

General installation and operating instructions ..............................................................................................................................................24

Operating distances table ..................................................................................................................................................................................24

Operation .............................................................................................................................................................................................................24

Description of button functions and settings ..................................................................................................................................................25

Settings for monitor Art. 6402E and Style door-entry phone ..........................................................................................................................25

TAB. A Riser addresses ......................................................................................................................................................................................25

Description of functions .....................................................................................................................................................................................25

Additional main or secondary monitors ...........................................................................................................................................................26

Default button settings .......................................................................................................................................................................................26

General button programming warnings ............................................................................................................................................................26

Programming buttons for generic or coded actuator ......................................................................................................................................27

Programming for intercom call ..........................................................................................................................................................................27

Programming/deleting intercom address (selective intercom only) ..............................................................................................................27

TAB. B Selective intercom addresses ...............................................................................................................................................................27

Programming buttons for intercom call ............................................................................................................................................................28

Programming buttons for other functions ........................................................................................................................................................28

TAB.C Riser addresses .......................................................................................................................................................................................29

Programming reset .............................................................................................................................................................................................29

Programming range/ringtones ...........................................................................................................................................................................30

Programming input IN1 for LED/alarm/lock-release/actuator indication .......................................................................................................31

Direct programming of intercom call ................................................................................................................................................................32

Monitor ringtone selection .................................................................................................................................................................................32

Special programming - Art. 4883 .......................................................................................................................................................................33

Wiring diagrams

MSK/018C Basic diagram for two-family kits Art. 8472MC with cascade connection. Switching on/voltage check with system in standby. ......... 114

MSK/013BC Basic diagram for two-family kits Art. 8472MC with branch connection ......................................................................................... 115

MSK/014BC Diagram for two-family kits Art. 8472MC extended with a second Art. 4883. Branch connection. ................................................. 116

MSK/014AC Diagram for two-family kits Art. 8472MC extended with a second Art. 4883. Cascade connection. ..............................................117

MSK/018/AC Diagram for two-family kit with additional power supply unit Art. 1395 .......................................................................................... 118

MSK/019C Use of remote camera module Art. 1259C ....................................................................................................................................... 119

SB2/AAR Connection of video ampliﬁ er Art. 4833C ............................................................................................................................................120

MSK/HCA Addition of a main monitor in parallel. Cascade connection ..............................................................................................................120

MSK/IC Addition of a main monitor in parallel. Branch connection .....................................................................................................................121

MSK/A20S Cascade connection of third main monitor with local power supply .................................................................................................121

MSK/A23S Branch connection of 2 main monitors and 2 secondary monitors with the same user code ...........................................................122

MSK/A21S Cascade connection of 2 main monitors and 1 secondary monitor with the same user code ..........................................................122

MSK/AAE Connection of additional door-entry phones with branch connection from monitor ...........................................................................123

MSK/AAD Connection of additional door-entry phones with cascade connection from monitor .........................................................................123

MSK/FC Addition of a parallel door-entry phone, with branch connection from riser ..........................................................................................124

1919

EN

2

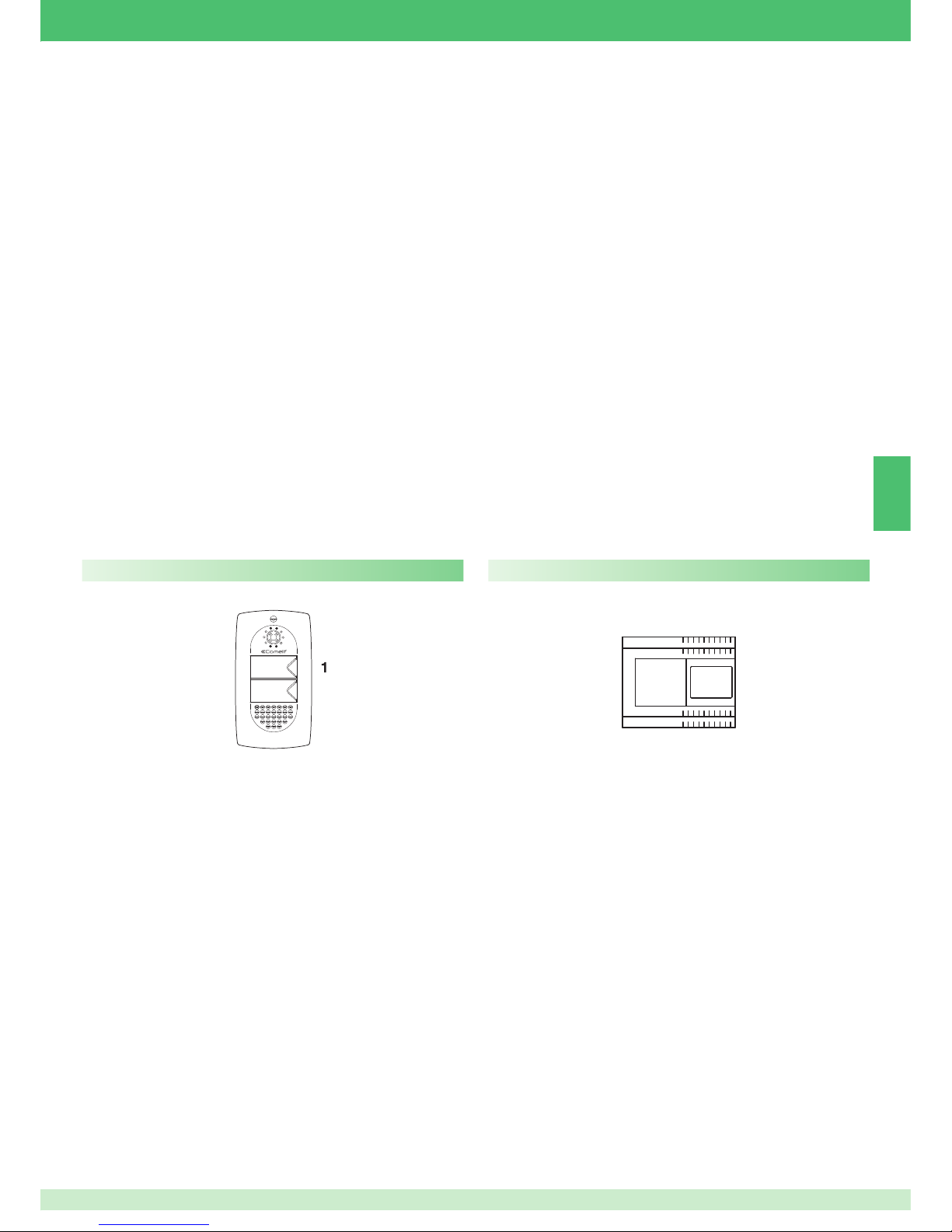

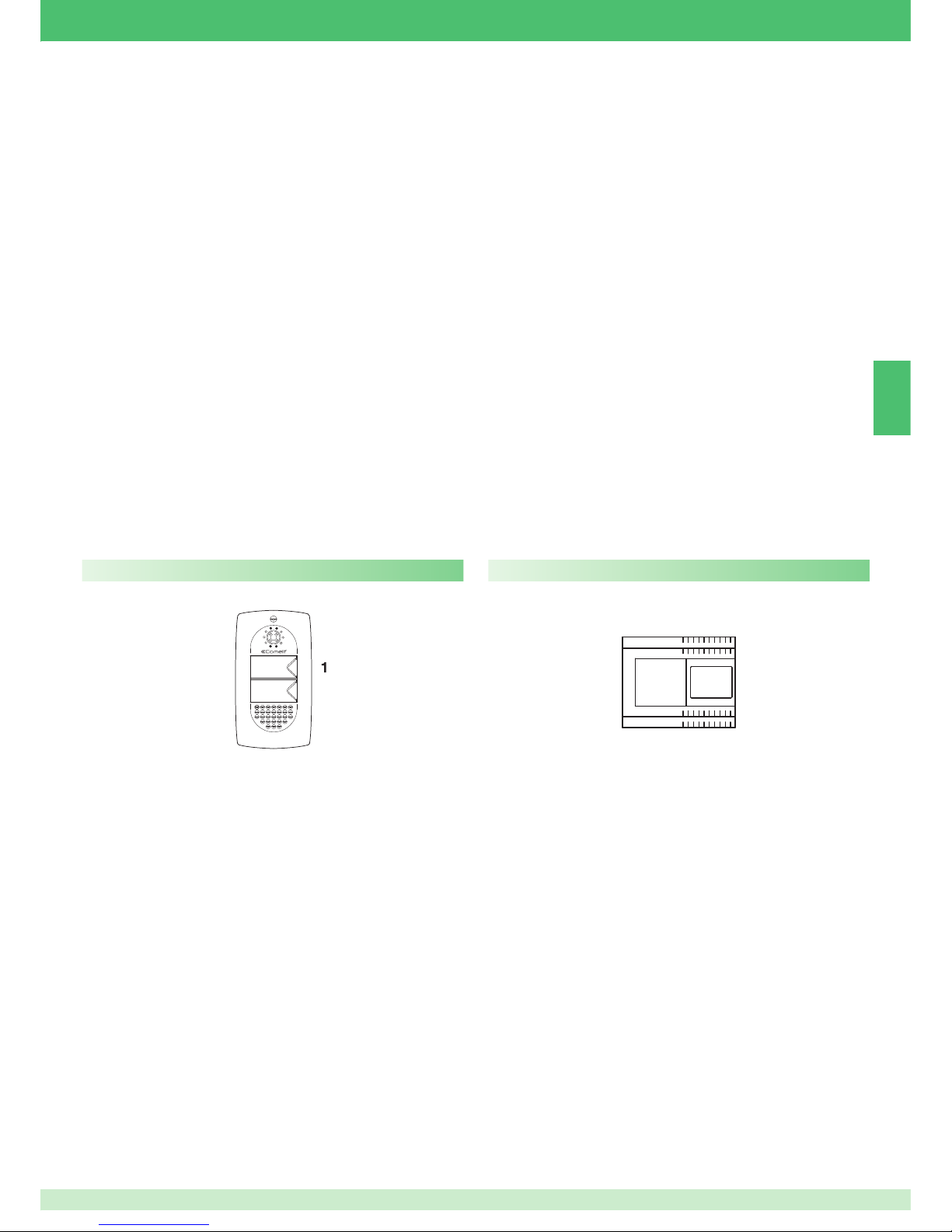

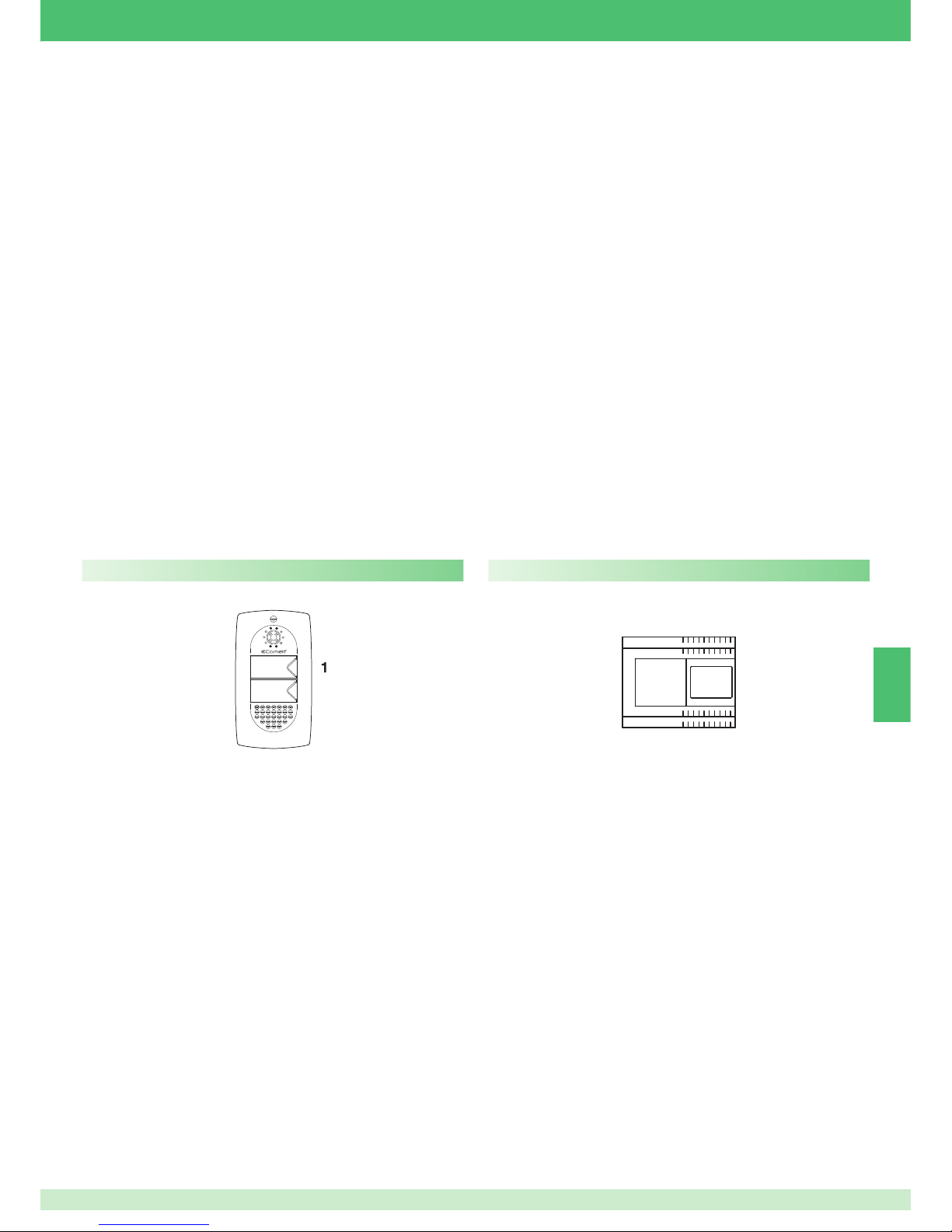

Art. 1205/B Art. 4883

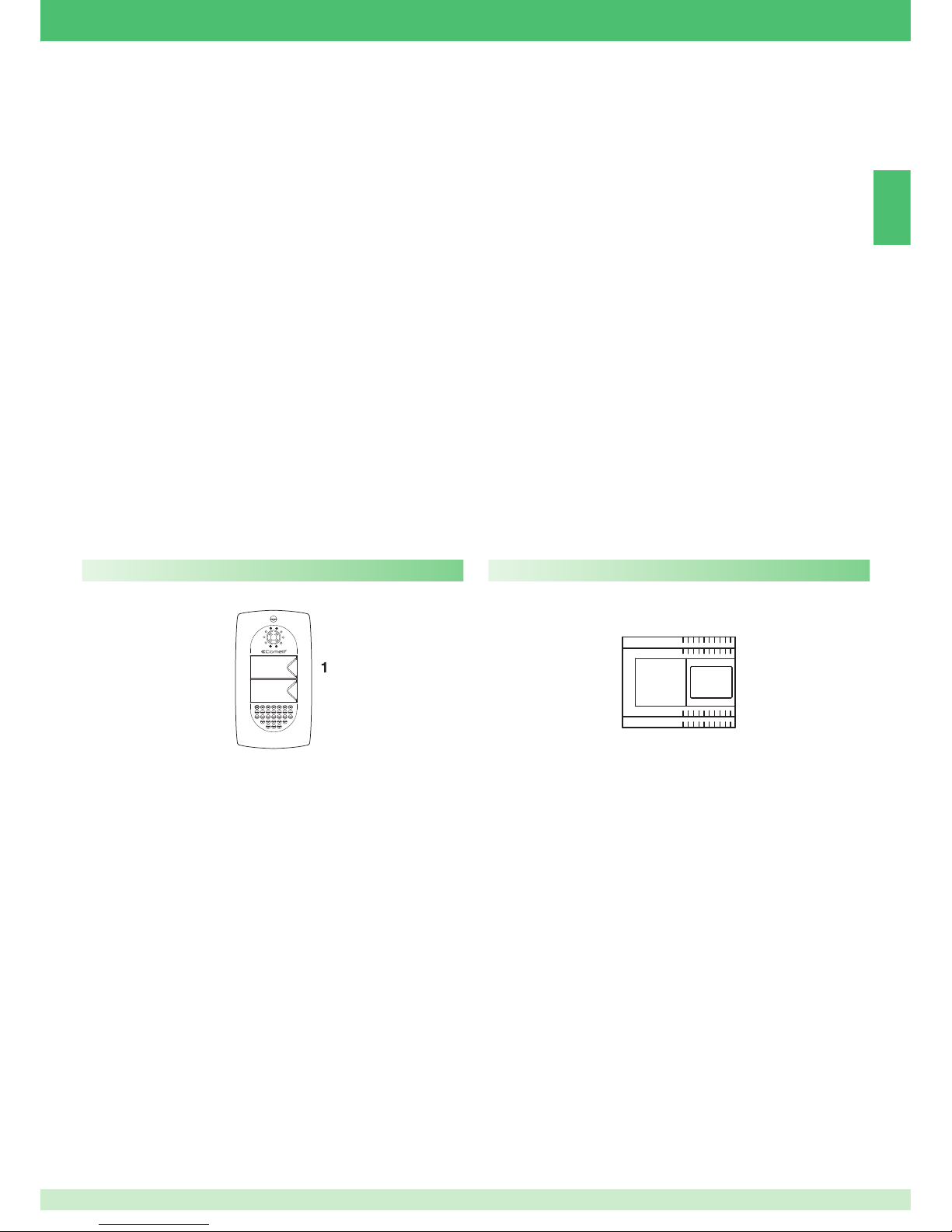

General information

The Two-Family door entry monitor kits Art. 8472MC can be used in residential or service sector buildings where effective access control and simple installation procedures are required. In fact, it only requires 2 wires between the external unit and the internal monitor/s to activate the system (calls, audio, video self-ignition), plus 2 wires to power the external unit and the electric lock and 2 wires to power the door entry monitor internal unit. A wide range of accessories is also available to deal with the needs of any type of system; in fact, in addition to interesting standard type accessories, the system can also be extended by adding door entry monitors and/or door-entry phones and/or external units. This makes it possible to reach a maximum of 2 external units with 8 internal units including door-entry phones and door entry monitors for the two-family configuration. By means of appropriate settings single-family intercom communications (i.e. between users with the same user code) are possible using both door entry monitors and door-entry phones. Several kits can be connected to a Simplebus main entrance panel and/or a switchboard Art. 1998A.

Technical characteristics

The transformer provides 2 outputs: one to power the external unit and the electric lock and the other to power the monitor. Dimensions: 105x85x85 mm (6 DIN modules). 500 mA delayed protection fuse.

Description of terminal block

AC230V network voltage input. ~~ AC output for external unit and electric lock. + - 20V DC power supply output of the monitor.

Technical characteristics

Connection to monitor with 2 wires for audio, video, lock-release and call plus 2 wires for power supply from Art. 1205/B. High sensitivity, adjustable camera with 1/3” CCD sensor. White LED illumination (6 LED). Nameplates with LED lighting. Microphone and loudspeaker volume control. Flush-mounted box dimensions: 176,5x95,5x35 mm. The buttons on Art. 4883 are factory set to call addresses 1 (top button) and 2 (bottom button). External unit dimensions: 176x95x15 mm.

Description of terminal block LL monitor connection (video, call, audio, lock-release). RTE request to exit input. ~ ~ external unit power supply. SE. NC. - SE NO. - SE C. electric lock connection.

SB/X3 Use for various purposes of button P1 (Art. 2608) ....................................................................................................................................124

SB2V/AAK Connection of call repetition devices (Art. 1229 or Art. 1122/A) ........................................................................................................125

Floor door call connection variant ........................................................................................................................................................................ 125

Using IN1 input for LED/ALARM/LOCK-RELEASE/ACTUATOR indication. Activation on closure towards CFP2 .............................................. 126

Using IN1 input for LED/ALARM/LOCK-RELEASE/ACTUATOR indication. Activation in the presence of voltage in relation to IN2 .................. 126

SB2/AAM2 Use for various purposes of button P1 .............................................................................................................................................. 127

SMK/EC Connecting actuator relay Art. 1256 ...................................................................................................................................................... 127

Using the RC network for door lock ﬁ lter on relay contacts .................................................................................................................................128

Variant to connect the timed local lock button (request to exit) ............................................................................................................................128

SMK/SNP Variant with security door lock and additional power supply ............................................................................................................... 129

External unit

2020

EN

6

1

3

2

7

4 53

1

165 cm

2

Fig. 4 Before ﬁ xing the 4 screws, make

sure that there is no need to program the special functions described on page 33.

Fig. 5 Loosen the four screws slightly to unlock the camera and allow adjustment.

Installing the external unit

2121

EN

115-125 cm

140-145 cm

2A 2B1

18,9cm

21,6cm

4

min

L = 5,5 cm

max

L = 6,5 cm

L

min

L = 5,5 cm

max

L = 6,5 cm

L

3

CLACK !!

6

1

2

5

Mounting the Magis internal unit

Removing the monitor

Internal units

2222

EN

4

5

7 6

1

2

3

S1

S2

1

8

2

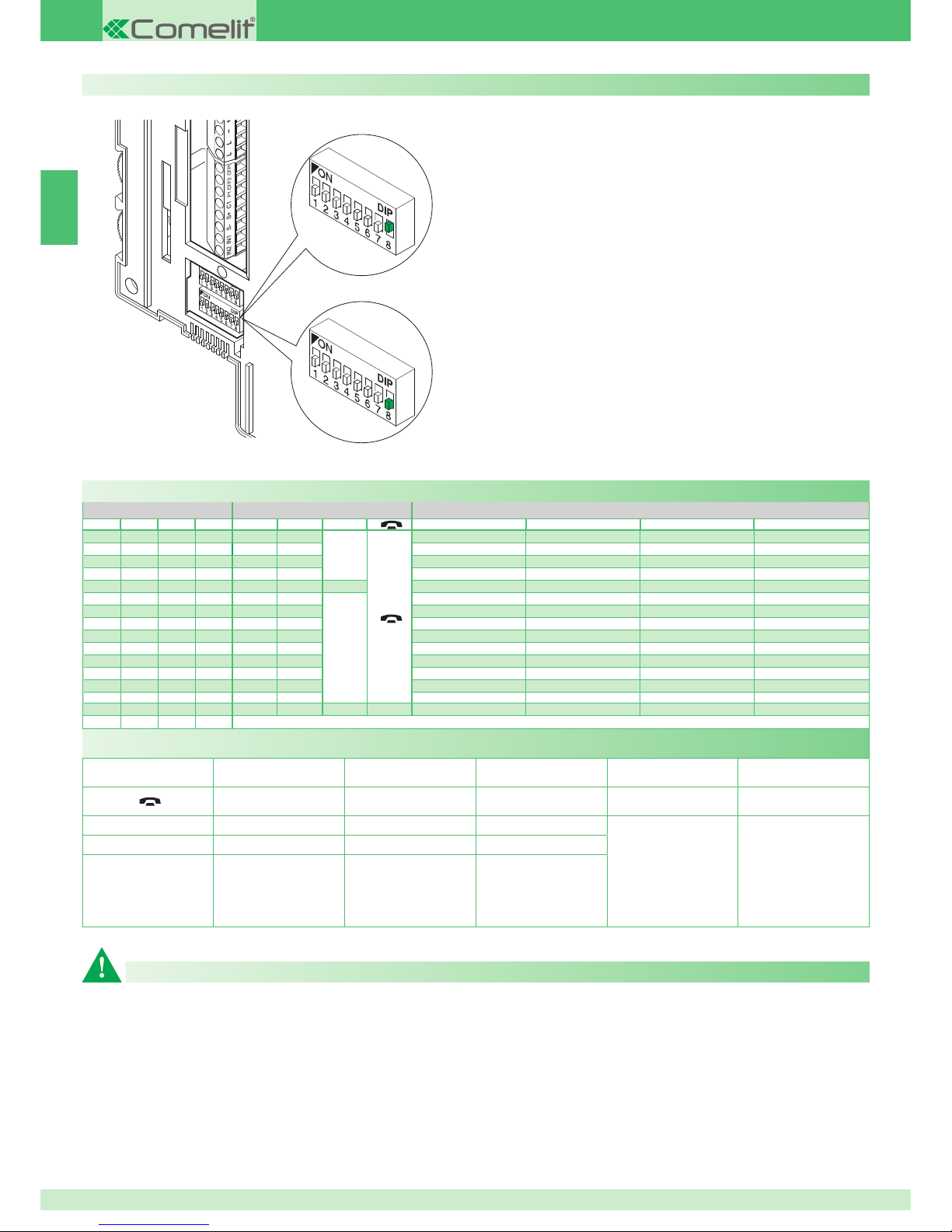

Description of monitor

1 Terminal block for system connection: + - Power supply terminals. L L Bus line connection terminals.

CFP1 CFP2 Floor door call input. P1 C1 Button 1 terminals for various services. To have a C.NO. contact (24 V-100 mA max.), move jumpers CV3

and CV4. to position B. S+ S- Terminals for call repetition device. IN1 IN2 LED input (programmable). 2 S1 User code programming microswitches. 3 S2 Microswitches for programming buttons and functions (marked with a

red corner): DIP 1-2-3-4 for button function programming. DIP 5-6 access to programming.

DIP 7 for power supply voltage management (see diagrams and variants

on page 114), default = OFF .

DIP 8:

ON secondary bracket. OFF main bracket (default).

4 SW3 Selector for Simplebus 1 (S1- default) or Simplebus 2 (S2) modes. 5 CV3 CV4 Jumper for freeing button 1 (C.NO. contact 24 V-100 mA

max.).

A button 1 general actuator (default) or programmable. B button 1 for various uses. 6 CV5 Jumper for video closure. 7 CV6 selector for using input IN 1 (see page 126). 8 Loudspeaker volume adjustment (for setting intercom audio only).

1 2 3

5

7

6

4

8

Art. 6402E

Monitor description: 1 Call volume adjustment / Privacy function selector (Privacy

service means exclusion of the call from the external unit and from intercommunicating interphones or video doorphones; activation of the Privacy function is shown by a red indicator appearing on the left-hand side of the selector).

2 Indicator LED for system busy/Doctor function enabled/door open 3 Red indicator - Privacy enabled. 4 Space for additional button installation with accessory Art. 6333, Art.

6434.

5 Monitor handset (lift handset to start communication). 6 Colour intensity adjustment knob.

` To increase the value, turn anticlockwise.

7 Brightness control knob.

` To increase the value, turn anticlockwise.

8 3,5'' colour screen.

Description of buttons:

A Door-opening pushbutton.

1 Key 1 general actuator (programmable). 2 Self-ignition key 2 (programmable).

2323

EN

3

4 5

6

7B

7A

1

2

140-145 cm

115-125 cm

1 2 3A

3B 3C 4

Art. 2608

Cannot be used for the intercom function. The door-entry phone should always be mounted using Art. 1214/2C as illustrated in connection diagram MSK/FC a pag. 124.

1 Privacy function indicator. 2 3-position ringtone/Privacy service selector:

High position: Maximum ringtone volume. Middle position: Medium ringtone volume. Low position: Privacy function activation. Privacy service means exclusion of the call ringtone from the external

unit and switchboard; activation of the Privacy function is signalled by a red indicator appearing at the top right-hand side).

3 Trimmer for adjusting the microphone volume. 4 User code programming microswitches. 5 System connection terminals:

L L Bus line connection. CFP CFP Floor door call input. P1 C1 Button P1 terminals for various purposes (contact C. NO 24 V -

100 mA max.) (remove CV1 and CV2, see variant SB/X3 pag. 124).

S+ S- Terminals for call repetition device.

6 CV1 CV2 Jumpers to be removed in order to have potential-free C.

NO contact on button P1.

7A/7B JP1 Jumpers for selecting the switchboard call (position C) /

generic actuator (position A) function of button P1.

Description of buttons:

A Key button.

P1 Button P1 for switchboard call / generic actuator / button for various

purposes present on terminal block (P1 C1).

Clean using a damp cloth. Do not use alcohol or other aggressive products.

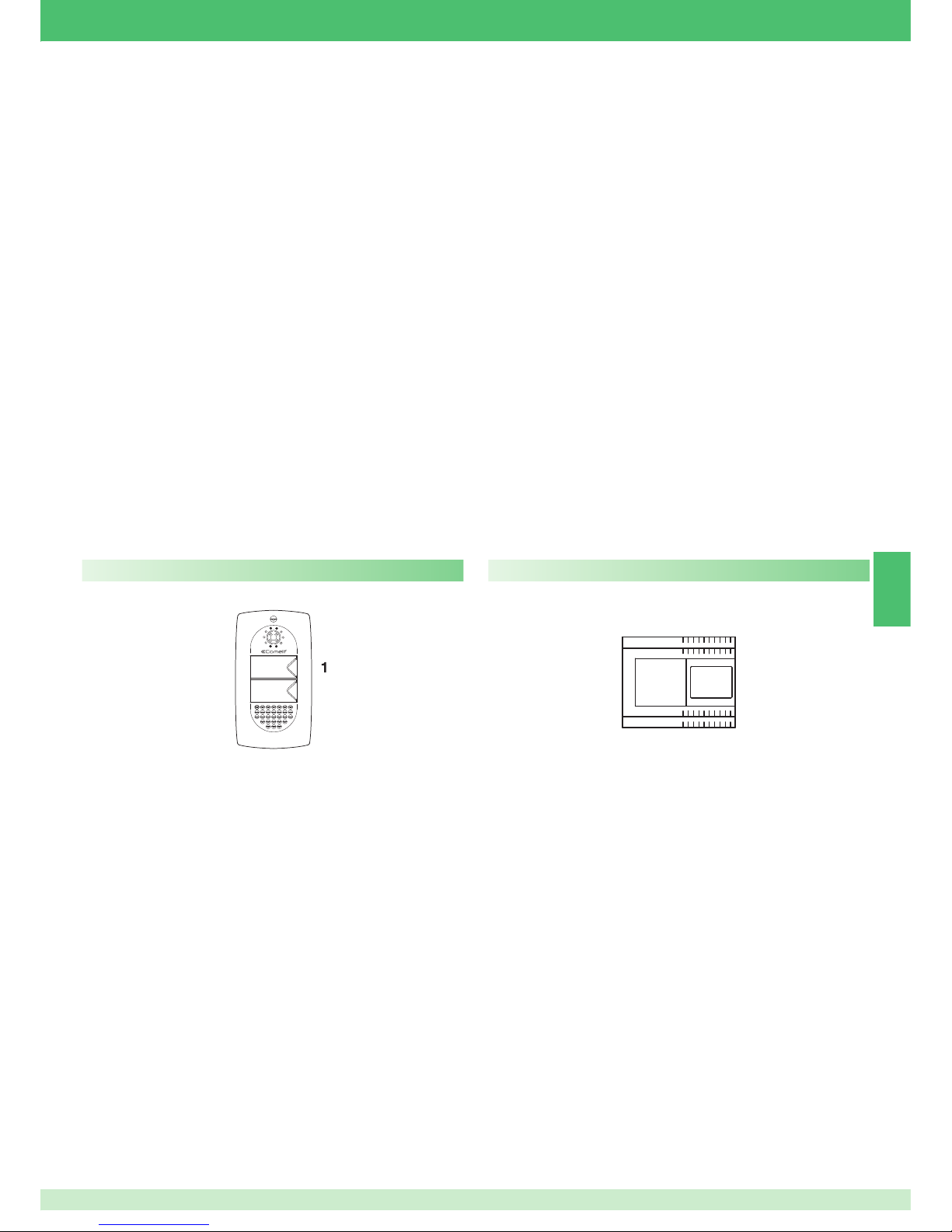

Installing door-entry phone Art. 2608

2424

EN

1205/B

1215

1216

C

A

B

D

1215

1216

F

4833C

1205/B

1212/B

E

1395

G

4882 4883

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

Comelit Art. 4576-4578

0,5 mm2 (Ø 0,8 mm AWG 20

)

25 m

(85 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

190 m

(625feet)

60 m

(195 feet)

150 m

(495 feet)

0,28 mm2 (Ø 0,6 mm AWG 23)

5 m

(15 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

25 m

(85 feet)

25 m

(85 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

120 m

(395 feet)

40 m

(130 feet)

100 m

(330 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

150 m

(495 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2

1

bus

power

General installation and operating instructions

The maximum total distance between the external unit and the furthest monitor is 400 m (with amplifier Art. 4833C). The total number of internal units with the same user code added to the number of call repetition devices connected to these internal units cannot exceed 4. Connect only one call repetition device for each internal unit. The MAX. cable length between the internal unit and call repetition device is 20 m. A shielded cable should be used for the connection and should not run close to heavy inductive loads or power supply cables (230 V / 400 V).

Operating distances table

Operation

In case of a persistent short-circuit on the bus line, the external unit emits an intermittent signalling tone.

When the visitor presses the call button, caller illumination and the internal call ringtone (if the Privacy function is not enabled) are activated and image is displayed on the main monitor/s for approx. 60 seconds. The maximum duration of the conversation between the external and internal units is 90 seconds. A call confirmation tone sounds at the external unit; in systems with 2 or more entrances, if the external unit gives a busy tone instead of replicating the ringtone, this means that another communication is already in progress with another external unit. For programming user addresses different from the factory settings (1 and 2), see page 25. For the intercom functions of the Magis Kit System, see page 27.

2525

EN

S1-5

S1-4

S1-3

S1-2

S1-1

12345678

S1-1 S1-2 S1-3 S1-4 S1-5

Position of the microswitches for monitor Art. 6402E

Description of functions

Switchboard call

Press the button set in this mode to transmit a call to the porter switchboard.

Single-family intercom call

This function can be used to transmit a call to the other units (door entry monitors and/or door-entry phones) set to the same call address.

► By lifting the handset, the receiver of the call starts communicating with

the caller. Communication is ended by hanging up the handset. An intercom call does not have priority over a conversation/call with the external unit. In this case, during an intercom call attempt, the LED indicator will flash for a few seconds to signal that the system is busy.

Call from the external unit

In any case, a call from the external unit always takes priority over intercom communication. In this case, users who are already speaking will hear a tone similar to the ringtone in the handset if the call is for them, otherwise a triple signal tone will sound.

► To answer the call from the external unit, simply lift the handset of

any free unit or hang up and lift the handset of a unit engaged in the

intercom call.

Doctor

This function enables automatic activation of the lock-release when a call is made from an external unit to the address of the internal unit for which the function was enabled. Enabling/Disabling:

► press the button set for this function and hold for 2 seconds.

» when the function is enabled, the LED indicator stays on.

Description of button functions and settings

Settings for monitor Art. 6402E and Style door-entry phone

► For door-entry phones Art. 2608, Art. 2610 and Art. 2628,

set dip switches S1-6, S1-7, S1-8 to OFF

For two-family intercom calls (between door-entry phones and/or door entry monitors), set the 2 users to contiguous call addresses (marked with the same letter AA..CC..OO in the microswitch programming table on page 25).

A Door opener: Pressing the Door opener Pushbutton triggers the lock

connected to the external unit.

Actuator: Pressing Pushbutton 1 set to Actuator mode allows activation of Art. 1256, which can be used, for example, to open gates, swinging doors or to activate the cyclic camera module Art. 1259/C.

Free Pushbutton: The indication Free Pushbutton means that it is possible to use Pushbutton 1 as a C.NO. contact in the terminal board using suitable settings, as illustrated in variant SB2/AAM2 pag. 127.

Self-ignition / Video request

√ Self-ignition can be disabled. √ Self-ignition is possible only when the system is in standby. √ Self-ignition is recommended only for systems with 1 or 2 entrances.

Press button 2 in this mode to display the image transmitted by the external unit on the monitor, even if no call has been made. In systems with 2 external units, it is possible to view the image from one external unit or the other alternately ("toggle" function) by pressing button 2. On secondary monitors (S2 DIP8 ON), button 2 also has the video request function and can be used to switch on a monitor on receipt of a call from the external unit. Enabling:

► press the monitor self-ignition button and hold for longer than 4 seconds.

» confirmation ringtone.

Disabling:

► press the self-ignition button and hold for longer than 4 seconds.

» 4 confirmation tones.

Ignition:

► press and immediately release the specific button (button 2 - if the

factory settings have been retained).

The values of S1-1, S1-2, S1-3, S1-4 and S1-5 define the call address of the monitor and door-entry phones as shown in the table below.

TAB. A Riser addresses

Code.

Two-fam.

intercom

S1

1A

2A

2626

EN

Legend

A

Lock- release

CCS

Switchboard call

INTb

Two-family intercom

- for KIT only

Speech

K

Guardian door-entry phone call

NULL

No function

ACT

Actuator

D

Doctor

PROG

Programmed functions, see pages 26-27-28-29

In this Dip switch setting, the buttons control the programmed functions; the NON-programmed buttons control functions referred to on line 0000

AI

Self-ignition

PAN

Panic

CCP

Main switchboard call

INT

Programmable intercom, general or selective

- standard single-family calling

for KIT and Simplebus Top

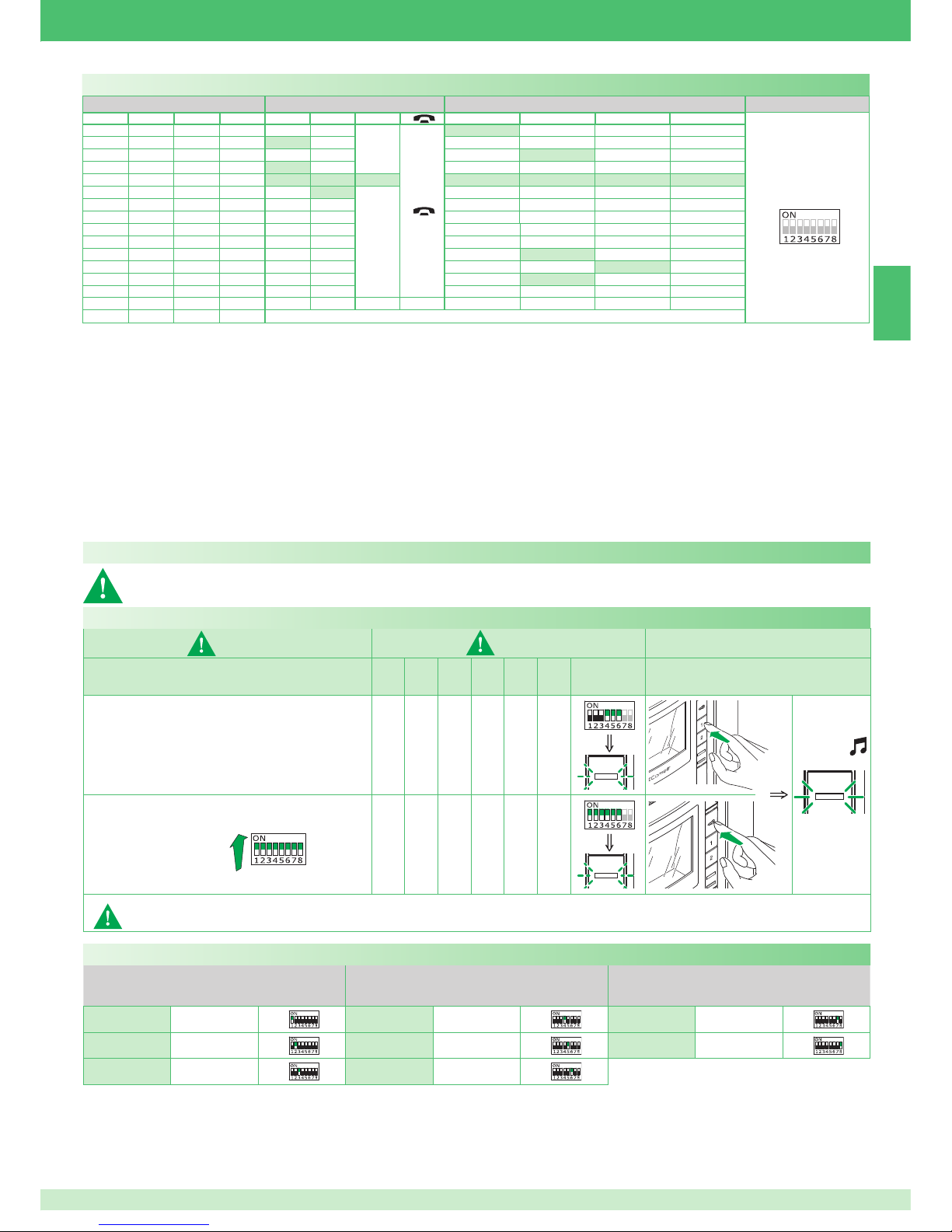

General button programming warnings

If the default settings (see table on page 26) do not reﬂ ect requirements, the buttons can be programmed differently by carrying out the steps below.

At the end, set S2 DIP switches 1-2-3-4 to the combination 1111 (PROG setting in the conﬁ guration tables on pages 26,27,28,29).

In this dip switch setting, the buttons control the programmed functions; the NON-programmed buttons control functions referred to on line 0000 (see table on page 26). Restore the user code setting on S1, see table A on page 25.

DIP S2 with Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

ACT D PAN K

1000

ACT AI INT INTb D CCS

0100

INT AI INTb ACT CCS CCP

1100

ACT CCS CCP PAN K D

0010

ACT ACT ACT ACT ACT ACT ACT

1010

INT ACT

A

CCS CCP INTb PAN

0110

AI D K CCS CCP INTb

1110

INTb INT AI INT PAN D

0001

CCS PAN D AI INT INTb

1001

K CCS PAN CCP AI INT

0101

CCP K PAN ACT INT AI

1101

PAN CCP CCS K ACT D

0011

D INTb INT ACT AI CCS

1011

INT INT INT INT INT INT

0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Default button settings

Additional main or secondary monitors

The setting of S2 DIP 8 defines whether the bracket in question will be managed as main (M) or secondary (S). The external unit can manage up to a maximum of 4 door entry monitors or door-entry phones for each call button. In the classic Magis Kit configuration, it is therefore possible to have at most 2 secondary door entry monitors and 2 main door entry monitors for each call button, all powered by the same Art. 1205/B. It is possible to manage up to 3 main door entry monitors within the same family unit (i.e. set to the same user code). In this particular configuration, the additional main door entry monitors must each be powered by the special Art. 1212/B (see variant MSK/HCA and MSK/IC, page 120, 121). When a call is made from the external unit, the monitor switched on will be the main door entry monitor. Any other secondary monitors in the same family unit will remain off. When responding to a call from the external unit using a secondary door entry monitor, the image is automatically displayed on the monitor. At this point, the main door entry monitor switches off and the image appears on the door entry monitor on which the 2 Self-ignition / Video request button was pressed. To display the image without activating audio communication with the external unit, press the 2 button - Self-ignition / Video request.

Secondary Monitor

Main Monitor

2727

EN

Programming buttons for generic or coded actuator

DIP S2 with Art. 6433, 6434

DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADDRESS

0000

A

ACT

1000

ACT

0100

ACT

1100

ACT

0010

ACT ACT ACT ACT ACT ACT ACT

1010

ACT

A

0110 1110 0001 1001 0101

ACT

1101

ACT

0011

ACT

1011 0111 1111

PROG

Example:

on a monitor with user code 5, P1 programming = generic actuator, P2 = coded actuator (code 125).

1. Set S2 DIP switch 5-6 to the combination 01. » the LED (green) ﬂ ashes.

2. Refer to the table on page 27 and select a combination in which the

actuator function (ACT) is listed for the buttons you wish to program.

E.g.: for P1= generic actuator, set S2 DIP switches 1-2-3-4 to the combination 1000 or 1100 or 0010 (P1=ACT), set S1 DIP switches to the combination 11111111, go to point 3. E.g.: for P2= coded actuator (code 125), set S2 DIP switches 1-2-3-4 to the combination 0010 or 1010 (P2=ACT), set S1 with address 125 in accordance with table C on page 29, go to point 3.

3. Press and release the button to be associated with the function.

» the LED (green) lights up. » conﬁ rmation tone in handset.

4. To exit programming mode, set S2 DIP switches 5-6 to the combination 00.

» the LED (green) switches off.

5. When programming is complete, set S2 DIP switches 1-2-3-4 to the

combination 1111. Restore the user code setting on S1, see table A on page 25.

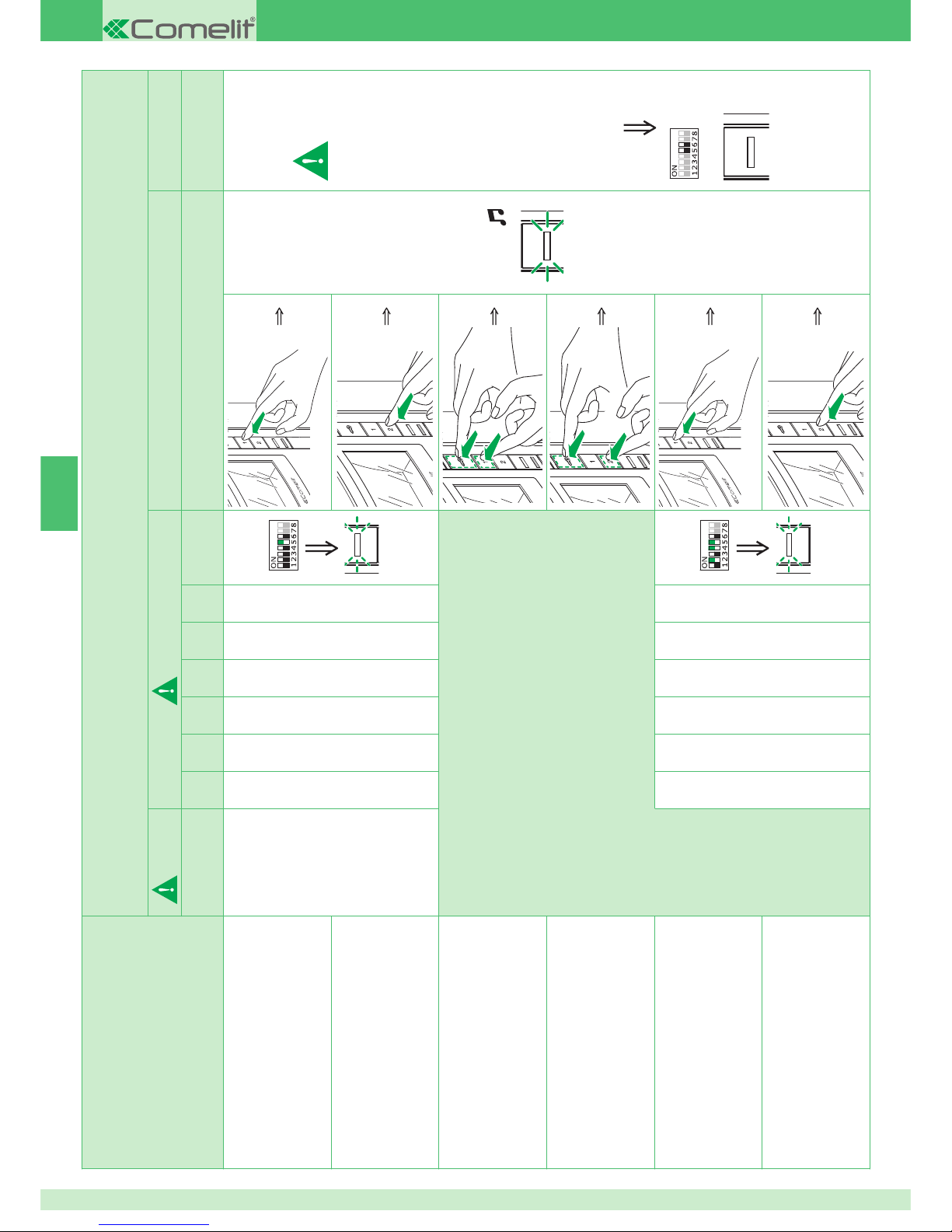

Programming for intercom call

General and selective intercoms CANNOT be used together on the same riser.

1) 2) 3)

S1

DIP 1DIP 2DIP 3DIP 4DIP 5DIP

6

S2

Programming; set code, TAB. B on page 27

000111

Cancellation 111111

Take note of the S2, S1 setting and restore it when programming is complete.

DIP ON

2 sec

Programming/deleting intercom address (selective intercom only)

Code Dip switch ON S1 Code Dip switch ON S1 Code Dip switch ON S1

1

4

7

2

5

8

3

6

TAB. B Selective intercom addresses

You must set the intercom address on all the riser’s internal units. You can assign the same intercom address to a maximum of 3 internal units. For group calls, select the desired intercom codes simultaneously (max. 3).

2828

EN

Programming buttons for intercom call

DIP S2 with Art. 6433, 6434 DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADDRESS

0000

A

1000

INT INTb

0100

INT INTb

1100 0010 1010

INT INTb

0110

INTb

1110

INTb INT INT

0001

INT INTb

1001

INT

0101

INT

1101 0011

INTb INT

1011

INT INT INT INT INT INT

0111 1111

PROG

Example 1 - Selective intercom

on a monitor with user code 1 and intercom address 1, P3 programming = selective intercom with address 2, P4 = selective intercom with address 3.

Example 2 - KIT intercom

(intercom between 2 contiguous addresses in the range from 1 to 30, with the ﬁ rst being an odd number): on a monitor with user code 1, P3 programming = general internal call, P4 = two-family intercom with address 2.

1. Set S2 DIP switch 5-6 to the combination 01.

» the LED (green) ﬂ ashes.

2. Refer to the table on page 28 and select a combination in which the

intercom function (INT or INTb) is listed for the buttons you wish to program.

E.g. 1: for P3= single-family intercom, set S2 DIP switches 1-2-3-4 to the combination 1000 or 0011 or 1011 (P3=INT), set S1 with address 2 in accordance with table B on page 27, go to point 3.

E.g. 1: for P4= selective intercom, set S2 DIP switches 1-2-3-4 to the combination 1110 or 1011 (P4=INT), set S1 with address 3 in accordance with table B on page 27, go to point 3. E.g. 2: for P3= general internal call and P4= two-family intercom, set S2 DIP switches 1-2-3-4 to the combination 1000 (P3=INT, P4=INTb), set S1 with user code 1 in accordance with table A on page 25, go to point 3.

3. Press and release the button to be associated with the function.

» the LED (green) lights up. » conﬁ rmation tone in handset.

4. To exit programming mode, set S2 DIP switches 5-6 to the combination

00.

» the LED (green) switches off.

5. When programming is complete, set S2 DIP switches 1-2-3-4 to the

combination 1111. Restore the user code setting on S1, see table A on page 25.

Programming buttons for other functions

DIP S2 with Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

D PAN K

1000

AI D CCS

0100

AI CCS CCP

1100

CCS CCP PAN K D

0010 1010

A

CCS CCP PAN

0110

AI D K CCS CCP

1110

AI PAN D

0001

CCS PAN D AI

1001

K CCS PAN CCP AI

0101

CCP K PAN AI

1101

PAN CCP CCS K D

0011

D AI CCS

1011 0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Legend

A

Lock- release

CCS

Switchboard call

NULL

No function

Speech

K

Guardian door-entry phone call

PROG

Programmed functions

AI

Self-ignition

D

Doctor

CCP

Main switchboard call

PAN

Panic

Example:

on a monitor with user code 5, P5 programming = self-ignition, P6 = switchboard call.

1. Set S2 DIP switch 5-6 to the combination 01.

» the LED (green) ﬂ ashes.

2. Refer to the table on page 28 and select a combination in which the

desired/necessary functions are listed for the buttons you wish to program.

E.g.: for P5= self-ignition, P6= switchboard call, set S2 DIP switches 1-23-4 to the combination 0011 (P5=AI, P6=CCS).

3. Press and release the button to be associated with the function.

» the LED (green) lights up. » confirmation tone in handset.

4. To exit programming mode, set S2 DIP switches 5-6 to the combination 00.

» the LED (green) switches off.

5. When programming is complete, set S2 DIP switches 1-2-3-4 to the

combination 1111.

2929

EN

TAB.C Riser addresses

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7 144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 *240 5,6,7,8

*NOTE: code 240 is reserved for the porter switchboard

Programming reset

5 sec

1) 2) 3) 4)

S1

DIP 1DIP2DIP3DIP4DIP5DIP

6

S2 S1/S2/LED1

111111

Take note

of the S2, S1 setting and restore it when programming is complete.

Factory settings:

• Button functions for the S2 DIP switch 1-2-3-4 combination;

• Intercom address absent;

• Range function and min./max. addresses absent;

• Ringtone reset;

• IN 1 input

LED (default).

DIP ON

2 sec

3030

EN

Programming range/ringtones

Carry out steps 1 to 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Range minimum address

set code, TAB. C

on page 29

000010

Take note

of the S2, S1 setting

and restore it when

programming is complete.

Range maximum address

Enable range

Disable range

Select polyphonic ringtone

010110

Select tone sound (default)

S2

2 sec

3131

EN

Programming input IN1 for LED/alarm/lock-release/

actuator indication

Carry out steps 1 to 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

IN 1 input

LED (default), see page 126

000110

Input IN 1 ALARM, see page 126

Take note

of the S2, S1 setting

and restore it when

programming is

complete.

Input IN 1 LOCK-RELEASE, see page 126

001010

Input IN 1 CODED ACTUATOR, see page 126 set code, TAB. C on page 29

Input IN 1 GENERIC ACTUATOR, see page 126

DIP ON

S2

2 sec

3232

EN

Direct programming of intercom call

Allows direct programming of intercom call via the internal units. √ Requires 2 operators.

Step 1: enter programming mode

Operator 1 and Operator 2 carry out the following procedures on 2 internal units:

1. Set S2 DIP switches 1-2 -3-4 to the combination 1111.

2. Lift the handset.

3. Press and hold buttons 1 and 2 for 3 sec.

» The internal unit emits 1 tone. » The green LED ﬂ ashes. » The internal unit enters audio mode. » At this point the 2 operators will be communicating with each other.

____

Step 2: intercom call programming

Operator 1:

` Press the button you want to program to call operator 2 (e.g. 2).

» The internal unit manned by operator 1 emits a conﬁ rmation tone.

Operator 2:

` Press the button you want to program to call operator 1 (e.g. 1).

» The internal unit manned by operator 2 emits a conﬁ rmation tone.

Operator 1/Operator 2:

` Hang up the handset.

» The internal unit emits 1 tone. » Programming of the 2 internal units is now complete.

To program another internal unit, move on to STEP 3.

____

Step 3: programming other internal units

Operator 1/Operator 2:

1. Once the new station has been reached, carry out step 1 to begin

communication.

2. Repeat step 2.

NOTE If a call is received during programming, it must be answered

and the programming procedure resumed afterwards.

Monitor ringtone selection

1. Press and hold button A until a conﬁ rmation tone is emitted (this

procedure is only possible with the system in standby; otherwise the LED indicator will ﬂ ash to warn the user).

2. Press and release button A : once (1 conﬁ rmation tone is emitted) to change the ringtone of calls

from the external unit.

twice (2 conﬁ rmation tones are emitted) to change the ringtone for calls

from the switchboard.

3 times (3 conﬁ rmation tones are emitted) to change the ringtone for

intercom calls made from the internal unit.

4 times: (4 conﬁ rmation tones are emitted) to change the ﬂ oor door call

ringtone.

Any further pressing of button A repeats the sequence described

above.

3. Press and release button 1 to scroll through the various available

ringtones in sequence.

4. Press button 2 to conﬁ rm selection of the last ringtone heard and to exit

(at any time) the monitor ringtone change mode. On exiting the monitor ringtone selection mode a conﬁ rmation tone will be emitted.

3333

EN

1

JP3

JP5

JP4

2

BEEP!

JP4

JP5

JP4

4

2

3

JP5

JP4

JP5

JP3

1

JP4

JP5

JP4

JP5

JP4

1

JP4

JP5

JP4

2

1

2

3

4

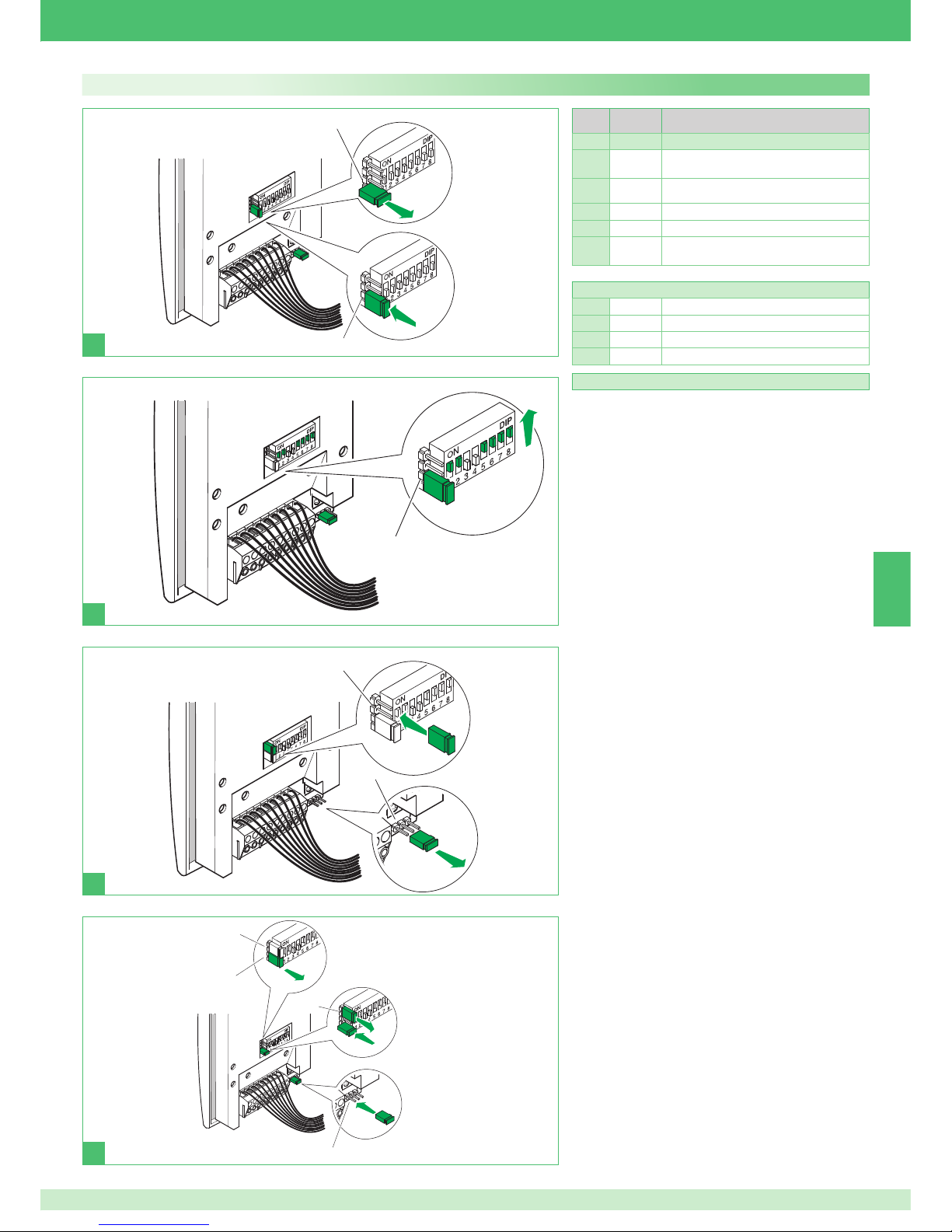

Special programming - Art. 4883

A number of special programming operations can be carried out on Art. 4883, in accordance with the various system requirements.

1. Enter programming mode by positioning the JP4

jumper (Fig. 1) vertically.

2. Set the code corresponding to the function you wish

to program on the dip-switches (Fig. 2), in accordance with the table on page 33.

3. Confirm the selected function by moving the jumper

from JP3 to the JP5 position (Fig. 3) and wait until you hear a confirmation tone.

4. To carry out further special programming, remove the

jumper from JP5 and repeat the steps described in points 2 and 3.

5. When the procedure is complete, set the jumpers back

to their initial positions (Fig. 4): the JP4 jumper in a horizontal position and the second jumper from JP5 to the JP3 position.

Code

Dip switch

ON

Door lock

245 1,3,5,6,7,8

Door lock time: 2 sec. + disabling tone (default)

246 2,3,5,6,7,8

Door lock conﬁ rmation tone: enabled

247 1,2,3,5,6,7,8

Door lock time: 8 sec.

252 3,4,5,6,7,8

Lock-release always enabled (default)

253 1,3,4,5,6,7,8

Lock-release only enabled for user called

System functions

243 1,2,5,6,7,8

Reset wait time: 10 sec. (default)

244 3,5,6,7,8

Reset wait time: 1 sec.

248 4,5,6,7,8

Call transmission: single (default)

249 1,4,5,6,7,8

Call transmission: triple

254 2,3,4,5,6,7,8

Restore default

3434

FR

Avertissements

• Effectuer l’installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l’emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des

appareils, pour des modiﬁ cations effectuées par d’autres personnes pour n’importe quelle raison et pour l’utilisation d’accessoires et matériaux non d’origine.

• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs), avec marquage CE.

• Eviter de placer les ﬁ ls de montant ˆà proximité des câbles d’alimentation (230/400V).

• Ne jamais introduire d’objets, ni verser de liquides, à l’intérieur du dispositif.

• Les interventions d’installation, de montage et d’assistance aux appareils électriques doivent être effectuées exclusivement par des électriciens spécialisés.

• Couper l’alimentation avant d’effectuer toute opération d’entretien.

• Relier le cadre porte-modules à la terre (voir Fig.).

• Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché.

• La caméra ne doit pas être installée face à de fortes sources de lumière ni dans des lieux où la personne ﬁ lmée est fortement à contre-jour. Pour résoudre le problème précédemment décrit, il est conseillé de modiﬁ er la hauteur d’installation de la caméra, normalement à 160 - 165 cm, en la plaçant à une hauteur de 180 cm et d’orienter l’objectif vers le bas de manière à améliorer la qualité des prises de vue.

• Les caméras avec capteur CCD couleurs présentent, dans des conditions de mauvaise luminosité, une sensibilité inférieure par rapport aux caméras en noir et blanc. Par conséquent, dans les milieux faiblement éclairés, il est conseillé de prévoir une source d’éclairage supplémentaire.

Généralités ...........................................................................................................................................................................................................35

Poste extérieur ....................................................................................................................................................................................................35

Art. 4883 ...............................................................................................................................................................................................................35

Art. 1205/B ...........................................................................................................................................................................................................35

Installation poste extérieur ................................................................................................................................................................................36

Postes Intérieurs .................................................................................................................................................................................................37

Montage poste intérieur Magis ..........................................................................................................................................................................37

Retrait du moniteur .............................................................................................................................................................................................37

Art. 6402E .............................................................................................................................................................................................................38

Description moniteur ..........................................................................................................................................................................................38

Art. 2608 ...............................................................................................................................................................................................................39

Installation combiné parlophonique Art. 2608 .................................................................................................................................................39

Indications générales d’installation et fonctionnement ..................................................................................................................................40

Tableau distances de fonctionnement ..............................................................................................................................................................40

Fonctionnement ..................................................................................................................................................................................................40

Description programmations et fonctions boutons ........................................................................................................................................41

Réglage du moniteur Réf. 6402E et du combiné parlophonique Style ..........................................................................................................41

TAB. A Adresse de montant ............................................................................................................................................................................41

Description fonctions .........................................................................................................................................................................................41

Moniteurs supplémentaires principaux ou secondaires .................................................................................................................................42

Conﬁ guration des boutons par défaut ..............................................................................................................................................................42

Recommandations générales pour la programmation des boutons .............................................................................................................42

Programmation des boutons pour actionneur générique ou particulier .......................................................................................................43

Programmation pour appel intercommunicant ................................................................................................................................................43

Programmation/effacement adresse intercommunicant (uniquement pour l'appel intercommunicant sélecteur) ...................................43

TAB. B Adresses intercommunicant sélecteur ................................................................................................................................................43

Programmation des boutons pour appel intercommunicant ..........................................................................................................................44

Programmation des boutons pour d'autres fonctions ....................................................................................................................................44

TAB. C Adresse de montant ...............................................................................................................................................................................45

Reset de programmation ....................................................................................................................................................................................45

Programmation range/sonneries .......................................................................................................................................................................46

Programmation de l'entrée IN1 pour signal led/alarme/ouvre-porte/actionneur ...........................................................................................47

Programmation directe appel intercommunicant ............................................................................................................................................48

Variation sonnerie moniteur ...............................................................................................................................................................................48

Programmations spéciales Art.4883 .................................................................................................................................................................49

Schémas de connexion

MSK/018C Schéma base pour kit deux usagers Art. 8472MC avec connexion en cascade. Mise en service/vériﬁ cation tensions d'installation au repos. ...................114

MSK/013BC Schéma base pour kit deux usagers Art. 8472MC avec connexion en dérivation ......................................................................... 115

MSK/014BC Schéma pour kit deux usagers Art. 8472MC complétés avec un second Art. 4883. Connexion en dérivation. ............................. 116

MSK/014AC Schéma pour kit deux usagers Art. 8472MC complétés avec un second Art. 4883. Connexion en cascade. ...............................117

MSK/018/AC Schéma pour kit deux usager avec alimentateur complémentaire Art. 1395 ................................................................................118

MSK/019C Emploi module caméra déportée Art. 1259C ....................................................................................................................................119

SB2/AAR Connexion ampliﬁ cateur vidéo Art. 4833C ..........................................................................................................................................120

MSK/HCA Adjonction d'un moniteur principal en parallèle. Connexion en cascade ...........................................................................................120

MSK/IC Adjonction d'un moniteur principal en parallèle. Connexion en dérivation ............................................................................................. 121

MSK/A20S Connexion en cascade du troisième moniteur principal avec alimentation locale ............................................................................121

MSK/A23S Connexion en dérivation de 2 moniteurs principaux et de 2 moniteurs secondaires avec le même code usager ...........................122

MSK/A21S Connexion en cascade de 2 moniteurs principaux et de 1 moniteur secondaire avec le même code usager .................................122

MSK/AAE Connexion combinés parlophoniques supplémentaires en dérivation du moniteur ...........................................................................123

MSK/AAD Connexion combinés parlophoniques supplémentaires en cascade du moniteur .............................................................................123

MSK/FC Adjonction d'un combiné parlophonique en parallèle en dérivation du montant ................................................................................... 124

3535

FR

2

Art. 1205/B Art. 4883

Généralités

Les kits parlophoniques et visiophoniques deux usagers Art. 8472MC peuvent être utilisés dans des bâtiments privés ou tertiaires dans lesquels un contrôle efficace des accès est demandé face à de simples opérations d’installation. En effet, 2 conducteurs suffisent entre le poste extérieur et le/s moniteur/s interne/s pour activer le système (appel, phonie, vidéo, auto-allumage) plus 2 fils pour alimenter le poste extérieur et la gâche électrique et 2 fils pour alimenter le poste intérieur visiophonique. En outre, une vaste gamme d’accessoires est disponible pour résoudre facilement chaque exigence d’installation ; en effet, outre des accessoires intéressants de type standard, il est possible d’agrandir l’installation en ajoutant des portiers vidéo et/ou des interphones et/ou des postes extérieurs. Il est ainsi possible d’ajouter au maximum deux postes extérieurs avec 8 postes intérieurs entre combinés parlophoniques et moniteurs visiophoniques pour la configuration à deux usagers. Avec une configuration spécifique, on peut effectuer des communications intercommunicantes un usager (c’est-à-dire entre les usagers possédant le même code) en utilisant tant les moniteurs visiophoniques que les combinés parlophoniques. Plusieurs kits peuvent être reliés à un port principal Simplebus et/ou à un standard Art. 1998A.

Caractéristiques techniques

Le transformateur prévoit 2 sorties : une pour alimenter le poste extérieur et la gâche électrique, et une pour alimenter le moniteur. Dimensions : 105x85x85 mm (6 modules DIN). Fusible de protection 500 mA retardé.

Description bornier

230 V CA entrée tension de réseau. ~~ sortie CA pour poste externe et électro-serrure. + - sortie 20 V CC d’alimentation du moniteur.

Caractéristiques techniques

Connexion au moniteur avec 2 fils pour audio, vidéo, ouvre-porte et appel plus 2 fils pour alimentation par Art. 1205/B. Caméra orientable à haute sensibilité avec capteur CCD 1/3”. Éclairage à Leds blanches (6 LED). Étiquettes porte-noms avec éclairage à led. Églage du volume du micro et du haut-parleur. Dimensions boîtier à encastrer : 176,5x95,5x35 mm. Les boutons de l'article réf. 4883 ont été réglés en usine pour effectuer l'appel aux adresses 1 (bouton en haut) et 2 (bouton en bas). Dimensions poste extérieur : 176x95x15 mm.

Description bornier LL connexion moniteur (vidéo, appel, phonie, ouvre-porte). RTE entrées ouvre-porte local temporisé.

~ ~ alimentation poste extérieur. SE. NC. - SE NO. - SE C. connexion gâche électrique.

SB/X3 Utilisation pour usages divers du bouton P1 (Art. 2608) ........................................................................................................................... 124

SB2V/AAK Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A) ......................................................................................... 125

Variante connexion appel palier ........................................................................................................................................................................... 125

Utilisation de l'entrée IN1 comme contact pour signal LED/ALARME/OUVRE-PORTE/ACTIONNEUR. Activation en présence de tension

par rapport à IN2 ..................................................................................................................................................................................................126

Utilisation de l'entrée IN1 comme contact pour signal LED/ALARME/OUVRE-PORTE/ACTIONNEUR. Activation en fermeture vers CFP2.......... 126

SB2/AAM2 Utilisation pour usages divers du bouton P1 ..................................................................................................................................... 127

SMK/EC Branchement relais actionneur Art.1256 ...............................................................................................................................................127

Utilisation du réseau RC pour ﬁ ltre gâche sur les contacts du relais ................................................................................................................... 128

GK/AAGC Variante pour connecter le bouton de commande de gâche local temporisé ..................................................................................... 128

SMK/SNP Variante avec gâche de sécurité et alimentation supplémentaire ....................................................................................................... 129

Poste extérieur

3636

FR

6

1

3

2

7

4 53

1

165 cm

2

Fig. 4 REMARQUE Avant de ﬁ xer

les 4 vis, vériﬁ er s’il est nécessaire de procéder à la programmation des fonctions spéciales page 49.

Fig. 5 REMARQUE Desserrer légèrement les quatre vis pour débloquer l’orientation de la caméra.

Installation poste extérieur

3737

FR

115-125 cm

140-145 cm

2A 2B1

18,9cm

21,6cm

4

min

L = 5,5 cm

max

L = 6,5 cm

L

min

L = 5,5 cm

max

L = 6,5 cm

L

3

CLACK !!

6

1

2

5

Montage poste intérieur Magis

Retrait du moniteur

Postes Intérieurs

3838

FR

4

5

7 6

1

2

3

S1

S2

1

8

2

Art. 6402E

Description moniteur

1 Bornier pour la connexion de l'installation : + - Bornes pour alimentation. L L Bornes de connexion ligne Bus.

CFP1 CFP2 Entrée de l'appel palier. P1 C1 Bornes bouton 1 pour services divers. Pour avoir un contact C.NO. (24V-100mA maxi), déplacer les

cavaliers CV3 et CV4 sur la position B.

S+ S- Bornes pour le dispositif de répétition de l'appel. IN1 IN2 Entrée LED (programmable).

2 S1 Microswitches pour la programmation du code utilisateur. 3 S2 DIP switches de programmation des boutons et fonctions (identiﬁ é par

un coin rouge) :

DIP 1-2-3-4 de programmation des fonctions des boutons. DIP 5-6 accès à la programmation. DIP 7 de gestion de la tension d'alimentation (voir schémas et variantes

page 114) défaut = OFF.

DIP 8:

ON étrier secondaire. OFF étrier principal (défaut). 4 SW3 Sélecteur pour modalité Simplebus 1 (S1 - défaut) ou Simplebus

2 (S2).

5 CV3 CV4 Cavalier pour libérer le bouton 1 (contact C.NO. 24V-100mA

maxi).

A bouton 1 actionneur générique (par défaut) ou programmable. B bouton 1 pour usages divers. 6 CV5 Cavalier débranchement. 7 CV6 sélecteur pour l'utilisation de l'entrée IN 1 (voir page 126). 8 Réglage du volume du haut-parleur (uniquement pour le réglage de la

phonie d'intercommunication).

1 2 3

5

7

6

4

8

Description moniteur : 1 Réglage volume appel / sélecteur fonction Privé (par service Privé, on

entend l'exclusion de l'appel depuis la plaque de rue et des combinés parlophoniques ou visiophones intercommunicants ; l’activation du service Privé est indiquée par l'apparition d'un indicateur rouge à côté du sélecteur).

2 Led de signalisation installation occupée/fonction docteur ON/porte

ouverte.

3 Témoin rouge - privacy validée. 4 Espace logement boutons supplémentaires avec accessoire Art. 6333,

Art. 6434.

5 Combiné Moniteur (soulever le combiné pour commencer la

communication).

6 Bouton de réglage de l'intensité de la couleur.

` Pour augmenter la valeur, tourner dans le sens inverse des aiguilles

d'une montre.

7 Bouton de réglage de la luminosité.

` Pour augmenter la valeur, tourner dans le sens inverse des aiguilles

d'une montre.

8 Écran 3,5'' couleurs.

Description boutons :

A Bouton ouvre-porte,

1 Touche 1 actionneur générique (programmable). 2 Touche 2 auto-allumage (programmable).

3939

FR

3

4 5

6

7B

7A

1

2

140-145 cm

115-125 cm

1 2 3A

3B 3C 4

Art. 2608

Non utilisable pour la fonction intercommunicante. Le combiné parlophonique doit toujours être monté en utilisant l’Art. 1214/2C comme indiqué par le schéma de branchement MSK/FC page 124.

1 Voyant fonction Privacy. 2 Sélecteur sonnerie / service Privacy à 3 positions :

Position haute : Sonnerie volume maximum. Position centrale : Sonnerie volume moyen. Position basse : Activation fonction Privacy. (Le Service Privé exclut l’appel du poste extérieur ou du standard

de conciergerie ; l’activation de la fonction Privé est indiquée par l’apparition d’un voyant rouge en haut à droite).

3 Potentiomètre de réglage du volume du microphone. 4 Micro-interrupteurs pour programmation code usager. 5 Bornes pour le raccordement de l’installation :

L L Connexion à la ligne bus. CFP CFP Entrée de l’appel palier. P1 C1 Bornes bouton P1 pour services divers (contact C.NO,

24V-100mA max) (retirer CV1 et CV2, voir variante SB/X3 page 124).

S+ S- Bornes pour le dispositif de répétition de l’appel.

6 CV1 CV2 Cavalier à retirer pour avoir un contact libre C.NO. sur le

bouton P1.

7A/7B JP1 cavalier pour sélectionner la fonction appel standard (position

C)/Actionneur générique (position A) du bouton P1.

Description boutons :

A Bouton ouvre-porte.

P1 Bouton P1 appel standard/actionneur générique/bouton pour usages

divers présent en bornier (P1 C1).

Nettoyer avec un chiffon humidiﬁ é avec de l’eau. Éviter d’utiliser de l’alcool ou d’autres produits agressifs.

Installation combiné parlophonique Art. 2608

4040

FR

1205/B

1215

1216

C

A

B

D

1215

1216

F

4833C

1205/B

1212/B

E

1395

G

4882 4883

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

Comelit Art. 4576-4578

0,5 mm2 (Ø 0,8 mm AWG 20

)

25 m

(85 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

190 m

(625feet)

60 m

(195 feet)

150 m

(495 feet)

0,28 mm2 (Ø 0,6 mm AWG 23)

5 m

(15 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

25 m

(85 feet)

25 m

(85 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

120 m

(395 feet)

40 m

(130 feet)

100 m

(330 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

150 m

(495 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2

1

bus

power

Indications générales d’installation et fonctionnement

La distance maximum totale entre le poste extérieur et le moniteur le plus éloigné est de 400 m (avec amplificateur Réf. 4833C). La somme du nombre de postes intérieurs ayant le même code usager et du nombre de dispositifs de répétition d’appel branchés à ces postes intérieurs ne peut pas être supérieure à 4. Brancher un seul dispositif de répétition d’appel pour chaque poste intérieur. La distance MAX de la connexion entre le poste intérieur et le dispositif de répétition d’appel est de 20m ; pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles à proximité de charges inductives lourdes ou de câbles d’alimentation (230V / 400V).

Tableau distances de fonctionnement

Fonctionnement

En cas de court-circuit persistant sur la ligne bus, le poste extérieur émet un signal sonore intermittent d’avertissement.

Lorsque le visiteur appuie sur le bouton d’appel, les leds blanches s’allument pour éclairer la personne, la sonnerie interne d’appel s’enclenche (si la fonction privé n’est pas validée) et l’image s’affiche au moniteur principal ou aux moniteurs principaux, pendant environ 60”. La durée maximum de la conversation entre poste extérieur et poste intérieur est de 90’’. Sur le poste extérieur on a une tonalité d’appel ; lorsque, dans les installations à 2 entrées ou plus, au moment de l’appel le poste extérieur émet une tonalité d’occupé au lieu de la sonnerie, cela signifie qu’une autre conversation est en cours vers un autre poste extérieur. Pour la programmation d’adresses usagers différentes de celles programmées d’origine (1 et 2), voir page 41. Pour les fonctions d’intercommunication du système Magis KIT, voir la page 43.

4141

FR

S1-5

S1-4

S1-3

S1-2

S1-1

12345678

S1-1 S1-2 S1-3 S1-4 S1-5

Position des dip-switches du moniteur Réf. 6402E

Description fonctions

Désactivation :

► appuyer le bouton dédié à l'auto-allumage du moniteur pendant un

temps dépassant 4 sec.

» 4 tonalités de confirmation.

Allumage :

► appuyer sur le bouton 2 et le relâcher immédiatement (si les

programmations faites à l'usine ont été maintenues).

Appel au standard

Appuyer sur le bouton réglé sur cette modalité pour envoyer un appel au standard de conciergerie de l'installation.

Appel intercommunicant un usager

Cette fonction permet d'envoyer un appel aux autres appareils (moniteurs visiophoniques et/ou combinés parlophoniques) programmés sur la même adresse d'appel.

► En saisissant le combiné, le destinataire de l'appel engage la

communication avec l'appelant. La communication prend fin lorsque

le combiné est raccroché. Un appel intercommunicant n'est pas prioritaire sur une conversation/un appel avec le poste extérieur. Dans ce cas, lors d'une tentative d'appel intercommunicant, la led clignote pendant quelques secondes pour indiquer que le système est occupé.

Appel depuis le poste extérieur

Un appel provenant d'un poste extérieur est toujours prioritaire sur une communication intercommunicante (l'activation de la communication avec le poste extérieur interrompt la conversation intercom en cours). Dans ce cas, les utilisateurs déjà en communication entendent dans le combiné un signal sonore similaire à un signal d'appel si ce dernier leur est destiné, ou un triple signal sonore dans le cas contraire.

► Pour prendre l'appel provenant du poste extérieur, il suffit de

saisir le combiné d'une unité disponible ou de raccrocher, puis

de saisir le combiné d'une unité occupée par une communication

intercommunicante.

Docteur

Cette fonction permet d'actionner automatiquement l'ouvre-porte sur appel extérieur à l'adresse du poste intérieur sur lequel la fonction a été activée. Validation / Invalidation :

► appuyer pendant 2 sec.le bouton spécifique de cette fonction.

» Lorsque la fonction est active, la led de signalisation reste allumée.

Description programmations et fonctions boutons

Réglage du moniteur Réf. 6402E et du combiné parlophonique Style

► Sur les combinés parlophoniques Art. 2608, Art. 2610 et

Art. 2628 placer les dips S1-6, S1-7, S1-8 sur OFF.

L’appel intercommunicant deux usagers (entre les combinés parlophoniques et/ou les moniteurs visiophoniques) n’est possible que si les deux usagers sont réglés sur des codes d’appel contigus (marqués par la même lettre AA..CC..OO dans le tableau de programmation des DIP switches illustré page 41).

A Ouvre-porte : La pression du bouton Ouvre-porte active la serrure

reliée à la plaque de rue.

Actionneur : La pression du Bouton 1 programmé dans la modalité Actionneur permet d'activer l'Art. 1256 qui peut être utilisé par exemple pour activer l'ouverture de portails, portes basculantes ou pour l'activation du module caméras cycliques Art. 1259C.

Bouton Libre : L’indication Bouton libre indique la possibilité d'utiliser le bouton comme contact C.NO en bornier au moyen de programmations opportunes comme illustré dans la variante SB2/AAM2 pag. 127.

Autoallumage/demande vidéo

√ L'auto-allumage peut être invalidé. √ L'auto-allumage n'est possible que lorsque l'installation est en veille. √ Conseillé uniquement pour les installations avec 1 ou 2 entrées.

La pression du bouton 2 dans cette modalité permet de visualiser sur l'écran du moniteur l'image transmise depuis le poste extérieur même si aucun appel n'a été effectué. Dans les installations équipées de 2 postes externes, il est possible de visualiser alternativement l'image depuis un poste extérieur ou depuis l'autre (fonction "basculer") en appuyant plusieurs fois sur le bouton

2.

Sur moniteurs secondaires

(DIP 8 de S2 sur ON)

le bouton 2 a également la fonction de demande vidéo, qui permet d'allumer un moniteur suite à un appel de poste extérieur. Activation :

► appuyer le bouton dédié à l'auto-allumage du moniteur pendant un

temps dépassant 4 sec.

» sonnerie de confirmation.

Les valeurs de S1-1, S1-2, S1-3, S1-4 et S1-5 définissent l’adresse d'appel du moniteur et des combinés parlophoniques, comme indiqué dans le tableau ci-après.

TAB. A Adresse de montant

Code

intercommunicant

deux usagers

S1

1A

2A

4242

FR

Légende

A

Ouvre-porte

CCS

Appel standard

INTb

intercommunicant deux usagers

- uniquement pour KIT

Phonie

K

Appel combiné parlophonique gardien

NULL

Aucune fonction

ACT

Actionneur

D

Docteur

PROG

Fonctions programmées, voir pages 42-43-44-45

Dans cette modalité des dip switches les boutons gèrent les fonctions programmées ; les boutons NON programmés commandent les fonctions signalées à la ligne 0000

AI

Auto-allumage

PAN

Panique

CCP

Appel standard principal

INT

Intercommunicant programmable, général ou sélecteur

- de série appel un usager pour

KIT et Simplebus Top

Recommandations générales pour la programmation des boutons

Au cas où les conﬁ gurations par défaut (voir tableau page 42) ne répondraient pas à vos besoins, vous pouvez modiﬁ er la programmation des boutons en suivant les procédures décrites ci-après.

Une fois la procédure terminée, placer les DIP 1-2-3-4 de S2 en combinaison 1111 (réglage PROG dans les tableaux de conﬁ guration

page 42-43-44-45). Lorsque les dip sont ainsi conﬁ gurés, les boutons gouvernent les fonctions programmées ; les boutons NON programmés commandent les fonctions signalées à la ligne 0000 (voir tableau page

42). Rétablir sur S1 la conﬁ guration du code usager, voir tableau A page

41.

DIP S2 avec Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

ACT D PAN K

1000

ACT AI INT INTb D CCS

0100

INT AI INTb ACT CCS CCP

1100

ACT CCS CCP PAN K D

0010

ACT ACT ACT ACT ACT ACT ACT

1010

INT ACT

A

CCS CCP INTb PAN

0110

AI D K CCS CCP INTb

1110

INTb INT AI INT PAN D

0001

CCS PAN D AI INT INTb

1001

K CCS PAN CCP AI INT

0101

CCP K PAN ACT INT AI

1101

PAN CCP CCS K ACT D

0011

D INTb INT ACT AI CCS

1011

INT INT INT INT INT INT

0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Conﬁ guration des boutons par défaut

Moniteurs supplémentaires principaux ou secondaires

La programmation du DIP 8 de S2 définit si la bride en objet sera gérée comme principale (P) ou comme secondaire (S). Le poste extérieur peut gérer jusqu'à un maximum de 4 visiophones ou parlophones par bouton d'appel. Dans la configuration classique de Magis KIT, on peut donc avoir au maximum 2 visiophones principaux et 2 visiophones secondaire par bouton d'appel, tous alimentés par le même Art.1205/B. On a la possibilité de gérer jusqu'à 3 visiophones principaux au sein de la même unité familiale (c'est-à-dire programmés sur le même code usager). Dans cette configuration particulière, les visiophones principaux supplémentaires devront être alimentés chacun par l'Art. 1212/B (voir variante MSK/HCA, MSK/IC page. 120, 121). Lorsque l'on effectue un appel depuis le poste extérieur, le moniteur que le système allumera sera celui du visiophone principal. Les autres moniteurs secondaires de la même unité familiale resteront éteints. En répondant à l'appel du poste extérieur depuis un moniteur visiophonique secondaire, l'image est automatiquement visualisée sur le moniteur. À ce stade, le moniteur visiophonique principal s'éteint et l'image s'affiche au moniteur visiophonique sur lequel on a appuyé sur le bouton 2

- autoallumage/demande vidéo. Pour visualiser l'image sans activer la phonie avec le poste extérieur, appuyer sur le bouton 2 - auto-allumage/demande vidéo.

Moniteurs secondaire

moniteur principal

4343

FR

Programmation des boutons pour actionneur générique ou particulier

DIP S2 avec Art. 6433, 6434

DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADRESSE

0000

A

ACT

1000

ACT

0100

ACT

1100

ACT

0010

ACT ACT ACT ACT ACT ACT ACT

1010

ACT

A

0110 1110 0001 1001 0101

ACT

1101

ACT

0011

ACT

1011 0111 1111

PROG

Exemple :

sur moniteur avec code usager 5 programmation P1= actionneur générique, P2= actionneur particulier avec code 125.

1. Placer DIP 5-6 de S2 en combinaison 01.

» la Led (verte) clignote.

2. Consulter le tableau page 43 et choisir une combinaison qui afﬁ che

la fonction actionneur (ACT) pour les boutons qui doivent être programmés.

ex : pour P1= actionneur générique, programmer DIP 1-2-3-4 de S2 en combinaison 1000 ou 1100 ou 0010 (P1=ACT), programmer DIP de S1 en combinaison 11111111, passer au point 3. ex : pour P2= actionneur particulier avec code 125, programmer DIP 1-2-3-4 de S2 en combinaison 0010 ou 1010 (P2=ACT), programmer S1 avec adresse 125 conformément au tableau C page 45, passer au point 3.

3. Appuyer sur le bouton puis le relâcher pour associer la fonction.

» la Led (verte) s'allume. » tonalité de conﬁ rmation dans le combiné.

4. Pour quitter la programmation, mettre les DIP 5-6 de S2 en combinaison 00

» la Led (verte) s'éteint.

5. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 en

combinaison 1111. Rétablir sur S1 la conﬁ guration du code usager, voir tableau A page 41.

Programmation pour appel intercommunicant

Appel intercommunicant général et sélecteur NE SONT PAS compatibles sur le même montant.

1) 2) 3)

S1

DIP 1DIP 2DIP 3DIP 4DIP 5DIP

6

S2

Programmation; programmer code, TAB. B page 43

000111

Effacement 111111

Prendre note de la conﬁ guration de S2, S1 et la rétablir à la ﬁ n de la programmation.

DIP ON

2 sec

Programmation/effacement adresse intercommunicant (uniquement pour l'appel intercommunicant sélecteur)

Code Dip switch ON S1 Code Dip switch ON S1 Code Dip switch ON S1

1

4

7

2

5

8

3

6

TAB. B Adresses intercommunicant sélecteur

Il est nécessaire de programmer l’adresse intercommunicante sur tous les postes intérieurs de la colonne montante. Il est possible d’associer la même adresse intercommunicante à 3 postes intérieurs maximum. Pour un appel de groupe sélectionner simultanément les codes intercommunicants voulus(max 3).

4444

FR

Programmation des boutons pour appel intercommunicant

DIP S2 avec Art. 6433, 6434 DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADRESSE

0000

A

1000

INT INTb

0100

INT INTb

1100 0010 1010

INT INTb

0110

INTb

1110

INTb INT INT

0001

INT INTb

1001

INT

0101

INT

1101 0011

INTb INT

1011

INT INT INT INT INT INT

0111 1111

PROG

Exemple 1 - Intercommunicant sélecteur

sur moniteur avec code usager 1 et adresse intercommunicant 1 programmation P3= intercommunicant sélecteur avec adresse 2, P4= intercommunicant sélecteur avec adresse 3.

Exemple 2 - KIT intercommunicant

(intercommunicant entre 2 adresses contiguës dans la plage de 1 à 30 dont la première est impaire) : sur moniteur avec code usager 1 programmation P3= appel général interne, P4= intercommunicant 2 usagers avec adresse 2.

1. Placer DIP 5-6 de S2 en combinaison 01. » la Led (verte) clignote.

2. Consulter le tableau page 44 et choisir une combinaison qui afﬁ che la

fonction appel intercommunicant (INT ou INTb) pour les boutons qui doivent être programmés.

ex 1 : pour P3= intercommunicant sélecteur, programmer DIP 1-2-3-4 de S2 en combinaison 1000 ou 0011 ou 1011 (P3=INT), programmer S1 avec adresse 2 conformément au tableau B page 43

, passer au point 3.

ex 1 : pour P4= intercommunicant sélecteur, programmer DIP 1-2-3-4 de S2 en combinaison 1110 ou 1011 (P4=INT), programmer S1 avec adresse 3 conformément au tableau B page 43

, passer au point 3.

ex 2 : pour P3=

appel général interne

et P4=intercommunicant 2 usagers,

programmer DIP 1-2-3-4 de S2 en combinaison 1000 (P3=INT, P4=INTb), programmer S1 avec code usager 1 conformément au tableau A page 41

,

passer au point 3.

3. Appuyer sur le bouton puis le relâcher pour associer la fonction.

» la Led (verte) s'allume. » tonalité de conﬁ rmation dans le combiné.

4. Pour quitter la programmation, mettre les DIP 5-6 de S2 en combinaison 00.

» la Led (verte) s'éteint.

5. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 en

combinaison 1111. Rétablir sur S1 la conﬁ guration du code usager, voir tableau A page 41.

Programmation des boutons pour d'autres fonctions

DIP S2 avec Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

D PAN K

1000

AI D CCS

0100

AI CCS CCP

1100

CCS CCP PAN K D

0010 1010

A

CCS CCP PAN

0110

AI D K CCS CCP

1110

AI PAN D

0001

CCS PAN D AI

1001

K CCS PAN CCP AI

0101

CCP K PAN AI

1101

PAN CCP CCS K D

0011

D AI CCS

1011 0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Légende

A

Ouvre-porte

CCS

Appel standard

NULL

Aucune fonction

Phonie

K

Appel combiné parlophonique gardien

PROG

Fonctions programmées

AI

Auto-allumage

D

Docteur

CCP

Appel standard principal

PAN

Panique

Exemple :

sur moniteur avec code usager 5 programmation P5= auto-allumage, P6=appel au standard.

1. Placer DIP 5-6 de S2 en combinaison 01. » la Led (verte) clignote.

2. Consulter le tableau page 44 et choisir une combinaison qui afﬁ che

les fonctions choisies/nécessaires pour les boutons qui doivent être programmés.

ex : pour P5= auto-allumage P6= appel au standard, programmer DIP 1-2-3-4 de S2 en combinaison 0011 (P5=AI, P6=CCS).

3. Appuyer sur le bouton puis le relâcher pour associer la fonction.

» la Led (verte) s'allume. » tonalité de conﬁ rmation dans le combiné.

4. Pour quitter la programmation, mettre les DIP 5-6 de S2 en combinaison 00.

» la Led (verte) s'éteint.

5. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 en

combinaison 1111.

4545

FR

TAB. C Adresse de montant

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7 144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 *240 5,6,7,8

*REMARQUE : le code 240 est réservé au standard de conciergerie

Reset de programmation

5 sec

1) 2) 3) 4)

S1

DIP 1DIP2DIP3DIP4DIP5DIP

6

S2 S1/S2/LED1

111111

Prendre note

de la conﬁ guration de S2, S1 et la rétablir à la ﬁ n de la programmation.

Conﬁ gurations d'usine :

• Fonctions des boutons selon la combinaison DIP 1-2-3-4 de S2 ;

• Adresse intercommunicant absente ;

• Fonction range et adresses mini et maxi absentes ;

• Reset sonneries ;

• Entrée IN 1

LED (défaut).

DIP ON

2 sec

4646

FR

Programmation range/sonneries

Effectuer les opérations de 1 à 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Adresse range minimum

programmer

code, TAB. C

page 45

000010

Prendre note

de la conﬁ guration de S2,

S1 et la rétablir à la ﬁ n de

la programmation.

Adresse range maximum

Validation range

Désactivation range

Sélection de la sonnerie polyphonique

010110

Sélection de la sonnerie tonalités (défaut)

S2

2 sec

4747

FR

Programmation de l'entrée IN1 pour signal led/

alarme/ouvre-porte/actionneur

Effectuer les opérations de 1 à 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Entrée IN 1

LED (défaut), voir pages 126

000110

Entrée IN 1 ALARME, voir pages 126

Prendre note

de la conﬁ guration de

S2, S1 et la rétablir à la

ﬁ n de la programmation.

Entrée IN 1 OUVRE-PORTE, voir pages 126

001010

Entrée IN 1 ACTIONNEUR PARTICULIER, voir

pages 126

programmer code, TAB. C

page 45

Entrée IN 1 ACTIONNEUR GÉNÉRIQUE, voir

pages 126

DIP ON

S2

2 sec

4848

FR

Programmation directe appel intercommunicant

Permet la programmation des appels intercommunicants directement depuis les postes intérieurs.

√ Nécessite la présence de 2 opérateurs.

Phase 1 : entrée en programmation

L'opérateur 1 et l'opérateur 2 effectuent les opérations suivantes sur 2 postes intérieurs :

1. Conﬁ gurer DIP 1-2-3-4 de S2 en combinaison 1111.

2. Décrocher le combiné.

3. Appuyer 3 secondes sur les touches 1 et 2 .

»Le poste intérieur émet 1 tonalité. »La Led verte clignote. »Le poste intérieur se met en phonie. »À ce stade, les 2 opérateurs sont en communication entre eux.

____

Phase 2 : programmation appel intercommunicant

Opérateur 1 :

` Il appuie sur le bouton qu'il veut programmer pour appeler l'opérateur

2 (ex. 2).

»Le poste intérieur de l'opérateur 1 émet une tonalité de conﬁ rmation.

Opérateur 2 :

` Il appuie sur le bouton qu'il veut programmer pour appeler l'opérateur

1 (ex. 1).

»Le poste intérieur de l'opérateur 2 émet une tonalité de conﬁ rmation.

Opérateur 1/Opérateur 2 :

` Raccrocher le combiné.

»Le poste intérieur émet 1 tonalité. »La programmation des 2 postes intérieurs est terminée.

Pour programmer un autre poste intérieur, passer à la PHASE 3.

____

Phase 3 : Programmation d'autres postes intérieurs

Opérateur 1/Opérateur 2 :

1. Une fois le nouveau poste atteint, il effectue la phase 1 pour entrer en

communication.

2. Répéter la phase 2.

REMARQUE Si l'on reçoit un appel durant la programmation, il est nécessaire de répondre à l'appel puis de reprendre la phase de programmation.

Variation sonnerie moniteur

1. Maintenir appuyé le bouton A jusqu'à ce qu'une tonalité de conﬁ rmation

soit audible (cette opération n'est possible que lorsque le système est en condition de repos ; dans le cas contraire, la led de signalisation clignote pour avertir l'utilisateur).

2. Appuyer et relâcher le bouton A : 1 fois (émission d'une tonalité de conﬁ rmation) pour modiﬁ er la

sonnerie d'appel depuis le poste extérieur.

2 fois (émission de 2 tonalités de conﬁ rmation) pour modiﬁ er la

sonnerie depuis standard.

3 fois (émission de 3 tonalités de conﬁ rmation) pour modiﬁ er la

sonnerie d'appel intercommunicant depuis un poste intérieur.

4 fois (émission de 4 tonalités de conﬁ rmation) pour modiﬁ er la

sonnerie de l'appel palier.

Appuyer ultérieurement sur le bouton A pour répéter la séquence

décrite ci-dessus.

3. Appuyer et relâcher le bouton 1 pour écouter les diverses sonneries

disponibles l'une après l'autre.

4. Appuyer sur le bouton 2 pour conﬁ rmer la sélection de la dernière

tonalité que vous avez entendue et pour quitter (à tout moment) le mode de sélection sonnerie moniteur Une tonalité de conﬁ rmation vous avertira que vous avez quitté la modalité de variation de la sonnerie moniteur.

4949

FR

1

JP3

JP5

JP4

2

BEEP!

JP4

JP5

JP4

4

2

3

JP5

JP4

JP5

JP3

1

JP4

JP5

JP4

JP5

JP4

1

JP4

JP5

JP4

2

1

2

3

4

Programmations spéciales Art.4883

Sur les Art. 4883, il est possible d'effectuer une série de programmations spéciales en fonction des différentes exigences d'installation.

1. Entrer en mode de programmation en positionnnant à

la verticale le cavalier JP4 (Fig. 1).

2. Définir sur les DIP switches le code correspondant à la

fonction que l'on désire programmer (Fig. 2), selon le tableau page 49.

3. Confirmer la fonction programmée en déplaçant le

cavalier de JP3 en position JP5 (Fig. 3) et attendre la tonalité de confirmation.

4. Pour effectuer une autre programmation spéciale,

enlever le cavalier de JP5 et répéter les opérations décrites aux points 2 et 3.

5. À la fin de la procédure, repositionner les cavaliers

dans leur position initiale (Fig. 4) : le cavalier JP4 en position horizontale et le second cavalier de JP5 en position JP3.

Code

Dip switch

ON

Gâche

245 1,3,5,6,7,8

Temps gâche : 2 sec + tonalité désactivée (par défaut)

246 2,3,5,6,7,8

Tonalité conﬁ rmation gâche : actif

247 1,2,3,5,6,7,8

Temps gâche : 8 sec

252 3,4,5,6,7,8

Ouvre-porte toujours actif (par défaut)

253 1,3,4,5,6,7,8

Ouvre-porte actif uniquement pour usager appelé

Fonctions installation

243 1,2,5,6,7,8

Temps d’attente reset : 10 sec (par défaut)

244 3,5,6,7,8

Temps d’attente reset : 1 sec

248 4,5,6,7,8

Envoi appel : unique (default)

249 1,4,5,6,7,8

Envoi appel : triple

254 2,3,4,5,6,7,8

Rétablissement réglage d’usine

5050

NL

Waarschuwingen

• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen. Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de

apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.

• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit wordt bevestigd door het CE-label op de producten

• Monteer de aders van de stamleiding niet in de nabijheid van voedingskabels (230/400V).

• Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen in de toestellen.

• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.

• Onderbreek de voeding, voordat u onderhoudswerkzaamheden uitvoert.

• Sluit het moduleframe op de aardleiding aan (zie afb.).

• Houd de telefoonhaak niet ingedrukt als de hoorn is opgenomen.

• Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de opgenomen persoon met de rug naar het licht staat. Om het hierboven beschreven probleem op te lossen, is het raadzaam om de installatiehoogte van de videocamera, die normaal 160 - 165 cm is, te wijzigen naar een hoogte van 180 cm en om de lens naar beneden te richten, zodat de opnamekwaliteit wordt verbeterd.

• Camera’s met CCD-kleurensensor hebben in schaars verlichte omstandigheden een lagere gevoeligheid dan zwart-witcamera’s. Het wordt daarom aanbevolen om in schaars verlichte omgevingen een extra lichtbron te plaatsen.

Algemeen .............................................................................................................................................................................................................51

Entreepaneel ........................................................................................................................................................................................................51

Art. 4883 ...............................................................................................................................................................................................................51

Art. 1205/B ...........................................................................................................................................................................................................51

Installatie entreepaneel ......................................................................................................................................................................................52

Interne aansluitingen ..........................................................................................................................................................................................53

Montage interne aansluiting Magis ...................................................................................................................................................................53

Verwijderen van de monitor ...............................................................................................................................................................................53

Art. 6402E .............................................................................................................................................................................................................54

Beschrijving van de monitor ..............................................................................................................................................................................54

Art. 2608 ...............................................................................................................................................................................................................55

Installatie deurtelefoon Art. 2608 .......................................................................................................................................................................55

Algemene aanwijzingen voor de installatie en de werking .............................................................................................................................56

Tabel afstanden ...................................................................................................................................................................................................56

Werking ................................................................................................................................................................................................................56

Beschrijving van de instellingen en werking van de knoppen .......................................................................................................................57

Instellingen monitor Art. 6402E en Style-intercom ..........................................................................................................................................57

TAB. A Adressen van de stamleiding ................................................................................................................................................................57

Beschrijving van de functies .............................................................................................................................................................................57

Extra hoofd- of secundaire monitors ................................................................................................................................................................58

Standaardconﬁ guratie ........................................................................................................................................................................................58

Algemene waarschuwingen voor de programmering van de drukknoppen .................................................................................................58

Programmering drukknoppen voor algemene of geadresseerde relaissturing ............................................................................................59

Programmeringen voor intercomoproep ..........................................................................................................................................................59

Programmeren/wissen van een intercomadres (enkel voor selectieve intercom) ........................................................................................59

TAB. B Adressen voor selectieve intercom .....................................................................................................................................................59

Programmeringen drukknoppen voor intercomoproep ..................................................................................................................................60

Programmering drukknoppen voor andere functies .......................................................................................................................................60

TAB. C Adressen van de stamleiding ................................................................................................................................................................61

Reset van de programmierung ..........................................................................................................................................................................61

Programmering range/beltonen .........................................................................................................................................................................62

Programmering ingang IN1 voor signalering led/alarm/deuropener/relais ...................................................................................................63

Directe programmering van de intercomoproep ..............................................................................................................................................64

Wijzigen van de beltonen van de monitor.........................................................................................................................................................64

Speciale programmeringsmogelijkheden Art. 4883 .........................................................................................................................................65

Doorschakeling van een oproep

MSK/018C Basisschema voor kits voor tweegezinswoningen Art. 8472MC met aansluiting in cascade. ......................................................... 114

MSK/013BC Basisschema voor kits voor tweegezinswoningen Art. 8472MC met afgetakte aansluiting ........................................................... 115

MSK/014BC Schema voor kits voor tweegezinswoningen Art. 8472MC uitgebreid met een tweede entreepaneel Art. 4883. Afgetakte aansluiting. ..............116

MSK/014AC Schema voor kits voor tweegezinswoningen Art. 8472MC uitgebreid met een tweede entreepaneel Art. 4883. Anschluss in

Kaskadenschaltung. ............................................................................................................................................................................................117

MSK/018/AC Schema voor kit voor tweegezinswoning met extra voedingstransformator Art. 1395 .................................................................. 118

MSK/019C Gebruik module voor externe camera Art. 1259C ............................................................................................................................ 119

SB2/AAR Aansluiting van de videoversterker Art. 4833C ...................................................................................................................................120

MSK/HCA Toevoeging van een hoofdmonitor in parallelschakeling. Aansluiting in cascade ..............................................................................120

MSK/IC Toevoeging van een hoofdmonitor. Afgetakte aansluiting ......................................................................................................................121

MSK/A20S Aansluiting in cascade van een derde hoofdmonitor met individuele voeding .................................................................................121

MSK/A23S Afgetakte aansluiting van 2 hoofdmonitors en 2 secundaire monitors met dezelfde gebruikerscode ..............................................122

MSK/A21S Aansluiting in cascade van 2 hoofdmonitors en 1 secundaire monitor met dezelfde gebruikerscode ..............................................122

MSK/AAE Aansluiting van extra deurtelefoons afgetakt van de monitor .............................................................................................................123

MSK/AAD Aansluiting in cascade van extra deurtelefoons vanaf de monitor .....................................................................................................123

5151

NL

2

Art. 1205/B Art. 4883

Algemeen

De Kits Video-intercoms Tweegezinswoning Art. 8472MC kunnen gebruikt worden in civiele gebouwen of dienstgebouwen waar een efficiënte toegangscontrole vereist is gecombineerd met eenvoudige installatiewerkzaamheden. Er zijn slechts 2 aders nodig tussen het entreepaneel en de interne monitor(s) om het systeem te activeren (oproep, intercom, video, beeldoproep), plus 2 draden voor de voeding van het entreepaneel en het elektrische slot en 2 draden voor de voeding van het interne video-intercomtoestel. Daarnaast is een uitgebreid assortiment accessoires beschikbaar, die een eenvoudige oplossing bieden voor alle eisen die aan de installatie worden gesteld: naast interessante standaardaccessoires, kan de installatie worden uitgebreid met video-intercoms en/of extra deurtelefoons en/of entreepanelen Op die manier kunnen maximaal 2 entreepanelen met 8 interne aansluitingen gerealiseerd worden waaronder deurtelefoons en video-intercoms voor de tweegezinsconfiguratie. Met geschikte instellingen kunnen eengezinsintercomoproepen gedaan worden (dat wil zeggen tussen gebruikers met dezelfde gebruikerscode) bij gebruik van zowel video-intercoms als deurtelefoons. Op een Simplebus-hoofdentreepaneel en/of een centrale Art. 1998A kunnen meerdere kits worden aangesloten.

Technische gegevens

De transformator heeft 2 uitgangen: één voor de voeding van het entreepaneel en het elektrische slot en één voor de voeding van de monitor. Afmetingen: 105x85x85 mm (6 DIN-modulen). Vertraagde zekering 500mA.

Beschrijving van het aansluitblok

AC230V ingang netspanning. ~~ AC-uitgang voor entreepaneel en elektrisch slot. + - uitgang 20V DC voeding van de monitor.

Technische gegevens

Aansluiting op de monitor met 2 draden voor audio, video, deuropener en oproepen plus 2 draden voor voeding vanaf Art. 1205/B. Instelbare camera met hoge gevoeligheid en 1/3” CCD-sensor. Verlichting met witte leds (6 LED). Naambordjes met verlichting met leds. Volumeregeling van microfoon en luidspreker. Afmeting inbouwdoos: 176,5x95,5x35 mm. De drukknoppen van Art. 4833 zijn in de fabriek ingesteld voor de oproep naar de adressen 1(drukknop bovenaan) en 2 (drukknop onderaan). Afmeting entreepaneel: 176x95x15 mm.

Beschrijving van het aansluitblok LL aansluiting monitor (video, oproep, audioverbinding, deuropener). RTE ingang lokale deuropener met tijdsinstelling. ~ ~ voeding entreepaneel. SE. NC. - SE NO. - SE C. aansluiting elektrisch slot.

MSK/FC Aansluiting in cascade van extra deurtelefoons vanaf de monitor ......................................................................................................... 124

SB/X3 Gebruik voor verschillende doeleinden van drukknop P1 (Art. 2608) ....................................................................................................... 124

SB2V/AAK Aansluiting van een extra bel (Art. 1229 of Art. 1122/A) .................................................................................................................... 125

Variant met aansluiting van een etagebel ............................................................................................................................................................125

Gebruik ingang IN1 als contact voor signalering LED/ALARM/DEUROPENER/RELAIS. Activering bij sluiting naar CFP2 ............................... 126

Gebruik ingang IN1 als contact voor signalering LED/ALARM/DEUROPENER/RELAIS. Activering bij aanwezigheid van spanning ten

opzichte van IN .................................................................................................................................................................................................... 126

SB2/AAM2 Gebruik voor verschillende doeleinden van drukknop P1 .................................................................................................................127

SMK/EC Aansluiting relais module Art. 1256 .......................................................................................................................................................127

Gebruik van het RC-net voor storingsﬁ lter op de contacten van het relais ......................................................................................................... 128

GK/AAGC Variant voor het aansluiten van een lokale deuropener met tijdsinstelling ......................................................................................... 128

SMK/SNP Variant met veiligheidsslot en extra voeding ....................................................................................................................................... 129

Entreepaneel

5252

NL

6

1

3

2

7

4 53

1

165 cm

2

afb. 4 OPMERKING Alvorens de 4

schroeven vast te zetten, dient u zich ervan te verzekeren of u niet door wilt gaan met de programmering van de speciale functies op pag. 65.

afb. 5 OPMERKING Draai de vier schroeven iets los om de richting van de camera te kunnen wijzigen.

Installatie entreepaneel

5353

NL

115-125 cm

140-145 cm

2A 2B1

18,9cm

21,6cm

4

min

L = 5,5 cm

max

L = 6,5 cm

L

min

L = 5,5 cm

max

L = 6,5 cm

L

3

CLACK !!

6

1

2

5

Montage interne aansluiting Magis

Verwijderen van de monitor

Interne aansluitingen

5454

NL

4

5

7 6

1

2

3

S1

S2

1

8

2

Art. 6402E

Beschrijving van de monitor

1 Aansluitblok voor aansluiting van het systeem: + - Klemmen voor voeding. L L Klemmen voor aansluiting busleiding.

CFP1 CFP2 Ingang voor etagebel. P1 C1 Klemmen drukknop 1 voor verschillende functies. Voor een C.NO.-contact (max. 24V-100mA) zet u de jumpers CV3

en CV4 op stand B.

S+ S- Klemmen voor aansluiting van extra bel. IN1 IN2 Ingang led (programmeerbaar).

2 S1 Microschakelaars voor programmering van de gebruikerscode. 3 S2 Microschakelaars voor de programmering van drukknoppen en

functies (te herkennen aan rode driehoek):

DIP 1-2-3-4 voor de programmering van de functies van de drukknoppen. DIP 5-6 toegang tot de programmeringen.

DIP 7 voor beheer voedingsspanning (zie schema's en varianten vanaf

pag. 114) default = OFF.

DIP 8:

ON secundaire grondplaat. OFF hoofdgrondplaat (default). 4 SW3 Keuzeschakelaar voor de modus Simplebus 1 (S1 - default) of

Simplebus 2 (S2).

5 CV3 CV4 Jumper voor het vrijmaken van drukknop 1 (C.NO.-contact

max. 24V-100mA).

A drukknop 1 algemene relaissturing (standaard) of programmeerbaar. B drukknop 1 voor diverse functies. 6 CV5 Jumper voor het afsluiten van het videosignaal. 7 CV6 keuzeschakelaar voor gebruik ingang IN 1 (zie pag. 126). 8 Volumeregeling luidspreker (alleen voor geluidsinstelling intercom).

1 2 3

5

7

6

4

8

Beschrijving van de monitor: 1 Instelling belvolume / schakelaar privacyfunctie (de privacyfunctie

schakelt oproepen vanaf het entreepaneel en vanaf deurtelefoons of video-intercommonitors uit; l'attivazione wanneer de privacyfunctie actief is, is een rode indicator naast de schakelaar zichtbaar).

2 Signaalled (standaard beschikbaar) voor bezetmelding/artsfunctie

aan/deur open.

3 Indicatielampje rood - privacy actief. 4 Ruimte voor extra knoppen met accessoire Art. 6333, Art. 6434. 5 Hoorn van de monitor (de hoorn opnemen om een gesprek te voeren). 6 Knop voor instelling van de kleursterkte.

` Naar links draaien om de waarde te verhogen.

7 Knop voor instelling van de helderheid.

` Naar links draaien om de waarde te verhogen.

8 Kleurenscherm 3,5''.

Beschrijving van de drukknoppen:

A Deuropener.

1 Toets 1 algemene relaissturing (programmeerbaar). 2 Toets 2 beeldoproep (programmeerbaar).

5555

NL

3

4 5

6

7B

7A

1

2

140-145 cm

115-125 cm

1 2 3A

3B 3C 4

Art. 2608

De deurtelefoon kan niet worden gebruikt voor intercomfuncties. De deurtelefoon moet altijd gemonteerd worden met behulp van Art. 1214/2C, zoals afgebeeld in het aansluitschema MSK/FC op pag. 124.

1 Indicatielampje voor privacyfunctie. 2 Keuzeschakelaar beltoon/privacyfunctie met 3 standen:

Bovenste stand: luide beltoon. Middelste stand: normale beltoon. Onderste stand: inschakeling privacyfunctie. (Met de privacyfunctie wordt bedoeld dat de beltoon van een oproep

vanaf het entreepaneel en vanuit de centrale uitgeschakeld wordt. Wanneer de privacyfunctie actief is, brandt er een rood indicatielampje rechtsboven).

3 Trimmer voor volumeregeling van microfoon. 4 Microschakelaars voor instelling gebruikerscode. 5 Aansluitklemmen voor de installatie:

L L Aansluiting op de buslijn. CFP CFP Ingang voor etagebel. P1 C1 Klemmen drukknop P1 voor verschillende functies (C.

24V-100mA max) (CV1 en CV2 verwijderen, zie variant SB/X3 op pag.

124).

S+ S- Klemmen voor aansluiting van extra bel.

6 CV1 CV2 Jumper, te verwijderen om drukknop P1 C. NO

potentiaalvrij te maken.

7A/7B JP1 Jumper voor het selecteren van de functie Bellen naar

portierscentrale (stand C) / Algemene relaissturing (stand A) van de drukknop P1.

Beschrijving van de drukknoppen:

A Knop deuropener.

P1 Drukknop P1 bellen naar portierscentrale/algemene relaissturing/

drukknop voor verschillende doeleinden aanwezig in aansluitblok (P1 C1).

Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten.

Installatie deurtelefoon Art. 2608

5656

NL

1205/B

1215

1216

C

A

B

D

1215

1216

F

4833C

1205/B

1212/B

E

1395

G

4882 4883

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

Comelit Art. 4576-4578

0,5 mm2 (Ø 0,8 mm AWG 20

)

25 m

(85 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

190 m

(625feet)

60 m

(195 feet)

150 m

(495 feet)

0,28 mm2 (Ø 0,6 mm AWG 23)

5 m

(15 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

25 m

(85 feet)

25 m

(85 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

120 m

(395 feet)

40 m

(130 feet)

100 m

(330 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

150 m

(495 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2

1

bus

power

Algemene aanwijzingen voor de installatie en de werking

De maximale totale afstand tussen het entreepaneel en de verst verwijderde monitor is 400 m (met versterker Art. 4833C). Het aantal interne aansluitingen met dezelfde gebruikerscode en het aantal extra bellen die op bovenstaande interne aansluitingen zijn aangesloten mogen samen niet meer dan 4 zijn. Sluit één extra bel aan per interne aansluiting. De MAXIMALE afstand van de verbinding tussen de interne aansluiting en de extra bel bedraagt 20m; gebruik afgeschermde kabel voor deze verbinding en leid de kabels niet in de nabijheid van hoge inductieve belastingen of netvoedingskabels (230V / 400V).

Tabel afstanden

Werking

In geval van voortdurende kortsluiting op de buslijn klinkt bij het entreepaneel een intermitterende waarschuwingstoon.

Als de bezoeker op de oproeptoets drukt, gaan de witte leds voor de verlichting van de persoon branden, gaat de interne beltoon over (als de privacyfunctie niet is ingeschakeld) en verschijnt het beeld op de hoofdmonitor(en) gedurende circa 60”. De maximale tijdsduur van het gesprek tussen entreepaneel en interne aansluiting bedraagt 90’’. Wanneer bij systemen met 2 of meerdere ingangen bij het entreepaneel na de oproep een bezettoon klinkt in plaats van de herhaling van de beltoon, betekent dit dat er al een andere spraakverbinding naar een ander entreepaneel bezig is. Zie pagina 57 voor het programmeren van andere gebruikersadressen dan die welke zijn ingesteld in de fabriek (1 en 2). Zie pagina 59 voor de intercomfuncties van het Magis Kit-systeem.

5757

NL

S1-5

S1-4

S1-3

S1-2

S1-1

12345678

S1-1 S1-2 S1-3 S1-4 S1-5

Stand van de microschakelaars van de monitor Art. 6402E

Beschrijving van de functies

Uitschakeling:

► druk op de knop voor beeldoproep van de monitor gedurende langer

dan 4 sec.

»4 bevestigingstonen

Inschakeling:

► De monitor wordt ingeschakeld door op de betreffende knop te drukken

(knop 2 - bij gehandhaafde fabrieksinstellingen) en deze meteen weer los te laten.

Inkomende oproep

Door op de in deze modus ingestelde knop te drukken, kan de portierscentrale van het systeem worden opgeroepen.

Intercomoproep eengezinswoning

Met deze functie kunnen andere apparaten (video-intercoms en/of deurtelefoons) die ingesteld zijn op hetzelfde oproepadres worden opgeroepen.

► Door de hoorn van het toestel te nemen, kan de gebelde persoon

communiceren met de beller. De verbinding wordt verbroken door de

hoorn weer op het toestel te plaatsen. Een intercomoproep heeft geen voorrang boven een gesprek met/oproep naar het entreepaneel. In dat geval zal tijdens een poging om een intercomoproep te doen, de led gedurende enkele seconden knipperen om aan te geven dat het systeem bezet is.

Oproep vanaf het entreepaneel

Een oproep vanaf het entreepaneel heeft echter altijd voorrang boven een intercomgesprek. (Het inschakelen van de communicatie met het entreepaneel onderbreekt het eerder aan de gang zijnde intercomgesprek). De gebruikers die reeds met elkaar in gesprek zijn, horen in de hoorn een toon die gelijk is aan een oproeptoon als de oproep voor hen bestemd is, of anders een drietonige waarschuwing.

► Om de oproep van het entreepaneel te beantwoorden, moet de hoorn

van een vrij apparaat worden opgenomen, of moet de hoorn van een

apparaat waarop een intercomgesprek gaande is worden opgehangen

en weer opgenomen.

Artsfunctie

Met deze functie kan de deuropener automatisch in werking gesteld worden bij een oproep vanaf het entreepaneel naar het adres van de interne aansluiting waarop deze functie geactiveerd is. Inschakeling / uitschakeling:

► houd de knop die voor deze functie is ingesteld gedurende 2 sec.

ingedrukt.

»als de functie actief is, blijft de signaalled aan.

Beschrijving van de instellingen en werking van de knoppen

Instellingen monitor Art. 6402E en Style-intercom

► Zet bij de deurtelefoons Art. 2608, Art. 2610 en Art. 2628

de dipswitches S1-6, S1-7, S1-8 op OFF.

De intercomoproep tussen tweegezinswoningen (tussen deurtelefoons en/of videointercommonitoren) is alleen mogelijk als de twee gebruikers ingesteld zijn op aangrenzende oproepcodes (gemarkeerd met dezelfde letter AA..CC..OO in de programmeertabel van de microschakelaars op pagina 57).

A Deuropener: Door op de knop Deuropener te drukken, wordt het slot

dat is aangesloten op het entreepaneel geactiveerd.

Relais " Door op de in de modus Relaissturing ingestelde knop te drukken kan het relais Art 1256 bekrachtigd worden, bijvoorbeeld voor het openen van hekken of garagedeuren of om de beeldwisselaar, Art. 1259C, te activeren.

Vrije knop: De aanduiding Vrije knop geeft aan dat de knop als C.NO.contact in het aansluitblok kan worden gebruikt, door de juiste instellingen te maken, zie de variant SB2/AAM2 op pagina 127.

Beeldoproep/passieve beeldoproep

√ Deze functie kan ook worden gedeactiveerd. √ De beeldoproepfunctie is alleen mogelijk als het systeem in de

ruststand staat.

√ De functie Beeldoproep wordt alleen aanbevolen voor systemen met

1 of 2 ingangen. Door op de in deze modus ingestelde knop 2 te drukken, kan op het scherm het beeld dat afkomstig is van het entreepaneel worden weergegeven, ook als er geen oproep heeft plaatsgevonden. Bij installaties met 2 entreepanelen kan afwisselend het beeld van het ene of het andere entreepaneel weergegeven worden (functie ''wisselen'') door telkens op de knop 2

te drukken.

Bij secundaire monitors (dipswitch 8 van S2 op ON) heeft de knop

2 tevens de functie van beeldoproep, hiermee kan een monitor worden ingeschakeld na een oproep vanaf het entreepaneel. Inschakeling:

► druk op de knop voor beeldoproep van de monitor gedurende langer

dan 4 sec.

»bevestigingsbeltoon.

De waarden van S1-1, S1-2, S1-3, S1-4 en S1-5 bepalen het oproepadres van de monitor en van de intercoms zoals weergegeven is in de volgende tabel.

TAB. A Adressen van de stamleiding

Code

Intercomsysteem

tweegezinswoning

S1

1A

2A

5858

NL

Legenda

A

Deuropener

CCS

Bellen naar portierscentrale

INTb

Intercomsysteem tweegezinswoning

- alleen voor KIT

Audioverbinding

K

Oproep deurtelefoon bewaker

NULL

Geen functie

ACT

Relais

D

Arts

PROG

Geprogrammeerde functies,

zie

pag. 58-59-60-61

Bij deze instelling van de dip beheren de drukknoppen de geprogrammeerde functies; De NIET-geprogrammeerde drukknoppen bedienen de functies vermeld op regel 0000

AI

Beeldoproep

PAN

Paniek

CCP

Bellen naar hoofcentrale

INT

Programmeerbaar intercomsysteem,

algemeen

of selectief

- standaard oproep

eengezinswoning voor KIT en Simplebus Top

Algemene waarschuwingen voor de programmering van de drukknoppen

Indien de standaardconﬁ guratie (zie tabel pag. 58) niet voldoet aan de vereisten, kunnen de drukknoppen anders worden geprogrammeerd volgens de hieronder beschreven procedure.

Aan het eind plaatst u de dipswitches 1-2-3-4 van S2 op 1111 (setting PROG in de conﬁ guratietabellen pag. 58-59-60-61). Met deze instelling van

de dipswitches bedienen de drukknoppen de geprogrammeerde functies, de NIET-geprogrammeerde drukknoppen bedienen de functies vermeld op regel 0000 (zie tabel pag. 58). Stel de instelling van de gebruikerscode opnieuw in op S1, zie tabel A op pag. 57.

DIP S2 met Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

ACT D PAN K

1000

ACT AI INT INTb D CCS

0100

INT AI INTb ACT CCS CCP

1100

ACT CCS CCP PAN K D

0010

ACT ACT ACT ACT ACT ACT ACT

1010

INT ACT

A

CCS CCP INTb PAN

0110

AI D K CCS CCP INTb

1110

INTb INT AI INT PAN D

0001

CCS PAN D AI INT INTb

1001

K CCS PAN CCP AI INT

0101

CCP K PAN ACT INT AI

1101

PAN CCP CCS K ACT D

0011

D INTb INT ACT AI CCS

1011

INT INT INT INT INT INT

0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Standaardconﬁ guratie

Extra hoofd- of secundaire monitors

De instelling van dipswitch 8 van S2 bepaalt of de grondplaat in kwestie zal worden beheerd als hoofdgrondplaat (P) of secundaire grondplaat (S). Het entreepaneel kan maximaal 4 video-intercoms of deurtelefoons per oproeptoets beheren. In de traditionele configuratie van de Magis Kit kunnen maximaal 2 hoofdvideo-intercoms en 2 secundaire video-intercoms per oproeptoets bestaan die allemaal worden gevoed door hetzelfde Art. 1205/B. Binnen één gezinseenheid kunnen maximaal 3 hoofd-video-intercoms worden beheerd (d.w.z. ingesteld op dezelfde gebruikerscode). In deze specifieke configuratie moet ieder van de extra hoofd-video-intercoms worden gevoed door het speciale Art. 1212/B (zie variant MSK/HCA, MSK/ IC pag. 120, 121). Als er een oproep plaatsvindt vanaf het entreepaneel, zal het systeem de monitor van de hoofd-video-intercom inschakelen. Eventuele secundaire monitors van dezelfde gezinseenheid blijven uit. Als een oproep van het entreepaneel door een secundaire video-intercom wordt beantwoordt, wordt het beeld automatisch op de monitor weergegeven. De monitor van de hoofd-video-intercom gaat dan uit en het beeld wordt weergegeven op de monitor van de video-intercom waarvan de knop

2 beeldoproep/passieve beeldoproep is ingedrukt. Om het beeld weer te geven zonder het geluid met het entreepaneel in te schakelen, drukt u op de knop 2- beeldoproep/passieve beeldoproep.

Secundaire monitor

Hoofdmonitor

5959

NL

Programmering drukknoppen voor algemene of geadresseerde relaissturing

DIP S2 met Art. 6433, 6434

DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADRES

0000

A

ACT

1000

ACT

0100

ACT

1100

ACT

0010

ACT ACT ACT ACT ACT ACT ACT

1010

ACT

A

0110 1110 0001 1001 0101

ACT

1101

ACT

0011

ACT

1011 0111 1111

PROG

Voorbeeld:

op monitor met gebruikerscode 5 is programmering P1 = algemene relaissturing, P2 = geadresseerde relaissturing met code 125.

1. Plaats dipswitches 5-6 van S2 in de combinatie 01.

» de led (groen) knippert.

2. Raadpleeg de tabel op pag. 59 en kies een combinatie waarin de

relaisfunctie (ACT) verschijnt voor de drukknoppen die u wenst te programmeren.

Voorbeeld: voor P1 = algemene relaissturing stelt u de dipswitches 1-23-4 van S2 in op de combinatie 1000 of 1100 of 0010 (P1=ACT), en stelt u de dipswitch van S1 in op de combinatie 11111111, ga door naar punt 3 Voorbeeld: voor P2 = relaissturing geadresseerd op code 125 stelt u de dipswitches 1-2-3-4 van S2 in op de combinatie 0010 of 1010 (P2=ACT),

en stelt u S1 in met adres 125 volgens tabel C op pag. 61, ga door naar punt 3.

3. Duw op de drukknop waaraan u de functie wil toewijzen en laat weer los.

» de led (groen) gaat aan. » bevestigingstoon in de hoorn.

4. Om de programmering te verlaten stelt u dipswitches 5-6 van S2 in op

de combinatie 00.

» de led (groen) gaat uit.

5. Aan het eind van de programmering stelt u de dipswitches 1-2

3-4 van S2 in op de combinatie 1111. Stel de instelling van de gebruikerscode opnieuw in op S1, zie tabel A op pag. 57.

Programmeringen voor intercomoproep

De algemene en selectieve intercom zijn NIET compatibel op dezelfde stamleiding.

1) 2) 3)

S1

DIP 1DIP 2DIP 3DIP 4DIP 5DIP

6

S2

Programmering; code invoeren, TAB. B op pag. 59

000111

Wissen 111111

Noteer de instelling van S2, S1 en herstel deze aan het einde van de programmering.

DIP ON

2 sec

Programmeren/wissen van een intercomadres (enkel voor selectieve intercom)

Code Dip switch ON S1 Code Dip switch ON S1 Code Dip switch ON S1

1

4

7

2

5

8

3

6

TAB. B Adressen voor selectieve intercom

Het intercomadres moet bij alle binnentoestellen van de stamleiding worden ingesteld. Het is mogelijk om hetzelfde intercomadres aan max. 3 binnentoestellen te koppelen. Voor de groepsoproep moeten de gewenste intercomcodes tegelijkertijd worden geselecteerd (max. 3).

6060

NL

Programmeringen drukknoppen voor intercomoproep

DIP S2 met Art. 6433, 6434 DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADRES

0000

A

1000

INT INTb

0100

INT INTb

1100 0010 1010

INT INTb

0110

INTb

1110

INTb INT INT

0001

INT INTb

1001

INT

0101

INT

1101 0011

INTb INT

1011

INT INT INT INT INT INT

0111 1111

PROG

Voorbeeld 1 - Selectieve intercom

op monitor met gebruikerscode 1 en intercomadres 1 is programmering P3 = selectieve intercom op adres 2, P4 = selectieve intercom op adres 3. Voorbeeld 2 - Intercom KIT (intercom tussen 2 aangrenzende adressen binnen de range van 1 tot 30, waarvan het eerste oneven is): op monitor met gebruikerscode 1 is programmering P3 = interne algemene oproep, P4 = intercomsysteem tweegezinswoning op adres 2 .

1. Stel de dipswitches 5-6 van S2 in op de combinatie 01. » de led (groen) knippert.

2. Raadpleeg de tabel op pag. 60 en kies een combinatie waarin de

intercomfunctie (INT of INTb) verschijnt voor de drukknoppen die u wenst te programmeren.

Voorbeeld 1: voor P3 = selectieve intercom stelt u de dipswitches 1-2-3-4 van S2 in op de combinatie 1000 of 0011 of 1011 (P3=INT), en stelt u S1 in met adres 2 volgens tabel B op pag. 59, ga naar punt 3. Voorbeeld 1: voor P4 = selectieve intercom stelt u de dipswitches 1-2-3-4 van

S2 in op de combinatie 1110 of 1011 (P4=INT), en stelt u S1 in met adres 3 volgens tabel B op pag. 59, ga naar punt 3. Voorbeeld 2: voor P3 = interne algemene oproep en P4 = intercomsysteem tweegezinswoning stelt u de dipswitches 1-2-3-4 van S2 in op de combinatie 1000 (P3=INT, P4=INTb), en stelt u S1 in met gebruikerscode 1 volgens

tabel A op pag. 57, ga naar punt 3.

3. Duw op de drukknop waaraan u de functie wil toewijzen en laat weer los

» de led (groen) gaat aan. » bevestigingstoon in de hoorn.

4. Om de programmering te verlaten stelt u dipswitches 5-6 van S2 in op

combinatie 00.

» de led (groen) gaat uit.

5. Aan het eind van de programmering stelt u de dipswitches 1-2-3-4 van

S2 in op de combinatie 1111. Stel de instelling van de gebruikerscode opnieuw in op S1, zie tabel A op pag. 57.

Programmering drukknoppen voor andere functies

DIP S2 met Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

D PAN K

1000

AI D CCS

0100

AI CCS CCP

1100

CCS CCP PAN K D

0010 1010

A

CCS CCP PAN

0110

AI D K CCS CCP

1110

AI PAN D

0001

CCS PAN D AI

1001

K CCS PAN CCP AI

0101

CCP K PAN AI

1101

PAN CCP CCS K D

0011

D AI CCS

1011 0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Legenda

A

Deuropener

CCS

Bellen naar portierscentrale

NULL

Geen functie

Audioverbinding

K

Oproep deurtelefoon bewaker

PROG

Geprogrammeerde functies

AI

Beeldoproep

D

Arts

CCP

Bellen naar hoofcentrale

PAN

Paniek

Voorbeeld:

op de monitor met gebruikerscode 5 is programmering P5 = beeldoproep, P6 = bellen naar intercomcentrale.

1. Stel de dipswitches 5-6 van S2 in op de combinatie 01.

» de led (groen) knippert.

2. Raadpleeg de tabel op pag. 60 en kies een combinatie waarin de

gewenste/nodige functies verschijnen voor de drukknoppen die u wenst te programmeren.

Voorbeeld: voor P5 = beeldoproep en P6 = bellen naar intercomcentrale, stelt u de dipswitches 1-2-3-4 van S2 in op de combinatie 0011 (P5=AI, P6=CCS).

3. Duw de drukknop waaraan u de functie wil toewijzen en laat weer los.

» de led (groen) gaat aan. » bevestigingstoon in de hoorn.

4. Om de programmering te verlaten stelt u dipswitches 5-6 van S2 in op

de combinatie 00.

» de led (groen) gaat uit.

5. Aan het eind van de programmering stelt u de dipswitches 1-2-3-4.

van S2 in op de combinatie 1111.

6161

NL

TAB. C Adressen van de stamleiding

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7 144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 *240 5,6,7,8

*OPMERKING: de code 240 is gereserveerd voor de portierscentrale

Reset van de programmierung

5 sec

1) 2) 3) 4)

S1

DIP 1DIP2DIP3DIP4DIP5DIP

6

S2 S1/S2/LED1

111111

Noteer

de instelling van S2, S1 en herstel deze

aan het einde van de programmering.

Fabrieksinstellingen:

• Functies drukknoppen afhankelijk van de combinatie van DIP 1-2-3-4 van S2;

• Intercomadres niet voorzien;

• Functie range en min. en max. adressen niet voorzien;

• Reset beltonen;

• Ingang IN 1

LED (default).

DIP ON

2 sec

6262

NL

Programmering range/beltonen

Voer de werkzaamheden van 1 tot 4 uit

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Range minimaal adres

code instellen,

TAB. C op pag.

61

000010

Noteer

de instelling van S2,

S1 en herstel deze

aan het einde van de

programmering

Range maximaal adres

Activering range

Desactivering range

Keuze van de polyfone beltoon

010110

Keuze van de klassieke beltoon (default)

S2

2 sec

6363

NL

Programmering ingang IN1 voor signalering led/

alarm/deuropener/relais

Voer de werkzaamheden van 1 tot 4 uit

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Ingang IN 1

LED (default), zie blz. 126

000110

Ingang IN 1 ALARM, zie blz. 126

Noteer de

instelling van S2, S1 en

herstel deze aan het

einde van de program-

mering

Ingang IN 1 DEUROPENER, zie blz. 126

001010

Ingang IN 1 GEADRESSEERDE RELAISSTURING,

zie blz. 126

code instellen, TAB. C op

pag. 61

Ingang N 1 ALGEMENE RELAISSTURING, zie

blz. 126

DIP ON

S2

2 sec

6464

NL

Directe programmering van de intercomoproep

Hiermee kunnen de intercomoproepen rechtstreeks vanop de binnentoestellen worden geprogrammeerd.

√ Hiervoor zijn 2 operators nodig.

Fase 1: toegang tot programmering

Operator 1 en Operator 2 voeren dezelfde handelingen uit op 2 binnentoestellen:

1. Stel dipswitch 1-2-3-4 van S2 in op de combinatie 1111.

2. Neem de hoorn op.

3. Houd de knoppen 1 en 2 gedurende 3 sec. ingedrukt.

»Er komt 1 toon uit het binnentoestel. »De groene led knippert. »Het binnentoestel gaat in audioverbinding. »Nu kunnen de 2 operators met elkaar communiceren.

____

Fase 2: programmering intercomoproep

Operator 1:

` Drukt op de knop die hij wil programmeren om operator 2 op te roepen

(bv. 2).

»Er komt een bevestigingstoon uit het binnentoestel van operator 1.

Operator 2:

` Drukt op de knop die hij wil programmeren om operator 1 op te roepen

(bv. 1).

»Er komt een bevestigingstoon uit het binnentoestel van operator 2.

Operator 1/Operator 2:

` Hang de hoorn op.

»Er komt 1 toon uit het binnentoestel. »Zo is de programmering van de 2 binnentoestellen voltooid.

Om nog een binnentoestel te programmeren moet worden overgegaan naar FASE 3.

____

Fase 3: programmering van andere binnentoestellen

Operator 1/Operator 2:

1. Als hij op de nieuwe locatie is, voert hij fase 1 uit om de communicatie

tot stand te brengen.

2. Herhaal fase 2.

OPMERKING: Indien er een oproep binnenkomt tijdens het

programmeren, moet de oproep eerst worden beantwoord. Vervolgens kan de programmeringsfase hervat worden.

Wijzigen van de beltonen van de monitor

1. Houd knop A ingedrukt tot u een bevestigingstoon hoort (dit is alleen

mogelijk wanneer de installatie in de ruststand verkeert; wanneer dit niet het geval is, knippert de led om de gebruiker te waarschuwen).

2. Druk op knop A en laat weer los: 1 maal (er klinkt één enkele bevestigingstoon) om de beltoon van een

oproep vanaf het entreepaneel te wijzigen.

2 maal (er klinken 2 bevestigingstonen) om de beltoon van een oproep

vanaf de intercomcentrale te wijzigen.

3 maal (er klinken 3 bevestigingstonen) om de beltoon van een interco-

moproep vanaf het binnentoestel te wijzigen.

4 maal (er klinken 4 bevestigingstonen) om de beltoon van een oproep

van de etagebel te wijzigen.

Wanneer u nog vaker op de knop A drukt, wordt de bovenstaande

volgorde herhaald.

3. Druk op de knop 1 en laat hem weer los om de beschikbare beltonen

in volgorde te beluisteren.

4. Druk op de knop 2 om de keuze van de laatst beluisterde beltoon te

bevestigen en om de modus Wijzigen oproeptoon van monitor (op ieder gewenst moment) te verlaten. Wanneer u de modus Wijzigen beltoon van monitor verlaat, klinkt er een bevestigingstoon.

6565

NL

1

JP3

JP5

JP4

2

BEEP!

JP4

JP5

JP4

4

2

3

JP5

JP4

JP5

JP3

1

JP4

JP5

JP4

JP5

JP4

1

JP4

JP5

JP4

2

1

2

3

4

Speciale programmeringsmogelijkheden Art. 4883

Art. 4883 bieden een aantal speciale programmeringsmogelijkheden afhankelijk van de verschillende systeemvereisten.

1. Ga naar de programmeermodus door de jumper JP4

(afb. 1) in een verticale stand te zetten.

2. Stel op de dipswitches de code van de functie in die

u wilt programmeren (afb. 2) volgens de tabel op pag.

65.

3. Bevestig de ingestelde functie door de jumper JP3

in de stand JP5 (afb. 3) te zetten en wacht tot een bevestigingstoon klinkt.

4. Haal de jumper uit JP5 en herhaal de stappen 2 en 3

van de procedure voor het programmeren van andere parameters.

5. Plaats de jumpers na deze procedure weer in hun

oorspronkelijke stand (afb. 4): de jumper JP4 in een horizontale stand en de tweede jumper van JP5 in de stand JP3.

Code

Dip switch

ON

Slot

245 1,3,5,6,7,8

Tijd slot: 2 sec. + toon uit (default)

246 2,3,5,6,7,8

Bevestigingstoon slot: ingeschakeld

247 1,2,3,5,6,7,8

Tijd slot: 8 sec.

252 3,4,5,6,7,8

Deuropener altijd aan (default)

253 1,3,4,5,6,7,8

Deuropener alleen aan voor de opgeroepen gebruiker

Functies installatie

243 1,2,5,6,7,8

Wachttijd reset: 10 sec. (default)

244 3,5,6,7,8

Wachttijd reset: 1 sec.

248 4,5,6,7,8

Oproep: enkel (default)

249 1,4,5,6,7,8

Oproep verzenden: drievoudig

254 2,3,4,5,6,7,8

Reset default

6666

DE

Hinweise

• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.

• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind. Die Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen

Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.

• Alle unsere Produkte erfüllen die Anforderungen der Richtlinien 2006/95/EG (geändert durch die Richtlinie 73/23/EWG und deren nachfolgende Ergänzungen), wie durch ihre CE-

Kennzeichnung bestätigt wird.

• Die Kabel der Steigleitung nicht in Nähe der Stromkabel (230/400 V) verlegen.

• Stecken Sie keine spitzen Gegenstände in das Gerät und sorgen Sie dafür, dass keine Flüssigkeiten hineingelangen können.

• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.

• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.

• Den Modulträger an Masse anschließen (siehe Abb.).

• Die Gabel der Sprechgarnitur bei abgehobenem Hörer nicht gedrückt halten.

• Die Kamera darf nicht vor großen Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. Zur Lösung des obigen Problems empﬁ ehlt sich, die Kamera auf einer Höhe von 180 cm anstatt der üblichen 160 - 165 cm zu installieren, und das Objektiv nach unten zu richten, um die Qualität der Aufnahmen zu verbessern.

• Die Kameras mit CCD-Farbsensor haben bei schlechten Lichtverhältnissen eine geringere Empﬁ ndlichkeit als Schwarz/Weiß-Kameras. In schlecht beleuchteter Umgebung wird daher empfohlen, für eine zusätzliche Lichtquelle zu sorgen.

Allgemeines .........................................................................................................................................................................................................67

Außenstelle ..........................................................................................................................................................................................................67

Art. 4883 ...............................................................................................................................................................................................................67

Art. 1205/B ...........................................................................................................................................................................................................67

Installation der Außenstelle ...............................................................................................................................................................................68

Innensprechstellen .............................................................................................................................................................................................69

Einbau der Innensprechstelle Magis .................................................................................................................................................................69

Abnahme des Monitors ......................................................................................................................................................................................69

Art. 6402E .............................................................................................................................................................................................................70

Beschreibung des Monitors ...............................................................................................................................................................................70

Art. 2608 ...............................................................................................................................................................................................................71

Installation der Innensprechstelle Art. 2608 .....................................................................................................................................................71

Allgemeine Installations- und Betriebshinweise ..............................................................................................................................................72

Tabelle der zulässigen Entfernungen der Geräte .............................................................................................................................................72

Funktionsweise ...................................................................................................................................................................................................72

Beschreibung Tasteneinstellungen und -funktionen .......................................................................................................................................73

Einstellungen Monitor Art. 6402E und Innensprechstelle Style .....................................................................................................................73

TAB. A Adressen der Steigleitung ...................................................................................................................................................................73

Beschreibung der Tastenfunktionen .................................................................................................................................................................73

Zusätzliche Haupt- oder Nebenmonitore ..........................................................................................................................................................74

Default-Tastenkonﬁ guration...............................................................................................................................................................................74

Allgemeine Hinweise zur Tastenprogrammierung ...........................................................................................................................................74

Tastenprogrammierung für allgemeine oder codierte Relaissteuerung ........................................................................................................75

Programmierungen für Interngespräch ............................................................................................................................................................75

Programmierung/Löschung der Intercom-Adresse (nur für selektive Intercom-Verbindung) ....................................................................75

TAB. B Adressen für selektive Intercom-Verbindung .....................................................................................................................................75

Tastenprogrammierung für Interngespräch .....................................................................................................................................................76

Tastenprogrammierung für andere Funktionen ...............................................................................................................................................76

TAB. C Adressen der Steigleitung .....................................................................................................................................................................77

Reset de Programmierung .................................................................................................................................................................................77

Programmierung range/Ruftöne ........................................................................................................................................................................78

Programmierung Eingang IN1 für Meldung LED/Alarm/Türöffner/Relais ......................................................................................................79

Direkte Programmierung des Internrufs ...........................................................................................................................................................80

Änderung der Monitor-Ruftöne ..........................................................................................................................................................................80

Besondere Programmierungen Art. 4883 .........................................................................................................................................................81

Anschlusspläne

MSK/018C Basisschema voor kits voor tweegezinswoningen Art. 8472MC met aansluiting in cascade. Inbetriebnahme / Spannungsprüfung

der Anlage im Standby-Modus. ........................................................................................................................................................................... 114

MSK/013BC Grundanschlussplan für Zweifamilienhaus-Sets Art. 8472MC mit Anschluss über Abzweigung .................................................... 115

MSK/014BC Anschlussplan für Zweifamilienhaus-Sets Art. 8472MC, erweitert um einen zweiten Art. 4883.Anschluss über Abzweigung. .......... 116

MSK/014AC Anschlussplan für Zweifamilienhaus-Sets Art. 8472MC, erweitert um einen zweiten Art. 4883. Anschluss in Kaskadenschaltung.........117

MSK/018/AC Schaltplan für Zweifamilienhaus mit zusätzlichem Netzteil Art. 1395 ............................................................................................ 118

MSK/019C Einsatz des separaten Kameramoduls Art. 1259C ........................................................................................................................... 119

SB2/AAR Anschluss Videosignalverstärker Art. 4833C ......................................................................................................................................120

MSK/HCA Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Kaskadenverbindung .................................................................120

MSK/IC Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Abzweigverbindung ......................................................................121

MSK/A20S Anschluss in Kaskadenschaltung des dritten Hauptmonitors mit lokaler Stromversorgung .............................................................121

MSK/A23S Anschluss über Abzweigung von 2 Hauptmonitoren und 2 Zusatzmonitor mit identischem Teilnehmercode ..................................122

MSK/A21S Anschluss über Abzweigung von 2 Hauptmonitoren und 1 Zusatzmonitor mit identischem Teilnehmercode ..................................122

MSK/AAE Anschluss zusätzlicher Sprechstellen mit Abzweigung vom Monitor .................................................................................................123

MSK/AAD Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor .......................................................................................123

6767

DE

2

Art. 1205/B Art. 4883

Allgemeines

Die Video-Türsprechanlagen als Zweifamilienhaus-Set Art. 8472MC können in Wohngebäuden oder im Dienstleistungssektor verwendet werden, wo eine effektive Zugangskontrolle bei gleichzeitig einfachem Installationsaufwand gefordert ist. Zur Aktivierung des Systems (Ruf, Sprechverbindung, Video, Selbsteinschaltung) sind lediglich 2 Leiter zwischen der Außensprechstelle und dem/den Monitor/en an der/den Innensprechstelle/n sowie 2 Drähte zur Versorgung der Außensprechstelle und des elektrischen Türöffners und 2 Drähte zur Versorgung der Video-Innensprechstelle erforderlich. Zudem steht ein breites Angebot an Zubehörteilen zur Verfügung, um jeder Anlagenanforderung gerecht zu werden: Neben der Installation von interessanten Standard-Zubehörteilen kann eine bereits installierte Anlage durch Videosprech- und/oder Innensprechstellen und/oder Außenstellen erweitert werden. Somit sind in der Konfiguration als Zweifamilienhaus bis zu 2 Außenstellen mit 8 Innensprechstellen (Sprech- und/oder Videosprechgeräte) möglich. Über entsprechende Einstellungen können sowohl mit Videosprechstellen als auch mit Innensprechstellen Interngespräche innerhalb der Einfamlienanlage (d.h. zwischen Teilnehmern mit demselben Teilnehmercode) durchgeführt werden. Mehrere Sets können an einen Simplebus Haupteingang und/oder eine Rufzentrale Art. 1998A angeschlossen werden.

Technische Daten

Der Transformator hat 2 Ausgänge: einen für die Versorgung der Außenstelle und des elektrischen Türöffners und einen für die Versorgung des Monitors. Abmessungen: 105x85x85 mm (6 DIN-Module). Träge Schutzsicherung 500 mA.

Beschreibung der Klemmenleiste

AC230V Eingang Netzspannung. ~~ AC-Ausgang für Außenstelle und Elektroschloss. + - Ausgang 20 V DC zur Versorgung des Monitors.

Technische Daten

Anschluss an Monitor mit 2 Leitern für Audio, Video, Türöffner und Ruf sowie 2 Leitern zur Versorgung von Art. 1205/B. Hochempfindliche schwenkbare Videokamera mit CCD 1/3” Sensor. Weiße LED-Beleuchtung (6 LED). Namensschilder mit LED-Beleuchtung. Lautstärkeeinstellung für Mikrofon und Lautsprecher. Abmessungen des Unterputzgehäuses: 176,5x95,5x35 mm. Die Tasten von Art. 4883 sind werkseitig für den Anruf an die Adressen 1 (Taste oben) und 2 (Taste unten) konfiguriert. Abmessung der Außenstelle: 176x95x15 mm.

Beschreibung der Klemmenleiste LL Monitor-Anschluss (Video, Ruf, Sprechverbindung, Türöffner).

~ ~ Versorgung von Außenstelle.

RTE Eingang für zeitgesteuerten lokalen Türöffner. SE. NC. - SE NO. - SE C. Anschluss elektrischer Türöffner.

MSK/FC Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor ........................................................................................... 124

SB/X3 Verwendung von Taste P1 für sonstige Funktionen (Art. 2608) ................................................................................................................ 124

SB2V/AAK Anschluss von Rufwiederholeinrichtungen (Art. 1229 bzw. Art. 1122/A) ........................................................................................... 125

Anschlussvariante Rufsignale der Außensprechstellen ....................................................................................................................................... 125

Verwendung des Eingangs IN1 als Meldekontakt LED/ALARM/TÜRÖFFNER/RELAIS. Aktivierung bei Schließen des Kontakts zwischen

IN1 und CFP2 ......................................................................................................................................................................................................126

Verwendung des Eingangs IN1 als Meldekontakt LED/ALARM/TÜRÖFFNER/RELAIS. Aktivierung bei Anliegen von Spannung im gegenüber IN2 ............... 126

SB2/AAM2 Verwendung von Taste P1 für sonstige Funktionen .......................................................................................................................... 127

SMK/EC Anschluss Relais Art. 1256 .................................................................................................................................................................... 127

Verwendung des RC-Glieds als Türöffner-Filter an den Relaiskontakten ............................................................................................................ 128

GK/AAGC Variante mit Anschluss der zeitgesteuerten lokalen Türoffnertaste .................................................................................................... 128

SMK/SNP Variante mit Sicherheits-Türöffner und zusätzlicher Stromversorgung ............................................................................................... 129

Außenstelle

6868

DE

6

1

3

2

7

4 53

1

165 cm

2

Abb. 4: ANM. Vor dem Festziehen

der vier Schrauben erst prüfen, ob die Programmierung von Sonderfunktionen ausgeführt werden soll (siehe Seite 81).

Abb. 5: ANM. Die vier Schrauben ein wenig lockern, um die Arretierung der Videokamera zu lockern.

Installation der Außenstelle

6969

DE

115-125 cm

140-145 cm

2A 2B1

18,9cm

21,6cm

4

min

L = 5,5 cm

max

L = 6,5 cm

L

min

L = 5,5 cm

max

L = 6,5 cm

L

3

CLACK !!

6

1

2

5

Einbau der Innensprechstelle Magis

Abnahme des Monitors

Innensprechstellen

7070

DE

4

5

7 6

1

2

3

S1

S2

1

8

2

Art. 6402E

Beschreibung des Monitors

1 Klemmleiste für Anschluss an die Anlage: + - Klemmen für Stromversorgung L L Anschlussklemmen Busleitung

CFP1 CFP2 Eingang Etagenruf P1 C1 Klemmen Taste 1 für Zusatzfunktionen. Zur Herstellung eines Schließerkontakts (max. 24V – 100mA) die

Stecker CV3 und CV4 in Stellung B versetzen. S+ S- Klemmen für Rufwiederholeinrichtung IN1 IN2 Eingang LED (programmierbar). 2 S1 Mikroschalter für Programmierung des Benutzercodes 3 S2 Mikroschalter für die Programmierung der Tasten und Funktionen

(gekennzeichnet durch ein rotes Dreieck): DIP 1-2-3-4 für die Programmierung der Tastenfunktionen DIP 5-6 öffnen der Programmierungen DIP 7 für die Einstellung der Versorgungsspannung (siehe Schaltpläne

und Varianten ab Seite 114) Default = OFF

DIP 8:

ON Zusatz-Grundplatte. OFF Haupt-Grundplatte (Default). 4 SW3 Wahlschalter für Modus Simplebus 1 (S1- Default) oder Simplebus

2 (S2)

5 CV3 CV4 Stecker für die Freigabe von Taste 1 (Schließerkontakt

24V-100mA max.).

A Taste 1 Standardrelais (Default) oder programmierbar. B taste 1 für verschiedene Anwendungen. 6 CV5 Stecker zur Ausschaltung des Videosignals. 7 CV6 Wahlschalter für die Benutzung des Eingangs IN 1 (siehe Seite126). 8 Lautstärkeregelung des Lautsprechers (nur für die Einstellung der

Sprechleitung der Internkommunikation).

1 2 3

5

7

6

4

8

Monitorbeschreibung: 1 Einstellung Ruflautstärke/ Wahltaste Funktion Rufabschaltung

(damit ist die Deaktivierung des Rufs von der Außenstelle und von Interngesprächen zwischen Sprech- und Videosprechstellen gemeint; die Aktivierung der Funktion Rufabschaltung wird durch das Einschalten einer roten Anzeige an der Seite des Wahlschalters angezeigt).

2 Anzeige-Led für Anlage besetzt/Arztruf-Funktion aktiv/tür offen. 3 Rote Anzeige - Privacy aktiviert. 4 Einbauöffnung für Zusatztasten mit Zubehör Art. 6333, Art. 6434. 5 Monitor-Hörer (den Hörer abnehmen, um mit der Kommunikation zu

beginnen).

6 Drehregler für Farbintensitätsregelung.

` Gegen den Uhrzeigersinn drehen, um den Wert zu erhöhen.

7 Helligkeitsregler.

` Gegen den Uhrzeigersinn drehen, um den Wert zu erhöhen.

8 3,5' Farbbildschirm.

Beschreibung der Tasten:

A Türöffnertaste.

1 Taste 1 Standardrelais (programmierbar). 2 Taste 2 Selbsteinschaltung (programmierbar).

7171

DE

3

4 5

6

7B

7A

1

2

140-145 cm

115-125 cm

1 2 3A

3B 3C 4

Art. 2608

Nicht zur Nutzung der Funktion Gegensprechbetrieb verwendbar. Die Innensprechstelle immer unter Verwendung von Art. 1214/2C, wie auf dem Anschlussplan MSK/FC auf Seite 124 dargestellt, installieren.

1 Anzeige Privacy. 2 Wahlschalter Rufton/Privacy mit 3 Stellungen:

Stellung oben: Rufton mit maximaler Lautstärke. Mittelstellung: Rufton mit mittlerer Lautstärke. Stellung unten: Aktivierung der Privacy-Funktion. (Unter Privacy-Funktion ist die Deaktivierung des Rufs von der

Außenstelle oder der Zentrale gemeint; die Aktivierung der Funktion Rufabschaltung wird durch das Auﬂ euchten einer roten LED rechts oben angezeigt).

3 Lautstärkeregler des Mikrofons. 4 Mikroschalter zur Einstellung des Teilnehmercodes. 5 Anschlussklemmen der Anlage:

L L Anschluss an Busleitung. CFP CFP Eingang Etagenruf. P1 C1 Klemmen der Taste P1 für Zusatzfunktionen Schließerkontakt

24V-100mA max) (CV1 und CV2 entfernen, siehe Variante SB/X3 Seite 124).

S+ S- Klemmen für Rufwiederholeinrichtung.

6 CV1 CV2 Jumper sind zu entfernen, um einen potentialfreien

Schließer an Taste P1 herzustellen.

7A/7B JP1 Jumper zur Wahl der Funktion ‚Ruf an Pförtnerzentrale‘

(Stellung C) bzw. Standardrelais (Stellung A) der Taste P1.

Beschreibung der Tasten:

A Türöffnertaste.

P1 Taste P1 Ruf an Pförtnerzentrale / allgemeine Relaissteuerung / Taste

für verschiedene Funktionen auf Klemmleiste (P1 C1).

Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden.

Installation der Innensprechstelle Art. 2608

7272

DE

1205/B

1215

1216

C

A

B

D

1215

1216

F

4833C

1205/B

1212/B

E

1395

G

4882 4883

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

Comelit Art. 4576-4578

0,5 mm2 (Ø 0,8 mm AWG 20

)

25 m

(85 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

190 m

(625feet)

60 m

(195 feet)

150 m

(495 feet)

0,28 mm2 (Ø 0,6 mm AWG 23)

5 m

(15 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

25 m

(85 feet)

25 m

(85 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

120 m

(395 feet)

40 m

(130 feet)

100 m

(330 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

150 m

(495 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2

1

bus

power

Allgemeine Installations- und Betriebshinweise

Die maximal zulässige Entfernung zwischen Außenstelle und entferntestem Monitor beträgt 400 m (mit Verstärker Art. 4833C). Die sich aus der Anzahl der Innenstellen mit dem gleichen Benutzercode und der Anzahl der mit diesen Innenstellen verbundenen Rufwiederholungsvorrichtungen ergebende Gesamtsumme darf nicht mehr als sein. Jeweils nur eine Rufwiederholeinrichtung pro Innensprechstelle anschließen. Die maximale Entfernung zwischen Innensprechstelle und Rufwiederholeinrichtung beträgt 20 m; zur Verbindung ist ein abgeschirmtes Kabel zu verwenden und die Kabel dürfen nicht in der Nähe von induktiven Belastungen oder von Stromkabeln (230V/400V) verlegt werden.

Tabelle der zulässigen Entfernungen der Geräte

Funktionsweise

Im Falle eines anhaltenden Kurzschlusses auf der Buslinie gibt die Außenstelle einen intermittierenden Signalton aus.

Durch Drücken der Ruftaste schaltet der Besucher die Beleuchtung des Motivs ein, löst den Rufton der Innensprechstelle aus (insofern die PrivacyFunktion nicht aktiviert ist) und lässt sein Bild für ca. 60 Sek. auf dem/den Hauptmonitor/en erscheinen. Die maximale Gesprächsdauer zwischen Außenstelle und Innensprechstelle beträgt 90 Sekunden. An der Außenstelle ist ein Ton zu hören, mit dem der erfolgte Ruf bestätigt wird; ist bei Anlagen mit zwei oder mehreren Eingängen zum Zeitpunkt des Rufs ein Besetztzeichen anstelle der Wiederholung des Ruftons zu hören, bedeutet dies, dass bereits eine Kommunikation mit einer anderen Außenstelle stattfindet. Für die Programmierung von anderen als den werkseitig eingestellten Benutzeradressen (1 und 2) siehe Seite 73. Für die Intercom-Funktionen des Systems Magis Kit siehe Seite 75.

7373

DE

S1-5

S1-4

S1-3

S1-2

S1-1

12345678

S1-1 S1-2 S1-3 S1-4 S1-5

Stellung der Mikroschalter des Monitors Art. 6402E

Beschreibung der Tastenfunktionen

» Klingelton zur Bestätigung.

Deaktivierung:

► Die Selbsteinschalttaste des Monitors länger als 4 Sek. gedrückt

halten.

»4 Bestätigungstöne

Einschaltung:

► Die entsprechende Taste (Taste 2, falls die werkseitigen Einstellungen

beibehalten wurden) drücken und sofort wieder loslassen.

Ruf an Pförtnerzentrale

Durch Drücken der auf diese Betriebsart eingestellten Taste lässt sich ein Ruf an die Pförtnerzentrale senden.

Einfamilienhaus-Internruf

Diese Funktion ermöglicht, einen Ruf an die anderen Geräte (Videound /oder Innensprechstellen) zu tätigen, die auf dieselbe Rufadresse eingestellt sind.

► Wenn der Empfänger des Anrufs den Hörer abnimmt, nimmt er mit

dem Anrufer Verbindung auf. Durch Auflegen des Hörers wird die

Kommunikation beendet. Interngespräche haben keinen Vorrang vor einem Gespräch/Ruf mit der Außenstelle. In diesem Fall blinkt bei einem versuchten Interngespräch die LED für einige Sekunden, um zu melden, dass das System besetzt ist.

Anrufen von einer Außenstelle

Ein von einer Außensprechstelle eingehender Anruf hat jedoch zu jeder Zeit Vorrang vor einem Interngespräch. (Die Aufnahme des Gesprächs mit der Außenstelle unterbricht das zuvor laufende Interngespräch). In diesem Fall vernehmen die bereits an einem Gespräch beteiligten Benutzer einen Ton, der dem eines an sie gerichteten Rufs ähnelt, oder andernfalls drei Signaltöne.

► Um den von der Außenstelle eingehenden Ruf anzunehmen, nur den

Hörer von jedem beliebigen freien Gerät abnehmen oder den Hörer

von einem am Interngespräch beteiligten Gerät abnehmen und wieder

auflegen.

Arztruf

Diese Funktion gestattet die automatische Betätigung des Türöffners bei Ruf von der Außenstelle an die Adresse der Innensprechstelle, an der die Funktion aktiviert wurde. Aktivierung / Deaktivierung:

► Die auf diese Funktion eingestellte Taste 2 Sek. lang gedrückt halten

»Bei aktivierter Funktion bleibt die Anzeige-LED eingeschaltet.

Beschreibung Tasteneinstellungen und -funktionen

Einstellungen Monitor Art. 6402E und Innensprechstelle Style

► An den Innensprechstellen Art. 2608, Art. 2610 und Art.

2628 die Dipschalter S1-6, S1-7, S1-8 auf OFF setzen.

Interngespräche bei Zweifamiliensets (zwischen Sprech- und/oder Videosprechgeräten) sind nur möglich, wenn die beiden Benutzer auf benachbarte Rufcodes programmiert sind (gekennzeichnet durch den gleichen Buchstaben AA..CC..OO in der Programmiertabelle der Mikroschalter auf Seite 73).

A Türöffner: Durch Drücken der Türöffnertaste aktiviert sich das mit der

Außenstelle verbundene Schloss.

Antrieb: Durch Drücken der auf die Betriebsart Antrieb eingestellten Taste lässt sich Art. 1256 aktivieren, der zum Beispiel zur Öffnung von Toren, Kipptoren oder zur Aktivierung des Moduls zyklische Videokameras Art. 1259C genutzt werden kann.

Unbelegte Taste Die Angabe Unbelegte Taste weist auf die Möglichkeit hin, die Taste als Schließerkontakt an der Klemmenleiste nach entsprechenden Einstellungen, wie in der Variante SB2/AAM2 auf Seite 127 dargestellt, zu nutzen.

Selbsteinschaltung / Video-Anforderung

√ Die Selbsteinschaltung kann deaktiviert werden. √ Die Selbsteinschaltung ist nur möglich, wenn sich die Anlage in

Standby befindet.

√ Die Funktion Selbsteinschaltung wird nur für Anlagen mit 1 oder 2

Eingängen empfohlen.

Durch Drücken der auf diese Betriebsart eingestellten Taste 2 lässt sich das von der Außenstelle gesendete Bild am Bildschirm anzeigen, auch wenn kein Ruf getätigt wurde. Bei Anlagen mit 2 Außenstellen lässt sich abwechselnd das Bild der einen oder der anderen Außenstelle ('Pendelfunktion') anzeigen, indem die Taste 2 mehrmals nacheinander gedrückt wird. An den Zusatzmonitoren(DIP 8 von S2 auf ON) hat die Taste 2 auch die Funktion der Video-Anforderung und dient zum Einschalten eines Monitors nach einem Ruf von der Außenstelle. Aktivierung:

► Die Selbsteinschalttaste des Monitors länger als 4 Sek. gedrückt halten.

Die Werte S1-1, S1-2, S1-3, S1-4 und S1-5 definieren die Rufadresse des Monitors und der Innensprechstellen gemäß folgender Tabelle.

TAB. A Adressen der Steigleitung

Code

Intercom

Zweifamilienhaus

S1

1A

2A

7474

DE

Legende

A

Turöffnertaste

CCS

Ruf an Pförtnerzentrale

INTb

Intercom Zweifamilienhaus

- nur für KIT

Sprechverbindung

K

Ruf an Wechselsprechgerät des Wachmanns

NULL

Keine Funktion

ACT

Relais

D

Arztruf

PROG

Programmierte Funktionen beschrieben, siehe Seiten 74-75-76-77

In dieser Stellung der DIPSchalter betätigen die Tasten die programmierten Funktionen; Die NICHT programmierten Tasten betätigen die Funktionen der Zeile 0000

AI

Selbsteinschaltung

PAN

Notruf

CCP

Ruf an HauptPförtnerzentrale

INT

Intercom programmierbar allgemein oder selektiv

- serienmäßig Ruf

Einfamilienhaus für KIT und Simplebus Top

Allgemeine Hinweise zur Tastenprogrammierung

Falls die Default-Konﬁ gurationen (siehe Tabelle auf Seite 74) nicht den Anforderungen entsprechen, können die Tasten wie nachstehend beschrieben umprogrammiert werden.

Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111 stellen (Einstellung PROG in den Konﬁ gurations-Tabellen Seite 74-75-76-

77). Wenn die DIP-Schalter so eingestellt sind, betätigen die Tasten die programmierten Funktionen; die NICHT programmierten Tasten betätigen die Funktionen der Zeile 0000 (siehe Tabelle Seite 74). Die Einstellung des Benutzercodes auf S1 wieder herstellen, siehe Tabelle A auf Seite 73.

DIP S2 mit Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

ACT D PAN K

1000

ACT AI INT INTb D CCS

0100

INT AI INTb ACT CCS CCP

1100

ACT CCS CCP PAN K D

0010

ACT ACT ACT ACT ACT ACT ACT

1010

INT ACT

A

CCS CCP INTb PAN

0110

AI D K CCS CCP INTb

1110

INTb INT AI INT PAN D

0001

CCS PAN D AI INT INTb

1001

K CCS PAN CCP AI INT

0101

CCP K PAN ACT INT AI

1101

PAN CCP CCS K ACT D

0011

D INTb INT ACT AI CCS

1011

INT INT INT INT INT INT

0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Default-Tastenkonﬁ guration

Zusätzliche Haupt- oder Nebenmonitore

Mit der Einstellung des DIP-Schalters 8 von S2 wird festgelegt, ob die betreffende Grundplatte als Haupt- (P) oder Nebensprechstelle (S) verwaltet wird. Die Außenstelle ist für die Steuerung von maximal 4 Videosprech- oder Innensprechstellen pro Ruftaste ausgelegt. In der klassischen Konfiguration von Magis Kit können demnach maximal 2 Haupt-Videosprechstellen und 2 Neben-Videosprechstelle je Ruftaste installiert werden, deren Versorgung stets durch den Art. 1205/B erfolgt. Es besteht die Möglichkeit, bis zu 3 Haupt-Videosprechstellen innerhalb der gleichen Wohnung (d.h. mit Einstellung auf den gleichen Teilnehmercode) zu steuern. In dieser besonderen Konfiguration müssen die zusätzlichen Haupt-Videosprechstellen von dem hierfür vorgesehenen Art. 1212/B versorgt werden (siehe Variante MSK/HCA, MSK/IC Seite 120, 121). Geht ein Ruf von der Außenstelle aus, ist der eingeschaltete Monitor die Haupt-Videosprechstelle. Die eventuell vorhandenen Nebenmonitore der gleichen Wohnung bleiben ausgeschaltet. Wird der Ruf der Außenstelle von einer Nebenvideosprechstelle beantwortet, erscheint das Bild automatisch am Monitor. Nun wird der Monitor der Haupt-Videosprechstelle ausgeschaltet und das Bild am Monitor der Videosprechstelle angezeigt, deren Taste

2 Selbsteinschaltung/Video-Anforderung gedrückt wird. Zur Anzeige des Bildes ohne Aktivierung der Sprechverbindung mit der Außenstelle die Taste 2- Selbsteinschaltung/Video-Anforderung drücken.

nebenmonitor

hauptmonitor

7575

DE

Tastenprogrammierung für allgemeine oder codierte Relaissteuerung

DIP S2 mit Art. 6433, 6434

DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADRESSE

0000

A

ACT

1000

ACT

0100

ACT

1100

ACT

0010

ACT ACT ACT ACT ACT ACT ACT

1010

ACT

A

0110 1110 0001 1001 0101

ACT

1101

ACT

0011

ACT

1011 0111 1111

PROG

Beispiel:

Am Monitor mit Benutzercode 5 Programmierung P1= allgemeine Relaissteuerung, P2= codierte Relaissteuerung mit Code 125.

1. DIP-Schalter 5-6 von S2 auf die Kombination 01 stellen. » Die (grüne) LED blinkt.

2. In der Tabelle auf Seite 75 eine Kombination wählen, in der für die

Tasten, die programmiert werden sollen, die Funktion Relais (ACT) erscheint.

BEISPIEL: Für P1= allgemeine Relaissteuerung die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1000 oder 1100 oder 0010 (P1=ACT) stellen, DIP-Schalter von S1 auf die Kombination 11111111 stellen, weiter mit Punkt 3. BEISPIEL: Für P2= Codierte Relaissteuerung mit Code 125 die DIPSchalter 1-2-3-4 von S2 auf die Kombination 0010 oder 1010 (P2=ACT)

stellen, S1 gemäß Tabelle C auf Seite 77 mit Adresse 125 einstellen, weiter mit Punkt 3.

3. Die Taste, der die Funktion zugewiesen werden soll, drücken und

gedrückt halten.

» Die (grüne) LED leuchtet auf. » Bestätigungston im Hörer.

4. Zum Beenden der Programmierung die DIP-Schalter 5-6 von S2 auf die

Kombination 00 stellen.

» Die (grüne) LED erlischt.

5. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf

die Kombination 1111 stellen. Die Einstellung des Benutzercodes auf S1 wieder herstellen, siehe Tabelle A auf Seite 73.

Programmierungen für Interngespräch

Allgemeine und selektive Intercom-Verbindungen sind NICHT an derselben Steigleitung möglich.

1) 2) 3)

S1

DIP 1DIP 2DIP 3DIP 4DIP 5DIP

6

S2

Programmierung; eingabe des Codes, TAB. B seite 75

000111

Löschen 111111

Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen.

DIP ON

2 sek

Programmierung/Löschung der Intercom-Adresse (nur für selektive Intercom-Verbindung)

Code Dip switch ON S1 Code Dip switch ON S1 Code Dip switch ON S1

1

4

7

2

5

8

3

6

TAB. B Adressen für selektive Intercom-Verbindung

Die Intercom-Adresse muss an allen Innensprechstellen der Steigleitung eingerichtet werden. Dieselbe Intercom-Adresse kann maximal 3 Innensprechstellen zugeordnet werden. Für den Gruppenruf die gewünschten Intercom-Codes gleichzeitig wählen (max. 3).

7676

DE

Tastenprogrammierung für Interngespräch

DIP S2 mit Art. 6433, 6434 DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

ADRESSE

0000

A

1000

INT INTb

0100

INT INTb

1100 0010 1010

INT INTb

0110

INTb

1110

INTb INT INT

0001

INT INTb

1001

INT

0101

INT

1101 0011

INTb INT

1011

INT INT INT INT INT INT

0111 1111

PROG

Beispiel 1 - Selektivem Internruf

Am Monitor mit Benutzercode 1 und Intercom-Adresse 1 Programmierung P3= Intercom selektiv mit Adresse 2, P4= Intercom selektiv mit Adresse 3. Beispiel 2 - Internruf KIT (Intercom-Verbindung zwischen 2 benachbarten Adressen von 1 bis 30, davon die erste ungerade): Am Monitor mit Benutzercode 1 Programmierung P3= Interner Gruppenruf, P4= Intercom Zweifamilienhaus mit Adresse 2.

1. DIP-Schalter 5-6 von S2 auf die Kombination 01 stellen. » Die (grüne) LED blinkt.

2. In der Tabelle auf Seite 76 eine Kombination wählen, in der für die

Tasten, die programmiert werden sollen, die Funktion Intercom (INT oder INTb) erscheint.

BEISPIEL 1: Für P3= Intercom selektiv die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1000 oder 0011 oder 1011 (P3=INT) stellen, S1 gemäß Tabelle B auf Seite 75 mit Adresse 2 einstellen, weiter mit Punkt 3. BEISPIEL1: Für P4= Intercom selektiv die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1110 oder 1011 (P4=INT) stellen, S1 gemäß Tabelle

B auf Seite 75 mit Adresse 3 einstellen, weiter mit Punkt 3. BEISPIEL 2: Für P3= Interner Gruppenruf und P4= Intercom

Zweifamilienhaus die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1000 (P3=INT, P4=INTb) stellen, S1 gemäß Tabelle A auf Seite 73 mit Benutzercode 1 einstellen, weiter mit Punkt 3.

3. Die Taste, der die Funktion zugewiesen werden soll, drücken und

gedrückt halten.

» Die (grüne) LED leuchtet auf. » Bestätigungston im Hörer.

4. Zum Beenden der Programmierung die DIP-Schalter 5-6 von S2 auf die

Kombination 00 stellen.

» Die (grüne) LED erlischt.

5. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf

die Kombination 1111 stellen. Die Einstellung des Benutzercodes auf S1 wieder herstellen, siehe Tabelle A auf Seite 73.

Tastenprogrammierung für andere Funktionen

DIP S2 mit Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

D PAN K

1000

AI D CCS

0100

AI CCS CCP

1100

CCS CCP PAN K D

0010 1010

A

CCS CCP PAN

0110

AI D K CCS CCP

1110

AI PAN D

0001

CCS PAN D AI

1001

K CCS PAN CCP AI

0101

CCP K PAN AI

1101

PAN CCP CCS K D

0011

D AI CCS

1011 0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Legende

A

Turöffnertaste

CCS

Ruf an Pförtnerzentrale

NULL

Keine Funktion

Sprechverbindung

K

Ruf an Wechselsprechgerät des Wachmanns

PROG

Programmierte Funktionen

AI

Selbsteinschaltung

D

Arztruf

CCP

Ruf an HauptPförtnerzentrale

PAN

Notruf

Beispiel:

Am Monitor mit Benutzercode 5 Programmierung P5= Selbsteinschaltung, P6= Ruf an Pförtnerzentrale.

1. DIP-Schalter 5-6 von S2 auf die Kombination 01 stellen. » Die (grüne) LED blinkt.

2. In der Tabelle auf Seite 76 eine Kombination wählen, in der die

gewünschten/erforderlichen Funktionen für die zu programmierenden Tasten erscheinen.

BEISPIEL: Für P5= Selbsteinschaltung P6= Ruf an Pförtnerzentrale die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 0011 stellen (P5=AI, P6=CCS).

3. Die Taste, der die Funktion zugewiesen werden soll, drücken und

gedrückt halten.

» Die (grüne) LED leuchtet auf. » Bestätigungston im Hörer.

4. Zum Beenden der Programmierung die DIP-Schalter 5-6 von S2 auf die

Kombination 00 stellen.

» Die (grüne) LED erlischt.

5. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf

die Kombination 1111 stellen.

7777

DE

1) 2) 3) 4)

S1

DIP 1DIP2DIP3DIP4DIP5DIP

6

S2 S1/S2/LED1

111111

Die

Einstellung von S2, S1 notieren und

nach Abschluss der Programmierung wieder herstellen.

Werkseitige Voreinstellungen:

• Tastenfunktionen abhängig von der Kombination DIP 1-2-3-4 von S2;

• Keine Intercom-Adresse;

• Keine Funktion Bereich und niedrigste/höchste Adressen;

• Reset der Ruftöne;

• Eingang IN 1

LED (Default).

TAB. C Adressen der Steigleitung

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

Code

Dip switch

ON

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7 144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 *240 5,6,7,8

*HINWEIS: Teilnehmercode 240 ist für die Pförtnerzentrale reserviert

Reset de Programmierung

5 sek

DIP ON

2 sek

7878

DE

Programmierung range/Ruftöne

Die Arbeitsschritte 1 bis 4 ausführen

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Niedrigste Adresse Bereich

eingabe des

Codes, TAB. C

seite 77

000010

Die Einstellung

von S2, S1 notieren und

nach Abschluss der

Programmierung wieder

herstellen

Höchste Adresse Bereich

Aktivierung Bereich

Deaktivierung Bereich

Wahl Mehrklang-Läutewerk

01 0 1 1 0

Wahl Töne-Läutewerk (Default)

S2

2 sek

7979

DE

Programmierung Eingang IN1 für Meldung LED/

Alarm/Türöffner/Relais

Die Arbeitsschritte 1 bis 4 ausführen

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Eingang IN 1

LED (Default), siehe auf S. 126

000110

Eingang IN 1 ALARM, siehe auf S. 126

Die Einstellung

von S2, S1 notieren und

nach Abschluss der

Programmierung wieder

herstellen

Eingang IN 1 TURÖFFNERTASTE, siehe auf S. 126

001010

Eingang IN 1 CODIERTE RELAISSTEUERUNG,

siehe auf S. 126

eingabe des Codes, TAB. C

seite 77

Eingang IN 1 ALLGEMEINER AKTIVIERER, siehe

auf S. 126

DIP ON

S2

2 sek

8080

DE

Direkte Programmierung des Internrufs

Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen.

√ Erfordert 2 Installateure.

Phase 1: Programmierung aufrufen

Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus:

1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen.

2. Hörer abheben.

3. Die Tasten 1 und 2 drei Sekunden lang drücken.

»Die Innensprechstelle gibt einen Signalton ab. »Die (grüne) LED blinkt. »Die Innensprechstelle aktiviert eine Sprechverbindung. »Hiernach besteht eine Sprechverbindung zwischen den 2 Installateuren.

____

Phase 2: Programmierung des Interngesprächs

Installateur 1:

` Drückt die Taste, die darauf programmiert werden soll, Installateur 2 zu

rufen (z.B. 2).

» Die Innensprechstelle von Installateur 1 gibt einen Bestätigungston ab.

Installateur 2:

` Drückt die Taste, die darauf programmiert werden soll, Installateur 1 zu

rufen (z.B. 1).

» Die Innensprechstelle von Installateur 2 gibt einen Bestätigungston ab.

Installateur 1/Installateur 2:

` Legen Sie den Hörer.

»Die Innensprechstelle gibt einen Signalton ab. » Die Programmierung der 2 Innensprechstellen ist hiermit abgeschlossen.

Um eine weitere Innensprechstelle zu programmieren, zu PHASE 3 wechseln.

____

Phase 3: Programmierung weiterer Innensprechstellen

Installateur 1/Installateur 2:

1. Führt an der neuen Innensprechstelle die Arbeitsschritte der Phase 1

aus, um die Sprechverbindung zu aktivieren.

2. Wiederholt die Arbeitsschritte der Phase 2.

ANM. Falls während der Programmierung ein Anruf eingeht, muss man den Anruf annehmen und die Programmierung anschließend fortsetzen.

Änderung der Monitor-Ruftöne

1. Die Taste A gedrückt halten, bis ein Bestätigungston zu hören ist (der

Vorgang ist nur bei Anlage in Standby möglich; andernfalls blinkt die Anzeige-LED, um den Benutzer zu informieren).

2. Taste A drücken und wieder loslassen: 1 Mal (es wird ein Bestätigungston ausgegeben), um den Rufton für

Anrufe von einer Außensprechstelle zu ändern.

2 Mal (es werden zwei Bestätigungstöne ausgegeben), um den Rufton

für Anrufe von der Pförtnerzentrale zu ändern.

3 Mal (es werden 3 Bestätigungstöne ausgegeben), um den um den

Rufton für Interngespräche von einer Innensprechstelle zu ändern.

4 Mal (es werden 4 Bestätigungstöne ausgegeben), um den Rufton des

Etagenrufs zu ändern.

Durch erneutes Drücken der Taste A wird die oben beschriebene

Sequenz wiederholt.

3. Die Taste 1 drücken und loslassen, um die verfügbaren Ruftöne

nacheinander zu durchlaufen.

4. Die Taste 2 drücken, um um die Wahl des zuletzt gehörten Ruftons

zu bestätigen und die Betriebsart zur Ruftonänderung des Monitors (jederzeit) zu verlassen. Bei Beenden der Betriebsart zur Ruftonänderung des Monitors wird ein Bestätigungston ausgegeben.

8181

DE

1

JP3

JP5

JP4

2

BEEP!

JP4

JP5

JP4

4

2

3

JP5

JP4

JP5

JP3

1

JP4

JP5

JP4

JP5

JP4

1

JP4

JP5

JP4

2

1

2

3

4

Besondere Programmierungen Art. 4883

Art. 4883 können mit Sonderprogrammierungen auf bestimmte Anlagenerfordernisse abgestimmt werden.

1. Zum Aufruf des Programmiermodus den Stecker von

JP4 (Abb. 1) senkrecht einstecken.

2. Mit den Dipschaltern die Nummer der Funktion

eingeben, die programmiert werden soll (Abb. 2), siehe hierzu die Tabelle auf Seite 81.

3. Zur Bestätigung der eingestellten Funktion den

Stecker von JP3 in Stellung JP5 umstecken (Abb. 3) und warten, bis ein Bestätigungston ausgegeben wird.

4. Um eine weitere Sonderprogrammierung

vorzunehmen, den Stecker von JP5 abziehen und erneut die Arbeitsschritte unter Punkt 2 und 3 ausführen.

5. Die Stecker anschließend wieder in ihre

Ausgangsstellung bringen (Abb. 4): Stecker JP4 in die waagerechte Stellung und den zweiten Stecker JP5 in Stellung JP3.

Code

Dip switch

ON

Türschloss

245 1,3,5,6,7,8

Betätigungsdauer des Türöffners: 2 Sek. + Signalton deaktiviert (Voreinstellung)

246 2,3,5,6,7,8

Türöffner-Bestätigungston: aktiv

247 1,2,3,5,6,7,8

Betätigungsdauer des Türöffners: 8 Sek.

252 3,4,5,6,7,8

Türöffner immer aktiviert (Voreinstellung)

253 1,3,4,5,6,7,8

Türöffner nur für angerufenen Teilnehmer aktiv

Anlagenfunktionen

243 1,2,5,6,7,8

Wartezeit Reset: 10 Sek. (Voreinstellung)

244 3,5,6,7,8

Wartezeit Reset: 1 Sek.

248 4,5,6,7,8

Rufübermittlung: Einzelruf (Voreinstellung)

249 1,4,5,6,7,8

Rufübermittlung: Dreifachruf

254 2,3,4,5,6,7,8

Reset auf Voreinstellung

8282

ES

Advertencias

• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.

• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos,

por cambios efectuados por terceros por cualquier motivo o ﬁ nalidad y por el uso de accesorios y materiales no originales.

• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como demuestra la presencia de la marca

CE en ellos.

• No poner los cables de la columna montante cerca de los cables de alimentación (230/400V).

• No introducir objetos ni echar líquidos en el interior del dispositivo.

• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.

• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.

• Conectar el bastidor de soporte de los módulos a tierra (veáse Fig.).

• No mantener presionado el gancho de audio si el micro teléfono está descolgado.

• No instalar la telecámara delante de grandes fuentes luminosas ni en lugares donde la persona captada quede en contraluz. Para evitar este problema, se aconseja instalar la telecámara a una altura de 180 cm (en lugar de la altura habitual de 160-165 cm) y orientar el objetivo hacia abajo ya que esto mejora la calidad de la toma.

• En condiciones de poca luminosidad, las telecámaras con sensor CCD en color ofrecen una menor sensibilidad que las telecámaras en blanco y negro. Por lo tanto, en ambientes poco iluminados, se aconseja instalar una fuente luminosa adicional.

Generalidades .....................................................................................................................................................................................................83

Unidad externa ....................................................................................................................................................................................................83

Art. 4883 ...............................................................................................................................................................................................................83

Art. 1205/B ...........................................................................................................................................................................................................83

Instalación de la unidad externa ........................................................................................................................................................................84

Unidades internas ...............................................................................................................................................................................................85

Montaje de la unidad interna Magis ..................................................................................................................................................................85

Desenganche del monitor ..................................................................................................................................................................................85

Art. 6402E .............................................................................................................................................................................................................86

Descripción del monitor .....................................................................................................................................................................................86

Art. 2608 ...............................................................................................................................................................................................................87

Instalación del telefonillo Art. 2608 ...................................................................................................................................................................87

Indicaciones generales de instalación y funcionamiento ...............................................................................................................................88

Tabla de las distancias de funcionamiento ......................................................................................................................................................88

Funcionamiento ..................................................................................................................................................................................................88

Descripción de las conﬁ guraciones y del funcionamiento de los pulsadores .............................................................................................89

Conﬁ guración del monitor Art. 6402E y telefonillo Style ................................................................................................................................89

TAB. A Direcciones de la columna montante ...................................................................................................................................................89

Descripción de las funciones de los pulsadores .............................................................................................................................................89

Monitores adicionales, principales o secundarios ..........................................................................................................................................90

Conﬁ guración predeﬁ nida de los pulsadores ..................................................................................................................................................90

Advertencias generales para la programación de los pulsadores .................................................................................................................90

Programación de los pulsadores para actuador genérico o asignado a una dirección ..............................................................................91

Programación para llamada intercomunicante ................................................................................................................................................91

Programación/borrado de la dirección intercomunicante (solo para intercomunicante selectivo) ...........................................................91

TAB. B Direcciones intercomunicante selectivo ..............................................................................................................................................91

Programación de los pulsadores para llamada intercomunicante ................................................................................................................92

Programación de los pulsadores para otras funciones ..................................................................................................................................92

TAB. C Direcciones de la columna montante ...................................................................................................................................................93

Reset del la programación .................................................................................................................................................................................93

Programación range/tonos de llamada .............................................................................................................................................................94

Programación de la entrada IN1 para señalización de led/alarma/abrepuertas/actuador ...........................................................................95

Programación directa de la llamada intercomunicante ...................................................................................................................................96

Variación de los tonos de llamada del monitor ................................................................................................................................................96

Programaciones especiales Art. 4883 ...............................................................................................................................................................97

Esquema de conexión

MSK/018C Esquema básico para kits bifamiliares Art. 8472MC con conexión en cascada. Puesta en funcionamiento/comprobación de

las tensiones con la instalación en reposo. .........................................................................................................................................................114

MSK/013BC Esquema básico para kit bifamiliares Art. 8472MC con conexión en derivación ........................................................................... 115

MSK/014BC Esquema para kits bifamiliares Art. 88472MC ampliados con un segundo Art. 4883. Conexión en derivación. ........................... 116

MSK/014AC Esquema para kits bifamiliares Art. 8472MC ampliados con un segundo Art. 4883. Conexión en cascada. ................................117

MSK/018/AC Esquema para kits bifamiliares con alimentador adicional Art. 1395 ............................................................................................118

MSK/019C Uso del módulo telecámara separada Art. 1259C ............................................................................................................................ 119

SB2/AAR Conexión del ampliﬁ cador vídeo Art. 4833C .......................................................................................................................................120

MSK/HCA Adición de un monitor principal en paralelo. Conexión en cascada ...................................................................................................120

MSK/IC Adición de un monitor principal en paralelo. Conexión en derivación ...................................................................................................121

MSK/A20S Conexión en cascada del tercer monitor principal con alimentación local .......................................................................................121

MSK/A23S Conexión en derivación de 2 monitores principales y 2 monitores secundarias con el mismo código de usuario ..........................122

MSK/A21S Conexión en cascada de 2 monitores principales y 1 monitor secundario con el mismo código de usuario ...................................122

MSK/AAE Conexión de telefonillos adicionales en derivación desde el monitor ................................................................................................123

MSK/AAD Conexión de telefonillos adicionales en cascada desde el monitor ...................................................................................................123

8383

ES

2

Art. 1205/B Art. 4883

Generalidades

Los kits de vídeo porteros bifamiliares Art. 8472MC se pueden utilizar en edificios civiles o terciarios en los cuales se requiere un control eficaz del acceso y una fácil instalación. En efecto, sólo se requieren dos conductores entre la unidad externa y los monitores internos para activar el sistema (llamada, audio, vídeo y autoencendido) más dos hilos para alimentar la unidad externa y la electrocerradura y otros dos para la unidad interna de vídeo portero. Se encuentra disponible una amplia gama de accesorios para resolver fácilmente cualquier exigencia de instalación: además de interesantes accesorios estándar, es posible ampliar la instalación añadiendo monitores, telefonillos o unidades externas. De esta manera, es posible obtener 2 unidades externas con 8 unidades internas entre telefonillos y monitores de vídeo portero para la configuración bifamiliar. Mediante las oportunas configuraciones, utilizando monitores de vídeo portero o telefonillos, es posible obtener comunicaciones intercomunicantes unifamiliares (entre usuarios con el mismo código de usuario). También es posible conectar varios kits a una puerta principal Simplebus y/o a una centralita Art. 1998A.

Características técnicas

El transformador prevé dos salidas: una para alimentar la unidad externa. y la electrocerradura y otra para alimentar el monitor. Dimensiones: 105x85x85 mm (6 módulos DIN). Fusible de protección: 500 mA retardado.

Descripción de la regleta de conexiones

AC230V entrada para tensión de red. ~~ salida de CA para unidad externa y cerradura eléctrica. + - salida de 20 Vcc de alimentación del monitor.

Características técnicas

Conexión al monitor con dos hilos para audio, vídeo, abrepuertas y llamada más dos hilos para la alimentación desde el Art. 1205/B. Telecámara orientable de alta sensibilidad con sensor CCD 1/3”. Iluminación con leds blancos (6 LED). Tarjeteros con iluminación con led. Regulación volumen micrófono y altavoz. Dimensiones de la caja de empotrar: 176,5x95,5x35 mm. Los pulsadores del Art. 4883 se han programado en fábrica para llamar a la dirección 1 (pulsador alto) y 2 (pulsador bajo). Dimensiones de la unidad externa: 176x95x15 mm.

Descripción de la regleta de conexiones LL conexión al monitor (vídeo, llamada, audio y abrepuertas). RTE entradas abrepuertas local temporizado. ~ ~ entrada de la unidad externa. SE. NC. - SE NO. - SE C. conexión a la electrocerradura.

MSK/FC Conexión de telefonillos adicionales en cascada desde el monitor ......................................................................................................124

SB/X3 Pulsador P1 para varios usos (Art. 2608) .................................................................................................................................................124

SB2V/AAK Conexión de dispositivos de repetición de llamada (Art. 1229 o Art. 1122/A) ...................................................................................125

Variante con conexión para llamada timbre de planta .........................................................................................................................................125

Uso de la entrada IN1 como contacto para señalización de LED/ALARMA/ABREPUERTAS/ACTUADOR. Se activa al cerrar el contacto

con CFP2 ............................................................................................................................................................................................................. 126

Uso de la entrada IN1 como contacto para señalización de LED/ALARMA/ABREPUERTAS/ACTUADOR. Se activa cuando hay tensión

con relación a IN2 ................................................................................................................................................................................................ 126

SB2/AAM2 Pulsador P1 para varios usos ............................................................................................................................................................127

SMK/EC Conexión del relé actuador Art. 1256 .................................................................................................................................................... 127

Uso de la red RC para el ﬁ ltro de la cerradura en los contactos del relé ............................................................................................................. 128

GK/AAGC Variante con conexión abrepuertas local temporizado ....................................................................................................................... 128

SMK/SNP Variante con cerradura de seguridad y alimentación adicional ........................................................................................................... 129

Unidad externa

8484

ES

6

1

3

2

7

4 53

1

165 cm

2

fig. 4 - NOTA: antes de ﬁ jar los cuatro

tornillos, comprobar que no se desee programar las funciones especiales descritas en la pág. 97.

fig. 5 - NOTA: aﬂ ojar ligeramente los cuatro tornillos para desbloquear la telecámara.

Instalación de la unidad externa

8585

ES

115-125 cm

140-145 cm

2A 2B1

18,9cm

21,6cm

4

min

L = 5,5 cm

max

L = 6,5 cm

L

min

L = 5,5 cm

max

L = 6,5 cm

L

3

CLACK !!

6

1

2

5

Montaje de la unidad interna Magis

Desenganche del monitor

Unidades internas

8686

ES

4

5

7 6

1

2

3

S1

S2

1

8

2

Art. 6402E

Descripción del monitor

1 Regleta de conexiones para la instalación: + - Bornes para alimentación. L L Bornes de conexión a la línea Bus.

CFP1 CFP2 Entrada para llamada timbre de planta. P1 C1 Bornes pulsador 1 para diferentes servicios. Para obtener un contacto normalmente abierto (24 V - 100 mA

máx.) poner los puentes CV3 y CV4 en posición B.

S+ S- Bornes para el dispositivo de repetición de llamada. IN1 IN2 Entrada LED (programable).

2 S1 Microinterruptores para programar el código de usuario. 3 S2 Microinterruptores para programar los pulsadores y las funciones

(identiﬁ cado por un triángulo rojo en un ángulo):

DIP 1-2-3-4 para programar las funciones de los pulsadores. DIP 5-6 para acceder a la programación. DIP 7 para controlar la tensión de alimentación (véanse los esquemas y

las variantes de la pág. 114), predeﬁ nido = OFF.

DIP 8:

ON soporte secundario. OFF soporte principal (predeﬁ nido). 4 SW3 Selector para modalidad Simplebus 1 (S1 - predeﬁ nido) o

Simplebus 2 (S2).

5 CV3 CV4 Puente para dejar libre el pulsador 1 (contacto NA 24 V-100

mA máx.).

A Pulsador 1 de un actuador genérico (predefinido) o programable. B pulsador 1 para diferentes usos. 6 CV5 Puente para el cierre del vídeo. 7 CV6 Selector para uso de la entrada IN 1 (véase pág. 126). 8 Regulación del volumen del altavoz (solo para la conﬁ guración del audio

intercomunicante).

1 2 3

5

7

6

4

8

Descripción del monitor: 1 Regulación del volumen de llamada / selector de la función Privacidad

(por función Privacidad se entiende la exclusión de la llamada desde la unidad externa y desde telefonillos o monitores de vídeo portero intercomunicantes; la activación de la función Privacidad está indicada por el encendido de un indicador rojo al lado del selector).

2 Led de señalización de instalación ocupada/función doctor activada/

puerta abierta.

3 Indicador rojo - Función privacidad activada. 4 Espacio para alojar los pulsadores adicionales con el accesorio Art.

6333, Art. 6434.

5 Micro teléfono del monitor (descolgarlo para empezar la comunicación) 6 Manípulo de regulação da intensidade da cor.

` Girar el mando hacia la izquierda para aumentar el valor.

7 Mando de regulación del brillo.

` Girar el mando hacia la izquierda para aumentar el valor.

8 Pantalla en color de 3,5''.

Descripción de los pulsadores:

A Pulsador abrepuertas.

1 Tecla 1 de un actuador genérico (programable). 2 Tecla 2 de autoencendido (programable).

8787

ES

3

4 5

6

7B

7A

1

2

140-145 cm

115-125 cm

1 2 3A

3B 3C 4

Art. 2608

No se puede utilizar para aprovechar la función intercomunicante. El telefonillo siempre se tiene que montar utilizando el Art. 1214/2C como se ilustra en el esquema de conexión MSK/FC en la pág. 124.

1 Indicador de la función Privacidad. 2 Selector del tono de llamada/función Privacidad de tres posiciones:

Posición superior: volumen máximo del tono de llamada. Posición central: volumen medio del tono de llamada. Posición inferior: activación de la función Privacidad. (Por función Privacidad se entiende la exclusión de la llamada desde

la unidad externa y la centralita; la activación de la función Privacidad está señalada por el encendido de un indicador rojo en la parte superior derecha).

3 Trimmer de regulación del volumen del micrófono. 4 Microinterruptores para programar el código de usuario. 5 Bornes de conexión de la instalación:

L L Conexión a la línea Bus. CFP CFP Entrada para llamada timbre de planta. P1 C1 Bornes pulsador P1 para diferentes servicios (contacto

normalmente abierto 24 V-100 mA máx.) (quitar CV1 y CV2, véase variante SB/X3 pág. 124).

S+ S- Bornes para dispositivo de repetición de llamada.

6 CV1 CV2 Puentes que se han de quitar para obtener un contacto

libre de potencial normalmente abierto en el pulsador P1.

7A/7B JP1 Puente para seleccionar las funciones Llamada a la centralita

(posición C) y actuador genérico (posición A) del pulsador P1.

Descripción de los pulsadores:

A Pulsador abrepuertas.

P1 Pulsador P1 de llamada a la centralita / actuador genérico / pulsador

para diferentes funciones presente en la regleta de conexiones (P1 C1).

Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.

Instalación del telefonillo Art. 2608

8888

ES

1205/B

1215

1216

C

A

B

D

1215

1216

F

4833C

1205/B

1212/B

E

1395

G

4882 4883

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

Comelit Art. 4576-4578

0,5 mm2 (Ø 0,8 mm AWG 20

)

25 m

(85 feet)

200 m

(655 feet)

100 m

(330 feet)

150 m

(495 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

190 m

(625feet)

60 m

(195 feet)

150 m

(495 feet)

0,28 mm2 (Ø 0,6 mm AWG 23)

5 m

(15 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

25 m

(85 feet)

25 m

(85 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

1 mm2 (Ø 1,2 mm AWG 17)

50 m

(165 feet)

50 m

(165 feet)

120 m

(395 feet)

40 m

(130 feet)

100 m

(330 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

75 m

(245 feet)

100 m

(330 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

150 m

(495 feet)

190 m

(625 feet)

60 m

(195 feet)

150 m

(495 feet)

2

1

bus

power

Indicaciones generales de instalación y funcionamiento

La distancia máxima que puede haber entre la unidad externa y el monitor más lejano es de 400 m (con amplificador Art. 4833C). Las unidades internas con el mismo código de usuario y los dispositivos de repetición de llamada conectados a dichas unidades internas no pueden sumar más de 4. Conectar un único dispositivo de repetición de llamada para cada unidad interna. Entre la unidad interna y el dispositivo de repetición de la llamada puede haber 20 m como máximo. Utilizar cable blindado para la conexión y no tender los cables cerca de cargas inductivas pesadas o cables de alimentación (230 V / 400 V).

Tabla de las distancias de funcionamiento

Funcionamiento

En caso de que se produzca un cortocircuito persistente en la línea de bus, en la unidad externa se oye un tono de señalización intermitente.

El visitante, al pulsar la tecla de llamada, provoca el encendido de los leds de infrarrojos que lo iluminan, el toque del timbre interno (si la función Privacidad no está activada) y la visualización de su imagen en los monitores principales durante 60 segundos. La conversación entre la unidad externa y la unidad interna puede durar 90’’ como máximo. En la unidad externa se obtiene un tono de confirmación de que se ha efectuado la llamada; si, en instalaciones con dos o más entradas, al efectuar una llamada, la unidad externa emite un tono de ocupado en lugar de repetir el timbre, significa que ya existe una comunicación con otra unidad externa. Para programar direcciones de usuarios diferentes a las programadas en fábrica (1 y 2), véase la pág. 89. Para las funciones intercomunicantes del sistema Magis Kit, véase página 91.

8989

ES

S1-5

S1-4

S1-3

S1-2

S1-1

12345678

S1-1 S1-2 S1-3 S1-4 S1-5

Posición de los microinterruptores del monitor Art. 6402E

Descripción de las funciones de los pulsadores

Inhabilitación:

► presionar el pulsador de autoencendido del monitor durante más de 4 s.

» 4 tonos de confirmación.

Encendido:

► presionar y soltar de inmediato el pulsador dedicado (pulsador 2 si se

mantienen las configuraciones de fábrica).

Llamada a la centralita

Al accionar la tecla conﬁ gurada en esta modalidad, se envía una llamada a la centralita de consejería de la instalación.

Llamada intercomunicante unifamiliar

Esta función permite enviar una llamada a otros aparatos (monitores de vídeo portero y/o telefonillos) conﬁ gurados con el mismo código de llamada.

► Al descolgar el micro teléfono, el receptor de la llamada entra en

comunicación con el usuario que llama. La comunicación termina al

colgar el micro teléfono. Una llamada intercomunicante no tiene prioridad sobre una conversación o llamada de una unidad externa. En este caso, durante un intento de llamada intercomunicante, el led parpadea durante algunos segundos para indicar que el sistema está ocupado.

Llamadas desde la unidad externa

En cualquier caso, una llamada desde una unidad externa siempre tiene prioridad con relación a una comunicación intercomunicante (La activación de la comunicación con la unidad externa interrumpe la conversación intercomunicante que se estaba llevando a cabo). Los usuarios que se encuentran en conversación sentirán en el auricular un tono parecido al de Llamada si esta última está dirigida a ellos o un triple tono de señalización en caso contrario.

► Para responder a la llamada de la unidad externa, sólo hay que

descolgar el micro teléfono de alguna unidad libre o colgar y levantar

el micro teléfono de una unidad ocupada en una intercomunicación.

Doctor

Esta función permite accionar automáticamente el abrepuertas tras una llamada desde la unidad externa en la dirección de la unidad interna en la que se ha activado la función. Habilitación / inhabilitación:

► mantener presionado durante 2 s el pulsador que se ha conﬁ gurado

para esta función.

»Con la función activada, el led de señalización permanece encendido.

Descripción de las conﬁ guraciones y del funcionamiento de los pulsadores

Conﬁ guración del monitor Art. 6402E y telefonillo Style

► En los telefonillos Art. 2608, Art. 2610 y Art. 2628, colocar

los DIP switch S1-6, S1-7 y S1-8 en OFF

La llamada intercomunicante bifamiliar (entre teléfonos y/o monitores) sólo es posible si se han configurado los dos usuarios con códigos de llamada contiguos (indicados con la misma letra AA..CC..OO en la tabla de programación de los microinterruptores, ilustrada en la página 89).

A Abrepuertas: Al presionar el pulsador abrepuertas, se activa la

cerradura conectada a la unidad externa.

Actuador: Si el pulsador se ha configurado como actuador, al presionarlo se activa el relé actuador Art. 1256 que se puede utilizar, por ejemplo, para abrir cancelas o puertas basculantes o para encender el módulo telecámaras cíclicas Art. 1259/C.

Pulsador libre: la indicación de pulsador libre indica la posibilidad de utilizar el pulsador como contacto normalmente abierto en la regleta de conexiones mediante las correspondientes configuraciones como se ilustra en la variante SB2/AAM2 en la página 127.

Autoencendido / solicitud de vídeo

√ Es posible inhabilitar el autoencendido. √ El autoencendido sólo es posible cuando la instalación está en reposo. √ El autoencendido sólo se aconseja para instalaciones con una o dos

entradas.

Si se presiona la tecla 2, configurada en esta modalidad, en el monitor se visualiza la imagen transmitida desde la unidad externa, incluso si no se ha efectuado ninguna llamada. En instalaciones dotadas con dos unidades externas es posible visualizar alternativamente la imagen procedente de una u otra unidad externa (función "báscula") presionando repetidamente la tecla 2. En los monitores secundarios (DIP switch 8 de S2 en ON) esta tecla 2 también sirve para la función Solicitud de vídeo, es decir, permite encender un monitor tras una llamada desde la unidad externa. Habilitación:

► presionar el pulsador de autoencendido del monitor durante más de 4 s.

» tono de confirmación.

Los valores de los microinterruptores S1-1, S1-2, S1-3, S1-4 y S1-5 definen la dirección de la llamada del monitor y de los telefonillos como se indica en la tabla siguiente.

TAB. A Direcciones de la columna montante

Código

intercomunicante

bifamiliar

S1

1A

2A

9090

ES

Leyenda

A

Abrepuertas

CCS

Llamada a la centralita

INTb

Intercomunicante bifamiliar

- sólo para KIT

Audio

K

Llamada al telefonillo del vigilante

NULL

Ninguna función

ACT

Actuador

D

Doctor

PROG

Funciones programadas, véanse págs. 90-91-92-93

Con esta conﬁ guración de DIP switchs, los pulsadores controlan las funciones programadas; los pulsadores NO programados gestionan las funciones relativas a la línea 0000

AI

Autoencendido

PAN

Pánico

CCP

Llamada a la centralita principal

INT

Intercomunicante programable general o selectivo

- llamada bifamiliar de serie para

KIT y Simplebus Top

Advertencias generales para la programación de los pulsadores

Si la conﬁ guración predeﬁ nida de los pulsadores (véase tabla de pág. 90) no responde a las necesidades del usuario, es posible conﬁ gurarlos de otra manera según se describe a continuación.

Al término, poner los DIP switches 1-2-3-4 de S2 en 1111 (conﬁ guración PROG en las tablas de las págs. 90-91-92-93). Conﬁ gurando los DIP

switches de esta manera, los pulsadores gestionan las funciones programadas; los pulsadores NO programados gestionan las funciones relativas a la línea 0000 (véase tabla de pág. 90). Restablecer la conﬁ guración del código de usuario en S1, véase tabla A de pág. 89.

DIP S2 con Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

ACT D PAN K

1000

ACT AI INT INTb D CCS

0100

INT AI INTb ACT CCS CCP

1100

ACT CCS CCP PAN K D

0010

ACT ACT ACT ACT ACT ACT ACT

1010

INT ACT

A

CCS CCP INTb PAN

0110

AI D K CCS CCP INTb

1110

INTb INT AI INT PAN D

0001

CCS PAN D AI INT INTb

1001

K CCS PAN CCP AI INT

0101

CCP K PAN ACT INT AI

1101

PAN CCP CCS K ACT D

0011

D INTb INT ACT AI CCS

1011

INT INT INT INT INT INT

0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Conﬁ guración predeﬁ nida de los pulsadores

Monitores adicionales, principales o secundarios

La configuración del DIP switch 8 de S2 define si la placa soporte en cuestión se gestionará como principal (P) o como secundaria (S). La unidad externa puede gestionar hasta un máximo de cuatro monitores de vídeo portero o telefonillos por pulsador de llamada. Por lo tanto, en la configuración clásica de Magis Kit, se puede disponer de 2 monitores de vídeo portero principales como máximo y de 2 monitors de vídeo portero secundario por pulsador de llamada, alimentados todos ellos por el mismo alimentador Art. 1205/B. Existe la posibilidad de gestionar hasta 3 monitores de vídeo portero principales dentro de una misma unidad familiar (es decir, configurados con el mismo código de usuario). En esta configuración especial, los monitores de vídeo portero principales adicionales se han de alimentar con el correspondiente transformador Art. 1212/B (véase variante MSK/ HCA, MSK/IC pág. 120, 121). Cuando se efectúa una llamada desde la unidad externa, el monitor que se enciende es el monitor de vídeo portero principal. Los otros monitores secundarios de la misma unidad familiar permanecen apagados. Respondiendo a la llamada de la unidad externa desde un monitor de vídeo portero secundario, la imagen se visualiza de inmediato. Luego, el monitor del vídeo portero principal se apaga y la imagen se visualiza en el monitor del vídeo portero secundario desde el cual se ha accionado el pulsador 2 Autoencendido / Solicitud de vídeo. Para ver la imagen sin activar el audio con la unidad externa, hay que presionar el pulsador 2 - Autoencendido / Solicitud de vídeo.

monitor secundario

monitor principal

9191

ES

Programación de los pulsadores para actuador genérico o asignado a una dirección

DIP S2 con Art. 6433, 6434

DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

DIRECCIÓN

0000

A

ACT

1000

ACT

0100

ACT

1100

ACT

0010

ACT ACT ACT ACT ACT ACT ACT

1010

ACT

A

0110 1110 0001 1001 0101

ACT

1101

ACT

0011

ACT

1011 0111 1111

PROG

Ejemplo:

En el monitor con código de usuario 5 se desea programar P1= actuador genérico y P2= actuador asignado a código 125.

1. Programar los DIP switches 5-6 de S2 en 01.

» el led (verde) parpadea.

2. Consultar la tabla de pág. 91 y elegir una combinación en la que

aparezca la función actuador (ACT) para los pulsadores que se desea programar.

ES: para P1= actuador genérico, programar los DIP switches 1-2-3-4 de S2 en 1000, 1100 o 0010 (P1=ACT) y los DIP switches de S1 en

11111111. Pasar al punto 3. ES: para P2= actuador asignado a código 125, programar los DIP switches 1-2-3-4 de S2 en 0010 o 1010 (P2=ACT) y S1 con la dirección 125 según se ilustra en la tabla C de pág. 93. Pasar al punto 3.

3. Presionar y soltar el pulsador al que se desea asociar la función.

» el led (verde) se enciende. » tono de conﬁ rmación en el micro teléfono.

4. Para salir de la programación, programar los DIP switches 5-6 de S2 en 00.

» el led (verde) se apaga.

5. Terminada la programación, poner los DIP switches 1-2-3-4 de S2

en 1111. Restablecer la conﬁ guración del código de usuario en S1, véase tabla A de pág. 89.

Programación para llamada intercomunicante

Intercomunicante general y selectivo NO son compatibles en la misma columna montante.

1) 2) 3)

S1

DIP 1DIP 2DIP 3DIP 4DIP 5DIP

6

S2

Programación; programar código, TABLA B de pág. 91

000111

Borrado 111111

Anotar la posición de S2, S1 y restablecerla una vez efectuada la programación.

DIP ON

2 sec

Programación/borrado de la dirección intercomunicante (solo para intercomunicante selectivo)

Código Dip switch ON S1 Código Dip switch ON S1 Código Dip switch ON S1

1

4

7

2

5

8

3

6

TAB. B Direcciones intercomunicante selectivo

Es necesario conﬁ gurar la dirección intercomunicante en todas las unidades internas de la columna montante. Es posible asociar la misma dirección intercomunicante a un máximo de tres unidades internas. Para la llamadaa de grupo, seleccionar simultáneamente los códigos intercomunicantes deseados (máximo 3).

9292

ES

Programación de los pulsadores para llamada intercomunicante

DIP S2 con Art. 6433, 6434 DIP S1

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

DIRECCIÓN

0000

A

1000

INT INTb

0100

INT INTb

1100 0010 1010

INT INTb

0110

INTb

1110

INTb INT INT

0001

INT INTb

1001

INT

0101

INT

1101 0011

INTb INT

1011

INT INT INT INT INT INT

0111 1111

PROG

Ejemplo 1 - Intercomunicante selectivo

En el monitor con código de usuario 1 y dirección intercomunicante 1 se desea programar P3= intercomunicante selectivo a la dirección 2 y P4= intercomunicante selectivo a la dirección 3. Ejemplo 2 - Intercomunicante KIT (intercomunicante entre 2 direcciones contiguas en el intervalo 1 a 30 de las cuales la primera impar). En el monitor con código de usuario 1 se desea programar P3= llamada general interna y P4= intercomunicante bifamiliar a la dirección 2.

1. Programar los DIP switches 5-6 de S2 en 01. » el led (verde) parpadea.

2. Consultar la tabla de pág. 92 y elegir una combinación en la que aparezca

la función intercomunicante (INT o INTb) para los pulsadores que se desea programar.

ES1: para P3= intercomunicante selectivo, programar los DIP switches 1-2-3-4 de S2 en 1000, 0011 o 1011 (P3=INT) y S1 con la dirección 2 según se ilustra en la tabla B de pág. 91

, pasar al punto 3.

ES1: para P4= intercomunicante selectivo, programar los DIP switches 1-2-3-4 de S2 en 1110 o 1011 (P4=INT) y S1 con la dirección 3 según se ilustra en la tabla B de pág. 91

, pasar al punto 3.

ES2: para P3= llamada general interna y P4= intercomunicante bifamiliar, programar los DIP switches 1-2-3-4 de S2 en 1000 (P3=INT y P4=INTb) y S1 con código de usuario 1 según se ilustra en la tabla A de pág. 89

, pasar al punto 3.

3. Presionar y soltar el pulsador al que se desea asociar la función.

» el led (verde) se enciende. » tono de conﬁ rmación en el micro teléfono.

4. Para salir de la programación, programar los DIP switches 5-6 de S2 en 00.

» el led (verde) se apaga.

5. Terminada la programación, poner los DIP switches 1-2-3-4 de S2 en 1111 .

Restablecer la conﬁ guración del código de usuario en S1, véase tabla A de pág. 89.

Programación de los pulsadores para otras funciones

DIP S2 con Art. 6433, 6434

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2

A

P3 P4 P5 P6

0000

CCS AI

A

D PAN K

1000

AI D CCS

0100

AI CCS CCP

1100

CCS CCP PAN K D

0010 1010

A

CCS CCP PAN

0110

AI D K CCS CCP

1110

AI PAN D

0001

CCS PAN D AI

1001

K CCS PAN CCP AI

0101

CCP K PAN AI

1101

PAN CCP CCS K D

0011

D AI CCS

1011 0111

NULL NULL NULL NULL NULL NULL NULL NULL

1111

PROG

Leyenda

A

Abrepuertas

CCS

Llamada a la centralita

NULL

Ninguna función

Audio

K

Llamada al telefonillo del vigilante

PROG

Funciones programadas

AI

Autoencendido

D

Doctor

CCP

Llamada a la centralita principal

PAN

Pánico

Ejemplo:

En el monitor con código de usuario 5 se desea programar P5= autoencendido y P6= llamada a la centralita.

1. Programar los DIP switches 5-6 de S2 en 01. » el led (verde) parpadea.

2. Consultar la tabla de pág. 92 y elegir una combinación en la que

aparezcan las funciones deseadas/necesarias para los pulsadores que se desea programar.

ES: para P5= autoencendido y P6= llamada a la centralita, programar los DIP switches 1-2-3-4 de S2 en 0011 (P5=AI y P6=CCS).

3. Presionar y soltar el pulsador al que se desea asociar la función.

» el led (verde) se enciende. » tono de conﬁ rmación en el micro teléfono.

4. Para salir de la programación, programar los DIP switches 5-6 de S2 en 00.

» el led (verde) se apaga.

5. Terminada la programación, poner los DIP switches 1-2-3-4 de S2

en 1111.

9393

ES

TAB.C Direcciones de la columna montante

Cod.

Dip switch

ON

Cod.

Dip switch

ON

Cod.

Dip switch

ON

Cod.

Dip switch

ON

Cod.

Dip switch

ON

Cod.

Dip switch

ON

Cod.

Dip switch

ON

Cod.

Dip switch

ON

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7 144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 *240 5,6,7,8

*NOTA: el código 240 está reservado a la centralita de conserjería

Reset del la programación

5 sec

1) 2) 3) 4)

S1

DIP 1DIP2DIP3DIP4DIP5DIP

6

S2 S1/S2/LED1

111111

Anotar

la posición de S2, S1 y restablecerla una vez efectuada la programación

Conﬁ guraciones de fábrica:

• Funciones de los pulsadores según la combinación de los DIP switches 1-2-3-4 de S2.

• Dirección intercomunicante ausente.

• Función intervalo y direcciones mín. y máx. ausentes.

• Reset tonos de llamada.

• Entrada IN 1

LED (predeﬁ nido).

DIP ON

2 sec

9494

ES

Programación range/tonos de llamada

Efectuar las operaciones de 1 a 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Dirección mínima del intervalo

configurar

código, TAB. C

a de pág. 93

000010

Anotar la

posición de S2, S1 y

restablecerla una vez

efectuada la programación

Dirección máxima del intervalo

Habilitación del intervalo

Inhabilitación del intervalo

Selección del tono de llamada polifónico

01 0 1 1 0

Selección del tono de llamada estándar

(predeﬁ nido)

S2

2 sec

9595

ES

Programación de la entrada IN1 para señalización

de led/alarma/abrepuertas/actuador

Efectuar las operaciones de 1 a 4

1) 2) 3) 4)

S1

DIP

1

DIP

2

DIP

3

DIP

4

DIP

5

DIP

6

S2 S1/S2/LED1

Entrada IN 1

LED (predeﬁ nido), véase Pág. 126

000110

Entrada IN 1 ALARMA, véase Pág. 126

Anotar la

posición de S2, S1 y

restablecerla una vez

efectuada la program-

ación

Entrada IN 1 ABREPUERTAS, véase Pág. 126

001010

Entrada IN 1 ACTUADOR ASIGNADO, véase Pág. 126

conﬁ gurar código, TAB. C a de

pág. 93

Entrada IN 1 ACTUADOR GENÉRICO, véase Pág. 126

DIP ON

S2

2 sec

9696

ES

Programación directa de la llamada intercomunicante

Permite programar las llamadas intercomunicantes directamente desde las unidades internas.

√ Necesita 2 operadores.

Fase 1: acceso a la programación

El operador 1 y el operador 2 han de efectuar las siguientes operaciones en 2 unidades internas:

1. Programar los DIP switches 1-2-3-4 de S2 en 1111.

2. Descolgar el auricular.

3. Presionar la tecla 1 y la 2 por 3 s.

» La unidad interna emite 1 tono. » El led verde parpadea. » La unidad interna entre en comunicación audio. » Entonces, los 2 operadores están en comunicación.

____

Fase 2: programación de la llamada intercomunicante

Operador 1:

` Presionar el pulsador que se desea programar para llamar al operador

2 (por ejemplo, 2).

» La unidad interna del operador 1 emite un tono de conﬁ rmación.

Operador 2:

` Presionar el pulsador que se desea programar para llamar al operador

1 (por ejemplo, 1).

» La unidad interna del operador 2 emite un tono de conﬁ rmación.

Operador 1/Operador 2:

` Cuelgue el auricular.

» La unidad interna emite 1 tono. » La programación de las 2 unidades internas ha terminado.

Para programar otra unidad interna, hay que pasar a la FASE 3.

____

Fase 3: programación de otras unidades internas

Operador 1/Operador 2:

1. Tras llegar a la nueva unidad, ejecutar la fase 1 para entrar en

comunicación.

2. Repetir la fase 2.

NOTA: Si se recibe una llamada durante la programación, es necesario

responder y, luego, seguir.

Variación de los tonos de llamada del monitor

1. Mantener presionado el pulsador A hasta que se emita un sonido

de conﬁ rmación (la operación sólo es posible con la instalación en reposo; si no lo está, el led de señalización parpadea para avisar al usuario).

2. Presionar y soltar el pulsador A : Una vez (se emite un tono de conﬁ rmación) para cambiar el tono de

llamada desde la unidad externa.

Dos veces (se emiten dos tonos de conﬁ rmación) para cambiar el tono

de llamada desde la centralita.

Tres veces (se emiten tres tonos de conﬁ rmación) para cambiar el tono

de llamada intercomunicante desde unidad interna.

Cuatro veces (se emiten cuatro tonos de conﬁ rmación) para cambiar

el tono de llamada desde el timbre de planta.

Si se sigue presionando el pulsador A , se repite la secuencia descrita

anteriormente.

3. Presionar y soltar el pulsador 1 para desplazar en secuencia los

diferentes tonos de llamada disponibles.

4. Presionar el pulsador 2 para conﬁ rmar la elección del último tono de

llamada escuchado y para salir en cualquier momento de la modalidad de variación del tono de llamada del monitor. Al salir de la modalidad de variación del tono de llamada del monitor se emite un sonido de conﬁ rmación.

9797

ES

1

JP3

JP5

JP4

2

BEEP!

JP4

JP5

JP4

4

2

3

JP5

JP4

JP5

JP3

1

JP4

JP5

JP4

JP5

JP4

1

JP4

JP5

JP4

2

1

2

3

4

Programaciones especiales Art. 4883

En los Art. 4883 es posible realizar algunas programaciones especiales de acuerdo con los distintos requisitos de la instalación.

1. Entrar en la modalidad programación colocando el

puente JP4 (fig. 1) en vertical.

2. Configurar el código correspondiente a la función que

se desea programar (fig. 2) mediante los DIP switches, tal como se ilustra en la tabla de la pág. 97.

3. Confirmar la función configurada desplazando el

puente desde JP3 hasta JP5 (fig. 3) y esperar a que se produzca un tono de confirmación.

4. Para efectuar otra programación especial, quitar el

puente de JP5 y repetir las operaciones descritas en los puntos 2 y 3.

5. Terminado el procedimiento, volver a colocar los

puentes en su posición inicial (fig. 4): el puenteJP4 en posición horizontal y el segundo puente JP5 en JP3.

Código

Dip switch

ON

Cerradura

245 1,3,5,6,7,8

Tiempo de la cerradura: 2 s + tono desactivado (predeﬁ nido)

246 2,3,5,6,7,8

Tono de conﬁ rmación de la cerradura: activado

247 1,2,3,5,6,7,8

Tiempo de la cerradura: 8 s

252 3,4,5,6,7,8

Abrepuertas siempre activo (predeﬁ nido)

253 1,3,4,5,6,7,8

Abrepuertas activo sólo para el usuario que ha recibido la llamada

Funciones de la instalación

243 1,2,5,6,7,8

Tiempo de espera reset: 10 s (predeﬁ nido)

244 3,5,6,7,8

Tiempo de espera reset: 1 s

248 4,5,6,7,8

Envío de llamada: una vez (predeﬁ nido)

249 1,4,5,6,7,8

Envío de llamada: tres veces

254 2,3,4,5,6,7,8

Restablecimiento predeﬁ nido

9898

PT

Avisos

• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.

• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do

equipamento, quaisquer modiﬁ cações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidas pela Comelit Group S.p.A.

• Todos os produtos estão em conformidade com os requisitos das directivas 2006/95/CE (que substituem as directivas 73/23/CEE e as alterações

subsequentes). A prova é a marca CE nos produtos.

• Evitar colocar os ﬁ os da coluna na proximidade de cabos de alimentação (230/400 V).

• Não introduzir objectos, nem derramar líquidos no interior do dispositivo.

• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.

• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.

• Ligar a moldura à terra (consultar a Fig.)

• Não manter premido o gancho do som com o auscultador levantado.

• A câmara não deve ser instalada à frente de grandes objectos luminosos ou em locais onde a pessoa ﬁ lmada esteja em contraluz. Para resolver o problema anterior, sugere-se modiﬁ car a altura da instalação da câmara, geralmente 160-165 cm, a uma altura de 180 cm e orientar a objectiva para baixo de forma a melhorar a qualidade da captura.

• As câmaras com sensor CCD a cores apresentam, em condições de pouca luminosidade, uma sensibilidade inferior à das câmaras a preto e branco. Sugere-se, portanto, em ambientes pouco iluminados, arranjar uma fonte de iluminação adicional.

Generalidades .....................................................................................................................................................................................................99

Posto externo ......................................................................................................................................................................................................99

Art. 4883 ...............................................................................................................................................................................................................99

Art. 1205/B ...........................................................................................................................................................................................................99

Instalação do posto externo ............................................................................................................................................................................100

Postos internos .................................................................................................................................................................................................101

Montagem do posto interno Magis ..................................................................................................................................................................101

Remover o monitor ...........................................................................................................................................................................................101

Art. 6402E ...........................................................................................................................................................................................................102

Descrição do monitor .......................................................................................................................................................................................102

Art. 2608 .............................................................................................................................................................................................................103

Instalação do telefone intercomunicador Art. 2608 .......................................................................................................................................103

Indicações gerais de instalação e funcionamento ........................................................................................................................................104

Tabela de distâncias de funcionamento .........................................................................................................................................................104

Funcionamento .................................................................................................................................................................................................104

Descrição das conﬁ gurações e funcionamento dos botões ........................................................................................................................105

Conﬁ gurações do monitor Art. 6402E e telefone intercomunicador Style ..................................................................................................105

TAB. A Endereços da coluna ............................................................................................................................................................................105

Descrição das funções das teclas ...................................................................................................................................................................105

Monitores suplementares principais ou secundários ...................................................................................................................................106

Conﬁ gurações dos botões predeﬁ nidos ........................................................................................................................................................106

Avisos gerais sobre a programação dos botões ..........................................................................................................................................106

Programações dos botões para o actuador geral ou com endereço ...........................................................................................................107

Programação para a chamada de intercomunicação ....................................................................................................................................107

Programação/cancelamento do endereço de intercomunicação (apenas para intercomunicação selectiva) ........................................107

TAB. B

Endereços de intercomunicação selectiva .........................................................................................................................................107

Programação dos botões para a chamada de intercomunicação ................................................................................................................108

Programação dos botões para outras funções ..............................................................................................................................................108

TAB. C Endereços da coluna ...........................................................................................................................................................................109

Reinicialização da programação .....................................................................................................................................................................109

Programação range/campainhas .....................................................................................................................................................................110

Programação da entrada IN1 para indicação luz indicadora/alarme/abertura da porta/actuador ............................................................. 111

Programação directa da chamada de intercomunicação ..............................................................................................................................112

Variante das campainhas do monitor ............................................................................................................................................................. 112

Programações especiais Art. 4883 .................................................................................................................................................................. 113

Esquemas de ligação

MSK/018C Esquema básico para kits bifamiliares Art. 8472MC com ligação em cascata. Colocação em funcionamento/controlo das

tensões do aparelho quando está em repouso...................................................................................................................................................114

MSK/013BC Esquema base para kits bifamiliares Art. 8472MC com ligação em derivação ................................................................................................. 115

MSK/014BC Esquema para kits bifamiliares Art. 8472MC ampliados com um segundo Art. 4883. Ligação em derivação. .............................. 116

MSK/014AC Esquema para kits bifamiliares Art. 8472MC ampliados com um segundo Art. 4883. Ligação em cascata. ................................. 117

MSK/018/AC Esquema para kit bifamiliares com alimentador suplementar Art.1395 ........................................................................................ 118

MSK/019C Utilização do módulo da câmara separada Art. 1259C .................................................................................................................... 119

SB2/AAR Ligação do ampliﬁ cador vídeo Art. 4833C ..........................................................................................................................................120

MSK/HCA Adição de um monitor principal em paralelo. Ligação em cascata ...................................................................................................120

MSK/IC Adição de um monitor principal em paralelo. Ligação em derivação ....................................................................................................121

MSK/A20S Ligação em cascata do terceiro monitor principal com alimentação local ........................................................................................121

MSK/A23S Ligação em derivação de 2 monitores principais e de 2 monitores secundárias com o mesmo código de utilizador ......................122

MSK/A21S Ligação em cascata de 2 monitores principais e de 1 monitor secundário com o mesmo código de utilizador ..............................122

MSK/AAE Ligação de telefones intercomunicadores suplementares em derivação do monitor ........................................................................123

MSK/AAD Ligação de telefones intercomunicadores suplementares em cascata do monitor ...........................................................................123

9999

PT

2

Art. 1205/B Art. 4883

Generalidades

Os Kits vídeo-intercomunicadores bifamiliares Art. 8472MC podem ser utilizados em edifícios familiares ou comerciais onde for necessário um controlo eficiente do acesso através de simples operações de instalação. De facto, são suficientes 2 condutores entre o posto externo e o(s) monitor(es) interno(s) para activar o sistema (chamada, som, vídeo, acendimento automático), 2 fios para alimentar o posto externo e a fechadura eléctrica e 2 fios para alimentar o posto interno vídeo-intercomunicador. Adicionalmente, a Comelit disponibiliza uma série de acessórios que resolve facilmente todas as exigências da instalação e para além de acessórios interessantes do tipo padrão, é possível aumentar a instalação adicionando vídeo-intercomunicadores e/ou telefones intercomunicadores e/ou postos externos. Deste modo, é possível chegar a um máximo de 2 postos externos com 8 postos internos entre telefones intercomunicadores e vídeointercomunicadores para a configuração bifamiliar. Através de configurações apropriadas é possível realizar comunicações de intercomunicação monofamiliares (isto é, entre utilizadores com o mesmo código de utilizador), utilizando quer vídeo-intercomunicadores, quer telefones intercomunicadores. Podem ser ligados kits adicionais a uma porta principal Simplebus e/ou a uma central Art. 1998A.

Características técnicas

O transformador possui 2 saídas: uma para alimentar o posto externo e a fechadura eléctrica, e outra para alimentar o monitor. Dimensões: 105x95x65 mm (6 módulos DIN). Fusível de protecção 500 mA retardado.

Descrição da bateria de bornes

AC230V entrada da tensão de rede. ~~ saída AC para posto externo e fechadura eléctrica. + - saída de 20V DC para alimentação do monitor.

Características técnicas

Ligação ao monitor com 2 fios para áudio, vídeo, abertura da porta e chamada, e 2 fios para alimentação do Art. 1205/B. Câmara orientável de alta sensibilidade com sensor CCD 1/3”’. Iluminação com luzes indicadoras brancas (6 LED). Cartões porta nomes com iluminação por luz indicadora. Regulação do volume microfone e altifalante. Dimensão da caixa de embutir: 176,5x95,5x35 mm. Os botões do Art. 4883 são configurados na fábrica para realizar a chamada aos endereços 1 (botão alto) e 2 (botão baixo). Dimensão do posto externo: 176,5x95,5x35 mm.

Descrição da bateria de bornes LL ligação do monitor (vídeo, chamada, áudio, abertura da porta). ~ ~ alimentação do posto externo. RTE entrada abertura da porta local com temporizador. SE. NC. - SE NO. - SE C. Ligação da fechadura eléctrica.

MSK/FC Ligação de telefones intercomunicadores suplementares em cascata do monitor ............................................................................... 124

SB/X3 Utilização do botão P1 para vários usos (Art. 2608) .................................................................................................................................124

SB2V/AAK Ligação de dispositivos de repetição da chamada (Art. 1229 ou Art. 1122/A) ..................................................................................125

Variante para ligação da campainha externa .......................................................................................................................................................125

Utilização da entrada IN1 como contacto para a indicação

LUZ INDICADORA/ALARME/ABERTURA DA PORTA/ACTUADOR. Activação perante

fecho entre IN1 e CFP2 .......................................................................................................................................................................................126

Utilização da entrada IN1 como contacto para a indicação LUZ INDICADORA/ALARME/ABERTURA DA PORTA/ACTUADOR. Activação na

presença de tensão comparativamente a IN2 .....................................................................................................................................................126

SB2/AAM2 Utilização do botão P1 para vários usos ........................................................................................................................................... 127

SMK/EC Ligação do relé actuador Art. 1256 ....................................................................................................................................................... 127

Utilização da rede RC para ﬁ ltrar a fechadura nos contactos do relé ................................................................................................................. 128

Variante de ligação da abertura da porta local com tempo programado ............................................................................................................. 128

SMK/SNP Variante com fechadura de segurança e alimentação suplementar ...................................................................................................129

Posto externo

100100

PT

6

1

3

2

7

4 53

1

165 cm

2

Fig. 4 - NOTA. Antes de ﬁ xar os

4 parafusos, controle se pretende efectuar a programação das funções especiais descritas na página 113.

Fig. 5 - NOTA. desaperte ligeiramente os quatro parafusos para desbloquear a direcção da câmara.

Instalação do posto externo
