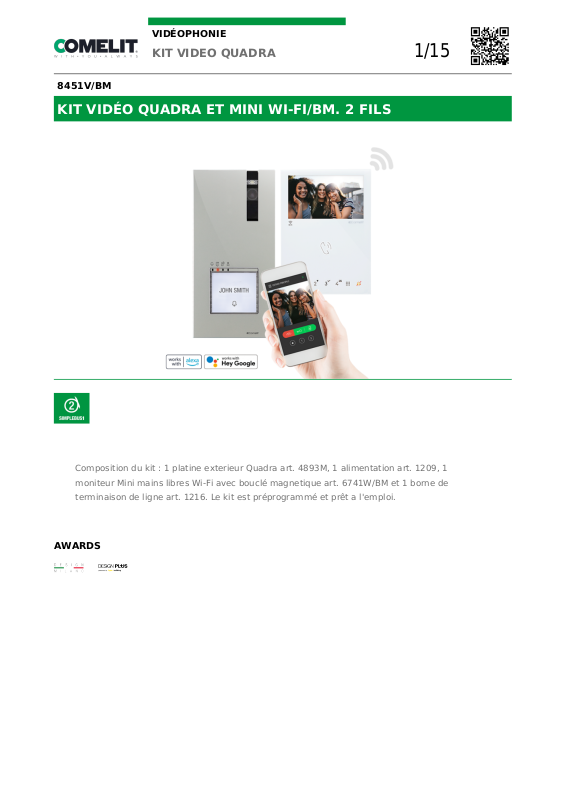

Comelit 8451V/BM Specification

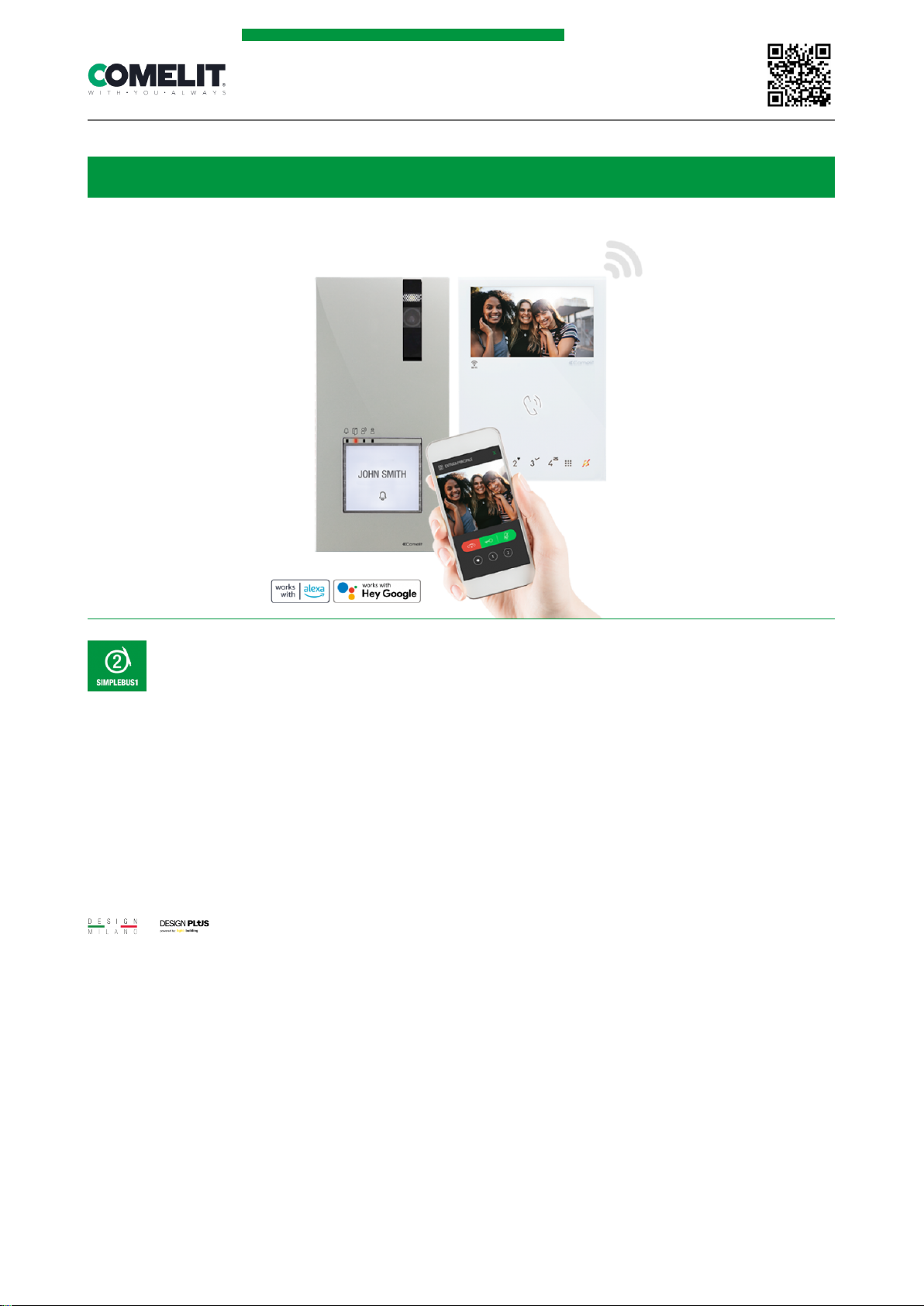

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

1/15

Composition du kit : 1 platine exterieur Quadra art. 4893M, 1 alimentation art. 1209, 1
moniteur Mini mains libres Wi-Fi avec bouclé magnetique art. 6741W/BM et 1 borne de
terminaison de ligne art. 1216. Le kit est préprogrammé et prêt a l'emploi.

AWARDS

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

PRODUITS DU KIT

6741W/BM

MONITEUR MINI MAINS LIBRES WI-FI BM. SB2

Moniteur Mini mains libres Wi-Fi avec écran couleurs 4,3 pouces
16/9, phonie full-duplex et boucle magnétique pour les porteurs
de prothèse acoustiques. Grâce à l'association avec l'application
Comelit disponible sur Android ou iOS et/ou à l'association avec
l'assistant vocal Alexa, il permet de répondre aux appels
directement depuis votre smartphone/tablette/Alexa, en mode
local ou à distance. Le Mini mains libres Wi-Fi permet la validation
de la Reconnaissance Faciale depuis l'application afin d'envoyer
la commande d'ouvre porte lorsqu'une personne est reconnu.
D'autres fonctions sont disponibles depuis l'application tels que le
contrôle de la lumière ou la gestion d'une ouverture
supplémentaire. La reception de notifications push est également
possible nottament lorsqu'une personne faisant un appel à la
platine extérieure est reconnue. Le moniteur est compatible avec
les systèmes Simplebus 2 Comelit. ll n'est pas livré avec l'étrier
art. 6710 qu'il faudra commander séparément.

2/15

DONNÉES GÉNÉRALES

Hauteur (mm) 160
Largeur (mm) 115
Profondeur (mm) 22
Couleur du produit Blanc RAL9003
Matériaux de construction ABS
Poids du produit (g) 400
Montage en saillie Oui
Montage sur base de table Oui, avec un accessoire dédié

SYSTÈMES COMPATIBLES

Audio/vidéo Simplebus 2 avec
alimentation art. 4888C

Audio/vidéo Simplebus 2 avec
alimentation art. 1210/1210A

Oui

Oui

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

SYSTÈMES COMPATIBLES

Kit audio/vidéo Simplebus 2 avec
alimentation art. 1209

Display taille (") 4.3
Rapport d'aspect 16:9
Résolution (pixels) 480x272
Menu à l'écran (OSD) Oui
Type d'écran LCD

Oui

DISPLAY

3/15

CARACTÉRISTIQUES AUDIO

Typologie Mains libres
Boucle magnétique Oui
Micro 6mm (Ø), Omnidirectionnel
Haut-parleur 36mm (Ø), 40 Ohm, 1W
Technologies mises en place Full-Duplex

CARACTÉRISTIQUES ÉLECTRIQUES

Type d'alimentation Alimentation par bus vidéo
Tension d'alimentation 22÷34 VDC (Bus)
Absorption en veille (W) 0.1
Absorption en veille en mode kit (W) 1.9
Absorption maximale (W) 8.1

CARACTÉRISTIQUES MATÉRIELLES

Type de boutons Capacitif
Boutons de service Ouvre-porte, Réponse, Silencieux (Privacy), Menu, Messages,

Porte ouverte

Nom. de boutons programmables pour
des fonctions supplémentaires

Bornes L L CFP1 CFP2

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

4

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

CARACTÉRISTIQUES MATÉRIELLES

Bornes amovibles Oui
Nombre d'entrées (n°) 1

RÉGLAGES

Volume du haut-parleur Oui
Volume de la sonnerie Oui
Luminosité de l'écran Oui

RÉSEAU ET PROTOCOLES DE COMMUNICATION

Type de connexion Wi-Fi IEEE 802.11 b/g/n, 2.4 Ghz, 13 canaux

4/15

Méthode de cryptage et
d'authentification prise en charge

Attribution d'adresse IP DHCP
Connexion IoT au Comelit Cloud Oui
Mise à jour du micrologiciel via Comelit

Cloud

Réseaux OPEN WPA-PSK, TKIP WPA2-PSK, AES WEP 64 bits
(code ASCII à 5 chiffres ou 10 hexadécimaux), WEP 128 bits
(code à 13 chiffres ASCII ou 26 codes hexadécimaux)

Oui

CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ

Indice de protection IP IP30
Température de fonctionnement (°C) 5 ÷ 40
Humidité de fonctionnement (HR max)

(%)
Classe environnementale I
Certifications CE RoHS II - 2011/65/UE (EN IEC 63000:2018), RED 2014/53/UE

25 ÷ 75

(EN 60950-1:2006+A11:2009+A1:2010+A12:2011,
+A2:2013, EN 62311:2008, EN 61000-6-1:2007, EN 61000-6­3:2007 + A1:2011, ETSI EN 301 489-1 V2.2.0, ETSI EN 301
489-17 V3.2.0, ETSI EN 300 328 V2.1.1)

CARACTÉRISTIQUES GÉNÉRALES

Ouverture de la porte sur appel
(Docteur)

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

Oui

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

CARACTÉRISTIQUES GÉNÉRALES

Ouvre porte Oui
Auto-allumage Oui
Appell au standard de conciergerie Oui
Appels intercom Oui
Commande actionneur Oui
Compatibilité avec l'application Comelit Oui
Fonction mains libres Oui
Adresse multiple Oui
Entrée de l'appel porte palière Oui

5/15

Intégration avec les assistants vocaux Oui
Envoi d'appels d'alarme Oui
Mémoire vidéo Oui
Mode Silencieux (Coupure sonnerie) Oui
Identification faciale Oui
Réponse automatique (mains libres) Oui
Signalisation porte ouverte Oui
Sonnerie personnalisable Oui
Affichage date/heure Oui

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

4893M

Typologie Monobloc

PLATINE EXTÉRIEURE QUADRA À BOUTONS. 2 FILS

Platine extérieure vidéophonique en saillie, serie Quadra. Façade en
aluminium moulé sous pression, caméra grand-angle couleurs et led
d'éclairage nocturne. Touches mécaniques avec possibilité de
configurer de 1 à 4 boutons d'appel par DIP-SWITCH. Led de
signalisation d'appel envoyé, ouvre-porte activé, phonie activée et
ligne occupée. Réglage du volume du haut-parleur et équilibrage
phonie. Alimentation par ligne bus. Dimensions : 95 x 195 x 28 mm.

DONNÉES GÉNÉRALES

6/15

Hauteur (mm) 195
Largeur (mm) 95
Profondeur (mm) 28
Poids du produit (g) 300
Couleur du produit Gris RAL 9006, Noir RAL9005
Montage en saillie Oui

SYSTÈMES COMPATIBLES

Kit audio/vidéo Simplebus 2 avec
alimentation art. 1209

Oui

CARACTÉRISTIQUES AUDIO

Micro 6mm (Ø), Omnidirectionnel
Haut-parleur 36mm (Ø), 8 Ohm, 1W

CARACTÉRISTIQUES DE LA CAMÉRA

Caméra Couleurs
Type de capteur 1/4" CMOS
Lens optical dimensions (mm) 2.1
Angle de vision (H x V - °) 85 x 72
Sensibilité (lux) 0.1 (couleur)

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

CARACTÉRISTIQUES ÉLECTRIQUES

Type d'alimentation Alimentation par bus vidéo
Tension d'alimentation 33VDC
Absorption maximale (W) 8.25

CARACTÉRISTIQUES MATÉRIELLES

Type d'appel Boutons
Type de boutons Mécanique
Nombre de boutons (n°) 4
Couleur de rétroéclairage Blanche

7/15

Bornes LL RTE COM DO SE- SE+C NC NO
Nombre d'entrées (n°) 2
Nombre de sorties (n°) 2
Type de sorties Relais (C-NO-NF, 10A@12 ÷ 24 VAC/VDC), SE : impulsion de

déverrouillage de 4 A, courant de maintien de 200 mA pour
les serrures 12 VAC/DC (impédance maximale de 18 Ohm)

RÉGLAGES

Volume du haut-parleur Oui
Volume du microphone Oui

CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ

Indice de protection IP IP54
Notation Anti-vandalisme (Code IK) IK08
Température de fonctionnement (°C) -25 ÷ 55
Humidité de fonctionnement (HR max)

(%)
Classe environnementale IV
Certifications CE RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE

25 ÷ 95

(EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011)

FONCTIONS PRINCIPALES

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

Ouvre porte Oui
Nombre de relais auxiliaires (n°) 1
Entrée pour bouton de déverrouillage

local de la porte
Entrée de signalisation porte ouverte Oui

Oui

8/15

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

1209

Tension d'alimentation 110÷240
Courant max transmis (A) 1.2
Applicable sur rail DIN Oui

ALIMENTATION KIT VIDÉO SIMPLEBUS2

Alimentation 33 VDC avec protections contre les surcharges et les
courts-circuits. 2 sorties distinctes en continu: une pour alimenter la
platine extérieure et la gâche électrique et une pour alimenter le
moniteur. Tensions d'entrée 110-240 VCA. Dimensions 106x62x89mm
(6 modules DIN).

CARACTÉRISTIQUES PRINCIPALES

9/15

Nombre modules DIN (n°) 6

DONNÉES GÉNÉRALES

Hauteur (mm) 62
Largeur (mm) 106
Profondeur (mm) 89
Matériaux de construction Plastique
Couleur du produit Blanc
Température de fonctionnement (°C) -5 ÷ 40
Humidité de fonctionnement (HR max)

(%)

25 ÷ 95

COMPATIBILITÉ

Système Kit audio/vidéo Oui

CARACTÉRISTIQUES ÉLECTRIQUES

Puissance maximum distribuée (W) 37

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

10/15

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

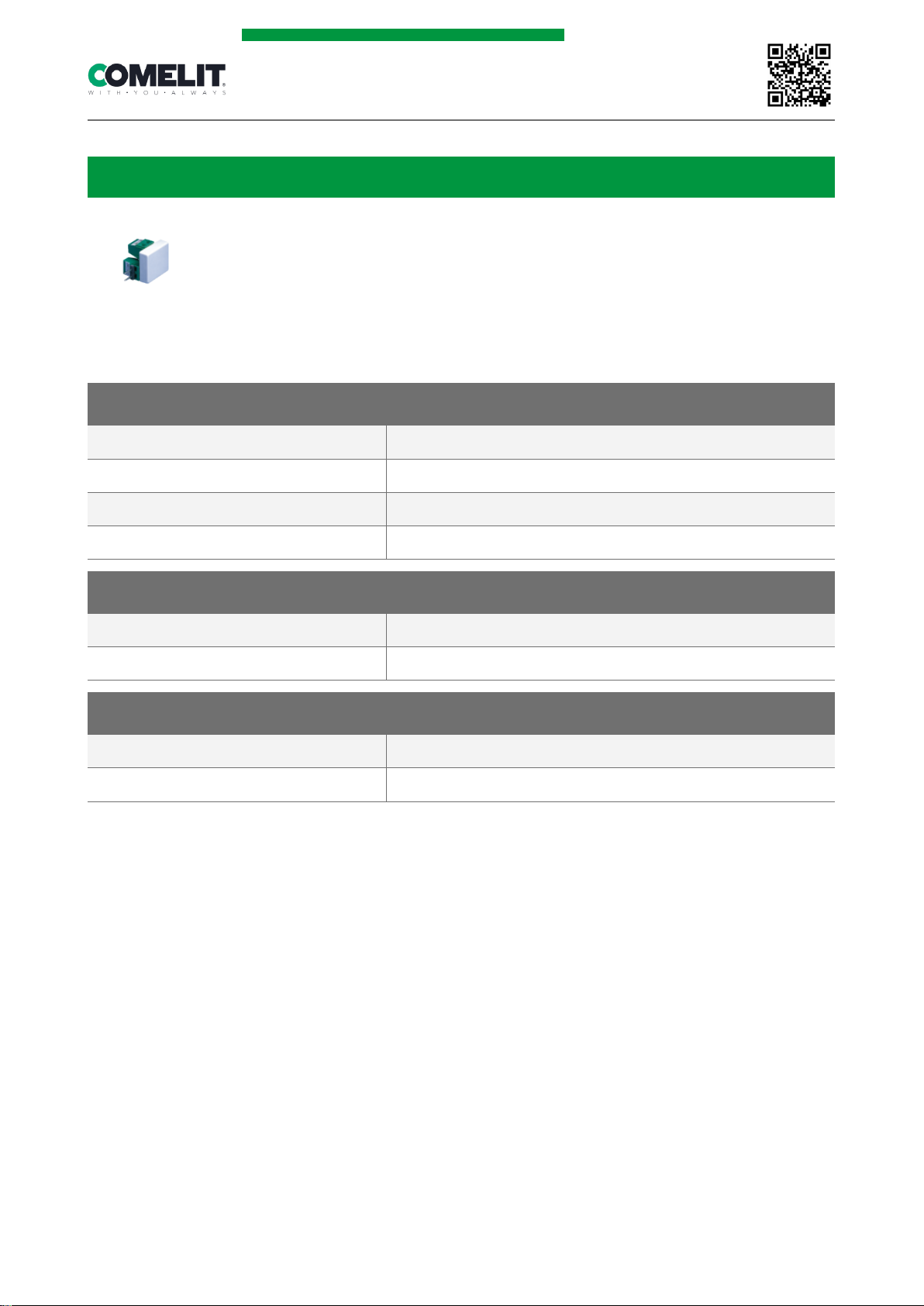

1216

Connecteur entrée Bornier de connexion
Certifications CE EMC 2014/30/UE (EN 61000-6-1:2007 , EN 61000-6-

BORNE DE FIN DE LIGNE SIMPLEBUS2

Borne de fin de ligne. Fournie avec la centrale vidéo art. 4888 ou 4888C
. A monter en fin de colonne , selon les indications de la documentation
technique.

CARACTÉRISTIQUES GÉNÉRALES

3:2007+A1:2011)

CARACTÉRISTIQUES PRINCIPALES

Température de fonctionnement (°C) -5 ÷ 40
Humidité de fonctionnement (HR max)

(%)

25 ÷ 95

COMPATIBILITÉ

Système audio/vidéo Simplebus 2 Oui

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

1214/2C

Hauteur (mm) 25
Largeur (mm) 32
Profondeur (mm) 25.5

BORNE DE DÉRIVATION DE SIGNAL VIDÉO COULEUR

Borne de dérivation de signal vidéo. La borne doit être montée dans
la colonne pour se dériver vers les étriers vidéo ou les combinés
audio. Elle est livré avec les étriers des moniteurs. Dimensions: 20 x
20 x 25 mm .

CARACTÉRISTIQUES PRINCIPALES

11/15

Température de fonctionnement (°C) -10 ÷ 30

COMPATIBILITÉ

Système audio/vidéo Simplebus 2 Oui
Système audio Simplebus 2 Oui

CARACTÉRISTIQUES AUDIO/VIDÉO

Système audio Oui
Système audio/vidéo Oui

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

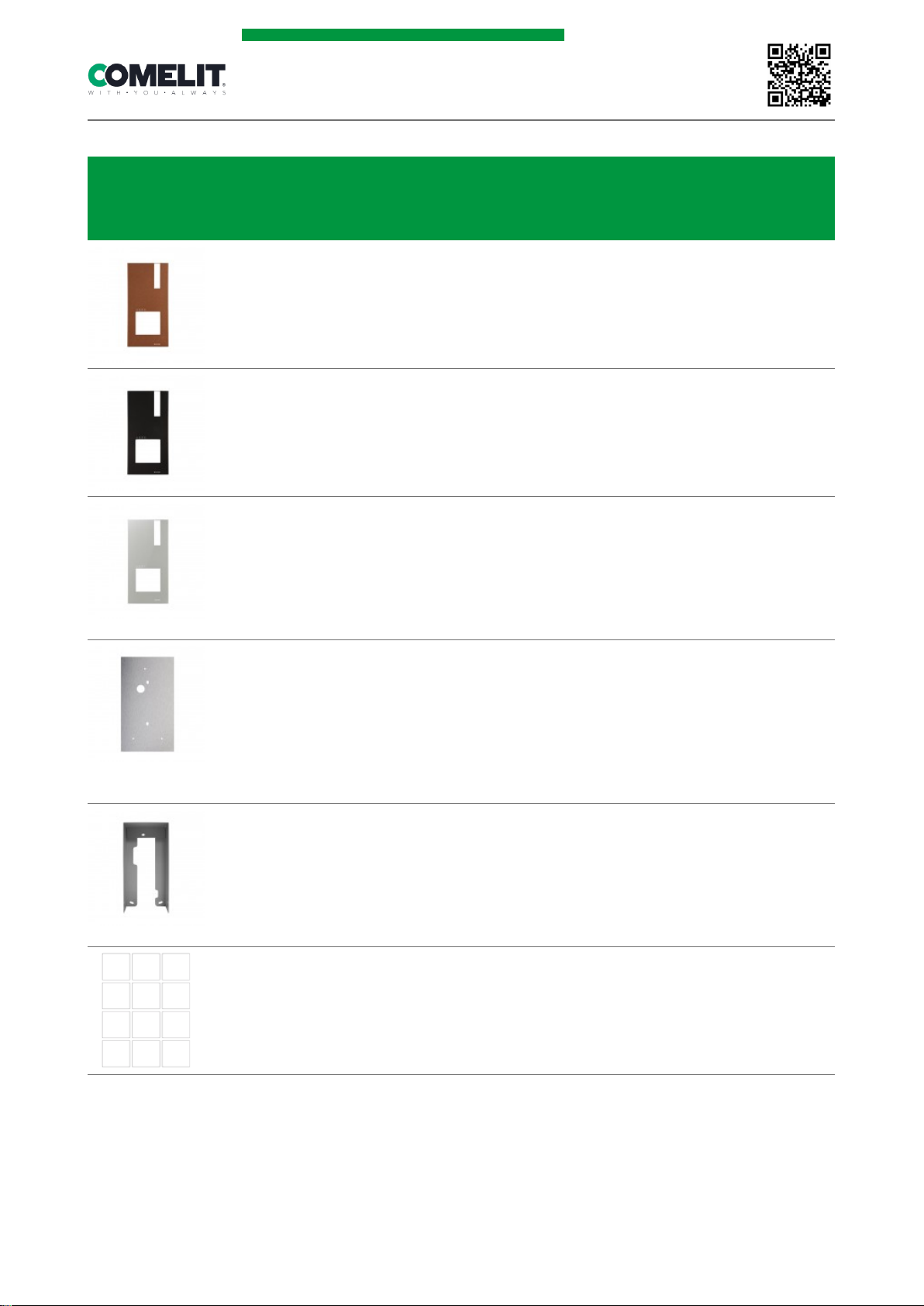

ACCESSOIRES

4793MC

4793MB

4793MA

FAÇADE CORTEN POUR QUADRA À BOUTONS

Façade de couleur corten pour platine Quadra à boutons mécaniques

FAÇADE NOIRE POUR QUADRA À BOUTONS

Façade de couleur noir pour platine Quadra à boutons mécaniques

FAÇADE ALUMINIUM POUR QUADRA À BOUTONS

12/15

4791

4792

1217

Façade de couleur aluminium pour platine Quadra à boutons
mécaniques

PLATINE D'ADAPTATION POUR QUADRA

Platine permettant d'installer le poste extérieur Quadra sur des
boîtes à encastrer à 1 et 2 modules de Comelit, Bticino et Urmet.
Dimensions 137x236 mm

PROTECTION ANTI-PLUIE POUR PLATINE QUADRA

Protection anti-pluie en aluminium peint pour platine Quadra, couleur
grise. Dimensions (L x H x P): 99 x 210 x 41 mm.

FEUILLES D'ÉTIQUETTES POUR PLATINE DE RUE QUADRA

Le kit contient 10 feuilles d'étiquettes adhésives pour les porte-noms.

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

ACCESSOIRES

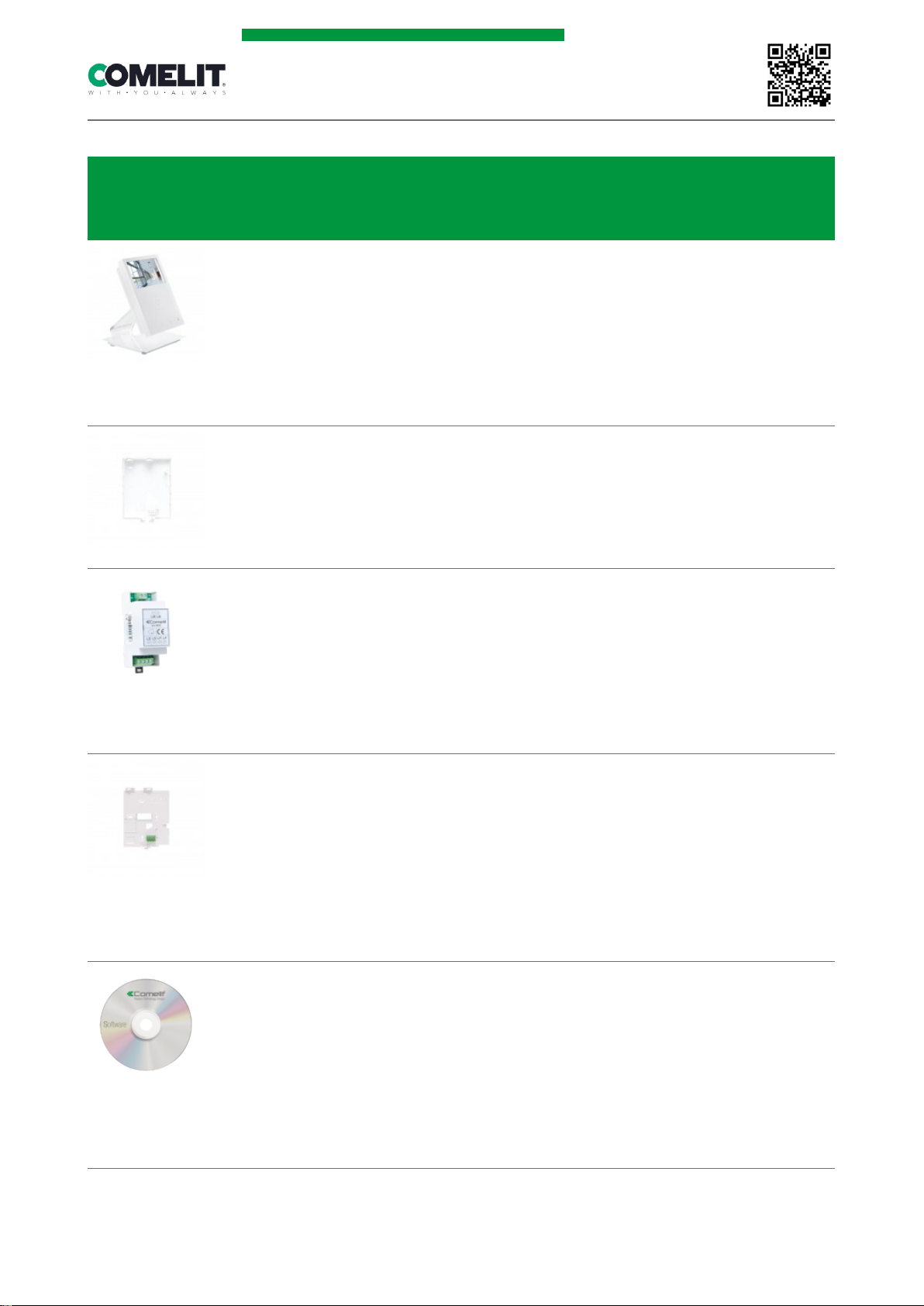

6732

6720

BASE DE TABLE POUR MONITEUR MINI MAINS LIBRES

Base de table permettant la transformation en modèle de table du
moniteur Mini mains libres. Comprend 1 câble de 2 m à connecteur
RJ45 pour relier les bornes du moniteur à la boucle ou à un module
standard. Dimensions : 140x190x140 mm.

SUPPORT PASSAGE CÂBLES EXTÉRIEURS MINI ML 2 FILS

Support en saillie pour moniteur Mini mains libres permettant le
passage de câbles extérieurs.

13/15

1405

6710

1235A

COMMUTATEUR NUMÉRIQUE 2 ENTRÉES QUADRA. S2

Commutateur audio/vidéo pour systèmes de kit audio/vidéo. À
utiliser sur des installations disposant de 2 entrées maximum, avec
poste extérieur série Quadra. Alimentation par ligne bus. (2 modules
DIN). Dimensions : 35 x 90 x 58 mm.

ÉTRIER ET BORNE DE DÉRIVATION POUR MONITEUR MINI

Étrier de fixation murale ou sur boîtier standard pour le moniteur
MINI avec boucle magnétique avec boucle magnétique pour les
porteurs de prothèses acoustiques. Il comprend également la borne
de dérivation pour la colonne montante art 1214/2C. Dimensions :
145 x 100 x 4 mm.

LOGICIEL POUR IMPRESSION ÉTIQUETTES PORTE-NOMS

Logiciel dédié à la réalisation et à l'impression des étiquettes porte­noms et informatives des platines de rue série Ikall, Vandalcom,
Quadra et 316 Analog. Implique l'utilisation des étiquettes adhésives
art.1217, 1218, 1219 ou art.1220. Le logiciel peut être téléchargé
gratuitement sur le site Comelit.

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

ACCESSOIRES

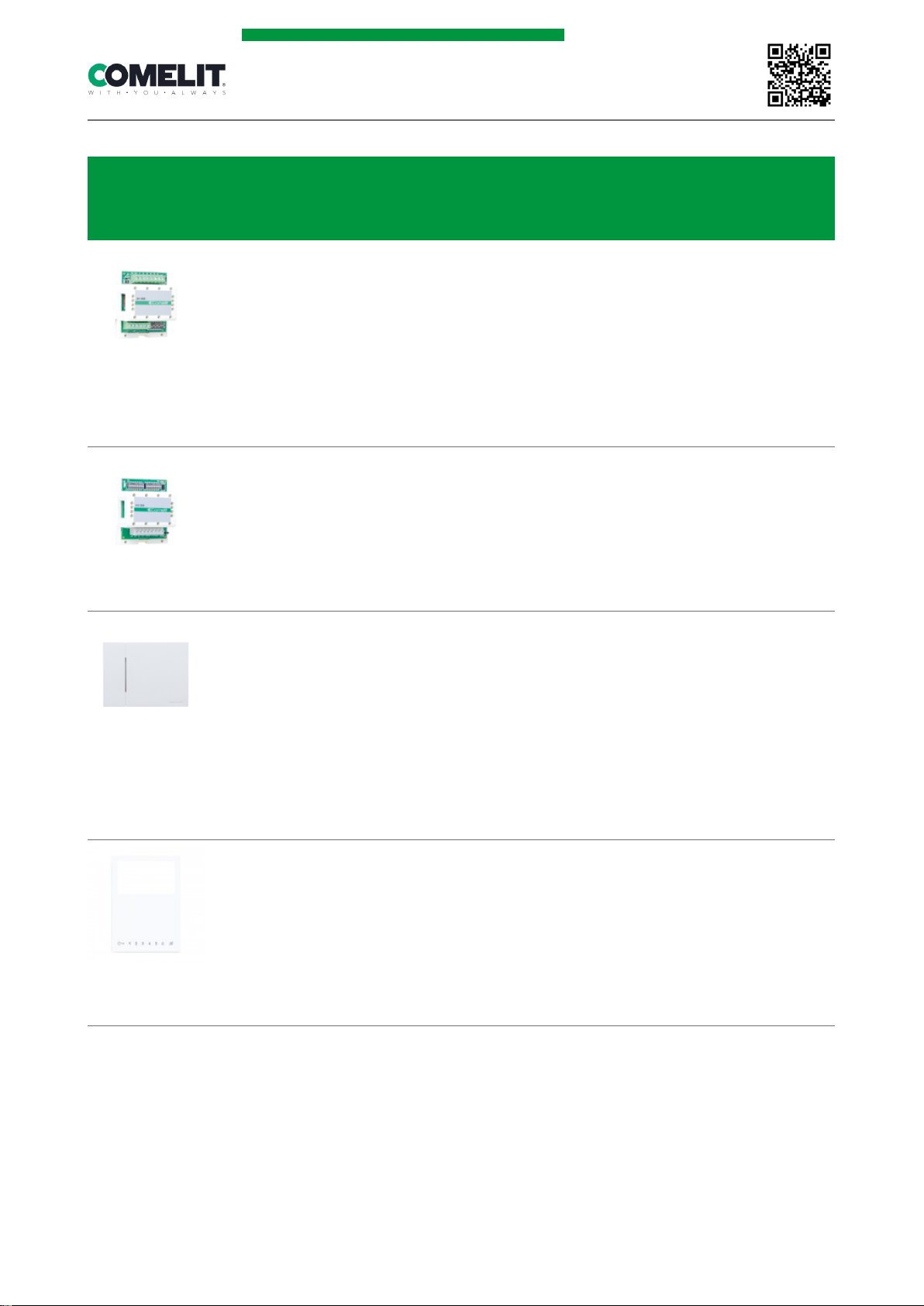

1409

1404

MODULE POUR CAMÉRAS DÉPORTÉES. SIMPLEBUS 2

Module caméras déportées pour systèmes numériques Simplebus 2
2 fils. Permet de contrôler 3 caméras couleurs en séquence cyclique
à partir d'appareils vidéophoniques disposant d'une touche dédiée.
Alimentation 12 Vca ou 20 Vcc Dimensions: 60x85x35mm (4
modules DIN).

COMMUTATEUR NUMÉRIQUE SIMPLEBUS2

Commutateur audio/vidéo pour systèmes numériques Simplebus 2. À
utiliser sur des installations à entrées multiples. Alimentation par
ligne bus. Dimensions : 60 x 85 x 35 mm (4 modules DIN).

14/15

1229A

6733W

ACCESSOIRE SONNERIE SUPPLÉMENTAIRE. S2

Accessoire mural pour sonnerie supplémentaire à connecter
directement au bus 2 fils. Permet de sélectionner la sonnerie et de
régler son volume, dispose de la fonction coupure sonnerie. Dip
switch de programmation du code d'appel, bornes pour entrée appel
porte palière et répétition d'appel Fourni avec la borne de dérivation
1214/2C. Dimensions 125x95x24 mm.

KIT BOUTONS SUPPL.POUR MONITEUR MINI BLANC

Accessoire pour transformer les moniteurs Mini avec combiné en
versions à 8 boutons. Inclut une façade à 8 boutons et un module
électronique pour l'activation des boutons, à installer facilement
sans ouvrir le moniteur.

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.

VIDÉOPHONIE

KIT VIDEO QUADRA

8451V/BM

KIT VIDÉO QUADRA ET MINI WI-FI/BM. 2 FILS

ACCESSOIRES

1256

RELAIS ACTIONNEUR. SIMPLEBUS1 ET 2

Dispositif multifonction pour la commande d'un relais intégré (12÷24
VAC/VDC - 10A max) pour usages optionnels. Pour son utilisation et
la programmation de la fonction désirée, se conformer aux
indications de la documentation technique. Il s'utilise sur les
installations Simplebus. Alimentation: 12 VAC ou 20 VDC.
Dimensions: 60x85x35 mm (4 modules DIN). Borne de dérivation de
signal vidéo art. 1214/2C fourni.

15/15

Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.Les caractéristiques techniques peuvent être modifiées sans préavis et elles se réfèrent à la dernière version disponible.
