Nous vous remercions d’avoir acheté ce modèle Clarion NX509.

• Lisez l’ensemble du mode d’emploi et du manuel d’installation avant de mettre l’appareil en service.

• Après avoir lu ce manuel, conservez-le dans un endroit pratique (par exemple, dans la boîte à gants).

• Lisez le contenu de la carte de garantie jointe et conservez-la précieusement avec ce manuel.

Contenu

1. CARACTERISTIQUES................................................................................................. 68

OPTIONS D’EXTENSION ............................................................................................ 68

Disques compatibles .................................................................................................... 69

Caractéristiques du DVD Vidéo.................................................................................... 69

2. PRECAUTIONS ........................................................................................................... 70

Panneau de commande/Généralités............................................................................ 71

Nettoyage ..................................................................................................................... 71

A propos des marques déposées, etc.......................................................................... 72

3. COMMANDES.............................................................................................................. 72

Fonctions des touches ................................................................................................. 72

Présentation du fonctionnement des touches et des boutons tactiles.......................... 74

Télécommande............................................................................................................. 79

4. FONCTIONNEMENT DE BASE................................................................................... 80

Mise sous/hors tension de l’appareil ............................................................................ 80

Réglage du volume ...................................................................................................... 81

Ouverture du panneau de commande et réglage de l’angle ........................................ 81

Désactivation du système audio................................................................................... 82

Désactivation du moniteur............................................................................................ 83

Affichage de l’écran de l’horloge .................................................................................. 83

Insertion/Ejection d’un disque ...................................................................................... 83

Raccordement/débranchement d’un périphérique multimédia USB............................. 84

Sélection d’une source multimédia............................................................................... 86

Fonction 2-Zone ........................................................................................................... 86

5. FONCTIONNEMENT SOURCE ................................................................................... 87

Fonctionnement de la radio.......................................................................................... 87

Fonctionnement du DVD vidéo .................................................................................... 89

Fonctionnement du CD audio....................................................................................... 95

Fonctionnement en mode MP3/WMA/AAC .................................................................. 96

Fonctionnement en mode DivX .................................................................................... 99

6. FONCTIONNEMENT SOURCE (ACCESSOIRES).................................................... 102

Fonctionnement de la radio satellite........................................................................... 102

Fonctionnement en mode iPod .................................................................................. 105

Fonctionnement de la clé USB................................................................................... 108

Fonctionnement du système de navigation................................................................ 109

Fonctionnement AUX ................................................................................................. 110

7. REGLAGES DU SYSTEME....................................................................................... 111

Réglages audio .......................................................................................................... 111

Réglages généraux .................................................................................................... 113

Réglage du moniteur .................................................................................................. 117

8. GUIDE DE DEPANNAGE .......................................................................................... 118

9. AFFICHAGE DES ERREURS.................................................................................... 120

10. CARACTERISTIQUES TECHNIQUES...................................................................... 122

MANUEL D’INSTALLATION ET DE CONNEXION ........................................................ 123

Français

Mode d’emploi

NX509

1. CARACTERISTIQUES

■ Connexion directe USB pour iPod

■ Système AV & unité de navigation tout-en-un avec commande par écran tactile

Français

■ Module Sirf III GPS avec récepteur 20 canaux

OPTIONS D’EXTENSION

Mode d’emploi

Fonctions audio étendues

Tuner Sirius Mini-Tuner XM (via l’adaptateur de l’émetteurrelais, vendu séparément)

Amplificateur 4 canaux

iPod

BLT370

Fonctions visuelles étendues

Caméra de recul (CC2011/ CAA185)

Moniteur arrière

VTR, etc.

USB Mémoire

Téléphone portable Bluetooth

Remarque :

Les éléments listés en dehors des cadres sont des produits génériques vendus dans le commerce.

NX509

Disques compatibles

Ce lecteur DVD peut lire les disques suivants :

Disques compatibles

Disques DVD vidéo

Le lecteur DVD prend également en charge les disques CD-R/RW, DVD-R/RW et DVD+R/RW contenant les types de fichiers multimédias suivants :

Fichiers multimédias compatibles

MP3 ID3 TAG

AAC

Pour plus d’informations, reportez-vous aux chapitres « Fonctionnement en mode MP3/ WMA/AAC » (page 96) et « Fonctionnement en mode DivX » (page 99).

A propos des disques CD Extra

Un disque CD Extra comprend deux sessions d’enregistrement. La première session est une session audio, et la seconde une session de données informatiques. Les CD que vous avez créés vous-même et qui contiennent plus de deux sessions ne pourront pas être lus sur ce lecteur de DVD.

Remarque :

• Lorsque vous lisez un disque CD Extra, seule la

première session est reconnue.

A propos de la lecture de disques CD-R/RW

Ce lecteur peut lire les disques CD-R/RW préalablement enregistrés au format Audio CD ou contenant des fichiers MP3/WMA/AAC/DivX.

CD audio CD TEXT

WMA

DivX

A propos de la lecture de disques DVD-R/RW ou DVD+R/RW

Ce lecteur peut lire les disques DVD-R/RW et DVD+R/RW préalablement enregistrés au format DVD vidéo ou contenant des fichiers MP3/WMA/ AAC/DivX.

Disques incompatibles

Ce lecteur ne peut pas lire les DVD audio, les DVD-RAM, les CD vidéo, les CD photo, etc.

Remarque :

• La lecture de disques enregistrés sur certains

lecteurs CD/DVD peut être impossible. (Cela peut être dû aux caractéristiques du disque, à des rayures, à la présence de poussière ou de saleté sur le disque ou la lentille du lecteur, etc.)

• Le démarrage de la lecture d’un CD-R/RW, d’un

DVD-R/RW ou d’un DVD+R/RW qui n’a pas été finalisé prend du temps. Par ailleurs, selon leurs conditions d’enregistrement, ces disques peuvent ne pas être lus par le lecteur.

• Le lecteur ne peut pas lire les CD Super Audio. La

lecture à partir du lecteur de CD n’est pas prise en charge, même s’il s’agit d’un disque hybride.

Remarque sur les numéros de région des disques DVD vidéo

Le système de DVD vidéo affecte un numéro de région aux lecteurs de DVD et aux disques DVD par région de vente. Le numéro de région d’un DVD vidéo est inscrit sur la jaquette du disque, comme indiqué cidessous.

ALL

Caractéristiques du DVD Vidéo

Cet appareil offre, outre une qualité d’image et de son de DVD vidéo exceptionnelle, les fonctions suivantes.

Remarque :

• Les fonctions décrites dans ce chapitre varient en

fonction des DVD vidéo. Consultez le mode d’emploi fourni avec le DVD vidéo.

• Certaines fonctions de disque peuvent fonctionner

différemment de ce qui est décrit dans ce manuel.

Français

Mode d’emploi

NX509

Fonction multi-son

Un DVD vidéo peut enregistrer jusqu’à 8 langues pour un seul film. Il vous suffit de sélectionner la langue de votre choix.

• Les langues enregistrées sur le disque sont indiquées par l’icône représentée ci-dessous.

Fonction multi-angle

Un DVD vidéo filmé sous plusieurs angles de vue

Français

vous permet de sélectionner l’angle de votre choix.

• Le nombre d’angles de vue enregistrés est indiqué par l’icône représentée ci-dessous.

Mode d’emploi

Fonction sous-image (sous-titres)

Un DVD vidéo peut enregistrer des sous-titres dans 32 langues. Il vous suffit de sélectionner les sous-titres dans la langue de votre choix.

• Le nombre de langues de sous-titres enregistrées est indiqué par l’icône représentée ci-dessous.

2. PRECAUTIONS

AVERTISSEMENT

Pour des raisons de sécurité, le conducteur ne doit pas regarder des DVD vidéo, ni actionner les commandes en conduisant. Notez que cela est interdit par la loi dans de nombreux pays. Par ailleurs, le volume doit également être réglé à un niveau qui permette de percevoir les sons extérieurs.

1. Lorsque l’habitacle du véhicule est très froid et que vous allumez le lecteur peu après avoir allumé le chauffage, de la condensation risque de se former sur le disque (DVD/CD) ou sur les pièces optiques du lecteur et empêcher le bon déroulement de la lecture. Si de la condensation s’est formée sur le disque (DVD/CD), essuyez-le avec un chiffon doux. Si de la condensation s’est formée sur les pièces optiques du lecteur, attendez environ une heure avant d’utiliser le lecteur pour que la condensation puisse s’évaporer naturellement et permettre un fonctionnement normal.

2. La conduite sur des routes en mauvais état ou non carrossables peut entraîner des coupures du son.

Fonction multi-scénario

Lorsqu’un DVD vidéo propose plusieurs scénarios pour le même film, vous pouvez sélectionner le scénario de votre choix. La procédure varie selon le disque. Pour la sélection du scénario, suivez les instructions qui s’affichent pendant la lecture.

Menu DVD

Vous pouvez afficher les menus DVD à tout moment pendant la lecture d’un DVD vidéo pour effectuer les réglages appropriés.

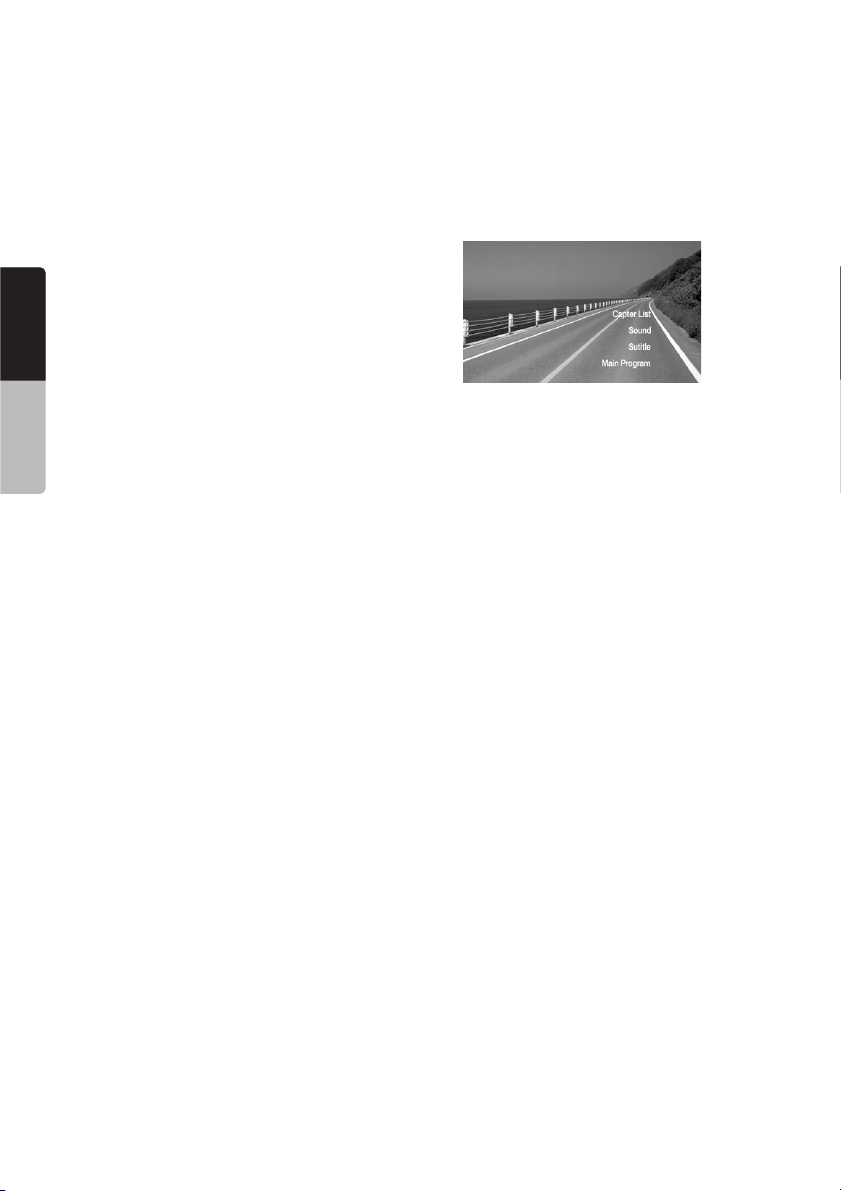

• Exemple d’affichage de menu DVD

NX509

3. Cet appareil utilise un mécanisme de précision. En cas d’anomalie, vous ne devez jamais ouvrir le boîtier, démonter l’appareil ni lubrifier les pièces rotatives.

4. Cet appareil a été testé et jugé conforme aux limites des appareils numériques de classe B, conformément aux termes de la section 15 du règlement du FCC. Ces limites ont pour but d’assurer une protection raisonnable contre les interférences parasites dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie radioélectrique et, s’il n’est pas installé et utilisé en stricte conformité avec ces instructions, peut provoquer des interférences parasites dans les liaisons radiophoniques. Ceci ne garantit pas pour autant qu’une installation particulière n’émettra aucune interférence. Si l’appareil engendre des interférences parasites avec la réception radio ou télévision (ce qui peut être déterminé en éteignant puis en rallumant l’appareil), il est conseillé de consulter votre revendeur ou un technicien radio/télévision expérimenté.

INFORMATIONS AUX UTILISATEURS :

TOUTE ALTERATION OU MODIFICATION DE L’APPAREIL NON APPROUVEE PAR LE FABRICANT ANNULE LA GARANTIE ET CONSTITUE UNE INFRACTION A L’APPROBATION FCC.

Panneau de commande/ Généralités

Pour garantir une durée de vie optimale de votre appareil, lisez attentivement les précautions suivantes.

• Veillez à bien refermer le panneau de commande dans l’unité principale lorsque votre véhicule reste garé à l’extérieur pendant une période prolongée. Le panneau de commande fonctionne correctement lorsque la température est comprise entre 0 et 60 °C.

• Veillez à ce qu’aucun liquide (boisson, gouttes de pluie d’un parapluie) ne tombe sur l’appareil. Cela pourrait endommager les circuits internes.

• Ne démontez et ne modifiez l’appareil en aucune façon. Cela pourrait l’endommager.

• Ne sortez pas le panneau de commande pour vous en servir comme plateau. Veillez en outre à ne pas soumettre le panneau de commande à des chocs au risque de le briser, de le déformer ou d’entraîner d’autres dommages.

• Veillez à ne pas brûler l’écran avec des cigarettes. Cela pourrait endommager ou déformer le boîtier.

• Si vous rencontrez un problème, faites vérifier l’appareil par votre revendeur.

• N’insérez pas d’objets, notamment d’objets pointus, dans l’interstice qui se trouve entre le panneau de commande et l’unité principale lorsque le panneau est incliné.

• Evitez de poser quoi que ce soit sur l’écran lorsqu’il est incliné.

• La télécommande peut ne pas fonctionner si le capteur de télécommande est exposé en plein soleil.

• Par temps extrêmement froid, le mouvement de l’image peut ralentir et l’affichage s’assombrir. Ceci est normal. L’affichage redevient normal dès que la température augmente.

• L’apparition de petits points noirs et brillants à l’intérieur du panneau de commande est un phénomène propre aux appareils à affichage à cristaux liquides.

• Le panneau de commande peut s’éteindre temporairement lors de l’ouverture ou de la fermeture, lorsque le moteur est à l’arrêt ou s’il fait froid.

• Les boutons tactiles de l’écran fonctionnent par une légère pression. Il est inutile d’appuyer trop fort sur l’écran tactile.

• N’essayez pas d’appuyer avec force sur le cadre autour des boutons tactiles. Vous risqueriez d’endommager le fonctionnement des boutons.

Nettoyage

• Nettoyage du boîtier Enlevez délicatement la saleté à l’aide d’un chiffon doux et sec. Pour les endroits très sales, imprégnez légèrement un chiffon doux de détergent neutre dilué dans l’eau, frottez doucement la saleté, puis essuyez à l’aide d’un chiffon sec.

N’utilisez pas de benzène, de diluant ou de produit de nettoyage automobile, etc. Ces produits peuvent endommager le boîtier et écailler la peinture. Par ailleurs, ne laissez pas de produits en caoutchouc ou en plastique en contact avec le boîtier pendant longtemps, pour éviter de le tacher.

• Nettoyage du panneau de commande Le panneau de commande a tendance à attraper la poussière ; il faut donc l’essuyer régulièrement avec un chiffon doux. Ne frottez pas l’écran avec des objets durs, il se raie facilement.

Français

Mode d’emploi

NX509

A propos des marques déposées, etc.

3. COMMANDES

• Cet appareil contient une technologie de protection des droits d’auteur protégée par des brevets américains et autres droits de propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteurs doit être autorisée par Macrovision, et est exclusivement réservée à un visionnement personnel et autres visionnements contrôlés, sauf autorisation contraire de Macrovision.

Français

L’ingénierie inverse et le démontage sont interdits.

• Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole du double D sont des marques commerciales de Dolby Laboratories.

• Windows Media™ et le logo Windows des marques commerciales ou des marques

Mode d’emploi

déposées de Microsoft Corporation aux EtatsUnis et/ou dans d’autres pays.

• « DivX », « DivX Certified » et les logos associés sont des marques commerciales de DivX, Inc. et sont utilisées sous licence.

• ©2008 SIRIUS XM Radio Inc. « SIRIUS », « The Best Radio on Radio », les logos SIRIUS, les noms et les logos de chaîne, ainsi que les marques associées sont des marques commerciales de SIRIUS XM Radio Inc. Toutes les autres marques commerciales, marques de service et logos appartiennent à leurs détenteurs respectifs. Tous droits réservés.

• « Made for iPod » signifie qu’un accessoire électronique a été conçu pour ce connecter spécifiquement à l’iPod et que sa conformité aux normes de performances Apple a été certifiée par son fabriquant. Apple n’est pas responsable du fonctionnement de ce dispositif ou de sa conformité avec les normes de sécurité ou réglementaires. iPod est une marque commerciale d’Apple Inc., déposée aux Etats-Unis et dans d’autres pays.

• Le processus BBE MP (Minimized Polynomial Non-Linear Saturation) permet d’améliorer le son compressé numériquement, notamment d’un fichier MP3, en restaurant et en améliorant les harmoniques supérieures perdues lors de la compression. Le processus BBE MP est fondé sur la génération d’harmoniques paires depuis le matériel source, redonnant de la chaleur, de la nuance et de la richesse sur tout le spectre audio.

• Fabriqué sous licence de BBE Sound, Inc.

• Licence accordée par BBE Sound, Inc. sous un ou plusieurs des brevets américains suivants : 5510752, 5736897. BBE et le symbole BBE sont des marques déposées de BBE Sound, Inc.

NX509

sont

● Panneau de commande

Capteur

[VOL –]

[SRC]

● Lorsque le panneau de commande est ouvert

Logement de la carte mémoire SD

[VOL +]

DEL clignotante/ bouton de réinitialisation

Fonctions des touches

Remarque :

• Lisez attentivement ce chapitre en vous référant

aux schémas de la façade.

Capteur

• Récepteur de la télécommande (rayon de fonctionnement : 30° dans toutes les directions).

Touches [VOL –], [VOL +]

• Utilisez ces touches pour augmenter/diminuer le volume.

Touche [SRC]

• Appuyez sur cette touche pour afficher/ masquer Source l’écran et changer le mode source.

DEL clignotante

• Si la fonction Blink LED est réglée sur « On » à partir de l’onglet System de l’écran General, elle clignote lorsque vous coupez le contact du véhicule.

Logement de la carte mémoire SD

• La fonction de carte mémoire SD est disponible en mode Navi. Pour plus d’informations sur la fonction de carte mémoire SD, consultez le Manuel de l’utilisateur (section dédiée au mode Navi).

Remarque :

• Si vous insérez une carte mémoire SD contenant

des fichiers musicaux, il est impossible de lire ces fichiers sur cet appareil.

Français

Mode d’emploi

NX509

Présentation du fonctionnement des touches et des boutons tactiles

Mise sous tension

Français

Mode d’emploi

Contrôle du système

Le format CeNET utilisé sur cet appareil est fourni avec une fonction de contrôle du système. Après avoir procédé à la vérification du système pour les conditions suivantes, l’appareil est mis automatiquement hors tension. Coupez le contact, puis redémarrez le moteur.

• Lors de la première mise sous tension après l’installation initiale.

• Lorsqu’un périphérique externe est connecté ou déconnecté.

• Lorsque vous avez appuyé sur la touche de réinitialisation.

* Outre les conditions ci-dessus, la fonction de

contrôle du système peut être lancée à partir de l’onglet System de l’écran de réglages General.

Position Marche (ON) Moteur

Remarque :

*1 Ces images indiquent sur quels touches ou

boutons appuyer.

NX509

Vous pouvez modifier les supports sources.

Fonctionnement du mode Tuner

(Ecran Source)

Canal présélec.

Règle la bande de fréquences radio. Sélectionne les modes Domicile/Voyage. Syntonisation par recherche

Syntonisation manuelle

Français

• Sélectionne la station de votre choix après avoir sélectionné la bande de fréquences radio.

Mode d’emploi

NX509

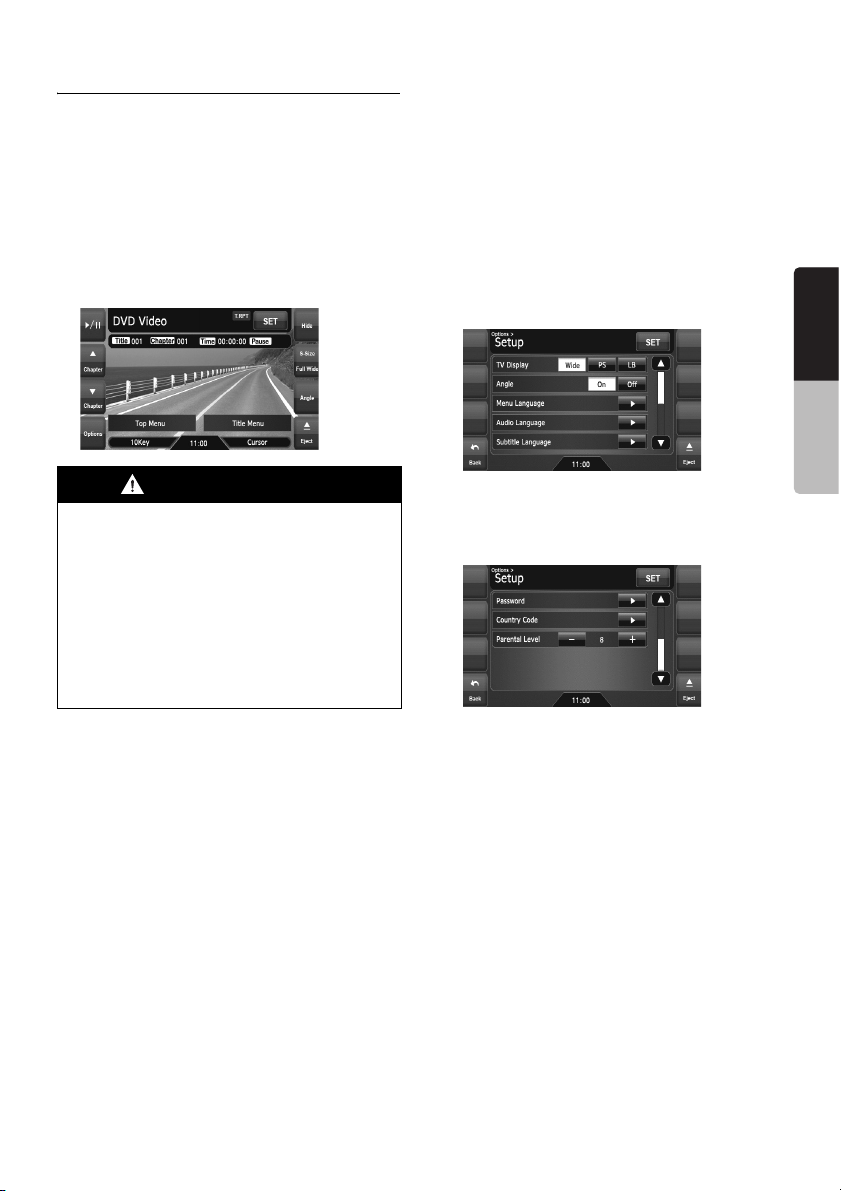

Fonctionnement du mode DVD vidéo

(Ecran Source)

Français

(Mode écran DVD Video) *2

* Ecran s’affichant en mode DVD

vidéo lorsque le véhicule roule.

Mode d’emploi

(Menu principal DVD) *2

(Ecran Options)

(Ecran Setup)

Remarque :

*2 Si vous ne touchez pas l’écran pendant environ 7 secondes, toutes les

touches tactiles disparaissent. Touchez la surface de l’écran pour afficher à nouveau les touches tactiles.

NX509

Réglages généraux

(Ecran Source ou Mode)

(Ecran Settings)

(Ecran General)

Français

Mode d’emploi

(Ecran de l’onglet System)(Ecran de l’onglet Display)

NX509

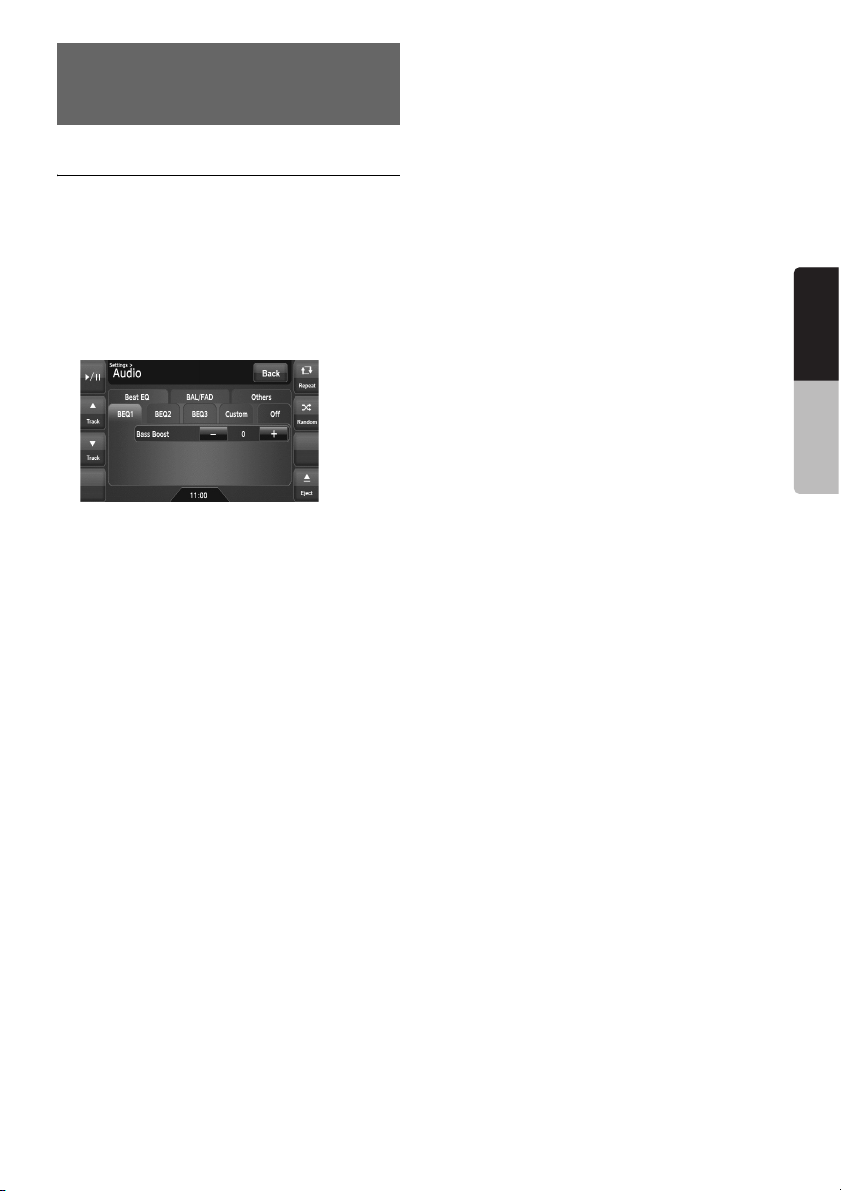

Réglages audio

(Ecran Settings)

Français

Mode d’emploi

(Ecran Audio)

(Ecran Source ou Mode)

(Ecran de l’onglet Others)

(Ecran de l’onglet Beat EQ)

NX509

(Ecran de l’onglet BAL/FAD)

Télécommande

❏ Noms des touches

Emetteur de signaux Rayon de fonctionnement : 30° dans toutes les directions

[SUBTITLE]

[AUDIO]

[TOP MENU]

[ENT]

[SOURCE]

[BAND]

[6]

❏ Insertion de la batterie

1. Retournez la télécommande à l’envers, puis poussez le couvercle arrière dans le sens de la flèche.

2. Insérez la pile CR2025 fournie avec la télécommande dans le sens indiqué sur la figure, puis refermez le couvercle arrière.

Remarque :

Une utilisation incorrecte de la pile peur entraîner des risques d’explosion. Notez les points suivants :

• Ne court-circuitez pas, ne démontez pas et ne

chauffez pas les piles.

• Ne jetez pas les piles au feu.

• Mettez les piles usées au rebut de la manière

appropriée.

[ANGLE]

[MENU]

[E], [e], [T], [t]

[RETURN]

[–], [+]

[R], [F]

❏ Fonctions des touches de la

télécommande

Vous pouvez utiliser la télécommande pour commander le NX509. Lorsque la fonction 2Zone est activée, les commandes fonctionnent uniquement pour la zone sélectionnée.

Remarque :

• Le fonctionnement de la télécommande à partir du

volant est pris en charge en zone principale même lorsque la fonction 2-Zone est activée.

Touche [AUDIO]

• Appuyez sur cette touche pour régler la langue audio (en modes DVD vidéo et DivX).

Touche [SUBTITLE]

• Appuyez sur cette touche pour afficher les sous-titres (en modes DVD vidéo et DivX).

Touche [ANGLE]

• Appuyez sur cette touche pour changer d’angle lors de la lecture d’un disque DVD vidéo enregistré sous plusieurs angles de vue.

Touche [TOP MENU]

• Appuyez sur la touche pour afficher le menu supérieur DVD mémorisé sur le disque DVD vidéo. Certains disques n’apparaissent pas dans ce menu (en mode DVD vidéo).

Touche [MENU]

• Appuyez sur cette touche pour afficher le menu DVD mémorisé sur le disque DVD vidéo (en mode DVD vidéo).

Touche [ENT]

• Appuyez sur cette touche pour valider les éléments sélectionnés dans le menu DVD (en mode DVD vidéo).

Touches [E], [e], [T], [t]

• Appuyez sur cette touche pour sélectionner l’option du menu de votre choix affichée dans le menu DVD (en mode DVD vidéo).

Français

Mode d’emploi

Côté arrière

Pile CR2025

Couvercle arrière

NX509

Touche [SOURCE]

• Appuyez sur cette touche pour changer de modes source, tels que le mode Tuner, le mode DVD, etc. (dans tous les modes).

* Seuls les modes DVD, USB et AUX peuvent

être sélectionnés lorsque la fonction 2-Zone est activée.

• Maintenez cette touche enfoncée pendant au moins 1 seconde pour activer/désactiver la fonction 2-Zone (dans tous les modes).

Touche [RETURN]

• Lorsque le menu DVD est affiché, appuyez sur cette touche pour revenir à l’écran précédent. Il

Français

se peut, toutefois, que cette touche ne fonctionne pas avec certains disques (en mode DVD vidéo).

Touche [BAND]

• Permet de sélectionner la bande de réception

Mode d’emploi

(en modes Tuner, Sirius et XM ; non disponible lorsque la fonction 2-Zone est activée).

• Maintenez cette touche enfoncée pendant plus de 1 seconde pour passer en modes Domicile/ Voyage (en mode Tuner ; non disponible lorsque la fonction 2-Zone est activée).

• Appuyez sur cette touche pour sélectionner le dossier suivant (en modes MP3/WMA/AAC/ DivX et clé USB).

Touches [VOL –], [VOL +]

• Réduit ou augmente le volume (pour tous les modes ; non disponible lorsque la fonction 2Zone est activée).

Touche [6]

• Appuyez sur cette touche pour lire le support vidéo et audio ou interrompre la lecture (en modes DVD et USB ; non disponible en mode USB lorsque la fonction 2-Zone est activée).

• Maintenez cette touche enfoncée pendant plus de 1 seconde pour arrêter la lecture vidéo (en mode DVD vidéo).

Touches [R], [F]

• Appuyez sur cette touche pour sélectionner la station présélectionnée précédente ou suivante (en modes Tuner, Sirius et XM ; non disponible lorsque la fonction 2-Zone est activée).

• Appuyez sur ces touches pour sélectionner le numéro de chapitre précédent ou suivant (en mode DVD vidéo).

• Appuyez sur ces touches pour sélectionner le numéro de plage précédent ou suivant (en modes CDDA, MP3/WMA/AAC/DivX et USB).

• Maintenez ces touches enfoncées pour effectuer une avance ou un retour rapide (en modes DVD et USB).

4. FONCTIONNEMENT DE BASE

Remarque :

• Lisez attentivement ce chapitre en vous référant

au chapitre « 3. COMMANDES » (page 72).

Mise sous/hors tension de l’appareil

ATTENTION

Evitez de démarrez ou d’arrêtez le moteur alors que cet appareil est sous tension et que son volume est réglé au maximum, car vous risquez d’altérer votre audition. Réglez le volume avec précautions.

Remarque :

• Démarrez le moteur avant d’utiliser l’appareil.

• Veillez à ne pas utiliser cet appareil pendant une

période prolongée alors que le moteur est à l’arrêt. Si la batterie se décharge de trop, vous risquez d’avoir des difficultés à démarrer le moteur, ce qui aurait pour effet de raccourcir la durée de vie de la batterie.

1. Démarrez le moteur. L’appareil est alimenté.

Position

Marche (ON) Moteur

L’appareil se souvient du dernier mode de fonctionnement et il commute automatiquement sur ce mode.

2. Pour mettre l’appareil hors tension, coupez le contact.

● A propos de l’affichage CT (Heure)

• Les informations horaires affichées sont

basées sur le temps d’horloge (CT) dans le système de navigation.

• Lorsque les données CT ne peuvent pas être

reçues, « --:-- » s’affiche à l’écran.

NX509

Réglage du volume

1. Appuyez sur les touches [VOL –]/[VOL +] pour régler le volume.

[VOL –] : pour diminuer le volume. [VOL +] : pour augmenter le volume.

• Le niveau du volume indiqué sur l’écran

peut être réglé entre 0 (min.) et 33 (max.).

ATTENTION

Pendant que vous conduisez, réglez le volume à un niveau qui vous permette d’entendre les sons extérieurs.

Ouverture du panneau de commande et réglage de l’angle

Il est possible d’ouvrir ou de fermer le panneau de commande pour insérer ou éjecter un disque. L’angle du panneau de commande peut être réglé en fonction de l’angle de montage de l’unité ou en fonction de l’éclairage du véhicule.

AVERTISSEMENT

• Pour éviter que la batterie ne se

décharge, utilisez de préférence l’appareil pendant que le moteur tourne.

• Lorsque le panneau de commande

fonctionne, faites attention à ne pas coincer votre main ou votre doigt entre l’écran et l’unité principale ou le tableau de bord du véhicule.

• Ne déplacez pas le panneau de

commande manuellement.

2. Appuyez sur la touche [Open/Close]. Le panneau de commande s’ouvre.

3. Appuyez sur la touche [Open/Close] lorsque le panneau de commande est ouvert. Le panneau de commande se ferme.

• Le panneau de commande se ferme

automatiquement si vous le laissez ouvert pendant un moment.

4. Appuyez sur la touche [Back] pour revenir à l’écran précédent.

Français

Mode d’emploi

Ouverture/fermeture du panneau de commande

1. Appuyez sur le bouton [o (Ejection)] pour afficher l’écran Eject suivant :

NX509

Réglage de l’angle du panneau de commande

La plage de réglage du panneau de commande est comprise entre 0° et 30°.

1. Appuyez sur le bouton [o (Eject)] pour afficher l’écran Eject.

2. Appuyez plusieurs fois sur la touche [Tilt] pour régler l’angle du panneau de commande. A chaque pression sur la touche [Tilt], le panneau de commande s’incline vers l’avant ou vers l’arrière. L’angle réglé est mémorisé.

Français

Après avoir réglé l’angle du panneau de commande, ce dernier reprend la position ajustée avant l’ouverture ou la fermeture.

Mode d’emploi

3. Une fois les réglages terminés, appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Rétablissement de l’angle original du panneau de commande

1. Maintenez la touche [Tilt] appuyée. Le panneau de commande se déplace et s’arrête à 30°.

2. Maintenez appuyée une nouvelle fois la touche [Tilt]. Le panneau de commande se déplace et s’arrête à 0°.

Désactivation du système audio

Vous pouvez désactiver toutes les fonctions AV.

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [Audio Off]. Les fonctions AV sont désactivées.

Pour activer les fonctions AV

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton correspondant à la source de votre choix. Les fonctions AV sont activées et le système active le mode spécifié.

NX509

Désactivation du moniteur

Vous pouvez éteindre l’écran du moniteur. Un écran noir apparaît à la place.

1. Appuyez sur le bouton [SET] pour afficher l’écran Settings.

2. Appuyez sur le bouton [Monitor Off]. L’écran du moniteur s’éteint.

Pour activer le moniteur

1. Touchez l’écran du moniteur. L’écran du moniteur s’allume avec le dernier écran affiché.

• Vous pouvez également allumer le

moniteur en appuyant sur la touche [SRC].

Affichage de l’écran de l’horloge

Vous pouvez régler l’écran de façon à ce qu’il affiche uniquement l’horloge numérique sur fond noir.

1. Touchez l’affichage de l’heure sur n’importe quel écran. L’écran de l’horloge s’affiche.

2. Pour revenir à l’écran du mode actuel, touchez l’écran du moniteur.

• Appuyez sur la touche [SRC] pour afficher

l’écran Source.

Insertion/Ejection d’un disque

❏ Remarques sur la

manipulation des disques

Manipulation

• Les disques neufs peuvent présenter certaines

aspérités sur les bords. Avec ces disques, il se peut que l’appareil ne fonctionne pas ou que le son soit discontinu. A l’aide d’un stylo-bille ou d’un autre objet similaire, supprimez les aspérités sur le pourtour du disque.

Stylo-bille

Aspérités

• Ne collez jamais d’étiquettes sur le disque et n’écrivez rien sur la surface avec un stylo ou un crayon.

• N’introduisez jamais de disque ayant du ruban adhésif ou de la colle sur sa surface. Si vous essayez de lire ce genre de disque, vous risquez de ne plus pouvoir le sortir du lecteur de DVD ou d’endommager le lecteur de DVD.

• N’utilisez pas de disques fortement rayés, gondolés ou fissurés, etc. Cela provoquerait des anomalies de fonctionnement ou des dommages.

• Pour sortir le disque de son boîtier de rangement, appuyez sur le centre du boîtier et soulevez le disque en le tenant délicatement par les bords.

• N’utilisez pas de feuilles de protection de disque en vente dans le commerce ni de disques dotés de stabilisateurs, etc. Ils risquent d’endommager le disque ou de provoquer une panne du mécanisme interne.

Rangement

• N’exposez les disques ni aux rayons du soleil, ni à une aucune source de chaleur.

• N’exposez pas les disques à une source d’humidité ou de poussière excessive.

• N’exposez pas les disques directement à la chaleur d’un chauffage.

Nettoyage

• Pour enlever les traces de doigts ou la saleté, essuyez le disque en ligne droite avec un chiffon doux, en procédant du centre du disque vers la périphérie.

• N’utilisez aucun solvant, comme les produits de nettoyage, aérosols antistatiques ou diluants vendus dans le commerce, pour nettoyer les disques.

• Après avoir utilisé le nettoyeur de disque spécial, laissez le disque sécher complètement avant de l’utiliser.

A propos des disques

• Soyez particulièrement vigilant lorsque vous chargez un disque avec l’écran ouvert.

• Ne mettez jamais l’appareil hors tension et ne le retirez pas du véhicule lorsqu’un disque est à l’intérieur.

• N’utilisez pas de disques nettoyants pour lentilles. Vous risqueriez d’endommager la lentille de l’appareil.

• Si vous constatez la moindre anomalie lors de la lecture des disques, contactez votre revendeur ou un centre de réparation Clarion agréé.

Français

Mode d’emploi

NX509

❏ Insertion d’un disque

1. Appuyez sur le bouton [o (Eject)] pour afficher l’écran Eject.

2. Appuyez sur la touche [Open/Close]. Le panneau de commande s’ouvre.

3. Insérez un disque dans la fente d’insertion, étiquette vers le haut. Le disque est automatiquement chargé par le lecteur DVD.

Après insertion d’un disque

Le système active automatiquement le mode

Français

source multimédia approprié correspondant au disque inséré, puis lance la lecture.

Lorsqu’un disque DVD vidéo est inséré :

Le système active le mode DVD vidéo. Voir « Fonctionnement du DVD vidéo » (page 89).

Lorsqu’un CD audio est inséré :

Mode d’emploi

Le système active le mode CDDA. Voir « Fonctionnement du CD audio » (page 95).

Lorsqu’un CD/DVD contenant des fichiers MP3/WMA/AAC/DivX est inséré :

Le système active le mode MP3/WMA/AAC ou le mode DivX selon le réglage du format de lecture. Voir « Fonctionnement en mode MP3/WMA/ AAC » (page 96) ou « Fonctionnement en mode DivX » (page 99).

Remarque :

• N’introduisez jamais de corps étrangers dans la

fente d’insertion.

• Si vous avez du mal à introduire le disque, il y a

peut être déjà un disque dans le lecteur, ou bien l’appareil doit être réparé.

• N’utilisez pas de disque de 8 cm (lecture seule).

ATTENTION

Par raisons de sécurité, le conducteur ne doit pas insérer ou éjecter de disque pendant qu’il conduit.

❏ Ejection d’un disque

1. Appuyez sur le bouton [o (Eject)] pour afficher l’écran Eject.

2. Appuyez sur le bouton [Eject] pour éjecter le disque. Le panneau de commande s’ouvre et le disque est éjecté.

• Si le disque reste en position éjectée

pendant 15 secondes, il est automatiquement rechargé (rechargement automatique).

3. Retirez le disque délicatement.

4. Appuyez sur la touche [Open/Close] pour fermer le panneau de commande.

• Le panneau de commande se ferme

automatiquement si vous le laissez ouvert pendant un moment.

5. Appuyez sur le bouton [Back].

Remarque :

• Si vous forcez un disque à l’intérieur avant le

rechargement automatique, cela risque de l’abîmer.

Raccordement/ débranchement d’un périphérique multimédia USB

Ce périphérique dispose d’un connecteur USB (Universal Serial Bus) compatible avec les protocoles USB 1.1 et USB 2.0.

❏ Périphériques multimédias

USB compatibles

Ce système peut commander les périphériques multimédias USB suivants une fois qu’ils sont raccordés au connecteur USB.

• Apple iPod

•Clé USB

A propos de Apple iPod

Vous pouvez raccorder votre iPod à l’aide du câble de connexion fourni au moment de son achat, mais, dans ce cas, seul le son sera audible. Pour profiter des films enregistrés sur l’iPod et les visualiser sur ce périphérique, il est nécessaire d’utiliser le câble de connexion spécifique vendu séparément.

Remarque :

• Ce système ne fonctionnera pas, ou de façon

incorrecte, avec des versions non prises en charge.

• Pour plus d’informations sur les modèles d’iPod

compatibles, consultez le site www.clarion.com

• Pour plus d’informations sur les restrictions

complémentaires : voir « Fonctionnement en mode iPod » (page 105).

A propos de la clé USB

Ce système peut lire des fichiers audio (MP3/ WMA/AAC) enregistrés dans une clé USB reconnue comme « USB Mass Storage Class device ». Vous pouvez utiliser votre clé USB comme périphérique audio en y copiant simplement les fichiers audio de votre choix.

Remarque :

• Ce système ne fonctionnera pas, ou de façon

incorrecte, avec certains types de clé USB.

• Les fichiers protégés par tout type de DRM ne

peuvent pas être lus.

• Pour plus d’informations sur les restrictions

complémentaires : voir « Fonctionnement de la clé USB » (page 108).

NX509

❏ Raccordement d’un

périphérique multimédia USB

ATTENTION

• Pour des raisons de sécurité, le conducteur

ne doit pas raccorder ou débrancher un périphérique multimédia USB lorsque le véhicule est en mouvement.

• Ne démarrez pas le véhicule si le

périphérique multimédia USB est raccordé, car les données stockées sur ce périphérique pourraient être perdues ou endommagées. Raccordez le périphérique multimédia USB à cet appareil une fois le moteur démarré.

1. Mettez votre périphérique multimédia USB sous tension si nécessaire.

2. Afin de confirmer l’orientation des connecteurs, raccordez le périphérique multimédia USB au connecteur USB de cet appareil.

• La reconnaissance du périphérique

raccordé peut prendre un certain temps.

Après le raccordement d’un périphérique USB

Le système active automatiquement le mode source multimédia approprié correspondant au type de périphérique USB raccordé, puis lance la lecture.

Lorsqu’un iPod est raccordé :

Le système active le mode iPod. Voir « Fonctionnement en mode iPod » (page 105).

Lorsqu’une clé USB est raccordée :

Le système active le mode clé USB. Voir « Fonctionnement de la clé USB » (page 108).

Remarque :

• N’introduisez jamais de corps étrangers dans le

connecteur USB.

• Insérez toujours complètement le périphérique

multimédia USB dans le connecteur. Des mauvais raccordements peuvent provoquer la non reconnaissance du périphérique.

❏ Débranchement d’un

périphérique multimédia USB

1. Confirmez qu’aucun transfert de données n’est en cours d’exécution sur le périphérique multimédia USB. Pour savoir comment effectuer la confirmation, consultez le manuel d’utilisation de votre périphérique multimédia USB.

2. Retirez le périphérique multimédia USB du connecteur USB.

ATTENTION

Veillez à déconnecter le périphérique multimédia USB lorsque le moteur du véhicule tourne. Dans le cas contraire, les données stockées sur ce périphérique multimédia USB risquent d’être perdues ou endommagées. N’arrêtez pas le moteur lorsque le périphérique multimédia USB est raccordé.

Remarque :

• Si vous mettez le contact lorsqu’aucun

périphérique multimédia USB n’est pas raccordé, le message « No Media » s’affiche à l’écran si le mode USB est sélectionné.

Français

Mode d’emploi

NX509

Sélection d’une source multimédia

Changement du mode source

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

Français

2. Appuyez sur le bouton Source que vous souhaitez activer.

Mode d’emploi

Le système active le mode source multimédia correspondant.

Sources multimédia disponibles

Mode Source

Mode Tuner Mode Tuner page 87 Mode Sirius* Mode XM* Mode DVD*

Mode USB*

Mode AUX Mode AUX page 110 Mode Navi Mode Navi page 109

*1 : ces boutons s’affichent uniquement lorsque

le tuner Sirius et/ou le tuner XM sont raccordés à cet appareil.

*2 : le mode source multimédia à sélectionner

diffère selon le format des données stockées sur le disque inséré dans le lecteur DVD. Si aucun disque n’est inséré, « No Disc » s’affiche.

*3 : le mode source multimédia à sélectionner

diffère selon le type de périphérique multimédia USB raccordé. Si aucun périphérique multimédia USB n’est raccordé, « No Media » s’affiche.

Remarque :

• Lorsque le mode USB est sélectionné, les images

vidéo diffusées via la borne AUX1 s’affichent sur le moniteur arrière. Ceci est normal.

NX509

Mode source

multimédia

correspondant

Mode Sirius page 102

Mode XM page 102

Mode DVD vidéo page 89 Mode CDDA page 95 Mode MP3/WMA/AAC Mode DivX page 99

Mode iPod page 105 Mode clé USB page 108

Pages à

consulter

page 96

Fonction 2-Zone

A propos de la fonction 2-Zone

La fonction 2-Zone affecte une sortie de source séparée à la zone principale (cet appareil) et la zone sélectionnée (le moniteur arrière en option) en lisant simultanément deux sources sur ce système. Les passagers arrière peuvent ainsi visionner une source vidéo différente de celle reproduite sur le panneau de commande de cet appareil.

• Les sources audio de la zone principale sont émises depuis les haut-parleurs situés dans les parties latérales du véhicule, tandis que celles de la zone sélectionnée sont émises par les systèmes d’écouteurs en option.

• Vous pouvez commander une source affectée à la zone sélectionnée à l’aide de la télécommande en option. Pour la commander depuis cet appareil, affectez la même source à la zone principale. Vous pouvez ensuite la commander.

• Lors de la lecture d’un support ne comprenant pas d’images vidéo par la zone sélectionnée, l’écran du moniteur arrière est noir.

Remarque :

• En cas d’interruption par le système de navigation

lorsque la fonction 2-Zone est activée, le son de la zone principale est coupé alors que celui de la zone sélectionnée est émis normalement.

• Si cela se produit lorsque la fonction 2-Zone est

désactivée, les signaux audio vers les hautparleurs 4 canaux sont atténués et la voix du système de navigation est émise depuis les deux haut-parleurs situés à l’avant du véhicule.

• Vous ne pouvez pas utiliser la fonction 2-Zone lors

d’une interruption du système de navigation.

• Lorsque la même source est affectée aux zones

principale et sélectionnée, les commandes d’une zone sont commandent également l’autre zone.

Mode source pouvant être affecté aux zones principale/sélectionnée

● Pour la zone principale

Tous les modes source peuvent être affectés à la zone Avant.

● Pour la zone sélectionnée

Les modes source suivants peuvent être affectés :

• Mode DVD

• Mode USB

• Mode AUX1

Remarque :

• Il est impossible d’affecter le mode AUX2 à la zone

sélectionnée.

Réglage de la fonction 2-Zone

• Le réglage par défaut est sur OFF.

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur l’onglet [2-Zone] pour afficher l’écran de l’onglet 2-Zone. Les boutons source pour la zone sélectionnée s’affichent.

3. Appuyez sur le bouton source que vous souhaitez affecter à la zone sélectionnée. La fonction 2-Zone est activée avec le mode source de votre choix affecté à la zone sélectionnée.

4. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Remarque :

• Utilisez la télécommande pour commander la

source affectée à la zone sélectionnée. Pour la commander depuis cet appareil, sélectionnez d’abord le même mode source à affecter à la zone sélectionnée et à la zone principale. Vous pouvez ensuite la commander.

5. FONCTIONNEMENT SOURCE

Fonctionnement de la radio

Ecoute de la radio

1. Appuyez sur la touche [SRC], puis sur le bouton tactile [Tuner]. L’écran du mode Tuner s’affiche et le système reprend à partir du dernier statut du mode Tuner.

2. Appuyez sur le bouton [Home Travel] pour sélectionner le mode Home ou Travel. Ces modes servent à gérer les stations présélectionnées selon que vous êtes chez vous ou en déplacement.

3. Appuyez sur le bouton [Band] pour sélectionner la bande de fréquences radio. Chaque fois que vous appuyez sur ce bouton, la bande de réception change comme suit :

• En mode Home : FM Home 1 ➜ FM Home

2 ➜ AM Home ➜ FM Home 1...

• En mode Travel : FM Travel ➜ AM Travel ➜

FM Travel...

4. Appuyez sur le bouton de présélection de votre choix pour syntoniser la station présélectionnée correspondante.

Français

Mode d’emploi

Désactivation de la fonction 2-Zone

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur l’onglet [2-Zone] pour afficher l’écran de l’onglet 2-Zone.

3. Maintenez le bouton [2-Zone Off] enfoncé pendant plus d’une seconde.

NX509

Syntonisation par recherche

1. Appuyez sur le bouton [Band] pour sélectionner la bande de fréquences de votre choix (FM ou AM).

2. Appuyez sur le bouton [{ (Seek)] ou [} (Seek)] pour rechercher automatiquement une station.

• Lorsque vous appuyez sur le bouton [{

(Seek)], la station est recherchée dans le sens des fréquences croissantes.

• Lorsque vous appuyez sur le bouton [}

(Seek)], la station est recherchée dans le

Français

sens des fréquences décroissantes.

Syntonisation manuelle

Deux méthodes sont possibles : syntonisation rapide et syntonisation par pas. En mode de syntonisation par pas, la fréquence

Mode d’emploi

change d’un pas à la fois. En mode de syntonisation rapide, vous pouvez rapidement syntoniser la fréquence de votre choix.

1. Appuyez sur le bouton [Band] pour sélectionner la bande de fréquences de votre choix (FM ou AM).

2. Syntonisez une station.

Syntonisation rapide :

Maintenez le bouton [{ (M-Seek)] ou [} (MSeek)] appuyé pour syntoniser une station.

Syntonisation par pas :

Appuyez sur le bouton [{ (M-Seek)] ou [} (M-Seek)] pour syntoniser manuellement une station.

Rappel d’une station présélectionnée

Il est possible de mémoriser un total de 30 stations radio individuelles (6-FM Home 1, 6-FM Home 2, 6-AM Home, 6-FM Travel et 6-AM Travel).

1. Appuyez sur le bouton [Home Travel] pour sélectionner le mode Home ou Travel.

2. Appuyez sur le bouton [Band] pour sélectionner la bande de fréquences de votre choix.

3. Appuyez sur le bouton de présélection correspondant pour rappeler la station mémorisée.

• Maintenez le bouton de présélection

appuyé pendant plus de 2 secondes pour enregistrer la station actuelle dans la mémoire de présélection.

Mémorisation manuelle

1. Appuyez sur le bouton [Home Travel] pour sélectionner le mode Home ou Travel.

2. Appuyez sur le bouton [Band] pour sélectionner la bande de fréquences que vous souhaitez mémoriser.

3. Syntonisez la station que vous souhaitez mémoriser à l’aide de la syntonisation par recherche, de la syntonisation manuelle ou de la syntonisation par présélections.

4. Maintenez le bouton de présélection de votre choix appuyé pendant plus de 2 secondes pour placer la station actuelle dans la mémoire de présélection.

Mémorisation automatique

La fonction de mémorisation automatique permet de mémoriser automatiquement jusqu’à 6 stations successives. Si 6 stations ne peuvent être captées simultanément, une des stations précédemment mémorisée reste enregistrée dans la mémoire.

• La fonction de mémorisation automatique ne

fonctionne qu’en mode Voyage.

1. Appuyez sur le bouton [Home Travel] pour sélectionner le mode Travel.

2. Appuyez sur le bouton [Band] pour sélectionner la bande de fréquences de votre choix.

3. Appuyez sur le bouton [Auto Store] pour démarrer le balayage des présélections. Un bip retentit et les stations qui bénéficient d’une bonne réception sont mémorisées automatiquement dans les canaux de présélection.

•«AS » s’affiche lors du balayage des

stations. Pour arrêter le balayage, appuyez à nouveau sur le bouton [Auto Store].

NX509

Fonctionnement du DVD vidéo

❏ Sélection du mode DVD vidéo

1. Insérez un disque DVD vidéo dans le lecteur DVD. Le système lit automatiquement les données du disque, passe en mode DVD (mode DVD vidéo) et la lecture démarre après quelques instants. Reportez-vous également au chapitre « Insertion/Ejection d’un disque » (page 83).

❏ Changement des réglages du

système DVD

Remarque :

• Si l’installation est effectuée au milieu de la lecture

d’un DVD vidéo, la lecture reprend depuis le début.

Affichage de l’écran de configuration DVD

1. Touchez l’écran pour faire apparaître l’écran du mode DVD vidéo.

2. Appuyez sur le bouton [Options] pour afficher le menu Options.

3. Appuyez sur le bouton [Setup] pour afficher l’écran Setup.

Français

Mode d’emploi

AVERTISSEMENT

• Certaines vidéos peuvent être

enregistrées à un niveau de volume supérieur à celui souhaité. Au début de la lecture, augmentez le volume progressivement en commençant au niveau le plus bas.

• Pour des raisons de sécurité, le

conducteur ne doit pas regarder une vidéo, ni actionner les commandes en conduisant. Notez que cela est interdit par la loi dans de nombreux pays.

Remarque :

• Pour votre sécurité, ce système comporte une

fonction qui éteint l’image lorsque le véhicule est en mouvement, de telle sorte que seul le son peut être émis. L’image peut être visualisée uniquement si le véhicule est à l’arrêt ou si le frein à main est enclenché.

• Si « Audio Only » s’affiche à l’écran juste après

avoir mis le contact du véhicule, relâchez le frein à main en vérifiant que cela ne pose aucun risque de sécurité, puis serrez-le à nouveau.

● Lorsqu’un disque DVD vidéo est inséré :

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [DVD] pour sélectionner le mode DVD vidéo. Le système passe en mode DVD (mode DVD vidéo) et la lecture démarre à partir de la session précédente.

• Appuyez sur le bouton [}] pour afficher la page suivante.

• Appuyez sur le bouton [{] pour revenir à la page précédente.

4. Effectuez les réglages pour les éléments de votre choix. Pour plus d’informations, reportez-vous aux paragraphes suivants.

• Dans les paragraphes suivants, seuls sont

décrits les détails concernant les réglages. Les procédures se référant à la sélection des options ne sont pas traitées.

5. Appuyez sur le bouton [Back].

Réglage de la taille de l’écran

Réglez la taille de l’écran en fonction du moniteur arrière raccordé à cet appareil.

• Le réglage par défaut est : « Wide ».

4-1. Appuyez sur le bouton [Wide], [PS] ou [LB]

de l’option TV Display pour définir la taille de l’écran sur « Wide », « Pan Scan » ou « Letter Box ».

NX509

● Si vous utilisez un moniteur de visualisation arrière large (16:9)

Wide :

● Si vous utilisez un moniteur arrière classique (4:3)

Pan Scan :

Les parties situées à l’extrême gauche et à

Français

l’extrême droite de l’écran sont tronquées.

Mode d’emploi

Cette fonction permet d’afficher entièrement la partie importante de l’image sur l’écran. Dans certains cas, l’image est affichée en panoramique (défilement).

Letter Box :

Une bande noire apparaît sur les parties inférieure et supérieure de l’écran.

Réglage de la langue des menus du disque

• Le réglage par défaut est : « English ». 4-1. Appuyez sur le bouton []] de l’élément

Menu Language.

4-2. Appuyez sur le bouton de la langue de votre

choix.

4-3. Appuyez sur le bouton [Back].

Réglage de la langue audio

• Le réglage par défaut est : « English ». 4-1. Appuyez sur le bouton []] de l’élément

Audio Language.

4-2. Appuyez sur le bouton de la langue de votre

choix.

4-3. Appuyez sur le bouton [Back].

Réglage de la langue des sous-titres

• Le réglage par défaut est : « English ». 4-1. Appuyez sur le bouton []] de l’élément

Subtitle Language.

4-2. Appuyez sur le bouton de la langue de votre

choix.

• Pour désactiver les sous-titres, sélectionnez le bouton [Off].

4-3. Appuyez sur le bouton [Back].

Cette méthode affiche les images en Cinémascope et en VistaVision sans les tronquer en ajoutant une bande noire en bas et en haut.

Réglage de l’affichage de la marque d’angle

Vous pouvez faire en sorte que la marque d’angle apparaisse sur les scènes pour lesquelles les angles peuvent être modifiés.

• Le réglage par défaut est : « Off ». 4-1. Appuyez sur le bouton [On] ou [Off] de

l’option Angle pour activer ou désactiver la fonction Angle.

NX509

Choix du mot de passe pour régler le niveau de contrôle parental

• Le réglage par défaut est : « 0000 ». 4-1. Appuyez sur le bouton []] de l’élément

Password.

4-2. Entrez un mot de passe à 4 chiffres sur le

clavier tactile (0 à 9).

• Saisissez l’ancien mot de passe, puis appuyez sur le bouton [ENT]. Saisissez « 4356 » pour réinitialiser le mot de passe.

• Saisissez le nouveau mot de passe, puis appuyez sur le bouton [ENT].

• Saisissez à nouveau ce mot de passe, puis appuyez sur le bouton [ENT].

Remarque :

• Lors de l’insertion d’un disque avec contrôle du

contenu, vous devez entrer votre mot de passe. La lecture du disque est impossible tant que le mot de passe correct n’a pas été saisi.

Réglage du code du pays

Réglage du code du pays pour régler le niveau de contrôle parental.

• Le réglage par défaut est : « 8583 » (ÉtatsUnis).

4-1. Appuyez sur le bouton []] de l’élément

Country Code.

4-2. Entrez le code du pays à 4 chiffres sur le

clavier tactile (0 à 9) (voir tableau suivant).

4-3. Appuyez sur le bouton [ENT].

Liste de codes de pays :

Pays

Canada 6765 Etats-Unis 8583 Samoa occidentales 6583 Bermudes 6677 Puerto Rico 8082 Saint-Pierre-et-Miquelon 8077 Iles Vierges américaines 8673

Code d’entrée

Réglage du niveau de contrôle parental

Vous pouvez modifier le niveau de contrôle parental (restriction audiovisuelle). Cette fonction permet de couper les scènes qui pourraient choquer les enfants ou de les remplacer automatiquement par d’autres scènes préparées à l’avance. Par exemple, elle permet de remplacer des scènes très violentes ou des scènes à caractère sexuel par des scènes plus convenables : vous avez alors un film cohérent et correct.

• Le réglage par défaut est : « 8 ».

4-1. Appuyez sur le bouton [–] ou [+] de l’option

Parental Level. L’écran de saisie du mot de passe s’affiche.

4-2. Entrez un mot de passe à 4 chiffres sur le

clavier tactile (0 à 9), puis appuyez sur le bouton [ENT].

• Le mot de passe par défaut est « 0000 ».

4-3. Appuyez sur le bouton [–] ou [+] pour

sélectionner un niveau (de « 1 » à « 8 ») ou « Off ». La relation entre les codes de catégorie des DVD vidéo et le niveau de contrôle parental est présentée dans le tableau ci-dessous. Utilisez-le tableau pour régler le niveau de contrôle parental.

LEVEL7 NC-17

(Interdit aux jeunes âgés de 17 ans et moins)

LEVEL6 R

(Restreint)

LEVEL4 PG-13

(Vive mise en garde aux parents)

LEVEL3 PG

(Encadrement parental suggéré)

LEVEL1 G

(Public général)

• Le contenu limité par le contrôle parental varie selon le code du pays.

❏ Fonctionnement d’un DVD

vidéo

Visualisation d’un DVD vidéo

Après chargement d’un disque, le mode de lecture est automatiquement activé.

• Pour lancer la lecture, appuyez sur le bouton [p].

• Le fonctionnement peut varier selon le scénario du disque.

● A propos du réglage du volume lors de la lecture de disques DVD vidéo

Ce système permet de sélectionner un volume séparé pour la lecture des disques DVD vidéo. Le réglage du volume sélectionné pour la lecture de DVD est indépendant, il n’affecte pas le réglage du volume des autres modes, et inversement.

● Quand le menu DVD s’affiche

Pour des disques DVD vidéo classiques, il se peut que le menu DVD s’affiche. Une fois le menu DVD affiché, sélectionnez une des options de fonctionnement décrites cidessous.

Français

Mode d’emploi

NX509

Affichage de l’écran du mode DVD vidéo

L’écran du mode DVD vidéo est utilisé pour commander le mode de lecture depuis l’écran.

1. Appuyez sur l’écran tactile. L’écran du mode DVD vidéo s’affiche. Si vous ne touchez pas l’écran pendant au moins 7 secondes, l’affichage revient sur l’écran de lecture.

Sélection de la taille de l’écran

Vous pouvez modifier la taille de l’écran selon le

Français

type de film lu.

• Le réglage par défaut est : « Full Wide ».

1. Touchez l’écran pour faire apparaître l’écran du mode DVD vidéo.

2. Maintenez le bouton [S-Size] appuyé jusqu’à ce que la taille de l’écran de votre choix

Mode d’emploi

apparaisse.

• Ce bouton permet d’afficher le réglage

actuel de la taille de l’écran.

[Full Wide] :

L’image est agrandie de façon à s’adapter au cadre de l’écran (16:9). Le rapport hauteur/ largeur de l’image peut être modifié.

[Cinema] :

L’image est agrandie de façon à ce que les bords supérieur et inférieur de l’image s’adaptent au cadre de l’écran. Compatible pour les images au format « letterbox ». Les sous-titres des images qui ne sont pas au format « letterbox » peuvent être tronqués si ce mode est sélectionné.

[Normal] :

L’image est agrandie de façon à ce que les bords supérieur et inférieur de l’image s’adaptent au cadre de l’écran et que le rapport hauteur/largeur de l’image corresponde à 4:3. Le rapport hauteur/largeur de l’image peut être modifié.

[Wide] :

L’image est agrandie de façon à ce que les bords gauche et droit de l’image s’adaptent au cadre de l’écran. Il est possible que les parties inférieure et supérieure de l’image soient tronquées.

3. Appuyez sur le bouton [Hide] pour revenir à l’écran de lecture.

Fonctionnement du menu DVD

● Affichage du menu du DVD

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [Top Menu] ou [Title Menu] lors de la lecture. Le menu DVD s’affiche.

• Le contenu affiché par chaque bouton varie

selon le logiciel du DVD.

• L’exemple ci-dessous illustre l’affichage du

menu DVD :

● Fonctionnement du menu DVD

Vous pouvez exécuter les options du menu à l’aide du clavier tactile.

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [Cursor] ou [10key]. Les curseurs ou le pavé numérique du clavier tactile s’affichent à l’écran.

• Appuyez sur le bouton [Num] ou [Cur] pour

passer de l’un à l’autre.

2. Sélectionnez l’option du menu de votre choix à l’aide des curseurs ou des boutons numérotés selon le contenu du menu.

3. Appuyez sur le bouton [ENT] pour valider l’option du menu sélectionné.

4. Appuyez sur le bouton [Back] pour masquer le clavier tactile.

NX509

● Commutation de la position du clavier tactile

Lorsque le clavier tactile est mal positionné et recouvre partiellement le menu, vous pouvez le déplacer de l’autre côté de l’écran.

Clavier tactile

Lecture au ralenti

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [p] lors de la lecture pour passer en mode pause.

2. Maintenez le bouton [{ (Chapter)] appuyé. Si vous continuez à appuyer sur le bouton, la lecture se poursuit à un 1/3 de la vitesse de lecture normale. Relâchez le bouton pour revenir à la lecture normale.

• La lecture au ralenti ne peut pas s’effectuer

vers l’arrière. De plus, aucun son n’est émis pendant la lecture au ralenti.

Avance et retour rapide

1. Sur l’écran du mode DVD vidéo, maintenez le bouton [{ (Chapter)] ou [} (Chapter)] appuyé lors de la lecture. Bouton [{ (Chapter)] : avance rapide Bouton [} (Chapter)] : retour rapide La vitesse de lecture est multipliée par 4, puis par 16 au bout de 3 secondes. Relâchez le bouton pour revenir à la lecture normale.

• Aucun son n’est émis pendant l’avance et le

retour rapide.

• La vitesse d’avance et de retour rapide peut

varier selon le disque.

Français

Mode d’emploi

Clavier tactile

Arrêt de la lecture

1. Sur l’écran du mode DVD vidéo, maintenez le bouton [p] appuyé pendant plus de 1 seconde lors de la lecture. La lecture s’interrompt.

2. Pour reprendre la lecture, appuyez sur le bouton [p]. La lecture reprend à partir de la scène où la lecture a été interrompue.

Mise en pause de la lecture

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [p] lors de la lecture. La lecture s’interrompt.

2. Pour reprendre la lecture, appuyez à nouveau sur le bouton [p]. La lecture reprend.

Saut de chapitre (recherche)

Un « Chapter » est un petit segment qui divise le « Title » (film) enregistré sur le disque.

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [{ (Chapter)] ou [} (Chapter)] lors de la lecture. La lecture avance ou recule d’un chapitre chaque fois que vous appuyez sur l’un des boutons, puis reprend normalement.

Emplacem ent actuel

Chapter ChapterChapter

En arrière

• Si vous appuyez sur le bouton [{

(Chapter)], la lecture commence au début du chapitre suivant.

• Si vous appuyez sur le bouton [}

(Chapter)], la lecture commence au début du chapitre actuel. Si vous appuyez à nouveau sur ce bouton dans les 4 secondes qui suivent, la lecture commence au début du chapitre précédent.

En avant

NX509

Recherche par numéro de chapitre/ titre

Vous pouvez atteindre le début d’une scène à l’aide du numéro de chapitre ou de titre enregistré sur le disque DVD vidéo.

• Un « Chapter » est un petit segment qui divise le « Title » (film) enregistré sur le disque.

1. Sur l’écran du mode DVD vidéo, appuyez sur

le bouton [Options].

2. Appuyez sur le bouton [Direct].

Le clavier tactile apparaît.

• Vous pouvez spécifier le numéro du titre en

Français

Mode d’emploi

appuyant sur le bouton [Title].

3. Entrez le numéro du chapitre que vous

souhaitez lire à l’aide du bouton numéroté de [0] à [9].

4. Appuyez sur le bouton [ENT].

La lecture commence à partir de la scène dont vous avez saisi le numéro du chapitre ou le titre sélectionné.

• Si le numéro du chapitre saisi n’existe pas ou si la recherche par numéro de chapitre n’est pas autorisée, l’image de l’écran ne change pas.

Lecture répétée

Cette fonction de lecture lit en boucle le titre ou le chapitre en cours.

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Title] ou [Chapter] de l’option Repeat, puis appuyez sur le bouton [Back]. « T.RPT » ou « C.RPT » s’affiche.

3. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

4. Répétez l’opération pour désactiver la lecture répétée.

Commutation des langues

Sur les disques où deux langues audio ou plus sont enregistrées, vous pouvez commuter la langue en cours de lecture.

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [Options].

2. Appuyez sur le bouton tactile [Audio] pendant la lecture. Chaque pression sur le bouton permet de changer la langue audio.

• Selon le disque, il est possible d’enregistrer

jusqu’à 8 pistes audio. Pour plus d’informations, reportez-vous au logo sur le disque ( : indique que 8 pistes audio ont été enregistrées).

• Selon le disque, la commutation peut

s’avérer impossible lors de certaines scènes.

• La commutation entre les pistes audio peut

prendre un certain temps.

• Lorsque l’appareil est sous tension et que le

disque est remplacé par un autre, la langue par défaut est sélectionnée. Si cette langue n’est pas enregistrée, il s’agit de la langue spécifiée sur le disque.

3. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Commutation des sous-titres

Sur les disques DVD où deux langues de soustitres ou plus sont enregistrées, vous pouvez changer la langue des sous-titres en cours de lecture.

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [Options].

2. Appuyez sur le bouton tactile [Subtitle] pendant la lecture. L’écran Subtitle Language s’affiche.

3. Appuyez sur le bouton de la langue de votre choix.

• Selon le disque, il est possible d’enregistrer

jusqu’à 32 types de sous-titres. Pour plus d’informations, reportez-vous au logo sur le disque ( : indique que 8 types de soustitres ont été enregistrés).

• Pour désactiver les sous-titres,

sélectionnez « OFF ».

• Selon le disque, la commutation peut

s’avérer impossible lors de certaines scènes.

• La commutation entre les sous-titres peut

prendre un certain temps.

4. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

NX509

Commutation des angles

Sur les disques où les images vidéo sont enregistrées sous deux angles ou plus, vous pouvez changer d’angle en cours de lecture.

• Lorsque la fonction Angle est réglée sur « On », la marque d’angle apparaît sur les scènes où il est possible de changer d’angle (voir page 90).

1. Sur l’écran du mode DVD vidéo, appuyez sur

le bouton [Angle] lors de la lecture. Chaque pression sur le bouton permet de changer d’angle.

• Selon le disque, il est possible d’enregistrer jusqu’à 9 angles. Pour plus d’informations, reportez-vous au logo sur le disque ( : indique la présence d’angles multiples).

• Selon les disques, les angles peuvent commuter sans interruption ou il peut y avoir une image fixe momentanée.

• Selon le disque, la commutation peut s’avérer impossible lors de certaines scènes.

• La commutation entre les angles peut prendre un certain temps.

• Selon les disques, des scènes enregistrées sous deux angles ou plus peuvent être lues.

• Lorsque l’appareil est sous tension et que le disque est remplacé par un autre, la langue par défaut est sélectionnée. Si cette langue n’est pas enregistrée, il s’agit de la langue spécifiée sur le disque.

Fonctionnement du CD audio

Cet appareil est compatible CD TEXT, ce qui signifie qu’il prend en charge l’affichage du titre du disque (DISC TITLE), du titre de la plage (TRACK TITLE) et du nom de l’artiste de la plage ou du disque (TRACK ARTIST ou DISK ARTIST) du CD TEXT.

Remarque :

• Cet appareil prend uniquement en charge les

informations CD TEXT en anglais. De plus, certains caractères spéciaux peuvent ne pas s’afficher correctement sur l’écran.

❏ Sélection du mode CDDA

1. Insérez un CD audio dans le lecteur DVD. Le système lit automatiquement les données du disque et passe en mode DVD (mode CDDA), puis la lecture démarre après quelques instants. Reportez-vous également au chapitre « Insertion/Ejection d’un disque » (page 83).

Français

Mode d’emploi

Afficher/Masquer l’état de lecture

1. Sur l’écran du mode DVD vidéo, appuyez sur le bouton [Options].

2. Appuyez sur le bouton [On] ou [Off] de l’option P.Time pendant la lecture.

3. Appuyez sur le bouton [Back] pour revenir à l’écran précédent. L’état de lecture s’affiche sur l’écran.

Numéro du titre

Numéro du chapitre

Temps de lecture

91:00:00 100C 10T

AVERTISSEMENT

• Certains CD peuvent être enregistrés à un

niveau de volume supérieur à celui souhaité. Au début de la lecture, augmentez le volume progressivement en commençant au niveau le plus bas.

•

Pour des raisons de sécurité, il est interdit au chauffeur de manipuler les commandes lorsque le véhicule est en mouvement.

● Lorsqu’un CD audio est déjà inséré

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [DVD] pour sélectionner le mode CDDA. Le système active le mode DVD (mode CDDA) et lance la lecture à partir de la position précédente.

❏

Fonctionnement d’un CD audio

Ecoute d’un CD audio

Après chargement d’un disque, le mode de lecture est automatiquement activé.

• Pour lancer la lecture, appuyez sur le bouton

[p].

NX509

Mise en pause de la lecture

1. Appuyez sur le bouton tactile [p] pendant la lecture. La lecture s’interrompt.

2. Pour reprendre la lecture, appuyez sur le bouton [p]. La lecture reprend.

Défilement des titres de plage

Lorsque le titre ou le nom affiché à l’écran est plus long que la zone de texte, vous pouvez le visualiser en entier en le faisant défiler.

1. Pour afficher le texte que vous souhaitez faire défiler, appuyez sur la zone de texte. Le texte défile une fois.

Saut de plage (recherche)

1. Appuyez sur le bouton [{ (Track)] ou [} (Track)] pendant la lecture. La lecture avance ou recule d’une plage

Français

chaque fois que vous appuyez sur l’un des boutons, puis reprend normalement lorsque vous relâchez le bouton.

• Si vous appuyez sur le bouton [{ (Track)],

la lecture commence au début de la plage suivante.

• Si vous appuyez sur le bouton [} (Track)],

Mode d’emploi

la lecture commence au début de la plage actuelle. Si vous appuyez à nouveau sur ce bouton dans les 2 secondes qui suivent, la lecture commence au début de la plage précédente.

Avance et retour rapide

1. Maintenez appuyé le bouton [{ (Track)] ou [} (Track)] pendant la lecture. La vitesse de lecture est multipliée par 4, puis par 16 au bout de 3 secondes. Relâchez le bouton pour revenir à la lecture normale.

Autres fonctions de lecture

1. Appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Track] de la fonction que vous souhaitez lire.

Lecture répétée de la plage :

Appuyez sur le bouton [Track] de l’élément Repeat.

• Cette fonction de lecture lit en boucle la

plage en cours.

•«T.RPT » s’affiche à l’écran.

• Vous pouvez également spécifier cette

fonction en appuyant sur le bouton [Repeat] sur l’écran du mode CDDA.

Lecture aléatoire de plages :

Appuyez sur le bouton [Track] de l’élément Random.

• Cette fonction de lecture lit chaque plage du

disque dans un ordre aléatoire.

•«T.RDM » s’affiche à l’écran.

• Vous pouvez également spécifier cette

fonction en appuyant sur le bouton [Random] sur l’écran du mode CDDA.

3. Pour arrêter la lecture, appuyez sur le bouton [Track] de la fonction pour l’annuler.

4. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

NX509

Fonctionnement en mode MP3/WMA/AAC

Ce système peut lire les fichiers MP3/WMA/AAC enregistrés sur un disque.

❏ A propos des fichiers MP3/

WMA/AAC

Qu’est-ce que le format MP3/WMA/ AAC ?

Les formats MP3, WMA et AAC sont des méthodes de compression audio qui ont petit à petit conquis les utilisateurs d’ordinateurs pour devenir un format standard. Le format MP3 est une méthode de compression audio classée dans la couche audio 3 des normes MPEG. Le format WMA (Windows Media Audio) est une méthode de compression audio développée par Microsoft Corporation. AAC (Advanced Audio Coding) est une nouvelle méthode de compression audio développée pour une utilisation avec les normes de compression MPEG-2 et MPEG-4, et qui a été adoptée comme format audio standard pour l’iPod et l’iTunes d’Apple Inc. Ces formats compressent les données audio originales à environ 10 % de leur taille initiale en conservant une qualité sonore optimale. Ainsi, jusqu’à 10 CD audio environ peuvent être enregistrés sur un CD-R/ RW, ce qui vous permet d’écouter de la musique plus longtemps sans avoir à changer de CD.

Affichage des titres d’étiquettes MP3/WMA/AAC

Les informations des étiquettes (titre de la plage, nom de l’artiste et titre de l’album) peuvent s’afficher pour un fichier MP3/WMA/AAC contenant des étiquettes. Ce système est compatible avec ID3 TAG version 1.x/2.x et WMA-TAG.

Remarque :

• Les informations d’étiquette saisies avec des

caractères de 2 octets peuvent ne pas s’afficher correctement.

• Le format ID3 de la version 2.x n’est pas

totalement pris en charge. Ce système peut afficher des informations jusqu’à 60 octets et ignorer le reste.

• Les titres d’album au format WMA-TAG peuvent

ne pas s’afficher correctement.

Recommandations au sujet des fichiers MP3/WMA/AAC

● Recommandations générales

• La lecture des fichiers qui ne sont pas au

format MP3/WMA/AAC est impossible. En outre, selon leur format de codage, il est possible que certains fichiers ne puissent pas être lus. Lorsqu’un fichier ne peut pas être lu, le système passe au fichier suivant.

• Certains parasites peuvent survenir, selon le

type de logiciel de codage utilisé pour coder les données.

• Pour le codage, le format VBR (débit binaire

variable) est admis. Dans ce cas, la durée de lecture affichée peut être légèrement différente du temps de lecture réel.

• Les fichiers pour lesquels la fonction DRM

(gestion des droits numériques) est activée ne peuvent pas être lus.

● Pour les fichiers MP3

• Réglez la fréquence d’échantillonnage sur :

•

Pour le format MPEG1 Layer3 : 32, 44,1 ou 48 kHz

•

Pour le format MPEG2 Layer3 : 16, 22,05 ou 24 kHz

•

Pour le format MPEG2.5 Layer3 : 8, 11,025 ou 12 kHz

• Réglez le débit binaire sur :

•

Pour le format MPEG1 Layer3 : 32 à 320 kbps (VBR)

•

Pour le format MPEG2 Layer3 : 8 à 160 kbps (VBR)

•

Pour le format MPEG2.5 Layer3 : 8 à 160 kbps (VBR)

• Ajoutez une extension de fichier « .MP3 » ou

« .mp3 » en utilisant des caractères à un octet.

● Pour les fichiers WMA

• Réglez la fréquence d’échantillonnage entre

22,05 et 44,1 kHz.

• Réglez le débit binaire sur 48, 64, 80, 96, 128,

160 ou 192 kbps.

• Ajoutez une extension de fichier « .WMA » ou

« .wma » en utilisant des caractères à un octet.

● Pour les fichiers AAC

• Ce système prend en charge uniquement des

fichiers audio au format MPEG4 codés par le logiciel iTunes.

• Réglez la fréquence d’échantillonnage entre 44,1 ou 48 kHz.

•

Réglez le débit binaire entre 16 et

320

kbps (VBR).

• Ajoutez une extension de fichier « .M4A » ou « .m4a » en utilisant des caractères à un octet.

Recommandations à suivre lors de la préparation d’un disque

Remarque :

• Pour plus d’informations sur les fichiers au format

DivX mentionnés ci-dessous, reportez-vous à la section voir « Fonctionnement en mode DivX » (page 99).

● Format logique (système de fichiers)

Les formats d’écriture suivants sont disponibles lorsque vous écrivez des fichiers au format MP3/ WMA/AAC/DivX sur un disque :

• Pour un CD-R/RW : ISO9660 niveau 1/niveau 2, Romeo, Joliet ou Apple ISO (sans inclure le format d’extension)

• Pour un DVD±R/RW : UDF (format de disque universel)

● Structure de dossiers

• La structure des dossiers doit contenir 8 niveaux d’arborescence maximum. Sinon, la lecture est impossible.

• Vous pouvez stocker des fichiers MP3, WMA et AAC sur un même disque ou dans un même dossier.

•

Vous pouvez stocker des fichiers MP3/WMA/AAC et DivX sur un même disque ou dans un même dossier. Dans ce cas, vous pouvez sélectionner le format du disque : MP3/WMA/AAC ou DivX. Voir « Réglage de la lecture de disques enregistrés avec des fichiers DivX » (page 99).

● Nombre de fichiers ou de dossiers

• Le nombre maximal de dossiers est 255 (répertoire racine inclus).

•

Le nombre maximal de fichiers dans un dossier est 255.

● Représentation des dossiers dans la liste des dossiers

• Seuls les dossiers contenant des fichiers MP3/ WMA/AAC ou des fichiers DivX (1 à 4, comme illustré) figurent dans la liste. Les dossiers ne contenant pas de fichier MP3/ WMA/AAC/DivX ne sont pas affichés.

•

La structure de dossiers (1 à 4, comme illustré) est ignorée et ils sont regroupés sur un niveau.

•

Les dossiers sont classés par ordre de création.

NX509

Français

Mode d’emploi

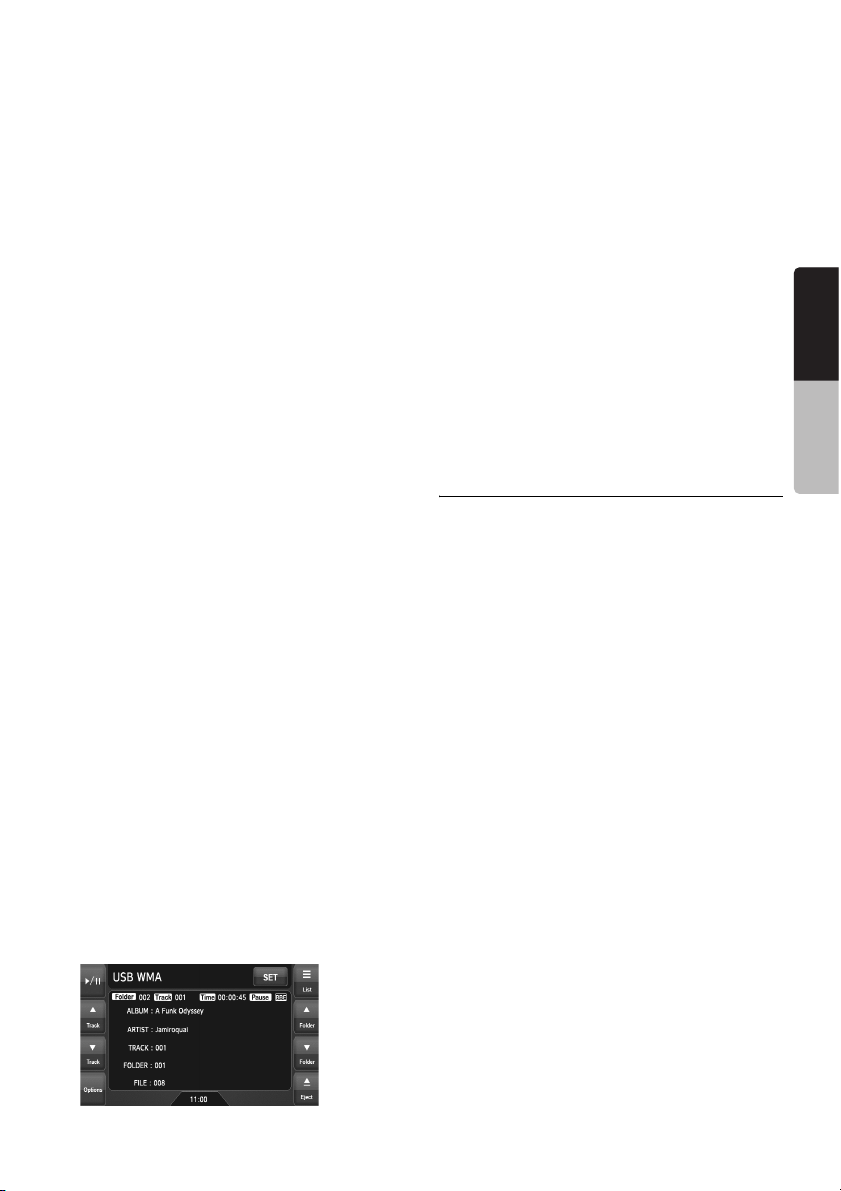

❏ Sélection du mode MP3/WMA/

AAC

1. Insérez un disque contenant des fichiers MP3/WMA/AAC dans le lecteur DVD. Le système lit automatiquement les données du disque et passe en mode DVD (mode MP3/WMA/AAC), puis la lecture démarre après quelques instants. Reportez-vous également au chapitre « Insertion/Ejection d’un disque » (page 83).

Français

Mode d’emploi

AVERTISSEMENT

• Certains fichiers audio peuvent être

enregistrés à un niveau de volume supérieur à celui souhaité. Au début de la lecture, augmentez le volume progressivement en commençant au niveau le plus bas.

• Pour des raisons de sécurité, il est

interdit au chauffeur de manipuler les commandes lorsque le véhicule est en mouvement.

Remarque :

• Notez que le système passe en mode DivX

lorsqu’un disque contenant des fichiers DivX est inséré et si la fonction de lecture a été réglée sur « Video » (voir page 99).

● Lorsqu’un disque est déjà inséré

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [DVD] pour sélectionner le mode MP3/WMA/AAC. Le système active le mode DVD (mode MP3/ WMA/AAC) et lance la lecture à partir de la position précédente.

❏ Lecture des fichiers MP3/

WMA/AAC

Remarque :

• Les fonctions indiquées ci-dessous sont

généralement utilisées pour le mode clé USB.

Ecoute de fichiers MP3/WMA/AAC

Après chargement d’un disque, le mode de lecture est automatiquement activé.

• Pour lancer la lecture, appuyez sur le bouton

[p].

Mise en pause de la lecture

1. Appuyez sur le bouton tactile [p] pendant la lecture. La lecture s’interrompt.

2. Pour reprendre la lecture, appuyez sur le bouton [p]. La lecture reprend.

Saut de plage (recherche)

1. Appuyez sur le bouton [{ (Track)] ou [} (Track)] pendant la lecture. La lecture avance ou recule d’une plage chaque fois que vous appuyez sur l’un des boutons, puis reprend normalement lorsque vous relâchez le bouton.

• Si vous appuyez sur le bouton [{ (Track)],

la lecture commence au début de la plage suivante.

• Si vous appuyez sur le bouton [} (Track)],

la lecture commence au début de la plage actuelle. Si vous appuyez à nouveau sur ce bouton dans les 2 secondes qui suivent, la lecture commence au début de la plage précédente.

• Ces fonctions peuvent être activées dans le

dossier en cours uniquement.

Avance et retour rapide

Saut du dossier en cours

1. Appuyez sur le bouton [{ (Folder)] ou [} (Folder)] pendant la lecture. Les plages du dossier en cours sont ignorées et la lecture commence à partir de la première plage du dossier précédent ou suivant.

Sélection d’un dossier/d’une plage sur l’écran de liste

1. Appuyez sur le bouton [List]. L’écran de la liste des dossiers apparaît.

2. Si le dossier de votre choix ne s’affiche pas, appuyez sur le bouton [{] ou [}] pour faire défiler la liste.

3. Appuyez sur le bouton correspondant au dossier de votre choix. L’écran de la liste des plages apparaît.

4. Appuyez sur le bouton [{] ou [}] pour faire défiler la liste, puis sur le bouton correspondant à la plage de votre choix. La lecture de la plage commence.

5. Appuyez sur le bouton [Back].

NX509

Autres fonctions de lecture

1. Appuyez sur le bouton [Options].

2. Appuyez sur le bouton tactile de la fonction de votre choix.

Lecture répétée de dossiers :

Appuyez sur le bouton [Folder] de l’élément Repeat.

• Cette fonction de lecture lit en boucle toutes

les plages du dossier en cours.

•«F.RPT » s’affiche à l’écran.

Lecture répétée de la plage :

Appuyez sur le bouton [Track] de l’option Repeat.

• Cette fonction de lecture lit en boucle la

plage en cours.

•«T.RPT » s’affiche à l’écran.

Lecture aléatoire de dossiers :

Appuyez sur le bouton [Folder] de l’élément Random.

• Cette fonction de lecture lit chaque plage du

dossier dans un ordre aléatoire.

•«F.RDM » s’affiche à l’écran.

Lecture aléatoire de plages :

Appuyez sur le bouton [Track] de l’élément Random.

• Cette fonction de lecture lit chaque plage du

disque dans un ordre aléatoire.

•«T.RDM » s’affiche à l’écran.

3. Pour arrêter la lecture, appuyez sur le bouton tactile de la fonction pour l’annuler.

4. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Défilement des titres de plage

Lorsque le titre ou le nom affiché à l’écran est plus long que la zone de texte, vous pouvez le visualiser en entier en le faisant défiler.

1. Pour afficher le texte que vous souhaitez faire défiler, appuyez sur la zone de texte. Le texte défile une fois.

Réglage de la lecture de disques enregistrés avec des fichiers DivX

Vous pouvez stocker des fichiers MP3/WMA/ AAC avec des fichiers DivX sur un même disque ou dans un même dossier. Vous pouvez dans ce cas sélectionner le format du disque : MP3/ WMA/AAC ou DivX.

1. Appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Audio] ou [Video] de l’option Playform pour valider le réglage.

[Audio] :

Le format des disques est le format MP3/ WMA/AAC.

[Video] :

Le format des disques est le format DivX.

3. Appuyez sur le bouton [Back] si nécessaire.

Remarque :

• Ce réglage est désactivé lorsqu’un CD en

mode mixe, à savoir un disque contenant à la fois des plages de données et des plages audio, est inséré dans le lecteur DVD.

Fonctionnement en mode DivX

Ce système peut lire les fichiers vidéo DivX enregistrés sur un disque.

• Produit officiellement homologué DivX

• Prend en charge toutes les versions de vidéos

DivX

(y compris DivX® 6), ainsi que la lecture

standard de fichiers multimédias DivX

❏ A propos des fichiers DivX

Qu’est-ce que le format DivX ?

DivX est une technologie créée par DivX, Inc. qui a connu un franc succès. Les fichiers multimédias DivX contiennent des vidéos fortement compressées tout en maintenant une grande qualité visuelle et une taille de fichier relativement réduite. Les fichiers DivX peuvent également inclure des fonctions multimédias avancées, telles que les menus, les sous-titres et des plages audio intercalées. De nombreux fichiers multimédias DivX sont disponibles en téléchargement. Vous pouvez créer votre propre fichier à l’aide de votre contenu personnel et d’outils faciles à utiliser et disponibles sur notre site DivX.com.

Recommandations au sujet des fichiers DivX

• Ce système peut lire des fichiers au format

DivX version 4.x, 5.x et 6.x. Le format DivX Ultra n’est pas pris en charge.

• La lecture des fichiers qui ne sont pas au

format DivX (notamment des fichiers Xvid) est impossible. En outre, la lecture de certains fichiers peut s’avérer impossible en raison du format de codage. Lorsqu’un fichier ne peut pas être lu, le système passe au fichier suivant.

Français

Mode d’emploi

NX509

• Les fichiers vidéo DivX à la demande (VOD) incluant des données d’autorisation peuvent également être lus. Ces fichiers doivent être autorisés sur votre ordinateur avant d’utiliser le code d’enregistrement DivX affiché à l’écran de l’onglet System dans l’écran de réglages General (voir page 115).

• Réglez le format de l’image sur 640 u 480 ou 320 u 240 pixels.

• Réglez la vitesse d’image sur 30 ou 15 fps.

• Ajoutez une extension de fichier « .AVI », « .avi », « .DIVX » ou « .divx » en utilisant des caractères à un octet.

Français

Recommandations à suivre lors de la préparation d’un disque

Remarque :

• Les restrictions à suivre lors de la préparation du

disque sont les mêmes que celles pour les modes

Mode d’emploi

MP3/WMA/AAC. Voir « Recommandations à suivre lors de la préparation d’un disque » (page 97).

❏ Sélection du mode DivX

1. Insérez un disque contenant des fichiers DivX

dans le lecteur DVD. Le système lit automatiquement les données du disque et passe en mode DVD (mode DivX), puis la lecture démarre après quelques instants. Reportez-vous également au chapitre « Insertion/Ejection d’un disque » (page 83).

Remarque :

• Pour votre sécurité, ce système comporte une

• Si « Audio Only » s’affiche à l’écran juste après

avoir mis le contact du véhicule, relâchez le frein à main en vérifiant que cela ne pose aucun risque de sécurité, puis serrez-le à nouveau.

• Vous pouvez stocker des fichiers DivX et MP3/

WMA/AAC sur un même disque ou dans un même dossier. Dans ce cas, vous pouvez sélectionner le format du disque : DivX ou MP3/WMA/AAC. Voir « Réglage de la lecture de disques enregistrés avec des fichiers audio » (page 102).

● Lorsqu’un disque est déjà inséré

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [DVD] pour sélectionner le mode DivX. Le système active le mode DVD (mode DivX) et lance la lecture à partir de la position précédente.

❏ Lecture des fichiers DivX

Remarque :

• La plupart des actions réalisées en mode DivX

sont identiques à celles en mode MP3/WMA/AAC. Reportez-vous également au chapitre « Lecture des fichiers MP3/WMA/AAC » (page 98).

• Il est impossible de spécifier la lecture aléatoire en

mode DivX.

AVERTISSEMENT

• Certains films peuvent être enregistrées à

un niveau de volume supérieur à celui souhaité. Au début de la lecture, augmentez le volume progressivement en commençant au niveau le plus bas.

• Pour des raisons de sécurité, le

conducteur ne doit pas regarder de film, ni actionner les commandes en conduisant. Notez que cela est interdit par la loi dans de nombreux pays.

100

NX509

Visualisation de films au format DivX

Après chargement d’un disque, le mode de lecture est automatiquement activé.

• Pour lancer la lecture, appuyez sur le bouton

[p].

● Lecture d’un fichier contenant des données

d’autorisation

Lors de la lecture d’un fichier contenant des données d’autorisation, un message s’affiche à l’écran. Validez le message affiché, puis appuyez sur le bouton [Done] ou [Yes] pour lire un film.

Affichage de l’écran du mode DivX

L’écran du mode DivX est utilisé pour commander le mode de lecture depuis l’écran.

1. Appuyez sur l’écran tactile. L’écran du mode DivX s’affiche. Si vous ne touchez pas l’écran pendant au moins 7 secondes, l’affichage revient sur l’écran de lecture.

• Vous pouvez masquer l’écran du mode

DivX en appuyant sur le bouton [Hide].

Sélection de la taille de l’écran

Vous pouvez modifier la taille de l’écran selon le type de film lu.

• Le réglage par défaut est : « Full Wide ».

1. Touchez l’écran pour faire apparaître l’écran du mode DivX.

2. Maintenez le bouton [Full Wide/Cinema/ Normal/Wide] appuyé jusqu’à ce que la taille de l’écran de votre choix apparaisse.

• Ce bouton permet d’afficher le réglage

actuel de la taille de l’écran.

[Full Wide] :

L’image est agrandie de façon à s’adapter au cadre de l’écran (16:9). Le rapport hauteur/ largeur de l’image peut être modifié.

[Cinema] :

[Normal] :

[Wide] :

3. Appuyez sur le bouton [Hide] pour revenir à l’écran de lecture.

Recherche par numéro de dossier/ plage

Vous pouvez spécifier quel fichier lire à l’aide du numéro de dossier ou du numéro de plage.

1. Sur l’écran du mode DivX, appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Direct]. Le clavier tactile apparaît en mode de saisie du numéro de dossier.

3. Entrez le numéro du dossier ou de la plage que vous souhaitez lire à l’aide du bouton numéroté de [0] à [9].

• Si vous appuyez sur le bouton [Track], le

clavier tactile passe en mode de saisie du numéro de plage.

4. Appuyez sur le bouton [ENT]. Le système démarre la lecture du fichier spécifié à l’aide des numéros de dossier/ plage saisis.

• Si le numéro de dossier/plage saisi n’existe

pas ou si la recherche du numéro de dossier/plage n’est pas autorisée, l’affichage à l’écran ne change pas.

Commutation des données audio

Vous pouvez commuter les données audio si le fichier DivX en cours possède au moins deux données audio.

1. Sur l’écran du mode DivX, appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Audio] pendant la lecture ou la pause. Chaque pression sur le bouton permet de changer les données audio.

• Le nombre de données audio enregistrées

et leurs formats audio varient selon le fichier DivX.

• Selon le fichier DivX, la commutation peut

s’avérer impossible.

• La commutation entre les données audio

peut prendre un certain temps.

3. Appuyez sur le bouton [Back].

Français

Mode d’emploi

NX509

101

Commutation des sous-titres

Vous pouvez commuter la langue des sous-titres si le fichier DivX en cours dispose d’au moins une langue de sous-titrage.

1. Sur l’écran du mode DivX, appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Subtitle] pendant la lecture ou la pause. Chaque pression sur le bouton permet de changer la langue des sous-titres.

• Le nombre de langues de sous-titrage

enregistrées sur le disque dépend du fichier

Français

Mode d’emploi

DivX.

• Selon le fichier DivX, la commutation peut

s’avérer impossible.

• La commutation entre les langues de sous-

titrage peut prendre un certain temps.

3. Appuyez sur le bouton [Back].

Réglage de la lecture de disques enregistrés avec des fichiers audio

Vous pouvez stocker des fichiers DivX avec des fichiers MP3/WMA/AAC sur un même disque ou dans un même dossier. Vous pouvez dans ce cas sélectionner le format du disque : DivX ou MP3/WMA/AAC.

1. Sur l’écran du mode DivX, appuyez sur le bouton [Options].

2. Appuyez sur le bouton [Audio] ou [Video] de l’option Playform pour valider le réglage.

[Audio] :

Le format des disques est le format MP3/ WMA/AAC.

[Video] :

Le format des disques est le format DivX.

3. Appuyez sur le bouton [Back] si nécessaire.

Remarque :

• Ce réglage est désactivé lorsqu’un CD en mode

mixe, à savoir un disque contenant à la fois des plages de données et des plages audio, est inséré dans le lecteur DVD.

FONCTIONNEMENT SOURCE (ACCESSOIRES)

Fonctionnement de la radio satellite

Cette fonction est disponible lorsqu’un tuner radio satellite et un adaptateur d’émetteur-relais sont raccordés. Cet appareil peut commander les tuners radio satellite suivants via l’adaptateur de l’émetteurrelais :

• Tuner Sirius

• Mini-Tuner XM

Remarque :

• Lorsqu’une fonction diffère selon le tuner

connecté, les abréviations suivantes sont utilisées pour faire la différence entre Sirius et XM : « Sirius » : pour le tuner Sirius « XM » : pour le tuner XM

• Avant de raccorder/débrancher le tuner, veuillez

couper le contact du véhicule.

❏ Sélection du mode SIRIUS/XM

1. Appuyez sur la touche [SRC], puis sur le bouton tactile [Sirius] ou [XM]. Le système commute les modes Sirius et XM.

Remarque :

• Si le bouton [Sirius] ou [XM] n’est pas affiché,

vérifiez la connexion avec le tuner.

• Pendant la sélection des canaux, la sortie audio

est coupée et la commande des touches est verrouillée.

102

NX509

Messages affichés lors de la réception

Les messages suivants s’affichent lorsque la radio satellite ne peut pas être reçue normalement.

● Sirius :

• Lorsqu’un canal est en cours de syntonisation ou lorsqu’aucun signal n’est reçu : « ACQUIRING SIGNAL »

• Lorsqu’un canal sans diffusion a été sélectionné : « INVALID CHANNEL »

• Lorsque le canal n’est pas couvert par votre contrat : « CALL 888-539-SIRIUS TO SUBSCRIBE »

• Lorsque le tuner est utilisé pour la première fois ou après une réinitialisation : « UPDATING CHANNELS »

• Lorsque votre contrat a expiré : « SUBSCRIPTION UPDATED »

• Lorsque l’antenne Sirius n’est pas correctement raccordée : « ANTENNA ERROR »

● XM :

• Lorsqu’un canal est en cours de syntonisation (aucun signal reçu) : « LOADING »

• Lorsqu’un canal sans diffusion a été sélectionné : « CHANNEL NOT AVAILABLE »

• Lorsque le canal n’est pas couvert par votre contrat : « CHANNEL NOT AUTHORIZED »

• Lorsqu’un canal est hors du temps d’antenne : « CHANNEL OFF AIR »

• Lorsqu’aucun signal n’est reçu : « NO SIGNAL »

• Lorsque l’antenne XM n’est pas correctement raccordée : « CHECK ANTENNA »

Remarque :

• Ces messages peuvent varier selon le type de

tuner XM raccordé à cet appareil.

❏ Sélection d’une bande

1. Appuyez sur le bouton [Band] pour

sélectionner une bande de fréquences. La bande de réception change alors comme suit :

• Sirius : SR1 ➜ SR2 ➜ SR3 ➜ SR1...

•XM: XM1 ➜ XM2 ➜ XM3 ➜ XM1...

● XM

1. Appuyez sur le bouton [Direct] pour afficher le clavier tactile à l’écran.

2. Appuyez sur le bouton [0], puis le bouton [ENT]. Si vous recevez le canal « 0 », votre ID radio (8 chiffres) s’affiche.

❏ Syntonisation d’une station

Seuls les canaux pouvant être reçus sont sélectionnés. Les canaux sans diffusion et non couverts par votre contrat sont automatiquement ignorés.

1. Appuyez sur le bouton [{ (Channel)] ou [} (Channel)]. Le système syntonise le canal disponible précédent ou suivant.

• Si vous maintenez ce bouton enfoncé, la

recherche de canaux continue.

❏ Sélection d’une station par

numéro de canal

1. Appuyez sur le bouton [Direct] pour afficher le clavier tactile à l’écran.

2. Entrez le numéro de canal de la station de votre choix à l’aide des boutons [0] à [9].

• Si vous entrez un mauvais numéro, vous

pouvez l’effacer en appuyant sur [BS].

• Appuyez sur le bouton [Back] pour revenir

à l’écran précédent.

3. Appuyez sur le bouton [ENT]. Le canal radio entré est syntonisé.

❏ Affichage du nom du canal et

d’autres informations

1. Appuyez sur le bouton [Preset Info] lorsque les boutons de présélection sont affichés. Le nom du canal, le nom de la catégorie et d’autres informations s’affichent.

• Lorsque les informations affichées

comptent plus de 16 caractères, appuyez sur le texte pour faire défiler la totalité des informations.

2. Appuyez sur le bouton [Preset Info] pour revenir à l’écran du bouton de présélection précédent.

Français

Mode d’emploi

❏ Confirmation de votre ID radio

● Sirius

1. Appuyez sur le bouton [Options] pour afficher l’écran Options. Votre identifiant Sirius ID (un numéro à 12 chiffres) s’affiche.

2. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

NX509

103

❏ Rappel d’une station

présélectionnée

Vous pouvez mémoriser jusqu’à 18 stations Sirius et jusqu’à 18 stations XM (Sirius : 6-SR1, 6-SR2 et 6-SR3 ; XM : 6-XM1, 6-XM2 et 6-XM3). Cela vous permet de mémoriser vos stations favorites et de les rappeler ultérieurement.

1. Affichez l’écran du bouton de présélection en appuyant sur le bouton tactile [Preset Info].

2. Sélectionnez la bande de votre choix en appuyant sur le bouton tactile [Band].

3. Appuyez sur le bouton de présélection

Français

correspondant pour rappeler la station mémorisée. Le système syntonise la station spécifiée.

• Si vous maintenez le bouton de

présélection de votre choix appuyé pendant

Mode d’emploi

plus de 2 secondes, la station en cours est mémorisée.

❏ Mémorisation manuelle

1. Affichez l’écran du bouton de présélection en appuyant sur le bouton tactile [Preset Info].

2. Sélectionnez la bande de votre choix en appuyant sur le bouton tactile [Band].

3. Syntonisez la station que vous souhaitez mémoriser.

4. Maintenez le bouton de présélection de votre choix appuyé pendant plus de 2 secondes pour mémoriser. Un bip retentit et la station actuelle est enregistrée dans la mémoire de présélection.

❏ Réception de stations

sélectionnées par catégorie

La fonction de radio satellite vous permet de sélectionner une catégorie de canal de diffusion (contenu).

1. Appuyez sur le bouton [Category] pour afficher l’écran de liste des catégories.

2. Appuyez sur le bouton de l’option catégorie correspondant à la catégorie de votre choix. Le système syntonise le canal disponible le plus bas appartenant à la catégorie choisie.

• Appuyez sur le bouton [{] ou [}] pour faire

défiler la liste des catégories.

3. Appuyez sur le bouton [{ (C-Seek)] ou [} (CSeek)] pour sélectionner une station. Le système syntonise le canal disponible précédent ou suivant appartenant à la catégorie choisie.

4. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Remarque :

• Appuyez sur le bouton tactile [Back] dans la

seconde qui suit la sélection de la catégorie pour annuler cette opération et revenir au canal reçu précédemment.

• Si vous ne touchez pas l’écran pendant au moins

7 secondes, l’affichage revient à l’écran précédent.

❏ Fonction de balayage par

catégorie

Dans ce mode, les canaux de diffusion appartenant à la même catégorie que le canal en cours sont sélectionnés toutes les 10 secondes. Lors du balayage des canaux, il est impossible de changer de mode d’affichage.

1. Appuyez sur le bouton [Category] pour afficher l’écran de liste des catégories.

2. Appuyez sur le bouton de l’option catégorie correspondant à la catégorie de votre choix.

• Appuyez sur le bouton [{] ou [}] pour faire

défiler la liste des catégories.

3. Appuyez sur le bouton [CAT Scan]. Le système démarre le balayage par catégorie à partir du canal disponible le plus bas.

4. Appuyez de nouveau sur le bouton [CAT Scan] pour syntoniser le canal en cours de réception. Le balayage par catégorie se termine.

Remarque :

• Si vous appuyez sur le bouton [Back] lors du

balayage par catégorie pour revenir à l’écran précédent, le balayage par catégorie se poursuit.

• Vous pouvez également lancer le balayage par

catégorie en appuyant sur le bouton [CAT Scan] sur l’écran du mode Sirius/XM.

104

NX509

Fonctionnement en mode iPod

Remarque :

• Ce système ne fonctionnera pas, ou de façon

incorrecte, avec des versions non prises en charge.

• Pour plus d’informations sur les modèles d’iPod

compatibles, consultez le site www.clarion.com.

❏ Commande de l’iPod

Boutons de commande

● Ecran du mode iPod

Icônes du mode de lecture

Boutons de liste

Français

❏ Remarques concernant

l’utilisation de l’Apple iPod

• Ne raccordez pas un iPod à cet appareil si des écouteurs sont déjà raccordés à l’iPod.

• En mode iPod, l’image à l’écran reçue de la borne AUX1 est émise sur le moniteur arrière.

• Lorsque aucune information n’est disponible, l’affichage des titres reste vierge.

• Pour utiliser l’iPod, la fonction d’égaliseur doit être désactivée.

• Réglez la langue de l’iPod sur l’anglais avant de raccorder votre iPod. Certains caractères spécifiques à d’autres langues peuvent ne pas s’afficher correctement sur le système.

● Précautions au sujet de la décharge de la batterie :

Si l’iPod est raccordé à cet appareil alors que sa batterie interne est épuisée, cette fonction risque de ne pas fonctionner correctement. En cas d’épuisement de la batterie, vous devez la recharger avant de raccorder l’iPod.

❏ Sélection du mode iPod

1. Raccordez votre iPod au connecteur USB.

Le système détecte automatiquement le périphérique raccordé et active le mode USB (mode iPod), puis lance la lecture après quelques instants. Reportez-vous également au chapitre « Raccordement/débranchement d’un périphérique multimédia USB » (page 84).

● Lorsqu’un iPod est déjà raccordé

1. Appuyez sur la touche [SRC] pour afficher

l’écran Source.

2. Appuyez sur le bouton [USB] pour

sélectionner le mode iPod. Le système active le mode USB (mode iPod) et lance la lecture à partir de la position précédente.

Bouton [Options]

Bouton [Music/Videos] :

Bascule le mode de fonctionnement sur vidéo ou sur musique.

• Disponible en mode de commande simple.

Boutons de listes :

Affiche l’écran de liste correspondant en vue de sélectionner la plage à lire. Les boutons [Videos], [Playlists] et [Music] sont disponibles.

Bouton [Hide] :

Masque l’écran du mode iPod pour afficher l’image de lecture.

• S’affiche uniquement en mode vidéo.

Bouton [Options] :

Affiche l’écran Options. Vous pouvez spécifier les modes de lecture et autres réglages à partir de cet écran.

Icônes du mode de lecture :

Affiche l’état de la lecture répétée et de la lecture aléatoire.

: lecture répétée d’une plage : lecture répétée de toutes les plages : lecture aléatoire de chansons : lecture aléatoire d’un album

Bouton [Music/ Videos]

Mise en pause de la lecture

1. Appuyez sur le bouton tactile [p] pendant la lecture. La lecture s’interrompt.

2. Pour reprendre la lecture, appuyez à nouveau sur le bouton [p]. La lecture reprend.

Mode d’emploi

NX509

105

Saut de plage (recherche)

• Si vous appuyez sur le bouton [{ (Track)],

la lecture commence au début de la plage suivante.

• Si vous appuyez sur le bouton [} (Track)],

la lecture commence au début de la plage

Français

actuelle. Lorsque vous maintenez ce bouton appuyé, la lecture démarre au début de la plage précédente.

Avance et retour rapide

1. Maintenez appuyé le bouton [{ (Track)] ou [} (Track)] pendant la lecture.

Mode d’emploi

La vitesse de lecture s’accélère. Relâchez le bouton pour revenir à la lecture normale.

Défilement des titres de plage

Lorsque le titre ou le nom affiché à l’écran est plus long que la zone de texte, vous pouvez le visualiser en entier en le faisant défiler.

1. Pour afficher le texte que vous souhaitez faire défiler, appuyez sur la zone de texte. Le texte défile une fois.

Commande à partir de l’iPod

Lorsque vous réglez cette fonction sur « On », vous pouvez utiliser les touches de l’iPod pour commander ce dernier.

1. Appuyez sur le bouton [Options].

2. Appuyez sur le bouton [On] ou [Off] de l’option Simple Control pour valider le réglage.

[On] :

Active les touches de l’iPod. Seules les opérations décrites ci-dessus peuvent être commandées depuis le système.

[Off] :

Désactive les touches de l’iPod. Toutes les opérations sont commandées depuis le système.

3. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Autres fonctions de lecture

1. Appuyez sur le bouton [Options].

2. Appuyez sur le bouton tactile de la fonction de votre choix.

Lecture répétée d’une plage :

Appuyez sur le bouton [One] de l’élément Repeat.

• Cette fonction de lecture lit en boucle la

plage en cours.

Lecture répétée de toutes les plages :

Appuyez sur le bouton [All] de l’élément Repeat.

• Cette fonction de lecture lit en boucle toutes

les plages sélectionnées.

Lecture aléatoire d’une chanson :

Appuyez sur le bouton [Song] de l’élément Shuffle.

• Cette fonction de lecture lit toutes les plages

sélectionnées dans un ordre aléatoire.

Lecture aléatoire d’un album :

Appuyez sur le bouton [Album] de l’élément Shuffle.

• Lorsque plusieurs albums sont

sélectionnés, cette fonction de lecture lit les albums dans un ordre aléatoire. Les plages de chaque album sont lues dans l’ordre d’enregistrement.

3. Pour arrêter la lecture aléatoire, appuyez sur le bouton [Off] de la fonction pour l’annuler.

• La lecture répétée ne peut pas être

annulée. Normalement, elle doit être réglée sur Lecture répétée de toutes les plages.

4. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Remarque :

• « All repeat » est automatiquement sélectionné

lorsque vous raccordez l’iPod et lorsque la fonction de répétition est désactivée.

❏ Sélection des plages à lire

Vous pouvez spécifier les plages à lire en appuyant sur les boutons de listes suivants :

● Bouton [Videos] :

Les boutons de catégories suivants s’affichent. Vous pouvez limiter les options de la liste en sélectionnant ces catégories.

• Les boutons de catégories affichés peuvent

varier selon l’iPod raccordé.

[Playlists] :

La liste de toutes les listes de lecture vidéo stockées sur l’iPod s’affiche.

[Movies] :

La liste de tous les films stockés sur l’iPod s’affiche.

106

NX509

[Music Videos] :

Vous pouvez limiter les albums dans la liste en spécifiant le nom d’artiste.

[Rental] :

La liste des films en location stockés sur l’iPod (téléchargés via iTunes) s’affiche.

[TV Shows] :

Vous pouvez limiter les saisons dans la liste en spécifiant le titre d’émission.

[Video Podcasts] :

Vous pouvez limiter les plages dans la liste en spécifiant le nom du Podcast vidéo.

● Bouton [Playlists] :

La liste de toutes les listes de lecture et listes de lecture vidéo stockées sur l’iPod s’affiche.

● Bouton [Music] :

Les boutons de catégories suivants s’affichent. Vous pouvez limiter les options de la liste en sélectionnant ces catégories.

• Les boutons de catégories affichés peuvent varier selon l’iPod raccordé.

[Playlists] :

La liste de toutes les listes de lecture stockées sur l’iPod s’affiche.

[Artists] :

Vous pouvez limiter les albums dans la liste en spécifiant le nom d’artiste.

[Albums] :

La liste de tous les albums stockés sur l’iPod s’affiche.

[Songs] :

La liste de tous les morceaux stockés sur l’iPod s’affiche.

[Genres] :

Vous pouvez limiter les artistes dans la liste en spécifiant le nom du genre.

[Composers] :

Vous pouvez limiter les albums dans la liste en spécifiant le nom du compositeur.

Sélection des plages à lire sur un écran de liste

1. Appuyez sur le bouton de la catégorie de votre choix sur l’écran du mode iPod pour afficher l’écran de liste correspondant.

2. Appuyez sur le bouton de l’option de votre choix à l’écran pour la sélectionner.

• Appuyez sur le bouton [{] ou [}] pour faire

défiler la liste. Vous pouvez également utiliser la fonction de recherche ABC pour faire défiler la liste (voir ci-après).

• Si vous sélectionnez une plage dans les

listes Album, Liste de lecture audio ou Liste de lecture vidéo à l’écran, la lecture de l’album/la liste de lecture spécifié commence à partir de cette plage.

• Si vous sélectionnez une plage dans la liste

Morceaux, la lecture de toutes les plages stockées sur l’iPod commence à partir de cette plage.

• Lorsque un autre écran de liste s’affiche,

recommencez l’opération jusqu’à ce que vous ayez sélectionné toutes les plages à lire.

• Si vous sélectionnez des plages vidéo en

mode Musique, seules les données audio sont lues.

3. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

● Utilisation de la fonction de recherche ABC

1. Appuyez sur le bouton [ABC Search] lorsque l’écran de la liste que vous souhaitez faire défiler s’affiche.

2. Appuyez à nouveau sur le bouton [A ]], [[ Z] ou [0-9] pour spécifier le caractère initial de l’option de la liste que vous souhaitez afficher.

3. Appuyez sur le bouton [Search]. La liste défile, puis affiche la première option qui commence par le caractère spécifié (ou un caractère suivant).

Français

Mode d’emploi

NX509

107

❏ Affichage de données vidéo

sur l’iPod (uniquement pour le modèle d’iPod doté de fonctions vidéo)

Si vous raccordez un iPod avec vidéo intégrée à l’aide d’un câble de connexion en option, vous pouvez visionner les données vidéo stockées sur l’iPod sur le panneau de commande de cet appareil (et sur le moniteur arrière, s’il est raccordé).

Français

• Certaines vidéos peuvent être

enregistrées à un niveau de volume supérieur à celui souhaité. Au début de la lecture, augmentez le volume progressivement en commençant au niveau le plus bas.

Mode d’emploi

• Pour des raisons de sécurité, le

conducteur ne doit pas regarder une vidéo, ni actionner les commandes en conduisant. Notez que cela est interdit par la loi dans de nombreux pays.

1. Lisez les plages vidéo de votre choix. Le système passe automatiquement en mode vidéo et la lecture démarre. L’image vidéo spécifiée s’affiche également sur le moniteur arrière, s’il est raccordé.

• En mode de commande simple, appuyez

2. Appuyez sur le bouton [Hide] pour masquer l’écran du mode iPod. L’image vidéo s’affiche sur l’appareil.

3. Pour afficher l’écran du mode iPod, touchez l’écran.

Remarque :

• « Audio Only » s’affiche lorsque le véhicule est en

mouvement.

• Selon l’état de l’iPod, la lecture des données vidéo

peut s’avérer impossible.

• Le réglage du volume des données vidéo est

relativement plus faible que celui des données audio. Veillez à baisser le réglage du volume avant de passer dans l’autre mode.

• Ne sélectionnez pas de catégorie sans plage

enregistrée à partir d’un écran de liste. L’iPod risquerait de se figer. Si l’iPod ne réagit pas, réinitialisez-le en suivant la procédure décrite dans le mode d’emploi de votre iPod.

Sélection du signal de sortie

Ce réglage vous permet de sélectionner le signal audio des plages vidéo.

1. Appuyez sur le bouton [Options].

108

AVERTISSEMENT

sur le bouton [Music/Videos] pour passer au mode vidéo. Pour revenir au mode musique, appuyez à nouveau sur le bouton [Music/Videos].

NX509

Appuyez sur le bouton [

2. l’option Output Signal pour valider le réglage.

[Digital] :

Les données audio numériques sont diffusées via le port USB. Sélectionnez ce réglage.

[Analog] :

Les données audio analogiques sont diffusées via le port AUX1. Sélectionnez ce réglage si votre iPod ne prend pas en charge les signaux numériques.

3. Appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Remarque :

• Veillez à reconnecter l’iPod après avoir modifié ce

réglage. L’indicateur du bouton [Digital] ou [Analog] et le réglage de la sortie changent une fois l’iPod à nouveau connecté.

Digital

] ou [

Analog

] de

Fonctionnement de la clé USB

Remarque :

• Ce système ne fonctionnera pas, ou de façon

incorrecte, avec certains types de clé USB.

• Les fichiers protégés par tout type de DRM ne

peuvent pas être lus.

❏ Remarques concernant

l’utilisation de clés USB

● Remarques générales

• En cas d’absence de données, le message

« No File » s’affiche.

• Pour utiliser la clé USB, la fonction d’égaliseur

doit être désactivée.

● Remarques concernant les fichiers MP3/

WMA/AAC

• Ce système peut lire les fichiers MP3/WMA/

AAC stockés sur une clé USB.

• Ce système ne peut pas lire les fichiers DivX

stockés sur une clé USB.

• Pour les fichiers AAC, ce système prend en

charge uniquement les fichiers audio au format MPEG4 codés par le logiciel iTunes.

• Réglez la fréquence d’échantillonnage sur :

Pour les fichiers MP3 :

• Pour le format MPEG1 Layer3 : 32, 44,1 ou

48 kHz

• Pour le format MPEG2 Layer3 : 16, 22,05

ou 24 kHz

• Pour le format MPEG2.5 Layer3 : 8, 11,025

ou 12 kHz Pour les fichiers WMA : 32, 44,1 ou 48 kHz Pour les fichiers AAC : 44,1 ou 48 kHz

• Réglez le débit binaire sur : Pour les fichiers MP3 :

• Pour le format MPEG1 Layer3 : 32 à 320 kbps (VBR)

• Pour le format MPEG2 Layer3 : 16 à 160 kbps (VBR)

• Pour le format MPEG2.5 Layer3 : 16 à 160 kbps (VBR)

Pour les fichiers WMA : 32, 48, 64, 80, 96, 128, 160 ou 192 kbps Pour les fichiers AAC : 16 à 320 kbps (VBR)

• Ajoutez l’extension de fichier suivante en utilisant des caractères à un seul octet : Pour les fichiers MP3: «.MP3» ou «.mp3» Pour les fichiers WMA : « .WMA » ou « .wma » Pour les fichiers AAC : « .M4A » ou « .m4a »

● Remarques à propos de la structure des dossiers

• La structure des dossiers doit contenir 8 niveaux d’arborescence maximum. Sinon, la lecture est impossible.

• Le nombre maximal de dossiers est de 512 (y compris le répertoire racine et les dossiers sans fichier MP3/WMA/AAC).

• Le nombre maximal de fichiers dans un dossier est 255.

• Vous pouvez stocker des fichiers MP3, WMA et AAC dans un même dossier.

● Remarques à propos des titres d’étiquettes

Les limitations des titres d’étiquettes sont les mêmes que celles des modes MP3/WMA/AAC. Voir « Affichage des titres d’étiquettes MP3/ WMA/AAC » (page 97).

● Représentation des dossiers dans la liste des dossiers

Les limitations de la représentation des dossiers sont les mêmes que celles des modes MP3/ WMA/AAC. Voir « Représentation des dossiers dans la liste des dossiers » (page 97).

❏ Sélection du mode clé USB

1. Raccordez votre clé USB au connecteur USB.

Le système détecte automatiquement le périphérique raccordé et active le mode USB (mode clé USB), puis lance la lecture après quelques instants. Reportez-vous également au chapitre « Raccordement/débranchement d’un périphérique multimédia USB » (page 84).

● Lorsqu’une clé USB est déjà raccordée

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [USB] pour sélectionner le mode clé USB. Le système active le mode USB (mode clé USB) et lance la lecture à partir de la position précédente.

❏ Lecture de fichiers stockés

sur la clé USB

La plupart des actions réalisées en mode clé USB sont identiques à celles en mode MP3/ WMA/AAC. Reportez-vous à la section Voir « Lecture des fichiers MP3/WMA/AAC » (page 98) pour de plus amples informations.

Remarque :

• En mode d’avance ou de retour rapide, la vitesse

de lecture est multipliée par 10. Pour les fichiers VBR, elle peut varier en fonction du fichier.

Fonctionnement du système de navigation

Remarques concernant les fonctions de navigation

• Dans ce chapitre, le système de navigation est

désigné par le terme « Navi ».

• Les fonctions suivantes sont disponibles :

•

Affichage de l’écran de navigation (le bouton [

Navi

] est disponible sur l’écran Source)

• Affichage de l’écran de l’emplacement

actuel (le bouton [Map] est disponible sur l’écran Source)

• Interruption du guidage vocal du système

de navigation

• En cas d’interruption vocale du système de

navigation en mode 2-Zone, le son de la zone principale est coupé et celui de la zone auxiliaire est émis normalement. Lorsque cette interruption se produit alors que le mode 2Zone est désactivé, les signaux audio envoyés aux 4 enceintes sont atténués et la voix du système de navigation est émise sur les deux enceintes avant.

Remarque :

• Il est possible que le bouton [Map] ne soit pas

disponible selon les conditions du système de navigation.

Français

Mode d’emploi

Fonctionnement du système de navigation

Permet de basculer entre l’affichage du système de navigation et l’affichage Audio/Visuel (ciaprès dénommé « AV »).

109

NX509

● En mode AV

• Appuyez sur le bouton [Navi] ou [Map] à l’écran Source pour activer le mode de navigation.

•

En cas d’interruption d’image par le système de navigation, l’écran passe en mode d’affichage de navigation. Une fois l’interruption terminée, l’écran revient à l’affichage AV précédent.

Remarque :

• Selon la distance qui vous sépare du prochain

point de guidage et la vitesse du véhicule, il est possible que l’interruption d’image continue jusqu’à la fin du prochain guidage routier.

Français

● En mode de navigation

• Appuyez sur le bouton [AV] à l’écran Source pour activer le mode AV.

Remarque :

• Pour plus d’informations sur le mode Navi,

consultez le Manuel de l’utilisateur.

Mode d’emploi

Fonctionnement AUX

Cette fonction est disponible lorsqu’un magnétoscope, etc., est raccordé à la borne AUX1 ou AUX2.

AVERTISSEMENT

• Pour des raisons de sécurité, le

conducteur ne doit pas regarder une vidéo, ni actionner les commandes en conduisant. Notez que cela est interdit par la loi dans de nombreux pays.

Remarque :

• Pour votre sécurité, ce système comporte une

• Lorsqu’un iPod avec fonctions vidéo intégrées est

raccordé à la borne AUX1 à l’aide d’un câble de connexion spécial (CCA-723) vendu séparément, l’entré audio/vidéo de l’iPod est émise sur l’écran du moniteur et le moniteur arrière, même en mode AUX1. Toutefois, vous devez sélectionner le mode iPod pour commander l’iPod.

Sélection du mode AUX

1. Appuyez sur la touche [SRC], puis sur le

bouton tactile [AUX]. Le système passe en mode AUX.

Affichage de l’écran du mode AUX

L’écran du mode AUX permet d’effectuer les réglages du mode AUX.

1. Appuyez sur l’écran tactile. L’écran du mode AUX s’affiche. Si vous ne touchez pas l’écran pendant 7 secondes, l’affichage revient à l’écran vidéo.

Activation d’un autre mode AUX

1. Sur l’écran du mode AUX, appuyez sur le bouton [AUX]. Le système active un autre mode AUX.

Changement du niveau d’entrée audio

Vous pouvez changer le niveau d’entrée audio des bornes AUX.

• Le réglage par défaut est : « High ».

1. Touchez l’écran pour afficher l’écran du mode AUX, puis appuyez de nouveau sur le bouton [Sense] pour sélectionner le niveau.

High : 10 dB Mid : 4dB Low : 0dB

Sélection de la taille de l’écran

Vous pouvez modifier la taille de l’écran selon le type d’image vidéo.

• Le réglage par défaut est : « Full Wide ».

1. Touchez l’écran pour faire apparaître l’écran du mode AUX.

2. Maintenez le bouton [S-Size] appuyé jusqu’à ce que la taille de l’écran de votre choix apparaisse.

• Ce bouton permet d’afficher le réglage

actuel de la taille de l’écran.

[Full Wide] :

L’image est agrandie de façon à s’adapter au cadre de l’écran (16:9). Le rapport hauteur/ largeur de l’image peut être modifié.

[Cinema] :

L’image est agrandie de façon à ce que les bords supérieur et inférieur de l’image s’adaptent au cadre de l’écran.

[Normal] :

[Wide] :

3. Appuyez sur le bouton [Hide] pour revenir à l’écran vidéo.

110

NX509

REGLAGES DU SYSTEME

Réglages audio

❏ Affichage de l’écran Audio

Vous pouvez personnaliser les différents réglages audio de cet appareil sur l’écran Audio.

1. Appuyez sur le bouton [SET]. L’écran Settings apparaît.

2. Appuyez sur le bouton [Audio]. L’écran Audio apparaît.

3. Appuyez sur le bouton d’onglet de votre choix et effectuez le réglage. Pour plus d’informations, reportez-vous aux paragraphes suivants.

• Dans les paragraphes suivants, seuls sont

décrits les détails concernant les réglages. Les procédures se référant à la sélection des éléments ne sont pas traitées.

4. Une fois les réglages terminés, appuyez sur le bouton [Back] pour revenir à l’écran précédent.

❏ Réglage de la fonction Beat

Ce système dispose de 4 types de fonctions de réglage de la tonalité sonore. Vous pouvez sélectionner celle de votre choix et en régler le niveau d’effet.

• Le réglage par défaut est : « Off ». 3-1. Appuyez sur le bouton [Beat EQ] pour

afficher l’écran de l’onglet Beat EQ.

3-2. Appuyez sur le bouton [BEQ1], [BEQ2],

[BEQ3], [Custom] ou [Off] pour sélectionner la fonction que vous souhaitez appliquer.

[BEQ1] :

La plage des graves est accentuée.

[BEQ2] :

La plages des médiums est réduite, et la plage des graves et des aigus est accentuée.

[BEQ3] :

La plages des médiums est légèrement diminuée, et la plage des graves et des aigus est extrêmement accentuée.

[Custom] :

Vous pouvez régler la tonalité des graves, des médiums et des aigus séparément. Pour de plus amples détails, reportez-vous à la section suivante.

[Off] :

Aucun effet sonore n’est appliqué.

3-3. Si vous sélectionnez une option autre que

« Custom » et « Off » à l’étape 3-2, réglez le niveau d’effet en appuyant sur le bouton [–] ou [+]. Plage de réglage : de –3 à +3

• Le réglage par défaut est : « 0 ».

Remarques :

• Le volume change chaque fois que la fonction Beat

EQ est activée.

• Il est possible que certains systèmes d’enceintes

ne produisent pas des effets suffisants. Dans ce cas, réglez le volume.

Français

Mode d’emploi

Réglage personnalisé de la tonalité

3-1. Appuyez sur le bouton [Beat EQ] pour

afficher l’écran de l’onglet Beat EQ. 3-2. Appuyez sur le bouton [Custom]. 3-3. Effectuez les réglages suivants pour régler

la tonalité sonore.

111

NX509

● Réglage des graves

3-4. Appuyez sur le bouton [Bass]. 3-5. Appuyez sur le bouton [–] ou [+] de l’option

de votre choix pour régler le niveau d’effet souhaité. Gain : de –7 à +7

• Le réglage par défaut est : « 0 ». Frequency : 50Hz, 100Hz, 200Hz

• Le réglage par défaut est : « 100Hz ». Q: 0.7, 1, 1.4, 2

• Le réglage par défaut est : « 1 ».

● Réglage des médiums

Français

3-4. Appuyez sur le bouton [Mid]. 3-5. Appuyez sur le bouton [–] ou [+] de l’option

de votre choix pour régler le niveau d’effet souhaité. Gain : de –7 à +7

Mode d’emploi

• Le réglage par défaut est : « 0 ». Frequency : 500Hz, 1kHz, 2kHz

• Le réglage par défaut est : « 1kHz ». Q: 0.7, 1, 1.4, 2

• Le réglage par défaut est : « 1 ».

● Réglage des aigus

3-4. Appuyez sur le bouton [Treble]. 3-5. Appuyez sur le bouton [–] ou [+] de l’option

de votre choix pour régler le niveau d’effet souhaité. Gain : de –7 à +7

• Le réglage par défaut est : « 0 ». Frequency : 5kHz, 10kHz, 15kHz

• Le réglage par défaut est : « 10kHz ». Q: 0.7, 1, 1.4, 2

• Le réglage par défaut est : « 1 ».

❏ Réglage de la Réglage de

balance/l’équilibreur avantarrière

3-1. Appuyez sur le bouton [BAL/FAD] pour

afficher l’écran de l’onglet BAL/FAD.

3-2. Appuyez sur le bouton [[] ou []] de l’option

Balance pour régler le niveau de balance.

[[]:

Pour accentuer le son des haut-parleurs gauches.

[]]:

Pour accentuer le son des haut-parleurs droits. Plage de réglage : 12 à gauche à 12 à droite.

• Le réglage par défaut est : « 0 ».

3-3. Appuyez sur le bouton [{] ou [}] de l’option

Fader pour régler le niveau d’équilibre.

[

{]:

Pour accentuer le son des haut-parleurs

avant.

[}]:

Pour accentuer le son des haut-parleurs

arrière.

Plage de réglage : 12 à l’avant à 12 à

l’arrière.

• Le réglage par défaut est : « 0 ».

❏ Réglage de la sortie du

caisson de graves

Vous pouvez régler le volume du caisson de graves.

• Le réglage par défaut est : « 0 ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others. 3-2. Appuyez sur le bouton [–] ou [+] de l’option

Sub Woofer Ctrl pour régler le niveau de

sortie.

Plage de réglage : de –6 à +6

❏ Réglage de la phase du

caisson de graves

Vous pouvez inverser la phase du signal de sortie du caisson de graves.

• Le réglage par défaut est : « Normal ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others. 3-2. Appuyez sur le bouton [Reverse] ou

[Normal] de l’option Sub Woofer Phase

pour sélectionner le réglage de phase.

❏ Réglage du filtre passe-haut

Vous pouvez régler la fréquence de coupure du filtre passe-haut pour la sortie des enceintes avant/arrière.

• Le réglage par défaut est : « Through ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others. 3-2. Appuyez sur le bouton [[] ou []] de l’option

High Pass Filter pour sélectionner le

réglage.

Réglages : Through, 60Hz, 90Hz, 120Hz

112

NX509

❏ Réglage du filtre passe-bas

Vous pouvez régler la fréquence de coupure du filtre passe-bas pour la sortie du caisson de graves.

• Le réglage par défaut est : « Through ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others.

3-2.

Appuyez sur le bouton [[] ou []] de l’option Low Pass Filter pour sélectionner le réglage. Réglages : Through, 120Hz, 90Hz, 60Hz

❏ Réglage de l’annulation

d’amplification

Si vous utilisez un amplificateur externe, cette fonction permet de réduire les parasites des lignes audio.

• Le réglage par défaut est : « Off ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton [On] ou [Off] de

l’option Amp Cancel pour activer ou désactiver cette fonction.

❏ Réglage de la fonction BBE

Cette fonction, disponible uniquement pour le son en mode USB, corrige l’onde déformée de la plage filtrée passe-haut lors du décodage du son numérique.

• Le réglage par défaut est : « Off ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton [[] ou []] de l’option

BBE MP pour définir le niveau de correction. Réglages : Off, Low, Mid, High

❏

Activation/désactivation de la fonction Magna-Bass EXtend

L’effet Magna Bass Extend ne règle pas la plage des sons graves comme une fonction de réglage sonore ordinaire, mais elle accentue la plage des graves profonds afin de procurer un son dynamique.

• Le réglage par défaut est : « Off ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton [On] ou [Off] de

l’option Magna Bass EX pour activer ou

désactiver cette fonction.

❏ Réglage de l’atténuation audio

ATT

La sortie audio peut être atténuée en cas d’interruption vocale du système de navigation.

• Le réglage par défaut est : « High ». 3-1. Appuyez sur le bouton [Others] pour

afficher l’écran de l’onglet Others. 3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant. 3-3. Appuyez sur le bouton [[] ou []] de l’option

Audio ATT pour régler le niveau de volume

en cas d’interruption vocale.

Réglages : Mute, Low, Mid, High

Réglages généraux

❏ Affichage de l’écran General

Vous pouvez personnaliser les différents réglages de cet appareil sur l’écran General.

1. Appuyez sur le bouton [SET].

L’écran Settings apparaît.

2. Appuyez sur le bouton [General].

L’écran General apparaît.

3. Appuyez sur le bouton d’onglet de votre choix

et effectuez le réglage. Pour plus d’informations, reportez-vous aux paragraphes suivants.

• Dans les paragraphes suivants, seuls sont décrits les détails concernant les réglages. Les procédures se référant à la sélection des éléments ne sont pas traitées.

4. Une fois les réglages terminés, appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Français

Mode d’emploi

NX509

113

❏ Réglage de la fonction

d’interruption pour visionnage de la caméra

Si la caméra de recul en option est raccordée à cet appareil, une image de vision arrière s’affiche à l’écran lorsque la marche arrière est enclenchée.

• Le réglage par défaut est : « Off ». 3-1. Appuyez sur le bouton [Display] pour

afficher l’écran de l’onglet Display.

3-2. Appuyez sur le bouton [NTSC], [PAL] ou

Français

[Off] de l’option Camera Interrupt pour sélectionner « NTSC », « PAL » ou « Off ».

[NTSC] :

Pour activer cette fonction avec le système vidéo NTSC.

[PAL] :

Mode d’emploi

Pour activer cette fonction avec le système vidéo PAL.

[Off] :

Pour désactiver cette fonction.

❏ Réglage de la fonction

d’avertissement de la caméra

Le message d’avertissement suivant s’affiche lors de l’utilisation de la caméra de recul : « Make sure of safety around your vehicle ».

• Le réglage par défaut est : « On ».

Remarque :

• Ce réglage est inopérant lorsque la fonction

d’interruption pour visionnage de la caméra est désactivée.

3-1. Appuyez sur le bouton [Display] pour

afficher l’écran de l’onglet Display.

3-2. Appuyez sur le bouton [On] ou [Off] de

l’option Camera Warning pour activer ou désactiver cette fonction.

❏ Réglage du bip sonore (BEEP)

Le son émis lorsque vous effectuez des opérations est désigné par le terme anglais « beep » (bip sonore). Le système peut être réglé de telle sorte qu’il ne produise aucun bip.

• Le réglage par défaut est : « On ».

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [On] ou [Off] de

l’option Beep pour activer ou désactiver cette fonction.

❏ Réglage de la DEL clignotante

Vous pouvez régler l’appareil de telle sorte que le témoin DEL clignote lorsque vous coupez le contact.

• Le réglage par défaut est : « Off ».

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [On] ou [Off] de

l’option Blink LED pour activer ou désactiver cette fonction.

❏ Réglage de l’entrée AUX

(NTSC/PAL)

• Le réglage par défaut est : « NTSC ».

Remarque :

• Ce réglage s’applique uniquement à l’entrée vidéo

AUX.

• Si des signaux vidéo non standard sont émis,

l’image vidéo sera brouillée.

• Lorsque vous sélectionnez « Auto », il est

possible que l’image vidéo soit temporairement brouillée selon le signal vidéo d’entrée.

3-1. Appuyez sur le bouton [Display] pour

afficher l’écran de l’onglet Display.

3-2. Appuyez sur le bouton [Auto], [NTSC] ou

[PAL] de l’option AUX input afin de régler le système VTR.

114

NX509

❏ Vérification du code

d’enregistrement DivX et de l’URL DivX

Pour télécharger un fichier vidéo à la demande (VOD) DivX d’un site Web, vous devrez peut-être entrer le code d’enregistrement de votre système de lecture pour autoriser le fichier. Vérifiez le code d’enregistrement de votre système et les informations d’URL en effectuant les opérations suivantes.

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Validez les informations affichées des

options DivX Registration Code et DivX URL.

Remarque :

• Le code d’enregistrement DivX ne s’affiche pas si

un disque a été inséré dans le lecteur DVD.

❏ Réglage de la fonction haut-

parleur du téléphone

Vous pouvez sélectionner le haut-parleur sur lequel le son des appels téléphoniques est émis.

• Le réglage par défaut est : « Right ».

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton [Left] ou [Right] de

l’option TEL Speaker pour sélectionner le haut-parleur.

Left :

Le son des appels téléphoniques est émis sur le haut-parleur avant gauche.

Right :

Le son des appels téléphoniques est émis sur le haut-parleur avant droit.

Français

Mode d’emploi

❏ Réglage de la fonction de

commutation du téléphone

Lorsqu’un téléphone est raccordé à cet appareil à l’aide d’un adaptateur en option, le son des appels téléphoniques est émis sur les hautparleurs de votre véhicule.

• Le réglage par défaut est : « Off ». 3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton [On], [Off] ou [Mute]

de l’option TEL Switch afin de régler cette fonction.

On :

Le son des appels téléphoniques est émis sur les haut-parleurs du véhicule.

Off :

Les interruptions téléphoniques sont ignorées.

Mute :

Le son de l’appareil est coupé pendant les appels téléphoniques.

❏ Contrôle du système

Vous pouvez effectuer un contrôle du système en effectuant les opérations suivantes.

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton []] de l’élément

System Check. L’écran de l’option System Check s’affiche.

3-4. Appuyez sur le bouton [Start system

check] pour effectuer un contrôle manuel du système. Le système redémarre après avoir procédé au contrôle du système.

❏ Réinitialisation du système de

navigation

Vous pouvez réinitialiser le système de navigation.

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Appuyez sur le bouton []] de l’élément

System Check.

3-4. Appuyez sur le bouton [Reset NAVI

module.] pour réinitialiser le système de navigation.

NX509

115

❏ Réglage de la fonction antivol

(CATS)

« CATS » est l’acronyme de « Clarion Anti-Theft System ». Une fois le code PIN (appelé « code personnel ») défini, les fonctions de l’appareil sont immédiatement désactivées en cas de tentative de vol. Par ailleurs, la DEL clignotante vous permet d’optimiser la fonction CATS (voir page 114).

Réglage de votre code personnel

3-1. Appuyez sur le bouton [System] pour

Français

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Maintenez appuyée la zone vide qui se

trouve juste en dessous du bouton []] de

Mode d’emploi

l’option System Check pendant au moins 2 secondes. L’écran Personal Code apparaît.

• Si un code personnel est déjà défini, l’écran de suppression du code s’affiche. Répétez l’opération après avoir effacé l’ancien code personnel.

3-4. Saisissez votre code personnel à 4 chiffres

en appuyant sur les boutons [0] à [9], puis appuyez sur le bouton [ENT].

• Appuyez sur le bouton [BS] en cas d’erreur de saisie.

3-5. Entrez à nouveau le code personnel pour le

confirmer, puis maintenez appuyé le bouton [ENT] pendant au moins 2 secondes. Le code personnel saisi est à présent défini et le système revient à l’écran précédent.

Remarque :

• Notez votre code personnel afin de ne pas

l’oublier.

Suppression du code personnel

3-1. Appuyez sur le bouton [System] pour

afficher l’écran de l’onglet System.

3-2. Appuyez sur le bouton [}] pour afficher

l’écran suivant.

3-3. Maintenez appuyée la zone vide qui se

trouve juste en dessous du bouton []] de l’option System Check pendant au moins 2 secondes. L’écran de suppression du code s’affiche.

3-4. Entrez le code personnel actuellement

défini à l’aide des boutons [0] à [9], puis maintenez appuyé le bouton [ENT] pendant au moins 2 secondes. Le message « Personal Code has been erased » s’affiche, puis vous revenez à l’écran précédent.

Lorsque l’écran de saisie du code personnel s’affiche

L’écran du code personnel s’affiche lorsque vous mettez le contact du véhicule après avoir effectué les opérations suivantes :

• Vous avez changé la batterie du véhicule.

• L’énergie de secours a été coupée.

• Vous avez appuyé sur la touche de réinitialisation.

Remarque :

• Si vous avez oublié votre code personnel,

contactez votre revendeur ou un centre de réparation Clarion agréé.

1. Entrez le code personnel actuellement défini.

2. Si vous saisissez correctement le code

personnel, l’appareil affiche l’écran de démarrage initial.

Remarque :

• Si vous entrez un code personnel incorrect, le

message « Code Incorrect » s’affiche et vous devrez patienter quelques minutes avant de pouvoir saisir le code à nouveau. Cette durée varie en fonction du nombres de de saisies erronées, comme suit :

• De 1 à 6 tentatives : 15 secondes

• 7 tentatives ou plus : 15 minutes

❏ Réglage de l’antenne de

voiture

Lorsqu’une antenne de voiture qui se déplie automatiquement est utilisée, vous pouvez la régler afin qu’elle se déplie/replie automatiquement en fonction des paramètres d’alimentation de l’appareil.

1. Appuyez sur le bouton [SET] pour afficher

l’écran Settings.

2. Maintenez appuyé le bouton [Auto] ou

[Down] de l’option Antenna pendant au moins 1 seconde pour régler cette fonction.

Auto :

La fonction d’antenne auto est activée.

Down :

L’antenne n’est pas déployée.

116

NX509

Réglage du moniteur

Vous pouvez personnaliser les différents réglages du moniteur en effectuant les opérations suivantes.

❏ Réglage du mode d’écran

Le système propose deux modes d’écran : le mode de jour et le mode de nuit. Chaque mode de l’écran comporte son propre réglage du niveau d’intensité. Vous pouvez sélectionner temporairement ces modes en effectuant les opérations suivantes.

• Le réglage par défaut est : « Auto ».

1. Appuyez sur la touche [SRC] pour afficher l’écran Source.

2. Appuyez sur le bouton [Day], [Night] ou [Auto] afin de régler le mode de l’écran.

[Day] :

Règle temporairement le niveau d’intensité en mode de jour (plus lumineux).

[Night] :

Règle temporairement le niveau d’intensité en mode de nuit (moins lumineux).

[Auto] :

Le niveau d’intensité change en fonction de l’état des phares du véhicule : Lorsque les phares du véhicule sont éteints : mode Day. Lorsque les phares du véhicule sont allumés : mode Night.

Remarque :

• Lorsque le mode Night du système de navigation

est défini sur « Automatic », ce réglage s’applique également au mode Color du système de navigation.

❏

Réglage des niveaux d’intensité, de luminosité, de couleur, de contraste et de teinte

Remarque :

• Les réglages Bright, Color, Contrast et Hue sont

uniquement disponibles lorsqu’une image vidéo est affichée à l’écran et lorsque le véhicule est à l’arrêt avec le frein à main serré.

• Le réglage Hue (teinte) est disponible uniquement

si le mode NTSC est sélectionné.

• Le système de navigation dispose de son propre

réglage d’intensité indépendant de l’écran AV. Le réglage de l’intensité dans un mode n’affecte pas les autres écrans.

• L’image de la caméra de recul ne peut pas réglée

directement. Effectuez les réglages lors de l’affichage d’une image vidéo d’une autre source.

1. Appuyez sur le bouton [SET] pour afficher l’écran Settings.

2. Appuyez sur le bouton [Monitor ADJ] pour afficher l’écran du moniteur.

3. Appuyez sur le bouton [Dimmer], [Bright], [Color], [Contrast] ou [Hue] que vous souhaitez régler, puis sur le bouton [–] ou [+] pour régler le niveau.

[Dimmer] :

Pour régler la luminosité de l’écran lorsque les phares du véhicule sont allumés ou éteints.

[+]:

pour augmenter la luminosité de l’image. [–] : pour réduire la luminosité de l’image.

[Bright] :

Pour régler la luminosité de l’affichage.

[+] : pour augmenter la luminosité de l’image. [–] : pour réduire la luminosité de l’image.

[Color] :

Pour régler la saturation des couleurs.

[+] : pour augmenter la profondeur des couleurs. [–] : pour diminuer la profondeur des couleurs.

[Contrast] :

Pour régler le contraste de l’affichage.

[+] : pour accentuer le contraste. [–] : pour diminuer le contraste.

[Hue] :

Pour régler la tonalité des couleurs (accentuation du rouge ou du vert). [+] : pour accentuer les verts. [–] : pour accentuer les rouges.

4. Une fois les réglages terminés, appuyez sur le bouton [Back] pour revenir à l’écran précédent.

Français

Mode d’emploi

NX509

117

8. GUIDE DE DEPANNAGE

Si vous rencontrez des problèmes avec ce système, vérifiez les éléments suivants pour essayer de le résoudre. Pour plus d’informations, consultez également notre page d’accueil (www.clarion.com).

Spécifications générales

Erreur Cause Solution

Pas d’alimentation (aucun son émis).

Français

Aucune action ne se produit en appuyant sur les touches.

L’affichage est

Mode d’emploi

incorrect.

La télécommande ne fonctionne pas.

L’affichage est sombre.

Des points rouges, verts ou bleus apparaissent sur l’affichage.

Le fusible a sauté.

Raccordement incorrect. Consultez votre revendeur. Une défaillance du

microprocesseur est survenue à cause de parasites, etc.

Le capteur photosensible de la télécommande est exposé aux rayons directs du soleil.

La pile de la télécommande est épuisée ou alors aucune pile n’est insérée dans la télécommande.

Le réglage de l’intensité est trop faible.

Les conditions d’utilisation ne sont pas optimales.

Les phares du véhicule sont allumés.

Remplacez-le par un fusible de même intensité. Si le fusible saute de nouveau, consultez votre revendeur.

Mettez l’appareil hors tension. Appuyez sur la touche de réinitialisation avec un objet à bout pointu.

Remarque :

Avant d’appuyer sur la touche de réinitialisation, coupez le contact de votre véhicule.

Touche de réinitialisation

• Notez que certaines informations mises en mémoire (fréquences des stations radio, données de réglage, entre autres) ne sont pas effacées, même si vous appuyez sur le bouton de réinitialisation.

Lorsque le capteur photosensible de la télécommande est exposé aux rayons directs du soleil, il peut ne plus fonctionner.

Vérifiez la pile de la télécommande.

Réglez correctement l’intensité.

La température à l’intérieur du véhicule avoisine les 0 °C ou moins. Réchauffez l’habitacle à une température d’environ 25 °C et revérifiez l’affichage.

L’affichage s’assombrit la nuit pour éviter les réflexions (lorsque les phares du véhicule sont allumés de jour, l’affichage s’assombrit).

Il ne s’agit pas d’une défaillance, mais d’un phénomène spécifique aux écrans LCD (l’écran à cristaux liquides est fabriqué selon une technologie de très grande précision. Toutefois, même si 99,99 % des pixels ou plus sont fonctionnels, une infime partie, de l’ordre de 0,01 %, peut manquer ou s’allumer anormalement).

118

NX509

Lecteur de DVD

Erreur Cause Solution

Impossible de charger le disque.

Le son est discontinu ou brouillé.

Le son se détériore tout de suite après la mise sous tension.

L’image ne s’affiche pas.

La lecture du disque est impossible lorsque le message « Parental Violation » est affiché à l’écran.

Impossible de lire le disque.

Les couleurs de l’affichage sont pâles ou les teintes sont pauvres.

Un disque est déjà chargé dans l’appareil.

Un corps étranger est coincé dans l’appareil.

Le disque est sale. Nettoyez le disque avec un chiffon doux. Le disque est fortement

gondolé ou rayé. Les fichiers MP3/WMA/

AAC ne sont pas correctement codés.

Des gouttelettes d’eau risquent de se former sur la lentille interne si le véhicule est garé dans un lieu humide.

Le frein à main n’est pas enclenché.

Le visionnage du contenu de ce disque est contrôlé.

Le système de fichiers n’est pas correct.

Les couleurs ne sont pas correctement réglées.

Ejectez le disque avant d’en introduire un nouveau.

Sortez de force le corps étranger.

Remplacez-le par un disque non rayé.

Utilisez des fichiers MP3/WMA/AAC correctement codés.

Mettez l’appareil sous tension et laissez-le sécher pendant environ 1 heure.

Vérifiez que le frein à main est enclenché.

Désactivez le contrôle du contenu ou modifiez le niveau de contrôle parental. Reportez-vous à la section « Réglage du niveau de contrôle parental » (page 91).

Utilisez le système de fichier ISO9660 niveau 1/2, Romeo, Joliet ou Apple ISO pour les CD-R/RW, ou UDF pour les DVD±R/RW.

Vérifiez que les réglages de luminosité, de couleur, de contraste et de teinte sont correctement réglés.

Français

Mode d’emploi

NX509

119

Périphériques USB

Erreur Cause Solution

Le périphérique USB ne peut pas être inséré.

Le périphérique USB n’est pas reconnu.

Français

Aucun son n’est émis lorsque le message « No File » est affiché.

Le son est discontinu

Mode d’emploi

ou brouillé.

L’image vidéo de l’iPod est brouillée.

Le périphérique USB a été inséré dans le mauvais sens.

Le connecteur USB est endommagé.

Le périphérique USB est endommagé.

Les connecteurs se décrochent.

Le périphérique USB ne contient aucun fichier MP3/ WMA/AAC.

Les fichiers MP3/WMA/ AAC ne sont pas correctement codés.

Les signaux TV de l’iPod ne sont pas réglés correctement.

Raccordez le périphérique USB dans le sens inverse et essayez de nouveau.

Utilisez un périphérique USB neuf.

Débranchez le périphérique USB, puis raccordezle de nouveau. Si le périphérique n’est toujours pas reconnu, essayez de le remplacer par un autre périphérique USB.

Enregistrez correctement ces fichiers sur le périphérique USB.

Utilisez des fichiers MP3/WMA/AAC correctement codés.

Réglez les signaux TV (NTSC/PAL) de l’iPod correctement.

9. AFFICHAGE DES ERREURS

Lorsqu’une erreur se produit, l’un des affichages suivants apparaît. Appliquez les solutions décrites ci-dessous pour résoudre le problème.

Lecteur de DVD

Affichage Cause Solution

Error 2 Le disque est coincé à

Error 3 La lecture du disque est

Error 6 Le disque est chargé à

Parental Violation Erreur du niveau de

Wrong Region Erreur de code de zone Ejectez le disque et remplacez-le par un disque

DRM Des fichiers WMA protégés

Not Support Des fichiers non

120

NX509

l’intérieur du lecteur DVD et ne s’éjecte pas.

impossible parce qu’il est rayé, etc.

l’envers dans le lecteur DVD et ne peut pas être lu.

Aucun fichier MP3/WMA/ AAC/DivX n’est enregistré sur le disque.

contrôle parental

par DRM sont lus.

compatibles avec cet appareil sont lus.

Il s’agit d’une anomalie du mécanisme du lecteur de DVD. Consultez votre revendeur.

Remplacez-le par un disque non rayé et non gondolé.

Ejectez le disque et rechargez-le correctement.

Enregistrez correctement ces fichiers sur un disque.

Réglez le niveau de contrôle approprié.

ayant un code de zone approprié. Ignorez les fichiers incompatibles pendant la

lecture (le mode de lecture répétée ou aléatoire risque d’être annulé).

Périphériques USB

Affichage Cause Solution

Error 2 Le périphérique USB

Error 3 (clé USB)

Error 3 (iPod) La catégorie choisie ne

Error 5 (iPod) L’iPod raccordé n’est pas

Bus Error Une erreur de surintensité

Device Error Le périphérique est

DRM Des fichiers WMA protégés

Not Support Des fichiers non

Si une erreur autre que celles décrites ci-dessus apparaît, appuyez sur la touche de réinitialisation. Si le problème persiste, mettez l’appareil hors tension et consultez votre revendeur.

raccordé n’est pas pris en charge.

Une erreur s’est produite lors du contrôle du périphérique USB.

contient pas de plages de données.

L’iPod ne réagit pas. Débranchez l’iPod, réinitialisez-le, puis raccordez-

reconnu.

et de données est détectée.

connecté via le concentrateur USB.

par DRM sont lus.

compatibles avec cet appareil sont lus.

Si le périphérique USB ne réagit pas, débranchezle, réinitialisez-le, puis raccordez-le de nouveau.

Raccordez un périphérique USB approprié. Débranchez le périphérique USB, puis raccordez-

le de nouveau.

Appuyez sur le bouton [{ (Track)]. Si l’erreur persiste, débranchez l’iPod, puis rebranchez-le.

le de nouveau. Débranchez l’iPod, puis raccordez-le de nouveau.

Si l’iPod n’est toujours pas reconnu, essayez de le remplacer par un autre iPod.

Si l’iPod ne réagit pas, débranchez-le, réinitialisez-le, puis raccordez-le de nouveau.

Coupez le contact et débranchez le périphérique, puis redémarrez le moteur et raccordez le périphérique de nouveau. Si le périphérique n’est toujours pas reconnu, essayez de le remplacer par un périphérique différent.

Débranchez le périphérique et rebranchez-le directement au connecteur USB de cet appareil sans utiliser le concentrateur USB.

Ignorez les fichiers incompatibles pendant la lecture (le mode de lecture répétée ou aléatoire risque d’être annulé).

Français

Mode d’emploi

NX509

121

10.

CARACTERISTIQUES TECHNIQUES

Syntoniseur FM

Plage de fréquences : 87,9 MHz à 107,9 MHz Sensibilité utile : 9 dBf Sensibilité en mode silencieux 50 dB : 15 dBf Sélectivité du canal alternatif : 70 dB Séparation des deux canaux (1 kHz) : 38 dB Réponse en fréquence (r 3 dB) : 30 Hz à 15 kHz

Français

Syntoniseur AM

Plage de fréquences : 530 kHz à 1710 kHz Sensibilité utile : 28 dBPV

Lecteur de DVD

Système :

Mode d’emploi

Système de disque numérique polyva lent (DVD) à capacité CD audio (CDDA)

Disques compatibles :

Disque DVD vidéo, disque compact (CD)

Réponse en fréquence :

20 Hz à 20 kHz (CD) (r1dB) Rapport signal/bruit : 100 dB (1 kHz) Plage dynamique : 100 dB (1 kHz) Distorsion : 0,006 %

USB

Spécification : USB 2.0 grande vitesse Système de fichiers : FAT12/16/32, non conforme à

la norme VFAT Format audio compatible :

MP3 (.mp3) : MPEG 1/2 couche audio 3

WMA (.wma) : Ver. 7/8/9.1/9.2

AAC (.m4a) : format AAC codé à l’aide du

logiciel iTunes et iTunes+ uniquement Nombre maximal de dossiers : 512 Nombre maximal de fichiers : 255 (pour un dossier) Structure de dossiers maximale : 8 niveaux

(répertoire racine inclus) Alimentation maximale : 500 mA

Amplificateur audio

Puissance de sortie maximale :

200W (50W u 4) Impédance des haut-parleurs : 4 : (tolérance de 4 à

8 :)

Entrées

Sensibilité de l’entrée audio :

Haute : 0,65 V (à la sortie de 2 V)

Moyenne : 1,3 V (à la sortie de 2 V)

Faible : 2,0 V (à la sortie de 2 V)

(impédance d’entrée 10 k: ou plus) Entrée vidéo :

1,0 r0,2 Vc-c (impédance d’entrée 75 :)

Sortie vidéo

Sortie vidéo :

1,0 r0,2 Vc-c (impédance de sortie 75 :)

Moniteur LCD

Taille de l’écran : type large 7 pouces

Largeur : 152 mm (6") u Hauteur : 85 mm (3-5/ 16")

Méthode d’affichage :

Affichage à cristaux liquides TN de type passant

Méthode d’entraînement : A matrice active TFT

(transistors en couche mince)

Pixels : 336 960 (1440 u 234)

Spécifications générales

Tension d’alimentation :

14,4 V CC (tolérance de 10,8 à 15,6 V) Masse : négative Consommation électrique : 3,5 A (1 W) Courant nominal d’antenne de voiture : 500 mA ou

moins Dimensions de l’unité principale :

Largeur : 178 mm (7") u Hauteur : 100 mm

(3-15/16") u Profondeur : 160 mm (6-5/16") Poids de l’unité principale : 2,6 kg Dimensions de la télécommande :

Largeur : 43,4 mm (1-3/4") u Hauteur : 12,5 mm

(1/2") u Profondeur : 112,7 mm (4-1/2") Poids de la télécommande :

60 g (piles comprises)

6-5/16" (160mm)

6-3/4" (171 mm)

7" (178 mm)

Remarque :

• Les spécifications sont conformes aux normes

JEITA.

• Pour des raisons d’amélioration continue, les

spécifications et la conception sont sujettes à modification sans préavis.

Puissance de sortie :

20 W x 4 Canaux RMS [4 : @ 14,4 V d 1 % THD+N]

Rapport signal sur bruit :

84 dBA (référence : 1 W en 4 :)

3-15/16" 100 mm

2" (25mm)

122

NX509

MANUEL D’INSTALLATION ET DE CONNEXION

1. CONSIGNES DE SECURITE

Identification des symboles

Ce manuel utilise des symboles et des icônes pour indiquer les consignes de sécurité et les précautions à prendre lors de la procédure d’installation. Veuillez les lire attentivement et comprendre chaque précaution à prendre avant de commencer l’installation.

AVERTISSEMENT

Ce symbole a pour objectif d’avertir l’utilisateur de la présence d’importantes instructions d’utilisation. La non observation de ces instructions risque d’entraîner des lésions corporelles susceptibles d’être mortelles.

ATTENTION

Avant toute utilisation

AVERTISSEMENT

• Vérifiez la tension de la batterie du

véhicule sur lequel effectuer l’installation. Cet appareil est conçu uniquement pour les véhicules alimentés en CC 12 V.

• Débranchez la borne négative de la

batterie avant de raccorder les fils pour éviter toute électrocution ou blessure provoquée par un court-circuit.

Précautions d’installation

AVERTISSEMENT

• Lors de l’installation de l’appareil dans un

véhicule équipé d’un système d’airbag, ne le placez jamais à un endroit où il pourrait entraver le fonctionnement de l’airbag.

• N’installez jamais l’appareil dans les

endroits suivants : un endroit où il gênerait le champ de vision ou de manœuvre du conducteur ; un endroit où il entraverait le fonctionnement du levier de vitesses ou de la pédale de frein ; un endroit où les passagers seraient en danger ; un endroit instable et où le système risquerait de tomber.

ATTENTION

• N’installez pas le système dans les endroits

énumérés ci-dessous. Cela risquerait de provoquer un accident, un incendie ou une électrocution : un endroit exposé à la pluie ou à la poussière ; un endroit instable et où le système risquerait de tomber.

• N’installez pas l’appareil dans un endroit

exposé à la lumière directe du soleil ou à la chaleur ou dans un endroit où les orifices de ventilation ou les orifices d’évacuation de la chaleur sont obstrués.

• Lorsque vous installez l’antenne, fixez-la à

un endroit où les éléments de l’antenne ne dépassent pas des bords avant, arrière, gauche et droit du véhicule. Si elle entre en contact avec des piétons, cela risquerait de provoquer un accident.

Français

MANUEL D’INSTALLATION

Batterie du véhicule

NX509

123

Remarques à propos de l’installation

AVERTISSEMENT

• Notez l’emplacement des conduites,

réservoirs et câbles électriques avant d’installer l’appareil sur le véhicule. Sinon, vous risquer de provoquer un incendie ou un fonctionnement incorrect.

ATTENTION

Français

• Utilisez uniquement les pièces fournies.

Si vous utilisez des pièces non spécifiées, cela risque d’endommager l’appareil.

• Tout orifice effectué dans le corps du

véhicule doit être scellé à l’aide d’un

MANUEL D’INSTALLATION

adhésif à base de silicone. Si des gaz d’échappement ou de l’eau pénètre dans le véhicule, cela risque de provoquer un accident.

• Lors de l’installation de l’appareil, serrez

fermement les boulons. Si les boulons sont lâches, cela risque de provoquer un accident ou d’entraîner un dysfonctionnement.

ATTENTION

Remarques à propos du raccordement

AVERTISSEMENT

• Isolez tous les câbles conformément au

mode d’emploi afin de ne pas entraver le fonctionnement.

• Branchez les câbles de raccordement à

l’écart des zones où la température est élevé. Si la gaine des câbles fond, un court-circuit risquerait de survenir et de provoquer un accident ou un incendie. Soyez vigilant lorsque vous effectuez les raccordements dans le compartiment moteur.

• Lors de l’installation de l’appareil dans un

véhicule équipé d’un système d’airbag, ne passez jamais ces câbles par des endroits où ils pourraient entraver le fonctionnement de l’airbag. Si l’airbag ne fonctionne pas correctement en cas d’urgence, cela risque d’aggraver les lésions corporelles.

ATTENTION

• Vérifiez les fils à l’aide d’un multimètre

numérique avant d’effectuer tout raccordement. De nombreux nouveaux véhicules utilisent des circuits à faible tension et/ou multiplexés qui risquent d’être endommagés en cas d’utilisation d’une lampe témoin ou d’une sonde logique.

• Raccordez correctement les câbles. Un

raccordement incorrect risquerait de provoquer un incendie ou un accident.

• Lorsque vous faites passer les câbles à

travers la carrosserie du véhicule, utilisez des rondelles non conductrices. Des gaines de câbles usées à force de frottements risquent de provoquer un accident, un incendie ou un court-circuit.

• Une fois le câblage terminé, fixez les câbles

à l’aide d’un ruban isolant.

• Veillez à couper le contact du véhicule lors

du raccordement ou du débranchement des câbles depuis/vers l’appareil, sinon vous risqueriez de vous électrocuter, de vous blesser ou de provoquer un accident.

2. CONTENU DE

L’EMBALLAGE

1 Unité principale 2 Mode d’emploi (le présent document) 3 Manuels d’utilisation du système de

navigation

4 Cordon d’alimentation 5 Cordon RCA à broche 6 Sac d’accessoires

Vis à tête plate (M5 u 8 mm) ....................... 8

Vis hexagonales (M5 u 8 mm)..................... 8

Dérivation électrique.................................... 1

Capuchon en caoutchouc

(pour le cordon RCA à broche).................. 14

Support de câble ......................................... 3

Ruban adhésif double face

pour fixer l’antenne GPS ............................. 1

7 Télécommande 8 Pile 9 Cadre extérieur 0 Carte de garantie ! Antenne GPS

124

NX509

3. PRECAUTIONS GENERALES

• N’ouvrez pas le boîtier de l’appareil. Il ne

contient aucune pièce réparable par l’utilisateur. Si vous laissez tomber quoi que ce soit à l’intérieur de l’appareil pendant l’installation, veuillez consulter votre revendeur ou un centre de réparation Clarion agréé.

4. PRECAUTIONS D’INSTALLATION

• Préparez toutes les pièces nécessaires avant

de procéder à l’installation de l’unité principale.

• Ce modèle est doté d’un panneau de

commande qui coulisse vers l’avant. Sur certains modèles de véhicules, le panneau de commande peut venir heurter le tableau de bord ou le levier de vitesses, auquel cas l’appareil ne pourra pas être installé. Vérifiez que l’appareil ne gêne pas le mouvement du levier de vitesses ou votre champ de vision lors du choix de l’emplacement d’installation. (Figure 2)

Tableau de bord

• Pour l’installation, utilisez exclusivement les vis fournies. L’utilisation d’autres vis pourrait endommager l’appareil. (Figure 4)

Carrosserie

Max. 3 mm (vis M4)/ Max. 8 mm (vis M5)

• Cet appareil est doté d’un moteur de ventilateur (situé à droite) afin de contrôler la température de l’unité principale. Si ce ventilateur est recouvert par des câbles ou un support de montage, cela peut engendrer un dysfonctionnement. Veillez à ne pas le recouvrir lorsque vous raccordez des câbles. (Figure 5)

Ventilateur

Carrosserie

Incorrect

Figure 4

Figure 5

Français

MANUEL D’INSTALLATION

Levier de vitesses (il ne doit pas heurter le moniteur LCD.)

• Installez l’appareil avec une inclinaison d’environ 30q. (Figure 3)

Maxi. 30°

• Si l’installation nécessite certaines interventions sur la carrosserie, comme percer des trous, consultez votre concessionnaire au préalable.

Figure 2

Figure 3

NX509

125

5. INSTALLATION DE L’UNITE PRINCIPALE

Cet appareil est conçu pour une installation fixe dans le tableau de bord.

• Lorsque vous installez l’unité principale dans des véhicules NISSAN, servez-vous des pièces fournies avec l’unité et suivez les instructions indiquées à la figure 6. Lorsque vous installez l’unité principale dans des véhicules TOYOTA, servez-vous des pièces fournies avec le véhicule et suivez les instructions indiquées à la figure 7.

• Effectuez les branchements comme indiqué à la section 9 (voir page 130).

• Remontez et fixez l’unité sur le tableau de bord et réglez le panneau avant et le panneau central.

Français

Orifices pour vis de fixation (vue latérale de l’unité principale)

MANUEL D’INSTALLATION

Pour les véhicules NISSAN Pour les véhicules TOYOTA

Installation de l’unité principale dans un véhicule NISSAN

Unité principale

Finition (*1)

Support de montage (1 paire pour chaque côté gauche et droit)

Figure 6

Remarque :

*1 Positionnez le panneau avant avec le bord le plus large vers le bas. Insérez le bord dans la rainure de l’unité

principale.

126

NX509

6 entretoises (épaisseur : 1 mm)

6 vis à tête plate (M5 u 8) (fournies à l’unité principale)

Installation de l’unité principale dans un véhicule TOYOTA

Installez l’appareil à l’aide des pièces fournies avec le véhicule. (Les vis marquées ★ sont fournies avec le véhicule.)

Unité principale

8 vis hexagonales (M5 u 8)

Panneau central *2

Figure 7

Support de montage (1 paire pour chaque côté gauche et droit)

Français

MANUEL D’INSTALLATION

Remarque :

*2 Certains orifices du panneau sont trop petits pour

l’unité selon le type de véhicule et le modèle. Dans ce cas, effectuez une coupe de 0,5 à 1,5 mm dans les parties inférieures et supérieures du cadre du panneau afin de pouvoir insérer l’unité facilement.

*3 Si le crochet du support d’installation est en

contact avec l’unité, pliez-le et aplatissez-le à l’aide d’une pince ou d’un outil similaire.

Supports de montage standard

Exemple n°1 Exemple n°2 Exemple n°3

Fixez les vis selon les marques ●.

Véhicules d’une marque autre que NISSAN et TOYOTA

Dans certains cas, il peut s’avérer nécessaire d’effectuer des modifications sur le panneau central (découpage, remplissage, etc.).

NX509

127

6. RETRAIT DE L’UNITE PRINCIPALE

Si vous devez retirer l’unité principale, démontez-la en suivant les étapes inverses de la section « INSTALLATION DE L’UNITE PRINCIPALE » (voir page 126).

7. PRECAUTIONS DE BRANCHEMENT

• Veillez à mettre l’appareil hors tension avant d’effectuer tout branchement. Soyez particulièrement vigilant au cheminement des fils.

• Ne les faites pas passer près du moteur, du

Français

tuyau d’échappement, etc. La chaleur pourrait les endommager.

• Si le fusible saute, vérifiez vos branchements. Si un fusible saute, remplacez-le par un fusible possédant les mêmes caractéristiques que celui d’origine.

MANUEL D’INSTALLATION

• Pour remplacer le fusible, retirez le fusible sauté du cordon d’alimentation et installez-en un nouveau. (Figure 8)

Fusible (15 A)

Porte-fusible

Figure 8

Remarque :

• Il existe divers types de porte-fusible. Ne laissez

pas le côté batterie toucher d’autres pièces métalliques.

ATTENTION

Une fois le branchement effectué, fixez le cordon à l’aide d’un serre-fil ou d’un ruban isolant pour le protéger.

• Raccordez fermement le câble prolongateur CeNET jusqu’à ce qu’il se mette en place. Une fois le câble prolongateur CeNET correctement raccordé, tenez le cache et tirez-le vers vous en le faisant glisser. (Figure 9)

Cache

Câble CeNET

Figure 9

Borne CeNET

128

NX509

8. Installation de l’antenne GPS

AVERTISSEMENT

• N’installez pas l’antenne GPS dans un endroit où elle risque de gêner le fonctionnement de

l’airbag ou d’entraver le champ de vision du conducteur.

• N’utilisez pas ce système avec un câble d’antenne GPS abîmé. Les cordons d’alimentation

risqueraient d’être court-circuités.

Remarque :

• L’antenne GPS fournie est destinée à être installée à l’intérieur du véhicule. Ne l’installez pas à l’extérieur du

véhicule.

• Installez l’antenne GPS à plus de 50 cm de l’appareil principal, d’autres périphériques externes, tels qu’un

lecteur CD, ou d’un détecteur de radar. Si elle est installée à proximité de ces appareils, la réception GPS risque d’être affaiblie.

• Pour améliorer la réception des signaux GPS, installez l’antenne GPS à l’horizontale sur une surface plate.

• Ne cirez pas ou ne peignez pas le couvercle de l’antenne GPS. Cela risquerait de diminuer ses performances.

• Installez l’antenne GPS à 10 cm minimum du pare-brise.

• Nettoyez la surface de montage avant d’installer l’antenne GPS.

Français

MANUEL D’INSTALLATION

• Collez le ruban adhésif double face sur la surface inférieure de l’antenne GPS.

Ruban adhésif double face

Surface inférieure de l’antenne GPS

• Montez l’antenne GPS. Placez-la sur une surface stable et plane sur le tableau de bord côté passager, de sorte à minimiser l’interruption du signal GPS.

• Raccordez le câble d’antenne GPS. Fixez le câble à l’aide des serre-câbles.

Antenne GPS

Serre-câbles

(Dans un pays où la conduite s’effectue à gauche.)

NX509

129

9. BRANCHEMENT DES FILS

Français

MANUEL D’INSTALLATION

Vert

Gris

Noir

Violet

Gris

Noir

Prise d’antenne radio

Borne d’entrée audio AUX2

• Utilisez la borne d’entrée audio AUX1 pour raccorder votre iPod.

• Raccordez l’adaptateur en option (BLT370) lorsque vous utilisez votre téléphone portable Bluetooth.

Borne USB

Rouge

Blanc Rouge

Droit Gauche

Borne de sortie audio avant

Borne de sortie audio arrière

Borne de sortie du caisson de graves (MONO 2 canaux)

Blanc Jaune

Rouge

Blanc Jaune

Borne de sortie vidéo

Droit

Gauche

(Borne de sortie audio 2-Zone)

Borne de la caméra de recul

Prise de l’antenne GPS

Borne de télécommande du volant

Borne CeNET

Consultez la page suivante.

iPod

Câble de connexion (fourni avec votre iPod)

iPod doté de fonctions vidéo

Câble de connexion

(CCA-723)

Raccordez à la borne d’entrée audio/vidéo AUX1.

Amplificateur 4 canaux

Moniteur arrière

Casque d’écoute sans fil

130

Noir

Rouge

NX509

Jaune

Rouge

Blanc

Borne d’entrée vidéo AUX1

Borne d’entrée vidéo AUX2

Droit

Gauche

Borne d’entrée audio AUX1

VTR, etc.

Raccordez à la borne d’entrée audio AUX2

Bleu/Blanc

Orange/Blanc

Bleu

Vert pré

Violet/Blanc

Marron

Violet

Violet/Noir

Rouge

Gris

Gris/Noir

Blanc

Blanc/Noir

Vert

Vert/Noir

Jaune

Noir

Jaune

Alimentation principale +12 V

Masse

Sauvegarde bus CeNET

Arrière droit +

Arrière droit -

Accessoire +12 V

Avant droit +

Avant droit -

Avant gauche + Avant gauche -

Mise en sourdine du téléphone

Arrière gauche + Arrière gauche -

Cordon amplificateur

Eclairage

Antenne auto

Câble de frein à main

Câble de marche arrière

Français

MANUEL D’INSTALLATION

Pour le branchement du câble de frein à main, consultez la page suivante.

131

NX509

● Branchement du câble de frein à main

Branchez le fil à la masse de la lampe du frein à main, dans le panneau de contrôle.

Remarque :

• Le branchement du câble du frein à main à la masse de la lampe vous permet de visionner des images vidéo

lorsque le frein à main est enclenché.

• Si le câble du frein à main n’est pas raccordé, le moniteur n’affiche pas d’image vidéo.

• Si « Audio Only » s’affiche à l’écran juste après avoir mis le contact du véhicule, relâchez le frein à main en

vérifiant que cela ne pose aucun risque de sécurité, puis serrez-le à nouveau.

Voyant du frein à main

Français

Dérive électrique

MANUEL D’INSTALLATION

Câble + de batterie

Frein à main

Câble du signal du frein à main

Câble de frein à main (vert pré)

● Comment fixer la dérive électrique

1. Faites passer le câble de frein à main dans le butoir et repliez celui-ci dans le sens de la flèche.

2. Faites ensuite passer le fil du signal du frein à main et repliez le butoir dans le sens de la flèche.

Câble du signal du frein à main

Butoir

Câble du signal du frein à main

Câble de frein à main (vert pré)

Branchement des accessoires

● Branchement à la caméra de recul pour véhicule

La caméra de recul du véhicule peut être branchée sur la borne d’entrée vidéo prévue à cet effet du cordon RCA à broche. Pour plus d’informations, consultez la fiche d’instructions ou le mode d’emploi de la caméra de recul.

Remarque :

• Veillez à brancher le câble de marche arrière sur la borne correspondante du véhicule.

• Raccordez la caméra de recul au cordon RCA à broche. Dans le cas contraire, l’écran devient noir lorsque le

levier de vitesses est en marche arrière.

• Le boîtier d’alimentation CAA185 (vendu séparément) est nécessaire pour le branchement de l’unité

principale à la caméra.

● Tuner Sirius et Mini-Tuner XM

Raccordez ces tuners au connecteur CeNET via l’adaptateur de l’émetteur-relais (vendu séparément). Pour plus d’informations, consultez le mode d’emploi de ces tuners.

● Téléphone portable Bluetooth

Raccordez l’adaptateur téléphonique BLT370 à la borne d’entrée audio AUX2 et au fil de mise en sourdine du téléphone. Pour plus d’informations, consultez le mode d’emploi du BLT370.

132

NX509

2009/6

Clarion Co., Ltd.

Printed in China / Imprimé en Chine / Impreso en China

QY-5010B

280-8742-00

CLARION NX509 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
