Руководство по эксплуатации и Руководство по установке

NX502E

МУЛЬТИМЕДИЙНАЯ DVD СТАНЦИЯ С 6,2-ДЮЙМОВЫМ
СЕНСОРНЫМ ЭКРАНОМ И ВСТРОЕННОЙ НАВИГАЦИЕЙ

Осторожно:.

Данное устройство оснащено лазерной
системой и квалифицируется как «CLASS
1 LASER PRODUCT». Внимательно про­чтите это руководство пользователя и со­храните его для будущих обращений. В
случае возникновения каких-либо проблем
с проигрывателем обратитесь в ближайший
сервисный центр. Во избежание прямого
воздействия лазерного луча не открывайте
корпус устройства.

ПРЕДОСТЕРЕЖЕНИЕ.

НЕСООТВЕТСТВУЮЩЕЕ ИСПОЛЬЗОВА­НИЕ КОНТРОЛЛЕРОВ ИЛИ ВЫПОЛНЕНИЕ
НАСТРОЕК, ОТЛИЧНЫХ ОТ ОПИСАННЫХ
В ДАННОМ РУКОВОДСТВЕ, МОЖЕТ ПРИ­ВЕСТИ К ПОРАЖЕНИЮ РАДИАЦИЕЙ.

NX502E

N+]AM

)0 0+]

This product includes technology owned by Microsoft Corporation and
cannot be used or distributed without a license from MSLGP.

Manufactured under license from Dolby Laboratories. “Dolby” and the
double-D symbol are trademarks of Dolby Laboratories.

Covered by one or more of the following U.S. patents: 7,295,673;
7,460,668; 7,515,710; 7,519,274

U.S.Patent Nos.6,836,549; 6381,747; 7,050,698; 6,516,132;
and 5,583,936.

03 2235

CHINA

PN:127070009940TX-1091E-A

NX502E

1

СОДЕРЖАНИЕ

В данном руководстве представлено описание основных функций устройства.

Меры предосторожности ......................................................................................................3

Панель управления ...................................................................................................................4

Включение питания .................................................................................................................5

Выбор источника сигнала .....................................................................................................5

Режим DVD Video .................................................................................................................6

Воспроизведение дисков CD ..............................................................................................6

Воспроизведение MP3/WMA ...............................................................................................7

Воспроизведение MP4/DivX ...............................................................................................7

Воспроизведение iPod® Audio ...........................................................................................8

Воспроизведение iPod Video ..............................................................................................8

Режим радио .........................................................................................................................9

Операции DAB ...................................................................................................................10

Операции с Bluetooth ..............................................................................................................11

Функция сопряжения ..........................................................................................................11

Меню Bluetooth телефона .................................................................................................11

Совершение вызова...........................................................................................................11

Воспроизведение Bluetooth Audio .................................................................................... 11

Начало работы с Clarion Mobile Map ...................................................................................12

Выбор точки назначения маршрута .................................................................................12

Страница карты ..................................................................................................................13

Краткое меню .....................................................................................................................13

Руководство по установке ..................................................................................................14

, чем приступить ...................................................................................................14

Прежде

Комплектация .....................................................................................................................14

Меры предосторожности при установке ..........................................................................14

Установка основного блока ...............................................................................................15

Меры предосторожности при подключении .....................................................................16

Установка GPS антенны ...................................................................................................17

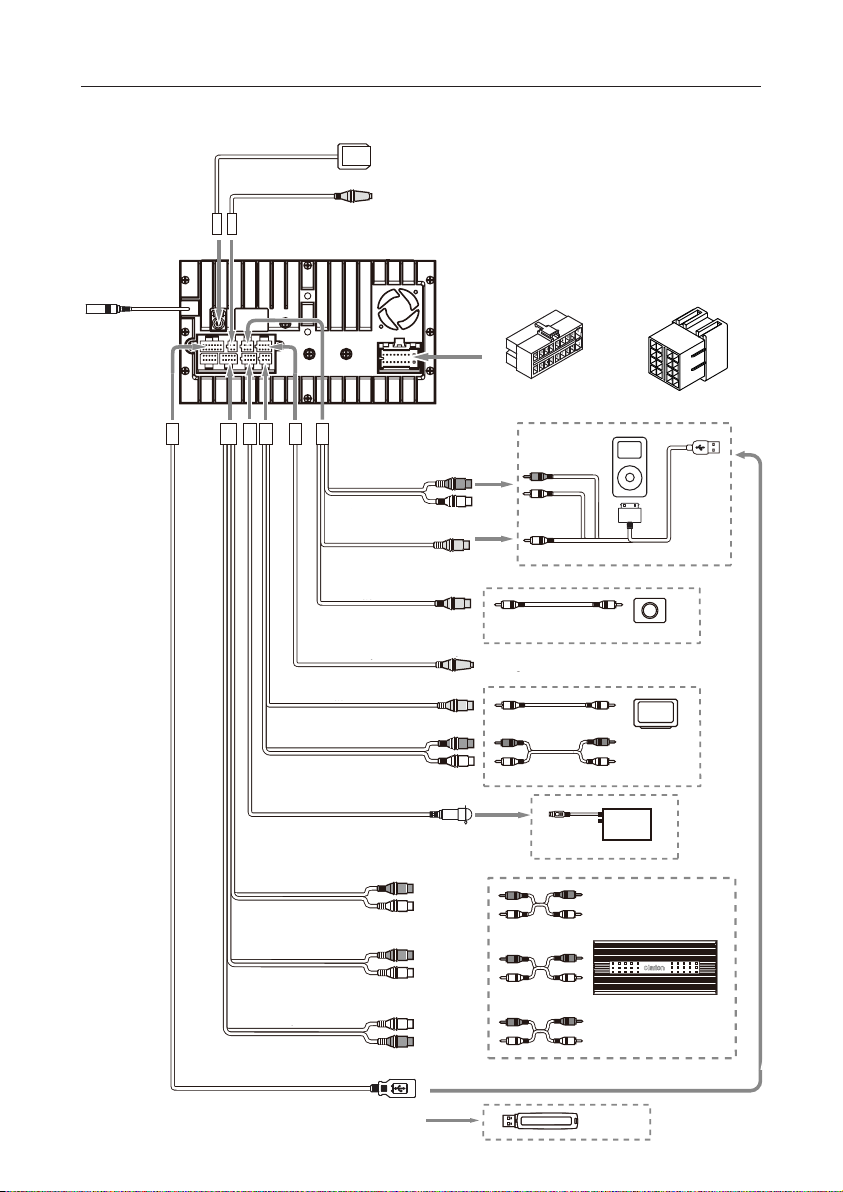

Подсоединение ..................................................................................................................18

Примечания

• Более подробная информация о функциях и рабочих операциях данного продукта пред­ставлена в руководстве пользователя.

• Показания экрана, приведенные в виде примеров, могут отличаться от реального
экрана. Изображение экранов может быть изменено без
ния.

NX502E

2

предварительного уведомле-

Меры предосторожности

!

ПРЕДУПРЕЖДЕНИЕ

По соображениям безопасности движения водителю не следует управлять устройством
во время движения.
Кроме того, находясь за рулем, установите такую громкость, чтобы были слышны звуко­вые сигналы.

1. Если в салоне автомобиля слишком холодно, а проигрыватель включается после включе-

ния отопления, на диске или деталях оптики проигрывателя может осесть конденсат, что
сделает
тканью. Если конденсат осел на деталях оптики проигрывателя, не включайте его, по мень­шей мере, 1 час. Конденсат испарится, и работоспособность восстановится.

2. Вибрации автомобиля при движении по неровным дорогам могут стать причиной пре-

рывания звучания.

3. В данном аппарате используется прецизионный механизм. Даже в случае возникновения

неполадок ни в коем случае не открывайте крышку, не разбирайте аппарат и не смазывайте
движущиеся части. Обратитесь к представителям Clarion или в сервисный центр.

4. «Made for iPod» и «Made for iPhone» обозначает, что электронный компонент был раз-

работан специально для подключения к iPod или iPhone соответственно и был серти­фицирован производителями в соответствии со стандартами Apple.

Apple не несет ответственности за работу данного устройства или за соответствие стан-

дартам безопасности. Учтите, что использование данного устройства с iPod или iPhone
может повлиять на воспроизведение.

iPod и iPhone – это торговые марки компании Apple, Inc., зарегистрированной в США и

других странах.

5.

Выполнено по лицензии Dolby Laboratories.
«Dolby» и символ двойного D являются торговыми марками Dolby Laboratories.

6. Это устройство содержит технологию защиты авторских прав, защищенную патента-

ми США и другими правами интеллектуальной собственности. Использование данной
технологии защиты авторских прав допускается с разрешения корпорации Rovi и пред­назначено исключительно для домашнего просмотра и других способов ограниченного
использования, если иное
инженерный анализ и разбирать устройство.

Использование данного продукта пользователем для воспроизведения материалов, ав-

торские права на которые защищены компанией Rovi, запрещено.

7. Термин Bluetooth® и логотип являются торговыми марками Bluetooth SIG, Inc. и лю-

бое использование указанных знаков должно производиться с разрешения компании

Clarion Co.,Ltd.

8. DivX, DivX Certifi ed® и соответствующие логотипы являются торговыми

рации Rovi и используются по лицензии.

DivX Certifi ed® предназначено для воспроизведения DivX® видеоматериалов. Данный

продукт защищен одним или несколькими следующими патентами в США: 7,295,673;
7,460,668; 7,515,710; 7,519,274

О DIVX VIDEO: DivX® представляет собой видео формат, созданный DivX LLC - компа-

нией-представительством Rovi Corporation. Это устройство является официальным за­регистрированным продуктом Divx, который воспроизводит DivX видео. Более подроб­ная информация об этом и о
в видео DivX дана на веб-сайте www.divx.com.

О DIVX VIDEO-ON-DEMAND: Это устройство DivX Certifi ed® должно быть зарегистри-

ровано для воспроизведения контента DivX Video-on-Demand (VOD). Для определения
регистрационного кода откройте раздел DivX VOD в меню установки устройства. Более
подробную информацию о регистрации вы можете найти на веб-сайте vod.divx.com

воспроизведение невозможным. Если конденсат осел на диске, сотрите его мягкой

не разрешено корпорацией Rovi. Запрещается осуществлять

марками корпо-

программных инструментах для преобразования файлов

NX502E

3

Панель управления

[

] NAVI/AV

[POWER/VOL]

Слот SD карты

В порт микро SD
карты вставлена
заглушка Dummy SD,
которая позволит
предотвратить непра­вильную установку
карты.
Извлеките заглушку и
вставьте SD карту.

[ ALL ] ALL MENU

RESET

[MIC]

Разъем AUX

Слот SD карты

Доступна для использования только кар­та с навигационными картами, которую не
следует извлекать при включенном питании
устройства.

Слот для загрузки диска

[ ]

EJECT

Регулятор [POWER/VOL]

• Нажмите для включения питания системы при включенном зажигании.

• При включенном питании нажмите для отключения звука.

• Поверните регулятор для увеличения или уменьшения уровня громкости.

• При нажатии и удержании в нажатом положении в течение 1 секунды или более аппа-

рат выключается.

Кнопка [ ALL] ALL MENU

• Нажмите для отображения/выхода из меню.

• Нажмите

и удержите в нажатом положении для отображения/выхода из меню главного

источника сигнала.

Кнопка [

] NAVI/AV

• Нажмите для перехода в режим навигации

• Повторно нажмите для возврата к текущему источнику сигнала

Кнопка [▲] EJECT

• Нажмите для извлечения диска.

Микрофон [MIC]

• Встроенный микрофон

Кнопка [Reset]

• Нажмите для загрузки исходных настроек.

Примечание: При нажатии кнопки [RESET] записанные в память частоты ТВ кана-

лов и радиостанций, заголовки и т.п. стираются.

4

NX502E

Включение питания

Запустите двигатель. Питание начнет посту­пать в устройство.

Нажмите кнопку [POWER/VOL] на панели
для включения устройства.

Выбор источника сигнала

Нажмите и удержите в нажатом положении кнопку [ ALL] на панели для отображения
меню основного источника сигнала.
Прикоснитесь к кнопке [ - ] в нижней части экрана для отображения источников фронталь­ной зоны.
Для переключения страницы проведите влево или вправо пальцем или прикоснитесь к дру­гой кнопке [ - ].
Прикоснитесь к иконкам на экране для перехода в соответствующий рабочий режим: Disc,
Tuner, Telephone и т.д.

NX502E

5

Выбор источника сигнала

При выборе нужного источника сигнала (например, DVD Video, USB или iPod) на экране
будет отображена следующая страница.
Во время воспроизведения прикоснитесь к нижней части экрана для отображения рабочей
панели инструментов.

Режим DVD Video

1. Воспроизведение/ Пауза/ Остановка

(при долгом нажатии)

2. Отображение курсорных кнопок в меню

заголовков DVD

3. Предыдущий раздел

Ускоренная перемотка назад (долгое

нажатие)

4. Индикатор выполнения

5. Следующий раздел

Ускоренная перемотка вперед (долгое

нажатие)

6. Корневое меню

Корневой заголовок (долгое нажатие)

7. Отображение других опций

8. Повторное воспроизведение

9. Выбор языка аудиосигнала

10. Выбор языка субтитров

11. Выбор

12. Отображение следующей страницы

13. Возврат к основной панели инструментов

14. Отображение предыдущей страницы

15. Включение режима Widescreen

16. Прямой поиск

17. Настройка эффектов изображения

18. Отображение информации о воспроиз-

19. Индикатор MUTE

ракурса DVD

ведении

Воспроизведение дисков CD

1. Отображение трек-листа (просмотр)

2. Информация о заголовке/ исполнителе/

альбоме

3. Воспроизведение/ Пауза

4. Повторное воспроизведение

5. Предыдущий трек

Ускоренная перемотка назад (долгое

нажатие)

6. Индикатор выполнения

7. Следующий трек

Ускоренная перемотка вперед (долгое

нажатие)

8. Воспроизведение в случайном порядке

9. Отображение других опций

Scan: Краткое воспроизведение сохра-

ненных станций

NX502E

6

Выбор источника сигнала

Воспроизведение MP3/WMA

1. Отображение списка папок/файлов

(просмотр)

2. Информация о папке/ заголовке/ испол-

нителе/ альбоме

3. Воспроизведение/ Пауза

4. Повторное воспроизведение

5. Предыдущий трек

Ускоренная перемотка назад (долгое

нажатие)

6. Индикатор выполнения

7. Следующий трек

Ускоренная перемотка вперед (долгое

нажатие)

8. Воспроизведение в случайном порядке

9. Отображение других опций

10. Воспроизведение в режиме сканирования

11. Вращение картинки альбома

12. Возврат

Воспроизведение MP4/DivX

1. Воспроизведение/ Пауза

2. Повторное воспроизведение

3. Предыдущий файл

Ускоренная перемотка назад (долгое

4. Индикатор выполнения

5. Следующий файл

Ускоренная перемотка вперед (долгое

6. Остановка и отображение списка меню

7. Отображение других опций

8. Выбор языка аудиосигнала

9. Выбор языка субтитров

10. Включение режима Widescreen

11. Отображение информации о воспроиз-

12. Возврат к основной панели инструментов

к основной панели инструментов

нажатие)

нажатие)

(просмотр)

ведении

NX502E

7

Выбор источника сигнала

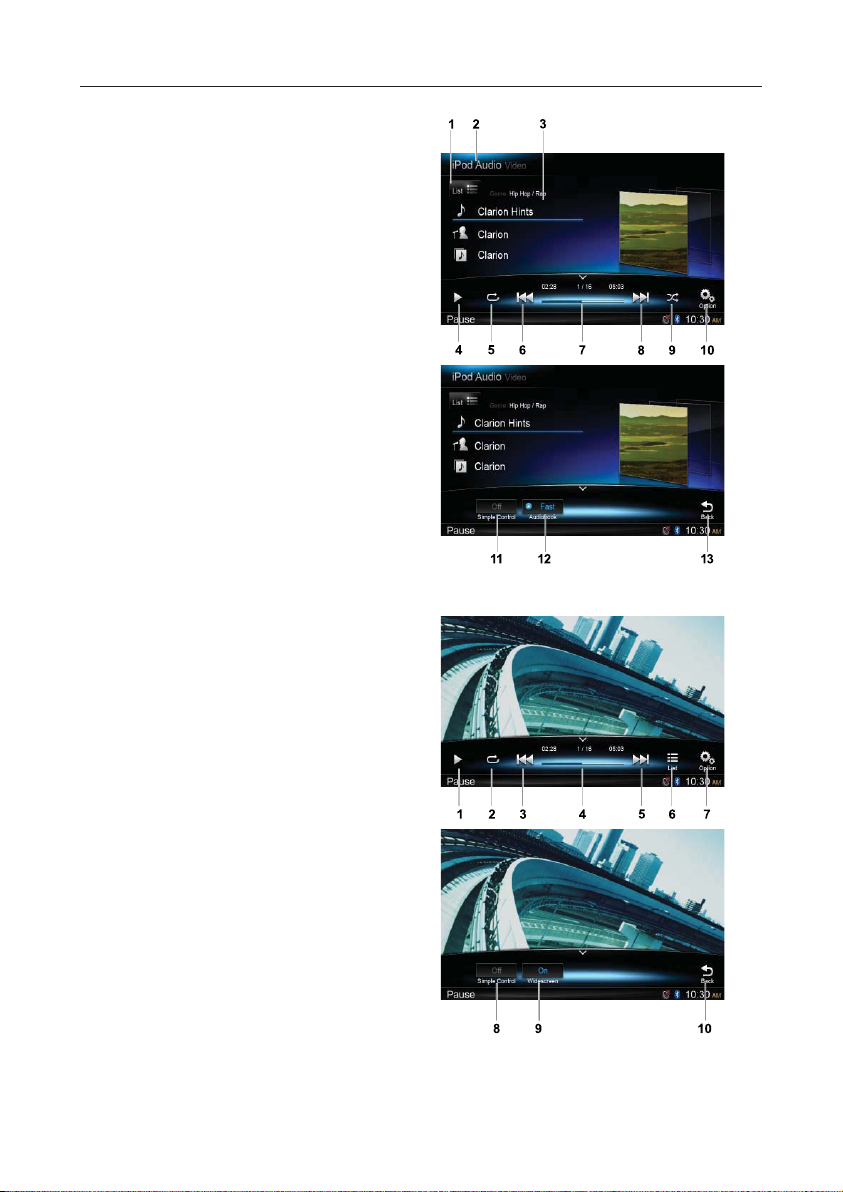

Воспроизведение iPod® Audio

1. Отображение списка файлов (про-

смотр)

2. Переключение между iPod Audio и Video

3. Информация о песне/ исполнителе/

альбоме

4. Воспроизведение/ Пауза

5. Повторное воспроизведение

6. Предыдущий трек

Ускоренная перемотка назад (долгое

нажатие)

7. Индикатор выполнения

8. Следующий трек

Ускоренная перемотка вперед (долгое

нажатие)

9. Воспроизведение в случайном порядке

10. Отображение других опций

11. Включение/выключение режима просто-

го управления

12.

Выбор скорости воспроизведения дан­ных Audiobook

13. Возврат к основной панели инструментов

Воспроизведение iPod Video

1. Воспроизведение/ Пауза

2. Повторное воспроизведение

3. Предыдущий файл

Ускоренная перемотка назад (долгое

нажатие)

4. Индикатор выполнения

5. Следующий файл

Ускоренная перемотка вперед (долгое

нажатие)

6. Отображение списка меню iPod

7. Отображение других опций

8. Включение/выключение режима просто-

го управления

9. Включение режима Widescreen

10. Возврат к основной панели инструмен-

тов

8

NX502E

Выбор источника сигнала

Режим радио

1. Переключение частоты вещания

2. Информационная зона

3. Номер запрограммированной станции

4. Частота текущей станции

5. Отображение списка запрограммиро-

ванных станций

6. Сканирование запрограммированных

станций

7. Ручная настройка в обратном порядке

Автоматическая настройка в обратном

порядке (долгое нажатие)

8. Частотная шкала

9. Ручная настройка вперед

Автоматическая настройка вперед (дол-

гое нажатие)

10. Отображение других опций

11. Выбор

12. Включение/выключение ТА (дорожных

13. Включение выключение альтернатив-

14. Включение/выключение регионального

15. Отображение следующей страницы

16. Возврат к основной панели инструментов

17. Отображение предыдущей страницы

18. Выбор типа программ

19. Выбор автоматически сохраненных

локального/удаленного режима

поиска

объявлений)

ных частот

вещания

станций

NX502E

9

Выбор источника сигнала

Операции DAB

Для работы потребуется DAB302E (Приоб­ретается отдельно).

1. Отображение служебного списка

2. Переключение частоты вещания

3. Информационная зона

4. Сканирование запрограммированных

станций

5. Ручная настройка в обратном порядке

Ускоренная перемотка назад (долгое

нажатие)

6. Режим поиска

7. Ручная настройка вперед

Ускоренная перемотка вперед (долгое

нажатие)

8. Отображение других опций

9. Включение/выключение функции Service

Link

10. Включение/выключение ТА (

объявлений)

11. Поиск сервисов по типу программ

12. Поиск всех доступных сервисов

13. Отображение следующей страницы

14. Возврат к основной панели инструментов

15. Отображение предыдущей страницы

16. Включение/выключение полосы L

17. Выбор автоматически сохраненных

станций

дорожных

10

NX502E

Операции с Bluetooth

Функция сопряжения

1. Прикоснитесь к кнопке [Custom] в нижней левой части главного меню, затем выберите

[Settings] для перехода в меню Setting.

2. Прикоснитесь к кнопке [Setup], затем прикоснитесь к кнопке “Bluetooth” для отображе-

ния на экране меню настроек Bluetooth.

3. Выберите [On] справа от “Bluetooth”.

4. Включите функцию Bluetooth на вашем телефоне.

5. Перейдите в меню настроек Bluetooth мобильного телефона.

6.

Найдите новые устройства Bluetooth.

7. Выберите NX502E из списка в мобильном телефоне.

8. Введите пароль. (Установленный по умолчанию пароль: “0000” )

9. После успешного выполнения сопряжения в нижнем правом углу экрана загорится си-

ним иконка

Меню Bluetooth телефона

1. Отображение истории

2. Пробел

3. Информация о сопряженном устройстве

4. Числовые кнопки

5. Позвонить/повесить трубку

Совершение вызова

• Набор номера

1. Введите номер с помощью кнопок на

экране.

2. Прикоснитесь к кнопке [] для осу-

ществления вызова.

Прикоснитесь к кнопке [ ] для удале-

ния символов.

3. Прикоснитесь к кнопке [

шения звонка.

.



] для завер-

Прикоснувшись к кнопке
набранных/пропущенных/принятых звонков.

• Ответ на звонок

Ответить на звонок можно, нажав кнопку
[].

• Чтобы отклонить входящий вызов, на-

жмите кнопку

перейдите к журналу



.

Воспроизведение Bluetooth Audio

1. Информация о заголовке/ исполнителе/

альбоме

2. Воспроизведение/ Пауза

3. Предыдущий трек

Ускоренная перемотка назад (долгое

нажатие)

4. Останов

5. Следующий трек

Ускоренная перемотка вперед (долгое

нажатие)

NX502E

11

Начало работы с Clarion Mobile Map

При первом запуске Clarion Mobile Map необходимо выполнить следующее:

1. Выберите язык надписей в интерфейсе приложения. При желании вы сможете изме-

нить его в меню Settings.

2. Выберите язык и динамик, используемый для передачи сообщений о навигации. При

желании вы сможете позднее изменить его в меню Settings.

3. Прочтите Пользовательское лицензионное соглашение.

4. Прочтите внимательно меры безопасности на

После этого на экране будет отображено меню Navigation и вы сможете начать исполь-

зование Clarion Mobile Map.

Выбор точки назначения маршрута

Для ввода адреса в виде точки назначения
выполните следующее:

1. Находясь на странице Map, прикосни-

тесь к кнопке
меню Navigation.

2. В меню Navigation прикоснитесь

к следующим кнопкам:

для возврата к



,

дорогах.

3. Выбор точки назначения в результате

ввода адреса или почтового индекса

4. Выбор координат достопримечательно-

сти в качестве точки назначения

5. Выбор местоположения на карте в каче-

стве точки назначения

6. Выбор точки назначения из списка из-

бранных

7. Выбор домашнего адреса

8. Поиск достопримечательности по номе-

ру телефона

9. Ввод координат точки назначения

10. Выбор текущей точки назначения из

истории

11. Дополнительные опции

• Более подробная информация о других способах дана в руководстве пользователя.

NX502E

12

Начало работы с Clarion Mobile Map

Страница карты

12. Для увеличения размера этой малень-

кой карты и открытия страницы Map
прикоснитесь к кнопке [Show Map].

13. Уменьшение/увеличение масштаба

14. Наклон вверх и вниз

15. Поворот влево и вправо

16. Двухмерный или трёхмерный режим

просмотра

17. Компас и двухмерный режим отображе-

ния карты

18. Компас и трехмерный режим отображе-

ния карты

19. Информация о местоположении

20. Возврат

21. Выбор назначения

Краткое меню

22. Краткое меню представляет собой на-

бор регуляторов и функций, которые
наиболее часто используются при на­вигации. Вы можете открыть это меню
непосредственно с экрана карты, при­коснувшись к кнопке .

23. Find / Find Places /Quick Search (Данная

функция позволит вам выполнить поиск
местоположения на выбранном маршру­те или вокруг текущего местоположения
при отсутствии рассчитанного маршрута).

24. Find / Favourite (Эта кнопка предназна-

чена для открытия списка избранных
точек назначения).

25. Find / History (Нажатие этой кнопки по-

зволит открыть список History. Вы смо­жете выбрать одну из предшествующих
точек назначения).

26. My Route / Edit Route (Эта кнопка откры-

вает окно редактирования маршрута).

27. More / Settings / Route Settings (Эта

кнопка открывает окно настроек, свя­занных с маршрутом).

28. More / Settings / Map Settings (Эта кноп-

ка открывает окно настроек, связанных
с картой).

29. Прикоснитесь к полю Current Street на

странице Map (Эта кнопка открывает
специальный экран с информацией о
текущем местоположении и выполняет
поиск ближайших служб или сервисов
технической помощи на дороге).

30. My Route / Cancel Route (Эта кнопка отме-

няет маршрут и прекращает навигацию.
Эта кнопка заменяется следующей при на­личии промежуточных пунктов маршрута.)

к обычной навигации

NX502E

13

Руководство по установке

Прежде, чем приступить

Аккумулятор автомобиля

Комплектация

Основное устройство..............................................1

Соединитель ...........................................................1

Антенна GPS ........................................................... 1

Клипса для крепления кабеля антенны GPS .......3

Двусторонняя клейкая лента для антенны GPS ..1

Пульт дистанционного управления .......................1

Батарейка (CR2025) ...............................................1

(вставлена в пульт дистанционного управления)

Чистящая ткань ....................................................... 1

Гарантийный талон ................................................. 1

Краткое руководство пользователя .......................1

Руководство пользователя (CD-R) ........................1

Колодка для подключения .....................................2

Меры предосторожности при
установке

1. Прежде, чем приступить к установке ап-

парата, подготовьте все необходимые
для этого принадлежности.

2. Установите аппарат под углом не более

30° к горизонтальной плоскости.

3. Если вы собираетесь как-либо дорабо-

тать корпус автомобиля, например, про­сверлить отверстия, предварительно
проконсультируйтесь по месту приобре­тения автомобиля.

4. При установке пользуйтесь шурупами

из комплекта поставки. Применение
других шурупов может привести к неис­правности.

5. Данный аппарат оснащен мотором вен-

тилятора, предотвращающего перегрев
основного блока, расположенным в зад­ней части основного блока. Если мотор
вентилятора перекрыт проводами или
установочным кронштейном, это может
привести к неисправности. При про­кладке проводов следите за тем, чтобы
не перекрыть вентилятор.

1. Данный аппарат предназначен для
установки исключительно в автомобили
с заземлением на (-) и источником по­стоянного напряжения питания 12 В.

2. Внимательно прочтите настоящее руко­водство.

3. Прежде, чем приступить к работе, от­соедините от клеммы * аккумулятора
провод. Это предотвратит короткие за­мыкания в процессе установки.

Болты для скрытого монтажа (M5x6) .................... 8

Винты с шестигранными головками (M5x6) .......... 8

Болт с двусторонней резьбой ................................1

Резиновые детали...................................................1

Кабель AV ................................................................1

Линейный кабель ....................................................1

Кабель для подключения к тыловым разъемам ... 1

Zone out ...................................................................1

Кабель SWC ............................................................ 1

Кабель DAB ............................................................. 1

Внешний микрофонный кабель .............................1

Кабель для подключения камеры Visual IN AUX2 ... 1

Кабель USB ............................................................. 1

Maкс. 30°

Корпус

Повреждение

Не более 6 мм (шуруп M5)

Вентилятор

14

NX502E

Руководство по установке

Установка основного блока

Данный аппарат предназначен для фиксированного монтажа в приборную панель.

1. При установке основного блока в автомобили NISSAN воспользуйтесь закрепленными
на корпусе деталями (см. “NISSAN”) При установке основного блока в автомобили
TOYOTA воспользуйтесь закрепленными на корпусе деталями (см. “TOYOTA”)

2. Подключение устройства показано в разделе «Руководство по подключению».

3. Соберите и закрепите устройство в приборной панели и установите лицевую панель и

центральную панель.

Отверстия под крепежные винты (вид сбоку на основной блок)

NISSAN

TOYOTA

0+55#0

6 прокладок (толщина: 1 мм)

Монтажный кронштейн
(1 пара - для левой и правой стороны)

61;16#

6 шурупов с плоской головкой (M5 X 6)
(установлены на основном блоке)

8 шестигранных шурупов (M5 х 6)

Центральная панель (*1)

(Винты, помеченные *, и монтажный кронштейн закреплены к автомобилю.)

Монтажный кронштейн

*

(1 пара - для левой и правой стороны)

NX502E

15

Руководство по установке

Примечание:

*1 Некоторые отверстия в панели слишком малы для устройства в зависимости от

типа и модели. В таких случаях подровняйте раму панели с верхней и нижней сторон
примерно на 0,5 ... 1,5 мм, чтобы устройство можно было вставить ровно.

*2 Если крюк на установочном кронштейне мешает установке аппарата, согните и

выровняйте его.

■ Установка в

прочие автомобили (кроме NISSAN и TOYOTA)

В некоторых случаях может потребоваться доработка центральной панели (поджатие, от­пиливание и т.п.)

■ Типовые установочные кронштейны

В некоторых случаях может потребоваться доработка центральной панели (поджатие, от­пиливание и т.п.)

Пример 1-3

Закрепите шурупы к символам .

Меры предосторожности при подключении

• Прежде, чем приступить к подсоединениям, выключите аппарат. Соблюдайте осторож­ность при прокладке проводов.

• Не прокладывайте их рядом с двигателем, нагревательными трубами и т.п. При пере­греве провода могут испортиться.

• Если перегорает предохранитель, проверьте правильность подключения. Если все пра­вильно, то замените предохранитель новым того же номинала.

• Чтобы заменить предохранитель, выньте старый предохранитель из держателя в про­водке питания и вставьте новый

Примечание:

• Существуют различные типы держателей. Не допускайте соприкосновения той
стороны, которая идет на аккумулятор, с другими металлическими деталями.

Предохранитель (15 А)

Держатель предохранителя

• После установки предохранителя закрепите его зажимом или изолентой.

NX502E

16

Руководство по установке

Установка GPS антенны

!

ПРЕДУПРЕЖДЕНИЕ

• Не устанавливайте GPS антенну в местах, где она может помешать работе подушки без-
опасности или закрыть обзор водителю.

• Не используйте систему навигации при подключении срезанного кабеля GPS антенны. Это
может привести к замыканию кабелей питания.

Примечание:

• Входящая в комплект GPS антенна предназначена только для внутреннего монта­жа в автомобиле. Не устанавливайте ее вне автомобиля.

• Установите GPS антенну на расстоянии не менее 50 см от основного блока, других
аудио устройств, таких как CD проигрыватель, и антирадара. При установке ан­тенны вблизи указанных устройств прием GPS сигналов может быть ослаблен.

• Для улучшения приема GPS сигнала установите GPS антенну горизонтально на
ровной поверхности.

• Не смазывайте воском и не красьте поверхность GPS антенны. Это может ухуд­шить качество работы GPS антенны.

• Установите GPS антенну на расстоянии не менее 10 см от лобового стекла авто­мобиля.

• Протрите пыль с монтажной поверхности, прежде чем закрепить GPS антенну.

• Закрепите GPS антенну.
Надежно закрепите ее на ровной по-

верхности на приборной панели со сто-

Антенна GPS

роны пассажира, где возможность пре­рывания GPS сигнала минимальна.

• Подключите кабель GPS антенны. Зафик­сируйте кабель с помощью креплений.

Нижняя сторона GPS антенны

Крепление для кабеля

Двусторонняя клейкая лента

• Закрепите двустороннюю клейкую лен­ту к нижней поверхности GPS антенны.

NX502E

17

Руководство по установке

Подсоединение

(Черный)

(Черный)

(Black)

(Черный)

Radio Antenna

Радио антенна

Черный

Black

Выход VIDEO OUT

VIDEO OUT

Зеленый

Green

2 ZONE OUT

2 ZONE OUT

Black

DAB

DAB

Серый

Gray

Черный

Black

Пурпурный

Purple

Черный

Black

USB connector

Разъем USB или

NX502E

18

Антенна GPS

Внешний микрофонный кабель

(Черный)

Black

Красный

Red

AUX IN 2

AUX IN 2

Черный

Black

VISUAL IN

VISUAL IN

Черный

Black

CAMERA

Камера

Серый

Gray

Красный

Red

White

Белый

Red

Красный Правый задний

Белый

White

White

Белый

Red

Красный

Красный

Red

White

Белый

Yellow

Желтый

Выход Video Out

Yellow

Желтый

Серый

Gray

Терминал пульта ДУ рулевого колеса

Steering Wheel Remote Control Terminal

Желтый

Yellow

Красный

Red

Белый Разъем Audio In

White

ЧерныйЧерный

Black

Правый
передний выход

Line Out

Левый передний
выход Line Out

выход Line Out

Левый задний
выход Line Out

Сабвуфер 1

Сабвуфер 2

or

C

Refer to next page.

См. следующую страницу.

iPod/ iPhone

Выход Video

Video Out

Out

CCA-750 (приобретается отдельно)

Video Out

Вход Video In

Audio In

DAB302E (sold separately)

DAB302E (Приобретается отдельно)

B

1
3
5
7

CCA-750 (sold separately)

Камера заднего вида

Rear Vision Camera

Rear Zone

Монитор за-

Monitor

днего сиденья

6-канальный усилитель

6-Channel Amplifier

USB Memory

Память USB

A

2

1

4

2

3

6

4

5

8

6

7

8

Руководство по установке

C

Местоположение

Тыловой левый -

18

Тыловой левый +

16

Фронтальный левый -



Фронтальный левый +

12

Фронтальный правый +



Фронтальный правый -

8

Тыловой правый +

6



2

17
15



11
9
7
5



1

Тыловой правый -

Батарея +

Задний ход

Ручной тормоз

Акселератор +

Автомобильная антенна

ДУ усилителя

Подсветка

Отключение звука телефона

Заземление

Предохранитель 15 А

Функция

Разъем А Разъем В

1 Тыло вой правый (+)/ Пурпурный

2

Тыло вой правый (-) – Пурпурный в черную

полоску

3 Фронтальный правый (+) - Серый

4 Батарея 12V (+)/ Желтый

Фронтальный правый (-)/ Серый в черную

полоску

5 Антенна автомобиля/Синий Фронтальный левый (+)/ Белый

6

Подсветка/Оранжевый с

белой полоской

Фронтальный Левый (-)/ Белый в черную

полоску

7 Акселератор+/Красный Тыловой левый (+)/ Зеленый

8 Заземление/Черный

Тыло вой Левый (-)/ Зеленый в черную

полоску

B

1



5
7

2



6
8

A

1



5
7

2



6
8

Желтый

Красный Желтый

Красный

VW, Audi

NX502E

19

Руководство по установке

Примечание:

*1 Подключите входной разъем AUX audio и разъем iPod video. (Аудио подключение не-

обходимо только при выборе значения [Analog] для выходного сигнала iPod. См. Руко­водство пользователя.)

*2 В определенных автомобилях - Volkswagen/Opel/Vauxhall - необходимо поменять ме-

стами <<красный>> (дополнительный) и <<желтый>> (основное электропитание)
провода питания во избежание перегрузки и стирания памяти.

*3 При установке аппарата в Volkswagen 1998 года или более

димо отключить выход <<Remote>>.

Отсоедините <<сине-белый>> провод и изолируйте конец. Если провод не отключен,

а конец не изолирован, возможен пробой.

■ Подсоединение провода стояночного тормоза

Подключите провод к корпусу индикатора стояночного тормоза на панели измеритель­ных приборов.

Примечание:

• Подключение провода стояночного тормоза к заземлению фонаря позволяет вам
просматривать видеозаписи при включении стояночного тормоза.

• Если провод стояночного тормоза не подсоединен, монитор не будет показы­вать видеоизображения.

Индикатор стояночного тормоза

* провод к аккумулятору

позднюю модель необхо-

Электрический тройниковый сросток

NX502E

20

Стояночный тормоз

Провод сигнала стояночного тормоза

Провод стояночного тормоза (Светло-Зеленый)

Провод сигнала стояночного тормоза

Зажим

Провод стояночного тормоза (Светло-Зеленый)

Декларация о соответствии
Компания Clarion заявляет о соответствии моде­ли FZ502E основным требованиям и другим соот­ветствующим нормам директивы 1999/5/EC.

Эксклюзивный дистрибьютор и центральный сервисный центр:

ООО «Гелиос», [phone], www.clarion-rus.ru

Декларация о соответствии

РОСС RU.0001.10АЯ46

«РОСТЕСТ-МОСКВА»

действительна до: 07.08.2014

ГОСТ Р МЭК 60950-1-2009, ГОСТ Р 51318.22-99, ГОСТ Р 51318.24-99,

ГОСТ Р 51317.3.2-2006 (разд. 6, 7), ГОСТ Р 51317.3.3-2008

&ODULRQ(XURSH6$6

=,GX3Upj9DURLV5RXWHGH3RPSH\&XVWLQHV)5$1&(īĮȜȜȓĮ

%NCTKQP%Q.VF

$OO5LJKWV5HVHUYHG&RS\ULJKW&ODULRQ&R/WG

Printed in China / ,PSULPpHQ&KLQH*HGUXFNWLQ&KLQD

6WDPSDWRLQ&LQD*HGUXNWLQ&KLQD,PSUHVRHQ&KLQD

7U\FNWL.LQD:\GUXNRZDQRZ&KLQDFKǼțIJȣʌȫșȘțİıIJȘȞȀȓȞĮ

20
