Если появляются иные сообщения об ошибках, нажмите кнопку перезапуска. Если проблема не устранилась, выключите
аппарат и обратитесь за консультацией по месту приобретения.
10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Радиоприемник
Система настройки: тюнер с PLL синтезатором.
Принимаемые частоты:
FM : от 87,5 до 108 МГц (шаг 0,05 МГц)
MW : от 531 до 1602 к Гц (шаг 9 кГц)
LW : от 153 до 279 кГц (шаг 3 кГц)
СD проигрыватель
Система воспроизведения: система звуковых компактдисков Digital Audio
Диапазон частот : от 5 Гц до 20 кГц (+-1 дБ)
Отношение сигнал/шум : 100 дБ (1 кГц) IHF-A
Динамический диапазон: 96 дБ (1 кГц)
Искажения : 0,01%
Примечание:
* Технические характеристики и оформление могут изменяться без предупреждения с целью дальнейшего
усовершенствования.
Общие
Выходная мощность : 4 х 31 Вт (DIN 45324, 14,4 B)
Напряжение питания : постоянный ток 14 В (допустимо от
10,8 до 15,6 В)
Ток потребления : не более 15 А
Сопротивление громкоговорителей : 4 Ом (допустимо от 4
до 8 Ом)
Номинальный ток активной антенны : не более 500 м А
Вес :
Основной блок — 1,7 кг
Пульт дистанционного управления — 30 г (с батарейками).
Габаритные размеры :
Основной блок — 178 ( ширина) х 50 (высота) х 155
(глубина) мм
Пульт дистанционного управления — 32 (ширина) х 56
(высота) х 24 (толщина) мм
Руководство
по
эксплуатации
DXZ938R
HIGH-END
АВТОМОБИЛЬНЫЙ
РАДИОПРИЕМНИК
RDS-EON FM/MW/LW
С ПРОИГРЫВАТЕЛЕМ
КОМПАКТ-ДИСКОВ
Фирма-изготовитель: «Clarion Co., Ltd.», Япония
22-3, Shibuya 2-chome, Shibuya-ku, Tokyo 150, Japan
обеспечена гарантийным сроком
обслуживания в течение 1 года.
ME67
Вы приобрели автомобильный радиоприемник
с проигрывателем компакт-дисков фирмы
“КлэрионЛтд.”, Япония (“Clarion Co., Ltd”,
Japan). Модель Clarion DXZ938R
предназначена для приема радиопередач и
воспроизведения компакт-дисков в
автомобильных аудиосистемах. Это изделие
широко известно в кругах истинных ценителей
высококлассного звука. Качество и
безопасность подтверждены множеством
тестов, проведенных как зарубежными, так и
российскими испытательными лабораториями.
Изготовитель в течение 3-х лет (срок службы)
после выпуска данного изделия обеспечивает
наличие комплектующих для проведения
ремонта и технического обслуживания, по
истечении которого эксплуатация и
техническое обслуживание продолжаются в
соответствии с действующими нормативными
документами. Изделие остается безопасным
для жизни, здоровья человека и окружающей
cреды в течение всего срока эксплуатации.
Гарантийный срок — 1 год.
ВНИМАНИЕ!
Если Вы приобрели аппаратуру надлежащего
качества, то, по российским законам, она не
подлежит возврату или обмену на аналогичный
товар других размера, формы и т.д.
Информация о Российской сертификации
№ сертификата Орган поНормативныеНаименование Срок
соответствиясертификации документы сертифицированной действия
продукции
РОССОСГОСТ 17692-89Автомобильные 2 года
JP.ME67.ВО1674“Циклон-тест”ГОСТ 28279-89радио-, телепри-
емники с проигрывателями компакткассет, компакт/
мини-дисков и
МР-3 плеерами
ВНИМАНИЕ!
Эта модель содержит лазерную систему и
классифицируется как “лазерный продукт класса 1”. В
целях правильной эксплуатации внимательно прочтите
Руководство по эксплуатации и сохраните его для
дальнейшего применения. В случае возникновения
проблем с проигрывателем обращайтесь, пожалуйста, на
ближайшую АВТОРИЗОВАННУЮ сервисную станцию. Не
пытайтесь открывать корпус, т.к. при этом Вы можете
подвергнуться прямому воздействию лазерного луча.
ВНИМАНИЕ!
Применение регулировок и процедур управления, не
описанных в Руководстве по эксплуатации, может привести к
возникновению опасного излучения.
2
8. В СЛУЧАЕ ЗАТРУДНЕНИЙ
НеисправностьПричина Способ устранения
АппаратневключаетсяПерегорелпредохранитель.Заменитепредохранительновым того же
(нетзвука).номинала.
При совместной работеЗамыкание на корпус вывода1. Выключите аппарат.
аппарата с усилителямиантенны.2. Отсоедините от вывода антенны все
или антеннойпровода, включите аппарат и проверьте
отсутствует звук. их тестером на замыкание.
При нажатии клавишСбой микропроцессора вВыключите Кнопка перезапуска
ничего не происходит.результате помех и т.п.аппарат,
Неправильныенажмите на клавишу
показания дисплея.открытия и снимите
Не загружается компакт-диск.Уже загружен другой диск.Выньте диск, прежде чем вставлять другой.
Звук прерывистый илиДиск загрязнился.Протрите диск мягкой тканью.
зашумленный.Диск сильно поцарапан илиЗамените диск.
Некачественный звукПри парковке в сыром месте наПеред включением дайте аппарату
после включения.внутреннюю оптику могли попасть просохнуть в течение 1 часа.
Некачественный звукСлишком высокие уровни настройкиЕсли уровни эквалайзера слишом велики, звук
Неправильное подключение.Обратитесь за консультацией
Загрязнение разъемов СПУСотрите грязь мягкой тканью, смоченной
или основного блока.спиртом.
При прерывании обычной работы в случае
приема ТА, экстренного сообщения (ALARM)
или PTY настройте желаемый уровень
громкости с помощью поворотного
регулятора.
30
* Позавершении приема ТА, экстренного сообщения (ALARM) и
установка на тракторы, автопогрузчики,
бульдозеры, внедорожные автомобили, 2или 3-колесные мотоциклы, катера и другие
специальные транспортные средства.
2. Если в салоне автомобиля слишком
холодно, а проигрыватель включается
после включения отопления, на диске или
деталях оптики проигрывателя может
осесть роса, что сделает воспроизведение
невозможным. Если роса осела на диске,
вытрите его мягкой тканью. Если роса
осела на деталях оптики проигрывателя,
не включайте его по меньшей мере 1 час.
Роса испарится, и работоспособность
восстановится.
3. При езде по ухабистой дороге звук может
прерываться вследствие сильной вибрации.
ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ
ИЗМЕНЕНИЯ ИЛИ МОДИФИКАЦИЯ
ДАННОГО ИЗДЕЛИЯ БЕЗ ОДОБРЕНИЯ
ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ ВЕДУТ К
ПРЕКРАЩЕНИЮ ГАРАНТИИ.

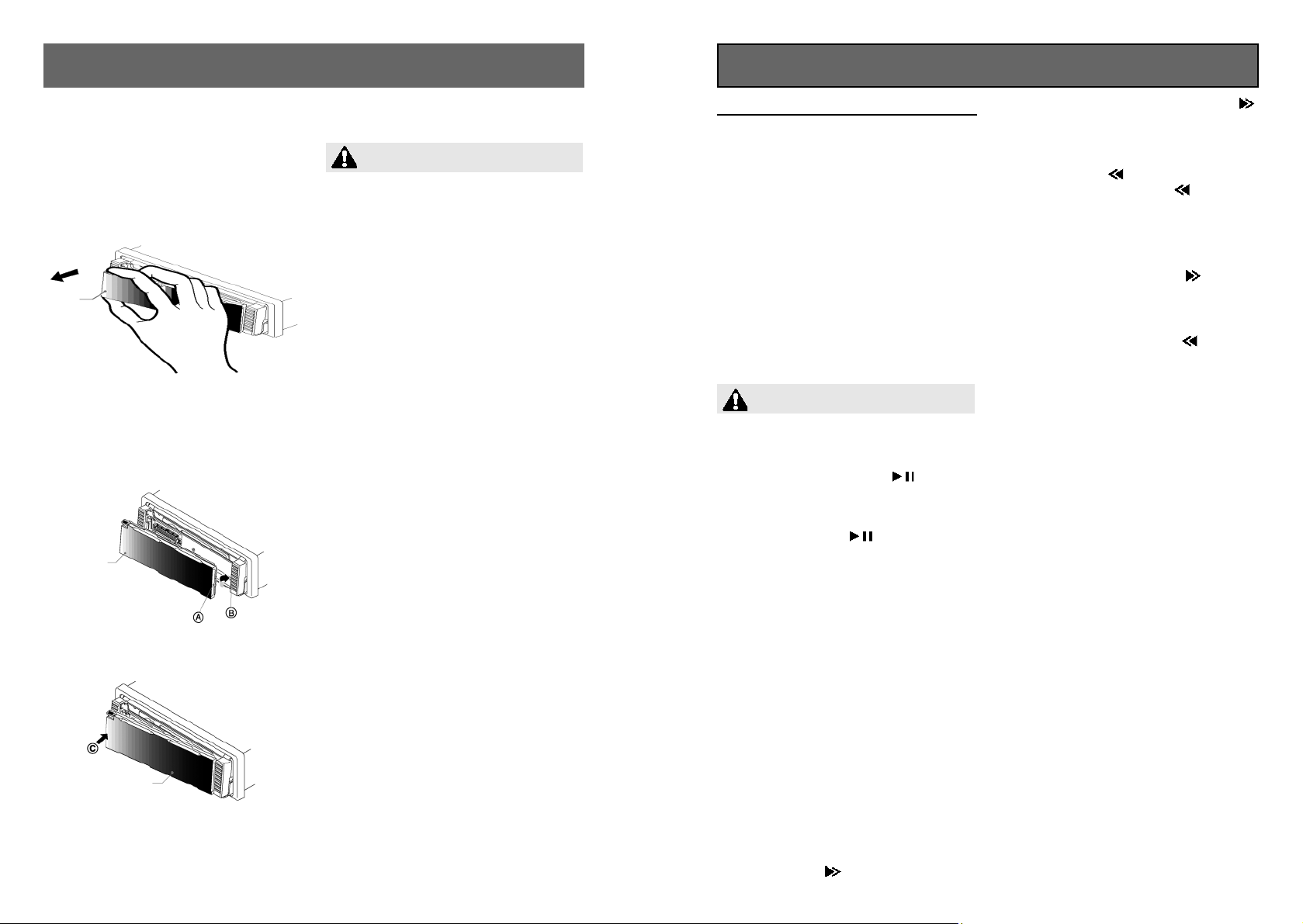

Откидная панель
Эта модель снабжена откидной панелью, что
позволило увеличить размер дисплея.
Открыв откидную панель, не забудьте
закрыть ее.
6. УПРАВЛЕНИЕ ................................................................ 11
Основные операции ........................................................ 11
Управление процессором AC-Processor II ................... 12
Во время открытия и закрытия ОТКИДНОЙ
ПАНЕЛИ соблюдайте осторожность, чтобы
не защемить пальцы. Их можно
травмировать.
1. По соображениямбезопасности всегда
закрывайте ОТКИДНУЮ ПАНЕЛЬ перед
длительным перерывом или прежде, чем
вынуть ключ зажигания. Если Вы вынули
ключ зажигания при открытой ОТКИДНОЙ
ПАНЕЛИ, она не закроется.
2. Перед закрытиемОТКИДНОЙПАНЕЛИ
может послышаться звук защитного
механизма. Это не является признаком
неисправности.
3. Если ВыдвигалиОТКИДНУЮПАНЕЛЬ
рукой, она может разболтаться. Чтобы
устранить это, включите аппарат и
закройте ОТКИДНУЮ ПАНЕЛЬ, нажав
клавишу [ O ].
4. После извлечения диска ОТКИДНАЯ
ПАНЕЛЬ закрывается автоматически. Если
при закрытии ей помешает какое-либо
препятствие, то сработает защитный
механизм, и ОТКИДНАЯ ПАНЕЛЬ вернется в
открытое состояние. В таком случае
устраните препятствие и нажмите клавишу
[ O ].
5. Чтобынепоцарапатьдиск, приего
установке или извлечении следите за
уровнем 12 или 8 см.
3
Обращение с компакт-дисками
Пользуйтесь только компакт-дисками с
маркировкой или .
Не пользуйтесь дисками некруглой формы (в
виде сердца, восьмигранными и т.п.).
Некоторые CD, записанные на CD-R или CD-RW, не смогут воспроизводиться.
Обращение
Вотличие отобычных музыкальных CD, диски
CD-R и CD-RW легкопортятсяпривысокой
температуре и влажности, и некоторые из них
не смогут воспроизводиться. Таким образом,
не следует долго хранить их в машине.
У новых дисков могут быть шероховатые края.
В таких случаях проигрыватель может не
работать или звук будет прерывистым. Чтобы
выровнять края диска, воспользуйтесь чемлибо наподобие шариковой ручки.
Шариковая ручка
Шероховатости
* Ни в коем случае не наклеивайте на диск этикеток и не
надписывайте диск ручкой или карандашом.
* Ни в коем случае не вставляйте компакт-диск, если к нему
приклеилась липкая лента или что-либо подобное. Если Вы
вставите такой диск, то может оказаться невозможным
извлечь его из проигрывателя, а проигрыватель может быть
поврежден.
* Чтобы извлечь диск из коробки, нажмите в центре коробки
и, бережно держа диск за края, поднимите его.
* Не пользуйтесь имеющимися в продаже защитными
приспособлениями для дисков, дисками со стабилизаторами
и т.п. При этом диск может быть поврежден, а механизм
проигрывателя может сломаться.
Хранение
Не подвергайте диск воздействию прямого
солнечного света или нагреву.
Берегите диск от воздействия избыточной
влажности и пыли.
Не держите диск возле обогревателей.
Очистка
Чтобы стереть отпечатки пальцев и пыль,
протрите диск мягкой тканью в направлении
от центра к краям.
Не пользуйтесь при очистке компакт-диска
никакими растворителями наподобие
имеющихся в продаже очистителей,
антистатиков или разбавителей.
В случае применения специального
очистителя для компакт-дисков просушите
диск, прежде чем прослушивать его.
2. ОРГАНЫ УПРАВЛЕНИЯ
Основной блок
Клавиша
открытия
Клавиши прямого доступа
Поворотный регулятор
4
[D]
[DISP]
[A-M]
[PTY]
Режим альтернативной
частоты AF
В этом режиме приемник переключается на
другую частоту вещания той же
радиовещательной сети с целью достичь
оптимального качества.
индикация “SEARCH”, а приемник ищет ту же программу на
другой частоте.
* Подробнее режим AF описан в разделе “RDS (Система
радиоданных)” настоящего руководства.
••
• Включение AF
••
••
• Выключение AF
••
••
• Переключение AF между RDS И DAB
••
Если одна и та же программа передается как
по RDS, так и по DAB, а режим AF включен,
приемник автоматически переключается на
вещание с наилучшим качеством.
Дорожные объявления (ТА)
В режиме ожидания ТА при начале дорожного
объявления оно имеет приоритет над всеми
функциональными режимами. Возможна
также автоматическая настройка на
дорожную программу (ТР).
* Этот режим возможен только при свечении на дисплее
индикации «ТР». Если она есть, это означает, что
принимаемая радиостанция DAB или RDS имеет дорожную
программу.
* Подробнее режим ТА описан в разделе “RDS (Система
радиоданных)” настоящего руководства.
••
• Включение режима ожидания ТА
••
••
• Выключение режима ожидания ТА
••
••
• Поиск станции ТР
••
Примечания:
* Если нет приема станции с дорожной программой, аппарат
прекращает поиск.
* Если принимается передаваемая станцией RDS дорожная
программа, индикатор «ТР» может светиться. В данном
случае для поиска ТР нажмите клавишу [TA]. Для возврата в
предыдущий режим еще раз нажмите клавишу [TA].
INFO (Объявления)
В режиме ожидания INFO в случае приема
выбранной информационной программы
приемник автоматически переключится на нее.
••
• Включение режима ожидания INFO
••
Если нажать и в течение 1 секунды или больше
удерживать клавишу [TA], на дисплее появится
индикация “INFO”, а приемник перейдет в режим
ожидания INFO. Если начинается прием
выбранной информации, объявление появляется
на дисплее. Если нажать и в течение 1 секунды
или больше удерживать клавишу [TA] во время
приема объявления, прием прекращается, и
приемник возвращается в режим ожидания INFO.
••
• Выключение режима ожидания INFO
••
Для выключения режима ожидания INFO
следует нажать и в течение 1 секунды или
больше удерживать клавишу [TA].
••
• Выбор информации
••
Режим предназначен для включения и
выключения прерывания по приему
информации. Вы можете включить
прерывания для 6 типов информации. Можно
выбрать любой из следующих 6 типов:
Тип информации
НазваниеСодержание
TRAVELДорожная обстановка
WARNINGПредупреждения
NEWSНовости
WEATHERПогода
EVENTОбзор событий
SPECIALСпециальный
1. В зависимости от модели выполните
следующие действия:
Нажмите и в течение не менее чем 1 секунды
удерживайте клавишу [TITLE].
2. С помощью клавиш [ ] или [ ] выберите
“INFO SEL”, азатемнажмитеклавишу [ ],чтобывключитьрежимвыбораинформации
“INFO SEL”.
3. С помощью клавиш [ ] или [ ] выберите
тип информации. Можно выбрать один из 6
типов:
TRAVEL WARNING NEWS
WEATHER EVENT SPECIAL
TRAVEL …
4. В зависимости от модели выполните
следующие действия:
С помощью поворотного регулятора выберите
“ON” (вкл) или “OFF” (выкл) для выбранного
типа информации.
5. Нажмите клавишу [TITLE] для возврата в
предыдущий режим.
Тип программы (PTY)
В данном режиме можно прослушивать
программы выбранного типа вне зависимости
от функционального режима.
* Для DAB и RDS можновыбиратьобщиетипыпрограмм.
* Еслипринимаются программы типа, выбранного идля DABидля PTY, приоритетимеетпринятаяпервой.
* В режиме ожидания INFO станции INFO имеютприоритетпередстанциями PTY.
* В режиме ожидания TA станции TA имеют приоритет передстанциями PTY.
* Подробнеережим PTY описанвразделе “RDS (Системарадиоданных)” настоящегоруководства.
••
• Включение режима ожидания PTY
••
••
• Выключение режима ожидания PTY
••
••
• Выключение прерывания по PTY
••
••
• Выбор PTY
••
29
Цифровое радиовещание/
Управление цифровым тюнером DAB
Режим управления DAB
Если подключить с помощью кабеля CeNET
цифровой тюнер DAH913 или DAB9500z
(приобретается отдельно), всеми его
режимами можно управлять с данного
аппарата.
Прослушивание цифрового
радиовещания
1. С помощью клавиши [FNC] переключитесь
в режим цифрового тюнера DAB.
Переключаться между главным видом (значок
сервиса) и вспомогательным (тип программы
PTY) можно при помощи клавиши [DISP],
нажав и удерживая ее не менее 1 секунды.
Примечание:
* Если принимается радиовещание DAB, то вид дисплея в
нормальном режиме приема и в случае приема
предварительных настроек одинаков.
* Количество программ и расписание радиовещания
зависит от радиостанции DAB.
* Если мощность сигнала DAB падает, громкость звука
уменьшается.
Поисковая настройка
1. С помощью клавиши [FNC] переключитесь
в режим цифрового тюнера DAB.
2. Нажмите и не менее 1 секунды удерживайте
клавишу [ ] или [ ] .
радиостанцию DAB, на дисплее появляется
индикация “DAB”.
* Если приемник не обнаружит станций DAB, поиск
прекращается. Дисплей возвращается в предыдущее
состояние.
Ручная настройка
1. С помощью клавиши [FNC] переключитесь
в режим цифрового тюнера DAB.
2. Нажмите и не менее 1 секунды удерживайте
клавишу [BND]. На дисплее появляется
индикация “MANU” (ручная).
3. Нажмите и не менее 1 секунды удерживайте
клавишу [ ] или [ ] , чтобы настроиться на
станцию.
* Если в течение 7 секунды ничего не предпринимается,
ручная настройка прекращается, а дисплей возвращается в
предыдущее состояние.
Переключение программ
1. С помощью клавиши [FNC] настройтесьна
28
станцию DAB.
2. Переключайтепрограммыспомощьюклавиш[ ] или [ ] .
Примечание:
В зависимости от станции названия программ могут быть
одинаковыми.
Сканирование программ
В данном режиме сканируются все
принимаемые от данной станции DAB
программы с прослушиванием 10-секундных
фрагментов каждой. Это удобно при поиске
нужной программы.
1. С помощью клавиши [FNC] настройтесь на
станцию DAB.
2. Следующая операция выполняется в
зависимости от подключенной модели.
Нажмите клавишу [P/A]. Появляется
индикация “SERVICE SCN” (сканирование
сервисов), и аппарат выдает по 10 секунд
вещания для каждой программы. При
сканировании на дисплее отображаются
названия программ.
3. Чтобы остановить сканирование при
настройке на нужную программу, нажмите
клавишу [P/A].
Ручная память
Для программ DAB аппарат имеет режим
ручной памяти. Для кнопок прямого доступа
можно назначить до 18 программ (по 6
программ на каждую — [M1], [M2], [M3]).
1. С помощью клавиши [FNC] переключитесь
в режим цифрового тюнера DAB.
2. Нажмите клавишу [BND], чтобы выбрать
один из вышеописанных вариантов.
3. Нажмите клавишу [ ] или [ ] , чтобы
настроиться на станцию.
4. Нажмите и не менее 2 секунд удерживайте
клавишу прямого доступа (с 1-й по 6-ю), чтобы
записать программу.
Примечание:
* Прерывающая программа (PTY или INFO) не может
записываться в ручную память.
Вызов предварительных
настроек
1. С помощью клавиши [FNC] переключитесь
в режим цифрового тюнера DAB.
2. Нажимайте клавишу [BND], чтобы
переключать дисплей в следующем порядке:
[M1] [M2] [M3] [M1]...
3. Чтобывызыватьпрограммы
предварительной настройки, нажимайте
клавиши прямого доступа .
Примечание:
* При нажатии и удержании в течение не менее чем 2 секунд
клавиш прямого доступа принимаемая в данный момент
программа записывается в ручную память.
С открытой откидной панелью
Отверстие для CDКнопка извлечения CDКнопка перезапуска
Примечание: причтении каждого из разделов откройте эту страницу и сверяйтесь срисунками.
3. ТЕРМИНОЛОГИЯ
НАЗНАЧЕНИЕ КЛАВИШ
Клавиша открытия
• Данная клавишапредназначенадля
открытия СПУ.
Клавиша [VSE]
• Для включения режима пространственного
эквалайзера VSE или режима настройки
положения слушателя.
• Чтобы включитьрежим, нажмите и
удерживайте в течение 1 секунды или более.
Клавиша [EQ]
• Для включениярежимаэквалайзера EQ
или режима настройки положения слушателя.
• Чтобы включитьрежим, нажмите и
удерживайте в течение 1 секунды или более.
Клавиша [FNC]
• При нажатии клавиши аппарат включается.
При нажатии и удержании более 1 секунды
аппарат выключается.
• Для переключениярежимовработы:
радио, CD и т.д.
Клавиша [ ]
• В режиме CD — воспроизведениеили пауза
CD.
• В режиме ADJ используетсявкачестве
кнопки ввода.
Клавиша [ О ]
• Для открытия откидной панели.
Клавиша [DISP]
• Для переключениярежимовдисплея
(главныйвид, точноевремя).
Клавиша [A-М]
• Для переключениязвуковогорежима
(низкие/средние/высокие, настройкабалансалевый/правыйилифронт/тыл).
Клавиша [PTY]
• Для включениярежимаожидания
программы выбранного типа (PTY) или
возможностей PTY.
• В режиме CD — воспроизведениев
случайном порядке.
Клавиша [TA]
• Для включениярежимаожидания
дорожных объявлений (ТА).
Клавиша [P/A]
• В режимерадио — длясканирования
предустановленных настроек. При нажатии и
удержании выполняется автоматическая
запись.
• В режиме CD — длясканированияс
воспроизведением 10 секунд из каждого трека.
Клавиша [TITLE]
• В режиме CD — для ввода заголовков.
• При нажатии и удержании в течение 1
секунды или дольше — для перехода в режим
настройки.
Клавиши [ ], [ ]
• В режимерадио — выборстанции, врежиме
CD — выбор трека. С помощью этих клавишосуществляютсяразличныенастройки.
Поворотный регулятор
• Настройка громкостиосуществляется
путем вращения регулятора по часовой
стрелке или против нее.
• Регулятор предназначендлявыполнения
различных настроек.
Клавиша [PLII]
• Для включениярежима Dolby Pro Logic II.
5
Клавиши прямого доступа
• В режимерадио — длязаписистанцийв
память или их непосредственного вызова.
Отверстие для установки компакт-диска
• Гнездо для установки CD
Клавиша извлечения CD
• Дляизвлечениязагруженного ваппарат CD.
• Дляоткрытияотверстияустановки CD и
загрузки CD.
Кнопка перезапуска
• Дляперезапускасистемы.
Основные операции с
клавишами при подключении
к аппарату дополнительного
оборудования
• •
• Приподключении CD/MD/DVD
• •
чейнджера
* Подробно см. в разделе “Управление CD/MD чейнджером”.
При использовании DVD чейнджера необходимо обратиться
к его инструкции по эксплуатации.
Клавиша [ ]
• Воспроизведение/пауза CD, MD или DVD.
Клавиша [DISP]
• Для переключениярежимовдисплея —
точное время или заголовки диска.
• В режиме MD чейнджерапринажатиии
удержании — переключение заголовков
диска/трека.
• В режимеСD чейнджера при нажатии и
удержании — переключение заголовков
пользователя/трека и т.д.
Клавиша [PTY]
• Для воспроизведения в случайном
порядке. При нажатии и удержании —
воспроизведение всего диска в случайном
порядке.
Клавиша [AF]
• Дляповторноговоспроизведения.
Клавиша [P/A]
• Для сканирования с воспроизведением 10
секунд из каждого трека при нажатии и
удержании клавиши.
Клавиша [BND]
• В режиме CD — воспроизведениепервого
трека.
В режиме DVD чейнджера — в качестве
клавиши «disc up».
Клавиша [TITLE]
• Для вводазаголовков в режиме CD
чейнджера.
• Для выборазаголовка врежиме CD-text или
MD чейнджераврежиме CD чейнджера.
Клавиша [BEQ]
• Для выбораодногоизтрехтипов
6
записанныхв памятьзвуковых характеристик.
Клавиши [ ], [ ]
• Выбор трека при прослушивании диска.
Клавиши прямого доступа
• Для выбора воспроизводимого диска.
• •
• Приподключении DTS или DOLBY DIGITAL
• •
* Подробносм. в инструкции по эксплуатации DTS или DOLBY
DIGITAL.
Клавиша [VSE]
• Для включениярежимацифрового
звукового поля (DSF).
При включенном режиме цифрового звукового
поля (DSF) нажмите клавишу [VSE] и
удерживайте в течение 1 секунды или более,
чтобы выключить его.
Для вызова меню DSF при включенном
режиме цифрового звукового поля (DSF)
нажмите клавишу [BND], а затем — клавишу
прямого доступа.
Клавиша [PLII]
• Для включения PLII. Прикаждомнажатии
клавиши режим PLII переключается в
следующем порядке:
Режим музыки Режим матрицы Режим
кино Виртуальный режим Режим выкл.
[ ] — в направленииболеенизкихчастот.
Ручная настройка
Есть два способа настройки: быстрая и по
шагам. В пошаговом режиме частота
перестраивается каждый раз на величину
шага. При быстрой настройке можно быстро
настроиться на нужную частоту.
1. Переключитесь в нужный диапазон с
помощью клавиши [BND], чтобы выбрать
нужный диапазон (TV1 или TV2).
настройка), нажмите и в течение 1 секунды или более
удерживайте клавишу [BND]. Появится индикация “MANU”,
и можно приступить к ручной настройке.
2. Настройтесь на станцию.
••
•Быстраянастройка
••
Для настройки на канал нажмите и
удерживайте в течение 1секунды или более
клавишу [ ] или [ ].
••
•Пошаговаянастройка
••
Для настройки на канал нажимайте клавишу
[ ] или [ ].
Настройка на предустановленные
станции
В память предварительных настроек можно
записать в общей сложности 12 каналов (по
6 в каждом диапазоне — TV1 или TV2).
1. Нажмите клавишу [BND] и выберите
диапазон (TV1 или TV2).
2. Выберитенужный канал спомощью клавишпрямогодоступа.
* Чтобызаписатьстанциювпамятьпредварительных
настроек, нажмите и в течение 1 секунды или более
удерживайте одну из клавиш прямого доступа.
Предварительная настройка
вручную
1. Настройтесь на нужный канал путем
поисковой или ручной настройки или вызвав
ее из памяти предварительных настроек.
2. Нажмите одну из клавиш прямого доступа
и удерживайте ее в течение как минимум 2
секунд, чтобы записать канал в память
предварительных настроек.
Автоматическая запись
При автоматической записи запоминаются
первые 6 ТВ каналов, найденных при
автоматическом поиске. Если найдено
меньше 6 каналов с качественным сигналом,
то ранее настроенные каналы остаются за
теми кнопками, которым не было назначено
новых каналов.
1. Нажмите клавишу [BND] и выберите
диапазон (TV1 или TV2).
2. Нажмите клавишу [P/A] и удерживайте ее
в течение 1 секунды или более. Каналы с
хорошим качеством сигнала автоматически
записываются в память предварительных
настроек.
* Если автоматическая запись выполняется в диапазоне FM, то
станции записываются в FM3, даже если выбран FM1 или FM2.
Сканирование предварительных
настроек
При сканировании осуществляется
последовательная настройка на каналы,
записанные в память предварительных
настроек. Это удобно при поиске нужного
канала в памяти.
1. Нажмитеклавишу [P/A]
2. Посленастройки на нужный канал нажмите
клавишу [P/A] еще раз, чтобы перейти к
прослушиванию.
Примечание:
* Не нажимайте клавишу [P/A] дольше 2 секунды, иначе
включится функция автоматической записи, и приемник
приступит к записи станций.
Настройка зоны приема
телепередач
При выборе зоны приема телепередач
изменяются настройки ТВ тюнера.
1. Нажмите и не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ] выберите
“TV AREA”.
3. Нажмитеклавишу [ ].
4. С помощью поворотного регуляторавыберитезонуприема.
сканированием, нажмите и в течение не
менее 1 секунды удерживайте клавишу [P/A].
На дисплее появится индикация «DISC» и
«SCN».
2. Чтобыостановитьвоспроизведениесо
сканированием, нажмите клавишу [P/A] еще раз.
Индикация «DISC» и «SCN» на дисплее гаснет,
и продолжается воспроизведение текущего
трека.
Повтор воспроизведения
В этом режиме текущий трек повторяется.
Режим выполняется до его отмены.
1. Чтобы включить воспроизведение с
повтором, нажмите клавишу [AF]. На дисплее
появится индикация «RPT».
2. Чтобы остановить воспроизведение с
повтором, нажмите клавишу [AF] еще раз.
Индикация «RPT» на дисплее гаснет, и
возобновляется обычное воспроизведение.
Воспроизведение диска с
повтором
В этом режиме после воспроизведения всех
треков выбранного диска его воспроизведение
автоматически начинается вновь с первого
трека. Режим автоматически выполняется до
его отмены.
1. Чтобы включить воспроизведение с
повтором, нажмите и удерживайте не менее
1 секунды клавишу [ AF]. На дисплее появится
индикация «DISC» и «RPT».
2. Чтобы остановить воспроизведение с
повтором, нажмите клавишу [AF] еще раз.
Индикация «DISC» и «RPT» на дисплее гаснет,
и возобновляется обычное воспроизведение.
Воспроизведение в случайном
порядке
В этом режиме отдельные треки на диске
воспроизводятся без определенной
последовательности. Режим выполняется до
его отмены.
1. Чтобы включить воспроизведение в
случайном порядке, нажмите клавишу [PTY].
На дисплее появится индикация «RDM».
2. Чтобы остановить воспроизведение в
случайном порядке, нажмите клавишу [PTY]
еще раз. Индикация «RDM» на дисплее гаснет,
и возобновляется обычное воспроизведение.
Воспроизведение диска в
случайном порядке
В этом режиме отдельные треки и диски
воспроизводятся без определенной
последовательности. Режим выполняется до
26
егоотмены.
1. Чтобывключитьвоспроизведениев
случайном порядке, нажмите и удерживайте
не менее 1 секунды клавишу [PTY]. На
дисплее появится индикация «DISC» и
«RDM».
2. Чтобыостановитьвоспроизведениедискав
случайном порядке, нажмите клавишу [PTY]
еще раз. Индикация «DISC» и «RDM» на
дисплее гаснет, и возобновляется обычное
воспроизведение.
Управление телевизором
Режимы ТВ тюнера
Если подсоединить приобретенный отдельно
ТВ тюнер с помощью кабеля CeNET, то
аппарат сможет управлять всеми его
режимами. Для просмотра телепередач
необходимы ТВ тюнер и монитор.
Просмотр телепередач
1. С помощью клавиши [FNC] выберитережим
TV.
2. С помощью клавиши [BND] выберите
нужный диапазон (TV1 или TV2). Диапазоны
переключаются при каждом нажатии клавиши.
3. С помощью клавиши [ ] или [ ]
настройтесь на нужный канал.
Просмотр видеозаписей
ТВ тюнер имеет входной разъем VTR, к
которому можно подключить 1 внешнее
устройство. Подключите ко входному разъему
ТВ тюнера видеоплейер (VCP) или
видеомагнитофон (VCR) с питанием 12 В.
1. С помощью клавиши [PTY] выберитеVTR.
2. Чтобывернуться к просмотру телепередач,нажмитеклавишу [PTY].
Настройка
Существует три типа настройки: поисковая
настройка, ручная настройка и использование
предварительных настроек.
Поисковая настройка
1. С помощью клавиши [BND] выберите
нужный диапазон (TV1 или TV2). Диапазоны
переключаются при каждом нажатии клавиши.
∗ Если на дисплее появляется индикация “MANU” (ручная
настройка), нажмите и в течение 1 секунды или более
удерживайте клавишу [BND]. Индикация “MANU” исчезнет,
и можно приступить к поисковой настройке.
2. Автоматический поиск каналов
осуществляется с помощью клавиш [ ]
и [ ]. При нажатии клавиши [ ] поиск
каналов осуществляется в направлении
более высоких частот, при нажатии клавиши
ИНДИКАТОРЫ ДИСПЛЕЯ
Индикатор цифрового радиовещания
Индикатор альтернативной частоты
Индикатор управления
Здесь выводятся заголовки треков,
названия предустановленных
станций, тип программы, точное
время (часы) и т.п.
Индикатор
стереофонического
режима
Индикатор ручного режима
Показывает название выбранного режима и т.п.
Индикация предустановленного канала (с 1-го по 6-й)
Индикатор режима музыки
Индикатор режима матрицы
Индикатор режима кино
Индикатор виртуального режима
Индикатор пространственного эквалайзера (VSE)
Индикатор параметрического эквалайзера
Индикатор автоматической регулировки громкости
Индикатор Dolby Pro Logic
Индикатор DTS
Индикатор режима работы
Индикация номера диска (с 1-го по 12-й)
ЖК экран
При переохлаждении работа экрана может замедлиться, а изображение — потускнеть; это не
является неисправностью. При нормальной температуре экран восстановится.
Индикатор местного радиовещания
Индикатор дорожных объявлений
Индикатор дорожных программ
Индикатор типа программы
Индикатор информации
Индикатор выключения звука
Индикатор диска
Индикатор сканирования
Индикатор повтора
Индикатор воспроизведения
в случайном порядке
7
4. СПУ (Съемнаяпанельуправления)
Панель управления можно снимать, чтобы предотвратить кражу аппарата. Храните
снятую панель управления в футляре для СПУ, чтобы не поцарапать ее.
Рекомендуется брать панель управления с собой, выходя из машины.
СНЯТИЕ СПУ
1. Закрыв ОТКИДНУЮ ПАНЕЛЬ,
выключите аппарат.
2. Чтобы открыть СПУ, вдавите клавишу
открытия до конца и потяните СПУ к
себе, чтобы вынуть ее.
УСТАНОВКА СПУ
1. Вставьте СПУ в основной блок таким
образом, чтобы правая сторона СПУ (А)
закрепилась в защелке (В).
СПУ
2. Осторожно нажмите на левую сторону
СПУ (С), чтобы она встала на место.
8
• Прежде, чем снять СПУ, обязательно
закройте ОТКИДНУЮ ПАНЕЛЬ!
•Если снимать СПУ при открытой
ОТКИДНОЙ ПАНЕЛИ, панель немедленно
закроется. Чтобы не повредить пальцы,
будьте осторожны.
• СПУ не слишком прочна. Берегите
снятую СПУ от падений и сильных ударов.
• Если нажать на кнопку открытия и
оставить СПУ незакрепленной, то из-за
вибрации в машине СПУ может выпасть и
разбиться. Поэтому закрывайте съемную
панель или снимите ее и положите в
футляр.
повреждений (их можно нанести ногтями,
отверткой и т.п.).
• Если приложить к панели управления
чрезмерное усилие, она приспустится на
ступеньку вниз. Это не является признаком
неисправности и вызвано срабатыванием
защитного механизма. В таком случае,
чтобы вернуть панель управления в
исходное состояние, дважды нажмите
кнопку [O]. Работа при приспущенной
откидной панели может привести к
неисправности.
• Не пользуйтесь открытой панелью
управления как подставкой.
• Открытие и закрытие панели
управления вручную может привести к
неисправности: сходу механизма
открытия с направляющих, поломке
шестерен и т.п. Не выдергивайте панель
управления с силой.
Если Вы выдвинули панель управления
вручную, то несколько раз нажмите
клавишу [O], чтобы убедиться в том, что
панель управления возвращается в
нормальное положение и работает
правильно.
• НеснимайтеСПУвовремядвижения.
• НепользуйтесьСПУ, еслиона
сместилась.
• Не кладите СПУ в карман брюк и т.п.
При избыточных нагрузках СПУ может
сломаться.
• Если открывать футляр для СПУ
слишком резко, то она может выпасть.
Примечание:
* Если СПУ испачкалась, вытирать грязь можно только
чистой сухой тканью.
ВНИМАНИЕ!
7. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ
Управление CD/MD/DVD чейнджером
Если Вы подключили с помощью кабеля CeNET
CD/MD/DVD чейнджер ( он не входит в комплект
поставки), то им можно управлять с помощью
данного аппарата. Аппарат может управлять
двумя чейнджерами (CD/MD/DVD).
Чтобы начать воспроизведение, с помощью
клавиши [FNC] переключитесь в режим CD/MD/DVD чейнджера. Если подключено 2
чейнджера, с помощью клавиши [FNC]
выберите один из них.
* Еслинадисплеепоявляетсясообщение “NO MAGAZINE”
(нетмагазина), вставьте в CD чейнджер магазин. При загрузкевплейермагазинапоявляетсясообщение “LOADING”
(загрузка).
* Еслинадисплеепоявляетсясообщение “NO DISC” (нет
диска), выньте магазин и вставьте диски во все гнезда, а
затем вновь вставьте магазин в чейнджер.
ВНИМАНИЕ!
В CD чейнджере не воспроизводятся
диски CD-ROM.
Пауза воспроизведения
1. Нажмите клавишу [ ], чтобы
приостановить воспроизведение. На дисплее
появляется индикация “PAUSE”.
2. Чтобы возобновить воспроизведение, еще
раз нажмите клавишу [ ].
Выбор диска
Каждое нажатие клавиши прямого доступа
соответствует переходу к следующему диску
в магазине.
• Выбор диска (1…6)
Чтобы выбрать нужный диск, нажмите
соответствующую клавишу прямого доступа
(с 1-й по 6-ю).
• Выбор диска (7…12)(только для CD
чейнджера на 12 дисков)
Чтобы выбрать нужный диск, нажмите и
не менее 1 секунды удерживайте
соответствующую клавишу прямого
доступа ( с 1-й по 6-ю).
* Если CD не вставлен в гнездо магазина, нажатие клавиши
с номером этого диска приведет к ошибке.
Выбор трека
• В прямом направлении
1. Чтобы перейти к началу следующего трека,
нажмите клавишу [ ].
2. При каждом нажатии клавиши [ ]
происходит переход к началу следующего трека.
• В обратном направлении
1. Чтобы перейти к началу текущего трека,
нажмите клавишу [ ].
2. При каждом нажатии клавиши [ ] происходит
переход к началу предыдущего трека.
Ускоренное продвижение
••
• В прямом направлении
••
Для ускоренного продвижения в прямом
направлении нажмите клавишу [ ] не менее
чем на 1 секунду.
• В обратном направлении
Для ускоренного продвижения в обратном
направлении нажмите клавишу [ ] не менее
чем на 1 секунду.
Переход к началу
В этом режиме CD проигрыватель переходит
к первому на диске треку (Track No. 1).
• Для дисков 1...6
Нажмите клавишу прямого доступа (1...6) с
номером воспроизводимого CD.
• Для дисков 7...12
Нажмите и удерживайте клавишу прямого
доступа (1...6) с номером воспроизводимого
CD.
* Если CD невставленвгнездомагазина, нажатие клавишисномеромэтогодискаприведеткошибке.
Воспроизведение со сканированием
При сканировании поочередно автоматически
проигрывается по 10 секунд каждого из треков
на диске. Режим выполняется до его отмены.
* Воспроизведение со сканированием удобно при поиске
нужного трека.
1. Чтобы включить воспроизведение со
сканированием, нажмите клавишу [P/A]. На
дисплее появится индикация «SCN».
2. Чтобы остановить воспроизведение со
сканированием, нажмите клавишу [P/A] еще
раз. Индикация «SCN» на дисплее гаснет, и
продолжается воспроизведение текущего трека.
Воспроизведение диска со
сканированием
При сканировании поочередно автоматически
проигрывается по 10 секунд из первого из треков
на кадом диске, вставленном в CD (MD)
чейнджер. Режим выполняется до его отмены.
* Воспроизведение со сканированием удобно при поиске
нужного трека.
Аппарат продолжает нормальную работу, в
том числе и при телефонном разговоре.
Примечание:
Если Вы пользуетесь набором «свободые
руки», пожалуйства, установите режим «ON»,
чтобы прослушивать телефонные разговоры
с помощью данного аппарата.
••
• ON :
••
Вы сможете слушать разговор через
громкоговорители аппарата.
* При разговоре можно подстраивать громкость звука Ваших
громкоговорителей с помощью поворотного регулятора.
••
• MUTE :
••
Во время телефонного разговора звук
аппарата приглушается.
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Настройка автоматического
уровня громкости
1. Нажмите и не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключиться в
режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “CALIBRATE”.
3. Нажмите клавишу “PLAY/PAUSE”, на
дисплее появится индикация “START”.
4. Разгонитесь до скорости 50 км/ч и нажмите
клавишу “PLAY/PAUSE”.
5. Через 2 секунды на дисплее должна
появится мерцающая индикация
сигнал. Если калибровка прошла неудачно,
появляется индикация “FAILED” (ошибка), и
слышится два коротких звуковых сигнала.
7. В случае ошибки повторите шаги с 3-го по 6-й.
Примечание:
* При установке аппарата или переустановке его в другую
машину в целях обеспечения безопасности всегда
выполняйте эту операцию по месту приобретения или у
ближайшего дилера Clarion. Установка требует
специальных знаний и опыта.
Настройка чувствительности
автоматического уровня
громкости
1. Нажмите и не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключиться в
24
режимвыборанастроек.
2. С помощью клавиши [ ] или [ ]выберите “A-VOL SENS”.
3. Выполнитенастройкуспомощью
поворотного регулятора.
Имеется шесть степеней настройки:
Off (выкл.) Low (низкий уровень) M-L (нижний
средний уровень) Mid (средний уровень) M-H
(верхний средний уровень) High (высокий
уровень).
5. ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
НАИМЕНОВАНИЯ КНОПОК
Джойстик
[FNC]
Назначение кнопок пульта дистанционного управления
Режим
Радио (RDS) CDCD/MD чейнджер Телевизор
Клавиша
[FUNC]Переключение режимов: радио, DAB, CD, DVD, CD/MD чейнджер, DVD чейнджер, телевизор, AUX
[BAND]ПереключениеВоспроизведениеПереход к следующемуПереключение
[ ], [ ]ПереходкПереходкследующемуилипредыдущемутреку.Переход к
* Некоторые одноименные клавиши основного блока и пульта дистанционного управления имеют разное действие.
диапазонов приема.первого трека.по порядку диску.диапазонов приема.
следующему илиПри нажатии и удержании в течение 1 секундыследующему или
предыдущемуи более: — ускоренное продвижениепредыдущему
каналувперед или назад.каналу
предварительнойпредварительной
настройки.настройки.
может привести к их взрыву. Соблюдайте
следующие правила:
* Не разбирайте аккумуляторы, не
нагревайте их и не подвергайте короткому
замыканию.
* Утилизируйте аккумуляторы надлежащим
образом.
Регулятор громкости
Поиск
Клавишавыбора
[BND]
диапазона BND
Клавиша перехода
в начало
Клавиша Disc Up
Клавиша
программы
Отсек аккумулятора
Литиевый аккумулятор
9
Крепление пульта дистанционного управления на рулевое колесо
1. Закрепите на рулевом колесе держатель.
На рисунке ниже показано, как установить пульт дистанционного управления на рулевое
колесо автомобиля с левым расположением руля. Если руль расположен справа,
установите пульт дистанционного управления слева.
Крепление в автомобиле с левым расположением руляКрепление в автомобиле с правым расположением руля
Держатель
2. Установите пульт дистанционного управления для руля.
Крепление в автомобиле с левым расположением руляКрепление в автомобиле с правым расположением руля
Пульт дистанционного управления для руля
Держатель
Крепление в автомобиле с левым расположением руляКрепление в автомобиле с правым расположением руля
Пульт дистанционного управления для руля
Держатель
Примечание:
Расположение пульта дистанционного управления зависит от формы рулевого колеса. Убедитесь в том, что пульт не
мешает нормальному управлению, а сигналы управления поступают на датчик дистанционного управления.
Подогнать
Оставить люфт
Пульт дистанционного управления для руля
Пульт дистанционного управления для руля
Держатель
10
Держатель
Держатель
Винт с шайбой (2.6 х 5)Винт с шайбой (2.6 х 5)
на показ заголовка.
2. При нажатии и удержании в течение 1
секунды или более клавиши [DISP] вид
заголовка сменяется.
Примечание: Содержание показываемого заголовка зависит
от воспроизводимого диска.
Если диск не загружен, на дисплей выводится сообщение
«NO DISC» (нет диска).
Настройка способа вывода
заголовков
НастройкавыводаCD-текстаилиMD.
* Исходноесостояние — “ON” («вкл.»).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “AUTO SCROLL” (автоматическая
прокрутка).
3. С помощью поворотного регулятора
выберите “ON” («вкл.») или “OFF” («выкл.»).
••
• ON :
••
Автоматическая прокрутка.
••
• OFF :
••
Прокрутка только 1 раз — при смене заголовка
или нажатии клавиши заголовка.
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Индикатор защиты от
похищения
Красный индикатор защиты от похищения
предназначен для предотвращения кражи.
Если из устройства выдвинута СПУ, он
мерцает.
* Исходноесостояние — “OFF” («выкл.»).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “BLINK LED”.
3. С помощью поворотного регулятора
выберите “ON” («вкл.») или “OFF” («выкл.»).
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Переключение внешний
источник/телефон
К аппарату можно подключить как внешний
источник звука или музыки, так и телефон, и
слушать звук с помошью громкоговорителей.
При подключении телефона или внешнего
устройства можно выбрать один из этих
источников.
* Исходноесостояние — “AUX” (внешнееустройство).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить
дисплей в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “AUX/TEL”.
3. С помощью поворотного регулятора
выберите “AUX” (внешний источник) или “TEL”
(телефон).
••
• AUX :
••
Входной кабель AUX/TEL подключается ко
внешнему источнику звука.
••
• TEL :
••
Входной кабель AUX/TEL подключается к
звуковому выходу сотового телефона.
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Настройка выхода на
громкоговорители для
сотового телефона
* Исходноесостояние — “RIGHT” (внешнееустройство).
* Чтобыподключить телефонный сигнал к выходу, включитеразрешениепрерываниятелефоннымразговором.
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “ TEL-SP”.
3. С помощью поворотного регулятора
выберите “RIGHT” (справа) или “LEFT”
(слева).
••
• RIGHT :
••
Телефонный разговор будет слышен из
правого громкоговорителя, подключенного к
аппарату.
••
• LEFT :
••
Телефонный разговор будет слышен из
левого громкоговорителя, подключенного к
аппарату.
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Если Вы подключили к данному аппарату
сотовый телефон ( при помощи приобретаемого
отдельно кабеля), то можно слушать разговор
через громкоговорители аппарата.
* Исходноесостояние — “OF” («выкл.»).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “TEL-SWITCH”.
3. Вращая поворотный регулятор по часовой
стрелке или против нее, выберите один из
23
Регулировка подсветки
Вы можете установить пониженный уровень
подсветки.
* Исходноесостояние — “ON” («вкл.»).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек ADJ.
2. С помощью клавиши [ ] или [ ]
выберите “CONTRAST”.
3. С помощью поворотного регулятора
настройте уровень контрастности.
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Настройка подсветки клавиш
* Исходноесостояние — “ILLM RED” (красная).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “KEY ILLUMI”.
3. С помощью поворотного регулятора
выберите цвет подсветки клавиш.
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Показ приглашения
При включении и выключении аппарата
показывается приглашение. Его можно
отключить или включить.
* Исходноесостояние — “ON” («вкл.»).
1. Нажмитеи не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “MESSAGE”.
3. С помощью поворотного регулятора
выберите “ON” («вкл.») или “OFF” («выкл.»).
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Звуковой сигнал
1. Нажмите и не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “BEEP”.
3. С помощью поворотного регулятора
выберите “ON” («вкл.») или “OFF” («выкл.»).
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
* Исходное состояние — “OFF” («выкл.»).
Режим внешнего входа AUX
В данной системе имеется разъем внешнего
входа, и Вы можете прослушивать звук и
22
музыку от внешних источников,
подключенных к аппарату.
Настройка чувствительности
внешнего входа
Если звук от внешнего источника плохо
слышен даже на максимальной громкости,
настройте чувствительность при помощи
следующей процедуры.
* Исходное состояние — “SENS LOW” (низкая
чувствительность).
1. Нажмите и не менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “AUX SENS”.
3. С помощью поворотного регулятора
выберите “SENS HIGH” (высокая
чувствительность), “SENS MID” (средняя
чувствительность) или “SENS LOW” (низкая
чувствительность).
4. Нажмите клавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Включение/выключение
экранной заставки
В данном аппарате предусмотрена экранная
заставка, позволяющая Вам наблюдать на
дисплее различные узоры и значки,
появляющиеся в случайном порядке.
Заставку можно выключать и включать.
Если какая- либо кнопка нажата при
включенной заставке, соответствующая
индикация выводится в течение 30 секунд, а
затем на дисплей вновь выводится заставка.
* Исходноесостояние — “RANDOM” (в случайном порядке).
1. Нажмите ине менее 1 секунды удерживайте
клавишу [TITLE], чтобы переключить дисплей
в режим выбора настроек.
2. С помощью клавиши [ ] или [ ]
выберите “AUTO SS”.
3. Нажмите клавишу [ ], чтобы перейти в
режим настройки экранной заставки.
4. С помощью поворотного регулятора
выберите “AUTO SS TYPE” (тип заставки) или
“ AUTO SS OFF” (заставкавыкл.).
5. Нажмитеклавишу [ TITLE], чтобы вернуться
в предыдущий режим.
Тип заставки: SS OFF (заставка выкл.), SS
PTN1 (Узор 1), SS PTN2 (Узор 2), SS PTN3
(Узор 3), SS RANDOM (случайныйузор).
Включение вывода заголовков
НастройкавыводаCD-текстаилиMD.
* Исходноесостояние — “ON” («вкл.»).
1. Нажмите и не менее 1 секунды удерживайте
клавишу [DISP], чтобы переключить дисплей
6. УПРАВЛЕНИЕ
Примечание: данный раздел следует читать, сверяясь с рисунками раздела 2 «ОРГАНЫ УПРАВЛЕНИЯ».
Основные операции
ВНИМАНИЕ!
Прежде, чем выключить аппарат,
следует установить минимальный
уровень громкости. Громкий звук при
включении способен повлиять на Ваш
слух, а также вызвать неисправность
аппарата.
Включение аппарата
Примечание:
* Не следует долгое время пользоваться данным
аппаратом, не включая двигатель. Если Вы слишком сильно
разрядите аккумулятор, запуск двигателя может
оказаться невозможным, а срок службы аккумулятора при
этом сокращается.
1. Нажмитеклавишу [FNC].
2. Включитсяподсветкадисплея. Аппарат
автоматически настраивается на режим
работы, выбранный перед его выключением,
и автоматически включает контроль этого
режима.
3. Чтобы выключить аппарат, нажмите
клавишу [FNC] и удерживайте ее в течение 1
секунды или более.
Примечание:
* Проверка системы
При первом включении аппарата после подключения всех
проводов ему необходимо осуществить проверку
подключенного оборудования. При включении аппарата,
после появления на дисплее сначала сообщения “SYSTEMCHCK”, а затем — “PUSH POWER”, нажмитеклавишу [FNC].
Аппарат приступает к проверке системы. По завершении
проверки аппарат выключается, и клавишу [FNC] следует
нажать еще раз.
Выбор режима работы
1. Для смены режима работы нажмите
клавишу [FNC].
2. При каждом нажатии клавиши [ FNC] режим
работы переключается в следующем порядке:
Радио DAB (цифровойтюнер) CD
DVD DECK CD чейнджер MD
чейнджер DVD чейнджер
Телевизор AUX (внешний источник)
Радио
* Внешнее оборудование, не подключенное посредством
интерфейса CeNET, не показывается.
Настройка громкости
При вращении поворотного регулятора по
часовой стрелке громкость увеличивается,
против часовой стрелки — уменьшается.
* Громкостьрегулируетсявдиапазонеот 0 (минимум) до 33
(максимум).
Переключение режима дисплея
Для выбора желаемого вида дисплея
нажимайте клавишу [DISP]. При каждом
нажатии клавиши [DISP] дисплей
переключается.
* Выбранный вид дисплея становится исходным. Если
выполняется настройка (например, громкости), дисплей
моментально переключается на контроль данной операции,
а затем, спустя несколько секунд после завершения
настройки, возвращается к выбранному виду.
* При вводе заголовка для CD/MD он выводится на дисплее
основного вида. Если Вы не ввели заголовок, то вместо него
выводится запись “D NO TITLE” (диск без заголовка) или “TNO TITLE” (трек беззаголовка). Порядоквводазаголовков
описан в подразделе “Ввод заголовков” раздела “Общие для
всех режимов операции”.
* Если сигналы точного времени не принимаются, дисплей
имеет вид “CT—:—”.
Настройка баланса левый/
правый
1. Нажмитеклавишу [A-М] и выберите
“BALANCE”.
2. Вращениеповоротного регулятора по часовой
стрелке увеличивает громкость звучания правого
громкоговорителя. Вращение против часовой
стрелки увеличивает громкость звучания левого
громкоговорителя.
* Настройкаисходного состояния — “0” (Диапазон настройки
— от L13 до R13).
3. Позавершениинастройкинажмите
клавишу [A-М] для возврата в прежний режим
работы нужное количество раз.
* Настройкаисходного состояния — ”0” (Диапазон настройки
— от F12 до R12).
3. Позавершениинастройкинажмите
клавишу [A-М] для возврата в прежний режим
работы нужное количество раз.
Настройка низких/высоких
частот
1. Перейдите в режим “BASS/TREB” (низкие/
высокие). При каждом нажатии клавиши [EQ]
настройка переключается с “ BASS”на “TREB”
и наоборот.
2. Вращаяповоротный регулятор по часовой
11
стрелке или против нее, настройте низкие
или высокие частоты.
3. Для возврата в прежний режим работы
нажмите клавишу [EQ].
* Диапазоннастройкиот -6 до 6 (какнизких, такивысоких)
* См. такжережимы STD и PRO.
Настройка громкоговорителя
Спомощьюэффектов “Dolby Surround Pro
Logic II” или “AC-Processor II” можнонастроить
предпочтительную панораму звучания и
воспользоваться преимуществами
динамичного звучания объемной системы,
включающей 5.1 или 4 + 2 канала.
••
• Dolby Surround Pro Logic II 5.1
••
Система состоит из центрального, левого/
правого фронтальных, левого/ правого
панорамных и сабвуферного каналов.
Для достижения максимального эффекта для
системы Dolby Pro Logic II рекомендуется
система громкоговорителей 5.1. Кроме того,
она рассчитана на достижение почти такого
же качества, как и для системы 5.1, при
использовании набора только из 4 + 1
(сабвуфер) каналов.
Если Вы располагаете источником сигнала
Dolby Pro Logic и только фронтальными и
тыловыми левым/правым громкоговорителями,
оптимальной настройкой будет CTR + SW и CTROFF, при этом центральный канал будет
автоматически распределяться между левым и
правым фронтальными.
Примечание:
* Привыборе SW-L или SW-R выходзвука SW-L врежиме
PL II отсутствует.
••
• AC-Processor II
••
Система состоит из левого/правого
фронтальных, левого/правого панорамных и
левого/правого сабвуферных каналов.
Для достижения максимального эффекта для
системы Dolby Pro Logic II рекомендуется
система громкоговорителей из 4 + 2 каналов.
1. Нажав и удерживая клавишу [TITLE] не
менее 1 секунды, перейдите в режим “ADJ”
(настройка).
2. С помощьюклавиш [ ] или [ ] выберите
“SP-SETTING” (настройкагромкоговорителей).
3. С помощью поворотного регулятора
выберитережим“SW L + SW R” или “CTR +
SW”.
Примечание:
* При выборе “CTR + SW” выход звука CTR в режиме PL II
отсутствует.
12
Включение/выключение
центрального
громкоговорителя и сабвуфера
1. Нажав и удерживая клавишу [TITLE] не
менее 1 секунды, перейдите в режим “ADJ”
(настройка).
2. С помощью клавиш [ ] и [ ] выберите
“SP SEL” (выборгромкоговорителей).
4. С помощью поворотного регуляторавыберите “ON” (вкл.) или “OFF” (выкл.).
* Данныйрежимполезенприрешениипроблемсгромкоговорителями.
Настройка фильтра
1. Выберитережим Dolby Pro Logic II или ACPro II, а затем нажмите и удерживайте
клавишу [TITLE] не менее 1 секунды.
2. С помощью клавиш [ ] и [ ] выберите
“FILTER” (фильтр).
3. Чтобы выбрать “SUB W LPF” или “HPF ”,
нажмите клавишу [ ].
4. С помощью поворотного регуляторанастройтечастотуфильтра.
* Настройкинизкочастотногофильтрасабвуфера — 50, 80,
120 Гц (18 дБнаоктаву), OFF (выкл.).
* В режиме PL II настройкинизкочастотногофильтрасабвуфера — 50, 80, 120 Гц (12 дБнаоктаву), OFF (выкл.).
* Настройкивысокочастотногофильтра — 50, 80, 120 Гц (18дБнаоктаву), OFF (выкл.).
Примечание:
* Для 2 каналов фронта и 2 каналов тыла настройка
возможна только в режиме AC-Pro II PRO.
Режим точного времени (CT)
В данном режиме Вы можете выводить на
дисплей точное время, если принимаются
сигналы точного времени радиостанции RDS.
Дисплей переключается в режим точного
времени при нажатии клавиши [D].
* Если сигналы точного времени не принимаются, дисплей
имеет вид “CT—:—”.
Примечание:
Внекоторыхстранах ирегионах сигналыточного времени
(всоставеданных RDS) непередаются. Вотдельныхрегионахточноевремяможетприниматься неправильно.
Управлениепроцессором AC-Processor II
Dolby Pro Logic II
Dolby Pro Logic II — это технология
матричного декодирования, основанная
на доработанной технологии цифрового
матричного декодирования и усовершенствованной Dolby Pro Logic. Она
дает возможность высококачественного
воспроизведения при использовании
источников сигнала объемного звука
Dolby, а такжеисточниковстереофонического звука (например, CD),
1. Чтобы включить воспроизведение с
повтором, нажмите клавишу [AF]. На дисплее
появится индикация «RPT».
2. Чтобы остановить воспроизведение с
повтором, нажмите клавишу [AF] еще раз.
Индикация «RPT» на дисплее гаснет, и
возобновляется обычное воспроизведение.
Воспроизведение в случайном
порядке
В этом режиме отдельные треки на диске
воспроизводятся без определенной
последовательности. Режим выполняется до
его отмены.
1. Чтобы включить воспроизведение в
случайном порядке, нажмите клавишу [PTY].
На дисплее появится индикация «RDM».
2. Чтобы остановить воспроизведение со
сканированием, нажмите клавишу [PTY] еще раз.
Индикация «RDM» на дисплее гаснет, и
возобновляется обычное воспроизведение.
Общие для всех режимов операции
Ввод заголовков для диска или
станции
Можно записывать в память и видеть на
дисплее заголовки длиной до 10 знаков (для
CD, CD чейнджера и ТВ каналов). Ниже
показано, сколько заголовков можно ввести в
каждом из режимов.
РежимКоличество заголовков
CD50 заголовков
TВ15 заголовков
CD чейнджер
При подключении CDC655z 60 заголовков
При подключении CDC655Tz 100 заголовков
При подключении CDC1255z 50 заголовков
1. Выберите нужный режим (CD, CD
чейнджер, ТВ) с помощью клавиши [FNC].
2. Выберите CD в чейнджере или включите
ТВ канал, для которых Вы хотите записать
заголовок, и запустите воспроизведение.
3. С помощью клавиши [DISP] переключите
дисплей на главный вид.
4. Нажмите клавишу [TITLE]. На дисплее
появляется индикация “TITL”, а на табло —
мерцающий курсор.
5. Курсор перемещается с помощью клавиш
[ ] или [ ] .
6. С помощью клавиши [DISP] выберитетип
знаков. При каждом нажатии клавиши типы
сменяются в следующем порядке:
Заглавные буквы Цифры Символы
Национальныебуквы Заглавные буквы
…
7. С помощью поворотного регулятора
выберите нужную букву. При вращении
регулятора по часовой стрелке курсор
переходит к следующей по порядку букве,
против часовой стрелки — к предыдущей.
8. Чтобы ввести все знаки (до 10), повторяйте
шаги с 5-го по 7-й.
9. Чтобы записать заголовок в память и выйти
из режима ввода заголовков, нажмите и в
течение не менее 2 секунд удерживайте
клавишу [].
Ввод заголовков для настроек
эффектов
Можно записывать в пользовательскую
память заголовки сделанных Вами настроек
для AC-PII VSE POSITION и P.EQ.
1. Выберите режим настройки с помощью
клавиши [FNC].
2. С помощью клавиши [BND] выберите
пользовательскую настройку.
3. С помощью клавиши прямого доступа
выберите номер ячейки пользовательской
памяти, которой следует присвоить заголовок.
4. Нажмитеклавишу [TITLE].
5. Курсорперемещаетсяспомощьюклавиш[ ] или [ ] .
6. С помощью клавиши [DISP] выберитетип
знаков. При каждом нажатии клавиши типы
сменяются в следующем порядке:
Заглавные буквы Цифры Символы
Национальныебуквы Заглавные буквы
…
7. С помощью поворотного регуляторавыберитенужнуюбукву.
8. Чтобыввести все знаки (до 10), повторяйтешагис 5-гопо 7-й.
9. Чтобызаписать заголовок впамять ивыйти
из режима ввода заголовков, нажмите и в
течение не менее 2 секунд удерживайте
клавишу [].
Стирание заголовков
1. Выберите CD в чейнджере или включите
ТВ канал, для которых Вы хотите записать
заголовок, и запустите воспроизведение.
2. С помощью клавиши [DISP] переключите
дисплей на главный вид.
3. Нажмите клавишу [TITLE]. На дисплее
появляется индикация “TITL”, а на табло —
мерцающий курсор.
4. Нажмитеклавишу [BND].
5. Чтобыстереть заголовок из памяти и выйти
из режима ввода заголовков, нажмите и в
течение не менее 1 секунды удерживайте
клавишу [ ].
21
Работа с CD
Загрузка CD
1. Нажмите клавишу [ O ] . ОТКИДНАЯ
ПАНЕЛЬ откроется.
ВНИМАНИЕ!
Будьте осторожны, чтобы не защемить
пальцы при открытии и закрытии
ОТКИДНОЙ ПАНЕЛИ.
2. Нажмитекнопкуизвлечения CD.
3. Вставьте CD посерединеотверстиядля
установки маркированной стороной вверх.
Воспроизведение CD начнется автоматически
после загрузки.
Примечания:
* Нив коем случае не вставляйте вотверстие для установки
CD посторонниепредметы.
* Если CD вставляетсяс трудом, возможно, что уже вставлендругой CD илиаппаратнуждаетсявобслуживании.
* Данныйаппаратнебудетвоспроизводитьдискибез
маркировки или , а также дискиCD-ROM.
Загрузка 8-см компакт-дисков:
* Длявоспроизведения 8-см CD нетребуетсяадаптер.
* Вставляйте 8-см CD посерединеотверстиядля установки.
4. Послезагрузки CD ОТКИДНАЯПАНЕЛЬавтоматическизакроется.
Примечания:
* Следует иметь в виду, что ОТКИДНАЯ ПАНЕЛЬ закрывается
немедленно после установки CD в отверстие для установки.
* Если CD не вставлен, ОТКИДНАЯ ПАНЕЛЬ закрывается
через 30 секунд.
Прослушивание уже
загруженных CD
С помощью клавиши [FNC] перейдите в
режим CD. Автоматически начнется
воспроизведение. Если CD не загружен,
появляется сообщение “NO DISC” (нет диска).
Пауза воспроизведения
1. Для паузы воспроизведения нажмите
клавишу []. На дисплее появляется
индикация “PAUSE”.
2. Чтобы возобновить воспроизведение CD,
еще раз нажмите клавишу [].
Извлечение CD
1. Нажмите клавишу [ O ] . ОТКИДНАЯ
ПАНЕЛЬ откроется, и CD выдвинется наружу.
На дисплее появится индикация «EJECT».
ВНИМАНИЕ!
Будьте осторожны, чтобы не защемить
пальцы при открытии и закрытии
ОТКИДНОЙ ПАНЕЛИ.
2. Извлеките CD и нажмите клавишу [ O ].
ОТКИДНАЯ ПАНЕЛЬ закроется.
20
Примечания:
* Послеизвлечения CD следует закрывать откидную панель.
* ОТКИДНАЯПАНЕЛЬчерез 30 секундпослеизвлечения
CD закроетсяавтоматически.
* Еслиоставить в выдвинутом положении 12-см CD, то через
7 секундон загрузится вновь (автоматическая перезагрузка).
* 8-см CD не перезагружаются автоматически; их следуетвыниматьпослеизвлечения.
* Неследует подталкивать CD при автозагрузке — его можноповредить.
* Еслидискневыдвинулсяпринажатии кнопки извлечения,
нажмите ее еще раз. Это означает, что застопорился
механизм откидной панели, и не следует предпринимать
никаких действий, кроме приведения откидной панели в
рабочее состояние.
Выбор трека
• В прямом направлении
1. Чтобы перейти к началу следующего трека,
нажмите клавишу [ ].
2. При каждом нажатии клавиши [ ]
происходит переход к началу следующего
трека.
Для ускоренного продвижения в прямом
направлении нажмите клавишу [ ] не менее
чем на 1 секунду.
• В обратном направлении
Для ускоренного продвижения в обратном
направлении нажмите клавишу [ ] не менее
чем на 1 секунду.
Переход к началу
В этом режиме CD проигрыватель переходит
к первому на диске треку (Track No. 1).
Воспроизведение со сканированием
При сканировании поочередно автоматически
проигрывается по 10 секунд каждого из треков
на диске. Режим выполняется до его отмены.
* Воспроизведение со сканированием удобно при поиске
нужного диска.
1. Чтобы включить воспроизведение со
сканированием, нажмите клавишу [P/A]. На
дисплее появится индикация «SCN».
2. Чтобы остановить воспроизведение со
сканированием, нажмите клавишу [P/A] еще
раз. Индикация «SCN» на дисплее гаснет, и
продолжается воспроизведение текущего трека.
Повтор воспроизведения
В этом режиме текущий трек повторяется.
Режим выполняется до его отмены.
причем пространственный канал
используется как стереофонический
полнодиапазонный (от 20 Гц до 20 кГц).
Таким образом, Вы сможете прослушивать
любой стереофонический источник с
динамичным звучанием системы из 5.1
каналов. В зависимости от выбранного
источника, можно выбрать музыкальный или
матричный режим.
* Изготовленополицензии Dolby Laboratories. “Dolby”, “Pro
Logic” и знак двойной буквы D являются торговыми марками
Dolby Laboratories.
••
• Музыкальный режим
••
Данный режим предназначен для
стереофонических источников, например, CD.
Благодаря оптимизации частотной
характеристики пространственного канала
достигается более объемное и глубокое
звучание. Кроме того, поскольку ширина
звукового поля зависит от условий записи
источника музыки, предусмотрен режим
настройки, обеспечивающий возможность
точной регулировки.
••
• Матричный режим
••
Данный режим предназначен для AM/FM
радио.
Примечание:
* Вследствие особенностей Dolby Pro Logic II звучание
громкоговорителей в этом режиме кажется менее громким,
чем в режимах AC-PII STD, AC PII PRO или P.EQ, если Вы
переключаетесь на Dolby Pro Logic II из этих режимов.
3. Чтобывыключитьэффект Dolby Pro Logic
II, выберите “PLII OFF”. Крометого, режим
Dolby Pro II можновыключитьнажатиемклавиш [VSE] или [EQ].
Настройкауправления Dolby
Pro Logic II
1. Включите режим Dolby Pro Logic II, а затем
нажмите и удерживайте клавишу [TITLE] в
течение 1 секунды или более, чтобы перейти
в режим настройки “ADJ”.
2. С помощью клавиш [ ] и [ ]выберите
“PLII DELAY” (задержка PLII).
* Настройкапараметров панорамы (“PANORAMA”), размера
(“DIMENSION”) и ширины центра (“CTR WIDTH”)
осуществляетсяпоотдельности.
PANORAMA (ПАНОРАМА) (“Y” (да) или “N” (нет))
При выборе режима PANORAMA
фронтальный образ звукового поля
смещается к тылу. Если панорамный эффект
не представляется слишком существенным,
выберите настройку “Y”.DIMENSION (РАЗМЕР) (от 0 до 6)
При выборе режима DIMENSION образ
звукового поля смещается к фронту или к
тылу. Если баланс образа звукового поля
слишком сильно сместится к фронту или тылу,
можно подстроить баланс фронт/тыл.
Настройка на 3 соответствует центральному
положению. В диапазоне от 3 до 0 баланс
фронт/тыл смещается к фронту. В диапазоне
от 3 до 6 баланс фронт/тыл смещается к тылу.
CTR WIDTH (ШИРИНА ЦЕНТРА) (от 0 до 7)
При выборе режима CTR WIDTH настраивается
положение центрального канала между
центральным и фронтальными л / п
громкоговорителями. Распределение звучания
центрального канала между правым и левым
повысит обобщенность образа звукового поля,
давая более естественное пространственное
ощущение звука.
При установке на 0 звучание центрального
канала издается только центральным
громкоговорителем.
Установка на 7 распределит центральный
канал между левым и правым фронтальными
громкоговорителями, как при обычном
стереофоническом звучании.
13
Управление AC-II Processor
Для AC-ProII существует два режима:
стандартный (STD) и профессиональный
(PRO).
1. Настройтегромкоговорителина 4 + 2
канала (см. «Основые операции — Настройка
громкоговорителей».
2. ВключитережимPLII.
3. Нажмитеи удерживайте клавишу [TITLE] в
течение 1 секунды или более, чтобы перейти
в режим настройки “ADJ”.
4. С помощью клавиш [ ] и [ ] выберите
“AC-PLII SEL”.
течение 1 секунды и более эффект VSE
включается или выключается.
Настройка стандартного
режима AC-PII
В стандартном режиме с помощью
пространственного корректора создается
естественное стереофоническое звучание
для всех сидений.
Будучи эмулятором помещения, VSE может
корректировать звуковое давление таким
образом, что для каждого сидения создается
настраиваемый параметр.
Можно выбрать для настройки диффузию
(“DIFFUSE”), ширину машины (“CAR WIDTH”)
или длину машины (“CAR LENG”).
DIFFUSE(настройка
CAR WIDTH(настройка
CAR LENG(настройка
4. Настройка осуществляется вращением
поворотного регулятора.
Диапазон настройки для всех параметров —
от 1 до 10.
5. Для записи отредактированных параметров
пользуйтесь кнопками прямого доступа.
* Записям в пользовательской памяти можно присваивать
заголовки. Порядок ввода заголовков описан в подразделе «Ввод
заголовков» раздела «Общие для всех режимов операции».
диффузии)
ширины машины)
длины машины)
Управление в профессиональном
режиме AC-PLII
Можно выбрать один из пяти типов времени
задержки звука громкоговорителя в
соответствии с позицией слушателя. Кроме
того, режим выравнивания времени позволяет
определить громкоговоритель как точечный,
обеспечивая одинаковое воздействие
громкоговорителя на слушателя.
1. Включите режим POSITION с помощью
клавиши [VSE].
2. С помощью клавиши [BND] выберите “POS
BASIC” (основной режим положения).
3. С помощью клавиши прямого доступа
выберите один из пунктов меню VSE.
1. FRONT-L (фронтальный левый) 2. FRONTR (фронтальный правый) 3. FRONT
(фронтальный) 4. REAR (тыловой) 5. FULL
SEAT (всесиденья)
режима выбора PTY ничего не выбрано,
режим автоматически выключается.
Поиск PTY
1. При нажатииклавиши [PTY] включается
режим поиска PTY.
2. Выберите PTY.
3. Нажмитеклавишу [ ] и [ ]. При нажатии
клавиши [ ] поиск вещания заданного типа
осуществляется в направлении более
высоких частот, при нажатии клавиши [ ] —
в направлении более низких частот.
Если вещания выбранного типа нет,
настроечный поиск прекращается, и приемник
возвращается в режим выбора PTY.
Память предварительных
настроек PTY
1. Нажмите клавишу [PTY], чтобы включить
режим выбора PTY.
2. Выберите изспискажелаемыйтип
программы с помощью поворотного
регулятора.
Выбрать можно один из 29 типов.
Типпрограммы (PTY)
НазваниеСодержание
NEWSНовости
AFFAIRSТекущие события
INFOИнформация
SPORTСпорт
EDUCATEОбразование
DRAMAТеатр
CULTUREКультура
SCIENCEНаука
VARIEDРазное
POP MПоп-музыка
ROCK MРок-музыка
EASY MЛегкая музыка
CLASSICSКлассика
OTHER MДругая музыка
WEATHERПогода
FINANCEФинансы
CHILDRENДетские передачи
SOCIALСоциальные программы
RELIGIONРелигия
PHONE INТелефонные опросы
TRAVELТуризм
LEISUREДосуг
JAZZДжаз
COUNTRYКантри
NATION MМузыка народов мира
OLDIESРетро
FOLK MНародная
DOCUMENT Репортажи
3. Если нажать и удерживать в течение 2
секунд или более одну из клавиш прямого
доступа, выбранный тип программы
записывается в память предварительных
настроек.
Экстренные сообщения
Любой режим работы может быть прерван
экстренными сообщениями. На дисплее
появляется индикация “ALARM” (тревога), и
принимается сообщение.
• Выключение экстренного сообщения
Чтобы прервать экстренное сообщение,
нажмите кнопку [AF].
При прерывании обычной работы в случае
приема ТА, экстренного сообщения (ALARM)
или PTY настройте желаемый уровень
громкости с помощью поворотного
регулятора.
* ПозавершенииприемаТА, экстренногосообщения
(ALARM) и PTY громкостьвозвращаетсякпрежнему
уровню.
19
недостаточно хороши, еще раз нажмите
клавишу прямого доступа с тем же
номером. Приемник переключится на другую
станцию сети.
ФункцияТА
(Дорожныеобъявления)
Если приемник находится в режиме ожидания
дорожных объявлений (ТА), то Вы имеете
возможность прослушивать их в
приоритетном порядке, как только они
начинаются — вне зависимости от режима
работы. Вы также можете автоматически
настраиваться на дорожные программы.
* Данный режим работает только при свечении на дисплее
индикации «ТР». Свечение «ТР» означает, что принимаемая
радиостанция RDS передает программы с дорожными
объявлениями.
• Чтобы включить режим ТА
При свечении на дисплее индикации “TP” (без
“TA”) нажмите клавишу [TA ]. На дисплее
появится индикация “TP” и ”TA”, а приемник
находится в режиме ожидания дорожных
объявлений. Когда объявление начинается, на
дисплее появляется индикация “TRA INFO”
(дорожная информация), а затем — название
программы. Если во время приема дорожного
объявления Вы нажмете клавишу [ТА], то оно
прерывается, и приемник возвращается в режим
ожидания ТА.
• Выключение режима ожидания ТА
Если Вы нажмете клавишу [TA ] при свечении
на дисплее индикации “TP” и “TA”, на дисплее
высвечивается индикация ”TA”, а режим
ожидания дорожных объявлений выключается.
* Если «ТР» не светится, то при нажатии клавиши [TА]
начинается поиск станции ТР.
• Поиск станций ТР
Если Вы нажмете клавишу [TA], когда на
дисплее нет индикации “TP”, на дисплее
появляется индикация “TА”, а приемник
автоматически настраивается на станции с
дорожными программами.
Примечание:
* Если нет приема станций с дорожными программами (ТР),
приемник находится в режиме автоматической настройки.
Для ее прекращения еще раз нажмите клавишу [ТА], при
этом индикация «ТА» погаснет.
Функция автоматической записи
ТР-станций
В память предварительных настроек можно
записать до 6 станций ТР. Если найдено меньше
6 станций, то ранее настроенные станции
остаются за теми кнопками, которым не было
назначено новых станций.
При наличии на дисплее индикации «ТА»
нажмите и удерживайте не менее 2 секунд
18
клавишу [P/A]. Станции ТР с хорошим
качеством сигнала автоматически
записываются в память.
* Если автоматическая запись выполняется в диапазоне FM, то
станции записываются в FM3, даже если выбран FM1 или FM2.
Тип программы (PTY)
Данная функция позволяет Вам
переключаться на программу выбранного типа
из любого режима работы.
* Для некоторых стран радиовещание PTY пока не
реализовано.
* В режиме ожидания ТА станции ТР имеют приоритет перед
всеми типами программ.
• Включение режима ожидания PTY
Нажмите клавишу [PTY] — на дисплее
загорится индикациия “PTY”. Когда начнется
вещание программы выбранного типа,
название типа появится на дисплее.
• Выключение режима ожидания PTY
Нажмите и удерживайте клавишу [PTY] в
течение 1 секунды или более — до погасания
“PTY”. Режиможидания PTY выключается.
• Выключение прерывания PTY
Нажмите и удерживайте клавишу [PTY] во
время приема прерывания PTY. При этом
прерывание PTY запрещается, а приемник
возвращается в режим ожидания PTY.
Выбор типа программы (PTY)
1. При нажатииклавиши [PTY] на дисплее
высвечивается индикация “PTY” и выводится
тип программы. Приемник включается в
режим выбора типа программы.
Если в течение 7 секунд после включения
режима выбора PTY ничего не выбрано,
дисплей автоматически возвращается к
контролю режима радиоприема, а приемник
переходит в режим ожидания типа
программы.
2. Для выборажелаемоготипапрограммы
нажмите одну из кнопок прямого доступа или
выберите желаемый тип PTY из списка с
помощью поворотного регулятора.
* С целью облегчения настройки за клавишами прямого
доступа закреплены следующие типы программ:
Номер Тип программы (PTY)
клавиши ENGLISHАнглийский
1NEWSНовости
2INFOИнформация
3POP MПоп-музыка
4SPORTСпорт
5CLASSICКлассика
6EASY MЛегкая музыка
Настройка профессионального
режима AC-PII
1. Выберите меню “VSE”, на базе которого
будет осуществляться редактирование.
2. Нажмите и удерживайте клавишу [TITLE] в
течение 1 секунды или более.
3. С помощью клавиш [ ] и [ ] выберите
настраиваемый параметр.
5. С помощью клавиш [ ] и [ ]выберитеканалдлянастройки. Можновыбрать
“FRONT-L” (фронтальныйлевый), “FRONT-R”
(фронтальныйправый), “REAR-L” (тыловойлевый), “REAR-R” (тыловойправый), “SW-L”
(сабвуферлевый) или “SW-R” (сабвуферправый).
6. Настройкаосуществляетсявращением
поворотного регулятора.
Диапазон настройки “TIME ALIGN” — от 0 до
500 см.
Диапазон настройки “SP GAIN” — от 0 до -20
дБ для каждого канала.
7. Для записи отредактированных параметров
нажмите кнопку прямого доступа и
удерживайте ее в течение 2 секунд или более.
* Записям в пользовательской памяти можно присваивать
заголовки. Порядок ввода заголовков описан в подразделе
«Ввод заголовков» раздела «Общие для всех режимов
операции».
Управление эквалайзером EQ
Существуетдварежимаэквалайзера —
“P.EQ” (параметрическийэквалайзер) и
”BASS/TREB” (низкие/высокие).
1. Нажмитеиудерживайте клавишу [TITLE] в
течение 1 секунды или более, чтобы перейти
в режим настройки “ADJ”.
2. С помощью клавиш [ ] и [ ] выберите
“AC-PII SEL”.
3. Нажмитеклавишу , чтобы перейти квыборустандартного (“STD”) илипрофессионального
(“PRO”) режима.
4. С помощью клавиш [ ] и [ ]выберите
“EQ-SEL” (выборэквалайзера).
5. С помощью поворотного регуляторавыберитережим “P.EQ” или ”BASS/TREB”.
Частотную характеристику можно точно
настроить с помощью кривых выравнивания
частотной характеристики, соответствующих
модели автомобиля. В памяти автомобиля
может храниться до 6-ти типов меню на
основе P.EQ, соответствующих модели
автомобиля и расположению громкоговорителя.
Таким образом, их можно настроить под
автомобиль.
1. С помощью клавиши [EQ] перейдите в
режим “P.EQ mode”.
2. С помощью клавиши [BND] выберите “P.EQ
BASIC”.
3. Чтобы выбрать одно из приведенных ниже
меню P.EQ, нажмите кнопку прямого доступа.
1. SEDAN-1 2. SEDAN-2 3. WAGON-1 4.
WAGON-2 5. MINI VAN-1 6. MINI VAN-2
4. Для возврата в предыдущий режим
нажмите клавишу [EQ].
5. Чтобы включать или выключать эффект
P.EQ, нажимайте и удерживайте клавишу [EQ]
в течение 1 секунды или более.
Настройка P.EQ
1. Выберите меню “P.EQ”, на базе которого
будет осуществляться редактирование.
2. Нажмите и удерживайте клавишу [TITLE] в
течение 1 секунды или более.
3. С помощью клавиш [ ] и [ ] выберите
настраиваемый параметр. Можно выбрать
нажмите кнопку прямого доступа и
удерживайте ее в течение 2 секунд или более.
* Записям в пользовательской памяти можно присваивать
заголовки. Порядок ввода заголовков описан в подразделе «Ввод
заголовков» раздела «Общие для всех режимов операции».
* Параметры, определенные в соответствии с указаниями
данного раздела, действуют как в профессиональном, так и
в стандартном режиме.
Прием радиопередач
Прослушивание радиопередач
1. Переключитесь в режим радио при помощи
клавиши [FNC]. На дисплее появится частота
или название сервиса.
2. Для настройки на станцию сначала
переключитесь в нужный диапазон с помощью
клавиши [BND], чтобы выбрать FМ (FM1, FM2,FM3) или АМ (MW/LW — длинные или средние
волны).
При каждом нажатии клавиши [BND] диапазон
переключается в следующем порядке:
FM1 FM2 FM3 AM FM1...
3. С помощью клавиш [ ] и [ ] настройтесьнанужнуюстанцию.
15
Настройка
Существует три типа настройки: поисковая
настройка, ручная настройка и использование
предварительных настроек.
Поисковая настройка
Есть два типа поисковой настройки: прямой
поиск (DX SEEK), когда настройка на
принятые станции происходит автоматически,
и локальный поиск (LОCAL SEEK), при
котором настройка осуществляется только на
станции с хорошим качеством сигнала.
1. Переключитесь в нужный диапазон с
помощью клавиши [BND], чтобы выбрать FM
или АМ (MW/LW — длинные или средние волны).
2. Настройтесь на станцию.
•Если надисплее появляется индикация “MANU” (ручная
настройка), нажмите и в течение 1 секунды или более
удерживайте клавишу [BND]. Индикация “MANU” исчезнет,
и можно приступить к поисковой настройке.
•Если на дисплее появляется индикация «ТА», это означает
автоматическую настройку на станцию с дорожной программой.
••
•Прямойпоиск
••
Автоматический поиск станций осуществляется
с помощью клавиш [ ] и [ ] .
При нажатии клавиши [ ] поиск станции
осуществляется в направлении более
высоких частот, при нажатии клавиши [ ] —
в направлении более низких частот.
* При запуске процесса настройки на дисплее появляется
сообщение «DX SEEK».
••
•Локальныйпоиск
••
При нажатии и удержании в течение 1 секунды
или более клавиши [ ] поиск станции
осуществляется в направлении более
высоких частот, при нажатии клавиши [ ]
— в направлении более низких частот.
Происходит автоматический выбор станций с
хорошим качеством радиосигнала.
* При запуске процесса настройки на дисплее появляется
сообщение «LO SEEK».
Ручная настройка
Есть два способа настройки: быстрая и по
шагам. В пошаговом режиме частота
перестраивается каждый раз на величину
шага. При быстрой настройке можно быстро
настроиться на нужную частоту.
1. Переключитесь в нужный диапазон с помощью
клавиши [BND], чтобы выбрать FM или АМ (MW/
настройка), нажмите и в течение 1 с или более удерживайте
клавишу [BND]. Появится индикация “MANU”, и можно
приступить к ручной настройке.
•Быстраянастройка
Для настройки на станцию нажмите и
удерживайте в течение 1 секунды или более
16
клавишу[ ] или [ ] .
•Пошаговаянастройка
Для настройки на станцию нажимайте
клавишу [ ] или [ ].
Настройка на предустановленные
станции
В память предварительных настроек можно
записать в общей сложности 24 станции (по
6 в каждом диапазоне — FM1, FM2, FM3 и AM
(MW/LW). Записаннаячастота автоматически
вызывается при нажатии на клавишу прямого
доступа.
1. Нажмите клавишу [BND] и выберите
диапазон (FM или AM (MW/LW)).
2. Выберите желаемую станцию с помощью
клавиш прямого доступа.
* Чтобы записать станцию в память предварительных
настроек, нажмите и в течение 1 секунды или более
удерживайте одну из клавиш прямого доступа.
Предварительная настройка
вручную
1. Настройтесь на нужную станцию путем
поисковой или ручной настройки или вызвав
ее из памяти предварительных настроек.
2. Нажмите одну из клавиш прямого доступа
и удерживайте ее в течение как минимум 2
секунд, чтобы записать станцию в память
предварительных настроек.
Автоматическая запись
При автоматической записи запоминаются
первые 6 станций, найденных при
автоматическом поиске. Если найдено
меньше 6 станций, то ранее настроенные
станции остаются за теми кнопками, которым
не было назначено новых станций.
1. Нажмите клавишу [BND] и выберите
диапазон (FM или AM (MW/LW)).
2. Нажмите клавишу [P/A] и удерживайте ее в
течение 2 секунд или более. Станции с
хорошим качеством сигнала автоматически
записываются в память предварительных
настроек.
* Если автоматическая запись выполняется в диапазоне FM, то
станции записываются в FM3, даже если выбран FM1 или FM2.
Сканирование предварительных
настроек
При сканировании осуществляется
последовательная настройка на записанные
в память предварительных настроек станции.
Это удобно при поиске нужной станции в
памяти.
1. Нажмитеклавишу [P/A]
2. Посленастройкинанужнуюстанцию
нажмите клавишу [P/A] еще раз, чтобы
перейти к прослушиванию.
Примечание:
* Не нажимайте клавишу [P/A] дольше 2 секунд, иначе
включится функция автоматической записи, и приемник
приступит к записи станций.
RDS (Система Радиоданных)
Данный аппарат снабжен встроенным
декодером системы RDS для приема
вещательных станций, передающих данные
RDS.
Эта система позволяет приемнику отображать
название принятой станции (PS), а также
автоматически переключаться на более
качественно принимаемую частоту ( AF), если
она становится доступна в результате Вашего
передвижения.
Кроме того, система может переключаться на
прием дорожных объявлений или дорожной
программы из любого режима, если
радиостанция RDS передает такое вещание.
Если принимается информация EON
(приоритетная), то дополнительно появляется
возможность переключения между
предустановленными станциями единой сети
и переключения с принимаемой станции на
дорожные объявления, поступающие от
других станций (ТР). В некоторых странах эти
возможности отсутствуют.
Функции RDS доступны только в FM
диапазоне.
• AF: альтернативнаячастота
• PS: названиепрограммы
• PTY: типпрограммы
• EON: приоритетнаяинформацияиздругих
сетей
• TP: дорожнаяинформация
* Прерывание по RDS не происходит в режимах приема
радиовещания АМ и в режиме ТВ.
Функция AF (Альтернативная
частота)
Функция AF позволяет аппарату поддерживать
качество приема путем переключения на другие
частоты данной радиовещательной сети.
* Исходное состояние — «ON» («вкл.»).
• Выключение функции AF
Нажмите кнопку [AF] при наличии на дисплее
индикации “AF” (светится или мерцает).
Индикация “AF” гаснет, и функция выключается.
• Включение функции AF
Нажмите кнопку [AF] при отсутствии на
дисплее индикации “AF”. Появляется
индикация “AF”, и функция включается.
* Если условия приема станции, на которую настроен
приемник, ухудшаются, “AF” начинает мерцать, а приемник
пытается найти альтернативную частоту. Если найти ее не
удается, на дисплее появляется индикация “PI SEARCH”
(поиск), и приемник ищет ту же программу на другой частоте.
• Режим AF присовместнойработе RDS и
DAB
Если одна и та же программа передается как
по RDS, так и по DAB, а режим AF включен,
приемник автоматически выбирает программу
с наилучшим качеством приема.
* Данная возможность реализована только в случае
совместной работы с цифровыми тюнерами DAH913 и
удерживайте клавишу [TITLE], чтобы
включить контроль выбора настройки.
2. С помощью клавиш выберите “LINK ACT”.
3. С помощью поворотного регулятора
выберите вариант “ON” (по часовой стрелке)
или “OFF” (против часовой стрелки).
ON: Переключение частот между RDS и DAB
разрешено.
OFF: Переключение частот между RDS и DAB
запрещено.
4. Для возврата к предыдущему режиму
нажмите клавишу [TITLE].
Режим REG
(местнаяпрограмма)
При включении данного режима выбирается
канал местного радиовещания, принимаемый
наилучшим образом. Если функция выключена,
то, когда Вы въезжаете в новый район, приемник
переключается с принимаемого вещания района,
из которого Вы выехали, на вещание нового
района, вне зависимости от его качества..
* Исходное состояние — «OFF» («выкл.»).
Примечание:
* Еслипринимается общенациональное вещание ( например,
BBC 2 FM), то режим не работает.
дисплее индикации “REG”. На дисплее
появляется индикация “REG”.
• Выключение функции REG
Нажмите и удерживайте кнопку [AF] в течение 1
секунды или более при наличии на дисплее
индикации “REG”. Индикация “REG” на дисплее
гаснет.
Ручная настройка на другие
местные станции той же сети
1. Даннаяфункция работает при включенной
AF ипривыключенной REG.
Примечание:
Данная функция работает, когда есть прием местных
станций единой сети.
2. Для вызова местной станции нажмите одну
из клавиш прямого доступа.
3. Еслиусловияприемавызваннойстанции
17
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
