Cisco Spark Room 55
Installation Guide: Floor Stand
FR
Guide d’installation : support au sol
ES
Guía de instalación: soporte para suelo
PT
Manual de instalação: suporte de chão
IT
Guida per l’installazione: cavalletto
DE
Installationshandbuch: Bodenständer
1
We recommend two people working together to mount this system.
Follow local regulations.
FR
Nous recommandons que deux personnes travaillent ensemble pour installer ce
système. Respectez les réglementations locales en vigueur.
ES
Recomendamos montar el sistema entre dos personas. Siga las normativas locales.
PT
Recomendamos que a montagem deste sistema seja realizada por duas pessoas em
conjunto. Siga as regulamentações locais.
IT
È consigliabile che il sistema venga installato da due persone. Attenersi alle norme
locali.
DE
Für die Montage dieses Systems empfehlen wir die Zusammenarbeit von zwei
Personen. Befolgen Sie die geltenden Bestimmungen.
2
8 m [26.2']
5 m [16.4']
US: 4.5 m [14.8']
8 m [26.2']5 m [16.4']
× 3
M6x40
× 2
7.5 m [24.6']
Hex, 5 mm
× 4
1
3
2
4
× 3
M6x40
Hex, 5 mm
3
5
× 4
× 4
4
6
5
7
35 kg
77 lb
6
8
21
5 m
[16.4']
8 m
[26.2']
9
7
10
11
12
8
9
13
10
14

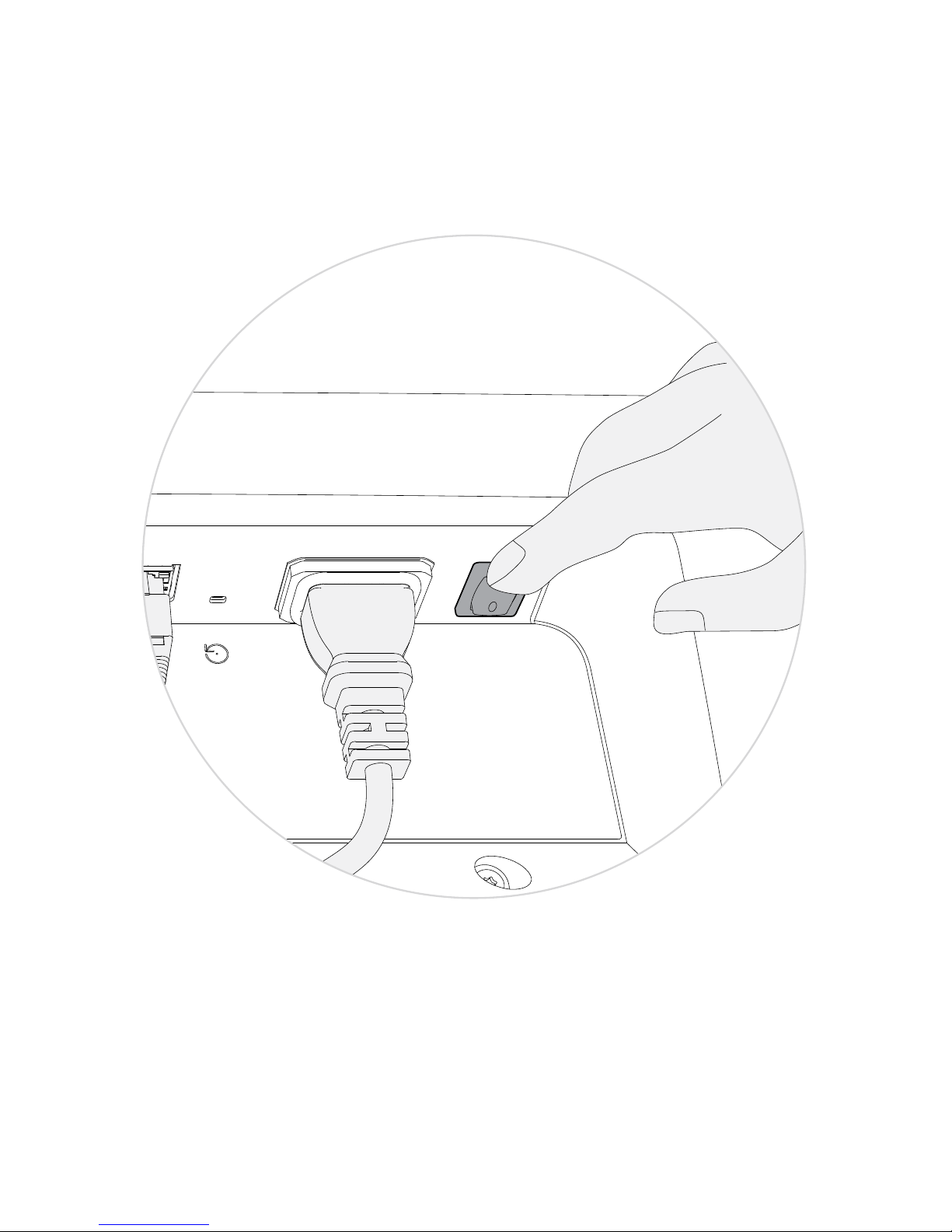

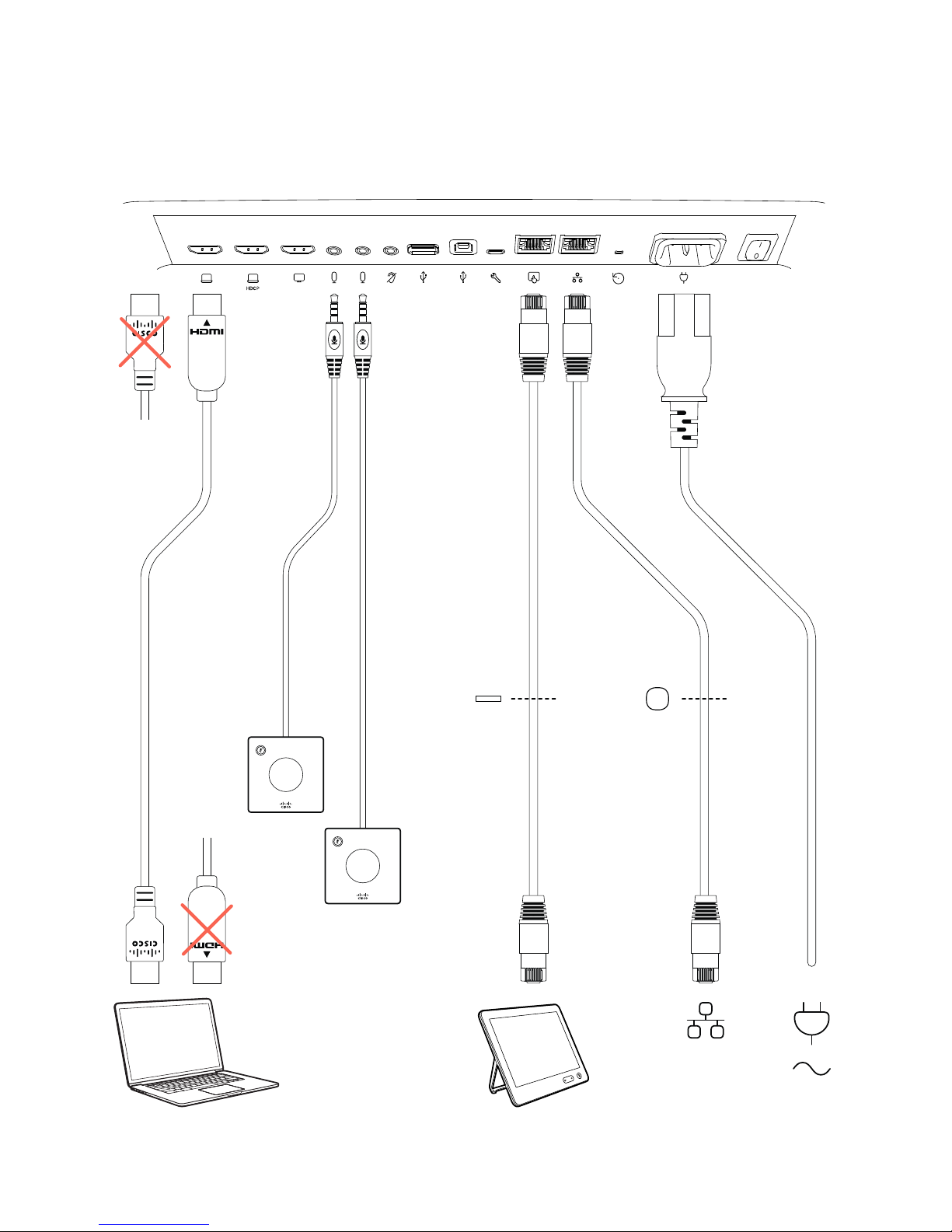

Power (100-240 VAC, 1.8-0.8 A, 50/60 Hz)
• Always use the provided power cable.
• Keep the power plug and outlet easily accessible in case you need to
disconnect the device from power.
• This device is designed for connection to TN and IT power systems.
Network connectivity: Use either Ethernet LAN, as shown in the illustrations, or
Wi-Fi. Non-radio devices, which have the letters 'NR' in their product identifier
(PID), don't support Wi-Fi.
15
FR
Alimentation (100-240V CA, 1.8-0.8 A, 50/60Hz)
• Utilisez toujours le câble d’alimentation fourni.
• Assurez-vous de pouvoir accéder facilement à la prise électrique au cas où vous auriez besoin
de débrancher l’appareil.
• Ce matériel a été conçu pour être connecté à des systèmes d'alimentation TN et IT.
Connectivité réseau : utilisez le LAN Ethernet, comme illustré, ou le Wi-Fi. Les appareils autres que
les appareils radio dont l'ID de produit (PID) comporte les lettres «NR» ne prennent pas en charge
le Wi-Fi.
ES
Alimentación (100-240VCA, 1.8-0.8 A, 50/60Hz)
• Utilice siempre el cable de alimentación proporcionado.
• Mantenga el enchufe y la toma de corriente fácilmente accesibles por si tiene que desconectar
el dispositivo de la fuente de alimentación.
• Este equipo se ha diseñado para ser conectado a sistemas de alimentación tipo TN o IT.
Conectividad de red: utilice LAN Ethernet, como se indica en las ilustraciones, o Wi-Fi. Los
dispositivos que no sean de radio, en los que aparecen las letras "NR" en el identificador de
producto (PID), no son compatibles con el Wi-Fi.
PT
Alimentação (100-240 V CA, 1.8-0.8 A, 50/60 Hz)
• Utilize sempre o cabo de alimentação fornecido.
• Mantenha a ficha e a tomada facilmente acessíveis no caso de precisar de desligar o
dispositivo da alimentação.
• Este equipamento foi criado para ligações a sistemas de corrente TN e IT.
Conectividade de rede: utilize LAN de Ethernet, conforme indicado nas ilustrações, ou Wi-Fi.
Os dispositivos sem rádio, que têm as letras "NR" no identificador do produto (PID), não são
compatíveis com Wi-Fi.
IT
Alimentazione (100-240 VAC, 1.8-0.8 A, 50/60 Hz)
• Utilizzare sempre il cavo di alimentazione fornito.
• Mantenere la spina e la presa di alimentazione facilmente accessibili nel caso occorra
scollegare il dispositivo dall’alimentazione.
• Questa apparecchiatura è stata progettata per collegamenti a sistemi di alimentazione TN e IT.
Connettività di rete: Utilizzare la LAN Ethernet come illustrato nelle figure, oppure il Wi-Fi. I
dispositivi non radio connessi che recano la dicitura “NR” sull’identificativo del prodotto (PID) non
supportano il Wi-Fi.
DE
Stromaufnahme (100 bis 240VAC, 1.8 bis 0.8 A, 50/60 Hz)
• Verwenden Sie immer das mitgelieferte Netzkabel.
• Netzstecker und Steckdose sollten leicht zugänglich sein, falls Sie das Gerät von der
Stromversorgung trennen müssen.
• Dieses Gerät ist so konstruiert, daß es an TN- und IT-Stromsysteme angeschlossen werden
kann.
Netzwerkverbindung: Verwenden Sie entweder Ethernet-LAN, wie in den Darstellungen gezeigt,
oder Wi-Fi. Geräte, die das Zeichen "NR" in ihrer Produktkennung (PID) tragen, unterstützen Wi-Fi
nicht.
16
Cisco Spark Room 55
5. Connector panel (behind connector cover)
3. Loudspeakers
1. Camera
2. Microphone
4. Screen
1 2
F. USB, type B
A. HDMI inputs
E. USB, type A
C. Microphone inputs
B. HDMI output
D. Audio line output
L. Power switch
G. Maintenance
K. Power
I. Network
H. Touch panel
J. Factory reset
17
A. HDMI inputs (audio and video). The 2nd HDMI input supports HDCP
Entrées HDMI (audio et vidéo). La 2eentrée HDMI prend en charge la protection HDCP / Entradas
HDMI (audio y vídeo). La 2.a entrada HDMI es compatible con HDCP / Entradas HDMI (áudio e vídeo).
A 2.ª entrada HDMI é compatível com HDCP / Ingressi HDMI (audio e video). Il secondo ingresso HDMI
supporta HDCP / HDMI-Eingänge (Audio und Video); der 2.HDMI-Eingang unterstützt HDCP
B. HDMI output (audio and video), for 2nd monitor
Sortie HDMI (audio et vidéo), pour le 2e écran / Salida HDMI (audio y vídeo), para el 2.o monitor / Saída
HDMI (áudio e vídeo), para o 2.º monitor / Uscita HDMI (audio e video), per il secondo monitor / HDMIAusgang (Audio und Video) für 2.Monitor
C. Microphone inputs
Entrées de microphone / Entradas para micrófonos / Entradas de microfone / Ingressi microfono /
Mikrofoneingänge
D. Audio line output
Sortie de ligne audio / Salida de audio / Saída de áudio / Uscita di linea audio / Audioausgang
E. USB 2.0, type A
Port USB2.0, typeA / USB 2.0, tipo A / USB 2.0, tipo A / USB 2.0, tipo A / USB 2.0, Typ A
F. USB 2.0, type B
Port USB2.0, typeB / USB 2.0, tipo B / USB 2.0, tipo B / USB 2.0, tipo B / USB 2.0, Typ B
G. Maintenance (micro USB)
Maintenance (micro USB / Mantenimiento (micro USB) / Manutenção (micro USB) / Manutenzione (micro
USB) / Wartung (Mikro-USB)
H. Touch panel (user interface)
Écran tactile (interface utilisateur) / Panel táctil (interfaz del usuario) / Painel tátil (interface de utilizador) /
Pannello touch (interfaccia utente) / Bedienfeld (Benutzeroberfläche)
I. Network (Ethernet)
Réseau (Ethernet) / Red (Ethernet) / Rede (Ethernet) / Rete (Ethernet) / Netzwerk (Ethernet)
J. Factory reset
Rétablissement des paramètres d’usine / Restablecimiento de los parámetros de fábrica / Reposição de
predefinições de fábrica / Ripristino dei valori predefiniti / Zurücksetzen auf Werkseinstellungen
K. Power (100-240 VAC, 1.8-0.8 A, 50/60 Hz)
Alimentation (100-240V CA, 1.8-0.8 A, 50/60 Hz) / Alimentación (100-240VCA, 1.8-0.8 A,
50/60 Hz) / Alimentação (100-240 V CA, 1.8-0.8 A, 50/60 Hz) / Alimentazione (1.8-0.8 A, 50/60 Hz) /
Eingangsleistung (100 bis 240VAC, 1.8 bis 0.8A, 50/60 Hz)
L. Power switch
Interrupteur d'alimentation / Interruptor de alimentación eléctrica / Botão de alimentação / Interruttore di
alimentazione / Netzschalter
1. Camera
Caméra / Cámara / Câmara / Videocamera / Kamera
2. Microphone
Microphone / Micrófono / Microfone / Microfon / Mikrofon
3. Loudspeakers
Haut-parleurs / Altavoces / Altifalantes / Altoparlanti / Lautsprecher
4. Screen
Écran / Pantalla / Ecrã / Display / Bildschirm
5. Connector panel (behind connector cover)
Panneau de connexion (derrière le couvercle du connecteur) / Panel de conexiones (detrás de la
cubierta de conexiones) / Painel do conector (atrás da tampa do conector) / Pannello del connettore
(dietro la copertura del connettore) / Anschlussfeld (hinter Anschlussabdeckung)
18
Open the lock to release the screen from the floor stand
FR
Ouvrez le verrou pour libérer l'écran du support au sol
ES
Abra el bloqueo para liberar la pantalla del soporte de suelo
PT
Abra o fecho para retirar o ecrã do suporte de chão
IT
Aprire il fermo per sganciare lo schermo dalla cavalletto
DE
Öffnen Sie die Verriegelung, um den Bildschirm vom Standfuß zu lösen
35 kg
77 lb
19
http://help.ciscospark.com
http://www.cisco.com/go/telepresence/docs
Visit one of these web sites to find more information about the setup, administration and
use of this device. Also regulatory compliance and safety information is included. Use the
first link if your device is registered to our cloud service, Cisco Spark; otherwise use the
second link.
FR
Visitez un de ces sites pour en savoir plus sur la configuration, la gestion et l'utilisation
de cet appareil. Vous y trouverez également des informations concernant le respect des
réglementations et la sécurité. Utilisez le premier lien si votre appareil est enregistré dans
notre service cloud, Cisco Spark; sinon utilisez le deuxième lien.
ES
Visite uno de estos sitios web para obtener más información sobre la configuración, la
administración y el uso de este dispositivo. También se incluye la información sobre seguridad
y cumplimiento de las normas. Utilice el primer enlace si su dispositivo está registrado en
nuestro servicio en la nube, Cisco Spark. De lo contrario, utilice el segundo enlace.
PT
Visite um destes sites para encontrar mais informações acerca da configuração, administração
e utilização deste dispositivo. Estão também incluídas informações de segurança e acerca
do cumprimento da regulamentação. Utilize a primeira ligação se o seu dispositivo estiver
registado no nosso serviço na cloud, o Cisco Spark. Caso contrário, utilize a segunda ligação.
IT
Per ulteriori informazioni su configurazione, amministrazione e utilizzo del dispositivo visitare
uno dei siti web sopra riportati. Sono reperibili anche le informazioni sulla conformità alle
normative e sulla sicurezza. Utilizzare il primo link se il dispositivo è registrato al servizio di
cloud Cisco Spark; in caso contrario utilizzare il secondo link.
DE
Auf diesen Websites erhalten Sie weitere Informationen zur Installation, Verwaltung und
Nutzung dieses Geräts. Informationen zur Erfüllung gesetzlicher Auflagen und Sicherheit sind
ebenfalls enthalten. Verwenden Sie den ersten Link, wenn Ihr Gerät für unseren Cisco Spark
Cloud-Service registriert ist; verwenden Sie andernfalls den zweiten Link.
http://www.cisco.com/go/projectworkplace
Explore the Cisco Project Workplace to find inspiration and guidelines when preparing
your office or meeting room for video conferencing.
FR
Consultez le portail Cisco Project Workplace pour trouver l’inspiration et des guides lorsque
vous préparez votre bureau ou votre salle pour une vidéoconférence.
ES
Explore Cisco Project Workplace para encontrar la inspiración y las directrices necesarias para
preparar su oficina o sala de reuniones para videoconferencias.
PT
Explore o Cisco Project Workplace para encontrar inspiração e diretrizes ao preparar o seu
escritório ou a sua sala de conferências para a realização de videoconferências.
IT
Consultate il Cisco Project Workplace per trovare spunti e linee guida per la predisposizione di
uffici e sale riunioni per videoconferenze.
DE
Erkunden Sie Cisco Project Workplace, um Inspiration und Richtlinien für die Vorbereitung Ihres
Büros oder Ihres Konferenzraums für Videokonferenzen zu finden.
20
78-101070-01B0 © 2017 Cisco Systems, Inc. All rights reserved.
Cisco Systems Inc.
Corporate Headquarters
170 West Tasman Dr.
San Jose, CA 95134
USA
http://www.cisco.com/go/offices
Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S. and
other countries. To view a list of Cisco trademarks, go to this URL: www.cisco.com/go/trademarks. Third-party
trademarks mentioned are the property of their respective owners. The use of the word partner does not imply a
partnership relationship between Cisco and any other company. (1110R)
FR
Cisco et le logo Cisco sont des marques commerciales ou déposées de Cisco et/ou de ses filiales aux États-
Unis et dans d’autres pays. Pour consulter la liste des marques commerciales de Cisco, visitez la page: www.
cisco.com/go/trademarks. Les autres marques commerciales mentionnées dans le présent document sont
la propriété de leurs détenteurs respectifs. L’utilisation du terme «partenaire» n’implique pas de relation de
partenariat entre Cisco et toute autre entreprise. (1110R)
ES
Cisco y el logotipo de Cisco son marcas comerciales o registradas de Cisco y/o sus filiales en Estados Unidos
y otros países. Si desea consultar una lista de las marcas comerciales de Cisco, visite: www.cisco.com/
go/trademarks. Las marcas comerciales de terceros que aquí se mencionan pertenecen a sus respectivos
propietarios. El uso de la palabra “partner” no implica la existencia de una asociación entre Cisco y cualquier
ot ra emp re sa. (1110 R)
PT
Cisco e o logótipo da Cisco são marcas comerciais ou marcas comerciais registadas da Cisco e/ou das
respectivas empresas afiliadas nos EUA e noutros países. Para ver uma lista de marcas comerciais da
Cisco, aceda a este URL: www.cisco.com/go/trademarks. As marcas comerciais de terceiros mencionadas
são propriedade dos respectivos proprietários. A utilização da palavra parceiro não implica uma relação de
parceria entre a Cisco e qualquer outra empresa. (1110R)
IT
Cisco e il logo Cisco sono marchi o marchi registrati di Cisco e/o dei relativi affiliati negli Stati Uniti e in altri
paesi. Per visualizzare l’elenco di marchi Cisco, visitare il sito Web all’indirizzo: www.cisco.com/go/trademarks.
I marchi commerciali di terze parti citati sono proprietà dei rispettivi titolari. L’utilizzo del termine partner non
implica una relazione di partnership tra Cisco e altre aziende. (1110R)
DE
Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen
in den Vereinigten Staaten und anderen Ländern. Eine Liste der Cisco Marken finden Sie unter www.cisco.
com/go/trademarks. Die genannten Marken anderer Anbieter sind Eigentum der jeweiligen Inhaber. Die
Verwendung des Begriffs „Partner“ impliziert keine gesellschaftsrechtliche Beziehung zwischen Cisco und
anderen Unternehmen. (1110R)
Loading...
