Cisco 2800 系列集成多业务路由器快速入门指南
包括许可证和担保信息
快速入门指南
快速入门指南
1 思科系统公司 90 天硬件保证条款 第 2 页
2 概述 第 3 页
3 文档、设备和工具 第 3 页
4 安装机箱 第 5 页
5 连接电缆 第 18 页
6 启动路由器 第 25 页
7 接口编号 第 27 页
8 执行初始配置 第 29 页
9 下一步是什么 第 33 页
10 获取文档 第 34 页
11 文档反馈 第 34 页
12 获取技术支持 第 34 页
13 获取其它出版物和信息 第 35 页
1 思科系统公司 90 天硬件保证条款
专门针对用户可在保用期内享受的硬件保证及各种服务制定的适用条款。在 Cisco.com 网站上提供有正式的 Warranty Statement
（保证声明），其中包括适用于 Cisco 软件的保证信息和许可证协议。遵循以下步骤可访问 Cisco.com 并下载 Cisco Information
Packet 以及保证和许可证协议。
1. 启动浏览器，然后转到此 URL：
http://www.cisco.com/univercd/cc/td/doc/es_inpck/cetrans.htm
页面显示 Warranties and License Agreements。
2. 要阅读 Cisco Information Packet，请遵循以下步骤：
a. 单击 Information Packet Number 字段，并确认部件号 78-5235-03A0 突出显示。
b. 选择您阅读文档所要使用的语言。
c. 单击 Go。
在 Information Packet 中显示 Cisco Limited Warranty and Software License 页。
d. 阅读在线文档，或单击 PDF 图标以采用“Adobe 可移植文档格式”(PDF) 下载并打印文档。
注意
3. 要阅读产品保证信息的译文和本地化版本，请遵循以下步骤：
a. 在 Warranty Document Number 字段中输入此部件号：
78-5236-01C0
b. 选择您阅读文档所要使用的语言。
c. 单击 Go。
页面显示思科保证。
d. 查看在线文档，或单击 PDF 图标以采用“Adobe 可移植文档格式”(PDF) 下载并打印文档。
您还可以联系思科服务和支持网站以获取帮助，网址为：
http://www.cisco.com/public/Support_root.shtml。
您必须具备 Adobe Acrobat Reader 才能查看和打印 PDF 文件。您可从 Adobe 网站下载该程序，网址为：
http://www.adobe.com
硬件保证期
九十 (90) 天。
硬件的替换、修理或退款政策
在接到“退还材料授权”(RMA) 申请后的 10 个工作日内，思科或其服务中心将通过各种商业上合理的方式运送替换件。
实际交付时间会因客户地点而异。
思科保留以退返购买价款作为其专有保证赔偿金的权利。
要获取“退还材料授权”(RMA) 号
请与向您销售产品的公司联系。如果您是从思科直接购买产品，请联系“思科销售和服务代表”。
填写以下信息，并将其留作参考：
销售产品的公司
公司电话
产品型号
产品序列号
维修合同号
2
2 概述
Cisco 2800 系列集成多业务路由器包括 Cisco 2801、Cisco 2811、Cisco 2821 和 Cisco 2851 路由器。这些路由器之间的不
同之处在于：
• Cisco 2801 路由器支持以下配置：两个可插入双宽 HWIC 的 HWIC/WIC/VIC/VWIC 插槽、一个 WIC/VWIC/VIC 插槽、一个
VWIC/VIC（仅限语音）插槽、两个“高级集成模块”(AIM)、两个分组语音数据模块 (PVDM)、两个高速以太网端口以及
16 个可给 IP 电话输出电源的以太端口。
• Cisco 2811 路由器支持以下配置：一个增强型单宽网络模块 (NME)、四个单宽或两个双宽高速 WAN 接口卡 (HWIC)、两 个 高
级集成模块 (AIM)、两个分组语音数据模块 (PVDM)、两个高速以太网端口以及 24 个可给 IP 电话输出电源的以太端口。
• 在 Cisco 2821 路由器中，网络模块插槽添加了对增强型单宽网络模块扩充 (NME-X) 的支持，一个附加插槽支持一个扩展语
音模块 (EVM) ；支持三个 PVDM ； LAN 端口支持两个千兆以太网端口；支持 36 端口 IP 电话的电源输出。
• 在 Cisco 2851 路由器中，网络模块插槽添加了对网络模块双宽度 (NMD) 和增强型网络模块扩充双宽度 (NME-XD) 的支持，
且 IP 电话电源的输出增加到了 48 个端口。
注意 “高密度扩展模块”(HDEM) 在 Cisco 2821 路由器和 Cisco 2851 路由器上的 EVM 插槽中运行。EVM 插槽支持更多
的语音服务和密度，并且无需使用这些路由器上的网络模块插槽。
本文档以最简炼的方式提供给您安装、启动路由器，以及配置网络连接的必需信息。本文档还将为您指向其它文档，可
从这些文档中获取以下信息：
• 更详细的路由器安装指导、说明和规格
• 安装模块、接口卡、电源和内存的步骤
注意 Cisco 2800 系列路由器的接口编号方式与 Cisco 2600 系列路由器不同。有关接口编号方式的详细信息，请参阅“接
口编号”一节 , 第 27 页。
• 软件配置
• 规范符合性和安全信息
产品序列号位置
Cisco 2801 路由器的序列号标签位于机箱背面左下角附近的底边上。Cisco 2811 路由器的序列号标签位于机箱背面的右上
角附近，在 CLEI 标签的左侧。Cisco 2821 和 Cisco 2851 路由器的序列号标签位于机箱背面的右上角附近，在 CLEI 标签
的下方。
有关机箱上的产品序列号位置的详细信息，请参阅 Cisco 2800 系列硬件安装在线文档，其 URL 为：
http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/2800/hw/index.htm
3 文档、设备和工具
用户文档
有关完整的产品文档，请访问以下 URL：
http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/2800/index.htm
Cisco.com 上提供了本快速入门指南中涉及的所有文档。请参阅“下一步是什么”一节 , 第 33 页。单击 PDF 图标，可用
其原始格式查看或打印在线文档。
3
Cisco 2801 路由器附带的物品
除路由器外，在包装中还应包括下列物品：
• 一条蓝色的 RJ-45 到 DB-9 控制台电缆；一个 DB-9 到 DB-25 调制解调器适配器
• 电源线
• Cisco.com 卡片； Cisco 产品注册卡
• 19 英寸架式安装托架，带有托架螺钉
• 电缆管理托架，带有一个安装螺钉
• 供在桌面上使用的机箱橡胶垫
• Cisco 2800
• Cisco
• Cisco 2800
系列规范符合性和安全信息
路由器和安全设备管理器
(SDM)
系列集成多业务路由器快速入门指南
文档
快速入门指南
（本文档）
文档
Cisco 2811、Cisco 2821 和 Cisco 2851 路由器附带的物品
除路由器外，在包装中还应包括下列物品：
• RJ-45-to-DB-9 控制台电缆和 RJ-45-to-DB-25 调制解调器电缆，用于管理访问
• 接地接线片；交流电源线（用于采用交流供电的路由器）
• Cisco 产品注册卡； Cisco.com 卡片
• 一对架式安装托架，配有用于 19 英寸机架的螺钉
• 电缆管理托架；如果自行订购，也可选择 23 英寸架式安装托架
• 以太网电缆，用于 LAN 接口
• Cisco 2800
• Cisco
• Cisco 2800
系列规范符合性和安全信息
路由器和安全设备管理器
(SDM)
系列集成多业务路由器快速入门指南
文档
快速入门指南
（该文档）
文档
不包括的物品
您在安装时可能会需要以下列表中所含的个别物品：
• 运行终端模拟软件的 PC，或一个用于远程管理访问的调制解调器
• 用于 WAN 接口、语音接口、其它 LAN 接口或 USB 接口的电缆
• 电缆扎匝，2 号 Phillips 螺钉刀
• 四个螺钉，在机架中安装路由器时使用
• 其它标准设备，例如信道服务单元 / 数据服务单元 (CSU/DSU) ；用于 ISDN-BRI S/T 的 NT1 设备；以太网集线器和 USB
设备
注意 机载 USB 1.1 端口仅支持经 Cisco 认可合格的 USB 设备。
4
4 安装机箱
本节介绍了基本安装步骤。有关安装指导的详细信息，请参阅 Cisco 2800 系列硬件安装文档，网址是：
http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/2800/hw/index.htm
安全信息
Cisco 2800
有关使用 Cisco 路由器前必须了解的安全信息，请参阅随设备一同提供的 Cisco 2800
系列规范符合性和安全信息
文档包含在此快速入门指南中出现的有关警告的译文。
Warning Definition
Warning IMPORTANT SAFETY INSTRUCTIONS
This warning symbol means danger. You are in a situation that could cause bodily injury. Before
you work on any equipment, be aware of the hazards involved with electrical circuitry and be
familiar with standard practices for preventing accidents. Use the statement number provided at
the end of each warning to locate its translation in the translated safety warnings that
Statement 1071
Waarschuwing
accompanied this device.
SAVE THESE INSTRUCTIONS
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Dit waarschuwingssymbool betekent gevaar. U verkeert in een situatie die lichamelijk letsel kan
veroorzaken. Voordat u aan enige apparatuur gaat werken, dient u zich bewust te zijn van de bij
elektrische schakelingen betrokken risico's en dient u op de hoogte te zijn van de standaard
praktijken om ongelukken te voorkomen. Voor een vertaling van de waarschuwingen die in deze
publicatie verschijnen, dient u de vertaalde veiligheidswaarschuwingen te raadplegen die bij dit
apparaat worden geleverd.
系列规范符合性和安全信息
文档。
Varo it us
Opmerking BEWAAR DEZE INSTRUCTIES.
TÄRKEITÄ TURVALLISUUTEEN LIITTYVIÄ OHJEITA
Tämä varoitusmerkki merkitsee vaaraa. Olet tilanteessa, joka voi johtaa ruumiinvammaan.
Ennen kuin työskentelet minkään laitteiston parissa, ota selvää sähkökytkentöihin liittyvistä
vaaroista ja tavanomaisista onnettomuuksien ehkäisykeinoista. Tässä asiakirjassa esitettyjen
varoitusten käännökset löydät laitteen mukana toimitetuista ohjeista.
Huomautus SÄILYTÄ NÄMÄ OHJEET
5
Attention
IMPORTANTES INFORMATIONS DE SÉCURITÉ
Ce symbole d'avertissement indique un danger. Vous vous trouvez dans une situation pouvant
causer des blessures ou des dommages corporels. Avant de travailler sur un équipement, soyez
conscient des dangers posés par les circuits électriques et familiarisez-vous avec les procédures
couramment utilisées pour éviter les accidents. Pour prendre connaissance des traductions
d'avertissements figurant dans cette publication, consultez les consignes de sécurité traduites qui
accompagnent cet appareil.
Remarque CONSERVEZ CES INFORMATIONS
Warnung
Avvertenza
Advarsel
WICHTIGE SICHERHEITSANWEISUNGEN
Dieses Warnsymbol bedeutet Gefahr. Sie befinden sich in einer Situation, die zu einer
Körperverletzung führen könnte. Bevor Sie mit der Arbeit an irgendeinem Gerät beginnen, seien
Sie sich der mit elektrischen Stromkreisen verbundenen Gefahren und der Standardpraktiken zur
Vermeidung von Unfällen bewusst. Übersetzungen der in dieser Veröffentlichung enthaltenen
Warnhinweise sind im Lieferumfang des Geräts enthalten.
Hinweis BEWAHREN SIE DIESE SICHERHEITSANWEISUNGEN AUF
IMPORTANTI ISTRUZIONI SULLA SICUREZZA
Questo simbolo di avvertenza indica un pericolo. La situazione potrebbe causare infortuni alle
persone. Prima di intervenire su qualsiasi apparecchiatura, occorre essere al corrente dei pericoli
relativi ai circuiti elettrici e conoscere le procedure standard per la prevenzione di incidenti. Per
le traduzioni delle avvertenze riportate in questo documento, vedere le avvertenze di sicurezza che
accompagnano questo dispositivo.
Nota CONSERVARE QUESTE ISTRUZIONI
VIKTIGE SIKKERHETSINSTRUKSJONER
Dette varselssymbolet betyr fare. Du befinner deg i en situasjon som kan forårsake personskade.
Før du utfører arbeid med utstyret, bør du være oppmerksom på farene som er forbundet med
elektriske kretssystemer, og du bør være kjent med vanlig praksis for å unngå ulykker. For å se
oversettelser av advarslene i denne publikasjonen, se de oversatte sikkerhetsvarslene som følger
med denne enheten.
6
Aviso
¡Advertencia!
Merk TA VARE PÅ DISSE INSTRUKSJONENE
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
Este símbolo de aviso significa perigo. O utilizador encontra-se numa situação que poderá ser
causadora de lesões corporais. Antes de iniciar a utilização de qualquer equipamento, tenha em
atenção os perigos envolvidos no manuseamento de circuitos eléctricos e familiarize-se com as
práticas habituais de prevenção de acidentes. Para ver traduções dos avisos incluídos nesta
publicação, consulte os avisos de segurança traduzidos que acompanham este dispositivo.
Nota GUARDE ESTAS INSTRUÇÕES
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Este símbolo de aviso indica peligro. Existe riesgo para su integridad física. Antes de manipular
cualquier equipo, considere los riesgos de la corriente eléctrica y familiarícese con los
procedimientos estándar de prevención de accidentes. Vea las traducciones de las advertencias que
acompañan a este dispositivo.
Nota GUARDE ESTAS INSTRUCCIONES
Var ni ng !
VIKTIGA SÄKERHETSANVISNINGAR
Denna varningssignal signalerar fara. Du befinner dig i en situation som kan leda till personskada.
Innan du utför arbete på någon utrustning måste du vara medveten om farorna med elkretsar och
känna till vanliga förfaranden för att förebygga olyckor. Se översättningarna av de
varningsmeddelanden som finns i denna publikation, och se de översatta säkerhetsvarningarna
som medföljer denna anordning.
OBS! SPARA DESSA ANVISNINGAR
7
Avi so
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
Este símbolo de aviso significa perigo. Você se encontra em uma situação em que há risco de lesões
corporais. Antes de trabalhar com qualquer equipamento, esteja ciente dos riscos que envolvem
os circuitos elétricos e familiarize-se com as práticas padrão de prevenção de acidentes. Use o
número da declaração fornecido ao final de cada aviso para localizar sua tradução nos avisos de
segurança traduzidos que acompanham o dispositivo.
GUARDE ESTAS INSTRUÇÕES
Advarsel
VIGTIGE SIKKERHEDSANVISNINGER
Dette advarselssymbol betyder fare. Du befinder dig i en situation med risiko for
legemesbeskadigelse. Før du begynder arbejde på udstyr, skal du være opmærksom på de
involverede risici, der er ved elektriske kredsløb, og du skal sætte dig ind i standardprocedurer til
undgåelse af ulykker. Brug erklæringsnummeret efter hver advarsel for at finde oversættelsen i
de oversatte advarsler, der fulgte med denne enhed.
GEM DISSE ANVISNINGER
8
9
警告 在请在连接系统与电源之前阅读安装说明。
警告 该设备应安装在具备安全准入措施的区域内。这类区域仅可通过使用特殊工具、锁和钥匙或其它安全措施才可进
入。
声明
1017
警告 空白面板和盖板提供以下三种重要功能：防止机箱内部可造成危害的电压和电流暴露在外；抑制可能会干扰其它
设备的电磁干扰
声明
1029
(EMI)
；控制流过机箱的冷却空气。所有的卡、面板、前盖以及后盖均就位后，才能使用系统。
声明
1004
警告 只有经过培训和具备资格的人员才能安装、更换或维护此设备。
警告 为避免人身伤害和损坏机箱，切勿试图使用模块（如电源、电扇或卡）上的把手举起或倾斜机箱；这些类型的把
手不能承受该设备的重量。
警告 必须由
下情况下必须断开电信线路：
明
警告 对本产品的最终处置要按照本国的所有法律和规章来执行。
警告 为避免系统过热，请不要在周围温度超过
AS/NZS 3260
1043
声明
1032
限定的服务人员安装和维护此设备。将此设备错误地与通用电源插座相连会造成危险。以
1)
拔掉主电源连接器之前；
40
度（所建议的最高温度）的地方使用设备
声明
1030
2)
外壳处于打开状态；或同时存在这两种情况。
声明
1040
声明
1047
声
安装路由器
注意 订购的 Cisco 2800 系列路由器通常附带模块和接口卡。在安装或拆除任何模块或接口卡之前，请参阅随这些物品一同提
供的文档，或参阅 Cisco 2800 系列硬件安装在线文档，网址为：
http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/2800/hw/index.htm
有关模块和接口卡兼容性的信息，请参阅每个模块和接口卡的数据表。
警告 在使用带有开关的系统之前，请先将电源“关闭”，然后拔下电源线。
声明
1
可将任何 Cisco 2800 系列路由器放置在桌面上或将其安装在机架中。Cisco 2811 路由器还能安装在墙壁或其它平面上。请
参阅以下各节中的适用说明。
• 架式安装路由器，第 11 页
• 壁式安装路由器 - 仅限于 Cisco 2811 路由器，第 14 页
• 将路由器安装到桌面上，第 15 页
10
小心 为避免损坏机箱，请勿通过托举前面的塑料面板来抬起机箱或使其倾斜。请务必抓住机箱的金属部分。
架式安装路由器
Cisco 2811、Cisco 2821 和 Cisco 2851 路由器可安装在 19 英寸和 23 英寸的机架上。Cisco 2801 路由器只可以安装在 19 英
寸的机架上，并且不可以使用中心安装。在 19 英寸机架中安装机箱时，使用标准托架；在 23 英寸机架中安装机箱时，使
用稍大的选装托架。
安装路由器有下列方法：
• 中心安装 ñ 托架安装在机箱的当中，只有前面板朝前
• 前面安装 ñ 托架安装在机箱的前面，前面板朝前
• 后面安装 ñ 托架安装在机箱的后面，后面板朝前
托架如图 1、图 2 和图 3 所示。
图
1 Cisco 2801
路由器进行架式安装的托架
95769
图
2Cisco 2811
3 Cisco 2821 和 Cisco 2851
图
路由器进行架式安装的托架
95785
路由器进行架式安装的托架
95744
11
将托架装到路由器上以进行架式安装

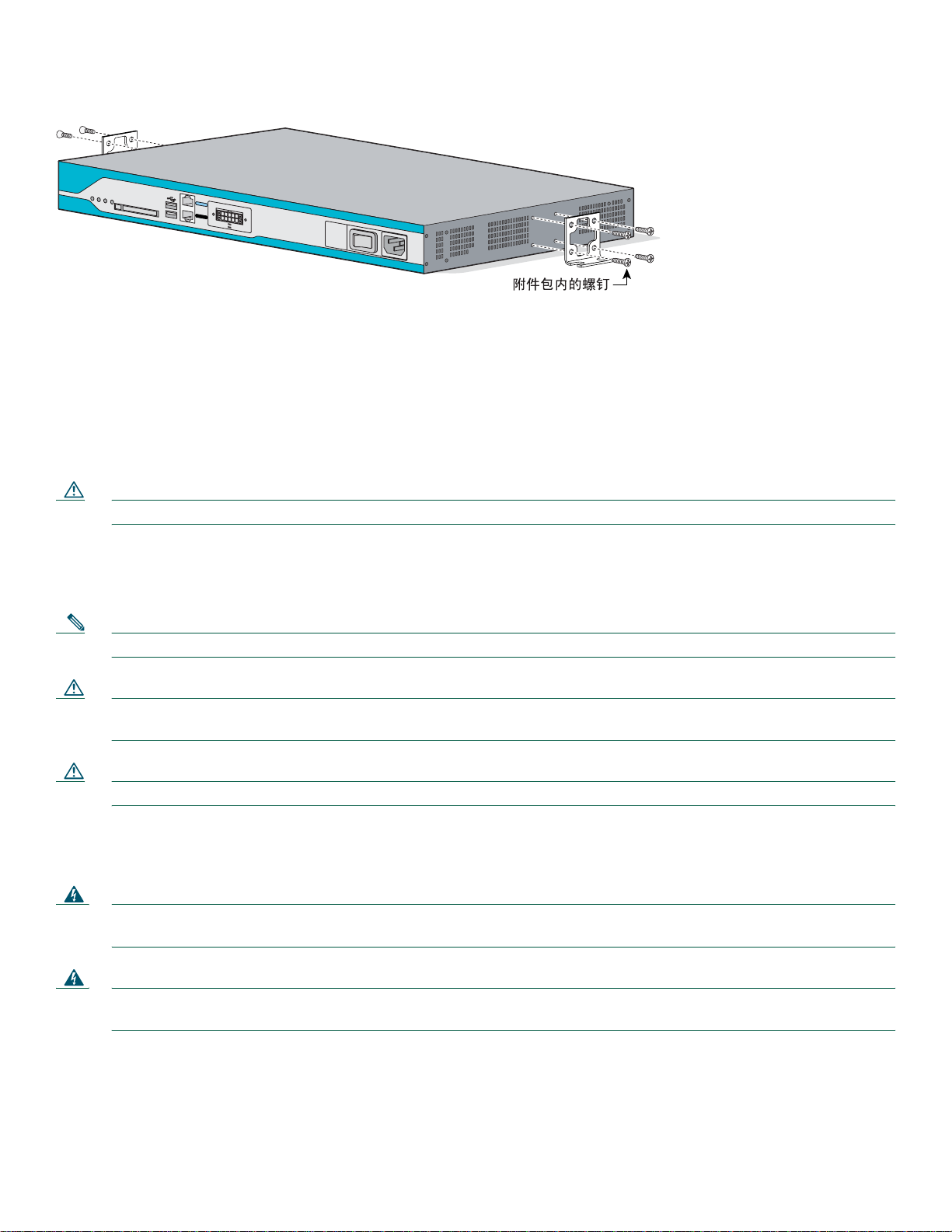

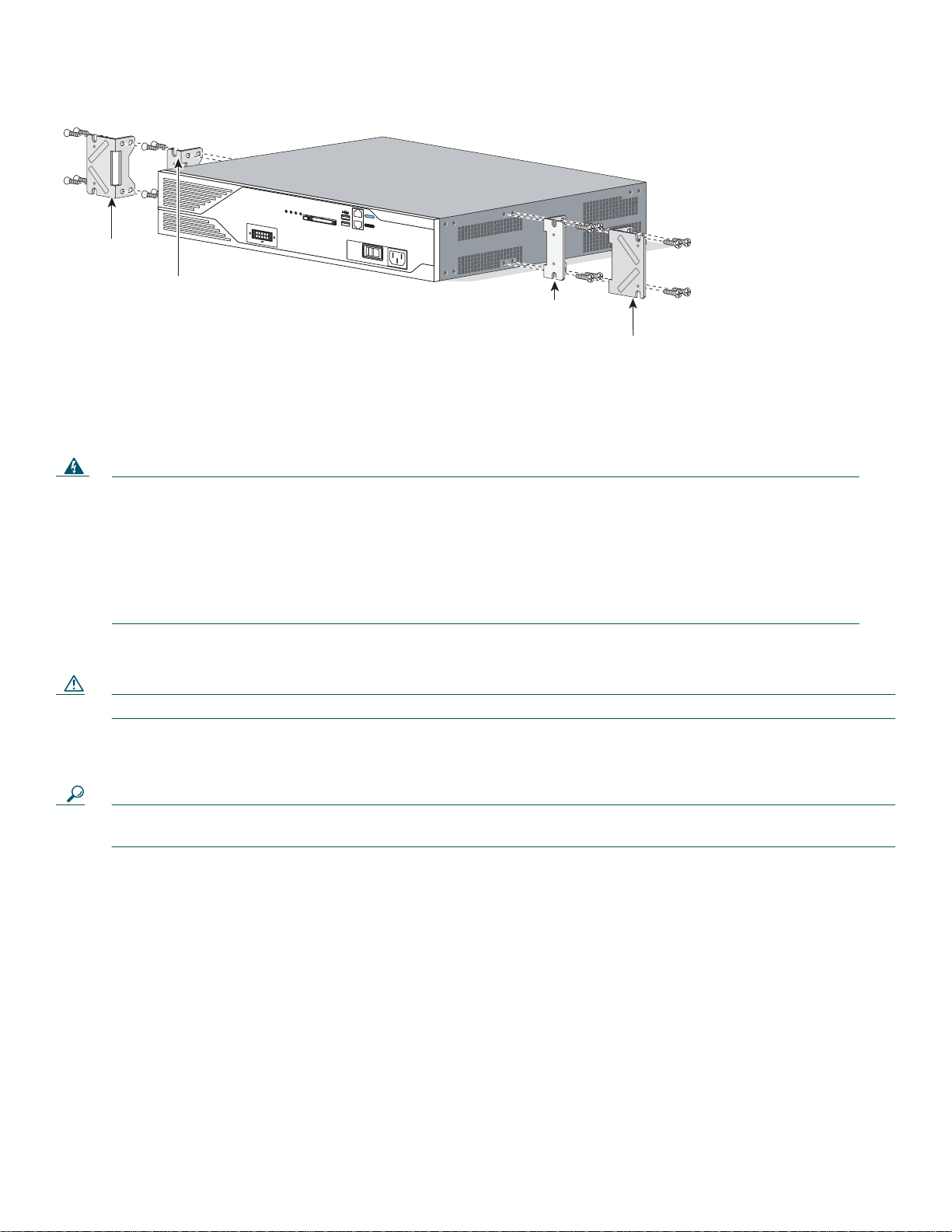

按图 4 到图 6 所示，利用提供的螺钉将托架安装到路由器机箱上。
小心 不要超过螺钉的扭矩承受范围。建议扭矩为 15 ± 18 英寸 - 磅（1.7 - 2.0 牛顿 - 米）。
将另一个托架安装在机箱的另一侧。使用 2 号 Phillips 螺钉刀安装托架螺钉。
小心 机箱的安装方式必须能确保空气畅通流动以冷却机箱。
图
4
前面安装模式下的托架安装
S
Y
S
A
U
X
/
S
Y
P
S
W
R
P
W
R
A
C
T
C
F
㋻
ޥ
ᓣ
䮾
㣅ᇌᴎᶊⱘᬃᶊ
㣅ᇌᴎᶊⱘᬃᶊ
ᄬ
䇋
࣓
㔥
㒰
䖤
㸠
ৃ
䗝
ᢽ
ⱘ
5
3
6
䕧
ܹ
1
2
V
1
8
A
ᳳ
↣ջՓ⫼ಯϾ㶎䩝DŽ
ࠊ
1
ৄ
0
䯈
⿏
ࡼ
A
U
X
1
0
0
-
2
4
0
V
~
3
A
5
0
/
6
0
H
z
㣅ᇌᴎᶊⱘᬃᶊ
㣅ᇌᴎᶊⱘᬃᶊ
95745
图
5
后面安装模式下的托架安装
㣅ᇌᴎᶊⱘᬃᶊ
㣅ᇌᴎᶊⱘᬃᶊ
A
=
A
C
T
A
=
S
F
D
=
X
S
P
A
E
E
D
A
=
F
L
E
I
N
K
0
/
1
F
F
E
0
/
0
A
S
F
L
S
L
P
V
D
M
2
P
V
D
M
1
P
V
D
M
0
A
I
M
1
A
I
M
0
㣅ᇌᴎᶊⱘᬃᶊ
↣ջՓ⫼ಯϾ㶎䩝DŽ
㣅ᇌᴎᶊⱘᬃᶊ
95747
12
Loading...
