CEM M-ETH
45
35.5
5 44
61
65
INTERFACE DE COMUNICACIONES
COMMUNICATIONS INTERFACE
INTERFACE DE COMMUNICATIONS
INTERFEJS KOMUNIKACYJNY
KOMMUNIKATIONSSCHNITTSTELLE
INTERFACE DE COMUNICAÇÕES

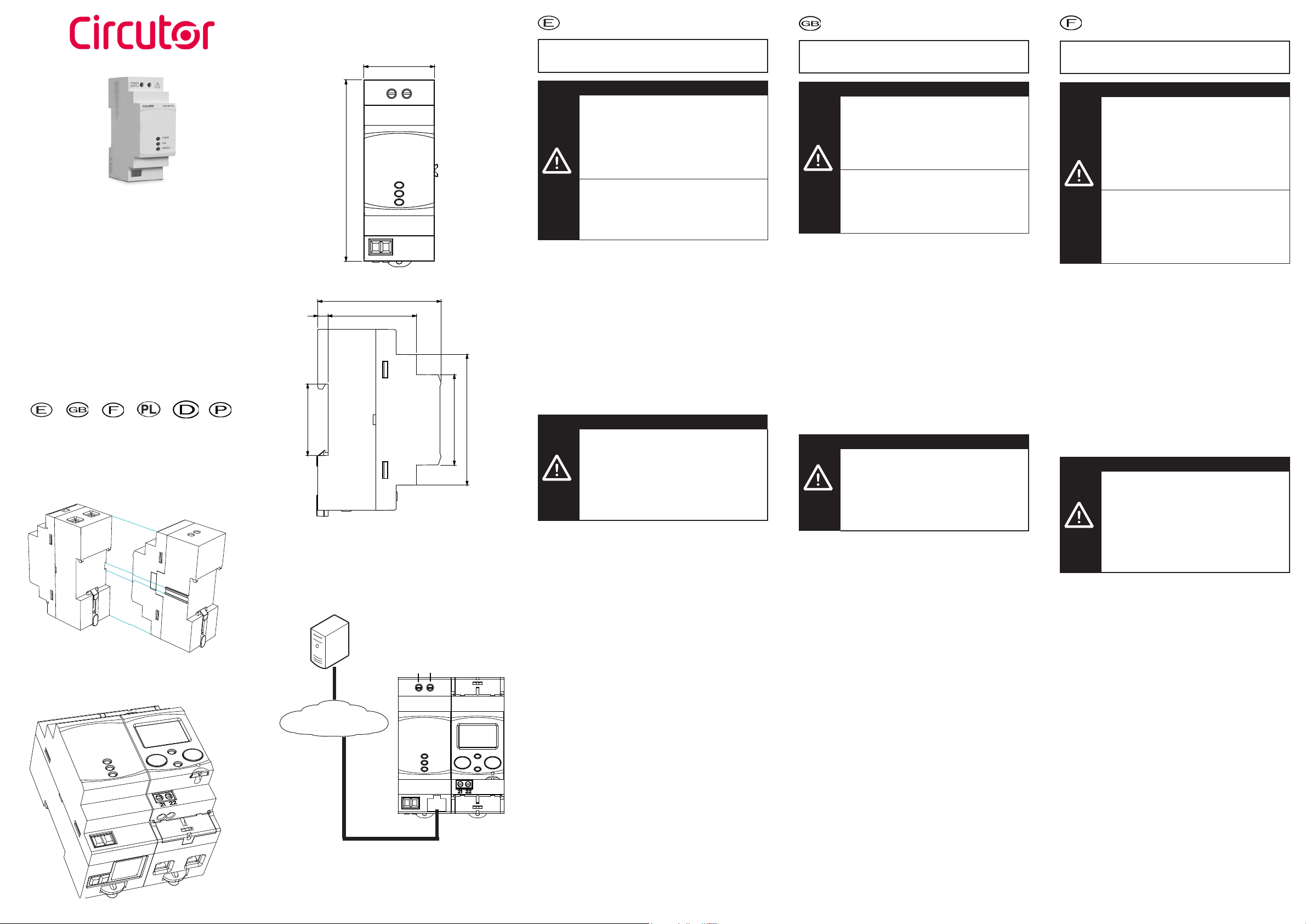

Figura 1 / Figure 1 / Figure 1 /
Rysunek 1/ Abbildung 1 /Figura 1
Figura 2 / Figure 2 / Figure 2 /
Rysunek 2 / Abbildung 2/ Figura 2
Dimensiones / Dimensions / Dimensions /
Wymiary/ Dimension / Dimensões
35
90
61
5 44
35.5
Conexiones / Conections / Connexions /
Podłączenia / Anschluss / Ligações
PC
Alimentación
Power Supply
Este manual es una guía de instalación del CEM M-ETH. Para
más información, se puede descargar el manual completo en la
página web de CIRCUTOR: www.circutor.es
•
¡IMPORTANTE!
Antes de efectuar cualquier operación de instalación,
reparación o manipulación de cualquiera de las conexiones del equipo debe desconectar el aparato de
toda fuente de alimentación, tanto alimentación como
de medida. Cuando sospeche un mal funcionamiento
del equipo póngase en contacto con el servicio
posventa. El diseño del equipo permite una sustitución rápida en caso de avería.
El fabricante del equipo no se hace responsable
de daños cualesquiera que sean en caso de que el
usuario o instalador no haga caso de las advertencias y/o recomendaciones indicadas en este manual
ni por los daños derivados de la utilización de productos o accesorios no originales o de otras marcas.
1. DESCRIPCIÓN
El CEM M-ETH es una interface óptico-eléctrica para convertir el
puerto óptico de servicio de cualquier equipo de la familia CEM en
un puerto Ethernet con protocolo MODBUS/TCP.
El equipo, de raíl DIN de 2 pasos, se coloca a la izquierda de cualquier equipo de la familia CEM.
2. INSTALACIÓN
La instalación del equipo se realiza en carril DIN. Todas las conexiones quedan en el interior del cuadro eléctrico.
En la parte lateral del equipo están situadas todas las indicaciones
ajustadas a lo establecido en la norma CEI 62052-11.
Antes de conectar el equipo debe acoplarse a un contador CEM tal
y como se muestra en las Figura 1 y Figura 2.
45
65
Tener en cuenta que con el equipo conectado, los
bornes pueden ser peligrosos al tacto, y la apertura
de cubiertas ó eliminación de elementos puede dar
acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por
completo su instalación
La temperatura de trabajo del equipo es desde -25ºC
a +70ºC, utilice cables de conexión acordes a dicha
temperatura.
El equipo debe conectarse a un circuito protegido con fusibles tipo
gl (IEC 269) ó tipo M, comprendido entre 0.5 y 2A. Deberá estar
previsto de un interruptor magnetotérmico o dispositivo equivalente
para desconectar el equipo de la red de alimentación.
El circuito de alimentación se deben conectar con cable de sección
mínima 1mm2.
¡IMPORTANTE!
This manual is a CEM M-ETH installation guide. For further information, please download the full manual from the CIRCUTOR
web site: www.circutor.com
•
IMPORTANT!
The unit must be disconnected from its power supply
sources (power supply and measurement) before
undertaking any installation, repair or handling operations on the unit’s connections. Contact the
after-sales service if you suspect that there is an operational fault in the unit. The unit has been designed
for easy replacement in case of malfunction.
The manufacturer of the unit is not responsible for
any damage resulting from failure by the user or
installer to heed the warnings and/or recommendations set out in this manual, nor for damage resulting
from the use of non-original products or accessories
•
or those made by other manufacturers.
1. DESCRIPTION
The CEM M-ETH optical-electric interface converts the optical
service port of any unit of the CEM range into an Ethernet port with
MODBUS/TCP protocol.
The unit is installed on 2-step DIN rails, on the left of any unit of the
CEM range.
2. INSTALLATION
The unit is installed on a DIN rail. All the connections are located
inside the electric panel.
There is a dataplate on the unit’s side that contains information in
compliance with the CEI 62052-11 Standard.
A CEM energy meter must be coupled to the unit before it is connec-
ted, as shown in Figure 1 and Figure 2.
IMPORTANT!
Take into account that when the device is connected, the terminals may be hazardous to the touch,
and opening the covers or removing elements may
provide access to parts that are dangerous to the
touch. Do not use the device until it is fully installed
The unit’s operating temperature is between -25ºC
and +70ºC; always use connection cables that can
withstand these temperatures.
The unit must be connected to a power circuit that is protected with
gl (IEC 269) or M type fuses with a rating of 0.5 to 2 A. It must be
tted with a circuit breaker or equivalent device, in order to be able
to disconnect the unit from the power supply network.
The power circuit must be connected with cables that have a minimum cross-section of 1mm2.
Ce manuel est un guide d’installation du CEM M-ETH. Pour
une plus ample information, le manuel complet peut être téléchargé sur le site web de CIRCUTOR : www.circutor.com.
•
IMPORTANT!
Avant d’effectuer toute opération de installation,
réparation ou manipulation de l’une quelconque des
connexions de l’équipement, vous devez déconnecter l’appareil de toute source d’alimentation, tant
d’alimentation que de mesure. Lorsque vous suspectez un mauvais fonctionnement de l’équipement,
contactez le service après-vente. La conception de
l’équipement permet son remplacement rapide en
cas de panne.
Le fabricant de l’équipement ne se rend pas responsable de tous dommages qui se produiraient dans
le cas où l’utilisateur ou l’installateur n’aurait pas
respecté les avertissements et/ou recommandations
indiqués dans ce manuel ni des dommages dérivés
de l’utilisation de produits ou d’accessoires non
originaux ou d’autres marques.
1. DESCRIPTION
Le CEM M-ETH est une interface optique-électrique pour convertir le
port optique de service de tout équipement de la famille CEM dans
un port Ethernet avec protocole MODBUS/TCP.
L’équipement, avec un rail DIN à deux passages, est placé sur la
gauche de tout équipement de la famille CEM.
2. INSTALLATION
L’installation de l’équipement est réalisée sur rail DIN. Toutes les
connexions sont à l’intérieur du tableau électrique.
Une plaque signalétique est située sur la partie latérale de
l’équipement, où se trouvent les indications conformément à ce qui
est établi dans la norme CEI 62052-11.
Avant la connexion, l’équipement doit être couplé à un compteur
CEM, comme montré sur les gure 1 et gure 2.
IMPORTANT!
Prendre en compte que, avec l’équipement connecté, les bornes peuvent être dangereuses au toucher,
et l’ouverture de capots ou l’élimination d’éléments
peut donner accès aux parties partes dangereuses
au toucher. L’équipement ne doit pas être utilisé
avant que son installation ne soit complètement
terminée.
La température de travail de l’équipement est de -25
ºC à +70 ºC, il faut utiliser des câbles de connexion
adapté à cette température.
L’équipement doit être connecté à un circuit d’alimentation protégé
avec des fusibles type gl (IEC 269) ou type M, avec des valeurs
comprises entre 0,5 et 2A. Il doit être pourvu d’un interrupteur magnétothermique, ou dispositif équivalent, pour pouvoir déconnecter
l’équipement du réseau d’alimentation.
Le circuit d’alimentation doit être connectés avec un câble à section
minimum d’1 mm2.
CEM M-ETH
Ethernet
Ethernet

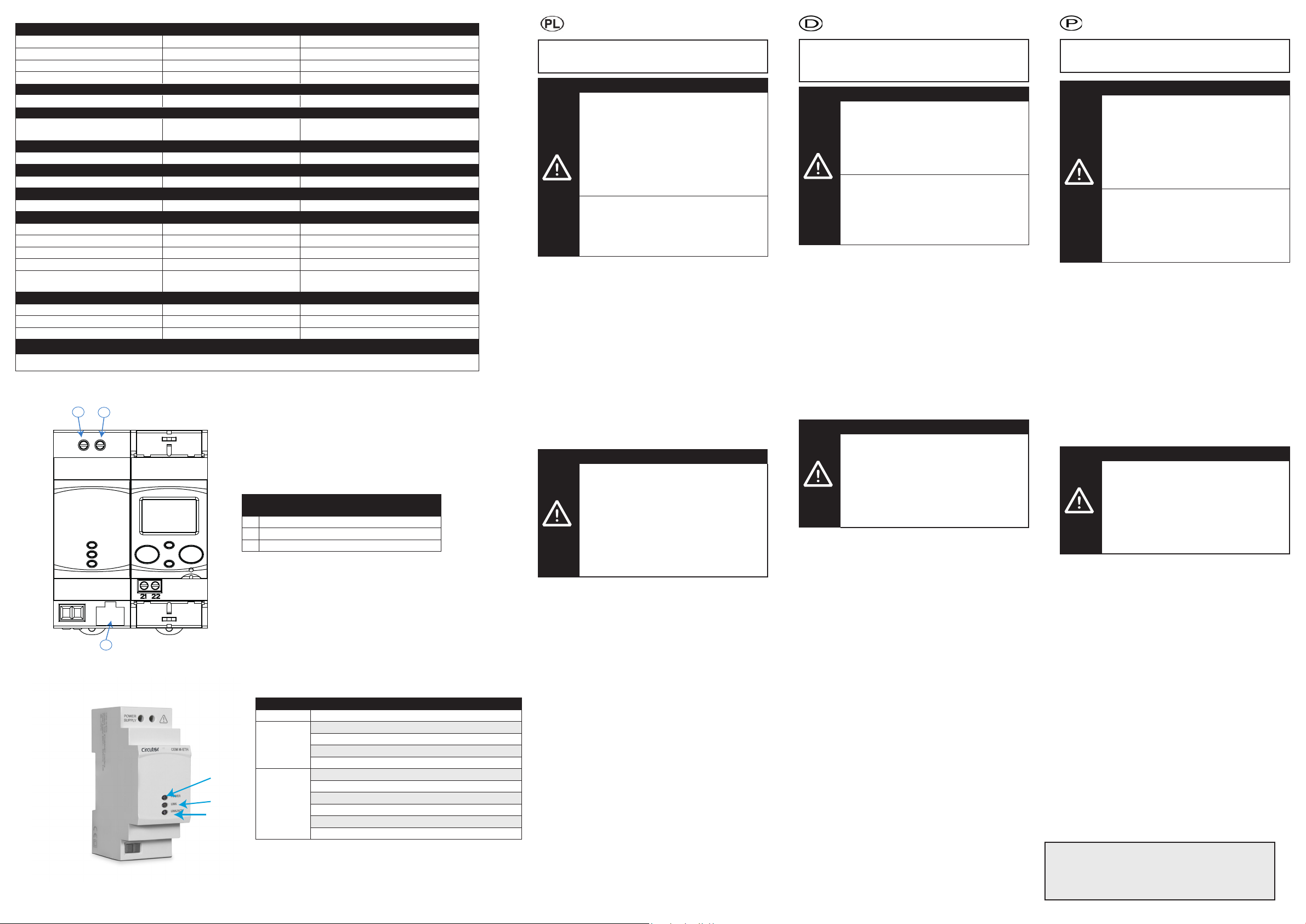

Características técnicas / Technical features
Alimentación Power supply
Tensión nominal Rated voltage 230 V~ ± 20%
Frecuencia Frequency 50/60 Hz
Consumo máximo Maximun Consumption 4 VA
Categoría de la instalación Installation category CAT III 300V
Aislamiento Insulation
Tensión alterna AC voltage 4kV RMS 50Hz durante 1 minuto / for 1 minute
Sobreimpulso Over pulse
1.2/50ms 0R impedancia fuente 1.2/50ms 0R strong impedance
Memoria Memory
Setup, eventos , curva carga Memoria no volátil tipo/ Non-volatile memory type EEPROM
Comunicaciones Communications
Protocolo de comunicaciones Protocol Modbus / TCP
Interface con el usuario User interface
LED LED 3 LED (POWER - LINK - LINK/ACT)
Características ambientales Environmental features
Temperatura de trabajo Operating temperature -25ºC... +70ºC
Temperatura de almacenamiento Storage temperature -35ºC... +80ºC
Humedad relativa (sin condensación) Relative humidity (non-condensing) 5 ... 95%
Altitud máxima Maximum altitude 2000 m
Grado de protección Protection degree IP51 instalado / installed
Características mecánicas Mechanical features
Dimensiones Dimensions 35x90x61mm
Peso Weight 115 gr.
Material Material ABS + Policarbonato / Polycarbonate V0
Normas / Standars
EN 61010-1:2010, EN 61000-6-2:2005, EN 61000-6-3:2007
6kV a 60º y 240º con polarización positiva y negativa
6kV to 60º and 240º positive and negative polarization
IP40 en zona de bornes / in terminal area
1 2
Marcado de bornes
Terminal connections designations
1 Alimentación Auxiliar/ Power Supply
2 Alimentación Auxiliar/ Power Supply
3 Ethernet
3
Niniejszy podręcznik to instrukcja instalacji CEM M-ETH. W
celu uzyskania dalszych informacji, należy pobrać pełną wersję
instrukcji ze strony internetowej CIRCUTOR: www.circutor.com
WAŻNE!
Przed wykonaniem jakiejkolwiek czynności instalacji, naprawy lub obsługi przy którymkolwiek
złączu urządzenia, należy odłączyć urządzenie
od wszystkich źródeł zasilania, zarówno od źródeł
zasilania samego urządzenia jak i źródeł zasilania
systemów pomiarowych. W przypadku, gdy podejr-
zewa się, że urządzenie działa nieprawidłowo, należy
skontaktować się z działem obsługi posprzedażnej.
Budowa urządzenia umożliwia szybką wymianę w
przypadku awarii.
Producent sprzętu nie ponosi odpowiedzialności za
jakiekolwiek szkody powstałe na skutek nieprzestrzegania przez użytkownika lub instalatora uwag i/lub
zaleceń wskazanych w niniejszej instrukcji, ani za
szkody wynikłe na skutek używania produktów lub
akcesoriów nieoryginalnych lub innych marek.
1. OPIS
CEM M-ETH to interfejs optyczno-elektryczny umożliwiający zmianę
portu optycznego obsługi któregokolwiek urządzenia z rodziny CEM
w port Ethernet z protokołem MODBUS/TCP.
Urządzenie wraz z 2-ścieżkową szyną DIN, umieszcza się po lewej
stronie każdego urządzenia z rodziny CEM.
2. INSTALACJA
Urządzenie instaluje się na szynie DIN. Wszystkie złącza znajdują
się we wnętrzu rozdzielnicy elektrycznej.
W bocznej części urządzenia umieszczona jest płytka znamionowa,
gdzie znajdują się wskazania dostosowane do wymogów normy
CEI 62052-11.
Przed podłączeniem, urządzenie należy połączyć z licznikiem CEM
jak pokazano na Rysunku 1 i Rysunku 2.
WAŻNE!
Należy pamiętać, że po podłączeniu urządzenia,
dotykanie zacisków może być niebezpieczne oraz
że, otwieranie pokryw lub usuwanie elementów
może spowodować dostęp do elementów niebezpiecznych przy dotknięciu. Urządzenie nie powinno
być użytkowane przed całkowitym zakończeniem
jego instalacji.
Temperatura robocza urządzenia wynosi od
-25ºC do +70ºC. Należy zastosować przewody
przyłączeniowe odpowiednie dla podanego zakresu
temperatur.
Urządzenie może być połączone z układem zasilania jest zabezpieczony gl nie (IEC 269) lub typu M łączy się z od 0,5 do 2 A musi być
wyposażony w wyłącznik albo inny równoważny sposób, aby być w
stanie odłączeniaurządzenie od sieci zasilającej.
Obwód zasilania musi być połączone z kabli miał minimalny przekrój
1mm2.
Diese Anleitung ist eine kurze Installationsanleitung des CEM M-
ETH. Für zusätzliche Informationen können Sie die vollständige
Anleitung von der CIRCUTOR-Webseite herunterladen: www.
circutor.com
WICHTIG!
Vor Wartungsarbeiten, Reparaturen oder Arbeiten an
den Geräteanschlüssen muss das Gerät von allen
Stromquellen, sowohl Stromversorgung als auch
Messstrom, getrennt werden. Setzen Sie sich bitte
bei Verdacht auf Störungen mit dem Kundendienst
in Verbindung. Die Bauweise des Gerätes ermöglicht
im Falle von Störungen einen schnellen Austausch.
Der Hersteller des Gerätes haftet für keinerlei
Schäden, die entstehen, wenn der Benutzer oder
Installateur die Warnhinweise und/oder Empfehlungen in dieser Anleitung nicht beachtet und nicht für
Schäden, die sich aus der Verwendung von nicht
originalen Produkten oder Zubehör oder von anderen
Herstellern ergeben.
1. BESCHREIBUNG
Die CEM M-ETH ist eine optisch-elektrische Schnittstelle zur Kon-
vertierung des optischen Serviceports aller Geräte der CEM-Familie
in einen Ethernet-Port mit MODBUS/TCP-Protokoll.
Das Gerät mit Zwei-Schritt-DIN-Schiene wird an der linken Seite aller
Geräte der CEM-Familie angebracht.
2. INSTALLATION
Der Einbau des Gerätes erfolgt auf der DIN-Schiene. Alle Anschlüsse
verbleiben in Inneren der Schalttafel.
An der Seite des Geräts bendet sich ein Typenschild mit Angaben
gemäß der Richtlinie CEI 62052-11.
Vor dem Anschluss muss das Gerät an einem CEM-Zähler, wie in
Abbildung 1 und Abbildung 2 dargestellt, befestigt werden.
WICHTIG!
Es ist zu beachten, dass bei angeschlossenem
Gerät durch die Klemmen,das Öffnen der Abdeckung oder die Herausnahme von Teilen eine
Berührung mit gefährlichen Teilen möglich ist. Das
Gerät ist erst einzusetzen, wenn seine montage
vollständig abgeschlossen ist.
Die Betriebstemperatur des Geräts liegt zwischen
-25 ºC und +70 ºC; verwenden Sie für diese
Temperatur geeignete Verbindungskabel.
Das Gerät muss an einen durch Sicherungen vom Typ gl (IEC 269)
oder M geschützten Stromkreis von 0,5 bis 2 A angeschlossen
werden. Es muss mit einem Thermo-Magnetschallter oder einer
äquivalenten Vorrichtung ausgestattet sein, um die Anlage von dem
Versorgungsnetz abschalten zu können.
Für den Stromanschluss des Gerätes wird ein Kabel von 1 mm2
minimum verwendet.
Este manual é um guia de instalação do CEM M-ETH. Para mais
informações, é possível descarregar o manual completo no endereço de Internet CIRCUTOR: www.circutor.com
•
IMPORTANTE!
Antes de efectuar qualquer operação de instalação,
reparação ou manipulação de qualquer das ligações
do equipamento, o equipamento deve ser desligado
de qualquer fonte de alimentação, tanto de alimentação como de medição. Em caso de suspeita
de mau funcionamento do equipamento, entre em
contacto com o serviço após-venda. O desenho do
equipamento permite uma substituição rápida em
caso de avaria.
O fabricante do equipamento não se responsabiliza por quaisquer danos emergentes no caso de
o utilizador ou o instalador não respeitarem as as
advertências e/ou recomendações indicadas neste
manual nem por danos derivados da utilização de
produtos ou acessórios não originais ou de outras
marcas.
1. DESCRIÇÃO
O CEM M-ETH é uma interface óptico-eléctrica para converter a
porta óptica de serviço de qualquer equipamento da família CEM
numa porta Ethernet com protocolo MODBUS/TCP.
O equipamento, de calha DIN de 2 passos, é colocado à esquerda
de qualquer equipamento da família CEM.
.
2. INSTALAÇÃO
A instalação do equipamento é realizada em calha DIN. Todas as
ligações cam no interior do quadro eléctrico.
Na parte lateral do equipamento está situada a placa de características, onde se encontram as indicações ajustadas às determinações
da norma CEI 62052-11.
Antes de ligar o equipamento, deve ser acoplado a um contador
CEM tal como ilustrado na Figura 1 e na Figura 2.
IMPORTANTE!
Ter em conta que, com o equipamento conectado,
os bornes podem ser perigosos ao tacto e a abertura de coberturas ou a eliminação de elementos
pode permitir o acesso a partes perigosas ao tacto.
O equipamento não deve ser utilizado até que tenha
nalizado por completo a sua instalação.
A temperatura de trabalho do equipamento é de
-25ºC a +70ºC, devendo utilizar-se cabos de ligação
em conformidade com a referida temperatura.
O equipamento deve ser ligado a um circuito de alimentação protegido com fusíveis tipo gl (IEC 269) ou tipo M, compreendidos entre
0,5 e 2 A. Deve estar provido dum interruptor magnetotérmico ou
dispositivo equivalente para desligar o equipamento da rede de
alimentação.
O circuito de alimentação devem ser ligados com cabo de secção
mínima de 1 mm2.
LED
POWER Equipo alimentado / Unit powered up
Rojo parpadeo / Red ashing
LINK
POWER
LINK
LINK / ACT
Nota : Las imágenes de los equipos son de uso ilustrativo únicamente y pueden diferir del equipo original.
Note : Unit images are for illustrative purposes only and may dier from the actual unit.
LINK / ACT
Equipo no enlazado / Unit not linked
Verde jo / Green xed
Equipo enlazado / Unit linked
Encendido / ON
Conexión Ethernet / Ethernet link
Apagado / OFF
Sin conexión Ethernet / No Ethernet link
Parpadeo / Flashing
Actividad en el puerto / There is activity on this port
Servicio técnico / Technical service / Service technique /
Obsługa techniczna / Kundendienst / Serviço técnico
CIRCUTOR SAT: 902 449 459 (SPAIN) / (+34) 937 452 919 (out of Spain)
Vial Sant Jordi, s/n
08232 - Viladecavalls (Barcelona)
Tel: (+34) 937 452 900 - Fax: (+34) 937 452 914
e-mail : sat@circutor.es
M060A01-65-21A
Loading...
