Page 1
Fig. 1: A/C Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 2 ©
Page 2
ANTI
-
LOCK BRAKES
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 2: Heater Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 3 ©
Page 3
COMPUTER DATA LINES
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 3: Anti-lock Brake Circuits
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 4 ©
Page 4
COOLING FAN
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 4: Computer Data Lines
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 5 ©
Page 5
CRUISE CONTROL
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 5: Cooling Fan Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 6 ©
Page 6
DEFOGGERS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 6: Cruise Control Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 7 ©
Page 7
ENGINE PERFORMANCE
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 7: Defogger Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 8 ©
Page 8
Fig. 8: 2.0L, Engine Performance Circuits (1 of 3)
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
2.0L
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 9 ©
Page 9
Fig. 9: 2.0L, Engine Performance Circuits (2 of 3)
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 10 ©
Page 10
EXTERIOR LIGHTS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 10: 2.0L, Engine Performance Circuits (3 of 3)
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 11 ©
Page 11
Fig. 11: Back
-
up Lamps Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 12 ©
Page 12
GROUND DISTRIBUTION
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon

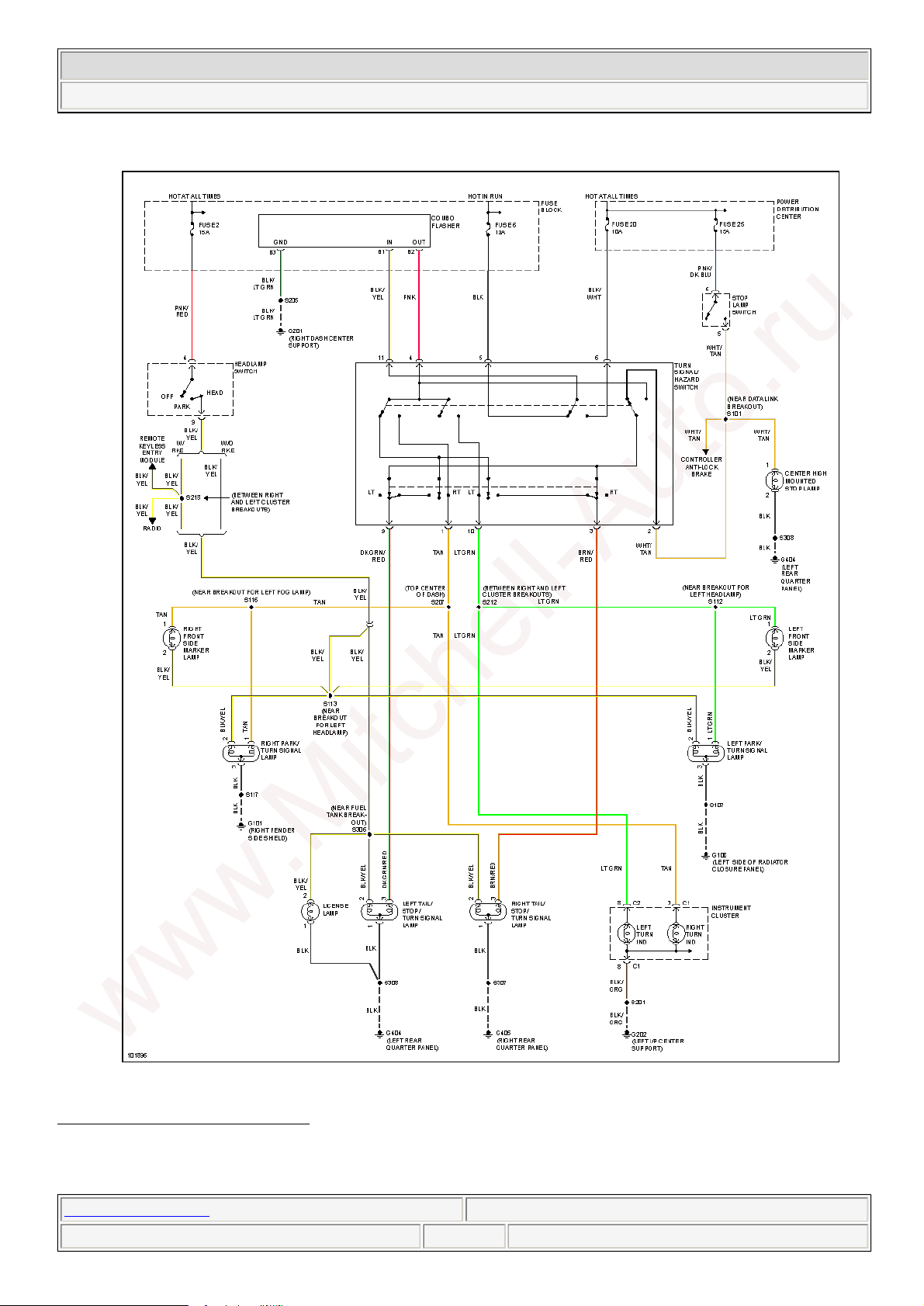

Fig. 12: Exterior Lamps Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:52 Page 13 ©
Page 13

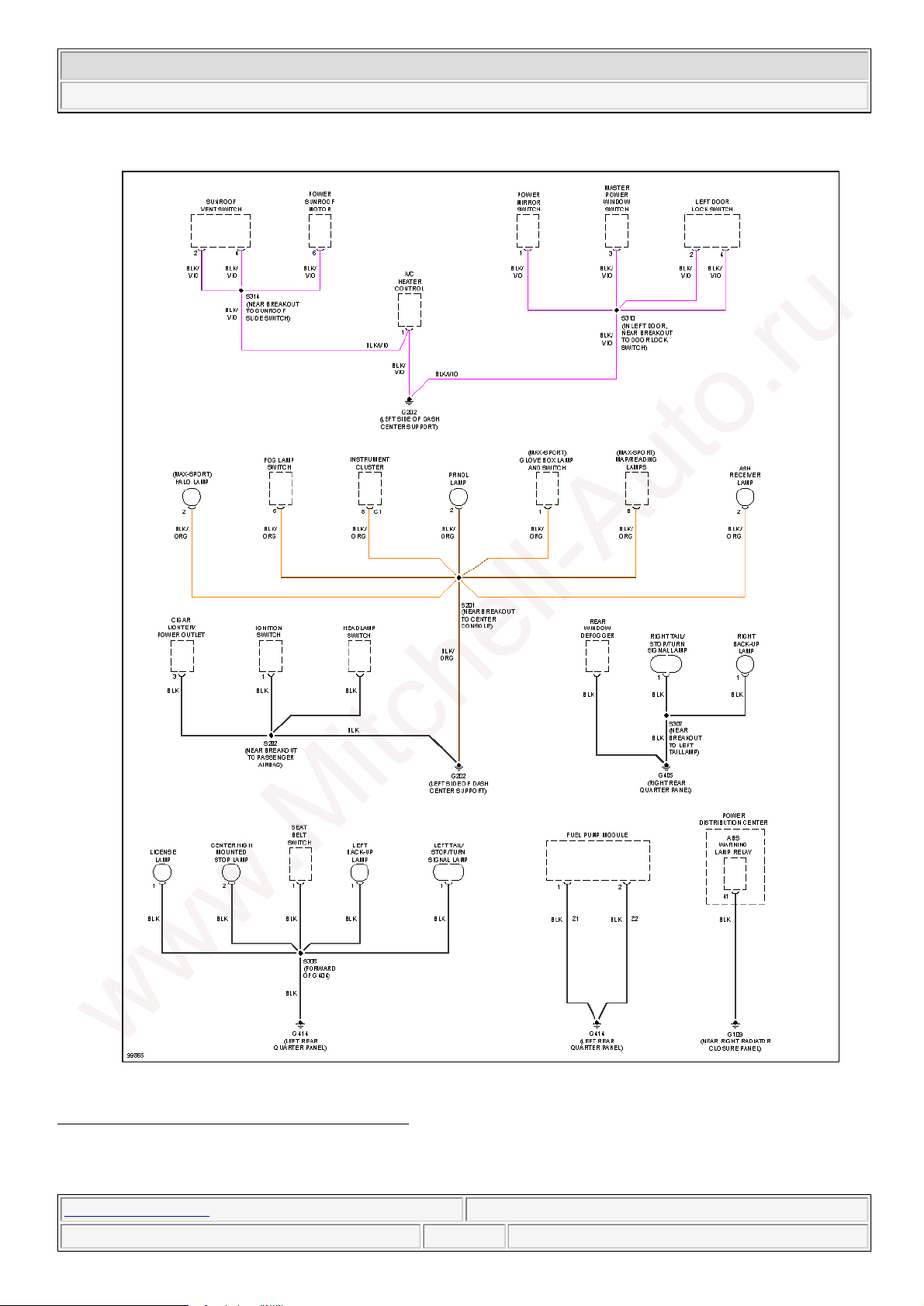

Fig. 13: Ground Distribution Circuit (1 of 2)
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 14 ©
Page 14
HEADLIGHTS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 14: Ground Distribution Circuit (2 of 2)
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 15 ©
Page 15
Fig. 15: Headlamps/Fog Lamps Circuit, W/ DRL
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 16 ©
Page 16
HORN
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 16: Headlamps/Fog Lamps Circuit, W/O DRL
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 17 ©
Page 17
INSTRUMENT CLUSTER
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 17: Horn Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 18 ©
Page 18
Fig. 18: Instrument Cluster Circuit (1 of 2)
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 19 ©
Page 19
INTERIOR LIGHTS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 19: Instrument Cluster Circuit (2 of 2)
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 20 ©
Page 20
Fig. 20: Courtesy Lamp Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 21 ©
Page 21
POWER DISTRIBUTION
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 21: Instrument Illumination Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 22 ©
Page 22
Fig. 22: Power Distribution Circuit (1 of 2)
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 23 ©
Page 23
POWER DOOR LOCKS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 23: Power Distribution Circuit (2 of 2)
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 24 ©
Page 24
Fig. 24: Door Lock Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 25 ©
Page 25
POWER MIRRORS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 25: Keyless Entry Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 26 ©
Page 26
POWER TOP/SUNROOF
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 26: Power Mirror Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:53 Page 27 ©
Page 27
POWER WINDOWS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 27: Power Top/Sunroof Circuits
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 28 ©
Page 28
RADIO
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 28: Power Window Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 29 ©
Page 29
STARTING/CHARGING
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 29: Radio Circuits
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 30 ©
Page 30
Fig. 30: Charging Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 31 ©
Page 31
SUPPLEMENTAL RESTRAINTS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 31: Starting Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 32 ©
Page 32
TRANSMISSION
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 32: Supplemental Restraint Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 33 ©
Page 33
WARNING SYSTEMS
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 33: Transmission Circuit
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 34 ©
Page 34
WIPER/WASHER
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
Fig. 34: Warning System Circuits
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 35 ©
Page 35
Fig. 35: 2
-
Speed Wiper/Washer Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 36 ©
Page 36
Fig. 36: Interval Wiper/Washer Circuit
2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
1998 Dodge Neon Sport
1998 System Wiring Diagrams Dodge - Neon
www.Mitchell-Auto.ru
12 ноября 2006 г. 14:00:54 Page 37 ©
