Installations- und Einrichtungsleitfaden

020-002102-01

Inspire-Serie 4K

Hinweise

Urheberrecht und Marken

Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Alle Marken- und Produktnamen sind Marken, eingetragene Marken oder Handelsbezeichnungen ihrer jeweiligen Inhaber.

Allgemein

Wir haben alle Mühen zur Gewährleistung der Genauigkeit unternommen; in einigen Fällen können jedoch Änderungen am Produkt oder der Verfügbarkeit
auftreten, die möglicherweise nicht in diesem Dokument aufgeführt sind. Christie behält sich das Recht vor, jederzeit und ohne Vorankündigungen Änderungen
an den Spezifikationen vorzunehmen. Die Leistungsspezifikationen sind typisch, können je nach Bedingungen, die außerhalb des Einflusses von Christie stehen
(z. B. Wartung des Produktes in angemessenem Betriebsumfeld), jedoch variieren. Die Leistungsspezifikationen basieren auf den zum Zeitpunkt des Drucks
verfügbaren Informationen. Christie gibt keine Garantien auf dieses Material, u. a. inklusive impliziter Garantien auf die Eignung zu einem bestimmten Zweck.
Christie haftet nicht für hierin enthaltene Fehler oder beiläufige sowie Folgeschäde, die mit der Leistung oder Nutzung dieses Materials in Verbindung stehen.
Das kanadische Werk wurde gemäß ISO 9001 und 14001 zertifiziert.

Christie verpflichtet sich dazu, unsere Dokumente frei von sprachbedingten Verzerrungen zu verfassen; dennoch übernehmen wir keine Verantwortung für die in
verknüpfter oder externer Dokumentation verwendete Sprache.

Die aktuellste technische Dokumentation und Office-Vertragsinformationen finden Sie unter www.christiedigital.com.

Garantie

Produkte sind durch die standardmäßige eingeschränkte Garantie von Christie abgedeckt. Einzelheiten erfahren Sie unter https://www.christiedigital.com/help­center/warranties/ oder von Ihrem Christie-Händler oder Christie.

Präventivpflege

Präventivpflege ist ein wichtiger Bestandteil des kontinuierlichen und sachgemäßen Produkteinsatzes. Fehler bei der Ausführung der erforderlichen Pflege
sowie bei der Einhaltung des von Christie angegebenen Wartungszeitplans lassen die Garantie erlöschen.

Richtlinien

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse A gemäß Teil 15 der FCC-Regularien übereinstimmend befunden.
Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in kommerziellen Umgebungen zu gewährleisten. Dieses
Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und
verwendet – Störungen der Funkkommunikation verursachen. Beim Betrieb dieses Gerätes in Wohngebieten kann es zu Störungen kommen, die in eigener
Verantwortlichkeit vom Anwender behoben werden müssen. Änderungen oder Modifizierungen, die nicht ausdrücklich von der für die Übereinstimmung
verantwortlichen Partei genehmigt sind, können die Befugnis des Benutzers zur Inbetriebnahme dieses Geräts außer Kraft setzen.

CAN ICES-3 (A) / NMB-3 (A)

이 기기는 업무용 (A 급 ) 으로 전자파적합등록을 한 기기이오니 판매자 또는 사용자는 이점을 주의하시기 바라며 , 가정 외의 지역에서 사용하는 것을 목적으로 합니다 .

UMWELT

Das Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und gefertigt, die recycelt und wiederverwertet werden können. Das Symbol

bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Betriebslebenszeit getrennt vom Hausmüll entsorgt werden sollten. Bitte entsorgen

Sie das Produkt ordnungsgemäß und entsprechend der örtlichen Richtlinien. In der Europäischen Union gibt es separate Sammelsysteme für elektrische und
elektronische Altgerät.

Achten Sie beim Druck dieses Dokuments darauf, nur die benötigten Seiten zu drucken; wählen Sie zudem die doppelseitige Druckoption.
Bitte helfen Sie uns beim Erhalt der Umwelt, in der wir leben!

BEZEICHNUNGEN

Erfahren Sie Näheres zu den in der Produktdokumentation verwendeten Gefahr- und Informationssymbolen.

Gefahr! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge haben.

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge haben.

Vorsicht! Bei Nichtvermeidung kann Folgendes leichte oder mittelschwere Verletzungen zur Folge haben.

Hinweis. Bei Nichtbeachtung der nachfolgenden Anweisungen drohen Geräte- oder Sachschäden.

Inhalt

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Sicherheitsrichtlinien und Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Sicherheitshinweise zur Stromversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Sicherheitsrichtlinien und Warnhinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . . .6

Laser-Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Produktkennzeichnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Projektorübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Ihren Händler kontaktieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Funktionsweise des Projektors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Liste der Komponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Produktdokumentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Zugehörige Dokumentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Technischer Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Installation und Einrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Standortanforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Physische Betriebsumgebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Stromanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Physische Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Projektorkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Ansicht von vorne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Ansicht von hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Ansicht von links . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ansicht von rechts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Integriertes Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Anschlussblende (I/O) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

IR-Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Aufstellung des Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Deckenhalterung installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Einstellen des Projektionsbildes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Einstellen der Höhe des Projektionsbildes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Stapelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Filter reinigen oder auswechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Mit dem Netzstrom verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Inspire-Serie Installations- und Einrichtungsleitfaden 3
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.

Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Inhalt

Einschalten des Projektors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Ausschalten des Projektors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

LED-Statusanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Status-LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Verschluss-LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Projektorobjektiv einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Zoom und Fokus anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Position anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Objektiv in Nullstellung bringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Objektivversatz berechnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Mit Geräten verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Mit einem Computer verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Videogerät anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Kommunikation konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Netzwerkumgebung einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

LAN-Einstellungen anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

WLAN-Einstellungen anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Netzwerkeinstellungen anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Baudrate des seriellen Anschlusses einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Echo des seriellen Anschlusses aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Projektoradresse festlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

An der Web-Benutzeroberfläche anmelden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Webschnittstelle verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

RS-232C-Schnittstelle verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Netzwerk erneut verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Spezifikationen zur Signalkonnektivität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

VGA-Videoformate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

HDMI-Videoformate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

HDBaseT-Videoformate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

BiB/BuB-Kompatibilität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Regulatory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Lasersicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Elektromagnetische Verträglichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Emissionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Störfestigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Umgebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Inspire-Serie Installations- und Einrichtungsleitfaden 4
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Einführung

Dieses Handbuch ist für qualifizierte Christie-Installateure und geschulte Bediener der Inspire­Serie-Projektorsysteme gedacht.

Eine vollständige Dokumentation zum Produkt Inspire-Serie sowie technischen Support erhalten Sie
unter www.christiedigital.com.

Dieser Projektor ist für den Einsatz in einer Nicht-Kino-Umgebung vorgesehen.

Sicherheitsrichtlinien und Warnhinweise

Lesen Sie alle Installationswarnhinweise und Sicherheitsrichtlinien, bevor Sie den Projektor betreiben.
Dieser Projektor muss in einer mit den Spezifikationen übereinstimmenden Umgebung betrieben
werden. Verwenden Sie nur von Christie empfohlene Erweiterungen und/oder Zubehörteile. Der
Einsatz anderer Teile kann zu Brand-, Stromschlag- und Verletzungsgefahr führen.

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge
haben.

• Das Produkt niemals ohne die Abdeckungen betreiben.

• Dieses Produkt muss an einem zugangsbeschränkten Ort installiert werden, der von Unbefugten
nicht betreten werden darf.

• Nur in Bezug auf die Sicherheitsvorkehrungen für den zugangsbeschränkten Ort geschulten
Mitarbeitern darf Zugang zum betreffenden Bereich gewährt werden.

• BRANDGEFAHR! Halten Sie Hände, Kleidung und brennbare Gegenstände vom konzentrierten
Lichtstrahl des Projektors fern.

• STOLPER- ODER BRANDGEFAHR! Positionieren Sie alle Kabel so, dass diese nicht mit heißen
Oberflächen in Berührung kommen oder herausgezogen werden können, keine Stolpergefahr
darstellen und nicht durch über die Kabel laufende Personen oder darüber rollende Gegenstände
beschädigt werden können.

• STROMSCHLAGGEFAHR! Trennen Sie das Produkt vor der Installation, dem Bewegen, der
Wartung, der Reinigung, dem Ausbau von Komponenten oder dem Öffnen eines Gehäuses von
der Wechselstromversorgung.

• Es sind mindestens vier Personen bzw. eine entsprechend ausgelegte Hebevorrichtung
erforderlich, um das Produkt sicher zu heben, zu installieren oder zu bewegen.

• GEFAHR DURCH OPTISCHE STRAHLUNG! Ziehen Sie den Netzstecker aus der Steckdose, wenn
Sie das Gerät längere Zeit nicht verwenden.

• Stellen Sie nichts auf dem Netzkabel ab.

• Verwenden Sie das Gerät nicht unter den folgenden Umständen:

-In extrem heißer, kalter oder feuchter Umgebung
(i) Stellen Sie sicher, dass die Umgebungstemperatur im Betrieb innerhalb von 5 bis 40 °C und

bei Lagerung zwischen -10 und 60 °C liegt

(ii) Relative Feuchtigkeit beträgt 10 bis 85% (Lagerung 5 bis 90 % relative Luftfeuchte)

-In besonders staubiger und schmutziger Umgebung

-Platzieren des Produktes in der Nähe von Geräten, die starke Magnetfelder erzeugen

-Unter direkter Sonneneinstrahlung

Inspire-Serie Installations- und Einrichtungsleitfaden 5
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.

Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Einführung

Vorsicht! Bei Nichtvermeidung kann Folgendes leichte oder mittelschwere Verletzungen zur Folge

haben.

• Sorgen Sie stets für eine gute Belüftung, damit sich das Gerät nicht überhitzt.

• Nur von Christie qualifizierte Techniker sind zum Öffnen der Gerätegehäuse berechtigt.

• Sämtliche Tätigkeiten müssen von durch Christie qualifizierten Technikern ausgeführt werden.

Hinweis. Bei Nichtbeachtung der nachfolgenden Anweisungen drohen Geräte- oder Sachschäden.

• Setzen Sie das Produkt niemals Feuchtigkeit aus.

• Verwenden Sie stets eine Objektivverschlusskappe, wenn das Produkt installiert oder bewegt
wird. Dies verhindert, dass Schmutzstoffe in das Produkt gelangen.

• Verwenden Sie ausschließlich von Christie empfohlene Reinigungslös ungen. Sämtliche sonstigen
Reinigungslösungen können das Produkt beschädigen, lassen die Garantie erlö schen.

Sicherheitshinweise zur Stromversorgung

Machen Sie sich mit sämtlichen Sicherheitshinweisen zur Stromversorgung vertraut, bevor Sie den
Projektor installieren oder nutzen.

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge
haben.

• BRANDGEFAHR! Verwenden Sie kein Netzkabel, das beschädigt zu sein scheint.

• BRAND- ODER STROMSCHLAGGEFAHR! Überlasten Sie niemals Steckdosen und
Verlängerungskabel.

• STROMSCHLAGGEFAHR! Verwenden Sie nur das zum Lieferumfang des Produkts gehörende oder
von Christie empfohlene Netzkabel.

• BRAND- UND STROMSCHLAGGEFAHR! Versuchen Sie nicht, das Gerät in Betrieb zu nehmen,
wenn das Netzkabel, die Netzsteckdose und der Netzstecker nicht den entsprechenden örtlichen
Normen entsprechen.

• STROMSCHLAGGEFAHR! Betreiben Sie das Produkt nicht, wenn der Netzversorgung nicht dem
vorgegebenen Spannungs- und Strombereich gemäß Lizenzetikett entspricht.

• STROMSCHLAGGEFAHR! Das Netzkabel muss in eine Steckdose mit Erdung gesteckt werden.

• STROMSCHLAGGEFAHR! Trennen Sie das Produkt vor der Installation, dem Bewegen, der
Wartung, der Reinigung, dem Ausbau von Komponenten oder dem Öffnen eines Gehäuses von
der Wechselstromversorgung.

• Installieren Sie das Produkt in der Nähe einer leicht zugängl ichen Wechselstromsteckdose.

Sicherheitsrichtlinien und Warnhinweise zur Installation

Lesen Sie alle Installationswarnhinweise und Sicherheitsrichtlinien zur Installation, bevor Sie den
Projektor installieren.

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge
haben.

• Hoher Leckstrom vorhanden bei Anschluss an IT-Versorgungsn etze.

Vorsicht! Bei Nichtvermeidung kann Folgendes leichte oder mittelschwere Verletzungen zur Folge
haben.

• STROMSCHLAG- und VERBRENNUNGSGEFAHR! Gehen Sie beim Zugang zu internen
Komponenten vorsichtig vor.

• Ausschließlich durch Christie qualifiz ierte Techniker sind zum Einsatz der Werkzeuge im
Werkzeugkasten berechtigt.

Laser-Sicherheitsvorkehrungen

Dieses Produkt ist gemäß IEC 60825-1:2014, EN 60825-1:2014+A11:2021 als Laserprodukt der
Klasse 1, Risikogruppe 2 klassifiziert und stimmt mit den FDA-Richtlinien 21 CFR 1040.10 und

1040.11 als LIP (Laser Illuminated Projector) der Risikogruppe 2 gemäß der Definition in IEC
62471:5: 2015 überein, ausgenommen Abweichungen gemäß Laserhinweis Nr. 57 vom 8. Mai 2019.

Inspire-Serie Installations- und Einrichtungsleitfaden 6
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Einführung

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge

haben.

• Dieser Projektor verfügt über ein integriertes Lasermodul der Klasse 4. Versuchen Sie niemals,
den Projektor zu demontieren oder zu verändern.

• Sämtliche Bedienschritte sowie Einstellungen, die nicht ausdrücklic h in der Bedienungsanleitung
beschrieben werden, bergen das Risiko gefährlicher Laserstrahlungsaussetzung.

• Öffnen oder zerlegen Sie den Projektor nicht – andernfalls kann es zu Beschädigungen sowie
gefährlicher Laserstrahlenaussetzung kommen.

• Blicken Sie nicht in den Strahl, wenn der Projektor eingeschaltet ist. Das intensive Licht kann zu
bleibenden Augenschäden führen.

• Achten Sie vor und beim Einschalten des Projektors darauf, dass niemand innerhalb der
Projektionsreichweite in das Objektiv blickt.

• Befolgen Sie alle Installations-, Bedien-, Anpass ungs- und Wartungsschritte zur Vermeidung
einer persönlichen Aussetzung gefährlicher Laserstrahlung.

Produktkennzeichnungen

Erfahren Sie mehr über die möglicherweise auf dem Produkt verwendeten Kennzeichnungen.
Kennzeichnungen auf Ihrem Produkt können gelb, schwarz oder weiß sein.

Allgemeine Gefahren

Warnhinweise gelten auch f ür Z ubeh ör nach dessen Installation in ein an die Spannungsversorgung
angeschlossenes Produkt von Christie.

Brand- oder Stromschlaggefahr

Um Brand- oder Stromschlaggefahr vorzubeugen, darf dieses Produkt nicht Regen oder
Feuchtigkeit ausgesetzt werden.

Nehmen Sie keine Änderungen am Netzstecker vor, überlasten Sie die Steckdose nicht und
verwenden Sie das Produkt nicht mit einem Verlängerungskabel.

Entfernen Sie nicht das Gehäuse von dem Produkt.
Nur von Christie qualifizierte Techniker sind zur Wartung dieses Produkts berechtigt.

Elektrische Gefährdung

Stromschlaggefahr.
Entfernen Sie nicht das Gehäuse von dem Produkt.
Nur von Christie qualifizierte Techniker sind zur Wartung dieses Produkts berechtigt.

Hinweis! Bei Nichtvermeidung kann es zu Sachschäden kommen.

Allgemeine Gefahr.

Inspire-Serie Installations- und Einrichtungsleitfaden 7
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

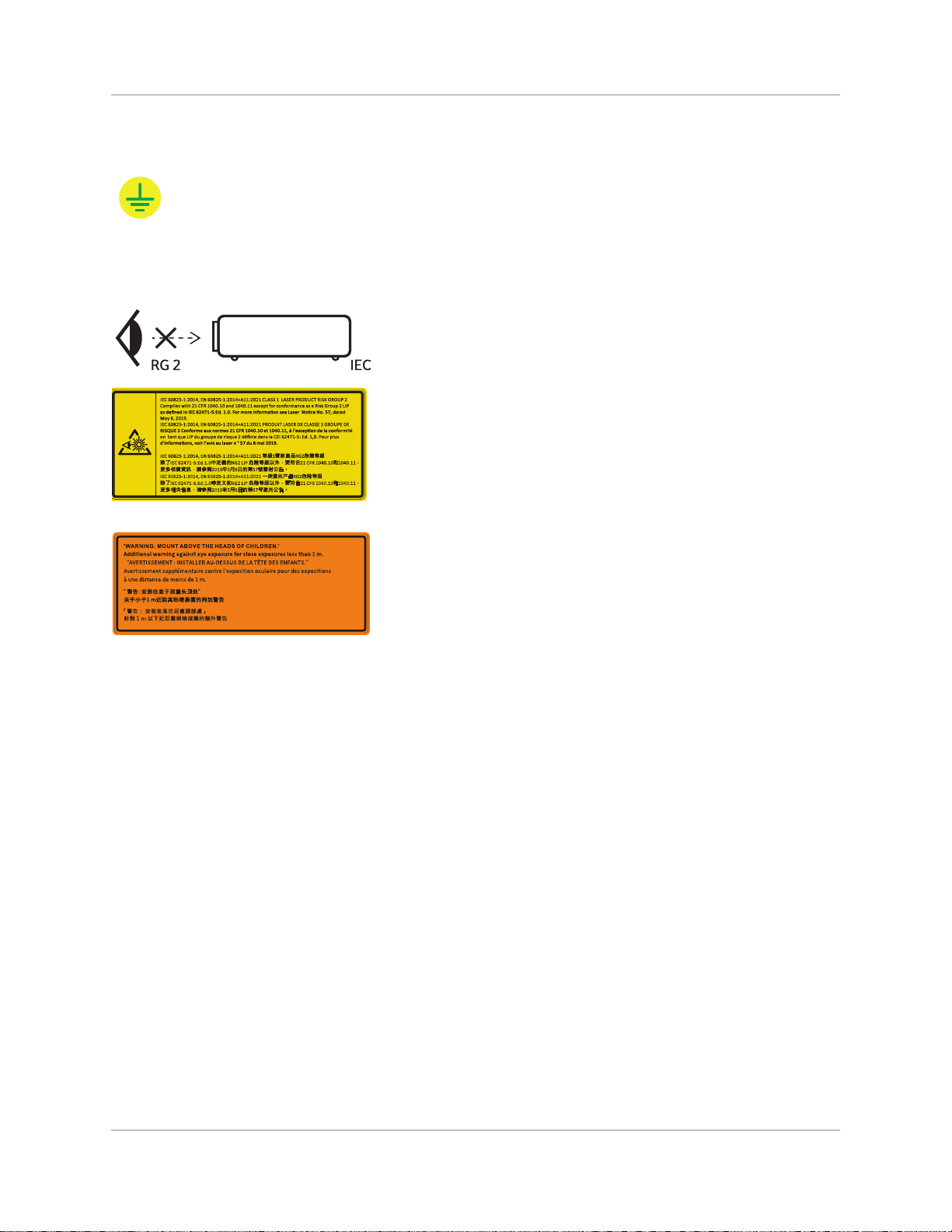

Elektrische Kennzeichnungen

IEC 60825-1:2014, EN 60825-1:2014+A11:2021 CLASS 1 LASER PRODUCT RISK GROUP 2
Complies with 21 CFR 1040.10 and 1040.11 except for conformance as a Risk Group 2 LIP

ated
May 8, 2019.
IEC 60825-1:2014, EN 60825-1:2014+A11:2021 PRODUIT LASER DE CLASSE 1 GROUPE DE

ormité

en tant que LIP du groupe de risque 2 définie dans la CEI 62471-5: Ed. 1,0. Pour plus

IEC 60825-1:2014, EN 60825-1:2014+A11:2021 1 RG2

11.040101.0401 RFC 12PIL 2GR0.1.dE:5-17426 CEI

2019 5 8 57

IEC 60825-1:2014, EN 60825-1:2014+A11:2021 RG2

11.040101.0401 RFC 12PIL 2GR0.1.dE:5-17426 CEI

2019 5 8 57

RG2

Weist auf Schutzerdung hin.

Laser-Kennzeichnungen

Einführung

Nicht direkt in das Objektiv schauen. Die extrem starke Helligkeit kann
permanenten Augenschaden verursachen.

Dieser Projektor wurde gemäß den Standards IEC 60825-1:2014 und
IEC 62471-5:2015 als Laserprodukt der Klasse 1, Risikogruppe 2
eingestuft

Weist auf eine Gefahr durch Licht hin. Nicht direkt in das Objektiv
schauen. Die extrem starke Helligkeit kann permanenten
Augenschaden verursachen.

Laserprodukt der Klasse 1 – Risikogruppe 2 gemäß 1 IEC 60825­1:2014 und IEC 62471-5:2015.

Montage oberhalb der köpfe von kindern.
Christie empfiehlt bei Kindern die Verwendung einer Deckenhalterung

zur Platzierung des Produktes über der Augenhöhe.

Achten Sie darauf, vor dem Stapeln die Füße des oberen Projektors
anzupassen, damit keine Schäden am unteren Projektor auftreten.

Projektorübersicht

Die Inspire-Serie ist ein professionelles Projektorsystem mit Laserphosphortechnologie und Digital
Light Processing (DLP™)-Technologie von Texas Instruments. Aufgrund seiner hohen Bildqualität
und Helligkeit kann das Produkt für verschiedene Großeinsätze verwendet werden, von der festen
Installation bis zu Mietbühnen und LBE (Location Based Entertainment), ist jedoch nicht für den
Hausgebrauch vorgesehen.

Inspire-Serie Installations- und Einrichtungsleitfaden 8
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Einführung

Ihren Händler kontaktieren

Zeichnen Sie die Informationen über Ihren Projektor auf und bewahren Sie diese Informationen
gemeinsam mit Ihren Unterlagen auf, um die Wartung Ihres Projektors zu vereinfachen. Wenden
Sie sich an Ihren Händler, falls ein Problem mit Ihrem Christie-Produkt auftritt.

Kaufaufzeichnung

Händler:
Telefonnummer des Händlers oder Christie-Vertriebs/Kundendienstes:
Projektor-Seriennummer:

Die Seriennummer befidnet sich auf dem Typenschild
Kaufdatum:
Installationsdatum:

Ethernet-Einstellungen

Standardgateway: 10.0.50.254
Projektor-IP-Adresse:
Subnetzmaske: 255.255.0.0

Hauptfunktionen

Dies sind die wichtigsten Funktionen des Projektors.

• 4K-Auflösung

• Hohe Bildqualität mit herausragender Helligkeitsleistung

• Elektrische Objektiveinstellung mit Objektivgedächtnisfunktion

• Kompatibilität der Projektionsobjektive:
4K860-iS/ 4K860A-iS:

• Vertikale Versatzbereiche mit halber Bildgröße: +/-110%

• Horizontale Versatzbereiche mit halber Bildgröße: +/-50 %
Messungen stimmen mit Industriestandards überein, der V ersatz errechnet sich aus dem

Verhältnis zwischen der Anzahl der nach oben/unten verschobenen Pixel und der Hälfte
der Bildgröße.

• Full-HD-3D-Technologie mit Frame Sequential bis 120 Hz

• Leichtes und schnelles Einblenden und Verzerren dank Christie Twist™ und Mystique™.
Unterstützt auf Mystique™-Kamera basierendes Ausrichtungssystem (separat erhältlich)

• Zahlreiche Verbindungsmöglichkeiten, darunter HDMI-, HDBaseT- und 3D-Eingänge

• Integrierte HDBaseT-Lösung unterstützt HD-Videostreaming durch RJ45

• SNMP-Traps und E-Mail-Benachrichtigungen

Inspire-Serie Installations- und Einrichtungsleitfaden 9
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Einführung

• 10 Bit-Bildprozessorelektronik mit modularem Design

• Alle Videoformate können unter Beibehaltung des Seitenverhältnisses horizontal oder vertikal
auf Vollbild angepasst werden.

• Der Projektor kann auf folgende Weisen bedient werden:

• Integriertes Bedienfel d, Infrarotfernbedienung, Kabelfernbedienung, mit PCs und
anderen Geräten über serielle Kommunikation (Netzwerk oder RS232)

• Per Webseite via Netzwerk oder mit PCs oder anderen Geräten mit WLAN-USB-Dongle

Funktionsweise des Projektors

Der Projektor Inspire-Serie kann mit verschiedenen Eingangssignalen für zahlreiche kommerzielle
Projektionsanwendungen umgehen.

Die mit blauen Feststoffleuchtquellen und Phosphortechnik ausgelegten roten, grünen und blauen
Farbelemente werden in Reakti on auf eingehende Datenströme digitalisierter Daten mit Rot-, Grün­und Blauinformationen durch DMD- (Digital Micromirror Device) Aktoren moduliert. Während die
digitalen Ströme von der Quelle eintreffen, wird das mit den Pixeln der einzelnen DMD-Aktoren
reagierende Licht reflektiert, konvergiert und dann durch Projektionsobjektive auf die Leinwand
projiziert, wo alle Pixelreflexionen zu einem scharfen Vollfarbbild übereinandergelegt werden.

Liste der Komponenten

Die folgenden Artikel gehören zum Lieferumfang des Projektors. Prüfen Sie bitte die Vollständigkeit
des Produkts.

Wenden Sie sich an Ihren Händler, falls etwas fehlen sollte.

• IR-Fernbedienung

• Produktsicherheitsanleitung

• Netzkabel

• Im Projektor installiertes Objektiv

Die Liste optionalen Zubehörs:

• Christie One Mount (P/N: 108-506102-XX)

• Staubfilter

Inspire-Serie Installations- und Einrichtungsleitfaden 10
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Einführung

Produktdokumentation

In der Produktdokumentation, die Sie auf den Internetseiten der Christie Digital Systems USA Inc.
unter www.christiedigital.com finden, erfahren Sie mehr über Installation, Einrichtung und weitere
Themen. Machen Sie sich mit der gesamten Anleitung vertraut, bevor Sie das Produkt nutzen oder
warten.

1. Zugang zu der Dokumentation erhalten Sie über die Christie-Website:

• Besuchen Sie diese URL: https://bit.ly/3fXJcI3 oder

https://www.christiedigital.com/products/projectors/all-projectors/inspire-series/

• Scannen Sie den QR-Code mithilfe einer App zum Lesen von QR-Codes auf einem Smartphone
oder Tablet.

2. Wählen Sie auf der Produktseite das Modell und wechseln Sie zur Registerkarte Downloads.

Zugehörige Dokumentation

Zusätzliche Informationen zu dem Projektor sind in den folgenden Dokumenten zu finden.

• Produktsicherheitsanleitung der Christie Inspire-Serie (P/N: 020-002096-XX)

• Bedienungsanleitung: der Christie Inspire-Serie (P/N: 020-002098-XX)

• Serviceanleitung der Christie Inspire-Serie (P/N: 020-002099-XX)

• Technische Referenz zu seriellen API-Befehlen der Inspire-Serie (P/N: 020-103542-XX)

Technischer Kundendienst

Technischen Support für Christie-Enterprise-Produkte erhalten Sie hier:

• Nord- und Südamerika: [phone] oder [e-mail]

• Europa, Naher Osten und Afrika: [phone] oder [e-mail]

• Asien-Pazifik-Region ([e-mail]):

• Australien: [phone] oder [e-mail]

• China: [phone] oder [e-mail]

• Indien: [phone] oder [e-mail]

• Japan: 81-3-3599-7481

• Singapur: [phone] oder [e-mail]

• Südkorea: [phone] oder [e-mail]

• Professionelle Christie-Dienste: [phone] oder [e-mail]

Inspire-Serie Installations- und Einrichtungsleitfaden 11
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

Nachstehend erfahren Sie, wie Sie den Projektor installieren, anschließen und die Anzeige
optimieren.

Standortanforderungen

Zur sicheren Installation und Verwendung des Projektors darf der Installationsort nur au torisiertem
Personal Zugang gewähren und muss diese Mindestanforderungen erfüllen.

Physische Betriebsumgebung

Spezifikationen zur Betriebsumgebung.

• Umgebungstemperatur (Betrieb): 0 bis 40 °C bis 762 m

• Feuchtigkeit (nicht kondensierend): 10 bis 85 % relative Luftfeuchte

• Betriebshöhe: 3048 m bei 0 bis 30 °C Umgebungstemperatur

Stromanschluss

Der Projektor besitzt ein Netzstromsystem, das einen Betrieb des Projektors bei voller Helligkeit mit
einer

Stromversorgung von 100 bis 240 V Wechselspannung je nach Modell und Region. Der Betrieb des
Geräts außerhalb des Spannungsbereichs kann zu einem unbefriedigenden Betrieb oder
Beschädigung des Projektors führen.

Christie empfiehlt für die Installation einen Trennschal ter mit 20 A. Verwenden Sie für den sicheren
Betrieb nur das dem Produkt beiliegende Netzkabel oder ein von Christie empfohlenes Netzkabel.
Weitere Informationen zu den Stromanforderungen finden Sie unter Mit dem Netzstrom verbinden
auf Seite 22.

Physische Spezifikationen

Es folgen die Abmessungen und das Gewicht der Projektors vor der Installation.

• Projektionsgröße (L x B x H): 480 x 406 x 157 mm

• Liefergröße (L x B x H): 650 x 570 x 380 mm

Inspire-Serie Installations- und Einrichtungsleitfaden 12
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

1

2

3

4

•Gewicht:

• 4K860-iS: 14,7 kg

• Liefergewicht:

• 4K860-iS: 18,85 kg

Projektorkomponenten

Nachstehend erfahren Sie mehr über die wesentlichen Komponenten des Projektors.

Ansicht von vorne

Nachstehend werden die wesentlichen Komponenten an der Vorderseite des Projektors gezeigt.

ID Komponentenbezeichnung Beschreibung

1 LED-Statusanzeigen Zeigt den Status des Projektors.
2 Projektionsobjektiv Ermöglicht Stromversorgung und Anpassung: Vertikaler und

horizontaler Versatz, Zoom und Fokus.

3 Höhenverstellbare Füße Projektor über die Füße anheben oder absenken, bis er absolut

waagerecht steht.

4 Vorderer IR-Sensor Empfangen Signale von der Infrarotfernbedienung. Achten Sie

darauf, dass sich keine störenden Hindernisse zwischen
Fernbedienung und Sensoren befinden.

Inspire-Serie Installations- und Einrichtungsleitfaden 13
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

ZOOM FOCUS

1

5

2

3
4

1

Ansicht von hinten

Nachstehend werden die wesentlichen Komponenten an der Rückseite des Projektors gezeigt.

ID Komponentenbezeichnung Beschreibung

1 Anschlussblende (I/O) Zum Anschluss des Projektors an externe Geräte.
2 Integriertes Bedienfeld Zur Steuerung des Projektors.
3 Netzeingang Zum Anschließen des mitgelieferten Netzteils.
4 Ein-/Austaste Zum Ein-/Ausschalten des Projektors.
5 Kensington-Schloss Zum Befestigen des Projektors an Arbeitsplatten, Tischen usw.

Ansicht von links

Nachstehend werden die wesentlichen Komponenten an der linken Seite des Projektors gezeigt.

ID Komponentenbezeichnung Beschreibung

1

Belüftungsöffnungen (Zuluft)

Dienen der Projektorkühlung. Achten Sie darauf, dass diese
Öffnungen nicht blockiert werden; andernfalls kann der Projektor
überhitzen.

Inspire-Serie Installations- und Einrichtungsleitfaden 14
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

1

7

9
8

1
2

3

5

6

4

S

TWX

S

X

T

W

Ansicht von rechts

Nachstehend werden die wesentlichen Komponenten an der rechten Seite des Projektors gezeigt.

ID Komponentenbezeichnung Beschreibung

1

Belüftungsöffnungen (Abluft) Dienen der Projektorkühlung. Achten Sie darauf, dass diese

Öffnungen nicht blockiert werden; andernfalls kann der
Projektor überhitzen.

Integriertes Bedienfeld

Das integrierte Bedienfeld dient der Projektorsteuerung.

ZOOM FOCUS

ID Schaltfläche Beschreibung

1 Vier Richtungstasten
2
3 ENTER Zum Bestätigen Ihrer Auswahl.
4
5
6 EXIT Zum Verlassen der aktuellen Seite und zum Zurückkehren zur vorherigen Seite.
7 MENU Wählen Sie MENU, um das Bildschirmmenü (OSD-Menü) zu öffnen. Wählen Sie

8
9

Inspire-Serie Installations- und Einrichtungsleitfaden 15
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

LENS SHIFT

FOCUS
KEYSTONE

Ein-/Austaste
ZOOM

Mit den Tasten wählen Sie Elemente aus und ändern Einstellungen.
Zum Anpassen der Objektiveinstellungen.

Zum Anpassen des Bildfokus.
Zum Anpassen der Trapezkorrektur.

zum Verlassen des OSD-Menüs erneut die MENU- oder die EXIT-Taste.
Zum Ein-/Ausschalten des Projektors.

Zum Anpassen der Bildgröße.

Installation und Einrichtung

123456

789101113 1214

Anschlussblende (I/O)

Nachstehend sehen Sie die Komponenten an der Anschlussblende (I/O).

ID Anschlussbezeichnung ID Anschlussbezeichnung

1 Ausgang 12 V 8 VGA-Eingang
2 3D-Sync (Eingang) 9 HDMI-Ausgang
3 3D-Sync (Ausgang) 10 HDMI1 (v2.0 4K)
4 USB (5 V 1,5 A) 11 HDMI2
5Audioeingang 12LAN
6 Audioausgang 13 HDBaseT
7 RS232-C 14 Fernbedienungseingang

Inspire-Serie Installations- und Einrichtungsleitfaden 16
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

SHUTTER

VGA

HDMI2 DVI-D

BNC

DP

3G-SDI HDBaseT

PRESENT.

CVBS

HDMI1

16
17

18
19

20

21

22

24

25

26
27

28

29

1
2
3
4

5

6

7

8
9
10

11
12
13

14

15

23

IR-Fernbedienung

Die IR-Fernbedienung kommuniziert kabellos mit dem Projektor.
Wenn Sie ein Kabel verwenden (nicht im Lieferumfang enthalten), darf dieses höchstens 20 m lang

sein. Falls die Länge des Kabels 20 m übersteigt, funktioniert die IR-Fernbedienung möglicherweise
nicht richtig.

ID Schaltfläche Beschreibung

1 SHUTTER Zum Ein-/Ausblenden des Videobildes.
2 ON Zum Einschalten des Projektors.
3 GAMMA Zum Anpassen der Mittelstufen.
4 BRIGHT Zum Anpassen der Bildhelligkeit.

Inspire-Serie Installations- und Einrichtungsleitfaden 17
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

ID Schaltfläche Beschreibung

Installation und Einrichtung

5BiB

Schaltet BiB/BuB ein oder aus.

PBP

6 SIZE Zum Anpassen der BiB/BuB-Größe.
7 Zifferntasten Zur Eingabe von Ziffern, wie z. B. Kanälen, Werten usw. Das OSD zeigt an,

falls eine Funktion nicht unterstützt wird.
8 HELP Zur Anzeige von Anweisungen zur Eingangsverbindung.
9 MENU Zum Einblenden der Menüs.
10 Pfeiltasten Zum Erhöhen oder Verringern eines Einstellwertes, zur Menünavigation.
11 TEST Diese Funktion zeigt ein Testmuster an.
12 AUTO Zum automatischen Optimieren des angezeigten Bildes.
13 OSD Blendet OSD-Menüs ein oder aus.
14 KEYSTONE H Zum Anpassen der horizontalen Trapezkorrektur.
15 KEYSTONE V Zum Anpassen der vertikalen Trapezkorrektur.
16 STANDBY Zum Ausschalten des Projektors.
17 C ONTR Zum Anpassen des Unterschieds zwischen hellen und dunklen

Bildbereichen.
18 HOT KEY Zur schnellen Aktivierung Ihrer voreingestellten Funktion.
19 SWAP Zum Tauschen von Haupt- und BiB/BuB-Bild.
20 Layout Zum Anpassen des BiB/BuB-Layouts.
21 FOCUS Zum Anpassen des Fokus zur Verbesserung der Bildklarheit.
22 ZOOM Zum Anpassen des Zooms zur Erzielung der benötigten Bildgröße.
23 PROJ Zum Ändern die ID der IR-Fernbedienung.

• Wählen Sie zum Zuweisen einer ID PROJ + <1 bis 9>.

• Wählen Sie zum Zurückkehren zur Universal-IR-Fernbedienungs-ID
PROJ + 0.

24 EXIT Zum Zurückkehren zur vorherigen Menüebene bzw. zum Schließen des

Menüs auf der obersten Menüebene.

25 ENTER Zur Auswahl eines hervorgehobenen Menüelements oder zum Ändern bzw.

Bestätigen eines Wertes.
26 INPUT Zur Auswahl eines Eingangs für das Haupt- oder BiB/BuB-Bild.
27 INFO Zeigt Informationen zum Projektor an.
28 LENS H Zur Anpassung der horizontalen Bildposition.
29 LENS V Zur Anpassung der vertikalen Bildposition.

Inspire-Serie Installations- und Einrichtungsleitfaden 18
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

Aufstellung des Displays

Bei der Auswahl eines geeigneten Aufstellungsortes beziehen Sie Größe und Form der
Projektionsfläche, Lage der Steckdosen und den Abstand zwischen Projektor und restlichen Geräten
in Ihre Überlegungen ein. Halten Sie sich an diese allgemeine Richtlinien:

• Stellen Sie den Projektor auf einem flachen Untergrund rechtwinklig zur Leinwand auf.
Der Projektor (mit Standardobjektiv) muss mindestens 1,33 m von der Projektionsleinwand
entfernt sein.

• Platzieren Sie den Projektor in der gewünschten Entfernung zur Leinwand. Die Entfernung
zwischen Projektorobjektiv und Leinwand, die Zoomeinstellungen und das Videoformat
bestimmen die Größe des projizierten Bildes.

• Ermitteln Sie das Projektionsverhältnis.
Weitere Informationen zum Projektionsverhältnis jedes Objektivs finden Sie in Technische

Referenz zu Projektionsverhältnissen von Inspire-Serie (P/N: 020-103497-XX).

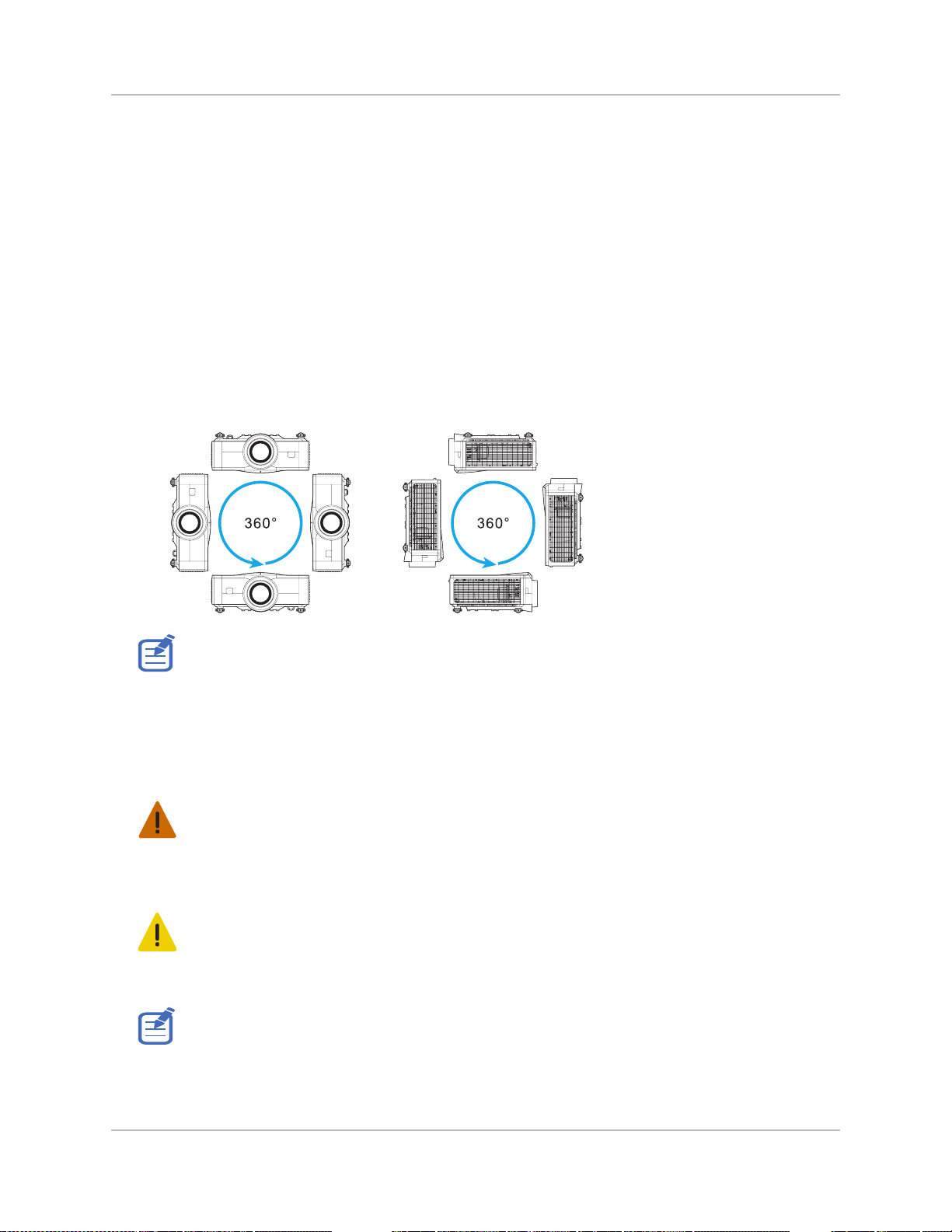

• 360 Grad, freie Ausrichtung

Bei Installation des Projektors im Hochformat empfiehlt Christie, dass Bedienfeld und Netzeingänge
nach oben zeigen. Dadurch können Sie während des Betriebs auf das Bedienfeld und die
Netzanschlüsse zugreifen.

Deckenhalterung installieren

Der Projektor kann über eine speziell entwickelte Deckenhalterung umgekehrt von der Decke
abgehängt werden (Christie One Mount 108-506102-XX). Weitere Informationen erhalten Sie bei
Ihrem Händler.

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge
haben.

• Bei unsachgemäßer Montage kann der Projektor herunterfallen.

• Halten Sie einen Abstand von mindestens 15 mm zwischen Deckenhalterung und den Zuluftöffnungen an
der Unterseite des Projektors ein.

• Installieren Sie den Projektor nicht in der Nähe einer Wärmequelle.

Vorsicht! Bei Nichtvermeidung kann Folgendes leichte oder mittelschwere Verletzungen zur Folge
haben.

• Die Garantie dieses Projektors deckt keine Schäden ab, die durch die Verwendung eines nicht
empfohlenen Deckenmontagesets oder eine Installation des Deckenmontagesets an einer
ungeeigneten Stelle entstanden sind.

• Beachten Sie die Installationsanweisungen und Sicher heitshinweise, die mit dem Set geliefert
wurden (wie z. B. Christie One Mount, P/N: 108-506102-XX).

• Schäden infolge einer unsachgemäßen Ins tallation lassen die Garantie erlöschen.

1. Verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor das von Christie
empfohlene Deckenmontageset.

Inspire-Serie Installations- und Einrichtungsleitfaden 19
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

486.00(WITH ID RIB)

85.00

170.00

140.00

233.00

240.00

144.00

186.00

198.86

156.86

480.00

431.84(WITH LENS COVER)

405.66

M4(4X)

Objektiv

Einheit: mm

2. Zur Verwendung eines Deckenmontagesets von einem anderen Anbieter achten Sie darauf,
dass die Befestigungsschrauben den folgenden Angaben entsprechen:

• Schraubentyp: 35 mm für Christie One Mount 108-506102-XX

Einstellen des Projektionsbildes

Passen Sie die Höhe und die horizontale Neigung des projizierten Bildes für eine bessere
Betrachtung an.

Einstellen der Höhe des Projektionsbildes

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst
werden kann.

1. Suchen Sie am Boden des Projektors den höhenverstellbaren Fuß, den Sie anpassen möchten.

2. Drehen Sie den verstellbaren Ring zum Anheben des Projektors im Uhrzeigersinn und zum
Absenken gegen den Uhrzeigersinn.

Inspire-Serie Installations- und Einrichtungsleitfaden 20
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Beim Stapeln müssen die höhenverstellbaren Füße des oberen Projektors zur Erhöhung des
Projektors angepasst werden, damit keine Störungen zwischen zwei Projektoren auftreten. Weitere
Informationen zum Stapeln von Projektoren finden Sie unter

Stapelung auf Seite 21.

3. Gehen Sie gegebenenfalls mit den anderen Füßen genauso vor.

Winkelverstellfüße

Winkelverstellring

Passen Sie die Gummifüße zur
Vermeidung von Störungen an.

Störung zwischen zwei
Projektoren.

Stapelung

Installation und Einrichtung

Wenn zwei Projektoren ohne einen Rahmen übereinander montiert werden, passen Sie die
Gummifüße des oberen Projektors so an, dass keine Störungen zwischen den beiden Projektoren
auftreten.
Der maximale Einstellbereich der Gummifüße beträgt 13 mm.

Inspire-Serie Installations- und Einrichtungsleitfaden 21
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

Störung zwischen zwei
Projektoren.

Filter reinigen oder auswechseln

Bei staubigen Umgebungen empfiehlt Christie den Kauf eines optionalen Staubfilters. (P/N: 140­148104-XX).

Reinigen oder ersetzen Sie die Filter im Projektor regelmäßig, damit Staub und andere Fremdkörper
nicht in den Projektor gelangen.

1. Schalten Sie den Projektor aus.

2. Entfernen Sie die Filterabdeckung.

3. Entfernen Sie den Filter aus seinem Fach.

4. Reinigen oder ersetzen Sie den Filter.

In Umgebungen mit mehr Staub, Schmutz oder anderen Verunreinigungen empfiehlt Christie, den
Luftfilter häufiger als alle 500 Stunden entsprechend dem aktuellen Wartungszeitplan zu ersetzen.

Mit dem Netzstrom verbinden

Betreiben Sie den Projektor bei voller Helligkeit, indem Sie sicherstellen, dass die Stromversorgung
die Stromanforderungen für Projektoren der Inspire-Serie erfüllt. Weitere Informationen finden Sie
unter Stromanschluss auf Seite 12.

Modellbezeichnung Parameter Stromversorgungsvoraussetzungen

4K860-iS
4K860A-iS

Inspire-Serie Installations- und Einrichtungsleitfaden 22
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Nennstrom 100 bis 240 V Wechselspannung, 50/60 Hz, 6,5A
Leistungsaufnahme 650 W max.

Installation und Einrichtung

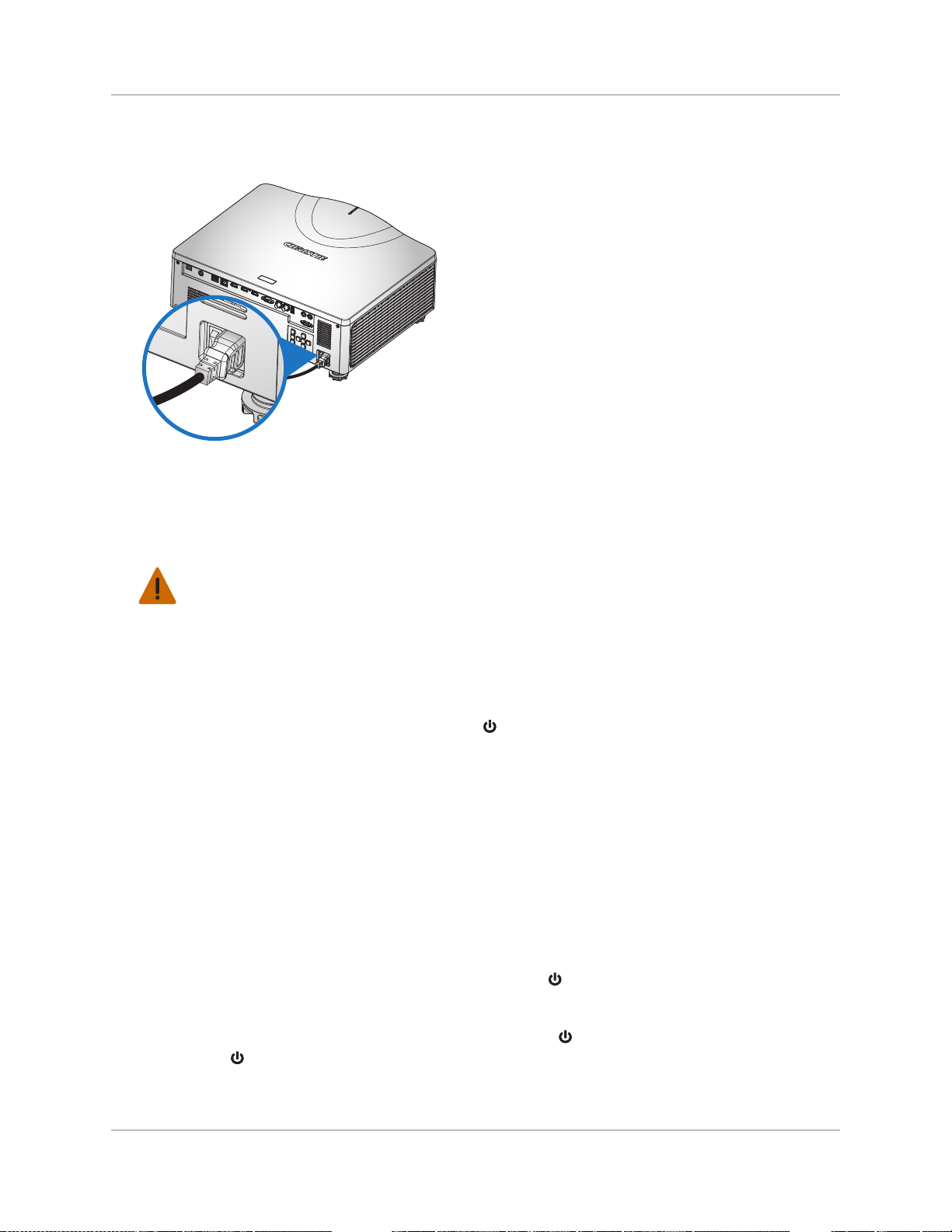

Verwenden Sie für den sicheren Betrieb nur das dem Produkt beiliegende Netzkabel oder ein von
Christie empfohlenes Netzkabel. Verbinden Sie das Netzkabel mit dem Netzanschluss am Projektor.

Einschalten des Projektors

Die Projektorkabel müssen vor dem Einschalten sicher angeschlossen werden.

Warnhinweis! Bei Nichtvermeidung kann Folgendes schwere oder tödliche Verletzungen zur Folge
haben.

• Blicken Sie bei eingeschaltetem Laser nicht in das Projektorobjektiv. Das intensive Licht kann zu
bleibenden Augenschäden führen.

1. Schließen Sie das Netzkabel des Projektors an eine Steckdose an.
Die Ein-/Austaste am integrierten Bedienfeld leuchtet, wenn das Netzkabel angeschlossen ist.

2. Stellen Sie sicher, dass sich nichts und niemand im Lichtpfad befindet, bevor Sie den Projektor
einschalten.

3. Drücken Sie zum Einschalten des Projektors an der IR-Fernbedienung oder am Bedienfeld.
Die Status-LED blinkt langsam grün.

4. Mit der INPUT-Taste an der IR-Fernbedienung können Sie eine Eingangsquelle wählen und
diese einschalten.

Verfügbare Eingangsquellen sind VGA, HDMI1, HDMI2 und HDBaseT.
Der Projektor erkennt die ausgewählte Quelle und zeigt das Bild an.

5. Wählen Sie bei erstmaligem Gebrauch des Projektors nach Einblendung der Startanzeige die
gewünschte Sprache aus dem Hauptmenü.

Ausschalten des Projektors

Schalten Sie den Projektor vor Inspektionen und Wartungsarbeiten aus.

1. Wählen Sie zum Ausschalten des Projektors die Taste an der IR-Fernbedienung oder am
Bedienfeld.

Eine Warnmeldung erscheint auf dem angezeigten Bild.

2. Wählen Sie zum Bestätigen Ihrer Auswahl noch einmal .
Falls Sie nicht erneut wählen, verschwindet die Warnmeldung nach 3 Sekunden und der

Projektor bleibt eingeschaltet.

Inspire-Serie Installations- und Einrichtungsleitfaden 23
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

Wenn eine Fehlfunktion oder ein Systemfehler auftritt.

1. Schalten Sie den Projektor aus.

2. T r en nen Sie das Gerät vom Stromnetz.

3. Schließen Sie den Stecker des Netzkabels an den Projektor an.

4. Schalten Sie das Gerät ein.

5. Falls die Schritte 1 – 4 Schritte nicht zum benötigten Ergebn is fü hren, we nde n Si e sich bitte an
den technischen Support von Christie oder an ein autorisiertes Christie-Kundencenter.

LED-Statusanzeige

Die LED-Statusanzeige hilft Ihnen, den Projektorstatus zu ermitteln. Dieser Abschni tt beschreibt die
LEDs.

Status-LED

Nachstehend werden Status und Farben LEDs und deren Bedeutungen erläutert.

LED-Status Projektorstatus

Aus Netzstrom ist abgeschaltet (kein Netzanschluss).
Grün (blinkt) Projektor fährt hoch.
Grün (leuchtet) System arbeitet normal.
Blau (blinkt) Projektor befindet sich im Kühlmodus.
Blau (leuchtet) Der Projektor befindet sich im Bereitschaftsmodus.
Gelb (blinkt) Es liegt ein Problem mit dem Projektor vor, das keine Abschaltung verursacht.

Beispiele solcher Warnungen: Filter muss gewechselt werden, eine der Pumpen ist
beschädigt oder der Lüfter arbeitet aufgrund einer Überhitzung des Laserdioden(LD)-

Treibers bei maximaler Geschwindigkeit.
Gelb (leuchtet) Der Nutzer schaltet den Projektor im Warnzustand aus.
Rot (blinkt) Es liegt ein Fehler mit dem Projektor vor, der eine Abschaltung verursacht.

Beispiele solcher Fehler: Lüfterfehler, Überhitzung, falsch installierter Filter od er

Farbradfehler.
Rot (leuchtet) Der Nutzer schaltet den Projektor im Fehlerzustand aus.
Weiß (blinkt) Der Projektor wird via Flash (LAN) aktualisiert.

Verschluss-LED

Nachstehend werden die Status und Farben der Verschluss-LED und deren Bedeutungen erläutert.

LED-Status Projektorstatus

Aus Der Projektor ist eingeschaltet und es wird ein Bild angezeigt. Verschluss ist offen.
Magenta (leuchtet) Der Projektor ist eingeschaltet und es wird kein Bild angezeigt. Verschluss ist geschlossen.

Inspire-Serie Installations- und Einrichtungsleitfaden 24
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

Projektorobjektiv einrichten

Richten Sie das Projektorobjektiv zur Anpassung von Bildgröße, Fokus und Position ein.

Zoom und Fokus anpassen

Stellen sie sicher, dass das vom DMD (Digital Micromirror Device) reflektierte Bild parallel und mit
Objektiv und Leinwand zentriert ist.

1. Zeigen Sie ein Bild oder Testmuster an, das zur Analyse von Bildfokus und Geometrie genutzt
werden kann.

2. Wählen Sie ZOOM am Bedienfeld oder an der Fernbedienung.
Zudem Sie können MENU > Konfiguration > Objektiveinstellungen > Zoom wählen.

3. Verwenden Sie zum Vergrößern oder Verkleinern des Bildes die Auf- und Abwärts-Pfeiltasten.

4. Wählen Sie zum Beenden des Menüs EXIT.

5. Wählen Sie FOCUS am Bedienfeld oder an der Fernbedienung.
Zudem Sie können MENU > Konfiguration > Objektiveinstellungen > Fokus wählen.

6. Verwenden Sie zum Anpassen des Bildfokus die Auf- und Abwärts-Pfeiltasten.

7. Wählen Sie zum Beenden des Menüs EXIT.

8. Wiederholen Sie zur Feinabstimmung der Anpassung die Schritte 2 bis 7.

Position anpassen

Verschieben Sie das Objektiv an eine bestimmte Position.

1. Zeigen Sie ein Bild oder Testmuster an, das zur Analyse der Bildposition genutzt werden kann.

2. Wählen Sie LENS SHIFT (Aufwärtstaste) am Bedienfeld oder LENS H/LENS V an der
Fernbedienung.

Zudem Sie können MENU > Konfiguration > Objektiveinstellungen > Linsenversatz
wählen.

3. Passen Sie die Objektivposition mit den Pfeiltasten an.
Halten Sie die Versatzwerte für optimale Objektivleistung innerhalb des

Objektivversatzbereichs. Weitere Informationen finden Sie unter Objektivversatz berechnen auf
Seite 26.

4. Wählen Sie zum Beenden des Menüs EXIT.

Objektiv in Nullstellung bringen

Bringen Sie den Objektivversatz wieder in die Nullstellung.

1. Wählen Sie LENS SHIFT am Bedienfeld oder LENS H/LENS V an der Fernbedienung.
Zudem Sie können MENU > Konfiguration > Objektiveinstellungen >

Objektivkalibrierung wählen.

2. Wählen Sie ENTER.

3. Wählen Sie zum Starten der Objektivkalibrierung OK.

Inspire-Serie Installations- und Einrichtungsleitfaden 25
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Installation und Einrichtung

Objektivversatz berechnen

Passen Sie den Objektivversatz zur Ausrichtung des Bildes an der Leinwand bei halber Bildgröße an.
Zur Gewährleistung optimaler Projektor- und Objektivleistung empfiehlt Christie, die Versatzwerte
innerhalb der nachstehend angegebenen Bereiche zu halten.

• Der vertikale Bildversatz (Verschiebung) des Projektors beträgt bis zu +/-110 % (WUXGA).

• Der horizontale Bildversatz (Verschiebung) des Projektors beträgt bis zu +/-50 % (WUXGA).

• Die Methode zur Berechnung des Objektivversatzes stimmt mit Industriestandards zum
Berechnen des Bildversatzes durch die halbe Bildgröße überein. Beispiel für vertikalen
Objektivversatz:

• Bei 0 % Versatz (oder axial) befindet sich die Mitte des Bildes in Höhe der Objektivmitte,
so dass die Hälfte des Bildes oberhalb, die andere Hälfte unterhalb der Objektivm i tte
dargestellt wird.

• Bei +100% Versatz erscheint das gesamte Bild oberhalb der Objektivmitte.

Folgendes zeigt den vertikalen und horizontalen Bildversatz bei Projektoren der Inspire-Serie
WUXGA:

• Vertikaler Bildversatz: 0 %

0%0%

Lens center

Inspire-Serie Installations- und Einrichtungsleitfaden 26
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

• Vertikaler Bildversatz (WUXGA): +/-110%

Lens center

+110%-110%

%05+%05-

Lens center

• Horizontaler Bildversatz: +/-50 %

Installation und Einrichtung

Inspire-Serie Installations- und Einrichtungsleitfaden 27
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Mit Geräten verbinden

ZOOM FOCUS

HDMI OUT

HDMI 1REMOTE IN

(5V/1.5A)

DISPLAY PORT

AUDIO OUT

USB

HDMI 2

RS-232C

12V OUT USB-B

2

3 4

56

8

9

1

Notebook

Audioausgang

externe

Notebook

Netzanschluss

Router /

Netzwerk-Switch

7

Anzeige

In diesem Abschnitt finden Sie Informationen zum Verbinden des Projektors der Inspire-Serie mit
eine Computer und Videoausrüstung.

Mit einem Computer verbinden

Erfahren Sie, welche Kabel/Anschlüsse Sie zum Anschließen verschiedener Geräte nutzen können.

ID Anschlussbezeichnung ID Anschlussbezeichnung

1 HDMI-Kabel 6 RS232-Kabel
2VGA-Eingangskabel 7USB-Datenträger
3Audiokabel 8HDMI-Kabel
4 Audiokabel 9 RJ-45-Kabel
5 Netzkabel

Inspire-Serie Installations- und Einrichtungsleitfaden 28
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Mit Geräten verbinden

ZOOM FOCUS

HDMI OUT

HDMI 1REMOTE IN

(5V/1.5A)

DISPLAY PORT

AUDIO OUT

USB

HDMI 2

RS-232C

12V OUT USB-B

1

2

3

4

Router /

DVD-Player,

Audioausgang

5

6

7

8

9

Netzwerk-Switch

HDTV-Receiver

Fernbedienung

Motorisierte Leinwand

Zweiter Projektor

3D-Brille

Netzanschluss

10

Digitalempfänger,

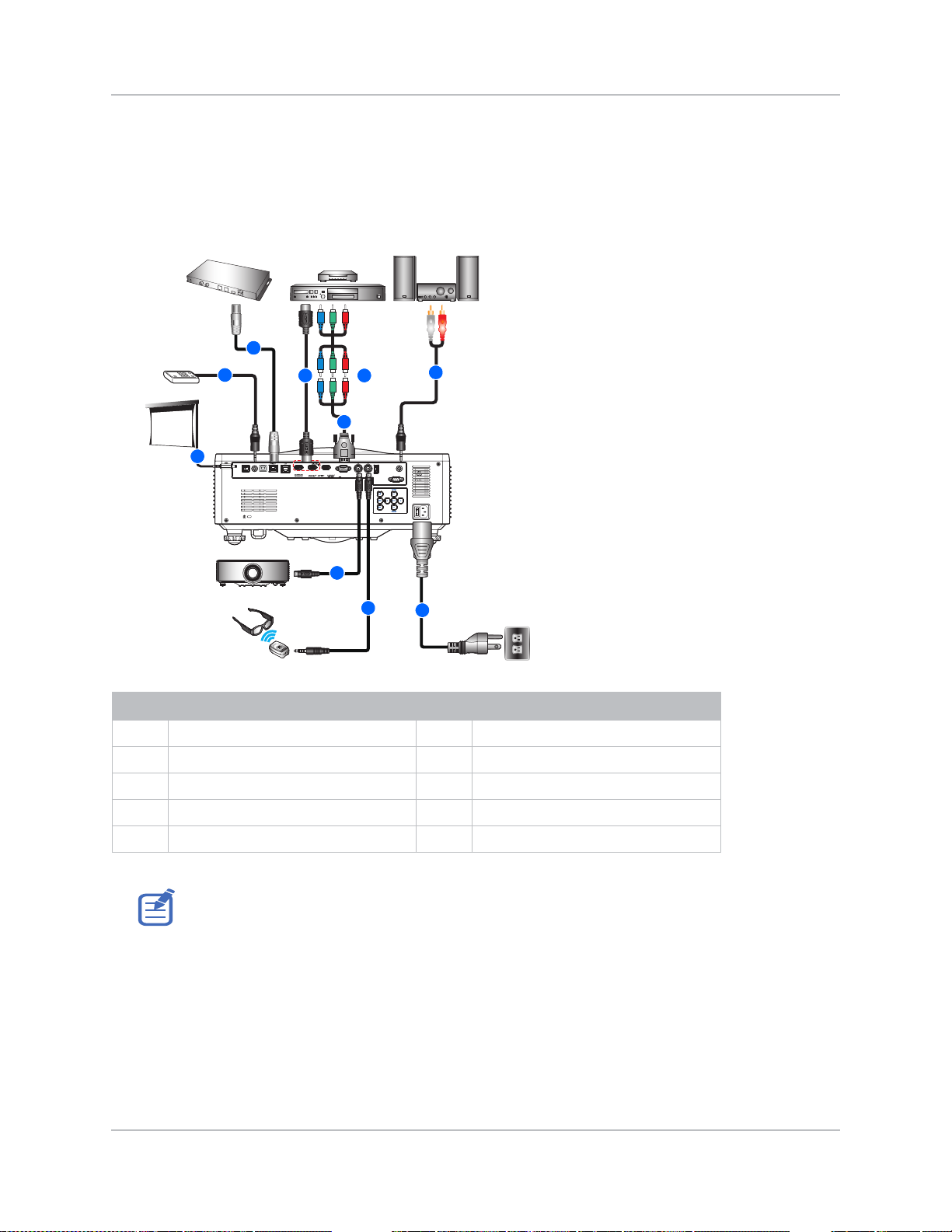

Videogerät anschließen

Erfahren Sie, welche Kabel/Anschlüsse Sie zum Anschließen verschiedener Videoquellen nutzen
können.

Inspire-Serie Installations- und Einrichtungsleitfaden 29
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

ID Anschlussbezeichnung ID Anschlussbezeichnung

1 12-V-Gleichspannungsanschluss 6 Audiokabel
2 Fernbedienungskabel 7 Audiokabel
3 RJ-45-Kabel 8 Netzkabel
4 HDMI-Kabel 9 3D-Emitter-Kabel
5 Cinch-Komponentenkabel 10 BNC-Kabel

• Nach dem Verbinden des Projektors mit einem Eingabegerät erkennt der Projektor automatisch die
Eingabequelle. Sie können die Eingabequelle auch durch Auswahl von

• Aufgrund unterschiedlicher Ausführungen in verschiedenen Ländern kann das in bestimmten
Regionen benötigte Zubehör von den Abbildungen abweichen.

• Die Abbildungen dienen lediglich zur Veranschaulichung und signalisieren nicht, dass dieses
Zubehör mit dem Projektor geliefert wird.

Eingang auswählen.

Kommunikation konfigurieren

Definieren und kontrollieren Sie, wie einzelne oder mehrere Projektoren miteinander und mit dem
Steuergerät verbunden werden.

Netzwerkumgebung einrichten

Legen Sie die Kommunikationseinstellungen fest, wie Netzwerkeinrichtung, Informationen zum
seriellen Anschluss usw.

LAN-Einstellungen anpassen

Richten Sie die Netzwerkkonfiguration für die kabelgebundene Vernetzung ein.

1. Wählen Sie MENU > Konfiguration > Kommunikation > LAN.

2. Geeignete Einstellung einrichten:

• MAC-Adresse—Zur Anzeige der Netzwerk-MAC-Adresse.

• Netzwerkstatus—Zum Verbinden oder Trennen des Netzwerkstatus.

• LAN-Schnittstelle—Zur Auswahl zwischen RJ-45 und HDBaseT.

• DHCP—Zum Aktivieren oder Deaktivieren von DHCP zum automatischen Abrufen von IP­Adresse, Subnetzmaske usw.

• IP-Adresse—Zum Zuweisen der Netzwerk-IP-Adresse.

• Subnetzmaske—Zum Zuweisen der Netzwerksubnetzmaske.

• Standard-Gateway—Zum Zuweisen des Netzwerk-Standard-Gateway.

• Primäres DNS—Zum Zuweisen des primären DNS.

• Sekundäres DNS—Zum Zuweisen des sekundären DNS.

3. Wählen Sie zur Anwendung der LAN-Einstellungen Anwenden.

Inspire-Serie Installations- und Einrichtungsleitfaden 30
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Kommunikation konfigurieren

WLAN-Einstellungen anpassen

Richten Sie die Netzwerkkonfiguration für die kabellose Vernetzung ein.

1. Wählen Sie MENU > Konfiguration > Kommunikation > WLAN.

2. Geeignete Einstellung einrichten:

• SSID—Zur Anzeige der SSID des WLAN-Netzwerks.

• Aktivieren—Zum Aktivieren oder Deaktivieren der WLAN-Funktion.

• Start-IP—Zum Zuweisen der Start-IP-Adresse des WLAN-Netzwerks.

• Ende-IP—Zum Zuweisen der End-IP-Adresse des WLAN-Netzwerks.

• Subnetzmaske—Zum Zuweisen der Subnetzmaske des WLAN-Netzwerks.

• Standard-Gateway—Zum Zuweisen des Gateways des WLAN-Netzwerks.

3. Wählen Sie zur Anwendung der WLAN-Einstellungen Anwenden.

Netzwerkeinstellungen anpassen

Richten Sie die Netzwerkkonfigurationseinstellungen ein, wie Rücksetzung auf Standard.

1. Wählen Sie MENU > Konfiguration > Kommunikation > Netzwerk.

2. Geeignete Netzwerkeinstellung einrichten:

• Projektorname—Zur Anzeige des Projektornamens. Sie können den Namen des
Projektors über die Web-Benutzeroberfl äche ändern.

• Netzwerkmeldungen anzeig.—Zum Aktivieren oder Deaktivieren der Anzeige der
Netzwerkmeldung.

• Standardwerte—Zum Rücksetzen der Netzwerkkonfiguration BACK auf den Standard,
darunter LAN- und WLAN-Einstellung.

3. Wählen Sie zum Anwenden der Netzwerkkonfiguration ENTER.

Baudrate des seriellen Anschlusses einstellen

Zur Auswahl des seriellen Ports und der Baudrate.

1. Wählen Sie MENU > Konfiguration > Kommunikation > Baudrate Seriell.

2. Stellen sie die geeignete Baudrate ein.

3. Wählen Sie zum Bestätigen der Auswahl ENTER.

Echo des seriellen Anschlusses aktivieren

Aktivieren oder deaktivieren Sie das Durchschleifen des CLI-Befehls.

1. Wählen Sie MENU > Konfiguration > Kommunikation > Echo seriellen Ports.

2. Wählen Sie zum Tauschen ENTER.

Inspire-Serie Installations- und Einrichtungsleitfaden 31
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Kommunikation konfigurieren

Projektoradresse festlegen

Wählen Sie die Projektoradresse.

1. Wählen Sie MENU > Konfiguration > Kommunikation > Projektor-Adresse.

2. Richten Sie die Projektoradresse ein.

3. Wählen Sie zum Bestätigen der Auswahl ENTER.

An der Web-Benutzeroberfläche anmelden

Melden Sie sich anhand der nachstehenden Schritte an der Web-Benutzeroberfläche an.

1. Verbinden Sie den Projektor mit einer Stromquelle und schalten Sie ihn ein.

2. Wenn ein Netzwerk verfügbar ist, verbinden Sie Projektor und Computer mit demselben
Netzwerk.

a. Zur Prüfung der Projektoradresse in einem kabelgebundenen Netzwerk wählen Sie

MENU > Konfiguration > Kommunikation > LAN > IP-Adresse.

b. Zur Prüfung der Projektoradresse in einem kabellosen Netzwerk wählen Sie MENU >

Konfiguration > Kommunikation > WLAN > Standard-Gateway.

3. Falls das Netzwerk nicht verfügbar ist, verbinden Sie den Projektor über ein RJ-45-Kabel mit
dem Computer.

a. Legen Sie Standard-Gateway und Subnetzmaske des Computers entsprechend dem

Projektor fest.

b. Stellen Sie die IP-Adresse des Computers entsprechend den ersten drei Ziffern des

Projektors ein.
Beispiel: Wenn die Projektor-IP-Adresse 192.168.000.100 ist, stellen Sie die Computer-

IP-Adresse auf 192.168.000.xxx, wobei xxx nicht 100 ist.

4. Öffnen Sie einen Webbrowser und geben Sie die Projektoradresse in die Browser-Adressleiste
ein.

5. Geben Sie in das Feld Nutzername den Nutzernamen ein.
Der Standard-Nutzername ist admin.

6. Geben Sie in das Feld Kennwort das Kennwort ein.
Das Standardkennwort ist die Seriennummer der Projektors.

7. Wählen Sie Anmelden.

Webschnittstelle verwenden

Gehen Sie zur Steuerung des Projektors über die Webschnittstelle wie folgt vor:

1. Starten Sie den Webbrowser an Ihrem Computer oder Mobilgerät.

2. Geben Sie die am Projektor eingestellte IP-Adresse in die URL-Zeile des Webbrowsers ein.

3. Geben Sie zur Anmeldung Nutzernamen und Kennwort ein. Nach erfolgreicher Anmeldung
können Sie den Projektor über die Webschnittstelle steuern.

Inspire-Serie Installations- und Einrichtungsleitfaden 32
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Kommunikation konfigurieren

RS-232C-Schnittstelle verwenden

Gehen Sie zur Steuerung des Projektors über die RS-232C-Schnittstelle wie folgt vor:

1. Verbinden Sie Ihren Computer über das RS-232-Kabel direkt mit dem Projektor.

2. Legen Sie an Computer und Projektor dieselbe Baudrate fest.

3. Steuern Sie den Projektor über Befehle.

Netzwerk erneut verbinden

Nach Trennung des Netzwerks und Zeitüberschreitung über RJ-45/HDBaseT/WLAN aktualisiert der
Browser die Seite automatisch und zeigt die Fehlermeldung „HTTP404 (nicht gefunden)“.

Wenn der Nutzer den Projektor erneut steuern möchte, muss er sich mit Konto und Kennwort
erneut an der Steuerseite anmelden.

Inspire-Serie Installations- und Einrichtungsleitfaden 33
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Identifizieren Sie die technischen Daten der Signalkonnektivität für den Projektor Inspire-Serie.
Die untenstehende Formatliste ist nicht erschöpfend, und es werden möglicherweise auch andere

Formate unterstützt. Weitere Informationen erhalten Sie beim technischen Support von Christie.

VGA-Videoformate

Identifizieren Sie die Videoformate für den VGA-Eingang.

Signaltyp Signal-Format Auflösung Seitenverhältnis V. Sync

(Hz)

PC VGA 640 x 350 85 V X

640 x 400 16:10 85 V X
640 x 480 1,33 4:3 60 V X

72 V X
75 V X
85 V X

720 x 400 1,8 9:5 70 V X

85 V X

SVGA 800 x 600 1,33 4:3 60 V X

72 V X
75 V X

85 V X
832 x 624 75 V X
848 x 480 60 V X

XGA 1024 x 768 1,33 4:3 60 V X

70 V X

RGB

YPbPr

Inspire-Serie Installations- und Einrichtungsleitfaden 34
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Signaltyp Signal-Format Auflösung Seitenverhältnis V. Sync

RGB

(Hz)

PC XGA 1024 x 768 1,33 4:3 75 V X

85 V X

SXGA 1152 x 864 75 V X

1152 x 870 1,32 75 V X

WXGA 1280 x 768 1,67 5:3 60 V X

75 V X

85 V X

1280 x 800 1,6 16:10 60 V X

75 V X

85 V X

SXGA 1280 x 960 1,33 4:3 60 V X

85 V X

1280 x 1024 1,25 5:4 60 V X

75 V X

85 V X

WXGA 1360 x 768 1,78 16:9 60 V X

1366 x 768 V X
SXGA+ 1400 x 1050 1,33 4:3 V X
WXGA+ 1440 x 900 1,6 16:10 60 V X

75 V X
WXGA++ 1600 x 900 1,78 16:9 60 V X
UXGA 1600 x 1200 1,33 4:3 50 V X

60 V X
WSXGA+ 1680 x 1050 1,6 16:10 V X
WUXGA RB 1920 x 1200RB 50 V X

60 V X

TV SDTV (480i) 720 x 480 1,5 3:2 59,94 V V

60 V V
SDTV (576i) 720 x 576 1,25 5:4 50 V V
EDTV (480p) 720 x 480 1,5 3:2 59,94 V V

60 V V
EDTV (576p) 720 x 576 1,25 5:4 50 V V

YPbPr

Inspire-Serie Installations- und Einrichtungsleitfaden 35
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Signaltyp Signal-Format Auflösung Seitenverhältnis V. Sync

RGB

(Hz)

TV HDTV (1080i) 1920 x 1080 1,78 16:9 50 V V

59,94 V V

60 V V
HDTV (720p) 1280 x 720 50 V V

59,94 V V

60 V V
HDTV (1080p) 1920 x 1080 23,98 V V

24 V V

25 V V

29,97 V V

30 V V

50 V V

59,94 V V

60 V V

(V): Videoformat wird unterstützt.
(X): Videoformat wird nicht unterstützt.

YPbPr

Inspire-Serie Installations- und Einrichtungsleitfaden 36
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

HDMI-Videoformate

Identifizieren Sie die Videoformate für den HDMI-Eingang.

Signaltyp Signal-

Format

PC VGA 640 x 350 85 V V V V V V V

SVGA 800 x 600 1,33 4:3 60 V V V V V V V

XGA 1024 x 768 1,33 4:3 60 V V V V V V V

SXGA 1152 x 864 75 V V V V V V V

WXGA 1280 x 768 1,67 5:3 60 V V V V V V V

Auflösung Seitenverhältnis V. Sync

(Hz)

640 x 400 16:10 85 V V V V V V V
640 x 480 1,33 4:3 60 V V V V V V V

72 V V V V V V V
75 V V V V V V V
85 V V V V V V V

720 x 400 1,8 9:5 70 V V V V V V V

85 V V V V V V V

72 V V V V V V V
75 V V V V V V V
85 V V V V V V V

120 V V V V V V V
832 x 624 75 V V V V V V V
848 x 480 60 V V V V V V V

70 V V V V V V V

75 V V V V V V V

85 V V V V V V V

120 V V V V V V V

1152 x 870 1,32 75 V V V V V V V

75 V V V V V V V

85 V V V V V V V
1280 x 800 1,6 16:10 60 V V V V V V V

75 V V V V V V V

85 V V V V V V V

120 V V V V V V V

RGB YCbCr 4:4:4 YCbCr

8

10

Bit

Bit

12
Bit8 Bit

10
Bit

12
Bit8 Bit

4:2:2

Inspire-Serie Installations- und Einrichtungsleitfaden 37
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Signaltyp Signal-

Format

Auflösung Seitenverhältnis V. Sync

(Hz)

RGB YCbCr 4:4:4 YCbCr

8

10

Bit

Bit

12
Bit8 Bit

10
Bit

12
Bit8 Bit

PC SXGA 1280 x 960 1,33 4:3 60 V V V V V V V

85 V V V V V V V
1280 x 1024 1,25 5:4 60 V V V V V V V

75 V V V V V V V

85 V V V V V V V

WXGA 1360 x 768 1,78 16:9 60 V V V V V V V

1366 x 768 V V V V V V V

SXGA+ 1400 x 1050 1,33 4:3 V V V V V V V
WXGA+ 1440 x 900 1,6 16:10 60 V V V V V V V

75 V V V V V V V

85 V V V V V V V

WXGA++ 1600 x 900 1,78 16:9 60 V V V V V V V
UXGA 1600 x 1200 1,33 4:3 50 V V V V V V V

60 V V V V V V V

WSXGA+ 1680 x 1050 1,6 16:10 V V V V V V V
WUXGA RB 1920 x 1200RB 50 V V V V V V V

60 V V V V V V V

TV SDTV (480i) 720 x 480 1,5 3:2 59,94 V V V V V V V

60 V V V V V V V

SDTV (576i) 720 x 576 1,25 5:4 50 V V V V V V V
EDTV (480p) 720 x 480 1,5 3:2 59,94 V V V V V V V

60 V V V V V V V

EDTV (576p) 720 x 576 1,25 5:4 50 V V V V V V V
HDTV

(1080i)

1920 x 1080 1,78 16:9 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

HDTV (720p) 1280 x 720 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

120 V V V V V V V

HDTV
(1080p)

1920 x 1080 23,98 V V V V V V V

24 V V V V V V V

25 V V V V V V V

29,97 V V V V V V V

4:2:2

Inspire-Serie Installations- und Einrichtungsleitfaden 38
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Signaltyp Signal-

Format

TV HDTV

(1080p)

Auflösung Seitenverhältnis V. Sync

RGB YCbCr 4:4:4 YCbCr

(Hz)

8

10

Bit

Bit

12
Bit8 Bit

10
Bit

12
Bit8 Bit

1920 x 1080 1,78 16:9 30 V V V V V V V

50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Mandatory 3DFrame

Packing
(1080p)

Frame
Packing

(720p)

1280 x 720 50 V V V V V V V

23,98 V V V V V V V

24 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Side-by-Side
(1080i)

1920 x 1080 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Top and
Bottom

(720p)

1280 x 720 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Frame
Sequential,
3D

Top and
Bottom

(1080p)
SVGA 800 x 600 1,33 4:3 120 V V V V V V V
XGA 1024 x 768 V V V V V V V

1920 x 1080 23,98 V V V V V V V

24 V V V V V V V

HDTV 1280 x 720 1,78 16:9 V V V V V V V
WXGA 1280 x 800 1,60 16:10 V V V V V V V
1080p 1920 x 1080 1,78 16:9 60 V V V V V V V
WUXGA 1920 x 1200 1,60 16:10 V V V V V V V

4K(*) 3840 x 2160 3840 x 2160 1,78 16:9 24 V V V V V V V

25 V V V V V V V

30 V V V V V V V

50 V X X V X X V

60 V X X V X X V

4096 x 2160
SMPTE

4096 x 2160 1,90 24 V V V V V V V

25 V V V V V V V

30 V V V V V V V

50 V X X V X X V

60 V X X V X X V

4:2:2

Inspire-Serie Installations- und Einrichtungsleitfaden 39
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

(V): Videoformat wird unterstützt.
(X): Videoformat wird nicht unterstützt.

• 4K wird nicht unterstützt, wenn die Quelle HDMI2 ist.

HDBaseT-Videoformate

Identifizieren Sie die Videoformate für den HDBaseT-Eingang.

Signaltyp Signal-

Format

PC VGA 640 x 350 85 V V V V V V V

SVGA 800 x 600 1,33 4:3 60 V V V V V V V

XGA 1024 x 768 1,33 4:3 60 V V V V V V V

SXGA 1152 x 864 75 V V V V V V V

Auflösung Seitenverhältnis V. Sync

(Hz)

640 x 400 16:10 85 V V V V V V V
640 x 480 1,33 4:3 60 V V V V V V V

72 V V V V V V V
75 V V V V V V V
85 V V V V V V V

720 x 400 1,8 9:5 70 V V V V V V V

85 V V V V V V V

72 V V V V V V V
75 V V V V V V V
85 V V V V V V V

120 V V V V V V V
832 x 624 75 V V V V V V V
848 x 480 60 V V V V V V V

70 V V V V V V V

75 V V V V V V V

85 V V V V V V V

120 V V V V V V V

1152 x 870 1,32 75 V V V V V V V

RGB YCbCr 4:4:4 YCbCr

8

10

Bit

Bit

12
Bit8 Bit

10
Bit

12
Bit8 Bit

4:2:2

Inspire-Serie Installations- und Einrichtungsleitfaden 40
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Signaltyp Signal-

Format

Auflösung Seitenverhältnis V. Sync

(Hz)

RGB YCbCr 4:4:4 YCbCr

8

10

Bit

Bit

12
Bit8 Bit

10
Bit

12
Bit8 Bit

PC WXGA 1280 x 768 1,67 5:3 60 V V V V V V V

75 V V V V V V V

85 V V V V V V V
1280 x 800 1,6 16:10 60 V V V V V V V

75 V V V V V V V

85 V V V V V V V

120 V V V V V V V

SXGA 1280 x 960 1,33 4:3 60 V V V V V V V

85 V V V V V V V
1280 x 1024 1,25 5:4 60 V V V V V V V

75 V V V V V V V

85 V V V V V X V

WXGA 1360 x 768 1,78 16:9 60 V V V V V V V

1366 x 768 V V V V V V V

SXGA+ 1400 x 1050 1,33 4:3 V V V V V V V
WXGA+ 1440 x 900 1,6 16:10 60 V V V V V V V

75 V V V V V V V

85 V V V V V V V

WXGA++ 1600 x 900 1,78 16:9 60 S V V V V V V
UXGA 1600 x 1200 1,33 4:3 50 V V V V V V V

60 V V V V V X V

WSXGA+ 1680 x 1050 1,6 16:10 V V V V V V V
WUXGA RB 1920 x 1200RB 50 V V V V V V V

60 V V V V V X V

TV SDTV (480i) 720 x 480 1,5 3:2 59,94 V V V V V V V

60 V V V V V V V

SDTV (576i) 720 x 576 1,25 5:4 50 V V V V V V V
EDTV (480p) 720 x 480 1,5 3:2 59,94 V V V V V V V

60 V V V V V V V

EDTV (576p) 720 x 576 1,25 5:4 50 V V V V V V V
HDTV (1080i) 1920 x 1080 1,78 16:9 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

4:2:2

Inspire-Serie Installations- und Einrichtungsleitfaden 41
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Spezifikationen zur Signalkonnektivität

Signaltyp Signal-

Format

Auflösung Seitenverhältnis V. Sync

(Hz)

RGB YCbCr 4:4:4 YCbCr

8

10

Bit

Bit

12
Bit8 Bit

10
Bit

12
Bit8 Bit

TV HDTV (720p) 1280 x 720 1,78 16:9 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

120 V V V V V V V

HDTV
(1080p)

1920 x 1080 23,98 V V V V V V V

24 V V V V V V V

25 V V V V V V V

29,97 V V V V V V V

30 V V V V V V V

50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Mandatory 3D

Frame
Packing

(1080p)
Frame

Packing
(720p)

1920 x 1080 23,98 V V V V V V V

24 V V V V V V V

1280 x 720 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Side-by-Side
(1080i)

1920 x 1080 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Top and
Bottom

(720p)

1280 x 720 50 V V V V V V V

59,94 V V V V V V V

60 V V V V V V V

Frame
Sequential,
3D

Top and
Bottom

(1080p)
SVGA 800 x 600 1,33 4:3 120 V V V V V V V
XGA 1024 x 768 V V V V V V V

1920 x 1080 23,98 V V V V V V V

24 V V V V V V V

HDTV 1280 x 720 1,78 16:9 V V V V V V V
WXGA 1280 x 800 1,60 16:10 V V V V V V V
1080p 1920 x 1080 1,78 16:9 60 V V V V V V V
WUXGA 1920 x 1200 1,60 16:10 V V V V V V V

4:2:2

Inspire-Serie Installations- und Einrichtungsleitfaden 42
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

BiB/BuB-Kompatibilität

Die folgende Tabelle führt die BiB/BuB-Kompatibilität auf.

Spezifikationen zur Signalkonnektivität

BiB/BuB VGA

VGA ●●●●

HDMI2 HDMI 1.4 ●●●●

Teilquelle

HDMI1

HDBaseT ●●●●

HDMI 1.4 ●● ●
HDMI 2.0 ●● ●

• Punkt (●): BiB/BuB-Kombinationen sind aktiviert.

HDMI2 HDMI1

HDBaseT

HDMI 1.4 HDMI 1.4 HDMI 2.0

Inspire-Serie Installations- und Einrichtungsleitfaden 43
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Regulatory

Dieses Produkt stimmt mit folgenden Richtlinien bezüglich Produktsicherheit, Umweltanforderungen
und elektromagnetischer Verträglichkeit (EMV) überein.

Sicherheit

• IEC 62368-1:2018 - Audio/Video-, Informations- und Kommunikationstechnologie-Ausrüstung
– Teil 1: Sicherheitsanforderungen

• BS EN 62368-1:2014 – Audio/Video-, Informations- und Kommunikationstechnologie­Ausrüstung – Teil 1: Sicherheitsanforderungen

• UL 62368-1:2018 - Audio/Video-, Informations- und Kommunikationstechnologie-Ausrüstung –
Teil 1: Sicherheitsanforderungen

• CSA CAN/CSA-22.2 No. 62368-1:2018 – Audio/Video-, Informations- und Kommunikations­technologie-Ausrüstung – Teil 1: Sicherheitsanforderungen

Lasersicherheit

• IEC 60825-1 – Sicherheit von Laserprodukten – Teil 1: Geräteklassifizierung und ­anforderungen

• IEC/EN 62471-5 - Photobiologische Sicherheit von Lampen und Lampensystemen – Teil 5:
Bildprojektoren

• FDA CDRH 21CFR 1040 – Le istungsst andards für lichtemittierende Produkte

Elektromagnetische Verträglichkeit

Emissionen

• FCC CFR47, Teil 15, Unterabschnitt B, Klasse A – Unbeabsichtigte Abstrahlungen

• CAN ICES-3 (A) / NMB-3 (A) – Informationstechnologiegerät (einschließlich Digitalgeräten)

• CISPR 32:2014/EN 55032:2014, Klasse A – Informationstechnologiegerät

• IEC 61000-3-2/EN61000-3-2 – Grenzwerte für harmonische Stromemissionen

• IEC 61000-3-3/EN61000-3-3 – Grenzwerte von Spannungsänderungen,
Spannungsschwankungen und Flicker

Inspire-Serie Installations- und Einrichtungsleitfaden 44
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

Regulatory

Störfestigkeit

• CISPR 35/EN 55035 Elektromagnetische Kompatibilität von Multimedia-Geräten –
Anforderungen an die Störfestigkeit

Umgebung

• EU-Direktive (2011/65/EU) zur Beschränkung des Einsatzes bestimmter gefährlicher
Substanzen (RoHS) in elektrischen und elektronischen Geräten nebst anwendbaren offiziellen
Ergänzungen

• EU-Direktive (2012/19/EU) zur Entsorgung elektrischer und elektronischer Altgeräte (WEEE)
nebst anwendbaren offiziellen Ergänzungen

• EG-Verordnung 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung
chemischer Stoffe (REACH) nebst anwendbaren offiziellen Ergänzungen

• China Ministry of Information Industry (gemeinsam mit 7 weiteren Regierungsbehörden) Order
No. 32 (01/2016) zu Eingrenzung der Umweltverschmutzung durch elektronische IT-Produkte,
zulässigen Konzentrationen gefährlicher Substanzen (GB/T 26572 - 2011) und zutreffenden
Anforderungen an Produktkennzeichnungen (SJ/T 11364 - 2014).

Internationale Vorgaben für Verpackungrecyclingkennzeichnungen.

• EU-Direktive (2012/19/EU) zur Entsorgung elektrischer und elektronischer Altgeräte (WEEE)
nebst anwendbaren offiziellen Ergänzungen.

• EU-Direktive (94/62/EU) zu Verpackungen und Verpackungsabfall.

• Chinesische Vorgaben zu Verpackungsrecyclingkennzeichnungen (GB18455-2001)

Inspire-Serie Installations- und Einrichtungsleitfaden 45
020-002102-01 Rev. 1 (11-2023)
Copyright ©2023 Christie Digital Systems USA Inc. Alle Rechte vorbehalten.
Falls es ausgedruckt wird, bitte dieses Dokument nach Gebrauch recyceln.

For the most current technical documentation, visit www.christiedigital.com.

Christie Digital Systems Canada Inc.
Kitchener
ph: 519 744 8005

Christie Digital Systems USA, Inc.
Cypress
ph: 714 236 8610

Corporate of¿ ces

Mexico
ph: [phone]

United States (New York)
ph: 646 779 2014

United States (Arizona)
ph: 602 943 5700
