Changhong LT32900, LS20, LS20A Schematic

维修手册

适用机芯 LS20/LS20A
适用机型 LT32900，LT37900FHD，LT37876FHD

LT32876,LT40876FHD，LT42876FHD

LT42700（L06）， LT47700（L06）

LT32866R，LT37866R，iTV42866L03
iTV47866L03

拟 制 黄德军 2008 年 5月

会 签 2008 年 5月

审 核 史立原 2008 年 5月

主 管 2008 年 5月

批 准 2008 年 5月

四川长虹电器股份有限公司

1

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

多媒体产业公司

目 录

第一章 LS20 机芯液晶电视的特点和整机组成…………………………………3

第二章 LS20 机芯液晶电视的主要集成电路功能简介…………………………5

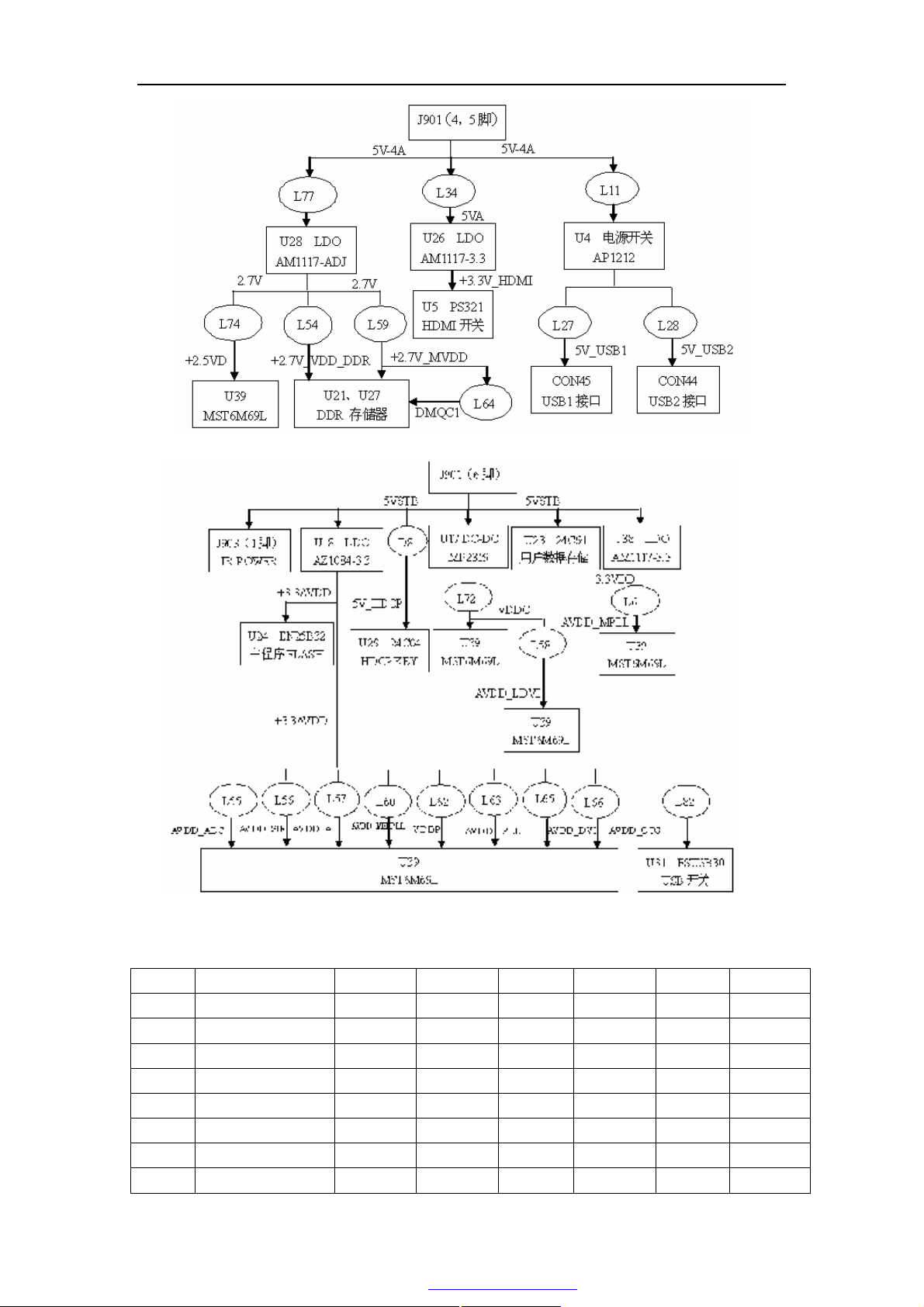

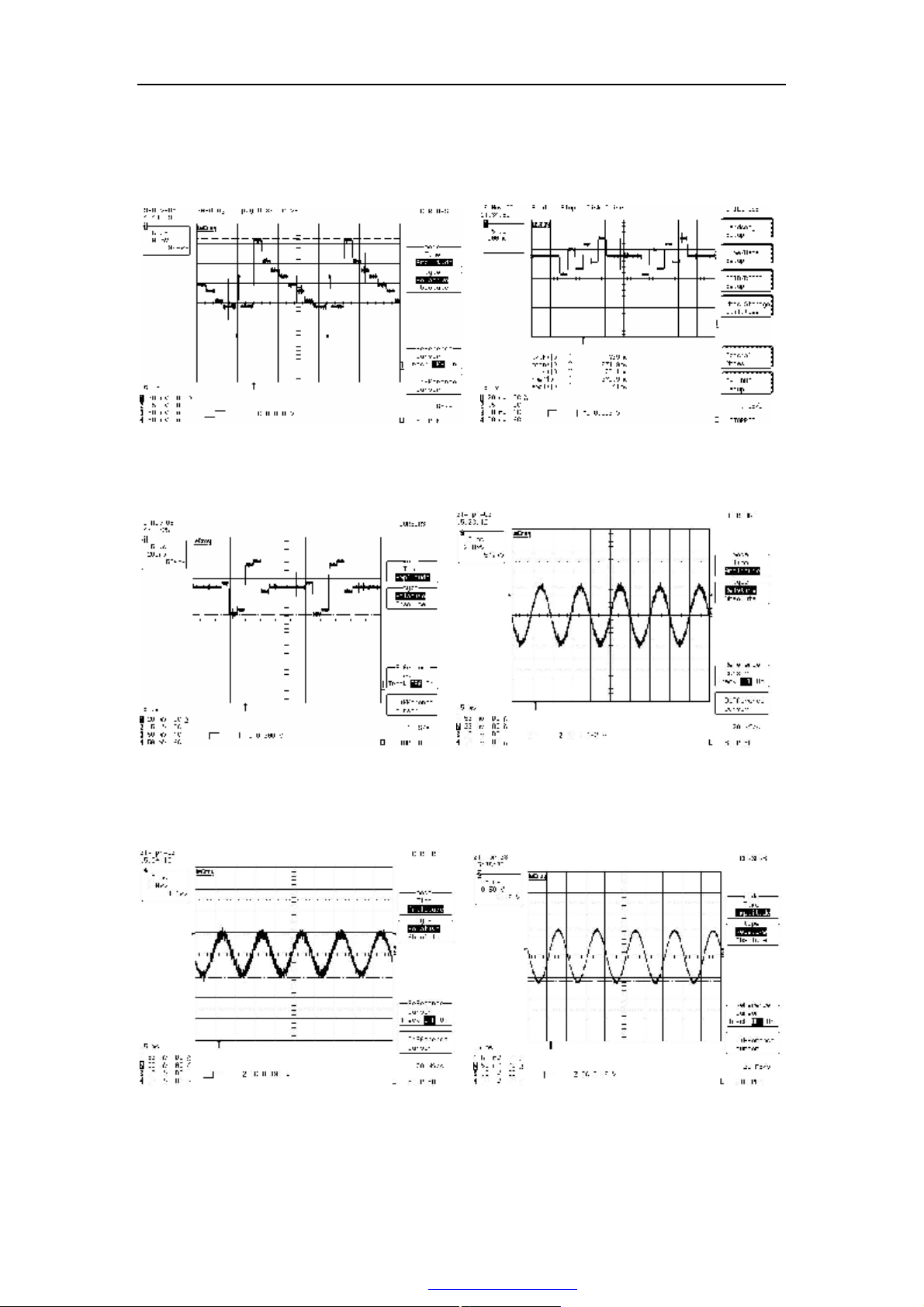

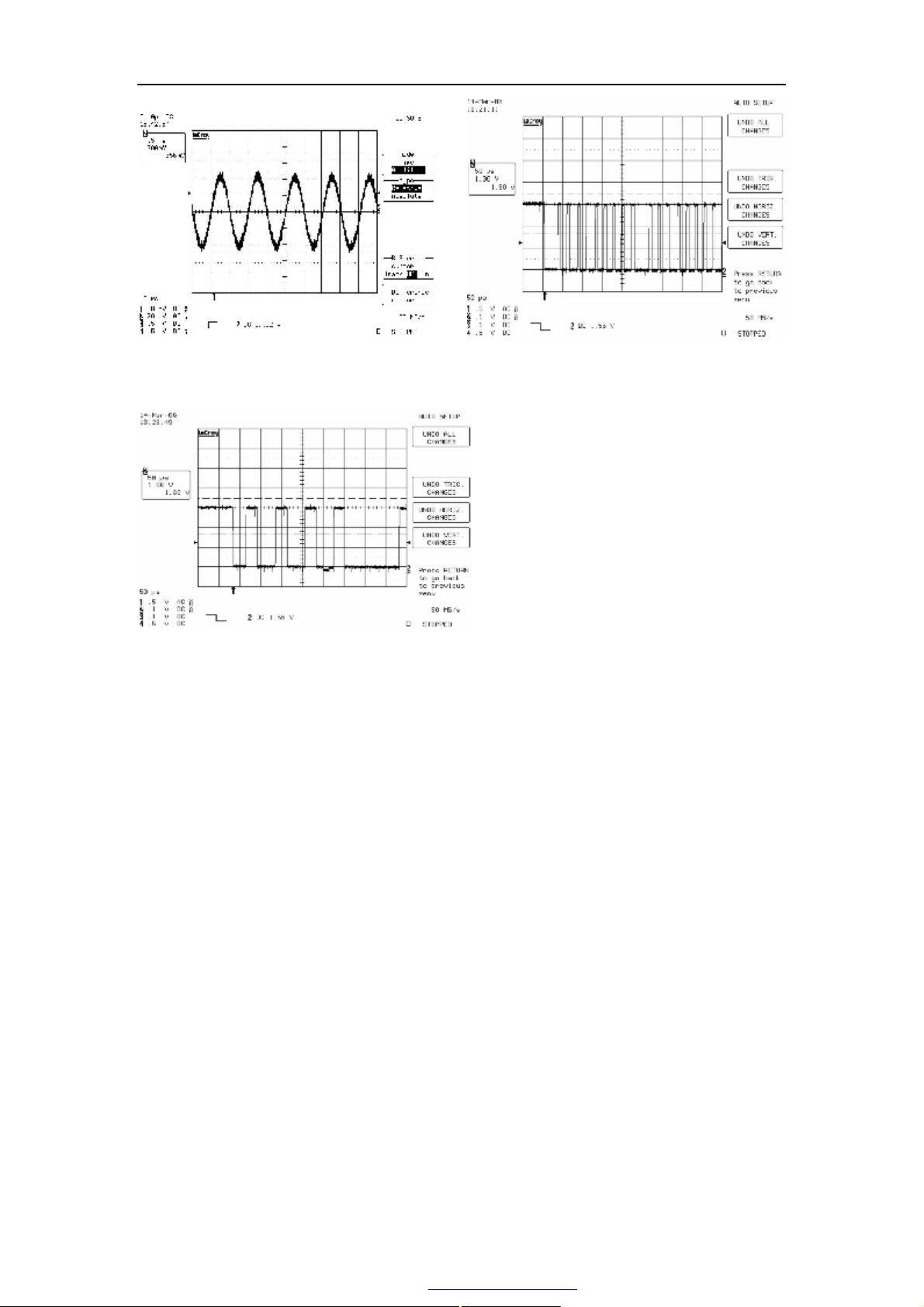

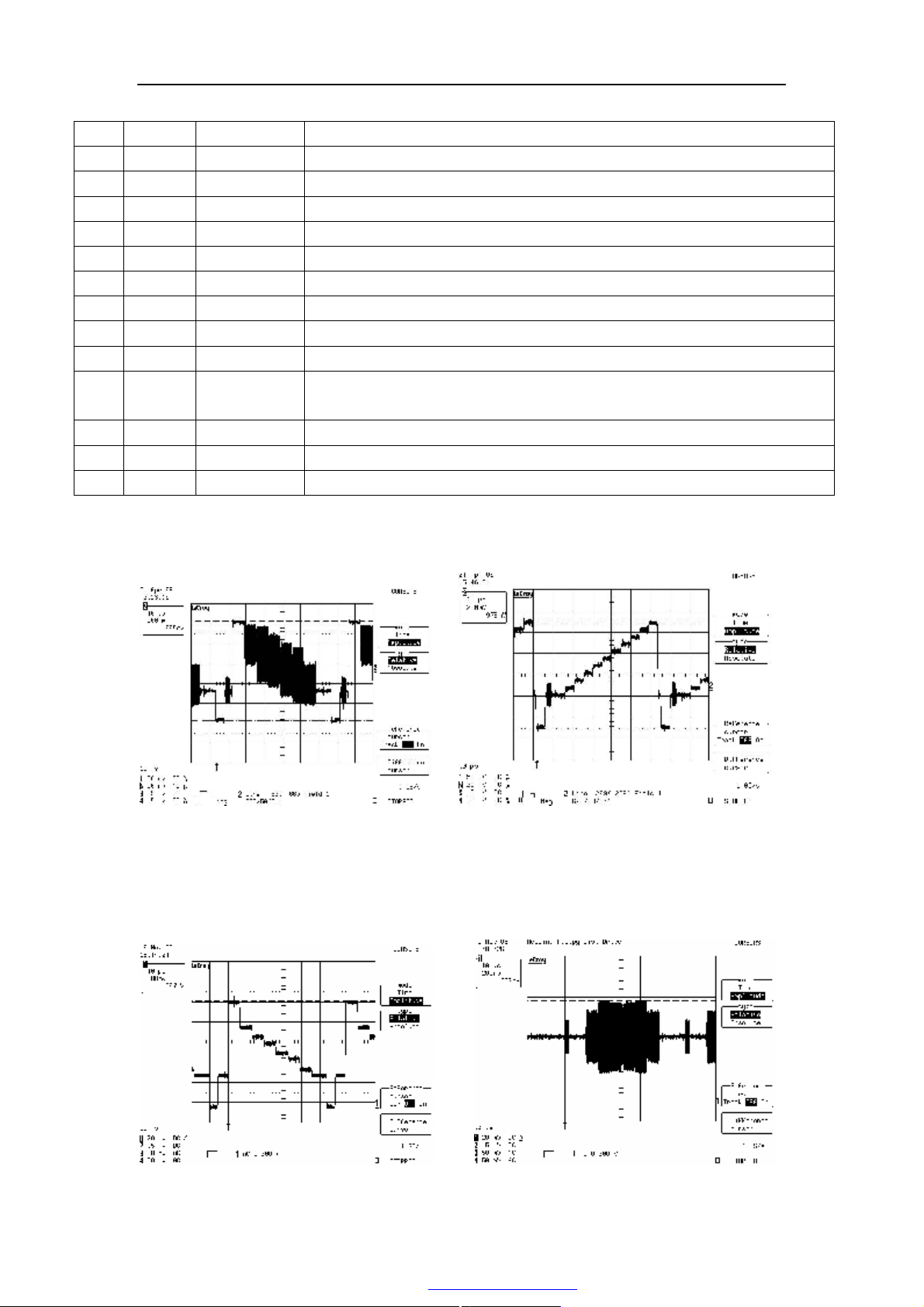

第三章 LS20 机芯液晶电视整机信号流程分析…………………………………12

第四章 LS20 机芯液晶电视典型故障维修流程及实例…………………………21

第五章 LS20 机芯液晶电视维备件清单…………………………………………22

第六章 LS20 机芯液晶电视工厂模式设置及注意事项…………………………24

附：一 、长虹 LS20 机芯液晶电视原理图（将以附件形式附带）

二 、长虹 LS20 机芯液晶电视装配图

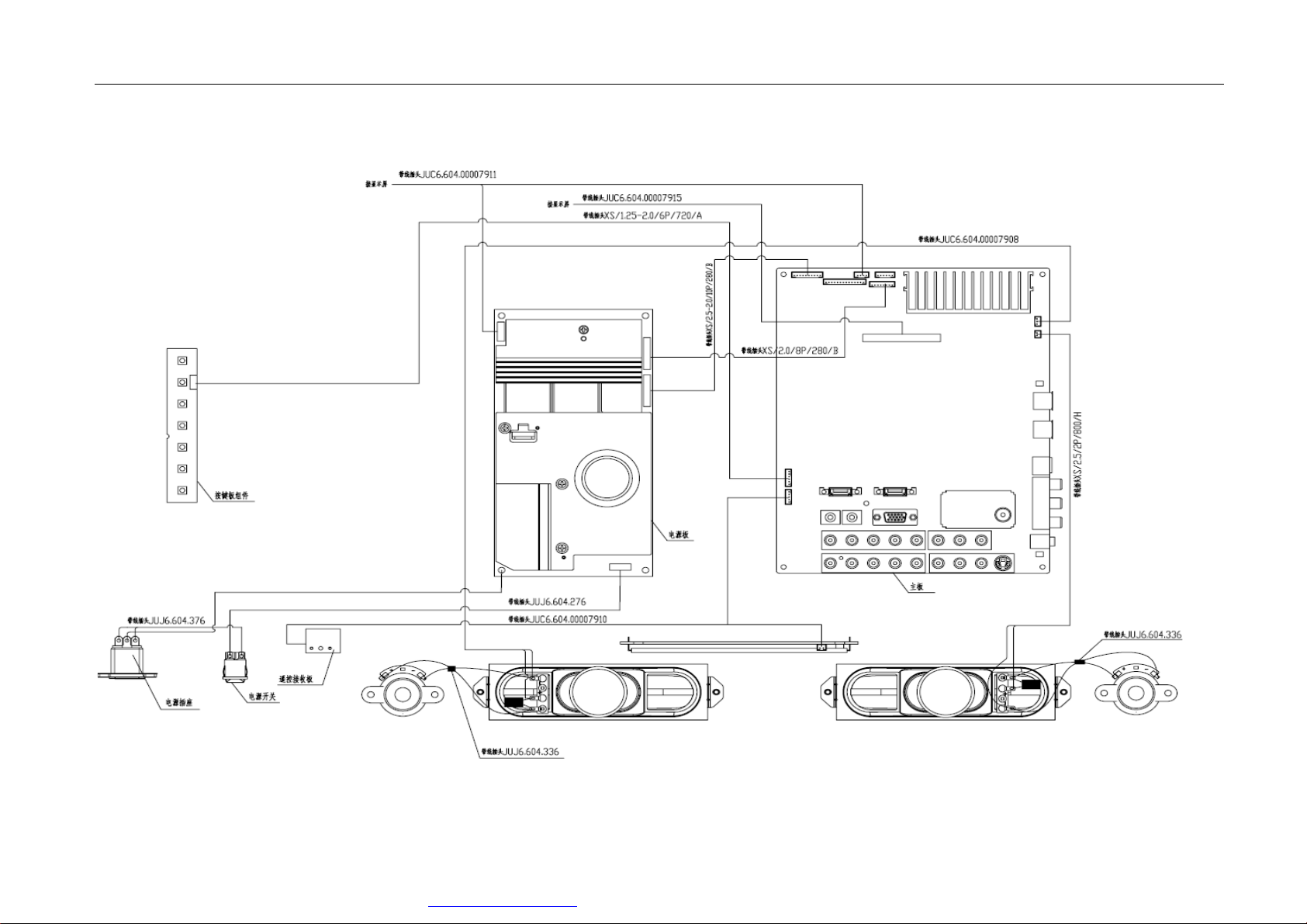

三 、长虹 LS20 机芯液晶电视接线图

2

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

第一章 LS20/A 机芯特点和整机组成

一、LS20/A 机芯简介

LS20 机芯以 MSTAR 公司 MST6M69L 为主芯片，带多媒体功能，支持 HDMI1.3、FHD 屏、

120Hz 屏。基本功能包含 RF、2 路 AV 输入、2 路 S-VIDEO 输入、1 路 YPBPR 输入、1 路 VGA

输入、2 路 USB 输入、2 路 HDMI 输入和 1 路 AV 输出。主板布局与前期液晶电视完全不同，
所有输入、输出接口均位于主板上，接口安装从以前的卧式更改为立式，因此音视频线的插
入方向也从以前由下向上，更改为垂直后盖方向插入，更便于售后安装调试。

LS20A 机芯是 LS20 机芯的派生，主 要是结构尺寸的更改，与公司前期 LS12 机芯主板结

构尺寸一致。在多媒体处理功能上有改进增加，同时 USB 和 HDMI 只有 1 路。

LS20/A机芯液晶电视覆盖产品尺寸从 32～47 寸，包 括 50Hz/60Hz WXGA屏（ 1366×768）、

50Hz/60Hz FULL HD 屏（ 1920×1080）和 120Hz WXGA 屏。典型型号有：LT32900、LT37900FHD、
LT32876、LT37876FHD、LT40876FHD、LT42876FHD、LT42700（L06）、 LT47700（L06）、 LT32866R、
LT37866R、iTV42866L03、iTV47866L03。

二、主要功能特点

● 图像模式：用户、标准、柔和、亮丽

l 伴音模式：用户、标准、音乐、新闻
l 音效：均衡高级设置、平衡、自动音量控制、环绕声；
l 缩放模式：4：3 模式(Normal)、16:9 全屏模式(Full)、电影模式(Cinema)

字幕电影模式（Sub Title）、 动态扩展模式(Panorama)；

l 3D COMB FILTER、3D 降噪；
l LTI、CTI 画质改善功能，黑白电平扩展、彩色增强引擎；
l 节目回叫、源回叫功能；
l 节目管理功能：节目命名、节目交换；
l 定时开关机功能：可设置液晶电视在预定的时间自动开机或关机；

● 蓝背景静噪：TV、AV、S-Video 状态下，无信号时屏幕呈蓝背景，并进入静音状态；

● 无信号自动关机：TV 状态下，无信号约 15 分钟后自动关机，进入待机状态；

● 中英文菜单：采用简易方便的图形化菜单设计，使菜单操作更方便、更直观；

● 省电功能（电源管理模式）：当本机用做 PC 的显示终端，且用户使用的 PC 无输出信号
时，约 30 秒后液晶电视将自动关闭，进入待机省电模式，当按本机任意键或遥控器上
任意键或 PC 再次出现时，液晶电视将自动打开；

● 即插即用：作为电脑终端显示设备，无须单独配备安装软件，作到真正的即插即用；

l 方便快速的在线升级程序，可选以下两种方式之一：

（1）、从 VGA 接口通过专用工装；
（2）、从 USB1 接口，不需要专用工装，采用普通 U 盘直接插入即可；

● 整机电源范围 150～240V（50Hz）， 待 机功耗小于 3W；

l 平均无故障时间 MTBF≥15000 小时；
l 符合国标和企标的要求；
l 系统主要规格如表 1 所示：

表 1 LS20 机芯系统主要规格表

类 别 要 求

彩色 PAL NTSC SECAM TV信号

制式

射频频率范围 48.25MHz－863.25MHz
预设频道数量 256 套

3

伴音 D/K B/G I M/N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

视频信号制式 PAL、SECAM、NTSC
输入接口类型 1路RF；2 路 AV，2 路 S-VIDEO（其中一路为侧置 AV 和侧置 S-VIDEO）；

1 路 YpbPr；2 路 HDMI；2 路侧置 USB；1 路 VGA（带音频耳机输入）；

输出接口类型 1路AV 输出

YpbPr 格式 480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、

1080P(50Hz/60Hz)

HDMI 格式 640×480、800×600、1024×768、1280×768、1280×1024@60Hz、

720P(50Hz/60Hz)、1080i(50Hz/60Hz)、480i、480P、576i、576P、
1080P(50Hz/60Hz)

VGA 格式 640× 480 、 800× 600 、 1024 × 768、 1280× 768、 1280× 1024、

1600x1200@60Hz

USB 格式 JPEG、MPEG1/2/4、MP3 等主流媒体格式

其它 其它如亮度、对比度、响应时间、视角、分辨率、整机功耗等视液晶

屏而定

三、整机电路组成：

长虹 LS20 机芯液晶电视主要由电源电路、射频电路、音视频处理电路、模拟和数字音

视频输入输出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电
路组成，整机电路组成框图如图 1 所示：

图 1 LS20 机芯整机电路框图

4

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

四、整机主要组件介绍

1、长虹 LS20 机芯液晶电视主要由发光板（900 系列整机专用）、 遥 控 接 收 板、K 板和主

板组成，表 2 是各印制板组件功能的介绍。

表 2 LS20 机芯 PCB 组件功能简介

序号

1

组件名称 功 能 描 述

主板组件

主板组件是液晶电视中对各种信号进行处理的核心部分。在系统

控制电路的作用下承担着将外部输入的信号转换为统一的液晶显示
屏所能识别的数字信号的任务。

从高频头、AV/S 端子输入的 CVBS 信号、VGA 输入的 RGB 信号、
HDMI 输入的数字视频信号、HDTV（YPbPr）输入的分量信号、USB 输
入的多媒体数字信号在 MST6M69L 中进行处理,经过格式变换处理产
生 LVDS 信号直接给屏显示。

从各端口输入的声音信号进入 MST6M69L 进行音量控制、音效处

理后输出到伴音功放放大后，送到扬声器发声。

2 遥 控 接 收 板

组件

遥控接收板组件由一个工作指示灯和一个遥控接收头构成。用 户
通过该组件使用遥控器可以对液晶电视方便地进行操作以及知道液

晶电视所处的工作状态。

900 系列整机工作指示灯功能由发光板代替。

3 内 置 电 源 板

组件

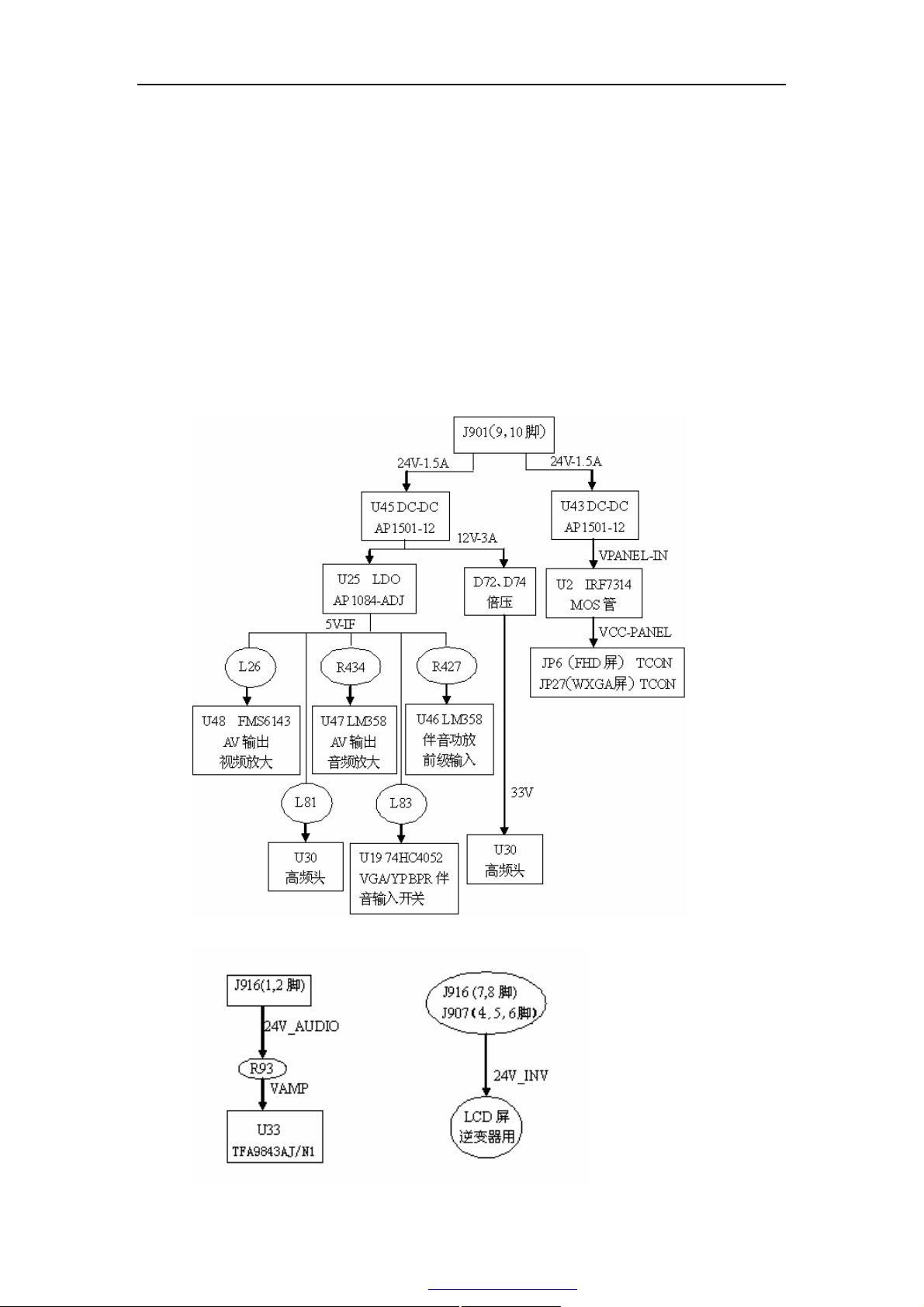

将 AC 220V 转换成所需要的直流电:
+24V_1A ，+5Vstb ,+5V_4A ,24V_INV ,24V_Audio

4 K 板组件 有 7 个功能按键。用户通过该组件可以对液晶电视方便地进行操作。
5 屏组件 LS20 所使用的屏都内置逆变器，逆变器将直流变成高压的交流信号，

点亮背灯；液晶屏用以将来自主板经处理后的图像信号进行显示。

6 发光板 用于取代遥控接收板上的指示灯，900系列整机专用。

2、遥控器 RL48KX 介绍

遥控器（ 图 2）与电视机上的同名按键功能相同。遥控器各

键说明如下：

1、 设置睡眠关机
2、 待机开关
3、 遥控器学习功能区
4、 多媒体功能
5、 选择图像模式
6、 V-/V+：减小/增大音量
7、 返回前一个观看的节目(信号源)
8、 打开/关闭菜单
9、 打开/关闭节目源菜单
10、演示量子芯模式
11、改变图像尺寸
12、选择声音模式
13、查看当前节目信息
14、P+/P-:切换节目号
15、暂时关闭伴音
16、操作确认键 图 2
17、使图像静止 遥控器外形图
18、用于直接选择节目号或命名节目

5

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

VGA

输入

普通屏

DDR

DDR

插座

FHD 屏
120Hz 屏
插座

PS321
HDMI开关

HDMI1
输入

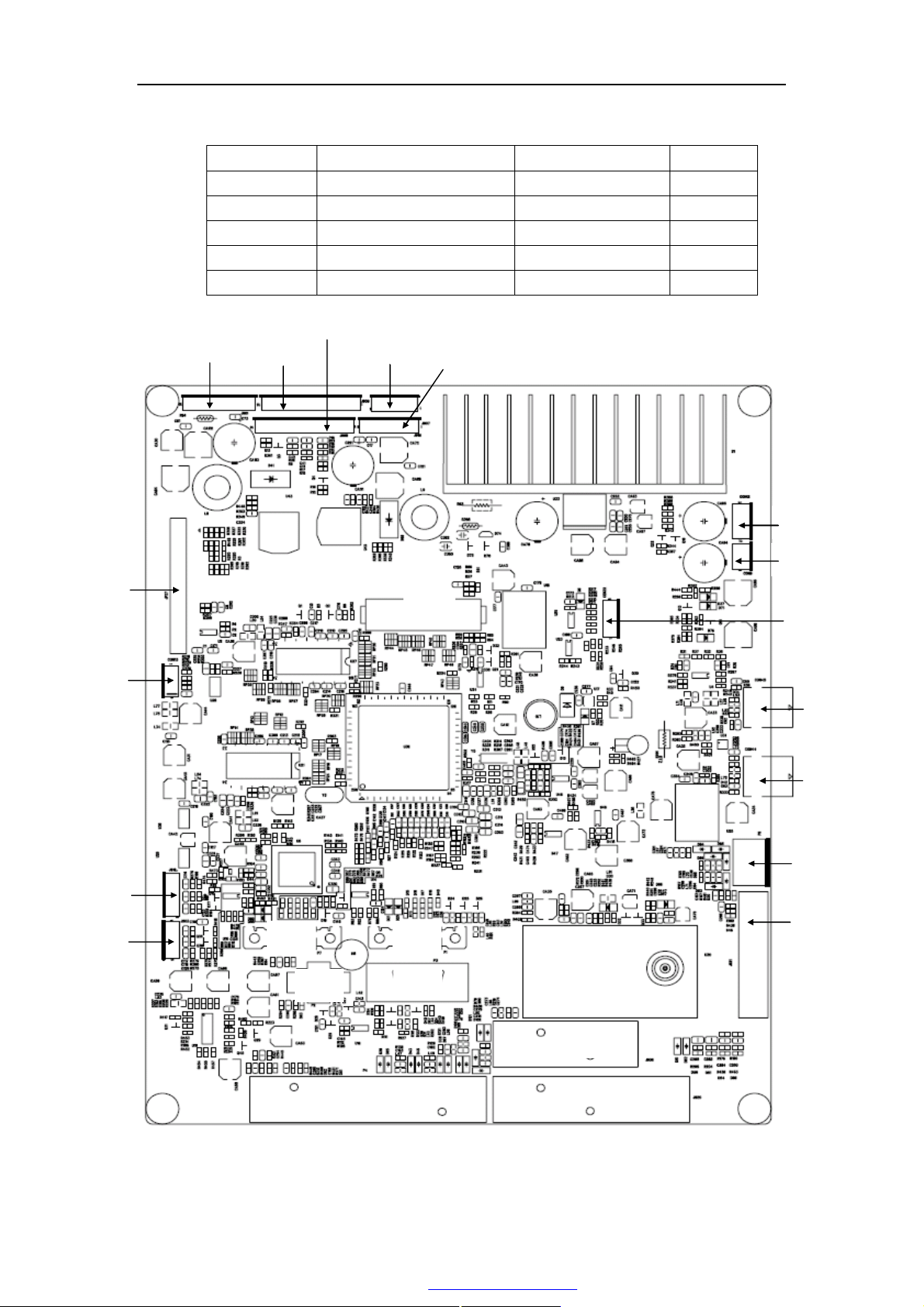

3、主板印制板布局及主要元器件位置示意如图 3 所示：

MST6M69L

RF 输入

伴音

功放

USB1
输入

USB2
输入

S-VIDEO2
输入

AV2
输入

HDMI2
输入

VGA 伴音
耳机输入

AV 输出

YPBPR 输入

图 3 LS20 机芯主板布局示意图

AV1/S1 输入

4、遥控接收板、指示灯板与以前液晶电视基本一致，主要是根据结构要求进行外形更改。

第二章 长虹液晶电视 LS20 机芯的主要集成电路功能简介

一、 长虹液晶电视 LS20 机芯主要集成电路及其功能如表 3：

表 3 LS20 机芯主要 IC 型号及功能简介

主 板

序号 位号

1 U39 MST6M69L

6

型 号 主 要 功 能

主处理芯片，对各接口信号进行如 ADC、Video

Decoder、Scaler、Audio ADC、Audio DSP、
3D 梳状滤波、多媒体解码、LVDS TX 等处理后
送到屏和伴音功放。主芯片也包括了 OSD 显示、

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

MCU 控制功能。

2 U21 HY5DU281622ETP-4 或

HY5DU281622FTP-4-C

3 U27 HY5DU281622ETP-4 或

HY5DU281622FTP-4-C

DDR，存储图像处理的中间数据、OSD 数据和从
Flash 中调入的需要运行的程序
DDR，存储图像处理的中间数据、OSD 数据和从

Flash 中调入的需要运行的程序
4 U13 EN25B32-100HCP Flash，存储整机控制程序
5 U16 24LC02 EEPROM，存储 VGA 的 DDC 数据
6 U23 24LC64-I/SN EEPROM，存储用户操作等数据
7 U29 AT24C04N-10SI2.7 EEPROM，存储 HDMI 的 key，即 HDCP

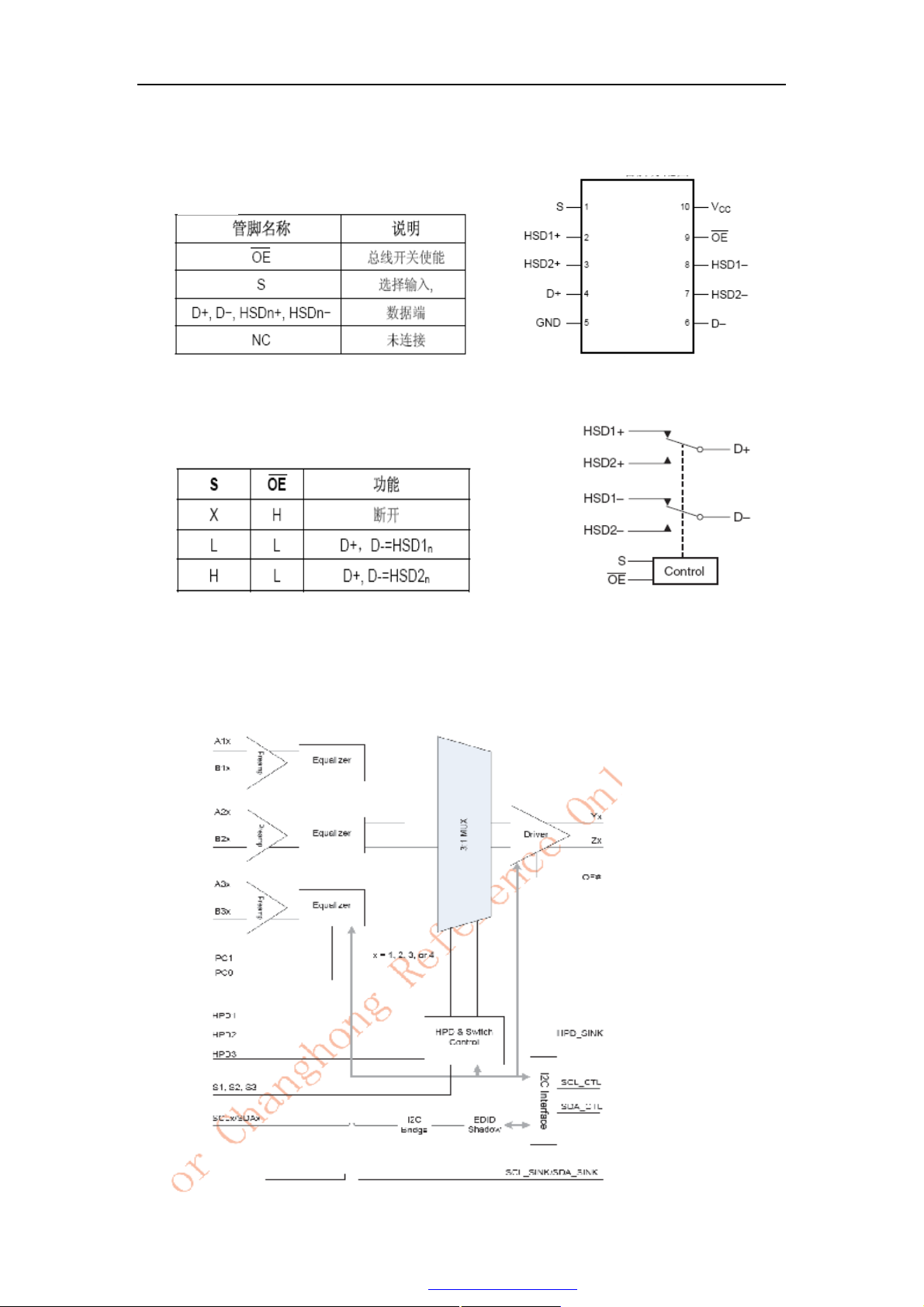

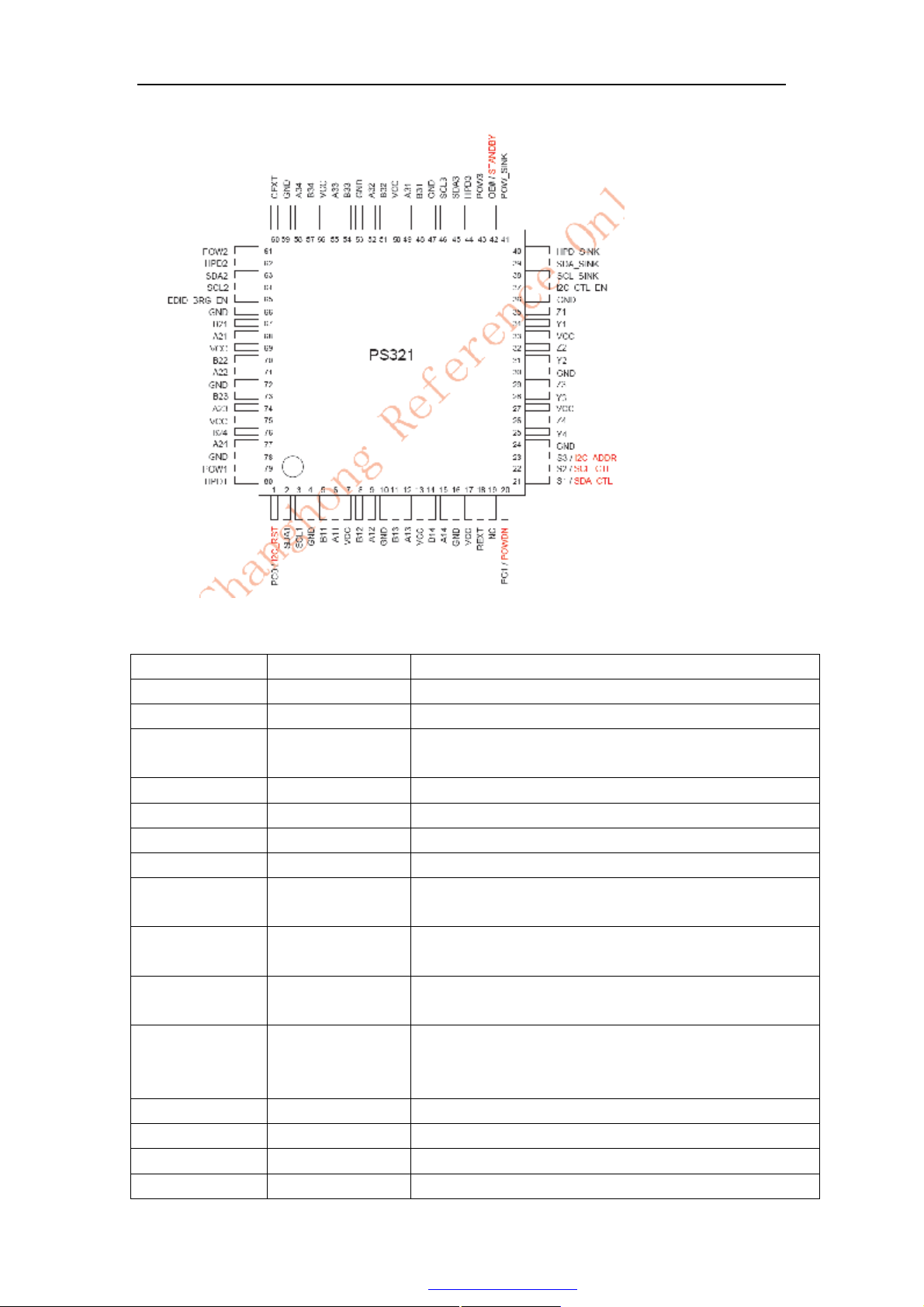

8 U5 PS321 HDMI1、HDMI2 通道切换开关
9 U19 SN74LV4052ADR 音频通道选择切换开关，切换 VGA 和 YPBPR 的

伴音通道
10 U31 FSUSB30MUX USB1、USB2 通道切换开关

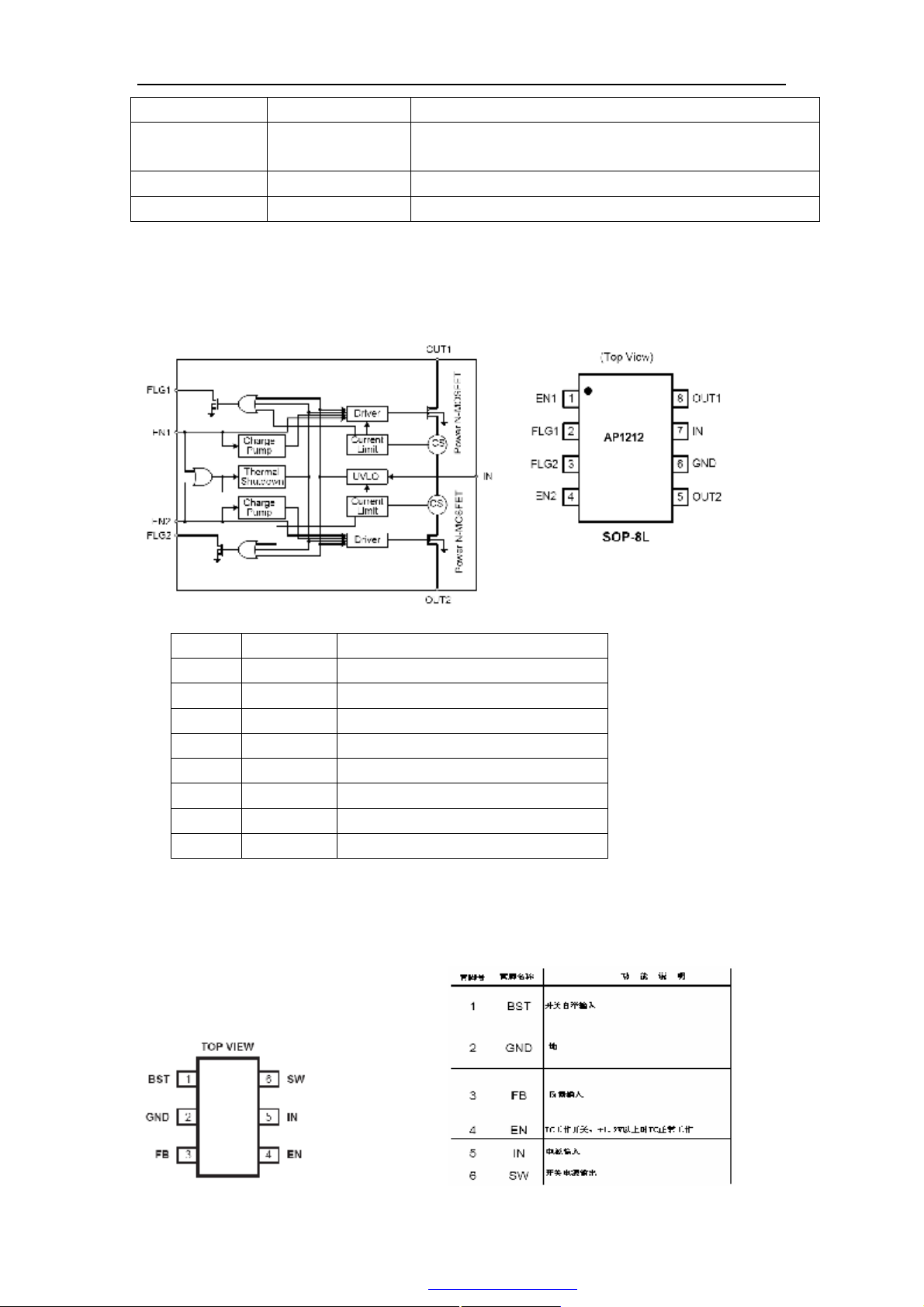

11 U4 AP1212HSL-13 USB1、USB2 接口供电及保护开关
12 U30 TMI8-C22I1VH TUNER，RF 接收解调输出模拟音频和视频信号

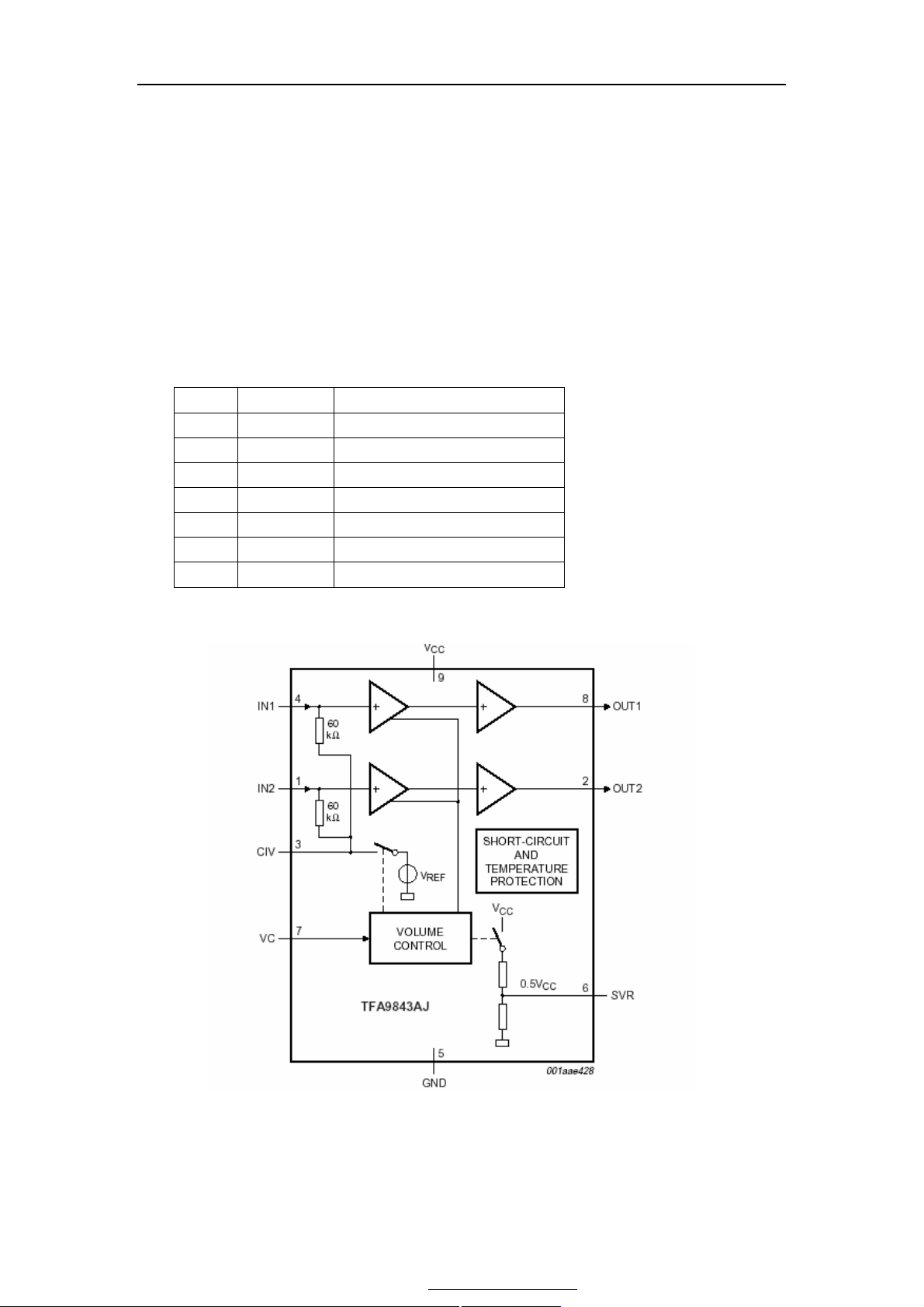

13 U33 TFA9843AJ/N1 DBS9P 伴音功放
14 U47 AZ358M-E1/LM358DT 音频运放，AV 输出的音频放大
15 U48 FMS6143CSX_NL 视频运放，AV 输出的视频放大

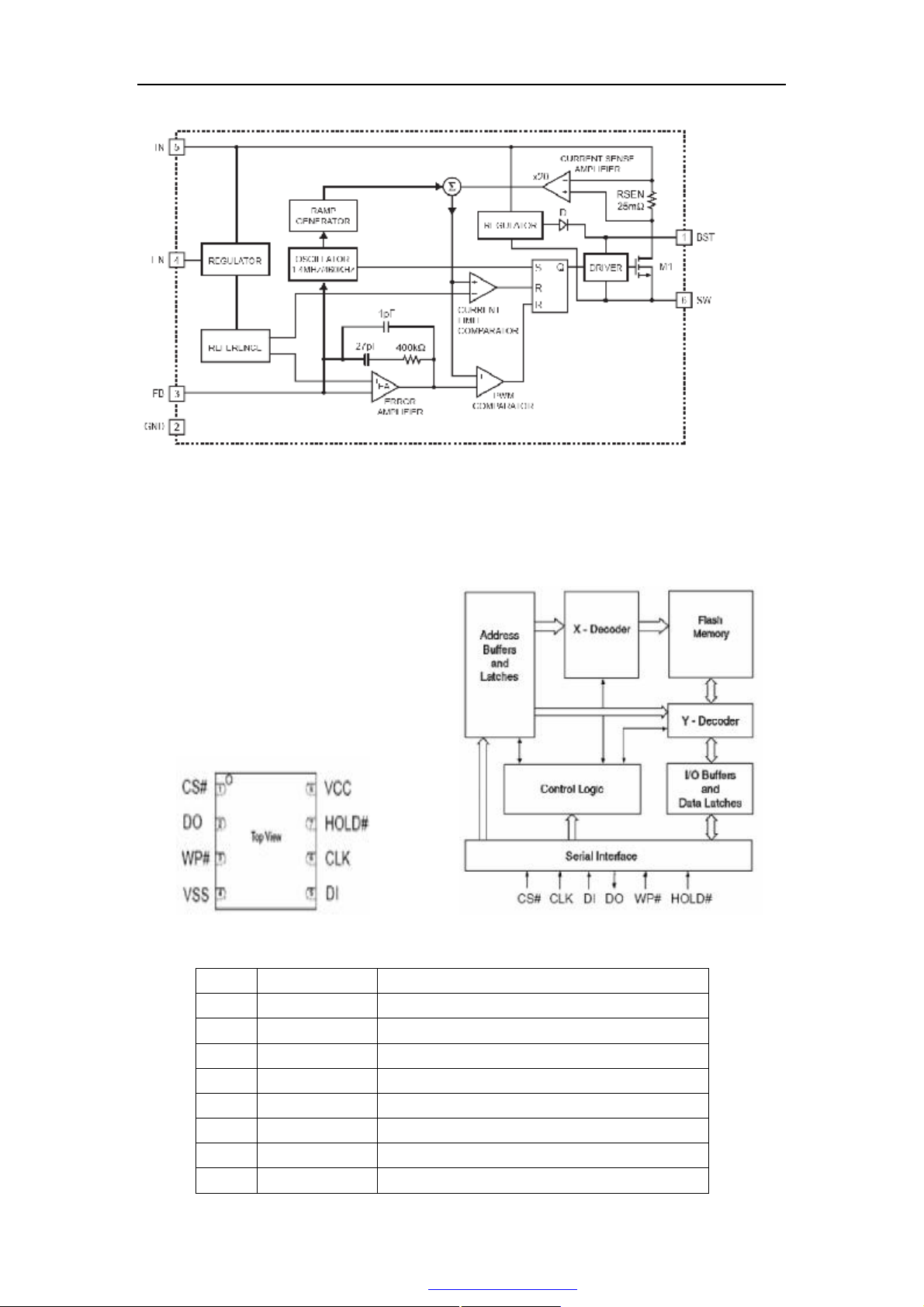

16 U17 MP2359DJ-LF-Z DC-DC，主芯片核心供电 1.25V

二、长虹液晶电视 LS20 机芯集成电路功能介绍

1.一体化高频头(TMI8-C22I1VH)管脚简介如表 4 所示

表 4 TMI8-C22I1VH 管脚功能简介

管脚

1
2

3
4 SCL IIC 总线(时钟)
5 SDA IIC 总线(数据)
6
7
8
9
10
11
12 AUDIO OUT 音频信号输出

2. 主芯片 MST6M69L

管脚定义 管 脚 功 能 描 述

NC

IF OUT
VT

AS
BP
SIF
AGC
AFT
VIDEO OUT

不用

图像中频输出，LS20 机芯未用
调谐电压，+32V

TUNER 的 I2C 地址选择，LS20 机芯选择为地
电源+5V，为高频头内部电路工作供电

伴音中频输出，LS20 机芯未用
自动增益控制，LS20 机芯未用
自动频率调谐，LS20 机芯未用

CVBS 信号输出

MST6M69L 支持 50Hz/60Hz WXGA 屏（1366×768）、 50Hz/60Hz FULL HD 屏（ 1920×1080）

和 120Hz WXGA 屏，具备 USB2.0 接口功能，具有如下主要特点：

l 8 路模拟输入端口，可直接支持对模拟复合视频、S-VIDEO 视频进行解码；
l 内置 10 bit 处理的 Video decoder；
l 3 路模拟输入口的 10bit 150MHz 带宽 ADC；

l 内置HDMI接收器（支持V1.3标准）， 最 大 可 支持1080P@60Hz 225MHz 12-bit色深

的高清信号；支持CEC功能；

7

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

l 内置 I2S DAC，HDMI 数字音频直接转换为模拟音频输出；
l 内置 3D De-interlace、3D COMB FILTER、3D NR 功能；
l 内置 Audio ADC、Audio DSP、Audio DAC；
l 内置 USB2.0 接收器，支持 JPEG、MPEG1、MPEG2、MPEG4、MP3 解码；
l 内置 8051 微控制器 MCU、Memory Interface 等接口功能；
l 具有双路 8/10bit 的 LVDS Tx 模块，可支持 10bit Full HD 和 120HZ 的 HD 屏接口；
l 10bit 的 GAMMA 校正；
l 16 位图 OSD；
l 第 3 代改进的 MACE 图像增强引擎；

l 256 个管脚的 QFP 封装；

l 多标准电视解调器和解码器；

插入 6M69 内部框图（要求 MSTAR 提供）

8

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

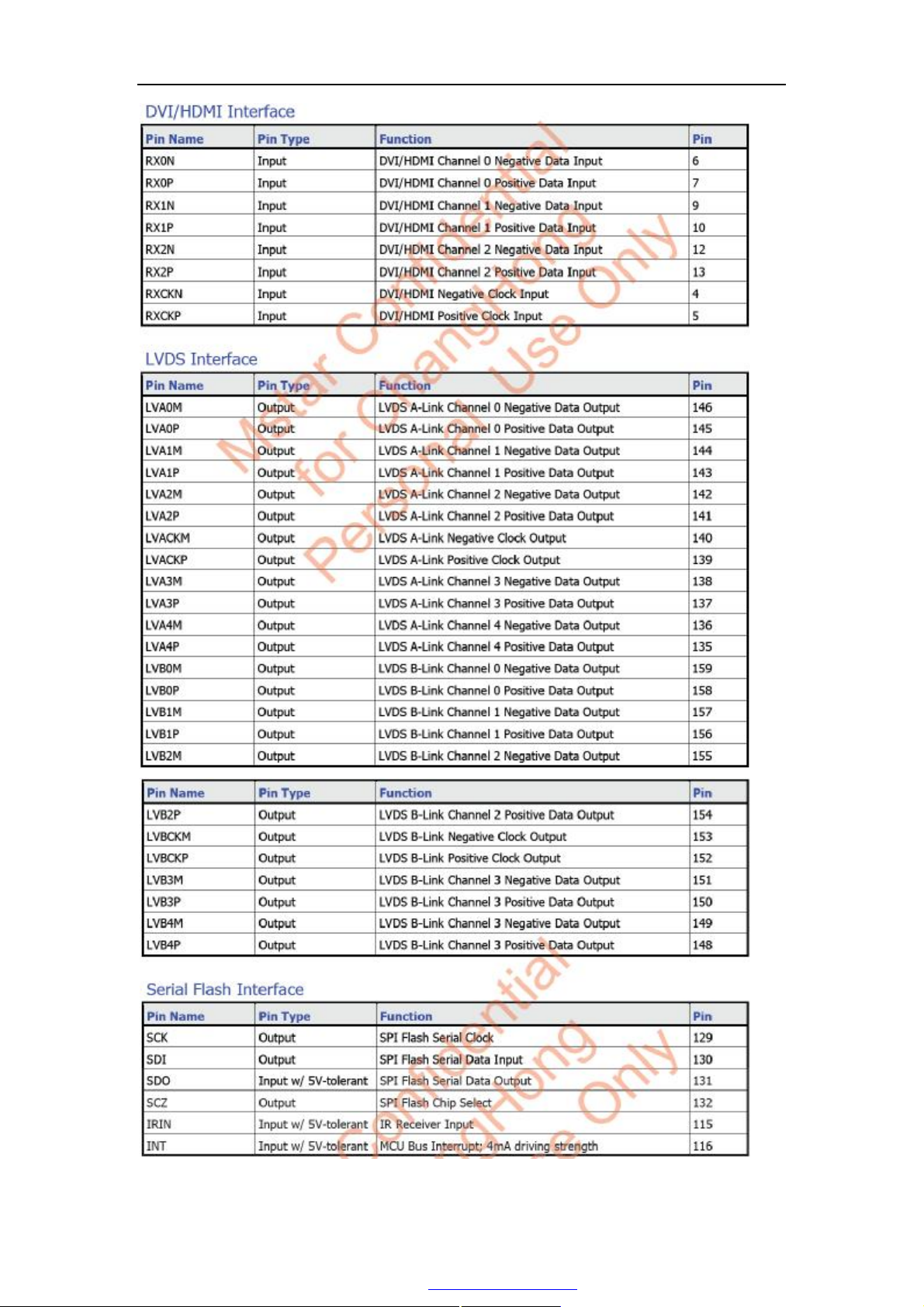

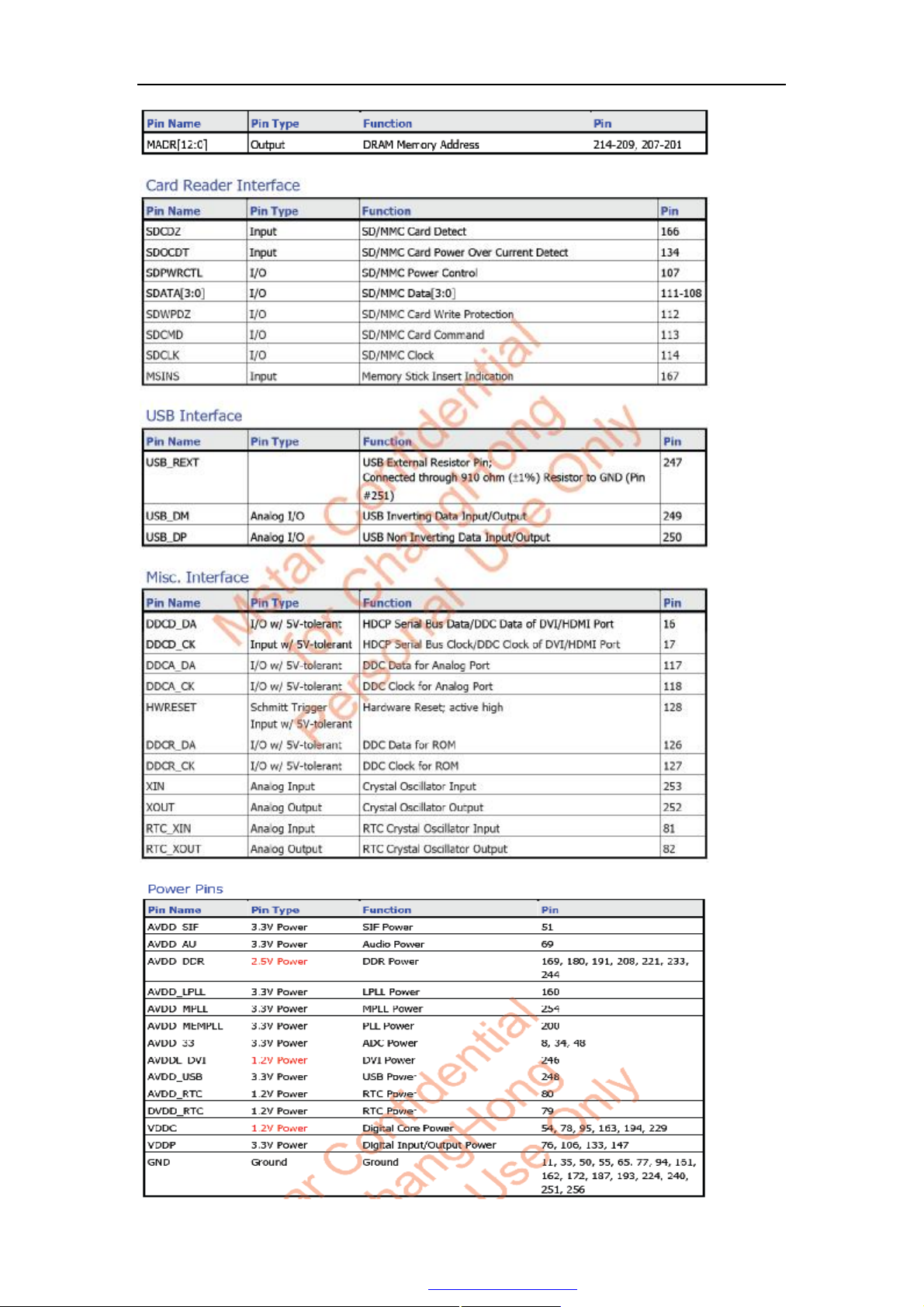

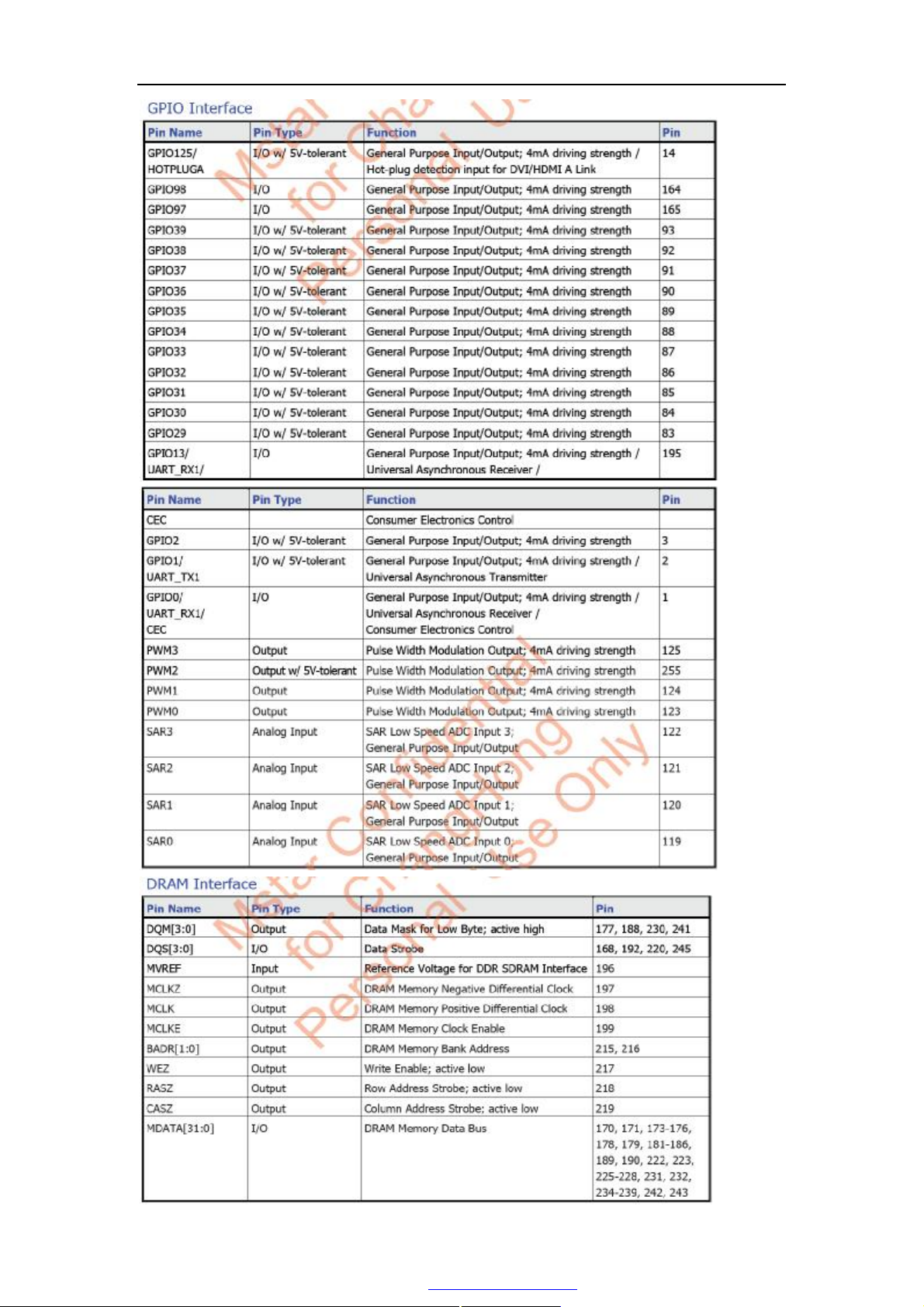

表 5 MST6M69L 管脚功能简介：

9
