LT1559

维修手册

(仅用于维修参考)

拟 制 秦华根 2010 年 10 月

QQ 号码 756216551.

2010 年 10 月

转战南北 QQ756216551 2010.10.28

目 录

1. 安全与注意事项…………………………………………………………………2

1.1 全注意点安 …………………………………………………………………2

1.2 作使用注意操 ………………………………………………………………2

1.3 储注意事项存 ………………………………………………………………2

1.4 压警告高 ……………………………………………………………………2

2. 液晶电视规格……………………………………………………………………2

2.1 本规格基 ……………………………………………………………………2

2.2 LCD TV描述………………………………………………………………3

操作说明及调整…………………………………………………………………3

3.

3.1 控器说明遥 …………………………………………………………………3

3.2 制面板控 ……………………………………………………………………3

3.3 单功能菜 ……………………………………………………………………4

连接介绍…………………………………………………………………………7

4.

4.1 入/输出接口介绍输

4.2 厂预设模式工 ………………………………………………………………9

5. 故障处理流程 …………………………………………………………………10

5.1.不加电 (LED 灯不亮) ……………………………………………………10

5.2. 无画 (LED 绿灯)…………………………………………………………10

5.3. 无画 (LED 橙灯)…………………………………………………………11

5.4. 画异 ………………………………………………………………………11

5.5. 无声音 ……………………………………………………………………11

5.6．按键板故障处理 …………………………………………………………12

6. 整机元件清单

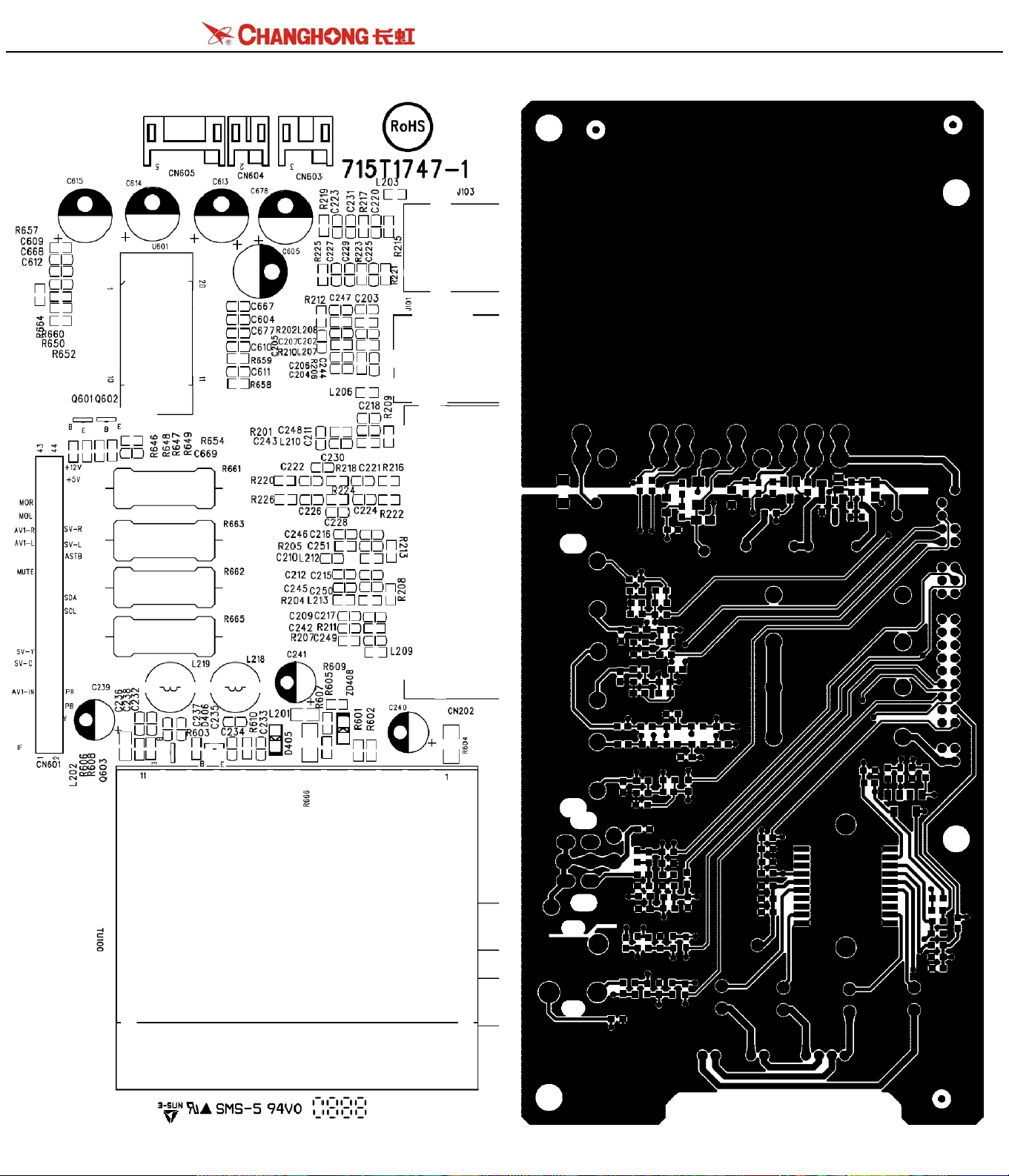

7. PCB电路板图

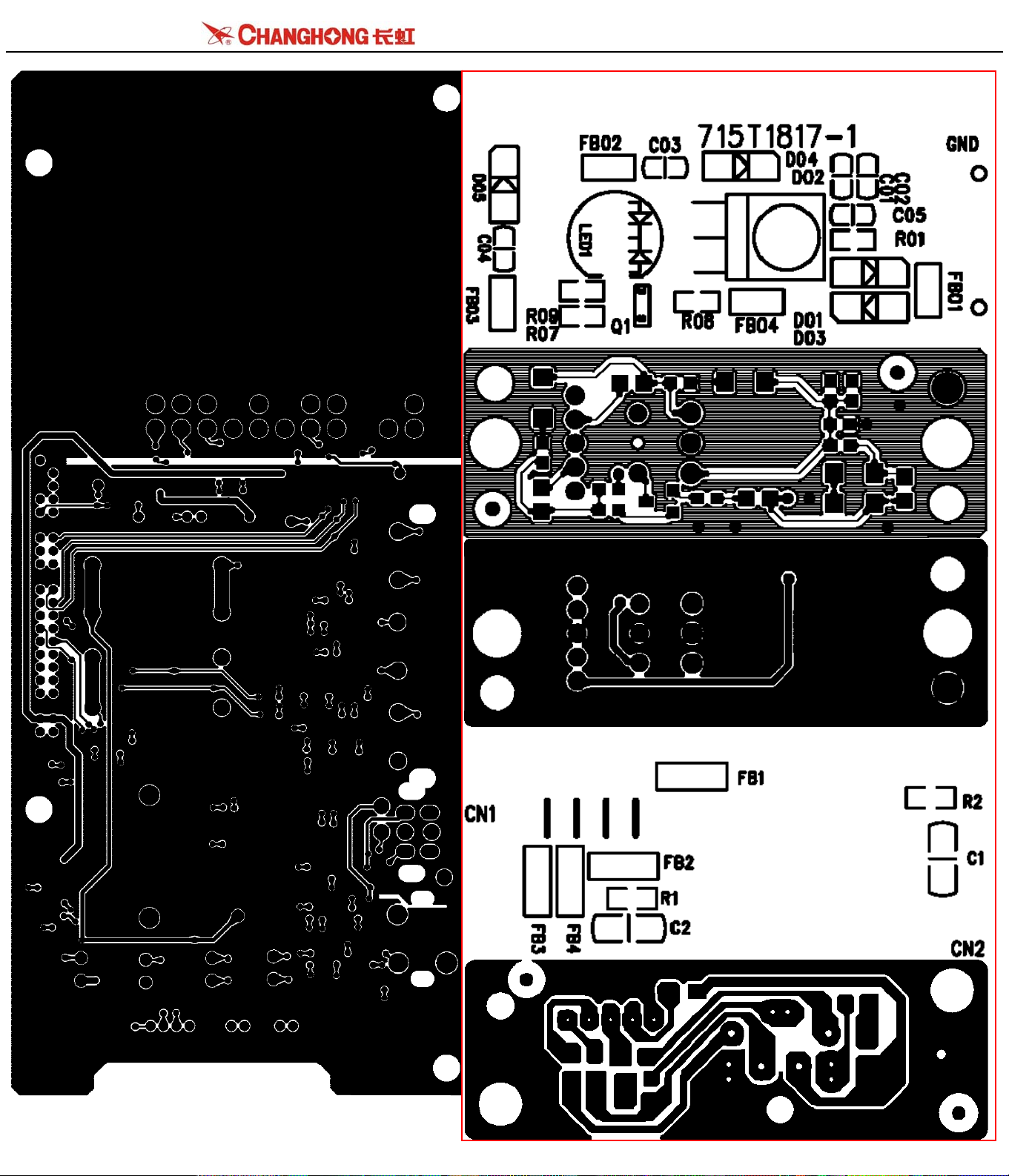

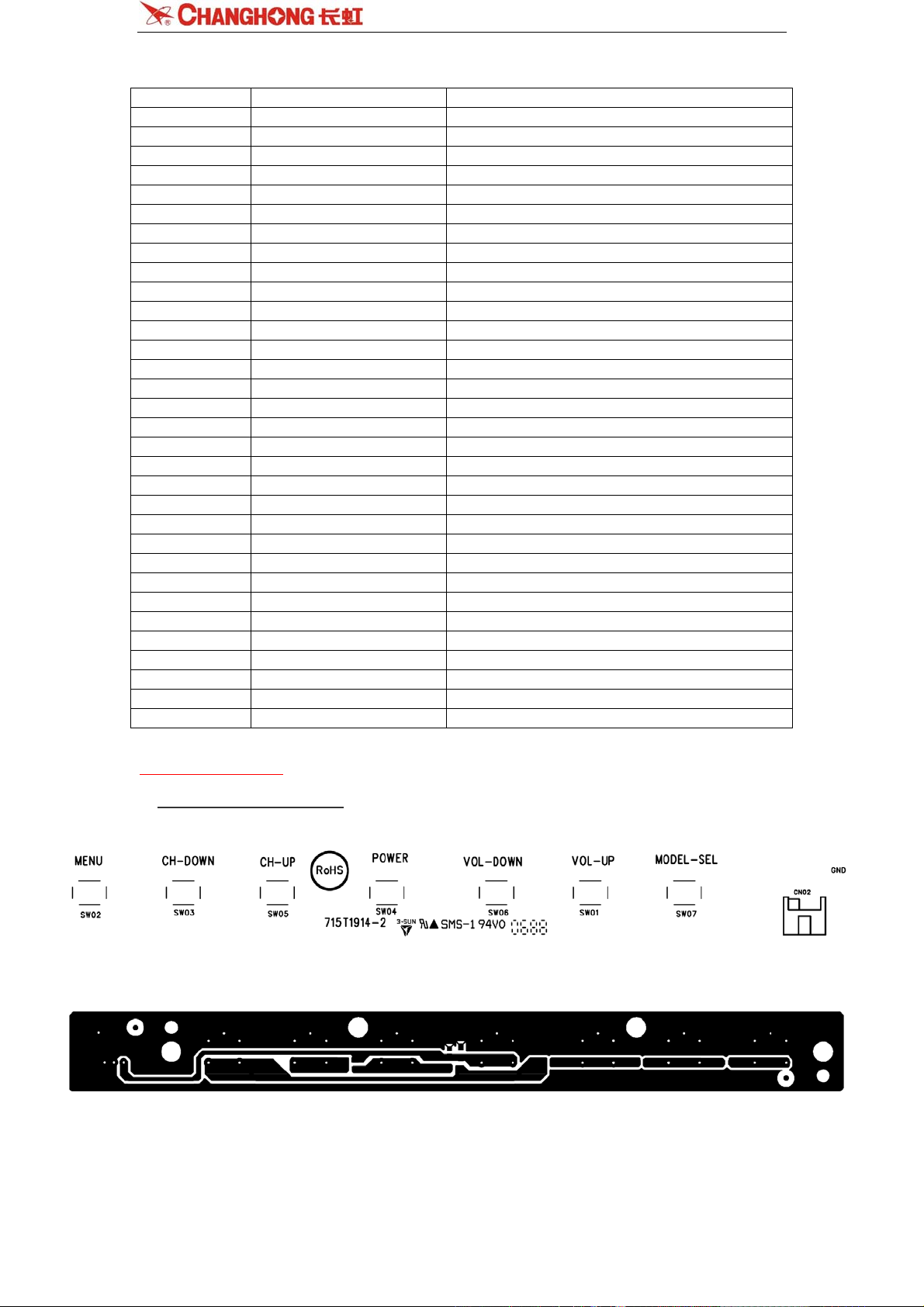

7.1 按键板 ……………………………………………………………………28

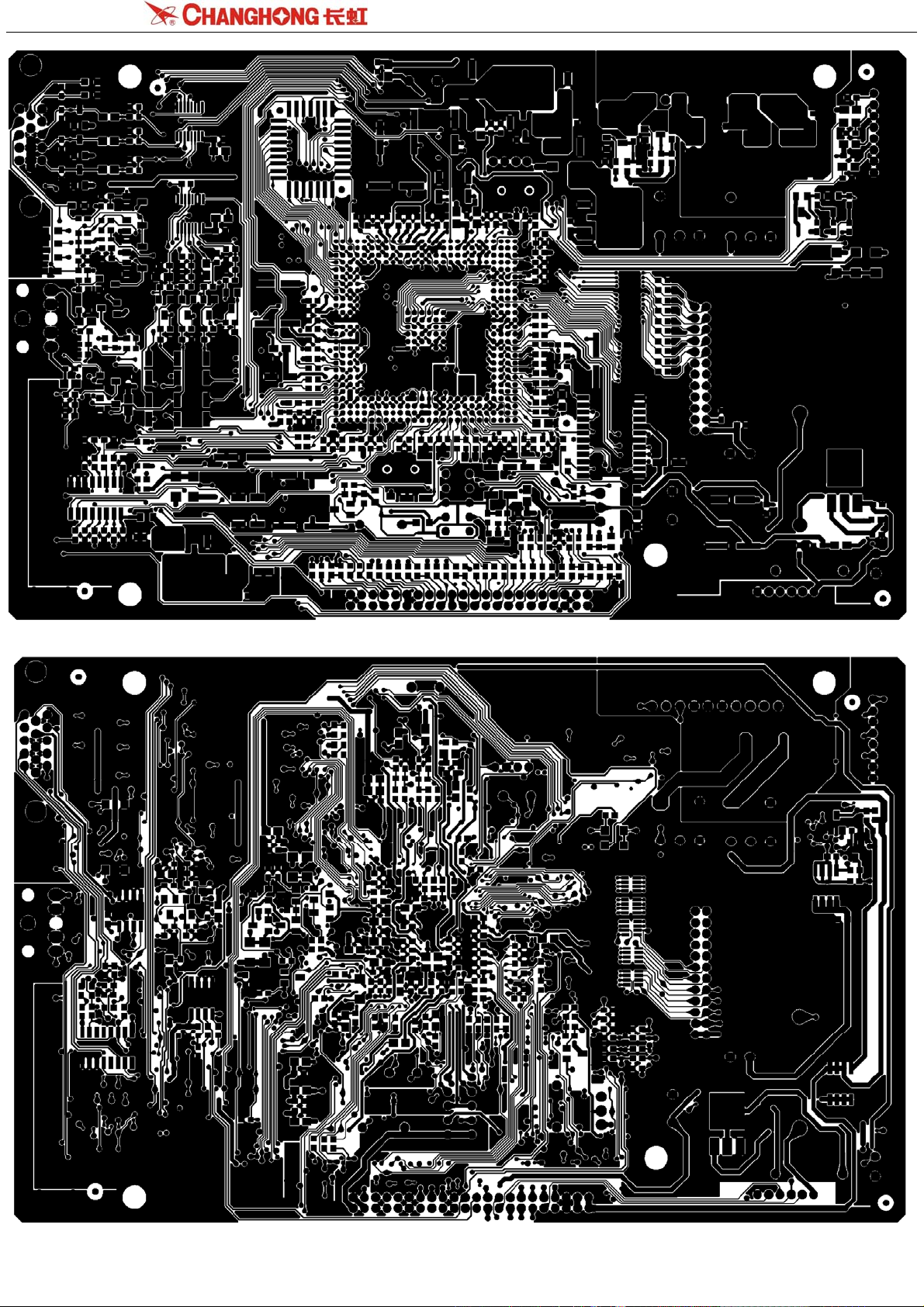

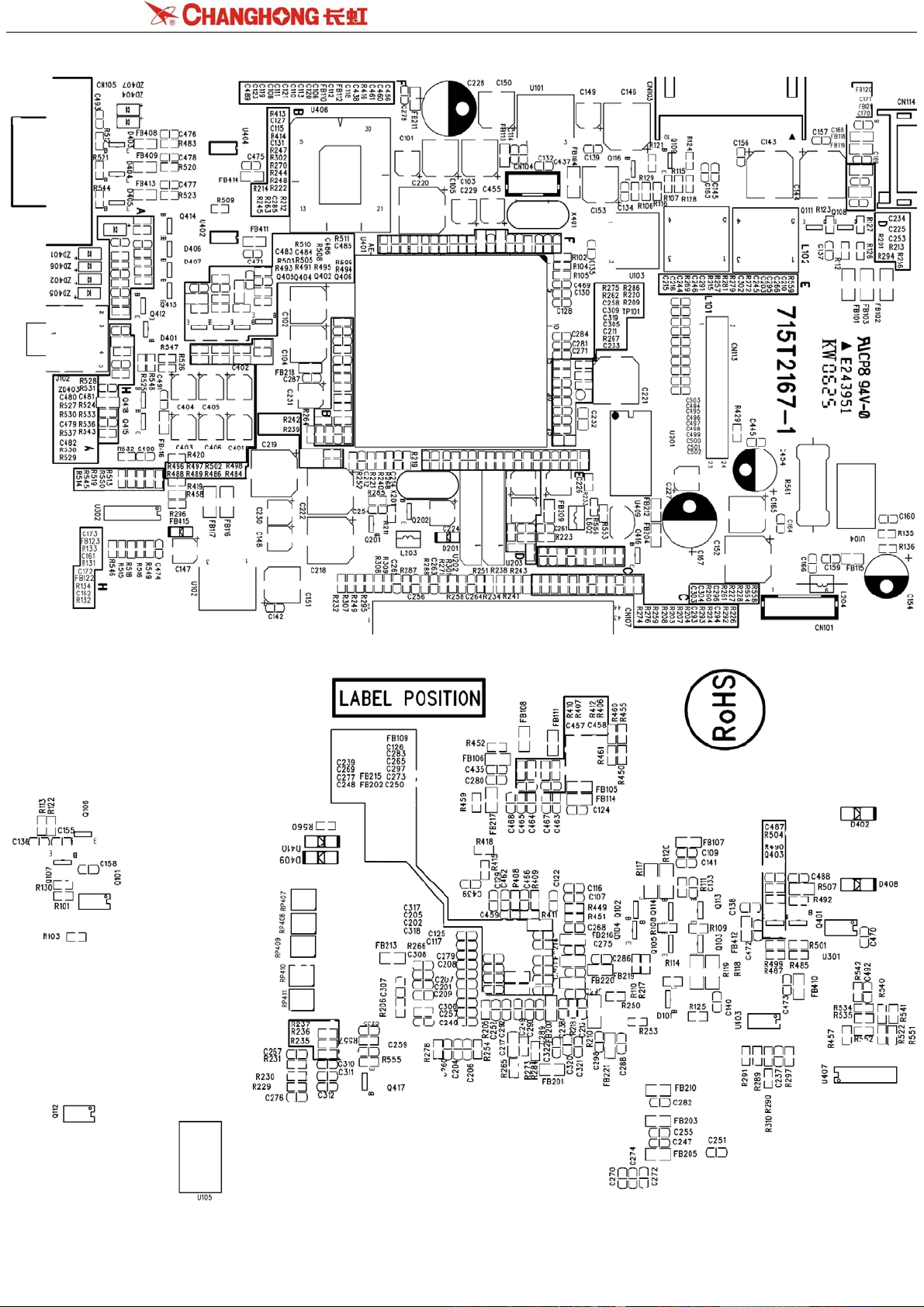

7.2 主板 ………………………………………………………………………29

7.3 Tuner 板 …………………………………………………………………31

7.4 遥控板 ……………………………………………………………………32

7.5 耳机板 ……………………………………………………………………32

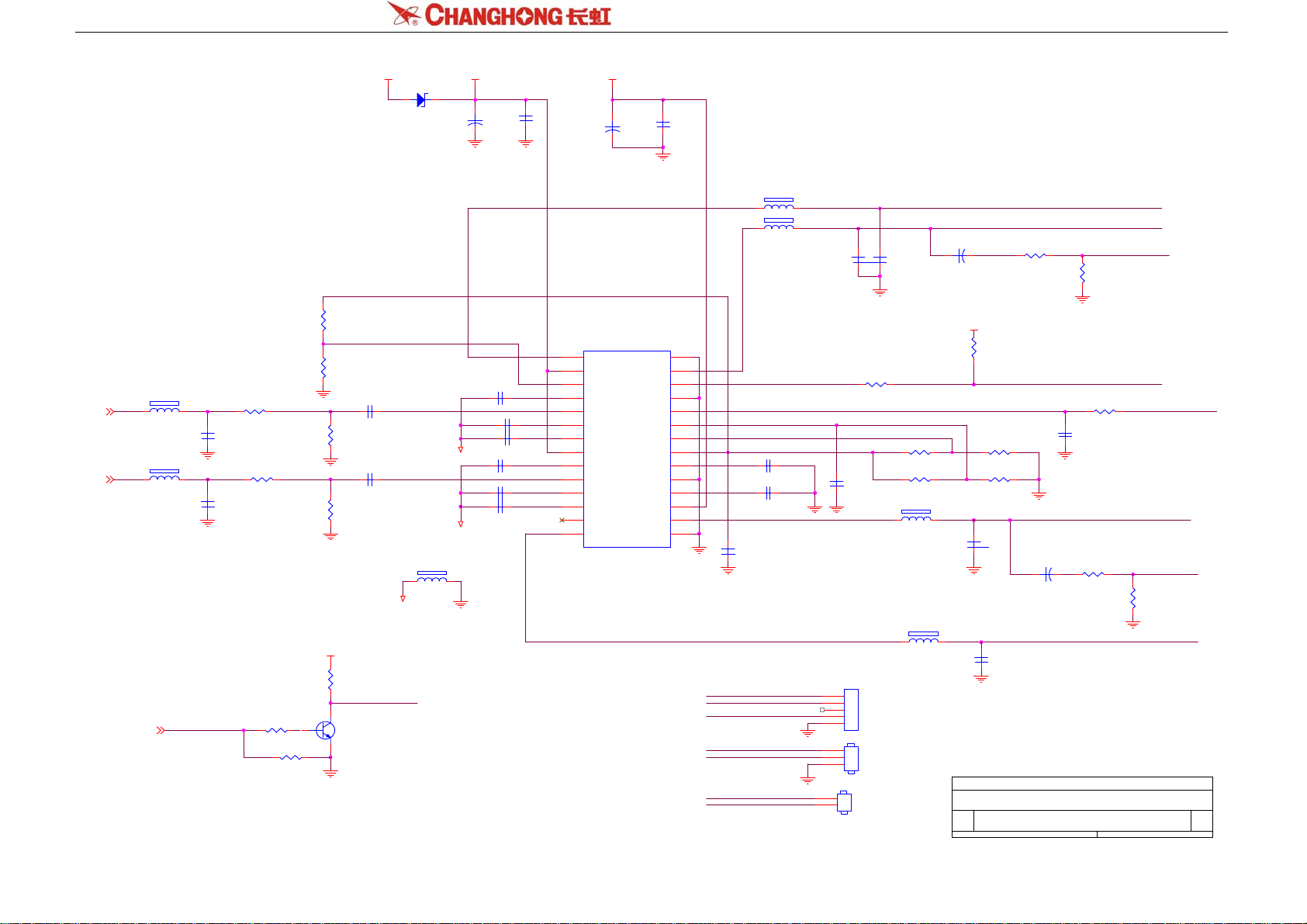

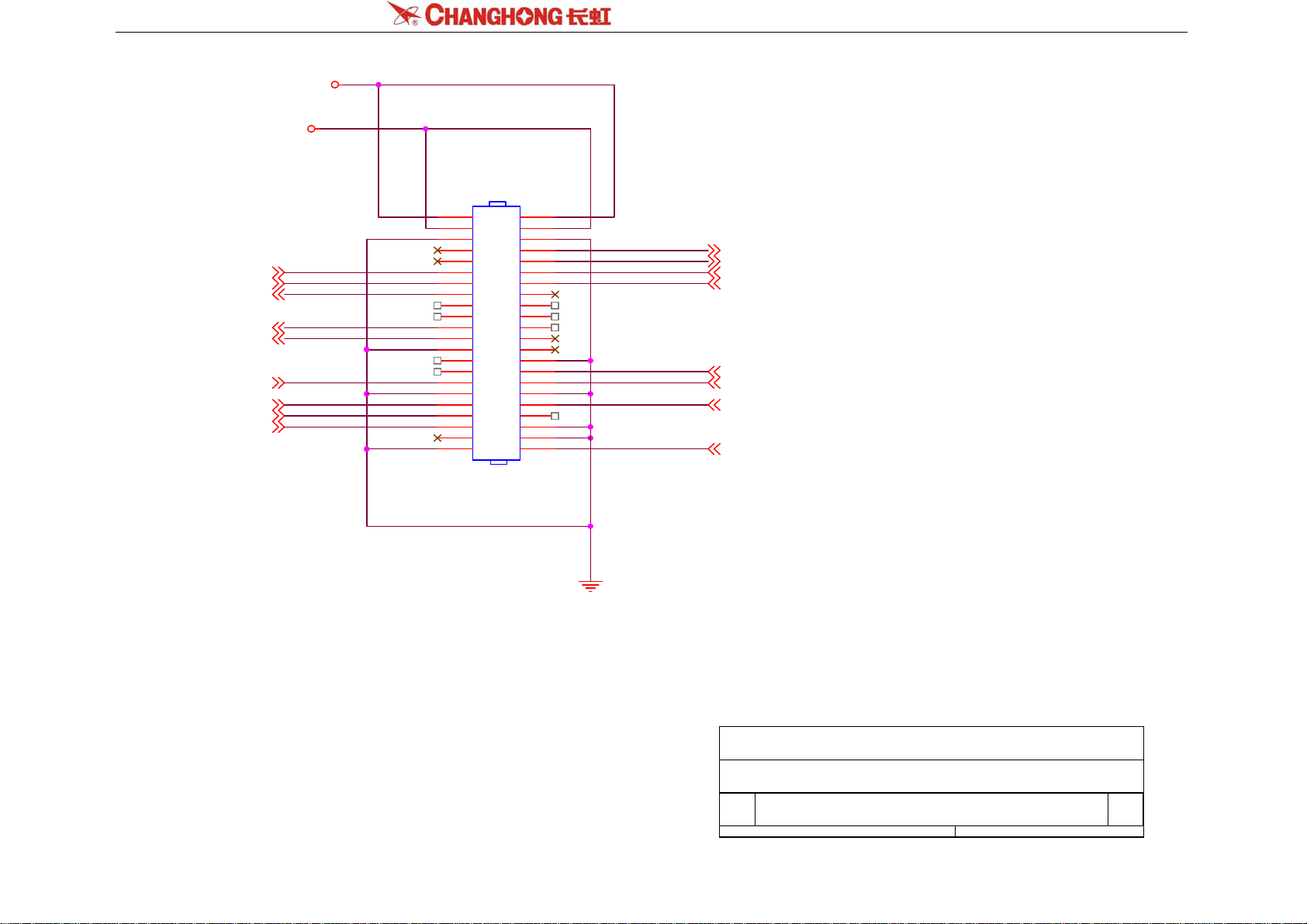

8. 电路图 …………………………………………………………………………33

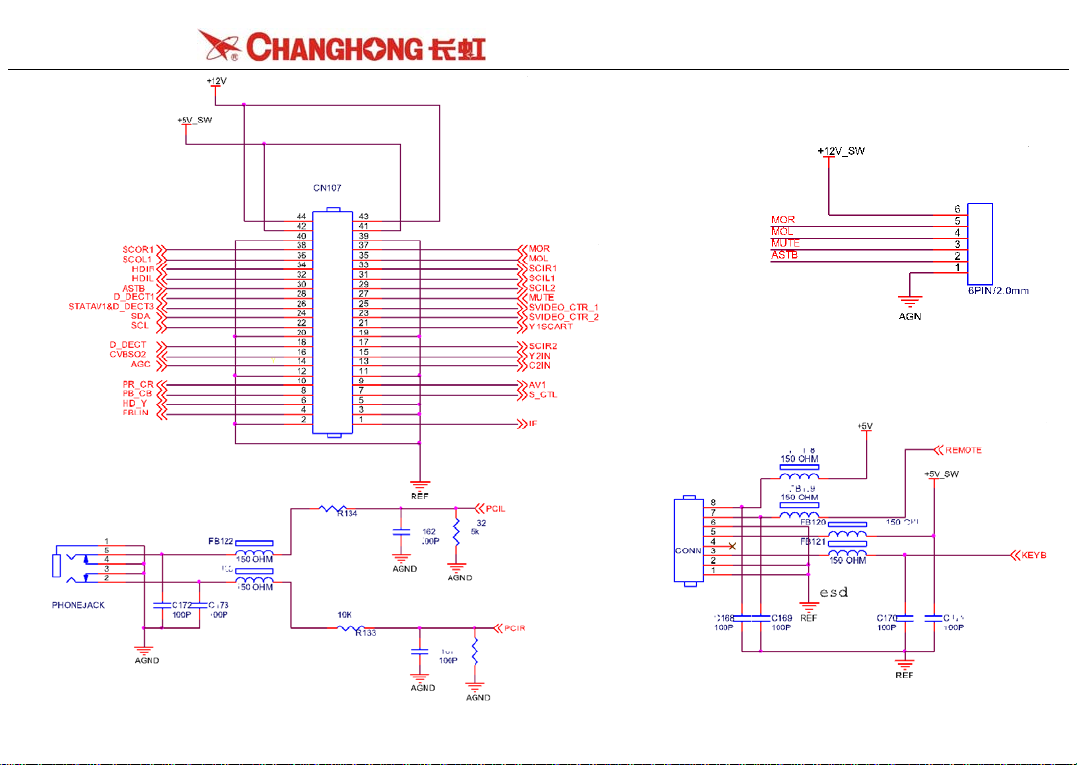

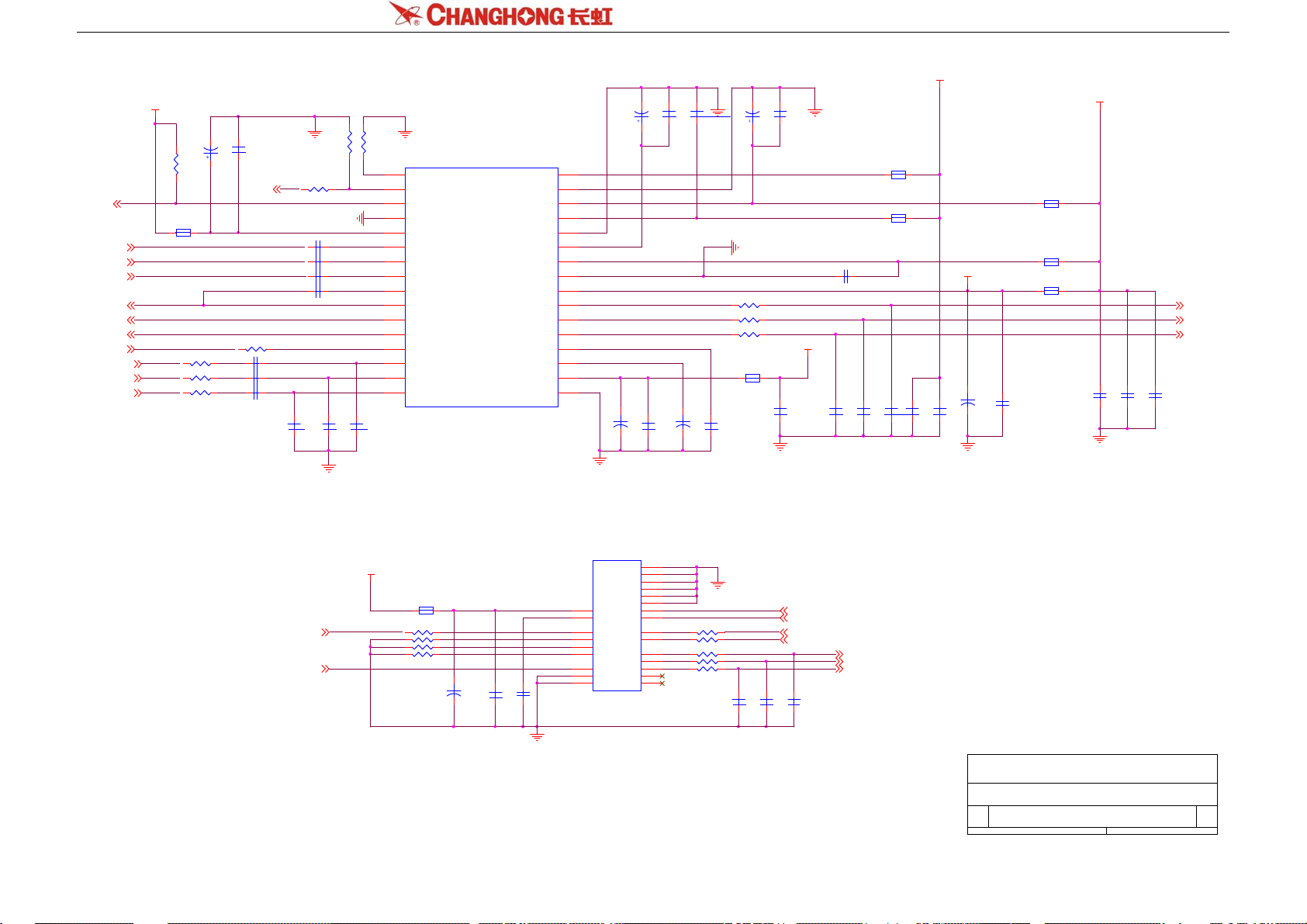

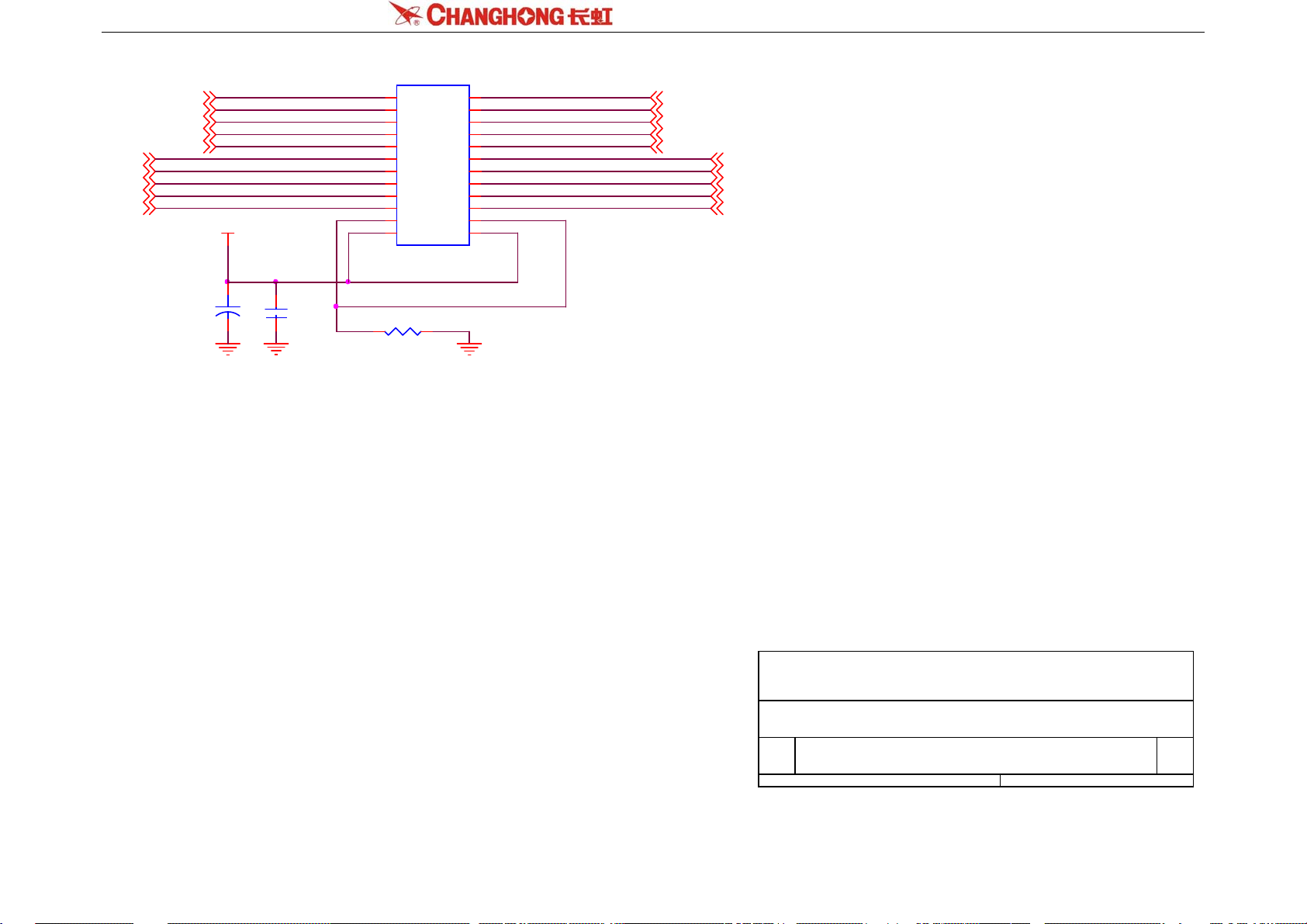

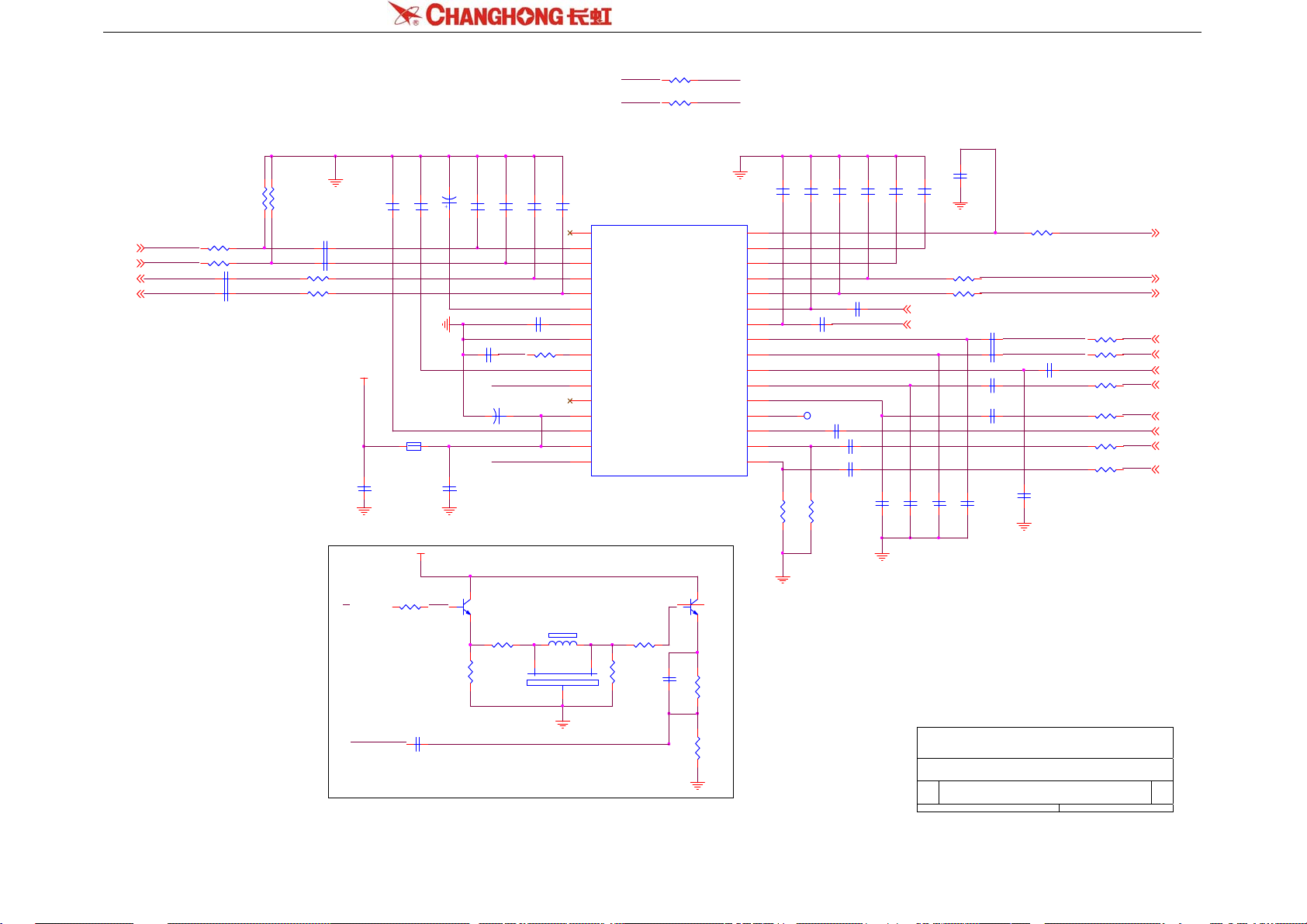

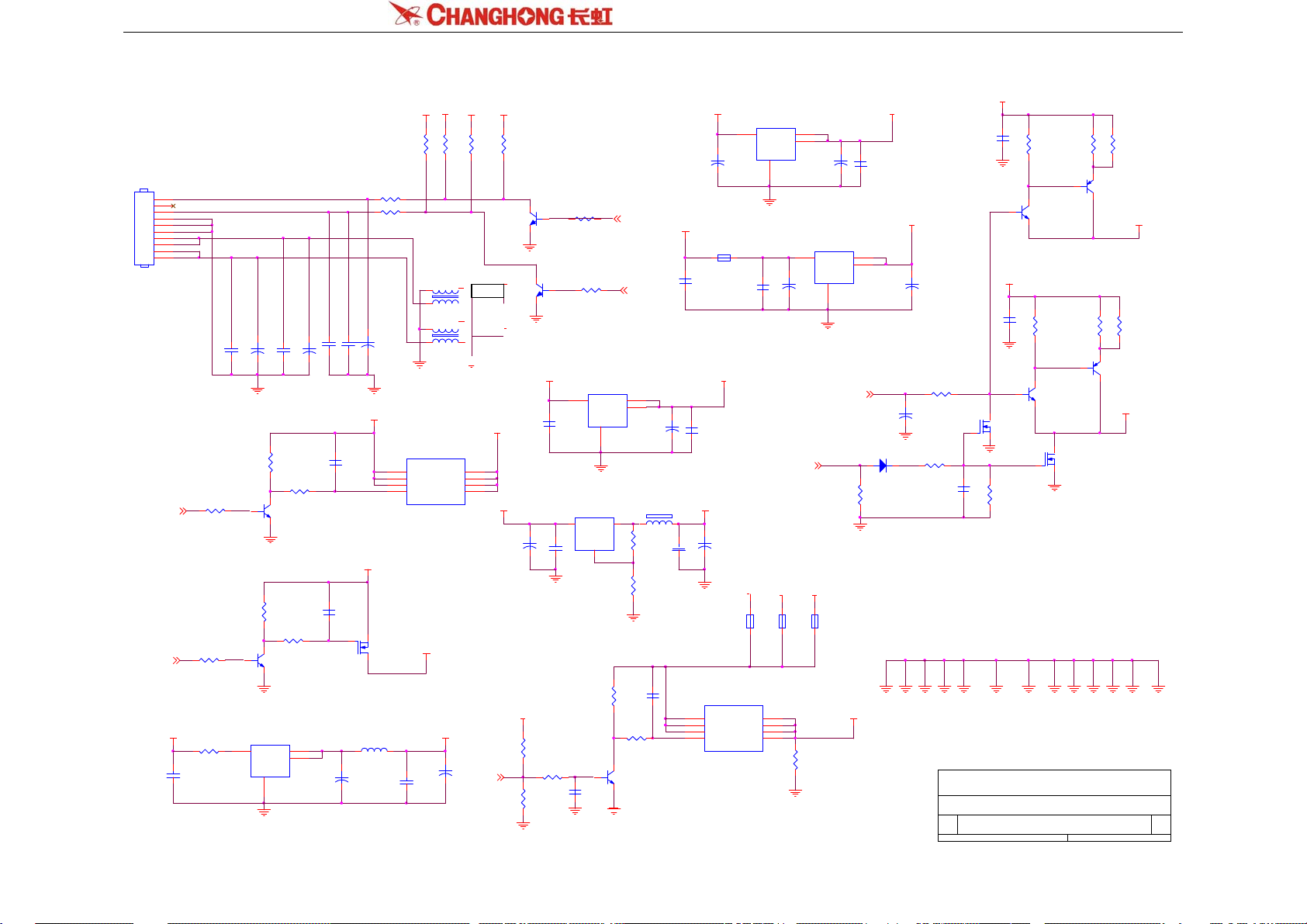

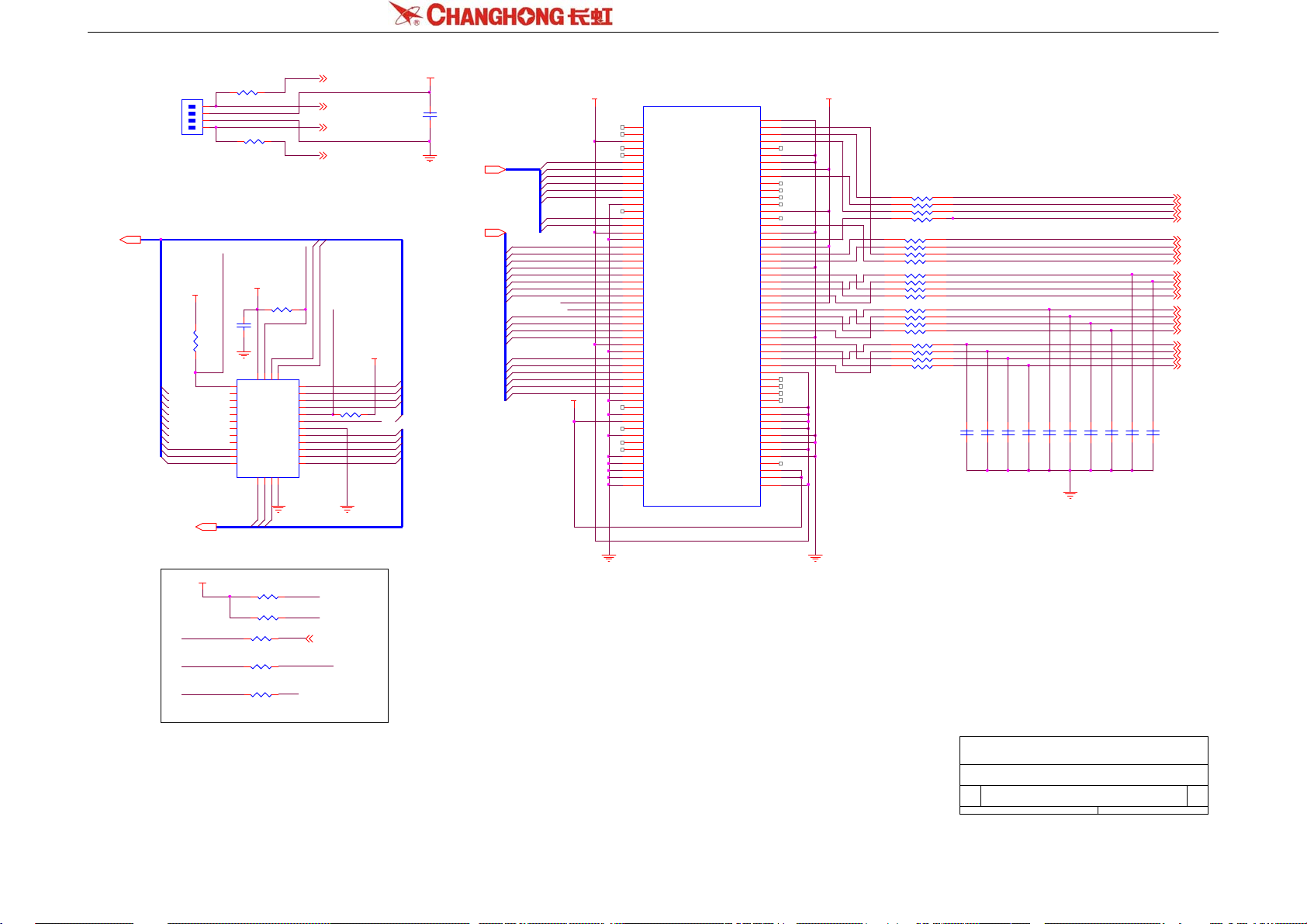

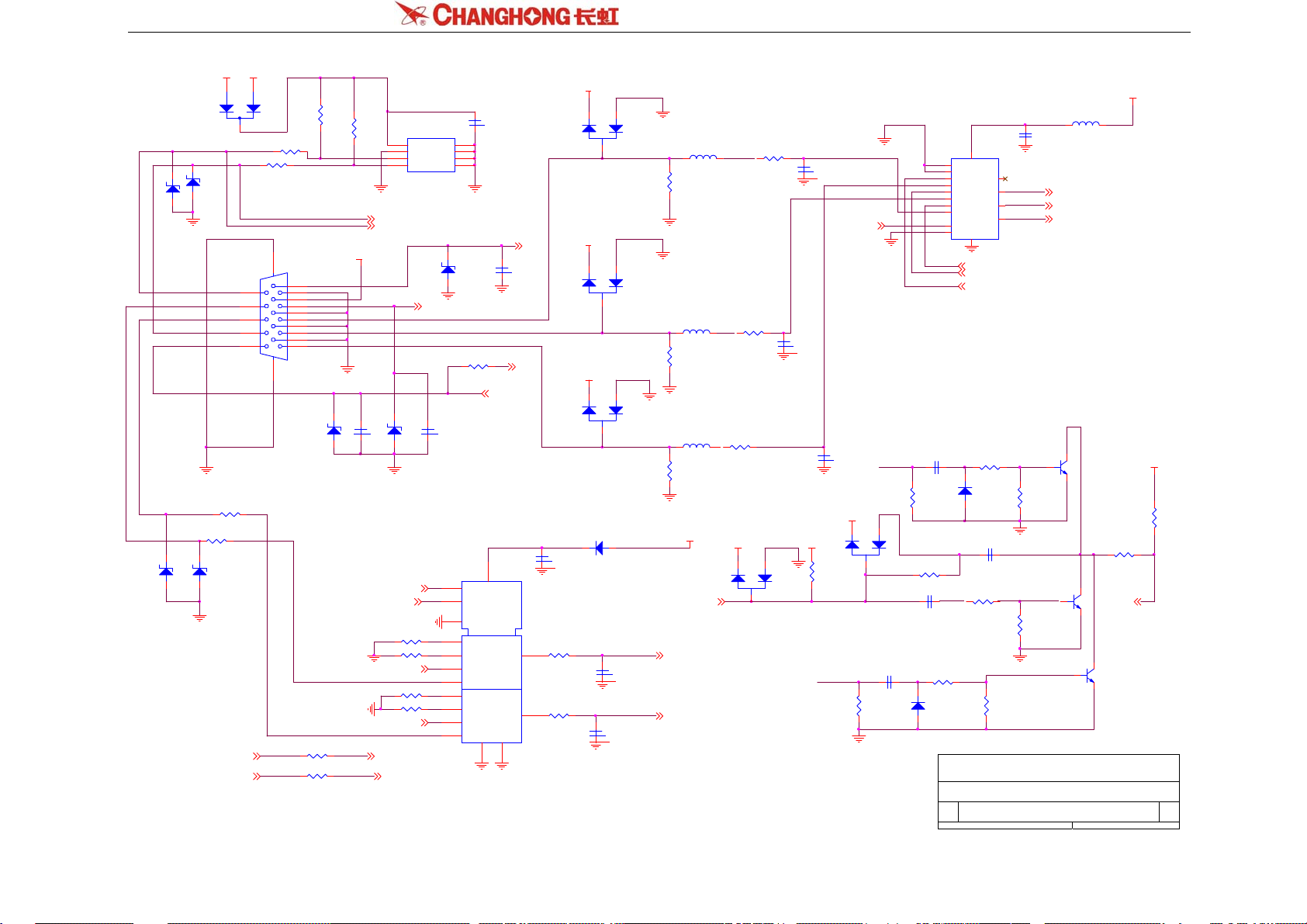

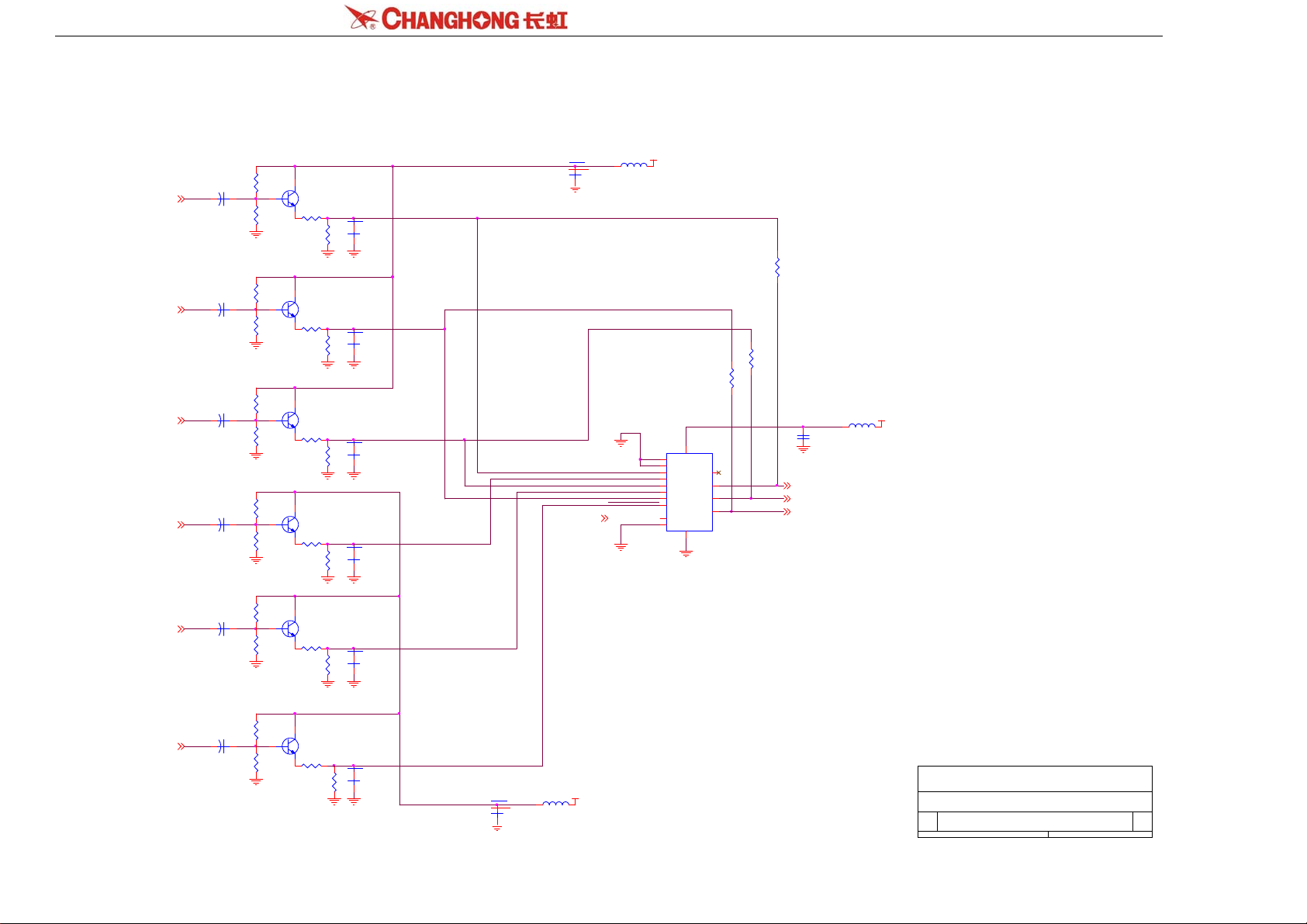

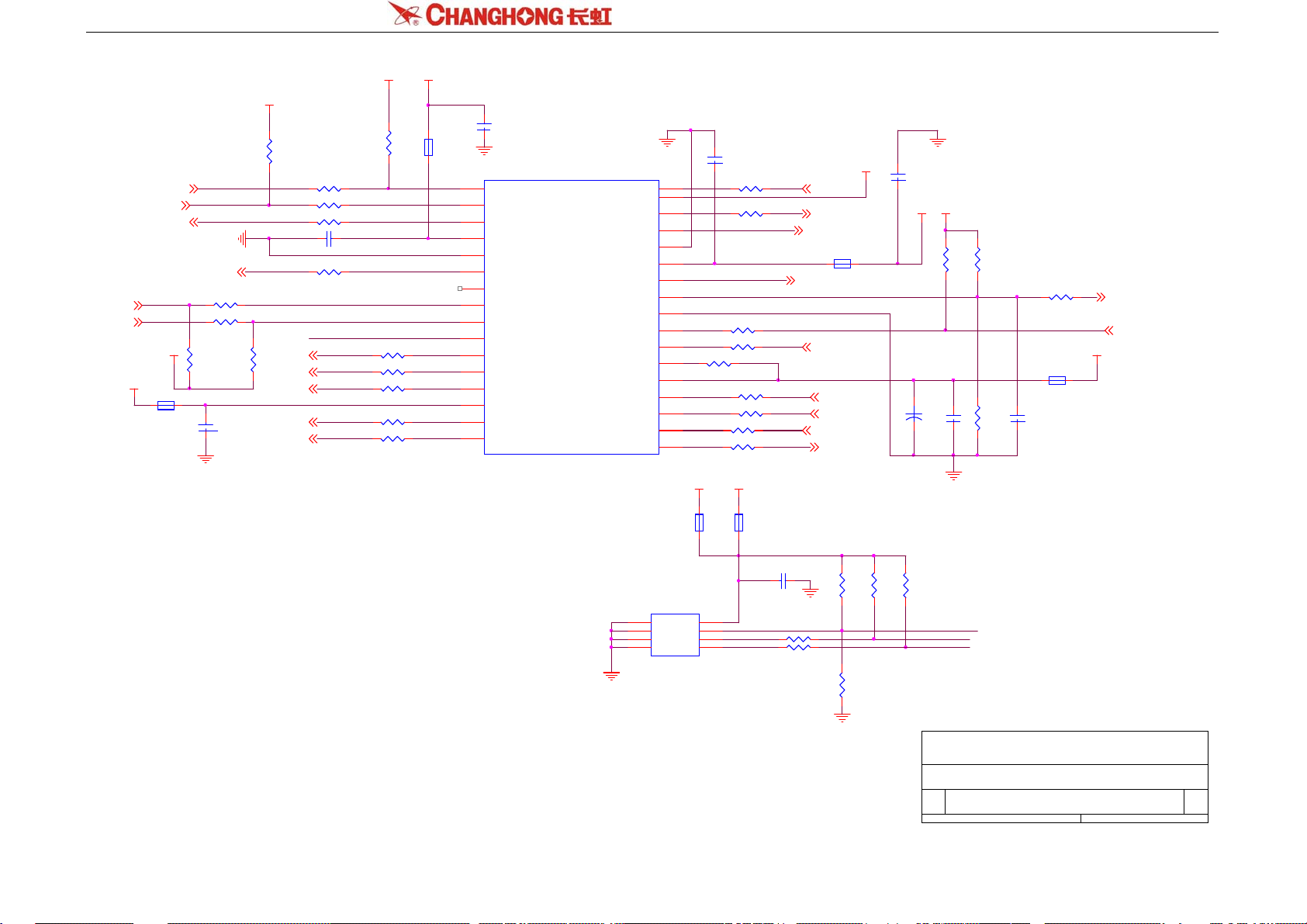

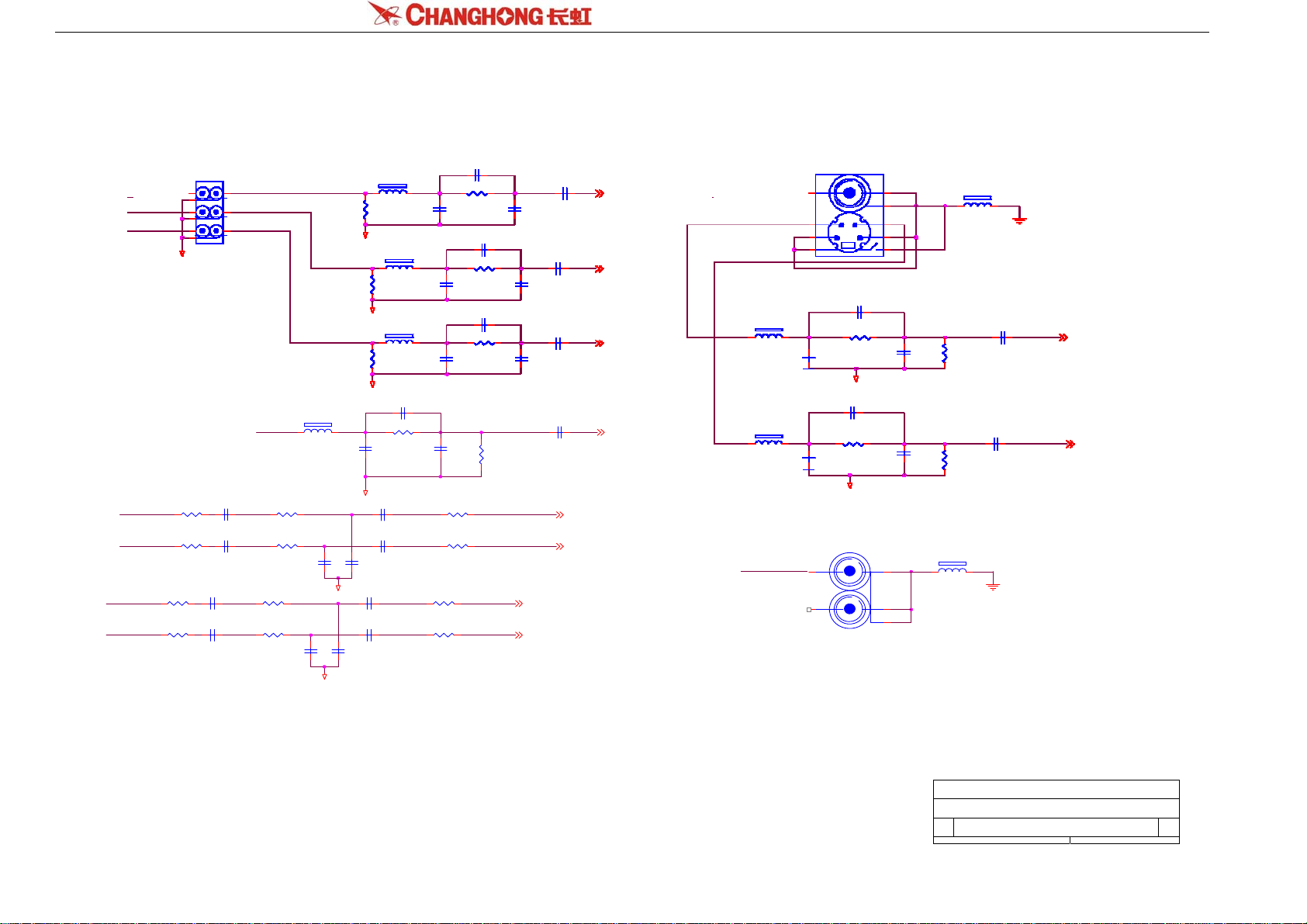

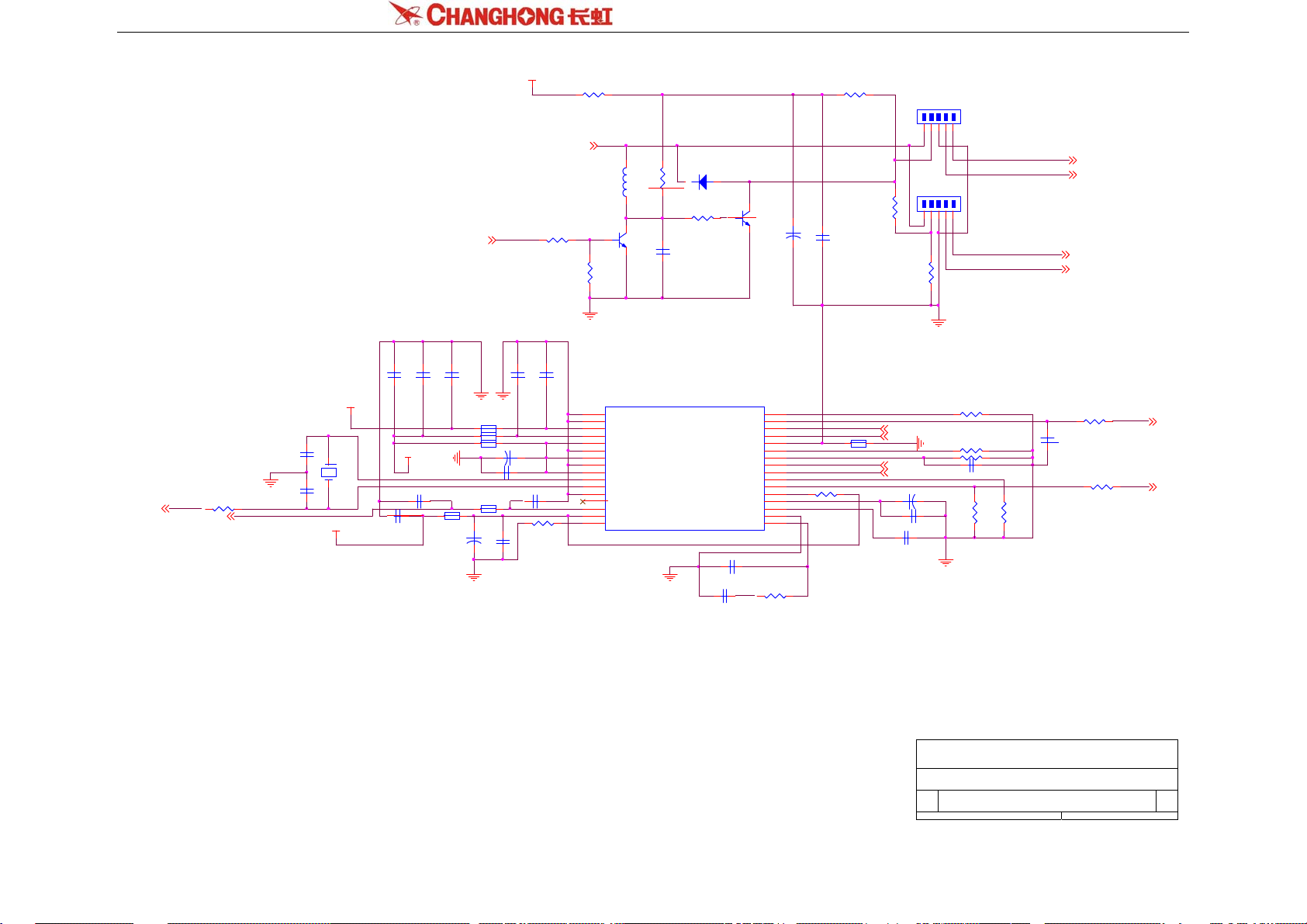

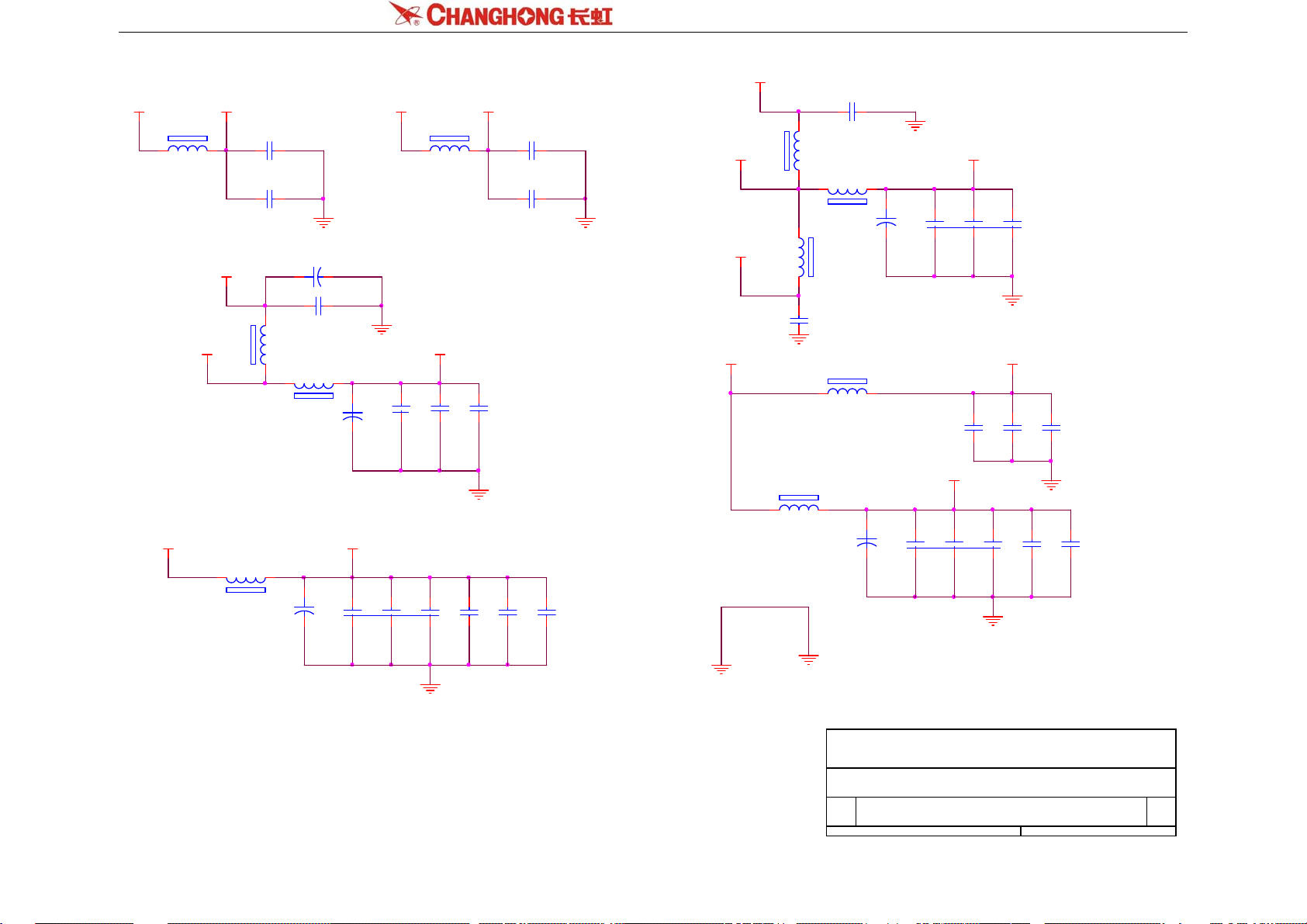

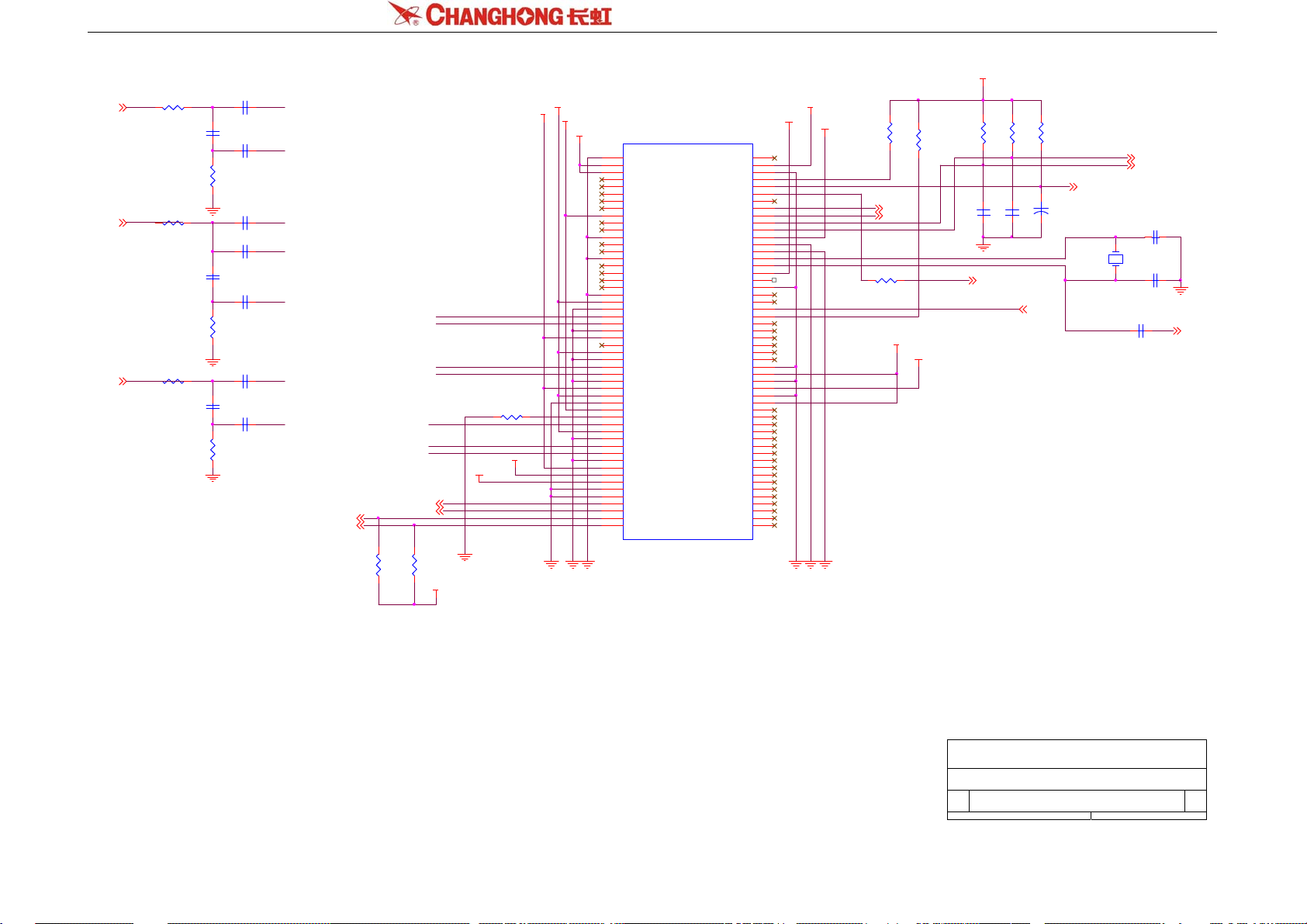

8.1 主板 ………………………………………………………………………33

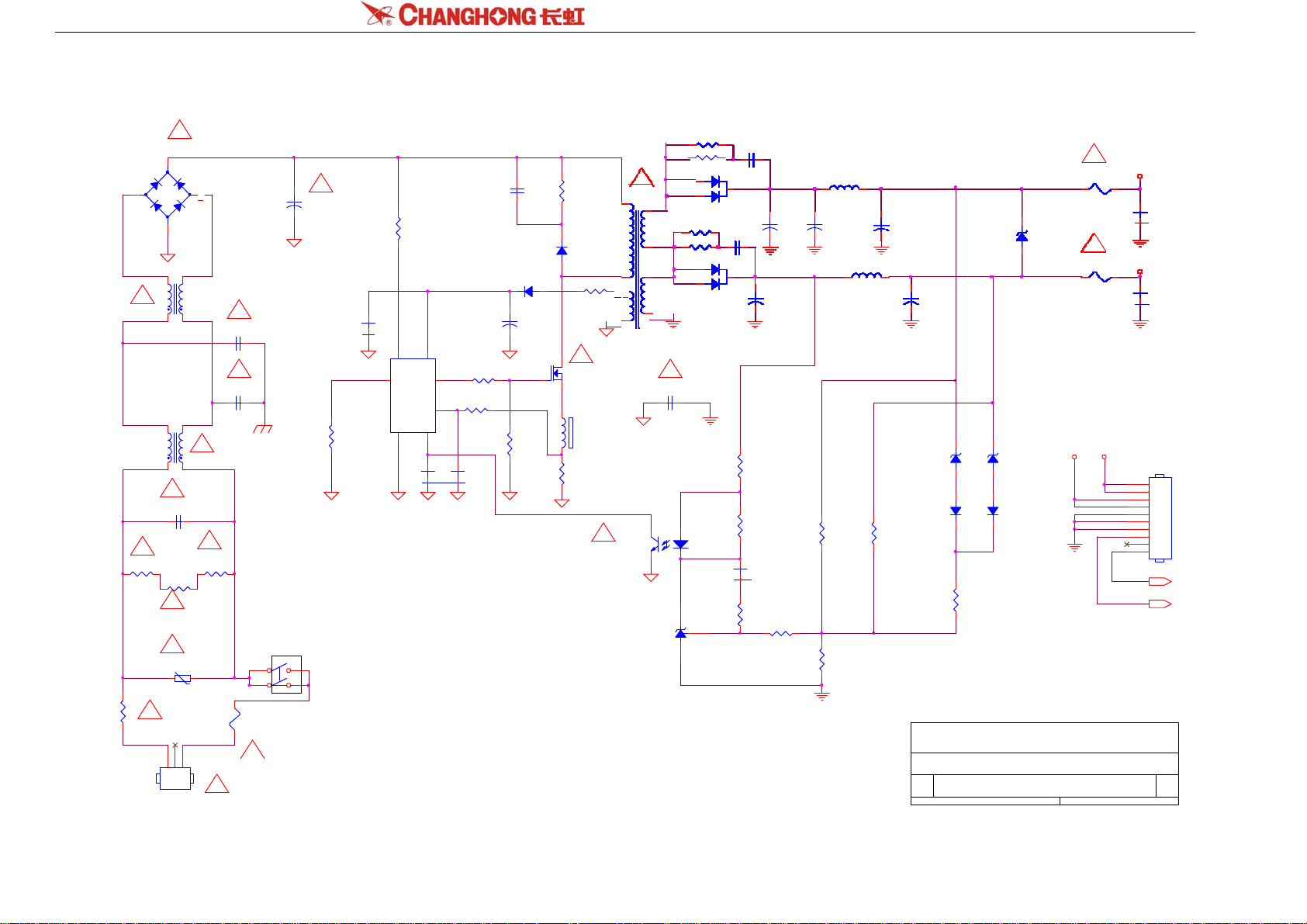

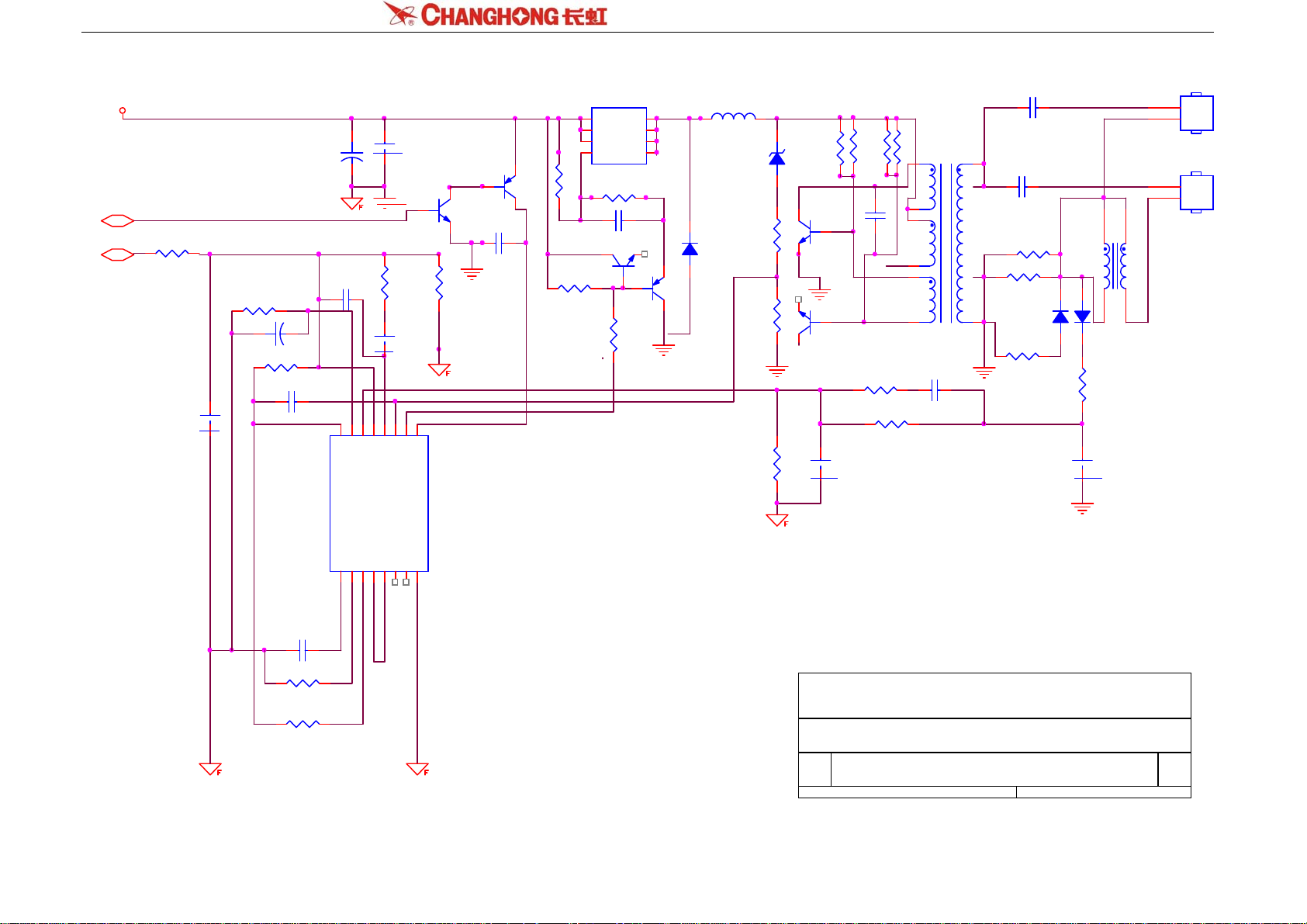

8.2 电源板 ……………………………………………………………………45

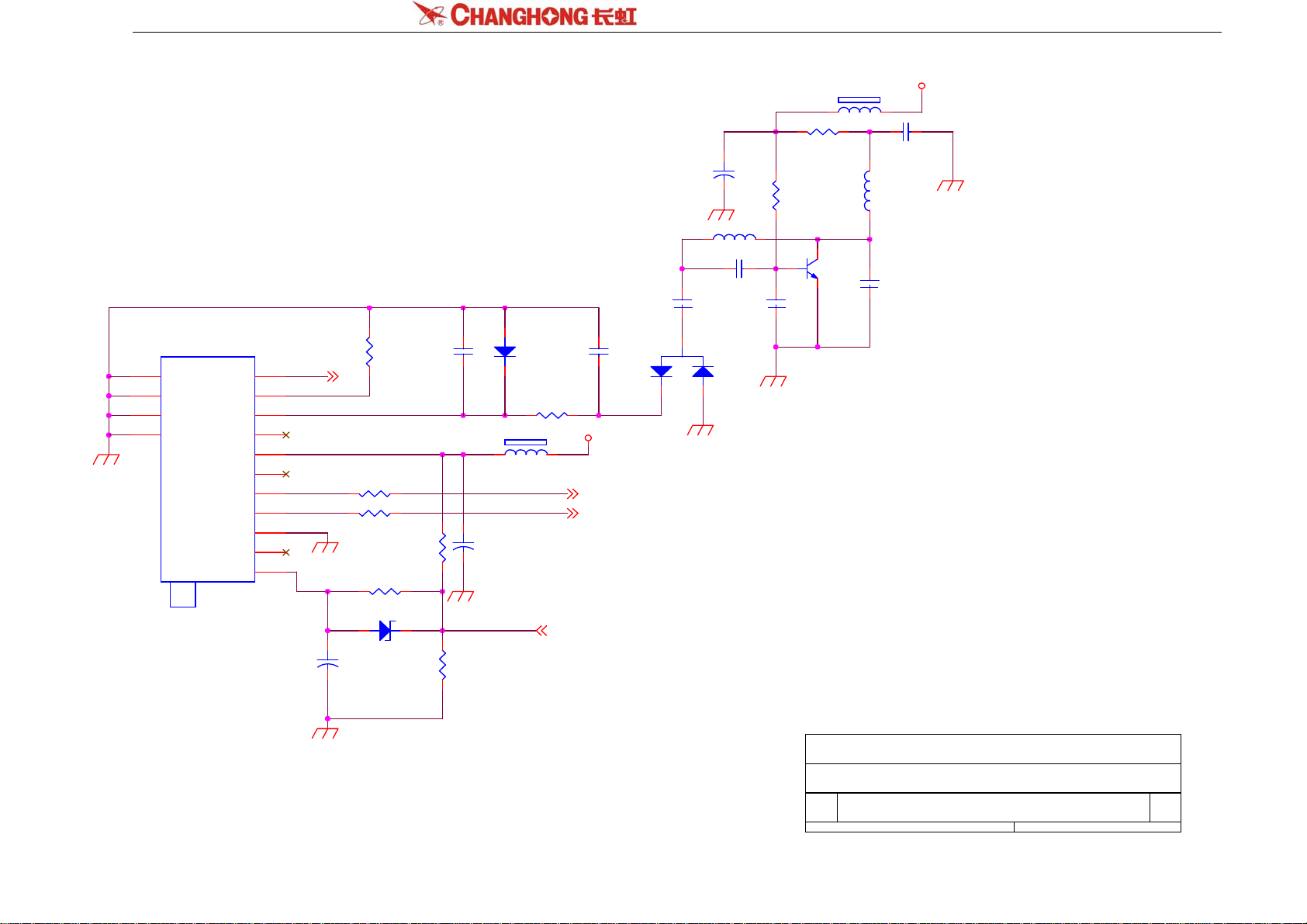

8.3 Tuner 板 …………………………………………………………………48

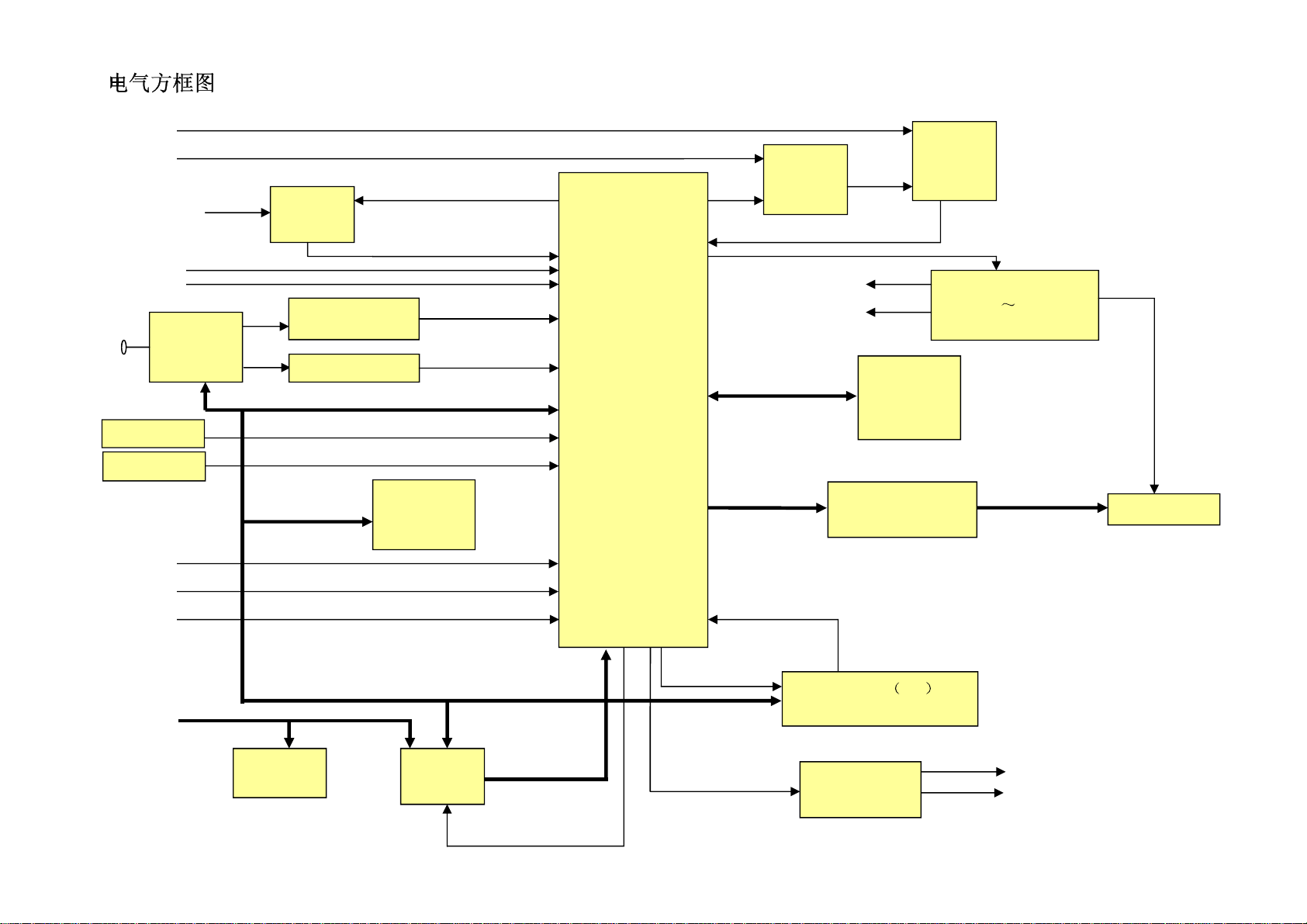

9. 电气方框图………………………………………………………………………52

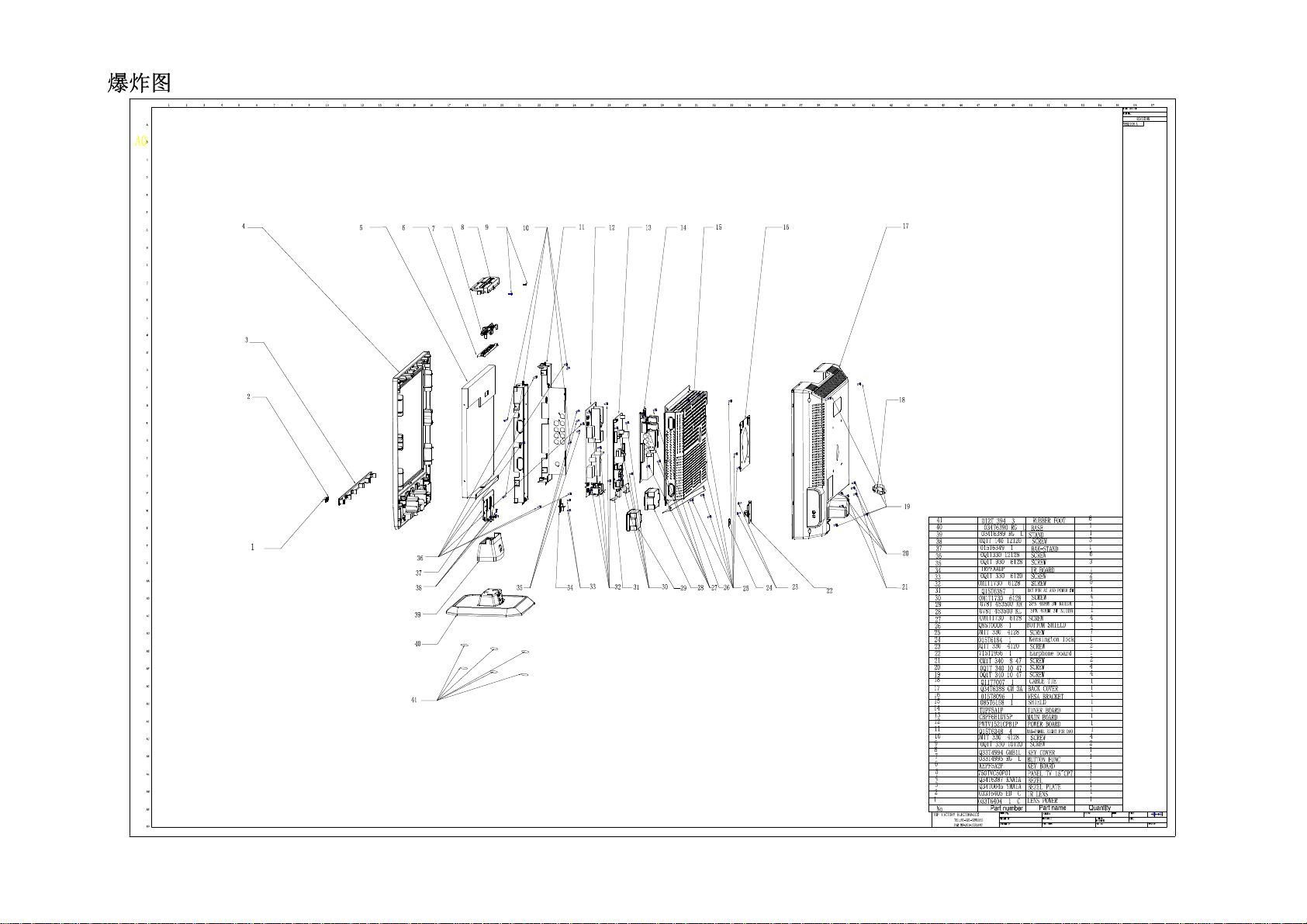

10. 爆炸图…………………………………………………………………………53

……………………………………………………………………

……………………………………………………………………

………………………………………………………7

12

28

1

转战南北 QQ756216551 2010.10.28

1. 安全与注意事项2

1.1 安装注意点.2

(1)请不要用力压或擦、刮液晶表面，不要随意用手触摸显示
器的表面。
(2)当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。
(3)当有水滴或其它带粘性污染屏幕时请立即擦拭，

它可能造成显示器表面或显示器色彩的变化。

(4) 请不要使显示器受强烈的外力震动。

1.2 操作使用注意点

(1)移动显示器前请拨掉电源拉接线。

(2)请不要改变主板的原先设置，如果被调整亮度不符合白平
衡的规格。 (3)请注意长时间的使用的辐射在常温比低温要
大。
(4) 请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。

(5) 避免手机对TV影响，以免损坏TV。

1.3 存储注

意事项.2

.2

(1)当你长时间存储时请保持在-10℃~+50℃之间，不要暴露在阳光下，湿度小于85
％RH。
(2)请不要将显示器放置在高湿度和高温环境下，例如温度：40℃，湿 度 ：85%RH.
(3)请不要将显示器放置在低温环境下，例如低于-10

1.4 高压警

告.2 显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严

℃

以下。

重电击。

2. 液晶电视规格.2

2.1 基本规格2

15" 屏幕分辨率XGA ( 1024x768 ) 高亮度 ( 250 cd/㎡ ) 高对比度比率 (500:1 )
角度 (水平140度/ 垂直125度 )

项目
屏幕大小 15” TFT 液晶屏幕

长宽比 长宽比4 : 3
分辨率

300.1(H)×228.1(V)

显示区域( 水平×垂

像素间距
显示颜色 1620 万色
对比度比 500:1
亮度
可视角度 140度（水平）/ 125度（垂直）
响应时间 16ms(typ)
灯管类型 / 寿命
色温

输入支持分辨率

声音输入
电视标准

声音系统
视频彩色系统 PAL / NTSC
视频AV RCA x 1 音频 L / R x 1
S-VIDEO S-Videox 1

直)

分量输入 YPbPr YPbPr×1 音频 L/R×1

规格

1024*768

0.297 x 0.297

250 cd/㎡

50000 小时
冷色 / 暖色/正常

640×480 60/75 Hz
800×600 60/75 Hz
1024×768 60/75 Hz
推荐使用1024*768 / 60Hz 模式 当 画面出现“输入 超频 ”字样时，
请尽快返回上述可支持 模式

用于立体声的耳机迷你型插孔 (3.5ø)

PAL B/G、D/K、I、NTSC M

NICAM、FM-MONO

可视

2

转战南北 QQ756216551 2010.10.28

静音

丽音

电源

状态

节目

睡眠

重复按这个

显示

与声音模式

左、右

上、下

菜单

音量

分量输入支持模式

音频输出 音频输出：L / R

480i、576i、480p、576p、720p、1080i

扬声器（内置）：两个2W扬声器
用于立体声的耳机迷你型插孔(3.5ø)

OSD语言 简体中文/ 英文(出厂设定为简体中文).
桌台支架 包括

墙壁装配件 VESA 100 x 100 mm

电源 100-240V~ 50/60Hz

屏幕倾斜度 向前/向后/旋转，不可调节

温度 + 5 °C ~ + 35 °C

使用环境

尺寸

净重 不含附件4.0Kg

2.2 LCD TV 描述

.3

该LCD TV 包含主板、耳机

储存温度 - 25 °C ~ + 60 °C

湿度 10% ~ 85%

使用环境

外箱尺寸 宽×高×厚 452 x 452 x 175 (mm)

宽×高×厚（含底座） 389 x 395 x 180 (mm)
宽×高×厚（不含底座） 389 x 377x 76 (mm)

：按此键可开

/待机，整机不会完

全断电，处于节能

板、电源板、遥控接收板、按
键板以及Tuner板。主板和电
源板含I

2

C逻辑控制总线,

：TV频道加或减

DDC, LCD panel 的亮度逻辑
控制和通过DC-DC 转换器来

：音量加减

提供整个主板和TTL信号给液
晶模块去驱动LCD显示电路。

3 操作说明及调整.3

：TV频道加

或减与菜单选项

3.1 遥控器说明.3

3.2 机上控制面板.3

TV/AV① : 选择不同的输
入信号源
音 量②③ : 音量调整；在

：

键可以在0、15、

30、45、60、90和

120分钟之间选择

进入定时关机。

菜单状态下，按此两键可以确
认所选择的项目。。
节 目④⑤ : 频道切换；在
菜单状态下，按此两键可以选
择所要执行项目。

：用来选择TV

模式声音制式，可选

择单音、单音1、立体

声、双语A、双语B、

双语AB

菜 单 ⑥ : 打开或退出
OSD菜单。

遥控器操作说明图

PC：将电视作为电脑显示屏

电 源 ⑦ : 使本机进入或
退出待机状态。

：暂时终

断或恢复声音

：显示当前信

号信息、睡眠定时

0～9/100

电视频道直选键

回看

：音量加减

与菜单数据调整

：显示与退出菜单

TV/AV：按此键，再

按上下键选择电脑输
入、电视输入、视频
AV输入、S端子输入、
分量输入，再按左右

键确认

机上控制面板图

机上控制面板图

3

转战南北 QQ756216551 2010.10.28

3.3 菜单功能4

1. 按菜单按钮可以显示或关闭主菜单

2. 使用上或下键可以选择所要调整之功能选项。

3. 使用左或右键可以进入子菜单或启用或调整所选择之功能。

4. 按菜单 按钮可以退出菜单。
主菜单菜单

按 菜单按钮进入OSD主 菜单。 调节项目包括：声音设置、图像设置、功能设置、电视设
置。 输入源为PC、YPbPr(YCbCr)、AV、S-VIDEO模式时仅可以有选择声音设置、图像设置、
功能设 置，如下图:

而输入源为 TV模式则可以选择声音设置、图像设置、功能设置、电视设置，如下图：

一、 声音设置(所有模式均相同)

1. 音量、低音、高音调整范围是从0～100。

2. 声音选择可以通过选择“开”“关”来控制声音输出。

3. 左右平衡调整范围为-50~+50,从0~-50调整时，右声道声音慢慢减小直至消失，从
0~+50调整 时，左声道声音慢慢减小直至消失。

4. 音量自动校准，您可以设定“开”“关”。 其功能是自动校正输入声音，当您发现
两个频道间声音大小差异很大时您可以打开此功能， 防止声音变化太大影响使用。

5. 等响度可以选择开关，一般有内部预先设定好，不需调整。

当一直向下选择会出现如下菜单：

6.公用：为设计好供您不同输出声音模式，其中有对白、音乐、剧场三种模式为预先设定

4

转战南北 QQ756216551 2010.10.28

无法调 整，而个人模式则可以根据自己喜好调整低音、高音、平衡器来设定声音输出模式。

7. 平衡器：其中分别有100、300、1K、3K、8K可供您选择调整（数字代表声音频段）。

8. 重置：可以将声音设置内容恢复为出厂预设值。
二、图像设置

输入源为 PC 模式时，如下图:

1. 亮度、对比度调整范围从0~100。

2. 位置：包含水平、垂直两个选项，调整范围-50~+50。

3. 视频杂讯：包含相位、时钟两个选项、调整范围-50~+50。

4. 清晰度：可提供最柔和、柔和、正常、锐度、高锐度、自动六个
选项选择。 可以通过选择任一选项来调整画面的清晰度。

5. 自动调整：将PC画面自动调整为最佳画面。

6. 解析度资讯：提示当前PC输入信号分辨率。

7. 色温：此选项为用户提供了四种色温选项：冷色、正常、暖色和用户设定，您可以根
据自己 需要来选择这冷色、正常及暖色三种色温，也可以通过自己手动调整用户设定
中红色、绿色、 蓝色（因为只有在用户设定模式红、绿、蓝三色才可以被调整）。

8. 重置：用于恢复图像设定中内容为出厂模式。 输入源为 TV、AV、S-VIDEO 模式时，

如下图:

1. 亮度、对比度调整范围为0～100，通过调整亮度、对比度可以设定画面亮度。

2. 色饱和度调整范围为0～100，通过调整此项可以对画面的彩色浓度做调整。

3. 清晰度：可提供自动、最柔和、柔和、正常、锐度、高锐度六种选项选择，可以通

5

转战南北 QQ756216551 2010.10.28

过选择任 一选项来调整画面的清晰度。

4. 色调：调整范围从-50~+50，仅NTSC信号模式下才有作用，通过调整此项可以改变

画面颜 色。

5. 肤色调整：当肤色调整打开时可以使画面中人的皮肤颜色更加逼真。

6. 色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。

7. 公用：提供个人、电影、运动、弱信号、游戏五种模式选择。

8. 缩放：提供标准、扩展、压缩、宽屏、自动五种不同模式选择。

9. 重置：用于恢复图像设定中内容为出厂模式。

输入源为YPbPr(YCbCr) 模式时，如下图:

1、亮度、对比度调整范围从0~100。
2、位置：包含水平、垂直两个选项，调整范围-50~+50。

3、视频杂讯：包含相位、时钟两个选项、调整范围-50~+50。
4、色饱和度调整范围为0～100，调整此项可以对画面的彩色浓度做调整。
5、清晰度：可提供自动、最柔和、柔和、正常、锐度、高锐度六种选项选择。可以通过

选择任 一选项来调整画面的清晰度。

6、色调：调整范围从-50~+50，仅NTSC信号模式下才有作用，通过调整此项可以改变画

面颜 色。

6

转战南北 QQ756216551 2010.10.28

7、色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。
8、公用：提供个人、电影、运动、弱信号、游戏五种模式选择。
9、缩放：提供标准、扩展、压缩、宽屏、自动五种不同模式选择。
10、重置：用于恢复图像设定中内容为出厂模式。

三、功能设置

1. 语言：设定OSD语言功能，提供英文、简体中文两种语言选择。

2. 睡眠时间： 设定电视自动进入待机状态的时间。 当睡眠时间设定完成后，开始计
时；在只剩下1分钟的时侯画面提示从59（代表
5 器上的任意有效键将会关闭倒计时并退出睡 眠设定。

9秒）开始进入倒计时，此时按遥控

3. 重置用于恢复

四

、电视设置

OSD设置内容。

以下菜单只有

在电视

出现

1. 节目号：显示当前电视频道号。

2. 彩色制式: 显示当前电视信号彩色制式（自动存储后显示为自动）。

3. 声音制式：显示当前电视信号声音制式（自动存储后显示为自动）。

4.

5. 频率：显示当前电视频道的频率，也可以通过左右键来对频率微调达到您需要的效果

6. 电视会对电视信号自动侦测，当信号有微

7. 开和关，当设定为开时，按遥控器或面板上频道切换键会自动

8. 重置用于恢复电

4.

连接介绍：7

4.1 输入/输出接口介绍.9

有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。 将液晶电视屏幕
面朝下放在桌子上，这样比较容易连接外部设备。请采取预防措施，避免损坏屏 幕。

模式才

自动搜台：用于给用户自动搜索并存储节目功能。

AFC可以被设定为开和关，当设定为开时，

弱偏移时 会自动调整频道到正确位置。
跳过可以被设定为
跳过此频 道。

视设置内容到出厂值。

。

7

转战南北 QQ756216551 2010.10.28

1: PC音频输入
2: PC信号输入
3: 交流电源输入
4: 耳机输出插孔
5: 视频输入
6: 音频左声道输入（视频输入/S端子输入共享）
7: 音频右声道输入（视频输入/S端子输入共享）
8: S端子输入
9、10、11: Pr/Cr、Pb/Cb 、Y分量信号输入
12: 分量信号音频左声道输入
13: 分量信号音频右声道输入
14: 天线输入
15: 交流电源开关

4.1.1 录像机

如何连接

1.将天线连接到录像机(VCR)的 RF IN 接头。

2.将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视

频、音频线 连接到视频AV输入端，则在从录像机中播放时会取得更好的影音品质。
如果您的录像机配有 S-VHS 视频插孔：
为获得更好的画面品质，请将 S端子电缆连接到电视的 S端子输入端。S端子不提供音频，
所以 必须通过音频线才能提供声音(AV与S端子共用一个音频输入)。
看录像机节目

1. 如果您使用连接TV，请选择电视频道自动搜索。

2. 如果您使用连接AV，请选择视频AV输入。

3. 把录像带放入录像机，按播放按钮。

4.1.2 相机、摄影机和游戏机…

1.将相机、摄影机或游戏机等连接到接头音频和视频

2.通过在 S端子和音频连接S-VHS电缆，可以使摄影机获得更佳的画面
品质。 如何使用 ①选择视频 AV或 S端子输入。

②打开外部 AV 设备。
警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，
请检 查一下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

4.1.3 DVD 播放机 如何连接

1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号Y、 Pb/ Cb和 Pr/ Cr
接头以 及电视上的 分量信号Y、Pb 和 Pr接头。

8

转战南北 QQ756216551 2010.10.28

2. 将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。 如
何使用。 ①选择分量信号输入。

②打开 DVD 播放机。

4.1.4 数字机顶盒
请将机顶盒连接到分量信号输入接头。 如何连接

1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号Y、 Pb/ Cb和Pr/ Cr 接

头以 及电视上的 分量信号Y、Pb 和 Pr接头。

2. 将音频线连接到数字电视/机顶盒的音频接头和电视上的音频接头。 如何使用

①选择分量信号输入。

②打开数字电视机顶盒。
警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都
有，请检 查一下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

4.1.5 耳机

1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。

2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。

3. 按音量键调整音量大小。

4.1.6 提示 屏幕保养 不要使用任何硬物刮擦屏幕，以免造成永久性损坏。
在清洁屏幕之前要拔下其电源插头。使用干净的软布擦拭屏幕和机壳，以除去电视

上的灰尘。如
雾清洁剂。

果需要使屏幕更加清洁，可以使用干净的湿布。请勿使用液体清洁剂或气

移动电话警告 为避免画面变形和声音失真，及电视功能异常，甚至损坏电视，使用

移动电话时请远离电视机。

废物处理说明 我们特别注重环保工作。这机体包含有可以回收使用的材料。 在其用
完之后，专业公司可以拆除废弃的机体来生产可重复使用的材料，并最小化需处理的材
料 数量。

请确保按照当地的规定处理旧的机体。

D-SUB 接口各引脚功能描述

引脚 功能描述 引脚号 功能描述 引脚号 功能描述

1.

2.

3.

4.

5.

红
绿

蓝
空脚
接地

6.

7.

8.

9.

10.

红地
绿地
蓝地
空脚

同步地

11.

12.

13.

14.

15.

空脚
DDC-串行数据
水平同步信号
垂直同步信号
DDC-串行时钟

4.2 工厂预设模式9

creenM

Dots×Lines

Vertical

Frequency (Hz)

Horizontal

Frequency (KHz

Sync Polarity Presence

)

Horizontal Vertical Horizontal Vertical Full

S

720×400 70.1 31.5 NEG POS YES YES YES

59.9 31.5 NEG NEG YES YES YES

640×480

72.8 37.9 NEG NEG YES YES YES

75.0 37.5 NEG NEG YES YES YES

60.3 37.9 POS POS YES YES YES

800×600

72.2 48.1 POS POS YES YES YES

75.0 46.9 POS POS YES YES YES
1024×768 60 48.3 NEG NEG YES YES YES
1024×768 74.972 60.241 NEG NEG YES YES YES

9

5. 故障处理流程.10

5.1.不加电 (LED 灯不亮) 10

转战南北 QQ756216551 2010.10.28

5.2. 无画 (LE

无图像

是

是

检查 F901、BD901

是

是

是

是

D 绿灯)10

是

检查信号源

是

VDS 线

检查 L

是

检查 12V

是

检查 ON/OFF

是

检查 Q

801、Q802

是

检查 U8

02 供

是

检查 PT80

是

检查 U

406

是

检查 pa

nel

检电源线与开关

是

否

检查负载

否

否

否

是

否

否

否

否

否

否

1

否

否

否

重插电源线 加电指示灯不亮

换 F901、BD901

换 IC901、Q901 检查 IC901、Q901

换 T901 检查 T901

换 D904、D905 检查 D904、D905

否

换 F902、F903 检查 F902、F903 检查 902、IC903、IC902

重新检查

换 LVDS 线

返回第一步

换 Main Board

换 Q801、Q802

检查 U802 及外围电路

换 PT801

换 I2C 通信相关电

10

5.3. 无画 (LED 橙灯)11

转战南北 QQ756216551 2010.10.28

无画面

5.4. 画异

画面展常

AV、S-video

分量、PC信号

是

检修相关回路

5.5. 无声音

是

检查按键板

否

换按键板

是

检查 5V

否

检查 每个芯片供电

是

检查 I

2

C总线

否

换

I

2

C

通信元件

是

检查晶振

11

是

检查

信号源

否

否

换晶振

重接信号源

是

检查

信号滤波电路

否

换滤波电容、电阻

是

检查输入

否

RF信号 检查TV制式

是

检查 LVDS 线

否

换LVDS线

是

检查 pa

11

nel

否

换 panel

是

否

检查TU100

换TU100

是

是

换U601

换喇叭

检查声音输入

否

重新连接

是

检查信号滤波电

否

换滤波电路

是

检查耳机板

否

换耳机板

是

否

检查功放

U601（TPA7266D）

是

否

检查喇叭

SIF 信号

换 TU100

否

否

检查相关回路 AV、分量、S-video、PC signal

检查 TV 制式

是

检查 TU100

11

5.6．按键板故障处理 12

转战南北 QQ756216551 2010.10.28

OSD不稳定或无法

检查主板

是

按键板连接正常吗？

按键正常吗？

是

按键板有无故障？

是

是

否

否

否

接好按键板

更换按键

更换按键板

6．整机元件表：12

点位

044T1505 1 EPS
044T1505 2 EPS
045T 88607 PE BAG FOR MONITOR
045T 99609 10 EPE COVER
050T 600 2 HANDLE1
050T 600 3 HANDLE2
052T 1185 MIDDLE TAPE FOR CARTON
052T 1186 SMALL TAPE
052T 1208 A ALUMINIUM TAPE
052T 1209 A ADHESIVE TAPE 50(W)*135
052T 1211 B ADHESIVE TYPE
052T6020 2 PROTOCT FILM
085T 583510 GASKET
085T6158 1 SHIELD
089T414A18N YH POWER CABLE
092TB1JX1A31GF BATTERY
095T8014 2515 WIRE HARNESS
095T8014 3528 WIRE HARNESS
095T8014 5573 WIRE HARNESS
095T8014 8588 WIRE HARNESS
095T8018 20556 LVDS CABLE
098TR7SW6NCCHF 1 Rem ote control fuhua DD for cha nghong
0M1T 330 4128 SCREW
0M1T 330 4128 SCREW
0M1T 340 8 47 SCREW
0M1T1730 6128 SCREW M3X6
0M1T1730 6128 SCREW M3X6
0M1T1730 6128 SCREW M3X6
0M1T1740 8128 SCREW
0Q1T 330 12128 SCREW
0Q1T 340 10 47 SCREW
0Q1T 340 12 47 SCREW T4X12
0Q1T 930 6128 SCREW T3X6
705TQ5K0B34008 BACK COVER ASS'Y
705TQ5K0F34008 BEZEL ASS'Y
705TQ5K0P34001 STAND ASS'Y
750TVC50P01 61 PANEL TV 15" XP01 060 CPT
750TVC50P01 62 PANEL TV 15" XP01 060 CPT
750TVC50P0182N PANEL TV 15" XP01 0J1 CPT
750TVC50P0183N PANEL TV 15" XP01 0J1 CPT
CBPF6H1DY5P CONVERSION BOARD

组件

对象描述

12

转战南北 QQ756216551 2010.10.28

PWTV1521CPB1P 15" TV BOARD
Q15T6347 2 BKT-PANEL-LEFT
Q15T6348 5 BAK-PANEL RIGHT FOR DAO
Q15T6357 1 BKT FOR AC AND POWER SW
Q40T 151954 1A RATING LABEL
Q40T 45761519A I/O LABEL
Q40T 45761520A I/O LABEL
Q40T 582954 1A S/N LABEL
Q44T1505954 1A CARTON
Q45T 76 31 RN PE BAG FOR BASE
Q45T 99609 18 EPE COVER
Q85T0008 1 BOTTOM SHIELD
TUPF5A1P TUNER BOARD
040T 58162435A LABEL
045T 76 28 RN PE BAG FOR MANUAL
089T 173 56 18 AUDIO CABLE
Q41T1501954 2A manual
078T 453500 KL SPK 4OHM 3W KUIDA
078T 453500 KR SPK 4OHM 3W KUIDA
015T6184 1 Kensington lock
015T8096 1 VESA BRACKET
0Q1T 330 6120 SCREW
Q34T6388 GM 3A REAR COVER
033T4995 RG L BUTTON FUNC
033T6404 1 C LENS POWER
033T6405 ED C IR LENS
0Q1T 330 6120 SCREW
0Q1T 330 10120 SCREW
0Q1T1030 6120 SCREW
IRPFAADP IR BOARD
KEPF5A2P KEY BOARD
Q33T4994 GMB1L KEY COVER
Q34T6387 KNA1A BEZEL
012T 394 3 RUBBER FOOT
015T6349 1 BAK-STAND
034T6389 RG L STAND
034T6390 RG L BASE
0Q1T 140 12120 SCREW
HJPF5A2P HJPF
Q11T7007 1 CABLE TIE
CN103 033T3278 10 10 PLUG B10E-XHA/JST E10B-XHA/
CN114 033T3802 8H WAFER 8P RIGHT ANGLE PITCH 2.0
CN107 033T801744A H WAFER
CN113 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2
040T 457624 1B CPU LABEL
040T 45762412B CBPC LABEL
044T3231508512 CHIELD D-SUB
U202 056T 665512 HD IC MVF38A2D HAODA
U203 056T 665513 HD IC AF38A7DC HAODA
U406 056T1133518SST IC SST39VF020-70-4C-NHE
R561 061T153M100 59 10 OHM 5% 3W
C167 067T215H102 3N KY16VB1000M-L 10*20
C167 067T215H102 3R 1000UF 16V FOR ROBYCON
C228 067T215H102 3R 1000UF 16V FOR ROBYCON
L204 073T 5410010T 0307 10UH +-10%
L203 073T 5556810T 0.56UH +-10%
L101 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L102 073T 253137 ER CHOKE COIL BY EROCORE SCB-03

13

转战南北 QQ756216551 2010.10.28

J102 088T 30214K PHONE JACK
CN105 088T 35315F H D-SUB 15PIN
X201 093T 2258B J 24.576MHZ/20PF/49US
SMTF6H1DY5P MAIN BOARD FOR SMT
CN802 033T8020 2D U WAFER
CN801 033T8020 2D U WAFER
040T 45762420A S/N LABEL
IC902 056T 139 3B PC123X82FZOF
Q807 057T 761 7 KTD1691P
Q806 057T 761 7 KTD1691P
VAR901 061T 46 6 VARISTOR 10A 470V NCC
NR901 061T 58050 WT NTC THERMISTOR
R908 061T152M10458G6267 100K OHM 5% 2W
R914 061T152M398 64 0.390HM 2W
C810 064T180J224AAT CAP 0.22UF 160V R79
C811 065T 3J2206EM 22PF 5% 3KV MURATA
C812 065T 3J2206EM 22PF 5% 3KV MURATA
C811 065T 3J2206ET 22PF,J,3KV
C812 065T 3J2206ET 22PF,J,3KV
C921 065T306M1022BP Y1.CAP.001UF 250VAC
C902 065T306M1022BP Y1.CAP.001UF 250VAC
C901 065T306M1022BP Y1.CAP.001UF 250VAC
C904 067G215S10115K 100UF 450V
C913 067T 515102 4C
C914 067T 515102 4C
C915 067T 515471 4C

ELCAP 1000UF M 25V 105℃ CAPXON
ELCAP 1000UF M 25V 105℃ CAPXON

EC 105℃ 470UF M 25V RUBYCON
C915 067T215D471 4K LOW ESR EC 470UF 25V
C915 067T215D4714KV

EC 105℃ CAP 470UF M 25V
C917 067T215H471 3K 470UF/16V
C913 067T215L102 4N KY25VB1000M-L 12.5*20
C914 067T215L102 4N KY25VB1000M-L 12.5*20
C915 067T215L471 4N KY25VB470M-L10*16
C913 067T215P102 4K LOW ESR EC 1000UF 25V
C914 067T215P102 4K LOW ESR EC 1000UF 25V
C916 067T215S102 3K LOW ESR EC 1000UF 16V
C916 067T215S1023KV
C914 067T215S1024KV
C913 067T215S1024KV
C801 067T215S471 4K
C917 067T215S4713KV

EC 105℃ CAP 1000UF M 16V

EC 105℃ CAP 1000UF M 25V

EC 105℃ CAP 1000UF M 25V

EC 105℃ CAP 470UF M 25V

EC 105℃ CAP 470UF M 16V
C801 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
L902 073L 174 26H1G LINE FILTER
L902 073L 174 26LSG COMMON CHOKE
L901 073L 174 29 LG CHOCK COIL
L901 073L 174 29LSG CHOKE COIL
L802 073T 174 35LSA LINE FILTER 200MH+-25% LISHIN
L802 073T 174 35YSA LINE FILTER 200MH+-25% TOP NATION
L904 073T 253 91 H CHOKE COIL
L903 073T 253 91 H CHOKE COIL
L903 073T 253 91 L CHOKE BY LI TA
L904 073T 253 91 L CHOKE BY LI TA
L801 073T 253139 HA CHOKE 120UH
L801 073T 253139 SA CHOKE 120UH
L801 073T 253139LSA IND CHOKE 120uH+-10% LISHIN
SW901 077T 306 25 S ROCKER SWITCH
T901 080LL17T 2 LG ADAPTOR BY LITAI
T901 080LL17T 2 NG TRANSFORMER
T901 080LL17T 2 TG X'FMR

14

转战南北 QQ756216551 2010.10.28

PT801 080TL15T502 H CHOKE 120UH
PT801 080TL15T502 DN XFMR FOR INVERTER Darfon
PT801 080TL15T502 LS XFMR FOR INVERTER LISHIN
CN901 087T 501 3 2 S AC SOCKET
DB901 093T 50460 16 U4KB80R
D901 093T 6026T52T FR107
CN902 095T8013 10 18 WIRE HARNESS
705T 560 57 B6 Q901 ASS'Y
705T 560 93 B4 D904 ASS'Y
705T 560 93 B5 D905 ASS'Y
PW1521CPB1SMTP 15" TV POWER FOR CPT 2LAMPS
CN604 033G3802 2H WAFER 2P RIGHT ANGLE
CN603 033G3802 3H WAFER 3P RIGHT ANGLE
CN605 033G3802 5H WAFER 5P RIGHT ANELE PITCH
CN601 033T802444C H WAFER
CN601 033T802444C FH WAFER
R665 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS
R663 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS
R662 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS
R661 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS
C678 067T405Y1013PV E-CAP 100UF
L219 073T 5547010T PEAKING COIL 47UH+-10% TDK
L218 073T 5547010T PEAKING COIL 47UH+-10% TDK
J101 088T 78 13 3C AV-S-01-W
CN202 088T 78 13 5C RCA JACK
J103 088T 78 1R CL RCA JACK 1P RED
090T6119 2 HEAT SINK
TU100 094T PAL DK NP TUNER UV1356E/AIH-4 PHILIPS
SMTTUPF5A1P TUNER BOARD FOR SMT
CN01 033T3802 5 AUDIO IN
D02

056T 627503 IC GP18B38BCE-HB GUANGPU
LED1 081T 12 6 GP LED
SMTIRPFAADP IR BOARD FOR SMT
CN02 033G3802 3H WAFER 3P RIGHT ANGLE
SW3 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW2 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW1 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW7 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW6 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW5 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW4 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
095T 900544 GP WIRE HARNESS
SMTKEPF5A3P SMT KEPF
CN1 033T3802 5 AUDIO IN
CN2 088T 30211K PHONE JACK
095T 900576 HARNESS
SMTHJPF5A2P SMT HJPF
U401 056T 562517 TDA15511E
U103 056T 563 25 AIC1084-33PE
U102 056T 563 25 AIC1084-33PE
U101 056T 563 27 AIC1117A-18PY SOT223 AIC
U105 056T 585 9 IC AP1117E50LA ANACHIP
U302 056T 614 1 74HC4052D
U407 056T 614 1 74HC4052D
U402 056T 634 2 PI5V330Q QSOP-16 BY PER
U404 056T 634 2 PI5V330Q QSOP-16 BY PER
U301 056T1133 34 M24C02-WMN6TP
U403 056T113353A M24C32-WMN6TP

15

转战南北 QQ756216551 2010.10.28

Q109 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q116 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q108 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q107 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q106 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q104 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q105 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q418 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q415 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q414 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q413 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q412 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q406 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q405 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q404 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q403 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q402 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q202 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q201 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q102 057T 417 6 PMBS3906/PHILIPS-SMT
Q103 057T 417 6 PMBS3906/PHILIPS-SMT
Q111 057T 763 1 A03401L SOT23 BY AOS
Q101 057T 763 3 AO4411L SO-8 BY AOS SMT
Q112 057T 763 3 AO4411L SO-8 BY AOS SMT
RP407 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R
RP408 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R
RP409 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R
RP410 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R
RP411 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R
R493 061V0603000 CHIPR 0OHM +-5% 1/10W
R495 061V0603000 CHIPR 0OHM +-5% 1/10W
R513 061V0603000 CHIPR 0OHM +-5% 1/10W
R514 061V0603000 CHIPR 0OHM +-5% 1/10W
R515 061V0603000 CHIPR 0OHM +-5% 1/10W
R516 061V0603000 CHIPR 0OHM +-5% 1/10W
R542 061V0603000 CHIPR 0OHM +-5% 1/10W
R549 061V0603000 CHIPR 0OHM +-5% 1/10W
R550 061V0603000 CHIPR 0OHM +-5% 1/10W
R492 061V0603000 CHIPR 0OHM +-5% 1/10W
R429 061V0603000 CHIPR 0OHM +-5% 1/10W
R294 061V0603000 CHIPR 0OHM +-5% 1/10W
R208 061V0603000 CHIPR 0OHM +-5% 1/10W
R207 061V0603000 CHIPR 0OHM +-5% 1/10W
R206 061V0603000 CHIPR 0OHM +-5% 1/10W
R205 061V0603000 CHIPR 0OHM +-5% 1/10W
R204 061V0603000 CHIPR 0OHM +-5% 1/10W
R203 061V0603000 CHIPR 0OHM +-5% 1/10W
R215 061V0603100 CHIP 10 OHM 1/16W
R220 061V0603100 CHIP 10 OHM 1/16W
R222 061V0603100 CHIP 10 OHM 1/16W
R406 061V0603100 CHIP 10 OHM 1/16W
R407 061V0603100 CHIP 10 OHM 1/16W
R408 061V0603100 CHIP 10 OHM 1/16W
R245 061V0603101 CHIPR 100 OHM+-5% 1/10W
R244 061V0603101 CHIPR 100 OHM+-5% 1/10W
R242 061V0603101 CHIPR 100 OHM+-5% 1/10W
R240 061V0603101 CHIPR 100 OHM+-5% 1/10W

16

转战南北 QQ756216551 2010.10.28

R239 061V0603101 CHIPR 100 OHM+-5% 1/10W
R551 061V0603101 CHIPR 100 OHM+-5% 1/10W
R546 061V0603101 CHIPR 100 OHM+-5% 1/10W
R545 061V0603101 CHIPR 100 OHM+-5% 1/10W
R526 061V0603101 CHIPR 100 OHM+-5% 1/10W
R525 061V0603101 CHIPR 100 OHM+-5% 1/10W
R524 061V0603101 CHIPR 100 OHM+-5% 1/10W
R247 061V0603101 CHIPR 100 OHM+-5% 1/10W
R248 061V0603101 CHIPR 100 OHM+-5% 1/10W
R249 061V0603101 CHIPR 100 OHM+-5% 1/10W
R250 061V0603101 CHIPR 100 OHM+-5% 1/10W
R251 061V0603101 CHIPR 100 OHM+-5% 1/10W
R252 061V0603101 CHIPR 100 OHM+-5% 1/10W
R253 061V0603101 CHIPR 100 OHM+-5% 1/10W
R276 061V0603101 CHIPR 100 OHM+-5% 1/10W
R289 061V0603101 CHIPR 100 OHM+-5% 1/10W
R291 061V0603101 CHIPR 100 OHM+-5% 1/10W
R459 061V0603101 CHIPR 100 OHM+-5% 1/10W
R460 061V0603101 CHIPR 100 OHM+-5% 1/10W
R461 061V0603101 CHIPR 100 OHM+-5% 1/10W
R483 061V0603101 CHIPR 100 OHM+-5% 1/10W
R520 061V0603101 CHIPR 100 OHM+-5% 1/10W
R522 061V0603101 CHIPR 100 OHM+-5% 1/10W
R523 061V0603101 CHIPR 100 OHM+-5% 1/10W
R226 061V0603101 CHIPR 100 OHM+-5% 1/10W
R224 061V0603101 CHIPR 100 OHM+-5% 1/10W
R223 061V0603101 CHIPR 100 OHM+-5% 1/10W
R221 061V0603101 CHIPR 100 OHM+-5% 1/10W
R219 061V0603101 CHIPR 100 OHM+-5% 1/10W
R218 061V0603101 CHIPR 100 OHM+-5% 1/10W
R535 061V0603102 CHIPR 1K OHM+-5% 1/10W
R534 061V0603102 CHIPR 1K OHM+-5% 1/10W
R270 061V0603102 CHIPR 1K OHM+-5% 1/10W
R269 061V0603102 CHIPR 1K OHM+-5% 1/10W
R124 061V0603102 CHIPR 1K OHM+-5% 1/10W
R116 061V0603102 CHIPR 1K OHM+-5% 1/10W
R115 061V0603102 CHIPR 1K OHM+-5% 1/10W
R536 061V0603102 CHIPR 1K OHM+-5% 1/10W
R537 061V0603102 CHIPR 1K OHM+-5% 1/10W
R538 061V0603102 CHIPR 1K OHM+-5% 1/10W
R121 061V0603102 CHIPR 1K OHM+-5% 1/10W
R103 061V0603103 CHIPR 10K OHM+-5% 1/10W
R104 061V0603103 CHIPR 10K OHM+-5% 1/10W
R108 061V0603103 CHIPR 10K OHM+-5% 1/10W
R109 061V0603103 CHIPR 10K OHM+-5% 1/10W
R110 061V0603103 CHIPR 10K OHM+-5% 1/10W
R256 061V0603103 CHIPR 10K OHM+-5% 1/10W
R257 061V0603103 CHIPR 10K OHM+-5% 1/10W
R258 061V0603103 CHIPR 10K OHM+-5% 1/10W
R260 061V0603103 CHIPR 10K OHM+-5% 1/10W
R261 061V0603103 CHIPR 10K OHM+-5% 1/10W
R262 061V0603103 CHIPR 10K OHM+-5% 1/10W
R263 061V0603103 CHIPR 10K OHM+-5% 1/10W
R295 061V0603103 CHIPR 10K OHM+-5% 1/10W
R302 061V0603103 CHIPR 10K OHM+-5% 1/10W
R449 061V0603103 CHIPR 10K OHM+-5% 1/10W
R450 061V0603103 CHIPR 10K OHM+-5% 1/10W
R451 061V0603103 CHIPR 10K OHM+-5% 1/10W

17

转战南北 QQ756216551 2010.10.28

R452 061V0603103 CHIPR 10K OHM+-5% 1/10W
R455 061V0603103 CHIPR 10K OHM+-5% 1/10W
R484 061V0603103 CHIPR 10K OHM+-5% 1/10W
R487 061V0603103 CHIPR 10K OHM+-5% 1/10W
R489 061V0603103 CHIPR 10K OHM+-5% 1/10W
R531 061V0603103 CHIPR 10K OHM+-5% 1/10W
R532 061V0603103 CHIPR 10K OHM+-5% 1/10W
R533 061V0603103 CHIPR 10K OHM+-5% 1/10W
R259 061V0603103 CHIPR 10K OHM+-5% 1/10W
R529 061V0603104 CHIPR 100K OHM+-5% 1/10W
R528 061V0603104 CHIPR 100K OHM+-5% 1/10W
R527 061V0603104 CHIPR 100K OHM+-5% 1/10W
R254 061V0603104 CHIPR 100K OHM+-5% 1/10W
R106 061V0603104 CHIPR 100K OHM+-5% 1/10W
R102 061V0603104 CHIPR 100K OHM+-5% 1/10W
R272 061V0603105 CHIP 1MOHM 1/16W
R211 061V0603122 CHIP 1.2K OHM 1/16W
R212 061V0603122 CHIP 1.2K OHM 1/16W
R213 061V0603122 CHIP 1.2K OHM 1/16W
R214 061V0603122 CHIP 1.2K OHM 1/16W
R265 061V0603123 CHIP 12K OHM 1/16W
R409 061V0603123 CHIP 12K OHM 1/16W
R490 061V0603131 CHIPR 130 OHM +-5% 1/10W
R491 061V0603131 CHIPR 130 OHM +-5% 1/10W
R494 061V0603131 CHIPR 130 OHM +-5% 1/10W
R112 061V0603153 CHIPR 15KOHM+-5% 1/16W
R113 061V0603153 CHIPR 15KOHM+-5% 1/16W
R266 061V0603153 CHIPR 15KOHM+-5% 1/16W
R267 061V0603153 CHIPR 15KOHM+-5% 1/16W
R268 061V0603153 CHIPR 15KOHM+-5% 1/16W
R560 061V0603202 CHIP 2K OHM 1/16W
R273 061V0603220 CHIPR 22 OHM+-5% 1/10W
R552 061V0603223 CHIP 22KOHM 1/16W
R130 061V0603223 CHIP 22KOHM 1/16W
R123 061V0603223 CHIP 22KOHM 1/16W
R122 061V0603223 CHIP 22KOHM 1/16W
R547 061V0603272 CHIP 2.7K OHM 1/16W
R548 061V0603272 CHIP 2.7K OHM 1/16W
R275 061V0603273 CHIP 27K OHM 1/16W
R420 061V0603332 CHIP 3.3K OHM 1/16W
R419 061V0603332 CHIP 3.3K OHM 1/16W
R297 061V0603332 CHIP 3.3K OHM 1/16W
R296 061V0603332 CHIP 3.3K OHM 1/16W
R290 061V0603332 CHIP 3.3K OHM 1/16W
R127 061V0603332 CHIP 3.3K OHM 1/16W
R126 061V0603332 CHIP 3.3K OHM 1/16W
R278 061V0603391 CHIP 390 OHM 1/16W
R279 061V0603393 CHIP 39K OHM 1/16W
R458 061V0603470 CHIP 47OHM 1/16W 1%
R410 061V0603470 CHIP 47OHM 1/16W 1%
R411 061V0603470 CHIP 47OHM 1/16W 1%
R412 061V0603470 CHIP 47OHM 1/16W 1%
R457 061V0603470 CHIP 47OHM 1/16W 1%
R105 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R107 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R281 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R413 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R415 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W

18

转战南北 QQ756216551 2010.10.28

R416 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R541 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R540 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R502 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R501 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R499 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R498 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R497 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R496 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R543 061V0603473 CHIP 47K OHM 1/16W
R101 061V0603473 CHIP 47K OHM 1/16W
R284 061V0603473 CHIP 47K OHM 1/16W
R285 061V0603473 CHIP 47K OHM 1/16W
R286 061V0603473 CHIP 47K OHM 1/16W
R530 061V0603473 CHIP 47K OHM 1/16W
R134 061V0603562 RST CHIPR 5.6KOHM +-5% 1/10W
R133 061V0603562 RST CHIPR 5.6KOHM +-5% 1/10W
R488 061V0603622 CHIPR 6.2KOHM +-5% 1/10W
R486 061V0603622 CHIPR 6.2KOHM +-5% 1/10W
R485 061V0603622 CHIPR 6.2KOHM +-5% 1/10W
R287 061V0603681 CHIP 680 OHM 1/16W
R519 061V0603750 CHIP 75OHM 1/16W
R518 061V0603750 CHIP 75OHM 1/16W
R512 061V0603750 CHIP 75OHM 1/16W
R506 061V0603750 CHIP 75OHM 1/16W
R505 061V0603750 CHIP 75OHM 1/16W
R504 061V0603750 CHIP 75OHM 1/16W
R288 061V0603750 CHIP 75OHM 1/16W
R544 061V0603750 CHIP 75OHM 1/16W
R521 061V0603750 CHIP 75OHM 1/16W
R418 061V0603823 CHIPR 82KOHM +-5% 1/16W
FB408 061V0805000 CHIP 0OHM 1/10W
FB409 061V0805000 CHIP 0OHM 1/10W
FB410 061V0805000 CHIP 0OHM 1/10W
FB411 061V0805000 CHIP 0OHM 1/10W
FB412 061V0805000 CHIP 0OHM 1/10W
FB413 061V0805000 CHIP 0OHM 1/10W
FB414 061V0805000 CHIP 0OHM 1/10W
FB416 061V0805000 CHIP 0OHM 1/10W
R503 061V0805101 CHIPR 100 OHM +-5% 1/8W
R507 061V0805101 CHIPR 100 OHM +-5% 1/8W
R508 061V0805101 CHIPR 100 OHM +-5% 1/8W
FB104 061V1206000 CHIP 0 OHM 1/8W
R210 061V1206000 CHIP 0 OHM 1/8W
FB103 061V1206000 4 0 OHM 4A 1/4W
FB117 061V1206000 4 0 OHM 4A 1/4W
R117 061V1206229 CHIP 2.2OHM 5% 1/8W
R118 061V1206229 CHIP 2.2OHM 5% 1/8W
R119 061V1206229 CHIP 2.2OHM 5% 1/8W
R120 061V1206229 CHIP 2.2OHM 5% 1/8W
C457 065T0603100 31 CHIP 10PF 50V NPO
C458 065T0603100 31 CHIP 10PF 50V NPO
C459 065T0603100 31 CHIP 10PF 50V NPO
C161 065T0603101 31 CHIP 100PF 50V NPO
C162 065T0603101 31 CHIP 100PF 50V NPO
C309 065T0603101 31 CHIP 100PF 50V NPO
C456 065T0603101 31 CHIP 100PF 50V NPO
C471 065T0603101 31 CHIP 100PF 50V NPO

19

转战南北 QQ756216551 2010.10.28

C472 065T0603101 31 CHIP 100PF 50V NPO
C473 065T0603101 31 CHIP 100PF 50V NPO
C474 065T0603101 31 CHIP 100PF 50V NPO
C475 065T0603101 31 CHIP 100PF 50V NPO
C491 065T0603101 31 CHIP 100PF 50V NPO
C238 065T0603102 32 CHIP 1000PF 50V X7R
C239 065T0603102 32 CHIP 1000PF 50V X7R
C168 065T0603102 32 CHIP 1000PF 50V X7R
C169 065T0603102 32 CHIP 1000PF 50V X7R
C170 065T0603102 32 CHIP 1000PF 50V X7R
C171 065T0603102 32 CHIP 1000PF 50V X7R
C172 065T0603102 32 CHIP 1000PF 50V X7R
C173 065T0603102 32 CHIP 1000PF 50V X7R
C245 065T0603103 32 CHIP 0.01UF 50V X7R
C250 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C251 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C252 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C253 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C254 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C255 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C256 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C257 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C260 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C261 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C262 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C263 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C134 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C135 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C136 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C137 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C138 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C139 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C156 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C157 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C235 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C246 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C247 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C248 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C249 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C282 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C281 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C280 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C279 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C278 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C277 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C275 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C266 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C268 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C269 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C271 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C273 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C283 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C264 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C265 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C470 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C469 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C445 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C437 065T0603104 12 MLCC 0603 0.1UF K 16V X7R

20

转战南北 QQ756216551 2010.10.28

C435 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C288 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C287 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C286 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C285 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C284 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C118 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C117 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C116 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C115 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C114 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C113 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C112 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C111 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C110 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C109 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C108 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C107 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C106 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C119 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C132 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C131 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C130 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C129 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C128 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C127 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C126 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C125 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C124 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C123 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C122 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C121 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C120 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C164 065T0603104 32 CHIP 0.1UF 50V X7R
C166 065T0603104 32 CHIP 0.1UF 50V X7R
C155 065T0603105 17 CHIP 1UF 16V Y5V
C479 065T0603105 17 CHIP 1UF 16V Y5V
C480 065T0603105 17 CHIP 1UF 16V Y5V
C482 065T0603105 17 CHIP 1UF 16V Y5V
C481 065T0603105 17 CHIP 1UF 16V Y5V
C477 065T0603120 31 CHIP 12pF 50V NPO
C476 065T0603120 31 CHIP 12pF 50V NPO
C478 065T0603120 31 CHIP 12pF 50V NPO
C439 065T0603221 31 CHIP 220PF 50V NPO
C142 065T0603221 31 CHIP 220PF 50V NPO
C438 065T0603221 31 CHIP 220PF 50V NPO
C290 065T0603224 17 CHIP 0.22UF 16V Y5V
C291 065T0603224 17 CHIP 0.22UF 16V Y5V
C292 065T0603224 17 CHIP 0.22UF 16V Y5V
C297 065T0603224 17 CHIP 0.22UF 16V Y5V
C298 065T0603224 17 CHIP 0.22UF 16V Y5V
C299 065T0603224 17 CHIP 0.22UF 16V Y5V
C301 065T0603224 17 CHIP 0.22UF 16V Y5V
C289 065T0603224 17 CHIP 0.22UF 16V Y5V
C237 065T0603224 17 CHIP 0.22UF 16V Y5V
C141 065T0603224 17 CHIP 0.22UF 16V Y5V
C140 065T0603224 17 CHIP 0.22UF 16V Y5V
C489 065T0603270 31 CHIP 27PF 50V NPO

21

转战南北 QQ756216551 2010.10.28

C490 065T0603270 31 CHIP 27PF 50V NPO
C487 065T0603271 31 CHIP 270PF 50V NPO
C485 065T0603271 31 CHIP 270PF 50V NPO
C484 065T0603271 31 CHIP 270PF 50V NPO
C486 065T0603330 31 CHIP 33PF 50V NPO
C488 065T0603330 31 CHIP 33PF 50V NPO
C483 065T0603330 31 CHIP 33PF 50V NPO
C462 065T0603333 32 CHIP 0.033UF 50V X7R
C463 065T0603333 32 CHIP 0.033UF 50V X7R
C464 065T0603333 32 CHIP 0.033UF 50V X7R
C468 065T0603333 32 CHIP 0.033UF 50V X7R
C467 065T0603333 32 CHIP 0.033UF 50V X7R
C466 065T0603333 32 CHIP 0.033UF 50V X7R
C465 065T0603333 32 CHIP 0.033UF 50V X7R
C240 065T0603392 32 CHIP 3900PF 50V X7R
C201 065T0603470 31 CHIP 47PF 50V NPO
C202 065T0603470 31 CHIP 47PF 50V NPO
C203 065T0603470 31 CHIP 47PF 50V NPO
C204 065T0603470 31 CHIP 47PF 50V NPO
C205 065T0603470 31 CHIP 47PF 50V NPO
C206 065T0603470 31 CHIP 47PF 50V NPO
C207 065T0603470 31 CHIP 47PF 50V NPO
C208 065T0603470 31 CHIP 47PF 50V NPO
C209 065T0603470 31 CHIP 47PF 50V NPO
C210 065T0603470 31 CHIP 47PF 50V NPO
C211 065T0603470 31 CHIP 47PF 50V NPO
C212 065T0603470 31 CHIP 47PF 50V NPO
C213 065T0603470 31 CHIP 47PF 50V NPO
C214 065T0603470 31 CHIP 47PF 50V NPO
C258 065T0603470 31 CHIP 47PF 50V NPO
C317 065T0603470 31 CHIP 47PF 50V NPO
C318 065T0603470 31 CHIP 47PF 50V NPO
C319 065T0603470 31 CHIP 47PF 50V NPO
C308 065T0603474 17 CHIP 0.47UF 16V Y5V
C307 065T0603474 17 CHIP 0.47UF 16V Y5V
C306 065T0603474 17 CHIP 0.47UF 16V Y5V
C305 065T0603474 17 CHIP 0.47UF 16V Y5V
C304 065T0603474 17 CHIP 0.47UF 16V Y5V
C303 065T0603474 17 CHIP 0.47UF 16V Y5V
C302 065T0603474 17 CHIP 0.47UF 16V Y5V
C296 065T0603474 17 CHIP 0.47UF 16V Y5V
C295 065T0603474 17 CHIP 0.47UF 16V Y5V
C215 065T0603509 31 CHIP 5PF 50V NPO
C216 065T0603509 31 CHIP 5PF 50V NPO
C244 065T0603682 32 CHIP 0.0068UF 50V X7R 0603
C158 065T0603683 32 CHIP 0.068UF 50V X7R
C217 065T0805155 A2 MLCC 0805 1.5UF K 10V X7R
C233 065T0805225 17 CHIP 2.2UF 16V Y5V
C232 065T0805225 17 CHIP 2.2UF 16V Y5V
C147 067T 312100 3 SMD EC 10UF 16V 85C B
FB202 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB201 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB123 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB122 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB121 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB120 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB119 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB118 071T 56G301 EA CHIP BEAD 300 OHM 0805

22

转战南北 QQ756216551 2010.10.28

FB114 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB113 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB112 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB111 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB110 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB203 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB221 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB220 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB219 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB218 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB217 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB216 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB215 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB214 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB213 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB211 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB210 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB209 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB207 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB109 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB108 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB107 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB106 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB105 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB205 071T 56Z60 1 CHIP BEAD 600 OHM
FB204 071T 56Z60 1 CHIP BEAD 600 OHM
U406 087T 202 32 NY IC SOCKET 32PIN PLCC
D401 093G 64 42 P BAV70 SOT-23
D410 093T 6432P LL4148 BY PANJIT
D409 093T 6432P LL4148 BY PANJIT
D407 093T 6433G BAV99 SOT-23
D406 093T 6433G BAV99 SOT-23
D405 093T 6433G BAV99 SOT-23
D404 093T 6433G BAV99 SOT-23
D403 093T 6433G BAV99 SOT-23
D407 093T 6433P BAV99
D406 093T 6433P BAV99
D405 093T 6433P BAV99
D404 093T 6433P BAV99
D403 093T 6433P BAV99
ZD406 093T 39S 34 T UDZS5.6B ROHM
ZD405 093T 39S 34 T UDZS5.6B ROHM
FB415 093T 39S 34 T UDZS5.6B ROHM
ZD401 093T 39S 34 T UDZS5.6B ROHM
ZD402 093T 39S 34 T UDZS5.6B ROHM
ZD403 093T 39S 34 T UDZS5.6B ROHM
ZD404 093T 39S 34 T UDZS5.6B ROHM
D201 093T 64S51752T BA792
715T2167 1 MAIN BOARD PCB
C494 065T0603339 31 CHIP 3.3PF 50V NPO
C495 065T0603339 31 CHIP 3.3PF 50V NPO
C496 065T0603339 31 CHIP 3.3PF 50V NPO
C497 065T0603339 31 CHIP 3.3PF 50V NPO
C498 065T0603339 31 CHIP 3.3PF 50V NPO
C499 065T0603339 31 CHIP 3.3PF 50V NPO
C500 065T0603339 31 CHIP 3.3PF 50V NPO
C501 065T0603339 31 CHIP 3.3PF 50V NPO
C502 065T0603339 31 CHIP 3.3PF 50V NPO

23

转战南北 QQ756216551 2010.10.28

C503 065T0603339 31 CHIP 3.3PF 50V NPO
Q901 057T 724 11 STP9NK65ZFP
090T6319 1 HEAT SINK
0M1T1730 8128 SCREW M3x8
090T6320 1 HEAT SINK
D904 093T 60238 NIHON FCH10A15 T0-220F
D904 093T 60239 FME-210B T0-220
0M1T1730 8128 SCREW M3x8
090T6320 1 HEAT SINK
D905 093T 60267 SP10100
D905 093T 60516 FAIRCHILD FYPF1010DN
0M1T1730 8128 SCREW M3x8
IC901 056T 379 61 IC LD7575PS SOP-8 LEADTREND
U801 056T 608 1 TL1451ACD
Q804 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q805 057T 417 6 PMBS3906/PHILIPS-SMT
Q802 057T 760 4 DTA144WKA BY ROHM SMT
Q801 057T 760 5 DTC144WKA BY FOHM SMT
Q803 057T 763 3 AO4411L SO-8 BY AOS SMT
Q803 057T 763 4 RSS050P03
R808 061V0603000 CHIPR 0OHM +-5% 1/10W
R802 061V0603103 CHIPR 10K OHM+-5% 1/10W
R807 061V0603103 CHIPR 10K OHM+-5% 1/10W
R822 061V0603103 CHIPR 10K OHM+-5% 1/10W
R816 061V0603123 CHIP 12K OHM 1/16W
R806 061V0603153 CHIPR 15KOHM+-5% 1/16W
R811 061V0603153 CHIPR 15KOHM+-5% 1/16W
R818 061V0603272 CHIP 2.7K OHM 1/16W
R817 061V0603303 CHIP 30K OHM 5% 1/16W
R809 061V0603392 CHIP 3.9K OHM 1/16W
R805 061V0603471 CHIPR 470 OHM+-5% 1/16W
R820 061V0603471 CHIPR 470 OHM+-5% 1/16W
R801 061V0603473 CHIP 47K OHM 1/16W
R819 061V0603513 CHIP 51K OHM
R803 061V0603513 CHIP 51K OHM
R823 061V0603682 CHIP 6.8KOHM 1/16W
R921 061V0805000 CHIP 0OHM 1/10W
R920 061V0805102 CHIPR 1K OHM +-5% 1/8W
R922 061V0805102 CHIPR 1K OHM +-5% 1/8W
R926 061V0805102 CHIPR 1K OHM +-5% 1/8W
R912 061V0805103 CHIP 10K OHM 1/10W
R913 061V0805104 CHIPR 100K OHM+-5% 1/8W
R911 061V0805152 CHIPR 1.5K OHM +-5% 1/8W
R810 061V0805153 CHIPR 15K OHM+-5% 1/8W
R924 061V0805240 1F 2.4K OHM 1/8W 1%
R923 061V0805330 2F CHIP 33K OHM 1/10W 1%
R925 061V0805360 1F 3.6K OHM 1/8W 1%
F902 061V1206000 CHIP 0 OHM 1/8W
F903 061V1206000 CHIP 0 OHM 1/8W
R812 061V1206202 CHIP 2K 5% 1/8W
R813 061V1206202 CHIP 2K 5% 1/8W
R814 061V1206202 CHIP 2K 5% 1/8W
R815 061V1206202 CHIP 2K 5% 1/8W
R821 061V1206202 CHIP 2K 5% 1/8W
R825 061V1206202 CHIP 2K 5% 1/8W
R909 061V1206339 CHIP 3.3OHM 1/4W
R918 061V1206470 CHIP 47OHM 5% 1/4W
R917 061V1206470 CHIP 47OHM 5% 1/4W

24

转战南北 QQ756216551 2010.10.28

R916 061V1206470 CHIP 47OHM 5% 1/4W
R915 061V1206470 CHIP 47OHM 5% 1/4W
R903 061V1206684 RST CHIPR 680KOHM +-5% 1/4W
R902 061V1206684 RST CHIPR 680KOHM +-5% 1/4W
R901 061V1206684 RST CHIPR 680KOHM +-5% 1/4W
C910 065T0805103 32 10NF/50V/0805/X7R
C814 065T0805104 22 0.1UF +-10% 25V X7R 080
C807 065T0805104 22 0.1UF +-10% 25V X7R 080
C803 065T0805104 22 0.1UF +-10% 25V X7R 080
C802 065T0805104 22 0.1UF +-10% 25V X7R 080
C920 065T0805104 32 CHIP 0.1U 50V X7R
C919 065T0805104 32 CHIP 0.1U 50V X7R
C908 065T0805104 32 CHIP 0.1U 50V X7R
C816 065T0805104 32 CHIP 0.1U 50V X7R
C918 065T0805105 22 CHIP 1UF 25V X7R 0805
C805 065T0805105 27 CHIP 1UF 25V Y5V 0805
C909 065T0805221 32 CHIP 220PF 50V X7R 0805
C815 065T0805223 22 CHIP 0.022UF 25V X7R 0805
C808 065T0805224 22 CAIP CAP 0.22 uF 25V X7R
C806 065T0805331 32 CHIP 330PF 50V X7R 0805
C813 065T0805474 22 CHIP 0.47UF 25V X7R
C911 065T1206102 72 CHIP 1000PF 500V X 7R
C912 065T1206102 72 CHIP 1000PF 500V X 7R
D906 093T 64 44 S LL4148WP
D907 093T 64 44 S LL4148WP
D803 093T 6444S LL4148WP BY SHAWELL
D805 093T 6444S LL4148WP BY SHAWELL
D802 093T 39S 8 T RLZ11B LLDS
ZD901 093T 39S 17 T RLZ12B LLDS
ZD903 093T 39S 19 T PTZ7.5B
ZD902 093T 39S 25 T RLZ5.1B LLDS
D801 093T3004 1 SMAL340XXXRO 3A 40V SMA FULL P
D801 093T3004501 SSA34-E3 VISHARY
PW1521CPB1AIP power board
U601 056T 535 3 TDA7266D
Q603 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q602 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS
R207 061V0603000 CHIPR 0OHM +-5% 1/10W
R206 061V0603000 CHIPR 0OHM +-5% 1/10W
C212 061V0603000 CHIPR 0OHM +-5% 1/10W
C211 061V0603000 CHIPR 0OHM +-5% 1/10W
C210 061V0603000 CHIPR 0OHM +-5% 1/10W
C209 061V0603000 CHIPR 0OHM +-5% 1/10W
R202 061V0603000 CHIPR 0OHM +-5% 1/10W
R603 061V0603000 CHIPR 0OHM +-5% 1/10W
R601 061V0603100 CHIP 10 OHM 1/16W
R602 061V0603100 CHIP 10 OHM 1/16W
R226 061V0603101 CHIPR 100 OHM+-5% 1/10W
R225 061V0603101 CHIPR 100 OHM+-5% 1/10W
R222 061V0603101 CHIPR 100 OHM+-5% 1/10W
R221 061V0603101 CHIPR 100 OHM+-5% 1/10W
R216 061V0603101 CHIPR 100 OHM+-5% 1/10W
R219 061V0603101 CHIPR 100 OHM+-5% 1/10W
R220 061V0603101 CHIPR 100 OHM+-5% 1/10W
R215 061V0603101 CHIPR 100 OHM+-5% 1/10W
R664 061V0603103 CHIPR 10K OHM+-5% 1/10W
R658 061V0603103 CHIPR 10K OHM+-5% 1/10W

25

转战南北 QQ756216551 2010.10.28

R660 061V0603103 CHIPR 10K OHM+-5% 1/10W
R654 061V0603103 CHIPR 10K OHM+-5% 1/10W
R605 061V0603103 CHIPR 10K OHM+-5% 1/10W
R647 061V0603104 CHIPR 100K OHM+-5% 1/10W
R646 061V0603104 CHIPR 100K OHM+-5% 1/10W
R606 061V0603220 CHIPR 22 OHM+-5% 1/10W
R609 061V0603223 CHIP 22KOHM 1/16W
R608 061V0603333 CHIP 33K OHM 1/10W
R607 061V0603392 CHIP 3.9K OHM 1/16W
R610 061V0603470 CHIP 47OHM 1/16W 1%
R224 061V0603471 CHIPR 470 OHM+-5% 1/16W
R223 061V0603471 CHIPR 470 OHM+-5% 1/16W
R218 061V0603471 CHIPR 470 OHM+-5% 1/16W
R217 061V0603471 CHIPR 470 OHM+-5% 1/16W
R652 061V0603473 CHIP 47K OHM 1/16W
R650 061V0603473 CHIP 47K OHM 1/16W
R204 061V0603750 CHIP 75OHM 1/16W
R209 061V0603750 CHIP 75OHM 1/16W
R210 061V0603750 CHIP 75OHM 1/16W
R213 061V0603750 CHIP 75OHM 1/16W
R212 061V0603750 CHIP 75OHM 1/16W
R211 061V0603750 CHIP 75OHM 1/16W
R205 061V0603750 CHIP 75OHM 1/16W
R208 061V0603750 CHIP 75OHM 1/16W
R201 061V0603750 CHIP 75OHM 1/16W
C611 065T0603102 32 CHIP 1000PF 50V X7R
C609 065T0603102 32 CHIP 1000PF 50V X7R
C677 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C667 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C604 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C669 065T0603105 17 CHIP 1UF 16V Y5V
C668 065T0603105 17 CHIP 1UF 16V Y5V
C612 065T0603105 17 CHIP 1UF 16V Y5V
C610 065T0603105 17 CHIP 1UF 16V Y5V
C232 065T0603221 31 CHIP 220PF 50V NPO
C204 065T0603224 17 CHIP 0.22UF 16V Y5V
C217 065T0603331 31 CHIP 330PF 50V NPO
C207 065T0603331 31 CHIP 330PF 50V NPO
C206 065T0603331 31 CHIP 330PF 50V NPO
C203 065T0603331 31 CHIP 330PF 50V NPO
C202 065T0603331 31 CHIP 330PF 50V NPO
C229 065T0603331 31 CHIP 330PF 50V NPO
C228 065T0603331 31 CHIP 330PF 50V NPO
C230 065T0603331 31 CHIP 330PF 50V NPO
C231 065T0603331 31 CHIP 330PF 50V NPO
C235 065T0603333 32 CHIP 0.033UF 50V X7R
C234 065T0603333 32 CHIP 0.033UF 50V X7R
C233 065T0603333 32 CHIP 0.033UF 50V X7R
C227 065T0603334 17 CHIP 0.33UF 16V Y5V
C226 065T0603334 17 CHIP 0.33UF 16V Y5V
C225 065T0603334 17 CHIP 0.33UF 16V Y5V
C224 065T0603334 17 CHIP 0.33UF 16V Y5V
C220 065T0603334 17 CHIP 0.33UF 16V Y5V
C221 065T0603334 17 CHIP 0.33UF 16V Y5V
C222 065T0603334 17 CHIP 0.33UF 16V Y5V
C223 065T0603334 17 CHIP 0.33UF 16V Y5V
C238 065T0603472 32 CHIP 4700PF 50V X7R
C237 065T0603472 32 CHIP 4700PF 50V X7R

26

转战南北 QQ756216551 2010.10.28

C236 065T0603472 32 CHIP 4700PF 50V X7R
C205 065T0603683 12 CHIP 0.68UF 16V X7R
L206 071T 56G151 A CHIOP BEAD 150 OHM
L203 071T 56G151 A CHIOP BEAD 150 OHM
L202 071T 56K121 M CHIP BEAD
L201 071T 56K121 M CHIP BEAD
L213 071T 59B121 K CHIP BEAD
L212 071T 59B121 K CHIP BEAD
L210 071T 59B121 K CHIP BEAD
L209 071T 59B121 K CHIP BEAD
L208 071T 59B121 K CHIP BEAD
L207 071T 59B121 K CHIP BEAD
D406 093T 6433P BAV99
ZD408 093T 39S582 PH ZENER DIODE BZX284-C33 PHILIPS
D405 093T 39S582 PH ZENER DIODE BZX284-C33 PHILIPS
715T1747 1 TUNER BOARD PCB
R657 061V0603392 CHIP 3.9K OHM 1/16W
R659 061V0603392 CHIP 3.9K OHM 1/16W
Q1

057T 417 6 PMBS3906/PHILIPS-SMT

R01

061V0603101 CHIPR 100 OHM+-5% 1/10W
R08

061V0603102 CHIPR 1K OHM+-5% 1/10W
R07

061V0603102 CHIPR 1K OHM+-5% 1/10W
R09

061V0603821 CHIP 820 OHM 1/16W
C03

065T0603101 31 CHIP 100PF 50V NPO
C05

065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C04

065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C02

065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C01

065T0603225 17 CHIP 2.2UF 16V Y5V
FB02 071T 56Z601 CH IP BEAD 600 OHM
FB03 071T 56Z601 CH IP BEAD 600 OHM
FB04 071T 56Z601 CH IP BEAD 600 OHM
D01

093T 6432S IN4148W
D03

093T 6432S IN4148W
D05

093T 39S 34 T UDZS5.6B ROHM
D04

093T 39S 34 T UDZS5.6B ROHM
715T1817 1 I.R BOARD PCB
R03

061L0603180 0F RES 180R 1/10W 1% SMT 0603
R04

061L0603240 0F CHIPR 240 OHM 1/10W
R06

061L0603470 0F 470 OHM 1% 1/10W
R09

061L0603680 0F RST SM 0603 RC22H 680R PM1 R
R02

061V0603150 0F CHIP 150 OHM 1/16W 1%
R05

061V0603330 0F RST CHIPR 330 OHM +-1% 1/10W
C04

065T0603101 31 CHIP 100PF 50V NPO
ZD01 093T 39S 34 T UDZS5.6B ROHM
715T1914 2 KEY BOARD PCB
FB4

061V0603000 CHIPR 0OHM +-5% 1/10W
FB3

061V0603000 CHIPR 0OHM +-5% 1/10W
R2

061V0603391 CHIP 390 OHM 1/16W

R1

061V0603391 CHIP 390 OHM 1/16W

C2

065T0805225 17 CHIP 2.2UF 16V Y5V

C1

065T0805225 17 CHIP 2.2UF 16V Y5V

FB1

071T 56U601 BEAD 600 OHM
FB2

071T 56U601 BEAD 600 OHM
715T1956 1 EARPHONE BOARD PCB
CN901 006T 31500 EYELET
T901 006T 31502 1.5MM RIVET
Q901 006T 31502 1.5MM RIVET
L902 006T 31502 1.5MM RIVET

27

转战南北 QQ756216551 2010.10.28

L901 006T 31502 1.5MM RIVET
C904 006T 31502 1.5MM RIVET
IC903 056T 158 10 T IC AZ431AZ-AE1 TO-92 A AC
R910 061T 17210052T 100HM 5% 1/4W
R904 061T 17210452T RST CFR 100KOHM +-5% 1/4W
R919 061T 17247052T 47OHM 5% 1/4W
C905 065T 2K152 1T6921 1.5NF/2KV Y5P +-10%
C906 067T 2152207NT GP LOW ESR 22UF+-20% 50V BY CHEMI
C906 067T 2152207RT 22UF +-20%
FB901 071T 55 29 BEAD
F901 084T 56 1 FUSE 2A 250V WICKMANN
D902 093T 6038T52T FR103
J906 095T 90 23 TIN COATED
J808 095T 90 23 TIN COATED
J809 095T 90 23 TIN COATED
J901 095T 90 23 TIN COATED
J904 095T 90 23 TIN COATED
J905 095T 90 23 TIN COATED
J801 095T 90 23 TIN COATED
J802 095T 90 23 TIN COATED
J803 095T 90 23 TIN COATED
J804 095T 90 23 TIN COATED
J805 095T 90 23 TIN COATED
J806 095T 90 23 TIN COATED
J807 095T 90 23 TIN COATED
J907 095T 90 23 TIN COATED
J908 095T 90 23 TIN COATED
J909 095T 90 23 TIN COATED
J910 095T 90 23 TIN COATED
J911 095T 90 23 TIN COATED
J912 095T 90 23 TIN COATED
J913 095T 90 23 TIN COATED
715T1870 E 2 POWER BOARD PCB

7. PCB 电路板图28

7.1 按键板715T1914-2.28

28

7.2 主板715T2167-1.29

转战南北 QQ756216551 2010.10.28

29

转战南北 QQ756216551 2010.10.28

30

7.3 Tuner板715T1747-1.31

转战南北 QQ756216551 2010.10.28

31

转战南北 QQ756216551 2010.10.28

715T1817-1.32

7.4 遥控板

7.5 耳机板

715T1956-1.32

32

T

S

8 电路图.33

8.1 主板.33

转战南北 QQ756216551 2010.10.28

ROUT

GOUT

BOUT

PR_CR

PB_CB

+5V_SW

R499

C403

4.7k

+ + +++ +

10uF/16V

C401

4.7k

10uF/16V

C406

4.7k

10uF/16V

C404

4.7k

10uF/16V

C405

10uF/16V

4.7k

3

R487
10k

REF

R498

R484
10k

REF

R497

R489
10k

REF

R501

R485
10k

REF

R496

R488
10k

REF

Q403
BC847B

R490
130

2

3

R494
130

2

3

R491
130

2

3

R492
0

OHM

2

3

R493

OHM

0

2

OHM

75
R504

REF

REF

Q406
BC847B

OHM

75
R506

REF

Q404
BC847B

OHM

75
R505

REF

Q401
BC847B

100
R507

REF

REF

Q405
BC847B

100
R503

REF

REF

REF

REF

C487

270P

C485

270P

C484

270P

C488

33P

C483

33P

1

1

1

1

1

C472

100P

REF

YUV_TV_SW

FB412

REF

1

REF

B0805/0

nc

R509

nc
R510

nc

R511

+5V_SW

U402

11
10
14
13

15

16

2

S1A

3

S2A

VCC

5

S1B

6

S2B
S1C
S2C
S1D
S2D

N
O

4

DA

7

DB

9

DC

12

DD

GND

PI5V330W

8

REF

TV_R
TV_B
TV_G

C471

FB411

100P

REF

B0805/0

715T2167-1

R502

HD_Y

C402

10uF/16V

4.7k

3

R486
10k

REF

Q402
BC847B

1

R495

OHM

0

2

100
R508

REF

C486

33P

REF

REF

C473

100P

FB410

B0805/0

+5V_SW

AOC (Top Victory) Electronics C .,

itle

ize

A3Document

Date:

Thursday

YPrPb-SWI CH T

Number

, May 25,

2006

01

Sheet

o

1 of

Ltd.

Rev

14

1

52

33

转战南北 QQ756216551 2010.10.28

34

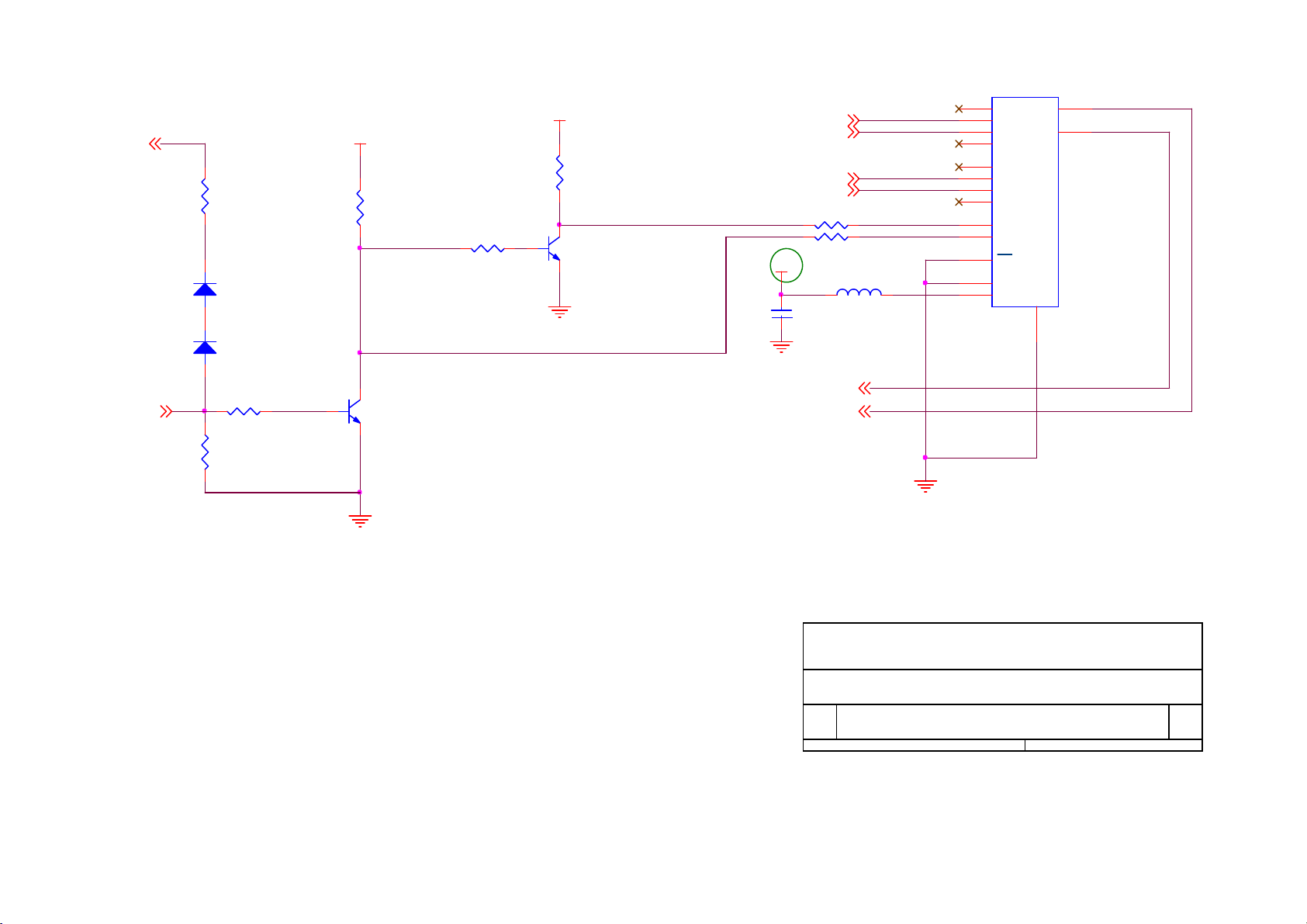

T

S

S

ON_OFF

IIC_SEL

R560

2k

D410

1N4148

D409

1N4148

R534

R535

1k

1k

1

Q418

PMBS3904

+5V

R541

4.7k

2 3

R552

+5V

22K

1

2 3

R540

4.7k

Q415
PMBS3904

UPDATE POWER
FROM +5V_SW

R522 100
R551 100

+5V

C491

SUPPLY

TO +5V

U407

SDA
VSDA

SCL

VSCL

100P

IS

P_SCL

ISP_SDA

FB416

B0805/0

X0 X
X1
X2 Y
X3

1

Y0

5

Y1

2

Y2

4

Y3
A

9

B

6

EN

7

VEE
VDD

74HC4052D

12 13
14
15
11

10

16

3

D
GN

8

AOC (Top Victory) Electronics Co., Ltd.

itle

IIC

ize

A4

Date:

Document Number

Thursday

, May 25, 2006

03

SWIT CH

heet 3 of 14

Rev

1

35

转战南北 QQ756216551 2010.10.28

T

Z D401

5.6V

2

Z D403

5.6V

1

2

1

VGA_HS

VGA_VS

VGA-V

+5V_SW

2

1

D401

BAV70

3

R526

100

2

1

REF

REF

2

1

REF

ZD402

5.6V

R546
100

ZD405

5.6V

CN105
DB15

R545
100

R525

15

14

13

12

11

VDRB

Hout

100

16

10
5
9
4
8
3
7
2
6
1

17

0

0

R547

2.7k

VGA-V

R548

2.7k

REF

ISP_SDA
ISP_SCL

U301

8

VCC

7

WP

6

SCL

5

SDA GND

M24C 02WMN 6

REF

2

C492

ZD404

0.1u 5.6V 0.1u

1

REF

VGA_TV_SW

Ext_H sy

nc_sel

0

0

REF

TV_VS

0 R513

R514 0 5

TV_HS

TV_VS

TV_H S

REF

R515

R516

R549

R550

2

ZD406

5.6V

1

REF

TXD

Z D407

5.6V

A0
A1
A2

2

1

REF

C493

U302

10

9

6

12 0

14

15

11

1

2

4

74HC4052D

C470

100n

1
2
3
4

REF

AVI_DET

REF

C469

0.1u

R542
0

IIC_SEL

RXD

ADC_VAA

C474

16

0

VDD

1

G4

MDX

1

OUT

7

REF

OUT

VEE

VSS

8

REF

2

3

0

1

2

3

100P

REF

R518
75

OHM

13

R519
75

OHM

3

A D

C_VAA

2

A DC_VAA

2

2

F B415

BA792

REF

REF

1

D403

REF

BAV99

3

R512
75

REF

1

D404

BAV99

3

REF

R521
75

1

3

D405

BAV99

REF

REF

R544
75

REF

AVSY NC

C489

27P

AHSY NC

C490

27P

FB409
B0805/0

FB413

B0805/0

+5V

AVI_DET

F B408
B0805/0

R520

R523

R

+5V

2

VCC

DA

DB

DC

DD

GND

PI5V330W

R538

D408

1N4148

C481 1u

R528

100k

Number

, May 25,

REF

4

7

9

12

1K

REF

R543

47k

REF

PMBS3904
R529

100k

04

2006

C475

100P

Q412

PMBS3904

1

Q413

PC

RAIN

GAIN

BAIN

1

Q414

PMBS3904

FB414

3

2

3

2

1

INPUT

Sheet

B0805/0

3

2

R524

PC_DET

Ltd.

4 of

+5V_S W

100

+3.3 Vst b

14

R533

10k

Rev

1

REF

R530

47k

VGA_HS

VGA_TV_SW

C477

12P

D406
BAV99

B

R

G

REF

VGA_VS

+5V

2

1

3

C480 1u

R532

10k

REF

483

100

C476

12P

REF

100

C478

12P

REF

100

REF

+3.3 Vstb

1

D407

REF

BAV99

3

U404

16

2

S1A

3

S2A

5

S1B

6

S2B

11

S1C

10

S2C

14

S1D

13

S2D

1

N

15

O

8

REF

TV_B
TV_G

TV_R

C 482 1u

2

R537

1K

1

R527

100k

C479 1u R536 1K

R531

10K

D402

1N4148

2

1

AOC (Top Victory) Electronics Co.,

itle

Size

A3Document

Date: Thur sd ay

36

T

S

XTAL2LI

R273 22

DECDIG

转战南北 QQ756216551 2010.10.28

+5V_S W

R223 100

R212

0.1uF

R269 1K

1.2K

0.22uF

0.22uF

C289

SAW_SW

C255 C 248

0.1uF 0.1uF 0.1uF

+1.8 V_1

C215
5P

C216

DIG1

5P

24.576
X201

+5V_S W1

C247

+3.

3Vstb

C251

FB205

0.1uF

C250

C290

0. 22uF

REF

DIG1

FB207

600

GND1

+ C252

0.1uF

600
600

C222

C249

600

100u/16V

+

C 292

FB202
FB203

DIG1

0. 1uF
FB201

600

C218
100u

IF

TUNGND

T23
R23
R24
P23
P24
P25
N23
N25
N24
N26
M26
M23

M25

M24

L23
L26

L203

R256

560nH

3

1

Q201
BC847B

2

R211

1.2K

U401C

VSSP2
VSSC4
VDDC4
VDDA3
VREF_POS_LSL
VREF_NEG_LSR +HPR
VREF_POS_LSR+H PR
VREF_NEG_H PL+HPR
VREF_POS_HPR
XTA LI N
XTA LO U T
GND1

SWIO

VGUARD|
DECDIG
VP1
PH2LF

LOCI

D201

10K

R285 47K

C254

0.1uF

GND1

BA792

SIFIN 2|
SIFIN 1|

C244

C217

1

EHTD

AGCOUT

DVBIN2
DVBIN1

GNDIF

IREF

VIFIN 2
VIFIN 1

VDRA
VDRB

EWD |

DECBG

SECPLL

GND1

PH1LF

0.0068uF

R 265

1.5u

3

2

VSC

AVL

Q202
BC847B

H24
G25
H23
J23
J24
H25
G26
K23
K24
H26
J25
J26
K25
K26
L24
L25

12K

+ 10u

C225

R284

R213

C253

0.1uF

FB204

47K

1.2K

U202

K3953M

1

2 3 4

5

VIFI N2

SIFI N2

SIFI N1

R287 680

C245

0.01uF

R215 10

Decoder-A

Sheet

VIFI N1

5 of

Ltd.

AGC

Vdrb

Rev

1

14

U203

R201

0

+

0.22uF

1 2 3 4 5

TUNGND

REF

10u

0.1uF

K9650M

R254

R279

R272 1M

C302

GND1

100K

39K

0.33uF

R257

R281

10K

4.7K

R294

0

SIFIN 2
SIFIN 1

600

VIFIN 2
VIFIN 1

C224

C246

C291

AOC (Top Victory) Electronics Co.,

itle

ize

A3Docum ent

Date:

Number

Thursday , May 25,

05

2006

37

转战南北 QQ756216551 2010.10.28

T

SCIL1

SCIR 1

SCOL1

SCOR1

R203 0

R204 0

C293

C294

R260

R261 GND4

10K 10K

C295

C296

SOL1

0.22uF

0.22uF

R227 100

SOR1

R228 100

C232 C 233 C 234 C203 C204 C206 C210

2.2uF

0.47uF

0.47uF

2.2uF 4.7u

47pF

GND2

+5V_S W1

FB209 600

C261

REF

IFVO

IFVO1

0.1uF

R559 1k 1 Q416

0.1uF

+5V_S W

C235

GND2

C257

0.1uF

SOR1 R292 NC

SOL1 R293 NC

47pF

47pF

47pF

G24

F25

F24

F23

E25

E24

E23

0.0039uF

C240

C260 0. 1uF R 278 390

IFVO

C226 10u

+

IFVO1

C211 C319 C209 C318

D24

C24

B24

D23

C23

D22

C22

D21

B23

U409

L602

6.8uH

1

UR

FOR NTSC

2

TUNGND

PMBS3904

2 3

R554 100

R558

150

U401D

REFO|REFIN

AUDIOIN5L

AUDIOINR

AUDOUTSL

AUDOUTSR

DECSDEM

QSSO|AMOUT|AUDEEM

GND1

PLLIF

SIFAGC

DVBO|I FVO|FMR

O DVBO|F MRO

VCC8V

AGC2SIF

VP2

IFVO| SVO|CVBS1

LOCI

R556 100

3

R553

1.5K

1 Q417

C259
100P

MOR

MOL

GND2

CVBSO|PIP

AUDOUTHPR

AUDOUTHPL

AUDOUTLSR

AUDO UTLSL

C2|C3

CVBS3|Y 3

AUDI OIN3R

AUDIOI N3L

CVBS2|Y 2

AUDI OIN2R

AUDIOI N2L

C4

CVBS4|Y 4

AUDI OIN4R

AUDIOI N4L

PMBS3904

2 3

R555

100

R557

100

TUN GN D

C201 C202 C205 C207 C208 C317

47pF

47pF

47pF

47pF

47pF

B18

C16

D16

D17

C17

C18

D18

C19

D19

B19

A20

B20

C20

B21

C21

A23

R267

15K

GND2

C263

TP101

C256 0. 1uF

0.1uF

C262

0.1uF

C308

0.47uF

C303 0.47

R266

47pF 47pF 47pF 47pF

15K

GND4

47pF

R226 100

R224 100

C2IN

Y2IN

AOC (Top Victory) Electronics Co.,

itle

Document

Size

A3

Date: Thursday

C258
47pF

REF

R288 75

R206 0

C307

0.47uF
R205 0

C306

0.47uF

C305

C264 0.1uF

0.47uF

C304

0.47uF

C309
100pF

GND2

Number

, May 25, 2006

DECODER-B

06

Sheet

0

R207

R208 0

R258 10K

R259 10K

Ltd.

6 of 14

CVBSO2

MOR

MOL

PCIR

PCIL

Y 1SCART

HDIR

HDIL

AV1

SCIR 2

SCIL2

Rev

1

38

转战南北 QQ756216551 2010.10.28

T

S

+1.8 V_2

Hout

+5V_SW 1

R286

C221

47K

100u

YOUT

UOUT

VOUT

FBLIN

PR_CR

HD_Y

PB_CB

FB213

600

C271

VIN

C281

UIN

C284

YIN

R232

R309 NC

R307 NC

R308 NC

C270

C272

C274

C279

0.1UF

SANDC

0.1UF

0.1UF

0.1UF

R 220 10

C266

100

C 320 C321

R275

GND5

27K

GND5

0.1UF

0.1UF

0.1UF

0.1UF

nc nc nc

REF

R262
10K

C322

REF

B17

B16

A16

C15

D15

B15

A15

B14

E26

F26

T25

T26

U24

U23

V24

V23

SVM

FBISO|C SY

HOUT

VSSCOMB

VDD_COMB

VIN

UIN

YIN

YSYNC

YOUT

UOUT

VOUT

INSSW3

R|Pr| N3

G|Y IN3

B| Pb|N3

U401E

VREFAD_POS

LOCI

VREFAD _NEG

VDDadc

VSSadc

VDDA2

VDDA

GNDA

VREFAD

VDDA1

BLKIN

BCLIN

VP3

GND1

T16

T15

R16

R15

P16

P15

N15

N16

M16

Y25

BO

Y23

GO

Y24

RO

W23

W24

L16

L15

C220
100u

+ C228

470u

GND3

C283

C265

0.1uF 0. 1uF

C269

0.1UF

+ C230

10u

DIG4

C219

C273

100u

0.1uF

DIG3

FB214

FB216

DIG5

R219

R218

R221

FB211

C238

0.001uF

100

100

100

600

REF

C297

+5V_SW 1

C278

C212

0.1uF

47pF 47pF 47pF 0.1uF

C213

0.22uF

C214

600

600

VDDA1

C268

+ C229

C275

10u

0.1uF

DIG1

FB210

FB215

FB217

C239

0.001uF

+3.3 Vst b

600

600

600

C277

C282

0.1uF

0.1uF

REF

BOUT

GOUT

ROUT

C280

0.1uF

SANDC

YOUT

+8V

FB212

600

R209 0
R237

100
100

R236
R235

100

C267

C276

C227 +
10u

0.1uF

0.1uF

GND3

20
15

18

1
3
4
5

6
7

U201

VCC
DECDIG

SC

SCL 14

ADEXT1
ADEXT2
ADEXT3

VOUT
UOUT

YIN

YOUT

SOUT

ADR
VEE

TDA9178T/N1

UIN
VIN

SDA

CF

10
12
13
23
24

2

2

10
12
13
23
24
8
9

11

16

17

19

21
22

GND3

R233 100
R234 100

R229
R230
R231

100
100
100

C310 C311 C312

22pF

22pF

UOUT
VOUT

SCL
SDA

VIN
UIN
YIN

22pF

AOC (Top Victory) Electronics Co., Ltd.

itle

ize

A3Docum ent

Date:

Thursday , May 25,

Number

07

2006

DECODER-C

Sheet

7 of

Rev

1

14

39

转战南北 QQ756216551 2010.10.28

T

S

D_DECT

ASTB

Ext_Hs y

+3.3Vstb

REMOTE

S_CTL

nc_sel

+3.3 Vstb

FB220

PanelVDD _EN

R276

R301

10K

600

DIG2

R271

0.22uF

DIG1

C299

+3.3 Vstb +1.8 V_1

+3.3 Vstb

R295

10k

R240

100

R249

100

R252

100

C301

1K

100

R302

ON_OFF

10K

SCL

SDA

Reset

YUV_TV_SW

R247

0.22uF

100

R270 1K

R250

R251

R244

R248

WP

R268

15k

C286

0.1uF

FB219

600

AC17

AD17

AD18

AC18

AD19

AC19

AC20

AA25

AA24

AA23

AE18

AF18

AF19

AE19

AF20

AE20

REF

INT0| P0.5

P1.0|I NT1

P1.1|T0

VDDC 2

VSSC2

P0.4|I 2SWS

P0.3|I 2SCLK

P0.2|I 2SD02

P0.1|I 2SD01

P0.0|I 2SDI1| 0

P1.3|T1

P1.6|SC L

P1.7|SD A

VDDP+B183

P2.0|TPWM

P2.1|PW M0

U401F

LOCI

DIG1

100

100

100

100

P1.5| TX

VDDA1

P1.4| RX

INT2

P1.2|

VSSC3

VDDC3

P2.5| PWM4

P2.4| PWM3

VSSC| P

ADC3

P3.3|

P3.2| ADC2

DECV1V8

VDDC1

P3.1| ADC1

P3.0| ADC0

P2.3| PWM2

P2.2| PWM1

1
2
3
4

U403
AT24C32

A0
A1
A2
GND

DIG1

AE25
M15

AE24

AF24

AD23

AC23

AE23

AF23

AD22

AE22

AF22

AC22

AC21

AD21

AE21

AF21

AD20

R210

R253

+3.3 Vstb

VCC

WP

SCLK

SDA

C298

0.22uF

R239 100 nc

R242 100 nc

R222 10

R243

0

R274

R241

R238

+5V

FB116

B1206/0

8
7
6
5

TXD

RXD

PC_DET

SAW_SW

FB221

VDDA1

600

100

SVIDEO_CTR_1

D_DECT1

C237

0.22u

DIG1

STATAV1&D_DECT3

SVIDEO_CTR_2

VGA_TV_SW

R290

nc

100
100

R310

nc

DIG1

R296

3.3k

FB117

NC

100

100

100

100

R289
R291

REF

C231
10u

C288

0.1uF

+1.8V_1

+3. 3Vst b

R214

R264

1.2K

+ C287

0.1uF

DIG2

R297

3.3k

WP
SCL
SDA

AOC (Top Victory) Electronics Co., Ltd.

itle

Size

BDocument

Date: Thursday , May 25,

10K

NC

R245

100

2006

FB218

C285

0.1uF

DECODER-D

08

R263

10K

Number

MUTE

KEY B

+1.8 V_1

600

heet 8 of

Rev

1

14

40

T

S

RAIN

GAIN

BAIN

转战南北 QQ756216551 2010.10.28

+3.

3V_IO

R412

47R

R410

47R

R411

47R

C463

SCALER_R

FER_R

SCALER_G

IN_SOG

FER_G

SCALER_B

FER_B

SCALER_B
FER_B

SCALER_G
FER_G

IN_SOG

SCALER_R
FER_R

NC

R420

3.3k

+3.3Vstb

VSCL
VSDA

R419

3.3k

AHSY
AVSY NC

33n

C467

33n

C465

33n
C464

22n

C468

33n

C462

33n

33n

R406

10E

C458

10pf

R407

10E

C457

10pf

R408

10E

C459

10pf C466

R409
12K

+1.8V_PPLL

+1.8 V_ADC

1/16W

+3.3V_PLL

+3.3V_AVI

+1. 8V_CORE

+3.3V_IO

K4

J2

H1

J1

K2

L4
A1
A2

L3

A10
A17

M2

A18
A19

M3

A21
A22

L1

A24

L2
M1
N4
N3
P4
N2
N1
P3
P2
P1
R3
R4
R2
R1

T1

T2
U1

T3

T4
V1
U2
U3
U4
V4
V2
V3

W1
W2
W3

Y1
Y2

AA1
AA2

LOCI

U401A

VSS_CORE3

VDD_IO0
VDD_I O01
KBD0
KBD1
PWM0
NC45
NC46

VDD_CORE11

SCL/GPIO(12) H4

NC47

GPIO(4)/PWM1/TCP_TDO
NC48
VSS_CORE11
NC49
NC50
VSS_CORE01
NC51
NC52
TXD/GPI O(6)
NC53
VSS_IO31
VDD3V3_RGB2
VSSA_RGB2
IN_B
REF_B
VSSA_ADC_B
VDDA1V8_ADC_B
AVI_TEST
VDD3V3_R GB1
VSSA_RGB1
IN_G
REF-G
VSSA_ADC_G
VDDA1V8_ADC_G
VDD3V3_I N
VSSA_CLEAN
VDD_CORE0
RB| AS
SOGIN
VDD3V3_RGB0
VSSA_RGB0
IN_R REF_R
VSSA_ADC_R
VDDA1V8_ADC_R
VDD3V3_LPLL
VDD1V8_LPLL
VSSA_CLEAN_LPLL
VSSA_LPLL
AHS AVS
ASCL/GPI O14
ASDA/GPI O(15)

INT_N/GPIO(7)

GPIO()09/ ACLK

GPIO(2)/T1/TD1

GPIO(0)/T0/TMS

NC43

VDDA_PPLL

VSSA_PPLL

RST_N

NC42

SDA/GPIO(13)

GPIO(3)/TRST

VDD_I O1

VSS_CORE7

VSSA_XTAL

XTAL 1
XTAL 0

VDD_XTAL
GPIO(2)/TCK
VSS_CORE6

NC55

T_EN ABLE

NC41
NC40
NC39
NC38
NC37
NC36

VSS_CORE5

VDD_CORE5

VSS_IO3

VDD_I O3

VSS_CORE4

VDD_CORE4

NC35
NC34
NC33
NC32
NC31
NC30
NC29
NC28
NC27
NC26
NC25
NC24
NC23
NC22
NC21
NC20
NC19

+1.8 V_XTL

J3
G1
F1
AF9
J4
H3
G2
F2
G3

E1
AA3
E2
F3
G4
D2
E3
D3
F4
D4
E4
B3
AE14
C4
B4
A4
C5
D5
B5
A5
C6
D6
B6
A6
B7
D7
C7
D8
C8
A7
B8
A8
L14
M14
A9
B9
B10
L13
C10
A11
B11
C11

VD DA_PPLL

+3.3V_IO

6745_RST

R217

IIC_SDA
IIC_SCL

+1. 8V_CORE

100

R413

4k7

+3.3V_IO

R414

NC

4k7

AOC (Top Victory) Electronics Co.,

itle

ize

Date:

R415

R416

4k7

4k7

C 439

C438

220p 220p 10u

PanelVDD_EN

A3Document

Number

Thursday , May 25,

AVI_DET

09

2006

R418

82k

+

C455

SCALAR-A

6745_RST

X401

24.576MHZ

Sheet

BL_EN
BL_ADJ

C461

22p

C460

22p

Ltd.

XTAL2LI

Rev

1

14

C456

100p

9 of

41

转战南北 QQ756216551 2010.10.28

T

A[0.. 17]

CN104 CN104

STOCKO 4P

A(16)
A(15)
A(12)

A(7)
A(6)
A(5)
A(4)
A(3)
A(2)
A(1)
A(0)

D[0..7]

FLASH_W R

FLASH_OE

1 1
2 2
3 3
4 4

+3.3Vs_SW

R452

10k

+3.3 Vs_SW

FLASH_RST

R458 47R R458 47R

R457 47R

+3.3Vs_SW

FLASH_RST

C435

100n

U406

32

1

RST

2

A16

VCC

3

A15

4

A12

5

A7

6

A6

7

A5

8

A4

9

A3

10

A2

11

A1

12

A0

D0

13

14

D(0)

D(1)

R451 10k

R449 10k

R459 100

R460 100 W

R461 100

SCL SCL

IIC_SCL

IIC_SCL

IIC_SDA

A13

A14

A11

A10

GND

A8
A9

OE

CE
D7
D6
D5
D4
D3

10k

IIC_SDA

SDA

FLASH_WR

A(17)

A(14)

28
27
26
25

R450 10k

24
23
22
21
20
19
18
17

SST39VF020B

WR_6745

PSEN_6745

6745_RST

R_6745

PSEN_6745

FLASH_OE E

+3. 3Vs _SW

A(13)
A(8)
A(9)
A(11)

A(10)

D(7)
D(6)
D(5)
D(4)
D(3)

R455

31

30

29

WE

A17

D1

D2

15

16

D(2)

+5V+5V

C437

100n

D[0..7]

A[0.. 17]

A(0)
A(1)
A(2)
A(3)
A(4)
A(5)
A(6)
A(7)

A(8)
A(9)
A(10)
A(11)

A(12)
A(13)
A(14)
A(15)
A(17)
A(16)

D(7)
D(6)
D(5)
D(4)
D(3)
D(2)

D(1)
D(0)

WR_6745

PSEN_6745 AC7

+3.

3V_IO

+1.8V_CORE

AB1
AB2
AC1
AC2
AD1
AC3
AE1
AB4
AE2
AD3
AC4

A25
AF2
AE3
AD4
AF3
AC5
AE4
AD5
AF4
AE5
AC6
AF5
AD6
AE6

AF6
AD7
AE8
AE7
AC8
AD8
AF7
AF8
AC9
AD9

AE9

AC10
AD10
AE10
AF10
AC11
AD11
AE11
AF11
AC12
AD12
AE12
AF12

D1

K1

H2

LOCI

U401B

RXD/GPIO(5)
NC57
VDD_CORE1
NC3
IAPMUTE
D7
D6
D5
D4
D3
D2
VSS_IO0
NC54
D1
D0
VDD_CORE0
VSS-CORE0
A0/CF G0
A1/CF G1
A2/CF G2
A3/CF G3
A4/CF G4
A5/CF G5
A6/CF G6
A7/CFG7/RSTOUT
WR_N/ GPIO(8)
RDPSEN_N
A8/CF G8/CLKOUT
A9/CF G9/PWM2
A10/CF G10
A11/CF G11
VDD_XORE1
VSS_CORE1
A12/CF G12
A13/CF G13
A14/CF G14
A15/CF G15
A17/GPIO(11)
A16/GPIO(10)
VSS_CORE41
NC4
VSS_IO1
VDD_IO2
NC5
VSS_CORE21
NC6
NC7
VSS_IO01
VSS_IO11
VSS_IO21
VSS_CORE2
VSS_IO2

VSS_LVDS3

RSN7
RSN8
RSN9

NC14
VSS_LVDS21
VSS_LVDS11

VDD_LVDS3

RSPS

NC59

NC58

NC56

NC50

VDD_LVDS2

NC44

RSP7

VSS_LVDS2

RSP9

VDD_LVDS1

RSN6

RSP6

VSS_LVDS1

RSN5

RSP5

RSN4

RSP4

VDD_LVDS0

RSN3

RSP3

RSN2

RSP2

VSS-LVDS0

RSN1

RSP1

RSN0

RSP0
VDD_CORE2

NC12

NC11
NC10

NC9
VDD_CORE51
VDD_CORE41
VDD_CORE31
ADD_CORE21

VSS_CORE71

VSS-CORE51
VDD_CORE3

VSS_CORE31

NC8

VDD_IO11
VDD_IO21

VDD_CORE01

L12
L11
D10
C9
M13
D12
C

12
B12
D11
A12
A13
D13
D14
C13
M12
M11
B13
D9
C14
N13
N14
A14
N12
N11
P12
P11
P13
R11
R12
R13
R14
P14
T14
T13
T11
T12
AE17
AC16
AD16
AE16
AF16
AC15
AD15
AE15
AF15
AF14
A3
AC14
AD14
AD13
AE13
AF13
Y4

+3.3V_LVDS

RP411 4

RP410 4

RP409 4

RP408 4

RP407 4

5
3
2
1

3
2
1

3
2
1

3
2
1

3
2
1

22x

6
7
8

5 22x
6
7
8

5 22x
6
7
8

5 22x
6
7
8

5 22x
6
7
8

C503

C494 C495 C496 C497 C498 C 499 C500 C501 C502

0.1u 0.1u 0.1u 0.1u 0.1u 0.1u 0.1u 0.1u 0.1u 0.1u

AOC (Top Victory) Electronics Co.,

itle

Size A3Document N umber

Date: Thursday , May 25, 2006 Sheet

SCALAR-B

10

10 of

Ltd.

RSN8
RSP8
RSN9
RSP9

RSN6
RSP6
RSN7
RSP7

RSN4
RSP4
RSN5
RSP5

RSN2
RSP2
RSN3
RSP3

RSN0
RSP0
RSN1
RS

P1

Rev

1

14

42

转战南北 QQ756216551 2010.10.28

T

S

S

RSN5
RSN6
RSN7
RS
RSN9

N8

RSN0
RSN1
RSN2
RSN3

RSNR5

N6

RS
RSN7
RSN8
RSN9

470uF

SN4

PANEL_VDD

C454 +

/

16V

RSN0

RSN1
RSN2
RSN3
RSN4

C445

100n

CN113

1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
21 22
23 24

12*2P

R429 0R

IN/

2.0mm

RSP0
RSP1
RSP2
RSP3
RSP4

RSP0
RSP1
RSP2
RSP3
RSPR4

SP5
RSP6
RSP7
RSP8
RSP9

RSP5
RSP6
RSP7
RSP8
RSP9

AOC (Top Victory) Electronics Co.,

Ltd.

itle

PANEL

ize A3Document Number

12

Date: Thursday , May 25, 2006

43

INTERFACE

heet 1 of

Rev

1

4

转战南北 QQ756216551 2010.10.28

T

CN103

10
9 R124
8
7
6
5
4
3
2
1

2.5MM

10PIN

ON_OFF

ON_OFF

+12V_SW

C166

0.1u

R126

R127

R561 20 2W

C157 C 144 +

0.1uF 100u 0.1uF 100u

3.3K

3.3K

1

Q106

PMBS3904

1

Q108

PMBS3904

PGND

REF

U105
AP1117E5.0Y

3

VIN CASE

REF

C156

3

2

REF

R112

15k

3

2

VOUT

GND

1

C143 +

R113

15k

R122

R123

L

4

2

22k

22k

C165 +
47u/16V

C145

0.1uF

C163

0.1uF

+

C136

0.1uF 1

C137

0.1uF

+3.+3.3Vst b

+5V_SW

+5V_SW

+3.3 Vs_S W

+3.3V s_SW

R115

R116

1k

1k

R128

R129

NC

NC

R121

22k

22k

L

+5V

1 3 1

5 4 5 4

L101

L

C146
100u

PGND

+12V

Q112
AO4411

S D

2

S D

3

S D

4

G

L102

3

+12V_SW

8
7
6
5

D

+12V_SW

C154

PanelVDD_EN

470u/16V

R105

4.7K

R104
10k

+5V

Q111

AO3401

L204

10uH

+5V_SW

C167
1000u/16V

+5V_SW1

+

C164

0.1u

Q116

3

PMBS3904

R106

100k

1

2

REF

Q109

3

PMBS3904

1

2

+

2V

REF

+5V_SW

C135

0.1uF

+

REF

+3.3V_IO

R102
100k

REF

4.7k

R107

U103

LM1117MP-3.3

3

VOUT

GND

1

REF

U104

AZ1117H-ADJ

3 2

C160

0.1u

VI

VO

ADJ

1

3

1

2

C155

1u

REF REF

BL_ADJ

BL_EN

4

C158

0.068u

R101
47k

R130
22k

Q107
PMBS3904

C153 +

47u

FB115
B0805/600

R135

1.2K

R136

6.2K

+5V_SW

C147 +

10u

C138

0.1uF

C134

0.1uF

+8V

+

C159

0.1u

REF

Q101
AO4411

1

S D

2

S D

3

S D

4

G

+5V

FB104

+3.3Vs_SW

C152
100u/16V

U102
LM1117MP-3.3

VIN CASE

VOUT

GND

1

REF

C149 +

10u

FB102

8
7
6
5

D

4
2

C151 +

47u

U101
LM1117MP-1.8

3

VIN CASE

VOUT

GND

1

REF

DECDIG

RESET

+ 5V

+3.3Vstb

FB101

FB103

B1206/0

R103
10k

3

600

C139

0.1uF

+ 12V

C142

220p

4
2

D101 BAS1 6

R125

DIG1

PANEL_VD D

+3.3Vstb

+1.8VS_SW

C150 +

47u

R108

C148 +

10u

DIG1

NC

NC

22k

+3.3Vs_SW: For

GND1 GND2 GND3 GND4

10k

R114
15K NC

C133

0.1uF

NC

+8V: For TDA9178(Picture

GND5

AOC (Top Victory) Electronics Co.,

itle

REF

Size

A3Document

Date:

Monday , July 17,

DIG1

DIG1

Q104

BC8478

BC8478

Q114

BSH111

+3.3Vstb

DIG1

R111

150K

C141

0.22uF

1

C140

0.22uF

1

NC

NC

R110

10k

3

2

R109

10k

3

2

DIG1

R120

2.2

2

1

Q102

BC557B

3

R119

Q113

BSH111

2.2 2.2

2

Q103

1

BC557B

3

NC

R117

2.2

+1.8V_1

LOC1-SCALAR&Flash&Panel&Emluator

improve)

TUNERGND

Number

REF

POWER

13

2006

DIG1 D IG2 DI G3 DIG4

Sheet

13 of

R118

DIG5

Ltd.

+1.8V _2

14

AGND

Rev

1

44

转战南北 QQ756216551 2010.10.28

T

S

S

+1. 8VS_SW

+1. 8VS_SW

FB105 FB105

150

OHM

+1.8VS_SW

+1. 8V_PPLL

+1. 8V_PPLL

150 OHM

+3. 3V_PLL

+3.3 Vs_SW

FB107

BLM21A102S

C123 C123

100n 100n

C119 C119

100n 100n

C101

C122 100n

FB111

BLM21A102S

FB106

BLM21A102S

+

10u/10V

+1.8V_CORE

+

C104

22u/6v 3

+1.8V S_SW

+1.8V S_SW

+ C103

6v

22u/

3

C131 C109 C107 C121 C129 C128

100n 100n 100n 100n 100n 100n

C106

100n

FB113 FB113

BLM21A102S

BLM21A102S

+3.3V_AVI

C110

100n

+1.8 V_XTL

+1.8 V_XTL

C111

100n

C124

C132 C132

100n 100n

C114 C114

100n 100n

+1. 8V_PPLL

+1.8 VS_SW

+1.8 VS_SW

+3.3V s_SW

BLM21A102S

BLM21A102S

FB109

FB110

BLM21A102S

REF

100n

C124

100n

FB114 FB114

FB108 FB108

C105

BLM21A102S

BLM21A102S

FB112

BLM21A102S

C118

100n

BLM21A102S

AOC (Top Victory) Electro nics Co. ,

itle

C105

+

22u/6v 3

22u/6v 3

+

C102

22u/6v 3

+1.8V_ ADC

+1.8V_ ADC

C120 C120 C113 C113 C108 C108

+

100n 100n 100n

+3.3 V_IO

C115

C112

100n 100n 100n 100n 100n

+3. 3V_LVDS

C125

100n

C116

C126

100n

C127

SCALAR

ize

A4Doc ument

Dat e: Thursday , Ma y 25,

Number

2006

14

heet 1 4 of

C117

100n

C130

POWE

Ltd.

R

Rev

1

14

45

转战南北 QQ756216551 2010.10.28

T

8.2 电源板.46 8.2 电源板.46

715T1870-E-2 715T1870-E-2

2

2

!

L902

!

R901
680K

1/8W

Varistor/ 470V/10A

!

NR901
NTCR

087T 501 32 S

! !

4

- +

1

2

1

2

1

!

C903

0.47uF/ 275V

!

R902
680K

!

VAR901

1 2 3

DB901

U4KB80R

3

4

3

L901

4

1/8W

3

!

!

R903
680K

CN901
CONN

C902

102PF/250V

C901

102PF/250V

1/8W

!

! !

C919

0.1uF/0805

!

12V

1 of 2

Ltd.

+12V +12V

+5V

10

C920

0.1uF/0805

CN902
CONN

1
2
3
4
5
6

8
9

ON/OFF

Rev

D

R915 R915
47

R916 R916

1/8W

1/8W

1/8W

1/8W

1/8W

47

C911 C911

0.001uF/500V/ 1206

0.001uF/500V/ 1206

D904

SRF20150C

C913

C912

0.001uF/ 500V/1206

R919

R920

C918

1uF/0805

R921

C914

1000uF/25V 1000uF/ 25V

+ +

+

C916
1000uF/25V

R922
1K

0805

L903 L903

+

C915
470uF/25V

L904

C917 +

470uF/25V

ZD901
HZ13B

33K

0805

D906
LL4148

0805

3.6K

ZD903
SML4736

ZD902
HZ5.1

D907

LL4148

+5V

F902 F902
3A/32V 3A/32V

F903
4A/32V

1K

0805

R924

2.4K

0805

AOC (Top Victory) Electronics Co.,

itle

Size

Date:

B

Document Num ber

Monday , July 31,

PW1521CPB1AIP

2006

715T1870- -2 E

Sheet

47

47

! !

! !

C904

+

!

C908

0.1uF/ 0805

!

R913

LD7552

R904

8

1

LD7575

4

C910

103/0805 220pF/0805

IC901

6

5

3

2

R911

R910

1.5K

10K

C909

C905

100K

1500P/1KV

D902
FR103

+

C906
22uF/50V

0805

R912

0805

0. 39 2W

2

1

3

R908

D901

FR107

!

Q901

2SK3469

FB901
BEAD

R914

2W

R909

IC902

SW901

F901
2A

250V

!

PC123FY

T901

1

O

9

R917
47

O

7

R918

47

1/8W

D905
SRF20150C

10

3 8

5

6O

!

C921

102PF/250V

1

!

4

82 4P

3

2

IC903
AZ431

46

转战南北 QQ756216551 2010.10.28

T

S

y

,

S

ON/ OFF

DIM

+12V +12V

R801

47KΩ

1/10W

C807

0.1uF/25V

470uF/25V 470uF/25V

R804

NC(R0805)

+

C804

22uF/50V

NC(R0805)

R803

NC

51KΩ

1/10W

R822

R802

10KΩ

10K

1uF/25V

C805

C806

1/10W

Ω 1/10W

C801 C801

C816

330pF

+ + C802

Q801

DT C144W K

R805

470Ω

1/10W

0.1uF/50V

C808

0.22uF/25V

16

15

14

13

12

11

-

+

K

K

C

C

N

N

T

T

2I

REF

SC P

2I

BAC

BAC

2D

2D

EED

EED
F
2
K

BAC

C

C

+

-

T

T

EED

N

N

1F

1D

RT 1I

1D

1I

CT

1 2 3 4 5 6 7

0.1uF/25V

A

R806

15KΩ

10

9

T

T

C

C
C

C
V

V

2OU

2OU

T

T

GN D

GN D

1OU

1OU

8

1/10W

U802

T

L1451ACD

Q802

DT A 144W K

0.1uF/25V

A

C803

R807

10KΩ

1/10W

R809

392Ω

1

S D

2

S D

3

S D

4

G

Q804

1/10W

R820

470Ω

1/10W

Q803

R808

0.1uF/50V

PMB

S3904

8
7
6
5

D

A

O4411

0Ω

1/10W

C809

NC

Q805

1

P MB S3906

3 2 3 2

D801

10K

L801

D802

Ω 1/10W

R810

R811

R823

R813

R812

1 2 1 2

Q807

C814

AOC (Top Victory) Electronics Co., Ltd.

itle

ize

Custo

Date:

R814

R815

Q806

R818

2.7KΩ

0.1uF/25V

Document Number

Mon da

PT

801

5

7

3

C810

4

2

6

1 9

1/10W

R819

July31,2006

C815

0.022uF/25V

51K

Ω 1/10W

PW1521CPB1AIP

C811

22pF/3K

V

C812

R825

R821

D805

P

R817

93T 64 44

LL4148W

715T1870-E-2

heet 2 of

CN801

2
1

CN802

L802

3 4 3 4

2 1 2 1

D803

LL4148W P

S

R816

12KΩ

1/10W

L

C813

0.47UF/25V

CONN

2
1

CONN

Rev

D

2

47

T

S

v

8.3 Tuner 板.48 8.3 Tuner 板.48

715T1747-1

715T1747-1

AV1

AUDIO1IN_L

AUDIO1IN_R

AUDIO1IN_R

AUDIO1IN_L

AUDIO2IN_R

AUDIO2IN_L

R215

100

R221

100

FOR

FOR

2 3
1

5
4

8
7

GND

R216

100

R222

100

1/16W C225

1/16W

USA

USA

CN202

JACK

C221

0.33uF/16V

1/16W C224

0.33uF/16V

1/16W

C220

0.33uF/16V

0.33uF/16V

转战南北 QQ756216551 2010.10.28

6

9

L209

R218 470

R224 470

R217 470

R223 470

C229

330pF

120

C228

1/16W

1/16W

330pF

OHM

1/16W

1/16W

GND

GND

AV1

L213

120

OHM

GND

75

1/16W

GND

75

1/16W

GND

GND

C230

330pF

C223

0.33uF/16V

C227

0.33uF/16V

NC

C222

0.33uF/16V

C226

0.33uF/16V

L212

120

OHM

L210

120

OHM

C242

R207

75

NC

1/16W

R208

75

1/16W

R213

R209

C249

C231

330pF

C250

C251

C248

C217

R220 100

R226 100

R219 100

R225 100

NC NC

NC NC

NC NC

pF nc

330pF nc

C245

R204

0

C246 NC

0

C243

0

OHM

75

R211

1/16W

1/16W

1/16W

1/16W

AUDIO2_R

1/16W

AUDIO2_L

R205

R201

NC

NC

C215 C215

330pF NC 330pF NC

C216 C216

330pF NC 330pF NC

0.22uF->0 Ohm

C211

C218 C218

330pF nc 330pF nc

0.22uF->0 Ohm

C209

AUDIO1_R

AUDIO1_L

SV-Au-IN_R/YPbPr-Au-IN_R

SV-Au-IN_L/YPbPr-Au-IN_L

0.22uF->0 Ohm

C212

0.22uF->0 Ohm

C210

AV1-AU-IN-R

AV1-AU-IN-L

Pb

Pr

Y

AV1-IN

L208

120

OHM

L207

120

AUDIO2IN_R

OHM

JACK

J101

C203

330pF

C202

330pF

JACK

J103

3

75

R
2
10

1/16W

150

150

75

R212

1/16W

Add FOR
signal
NOV-11-05

L203

OHM

7

1

3

5

C244 NC

GND

switch

C247 NC

R202

75

1/16W

GND

R206

75

1/16W

8

9

2

4

6

C207
330pF

C206
330pF

1

4

2

5

AOC (Top Victory) Electronics

itle

Document Number

ize

A3

Date:

Wednesday, November

L206

OHM

input

Level

AGND

C204

0.22u

I/O

AGND

C205

0.68u

Interface

TUNERBOARD 01 -

30,

2005

Sheet

SV-C

SV-Y

Co.,

1 of 3

Ltd.

Rev

<Re

Code>

AUDIO2IN_L

48

转战南北 QQ756216551 2010.10.28

T

S

r

v

S

15

14

13

12

TU100

MT4

MT3

MT2

MT1

TUNER

IF1

IF2|NC2 10

VST

ADC 8

VS

NC1

SDA

SCL

AS

TU

AGC

+5V

?

150

3

2

50V

Q603
PMBS3904

C236

L219

47u

C237

4.7nF

L202

R606 22

+ C239

10uF

47u

L218

C232

220pF

C235

33nF

50V

4.7nF

R603

0

11

9

IF

R601 10

R602 10

R605

ZD408

+

7

6

5

4

3

2

1

C240
47uF

10K

5.6V

R607

3.9K

D405

150

1N4148

R610 47

C233
33nF

L201

+ C241

R609

4.7K

47uF

AGC

?

C234

33nF

+5V

SDA

SCL

3

D406

1

BAV99

2

R608

33K

1

C238

4.7nF

itle

ize

Document Numbe

A4

Date:

Wednesday, November

AOC

(Top

Victory) Electronics

TUNER

TUNERBOARD-02

30,

2005

Co.,

heet 2 of

Ltd.

3

Rev

<Re

Code>

49

T

S

r

v

S

SV-Au-IN_R/YPbPr-Au-IN_R

SV-Au-IN_L/YPbPr-Au-IN_L

SWAP Pr
with

Y

ASTB

SDA

SCL

AGC

转战南北 QQ756216551 2010.10.28

+12V

+5V

CN601

43

44
42
40
38
36
34
32

Pr

Pb

Y

30
28
26
24
22
20
18
16

Y

14
12
10

8
6
4
2 1

41
39
37
35
33
31
17
29
27
25
23
21
19
15
13
11
9
7
5
3

GND

MOR
MOL
AV1-AU-IN-R
AV1-AU-IN-L

SV-Y
SV-C

AV1-IN

IF

SWAP
WITH

SV-Y
SV-C

itle

AOC (Top

Victory) Electronics

CONNECTOR

ize

Document

A4

Date: Wednesday, November 0530,

Numbe

03

Co.,

20

heet 3 of

Ltd.

3

Rev

<Re

Code>

50

转战南北 QQ756216551 2010.10.28

+12V

ZD601

1

IN5819

12VDD

2

+ C603

1000uF/16V

C605
1uF

12VDD

C602

+

1000uF/16V

C604
1uF

FB602

120

FB603

120

OHM

OHM

C608

100pF

C606
100pF

C607

+

220uF/25V

R612

1K 1/16W

R613
1K 1/16W

ROUT-

ROUT+

HP_R

R614

33K

1/16W

MOR

MOL

120

120

FB601

OHM

FB605

OHM

R611

C601
100pF

C623
100pF

12K

1/16W

R624

1/16W

12K

ASTB

R628

100k

R629 10k

R616

68K

1/16W

C609

0.47uF/16V

R617

4.7K

1/16W

C621

0.47uF/16V

1/16W

AUDIO_STANDBY

Q602

FB608

120

OHM

AGND

R625

4.7K

+5V

R630
47k

3

MMBT3904

1

nc

2

C610

C611

C613

C614

C617

C619

0.47uF/16V

0.47uF/16V

0.47uF/16V

0.47uF/16V

0.47uF/16V

0.47uF/16V

AGND

AGND

1

2

3

4

5

6

7

8

9

10

11

12

13

14

U601

ROUT-

PVCC

SEMAX

RIN1-

RIN1+

RIN2-

RIN2+

VCC

LIN1-

LIN1+

LIN2-

RIN2+

NC

LOUT-

TPA6030A4

SHUTDOWN#

GND

ROUT+

SE/BTL#

IN2/IN1#

VOLUME

SEDIFF

5VREG

CLK

GND

BYPASS

PVCC

LOUT+

GND

28

27

26

25

24

23

22

21

20

19

18

17

16

15

C615

0.047uF

C616

0.47uF

C626
1uF

HP_R

HP_SENSE

HP_L

ROUT+

ROUT-

R618 100K

C618
1uF

CN605

5
4
3
2
1

5PIN/2.0mm

3
2

CN603

1 L

SPEAKER

R621

R620

1/16W

FB606

120

OHM

FB607

120

OHM

82K

10K

+12V

R623

R622

R615
100K

C624
100pF

C627
100pF

HP_SENSE

1/16W

R626
1K 1/16W

AUDIO_STANDBY

LOUT+

HP_L

LOUT-

1/16W

R619 10K

C612

0.1uF/16V

R627

1K 1/16W

18K

10K

C622

+

220uF/25V

Title

LOUT+
LOUT-

2

CN604

1

Size Document Number

A3

Date:

Wednesday, November 30,

2005 Sheet

1 of 1

Rev

51

71

10.PHILIPS LOC

1

TV Block

PC D-sub

Speaker

(

2Wx 2

)

KeyPAD

VIDEO 1

S-VIDEO

IF Tuner

ANT INT

Head

p

hone

IR

Flash

SST39V

F020B

SAWFILTER

SAWFILTER

Video IF

A

udio IF

Audio Output

YUV output

YUV IN

HD in

p

ut

RGB

Y/PR/PB

PI5V

330W

PI5V

330W

RGB Gain In

p

ut

PC Audio

AV Audio

HD Audio

Switch

4052

Video H/V Out

p

ut

PC H/V In

p

ut

Select H/V In

p

ut

TTL out

p

ut

LVDS output

PANEL

Power Internal

AC 100

220 Input

Inverter for TV

DC 12V

DC 5V

Inverter

DDC

EEPROM

DDC SCL/SD

A

EEPROM

M24C32

32K

VSCL/VSDAIF

On/Off Dim

IF

Switch

4052

Philips

LOC

1

Scalar

Video

decoder

Audio

decoder

MCU

OSD

TDA9178

NC

Picture improve

TDA7266D

Audio AMP

TTL TO LVDS

THC63LVDM84R

72

11

.
