LM34i 机芯维修手册
维修手册
适用机芯 LM34i
适用机型 iTV32650,iTV37650,iTV40650X
拟 制
会 签
审 核
批 准
四川长虹电器股份有限公司
多媒体产业公司
第 1 页 共 35 页
Page 2
LM34i 机芯维修手册
目 录
第一章 LM34i 机芯液晶电视的特点和整机组成…………………………………3
第二章 LM34i 机芯液晶电视的主要集成电路功能简介…………………………7
第三章 LM34i 机芯液晶电视整机信号流程分析…………………………………21
第四章 LM34i 机芯液晶电视典型故障维修流程及实例…………………………24
第五章 LM34i 机芯液晶电视维备件清单……………………………………… 27
第六章 LM34i 机芯液晶电视工厂模式设置及注意事项…………………………30
附：一 、长虹 LM34i 机芯液晶电视原理图（将以附件形式附带）

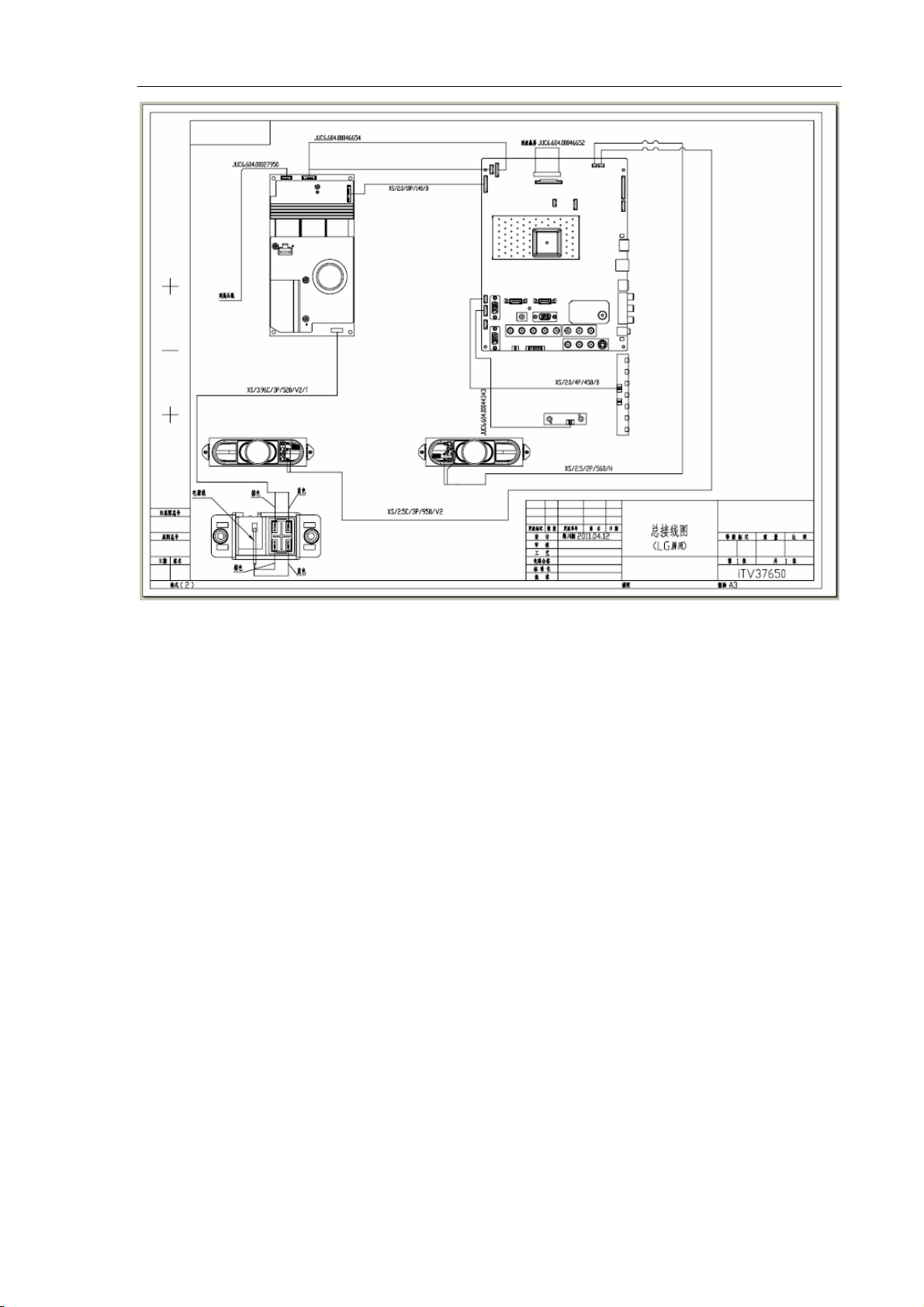

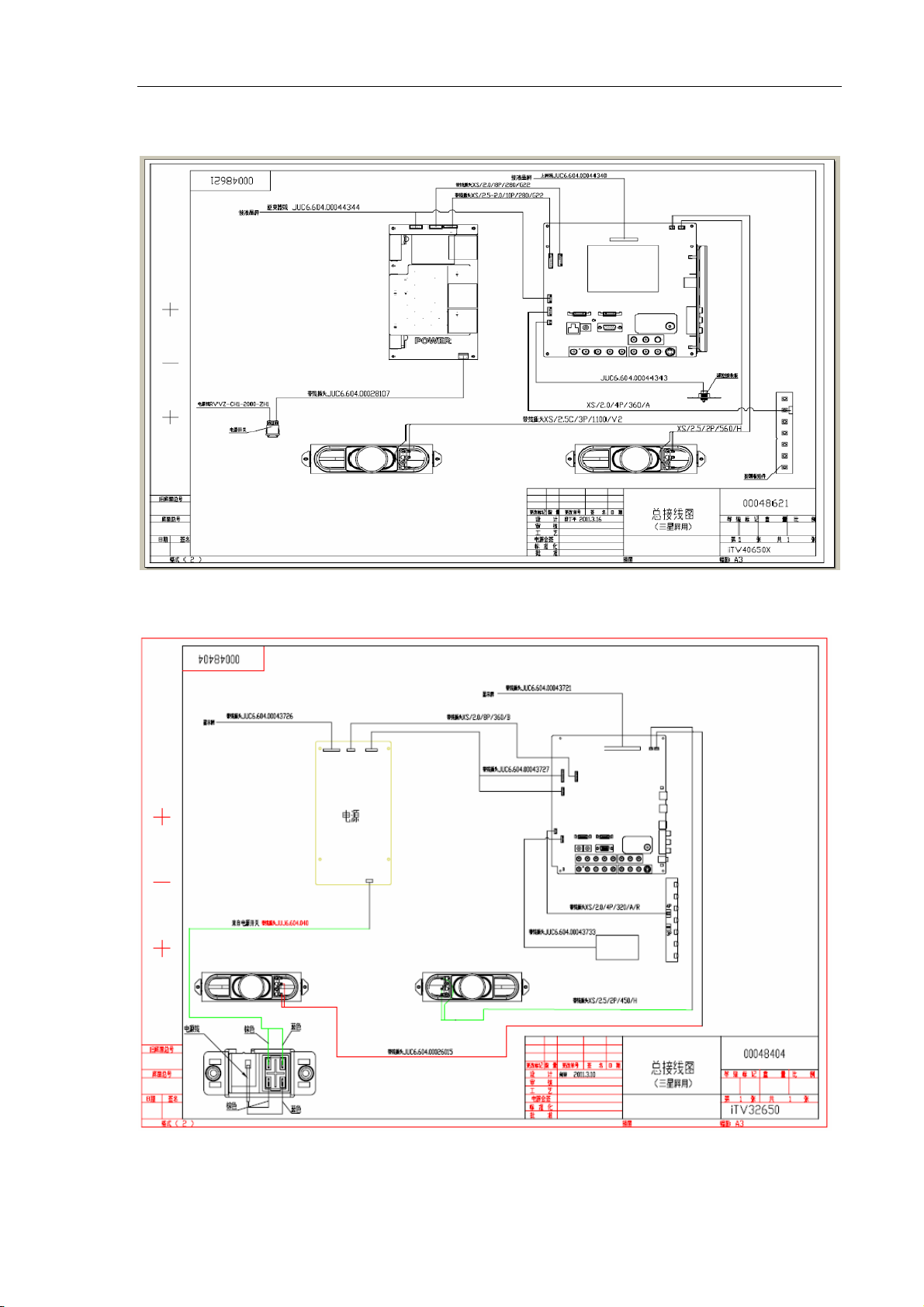

二 、长虹 LM34i 机芯液晶电视接线图
第 2 页 共 35 页
Page 3
LM34i 机芯维修手册
第一章 LM34i 机芯特点和整机组成
一、LM34i 机芯简介
LM34i 机芯以 MTK 公司 MT5301C 为主芯片，带多媒体功能，支持部分 HDMI1.4、FHD 屏。基本功
能包含RF、2路AV输入、1路YPBPR输入、1路VGA输入、2路USB输入、2路HDMI输入和1路AV
输出,1 路网络接口。主板布局与前期液晶电视基本相同，所有输入、输出接口均位于主板上，接口
安装从以前的卧式更改为立式，因此音视频线的插入方向也从以前由下向上，更改为垂直后盖方向
插入，更便于售后安装调试。
LM34i 机芯液晶电视典型型号有：iTV32650,iTV37650,iTV40650X
二、主要功能特点
● 图像模式：用户、标准、柔和、亮丽
● 伴音模式：用户、标准、新闻、音乐、剧场
● 音效：均衡高级设置、平衡、自动音量控制、环绕声
● TV 下缩放模式： 4：3 模式(Normal)、16:9 全屏模式(Full)、电影模式(Cinema)
动态扩展模式(Panorama)；
● 3D COMB FILTER、3D 降噪；
● LTI、CTI 画质改善功能，黑白电平扩展、彩色增强引擎；
● 节目回叫；
● 节目管理功能：节目命名、节目交换；
● 定时开关机功能：可设置液晶电视在预定的时间自动开机或关机；
● 无信号自动关机：TV 状态下，无信号约 15 分钟后自动关机，进入待机状态；
● 中英文菜单：采用简易方便的图形化菜单设计，使菜单操作更方便、更直观；
● 省电功能（电源管理模式）：当本机用做 PC 的显示终端，且用户使用的 PC 无输出信号时，约
120 秒后液晶电视将自动关闭，进入待机省电模式，当按本机 power、节目加/减键或遥控器上
power、节目加/减键键或 PC 再次出现时，液晶电视将自动打开；
● 即插即用：作为电脑终端显示设备，无须单独配备安装软件，作到真正的即插即用；
● 方便快速的在线升级程序，可选以下方式之一：
（1）、从 VGA 接口通过专用工装，烧写 uboot；从 USB 接口，不需要专用工装，采用普通 U 盘
直接插入即可；
（2）、网上在线升级。
● 整机电源范围 150～240V（50Hz），待机功耗小于 0.5W；
● 平均无故障时间 MTBF≥15000 小时；
● 符合国标和企标的要求；
● 系统主要规格如表 1 所示：
表 1 LM34i 机芯系统主要规格表
类 别 要 求
彩色 PAL NTSC SECAM TV 信号
制式
射频频率范围 48.25MHz－863.25MHz
预设频道数量 236 套
视频信号制式 PAL、SECAM、NTSC
输入接口类型 1 路 RF；2 路 AV，1 路 YpbPr；2 路 HDMI；2 路侧置 USB；1 路 VGA（带
输出接口类型 1 路 AV 输出
YpbPr 格式 480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、
伴音 D/K B/G M I
音频耳机输入）； 1 路网络接口
第 3 页 共 35 页
Page 4
LM34i 机芯维修手册
1080P(50Hz/60Hz)
HDMI 格式 640×480@60Hz、800×600@60Hz、1024×768@60Hz、1280×768@60Hz、
1280×1024@60Hz、1600×1200@60Hz
480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、
1080P(24Hz/30Hz/50Hz/60Hz)
VGA 格式 640×480@60Hz、800×600@60Hz、1024×768@60Hz、1280×768@60Hz、
1280×1024@60Hz、1600×1200@60Hz
USB 格式 JPEG、MPEG1/2/4、MP3 等主流媒体格式
其它 其它如亮度、对比度、响应时间、视角、分辨率、整机功耗等视液晶
屏而定
三、整机电路组成：
长虹 LM34i 机芯液晶电视主要由电源电路、射频电路、音视频处理电路、模拟和数字音视频输
入输出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电路组成，整机
电路组成框图如图 1 所示：
图 1 LM34I 机芯整机电路框图
第 4 页 共 35 页
Page 5
LM34i 机芯维修手册
四、整机主要组件介绍
1．遥控器 RP67C 介绍
序号
1
2
按键
电源 待机开关键
多媒体 进入/退出本地的文件多媒体播放功能
功能说明
3 在线影音 进入“在线影音”菜单
颜色键 根据菜单提示，与菜单等其他界面配合使
4
用
5 退出 退出当前操作或退出菜单显示
6
OK
有菜单显示时为确认键
在播放功能时按此键调出“播放菜单”
有菜单显示时为菜单上/下键；无菜单显
7
∧/∨
示时作节目+/-键用；
在播放操作时执行功能详见“多媒体功
能”
8 显示 显示节目信息
9 画质 选择图像模式
10 音量+/- 音量增大/减小
11 音质 选择声音模式
12 0-9 数字(字符)键
13 快捷 本机未用
节能、护
14
眼、智能、
本机未用
帮助
字幕 在多媒体播放时，执行字幕切换功能，如
15
果当前播放仅一个字幕，如果字幕显示
“关”，则不起作用。
16
在多媒体播放时，可进行播放/暂停的切
换
17 在多媒体播放时，进行快退/快进播放
18 静音 静音开/关
19 3D 本机未用
20 节目源
首次按此键进入信号源菜单，再连续按此
键上、下选择并进入相应信号源
21 菜单 打开/关闭菜单
有菜单显示时为菜单左/右键；无菜单显
22
示时作音量-/+键用
在播放操作时执行功能详见“多媒体功
能”
23 返回 返回上次观看的频道
节目∧/∨ 节目号增大/减小
24
25 节目管理 进入/退出“节目管理”菜单
26 音轨
在多媒体播放时，执行音轨切换功能，如
果当前播放仅一个音轨，显示“单音轨”
27 缩放 调整画面尺寸
28
在多媒体播放时，播放上一个/下一个文
件
第 5 页 共 35 页
Page 6
LM34i 机芯维修手册
2．长虹 LM34I 机芯液晶电视主要由主板、遥控接收板、按键板、电源板组成，表 2 是各印制板组
件功能的介绍。
表 2 LM34I 机芯 PCB 组件功能简介
序号 组件名称 功 能 描 述
主板组件是液晶电视中对各种信号进行处理的核心部分。在系统
控制电路的作用下承担着将外部输入的信号转换为统一的液晶显
示屏所能识别的数字信号的任务。
从高频头、AV/S 端子输入的 CVBS 信号、VGA输入的RGB信号、HDMI
1
主板组件
输入的数字视频信号、HDTV（YPbPr）输入的分量信号、USB 输入
的多媒体数字信号在 MT5301CBMU 中进行处理,经过格式变换处理
产生 LVDS 信号直接给屏显示。
从各端口输入的声音信号进入 MT5301CBMU 进行音量控制、音效处
理后输出到积分平滑电路，之后送入伴音功放放大后，送到扬声
器发声。
2 遥控接收板组件
遥控接收板组件由一个工作指示灯和一个遥控接收头构成。用户
通过该组件使用遥控器可以对液晶电视方便地进行操作以及知道
液晶电视所处的工作状态。
3 按键板组件 按键板组件有 7 个功能按键。用户通过该组件可以对液晶电视方
便地进行操作。
4 电源板组件 内置电源板可为整机信号处理过程供电，为逆变器供电，点亮液
晶屏模块的背灯单元，使用户可以看到液晶显示屏上的图像。
、主
板印
制板
布局
及主要元器件位置示意如图 3 所示：
3
第 6 页 共 35 页
Page 7
LM34i 机芯维修手册
图 3 LM34I 机芯主板布局示意图
4、遥控接收板、按键板与以前液晶电视基本一致，主要是根据结构要求进行外形更改。
第二章 长虹液晶电视 LM34I 机芯的主要集成电路功能简介
一、 长虹液晶电视 LM34i 机芯主要集成电路及其功能如表 3
表 3 LM34i 机芯主要 IC 型号及功能简介
主 板
序号 位号 型 号 主 要 功 能
主处理芯片，对各接口信号进行如 ADC、Video
Decoder、Scaler、Audio ADC、Audio DSP、
1 UM1 MT5301CBMU
2 UD1,UD2 K4B1G0846G-HCH9 DDR3，存储图像处理的中间数据、OSD 数据和
3 U09 TC58NVG2S3ETA00 Flash，存储整机控制程序
4 U11 AT24C32CN-SH-T EEPROM，存储用户操作等数据和 HDMI 的 key
5 U14 SN74LV4052ADR 音频通道选择切换开关，切换 TV、AV、YPBPR
6 U19 TAF7-C4I23VH TUNER，RF 接收解调输出模拟音频和视频信号
7 U801 R2A15122FP 数字伴音功放
8 U15 SiI9185CTU HDMI 通道切换
9 U22 IP101A PHY 芯片
二、长虹液晶电视 LM34 机芯集成电路功能介绍
1.一体化高频头(TAF7-C4I23VH)管脚简介如表 4 所示
表 4 TAF7-C4I23VH 管脚功能简介
管脚 管脚定义 管 脚 功 能 描 述
1 AGC 自动增益控制。
2 NC 不用
3 ADD TUNER 的 I2C 地址选择，LM32 机芯选择为地
4 SCL IIC 总线(时钟)
5 SDA IIC 总线(数据)
6 BP-5V 电源+5V，为高频头内部电路工作供电
7 BP-5V 电源+5V，为高频头内部电路工作供电
8 NC 不用
9 VBTL 调谐电压，+33V
10 IF-1 图像中频输出
11 IF-2 图像中频输出
2. 主芯片 MT5301CBMU
MT5301CBMU 支持 50Hz/60Hz WXGA 屏（1366×768）、50Hz/60Hz FULL HD 屏（1920×1080）
主要特点：
3D 梳状滤波、多媒体解码、De-interlace、
LVDS TX 等处理后送到屏和伴音功放。主芯片
也包括了 OSD 显示、MCU 控制功能。
从 Flash 中调入的需要运行的程序
和 VGA 的伴音通道
第 7 页 共 35 页
Page 8
LM34i 机芯维修手册
z 自带多路视频输入，无需外部转换开关；
z 内置 HDMI 接收器（支持部分 V1.4 标准），支持 CEC 功能；
z 内置 I2S DAC，HDMI 数字音频可以直接转换为模拟音频输出；
z 内置 3D De-interlace、3D COMB FILTER、3D NR 功能；
z 内置 Audio ADC、Audio DSP、Audio DAC；
z 内置 USB2.0 接收器，支持 JPEG、RM、H.264、MPEG1、MPEG2、MPEG4、MP3 解码；
z 内置 ARM11 处理器和 DSP 处理器，8032 三核 CPU；
z 支持 8bit/10bit Full HD 和 120HZ 的 HD 屏接口；
z 10bit 的 GAMMA 校正；
z 第四代高质TV解码器和双VBI解码器；
z 第四代先进的动态监视和动态补偿；
z 支持LOCAL DIMMING
z 支持1026MHZ的DDR2，1188MHZ的DDR3
z 支持BASS/TREBLE
MT5301CBMU内部处理框图如下：
第 8 页 共 35 页
Page 9
LM34i 机芯维修手册

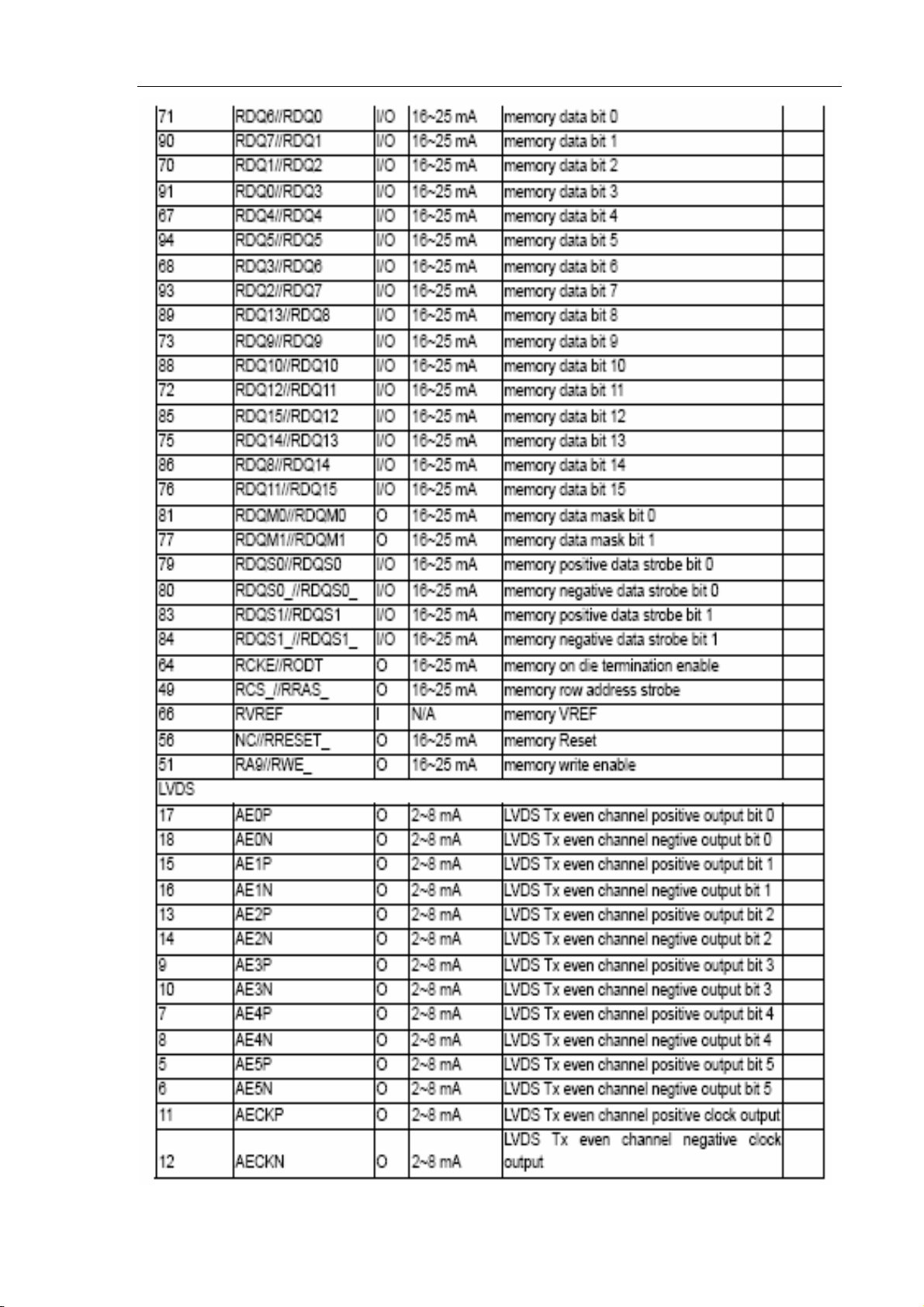

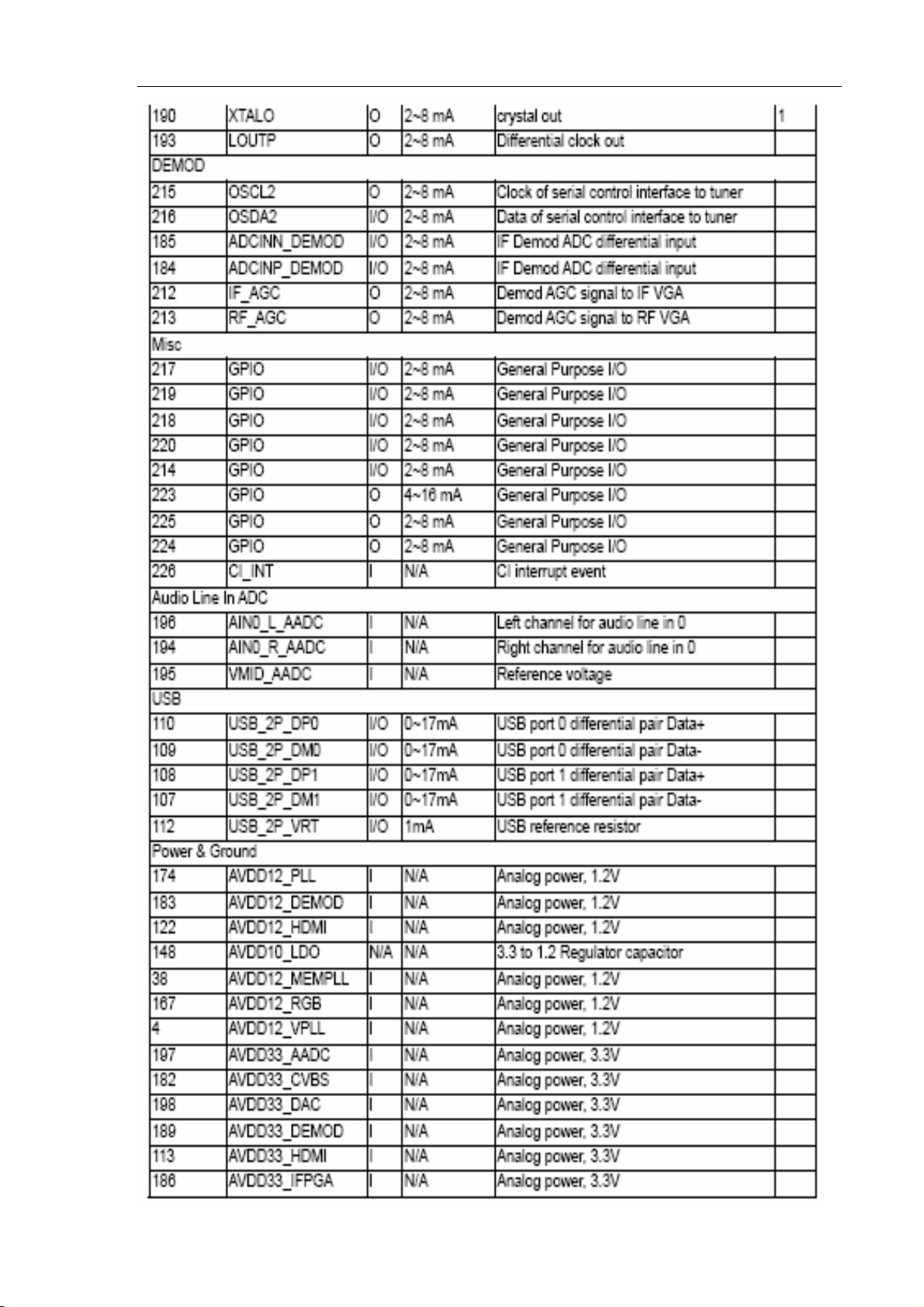

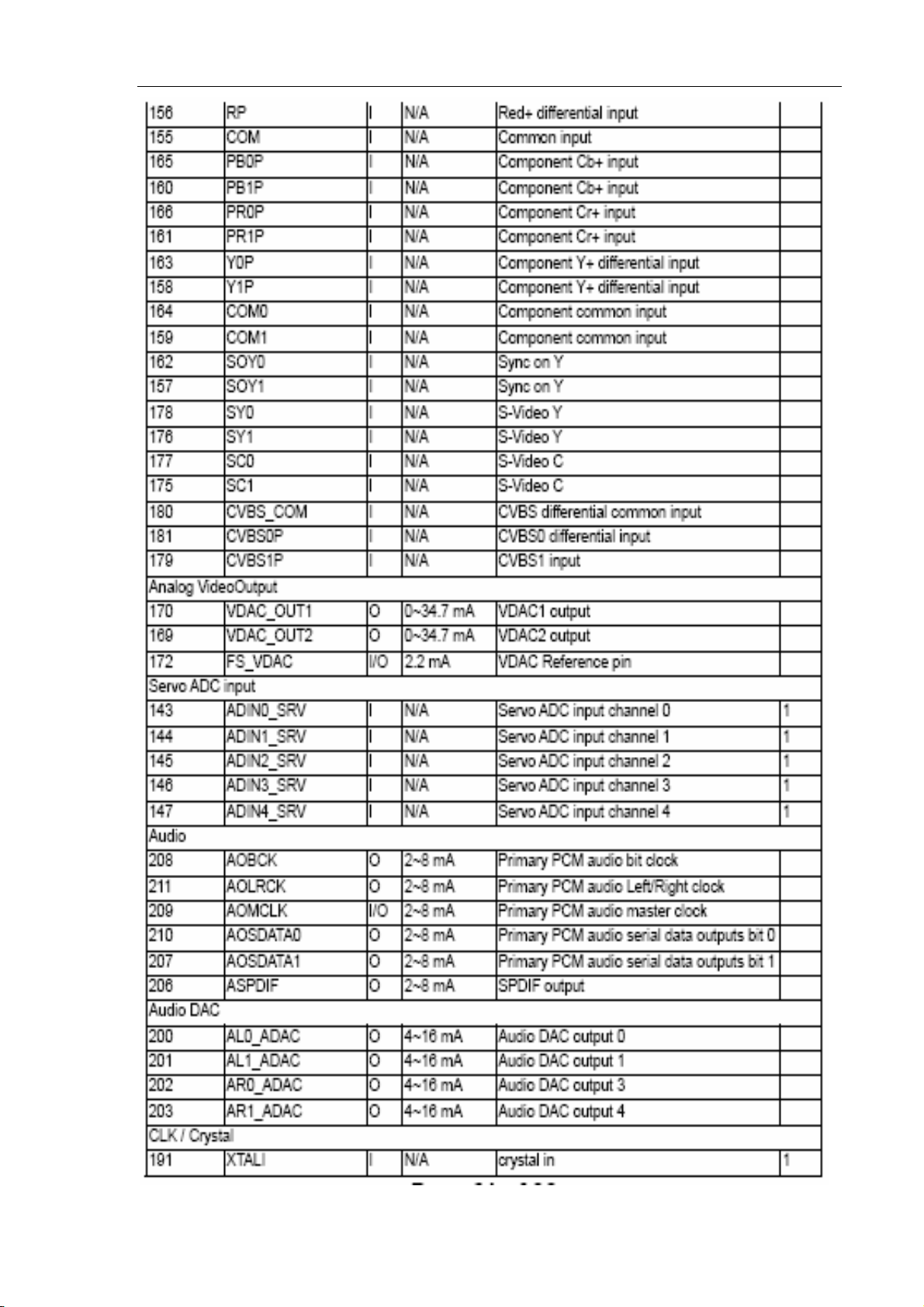

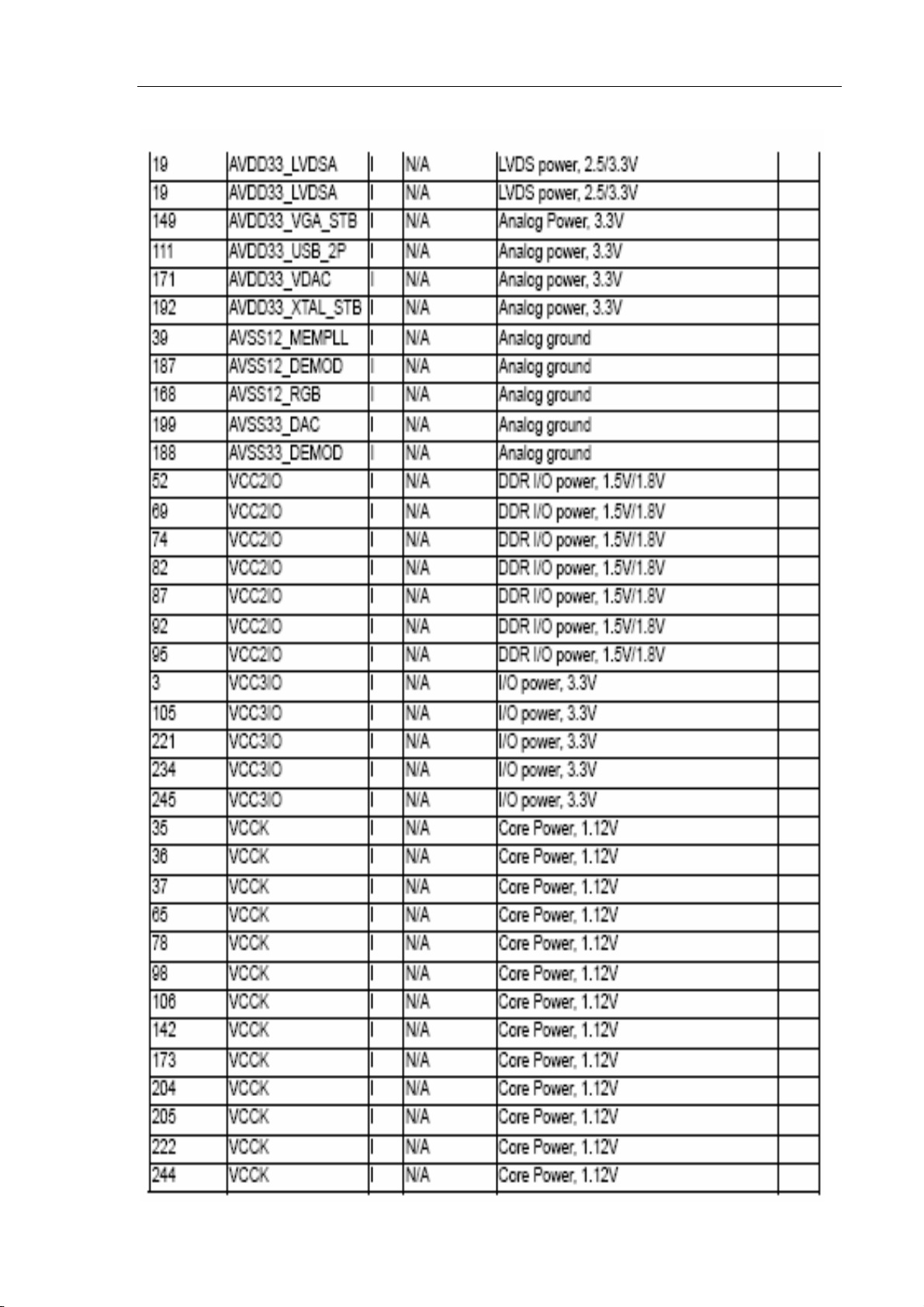

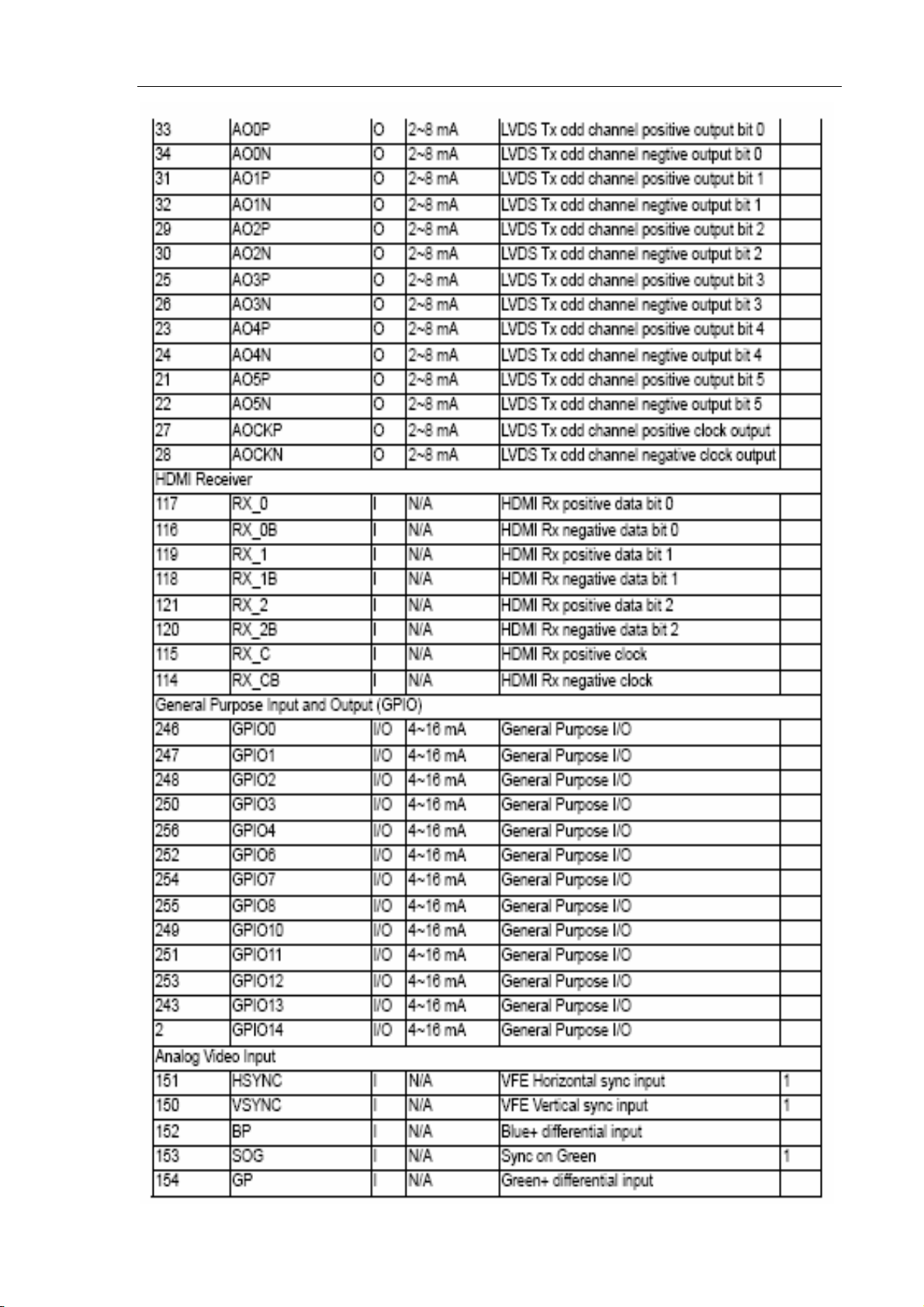

表 5 MT5301CBMU 管脚功能简介：
第 9 页 共 35 页
Page 10
LM34i 机芯维修手册
第 10 页 共 35 页
Page 11
LM34i 机芯维修手册
第 11 页 共 35 页
Page 12
LM34i 机芯维修手册
第 12 页 共 35 页
Page 13
LM34i 机芯维修手册
第 13 页 共 35 页
Page 14
LM34i 机芯维修手册
第 14 页 共 35 页
Page 15
LM34i 机芯维修手册
第 15 页 共 35 页
Page 16
LM34i 机芯维修手册
第 16 页 共 35 页
Page 17
LM34i 机芯维修手册
3. 数字伴音功放 R2A15122FP
R2A15122FP是数字D类音频功率放大器，供电电压范围：11V-24V；其最大增益可达31dB，封装
为40管脚的QFP。
其主要特点如下：
z 2个独立的伴音通道:输出功率可达10W(24V供电、8欧姆负载条件下)；
z 具有低噪声和低失真的特性；
z 待机和静音模式；
z 过热保护；
z 过流保护；
z 低压保护

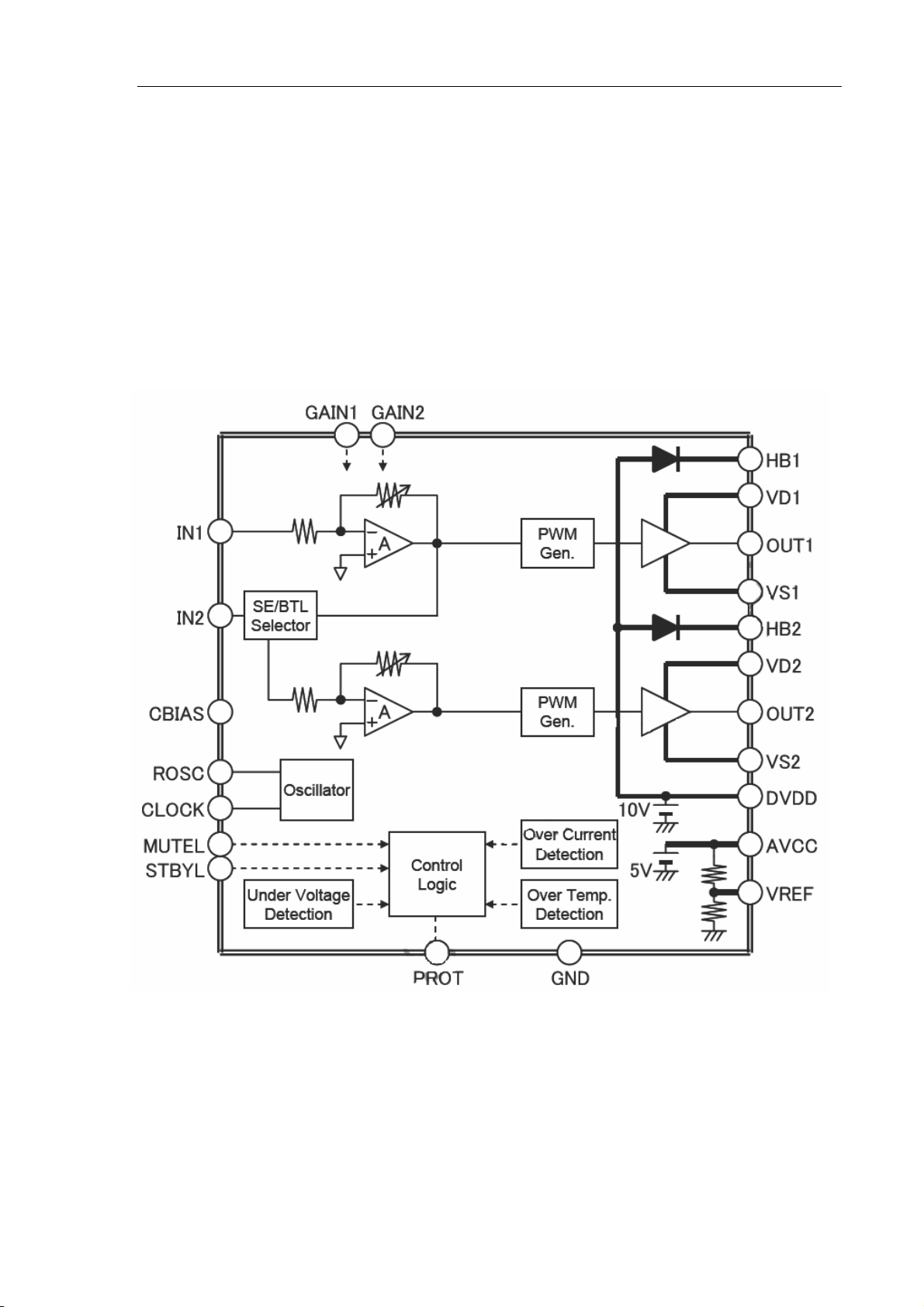

R2A15122内部处理框图如下：

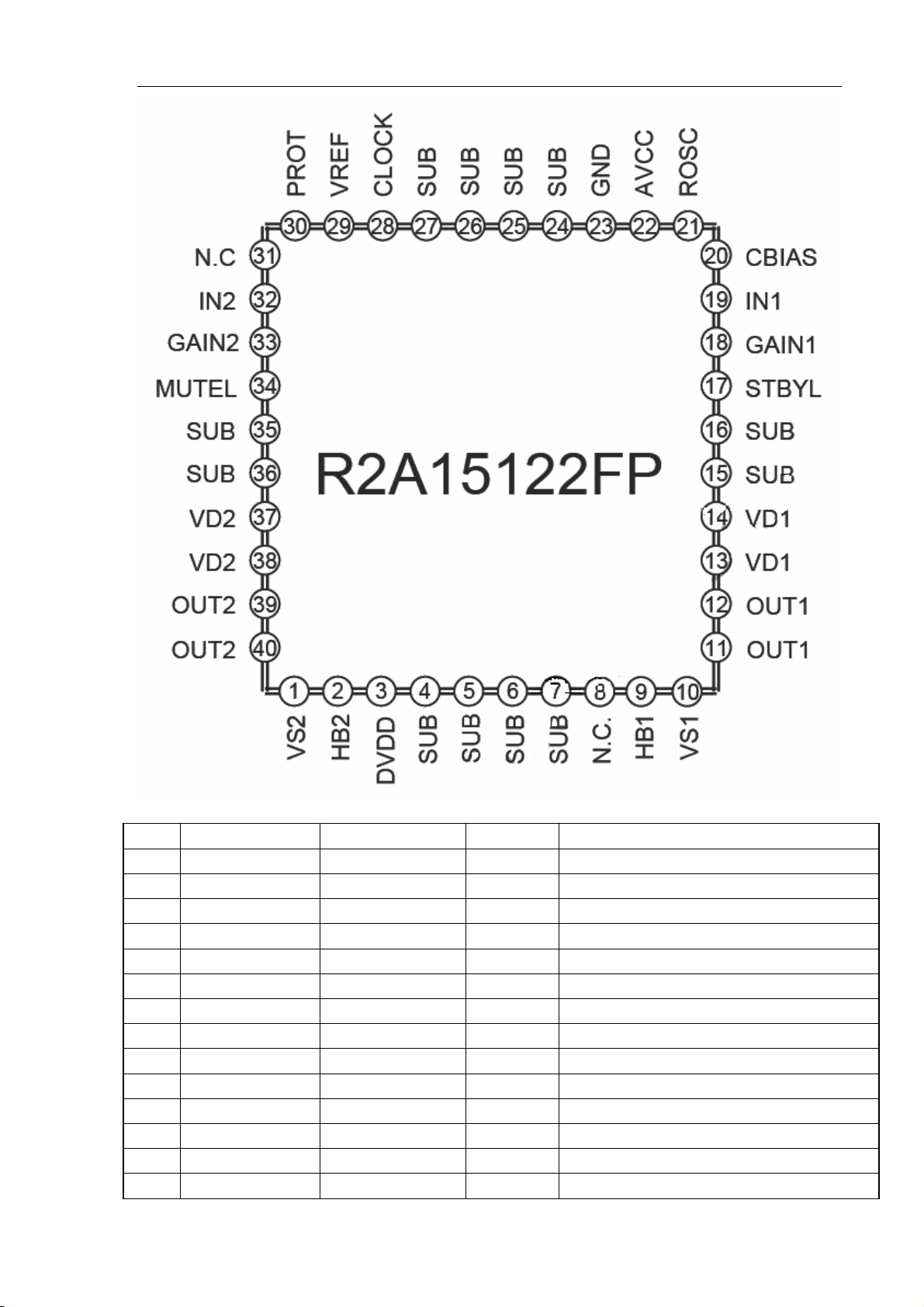

R2A15122管脚示意如下图：
第 17 页 共 35 页
Page 18
LM34i 机芯维修手册
表6 R2A15112FP管脚功能说明
序号 引脚号 引脚名称 I/O 口类型 引脚说明
1 1 VS2 — OUT2 功率输出级接地端子
2 2 HB2 I/O OUT2 自举电容连接端子
3 3 DVDD O 内部功率模块 10V 内建电源端子
4 4、5、6、7 SUB — 散热端子，接地
5 8 （N.C.） — 空置，连接功率输出地
6 9 HB1 I/O OUT1 自举电容连接端子
7 10 VS1 — OUT1 功率输出级接地端子
8 11、12 OUT1 O OUT1 功率输出端子
9 13、14 VD1 — OUT1 功率输出的供电电源端子
10 15、16 SUB — 散热端子，接地
11 17 STBYL I STB 控制端子，低电平时，功放待机
12 18 GAIN1 I 功放增益设置端子 1
13 19 IN1 I OUT1 的音频信号输入 1
14 20 CBIAS I/O 电源滤波电容连接端子
第 18 页 共 35 页
Page 19
LM34i 机芯维修手册
15 21 ROSC I IC 主、从工作模式设置端子
16 22 AVCC O 模拟部分用 5V 内建电源端子
17 23 GND — 模拟模块接地端子
18 24、25、26、27 SUB — 散热端子，接地
19 28 CLOCK I/O 主从工作模式时钟端子
20 29 VREF I/O 模拟模块参考电压外接电容端子
21 30 PROT O 保护计时器外接电容端子
22 31 （N.C.） — 空置，连接功率输出地
23 32 IN2 I OUT2 的音频信号输入 2
24 33 GAIN2 I 功放增益设置端子 2
25 34 MUTEL I 静音端子，低电平静音
26 35、36 SUB — 散热端子，接地
27 37、38 VD2 — OUT2 功率输出的供电电源端子
28 39、40 OUT2 O OUT2 功率输出端子
表6 R2A15112FP管脚功能说明
4、DC-DC转换器MP1482
MP1482是降压DC-DC电源转换IC。最大输出电流2A，输入电压范围宽达4.75V～18V，输出电压
范围为1V～15V。LM32机芯使用中输入电压为+5V，输出电压为+1.1V。

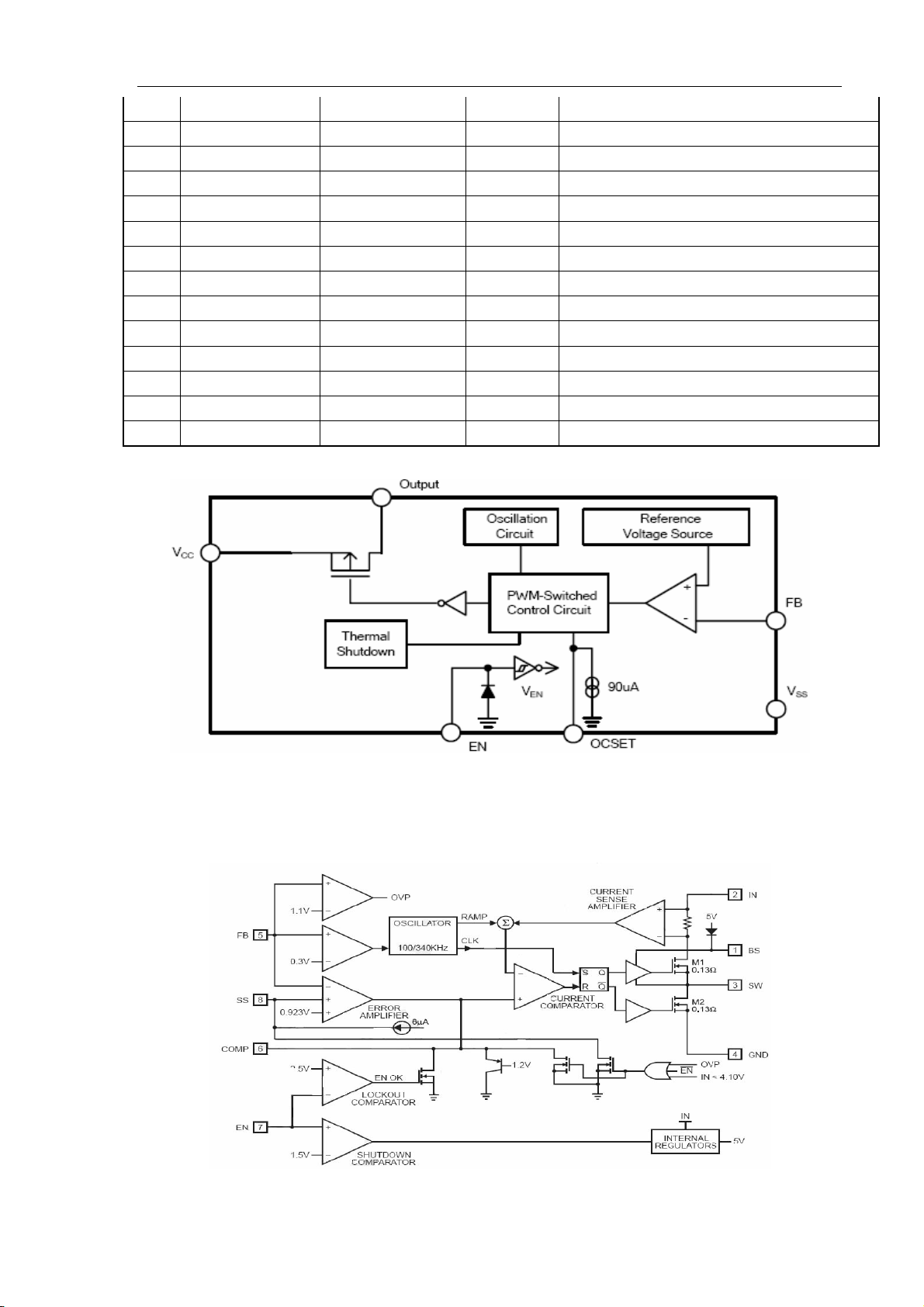

MP1482 原理框图如下：

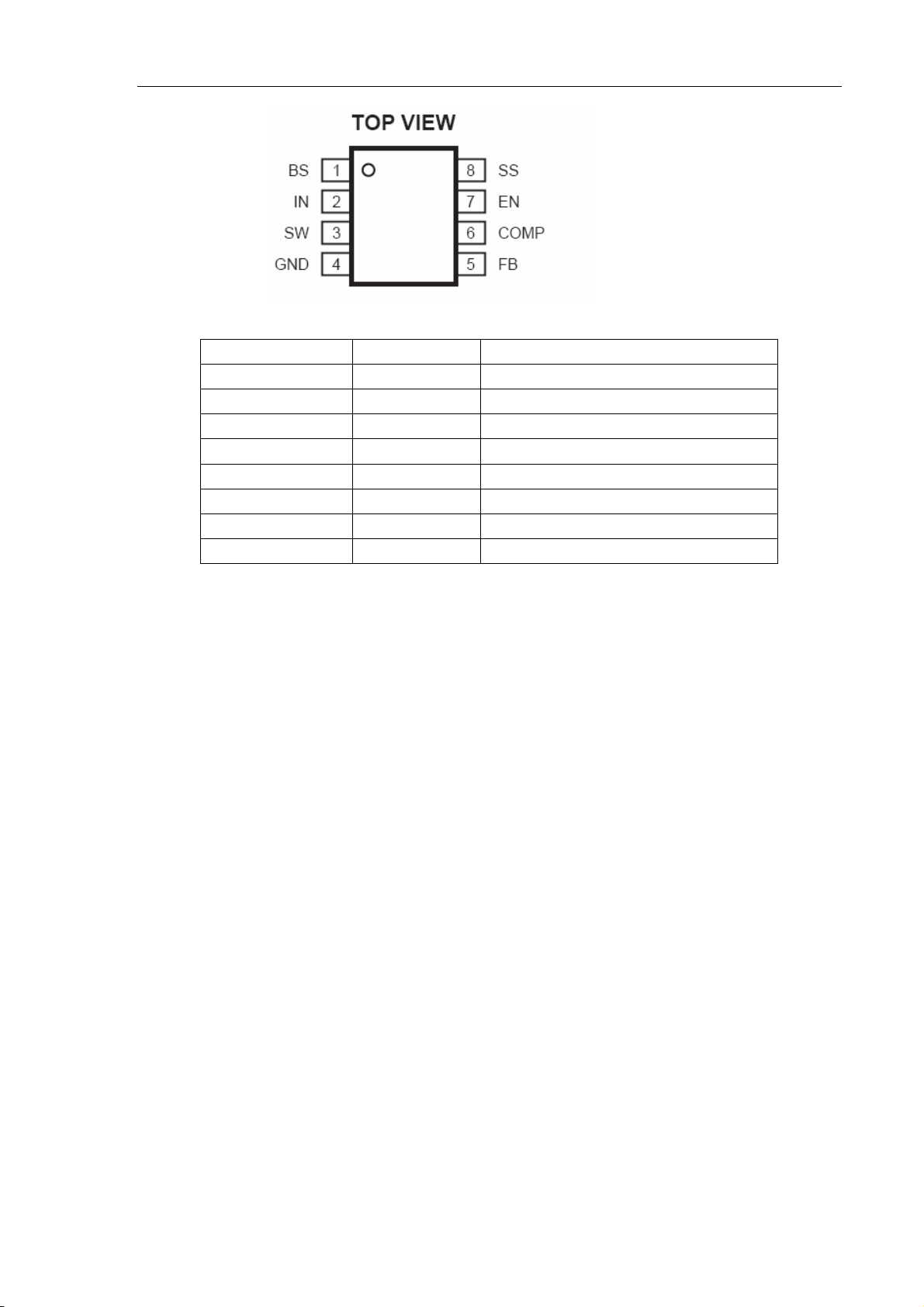

MP1482管脚示意图如下：
第 19 页 共 35 页
Page 20
LM34i 机芯维修手册
表 7 MP1482 管脚功能说明
管脚号 管脚名称 功能说明
1 FB 反馈脚
2 EN 使能脚，2V以上IC正常工作
3 OCSET 最大输出电流控制脚
4 VCC 电源输入
5 OUTPUT 开关电源输出
6 OUTPUT 开关电源输出
7 VSS 地
8 VSS 地
第 20 页 共 35 页
Page 21
LM34i 机芯维修手册
第三章 整机信号流程分析及关键点测量数据
本章主要介绍长虹液晶电视(LM34i 机芯)的图像信号的接收及处理、声音信号的接收及处理、
整机系统控制过程和整机供电系统。
一、图像信号流程
高频头输出的 TV 信号、AV 信号、YPbPr 信号以及 VGA 输入的 RGB 信号，直接送入主芯片
MT5301CBMU 进行视频解码、A/D 变换、格式变换等，最后将不同格式的输入信号变成统一的 LVDS
信号输出。
HDMI 和 USB 输入的数字信号，网络信号进入 MT5301CBMU，经过视频解码等处理后形成统一的
LVDS 上屏信号。
二、 伴音信号流程
AV1、AV2、YPbPr 和 VGA 输入的音频信号，经过 74LV4052 进行切换后，选出一路进入主芯片；
高频头输出的 TV IF 信号、HDMI 和 USB 输出的数字音频信号直接进入主芯片进行 DSP 处理，MT5301C

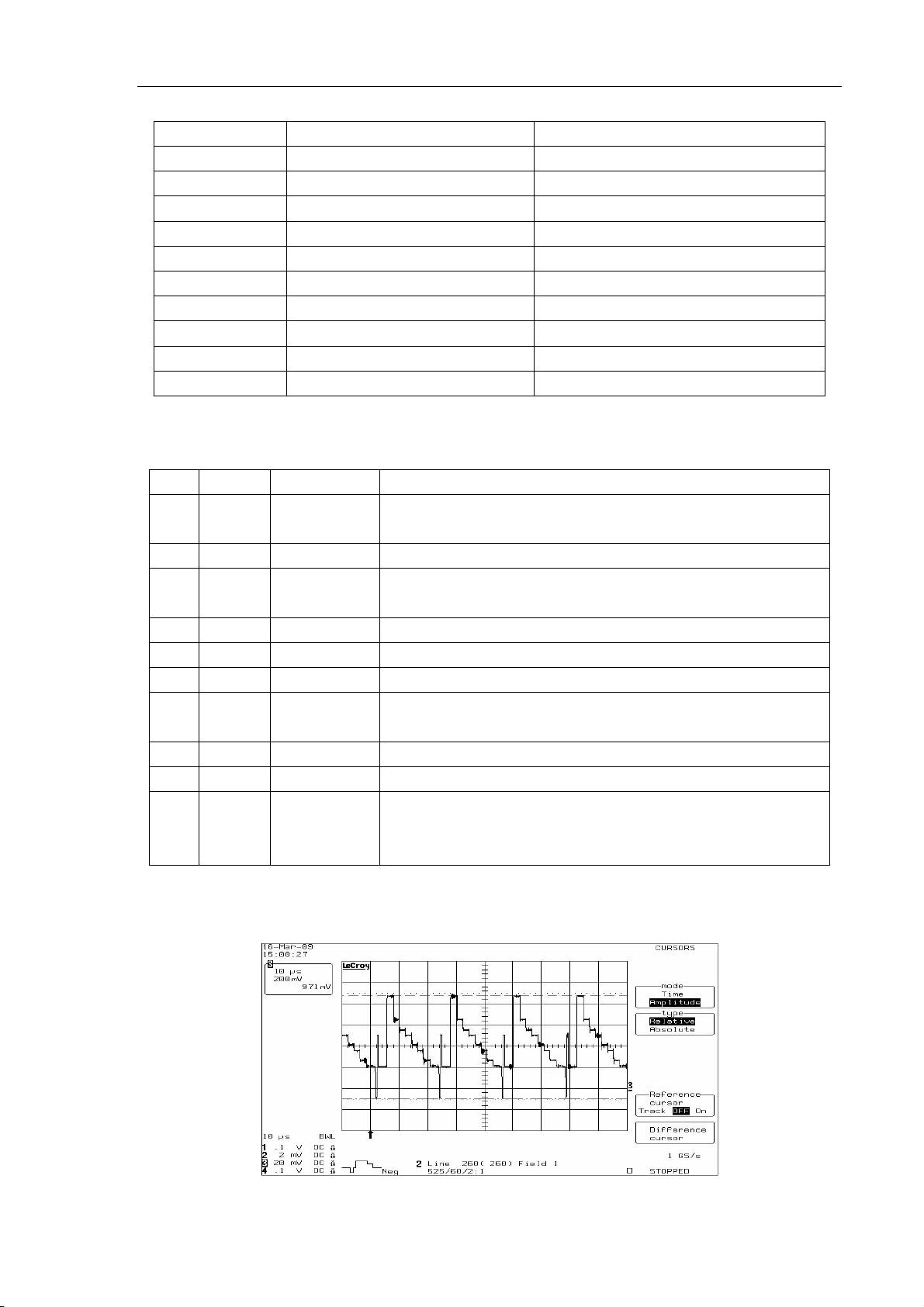

进行 ADC、DSP 等处理后输出 PWM 信号，经过积分电路转换后形成模拟信号，进入数字伴音功放
（R2A15122FP）经功率放大后输出到扬声器。
三、整机供电系统
从电源板共有 4 路电压输出，+5VSB、+5V_3A、+24V_AUDIO、+24V_INV。其中+24V_INV 供 LCD
屏的逆变器使用，+24V_AUDIO 供伴音功放使用，+5VSB 和+5V_3A 通过 DC-DC 转换器、LDO 转换器变
成 1.1V、1.2V、1.8V、3.3V 等供相关功能电路和 IC 使用，同时+5V_3A 还给相关电路直接供电。

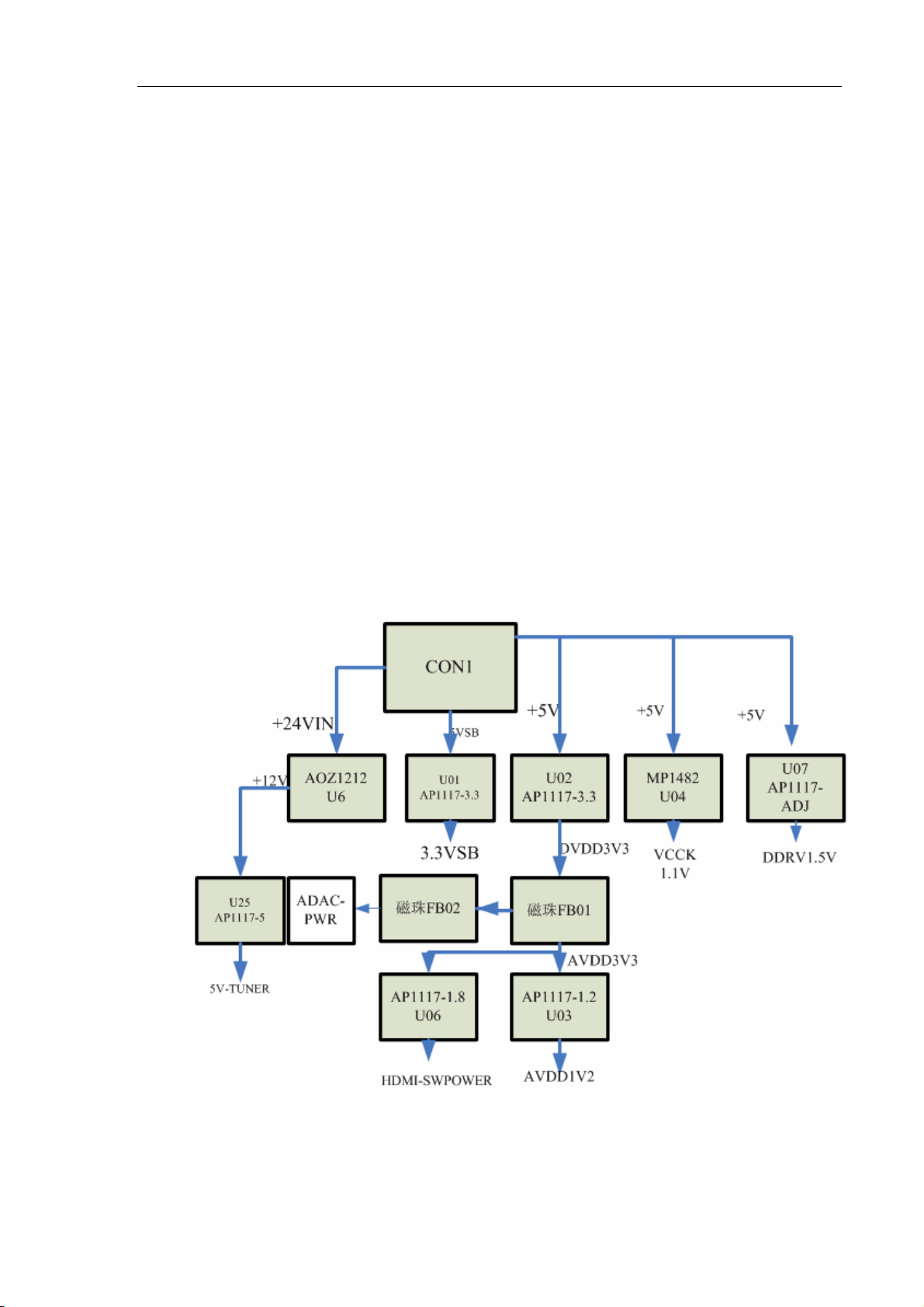

整机电源组成与分布图 4：
第 21 页 共 35 页
Page 22
LM34i 机芯维修手册
2、主板上主要供电插座电压
电压名称 测试位置 测试值
+24V CON1的 PIN9、10 +24V±1V
5V CON1的 PIN4、5 +5V±0.2V
5Vstb CON1的 PIN6 +5V±0.2V
+12V C119的正极 +12V±0.5V
VCC_PANEL CA10上端 +12V±0.5V
VCC1.2V C115的左端 +1.2V±0.05V
+1.5V_DDR3 C130的正极 +1.5V±0.1V
3.3V C117的正极 +3.3V±0.1V
3.3VSTB C113的正极 +3.3V±0.1V
5V-TUNER C919的正极 +5V±0.2V
四、主板上各主要插座定义
序号 位号 连接对象 功能描述
1 CON1 电源板
stb-sw (1 脚)；GND(2，3，7，8 脚)；5V_3A（4，5 脚）；5VSB
（6 脚）；24V_IN（9，10 脚）
2 CON2 电源板 24V_AUDIO（1，2 脚）；24V_INV(7，8 脚)；其余为 GND
3 CON3 逆变器
INVERTER_STATUS（1 脚）；BL_VbrB（2 脚）；BL-ON/OFF（4 脚）；
BL-RESERVE（5 脚）；其余为 GND
4 CON27 扬声器 2 芯，左扬声器伴音功率放大输出
5 CON28 扬声器 3 芯，右扬声器伴音功率放大输出
6 CON6 调试工装 3V3（1 脚）；U0RX（2 脚）；U0TX（3 脚）；GND（4 脚）
7 CON7 遥控板
IR（1 脚）；GND（2 脚）；VCC（3 脚）；5V（4 脚）；LED-R（5
脚）；LED-G（6 脚）
8 CON4 K 板 ADIN3（1 脚）；GND（2 脚）；ADIN4（3 脚）；GND（4 脚）
9 CON18 WXGA 屏插座 WXGA 屏插座
CON19
10
CON20
屏插座 FULL HD 屏插座
CON18
五、关键点波形图（图 6-图 15）
1、YPbPr 输入全彩条信号，在进入主芯片的耦合电容 C5233 之后（YPbPr--Y 部分）的波形如图 9
所示：
2、YPbPr 端子输入全彩条信号，在进入主芯片的耦合电容 C528 之后（YPbPr--Pb 部分）的波形如
第 22 页 共 35 页
Page 23
LM34i 机芯维修手册
图所示：

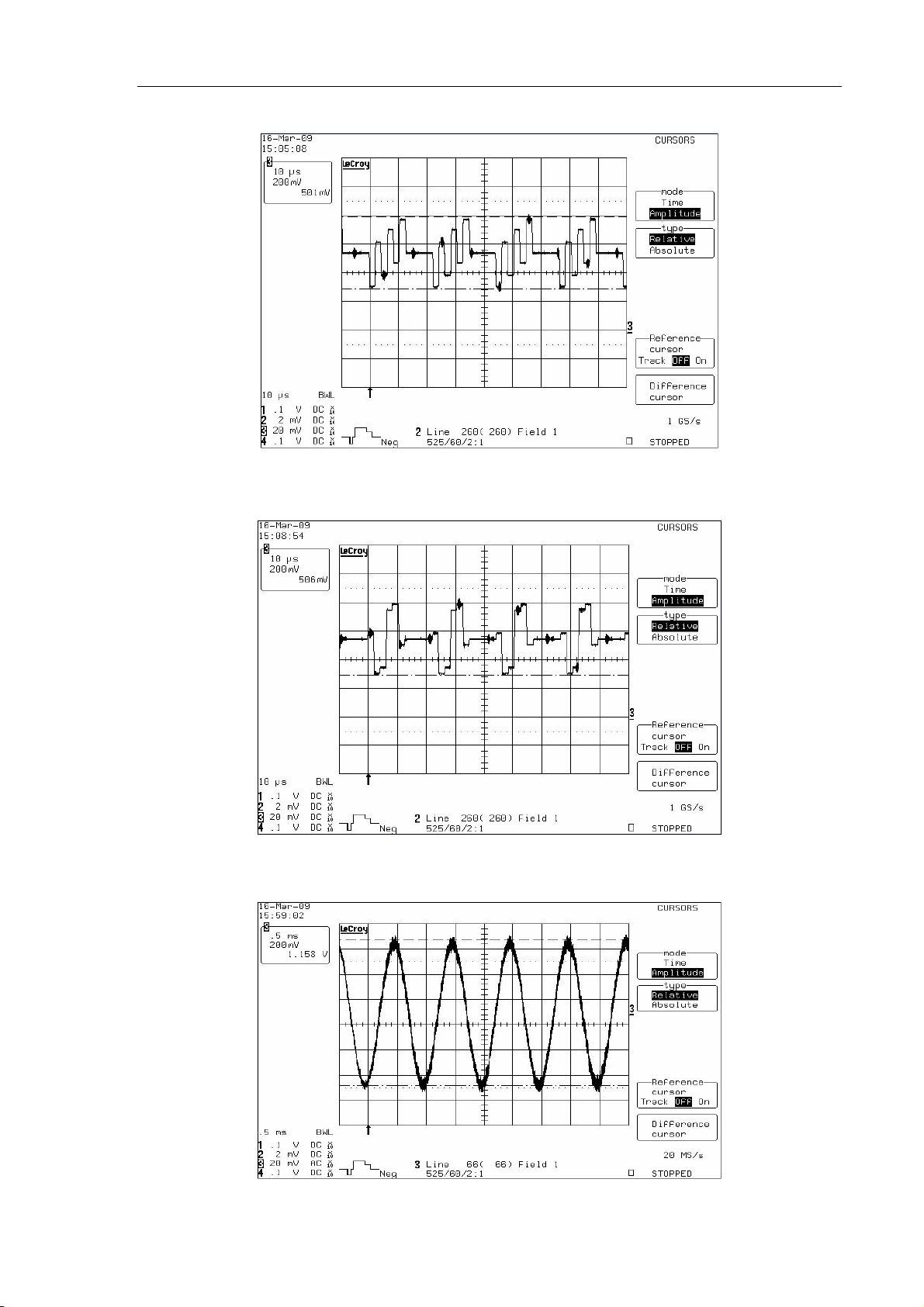

3、YPbPr 端子输入全彩条信号，在进入主芯片的耦合电容 C522 之后（YPbPr--Pr 部分）的波形如
图 11 所示：
4、频率为 1KHz 的伴音信号，功放 U801 的 19，32 脚（音量置于 100）波形如图 13 所示：
第 23 页 共 35 页
Page 24
LM34i 机芯维修手册

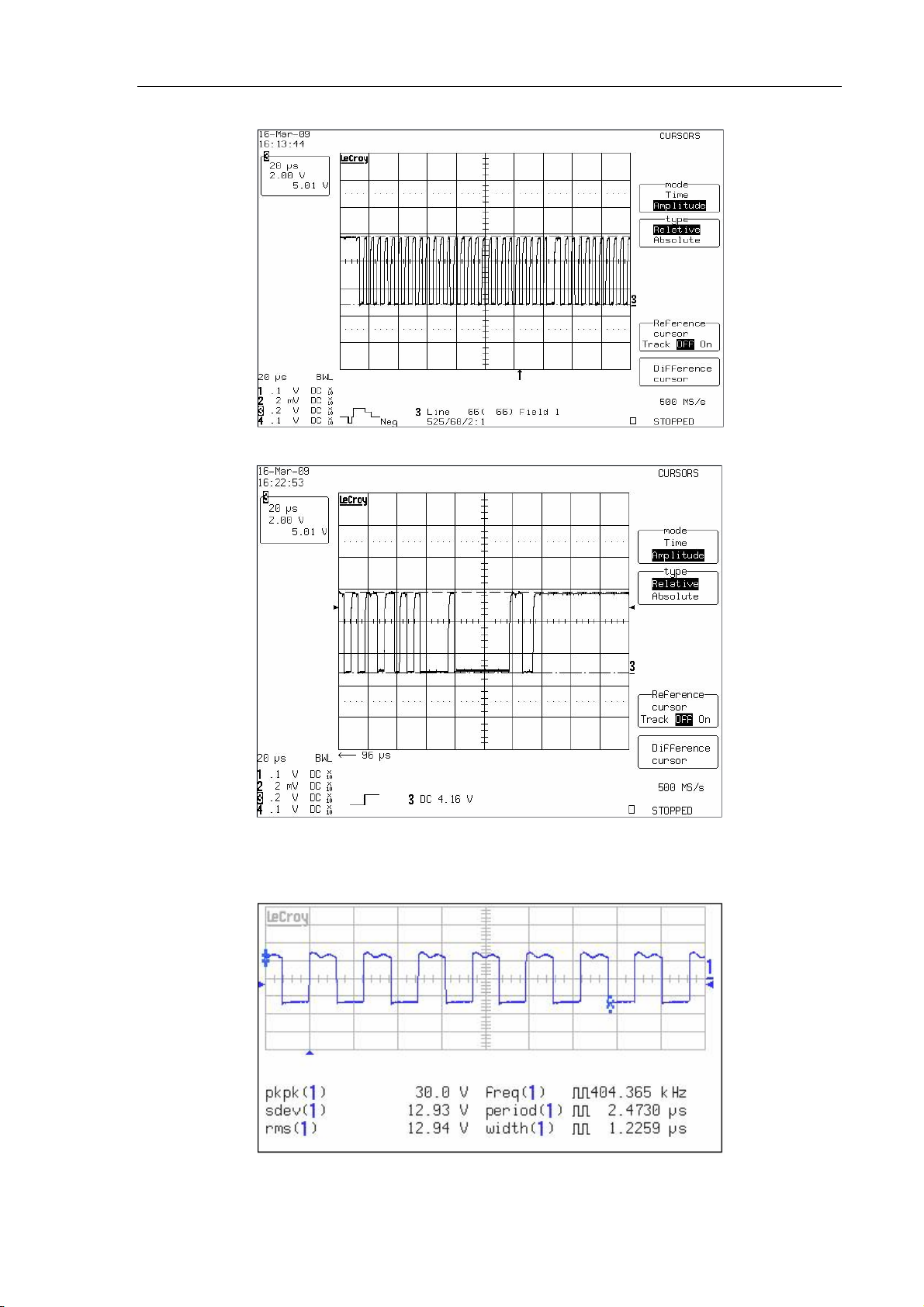

5、射频输入全彩条信号，I²C 总线时钟信号 SCL,U19 的第 4 脚处波形如图 14 所示：
6、射频输入全彩条信号，I²C 总线时钟信号 SDA,U19 的第 5 脚处波形如图 15 所示：
7、功放 11，12，39，40 脚振荡波形：

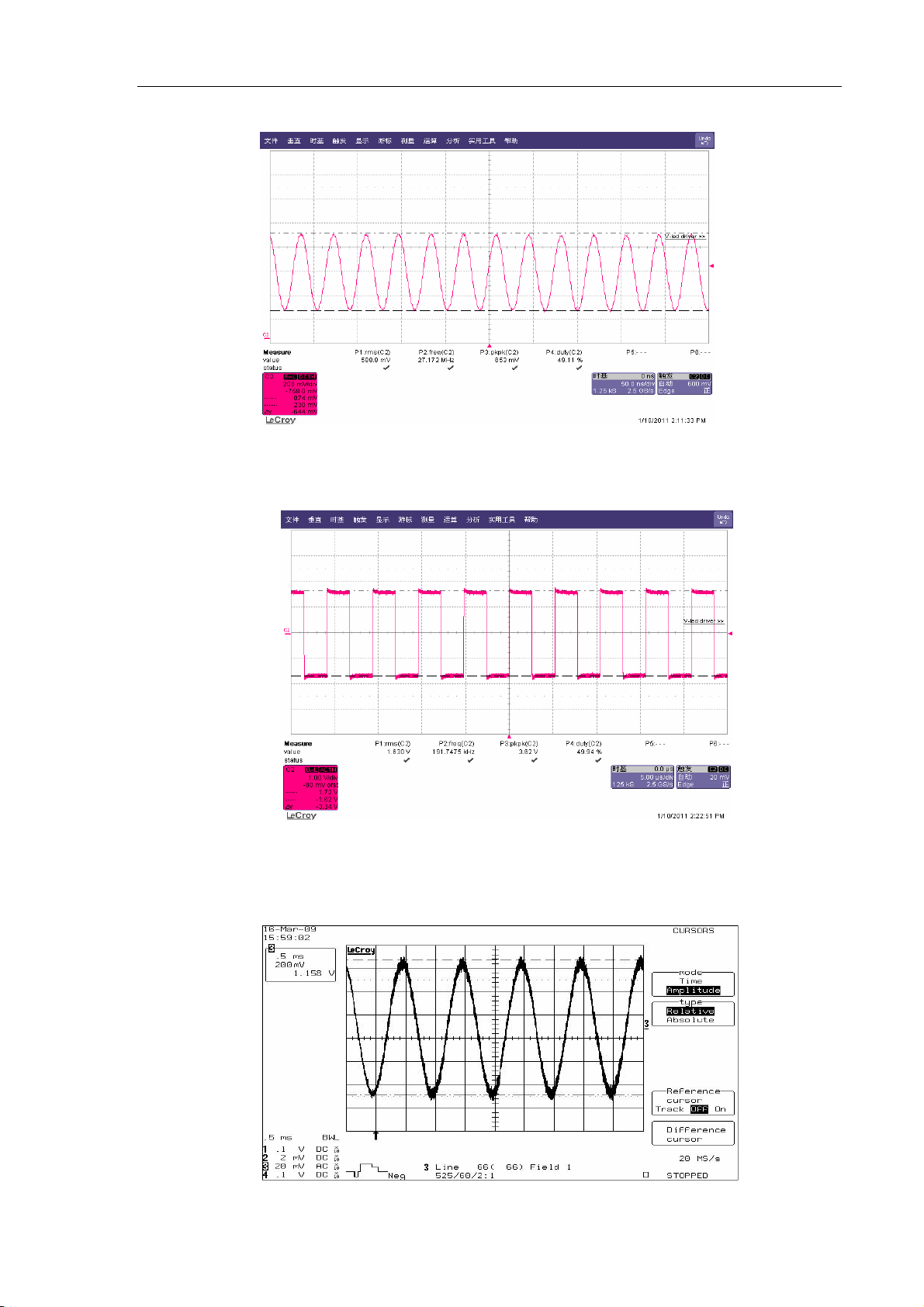

8、晶体震荡器 Y1 产生 27MHZ 正弦波。不准确的震荡频率会导致不能正常进行信号解调，产生图象
第 24 页 共 35 页
Page 25
LM34i 机芯维修手册
失色等现象，波形如下图所示：
9、频率为 1KHz 的伴音信号输入，主芯片 UM1 输出 PWM（调宽脉冲）信号，第 201，203 脚处波形（工
厂 TV 白场信号下测试）如下图所示：
10、频率为 1KHz 的伴音信号，功放 U801 的 19，32 脚处波形（PWM 信号已经由电路变化为普通模拟
音频信号）如下图所示
第 25 页 共 35 页
Page 26
LM34i 机芯维修手册
六：关键点的测试电压(供参考)
待机状态下：
Q101： B 极：0.729V B 极:0V E 极:0V
U01: 2 脚：3.3V
开机状态下：
CON1： 1 脚 4.56V
U04: 2 脚: 5.2V 7 脚:5.18V 8 脚:3.5V 5 脚:0.9V 1 脚:5.4V
3 脚: 1.15V
U11： 5 脚: 3.3V 6 脚:3.3V 7 脚:3.3V 8 脚:3.3V
U06: 2 脚：1.8V
U02: 2 脚：3.3V
U03 2 脚：1.2V
U07 2 脚：1.5V
FB01 处电压： 3.3V
FB01 处电压： 3.3V
FB601，FB602 处电压：1.8V
LA01 处电压： 12V
L102 处电压： 5.2V
FB801 处电压： 12V
FB903 处电压： 5V
FB803 处电压： 2.5V
RD26 RD27 处电压： 1.5V
CB23 下端电压： 3.3V
QA03 的 B 极： 0.67V（控制 U21，低电平开，高电平关）
高频头引脚直流电平
1 2 3 4 5 6 7 8 9 10 11
0V 0V 33.5V 5V 5V 5V 5V 1.26V 2.2V 3.3V
U14 真值表；
AV1 AV2 YPBPR VGA
9 脚 0V 5V 0V 5V
10 脚 0V 0V 5V 5V
功放 30 脚电平：4.78V
静音时： Q808 B 极：0.676V（静音时 MUTE 功放）
UM1 的 147 脚： 标清屏（32，37）：0V 高清屏 （40）： 3.3V
UM1 的 148 脚： 正常时 1.05V，超过 1.18V 或低与 1V，可能主芯片接地不良好或
者主芯片不良。
第 26 页 共 35 页
Page 27
LM34i 机芯维修手册
第四章 常见问题及处理
一、典型故障分析流程

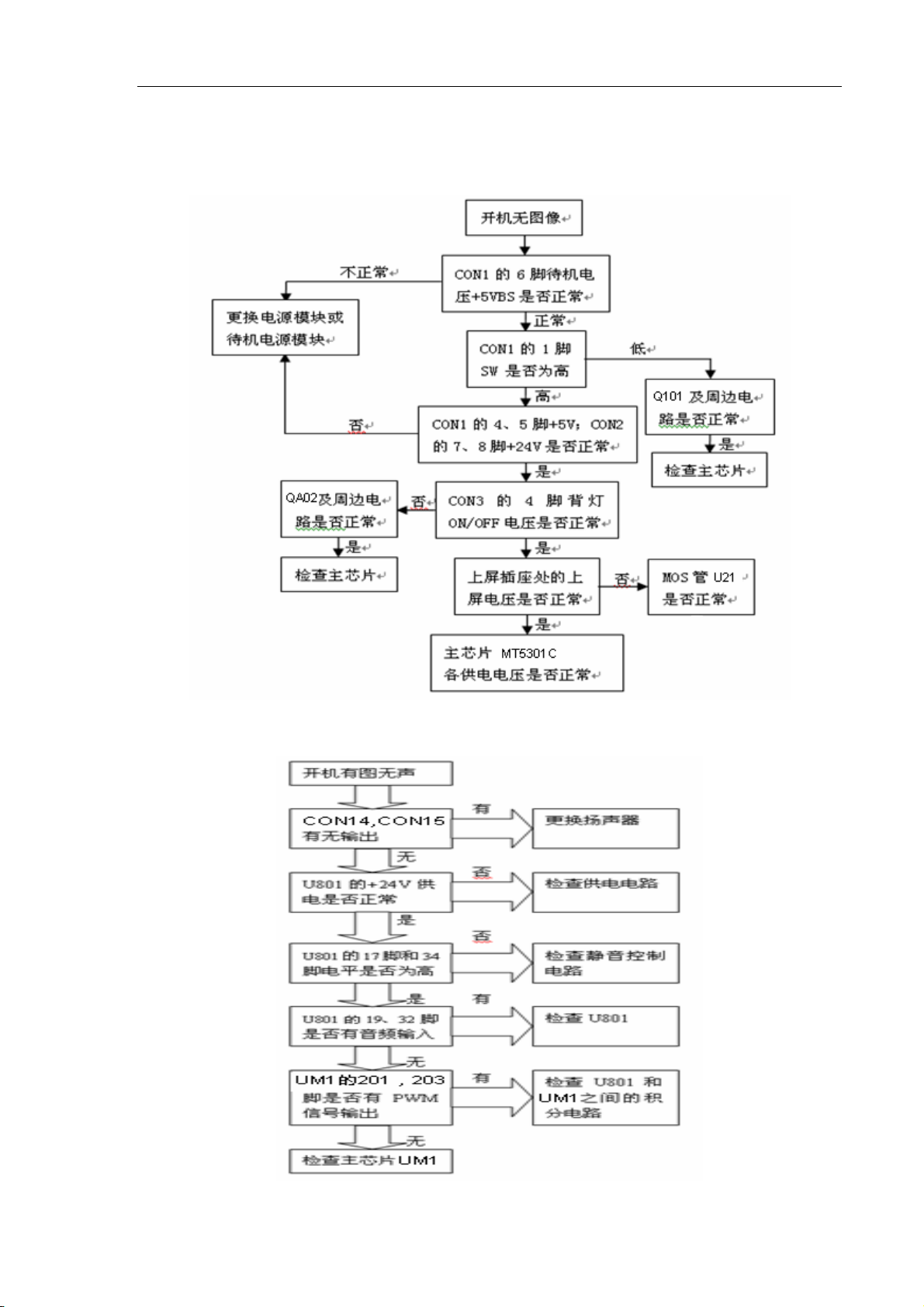

1、正常通电开机三无(包含无开机画面、无指示灯、无背光)检查维修流程：
2、正常通电开机有图像，无声音检查维修流程：
第 27 页 共 35 页
Page 28
LM34i 机芯维修手册

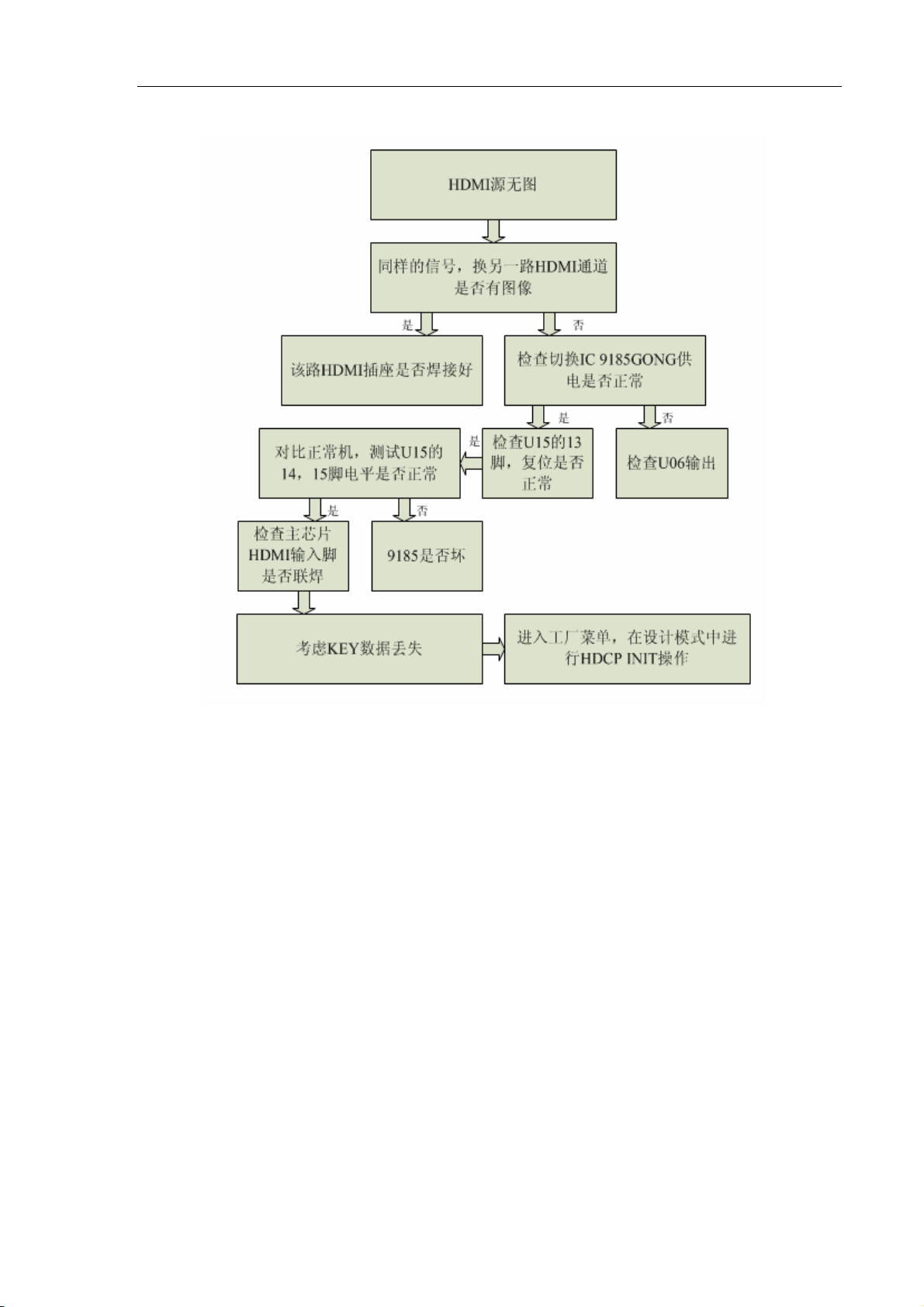

3、其他源工作正常，HDMI 源下无图维修流程：
三、维修实例
1. 故障现象： HDMI 模式下，某些 DVD 的 HDMI 信号，无法识别。
原因及处理：没有写入 Key 和 Key 写入不正确；重新写入 Key。
2. 故障现象： 有声音无图像，开机也不出 LOGO，背光亮，上电过程指示灯正常闪烁后熄灭。
原因及处理：检查上屏的连接线没接好；接好上屏线。
3. 故障现象： 通电后各电压正常，但不开机。
原因及处理：测试芯片 UM1 的 148 脚电压为 1.2V,偏高，正常值约 1.1V,初步判断为主芯片下
的 E-PAD 未焊接好，重新焊接后可开机。
4． 故障现象： 通电后图像正常，无声音
原因及处理：检查功放 34 脚电平为 0，系静音状态，再测试 Q808 的 B 极为 0.7V,三极管一直
处于导通状态，更换三极管后恢复正常。
5． 故障现象： 通电后图像正常，无声音
原因及处理：检查功放的 MUTE 和 STB 脚电平正常，功电正常，测试无输入信号，但 IC 是有 PWM
第 28 页 共 35 页
Page 29
LM34i 机芯维修手册
输出，问题出在信号积分平滑电路，无 12V，FB801 漏装。装上该磁珠后伴音恢
复正常。
6． 故障现象： 电视能正常开机，有蓝背景，搜不到台。
原因及处理：问题应出在高频头处，检查高频头 5V 功电正常，33V 调谐电压正常，最后检查为
R928 处连焊，造成 I2C 地址不正常，搜不到台。
7． 故障现象： 电视无视频输出
原因及处理：C413 电容短路，重新焊接 C413 后恢复正常。
8． 故障现象： 有声音无图像，开机也不出 LOGO，背光亮。
原因及处理：该问题应该判断为上屏问题，检查上屏线连接可靠，再次检查 U21 的输入端有 12V
电压，但无 12V 输出电压，U21 的 2，4 脚为高电压，MOS 管被关断，CA06 电路，
造成三极管 QA03 一直处于截止状态。
9． 故障现象： 电视其他源正常，但不能进行网络连接
原因及分析：检查网络接口处得指示灯是否正常亮；检查网络配置是否正常；检测芯片 U22 所
有的功电正常，测试 46 脚无时钟波形，该时钟为主芯片提供给该芯片的，再检
查发现电阻 RB24 开路，更换该电阻后恢复正常。
10．故障现象： 电视其他源正常，VGA 下图像时有时无
原因及分析：应判断为 VGA 下同步信号时有时无造成，检查电阻 RC31 虚焊，重新焊接后恢复
正常。
第 29 页 共 35 页
Page 30
LM34i 机芯维修手册
第五章 维备件、易损件清单
表 15 的维修备件清单仅供参考，准确型号或规格请以公司最新资料为准。
序号 物料名称 规格型号 物料代码 应用机型
1 主板组件 JUC6.690.00042361 850033036 iTV40650X
2 主板组件 JUC6.690.00042356 850033029 iTV37650
3 主板组件 JUC6.690.00042353 850033021 iTV32650
4 按键板组件 JUC6.694.00025049 850020154 上述三个机型
5 遥控接收板组件 JUC6.695.00042370 850033042 上述三个机型
6 32 寸屏 LTA320AP05-107
7 37 寸屏 LC370WXE-SBV1
8 40 寸 FHD 屏 LTA400HM09
FSP120S-3HF02 9
电源模块
HS120S-3HF02
10 电源模块 HSL37-3L02 iTV37650
HS180-4N02 11
电源模块
FSP180-4H03
12 上屏线 JUC6.604.00044340 iTV40650X
13 上屏线 JUC6.604.00043721 iTV32650
14 上屏线 JUC6.604.00046652 ITV37650
15 遥控器 RP67C 上述三个机型
iTV32650
iTV40650X
第 30 页 共 35 页
Page 31
LM34i 机芯维修手册
第六章 工厂模式设置及注意事项
一、进入工厂菜单
1.进工厂模式方法有两种：
（1）使用工装遥控器 GZ61A，按“M”进入 M 模式。
（2）按“菜单”键后，在菜单消失前，依次按数字键“08166180”，也可进入工厂菜单。
2 工厂菜单及其设置
M：表示工厂模式
LMC34i-M650-V1.001-FH&WX:表示软件版本
系统信息 >
调谐设置 >
音频设置 >
设计模式 >
产品型号 iTV40650X
屏参选择 SAMSUNG-LTA400HM09
出厂设置 >
按系统信息后显示：
版本信息：V1.O00
日期时间信息：JAN 10 2011 20：07：52
上电模式：一次 出厂设置后变为二次开机。
开机 LOGO：开
条形码信息：由条码写入扫描枪工装写入
MAC 地址：每台电视的 MAC 地址不一样，写入工装写入。
设备 ID：每台电视一个号码，写入工装写入
按调谐设置后显示：
预设频道：按预先写好的频点载入节目
扫描所有频道：自动搜台操作。
彩色制式：自动
伴音制式：D/K
第 31 页 共 35 页
Page 32
自动微调：开
按音频设置后显示：
音量： 28
平衡： 0
高音： 75
低音： 50
设计模式：生产单位不要进入。
产品型号：车间根据具体产品型号进行确认。
屏参选择：根据电视实际使用的屏进行屏参确认。
出厂设置：最后的调试工序，所有参数设置为出厂状态。
2
二、该机芯采用I
C数据总线控制，程序存储在LANDFLASH存储器（位号U09）中，电视机的工作
状态数据（包括预存搜台数据）和HDMI的KEY存储在EEPROM存储器 24LC32A（位号U11）中。
LM34i 机芯维修手册
注意：在进行贴装和调试之前，要将主程序写入FLASH中，HDMI的KEY数据利用工装写入到
24LC32A中。LM34I机芯DDC数据已经放入机芯主程序,无需单独写入。24LC32A的主要数据
在程序初始化时自动完成，参数以软件调试样机的最佳状态为参考（与M模式出厂参数一
致）。

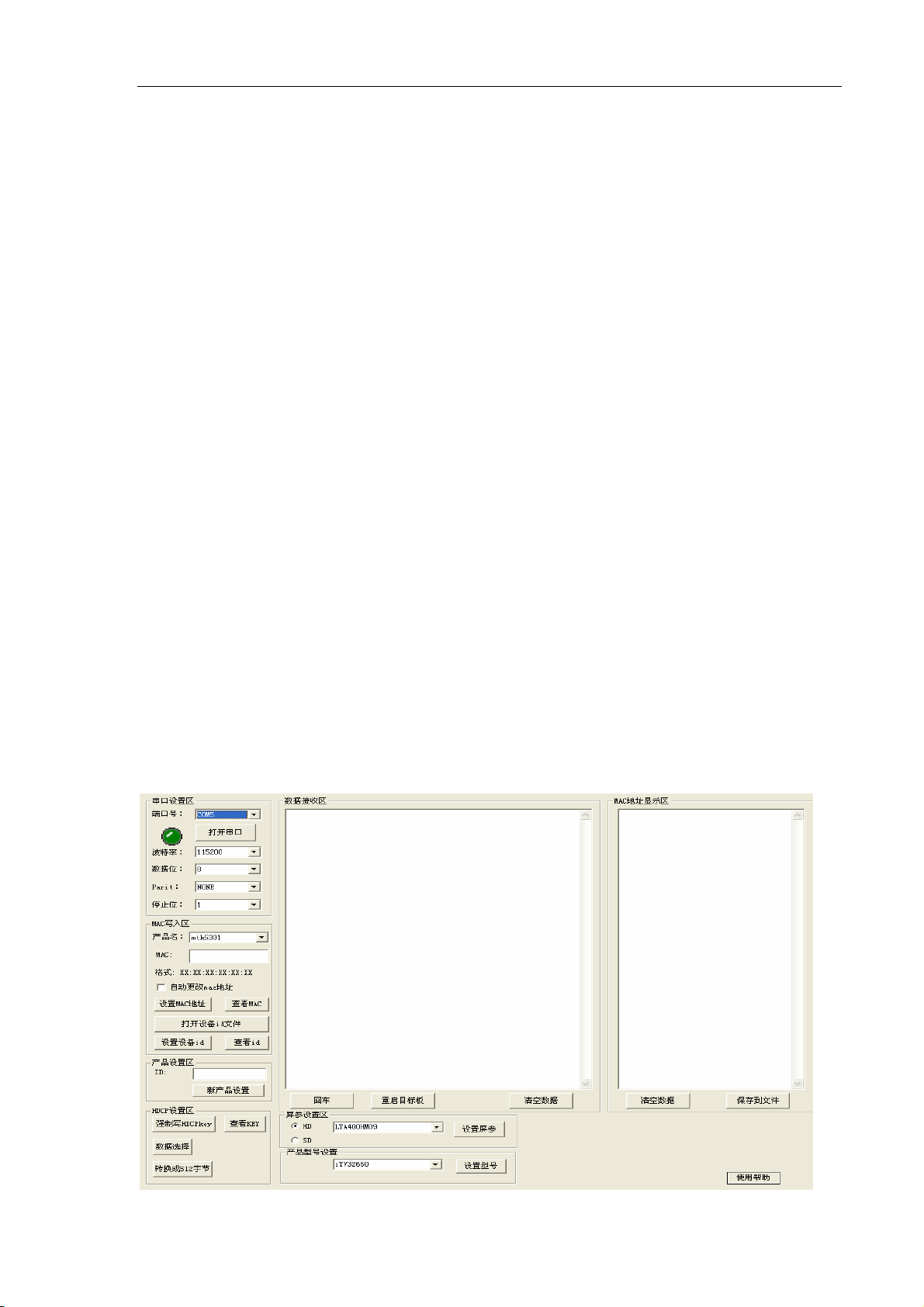

三、该机芯的 KEY 数据，MAC 地址，设备 ID，屏参选择，产品型号选择全部由 LM34I 专用串口
工具写入，连接方式由专用工装连接整机的 VGA 接口或者 CON6，然后根据专用工具写入相
应数据，专用串口工具界面如下：
第 32 页 共 35 页
Page 33
LM34i 机芯维修手册
四、软件升级
本地升级
1、按照设计通知的软件版本要求，从存档处领用的 LM34i 机芯对应的 usb 升级软
件。文件名:upgrade_loader.pkg，将该文件拷贝到 usb 盘中。
2、将 u 盘插入 USB 端口，重新开机
3、开屏，出现 osd 显示“系统正在升级中，请勿断电”
4、升级完后，系统自动重启。
网上在线升级
网络状态下检测到新版本的软件，自动升级，请按照屏上提示操作。
第 33 页 共 35 页
Page 34
LM34i 机芯维修手册
附件 1：LM34I 机芯各型号的接线图
iTV40650X 接线图
iTV32650 接线图
第 34 页 共 35 页
Page 35
LM34i 机芯维修手册
iTV37650 接线图
第 35 页 共 35 页
Loading...
